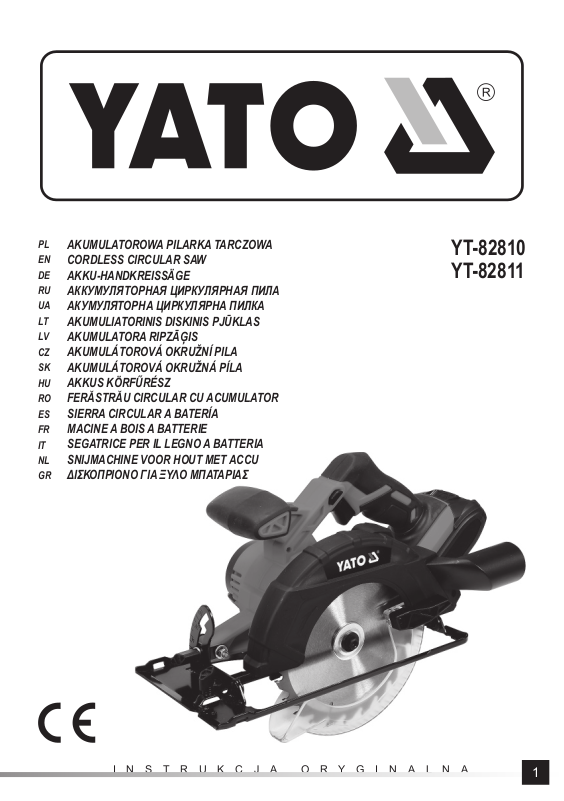

Page 1

AKUMULATOROWA PILARKA TARCZOWA

CORDLESS CIRCULAR SAW

AKKU-HANDKREISSÄGE

АККУМУЛЯТОРНАЯ ЦИРКУЛЯРНАЯ ПИЛА

АКУМУЛЯТОРНА ЦИРКУЛЯРНА ПИЛКА

AKUMULIATORINIS DISKINIS PJŪKLAS

AKUMULATORA RIPZĀĢIS

AKUMULÁTOROVÁ OKRUŽNÍ PILA

AKUMULÁTOROVÁ OKRUŽNÁ PÍLA

AKKUS KÖRFŰRÉSZ

FERĂSTRĂU CIRCULAR CU ACUMULATOR SIERRA CIRCULAR A BATERÍA

MACINE A BOIS A BATTERIE

SEGATRICE PER IL LEGNO A BATTERIA

SNIJMACHINE VOOR HOUT MET ACCU

ΔΙΣΚΟΠΡΙΟΝΟ ΓΙΑ ΞΥΛΟ ΜΠΑΤΑΡΙΑΣ

YT-82810 YT-82811

INSTRUKCJA ORYGINALNA

Page 2

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

III

VII VIII

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

INSTRUKCJA ORYGINALNA

Page 3

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. rękojeść

2. uchwyt dodatkowy

3. włącznik elektryczny

4. blokada włącznika

5. osłona nieruchoma piły tarczowej

6. osłona ruchoma piły tarczowej

7. podstawa

8. prowadnica z podziałką

9. piła tarczowa

10. otwór odciągu pyłu

11. klucz do mocowania piły

12. akumulator

13. ładowarka akumulatora

14. zatrzask akumulatora

15. wskaźnik naładowania akumulatora

1. handle

2. additional handle

3. electric switch

4. switch lock

5. ﬁ xed cover of the circular saw blade

6. movable cover of the circular saw blade

7. basis

8. guide with the scale

9. circular saw

10. hole for dust extraction

11. the key to ﬁ xing the saw

12. battery

13. battery charger

14. battery latch

15. battery charge indicator

1. рукоятка

2. допоміжна рукоятка

3. кнопка ввімкнення

4. блокування кнопки ввімкнення

5. нерухомий кожух пилкового диска

6. рухомий кожух пилкового диска

7. корпус

8. напрямна зі шкалою

9. пилковий диск

10. отвір для видалення пилу

11. ключ для кріплення пилкових дисків

12. акумуляторна батарея

13. зарядний пристрій акумулятора

14. защіпка акумулятора

15. індикатор зарядження акумулятора

1. rukojeť

2. pomocná rukojeť

3. elektrický vypínač

4. aretace vypínače

5. pevný kryt pilového kotouče

6. pohyblivý kryt pilového kotouče

7. základna

8. boční doraz se stupnicí

9. pilový kotouč

10. otvor odsávání prachu

11. klíč na upevňování pilového kotouče

12. akumulátor

13. nabíječka akumulátoru

14. západka akumulátoru

15. indikátor nabití akumulátoru

1. Handgriﬀ

2. zusätzliche Halterung

3. Elektroschalter

4. Blockade des Schalters

5. unbewegliche Abdeckung der Kreissäge

6. bewegliche Abdeckung der Kreissäge

7. Grundplatte

8. Führung mit Skala

9. Kreissäge

10. Öﬀ nung für den Staubabzug

11. Schlüssel zum Befestigen des Sägeblattes

12. Akku

13. Ladegerät für den Akku

14. Schnappverschluss des Akkus

15. Ladeanzeige des Akkus

1. rankena

2. papildoma rankena

3. elektros jungiklis

4. jungiklio blokuotė

5. diskinio pjūklo nejudamas gaubtas

6. diskinio pjūklo judamas gaubtas

7. pagrindas

8. kreipiamoji su skale

9. pjovimo diskas

10. dulkių siurbimo anga

11. disko montavimo veržliaraktis

12. akumuliatorius

13. akumuliatoriaus įkroviklis

14. akumuliatoriaus spragtukas

15. akumuliatoriaus įkrovimo indikatorius

1. rukoväť

2. pomocná rukoväť

3. elektrický vypínač

4. aretácia vypínača

5. pevný kryt pílového kotúča

6. pohyblivý kryt pílového kotúča

7. základňa

8. bočný doraz so stupnicou

9. pílový kotúč

10. otvor odsávania prachu

11. kľúč na upevňovanie pílového kotúča

12. akumulátor

13. nabíjačka akumulátora

14. západka akumulátora

15. indikátor nabitia akumulátora

1. рукоятка

2. дополнительная рукоятка

3. кнопка включения

4. блокировка кнопки включения

5. неподвижный кожух пильного диска

6. подвижный кожух пильного диска

7. основание

8. направляющая со шкалой

9. пильный диск

10. отверстие для удаления пыли

11. ключ для крепления пильных дисков

12. аккумуляторная батарея

13. зарядное устройство аккумулятора

14. защелка аккумулятора

15. индикатор зарядки аккумулятора

1. rokturis

2. papildus rokturis

3. elektrisks ieslēdzējs

4. ieslēdzēja blokāde

5. ripzāģa nekustams segums

6. ripzāģa kustams aizsegs,

7. pamatne

8. vadīkla ar iedaļu

9. ripzāģis

10. putekļu sūcēja caurums

11. atslēgas zāģu montāžai

12. akumulators

13. akumulatora uzlādes stacija

14. akumulatora sprosts

15. akumulatora uzlādēšanas rādītājs

1. nyél

2. kiegészítő fogantyú

3. elektromos kapcsoló

4. a kapcsoló retesze

5. a fűrésztárcsa mozgó védőburkolata,

6. a fűrésztárcsa mozgó védőburkolata,

7. talp

8. beosztásos vezetőelem

9. körfűrész

10. porelszívó nyílása

11. kulcs a fűrésztárcsa rögzítéséhez

12. akkumulátor

13. akkumulátortöltő

14. akkumulátor rögzítő csatja

15. az akkumulátor töltöttségének kijelzése

INSTRUKCJA ORYGINALNA

Page 4

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. mâner

2. mâner adiţional

3. comutator electric

4. blocarea comutatorului

5. carcasa imobilă a discului de ferăstrău

6. carcasa mobilă a discului de ferăstrău

7. suport

8. ghidaj cu separator

9. discul de ferăstrău

10. oriﬁ ciu aspirator praf

11. cheie pentru ﬁ xarea discului

12. acumulator

13. încărcător acumulator

14. blocadă acumulator

15. indicator încărcare acumulator

1.empuñadura

2. empuñadura adicional

3. conmutador eléctrico

4. bloqueo del interruptor

5. resguardo ﬁ jo de la sierra circular

6. resguardo móvil de la sierra circular

7. soporte

8. guía graduada

9. sierra circular

10. abertura de extracción de polvo

11. clave para ﬁ jar la sierra

12. batería

13.cargador de batería

14. pestillo de la batería

15. indicador de carga de la batería

1. poignée

2. prise supplémentaire

3. gâchette électrique

4. blocage de gâchette

5. protection instable de scie circulaire

6. protection stable de scie circulaire

7. base

8. guidage avec échelle

9. scie circulaire

10. oriﬁ ce de l’aspiration de poussière

11. clé de ﬁ xation

12. batterie

13. chargeur de batterie

14. cliquet de batterie

15. indice de chargement de batterie

1. impugnatura

2. impugnatura supplementare

3. interruttore elettrico

4. bloccaggio dell’interruttore

5. protezione ﬁ ssa della sega a disco

6. protezione ﬁ ssa della sega a disco

7. base

8. guida con scala

9. sega a disco

10. foro dell’evacuatore polveri

11. chiave per montare la sega

12. batteria

13. caricatrice della batteria

14. bloccaggio della batteria

15. Indicatore di caricamento della batteria

1. handgreep

2. aanvullend handvat

3. elektrische schakelaar

4. schakelaarvergrendeling

5. stationaire afdekking van cirkelzaag

6. mobiele afdekking van cirkelzaag

7. basis

8. geleiding met verdeler

9. cirkelzaag

10. opening van stofafzuiging

11. bevestigingssleutel voor zaag

12. accu

13. acculader

14. accuvergrendeling

15. acculadingsindicator

1. Χειρολαβή

2. πρόσθετη λαβή

3. ηλεκτρικός διακόπτης

4. εμπλοκή διακόπτη

5. κάλυμμα σταθερό δισκοπρίονου

6. κάλυμμα κινητό δισκοπρίονου

7. βάση

8. οδηγός με υποδιαιρέσεις

9. δισκοπρίονο

10. άνοιγμα απαγωγής σκόνης

11. κλειδί στερέωσης δίσκου

12. συσσωρευτής

13. φορτιστής συσσωρευτή

14. μάνδαλο συσσωρευτή

15. δείκτης φόρτισης συσσωρευτή

INSTRUKCJA ORYGINALNA

Page 5

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Przeczytać instrukcję Read the operating instruction Bedienungsanleitung durchgelesen

Прочитать инструкцию Прочитать iнструкцiю

Perskaityti instrukciją Jālasa instrukciju Přečtet návod k použití Prečítať návod k obsluhe Olvasni utasítást Citeşti instrucţunile Lea la instrucción Lisez la notice d’utilisation Leggere il manuale d’uso Lees de instructies Διαβάστε τις οδηγίες χρήσης

Stosować rękawice ochronne Use protective gloves Schutzhandschuhe verwenden

Необходимо пользоваться защитными перчатками Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines Lietot aizsardzības cimdus Používejte ochranné rukavice Používajte ochranné rukavice Használjon védőkesztyűt Utilizarea mănuşilor de protrcţie Use guantes de protección Portez des gants de protection Utilizzare i guanti di protezione Gebruik beschermende handschoenen Φορέστε τα γάντια προστασίας

Używaj gogle ochronne Wear protective goggles Schutzbrille tragen

Пользоваться защитными очками Користуйтесь захисними окулярами

Vartok apsauginius akinius Jālieto drošības brilles Používej ochranné brýle Používaj ochranné okuliare Használjon védőszemüveget! Intrebuinţează ochelari de protejare Use protectores del oído Portez des lunettes de protection Utilizzare gli occhiali di protezione Draag een veiligheidsbril Χρησιμοποιήστε τα γυαλιά προστασίας

Używać ochrony słuchu Wear hearing protectors Gehörschutz tragen

Пользоваться средствами защиты слуха Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti Jālieto dzirdes drošības līdzekļu Používej chrániče sluchu Používaj chrániče sluchu Használjon fülvédőt! Intrebuinţează antifoane Use protectores de la vista Portez une protection auditive Utilizzare i dispositivi di protezione dell’udito Draag gehoorbescherming Χρησιμοποιήστε τις ωτασπίδες

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagroże- nie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

This symbol indicates that waste electrical and electronic equipment (including batteries and storage cells) cannot be disposed of with other types of waste. Waste equipment should be collected and handed over separately to a collection point for recycling and recovery, in order to reduce the amount of waste and the use of natural resources. Uncontrolled release of hazardous components contained in electrical and electronic equipment may pose a risk to human health and have adverse eﬀ ects for the environment. The household plays an important role in contributing to reuse and recovery, including recycling of waste equipment. For more information about the appropriate recycling methods, contact your local authority or retailer.

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoﬀ e, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование ( отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

здоровья человека, и приводить к негативным изменениям в окружающей среде.

INSTRUKCJA ORYGINALNA

в том числе батареи и аккумуляторы) вместе с другими

Page 6

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повинно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних електронному обладнанні, може представляти небезпеку для здоров’я людини і викликати негативні зміни в навколишньому середовищі. Господарство відіграє важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę įrangą (įskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota įranga turėtų būti renkama atskirai ir siunčiama į surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklių naudojimą. Nekontroliuojamas pavojingų komponentų, esančių elektros ir elektroninėje įrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus natūralios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pakartotinio įrenginių naudojimo ir utilizavimo, įskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

Šīs simbols informē par aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopā ar citiem atkritumiem. Nolietotas iekārtas ir jāsavāc atsevišķi un jānodod sav izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdalīšanās var radīt cilvēku veselības apdraudējumu un izraisīt negatīvas izmaiņas apkārtējā vidē. Mājsaimniecība pilda svarīgu lomu otrreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk informācijas par atbilstošām otrreizēj

Tento symbol informuje, že je zakázáno likvidovat použité elektrické a elektronické zařízení (včetně baterií a akumulátorů) společně s jiným odpadem. Použité zařízení by mělo být shromažďováno selektivně a odesíláno na sběrné místo, aby byla zajištěna jeho recyklace a využití, aby se snížilo množství odpadu a snížil stupeň využívání přírodních zdrojů. Nekontrolované uvolňování nebezpečných složek obsažených v elektrických a elektronických zařízeních může představovat hrozbu pro lidské zdraví a způsobit negativní změny v přírodním prostředí. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace použitého zařízení. Další informace o vhodných způsobech recyklace Vám poskytne místní úřad nebo prodejce.

Tento symbol informuje o zákaze vyhadzovania opotrebovaných elektrických a elektronických zariadení (vrátane batérií a akumulátorov) do komunálneho (netriedeného) odpadu. Opotrebované zariadenia musia byť separované a odovzdané do príslušných zberných miest, aby mohli byť náležite recyklované, č a zmenšuje využívanie prírodných zdrojov. Nekontrolované uvoľňovanie nebezpečných látok, ktoré sú v elektrických a elektronických zariadeniach, môže ohrozovať ľudské zdravie a mať negatívny dopad na životné prostredie. Každá domácnosť má dôležitú úlohu v procese opätovného použitia a opätovného získavania surovín, vrátane recyklácie, z opotrebovaných zariadení, Bližšie informácie o správnych metódach recyklácie vám poskytne miestna samospráva alebo predajca.

Ez a szimbólum arra hívja fel a ﬁ gyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében adja le a megfelelő gyűjtőpontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen kibocsátása veszélyt jelenthet az emberi egészségre és negatív változásokat okozhat a természetes környezetben. A háztartások fontos szerepet töltenek be az elhasznált készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelő módjaival kapcsolatos további információkat a helyi hatóságoktól vagy a termék értékesítőjétől szerezhet.

Acest simbol indică faptul că deșeurile de echipamente electrice și electronice (inclusiv baterii și acumulatori) nu pot ﬁ eliminate împreună cu alte tipuri de deșeuri. Deșeurile de echipamente trebuie colectate și predate separat la un punct de colectare în vederea reciclării și recuperării, pentru a reduce cantitatea de deșeuri și consumul de resurse naturale. Eliberarea necontrolată a componentelor periculoase conținute în echipamentele electrice și electronice poate prezenta un risc pentru sănătatea oamenilor și are efect advers asupra mediului. Gospodăriile joacă un rol important prin contribuția lor la reutilizare și recuperare, inclusiv reciclarea de multe informații în legătură cu metodele de reciclare adecvate, contactați autoritățile locale sau distribuitorul dumneavoastră.

Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a ﬁ n de reducir la cantidad de residuos y el uso de los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.

Ce symbole indique que les déchets d’équipements électriques et électroniques (y compris les piles et accumulateurs) ne peuvent être éliminés avec d’autres déchets. Les équipements usagés devraient être collectés séparément et remis à un point de collecte aﬁ n d’assurer leur recyclage et leur valorisation et de réduire ainsi la quantité de déchets et l’utilisation des ressources naturelles. La dissémination incontrôlée de composants dangereux contenus dans des équipements électriques et électroniques peut présenter un risque pour la santé humaine et avoir des eﬀ ets néfastes sur l’environnement. Le ménage joue un rôle important en contribuant à la réutilisation et à la valorisation, y compris le recyclage des équipements usagés. Pour plus d’informations sur les méthodes de recyclage appropriées, contactez votre autorité locale ou votre revendeur.

Questo simbolo indica che l’apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri riﬁ uti. Le appa- recchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al ﬁ ne di ridurre la quantità di riﬁ uti e diminuire l’uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio per la salute umana e causare gli eﬀ etti negativi sull’ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il riciclaggio dell’apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l’autorità locale o il rivenditore.

Dit symbool geeft aan dat afgedankte elektrische en elektronische apparatuur (inclusief batterijen en accu’s) niet samen met ander afval mag worden weggegooid. Afgedankte apparatuur moet gescheiden worden ingezameld en bij een inzamelpunt worden ingeleverd om te zorgen voor recycling en terugwinning, zodat de hoeveelheid afval en het gebruik van natuurlijke hulpbronnen kan worden beperkt. Het ongecontroleerd vrijkomen van gevaarlijke componenten in elektrische en elektronische apparatuur kan een risico vormen voor de menselijke gezondheid en schadelijke gevolgen hebben voor het milieu. Het huishouden speelt een belangrijke rol bij het bijdragen aan hergebruik en terugwinning, inclusief recycling van afgedankte apparatuur. Voor meer informatie over de juiste recyclingmethoden kunt u contact opnemen met uw gemeente of detailhandelaar.

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

ākšanas punktā ar mērķi nodrošināt atkritumu otrreizējo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu

ās pārstrādes metodēm var saņemt pie vietējo varas iestāžu pārstāvjiem vai pārdevēja.

τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκτη απελευθέρωση επικίνδυνων

компонентів, що містяться в електричному та

ím sa znižuje množstvo odpadov

șeurilor de echipamente. Pentru mai

INSTRUKCJA ORYGINALNA

Page 7

CHARAKTERYSTYKA NARZĘDZIA

Ręczna pilarka do drewna jest elektronarzędziem zwykłym, zasilanym akumulatorem, przeznaczonym do cięcia powierzchni drewnianych oraz powierzchni materiałów wyprodukowanych na bazie przetwórstwa drewna – takich jak sklejki, płyty wiórowe, płyty MDF itp. za pomocą pił tarczowych. Pilarka umożliwia wygodne cięcie drewna zarówno w płaszczyźnie pionowej obrabianej powierzchni w regulowanym zakresie głębokości cięcia jak i pod kątem w regulowanym zakresie od 0

do 450. Cięcie może być realizowane jedynie wzdłuż linii prostej. Nie wolno przeprowadzać cięcia wzdłuż krzywej (np. po okręgu), gdyż może to grozić wypadkiem lub zniszczeniem piły i elektronarzędzia. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją. Uwaga! W żadnym wypadku nie należy używać narzędzia bez zamontowanych osłon piły tarczowej i klina rozszczepiającego.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z produktem są dostarczane: akumulator, stacja

ładowarka) oraz prowadnica.

ładująca ( Uwaga! Produkt o numerze katalogowym: YT-82811 nie został wyposażony w akumulator i stację ładującą.

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość

Numer katalogowy YT-82810, YT-82811 Napięcie znamionowe [V] 18 DC Obroty znamionowe [min-1] 3800 Klasa izolacji III Maks. głębokość cięcia (0O / 45O) [mm] 54 / 40 Piła tarczowa

- średnica zewnętrzna [mm] 165

- średnica wewnętrzna [mm] 16

- maks. grubość [mm] 2,5 Masa [kg] 2,3 Poziom hałasu

- ciśnienie akustyczne L

- moc akustyczna LwA ± K Poziom drgań ah ± K [m/s2] 5,33 ± 1,5 Stopień ochrony IPX0 Rodzaj akumulatora Li-Ion Pojemność akumulatora* [Ah] 2 Ładowarka* Napięcie wejściowe [V] 220 - 240 Częstotliwość sieci [Hz] 50 / 60 Napięcie wyjściowe [V] 21 DC Prąd wyjściowy [mA] 2,4 Moc znamionowa [W] 60 Czas ładowania** [h] 1

* tylko w modelach wyposażonych w akumulator i ładowarkę ** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

± K

[dB(A)] 85,0 ± 3,0 [dB(A)] 96,0 ± 3,0

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyﬁ kacjami do- starczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do

poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

INSTRUKCJA ORYGINALNA

Page 8

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami

wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyﬁ kować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyﬁ kowana wtyczka

ca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

pasują Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częścia- mi. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko

porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasi- lania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas

pracy może prowadzić do poważnych urazów osobistych. Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłą- czeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z

palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów. Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów. Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami. Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe

elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia. Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odłącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przy-

padkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników. Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia. Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami

INSTRUKCJA ORYGINALNA

Page 9

jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji. Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i po-

wierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

Instrukcje bezpieczeństwa dotyczące pilarek Trzymać ręce w oddali od obszaru cięcia i piły. Trzymać drugą rękę na rękoje

Jeśli obiema rękami trzyma się pilarkę, to nie mogą być one narażone na zranienie piłą.

Nie sięgać ręką pod spód przedmiotu obrabianego. Osłona nie może ochronić cię przed piłą poniżej przedmiotu obrabianego. Nastawiać głębokość cięcia odpowiednią do grubości przedmiotu obrabianego. Zaleca się, aby tarcza wystawała poniżej

ciętego materiału mniej niż na wysokość zęba.

Nigdy nie trzymać przedmiotu przecinanego w rękach lub na nodze. Zamocować przedmiot obrabiany do stabilnej podstawy. Dobre zamocowanie przedmiotu obrabianego jest ważne, aby uniknąć niebezpieczeństwa kontaktu z ciałem, zakleszcze-

nia piły lub utraty kontroli cięcia.

Trzymać pilarkę za izolowane powierzchnie przeznaczone do tego celu podczas pracy, przy której piła może mieć styczność z przewodami pod napięciem. Zetknięcie się z „przewodami pod napięciem” może także spowodować znalezienie się „pod

napięciem” metalowych części elektronarzędzia powodując porażenie operatora. Podczas cięcia wzdłużnego zawsze używać prowadnicy do cięcia wzdłużnego lub prowadnicy do krawędzi. Polepsza to dokładność cięcia i zmniejsza możliwość zakleszczenia piły. Zawsze używać pił o prawidłowych wymiarach i kształcie otworów osadczych (np. kształt rombu lub okrągły). Piły, które nie pasują do uchwytu mocującego mogą pracować mimośrodowo, powodując utratę kontroli pracy. Nigdy nie stosować do mocowania piły uszkodzonych lub niewłaściwych podkładek lub śrub. Podkładki i śruby mocujące piłę zostały specjalnie zaprojektowane dla pilarki, aby zapewnić optymalne funkcjonowanie i bezpieczeństwo użytkowania.

Przyczyny odrzutu i zapobieganie odrzutowi

Odrzut jest nagłą reakcją na ściśniętą, zatrzymaną lub niewspółosiową piłę tarczową, powoduje niekontrolowane podniesienie i ruch pilarki w kierunku operatora. Jeżeli piła tarczowa jest ściśnięta lub zatrzymana podczas przecinania, ostrze zostaje zablokowane, a reakcja silnika powoduje gwałtowny ruch pilarki w kierunku operatora. Jeżeli piła tarczowa zostanie skrzywiona lub przestanie być współosiowa, zęby oraz tylna krawędź może się wydostać z rzazu i skierować się w kierunku operatora. Odrzut tylny jest skutkiem niewłaściwego używania pilarki lub nieprawidłowych procedur lub warunków eksploatacji i można go uniknąć przyjmując stosowne środki ostrożności podane poniżej.

Trzymać pilarkę obydwoma rękami mocno, z ramionami ustawionymi tak, aby wytrzymać siłę odrzutu tylnego. Przyjąć pozycję ciała z jednej strony pilarki ale nie w linii cięcia. Odrzut tylny może spowodować gwałtowny ruch pilarki do tyłu, ale

siła odrzutu tylnego może być kontrolowana przez operatora, jeśli przedsięwzięto odpowiednie środki ostrożności.

Kiedy piła tarczowa zacina się lub kiedy przerywa cięcie z jakiegoś powodu należy zwolnić przycisk łącznika i trzymać pilarkę nieruchomo w materiale dopóki tarcza piły nie zatrzyma się całkowicie. Nigdy nie próbować usunięcia pilarki z materiału ciętego, ani nie ciągnąć pilarki do tyłu, dopóki tarcza piły porusza się lub może spowodować odrzut tylny.

Zbadać i podejmować czynności korygujące, w celu eliminacji przyczyny zacinania się piły.

W przypadku ponownego uruchomieniu pilarki w elemencie obrabianym wyśrodkować tarczę piły w rzazie i sprawdzić, czy zęby piły nie są zaczepione w materiale. Jeśli tarcza piły zacina się, kiedy pilarka jest ponownie uruchamiana, może się

ona wysunąć lub spowodować odrzut tylny w stosunku do elementu obrabianego. Podtrzymywać duże płyty, aby zminimalizować ryzyko zaciśnięcia i odrzutu tylnego tarczy. Duże płyty mają tendencję do uginania się pod ich własnym ciężarem. Podpory powinny być umieszczone pod płytą po obydwu stronach, w pobliżu linii cięcia i w pobliżu krawędzi płyty. Nie używać tępych lub uszkodzonych pił. Nieostre lub niewłaściwie ustawione zęby piły tworzą wąski rzaz powodujący nad- mierne tarcie, zacięcie piły i odrzut tylny. Nastawiać pewnie zaciski głębokości cięcia i kąta pochylenia piły tarczowej, przed wykonywaniem cięcia. Jeżeli nastawy pilarki zmieniają się podczas cięcia może to spowodować zakleszczenie i odrzut tylny. Szczególnie uważać podczas wykonywania „cięcia wgłębnego” do istniejących ścianek lub innych ślepych przestrzeni. Wystająca piła może ciąć inne przedmioty, powodując odrzut tylny.

ści pomocniczej lub na obudowie silnika.

INSTRUKCJA ORYGINALNA

Page 10

Dodatkowe instrukcje bezpieczeństwa dotyczące pilarek Sprawdzać przed każdym użyciem osłonę dolną, czy jest prawidłowo nasunięta. Nie używać pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zamyka się natychmiast. Nigdy nie przytwierdzać lub nie pozostawiać osłony dolnej w otwartym położeniu. Jeśli pilarka zostanie przypadkowo upuszczona, osłona dolna może zostać zgięta. Podnosić osłonę dolną

za pomocą uchwytu odciągającego i upewnić się czy porusza się ona swobodnie i nie dotyka piły lub innej części dla każdego nastawienia kąta i głębokości cięcia.

Sprawdzać działanie sprężyny osłony dolnej. Jeśli osłona i sprężyna nie działają właściwie, powinny być naprawione przed użyciem. Osłona dolna może działać powoli wskutek uszkodzonych części, lepkich osadów, lub nawarstwienia odpadów. Dopuszcza się ręczne wycofanie osłony dolnej tylko przy specjalnych cięciach takich jak „cięcie wgłębne” i „cięcie złożone.” Podnosić osłonę dolną za pomocą uchwytu odciągającego i skoro piła zagłębi się w materiał, osłona dolna powinna być zwolniona. W przypadku wszystkich innych cięć zaleca się, aby osłona dolna działała samoczynnie. Zawsze obserwować, czy osłona dolna przykrywała piłę przed postawieniem pilarki na stole warsztatowym lub podłodze.

Niechroniony brzeg piły będzie powodował, że pilarka będzie cofała się od tyłu tnąc cokolwiek na swojej drodze. Zdawać sobie sprawę z czasu potrzebnego do zatrzymania się piły po wyłączeniu.

Dodatkowe instrukcje bezpieczeństwa dotyczące pilarek z klinem rozszczepiającym Używać odpowiedniego klina rozszczepiającego dostosowanego do używanej piły. Klin rozszczepiający musi być grubszy

niż korpus piły, lecz cieńszy niż rozstawienie zębów piły. Wyregulować klin rozszczepiający zgodnie z opisem podanym w niniejszej instrukcji obsługi. Niepoprawne ustawienie, zła pozycja, brak ustawienia w linii może powodować nieskuteczność klina rozszczepiającego w zapobieganiu odrzutowi tylniemu. Używać zawsze klina rozszczepiającego z wyjątkiem wykonywania cięcia wgłębnego. Klin rozszczepiający musi być po- nownie zamontowany po wykonywaniu cięcia wgłębnego. Klin rozszczepiający powoduje zakłócenia podczas cięcia wgłębnego i może powodować odrzut tylny. Dla poprawnej pracy klina rozszczepiającego musi być on wpuszczony w element obrabiany. Klin rozszczepiający jest nieskuteczny w zapobieganiu odrzutu tylniego podczas krótkich cięć. Nie obsługiwać pilarki jeśli klin rozszczepiający jest wygięty. Nawet lekkie wygięcie może spowolnić szybkość zamykania się osłony.

MONTAŻ ELEMENTÓW WYPOSAŻENIA

UWAGA! Montaż wyposażenia może być dokonywany tylko przy odłączonym napięciu zasilającym. Zdemontować akumulator z gniazda elektronarzędzia!

Pilarka dostarczana jest w stanie kompletnym. Po otworzeniu opakowania fabrycznego należy sprawdzić, czy wszystkie elementy wyposażenia zostały zapakowane. Następnie sprawdzić stan połączeń i ewentualnie dokręcić śrubę łączącą podstawę z osłoną nieruchomą oraz dokręcić śruby mocujące klin rozszczepiający, jeżeli znajduje się na wyposażeniu pilarki. Przed pierwszym użyciem należy zamontować piłę tarczową.

PRZYGOTOWANIE DO PRACY

Przed rozpoczęciem pracy należy sprawdzić czy obudowa oraz akumulator nie są uszkodzone. W przypadku stwierdzenia uszkodzeń zabrania się dalszej pracy.

Uwaga! Wszystkie czynności związane z montażem i wymianą pił tarczowych, regulacją i konserwacją elektronarzędzia należy przeprowadzać przy wyłączonym napięciu zasilającym pilarkę, dlatego przed przystąpieniem do tych czynności: Zdemontować akumulator z gniazda elektronarzędzia!

UWAGA! Wszystkie czynności wymienione w niniejszym rozdziale należy wykonywać przy odłączonym napięciu zasilającym akumulator musi zostać odłączony od narzędzia!

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Za- brania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej! Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-Ion

INSTRUKCJA ORYGINALNA

Page 11

(litowo – jonowe) nie wykazują tzw. “efekt pamięciowego”, co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nieodwracalne uszkodze- nia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% po-

ści. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać

jemno do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obﬁ cie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą ﬁ rmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwaliﬁ kacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczą- cych transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki. Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody (II), im więcej, tym bardziej nała- dowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator. Odłączyć akumulator od narzędzia. Wsunąć akumulator w gniazdo ładowarki (II). Podłączyć ładowarkę do gniazda sieci elektrycznej. Zaświeci się czerwona dioda, co oznacza proces ładowania. Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora. Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej. Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora.

Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumu- lator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

Piły tarczowe

Wybierać piłę tarczową przeznaczoną do cięcia wybranego rodzaju materiału. Im więcej zębów posiada piła tarczowa tym gładsze będą krawędzie rzazu. Piły posiadające kilkadziesiąt zębów lepiej nadają się do cięcia cieńszych materiałów o grubości poniżej 1 cm oraz miękkiego drewna. Uwaga! Nie przecinać materiałów innych niż wymienione w instrukcji. Należy sprawdzić czy zamontowana tarcza nie jest uszkodzona, popękana, czy zęby tnące nie są wyłamane itp. W przypadku stwierdzenia uszkodzeń należy wymienić piłę tarczową na nową.

Nie tarcz zdeformowanych lub popękanych! Nie używać tarcz wykonanych ze stali szybkotnącej! Nie używać tarcz ściernych!

Nie używać tarcz niespełniających danych technicznych podanych w niniejszej instrukcji! Nie używać pił, których korpus jest grubszy niż grubość klina rozszczepiającego! Nie używać tarcz o dopuszczalnej maksymalnej prędkości obrotowej mniejszej niż prędkość obrotowa pilarki.

INSTRUKCJA ORYGINALNA

Page 12

Montaż i wymiana piły tarczowej (II)

Uwaga! W czasie wymiany lub montażu piły nie wolno demontować osłon piły! Przyciskiem zablokować możliwość obrotu tarczy i odkręcić śrubę mocującą tarczę. Zdjąć kołnierz mocujący i piłę tarczową z wrzeciona pilarki. Oczyścić wrzeciono, kołnierze mocujące oraz wnętrze osłon z pyłu i resztek pozostałych po pracy. Założyć wewnętrzny kołnierz mocujący, a następnie założyć nową piłę na wrzeciono. Założyć zewnętrzny kołnierz mocujący, a następnie blokując możliwość obrotu piły, dokręcić śrubę mocującą piłę.

Regulacja głębokości cięcia (III)

W razie potrzeby narzędzie umożliwia regulację głębokości cięcia, co ułatwia prowadnica z podziałką (umieszczona z tyłu narzędzia). W tym celu należy śrubą odkręcić blokadę umieszczoną na prowadnicy z podziałką, ustawić żądaną głębokość cięcia i zablokować śrubą.

Regulacja kąta cięcia (IV)

Narzędzie umożliwia cięcie płaszczyzn pod kątem w zakresie 0 do 45O. W tym celu należy ustawić żądany kąt na podziałce umieszczonej z przodu narzędzia i dokręcić mocno i pewnie śrubę blokującą.

Montaż prowadnicy (V)

Prowadnica z podziałką ułatwia cięcie powierzchni po linii prostej. Prowadnicę należy umocować w podstawie, ustawić żądaną szerokość cięcia i zablokować śrubą.

Uwagi dodatkowe

Nie używać rąk do usuwania luźnych odłamków, drzazg i podobnych części obrabianego materiału z otoczenia obracającej się piły tarczowej. Nie używać pilarki na zewnątrz podczas deszczu lub innych opadów atmosferycznych. Nie prowadzić pilarki samymi rękoma. Zawsze korzystać z pomocniczych przyrządów, które umożliwią pewne prowadzenie pilarki, jak na przykład prowadnicy. Po sprawdzeniu piły tarczowej i jej pewnym zamocowaniu, ustawieniu głębokości, kąta i szerokości cięcia należy ponadto: Upewnić się, że ruchome osłony pracują swobodnie, bez blokowania się Nie blokować ruchomej osłony w położeniu otwartym. Upewnić się, że wszystkie mechanizmy obrotowe układu osłon pracują prawidłowo W pilarkach wyposażonych w klin rozszczepiający upewnić się, że klin rozszczepiający jest tak ustawiony, że:

- odległość pomiędzy klinem rozszczepiającym, a obrzeżem tarczy z zębami jest nie większa niż 5 mm,

- obrzeże tarczy z zębami nie wystaje więcej niż 5 mm, poza dolną krawędź klina rozszczepiającego,

- znajduje się w linii obracającej się tarczy,

- nie jest szerszy niż szerokość piły tarczowej.

Zawsze należy używać klina rozszczepiającego! (w pilarkach wyposażonych fabrycznie w klin rozszczepiający)

Nie wolno demontować klina rozszczepiającego, który chroni piłę tarczową i narzędzie przed uszkodzeniem. Założyć ochronę oczu, ochronniki słuchu i rękawice robocze. Stosować maski przeciwpyłowe.

Uwaga! Przy pracy pilarkami ręcznymi zawsze należy używać środków ochrony słuchu.

Przymocować obrabiany przedmiot do stanowiska roboczego (np. za pomocą ścisków stolarskich, imadła itp.). W przypadku cięcia powierzchni wykonanych z twardego drewna (dąb, buk, grab) zaleca się podłączenie zewnętrznego urządze- nia do zbierania pyłu powstającego w czasie obróbki do otworu odciągu pyłu

UŻYTKOWANIE NARZĘDZIA

Podłączenie pilarki do sieci elektrycznej może nastąpić dopiero po wykonaniu wszystkich czynności wymienionych w rozdziale „Przygotowanie do pracy”. Przyjąć pewną i stabilną postawę. Chwycić pilarkę w obie ręce za rękojeść i uchwyt dodatkowy (VI). Włączyć pilarkę przez wciśnięcie przycisku blokady włącznika, a następnie wciśnięcie włącznika elektrycznego (VII). Podczas pracy nie jest konieczne przytrzymywanie przycisku blokady. Po włączeniu pilarki przez kilka sekund trzymać ją swobodnie i sprawdzić słuchem równomierność pracy. W przypadku jakich- kolwiek podejrzanych dźwięków, trzasków itp. należy natychmiast przerwać pracę i ponownie wykonać czynności jak w rozdz. „Przygotowanie do pracy”.

ć podstawę pilarki do powierzchni obrabianego przedmiotu w taki sposób, by tarcza piły nie dotykała tego przedmiotu

Przyłoży (VII).

INSTRUKCJA ORYGINALNA

Page 13

Uwaga! Nie wolno manipulować ruchomą osłoną piły tarczowej. Wszystkie czynności związane z cięciem należy wykonywać trzymając pilarkę oburącz. Prowadzić pilarkę wzdłuż linii cięcia tak, by podstawa pilarki stykała się z powierzchnią obrabianego przedmiotu. Po wciśnięciu włącznika należy pozwolić osiągnąć pile tarczowej znamionowe obroty i dopiero rozpocząć cięcie. Zabronione jest przykładanie piły do materiału i dopiero uruchamianie narzędzia. Może to spowodować zablokowanie piły, jej uszkodzenie bądź uszkodzenie materiału. Może to prowadzić do powstania obrażeń. W przypadku wznawiania cięcia, należy pozwolić pile tarczowej osiągnąć znamionowe obroty, a następnie wprowadzić ją do rzazu. Podczas cięcia piłę tarczową należy prowadzić płynnym ruchem, unikając nadmiernego nacisku. Nacisk jaki należy wywierać na głowicę tnącą nie powinien być większy niż ten który wystarcza do cięcia materiału. Należy unikać uderzania piłą tarczową w cięty materiał.

Jeżeli piła zablokuje się w obrabianym materiale należy natychmiast wyłączyć pilarkę przez wyciśnięcie przycisku blokady i włącznika elektrycznego i dopiero potem wycofać pilarkę. W czasie cięcia należy zwracać szczególną uwagę na możliwość lub odrzutu pilarki, a w związku z tym niebezpieczeństwo wypadku. W czasie pracy nie należy wywierać zbyt dużego nacisku na obrabiany materiał i nie wykonywać gwałtownych ruchów, aby nie spowodować uszkodzenia piły tarczowej i pilarki. W czasie pracy stosować regularne przerwy. Nie wolno dopuścić do przeciążenia narzędzia – temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60 oC.

Po zakończonej pracy wyłączyć pilarkę, odłączyć zasilanie i dokonać konserwacji i oględzin. Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

poślizgu

INSTRUKCJA ORYGINALNA

Page 14

CHARACTERISTICS OF TOOL

The manual saw machine for wood is an ordinary tool, which is battery-powered and designed for cutting wood surfaces and surfaces made of materials produced on the basis of wood processing, such as plywood, particle boards, MDF etc. using by circular saw blades. The saw machine allows for comfortable cutting of wood in the vertical and horizontal plane in an adjustable cutting depth range and at angle, which is adjustable from 0

to 450. Cutting can be carried out only in a straight line. Do not carry out cutting along the curve (e.g. circle), as this can result in an accident or a destruction of the saw and power tool. Correct, reliable, and safe operation of the device is dependent on its proper use, therefore:

Prior to working with the tool, you should read all the instruction and keep it around. Attention! In any case, you should not use the tool without the mounted guards of the saw blade and without the splitting wedge.

For any damage caused by failure to comply with safety regulations and instructions of this manual, the supplier is not responsible.

EQUIPMENT

The product is supplied in a complete state and requires no assembly. The product is supplied with the battery charger, charging station (charger) and the guide. Attention! The product of the catalog number: YT-82811 has not been equipped with a rechargeable battery and charging station.

TECHNICAL PARAMETERS

Parameter Unit Value

Catalog number YT-82810, YT-82811 Rated voltage [V] 18 DC Rated revs [min-1] 3800 Insulation class III Max. cutting depth (0O /45O) [mm] 54 / 40 Circular saw

- external diameter [mm] 165

- internal diameter [mm] 16

- max. thickness [mm] 2.5 Weight [kg] 2.3 Noise level

- accustic pressure L

- accustic power LwA ± K Level of vibrations ah ± K [m/s2] 5.33 ± 1.5 Degree of protection IPX0 Type of the battery Li-Ion Capacity of the battery* [Ah] 2 Charger* Input voltage [V] 220 - 240 Mains frequency [Hz] 50 / 60 Output voltage [V] 21 DC Input current [mA] 2.4 Rated power [W] 60 Time of charging** [h] 1

* only for models equipped with battery and charger * * charging time applies only to the battery with a capacity listed in table

± K

[dB(A)] 85.0 ± 3.0 [dB(A)] 96.0 ± 3.0

GENERAL WARNINGS FOR THE SAFETY OF POWER TOOLS

Warning! Read all safety warnings, illustrations and speciﬁ cations provided with this power tool. Failure to do so may

result in electric shock, ﬁ re or serious injury.

Keep all warnings and instructions for future reference.

The term “power tool” used in warnings applies to all tools driven by power both wired and wireless.

Workplace safety

ORIGINAL INSTRUCTIONS

Page 15

Keep the workplace well-lit and clean. Disorder and poor lighting can be causes of accidents. Do not work with power tools in an environment with an increased risk of explosion, containing ﬂ ammable liquids, gases or vapors. Power tools generate sparks that can ignite dust or fumes. Children and third persons should not be allowed to enter the workplace. Loss of concentration can result in loss of control. Electrical safety The plug of the electric cable must match the power socket. You must not modify the plug in any way. Do not use any plug adapters with earthed power tools. An unmodiﬁ ed plug that ﬁ ts the outlet reduces the risk of electric shock. Avoid contact with earthed surfaces such as pipes, radiators and coolers. Grounding the body increases the risk of electric shock. Do not expose power tools to contact with atmospheric precipitation or moisture. Water and moisture that gets inside the

power tool increases the risk of electric shock.

Do not overload the power cable. Do not use the power cord to carry, pull or unplug the power plug from the power outlet. Avoid contact of the power cable with heat, oils, sharp edges and moving parts. Damage or entanglement of the power cord

increases the risk of electric shock. In the case of working outside closed rooms, use extension cords intended for work outside closed rooms. The use of an extension cord adapted for outdoor use reduces the risk of electric shock.

When using a power tool in a humid environment is unavoidable as a protection against supply voltage use a residual current device (RCD). The use of RCD reduces the risk of electric shock.

Personal safety Stay alert, pay attention to what you do and keep common sense while working with the power tool. Do not use a power tool when you are tired or under the inﬂ uence of alcohol or medication. Even a moment of inattention while working can

lead to serious personal injury. Use personal protective equipment. Always wear eye protection. The use of personal protective equipment such as dust masks, anti-slip safety shoes, helmets and hearing protection reduce the risk of serious personal injury.

Prevent accidental operation. Make sure that the electric switch is in the “oﬀ ” position before connecting to the power supply and / or battery, lifting or moving the power tool. Moving the power tool with the ﬁ nger on the switch or powering the

power tool, when the switch is in the “on” position can lead to serious injuries. Before turning on the power tool remove any keys and other tools that were used to adjust it. The key left on the rotating parts of the power tool can lead to serious injuries. Do not reach and do not lean too far. Keep the right attitude and balance all the time. This will allow easier control over the power tool in case of unexpected work situations.

Dress accordingly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts of the power tool. Loose clothing, jewelry or long hair can be caught by moving parts. If the devices are ﬁ tted for the connection of dust extraction or dust collection, make sure that they are connected and used properly. The use of dust extraction reduces the risk of dust hazards. Do not let the experience acquired from frequent use of the tool resulted in carelessness and ignoring safety rules.

Carefree action can cause serious injuries in a fraction of a second.

Use and care of the power tool Do not overload the power tool. Use the power tool appropriate for the selected application. The right power tool will pro-

vide a better and safer job if used according to the designed load. Do not use the power tool, if the electric switch does not allow switching on and oﬀ . Power tool, which cannot be controlled by means of a power switch is dangerous and must be returned for repair.

Disconnect the plug from the power socket and / or remove the battery if it is detachable from the power tool before adjusting, changing accessories or storing the tool. Such preventive measures will allow you to avoid accidentally turning on the power tool. Keep the tool out of the reach of children, do not let people who do not know how to operate the power tool or these instructions use a power tool. Power tools are dangerous in the hands of untrained users. Maintain power tools and accessories. Check the tool for mismatches or jams of moving parts, damage to parts and any other conditions that may aﬀ ect the operation of the power tool. Damage must be repaired before using the power tool.

Many accidents are caused by incorrectly maintained tools. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp edges are less prone to jamming and are easier to control when working.

Use power tools, accessories and inserted tools etc. in accordance with these instructions, taking into account the type and conditions of work. The use of tools for work other than designed is likely to result in a dangerous situation. Handles and gripping surfaces must be dry, clean and free from oil and grease. Slippery handles and gripping surfaces do

not allow for safe operation and control of the tool in dangerous situations.

Repairs Repair the power tool only in authorized facilities using only original spare parts. This ensures proper operation safety of the power tool

ADDITIONAL SAFETY GUIDELINES

ORIGINAL INSTRUCTIONS

Page 16

Safety recommendations regarding sawing machines Keep hands away from the cutting area and the saw. Keep the other hand on the additional handle or the motor casing.

If the sawing machine is kept with both hands, then they may be exposed and injured. Do not reach under the object being processed with your hands. The guard may not protect you from the saw below the object being processed. Adjust a cutting depth which is adequate for the thickness of the object being processed. It is recommended to make sure the disc protrudes below the material being cut by less than the height of a tooth.

Do not ever keep the material being cut in your hands or support it on your leg. Fix the object to be processed to a stable base. Adequate ﬁ xing of the object to be processed is crucial to avoid the danger of any contact with the body, seizure of the saw

or a loss of control over the cutting process.

Keep the sawing machine by insulated surfaces provided for this purpose during tasks, when the saw touch live conducts or its own power supply cable. Any contact with „live conducts” may also cause the metal parts of the tool to be live, which

might cause electric shock to the operator. During longitudinal cutting always use the guide for longitudinal cutting or the guide for edges. This will enhance the precisions of cutting and reduce the possibility of seizure of the saw. Always use saws of correct dimensions and shape of the ﬁ xing holes (e.g. rhomboidal or circular holes). Saws which do not ﬁ t the chuck may work eccentrically, leading thus to a loss of control over the tool. To ﬁ x the saw do not ever use damaged or inadequate washers or bolts. Washers and bolts which ﬁ x the saws have been specially designed for the sawing machine, to ensure its optimum functioning and safety of use.

Causes and prevention of recoil

Recoil is a sudden reaction to a squeezed, stopped or misaligned circular saw, and it causes an incontrollable lifting and movement of the sawing machine towards the operator. If the saw is squeezed or stopped during cutting, then the edge is locked and the reaction of the motor causes a sudden movement of the sawing machine towards the operator. If the saw is deformed or is misaligned, then the teeth and the rear edge may come out of the saw cut and move towards the operator. Backward recoil is a result of inadequate operation of the sawing machine or incorrect procedures or operating conditions and it may be avoided adapting necessary safety measures, which are indicated below.

Keep the sawing machine with strength using both your hands, with the arms in a position that will resist a backward recoil. Adapt a position of the body at one side of the sawing machine, but not in the cutting line. Backward recoil may cause

a sudden movement of the sawing machine, but the strength of backward recoil may be controlled by the operator, if adequate precautions have been taken.

When the saw jams or when cutting is interrupted for any reason, release the button and keep the sawing machine still in the material until the disc has completely stopped. Do not ever try to remove the sawing machine from the material which is being cut, or pull the sawing machine backwards while the saw disc is moving or may cause backward recoil.

Inspect the causes and take corrective actions, in order to eliminate the reasons why the saw jams.

If the cutting with sawing machine is resumed in the same element, then centre the disc saw in the saw cut and make sure the teeth of the saw are not caught in the material. If the disc saw jams when the sawing machine is set in motion again,

then it may come out or cause backward recoil in relation to the element being processed. Support large boards, in order to minimise the risk of jamming and backward recoil of the disc. Large boards tend to bend under their own weight. Supports should be placed under the board at both sides, close to the cutting line, next to the edges of the board. Do not use blunt of damaged saws. Blunt or inadequately positioned teeth of the saw form a narrow saw cut which leads to excessive friction, jamming of the saw and backward recoil. Before cutting may commence, it is required to close ﬁ rmly the cutting depth and the saw inclination angle clamps. If the settings of the sawing machine change during cutting, then there is a risk of jamming and backward recoil. Be particularly careful during deep cutting into existent walls or other spaces. A protruding saw may be cutting other objects, causing backward recoil.

Additional safety recommendations for sawing machines Before each use make sure the lower guard is in a correct position. Do not use the sawing machine, if the lower guard does not move freely and close immediately. Do not ever ﬁ x the lower guard or leave it open. If the sawing machine is

dropped accidentally, the lower guard may bend. Lift the lower guard by the handle and make sure it moves freely and does not touch the saw or another part at any angle and cutting depth.

Check the spring of the lower guard. If the guard or the spring do not function properly, they must be repaired before being used. The lower guard may be slow if the parts are damaged, if there are sticky residues or if waste is accumulated. It is acceptable to manually retract the lower guard only in case of special cutting tasks, such as „deep cutting” and „complex cutting”. Lift the lower guard by the handle and once the saw enters the material, release the lower guard. In any other case it is recommended to make sure the lower guard functions automatically. Always make sure the lower guard covers the saws, before the sawing machine is placed on the workshop table or on

ORIGINAL INSTRUCTIONS

Page 17

the ﬂ oor. if the edge of the saw is unprotected, the sawing machine will retract cutting anything it contacts accidentally. Remember the saw needs time to come to a halt, once the machine is turned oﬀ .

Additional safety instructions for sawing machines with a splitting wedge Use an appropriate splitting edge for the given saw. The splitting edge must be thicker than the body of the saw, but thinner

than the distance between the teeth of the saw. Adjust the splitting edge in accordance with the description in this manual. Incorrect setting, a wrong position or misalignment may make the splitting edge useless in the context of prevention of backward recoil. Always use a splitting, except for deep cutting. The splitting edge must be installed again after deep cutting. The splitting edge causes disturbance during deep cutting and may cause backward recoil. In order to function correctly, the splitting edge must be introduced into the element being processed. The splitting edge is useless in prevention of backward recoil during short cuts.

Do not operate the sawing machine, if the splitting edge is bent. Even slight bends may slower the closing of the guard.

ASSEMBLY OF EQUIPMENT

ATTENTION! The installation of the equipment may be done only with disconnected power supply. Remove the battery pack from the power tool socket!

The saw machine is supplied complete, After opening the factory packaging you should check whether all items were packed. Then check the connections status and, if necessary, tighten the screw connecting the base with ﬁ xed guard and tighten the screws, which are fastening the splitting wedge, if the saw machine is equipped with it. Before the ﬁ rst use, you should mount the circular saw blade.

PREPARING FOR OPERATION

Before starting any work you should check whether the housing and the battery are not damaged. In the case of damage any further work is prohibited.

Attention! All activities associated with the installation and replacement of circular saw blades, their adjustment and the maintenance of a power tool must be carried out when the operating voltage of the saw machine is switched oﬀ , therefore, before the further proceedings, you should carry out the following steps: Remove the battery pack from the power tool socket!

ATTENTION! All the operations mentioned in this point must be realised with the power supply oﬀ .

- the battery must be disconnected from the tool!

Safety recommendations for battery loading

Attention! Before loading may start make sure the body of the charger, the cable and the plug are not broken or damaged. It is prohibited to use a damaged loading dock and charger! For the purpose of loading batteries only the charging dock and the charger provided may be used. Using another charger may be a cause of ﬁ re or damage the tool. Batteries may be charged only in a dry room, protected from unauthorised persons, particularly children. Do not use the charging dock and the charger without permanent supervision of an adult! If it is necessary to leave the room where loading is taking place, it is required to disconnect the charger from the mains, removing the charger from the mains socket. In case when smoke comes out of the charger, or a strange smell is emitted, etc., it is required to immediately remove the plug of the charger from the mains socket! The drill and automatic return screwdriver is provided with an unloaded battery, so before work may commence, it is required to charge it following the procedure below, using the charger and charging dock provided. Li-ION batteries do not show the so called “memory eﬀ ect”, so it is allowed to charge them at any moment. However, it is recommended to discharge them during normal work, and then load them to their full capacity. If due to the nature of the task it is not possible to do so each time, then it is required to do it at least from time to time. Under no circumstances is it allowed to discharge the batteries short-circuiting the electrodes, since this would cause irreversible damage! It is also prohibited to check the load of the batteries, short-circuiting the electrodes for sparking.

Storage of the battery

In order to prolong the life of the battery, it is required to provide adequate storage conditions. The batteries can go through approximately 500 „loading - discharging” cycles. The battery must be stored between 0 and 30°C, at the relative humidity of 50%. In order to store the battery for a prolonged period, it is required to charge it to approximately 70% of its capacity. In case of prolonged storage, it is required to recharge the battery once a year. Do not permit excessive discharging of the battery, since this would reduce its life and may cause irreversible damage. During storage, the battery will be gradually unloading due to leakage conductance. The process of automatic unloading depends

ORIGINAL INSTRUCTIONS

Page 18

on the temperature of storage, since the higher the temperature, the fastest the process. In case of incorrect storage of batteries, there is a danger of electrolyte leakage. In case of leakage, it is required protect the leakage with neutralizing agent. In case of contact of electrolyte with the eyes, it is required to rinse the eyes abundantly, and then immediately seek medical assistance. It

is prohibited to use a tool with a damaged battery.

In case the battery is completely worn out, it is required to deposit it at a special point dedicated to disposal of such waste.

Transport of the batteries

Lithium-ion batteries are in accordance with legal regulations treated as dangerous waste. The user of the tool may transport the tool with the battery or only batteries by land. Then no additional conditions must be complied with. In transport is realised by third parties (for example dispatch through courier service), then it is required to proceed in accordance with regulations for transport of dangerous materials. Before shipment, contact an authorised person. It is prohibited to transport damaged batteries. During transport the battery must be removed from the tool, and the exposed contacts protected, e.g. with insulating tape. Protect the batteries so that they do not move inside the package during transport. It is also required comply with the national regulations for transport of dangerous materials.

Charging the battery

Attention! Before charging you should disconnect the charger from the mains by unplugging the power supply plug from the mains. In addition, you should clean the battery and its terminals of dirt and dust with a soft, dry cloth. The battery has a built-in charge indicator. When you press the button, LEDs will light up (II), the more LEDs will light up, the more fully the battery pack is charged. If the button is pressed and the LEDs are oﬀ it means that the battery is discharged. Disconnect the battery from the tool. Push the battery in the charger socket (II). Plug the charger into a mains socket. When the red LED lights up, it means the loading process. When charging is complete, the red LED goes oﬀ , and green LED lights up, indicating a full charge of the battery. Unplug the charger from the mains outlet. Remove the battery from the charging station, by pressing the battery latch button.

Attention! If, when the charger is connected to the power supply, the green LED is on, this indicates a fully charged battery. In this case, the charger does not start charging.

Circular saws

Select the circular saw, which is assigned for cutting the selected type of material. The more teeth has saw the smoother will be the edges of the cut. Saws, which are having dozens of teeth, are better suited for cutting thinner material, of a thickness of less than 1 cm and for soft wood. Attention! Do not cut other materials than those mentioned in the manual. You should check whether the blade is not damaged, cracked, whether the cutting teeth are not broken, etc. In the case of damage, replace the circular saw for a new one.

Do not use saw blades which are deformed or cracked! Do not use saw blades made of high speed cutting steel! Do not use abrasive discs!

Do not use saw blades which do not comply with the technical data speciﬁ ed in this manual! Do not use saw blades, which body is thicker than the thickness of the splitting wedge! You should not use saw blades of a maximum acceptable rotational speed less than the rotational speed of the saw.

Mounting and replacing of the saw blade (II)

Attention! During exchange or mounting of the saw blade you should do not disassemble saw guards! You should lock the blade rotation and loosen the screw that secures the blade. Remove the mounting ﬂ ange and circular saw from the saw spindle. Clean the spindle, the ﬁ xing ﬂ anges and the inside part of the covers of the dust and debris, which can be remaining after work. Install the mounting ﬂ ange, and then install a new blade on the spindle. Install the external mounting ﬂ ange, and then, by blocking ability of the saw blade to rotate, tighten the screw, which is ﬁ xing the saw.

Adjustment of the cutting depth (III)

If necessary, the tool allows you to adjust the depth of cut, it is easier due to application of the guide with scale (placed on the back of the tool). To do this, you should, by using the screw, loosen the lock, which is placed on the guide with scale, then set the desired cutting depth and lock the screw.

Adjusting the cutting angle (IV)

The tool allows for cutting planes on angle ranging from 0 to 45

. To do this, you should set the desired angle on scale placed on

the front of the tool and tighten ﬁ rmly and securely the locking screw.

ORIGINAL INSTRUCTIONS

Page 19

Installation of the guide (V)

The guide with a scale facilitates cutting surface in a straight line. The guide should be mounted in the base, then set for the desired cutting width and, after that, lock the screw.

Additional notes

Do not use your hands to remove loose pieces, splinters and similar parts of the workpiece from the surroundings of rotating saw blade. Do not use the saw outdoors during the rain or other atmospheric precipitation. Do not guide the saw only by hands. Always use the auxiliary instruments, which will allow for sure running of the saw, such as guide. After checking the saw blade and its ﬁ rm mounting, setting the depth, the angle and width of cutting you should also: Make sure, that movable guards can operate freely, without blocking themselves. Do not lock the mobile guard in its open position. Make sure, that all rotary mechanisms of the guard system are working properly. In saw machines, which are equipped with a splitting wedge, you should make sure that the splitting wedge is adjusted in such a way, that:

- distance between the splitting wedge and a ﬂ ange of the blade with the teeth is not greater than 5 mm,

- crown of the blade with the teeth does not protrude for more than 5 mm further of the bottom edge of the splitting wedge,

- it is located in the line of the rotating disc,

- it is not wider than the width of the saw blade.

You should always use the splitting wedge! (in saw machine models equipped with a factory made splitting wedge)

Do not disassemble the splitting wedge, that protects the circular saw and the tool against its damage. Wear eye protection, hearing protectors and working gloves. Wear a dust mask.

Attention! When you are working with manual saws your should always use a hearing protection.

Secure the workpiece to the workplace (e.g. by using carpentry clamps, vice, etc.). In the case when you are cutting surface made from hard wood (oak, beech, hornbeam) it is recommended to connect an external device to collect dust the dust which is produced during processing to the hole for a dust extraction.

OPERATING OF THE TOOL

Connecting the saw to the mains may be carried out only after you have completed all of the steps listed in the section “ Preparation for work”. Adopt a stable stand. Grab the saw in both hands with the grip and additional handle (VI). Turn on the saw by pressing the button of lock switch, and then by pressing the electric switch (VI). During the operation it is not necessary to hold the lock button. When you turn on the saw, you should hold it freely for a few seconds and check the smoothness of its operation. In the event of any suspicious sounds, glitches, etc. you should immediately stop your operation and again follow the steps the sky in that chapter “Preparing for operation”. Place the saw base to the surface of a workpiece in such a way that the saw blade does not touch this item (VII).

Attention! Do not manipulate the movable guard of the saw blade. All activities related to the cutting must be done when you are holding the saw with both hands.

you should lead the saw along the cutting line so the base of the saw touches the surface of the workpiece. When the switch is pressed on, you should allow to reach, by the circular saw, the rated rotational speed and only then start the cutting. It is forbidden to press the saw to a material and only then run the tool. This can result in the blocking of saw, its failure or damage to the material. This can lead to a serious injury. In the case when you resume cutting, you must let the circular saw to achieve its nominal revolutions, and then enter it into the saw cut. During cutting with the circular saw it should be guided by a smooth motion, you should also avoid to apply an excessive pressure. Pressure on the cutting head should not to be greater than this, which is enough to cut material. Hitting with circular saw to the cut material should be avoided.

If the saw locks itself in the workpiece, you should immediately turn oﬀ the saw by pressing the lock button and the electric switch and only after that you may withdraw the saw machine. At the time of cutting, you should pay particular attention to the possibility of slippage or recoil of the saw, and therefore, the risk of accident. During operation you should not exert too much pressure on the workpiece material and do not make sudden movements, in order to avoid damage to the circular saw and circular saw machine. Make regular breaks when working,.

ORIGINAL INSTRUCTIONS

Page 20

Do not overload the tool, the outer surfaces temperature should never exceed 60

At the end of work you should turn oﬀ the saw machine, remove the plug from the mains socket, and make maintenance and in- spection. The declared, total declared value of vibration was measured by the standard test method, and it can be applied to compare one tool to another. Declared total value of vibration can was used in a preliminary assessment of exposure. Attention! The vibration emissions when working with the tool can diﬀ er from the declared value, depending on how you use the tool. Attention! You should specify the security measures to protect the operator, which are based on an assessment of exposure in the actual conditions of use such as, for example, the time when the tool is turned oﬀ or it is idling, and its activation time).

MAINTENANCE AND OVERHAUL

ATTENTION! Before any adjustment, technical service or maintenance operations unplug the tool. Once the operations have been ﬁ nished, the technical conditions of the tool must be assessed by means of external evaluation and inspection of the following elements: body and handle, conductor with a plug and deﬂ ection, functioning of the electric switch, patency of ventilation slots, sparking of brushes, noise level of functioning of bearings and gears, start-up and smoothness of operation. During the guarantee period, the user cannot dismantle the electric tools or change any sub-assemblies or elements, since it will cancel any guarantee rights. All irregularities detected at overhaul or during functioning of the tools are a signal to have the tool repaired at a service shop. Once the functioning has been concluded, the casing, ventilation slots, switches, additional handle and protections must be cleansed with a stream of air (at a pressure not exceeding 0.3 MPa), with a brush or a cloth without any chemical substances or cleaning liquids. Tools and handles must be cleansed with a clean cloth.

ORIGINAL INSTRUCTIONS

Page 21

CHARAKTERISTIK DES WERKZEUGES

Die Handkreissäge für Holz ist ein gewöhnliches Elektrowerkzeug, betrieben mit einem Akku, bestimmt zum Schneiden von Holzﬂ ächen sowie von Flächen der auf der Basis von Holzverarbeitung produzierten Materialien – solcher wie Sperrholz, Spanplatten, MDF-Platten usw. mit Hilfe von Kreissägen. Diese Säge ermöglicht ein bequemes Trennen von Holz sowohl in der vertikalen Ebene der zu bearbeitenden Fläche im regelbaren Tiefenbereich des Schnittes als auch unter einem Winkel im regelbaren Bereich von 0° bis 45°. Der Schnitt kann nur längs einer geraden Linie ausgeführt werden, d.h. man darf den Schnitt nicht längs einer Kurve (z.B. eines Kreises) realisieren, weil dadurch die Gefahr eines Unfalls oder die Zerstörung des Sägeblattes und des Elektrowerkzeuges besteht. Der richtige, zuverlässige und sichere Funktionsbetrieb des Produktes ist von der korrekten Nutzung abhängig, deshalb:

Vor Beginn der Nutzung dieses Produktes muss man die gesamte Anleitung durchlesen und sie einhalten. Hinweis! In keinem Fall darf man das Werkzeug ohne montierte Abdeckungen der Kreissäge und Spaltkeil benutzen.

Für sämtliche Schäden, die im Ergebnis der Nichteinhaltung von Sicherheitsvorschriften und Empfehlungen der vorliegenden Anleitung entstanden, übernimmt der Lieferant keine Haftung.

AUSRÜSTUNG

Das Produkt wird im kompletten Zustand angeliefert und erfordert keine Montagearbeiten. Zusammen mit dem Produkt werden angeliefert: Akkur, Ladestation (Ladegerät) und Führung. Hinweis! Das Produkt mit der Katalognummer YT-82811 wurde nicht mit einem Akku und der Ladestation ausgerüstet.

TECHNISCHE PARAMETER

Parameter Maßeinheit Wert

Katalognummer YT-82810, YT-82811 Nennspannung [V] 18 DC Nennumdrehungen [min-1] 3800 Isolierklasse III Max. Schnitttiefe (0O / 45O) [mm] 54 / 40 Kreissäge

- Außendurchmesser [mm] 165

- Innendurchmesser [mm] 16

- max. Dicke [mm] 2,5 Gewicht [kg] 2,3 Lärmpegel

- akustischer Druck L

- akustische Leistung LwA ± K Schwingungspegel ah ± K [m/s2] 5,33 ± 1,5 Schutzgrad IPX0 Art des Akkus Li-Ion Kapazität des Akkus* [Ah] 2 Ladegerät* Eingangsspannung [V] 220 - 240 Netzfrequenz [Hz] 50 / 60 Nennleistung [V] 21 DC Ausgangsspannung [mA] 2,4 Ausgangsstrom [W] 60 Ladezeit** [h] 1

* nur in den mit einem Akku und Ladegerät ausgedrüsteten Modellen ** die angegebene Zeit betrift nur die in der Tabelle mit der Kapazität angegebenen Akkus

± K

[dB(A)] 85,0 ± 3,0 [dB(A)] 96,0 ± 3,0

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Speziﬁ kationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen.

Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren.

ORIGINALANLEITUNG

Page 22

Der in den Warnungen verwendete Begriﬀ „Elektrowerkzeug / Maschine“ betriﬀ t alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb.

Sicherheit am Arbeitsplatz Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen. Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenﬂ ug zr Staub- oder Dampf-

entzündung führen. Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen.

Elektrische Sicherheit Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modiﬁ zieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr

eines möglichen elektrischen Schlages. Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages. Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages. Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln

wird die Gefahr eines elektrischen Schlages minimiert.

Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages

minimiert.

Persönliche Sicherheit Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einﬂ uss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen. Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutz-

masken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen.

Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerkzeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine

mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen.

Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurück-

gelassener Schlüssel kann zu ernsthaften Verletzungen führen. Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.

Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange

Haare können durch diese Komponenten erfasst werden.

Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert. Nicht zulassen, dass die bei der häuﬁ gen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu

Körperverletzungen führen.

Elektrowerkzeuge / Maschinen gebrauchen und pﬂ egen Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektro-

werkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt. Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen.

Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine

unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden.

ORIGINALANLEITUNG

Page 23

Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen

bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar.

Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammenpassende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine her-

beigeführt. Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge verklemmen sich selten und können bei der Arbeit besser kontrolliert werden.

Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungs-

gemäß eingesetzt, kann es zu gefährlichen Situationen führen. Handgriﬀ e und Haleﬂ ächen immer trocken, sauber, öl- und schmierstoﬀ frei halten. Durch verschmutzte Handgriﬀ e und Halteﬂ ächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich.

Reparaturen Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparieren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.

ZUSÄTZLICHE SICHERHEITSVORSCHRIFTEN

Sicherheitsvorschriften für Sägen Hände weg vom Schneid- und Sägebereich. Die andere Hand am Behelfsgriﬀ oder auf dem Motorgehäuse halten. Wenn

man die Säge mit beiden Händen festhält, dann können Sie durch die Säge nicht verletzt werden. Mit der Hand nicht von unten an den zu bearbeitenden Gegenstand greifen. Die Abdeckung kann Sie unterhalb des Bearbeitungsgegenstandes nicht vor der Säge schützen. Die Schnitttiefe ist entsprechend zur Dicke des zu bearbeitenden Gegenstandes einzustellen. Man empﬁ ehlt hierbei, dass das Sägeblatt weniger als eine Zahnhöhe aus dem zu schneidenden Material heraussteht.

Den durchzuschneidenden Gegenstand niemals in den Händen oder auf dem Bein halten, sondern auf einer stabilen Unterlage befestigen. Eine gute Befestigung des zu bearbeitenden Gegenstands ist wichtig, um die Gefahr einer Körperberüh-

rung, ein Verklemmen der Säge oder den Verlust der Kontrolle über das Schneiden zu vermeiden.

Die Säge ist an den für diesen Zweck bestimmten isolierten Flächen festzuhalten, und zwar besonders bei einer Arbeit, bei der die Säge mit unter Spannung stehenden Leitungen oder mit ihrer eigenen Stromversorgungsleitung in Berührung kommen kann. Das Berühren von „Leitungen unter Spannung“ kann auch dazu führen, dass Metallteile des Elektrowerk-

zeuges sich „unter Spannung“ beﬁ nden und somit einen Stromschlag des Bedieners hervorrufen können.

Während des Längssägens muss man immer einen Führungsanschlag für den Längsschnitt oder eine Führung für die Kanten verwenden. Dadurch wird die Qualität des Schnittes verbessert und die Möglichkeit des Verklemmens der Säge ver-

ringert.

Es sind immer nur Sägen mit korrekten Abmessungen und richtiger Form der Gestellbohrungen (z.B. Form eines Rhombus oder rund) zu verwenden. Sägen, die nicht in das Spannfutter passen, können außermittig arbeiten und dadurch den Ver-

lust der Funktionskontrolle hervorrufen.

Zum Befestigen der Säge dürfen niemals beschädigte oder nicht richtige Unterlegscheiben oder Schrauben verwendet werden. Die Unterlegscheiben und Schrauben zum Befestigen wurden speziell für die Säge entwickelt, um eine optimale Funk-

tion und Sicherheit bei der Nutzung zu gewährleisten.

Ursachen und Vorbeugung des Rückstoßes

Der Rückstoß ist eine plötzliche Reaktion auf ein zusammengedrücktes, angehaltenes oder nicht axial verlaufendes Kreissägeblatt. Er bewirkt in dem Fall ein unkontrolliertes Anheben und eine Bewegung der Säge in die Richtung des Bedieners. Wenn das Kreissägeblatt während des Durchschneidens zusammengedrückt wird oder anhält, dann werden die Schneiden blockiert und durch die Reaktion des Motors bewegt sich die Säge ruckartig in die Richtung des Bedieners. Wenn dabei das Kreissägeblatt krumm wird und nicht mehr axial verläuft, dann können die Zähne sowie die hintere Kante aus der Schnittfuge gelangen und sich in Richtung des Bedieners bewegen. Der Rückstoß ist die Folge falscher Behandlung der Säge oder nicht richtiger Verfahrensweise oder Nutzungsbedingungen. Man kann ihn vermeiden, in dem man die nachfolgend beschriebenen Vorsichtsmaßnahmen ergreift.

Die Säge muss man mit beiden Händen festhalten und die Schultern so aufstellen, dass sie einen Rückstoß aushalten. Die Körperstellung ist seitlich der Säge einzunehmen und nicht in der Schnittlinie. Der Rückstoß kann eine gewaltige Be-

wegung der Säge nach hinten bewirken, aber die Kraft des Rückstoßes kann durch den Bediener kontrolliert werden, wenn die entsprechenden Vorsichtsmaßnahmen eingeleitet wurden.

Wenn die Kreissäge klemmt oder das Schneiden aus irgendeinem Grund unterbricht, dann ist die Drucktaste des Schal-

ORIGINALANLEITUNG

Page 24

ters freizugeben und die Säge so lange unbewegt im Material zu halten, bis das Sägeblatt völlig zum Stillstand gekommen ist. Dabei darf man nicht versuchen, die Säge aus dem zu schneiden Material zu verschieben noch die Säge nach hinten zu ziehen, so lange das Sägeblatt sich bewegt oder einen Rückstoß hervorrufen kann. Erst dann ist zu untersuchen

und Korrekturmaßnahmen einzuleiten, um die Ursachen für das Verklemmen der Säge zu beseitigen.

Bei einer erneuten Inbetriebnahme der Säge ist das Sägeblatt im zu bearbeitenden Element im Sägeschnitt zu zentrieren und zu prüfen, ob die Sägezähne nicht im Material hängen geblieben sind. Wenn das Sägeblatt bei der erneuten Inbetrieb-

nahme der Säge klemmt, kann sie sich herausschieben oder einen Rückstoß im Verhältnis zu dem zu bearbeitenden Element hervorrufen.

Große Platten sind so abzustützen, damit das Risiko des Verklemmens und des Rückstoßes des Sägeblattes minimiert wird. Große Platten tendieren dazu, sich unter ihrem Eigengewicht zu verbiegen. Die Stützen müssen auf beiden Seiten unter die

Platte angebracht werden, und zwar in der Nähe der Schnittlinie und in der Nähe der Kanten der Platte. Es sind keine stumpfen oder beschädigte Sägen zu verwenden. Unscharfe oder falsch eingestellte Sägezähne bilden einen engen Schnitt, der eine übermäßige Reibung, Verklemmen der Säge und einer Rückstoß hervorruft.

Die Anschläge für die Schnitttiefe und den Neigungswinkel der Kreissäge sind vor dem Sägen sicher und fest einzustellen. Wenn die Einstellung der Säge sich während dem Sägeschnitt verändert, kann das zum Verklemmen und Rückstoß führen. Besonders aufmerksam muss man bei der Ausführung eines „Tiefenschnitts” in bestehende Wände oder andere sog. tote Räume sein. Die Säge kann auf andere Gegenstände treﬀ en und sie schneiden und dabei einen Rückstoß hervorrufen.

Zusätzliche Sicherheitsvorschriften für Sägen Vor jedem Gebrauch ist zu überprüfen, ob die untere Abdeckung richtig zugezogen ist. Die Säge darf nicht verwendet werden, wenn die untere Abdeckung sich nicht frei bewegen lässt und nicht sofort verschließt. Sie darf nicht befestigt sein und niemals in geöﬀ neter Stellung bleiben. Wenn die Säge zufällig fallen gelassen wird, dann kann die untere Abdeckung

verbogen werden. Mit Hilfe eines Ziehgriﬀ es ist die Abdeckung anzuheben und sich zu überzeugen, dass sie sich frei bewegt sowie die Säge oder andere Teile bei jeder Einstellung des Winkels und der Schnitttiefe nicht berührt.

Funktionsprüfung der Feder der unteren Abdeckung. Wenn die Abdeckung und die Feder nicht richtig funktionieren, müssen sie vor dem Gebrauch repariert werden. Die Funktion der unteren Abdeckung kann auf Grund beschädigter Teile,

zähﬂ üssiger Ablagerungen oder Aufschichtungen von Abfällen langsam erfolgen.

Ein manuelles Rückziehen der unteren Abdeckung ist nur bei speziellen Schnitten zulässig, und zwar solchen wie „Tiefenschnitt“ und „komplexer Schnitt.“ Hebt man die untere Abdeckung mit dem Ziehgriﬀ an bevor die Säge sich in das Material vertieft, muss die untere Abdeckung freigegeben werden. Bei allen anderen Schnitten wird empfohlen, dass die

Funktion der unteren Abdeckung selbsttätig erfolgt.

Es ist immer zu beobachten, ob die untere Abdeckung die Säge zudeckt, bevor man sie auf den Werkstatttisch oder den Fußboden stellt. Ein ungeschützter Rand der Säge wird bewirken, dass die Säge sich von hinten zurückzieht und egal was sich

auf ihrem Weg beﬁ ndet geschnitten wird. Man muss sich darüber im Klaren sein, dass man zum Anhalten der Säge nach dem Ausschalten Zeit benötigt.

Zusätzliche Sicherheitsvorschriften bzgl. Sägen mit einem Spitzkeil Es ist ein entsprechender und an die Säge angepasster Spitzkeil zu verwenden. Der Spitzkeil muss dicker als das Gehäuse

der Säge, aber dünner als der Abstand der Sägezähne sein. Der Spitzkeil ist gemäß der in der vorliegenden Bedienanleitung angegebenen Beschreibung einzustellen. Eine nicht korrekte Einstellung, schlechte Position, fehlende Einstellung in der Linie kann die Unwirksamkeit des Spitzkeils beim Vorbeugen eines Rückstoßes hervorrufen. Mit Ausnahme bei der Ausführung eines Tiefenschnittes ist der Spitzkeil immer zu verwenden. Nach der Ausführung eines Tiefenschnittes muss der Spitzkeil erneut montiert werden. Während des Tiefenschnittes führt der Einsatz des Spitzkeiles zu Störungen und kann einen Rückstoß hervorrufen. Für die richtige Funktion des Spitzkeiles muss er in das zu bearbeitende Element eingelassen werden. Während kurzer Schnitte ist der Spitzkeil beim Vorbeugen eines Rückstoßes unwirksam. Die Säge darf nicht bedient werden, wenn der Spitzkeil verbogen ist. Sogar ein leichtes Verbiegen kann die Geschwindigkeit des Schließen der Abdeckung verlangsamen.

MONTAGE DER AUSRÜSTUNGSELEMENTE

HINWEIS! Die Montage der Ausrüstung darf nur bei abgetrennter Stromversorgung durchgeführt werden. Der Akku ist aus der Buchse des Elektrowerkzeuges zu entnehmen!

Die Säge wird im kompletten Zustand angeliefert. Nach dem Öﬀ nen der fabrikmäßigen Verpackung muss man prüfen, ob alle Au- srüstungselemente auch verpackt worden sind. Danach ist der Zustand der Verbindungen zu prüfen und eventuell die Schrauben anziehen, welche die Grundplatte mit der unbeweglichen Abdeckung verbinden bzw. auch die Befestigungsschrauben für den Spaltkeil, wenn er zur Ausrüstung der Säge gehört. Vor dem ersten Gebrauch muss man die Kreissäge montieren.

BETRIEBSVORBEREITUNG

ORIGINALANLEITUNG

Page 25

Vor Betriebsbeginn muss man überprüfen, ob das Gehäuse und der Akku nicht beschädigt sind. Beim Feststellen von Beschädigungen ist der weitere Betrieb verboten.

Hinweis! Alle Tätigkeiten im Zusammenhang mit der Montage und dem Wechsel der Kreissägen, der Regelung und der Wartung des Elektrowerkzeuges muss man bei abgetrennter Stromversorgung für die Säge durchführen; deshalb gilt vor Aufnahme dieser Tätigkeiten: Der Akku ist aus der Buchse des Elektrowerkzeuges zu demontieren!

ACHTUNG! Alle im nachfolgenden Kapitel beschriebenen Tätigkeiten sind bei abgeschalteter Stromversorgung auszuführen – der Akku muss vom Werkzeug getrennt bleiben!

Sicherheitshinweise beim Laden des Akkus

Hinweis! Vor dem Laden muss man sich davon überzeugen, ob das Netzteilgehäuse, die Leitung und der Stecker nicht gerissen bzw. beschädigt sind. Die Verwendung einer nicht funktionsfähigen oder beschädigten Ladestation und Netzteiles ist verboten! Zum Laden der Akkus dürfen nur die Ladestation und das Netzteil verwendet werden, die zum Lieferumfang gehören. Der Einsatz eines anderen Netzteiles kann zur Entstehung eines Brandes oder Zerstörung des Werkzeuges führen. Das Laden des Akkus darf nur in einem geschlossenen, trockenen und vor dem Zugriﬀ unbeteiligter Personen, besonders Kinder, geschützten Raum erfolgen, wobei ständig die Aufsicht einer erwachsenen Person erforderlich ist! Falls das Verlassen des Raumes, in dem das Laden erfolgt, unbedingt notwendig sein wird, muss man das Ladegerät vom Elektronetz trennen, in dem man das Netzteil aus der Netzsteckdose nimmt. Wenn aus dem Ladegerät Rauch, verdächtiger Geruch usw. austritt, muss man sofort den Stecker des Ladegerätes aus der Netzsteckdose ziehen! Bei Anlieferung ist der Akku des Bohrgerätes – des Schraubers nicht aufgeladen. Deshalb muss man ihn vor Beginn der Arbeiten entsprechend der nachstehend beschriebenen Verfahrensweise mit Hilfe des zum Lieferumfang gehörenden Netzteiles und der Ladestation auﬂ aden. Die Akkus vom Typ Li-ION (Lithium-Ionen) zeigen keinen sog. „Speichereﬀ ekt”, wodurch es möglich ist, dass sie zu jedem beliebigen Moment nachgeladen werden können. Es wird jedoch empfohlen, den Akku während des Normalbetriebs zu entladen, um ihn dann bis zur vollen Kapazität wieder aufzuladen. Wenn es auf Grund des Charakters der Arbeit nicht jedesmal möglich ist, den Akku so zu behandeln, dann ist das wenigstens nach jeweils einigen Betriebszyklen durchzuführen. In keinem Fall dürfen die Akkus durch Kurzschließen der Elektroden entladen werden, da dadurch unumkehrbare Schäden hervorgerufen werden! Ebenso darf der Ladezustand des Akkus nicht durch das Kurzschließen der Elektroden und Prüfen der Funkenbildung überprüft werden.

Lagerung des Akkus

Um die Lebensdauer des Akkus zu verlängern, muss man die richtigen Lagerbedingungen gewährleisten. Der Akku hält ungefähr 500 Zyklen „Laden – Entladen” aus und muss bei einer Temperatur von 0 bis 30°C sowie bei einer relativen Luftfeuchtigkeit von 50% gelagert werden. Um den Akku über einen längeren Zeitraum lagern zu können, muss man ihn bis zu 70% seiner Kapazität auﬂ aden. Bei einer längeren Lagerung muss man den Akku regelmäßig ein Mal im Jahr auﬂ aden. Man darf auch kein übermä- ßiges Entladen des Akkus zulassen, da dies seine Haltbarkeit verkürzt und einen unumkehrbaren Schaden hervorrufen kann. Während der Lagerung wird sich der Akku stufenweise auf Grund seines Auslaufens entladen. Der Prozess der Selbstentladung hängt von der Lagertemperatur ab, d.h. je höher die Temperatur, desto schneller ist der Prozess des Entladens. Bei nicht sachgemäßer Lagerung der Akkus kann es zu eiknem Ausﬂ uss des Elektrolyten kommen. Wenn ein Ausﬂ uss erfolgt, dann muss man den Ausﬂ uss mit einem neutralisierenden Mittel sichern; bei einem Kontakt des Elektrolyten mit den Augen, muss man sie intensiv mit Wasser auswaschen und anschließend unverzüglich ärztliche Hilfe in Anspruch nehmen. Das Benutzen des Werkzeuges

mit einem beschädigten Akku ist verboten!

Bei einem völligen Verschleiß des Akkus muss man ihn einem Spezialdienst übergeben, der sich mit der Entsorgung derartiger Abfallstoﬀ e beschäftigt.

Transport der Akkus

Die Lithium-Ionen-Akkumulatoren werden entsprechend den gesetzlichen Vorschriften als Gefahrenstoﬀ e behandelt. Der Nutzer des Werkzeuges kann das Werkzeug mit Akku oder die Akkus selbst auf dem Landwege transportieren. Dabei müssen nicht unbedingt zusätzliche Bedingungen erfüllt werden. Werden Dritte mit dem Transport beauftragt (zum Beispiel beim Versand mit einer Kurierﬁ rma), muss man entsprechend den Vorschriften für einen Gefahrenstoﬀ transport verfahren. Vor dem Versand muss man sich in dieser Angelegenheit mit einer entsprechend qualiﬁ zierten Person in Verbindung setzen. Das Transportieren beschädigter Akkus ist dagegen verboten. Die für die Zeit des Transports demontierten Akkus sind aus dem Werkzeug zu entfernen und die Kontakte entsprechend zu schützen, z.B. mit einem Isolierband bekleben. In der Verpackung sind die Akkus so zu schützen, dass sie sich während des Transports nicht fortbewegen können. Ebenso müssen die Vorschriften des Landes bzgl. des Transports von Gefahrenstoﬀ en beachtet werden.

Laden des Akkus

Hinweis! Vor dem Laden muss man das Netzteil der Ladestation durch das Herausziehen des Steckers aus der Netzsteckdose vom Stromversorgungsnetz trennen. Darüber hinaus sind die Klemmen des Akkus vom Schmutz und Staub mit einem weichen

ORIGINALANLEITUNG

Page 26

und trockenen Lappen zu reinigen. Der Akku besitzt eine eingebaute Ladeanzeige. Wenn die Taste gedrückt wird, erleuchten die Dioden (II), wenn umso mehr, dann ist der Akku geladen. Wenn nach dem Drücken der Taste die Dioden nicht leuchten, dann ist der Akku entladen. Trennen Sie jetzt den Akku vom Werkzeug. Schieben Sie den Akku w die Steckdose des Ladegerätes (II). Dann wird das Ladegerät an die Netzsteckdose angeschlossen. Es erleuchtet eine rote Diode, was bedeutet, dass der Ladevorgang beginnt. . Nach dem Beenden des Ladens erlischt die rote Diode, und es erleuchtet eine grüne Diode, was bedeutet, dass der Akku voll geladen ist. Jetzt muss man den Stecker des Netzteiles aus der Netzsteckdose ziehen. Dann wird der Akku aus der Ladestation genommen, in dem man die Taste des Schnappverschlusses für den Akku drückt.

Hinweis! Wenn nach dem Anschließen des Ladegerätes an das Elektronetz die grüne Diode leuchtet, dann ist der Akku voll geladen. In solch einem Fall startet das Ladegerät keinen Ladevorgang.

Kreissägen

Zunächst wählt man die Kreissägen, die zum Schneiden des entsprechenden Materials geeignet ist. Je mehr Zähne die Kreissäge besitzt, desto glatter werden die Schnittkanten sein. Die Sägen, die einige zig Zähne besitzen, eignen sich besser zum Schneiden dünnerer Materialien mit einer Stärke unter 1 cm sowie bei weichem Holz. Hinweis! Sägen Sie keine anderen Materialien als in der Anleitung aufgeführt. Man muss auch prüfen, ob das montierte Sägeblatt nicht beschädigt, gerissen ist bzw. ob die Schneidzähne nicht ausgebrochen sind usw. Wenn Schäden festgestellt werden, dann muss man das Kreissägenblatt gegen ein neues austauschen.

Verwenden Sie keine deformierten oder gerissenen Sägeblätter! Ebenso sind keine Sägeblätter aus Hochgeschwindigkeitsstahl zu verwenden! Verwenden Sie keine Schleifscheiben!

Ebenso sind keine Sägeblätter zu verwenden, welche die in der vorliegenden Tabelle angegebenen technischen Daten nicht erfüllen. Verwenden Sie keine Sägen, deren Gehäuse dicker oder deren Set geringer als die Dicke des Spaltkeils ist! Es sind auch keine Sägeblätter mit einer zulässigen maximalen Drehgeschwindigkeit, die geringer ist als die Drehgeschwindigkeit der Säge, zu verwenden.

Montage und Auswechseln der Kreissägeblattes (II)

Hinweis! Während dem Auswechseln oder Montage des Sägeblattes dürfen die Abdeckungen der Säge nicht demontiert werden! Die Möglichkeit einer Drehung des Sägeblattes ist mit der Taste zu blockieren und die Befestigungsschraube vom Sägeblatt abzuschrauben. Der Befestigungsﬂ ansch und die Kreissäge ist von der Spindel der Säge zu nehmen. Spindel reinigen, Befestigungsﬂ ansche und das Innere der Abdeckungen von Staub und Arbeitsrückständen säubern. Den inneren Befestigungsﬂ ansch anlegen, und dann das neue Sägeblatt auf die Spindel setzen. Den äußeren Befestigungsﬂ ansch anlegen und danach die Befestigungsschraube für das Sägeblatt anschrauben, wobei eine mögliche Drehung des Sägeblattes blockiert ist.

Regelung der Schnitttiefe (III)

Bei Bedarf ermöglicht das Werkzeug auch die Regelung der Schnitttiefe, was durch eine Führung mit Skala erleichtert wird (die hinten am Werkzeug befestigt ist). Zu diesem Zweck muss man die Blockade, die auf der Führung mit Skala angeordnet ist, abschrauben, die gewünschte Schnitttiefe einstellen und mit der Schraube blockieren.

Regelung des Schnittwinkels (IV)

Das Werkzeug ermöglicht das Schneiden von Flächen unter einem Winkel im Bereich von 0 bis 45°. Zu diesem Zweck muss man den gewünschten Winkel auf der Skala einstellen, die von vorn am Werkzeug angebracht ist, und die Blockadeschraube fest und sicher andrehen.

Montage der Führung (V)

Die Führung mit Skala erleichtert das Schneiden von Flächen auf einer geraden Linie. Die Führung muss man in der Grundplatte befestigen, die gewünschte Schnittbreite einstellen und mit der Schraube blockieren.

Zusatzbemerkungen

Benutzen Sie nicht die Hände zum Entfernen der losen Bruchstücke, Splitter und ähnlicher Teile des zu bearbeitenden Materials aus dem Umfeld der sich drehenden Kreissäge. Während des Regens oder anderer atmosphärischer Niederschläge darf die Säge außen nicht eingesetzt werden. Führen Sie die Säge nicht nur mit den Händen. Man muss immer Hilfsmittel benutzen, die eine sichere Führung der Säge ermöglichen, wie zum Beispiel Führungen.

ORIGINALANLEITUNG

Page 27

Nach Überprüfung der Kreissäge und ihrer sicheren Befestigung, Einstellung der Schnitttiefe, des Winkels und der Schnittbreite muss man darüber hinaus: Überzeugen Sie sich, dass die beweglichen Abdeckungen frei und ohne Blockade arbeiten können. Die bewegliche Abdeckung darf bei oﬀ ener Stellung nicht blockiert werden. Ebenso muss man sich vergewissern, dass alle Drehmechanismen des Systems der Abdeckungen richtig arbeiten. In den Sägen, die mit einem Spaltkeil ausgerüstet sind, muss man sich davon überzeugen, ob der Spaltkeil so eingestellt ist, dass:

- der Abstand zwischen dem Spaltkeil und dem Rand des Sägeblattes mit den Zähnen nicht größer als 5 mm ist,

- der Rand des Sägeblattes mit den Zähnen nicht mehr als 5 mm hervorsteht, außerhalb der unteren Kante des Spaltkeils,

- er sich in der Rotationsebene des Sägeblattes beﬁ ndet,,

- er nicht breiter ist als die Breite der Kreissäge.

Man muss den Spaltkeil immer verwenden! (in den Sägen, die fabrikmäßig mit einem Spaltkeil ausgerüstet sind).

Man darf den Spaltkeil, der die Kreissäge und das Werkzeug vor einer Beschädigung schützt, nicht demontieren. Tragen Sie einen Augenschutz, Gehörschutz und Arbeitshandschuhe. Verwenden Sie auch Staubschutzmasken. Hinweis! Beim Arbeiten mit Handkreissägen muss man immer Gehörschutzmittel benutzen.

Der zu bearbeitende Gegenstand ist am Arbeitsplatz zu befestigen (z.B. mit Schraubzwingen oder im Schraubstock, usw.). Beim Schneiden von Hartholzﬂ ächen (Eiche, Buche, Hainbuche) wird das Anschließen eines externen Gerätes zum Sammeln des bei der Bearbeitung entstehenden Staubs und Weiterleitung zur Öﬀ nung der Staubabsaugung empfohlen.

ANWENDUNG DES WERKZEUGES

Das Anschließen der Kreissäge an das Elektronetz kann erst nach Ausführung aller im Kapitel „Betriebsvorbereitung” aufgeführten Tätigkeiten erfolgen. Eine sichere und stabile Haltung ist einzunehmen. Die Säge ist mit beiden Händen am Handgriﬀ und der zusätzlichen Halterung zu ergreifen (VI). Die Säge wird durch das Drücken bzw. Lösen der Blockadetaste und danach des Elektroschalters (VI) eingeschaltet. Während des Betriebes ist das Festhalten der Blockadetaste nicht unbedingt notwendig. Nach dem Einschalten der Säge muss man sie für einige Sekunden festhalten und mit dem Gehör die Gleichmäßigkeit der Funktion prüfen. Bei irgendwelchen verdächtigen Tönen, Geräuschen usw. muss man sofort den Funktionsbetrieb unterbrechen und die Tätigkeiten ausführen, die im Kapitel „Betriebsvorbereitung” aufgeführt sind. Die Grundplatte der Säge ist an die Fläche des zu bearbeitenden Gegenstands anzulegen, und zwar so, dass das Sägeblatt diesen Gegenstand nicht berührt (VII).

Hinweis! An der beweglichen Abdeckung der Kreissäge darf nicht manipuliert werden. Alle Tätigkeiten im Zusammenhang mit dem Schneiden müssen so ausgeführt werden, dass die Säge mit beiden Händen festgehalten wird.

Führen Sie die Säge entlang der der Schnittlinie so, dass die Grundplatte der Säge sich mit der Fläche des zu bearbeitenden Gegenstands berührt. Nach dem Drücken des Schalters muss man kurz abwarten, bis die Kreissäge die Nenndrehzahl erreicht und erst dann kann man mit dem Schneiden beginnen. Das Anlegen der Säge an das Material und erst dann das Werkzeug in Betrieb zu nehmen ist verboten, denn das kann zum Blockieren der Säge, ihrer Zerstörung bzw. zur Beschädigung des Materials führen. Dadurch können auch Verletzungen auftreten. Bei einem erneuten Schneiden muss man zunächst wieder abwarten, bis die Säge ihre Nenndrehzahl erreicht und sie erst dann in die Schnittfuge einführen. Während dem Schneiden muss die Kreissäge mit einer ﬂ ießenden Bewegung geführt werden, um so einen übermäßigen Druck zu vermeiden. Der Druck, den man auf den Schneidkopf ausüben muss, sollte nicht größer sein als derjenige, der zum Schneiden des Materials ausreicht. Das Stoßen in das zuschneidende Material mit der Kreissäge sollte vermieden werden.

Wenn die Säge in dem zu bearbeitendem Material blockiert, muss man sofort die Säge durch Herausdrücken der Blockadetaste und des Elektroschalters sofort ausschalten und erst danach die Säge zurücknehmen. Während des Schneidens muss man besonders auf die Möglichkeit des Rutschens oder Rückstosses der Säge und in diesem Zusammenhang auf die Gefahr eines Unfalls achten. Während der Arbeit darf man keinen zu großen Druck auf das zu bearbeitenden Material ausüben und keine ruckartigen Bewegungen ausführen, um keine Beschädigung des Sägeblattes und der Kreissäge hervorzurufen. Während des Betriebes sind regelmäßige Pausen einzuhalten. Eine Überlastung des Werkzeuges darf nicht zugelassen werden – die Temperatur der Außenﬂ ächen darf 60

C nicht überschreiten. Nach beendeter Arbeit ist die Säge auszuschalten, der Stecker von der Anschlussleitung des Werkzeuges aus der Netzsteckdose zu ziehen und mit den Wartungsarbeiten und Sichtprüfungen zu beginnen. Der deklarierte Gesamtwert der Schwingungen wurde nach der Standardmessmethode für Prüfungen gemessen und kann zum Vergleich der Werkzeuge untereinander genommen werden. Der deklarierte Gesamtwert der Schwingungen kann auch für eine Vorbewertung der Exposition verwendet werden.

ORIGINALANLEITUNG

Page 28

Hinweis! Die Emission der Schwingungen während des Funktionsbetriebes des Werkzeuges kann sich von dem erklärten Wert unterscheiden, und zwar in Abhängigkeit von der Art der Verwendung des Werkzeuges. Hinweis! Man muss auch die Sicherheitsmaßnahmen bestimmen, die den Bediener schützen sollen, und die sich auf die Bewertung der Gefahren unter realistischen Anwendungsbedingungen stützen (wobei alle Teile des Betriebszyklusses einberechnet werden, wie zum Beispiel auch die Zeit des Werkzeuges, wo es ausgeschaltet ist oder im Leerlauf arbeitet sowie die Aktivierungszeit).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriﬀ , Elektroleitung mit Stecker und Abbiegungs- stück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriﬀ und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsﬂ üssigkeiten reinigen. Die Werkzeuge und Handgriﬀ e soll man mit dem sauberen, trockenen Lappen reinigen.

ORIGINALANLEITUNG

Page 29

ХАРАКТЕРИСТИКА ИНСТРУМЕНТА

Ручная пила по дереву является обычным аккумуляторным инструментом, предназначенным для распиловки с помощью пильных дисков древесины и древесно-подобных материалов, изготовленных из переработанной древесины, напр., фанера, ДСП, МДФ. Пила обеспечивает удобную резку древесины как на вертикальной плоскости поверхности, подлежащей обработке в регулируемом диапазоне глубины резания, так

и под углом в регулируемом диапазоне от 0º до 45º. Резка может осуществляться только по прямой линии. Запрещается выполнять разрезы по кривой (например, по окружности), поскольку это может привести к несчастному случаю или повреждению пилы и электроинструмента. Правильная, надежная и безопасная работа данного инструмента зависит от соответствующей эксплуатации, а для этого:

началом эксплуатации устройства необходимо полностью прочитать инструкцию и сохранить ее.

Перед Внимание! Категорически запрещается использовать инструмент без установленных защитных кожухов пильного диска и распорного клина.

За ущерб, причиненный нарушением правил безопасности и рекомендаций данной инструкции, поставщик ответственности не несет.

ОСНАСТКА

Устройство поставляется в комплекте и не требует монтажа. Устройство комплектуется: аккумуляторной батареей, зарядным устройством (адаптером) и направляющей. Внимание! Устройство с артикулом (каталожным номером): YT-82811 не комплектуется аккумуляторной батареей и зарядным устройством.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Единица измерения Значение

Артикул YT-82810, YT-82811 Номинальное напряжение [В] 18 В пост. тока Номинальные обороты [мин-1] 3800 Класс электроизоляции III Макс. глубина реза (0°/45°) [мм] 54 / 40 Пильный диск

- наружный диаметр [мм] 165

- внутренний диаметр [мм]16

- макс. толщина [мм] 2,5

Масса [кг] 2,3 Уровень шума

- акустическое давление L

- акустическая мощность LwA ± K

Уровень вибраций ah ± K [м/с2] 5,33 ± 1,5 Степень защиты IPX0 Тип аккумуляторной батареи Li-Ion Емкость аккумуляторной батареи*[A · ч]2 Зарядное устройство* Входное напряжение [В] 220 - 240 Частота сети [Гц] 50 / 60 Выходное напряжение [В] 21 В пост. тока Выходной ток [мА] 2,4 Номинальная мощность [Вт]60 Время зарядки** [ч]1

* только для моделей, оснащенных аккумулятором и зарядным устройством ** время зарядки указано только для аккумуляторной батареи с емкостью, указанной

± K

[дБ (A)] 85,0 ± 3,0 [дБ (A)] 96,0 ± 3,0

в таблице

ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТОВ

Предостережение! Следует ознакомиться со всеми предостережениями по безопасности, иллюстрациями и спецификациями, которые доставлялись с этим электроинструментом / машиной. Несоблюдение их может привести к электрическому поражению, пожару или к серьезным травмам.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 30

Сохранить все предостережения и инструкции для будущего отнесения.

Понятия «электроинструмент / машина», использованные в предостережениях, относится ко всем инструментам / машинам, которые приводятся в действие электрическим током, как проводных, так и беспроводных.

Безопасность рабочего места Рабочее место следует сохранять при хорошем освещении и в чистоте. Беспорядок и слабое освещение могут быть причинами возникновения случаев. Не следует работать электроинструментами / машинами в среде с увеличенным риском взрыва, который содержит горючие жидкости, газы или пары. Электроинструменты / машины генерируют искры, которые могут зажечь пыль или пары. Не следует допускать детей и посторонних лиц к рабочему месту. Потеря концентрации может стать причиной потери контроля.

Электрическая безопасность Штепсель провода должен подходить к сетевой розетке. Не полагается модифицировать штепсели каким-либо иным способом. Не полагается применять никаких адаптеров штепселя с заземленными электроинструментами / машинами. Не модифицированный штепсель, подходящий к розетке, уменьшает риск поражения электрическим током. Следует избегать контакта с заземленными такими поверхностями, как трубы, обогреватели и холодильники. Заземление тела увеличивает риск поражения электрическим током. Не следует подвергать электроинструменты / машин на контакт с атмосферными осадками или влажностью. Вода и влажность, которая проникнет внутрь электроинструмента / машины, увеличивает риск поражения электрическим током. Не протягивать питающий кабель. Не применять питающего кабеля, чтобы носить, тянуть или отсоединять штепсель от сетевой розетки. Избегать контакта питающего кабеля с теплом, маслами, острыми кромками и подвижными частями. Повреждение или спутывание питающего кабеля увеличивает риск поражения электрическим током. В случае работы вне закрытых помещений, следует применять удлинители, предназначенные для работы вне закрытых помещений. Использование удлинителя, приспособленного для работы наружу помещений, уменьшает риск поражения электрическим током.

В случае, когда применение электроинструмента / машин во влажной среде является неизбежным, тогда как защиту от напряжения питания следует применять устройство дифференциального тока (УДТ) [англ. residual current device, RCD]. Применение УДТ уменьшает риск поражения электрическим током.

Персональная безопасность Будь бдителен, обращай внимание на то, что делаешь, и храни здравый рассудок во время работы с электроинструментом / машиной. Не применяй электроинструмента / машины, будучи переутомленным или под воздействием наркотиков алкоголя или лекарств. Даже минута невнимания во время работы может привести к серьезным персональным травмам. Применяй средства персональной защиты. Всегда накладывай защиту зрения. Применение средств персональной защиты, таких как пылезащитный респиратор, противоскользящая защитная обувь, каски и защитники слуха, уменьшают риск серьезных персональных травм. Предотвращай случайный ввод в действие. Убедись, что электрический включатель перед подсоединением к питанию и/или аккумулятору, поднесением или переноской электроинструмента / машины, находится в позиции «выключен». Переноска электроинструмента / машины с пальцем на включателе или питание электроинструмента / машины, когда включатель находится в позиции «включен», может привести к серьезным травмам. Перед включением| электроинструмента / машины сними все ключи и другие инструменты, которые были использованы для его регулировки. Ключ, оставленный на вращательных элементах инструмента / машины, может вести к серьезным травмам. Не протягивай руку и не высовывайся очень далеко. Удерживай соответствующее положение, а также равновесие на протяжении всего времени. Это позволит легче овладеть электроинструментом / машиной в случае непред- виденных ситуаций во время работы. Соответственно одевайся. Не надевай более свободную одежду или бижутерию. Удерживай волосы и одежду в отдалении от подвижных частей электроинструмента / машины. Свободная одежда, бижутерия или длинные волосы могут быть схвачены подвижными частями. Если устройства приспособлены для присоединения вытяжки| пыли или накопления пыли, убедись, что они были подсоединены и использованы правильно. Применение вытяжки пыли уменьшает риск угроз, связанных с пылями.

Не позволь, чтобы опыт, приобретенный частым использованием инструмента / машины, повлекли беззаботность и игнорирование правил безопасности. Беззаботное действие может привести до серьезных травм в одну долю секунды.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 31

Эксплуатация и заботливость об электроинструменте / машине Не перегружай электроинструмент / машину. Применяй электроинструмент / машину, соответствующий для выбранного применения. Соответствующий электроинструмент / машина обеспечит лучшую и более безопасную работу, если будет использован для спроектированной нагрузки. Не применяй электроинструмент / машину, если электрический включатель не делает возможным включение| и выключение. Инструмент / ется опасным и его следует сдать в ремонт. Отсоедини штепсель от питающей розетки и/или демонтируй аккумулятор, если является отключаемым от электроинструмента / машины перед регулировкой, заменой принадлежностей или хранением инструмента / машины. Такие предохранительные мероприятия позволят избежать случайного включения электроинструмента Храни инструмент в недоступном для детей месте, не позволь лицам, незнающим обслуживания электроинструмента / машины или этих инструкций, пользоваться электроинструментом / машиной. Электроинструменты / ма- шины опасны в руках пользователей, не прошедших курсы подготовки. Проводи технический уход за электроинструментами / машинами, а также за принадлежностью. Проверяй инструмент / машину под углом несоответствия или насечек подвижных частей, повреждений частей, а также каких-либо других условий, которые могут повлиять на действие электроинструмента / машины. Повреждения следует починить перед использованием электроинструмента / машины. Много случаев вызваны несоответственным техническим уходом за инструментами / машинами. Режущие инструменты следует удерживать в чистоте и в заостренном состоянии. Режущие инструменты с острыми кромками с соответственно проведенным техническим уходом являются менее склонными к защемлению/ заклиниванию и можно легче контролировать их во время работы. Применяй электроинструменты / машины, принадлежности и инструменты, которые вставляются и т.д. согласно с данными инструкциями, принимая во внимание вид и условия работы. Применение инструментов для другой работы, чем для которой были спроектированы, может привести до возникновения опасной ситуации.

Рукояти и поверхности для хватки сохраняй сухими, чистыми, а также свободными от масла и мази. Скользкие рукояти и поверхности для хватки не позволяют на безопасное обслуживание, а также контролирование инструмента / машины в опасных ситуациях.

Ремонты Ремонтируй электроинструмент / машину только в учреждениях, имеющих на это служебные права, которые применяют только оригинальные запчасти. Обеспечь эту соответствующую безопасность работы электроинструмента.

ПРАВИЛА БЕЗОПАСНОСТИ – ДОПОЛНИТЕЛЬНЫЕ РЕКОМЕНДАЦИИ

Правила безопасности – пользование пилами Держите руки вдали от плоскости пиления и пилы. Другой рукой держитесь за дополнительную рукоятку или корпус двигателя. Если Вы держите пилу двумя руками, Вам не грозит ранение. Не вкладывайте рук под обрабатываемый предмет. Щиток не защитит Вас от полотна на уровне ниже обрабатывае-

мого предмета. Настройте глубину пиления на уровень, соответствующий толщине обрабатываемого предмета. Рекомендуется, чтобы диск выходил снизу за обрабатываемый материал меньше, чем на высоту зубца.

Ни в коем случае не держите обрабатываемый предмет в руках и не ставьте его на ногу. Предмет следует закрепить на стабильной основе. Благодаря надежному креплению обрабатываемого предмета предотвращается контакт

пилы с телом, застревание пилы или потеря контроля над пилением.

Во время работы, в случае которой пила может вступить в контакт с проводами под напряжением или с ее собственным проводом питания, держите пилу за предназначенные для этого поверхности с изоляцией. Контакт с

“проводами под напряжением” может вызвать состояние “под напряжением” металлических частей электроустройства и в результате поражение током оператора.

Во время продольного пиления обязательно пользуйтесь направляющей для продольного пиления или направля- ющей, идущей по краю. Таким образом обеспечивается точность пиления и уменьшается вероятность застревания пилы. Обязательно пользуйтесь полотнами соответственного размера и формы установочных отверстий (напр., ромб или круг). Полотна, не подходящие к установочному зажиму, могут работать по принципу эксцентрика, вызывая тем

самым потерю контроля во время работы.

Во время крепления полотна ни в коем случае не пользуйтесь поврежденными или несоответствующими прокладками и болтами. Прокладки и болты для крепления полотна разработаны и предназначены специально для исполь-

зования в пилах данного вида с целью обеспечения оптимального функционирования и уровня трудовой безопасности.

Отдача – причины и предотвращение

Обратная отдача – последствие неправильного пользования пилой или несоблюдения процедур и условий эксплуатации. Чтобы избежать ее, следует принять указанные ниже меры предосторожности.

Держите пилу двумя руками, надежно, расставив плечи таким образом, чтобы выдержать силу обратной отдачи.

машина, который не дается контролировать при помощи сетевого выключателя явля-

/ машины.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 32

Тело должно находиться с одной стороны пилы, но не в линии пиления. Обратная отдача может вызвать резкое перемещение пилы назад, однако оператор в состоянии контролировать обратную отдачу при условии, что он принял соответствующие меры предосторожности.

Если дисковая пила застревает или пиление прерывается по другомй причине, следует освободить кнопку вы ключателя и держать пилу неподвижно в обрабатываемом предмете, пока диск не остановится. Ни в коем случае не пробуйте вынуть пилу из материала или тянуть пилу назад, пока диск вращается, поскольку это может вызвать обратную отдачу. Внимательно осмотрите пилу и займитесь устранением причины застревания полотна. В случае обратного пуска тровку пилы и проверить, не застряли ли зубцы в материале. Если диск пилы пробуксовывает в момент пуска, он

может выдвинуться или вызвать обратную отдачу по отношению к обрабатываемому предмету.

С целью ограничения до минимума риска застревания и обратной отдачи диска необходимо поддерживать большие плиты. Плиты крупного размера имеют тенденцию к прогибу под собственным весом. Подпоры следует поместить

под плитой с обеих сторон, вблизи линии пиления и у краев плиты. Запрещается пользоваться тупым или поврежденным полотном. Тупые или неправильно расставленные зубцы создают узкий ряд, вызывающий чрезмерное трение, застревание полотна и обратную отдачу.

Перед началом работы позаботьтесь о правильной настройке глубины пиления и угла наклона дисковой пилы.

Если настройка пилы изменится во время пиления, это может вызвать застревание полотна и обратную отдачу.

Соблюдайте особую осторожность во время так называемого “пиления вглубь” до существующих стенок или других тупиковых фрагментов. Выступающее полотно может перепилить другие предметы, вызывая при этом обрат-

ную отдачу.

Дополнительные рекомендации по пользованию пилами Перед каждым пуском необходимо проверить правильность установки нижнего щитка. Запрещается пользование пилой, если нижний щиток не движется свободно и не зыкрывается быстро. Ни в коем случае не прикрепляйте щиток к нижней поверхности и не оставляйте его в открытой позиции. Если Вы случайно уроните пилу, нижний

щиток может согнуться. Поднимите щиток с помощью оттягивающей ручки и убедитесь, что он движется свободно и не прикасается к полотну или любой другой части под каждой настройкой угла и глубины пиления.

Проверяйте работу пружины нижнего щитка. В случае помех в работе следует починить пружину и щиток перед тем, как начать пиление. Работа нижнего щитка может быть замедленной вследствие повреждения частей, прилипания

клеистых или накопления прочих отходов.

Убрать нижний щиток вручную разрешается исключительно в случаях, когда требуется “пиление вглубь” и “комбинированное пиление”. Поднимите нижний щиток с помощью оттягивающей ручки, и если полотно войдет в материал, это значит, что нижний щиток освободился. Во всех остальных случаях рекомендуется, чтобы щиток работал

автоматически.

Обязательно проверьте, прикрывает ли нижний щиток полотно, перед тем, как установить пилу на рабочем столе или на полу. В случае, если полотно движется без щитка, пила будет смещаться назад, а полотно пилить все, что попа-

дется на обратном пути. Не забывайте о том, что после остановки пилы полотно некоторое время движется по инерции.

Дополнительные рекомендации по пользованию пилами с расцепляющим клином Пользуйтесь расцепляющим клином, соответствующим данному виду пилы. Расцепляющий клин должен быть тол-

ще полотна, однако тоньше расстояния между зубцами полотна. Отрегулируйте расцепляющий клин согласно указаниям из настоящего руководства. Неправильная установка, неверная позиция, установка не по линии может вызвать неэффективность расцепляющего клина с точки зрения предоствращения обратной отдачи. Обязательно пользуйтесь расцепляющим клином, за исключением пиления вглубь. После завершения такого пиления следует обратно установить расцепляющий клин. Расцепляющий клин вызывает помехи во время пиления вглубь, может вызвать также обратную отдачу.

Чтобы обеспечить надлежащую работу расцепляющего клина, следует ввести его в обрабатываемый предмет.

Расцепляющий клин не предотвращает обратную отдачу в случае короткого пропила. Запрещается пользоваться пилой, если расцепляющий клин выгнулся. Даже если он выгнулся незначительно, это может замедлить закрытие щитка.

УСТАНОВКА ЭЛЕМЕНТОВ ОБОРУДОВАНИЯ

ВНИМАНИЕ! Монтаж оборудования может выполняться только при отключенном питании. Извлечь аккумулятор из гнезда электроинструмента!

Пила поставляется в комплектном состоянии. После открытия фабричной упаковки необходимо убедиться в наличии всех элементов оснастки. Затем проверить состояние соединений и при необходимости затянуть винт, соединяющий основание с неподвижным кожухом, также затянуть крепежные винты распорного клина, если пила им оснащена. Перед первым использованием необходимо установить пильный диск.

пилы, полотно которой осталось в обрабатываемом предмете, следует провести цен-

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 33

ПОДГОТОВКА К РАБОТЕ

Перед началом работы необходимо проверить, не повреждены ли корпус и аккумулятор. В случае наличия повреждений запрещается приступать к дальнейшей работе.

Внимание! Все операции, связанные с установкой и заменой пильных дисков, регулировкой и техническим обслуживанием электроинструмента, необходимо выполнять при отключенном питании, и поэтому перед началом данных операций необходимо: Извлечь аккумулятор из гнезда электроинструмента!

ВНИМАНИЕ! Все работы, описанные в этом разделе, следует проводить, отключив устройство от источника питания – обязательно отключить аккумулятор от устройства!

Инструкции по безопасной зарядке аккумулятора

Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная вилка не имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта аккумулятора. Использование любого другого блока питания может привести к возгоранию или повреждению инструмента. Зарядка аккумулятора может осуществляться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо отключить зарядное устройство от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки! Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции. Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. “эффекту памяти”, что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разряжать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разряжать аккумулятор, коротко замыкая его электроды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения.

Хранение аккумулятора

Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов “зарядка-разрядка”. Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долгого времени,его необходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения. Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки зависит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение аккумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать нейтрализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором. В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов.

Транспортировка аккумуляторов

Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. Пользователь инструмента можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требуется выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам (напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, владеющему соответствующей квалификацией. Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы необходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется разместить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов.

Зарядка аккумулятора

Внимание! Перед зарядкой необходимо отсоединить зарядное устройство от электросети, вынув вилку блока питания из розетки. Кроме того, требуется очистить клеммы аккумулятора и сам аккумулятор от грязи и пыли сухой ткани. Аккумулятор имеет встроенный индикатор заряда. При нажатии на кнопку загораются индикаторные светодиоды (II). Количество загоревшихся светодиодов соответствует уровню зарядки аккумулятора. Если при нажатии кнопки светодиоды

с помощью мягкой,

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 34

не загораются - это означает, что аккумулятор разряжен. Отсоединить аккумулятор от инструмента. Вставить аккумулятор в гнездо зарядного устройства (II). Подключить зарядное устройство к розетке. Загорится красный индикатор, сопровождающий процесс зарядки. После завершения зарядки красный индикатор погаснет, и загорится зеленый, указывающий на полную зарядку аккумулятора. Необходимо вынуть вилку зарядного устройства из электрической розетки. Вынуть аккумулятор из зарядного устройства, нажимая на защелку аккумулятора.

Внимание! Если после подключения зарядного устройства к сети загорится зеленый индикатор - это означает, что аккумулятор заряжен полностью. В этом случае, зарядное устройство не начнет процесс зарядки.

Пильные диски

Выбрать пильный диск, предназначенный для резки конкретного материала. Чем больше зубьев имеет пильный диск, тем более гладким будет край пропила. Пильные диски, имеющие несколько десятков зубьев, лучше подходят для резки тонких материалов толщиной менее 1 см и мягкой древесины. Внимание! Не резать материалы, кроме перечисленных в инструкции. Следует убедиться, что установленный пильный диск не поврежден, без трещин, в нем нет выломанных режущих зубьев и т.д. В случае выявления повреждений, пильный диск необходимо заменить новым.

Не использовать деформированные или потрескавшиеся пильные диски! Не использовать пильные диски из быстрорежущей стали! Не использовать абразивные круги!

Запрещается использовать диски, не соответствующие техническим параметрам, указанным в настоящей инструкции! Запрещается использовать пильные диски, толщина корпуса которых больше толщины распорного клина! Не использовать пильные диски, максимальная допустимая частота вращения которых меньше указанной частоты вращения шпинделя пилы.

Установка и замена пильного диска (II)

Внимание! Во время замены или установки пильных дисков запрещается демонтировать защитные кожухи пилы! Заблокировать кнопкой шпиндель и отвинтить винт крепления диска. Снять зажимный фланец и пильный диск со шпинделя инструмента. Очистить шпиндель, зажимные фланцы и внутренние поверхности кожухов от пыли и других загрязнений, образовавшихся во время работы. Установить внутренний зажимный фланец, а затем установить новый пильный диск на шпиндель. Установить внешний зажимный фланец, а затем, заблокировав шпиндель, затянуть винт крепления диска.

Регулировка глубины реза (III)

При необходимости инструмент позволяет регулировать глубину реза, для этой цели служит направляющая со шкалой (расположенная в задней части инструмента). Для этого требуется отвинтить болт фиксатора на направляющей со шка- лой, установить требуемую глубину пропила и заблокировать болтом.

Регулировка угла резания (IV)

Инструмент позволяет выполнять резку под углом в диапазоне от 0° до 45°. Для этого необходимо установить требуемый угол на шкале, расположенной спереди инструмента, и сильно затянуть стопорный винт.

Установка направляющей (V)

Направляющая со шкалой облегчает резку по прямой линии. Направляющую необходимо прикрепить к основанию, установить требуемую ширину пропила и заблокировать стопорный винт.

Дополнительные примечания

Не удалять руками свободные обломки, щепки и подобные фрагменты обрабатываемого материала из зоны вращающегося пильного диска. Не использовать пилу на открытом воздухе под дождем или другими атмосферными осадками. Не водить пилу одними только руками. Всегда следует использовать вспомогательные приспособления, которые позволяют безопасно вести пилу, напр., направляющие. После проверки пильного диска, правильности его крепления, установки глубины, угла и ширины реза, также необходимо: Убедиться, что подвижные кожухи работают свободно, не заедают. Не блокировать подвижные кожухи в открытом положении. Убедиться, что все вращающиеся механизмы системы функционируют правильно В случае пил, оснащенных распорным клином, следует убедиться, что распорный клин установлен так, чтобы:

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 35

- расстояние между распорным клином и кромкой диска с зубьями не превышало 5 мм,

- кромка диска с зубьями не выступала более чем на 5 мм за пределы нижнего края распорного клина.

- находился на линии вращающегося диска,

- его ширина не превышала ширины пильного диска.

Всегда необходимо использовать распорный клин! (в пилах

Запрещается снимать распорный клин, защищающий пильный диск и инструмент от повреждений. Надеть защитные очки, средства для защиты органов слуха и рабочие перчатки. Использовать респираторы.

Внимание! Во время работы с ручными пилами всегда необходимо использовать средства для защиты органов слуха.

Закрепить заготовку на рабочем месте (напр., с помощью При резке материалов из твердого дерева (дуб, бук, граб) рекомендуется подключить к отверстию для удаления пыли внешнее устройство для сбора пыли, образующейся во время обработки.

ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА

Подключать пилу к электрической сети можно только после выполнения всех операций, перечисленных в разделе “Подготовка к работе”. Принять стабильное положение. Взять пилу обеими руками за основную и вспомогательную рукоятки (VI). Включить пилу, нажав предварительно кнопку блокировки включателя, а затем сам включатель (VI). Во время работы не обязательно удерживать кнопку блокировки. После включения пилы в течение нескольких секунд держать ее свободно и на слух проверить равномерность ее работы. В случае каких-либо подозрительных звуков, сотрясений и т.д. необходимо немедленно прекратить работу и повторить шаги, описанные в разделе “Подготовка к работе”. Приставить основание пилы к поверхности обрабатываемого предмета так, чтобы пильный диск не касался этого предмета (VII).

Внимание! Запрещается манипулировать подвижным защитным кожухом дисковой пилы. Все операции, связанные с резкой, необходимо выполнять, удерживая пилу обеими руками.

Вести пилу вдоль линии реза, так чтобы основание пилы находилась на поверхности обрабатываемой детали. После включения пильный диск должен достичь номинальной скорости вращения, и только после этого можно начинать резку. Запрещается прикладывать пильный диск к разрезаемому материалу, и в таком положении запускать инструмент. Это может вызвать заклинивание пильного диска, его повреждение или повреждение материала. Это также может привести к травмам. В случае возобновления резки, пильный диск должен достичь номинальной частоты вращения, и только после этого его можно вводить в пропил. Во время резки дисковую пилу необходимо вести плавным движением, избегая чрезмерного нажима. Нажим, который следует оказать на режущую головку, не должен быть больше чем тот, который является достаточным для разрезания материала. Необходимо избегать ударов пильного диска о разрезаемый материал.

Если диск застрянет в обрабатываемом материале, необходимо немедленно выключить пилу, нажав на кнопку блокировки и выключатель питания, и только после этого освободить дисковую пилу. Во время резки следует обращать особое внимание на возможность проскальзывания или отскока пилы, что может стать причиной несчастного случая. Во время работы нельзя слишком сильно нажимать на обрабатываемый материал и не делать резких движений, чтобы не повредить пильного диска и пилы. Во время работы следует регулярно делать перерывы. Не допускать перегрузки инструмента, температура внешних поверхностей никогда не должна превышать 60°С.

После завершения работы выключить пилу, отключить питание и выполнять техническое обслуживание и осмотр инструмента. Заявленное общее значение вибрации измерялось с помощью стандартного метода испытания и может использоваться для сравнения одного инструмента с другим. Заявленное общее значение вибрации может использоваться для предварительной оценки воздействия. Внимание! Вибрация, создаваемая в процессе работы инструмента, может отличаться от заявленной. Это зависит от способа использования данного инструмента. Внимание! Необходимо определить меры безопасности для защиты оператора, основывающиеся на оценке рисков в реальных условиях эксплуатации (включая все рабочие циклы, напр., когда инструмент выключен или работает в холостом режиме, а также время активации).

КОНСЕРВАЦИЯ И ОСМОТРЫ

ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устрой-

оснащенных распорным клином)

столярных струбцин, тисков и т.п.).

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 36

ства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства путем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.

напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения

потребитель не может проводить дополнительного

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 37

ХАРАКТЕРИСТИКА ІНСТРУМЕНТА

Ручна пила по дереву є звичайним акумуляторним інструментом, призначеним для розпилювання за допомогою пилкових дисків деревини і деревоподібних матеріалів, виготовлених з переробленої деревини, напр., фанера, ДСП, МДФ. Пила забезпечує зручне різання деревини як у вертикальній площині з регульованим діапазоном глибини різання, так і під кутом в діапазоні

від 0º до 45º. Різка може здійснюватися тільки по прямій лінії. Заборонено виконувати розрізи по кривій (наприклад, по колу), оскільки це може призвести до нещасного випадку або пошкодження пили і електроінструмента. Правильна, надійна і безпечна робота даного інструмента залежить від відповідної експлуатації, а для цього

Перед початком експлуатації даного пристрою необхідно повністю прочитати

інструкцію і зберегти її.

Увага! Категорично заборонено використовувати інструмент без встановлених захисних кожухів пилкового диска і розпірного клина.

За шкоду, заподіяну внаслідок порушення правил безпеки і рекомендацій даної інструкції, постачальник відповідальності не несе.

ОСНАСТКА

Пристрій поставляється у комплекті і не вимагає монтажу. Пристрій комплектується: акумуляторною батареєю, зарядним пристроєм (адаптером) і напрямною. Увага! Пристрій з артикулом (каталожним номером): YT-82811 не комплектується акумуляторною батареєю і зарядним пристроєм.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення

Артикул YT-82810, YT-82811 Номінальна напруга [В] 18 В пост. струму Номінальні оберти [хв-1] 3800 Клас ізоляції III Макс. глибина різання (0º/45º) [мм] 54 / 40 Пилковий диск

- зовнішній діаметр [мм] 165

- внутрішній діаметр [мм]16

- макс. товщина [мм] 2,5

Маса [кг] 2,3 Рівень шуму

- акустичний тиск L

- акустична потужність LwA ± K

Рівень вібрації ah ± K [м/с2] 5,33 ± 1,5 Клас захисту IPX0 Тип акумуляторної батареї Li-Ion Ємність акумуляторної батареї*[A · год]2 Зарядний пристрій* Вхідна напруга [В] 220 - 240 Частота мережі [Гц] 50 / 60 Вихідна напруга [В] 21 В пост. струму Вихідний струм [мА] 2,4 Номінальна потужність [Вт]60 Час зарядки** [год]1

* тільки для моделей, оснащених акумулятором і зарядним пристроєм ** час зарядки вказаний тільки для акумулятора з ємністю, зазначеною у

± K

[дБ (A)] 85,0 ± 3,0 [дБ (A)] 96,0 ± 3,0

таблиці

ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ

Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної поразки, пожежі або до серйозних травм.

Зберегти всі застереження і інструкції для майбутнього віднесення.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 38

Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які приводяться в дію електричним струмом, як провідних, так і безпровідних.

Безпека робочого місця Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути при-

чинами виникнення випадків.

Не належить працювати містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари. Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати

контролю.

Електрична безпека Штепсель проводу повинен підходити до мережевої розетки. іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом. Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом. Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом. Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або від›єднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом. У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом.

У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.

Персональна безпека Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глузд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм. Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм. Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед під›єднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений». Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли

вмикач знаходиться в позиції «включений», може привести до серйозних травм.

Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм. Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи. Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами. Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, зв›язаних з пилом. Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнору- вання правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.

Експлуатація і дбайливість за електроінструмент / машину Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження. Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт. Від›єднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від елек-

електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який

Не належить модифікувати штепселі яким-небудь

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 39

троінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини. Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевіряй інструмент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків інструментами / машинами. Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кромками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи. Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації.

Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.

Ремонти Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ – ДОДАТКОВІ ВКАЗІВКИ

Правила техніки безпеки – користування пилками Тримайте руки здаля від лінії пиляння та полотна. Другою рукою тримайтеся за додаткову рукоятку або за корпус двигуна. Якщо Ви тримаєте пилку двома руками, Вам не загрожує поранення рук полотном. Не вкладайте рук під предмет обробки. Щиток не зможе захистити Вас від полотна на рівні, нижчому за рівень предмета

обробки. Під час настроювання глибини пиляння зверніть увагу на товщину предмета обробки. Рекомендується, щоб диск виходив знизу за матеріал обробки менше, ніж на висоту зубця.

Ні в якому випадку не тримайте предмет обробки в руках та не ставте його на ногу. Необхідно закріпити предмет обробки на стабільній основі. Завдяки правильному, надійному кріпленню предмета обробки Ви уникнете ризику кон-

такту полотна з тілом, застрягання полотна або втрати контролю під час роботи.

У випадках, коли під час роботи пилка може мати контакт с проводами під напругою або з її власним електропроводом живлення, тримайте пилку за призначені для цього спеціальні поверхні, оснащені ізоляцією. Внаслідок

контаку з “проводами під напругою” у стані “під напругою” можуть опинитися металеві елементи електропристрою, що загрожує оператору ударом електричним струмом.

Під час пиляння вздовж обовязково користуйтеся ведучою для пиляння вздовж або ведучою, що йде краєм.

Завдяки цьому підвищується точність пиляння та зменшується ризик застрягання полотна.

Обовязково користуйтеся полотнами відповідних розмірів та форми монтажних отворів (напр., ромб або круг.

Полотна, що не пасують до монтажного отвору, можуть працювати як ексцентрики, викликаючи втрату контролю над пристроєм під час роботи.

Ні в якому випадку не користуйтеся під час кріплення полотна пошкодженими або невідповідними прокладками та болтами. Прокладки і болти для кріплення полотна були розроблені та призначені спеціально для даного виду пилки з

метою забезпечення оптимального функціонування та рівня безпеки під час користування.

Причини та запобігання зворотній віддачі

Відбиття є раптової реакцією на затискання, заклинювання дискової пили або результатом її неспіввісності. Відбиття спричиняє неконтрольований рух пили в напрямку оператора. Якщо дискова пила буде затиснена або заклинена під час різання, лезо блокується, і реакція двигуна викликає різкий рух пили в напрямку оператора. Якщо дискова пила буде скривлена або втратить співвісність, зуби і задній край можуть вийти з розрізу, і пила почне рух у напрямку оператора. Зворотня віддача – це наслідок неправильного користування пилкою або недотримання процедур чи умов експлуатації. Зворотній віддачі можна запобігти за допомогою описаних нижче запобіжних заходів.

Тримайте пилку двуруч, надійно, з плечима, розставленими таким чином, щоб витримати силу зворотньої віддачі. Тіло повинно знаходитися з одного боку пилки, але не в лінії пиляння. Внаслідок зворотньої віддачі пилка може різко

відскочити назад, проте оператор в змозі контролювати такі рухи, якщо попередньо були проведені відповідні запобіжні заходи.

, що не пройшли курси підготовки.

викликані невідповідним технічним доглядом за

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 40

Якщо дискова пилка застрягла або пиляння переривається з якоїсь іншої причини, слід звільнити кнопку вимикача та тримати пилку нерухомо в матеріалі, поки не затримається диск. Ні в якому разі не намагайтеся вийняти пилку з матеріалу обробки, поки диск рухається, оскільки це загрожує зворотньою віддачею. Уважно огляньте

пилку

та усуньте причину застрягання/пробуксовки пилки.

У випадку поновлення запуску пилки, полотно якої лишилося в предметі обробки, слід провести центрування диску пилки та перевірити, чи зубці полотна не застрягли у матеріалі. Якщо диск пилки буксує під час поновлення

запуску, він може висунутися з матеріалу або викликати зворотню віддачу по відношенню до елемента обробки. З метою обмеження ризику застрягання полотна та зворотньої віддачі пилки підтримуйте великі плити. Плити значних розмірів мають схильність прогинатися під своєю власною вагою. Підпори під плитою повинні стояти з обох сторін, поблизу лінії пиляння та біля країв плити. Заборонено користуватися тупим або пошкодженим полотном. Тупі або неправильно вузький ряд, що викликає надмірне тертя, застрягання та зворотню віддачу пилки. Перед початком роботи надійно зафіксуйте настроєну глибину пиляння та кут нахилу дискової пилки. Якщо настроєні робочі параметри пилки змінюються під час роботи, це може викликати застрягання полотна та зворотню віддачу.

Особливо обережно поводьтеся під час так званого “пиляння вглиб”, до наявних стінок або інших тупикових фрагментів. Полотно, що виходить за лінію, може перепиляти інші предмети, викликаючи зворотню віддачу. Користування пилками – додаткові вказівки з техніки безпеки Перед тим, як розпочати роботу, обовязково перевірте, чи правильно закріплений нижній щиток. Заборонено користуватися пилкою, якщо нижній щиток не рухається без перешкод та не закривається негайно. Ні в якому випадку не прикріплюйте щиток до нижніх елементів та не лишайте його у відкритій позиції. Якщо Ви випадково випустите пилку

з рук, нижній щиток може зігнутися. Підніміть нижній щиток за допомогою відтягуючої ручки та переконайтеся у тому, що він рухається без перешкод та не торкається полотна незалежно від того, на який кут і глибину пиляння була настроєна пилка.

Перевірте роботу пружини нижнього щитка. Якщо щиток або пружина не працює належним чином, слід відремонтувати їх перед початком роботи. Причиною сповільненої дії нижнього щитка може стати пошкодження окремих

елементів, налипання клейких та нагромаждення інших відходів.

Дозволяється вручну відтягнути нижній щиток, однак лише у випадку так званого “пиляння вглиб” та “складного пиляння”. Підніміть щиток за допомогою відтягуючої ручки, а коли полотно ввійде у матеріал, це ознчатиме, що нижній щиток звільнився. У випадку пиляння іншим способом рекомендується, щоб щиток працював автоматично. Обовязково перевірте, чи нижній щиток прикриває полотно, перед тим, як встановити пилку на робочому столі або на підлозі. Внаслідок руху полотна без щитка пилка буде пересуватися назад, а полотно пилятиме все на своїй до-

розі. Не забувайте про те, що після вимкнення пилки полотно деякий рухається по інерції.

Користування пилками з розчіплюючим клином – додаткові вказівки Користуйтесь розчіплюючим клином, відповідним для даного виду пилки. Розчіплюючий клин повинен бути груб-

шим за корпус полотна, але тонкішим за відстань між зубцями полотна. Відрегулюйте розчіплюючий клин згідно з описом, заміщеним у цій інструкції для користрувача. Неправильне замонтування, невірна позиція або замонтування не по лінії може стати причиною неефективності розчіплюючого клина з точки зону запобігання зворотній віддачі. Користуйтеся розчіплюючим клином у всіх випадках, крім пиляння вглиб. Після завершення такого пиляння знову замонтуйте розчіплюючий клин. Розчіплюючий клин викликає перебої у роботі пилки під час пиляння вглиб та може стати причиною зворотньої віддачі. З метою забезпечення належної роботи розчіплюючого клина слід ввести його в предмет обробки. Розчіплюючий клин не запобігає зворотній віддачі під час пиляння коротких предметів. Заборонено користуватися пилкою, якщо розчіплюючий клин вигнувся. Навіть незначний вигин может викликати сповільнене закриття щитка.

ВСТАНОВЛЕННЯ ЕЛЕМЕНТІВ ОБЛАДНАННЯ

УВАГА! Монтаж елементів обладнання може здійснюватися тільки при відключеному живленні. Вийняти акумулятор з гнізда електроінструмента!

Пила поставляється в комплектному стані. Після відкриття фабричної упаковки необхідно перевірити наявність всіх елементів оснащення. Потім перевірити стан з’єднань і за необхідності затягнути гвинт, що з’єднує основу з нерухомим кожухом, також затягнути гвинти розпірного клина, якщо пила ним оснащена. Перед першим використанням необхідно встановити пилковий диск.

ПІДГОТОВКА ДО РОБОТИ

Перед початком роботи необхідно перевірити, чи не пошкоджений корпус та акумулятор. У разі наявності пошкоджень заборонено приступати до подальшої роботи.

розставлені зубці утворюють

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 41

Увага! Всі операції, пов’язані з установкою та заміною пилкових дисків, регулюванням і технічним обслуговуванням електроінструмента, необхідно виконувати при відключеному живленні, відтак перед початком даних операцій необхідно: Вийняти акумулятор з гнізда електроінструмента!

УВАГА! Всі роботи, вказані у даному розділі, необхідно проводити з вимкнутим живленням – акумулятор слід від пристрою!

Інструкції з безпечного заряджання акумулятора

Увага! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту акумулятора. Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в якому заряджається акумулятор, необхідно відключити зарядний пристрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки! Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно зарядити відповідно до процедури, описаної нижче, за допомогою блоку живлення і зарядної станції (з комплекту). Акумулятори Li-Ion (літій-іонні) не мають „ефекту пам’яті”, що дозволяє дозаряджувати їх у будь-який час. Однак, рекомендується повністю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимальної ємкості. Якщо характер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично забороняється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкодження! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння.

Зберігання акумулятора

Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження - розрядження”. Акумулятор слід зберігати при температурі від 0 до 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необхідно зарядити приблизно на 70% ємкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження. Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуляторів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором. У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів.

Транспортування акумуляторів

Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур’єрській службі), необхідно дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією. Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині упаковки під час транспортування. Також необхідно виконувати національні положення щодо транспортування небезпечних матеріалів.

Заряджання акумулятора

Увага! Перед заряджанням необхідно від’єднати зарядний пристрій від електромережі, вийнявши вилку блоку живлення з розетки. Крім того, потрібно очистити клеми акумулятора і сам акумулятор від бруду та пилу за допомогою м’якої, сухої тканини. Акумулятор має вбудований індикатор заряджання. При натисканні на кнопку загоряються індикаторні світлодіоди (II). Кількість світлодіодів, що загорілися, відповідає рівню зарядження акумулятора. Якщо при натисканні кнопки світлодіоди не загоряються - це означає, що акумулятор розряджений. Від’єднати акумулятор від інструмента. Вставити акумулятор в гніздо зарядного пристрою (II). Підключити зарядний пристрій до розетки.

Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента.

відєднати

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 42

Загориться червоний індикатор, що свідчить про початок процесу заряджання. Після завершення заряджання червоний індикатор гасне, і загоряється зелений, який вказує на те, що акумулятор заряджений. Необхідно вийняти вилку зарядного пристрою з електричної розетки. Вийняти акумулятор з зарядного пристрою, натискаючи на защіпку акумулятора.

Увага! Якщо після підключення зарядного пристрою повністю заряджений. У цьому випадку, зарядний пристрій не почне процес заряджання.

Пилкові диски

Використовувати пилкові диски, призначені для різання конкретного матеріалу. Чим більше зубів має пилковий диск, тим гладкішим буде край розрізу. Пилкові диски, які мають кількадесят зубів, краще підходять для різання товщиною до 1 см та м’якої деревини. Увага! Не різати матеріали, окрім перерахованих в інструкції. Слід переконатися, що встановлений пилковий диск не пошкоджений, у ньому немає тріщин, виламаних зубців тощо. У разі виявлення пошкоджень пилковий диск необхідно замінити на новий.

Не використовувати деформовані або тріснуті пилкові диски! Не використовувати пилкові диски зі швидкорізальної сталі! Не використовувати абразивні диски!

Заборонено використовувати диски, які не відповідають технічним параметрам, зазначеним у даній інструкції! Заборонено використовувати пилкові диски, товщина корпусу яких більша товщини розпірного клина! Не використовувати пилкові диски, максимальна допустима частота обертання яких менша зазначеної швидкості обертання шпинделя пили.

Установка і заміна пилкового диска (II)

Увага! Під час заміни або установки пилкового диска заборонено демонтувати захисні кожухи пили! Заблокувати кнопкою шпиндель і відкрутити гвинт кріплення диска. Зняти затискний фланець і пилковий диск зі шпинделя інструмента. Очистити шпиндель, затискні фланці і внутрішні поверхні кожухів від пилу й інших забруднень, що утворилися під час роботи. Встановити внутрішній затискний фланець, а потім встановити новий пилковий диск на шпиндель. Встановити зовнішній затискний фланець, а потім, заблокувавши шпиндель, затягнути гвинт кріплення диска.

Регулювання глибини різання (III)

Інструмент дозволяє регулювати глибину різання. Для цього служить напрямна зі шкалою (розташована в задній частині інструмента). Для цього потрібно відкрутити гвинт фіксатора на напрямній зі шкалою, встановити необхідну глибину пропилу і заблокувати гвинтом.

Регулювання кута різання (IV)

Інструмент дозволяє виконувати різання під кутом в діапазоні від 0° до 45°. Для цього потрібно встановити необхідний кут на шкалі, розташованій спереду інструмента, і сильно затягнути гвинт.

Монтаж напрямної (V)

Напрямна зі шкалою полегшує різання по прямій лінії. Напрямну необхідно прикріпити до основи, встановити потрібну ширину пропилу і заблокувати гвинт.

Додаткові примітки

Не виймати руками уламки, тріски та подібні фрагменти матеріалу, що обробляється, із зони обертання пилкового диска. Не використовувати пилу на відкритому повітрі під дощем або іншими атмосферними опадами. Не водити пилу лише одними руками. Завжди слід використовувати допоміжне приладдя, яке дозволить безпечно вести пилу, напр., напрямні. Після перевірки пилкового диска, правильності його кріплення, налаштування глибини, кута і ширини різання, також необхідно: Переконатися, що рухомі кожухи працюють вільно, не заїдають. Не блокувати рухомі кожухи у відкритому положенні. Переконатися, що всі обертальні механізми системи кожухів функціонують правильно Для пил, оснащених розпірним клином, слід переконатися, що розпірний клин встановлений так, що:

- відстань між розпірним клином і кромкою диска з зубами не більше 5 мм,

- кромка диска із зубами не виступає більш ніж на 5 мм за межі нижнього краю розпірного клина.

- знаходиться на лінії обертання диска,

- його ширина не перевищує ширини

пилкового диска.

до мережі загориться зелений індикатор - це означає, що акумулятор

тонких матеріалів

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 43

Завжди необхідно використовувати розпірний клин! (в пилах оснащених розпірним клином)

Заборонено знімати розпірний клин, який захищає пилковий диск та інструмент від пошкоджень. Надягати захисні окуляри, засоби для захисту органів слуху та захисні рукавиці. Використовувати респіратори.

Увага! Під час роботи з ручними пилами завжди необхідно використовувати засоби для захисту органів

Закріпити заготовку на робочому місці (напр., за допомогою столярних струбцин, лещат тощо). При різанні матеріалів з твердого дерева (дуб, бук, граб) рекомендується підключити до отвору для видалення пилу зовнішній пристрій для збору пилу, що утворюється під час обробки.

ЕКСПЛУАТАЦІЯ ІНСТРУМЕНТА

Підключати пристрій до електричної мережі можна тільки після виконання до роботи”. Прийняти стабільне положення. Взяти інструмент обома руками за основну і допоміжну рукоятки (VI). Увімкнути пилу, натиснувши попередньо кнопку блокування вмикача, а потім сам вмикач (VI). Під час роботи не обов’язково утримувати кнопку блокування. Після ввімкнення пили протягом декількох секунд тримати її вільно і на слух перевірити рівномірність її роботи. У разі будьяких підозрілих звуків, струсів і т.д. необхідно негайно припинити роботу і повторити кроки, описані в розділі „Підготовка до роботи”. Приставити основу інструмента до поверхні оброблюваного предмета так, щоб пилковий диск не торкався цього предмета

(VII).

Увага! Заборонено маніпулювати рухомим захисним кожухом пилкового диска. Усі операції, пов’язані з різкою, необхідно виконувати, утримуючи інструмент обома руками.

Вести пилу уздовж лінії різання, так щоб основа пили перебувала на поверхні оброблюваної деталі. Після ввімкнення пила повинна досягти номінальної швидкості обертання, і тільки після цього можна починати різання. Заборонено прикладати пилковий диск до матеріалу, що розрізується, і в такому положенні запускати інструмент. Це може спричинити заклинювання пилкового диска, його пошкодження або пошкодження матеріалу. Це також може призвести до травм. При відновлюванні різання пилковий диск повинен досягти номінальної частоти обертання, і тільки після цього його можна вводити в розріз. Під час різання пилковий диск слід вводити плавними рухами, уникаючи надмірного натиску. Натиск на ріжучу головку не повинен бути більшим, аніж цього достатньо для різання матеріалу. Необхідно уникати ударів пилкового диска об матеріал, що розрізується.

Якщо диск застрягне в оброблюваному матеріалі, необхідно негайно вимкнути інструмент, натиснувши на кнопку блокування шпинделя та вимикач живлення, і тільки після цього звільнити пилковий диск. Під час різання слід звертати особливу увагу на можливість просковзування або відскоку пили, що може стати причиною нещасного випадку. Під час роботи не можна занадто сильно натискати на оброблюваний матеріал і робити різкі рухи, щоб не пошкодити пилковий диск та інструмент. Під час роботи слід регулярно робити перерви. Заборонено допускати перевантаження інструмента, температура зовнішніх поверхонь ніколи не повинна перевищувати

60°C.

Після завершення роботи слід вимкнути інструмент, відключити живлення, виконати технічне обслуговування та огляд інструменту. Заявлене загальне значення вібрації вимірювалося за допомогою стандартного методу випробування і може використовуватися для порівняння одного інструмента з іншим. Заявлене загальне значення вібрації може використовуватися для попередньої оцінки впливу. Увага! Вібрація, що створюється в процесі роботи інструмента, може відрізнятися від задекларованої. Це залежить від способу використання даного інструмента. Увага! Необхідно визначити заходи з безпеки для захисту оператора, що ґрунтуються на оцінці ризиків у реальних умовах експлуатації (враховуючи усі робочі цикли, напр., коли інструмент вимкнений або працює в холостому режимі, а також час активації).

КОНСЕРВАЦІЯ ТА ОГЛЯД

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та

всіх операцій, перелічених у розділі „Підготовка

слуху.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 44

оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.

втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 45

ĮRANKIO CHARAKTERISTIKA

Rankinis pjūklas medienai, tai paprastas, akumuliatoriaus maitinamas elektros įrankis skirtas medienos paviršiams arba medienos kilmės medžiagų paviršiams pjauti – tokiems kaip fanera (klijuotės), drožlių plokštės, MDF plokštės ir pan. diskinių pjūklų pagalba. Pjūklas leidžia patogiai pjauti medienos paviršių kaip vertikalios pjovimo plokštumos kryptimi, taip ir reguliuojamu kampu 00 iki 450 diapazone, reguliuojamose pjovimo gylio ribose. Pjovimas gali būti atliekamas tik išilgai tiesios linijos. Pjovimas išilgai kreivos linijos (pvz. lanku) nėra galimas, kadangi gali grėsti nelaimingu įvykiu arba pjovimo disko ir elektros įrankio sunaikinimu. Taisyklingas, patikimas ir saugus įrankio darbas priklauso nuo tinkamo jo eksploatavimo, todėl:

Prieš imantis dirbti su įrankiu būtina perskaityti visą instrukciją ir ją išsaugoti. Dėmesio! Jokiu atveju įrankio nenaudoti be sumontuotų pjovimo disko gaubtų ir praplečiančio pleišto.

Už nuostolius kilusius dėl saugos taisyklių ir šios instrukcijos reikalavimų nesilaikymo tiekėjas neneša atsakomybės.

ĮRANGA

Gaminys yra pristatomas sukomplektuotoje būklėje ir nereikalauja sumontavimo. Kartu su įrankiu pristatomi: Akumuliatorius, įkrovimo stotis (įkroviklis) ir kreipiamoji.. Dėmesio! Gaminys su kataloginiu numeriu: YT-82811 nėra aprūpintas akumuliatoriumi ir įkrovimo stotimi.

TECHNINIAI PARAMETRAI

Parametras Mato vienetas Vertė

Kataloginis numeris YT-82810, YT-82811 Nominali įtampa [V] 18 DC Nominalus apsisukimai [min-1] 3800 Izoliacijos klasė III Maksimalus pjovimo gylis (0O / 45O) [mm] 54 / 40 pjovimo diskas

- išorinis diametras [mm] 165

- vidinis diametras [mm] 16

- maksimalus storis [mm] 2,5 Masė [kg] 2,3 Triukšmingumo lygis

- akustinis slėgis L

- akustinė galia LwA ± K Virpėjimų lygis ah ± K [m/s2] 5,33 ± 1,5 Apsaugos laipsnis IPX0 Akumuliatoriaus tipas Li-Ion Akumuliatoriaus talpa* [Ah] 2

Įkroviklis* Įėjimo įtampa [V] 220 - 240

Tinklo dažnis [Hz] 50 / 60 Išėjimo įtampa [V] 21 DC Išėjimo srovė [mA] 2,4 Nominali galia [W] 60 Pakrovimo laikas** [h] 1

* tik modeliuose aprūpintuose akumuliatoriumi ir įkrovikliu ** nurodytas pakrovimo laikas liečia tik akumuliatorių su lentelėje pateikta talpa.

± K

[dB(A)] 85,0 ± 3,0 [dB(A)] 96,0 ± 3,0

BENDRI ĮSPĖJIMAI DĖL ELEKTROS ĮRANKIŲ SAUGUMO

Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, iliustracijomis, o taip pat speciﬁ kacijomis, pristatytomis su elektros įrankiais / mašina. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo.

Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui.

Sąvoka „elektros įrankis / mašina” panaudota įspėjimuose susijusiuose su visais įrankiais / mašinų maitinamų elektros srove, su laidais kaip ir be laidų..

Saugumas darbo vietoje

ORIGINALI INSTRUKCIJA

Page 46

Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi. Negalima naudoti elektros įrankių / mašinų aplinkoje kur yra didesnė sprogimo rizika, kuriose yra degūs skysčiai, dujos arba garai. Elektros įrankiai / mašinos generuoja kibirkštis, kurios gali uždegti dulkes arba garus. Neleiskite į darbo vietą vaikų pašalinių žmonių. Koncentracijos praradimas gali privesti prie kontrolės praradimo.

Elektrinė sauga Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negali jokiu būdu pakeisti kištuko. Negalima naudoti jokių kištuko adapterių su įžemintais elektros įrankiais / mašinomis. Nemodiﬁ kuotas kištukas tinkantis prie lizdo mažina

elektros srovės smūgio riziką. Vengti sąlyčio su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuvai. Kūno įžeminimas didina elektros srovės smūgio riziką.

Negalima privesti prie elektros įrankių / mašinos sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drė į elektros įrankio / mašinos vidaus didina elektros srocės smūgio riziką.

Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo

laido pažeidimas didina elektros srovės smūgio riziką. Darbo už uždarų patalpų ribų atveju reikia naudoti prailgintuvus, skirtus darbui už uždarų patalpų ribų. Tinkamo prailgin- tuvo panaudojimas, pritaikyto darbui išorėje mažina elektros smūgio riziką.

Atveju kai naudojamas elektros įrankis / mašina drėgnoje aplinkoje yra neišvengiamas, kaip apsaugą nuo maitinimo įtampos reikia naudoti skirtingos įtampos įrengimą (RCD). RCD panaudojimas mažina elektros srovės smūgio riziką.

Asmeninis saugumas Būkite jautrūs, kreipkite dėmesį į tai ką darai ir vadovaukis sveiku protu darbo su elektros įrankiu / mašina metu. Nenaudokite elektros įrankio / mašinos esant nuovargiui arba suvartojus narkotikus, alkoholį ar vaistus. Dėmesingumo akimirkai

trūkumas gali privesti prie rimtų asmeninių sužeidimų. Naudoti asmenines apsaugos priemones Visada dėvėkite akių apsaugą. Asmeninės apsaugos priemonių, tokių kaip dulkių kaukės, apsauginė nuo slydimo apsauganti avalynė, šalmai ir klausos apsauga mažina rimtų asmeninių sužeidimų riziką.

Saugokite nuo atsitiktinio įrenginio užvedimo. Įsitikinkite, kad elektros jungiklis yra „išjungtas” pozicijoje prieš prijungiant prie maitinimo ir/arba akumuliatoriaus, elektros įrankio / mašinos pakėlimo arba perkėlimo. Elektros įrankio /

mašinos su pirštu ant jungiklio perkėlimas arba elektros įrankio / mašinos maitinimas, kai jungiklis yra pozicijoje „įjungtas” gali privesti prie rimtų sužalojimų. Prieš elektros įrankio / mašinos įjungimą išimkite visus raktus ir kitus įrankius, kurie buvo panaudoti jo reguliavimui. Raktas paliktas ant judamų elementų įrankio / mašinos gali privesti prie rimtų sužalojimų. Nesiekite ir nepasilenkite per toli. Išsaugokite tinkamą poziciją ir lygsvarą per visą laiką. Tai leis lengviau valdyti elektros įrankį / mašiną netikėtų situacijų darbo metu atveju..

Dėvėkite tinkamą aprangą. Nedėvėkite laisvos aprangos arba bižuterijos. Turėkite plaukus o taip pat aprangą atokiau nuo judančių elektros įranki / mašinos elementų. Laisva apranga, bižuterija arba ilgi plaukai gali būti įsukti į judamus elementus. Jeigu įrengimai yra pritaikyti prijungti prie dulkių ištraukimo arba dulkių kaupimo, įsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulkių ištraukimo panaudojimas mažina pavojų, susijusių su dulkėmis rizika. Neprileiskite prie to, kad patirtis įgyta dėl elektros įrankio / mašinos panaudojimas privedė prie saugumo taisyklių ignoravimo. Nesaugus veikimas gali privesti prie rimtų sužeidimų per akimirką.

Elektros įrankių / mašinos naudojimas ir priežiūra Neapkraukite elektros įrankio / mašinos. Naudokite elektros įrankius / mašinas tinkamam pasirinktam naudojimui. Tinka-

mas elektros įrankis / mašina užtikrins geresnį ir saugesnį darbą, jeigu bus panaudotas suprojektuotai apkrovai. Nenaudokite elektros įrankio / mašinos, jeigu elektros jungiklis neleidžia įjungti arba išjungti. Įrankis / mašina, kurių nega- lima kontroliuoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui.

Išimkite kištuką iš maitinimo lizdo ir/arba išmontuokite akumuliatorių, jeigu yra atjungtas nuo elektros įrankio / mašinos prieš reguliavimą, aksesuarų pakeitimu arba įrankio / mašinos sandėliavimo. Tokios apsaugos priemonės padės išvengti

atsitiktinio elektros įrankio / mašinos įjungimo.

Laikykite įrankį vaikams neprieinamoje vietoje,neprileiskite, kad asmenys nežinantys kaip naudoti elektros įrankį / mašiną arba tų instrukcijų naudotų elektros įrankius / mašiną. Elektros įrankiai / mašinos yra pavojingos naudojant mokymų

nepraėjusiems naudotojams.

Prižiūrėkite elektros įrankius / mašinas ir aksesuarus. Patikrinkite įrankius / mašinas judamų dalių nepritaikymo arba užstrigimo atveju, elementų arba kokių nors kitų sąlygų, kurie gali turėti įtaką elektros įrankio / mašinos veikimui. Sugedimus reikia pataisyti prieš elektros įrankio / mašinos panaudojimą. Daugelis atvejų įvyko dėl netinkamos elektros įrankio /

mašinos priežiūros. Pjovimo įrankius reikia laikyti švaroje ir aštrus. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis briaunomis yra mažiau linkę užstrigti ir lengviau yra lengviau kontroliuoti darbo metu.

Naudokite elektros įrankius / mašinas, aksesuarus, o taip pat montuojamus įrankius ir t.t. pagal šias instrukcijas, atsižvelgiant į darbo sąlygas ir rūšį. Įrankių naudojimas skirtingam darbui negu buvo suprojektuota, gali privesti prie pavojingos

gmė, kuri pateks

ORIGINALI INSTRUKCIJA

Page 47

situacijos atsiradimo. Rankenas ir laikymo paviršius išlaikykite sausus, švarius, o taip pat be alyvos ir tepalų. Slidžios rankenos ir laikymo paviršiai neleidžia saugiai naudoti ir kontroliuoti įrankio / mašinos pavojingų situacijų metu.

Remontas Remontuokite įrankius / mašinas tik įgaliotuose servisuose, naudojant vien tik originalias atsargines dalis. Tai užtikrins

elektros įrankio darbo tinkamą saugumą.

PAPILDOMOS SAUGOS INSTRUKCIJOS

Saugaus pjūklų vartojimo instrukcijos Laikyti rankas atokiai nuo pjūklo pjovimo zonos. Laikyti antą ranką ant pagalbinės rankenos arba ant variklio korpuso.

Jei laikome pjūklą abiem rankom, tuo pačiu rankos nėra statomos į sužeidimo pavojų.

Nesiekti ranka po apdirbamo ruošinio apačią. Apsauginis gaubtas negali Tavęs apsaugoti nuo pjūklo po apdirbamuoju ruošiniu. Pjovimo gylį nustatyk atsižvelgdamas į apdirbamojo ruošinio storį. Rekomenduojama, kad pjovimo diskas išsikištų iš pjau-

namojo ruošinio mažiau negu disko dantis turi aukščio.

Niekada nelaikyti pjaunamo ruošinio rankose arba atrėmus ant kojos. Apdirbamąjį ruošinį pritvirtinti prie stabilaus pagrindo. Patikimas ruošinio pritvirtinimas yra svarbus siekiant išvengti pjūklo darbinės dalies kontakto su kūnu, pjūklo įstrigimo

ruošinyje arba pjovimo kontrolės praradimo.

Darbo metu pjūklą laikyti už tam tikslui skirtus izoliuotus paviršius, turint omenyje tai, kad pjovimo metu gali kilti susilietimo pavojus su turinčiais įtampą laidais arba su pjūklo maitinimo laidu. Susilietimo su „įtampą turinčiais laidais“ atveju, metalinės pjūklo dalys taip pat gali „įgauti įtampą“, tuo būdu sukeldamos operatoriaus atžvilgiu elektros smūgio pavojų. Pjaunant ruošinį išilgai visada vartoti išilginio pjovimo arba pakraščio pjovimo kreipiamąsias. Tai pagerina pjūvio tikslumą ir suma-

žina pjūklo įstrigimo pavojų. Visada vartok pjūklus turinčius taisyklingų matmenų ir formų (pvz. rombo arba apvalaus pavidalo) įtaisomąsias angas. Pjūklai, kurie nesiderina su tvirtinamuoju laikikliu gali dirbti ekscentriškai, tuo sukeldami darbo kontrolės praradimą. Niekada pjūklo pritvirtinimui nevartoti pažeistų arba netinkamų poveržlių ir varžtų. Poveržlės ir varžtai skirti pjūklui pritvirtinti yra specialiai tam tikslui suprojektuoti siekiant užtikrinti optimalų funkcionavimą ir vartojimo saugumą.

Atatrankos priežastys ir būdai jai išvengti

Atatranka, tai staigi reakcija pjūklo įstrigimo, sustabdymo arba jo disko ašies nesutapimo atveju, kuri pasireiškia nekontroliuojamu pjūklo šoktelėjimu operatoriaus link. Jeigu diskinis pjūklas lieka suspaustas arba sustabdytas pjovimo metu, ašmuo įstringa, o variklio reakcija sukelia staigų pjūklo judesį operatoriaus kryptimi. Jeigu pjūklo diskas bus deformuotas arba nebus ašies sutapimo, dantys arba užpakalinė disko briauna gali išsprūsti iš įpjovos ir atšokti operatoriaus link. Atbulinė atatranka, tai netinkamo pjūklo vartojimo arba netaisyklingų procedūrų, arba klaidingų eksploatavimo sąlygų rezultatas ir galima jos išvengti taikant žemiau nurodytas saugos priemones.

Laikyk pjūklą abiem rankom stipriai, su pečiais pasiruošusiais pasipriešinti užpakalinės atatrankos jėgai. Priimti tokią kūno poziciją, kad jis būtų iš vienos pjūklo pusės, bet ne pjovimo linijoje. Atbulinė atatranka gali sukelti staigų pjūklo judėsį

užpakaline kryptim, tačiau atbulinės atatrankos jėgą operatorius gali kontroliuoti jeigu atitinkamai tam pasiruošė.

Kai diskinis pjūklas įstringa arba kai dėl kokios nors priežasties diskas nustoja pjauti, reikia atleisti mygtuką ir laikyti pjūklą nejudamai ruošinyje, kol pjūklo diskas visiškai nustos suktis. Niekada nemėginti ištraukti pjūklo iš ruošinio nei netraukti pjūklo atbuline kryptim kol pjūklo diskas sukasi arba gali sukelti atbulinę atatranką. Ištirti ir atlikti koregavimo

veiksmus siekiant pašalinti pjūklo įstrigimo priežastis.

Pakartotinai pjūklą paleidžiant, kai pjūklas yra apdirbamame ruošinyje, reikia pjovimo diską centruoti pjūvio plyšyje ir patikrinti ar pjūklo dantys neužsikabino už kliūties medžiagoje. Jeigu pakartotinai paleidžiant pjūklą diskas aptinka kliūtį,

pjūklas gali atsimušdamas sukelti atbulinę atatranką apdirbamojo ruošinio atžvilgiu. Siekiant minimalizuoti disko užspaudimą ir jo atbulinę atatranką pjaunant dideles plokštes, būtina jas prilaikyti. Didelės plokštės savo nuosavo svorio veikiamos turi tendenciją išsilenkti. Atramos turi būti pakištos po plokšte iš abiejų pusių, prie pjovimo linijos ir prie plokštės krašto. Nevartoti atbukusių arba pažeistų pjūklo diskų. Neaštrūs arba netinkamai nustatyti disko dantys, tai siaurėjančio pjūvio ir augančios trinties priežastis, ko pasekmėje įvyksta disko įstrigimas ir atbulinė atatranka. Prieš atliekant pjovimą patikimai nustatyti pjovimo gylio ir diskinio pjūklo nukreipimo kampo ﬁ ksatorius. Jeigu pjūklo nustatymai pjovimo metu dėl ﬁ ksatorių pasilaisvinimo kinta, gali tai sukelti disko įstrigimą bei atbulinę atatranką. Ypatingas atidumas reikalaujamas atliekant „giluminį pjovimą“ iki esamų sienelių arba kitų tuščių ertmių. Išsikišantis diskas gali užkabinti pašalinius elementus sukeldamas tuo atbulinį atmušimą.

Papildomos saugaus pjūklų vartojimo instrukcijos Prieš kiekvieną pavartojimą patikrinti apatinį gaubtą, ar yra taisyklingai uždėtas. Pjūklo nevartoti, jeigu apatinis gaubtas nejuda laisvai ir jeigu tuojau pat neužsidaro. Niekada neblokuoti nei nepalikti apatinio gaubto atviroje būklėje. Atsitiktinai

pjūklui nukritus, apatinis gaubtas gali būti sulenktas. Tokiu atveju patikrinimo tikslu kelti apatinį gaubtą laikiklio pagalba ir įsitikinti

ORIGINALI INSTRUKCIJA

Page 48

ar jis laisvai juda ir ar neliečia disko arba kitos pjūklo dalies kiekviename kampo ir pjovimo gylio nustatyme.

Tikrinti apatinio gaubto spyruoklės veikimą. Jeigu gaubtas ir spyruoklė neveikia tinkamu būdu, jie turi būti pataisyti prieš pjūklą vartojant. Apatinis gaubtas gali lėtai judėti kaip dėl dalių pažeidimo, taip ir dėl klampių nuosėdų bei susikaupusių pjūvenų. Yra leistinas apatinio gaubto atitraukimas ranka tik atliekant specialius pjovimus, tokius kaip „giluminis pjovimas“ ir „komplikuotas pjovimas“. Apatinį gaubtą kelti atitraukiamojo laikiklio pagalba, o kai tik pjovimo diskas įsigilins į ruošinį, apatinį gaubtą reikia tuojau pat atleisti. Visų kitų pjovimų atveju rekomenduojama, kad apatinis gaubtas veiktų automatiniu

būdu.

Visada atkreipti dėmesį, kad apatinis gaubtas uždengtų pjovimo diską prieš statant pjūklą ant darbastalio arba ant grindų. Neuždengtas pjūklo kraštas pjūklą atidėjus su dar besisukančiu disku gali sukelti pjū

pažeidimą. Svarbu neužmiršti apie laiką reikalingą diskui sustoti po pjūklo išjungimo.

Papildomos saugaus pjūklų vartojimo instrukcijos skėčiamųjų pleištų taikymo atveju Vartoti atitinkamą pleištą pritaikytą prie duotojo pjūklo. Skėčiamasis pleištas turi būti storesnis negu disko storis, bet plones-

nis negu pjūklo dantų išdėstymas. Pleištą sureguliuoti sutinkamai su aprašymu patektu šioje aptarnavimo instrukcijoje. Neteisingas nustatymas, bloga pozicija, nesilaikymas linijos gali sukelti skėčiamojo pleišto nesekmingumą siekiant užkirsti kelią atbulinei atatrankai. Skėčiamąjį pleištą vartoti visada išskyrus atvejus kada yra atliekami giluminiai pjovimai. Po giluminių pjovimų skėčiamasis pleištas turi būti vėl sumontuotas. Giluminio pjovimo atveju skėčiamasis pleištas trukdo ir gali sukelti atbulinę atatranką. Kad skėčiamasis pleištas tinkamai veiktų, turi jis būti įleistas į apdirbamąjį ruošinį. Trumpų pjovimų atveju skėčiamasis pleištas yra nesekmingas siekiant užkirsti kelią atbulinėms atarankoms.

Nevartoti pjūklo jeigu skėčiamasis pleištas yra išlenktas. Net silpnas išlenkimas gali sumažinti gaubto užsidarymo greitį.

ĮRANGOS ELEMENTŲ MONTAVIMAS

DĖMESIO! Įrangos montavimas gali būti atliekamas tik esant atjungtai maitinimo įtampai. Akumuliatorių išmontuoti iš elektros įrankio lizdo!

Pjūklas yra pristatomas sukomplektuotoje būklėje. Atidarius gamyklinę pakuotę būtina patikrinti, ar visi įrangos elementai joje yra. Po to patikrinti sujungimų būklę ir jeigu reikia, stipriau prisukti pagrindą su nejudamu gaubtu jungiantį varžtą bei prisukti praplečiantį pleištą tvirtinančius varžtus, jeigu šis pleištas yra pristatomas su pjūklu. Prieš pirmą panaudojimą reikia sumontuoti pjovimo diską.

PARUOŠIMAS DARBUI

Prieš pradedant darbą reikia patikrinti ar įrankio korpusas bei akumuliatorius nėra pažeisti. Sužalojimų pastebėjimo atveju, tolesnis darbas yra draudžiamas.

Dėmesio! Visi veiksmai susiję su pjovimo disko montavimu ir keitimu, reguliavimu ir konservavimu turi būti atliekami esant išjungtai pjūklą maitinančiai įtampai, todėl, prieš pradedant tokius darbus: Akumuliatorių išmontuoti iš elektros įrankio lizdo!

DĖMESIO! Visus šiame skyriuje minimus veiksmus reikia atlikti turint atjungtą maitinimo įtampą – akumuliatorius privalo būti atjungtas nuo įrankio!

Akumuliatoriaus krovimo saugos instrukcija

Dėmesio! Prieš pradedant krauti reikia įsitikinti ar kroviklio korpusas, laidas ir kištukas nėra sutrūkinėti ir pažeisti. Netvarkingos arba pažeistos įkrovimo stoties ir lygintuvo naudojimas yra draudžiamas! Akumuliatoriams krauti galima naudoti tik įkrovimo stotį ir maitintuvą pristatytus komplekte. Kitokio maitintuvo taikymas gali sukelti gaisrą arba įrankio sugadinimą. Akumuliatoriaus krovimas gali būti atliekamas tik uždaroje, sausoje ir pašaliniams asmenims neprieinamoje patalpoje. Įkrovimo stoties ir lygintuvo negalima naudoti be suaugusio asmens pastovios priežiūros! Jeigu aplinkybių pasekmėje iš patalpos, kurioje vyksta krovimas reikia išeiti, tai kroviklį reikia atjungti nuo elektros tinklo, tuo tikslu atjungiant maitintuvą nuo elektros tinklo rozetės. Tuo atveju jeigu iš kroviklio pradės skleistis dūmai, bus jaučiamas įtartinas kvapas ar pan., nedelsiant kroviklio kištuką reikia ištraukti iš elektros tinklo rozetės! Gręžtuvas-suktuvas yra pristatomas su neįkrautu akumuliatoriumi, todėl prieš pradedant darbą reikia jį įkrauti pagal žemiau aprašyta procedūra, panaudojant tuo tikslu komplekte esantį maitintuvą ir įkrovimo stotį. Li-ION (ličio – jonų) tipo akumuliatoriai neturi taip vadinamo „atminties efekto“, taigi galima juos krauti bet kokiu momentu. Tačiau visgi rekomenduojama akumuliatorių iškrauti normalios eksploatacijos eigoje, o po to įkrauti jį iki pilnos talpos. Jeigu dėl darbo pobūdžio kiekvieną kartą negalima su akumuliatoriumi to padaryti, reikia tai padaryti bent kas keletą darbo ciklų. Jokiu atveju negalima akumuliatoriaus iškrauti trumpai sujungiant jo polius, tai sukelia neatstatomą akumuliatoriaus sužalojimą! Negalima taip pat tikrinti akumuliatoriaus įkrovimo laipsnio, trumpai jungiant elektrodus kibirkščiavimui įvertinti.

klo atbulinį poslinkį ir aptikto daikto

ORIGINALI INSTRUKCIJA

Page 49

Akumuliatoriaus sandėliavimas.

Siekiant prailginti akumuliatoriaus gyvybingumą, reikia užtikrinti jam atitinkamas sandėliavimo sąlygas. Akumuliatorius išlaiko maždaug 500 „įkrovimo – iškrovimo“ ciklų. Akumuliatorių reikia laikyti temperatūros diapazone nuo 0 iki 30°Celsiaus, esant 50% santykinei oro drėgmei. Norint akumuliatorių sandėliuoti per ilgesnį laiką, reikia jį pakrauti iki maždaug 70% talpos. Ilgalaikio akumuliatoriaus sandėliavimo atveju, reikia jį periodiškai, kartą į metus pakrauti. Akumuliatoriaus pernelyg neiškrauti, nes tai sutrumpina jo gyvybingumą ir gali sukelti neatstatomą jo pažeidimą. Akumuliatorius sandėliavimo metu vyksta laipsniškas jo išsikrovimo procesas dėl savaiminio srovės nutekėjimo. Savaiminio akumuliatoriaus išsikrovimo procesas priklauso nuo sandėliavimo temperatūros, kuo aukštesnė sandėliavimo temperatūra, tuo yra greitesnis išsikrovimo procesas. Netaisyklingo akumuliatorių sandėliavimo atveju, gali pasireikšti elektrolito ištekėjimo reiškinys. Elektrolito ištekėjimo atveju reikia ištekėjusį elektrolitą neutralizuoti, taikant atitinkamą neutralizavimo priemonę, o elektrolito kontakto su akimis atveju, reikia akis praplauti gausiu vandens kiekiu ir nedelsiant kreiptis į gydytoją. Draudžiama naudoti įrankį

su pažeistu akumuliatoriumi.

Visiško akumuliatoriaus susidė

Akumuliatorių transportavimas

Ličio – jonų akumuliatoriai pagal teisinius aktus yra laikomi pavojingomis medžiagomis. Įrankio vartotojas įrankį su akumuliatoriumi arba pačius akumuliatorius gali transportuoti sausumos keliais. Tais atvejais nėra keliami papildomi reikalavimai. Transportavimą pavedus tretiesiems asmenims (pvz. išsiuntimas kurjerio ﬁ rmai tarpininkaujant), reikia laikytis pavojingų medžiagų transporta- vimą reglamentuojančių taisyklių. Prieš išsiuntimą reikia šiuo reikalu susikontaktuoti su atitinkamas kvaliﬁ kacijas turinčiu asmeniu. Pažeistus akumuliatorius transportuoti draudžiama. Transporto tikslu demonui skirtus akumuliatorius reikia išimti iš įrankio, o plikus kontaktus reikia užizoliuoti, pvz. izoliacinės juostos pagalba. Akumuliatorius reikia įtvirtinti pakuotėje tokiu būdu, kad transporto metu negalėtų pakuotės viduje slankioti. Reikia taip pat laikytis pavojingų medžiagų transportavimą reglamentuojančių nacionalinių taisyklių.

Akumuliatoriaus krovimas

Dėmesio! Prieš pradedant krauti akumuliatorių, reikia kroviklio tiekiklį atjungti nuo elektros tinklo, tuo tikslu ištraukti tiekiklio laido kištuką iš elektros tinklo rozetes. Be to, minkštu sausu skudurėliu reikia nuvalyti akumuliatorių ir jo gnybtus nuo purvo ir dulkių. Akumuliatorius yra aprūpintas įkrovimo indikatoriumi. Nuspaudus mygtuką pasišviečia diodai (II), kuo labiau akumuliatorius pakrautas, tuo stipriau švyti. Jeigu nuspaudus mygtuką diodai nešviečia, tai reiškia, kad akumuliatorius yra iškrautas. Atjungti akumuliatorių nuo įrankio. Įkišti akumuliatorių į įkroviklio lizdą (II). Prijungti įkroviklį prie elektros tinklo rozetės. Užsišvies raudonas diodas, kas reiškia, kad krovimo procesas vyksta. Pasibaigus krovimui raudonas diodas užgesta, o užsišviečia žalias diodas, kas reiškia, kad akumuliatorius yra pilnai pakrautas. Ištraukti tiekiklio kištuką iš elektros tinklo rozetes. Nuspaudus akumuliatoriaus spragtuką ištraukti akumuliatorių iš įkrovimo stoties.

Dėmesio! Jeigu prijungus įkroviklį prie elektros tinklo užsižiebs žalias diodas, tai reiškia, kad akumuliatorius yra pilnai pakrautas. Tokiu atveju įkroviklis įkrovimo proceso nepradės.

Diskiniai pjūklai

Parinkti diskinį pjūklą tinkamą ketinamos pjauti medžiagos apdirbimui. Juo daugiau dantų pjovimo diskas turi, tuo lygesni bus įpjovos kraštai. Pjūklų diskai turintys keliasdešimt dantų geriau tinka pjauti minkštą medieną ir plonesnes medžiagas, kurių storis

yra mažesnis negu 1 cm. Dėmesio! Nepjauti medžiagų kitokių negu neišvardintos instrukcijoje. Reikia patikrinti, ar sumontuotas pjovimo diskas nėra pažeistas, įtrūkęs, ar pjovimo dantys nėra išlaužyti ir pan. Pastebėjus pažeidimus, pažeistą pjovimo diską reikia pakeisti nauju.

Nenaudoti deformuotų arba įtrūkusių diskų! Nenaudoti iš greitapjovio plieno pagamintų pjovimo diskų! Nenaudoti šlifavimo diskų!

Nenaudoti diskų neatitinkančių šioje instrukcijoje pateiktų techninių duomenų! Nenaudoti pjovimo diskų, kurių korpusas yra storesnis negu paplatinančio pleišto storis! Nenaudoti pjovimo diskų, kurių leistinas maksimalus apsisukimų greitis yra mažesnis negu pjūklo apsisukimų greitis.

Pjovimo disko montavimas ir keitimas (II)

Dėmesio! Disko keitimo arba montavimo metu negalima demontuoti pjūklo gaubtų! Prispaudimu užblokuoti disko apsisukimo galimybę ir atsukti diską tvirtinantį varžtą. Nuimti tvirtinimo movą ir pjovimo diską nuo pjūklo veleno. Nuvalyti veleną, tvirtinimo movas ir gaubtų vidų nuo dulkių ir likusiųjų po darbo pjuvenų bei atlaužų. Uždėti vidinę tvirtinimo movą, o po to uždėti ant veleno naują pjovimo diską. Užmauti ant veleno išorinę tvirtinimo movą, o po to, blokuojant disko apsisukimų galimybę, prisukti diską įtvirtinantį varžtą.

vėjimo atveju reikia jį atiduoti į specializuotą punktą, kuris užsiima šio tipo atliekų utilizavimu.

ORIGINALI INSTRUKCIJA

Page 50

Pjovimo gylio reguliavimas (III)

Jeigu reikia, įrankis duoda galimybę reguliuoti pjovimo gylį, o tam palengvinti yra skirta skalę turinti kreipiamoji (galinėje įrankio dalyje). Ja pasinaudoti, reikia atsukti kreipiamąją su skale blokuojantį varžtą, nustatyti pageidaujamą pjovimo gylį ir vėl prisukti blokavimo varžtą.

Pjovimo kampo reguliavimas (IV)

Įrankis duoda galimybę pjauti plokštes kampų diapazone nuo 0 iki 45O. Tuo tikslu pageidaujamą kampą reikia nustatyti įrankio priekinėje dalyje esančios skalės pagalba ir po to stipriai prisukti kampo blokavimo varžtą.

Kreipiamosios montavimas (V)

Kreipiamoji su skale palengvina paviršiaus pjovimą išilgai tiesios linijos. Kreipiamąją reikia pritvirtinti prie pagrindo, nustatyti pageidaujamą pjovimo plotį ir užblokuoti varžtu.

Papildomos pastabos

Laisvų atlaužų, šukių ir panašių apdirbamos medžiagos skeveldrų nešalinti rankomis iš besisukančio pjovimo disko artumos. Pjūklo nenaudoti išorėje lietaus metu arba kitų atmosferinių kritulių atveju. Dirbant su pjūklu nesinaudoti vien tik rankomis. Visada pasitelkti pagalbinius prietaisus, kurie leidžia patikimiau operuoti pjūklu, pavyzdžiui pasinaudoti kreipiamąja. Patikrinus diskinį pjūklą ir įsitikinus, kad diskas yra patikimai įtvirtintas, nustačius pjovimo gylį, pjovimo kampą ir pjovimo plotį, reikia be to: įsitikinti, kad judamieji gaubtai dirba laisvai, nesiblokuoja. Atviroje pozicijoje judamo gaubto neblokuoti. Įsitikinti, kad visi gaubtų sistemos sukamieji mechanizmai dirba taisyklingai. Pjovimo diskų turinčių paplatinantį pleištą atveju įsitikinti, kad paplatinantis pleištas yra nustatytas taip, kad:

- atstumas tarp paplatinanč

- dantyta disko briauna neišsikiša už paplatinančio pleišto krašto daugiau kaip 5 mm atstumu,

- pleištas yra besisukančio disko linijoje,

- jis nėra platesnis negu pjovimo disko plotis.

Paplatinantį pleištą reikia visada naudoti! (gamyklos aprūpintų pleištais pjovimo diskų atveju).

Paplatinančio pleišto negalima demontuoti, jis apsaugo pjovimo diską ir patį įrankį nuo pažeidimo. Užsidėti akių apsaugą, klausos apsaugos ausines ir darbines pirštines. Nešioti nuo dulkių apsaugančias kaukes.

Dėmesio! Dirbant su rankiniais pjūklais visada naudoti ausines klausai apsaugoti.

Apdirbamąjį ruošinį įtvirtinti darbastalyje (spaustuvų, staliaus veržtuvų ir kitų panašių priemonių pagalba). Pjaunant paviršius pagamintus iš kietos medienos (ąžuolas, bukas, skroblas) rekomenduojama prijungti apdirbimo metu kylančių dulkių surinkimo išorinį įrenginį prie dulkių siurbimo angos.

ĮRANKIO VARTOJIMAS

Įrankio prijungimas prie elektros tinklo yra leistinas tik atlikus visus „Paruošimas darbui“ skyriuje minėtus veiksmus. Užimkite patikimą ir stabilią poziciją. Sugriebkite diskinį pjūklą abiem rankomis: už priekinę ir už papildomą rankeną (VI). Įjungti diskinį pjūklą nuspaudžiant jungiklio blokuotės mygtuką, o po to nuspaudus elektros jungiklį (VI). Darbo metu blokuotės mygtuko nuspaustoje pozicijoje prilaikyti nėra būtina. Įjungus pjūklą laikyti ji per keletą sekundžių laisvai, įsiklausant ar dirba tolygiai. Išgirdus kokius nors įtartinus garsus, traškėjimus ir pan. reikia tuojau pat nutraukti darbą ir pakartotinai atlikti veiksmus aprašytus skyriuje „Paruošimas darbui“. Pridėti pjūklo pagrindą prie apdirbamo ruošinio paviršiaus tokiu būdu, kad pjūklo diskas ruošinio neliestų (VII).

Dėmesio! Judamu diskinio pjūklo gaubtu manipuliuoti negalima. Visus su pjovimu susijusius veiksmus reikia daryti laikant pjūklą abiem rankomis.

Stumti pjūklą išilgai pjovimo linijos tokiu būdu, kad pjūklo pagrindas liestųsi su apdirbamo ruošinio paviršiumi. Nuspaudus jungiklį reikia leisti, kad pjovimo diskas pasiektų nominalius apsisukimus ir tik tada pradėti pjovimą. Draudžiama paleisti pjūklą anksčiau pjovimo diską atrėmus į ruošinio paviršių. Tai gali sukelti pjūklo užsiblokavimą, pjūklo pažeidimą arba ruošinio pažeidimą. Be to gali tai sukelti kūno pažeidimus. Norint tęsti pradėtą ir nutrauktą pjovimą, reikia leisti pjūklui pasiekti nominalius apsisukimus ir po to įvesti diską į pjovimo spragą. Pjovimo metu stumti diskinį pjūklą tolygiai, pernelyg stipriai jo nespaudžiant. Spaudimas koks turi būti taikomas stumiant pjovimo galvą neturi būti didesnis negu pakankamas pjovimui atlikti. Reikia vengti pjūklo smūgių į ruošinį.

Jeigu pjovimo metu pjūklas užsiblokuos apdirbamoje medžiagoje, reikia tuojau pat pjūklą išjungti atleidžiant jungiklio blokuotės mygtuką ir elektros jungiklį ir tik tada pjūklą ištraukti iš spragos. Atliekant pjovimą reikia atkreipti ypatingą dėmesį į pjūklo paslydi-

io pleišto ir dantyta disko briauna yra nedidesnis kaip 5 mm,

ORIGINALI INSTRUKCIJA

Page 51

mo arba jo atmušimo riziką, taigi būtina turėti omenyje galimo įvykio pavojų. Darbo metu netaikyti pernelyg didelio pjūklo spaudimo apdirbamo ruošinio atžvilgiu bei nedaryti staigių judesių, kad to pasekmėje nepažeisti nei pjovimo disko nei pjūklo. Darbo eigoje reguliariai daryti pertraukas. Neprileisti prie įrankio perkrovimo, pjūklo korpuso išorinių paviršių temperatūra niekada negali viršyti 60oC.

Užbaigus darbą pjūklą išjungti, maitinimą atjungti ir atlikti įrankio apžiūrą bei konservavimą. Deklaruota bendroji virpėjimų vertė buvo išmatuota standartiniu tyrimo metodu ir gali būti panaudota vienam įrankiui palyginti su kitu. Deklaruota, bendroji virpėjimų vertė gali būti panaudota preliminariam eksponavimo įvertinimui. Dėmesio! Virpėjimų emisija dirbant įrankiu gali skirtis nuo deklaruotos vertės priklausomai nuo įrankio panaudojimo būdo. Dėmesio! Reikia apibrėžti saugos priemones skirtas operatoriui apsaugoti atsižvelgiant į realiai esančių vartojimo sąlygų keliamą pavojų (turint omenyje visus darbo ciklo etapus, kaip pavyzdžiui laiką, kada įrankis yra išjungtas arba dirba tuščiai arba aktyvavimo metu).

KONSERVACIJA IR PERŽIŪRA

DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pastebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.

iš elektros

ORIGINALI INSTRUKCIJA

Page 52

IERĪCES RAKSTUROJUMS

Rokas koka griezējs ir parasta elektroierīce, barota no akumulatora, paredzēta koka un koksnes pārstrādes materiālu virsmas griešanai - piem., ﬁ nieris, ēveļskaidu plātnes, MDF plātnes utt., izmantojot ripzāģi. Ierīce ļauj ērtu koka griešanu vertikālā plāksnē, ar regulējamu griešanas dziļumu, kā arī ar leņķi - regulējamā diapazonā no 0° līdz 45°. Materiāls var būt griezts tikai pa taisnu līniju. Nedrīkst griezt materiālu pa loku (piem. riņķa līnijā), jo tas var ierosināt nelaimes gadījumu vai bojāt zāģi un elektroierīci. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc:

Pirms darbības ar ierīci uzsākšanas salasiet un saglabājiet visu šo instrukciju. Uzmanību! Nekādā gadījumā nedrīkst lietot ierīci bez uzstādītas ripzāģa aizsardzības un saplēšanas ķīļa.

Piegādātājs nenes atbildību par zaudējumiem, ierosinātiem drošības noteikumu un instrukcijas rekomendāciju neievērošanas dēļ.

APGĀDĀŠANA

Produkts ir piegādāts komplektā stāvokli un to nevajag montēt. Kopā ar produktu ir piegādāti: akumulators un lādēšanas stacija (lādētājs) un vadīkla. Uzmanību! Produkts ar kataloga numuru: YT-82811 nav apgādā

ts ar akumulatoru un lādēšanas staciju.

TEHNISKI PARAMETRI

Parametrs Mērvienība Vērtība

Kataloga numurs YT-82810, YT-82811 Nomināls spriegums [V] 18 DC Nomināli apgriezieni [min-1] 3800 Izolācijas klase III Maks. griešanas dziļums (0°/ 45°) [mm] 54 / 40 Ripzāģis

- ārējais diametrs [mm] 165

- iekšējais diametrs [mm] 16

- maks. biezums [mm] 2,5 Svars [kg] 2,3 Trokšņa līmenis

- akustisks spiediens L

- akustiskā jauda LwA ± K Vibrācijas līmenis ah ± K [m/s2] 5,33 ± 1,5 Drošības līmenis IPX0 Akumulatora veids Li-Ion Akumulatora tilpums* [Ah] 2 Lādētājs* Ieejas spriegums [V] 220 - 240 Frekvence [Hz] 50 / 60 Izejas spriegums [V] 21 DC Izejas strāva [mA] 2,4 Nomināla jauda [W] 60 Lādēšanas laiks** [h] 1

* tikai modeļos ar akumulatoru un lādētāju ** Uzrādīts lādēšanas laiks attiecas tikai akumulatoram ar tabulā minētu tilpumu

± K

[dB(A)] 85,0 ± 3,0 [dB(A)] 96,0 ± 3,0

VISPĀRĪGIE BRĪDINĀJUMI PAR ELEKTROINSTRUMENTU DROŠĪBU

Brīdinājums! Iepazīstieties ar visiem drošības brīdinājumiem, attēliem un speciﬁ kācijām, kas piegādāti kopā ar šo elek- troinstrumentu/iekārtu. To neievērošana var novest pie elektrošoka, ugunsgrēka vai nopietnām traumām.

Saglabājiet visus brīdinājumus un instrukcijas turpmākai izmantošanai.

Jēdziens “elektroinstruments/iekārta”, kas lietots brīdinājumos attiecas uz visiem ar elektrību darbināmiem vada un bezvada instrumentiem/iekārtām.

Darba vietas drošība Uzturiet darba vietu tīrībā, nodrošiniet labu apgaismojumu. Nekārtība un sliktais apgaismojums var kļūt par nelaimes gadī-

ORIĢ INĀ L Ā INSTRUKCIJA

Page 53

jumu iemesliem.

Nedrīkst strādāt ar elektroinstrumentiem/iekārtām vidē ar paaugstinātu sprādzienbīstamību, kas satur viegli uzliesmojošus šķidrumus, gāzes vai izgarojumus. Elektroinstrumenti/iekārtas ģenerē dzirksteles, kas var aizdedzināt putekļus vai izgarojumus. Nepieļaujiet bērnu un nepilnvarotu personu piekļuvi darba vietai. Koncentrācijas zaudēšana var novest pie kontroles zaudējumam.

Elektriskā drošība Elektriskā kabeļa kontaktdakšai ir jābūt piemērotai kontaktligzdai. Nedrīkst jebkādā veidā modiﬁ cēt kontaktdakšu. Ar iezemētiem elektroinstrumentiem/iekārtām nedrīkst izmantot nekādus kontaktdakšas adapterus. Nemodiﬁ cēta kontakt-

dakša, kas ir piemērota kontaktligzdai, samazina elektrošoka risku.

Izvairieties no saskares ar iezem

stina elektrošoka risku. Nedrīkst pakļaut elektroinstrumentus/iekārtas atmosfēras nokrišņu vai mitruma iedarbībai. Iekļūstot elektroinstrumenta/ iekārtas iekšienē, ūdens un mitrums paaugstina elektrošoka risku. Nepārslogojiet barošanas vadu. Neizmantojiet barošanas vadu nešanai, vilkšanai, kontaktdakšas pieslēgšanai elektriskajam tīklam vai atslēgšanai no tā. Izvairieties no barošanas vada saskares ar siltumu, eļļām, asām malām un kustīgiem elemen-

tiem. Bojāts vai sapinies barošanas kabelis paaugstina elektrošoka risku. Darbības ārpus slēgtām telpām gadījumā jāizmanto pagarinātāji, kas paredzēti lietošanai ārpus slēgtām telpām. Pagari-

nātāja lietošana, kas pielāgots lietošanai ārpus telpām, samazina elektrošoka risku.

Ja elektroinstrumenta/iekārtas lietošana mitrā vidē ir nepieciešama, aizsardzībai pret barošanas spriegumu izmantojiet uz diferenciālo strāvu reaģējošu automātslēdzi (RCD). RCD izmantošanas samazina elektrošoka risku.

Individuālā drošība Ievērojiet piesardzību, pievērsiet uzmanību tam, ko Jūs darat, saglabājiet veselo saprātu, strādājot ar elektroinstrumentu/iekārtu. Nelietojiet elektroinstrumentu/iekārtu noguruma stāvoklī, alkohola, narkotiku vai zāļu ietekmē. Pat viens

neuzmanības mirklis darba laikā var novest pie nopietnām traumām. Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet redzes aizsardzības līdzekļus. Individuālo aizsardzības līdzekļu, tādu kā putekļu maskas, pretslīdes aizsargapavu, ķiveru un dzirdes aizsardzības līdzekļu, lietošana samazina nopietnu traumu risku.

Novērsiet nejaušu iedarbināšanu. Pirms pieslēgt elektroinstrumentu/iekārtu barošanas avotam un/vai akumulatoram, pacelt vai pārnest to, pārliecinieties, ka elektriskais slēdzis atrodas pozīcijā “izslēgts”. Elektroinstrumenta/iekārtas pār-

nešana ar pirkstu uz slēdža vai elektroinstrumenta/iekārtas barošana, kad slēdzis atrodas pozīcijā “izslēgts”, var novest pie nopietnām traumām. Pirms ieslēgt elektroinstrumentu/iekārtu, noņemiet visas atslēgas un citus instrumentus, kas tika izmantoti tā regulēša- nai. Uz rotējošiem elektroinstrumenta/iekārtas elementiem atstātā atslēga var novest pie nopietnām traumām. Nestiepieties un neliecieties pārāk tālu. Saglabājiet pareizu ķermeņa pozīciju un līdzsvaru visu darbības laiku. Tas ļauj vieglāk kontrolēt elektroinstrumentu/iekārtu negaidītu situāciju darba laikā gadījumā.

Ģērbieties atbilstoši. Nevalkājiet brīvus apģērbus vai rotaslietas. Turiet matus un apģērbus tālu no kustīgām elektroinstrumenta/ iekārtas daļas. Kustīgās daļas var aizķert brīvus apģērbus, rotaslietas vai garus matus. Ja ierīces ir pielāgotas putekļu nosūkšanas vai putekļu savākšanas sistēmas pieslēgšanas, pārliecinieties, ka tā ir pieslēgta un tiek izmantota pareizi. Putekļu nosūkšanas sistēmas izmantošana samazina riskus, kas saistīti ar putekļiem. Nepieļaujiet, lai pieredze, kas iegūta no biežas elektroinstrumenta/iekārtas izmantošanas, novestu pie bezrūpības un drošības noteikumu ignorēšanas. Bezrūpīga darbība sekundes daļā var novest pie nopietnām traumām.

Elektroinstrumenta/iekārtas lietošana un rūpes par to Nepārslogojiet elektroinstrumentu/iekārtu. Lietojiet elektroinstrumentu/iekārtu, kas piemērots izvēlētajam pielietojumam. Atbilstošs elektroinstruments/iekārta nodrošina labāku un drošāku darbību, ja tas ir izmantots projektētai slodzei. Neizmantojiet elektroinstrumentu/iekārtu, ja elektriskais slēdzis neļauj ieslēgt un izslēgt to. Elektroinstruments/iekārta,

kuru nav iespējams kontrolēt ar tīkla slēdža palīdzību, ir bīstams, tas jānodod remontam.

Pirms regulēšanas, aksesuāru nomaiņas vai elektroinstrumenta/iekārtas uzglabāšanas atslēdziet kontaktdakšu no barošanas kontaktligzdas un/vai demontējiet akumulatoru, ja to var atslēgt no elektroinstrumenta/iekārtas. Šādi aizsardzības

pasākumi ļauj izvairīties no nejaušas elektroinstrumenta/iekārtas ieslēgšanas.

Uzglabājiet instrumentu bērniem nepieejamā vietā, neļaujiet lietot elektroinstrumentu/iekārtu personām, kas nepārzina elektroinstrumenta/iekārtas apkalpošanu vai šo instrukciju. Elektroinstrumenti/iekārtas ir bīstami neapmācītu lietotāju rokās. Veiciet elektroinstrumenta/iekārtas un aksesuāru tehnisko apkopi. Pārbaudiet elektroinstrumentu/iekārtu, lai pārliecinā- tos, kas tas ir brīvs no nesakritībām vai kustīgu daļu iesprūdumiem, daļu bojājumiem un jebkādiem citiem faktoriem, kas var ietekmēt elektroinstrumenta/iekārtas darbību. Pirms elektroinstrumenta/iekārtas lietošanas novērsiet tā bojājumus.

Daudzi nelaimes gadījumi notiek elektroinstrumenta/iekārtas nepareizas tehniskās apkopes dēļ. Griešanas elementus uzturiet tīrus un asus. Pareizi kopti griešanas instrumenti ar asām malām retāk iesprūst darbības laikā un tos ir vieglāk kontrolēt.

Lietojiet elektroinstrumentus/iekārtas, aksesuārus, ieliekamus instrumentus utt. atbilstoši šīm instrukcijām, ņemot vērā darba veidu un apstākļus. Instrumentu izmantojošana citam darbam, izņemot to, kuram tie ir projektēti, var novest pie bīstamas situācijas. Uzturiet rokturus un virsmas, kas paredzētas turēšanai, sausas un brīvas no eļļām un smērvielām. Slideni rokturi un virs-

ētām virsmām, tādām kā caurules, radiatori un ledusskapji. Ķermeņa iezemēšana paaug-

ORIĢ INĀ L Ā INSTRUKCIJA

Page 54

mas, kas paredzētas turēšanai, neļauj droši apkalpot un kontrolēt elektroinstrumentu/iekārtu bīstamās situācijās.

Remonti Veiciet elektroinstrumenta/iekārtas remontus tikai pilnvarotos servisa centros, izmantojot tikai oriģinālās rezerves daļas.

Tas nodrošina elektroinstrumenta darbības drošību.

PAPILDUS DROŠĪBAS INSTRUKCIJAS

Drošības instrukcijas zāģiem Tur ēt rokas tālu no griešanas rajona un no zāģa. Otro roku turēt uz papildus roktura vai uz dzinēja korpusa. Ja abas rokas

atrodas uz ierīces, nevar būt ievainotas ar zāģu.

Nedrīkst novietot roku zem apstrādāta priekšmeta. Aizsardzības apvalks nevar pasargāt roku zem apstrādāta priekšmeta. Uzstādīt griešanas dziļumu attiecīgu apstrādāta priekšmeta biezumam. Rekomendējam, lai ripzāģis neizkāptu zem grieztu

lu vairāk par zoba augstumu.

materiā Nedrīkst turēt griezto priekšmetu rokā vai uz kājas. Uzstādīt apstrādātu priekšmetu uz stabila pamata. Apstrādāta priekš- meta laba stiprināšana ir ļoti svarīga, lai izvairoties no bīstama kontakta ar ķermeņu, zāģa nobloķēšanas vai griešanas kontroles pazaudēšanas.

Ierīci var turēt tikai ar izolētām virsmām, paredzētām turēšanai darba laikā, kad ierīce var nejauši kontaktēties ar elektrības vadiem vai ar savu elektrības vadu. Kontakts ar elektrības vadiem var ierosināt metāla elementu pieslēgšanu pie elektrību

un operatora elektrošoku. Gareniskās griešanas laikā vienmēr lietot vadītāju gareniskai griešanai vai malu vadītāju. Tas uzlabo griešanas precizitāti un samazina zāģa nobloķēšanas iespēju. Vienmēr lietot zāģu ar pareiziem izmēriem un novietošanas caurumu formu (piem. romboidāla vai apaļa forma). Zāģi, kuri nepieej pie stiprināšanas turētāja, var strādāt ekscentriski, ierosināšot darba kontroles pazaudēšanu. Nedrīkst lietot zāģu stiprināšanai bojātu vai nepareizu starpliku vai skrūvi. Starplikas un stiprināšanas skrūves ir speciāli projektētas ierīcei, lai nodrošināt optimālu funkcionēšanu un lietošanas drošību.

Aizmešanas iemesli un izvairīšana

Aizmešana ir strauja reakcija uz saspiestu, aizturētu vai nekoaksiālu ripzāģu, ierosina nekontrolētu pacelšanu un ierīces kustību operatora virzienā. Ja ripzāģis ir saspiests vai aizturēts griešanas laikā, ass tiks nobloķēta, un dzinēja reakcija ierosina strauju ierīces kustību operatora virzienā. Ja ripzāģis ir izliekts vai nav koaksiāls, zobi un aizmugurēja daļa var izkrist no izzāģējuma un novirzīties operatora virzienā. Pakaļēja aizmešana ir ierīces nepareizas lietošanas vai nepareizas procedūras vai ekspluatācijas apstākļu rezultāts, Jūs varat izvairoties no tā, lietošot sekojošo aizsardzības līdzekļus.

Ierīci turēt ar abām rokām, stipri, ar pleciem uzstādītiem tā, lai paturēt pakaļēju aizmešanu. Ķermeņu uzstādīt no ierīces vienas puses, ne uz griešanas līnijas. Pakaļēja aizmešana var ierosināt ierīces asu kustību atpakaļ, bet pakaļējas aizmešanas

spēku operators var kontrolēt, ja ir sevišķi uzmanīgs.

Kad ripzāģis bloķēs vai pārtrauc griešanu pēc kāda iemesla, atslābināt ieslēdzēja pogu un atstāt ierīci apstrādātā materiālā līdz ripzāģa pilnīgai apturēšanai. Nedrīkst mēģināt noņemt ierīci no griezta materiāla vai vilkt ierīci atpakaļ, kad ripzāģis kustos vai var ierosināt pakaļēju aizmešanu. Pārbaudīt un uzsākt koriģēšanas darbību, lai likvidēt zāģa bloķēšanas

iemeslus.

Pirms kārtējas ierīces iedarbināšanas, centrēt apstrādātā elementā ripzāģu un pārbaudīt, vai zāģa zobi nav nobloķēti materiāla. Ja ripzāģis ir iespīlēts, kad ierīce ir kārtēji iedarbināta, tas var izkārties vai ierosināt pakaļēju aizmešanu attiecīgi

apstrādātam elementam. Paturēt lielas plātnes, lai minimizēt ripzāģa nobloķēšanas un aizmešanas risku. Lielas plātnes var izliekties zem sava svara. Balstus novietot zem plātnes no abām pusēm, pie griešanas līnijas un plātnes malas. Nedrīkst lietot neasu vai bojātu zāģu. Neasi vai nepareizi uzstādīti zāģa zobi veido šauru pārgriezumu, ierosināšot pārmērīgu beršanu, zāģa bloķēšanu un aizmešanu. Pirms griešanas uzsākšanas attiecīgi uzstādīt griešanas dziļuma un ripzāģa noliekšanas leņķa spailes. Ja ierīces uzstā- dīšanas mainīs griešanas laikā, tas var ierosināt nobloķēšanu un atpakaļēju aizmešanu. Jābūt sevišķi uzmanīgiem, veikšot „dziļu griešanu” uz esošām sienām vai citām aklām telpām. Stāvošs zāģis var griezt citu priekšmetu, ierosināšot pakaļēju aizmešanu.

Papildus drošības instrukcijas zāģiem Pirms katras lietošanas pārbaudīt apakšēju apvalku, vai ir pareizi novietota. Nedrīkst lietot ierīci, kad apakšējais apvalks nevar brīvi kustoties un tūliņ neslēdzas. Nedrīkst piestiprināt vai atstāt apakšēju apvalku atvērtā pozīcijā. Pēc ierīces

nejaušas nogrūšanas apakšējais apvalks var salocīties. Apakšēju apvalku pacelt ar vilkšanas rokturu un pārbaudīt, vai var brīvi kustoties un vai nekontaktēs ar zāģu vai citu elementu katrā pozīcijā un griešanas dziļumā.

Pārbaudīt apakšēja apvalka atsperes darbību. Ja apvalks un atspere nestrādā pareizi, to jāremontē pirms ierīces lietošanas. Apakšējais apvalks var strādāt lēni bojāto elementu, lipīgu nogulsnējumu vai atkritumu savākšanu dēļ. Apakšēja apvalka rokas atvilkšana ir pieļaujama tikai speciālām griešanām, kā, piemēram, „dziļa griešana” vai „sarežģīta griešana”. Pacelt apakšēju apvalku ar atvilkšanas rokturu un pēc zāģa nodziļināšanas materiālā atlaist apakšēju apvalku.

ORIĢ INĀ L Ā INSTRUKCIJA

Page 55

Citos griešanas veidos rekomendējam, lai apakšējais apvalks varētu strādāt automātiski. Vienmēr pārbaudīt, vai apakšējais apvalks nosedz zāģu pirms ierīces uzstādīšanas uz galda vai grīdas. Gadījumā, kad zāģa mala nav pasargāta, ierīce var kāpties atpakaļ, griežot viss, kas būs uz tā ceļa. Ievērot laiku, nepieciešamu zāģa apturēšanai pēc ierīces izslēgšanas.

Papildus drošības instrukcijas ierīcēm ar sašķelšanas ķīļu Lietot attiecīgu sašķelšanas ķīļu, pielāgoto lietotai ierīcei. Sašķelšanas ķīlim jābūt biezākam nekā zāģa korpuss, bet tievākam

nekā zāģa zobu atstatums. Noregulēt sašķelšanas ķīļi saskaņā ar aprakstu šī lietošanas instrukcijā. Nepareiza uzstādīšana, nepareiza pozīcija, neuz- stādīšana līnijā var ierosināt ķīļa neefektivitāti pasargāšanai pret pakaļēju aizmešanu. Sašķelšanas ķīļu lietot vienmēr, izņemot dziļas griešanas gadījumus. Sašķelšanas ķīļu atkal uzstādīt pēc dziļas griešanas veikšanas. Sašķelšanas ķīlis traucē dziļas griešanas laikā un var ierosināt pakaļēju aizmešanu.

Lai sašķelšanas ķīlis varētu strādā

pret pakaļēju aizmešanu īsas griešanas laikā.

Nedrīkst lietot ierīci, kad sašķelšanas ķīlis ir izliekts. Pat neliela izliekšana var palēnināt apvalka slēgšanu.

NOGĀDĀŠANAS ELEMENTU MONTĀŽA

UZMANĪBU! Nogādāšanas elementu montāža var būt veidota tikai ar izslēgto elektroapgādi (Noņem kontaktdakšu no ligzdas)

Griešanas ierīce ir nogādāta komplektā veidā. Pēc rūpnieciska iepakojuma atvēršanu jākontrolē, vai visi elementi, kuri ir minēti 2. nodaļā, ir iepakoti. Pēc tam jākontrolē savienojumu stāvokļi, un eventuāli pieskrūvēt ar skrūvgrieži un atslēgu pamata skrūvi pie nekustāmu apvalku, un ar imbusa atslēgu 4mm pieskrūvēt atkabināšanas ķīļi.

APRĪKOJUMA ELEMENTU MONTĀŽA

UZMANĪBU! Aprīkojuma elementu montāžu var veikt tikai ar atslēgto elektroapgādi. Demontēt akumulatoru no elektroierīces ligzdas!

Ierīce ir piegādāta komplektā. Pēc rūpnieciskā iepakojuma atvēršanas pārbaudīt, vai visi elementi tika pakoti. Pēc tam pārbaudīt savienojumu stāvokli un pēc iespējamības pieskrūvēt skrūvi, kas savieno pamatni ar nekustamo segumu, un pieskrūvēt saplēša- nas ķīļa skrūves, ja atrodas ierīces komplektā. Pirms pirmās lietošanas lūdzam uzstādīt ripzāģi.

DARBA SAGATAVOŠANA

Pirms darba uzsākšanas pārbaudīt, vai korpuss un akumulators nav bojāti. Gadījumā, kad bojājumi ir konstatēti, nedrīkst uzsākt darbu.

Uzmanību! Visas darbības savienotas ar montāžu un ripzāģu mainīšanu, elektroierīces regulēšanu un konservāciju var veikt pēc ierīces atslēgšanas no elektrības tīkla, tāpēc pirms tām darbībām: Demontēt akumulatoru no elektroierīces ligzdas!

UZMANĪBU! Visu darbību, minētu šajā nodaļā, jāveic ar izslēgto elektroapgādi – akumulatoru jāatslēdz no ierīces!

Akumulatora uzlādēšanas drošības instrukcijas

Uzmanību! Pirms uzlādēšanas uzsākšanas pārbaudīt, vai adaptera korpuss, vads un kontaktdakša nav jebkurā veidā bojāti. Ne- drīkst lietot nekārtīgu vai bojātu uzlādes staciju un barošanas adapteru! Akumulatoru uzlādēšanai drīkst lietot tikai uzlādes staciju un adapteru no ierīces komplekta. Cita adaptera lietošana var ierosināt ugunsgrēku vai ierīces bojāšanu. Akumulatoru var lādēt tikai slēgtās, sausās telpās, sargātas no nepilnvarotu personu pieejas, sevišķiem no bērniem. Nedrīkst izmantot uzlādes staciju un barošanas adapteru bez pieaugušās personas uzraudzības! Gadījumā, kad būs nepieciešami pamest telpu, kur ir lādēta ierīce, atslēgt uzlādes staciju no elektrības tīkla, atslēdzot barošanas adapteru no elektrības ligzdas. Gadījumā, kad no ierīces noplūda dūmi, aizdomīgas smaržas utt., ierīci nekavējoties atslēgt no elektrības tikla! Ierīce ir piegādāta ar neuzlādētu akumulatoru, tāpēc pirms darba uzsākšanas to ir nepieciešami uzlādēt sakarā ar turpmāk aprakstītu procedūru, lietojot adapteru un uzlādes staciju. Li-Ion (litija-jonu) akumulatoriem gandrīz nav „atmiņas efekta”, kas nozīmē, ka akumulators var būt lādēts jebkurā momentā. Bet rekomendējam izlādēt akumulatoru normāla darba laikā, un pēc tam to pilnīgi uzlādēt. Gadījumā, kad sakarā ar darba veidu nav iespējami tā rīkoties ar akumulatoru, rekomendējam tā darīt vismaz ik pēc dažiem darba cikliem. Nekādā gadījumā nedrīkst izlādēt akumulatoru, savienojot elektrodu, jo tas var to galīgi sabojāt! Nedrīkst arī pārbaudīt akumulatora uzlādēšanas stāvokli slēdzot elektrodu un pārbaudot dzirksteļošanu.

Akumulatora uzglabāšana

Lai pagarināt akumulatora ražotspēju, nodrošināt attiecīgus glabāšanas apstākļus. Akumulators var būt uzlādēt un izlādēt 500 ciklos. Akumulatoru glabāt temperatūrā

t pareizi, to jānovieto apstrādātā elementā. Sašķelšanas ķīlis nav efektīvs pasargāšanai

no 0 līdz 30 °C, relatīvā mitrumā 50%. Lai glabāt akumulatoru ilgstošā laikā, to ir nepie-

ORIĢ INĀ L Ā INSTRUKCIJA

Page 56

ciešami uzlādēt līdz ap tilpuma 70%. Ilgstošās glabāšanas gadījumā periodiski, vienu reizi gadā, uzlādēt akumulatoru. Nedrīkst pārāk stipri izlādēt akumulatoru, jo tas saīsina tā darbspēju un var ierosināt galīgu bojāšanu. Uzglabāšanas laikā akumulators pakāpeniski izlādēs, sakarā ar izolācijas vadītspēju. Patstāvīgas izlādēšanas process ir atkarīgs no uzglabāšanas temperatūras - ja temperatūra ir augstāka, izlādēšana ir ātrāka. Nepareizas glabāšanas gadījumā no akumulatora var izlīt elektrolīts. Tādā gadījumā pasargāt izplūdi ar neitralizēšanas līdzekļu, ja nokļūst acīs, tās skalot ar lielu daudzumu ūdens, pēc tam kontaktēties ar ārstu. Nedrīkst lietot ierīci ar bojātu akumulatoru. Akumulatora pilnīgas izlietošanas gadījumā to ir nepieciešami atdod speciālā punktā, kur ir utilizēti tāda veida atkritumi.

Akumulatoru transportēšana

Litija-jonu akumulatori, sakarā ar likumdošanu, ir uzskatīti par bīstamiem materiāliem. Ierīces lietotājs var transportēt ierīci ar akumulatoru un pašu akumulatoru ar sauszemes transportu. Tad nav nepieciešami ievērot papildu noteikumu. Gadījumā, ja transportēšana tiek nodota trešajām personām (piem. sūtīšana ar kurjera ﬁ rmu), jāievēro saska materiālu transportēšanu. Pirms sūtīšanas lūdzam kontaktēties ar attiecīgi kvaliﬁ cētām personām. Nedrīkst transportēt bojātu akumulatoru. Transportēšanas laikā demontēti akumulatori jābūt noņemti no ierīces, atklāti kontakti jābūt segti, piem. aizlīmēti ar izolācijas lenti. Akumulatoru nodrošināt iepakojumā, lai nevarētu pārvietoties iepakojuma iekšā transportēšanas laikā. Ievērot valsts noteikumus par bīstamu materiālu transportēšanu.

Akumulatora lādēšana

Uzmanību! Pirms lādēšanas atslēgt uzlādes stacijas barošanas adapteru no elektrības tīkla, atslēdzot kontaktdakšu no elektrības ligzdas. Akumulatoru un tā kontaktus notīrīt no piesārņojumiem un putekļiem, izmantojot mīkstu, sausu lupatiņu. Akumulators tiek apgādāts ar iebūvētu uzlādēšanas rādītāju. Pēc pogas piespiešanas uzliesmos diodes (II), cik vairāk, tik akumulators ir labāk uzlādēts. Ja pēc pogas piespiešanas diodes neieslēdzas, tas nozīmē izlādētu akumulatoru. Atslēgt akumulatoru no ierīces. Iebāzt akumulatoru lādēšanas stacijas ligzdā (II). Pieslēgt adapteru pie elektroapgādes ligzdas. Sāks spīdēt sarkana diode, kas nozīmē uzsāktu lādēšanas procesu. Pēc lādēšanas pabeigšanas sarkana diode izslēgs un sāks spīdēt zaļa diode, kas nozīmē akumulatora pilnu uzlādēšanu. Atslēgt barošanas adaptera kontaktdakšu no elektrības ligzdas. Izbāzt akumulatoru no uzlādes stacijas, spiežot akumulatora sprosta pogu.

Uzmanību! Ja pēc lādēšanas stacijas pieslēgšanas pie elektrības tīkla sāks spīdēt zaļa diode, tas nozīmē, ka akumulators ir pilnīgi uzlādēts. Tādā gadījumā uzlādes stacija nesāks lādēt akumulatoru.

Ripzāģi

Lietot ripzāģu, paredzētu attiecīga materiāla veida griešanai. Ja ripzāģim ir vairāk zobu, izzāģējuma malas būs gludākas. Ripzāģi ar daudziem zobiem būs labākas tievāku materiālu - ar biezumu līdz 1 cm, un mīkstas koksnes griešanai. Uzmanību! Nedrīkst griezt citu materiālu, nekā noteikti instrukcijā. Pārbaudīt, vai uzstādīts ripzāģis nav bojāts, sasprāgts, vai griešanas zobi nav nolauzti utt. Bojājumu konstatēšanas gadījumā mainīt ripzāģu uz jaunu.

Nedrīkst lietot deformētu vai sasprāgtu ripzāģu! Nedrīkst lietot ripzāģus no ātrgaitas tērauda! Nelietot slīpēšanas disku!

Nelietot ripzāģu, kas neatbilst tehniskām prasībām, norādītām šī instrukcijā! Nelietot ripzāģu, kuru korpuss ir biezākais nekā saplēšanas ķīļa biezums! Nedrīkst lietot ripzāģu ar pieļaujamu maksimālu griezes ātrumu mazāku, nekā ierīces griezes ātrums.

Ripzāģa montāža un mainīšana (II)

Uzmanību! Ripzāģa mainīšanas vai montāžas laikā nedrīkst demontēt ripzāģa apvalku! Ar pogu nobloķēt diska rotācijas iespēju un atskrūvēt stiprinošo skrūvi. Noņemt stiprinošo uzmavu un ripzāģi no ierīces vārpstas. Notīrīt vārpstu, stiprinošu uzmavu un segumu no putekļiem un apstrādāta materiāla atliekām. Uz vārpstas uzstādīt iekšējo stiprinošo uzmavu, pēc tam jaunu ripzāģu. Uzstādīt ārējo stiprinošo uzmavu, pēc tam bloķējot ripzāģa pagriešanas iespēju, pieskrūvēt stiprinošo skrūvi.

Griešanas dziļuma regulēšana (III)

Ja nepieciešami, ierīce ļauj noregulēt griešanas dziļumu, ko atvieglo vadīkla ar iedaļu (novietota ierīces aizmugurējā daļā). Ar skrūvi atskrūvēt blokādi uz vadīklas ar iedaļu, uzstādīt nepieciešamu griešanas dziļumu, pēc tam nobloķēt ar skrūvi.

Griešanas leņķa regulēšana (IV)

Ierīce ļauj griešanas plāksnes leņķa noteikšanu diapazonā no 0° līdz 45°. Uzstādīt nepieciešamu leņķu uz iedaļas ierīces priekšējā pusē, pēc tam stipri pieskrūvēt bloķējošo skrūvi.

ņā ar noteikumiem par bīstamu

ORIĢ INĀ L Ā INSTRUKCIJA

Page 57

Vadīklas montāža (V)

Vad īkla ar iedaļu atvieglo griešanu taisnā līnijā. Vadīklu piestiprināt pamatnē, uzstādīt attiecīgu griešanas platumu, nobloķēt ar skrūvi.

Papildu piezīmes

Nedrīkst noņemt brīvu nolauztu materiālu, skaidu un līdzīgu apstrādāta materiāla fragmentu ar rokām no rotējoša ripzāģa rajona. Nedrīkst lietot ierīci ārā lietus vai citu atmosfērisku nokrišņu laikā. Nedrīkst vadīt ierīci tikai ar rokām. Vienmēr izmantot palīdzīgus elementus, kas atļauj droši vadīt ar ierīci, piem. vadīklu.

ēc ripzāģa pārbaudīšanas un attiecīgas piestiprināšanas, dziļuma, leņķa un griešanas platuma noteikšanas:

P Pārbaudīt, vai kustoši segumi strādā brīvi, bez bloķēšanas Nebloķēt kustošu segumu atvērtā pozīcijā Pārbaudīt, vai visi segumu sistēmas rotējoši mehānismi funkcionē pareizi Ierīcēs, kas ir apgādātas ar saplēšanas ķīli, pārbaudīt, vai šis ķīlis ir uzstādīts sekojoši:

- attālums starp saplēšanas ķīli un diska ar zobiem malu nepārsniedz 5 mm,

- diska mala ar zobiem nav redzama vairāk nekā 5 mm aiz saplēšanas ķīļa apakšējās daļas,

- atrodas rotējoša ripzāģa līnijā,

- nav plašāks nekā ripzāģa platums.

Vienmēr lietot saplēšanas ķīli! (ierīcēs, kas ir apgādāti ar saplēšanas ķīli)

Nedemontēt saplēšanas ķīli, kas sargā ripzāģi un ierīci no bojājumiem. Lietot acu, dzirdes aizsardzību un darba cimdus. Izmantot pretputekļu masku.

Uzmanību! Strādājot ar rokas griešanas ierīcēm, vienmēr lietojiet dzirdes aizsardzības līdzekļus.

Piestiprināt apstrādātu priekšmetu darbā vietā (piem. ar galdnieku spīlēm, skrūvspīlēm utt.). Gadījumā, kad ir grieztas virsmas no cieta koka (ozols, dižskābardis, skābardis), rekomendējam pieslēgt ārējo putekļu savākšanas ierīci, lai atsūkt darba putekļus.

IERĪCES LIETOŠANA

Griešanas ierīce var būt pieslēgta pie elektroapgādes tikai pēc visu darbību, noteiktu nodaļa „Darba sagatavošana”, izpildīšanas. Pieņemt tiešu un stabilu pozīciju. Ar abām rokām turēt ierīces rokturu un papildu rokturu (VI). Ieslēgt ierīci, spiežot ieslēdzēja blokādes pogu, pēc tam piespiežot elektriskā ieslēdzēja pogu (VI). Darba laikā nav nepieciešama blokādes pogas turēšana. Pēc ierīces ieslēgšanas turēt to brīvi dažādas sekundes, un ar dzirdi pārbaudīt darba vienmērīgumu. Gadījumā, kad būs dzirdētas kaut kādas savādas skaņas, krakšķi utt., nekavējoties pārtraukt darbu un atkārtoti izpildīt darbību, aprakstītu „Darba sagatavošana” nodaļā. Pietuvināt ierīces pamatni pie apstrādāta priekšmeta, lai ripzāģis nepiedurtu pie priekšmeta (VII).

Uzmanību! Nedrīkst manipulēt ar kustošu ripzāģa segumu. Visu darbību, savienotu ar griešanu, izpildīt turot ierīci ar abām rokām.

Ierīci vadīt gar griešanas līniju, lai griezēja pamatne kontaktētos ar apstrādāta priekšmeta virsmu. Pēc ieslēdzēja piespiešanas atļaut, lai ripzāģis sasniegtu nominālu ātrumu un tikai tad uzsākt griešanu. Nedrīkst pietuvināt zāģi pie materiāla un tikai tad ieslēgt ierīci. Tas var ierosināt zāģa nobloķēšanu, bojāšanu, kā arī materiāla bojāšanu. Tas var arī būt par ievainojuma iemeslu. Griešanas atsākšanas gadījumā atļaut, lai ripzāģis sasniegtu nominālu ātrumu, un tikai pēc tam ievadīt izzāģējumā. Griešanas laikā ripzāģi vest ar laideno kustību, pārāk stipri nespiežot. Spiediens uz galviņu nevar būt lielākais par nepieciešamu materiāla griešanai. Nedrīkst sist ar ripzāģi pa grieztu materiālu.

Gadījumā, kad zāģis nobloķēs apstrādāta materiāla, nekavējoties izslēgt ierīci, spiežot blokādes pogu un izslēdzēju, un tikai pēc tam noņemt ierīci. Griešanas laikā ievērot paslīdēšanas vai ierīces atsišanas iespēju, kas var izraisīt negadījumu. Darba laikā nedrīkst pārāk stipri spiest apstrādātu materiālu un nedrīkst veikt pārāk asu kustību, lai neierosināt ripzāģa un ierīces bojāšanu. Regulāri pārtraukt darbu. Nedrīkst pārslogot ierīci - ārējas virsmas temperatūra nevar pārsniegt 60°C.

Pēc darba pabeigšanas izslēgt ierīci, atslēgt barošanas avotu, veikt konservāciju un apskati. Deklarēta, pilnīga vibrācijas vērtība tika mēr otru. Deklarēta, pilnīga vibrācijas vērtība var būt lietota iepriekšējā ekspozīcijas novērtēšanā. Uzmanību! Vibrācijas emisija ierīces darba laikā var atšķirties no deklarētas vērtības, atkarīgi no ierīces lietošanas veida. Uzmanību! Jānoteic drošības līdzekļus operatora aizsardzība, pamatotus uz riska novērtēšanas reālos lietošanas apstākļos (ieskaitot

īta ar standartu pētniecības metodi un var būt lietota, lai salīdzinātu vienu instrumentu ar

ORIĢ INĀ L Ā INSTRUKCIJA

Page 58

visus darba cikla elementus, piem. laiku, kad ierīce ir izslēgta vai strādā ar brīvu ātrumu, kā arī aktivācijas laiku).

KONSERVĀCIJA UN APSKATĪŠANA

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisnotāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmēr un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez ķīmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.

īgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci

ORIĢ INĀ L Ā INSTRUKCIJA

Page 59

CHARAKTERISTIKA NÁŘADÍ

Ručně obsluhovaná pila na dřevo je obyčejné elektrické nářadí napájené akumulátorem. Je určená k řezání plošných výrobků ze dřeva nebo z materiálů získaných zpracováním dřeva – např. překližek, dřevotřískových desek, MFD desek a pod., a to pomocí pilových kotoučů. Pila umožňuje pohodlně řezat dřevo jednak v rovině kolmé k obráběné ploše (v nastavitelném rozsahu hloubky řezu), ale i pod úhlem nastavitelným v rozsahu od 0° do 45°. Je možné provádět pouze přímočaré řezy. Řezání po křivce (např. po kružnici) je zakázáno. Hrozí nebezpečí úrazu a zničení pily a elektrického nářadí. Správná, spolehlivá a bezpečná práce nářadí závisí na tom, zda se správně používá, a proto:

Před zahájením práce s nářadím je nutné si přečíst celý návod na obsluhu, řídit se ním a uschovat ho pro případné pozdější použití. Upozornění! Zař

ízení se v žádném případě nesmí používat bez namontovaných krytů pilového kotouče a bez rozpěracího

klínu.

Dodavatel neodpovídá za škody, ke kterým dojde v důsledku nedodržování bezpečnostních předpisů a pokynů tohoto návodu na obsluhu.

PŘÍSLUŠENSTVÍ

Výrobek je dodáván v kompletním stavu a nevyžaduje žádnou montáž. Společně s výrobkem se dodávají: akumulátor, nabíjecí stanice (nabíječka) a boční doraz. Upozornění! Výrobek s katalogovým číslem YT-82811 není vybaven akumulátorem a nabíječkou.

TECHNICKÉ PARAMETRY

Parametr Rozměrová jednotka Hodnota

Katalogové číslo YT-82810, YT-82811 Jmenovité napětí [V] 18 DC Jmenovité otáčky [min-1] 3800 Třída izolace III Max. hloubka řezání (0° / 45°) [mm] 54 / 40 Pilový kotouč

- vnější průměr [mm] 165

- vnitřní průměr [mm] 16

- max. tloušťka [mm] 2,5 Hmotnost [kg] 2,3 Hladina hluku

- akustický tlak L

- akustický výkon LwA ± K Hladina vibrací ah ± K [m/s2] 5,33 ± 1,5 Stupeň ochrany IPX0 Druh akumulátoru Li-Ion Kapacita akumulátoru* [Ah] 2 Nabíječka* Vstupní napětí [V] 220 - 240 Síťová frekvence [Hz] 50 / 60 Výstupní napětí [V] 21 DC Výstupní proud [mA] 2,4 Jmenovitý příkon [W] 60 Doba nabíjení** [h] 1

* pouze u modelů vybavených akumulátorem a nabíječkou ** uvedená doba nabíjení platí pouze pro akumulátory s kapacitou uvedenou v tabulce

± K

[dB(A)] 85,0 ± 3,0 [dB(A)] 96,0 ± 3,0

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ

Varování! Seznamte se se všemi bezpečnostními pokyny, obrázky a speciﬁ kacemi dodanými s tímto elektronářadím / strojem. Jejich nedodržování může vést k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Všechny bezpečnostní pokyny a návody si uschovejte pro budoucí použití.

ORIGINÁL NÁVODU

Page 60

Pojem „elektronářadí / stroj“ použitý v pokynech se vztahuje na všechno nářadí / stroje poháněné elektrickým proudem, jak drátové, tak i bezdrátové.

Bezpečnost pracoviště Pracoviště udržujte dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou úrazů. S elektronářadím / strojem nepracujte v prostředí se zvýšeným nebezpečím výbuchu, obsahujícím hořlavé látky, plyny nebo výpary. Elektronářadí / stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary. Nepouštějte do blízkosti elektronářadí děti a nezúčastněné osoby. Okamžik nepozornosti může způsobit ztrátu kontroly.

Elektrická bezpečnost Zástrčka napájecího kabelu musí odpovídat síťové zásuvce. Zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry zástrčky s uzemněným elektronářadím / strojem. Neupravená zástrčka odpovídající zásuvce snižuje riziko úrazu elektrickým proudem. Zabraňte styku těla s uzemněnými předměty, jako jsou trubky, radiátory a chladničky. Uzemněné tělo zvyšuje nebezpe

úrazu elektrickým proudem. Nevystavujte elektronářadí / stroj atmosférickým vlivům nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronářadí / stroje, zvyšují nebezpečí úrazu elektrickým proudem.

Nepřetěžujte napájecí kabel. Nepoužívejte jej pro přenášení, tažení nebo odpojování zástrčky ze síťové zásuvky. Zabraňte styku napájecího kabelu s teplem, oleji, ostrými hranami a rotujícími částmi. Poškození nebo zamotání napájecího kabelu

zvyšuje nebezpečí úrazu elektrickým proudem. Při práci venku používejte prodlužovací kabely určené pro venkovní použití. Použití venkovního prodlužovacího kabelu snižuje riziko úrazu elektrickým proudem. V případě, že elektronářadí / stroj musíte použít ve vlhkém prostředí, použijte jako ochranu proudový chránič (RCD). Použití RCD snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost Buďte opatrní, dávejte pozor na to, co děláte a používejte zdravý rozum při práci s elektronářadím / strojem. Elektroná-

řadí / stroj nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Dokonce i sebemenší nepozornost při práci může způsobit vážný úraz. Používejte osobní ochranné prostředky. Vždy pracujte s ochranou zraku. Používání osobních ochranných prostředků, jako jsou protiprachové masky, neklouzavá ochranná obuv, přilby a chrániče sluchu snižují nebezpečí vážného poranění.

Zabraňte náhodnému spuštění. Ujistěte se, že síťový spínač je v poloze „vypnuto“ před připojením k elektrickému napájení a/nebo akumulátoru, zvedáním nebo přenášením elektronářadí / stroje. Přenášení elektronářadí / stroje s prstem na

spínači nebo napájení elektronářadí / stroje, když je spínač v poloze „zapnuto“, může způsobit vážný úraz. Před zapnutím elektronářadí / stroje odstraňte veškeré klíče a jiné seřizovací nástroje. Klíče ponechané v rotujících částech elektronářadí / stroje mohou být příčinou úrazu. Nesahejte a nevyklánějte se příliš daleko. Udržujte stabilní postoj a rovnováhu po celou dobu práce. Umožní to snadnější ovládání elektronářadí / stroje v případě nenadálých situací při práci.

Oblékejte se vhodně. Nenoste volný oděv nebo bižuterii. Vlasy a oděv mějte v dostatečné vzdálenosti od rotujících částí elektronářadí / stroje. Volný oděv, bižuterie nebo dlouhé vlasy mohou zachytit rotující části. Pokud je zařízení přizpůsobeno odtahu prachu nebo hromadění prachu, ujistěte se, že zařízení byla správně připojena a použita. Použití odtahu prachu snižuje nebezpečí spojené s prachem. Nedovolte, aby zkušenosti získané častým používáním elektronářadí / stroje byly příčinou nepozornosti a nedodržování bezpečnostních zásad. Nezodpovědné chování může způsobit vážný úraz ve zlomku sekundy.

Používání elektronářadí / stroje a servis Elektronářadí / stroj nepřetěžuje. Elektronářadí / stroj používejte pro určené použití. Technický způsobilé elektronářadí /

stroj zajistí lepší a bezpečnější práci, pokud bude použito pro navržené zatížení. Elektronářadí / stroj nepoužívejte, pokud síťový spínač neumožňuje zapnutí a vypnutí. Elektronářadí / stroj, které nelze kontrolovat pomocí síťového spínače, je nebezpečné a musí se dát k opravě.

Před seřízením, výměnou příslušenství nebo uschování elektronářadí / stroje odpojte zástrčku ze síťové zásuvky a/nebo vytáhněte akumulátor, pokud jej lze vyjmout z elektronářadí / stroje. Takové bezpečnostní opatření zabrání náhodnému

zapnutí elektronářadí / stroje.

Nářadí uchovávejte na místě nedostupném pro děti, nedovolte osobám neznalým obsluhy elektronářadí / stroje nebo těchto návodů obsluhovat elektronářadí / stroj. Elektronářadí / stroj jsou nebezpečné v rukou nezaškolených uživatelů. Provádějte údržbu elektronářadí / stroje a příslušenství. Kontrolujte je z hlediska netěsností nebo zaseknutí rotujících částí, poškození dílů a jakýchkoli jiných podmínek, které mohou ovlivnit fungování elektronářadí / stroje. Poškození opravte před použitím elektronářadí / stroje. Mnoho úrazů je způsobeno nesprávným provedením údržby elektronářadí / stroje.

Řezné nástroje udržujte čisté a naostřené. Správně udržovaný řezný nástroj s ostrými hranami je méně náchylný na zaseknutí a snadněji se kontrolujte během práce.

Používejte elektronářadí / stroje, příslušenství a vestavené nástroje atd. v souladu s těmito návody, se zohledněním typu a pracovních podmínek. Používání nářadí pro jinou práci, než byla navržena, může vést k nebezpečné situaci.

čí

ORIGINÁL NÁVODU

Page 61

Rukojeti a úchopné povrchy udržujte suché, čisté a bez oleje a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bez- pečnou obsluhu a kontrolu elektronářadí / stroje v nebezpečných situacích.

Opravy Elektronářadí / stroj nechte opravit pouze v autorizovaných servisech, s použitím výlučně originálních náhradních dílů.

Zajistí to správnou bezpečnou práci elektronářadí.

DOPLŇUJÍCÍ BEZPEČNOSTNÍ PŘEDPISY

Bezpečnostní předpisy pro pily Nepřibližujte se rukama do blízkosti pracovního prostoru pily a pilového kotouče. Druhou rukou držte nářadí za pomocnou rukojeť nebo za těleso motoru. Když budete držet pilu oběma rukama, nehrozí vám nebezpečí poranění pilou. Nesahejte rukou pod spodní část obráběného předmětu. Pod obráběným předmětem vás ochranný kryt nemůže před pilovým

kotoučem chránit. Hloubku řezu nastavte tak, aby odpovídala tloušťce obráběného předmětu. Doporučuje se, aby kotouč vyčníval pod materiál méně, než je výška zubu. Řezaný předmět nikdy nedržte v rukách nebo na noze. Obráběný předmět upevněte ke stabilní podložce. Řádné upevnění obráběného předmětu je důležité, aby nedošlo k úrazu pilovým kotoučem, k sevření pily nebo aby se nářadí vymklo kontrole.

Během práce, při které by mohla pila zasáhnout skryté vodiče pod napětím nebo svůj vlastní přívod, držte pilu za izolované plochy určené k tomuto účelu. Kontakt s vodiči pod napětím může rovněž vést k tomu, že se na kovové části elektronářadí

dostane nebezpečné napětí, což by vedlo k zasažení obsluhy elektrickým proudem.

K řezání po délce vždy používejte vodící doraz určený k podélným řezům nebo veďte nářadí podél rovné lišty nebo pravítka. Dosáhne se tak vyšší přesnost řezu a sníží se pravděpodobnost zaseknutí pily. Používejte výhradně pily s takovými upínacími otvory, které mají odpovídající rozměry a předepsaný tvar (např. hvěz- dicový nebo kruhový otvor). Pily, které neodpovídají upínacím rozměrům, můžou během provozu „házet“, v důsledku čeho se

může nářadí vymknout kontrole. K upevňování pily nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby. Podložky a šrouby byly speciálně navrženy pro konkrétní pilu, aby bylo zajištěno optimální fungování a bezpečnost provozu.

Příčiny zpětného rázu a jak mu zabránit

Zpětný odraz (vrh) je náhlá reakce na sevření, zastavení nebo vyosení pilového kotouče a způsobuje neovládatelné zvednutí a pohyb pily směrem na obsluhu. Jestliže během řezání dojde k sevření nebo zastavení pilového kotouče, ostří se zablokuje a v důsledku reakce motoru dojde k prudkému pohybu pily směrem na obsluhu. Jestliže dojde ke zkřivení nebo vyosení pilového kotouče, zuby a zadní hrana mohou z řezu vyskočit a začít se pohybovat směrem na obsluhu. Ke zpětnému rázu dochází v důsledku nesprávného používání pily, nesprávných postupů nebo provozních podmínek a lze mu zabránit dodržováním příslušných bezpečnostních předpisů uvedených v následující části.

Pilu držte pevně oběma rukama, paže musí být v takové poloze, aby dokázaly zadržet sílu zpětného rázu. Zaujměte takovou pozici, aby se tělo nacházelo na jedné straně pily a mimo roviny řezu. Zpětný ráz může vyvolat prudký pohyb pily

směrem dozadu, avšak sílu zpětného rázu může obsluha zvládnout, pokud budou dodržena veškerá bezpečnostní opatření.

Když se kotoučová pila zasekává nebo když z nějakého důvodu dochází k přerušování řezu, je třeba uvolnit tlačítko spínače a držet pilu v materiálu bez pohybu tak dlouho, dokud se pilový kotouč úplně nezastaví. Dokud je pilový kotouč v pohybu a mohl by způsobit zpětný ráz, nepokoušejte se vytáhnou pilu z materiálu ani netahejte pilu dozadu. Zjistěte

příčinu a proveďte opatření, aby k zasekávání pily nedocházelo.

Pokud máte v úmyslu v řezání pokračovat, vsuňte pilový kotouč do řezné mezery v obráběném předmětu, vycentrujte ho a zkontrolujte, zda nejsou zuby v materiálu sevřené. Pokud se pilový kotouč zasekává i po opakovaném spuštění, může dojít

k vyskočení z obráběného předmětu a hrozí rovněž nebezpečí zpětného rázu. Velké desky je třeba podepřít, aby se minimalizovalo riziko sevření pilového kotouče a zpětného rázu. Velké desky mají tendenci se pod vlastní vahou prohýbat. Podpěry musí být umístěny pod deskou v blízkosti řezu po obou jeho stranách a v blízkosti hran desky.

Nepoužívejte tupé nebo poškozené pilové kotouče. Tupé nebo nesprávně rozvedené zuby pilového kotouče vytvářejí úzký řez, který je příčinou nadměrného tření, zasekávání pily a zpětných rázů.

Nastavovací prvky hloubky řezu a úhlu sklonu pilového kotouče je třeba před řezáním řádně zajistit. Pokud by se nastavení pily během řezání měnilo, mohlo by dojít ke vzpříčení pily a ke zpětnému rázu. Mimořádnou pozornost věnujte zhotovování zářezů do stěn a prostorů, u kterých si nejste jisti, co se za nimi nachází. Vyčnívající pilový kotouč může přeřezat jiné předměty a vyvolat zpětný ráz.

Doplňující bezpečnostní předpisy pro pily Před každým použitím zkontrolujte ochranný kryt pilového kotouče, zda je ve správné poloze. Pokud se ochranný kryt volně nepohybuje a neuzavírá se okamžitě po vysunutí pily z řezu, je použití takové pily zakázáno. Ochranný kryt nikdy

řezaný

ORIGINÁL NÁVODU

Page 62

neblokujte ani ho nenechávejte v otevřené poloze. Pokud dojde k neúmyslnému pádu pily, zkontrolujte, zda se ochranný kryt nepoškodil nebo nedeformoval. Po každém nastavení úhlu a hloubky řezu zdvihněte ochranný kryt uchopením za příslušnou páčku a zkontrolujte, zda je volně pohyblivý a zda se nedotýká pily nebo jiné části nářadí.

Kontrolujte funkčnost vratné pružiny ochranného krytu. Pokud kryt a pružina nefungují správně, je třeba před použitím pily tyto prvky opravit. Ochranný kryt se může v důsledku poškození, lepkavých usazenin nebo nahromaděných pilin pohybovat pomalu. Ruční sklopení ochranného krytu je přípustné výhradně v případě speciálních řezů, jako jsou zářezy a kombinované řezy. Ochranný kryt lze zdvihnout pomocí páčky a jakmile se pila do materiálu zařeže, je třeba ochranný kryt uvolnit. V případě

jakýchkoli jiných řezů je třeba nechat ochranný kryt pracovat automaticky. Před odložením pily na pracovní stůl nebo podložku vždy sledujte, zda ochranný kryt pilu úplně zakrývá. Nechráněný rotující pilový kotouč by vyvolal pohyb pily směrem dozadu a při tom by pořezal všechno, co by mu stálo v cestě. Uvědomte si, že po vypnutí potř

Doplňující bezpečnostní předpisy pro pily s roztahovacím klínem Používejte pouze odpovídající roztahovací klín přizpůsobený používané pile. Roztahovací klín musí být hrubší než pilový

kotouč, avšak tenčí než rozvod pilových zubů. Roztahovací klín seřiďte podle pokynů uvedených v tomto návodu k použití. V případě nesprávného seřízení a chybné polohy vzhledem k přímce řezu bude roztahovací klín nefunkční a nezabrání zpětnému rázu. Roztahovací klín používejte vždy, kromě případů řezání zářezů. Po zhotovení zářezu je třeba roztahovací klín opět namontovat. Při řezání zářezů způsobuje roztahovací klín problémy a může způsobit zpětný ráz. Aby roztahovací klín plnil svou úlohu správně, musí být do obráběného předmětu zasunut. V případě krátkých řezů je roztahovací klín proti zpětnému rázu neúčinný. Když je roztahovací klín ohnutý, pilu nepoužívejte. I nepatrné ohnutí může zpomalit rychlost uzavírání ochranného krytu pilového kotouče.

MONTÁŽ PRVKŮ PŘÍSLUŠENSTVÍ

UPOZORNĚNÍ! Příslušenství je možné na nářadí montovat pouze při odpojeném napájecím napětí. Demontujte akumulátor z osazení elektrického nářadí!

Pila je dodávána v kompletním stavu. Po otevření továrenského balení je nutné zkontrolovat, zda obsahuje všechny prvky pří- slušenství. Potom je třeba zkontrolovat stav spojů a v případě potřeby utáhnout šrouby spojující základnu s pevným krytem a utáhnout šrouby upevňující rozpěrací klín, pokud je součástí příslušenství pily. Před prvním použitím se musí namontovat pilový kotouč.

PŘÍPRAVA K PRÁCI

Před zahájením práce zkontrolujte, zda těleso skříně a akumulátor nejsou poškozené. Pokud budou zjištěna jakákoli poškození, je další práce zakázána.

Upozornění! Veškeré činnosti související s montáží a výměnou pilových kotoučů, seřizováním a údržbou elektrického nářadí provádějte při vypnutém napájecím napětí. Proto před zahájením těchto činností demontujte akumulátor z osazení elektrického nářadí!

POZOR! Veškeré činnosti uvedené v této kapitole je třeba provádět při vypnutém napájecím napětí – akumulátor musí být od nářadí odpojený!

Bezpečnostní předpisy pro nabíjení akumulátoru

Upozornění! Před zahájením nabíjení zkontrolujte, zda těleso síťového zdroje, kabel a zástrčka nejsou popraskané nebo jinak poškozené. Používání vadné nebo poškozené nabíjecí stanice a síťového zdroje je zakázáno! K nabíjení akumulátorů lze používat pouze nabíjecí stanici a síťový zdroj dodaný v rámci soupravy. Použití jiného síťového zdroje by mohlo vést ke vzniku požáru nebo poškození nářadí. Nabíjení akumulátoru lze provádět pouze v suché a uzavřené místnosti, zabezpečené proti vstupu nepovolaných osob a zejména dětí. Nabíjecí stanici a síťový zdroj není dovoleno používat bez trvalého dozoru dospělé osoby! Bude-li nezbytné opustit místnost, ve které probíhá nabíjení, je třeba nabíječku odpojit od elektrické sítě vyjmutím síťového zdroje ze zásuvky elektrické sítě. Pokud by z nabíječky vycházel kouř, podezřelý zápach a pod., je třeba okamžitě vytáhnout zástrčku nabíječky ze zásuvky elektrické sítě! Vrtací šroubovák se dodává s nenabitým akumulátorem; proto je třeba před zahájením práce akumulátor nabít níže pospaným postupem pomocí síťového zdroje a nabíjecí stanice, které jsou součástí soupravy. Akumulátory typu Li-Ion (lithium-iontové) prakticky nevykazují tzv. „paměťový efekt“, což dovoluje akumulátor dobíjet v libovolném okamžiku. Doporučuje se však akumulátor vybít během normální práce a potom ho nabít na plnou kapacitu. Jestliže však s ohledem na charakter práce není možné pokaždé takto s akumulátorem naložit, pak je nutné to udělat nejméně každých několik nebo několik desítek pracovních cyklů. V žádném případě není dovoleno vybíjet akumulátor zkratováním kontaktů, jelikož by v důsledku takového počínání došlo k jeho nevratnému

ebuje pila určitý čas, než se pilový kotouč úplně zastaví.

ORIGINÁL NÁVODU

Page 63

poškození! Taktéž není dovoleno kontrolovat stav nabití akumulátoru zkratováním kontaktů a sledováním, zda dochází k jiskření.

Skladování akumulátorů

Aby se maximálně prodloužila životnost akumulátoru, je třeba k jeho uskladnění zajistit odpovídající podmínky. Akumulátor vydrží asi 500 cyklů „nabití – vybití”. Akumulátor je třeba skladovat v rozsahu teplot od 0 do 30 stupňů Celsia při relativní vlhkosti vzduchu 50 %. Pokud se má akumulátor skladovat delší dobu, je třeba ho nabít na cca 70 % kapacity. V případě delšího skladování je třeba pravidelně jednou za rok akumulátor dobít. Nesmí se dopustit, aby došlo k úplnému vybití akumulátoru, poněvadž se tím zkracuje jeho životnost a může dojít k jeho nevratnému poškození. Během skladování se bude akumulátor v důsledků svodů postupně vybíjet. Proces samovybíjení je závislý na teplotě skladování. Čím vyšší teplota, tím je proces vybíjení rychlejší. Při nesprávném skladování akumulátorů může dojít k úniku elektrolytu. V případě úniku je třeba vytečený elektrolyt zneškodnit pomocí neutralizujícího prostředku, v případe zasažení očí elektrolytem je třeba oči vypláchnout proudem vody a následně okamžitě vyhledat lékařskou pomoc. Používání nářadí s poškozeným akumu-

látorem je zakázáno.

Po uplynutí doby životnosti akumulátoru je ho třeba odevzdat do specializovaného střediska, které se zabývá zneškodňováním

tohoto typu.

odpadů

Doprava akumulátorů

Lithium-iontové akumulátory jsou podle právních předpisů považovány za nebezpečné materiály. Uživatel nářadí může nářadí přepravovat s akumulátorem nebo samotné akumulátory pozemní dopravou. V takovém případě nemusí být dodrženy dodatečné podmínky. V případě, že bude jejich přeprava svěřená třetím osobám (například zásilka prostřednictvím kurýrní ﬁ rmy), je třeba postupovat podle předpisů pro přepravu nebezpečných materiálů. Před podáním zásilky na přepravu je nutné se v této věci spojit s příslušně kvaliﬁ kovanou osobou. Přeprava poškozených akumulátorů je zakázána. Na dobu přepravy je nutné demontované akumulátory vyjmout z nářadí a nechráněné kontakty zajistit např. zalepením izolační páskou. Akumulátory se musí v obalu zajistit tak, aby se uvnitř obalu v průběhu přepravy nepohybovaly. Je taktéž nutné dodržovat národní předpisy týkající se přepravy nebezpečných materiálů.

Nabíjení akumulátoru

Upozornění! Před nabíjením je třeba odpojit síťový zdroj nabíjecí stanice od elektrické sítě vytažením zástrčky síťového zdroje ze zásuvky elektrické sítě. Navíc je třeba akumulátor a jeho kontakty očistit od nečistot a prachu pomocí měkkého a suchého hadříku. Akumulátor má vestavěný indikátor nabití. Po stisknutí tlačítka se rozsvítí diody (II). Čím víc jich svítí, tím víc je akumulátor nabitý. Jestliže se po stisknutí tlačítka diody nerozsvítí, znamená to, že akumulátor je vybitý. Odpojte akumulátor od nářadí. Zasuňte akumulátor do osazení nabíječky (II). Nabíječku připojte do zásuvky elektrické sítě. Rozsvítí se červená dioda, což znamená, že probíhá proces nabíjení. Po ukončení nabíjení červená dioda zhasne a rozsvítí se zelená dioda, která signalizuje, že akumulátor je plně nabitý. Vytáhněte zástrčku síťového zdroje ze zásuvky elektrické sítě. Stiskněte tlačítko západky akumulátoru a vysuňte ho z nabíjecí stanice.

Upozornění! Jestliže se po připojení nabíječky k elektrické síti rozsvítí zelená dioda, znamená to, že akumulátor je plně nabitý. V takovém případě nabíječka nabíjecí proces nespustí.

Pilové kotouče

K práci si zvolte pouze takový pilový kotouč, který je určen k řezání daného druhu materiálu. Čím více zubů pilový kotouč má, tím bude řez hladší. Pily s několika desítkami zubů jsou vhodnější k řezání tenčích materiálů s tloušťkou méně než 1 cm a měkkého dřeva. Upozornění! Nářadí nepoužívejte k řezání jiných materiálů, než jaké jsou uvedeny v návodu. Je třeba zkontrolovat, zda namontovaný pilový kotouč není poškozený, prasknutý, zda nemá vylámané zuby a pod. V případě, že bude zjištěno poškození, je třeba pilový kotouč vyměnit za nový. Nepoužívejte deformované nebo popraskané kotouče! Nepoužívejte kotouče vyrobené z rychlořezné oceli! Nepoužívejte brusné kotouče! Nepoužívejte kotouče, které neodpovídají technickým parametrům uvedeným v tomto návodu! Nepoužívejte pilové kotouče, které jsou hrubší než tloušťka rozpěracího klínu! Nepoužívejte kotouče, jejichž přípustné maximální otáčky jsou nižší než otáčky pily.

Montáž a výměna pilového kotouče (II)

Upozornění! Během výměny nebo montáže pilového kotouče je zakázáno demontovat kryty pily! Tlačítkem zaaretujte pilový kotouč, aby se nemohl otáčet, a odšroubujte šroub, který pilový kotouč upevňuje. Demontujte upínací kroužek a pilový kotouč z vřetena pily.

ORIGINÁL NÁVODU

Page 64

Očistěte vřeteno, upínací kroužky a vnitřek krytů od prachu a zbytků zpracovávaného materiálu. Na vřeteno nasaďte vnitřní upínací kroužek a následně pilový kotouč. Potom nasaďte vnější upínací kroužek. Pilový kotouč zaaretujte proti otáčení a utáhněte upevňovací šroub pilového kotouče.

Nastavování hlouby řezu (III)

V případě potřeby je možné na nářadí nastavit hloubku řezání, a to změnou polohy základny s použitím stupnice umístěné zezadu nářadí. K tomuto účelu je třeba povolit zajišťovací šroub umístěný na základně u stupnice, nastavit požadovanou hloubku řezu a nastavenou hodnotu zajistit utažením zajišťovacího šroubu.

Nastavování úhlu řezu (IV)

Nářadí umožňuje řezat plošné materiály pod úhlem v rozsahu od 0° do 45°. K tomuto účelu je třeba nastavit požadovaný úhel natočením základny podle stupnice umístěné zepředu nářadí a důkladn

Montáž bočního dorazu (V)

Boční doraz se stupnicí usnadňuje přímočaré řezání plošných materiálů. Boční doraz je třeba připevnit k základně, nastavit požadovanou šířku řezání a doraz zajistit šroubem.

Doplňující poznámky

Neodstraňujte rukama odřezky, třísky a podobné kusy obráběného materiálu z blízkosti rotujícího pilového kotouče. Pilu nepoužívejte venku za deště nebo atmosférických srážek jiného druhu. Pilu nikdy neveďte pouze rukama. Vždy používejte pomocné přípravky, které umožňují pilu spolehlivě vést, jako například vodící lištu. Po kontrole pilového kotouče a jeho spolehlivém upevnění a po nastavení hloubky, úhlu a šířky řezu je navíc potřebné: zkontrolovat, zda se pohyblivé kryty pohybují volně bez zasekávání, nezajišťovat pohyblivý kryt v otevřené poloze, prověřit, zda veškeré otočné mechanizmy systému krytů fungují bezchybně. U kotoučových pil vybavených rozpěracím klínem zkontrolujte, zda je nastavený tak, aby:

- vzdálenost mezi rozpěracím klínem a okrajem pilového kotouče se zuby nebyla větší než 5 mm,

- okraj pilového kotouče se zuby nepřečníval více než 5 mm za spodní hranu rozpěracího klínu,

- se nacházel v linii rotujícího kotouče,

- nebyl tlustší než tloušťka pilového kotouče. Rozpěrací klín je třeba používat vždy (u pil továrensky vybavených rozpěracím klínem). Demontáž rozpěracího klínu je zakázaná, poněvadž chrání pilový kotouč a nářadí před poškozením. Nasaďte si prostředky na ochranu očí, chrániče sluchu a pracovní rukavice. Používejte respirátory proti prachu.

Upozornění! Při práci s ručními pilami je vždy třeba používat prostředky na ochranu sluchu.

Obráběný předmět spolehlivě upevněte (např. pomocí stolařských svěrek, svěráku apod.). V případě řezání plošných materiálů vyrobených z tvrdého dřeva (dub, buk, habr) se doporučuje připojit k vývodu na odsávání prachu nářadí externí odsávací zařízení zajišťující odsávání prachu vznikajícího při obrábění.

POUŽÍVÁNÍ NÁŘADÍ

Pilu lze připojit k napájecímu zdroji až po provedení veškerých činností uvedených v kapitole „Příprava k práci“. Zaujměte bezpečný a stabilní postoj. Uchopte pilu oběma rukama za rukojeť a pomocnou rukojeť (VI). Pilu zapněte stisknutím tlačítka aretace vypínače a následným stisknutím elektrického vypínače (VI). Tlačítko aretace se nemusí během práce trvale držet. Po zapnutí pily ji několik sekund držte volně a sluchem zkontrolujte rovnoměrnost jejího chodu. V případě jakýchkoli podezřelých zvuků, praskání a pod. je třeba práci okamžitě přerušit a zopakovat činnosti uvedené v kapitole „Příprava k práci”. Základnu pily přiložte k povrchu řezaného předmětu takovým způsobem, aby se pilový kotouč tohoto předmětu nedotýkal (VII).

Upozornění! Je zakázáno manipulovat s pohyblivým krytem pilového kotouče. Při veškerých činnostech spojených s řezáním je třeba pilu držet oběma rukama.

Pilu veďte podél čáry řezu tak, aby se základna pily celou svou plochou dotýkala povrchu obráběného předmětu. Po stlačení vypínače je třeba počkat, dokud pila nedosáhne jmenovité otáčky, a až potom začít řezat. Je zakázáno přiložit pilu k materiálu a až potom ji zapnout. Mohlo by dojít k sevření pily, jejímu poškození nebo poškození materiálu. V neposlední řadě by mohlo dojít k úrazu. Při obnovení přerušeného řezání je třeba počkat, dokud pilový kotouč v poloze mimo řez nedosáhne jmenovité otáčky, a až potom ho zavést do řezu.

ě utáhnout zajišťovací šroub.

ORIGINÁL NÁVODU

Page 65

Během řezání se musí pilový kotouč posouvat plynulým pohybem. Je třeba se vyhýbat vyvíjení nepřiměřeného tlaku. Tlak, jakým je třeba působit na řeznou hlavu, nesmí být větší než tlak, který je k řezání daného materiálu přiměřený. Je zakázáno pilovým kotoučem do řezaného materiálu narážet.

Jestliže dojde k sevření pily v obráběném materiálu, je třeba pilu okamžitě vypnout uvolněním aretačního tlačítka a elektrického vypínače a až potom pilu vytáhnout z řezu. Během řezání je třeba věnovat mimořádnou pozornost riziku vyklouznutí nebo zpětného vrhu pily a v souvislosti s tím nebezpečí nehody. Během práce se nesmí na obráběný materiál vyvíjet příliš velký tlak a ani provádět prudké pohyby, aby nedošlo k poškození pilového kotouče a pily. Během práce využívejte pravidelné přestávky. Zabraňte přetěžování nářadí – teplota vnějších ploch nesmí nikdy překročit 60°C.

ení práce pilu vypněte, odpojte napájení a proveďte prohlídku, ošetření a případně i údržbu nářadí.

Po ukonč Deklarovaná celková hodnota vibrací byla změřena pomocí standardní měřící metody a lze ji použít ke srovnání jednoho nářadí s druhým. Deklarovanou celkovou hodnotu vibrací lze použít k výchozímu posouzení expozice. Upozornění! Emise vibrací během práce s nářadím se může lišit od deklarované hodnoty v závislosti na způsobu použití nářadí. Upozornění! Je třeba stanovit bezpečnostní opatření, která mají chránit obsluhu a která vychází z posouzení rizika za reálných podmínek používání (při tom je třeba uvažovat se všemi etapami pracovního cyklu, jako například s časem, kdy je nářadí vypnuté nebo pracuje na volnoběh, jakož i s časem aktivace).

ÚDRŽBA A PROHLÍDKY

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí napájení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.

ORIGINÁL NÁVODU

Page 66

CHARAKTERISTIKA NÁRADIA

Ručne obsluhovaná píla na drevo je obyčajné elektrické náradie napájané akumulátorom. Je určená na rezanie plošných výrobkov z dreva alebo z materiálov získaných spracovaním dreva – napr. preglejok, drevotrieskových dosiek, MDF dosiek a pod., a to pomocou pílových kotúčov. Píla umožňuje pohodlne rezať drevo jednak v rovine kolmej ku obrábanej ploche (v nastaviteľnom rozsahu hĺbky rezu), ale aj pod uhlom nastaviteľným v rozsahu od 0° do 45°. Vykonávať sa môžu iba priamočiare rezy. Rezanie po krivke (napr. po kružnici) je zakázané. Hrozí nebezpečenstvo úrazu a zničenia píly a elektronáradia. Správna, spoľahlivá a bezpečná práca náradia je závislá od toho, či sa náradie používa správne, a preto:

Pred zahájením práce s náradím je potrebné si prečítať celý návod na obsluhu, riadiť sa ním a uschovať ho pre prípadné neskoršie použitie. Upozornenie! Zariadenie sa v žiadnom prípade nesmie používať bez namontovaných krytov pílového kotúča a rozpieracieho klina.

Dodávateľ nezodpovedá za škody, ku ktorým dôjde v dôsledku nedodržiavania bezpečnostných predpisov a pokynov tohto návodu na obsluhu.

PRÍSLUŠENSTVO

Výrobok sa dodáva v kompletnom stave a nevyžaduje žiadnu montáž. Spolu s výrobkom sa dodávajú: akumulátor, nabíjacia stanica (nabíjačka) a bočný doraz. Upozornenie! Výrobok s katalógovým číslom YT-82811 nie je vybavený akumulátorom a nabíjačkou.

TECHNICKÉ PARAMETRE

Parameter Rozmerová jednotka Hodnota

Katalógové číslo YT-82810, YT-82811 Menovité napätie [V] 18 DC Menovité otáčky [min-1] 3800 Trieda izolácie III Max. hĺbka rezania (0° / 45°) [mm] 54 / 40 Pílový kotúč

- vonkajší priemer [mm] 165

- vnútorný priemer [mm] 16

- max. hrúbka [mm] 2,5 Hmotnosť [kg] 2,3 Hladina hluku

- akustický tlak L

- akustický výkon LwA ± K Hladina vibrácií ah ± K [m/s2] 5,33 ± 1,5 Stupeň ochrany IPX0 Druh akumulátora Li-Ion Kapacita akumulátora* [Ah] 2 Nabíjačka* Vstupné napätie [V] 220 - 240 Frekvencia siete [Hz] 50 / 60 Výstupné napätie [V] 21 DC Výstupný prúd [mA] 2,4 Menovitý príkon [W] 60 Doba nabíjania** [h] 1

* iba u modelov vybavených akumulátorom a nabíjačkou ** uvedená doba nabíjania platí iba pre akumulátory s kapacitou uvedenou v tabuľke

± K

[dB(A)] 85,0 ± 3,0 [dB(A)] 96,0 ± 3,0

VŠEOBECNÉ UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI PRE ELEKTRICKÉ NÁRADIE

Upozornenie! Oboznámte sa so všetkými bezpečnostnými upozorneniami, ilustráciami a špeciﬁ káciami, ktoré sú dodané spolu s elektrickým náradím / strojom ich nedodržiavanie môže viesť k úrazu elektrickým prúdom, požiaru alebo k vážnym

zraneniam.

Zachovajte všetky upozornenia a návod pre budúce použitie.

ORIGINÁL NÁVODU

Page 67

Termín „elektrické náradie / stroj” použité v upozorneniach sa vzťahuje na všetky náradia / stroje poháňané elektrickým prúdom, či už drôtové (s káblom), alebo bezdrôtové.

Bezpečnosť na pracovisku Udržujte pracovisko dobre osvetlené a čisté. Neporiadok a zlé osvetlenie môžu byť príčinou nehôd. Nepoužívajte elektrické náradia / stroje v prostredí so zvýšeným rizikom výbuchu, ktoré obsahuje horľavé kvapaliny, plyny alebo výpary.Elektrické náradia / stroje vytvárajú pri práci iskry, ktoré môžu zapáliť prach, alebo výpary. Nedovoľte, aby deti a nepovolané osoby vstupovali na pracovisko. Strata koncentrácie môže spôsobiť stratu kontroly nad strojom.

Elektrická bezpečnosť Zástrčka elektrického kábla musí pasovať do zásuvky. Zástrčku nesmiete upravovať akýmkoľvek spôsobom. Nie je dovolené používať žiadne adaptéry zástrčky s uzemneným elektrickým náradím / strojmi. Neupravovaná zástrčka, ktorá

pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom. Vyhnite sa kontaktu s uzemnenými povrchmi ako sú rúry, radiátory a chladničky. Uzemnenie tela zvyšuje riziko úrazu elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie / stroje kontaktu s atmosférickými zrážkami, alebo s vlhkosťou. Voda a vlhkosť,ktoré sa dostanú do vnútra elektrického náradia / stroja, zvyšujú riziko zasiahnutia elektrickým prúdom.

Nepreťažujte sieťový kábel. Nepoužívajte napájací kábel na nosenie, ťahanie a odpojovanie zástrčky zo sieťovej zásuvky. Zabráňte kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými časťami. Poškodenie, alebo

zamotanie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom.

V prípade práce mimo uzavretých priestorov je potrebné používať predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla na vonkajšiu prácu znižuje riziko zasiahnutia elektrickým prúdom. V prípade, kedy je použitie elektrického náradia / stroja vo vlhkom prostredí nevyhnutné, tak je potrebné ako ochrana proti napájaciemu napätiu použiť zvyškové prúdové zariadenie (RCD). Použitie zariadenia RCD znižuje riziko úrazu elektrickým prúdom.

Osobná bezpe Zostaňte stále pozorný, venujte pozornosť tomu, čo robíte a počas práce s elektrickým náradím / strojom . používajte zdravý rozum. Nepoužívajte elektrické náradie / stroj, ak ste unavený, alebo pod vplyvom drog, alkoholu, alebo liekov.

Dokonca aj chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používajte prostriedky osobnej ochrany. Vždy si nasaďte ochranné okuliare. Používanie prostriedkov osobnej ochrany, akými sú prachové respirátory, protišmyková ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.

Zabráňte náhodnému zapnutiu náradia. Pred pripojením, zdvihnutím, alebo prenášaním elektrického náradia / stroja k elektrickej sieti, batérii sa uistite, že je elektrický spínač je v polohe „vypnuté”. Prenášanie elektrického náradia / stroja s

prstom na spínači, alebo pripájanie elektrického náradia /stroja, keď je spínač v polohe „zapnuté”, môže zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia / stroja odstráňte všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach náradia / stroja môže zapríčiniť vážne úrazy. Nesiahajte a nenakláňajte sa príliš ďaleko, udržujte rovnováhu. Po celý čas udržujte náležité postavenie a rovnováhu. Umožní to jednoduchšie ovládanie elektrického náradia / stroja v prípade neočakávaných situácií počas práce.

Používajte ochranný odev. Neobliekajte si voľný odev, nenoste bižutériu. Udržujte vlasy a odev v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia / stroja. Voľný odev, bižutéria, alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí náradia. Ak je zariadené prispôsobené na pripojenie odsávača prachu, alebo zásobníka na prach, tak sa uistite, či boli dobre pripojené a správne použité. Použitie odsávača prachu znižuje riziko ohrozenia zdravia spojené s prachom. Nedovoľte, aby skúsenosti z častého používania náradia / stroja mali za následok neopatrnosť a ignorovanie bezpečnostných pravidiel. Nezodpovedná činnosť môže spôsobiť vážne zranenia v zlomku sekundy.

Prevádzkovanie a starostlivosť o elektrické náradie / stroj Nepreťažujte elektrické náradie / stroj. Používajte vhodné elektrické náradie / stroj pre vybranú činnosť. Správny výber

elektrického náradia / stroja pre danú prácu zabezpečí lepšiu a bezpečnejšiu prácu. Nepoužívajte elektrické náradie / stroj, ak nefunguje jeho sieťový spínač. Náradie / stroj, ktoré sa nedá ovládať pomocou sieťového spínača, je nebezpečné a je potrebné odovzdať ho do opravy.

Pred nastavovaním, výmenou príslušenstva, alebo uskladnením elektrického náradia / stroja, odpojte zástrčku z napájacej zásuvky a/alebo batérie, pokiaľ sa dá odpojiť od elektrického náradia / stroja. Takéto predbežné opatrenia zabránia

náhodnému zapnutiu elektrického náradia / stroja.

Náradie uskladňujte na mieste neprístupnom pre deti, nedovoľte, aby s elektrickým náradím / strojom pracovali osoby nezaškolené pre jeho obsluhu, alebo oboznámené s návodom pre elektrické zariadenie / stroj. Elektrické náradie / stroj

môže byť v rukách nezaškoleného používateľa nebezpečné.

Zabezpečte náležitú údržbu elektrického náradia / stroja a príslušenstva. Kontrolujte náradie / stroj po stránke neprispôsobení, alebo zasekávania pohyblivých častí, poškodení častí a akýchkoľvek iných podmienok, ktoré môžu mať vplyv na fungovanie elektrického náradia / stroja. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia / stroja odstrániť. Veľa nehôd býva spôsobených nesprávnou údržbou náradia / stroja. Rezné nástroje je potrebné udržiavať čisté a naostrené. Správne udržované rezné nástroje s ostrými hranami sa tak rýchlo

čnosť

ORIGINÁL NÁVODU

Page 68

nezaseknú a dajú sa počas práce jednoduchšie ovládať.

Používajte elektrické náradia / stroje, príslušenstvo a nástroje atď. v súlade s týmito inštrukciami, pričom berte na vedomie druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo navrhnuté, môže spôsobiť vytvorenie nebezpečných situácií. Rukoväte a uchopovacie plochy udržiavajte v čistote, suché a bez oleja a tuku. Klzké rukoväte a upínacie plochy neumož-

ňujú bezpečnú prevádzku a kontrolu náradia / stroja v nebezpečných situáciách.

Opravy Opravy elektrického náradia / stroja zverte len k tomu oprávneným ﬁ rmám, ktoré používajú výhradne originálne náhrad- né diely. Bude tak zabezpečená náležitá bezpečnosť práce elektrického náradia.

DOPLŇUJÚCE BEZPEČNOSTNÉ PREDPISY

Bezpečnostné predpisy pre píly Nepribližujte sa rukami do blízkosti pracovného priestoru píly a pílového kotúča. Druhou rukou držte náradie za pomocnú rukoväť alebo za teleso motora. Keď budete držať pílu oboma rukami, nehrozí vám nebezpečenstvo poranenia pílou. Nesiahajte rukou pod spodnú časť obrábaného predmetu. Kryt vás nemôže pred pílovým kotúčom chrániť pod obrábaným

predmetom. Hĺbku rezu nastavte tak, aby zodpovedala hrúbke obrábaného predmetu. Odporúča sa, aby kotúč vyčnieval pod rezaný materiál menej, ako je výšku zuba. Rezaný predmet nikdy nedržte v rukách alebo na nohe. Obrábaný predmet upevnite ku stabilnej podložke. Riadne upevnenie obrábaného predmetu je dôležité, aby nedošlo k úrazu pílovým kotúčom, k zovretiu píly alebo k tomu, aby sa náradie vymklo spod kontroly.

Počas práce, pri ktorej by mohla píla zasiahnuť skryté vodiče pod napätím alebo svoj vlastný prívod, držte pílu za izolované plochy určené k tomuto účelu. Kontakt s vodičmi pod napätím môže taktiež spôsobiť

dostane nebezpečné napätie, čo by viedlo k zasiahnutiu obsluhy elektrickým prúdom. Počas rezania po dĺžke vždy používajte doraz pre pozdĺžne rezy alebo veďte náradie pozdĺž rovnej lišty alebo pravítka. Zvýši sa tým presnosť rezania a zníži sa pravdepodobnosť zaseknutia píly.

Používajte výhradne píly s takými upínacími otvormi, ktoré majú zodpovedajúce rozmery a predpísaný tvar (napr. hviezdicový alebo kruhový otvor). Píly, ktoré nezodpovedajú upínacím rozmerom, môžu počas prevádzky „hádzať“, v dôsledku čoho

sa náradie môže vymknúť spod kontroly. Na upevňovanie píly nikdy nepoužívajte poškodené alebo nesprávne podložky alebo skrutky. Podložky a skrutky boli špeciálne navrhnuté pre konkrétnu pílu, aby bolo zabezpečené optimálne fungovanie a bezpečnosť prevádzky.

Príčiny spätného vrhu a ako mu zabrániť

Spätný odraz (vrh) je náhla reakcia na zovretie, zastavenie alebo vyosenie pílového kotúča a spôsobuje neovládateľné zdvihnutie a pohyb píly smerom na obsluhu. Ak počas rezania dôjde k zovretiu alebo zastaveniu pílového kotúča, čepeľ sa zablokuje a v dôsledku reakcie motora dôjde k prudkému pohybu píly smerom na obsluhu. Ak dôjde ku skriveniu alebo vyoseniu pílového kotúča, zuby a zadná hrana môžu z rezu vyskočiť a začať sa pohybovať smerom na obsluhu. K spätnému vrhu dochádza v dôsledku nesprávneho používania píly, nesprávnych postupov alebo prevádzkových podmienok a je možné mu zabrániť dodržiavaním príslušných bezpečnostných opatrení uvedených v nasledujúcej časti.

Pílu držte pevne oboma rukami, paže musia byť v takej polohe, aby zadržali silu spätného vrhu. Zaujmite takú polohu, aby sa telo nachádzalo na jednej strane píly a mimo roviny rezu. Spätný vrh môže vyvolať prudký pohyb píly smerom dozadu,

avšak silu spätného vrhu môže obsluha zvládnuť, pokiaľ budú dodržané príslušné bezpečnostné opatrenia.

Ak sa kotúčová píla zasekáva alebo z nejakého dôvodu dochádza k prerušovaniu rezania, je potrebné uvoľniť tlačidlo spínača a držať pílu v materiáli bez pohybu tak dlho, kým sa pílový kotúč úplne nezastaví. Pokiaľ je pílový kotúč v pohybe a mohol by spôsobiť spätný vrh, nepokúšajte sa vytiahnuť pílu z materiálu ani neťahajte pílu dozadu. Zistite príčinu a

urobte opatrenia, aby k zasekávaniu píly nedochádzalo.

Ak máte v úmysle v rezaní pokračovať, vsuňte pílový kotúč do reznej škáry obrábaného materiálu, vycentrujte ho a skontrolujte, či zuby píly nie sú v materiáli zovreté. Ak sa pílový kotúč zasekáva aj po opakovanom uvedení do chodu, môže

dôjsť k vyskočeniu z obrábaného materiálu a hrozí nebezpečenstvo spätnému vrhu píly. Veľké platne je potrebné podoprieť, aby sa minimalizovalo riziko zovretia pílového kotúča a spätného vrhu náradia. Veľké platne materiálu majú tendenciu sa pod vlastnou váhou prehýbať. Podpery musia byť umiestnené pod platňou v blízkosti rezu po jeho obidvoch stranách a v blízkosti hrán platne. Nepoužívajte tupé alebo poškodené pílové kotúče. Tupé alebo nesprávne rozvedené zuby pílového kotúča vytvárajú úzky rez, ktorý je príčinou nadmerného trenia, zasekávania sa píly a spätných vrhov. Nastavovacie prvky hĺbky rezu a uhla sklonu pílového kotúča je potrebné pred rezaním riadne zaistiť. Ak by sa nastavenie píly počas rezania menilo, mohlo by dôjsť k vzpriečeniu píly a spätnému vrhu.

Mimoriadnu pozornosť venujte zhotovovaniu zárezov do stien a priestorov, u ktorých si nie ste istí, čo sa za nimi nachádza. Prečnievajúca píla môže prerezať iné predmety a vyvolať spätný vrh.

, že sa na kovové časti elektronáradia

ORIGINÁL NÁVODU

Page 69

Doplňujúce bezpečnostné predpisy pre píly Pred každým použitím skontrolujte ochranný kryt pílového kotúča, či je v zodpovedajúcej polohe. Ak sa ochranný kryt voľne nepohybuje a neuzatvára sa okamžite po vysunutí píly z rezu, je použitie takej píly zakázané. Ochranný kryt nikdy neblokujte ani ho nenechávajte v otvorenej polohe. Ak dôjde k neúmyselnému pádu píly, skontrolujte, či sa ochranný kryt

nepoškodil alebo nedeformoval. Po každom nastavení uhla a hĺbky rezu zdvihnite ochranný kryt uchopením za príslušnú páčku a skontrolujte, či je voľne pohyblivý a či sa nedotýka píly alebo inej časti náradia.

Kontrolujte funkčnosť vratnej pružiny ochranného krytu. Ak kryt a pružina nefungujú správne, je potrebné ich pred použitím píly opraviť. Ochranný kryt sa môže v dôsledku poškodenia, výskytu lepkavých usadenín alebo nahromadených pilín

pohybovať pomaly.

Ručné sklopenie ochranného krytu je prípustné výhradne v prípade špeciálnych rezov, ako sú zárezy a kombinované rezy. Ochranný kryt je možné zdvihnúť pomocou páčky a keď sa píla do materiálu zareže, je potrebné ochranný kryt uvolniť. V prípade akýchkoľvek iných rezov je potrebné nechať ochranný kryt pracovať automaticky. Pred odložením píly na pracovný stôl alebo podložku vždy sledujte, či ochranný kryt pílu úplne zakrýva. Nechránený

rotujúci pílový kotúč by vyvolal pohyb píly smerom dozadu a pri tom by porezal všetko, čo by mu stálo v ceste. Uvedomte si, že po vypnutí potrebuje píla určitý čas, kým sa pílový kotúč úplne zastaví.

Doplňujúce bezpečnostné predpisy pre píly s rozťahovacím klinom Používajte iba zodpovedajúci rozťahovací klin prispôsobený používanej píle. Rozťahovací klin musí byť hrubší než pílový

kotúč, avšak tenší než rozvod pílových zubov.

Rozťahovací klin nastavte pod

chybnej polohy vzhľadom k priamke rezu bude rozťahovací klin nefunkčný a nezabráni spätnému vrhu. Rozťahovací klin používajte vždy, s výnimkou rezania zárezov. Po zhotovení zárezu je potrebné rozťahovací klin opätovne namontovať. Počas rezania zárezov spôsobuje rozťahovací klin problémy a môže vyvolať spätný vrh.

Aby rozťahovací klin riadne plnil svoju úlohu, musí byť do obrábaného predmetu zasunutý. V prípade krátkych rezov je rozťahovací klin proti spätnému vrhu neúčinný. Ak je rozťahovací klin ohnutý, pílu nepoužívajte. Aj mierne ohnutie môže spomaliť rýchlosť zatvárania ochranného krytu pílového kotúča.

MONTÁŽ PRVKOV PRÍSLUŠENSTVA

UPOZORNENIE! Príslušenstvo je možné na náradie montovať iba pri odpojenom napájacom napätí. Demontujte akumulátor z osadenia elektronáradia!

Píla sa dodáva v kompletnom stave. Po otvorení továrenského balenia je nutné skontrolovať, či obsahuje všetky prvky príslušenstva. Potom je treba skontrolovať stav spojov a prípadne dotiahnuť skrutku spájajúcu základňu s pevným krytom a dotiahnuť skutky upevňujúce rozpierací klin, ak je súčasťou príslušenstva píly. Pred prvým použitím sa musí namontovať pílový kotúč.

PRÍPRAVA K PRÁCI

Pred zahájením práce skontrolujte, či skriňa náradia a akumulátor nie sú poškodené. V prípade zistenia poškodení je ďalšia práca zakázaná.

Upozornenie! Všetky činnosti súvisiace s montážou a výmenou pílových kotúčov, zoraďovaním a údržbou elektronáradia je potrebné vykonávať pri vypnutom napätí napájania. Preto pred zahájením týchto činností vytiahnite akumulátor z osadenia elektronáradia!

POZOR! Všetky činnosti uvedené v tejto kapitole je potrebné vykonávať pri odpojenom napájacom napätí – akumulátor musí byť od náradia odpojený!

Bezpečnostné predpisy pre nabíjanie akumulátora

Upozornenie! Pred zahájením nabíjania skontrolujte, či teleso sieťového zdroja, kábel a zástrčka nie sú popraskané alebo poškodené. Zakazuje sa požívať chybnú alebo poškodenú nabíjaciu stanicu a sieťový zdroj! Na nabíjanie akumulátorov je možné používať iba nabíjaciu stanicu a sieťový zdroj dodaný v rámci súpravy. Použitie iného sieťového zdroja môže spôsobiť vznik požiaru alebo zničenie zariadenia. Nabíjanie akumulátora sa môže uskutočňovať iba v uzavretej, suchej miestnosti, zabezpečenej pred vstupom nepovolaných osôb a najmä detí. Nabíjacia stanica a sieťový zdroj sa nesmú používať bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustiť miestnosť, v ktorej sa nabíjanie uskutočňuje, je potrebné odpojiť nabíjačku od elektrickej siete vytiahnutím sieťového zdroja zo zásuvky elektrickej siete. Ak by z nabíjačky unikal dym, podozrivý zápach a pod., je potrebné okamžite vytiahnuť zástrčku nabíjačky zo zásuvky elektrickej siete! Vŕtací skrutkovač sa dodáva s nenabitým akumulátorom; preto je potrebné pred zahájením práce akumulátor nabiť nižšie opísa-

ľa pokynov uvedených v tomto návode na použitie. V prípade nesprávneho nastavenia a

ORIGINÁL NÁVODU

Page 70

ným postupom pomocou sieťového zdroja a nabíjacej stanice, ktoré sú súčasťou súpravy. Akumulátory typu Li-Ion (lítium-iónové) prakticky nevykazujú tzv. „pamäťový efekt”, čo dovoľuje akumulátor dobíjať v ľubovoľnom okamihu. Odporúča sa však akumulátor vybiť pri normálnej práci a potom ho nabiť na plnú kapacitu. Ak však vzhľadom na charakter práce nie je možné zakaždým takto s akumulátorom naložiť, potom je nutné to urobiť najmenej každých niekoľko alebo niekoľko desiatok pracovných cyklov. V žiadnom prípade nie je dovolené vybíjať akumulátor skratovaním kontaktov, nakoľko by to spôsobilo jeho nevratné poškodenie! Rovnako nie je dovolené kontrolovať stav nabitia akumulátora skratovaním kontaktov a sledovaním, či dochádza ku iskreniu.

Skladovanie akumulátora

Aby sa maximálne predĺžila životnosť akumulátora, je potrebné mu zaistiť zodpovedajúce podmienky skladovania. Akumulátor vydrží asi 500 cyklov „nabitie – vybitie”. Akumulátor je potrebné skladovať v rozsahu teplôt od 0 do 30 stupňov Celzia a pri relatívnej vlhkosti vzduchu 50 %. Ak sa má akumulátor skladovať dlhší čas, je potrebné ho nabiť na cca 70 % kapacity. V prípade dlhšieho skladovania je potrebné pravidelne raz za rok akumulátor dobiť. Nesmie sa dopustiť, aby došlo k úplnému vybitiu akumulátora, nakoľko sa tým skracuje jeho životnosť a môže dôjsť k jeho nevratnému poškodeniu. Počas skladovania sa bude akumulátor v dôsledku zvodov postupne vybíjať. Proces samovoľného vybíjania závisí od teploty skladovania. Čím vyššia teplota, tým je proces vybíjania rýchlejší. Pri nesprávnom skladovaní akumulátorov môže dôjsť k úniku elektrolytu. V prípade úniku je potrebné vytečený elektrolyt zneškodniť pomocou neutralizačného prostriedku, v prípade vniknutia elektrolytu do o

dia s poškodeným akumulátorom je zakázané.

Po uplynutí doby životnosti akumulátora je potrebné ho odovzdať do špecializovaného strediska zaoberajúceho sa zneškodňo- vaním odpadov tohto typu.

Doprava akumulátorov

Lítium-iónové akumulátory sú podľa právnych predpisov považované za nebezpečné materiály. Používateľ náradia môže náradie prepravovať s akumulátorom alebo samotné akumulátory pozemnou dopravou. Vtedy nemusia byť splnené dodatočné podmienky. V prípade, že bude ich preprava zverená tretím osobám (napríklad zásielka prostredníctvom kuriérskej ﬁ rmy), je treba postupovať podľa predpisov pre prepravu nebezpečných materiálov. Pred podaním zásielky na prepravu je nutné sa v tejto veci spojiť s príslušne kvaliﬁ kovanou osobou. Preprava poškodených akumulátorov je zakázaná. Na dobu prepravy je potrebné demontované akumulátory vybrať z náradia a nechránené kontakty zaistiť napr. zalepením izolačnou páskou. Akumulátory sa musia v obale zaistiť tak, aby sa vnútri obalu v priebehu prepravy nepohybovali. Je taktiež nutné dodržiavať národné predpisy týkajúce sa prepravy nebezpečných materiálov.

Nabíjanie akumulátora

Upozornenie! Pred nabíjaním je potrebné odpojiť sieťový zdroj nabíjacej stanice od elektrickej siete vytiahnutím zástrčky zdroja zo zásuvky elektrickej siete. Navyše je potrebné akumulátor a jeho kontakty očistiť od nečistôt a prachu pomocou mäkkej, suchej handričky. Akumulátor má zabudovaný indikátor nabitia. Po stlačení tlačidla sa rozsvietia diódy (II). Čím viac ich svieti, tým viac je akumulátor nabitý. Ak sa po stlačení tlačidla diódy nerozsvietia, znamená to, že akumulátor je vybitý. Odpojte akumulátor od náradia. Zasuňte akumulátor do osadenia nabíjačky (II). Nabíjačku pripojte do zásuvky elektrickej siete. Rozsvieti sa červená dióda, čo znamená, že prebieha proces nabíjania. Po ukončení nabíjania červená dióda zhasne a rozsvieti sa zelená dióda, ktorá signalizuje, že akumulátor je plne nabitý. Vytiahnite zástrčku sieťového zdroja zo zásuvky elektrickej siete. Stlačte tlačidlo západky akumulátora a vysuňte ho z nabíjacej stanice.

Upozornenie! Ak sa po pripojení nabíjačky ku elektrickej sieti rozsvieti zelená dióda, znamená to, že akumulátor je plne nabitý. V takom prípade nabíjačka nabíjací proces nespustí.

Pílové kotúče

Pre prácu si zvoľte iba taký pílový kotúč, ktorý je určený na rezanie daného druhu materiálu. Čím viac zubov pílový kotúč má, tým bude rez hladší. Píly s niekoľkými desiatkami zubov sú vhodnejšie na rezanie tenších materiálov s hrúbkou menej ako 1 cm a mäkkého dreva. Upozornenie! Náradie nepoužívajte na rezanie iných materiálov, než aké sú uvedené v návode. Je potrebné skontrolovať, či namontovaný pílový kotúč nie je poškodený, prasknutý, či nie sú vylámané zuby a pod. Ak bude zistené poškodenie, je potrebné pílový kotúč vymeniť za nový. Nepoužívajte deformované alebo popraskané kotúče! Nepoužívajte kotúče vyrobené z rýchloreznej ocele! Nepoužívajte brúsne kotúče! Nepoužívajte kotúče, ktoré nezodpovedajú technickým parametrom uvedeným v tomto návode! Nepoužívajte pílové kotúče, ktoré sú hrubšie než hrúbka rozpieracieho klina! Nepoužívajte kotúče, ktorých prípustné maximálne otáčky sú menšie než otáčky píly.

čí je potrebné oči prepláchnuť prúdom vody a následne neodkladne vyhľadať lekársku pomoc. Používanie nára-

ORIGINÁL NÁVODU

Page 71

Montáž a výmena pílového kotúča (II)

Upozornenie! Počas výmeny alebo montáže pílového kotúča sa nesmú demontovať kryty píly! Tlačidlom zaaretujte pílový kotúč, aby sa nemohol otáčať, a odskrutkujte skrutku, ktorá pílový kotúč upevňuje. Demontujte upínací krúžok a pílový kotúč z vretena píly. Vreteno, upínacie krúžky a vnútro krytov očistite od prachu a zvyškov spracovávaného materiálu. Na vreteno nasaďte vnútorný upínací krúžok a následne pílový kotúč. Potom nasaďte vonkajší upínací krúžok. Pílový kotúč zaaretujte proti otáčaniu a dotiahnite upevňovaciu skrutku pílového kotúča.

Nastavovanie hĺbky rezu (III)

V prípade potreby je možné na náradí nastaviť hĺbku rezania, a to zmenou polohy základne s použitím stupnice umiestnenej zozadu náradia. K tomuto účelu je potrebné povoliť zaisťovaciu skrutku umiestnenú na základni pri stupnici, nastaviť požadovanú hĺbku rezu a nastavenú hodnotu zaistiť dotiahnutím zaisťovacej skrutky.

Nastavovanie uhla rezu (IV)

Náradie umožňuje rezať plošné materiály pod uhlom v rozsahu od 0° do 45°. K tomuto účelu je treba nastaviť požadovaný uhol natočením základne podľa stupnice umiestnenej spredu náradia a dôkladne dotiahnuť zaisťovaciu skrutku.

Montáž bočného dorazu (V)

Bočný doraz so stupnicou uľahčuje priamočiare rezanie plošných materiálov. Bo požadovanú šírku rezania a doraz zaistiť skrutkou.

Doplňujúce poznámky

Neodstraňujte rukami odrezky, triesky a podobné kusy obrábaného materiálu z blízkosti rotujúceho pílového kotúča. Pílu nepoužívajte vonku za dažďa alebo atmosférických zrážok iného druhu. Nikdy neveďte pílu iba rukami. Vždy používajte pomocné prípravky, ktoré umožňujú spoľahlivé vedenie píly, ako napríklad vodiacu lištu. Po kontrole pílového kotúča a jeho spoľahlivom upevnení a po nastavení hĺbky, uhla a šírky rezu je navyše potrebné: skontrolovať, či sa pohyblivé kryty pohybujú bez voľne bez zasekávania, nezaisťovať pohyblivý kryt v otvorenej polohe, preveriť, či všetky otočné mechanizmy systému krytov fungujú bezchybne. U kotúčových píl vybavených rozpieracím klinom skontrolujte, či je nastavený tak, aby:

- vzdialenosť medzi rozpieracím klinom a okrajom pílového kotúča so zubami nebola väčšia než 5 mm,

- okraj pílového kotúča so zubami neprečnieval viac než 5 mm za spodnú hranu rozpieracieho klina,

- sa nachádzal v línii rotujúceho pílového kotúča,

- nebol hrubší než hrúbka pílového kotúča. Rozpierací klin je treba používať vždy (u píl továrensky vybavených rozpieracím klinom). Demontáž rozpieracieho klina je zakázaná, nakoľko chráni pílový kotúč a náradie pred poškodením. Nasaďte si prostriedky na ochranu očí, chrániče sluchu a pracovné rukavice. Používajte masky proti prachu.

Upozornenie! Pri práci s ručnými pílami je vždy potrebné používať prostriedky na ochranu sluchu.

Obrábaný predmet spoľahlivo upevnite (napr. pomocou stolárskych zvierok, zveráka a pod.). V prípade rezania plošných materiálov vyrobených z tvrdého dreva (dub, buk, hrab) sa odporúča pripojiť k vývodu na odsávanie prachu náradia externé odsávacie zariadenie zabezpečujúce odsávanie prachu vznikajúceho pri obrábaní.

POUŽÍVANIE NÁRADIA

Pripojenie píly ku elektrickej sieti sa môže uskutočniť až po vykonaní všetkých činností uvedených v kapitole „Príprava k práci“. Zaujmite bezpečný a stabilný postoj. Uchopte pílu obomi rukami za rukoväť a pomocnú rukoväť (VI). Pílu zapnite stlačením tlačidla aretácie vypínača a následným stlačením elektrického vypínača (VI). Tlačidlo aretácie sa nemusí počas práce sústavne držať. Po zapnutí píly ju niekoľko sekúnd držte voľne a sluchom skontrolujte rovnomernosť jej chodu. V prípade akýchkoľvek podozrivých zvukov, praskania a pod. je potrebné prácu okamžite prerušiť a zopakovať činnosti uvedené v kap. „Príprava k práci“. Základňu píly priložte ku povrchu rezaného predmetu takým spôsobom, aby sa pílový kotúč tohto predmetu nedotýkal (VII).

Upozornenie! Je zakázané manipulovať s pohyblivým krytom pílového kotúča. Pri všetkých činnostiach spojených s rezaním je potrebné držať pílu obomi rukami.

Pílu veďte pozdĺž čiary rezu tak, aby sa základňa píly celou svojou plochou dotýkala povrchu obrábaného predmetu. Po stlačení vypínača je treba počkať, kým pílový kotúč nedosiahne menovité otáčky, a až potom začať rezať. Je zakázané priložiť pílu ku materiálu a až potom ju zapnú

ť. Mohlo by dôjsť ku zovretiu píly, jej poškodeniu alebo poškodeniu materiálu. V neposled-

čný doraz je treba pripevniť k základni, nastaviť

ORIGINÁL NÁVODU

Page 72

nom rade by mohlo dôjsť k úrazu. Pri obnovení prerušeného rezania je treba počkať, kým pílový kotúč v polohe mimo rez nedosiahne menovité otáčky, a až potom ho zaviesť do rezu. Počas rezania sa musí pílový kotúč posúvať plynulým pohybom. Je treba sa vyhýbať vyvíjaniu neprimeraného tlaku. Tlak, akým je treba pôsobiť na reznú hlavu, nesmie byť väčší než tlak, ktorý je na rezanie daného materiálu primeraný. Je zakázané pílovým kotúčom do rezaného materiálu narážať.

Ak dôjde k zovretiu píly v obrábanom materiáli, je potrebné pílu okamžite vypnúť uvoľnením aretačného tlačidla a elektrického vypínača a až potom pílu vytiahnuť z rezu. Počas rezania je treba venovať mimoriadnu pozornosť riziku vyšmyknutia alebo spätného vrhu píly a v súvislosti s tým nebezpečenstvu nehody. Počas práce sa nesmie na obrábaný materiál vyvíjať príliš veľký tlak a ani vykonávať prudké pohyb, aby nedošlo ku poškodeniu pílového kotúča a píly. Počas práce využívajte pravidelné prestávky. Zabráňte preťažovaniu náradia – teplota vonkajších plôch nesmie nikdy prekročiť 60 °C.

Po ukončení práce pílu vypnite, odpojte napájanie a vykonajte ošetrenie, prehliadku a prípadne i údržbu náradia. Deklarovaná celková hodnota vibrácií bola zmeraná pomocou štandardnej meracej metódy a môže sa použiť na porovnanie jedného náradia s druhým. Deklarovaná celková hodnota vibrácií sa môže použiť pre východiskové posúdenie expozície. Upozornenie! Emisia vibrácií počas práce s náradím sa môže líšiť od deklarovanej hodnoty v závislosti od spôsobu použitia náradia. Upozornenie! Je potrebné stanoviť bezpečnostné opatrenia, ktoré majú chráni reálnych podmienkach používania (pri tom je potrebné uvažovať so všetkými pracovnými cyklami, ako napríklad s časom, kedy je náradie vypnuté alebo pracuje na voľnobeh, ako aj s časom aktivácie).

ÚDRŽBA I PREHLIADKY

POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť očistiť suchou čistou handrou.

ť obsluhu a ktoré vychádzajú z posúdenia rizika v

ORIGINÁL NÁVODU

Page 73

AZ ESZKÖZ JELLEMZŐI

A kézi fafűrész egy akkumulátorról betáplált, közönséges elektromos eszköz, ami fafelületek, valamint fafeldolgozásból származó anyagokból, mint pl. rétegelt lemez, faforgács lemez, MDF lemez stb. fűrésztárcsa segítségével történő darabolására való. A fű- részgéppel kényelmesen lehet vágni a megmunkált felületre merőlegesen, szabályozott vágási mélység tartományban, valamint 00 és 450 között állítható szögtartományban. A vágás kizárólag egyenes vonal mentén történhet. Tilos ferde vonal (pl. körvonal) mentén vágni, mivel ez balesetet okozhat, vagy tönkreteheti a fűrészt és az elektromos készüléket. A szerszám helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért:

A berendezéssel történő munkavégzés megkezdése előtt el kell olvasni a teljes kezelési utasítást, és meg kell őrizni. Figyelem! Tilos a berendezést úgy használni, hogy nincs felszerelve a fűrésztárcsa védőburkolata és a hasító ék.

A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget.

TARTOZÉKOK

A berendezést komplett állapotban szállítjuk, összeszerelésre nincs szükség. A termék tartozékai: akkumulátor, dokkoló állomás (akkumulátortöltő) és megvezető. Figyelem! A termék katalógusszáma Az YT-82811 katalógusszámú termékhez nem tartozik akkumulátor és akkumulátortöltő.

MŰSZAKI PARAMÉTEREK

Paraméter Mértékegység Érték

Katalógusszám YT-82810, YT-82811 Névleges feszültség [V] 18 DC Névleges fordulatszám [perc-1] 3800 Szigetelési osztály III Max. vágási mélység (0O / 45O) [mm] 54 / 40 Fűrésztárcsa

- külső átmérő [mm] 165

- belső átmérő [mm] 16

- max. vastagság [mm] 2,5 Tömeg [kg] 2,3 Zajszint

- akusztikus nyomás L

- akusztikus teljesítmény LwA ± K Rezgésszint ah ± K [m/s2] 5,33 ± 1,5 Védelmi fokozat IPX0 Az akkumulátor típusa Li-Ion Az akkumulátor kapacitása* Akkumulátortöltő* Bementi feszültség Hálózati frekvencia Kimenti feszültség Kimeneti áram Névleges teljesítmény Töltési idő**

* csak az akkumulátorral és akkumulátortöltővel ellátott modellekhez ** a megadott töltési idő csak a táblázatban megadott kapacitású akkumulátorra vonatkozik

± K

[dB(A)] 85,0 ± 3,0 [dB(A)] 96,0 ± 3,0

[Ah]

[V]

[Hz]

[V]

[mA]

[W]

[h]

220 - 240

50 / 60 21 DC

2,4

AZ ELEKTROMOS KISGÉPEK BIZTONSÁGÁRA VONATKOZÓ, ÁLTALÁNOS FIGYELMEZTETÉSEK

Figyelmeztetés! Meg kell ismerkedni az összes ﬁ gyelmeztetéssel, utasítással, illusztrációval, valamint az elektromos eszközzel / géppel szállított speciﬁ kációkkal. Ezek be nem tartása elektromos áramütéshez, tűzhöz vagy komoly testi sérü-

léshez vezethet.

Meg kell őrizni minden ﬁ gyelmeztetést, valamint a használati utasítást, hogy később meg lehessen nézni.

A kezelési utasításban használt „elektromos berendezés / gép” fogalom vonatkozik minden, elektromos árammal működtetett berendezésre/ gépre, vezetékesre és vezeték nélkülire egyaránt.

EREDETI UTASÍTÁS

Page 74

Biztonság a munkahelyen A munkavégzés helyét jól meg kell világítani, és tisztán kell tartani. A rendetlenség és a nem kellő megvilágítás balesetek

okozója lehet.

Nem szabad az elektromos berendezésekkel / gépekkel fokozottan robbanásveszélyes, tűzveszélyes folyadékokat, gázokat, gőzöket tartalmazó környezetben dolgozni. Az elektromos berendezések / gépek szikrázhatnak, amely meggyújthatja

a port vagy a párát. Nem szabad a munkavégzés helyére gyermekeket vagy kívülálló személyeket engedni. A koncentráció elvesztése a kontrol elvesztéséhez vezethet.

Elektromos biztonság Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Semmilyen módon nem szabad változtatni dugaszon. Nem szabad semmilyen dugaszadaptert használni az elektromos berendezésekkel / gépekkel. Ha a

dugaszok vagy dugaszolóaljzatok nincsenek átalakítva, az csökkenti az áramütés veszélyét. Kerülni kell, hogy a test és a gép olyan földelt felületekkel érintkezzen, mint csövek, fűtőtestek és hűtők. A test földeltsége növeli az áramütés veszélyét. Nem szabad a az elektromos berendezést / gépet csapadéknak vagy nedvességnek kitenni. A víz és nedvesség, amely az elektromos berendezés / gép belsejébe jut, megnöveli az elektromos áramütés veszélyét.

Ne vágja el a hálózati kábelt. Ne használja a hálózati kábelt az eszköz hordozásához, vonszolásához vagy a dugasz kihúzásához hálózati dugaszolóaljzatból. Kerülje, hogy a hálózati kábel hővel, olajjal, éles szélekkel és mozgó alkatrészekkel érintkezzen. A sérült vagy összegabalyodott hálózati kábel növeli az áramütés veszélyét. Amennyiben zárt helyiségen kívül dolgozik, kültéri hosszabbítót kell használni. Kültéri hosszabbító használata csökkenti

az áramütés veszélyét.

Abban az esetben, ha az elektromos berendezés /gép nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos

áramütés veszélyét.

Személyes biztonság Legyen résen, ﬁ gyeljen arra, amit csinál, és használja a józan eszét az elektromos berendezéssel / géppel végzett munka közben. Nem használja a elektromos berendezést / gépet, ha fáradt, illetve tudatmódosító szerek, alkohol vagy gyógyszer hatása alatt áll. A munkavégzés során már egy pillanatnyi ﬁ gyelmetlenség komoly testi sérülésekhez vezethet. Használjon egyéni védőeszközöket. Mindig vegyen fel védőszemüveget. Az olyan egyéni védőeszközök használata, mint a

porvédő álarc, csúszásgátló munkavédelmi cipő, sisak és fülvédő, csökkenti a komoly testi sérülések veszélyét.

Előzze meg a véletlen beindítást. Bizonyosodjon meg róla, hogy a kapcsoló „kikapcsolt” állásban van, mielőtt az elektromos berendezést / gépet csatlakoztatja a tápfeszültséghez és/vagy az akkumulátorhoz, felemeli vagy hordozza azt.

Az elektromos berendezés / gép olyan módon történő szállítása, hogy az ujja az elektromos berendezés / gép kapcsolóján vagy betáplálásán van, illetve ha a kapcsoló „bekapcsolt” állapotban van, súlyos, testi sérüléseket okozhat.

Az elektromos berendezés / gép bekapcsolása előtt el kell távolítani minden olyan kulcsot és egyéb szerszámot, amelyet a gép beállításához használt. Az elektromos berendezés / gép forgó elemein hagyott kulcs súlyos, testi sérüléseket okozhat. Ne nyújtózkodjon és ne hajoljon ki túl messze. Mindig tartsa meg a kellő testhelyzetet és az egyensúlyát. Ez lehetővé

teszi, hogy uralma alatt tartsa az elektromos berendezést / gépet a munkavégzés közben bekövetkező váratlan helyzetekben.

Öltözzön megfelelően. Ne viseljen laza ruházatot és ékszereket. Tartsd távol a haját és a ruháját az elektromos berendezés / gép mozgó alkatrészeitől. A laza ruházatot, ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Ha a berendezések úgy vannak kialakítva, hogy csatlakoztatni lehet hozzájuk porelszívót vagy porgy meg róla, hogy azokat csatlakoztatták és jól használják. A porelszívó használata csökkenti a porral kapcsolatos veszélyek

kockázatát.

Ne engedje, hogy a berendezés / gép használata során szerzett tapasztalatai gondatlanná tegyék, és ﬁ gyelmen kívül hagyja a biztonsági szabályokat. A gondatlan cselekvés egy pillanat alatt súlyos balesetek okozója lehet.

Az elektromos berendezés / gép használata és gondozása Ne terhelje túl az elektromos berendezést / gépet. Használja a kiválasztott alkalmazáshoz megfelelő elektromos berendezést / gépet. A megfelelő elektromos berendezés / gép jobb és biztonságosabb munkát tesz lehetővé, ha azt a tervezett

terheléshez használják. Ne használja az elektromos berendezést / gépet, ha az elektromos kapcsolóval nem tudja be- és kikapcsolni. A berendezés / gép, amit nem lehet a hálózati kapcsolóval kontrolálni, veszélyes, és meg kel javíttatni.

Mielőtt hozzáfog az elektromos berendezés / gép beállításához, tartozékának cseréhez vagy tárolása előtt, húzza ki a dugaszt a hálózati dugaszolóaljzatból és/vagy vegye ki az akkumulátort, ha az kivehető az elektromos berendezésből / gépből. Az ilyen megelőző intézkedések lehetővé teszik az elektromos berendezés / gép véletlen bekapcsolását. Tartsa a szerszámot gyermekektől elzárva, ne engedje, hogy olyan személyek kezeljék az elektromos berendezést / gépet, akik nem ismerik azt, vagy az elektromos berendezés / gép jelen használati utasítását. Az elektromos berendezés /

gép veszélyesek a nem kioktatott személyek kezében.

Tartsa karban az elektromos berendezést / gépet és a tartozékokat. Ellenőrizze az elektromos berendezést / gépet, hogy

űjtőt, győződjön

EREDETI UTASÍTÁS

Page 75

minden megfelelően illeszkedik-e, vagy a mozgó alkatrészek nincsenek-e beékelődve, nincsenek-e sérült alkatrészek, valamint nincs-e bármilyen más olyan körülmény, ami hatással lehet az elektromos berendezés / gép működésére. A hibákat meg kell javítani az elektromos berendezés / gép használata előtt. Számos baleset okozója az elektromos berendezés

/ gép nem megfelelő karbantartása. A vágó szerszámokat tiszta és megélesített állapotban kell tartani. A kellően karbantartott, éles vágószerszámokat könnyebb kezelni a munkavégzés során, nehezebben ékelődnek be.

Az elektromos berendezést / gépet, annak tartozékait, betét szerszámait stb. a jelen használati utasításnak megfelelően használja, a munka fajtájának és a munkavégzés körülményeinek a ﬁ gyelembe vételével. Ha az eszközt nem a rendelteté-

sének megfelelő fajtájú munkához használja, az növeli a veszélyes helyzetek előállásának lehetőségét. A nyeleket és fogófelületeket tartsa szárazon, tisztán, olajtól és kenőanyagtól mentesen. A csúszós nyél vagy fogófelület nem teszi lehetővé az elektromos berendezés / gép.

Javítások Az elektromos berendezést / gépet kizárólag erre jogosult szervizekben és csak eredeti cserealkatrészek használatával szabad javítani. Ez biztosítja az elektromos eszköz működésének biztonságát.

TOVÁBBI BIZTONSÁGI UTASÍTÁSOK

Fűrészekre vonatkozó biztonsági utasítások Tartsa a kezét a vágás és a fűrész hatósugarán kívül. A másik kezét tartsa a kiegészítő fogantyún vagy a motorházon. Ha

két kézzel tartja a fűrészt, akkor védve van attól, hogy a fűrész balesetet okozzon.

Ne nyúljon kézzel az éppen megmunkált munkadarab alá. A védőburkolat nem védi a megmunkált munkadarab alatt. A vágás mélységét állítsa be a megmunkálandó munkadarab vastagságának megfelelően. Ajánlatos, hogy a tárcsa kiállása

a megmunkálandó munkadarab aljából kevesebb legyen, mint a fog magassága.

Soha ne tartsa az elvágandó munkadarabot a kezében vagy a lábán. Rögzítse a megmunkálandó tárgyat egy stabil alaphoz. Fontos a megmunkálandó munkadarab jó rögzítése, hogy el lehessen kerülni annak veszélyét, hogy az a testtel érintkezik,

beékelődik a fűrész vagy elveszti az ellenőrzését a vágási művelet felett.

A fűrészt az erre szánt, szigetelt felületnél tartsa olyan munkavégzés közben, amelynél a fűrész hozzáérhet feszültség alatt lévő vezetékekhez vagy a saját hálózati kábeléhez. A „feszültség alatt lévő vezetékekkel” való érintkezés miatt az elekt-

romos berendezés fém részei is „feszültség alá” kerülhetnek, ami áramütés okozhat. A hosszanti vágásoknál mindig használjon hosszanti vágásokhoz való megvezetőt vagy perem megvezetőt. Ez javítja a vágás pontosságát, és csökkenti a fű Mindig a befogó nyílásnak megfelelő méretű és alakú (pl. rombusz vagy kőr keresztmetszetű) fűrészt használjon. Az olyan fűrészlapok, amelyek nem passzolnak a befogó nyíláshoz, üzemelés közben bolygó mozgást végezhetnek, ami a munka feletti ellenőrzés elvesztéséhez vezethet. Soha ne használjon a fűrészlap rögzítéséhez sérült vagy nem megfelelő alátétet vagy csavart. A fűrészt rögzítő alátétek és csavarok speciálisan a fűrészhez lettek tervezve, hogy biztosítsák annak optimális és biztonságos üzemeltetését.

A visszarúgás okai és megelőzése

A visszarúgás egy váratlan reakciója a beszorított, megállt vagy nem egy tengelybe eső fűrésztárcsának, a következtében a fűrész hirtelen, kontrollálatlanul felugrik, a gépkezelő irányába mozdul. Ha fűrészelés közben a fűrésztárcsa beszorul vagy megáll, azaz a fűrész pengéje blokkolódik, a motor reakciója következtében pedig a fűrész hirtelen a gépkezelő irányába mozdul. Ha a fűrésztárcsa elferdül vagy megszűnik az egytengelyűsége, a fogak és a hátsó perem kiugorhat a vágási nyomból, és a gépkezelő irányába mozdulhat. A hátra irányú visszarúgás a fűrész nem megfelelő használatának vagy a nem megfelelő üzemeltetési módnak és körülményeknek a következménye, és el lehet kerülni, ha betartja az alább megadott elővigyázatossági szabályokat.

Fogja erősen, két kézzel a fűrészt, a karjai olyan helyzeten legyenek, hogy megtartsa a hátrarúgás erejét. A fűrész egyik oldalán helyezkedjen el, de ne a vágás vonalában. A visszarúgás a fűrész hirtelen, hátrafelé irányuló mozgását okozhatja, de

a visszarúgás erejét a kezelő kontrolálni tudja, ha megfelelő elővigyázatossági intézkedéseket tesz.

Ha a körfűrész beékelődik, vagy valamilyen okból megáll a vágással, el kell engedni a kapcsoló nyomógombját, és mozdulatlanul kell tartani a fűrészt az anyagban mindaddig, amíg a tárcsa teljesen meg nem áll. Soha ne próbálja kivenni a fűrészt az elvágandó anyagból, és ne is húzza hátra, amíg a tárcsa mozog, vagy visszarúghat. Vizsgálja meg, miért történt

a beékelődés, és hárítsa el annak okait, hogy ne forduljon el ismételten.

Ha újra elindítja a fűrészt a megmunkálandó tárgyban, szükség esetén központazza ki a tárcsát, és ellenőrizze, hogy a fűrész fogai nincsenek-e beakadva az anyagba. Ha a fűrésztárcsa beékelődik, amikor a fűrészt újra beindítja, az kicsúszhat,

és a megmunkálandó anyaghoz képest hátrarúghat. A nagy lemezeket meg kell tartani, hogy minimalizálni lehessen a beékelődés és a hátrarúgás veszélyét. A nagy lemezek hajlamosak a saját súlyuk alatt elgörbülni. Az alátámasztásokat a lemez alatt mindkét oldalon, a vágási vonal és a szélek közelében kell elhelyezni. Ne használjon tompa vagy kicsorbult fűrészt. Az életlen vagy nem megfelelően beállított fogak keskeny vágatot eredmények-

rész beékelődését.

EREDETI UTASÍTÁS

Page 76

nek, ami a tárcsa beékelődését és a fűrész hátrarúgását okozhatja. A vágás végrehajtása előtt állítson be biztosan az előtolási erőt és a fűrésztárcsa hajlásszögét. Ha a fűrész beállításait a vágás közben megváltoztatja, az beékelődéshez és visszarúgáshoz vezethet. Különösen legyen ﬁ gyelmes meglévő falak vagy más vak felületek „bevágásánál”. A kiálló fűrész elvághat más tárgyakat, visszarúgást okozva.

A fűrészekre vonatkozó további biztonsági utasítások Minden használat előtt ellenőrizze az alsó védőburkolatot, hogy jól van-e felrakva. Ne használja a fűrészt, ha az alsó védőburkolat nem mozog szabadon, és nem csukódik be azonnal. Soha ne rögzítse, vagy ne hagyja az alsó védőburkolatot nyitott állapotban. Ha a fűrészt véletlenül leejti, az alsó védőburkolat elgörbülhet. Emelje fel az alsó védőburkolatot az elhúzó

fogantyúval, és győződjön meg róla, hogy szabadon mozog, nem ér hozzá a fűrészhez vagy más alkatrészhez, a vágás összes szög- és mélységi beállításánál.

Ellenőrizze az alsó védőburkolat rugójának működését. Ha a védőburkolat és a rugó nem működik rendesen, akkor a használat előtt meg kell javítani. Az alsó védőburkolat lassan működhet elromlott alkatrész, ragadós üledék vagy felgyülemlett

lerakódások miatt.

Az alsó védőburkolatot csak speciális esetekben, mint a „mélységi bevágásnál” és „összetett vágásnál” szabad hátrahúzni. Emelje fel az alsó védőburkolatot az hátrahúzó fogantyú segítségével, amikor pedig a fűrész belemar az anyagba, engedje el az alsó védőburkolatot. Minden egyéb vágás esetében ajánlatos, hogy az alsó védőburkolat önállóan mozogjon. Mindig ﬁ gyeljen rá, hogy az alsó védőburkolat takarja el a fű hagyja. Ha a fűrész pereme nincs védve, a fűrész hátracsúszhat valamit elvágva az útjában. Mindig legyen tudatában, hogy a

kikapcsolás után időre van szükség a fűrész megállásához.

Hasítóékes fűrészekre vonatkozó további biztonsági utasítások A használt fűrésznek megfelelő hasító éket alkalmazzon. A hasító éknek vastagabbnak kell lennie, mint a fűrész teste, de

keskenyebbnek, mint a fűrész fogainak szétállása. Szabályozza be a hasító éket a jelen kezelési utasításban megadott leírásnak megfelelően. A nem megfelelő beállítás, rossz pozíció, a vonalba állítás hiánya miatt a hasító ék nem tudja hatásosan megelőzni a hátrarúgást. Mindig használjon hasító éket, kivéve a mélységi bevágást. A hasító éket mindig újra fel kell szerelni, ha befejezte a mélységi bevágást. A hasító ék zavart okoz a mélységi bevágásnál, és visszarúgást okozhat. A hasító ék helyes üzemeléséhez annak bele kell mennie a megmunkálandó munkadarabba. Rövid vágásoknál a hasító ék nem tudja hatásosan elejét venni a visszarúgásnak. Ne használja a fűrészt, ha a hasító ék el van görbülve. Akár egy enyhe görbület már azt okozhatja, hogy a védőburkolat lassabban záródik be.

A TARTOZÉK ELEMEK FELSZERELÉSE

FIGYELEM! A tartozékelemek felszerelését csak feszültségmentesítés után szabad elvégezni. Az akkumulátort ki kell szerelni az elektromos eszköz dugaszolóaljzatából!

A fűrészgépet komplett állapotban szállítjuk. A gyári csomagolás kibontása után ellenőrizni kell, hogy az összes tartozék meg- van-e. Majd ellenőrizni kell a csatlakozások állapotát, és esetleg meg kell húzni a talpat és ﬁ x védőburkolattal összekötő csava- rokat, valamint meg kell húzni a hasító éket rögzítő csavarokat, ha van ilyen a fűrészgép tartozékai között. Az első használat előtt fel kell szerelni a megvezetőt és a fűrésztárcsát.

FELKÉSZÜLÉS A MUNKAVÉGZÉSRE

A munka megkezdése előtt ellenőrizni kell, hogy gép burkolata, valamint az akkumulátor nem sérült-e. Amennyiben valamilyen sérülés tapasztalható, tilos a további munkavégzés.

Figyelem! A fűrésztárcsák felszerelésével és cseréjével, a beállítással és karbantartással kapcsolatos minden műveletet a fűrészgép feszültség mentesítése után kell elvégezni, ezért ezeknek a műveleteknek a megkezdése előtt: Az akkumulátort ki kell szerelni az elektromos eszköz dugaszolóaljzatából!

FIGYELEM! Az alábbi fejezetben foglalt minden műveletet feszültségmentesítés után kell elvégezni – az akkumulátort le kell venni a szerszámról!

Az akkumulátor töltésének biztonsági ajánlásai

Figyelem! A töltés megkezdése előtt bizonyosodjon meg róla, hogy a tápegység teste, a hálózati vezeték és a dugasz nem repedt vagy sérült-e. Tilos hibás vagy sérült dokkolót vagy tápegységet használni! Az akkumulátorok töltéséhez kizárólag a készletben szállított dokkoló állomást és töltőt szabad használni. Más tápegység használata tüzet okozhat, vagy tönkreteheti a készüléket. Az akkumulátort kizárólag zárt, száraz, illetéktelen személyek, főként gyerekek elől elzárt helyiségben lehet tölteni. Nem szabad

részt, mielőtt a fűrészgépet a műhelyasztalon vagy a padlón

EREDETI UTASÍTÁS

Page 77

az dokkoló állomást és a tápegységet felnőtt személy állandó felügyelete nélkül tölteni. Amennyiben el kell hagyni a helyiséget, ahol az akkumulátor töltése folyik, a töltőt le kell kapcsolni az elektromos hálózatról a tápegység kihúzásával a hálózati dugaszolóaljzatból. Amennyiben a töltő füstöl, gyanús szaga van stb., azonnal ki kell húzni a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. A fúró-csavarhúzót töltetlen akkumulátorral szállítjuk, ezért a munkavégzés megkezdése előtt az alábbiakban leírtak szerint fel kell tölteni a készletben található tápegység és dokkoló állomás segítségével. A Li-Ion (lítium - ion) akkumulátorok nem mutatnak un. „emlékező eﬀ ektust”, ami azt jelenti, hogy bármikor lehet tölteni őket. Ajánlott azonban az akkumulátor kimerítése normál üzem- ben, majd ezután feltölteni teljes kapacitásig. Ha a munka jellege miatt nem lehet minden alkalommal így eljárni az akkumulátorral, akkor minden néhány, tízegynéhány ciklus után kell ezt tenni. Semmi esetben sem szabad az akkumulátort a pólusok rövidre zárásával kisütni, mivel ez a visszafordíthatatlan tönkremenetelét okozza. Ugyancsak nem szabad az akkumulátor töltöttségét a pólusok rövidre zárásával és szikráztatással ellenőrizni.

Az akkumulátorok tárolása

Az akkumulátor élettartama meghosszabbításának érdekében biztosítani kell a megfelelő tárolási körülményeket. Az akkumulátor körülbelül 500 „feltöltés – kimerítés” ciklust bír ki. Az akkumulátort 0-30°C hőmérsékleten, 50% relatív légnedvesség-tartalom mellett kell tárolni. Az akkumulátor hosszabb tárolásához azt kb. 70%-ra fel kell tölteni. Hosszabb tárolás esetén, időközönként, évente egyszer, fel kell tölteni az akkumulátort. Nem szabad megengedni az akkumulátor túlzott kimerülését, mivel ekkor csökken az élettartama, és visszafordíthatatlan károsodást szenvedhet. Tárolás közben az akkumulátor fokozatosan kimerül, tekintettel kisülésére. A önkisülés folyamata a tárolási hőmérséklettől függ, minél magasabb a hőmérséklet, annál gyorsabb a kimerülés folyamata. Helytelen tárolás esetén az akkumulátorból kifolyhat az elektrolit. Az elektrolit kifolyása esetén semlegesítő szerrel kell kezelni a kifolyt folyadékot, amennyiben az elektrolit a szembe kerül, a szemet bő vízzel ki kell mosni, azután azonnal orvoshoz kell fordulni. Tilos a berendezést sérült akkumulátorral hasz-

nálni.

Az akkumulátor teljes elhasználódása esetén azt az ilyen típusú hulladékok ártalmatlanításával foglalkozó szervezetnek kell átadni.

Az akkumulátorok szállítása

A lítium-ion akkumulátorok a jogszabályok szerint veszélyes hulladéknak szállítanak. Az eszköz használója szállíthatja az akkumulátort tartalmazó eszközt, illetve magát csak az akkumulátort szárazföldi úton. Ekkor nem kell plusz feltételeket teljesíteni. Ha a szállítást harmadik személyre bízza (például futárcéggel küldi), a veszélyes anyagokra vonatkozó előírások szerint kell eljárni. Feladás előtt a kompetens személlyel fel kell venni ebben az ügyben. Tilos sérült akkumulátorokat szállítani. A szállítás idejére a leszerelt akkumulátort ki kell venni az eszközből, a szabadon lévő érintkezőket pedig le kell védeni, pl. le kell ragasztani szigetelő szalaggal. Az akkumulátorokat a csomagolásban úgy kell levédeni, hogy szállítás közben ne mozduljanak el a csomagban. Be kell tartani a veszélyes anyagok szállítására vonatkozó, az országos előírásokat is.

Az akkumulátor töltése

Figyelem! Töltés előtt a töltő tápegységét, az elektromos hálózatról a dugasz kihúzásával a hálózati dugaszolóaljzatból, le kell választani az elektromos hálózatról. Ezen kívül egy puha, száraz ronggyal meg kell tisztítani az akkumulátort és az érintkezőit a kosztól és a portól. Az akkumulátorba be van építve egy feltöltöttséget mutató kijelző. Ha megnyomja a gombot, kigyulladnak diódák (II), minél több, annál jobban fel van töltve az akkumulátor. Ha a gomb megnyomásakor a diódák egyáltalán nem világítanak, az akkumulátor ki van merülve. Vegye le az akkumulátort a szerszámról. Tolja be az akkumulátort a töltő fészkébe (II). Csatlakoztassa a hálózati kábel dugaszát az elektromos hálózat dugaszolóaljzatába. Kigyullad a vörös dióda, ami az akkumulátor töltését jelzi. A töltés befejeződése után a vörös dióda kialszik, és kigyullad a zöld dióda, ami azt jelzi, hogy a töltő áram alatt van. Húzza ki a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. Megnyomva az akkumulátor retesznek nyomógombját, csúsztassa ki az akkumulátort az akkumulátortöltő vezetősínéből.

Figyelem! Ha, miután csatlakoztatta a töltőt az elektromos hálózathoz, kigyullad a zöld dióda, az azt jelenti, hogy az akkumulátor teljesen fel van töltve. Ilyen esetben a töltő nem kezdi meg a töltést.

Fűrésztárcsa

Az adott fajtájú anyag darabolásához készült fűrésztárcsát használjon. Minél több foga van a fűrésztárcsának, annál simább lesz a vágási nyom pereme. A több tucat foggal rendelkező fűrésztárcsákkal jobban lehet vékony, 1 cm-nél vékonyabb munkadarabokat és puhafát fűrészelni. Figyelem! Ne fűrészeljen más anyagot, csak olyat, amit szerepel a kezelési utasításban. Meg kell győződni róla, hogy a felszerelt fűrésztárcsa nem sérült, repedt vagy nincs kitörve foga stb. Amennyiben sérülés tapasztalható, a fűrésztárcsát ki kell cserélni egy újra.

Ne használjon repedt vagy elgörbült fűrésztárcsát!

EREDETI UTASÍTÁS

Page 78

Ne használjon gyorsvágó acélból készült tárcsát! Ne használjon csiszolókorongot!

Ne használjon olyan tárcsákat, amelyek nem teljesítik a jelen útmutatóban megadott műszaki követelményeket! Ne használjon olyan fűrésztárcsát, amelynek teste vastagabb, mint a hasító ék vastagsága! Ne használjon olyan fűrésztárcsát, amelynek a megengedett maximális fordulatszáma kisebb, mint a gép fordulatszáma.

A fűrésztárcsa felszerelése és cseréje (II)

Figyelem! A fűrésztárcsa cseréjekor vagy beszerelésekor tilos a fűrésztárcsa védőburkolatát levenni! Majd reteszelje a tárcsát, hogy ne tudjon elfordulni, és csavarja ki a tárcsát rögzítő csavart. Vegye le a rögzítő karimát és a fűrésztárcsát a fűrészgépről. Tisztítsa meg a forgótengelyt, a rögzítő karimákat, valamint a védőburkolat belsejét a munka alatt keletkezett portól és maradékoktól. Tegye fel a belső rögzítő karimát, majd tegyen fel egy új fűrésztárcsát forgótengelyre. Tegye fel a külső rögzítő karimát, majd reteszelje a tárcsát, hogy ne tudjon elfordulni, és húzza meg a fűrésztárcsát rögzítő csavart.

A vágási mélység szabályzása (III)

Szükség esetén az eszköznél be lehet állítani a vágás mélységét, amit megkönnyít a beosztásos megvezető (a gép hátulján van elhelyezve). Ehhez a csavarral ki kell lazítani a beosztásos megvezetőn lévő csavart, be kell állítani a vágás mélységét, és blokkolni kell a csavarral.

A vágási szög beállítása (IV)

A gép lehetővé teszi 0 és 45

-os szög alatti síkban történő vágást. Ehhez be kell állítani a kívánt szöget a gép elején elhelyezett

beosztáson, majd erősen és biztosan meg kell húzni a blokkoló csavart.

A megvezető felszerelése (V)

A beosztásos megvezető megkönnyíti az egyenes vonal menti vágást. A megvezetőt rögzíteni kell a talpban, be kell állítani a kívánt szélességet, és rögzíteni kell a csavarral.

További megjegyzések

Ne használja a kezét a szabad szilánkok, forgács, és a megmunkálandó anyag más, hasonló részecskéinek eltávolításához a forgó fűrésztárcsa közelében. Ne használja a fűrész szabadég alatt, ha esik az eső, vagy másfajta csapadék. Ne vezesse a fűrészt csak a kezével. Mindig használjon segédeszközöket, amelyekkel biztosan tudja vezetni a fűrészt, mint pl. vezetőlécet. A fűrésztárcsa ellenőrzése, és biztos rögzítése után, be kell állítani a vágás mélységet, szögét és szélességét, ezen kívül: Meg kell győződni róla, hogy a mozgó védőburkolatok szabadon mozognak, nem szorulnak meg. Ne blokkolja a védőburkolatot nyitott állapotban. Győződjön meg róla, hogy a védőburkolat rendszer minden mozgó alkatrésze megfelelően működik. Hasító ékkel ellátott fűrészgépeknél meg kell győződni róla, hogy a hasító ék úgy van beállítva, hogy:

- hogy a hasító ék és a tárcsa fogazott pereme közötti távolság ne legyen nagyobb 5 mm-nél,

- a tárcsa fogazott pereme ne álljon ki 5 mm-nél jobban a hasító ék alsó szélén túl,

- a forgó tárcsa vonalába essen,

- nem szélesebb, mint maga a fűrésztárcsa.

Mindig használni kell hasító éket! (A hasító ékkel gyárilag ellátott fűrészgépeknél)

Tilos leszerelni a hasító éket, ami védi a fűrésztárcsát és a gépet sérülés ellen. Vegyen fel hallásvédőt, szemvédőt, füldugót és munkavédelmi kesztyűt. Porvédő álarcot kell viselni.

Figyelem! A kézi fűrészgéppel végzett munkáknál mindig kell fülvédőt viselni.

Rögzíteni kell a megmunkálandó munkadarabot a munkaasztalhoz (pl. asztalos szorítókkal, satuval stb.) Abban az esetben, ha keményfából (tölgy, bükk, gyertyán) készült felületet fűrészel, ajánlott külső készüléket igénybe vennie a darabolás közben keletkező por elszívásához.

A SZERSZÁM HASZNÁLATA

Az eszközt csak azután szabad feszültség alá helyezni, ha elvégezte a „Felkészülés a munkavégzésre” fejezetben leírt összes

veletet.

mű Vegyen fel biztos és stabil testhelyzetet. Fogja meg mindkét kézzel a fűrészgépet a nyelénél és a plusz fogantyúnál fogva (VI). A kapcsológomb reteszének benyomásával, majd a kapcsoló megnyomásával kapcsolja be a fűrészgépet (VI). Munka közben

EREDETI UTASÍTÁS

Page 79

nem szükséges a reteszt tartani. A fűrészgép bekapcsolása után néhány másodpercig tartsa szabadon, és ellenőrizze, hogy egyenletesen forog-e. Ha bármilyen gyanús hangot, zörejt stb. hall, azonnal meg kell szakítani a munkát, és újra el kell végezni a „Felkészülés a munkavégzésre” fejezetben leírt műveleteket. Tartsa a fűrészgép talpát a munkadarab felszínéhez úgy, hogy a fűrésztárcsa ne érintse a munkadarabot (VII).

Figyelem! Nem szabad a fűrésztárcsa mozgó védőburkolatával manipulálni. A darabolással kapcsolatos minden műveletet úgy kell elvégezni, hogy két kézzel tartja a fűrészgépet.

A fűrészgépet a vágás vonala mentén kell vezetni, hogy a fűrészgép talpa hozzáérjen a megmunkálandó munkadarab felületéhez. A kapcsoló benyomása után meg kell engedni, hogy a fűrésztárcsa elérje a névleges fordulatszámát, és csak azután szabad megkezdeni a vágást. Tilos a tárcsát előbb rátenni a megmunkálandó anyagra, és csak azután beindítani a gépet. Ez a fűrész beszorulását, és sérülését vagy az anyag sérülését okozhatja. Sebesülésekhez is vezethet. Abban az esetben, amikor újra kell kezdeni a vágást, előbb meg kell engedni, hogy a tárcsa elérje a névleges fordulatszámát, és csak ezután szabad bevezetni a vágásba. Vágás közben a fűrésztárcsát folyamatos mozdulatokkal kell vezetni, kerülve a túlzott nyomást. A nyomás, amit a vágófejre ki kell fejteni, ne legyen nagyobb, mint ami elegendő az anyag vágásához. El kell kerülni, hogy a fűrésztárcsával megüssék az anyagot.

Ha a fűrész beszorul a darabolandó anyagba, azonnal ki kell kapcsolni a fűrészgépet a retesz és az elektromos kapcsoló gombjának megnyomásával, majd csak ezután szabad a fűrészt visszahúzni. Fűrészelés közben különös ﬁ gyelmet kell fordítani a fűrészgép megcsúszásának vagy visszarúgásának, és az ezzel kapcsolatos balesetek lehetőségére. Munka közben nem szabad túl nagy nyomást kifejteni a megmunkálandó anyagra, és nem szabad hirtelen mozdulatokat tenni, hogy a fűrészgép és a fűrész- tárcsa ne menjen tönkre. Munka közben rendszeresen szünetet kell tartani. Nem szabad a gépet túlterhelni, a gép külső felületének hőmérséklete soha nem haladhatja meg a 60 °C-ot.

A munka befejezése után kapcsolja ki a készüléket, áramtalanítsa, és tartsa karban, nézze át a gépet. A deklarált, teljes rezgés értékét hagyományos mérési módszerrel mérték, és felhasználható két eszköz egymással történő öszszehasonlításához. A deklarált, teljes rezgés értéke felhasználható az expozíció előzetes megítéléséhez. Figyelem! A szerszámmal végzett munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, különbözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján kell megadni a kezelő védelmére szolgáló biztonsági eszközöket (ﬁ gye- lembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás el dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló műkö- dését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.

őtt a berendezés dugvilláját ki kell húzni az elektromos hálózat

EREDETI UTASÍTÁS

Page 80

DESCRIEREA UNELTEI

Ferăstrăul manual pentru lemn este o unealtă electrică obişnuită, alimentată cu acumulator, destinată pentru tăierea suprafeţelor de lemn şi lemnoase – precum placaje, plăci aglomerate, plăci MDF etc. cu ajutorul discurilor. Maşina de şlefuit permite tăierea confortabilă a lemnului atât în plan vertical faţă de suprafaţa prelucrată la adâncimea setată în intervalui de şi unghiul de tăiere între 00 şi 450. Tăierea poate ﬁ realizată doar de-a lungul liniei drepte. Nu efectuaţi tăieri de-a lungul liniilor curbe (de ex. cerc), există pericolului de accidentare sau de defectare a discurilor pentru tăiat şi a uneltelor electrice. Funcţionarea corectă, ﬁ abilă şi în condiţii de siguranţă a aparatului depinde de exploatarea corespunzătoare, de aceea:

Înainte de a începe utilizarea aparatului citiţi în întregime instrucţiunile de utilizare şi păstraţi-le pentru uz ulterior. Atenţie! Se interzice utilizarea uneltei fără ca protecţiile discurilor şi pana de distanţare să nu ﬁ e montate.

Furnizorul nu este responsabil pentru daunele apărute în urma nerespectării normelor de siguranţă şi a recomandărilor din aceste instrucţiuni.

DOTARE

Produsul este livrat complet şi nu necesită montaj. Împreună cu produsul sunt livrate: acumulatorul, staţia de încărcare (încărcă- torul) şi ghidajul. Atenţie! Produsul cu numărul de catalog: YT-82811 nu este dotat cu acumulator ş

i staţia de încărcare.

PARAMETRI TEHNICI

Parametru Unitate de măsură Valoare

Număr de catalog YT-82810, YT-82811 Tensiune nominală [V] 18 DC Turaţie nominală [min-1] 3800 Clasa de izolaţie III Adâncimea max. de tăiere (0O / 45O) [mm] 54 / 40 Disc de ferăstrău

- diametru exterior [mm] 165

- diametru interior [mm] 16

- grosime max. [mm] 2,5 Masa [kg] 2,3 Nivel de zgomot

- presiune acustică L

- putere acustică LwA ± K Nivel vibraţii ah ± K [m/s2] 5,33 ± 1,5 Nivel de protecţie IPX0 Tip de acumulator Li-Ion Capacitate acumulator* [Ah] 2 Încărcător* Tensiune de intrare [V] 220 - 240 Frecvenţa de reţea [Hz] 50 / 60 Tensiune de ieşire [V] 21 DC Curent de ieşire [mA] 2,4 Putere nominală [W] 60 Durată de încărcare** [h] 1

* doar în cazul modelelor dotate cu acumulator şi încărcător ** durata indicată de încărcare se referă doar la acumulatorul cu capacitatea indicată în tabel

± K

[dB(A)] 85,0 ± 3,0 [dB(A)] 96,0 ± 3,0

AVERTIZĂRI GENERALE PENTRU SIGURANȚA LA LUCRUL CU SCULE ELECTRICE

Avertizare! Citiți toate avertizările, ilustrațiile și speciﬁ cațiile prezentate cu această sculă electrică. Nerespectarea instruc-

țiunilor poate provoca electrocutare, incendiu sau accidente grave.

Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară.

Termenul „sculă electrică ” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu cablu cât și cu acumulator.

INSTRUCŢ IUNI ORIGINALE

Page 81

Siguranța locului de muncă Mențineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul deﬁ citar pot provoca accidente. Nu lucrați cu sculele electrice într-un mediu cu risc crescut de explozie, cu lichide, gaze sau vapori inﬂ amabili. Sculele

electrice generează scântei care pot duce la aprinderea prafului sau vaporilor. Copiii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului. Siguranța electrică Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modiﬁ cați în niciun fel ștecherul. Nu folosiți adap- toare la alimentarea sculelor electrice. Un ștecher nemodiﬁ cat care se potrivește în priză reduce riscul de electrocutare. Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare. Nu expuneți sculele electrice la contactul cu precipitații atmosferice sau umiditatea. Apa și umiditatea care pătrund în interiorul sculei electrice cresc riscul de electrocutare.

Nu suprasolicitați cablul de alimentare. Nu folosiț conecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare.

În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelungitoare destinate lucrului la exterior reduce riscul de electrocutare.

Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folosiți pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța personală Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folosiți o sculă electrică când sunteți obosit sau sub inﬂ uența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul

lucrului poate duce la accidente personale grave. Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măștile de praf, încălțămintea antiderapantă, căștile și protecțiile pentru urechi reduc riscul unor accidente personale grave.

Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Oﬀ ” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator

sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave. Înainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave. Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate. Îmbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot ﬁ prinse de piesele în mișcare.

Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf. Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de

siguranță. Utilizarea neatentă poate duce la accidente grave într-o fracțiune de secundă.

Utilizarea ț îngrijirea sculei electrice Nu suprasolicitați scula electrică . Folosiți scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică cores-

punzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată. Nu folosiți scula , dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică , care nu poate ﬁ controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații.

Deconectați ștecherul de la priză și/sau scoateți acumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriilor sau depozitarea sculei electrice. Asemenea măsuri preventive vă permit să evitați pornirea

accidentală a sculei electrice.

Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruiți.

Întrețineți sculele electrice și accesoriile. Veriﬁ cați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate

înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncorect întreținute. Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin

predispuse la blocare și sunt mai ușor de controlat în timpul lucrului.

Folosiți scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și condițiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase. Mânerele și suprafețele de prindere trebuie să ﬁ e uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere

alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase.

i cablul de alimentare pentru a transporta produsul, a conecta sau de-

INSTRUCŢ IUNI ORIGINALE

Page 82

Reparații Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură

siguranța corespunzătoare a sculei electrice.

INSTRUCŢIUNI SUPLIMENTARE DE SECURITATE

Instrucţiuni de securitate privind utilizarea ferăstrăului circular Ţineţi mâinile la distanţă de zona de tăiere şi de circular. Ţineţi cealaltă mână pe mânerul auxiliar sau pe apăroarea motorului. Dacă circularul se ţine cu ambele mâini atunci acestea nu pot ﬁ accidentate de circular. Nu apropiaţi mâna de partea de sub materialul de prelucrare. Apărătoarea nu vă poate proteja de circularul care se aﬂ ă mai

jos de materialul de prelucrare. Se va regla adâncimea de tăiere corespunzător grosimii materialului de prelucrare. Se recomandă ca pânza să nu ﬁ e expu- să mai jos de materialul tăiat cu mai puţin decât înălţimea dinţilor.

Nu ţineţi niciodată materialul de t

Fixarea bună a materialului prelucrat este foarte importantă pentru a evita pericolul contactului cu corpul, ancrasarea circularului sau pierderea controlului de tăiere

Circularul se va ţine de partea izolată, destinată pentru acest scop în timpul funcţionării, în care circularul poate ﬁ legat de conductele sub tensiune sau de conducta proprie de alimentare.

Contactul cu “conductele sub tensiune” poate induce curent electric în părţile metalice ale uneltelor electrice“sub tensiune” provocând accidentarea operatorului. În timpul tăierii longitudinale întotdeauna se va utiliza ghidajul pentru tăierea longitudinală sau ghidajul pentru margini. Îmbunătăţeşte tăierea exactă şi reduce posibilitatea de ancrasare a ferăstrăului. Folosiţi întotdeauna pânzele de dimensiuni şi forme adecvate (de ex. forma rombului sau rotundă). Pânzele care nu se potrivesc la mânerul de ﬁ xare pot funcţiona excentric cauzând pierderea controlului de funcţionare. Nu utilizaţi niciodată la ﬁ xarea circularului şaibe sau şuruburi deteriorate sau nepotrivite. Şaibele şi şuruburile pentru ﬁ xa- rea pânzei au fost proiectate special pentru circular asigurând funcţionarea optimă şi siguranţa deservirii.

Cauzele şi prevenirea reculului

Reculul este o reacţie bruscă care apare atunci când discul de ferăstrău este presat, oprit sau este necoaxial şi duce la ridicarea necontrolată şi mişcarea ferăstrăului către operator. Dacă discul ferăstrăului se blochează sau este oprit în timp ce tăiaţi, iar tăişul se blochează şi reacţia motorului duce la mişcarea bruscă a ferăstrăului către operator. În cazul în care discul ferăstrăului se îndoaie sau încetează să ﬁ e coaxial, dinţii şi marginea posterioară pot ieşi din oriﬁ ciul de tăiere şi se îndreaptă către operator. Reculul din spate este cauzat prin utilizarea incorectă a pânzei sau procedurile necorespunzoare sau condiţiile de exploatare şi se poate evita prin folosirea mijloacelor de siguranţă adecvate menţionate mai jos.

Ţineti circularul ferm cu ambele mâini şi cu braţele aşezate în aşa fel încât să puteţi contracara uşor reculul. Aşezaţi-vă într-o poziţie a corpului pe o parte a circularului dar nu în linia de tăiere. Reculul din spate vă poate împinge înapoi, însă forţa

de recul poate ﬁ controlată de către operator dacă se iau măsurile adecvate de precauţie.

Dacă pânza se blochează sau dacă tăierea se întrerupe dintr-un motiv anume, se va încetini cu ajutorul butonului şi se va ţine circularul nemişcat până când pânza circulară se opreşte complet. Nu încercaţi niciodată să scoateţi circularul din

materialul de tăiere şi nici nu trageţi circularul înapoi până ce pânza circulară se va mişca sau poate cauza reculul. Se va veriﬁ ca şi se vor iniţia acţiuni de corectare în scopul eliminării cauzelor de întrerupere a circularului.

În cazul repornirii circularului în materialul de tăiat centraţi pânza în tăietură şi veriﬁ caţi dacă dinţii acesteia nu sunt înﬁ pţi în materal. Dacă pânza se blochează în timp ce circularul este repornit, acesta poate să cadă sau poate să reculeze în

spate în funcţie de materialul de tăiere. Sprijiniţi panourile mari pentru a reduce riscul de strângere sau de recul a pânzei. Panourile mai mari tind să se îndoaie sub greutatea proprie. Suporturile trebuie să ﬁ e plasate sub panou pe ambele părţi, lângă marginile panoului. Nu utilizaţi pânze tocite sau deteriorate. Pânzele cu dinţii neascuţiţi sau aşezate incorect produc o tâietură foarte îngustă cau- zând o fricţiune excesivă, blocarea pânzei şi reculul.

Manetele de ajustare a adâncimii de tâiere şi unghiul de înclinare a pânzei trebuie să ﬁ e bine ﬁ xate înainte de a începe operaţiunea de tăiere. Dacă ajustarea pânzei se schimbă în timpul tăierii, acest lucru poate cauza ancrasarea şi reculul aparatului. În special mare atenţie în timpul operaţiunii de „tăiere în adâncime” a pereţilor sau a altor porţiuni oarbe de material.

Pânza circularului poate atinge în spatele peretului alte obiecte cauzând reculul.

Instrucţiuni suplimentare de securitate privind circularele Înainte de ﬁ ecare utilizare veriﬁ caţi apărătoarea inferioară, aceasta trebuie să se închidă corect . Nu utilizaţi circularul dacă apărătoarea inferioară nu se mişcă liber şi nu se închide instantaneu. Nu legaţi sau nu blocaţi niciodată aparătoarea inferioară în poziţia deschis. Dacă scăpaţi circularul din greşeală circularul pe jos, apărătoarea inferioară se poate îndoi.

Ridicaţi apăroarea cu ajutorul manetei şi veriﬁ caţi ca această să se mişte liber, neatingând pânza sau orice altă componentă sub orice unghi de tăiere.

ăiat în mâini sau peste picioare. Materialul prelucrat se va ﬁ xa pe un banc de lucru.

INSTRUCŢ IUNI ORIGINALE

Page 83

Veriﬁ caţi funcţionarea arcului apărătorii inferioare. Dacă apărătoarea şi arcul nu funcţionează corect, trebuie să ﬁ e reparate înainte de utilizare. Apărătoarea inferioară poate funcţiona incet datorită unor piese defecte, depozitări de mizerie sau de resturi. Se admite retractarea manuală a apărătorii inferioare doar pentru tăieri speciale cum ar ﬁ „tăiere în adâncime” şi „tăiere complexă.” Ridicaţi apărătoarea cu ajutorul manetei de prindere şi de îndată ce pânza intră în materialul de tăiat apărătoarea inferioară trebuie eliberată. Pentru orice alte tipuri de tăiere se recomandă ca apăroarea inferioară să funcţioneze

automat.

Asiguraţi-vă întotdeauna că apărătoarea inferioară acoperă pânza de tăiat înainte de a aşeza circularul pe masă sau podea. Pânza neprotejată cauzează deplasarea circularului în spate tăind totul în cale. Aşteptaţi ca pânza circulară să se oprească

complet după apăsarea butonului de oprire.

Instrucţiuni suplimentare de securitate privind circularele cu pană de despicare Folosiţi o pană de despicare potrivită pentru pânza circularului. Pana de despicare trebuie să ﬁ e mai lată decât pânza dar mai subţire decât spaţiul dintre dinţi. Ajustaţi pană de despicare conform instrucţiunilor din acest manual. Spaţierea sau poziţionarea incorectă, sau lipsa ajustării

în linie poate cauza funcţionarea ineﬁ cientă a penei de despicare în prevenirea reculului.

Folosiţi întotdeauna pană de despicare cu excepţia operaţiei de t

montată din nou după efectuarea operaţiei de tăiere în adâncime. Pană de despicare poate interfera tăiatul în adâncime şi poate cauza reculul aparatului. Pentru funcţionarea corectă a panei de despicare acesta trebuie înﬁ pt în materialul de tăiat. Pană de despicare este ineﬁ - cientă contra reculului în cazul tăierilor scurte.

Nu operaţi circularul dacă pana de despicare este îndoită. Chiar şi cea mai mică interferenţă poate încetini închiderea apărătoarei.

MONTAJUL PIESELOR DIN DOTARE

ATENŢIE! Montajul echipamentului poate ﬁ realizat doar atunci când tensiunea de alimentare este decuplată. Demontaţi acu- mulatorul din priza uneltei electrice!

Ferăstrăul este livrat complet. După ce deschideţi ambalajul original trebuie să veriﬁ caţi dacă toate piesele din dotare au fost ambalate. Veriﬁ caţi apoi starea conexiunilor şi înﬁ letaţi eventual şurubul care conectează suportul cu carcasa imobilă şi înﬁ letaţi şuruburile care ﬁ xează pana de distanţare în cazul în care acestea fac parte din dotarea maşinii de şlefuit. Montaţi discul înainte de prima utilizare.

PREGĂTIRE PENTRU UTILIZARE

Înainte de a începe lucrul trebuie să veriﬁ caţi dacă carcasa aparatului şi acumulatorul nu sunt defecte. În cazul în care se constată defecţiuni se interzice utilizarea aparatului.

Atenţie! Toate activităţile legate de montaj şi schimbarea discului de ferăstrău, ajustarea şi mentenanţa uneltei electrice trebuie efectuate atunci când tensiunea de alimentare este oprită, de aceea înainte de a efectua aceste activităţi: Demontaţi acumulatorul din priza uneltei electrice!

ATENTIE! Toate acţiunile enumerate în acest capitol trebuie fă cute cu tensiunea de alimentare deconectată - acumulatorul trebuie separat dela utilaj.

Instrucţiuni de siguranţă de încărcare a acumulatorului

Atenţie! Înainte de a începe să încărcaţi trebuie să vă asgiruaţi că ştecherul, cablul şi carcasa încărcătorului nu sunt ﬁ surate sau defecte. Se interzice utilizarea staţiei de încărcare şi a încărcătorului atunci când acestea nu funcţionează corect sau sunt defecte! Pentru a încărca acumulatorii folosiţi doar staţia de încărcare şi încărcătorul din dotare. Utilizarea altui încărcător poate provoca incendiu sau deteriorarea uneltei. Încărcarea acumulatorului poate ﬁ efectuată doar într-o încăpere închisă, uscată şi ferită de accesul persoanelor străine, în special a copiilor. Nu le permiteţi să folosească staţia de încărcare şi încărcătorul fără supravegherea unei persoane adulte! În cazul în care este necesar să părăsiţi încăperea în care se efectuează încărcarea, trebuie să scoateţi ştecherul încărcătorului din priză. În cazul în care din încărcător iese fum, miros suspect, etc. trebuie să scoateţi imediat ştecherul încărcătorului din priză! Maşina de găurit-şurubelniţă electrică este livrată cu acumulatorul descărcat, de aceea înainte de a începe lucrul trebuie să-l încărcaţi în mod conform cu procedura descrisă mai jos folosind încărcătorul şi staţia de încărcare. Acumulatorii tip Li-ION (litiuion) nu prezintă aşa-numitul „efect de memorie”, ceea ce permite încărcarea acestora în orice moment. Se recomandă totuşi descărcarea acumulatorului în timpul lucrului normal, iar apoi să-l încărcaţi până la capacitate maximă. În cazul în care datorită tipului de lucrare nu puteţi opera în acest mod de ﬁ ecare dată acumulatorul, trebuie să faceţi acest lucru la ﬁ ecare câteva sau la câte o duzină de cicluri de funcţionare. Se interzice descărcarea acumulatorilor prin scurt-circuitarea electrodelor, deoarece acest lucru poate duce la defecţiuni ireversibile! De asemenea se interzice veriﬁ carea stării acumulatorilor prin apropierea electrodelor care să ducă la scânteierea acestuia.

ăiere în adâncime. Pană de despicare trebuie să ﬁ e

INSTRUCŢ IUNI ORIGINALE

Page 84

Depozitarea acumulatorului

Pentru a prelungi durata de funcţionare a acumulatorului trebuie să asiguraţi condiţiile corespunzătoare de depozitare. Acumulatorul rezistă aproximativ 500 cicluri „încărcare - descărcare”. Acumulatorul trebuie depozitat în intervalul de temperaturi între 0

şi 300 Celsius, la o umiditate relativă a aerului de 50%. Pentru a depozita acumulatorul o durată îndelungată trebuie să-l încărcaţi până la 70% din capacitate. În cazul în care depozitaţi o durată mai îndelungată trebuie să încărcaţi periodic, o dată pe an acumulatorul. Nu permiteţi descărcarea excesivă a acumulatorului, deoarece acest lucru scurtează durata de viaţă a acestuia şi poate provoca daune ireversibile. Pe durata de depozitare a acumulatorului acesta se va descărca treptat, datorită scurgerii timpului. Procesul de descărcare depinde de temperatura de depozitare, cu cât temperatura este mai ridicată, cu atât mai rapid este procesul de descărcare. În caz de depozitare neadecvată a acumulatorilor se poate ajunge la scurgeri de electrolit. În caz de scurgeri trebuie să asiguraţi scurgerea cu o substanţă de neutralizare, în caz de contact al electrolitului cu ochii, trebuie să spălaţi din abundenţă cu apă, iar apoi apelaţi la asistenţă medicală. Se interzice utilizarea uneltei cu acumulator defect. În cazul în care acumulatorul este uzat în totalitate trebuie să-l transmiteţi la un punct specializat în colectarea şi reciclarea acestui tip de deşeuri.

Transportul acumulatorilor

Acumulatorii litiu – ion cf. normelor legale sunt consideraţi materiale periculoase. Utilizatorul uneltei poate transporta unealta cu acumulator sau doar acumulatorii pe uscat. Nu trebuie îndeplinite condiţii adiţ

ionale. În cazul în care comandaţi efectuarea transportului unor persoane terţe (de exemplu prin ﬁ rmă de curierat) trebuie să procedaţi în conformitate cu prevederile referi- toare la transportul de materiale periculoase. Înainte de a trimite prin colet trebuie să luaţi legătura cu o persoană cu caliﬁ cări corespunzătoare. Se interzice transportul acumulatorilor defecţi. Pe timpul transportului acumulatorii demontaţi trebuie daţi jos de pe unealtă, punctele de contact descoperite trebuie protejate, de ex. lipiţi cu bandă adezivă. Acumulatorii trebuie protejaţi în ambalaj astfel încât să nu se deplaseze în ambalaj în timpul transportului. De asemenea trebuie să respectaţi prevederile naţionale cu privire la transportul de materiale periculoase

Încărcarea acumulatorului

Atenţie! Înainte de încărcare trebuie să decuplaţi încărcătorul de la staţia de încărcare scoateţi ştecherul din priză. Pe lângă acestea trebuie să curăţaţi acumulatorul şi clemele acestuia de mizerie şi praf cu o lavetă moale şi uscată. Acumulatorul este dotat cu un indicator de încărcare incorporat. Apăsând butonul se aprind diodele (III), cu cât mai multe, cu atât mai încărcat este acumulatorul. În cazul în care după apăsarea butonului diodei acestea nu se aprind înseamnă că acumulatorul este descărcat. Decuplaţi acumulatorul de la unealtă. Introduceţi acumulatorul în soclul încărcătorului (II). Cuplaţi încărcătorul la priza reţelei electrice. Se aprinde dioda roşie, ceea ce înseamnă că procesul de încărcare a început. După ce aţi terminat de încărcat se stinge dioda roşie şi se va aprinde dioda verde care înseamnă că acumulatorul a fost încărcat integral. Scoateţi ştecherul încărcătorului din priză. Scoateţi acumulatorul din staţia de încărcare, apăsând butonul de blocare al acumulatorului.

Atenţie! În cazul în care după cuplarea încărcătorului la reţeaua electrică se aprinde dioda verde înseamnă că acumulatorul este încărcat integral. În acest caz încărcătorul nu începe procesul de încărcare.

Discuri de ferăstrău

Alegeţi un disc destinat pentru tăierea tipului de material selectat. Cu cât numărul de dinţi pe care îi are ferăstrăul este mai mare cu atât marginile oriﬁ cului de tăiere vor ﬁ mai netede. Ferăstraiele care au câteva zeci de dinţi sunt mai potrivite pentru tăierea de materiale subţiri cu grosimea sub 1 cm şi pentru lemn moale. Atenţie! Nu tăiaţi alte materiale decât cele indicate în aceste instrucţiuni de utilizare. Trebuie să veriﬁ caţi dacă discurile montate nu sunt defecte, ﬁ surate, dacă dinţii discului nu sunt rupţi. În cazul în care se constată astfel de defecţiuni trebuie să schimbaţi discurile cu unele noi.

Nu folosiţi discuri deformate sau ﬁ surate! Nu folosiţi discuri fabricate din HSS! Nu folosiţi discuri abrazive!

Nu folosiţi discuri care nu îndeplinesc datele tehnice indicate în aceste instrucţiuni! Nu folosiţi ferăstraie al căror carcasă este mai mare sau al cărui set este mai mic decât grosimea penei de distanţare! Nu folosiţi discuri cu turaţia maximă admisă mai mică decât turaţia maşinii.

Montajul şi schimbarea discului (II)

Atenţie! Nu demontaţi carcasele ferăstrăului atunci când schimbaţi sau înlocuiţi ferăstrăul! Apăsaţi butonul pentru a bloca posibilitatea de rotire a discului şi desﬁ letaţi şurubul de ﬁ xare a discului.

INSTRUCŢ IUNI ORIGINALE

Page 85

Daţi jos ﬂ anşa de ﬁ xare şi discul de pe arborele maşinii. Curăţaţi arborele, ﬂ anşele de ﬁ xare şi interiorul carcaselor de praf şi resturile rămase după lucru. Montaţi ﬂ anşa internă de ﬁ xare, iar apoi ﬁ xaţi discul nou pe arbore. Montaţi ﬂ anşa externă de ﬁ xare iar apoi blocaţi posibilitatea de rotire a ferăstrăului, înﬁ letaţi şurubul de ﬁ xare a discului.

Ajustarea adâncimii de tăiere (III)

În cazul în care este necesar unealta permite ajustarea adâncimii de tăiere, lucru facilitat de ghidajul cu separator (amplasat în partea din spate a uneltei). În acest scop desﬁ letaţi blocada amplasată pe ghidajul cu separator, setaţi adâncimea dorită de tăiere şi blocaţi cu şurubul.

Ajustarea unghiului de tăiere (IV)

Unealta permite tăierea suprafeţelor la un unghi în intervalul între 0 şi 45O. În acest scop trebuie să setaţi unghiul dorit pe separatorul amplasat în partea frontală a uneltei şi înﬁ letaţi ferm şi bine şurubul de blocare.

Montajul ghidajului (V)

Ghidajul cu separator facilitează tăierea suprafeţei în linie dreaptă. Ghidajul trebuie amplasat pe suport, setaţi lăţimea dorită de tăiere şi blocaţi cu şurubul.

Observaţii adiţionale

Nu îndepărtaţi părţile desprinse, aşchiile şi bucăţile asemănătoare de material prelucrat din apropierea discului în mişcare. Nu folosiţi ferăstrăul în exterior pe timp de ploaie sau alte precipitaţii atmosferice. Nu îndreptaţi ferăstrăul doar cu mâinile. Folosiţi mereu dispozitive auxiliare care permit deplasarea corectă a ferăstrăului, de exemplu ghidajul. După ce aţi veriﬁ cat discul, l-aţi montat corect, aţi setat adâncimea de tăiere, unghiul şi lăţimea de tăiere trebuie să: Vă asiguraţi că piesele mobile ale carcasei lucrează liber fără să se blocheze Nu blocaţi carcasa mobilă la poziţia deschisă. Asiguraţi-vă că toate mecanismele de rotire ale sistemului de carcase funcţionează corect Asiguraţi-vă că în ferăstraiele dotate cu pană de distanţare aceasta este situată astfel încât:

- distanţa dintre pana de distanţare şi marginea discului cu dinţi nu este mai mare de 5 mm,

- marginea discului nu depăşeşte marginea inferioară a penei de distanţare cu mai mult de 5 mm,

- se aﬂ ă în linia discului care se roteşte,

- nu este mai larg decât lăţimea discului.

Folosiţi mereu pana de distanţare! (în cazul ferăstraielor dotate de producător cu pene de distanţare)

Nu demontaţi pana de distanţare care protejează discul şi unealta de deteriorare. Purtaţi protecţie oculară, protecţie auditivă şi mănuşi de protecţie. Folosiţi măşti antipraf.

Atenţie! Atunci când lucraţi cu maşini de tăiat manuale trebuie să folosiţi mijloace de protecţie auditivă.

Fixaţi obiectul prelucrat pe masa de lucru (de ex. cu cleme pentru tâmplărie, menghine etc.). În cazul în care tăiaţi suprafeţe efectuate din lemn tare (stejar, fag, carpen) se recomandă conectarea unui dispozitiv exterior de colectare a prafului generat pe durata prelucrării la oriﬁ ciul sistemului de aspirare a prafului

UTILIZAREA UNELTEI

Conectaţi ferăstrăul la reţeaua electrică doar după ce aţi efectuat toate activităţile menţionate în capitolul „Pregătire pentru utilizare”. Luaţi o poziţie fermă şi stabilă. Prindeţi ferăstrăul cu ambele mâini de mâner şi mânerul adiţional (VI). Apăsaţi butonul de blocare a comutatorului pentru a porni ferăstrăul, iar apoi apăsaţi comutatorul electric (VI). Pe durata utilizării nu este necesar să ţineţi apăsat butonul de blocare. După ce porniţi ferăstrăul lăsaţi-l să funcţioneze câteva secunde în gol şi ascultaţi dacă lucrează uniform. În cazul în care descoperiţi orice tip de sunete suspecte, pocnituri etc. trebuie să încetaţi imediat lucrul şi să efectuaţi activităţile menţionate în capitolul „“Pregătire pentru utilizare”. Aşezaţi suportul ferăstrăului pe suprafaţa obiectului prelucrat astfel încât discul ferăstrăului să nu atingă obiectul respectiv (VII).

Atenţie! Nu mişcaţi cu mâna carcasa discului ferăstrăului. Toate operaţiunile legate de tăiere trebuie efectuate ţinând ferăstrăul cu ambele mâini.

Mişcaţi ferăstrăul de-a lungul liniei de tăiere astfel încât suportul ferăstrăului să atingă suprafaţa obiectului prelucrat. După ce apăsaţi comutatorul lăsaţi ferăstrăul să atingă turaţia nominală şi apoi începeţi să tăiaţi. Se interzice aşezarea discului pe material şi pornirea ulterioară a uneltei. Acest lucru poate duce la blocarea discului, deteriorarea acestuia sau defectarea materialului. Acest fapt poate duce la apariţia unor leziuni grave. În caz de reîncepere a tăierii lăsaţi discul să atingă turaţia nominal

ă, iar apoi introduceţi în oriﬁ ciul de tăiere.

INSTRUCŢ IUNI ORIGINALE

Page 86

În timpul tăierii deplasaţi discul cu o mişcare lină, evitaţi presiunea excesivă. Presiunea exercitată asupra capului de tăiere nu trebuie să ﬁ e mai mare decât cea suﬁ cientă pentru tăierea materialului. Evitaţi lovirea cu ferăstrăul în materialul tăiat.

În cazul în care discul se blochează în materialul prelucrat trebuie să opriţi imediat ferăstrăul încetând să apăsaţi butonul de blocare şi comutatorul electric şi abia apoi să retrageţi ferăstrăul. Pe durata tăierii aveţi grijă deosebită la posibilitatea de alunecare sau recul a ferăstrăului şi implicit a pericolului de accidentare. Pe durata lucrului nu exercitaţi o presiune prea mare asupra materialului prelucrat şi nu faceţi mişcări bruşte care ar putea duce la deteriorarea discului. În timpul lucrului trebuie să faceţi în mod regulat pauze. Nu suprasolicitaţ

După ce aţi terminat lucrul opriţi ferăstrăul, scoateţi ştecherul cablului de alimentare din priză şi inspectaţi unealta. Valoarea totală declarată a vibraţiilor a fost măsurată prin metoda standard de analiză şi poate ﬁ utilizată pentru compararea unei unelte cu alta. Valoarea totală declarată a vibraţiilor poate ﬁ utilizată pentru evaluarea iniţială a expunerii. Atenţie! Emisia de vibraţii în timpul lucrului cu unealta poate ﬁ diferită de valoarea declarată în funcţie de modul de utilizare al uneltei. Atenţie! Trebuie stabilite mijloacele de siguranţă care trebuie să protejeze operatorului bazate în evaluarea riscului de expunere în condiţii reale de utilizare (inclusiv toate părţile din ciclul de lucru, de exemplu timpul când unealta este oprită sau lucrează în gol şi durata de activare).

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote ﬁ şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie veriﬁ cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînie- rul, conductorul electric şi ﬁ şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea şi corectitudinea funcţionării. In timpul garanţiei uzufructuarul nu poate anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor ﬁ constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.

i aparatul – temperatura suprafeţelor externe nu trebuie să depăşească niciodată 60 oC.

INSTRUCŢ IUNI ORIGINALE

Page 87

CARACTERÍSTICAS DE LA HERRAMIENTA

La sierra inalámbrica para madera es una herramienta eléctrica común accionada por batería, diseñado para el corte de la superﬁ cie de madera y la superﬁ cie del material producido sobre la base de procesamiento de la madera - tal como madera contrachapada, tableros de partículas, placas MDF, etc, utilizando sierras circulares. La sierra proporciona el corte cómodo de la madera tanto en el plano vertical de la superﬁ cie trabajada, en el límite ajustable de profundidad de corte, como en un ángulo ajustable entre 00 y 45o. El corte se puede realizar sólo a lo largo de una línea recta. No hacer el corte a lo largo de la curva (por ejemplo, un círculo), ya que esto puede conducir a un accidente del operador o provocar daños en las sierras y herramientas eléctricas. El funcionamiento correcto, ﬁ able y seguro de la herramienta depende del uso correcto, porque:

Antes de utilizar la herramienta, lea todas las instrucciones y mantenerlas. ¡Precaución! Nunca utilice la herramienta sin los resguardos instalados de la sierra circular y de la cuña separadora.

El Proveedor no será responsable de los daños producidos por el incumplimiento de las normas de seguridad y recomendaciones de este manual.

EQUIPAMIENTO

El producto se entrega completo y no requiere instalación. Junto con el producto se suministran: batería, estación (de carga) y la guía graduada. ¡Precaución! El producto con el número de catálogo: YT-82811 no se proporciona con la batería y la estación de carga.

ESPECIFICACIONES

Parámetro Unidad de medida Valor

Número de catálogo YT-82810, YT-82811 Tensión nominal [V] 18 DC Velocidad nominal [min-1] 3800 clase de aislamiento III Profundidad máxima de corte (0O / 45O) [mm] 54 / 40 Sierra circular

- diámetro externo [mm] 165

- diámetro interno [mm] 16

- espesor máximo [mm] 2,5 Peso/masa [kg] 2,3 Nivel de ruido

- presión sonora L

- potencia acústica LwA ± K Nivel de vibraciones ah ± K [m/s2] 5,33 ± 1,5 Grado de protección IPX0 Tipo de batería Li-Ion Capacidad de la batería * [Ah] 2 Cargador * Voltaje de entrada [V] 220 - 240 Frecuencia de la red [Hz] 50 / 60 Potencia nominal [V] 21 DC Tensión de salida [mA] 2,4 Corriente de salida [W] 60 Tiempo de carga ** [h] 1

* sólo en los modelos equipados con batería y cargador ** el tiempo de carga es aplicable sólo a la batería con la la capacidad indicada en la tabla

± K

[dB(A)] 85,0 ± 3,0 [dB(A)] 96,0 ± 3,0

ADVERTENCIAS GENERALES PARA LA SEGURIDAD DE LAS HERRAMIENTAS ELÉCTRICAS

¡Atención! Lea todas las advertencias de seguridad, ilustraciones y especiﬁ caciones proporcionadas con esta herramienta eléc- trica / máquina. Debido al incumplimiento pueden producirse electrocuciones, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para referencia futura.

El concepto „herramienta eléctrica / máquina” utilizado en advertencias se aplica a todas las herramientas / máquinas impulsa-

MANUAL ORIGINAL

Page 88

das eléctricamente, tanto por cable como inalámbrico..

Seguridad en el lugar de trabajo Mantenga el lugar de trabajo bien iluminado y limpio. El desorden y la mala iluminación pueden ser causas de accidentes. No trabaje con herramientas eléctricas / máquinas en un ambiente con un mayor riesgo de explosión, que contenga líquidos, gases o vapores inﬂ amables. Las herramientas eléctricas / máquinas generan chispas que pueden encender el polvo o los humos. Los niños y terceros no deberían estar autorizados a ingresar al lugar de trabajo. La pérdida de concentración puede

provocar la pérdida de control.

Seguridad eléctrica El enchufe del cable eléctrico debe coincidir con el tomacorriente. No debe modiﬁ car el enchufe de ninguna manera. No use adaptadores de enchufe con herramientas eléctricas / máquinas conectadas a tierra. Un enchufe sin modiﬁ car que se

ajuste al tomacorriente reduce el riesgo de electrocución. Evite el contacto con superﬁ cies puestas a tierra tales como tuberías, radiadores y refrigeradores. Poner a tierra el cuerpo aumenta el riesgo de electrocución.. No exponga las herramientas eléctricas / máquinas a la lluvia o la humedad. Agua y humedad que se meten en la herramienta eléctrica / máquinas aumenta el riesgo de electrocución.

No sobrecargue el cable de alimentación. No use el cable de alimentación para transportar, tirar o desenchufar el cable de alimentación de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes aﬁ lados y piezas móviles. Daños o enredos en el cable de alimentación aumentan el riesgo de electrocución. En el caso de trabajar fuera de las habitaciones cerradas, use cables de extensión destinados a trabajar fuera de las habitaciones cerradas. El uso de un cable de extensión adaptado para uso en exteriores reduce el riesgo de descarga eléctrica. Cuando el uso de una herramienta eléctrica / máquina en un ambiente húmedo es inevitable, se debe usar un dispositivo de corriente residual (RCD) como protección contra el voltaje de suministro. El uso de RCD reduce el riesgo de descarga eléctrica.

Seguridad personal Esté atento a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica / máquina. No use una herramienta eléctrica / máquina si está cansado o bajo la inﬂ uencia del alcohol, drogas o medicamentos. Incluso un

momento de falta de atención mientras se trabaja puede ocasionar lesiones personales graves. Use equipo de protección personal. Siempre use protección para los ojos. El uso de equipo de protección personal como máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos y protectores auditivos reduce el riesgo de lesiones personales graves.

Evite la activación accidental del dispositivo. Asegúrese de que el interruptor eléctrico esté en la posición „apagado” antes de conectarlo a una fuente de alimentación y / o la batería, al levantar o mover la herramienta eléctrica/ máquina.

Mover la herramienta eléctrica / máquina con el dedo en el interruptor de encendido o encender las herramientas eléctricas / máquinas, cuando el interruptor está en la posición „encendido” puede ocasionar lesiones graves.

Antes de encender la herramienta eléctrica / máquina elimine las llaves y otros instrumentos que se han usado para ajustarlo. Una llave que queda en los elementos giratorios de la herramienta / máquina puede provocar lesiones graves. No alcances y no te apoyes demasiado. Mantenga la actitud correcta y el equilibrio todo el tiempo. Esto permitirá un con-

trol más fácil sobre la herramienta eléctrica / máquina en caso de situaciones de trabajo inesperadas.

Vístete apropiadamente. No use ropa suelta o joyas. Mantenga su cabello y ropa lejos de las partes móviles de la herramienta eléctrica / máquina. La ropa suelta, joyas o el cabello largo pueden quedar atrapados en las piezas móviles. Si los dispositivos están diseñados para conectar la extracción de polvo o la recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de extracción de polvo reduce el riesgo de peligros de polvo. No dejes que la experiencia adquirida por el uso frecuente de la herramienta / máquina causen descuido e ignorancia de las reglas de seguridad. Una acción despreocupada puede causar lesiones graves en una fracción de segundo.

Uso y cuidado de la herramienta eléctrica / máquina No sobrecargue la herramienta eléctrica / máquina. Use una herramienta eléctrica / máquina adecuada para su aplicación.

Una herramienta eléctrica / máquina adecuada proporcionará un trabajo mejor y más seguro si se utiliza para la carga diseñada. No use la herramienta eléctrica / máquina, si el interruptor eléctrico no habilita ni deshabilita. Una herramienta / máquina, que no se puede controlar con el interruptor de encendido es peligroso y debe repararse.

Desconecte el enchufe del tomacorriente y / o retire la batería si se puede desconectar de la herramienta eléctrica / máquina antes de ajustar, cambiar accesorios o guardar la herramienta. / máquina. Dichas medidas preventivas le permitirán evitar encender accidentalmente la herramienta eléctrica / máquina. Mantenga la herramienta fuera del alcance de los niños, no permita que las personas que no saben cómo manejar la herramienta eléctrica / máquina o no conocen estas instrucciones utilicen una herramienta eléctrica / máquina. Las

herramientas eléctricas / máquinas son peligrosas en manos de usuarios no entrenados.

Mantener herramientas eléctricas / máquinas y accesorios. Compruebe herramienta / máquina para veriﬁ car desajustes o atascos de partes móviles, daños en las piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica/ máquina. El daño debe ser reparado antes de usar la herramienta eléctrica / máquina. Muchos

accidentes son causados por herramientas mal mantenidas / máquina.

MANUAL ORIGINAL

Page 89

Mantenga las herramientas de corte aﬁ ladas y limpias. Las herramientas de corte correctamente mantenidas con bordes aﬁ lados son menos propensas a atascarse y son más fáciles de controlar durante el trabajo.

Use herramientas eléctricas / máquinas, accesorios y herramientas de inserción y similares de acuerdo con estas instrucciones, teniendo en cuenta el tipo y las condiciones de trabajo. El uso de herramientas para trabajos distintos a los

diseñados probablemente pueda crear una situación peligrosa. Los mangos y las superﬁ cies de agarre deben estar secos, limpios y libres de aceite y grasa. Las empuñaduras y las su- perﬁ cies de agarre resbaladizas no permiten un funcionamiento y monitoreo seguros de la herramienta / máquina en situaciones de peligro.

Reparos Repare la herramienta eléctrica / máquina solo en sitios autorizados que solo utilicen piezas de repuesto originales. Esto

garantizará una seguridad de funcionamiento adecuada de la herramienta eléctrica.

INSTRUCCIONES ADICIONALES DE SEGURIDAD

Instrucciones de seguridad para las máquinas de serrar Mantenga las manos lejos del área de corte y de la sierra. Mantenga la otra mano sobre el mango auxiliar o en caja del motor. Mientras sostiene la máquina de serrar con las dos manos, éstas no pueden ser lastimadas con la sierra. No meta la mano por debajo del objeto que está siendo procesado. La protección no lo protegerá por debajo del objeto que

está siendo procesado. Ajuste una profundidad del corte adecuada para el espesor del objeto que está siendo procesado. Se recomienda que el disco sobresalga por debajo del objeto que está siendo procesado menos que la altura del diente.

No sostenga nunca el objeto que está cortando con la mano y no lo coloque sobre la pierna. Sujete el objeto en una base estable. Es muy importante sujetar el objeto que está siendo procesado para evitar el riesgo del contacto con el cuerpo,

acuñamiento de la sierra, así como de la pérdida del control del corte.

Sujete la máquina de serrar agarrando las superﬁ cies aisladas para este propósito durante el trabajo durante el cual la sierra puede tener contacto con cables eléctricos bajo tensión o con el propio cable de alimentación de la herramienta.

El contacto con „cables eléctricos bajo tensión” puede también causar la tensión eléctrica de los elementos metálicos de la herramienta eléctrica, lo cual puede causar un choque eléctrico del operador. Durante un corte longitudinal use siempre corredera para cortes longitudinales o una guiadera para los bordes, lo cual mejora la precisión del corte y reduce el riesgo del acuñamiento de la sierra. Siempre use sierras de una dimensión y forma de los agujeros de colocación (por ejemplo rombo o circulo) adecuadas. Las sierras que no encajan en el agarre de colocación pueden girar excéntricamente lo cual puede provocar la perdida del control del trabajo. No use nunca arandelas para tuercas incorrectas o estropeadas para sujetar la sierra. Las arandelas y tuercas que aseguran la sierra han sido diseñadas especialmente para la máquina de serrar para garantizar su operación óptima y la seguridad del uso.

Las razones del contragolpe y las maneras de prevenirlo

Rebote es una reacción repentina cuando la sierra de disco se atora, es detenida o no está alineada, lo cual causa que la sierra se levante de manera no controlada y se mueva hacia el operador. Si la sierra de disco se atora o se detiene durante el corte, el ﬁ lo se para y la reacción del motor causa un movimiento brusco de la sierra hacia el operador. Si la sierra de disco se deforma o no está alineada, los dientes y el borde trasero pueden salirse del corte y dirigirse hacia el operador. El retroceso es un resultado del uso inadecuado de la máquina de serrar y de los procedimientos o condiciones incorrectas del uso; el retroceso puede evitarse aplicando medidas de seguridad adecuadas, las cuales se mencionan a continuación.

Sujete la máquina de serrar de una forma segura con las dos manos, posicionando los hombros de tal manera que le permita aguantar la fuerza del retroceso de la herramienta. Adopte una posición del cuerpo de un lado de la herramienta, mas no en la línea del corte. El retroceso de la máquina puede provocar un movimiento brusco de la herramienta hacia atrás, pero la

fuerza del retroceso puede ser controlada por el operador, siempre y cuando se hayan adoptado medidas de seguridad adecuadas.

En el caso del atascamiento de la máquina de serrar o si la operación del corte es interrumpida por alguna razón, el operador debe soltar el botón del interruptor y mantener la herramienta sin movimiento en el material, hasta que el disco de la sierra se haya detenido completamente. No intente nunca sacar la máquina del material que está siendo cortado y no jale la herramienta hacia atrás mientras el disco de la sierra se esté moviendo o puede causar un retroceso brusco.

Investigue las causas y adopte medidas de corrección para eliminar la causa del atascamiento de la sierra.

En el caso de un arranque accidental de la sierra en el elemento que está siendo procesado, se debe centrar el disco de la sierra en la entalla y revisar si los dientes de la sierra no se han atascado en el material. Si el disco de la sierra se

atasca cuando el operador pone la máquina en marcha de nuevo, existe el riesgo de que el disco se salga o cause un retroceso en relación con el elemento que está siendo procesado. Tablas grandes deben ser sostenidas para minimizar el riesgo del atascamiento y un retroceso del disco de la sierra. Tablas grandes tienden a encorvarse bajo su propio peso. Los soportes deben colocarse debajo de la tabla de los dos lados, cerca de la línea del corte y cerca del borde de la tabla.

MANUAL ORIGINAL

Page 90

No use sierras desaﬁ ladas o estropeadas. Dientes de la sierra que estén desaﬁ lados o colocados de una manera incorrecta pueden formar una entalla estrecha, la cual causa una fricción excesiva, atascamiento de la sierra y retroceso.

Ajuste de una forma segura los apretadores de la profundidad del corte y del ángulo de la inclinación de la sierra de disco, antes de que empiece a cortar. En el caso de que los ajustes de la máquina de serrar estén cambiando durante el corte,

existe el riesgo de que la sierra se atasque y ocurran retrocesos. Sea particularmente cuidadoso durante un corte profundo penetrando tabiques u otros espacios vacíos. La sierra saliente puede cortar otros objetos causando retroceso.

Instrucciones de seguridad adicionales para las máquinas de serrar Antes de cada uso revise si la protección inferior está colocada correctamente. No use la máquina de serrar, si la protección inferior no se mueve libremente y no se cierra de inmediato. No asegure nunca la protección inferior y no la deje en la posición abierta. Si el usuario accidentalmente deja caer la máquina de serrar, la protección inferior puede doblarse. Levante

la protección usando el alambre para retirarla y asegúrese si la protección se mueve libremente y no toca la sierra u otro elemento en cualquier ajuste del ángulo y de la profundidad del corte.

Revise el funcionamiento del resorte de la protección inferior. Si la protección o el soporte no funcionan correctamente, deben ser reparadas antes de que la máquina sea usada. La protección inferior puede funcionar de una forma lenta debido a

los daños de los elementos, la presencia de residuos pegajosos o acumulación de los desechos.

Se permite retirar la protección inferior manualmente solo en el caso de cortes especiales como el „corte profundo” y el „corte compuesto”. Levante la protección usando el alambre para retirarla y cuando la sierra entre en el material la protección inferior debe soltarse. En el caso de todos los demás cortes se recomienda que la protección inferior actúe

automáticamente. Revise siempre si la protección inferior cubre la sierra antes de que coloque la sierra en la mesa de trabajo o en el piso. Si el borde de la sierra no está protegido la máquina de serrar va a retroceder cortandolo todo en su camino. Tome en cuenta el tiempo necesario para que la sierra se detenga después de que haya sido apagada.

Instrucciones de seguridad adicionales para las máquinas de serrar con una cuña partidora Use una cuña partidora adecuada para la sierra. La cuña partidora debe ser más gruesa que el cuerpo de la sierra, pero más

ﬁ na que la distancia entre los dientes de la sierra.

Ajuste la cuña partidora de acuerdo con la descripción indicada en el presente manual. Ajustes incorrectos, una posición inadecuada, falta de alineación pueden provocar que la cuña partidora no sea eﬁ ciente en cuanto a la prevención del retroceso. Siempre use la cuña partidora con la excepción del corte profundo. La cuña partidora debe instalarse de nuevo una vez que haya concluido el corte profundo. La cuña partidora causa alteraciones durante el corte profundo y puede causar el retroceso.

Para asegurar el funcionamiento correcto de la cuña partidora, ésta debe entrar en el elemento que está siendo procesado. La cuña partidora es ineﬁ caz en cuanto a la prevención del retroceso durante cortes cortos. No use la máquina de serrar si la cuña partidora está torcida. Incluso un arqueo ligero puede disminuir la velocidad del cierre

de la protección.

INSTALACIÓN DE EQUIPO

¡CUIDADO! La instalación del equipo sólo se puede hacer con la fuente de alimentación desconectada. Retire la batería de la toma de corriente!

La sierra se entrega completa. Después de abrir el embalaje original de fábrica, comprobar que todos los elementos del equipo se han embalado. Entonces revisar las conexiones y, posiblemente, apretar el perno que conecta la base a la cubierta ﬁ ja y apretar los tornillos que sujetan la cuña de separación, si está suministrada con la sierra. Antes del primer uso, instalar la sierra circular.

PREPARACIÓN AL TRABAJO

Antes de comenzar el trabajo, comprobar si la caja y la batería no están dañados. En el caso de daño se le prohíbe seguir trabajando.

¡Precaución! Todas las actividades relacionadas con la instalación y sustitución de las hojas de sierra circular, ajuste de potencia, y el mantenimiento deben ser llevadas a cabo siendo la alimentación desconectada , por ello antes de proceder a los pasos siguientes, ¡retire la batería de la toma de corriente!

¡Atención! Todas las acciones mencionadas en el presente capítulo deben realizarse con la tensión de alimentación desconec-

tada; !el acumulador debe ser desconectado de la herramienta!

Instrucciones de seguridad para la carga de la batería

¡Atención! Antes de comenzar la carga, asegúrese que el armazón del cargador, el cable y la clavija no estén rotos y estropeados. ¡Se prohíbe usar la base de carga o cargadores defectuosos o estropeados! Para la carga la batería se deben usar

MANUAL ORIGINAL

Page 91

únicamente la base de carga y el cargador suministrados. Uso de otro cargador puede ser causa de incendio o estropear la herramienta. La batería puede ser cargada únicamente en interiores cerrados, secos y protegidos ante acceso de personas no autorizadas, especialmente niños. ¡No se debe usar la base de carga y el cargador sin una supervisión constante de un adulto! Si es necesario salir del cuarto donde se está realizando la carga, es menester desconectar el cargador de la red eléctrica, sacando el cargador del enchufe de la red eléctrica. ¡En el caso de que del cargador sale humo o el cargador emite un olor sospechoso, etc. es menester inmediatamente sacar la clavija del cargador del enchufe de la red eléctrica! El destornillador/taladro se suministra con la batería descargada, y por lo tanto antes de comenzar el trabajo es menester cargarla de acuerdo con el procedimiento que se indica a continuación, usando el cargador y la base de carga suministrados. Las baterías de iones de litio Li-ION no muestran el “efecto de memoria”, lo cual permite cargarlas en cualquier momento de la fuerza. Se recomienda sin embargo descargar la batería durante trabajo normal, y después cargarla completamente. Si debido al carácter del trabajo no es posible hacerlo cada vez, entonces es menester hacerlo al menos cada determinado número de ciclos de trabajo. ¡Bajo ninguna circunstancia no se debe descargar la batería uniendo los electrodos, ya que esto causará daños irreparables! No se debe tampoco revisar el nivel de carga de la batería uniendo los electrodos para ver el chisporroteo.

Almacenamiento de la batería

Para prolongar la vida de la batería, es menester almacenarla en condiciones adecuadas. La batería aguanta unos 500 ciclos de „ carga - descarga”. La batería debe almacenarse dentro del rango de temperaturas entre 0 y 30°C, y en la humedad relativa del aire de 50%. Para almacenar la batería por un tiempo prolongado, es menester cargarla hasta un 70% de su capacidad. En el caso de almacenamiento largo, es menester cargar la batería una vez al año. No se debe permitir que la batería se descargue excesivamente, pues esto reducirá su vida y puede ser causa de daños irreversibles. Durante almacenamiento, la batería se estará descargando gradualmente debido a la conductancia de dispersión. El proceso de descarga automática depende de la temperatura de almacenamiento. Mientras más alta la temperatura, más rápida la descarga. En el caso de almacenamiento incorrecto de la batería, existe la posibilidad de fuga de electrolito. En el caso de fuga, es menester asegurarlo con una sustancia neutralizadora. En el caso de contacto de electrolito con los ojos, es menester enjuagarlos abundantemente con agua, y después inmediatamente buscar ayuda médica. Se prohíbe usar la herramienta con la batería

dañada.

En el caso de que la batería se desgaste completamente, es menester enviarla a un punto especializado en tratamiento de desechos de este tipo.

Transporte de las baterías

Las baterías de iones de litio son tratados, según regulaciones legales, como materiales peligrosos. El usuario de la herramienta puede transportar la herramienta con la batería o sólo las baterías por tierra y entonces no deben cumplirse ningunas condiciones adicionales. En el caso de encargar el transporte a terceros (por ejemplo, envió a través de mensajería), es menester actuar de acuerdo con reglamentos que regulen el transporte de materiales peligrosos. Antes del envío, es menester comunicarse con una persona adecuadamente caliﬁ cada. Se prohíbe transportar baterías estropeadas. Para el transporte la batería debe sacarse de la herramienta, y los contactos expuestos deben protegerse, por ejemplo con cinta de aislamiento eléctrico. La batería debe ser asegurada en el empaque de tal manera que no se desplace dentro del empaque durante el transporte. También es menester seguir reglamentos nacionales para materiales peligrosos.

Cargar la batería

¡Precaución! Antes de la carga, desconecte la fuente de alimentación de la estación de carga tirando del enchufe de la toma eléctrica. Asimismo limpiar la batería y sus terminales de suciedades y polvo con un paño suave y seco. La batería tiene un indicador de carga incorporado. Al pulsar el botón se iluminará el LED (II), el, la batería más más cargada. Si tras pulsar el botón, el LED no se ilumina, la está batería descargada. Desconectar la batería de la herramienta. Insertar la batería en la toma de cargador (II). Enchufar el cargador en una toma eléctrica. Se iluminará la luz roja signiﬁ cando el inicio del proceso de carga. Después de la carga, el LED rojo se apagará y se encenderá el LED verde, indicando que la batería está completamente cargada. Desconectar el adaptador de CA de la toma eléctrica. Extender la batería de la estación de carga, presionando el pestillo de la batería.

¡Precaución! Si el cargador está conectado a la red eléctrica el LED verde indica una batería completamente cargada. En este caso, el cargador no inicia la carga.

Cierra circular

Escoger la sierra circular diseñada para cortar el tipo de material seleccionado. Tanto más dientes en una sierra circular, tanto más suaves serán los bordes de corte. Las sierras que tienen docenas de dientes, son más adecuadas para el corte de materiales ﬁ nos con un espesor de menos de 1 cm y la madera blanda. ¡Precaución! No corte materiales distintos de los mencionados en el manual.

MANUAL ORIGINAL

Page 92

Veriﬁ que si el disco montado no está dañado, agrietado, o con dientes de corte rotas, etc .. En caso de daños, reemplace el disco con un nuevo.

¡No utilice discos agrietados o deformados! ¡No utilice hojas de acero de alta velocidad! ¡No utilice discos abrasivos!

¡No utilice discos que no cumplen con las especiﬁ caciones que ﬁ guran en este manual! ¡No utilice las sierras con el cuerpo más grueso que el espesor de la cuña de separación! No utilice los discos cuya velocidad máxima autorizada sea inferior a la velocidad de rotación de la sierra.

Instalación y recambio de la sierra circular (II)

¡Precaución! Durante la instalación o el recambio de la sierra no desmontar el resguardo de la hoja! Bloquear con el botón la posibilidad de rotación del disco y quitar el tornillo que ﬁ ja el disco. Retirar la brida de ﬁ jación y la hoja de sierra del husillo de la sierra. Limpiar el husillo, las bridas de ﬁ jación y el interior de los resguardos de polvo y de residuos restantes después del trabajo. Instalar la brida interior, y luego instalar la nueva hoja de sierra en el husillo. Instalar la brida exterior, y el bloqueando la posibilidad de rotación del disco, apretar la sierra.

Ajuste de la profundidad de corte (III)

Si se desea, en la herramienta se puede ajustar la profundidad de corte, lo que facilita la guía graduada (en la parte posterior de la herramienta). Para ello, desenroscar el tornillo de bloqueo que se encuentra en la guía bloqueada, ajustar la profundidad de corte deseada y cerrar con el tornillo.

Ajuste del ángulo de corte (IV)

La herramienta le permite cortar planos en un ángulo en el rango de 0 a 45º. Para ello, ﬁ jar el ángulo deseado en la escala situada en la parte frontal de la herramienta y apretar ﬁ rmemente el tornillo de bloqueo.

Montaje de la guía (V)

La guía graduada facilita el corte de la superﬁ cie a lo largo de una línea recta. La guía debe ser montado en el soporte, establecer la anchura de corte deseada y cerrar con el tornillo de bloqueo.

Notas adicionales

No utilice sus manos para eliminar los fragmentos sueltos, astillas y partes similares de la pieza de trabajo de los alrededores de la sierra circular en marcha. No utilice la sierra en el exterior bajo la lluvia u otras precipitaciones.. No conduzca la sierra unicamente con las manos. Siempre utilice los instrumentos auxiliares que permiten una manipulación segura de la sierra, tal como una guía. Después de comprobar la cierra circular y su ﬁ jación segura, tras ajustar la profundidad, ángulo y anchura del corte, es necesario además: asegurarse de que los resguardos móviles operan libremente sin bloquear no bloquear el resguardo móvil en la posición abierta. Asegúrese de que todos los mecanismos de rotación de los guardias de funcionan correctamente En las sierras que están equipadas con la cuña de separación, debe asegurarse de que la cuña de separación esté posicionada de modo que:

- la distancia entre la cuña de separación y el borde blanco de los dientes no es más de 5 mm,

- el borde del disco con los dientes no sobresale más de 5 mm más allá del borde inferior de la cuña de separación,

- se encuentra en línea del disco en marcha,

- no es más ancha que la anchura de la sierra circular.

Siempre use la cuña de separación! (En las sierras de cadena equipada con la fábrica-la cuña de separación)

No desmonte la la cuña de separación que protege de daños la sierra circular y la herramienta. Use gafas de seguridad, protección para los oídos y guantes de trabajo. Use una máscara anti-polvo.

¡Precaución! Al trabajar con sierras manuales siempre use protección para los oídos.

Fijar la pieza de trabajo a la estación de trabajo (por ejemplo por medio de abrazaderas de carpintería, tornillo de banco, etc.). Al cortar superﬁ cie hecha de una madera dura (roble, haya, carpe) se recomienda conectar un dispositivo externo para recoger el polvo producido durante el procesamiento de la abertura de extracción de polvo

USO DE LA HERRAMIENTA

Sólo se podrá conectar la sierra a la red después realizar todos los pasos indicados en el apartado “Preparación al trabajo”. Adoptar una postura que garantiza el equilibrio.

MANUAL ORIGINAL

Page 93

Agarre la sierra con ambas manos en la empuñadura y la empuñadura auxiliar (VI). Encender la sierra pulsando el interruptor de bloqueo y luego pulsando el conmutador eléctrico (VI). Durante la operación, no es necesario mantener pulsado el botón de bloqueo. Una vez encendida la sierra, comprobar con sus oídos la regularidad del trabajo del dispositivo. En caso de cualquier ruidos sospechosos, fallos, etc., se debe dejar de trabajar inmediatamente y seguir los pasos de la sección. „Preparación para el trabajo”. Aplicar el soporte de la sierra a la superﬁ cie del objeto de trabajo de modo que el disco de la sierra no toque a este objeto (VII).

¡Precaución! No manipular con el resguardo móvil de la sierra circular. Todas las actuaciones relacionadas con el corte se deben hacer manteniendo la sierra con ambas manos.

Conducir la sierra a lo largo de la línea de corte de manera que la base de la sierra esté en contacto con la superﬁ cie de la pieza de trabajo. Tras pulsar el interruptor, dejar alcanzar a la sierra circular su potencia máxima y luego entonces será posible comenzar el corte. Está prohibido aplicar la sierra al material, y sólo entonces poner en marcha la herramienta. Esto puede bloquear o dañar la sierra o el material, asimismo puede conducir a lesiones del operador. En el caso de reiniciar el corte, dejar alcanzar a la sierra circular su potencia máxima y, a continuación, introducir la herramienta en la ranura de corte.

Al cortar, la hoja de sierra debe llevarse a cabo un movimiento suave, evitando una presión excesiva. La presión a la cabeza de corte no debe ser superior de la que sea suﬁ ciente para el corte del material. Evitar golpear con la sierra circular en la pieza de trabajo.

En caso del atasco de la sierra en la pieza de trabajo, apagar inmediatamente la herramienta apretando el botón de bloqueo y el interruptor eléctrico y luego retirar la sierra. Durante el corte el operador debe prestar una especial atención a la posibilidad de rebote o de deslizamiento de la sierra, y por lo tanto el riesgo real de un accidente.

Durante la operación, no ejercer una presión demasiada sobre la pieza de trabajo y no realizar movimientos bruscos para no dañar la hoja de sierra y una sierra. Durante la operación, hacer pausas regulares. No sobrecargue la herramienta - la temperatura de la superﬁ cie exterior no puede exceder de 60 ° C. Terminado el trabajo, apagar la sierra, desconectar la fuente de alimentación y hacer el mantenimiento y la inspección. Valor total declarado de la vibración se midió por métodos de ensayo estándar y puede usarse para comparar una herramienta a otra. El valor total de la vibración declarado podrá ser utilizado en una evaluación preliminar de la exposición. ¡Precaución! La emisión de vibraciones generadas durante la operación de la herramienta puede diferir del valor declarado, dependiendo de cómo se utiliza la herramienta. ¡Precaución! Especiﬁ car las medidas de seguridad para proteger al operador que se basa en una evaluación de la exposición en las condiciones reales de uso (incluyendo toda la parte del ciclo, como el momento en que la herramienta esté apagada o al ralentí, y el tiempo de activación).

MANTENIMIENTO E INSPECCIONES

¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléctrico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.

MANUAL ORIGINAL

Page 94

CARACTERIQTIQUE DE L’OUTIL

La machine à main au bois est une machine-outil simple, alimentée par batterie, destinée à la coupe des surfaces en bois et la surface des matériaux fabriqués à la base de traitement du bois tels que contreplaqués, panneaux de coupeaux de bois, panneau MDF etc. à l’aide des scies circulaires. La scie circulaire rend possible une coupe de bois facile aussi bien en horizontale que vertical de la surface traitée et sous l’angle réglé de 0

à 450. La coupe peut être réalisée seulement au long d’une ligne droite. Il ne faut pas procéder à la coupe au long d’une ligne courbée (par exemple circonférence) car cela peut provoquer un accident ou la destruction de scie et la machine-outil. Un travail correcte, sans faille et en sécurité dépend d’une bonne exploitation. C’est pourquoi

Avant de procéder au travail il faut lire toute la notice et la garder

Attention! Il ne faut, dans aucun de cas, utiliser l’appareil, sans avoir monté, les protections de scie circulaire ni de diviseur.

Le fournisseur n’est pas responsable des dégâts créés suite au non respect des prescriptions de sécurité et celles de la présente notice.

EQUIPEMENT

Le produit est livré complet mais avant la première utilisation il faut procéder au montage. On livre également le guidage de la chaîne, la chaîne coupante, le guidage, Attention ! Le produit de numéro catalogue: YT-82811 n’a pas été équipé de batterie et de station de chargement

PARAMETRES TECHNIQUES

Paramètre Unité de mesure Valeur Numéro de catalogue YT-82810, YT-82811 Tension du réseau [V] 18 DC Tours nominaux [min-1] 3800 Classe d’isolement III Profondeur de coupe maximale (0O / 45O) [mm] 54 / 40 Scie circulaire

- diamètre externe [mm] 165

- diamètre interne [mm] 16

- épaisseur maximale [mm] 2,5 Masse [kg] 2,3 Niveau de bruit

- pression acoustique L

- puissance acoustique LwA ± K Niveau de fréquence ah ± K [m/s2] 5,33 ± 1,5 Degré de protection IPX0 Type de batterie Li-ion Puissance de batterie * [Ah] 2 Chargeur * Tension d’entrée [V] 220 – 240 Fréquence réseau [Hz] 50 / 60 Tension d’entrée [V] 21 DC Courant de sortie [mA] 2,4 Puissance nominale [W] 60 Temps de chargement ** [h] 1

* seulement dans les modèles équipés en batterie et chargeur **temps de chargement mentionnés ne concerne que la batterie de la capacité mentionnée dans le tableau

± K

[dB(A)] 85,0 ± 3,0 [dB(A)] 96,0 ± 3,0

MISES EN GARDE GÉNÉRALES DE SÉCURITÉ PUISSANCE

Attention!Assurez-vous de lire toutes les consignes de sécurité, illustrations et spéciﬁ cations fournies avec cet outil de puissance /machine. Le non-respect pourrait donc conduire à un choc électrique, un incendie ou des blessures graves.

Conservez tous les avertissements et les instructions pour référence ultérieure.

Le terme « Pouvoir / Machine« Utilisé dans les avertissements se rapporte à tous les outils /machines mues par la force et sans ﬁ l.

INSTRUCTIONS ORIGINALES

Page 95

La sécurité au travail La zone de travail bien éclairé et propre. Le désordre et un mauvais éclairage peuvent être des causes d’accidents. Ne pas utiliser des outils électriques /machines dans un environnement à un risque accru d’explosion, contenant des liquides inﬂ ammables, de gaz ou de vapeurs. Puissance /Machine Ils génèrent des étincelles qui peuvent enﬂ ammer les

poussières ou fumées.

Ne laissez pas les enfants ou d’autres personnes au lieu de travail. La perte de concentration peut entraîner une perte de contrôle.

Sécurité électrique Brancher le cordon électrique doit correspondre à la prise de courant. Ne pas modiﬁ er la ﬁ che de quelque façon. Ne pas utiliser de ﬁ ches d’adaptateur avec des outils électriques mis à la terre /machines. bouchon non modiﬁ é qui correspond à

la prise réduit le risque de choc électrique. Éviter tout contact avec des surfaces mises à la terre telles que les tuyaux, les radiateurs et les refroidisseurs. Mise à la terre du corps augmente le risque de choc électrique. Ne pas exposer les outils électriques /machines au contact de l’humidité ou la pluie. L’eau et l’humidité qui pénètre à l’intérieur puissance /Machine augmente le risque de choc électrique.

Ne surchargez pas le cordon d’alimentation. Ne pas utiliser le câble d’alimentation pour porter, tirer ou de débrancher la prise de courant de la prise murale. Evitez que le cordon à la chaleur, l’huile, des arêtes vives et des pièces mobiles.

Confusion ou endommager le cordon d’alimentation augmente le risque de choc électrique. Si vous travaillez à l’extérieur, utilisez une rallonge destinée à une utilisation en extérieur. L’utilisation d’un cordon adapté à une utilisation en extérieur réduit le risque de choc électrique.

Dans le cas où l’utilisation d’outils électriques /machines dans un environnement humide est inévitable en tant que protection contre la tension d’alimentation doit être utilisée dispositif de courant résiduel (RCD). L’utilisation réduit le risque

de RCD manilles électrocutions.

sécurité personnelle Restez vigilant, regardez ce que vous faites preuve de bon sens lors de l’utilisation d’un outil électrique /machine. Ne pas utiliser les outils électriques /machine alors que vous êtes fatigué ou sous l’inﬂ uence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation peut entraîner des blessures graves. Utiliser un équipement de protection individuelle. Toujours porter des lunettes de protection. L’utilisation d’équipements

de protection individuelle, comme un masque anti-poussière, chaussures de sécurité antidérapantes, casques et protections auditives réduire le risque de blessures graves.

Éviter toute manipulation accidentelle. Assurez-vous que l›interrupteur électrique est en position « oﬀ » avant de se connecter au pouvoir et /machine ou de la batterie, ramasser ou transporter l’outil. Passation de pouvoir /Machine avec un

doigt sur l’interrupteur ou de la puissance d’excitation /machine Lorsque l’interrupteur est en position « marche » peut entraîner des blessures graves. Avant de mettre le pouvoir /machine Retirez toutes les clés et autres outils qui ont été utilisés pour son règlement. Touche gauche sur les éléments rotatifs des outils /machine peut entraîner des blessures graves. Ne pas atteindre et penchez trop loin. Maintenir une bonne posture et de l’équilibre en tout temps. Cela permettra de faciliter le contrôle de prise de l’outil de puissance /machine en cas de situations imprévues pendant le fonctionnement.

Habiller en conséquence. Ne portez pas de vêtements plus souples ou des bijoux. Gardez vos cheveux et vêtements loin des pièces mobiles de l’outil /machine. Des vêtements amples, des bijoux ou des cheveux longs peuvent être pris dans

les pièces mobiles.

Si les dispositifs sont conçus pour connecter l’extraction de la poussière ou l’accumulation de poussière, assurez-vous qu’ils sont connectés et correctement utilisés. L’utilisation de l’extraction de poussière réduit les risques de dangers dus aux

poussières.

Ne laissez pas l’expérience acquise lors de l’utilisation fréquente d’un outil /machine conduit à la négligence et en ignorant les règles de sécurité. Opération négligente peut causer des blessures graves dans une fraction de seconde.

Utilisation et entretien de l’outil de puissance /machine Ne surchargez pas le pouvoir /machine. Utiliser des outils électriques /machine pertinentes pour l’application sélectionnée. outil électrique approprié /machine fournir un meilleur et plus sûr le travail si elle est utilisée pour la charge prévue. Ne pas utiliser les outils électriques /machineSi un interrupteur électrique ne permet pas l’inclusion et l’exclusion. Outil

/Machine ce qui ne peut être contrôlé à l’aide du bouton d’alimentation est dangereux et doit être réparé.

Déconnecter la ﬁ che de la prise murale et / ou retirer la batterie, si elle est détachable de l’outil motorisé /machine avant d’ajuster, de changer les accessoires ou de ranger l’outil /machine. De telles mesures préventives permettront d’éviter une

puissance de démarrage accidentelle /machine.

outil de magasin hors de portée des enfants, ne laissez pas les gens qui ne connaissent pas le pouvoir d’exploitation / machine ou ces instructions pour utiliser l’outil de puissance /machine. puissance /Machine Ils sont dangereux entre les

mains des utilisateurs non formés.

Maintenir les outils électriques /machine et accessoires. outil de vériﬁ cation /machine pour les conﬁ tures mésapparie-

INSTRUCTIONS ORIGINALES

Page 96

ments ou des pièces mobiles, les pièces endommagées et d’autres conditions qui peuvent aﬀ ecter le fonctionnement de puissance /machine. Les dommages doivent être réparés avant d’utiliser les outils électriques /machine. De nombreux

accidents sont causés par des outils maintenus inappropriés /machine. Maintenez vos outils aﬀ ûtés et propres. Des outils correctement entretenus avec des arêtes vives est moins sujette au brouil- lage et il est plus facile à contrôler pendant le fonctionnement.

Utiliser des outils électriques /machine, Accessoires et outils insérés, etc. conformément à ces instructions, en tenant compte du type et des conditions de travail. L’utilisation d’outils pour le travail diﬀ érent de celui qui a été conçu, peut entraîner

une situation dangereuse. La poignée et les surfaces de préhension, maintenir propre, sec et exempt d’huile et de graisse. poignées glissantes et surfaces de préhension ne permettent pas les outils commande et de contrôle en toute sécurité /machine dans des situations dangereuses.

Réparation Réparation d›outils électriques /machine ne bénéﬁ cient des facilités, en utilisant uniquement des pièces de rechange d’origine. Cela permettra d’assurer la sécurité de l’outil approprié.

INSTRUCTIONS SUPPLEMENTAIRES DE SECURITE

Instructions de sécurité concernant les machines à bois. Tenir les mains à distance de la zone de coupe et de scie. Tenir la deuxième main sur le poignée supplémentaire ou le boîtier du moteur. Si on tient la machine à bois par les deux mains, elles ne sont pas exposées à la blessure causée par la scie. Ne pas mettre la main au-dessous de l’objet traité. La protection ne peut pas vous préserver contre la coupe au-dessous de l’objet traité. Mettre la profondeur appropriée de coupe par rapport au matériel traité. Il est recommandé que le disque soit au-dessous du matériel coupé au moins à la hauteur de dent. Ne tenir jamais le matériel coupé dans les mains ou sur la jambe. Fixer le matériel traité sur une base solide. Une bonne ﬁ xation du matériel traité est important aﬁ n d’éviter un contact dangereux avec le corps, le coincement de la scie ou la perte du contrôle de coupe. Tenir la machine-outil par les surfaces isolées destinées à cette ﬁ n au cours de travail où la scie peut avoir le contact avec les câbles de tension. Le contact avec les «câbles sous tension» peuvent faire de sorte que les parties en métal de la machine outil se trouve également «sous tension» en causant la commotion électrique de l’opérateur. Au cours d’une coupe longitudinale il faut toujours utiliser le guidage destiné à la coupe longitudinale ou celui destiné à la coupe des bords. Cela améliore la précision de la coupe et diminue la possibilité de coinçage de la scie. Utiliser toujours une scie des bonnes dimensions et formes des oriﬁ ces appropriés (par exemple la forme de losange ou rond) les scies qui ne sont pas associées à la prise de ﬁ xation peuvent travailler d’une façon excentrique en entraînant la perte du contrôle. N’utiliser jamais les rondelles ou les vis inappropriées aﬁ n de ﬁ xer la scie. Les rondelles et les vis de ﬁ xation de la scie ont été prévus aﬁ n d’assurer un fonctionnement optimal et la sécurité de l’utilisateur.

Raisons de rebut et les moyens de prévention Le rebut est une réaction contre une scie circulaire arrêtée ou désalignée qui entraîne le soulèvement incontrôlé et le mouvement de la scie circulaire vers l’opérateur. Si la scie circulaire est serrée ou arrêtée pendant la coupe, sa lame reste bloquée et la réaction du moteur entraîne un mouvement violent vers l’opérateur. Si la scie circulaire est courbée ou n’est plus désalignée, les dents et son bord arrière peut se libérer de l’entaille et se diriger vers l’opérateur. Un rebut arrière est un eﬀ et d’une mauvaise utilisation de la scie ou des procédures inappropriées soit des conditions d’exploita- tion. On peut l’éviter en adoptant les moyens de protection adaptées mentionnées ci-dessous. Tenir bien la scie par deux mains, avec les bras posés de façon à éviter le rebut vers arrière. Se mettre d’un côté de la scie mais non pas à la ligne de coupe. Le rebut arrière peut provoquer un mouvement violent de la machine outil et sa force peut ne être contrôlé par l’opérateur s’il a adopté des moyens de sécurisation appropriés. Si la scie est bloquée ou la coupe est interrompue pour une raison quelconque il faut lâcher l’appui de connecteur et tenir la scie immobilisée dans le matériel tant qu’elle s’arrête totalement. N’essayer jamais de retirer la scie du matériel coupé ni de ne pas tirer la scie vers arrière tant qu’elle reste en mouvement ou peut entraîner le rebut arrière. Examiner la machine-outil est entreprendre des activités de correction aﬁ n d’éliminer les raisons de coinçage.

Dans la cas de démarrage à nouveau de scie dans l’élément traité il faut centrer le disque de scie dans l’entaille et vériﬁ er si les dents de scie ne sont pas accrochées dans le matériel. Si le disque de la scie est entaillée au moment de nouveau démarrage, il peut se mettre en avant ou causer le rebut arrière par rapport à l’élément traité. Soulever de grands panneaux aﬁ n de minimaliser le risque de serrage et rebut arrière de disque. De grands panneaux ont ten- dance à se plier sous leur grand poids. Les supports devraient être placés sous le panneau des deux cotés, près de la ligne de coupe et le bord de panneau. Ne jamais utiliser les scies émoussées ou endommagées. Les dents de scie mal placées ou peu aiguisées créent une entaille

INSTRUCTIONS ORIGINALES

Page 97

étroite entraînant un frottement, coincement ou rebut arrière. Mettre bien les bornes de profondeur de coupe et l’angle de penchement de la scie, avant procéder à la coupe. Si les mises au pointe de la scie changent au cours de coupe, elles peuvent entraîner le coincement et le rebut arrière. Au cours d’une «coupe profonde» faire particulièrement attention aux parois existant ou autres espaces vides. La scie débondée peut couper autres objets, an provoquant un rebut arrière.

Autres instructions de sécurité concernant les machines à bois Vériﬁ er avant chaque utilisation la protection basse et voir si elle est bien placée. Ne pas utiliser la scie si la protection basse ne se déplacer pas librement et ne se ferme pas immédiatement. Ne jamais ﬁ xer ou laisser la protection basse dans la position ouverte. Si la scie tombe par hasard, la protection basse peut être courbée. Soulever la protection basse à l’aide d’une poignée de tirage et s’ assurer qu’elle circule librement et ne touche pas une autre scie ou une autre partie de chaque emplacement de l’angle et la profondeur de coupure. Vériﬁ er l’action du ressort de la protection basse. Si la protection et le ressort ne marchent pas correctement, il faut les réparer avant l’utilisation. La protection basse peut agir lentement ce qui est lié aux fonctionnement des parties endommagées, les impuretés collant ou plusieurs couches de déchets. Il est possible de retirer la protection basse seulement dans le cas des coupes spéciales telles que «la coupe profonde » ou «la coupe complexe». Soulever la protection basse à l’aide de poignée de tirage. Au moment où la scie s’enfonce dans le matériel il faut lâcher la protection basse. Dans le cas de toute autre coupe on recommande que la protection basse fonctionne de façon autonome. Observer toujours si la protection basse couvre la scie avant de mettre la machine–outil sur l’établi ou le sol. Le bord non protégé de la pile entraînera le mouvement de la scie vers l’arrière et la coupe de tout ce qu’elle rencontre sur la ligne de coupe. Se rendre compte du temps nécessaire jusqu’à l’arrêt de la pile après l’avoir déconnecté.

Autres instructions de sécurité concernant les machines à bois à deviseur Utiliser un diviseur approprié et adapté à la scie utilisée. Le deviseur doit être plus épais que le corps de la pile mais plus ﬁ n que l’emplacement des dents de la scie. Régler le deviseur conformément à la description de la présente notice. Une mise incorrecte, une mauvaise position ou le manque de l’emplacement en ligne peut entraîner l’ineﬃ cacité de diviseur qui ne protège plus contre le rebut arrière. Utiliser toujours le diviseur sauf dans le cas d’une coupe profonde. Le diviseur doit être monté de nouveau après la coupe profonde. Le diviseur entraîne les interférences au cours de la coupe profonde et peut entraîner le rejet arrière. Pour que le déclic travaille correctement il doit être enfoncé dans l’élément traité. Le diviseur est ineﬃ cace contre la protection de rejet au cours des courtes coupes. Ne pas travailler si le déclic est courbé. Même une légère courbature peut ralentir la vitesse de fermeture de protection.

MONTAGE DES ELEMENTS DE l’EQUIPEMENT

ATTENTION! Le montage de l’équipement peut être eﬀ ectué seulement l’alimentation coupé. Déconnecter la batterie de la prise!

Le produit est livré complet. Après avoir ouvert l’emballage de fabrication il faut vériﬁ er si tous les éléments ont été emballés. Vé- riﬁ er ensuite l’état des connexions et éventuellement serrer le vis connectant la base de protection avec la protection immobilière et visser les écrous ﬁ xant le diviseur (si celui–ci fait partie de l’emballage). Monter la scie circulaire avant la première utilisation .

PREPARATION AU TRAVAIL

Avant de commencer le travail, vériﬁ er si le boîtier et la batterie son en bon état. Dans le cas des défauts il est interdit de com- mencer le travail.

Attention! Toutes les activités liées au montage et l’échange des scies circulaires, le règlement et la maintenance de machine-outil doit être eﬀ ectuées hors tension. C’est pourquoi avant de procéder à ces activités il faut démonter la batterie (de la prise élec- trique) !

REMARQUE! Toutes les activités mentionnées dans ce chapitre doivent être eﬀ ectués alors que l’alimentation - la batterie doit être déconnecté de l’outil!

Consignes de sécurité de charge de la batterie

Attention! Avant de charger assurez-vous que le corps du cordon d’alimentation et la prise ne sont pas ﬁ ssuré et endommagé. Ne jamais utiliser une alimentation défectueuse ou endommagée et station de recharge! Pour charger les batteries Utiliser uniquement la station de charge et l’adaptateur secteur fourni. L’utilisation de tout autre adaptateur pourrait provoquer un incendie ou endommager l’outil. Charger la batterie ne peut avoir lieu dans un endroit fermé, sec et protégé contre l’accès par des personnes non autorisées, en particulier les enfants. Ne pas utiliser la station de charge et l’alimentation sans surveillance constante d’un adulte! Si vous avez besoin de quitter la salle, ce qui se fait en charge, débranchez le chargeur du secteur en retirant l’alimentation

INSTRUCTIONS ORIGINALES

Page 98

de la prise électrique. Dans le cas de l’extraction d’une fumée de chargeur, l’odeur comme un suspect. Débranchez immédiatement le chargeur de la prise murale! Perceuse - tournevis fourni avec la batterie est déchargée, donc avant de commencer le travail doit être chargé conformément à la procédure décrite ci-dessous à l’aide du bloc d’alimentation inclus et la station de charge. Les batteries Li-ion (Li - ion) ne montrent pas la soi-disant. « Eﬀ et mémoire », ce qui leur permet d’être rechargée à tout moment. Il est recommandé de décharger la bat- terie pendant le fonctionnement normal, puis charger à pleine capacité. Si, en raison de la nature du travail n’est pas possible à chaque fois que la batterie un tel traitement, cela devrait être fait au moins tous les quelques cycles douzaine. En aucun cas, ne doit pas décharger la batterie en court-circuitant les électrodes, parce qu’il provoque des dommages irréparables! En outre, ne pas vériﬁ er l’état de la charge de la batterie en court-circuitant des électrodes et vériﬁ er l’étincelle.

Stockage de la batterie

Pour prolonger la durée de vie de la batterie pour assurer des conditions de stockage appropriées. La batterie peut durer pendant environ 500 cycles à « charge - décharge ». Le bloc-batterie dans la plage de température de 0 à 30 degrés Celsius et à une humidité relative de 50%. Pour stocker la batterie pendant de longues périodes de temps, la charge à la capacité d’environ 70%. Pour un stockage prolongé, périodiquement, une fois par an, charger la batterie. Ne doit pas conduire à une décharge excessive de la batterie, car elle raccourcit sa durée de vie et peut causer des dommages irréparables. Au cours du stockage de la batterie déchargée progressivement, en raison de la fuite. Le processus de décharge spontanée dépend de la température de stockage, plus la température, plus le processus de décharge. Dans le cas des batteries de stockage inappropriées peuvent fuite d’électrolyte. En cas d’une fuite de déversement devrait être assurée au moyen d’un agent neutralisant, dans le cas de contact avec les yeux doivent être rincer abondamment les yeux avec de l’eau et consulter immédiatement un médecin. Il est interdit d’utiliser l’outil avec une batterie endommagée. Dans le cas de la consommation totale de la batterie, prendre à un point de collecte spécialisé pour l’élimination des déchets.

Transport des batteries

Les batteries au lithium - ion par la législation sont considérées comme des matières dangereuses. L’utilisateur peut transporter outil utilitaire avec la batterie et la batterie par terre eux-mêmes. Ils ne doivent pas être respectées si les conditions supplémentaires. Dans le cas des commandes de transport à des tiers (par exemple, le transport par service de messagerie) doit suivre les règles pour le transport des matières dangereuses. Avant la livraison, s’il vous plaît contacter à ce sujet avec une personne possédant les qualiﬁ cations appropriées. Il est interdit de transporter les batteries endommagées. Pour le transport de la batterie démontée doit être retirée de l’outil, les terminaux exposés à protéger, par exemple. Bande Seal. Les batteries rechargeables pour obtenir le paquet de telle sorte qu’ils ne se déplacent pas à l’intérieur du paquet pendant le transport. Il convient également de se conformer aux réglementations nationales sur le transport des matières dangereuses.

Charge de la batterie

Attention! Avant de charger, couper l’alimentation électrique de la station de charge du réseau électrique en débranchant l’adaptateur secteur de la prise électrique. Il devrait également être propre et les bornes de batterie à la saleté et la poussière avec un chiﬀ on doux et sec. La batterie a un indicateur de batterie intégré. En appuyant sur le bouton s’allume les diodes électroluminescentes (II), plus, plus la batterie chargée. Si le bouton est enfoncé, les LED ne s’allument pas, cela signiﬁ e la batterie déchargée. Débranchez la batterie de l’outil. Pousser la batterie dans la prise de charge (IX). Brancher le chargeur sur une prise électrique. La lumière rouge, qui est en cours de charge. Après la charge, le voyant rouge se éteint et la LED verte est allumée, ce qui indique est complètement chargée. Il devrait être retirez le cordon d’alimentation du secteur. Extraire la batterie de la station de charge, en appuyant sur le loquet de la batterie.

Attention! Si le chargeur est branché au réseau électrique, la LED verte indique qu’une batterie est complètement chargée. Dans ce cas, le chargeur ne démarre pas de charge.

Les scies circulaires

Choisir une scie circulaire destinée à la coupe du matériel choisi. Plus de dents possède la scie, plus lisse seront les bords de l’entaille. Les scies possédant une douzaine de dents sont plus appropriées à la coupe des matériels d’une épaisseur de moins que 1 centimètre et le bois mou. Attention! Ne pas couper d’autres matériaux que ceux mentionnés dans la notice . Il faut vériﬁ er si le disque monté n’a pas de défaut, n’est pas cassé ou si les dents ne sont pas cassées etc. Dans le cas des défauts il faut échanger la scie circulaire contre la nouvelle. Ne pas utiliser les disques déformés ou cassés ! Ne pas utiliser les disques faits en acier (à coupe) rapide ! Ne pas utiliser les disques abrasifs !

INSTRUCTIONS ORIGINALES

Page 99

Ne pas utiliser les disques ne correspondant pas aux données technique mentionnées dans la présente notice ! Ne pas utiliser des disques dont le corps est plus épais ou dans le kit est plus petit que l’épaisseur de diviseur ! Ne pas utiliser les disques dont la vitesse rotative est inférieure à celle de la scie circulaire.

Montage et échange de la scie circulaire (II) Attention! Au cours de l’échange ou montage de la scie circulaire il ne faut pas démonter les protections de scie ! Bloquer par l’appui la possibilité de tour de disque et dévisser le vis ﬁ xant le disque. Enlever le col de ﬁ xage et la scie circulaire de broche de machine-outil à bois. Il est évident qu’il faut nettoyer de poussière, une fois le travail ﬁ ni, la broches, les cols ﬁ xant et l’intérieur. Mettre le col de ﬁ xage interne et ensuite mettre de nouveau la nouvelle scie sur la broche. Mettre le col de ﬁ xage externe et ensuite, tout en bloquant la possibilité de rotation de la scie, visser l’écrou de ﬁ xation.

Réglage de profondeur (III)

Si nécessaire on pet régler la profondeur de coupe ce qui est facilité par le guidage avec l’échelle (placée sur le dos) . A cette ﬁ n il faut dévisser le blocage placés sur le guidage et mettre la profondeur voulue. Ensuite le bloquer avec le vis.

Réglage de l’angle de coupe (IV)

La machine-outil permet la coupe des surfaces sous l’angle de 0

à 45°. A cette ﬁ n il faut choisir l’angle voulu sur l’échelle placée

en avant de l’outil et bien visser l’écrou de blocage.

Montage de guidage (V)

Le guidage à l’échelle facilite la coupe sur la ligne droite. Il fait monter le guidage en bas de l’outil, mettre l’épaisseur voulue de coupe et visser à l’aide d’un écrou.

Mentions supplémentaires

Il ne faut pas utiliser les mains à dégager des parties en vrac, des petits morceaux en bois et autres parties semblables du matériel traité de l’entourage de la scie circulaire qui tourne. Ne pas utiliser la scie à l’extérieur pendant la pluie ou autres précipitations. Ne pas guider la scie seulement avec les mains. Utiliser toujours les outils supplémentaires qui permettent un bon guidage de scie. Après avoir vériﬁ é la scie circulaire et son ﬁ xage stable, la mise de profondeur, l’angle et la largeur de couple il faut encore : S’assurer que les protections mobiles travaillent librement, sans blocage. Ne pas bloquer la protection mobile dans la position ouverte. S’assurer que tous les mécanismes rotatifs du système des protections travaillent correctement. Dans le machines-outils à bois, équipé en diviseur, s’assurer qu’il est placé de façon à ce que : la distance entre le diviseur et le bord de disque à dents n’est pas supérieure à 5 mm, le bord de disque à dents ne dépasse pas plus de 5 mm, le bord inférieur de diviseur, se trouve en ligne rotative de disque, n’est pas plus grande que la largeur de disque.

Il faut toujours utiliser le diviseur ! (dans les machines à couper le bois équipés en diviseur en usine) Il ne faut pas démonter le diviseur qui protège le disque et l’outil contre la panne. Mettre la protection des yeux, de l’ouï et les gants de travail. Utiliser les masques contre poussière.

Attention! En travaillant avec les machines à couper le bois il faut toujours utilisées les protections de l’ouï .

Fixer l’objet traité au poste de travail (par exemple à l’aide de serre-joint, étau etc.)

Dans le cas des coupe des surfaces en bois dur (chaine, hêtre, charme) il est recommandé de connecter l’outil externe à ramasser la poussière créée au cours de travail de traitement.

OUTILISATION DE MACHINE-OUTIL

La connexion de machine-outil à bois au réseau électrique peut avoir lieu seulement après avoir eﬀ ectué toutes les activités mentionnées dans le chapitre «Préparation au travail». Adopter une position sûre et stable. Prendre la machine-outil à bois en main par sa poignée et la prise supplémentaire (VI) Mettre la machine-outil à bois en appuyant la gâchette de blocage de bouton principal et ensuite par l’appuie sur le commutateur électrique. Au cours de travail il faut tenir l’appuie de blocage. Après avoir mis la machine-outil à bois en marche il faut la tenir pendant quelques secondes librement et vériﬁ er le rythme de travail. Dans le cas des bruits suspects, fracas, odeur etc. il faut tout de suite arrêter le travail et procéder comme présenté au chapitre

INSTRUCTIONS ORIGINALES

Page 100

«Préparation au travail». Mettre la base de machine-outil à bois à la surface de l’objet traité de cette façon à ce que le disque de scie ne touche pas à cet objet (VII). Attention ! Il ne faut pas manier la protection mobile du disque de la scie. Toutes les activités doivent être eﬀ ectuées en tenant la machine-outil à bois par deux mains. Conduire la machine-outil à bois au long de la ligne de coupe de façon à ce que la base de machine-outil à touche la surface de l’objet traité. Après avoir appuyé sur le commutateur il faut permettre à la scie circulaire atteindre les tours nominaux et procéder à la coupe. Il est interdit de mettre d’abord la scie sur le matériel et la mettre en marche après. Cela peut provoquer le blocage de la scie, ses dégâts ou les dégâts de matériel. Cela peut également provoquer les blessures. Dans le cas de renouvèlement de coupe, il faut permettre à la scie circulaire atteindre les tours nominaux et l’introduire dans le trait de scie. Pendant la coupe il faut guider la scie en mouvements libres, sans appuyer trop fort. L’appui sur la tète de coupe ne doit pas dépasser celui qui est suﬃ sant à la coupe de matériel. Il faut éviter de frapper avec la scie sur le matériel coupé.

Si la scie est bloquée dans le matériel traite il faut tout de suit la déconnecter en appuyant la gâcheuse de blocage et le commutateur électrique et ensuite retirer la scie. Au cours de travail faire particulièrement attention à la possibilité de glissage ou rebut . Au cours de travail il ne faut pas appuyer trop fort sur le matériel traité ni ne pas procéder aux mouvements brusques aﬁ n de ne pas endommager la machine-outil à bois et la scie circulaire. Procéder aux pauses régulières. Il ne faut jamais décharger l’appareil, la température des surfaces externes ne peut jamais dépasser 60

Une fois le travail ﬁ nie, déconnecter la machine- outil à bois, déconnecter le câble de la prise et procéder à la maintenance et l’inspection.

La valeur totale déclarée des fréquences a été mesuré à l’aide de la méthode standard des analyses et peut être réutilisée aﬁ n de comparer un outil avec l’autre. La valeur totale déclarée des fréquences peut être utilisée dans l’analyse préliminaire de l’exposition. Attention! L’ émission des fréquence au cours de travail peut être diﬀ érant de la valeur déclarée, dépendamment de mode de l’utilisation de l’appareil. Attention! Il faut déﬁ nir les moyens de sécurité ayant pour l’objectif de protéger l’opérateur. Ils s’appuient sur les données réelles dans les conditions de l’utilisation (en prenant en considération les parties du cycle de travail, par exemple quand l’appareil est déconnecté ou travail à marche vide ainsi que le temps de l’activation).

ENTRETIEN ET INSPECTION

REMARQUE! Avant le réglage, entretien ou la maintenance débrancher l’outil de la prise électrique. Après l’opération, vériﬁ er l’état de l’outil par une inspection visuelle et évaluation: le corps et la poignée, le câble électrique avec le bouchon et le guidecâble, l’action de commutation électrique, la perméabilité des ouvertures de ventilation, la formation d’étincelles de la brosse, le bruit de fonctionnement des paliers et des engrenages, le fonctionnement et la douceur. Au cours de la période de garantie, vous ne pouvez pas démonter le pouvoir ou remplacer un composant ou des composants, car cela annulera votre garantie. Les irrégularités constatées lors de l’examen, ou pendant le travail, sont un signal pour mener à bien le centre de service de réparation. Après l’opération, un boîtier, des persiennes, des commutateurs, et le couvercle de la poignée latérale doit être nettoyé, par exemple. Un courant d’air (à une pression non supérieure à 0,3 MPa), une brosse ou d’un chiﬀ on sec, sans utilisation de produits chimiques et de ﬂ uides de nettoyage. Outils et poignées doi vent être net toys avec un chiﬀ on propre et sec.

100

INSTRUCTIONS ORIGINALES
