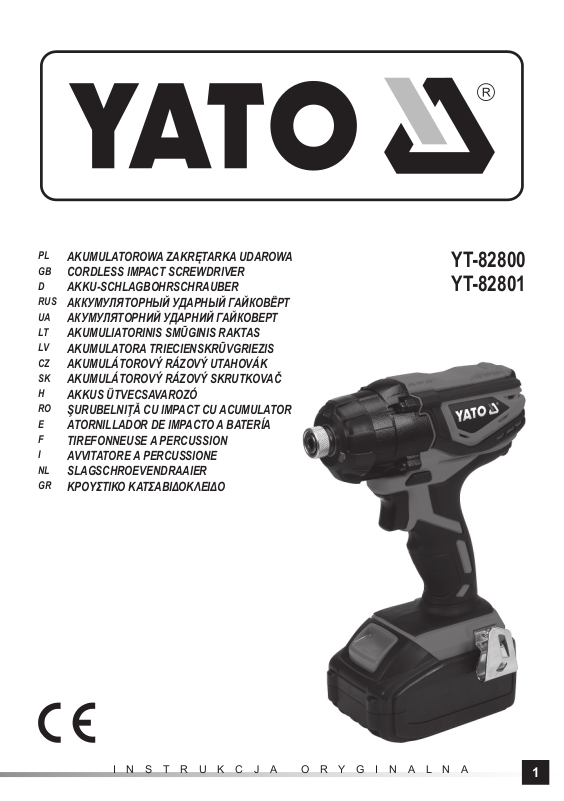

Page 1

AKUMULATOROWA ZAKRĘTARKA UDAROWA

CORDLESS IMPACT SCREWDRIVER

AKKU-SCHLAGBOHRSCHRAUBER

RUS

АККУМУЛЯТОРНЫЙ УДАРНЫЙ ГАЙКОВЁРТ

АКУМУЛЯТОРНИЙ УДАРНИЙ ГАЙКОВЕРТ

AKUMULIATORINIS SMŪGINIS RAKTAS

AKUMULATORA TRIECIENSKRŪVGRIEZIS

AKUMULÁTOROVÝ RÁZOVÝ UTAHOVÁK

AKUMULÁTOROVÝ RÁZOVÝ SKRUTKOVAČ

AKKUS ÜTVECSAVAROZÓ

ŞURUBELNIŢĂ CU IMPACT CU ACUMULATOR

ATORNILLADOR DE IMPACTO A BATERÍA

TIREFONNEUSE A PERCUSSION

AVVITATORE A PERCUSSIONE

SLAGSCHROEVENDRAAIER

ΚΡΟΥΣΤΙΚΟ ΚΑΤΣΑΒΙΔΟΚΛΕΙΔΟ

YT-82800 YT-82801

INSTRUKCJA ORYGINALNA

Page 2

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

III IV

2020

Rok produkcji: Production year: Produktionsjahr:

Год выпуска: Рік випуску:

Pagaminimo metai:

Ražošanas gads: Rok výroby: Rok výroby:

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

Gyártási év: Anul producţiei utilajului: Año de fabricación:

Année de fabrication: Anno di produzione: Bouwjaar:

INSTRUKCJA ORYGINALNA

Έτος παραγωγής:

Page 3

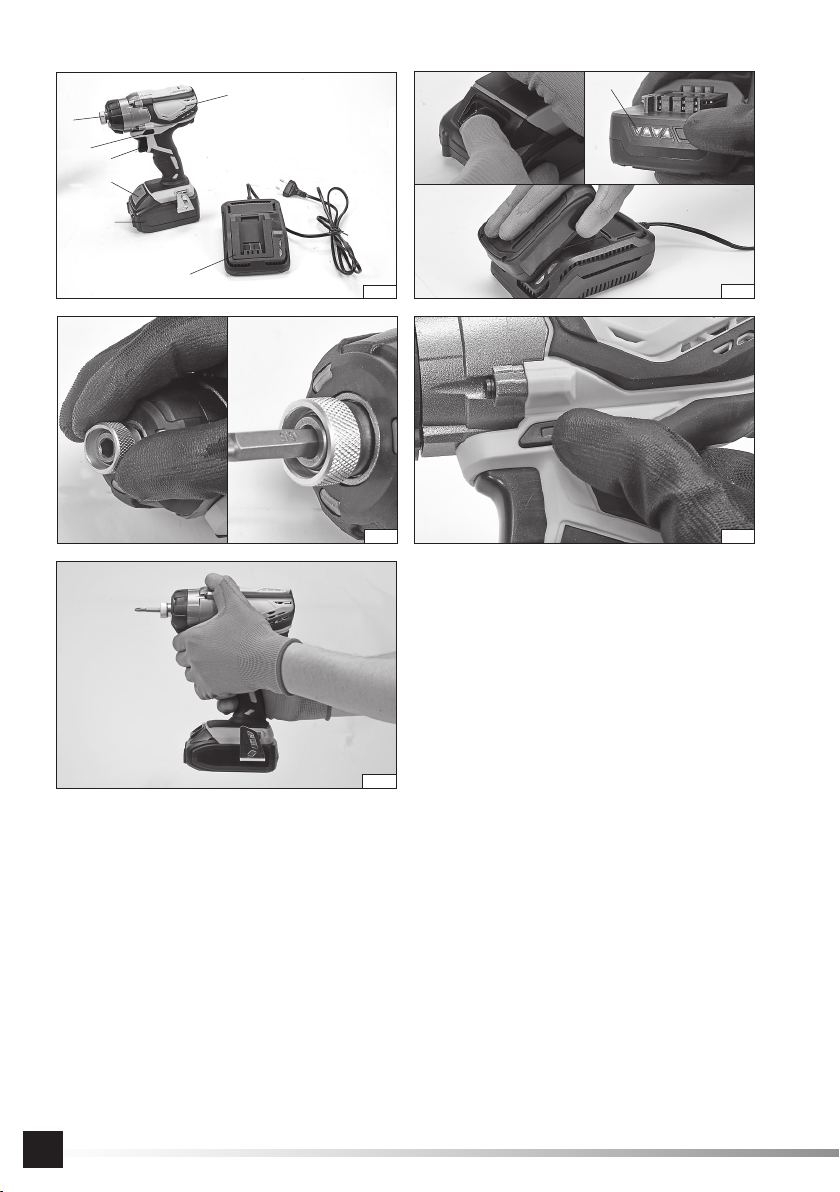

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

1. zakrętarka

2. uchwyt narzędziowy

3. akumulator

4. ładowarka akumulatora

5. zatrzask akumulatora

6. włącznik

7. przełącznik kierunku obrotów

8. wskaźnik naładowania akumulatora

1.impact wrench

2. tool handle

3. battery

4. battery charger

5. battery latch

6. switch

7. switch of the revs direction

8. battery charge indicator

DGB

1. Schrauber

2. Werkzeugfutter

3. Akkumulator

4. Ladegerät für den Akkumulator

5. Klemme des Akkumulators

6. Schalter

7. Drehrichtungsschalter

8. Ladeanzeige des Akkumulators

RUS

1. гайковерт

2. зажимный патрон

3. аккумулятор

4. зарядное устройство аккумулятора

5. защелка аккумулятора

6. включатель

7. переключатель направления вращения

8. индикатор зарядки аккумулятора

1. elektroskrūvgriezis

2. ierīču turētājs

3. akumulators

4. akumulatora uzlādes stacija

5. akumulatora sprosts

6. ieslēdzējs

7. rotāciju virziena pārslēdzējs

8. akumulatora uzlādēšanas rādītājs

1. ütvecsavarozó

2. tokmány

3. akkumulátor

4. akkumulátor töltője

5. akkumulátor rögzítő csatja

6. kapcsoló

7. forgásirány váltó

8. az akkumulátor töltöttségének kijelzése

1. tirefonneuse

2. poignée

3. batterie

4. chargeur de batterie

5. cliquet de batterie

6. gâchette

7. commutateur de directions des tours

8. indice de chargement de batterie

1. гайковерт

2. затискний патрон

3. акумулятор

4. зарядний пристрій акумулятора

5. защіпка акумулятора

6. вмикач

7. перемикач напрямку обертання

8. індикатор зарядження акумулятора

1. šroubovák

2. sklíčidlo

3. akumulátor

4. nabíječka akumulátoru

5. západka akumulátoru

6. vypínač

7. přepínač směru otáček

8. indikátor nabití akumulátoru

1. maşină de înﬁ letat

2. suport unelte

3. acumulator

4. încărcător acumulator

5. blocadă acumulator

6. comutator

7. comutator direcţie turaţie

8. indicator încărcare acumulator

1. avvitatore

2. portautensili

3. batteria

4. caricatrice della batteria

5. bloccaggio della batteria

6. interruttore

7. selettore della direzione di rotazione

8. Indicatore di caricamento della batteria

1. užsuktuvas

2. griebtuvas

3. akumuliatorius

4. akumuliatoriaus įkroviklis

5. akumuliatoriaus spragtukas

6. jungiklis

7. apsisukimų krypties perjungiklis

8. akumuliatoriaus įkrovimo indikatorius

1. skrutkovač

2. skľučovadlo

3. akumulátor

4. nabíjačka akumulátora

5. západka akumulátora

6. vypínač

7. prepínač smeru otáčok

8. indikátor nabitia akumulátora

1. atornillador

2. portaherramientas

3. acumulador / batería

4. cargador de batería

5. pestillo de la batería

6. interruptor

7. conmutador de sentido de rotaciones

8. indicador de carga de la batería

1. schroevendraaier

2. gereedschapshouder

3. accu

4. acculader

5. accuvergrendeling

6. schakelaar

7. toerentalschakelaar

8. acculadingsindicator

1. κατσαβιδόκλειδο

2. λαβή εργαλείου

3. συσσωρευτής

4. φορτιστής συσσωρευτή

5. μάνδαλο συσσωρευτή

6. διακόπτης

7. μεταγωγέας κατεύθυνσης στροφών

8. δείκτης φόρτισης συσσωρευτή

INSTRUKCJA ORYGINALNA

Page 4

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

18 V

Napięcie znamionowe Nominal voltage Nennspannung

Номинальное напряжение Номінальна напруга

Nominali įtampa Nomināls spriegums Jmenovité napětí Menovité napätie Névleges feszültség Tensiunea nominală Tensión nominal Tension nominale Tensione nominale Nominale spanning Ονομαστική τάση

0 - 3000 min

Znamionowa prędkość obrotowa Nominal rotation Nennumdrehungsgeschwindigkeit

Номинальные обороты Номінальні оберти

Nominalus apsisukimų greitis Nomināls griezes ātrums Jmenovité otáčky Menovité otáčky Névleges fordulatszám Viteza de rotire nominală Velocidad de la rotación nominal Vitesse de rotation nominale Velocità di rotazione nominale Nominale omwentelingssnelheid Ονομαστική ταχύτητα περιστροφής

Przełącznik kierunku obrotów Rotation selector Umschalter für die Drehrichtung

Реверсивный переключатель Реверсивний перемикач

Apsisukimų krypties perjungiklis Apgriezienu virziena pārslēdzējs Přepínač směru otáč Prepínač smeru otáčok Forgásirány váltó Comutatorul direcţiei de rotire Interruptor de la dirección de la rotación Commutateur de directions des tours Selettore della direzione di rotazione Omkeerschakelaar Διακόπτης κατεύθυνσης στροφών

-1

ení

Elektronicznie regulowana prędkość obrotowa Electronic adjustment of the rotation Elektronisch geregelte Umdrehungsgeschwindigkeit

Электронная регулировка оборотов Електронне регулювання обертів

Elektroniniu būdu reguliuojamas apsisukimų greitis Elektroniski regulēts griezes ātrums Elektronická regulace otáček Elektronická regulácia otáčok Elektromos fordulatszám-szabályozás Ajustarea electronică a vitezei de rotire Velocidad de la rotación ajustada electrónicamente Vitesse de rotation à commande électronique Velocità di rotazione regolata elettronicamente Elektronisch instelbare omwentelingssnelheid Ηλεκτρονικά ρυθμιζόμενη ταχύτητα περιστροφών

6,3 mm

Rozmiar uchwytu narzędziowego Chuck size Abmessung der Werkzeughalterung

Размер патрона Розмір патрона Įrankio griebtuvo dydis

Ierīces turētāja izmērs Rozměr upínacího přípravku nástroje Rozmer upínacieho prípravku nástroja A szerszámbefogás mérete Diametrul portsculei Tamaño del mandril de la herramienta Dimension de porte-outil Dimensione del portautensili è Grootte van de gereedschapshouder Μέγεθος λαβής εργαλείου

Li-Ion

Rodzaj akumulatora Battery type Art des Akkumulators

Вид аккумулятора Вид акумулятора

Akumuliatoriaus tipas Akumulatora veids Typ akumulátoru Druh akumulátora Az akkumulátor típusa Genul acumulatorului Tipo de acumulador Type de batterie Tipo della batteria Baterij type Είδος συσσωρευτή

INSTRUKCJA ORYGINALNA

Page 5

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

Przeczytać instrukcję Read the operating instruction Bedienungsanleitung durchgelesen

Прочитать инструкцию Прочитать iнструкцiю

Perskaityti instrukciją Jālasa instrukciju Přečtet návod k použití Prečítať návod k obsluhe Olvasni utasítást Citeşti instrucţunile Lea la instrucción Lisez la notice d’utilisation Leggere il manuale d’uso Lees de instructies Διαβάστε τις οδηγίες χρήσης

Używaj gogle ochronne Wear protective goggles Schutzbrille tragen

Пользоваться защитными очками Користуйтесь захисними окулярами

Vartok apsauginius akinius Jālieto drošības brilles Používej ochranné brýle Používaj ochranné okuliare Használjon védőszemüveget! Intrebuinţează ochelari de protejare Use protectores del oído Portez des lunettes de protection Utilizzare gli occhiali di protezione Draag een veiligheidsbril Χρησιμοποιήστε τα γυαλιά προστασίας

Używać ochrony słuchu Wear hearing protectors Gehörschutz tragen

Пользоваться средствами защиты слуха Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti Jālieto dzirdes drošības lī Používej chrániče sluchu Používaj chrániče sluchu Használjon fülvédőt! Intrebuinţează antifoane Use protectores de la vista Portez une protection auditive Utilizzare i dispositivi di protezione dell’udito Draag gehoorbescherming Χρησιμοποιήστε τις ωτασπίδες

Stosować rękawice ochronne Use protective gloves Schutzhandschuhe verwenden

Необходимо пользоваться защитными перчатками Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines Lietot aizsardzības cimdus Používejte ochranné rukavice Používajte ochranné rukavice Használjon védőkesztyűt Utilizarea mănuşilor de protrcţie Use guantes de protección Portez des gants de protection Utilizzare i guanti di protezione Gebruik beschermende handschoenen Φορέστε τα γάντια προστασίας

dzekļu

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagroże- nie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

This symbol indicates that waste electrical and electronic equipment (including batteries and storage cells) cannot be disposed of with other types of waste. Waste equipment should be collected and handed over separately to a collection point for recycling and recovery, in order to reduce the amount of waste and the use of natural resources. Uncontrolled release of hazardous components contained in electrical and electronic equipment may pose a risk to human health and have adverse eﬀ ects for the environment. The household plays an important role in contributing to reuse and recovery, including recycling of waste equipment. For more information about the appropriate recycling methods, contact your local authority or retailer.

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoﬀ e, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование ( отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

здоровья человека, и приводить к негативным изменениям в окружающей среде.

INSTRUKCJA ORYGINALNA

в том числе батареи и аккумуляторы) вместе с другими

Page 6

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повинно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних електронному обладнанні, може представляти небезпеку для здоров’я людини і викликати негативні зміни в навколишньому середовищі. Господарство відіграє важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę įrangą (įskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota įranga turėtų būti renkama atskirai ir siunčiama į surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklių naudojimą. Nekontroliuojamas pavojingų komponentų, esančių elektros ir elektroninėje įrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus natūralios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pakartotinio įrenginių naudojimo ir utilizavimo, įskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

Šīs simbols informē par aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopā ar citiem atkritumiem. Nolietotas iekārtas ir jāsavāc atsevišķi un jānodod sav izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdalīšanās var radīt cilvēku veselības apdraudējumu un izraisīt negatīvas izmaiņas apkārtējā vidē. Mājsaimniecība pilda svarīgu lomu otrreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk informācijas par atbilstošām otrreizēj

Tento symbol informuje, že je zakázáno likvidovat použité elektrické a elektronické zařízení (včetně baterií a akumulátorů) společně s jiným odpadem. Použité zařízení by mělo být shromažďováno selektivně a odesíláno na sběrné místo, aby byla zajištěna jeho recyklace a využití, aby se snížilo množství odpadu a snížil stupeň využívání přírodních zdrojů. Nekontrolované uvolňování nebezpečných složek obsažených v elektrických a elektronických zařízeních může představovat hrozbu pro lidské zdraví a způsobit negativní změny v přírodním prostředí. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace použitého zařízení. Další informace o vhodných způsobech recyklace Vám poskytne místní úřad nebo prodejce.

Tento symbol informuje o zákaze vyhadzovania opotrebovaných elektrických a elektronických zariadení (vrátane batérií a akumulátorov) do komunálneho (netriedeného) odpadu. Opotrebované zariadenia musia byť separované a odovzdané do príslušných zberných miest, aby mohli byť náležite recyklované, č a zmenšuje využívanie prírodných zdrojov. Nekontrolované uvoľňovanie nebezpečných látok, ktoré sú v elektrických a elektronických zariadeniach, môže ohrozovať ľudské zdravie a mať negatívny dopad na životné prostredie. Každá domácnosť má dôležitú úlohu v procese opätovného použitia a opätovného získavania surovín, vrátane recyklácie, z opotrebovaných zariadení, Bližšie informácie o správnych metódach recyklácie vám poskytne miestna samospráva alebo predajca.

Ez a szimbólum arra hívja fel a ﬁ gyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében adja le a megfelelő gyűjtőpontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen kibocsátása veszélyt jelenthet az emberi egészségre és negatív változásokat okozhat a természetes környezetben. A háztartások fontos szerepet töltenek be az elhasznált készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelő módjaival kapcsolatos további információkat a helyi hatóságoktól vagy a termék értékesítőjétől szerezhet.

Acest simbol indică faptul că deșeurile de echipamente electrice și electronice (inclusiv baterii și acumulatori) nu pot ﬁ eliminate împreună cu alte tipuri de deșeuri. Deșeurile de echipamente trebuie colectate și predate separat la un punct de colectare în vederea reciclării și recuperării, pentru a reduce cantitatea de deșeuri și consumul de resurse naturale. Eliberarea necontrolată a componentelor periculoase conținute în echipamentele electrice și electronice poate prezenta un risc pentru sănătatea oamenilor și are efect advers asupra mediului. Gospodăriile joacă un rol important prin contribuția lor la reutilizare și recuperare, inclusiv reciclarea de multe informații în legătură cu metodele de reciclare adecvate, contactați autoritățile locale sau distribuitorul dumneavoastră.

Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a ﬁ n de reducir la cantidad de residuos y el uso de los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.

Ce symbole indique que les déchets d’équipements électriques et électroniques (y compris les piles et accumulateurs) ne peuvent être éliminés avec d’autres déchets. Les équipements usagés devraient être collectés séparément et remis à un point de collecte aﬁ n d’assurer leur recyclage et leur valorisation et de réduire ainsi la quantité de déchets et l’utilisation des ressources naturelles. La dissémination incontrôlée de composants dangereux contenus dans des équipements électriques et électroniques peut présenter un risque pour la santé humaine et avoir des eﬀ ets néfastes sur l’environnement. Le ménage joue un rôle important en contribuant à la réutilisation et à la valorisation, y compris le recyclage des équipements usagés. Pour plus d’informations sur les méthodes de recyclage appropriées, contactez votre autorité locale ou votre revendeur.

Questo simbolo indica che l’apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri riﬁ uti. Le appa- recchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al ﬁ ne di ridurre la quantità di riﬁ uti e diminuire l’uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio per la salute umana e causare gli eﬀ etti negativi sull’ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il riciclaggio dell’apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l’autorità locale o il rivenditore.

Dit symbool geeft aan dat afgedankte elektrische en elektronische apparatuur (inclusief batterijen en accu’s) niet samen met ander afval mag worden weggegooid. Afgedankte apparatuur moet gescheiden worden ingezameld en bij een inzamelpunt worden ingeleverd om te zorgen voor recycling en terugwinning, zodat de hoeveelheid afval en het gebruik van natuurlijke hulpbronnen kan worden beperkt. Het ongecontroleerd vrijkomen van gevaarlijke componenten in elektrische en elektronische apparatuur kan een risico vormen voor de menselijke gezondheid en schadelijke gevolgen hebben voor het milieu. Het huishouden speelt een belangrijke rol bij het bijdragen aan hergebruik en terugwinning, inclusief recycling van afgedankte apparatuur. Voor meer informatie over de juiste recyclingmethoden kunt u contact opnemen met uw gemeente of detailhandelaar.

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

ākšanas punktā ar mērķi nodrošināt atkritumu otrreizējo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu

ās pārstrādes metodēm var saņemt pie vietējo varas iestāžu pārstāvjiem vai pārdevēja.

τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκτη απελευθέρωση επικίνδυνων

компонентів, що містяться в електричному та

ím sa znižuje množstvo odpadov

șeurilor de echipamente. Pentru mai

INSTRUKCJA ORYGINALNA

Page 7

CHARAKTERYSTYKA WYROBU

Zakrętarka udarowa jest uniwersalnym, niewymagającym zewnętrznego źródła zasilania narzędziem przenośnym, przeznaczonym dla majsterkowiczów tylko do wkręcania i wykręcania śrub i nakrętek wyposażonych w gwint lewoskrętny oraz prawoskrętny za pomocą różnorodnych końcówek wkrętakowych. Dzięki mechanizmowi udarowemu zakrętarka oferuje znacznie wyższy moment obrotowy niż typowa wiertarko – wkrętarka akumulatorowa. Jej szczególne zalety docenią majsterkowicze wykonujący różnorodne prace montażowe i wykończeniowe.Prawidłowa, niezawodna i bezpieczna praca elektronarzędzia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z produktem są dostarczane: akumulator oraz stacja ładująca (ładowarka). Uwaga! Produkt o numerze katalogowym: YT-82801 nie został wyposażony w akumulator i stację ładującą.

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość

Numer katalogowy YT-82800, YT-82801 Napięcie robocze [V] 18 DC Obroty (bieg jałowy) [min Częstotliwość udaru [min-1] 0 - 3000 Maks. moment obrotowy [Nm] 160 Poziom hałasu

- ciśnienie akustyczne [dB] 82,0 ± 3,0

- moc L

Stopień ochrony IP20 Klasa izolacji III Poziom drgań [m/s2] 8,15 ± 1,5 Masa [kg] 1,1 Uchwyt narzędziowy [mm] Rodzaj akumulatora Li-Ion Pojemność akumulatora* [Ah] 2 Ładowarka* Napięcie wejściowe [V] 220 - 240 Częstotliwość sieci [Hz] 50 / 60 Napięcie wyjściowe [V] 60 Prąd wyjściowy [mA] 21 DC Moc znamionowa [W] 2,4 Czas ładowania** [h] 1

* tylko w modelach wyposażonych w akumulator i ładowarkę ** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

-1

] 0 - 3000

[dB] 93,0 ± 3,0

6,3

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyﬁ kacjami do- starczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do

poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

INSTRUKCJA ORYGINALNA

Page 8

Bezpieczeństwo miejsca pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami

wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyﬁ kować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyﬁ kowana wtyczka

pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia pr Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częścia- mi. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko

porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasi- lania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas

pracy może prowadzić do poważnych urazów osobistych. Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłą- czeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z

palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów. Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów. Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami. Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe

elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia. Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odłącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przy-

padkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników. Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia na- leży naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia. Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami

jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

ądem elektrycznym.

INSTRUKCJA ORYGINALNA

Page 9

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i po- wierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA WKRĘTAREK

Trzymaj narzędzie za izolowane chwyty podczas pracy gdzie akcesorium tnące może zetknąć się z ukrytym przewodem lub z kablem zasilającym. Akcesoriom tnące stykając się z przewodem „pod napięciem” może spowodować, że metalowe części

narzędzia znajdą się „pod napięciem” i spowodują porażenie elektryczne operatora.

PRZYGOTOWANIE DO PRACY

UWAGA! Wszystkie czynnoś

- akumulator musi zostać odłączony od narzędzia!

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Za- brania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej! Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-Ion (litowo – jonowe) nie wykazują tzw. “efekt pamięciowego”, co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nieodwracalne uszkodze- nia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obﬁ cie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą ﬁ rmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwaliﬁ kacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczą- cych transportu materiałów niebezpiecznych.

ci wymienione w niniejszym rozdziale należy wykonywać przy odłączonym napięciu zasilającym

INSTRUKCJA ORYGINALNA

Page 10

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki. Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody (II), im więcej, tym bardziej naładowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator. Odłączyć akumulator od narzędzia. Wsunąć akumulator w gniazdo ładowarki (II). Podłączyć ładowarkę do gniazda sieci elektrycznej. Zaświeci się czerwona dioda, co oznacza proces ładowania. Po zakończeniu ładowania zgaśnie dioda czerwona, a za Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej. Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora.

Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumu- lator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

Mocowanie końcówek wkrętakowych w uchwycie wkrętarki (III)

Uwaga! Ze względu na obecność mechanizmu udarowego należy stosować końcówki przeznaczone do pracy z narzędziami udarowymi o większym lub równym momencie obrotowym niż moment obrotowy narzędzia. Uwaga! Ze względu na obecność mechanizmu udarowego zabronione jest mocowanie wierteł i praca nimi. W przypadku zablokowania wiertła w otworze mechanizm udarowy może spowodować pęknięcie wiertła, co może być przyczyną powstania obrażeń. Uwaga! Mocowanie należy przeprowadzić przy odłączonym akumulatorze, zapobiegnie to przypadkowemu włączeniu narzę- dzia. Uchwyt wkrętarki jest przeznaczony do stosowania sześciokątnych tzw. „długich” końcówek i adapterów o długości co najmniej 50 mm i wyposażonych w wyżłobienie zapewniające zablokowanie końcówki w uchwycie. Zabronione jest stosowanie końcówek krótszych niż 50 mm oraz takich, które nie zostały wyposażone w wyżłobienie. Pociągnąć do przodu pierścień uchwytu narzędziowego, a następnie wprowadzić do uchwytu końcówkę i puścić pierścień, który powinien wrócić w położenie początkowe. Sprawdzić czy końcówka została poprawnie zablokowana w uchwycie, jeżeli nie udaje się jej wyciągnąć, oznacza to poprawne zamocowanie.

Demontaż końcówki należy przeprowadzić w odwrotnej kolejności.

Ustawianie kierunku obrotów (IV)

Ustawić przełącznik w żądaną pozycję. Na przełączniku za pomocą strzałek zaznaczono kierunek ruchu śrub z najpopularniejszym gwintem prawoskrętnym. W przypadku śrub wyposażonych w gwint lewoskrętny ruch śruby będzie przeciwny do kierunku wskazywanego przez strzałkę.

Czynności przygotowawcze do pracy

Przed przystąpieniem do pracy: Zamocować obrabiany materiał w imadle lub za pomocą ścisków stolarskich. Używać narzędzi roboczych właściwych dla wykonywanej pracy. Dobrać odpowiedni rodzaj końcówki do gniazda śruby. Założyć odzież roboczą i środki ochrony wzroku i słuchu. Chwycić narzędzie oburącz (V). Przyjąć pewną i stabilną postawę. Włączyć narzędzie naciskając palcem włącznik elektryczny. Uwaga! W przypadku zaobserwowania w czasie pracy podejrzanych hałasów, trzasków, swądu itp. natychmiast wyłączyć narzę- dzie i wyjąć akumulator z narzędzia.

UŻYTKOWANIE NARZĘDZIA

Głębokość wciśnięcia włącznika decyduje o prędkości obrotowej i momencie obrotowym. Narzędzie nie ma możliwości ustawienia zadanej prędkości i momentu obrotowego.

Należy końcówkę wprowadzić w gniazdo śruby lub nałożyć na nakrętkę, a dopiero następnie uruchomić urządzenie. Zapobiegnie to uszkodzeniu elementów złącznych lub końcówki. Zmniejszy także ryzyko powstania obrażeń.

W przypadku wkręcania śrub w podłoże, zaleca się wykonanie otworu prowadzącego o średnicy rdzenia śruby. Zapobiegnie to zniszczeniu materiału podczas wkręcania. Możliwe jest jednak także wkręcanie bez wykonywania otworu prowadzącego. Podczas obydwu rodzajów wkręcania należy je rozpocząć z niewielką prędkością obrotową i ewentualnie zwiększyć ją w trakcie pracy. W przypadku połączeń gwintowych, na przykład przy wkręcaniu śrub w otwory gwintowane lub nakręcaniu nakrętek na gwinto-

świeci się dioda zielona, oznaczająca pełne naładowanie akumulatora.

INSTRUKCJA ORYGINALNA

Page 11

wane trzpienie należy pierwsze kilka obrotów wykonać z pomocą ręki, klucza lub wkrętaka ręcznego. Dopiero po upewnieniu się o prawidłowym wkręceniu się jednego elementu w drugi można przystąpić do pracy zakrętką. W przypadku skręcania elementów gwintowanych nie zaleca się wywierać zbyt dużego nacisku na wkrętarkę. Może to doprowadzić do zniszczenia gwintu. Po dokręceniu elementów zadziała mechanizm udarowy, co będzie sygnalizowane „uderzeniami” mechanizmu obrotowego, w takim przypadku należy zwolnić nacisk na włącznik i zaprzestać dalszego dokręcania elementów. Kontynuowanie dokręcenia może doprowadzić do zniszczenia elementów złącznych.

Używanie przystawek

Narzędzie nie może być używane do napędu przystawek roboczych.

Uwagi dodatkowe

W czasie pracy nie należy wywierać zbyt dużego nacisku na obrabiany materiał i nie wykonywa spowodować uszkodzenia narzędzia roboczego i wiertarki. W czasie pracy stosować regularne przerwy. Nie wolno dopuścić do przeciążenia narzędzia, temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60 oC. Po zakończonej pracy wyłączyć wiertarkę, wyjąć akumulator i dokonać konserwacji i oględzin. Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

ć gwałtownych ruchów, aby nie

INSTRUKCJA ORYGINALNA

Page 12

PROPERTIES OF THE TOOL

The impact wrench is a versatile tool, that does not require an external power source, it is portable, designed for the DIY users. It should be used only for is crewing in and out bolts and nuts with left-hand and right-handed thread, by using a variety of screwdriver bits. Through the impact mechanism the impact wrench oﬀ ers much higher torque than a typical cordless screwdriver drill. Its special advantages would be appreciated by the DIYs who make a variety of assembly and ﬁ nishing works. A correct, reliable and safe functioning of the electric tool depends on its proper use, so:

Before you proceed to operate the device, read the manual thoroughly and keep it.

The supplier will not be held responsible for any damage resulting from the safety regulations and the recommendations indicated hereby not being observed.

EQUIPMENT

The product is supplied in a complete state and requires no assembly. Together with the product there are provided: the rechargeable battery and charging station (charger). Attention! The product of the catalog number: YT-82801 has not been equipped with a rechargeable battery and charging station.

TECHNICAL PARAMETERS

Parameter Unit of measurement Value

Catalogue number YT-82800, YT-82801 Operating voltage [V] 18 DC Rotation (idle) [min Impact frequency 0 - 3000 Maximum torque [Nm] 160 Noise level

- acoustic pressure [dB] 82,0 ± 3,0

- LWA power [dB] 93,0 ± 3,0 Protection grade IP20 Insulation class III Level of vibration (drilling / screwdriveting) [m/s Mass [kg] 1,1 Tool handle [mm] Battery Li-Ion Capacity of the battery* [Ah] 2 Charger* Input voltage [V~] 220 - 240 Mains frequency [Hz] 50 / 60 Rated power [W] 60 Output voltage [V] 21 DC Input current [A] 2.4 Time of charging** [h] 1

* only for models equipped with battery and charger ** charging time applies only to the battery with a capacity listed in table

-1

] 0 - 3000

] 8,15 ± 1,5

6,3

GENERAL WARNINGS FOR THE SAFETY OF POWER TOOLS

Warning! Read all safety warnings, illustrations and speciﬁ cations provided with this power tool. Failure to do so may

result in electric shock, ﬁ re or serious injury.

Keep all warnings and instructions for future reference.

The term “power tool” used in warnings applies to all tools driven by power both wired and wireless.

Workplace safety Keep the workplace well-lit and clean. Disorder and poor lighting can be causes of accidents. Do not work with power tools in an environment with an increased risk of explosion, containing ﬂ ammable liquids, gases or vapors. Power tools generate sparks that can ignite dust or fumes. Children and third persons should not be allowed to enter the workplace. Loss of concentration can result in loss of control.

ORIGINAL INSTRUCTIONS

Page 13

Electrical safety The plug of the electric cable must match the power socket. You must not modify the plug in any way. Do not use any plug adapters with earthed power tools. An unmodiﬁ ed plug that ﬁ ts the outlet reduces the risk of electric shock. Avoid contact with earthed surfaces such as pipes, radiators and coolers. Grounding the body increases the risk of electric shock. Do not expose power tools to contact with atmospheric precipitation or moisture. Water and moisture that gets inside the

power tool increases the risk of electric shock.

Do not overload the power cable. Do not use the power cord to carry, pull or unplug the power plug from the power outlet. Avoid contact of the power cable with heat, oils, sharp edges and moving parts. Damage or entanglement of the power cord

increases the risk of electric shock. In the case of working outside closed rooms, use extension cords intended for work outside closed rooms. The use of an extension cord adapted for outdoor use reduces the risk of electric shock.

When using a power tool in a humid environment is unavoidable as a protection against supply voltage use a residual current device (RCD). The use of RCD reduces the risk of electric shock.

Personal safety Stay alert, pay attention to what you do and keep common sense while working with the power tool. Do not use a power tool when you are tired or under the inﬂ uence of alcohol or medication. Even a moment of inattention while working can

lead to serious personal injury. Use personal protective equipment. Always wear eye protection. The use of personal protective equipment such as dust masks, anti-slip safety shoes, helmets and hearing protection reduce the risk of serious personal injury.

Prevent accidental operation. Make sure that the electric switch is in the “oﬀ ” position before connecting to the power supply and / or battery, lifting or moving the power tool. Moving the power tool with the ﬁ nger on the switch or powering the

power tool, when the switch is in the “on” position can lead to serious injuries. Before turning on the power tool remove any keys and other tools that were used to adjust it. The key left on the rotating parts of the power tool can lead to serious injuries. Do not reach and do not lean too far. Keep the right attitude and balance all the time. This will allow easier control over the power tool in case of unexpected work situations.

Dress accordingly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts of the power tool. Loose clothing, jewelry or long hair can be caught by moving parts. If the devices are ﬁ tted for the connection of dust extraction or dust collection, make sure that they are connected and used properly. The use of dust extraction reduces the risk of dust hazards. Do not let the experience acquired from frequent use of the tool resulted in carelessness and ignoring safety rules.

Carefree action can cause serious injuries in a fraction of a second.

Use and care of the power tool Do not overload the power tool. Use the power tool appropriate for the selected application. The right power tool will pro-

vide a better and safer job if used according to the designed load. Do not use the power tool, if the electric switch does not allow switching on and oﬀ . Power tool, which cannot be controlled by means of a power switch is dangerous and must be returned for repair.

Disconnect the plug from the power socket and / or remove the battery if it is detachable from the power tool before adjusting, changing accessories or storing the tool. Such preventive measures will allow you to avoid accidentally turning on the power tool. Keep the tool out of the reach of children, do not let people who do not know how to operate the power tool or these instructions use a power tool. Power tools are dangerous in the hands of untrained users. Maintain power tools and accessories. Check the tool for mismatches or jams of moving parts, damage to parts and any other conditions that may aﬀ ect the operation of the power tool. Damage must be repaired before using the power tool.

Many accidents are caused by incorrectly maintained tools. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp edges are less prone to jamming and are easier to control when working.

Use power tools, accessories and inserted tools etc. in accordance with these instructions, taking into account the type and conditions of work. The use of tools for work other than designed is likely to result in a dangerous situation. Handles and gripping surfaces must be dry, clean and free from oil and grease. Slippery handles and gripping surfaces do

not allow for safe operation and control of the tool in dangerous situations.

Repairs Repair the power tool only in authorized facilities using only original spare parts. This ensures proper operation safety of the power tool.

SCREWDRIVERS SAFETY WARNINGS

Hold the power tool by insulated gripping surfaces, when performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory contacting a “live” wire may make exposed metal parts of the power

tool “live” and could give the operator an electric shock.

ORIGINAL INSTRUCTIONS

Page 14

PREPARATION FOR WORK

ATTENTION! All the operations mentioned in this point must be realised with the power supply oﬀ .

- the battery must be disconnected from the tool!

Safety recommendations for battery loading

Attention! Before loading may start make sure the body of the charger, the cable and the plug are not broken or damaged. It is prohibited to use a damaged loading dock and charger! For the purpose of loading batteries only the charging dock and the charger provided may be used. Using another charger may be a cause of ﬁ re or damage the tool. Batteries may be charged only in a dry room, protected from unauthorised persons, particularly children. Do not use the charging dock and the charger without permanent supervision of an adult! If it is necessary to leave the room where loading is taking place, it is required to disconnect the charger from the mains, removing the charger from the mains socket. In case when smoke comes out of the charger, or a strange smell is emitted, etc., it is required to immediately remove the plug of the charger from the mains socket! The drill and automatic return screwdriver is provided with an unloaded battery, so before work may commence, it is required to charge it following the procedure below, using the charger and charging dock provided. Li-ION batteries do not show the so called “memory eﬀ ect”, so it is allowed to charge them at any moment. However, it is recommended to discharge them during normal work, and then load them to their full capacity. If due to the nature of the task it is not possible to do so each time, then it is required to do it at least from time to time. Under no circumstances is it allowed to discharge the batteries short-circuiting the electrodes, since this would cause irreversible damage! It is also prohibited to check the load of the batteries, short-circuiting the electrodes for sparking.

Storage of the battery

In order to prolong the life of the battery, it is required to provide adequate storage conditions. The batteries can go through approximately 500 „loading - discharging” cycles. The battery must be stored between 0 and 30°C, at the relative humidity of 50%. In order to store the battery for a prolonged period, it is required to charge it to approximately 70% of its capacity. In case of prolonged storage, it is required to recharge the battery once a year. Do not permit excessive discharging of the battery, since this would reduce its life and may cause irreversible damage. During storage, the battery will be gradually unloading due to leakage conductance. The process of automatic unloading depends on the temperature of storage, since the higher the temperature, the fastest the process. In case of incorrect storage of batteries, there is a danger of electrolyte leakage. In case of leakage, it is required protect the leakage with neutralizing agent. In case of contact of electrolyte with the eyes, it is required to rinse the eyes abundantly, and then immediately seek medical assistance. It

is prohibited to use a tool with a damaged battery.

In case the battery is completely worn out, it is required to deposit it at a special point dedicated to disposal of such waste.

Transport of the batteries

Lithium-ion batteries are in accordance with legal regulations treated as dangerous waste. The user of the tool may transport the tool with the battery or only batteries by land. Then no additional conditions must be complied with. In transport is realised by third parties (for example dispatch through courier service), then it is required to proceed in accordance with regulations for transport of dangerous materials. Before shipment, contact an authorised person. It is prohibited to transport damaged batteries. During transport the battery must be removed from the tool, and the exposed contacts protected, e.g. with insulating tape. Protect the batteries so that they do not move inside the package during transport. It is also required comply with the national regulations for transport of dangerous materials.

Charging the battery

Attention! Before charging you should disconnect the charger from the mains by unplugging the power supply plug from the mains. In addition, you should clean the battery and its terminals of dirt and dust with a soft, dry cloth. The battery has a built-in charge indicator. When you press the button, LEDs will light up (II), the more LEDs will light up, the more fully the battery pack is charged. If the button is pressed and the LEDs are oﬀ it means that the battery is discharged. Disconnect the battery from the tool. Push the battery in the charger socket (II). Plug the charger into a mains socket. When the red LED lights up, it means the loading process. When charging is complete, the red LED goes oﬀ , and green LED lights up, indicating a full charge of the battery. Unplug the charger from the mains outlet. Remove the battery from the charging station, by pressing the battery latch button.

Attention! If, when the charger is connected to the power supply, the green LED is on, this indicates a fully charged battery. In this case, the charger does not start charging.

Fixing the screwdriver tips in drill holder (III)

Attention! Due to the presence of impact mechanism you should use only the tips, which are designed for operation with impact

ORIGINAL INSTRUCTIONS

Page 15

tools of greater or equal than torque than the torque of tool. Attention! Due to the presence of impact mechanism It is forbidden to mount the drill bits and work with them. If the drill bit is locked in hole its impact mechanism may result in rupture of the drill bit, what could be the cause of injuries. Attention! Fixing must be carried out when the battery disconnected, this will prevent accidental activation of the tool. The handle of the wrench is designed to be used with the hexagonal. “long” bits and adapters with a length of at least 50 mm and ﬁ tted with a groove. to ensure the blocking of the tip in its holder. It is forbidden to use bits shorter than 50 mm and such that do not feature the groove. Pull forward the ring tof ool holder, and then enter the the tip into holder and release the ring, which should return to its starting position. Check whether the tip is properly locked in its holder, If you cannot pull it out, this means the proper mounting.

The tip removal should be carried out in reverse order.

Setting the direction of rotation (IV)

Set the switch to the desired position. The direction of screws movement is marked on the switch by arrows with the most popular right-hand thread. In the case of screws with left-hand thread the movement of the screw will be opposite to the direction indicated by the arrow.

Preparatory steps to work

Before starting the work: Clamp the workpiece in a vise or with carpentry clamps. Use the tools which are appropriate for the work to be done. Choose the right type of tip to the screw socket. Wear work clothing and protection for sight and hearing. Grasp the tool with both hands (V). Adopt a stable stand. Turn on the tool by ﬁ nger pressing the switch. Attention! If you notice any suspicious noise during operation, cracks, stench, etc. you should immediately turn oﬀ the tool and remove battery pack from it.

OPERATING OF THE TOOL

The depth of switch push determines the revs speed and torque. The tool does not have option to set the preset speed and torque.

You should enter the tip in socket screw or impose on the nut, and then swithc on the device. This will prevent damage to the fasteners or to the tip. It will also reduce the risk of injuries.

In the case of screwing bolts in the surface, it is recommended that you perform a pilot hole with a diameter of core screws. This will prevent the destruction of the material during screwing. It is also possible to screw without a pilot hole. During both types of screwing in you should begin with a small revs speed and possibly increase it in the course of work. In the case of screw connections, for example, when screwing in the coated screws in threaded holes or when you screw on the nuts on the threaded pins you should perfor the ﬁ rst few turns by hand, key or a screwdriver. Only after ensuring the correct screw- ing in of one element in the second, you may ready to work a screw impact wrench. In the case of screwing the threaded elements it is not recommended to exert too much pressure on the impact wrench. This can lead to the destruction of the thread.

After tightening the elements, it will start the hammer mechanism, what will be indicated by “bumps” the revving mechanism, in this case, you should release your pressure on the switch and cease further tightening the components. Continuing to tighten can lead to the destruction of connecting elements.

Using attachments The tool must not be used to power working attachments.

Additional information

During work do not exert excessive pressure on the processed material and do not make violent moves, so as to avoid any damage to the working tool and the drill. Make regular breaks during work. Do not overstress the tool. The temperature of the external surfaces must not exceed 60

Once the work has been concluded, turn the drill oﬀ , remove the battery and carry out maintenance tasks and inspection.

ORIGINAL INSTRUCTIONS

Page 16

MAINTENANCE AND OVERHAUL

ATTENTION! Before any adjustment, technical service or maintenance operations unplug the tool. Once the operations have been ﬁ nished, the technical conditions of the tool must be assessed by means of external evaluation and inspection of the following elements: body and handle, conductor with a plug and deﬂ ection, functioning of the electric switch, patency of ventilation slots, sparking of brushes, noise level of functioning of bearings and gears, start-up and smoothness of operation. During the guarantee period, the user cannot dismantle the electric tools or change any sub-assemblies or elements, since it will cancel any guarantee rights. All irregularities detected at overhaul or during functioning of the tools are a signal to have the tool repaired at a service shop. Once the functioning has been concluded, the casing, ventilation slots, switches, additional handle and protections must be cleansed with a stream of air (at a pressure not exceeding 0.3 MPa), with a brush or a cloth without any chemical substances or cleaning liquids. Tools and handles must be cleansed with a clean cloth.

ORIGINAL INSTRUCTIONS

Page 17

CHARAKTERISTIK DES ERZEUGNISSES

Der Schlagschrauber ist ein universelles, tragbares Werkzeug, das keine externe Stromversorgungsquelle erfordert und für die Heimwerker nur zum Ein- und Ausdrehen von Schrauben und Muttern mit Links- und Rechtsgewinde sowie mit Hilfe von verschiedenartigen Schraubendreherenden bestimmt ist. Auf Grund des Schlagmechanismusses bietet der Schrauber eine bedeutend höheres Drehmoment als eine typische Bohrmaschine zum Ein- und Ausdrehen mit Akku. Ihre besonderen Vorteile werden von den Heimwerkern bei der Ausführung von Montage- und Abschlußarbeiten sehr geschätzt. Die richtige, zuverlässige und sichere Funktion des Elektrowerkzeuges ist von der entsprechenden Handhabung abhängig, deshalb:

Vor Beginn der Arbeiten mit diesem Werkzeug ist die komplette Bedienanleitung durchzulesen und einzuhalten.

Für Schäden, die im Ergebnis der Nichteinhaltung der Sicherheitsvorschriften und der Anweisungen der vorliegenden Anleitung auftreten, haftet der Lieferant nicht.

AUSRÜSTUNG

Das Produkt wird im kompletten Zustand angeliefert und erfordert keine Montagearbeiten. Folgende Baugruppen werden zusammen mit dem Produkt angeliefert: Akkumulator und Ladestation (Ladegerät). Hinweis! Das Produkt mit der Katalognummer: YT-82801 wurde nicht mit dem Akku und der Ladestation ausgerüstet.

TECHNISCHE PARAMETER

Parameter Masseinheit Wert

Katalognummer YT-82800, YT-82801 Betriebsspannung [V] 18 DC Drehzahl (Leerlauf) [min-1] 0 - 3000 Stossfrequenz [min-1] 0 - 3000 Max. Drehmoment [Nm] 160 Lärmpegel

- Schalldruck [dB] 82,0 ± 3,0

- Leistung L

Schutzgrad IP20 Isolationsklasse III Schwingungspegel [m/s2] 8,15 ± 1,5 Masse [kg] 1,1 Werkzeugfutter [mm] Art des Akkumulators Li-Ion Kapazität des Akkus* [Ah] 2 Ladegerät* Eingangsspannung [V~] 220 - 240 Netzfrequenz [Hz] 50 / 60 Nennleistung [W] 60 Ausgangsspannung [V] 21 DC Ausgangsstrom [A] 2,4 Ladezeit** [h] 1

* nur in den mit einem Akku und Ladegerät ausgedrüsteten Modellen ** die angegebene Zeit betrift nur die in der Tabelle mit der Kapazität angegebenen Akkus

[dB] 93,0 ± 3,0

6,3

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Speziﬁ kationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen.

Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren.

Der in den Warnungen verwendete Begriﬀ „Elektrowerkzeug / Maschine“ betriﬀ t alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb.

Sicherheit am Arbeitsplatz Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen.

ORIGINALANLEITUNG

Page 18

Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenﬂ ug zr Staub- oder Dampf-

entzündung führen. Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen.

Elektrische Sicherheit Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modiﬁ zieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr

eines möglichen elektrischen Schlages. Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages. Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages. Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln

wird die Gefahr eines elektrischen Schlages minimiert.

Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages

minimiert.

Persönliche Sicherheit Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einﬂ uss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen. Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutz-

masken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen.

Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerkzeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine

mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen.

Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurück-

gelassener Schlüssel kann zu ernsthaften Verletzungen führen. Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.

Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange

Haare können durch diese Komponenten erfasst werden.

Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert. Nicht zulassen, dass die bei der häuﬁ gen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu

Körperverletzungen führen.

Elektrowerkzeuge / Maschinen gebrauchen und pﬂ egen Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektro-

werkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt. Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen.

Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine

unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden.

Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen

bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar.

Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammenpassende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion

ORIGINALANLEITUNG

Page 19

des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine her-

beigeführt. Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge verklemmen sich selten und können bei der Arbeit besser kontrolliert werden.

Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungs-

gemäß eingesetzt, kann es zu gefährlichen Situationen führen. Handgriﬀ e und Haleﬂ ächen immer trocken, sauber, öl- und schmierstoﬀ frei halten. Durch verschmutzte Handgriﬀ e und Halteﬂ ächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich.

Reparaturen Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparieren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.

VORBEREITUNG FÜR DEN BETRIEB

ACHTUNG! Alle im nachfolgenden Kapitel beschriebenen Tätigkeiten sind bei abgeschalteter Stromversorgung auszuführen – der Akku muss vom Werkzeug getrennt bleiben!

Sicherheitshinweise beim Laden des Akkus

Hinweis! Vor dem Laden muss man sich davon überzeugen, ob das Netzteilgehäuse, die Leitung und der Stecker nicht gerissen bzw. beschädigt sind. Die Verwendung einer nicht funktionsfähigen oder beschädigten Ladestation und Netzteiles ist verboten! Zum Laden der Akkus dürfen nur die Ladestation und das Netzteil verwendet werden, die zum Lieferumfang gehören. Der Einsatz eines anderen Netzteiles kann zur Entstehung eines Brandes oder Zerstörung des Werkzeuges führen. Das Laden des Akkus darf nur in einem geschlossenen, trockenen und vor dem Zugriﬀ unbeteiligter Personen, besonders Kinder, geschützten Raum erfolgen, wobei ständig die Aufsicht einer erwachsenen Person erforderlich ist! Falls das Verlassen des Raumes, in dem das Laden erfolgt, unbedingt notwendig sein wird, muss man das Ladegerät vom Elektronetz trennen, in dem man das Netzteil aus der Netzsteckdose nimmt. Wenn aus dem Ladegerät Rauch, verdächtiger Geruch usw. austritt, muss man sofort den Stecker des Ladegerätes aus der Netzsteckdose ziehen! Bei Anlieferung ist der Akku des Bohrgerätes – des Schraubers nicht aufgeladen. Deshalb muss man ihn vor Beginn der Arbeiten entsprechend der nachstehend beschriebenen Verfahrensweise mit Hilfe des zum Lieferumfang gehörenden Netzteiles und der Ladestation auﬂ aden. Die Akkus vom Typ Li-ION (Lithium-Ionen) zeigen keinen sog. „Speichereﬀ ekt”, wodurch es möglich ist, dass sie zu jedem beliebigen Moment nachgeladen werden können. Es wird jedoch empfohlen, den Akku während des Normalbetriebs zu entladen, um ihn dann bis zur vollen Kapazität wieder aufzuladen. Wenn es auf Grund des Charakters der Arbeit nicht jedesmal möglich ist, den Akku so zu behandeln, dann ist das wenigstens nach jeweils einigen Betriebszyklen durchzuführen. In keinem Fall dürfen die Akkus durch Kurzschließen der Elektroden entladen werden, da dadurch unumkehrbare Schäden hervorgerufen werden! Ebenso darf der Ladezustand des Akkus nicht durch das Kurzschließen der Elektroden und Prüfen der Funkenbildung überprüft werden.

Lagerung des Akkus

Um die Lebensdauer des Akkus zu verlängern, muss man die richtigen Lagerbedingungen gewährleisten. Der Akku hält ungefähr 500 Zyklen „Laden – Entladen” aus und muss bei einer Temperatur von 0 bis 30°C sowie bei einer relativen Luftfeuchtigkeit von 50% gelagert werden. Um den Akku über einen längeren Zeitraum lagern zu können, muss man ihn bis zu 70% seiner Kapazität auﬂ aden. Bei einer längeren Lagerung muss man den Akku regelmäßig ein Mal im Jahr auﬂ aden. Man darf auch kein übermäßi- ges Entladen des Akkus zulassen, da dies seine Haltbarkeit verkürzt und einen unumkehrbaren Schaden hervorrufen kann. Während der Lagerung wird sich der Akku stufenweise auf Grund seines Auslaufens entladen. Der Prozess der Selbstentladung hängt von der Lagertemperatur ab, d.h. je höher die Temperatur, desto schneller ist der Prozess des Entladens. Bei nicht sachgemäßer Lagerung der Akkus kann es zu eiknem Ausﬂ uss des Elektrolyten kommen. Wenn ein Ausﬂ uss erfolgt, dann muss man den Ausﬂ uss mit einem neutralisierenden Mittel sichern; bei einem Kontakt des Elektrolyten mit den Augen, muss man sie intensiv mit Wasser auswaschen und anschließend unverzüglich ärztliche Hilfe in Anspruch nehmen. Das Benutzen des Werkzeuges

mit einem beschädigten Akku ist verboten!

Bei einem völligen Verschleiß des Akkus muss man ihn einem Spezialdienst übergeben, der sich mit der Entsorgung derartiger Abfallstoﬀ e beschäftigt.

Transport der Akkus

Die Lithium-Ionen-Akkumulatoren werden entsprechend den gesetzlichen Vorschriften als Gefahrenstoﬀ e behandelt. Der Nutzer des Werkzeuges kann das Werkzeug mit Akku oder die Akkus selbst auf dem Landwege transportieren. Dabei müssen nicht unbedingt zusätzliche Bedingungen erfüllt werden. Werden Dritte mit dem Transport beauftragt (zum Beispiel beim Versand mit einer Kurierﬁ rma), muss man entsprechend den Vorschriften für einen Gefahrenstoﬀ transport verfahren. Vor dem Versand muss

ORIGINALANLEITUNG

Page 20

man sich in dieser Angelegenheit mit einer entsprechend qualiﬁ zierten Person in Verbindung setzen. Das Transportieren beschädigter Akkus ist dagegen verboten. Die für die Zeit des Transports demontierten Akkus sind aus dem Werkzeug zu entfernen und die Kontakte entsprechend zu schützen, z.B. mit einem Isolierband bekleben. In der Verpackung sind die Akkus so zu schützen, dass sie sich während des Transports nicht fortbewegen können. Ebenso müssen die Vorschriften des Landes bzgl. des Transports von Gefahrenstoﬀ en beachtet werden.

Laden des Akkus

Hinweis! Vor dem Laden muss man das Netzteil der Ladestation durch das Herausziehen des Steckers aus der Netzsteckdose vom Stromversorgungsnetz trennen. Darüber hinaus sind die Klemmen des Akkus vom Schmutz und Staub mit einem weichen und trockenen Lappen zu reinigen. Der Akku besitzt eine eingebaute Ladeanzeige. Wenn die Taste gedrückt wird, erleuchten die Dioden (II), wenn umso mehr, dann ist der Akku geladen. Wenn nach dem Drücken der Taste die Dioden nicht leuchten, dann ist der Akku entladen. Trennen Sie jetzt den Akku vom Werkzeug. Schieben Sie den Akku w die Steckdose des Ladegerätes (II). Dann wird das Ladegerät an die Netzsteckdose angeschlossen. Es erleuchtet eine rote Diode, was bedeutet, dass der Ladevorgang beginnt. . Nach dem Beenden des Ladens erlischt die rote Diode, und es erleuchtet eine grüne Diode, was bedeutet, dass der Akku voll geladen ist. Jetzt muss man den Stecker des Netzteiles aus der Netzsteckdose ziehen. Dann wird der Akku aus der Ladestation genommen, in dem man die Taste des Schnappverschlusses für den Akku drückt.

Hinweis! Wenn nach dem Anschließen des Ladegerätes an das Elektronetz die grüne Diode leuchtet, dann ist der Akku voll geladen. In solch einem Fall startet das Ladegerät keinen Ladevorgang.

Befestigen der Schraubendreherenden im Werkzeugfutter des Schraubers (III)

Hinweis! In Bezug auf den vorhandenen Schlagmechanismus muss man solche Endstücke verwenden, die für den Betrieb mit Schlagwerkzeugen mit größerem oder gleichem Drehmoment als das Drehmoment des Werkzeuges bestimmt sind. Hinweis! In Bezug auf das Vorhandensein eines Schlagmechanismusses ist es verboten, Bohrer zu befestigen und mit ihnen zu arbeiten. Blockiert der Bohrer in der Bohrung, dann kann der Schlagmechanismus das Reißen des Bohrers bewirken, was letztendlich auch zu Verletzungen führen kann. Hinweis! Das Befestigen muss bei abgetrenntem Akku durchgeführt werden, weil dadurch einem zufälligen Einschalten des Werkzeuges vorgebeugt wird. Das Werkzeugfutter des Schraubers ist für den Einsatz von sechseckigen sog. „langen” Endstücken und Adaptern mit einer Länge von mindestens 50 mm sowie solchen, die nicht mit einer Aushöhlung ausgerüstet wurden, vorgesehen. Den Ring des Werkzeugfutters nach vorn ziehen, das Endstück in das Futter einführen und den Ring wieder loslassen, der in seine Ausgangsposition zurückkehren sollte. Es ist zu überprüfen, ob das Schraubendreherendstück im Futter richtig blockiert wurde; wenn man es nicht mehr herausziehen kann, dann wurde es richtig befestigt.

Die Demontage der Endstücke erfolgt in umgekehrter Reihenfolge.

Einstellen der Drehrichtung (IV)

Den Schalter auf die gewünschte Position einstellen. Auf dem Schalter wurde mit Pfeilen die Drehrichtung der Schrauben mit dem populärsten Rechtsgewinde gekennzeichnet. Bei den Schrauben mit Linksgewinde werden sie entgegen der durch den Pfeil angezeigten Richtung gedreht.

Vorbereitende Tätigkeit vor Arbeitsaufnahme

Vor der Arbeitsaufnahme muss man: das zu bearbeitende Material im Schraubstock oder mit Schraubzwingen befestigen. Verwenden Sie die richtigen Arbeitswerkzeuge für die auszuführende Tätigkeit. Wählen Sie die richtigen Schraubendreherenden für den jeweiligen Schraubenkopf. Schutzkleidung sowie Schutzmittel für Augen und Ohren anlegen. Das Werkzeug beidhändig ergreifen (V). Eine stabile und sichere Haltung einnehmen. Mit dem Finger den Elektroschalter drücken und das Werkzeug einschalten. Hinweis! Wenn während des Funktionsbetriebes verdächtige Geräusche, Knacken, Brandgerüche usw. beobachtet werden, dann muss man sofort das Werkzeug ausschalten und den Akku aus dem Werkzeug nehmen.

ANWENDUNG DES WERKZEUGES

Die Eindrücktiefe des Schalters entscheidet über die Drehgeschwindigkeit und das Drehmoment. Das Werkzeug hat keine Möglichkeit zum Einstellen der gewünschten Geschwindigkeit und des Drehmoments.

ORIGINALANLEITUNG

Page 21

Zuerst muss man das Schraubendreherende in den Schraubenkopf einführen oder auf die Mutter legen, um dann anschließend das Werkzeug in Betrieb zu nehmen. Dadurch wird einer Beschädigung der Verbindungselemente oder der Schraubendreherenden vorgebeugt und auch das Risiko der Entstehung von Verletzungen verringert.

Beim Eindrehen der Schrauben in den Unterboden wird empfohlen, zunächst eine Führungsbohrung mit dem Durchmesser des Schraubenkerns auszuführen. Dadurch wird der Zerstörung des Materials während des Einschraubens vorgebeugt. Das Einschrauben ohne Führungsbohrung ist jedoch auch möglich. In beiden Fällen muss man zunächst mit einer geringen Drehgeschwindigkeit beginnen und sie eventuell dann später während des Funktionsbetriebes erhöhen. Bei solchen Gewindeverbindungen, wie zum Beispiel beim Eindrehen von Schrauben in Gewindebohrungen oder Aufschrauben von Muttern auf Gewindebolzen muss man die ersten paar Umdrehungen mit der Hand, einem Schlüssel oder Handschrauber ausführen. Erst nach dem man sich überzeugt hat, ob das eine Element richtig in das andere eingeschraubt wurde, kann man mit dem Schrauber beginnen. Beim Verschrauben von Gewindeelementen wird empfohlen, keinen zu großen Druck auf den Schrauber auszuüben. Das kann zum Zerstören des Gewindes führen.

Nach dem Anschrauben der Elemente spricht der Schlagmechanismus an, was durch die „Schläge” des Drehmechanismusses signalisiert wird. In solch einem Fall muss man den Druck auf den Schalter freigeben und mit dem weiteren Anschrauben der Elemente aufhören. Ein weiteres Anschrauben kann zur Zerstörung der Verbindungselemente führen.

Verwendung von Zusatzgeräten

Das Werkzeug darf nicht für den Antrieb von anderen Arbeitszusatzgeräten verwendet werden.

Zusätzliche Hinweise

Während des Betriebes darf man keinen zu großen Druck auf das zu bearbeitende Material ausüben und keine ruckartigen Bewegungen durchführen, damit das Arbeitswerkzeug und die Bohrer nicht beschädigt werden. Während des Betriebes sind regelmäßige Pausen erforderlich. Eine Überlastung des Werkzeuges darf nicht zugelassen werden, wobei die Temperatur der Außenﬂ ächen 60°C nicht überschrei- ten sollte. Nach Beendigung der Arbeiten ist der Akkuschrauber auszuschalten, der Akku herauszunehmen sowie Wartungsarbeiten und Sichtprüfungen vorzunehmen. Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleichen eines Werkzeuges mit dem anderen verwendet werden. Der erklärte Gesamtwert der Schwingungen kann im Rahmen einer Vorbewertung der Ausstellung benutzt werden. Hinweis! Während des Funktionsbetriebes des Werkzeuges kann sich die Emission der Schwingungen vom deklarierten Wert unterscheiden, wobei dies von der Art der Verwendung des Werkzeuges abhängt. Achtung! Man muss die Sicherheitsmittel für den Schutz des Bedieners bestimmen, die sich auf eine Bewertung der Gefährdung unter realen Nutzungsbedingungen stützen (dabei bezieht man alle Teile des Arbeitszyklus mit ein, wie zum Beispiel die Zeit, wenn das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktivierung).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriﬀ , Elektroleitung mit Stecker und Abbiegungs- stück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriﬀ und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsﬂ üssigkeiten reinigen. Die Werkzeuge und Handgriﬀ e soll man mit dem sauberen, trockenen Lappen reinigen.

ORIGINALANLEITUNG

Page 22

RUS

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

Ударный гайковерт является универсальным, портативным инструментом с автономным питанием, предназначенным для домашних работ только для завинчивания и отвинчивания винтов и гаек с левой или правой резьбой, с использованием различных насадок. Благодаря ударному механизму гайковерт обеспечивает гораздо больший крутящий момент, чем обычный аккумуляторный шуруповерт. Его особые преимущества по

достоинству оценят любители мастерить во время выполнения различных монтажных и отделочных работ. Правильная, безотказн и безопасная работа устройства зависит от его правильной эксплуатации, поэтому:

Перед началом работы с устройством необходимо детально ознакомиться с инструкций и сберечь ее.

Поставщик не отвечает за ущерб, нанесенный в результате несоблюдения правил безопасности и рекомендаций из

дан-

ной инструкции.

ОСНАЩЕНИЕ

Устройство поставляется в комплекте и не требует монтажа. Устройство комплектуется: аккумуляторной батареей, зарядным устройством (адаптером). Внимание! Устройство с артикулом (каталожным номером): YT-82801 не комплектуется аккумуляторной батареей и зарядным устройством.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр Единица измерения Значение

Номер по каталогу YT-82800, YT-82801 Рабочее напряжение [В] 18 DC Обороты (без нагрузки) [мин-1] 0 - 3000 Частота ударов [мин-1] 0 - 3000 Максимальный крутящий момент [Нм] 160 Сила шума

-акустическое давление [дБ] 82,0 ± 3,0

- мощность L

Уровень защиты IP20 Класс изоляции III Колебания [м/с2] 8,15 ± 1,5 Вес [кг] 1,1 Сверлильный патрон [мм] Вид аккумулятора Li-Ion Емкость аккумуляторной батареи*[A · ч]2 Зарядное устройство* Входное напряжение [В ~] 220 - 240 Частота сети [Гц] 50 / 60 Номинальная мощность [Вт]60 Выходное напряжение [В] 21 В пост. тока Выходной ток [A] 2,4 Время зарядки** [ч] 1

* только для моделей, оснащенных аккумулятором и зарядным устройством ** время зарядки указано только для аккумуляторной батареи с емкостью, указанной в таблице

[дБ] 93,0 ± 3,0

6,3

ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТОВ

Предостережение! Следует ознакомиться со всеми предостережениями по безопасности, иллюстрациями и спецификациями, которые доставлялись с этим электроинструментом / машиной. Несоблюдение их может привести к электрическому поражению, пожару или к серьезным травмам.

Сохранить все предостережения и инструкции для будущего отнесения.

Понятия «электроинструмент / машина», использованные в предостережениях, относится ко всем инструментам / машинам, которые приводятся в действие электрическим током, как проводных, так и беспроводных.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 23

RUS

Безопасность рабочего места Рабочее место следует сохранять при хорошем освещении и в чистоте. Беспорядок и слабое освещение могут быть причинами возникновения случаев. Не следует работать электроинструментами / машинами в среде с увеличенным риском взрыва, который содержит горючие жидкости, газы или пары. Электроинструменты / машины генерируют искры, которые могут зажечь пыль

или пары. Не следует допускать детей и посторонних лиц к рабочему месту. Потеря концентрации может стать причиной потери контроля.

Электрическая безопасность Штепсель провода должен подходить к сетевой розетке. Не полагается модифицировать штепсели каким-либо иным способом. Не полагается применять никаких адаптеров штепселя с заземленными электроинструментами / машинами. Не модифицированный штепсель, подходящий к Следует избегать контакта с заземленными такими поверхностями, как трубы, обогреватели и холодильники. Заземление тела увеличивает риск поражения электрическим током. Не следует подвергать электроинструменты / машин на контакт с атмосферными осадками или влажностью. Вода и влажность, которая проникнет внутрь электроинструмента / машины, увеличивает риск поражения электрическим током. Не протягивать питающий кабель. Не применять питающего кабеля, чтобы носить, тянуть или отсоединять штепсель от сетевой розетки. Избегать контакта питающего кабеля с теплом, маслами, острыми кромками и подвижными частями. Повреждение или спутывание питающего кабеля увеличивает риск поражения электрическим током. В случае работы вне закрытых помещений, следует применять удлинители, предназначенные для работы вне закрытых помещений. Использование удлинителя, приспособленного для работы наружу помещений, уменьшает риск поражения электрическим током.

В случае, когда применение электроинструмента / машин во влажной среде является неизбежным, тогда как защиту от напряжения питания следует применять устройство дифференциального тока (УДТ) [англ. residual current device, RCD]. Применение УДТ уменьшает риск поражения электрическим током.

Персональная безопасность Будь бдителен, обращай внимание на то, что делаешь, и храни здравый рассудок во время работы с электроинструментом / машиной. Не применяй электроинструмента / машины, будучи переутомленным или под воздействием наркотиков алкоголя или лекарств. Даже минута невнимания во время работы может привести к серьезным персональным травмам. Применяй средства персональной защиты. Всегда накладывай защиту зрения. Применение средств персональной защиты, таких как пылезащитный респиратор, противоскользящая защитная обувь, каски и защитники слуха, уменьшают риск серьезных персональных травм. Предотвращай случайный ввод в действие. Убедись, что электрический включатель перед подсоединением к питанию и/или аккумулятору, поднесением или переноской электроинструмента / машины, находится в позиции «выключен». Переноска электроинструмента / машины с пальцем на включателе или питание электроинструмента / машины, когда включатель находится в позиции «включен», может привести к серьезным травмам. Перед включением| электроинструмента / машины сними все ключи и другие инструменты, которые были использованы для его регулировки. Ключ, оставленный на вращательных элементах инструмента / машины, может вести к серьезным травмам. Не протягивай руку и не высовывайся очень далеко. Удерживай соответствующее положение, а также равновесие на протяжении всего времени. Это позволит легче овладеть электроинструментом / машиной в случае непред- виденных ситуаций во время работы. Соответственно одевайся. Не надевай более свободную одежду или бижутерию. Удерживай волосы и одежду в отдалении от подвижных частей электроинструмента / машины. Свободная одежда, бижутерия или длинные волосы могут быть схвачены подвижными частями. Если устройства приспособлены для присоединения вытяжки| пыли или накопления пыли, убедись, что они были подсоединены и использованы правильно. Применение вытяжки пыли уменьшает риск угроз, связанных с пылями.

Не позволь, чтобы опыт, приобретенный частым использованием инструмента / машины, повлекли беззаботность и игнорирование правил безопасности. Беззаботное действие может привести до серьезных травм в одну долю секунды.

Эксплуатация и заботливость об электроинструменте / машине Не перегружай электроинструмент / машину. Применяй электроинструмент / машину, соответствующий для выбранного применения. Соответствующий электроинструмент / машина обеспечит лучшую и более безопасную работу, если будет использован для спроектированной нагрузки. Не применяй электроинструмент / машину, если электрический включатель не делает возможным включение| и

розетке, уменьшает риск поражения электрическим током.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 24

RUS

выключение. Инструмент / машина, который не дается контролировать при помощи сетевого выключателя является опасным и его следует сдать в ремонт. Отсоедини штепсель от питающей розетки и/или демонтируй аккумулятор, если является отключаемым от электроинструмента / машины перед регулировкой, заменой принадлежностей или хранением инструмента / машины. Такие предохранительные мероприятия позволят Храни инструмент в недоступном для детей месте, не позволь лицам, незнающим обслуживания электроинструмента / машины или этих инструкций, пользоваться электроинструментом / машиной. Электроинструменты / ма- шины опасны в руках пользователей, не прошедших курсы подготовки. Проводи технический уход за электроинструментами / машинами, а также за принадлежностью. Проверяй инстру мент / машину под углом несоответствия или насечек подвижных частей, повреждений частей, а также каких-либо других условий, которые могут повлиять на действие электроинструмента / машины. Повреждения следует починить перед использованием электроинструмента / машины. Много случаев вызваны несоответственным техническим уходом за инструментами / машинами. Режущие инструменты следует удерживать в чистоте и в заостренном состоянии. Режущие инструменты с острыми кромками с соответственно проведенным техническим уходом являются менее склонными к защемлению/ заклиниванию и можно легче контролировать их во время работы. Применяй электроинструменты / машины, принадлежности и инструменты, которые вставляются и т.д. согласно с данными инструкциями, принимая во внимание вид и условия работы. Применение инструментов для другой работы, чем для которой были спроектированы, может привести до возникновения опасной ситуации.

Рукояти и поверхности для хватки сохраняй сухими, чистыми, а также свободными от масла и мази. Скользкие рукояти и поверхности для хватки не позволяют на безопасное обслуживание, а также контролирование инструмента / машины в опасных ситуациях.

Ремонты Ремонтируй электроинструмент / машину только в учреждениях, имеющих на это служебные права, которые применяют только оригинальные запчасти. Обеспечь эту соответствующую безопасность работы электроинструмента.

ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! Все работы, описанные в этом разделе, следует проводить, отключив устройство от источника питания – обязательно отключить аккумулятор от устройства!

Инструкции по безопасной зарядке аккумулятора

Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная вилка не имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта аккумулятора. Использование любого другого блока питания может привести к возгоранию или повреждению инструмента. Зарядка аккумулятора может осуществляться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо отключить зарядное устройство от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки! Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции. Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. “эффекту памяти”, что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разряжать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разряжать аккумулятор, коротко замыкая его электроды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения.

Хранение аккумулятора

Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов “зарядка-разрядка”. Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долгого времени,его необходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения. Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки зависит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение аккумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать ней-

избежать случайного включения электроинструмента / машины.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 25

RUS

трализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором. В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов.

Транспортировка аккумуляторов

Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требуется выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам (напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы необходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется разместить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов.

Зарядка аккумулятора

Внимание! Перед зарядкой необходимо отсоединить зарядное устройство от электросети, вынув вилку блока питания из розетки. Кроме того, требуется очистить клеммы аккумулятора и сам аккумулятор от грязи и пыли с помощью мягкой, сухой ткани. Аккумулятор имеет встроенный индикатор заряда. При нажатии на кнопку загораются индикаторные светодиоды (II). Количество загоревшихся светодиодов соответствует уровню зарядки аккумулятора. Если при нажатии кнопки светодиоды не загораются - это означает, что аккумулятор разряжен. Отсоединить аккумулятор от инструмента. Вставить аккумулятор в гнездо зарядного устройства (II). Подключить зарядное устройство к розетке. Загорится красный индикатор, сопровождающий процесс зарядки. После завершения зарядки красный индикатор погаснет, и загорится зеленый, указывающий на полную зарядку аккумулятора. Необходимо вынуть вилку зарядного устройства из электрической розетки. Вынуть аккумулятор из зарядного устройства, нажимая на защелку аккумулятора.

Внимание! Если после подключения зарядного устройства к сети загорится зеленый индикатор - это означает, что аккумулятор заряжен полностью. В этом случае, зарядное устройство не начнет процесс зарядки.

Крепление насадок в патроне гайковерта (III)

Внимание! Из-за наличия ударного механизма необходимо использовать насадки, предназначенные для ударных инструментов, с крутящим моментом большим или равным крутящему моменту инструмента. Внимание! Учитывая наличие ударного механизма, запрещается использовать сверла. В случае блокировки сверла в отверстии ударный механизм может привести к поломке сверла, что, в свою очередь, может привести к травмам. Внимание! Установку головок и битов следует проводить при отключенном аккумуляторе с целью предотвращения случайного включения инструмента. Патрон гайковерта предназначен для шестигранных т.н. “длинных” насадок и переходников длиной не менее 50 мм с пазами, предотвращающими блокировку бита в патроне. Запрещается использовать насадки короче 50 мм или без пазов. Потянуть вперед кольцо патрона, а затем вставить насадку в патрон и отпустить кольцо, которое должно вернуться в исходное положение. Проверить, правильно ли зафиксирована насадка в патроне гайковерта. Если ее не удается вынуть

- это означает, что насадка установлена правильно.

Снятие насадки выполняется в обратной последовательности.

Установка направления вращения (IV)

Установить переключатель в требуемое положение. На переключателе стрелками указано направление вращения винтов с самой популярной правой резьбой. Если винты имеют левую резьбу, тогда вращение гайковерта необходимо переключить в направление, противоположное указанному стрелкой.

Подготовка к работе

Перед началом работы: Закрепить обрабатываемый материал в тисках или зафиксировать с помощью столярных струбцин. Использовать рабочие инструменты, соответствующие выполняемым работам. Подобрать бит, соответствующий шлицу винта. Использовать защитную

одежду, средства защиты глаз и органов слуха.

владеющему соответствующей квалификацией.

Пользователь инструмента

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 26

RUS

Взять инструмент обеими руками (V). Принять стабильное положение. Включить инструмент, нажав пальцем кнопку включения Внимание! В случае возникновения во время работы подозрительных шумов, треска, запаха гари и т.д., необходимо немедленно выключить инструмент и вынуть из него аккумулятор.

ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА

Глубина нажатия включателя определяет частоту вращения и крутящий момент. В инструменте не предусмотрена возможность настройки требуемой частоты вращения и крутящего момента.

Вставить насадку в шлиц болта или шурупа либо надеть на гайку, и только после этого запускать гайковерт. Это предотвратит повреждение крепежной детали или насадки. Также уменьшит риск получения травмы.

В случае завинчивания шурупов в основании рекомендуется просверлить направляющее отверстие с диаметром, равным диаметру стержня шурупа. Это позволит предотвратить разрушение материала в процессе завинчивания. Однако, можно завинчивать также без просверливания направляющих отверстий. В обоих случаях завинчивание следует начинать на низких оборотах и по мере необходимости увеличивать его во время работы. В случае резьбовых соединений, напр., при ввинчивании болтов в резьбовые отверстиями или навинчивании гаек на резьбовые шпильки, первые несколько оборотов необходимо выполнить вручную, гаечным ключом или ручной отверткой. И только после правильного завинчивания одного элемента в другой можно использовать гайковерт. В случае соединения резьбовых элементов не рекомендуется оказывать слишком большое давление на гайковерт. Поскольку этим можно повредить резьбу.

После завинчивания элементов будет задействован ударный механизм, что будет сопровождаться характерными “ударами” механизма. В этом случае необходимо отпустить выключатель и остановить дальнейшее завинчивание. Поскольку дальнейшее завинчивание соединяемых элементов может привести к их повреждению.

Пользование приставками

Запрещается пользоваться устройством в качестве привода рабочих приставок.

Примечания

Во время работы не нажимать слишком сильно на обрабатываемый материал и не делать резких движений, чтобы не повредился рабочий инструмент и дрель. Необходимо делать регулярные перерывы в работе. Запрещается перегрузка устройства. Температура внешних поверхностей не может превышать 60 oC. После завершения работы выключить дрель, вынуть аккумулятор и провести осмотр и консервацию. Заявляемое полное значение колебаний, измерялось с помощью стандартного метода исследований и может применяться для сравнения иструментов друг с другом. Заявляемое, полное значение колебаний может употребляться во входной оценке экспозиции. Примечание! Эмиссия колебаний во время работы с инструментом может отличаться от заявляемого значения, в зависимости от способа употребления инструмента. Примечание! Надо определить средства безопасности, которые должны защищать оператора, которые обоснованные на оценке подвергания опасности в действительных условиях употребления (учитывая все части рабочего цикла, как например время когда инструмент выключен или работает на холостом ходу, также время активации).

КОНСЕРВАЦИЯ И ОСМОТРЫ

ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устройства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства путем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 27

ХАРАКТЕРИСТИКА ВИРОБУ

Ударний гайковерт є універсальним, переносним інструментом на автономному живленні, призначеним для домашніх робіт тільки для закручування і відкручування гвинтів і гайок з лівою або правою різьбою, з використанням різних насадок. Завдяки ударному механізму гайковерт забезпечує набагато більший крутний момент, ніж звичайний акумуляторний шуруповерт. Його особливі переваги

оцінять любителі майструвати під час виконання монтажних та оздоблювальних робіт.

Правильна, безвідмовна та безпечна праця пристрою залежить від його правильної експлуатації, тому:

Перед початком роботи з пристроєм слід детально ознайомитися з інструкцією та зберегти її.

Постачальник не відповідає за збитки, нанесені внаслідок порушення правил техніки безпеки та рекомендацій з даної інструкції.

ОСНАЩЕННЯ

Пристрій поставляється у комплекті і не вимагає монтажу. Пристрій комплектується: акумуляторною батареєю і зарядним пристроєм (адаптером). Увага! Пристрій з артикулом (каталожним номером): YT-82801 не комплектується акумуляторною батареєю і зарядним пристроєм.

ТЕХНІЧНІ ПАРАМЕТРИ

Параметр Вимірювальна одиниця Значення

Номер за каталогом YT-82800, YT-82801 Робоча напруга [В] 18 DC Оберти (без навантаження) [хв-1] 0 - 3000 Частота ударів [хв-1] 0 - 3000 Максимальний крутний момент [Нм] 160 Сила шуму

- акустичний тиск [дБ] 82,0 ± 3,0

- потужність L

Рівень захисту IP20 Клас ізоляції III Коливання [м/с2] 8,15 ± 1,5 Вага [кг] 1,1 Свердлувальний патрон [мм] Вид акумулятора Li-Ion Ємність акумуляторної батареї*[A · год]2 Зарядний пристрій* Вхідна напруга [В ~ ] 220 - 240 Частота мережі [Гц] 50 / 60 Номінальна потужність [Вт]60 Вихідна напруга [В] 21 В пост. струму Вихідний струм [A] 2,4 Час зарядки** [год] 1

* тільки для моделей, оснащених акумулятором і зарядним пристроєм ** час зарядки вказаний тільки для акумулятора з ємністю, зазначеною у таблиці

[дБ] 93,0 ± 3,0

6,3

ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ

Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної поразки, пожежі або до серйозних травм.

Зберегти всі застереження і інструкції для майбутнього віднесення.

Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які приводяться в дію електричним струмом, як провідних, так і безпровідних.

Безпека робочого місця

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 28

Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути при- чинами виникнення випадків.

Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари. Не

належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати

контролю.

Електрична безпека Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом. Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом. Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або від›єднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом. У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом.

У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.

Персональна безпека Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глузд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм. Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм. Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед під›єднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений». Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли

вмикач знаходиться в позиції «включений», може привести до серйозних травм.

Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм. Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи. Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами. Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, зв›язаних з пилом. Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнору- вання правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.

Експлуатація і дбайливість за електроінструмент / машину Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження. Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт. Від›єднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини.

зменшує ризик поразки електричним струмом.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 29

Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів, що не пройшли курси підготовки. Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевіряй інструмент / машину інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами. Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти ками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи. Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації.

Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.

Ремонти Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.

ПІДГОТОВКА ДО РОБОТИ

УВАГА! Всі роботи, вказані у даному розділі, необхідно проводити з вимкнутим живленням – акумулятор слід відєднати від пристрою!

Інструкції з безпечного заряджання акумулятора

Увага! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту акумулятора. Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента. Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в якому заряджається акумулятор, необхідно відключити зарядний пристрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки! Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно зарядити відповідно до процедури, описаної нижче, за допомогою блоку живлення і зарядної станції (з комплекту). Акумулятори Li-Ion (літій-іонні) не мають „ефекту пам’яті”, що дозволяє дозаряджувати їх у будь-який час. Однак, рекомендується повністю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимальної ємкості. Якщо характер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично забороняється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкодження! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння.

Зберігання акумулятора

Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження - розрядження”. Акумулятор слід зберігати при температурі від 0 до 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необхідно зарядити приблизно на 70% ємкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження. Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуляторів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором. У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів.

Транспортування акумуляторів

Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур’єрській службі), необхідно

під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь

з гострими кром-

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 30

дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією. Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині щодо транспортування небезпечних матеріалів.

Заряджання акумулятора

Увага! Перед заряджанням необхідно від’єднати зарядний пристрій від електромережі, вийнявши вилку блоку живлення з розетки. Крім того, потрібно очистити клеми акумулятора і сам акумулятор від бруду та пилу за допомогою м’якої, сухої тканини. Акумулятор має вбудований індикатор заряджання. При натисканні на кнопку загоряються індикаторні світлодіоди (II). Кількість світлодіодів, що загорілися, відповідає рівню зарядження акумулятора. Якщо при натисканні кнопки світлодіоди не загоряються - це означає, що акумулятор розряджений. Від’єднати акумулятор від інструмента. Вставити акумулятор в гніздо зарядного пристрою (II). Підключити зарядний пристрій до розетки. Загориться червоний індикатор, що свідчить про початок процесу заряджання. Після завершення заряджання червоний індикатор гасне, і загоряється зелений, який вказує на те, що акумулятор заряджений. Необхідно вийняти вилку зарядного пристрою з електричної розетки. Вийняти акумулятор з зарядного пристрою, натискаючи на защіпку акумулятора.

Увага! Якщо після підключення зарядного пристрою до мережі загориться зелений індикатор - це означає, що акумулятор повністю заряджений. У цьому випадку, зарядний пристрій не почне процес заряджання.

Кріплення насадок у патроні гайковерта (III)

Увага! Наявність ударного механізму зумовлює необхідність використання насадок, призначених для ударних інструментів, з обертовим моментом більшим або рівним крутному моменту інструмента. Увага! З огляду на наявність ударного механізму, забороняється використовувати свердла. У разі блокування свердла в отворі ударний механізм може призвести до поломки свердла, що, в свою чергу, може спричинити травми. Увага! Головки і біти слід встановлювати при від’єднаному акумуляторі задля запобігання випадкового ввімкнення інструмента.

Патрон гайковерта призначений для шестигранних т.зв. “довгих” насадок довжиною не менше 50 мм з пазами, що запобігають блокуванню насадки в патроні. Забороняється використовувати насадки без пазів або коротші 50 мм. Потягнути вперед кільце патрона, а потім вставити насадку в патрон і відпустити кільце, яке повинно повернутися в початкове положення. Перевірити, чи правильно зафіксована насадка в патроні гайковерта. Якщо її не вдається вийняти - це означає, що насадка встановлена правильно.

Зняття насадки виконується у зворотній послідовності.

Вибір напрямку обертання (IV)

Встановити перемикач в потрібне положення. На перемикачі стрілками вказано напрямок обертання гвинтів з найпопулярнішою правою різьбою. Для закручування гвинтів з лівою різьбою, гайковерт необхідно встановити так, щоб він обертався в напрямку, протилежному до зазначеного стрілкою.

Підготовка до роботи

Перед початком роботи: Закріпити матеріал, що обробляється, в лещатах, або зафіксувати за допомогою столярних струбцин. Використовувати робочі інструменти, що відповідають виконуваній роботі. Підібрати біт, що відповідає шліцу гвинта. Використовувати захисний одяг та засоби захисту очей і органів слуху. Взяти інструмент обома руками (V). Прийняти стабільне положення. Ввімкнути інструмент, натиснувши пальцем вмикач. Увага! У разі виникнення під час роботи підозрілих шумів, тріску, запаху гару тощо, необхідно негайно вимкнути інструмент і вийняти з нього акумулятор.

ЕКСПЛУАТАЦІЯ ІНСТРУМЕНТА

Глибина натискання на вмикач визначає частоту обертання і крутний момент. В інструменті не передбачена можливість

упаковки під час транспортування. Також необхідно виконувати національні положення

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 31

налаштування частоти обертання і крутного моменту.

Вставити біт в шліц болта чи шурупа, або вставити головку на гайку і тільки після цього можна вмикати гайковерт. Це запобіжить пошкодженню елементів, що з’єднуються, або самої насадки. Також зменшить ризик отримання травми.

При закручуванні шурупів в основі рекомендується просвердлити напрямні шурупа. Це дозволить запобігти руйнуванню матеріалу в процесі закручування. Однак, можна закручувати без просвердлювання напрямних отворів. В обох випадках закручування слід починати на низьких обертах і за необхідності збільшувати їх під час роботи. У разі різьбових з’єднань, напр., при вкручуванні болтів перші кілька оборотів необхідно виконати вручну, гайковим ключем або ручною викруткою. І тільки після правильного накручування одного елемента в інший можна використовувати гайковерт. У разі з’єднання різьбових елементів не рекомендується занадто сильно тиснути на гайковерт. Оскільки це може призвести до пошкодження різьби.

Після повного закручення елементів ввімкнеться ударний механізм, що буде супроводжуватися характерними його “ударами”. В цьому випадку необхідно відпустити вимикач і припинити подальше закручування. Оскільки подальше закручування елементів, що з’єднуються, може призвести до їхнього пошкодження. Перед вимикачем встановлений індикатор заряду батареї. Світлодіоди індикатора загоряються при кожному натисканні вимикача. Зелений світлодіод вказує на те, що акумулятор повністю заряджений; помаранчевий - частково розряджений; червоний - - акумулятор повністю розряджений.

Користування приставками

Забороняється користуватися пристроєм як приводом робочих приставок.

Додаткові вказівки

Під час роботи не натискати занадто сильно на матеріал обробки та не робити різких рухів, щоб не викликати пошкодження робочого інструмента та дрилі. Слід робити регулярні перерви під час роботи. Забороняється перевантажувати пристрій, температура його зовнішніх поверхностей не може перевищувати 60 oC. Після заврешення роботи вимкнути дрилю, вийняти акумулятор та провести огляд і консервацію. Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівняння одного інструменту з другим. Повним значенням колихань, що заявляється можна користуватися для вступної оцінки експозиції. Увагa! Eмісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом. Увагa! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації).

КОНСЕРВАЦІЯ ТА ОГЛЯД

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.

в різьбові отвори або при нагвинчуванні гайок на різьбові шпильки,

отвори, діаметр яких рівний діаметру стрижня

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 32

ĮRANKIO CHARAKTERISTIKA

Smūginis užsuktuvas, tai universalus, nereikalaujantis išorinio maitinimo šaltinio nešiojamasis įrankis, skirtas meistravimo mėgėjams tik varžtams bei veržlėms su kairiaisiais ir dešiniaisiais sriegiais įsukti ir išsukti įvairių tipų suktuvų antgalių pagalba. Smūgi- nio mechanizmo dėka, užsuktuvas užtikrina ženkliai didesnį sukimo momentą negu tipiškas akumuliatorinis gręžtuvas-suktuvas. Jo ypatingus pranašumus aukštai vertina meistravimo mėgėjai atlikdami įvairius montavimo ir apdailos darbus. Taisyklingas, patikimas ir saugus elektrinio įrankio darbas priklauso nuo tinkamo jo eksploatavimo, todėl:

Prieš pradedant vartoti įrankį būtina perskaityti visą instrukciją ir ją išsaugoti.

Už nuostolius kilusius dėl darbo saugos taisyklių ir šios instrukcijos reikalavimų nesilaikymo tiekėjas neneša atsakomybės.

ĮRANGA

Gaminys yra pristatomas sukomplektuotoje būklėje ir nereikalauja sumontavimo. Kartu su įrankiu yra pristatomi: akumuliatorius ir įkrovimo stotis (įkroviklis). Dėmesio! Gaminys su kataloginiu numeriu: YT-82801 nėra aprūpintas akumuliatoriumi ir įkrovimo stotimi.

TECHNINIAI PARAMETRAI

Parametras Mato vienetas Vertė

Katalogo numeris YT-82800, YT-82801 Darbinė įtampa [V] 18 DC Apsisukimai (tuščioje eigoje) [min Smūgio dažnis [min Maksimalus sukimo momentas [Nm] 160 Triukšmo lygis

- akustinis slėgis [dB] 82,0 ± 3,0

- galia LWA [dB] 93,0 ± 3,0 Apsaugos laipsnis IP20 Virpėjimų lygis [m/s Izoliacijos klasė 8,15 ± 1,5 Masė [kg] 1,1 Griebtuvas [mm] Akumuliatoriaus tipas Li-Ion Akumuliatoriaus talpa* [Ah] 2

Įkroviklis* Įėjimo įtampa [V~] 220 - 240

Tinklo dažnis [Hz] 50 / 60 Nominali galia [W] 60 Išėjimo įtampa [V] 21 DC Išėjimo srovė [A] 2,4 Pakrovimo laikas** [h] 1

* tik modeliuose aprūpintuose akumuliatoriumi ir įkrovikliu ** nurodytas pakrovimo laikas liečia tik akumuliatorių su lentelėje pateikta talpa.

-1

] 0 - 3000

-1

] 0 - 3000

] III

6,3

BENDRI ĮSPĖJIMAI DĖL ELEKTROS ĮRANKIŲ SAUGUMO

Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, iliustracijomis, o taip pat speciﬁ kacijomis, pristatytomis su elektros įrankiais / mašina. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo.

Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui.

Sąvoka „elektros įrankis / mašina” panaudota įspėjimuose susijusiuose su visais įrankiais / mašinų maitinamų elektros srove, su laidais kaip ir be laidų..

Saugumas darbo vietoje Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi. Negalima naudoti elektros įrankių / mašinų aplinkoje kur yra didesnė sprogimo rizika, kuriose yra degūs skysčiai, dujos arba garai. Elektros įrankiai / mašinos generuoja kibirkštis, kurios gali uždegti dulkes arba garus.

ORIGINALI INSTRUKCIJA

Page 33

Neleiskite į darbo vietą vaikų pašalinių žmonių. Koncentracijos praradimas gali privesti prie kontrolės praradimo.

Elektrinė sauga Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negali jokiu būdu pakeisti kištuko. Negalima naudoti jokių kištuko adapterių su įžemintais elektros įrankiais / mašinomis. Nemodiﬁ kuotas kištukas tinkantis prie lizdo mažina

elektros srovės smūgio riziką. Vengti sąlyčio su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuvai. Kūno įžeminimas didina elektros srovės smūgio riziką.

Negalima privesti prie elektros įrankių / mašinos sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drėgmė, kuri pateks į elektros įrankio / mašinos vidaus didina elektros srocės smūgio riziką.

Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo

laido pažeidimas didina elektros srovės smūgio riziką Darbo už uždarų patalpų ribų atveju reikia naudoti prailgintuvus, skirtus darbui už uždarų patalpų ribų. Tinkamo prailgin- tuvo panaudojimas, pritaikyto darbui išorėje mažina elektros smūgio riziką.

Atveju kai naudojamas elektros įrankis / mašina drėgnoje aplinkoje yra neišvengiamas, kaip apsaugą nuo maitinimo įtampos reikia naudoti skirtingos įtampos įrengimą (RCD). RCD panaudojimas mažina elektros srovės smūgio riziką.

Asmeninis saugumas Būkite jautrūs, kreipkite dėmesį į tai ką darai ir vadovaukis sveiku protu darbo su elektros įrankiu / mašina metu. Nenaudokite elektros įrankio / mašinos esant nuovargiui arba suvartojus narkotikus, alkoholį ar vaistus. Dėmesingumo akimirkai

trūkumas gali privesti prie rimtų asmeninių sužeidimų. Naudoti asmenines apsaugos priemones Visada dėvėkite akių apsaugą. Asmeninės apsaugos priemonių, tokių kaip dulkių kaukės, apsauginė nuo slydimo apsauganti avalynė, šalmai ir klausos apsauga mažina rimtų asmeninių sužeidimų riziką.

Saugokite nuo atsitiktinio įrenginio užvedimo. Įsitikinkite, kad elektros jungiklis yra „išjungtas” pozicijoje prieš prijungiant prie maitinimo ir/arba akumuliatoriaus, elektros įrankio / mašinos pakėlimo arba perkėlimo. Elektros įrankio /

mašinos su pirštu ant jungiklio perkėlimas arba elektros įrankio / mašinos maitinimas, kai jungiklis yra pozicijoje „įjungtas” gali privesti prie rimtų sužalojimų. Prieš elektros įrankio / mašinos įjungimą išimkite visus raktus ir kitus įrankius, kurie buvo panaudoti jo reguliavimui. Raktas paliktas ant judamų elementų įrankio / mašinos gali privesti prie rimtų sužalojimų. Nesiekite ir nepasilenkite per toli. Išsaugokite tinkamą poziciją ir lygsvarą per visą laiką. Tai leis lengviau valdyti elektros įrankį / mašiną netikėtų situacijų darbo metu atveju..

Dėvėkite tinkamą aprangą. Nedėvėkite laisvos aprangos arba bižuterijos. Turėkite plaukus o taip pat aprangą atokiau nuo judančių elektros įranki / mašinos elementų. Laisva apranga, bižuterija arba ilgi plaukai gali būti įsukti į judamus elementus. Jeigu įrengimai yra pritaikyti prijungti prie dulkių ištraukimo arba dulkių kaupimo, įsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulkių ištraukimo panaudojimas mažina pavojų, susijusių su dulkėmis rizika. Neprileiskite prie to, kad patirtis įgyta dėl elektros įrankio / mašinos panaudojimas privedė prie saugumo taisyklių ignoravimo. Nesaugus veikimas gali privesti prie rimtų sužeidimų per akimirką.

Elektros įrankių / mašinos naudojimas ir priežiūra Neapkraukite elektros įrankio / mašinos. Naudokite elektros įrankius / mašinas tinkamam pasirinktam naudojimui. Tinka-

mas elektros įrankis / mašina užtikrins geresnį ir saugesnį darbą, jeigu bus panaudotas suprojektuotai apkrovai. Nenaudokite elektros įrankio / mašinos, jeigu elektros jungiklis neleidžia įjungti arba išjungti. Įrankis / mašina, kurių nega- lima kontroliuoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui.

Išimkite kištuką iš maitinimo lizdo ir/arba išmontuokite akumuliatorių, jeigu yra atjungtas nuo elektros įrankio / mašinos prieš reguliavimą, aksesuarų pakeitimu arba įrankio / mašinos sandėliavimo. Tokios apsaugos priemonės padės išvengti

atsitiktinio elektros įrankio / mašinos įjungimo.

Laikykite įrankį vaikams neprieinamoje vietoje,neprileiskite, kad asmenys nežinantys kaip naudoti elektros įrankį / mašiną arba tų instrukcijų naudotų elektros įrankius / mašiną. Elektros įrankiai / mašinos yra pavojingos naudojant mokymų

nepraėjusiems naudotojams.

Prižiūrėkite elektros įrankius / mašinas ir aksesuarus. Patikrinkite įrankius / mašinas judamų dalių nepritaikymo arba užstrigimo atveju, elementų arba kokių nors kitų sąlygų, kurie gali turėti įtaką elektros įrankio / mašinos veikimui. Sugedimus reikia pataisyti prieš elektros įrankio / mašinos panaudojimą. Daugelis atvejų įvyko dėl netinkamos elektros įrankio /

mašinos priežiūros. Pjovimo įrankius reikia laikyti švaroje ir aštrus. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis briaunomis yra mažiau linkę užstrigti ir lengviau yra lengviau kontroliuoti darbo metu.

Naudokite elektros įrankius / mašinas, aksesuarus, o taip pat montuojamus įrankius ir t.t. pagal šias instrukcijas, atsižvelgiant į darbo sąlygas ir rūšį. Įrankių naudojimas skirtingam darbui negu buvo suprojektuota, gali privesti prie pavojingos

situacijos atsiradimo. Rankenas ir laikymo paviršius išlaikykite sausus, švarius, o taip pat be alyvos ir tepalų. Slidžios rankenos ir laikymo paviršiai neleidžia saugiai naudoti ir kontroliuoti įrankio / mašinos pavojingų situacijų metu.

ORIGINALI INSTRUKCIJA

Page 34

Remontas Remontuokite įrankius / mašinas tik įgaliotuose servisuose, naudojant vien tik originalias atsargines dalis. Tai užtikrins

elektros įrankio darbo tinkamą saugumą.

PARUOŠIMAS DARBUI

DĖMESIO! Visus šiame skyriuje minimus veiksmus reikia atlikti turint atjungtą maitinimo įtampą – akumuliatorius privalo būti atjungtas nuo įrankio!

Akumuliatoriaus krovimo saugos instrukcija

Dėmesio! Prieš pradedant krauti reikia įsitikinti ar kroviklio korpusas, laidas ir kištukas nėra sutrūkinėti ir pažeisti. Netvarkingos arba pažeistos įkrovimo stoties ir lygintuvo naudojimas yra draudžiamas! Akumuliatoriams krauti galima naudoti tik įkrovimo stotį ir maitintuvą pristatytus komplekte. Kitokio maitintuvo taikymas gali sukelti gaisrą arba įrankio sugadinimą. Akumuliatoriaus krovimas gali būti atliekamas tik uždaroje, sausoje ir pašaliniams asmenims neprieinamoje patalpoje. Įkrovimo stoties ir lygintuvo negalima naudoti be suaugusio asmens pastovios priežiūros! Jeigu aplinkybių pasekmėje iš patalpos, kurioje vyksta krovimas reikia išeiti, tai kroviklį reikia atjungti nuo elektros tinklo, tuo tikslu atjungiant maitintuvą nuo elektros tinklo rozetės. Tuo atveju jeigu iš kroviklio pradės skleistis dūmai, bus jaučiamas įtartinas kvapas ar pan., nedelsiant kroviklio kištuką reikia ištraukti iš elektros tinklo rozetės! Gręžtuvas-suktuvas yra pristatomas su neįkrautu akumuliatoriumi, todėl prieš pradedant darbą reikia jį rašyta procedūra, panaudojant tuo tikslu komplekte esantį maitintuvą ir įkrovimo stotį. Li-ION (ličio – jonų) tipo akumuliatoriai neturi taip vadinamo „atminties efekto“, taigi galima juos krauti bet kokiu momentu. Tačiau visgi rekomenduojama akumuliatorių iškrauti normalios eksploatacijos eigoje, o po to įkrauti jį iki pilnos talpos. Jeigu dėl darbo pobūdžio kiekvieną kartą negalima su akumuliatoriumi to padaryti, reikia tai padaryti bent kas keletą darbo ciklų. Jokiu atveju negalima akumuliatoriaus iškrauti trumpai sujungiant jo polius, tai sukelia neatstatomą akumuliatoriaus sužalojimą! Negalima taip pat tikrinti akumuliatoriaus įkrovimo laipsnio, trumpai jungiant elektrodus kibirkščiavimui įvertinti.

Akumuliatoriaus sandėliavimas.

Siekiant prailginti akumuliatoriaus gyvybingumą, reikia užtikrinti jam atitinkamas sandėliavimo sąlygas. Akumuliatorius išlaiko maždaug 500 „įkrovimo – iškrovimo“ ciklų. Akumuliatorių reikia laikyti temperatūros diapazone nuo 0 iki 30°Celsiaus, esant 50% santykinei oro drėgmei. Norint akumuliatorių sandėliuoti per ilgesnį laiką, reikia jį pakrauti iki maždaug 70% talpos. Ilgalaikio akumuliatoriaus sandėliavimo atveju, reikia jį periodiškai, kartą į metus pakrauti. Akumuliatoriaus pernelyg neiškrauti, nes tai sutrumpina jo gyvybingumą ir gali sukelti neatstatomą jo pažeidimą. Akumuliatorius sandėliavimo metu vyksta laipsniškas jo išsikrovimo procesas dėl savaiminio srovės nutekėjimo. Savaiminio akumuliatoriaus išsikrovimo procesas priklauso nuo sandėliavimo temperatūros, kuo aukštesnė sandėliavimo temperatūra, tuo yra greitesnis išsikrovimo procesas. Netaisyklingo akumuliatorių sandėliavimo atveju, gali pasireikšti elektrolito ištekėjimo reiškinys. Elektrolito ištekėjimo atveju reikia ištekėjusį elektrolitą neutralizuoti, taikant atitinkamą neutralizavimo priemonę, o elektrolito kontakto su akimis atveju, reikia akis praplauti gausiu vandens kiekiu ir nedelsiant kreiptis į gydytoją. Draudžiama naudoti įrankį

su pažeistu akumuliatoriumi.

Visiško akumuliatoriaus susidėvėjimo atveju reikia jį atiduoti į specializuotą punktą, kuris užsiima šio tipo atliekų utilizavimu.

Akumuliatorių transportavimas

Ličio – jonų akumuliatoriai pagal teisinius aktus yra laikomi pavojingomis medžiagomis. Įrankio vartotojas įrankį su akumuliatoriumi arba pačius akumuliatorius gali transportuoti sausumos keliais. Tais atvejais nėra keliami papildomi reikalavimai. Transportavimą pavedus tretiesiems asmenims (pvz. išsiuntimas kurjerio ﬁ rmai tarpininkaujant), reikia laikytis pavojingų medžiagų transportavimą reglamentuojančių taisyklių. Prieš išsiuntimą reikia šiuo reikalu susikontaktuoti su atitinkamas kvaliﬁ kacijas turinčiu asmeniu. Pažeistus akumuliatorius transportuoti draudžiama. Transporto tikslu demonui skirtus akumuliatorius reikia išimti iš įrankio, o plikus kontaktus reikia užizoliuoti, pvz. izoliacinės juostos pagalba. Akumuliatorius reikia įtvirtinti pakuotėje tokiu būdu, kad transporto metu negalėtų pakuotės viduje slankioti. Reikia taip pat laikytis pavojingų medžiagų transportavimą reglamentuojančių nacionalinių taisyklių.

Akumuliatoriaus krovimas

Dėmesio! Prieš pradedant krauti akumuliatorių, reikia kroviklio tiekiklį atjungti nuo elektros tinklo, tuo tikslu ištraukti tiekiklio laido kištuką iš elektros tinklo rozetes. Be to, minkštu sausu skudurėliu reikia nuvalyti akumuliatorių ir jo gnybtus nuo purvo ir dulkių. Akumuliatorius yra aprūpintas įkrovimo indikatoriumi. Nuspaudus mygtuką pasišviečia diodai (II), kuo labiau akumuliatorius pakrautas, tuo stipriau švyti. Jeigu nuspaudus mygtuką diodai nešviečia, tai reiškia, kad akumuliatorius yra iškrautas. Atjungti akumuliatorių nuo įrankio. Įkišti akumuliatorių į įkroviklio lizdą (II). Prijungti įkroviklį prie elektros tinklo rozetės. Užsišvies raudonas diodas, kas reiškia, kad krovimo procesas vyksta. Pasibaigus krovimui raudonas diodas užgesta, o užsišviečia žalias diodas, kas reiškia, kad akumuliatorius yra pilnai pakrautas. Ištraukti tiekiklio kištuką iš elektros tinklo rozetes. Nuspaudus akumuliatoriaus spragtuk

ą ištraukti akumuliatorių iš įkrovimo stoties.

įkrauti pagal žemiau ap-

ORIGINALI INSTRUKCIJA

Page 35

Dėmesio! Jeigu prijungus įkroviklį prie elektros tinklo užsižiebs žalias diodas, tai reiškia, kad akumuliatorius yra pilnai pakrautas. Tokiu atveju įkroviklis įkrovimo proceso nepradės.

Suktuvo antgalių tvirtinimas suktuvo griebtuve (III)

Dėmesio! Smūginis mechanizmas determinuoja tai, kad antgaliai skirti dirbti su smūginiais įrankiais, turi turėti sukimo momentą didesnį arba lygų įrankio sukimo momentui. Dėmesio! Dėl smūginio mechanizmo, draudžiama yra tvirtinti grąžtus ir dirbti su jais. Grąžtui skylėje užsiblokavus, smūginis mechanizmas gali sukelti grąžto skilimą, o tai gali sukelti kūno pažeidimus. Dėmesio! Tvirtinimą reikia atlikti esant atjungtam akumuliatoriui, tai užkirs kelią atsitiktiniam įrankio įjungimui. Suktuvo griebtuvas yra skirtas šešiakampių, taip vadinamų „ilgų“ kotų ir adapterių taikymui, kurių ilgis yra ne mažesnis kaip 50 mm ir kurie yra aprūpinti išdroža užtikrinančia koto užblokavimą griebtuve. Draudžiama naudoti kotus trumpesnius kaip 50 mm ir tokius, kurie neturi išdrožos. Patraukti į priekį įrankio griebtuvo žiedą, po to kotas yra taisyklingai griebtuve užblokuotas, jeigu nepavyksta jo ištraukti, tai reiškia, kad jo įtvirtinimas yra taisyklingas. Koto išmontavimą atlikti atvirkščia tvarka.

Apsisukimų krypties nustatymas (IV)

Perstatyti perjungiklį į pageidaujamą poziciją. Ant perjungiklio rodyklėmis yra paženklinta varžtų sukimosi kryptis su populiariausiais dešiniojo sukimosi sriegiais. Varžtų su kairiaisiais sriegiais atveju, varžtas suksis priešinga kryptimi negu kryptis, kurią rodo rodyklė.

Pasirengimo darbui veiksmai

Prieš pradedant darbą: Apdirbimui skirtą ruošinį įtvirtinti spaustuvuose arba staliaus veržtuvų pagalba. Naudoti ketinamam darbui atlikti tinkamus darbinius įrankius. Parinkti atitinkamą varžto lizdui koto tipą. Užsivilkti darbinę aprangą ir užsidėti akių bei klausos apsaugos priemones. Sugriebti įrankį abiem rankomis (VI). Užimti stabilią darbinę poziciją. Įjungti įrankį nuspaudžiant pirštu elektros jungiklį. Dėmesio! Išgirdus darbo metu įtartina triukšmą, tarškėjimą, pajutus degėsių kvapą ir pan. tuojau pat įrankį išjungti ir ištraukti iš jo akumuliatorių.

ĮRANKIO NAUDOJIMAS

Jungiklio įspaudimo gylis lemia sukimosi greitį ir sukimo momentą. Įrankyje nėra galimybės nustatyti konkretų greitį ir sukimo momentą.

Kotą reikia įsprausti į varžto lizdą arba jo žiedinį antgalį užmauti ant veržlės ir tik po to įrankį paleisti. Tai užkirs kelią jungiamųjų elementų arba kotų pažeidimui. Sumažins taip pat kūno pažeidimo riziką.

Sraigtų įsukimo į pagrindą atveju, rekomenduojama prieš tai padaryti vedamąją sraigto šerdies diametro skylę. Tai užkirs kelią medžiagos pažeidimui sraigto įsukimo metu. Yra taip pat galimybė įsukti sraigtą vedamosios skylės nedarant. Abiem sraigto įsu- kimo atvejais, reikia jį pradėti nedideliu sukimosi greičiu ir eventualiai padidinti jį tolesnio sukimo eigoje. Srieginių jungimų atveju, pavyzdžiui įsukant varžtus į sriegius turinčias skyles arba sukant veržles ant sriegius turinčius strypus, reikia kelis pradinius pasukimus padaryti ranka, veržliarakčiu arba rankiniu suktuvu. Įsitikinus, kad abiejų jungiamų elementų sriegiai su savimi susiderino, galima toliau pasinaudoti užsuktuvu. Susukant su savimi sriegius turinčius elementus nerekomenduojama pernelyg suktuvą spausti. Tai gali sriegius pažeisti arba išvis sunaikinti.

Prisukimą užbaigus suveikia smūginis mechanizmas, ką signalizuoja sukamojo mechanizmo „smūgiai“, - tokiu atveju reikia atleisti iki šiol spaudžiamą jungiklį ir tuo būdu nutraukti tolesnį šių elementų susukimo su savimi procesą. Tolesnis susukimo proceso tęsimas gali jungiamus elementus sunaikinti.

Adapterių vartojimas

Įrankis negali būti vartojamas kaip darbinių adapterių pavara.

Papildomos pastabos

Dirbant įrankiu, pernelyg nespausti juo apdirbamojo ruošinio ir nedaryti staigių judėsių – tai leis išvengti darbinio įrankio ir gręžtuvo sužalojimo. Dirbant, periodiškai daryti pertraukas. Negalima įrankio perkrauti, išorinių paviršių temperatūra niekada negali viršyti 60°C. Užbaigus darbą, gręžtuvą reikia išjungti, ištraukti akumuliatorių ir atlikti apžiūrą bei konservavimą.

įkišti kotą į griebtuvą ir paleisti žiedą, kuris turi grįžti į pradinę poziciją. Patikrinti ar

ORIGINALI INSTRUKCIJA

Page 36

Deklaruota bendroji virpėjimų vertė buvo išmatuota standartiniu tyrimo metodu ir gali būti panaudota vienam įrankiui palyginti su kitu. Deklaruota, bendroji virpėjimų vertė gali būti panaudota provizoriškam eksponavimo įvertinimui. Dėmesio! Virpėjimų emisija dirbant įrankiu gali skirtis nuo deklaruotos vertės priklausomai nuo įrankio panaudojimo būdo. Dėmesio! Reikia apibrėžti saugos priemones skirtas operatoriui apsaugoti atsižvelgiant į realiai esančių vartojimo sąlygų keliamą pavojų (turint omenyje visus darbo ciklo etapus, kaip pavyzdžiui laiką, kada įrankis yra išjungtas arba dirba tuščiai arba aktyvavimo metu).

KONSERVACIJA IR PERŽIŪRA

DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorė elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pastebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.

s ir tikrinant: korpusą ir rankeną,

ORIGINALI INSTRUKCIJA

Page 37

IERĪCES RAKSTUROJUMS

Elektroskrūvgriezis ar āmura funkciju ir universālā portatīvā ierīce, bez nepieciešamības pieslēgt ārēju barošanas avotu, paredzēta amatieriem, skrūvju un uzgriežņu pieskrūvēšanai un atskrūvēšanai, ar labo un kreiso vītni, izmantojot dažādu skrūvgriežu uzgaļu. Pateicoties āmura mehānismam ierīce piedāvā augstāko griezes momentu, salīdzinot ar tipisku akumulatora skrūvgrieži. Ierīce ir derīga visos montāžas un apdares darbos. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc:

Pirms darbību ar ierīci jālasa un jāsaglabā visu šo instrukciju.

dātājs nenes atbildību par visiem defektiem un traumām, kuri izceltas ierīces nepareizas lietošanas dēļ, ka arī drošības no-

Nogā teikumus un šo instrukcijas nepaklausīšanas dēļ.

APGĀDĀŠANA

Produkts ir piegādāts komplektā stāvokli un to nevajag montēt. Kopā ar produktu ir piegādāti: akumulators un lādēšanas stacija (lādētājs). Uzmanību! Produkts ar kataloga numuru: YT-82801 nav apgādāts ar akumulatoru un lādēšanas staciju.

TEHNISKĀS INFORMĀCIJAS

Parametrs Mērvienība Vērtība

Kataloga numurs YT-82800, YT-82801 Darba spriegums [V] 18 DC Apgriezieni (brīvs ātrums) [min Sitiena frekvence [min-1] 0 - 3000 Maks. griezes moments [Nm] 160 Skaņas līmenis

- akustisks spiediens [dB] 82,0 ± 3,0

- jauda LWA [dB] 93,0 ± 3,0 Drošības līmenis IP20 Izolēšanas klase III Vibrācijas līmenis [m/s2] 8,15 ± 1,5 Masa [kg] 1,1 Ierīču turētājs [mm] Akumulatora veids Li-Ion Akumulatora tilpums* [Ah] 2 Lādētājs* Ieejas spriegums [V~] 220 - 240 Frekvence [Hz] 50 / 60 Nomināla jauda [W] 60 Izejas spriegums [V] 21 DC Izejas strāva [A] 2,4 Lādēšanas laiks** [h] 1

* tikai modeļos ar akumulatoru un lādētāju ** Uzrādīts lādēšanas laiks attiecas tikai akumulatoram ar tabulā minētu tilpumu

-1

] 0 - 3000

6,3

VISPĀRĪGIE BRĪDINĀJUMI PAR ELEKTROINSTRUMENTU DROŠĪBU

Brīdinājums! Iepazīstieties ar visiem drošības brīdinājumiem, attēliem un speciﬁ kācijām, kas piegādāti kopā ar šo elek- troinstrumentu/iekārtu. To neievērošana var novest pie elektrošoka, ugunsgrēka vai nopietnām traumām.

Saglabājiet visus brīdinājumus un instrukcijas turpmākai izmantošanai.

Jēdziens “elektroinstruments/iekārta”, kas lietots brīdinājumos attiecas uz visiem ar elektrību darbināmiem vada un bezvada instrumentiem/iekārtām.

Darba vietas drošība Uzturiet darba vietu tīrībā, nodrošiniet labu apgaismojumu. Nekārtība un sliktais apgaismojums var kļūt par nelaimes gadī-

jumu iemesliem.

ORIĢ INĀ L Ā INSTRUKCIJA

Page 38

Nedrīkst strādāt ar elektroinstrumentiem/iekārtām vidē ar paaugstinātu sprādzienbīstamību, kas satur viegli uzliesmojošus šķidrumus, gāzes vai izgarojumus. Elektroinstrumenti/iekārtas ģenerē dzirksteles, kas var aizdedzināt putekļus vai izgarojumus. Nepieļaujiet bērnu un nepilnvarotu personu piekļuvi darba vietai. Koncentrācijas zaudēšana var novest pie kontroles zaudējumam.

Elektriskā drošība Elektriskā kabeļa kontaktdakšai ir jābūt piemērotai kontaktligzdai. Nedrīkst jebkādā veidā modiﬁ cēt kontaktdakšu. Ar iezemētiem elektroinstrumentiem/iekārtām nedrīkst izmantot nekādus kontaktdakšas adapterus. Nemodiﬁ cēta kontakt-

dakša, kas ir piemērota kontaktligzdai, samazina elektrošoka risku.

Izvairieties no saskares ar iezemē

stina elektrošoka risku. Nedrīkst pakļaut elektroinstrumentus/iekārtas atmosfēras nokrišņu vai mitruma iedarbībai. Iekļūstot elektroinstrumenta/ iekārtas iekšienē, ūdens un mitrums paaugstina elektrošoka risku. Nepārslogojiet barošanas vadu. Neizmantojiet barošanas vadu nešanai, vilkšanai, kontaktdakšas pieslēgšanai elektriskajam tīklam vai atslēgšanai no tā. Izvairieties no barošanas vada saskares ar siltumu, eļļām, asām malām un kustīgiem elemen-

tiem. Bojāts vai sapinies barošanas kabelis paaugstina elektrošoka risku. Darbības ārpus slēgtām telpām gadījumā jāizmanto pagarinātāji, kas paredzēti lietošanai ārpus slēgtām telpām. Pagari-

nātāja lietošana, kas pielāgots lietošanai ārpus telpām, samazina elektrošoka risku.

Ja elektroinstrumenta/iekārtas lietošana mitrā vidē ir nepieciešama, aizsardzībai pret barošanas spriegumu izmantojiet uz diferenciālo strāvu reaģējošu automātslēdzi (RCD). RCD izmantošanas samazina elektrošoka risku.

Individuālā drošība Ievērojiet piesardzību, pievērsiet uzmanību tam, ko Jūs darat, saglabājiet veselo saprātu, strādājot ar elektroinstrumentu/iekārtu. Nelietojiet elektroinstrumentu/iekārtu noguruma stāvoklī, alkohola, narkotiku vai zāļu ietekmē. Pat viens

neuzmanības mirklis darba laikā var novest pie nopietnām traumām. Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet redzes aizsardzības līdzekļus. Individuālo aizsardzības līdzekļu, tādu kā putekļu maskas, pretslīdes aizsargapavu, ķiveru un dzirdes aizsardzības līdzekļu, lietošana samazina nopietnu traumu risku.

Novērsiet nejaušu iedarbināšanu. Pirms pieslēgt elektroinstrumentu/iekārtu barošanas avotam un/vai akumulatoram, pacelt vai pārnest to, pārliecinieties, ka elektriskais slēdzis atrodas pozīcijā “izslēgts”. Elektroinstrumenta/iekārtas pār-

nešana ar pirkstu uz slēdža vai elektroinstrumenta/iekārtas barošana, kad slēdzis atrodas pozīcijā “izslēgts”, var novest pie nopietnām traumām. Pirms ieslēgt elektroinstrumentu/iekārtu, noņemiet visas atslēgas un citus instrumentus, kas tika izmantoti tā regulēša- nai. Uz rotējošiem elektroinstrumenta/iekārtas elementiem atstātā atslēga var novest pie nopietnām traumām. Nestiepieties un neliecieties pārāk tālu. Saglabājiet pareizu ķermeņa pozīciju un līdzsvaru visu darbības laiku. Tas ļauj vieglāk kontrolēt elektroinstrumentu/iekārtu negaidītu situāciju darba laikā gadījumā.

Ģērbieties atbilstoši. Nevalkājiet brīvus apģērbus vai rotaslietas. Turiet matus un apģērbus tālu no kustīgām elektroinstrumenta/ iekārtas daļas. Kustīgās daļas var aizķert brīvus apģērbus, rotaslietas vai garus matus. Ja ierīces ir pielāgotas putekļu nosūkšanas vai putekļu savākšanas sistēmas pieslēgšanas, pārliecinieties, ka tā ir pieslēgta un tiek izmantota pareizi. Putekļu nosūkšanas sistēmas izmantošana samazina riskus, kas saistīti ar putekļiem. Nepieļaujiet, lai pieredze, kas iegūta no biežas elektroinstrumenta/iekārtas izmantošanas, novestu pie bezrūpības un drošības noteikumu ignorēšanas. Bezrūpīga darbība sekundes daļā var novest pie nopietnām traumām.

Elektroinstrumenta/iekārtas lietošana un rūpes par to Nepārslogojiet elektroinstrumentu/iekārtu. Lietojiet elektroinstrumentu/iekārtu, kas piemērots izvēlētajam pielietojumam. Atbilstošs elektroinstruments/iekārta nodrošina labāku un drošāku darbību, ja tas ir izmantots projektētai slodzei. Neizmantojiet elektroinstrumentu/iekārtu, ja elektriskais slēdzis neļauj ieslēgt un izslēgt to. Elektroinstruments/iekārta,

kuru nav iespējams kontrolēt ar tīkla slēdža palīdzību, ir bīstams, tas jānodod remontam.

Pirms regulēšanas, aksesuāru nomaiņas vai elektroinstrumenta/iekārtas uzglabāšanas atslēdziet kontaktdakšu no barošanas kontaktligzdas un/vai demontējiet akumulatoru, ja to var atslēgt no elektroinstrumenta/iekārtas. Šādi aizsardzības

pasākumi ļauj izvairīties no nejaušas elektroinstrumenta/iekārtas ieslēgšanas.

Uzglabājiet instrumentu bērniem nepieejamā vietā, neļaujiet lietot elektroinstrumentu/iekārtu personām, kas nepārzina elektroinstrumenta/iekārtas apkalpošanu vai šo instrukciju. Elektroinstrumenti/iekārtas ir bīstami neapmācītu lietotāju rokās. Veiciet elektroinstrumenta/iekārtas un aksesuāru tehnisko apkopi. Pārbaudiet elektroinstrumentu/iekārtu, lai pārliecinā- tos, kas tas ir brīvs no nesakritībām vai kustīgu daļu iesprūdumiem, daļu bojājumiem un jebkādiem citiem faktoriem, kas var ietekmēt elektroinstrumenta/iekārtas darbību. Pirms elektroinstrumenta/iekārtas lietošanas novērsiet tā bojājumus.

Daudzi nelaimes gadījumi notiek elektroinstrumenta/iekārtas nepareizas tehniskās apkopes dēļ. Griešanas elementus uzturiet tīrus un asus. Pareizi kopti griešanas instrumenti ar asām malām retāk iesprūst darbības laikā un tos ir vieglāk kontrolēt.

Lietojiet elektroinstrumentus/iekārtas, aksesuārus, ieliekamus instrumentus utt. atbilstoši šīm instrukcijām, ņemot vērā darba veidu un apstākļus. Instrumentu izmantojošana citam darbam, izņemot to, kuram tie ir projektēti, var novest pie bīstamas situācijas. Uzturiet rokturus un virsmas, kas paredzētas turēšanai, sausas un brīvas no eļļām un smērvielām. Slideni rokturi un virs-

mas, kas paredzētas turēšanai, neļauj droši apkalpot un kontrolēt elektroinstrumentu/iekārtu bīstamās situācijās.

tām virsmām, tādām kā caurules, radiatori un ledusskapji. Ķermeņa iezemēšana paaug-

ORIĢ INĀ L Ā INSTRUKCIJA

Page 39

Remonti Veiciet elektroinstrumenta/iekārtas remontus tikai pilnvarotos servisa centros, izmantojot tikai oriģinālās rezerves daļas.

Tas nodrošina elektroinstrumenta darbības drošību.

DARBA SAGATAVOŠANA

UZMANĪBU! Visu darbību, minētu šajā nodaļā, jāveic ar izslēgto elektroapgādi – akumulatoru jāatslēdz no ierīces!

Akumulatora uzlādēšanas drošības instrukcijas

Uzmanību! Pirms uzlādēšanas uzsākšanas pārbaudīt, vai adaptera korpuss, vads un kontaktdakša nav jebkurā veidā bojāti. Ne- drīkst lietot nekārtīgu vai bojātu uzlādes staciju un barošanas adapteru! Akumulatoru uzlādēšanai drīkst lietot tikai uzlādes staciju un adapteru no ierīces komplekta. Cita adaptera lietošana var ierosināt ugunsgrēku vai ierīces bojāšanu. Akumulatoru var lā tikai slēgtās, sausās telpās, sargātas no nepilnvarotu personu pieejas, sevišķiem no bērniem. Nedrīkst izmantot uzlādes staciju un barošanas adapteru bez pieaugušās personas uzraudzības! Gadījumā, kad būs nepieciešami pamest telpu, kur ir lādēta ierīce, atslēgt uzlādes staciju no elektrības tīkla, atslēdzot barošanas adapteru no elektrības ligzdas. Gadījumā, kad no ierīces noplūda dūmi, aizdomīgas smaržas utt., ierīci nekavējoties atslēgt no elektrības tikla! Ierīce ir piegādāta ar neuzlādētu akumulatoru, tāpēc pirms darba uzsākšanas to ir nepieciešami uzlādēt sakarā ar turpmāk aprakstītu procedūru, lietojot adapteru un uzlādes staciju. Li-Ion (litija-jonu) akumulatoriem gandrīz nav „atmiņas efekta”, kas nozīmē, ka akumulators var būt lādēts jebkurā momentā. Bet rekomendējam izlādēt akumulatoru normāla darba laikā, un pēc tam to pilnīgi uzlādēt. Gadījumā, kad sakarā ar darba veidu nav iespējami tā rīkoties ar akumulatoru, rekomendējam tā darīt vismaz ik pēc dažiem darba cikliem. Nekādā gadījumā nedrīkst izlādēt akumulatoru, savienojot elektrodu, jo tas var to galīgi sabojāt! Nedrīkst arī pārbaudīt akumulatora uzlādēšanas stāvokli slēdzot elektrodu un pārbaudot dzirksteļošanu.

Akumulatora uzglabāšana

Lai pagarināt akumulatora ražotspēju, nodrošināt attiecīgus glabāšanas apstākļus. Akumulators var būt uzlādēt un izlādēt 500 ciklos. Akumulatoru glabāt temperatūrā no 0 līdz 30 °C, relatīvā mitrumā 50%. Lai glabāt akumulatoru ilgstošā laikā, to ir nepieciešami uzlādēt līdz ap tilpuma 70%. Ilgstošās glabāšanas gadījumā periodiski, vienu reizi gadā, uzlādēt akumulatoru. Nedrīkst pārāk stipri izlādēt akumulatoru, jo tas saīsina tā darbspēju un var ierosināt galīgu bojāšanu. Uzglabāšanas laikā akumulators pakāpeniski izlādēs, sakarā ar izolācijas vadītspēju. Patstāvīgas izlādēšanas process ir atkarīgs no uzglabāšanas temperatūras - ja temperatūra ir augstāka, izlādēšana ir ātrāka. Nepareizas glabāšanas gadījumā no akumulatora var izlīt elektrolīts. Tādā gadījumā pasargāt izplūdi ar neitralizēšanas līdzekļu, ja nokļūst acīs, tās skalot ar lielu daudzumu ūdens, pēc tam kontaktēties ar ārstu. Nedrīkst lietot ierīci ar bojātu akumulatoru. Akumulatora pilnīgas izlietošanas gadījumā to ir nepieciešami atdod speciālā punktā, kur ir utilizēti tāda veida atkritumi.

Akumulatoru transportēšana

Litija-jonu akumulatori, sakarā ar likumdošanu, ir uzskatīti par bīstamiem materiāliem. Ierīces lietotājs var transportēt ierīci ar akumulatoru un pašu akumulatoru ar sauszemes transportu. Tad nav nepieciešami ievērot papildu noteikumu. Gadījumā, ja transportēšana tiek nodota trešajām personām (piem. sūtīšana ar kurjera ﬁ rmu), jāievēro saskaņā ar noteikumiem par bīstamu materiālu transportēšanu. Pirms sūtīšanas lūdzam kontaktēties ar attiecīgi kvaliﬁ cētām personām. Nedrīkst transportēt bojātu akumulatoru. Transportēšanas laikā demontēti akumulatori jābūt noņemti no ierīces, atklāti kontakti jābūt segti, piem. aizlīmēti ar izolācijas lenti. Akumulatoru nodrošināt iepakojumā, lai nevarētu pārvietoties iepakojuma iekšā transportēšanas laikā. Ievērot valsts noteikumus par bīstamu materiālu transportēšanu.

Akumulatora lādēšana

Uzmanību! Pirms lādēšanas atslēgt uzlādes stacijas barošanas adapteru no elektrības tīkla, atslēdzot kontaktdakšu no elektrības ligzdas. Akumulatoru un tā kontaktus notīrīt no piesārņojumiem un putekļiem, izmantojot mīkstu, sausu lupatiņu. Akumulators tiek apgādāts ar iebūvētu uzlādēšanas rādītāju. Pēc pogas piespiešanas uzliesmos diodes (II), cik vairāk, tik akumulators ir labāk uzlādēts. Ja pēc pogas piespiešanas diodes neieslēdzas, tas nozīmē izlādētu akumulatoru. Atslēgt akumulatoru no ierīces. Iebāzt akumulatoru lādēšanas stacijas ligzdā (II). Pieslēgt adapteru pie elektroapgādes ligzdas. Sāks spīdēt sarkana diode, kas nozīmē uzsāktu lādēšanas procesu. Pēc lādēšanas pabeigšanas sarkana diode izslēgs un sāks spīdēt zaļa diode, kas nozīmē akumulatora pilnu uzlādēšanu. Atslēgt barošanas adaptera kontaktdakšu no elektrības ligzdas. Izbāzt akumulatoru no uzlādes stacijas, spiežot akumulatora sprosta pogu.

Uzmanību! Ja pēc lādēšanas stacijas pieslēgšanas pie elektrības tīkla sāks spīdēt zaļa diode, tas nozīmē, ka akumulators ir pilnīgi uzlādēts. Tādā gadījumā uzlādes stacija nesāks lādēt akumulatoru.

Skrūvgriežu uzgaļu montāža ierīces turētājā (III)

Uzmanību! Sakarā ar āmura mehānismu lietot tikai uzgaļus, paredzētus darbam ar āmura ierīcēm, ar griezes momentu lielāku

dēt

ORIĢ INĀ L Ā INSTRUKCIJA

Page 40

vai līdzīgu ierīces griezes momentam. Uzmanību! Sakarā ar āmura mehānismu nedrīkst stiprināt urbjus un darbs ar tiem. Gadījumā, kad urbis tiks nobloķēts caurumā, āmura mehānisms var ierosināt urbja bojāšanu un būt par ievainojumu iemeslu. Uzmanību! Stiprināšanu veikt ar atslēgtu akumulatoru, lai izvairīties no ierīce netīšas ieslēgšanas. Ierīces turētājs ir paredzēts sešstūru, t.s. “gariem” uzgaļiem un adapteriem, ar garumu vismaz 50 mm, ar rievu, paredzētu uzgaļa bloķēšanai turētājā. Nedrīkst lietot uzgaļus īsākus par 50 mm un tādus bez rievas. Ierīces turētāju pastiept uz priekšu, pēc tam turētājā novietot uzgali, atbrīvot gredzenu, lai atgrieztos uz sākuma pozīciju. Pārbaudīt, vai uzgalis ir attiecīgi nobloķēts turētājā, ja nav iespējami to izvilkt, tas nozīmē pareizu montāžu.

Uzgaļa demontāžu veikt pretējā secībā.

Rotācijas virziena uzstādīšana (IV)

Pārslēgt pārslēdzēju uz nepieciešamu pozīciju. Uz pārslēdzēja ar bultām ir apzīmēts skrūvju ar vispopulārāko labo vītni rotācijas virziens. Skrūves ar kreiso vītni rotēs bultai pretējā virzienā.

Darba sagatavošana

Pirms darba uzsākšanas: Piestiprināt apstrādātu materiālu spīlēs vai izmantojot galdnieka spailes. Drīkst lietot tikai darbarīku, attiecīgu veiktam darbam. Izmeklēt uzgaļa veidu attiecīgu skrūves ligzdai. Lietot darba apģērbu, redzes un dzirdes aizsardzības līdzekļus. Ierīci turēt ar abām rokām (V). Pieņemt tiešu un stabilu pozīciju. Ieslēgt ierīci, spiežot ar pirkstu elektrības ieslēdzēju. Uzmanību! Gadījumā, kad strādājot ar ierīci tiks novērotas dīvainas skaņas, sprakšķēšana, smarža utt., nekavējoties izslēgt ierīci un atslēgt akumulatoru no ierīces.

IERĪCES LIETOŠANA

Ieslēdzēja piespiešanas stiprums noteic ierīces griezes ātrumu un momentu. Ierīce neļauj uzstādīt ātrumu un griezes momentu.

Uzgali novietot skrūves ligzdā vai uz uzgriežņa un tikai pēc tam iedarbināt ierīci. Tas pasargās no savienojuma elementu vai uzgaļa bojāšanas. Samazinās arī ievainojuma risku.

Ieskrūvēšanas gadījumā rekomendējam veikt vadības caurumu ar skrūves stieņa diametru. Tas ļaus pasargāties no materiāla bojāšanas ieskrūvēšanas laikā. Bet arī ir iespējama ieskrūvēšana bez vadības cauruma. Abu ieskrūvēšanas veidu gadījumā ieskrūvēšanu uzsākt ar nelielu ātrumu un pēc tam to, ja nepieciešami, palielināt darba laikā. Vītnes savienojumu gadījumā, piem., ieskrūvējot skrūves vītņotos caurumos vai ieskrūvējot uzgriežņu uz vītņotiem stieņiem, pirmie apgriezieni jābūt veikti ar roku, atslēgu vai rokas skrūvgrieži. Tikai pēc pārbaudīšanas, ka elementi saskrūvējas attiecīgi, var uzsākt darbu ar ierīci. Saskrūvējot vītnes elementus, neieteicam pārāk stipri piespiest ierīci. Tas var bojāt vītni.

Pēc elementu saskrūvēšanas tiks iedarbināta āmura funkcija, ko signalizēs griezes mehānisma “sitieni”, tad ieslēdzējs jābūt atbrīvots un elementu saskrūvēšana pabeigta. Saskrūvēšanas turpināšana var bojāt savienojuma elementu.

Papildierīču lietošana

Ierīce nevar būt lietota ar citām papildierīcēm.

Papildu piezīmes

Darba laikā nedrīkst pārāk stipri spiest ierīci uz materiālu, kā arī nedrīkst veidot pēkšņas kustības, lai nesabojāt materiālu un ierīci. Darba laikā jābūt regulāri pārtraukumi. Nedrīkst pārslogot ierīci – ārpuses daļas temperatūra nevar būt augstāka nekā 60°C. Pēc darba beigšanu izslēgt ierīci, atslēgto to no elektroapgādes un veidot ierīces konservēšanu un apskatīšanu. Deklarēta, pilnīga vibrācijas vērtība bija izmērīta ar standartu pārbaudes metodi un var būt lietota, lai salīdzināt vienu darbarīku ar otru. Deklarēta, pilnīga vibrācijas vērtība var būt lietota iepriekšējā ekspozīcijas novērtēšanā. Uzmanību! Vibrāciju emisija darba laikā ar ierīci var atšķirties no deklarētas vērtības, atkarīgi no ierīces pielietošanas veida. Uzmanību! Obligāti noteiciet operatora aizsardzības līdzekļus, kuri ir pamatoti uz riska novērtēšanas reālos lietošanas apstākļos (ieskaitīšot arī visus darba cikla elementus, piem. laiku, kad ierīce ir izslēgta vai strādā ar brīvu ātrumu, vai aktivizēšanas laiku).

KONSERVĀCIJA UN APSKATĪŠANA

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisno-

ORIĢ INĀ L Ā INSTRUKCIJA

Page 41

tāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez ķīmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.

ORIĢ INĀ L Ā INSTRUKCIJA

Page 42

CHARAKTERISTIKA VÝROBKU

Rázový šroubovák je univerzální přenosné nářadí, které není závislé na vnějším zdroji napájení. Je určen pro domácí kutily a slouží výhradně k zašroubování a vyšroubování šroubů a matic s levotočivým nebo pravotočivým závitem. Umožňuje používat různé šroubovací koncovky. Díky rázovému mechanizmu šroubovák disponuje mnohem větším kroutícím momentem než běžné akumulátorové vrtací šroubováky. Jeho mimořádné přednosti ocení zejména domácí kutilové, kteří provádějí různé montážní a ﬁ nalizační práce. Správná, spolehlivá a bezpečná práce elektrického nářadí je závislá na náležitém provozování, proto:

Před zahájením práce s nářadím je třeba přečíst celý návod k použití a řídit se podle něho.

Dodavatel nenese odpovědnost za škody vzniklé v důsledku nedodržování bezpečnostních předpisů a pokynů uvedených v tomto návodu.

PŘÍSLUŠENSTVÍ

Výrobek je dodáván v kompletním stavu a nevyžaduje žádnou další montáž. Společně s výrobkem se dodávají: akumulátor a nabíjecí stanice (nabíječka). Upozornění! Výrobek s katalogovým číslem YT-82801 není vybaven akumulátorem a nabíječkou.

TECHNICKÉ PARAMETRY

Parametr Rozměrová jednotka Hodnota

Katalogové číslo YT-82800, YT-82801 Provozní napětí [V] 18 DC Otáčky (chod naprázdno) [min-1] 0 - 3000 Frekvence příklepů [min-1] 0 - 3000 Max. kroutící moment [Nm] 160 Úroveň hluku

- akustický tlak [dB] 82,0 ± 3,0

- výkon L

Stupeň ochrany IP20 Třída izolace III Úroveň vibrací [m/s2] 8,15 ± 1,5 Hmotnost [kg] 1,1 Nástrojové sklíčidlo [mm] Typ akumulátoru Li-Ion Kapacita akumulátoru* [Ah] 2 Nabíječka* Vstupní napětí [V~] 220 - 240 Síťová frekvence [Hz] 50 / 60 Jmenovitý příkon [W] 60 Výstupní napětí [V] 21 DC Výstupní proud [A] 2,4 Doba nabíjení** [h] 1

* pouze u modelů vybavených akumulátorem a nabíječkou ** uvedená doba nabíjení platí pouze pro akumulátory s kapacitou uvedenou v tabulce

[dB] 93,0 ± 3,0

6,3

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ

Varování! Seznamte se se všemi bezpečnostními pokyny, obrázky a speciﬁ kacemi dodanými s tímto elektronářadím / strojem. Jejich nedodržování může vést k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Všechny bezpečnostní pokyny a návody si uschovejte pro budoucí použití.

Pojem „elektronářadí / stroj“ použitý v pokynech se vztahuje na všechno nářadí / stroje poháněné elektrickým proudem, jak drátové, tak i bezdrátové.

Bezpečnost pracoviště Pracoviště udržujte dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou úrazů. S elektronářadím / strojem nepracujte v prostředí se zvýšeným nebezpečím výbuchu, obsahujícím hořlavé látky, plyny nebo výpary. Elektronářadí / stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.

ORIGINÁL NÁVODU

Page 43

Nepouštějte do blízkosti elektronářadí děti a nezúčastněné osoby. Okamžik nepozornosti může způsobit ztrátu kontroly.

Elektrická bezpečnost Zástrčka napájecího kabelu musí odpovídat síťové zásuvce. Zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry zástrčky s uzemněným elektronářadím / strojem. Neupravená zástrčka odpovídající zásuvce snižuje riziko úrazu elektrickým proudem. Zabraňte styku těla s uzemněnými předměty, jako jsou trubky, radiátory a chladničky. Uzemněné tělo zvyšuje nebezpečí

úrazu elektrickým proudem. Nevystavujte elektronářadí / stroj atmosférickým vlivům nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronářadí / stroje, zvyšují nebezpečí úrazu elektrickým proudem.

Nepřetěžujte napájecí kabel. Nepoužívejte jej pro přenášení, tažení nebo odpojování zástrčky ze síťové zásuvky. Zabraňte styku napájecího kabelu s teplem, oleji, ostrými hranami a rotujícími částmi. Poškození nebo zamotání napájecího kabelu

zvyšuje nebezpečí úrazu elektrickým proudem. Při práci venku používejte prodlužovací kabely určené pro venkovní použití. Použití venkovního prodlužovacího kabelu snižuje riziko úrazu elektrickým proudem. V případě, že elektroná Použití RCD snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost Buďte opatrní, dávejte pozor na to, co děláte a používejte zdravý rozum při práci s elektronářadím / strojem. Elektroná-

řadí / stroj nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Dokonce i sebemenší nepozornost při práci může způsobit vážný úraz. Používejte osobní ochranné prostředky. Vždy pracujte s ochranou zraku. Používání osobních ochranných prostředků, jako jsou protiprachové masky, neklouzavá ochranná obuv, přilby a chrániče sluchu snižují nebezpečí vážného poranění.

Zabraňte náhodnému spuštění. Ujistěte se, že síťový spínač je v poloze „vypnuto“ před připojením k elektrickému napájení a/nebo akumulátoru, zvedáním nebo přenášením elektronářadí / stroje. Přenášení elektronářadí / stroje s prstem na

spínači nebo napájení elektronářadí / stroje, když je spínač v poloze „zapnuto“, může způsobit vážný úraz. Před zapnutím elektronářadí / stroje odstraňte veškeré klíče a jiné seřizovací nástroje. Klíče ponechané v rotujících částech elektronářadí / stroje mohou být příčinou úrazu. Nesahejte a nevyklánějte se příliš daleko. Udržujte stabilní postoj a rovnováhu po celou dobu práce. Umožní to snadnější ovládání elektronářadí / stroje v případě nenadálých situací při práci.

Oblékejte se vhodně. Nenoste volný oděv nebo bižuterii. Vlasy a oděv mějte v dostatečné vzdálenosti od rotujících částí elektronářadí / stroje. Volný oděv, bižuterie nebo dlouhé vlasy mohou zachytit rotující části. Pokud je zařízení přizpůsobeno odtahu prachu nebo hromadění prachu, ujistěte se, že zařízení byla správně připojena a použita. Použití odtahu prachu snižuje nebezpečí spojené s prachem. Nedovolte, aby zkušenosti získané častým používáním elektronářadí / stroje byly příčinou nepozornosti a nedodržování bezpečnostních zásad. Nezodpovědné chování může způsobit vážný úraz ve zlomku sekundy.

Používání elektronářadí / stroje a servis Elektronářadí / stroj nepřetěžuje. Elektronářadí / stroj používejte pro určené použití. Technický způsobilé elektronářadí /

stroj zajistí lepší a bezpečnější práci, pokud bude použito pro navržené zatížení. Elektronářadí / stroj nepoužívejte, pokud síťový spínač neumožňuje zapnutí a vypnutí. Elektronářadí / stroj, které nelze kontrolovat pomocí síťového spínače, je nebezpečné a musí se dát k opravě.

Před seřízením, výměnou příslušenství nebo uschování elektronářadí / stroje odpojte zástrčku ze síťové zásuvky a/nebo vytáhněte akumulátor, pokud jej lze vyjmout z elektronářadí / stroje. Takové bezpečnostní opatření zabrání náhodnému

zapnutí elektronářadí / stroje.

Nářadí uchovávejte na místě nedostupném pro děti, nedovolte osobám neznalým obsluhy elektronářadí / stroje nebo těchto návodů obsluhovat elektronářadí / stroj. Elektronářadí / stroj jsou nebezpečné v rukou nezaškolených uživatelů. Provádějte údržbu elektronářadí / stroje a příslušenství. Kontrolujte je z hlediska netěsností nebo zaseknutí rotujících částí, poškození dílů a jakýchkoli jiných podmínek, které mohou ovlivnit fungování elektronářadí / stroje. Poškození opravte před použitím elektronářadí / stroje. Mnoho úrazů je způsobeno nesprávným provedením údržby elektronářadí / stroje.

Řezné nástroje udržujte čisté a naostřené. Správně udržovaný řezný nástroj s ostrými hranami je méně náchylný na zaseknutí a snadněji se kontrolujte během práce.

Používejte elektronářadí / stroje, příslušenství a vestavené nástroje atd. v souladu s těmito návody, se zohledněním typu a pracovních podmínek. Používání nářadí pro jinou práci, než byla navržena, může vést k nebezpečné situaci. Rukojeti a úchopné povrchy udržujte suché, čisté a bez oleje a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bez-

pečnou obsluhu a kontrolu elektronářadí / stroje v nebezpečných situacích.

Opravy Elektronářadí / stroj nechte opravit pouze v autorizovaných servisech, s použitím výlučně originálních náhradních dílů.

Zajistí to správnou bezpečnou práci elektronářadí.

řadí / stroj musíte použít ve vlhkém prostředí, použijte jako ochranu proudový chránič (RCD).

ORIGINÁL NÁVODU

Page 44

PŘÍPRAVA K PRÁCI

POZOR! Veškeré činnosti uvedené v této kapitole je třeba provádět při vypnutém napájecím napětí – akumulátor musí být od nářadí odpojený!

Bezpečnostní předpisy pro nabíjení akumulátoru

Upozornění! Před zahájením nabíjení zkontrolujte, zda těleso síťového zdroje, kabel a zástrčka nejsou popraskané nebo jinak poškozené. Používání vadné nebo poškozené nabíjecí stanice a síťového zdroje je zakázáno! K nabíjení akumulátorů lze používat pouze nabíjecí stanici a síťový zdroj dodaný v rámci soupravy. Použití jiného síťového zdroje by mohlo vést ke vzniku požáru nebo poškození nářadí. Nabíjení akumulátoru lze provádět pouze v suché a uzavřené místnosti, zabezpečené proti vstupu nepovolaných osob a zejména dětí. Nabíjecí stanici a síťový zdroj není dovoleno používat bez trvalého dozoru dospělé osoby! Bude-li nezbytné opustit místnost, ve které probíhá nabíjení, je třeba nabíječku odpojit od elektrické sítě vyjmutím síťového zdroje ze zásuvky elektrické sítě. Pokud by z nabíječky vycházel kouř, podezřelý zápach a pod., je třeba okamžitě vytáhnout zástrčku nabíječky ze zásuvky elektrické sítě! Vrtací šroubovák se dodává s nenabitým akumulátorem; proto je třeba před zahájením práce akumulátor nabít níže pospaným postupem pomocí síťového zdroje a nabíjecí stanice, které jsou součástí soupravy. Akumulátory typu Li-Ion (lithium-iontové) prakticky nevykazují tzv. „paměťový efekt“, což dovoluje akumulátor dobíjet v libovolném okamžiku. Doporučuje se však akumulátor vybít během normální práce a potom ho nabít na plnou kapacitu. Jestliže však s ohledem na charakter práce není možné pokaždé takto s akumulátorem naložit, pak je nutné to udělat nejméně každých několik nebo několik desítek pracovních cyklů. V žádném případě není dovoleno vybíjet akumulátor zkratováním kontaktů, jelikož by v důsledku takového počínání došlo k jeho nevratnému poškození! Taktéž není dovoleno kontrolovat stav nabití akumulátoru zkratováním kontaktů a sledováním, zda dochází k jiskření.

Skladování akumulátorů

Aby se maximálně prodloužila životnost akumulátoru, je třeba k jeho uskladnění zajistit odpovídající podmínky. Akumulátor vydrží asi 500 cyklů „nabití – vybití”. Akumulátor je třeba skladovat v rozsahu teplot od 0 do 30 stupňů Celsia při relativní vlhkosti vzduchu 50 %. Pokud se má akumulátor skladovat delší dobu, je třeba ho nabít na cca 70 % kapacity. V případě delšího skladování je třeba pravidelně jednou za rok akumulátor dobít. Nesmí se dopustit, aby došlo k úplnému vybití akumulátoru, poněvadž se tím zkracuje jeho životnost a může dojít k jeho nevratnému poškození. Během skladování se bude akumulátor v důsledků svodů postupně vybíjet. Proces samovybíjení je závislý na teplotě skladování. Čím vyšší teplota, tím je proces vybíjení rychlejší. Při nesprávném skladování akumulátorů může dojít k úniku elektrolytu. V případě úniku je třeba vytečený elektrolyt zneškodnit pomocí neutralizujícího prostředku, v případe zasažení očí elektrolytem je třeba oči vypláchnout proudem vody a následně okamžitě vyhledat lékařskou pomoc. Používání nářadí s poškozeným akumu-

látorem je zakázáno.

Po uplynutí doby životnosti akumulátoru je ho třeba odevzdat do specializovaného střediska, které se zabývá zneškodňováním odpadů tohoto typu.

Doprava akumulátorů

Lithium-iontové akumulátory jsou podle právních předpisů považovány za nebezpečné materiály. Uživatel nářadí může nářadí přepravovat s akumulátorem nebo samotné akumulátory pozemní dopravou. V takovém případě nemusí být dodrženy dodatečné podmínky. V případě, že bude jejich přeprava svěřená třetím osobám (například zásilka prostřednictvím kurýrní ﬁ rmy), je třeba postupovat podle předpisů pro přepravu nebezpečných materiálů. Před podáním zásilky na přepravu je nutné se v této věci spojit s příslušně kvaliﬁ kovanou osobou. Přeprava poškozených akumulátorů je zakázána. Na dobu přepravy je nutné demontované akumulátory vyjmout z nářadí a nechráněné kontakty zajistit např. zalepením izolační páskou. Akumulátory se musí v obalu zajistit tak, aby se uvnitř obalu v průběhu přepravy nepohybovaly. Je taktéž nutné dodržovat národní předpisy týkající se přepravy nebezpečných materiálů.

Nabíjení akumulátoru

Upozornění! Před nabíjením je třeba odpojit síťový zdroj nabíjecí stanice od elektrické sítě vytažením zástrčky síťového zdroje ze zásuvky elektrické sítě. Navíc je třeba akumulátor a jeho kontakty očistit od nečistot a prachu pomocí měkkého a suchého hadříku. Akumulátor má vestavěný indikátor nabití. Po stisknutí tlačítka se rozsvítí diody (II). Čím víc jich svítí, tím víc je akumulátor nabitý. Jestliže se po stisknutí tlačítka diody nerozsvítí, znamená to, že akumulátor je vybitý. Odpojte akumulátor od nářadí. Zasuňte akumulátor do osazení nabíječky (II). Nabíječku připojte do zásuvky elektrické sítě. Rozsvítí se červená dioda, což znamená, že probíhá proces nabíjení. Po ukončení nabíjení červená dioda zhasne a rozsvítí se zelená dioda, která signalizuje, že akumulátor je plně nabitý. Vytáhněte zástrčku síťového zdroje ze zásuvky elektrické sít Stiskněte tlačítko západky akumulátoru a vysuňte ho z nabíjecí stanice.

Upozornění! Jestliže se po připojení nabíječky k elektrické síti rozsvítí zelená dioda, znamená to, že akumulátor je plně nabitý.

ě.

ORIGINÁL NÁVODU

Page 45

V takovém případě nabíječka nabíjecí proces nespustí.

Upínání šroubovacích koncovek do sklíčidla šroubováku (III)

Upozornění! Vzhledem k tomu, že šroubovák je vybaven rázovým mechanizmem, je nutné používat koncovky určené pro práci s rázovým nářadím, které mají větší nebo stejný kroutící moment jako kroutící moment nářadí. Upozornění! Vzhledem k tomu, že šroubovák je vybaven rázovým mechanizmem, je zakázáno upínat do nářadí vrtáky a pracovat s nimi. V případě zaseknutí vrtáku v otvoru by rázový mechanizmus mohl způsobit prasknutí vrtáku, co by mohlo být příčinou vzniku úrazu. Upozornění! Upínání šroubovacích koncovek se musí provádět při odpojeném akumulátoru, aby nedošlo k náhodnému zapnutí nářadí. Sklíčidlo šroubováku je určeno k používání šestihranných tzv. „dlouhých“ koncovek a adaptérů o délce nejméně 50 mm a vybavených drážkou zabezpečující zajištění koncovky ve sklíčidle. Je zakázáno používat koncovky kratší než 50 mm a takové, které nejsou vybavené drážkou. Kroužek sklíčidla zatáhněte směrem dopředu, potom zasuňte do sklíčidla koncovku a kroužek pusťte. Ten se musí vrátit do výchozí polohy. Zkontrolujte, zda je koncovka ve sklíčidle řádně zajištěná a zda ji nelze vytáhnout. Pak lze koncovku považovat za spolehlivě upnutou.

Demontáž koncovky proveďte v opačném pořadí.

Nastavování směru otá

Nastavte přepínač do požadované polohy. Na přepínači je šipkami vyznačen směr pohybu šroubů s nejčastěji používaným pravotočivým závitem. U šroubů s levotočivým závitem bude pohyb šroubu opačný ke směru znázorněnému šipkou.

Příprava k práci

Před zahájením práce: Obráběný materiál upevněte do svěráku nebo pomocí stolařských svěrek. Používejte pouze takové pracovní nástroje, které jsou k dané práci vhodné. Zvolte takový druh koncovky, který odpovídá hlavě šroubu. Oblečte si pracovní oděv a nasaďte prostředky k ochraně zraku a sluchu. Uchopte nářadí oběma rukama (V). Zaujměte bezpečný a stabilní postoj. Prstem stlačte elektrický vypínač a uveďte nářadí do chodu. Upozornění! Jestliže během práce zaregistrujete podezřelé zvuky, praskání, zápach a pod., je třeba nářadí okamžitě vypnout a vyjmout akumulátor z nářadí.

POUŽÍVÁNÍ NÁŘADÍ

Hloubkou stlačení vypínače se regulují otáčky a velikost kroutícího momentu. Na nářadí nelze nastavit určité dané otáčky a kroutící moment.

Šroubovací koncovku je třeba napřed nasadit na hlavu šroubu nebo na matici a až potom uvést nářadí do chodu. Zabrání se tak poškození spojovacího prvku nebo koncovky. Současně se sníží riziko vzniku úrazu.

Při šroubování vrutů do materiálu se doporučuje nejprve předvrtat vodící otvor o průměru jádra vrutu. Zabrání se tak poškození materiálu při šroubování. Je však možné šroubování i bez zhotovení vodícího otvoru. Při obou způsobech šroubování je třeba začít s minimálními otáčkami a následně otáčky případně zvýšit. U závitových spojů, například při šroubování šroubů do závitových otvorů nebo při šroubování matic na závitové kolíky, je třeba prvních několik otáček udělat rukou, klíčem nebo ručním šroubovákem. Až poté, co se přesvědčíme, že je jeden prvek na druhý našroubovaný správně, lze přistoupit k práci se šroubovákem. Při spojování závitových prvků se nedoporučuje vyvíjet na šroubovák příliš velký tlak. Mohlo by dojít k poškození závitu.

Po dotažení prvků se aktivuje rázový mechanizmus, co se projeví „rázy“ v mechanizmu šroubováku. Pak je třeba uvolnit vypínač a další utahování prvků přerušit. Pokračování v utahování by mohlo přivodit poškození spojovacího prvku.

Použití přídavných zařízení

Nářadí se nesmí používat k pohonu přídavných zařízení.

Dodatečné poznámky

Během práce se nesmí na obráběný materiál vyvíjet příliš velký přítlak a nesmí se provádět prudké pohyby, aby nedošlo k poškození pracovního nástroje a vrtačky. Během práce využívat pravidelné přestávky. Nesmí se dopustit, aby bylo nářadí přetěžováno; teplota vnějšího povrchu nesmí nikdy překročit 60°C.

ček (IV)

ORIGINÁL NÁVODU

Page 46

Po ukončení práce vrtačku vypnout, vyjmout akumulátor a provést údržbu a prohlídku. Deklarovaná celková hodnota vibrací byla změřena pomocí standardní měřící metody a lze ji použít k porovnání jednoho nářadí s druhým. Deklarovanou celkovou hodnotu vibrací lze použít k výchozímu posouzení expozice. Pozor! Emise vibrací během práce s nářadím se může lišit od deklarované hodnoty v závislosti na způsobu použití nářadí. Pozor! Je třeba stanovit bezpečnostní opatření, která mají chránit obsluhu a která vychází z posouzení rizika za reálných podmínek používání (při tom je třeba uvažovat se všemi etapami pracovního cyklu, jako například s časem, kdy je nářadí vypnuté nebo pracuje na volnoběh, tak i s časem aktivace).

ÚDRŽBA A PROHLÍDKY

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí napájení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jisk spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.

ření kartáčů, hlasitosti práce ložisek a převodovek,

ORIGINÁL NÁVODU

Page 47

CHARAKTERISTIKA VÝROBKU

Rázový skrutkovač je univerzálne prenosné náradie, ktoré nie je závislé od vonkajšieho zdroja napájania. Je určený pre domácich majstrov a slúži výhradne na zaskrutkovávanie a vyskrutkovávania skrutiek a matíc s ľavotočivým alebo pravotočivým závitom. Umožňuje používať rôzne skrutkovacie koncovky. Vďaka rázovému mechanizmu skrutkovač disponuje omnoho väčším krútiacim momentom než bežné akumulátorové vŕtacie skrutkovače. Jeho mimoriadne prednosti ocenia najmä domáci majstri vykonávajúci rôzne montážne a dokončovacie práce. Správna, spoľahlivá a bezpečná práca elektrického náradia je závislá na náležitom prevádzkovaní, preto:

Pred zahájením práce s náradím je potrebné prečítať celý návod na použitie a riadiť sa podľa neho.

Dodávateľ nenesie zodpovednosť za škody vzniknuté v dôsledku nedodržiavania bezpečnostných predpisov a pokynov tohoto návodu na použitie.

PRÍSLUŠENSTVO

Výrobok sa dodáva v kompletnom stave a nevyžaduje žiadnu ďalšiu montáž. Spolu s výrobkom sa dodávajú: akumulátor a nabíjacia stanica (nabíjačka). Upozornenie! Výrobok s katalógovým číslom YT-82801 nie je vybavený akumulátorom a nabíjačkou.

TECHNICKÉ PARAMETRE

Parameter Rozmerová jednotka Hodnota

Katalógové číslo YT-82800, YT-82801 Prevádzkové napätie [V] 18 DC Otáčky (chod naprázdno) [min-1] 0 - 3000 Frekvencia príklepu [min-1] 0 - 3000 Max. krútiaci moment [Nm] 160 Úroveň hluku

- akustický tlak [dB] 82,0 ± 3,0

- výkon L

Stupeň ochrany IP20 Trieda izolácie III Úroveň vibrácií [m/s2] 8,15 ± 1,5 Hmotnosť [kg] 1,1 Rukoväť náradia [mm] Druh akumulátora Li-Ion Kapacita akumulátora* [Ah] 2 Nabíjačka* Vstupné napätie [V~] 220 - 240 Frekvencia siete [Hz] 50 / 60 Menovitý príkon [W] 60 Výstupné napätie [V] 21 DC Výstupný prúd [A] 2,4 Doba nabíjania** [h] 1

* iba u modelov vybavených akumulátorom a nabíjačkou ** uvedená doba nabíjania platí iba pre akumulátory s kapacitou uvedenou v tabuľke

[dB] 93,0 ± 3,0

6,3

VŠEOBECNÉ UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI PRE ELEKTRICKÉ NÁRADIE

Upozornenie! Oboznámte sa so všetkými bezpečnostnými upozorneniami, ilustráciami a špeciﬁ káciami, ktoré sú dodané spolu s elektrickým náradím / strojom ich nedodržiavanie môže viesť k úrazu elektrickým prúdom, požiaru alebo k vážnym

zraneniam.

Zachovajte všetky upozornenia a návod pre budúce použitie.

Termín „elektrické náradie / stroj” použité v upozorneniach sa vzťahuje na všetky náradia / stroje poháňané elektrickým prúdom, či už drôtové (s káblom), alebo bezdrôtové.

ORIGINÁL NÁVODU

Page 48

Bezpečnosť na pracovisku Udržujte pracovisko dobre osvetlené a čisté. Neporiadok a zlé osvetlenie môžu byť príčinou nehôd. Nepoužívajte elektrické náradia / stroje v prostredí so zvýšeným rizikom výbuchu, ktoré obsahuje horľavé kvapaliny, plyny alebo výpary.Elektrické náradia / stroje vytvárajú pri práci iskry, ktoré môžu zapáliť prach, alebo výpary. Nedovoľte, aby deti a nepovolané osoby vstupovali na pracovisko. Strata koncentrácie môže spôsobiť stratu kontroly nad strojom.

Elektrická bezpečnosť Zástrčka elektrického kábla musí pasovať do zásuvky. Zástrčku nesmiete upravovať akýmkoľvek spôsobom. Nie je dovolené používať žiadne adaptéry zástrčky s uzemneným elektrickým náradím / strojmi. Neupravovaná zástrčka, ktorá

pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom. Vyhnite sa kontaktu s uzemnenými povrchmi ako sú rúry, radiátory a chladničky. Uzemnenie tela zvyšuje riziko úrazu elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie / stroje kontaktu s atmosférickými zrážkami, alebo s vlhkosťou. Voda a vlhkosť,ktoré sa dostanú do vnútra elektrického náradia / stroja, zvyšujú riziko zasiahnutia elektrickým prúdom.

Nepreťažujte sieťový kábel. Nepoužívajte napájací kábel na nosenie, ťahanie a odpojovanie zástrčky zo sieťovej zásuvky. Zabráňte kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými časťami. Poškodenie, alebo

zamotanie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom.

V prípade práce mimo uzavretých priestorov je potrebné používať predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla na vonkajšiu prácu znižuje riziko zasiahnutia elektrickým prúdom. V prípade, kedy je použitie elektrického náradia / stroja vo vlhkom prostredí nevyhnutné, tak je potrebné ako ochrana proti napájaciemu napätiu použiť zvyškové prúdové zariadenie (RCD). Použitie zariadenia RCD znižuje riziko úrazu elektrickým prúdom.

Osobná bezpečnosť Zostaňte stále pozorný, venujte pozornosť zdravý rozum. Nepoužívajte elektrické náradie / stroj, ak ste unavený, alebo pod vplyvom drog, alkoholu, alebo liekov.

Dokonca aj chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používajte prostriedky osobnej ochrany. Vždy si nasaďte ochranné okuliare. Používanie prostriedkov osobnej ochrany, akými sú prachové respirátory, protišmyková ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.

Zabráňte náhodnému zapnutiu náradia. Pred pripojením, zdvihnutím, alebo prenášaním elektrického náradia / stroja k elektrickej sieti, batérii sa uistite, že je elektrický spínač je v polohe „vypnuté”. Prenášanie elektrického náradia / stroja s

prstom na spínači, alebo pripájanie elektrického náradia /stroja, keď je spínač v polohe „zapnuté”, môže zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia / stroja odstráňte všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach náradia / stroja môže zapríčiniť vážne úrazy. Nesiahajte a nenakláňajte sa príliš ďaleko, udržujte rovnováhu. Po celý čas udržujte náležité postavenie a rovnováhu. Umožní to jednoduchšie ovládanie elektrického náradia / stroja v prípade neočakávaných situácií počas práce.

Používajte ochranný odev. Neobliekajte si voľný odev, nenoste bižutériu. Udržujte vlasy a odev v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia / stroja. Voľný odev, bižutéria, alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí náradia. Ak je zariadené prispôsobené na pripojenie odsávača prachu, alebo zásobníka na prach, tak sa uistite, či boli dobre pripojené a správne použité. Použitie odsávača prachu znižuje riziko ohrozenia zdravia spojené s prachom. Nedovoľte, aby skúsenosti z častého používania náradia / stroja mali za následok neopatrnosť a ignorovanie bezpečnostných pravidiel. Nezodpovedná činnosť môže spôsobiť vážne zranenia v zlomku sekundy.

Prevádzkovanie a starostlivosť o elektrické náradie / stroj Nepreťažujte elektrické náradie / stroj. Používajte vhodné elektrické náradie / stroj pre vybranú činnosť. Správny výber

elektrického náradia / stroja pre danú prácu zabezpečí lepšiu a bezpečnejšiu prácu. Nepoužívajte elektrické náradie / stroj, ak nefunguje jeho sieťový spínač. Náradie / stroj, ktoré sa nedá ovládať pomocou sieťového spínača, je nebezpečné a je potrebné odovzdať ho do opravy.

Pred nastavovaním, výmenou príslušenstva, alebo uskladnením elektrického náradia / stroja, odpojte zástrčku z napájacej zásuvky a/alebo batérie, pokiaľ sa dá odpojiť od elektrického náradia / stroja. Takéto predbežné opatrenia zabránia

náhodnému zapnutiu elektrického náradia / stroja.

Náradie uskladňujte na mieste neprístupnom pre deti, nedovoľte, aby s elektrickým náradím / strojom pracovali osoby nezaškolené pre jeho obsluhu, alebo oboznámené s návodom pre elektrické zariadenie / stroj. Elektrické náradie / stroj

môže byť v rukách nezaškoleného používateľa nebezpečné.

Zabezpečte náležitú údržbu elektrického náradia / stroja a príslušenstva. Kontrolujte náradie / stroj po stránke neprispôsobení, alebo zasekávania pohyblivých častí, poškodení častí a akýchkoľvek iných podmienok, ktoré môžu mať vplyv na fungovanie elektrického náradia / stroja. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia / stroja odstrániť. Veľa nehôd býva spôsobených nesprávnou údržbou náradia / stroja. Rezné nástroje je potrebné udržiavať čisté a naostrené. Správne udržované rezné nástroje s ostrými hranami sa tak rýchlo

nezaseknú a dajú sa počas práce jednoduchšie ovládať.

Používajte elektrické náradia / stroje, príslušenstvo a nástroje atď. v súlade s týmito inštrukciami, pričom berte na vedomie druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo navrhnuté, môže spôsobiť vytvorenie nebezpečných situácií.

tomu, čo robíte a počas práce s elektrickým náradím / strojom . používajte

ORIGINÁL NÁVODU

Page 49

Rukoväte a uchopovacie plochy udržiavajte v čistote, suché a bez oleja a tuku. Klzké rukoväte a upínacie plochy neumož-

ňujú bezpečnú prevádzku a kontrolu náradia / stroja v nebezpečných situáciách.

Opravy Opravy elektrického náradia / stroja zverte len k tomu oprávneným ﬁ rmám, ktoré používajú výhradne originálne náhrad- né diely. Bude tak zabezpečená náležitá bezpečnosť práce elektrického náradia.

PRÍPRAVA KU PRÁCI

POZOR! Všetky činnosti uvedené v tejto kapitole je potrebné vykonávať pri odpojenom napájacom napätí – akumulátor musí byť od náradia odpojený!

Bezpečnostné predpisy pre nabíjanie akumulátora

Upozornenie! Pred zahájením nabíjania skontrolujte, či teleso sieťového zdroja, kábel a zástrčka nie sú popraskané alebo po- škodené. Zakazuje sa požívať chybnú alebo poškodenú nabíjaciu stanicu a sieťový zdroj! Na nabíjanie akumulátorov je možné používať iba nabíjaciu stanicu a sieťový zdroj dodaný v rámci súpravy. Použitie iného sieťového zdroja môže spôsobiť vznik požiaru alebo zničenie zariadenia. Nabíjanie akumulátora sa môže uskutočňovať iba v uzavretej, suchej miestnosti, zabezpečenej pred vstupom nepovolaných osôb a najmä detí. Nabíjacia stanica a sieťový zdroj sa nesmú používať bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustiť miestnosť, v ktorej sa nabíjanie uskutočňuje, je potrebné odpojiť nabíjačku od elektrickej siete vytiahnutím sieťového zdroja zo zásuvky elektrickej siete. Ak by z nabíjačky unikal dym, podozrivý zápach a pod., je potrebné okamžite vytiahnuť zástrčku nabíjačky zo zásuvky elektrickej siete! Vŕtací skrutkovač sa dodáva s nenabitým akumulátorom; preto je potrebné pred zahájením práce akumulátor nabiť nižšie opísaným postupom pomocou sie prakticky nevykazujú tzv. „pamäťový efekt”, čo dovoľuje akumulátor dobíjať v ľubovoľnom okamihu. Odporúča sa však akumulátor vybiť pri normálnej práci a potom ho nabiť na plnú kapacitu. Ak však vzhľadom na charakter práce nie je možné zakaždým takto s akumulátorom naložiť, potom je nutné to urobiť najmenej každých niekoľko alebo niekoľko desiatok pracovných cyklov. V žiadnom prípade nie je dovolené vybíjať akumulátor skratovaním kontaktov, nakoľko by to spôsobilo jeho nevratné poškodenie! Rovnako nie je dovolené kontrolovať stav nabitia akumulátora skratovaním kontaktov a sledovaním, či dochádza ku iskreniu.

Skladovanie akumulátora

Aby sa maximálne predĺžila životnosť akumulátora, je potrebné mu zaistiť zodpovedajúce podmienky skladovania. Akumulátor vydrží asi 500 cyklov „nabitie – vybitie”. Akumulátor je potrebné skladovať v rozsahu teplôt od 0 do 30 stupňov Celzia a pri relatívnej vlhkosti vzduchu 50 %. Ak sa má akumulátor skladovať dlhší čas, je potrebné ho nabiť na cca 70 % kapacity. V prípade dlhšieho skladovania je potrebné pravidelne raz za rok akumulátor dobiť. Nesmie sa dopustiť, aby došlo k úplnému vybitiu akumulátora, nakoľko sa tým skracuje jeho životnosť a môže dôjsť k jeho nevratnému poškodeniu. Počas skladovania sa bude akumulátor v dôsledku zvodov postupne vybíjať. Proces samovoľného vybíjania závisí od teploty skladovania. Čím vyššia teplota, tým je proces vybíjania rýchlejší. Pri nesprávnom skladovaní akumulátorov môže dôjsť k úniku elektrolytu. V prípade úniku je potrebné vytečený elektrolyt zneškodniť pomocou neutralizačného prostriedku, v prípade vniknutia elektrolytu do očí je potrebné oči prepláchnuť prúdom vody a následne neodkladne vyhľadať lekársku pomoc. Používanie nára-

dia s poškodeným akumulátorom je zakázané.

Po uplynutí doby životnosti akumulátora je potrebné ho odovzdať do špecializovaného strediska zaoberajúceho sa zneškodňo- vaním odpadov tohto typu.

Doprava akumulátorov

Lítium-iónové akumulátory sú podľa právnych predpisov považované za nebezpečné materiály. Používateľ náradia môže náradie prepravovať s akumulátorom alebo samotné akumulátory pozemnou dopravou. Vtedy nemusia byť splnené dodatočné podmienky. V prípade, že bude ich preprava zverená tretím osobám (napríklad zásielka prostredníctvom kuriérskej ﬁ rmy), je treba postupovať podľa predpisov pre prepravu nebezpečných materiálov. Pred podaním zásielky na prepravu je nutné sa v tejto veci spojiť s príslušne kvaliﬁ kovanou osobou. Preprava poškodených akumulátorov je zakázaná. Na dobu prepravy je potrebné demontované akumulátory vybrať z náradia a nechránené kontakty zaistiť napr. zalepením izolačnou páskou. Akumulátory sa musia v obale zaistiť tak, aby sa vnútri obalu v priebehu prepravy nepohybovali. Je taktiež nutné dodržiavať národné predpisy týkajúce sa prepravy nebezpečných materiálov.

Nabíjanie akumulátora

Upozornenie! Pred nabíjaním je potrebné odpojiť sieťový zdroj nabíjacej stanice od elektrickej siete vytiahnutím zástrčky zdroja zo zásuvky elektrickej siete. Navyše je potrebné akumulátor a jeho kontakty očistiť od nečistôt a prachu pomocou mäkkej, suchej handričky. Akumulátor má zabudovaný indikátor nabitia. Po stlačení tlačidla sa rozsvietia diódy (II). Čím viac ich svieti, tým viac je akumulátor nabitý. Ak sa po stlačení tlačidla diódy nerozsvietia, znamená to, že akumulátor je vybitý. Odpojte akumulátor od náradia. Zasuňte akumulátor do osadenia nabíjačky (II). Nabíjačku pripojte do zásuvky elektrickej siete.

ťového zdroja a nabíjacej stanice, ktoré sú súčasťou súpravy. Akumulátory typu Li-Ion (lítium-iónové)

ORIGINÁL NÁVODU

Page 50

Rozsvieti sa červená dióda, čo znamená, že prebieha proces nabíjania. Po ukončení nabíjania červená dióda zhasne a rozsvieti sa zelená dióda, ktorá signalizuje, že akumulátor je plne nabitý. Vytiahnite zástrčku sieťového zdroja zo zásuvky elektrickej siete. Stlačte tlačidlo západky akumulátora a vysuňte ho z nabíjacej stanice.

Upozornenie! Ak sa po pripojení nabíjačky ku elektrickej sieti rozsvieti zelená dióda, znamená to, že akumulátor je plne nabitý. V takom prípade nabíjačka nabíjací proces nespustí.

Upínanie skrutkovacích koncoviek do skľučovadla skrutkovača (III)

Upozornenie! Vzhľadom na to, že skrutkovač je vybavený rázovým mechanizmom, je nutné používať koncovky určené pre prácu s rázovým náradím, ktoré majú väčší alebo rovnaký krútiaci moment ako krútiaci moment náradia. Upozornenie! Vzhľadom na to, že skrutkovač je vybavený rázovým mechanizmom, je zakázané upínať do náradia vrtáky a pracovať s nimi. V prípade zaseknutiu vrtáka v otvore by rázový mechanizmus mohol spôsobiť prasknutie vrtáka, čo by mohlo byť príčinou vzniku úrazu. Upozornenie! Upínanie skrutkovacích koncoviek sa musí vykonávať pri odpojenom akumulátore, aby nedošlo k náhodnému zapnutiu náradia. Skľučovadlo skrutkovača je určené na používanie šesťhranných tzv. „dlhých“ koncoviek a adaptérov s dĺžkou najmenej 50 mm a vybavených drážkou zabezpečujúcou zaistenie koncovky v skľučovadle. Je zakázané používať koncovky kratšie než 50 mm a také, ktoré nie sú vybavené drážkou. Krúžok skľučovadla potiahnite smerom dopredu, potom zasuňte do skľu východiskovej polohy. Skontrolujte, či je koncovka v skľučovadle riadne zaistená a či sa nedá vytiahnuť. Vtedy je možné koncovku považovať za spoľahlivo upnutú.

Demontáž koncovky vykonajte v opačnom poradí.

Nastavovanie smeru otáčok (IV)

Nastavte prepínač do požadovanej polohy. Na prepínači je šípkami vyznačený smer pohybu skrutiek s najčastejšie používaným pravotočivým závitom. V prípade skrutiek s ľavotočivým závitom bude pohyb skrutky opačný ku smeru znázornenému šípkou.

Príprava na prácu

Pred zahájením práce: Upevnite obrábaný materiál vo zveráku alebo pomocou stolárskych zvierok. Používajte iba také pracovné nástroje, ktoré sú pre danú prácu vhodné. Zvoľte taký druh koncovky, ktorý zodpovedá hlave skrutky. Oblečte si pracovný odev a nasaďte prostriedky na ochranu zraku a sluchu. Uchopte náradie obomi rukami (V). Zaujmite bezpečný a stabilný postoj. Prstom stlačte elektrický vypínač a uveďte náradie do chodu. Upozornenie! Ak počas práce zaregistrujete podozrivé zvuky, praskanie, zápach a pod., je potrebné náradie okamžite vypnúť a vybrať akumulátor z náradia.

POUŽÍVANIE NÁRADIA

Hĺbkou stlačenia vypínača sa regulujú otáčky a veľkosť krútiaceho momentu. Na náradí nie je možné nastaviť určité dané otáčky a krútiaci moment.

Skrutkovaciu koncovku je potrebné najprv nasadiť na hlavu skrutky alebo na maticu a až potom uviesť náradie do chodu. Zabráni sa tak poškodeniu spojovacieho prvku alebo koncovky. Súčasne sa zníži riziko vzniku úrazu.

Pri skrutkovaní skrutiek do materiálu sa odporúča najprv predvŕtať vodiaci otvor s priemerom jadra skrutky. Predíde sa tak poškodeniu materiálu pri skrutkovaní. Je však možné skrutkovanie aj bez zhotovenia vodiaceho otvoru. Pri obidvoch spôsoboch skrutkovania je potrebné začať s minimálnymi otáčkami a následne otáčky prípadne zvýšiť. U závitových spojov, napríklad pri skrutkovaní skrutiek do závitových otvorov alebo pri skrutkovaní matíc na závitové kolíky, je treba prvých niekoľko otáčok urobiť rukou, kľúčom alebo ručným skrutkovačom. Až potom, čo sa presvedčíme, že je jeden prvok naskrutkovaný na druhý správne, je možné pristúpiť k práci so skrutkovačom. Pri spájaní závitových prvkov sa neodporúča vyvíjať na skrutkovač príliš veľký tlak. Mohlo by dôjsť ku poškodeniu závitu.

Po dotiahnutí prvkov sa aktivuje rázový mechanizmus, čo sa prejaví „rázmi“ v mechanizme skrutkovača. Vtedy je treba uvoľniť vypínač a ďalšie uťahovanie prvkov ukončiť. Pokračovanie v uťahovaní by mohlo privodiť poškodenie spojovacieho prvku.

Používanie prídavných zariadení

Náradie sa nesmie používať na pohon prídavných zariadení.

čovadla koncovku a krúžok pustite. Ten sa musí vrátiť do

ORIGINÁL NÁVODU

Page 51

Doplňujúce poznámky

Počas práce sa nesmie na obrábaný materiál vyvíjať príliš veľký prítlak a nesmú sa vykonávať prudké pohyb, aby nedošlo ku poškodeniu pracovného nástroja a vŕtačky. Počas práce využívať pravidelné prestávky. Nesmie dôjsť ku preťaženiu zariadenia; teplota vonkajších plôch nesmie nikdy prekročiť 60°C. Po ukončení práce vŕtačku vypnúť, vybrať akumulátor a vykonať údržbu a prehliadku. Deklarovaná celková hodnota vibrácií bola zmeraná pomocou štandardnej meracej metódy a môže sa použiť na porovnanie jedného náradia s druhým. Deklarovanú celkovú hodnotu vibrácií je možné použiť pre východiskové posúdenie expozície. Pozor! Emisia vibrácií počas práce s náradím sa môže líšiť od deklarovanej hodnoty v závislosti od spôsobu použitia náradia. Pozor! Je potrebné stanoviť bezpečnostné opatrenia, ktoré majú chrániť obsluhu a ktoré vychádzajú z posúdenia rizika v reálnych podmienkach používania (pri tom je potrebné uvažovať so všetkými etapami pracovného cyklu, ako napríklad s časom, kedy je náradie vypnuté alebo pracuje na voľnobeh, tak aj s časom aktivácie).

ÚDRŽBA I PREHLIADKY

POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a p do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť očistiť suchou čistou handrou.

řevodovek, uvádzania

ORIGINÁL NÁVODU

Page 52

A TERMÉK JELLEMZŐI

Az ütvecsavarozó egy sokoldalú, külső erőforrást nem igénylő, hordozható szerszám, ami ezermesterek számára készült csak balos és jobbos menettel ellátott csavarok és csavaranyák be- és kihajtásához, különféle csavarbehajtó szerszámhegyek segítségével. Az ütő mechanikának köszönhetően az ütvecsavarozó jóval nagyobb forgatónyomatékot képes kifejteni, mint a tipikus, akkumulátoros csavarbehajtó. A kivételes előnyeit az ezermesterek a különböző szerelési és befejező munkáknál értékelik. Az elektromos szerszám helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért:

A berendezéssel történő munkavégzés előtt el kell olvasni, és be kell tartani a teljes kezelési utasítást.

A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget.

TARTOZÉKOK

A berendezést komplett állapotban szállítjuk, összeszerelésre nincs szükség. A termékkel együtt szállított tartozékok: akkumulátor és dokkoló állomás (akkumulátortöltő). Figyelem! A termék katalógusszáma Az YT-82801 katalógusszámú termékhez nem tartozik akkumulátor és akkumulátortöltő.

MŰSZAKI PARAMÉTEREK

Paraméter Mértékegység Érték

Katalógusszám YT-82800, YT-82801 Üzemi feszültség [V] 18 DC Fordulatszám (üresjárati) [perc-1] 0 - 3000 Ütésfrekvencia [perc-1] 0 - 3000 Max. forgatónyomaték [Nm] 160 Zajszint

- akusztikus nyomás [dB] 82,0 ± 3,0

- L

teljesítmény [dB] 93,0 ± 3,0

Védelmi fokozat IP20 Szigetelési osztály III Rázkodási szint [m/s2] 8,15 ± 1,5 Tömeg [kg] 1,1 Tokmány [mm] Az akkumulátor típusa Li-Ion Az akkumulátor kapacitása* [Ah] 2 Akkumulátortöltő* Bementi feszültség [V~] 220 - 240 Hálózati frekvencia [Hz] 50 / 60 Névleges teljesítmény [W] 60 Kimenti feszültség [V] 21 DC Kimeneti áram [A] 2,4 Töltési idő** [h] 1

* csak az akkumulátorral és akkumulátortöltővel ellátott modellekhez ** a megadott töltési idő csak a táblázatban megadott kapacitású akkumulátorra vonatkozik

6,3

AZ ELEKTROMOS KISGÉPEK BIZTONSÁGÁRA VONATKOZÓ, ÁLTALÁNOS FIGYELMEZTETÉSEK

Figyelmeztetés! Meg kell ismerkedni az összes ﬁ gyelmeztetéssel, utasítással, illusztrációval, valamint az elektromos eszközzel / géppel szállított speciﬁ kációkkal. Ezek be nem tartása elektromos áramütéshez, tűzhöz vagy komoly testi sérü-

léshez vezethet.

Meg kell őrizni minden ﬁ gyelmeztetést, valamint a használati utasítást, hogy később meg lehessen nézni.

A kezelési utasításban használt „elektromos berendezés / gép” fogalom vonatkozik minden, elektromos árammal működtetett berendezésre/ gépre, vezetékesre és vezeték nélkülire egyaránt.

Biztonság a munkahelyen A munkavégzés helyét jól meg kell világítani, és tisztán kell tartani. A rendetlenség és a nem kellő megvilágítás balesetek

okozója lehet.

Nem szabad az elektromos berendezésekkel / gépekkel fokozottan robbanásveszélyes, tűzveszélyes folyadékokat, gá-

EREDETI UTASÍTÁS

Page 53

zokat, gőzöket tartalmazó környezetben dolgozni. Az elektromos berendezések / gépek szikrázhatnak, amely meggyújthatja a port vagy a párát. Nem szabad a munkavégzés helyére gyermekeket vagy kívülálló személyeket engedni. A koncentráció elvesztése a kontrol elvesztéséhez vezethet.

Elektromos biztonság Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Semmilyen módon nem szabad változtatni dugaszon. Nem szabad semmilyen dugaszadaptert használni az elektromos berendezésekkel / gépekkel. Ha a

dugaszok vagy dugaszolóaljzatok nincsenek átalakítva, az csökkenti az áramütés veszélyét. Kerülni kell, hogy a test és a gép olyan földelt felületekkel érintkezzen, mint csövek, fűtőtestek és hűtők. A test földeltsége növeli az áramütés veszélyét. Nem szabad a az elektromos berendezést / gépet csapadéknak vagy nedvességnek kitenni. A víz és nedvesség, amely az elektromos berendezés / gép belsejébe jut, megnöveli az elektromos áramütés veszélyét.

Ne vágja el a hálózati kábelt. Ne használja a hálózati kábelt az eszköz hordozásához, vonszolásához vagy a dugasz kihúzásához hálózati dugaszolóaljzatból. Kerülje, hogy a hálózati kábel hővel, olajjal, éles szélekkel és mozgó alkatrészekkel érintkezzen. A sérült vagy összegabalyodott hálózati kábel növeli az áramütés veszélyét. Amennyiben zárt helyiségen kívül dolgozik, kültéri hosszabbítót kell használni. Kültéri hosszabbító használata csökkenti

az áramütés veszélyét.

Abban az esetben, ha az elektromos berendezés /gép nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos

áramütés veszélyét.

Személyes biztonság Legyen résen, ﬁ gyeljen arra, amit csinál, és használja a józan eszét az elektromos berendezéssel / géppel végzett munka közben. Nem használja a elektromos berendezést / gépet, ha fáradt, illetve tudatmódosító szerek, alkohol vagy gyógyszer hatása alatt áll. A munkavégzés során már egy pillanatnyi ﬁ gyelmetlenség komoly testi sérülésekhez vezethet. Használjon egyéni védőeszközöket. Mindig vegyen fel védőszemüveget. Az olyan egyéni védőeszközök használata, mint a

porvédő álarc, csúszásgátló munkavédelmi cipő, sisak és fülvédő, csökkenti a komoly testi sérülések veszélyét.

Előzze meg a véletlen beindítást. Bizonyosodjon meg róla, hogy a kapcsoló „kikapcsolt” állásban van, mielőtt az elektromos berendezést / gépet csatlakoztatja a tápfeszültséghez és/vagy az akkumulátorhoz, felemeli vagy hordozza azt.

Az elektromos berendezés / gép olyan módon történő szállítása, hogy az ujja az elektromos berendezés / gép kapcsolóján vagy betáplálásán van, illetve ha a kapcsoló „bekapcsolt” állapotban van, súlyos, testi sérüléseket okozhat.

Az elektromos berendezés / gép bekapcsolása előtt el kell távolítani minden olyan kulcsot és egyéb szerszámot, amelyet a gép beállításához használt. Az elektromos berendezés / gép forgó elemein hagyott kulcs súlyos, testi sérüléseket okozhat. Ne nyújtózkodjon és ne hajoljon ki túl messze. Mindig tartsa meg a kellő testhelyzetet és az egyensúlyát. Ez lehetővé

teszi, hogy uralma alatt tartsa az elektromos berendezést / gépet a munkavégzés közben bekövetkező váratlan helyzetekben.

Öltözzön megfelelően. Ne viseljen laza ruházatot és ékszereket. Tartsd távol a haját és a ruháját az elektromos berendezés / gép mozgó alkatrészeitől. A laza ruházatot, ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Ha a berendezések úgy vannak kialakítva, hogy csatlakoztatni lehet hozzájuk porelszívót vagy porgyűjtőt, győződjön meg róla, hogy azokat csatlakoztatták és jól használják. A porelszívó használata csökkenti a porral kapcsolatos veszélyek

kockázatát.

Ne engedje, hogy a berendezés / gép használata során szerzett tapasztalatai gondatlanná tegyék, és ﬁ gyelmen kívül hagyja a biztonsági szabályokat. A gondatlan cselekvés egy pillanat alatt súlyos balesetek okozója lehet.

Az elektromos berendezés / gép használata és gondozása Ne terhelje túl az elektromos berendezést / gépet. Használja a kiválasztott alkalmazáshoz megfelelő elektromos berendezést / gépet. A megfelelő elektromos berendezés / gép jobb és biztonságosabb munkát tesz lehetővé, ha azt a tervezett

terheléshez használják. Ne használja az elektromos berendezést / gépet, ha az elektromos kapcsolóval nem tudja be- és kikapcsolni. A berendezés / gép, amit nem lehet a hálózati kapcsolóval kontrolálni, veszélyes, és meg kel javíttatni.

Mielőtt hozzáfog az elektromos berendezés / gép beállításához, tartozékának cseréhez vagy tárolása előtt, húzza ki a dugaszt a hálózati dugaszolóaljzatból és/vagy vegye ki az akkumulátort, ha az kivehető az elektromos berendezésből / gépből. Az ilyen megelőző intézkedések lehetővé teszik az elektromos berendezés / gép véletlen bekapcsolását. Tartsa a szerszámot gyermekektől elzárva, ne engedje, hogy olyan személyek kezeljék az elektromos berendezést / gépet, akik nem ismerik azt, vagy az elektromos berendezés / gép jelen használati utasítását. Az elektromos berendezés /

gép veszélyesek a nem kioktatott személyek kezében.

Tartsa karban az elektromos berendezést / gépet és a tartozékokat. Ellenőrizze az elektromos berendezést / gépet, hogy minden megfelelően illeszkedik-e, vagy a mozgó alkatrészek nincsenek-e beékelődve, nincsenek-e sérült alkatrészek, valamint nincs-e bármilyen más olyan körülmény, ami hatással lehet az elektromos berendezés / gép működésére. A hibákat meg kell javítani az elektromos berendezés / gép használata előtt. Számos baleset okozója az elektromos berendezés

/ gép nem megfelelő karbantartása.

EREDETI UTASÍTÁS

Page 54

A vágó szerszámokat tiszta és megélesített állapotban kell tartani. A kellően karbantartott, éles vágószerszámokat könnyebb kezelni a munkavégzés során, nehezebben ékelődnek be.

Az elektromos berendezést / gépet, annak tartozékait, betét szerszámait stb. a jelen használati utasításnak megfelelően használja, a munka fajtájának és a munkavégzés körülményeinek a ﬁ gyelembe vételével. Ha az eszközt nem a rendelteté-

sének megfelelő fajtájú munkához használja, az növeli a veszélyes helyzetek előállásának lehetőségét. A nyeleket és fogófelületeket tartsa szárazon, tisztán, olajtól és kenőanyagtól mentesen. A csúszós nyél vagy fogófelület nem teszi lehetővé az elektromos berendezés / gép.

Javítások Az elektromos berendezést / gépet kizárólag erre jogosult szervizekben és csak eredeti cserealkatrészek használatával szabad javítani. Ez biztosítja az elektromos eszköz működésének biztonságát.

FELKÉSZÜLÉS A MUNKAVÉGZÉSRE

FIGYELEM! Az alábbi fejezetben foglalt minden műveletet feszültségmentesítés után kell elvégezni – az akkumulátort le kell venni a szerszámról!

Az akkumulátor töltésének biztonsági ajánlásai

Figyelem! A töltés megkezdése előtt bizonyosodjon meg róla, hogy a tápegység teste, a hálózati vezeték és a dugasz nem repedt vagy sérült-e. Tilos hibás vagy sérült dokkolót vagy tápegységet használni! Az akkumulátorok töltéséhez kizárólag a készletben szállított dokkoló állomást és töltőt szabad használni. Más tápegység használata tüzet okozhat, vagy tönkreteheti a készüléket. Az akkumulátort kizárólag zárt, száraz, illetéktelen személyek, főként gyerekek elől elzárt helyiségben lehet tölteni. Nem szabad az dokkoló állomást és a tápegységet felnőtt személy állandó felügyelete nélkül tölteni. Amennyiben el kell hagyni a helyiséget, ahol az akkumulátor töltése folyik, a töltőt le kell kapcsolni az elektromos hálózatról a tápegység kihúzásával a hálózati dugaszolóaljzatból. Amennyiben a töltő füstöl, gyanús szaga van stb., azonnal ki kell húzni a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. A fúró-csavarhúzót töltetlen akkumulátorral szállítjuk, ezért a munkavégzés megkezdése előtt az alábbiakban leírtak szerint fel kell tölteni a készletben található tápegység és dokkoló állomás segítségével. A Li-Ion (lítium - ion) akkumulátorok nem mutatnak un. „emlékező eﬀ ektust”, ami azt jelenti, hogy bármikor lehet tölteni őket. Ajánlott azonban az akkumulátor kimerítése normál üzemben, majd ezután feltölteni teljes kapacitásig. Ha a munka jellege miatt nem lehet minden alkalommal így eljárni az akkumulátorral, akkor minden néhány, tízegynéhány ciklus után kell ezt tenni. Semmi esetben sem szabad az akkumulátort a pólusok rövidre zárásával kisütni, mivel ez a visszafordíthatatlan tönkremenetelét okozza. Ugyancsak nem szabad az akkumulátor töltöttségét a pólusok rövidre zárásával és szikráztatással ellenőrizni.

Az akkumulátorok tárolása

Az akkumulátor élettartama meghosszabbításának érdekében biztosítani kell a megfelelő tárolási körülményeket. Az akkumulátor körülbelül 500 „feltöltés – kimerítés” ciklust bír ki. Az akkumulátort 0-30°C hőmérsékleten, 50% relatív légnedvesség-tartalom mellett kell tárolni. Az akkumulátor hosszabb tárolásához azt kb. 70%-ra fel kell tölteni. Hosszabb tárolás esetén, időközönként, évente egyszer, fel kell tölteni az akkumulátort. Nem szabad megengedni az akkumulátor túlzott kimerülését, mivel ekkor csökken az élettartama, és visszafordíthatatlan károsodást szenvedhet. Tárolás közben az akkumulátor fokozatosan kimerül, tekintettel kisülésére. A önkisülés folyamata a tárolási hőmérséklettől függ, minél magasabb a hőmérséklet, annál gyorsabb a kimerülés folyamata. Helytelen tárolás esetén az akkumulátorból kifolyhat az elektrolit. Az elektrolit kifolyása esetén semlegesítő szerrel kell kezelni a kifolyt folyadékot, amennyiben az elektrolit a szembe kerül, a szemet bő vízzel ki kell mosni, azután azonnal orvoshoz kell fordulni.

használni.

Az akkumulátor teljes elhasználódása esetén azt az ilyen típusú hulladékok ártalmatlanításával foglalkozó szervezetnek kell átadni.

Az akkumulátorok szállítása

A lítium-ion akkumulátorok a jogszabályok szerint veszélyes hulladéknak szállítanak. Az eszköz használója szállíthatja az akkumulátort tartalmazó eszközt, illetve magát csak az akkumulátort szárazföldi úton. Ekkor nem kell plusz feltételeket teljesíteni. Ha a szállítást harmadik személyre bízza (például futárcéggel küldi), a veszélyes anyagokra vonatkozó előírások szerint kell eljárni. Feladás előtt a kompetens személlyel fel kell venni ebben az ügyben. Tilos sérült akkumulátorokat szállítani. A szállítás idejére a leszerelt akkumulátort ki kell venni az eszközből, a szabadon lévő érintkezőket pedig le kell védeni, pl. le kell ragasztani szigetelő szalaggal. Az akkumulátorokat a csomagolásban úgy kell levédeni, hogy szállítás közben ne mozduljanak el a csomagban. Be kell tartani a veszélyes anyagok szállítására vonatkozó, az országos előírásokat is.

Az akkumulátor töltése

Figyelem! Töltés előtt a töltő tápegységét, az elektromos hálózatról a dugasz kihúzásával a hálózati dugaszolóaljzatból, le kell választani az elektromos hálózatról. Ezen kívül egy puha, száraz ronggyal meg kell tisztítani az akkumulátort és az érintkezőit a kosztól és a portól. Az akkumulátorba be van építve egy feltöltöttséget mutató kijelző. Ha megnyomja a gombot, kigyulladnak diódák (II), minél több,

Tilos a berendezést sérült akkumulátorral

EREDETI UTASÍTÁS

Page 55

annál jobban fel van töltve az akkumulátor. Ha a gomb megnyomásakor a diódák egyáltalán nem világítanak, az akkumulátor ki van merülve. Vegye le az akkumulátort a szerszámról. Tolja be az akkumulátort a töltő fészkébe (II). Csatlakoztassa a hálózati kábel dugaszát az elektromos hálózat dugaszolóaljzatába. Kigyullad a vörös dióda, ami az akkumulátor töltését jelzi. A töltés befejeződése után a vörös dióda kialszik, és kigyullad a zöld dióda, ami azt jelzi, hogy a töltő áram alatt van. Húzza ki a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. Megnyomva az akkumulátor retesznek nyomógombját, csúsztassa ki az akkumulátort az akkumulátortöltő vezetősínéből.

Figyelem! Ha, miután csatlakoztatta a töltőt az elektromos hálózathoz, kigyullad a zöld dióda, az azt jelenti, hogy az akkumulátor teljesen fel van töltve. Ilyen esetben a töltő nem kezdi meg a töltést.

A csavarbehajtó szerszámhegyek rögzítése a csavarozó tokmányában (III)

Figyelem! Tekintettel az ütő mechanika jelenlétére, olyan szerszámvégeket kell alkalmazni, amelyek ütő szerszámokkal való használathoz készültek, a szerszám forgatónyomatékánál nagyobb vagy azzal megegyező nyomatékra. Figyelem! Tekintettel az ütő mechanika jelenlétére, tilos fúrószárat befogni, és azzal dolgozni. Abban az esetben, ha a fúrószám beszorul a furatba, az ütő mechanika a fúrószár törését okozhatja, ami sebesülések forrása lehet. Figyelem! A befogás úgy kell elvégezni, hogy az akkumulátor ki van véve, ami megelőzi a készülék véletlen beindítását. A csavarozó tokmánya legalább 50 mm hosszú, hatszög keresztmetszetű, un. „hosszú” szerszámhegyek és adapterek befogására van kialakítva, amelyek el vannak látva horonnyal, ami biztosítja a szerszámhegy tokmányban történő rögzítését. Tilos 50 mm-nél rövidebb szerszámvégeket alkalmazni, amelyek nincsenek ellátva horonnyal. Előre kell húzni a szerszámtokmány gyűrűjét, majd be kell dugni a tokmányba a szerszámhegyet, és el kell engedni a gyűrűt, aminek vissza kell térnie a kiindulási helyzetébe. Ellenőrizni kell, hogy a szerszámhegy rendben rögzült-e a tokmányban, ha nem sikerül kihúzni, az azt jelenti, hogy jól van rögzítve.

A szerszámhegy kiszerelését ellenkező sorrendben kell végrehajtani.

A forgásirány beállítása (IV)

Be kell állítani az átkapcsolót a kívánt helyzetbe. A kapcsolón nyilakkal meg van jelölve a csavarok forgásiránya a legnépszerűbb, jobbos meneteknél. Balmenetes csavarok esetén a csavar forgásiránya a nyíllal jelölttel ellentétes.

A munkát előkészítő műveletek

A munka megkezdése előtt: Rögzítse a megmunkálandó anyagot satuban vagy asztalos szorítók segítségével. Az elvégzendő munkának megfelelő szerszámokat használjon. Ki kell választani a csavar fészkéhez leginkább illő szerszámhegyet. Vegyen fel munkaruhát, szem- és fülvédőt. Ragadja meg két kézzel a szerszámot (V). Vegyen fel biztos és stabil testhelyzetet. Hüvelykujjal megnyomva az elektromos kapcsolót, kapcsolja be az eszközt. Figyelem! Ha munka közben gyanús hangokat hall, rángást, csikorgást stb. észlel, azonnal kapcsolja ki az eszközt, és vegye ki az akkumulátort a szerszámból.

A SZERSZÁM HASZNÁLATA

A szerszám fordulatszáma és forgatónyomatéka attól függ, mennyire nyomják be a kapcsolót. Szerszámon nem lehet beállítani a kívánt fordulatszámot és forgatónyomatékot.

A szerszámhegyet bele kell tenni a csavar fészkébe, vagy fel kell tenni a csavaranyára, és csak ezután szabad beindítani a csavarozót. Ez elejét veszi az összekötő

Csavarok padlózatba történő behajtásakor érdemes vezető furatot készíteni a facsavar magjának átmérőjével. Ez megelőzi, hogy az anyag tönkremenjen a csavar behajtásakor. De be lehet hajtani vezetőfurat készítése nélkül is. Mindkét fajta behajtáskor a becsavarozást kis fordulatszámmal kell kezdeni, és esetleg munka közben kell azt növelni. Csavarkötések esetén, például csavarok menetes furatba történő behajtásakor vagy csavaranyák menetes csapokra történő rácsavarozásakor az első néhány fordulatot kézzel, csavarkulccsal vagy csavarhúzóval kell végrehajtani. Csak miután meggyő- ződött róla, csak megfelelően elkapta a menetet, lehet elkezdeni a csavarozót használni. Menetes elemek csavarozása esetén nem ajánlott túl nagy nyomást kifejteni a csavarozóra. Ez a menet tönkremeneteléhez vezethet.

Az elemek becsavarozása után működésbe lép az ütvecsavarozó mechanika, amit a forgó mechanika „ütései” jeleznek, ilyen esetben el kell engedni a kapcsolót, és abba kell hagyni a további csavarozást. A csavarozás folytatása a kötőelemek tönkremeneteléhez vezethet.

EREDETI UTASÍTÁS

elemek vagy a szerszámhegy tönkremenetelének. Csökkenti a testi sérülések veszélyét is.

Page 56

lőtétek használata

A szerszámot nem lehet munkaelőtétek meghajtásához használni.

További megjegyzések

Munka közben nem szabad túl nagy nyomást kifejteni a megmunkálandó anyagra, és nem szabad hirtelen mozdulatokat tenni, hogy ne okozza a munkaszerszám és a fúrószár sérülését. Munka közben rendszeresen tartson szünetet. Nem szabad a gépet túlterhelni, a gép külső felületének hőmérséklete soha nem haladhatja meg a 60

C-ot. A munka befejezése után kapcsolja ki a fúrógépet, vegye ki az akkumulátort, és végezze el a karbantartást, valamint a felülvizsgálatot. A deklarált, teljes rezgésértéket hagyományos mérési módszerrel mérték, az felhasználható két eszköz egymással történő összehasonlításához. A deklarált, teljes rezgésérték felhasználható az expozíció előzetes értékeléséhez. Figyelem! A szerszámmal végzett munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, különbözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján kell megadni a kezelő védelmére szolgáló biztonsági eszközöket (ﬁ gye- lembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás előtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló műkö- dését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.

EREDETI UTASÍTÁS

Page 57

CARACTERISTICA SCULEI

Maşina de înﬁ letat cu percuţie este o unealtă mobilă universală, care nu necesită o sursă externă de alimentare, destinată pentru meşteri doar pentru înﬁ letat şi desﬁ letat şuruburi şi piuliţe dotate cu ﬁ let de dreapta şi de stânga folosind diferite capuri de şuru- belniţă. Datorită mecanismului de percuţie maşina de înﬁ letat oferă o turaţie mult mai mare decât o maşină tipică de găurit-înﬁ letat cu baterie. Avantajele acesteia vor ﬁ apreciate de meşterii care efectuează diferite lucrări de montaj şi de ﬁ nisaj. Funcţionarea corectă, sigură şi ﬁ abilitatea sculei depinde de exploatarea ei în modul caracteristic, deci:

Inainte de a începe să lucraţi cu utilajul trebuie să citiţ

i toată instrucţia şi să o păstraţi pentru viitor.

In cazul că nu vor ﬁ respectate înscrierile referitoare la regimul de protejare şi ale celor din prezenta instrucţie furnizorul nu-şi asumă răspunderea.

INZESTRAREA

Produsul este livrat complet şi nu necesită montaj. Împreună cu produsul sunt livrate: acumulatorul şi staţia de încărcare (încărcătorul). Atenţie! Produsul cu numărul de catalog: YT-82801 nu este dotat cu acumulator şi staţia de încărcare.

PARAMETRE TEHNICE

Parametrul Unitatea de mă sură Valoarea

Numă rul din catalog Tensiunea de lucru [V] Rotaţii (la mersul în gol) [min Frecvenţă percuţie [min Turaţie max. [Nm] 160 Nivelul zgomotului

- presiunea acustică [dB]

- Putere L

Gradul de protejare Clasa izolaţiei Nivelul vibraţiilor [m/s Masa [kg] Mandrina [mm] Genul acumulatorului Capacitate acumulator* [Ah] 2 Încărcător* Tensiune de intrare [V~] 220 - 240 Frecvenţa de reţea [Hz] 50 / 60 Putere nominală [W] 60 Tensiune de ieşire [V] 21 DC Curent de ieşire [A] 2,4 Durată de încărcare** [h] 1

* doar în cazul modelelor dotate cu acumulator şi încărcător ** durata indicată de încărcare se referă doar la acumulatorul cu capacitatea indicată în tabel

-1

]

-1

] 0 - 3000

[dB]

]

YT-82800, YT-82801

18 DC

0 - 3000

82,0 ± 3,0 93,0 ± 3,0

IP20

III

8,15 ± 1,5

1,1

6,3

Li-Ion

AVERTIZĂRI GENERALE PENTRU SIGURANȚA LA LUCRUL CU SCULE ELECTRICE

Avertizare! Citiți toate avertizările, ilustrațiile și speciﬁ cațiile prezentate cu această sculă electrică. Nerespectarea instruc-

țiunilor poate provoca electrocutare, incendiu sau accidente grave.

Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară.

Termenul „sculă electrică ” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu cablu cât și cu acumulator.

Siguranța locului de muncă Mențineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul deﬁ citar pot provoca accidente. Nu lucrați cu sculele electrice într-un mediu cu risc crescut de explozie, cu lichide, gaze sau vapori inﬂ amabili. Sculele

electrice generează scântei care pot duce la aprinderea prafului sau vaporilor. Copiii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului.

INSTRUCŢ IUNI ORIGINALE

Page 58

Siguranța electrică Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modiﬁ cați în niciun fel ștecherul. Nu folosiți adap- toare la alimentarea sculelor electrice. Un ștecher nemodiﬁ cat care se potrivește în priză reduce riscul de electrocutare. Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare. Nu expuneți sculele electrice la contactul cu precipitații atmosferice sau umiditatea. Apa și umiditatea care pătrund în interiorul sculei electrice cresc riscul de electrocutare.

Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta produsul, a conecta sau deconecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare.

În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelungitoare destinate lucrului la exterior reduce riscul de electrocutare.

Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folosiți pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

ța personală

Siguran Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folosiți o sculă electrică când sunteți obosit sau sub inﬂ uența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul

lucrului poate duce la accidente personale grave. Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măștile de praf, încălțămintea antiderapantă, căștile și protecțiile pentru urechi reduc riscul unor accidente personale grave.

Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Oﬀ ” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator

sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave. Înainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave. Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate. Îmbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot ﬁ prinse de piesele în mișcare.

Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf. Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de

siguranță. Utilizarea neatentă poate duce la accidente grave într-o fracțiune de secundă.

Utilizarea ț îngrijirea sculei electrice Nu suprasolicitați scula electrică . Folosiți scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică cores-

punzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată. Nu folosiți scula , dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică , care nu poate ﬁ controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații.

Deconectați ștecherul de la priză și/sau scoateți acumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriilor sau depozitarea sculei electrice. Asemenea măsuri preventive vă permit să evitați pornirea

accidentală a sculei electrice.

Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruiți.

Întrețineți sculele electrice și accesoriile. Veriﬁ cați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate

înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncorect întreținute. Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin

predispuse la blocare și sunt mai ușor de controlat în timpul lucrului.

Folosiți scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și condițiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase. Mânerele și suprafețele de prindere trebuie să ﬁ e uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere

alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase.

Reparații Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură

siguranța corespunzătoare a sculei electrice.

INSTRUCŢ IUNI ORIGINALE

Page 59

PREGATIREA PENTRU LUCRU

ATENTIE! Toate acţiunile enumerate în acest capitol trebuie fă cute cu tensiunea de alimentare deconectată - acumulatorul trebuie separat dela utilaj.

Instrucţiuni de siguranţă de încărcare a acumulatorului

Atenţie! Înainte de a începe să încărcaţi trebuie să vă asgiruaţi că ştecherul, cablul şi carcasa încărcătorului nu sunt ﬁ surate sau defecte. Se interzice utilizarea staţiei de încărcare şi a încărcătorului atunci când acestea nu funcţionează corect sau sunt defecte! Pentru a încărca acumulatorii folosiţi doar staţia de încărcare şi încărcătorul din dotare. Utilizarea altui încărcător poate provoca incendiu sau deteriorarea uneltei. Încărcarea acumulatorului poate ﬁ efectuată doar într-o încăpere închisă, uscată şi ferită de accesul persoanelor străine, în special a copiilor. Nu le permiteţi să vegherea unei persoane adulte! În cazul în care este necesar să părăsiţi încăperea în care se efectuează încărcarea, trebuie să scoateţi ştecherul încărcătorului din priză. În cazul în care din încărcător iese fum, miros suspect, etc. trebuie să scoateţi imediat ştecherul încărcătorului din priză! Maşina de găurit-şurubelniţă electrică este livrată cu acumulatorul descărcat, de aceea înainte de a începe lucrul trebuie să-l încărcaţi în mod conform cu procedura descrisă mai jos folosind încărcătorul şi staţia de încărcare. Acumulatorii tip Li-ION (litiuion) nu prezintă aşa-numitul „efect de memorie”, ceea ce permite încărcarea acestora în orice moment. Se recomandă totuşi descărcarea acumulatorului în timpul lucrului normal, iar apoi să-l încărcaţi până la capacitate maximă. În cazul în care datorită tipului de lucrare nu puteţi opera în acest mod de ﬁ ecare dată acumulatorul, trebuie să faceţi acest lucru la ﬁ ecare câteva sau la câte o duzină de cicluri de funcţionare. Se interzice descărcarea acumulatorilor prin scurt-circuitarea electrodelor, deoarece acest lucru poate duce la defecţiuni ireversibile! De asemenea se interzice veriﬁ carea stării acumulatorilor prin apropierea electrodelor care să ducă la scânteierea acestuia.

Depozitarea acumulatorului

Pentru a prelungi durata de funcţionare a acumulatorului trebuie să asiguraţi condiţiile corespunzătoare de depozitare. Acumulatorul rezistă aproximativ 500 cicluri „încărcare - descărcare”. Acumulatorul trebuie depozitat în intervalul de temperaturi între 00 şi 300 Celsius, la o umiditate relativă a aerului de 50%. Pentru a depozita acumulatorul o durată îndelungată trebuie să-l încărcaţi până la 70% din capacitate. În cazul în care depozitaţi o durată mai îndelungată trebuie să încărcaţi periodic, o dată pe an acumulatorul. Nu permiteţi descărcarea excesivă a acumulatorului, deoarece acest lucru scurtează durata de viaţă a acestuia şi poate provoca daune ireversibile. Pe durata de depozitare a acumulatorului acesta se va descărca treptat, datorită scurgerii timpului. Procesul de descărcare depinde de temperatura de depozitare, cu cât temperatura este mai ridicată, cu atât mai rapid este procesul de descărcare. În caz de depozitare neadecvată a acumulatorilor se poate ajunge la scurgeri de electrolit. În caz de scurgeri trebuie să asiguraţi scurgerea cu o substanţă de neutralizare, în caz de contact al electrolitului cu ochii, trebuie să spălaţi din abundenţă cu apă, iar apoi apelaţi la asistenţă medicală. Se interzice utilizarea uneltei cu acumulator defect. În cazul în care acumulatorul este uzat în totalitate trebuie să-l transmiteţi la un punct specializat în colectarea şi reciclarea acestui tip de deşeuri.

Transportul acumulatorilor

Acumulatorii litiu – ion cf. normelor legale sunt consideraţi materiale periculoase. Utilizatorul uneltei poate transporta unealta cu acumulator sau doar acumulatorii pe uscat. Nu trebuie îndeplinite condiţii adiţionale. În cazul în care comandaţi efectuarea transportului unor persoane terţe (de exemplu prin ﬁ rmă de curierat) trebuie să procedaţi în conformitate cu prevederile referi- toare la transportul de materiale periculoase. Înainte de a trimite prin colet trebuie să luaţi legătura cu o persoană cu caliﬁ cări corespunzătoare. Se interzice transportul acumulatorilor defecţi. Pe timpul transportului acumulatorii demontaţi trebuie daţi jos de pe unealtă, punctele de contact descoperite trebuie protejate, de ex. lipiţi cu bandă adezivă. Acumulatorii trebuie protejaţi în ambalaj astfel încât să nu se deplaseze în ambalaj în timpul transportului. De asemenea trebuie să respectaţi prevederile naţionale cu privire la transportul de materiale periculoase

Încărcarea acumulatorului

Atenţie! Înainte de încărcare trebuie să decuplaţi încărcătorul de la staţia de încărcare scoateţi ştecherul din priză. Pe lângă acestea trebuie să curăţaţi acumulatorul şi clemele acestuia de mizerie şi praf cu o lavetă moale şi uscată. Acumulatorul este dotat cu un indicator de încărcare incorporat. Apăsând butonul se aprind diodele (III), cu cât mai multe, cu atât mai încărcat este acumulatorul. În cazul în care după apăsarea butonului diodei acestea nu se aprind înseamnă că acumulatorul este descărcat. Decuplaţi acumulatorul de la unealtă. Introduceţi acumulatorul în soclul încărcătorului (II). Cuplaţi încărcătorul la priza reţelei electrice. Se aprinde dioda roşie, ceea ce înseamnă că procesul de încărcare a început. După ce aţi terminat de încărcat se stinge dioda roşie şi se va aprinde dioda verde care înseamnă că acumulatorul a fost încărcat integral. Scoateţi ştecherul încărcătorului din priză.

folosească staţia de încărcare şi încărcătorul fără supra-

INSTRUCŢ IUNI ORIGINALE

Page 60

Scoateţi acumulatorul din staţia de încărcare, apăsând butonul de blocare al acumulatorului.

Atenţie! În cazul în care după cuplarea încărcătorului la reţeaua electrică se aprinde dioda verde înseamnă că acumulatorul este încărcat integral. În acest caz încărcătorul nu începe procesul de încărcare.

Fixarea capurilor de şurubelniţă în mandrină (III)

Atenţie! Datorită prezenţei mecanismului de percuţie trebuie să folosiţi capete destinate pentru funcţionare cu mecanisme cu percuţie cu turaţie mai mare sau egală decât turaţia uneltei. Atenţie! Datorită prezenţei mecanismului de percuţie se interzice ﬁ xarea de burghiuri şi operarea cu acestea. În cazul în care burghiul se blochează în oriﬁ ciu, mecanismul cu percuţie poate duce la ﬁ surarea burghiului, ceea ce poate provoca leziuni. Atenţie! Fixarea trebuie efectuată atunci când bateria este decuplată, acest lucru nu permite pornirea accidentală a uneltei. Mandrina este destinată

pentru utilizarea de capete hexagonale şi adaptoare “lungi” cu lungimea de cel puţin 50 mm şi prevăzute cu un decupaj care permite blocarea capătului în mandrină. Se interzice utilizarea de capete mai scurte de 50 mm precum şi capete care nu sunt dotate cu acest decupaj. Trageţi în faţă inelul mandrinei, iar apoi introduceţi capătul în mandrină şi încetaţi să apăsaţi inelul care trebuie să revină la poziţia iniţială. Veriﬁ caţi dacă capătul este blocat corect în mandrină, dacă acesta nu poate ﬁ scos înseamnă că a fost montat corect.

Demontajul capătului trebuie efectuat în ordine inversă.

Setarea turaţiei (IV)

Setaţi comutatorul la poziţia dorită. Pe comutator cu ajutorul săgeţilor este indicată direcţia de mişcare a şuruburilor cu cel mai popu- lar ﬁ let de dreapta. În cazul şuruburilor dotate cu ﬁ let de stânga mişcarea şuruburilor va ﬁ opusă direcţiei indicate cu ajutorul săgeţilor.

Activităţi pregătitoare pentru lucru

Înainte de a începe lucrul: Fixaţi materialul prelucrat cu menghina sau cu cleme pentru tâmplărie. Folosiţi unelte de lucru adecvate pentru lucrul efectuat. Selectaţi tipul corespunzător de capăt pentru soclul şurubului. Purtaţi îmbrăcăminte de protecţie şi mijloace de protecţie a văzului şi auzului. Prindeţi unealta cu ambele mâini (V). Luaţi o poziţie fermă şi stabilă. Porniţi unealta apăsând cu un deget comutatorul electric. Atenţie! În cazul în care observaţi în timpul lucrului zgomot, sunete şi mirosuri ciudate opriţi unealta şi scoateţi bateria din aceasta.

UTILIZAREA UNELTEI

Adâncimea de apăsare a comutatorului indică turaţia şi viteza de lucru. Unealta nu este prevăzută cu setarea turaţiei şi vitezei dorite.

Trebuie să introduceţi capătul în soclul şurubului sau să-l asezaţi pe piuliţă, iar apoi porniţi unealta. Acest lucru previne deteriorarea pieselor îmbinate sau a capetelor. Acest fapt reduce riscul de apariţie a leziunilor.

În caz de înﬁ letare a şuruburilor în podea se recomandă efectuarea unui oriﬁ ciu de ghidaj cu diametrul egal cu centrul şurubului. Acest lucru previne deteriorarea materialului în timpul înﬁ letării. Totuşi puteţi înﬁ leta fără a efectua oriﬁ ciul de ghidaj. În timpul ambelor tipuri de înﬁ letare trebuie să le începeţi cu o turaţie redusă şi să o creşteţi eventual în timpul lucrului. În cazul îmbinărilor cu ﬁ let, de exemplu atunci când înﬁ letaţi şuruburi în oriﬁ ciile înﬁ letate sau înﬁ letaţi piuliţe pe bolţurile cu ﬁ let trebuie să efectuaţi primele înﬁ letări manual, cu cheia sau cu o şurubelniţă manuală. După ce v-aţi asigurat să piesele sunt în- ﬁ letate corect una pe cealaltă puteţi să lucraţi cu maşina de înﬁ letat. Atunci când înﬁ letaţi elemente înﬁ letate nu se recomandă exercitarea unei presiuni prea mari asupra maşinii de înﬁ letat. Acest fapt poate duce la stricarea ﬁ letului.

După ce aţi înﬁ letat piesele se activează mecanismul cu percuţie, fapt semnalizat prin “percutarea” mecanismului de turaţie, în acest caz trebuie să reduceţi presiunea exercitată asupra comutatorului şi să încetaţi să înﬁ letaţi piesele. În cazul în care conti- nuaţi să înﬁ letaţi puteţi duce la deteriorarea pieselor îmbinate.

Utilizarea ajutajelor

Această sculă nu poate ﬁ întrebuinţată la utilizarea ajutajelor.

Remarcă suplimentară

Evitaţi apă sarea cu prea mare forţă asupra materialului prelucrat cât si miscă ri violente evitând defectarea sculei.ajută toare cât si a bormasinei. In timpul lucrului trebuie fă cute întreruperi regulate. Nu permiteţi supraîncă rcarea utilajului, temperatura suprafeţelor exterioare ale utilajului nu poate depă si 60

După terminarea lucrului utilajul trebuie deconectat, acumulatorul scos si trebuie fă cută conservarea.

INSTRUCŢ IUNI ORIGINALE

Page 61

Valoarea totală, declarata a vibraţiilor a fost măsurată folosind metoda standard de testare şi poate ﬁ folosita pentru a compara un dispozitiv cu altul. Valoarea totală, declarata a vibraţiilor poate ﬁ utilizata în evaluarea preliminară a expunerii. Atenţie! Emisia de vibraţii în timpul functionarii dispozitivului poate varia de la valoarea declarată, în funcţie de modul de utilizare al maşinii. Atenţie! Precizaţi măsurile de siguranţă care au ca scop protectia operatorului, care se bazează pe o evaluare a dispozitivului în condiţii reale de utilizare (inclusiv toate părţile componente ale ciclului de functionare, cum ar ﬁ momentul în care dispozitivul este dezactivat sau merge in gol sau in perioada de activizare).

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote ﬁ şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie veriﬁ cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînie- rul, conductorul electric şi ﬁ şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea ş anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor ﬁ constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.

i corectitudinea funcţionării, In timpul garanţiei uzufructuarul nu poate

INSTRUCŢ IUNI ORIGINALE

Page 62

CARACTERISTICA DE LA HERRAMIENTA

El atornillador de impacto es una herramienta universal y portátil que no requiere una fuente de alimentación externa, diseñada para bricolaje sólo para atornillar y sacar tornillos y tuercas con rosca izquierda y derecha usando una variedad de puntas para destornilladores. Mediante el mecanismo de impacto este atornillador ofrece mucho más que que un taladro-destornillador inalámbrico típico. Sus ventajas particulares podrán ser apreciados por los manitas que realizan trabajos de montaje y acabado. Funcionamiento correcto y seguro de la herramienta depende de su uso adecuado, entonces.

¡Antes de empezar a trabajar con la herramienta es indispensable leer su manual y guardarlo!

El proveedor no asume ninguna responsabilidad por los dańos ocasionados por la herramienta si no se observan las reglas de seguridad y las recomendaciones del presente manual.

EQUIPO DE LA HERRAMIENTA

El producto se entrega completo y no requiere instalación. Junto con el producto se suministran: la batería y estación de carga (cargador). ¡Precaución! El producto con número de catálogo: YT-82801 no está equipado con la batería y estación de carga.

PARAMETROS TECNICOS

Parám etro Unidad de medición Valor

Numero del catalogo YT-82800, YT-82801 Tensión de la alimentación [V] 18 DC Rotación (movimiento en punto muerto) [min Frecuencia del impacto [min Momento de rotación máximo [Nm] 160 Nivel de ruido

- tensión acústica [dB] 82,0 ± 3,0

- potencia L

Grado de protección IP20 Clase de aislamiento III Nivel de vibraciones [m/s Masa [kg] 1,1 Agarradera de la herramienta [mm] Tipo de acumulador Li-Ion Capacidad de la batería * [Ah] 2 Cargador * Voltaje de entrada [V~] 220 - 240 Frecuencia de la red [Hz] 50 / 60 Potencia nominal [W] 60 Tensión de salida [V] 21 DC Corriente de salida [A] 2,4 Tiempo de carga ** [h] 1

-1

] 0 - 3000

-1

] 0 - 3000

[dB] 93,0 ± 3,0

] 8,15 ± 1,5

6,3

* sólo en los modelos equipados con batería y cargador ** el tiempo de carga es aplicable sólo a la batería con la la capacidad indicada en la tabla

ADVERTENCIAS GENERALES PARA LA SEGURIDAD DE LAS HERRAMIENTAS ELÉCTRICAS

¡Atención! Lea todas las advertencias de seguridad, ilustraciones y especiﬁ caciones proporcionadas con esta herramienta eléc- trica / máquina. Debido al incumplimiento pueden producirse electrocuciones, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para referencia futura.

El concepto „herramienta eléctrica / máquina” utilizado en advertencias se aplica a todas las herramientas / máquinas impulsadas eléctricamente, tanto por cable como inalámbrico..

Seguridad en el lugar de trabajo Mantenga el lugar de trabajo bien iluminado y limpio. El desorden y la mala iluminación pueden ser causas de accidentes. No trabaje con herramientas eléctricas / máquinas en un ambiente con un mayor riesgo de explosión, que contenga líquidos,

MANUAL ORIGINAL

Page 63

gases o vapores inﬂ amables. Las herramientas eléctricas / máquinas generan chispas que pueden encender el polvo o los humos. Los niños y terceros no deberían estar autorizados a ingresar al lugar de trabajo. La pérdida de concentración puede

provocar la pérdida de control.

Seguridad eléctrica El enchufe del cable eléctrico debe coincidir con el tomacorriente. No debe modiﬁ car el enchufe de ninguna manera. No use adaptadores de enchufe con herramientas eléctricas / máquinas conectadas a tierra. Un enchufe sin modiﬁ car que se

ajuste al tomacorriente reduce el riesgo de electrocución. Evite el contacto con superﬁ cies puestas a tierra tales como tuberías, radiadores y refrigeradores. Poner a tierra el cuerpo aumenta el riesgo de electrocución.. No exponga las herramientas eléctricas / máquinas a la lluvia o la humedad. Agua y humedad que se meten en la herramienta eléctrica / máquinas aumenta el riesgo de electrocución.

No sobrecargue el cable de alimentación. No use el cable de alimentación para transportar, tirar o desenchufar el cable de alimentación de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes aﬁ lados y piezas móviles. Daños o enredos en el cable de alimentación aumentan el riesgo de electrocución. En el caso de trabajar fuera de las habitaciones cerradas, use cables de extensión destinados a trabajar fuera de las habitaciones cerradas. El uso de un cable de extensión adaptado para uso en exteriores reduce el riesgo de descarga eléctrica. Cuando el uso de una herramienta eléctrica / máquina en un ambiente húmedo es inevitable, se debe usar un dispositivo de corriente residual (RCD) como protección contra el voltaje de suministro. El uso de RCD reduce el riesgo de descarga eléctrica.

Seguridad personal Esté atento a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica / máquina. No use una herramienta eléctrica / máquina si está cansado o bajo la inﬂ uencia del alcohol, drogas o medicamentos. Incluso un

momento de falta de atención mientras se trabaja puede ocasionar lesiones personales graves. Use equipo de protección personal. Siempre use protección para los ojos. El uso de equipo de protección personal como máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos y protectores auditivos reduce el riesgo de lesiones personales graves.

Evite la activación accidental del dispositivo. Asegúrese de que el interruptor eléctrico esté en la posición „apagado” antes de conectarlo a una fuente de alimentación y / o la batería, al levantar o mover la herramienta eléctrica/ máquina.

Mover la herramienta eléctrica / máquina con el dedo en el interruptor de encendido o encender las herramientas eléctricas / máquinas, cuando el interruptor está en la posición „encendido” puede ocasionar lesiones graves.

Antes de encender la herramienta eléctrica / máquina elimine las llaves y otros instrumentos que se han usado para ajustarlo. Una llave que queda en los elementos giratorios de la herramienta / máquina puede provocar lesiones graves. No alcances y no te apoyes demasiado. Mantenga la actitud correcta y el equilibrio todo el tiempo. Esto permitirá un con-

trol más fácil sobre la herramienta eléctrica / máquina en caso de situaciones de trabajo inesperadas.

Vístete apropiadamente. No use ropa suelta o joyas. Mantenga su cabello y ropa lejos de las partes móviles de la herramienta eléctrica / máquina. La ropa suelta, joyas o el cabello largo pueden quedar atrapados en las piezas móviles. Si los dispositivos están diseñados para conectar la extracción de polvo o la recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de extracción de polvo reduce el riesgo de peligros de polvo. No dejes que la experiencia adquirida por el uso frecuente de la herramienta / máquina causen descuido e ignorancia de las reglas de seguridad. Una acción despreocupada puede causar lesiones graves en una fracción de segundo.

Uso y cuidado de la herramienta eléctrica / máquina No sobrecargue la herramienta eléctrica / máquina. Use una herramienta eléctrica / máquina adecuada para su aplicación.

Una herramienta eléctrica / máquina adecuada proporcionará un trabajo mejor y más seguro si se utiliza para la carga diseñada. No use la herramienta eléctrica / máquina, si el interruptor eléctrico no habilita ni deshabilita. Una herramienta / máquina, que no se puede controlar con el interruptor de encendido es peligroso y debe repararse.

Desconecte el enchufe del tomacorriente y / o retire la batería si se puede desconectar de la herramienta eléctrica / máquina antes de ajustar, cambiar accesorios o guardar la herramienta. / máquina. Dichas medidas preventivas le permitirán evitar encender accidentalmente la herramienta eléctrica / máquina. Mantenga la herramienta fuera del alcance de los niños, no permita que las personas que no saben cómo manejar la herramienta eléctrica / máquina o no conocen estas instrucciones utilicen una herramienta eléctrica / máquina. Las

herramientas eléctricas / máquinas son peligrosas en manos de usuarios no entrenados.

Mantener herramientas eléctricas / máquinas y accesorios. Compruebe herramienta / máquina para veriﬁ car desajustes o atascos de partes móviles, daños en las piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica/ máquina. El daño debe ser reparado antes de usar la herramienta eléctrica / máquina. Muchos

accidentes son causados por herramientas mal mantenidas / máquina. Mantenga las herramientas de corte aﬁ ladas y limpias. Las herramientas de corte correctamente mantenidas con bordes aﬁ lados son menos propensas a atascarse y son más fáciles de controlar durante el trabajo.

Use herramientas eléctricas / máquinas, accesorios y herramientas de inserción y similares de acuerdo con estas instrucciones, teniendo en cuenta el tipo y las condiciones de trabajo. El uso de herramientas para trabajos distintos a los

MANUAL ORIGINAL

Page 64

diseñados probablemente pueda crear una situación peligrosa. Los mangos y las superﬁ cies de agarre deben estar secos, limpios y libres de aceite y grasa. Las empuñaduras y las su- perﬁ cies de agarre resbaladizas no permiten un funcionamiento y monitoreo seguros de la herramienta / máquina en situaciones de peligro.

Reparos Repare la herramienta eléctrica / máquina solo en sitios autorizados que solo utilicen piezas de repuesto originales. Esto

garantizará una seguridad de funcionamiento adecuada de la herramienta eléctrica.

PREPARACIÓN PARA EL TRABAJO

¡Atención! Todas las acciones mencionadas en el presente capítulo deben realizarse con la tensión de alimentación desconec-

tada; !el acumulador debe ser desconectado de la herramienta!

Instrucciones de seguridad para la carga de la batería

¡Atención! Antes de comenzar la carga, asegúrese que el armazón del cargador, el cable y la clavija no estén rotos y estropeados. ¡Se prohíbe usar la base de carga o cargadores defectuosos o estropeados! Para la carga la batería se deben usar únicamente la base de carga y el cargador suministrados. Uso de otro cargador puede ser causa de incendio o estropear la herramienta. La batería puede ser cargada únicamente en interiores cerrados, secos y protegidos ante acceso de personas no autorizadas, especialmente niños. ¡No se debe usar la base de carga y el cargador sin una supervisión constante de un adulto! Si es necesario salir del cuarto donde se está realizando la carga, es menester desconectar el cargador de la red eléctrica, sacando el cargador del enchufe de la red eléctrica. ¡En el caso de que del cargador sale humo o el cargador emite un olor sospechoso, etc. es menester inmediatamente sacar la clavija del cargador del enchufe de la red eléctrica! El destornillador/taladro se suministra con la batería descargada, y por lo tanto antes de comenzar el trabajo es menester cargarla de acuerdo con el procedimiento que se indica a continuación, usando el cargador y la base de carga suministrados. Las baterías de iones de litio Li-ION no muestran el “efecto de memoria”, lo cual permite cargarlas en cualquier momento de la fuerza. Se recomienda sin embargo descargar la batería durante trabajo normal, y después cargarla completamente. Si debido al carácter del trabajo no es posible hacerlo cada vez, entonces es menester hacerlo al menos cada determinado número de ciclos de trabajo. ¡Bajo ninguna circunstancia no se debe descargar la batería uniendo los electrodos, ya que esto causará daños irreparables! No se debe tampoco revisar el nivel de carga de la batería uniendo los electrodos para ver el chisporroteo.

Almacenamiento de la batería

Para prolongar la vida de la batería, es menester almacenarla en condiciones adecuadas. La batería aguanta unos 500 ciclos de „ carga - descarga”. La batería debe almacenarse dentro del rango de temperaturas entre 0 y 30°C, y en la humedad relativa del aire de 50%. Para almacenar la batería por un tiempo prolongado, es menester cargarla hasta un 70% de su capacidad. En el caso de almacenamiento largo, es menester cargar la batería una vez al año. No se debe permitir que la batería se descargue excesivamente, pues esto reducirá su vida y puede ser causa de daños irreversibles. Durante almacenamiento, la batería se estará descargando gradualmente debido a la conductancia de dispersión. El proceso de descarga automática depende de la temperatura de almacenamiento. Mientras más alta la temperatura, más rápida la descarga. En el caso de almacenamiento incorrecto de la batería, existe la posibilidad de fuga de electrolito. En el caso de fuga, es menester asegurarlo con una sustancia neutralizadora. En el caso de contacto de electrolito con los ojos, es menester enjuagarlos abundantemente con agua, y después inmediatamente buscar ayuda médica. Se prohíbe usar la herramienta con la batería dañada. En el caso de que la batería se desgaste completamente, es menester enviarla a un punto especializado en tratamiento de desechos de este tipo.

Transporte de las baterías

Las baterías de iones de litio son tratados, según regulaciones legales, como materiales peligrosos. El usuario de la herramienta puede transportar la herramienta con la batería o sólo las baterías por tierra y entonces no deben cumplirse ningunas condiciones adicionales. En el caso de encargar el transporte a terceros (por ejemplo, envió a través de mensajería), es menester actuar de acuerdo con reglamentos que regulen el transporte de materiales peligrosos. Antes del envío, es menester comunicarse con una persona adecuadamente caliﬁ cada. Se prohíbe transportar baterías estropeadas. Para el transporte la batería debe sacarse de la herramienta, y los contactos expuestos deben protegerse, por ejemplo con cinta de aislamiento eléctrico. La batería debe ser asegurada en el empaque de tal manera que no se desplace dentro del empaque durante el transporte. También es menester seguir reglamentos nacionales para materiales peligrosos.

Cargar la batería

¡Precaución! Antes de la carga, desconecte la fuente de alimentación de la estación de carga tirando del enchufe de la toma eléctrica. Asimismo limpiar la batería y sus terminales de suciedades y polvo con un paño suave y seco. La batería tiene un indicador de carga incorporado. Al pulsar el botón se iluminará el LED (II), el, la batería más más cargada. Si tras pulsar el botón, el LED no se ilumina, la está batería descargada. Desconectar la batería de la herramienta.

MANUAL ORIGINAL

Page 65

Insertar la batería en la toma de cargador (II). Enchufar el cargador en una toma eléctrica. Se iluminará la luz roja signiﬁ cando el inicio del proceso de carga. Después de la carga, el LED rojo se apagará y se encenderá el LED verde, indicando que la batería está completamente cargada. Desconectar el adaptador de CA de la toma eléctrica. Extender la batería de la estación de carga, presionando el pestillo de la batería.

¡Precaución! Si el cargador está conectado a la red eléctrica el LED verde indica una batería completamente cargada. En este caso, el cargador no inicia la carga.

Fijación de puntas para atornillar en el soporte del atornillador (III)

¡Precaución! Debido a la presencia del mecanismo de impacto deben ser utilizados unicamente las puntas destinadas a la operación con herramientas de impacto de mayor o igual par de torsión que el par de la herramienta. ¡Precaución! Debido a la presencia del mecanismo de impacto, está prohibido montar taladros y operar con ellos. En el caso de bloqueo del taladro, el mecanismo de martillo puede ocasionar la fractura del taladro, lo que puede causar lesiones. ¡Precaución! La ﬁ jación debe ser llevada a cabo con la batería desconectada, esto evitará accionamiento accidental de la he- rramienta.

El portaherramientas del atornillador es destinado para utilizar las puntas hexagonales llamadas largas y adaptadores de longitud de al menos 50 mm y con ranura para asegurar el bloqueo de la punta en el portaherramientas. Está prohibida la utilización de las puntas de menos de 50 mm, y las que no se han equipado en ranuras. Tire del anillo frontal del portaherramientas, y luego insertar en el portaherramientas una punta y dejar de lado el anillo que debe volver a su posición inicial. Compruebe que la punta esté bien bloqueado en el soporte, si no se puede retirarlo, ello signiﬁ ca una ﬁ jación correcta.

Desmontaje de la punta debe ser llevada a cabo en orden inverso.

Conﬁ guración del sentido de rotaciones (IV)

Ajuste el conmutador en la posición deseada. En el conmutador mediante el uso de la ﬂ echa se ha indicado la dirección de los tornillos con rosca derecha que es el más corriente. Si los tornillos están equipados con rosca izquierda, el movimiento será opuesto al sentido indicado por la ﬂ echa.

Preparándose para el trabajo

Antes de empezar a trabajar: Coloque la pieza de trabajo en un tornillo de banco o con prensas de carpintería. Utilice las herramientas de trabajo adecuadas para la operación. Seleccionar el tipo correcto de la punta a la toma de tornillo. Ponga la protección de la ropa y el ojo y el oído (V). Adoptar una postura estable. Encienda la herramienta presionando el interruptor con el dedo. ¡Precaución! Si nota que durante la operación de ruido sospechoso, crepitaciones, olores extraños, etc., apague inmediatamente el dispositivo y retire la batería de la herramienta.

USO DE LA HERRAMIENTA

La profundidad de pulsar el interruptor determina la velocidad y par motor. En la herramienta no se puede ajustar su velocidad y el par deseado. Debe introducir la punta del tornillo del gato o poner en la tapa, y sólo entonces arrancar la máquina. Esto evitará daños al elemento de sujeción o punta. También reducirá el riesgo de lesiones. En el caso de atornillar un tornillo en el sustrato, se recomienda perforar un agujero guía que tiene el diámetro de núcleo del tornillo. Esto evitará la destrucción del material durante el atornillado. Pero es posible un atornillado sin necesidad de perforar un agujero guía. Ambos tipos de atornillado deben comenzar con una velocidad baja y posiblemente aumentada durante la operación. En el caso de uniones roscadas, por ejemplo, al atornillar los tornillos en agujeros roscados o atornillar las tuercas en pernos roscados, primero deben ser hechas algunos giros con la mano, una llave manual o un destornillador. Sólo después de comprobar un atornillado correcto de un elemento al otro, puede empezar a operar el tapón de rosca. En caso de atornillar los elementos roscados, aconsejamos no ejercer una demasiada presión sobre el atornillador. Esto puede conducir a la destrucción de la rosca.

Después de apretar los elementos, funcionará el mecanismo de martillo (impacto) lo que se indicará por “golpes” de mecanismo rotativo, en este caso, suelte el interruptor y deje de apretar los elementos. Continuando el apriete se puede causar daños a elementos de ﬁ jación.

MANUAL ORIGINAL

Page 66

Uso de adaptadores

La herramienta no puede usarse como motor de adaptadores de trabajo.

Comentarios adicionales

Durante el trabajo no se debe aplicar demasiada fuerza al material procesado y hacer movimientos bruscos para evitar cualquier dańo de la herramienta de trabajo y el taladrador. Interrumpa el trabajo de vez en cuando. La herramienta no debe trabajar por arriba de sus capacidades – la temperatura de las superﬁ cies externas nunca puede ser más alta que 60

C. Cuando haya terminado el trabajo, saque el enchufe del cable de la herramienta del contacto y realice mantenimiento y control de la herramienta. El valor total declarado de las vibraciones ha sido medido por medio de un método estándar y puede usarse para comprar las herramientas. El valor total declarado de las vibraciones puede usarse en la valoración preliminar de la exposición. ¡Atención! La emisión de las vibraciones durante el trabajo con la herramienta puede distar del valor declarado, dependiendo del uso que se le de a la herramienta. ¡Atención! Es menester determinar las medidas de seguridad que protejan al operador, las cuales se basen en la evaluación del riesgo en las condiciones reales de uso (incluyendo todas las fases del ciclo de trabajo, como por ejemplo el periodo durante el cual la herramienta esté apagada o trabajando en ralentí, así como el tiempo de activación).

MANTENIMIENTO E INSPECCIONES

¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléctrico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.

MANUAL ORIGINAL

Page 67

CARACTERISTIQUE DE PRODUIT

La tirefonneuse de percussion est un outil portable universel qui n’exige pas de source externe d’alimentation, destinée aux bricoleurs seulement aﬁ n de visser et dévisser les vis et écrous équipés en ﬁ letage à gauche et à droite à l’aide de nombreuses queues de tournevis. Grâce à son mécanisme de percussion, elle oﬀ re le couple beaucoup plus élevé que l’aléseuse – tournevis à batterie. Les bricoleurs eﬀ ectuant de diﬀ érant travaux de montage et ﬁ nition apprécient ses avantages. Un travail correcte, sans faille et en sécurité dépend d’une bonne exploitation. C’est pourquoi

Avant de procéder au travail il faut lire toute la notice et la garder

Le fournisseur n’est pas responsable des dégâts créés suite au non respect des prescriptions de sécurité et celles de la présente notice.

EQUIPEMENT

Le produit est livré complet et n’exige pas de montage. On livre également, la batterie et la station de chargement. Attention ! Le produit de numéro catalogue: YT-82801 n’a pas été équipé en batterie et la station de chargement

PARAMETRES TECHNIQUES

Paramètre Unité de mesure Valeur

Numéro de catalogue YT-82800, YT-82801 Tension de nominale [V] 18 DC Tours (marche à vide) [min-1] 0 - 3000 Fréquence de percussion [min-1] 0 - 3000 Coupe maximale [Nm] 160 Niveau du bruit

- pression acoustique [dB] 82,0 ± 3,0

- puissance L

Degré de protection IP20 Classe d’isolement III Niveau des fréquences [m/s2] 8,15 ± 1,5 Masse [kg] 1,1 Porte-outil [mm] Type de batterie Li-ion Capacité de batterie* [Ah] 2 Chargeur* Tension d’entrée [V] 220 - 240 Fréquence réseau [Hz] 50 / 60 Tension de sortie [V] 60 Courant d’entrée [mA] 21 DC Puissance nominale [W] 2,4 Temps de chargement ** [h] 1

* seulement dans les modèles équipés en batterie et chargeur **temps de chargement mentionnés ne concerne que la batterie de la capacité mentionnée dans le tableau

[dB] 93,0 ± 3,0

6,3

MISES EN GARDE GÉNÉRALES DE SÉCURITÉ PUISSANCE

Attention!Assurez-vous de lire toutes les consignes de sécurité, illustrations et spéciﬁ cations fournies avec cet outil de puissance /machine. Le non-respect pourrait donc conduire à un choc électrique, un incendie ou des blessures graves.

Conservez tous les avertissements et les instructions pour référence ultérieure.

Le terme « Pouvoir / Machine« Utilisé dans les avertissements se rapporte à tous les outils /machines mues par la force et sans ﬁ l.

La sécurité au travail La zone de travail bien éclairé et propre. Le désordre et un mauvais éclairage peuvent être des causes d’accidents. Ne pas utiliser des outils électriques /machines dans un environnement à un risque accru d’explosion, contenant des liquides inﬂ ammables, de gaz ou de vapeurs. Puissance /Machine Ils génèrent des étincelles qui peuvent enﬂ ammer les

poussières ou fumées.

INSTRUCTIONS ORIGINALES

Page 68

Ne laissez pas les enfants ou d’autres personnes au lieu de travail. La perte de concentration peut entraîner une perte de contrôle.

Sécurité électrique Brancher le cordon électrique doit correspondre à la prise de courant. Ne pas modiﬁ er la ﬁ che de quelque façon. Ne pas utiliser de ﬁ ches d’adaptateur avec des outils électriques mis à la terre /machines. bouchon non modiﬁ é qui correspond à

la prise réduit le risque de choc électrique. Éviter tout contact avec des surfaces mises à la terre telles que les tuyaux, les radiateurs et les refroidisseurs. Mise à la terre du corps augmente le risque de choc électrique. Ne pas exposer les outils électriques /machines au contact de l’humidité ou la pluie. L’eau et l’humidité qui pénètre à l’intérieur puissance /Machine augmente le risque de choc électrique.

Ne surchargez pas le cordon d’alimentation. Ne pas utiliser le câble d’alimentation pour porter, tirer ou de débrancher la prise de courant de la prise murale. Evitez que le cordon à la chaleur, l’huile, des arêtes vives et des pièces mobiles.

Confusion ou endommager le cordon d’alimentation augmente le risque de choc électrique. Si vous travaillez à l’extérieur, utilisez une rallonge destinée à une utilisation en extérieur. L’utilisation d’un cordon adapté à une utilisation en extérieur réduit le risque de choc électrique.

Dans le cas où l’utilisation d’outils électriques /machines dans un environnement humide est inévitable en tant que protection contre la tension d’alimentation doit être utilisée dispositif de courant résiduel (RCD). L’utilisation réduit le risque

de RCD manilles électrocutions.

sécurité personnelle Restez vigilant, regardez ce que vous faites preuve de bon sens lors de l’utilisation d’un outil électrique /machine. Ne pas utiliser les outils électriques /machine alors que vous êtes fatigué ou sous l’inﬂ uence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation peut entraîner des blessures graves. Utiliser un équipement de protection individuelle. Toujours porter des lunettes de protection. L’utilisation d’équipements

de protection individuelle, comme un masque anti-poussière, chaussures de sécurité antidérapantes, casques et protections auditives réduire le risque de blessures graves.

Éviter toute manipulation accidentelle. Assurez-vous que l›interrupteur électrique est en position « oﬀ » avant de se connecter au pouvoir et /machine ou de la batterie, ramasser ou transporter l’outil. Passation de pouvoir /Machine avec un

doigt sur l’interrupteur ou de la puissance d’excitation /machine Lorsque l’interrupteur est en position « marche » peut entraîner des blessures graves. Avant de mettre le pouvoir /machine Retirez toutes les clés et autres outils qui ont été utilisés pour son règlement. Touche gauche sur les éléments rotatifs des outils /machine peut entraîner des blessures graves. Ne pas atteindre et penchez trop loin. Maintenir une bonne posture et de l’équilibre en tout temps. Cela permettra de faciliter le contrôle de prise de l’outil de puissance /machine en cas de situations imprévues pendant le fonctionnement.

Habiller en conséquence. Ne portez pas de vêtements plus souples ou des bijoux. Gardez vos cheveux et vêtements loin des pièces mobiles de l’outil /machine. Des vêtements amples, des bijoux ou des cheveux longs peuvent être pris dans

les pièces mobiles.

Si les dispositifs sont conçus pour connecter l’extraction de la poussière ou l’accumulation de poussière, assurez-vous qu’ils sont connectés et correctement utilisés. L’utilisation de l’extraction de poussière réduit les risques de dangers dus aux

poussières.

Ne laissez pas l’expérience acquise lors de l’utilisation fréquente d’un outil /machine conduit à la négligence et en ignorant les règles de sécurité. Opération négligente peut causer des blessures graves dans une fraction de seconde.

Utilisation et entretien de l’outil de puissance /machine Ne surchargez pas le pouvoir /machine. Utiliser des outils électriques /machine pertinentes pour l’application sélectionnée. outil électrique approprié /machine fournir un meilleur et plus sûr le travail si elle est utilisée pour la charge prévue. Ne pas utiliser les outils électriques /machineSi un interrupteur électrique ne permet pas l’inclusion et l’exclusion. Outil

/Machine ce qui ne peut être contrôlé à l’aide du bouton d’alimentation est dangereux et doit être réparé.

Déconnecter la ﬁ che de la prise murale et / ou retirer la batterie, si elle est détachable de l’outil motorisé /machine avant d’ajuster, de changer les accessoires ou de ranger l’outil /machine. De telles mesures préventives permettront d’éviter une

puissance de démarrage accidentelle /machine.

outil de magasin hors de portée des enfants, ne laissez pas les gens qui ne connaissent pas le pouvoir d’exploitation / machine ou ces instructions pour utiliser l’outil de puissance /machine. puissance /Machine Ils sont dangereux entre les

mains des utilisateurs non formés.

Maintenir les outils électriques /machine et accessoires. outil de vériﬁ cation /machine pour les conﬁ tures mésapparie- ments ou des pièces mobiles, les pièces endommagées et d’autres conditions qui peuvent aﬀ ecter le fonctionnement de puissance /machine. Les dommages doivent être réparés avant d’utiliser les outils électriques /machine. De nombreux

accidents sont causés par des outils maintenus inappropriés /machine. Maintenez vos outils aﬀ ûtés et propres. Des outils correctement entretenus avec des arêtes vives est moins sujette au brouil- lage et il est plus facile à contrôler pendant le fonctionnement.

Utiliser des outils électriques /machine, Accessoires et outils insérés, etc. conformément à ces instructions, en tenant

INSTRUCTIONS ORIGINALES

Page 69

compte du type et des conditions de travail. L’utilisation d’outils pour le travail diﬀ érent de celui qui a été conçu, peut entraîner une situation dangereuse. La poignée et les surfaces de préhension, maintenir propre, sec et exempt d’huile et de graisse. poignées glissantes et surfaces de préhension ne permettent pas les outils commande et de contrôle en toute sécurité /machine dans des situations dangereuses.

Réparation Réparation d›outils électriques /machine ne bénéﬁ cient des facilités, en utilisant uniquement des pièces de rechange d’origine. Cela permettra d’assurer la sécurité de l’outil approprié.

PREPARATION AU TRAVAIL

ATTENTION ! toutes les activités mentionnées dans le présent chapitre doivent être eﬀ ectuées la tension déconnectée – la bat- terie doit être déconnectée de l’appareil!

Instructions concernant la sécurité de chargement des batteries

Attention ! Avant le début de chargement il faut s’assurer que le corps de chargeur, le câble et la prise n’ont pas de défaut. Il est interdit d’utiliser la station de chargement en mauvais état ou possédant des défauts et de l’alimentation! Aﬁ n de charger les batteries il est permis d’utiliser seulement la station de chargement et la batterie fournis dans le kit. L’utilisation d’un autre chargeur peut entraîner l’incendie ou la destruction de l’appareil. Le chargement de la batterie ne peut avoir lieu que dans un local fermé, sec et sécurisé contre les personnes non autorisées surtout les enfants. Il est interdit d’utiliser le chargeur et l’alimentation sans surveillance d’une personne adulte! Dans la cas où la personne adulte devrait quitter le local où l’on procède au chargement il faut déconnecter le chargeur du réseau électrique en enlevant l’alimentation de la prise. Dans le cas où la fumée ou une odeur suspecte de chargeur s’échappe il faut immédiatement enlever la pose du chargeur (la prise électrique) ! L’aléseuse- visseuse est livrée avec la batterie on charge. C’est pourquoi avant de commencer le travail il faut la charger conformément à la procédure décrite la dessous à l’aide du chargeur et la station chargeur du kit. Les batteries du type Li-Ion (lithium – ion) n’ont pas ce que l’on appelle « eﬀ et mémoire » ce qui permet à les charger à chaque moment. Il est recommandé de décharger la batterie au cours d’un travail standard et ensuite de le charger au maximum. Si cela n’est pas permis vu le caractère de travail il faut le faire au moins tous les quelques ou toutes les dizaines des cycles. Dans aucun des cas il ne faut pas décharger les batteries en connectant les électrodes car cela entraine des eﬀ ets irréversibles ! Il ne faut pas non plus vériﬁ er l’état de chargement de la batterie en connectant les électrodes en provoquant le jaillissement des étincelles.

Maintenance de la batterie

Aﬁ n de prolonger la vie de la batterie il faut assurer les bonnes conditions de maintenance. La batterie sert pour environ 500 cycles « chargement-déchargement » La batterie doit être gardée dans les températures de 0° au 30°C , l’humidité relative étant de 50%. Aﬁ n de garder la batterie pendant plus longtemps il faut la charger à environ 70% de sa capacité. Dans le cas d’une maintenance plus longue il faut périodiquement, une fois par an, charger la batterie. Il est interdit de décharger trop la batterie cas cela raccourcit son cycle vital et peut entraîner les défauts irrévocables. Au cours de la maintenance de la batterie, elle va se décharger progressivement vu sa perditance. Le procès d’auto déchargement dépend de la température de maintenance. Plus la température et élevée, plus rapide est le procès de déchargement. Dans la cas d’une mauvaise maintenance des batteries on peut voir les fuites des électrolytes. Dans le cas de fuite il faut sécuriser la fuite à l’aide d’un moyen neutralisant. Dans le cas de contacte avec les yeux il faut les rincer abondamment avec de l’eau et consulter le médecin sans délai.

Il est interdit d’utiliser l’appareil la batterie en panne.

Dans le cas de l’exploitation complète de la batterie il faut le rende au point spécialisé s’occupant de l’utilisation de ce type des déchets.

Transport des batteries

Les batteries lithium – ion conformément au prescriptions juridiques sont considérés come dangereux. L’utilisateur de l’appareil peut transporter l’appareil avec la batterie et les batteries elles-mêmes par la voie terrestre. Il ne faut pas remplir d’autres conditions. Dans la cas du transport commandé auprès des personnes tierces (par exemple l’envoie à l’aide de la société d’expédition) il faut suivre les consignes concernant les travaux dangereux. Avant l’expédition il faut contacter une personne possédant les compétences appropriées. Il est interdit de transporter les batteries en panne. Pour la période du transport, les batteries doivent être reprises des appareilles, les contacts doivent être protégés par exemple à l’aide d’une bande isolante. Les batteries doivent être protégées en emballage de cette façon qu’elle ne se déplacent pas dans l’emballage au cours de transport. Il faut également respecter les prescriptions concernant les matériaux dangereux

Chargement de la batterie

Déconnecter la batterie de l’appareil en appuyant en même temps les deux boutons de cliquet de la batterie.

INSTRUCTIONS ORIGINALES

Page 70

Connecter la broche à la batterie. (II). Mettre la prise de chargeur au réseau d’alimentation. La diode rouge s’allume. Cela correspond au processus du chargement. Une fois le chargement ﬁ ni, la diode rouge s’éteint. La diode verte s’allume - cela correspond au chargement complet de la batterie Il faut retirer le câble de la prise du réseau électrique. Déconnecter la broche de chargeur de la batterie.

Fixage des embouts de tournevis dans la poignée de tirefonneuse (III) Attention! Vu la présence de mécanisme de percussion il faut utiliser les embouts destinés au travail avec les appareils de percussion de coupe égale ou plus grand que le coupe de l’outil. Attention! Vu la présence de mécanisme de percussion il est interdit de ﬁ xer les mèches et le travail avec eux. Dans la cas de blocage de mèche dans l’oriﬁ ce, le m Vu la présence de mécanisme de percussion peut entrainer la cassure de mèche ce qui peut être la cause des blessures. . Attention ! la ﬁ xation doit avoir lieu la batterie déconnectée ce qui n’entrainera pas la déconnexion accidentée de l’appareil.

Le poignée de tirefonneuse est destinée à l’utilisation des embouts « longs » hexagones et des adapteurs d’une longueur d’au moins 50 millimètres, équipés en ﬁ ssure assurant le blocage de l’embout dans la prise. Il est interdit d’utiliser les embouts plus courts que 50 millimètres et dépourvues de ﬁ ssures. Tirer l’anneau de poignée vers avant et après introduire l’embout au poignée, lâcher l’anneau qui devra revenir à sa position initiale. Vériﬁ er si l’embout a été bien bloqué dans le poignée. Si on n’arrive pas à la retirer cela veut dire que son emplacement est correct.

Il faut procéder à l’envers dans le cas de démontage des embouts

Mise de direction des tours (IV)

Mettre le commutateur en position voulue. Sur le commutateur on a indiqué à l’aide des ﬂ èches la directions des vis au ﬁ letage le plus populaire – celui à droite. Dans le cas des vis équipés Eu ﬁ letage à gauche le mouvement des vis sera contraire à la direction indiquée par la ﬂ èche.

Préparation au travail

Avant de commencer le travail: Fixer le matériel traité dans l’étau ou à l’aide des serre-joints. Utiliser les outils de travail appropriés. Adapter l’embout approprié à la prise de vis. Mettre le vêtement de protection et les protections de vue et ouï. Prendre l’appareil en deux mains (V). Adapter une position sûre et solide. Connecter l’outil en appuyant le bouton avec le doigt

Attention ! Dans le cas des bruits suspects, fracas, odeur etc. Il faut tout de suite déconnecter l’appareil et retirer la batterie.

UTILISATION

La profondeur d’appui de gâchette décide sur la vitesse de rotation et le coupe. L’outil n’a pas de possibilité de ﬁ xer aucune vitesse imposée et de coupe.

Il faut introduire l’embout dans la prise de vis soit mettre l’écrou et ensuite mettre l’appareil en marche. Cela permettra de prévenir les dégâts des éléments joints ou de l’embout. Les risques de blessures sont également diminués.

Dans le cas de visser les écrous dans le sol , il est recommandé de faire une oriﬁ ce principal de diamètre de noyau de boulon . Cela empêche la destruction de matériel pendant le vissage. Cependant il est possible de procéder au vissage sans faire l’oriﬁ ce de conduite. Dans les deux cas décrits il faut commencer le travail avec une petite vitesse de rotation et l’augmenter éventuellement au cours de travail. Dans le cas des assemblages vissés, par exemple au moment de visser les boulons dans les oriﬁ ces ﬁ letés ou visser les écrous sur les lames il faut faire quelques tours à l’aide de main, clé ou tournevis manuel. Apres s’être rassuré sur un bon vissage d’un élément en deuxième on peut commencer le travail à l’aide de chapeau. Dans le cas de raccourcissement des éléments ﬁ letés il n’est pas recommandé d’appuyer trop fort sur la tirefonneuse. Cela peut entrainer le dégât de ﬁ let. Apres savoir vissé les éléments, le mécanisme de percussion marche. Cela est signalé par les «frappes» de mécanisme rotatif. Dans un tel cas, il faut libérer la gâchette de l’appui et arrêter le vissage des éléments. La continuation des travaux peut détruire les éléments de liaison.

Utilisation des adapteurs

Le dispositif ne peut pas être utilisé aﬁ n de propulser les adapteurs de travail.

Mentions supplémentaires

INSTRUCTIONS ORIGINALES

Page 71

Au cours de travail il ne faut pas appuyer trop fort sur le matériel traité et ne pas procéder aux mouvements brusques aﬁ n de ne pas entrainer les dégâts de l’outil de travail et la foreuse. Faire des pauses régulières au cours de travail.

Il ne faut jamais décharger l’appareil, la température des surfaces externes ne peut jamais dépasser 60

C. Apres avoir ﬁ ni le travail, il faut déconnecter la batterie et procéder à l’examen et la maintenance. La valeur totale déclarée des fréquences a été mesuré à l’aide de la méthode standard des analyses et peut être réutilisée aﬁ n de comparer un outil avec l’autre. La valeur totale déclarée des fréquences peut être utilisée dans l’analyse préliminaire de l’exposition. Attention! L’ émission des fréquence au cours de travail peut être diﬀ érant de la valeur déclarée, dépendamment de mode de l’utilisation de l’appareil. Attention! Il faut déﬁ nir les moyens de sécurité ayant pour l’objectif de protéger l’opérateur. Ils s’appuient sur les données réelles dans les conditions de l’utilisation (en prenant en considération les parties du cycle de travail, par exemple quand l’appareil est déconnecté ou travail à marche vide ainsi que le temps de l’activation).

ENTRETIEN ET INSPECTION

REMARQUE! Avant le réglage, entretien ou la maintenance débrancher l’outil de la prise électrique. Après l’opération, vériﬁ er l’état de l’outil par une inspection visuelle et évaluation: le corps et la poignée, le câble électrique avec le bouchon et le guidecâble, l’action de commutation électrique, la perméabilité des ouvertures de ventilation, la formation d’étincelles de la brosse, le bruit de fonctionnement des paliers et des engrenages, le fonctionnement et la douceur. Au cours de la période de garantie, vous ne pouvez pas démonter le pouvoir ou remplacer un composant ou des composants, car cela annulera votre garantie. Les irrégularités constatées lors de l’examen, ou pendant le travail, sont un signal pour mener à bien le centre de service de réparation. Après l’opération, un boîtier, des persiennes, des commutateurs, et le couvercle de la poignée latérale doit être nettoyé, par exemple. Un courant d’air (à une pression non supérieure à 0,3 MPa), une brosse ou d’un chiﬀ on sec, sans utilisation de produits chimiques et de ﬂ uides de nettoyage. Outils et poignées doi vent être net toys avec un chiﬀ on propre et sec.

INSTRUCTIONS ORIGINALES

Page 72

CARATTERISTICA DEL PRODOTTO

Avvitatore è uno strumento mobile e versatile che non richiede alimentazione da una fonte esterna, ideato per i “fai da te” solo per avvitare e svitare viti e dadi sinistrorsi o destrorsi tramite una varietà di punte. Grazie ad meccanismo a percussione, l’avvitatore oﬀ re un momento di rotazione molto più elevato rispetto ad un trapano-avvitatore con batteria. I suoi vantaggi speciali saranno apprezzati in particolare da coloro che eﬀ ettuano diversi lavori di assemblaggio e ﬁ nitura. Il funzionamento corretto, aﬃ dabile e sicuro dell’elettroutensile dipende dall’uso corretto, per cui:

Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione.

Il fornitore non risponde per i danni arrecati in seguito dell’inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione.

EQUIPAGGIAMENTO

Il prodotto viene fornito completo e non richiede l’installazione. Assieme al prodotto vengono forniti: batteria e caricabatteria. Attenzione! l Il prodotto con i seguenti numeri di catalogo: YT-82801 non è stato dotato di batteria e di relativo caricabatteria.

PARAMETRI TECNICI

Parametro Unità di misura Valore

Numero di catalogo YT-82800, YT-82801 Tensione d’esercizio [V] 18 DC Giri (marcia a vuoto) [min-1] 0 - 3000 Frequenza di percussione [min-1] 0 - 3000 Massimo momento di rotazione [Nm] 160 Livello di rumore

- pressione acustica [dB] 82,0 ± 3,0

- potenza L

Grado di protezione IP20 Classe di isolamento III Livello delle vibrazioni [m/s2] 8,15 ± 1,5 Massa [kg] 1,1 Portautensili [mm] Tipo della batteria Li-ion Capacità della batteria * [Ah] 2 Caricabatteria * Tensione di ingresso [V] 220 - 240 Frequenza di rete [Hz] 50 / 60 Tensione di uscita [V] 60 Corrente di uscita [mA] 21 DC Potenza nominale [W] 2,4 Durata di caricamento ** [h] 1

* solo nei modelli dotati di batteria e caricabatteria ** la durata di caricamento data si riferisce solo alla batteria da capacità riportata in tabella

[dB] 93,0 ± 3,0

6,3

AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI

Avvertenza! Leggere tutte le avvertenze di sicurezza, le illustrazioni e le speciﬁ che fornite con l’elettroutensile / macchi- na. La loro inosservanza può comportare scosse elettriche, incendio o lesioni gravi al corpo.

Osservare tutte le avvertenze e le istruzioni per un lettura futura.

Il termine „elettroutensile / macchina” utilizzato nelle avvertenze si riferisce a tutti gli utensili / macchine ad azionamento elettrico sia quelli cablati che senza ﬁ lo.

Sicurezza della postazione di lavoro Il posto di lavoro deve essere mantenuto pulito e ben illuminato. Il disordine e la scarsa illuminazione possono essere cause

di incidenti.

Non utilizzare gli elettroutensili / macchine in un ambiente a rischio di esplosione, contenente liquidi inﬁ ammabili, gas o vapori. Gli elettroutensili / macchina generano scintille che possono inﬁ ammare polvere o vapori.

ISTRUZIONI ORIGINALI

Page 73

Non permettere l’accesso ai bambini ed i terzi alla postazione di lavoro. La perdita di concentrazione può provocare la perdita di controllo.

Sicurezza elettrica La spina del cavo elettrico deve essere adatta alla presa di rete. Non modiﬁ care la spina in qualsiasi modo. Non utiliz- zare nessun tipo di adattatori con elettroutensili messe / macchine a terra. Una spina non sottoposta alle modiﬁ che riduce

il rischio di scosse elettriche. Evitare il contatto con superﬁ ci messe a terra tipo tubi, termosifoni e frigoriferi. La messa a terra del corpo aumenta il rischio di scosse elettriche. Non esporre gli elettroutensili / macchine a contatto con le precipitazioni atmosferiche o l’umidità. L’acqua e l’umidità che penetra all’interno dell’elettroutensile / macchina aumenta il rischio di scosse elettriche.

Non sovraccaricare il cavo di alimentazione. Non utilizzare il cavo di alimentazione per portare, collegare e scollegare la spina dalla presa di rete. Evitare il contatto del cavo di alimentazione con il calore, olio, spigoli vivi e parti in movimento.

I danneggiamenti al cavo di alimentazione o il suo attorcigliamento aumentano il rischio di scosse elettriche. Lavorando fuori dagli spazi chiusi, è necessario utilizzare le prolunghe adatte all’utilizzo fuori degli spazi chiusi. L’uso di una prolunga adatta all’uso esterno riduce il rischio di scosse elettriche.

Se è inevitabile l’uso di un elettroutensile o di / macchine in un ambiente umido, utilizzare un dispositivo di protezione da correnti di guasto (RCD) come protezione dall’alimentazione. L’uso di un RCD riduce il rischio di scosse elettriche.

Sicurezza personale Restare attenti, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza l’elettroutensile / macchina. Non utilizzare l’elettroutensile / macchina quando si è stanchi o sotto l’eﬀ etto di droghe, alcool o farmaci.

Anche un momento di disattenzione sul posto di lavoro può causare gravi lesioni personali Usare i dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. L’uso di dispositivi di protezione individuale come maschere antipolvere, calzature di sicurezza antiscivolo, caschi e dispositivi di protezione dell’udito riduce il rischio di gravi lesioni personali.

Evitare l’avviamento accidentale. Assicurarsi che l’interruttore elettrico sia in posizione “disinserito” prima di collegare l’alimentazione e/o la batteria, sollevare o spostare l’apparecchiatura. Spostando l’utensile/la macchina con il dito sull’inter-

ruttore o accendendo l’utensile/la macchina quando l’interruttore è in posizione „on” si possono causare lesioni gravi.

Prima di accendere l’elettroutensile / macchina, rimuovere tutte le chiavi e gli altri utensili utilizzati per regolare l’elettroutensile stesso. Una chiave lasciata sulle parti rotanti dell’utensile/macchina può causare lesioni gravi. Non sporgetevi troppo e non appoggiatevi troppo. Mantenere sempre una buona postura e un buon equilibrio. In questo

modo sarà più facile controllare l’elettroutensile / macchina in caso di situazioni operative impreviste.

Vestire correttamente. Non indossare gioielli e abbigliamento largo. Tenere i capelli e gli indumenti lontani dalle parti in movimento dell’elettroutensile / macchina. Gli indumenti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle

parti in movimento.

Se l’apparecchiatura è progettata per essere collegata a un sistema di aspirazione o raccolta polvere, assicurarsi che sia collegata e utilizzata correttamente. L’uso dell’aspirazione della polvere riduce il rischio di pericoli legati alla polvere.

Non lasciare che l’esperienza acquisita con l’uso frequente dell’utensile/macchina provochi disattenzione e disprezzo per la sicurezza. Un funzionamento spensierato può causare gravi lesioni in un secondo.

Uso e cura dell’elettroutensile e della macchina Non sovraccaricare l’elettroutensile / macchina. Utilizzare l’apparecchiatura/ macchina più adatta alla propria applicazione. L’elettroutensile o la macchina giusti garantiscono un funzionamento migliore e più sicuro quando vengono utilizzati per

il carico progettato. Non utilizzare l’apparecchiatura / macchina se l’interruttore di alimentazione non lo accende e lo spegne. Lo strumento / macchina che non può essere controllato con l’interruttore è pericoloso e deve essere trasmesso alla riparazione.

Scollegare la spina dalla presa di corrente e/o la batteria se è staccabile dall’utensile/macchina prima di regolare, sostituire gli accessori o riporre l’utensile/macchina. Tali misure preventive eviteranno l’accensione accidentale dell’elettroutensile / macchina. Tenere l’utensile fuori dalla portata dei bambini, evitare che persone che non hanno familiarità con l’apparecchio / macchina o con queste istruzioni per l’uso lo facciano. Gli elettroutensili / macchine sono pericolosi nelle mani di utenti non addestrati. Manutenzione di elettroutensili / macchine e accessori. Controllare che l’elettroutensile / macchina non presenti disallineamenti o inceppamenti delle parti mobili, danni alle parti o qualsiasi altra condizione che possa inﬂ uire sul funziona- mento dell’elettroutensile / macchina. I danni devono essere riparati prima dell’uso dell’elettroutensile / macchina. Molti

incidenti sono causati da utensili / macchine sottoposti a manutenzione impropria. Gli utensili taglienti devono essere tenuti puliti e aﬃ lati. Gli utensili da taglio con spigoli vivi sottoposti a corretta manutenzio- ne sono meno soggetti a inceppamenti e più facili da controllare durante il funzionamento.

Utilizzare elettroutensili / macchine, accessori e inserire utensili, ecc. in base alle presenti istruzioni, tenendo conto del tipo di lavoro e delle condizioni di funzionamento. L’uso di utensili per lavori diversi da quelli speciﬁ cati può provocare

situazioni di pericolo. Mantenere le impugnature e le superﬁ ci di presa asciutte, pulite e prive di oli e grassi. Le impugnature scivolose e le super-

ISTRUZIONI ORIGINALI

Page 74

ﬁ ci di presa non consentono un funzionamento e un monitoraggio sicuri dell’utensile/macchina in situazioni pericolose.

Riparazioni Riparare l’elettroutensile / macchina solo presso le oﬃ cine autorizzate, utilizzando solo ricambi originali. In tal modo

verrà garantita la sicurezza di lavoro con l’elettroutensile.

PREDISPOSIZIONE AL FUNZIONAMENTO

ATTENZIONE! Tutti i passaggi elencati in questa sezione devono essere eseguiti con la spina staccata - la batteria deve essere scollegata dall’utensile!

Istruzioni di sicurezza per caricamento della batteria

Attenzione! Prima di iniziare il caricamento assicurarsi se i corpo dell’alimentatore, il cavo e la spina non siano rotti o danneggiati. È vietato usare il caricabatteria e l’alimentatore danneggiati o malfunzionanti. Per caricare la batteria è ammesso di usare solo il caricabatterie e l’alimentatore in dotazione. L’utilizzo di un altro tipo di alimentatore può provocare incendio o danneggiamento dello strumento. La ricarica della batteria può avvenire solo in locale chiuso, asciutto e protetto contro l’accesso di persone non autorizzate e soprattutto dei bambini. Non utilizzare la caricabatteria e l’alimentatore senza una costante supervisione di un adulto! Nel caso di dover lasciare il locale in cui avviene la ricarica, scollegare il caricabatteria dalla presa di corrente staccando il cavo di alimentazione dalla presa di corrente. Nel caso in cui dal caricabatteria fuoriesca l’odore di fumo, è necessario disconnettere immediatamente la spina del caricatore dalla presa di corrente! Il trapano avvitatore viene fornito con la batteria scarica pertanto prima di iniziare il lavoro è indispensabile caricarla seguendo la procedura sotto descritta utilizzando a tale scopo l’alimentatore e il caricabatteria in dotazione. Le batterie tipo Li-ion (agli ioni di litio) non hanno “eﬀ etto di memoria” il che permette di ricaricarle in ogni momento. Tuttavia, è consigliabile scaricare la batteria durante un funzionamento normale e quindi di ricaricare la sua piena capacità. Se a causa della natura del lavoro non è possibile adottare questo sistema, allora lo si dovrebbe fare almeno ogni qualche ciclo di lavoro. In ogni caso, è vietato scaricare le batterie portando gli elettrodi in cortocircuito dato che tale operazione provoca danni irreversibili! Non è consentito di veriﬁ care lo stato di carica della batteria cortocircuitando gli elettrodi e veriﬁ cando le scintille.

Conservazione della batteria

Per prolungare la durata della batteria occorre garantire le corrette condizioni di conservazione. La batteria dura per circa 500 cicli di “carico-scarico”. La batteria deve essere conservata a temperatura da 0 a 30 gradi centigradi, con l’umidità relativa pari al 50%. Per conservare la batteria per un periodo più lungo, è necessario caricarla ﬁ no al 70% della sua capacità. In caso di una conservazione prolungata, è raccomandato di ricaricare periodicamente la batteria. Non portare ad una scarica eccessiva della batteria, poiché ciò riduce la sua vita e può causare danni irreversibili. Durante la conservazione della batteria esso si scaricherà gradualmente per l’eﬀ etto della perdita di elettricità. Il processo di scarico spontaneo dipende dalla temperatura di conservazione: più la temperatura è elevata, più veloce è il processo. Nel caso di una conservazione impropria, si può avere una fuoriuscita di elettrolito. In caso di perdita, contenere il versamento con un neutralizzante; in caso di contatto dell’elettrolito con gli occhi, sciacquare con acqua ed immediatamente contattare un medico. Non utilizzare lo strumento con una batteria danneggiata. Nel caso di una totale scarica della batteria si deve portarla presso un punto specializzato in smaltimento di questo tipo di riﬁ uti.

Trasporto delle batterie

Le batterie ai ioni di litio, in conformità alle norme di legge, vanno trattate come materiali pericolosi. L’utente dell’utensile può trasportare l’utensile con la batteria oppure solo le batterie per terra. In tal caso non è necessario soddisfare gli altri requisiti. Nel caso di aﬃ do del trasporto a terzi (ad esempio, spedizione via corriere) procedere secondo le disposizioni relative al trasporto di merci pericolose. Prima della spedizione, contattare la persona qualiﬁ cata. È vietato trasportare le batterie danneggiate. Per la du- rata del trasporto sﬁ lare le batterie smontate dall’utensile, proteggere i contatti esposti, ad esempio. sigillando con il nastro isolante. Proteggere le batterie nella confezione in modo tale da bloccare il loro spostamento all’interno della confezione durante il trasporto. Inoltre, rispettare le norme nazionali sul trasporto di merci pericolose.

Caricamento della batteria Togliere la batteria dallo strumento premendo entrambi i pulsanti del fermo della batteria. Collegare la spina del caricabatterie alla batteria (II). Inserire la spina del caricabatteria alla rete di alimentazione. Si illuminerà la spia rossa il che signiﬁ ca che il processo di caricamento è gia terminato. Alla ﬁ ne della carica la spia rossa si spegne facendo accendere la spia verde per segnalare alimentazione del caricabatteria. Scollegare la spina dell’alimentatore dalla presa di rete. Scollegare la spina del caricabatterie dalla batteria.

Montaggio delle punte nel portautensili (III)

Attenzione! A causa della presenza di un meccanismo a percussione usare le punte previste per funzionare con gli utensili a percussione con il momento di rotazione maggiore o uguale al momento di rotazione dell’utensile stesso. Attenzione! A causa della presenza di un meccanismo a percussione è vietato di montare le punte e utilizzarle per il lavoro. Se la

ISTRUZIONI ORIGINALI

Page 75

punta si blocca nel foro del meccanismo a percussione, cio’ può comportare la rottura della punta e in conseguenza può costituire una fonte delle lesioni. Attenzione! Il ﬁ ssaggio deve essere eﬀ ettuato con la batteria scollegata per consentire di evitare l’accensione accidentale dell’utensile. Il portautensile dell’avvitatore è stato progettato per l’uso di punte esagonali “lunghe” ed adattatori di lunghezza minima di 50 mm, dotati di una scanalatura la quale serve a bloccare la punta nel portautensili. È vietato utilizzare punte da lunghezza inferiore a 50 mm e tali che non sono sono state dotate di scanalatura. Tirare in avanti l’anello del portautensile e quindi inﬁ lare la punta; lasciare l’anello il quale dovrebbe rimettersi nella posizione iniziale. Controllare se la punta è stata correttamente bloccata nel portautensili; se non è possibile tirarla fuori cio’ signiﬁ ca che è stata bloccata in maniera corretta.

Per smontare la punta procedere con le stesse operazioni in ordine inverso.

Impostazione della direzione di rotazione (IV)

Impostare l’interruttore nella posizione desiderata. Sull’interruttore è stata segnata con le frecce la direzione di movimento delle viti con la ﬁ lettatura destrorsa più popolare. Nel caso di viti dotate di ﬁ lettatura sinistrorsa, il movimento sarà opposto alla direzione indicata dalla freccia.

Attività preliminari

Prima di procedere con il funzionamento: Fissare il materiale trattato nella morsa oppure con dei morsetti. Utilizzare gli utensili idonei al lavoro da eﬀ ettuare. Selezionare la punta adatta alla presa alla sede della vite. Utilizzare l’abbigliamento da lavoro ed i dispositivi di protezione degli occhi e dell’udito. Aﬀ errare l’utensile con due mani (V). Posizionarsi in una maniera stabile e sicura. Attivare il dispositivo premendo con il dito l’interruttore elettrico. Attenzione! Se durante il funzionamento viene osservato qualche rumore improprio, odore di bruciato, disattivare l’utensile e sﬁ lare la batteria.

UTILIZZO DELL’UTENSILE

La profondità della pressione dell’interruttore determina la velocità ed il momento di rotazione. Non è possibile impostare la velocità oppure il momento di rotazione.

Inserire la punta nella testa della vite oppure metterla sul dado e quindi attivare il dispositivo. Questo previene i danni ai al giunto o alla punta. Inoltre, ridurrà il rischio di lesioni.

In caso di avvitamento delle viti in un supporto, si consiglia di eseguire un foro guida con un diametro uguale all’anima della vite. Ciò impedirà la distruzione del materiale durante l’avvitamento. Tuttavia, è sempre possibile avvitare anche senza un foro guida. Durante gli entrambi tipi di avvitamento, bisogna cominciare con piccola velocità ed eventualmente aumentarla nel corso del lavoro. Nel caso di collegamenti a vite, ad esempio avvitando le viti nei fori ﬁ lettati o avvitando i dadi su mandrini ﬁ lettati, i primi giri vanno eﬀ ettuati aiutandosi con una mano, con la chiave oppure con un avvitatore manuale. Solo dopo aver veriﬁ cato il corretto avvita- mento, è possibile procedere a lavorare con il tappo. Nel caso di avvitamento degli elementi ﬁ lettati non si consiglia di esercitare troppa pressione sull’avvitatore. Questo può portare alla distruzione della ﬁ lettatura. Solo dopo aver avvitato gli elementi, si avra’ l’accensione del meccanismo a percussione il che sarà segnalato da “urti” del meccanismo di rotazione; in tale caso bisogna rilasciare l’interruttore e smettere di avvitare i componenti. La continuazione dell’avvitamento può comportare la distruzione di elementi di ﬁ ssaggio

Utilizzo di utensili ausiliari

L’utensile non può essere usato come motore per gli accessori.

Informazioni supplementari

Quando si lavora non premere con eccessiva forza sul materiale lavorato e non eﬀ ettuare movimenti bruschi per non danneggiare l’utensile ed il trapano. Lavorando prevedere delle soste regolari. Non permettere che l’utensile venga sovraccaricato - la temperatura delle superﬁ ci esterne non deve superare 60

C. Dopo il lavoro, disattivare il trapano, sﬁ lare la batteria e procedere con la manutenzione e revisione. Il valore totale dichiarato delle vibrazioni è stato misurato con il metodo standard e può essere utilizzato per paragonare gli utensili tra di loro. Il valore totale dichiarato delle vibrazioni può essere utilizzato per una valutazione preliminare dell’esposizione. Attenzione! L’emissione delle vibrazioni durante il funzionamento può discostare dal valore dichiarato, in funzione della modalità di utilizzo dell’utensile. Attenzione! Determinare i mezzi di sicurezza volti a proteggere l’operatore i quali sono basati sulla valutazione di esposizione

ISTRUZIONI ORIGINALI

Page 76

in normali condizioni di lavoro (compreso tutte le parti di ciclo di lavoro, per esempio quando l’utensile rimane fermo o quando funziona a vuoto o durante l’attivazione).

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima della regolazione, manutenzione o manutenzione, scollegare l’utensile dalla presa di corrente. Al termine del lavoro è necessario veriﬁ care lo stato tecnico degli strumenti eﬀ ettuando ispezioni visive e valutando: il corpo e la maniglia, il cavo elettrico con spina e pressacavo, il funzionamento dell’interruttore elettrico, la pervietà dei fori di ventilazione, lo scintillamento delle spazzole, il rumore dei cuscinetti e degli ingranaggi, l’avviamento e uniformità di funzionamento. Durante la garanzia l’utente non può aggiungere altri elettroutensili e nemmeno sostituire sottogruppi o componenti, dato che tale comportamento comporta la perdita della garanzia. Tutti i malfunzionamenti osservati alla revisione o durante il lavoro, sono un segnale per procedere con la riparazione presso un punto di assistenza. Dopo aver terminato il lavoro, pulire la cassa, i fori di ventilazione, gli interruttori, le maniglie supplementari ed i coperchi per esempio con il ﬂ usso d’aria (ad una pressione non superiore a 0,3 MPa), con il pennello oppure con un panno asciutto senza usare prodotti chimici o detergenti. Pulire gli utensili e i portautensili con un panno pulito ed asciutto.

ISTRUZIONI ORIGINALI

Page 77

SPECIFICATIE VAN HET PRODUCT

De slagschroevendraaier is een universieel, mobiel toestel dat door een externe voedingsbron niet hoeft te worden geladen. Het is bestemd voor klusjesmannen die enkel schroeven en moeren, uitgerust met linkse of rechtse schroefdraad, willen in- en uitdraaien met behulp van allerlei schroefuiteinden. Dankzij het slagmechanisme biedt de slagschroevendraaier een hoger toerental dan de typische boorschroevendraaier met accu. Zijn speciﬁ eke voordelen zullen door klusjesmannen die allerlei montage- en afwerkingswerkzaamheden uitvoeren, worden gewaardeerd. De juiste, betrouwbare en veilige werking van het elektrotoestel is afhankelijk van correct gebruik, daarom:

Lees de volledige instructie en bewaar deze voordat het product in gebruik wordt genomen.

De leverancier is niet aansprakelijk voor schade en letsels ontstaan uit gebruik dat niet overeenstemt met de bestemming van het product, niet naleving van veiligheidsvoorschriften en de in deze instructie vermelde aanbevelingen.

UITRUSTING

Het product wordt compleet geleverd en vereist geen montage. Samen met het product worden meegeleverd: accu en een laadstation (lader). Opgelet! Producten met het volgende catalogusnummer: YT-82801 werd niet uitgerust met een accu en een laadstation.

TECHNISCHE PARAMETERS

Parameter Maateenheid Waarde

Catalogusnummer YT-82800, YT-82801 Werkspanning [V] 18 DC Toerental (stationair) [min-1] 0 - 3000 Slagfrequentie [min-1] 0 - 3000 Max. toerental [Nm] 160 Lawaainiveau

- akoestische druk [dB] 82,0 ± 3,0

- vermogen L

Beschermingsgraad IP20 Isolatieklasse III Trillingsniveau [m/s2] 8,15 ± 1,5 Massa [kg] 1,1 Gereedschapshouder [mm] Accutype Li-ion Accucapaciteit* [Ah] 2 Lader* Ingaande spanning [V] 220 - 240 Netwerkfrequentie [Hz] 50 / 60 Uitgaande spanning [V] 60 Uitgaande stroom [mA] 21 DC Nominaal vermogen [W] 2,4 Laadtijd** [h] 1

* enkel in modellen uitgerust met accu en lader ** opgegeven laadtijd betreft enkel de accu met capaciteit zoals vermeld in de tabel

[dB] 93,0 ± 3,0

6,3

ALGEMENE WAARSCHUWINGEN BETREFFENDE DE VEILIGHEID VAN HET ELEKTRISCHE GEREEDSCHAP

Waarschuwing! Lees aandachtig alle waarschuwingen betreﬀ ende de veiligheid, illustraties en speciﬁ caties die met dit elektrisch toestel / machine werden meegeleverd. Niet-naleving ervan kan tot elektrocutie, brand of ernstige letsels leiden.

Bewaar zorgvuldig alle waarschuwingen en instructies voor toekomstig gebruik.

Het begrip „elektrotoestel / machine gebruikt in de waarschuwingen verwijst naar alle toestellen / machines elektrisch aangedreven, zowel draad als draadloze toestellen.

Veiligheid op de werkplek De werkplek dient goed belicht en proper te zijn. Wanorde en een slechte belichting kunnen ongevallen veroorzaken. Het is verboden om met elektrotoestellen / machines in een omgeving van vergrote ontploﬃ ngsgevaar met brandbare

OORSPRONKELIJKE INSTRUCTIES

Page 78

vloeistoﬀ en, gassen of dampen te werken. Elektrotoestellen / machines generen vonken en kunnen stof of dampen ontsteken. Laat kinderen en omstanders op de werkplaats niet toe. Concentratieverlies kan tot verlies van controle leiden.

Elektrische veiligheid De stekker van de voedingskabel moet in de netwerkdoos passen. Het is verboden om de stekker op een om het even welke wijze de modiﬁ ëren. Het is verboden om stekkeradapters met geaarde elektrotoestellen / machines te gebruiken.

Een niet-gemodiﬁ eerde stekker verkleint het risico op elektrocutie. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen of koelkasten. Aarding van het lichaam vergroot het risico op elektrocutie. Stel elektrotoestellen / machines niet bloot aan atmosferische neerslag of vocht. Water en vocht die binnen het elektrotoestel / machine raakt, vergroot het risico op elektrocutie.

Overbelast de voedingskabel niet. Gebruik de voedingskabel niet om de stekker van de voedingskabel te dragen, te trekken of de stekker uit de netwerkdoos te ontkoppelen. Vermijd contact van de voedingskabel met warmte, oliën, scherpe randen of bewegende delen. Beschadiging of verstrengeling van de voedingskabel vergroot het risico op elektrocutie. In geval van uitvoering van de werkzaamheden buiten de gesloten ruimte dienen verlengsnoeren bestemd voor werking buiten gesloten ruimtes te worden gebruikt. Gebruik van een verlengsnoer die aangepast is voor buitenwerking verkleint het

risico op elektrocutie.

In geval wanneer het gebruik van het elektrotoestel / machine in een vochtig milieu niet kan worden vermeden, dient een aardlekschakelaar (RCD) te worden gebruikt als bescherming tegen de voedingsspanning. Gebruik van RCD verkleint het

risico op elektrocutie.

Persoonlijke veiligheid Blijf alert, wees bewust wat er wordt verricht en gebruik gezond verstand tijdens de werking met een elektrotoestel / machine. Gebruik het elektrotoestel / machine niet bij vermoeidheid of onder invloed van drugs of geneesmiddelen.

Zelfs een moment van onoplettendheid kan tot ernstige persoonlijke letsels leiden. Gebruik persoonslijke beschermingsmidddelen. Draag altijd een veiligheidsbril. Gebruik van persoonlijke beschemringsmiddelen zoals antistofmaskers, anti-slip veiligheidsschoenen, helmen en oorbeschermers verkleint het risico op ernstige letsels.

Zorg ervoor dat het toestel niet toevallig wordt ingeschakeld. Controleer of de elektrische schakelaar in positie „uitgeschakeld” staat alvorens de voeding en/of de accu aan te sluiten of het elektrotoestel / machine op te heﬀ en of te verplaatsen. Verplaatsen van het elektrotoestel / machine met de vinger op de schakelaar of het aansluiten van het elektrotoestel

/ machine wanneer de schakelaar zich in positie „ingeschakeld” bevindt, kan tot ernstige letsels leiden.

Alvorens het elektrotoestel / machine uit te schakelen, verwijder alle sleutels en andere instrumenten die gebruikt werden voor de afstelling. Een achtergelaten sleutel op roterende onderdelen van het elektrotoestel / machine kan ernstige letsels veroorzaken. Reik niet en hel niet te ver over. Neem een stabiele houding gedurende de uitvoering van de werkzaamheden aan. Dit zal een betere controle over het elektrotoestel / machine mogelijk maken tijdens onverwachte situaties. Draag gepaste kledij. Gebruik geen losse kledij en draag geen juwelen. Houd het haar en de kledij ver van bewegende onderdelen van het elektrotoestel / machine. Losse kledij, juwelen of lang haar kunnen worden vastgegrepen door de bewe-

gende onderdelen.

Indien de toestellen aangepast zijn tot het aansluiten van stofafzuiging-of ophoping, controleer of ze correct aangesloten en gebruikt werden. Gebruik van stofafzuiging verkleint het risico op stofgerelateerde gevaren. Zorg ervoor dat de verworven ervaring van veelvuldig gebruik van het elektrotoestel / machine er niet toe zal leiden dat de veiligheidsvoorschriften roekeloos worden genegeerd. Roekeloze handelingen kunnen in een fractie van een seconde

ernstige letsels veroorzaken.

Gebruik en zorg voor het elektrotoestel / machine Overbelast elektrotoestel / machine niet. Gebruik het elektrotoestel / machine bestemd voor de gekozen toepassing.

Een geschikt elektrotoestel / machine zal een betere en veilige werking garanderen indien het gebruikt voor de ontwikkelde belasting wordt. Gebruik het elektrotoestel / machine niet indien de elektrische schakelaar het in- en uitschakelen niet mogelijk maakt. Het elektrotoestel / machine dat niet controleerbaar is met behulp van de netwerkschakelaar is gevaarlijk en dient door de technische dienst te worden hersteld. Ontkoppel de stekker van de voedingskabel van de netwerkdoos en/of demonteer de accu,

indien hij van het elektrotoestel / machine kan worden ontkoppeld alvorens het elektrotoestel / machine af te stellen, accessiores te vervangen of op te slagen. Zulke voorzorgsmaatregelen zullen ervoor zorgen dat een toevallige inschakeling

van het elektrotoestel / machine wordt vermeden.

Bewaar het toestel op een plaats die ontoegankelijk voor kinderen is. Laat personen die niet vertrouwd zijn met de instructie het elektrotoestel / machine niet gebruiken. Elektrotoestellen / machines kunnen in handen van ongeschoolde gebruikers gevaarlijk zijn. Onderhoud het elektrotoestel / machine en zijn accessoires. Controleer het elektrotoestel / machine op het gebied van slechte aanpassingen of het klem zitten van bewegende onderdelen, beschadiging van onderdelen en om het even welke andere omstandgiheden die de werking van het elektrotoestel / machine kunnen beïnvloeden. Schade dient te worden hersteld alvorens het elektrotoestel / machine te gebruiken. Vele ongevallen worden veroorzaakt door slecht onderhoud van

het elektrotoestel / machine. Snijdende werktuigen dienen proper en scherp te zijn. Snijdende werktuigen met scherpe randen die goed onderhouden zijn

OORSPRONKELIJKE INSTRUCTIES

Page 79

zullen zich minder beklemmen en kunnen tijdens de werking beter worden gecontroleerd.

Gebruik elektrotoestellen / machines, accessoires en aanvullende werktuigen ed. overeenkomstig met deze instructie en houd rekening met hun soort en de arbeidsomstandigheden. Gebruik van toestellen bestemd voor andere werkzaamheden

dan hun bestemming kan een gevaarlijke situatie veroorzaken. Houd het handvat en de oppervlakken bestemd om te worden gegrepen altijd droog, proper en vrij van olie en vet. Gladde handvaten en oppervlakken laten geen veilig gebruik toe en houden het elektrotoestel / machine niet onder controle in gevaarlijke situaties.

Herstellingen Laat het elektrotoestel / machine herstellen enkel bij de bevoegde technische diensten die originele reserveonderdelen gebruiken. Dit zal de gepaste veiligheid van het elektrotoestel garanderen.

VOORBEREIDENDE WERKZAAMHEDEN

OPGELET! Alle hieronder vermelde handelingen dienen te worden uitgevoerd bij een uitgeschakelde spanningsbron – de accu dient van het toestel te worden ontkoppeld!

Veiligheidsinstructies betreﬀ ende het laden van de accu

OPGELET! Vooraleer te beginnen met laden, controleer of het corpus van de voeding, het netsnoer en de stekker geen barsten of beschadigingen vertonen. Het is verboden om een defect of beschadigd laadstation of voeding te gebruiken. Om de accu te laden, mogen enkel het meegeleverde laadstation en de voeding worden gebruikt. Gebruik van een andere voeding kan brand of beschadiging veroorzaken. Het laden mag enkel plaatsvinden in een gesloten, droge ruimte waarvan de toegang tot beveiligd is tegen onbevoegden, vooral kinderen. Het is verboden om de lader en de voeding te gebruiken zonder toezicht van een volwassene! Indien het nodig is om de ruimte, waarin het opladen plaatsvindt, te verlaten, dan dient de stekker van de stroom te worden ontkoppeld. In geval er rook of een verdachte geur enz. uit de lader vrijkomt, dan dient de stekker uit het stopcontact onmiddellijk te worden getrokken! De slagschroevendraaier wordt met een lege accu meegeleverd, daarom alvorens te beginnen met het werk, dient ze te worden opgeladen met behulp van de meegeleverde lader en voeding volgens de hieronder vermelde procedure. Accu`s van het type Li-ion (lithium – ion) vertonen geen zogenaamde „geheugeneﬀ ect” wat toelaat om ze op het even welk moment op te laden. Het is echter raadzaam om de accu volledig te ontladen tijdens de normale werking en vervolgens haar volledig op te laden. Indien zulke gebruikswijze van de accu niet altijd mogelijk is wegens de aard van het te verrichten werk, dient de accu op deze wijze ten minste 1 keer per enkele of tientallen cycli te worden gebruikt. In geen geval mogen de accu`s te worden ontladen waarbij elektroden met elkaar worden verbonden, omdat dit onomkeerbare schade zal veroorzaken! Het is ook verboden de oplaadstatus van de accu te controleren door elektroden te verbinden of vonkontsteking te checken.

Opslag van accu

Om de levensduur van de accu te verlengen, dient ze op een plaats met geschikte omstandigheden te worden opgeslagen. De accu heeft een levensduur van ongeveer 500 „laden – ontladen”-cycli. De accu dient in een temperatuur van 0 tot 30 graden Celsius bij een relatieve luchtvochtigheid van 50% te worden bewaard. Om de accu gedurende een lange periode op te slagen, dient ze te worden opgeladen tot ongeveer 70 % van haar capaciteit. In geval van opslag gedurende een langere periode, dient de accu ten minste 1 keer per jaar te worden opgeladen. Het is raadzaam om de accu buitensporig te ontladen, omdat dat haar levenduur verkort en onomkeerbare schade kan veroorzaken. Tijdens de opslag zal de accu zich geleidelijk ontladen wegens lekkage. Het ontladingsproces is afhankelijk van opslagtemperatuur, hoe hoger de temperatuur, hoe sneller de accu zich zal ontladen. In geval van slechte accuopslag kan dit leiden tot lekkage van elektrolyt. In geval van elektrolytlekkage dient het lek met behulp van een neutraliserend middel te worden beveiligd. In geval dat de elektrolyt in contact met de ogen komt, dienen ze uitvoerig met water te worden gespoeld en vervolgens geconsulteerd te worden met de arts. Het is verboden het toestel met een beschadigde accu te gebruiken. Wanneer de accu verbruikt is, dient deze naar een containerpark voor afvalverwerking te worden gebracht.

Transport van accu`s

Lithium-ionenaccu`s worden volgens de wetgeving als gevaarlijke metarialen beschouwd. De gebruiker van het toestel mag het toestel met de accu alsook enkel de accu`s zelf over land transporteren. Dan hoeven de bijkomende voorwaarden niet te worden vervuld. In geval het transport wordt uitgevoerd via derden (bvb. zending via koerier) dan dient de wetgeving betreﬀ ende het vervoer van gevaarlijke materialen te worden opgevolgd. Alvorens de zending wordt uitgevoerd dient in deze kwestie contact te worden opgenomen met een daarvoor opgeleide persoon. Het is verboden om beschadigde accu`s te vervoeren. Vóór het transport dienen de gedemonteerde accu`s uit het toestel te worden verwijderd en de blootliggende contacten te worden beveiligd, bvb. beveiligen door middel van isolatietape. De accu`s dienen op zulke wijze in de verpakking te worden beveiligd zodat ze zich niet verplaatsen tijdens het transport. De nationale wetgeving betreﬀ ende het vervoer van gevaarlijke materialen dient ook te worden nageleefd.

Opladen van de accu Ontkoppel de accu van het toestel terwijl beide knoppen van de accuvergrendeling tegelijkertijd worden ingedrukt.

OORSPRONKELIJKE INSTRUCTIES

Page 80

Plaats de stekker van de lader in de accu (II). Steek de stekker van de lader in het stopcontact van de stroomvoorziening. Een rode diode, dat het laden aangeeft, begint te branden. Nadat de accu is opgeladen zal de rode diode uitgaan en een groene diode die aangeeft dat de accu is opgeladen, zal branden. Trek de stekker van de voeding uit het stopcontact van de stroomvoorziening. Ontkoppel de stekker van de lader van de accu.

Bevestiging van de schroefuiteinden in de schroevendraaierhouder (III)

Opgelet! Omwille van de aanwezigheid van het slagmechanisme dienen uiteinden te worden gebruikt die bestemd zijn voor gebruik van slagapparaten met een groter of gelijk toerental dan het toerental van het apparaat. Opgelet! Omwille van de aanwezigheid van het slagmechanisme is het verboden om de boren te bevestigen en ermee te werken. In geval de boor geblokkeerd wordt in het boorgat kan het slagmechanisme de boor breken en hierdoor letsels veroorzaken. Opgelet! De bevestiging dient te worden uitgevoerd wanneer de accu is uitgeschakeld, wat een toevallige inschakeling van het apparaat zal voorkomen. De schroevendraaierkop is bestemd voor toepassing van zeshoekige d.w.z. „lange” uiteinden en adapters met een lengte van ten minste 50 mm uitgerust met een groef die ervoor zorgt van het einde in de kop geblokkeerd is. Het is verboden om uiteinden korter van 50 mm en zonder groef toe te passen. Trek de ring van de houder vooruit en vervolgens plaats het uiteinde erin en laat de houder los, die in zijn oorsponkelijke positie zal terugkeren. Controleer of het uiteinde op een juiste wijze in de houder geblokkeerd werd. Indien het niet kan worden uitgetrokken, wil dit zeggen dat het uiteinde op de juiste wijze werd bevestigd.

Demonteren van het uiteinde gebeurt in een omgekeerde volgorde.

Afstelling van de toerentalrichting (IV)

Stel de schakelaar in op de gewenste positie. Op de schakelaar werd met behulp van pijlen de schroefrichting met de meest populaire rechtse schroefdraad aangegeven. In geval van schroeven uitgerust met linkse schroefdraden zal de schroefrichring tegengesteld zijn met de door de pijlen aangegeven richting.

Voorbereidende werkzaamheden

Alvorens met het werk te beginnen: Bevestig het verwerkte materiaal in de bankschroef of met behulp van de daarvoor bestemde klemmen. Gebruik het juiste werkgereedschap voor uit te voeren werk. Kies het juiste soort van uiteinde voor de boor. Draag werkkledij en beschermingsmiddelen voor de ogen en het gehoor. Neem het toestel met beide handen vast (VIII). Neem een zekere en een stabiele houding aan. Schakel de elektrische schakelaar van het toestel met je vinger in.

Opgelet! Indien er verdacht lawaai, knallen of stank worden opgemerkt, schakel het toestel onmiddelijk uit en neem de accu uit.

GEBRUIKSAANWIJZING

Het toerental en zijn snelheid zijn afhankelijk van hoe diep de schakelaar wordt ingedrukt. Het apparaat biedt geen mogelijkheid om de aangegeven snelheid en het toerental af te stellen.

Plaats het uiteinde in de boor of op de moer en enkel dan schakel het toestel in. Dit zal de beschadiging van verbindingselementen of het uiteinde voorkomen en het risico voor letsels verlagen.

In geval dat de schroeven in een onderlaag worden ingedraaid, is het raadzaam om een leidende opening met een diameter van de schroefkern uit te voeren, wat vernieling van het materiaal tijdens het indraaien zal voorkomen. Het is echter ook mogelijk om schroeven in te draaien zonder uitvoering van een leidende opening. Tijdens het indraaien op beide wijzen dienen de werkzaamheden met een gering toerental te worden gestart en eventueel kan het toerental tijdens het werk worden verhoogd. In geval van schroefdraadverbindingen, bij voorbeeld bij het indraaien van schroeven in openingen met schroefdraad of het indraaien van moeren op draadbouten, dienen de eerste toerentallen met de hand, sleutel of manuele schroevendraaier te worden uitgevoerd. Na controle dat het ene element op een juiste wijze op het andere werd ingedraaid, kan het werk met de moer beginnen. In geval van verdraaiing van de schroefdraadelementen is het raadzaam om een niet te grote druk op het apparaat uit te oefenen. Dit kan leiden tot vernietiging van de schroefdraad. Na het vastdraaien van de elementen zal het slagmechanisme in werking treden, wat gesignaliseerd zal worden met „slagen” van het toerentalmechanisme, in dit geval dient de uitgeoefende druk op de schakelaar en het vastdraaien van de elementen te worden beëindigd. Verder vastdraaien kan tot onomkeerbare schade aan de verbindingselementen leiden.

Gebruik van aanvullend gereedschap

Het is verboden het toestel tot aandrijving van aanvullende elementen te gebruiken.

OORSPRONKELIJKE INSTRUCTIES

Page 81

Aanvullende opmerkingen

Om het toestel en zijn delen niet te beschadigen, oefen een niet te grote druk uit op het te verwerken materiaal tijdens de uitvoering en voer geen plotse bewegingen uit. Maak regelmatige pauzes tijdens het werk. Veroorzaak geen overbelasting van het toestel – de temperatur van externe oppervlakken mag 60

C nooit overschrijden. Zodra het werk beëindigd is, schakel de boormachine uit, trek de stekker uit het stopcontact en voer een routine onderhoud van het toestel uit. Kijk of het toestel in orde is. De opgegeven, volledige waarde van de trillingen wordt gemeten met behulp van de standard onderzoeksmethode en kan ter vergelijking van het ene toesteld met het andere te worden gebruikt. De opgegeven, volledige waarde van de trillingen kan gebruikt worden voor een voorlopige beoordeling van de blootstelling. Opgelet! De ontstane trillingen van het toestel tijdens het werk kunnen verschillen van de opgegeven waarden, afhankelijk van hoe het toestel wordt gebruikt Opgelet! De beschermingsmiddelen van de operator, gebaseerd op de beoordeling van het risico in werkelijke gebruiksomstandigheden (inclusief alle werkcycli, zoals bvb. tijd waarop het toestel is uitgeschakeld of waarop het zich in stationaire werking bevindt alsook de activatietijd), dienen te worden bepaald.

ONDERHOUD EN INSPECTIES

OPGELET! Vóór aanvang van de afstelling, technisch onderhoud of onderhoud dient de stekker uit het stopcontact te worden uitgetrokken. Controleer de technische staat van het product na zijn werking door middel van een externe inspectie en een evaluatie van: behuizing en handgreep, elektrisch snoer met stekker, werking van de elektrische schakelaar en doorlaatbaarheid van ventilatieroosters, vonken van borstel, geluidsniveau van lagers en tandwieltjes, opstart en werkinguniformiteit. Tijdens de garantieperiode mag de gebruiker aanvullende elektrotoestellen niet monteren of componenten of bestanddelen vervangen, omdat dit tot garantieverlies zal leiden. Alle bij de inspectie of de werking geobserveerde onregelmatigheden zijn een signaal om het toestel bij de service te laten herstellen. Na beëindiging van de werkzaamheden dienen de behuizing, ventilatieroosters, schakelaars, aanvullende handgreep en covers te worden schoongemaakt bvb. met een luchtstroom (met een druk die niet groter is dan 0,3 MPa), penseel of droge vod zonder gebruik van chemische middelen en schoonmaakvloeistoﬀ en. Gereedschap en houders dienen met een droge, propere vod te worden schoongemaakt.

OORSPRONKELIJKE INSTRUCTIES

Page 82

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ

Το κρουστικό κατσαβιδόκλειδο αποτελεί κοινής χρήσης, χωρίς την ανάγκη εξωτερικής πηγής ενέργειας τροφοδοσίας φορητό εργαλείο, προορισμένο για ερασιτέχνες, μόνο για βίδωμα και ξεβίδωμα βιδών και παξιμαδιών με σπείρωμα αριστερόστροφο ή δεξιόστροφο με την βοήθεια διαφόρων ειδών ακίδων κατσαβιδιού. Χάρη στον κρουστικό του μηχανισμό το κατσαβιδόκλειδο προσφέρει αυξημένη ροπή συγκριτικά με τυπικά δραπανοκατσάβιδα μπαταρίας. Τα ιδιαίτερά του πλεονεκτήματα τυγχάνουν εκτίμησης από ερασιτέχνες που εκτελούν διαφόρων ειδών εργασίες συναρμολόγησης και τελειωμάτων. Η ορθή, αξιόπιστη και ασφαλής εργασία του ηλεκτροεργαλείου εξαρτάται από την κατάλληλη χρήση, για τον λόγο αυτό:

Πριν την έναρξη εργασίας με το εργαλείο, συνιστάται η ανάγνωση των

οδηγιών και η φύλαξή τους.

Για φθορές που προκύπτουν ως αποτέλεσμα μη τήρησης των κανόνων ασφαλείας και των συστάσεων στις παρακάτω οδηγίες, ο προμηθευτής δεν φέρει καμία ευθύνη.

ΕΞΟΠΛΙΣΜΟΣ

Το προϊόν παραδίδεται πλήρες και δεν απαιτεί συναρμολόγηση. Με το προϊόν παραδίδονται: συσσωρευτής καθώς και σταθμός φόρτισης (φορτιστής). Προσοχή! Το προϊόν με αριθμό καταλόγου: YT-82801 δεν είναι εξοπλισμένο με συσσωρευτή και φορτιστή.

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μεγέθους Τιμή

Αριθμός Καταλόγου YT-82800, YT-82801 Τάση εργασίας [V] 18 DC Στροφές (ταχύτητα βραδυπορείας) [min Συχνότητα κρούσης [min-1] 0 - 3000 Μέγ. ροπή [Nm] 160 Επίπεδο θορύβου

- ακουστική πίεση [dB] 82,0 ± 3,0

- ισχύς L

Επίπεδο προστασίας IP20 Κλάση μόνωσης III Επίπεδο κραδασμών [m/s2] 8,15 ± 1,5 Βάρος [kg] 1,1 Λαβή εργαλείου [mm] Είδος συσσωρευτή Li-ion Χωρητικότητα συσσωρευτή* [Ah] 2 Φορτιστής* Τάση εισόδου [V] 220 - 240 Συχνότητα δικτύου [Hz] 50 / 60 Τάση εξόδου [V] 60 Ρεύμα εξόδου [mA] 21 DC Ονομαστική ισχύς [W] 2,4 Χρόνος φόρτισης** [h] 1

* μόνο σε μοντέλα που είναι εξοπλισμένα με συσσωρευτή και φορτιστή ** ο αναγραφόμενος χρόνος φόρτισης αφορά μόνο συσσωρευτή της χωρητικότητας που αναγράφεται στον πίνακα

-1

] 0 - 3000

[dB] 93,0 ± 3,0

6,3

ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία,

πυρκαγιά ή τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση.

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 83

Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα.

Ασφάλεια στο χώρο εργασίας Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν

ατυχήματα.

Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών. Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης

οδηγήσει σε απώλεια ελέγχου.

μπορεί να

Ασφάλεια με ηλεκτρική ενέργεια Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας. Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει

τον κίνδυνο ηλεκτροπληξίας. Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς

χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος

(RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ’ όλη τη διάρκεια της εργασίας προσεκτικοί και λογικοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής

προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού.

Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπαταρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουργίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργα-

λείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμοποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να

προκαλέσει σοβαρούς τραυματισμούς.

Μην προσπαθείτε να φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης

κατά τη διάρκεια της εργασίας.

Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κινούμενα μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα μέρη του.

Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιωθείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται

με τη σκόνη. Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσεξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς

σε ένα κλάσμα του δευτερολέπτου.

Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποίιείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας

εξασφαλίσει την άνετη και ασφαλή εργασία.

Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την απο-

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 84

σύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή.

Προτού κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέετε από το εργαλείο / μηχάνημα. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο-

εργαλείου / μηχανήματος.

Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις

είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών.

Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο / μηχάνημα για αναντιστοιχίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμοποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα. Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμηρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας. Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί

πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση. Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίνδυνες καταστάσεις.

Συντήρηση Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

ΠΡΟΣΟΧΗ! Όλες οι ενέργειες που περιγράφονται παρακάτω θα πρέπει να εκτελεστούν με αποσυνδεδεμένη τάση τροφοδοσίας – ο συσσωρευτής θα πρέπει να απομακρυνθεί από το εργαλείο!

Οδηγίες ασφαλούς φόρτισης συσσωρευτή

Προσοχή! Πριν την έναρξη φόρτισης βεβαιωθείτε πως ο κορμός του φορτιστή, ο αγωγός και το φις δεν φέρουν ρωγμές και φθορές. Απαγορεύεται η χρήση σταθμού φόρτισης που δεν είναι σε άρτια κατάσταση ή που έχει φθορές! Για την φόρτιση συσσωρευτών επιτρέπεται αποκλειστικά η χρήση του σταθμού φόρτισης και του τροφοδοτικού που περιλαμβάνονται στο σετ. Η χρήση άλλου τροφοδοτικού ενδέχεται να προκαλέσει φωτιά ή την καταστροφή του εργαλείου. Η φόρτιση του συσσωρευτή μπορεί να πραγματοποιείται αποκλειστικά σε χώρο κλειστό, ξηρό και προστατευμένο από πρόσβαση μη εξουσιοδοτημένων ειδικά παιδιών. Απαγορεύεται η χρήση του σταθμού φόρτισης και του τροφοδοτικού χωρίς την επίβλεψη ενηλίκου! Σε περίπτωση υποχρέωσης απομάκρυνσης από τον χώρο στον οποίο πραγματοποιείται η φόρτιση, θα πρέπει να αποσυνδέσετε τον φορτιστή από το δίκτυο ηλεκτρισμού με την απομάκρυνση του φις του τροφοδοτικού από την πρίζα του δικτύου. Σε περίπτωση που αναδύεται καπνός από τον φορτιστή, ύποπτη μυρωδιά κλπ, θα πρέπει άμεσα να απομακρύνετε το φις του τροφοδοτικού από την πρίζα παροχής του δικτύου! Το κατσαβιδόκλειδο παραδίδεται με εκφορτισμένο συσσωρευτή, για τον λόγο αυτό πριν την έναρξη εργασιών θα πρέπει να τον φορτίσετε σύμφωνα με την διαδικασία που αναγράφεται παρακάτω, με την βοήθεια του σταθμού φόρτισης και του τροφοδοτικού. Συσσωρευτές τύπου Li-ion (Λιθίου – Ιόντων) δεν εμφανίζουν το λεγόμενο “φαινόμενο μνήμης”, κάτι που επιτρέπει να τους φορτίζετε οποιαδήποτε στιγμή. Παρόλα αυτά συνιστάται η πλήρης αποφόρτιση του συσσωρευτή κατά την κανονική λειτουργία, ενώ κατόπιν η φόρτιση πλήρους χωρητικότητας. Εάν λόγω του χαρακτήρα εργασίας δεν είναι δυνατή κάθε φορά η τέτοια μεταχείριση του συσσωρευτή, θα πρέπει να το κάνετε ανά τακτούς κύκλους εργασίας. Σε καμιά περίπτωση δεν επιτρέπεται η αποφόρτιση συσσωρευτών μέσω της βραχυκύκλωσης των ηλεκτροδίων, καθώς αυτό θα προκαλέσει ανεπανόρθωτη φθορά!. Απαγορεύεται επίσης η δοκιμή της κατάστασης φόρτισης του συσσωρευτή, μέσω της τοποθέτησης αγωγών στα ηλεκτρόδια και δημιουργώντας σπινθήρα.

Αποθήκευση συσσωρευτή

Προκειμένου να επιμηκύνετε την διάρκεια ζωής του συσσωρευτή θα πρέπει να εξασφαλίζετε κατάλληλες συνθήκες αποθήκευσης. Ο συσσωρευτής αποδίδει για περίπου 500 κύκλους “φόρτιση - αποφόρτιση”. Ο συσσωρευτής θα πρέπει να αποθηκεύεται σε εύρος θερμοκρασίας από 0 έως 30 βαθμούς Κελσίου, με σχετική υγρασία 50%. Για να διατηρήσετε τον συσσωρευτή για μεγαλύτερο διάστημα θα πρέπει να τον φορτίσετε στο περίπου 70% της χωρητικότητάς του. Σε περίπτωση μεγαλύτερης αποθήκευσης θα πρέπει κατά διαστήματα, μια φορά ανά έτος, να φορτίζεται ο συσσωρευτής. Δεν πρέπει να εξαναγκάζετε τον συσσωρευτή σε υπερβολική αποφόρτιση, καθώς αυτό μειώνει την διάρκεια ζωής του και μπορεί να προκαλέσει μη αναστρέψιμες φθορές. Κατά την διάρκεια της αποθήκευσής του ο συσσωρευτής σταδιακά αποφορτίζεται λόγω διαρροών. Η διαδικασία αυτοεκφόρτισης εξαρτάται από την θερμοκρασία αποθήκευσης, όσο μεγαλύτερη, τόσο γρηγορότερη είναι η διαδικασία εκφόρτισης. Σε περίπτωση εσφαλμένης αποθήκευσης συσσωρευτών ενδέχεται να προκληθεί διαρροή ηλεκτρολύτη. Σε αυτή την περίπτωση θα πρέπει να εκκενωθεί η

οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 85

διαρροή με αδρανοποιητικό μέσον, ενώ σε περίπτωση επαφής του ηλεκτρολύτη με τα μάτια, θα πρέπει να ξεπλύνετε σχολαστικά με νερό και κατόπιν να ζητήσετε βοήθεια γιατρού. Απαγορεύεται η χρήση του εργαλείου με φθαρμένο συσσωρευτή.

Σε περίπτωση ολικής εξάντλησης του συσσωρευτή, θα πρέπει να τον προωθήσετε στο πλησιέστερο σημείο ανακύκλωσης τέτοιου είδους απορριμμάτων.

Μεταφορά συσσωρευτών

Οι συσσωρευτές Λιθίου – Ιόντων σύμφωνα με την νομοθεσία χαρακτηρίζονται ως υλικά επικίνδυνα. Ο χρήστης του εργαλείου μπορεί να μεταφέρει εργαλεία με συσσωρευτή καθώς και μόνο συσσωρευτές, οδικώς. Δεν απαιτούνται τότε επιπρόσθετες συνθήκες. Σε περίπτωση μεταφοράς μέσω τρίτων (π.χ. μέσω εταιρείας μεταφορών) θα πρέπει να ενεργείτε που αφορά την μεταφορά επικίνδυνων υλικών. Πριν την μεταφορά θα πρέπει να έλθετε σε επικοινωνία με άτομο που κατέχει αντίστοιχη πιστοποίηση. Απαγορεύεται η μεταφορά φθαρμένων συσσωρευτών. Κατά την μεταφορά οι συσσωρευτές θα πρέπει να αφαιρούνται από το εργαλείο, ενώ οι εκτεθειμένοι πόλοι θα πρέπει να καλυφθούν, π.χ. με μονωτική ταινία. Οι συσσωρευτές θα πρέπει να βρίσκονται σε συσκευασία με τέτοιο τρόπο που να μην μετακινούνται στο εσωτερικό της κατά την μεταφοράς. Θα πρέπει επίσης να τηρείται η κρατική νομοθεσία που αφορά την μεταφορά επικίνδυνων υλικών.

Φόρτιση συσσωρευτή

Απομακρύνετε τον συσσωρευτή από το εργαλείο, πιέζοντας ταυτόχρονα τα δύο πλήκτρα του μανδάλου του συσσωρευτή. Συνδέστε το φις του φορτιστή στον συσσωρευτή (ΙΙ). Τοποθετήστε το φις του φορτιστή στο δίκτυο παροχής ενέργειας. Θα ανάψει κόκκινη δίοδος, κάτι που σηματοδοτεί την διαδικασία φόρτισης. Μετά την ολοκλήρωση της φόρτισης, σβήνει η κόκκινη δίοδος, και ανάβει η πράσινη δίοδος, που σηματοδοτεί την τροφοδοσία του φορτιστή. Θα πρέπει να απομακρύνετε το φις του φορτιστή από την πρίζα παροχής ενέργειας. Αποσυνδέστε το φις του φορτιστή από τον συσσωρευτή.

Στήριξη άκρων κατσαβιδιού στην υποδοχή του εργαλείου (ΙΙΙ)

Προσοχή! Λόγω της παρουσίας μηχανισμού κρούσης, θα πρέπει να χρησιμοποιούνται άκρα που προορίζονται για εργαλεία κρούσης, με μεγαλύτερη ή ίση ροπή στρέψης από την ροπή στρέψης του εργαλείου. Προσοχή! Λόγω της παρουσίας μηχανισμού κρούσης, απαγορεύεται η στήριξη τρυπανιών και η εργασία με αυτά. Σε περίπτωση εμπλοκής τρυπανιού στον μηχανισμό κρούσης, μπορεί να προκληθεί θραύση του τρυπανιού, κάτι που ενδέχεται να αποτελέσει αιτία τραυματισμών. Προσοχή! Η στήριξη θα πρέπει να γίνει με αποσυνδεδεμένο συσσωρευτή, καθώς έτσι αποφεύγεται η τυχαία εκκίνηση του εργαλείου. Η υποδοχή του εργαλείου προορίζεται για εφαρμογή εξάγωνων, λεγόμενων “μακριών” άκρων και προσαρμογέων μήκους τουλάχιστον 50 mm και εξοπλισμένων με εγκοπή που εξασφαλίζει την σταθερή στήριξη των άκρων στην υποδοχή. Απαγορεύεται η χρήση άκρων με μήκος μικρότερο των 50 mm καθώς και εκείνων που δεν είναι εξοπλισμένα με εγκοπή. Έλκετε τον δακτύλιο της υποδοχής προς τα εμπρός, εισάγετε το άκρο στην υποδοχή και κατόπιν επαναφέρετε τον δακτύλιο στην αρχική του θέση. Ελέγχοντας αν το άκρο έχει εμπλακεί ορθά στην υποδοχή, εφόσον δεν φεύγει από την θέση του τραβώντας το, σημαίνει πως η στήριξη είναι ορθή. Η απομάκρυνση των άκρων πραγματοποιείται ακολουθώντας την αντίστροφη διαδικασία.

Ρύθμιση κατεύθυνσης στροφών (IV)

Τοποθετήστε τον μεταγωγέα στην επιθυμητή θέση. Στον μεταγωγέα με την βοήθεια βέλους επισημαίνεται η κατεύθυνση βιδών των δημοφιλέστερων δεξιόστροφων σπειρωμάτων. Σε περίπτωση όπου το σπείρωμα είναι αριστερόστροφο, η κατεύθυνση θα είναι η αντίθετη αυτής που αναγράφεται με το βέλος.

Εργασίες προετοιμασίας για εργασία

Πριν την έναρξη εργασιών: Στερεώστε το προς επεξεργασία υλικό σε μέγγενη ή με την βοήθεια ξυλουργικών σφιγκτήρων. Χρησιμοποιείτε εργαλεία κατάλληλα για την συγκεκριμένη εργασία. Επιλέξτε κατάλληλο είδος άκρου για την φωλιά της βίδας. Φοράτε ρούχα εργασίας και μέσα προστασίας όρασης και ακοής. Κρατάτε το εργαλείο και με τα δύο χέρια (V). Λάβετε σταθερή και σίγουρη θέση. Εκκινήστε το εργαλείο πιέζοντας τον ηλεκτρικό διακόπτη με το δάκτυλο.

Προσοχή! Σε περίπτωση που παρατηρήσετε κατά την διάρκεια της εργασίας, θορύβους, δονήσεις, δυσοσμίες κλπ, τερματίστε την λειτουργία του εργαλείου και αφαιρέστε από αυτό τον συσσωρευτή.

σύμφωνα με την νομοθεσία

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 86

ΧΡΗΣΗ ΕΡΓΑΛΕΙΟΥ

Το βάθος πίεσης του διακόπτη αντιστοιχεί σε ταχύτητα περιστροφής του εργαλείου. Το εργαλείο δεν διαθέτει δυνατότητα ρύθμισης επιθυμητής ταχύτητας περιστροφής.

Πρωτίστως το άκρο στην υποδοχή του εργαλείου θα πρέπει να οδηγηθεί στην βίδα ή στο παξιμάδι και κατόπιν να εκκινήσετε το εργαλείο. Έτσι αποφεύγεται η φθορά των συνδετικών εξαρτημάτων ή των άκρων. Μειώνεται επίσης ο κίνδυνος τραυματισμού.

Σε περίπτωση βιδώματος σε πάτωμα, συνιστάται πρώτα η πραγματοποίηση ανοίγματος οδήγησης στην διάμετρο του κορμού της βίδας. Αποφεύγεται με τον τρόπο αυτό η καταστροφή υλικού κατά το βίδωμα. Είναι δυνατό επίσης το βίδωμα χωρίς την πραγματοποίηση ανοίγματος οδήγησης. Κατά την περιστροφική ταχύτητα και να αυξήσετε σταδιακά. Σε περίπτωση σπειρωτών συνδέσεων, για παράδειγμα κατά το βίδωμα σε σπειρωτά ανοίγματα ή βίδωμα παξιμαδιών σε σπειρωτό κορμό, θα πρέπει πάντοτε μερικές στροφές να εκτελούνται με το χέρι, κλειδί ή χειροκατσάβιδο. Μόνο μετά την βεβαίωση ορθού βιδώματος του ενός εξαρτήματος στο δεύτερο, μπορείτε να πραγματοποιήσετε εργασία με το κατσαβιδόκλειδο. Σε περίπτωση βιδώματος σπειρωτών εξαρτημάτων, δεν συνιστάται η πολύ μεγάλη πίεση στο εργαλείο. Μπορεί να προκαλέσει φθορά του σπειρώματος. Μετά το βίδωμα των εξαρτημάτων, επεμβαίνει ο μηχανισμός κρούσης, κάτι που θα σηματοδοτηθεί από “χτυπήματα” στον μηχανισμό περιστροφής, στην περίπτωση αυτή θα πρέπει να απελευθερώσετε τον διακόπτη και να τερματίσετε το περαιτέρω σφίξιμο. Η συνέχιση βιδώματος μπορεί να οδηγήσει σε καταστροφή των συνδετικών εξαρτημάτων.

Χρήση περιφερειακών

Το εργαλείο δεν μπορεί να χρησιμοποιηθεί για την λειτουργία περιφερειακών εργασίας.

Πρόσθετες επισημάνσεις

Στην φάση εργασίας δεν συνιστάται η εφαρμογή ιδιαίτερα μεγάλης πίεσης στο προς επεξεργασία υλικό και η εκτέλεση απότομων κινήσεων, έτσι ώστε να αποφευχθεί η φθορά του εργαλείου εργασίας και του κατσαβιδόκλειδου. Κατά την εργασία, προχωράτε σε σταδιακές παύσεις. Απαγορεύεται η υπερφόρτωση του εργαλείου, ενώ η θερμοκρασία εξωτερικού περιβάλλοντος δεν μπορεί να ξεπεράσει τους 60 oC. Με το πέρας της εργασίας, σταματήστε το εργαλείο, αφαιρέστε τον συσσωρευτή, προχωρήστε σε συντήρηση και επισκόπηση. Η δηλωμένη, συνολική τιμή δονήσεων μετρήθηκε με την βοήθεια τυπικής μεθόδου έρευνας και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείου με άλλο. Η δηλωμένη, συνολική τιμή μπορεί να χρησιμοποιηθεί σε έκθεση προκαταρκτικής αξιολόγησης.

Προσοχή! Η παραγωγή δονήσεων κατά την λειτουργία του εργαλείου μπορεί να διαφέρει από την δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης του εργαλείου. Προσοχή! Θα πρέπει να οριστούν μέσα προστασίας με χαρακτήρα ασφάλειας του χρήστη, τα οποία βασίζονται στην αξιολόγηση έκθεσης σε πραγματικές συνθήκες χρήσης (συνυπολογίζοντας σε αυτό όλους τους κύκλους εργασίας, π.χ. όταν το εργαλείο είναι αποσυνδεδεμένο, ή λειτουργεί σε κατάσταση αδρανείας καθώς και κατά την ενεργοποίηση).

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΟΠΗΣΕΙΣ

ΠΡΟΣΟΧΗ! Πριν την ρύθμιση, τεχνική χρήση ή συντήρηση, τραβήξτε το φις του εργαλείου από την πρίζα του δικτύου. Μετά το τέλος της εργασίας ελέγξτε την τεχνική κατάσταση του εργαλείου, μέσω εξωτερικής οπτικής επισκόπησης και εκτίμησης: κορμού, χειρολαβής, ηλεκτρικού αγωγού με φις και εύκαμπτο στέλεχος, λειτουργία του ηλεκτρικού διακόπτη, καθαριότητα των αεραγωγών εξαερισμού, σπινθηρισμό στα καρβουνάκια, θόρυβο στα ρουλεμάν και την μετάδοση, εκκίνηση και ομοιομορφία εργασίας. Κατά την εγγύηση ο χρήστης δεν μπορεί να αποσυναρμολογήσει ηλεκτροεργαλεία, ούτε να αλλάξει κανένα από τα υποσυστήματα ή εξαρτήματα, καθώς αυτό θα προκαλέσει απώλεια δικαιώματος εγγύησης. Όλες οι ατέλειες που ανιχνεύονται κατά την επισκόπηση ή κατά την εργασία, είναι σήμα για διεξαγωγή επισκευής σε εξουσιοδοτημένο σημείο. Μετά το τέλος της εργασίας, το περίβλημα, οι αρμοί εξαερισμού, οι μεταγωγείς, η επιπρόσθετη χειρολαβή και το κάλυμμα, θα πρέπει να καθαριστούν με πεπιεσμένο αέρα (πίεσης όχι μεγαλύτερης των 0,3 MPa), με πινέλο ή με στεγνό ύφασμα χωρίς την χρήση χημικών και καθαριστικών. Το εργαλείο και το στέλεχος θα πρέπει να καθαριστούν με στεγνό, καθαρό ύφασμα.

διάρκεια και των δύο ειδών βιδώματος, θα πρέπει να εκκινήσετε με μικρή αρχική

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 87

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: [email protected]

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ [email protected] tel: 031 710 8692 fax 0317104008

DEKLARACJA ZGODNOŚCI

0220/YT-82800/EC/2020

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Akumulatorowa zakrętarka udarowa 18 V d.c., 6,3 mm, 0 - 3000 min-1; nr kat. YT-82800, YT-82801

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008

i spełniają wymagania dyrektyw:

2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/UE Kompatybilność elektromagnetyczna 2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji Dwie ostatnie cyfry roku, w którym wprowadzono oznaczenie CE: 17 Rok budowy / produkcji: 2020

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2020.02.03

(miejsce i data wystawienia)

INSTRUKCJA ORYGINALNA

(nazwisko i podpis osoby upoważnionej)

Page 88

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: [email protected]

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ [email protected] tel: 031 710 8692 fax 0317104008

DECLARATION OF CONFORMITY

0220/YT-82800/EC/2020

We declare and guarantee with full responsibility that the following products:

Cordless impact screwdriver 18 V d.c.,

6,3 mm, 0 - 3000 min-1; item no. YT-82800, YT-82801

meet requirements of the following European Standards / Technical Specifications:

EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008

and fulfill requirements of the following European Directives:

2006/42/EC Machinery and safety elements 2014/30/EU Electromagnetic compatibility (EMC) Directive 2011/65/EU Restriction of the Use of Certain Hazardous Substances

Serial number: concern all serials numbers of item(s) mentioned in this declaration The last two digits of the year in which the CE marking was affixed: 17 Year of production: 2020

The person authorized to compile the technical file: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2020.02.03

(Place and date of issue)

INSTRUKCJA ORYGINALNA

(Name and signature of authorized person)

Page 89

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: [email protected]

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ [email protected] tel: 031 710 8692 fax 0317104008

DECLARAȚIE DE CONFORMITATE

0220/YT-82800/EC/2020

Declarăm și garantăm pe proprie răspundere că produsele următoare:

Şurubelniţă cu impact cu acumulator 18 V d.c.,

satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:

EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:1997 + A1:2001 + A2:2008

și satisfac cerințele Directivelor europene următoare:

6,3 mm, 0 - 3000 min-1; cod articol. YT-82800, YT-82801

2006/42/WE Directiva pentru utilaje și dispozitive de siguranță (HG.1029/2008) 2014/30/UE Directivă compatibilitate electromagnetică, JOUE 96/29.03.2014 2011/65/UE Directivă restricții utilizare substanțe periculoase, JOUE 174/01.07.2011

Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație Ultimele două cifre ale anului în care s-a aplicat marcarea: 17 Anul de fabricație: 2020

Persoana autorizată să întocmească dosarul tehnic: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia

Wrocław, 2020.02.03

(locul și data emiterii)

INSTRUKCJA ORYGINALNA

(nume și semnătura persoanei autorizate)

Page 90

INSTRUKCJA ORYGINALNA

Page 91

INSTRUKCJA ORYGINALNA

Page 92

INSTRUKCJA ORYGINALNA
