YATO YT-82044 User guide

Page 1

WIERTARKA UDAROWA IMPACT DRILL SCHLAGBOHRMASCHINE

УДАРНАЯ ДРЕЛЬ УДАРНА ДРИЛЯ

SMŪGINIS GRĘŽTUVAS SITAMĀ URBJMAŠĪNA NÁRAZOVÁ VRTAČKA ÚDEROVÁ VŔTAČKA ÜTVEFÚRÓHOZ MASINA DE GAURIT TALADRADOR DE PERCUSIÓN PERFORATRICE A PERCUSSION TRAPANO A PERCUSSIONE KLOPBOORMACHINE

ΚΡΟΥΣΤΙΚΟ ΔΡΑΠΑΝΟ

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

YT-82044

I N S T R U K C J A O R Y G I N A L N A

Page 2

I N S T R U K C J A O R Y G I N A L N A

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

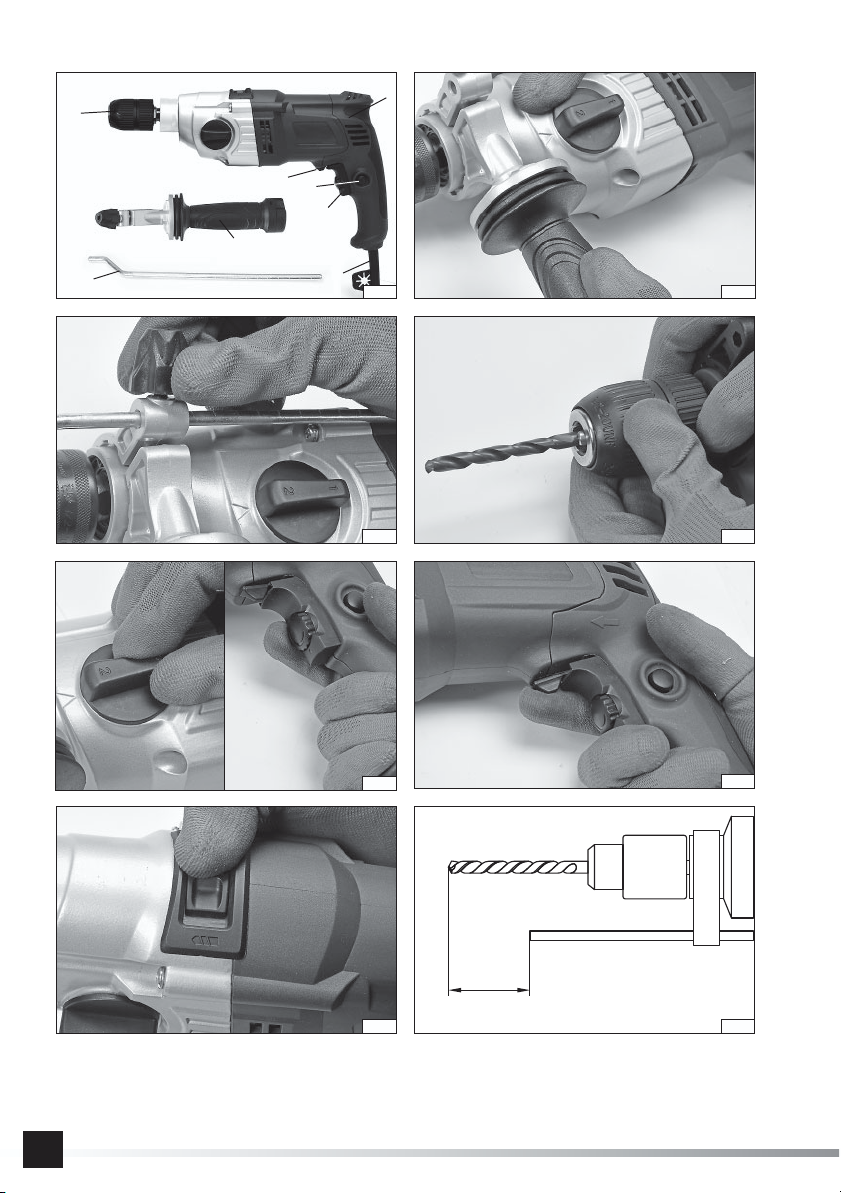

I II

III IV

VII VIII

Page 3

I N S T R U K C J A O R Y G I N A L N A

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. κορμός κινητήρα με λαβή

2. Σφιγκτήρας(τσοκ)

3. Πρόσθετη χειρολαβή

4. Αναστολέας βάθο υς τρυπήματος

5. Καλώδιο τροφοδοσίας με φις

6. ηλεκτρικός διακόπτης

7. Κλείδωμα διακόπτη

8. διακόπτης κατεύθυνσης στ ροφών

1. corps de propulsion avec la manette

2. poignée de perforatrice

3. poignée supplémentaire

4. limiteur de profondeur de perçage

5. câble réseau avec prise

6. commutateur électrique

7. blocage de commutateur

8. commutateur de directions des tours

FR IT

1. corpo motore con impugnatura

2. mandrino a cremagliera

3. impugnatura supplementare

4. limitatore di profondità di foratura

5. cavo di rete con spina

6. interruttore elettrico

7. bloccaggio dell’interruttore

8. selettore della direzione di rotazione

1. aandrijving met handvat

2. boorhouder

3. aanvullend handvat

4. boordieptebegrenzer

5. netsnoer met stekker

6. elektrische schakelaar

7. schakelaarblokkade

8. omkeerschakelaar

1. korpus napędowy z rękojeścią

2. samocentrujący uchwyt wiertarski

3. rękojeść dodatkowa

4. ogranicznik głębokości wiercenia

5. przewód sieciowy z wtyczką

6. włącznik elektryczny z regulacją obrotów

7. blokada włącznika

8. przełącznik kierunku obrotów

1. body with handle

2. self-centring chuck

3. additional handle

4. drilling depth limiting device

5. power supply cord with plug

6. electric switch with rotation adjustment

7. switch lock

8. rotation selector

PL EN DE

1. Gehäuse mit Handgriﬀ

2. Bohrfutter, selbstze ntrierend

3. Zusatzgriﬀ

4. Tiefenanschlag

5. Netzkabel mit Abbie gestück

6. Elektrischer Ein-/Ausschalter mit Drehzahlregulierung

7. Feststellknopf für Ein-/Ausschalter

8. Drehrichtungsumschalter

1. test a motorral és a fogantyúval

2. önközpontosító fúrótokmány

3. kiegészítő fogantyú

4. furatmélység beállító

5. hálózati vezeték a dugvillával.

6. elektromos kapcsoló a fordulatszám szabályzóval

7. a kapcsoló rögzítése

8. a forgási irány váltója

HU RO

1. maşia cu mânierul ei

2. menghina

3. mânierul suplimentar

4. tija de ﬁxarea adâncimii de găurire

5. conductorul de alimentare

6. intrerupătorul electric cu reglarea vitezei de rotire

7. butnul de blocarea întrerupătorului

8. comutatorul schimbării direcţiei de rotire

1. armazón con mango

2. mango autoalineador del taladrador

3. mango adicional

4. limitador de la hondura del taladrado

5. cable de alimentación

6. interruptor eléctrico con ajuste de la rotación

7. bloqueo del interruptor

8. selector del sentido de la rotación

1. korpuss ar rokturi

2. urbjmašīnas paši centrēšanas rokturis

3. papildu rokturis

4. urbšanas dziļuma ierobežotājs

5. elektrības vads attaisnotāju

6. ieslēdzējs ar apgriezienu regulēšanu

7. ieslēdzēja blokāde

8. apgriezienu virziena pārslēdzējs

1. pohonné těleso z rukojetí

2. samostřední sklíčidlo vrtačkové

3. přídavná rukojeť

4. omezovač hloubky vrtání

5. síťový vodíč z ohybaním

6. elektrický spínač z seřízováním otáček

7. blokování spínače

8. přepínač směru otáček

1. pohonné teleso s držadlem

2. samostrední sklíčidlo vŕtačkové

3. prídavná rukoväť

4. omezovač hľbky vŕtania

5. sieťový vodíč s ohybaniem

6. elektrický spínač s reguláciu otaček

7. blokovánie spínača

8. prepínač smeru otaček

LV CZ SK

1. приводной корпус с рук ояткой

2. самоцентрирующийся сверлильный патрон

3. дополнительная рукоятка

4. ограничитель глубины сверления

5. сетевой провод с отгибкой

6. электровыключатель с регулировкой скорости

вращения

7. блокировка выключателя

8. переключатель направления вращения

1. привідний корпус з рукояткою

2. самоцентрувальний свердлувальний патрон

3. додаткова ркуоятка

4. обмежувач глибини свердлування

5. провід мережі з відгинкою

6. електровимикач з регулюванням швид кості

обертання

7. блокування вимикача

8. перемикач напрямку обертання

1. variklio korpusas su rankena

2. savaime centruojantis griebtuvas

3. pridėtinė rankenėlė

4. gręžimo gylio ribotuvas

5. elektros laidas su atlenkimu

6. elektros jungiklis su apsisukimų reguliavimu

7. jungiklio blokada

8. apsisukimų krypties perjungiklis

RU UA LT

Page 4

I N S T R U K C J A O R Y G I N A L N A

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Przeczytać instrukcję Read the operating instruction Bedienungsanleitung durchgelesen

Прочитать инструкцию Прочитать iнструкцiю

Perskaityti instrukciją Jālasa instrukciju Přečtet návod k použití Prečítať návod k obsluhe Olvasni utasítást Citeşti instrucţunile Lea la instrucción Lisez la notice d’utilisation Leggere il manuale d’uso Lees de instructies

Διαβάστε τις οδηγίες χρήσης

Używaj gogle ochronne Wear protective goggles Shutzbrille tragen

Пользоваться защитными очками Користуйтесь захисними окулярами

Vartok apsauginius akinius Jālieto drošības brilles Používej ochranné brýle Používaj ochranné okuliare Használjon védőszemüveget! Intrebuinţează ochelari de protejare Use protectores del oído Portez des lunettes de protection Utilizzare gli occhiali di protezione Draag een veiligheidsbril

Χρησιμοποιήστε τα γυαλιά προσ τασίας

Używać ochrony słuchu Wear hearing protectors Gehörschutz tragen

Пользоваться средствами защиты слуха Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti Jālieto dzirdes drošības līdzekļu Používej chrániče sluchu Používaj chrániče sluchu Használjon fülvédőt! Intrebuinţează antifoane Use protectores de la vista Portez une protection auditive Utilizzare i dispositivi di protezione dell’udito Draag gehoorbescherming

Χρησιμοποιήστε τις ωτασπίδες

Stosować rękawice ochronne Use protective gloves Schutzhandschuhe verwenden

Необходимо пользоваться защитными перчатками Слід користуватися захисними рукавиця ми

Vartoti apsaugines pirštines Lietot aizsardzības cimdus Používejte ochranné rukavice Používajte ochranné rukavice Használjon védőkesztyűt Utilizarea mănuşilor de protrcţie Use guantes de protección Portez des gants de protection Utilizzare i guanti di protezione Gebruik beschermende handschoenen

Φορέστε τα γάντια προστασίας

Druga klasa bezpieczeństwa elektrycznego Second class of insulation Zweite Klasse der elektrischen Sicherheit

Второй класс электрическ ой безопасности Другий клас електричної ізоляції

Antros klasės elektrinė apsauga Elektrības drošības II. klase Druhá třída elektrické bezpečnosti Druhá trieda elektrickej bezpečnosti Második osztályú elektromos védelem Securitatea electrică de clasa a doua Segunda clase de la seguridad eléctrica Seconde classe de sécurité électrique Seconda classe di sicurezza elettrica Tweede klasse elektris che veiligheid

Δεύτερη τάξη ηλεκτρικής ασφαλείας

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronic znym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zu sammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfa llmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoﬀe, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

Этот символ информирует о зап рете помещать изношенн ое электрическое и электронное оборудование (в том числе батареи и аккумуляторы) вместе с другими отходами. Изношенное оборудование должно с обираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить к оличество отходов, и уменьшить использование природных ресурс ов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронно м оборудовании, может представлять угрозу для здоровья человека, и приводить к негативным измен ениям в окружающей среде. Домашнее хозяйство игра ет важную роль при повторном использовании и утилизации, в том числе, утилизации изно шенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

This symbol indicates that waste electrical and electronic equipment (including batteries and storage cells) cannot be disposed of with other types of waste. Waste equipment should be co llected and handed over separately to a collection point for recycling and recovery, in order to reduce the amount of waste and the use of natural resources. Uncontrolled release of hazardous components contained in electrical and electronic equipment may pose a risk to human health and have adverse eﬀects for the environment. The household plays an important role in contributing to reuse and recovery, including recycling of waste equipment. For more information about the appropriate recycling methods, contact your local authority or retailer.

Page 5

I N S T R U K C J A O R Y G I N A L N A

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому чи слі з іншими відходами. Відпрацьоване обладнання повинно бути вибірк ово зібрано і передано в пунк т збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання пр иродних ресурсів. Не контрольоване вивільнен ня небезпечних компонентів, що містяться в електричному та електронному обладнанні, може представляти небезпеку для здоров’я людини і викликати негативні зміни в навк олишньому середовищі. Господарство відіграє важливу роль у розвитку повторного викор истання та відновлення, включаючи утилізацію вик ористаного обладнання. Більш детальну інформацію про пр авильні методи утилізації можна отримати у місцевої влади або продавця.

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę įrangą (įska itant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota įranga turėtų būti renkama atskirai ir siunčiama į surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklių naudojimą. Nekontroliuojamas pavojingų komponentų , esančių elektros ir elektroninėje įrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus natūralios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pa kartotinio įrenginių naudojimo ir utilizavimo, įskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

Šīs simbols informē par aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopā ar citiem atkritumiem. Nolietotas iekārtas ir jāsavāc atsevišķi un jānodod savākšanas punktā ar mērķi nodrošināt atkritumu otrreizējo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdalīšanās var radīt cilvēku veselības apdraudējumu un izraisīt negatīvas izmaiņas apkārtējā vidē. Mājsaimniecība pilda svarīgu lomu otrreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk informācijas par atbilstošām otrreizējās pārstrādes metodēm var saņemt pie vietējo varas iestāžu pārstāvjiem vai pārdevēja.

Tento symbol informuje, že je zakázáno likvidovat použité elektrické a elektronické zařízení (včetně baterií a akumulátorů) společně s jiným odpadem. Použité zařízení by mělo být shromažďováno selektivně a odesílá no na sběrné místo, aby byla zajištěna jeho recyklace a využití, aby se snížilo množství odpadu a snížil stupeň využívání přírodních zdrojů. Nekontrolované uvolňování nebezpečných složek obsažených v elektrických a elektronických zařízeních může představovat hrozbu pro lidské zdraví a způsobit negativní změny v přírodním prostředí. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace použitého zařízení. Další informace o vhodných způsobech recyklace Vám poskytne místní úřad nebo prodejce.

Tento symbol informuje o zákaze vyhadzovania opotrebovaných elektrických a elektronických zariadení (vrátane batérií a akumulátorov) do komunálneho (netriedeného) odpadu. Opotrebované zariadenia musia byť separované a odovzdané do príslušných zberných miest, aby mohli byť náležite recyklované, čím sa znižuje množstvo odpadov a zmenšuje využívanie prírodných zdrojov. Nekontrolované uvoľňovanie nebezpečných látok, ktoré sú v elektrických a elektronických zariadeniach, môže ohrozovať ľudské zdravie a mať negatívny dopad na životné prostredie. Každá domácnosť má dôležitú úlohu v procese opätovného použitia a opätovného získavania surovín, vrátane recyklácie, z opotrebovaných zariadení, Bližšie informácie o správnych metódach recyklácie vám poskytne miestna samospráva alebo predajca.

Ez a szimbólum arra hívja fel a ﬁgyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében adja le a megfelelő gyűjtőpontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen kibocsátása veszélyt jelenthet az emberi egészségre és negatív változásokat okozhat a természetes környezetben. A háztartások fontos szerepet töltenek be az elhasznált készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelő módjaival kapcsolatos további információkat a helyi hatóságoktól vagy a termék értékesítőjétől szerezhet.

Acest simbol indică faptul că deșeurile de echipamente electrice și electronice (inclusiv baterii și acumulatori) nu pot ﬁ eliminate împreună cu alte tipuri de deșeuri. Deșeurile de echipamente trebuie colectate și predate separat la un punct de colectare în vederea reciclării și recuperării, pentru a reduce cantitatea de deșeuri și consumul de resurse naturale. Eliberarea necontrolată a componentelor periculoase conținute în echipamentele electrice și electronice poate prezenta un risc pentru sănătatea oamenilor și ar e efect advers asupra mediului. Gospodăriile joacă un rol important prin contribuția lor la reutilizare și recuperare, inclusiv reciclarea deșeurilor de echipamente. Pentru mai multe informații în legătură cu metodele de reciclare adecvate, contactați autoritățile locale sau distribuitorul dumneavoastră.

Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a ﬁn de reducir la cantidad de residuos y el uso de los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκ τρικού και ηλεκτρονικού εξοπλισμού (συμπερ ιλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπ ει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκτη απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένη ς της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πλ ηροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

Ce symbole indique que les déchets d’équipements électriques et électroniques (y compris les piles et accumulateurs) ne peuvent être éliminés avec d’autres déchets. Les équipements usagés devraient être collectés séparément et remis à un point de collecte aﬁn d’assurer leur recyclage et leur valorisation et de réduire ainsi la quantité de déchets et l’utilisation des ressources naturelles. La dissémination incontrôlée de composants dangereux contenus dans des équipements électriques et électroniques peut présenter un risque pour la santé humaine et avoir des eﬀets néfastes sur l’environnement. Le ménage joue un rôle important en contribuant à la réutilisation et à la valorisation, y compris le recyclage des équipements usagés. Pour plus d’information s sur les méthodes de recyclage ap propriées, contactez votre autorité locale ou votre revendeur.

Dit symbool geeft aan dat afgedankte elektrische en elektronische apparatuur (inclusief batterijen en accu’s) niet samen met ander afval mag worden weggegooid. Afgedankte apparatuur moet gescheiden worden ingezameld en bij een inzamelpunt worden ingeleverd om te zorgen voor recycling en terugwinning, zodat de hoeveelheid afval en het gebruik van natuurlijke hulpbronnen kan worden beperkt. Het ongecontroleerd vrijkomen van gevaarlijke componenten in elektrische en elektronische ap paratuur kan een risico vormen voor de menselijke gezondheid en schadelijke gevolgen hebben voor het milieu. Het huishouden speelt ee n belangrijke rol bij het bijdragen aan hergebruik en terugwinning, inclusief recycling van afgedankte apparatuur. Voor meer informatie over de juiste recyclingmethoden kunt u contact opnemen met uw gemeente of detailhandelaar.

Questo simbolo indica che l’apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri riﬁuti. Le apparecchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al ﬁne di ridurre la quantità di riﬁuti e diminuire l’uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio per la salute umana e causare gli eﬀetti negativi sull’ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compre so il riciclaggio dell’apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l’autorità locale o il rivenditore.

Page 6

I N S T R U K C J A O R Y G I N A L N A

CHARAKTERYSTYKA NARZĘDZIA

Ręczna wiertarka udarowa jest elektronarzędziem zwykłym, II klasy izolacji, prz eznaczonym do wiercenia otworów w różnorodnych materiałach: metalach, drewnie i produktach jego przerobu, tworzywach sztucznych, betonie, murze itp. za pomocą właściwych dla obrabianego materiału wierteł z chwytem walcowym. Wiertarka posiada funkcje płynnej regulacji obrotów wrzeciona, zmiany kierunku obrotów, wiercenia z udarem i bez udaru. Może być również stosowana do wkręcania i wykręcania wkrętów przy wykorzystaniu dostępnych na rynku końcówek wkrętaków Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji do stawca nie ponosi odpowiedzialności.

WYPOSAŻENIE WIERTARKI

W opakowaniu fabrycznym powinny się znajdować:

- wiertarka

- uchwyt dodatkowy

- ograniczn ik głębokości wiercenia Uwaga! Na rzędzie nie jest wyposażone w wiertła!

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość

Numer katalogowy YT-82044 Napięcie sieci [V~] 220 - 240 Częstotliwość sieci [Hz] 50 Moc znamionowa [W] 1050 Obroty znamionowe [min

-1

] 0 - 1100 / 0 - 2800 Max średnica wiercenia (w stali) [mm] 13 Masa [kg] 3,5 Poziom hałasu

- ciśnienie akustyczne L

+ K [dB (A)] 97,0 ± 3,0

- moc akustyczna L

+ K [dB (A)] 108,0 ± 3,0 Klasa izolacji II Poziom drgań: wiercenie / wiercenie z udarem [m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Stopień ochrony IP20

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyka cjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich m oże prowadzić do porażenia elektrycznego, pożaru albo do

poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami

wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększon ym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarz ędzia generują iskry, które mogą zapalić pył lub opary. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modykować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adap terów wtyczki z uziemionymi elektronarzędziami. Niemody ﬁkowana wtyczka

pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko

Page 7

I N S T R U K C J A O R Y G I N A L N A

porażenia prądem elektrycznym. Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka siecio wego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkod zenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko

porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem

elektrycznym.

Bezpieczeństwo osobiste Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem nark otyków alkoholu lub leków. Nawet chwila nieuwagi podczas

pracy może prowadzić do poważnych urazów osobistych. Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z

palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów. Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów. Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz rów nowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektro narzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami. Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie dz iałanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona-

rzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia. Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie um ożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odłącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przy-

padkowego włączenia ele ktronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników. Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowod owanych przez niewłaściwe konser-

wowane na rzędzia. Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebez-

piecznej sy tuacji. Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i po- wierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

Page 8

I N S T R U K C J A O R Y G I N A L N A

OSTRZEŻENIA BEZPIECZEŃSTWA DOTYCZĄCE WIERTAREK

Instrukcje bezpieczeństwa dla wszystkich działań Stosuj ochronniki słuchu podczas wiercenia udarowego. Ekspozycja na hałas może spowodować utra tę słuchu. Użyj doda tkow-ej -ych rękojeści. Utrata kontroli może spowodować obrażenia ciała. Właściwie chwyć narzędzie przed użyciem. To narzędzie wytwarza wysoki moment obrotowy i bez właściwego trzymania

podczas pr acy, utrata kontroli może spowodować obrażenia ciała.

Trzymać elektronarzędzie za izolowane powierzchnie chwytne podczas wykonywania czynności, w których element tnący może stykać się z ukrytym oprzewodowaniem lub własnym przewodem. Element tnący, stykający się z przewodem pod

napięciem, może spowodować, że odsłonięte metalowe części elektronarzędzia znajdą się pod napięcie i mogłyby spowodować porażenie operatora prądem elektrycznym.

Instrukcje bezpieczeństwa podczas używania długich wierteł Nigdy nie pracuje przy wyższej prędkości obrotowej niż maksymalna prędkość obrotowa wiertła. Przy wyższej prędkości

wiertło prawdopodobnie się wygnie jeżeli dopuści się do swobodnego obrotu bez kontaktu z obrabianym materiałem, powodując obrażenia ciała. Zawsze zaczynaj prace przy niskiej prędkości i wtedy kiedy koniec wiertła ma kontakt z obrabianym materiałem. Przy wyższej prędkości wiertło prawdopodobnie się wygnie jeżeli dopuści się do swobodnego obrotu bez kontaktu z obrabianym materiałem, powodując obrażenia ciała. Stosuj docisk tylko w kierunku osi wiertła i nie stosuj nadmie rnego docisku. Wiertło może się zgiąć powodując pękniecie lub utratę kontroli, powodując obrażenia ciała.

MONTAŻ ELEMENTÓW WYPOSAŻENIA

UWAGA! Montaż wyposażenia może być dokonywany tylko przy odłączonym napięciu zasilającym. Wyciągnąć wtyczkę przewo-

du narzędzia z gniazda sieciowego!

Montaż rękojeści dodatkowej (II)

Obejmę uchwytu wiertarskiego zamocować na korpusie wiertarki, wybrać pozycję uchwytu w taki sposób, aby zagwarantować najbezpieczniejszą pracę. Pozycja uchwytu powinna być tak dobrana, aby można było w pełni przeciwdziałać momentowi obrotowemu skierowanemu przeciwnie do kierunku obrotów uchwytu wiertarskiego. Moment taki powstaje w trakcie normalnej pracy, ale najwyższą wartość, osiąga w przypadku zaklinowania wiertła w wierconym materiale. Pozycję uchwytu zabezpieczyć przez mocne i pewne dokręcenie rękojeści uchwytu dodatkowego.

Montaż ogranicznika głębokości wiercenia (III)

Pręt ogranicznika przełożyć przez otwór znajdujący się w obejmie rękojeści dodatkow ej. Pozycję ogranicznika należy zabezpieczyć w zależności od rodzaju montażu: dokręcając rękojeść uchwytu dodatkowego, dokręcając osobn pokrętło lub za pomocą przycisku blokady. Szczegółowy sposób blokowania pozycji ogranicznika został pokazany na ilustracji.

PRZYGOTOWANIE DO PRACY

Przed rozpoczęciem pracy należy sprawdzić, czy korpus obudowy oraz przewód przyłączeniowy z wtyczką nie są uszkodzone. W przypadku stwierdzenia uszkodzeń zabrania się dalszej pracy.

Uwaga! Wszystkie czynności związane z mocowaniem i wymianą narzędzi roboczych, montażem osłon i prowadnic, regulacją itp. należy przeprowadz ać przy wyłączonym napięciu zasilającym wiertarkę, dlatego przed przystąpieniem do tych czynności: Wyjąć

wtyczkę przewodu narzędzia z gniazda sieciowego!

Mocowanie wierteł w uchwycie wiertarskim (IV)

Należy wybrać właściwe dla danej pracy wiertło z ch wytem walcowym. Do uchwytu włożyć wiertło, a następnie przytrzymu jąc tylną część uchwytu obracać przednią część uchwytu tak, aby wier tło było pewnie i mocno zamocowane w uchwycie.

Regulacja obrotów (V)

Wiertarka wyposażona jest w płynną regula cję obrotów. Regulacja odbywa się za pomocą pokrętła umieszczonego na włączniku. Znacznik obrotu w postaci strzałki, symboli „+” i „-” lub podobnych symboli, informuje w którą stronę należy obrócić pokrętło, aby zwiększyć lub zmniejszyć prędkość obrotową. Obrót pokrętła reguluje zakre s ruchu włączn ika, co przekłada się na maksymalną wartość prędkości obrotowej. Stopniowe naciskanie włącznika przyspiesza obroty silnika.

Uwaga! Wiertarka została wypo sażona w mechaniczną regulację prędkości obrotowej za pomocą zmiany przełożenia przekładni. Ustawienie przełącznika w ustalonej pozycji pozwala wybrać jeden z zakresów prędkości wymienionych w tabeli z danymi technicznymi.

Page 9

I N S T R U K C J A O R Y G I N A L N A

Ustawianie kierunku obrotów (VI)

Ustawić przełącznik kierunku obrotów na pozycję R (obroty w praw o) lub L (obroty w lewo). Uwaga! Zmiana kierunku obrotów może być dokonana jedynie przy odłączonym napięciu zasilającym!

Ustawianie funkcji udaru (VII)

Funkcja pracy z udarem ułatwia pracę przy wykonywaniu otworów w betonie, murze i twardych materiałach ceramicznych (twarde cegły, kamienie, marmur). W tym celu przełącznik udaru ustawić na pracę z udarem (symbol młotka). W czasie wiercenia otworów w innych materiałach funkcję wiercenia z udarem należy wyłączyć ustawiając przełącznik na prac ę bez udaru (symbol wiertła)

Czynności przygotowawcze do pracy

Przed przystąpieniem do pracy: Zamocować obrabiany materiał do imadła lub za pomocą ścisk ów stolarskich. Używać narzędzi roboczych właściwych dla wykonywanej pracy. Zadbaj o to, by były naostrzone i w dobrym stanie. Założyć odzież roboczą i środki ochrony wzroku i słuchu. Włożyć wtyczkę przewodu wiertarki do gniazda sieci elektrycznej. Chwycić wiertarkę oburącz za rękojeść i uchwyt dodatkowy Przyjąć pewną i stabilną postawę. Włączyć wiertarkę wciskając palcem włącznik elektryczny Uwaga! W przypadku zaobserwowania podejrzanych hałasów, trzasków, podejrzanego zapachu itp. natychmiast wyłączyć wier- tarkę i wyciągnąć wtyczkę z gniazda sieci elektrycznej.

UŻYTKOWANIE NARZĘDZIA

Stosowanie prawego lub lewego kierunku obrotów

Obroty prawe stosować w trakcie wiercenia powszechnie stosowanymi wiertłami prawoskrętnymi. Obroty lewe stosować w przypadku zakleszczenia się wiertła prawoskrętnego w materiale oraz przy wykręcaniu wkrętów. W przypadku wykręcania wkrętów stosować minimalne obroty.

Stosowanie blokady włącznika

Blokadę włącznika zaleca się wykorzystywać w przypadku długotrwałego wiercenia (np. przy wierceniu w betonie, murze itp.). W tym celu przy wciśniętym włączniku wcisnąć kciukiem przycisk blokady i puścić włącznik. W celu wyłączenia blokady wystarczy przycisnąć włącznik elektryczny.

Wiercenie w drewnie

Przed wykonaniem otworu zaleca się zamocowa ć obrabiany materiał ściskami stolarskimi lub w imadle, a następnie punktakiem lub gwoździem ustalić miejsce wiercenia. W uchwyt wiertarski zamocować właściwe wiertło, ustalić prędkość, podłączyć wiertarkę do sieci elektrycznej i rozpocząć wiercenie. W przypadku wykonywania otworów przelotowych zaleca się pod materiał podłożyć podkładkę drewnianą, dzięki czemu krawędź otworu u wylotu nie będzie poszarpana. W przypadku wykonywania otworów o dużych średnicach wcześniej zaleca się wywiercić mniejszy otwór prowadzący.

Wiercenie w metalach

Zawsze na leży pewnie zamocować obrabiany materiał. W przypadku cienkiej blachy zaleca się podłożyć pod nią kawałek drewna aby uniknąć niepożądanych zagięć itp. Następnie zaznaczyć miejsca wykonywania otworów punktakiem i rozpocząć wiercenie. Używać wierteł do stali. W przypadku wiercenia w żeliwie białym zaleca się używanie wierteł z końcówkami z węglików spiekanych. Pr zy wierceniu większych otworów zaleca się wykonanie wcześniej mniejszego otworu prowadzącego. Przy wierceniu w stali do chłodzenia wiertła używać oleju maszynowego. Dla aluminium stosować jako chłodziwo terpentynę lub paraﬁnę. Przy wie rceniu w mosiądzu, miedzi lub żeliwie nie należy stosować środków chłodzących. W celu schłodzenia często wyjmować wiertło z materiału aby pozwolić mu na ostygnięcie.

Wiercenie w materiałach ceramicznych Wiercenie w twardych, zwartych materiałach (beton, twarda cegła, kamień, marmur itp.)

Przed wykonaniem właściwego otworu nawiercić bez udaru mniejszy otwór. Właściwy otwór wykonywać z włączoną funkcją udaru. Stosować wiertła udarowe z węglików spiekanych, w dobrym stanie.

Wiercenie w glazurze, miękkiej cegle, tynku itp.

Wiercić jak w punkcie powyżej lecz bez udaru. Co pewien czas wyjmować wiertło z wierconego otworu w celu usunięcia pyłu i odpa dów. W trakcie wiercenia naciskać narzędzie mocno ze stałą siłą.

Page 10

I N S T R U K C J A O R Y G I N A L N A

Wykorzystanie wiertarki do wkręcania lub wykręcania wkrętów

Wiertarka z regulacją obrotów i przełącznikiem kierunku obrotów może być stosowana również do wkręcania - wykręcania wkrętów. W tym celu zaleca się:

- stosowan ie jak najniższej prędkości obrotowej,

- używanie odpowiednich końcówek. Końcówki można mocować bezpośrednio w uchwycie wiertarskim, lub za pomocą specjalnego uchwytu magnetycznego. W celu wykręcenia wkrętu przestawić kierunek obrotów przełącznikiem na obroty lewe (L).

Wycinanie otworów

Wiertarka może być wykorzystana do wykonywania większych otworów w drewnie za pomocą specjalnych wierteł o stałej średnicy lub wymiennych końcówek z zestawu pił - wyrzynarek do otworów. W celu uniknięcia powstania zadziorów, poszarpanych krawędzi wykonywanego otworu u wylotu otworu, pod mate riał podłożyć kawałek dr ewna odpadowego.

Używanie przystawek

Wiertarki ze zmiennym kierunkiem obrotów nie powinny być używane do napędu przy stawek roboczych.

Wiercenie z użyciem ogranicznika głębokości (VIII)

Ogranicznik można wykorzystać do ułatwienia wiercenia w powierzchniach, gdzie wyko nywane są otwory nieprzelotowe, szczególnie w betonie i drewnie. Ustalić głębokość otworu. W uchwycie należy zainstalować wiertło, za pomocą ﬂamastra zaznaczyć na wiertle odległość od końca roboczego wiertła równą głębokości otworu. Ogranicznik głębokości ustawić tak, aby jego koniec pokrywał się zaznaczoną odległością „L” na wiertle. Upewnić się, że ogranicznik nie przemieści się w trakcie pracy. Rozpocząć wiercenie, przy ustalonej głębokości czoło ogranicznika oprze się o powierzchnię w pobliżu otworu. Należy wtedy wycofać wiertło z otworu.

Uwagi doda tkowe

W czasie pracy nie należy wywierać zbyt dużego nacisku na obrabiany materiał i nie wykonywać gwałtownych ruchów, aby nie spowodować uszkodzenia narzędzia roboczego i wiertarki. W czasie pracy stosować regularne przerwy. Nie wolno dopuścić do przeciążenia narzędzia – temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60

C. Po za kończonej pracy wyłączyć wiertarkę, wyjąć wtyczkę przewodu narzędzia z gniazda sieciowego i dokonać konserwacji oraz oględzin. Deklarowana, całkowita wartość drgań została zmierzona za pom ocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są op arte na ocenie narażenia w rzeczywistych warunkach użytk owania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektryczn ego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwiso wym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśn ieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

Page 11

O R I G I N A L I N S T R U C T I O N S

PROPERTIES OF THE TOOL

The manual hammer drill is an ordinary electric tool, insulation Class II, which has been designed for drilling in distinct materials: metal, wood and wooden products, plastics, concrete, walls, etc. using drills adequate for the material with a cylindrical chuck. The hammer drill permits continuous adjustments of rotation of the spindle, changin g of the direction of rotation, hammer drilling and drilling without hammering. It may be also used to screw and remove screws, using the bits available on the market. A correct, reliable and safe functioning of the grinder depends on its proper use, so:

Before you proceed to operate the grinder, read the manual thoroughly and keep it.

ACCESSORIES

The package provided by the manufacturer should contain:

- hammer drill

- additional handle

- drilling depth limiting device

Attention! The tool is supplied without drills!

TECHNICAL PARAMETERS

Parameter Unit of measurements Value

Catalogue number

YT-82044

Nominal voltage

[V~] 220 - 240

Nominal frequency

[Hz] 50

Nominal power

[W] 1050

Nominal rotation

[min

-1

] 0 - 1100 / 0 - 2800

Maximum hole diameter (steel)

[mm] 13 Mass [kg] 3,5 Level of noise

Acoustic pressure [dB (A)] 97,0 ± 3,0

Acoustic power [dB (A)] 108,0 ± 3,0 Class of insulation II Level of vibration: drilling / hammer drilling [m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Grade of protection IP20

GENERAL WARNINGS FOR THE SAFETY OF POWER TOOLS

Warning! Read all sa fety warnings, illustrations and specications provided with this power tool. Failure to do so may

result in electric shock, ﬁre or serious injury.

Keep all warnings and instructions for future reference.

The term “power tool” used in warnings applies to all tools driven by power both wired and wireless.

Workplace safety Keep the workplace well-lit and clean. Disorder and poor lighting can be causes of accidents. Do not work with power tools in an enviro nment with an in creased risk of explosion, containing ammable liquids, gases or vapors. Power tools generate sparks that can ignite dust or fumes. Children and third persons should not be allowed to enter the workplace. Loss of concentration can result in loss of control.

Electrical safety The plug of the electric cable must match the power socket. You must not modify the plug in any way. Do not use any plug adap ters with earthed power tools. An unmodiﬁed plug that ﬁts the outlet reduces the risk of electric shock. Avoid contact with earthedsurfaces suchas pipes,radiators and coolers.Grounding the body increasesthe riskof electric shock. Do not expose power tools to contact with atmospheric precipitation or moisture. Water and moisture that gets inside the

power tool increases the risk of electric shock.

Do not overload the power cable. Do not use the power cord to carry, pull or unplug the power plug from the power outlet. Avoid contact of the power cabl e with heat, oils, sharp edges and moving parts. Damage or entanglement of the power cord

increases the risk of electric shock. In the case of working outside closed rooms, use extension cords intended for work outside closed rooms. Th e use of an extension cord adapted for outdoor use reduces the risk of electric shock.

Page 12

O R I G I N A L I N S T R U C T I O N S

When using a power tool in a humid environment is unavoidable as a protection against supply voltage use a residual current de vice (RCD). The use of RCD red uces the risk of electric shock.

Personal safety Stay alert, pay attention to what you do and keep common sense while working with the power tool. Do not use a power tool when you are tired or under the inuence of alcohol or medication. Even a moment of inattention while working can

lead to serious personal injury. Use personal protective equipment. Always wear eye protection. The use of personal protective equipment such as dust masks, anti-slip safety shoes, helmets and hearing protection reduce th e risk of serious personal injury.

Prevent accidental operation. Make sure that the electric switch is in the “oﬀ” position before connecting to th e power supply and / or battery, lifting or moving the power tool. Moving the power tool with the ﬁnger on the switch or powering the

power tool, when the switch is in the “on” position can lead to serious injuries. Before turning on the power tool remove any keys and other tools that were used to adju st it. The key left on the rotating parts of the power tool can lead to serious injuries. Do not reach and do not lean too far. Keep the right attitude and balance all the time. This will allow easier control over the power tool in case of unexpected work situations.

Dress accordingly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts of the power tool. Loose clothing, jewelry or long hair can be caught by moving parts. If the devices are tted for the connection of dust extraction or dust collection, make sure that they are connected and used prop erly. The use of dust extraction reduces the risk of dust hazards. Do not let the experience acquired from frequent use of the tool resulted in carelessness and ignoring safety rules.

Carefree action can cause serious injuries in a fraction of a second.

Use and care of the power tool Do not overload the power tool. Use the power tool appropriate for the selected application. The right power tool will pro-

vide a better and safer job if used according to the designed load. Do not use the power tool, if th e electric switch does not allow switching on and oﬀ. Power tool, which cannot be controlled by means of a power switch is dangerous an d must be returned for repair.

Disconnect the plug from the power socket and / or removethe battery if it is detachable from the power tool beforeadjusting, changing accessories or storing the tool. Such preventive measures will allow you to avoid accidentally turning on the power tool. Keep the tool out of the reach of children, do not let people who do not know how to operate the power tool or these instructions use a power tool. Power tools are dangerous in the hands of untrained users. Maintain power tools and accessories. Check the tool for mismatches or jams of moving parts, damage to parts and any other conditions that may aﬀect the operation of the power tool. Damage must be repaired before using the power tool.

Many accid ents are caused by incorrectly maintained tools. Keep cu tting tools sharp and clean. Properly maintained cutting tools with sharp edges are less prone to jamming and are easier to control when working.

Use power tools, accessories and inserted tools etc. in accordance with these instructions, taking into account the type and conditions of work. The use of tools for work other than designed is likely to result in a dangerous situation. Handles and gripping surfaces must be dry, clean and free from oil and grease. Slippery handles and gripping surfaces do

not allow for safe operation and control of the tool in dangerous situations.

Repairs Repair the power tool only in authorized facilities using only original spare parts. This ensures proper operation safety of

the power tool.

SAFETY WARNINGS FOR DRILLS

Safety instructions for all activities Use hearing protection when impact drilling. Exposure to noise can cause hearing loss. Use the additional handle(s). Loss of control can cause personal injury. Grasp the tool properly before use. This tool generates high torque and without proper holding during oper ation, loss of control

can cause personal injury.

Hold the power tool by its insulated grip surfaces while performing operatio ns where the cutting part may come into contact with concealed wiring or its own cable. If the cutting part comes into contact with live cable, it may cause the exposed

metal parts of the power tool to become live and electrocute the operator.

Safety instructions when using long drill bits Never operate at a higher speed than the maximum drill speed. At higher speeds, the drill will probably bend and caus e per-

sonal injury if it is allowed to ro tate freely without contact with the workpiece. Always start working at low speed and when the end of the drill is in contact with the workpiece. At higher speeds, the drill

Page 13

O R I G I N A L I N S T R U C T I O N S

will probably bend and cause personal injury if it is allowed to rotate freely without contact with the workpiece. Apply pressure only in the direction of the drill axis. Do not apply excessive pressure. The drill can bend, causing breakage or loss of control which will result in personal injury.

INSTALLATION OF THE ACCESSOR IES

ATTENTION! Installation of the accessories must be carried out when the power supply voltage is disconnected. Remove the plug

of the cord of the tool from the mains socket!

Installation of auxiliary handle (II)

Aﬃx the clamp of drill chuck to drill body, select the chuck position in such a way as to ensure the safest work. The position of chuck should be selected in such a way, that it could be possible to fully counteract the torque directed opposite to direction of rotation of drill chuck. This torque is generated during normal operation, but the highest value is reached wh en the drill is chocked in the processed material. Secure the chuck position by tightening the grip handle of auxiliary chuck ﬁrmly and reliably.

Installation of drilling depth limiter (III)

Put the limiter bar through the hole in the grip handle of auxiliary chuck. The position of limiter must be secured depending on the type of installation: by tightening the grip handle of the auxiliary chuck, by tightening the knob individually or by means of the lock knob. Deta iled method of locking the position of limiter is shown in the illustration.

PREPARATION FOR WORK

Before work may commence, it is necessary to make sure the enclosure and the co rd with plug are not damaged. In case any damage is detected, it is prohibited to continue working.

Attention! All actions co nsisting in installation and replacement of the working tools, installation of guards and guides, adjustments etc. must be carried out when the power supply voltage is disconnected: Remove the plug of the cord of the tool from the

mains socket!

Installation of drills in the chuck (IV)

Select a drill with roller grip proper for speciﬁc job. Insert the drill bit into the chuck and then holding the back of the chuck rotate the front part of the chuck, so that the drill is ﬁxed in the chuck tightly and reliably.

Adjustments of rotation (V)

Drill is ﬁtted with smooth rotation control. Control is carried out by means of a knob placed on the switch. Rotation mark in form of an arrow, „+” and „-” symbols, or similar symbols, informs to which sid e the know should be turned to increase or decrease the rotational speed. Rotation of the knob adjusts the range of switch movement, which translates into the value of maximum speed. Gradually pressing the switch we accelerate the rotation of motor.

Warning! Drill was ﬁtted with mechanical rotational speed control by means of changing gear ratio. Setting the switch in a ﬁxed position allows selecting one of the speed ra nges speciﬁed in the table containing technical data.

Setting the direction of the rotation (VI)

Set the rotation switch in accordance with the arrows; right rotation – the arrow point ing to the front of the tool, left rotation – the arrow pointing to the back of the tool. Attention! The direction of the rotation of th e tool may be changed only if the power supply voltage is oﬀ!

Activation of the hammer function (VII)

The hammer action operation facilitates drilling in concrete, walls and hard ceramic materials (hard bricks, stones, marble). The hammer ac tion selector must be set to hammer action indicated with a symbol of a hammer. While drillin g in other materials, the hammer action function must be deactivated, setting the selector to the drill symbol.

Preparation for work

Before work: The proces sed material must be appropriately ﬁxed, using an anvil or clamps. Use tools which are appropriate for the task to be realised. Make sure they are sharpened an d in good conditions. Wear working clothes and sight and hearing protection. Plug the cord to the mains. Hold the drill with both hands by the handle and the additional handle Adapt a position that guarantees equilibrium. Turn the hammer drill oﬀ, pressing the switch with a ﬁnger.

Page 14

O R I G I N A L I N S T R U C T I O N S

Attention! In case any suspici ous sounds or smell are detected the hammer drill must be immediately disconnected from the mains.

OPERATION OF THE TOOL

Right or left rotation

Right rotation should be used while drilling with common right turn drill. Left rotation must be used if the right turn drill is jammed in the material and in case of driving screws. In case of driving screws into a surface, minimum rotation must be used.

Using the switch lock

It is recommen ded to use the switch lock in case of long drilling, e.g. in case of drilling in concrete, walls, etc. While the switch is pressed, press the lock button with your thumb and release the switch. In order to release the lock, it is suﬃcient to pr ess the electric switch.

Drilling in wood

Before drilling, it is recommended to ﬁx the material to be processed with a cla mp or in an anvil, and then using a punch or a nail mark the place of drilling. Install the drill in the chuck, set the speed, connect the drill to the mains and start drilling. In case of drilling through the material, it is recommended to place a wooden pad under the material, so that the edge of the hole at the outlet will be smooth. In case of drilling large diameter holes, it is recommended to drill ﬁrst a smaller guide hole.

Drilling in metals

It is always necess ary to ﬁx the material to be processed securely. In case of thin sheet metal, it is recommended to place a piece of wood under it, so as to avoid any deformati ons. Then mark the places of drilling using a punch and start drilling. Use drills fo r steel. In case of drilling in white cast iron, it is recommended to use drills with sintered carbide bits. While drilling larger holes, it is recommended to drill ﬁrst a smaller guide hole. While drilling steel, cool the drill with m achine oil. In case of drilling in aluminium, use turpentine oil or paraﬃn to cool the drill. In ca se of drilling in brass, copper or cast iron do not use any substances to cool the drill. In order to cool it, is required to remove it frequently from the material.

Drilling in ceramic materials Drilling in hard and compact materials: concrete, hard bricks, stone, marb le etc.)

Before drilling the proper hole, it is recommended to drill ﬁrst a smaller guide hole wit h the hammer funct ion oﬀ. The proper hole should be drilled with the hammer function on. Use drills with sintered carbide bits in good conditions.

Drilling in glaze, soft brick, plaster, etc. Drill as described in the point above, but with out hammer action.

From time to time remove the drill from the hole, in order to remove dust and debris. While drilling press the tool hard with constant strength.

Using the drill to drive or remove screws

A drill with adjustable rotation and a switch to change the direction of rotation may also be used to drive screws in and remove them. In order to do so, the following is recommended:

- use the lowest rotational speed,

- use appropriate bits. Bits may be installed directly in the chuck, or with a special magnetic holder. In order to remove a screw set the direction of rotation to the left (L).

Carving holes

The drill may be used to carve larger holes in wood, using special drills of ﬁxed diameter or interchangeable bits from the saw set – jig-saws. In order to obtain smooth edges of the outlet of the hole, place a piece of wood under the material.

Using attachments Drills with adjustable direction of rotation should not be used with attachments.

Drilling with the depth delimiter (VIII)

The delimiter can be used to facilitate the drilling of surfaces, where there are performed blind holes, particularly in concrete and wood. Dete rmine the depth of the hole. Install the drill bit in the holder, by using a pen you should mark on the drill bit a distance, from the working drill end which is equal to the depth of the hole. set the depth delimiter so its end would cover the marked the distance „L” on the bit. Make sure, that the delimiter does not mov e during operation. Start drilling, at a ﬁxed depth the delimiter forehead w ill rest on the surface around the hole. You should withdraw the drill bit out of the hole.

Page 15

O R I G I N A L I N S T R U C T I O N S

Additional remarks

During work do not exert excessive pressure on the material to be processed and do not make abrupt movements, so as not to damage the tool and the drill. Make regular breaks during work. Avoid overloading the tool. The temperature of the external surfaces must not exceed 60

C. Once work has been ﬁnished, turn the drill oﬀ, unplug it from the mains and proceed to maintenance and inspection. The declared total value of vibrations has been dete rmined by means of a standard method and it may be us ed for comparative purposes. The declared total value of vibrations may be applied in the preliminary assessment of exposure. Attention! The emission of vibrations during work with the tool may diﬀer from the declared value, depending on the use of the tool. Attention! It is required to determine safety means to protect the operator, which are based on assessment of exposure under real operating conditions (including the whole working cycle, as for example the time when the tool is of or idling, and the time of activation).

MAINTENANCE AND OVERHAUL

ATTENTION! Before any adjustment, technical service or maintenance operations unplug the tool. Once the operations have been ﬁnished, the technical conditions of the tool must be assessed by means of external evaluation and inspection of the following elements: body and handle, conductor with a plug and deﬂection, functioning of the electric switch, patency of ventilation slots, sparking of brushes, noise level of functioning of bearings and gears, start-up and smoothness of oper ation. During the guarantee period, the user cannot dismantle the electric tools or change any sub-assemblies or elements, since it will cancel any guarantee rights. All irregularities detected at overhaul or during functioning of the tools are a signal to have the tool repaired at a servi ce shop. Once the functioning has been concluded, the casing, ventilation slots, switches, additional handle and protections mu st be cleansed with a stream of air (at a pressure not exceeding 0.3 MPa), with a brush or a cloth without any chemical substances or cleaning liquids. Tools and handles must be cleansed with a clean cloth.

Page 16

O R I G I N A L A N L E I T U N G

GERÄTEBESCHREIBUNG

Die manuelle Schlagbohrmaschine ist ein einfaches Elektrowerkzeug der Schutzklasse II und ist bestimmt zum Bohren in verschiedenen Materialien wie Metall, Holz und Holzprodukte, Kunststo ﬀ, Beton, Mauerwerk, etc. Das Bohren erfolgt mit für das zu bearbeitende Material geeigneten Bohrer mit Walzenbohrfutter. Die Schlagbohrmaschine ist mit folgenden Funktionen ausgestattet: stufenlose Spindeldrehzahlregulierung, Umschalten der Drehrichtung, Bohren mit oder ohne Schlag. Das Gerät ist auch geeignet zum Schrauben unter Anwendung von handelüblichen Schraubendrehereinsätzen. Ordnungsgemäßes, einwandfreies und gefahrloses Arbeiten mit dem Gerät ist vom ordnungsgemäßen Betrieb abhängig.

Daher muss diese Bedienungsanleitung vor Beginn der Arbeiten vollständig gelesen und aufbewahrt werden.

Für Schäden, die auf Nichtbeachtung der Sicherheitsvorschriften und der in dieser Betriebsanweisung enthaltenen Hinweise zurückzuführen sind, übernimmt der Lieferant keine Haftung.

ZUBEHÖR

Der Lieferu mfang soll folgende Komponenten umfassen:

- Schlagbohrmaschine

- Zusatzgriﬀ

- Tiefenanschlag

Achtung! Im Lieferumfang sind keine Bohrer enthalten!

TECHNISCHE DATEN

Kennwerte

Messeinheit Wert

Bestellnummer

YT-82044

Netzspannung

[V~] 220 - 240

Netzfrequenz

[Hz] 50

Nennleistung

[W] 1050

Nenndrehzahl

[min

-1

] 0 - 1100 / 0 - 2800

Max. Bohrdurchmesser (Stahl)

[mm] 13

Gewicht

[kg] 3,5

Lärmpegel

- Schalldruck L

± K [dB (A)] 97,0 ± 3,0

- Leistung L

± K [dB (A)] 108,0 ± 3,0

Schutzklasse

Vibrationspegel

[m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Schutzart

IP20

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezikationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen.

Alle Warnungen sowie An leitungen für mögliche Bezugnahme aufbewahren.

Der in den Warnungen verwendete Begriﬀ „Elektrowerkzeug / Maschine“ betriﬀt alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb.

Sicherheit am Arbeitsplatz Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen. Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöht er Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenﬂug zr Staub- oder Dampf-

entzündung führen. Kinder und Unbefugte fern vom Ar beitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren ge hen.

Elektrische Sicherheit Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modizieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr

eines mögli chen elektrischen Schlages.

Page 17

O R I G I N A L A N L E I T U N G

Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines mögli chen elektrischen Schlages. Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkun g schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.

Stromkabel nicht überlasten. Gerä t am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. E in beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages. Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln

wird die Gefahr eines elektrischen Schlages minimiert.

Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages

minimiert.

Persönliche Sicherheit Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einuss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen. Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutz-

masken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen.

Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerkzeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine

mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsth aften Körperverletzungen führen.

Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerk zeuges / der Maschine zu rück-

gelassener Schlüssel kann zu ernsthaften Verletzungen fü hren. Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann da s Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.

Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange

Haare könn en durch diese Komponenten erfasst werden.

Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert. Nicht zulassen, dass die bei der häugen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu

Körperverletzungen führen.

Elektrowerkzeuge / Maschinen gebrauchen und pegen Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektro-

werkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt.

Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist.

Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen.

Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Ma schine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann ein e

unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden.

Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen

bediente El ektrowerkzeuge / Maschinen stellen eine Gefahr dar.

Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammenpassendeoder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine herbeigeführt. Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge ver-

klemmen sich selten und können bei der Arbeit besser kontrolliert werden.

Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmung s-

gemäß eingesetzt, kann es zu gefährlichen Situationen führen. Handgriﬀe und Haleächen immer trocken, sauber, öl- und schmierstoﬀfrei halten. Durch verschmutzte Handgriﬀe und Hal- teﬂächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich.

Page 18

O R I G I N A L A N L E I T U N G

Reparaturen Elektrowerkzeug / Maschine nu r in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparieren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.

SICHERHEITSHINWEISE FÜR BOHRGERÄTE

Sicherheitshinweise für alle Aktivitäten Verwenden Sie beim Schlagbohren einen Gehörschutz. Wenn Sie Lärm ausgesetzt sind, kann dies zu Hörverlust führen. Benutzen Sie die zusätzlichen Halterungen. Kontrollverlust kann zu Verletzungen führen. Greifen Sie das Werkzeug vor dem Gebrauch richtig. Dieses Werkzeug erzeugt ein hohes Drehmoment, und ohne richtiges

Halten während des Betriebs kann der Verlust der Kontrolle über das Gerät zu Verletzungen führen.

Halten Sie das Elektrowerkzeug an seinen isolierten Griﬀächen fest, während Sie Arbeiten durchführen, bei denen das Schneidelement mit verdeckter Verkabelung oder dem eigenen Kabel in Berührung kommen kann. Ein Schneidelement,

das m it einem stromführenden Draht in Berührung kommt, kann dazu führen, dass die freiliegenden Metallteile des Elektrowerkzeugs unte r Spannung stehen und der Bedienperson einen elektrischen Schlag versetzen werden.

Sicherheitshinweise bei der Verwendung von langen Bohrern Arbeiten Sie niemals mit einer höheren Geschwindigkeit als die maximale Bohrgeschwindigkeit. Bei höheren Geschwin-

digkeiten wird sich der Bohrer wahrscheinlich verbiegen, wenn er zur freien Drehung freigegeben wird ohne mit dem Werkstück in Berührung zu kommen, was zu Verletzungen führt.

Beginnen Sie immer mit niedriger Drehzahl und im Moment, in dem das Bohrerende mit dem zu bearbeitenden Material in Berührung kommt. Bei höheren Geschw indigkeiten wird sich der Bohrer wahrscheinlich verbiegen, wenn er zur freien Drehung

freigegeben wird ohne mit dem Werkstück in Berührung zu kommen, was zu Verletzungen führt. Druck nur in Richtung der Bohrachse ausüben, ke inen Überd ruck ausüben. Der Bohrer kann sic h verbiegen, was zu einer Fraktur oder Kontrollverlust führt und Verletzungen verursacht.

ZUBEHÖRKOMPONENTEN MONTIEREN

ACHTUNG! Zur Montage des Zubehörs muss der Netzkabel vom Netz getrennt sein (Netzstecker aus der Steckdose ziehen!).

Zusatzgriﬀ montieren (II)

Befestigungsöse des Zusatzhandgriﬀes am Schlagbohrmaschinenkörper befestigen, Lage des Zusatzhandgriﬀes so wählen, dass die sicherste Arbeit gewährleistet wird. Lage des Zusatzhandgriﬀes so wählen, dass es dem zur Bohrfutterdrehrichtung entgegen gesetzten Drehmoment entgegengewirkt werden kann. Dieses Drehmoment entsteht beim Normalbetrieb, wird jedoch durch das Verklemmen des Bohrers im bearbeiteten Material am höchsten. Zusatzhandgriﬀ in seiner Lage durch festes Anziehen des Handgr iﬀdrehteils sichern.

Tiefenanschlag m ontieren (III)

Tiefenanschlagstift in die Bohrung der Zusatz handgriﬀ-Befestigungsöse stecken. Position des Tiefenanschlags je nach der jeweiligen Arbeit sichern: Handgriﬀdrehteil festziehen, separaten Dreknopf festziehen oder Sperrstift drücken. Die Lagensperrung des Tiefenanschlags wird auf der Abbildung detailliert dargestellt.

GERÄT VORBEREITEN

Vor Beginn der Arbeit das Gerätegehäuse und den Netzkabel mit Stecker auf Beschädigungen prüfen. Bei festgestellten Beschädigungen ist weitere Arbeit nic ht gestattet.

Achtung! Bei jeglichen Arbeiten, die mit Befestigung und Wechseln der Einsatzwerkzeuge, Montage von Abdeckungen und Führungen, Einstellarbeiten etc. verbunden sind, muss das Gerät von Netzspannung getrennt sein, daher vor Beginn dieser Arbeiten:

Netzstecker aus der Steckdose ziehen!

Befestigung der Bohrer im Bohrfutter (IV)

Für jeweilige Ar beit entsprechenden Bohrer mit Zylinderschaft wählen. Bohrer im Bohrfutter einsetzen, hinteren Bohrfutterteil festhalten und vorderen Bohrfutterteil so verstellen, dass der Bohrer zuverlässig und sicher befestigt wird.

Drehzahlregulierung (V)

Die Schlagbohrmaschine kann in ihrer Drehzahl stufenlos geregelt werden, indem der Drehknopf im Einschalter verstellt wird. Das Drehrichtungssymbol „Pfeil“, „+” und „-” bzw. ähnliche Symbole informieren über die Drehrichtung des Drehknopfes, um die Drehzahl entsprechend zu erhöhen oder zu reduzieren. Durch die Verstellung des Drehknopfes wird der Einschalterhub eingestellt, um jeweilige maximale Drehzahl zu erreichen. Durch die Druckerhöhung am Einschalter wird die Motordrehzahl erhöht.

Page 19

O R I G I N A L A N L E I T U N G

Drehrichtung einstellen (V I)

Drehrichtungsumschalter auf R (Drehrichtung rechts) bzw. L (Drehrichtung links) stellen. Achtung! Umschalten de r Drehrichtung kann nur bei abgetrennter Spannungsversorgung erfolgen!

Mit Schlagf unktion arbeiten (VII)

Diese Funktion erleichtert das Bohren bei Arbeiten in Beton, Mauerwerk und harten Keramikmaterialien (Hartziegel, Gestein, Marmor). Dazu den Umschalter auf Schlagfunktion (Hammersymbol) stellen. Bei Bohren in sonstigen Materialien ist die Schlagfunktion auszuschalten. Dazu den Umschalter auf Arbeit ohne Schlagfunktion (Bohrersymbol) stellen.

Vor Arbeitsbeginn durchzuführende Tätigkeiten

Vor Arbeitsbeginn: Das zu bearbeitende Material mit Schraubstock oder Schraubenzwinge befestigen. Nur geeignete Einsatzwerkzeuge verwenden. Sicherstellen, das diese geschärft sind und sich in einwandfreiem Zustand beﬁnden. Sicherheitskleidung, Schutzbrille und Gehörschutz tragen. Nach Einsp annen des Bohrers den Bohrfutterschlüssel aus dem Bohrfutter ziehen. Netzstecker in die Steckdose einstecken. Bohrmaschine immer mit beiden Händen am Griﬀ und am Zusatzgriﬀ halten Für einen sicheren und stabilen Stand sorgen. Den elektrischen Einschalter drücken. Achtung! Bei anormalen Geräuschen, Knackg eräuschen, Brandgeruch etc. Bohrmaschine sofort ausschalten und Netzstecker aus der Steckdose ziehen.

BEDIENUNG DES GERÄTES

Achtung! Beim Arbeiten mit der Bohrmaschine Gehörschutz tragen!

Rechts- od er Linksdrehrichtung

Rechtsdrehrichtung beim Bohren mit handelsüblichen rechtsgängigen Bohrern einsetzen. Linksdrehrichtung beim Klemmen von rechtsgängigen Bohrern und beim Herausdrehen von Schrauben einsetzen. Beim Herausdrehen von Schrauben mit niedriger Drehzahl arbeiten.

Feststellknopf für Ein-/Ausschalter

Es wird empfohlen, den Ein-/Ausschalter bei Dauerbetrieb (z.B. beim Bohren in Beton, Mauerwerk, et c.) mit dem Feststellknopf zu arretieren. Dazu den Feststellknopf bei gedrücktem Ein-/Ausschalter mit dem Daumen drücken und den Ein-/Ausschalter loslassen. Um die Arretierung auszuschalten, den elektrisc hen Ein-/Ausschalter drücken.

Bohren in Holz

Vor dem Bohren empﬁehlt es sich, das zu bearbeitende Material mit Schraubstock oder Schraubenzwinge zu befestigen und anschließend die Bohrstelle mit einem Körner bzw. einem Nagel markieren. Geeigneten Bohrer in das Bohrfutter einspannen, Drehzahl ei nstellen, Bohrmaschine an das Netz anschließen und mit der Arbeit beginnen. Bei durchlaufenden Bohrungen empﬁehlt es sich, un ter das zu bearbeitende Material eine Holzunterlage zu legen, wodurch de r Bohrungsrand am Auslauf glatt ist. Bei großen Durchmessern der Bohrungen empﬁehlt es sich, vorher eine Bohrung mit einem geringeren Durchmesser vorzunehmen.

Bohren in Metall

Das zu bearbeitende Material immer sicher befestigen. Bei dünnen Blechen empﬁehlt es sich, unter das zu bearbeitende Material eine Holzunterlage zu legen, wodurch ungewünschtes Biegen etc. vermieden werden kann. Anschließend die Bohrstelle mit einem Körn er markieren und mit dem Bohren beginnen. Dabei Stahlbohrer einsetzen. Beim Bohr en in Weißguss empﬁehlt es sich, Hartmetallbohrer ein zusetzen. Bei großen Durchmessern der Bohrungen empﬁehlt es sich, vorher eine Bohrung mit einem geringeren Durchmesser vorzunehmen. Beim Bohren in Stahl Maschinenöl zum Kühlen des Bohrers verwenden. Beim Bohren in Aluminium Terpentin- oder Paraﬃnöl als Kühlmittel verwenden. Beim Bohren in Messing, Kupfer oder Gusseisen keine Kühlmittel verwenden. In diesem Fall den Bohrer häuﬁg aus dem Material ziehen und abkühlen lassen.

Bohren in Keramikmaterialien Bohren in harten, kompakten Materialien (Beton, Hartziegel, Gestein, Marmor, etc.)

Erst eine kleinere Bohrung ohne Schlag vornehmen und anschließend mit Schlag bo hren. Die endgültige Bohrun g mit eingeschalteter Schla gfunktion vornehmen. Schlagbohrer aus Hartmetall in einwandfreiem Zustand verwenden.

Page 20

O R I G I N A L A N L E I T U N G

Bohren in Fliesen, Weichziegel, Putz, etc.

Wie unter beschrieben, jedoch ohne Schlag bohren. Von Zeit zu Zeit den Bohrer aus der Bohrung ziehen, um Staub und Abfall beseitigen zu können. Beim Bohren das Gerät stark mit ko nstanter Kraft anpressen.

Ein- bzw. Herausdrehen von Schrauben

Die Schlagbohrmaschine mit Drehzahlregulierung und Drehrichtungsumschalter eignet sich auch zum Ein- und Herausdrehen von Schrau ben. Dazu empﬁehlt es sich:

- mit minimaler Drehzahl zu arbeiten,

- entsprech ende Schraubendrehereinsätze zu verwenden. Die Schraubendrehereinsätze können direkt in das Bohrfutter oder mit speziellen Magnethaltern eingespannt werden. Zum Herau sdrehen von Schrauben den Drehrichtungsumschalter auf Linksdrehrichtung (L) stellen.

Löcher ausschneiden

Die Schlagbohrmaschine eignet sich auch zum Ausschneiden von größeren Löchern in Holz. Dazu werden spezielle Bohrer mit konstantem Durchmesser oder austauschbaren Einsätzen zum Sägen und Ausschneiden von Löchern benötigt. Es empﬁehlt sich, unter das zu bearbeitende Material eine Holzunterlage zu legen, wodurch der Bohrungsrand am Auslauf glatt ist.

Bohrvorgelegen

Bohrmaschinen mit variabler Drehrichtung sollen nicht mit Bohrvorgelegen verwendet werden.

Bohren mit der Verwedung eines Tiefenbegrenzers (VIII)

Den Begrenzer kann man als Erleichterung beim Bohren in Flächen verw enden, wo keine Durchgangsbohrungen, besonders in Beton und Holz, auszuführen sind. Dabei ist die Tiefe der Bohrung festzulegen. In das Futter ist der Bohrer zu installieren; mit Hilfe eines Filzstiftes wird auf dem Bohrer der Abstand vom Arbeitsende, das gleich der Tiefe ist, gekennzeichnet. Der Tiefenbegrenzer ist so einzustellen, dass sein Ende sich mit dem auf dem Bohrer gekennzeichneten Abstand „L” überdeckt. Man muss sich auch überzeugen, dass der Begrenzer sich während des Funktionsbetriebe s nicht verlagert. Je tzt beginnt man mit dem Bohren. Bei einer festgelegte n Tiefe stützt sich dann der Begrenzer auf die Oberﬂäche in der Nähe der Bohrung. Dann muss man den Bohrer aus der Bohrung nehmen.

Zusätzliche Bemerkungen

Nicht zu starken Druck auf das zu bearbeitende Material ausüben und keine heftigen Bewegungen ausführen, sonst kann das Einsatzwerkzeug und die Bohrmaschine beschädigt werden. Das Bohren in regelmäßigen Abständen unterbrechen. Das Gerät nie überlasten – die Außenﬂächentemperatur darf nie 60

C überschr eiten. Nach Beendigung der Arbeit Bohrmaschine ausschalten, den Netzstecker aus der Steckdose ziehen sowie Wartungs- und Inspektionsarbeiten durchführen.

Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleichen eines Werkzeuges mit dem anderen verwendet werden. Der erklärte Gesamtwert der Schwingungen kann im Rahmen einer Vorbewertung der Ausstellung benutzt werden. Hinweis! Während des Funktionsbetriebes des Werkzeuges kann sich die Emission der Schwingungen vom deklarierten Wert unterscheiden, wobei dies von der Art der Verwendung des Werkzeuges abhängt. Achtung! Man muss die Sicherheitsmittel für den Schutz des Bedieners bestimmen, die sich auf eine Bewertung der Gefährdung unter re alen Nutzungsbedingung en stützen (dabei bezieht man alle Teile des Arbeitszyklus mit ein, wie zum Beispiel die Zeit, wenn das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktivierung).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriﬀ, Elektroleitung mit Stecker und Abbiegungsstück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürs ten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder ke ine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriﬀ und Bedeckungen z.B. mit dem Druckluftst rahl (vom Druck nicht gr ößer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigu ngsﬂüssigkeiten reinigen. Die Werkzeuge und Handgriﬀe soll man mit dem sauberen, trockenen Lappen reinigen.

Page 21

О Р И Г И Н А Л Ь Н А Я И Н С Т Р У К Ц И Я

ХАРАКТЕРИСТИКА УСТРОЙСТВА

Ручная ударная дрель - это обычное электроустройство, II класса изоляции, предназначенное для сверления отверстий в разновидных материалах: металлах, древесине и древнепроизводных материалах, синтетических материалах, бетоне, стенах и.т.д., с помощью отвечающих обрабатываемому материалу сверл с цилиндрическими хвостами. Возможна плавная регулировка скорости вращения шпинделя, перемена направления вращения дрели, сверление с ударом и без удара. Кроме этого, дрелью можно ввинчивать и вывинчивать шурупы, пользуясь доступными на рынке насадками-шуруповертами. Правильная, безотказная и безопасная работа устройства зависит от его правильной эксплуатации, поэтому:

Перед началом работы с устройством следует подробно ознакомиться с инструкцией и сберечь ее.

Поставщик не отвечает за ущерб, являющийся результатом того, что не соблюдались правила безопасности и рекомендации из данной инструкции.

ОСНАЩЕНИЕ ДРЕЛИ

В заводской упаковке должна находиться:

- дрель

- дополнительная рукоятка

- ограничитель глубины сверления

Внимание! В комплекте нет сверл!

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр Единица измерения Значение

Номер по каталогу YT-82044 Сетевое напряжение [V~] 220 - 240 Сетевая частота [Hz] 50 Номинальная мощность [W] 1050 Номинальная скорость вращения [min

-1

] 0 - 1100 / 0 - 2800

Макс. диаметр сверления (сталь) [mm] 13 Масса [kg] 3,5 Уровень шума

- акустическое давление L

± K [dB (A)] 97,0 ± 3,0

- акустическая мощност ь L

± K [dB (A)] 108,0 ± 3,0

Класс изоляции II Колебания [m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Уровень защиты IP20

ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТОВ

Предостережение! Следует ознакомиться со всеми предостережениями по безопасности, иллюстрациями и спецификациями, которые доставлялись с этим электроинструментом / машиной. Несоблюдение их может привести к электрическому поражению, пожару или к серьезным травмам.

Сохранить все предостережения и инструкции для будущего отнесения.

Понятия «электроинструмент / машина», использованные в предостережениях, относится ко всем инструментам / машинам, которые приводятся в действие электрическим током, как проводных, так и беспроводных.

Безопасность рабочего места Рабочее место следует сохранять при хорошем освещении и в чистоте. Беспорядок и слабое освещение могут быть

причинами возникновения случаев.

Не следует работать электроинструментами / машинами в среде с увеличенным риском взрыва, который содержит горючие жидкости, газы или пары. Электроинструменты / машины генерируют искры, которые могут зажечь пыль

или пары. Не следует допускать детей и посторонних лиц к рабочему месту. Потеря концентрации может стать причиной потери контроля.

Page 22

О Р И Г И Н А Л Ь Н А Я И Н С Т Р У К Ц И Я

Электрическая безопасность Штепсель провода должен подходить к сетевой розетке. Не полагается модифицировать штепсели каким-либо иным способом. Не полагается применять никаких адаптеров штепселя с заземленными электроинструментами / машинами. Не модифицированный штепсель, подходящий к розетке, уменьшает риск поражения электрическим током. Следует избегать контакта с заземленными такими поверхностями, как трубы, обогреватели и холодильники.

Заземление тела увеличивает риск поражения электрическим током. Не следует подвергать электроинструменты / машин на контакт с атмосферными осадками или влажностью. Вода и влажность, которая проникнет внутрь электроинструмента / машины, увеличивает риск поражения электрическим током.

Не протягивать питающий кабель. Не применять питающего кабеля, чтобы носить, тянуть или отсоединять штепсель от сетевой розетки. Избегать контакта питающего кабеля с теплом, маслами, острыми кромками и подвижны-

ми частями. Повреждение или спутывание питающего кабеля увеличивает риск поражения электрическим током.

В случае работы вне закрытых помещений, следует применять удлинители, предназначенные для работы вне закрытых помещений. Использование удлинителя, приспособленного для работы наружу помещений, уменьшает риск

поражения электрическим током.

В случае, когда применение электроинструмента / машин во влажной среде является неизбежным, тогда как защиту от напряжения питания следует применять устройство дифференциального тока (УДТ) [англ. residual

current de vice, RCD]. Применение УДТ уменьшает риск поражения электрическим током.

Персональная безопасность Будь бдителен, обращай внимание на то, что делаешь, и храни здравый рассудок во время работы с электроинструментом / машиной. Не применяй электроинструмента / машины, будучи переутомленным или под воздействием наркотиков

алкоголя или лекарств. Даже минута невнимания во время работы может привести к серьезным персональным травмам. Применяй средства персональной защиты. Всегда накладывай защиту зрения. Применение средств персональной защиты, таких как пылезащитный респиратор, противоскользящая защитная обувь, каски и защитники слуха, уменьшают риск серьезных персональных травм.

Предотвращай случайный ввод в действие. Убедись, что электрический включатель перед подсоединением к питанию и/или аккумулятору, поднесением или переноской электроинструмента / машины, находится в позиции

«выключен». Переноска электроинструмента / машины с пальцем на включателе или питание электроинструмента / машины, когда включатель находится в позиции «включен», может привести к серьезным травмам.

Перед включением| электроинструмента / машины сними все ключи и другие инструменты, которые были использованы для его регулировки. Ключ, оставленный на вращательных элементах инструмента / машины, может вести

к серьезным травмам.

Не протягивай руку и не высовывайся очень далеко. Удерживай соответствующее положение, а также равновесие на протяжении всего времени. Это позволит легче овладеть электроинструментом / машиной в случае непредви-

денных ситуаций во время работы. Соответственно одевайся. Не надевай более свободную одежду или бижутерию. Удерживай волосы и одежду в от- далении от подвижных частей электроинструмента / машины. Свободная одежда, бижутерия или длинные волосы могут быть схвачены подвижными частями.

Если устройства приспособлены для присоединения вытяжки| пыли или накопления пыли, убедись, что они были подсоединены и использованы правильно. Применение вытяжки пыли уменьшает риск угроз, связанных с пылями. Не позволь, чтобы опыт, приобретенный частым использованием инструмента / машины, повлекли беззаботность и игнорирование правил безопасности. Беззаботное действие может привести до серьезных травм в одну долю секунды.

Эксплуатация и заботливость об электроинструменте / машине Не перегружай электроинструмент / машину. Применяй электроинструмент / машину, соответствующий для выбранного применения. Соответствующий электроинструмент / машина обеспечит лучшую и более безопасную работу,

если будет использован для спроектированной нагрузки.

Не применяй электроинструмент / машину, если электрический включатель не делает возможным включение| и выключение. Инструмент / машина, который не дается контролировать при помощи сетевого выключателя является

опасным и его следует сдать в ремонт.

Отсоедини штепсель от питающей розетки и/или демонтируй аккумулятор, если является отключаемым от электроинструмента / машины перед регулировкой, заменой принадлежностей или хранением инструмента / машины.

Такие предохранительные мероприятия позволят избежать случайного включения электроинструмента / машины.

Храни инструмент в недоступном для детей месте, не позволь лицам, незнающим обслуживания электроинструмента / машины или этих инструкций, пользоваться электроинструментом / машиной. Электроинструменты / маши-

ны опасны в руках пользователей, не прошедших курсы подготовки. Проводи технический уход за электроинструментами / машинами, а также за принадлежностью. Проверяй инстру- мент / машину под углом несоответствия или насечек подвижных частей, повреждений частей, а также каких-либо других условий, которые могут повлиять на действие электроинструмента / машины. Повреждения следует починить перед использованием электроинструмента / машины. Много случаев вызваны несоответственным техническим уходом за инструментами / машинами.

Page 23

О Р И Г И Н А Л Ь Н А Я И Н С Т Р У К Ц И Я

Режущие инструменты следует удерживать в чистоте и в заостренном состоянии. Режущие инструменты с острыми кромками с соответственно проведенным техническим уходом являются менее склонными к защемлению/заклиниванию и можно легче контролировать их во время работы.

Применяй электроинструменты / машины, принадлежности и инструменты, которые вставляются и т.д. согласно с данными инструкциями, принимая во внимание вид и условия работы. Применение инструментов для другой

работы, чем для которой были спроектированы, может привести до возникновения опасной ситуации. Рукояти и поверхности для хватки сохраняй сухими, чистыми, а также свободными от масла и мази. Скользкие рукояти и поверхности для хватки не позволяют на безопасное обслуживание, а также контролирование инструмента / машины в опасных ситуациях.

Ремонты Ремонтируй электроинструмент / машину только в учреждениях, имеющих на это служебные права, которые применяют только оригинальные запчасти. Обеспечь эту соответствующую безопасность работы электроинструмента.

ПРЕДУПРЕЖДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ДРЕЛИ

Указания по технике безопасности для всех работ При ударном сверлении используйте средства защиты органов слуха. Воздействие шума может привести к потере слуха. Используйте дополнительную рукоятку. Потеря контроля может привести к травмам. Перед использованием правильной возьмите инструмент. Этот инструмент генерирует высокий крутящий момент и

без надлежащей фиксации во время работы может привести к потере контроля и травмам.

При выполнении операций, при которых режущий элемент может соприкасаться со скрытой проводкой или собственным кабелем, держите электроинструмент за изолированные поверхности рукояток. Попадание режущего

элемента на провод под напряжением может привести к тому, что открытые металлические части электроинструмента окажутся под напряжением и могут привести к поражению пользователя электрическим током.

Указания по технике безопасности при использовании длинных сверл Никогда не работайте с частотой вращения выше максимальной частоты вращения сверла. При более высоких

скоростях сверло, если допустить его свободное вращение без контакта с заготовкой, может выгнуться, что может привести к травмам.

Всегда начинайте работу на низкой скорости, когда конец сверла соприкасается с обрабатываемым материалом.

При более высоких скоростях сверло, если допустить его свободное вращение без контакта с заготовкой, может выгнуться, что может привести к травмам. Прикладывайте давление только в направлении оси сверла и не создавайте избыточного давления. Сверло может изогнуться, в результате чего оно может треснуть или привести к потере контроля и травмам.

МОНТАЖ ЭЛЕМЕНТОВ ОСНАЩЕНИЯ

ВНИМАНИЕ! Mонтаж оснащения разрешается проводить только при условии, что дрель отключена от сети питания (Вы-

нуть штепсель провода из гнезда электросети!)

Монтаж дополнительной рукоятки (II)

Хомут держателя дрели закрепить на корпусе сверлильного станка, выбрать позицию держателя так, чтобы обеспечить наиболее безопасную работу. Положение держателя должно быть подобрано так, чтобы можно было полностью противодействовать оборотному моменту, направленному в противоположном направлении по отношению к направлению оборотов держателя дрели. Такой момент возникает в процессе нормальной работы, но наивысшее значение достигается в случае заклинивания сверлильного станка в просверливаемом материале. Положение держателя следует закрепить сильным и надежным затягиванием рукоятки дополнительного держателя.

Монтаж ограничителя глубины сверления (ІІІ) Стержень ограничителя протянуть через отверстие в хомуте дополнительной рукоятки. Положение ограничителя следует обеспечить в зависимости от типа монтажа: затягивая рукоятку дополнительного держателя, затягивая отдельно ручку или с помощью нажатия блокировки. Подробный способ для блокировки положения ограничителя показан на рисунке.

ПОДГОТОВКА К РАБОТЕ

Перед началом работы проверить, не повредился ли корпус и соеденительный провод со штепселем. Если обнаружены повреждения, то запрещается продолжать работу.

Внимание! Все работы, связанные с закреплением и заменой рабочих инструментов, монтажем щитков и направляющих, настройками и.т.д., следует проводить с дрелью, отключенной от сети питания, поэтому перед началом таких работ: Вы-

Page 24

О Р И Г И Н А Л Ь Н А Я И Н С Т Р У К Ц И Я

нуть штепсель провода из гнезда электросети!

Установка сверл в патроне (IV)

Следует подобрать соответствующее для данной работы сверло с цилиндрическим хвостовиком. В держатель вставить сверло, а далее, придерживая заднюю часть держателя, оборачивать переднюю часть держателя так, чтобы сверло было надежно и крепко закреплено в держателе.

Регулировка скорости вращения (V)

Дрель оснащена переменной скоростью. Регулирование осуществляется с помощью ручки, которая находится на включателе. Маркер оборота в виде стрелки, символов «+» и «-« или похожих символов, информирует, в какую сторону следует повернуть ручку, чтобы увеличить или уменьшить оборотную скорость. Оборот ручки регулирует диапазон движения включателя, что влияет на максимальное значение оборотной скорости. Постепенное нажатие включателя ускоряет обороты двигателя.

Внимание! Дрель оснащена механическим регулированием оборотной скорости с помощью изменения положения трансмиссии. Установка переключателя в фиксированной позиции дает возможность выбрать один из режимов скорости, указанных в таблице с техническими данными.

Настройка направления вращения (VI)

Привести переключатель направления вращения в положение R (правостороннее вращение) или L (левостороннее вращение).

Внимание! Направление вращения можно менять только при условии, что дрель отключена от сети питания!

Режим удара (VII)

Режим работы с ударом облегчает сверление отверстий в бетоне, стенах и прочных керамических материалах (прочный кирпич, камень, мрамор). Чтобы выбрать режим удара, следует привести переключатель в положение «работа с ударом» (символ - молоток). Во время сверления других материалов следует выключить режим удара, приводя переключатель в положение «режим работы без удара» (символ - сверло)

Процедура подготовки к работе

Перед началом работы: Зафиксировать обрабатываемый материал в тисках или ваймах. Применять соответствующие данной работе инструменты. Они должны быть отточенными и в хорошем состоянии. Одеть рабочую одежду и средства защиты слуха и зрения. После закрепления сверла вынуть ключик из сверлильного патрона. Вставить штепсель провода дрели в гнездо электросети. Взять дрель двумя руками за рукоятку и дополнительную рукоятку Принять надежную и стабильную позу. Включить дрель, нажимая пальцем на электровыключатель Внимание! Если наблюдается подозрителный шум, треск, запах и.т.д., то следует немедленно выключить дрель и вынуть штепсель из гнезда электросети.

ПОЛЬЗОВАНИЕ УСТРОЙСТВОМ

Внимание! Во время работы с дрелью пользоваться защитными ушными вкладышами!

Лраво- или левостороннее вращение

Правостороннее вращение применяется во время сверления общепринятыми правосторонними сверлами. Левостороннее вращение применяется, когда правостороннее сверло застрянет в материале, а также в случае вывинчивания шурупов. В случае вывинчивания шурупов применять минимальную скорость вращения.

Блокировка выключателя

Блоировка выключателя рекомендуется в случае продолжительного сверления (напр., сверление в бетоне, стенах и.т.д.). Возле нажатого выключателя следует нажать большим пальцем на кнопку блокировки и пустить выключатель. Чтобы снять блокировку, достаточно нажать на электровыключатель.

Сверление по дереву

Перед просверлением отверстия рекомендуется зафиксировать обрабатываемый материал в тисках или ваймах,

Page 25

О Р И Г И Н А Л Ь Н А Я И Н С Т Р У К Ц И Я

а потом кернером или гвоздем обозначить место сверления. В сверлильном патроне зафиксировать соответственное сверло, выбрать скорость, подключить дрель к электросети и начать сверление. В случае сквозных отверстий рекомендуется подложить под материал деревянную прокладку, благодаря чему край отверстия у вылета останется регулярным, без зазубрин. В случае сверления отверстий большого диаметра рекомендуется просверлить предварительное направляющее отверстие малого диаметра.

Сверление по металлу

Обязательно прочно зафиксировать обрабатываемый материал. Если жесть тонкая, то рекомендуется подложить под нее кусок древесины, чтобы избежать неровностей и.т.д. Потом кернером обозначить место будущего отверстия и начать сверление. Применять сверла по металлу. В случае сверления в белом чугуне рекомендуется применять сверла с насадками из карбидов-агломератов. В случае сверления отверстий большого диаметра рекомендуется просверлить предварительное направляющее отверстие малого диаметра. В случае сверления в стали охлаждать сверла машинным маслом. В случае сверления в алюминие охлаждать сверла терпентином или парафином. В случае сверления в латуни, меди или чугуне не применять охладительных веществ. Охлаждение проводить, часто вынимая сверло из материала, чтобы оно остыло.

Сверление в керамических материалах Сверление в прочных, плотных материалах (бетон, прочный кирпич, камень, мрамор и.т.д.)

Перед просверлением нужного отверстия сделать разметку, сверля малое отверстие без удара. Нужное отверстие сверлить в режиме удара. Пользоваться ударными сверлами из карбидов-агломератов; они должны быть в хорошем состоянии.

Сверление в плитке, мягком кирпиче, штукатурке и.т.д.

Сверлить, как в пункте, но без удара. Через каждый определенный промежуток времени вынимать сверло из отверстия, чтобы удалить из него пыль и отходы. Во время работы нажимать на устройство с одной и той же значительной силой.

Ввинчивание и вывинчивание шурупов

Дрель с настройкой скорости вращения и выбором направления вращения можно использовать также во время ввинчивания и вывинчивания шурупов. Рекомендуется:

- возможно низкая скорость вращения,

- применение соответственных шуруповертов.

Шуруповерты можно вставлять непостредственно в сверлильный патрон или с помощью специального магнитного патрона. Чтобы вывинтить шуруп, следует переключателем поменять направление вращения на левостороннее (L).

Крупные отверстия

Дрель можно использовать для выполнения крупных отверстий в древесине с помощью специальных сверл постоянного диаметра или заменных насадок из набора пил-лобзиков для отверстий. Чтобы не образовались зазубрины по краям отверстия или у вылета отверстия, следует подложить под материал кусок древесины.

Приставки

Дрели с переменным направлением вращения не должны использоваться как привод рабочих приставок.

Сверление с использованием ограничителя глубины (VIII)

Ограничитель может быть использован для облегчения сверления там, где требуется выполнить глухие (не сквозные) отверстия, в частности, в бетоне и дереве. Определить глубину отверстия. Установить в патроне сверло. Отметить фломастером на сверле глубину отверстия (измерять от рабочего конца сверла). Ограничитель глубины установить так, чтобы его конец совпадал с отмеченным расстоянием „L” на сверле. Убедиться, что ограничитель не переместится во время работы. Начать сверление. При достижении установленной глубины торец ограничителя коснется поверхности возле отверстия. После этого вынуть сверло из отверстия.

Дополниельные примечания

Во время работы не нажимать с чрезмерной силой на устройство и не делать резких движений, чтобы не повредился рабочий инструмент и дрель. Во время работы делать регулярные перерывы. Запрещается перегрузка устройства– температура внешних поверхностей ни в коем случае не может превысить 60

Page 26

О Р И Г И Н А Л Ь Н А Я И Н С Т Р У К Ц И Я

После завершения работы выключить дрель, вынуть штепсель провода устройства из гнезда электросети и провести осмотр и консервацию. Заявляемое полное значение колебаний, измерялось с помощью стандартного метода исследований и может применяться для сравнения иструментов друг с другом. Заявляемое, полное значение колебаний может употребляться во входной оценке экспозиции. Примечание! Эмиссия колебаний во время работы с инструментом может отличаться от заявляемого значения, в зависимости от способа употребления инструмента. Примечание! Надо определить средства безопасности, которые должны защищать оператора, которые обоснованные на оценке подвергания опасности в действительных условиях употребления (учитывая все части рабочего цикла, как например время когда инструмент выключен или работает на холостом ходу, также время активации).

КОНСЕРВАЦИЯ И ОСМОТРЫ

ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устройства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства путем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.

Page 27

О Р И Г І Н А Л Ь Н А І Н С Т Р У К Ц І Я

ХАРАКТЕРИСТИКА ПРИЛАДУ

Ручна ударна дриля – це звичайний електроприлад ІІ класу ізоляції, призначений до свердлування отворів у різновидних матеріалах: металах, деревині та похідних матеріалах, синтетичних матеріалах, бетоні, стінах і.т.д., за допомогою свердликів з циліндричними хвостами, які відповіадють матеріалу обробки. Дриль має функції плавного регулювання швидкості обертання шпинделя, перемикання напрямку обертання, свердлування з ударом та без. Можна також застосовувати її для того, щоб вкручувати або викручувати шурупи за допомогою доступних на ринку шуруповертів. Правильна, безвідмовна та безпечна праця приладу залежить від його правильної експлуатації, тому:

Перед початком роботи з приладом слід детально ознайомитися з інструкцією та зберегти її.

Постачальник не відповідає за шкоди, які є результатом того, що користувач не дотримувався правил безпеки та рекомендацій з даної інструкції.

ОСНАЩЕННЯ ДРИЛІ

У заводській упаковці повинна знаходитися:

- дриля

- додаткова рукоятка

- обмежувач глибини свердлування

Увага! Прилад постчається без свердл!

ТЕХНІЧНІ ПАРАМЕТРИ

Параметр

Вимірювальна одиниця Значення

Номер по каталогу

YT-82044

Напруга мережі

[V~] 220 - 240

Частота мережі

[Hz] 50

Номінальна потужність

[W] 1050

Номінальна швидкість обертання

[min

-1

] 0 - 1100 / 0 - 2800

Макс. діаметр свердлування (сталь)

[mm] 13

Маса

[kg] 3,5

Рівень шуму

- акустичний тиск L

± K [dB (A)] 97,0 ± 3,0

- акустична потужність L

± K [dB (A)] 108,0 ± 3,0

Клас ізоляції

Коливання

[m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Рівень захисту

IP20

ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ

Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної поразки,

пожежі або до серйозних травм.

Зберегти всі застереження і інструкції для майбутнього віднесення.

Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які приводяться в дію електричним струмом, як провідних, так і безпровідних.

Безпека робочого місця Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути при-

чинами виникнення випадків.

Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари. Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати

контролю.

Електрична безпека Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами /

Page 28

О Р И Г І Н А Л Ь Н А І Н С Т Р У К Ц І Я

машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом. Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення

тіла збільшує ризик поразки електричним струмом. Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом.

Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або від›єднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом. У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик

поразки електричним струмом.

У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device,

RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.

Персональна безпека Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глузд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм. Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захи-

сту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм.

Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед під›єднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений».

Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли вмикач знаходиться в позиції «включений», може привести до серйозних травм.

Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм. Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи. Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами. Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, зв›язаних з пилом. Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнорування правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.

Експлуатація і дбайливість за електроінструмент / машину Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде викорис-

таний для спроектованого навантаження.

Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його

належить здати на ремонт.

Від›єднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі

запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини.

Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти /

машини небезпечні в руках користувачів, що не пройшли курси підготовки.

Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевіряй інструмент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належитьполагодити перед використанням елек-

троінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами. Ріжучі інструменти належить утримувати в чистоті та в загостреномустані.Ріжучі інструменти з гострими кромками з відповідно проведеним технічним доглядом меншсхильні дозатискування /заклинювання та можна легкоконтролювати їх під час роботи.

Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були

спроектовані, може привести до виникнення небезпечної ситуації. Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.

Page 29

О Р И Г І Н А Л Ь Н А І Н С Т Р У К Ц І Я

Ремонти Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.

ПОПЕРЕДЖЕННЯ З ТЕХНІКИ БЕЗПЕКИ ЩОДО ВИКОРИСТАННЯ ДРИЛІ

Вказівки з техніки безпеки для всіх робіт При ударному свердлінні використовуйте засоби захисту органів слуху. Вплив шуму може привести до втрати слуху. Використовуйте додаткову рукоятку. Втрата контролю може призвести до травм. Перед використанням правильно візьміть інструмент. Цей інструмент генерує високий крутний момент і без належної

фіксації під час роботи може призвести до втрати контролю і травм.

При виконанні операцій, при яких ріжучий елемент може стикатися з прихованою проводкою або власним кабелем, тримайте електроінструмент за ізольовані поверхні рукояток. Попадання ріжучого елемента на провід під напру-

гою може призвести до того, що відкриті металеві частини електроінструмента опиняться під напругою і можуть призвести до ураження користувача електричним струмом.

Вказівки з техніки безпеки при використанні довгих свердел Ніколи не працюйте з частотою обертання вище максимальної частоти обертання свердла. При більш високих

швидкостях свердло, якщо допустити його вільне обертання без контакту з заготовкою, може вигнутися, що може призвести до травм.

Завжди починайте роботу на низькій швидкості, коли кінець свердла стикається з оброблюваним матеріалом.

При більш високих швидкостях свердло, якщо допустити його вільне обертання без контакту з заготівлею, може вигнутися, що може призвести до травм. Прикладайте тиск тільки в напрямку осі свердла і не створюйте надмірного тиску. Свердло може зігнутися, в резуль- таті чого воно може тріснути або привести до втрати контролю і травм.

МОНТАЖ ЕЛЕМЕНТІВ ОСНАЩЕННЯ

УВАГА! Moнтаж оснащення можна проводити лише при умові, що дриля вимкнута з мережі живлення (Вийняти штепсель

провода приладу з гнізда електромережі!)

Монтаж додаткової рукоятки (II)

Держак свердлильного патрона зафіксувати на корпусі дриля, вибрати позицію патрона так, щоб забезпечити максимально безпечну роботу. Позицію патрона потрібно вибрати таким чином, щоб можна було протидіяти крутному моменту, напрям якого є протилежним до напряму обертів свердлильного патрона. Цей момент виникає в ході нормальної роботи, але найвищої величини досягає в випадку заклинювання свердла в оброблювальному матеріалі. Позицію патрона закріпити міцним і надійним закручуванням рукоятки додаткового патрона.

Монтаж обмежувача глибини свердління (III)

Стрижень обмежувача перекинути через отвір, розміщений в держаку додаткової рукоятки. Позицію обмежувача потрібно закріпити залежно від виду монтажу: закручуючи рукоятку додаткового патрона, закручуючи окремо регулювальний важіль або за допомогою натискування блокади. Конкретний спосіб блокування позиції обмежувача показано в ілюстрації.

ПІДГОТОВКА ДО РОБОТИ

Перед початком роботи слід перевірити, чи не пошкоджений корпус і зєднувальний провід зі штепселем. Якщо викрито пошкодження, то забороняється продовжувати роботу.

Увага! Всі процедури, звязані з кріпленням та заміною робочих інструментів, монтажем щитків і напрямних, регулюванням і.т.д., слід проводити, коли прилад вимкнутий з мережі живлення, тому перед початком таких робіт: Вийняти штепсель

провода приладу з гнізда електромережі!

Установка свердел у патроні (IV)

Потрібно вибрати відповідне для даної роботи свердло з циліндричним хвостовиком. До патрон вставити свердло, а потім, притримуючи задню частину патрона, обертати передню частину патрона так, щоб свердло було надійно і міцно закріплене в патроні.

Регулювання швидкості обертання (V)

Дриль оснащений плавною регуляцією обертів. Регуляція відбувається за допомогою регулювального важеля, розміщеного на вмикачі. Показник оберту у формі стрілки, символів “+” і “-“ чи подібних символів показує, в яку сторону потрібно

Page 30

О Р И Г І Н А Л Ь Н А І Н С Т Р У К Ц І Я

повернути регулювальний важіль, щоб збільшити чи зменшити обертальну швидкість. Обертання регулювального важеля регулює діапазон руху вмикача, що переходить в максимальну величину обертальної швидкості. Поступове натискання на вмикач пришвидшує оберти двигуна.

Увага! Дриль оснащений механічною регуляцією обертальної швидкості за допомогою зміни переключення передачі. Налаштування перемикача в фіксованій позиції дозволяє вибрати один з діапазонів швидкостей, вказаних в таблиці з технічними даними.

Вибір напрямку обертання (VI)

Привести перемикач напрямку обертання у положення R (правосторонні оберти) або L (лівосторонні оберти). Увага! Напрямок обертання можна змінити лише за умови, що дриля вимкнута з мережі живлення!

Вибір режиму удару (VII)

Режим роботи з ударом полегшує працю під час свердлування отворів у бетоні, стінах та твердих керамічних матеріалах (тверда цегла, камінь, мармур). Перемикач удару слід привести у положеня “робота з ударом” (символ - молоток).

Під час свердлування отворів у інших матеріалах слід вимкнути режим удару, приводячи перемикач у положення “робота без удару” (символ - свердло)

Процедура підготовки до роботи

Перед початком роботи: Закріпити матеріал обробки у лещатах або ваймах. Вживати робочі інструменти, які відповідають виду роботи. Вони повинні бути наточені та в хорошому стані. Одягнути робочий одяг та засоби захисту зору і слуху. Після закріплення свердла вийняти використаний до цього ключик з свердлувального патрона. Вставити штепсель провода дрилі у гніздо електромережі. Двома руками взяти дрилю за рукоятку та додаткову рукоятку Прийняти надійну та стабільну позу. Ввімкнути дрилю, натискаючи пальцем на електровимикач Увага! Якщо чути підозрілий шум, тріск, запах і.т.д., то слід негайно вимкнути дрилю та вийняти штепсель з гнізда електро- мережі.

КОРИСТУВАННЯ ПРИЛАДОМ

Увага! Під час користування дриллю слід вживати засоби захисту слуху!

Право- або лівосторонні оберти

Правосторонні оберти вживати під час свердлування правосторонніми свердлами загального застосовування. Лівосторонні оберти вживати, якщо правостороннє свердло застрягло у матеріалі та у випадку викручування шурупів. Шурупи викручувати на мінімальній швидкості.

Блокування вимикача

Блокування вимикача рекомендується використовувати у випадку довгочасного свердлування (напр., свердлування у бетоні,стінах і.т.д.). Біля натиснутого вимикача слід великим пальцем натиснути на кнопку блокування і пустити вимикач. Щоб зняти блокування, достатньо натиснути на електровимикач.

Свердлування у деревині

Перед свердлуванням рекомеднується закріпити предмет обробки у лещатах або ваймах, а потім кернером або цвяхом зазначити місце свердлування. У свердлувальному патроні закріпити відповідне свердло, вибрати швидкість, підєднати дрилю до електромережі та почати свердлування. У випадку наскрізних отворів рекомеднується підкласти під матеріал деревяний брусок, завдяки чому по краях отвору не буде зазубрин. У випадку отворів великого діаметру рекомендується просвердлувати менший напрямний отвір.

Свердлування у металах

Обовязково надійно закріпити матеріал обробки. У випадку тонкої бляхи рекомендується підкласти під неї деревяний брусок, щоб отвір був рівним та регулярним. Потім зазначити місця майбутніх отворів кернером і почати свердлування. Вживати срердла для сталі. У випадку свердлування отворів у білому чавуні рекомендується вживати свердла з кінцівками з карбідів-агломератів. У випадку отворів великого діаметру рекомендується просвердлувати менший напрямний отвір. У випадку свердлування у сталі рекомендується охолоджувати свердло машинним маслом. У випадку алюмінію охолоджувати свердло терпентином або парафіном. У випадку свердлування у латуні, міді або чавуні не слід вживати охолоджувальні речовини. Охолоджувати свердло, часто виймаючи його з матеріалу і дозволяючи йому вистигнути.

Page 31

О Р И Г І Н А Л Ь Н А І Н С Т Р У К Ц І Я

Свердлування у керамічних матеріалах Свердлування у твердих, щільних матеріалах (бетон, тверда цегла, камінь, мармур і.т.д.)

Перед свердлуванням потрібного отвору провести розмітку шляхом свердлування меншого отвору без удару. Потрібний отвір свердлувати у режимі удару. Вживати ударні свердла з карбідів-агломератів у хорошому стані.

Свердлування у плитці, мякій цеглі, штукатурці і.т.д.

Свердлувати так, як у пункті, але без удару. Якщо проходить певний час, то слід кожний раз виймати свердло з отвору, щоб очистити його від пилюки та відходів. Під час свердлування натискати на прилад з постійною значною силою.

Вкручування та викручування шурупів

Дрилю з регулюванням швидкості обертання та перемінним напрямком обертання можна використовувати також до вкручування та викручування шурупів. Рекомендується:

- робити це на якомога меншій швидкості обертання,

- вживати відповідні насадки.

Насадки можна закріпити безпосередньо у свердлувальному патроні або за допомогою спеціального магнітного патрону. Щоб викрутити шуруп, слід змінити напрямок обертання перемикачем на лівосторонні оберти (L).

Великі отвори

Дрилю можна використовувати до виконання великих отворів у деревині за допомогою спеціальних свердл з постійним діаметром або замінних насадок з набору пилок-лобзиків для отворів. Щоб уникнути зазубрин по краях отворів, слід підкласти під матеріал деревяний брусок.

Приставки

Дрилі з перемінним напрямком обертання не повинні вживатися як привід робочих приставок.

Свердління з використанням обмежувача глибини (VIII)

Обмежувач може бути використаний для полегшення свердління там, де потрібно просвердлити глухі (не наскрізні) отвори, зокрема, в бетоні і дереві. Визначити глибину отвору. Встановити в патроні свердло. Відзначити фломастером на свердлі глибину отвору (вимірювати від робочого кінця свердла). Обмежувач глибини встановити так, щоб його кінець збігався із зазначеною на свердлі відстанню „L”. Переконатися, що обмежувач не пересунеться під час роботи. Розпочати свердління. При досягненні встановленої глибини торець обмежувача торкнеться поверхні біля отвору. Після цього вийняти свердло з отвору.

Додаткові уваги

Під час роботи не слід занадто сильно натискати на матеріал обробки та не робити різких рухів, щоб не викликати пошкодження робочого інструменту та дрилі. Під час роботи робити регулярні перерви. Забороняється перевантажувати прилад – температура зовнішніх поверхонь ні в якому випадку не може перевищувати 60

Після завершення роботи вимкнути дрилю, вийняти штепсель провода з гнізда електромережі та провести огляд і консервацію. Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівняння одного інструменту з другим. Повним значенням колихань, що заявляється можна користуватися для вступної оцінки експозиції. Увагa! Eмісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом. Увагa! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації).

КОНСЕРВАЦІЯ ТА ОГЛЯД

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.

Page 32

O R I G I N A L I I N S T R U K C I J A

ÁRANKIO CHARAKTERISTIKA

Rankinis sműginis grćţtuvas - tai paprastas II klasës izoliacijos elektros árankis, skirtas grćţti skyles ávairiose medţiagose: metaluose, medienoje bei jos perdirbimo gaminiuose, plastmasëse, betone, műre ir pan., panaudojant atitinkamus apdirbamai medţiagai cilindrinës laikymo galűnës grŕţtus. Grćţtuvas turi špindëlio apsisukimo greičio sklandţios reguliacijos, apsisukimř krypties keitimo su sműgiu ir be sműgio funkcijas. Gali taip pat bűti vartojamas sraigtř ásukimui ir išsukimui panaudojant prieinamas rinkoje suktuvř galűnes. Taisyklingas, patikimas ir saugus árankio darbas priklauso nuo tinkamos eksploatacijos, todël:

Prieš prad edant dirbti árankiu bűtina perskaityti visŕ instrukcijŕ ir jŕ išsaugoti.

Uţ nuostolius kilusius dël darbo saugos taisykliř ir šios instrukcijos reikalavimř netaikymo tiekëjas neneša atsakomybës.

GRĆŢTUVO APRŰPINIMAS

Fabrikinëje pakuotëje privalo bűti:

- gręžtuvas

- pridëtinë laikymo rankenëlë

- gręžimo gylio ribotuvas

Dëmesio! Árankis nëra aprűpintas grŕţtais!

TECHNINIAI PARAMETRAI

Parametrai Mato vienetas Vertė

Katalogo numeris YT-82044 Tinklo átampa [V~] 220 - 240 Tinklo dažnis [Hz] 50 Nominali galia [W] 1050 Nominalűs apsisukimai [min

-1

] 0 - 1100 / 0 - 2800 Maks. gręžimo diametras (pliene) [mm] 13 Masė [kg] 3,5 Triukšmingumo lygis

- akustinis slėgis L

± K [dB (A)] 97,0 ± 3,0

- galia L

± K [dB (A)] 108,0 ± 3,0 Izoliacijos klasė II Virpesių lygis [m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Apsaugos laipsnis IP20

BENDRI ĮSPĖJIMAI DĖL ELEKTROS ĮRANKIŲ SAUGUMO

Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, iliustracijomis, o taip pat specikacijomis, pristatytomis su elektros įrankiais / mašina. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo.

Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui.

Sąvoka „elektros įrankis / mašina” panaudota įspėjimuose susijusiuose su visais įrankiais / mašinų maitinamų elektros srove, su laidais kaip ir be laidų..

Saugumas darbo vietoje Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi. Negalima naudoti elektros įrankių / mašinų aplinkoje kur yra didesnė sprogimo rizika, kuriose yra degūs skysčiai, dujos arba garai. Elektros įrankiai / mašinos generuoja kibirkštis, kurios gali uždegti dulkes arba garus. Neleiskite į darbo vietą vaikų pašalinių žmonių. Koncentracijos praradimas gali privesti prie kontrolės praradimo.

Elektrinė sauga Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negali jokiu būdu pakeisti kištuko. Negalima naudoti jokių kištuko adapterių su įžemintais elektros įrankiais / mašinomis. Nemodiﬁkuotas kištukas tinkantis prie lizdo mažina

elektros srovės smūgio riziką. Vengti sąlyčio su įžemintais pavi ršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuv ai. Kūno įžeminimas didina elektros srovės smūgio riziką. Negalima privesti prie elektros įrankių / mašinos sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drėgmė, kuri pateks

Page 33

O R I G I N A L I I N S T R U K C I J A

į elektros įrankio / mašinos vidaus didina elektros sroc ės smūgio riziką.

Negalima perkrauti maitinimo laido. Negalim a naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo

laido pažeidimas didina elektros srovės smūgio riziką. Darbo už uždarų patalpų ribų atveju reikia naudoti prailgintuvus, skirtus darbui už uždarų patalpų ribų. Tinkamo prailgintuvo panaudojimas, pritaikyto darbui išorėje mažina elektros smūgio riziką.

Atveju kai naudojamas elektros įrankis / mašina drėgnoje aplinkoje yra neišvengiamas, kaip apsaugą nuo maitinimo įtampos reikia naudoti skirtingos įtampos įrengimą (RCD). RCD panaudojimas mažina elektros srovės smūgio riziką.

Asmeninis saugumas Būkite jautrūs, kreipkite dėmesį į tai ką darai ir vadovauk is sveiku protu darbo su elektros įrankiu / mašina metu. Nenaudokite elektros įrankio / mašinos esant nuovargiui arba suvartojus narkotikus, alkoholį ar vaistus. Dėmesingumo akimirkai

trūkumas gali privesti prie rimtų asmeninių sužeidimų. Naudoti asmenines apsaugos priemones Visada dėvėkite akių apsaugą. Asmeninės apsaugos priemonių, tokių kaip dulkių kaukės, ap sauginė nuo slydimo apsauganti avalynė, šalmai ir klausos apsauga mažina rimtų asmeninių sužeidimų riziką.

Saugokite nuo atsitiktinio įrenginio užvedimo. Įsitikinkite, ka d elektros jungiklis yra „išjungtas” pozicijoje prieš prijungiant prie maitinimo ir/arba akumuliatoriaus, elektros įrankio / mašinos pakėlimo arba perkėlimo. Elektros įrankio /

mašinos su pirštu ant jungiklio perkėlimas arba elektros įrankio / mašinos maitinimas, kai jungiklis yra pozicijoje „įjungtas” gali privesti prie rimtų sužalojimų.

Prieš elektros įrankio / mašin os įjungimą išimkite visus ra ktus ir kitus įrankius, kurie buvo panaudoti jo reguliavimui.

Raktas paliktas ant judamų elementų įrankio / mašinos gali privesti prie rimtų sužalojimų. Nesiekite ir nepasilenkite per toli. Išsaugokite tinkamą poziciją ir lygsvarą per visą laiką. Tai leis lengviau valdyti elektros įrankį / mašiną netikėtų situacijų darbo metu atveju..

Dėvėkite tinkamą aprangą. Nedėvėkite laisvos aprangos arba bižuterijos. Turėkite plaukus o taip pat aprangą atokiau nuo judančių elektros įranki / mašinos elementų. Laisva apranga, bižuterija arba ilgi plaukai gali būti įsukti į judam us elementus. Jeigu įrengimai yra pritaikyti prijungti prie dulkių ištraukimo arba dulkių kaupimo, įsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulkių ištraukimo panaudojimas mažina pavojų, susijusių su dulkėmis rizika. Neprileiskite prie to, kad patirtis įgyta dėl elektros įrankio / mašinos panaudojimas privedė prie saugumo taisyklių ignoravimo. Nesaugus veikimas gali privesti prie rimtų sužeidimų per akimirką.

Elektros įrankių / mašinos naudojimas ir priežiūra Neapkraukite elektros įrankio / mašinos. Naudokite elektros įrankius / mašinas tinkamam pasirinktam naudojimui. Tinka-

mas elektros įrankis / mašina užtikrins geresnį ir saugesnį darbą, jeigu bus panaudotas suprojektuotai apkrovai. Nenaudokite elektros įrankio / mašinos, jeigu elektros jungiklis neleidžia įjungti arba išjungti. Įrankis / mašina, kurių nega- lima kontro liuoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui.

Išimkite kištuką iš maitinimo lizdo ir/arba išmontuokite akumuliatorių, jeigu yra atjungtas nuo elektros įrankio / mašinos prieš reguliavimą, aksesuarų pakeitimu arba įrankio / mašinos sandėliavimo. Tokios apsaugos priem onės padės išvengti

atsitiktinio elektros įrankio / mašinos įjungimo.

Laikykite įrankį vaikams neprieinamoje vietoje,neprileiskite, ka d asmenys nežinantys kaip naudoti elektros įrankį / mašiną arba tų instrukcijų naudotų elektros įrankius / mašiną. Elektros įrankiai / mašinos yra pavojingos naudojant mokymų

nepraėjusiems naudotojams.

Prižiūrėkite elektros įrankius / mašinas ir aksesuarus. Patikrinkite įrankius / mašinas judamų dalių nepritaikymo arba užstrigimo atvej u, elementų arba kokių nors kitų sąlygų, kurie gali turėti įtaką elektros įrankio / mašinos veikimui. Sugedimus reikia pataisyti prieš elektros įrankio / mašinos pa naudojimą. Daugelis atvejų įvyko dėl netinkamos elektros įrankio /

mašinos pr iežiūros. Pjovimo įrankius reikia laikyti švaroje ir aštrus. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis briaunomis yra mažiau linkę užstrigti ir lengviau yra lengviau kontroliuoti darbo metu.

Naudokite elektros įrankius / mašinas, aksesuarus, o taip pat montuojamus įrankius ir t.t. pagal šias instrukcijas, atsižvelgiant į darbo sąlygas ir rūšį. Įrankių naudojimas skirt ingam darbui negu buvo suprojektuota, gali privesti prie pavojingos

situacijos atsiradimo. Rankenas ir laikymo paviršius išlaikykite sausus, švarius, o taip pat be alyvos ir tepalų. Slidžios rankenos ir laikymo paviršiai neleidžia saugiai naudoti ir kontroliuoti įrankio / mašinos pavojingų situacijų metu.

Remontas Remontuokite įrankius / mašinas tik įgaliotuose servisuose, naudojant vien tik originalias atsargines dalis. Tai užtikrins

elektros įra nkio darbo tinkamą saugumą.

SU GRĄŽTAIS SUSIJĘ SAUGOS ĮSPĖJIMAI

Saugos in strukcijos visai veiklai Gręžiant su smūgiu, naudokite klausos apsaugos priemones. Triukšmo poveikis gali sukelti klausos praradimą.

Page 34

O R I G I N A L I I N S T R U K C I J A

Naudokite papildomą (-as) rankeną (-as). Kontrolės praradimas gali sukelti kūno sužalojimą. Prieš naudojimą, įrankį tinkamai suimkite. Ši s įrankis su kuria didelį sukimo momentą ir be tinkamo laikymo darbo metu, kai

prarandama kontrolė, ga lima sukelti kūno sužalojimą.

Laikykite elektrinį įrankį už izoliuotų sugriebimo paviršių kai atliekate veiksmus, kai pjovimo elementas gali liestis su paslėptais laidais ar savo kabeliu. Pjovimo elementas, kuris liečiasi su sr ovės laidini nku, gali paveikti neap saugotas elektrinio

įrankio metalines dalis ir operatoriui sukelti elektros šoką.

Saugumo instrukcijos naudojant ilgus grąžtus Niekada nedirbkite didesniu greičiu, nei maksimalus grąžto apsisukimų greitis. Esant didesniam greičiui, grąžtas gali išsi-

lenkti, jei ji laisvai sukasi nesiliesdama su ruošiniu ir taip gali sukelti kūno sužalojimą. Visada pradėkite darbą su nedi deliu greičiu ir tik tada, kai grąžto galas liečiasi su ruošiniu. Esant didesniam greičiui, grąž- tas gali išsilenkti, jei ji laisvai sukasi nesiliesdama su ruošiniu ir taip gali sukelti kūno sužalojimą. Taikykite slėgį tik gręžimo ašies kryptimi ir nenaudokite per didelio slėgio. Gręžtuvas gali susilenkti, kas gali sukelti sulūžimą ar valdymo praradimą, kas gali sukelti kūno sužalojimą.

APRŰPINIMO ELEMENTŘ MONTAVIMAS

DËMESIO! Aprűpinimo elementř montavimŕ galima atlikti tik grćţtuvŕ atjungus nuo maitinimo átampos (ištraukite grćţtuvo laido

kištukŕ iš elektros tinklo rozetës!).

Papildomos rankenos montavimas (II)

Gręžimo laikiklio ap kabas tvirtinti gręžtuvo korpuse, išrinkti laikiklio poziciją tokiu būdu, kad užtikrinti saugiausią darbą. Laikiklio pozicija turėtų būti taip pritaikyta, kad galima būt ų pilnai neutralizuoti sukimosi momentą, nukreiptą atvirkščiai negu gręžtuvo laikiklio apsisukimų kryptimi. Toks momentas įvyksta įprasto darbo metu, bet didžiausią vertė yra pasiekiama kuomet gręžtas įstringa gręžiamoje medžiagoje. Laikiklio poziciją apsaugoti stipriai ir patikimai prisukant papildomo laikiklio rankeną.

Gręžimo gylio ribotuvo montavimas (III)

Ribotuvo strypą perdėti per angą esančią papildomos rankenos apkaboje. Ribotuvo poziciją reikia apsaugoti priklausomai nuo montavimo rūšies: prisukant papildomo laikiklio rankeną, atskirai prisukant rankeną arba su blo kados mygtuku. Tikslus ribotuvo pozicijos blokavimo būdas buvo parodytas piešinyje.

PARUOŠIMAS DARBUI

Prieš pradedant darbą reikia patikrinti, ar gaubto korpusas ir prijungimo laidas su kištuku nëra suţaloti. Jř suţalojimo atveju tolimesnis darbas yra draudţiamas.

Dëmesio! Bet kokius veiksmus susietus su darbiniř árankiř átvirtinimu ir keitimu, gaubtř ir kreipiamřjř montavimu, sureguliavimais ir pan. reikia atlikti atjungus nuo grćţtuvo maitinimo átampŕ, todël prieš pradedant tuos veiksmus: Ištraukite árankio laido kištukŕ

iš tinklo rozetës!

Grąžtų įtvirtinimas įrankio griebtuve (IV)

Reikia pasirinkti tinkamą, nustatytam darbui gręžtą su cilindriniu laikikliu. Į laikiklį įdėti gręžtą, o vėliau prilaikant galinę laikiklio dalį, apsukti priekinę laikiklio dalį tokiu būdu, kad gręžtas būtų patikimai ir stipriai įmontuotas laikiklyje.

Apsisukumř reguliavimas (V)

Gręžtuvas turi sklandų apsisukimų reguliavimą. Reguliavimas vyksta su rankena esančia ant jungiklio. Apsisukimų ženklai, strėliukės „+” ir „-” arba panašūs ženklai, nurodo kuria kryptimi reikia pasukti rankeną, kad padidinti arba sumažinti apsisukimų greitį. Rankenos apsisukimas reguliuoja jungiklio judesį, o tai turi įtaką maksimaliai sukimosi dažnių vertei. Palaipsninis jungiklio spaudimas pagreitina variklio apsisukimus.

Pastaba! Gręžtuve yra mechaninis apsisukimų greičio reguliavimas, pakeičiant pavaros padėtį. Jungiklio nustatytoje pozicijoje nustatymas teikia vieno iš išvardintų lentelėje su techniniais duomenimis pasirinkimo galimybę.

Apsisukimř krypties nustatymas (VI)

Apsisukimř krypties perjungiklá perstatyti á R (sukimasis á dešinć) arba L (sukimasis á kairć) pozicijas.

Dëmesio! Apsisukimř kryptá galima keisti tik po maitinimo átampos atjungimo!

Sműgio funkcijos nustatymas (VII)

Darbo su sműgiu funkcija palengvina darbŕ grćţiant skyles betone, műre ir kietose kera minëse medţiagose (kietos plytos, akmenys, marmuras). Tuo tikslu sműgio perjungiklá perstatyti á darbo su sműgiu pozicijŕ (plaktuko simbolis).

Page 35

O R I G I N A L I I N S T R U K C I J A

Grćţiant skyles kitose medţiagose grćţimo su sműgiu funkcijŕ reikia išjungti perstatant perjungiklá á darbo be sműgio pozicijŕ (grŕţto simbolis).

Parengiamosios veikos

Prieš prade dant darbą: Átvirtinkite apdirbimui skirtŕ ruošiná verţtuve arba staliniuose spaustuvuose. Vartokite darbinius árankius tinkamus atliekamam darbui. Pasirűpinkite, kad jie bűtř išaštrinti ir gerame stovyje. Uţdëkite da rbinius drabuţius ir akiř bei klausos apsaugos priemones. Átvirtinus grŕţtŕ neuţmirškite išimti iš grćţtuvo panaudotŕ griebtuvo prisukamŕjá raktŕ. Ádëkite grćţtuvo laido kištukŕ á elektros tinklo rozetć. Paimkite grćţtuvŕ abiem rankom uţ rankenos ir uţ pridëtinës rankenëlës. Užimkite patikimą, stabilią poziciją. Ájunkite gr ćţtuvŕ áspaudţiant pirštu elektros mygtukŕ.

Dëmesio! Pastebëjus átartinus atgarsius, traškëjimus, pajutus degesiř kvapŕ ar pan. tuojau pat išjunkite grćţtuvŕ ir ištraukite kištukŕ iš elektros tinklo rozetës.

ÁRANKIO VARTOJIMAS

Dëmesio! Dirbant grćţtuvu reikia vartoti klausos apsaugos priemones!

Dešiniosios arba kairiosios apsisukimř krypties taikymas

Dešiniosios krypties apsisukimus taikyti gręžiant populiariais dešininiais grąžtais. Kairiosios krypties apsisukimus taikyti dešininiam grŕţtui ástrigus ruošinyje bei išsukant sraigtus. Sraigtř išsukimo atveju vartoti minimalius apsisukimus.

Jungiklio blokados vartojimas

Jungiklio blokadą patariama vartoti ilgalaikio gręžimo atvejais (pvz. grćţiant betone, műre ir pan.). Tuo tikslu áspausto mygtuko stovyje nykščiu nuspausti blokados spaustukŕ ir atleisti jungiklio mygtukŕ. Blokados išjungimui užtenka vien tik paspausti elektros jungiklio mygtuką.

Medienos gręžimas

Prieš grćţiant patartina átvirtinti apdirbamŕjá ruošiná staliniuose spaustuvuose arba verţtuve, o po to ţymekliu arba vinim paţymëti grćţimo vietŕ. Gćţtuvo griebtuve átvirtinti atitinkamŕ grŕţtŕ, nustatyti grćţimo greitá, prijungti grćţtuvŕ prie elektros tinklo ir pradëti grćţimŕ. Grćţiant sk yles kiaurai, patartina po ruošiniu padëti medinć kaladël ć, kas leis išvengti išeinamosios angos kraštř apdraskymo. Darant didelio diametro skyles patartina ankščiau išgręžti mažesnio skersmens vedančiąją kiaurymę.

Metalř grćţimas

Visada reikia patikimai átvirtinti grćţiamŕjá ruošiná. Plonos skardos atveju patartina padëti po ja medţio kaladëlć, kas leis išvengti nepageidautinř sulan kstymř ir pan. Po to reikia paţenklinti grćţimo vietŕ ţymekliu ir pradëti gręžimą. Vartoti grŕţtus skirtus plienui grćţti. Grćţiant baltame ketuje patartina vartoti grŕţtus su karborundo galűnëmis. Grćţiant didesnes skyles pata rtina ankščiau išgrćţti maţesnio skersmens vedančiŕjŕ kiaurymć. Gręžiant pl ieną, grąžto aušinimui vartoti mašininę alyvą. Grćţiant aliuminá, grŕţto aušinimui vartoti terpentinŕ arba paraﬁnŕ. Grćţiant ţalvará, vará arba ketř, nevartoti aušinančiř priemoniř, bet grŕţtŕ aušinti ištraukiant já daţnai iš ruošinio ir leidţiant jam atvësti.

Grćţimas keraminëse medžiagose Gręžimas kietose, vientisose medžiagose (betonas, kieta plyta, akmuo, marmuras ir pan.)

Prieš išgrćţiant galutinć skylć išgrćţti besműginiu bűdu maţesnć skylć. Galutinć skylć padaryti su ájungta sműgio funkc ija. Vartoti sműginius grŕţtus su karborundo galűnëmis bei gerame stovyje.

Grćţimas glazűroje, minkštoje plytoje, tinke ir pan.

Grćţti kaip punkte, tačiau be sműginës funkcijos. Laikas nuo laiko ištraukti grŕţtŕ iš grćţiamos skylës dulkiř ir atliekř pašalinimui. Grćţimo metu spausti áranká stipriai su pastovia jëga.

Grćţtuvo panaudojimas sraigtř ásukimui arba išsukimui

Grćţtuvas su apsisukimř reguliavimu ir apsisukimř krypties perjungikliu gali taip pat bűti vartojamas sraigtř ásukimui ir išsukimui. Tuo tikslu patartina:

- taikyti maţiausiŕ apsisukimř greitá,

Page 36

O R I G I N A L I I N S T R U K C I J A

- vartoti atitinkamas galűnes. Galűnes galima betarpiškai átvirtinti grćţtuvo griebtuve, arba specialiame magnetiniame laikiklyje. Sraigto išsukimui apsisukimř krypties perjungiklá perstatyti á kairiřjř apsisukimř (L) kryptá.

Kiaurymiř išpjovimas

Grćţtuvŕ galima panaudoti didesniř kiaurymiř medienoje darymui, specialiř vienodo skerspjűvio grŕţtř pagalba arba vartojant keičiamŕsias galűnes iš kiaurymëms pjauti skirto siaurapjűklës rinkinio. Šerpetoms bei kiaurymi ř kraštř sudraskymams išvengti, patartina po ruošiniu grćţimo vietose padëti parinktŕ iš atliekř medienos kaladëlć.

Darbiniř pri edëliř vartojimas

Keičiamosios apsisukimř krypties grćţtuvai neturi bűti vartojami, kaip darbiniř priedëliř pava ros.

Gręžimas su gręžimo gylio ribotuvu (VIII)

Ribotuvą galima panaud oti pageidaujamo gylio skylių gręžimui paviršiuose, kur gręžimas nėra daromas skradžiai, o iki apibrėžto gylio, ypač betone ir medienoje. Nustatyti pageidaujamą skylės gylį. Įrankio griebtuve įtaisyti grąžtą, ﬂomasteriu ant darbinio grąžto pažymėti atitinkantį ketinamo gręžimo gylį atstumą nuo jo galo. Gręžimo gylio ribotuvą nustatyti taip, kad jo galas sutaptų su pažymėtu ant grąžto atstumu „L“. Įsitikinti, kad ribotuvas darbo metu nepakeis savo pozicijos. Pradėti gręžimą, jo metu, pasiekus nustatytą gylį, ribotuvo galas atsirems į ruošinio paviršių skylės artumoje. Tokiu atveju grąžtą reikia ištraukti iš skylės.

Papildomos pastabos

Grćţiant nespausti árankiu itin smarkiai apdirbamo ruošinio ir nedaryti staigiř judësiř, kadangi tuo bűdu gali bűti suţalotas darbinis árankis bei pats grćţtuvas. Darbo eigoj e daryti reguliarias pertraukas. Negalima prileisti, kad árankis bűtř perkrautas – išoriniř paviršiř temperatűra niekada negali viršyti 60

C. Uţbaigus darbŕ išjungti grćţtuvŕ, ištraukti laido kištukŕ iš elektros tinklo rozetës, apţiűrëti áranká ir atlikti jo konservacijŕ. Deklaruota bendroji virpėjimų vertė buvo išmatuota st andartiniu ty rimo metodu ir gali būt i panaudota vienam įrankiui palyginti su kitu. Deklaruota, bendroji virpėjimų vertė gali būti panaudota provizoriškam eksponavimo įvertinimui. Dėmesio! Virpėjimų emisija dirbant įrankiu gali skirtis nuo deklaruotos vertės priklausomai nuo įrankio panaudojimo būdo. Dėmesio! Reikia apibrėžti saugos priemones skirtas operatoriui apsaugoti atsižvelgiant į realiai esančių vartojimo sąlygų kelia mą pavojų (turint omenyje visus darbo ciklo etapus, kaip pavyzdžiui laiką, kada įrankis yra išjungtas arba dirba tuščiai arba aktyvavimo metu).

KONSERVACIJA IR PERŽIŪRA

DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūri nt jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guoli ų ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teis ės. Visokie pa stebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos an gas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švar ia šluoste.

Page 37

O R I Ģ I N Ā L Ā I N S T R U K C I J A

IERĪCES RAKSTUROJUMS

Rokas sitamā urbjmašīna ir parastā II izolēšanas klases elektroierīce, kura ir paredzēta caurumu urbšanai dažādos materiālo: metālos, kokmateriālos, plastmasās, betonā, mūros utt. ar attiecīgiem urbjiem ar cilindrisko rokturi. Urbjmašīnai ir apgriezienu laidenas regulēšanas funkcija, apgriezienu virziena mainīšanas funkcija, urbšanas ar sitienu vai bez sitiena funkcija. Var būt arī lietota skrūves ieskrūvēšanai un atskrūvēšanai ar tirgus pieejamiem skrūvgriežu galiem. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc:

Pirms darbību ar ierīci jālasa un jāsaglabā visu šo instrukciju.

Nogādātājs nenes atbildību par visiem defektiem un traumām, kuri izceltas ierīces nepareizas lietošanas dēļ, ka arī drošības noteikumus un šo instrukcijas nepaklausīšanas dēļ.

URBJMAŠĪNAS APGĀDĀŠANA

Ražotāja iepakojumā jābūt:

- urbjmašīna

- papildu rokturis

- urbšanas dziļuma ierobežotājs

Uzmanību! Ierīce nav apgādāta ar urbjiem!

TEHNISKAS INFORMĀCIJAS

Parametrs Mērvienîba Vērtîba

Kataloga numurs YT-82044 Spriegums [V~] 220 - 240 Frekvence [Hz] 50 Indikatorjauda [W] 1050 Ind. apgriezieni [min

-1

] 0 - 1100 / 0 - 2800 Maksimâls urbšanas (tēraudâ) diametrs [mm] 13 Masa [kg] 3,5 Trokšņa līmenis

- akustisks spiediens L

± K [dB (A)] 97,0 ± 3,0

- jauda L

± K [dB (A)] 108,0 ± 3,0 Izolēšanas klase II Vibrâcijas lîmenis [m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Drošības pakāpe IP20

VISPĀRĪGIE BRĪDINĀJUMI PAR ELEKTROINSTRUMENTU DROŠĪBU

Brīdinājums! Iepazīstieties ar visiem drošības brīdinājumiem, attēliem un specikācijām, kas pieg ādāti kopā ar šo elektroinstrumentu/iekārtu. To neievērošana var novest pie elektrošoka, ugunsgrēka vai nopietnām traumām.

Saglabājiet visus brīdinājumus un instrukcijas turpmākai izmantošanai.

Jēdziens “elektroinstruments/iekārta”, kas lietots brīdinājumos attiecas uz visiem ar elektrību darbināmiem vada un bezvada instrumentiem/iekārtām.

Darba viet as drošība Uzturiet darba vietu tīrībā, nodrošiniet labu apgaismojumu. Nekārtība un sliktais apgaismojums var kļūt par nelaimes gadī-

jumu iemes liem.

Nedrīkst strādāt ar elektroinstrumentiem/iekārtām vidē ar paaugstinātu sprādzienbīstamību, kas satur viegli uzliesmojošus šķidrumus, gāzes vai izgarojumus. Elektroinstrumenti/iekārtas ģenerē dzirksteles, kas var aizdedzināt putekļus vai iz-

garojumus. Nepieļaujiet bērnu un nepilnvarotu personu piekļuvi darba vietai. Koncentrācijas zaudēšana var novest pie kontroles zau- dējumam.

Elektriskā drošība Elektriskā kabeļa kontaktdakšai ir jābūt piemērotai kontaktligzdai. Nedrīkst jebkādā veidā modicēt kontaktdakšu. Ar iezemētiem elektroinstrumentiem/iekārtām nedrīkst izmantot nekādus kontaktdakšas adapterus. Nemodiﬁcēta kontakt-

Page 38

O R I Ģ I N Ā L Ā I N S T R U K C I J A

dakša, kas ir piemērota kontaktligzdai, samazina elektrošoka risku. Izvairieties no saskares ar iezemētām virsmām, tādām kā caurules, radiatori un ledusskapji. Ķermeņa iezemēšana paaug- stina elektrošoka risku. Nedrīkst pakļaut elek troinstrumentus/iekārtas atmosfēras nokrišņu vai mitruma iedarbībai. Iekļūstot elektroinstrumenta/ iekārtas iekšienē, ūdens un mitrums paaugstina elektrošoka risku. Nepārslogojiet barošana s vadu. Neizmantojiet barošanas vadu nešanai, vilkšanai, kontaktdakšas pieslēgšanai elektriskajam tīklam vai atslēgšanai no tā. Izvairieties no barošanas vada saskares ar siltumu, eļļām, asām malām un kustīgiem elemen-

tiem. Bojāt s vai sapinies barošanas kabelis paaugstina elektrošoka risku. Darbības ārpus slēgtām telpām gadījumā jāizmanto pagarinātāji, kas paredzēti lietošanai ārpus slēgtām telpām. Pagari-

nātāja lietošana, kas pielāgots lietošanai ārpus telpām, samazina elektrošoka risku.

Ja elektroinstrumenta/iekārtas lietošana mitrā vidē ir nepieciešama, aizsardzībai pret barošanas spriegumu izmantojiet uz diferen ciālo strāvu reaģējošu automātslēdzi (RCD). RCD izmantošanas samazina elektrošoka risku.

Individuālā drošība Ievērojiet piesardzību, pievērsiet uzmanību tam, ko Jūs darat, saglabājiet veselo saprātu, strādājot ar elektroinstrumentu/iekārtu. Nelietojiet elektroinstrumentu/iekārtu noguruma stāvoklī, alkohola, narkotiku vai zāļu ietekmē. Pat viens

neuzmanības mirklis darba laikā var novest pie nopietnām traumām. Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet redzes aizsardzības līdzekļus. Individuālo aizsardzības līdzekļu, tādu kā putekļu maskas, pretslīdes aizsargapavu, ķiveru un dzirdes aizsardzības līdzekļu, lietošana samazina nopietnu traumu risku.

Novērsiet nejaušu iedarbināšanu. Pirms pieslēgt elektroinstrumentu/iekārtu barošanas avotam un/vai akumulatoram, pacelt vai pārnest to, pārliecinieties, ka elektriskais slēdzis atrodas pozīcijā “izslēgts”. Elektroinstrumenta/iekārtas pār-

nešana ar pirkstu uz slēdža vai elektroinstrumenta/iekārtas barošana, kad slēdzis atrodas pozīcijā “izslēgts”, var novest pie nopietnām traumām. Pirms ieslēgt elektroinstrumentu/iekārtu, noņemiet visas atslēgas un citus instrumentus, kas tika izmantoti tā regulēša- nai. Uz rotējošiem elektroinstrumenta/ie kārtas elementiem atstātā atslēga var novest pie nopietnām traumām. Nestiepieties un neliecieties pārāk tālu. Saglabājiet pareizu ķermeņa pozīciju un līdzs varu visu darbības laiku. Tas ļauj vieglāk kontrolēt elektroinstrumentu/iekārtu negaidītu situāciju darba laikā gadījumā.

Ģērbieties atbilstoši. Nevalkājiet brīvus apģērbus vai rotaslietas. Turiet matus un apģērbus tālu no kustīgām elektroinstrumenta/ iekārtas daļas. Kustīgās daļas var aizķert brīvus apģērbus, rotaslietas vai garus matus. Ja ierīces ir pielāgotas putekļu nosūkšanas vai putekļu savākšanas sistēmas pieslēgšanas, pārliecinieties, ka tā ir pieslēgta un tiek izmantota pareizi. Putekļu nosūkšanas sistēmas izmantošana samazina riskus, kas saistīti ar putekļiem. Nepieļaujiet, lai pieredze, kas iegūta no biežas elektroinstrumenta/iekārtas izmantošanas, novestu pie bezrūpības un drošības noteikumu ignorēšanas. Bezrūpīga darbība sekundes daļā var novest pie nopietnām traumām.

Elektroinstrumenta/iekārtas lietošana un rūpes par to Nepārslogojiet elektroinstrumentu/iekārtu. Lietojiet elektroinstrumentu/ie kārtu, kas piemērots izvēlētajam pielietojumam. Atbilstošs elektroinstruments/iekārta nodrošina labāku un drošāku darbību, ja tas ir izmantots projektētai slodzei. Neizmantojiet elektroinstrumentu/iekārtu, ja elektriskais slēdzis neļauj ieslēgt un izslēgt to. Elek troinstruments/iekārta,

kuru nav iespējams kontrolēt ar tīkla slēdža palīdzību, ir bīstams, tas jānodod remontam.

Pirms regulēšanas, aksesuāru nomaiņas vai elektroinstrumenta/iekārtas uzglabāšanas atslēdziet kontaktdakšu no barošanas kontaktligzdas un/vai demontējiet akumulatoru, ja to var atslēgt no elektroinstrumenta/iekārtas. Šādi aizsardzības

pasākumi ļauj izvairīties no nejaušas elektroinstrumenta/iekārtas ieslēgšanas.

Uzglabājiet instrumentu bērniem nepieejamā vietā, neļaujiet lietot elektroinstrumentu/iekārtu personām, kas nepārzina elektroinstrumenta/iekārtas apkalpošanu vai šo instrukciju. Elektroinstrumenti/iekārtas ir bīstami neapmācītu lietotāju rokās. Veiciet elektroinstrumenta/iekārtas un aksesuāru tehnisko apkopi. Pārbaudiet elektroinstrumentu/iekārtu, lai pārliecinātos, kas tas ir brīvs no nesakritībām vai kustīgu daļu iesprūdumiem, daļu bojājumiem un jebkādiem citiem faktoriem, kas var ietekmēt elektroinstrumenta/iekārtas darbību. Pirms elektroinstrumenta/iekārtas lietošanas novērsiet tā bojājumus.

Daudzi nelaimes gadījumi notiek elektroinstrumenta/iekārtas nepareizas tehniskās apkopes dēļ. Griešanas elementus uzturiet tīrus un asus. Pareizi kopti griešanas instrumenti ar asām malām retāk iesprūst darbības laikā un tos ir vieglāk kontrolēt.

Lietojiet elektroinstrumentus/iekārtas, aksesuārus, ieliekamus instrumentus utt. at bilstoši šīm instrukcijām, ņemot vērā darba veidu un apstākļus. Instrumentu izmantojošana citam darbam, izņemot to, kuram tie ir projektēti, var novest pie bīstamas

situācijas. Uzturiet rokturus un virsmas, kas paredzētas turēšanai, sausas un brīvas no eļļām un smērvielām. Slideni rokturi un virsmas, kas paredzētas turēšanai, neļauj droši apkalpot un kontrolēt elektroinstrumentu/iekārtu bīstamās situācijās.

Remonti Veiciet elektroinstrumenta/iekārtas remontus tikai pilnvarotos servisa centros, izmantojot tikai oriģinālās rezerves daļas.

Tas nodrošina elektroinstrumenta darbības drošību.

Page 39

O R I Ģ I N Ā L Ā I N S T R U K C I J A

BRĪDINĀJUMI, KAS ATTIECAS UZ URBJMAŠĪNĀM

Drošības instrukcijas visām darbībām Triecienurbšanas laikā lietojiet dzirdes aizsardzības līdzekļus. Pakļaušana trokšņa iedarbībai var novest pie dzirdes zaudēšanai. Lietojiet papildrokturi(-us). Kontroles zaudēšana var novest pie traumām. Pareizi satveriet instrumentu pirms tā lietošanas. Šis instruments ra da augstu griez es momentu un, ja darba laikā tas netiek

turēts pare izi, kontroles zaudēšana var novest pie traumām.

Veicot darbus, kuru laika griezējelements var saskarties ar slēptiem kabeļiem vai savu kabeli, turiet elektroinstrumentu aiz izolētām virsmām. Griezējelementam saskaroties ar vadu zem sprieguma, spriegums var rasties elektroinstrumenta atklātās

metāla daļās un izraisīt lietotāja elektrošoku.

Drošības instrukcijas, lietojot garus urbjus Nekad nestrādājiet pie griešanās ātruma, kas pārsniedz urbja maksimālo griešanās ātrumu. Pie augstāka ātruma, ja tiek

pieļauta urbja brīva griešanās bez saskares ar apstrādājama materiāla, tas var izliekties un izraisīt traumas. Vienmēr sāciet darbu ar zemu ātrumu un kad urbja gals saskaras ar apstrādājamo materiālu. Pie augstāka ātruma, ja tiek pieļauta urbja brīva griešanās bez saskares ar apstrādājama materiāla, tas var izliekties un izraisīt traumas. Izdariet spiedienu tikai urbja ass virzienā un neizdariet pārmērīgu spiedienu. Urbis var izliekties, izraisot plīsumu vai kontro- les zaudēš anu, kas var novest pie traumām.

APGÂDÂŠANAS ELEMENTU MONTÂŢA

Uzmanîbu! Apgâdâšanas montâţa jâbűt veidota tikai ar izslēgto spriegumu. (Jânoňem vada kontaktdakšu no ligzdas.)

Papildu roktura montâţa (II)

Nostipriniet urbjmašīnas patronas aptveri uz urbjmašīnas korpusa, izvēliet roktura pozīciju tā, lai garantētu drošāko darbu. Roktura pozīcijai ir jābūt izvēlētai tā, lai būtu iespējams pretoties griezes momentam, kas vērsts pretēji urbjmašīnas patronas griešanas virzienam. Šāds moments rodas normālā darba laikā, bet augstāko vērtību sasniedz, kad urbis iesprūst urbjamajā materiālā. Fiksējiet ro ktura pozīciju, stingri un droši savelkot papildu rokturi.

Urbšanas dziļuma ierobežotāja uzstādīšana (III)

Ierobežotāja stieni ievietojiet caurumā, kas atrodas papildroktura aptverē. Fiksējiet ierobežotāja pozīciju atkarībā no uzstādīšanas veida: savelkot papildrokturi, savelkot atsevišķi griežamo pogu vai ar bloķētāja pogas palīdzību. Detalizēts ierobežotāja pozīcijas bloķēšanas veids norādīts ilustrācijā.

DARBA SAGATAVOŠANA

Pirms darba sâkumu jâkontrolē, vai apvalka korpuss un elektrîbas vads ar kontaktdakšu nav sabojâti. Kad bojâjums ir konstatēts, darbs nav atďauts. Uzmanîbu! Visas darbîbas savienotas ar apgâdâšanu mainîšanu, regulēšanu utt. jâbűt veidotas ar izslēgto spriegumu, tâpēc pirms to darbîbu: Noňem kontaktdakšu no elektrîbas ligzdas!

Urbja ksēšana urbjmašīnas turētājā (IV)

Izvēlieties darbam piemērotu urbi ar cilindrisko kātu. Ievietojiet urbi patronā un, turot aiz roktura aizmugurējo daļu, pagrieziet roktura priekšējo daļu tā, lai urbis būtu droši un stingri iestiprināts patronā.

Apgriezienu regulēšana (V)

Urbjmašīna ir aprīkota ar plūstošu apgriezienu regulēšanu. Regulēšana tiek veikta, izmantojot griežamo pogu, kas atrodas uz slēdža. Pagrieziena marķējums bultiņas, „+” un „–” vai līdzīgu simbolu formā norāda, kādā virzienā jāpagriež poga, lai palielinātu vai samazinātu griešanas ātrumu. Pogas pagrieziens regulē slēdža kustību diapazonu, kas pārveidojas par griešanas ātruma maksimālo vērtību. Pakāpeniski nospiežot slēdzi, dzinēja apgriezieni tiek paātrināti.

Uzmanību! Ur bjmašīna ir aprīkota ar mehānisku griešanas ātruma regulēšanu ar pārvada pārnesuma skaitļa izmaiņas palīdzību. Pārslēdzēja uzstādīšana nosacītajā pozīcijā ļauj izvēlēt vienu no ātruma diapazoniem, kas minēti tabulā ar tehniskajiem datiem.

Apgriezienu virziena uzstâdîšana (VI)

Uzstâdît apgriezienu regulēšanas pârslēdzēju uz R pozîciju (labi apgriezieni) vai L (kreisi apgriezieni). Uzmanîbu! Apgriezienu virzieni var bűt mainîti tikai ar izslēgto elektroapgâdi!

Sitamâ âm ura funkcijas ieslēgšana (VII)

Sitamâ âmura funkcija atvieglo darbu urbšanâ betonâ, műrî un cietâ keramikas materiâlâ (cieti íieěeďi, akmens, marmors). Lai ieslēgt funkciju, sitamâ âmura pârslēdzēju uzstâdît uz sitamâ âmura reţîmu (âmura simbols). Citos mate riâlos urbšanas laikâ sitamâ âmura funkciju jâizslēdz, pârslēdzot funkciju uz darbu bez sitamâ âmura (urbja simbols).

Page 40

O R I Ģ I N Ā L Ā I N S T R U K C I J A

Darbîbas sagatavošana

Pirms darb a sâkumu: Jâmontē materiâlu skrűvspîlēs vai galdnieka skavâs. Jâlieto pare izas ierîces, paredzētas noteiktai darbîbai. Jâbűt piesardzîgam, lai ierîces bűtu asinâta s un labâ stâvoklî. Jâapěērbj darba apěērbu un dzirdes un redzes aizsardzîbas lîdzekďus. Pēc urbja montēšanu noňemt piestiprinâšanas slēdzenîti no roktura. Novietot ur bjmašînas kontaktdakšu elektrotîkla ligzdâ. Jâtur ierîci ar abâm rokâm. Darba pozî cija jâbűt droša un stabila. Ierîci var pieslēgt, spieţot ar pirkstu elektrîbas pârslēgšanu.

Uzmanîbu! Gadîjumâ, kad darba laikâ ir konstatēti aizdomîgas skaňas, aizciršanas, smarţas utt., nekavējoties jâbeidz darbîbu un jânoňem akumulatoru no ierîces.

IERÎCES LIETOŠANA

Uzmanîbu! Ierîces lieto šanas laikâ jâlieto dzirdes aizsardzîbas lîdzekďus!

Laba un kreisa griešanas virziena lietošana

Labu griešanu jâlieto urbšanas ar normâli lietotiem urbjiem ar labo vîtni. Kreisu griešanu lietot gadîjumâ, kad urbis ar labo vîtni bloíēs materiâlâ, kâ arî skrűves atskrűvēšanâ. Skrűves jâatskrűvē ar minimâlo ât rumu.

Ieslēdzēja blokâdes lietošana

Ieslēdzēja blokâdi rekomendējam lietot ilgstošas urbšanas gadîjumos (piemēram, urbšanâ betonâ, műrî utt.). Lai ieslēgt blokâdi, ar piespiest o ieslēdzēju jâpiespieţ blokâdes pogu un pēc tam atbrîvot ies lēdzēju. Lai izslēgt blokâdi, diezgan piespiest elektrîbas ieslēdzēju.

Urbšana ko kâ

Pirms urbšanu jâmontē materiâlu skrűvspîlēs vai galdnieka skavâs, un pēc tam ar punkta maríētâju vai ar nagu ma ríēt urbšanas vietu. Urbjmašînas rokturî novietot pareizu urbju, noregulēt âtrumu, pievienot akumulatoru pie ierîc i un sâkt urbšanu. Gadîjumâ, kad caurumi ir urbti caur materiâlu, rekomendējam lietot koka paplâksni zem urbto materiâlu. Tam pateicoties cauruma apmale bűs gludâka. Gadîjumâ, kad ir urbti caurumi ar lielo diametru, rekomendējam pirmkârt urbt mazâko caurumu.

Urbšana m etâlâ

Vienmēr jâpiestiprina materiâlu. Gadîjumâ, kad metâla loksne ir ďoti plâna, rekomendējam lietot koka paplâksni, kas aizsarg materiâlu pret nevēlamâm ielocēm utt. Pēc tam maríēt urbšanas vietu ar punkta maríētâju un sâkt urbšanu. Lietot tikai urbjus tērauda urbšanai. Gad îjumâ, kad ir vajadzîba urbt caurumu baltâ čugunâ, re komendējam lietot urbjus ar galiem no cieta sakausējuma. Gadîjumâ, kad ir urbti caurumi ar lielo diametru, rekomendējam pirmkârt urbt mazâko caurumu. Urbšanai tēraudâ jâlieto mašînas eďďu, lai atvēsinât urbu. Urbšanai al umînijâ jâlieto terpentînu vai parafînu, lai atvēsinât urbu. Nelietot nekâdu atvēsinâšanas lîdzekďu urbšanai misiňâ, varâ, čugunâ. Lai atvēsinât urbu, to bieţi jânoňem no cauruma.

Urbšana ke ramikas materiâlos Urbšana cietos, grűtos materiâlos (betons, ciets íieěelis, akmens, marmors utt.)

Pirms pareiza cauruma urbšanu jâurbj mazâku caurumu bez sitamâ âmura funkcijas. Pareizo caurumu urbt ar ieslēgto sitamâ âmura funk ciju. Lietot âmura urbjus ar galiem no cieta sakausējuma, labâ stâvoklî.

Urbšana îzēs, maigâ íieěelî, apmetumâ utt.

Urbt kâ punktâ, bet bez sitamâ âmura funkcijas.

Urbšanas laik â daţreiz noňemt urbju no cauruma, lai noňemt putekďus un atkritumus. Urbšanas laikâ stipri spiest ierîci ar pastâvîgo spēju.

Ierîces lietošana skrűves ieskrűvēšanâ un atskrűvēšanâ

Urbjmašîna ar apgriezienu regulēšanu un apgriezienu virziena pârslēgšanu var bűt arî lietota skrűves ieskrűvēšanai un atskrűvēšanai. Rekomendējam:

- lietot vismazâko griešanas âtrumu,

- lietot pareizus galus. Galus var montēt tieši urbjmašînas rokturî vai ar speciâlo magnētisko rokturi. Lai atskrűv ēt skrűves, pârslēgt apgriezienu virzienu ar pârslēdzēju uz kreisiem apgriezieniem (L).

Page 41

O R I Ģ I N Ā L Ā I N S T R U K C I J A

Caurumu izgriešana

Urbjmašîna var bűt arî lietota, lai izgriezt kokâ lielâkus caurum us ar speciâliem urbjiem ar pastâvîgo diametru vai ar maiňas zâěiem caurumu izgriešanai. Rekomendējam lietot koka paplâksni zem urbto materiâlu, lai cauruma apmale bűtu gludâka.

Papildierîču lietošana

Ierîce ar apgriezienu virziena mainîšanu nevar bűt lietota ar citâm papildierîcēm.

Urbšana ar dziļuma ierobežotāju (VIII)

Ierobežotājs var būt izmantots, lai atvieglotu urbšanu virsmās, kur ir urbti nepārejami caurumi, sevišķi betonā un koksnē. Noteikt cauruma dziļumu. Turētājā uzstādīt urbi, ar ﬂomāsteru atzīmēt, skatot no urbja darba gala, attālumu, līdzīgu cauruma dziļumam. Dziļuma ierobežotāju uzstādīt, lai tā gals būtu saskaņots ar “L” attālumu, atzīmētu uz urbja. Pārbaudīt, vai ierobežotājs nevar pārvietoties darba laikā. Uzsākt urbšanu, pēc attiecīga dziļuma sasniegšanas ierobež otājs kontaktēs ar virsmu pie cauruma. Pārtraukt urbšanu un noņemt urbi no cauruma.

Papildus piezîmes

Darba laikâ nedrîkst pârâk stipri spiest ierîci uz materiâlu, kâ arî nedrîkst veidot pēkšňas kustîbas, lai nesabojât materiâlu un ierîci. Darba laikâ jâbűt regulâri pârtraukumi. Nedrîkst pârslogot ierîci – ârpuses daďas temperatűra nevar bűt augs tâka nekâ 60 °C. Pēc darba beigšanu ierîci jâizslēdz, noňemt akumulatoru un veidot ierîces konservēšanu un apskatî šanu.

Deklarēta, pilnīga vibrācijas vērtība bija izmērīta ar standartu pārbaudes m etodi un var būt lietota, lai salīdzināt vienu darbarīku ar otru. Dekla rēta, pilnīga vibrācijas vērtība var būt lietota iepriekšējā ekspozīcijas novērtēšanā. Uzmanību! Vibrāciju emisija darba laikā ar ierīci var atšķirties no deklarētas vērtības, atkarīgi no ierīces pielietošanas veida. Uzmanību! Obligāti noteiciet operatora aizsardzības līdzekļus, kuri ir pamatoti uz riska novērtēšanas reālos lietošanas apstākļos (ieskaitīšot arī visus darba cikla elementus, piem. laiku, kad ierīce ir izslēgta vai strādā ar brīvu ātrumu, vai aktivizēšanas laiku).

KONSERVĀCIJA UN APSK ATĪŠANA

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisnotāju, kā arī - paplašin āšanas vadus, aproču pogas darbību , ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vair āk nekā 0,3 MPa), otu vai sauso drānu, bez ķīmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.

Page 42

O R I G I N Á L N Á V O D U

CHARAKTERISTIKA NÁŘADÍ

Ruční nárazová vrtačka je obyčejným elektronářadím, II třídy izolace, určeným pro vrtání otvorů v různých materiálech: kovových, dřevěných a výrobkach z dřeva, umělých hmotach, betoně, stěnach, zdí, apod. pomoci pracovních nářadí - vrtáků s nástrojovými svorky válcovými. Vrtačka ma tři funkce plynulé regulaci otáček vřetena, změny směru otáček, nárazového a nenárazového vrtání. Može také být použivaná pro šroubování a vyšroubovávaní vrutů z využitím přístupných na trhu koncovek šroubováků. Skutečná, bezvádna a bezpečná práce elektrické brusky je zavíslá na správném provozování, proto:

Před zahejením práce s zařízením nutné je důkladné přečtení tohoto návodu k použití a dodržování doporučovaných nařízení.

Za škody vznikle nedodržením bezpečnostních předpisů a nařízení teto instrukce, dodavatel neni odpovědní.

PŘÍSLUŠENSTVÍ VRTÁČKY

Ve výrobním balení jsou povin ny se náchazet:

- vrtáčka

- přídavné uchopení

- omezová č hloubky vrtání

Pozor! Nářadí neni výbavené vrtákama!

TECHNICKÉ PARAMETRY

Parametr Měrná jednotka Hodnota

Katalogové číslo

YT-82044

Napětí sítě

[V~] 220 - 240

Kmitočet sítě

[Hz] 50

Jmenovitý výkon

[W] 1050

Jmenovité otáčky

[min

-1

] 0 - 1100 / 0 - 2800

Max. průměr vrtání (v oceli)

[mm] 13

Váha

[kg] 3,5

Úroveň hluku

- akustický tlak L

± K [dB (A)] 97,0 ± 3,0

- výkon L

± K [dB (A)] 108,0 ± 3,0

Třída izolace

Uroveň vibrace

[m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Stupeň ochrany

IP20

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ

Varování! Seznamte se se všemi bezpečnostními pokyny, obrázky a specikacemi dodanými s tímto elektronářadím / strojem. Jejich nedodržování může vést k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Všechny bezpečnostní pokyny a návody si uschovejte pro budoucí použití.

Pojem „elektronářadí / stroj“ použitý v pokynech se vztahuje na všechno nářadí / stroje poháněné elektrickým proudem, jak drátové, ta k i bezdrátové.

Bezpečnost pracoviště Pracoviště udržujte do bře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou úrazů. S elektronářadím / strojem nepracujte v prostředí se zvýšeným nebezpečím výbuchu, obsahujícím hořlavé látky, plyny nebo výpary. Elektronářadí / stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary. Nepouštějte do blízkosti elektronářadí děti a nezúčastněné osoby. Okamžik nepozornosti může způsobit ztrátu kontroly.

Elektrická bezpečnost Zástrčka napájecího kabelu musí odpovídat síťové zásuvce. Zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry zástrčky s uzemněným elektronářadím / strojem. Neupravená zástrčka odpovídající zásuvce sn ižuje riziko úrazu elektrickým

proudem. Zabraňte styku těla s uzemněnými předměty, jako jsou trubky, radiátory a chladničky. Uzemněné tělo zvyšuje nebezpečí úrazu elekt rickým proudem.

Page 43

O R I G I N Á L N Á V O D U

Nevystavujte elektronářadí / stroj atmosférickým vlivům nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronářadí / stroje, zvyšují nebezpečí úrazu elektrickým proudem.

Nepřetěžujte napájecí kabel. Nepoužívejte jej pro přená šení, tažení nebo odpojování zástrčky ze síťové zásuvky. Zabraňte styku napájecího kabelu s teplem, oleji, ostrými hranami a rotujícími částmi. Poškození nebo zamotání napájecího kabelu

zvyšuje nebezpečí úrazu elektrickým proudem. Při práci venku používejte prodlužovací kabely určené pro venkovní použití. Použití venkovního prodlužovacího kabelu snižuje riziko úrazu elektrickým proudem. V případě, že elektro nářadí / stroj musíte použít ve vlhkém prostředí, použijte jako ochranu proudový chránič (RCD). Použití RC D snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost Buďte opatrní, dávejte pozor na to, co děláte a používejte zdravý rozum při práci s elektronářadím / strojem. Elektroná-

řadí / stroj nepoužívejte, když jste unaveni nebo pod vlivem dr og, alkoholu nebo léků. Dokonce i sebemenší nepo zornost při práci může způsobit vážný úraz. Používejte osobní ochranné prostředky. Vždy pracujte s ochranou zraku. Používán í osobních ochr anných prostředků, jako jsou protipr achové masky, neklouzavá ochranná obuv, přilby a chrániče sluchu snižují nebezpečí vážného poranění.

Zabraňte náhodnému spuštění. Ujistěte se, že síťový spínač je v poloze „vypnuto“ před připojením k elektrickému napájení a/nebo akumulátoru, zvedáním nebo přenášením elektronářadí / stroje. Přenášení elektronářadí / stroje s prstem na

spínači nebo napájení elektronářadí / stroje, když je spínač v poloze „zapnuto“, může způsobit vážný úraz. Před zapnutím elektronářadí / stroje odstraňte veškeré klíče a jiné seřizovací nástroje. Klíče ponechané v rotujících částech elektronářadí / stroje mohou být příčinou úrazu. Nesahejte a nevyklánějte se příliš daleko. Udržujte stabilní postoj a rovnováhu po celou dobu práce. Umožní to snadnější ovládání elektronářadí / stroje v případě nenadálých situací při práci.

Oblékejte se vhodně. Nenoste volný oděv nebo bižute rii. Vlasy a oděv mějte v dostatečné vzdálenosti od rotujících částí elektronářadí / stroje. Volný oděv, bižuterie nebo dlouhé vlasy mohou zachytit rotující části. Pokud je zařízení přizpůsobeno odtahu prachu nebo hromadění prachu, ujistěte se, že zařízení byla správně připojena a použita. Použití odtahu prachu snižuje nebezpečí spojené s prachem. Nedovolte, aby zkušenosti získané častým používáním elektronářadí / stroje byly příčinou nepozornosti a nedodržování bezpečnostních zásad. Nezodpovědné chování může způsobit vážný úraz ve zlomku sekundy.

Používání elektronářadí / stroje a servis Elektronářadí / stroj nepřetěžuje. Elektronářadí / stroj používejte pro určené použití. Technický způsobilé elektronářadí /

stroj zajistí lepší a bezpečnější práci, pokud bude použito pro navržené zatížení. Elektronářadí / stroj nepoužívejte, pokud síťový spínač neumožňuje zapnutí a vypnutí. Elektronářadí / stroj, které nelze kontrolovat pomocí síťového spínače, je nebezpečné a musí se dát k opravě.

Před seřízením, výměnou pří slušenství nebo uschování elektronářadí / st roje odpojte zástrčku ze síťové zásuvky a/nebo vytáhněte akumulátor, pokud jej lze vyjmout z elektronářadí / stroje. Takové bezpečnostní opatření zabrání náhodnému

zapnutí ele ktronářadí / stroje.

Nářadí uchovávejte na místě nedostupném pro děti, nedovolte osobám neznalým obsluhy elektronářadí / stroje nebo těchto návodů obsluhovat elektronářadí / stroj. Elektronářadí / stroj jsou nebezpečné v rukou nezaškolených uživatelů. Provádějte údržbu elektronářadí / stroje a příslušenství. Kontrolujte je z hlediska netěsností nebo zaseknutí rotujících částí, poškození dílů a jakýchkoli jiných podmínek, které m ohou ovlivnit fungování elektronářadí / stroje. Poškození opravte před použitím elektronářadí / stroje. Mnoho úrazů je způsobeno nesprávným proveden ím údržby elektronářadí / stroje.

Řezné nástroje udržujte čisté a naostřené. Správ ně udržovaný řezný nástroj s ostrými hranami je méně náchylný na zaseknutí a snadněji se kontrolujte během práce.

Používejte elektronářadí / stroje, příslušenství a vestavené nástroje atd. v souladu s těmito návody, se zohledněním typu a pracovn ích podmínek . Používání nářadí pro jinou práci, než byla navržena, může vést k nebezpečné situaci. Rukojeti a úchopné povrchy udržujte suché, čisté a bez oleje a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bez-

pečnou obsluhu a kontrolu elektronářadí / stroje v nebezpečných situacích.

Opravy Elektronářadí / stroj nechte opravit pouze v autorizovaných servisech, s použitím výlučně originálních náhradních dílů.

Zajistí to správnou bezpečnou práci elektronářadí.

BEZPEČNOSTNÍ POKYNYÍ PRO PR ÁCI S VRTAČKAMI

Bezpečnostní pokyny pro všechny činnosti Při příklep ovém vrtání používejte chrániče sluchu. Vystavení hluku může způsobit ztrátu sluchu. Používejte přídavnou rukojeť / přídavné rukojeti. Ztráta kontroly nad nástrojem může způsobit zranění. Před použitím nářadí řádně uchopte. Tento nástroj vytváří vysoký točivý moment a bez řádného držení během provozu může

ztráta kont roly způsobit zranění.

Page 44

O R I G I N Á L N Á V O D U

Při provádění operací, kde může řezný prvek přijít do styku se skrytými vodiči nebo s vlastním vodičem, je třeba elektrické nářadí držet za izo lované úchopné plochy. Řezný prvek, který přijde do ko ntaktu s vodičem pod napětím, může způsobit, že

se nechráněné kovové části elektrického nástroje ocitnou také pod napětím a mohou obsluze způsobit úraz elektrickým proudem.

Bezpečnostní pokyny pro práci s dlouhými vrtáky Nikdy nepracujte s vyšší rychlostí, než je maximální rychlost vrtáku. Pokud se vrták při vyšší rychlosti volně ot áčí bez kon-

taktu s obráběným materiálem, pravděpodobně se vychýlí a může způsobit zranění. Práci vždy začínejte s nízkou rychlostí, i když je konec vrtáku v kontaktu s obrobkem. Pokud se vrták při vyšší rychlosti volně otáčí bez kontaktu s obráběným materiálem, pravděpodobně se vychýlí a může způsobit zranění. Tlak vyvíjejte pouz e ve směru osy vrtání a nepoužívejte nadměrný tlak. Vrták se může ohnout, prasknout nebo nad ním ztratíte kontrolu a dojde ke zranění.

MONTÁŽ SOUČÁSTÍ PŘÍSLUŠENSTVÍ

POZOR! Montáž příslušenství je možnost provadět jenom při odpojeným napájecím napětí (Je třeba odpojít zástrčku přípojovácího vodiče z elektrické sítě!)

Montáž dodatečné rukojetí (II)

Objímku držáku připevněte na těleso vrtačky, vyberte polohu držáku takovým způsobem, aby byla zajištěna co nejbezpečnější práce. Poloha držáku musí být zvolena tak, aby bylo možné úplně zvládnout točivý moment, který působí proti směru otáček vrtákového sklíčidla. Takový moment vznik á během normálního provozu, avšak nejvyšší hodnotu dosahuje v případě zpříčení vrtáku ve vratném materiálu. Polohu držáku zajistěte silným a pevným dotažením rukojeti přídavného držáku.

Montáž om ezovače hloubky vrtání (III)

Tyč omezovače prostrčte otvorem nacházejícím se v objímce přídavné rukojeti. Polohu omezovače zajistěte podle druhu montáže: dotažením rukojeti přídavného držáku, dotažením zvláštního kolečka nebo pomocí tlačítka aretace. Podrobný způsob zajištění polohy omezovače je znázorněn na ilustraci.

PŘÍPRAVA DO PRACE

Před zahejením práce s nářadím je třeba zkontrolovat, zda těleso vyztužení a přípojovácí kabel z zástrčkou nejsou poškozen e. Pokud je viditelné jakekoliv poškození, to nedovolene je dalši provozování.

Pozor! Veškeré operace týkající se upevňování a výměny pracovních nářadí, montážem kryt ů a vedení, seřízování apod, je třeba výkonavat jen tehdy kdy stroj je odpojený od elektrické sítě, proto před zahajením těchto činnosti: Je třeba odpojít zástrčku

přípojovácího vodiče z elektrické sítě

Upínání vrtáků do sklíčidla (IV)

Vyberte vrtá k s válcovou stopkou vhodný pro danou práci. Do sklíčidla vložte vrták a pak přidržte zadní část sklíčidla a otáčejte přední částí sklíčidla tak, aby vrták byl pevně a silně namontován ve sklíčidle.

Seřízování otáček (V)

Vrtačka je vybavena plynulou regulací otáček. Regulace se uskutečňuje pomocí kolečka umístěného na vypínači. Značka otáčení v podobě šipky, symbolů „+” a „-” nebo obdobných symbolů ukazuje, na kterou stranu je třeba otočit kolečko pro zvýšení nebo snížení počtu otáček. Otáčení kolečka upravuje rozsah pohybu vypínače, což určuje max imální hodnotu počtu otáček. Postupné mačkání vypínače zrychluje otáčky motoru.

Upozornění! Vrtačka je vybavena mechanickou regulací počtu otáček pomocí změny převodového poměru převodu. Nastavení přepínače ve stanovené poloze umožňuje zvolit jeden z rozsahů rychlostí uvedených v tabulce s technickými údaji.

Seřízování směru otáček (VI)

Přepínač směru otáček postavit do polohy R (otáčky doprava) nebo L (otáčky doleva). Pozor! Zm ěna směru otáček može být provedena jenom při odpojeným napětí!

Seřízování funkce nárazu (VII)

Funkce nárazová prace ulehčuje zhotovení otvorů v betonie, stěně, zdivě a tvrdých keramických materiálech (tvrdé cíhly, kameny, mramor). Proto přepínač nárazu je třeba ustavit na nárazovou praci (značek - kladivo). Během vrtání otvorů v dalších materiálech funkce nárazového vrtáni je třeba vypnout postavením přepínače na prac i bez nárazu (značka - vrták)

Přípravné činnosti

Před zahajením práce:

Page 45

O R I G I N Á L N Á V O D U

Upevnit spracovavaný materiál v svěráku nebo truhlářských svorkach. Zvolit spravné pracovní nářadí odpovidající realizované praci. Postarat se o to, aby byly ostré a v dobrým technickým stavu. Založit pracovní oděv, ochranné brýle a sluchové chránítka. Po upevnění vrtáku je třeba vyndat použitý klíč z vrtacího uchopení. Zasunout vidlici elektrického vodiče vrtáčky do zásuvky elektrické sítě. Uchopit vrt áčku oběma ruky za rukojeť a do datečné držadlo. Přijmout příslušné postavení záručující rovnováhu. Spustit vrtáčku přitlačením elektrického vypínače prstem.

Pozor! V případě objevění podezřelých skřípotů, třesků, čmoudu, atd. - okamžitě vypnout vrtačku a vyndat zástrčku ze zásuvky elektrické sítě.

POUŽÍVÁNÍ NÁŘADÍ

Pozor! Během provozování vrtáčky vždy je třeba použivat individuální ochranné prostředky - sluchové chránítka.

Použivaní pravého nebo levého směru otáčení

Pravé otáčky použivat během vrtání univerzálnými pravotočivymi vrtáky. Levé otáčky použivat v případě zaseknuti pravotočivého vrtáka v materiále a také při vyšroubovavání vrutů. V případě vyšroubovavání vrutů je třeba použivat minimalní otáčky.

Použivaní blokady vypínače

Blokadu vypínače doporučuje se použivat v případě dlouhodobého vrtání (například během vrtání v betoně, zdivě, stěně apod.). Proto při stlačeným spínači e třeba strčit palcem blokadu a uvolnit spínač. Pro výpnut í blokady stači stlačit elektrický spínač.

Vrtání v dřevě

Před zhotovením otvoru doporučuje se upevnit mat eriál truhlařskýmí svorkama nebo svěrákem a pák důlkovačem nebo hřebíkem zaﬁxovat místo vrtání. Do vrtací hlavy zamontovat příslušný vrták, ustabilizovat rýchlost, připojit nářadí na elektrickou síť a zahajit vrtání. V případě otvorů „naskrz” doporčuje se pod materiál podložit dřevěnu podložku, okraj otvoru u výst upu v tom případě nebude potrhaný. V případě spracovavání otvorů větších průměrů dporučuje se včasně vyvrtát menší vodicý otvor.

Vrtání v kovech

Vždycky je potřeba jisto a pevně monto vat spracovávaný materiál. V případě těnkého plechu doporučuje se podložit kus dřeva, aby vyhnou t se nežiadúcích zahybov apod. Potom je třeba důlkovačem zaﬁxovat míst a vykonávania otvorů a zahajit vrtaní. Je potřeba použivat vrtáků pre ocel. V případě vrtaní v bělé litině doporučuje se použivání vrtáků z koncovky se slinutého karbidu. V případě otvorů větších průměrov doporučuje se dříve vyvrtat vodicý otvor. Během vrtání v oceli pro chlazení vtáku použivat strojní olej. Na hliník jako chladicý prostředek použivat terpentín nebo parafín. Během vrtání v mosadzi, mědi nebo litině nepouživa t chladicích prostředků. Pro chlazení je potřeba vrták často vyndavat z materiálu , aby schladnul.

Vrtání v keramických materiáłech Vrtání v tvrdých, hustých materiálech (beton, tvrdá cíhla, kamen, mram or a pod.)

Týka se jenom nářadí z funkcí nárazu. Před zhotovením příslušného otvoru je třeba dříve vyvrtat bez nárazu menší otvor. Spravný otvor vykonavat ze zapnutu funkci nárazu. Po uživat nárazové vrtáky ze slinutého karbidu, v dobrém technickém stavu.

Vrtání v glazuře, měkké cíhle, omítce, a po d.

Vrtát jak v bodu avšak bez nárazu. Občas vyndavat vrták z vrtáného otvoru pro odstranění prachů a odpadků. Během vrtání je třeba přítlačovat nářadí jis to a pevně ze stálou silou.

Využivání nářadí pro zašroubovávání a vyšroubovávání vrutů

Proto se doporučuje:

- použivání co nejmenší rychlosti otáčení,

- použivání příslušných koncovek. Koncovky je možnost montovat přímo ve vrtací hlavě nebo pomoci zvlaš tního magnetického úpínače. Pro vykrúcovaní vrutu je třeba přemenit přepínačem směr otačení na levé otáčky (L).

Page 46

O R I G I N Á L N Á V O D U

Vyřezávání otvorů

Vrtáčka može být využivaná pr o spracovavání větších otvorů v dřevě pomoci zvláštních vrtá ků o trvalým průměru nebo měnitelných koncovek ze soustavy pil - vyřezavaček pro otvory. Aby se zbavit možnosti vzníku otřepů a potrhaných hran otvoru u jeho výstupu, pod materiál je třeba podložit kus odpadního dřeva.

Využivání přístavného zařízení

Vrtáčky z měnitelným směrem otáček nesmi být použivane pro pohon pracovního přístavného zařízení.

Vrtání s použitím hloubkového dorazu (VIII)

Hloubkový doraz je možné používat pro usnadnění vrtání do materiálů, do kterých se mají zhotovovat slepé díry, zejména do betonu nebo dřeva. Zjistěte, jaká má být hloubka otvorů. Do vrtacího sklíčidla upněte vrták a pomocí značkovače označte na vrtáku vzdálenost od špičky vrtáku rovnající se hloubce otvoru. Hloubkový doraz na stavte tak, aby jeho konec byl v úrovni značky na vrtáku označující hloubku vrtání „L”. Zkontrolujte, zda je hloubkový doraz zajištěný, aby se nemohl během práce pohybovat. Začněte vrtat. Po dosažení nastaven é hloubky čelo hloubkového dorazu narazí na povrch vrtaného materiálu v blízkosti otvoru. Tehdy je třeba vrták z otvoru vytáhnout.

Dodatečné poznámky

Během prá ce nesmi se příliš silno tlačit na spracovavaný materiál a nevykonávat prudkých pohybov, aby nepůsobit poškození pracovního nářadí a vŕtáčky. Během prá ce je třeba si dělat pravidelné přestávky. Nesmi se přípustit ke přetížení nářadí - teplota vnějších povrchov nikdy nesmi vystupit nad 60°C. Po ukončení práce výpnut vŕtáčku, výndat zástrčku ze zásuvky elektrické sítě, udělat prohlídku a údržbu. Deklarovaná celková hodnota vibrací byla změřena pomocí standardní měřící metody a lze ji použít k porovnání jednoho nářadí s druhým. Deklarovanou celkovou hodnotu vibrací lze použít k výchozímu posouzení ex pozice. Pozor! Emise vibrací během práce s nářadím se může lišit od deklarované hodnoty v závislosti na způs obu použití nářadí. Pozor! Je třeba stanovit bezpečnostní opatření, která mají chránit obsluhu a která vychází z posouzení rizika za reálných podmínek používání (při tom je třeba uvažovat se všemi etapami pracovního cyklu, jako například s časem, kdy je ná řadí vypnuté nebo pracuje na volnoběh, tak i s časem aktivace).

ÚDRŽBA A PROHLÍDKY

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí napájení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může strat it narok na záruku. Veškere nespravnosti zjištěne během prohlíd ky, nebo provozování, jsou signalem pro provede ní opravy v záručním servisu. Po ukončení pr áce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.

Page 47

O R I G I N Á L N Á V O D U

CHARAKTERISTIKA NÁRADI

Ručná úderová vŕtačka je obvyklým elektronáradím, II triedy izolaci, určeným pre vŕtanie otvorov v rozm anitých materiálech: kovových, drevených i výrobkoch z dreva, umelých hmotach, betónu, stenach, múrech, apod. pomoci pracovných náradí - vŕtákov s nástrojovými svorky válcovými. Vŕtačka ma tri funkce plynulé regu laci otáček vŕetena, striedania smeru otáčania, úderového i neúderového v ŕtání. Môže také byť použivaná pre vkrúcovanie i vykrúcovanie vrutov z využitím prístupných na trhu koncovek skrutkovača. Správná, spolehlivá a bezpečná práce elektrické brúsky je zavíslá na vhodné exploatáci, preto:

Pred začiatiem práce z náradím nutné je prečisť celý návod pre obsluhu a počas provozovánia pečlivie zachovávať veškere pokyny.

Za šk ody a urazy vznikle nespravným použiváním a nedodržením bezpečnostních predpisov a pokynov teto inštrukce dodavatel neni zodpovedný.

PRÍSLUŠENSTVO VŔTÁČKY

Ve výrobným obalenu sa povinny nachádzať:

- vŕtačka

- dodatočné uchopenie

- omedzováč hľbky vŕtánia

Pozor! Náradí neni výbaveno vŕtákama!

TECHNICKÉ PARAMETRY

Veličina Meracia jednotka Hodnota

Katalogové číslo YT-82044 Napätie sieti [V~] 220 - 240 Kmitočet sieti [Hz] 50 Jmenovitá sila [W] 1050 Jmenovité otačky [min

-1

] 0 - 1100 / 0 - 2800 Max. priemer vŕtánia (v oceli) [mm] 13 Váha [kg] 3,5 Úroveň hluku

- akustický tlak L

± K [dB (A)] 97,0 ± 3,0

- výkon L

± K [dB (A)] 108,0 ± 3,0 Trieda izolaci II Uroveň kmitánia [m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Stupeň ochrany IP20

VŠEOBECNÉ UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI PRE ELEKTRICKÉ NÁRADIE

Upozornenie! Oboznámte sa so všetkými bezpečnostnými upozorneniami, ilustráciami a špecikáciami, ktoré sú dodané spolu s elektrickým náradím / strojom ich nedo držiavanie môže viesť k úrazu elektrickým prúdom, požiaru alebo k vážnym

zraneniam.

Zachovajte všetky upozornenia a návod pre budúce použitie.

Termín „elektrické náradie / stroj” použité v upozorneniach sa vzťahuje na všetky náradia / stroje poháňané elektrický m pr údom, či už drôtové (s káblom), alebo bezdrôtové.

Bezpečnosť na pracovisku Udržujte pracovisko dobre osvetlené a čisté. Neporiadok a zlé osve tlenie môžu byť príčinou nehôd. Nepoužívajte elektrické náradia / stroje v prostredí so zvýšeným rizikom výbuchu, ktoré obsahuje horľavé kvapaliny, plyny alebo výpary.Elektrické náradia / stroje vytvárajú pri práci iskry, ktoré m ôžu zapáliť prach, alebo výpary. Nedovoľte, aby deti a nepovolané osoby vstupovalina pracovisko.Stratakoncentrácie môže spôsobiť stratu kontrolynad strojom.

Elektrická bezpečnosť Zástrčka elektrického kábla musí pasovať do zásuvky. Zástrčku nesmiete upravovať akýmkoľvek spôsobom. Nie je dovolené používať žiadne adaptér y zástrčky s uzemneným elektrickým náradím / strojmi. Neupravovaná zástrčka , ktorá

pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom.

Page 48

O R I G I N Á L N Á V O D U

Vyhnite sa kontaktu s uzemnenými povrchmi ako sú rúry, radiátory a chladničky. Uzemnenie tela zvyšuje riziko úrazu elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie / stroje kontaktu s atmosférickými zrážkami, alebo s vlhkosťou. Voda a vlhkosť,ktoré sa dostanú do vnútra elektrického náradia / stroja, zvyšujú riziko zasiahnutia elektrickým prúdom.

Nepreťažujte sieťový kábel. Nepoužívajte napájací kábel na nosenie, ťahanie a odpojovanie zástrčky zo sieťovej zásuvky. Zabráňte kontaktu napájacieho kábla s tepl om, olejmi, ostrými hranami a pohyblivými časťami. Poškodenie, alebo

zamotanie napájacieho ká bla zvyšuje riziko zasiahnutia elektrickým prúdom.

V prípade práce mimo uzavretých priestorov je potrebné používať predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla na vonkajšiu prácu znižuje riziko zasiahnutia elektrickým prúdom. V prípade, kedy je použitie elektrického náradia / strojavo vlhkom prostredí nevyhnutné, tak je potrebné ako ochranaproti napájaciemu napätiu použiť zvyškové prúdové zariadenie (RCD). Použitie zariadenia RCD znižuje riziko úrazu elektrickým prúdom.

Osobná bezpečnosť Zostaňte stále pozorný, venujte pozornosť tomu, čo robíte a počas práce s elektrickým náradím / strojom . používajte zdravý rozum. Nepoužívajte elektrické náradi e / stroj, ak ste unavený, alebo pod vplyvom drog, alkoholu, alebo liekov.

Dokonca aj chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používajte prostriedky osobnej ochrany. Vždy si nasaďte ochranné okuliare. Používanie prostriedkov osobnej oc hrany, akými sú prachové respirátory, protišmykov á ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.

Zabráňte náhodnému zapnutiu náradia. Pred pripojením, zdvihnutím, alebo prenášaním elektrického náradia / stroja k elektrickej sieti, batérii sa uistite, že je elektrický spínač je v polohe „vypnuté”. Prenášanie elektrického náradia / stroja s

prstom na spínači, alebo pripájanie elektrického náradia /stroja, keď je spínač v polohe „zapnuté”, môže zapríčiniť vážne úrazy.

Pred zapnut ím elektrického náradia / stroja odstráňte všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie.

Kľúč ponechaný na rotujúcich častiach náradia / stroja môže zapríčiniť vážne úrazy.

Nesiahajte a nenakláňajte sa príliš ďaleko, udržujte rovnováhu . Po celý čas udržujte náležité postavenie a rovnováhu.

Umožní to jednoduchšie ovládanie elektrického náradia / stroja v prípade neočakávaných situácií počas práce.

Používajte ochranný odev. Neobliekajte si voľný odev, nenoste bižutériu. Udržujte vlasy a odev v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia / stroja. Voľný odev, bižutéria, alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí náradia. Ak je zariadené prispôsobené na pripojenie odsávača prachu, alebo zásobníka na prach, tak sa uistite, či boli dobre pripojené a správne použité. Použitie odsávača prachu znižuje riziko ohrozenia zdravia spojené s prachom. Nedovoľte, aby skúsenosti z častého používania náradia / stroja mali za následok neopatrnosť a ignorovanie bezpečnostných pravidiel. Nezodpovedná činnosť môže spôsobiť vážne zranenia v zlomku sekundy.

Prevádzkovanie a starostlivosť o elektrické náradie / stroj Nepreťažujte elektrické náradie / stroj. Používajte vhod né elektrické náradie / stroj pre vybranú činnosť. Správny výber

elektrického náradia / stroja pre danú prácu zabezpečí lepšiu a bezpečnejšiu prácu. Nepoužívajte elektrické náradie / stroj, ak nefunguje jeho sieťový spínač. Náradie / stroj, ktoré sa nedá ovládať pomocou sieťového spínača, je nebezpečné a je potrebné odovzdať ho do opravy.

Pred nastavovaním, výmenou príslušenstva, alebo uskladnením elektrického náradia / stroja, odpojte zástrčku z napájacej zásuvky a/alebo batérie, pokiaľ sa dá odpojiť od elektrického náradia / stroja. Takéto predbežné opatrenia zabránia

náhodnému zapnutiu elektrického náradia / stroja.

Náradie uskladňujte na mieste neprístupnom pre deti, nedovoľte, aby s elektrickým náradím / strojom pracovali osoby nezaškolené pre jeho obsluhu, alebo oboznámené s návodom pre elektrické zariadenie / stroj. Elektrické náradie / stroj

môže byť v rukách nezaškoleného používateľa nebezpečné.

Zabezpečte náležitú údržbu elektrického náradia / stroja a príslu šenstva. Kontrolujte náradie / stroj po stránke neprispôsobení, alebo zasekávania pohyblivých častí, poškodení častí a akýchkoľvek iných podmienok, ktoré môžu mať vplyv na fungovanie elektrického náradia / stroja. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia / stroja odstrániť. Veľa nehôd býva spôsobených nesprávnou údržbou náradia / stroja. Rezné nástroje je potrebné udržiavať čisté a naostrené. Správne udržované rezné nástroje s os trými hr anami sa tak rýchlo

nezaseknú a dajú sa počas práce jednoduchšie ovládať.

Používajte elektrické náradia / stroje, príslušenstvo a nástroje atď. v súlade s týmito inštrukciami, pričom berte na vedomie druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo navrhnuté, môže spôsobiť vytvorenie

nebezpečných situácií. Rukoväte a uchopovacie plochy udržiavajte v čistote, suché a bez oleja a tuku. Klzké rukoväte a upínacie plo chy neumožňujú bezpečnú prevádzku a kontrolu náradia / stroja v nebezpečných situáciách.

Opravy Opravy elektrické ho náradia / stroja zv erte len k tomu oprávneným rmám, ktoré používajú výhradne originálne náhradné diely. Bude tak zabezpečená náležitá bezpečnosť prác e elektrického náradia.

Page 49

O R I G I N Á L N Á V O D U

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA VŔTAČIEK

Bezpečnostné pokyny pre všetky činnosti Počas príklepového vŕtania používajte vhodné chrániče sluchu. Vystavenie na hluk môže viesť k strate sluchu. Používajte dodatočnú rukoväť. Následkom straty kontroly môže dôjsť k úrazu či nehode. Náradie pred použitím náležite uchopte. Toto náradia vytvára vysoký krútiaci moment a bez náležitého uchopenia poča s práce

môže dôjsť k strate kontroly, čo môže viesť k úr azu či nehode.

Elektronáradie počas vykonávania činností, pri ktorých môže dôjsť ku kontaktu reznéh o prvku so skrytými káblami alebo s vlastným napájacím káblom, vždy uchopte iba za izolované povrchy rukovätí. V prípade, ak dôjde ku kontaktu

rezného prvku s vodičom pod napätím, môže sa stať, že odkryté kovové časti elektronáradia budú pod napätím a môže dôjsť k zásahu operátora el. prúdom.

Bezpečnostné pokyny počas používania dlhých vrtákov Nikdy nepoužívajte vyššiu uhlovú rýchlosť, než je maximálna uhlová rýchlosť vrtáka. Vrták sa pri vyššej rýchlosti pravdepo -

dobne vyhn e, ak dôjde k slobodnej rotácii bez styku s obrábaným materiálom, a môže dôjsť k úrazu či nehode.

Prácu vždy začínajte od nízkej uhlovej rýchlosti a vykonávajte ju iba vtedy, keď sa koniec vrtáka dotýka obrábaného materiálu. Vrták sa pri vyššej rýchlosti pravdepodobne vyhne, ak dôjde k slobodnej rot ácii bez styku s obrábaným materiálom, a

môže dôjsť k úrazu či nehode. Náradie pritláčajte iba v smere osi vrtáka a nikdy netlačte príli š silno. Vrták sa môže vyhnúť v dôsledku čoho môže puknúť a môže dôjsť k strate kontroly, čo následne môže viesť k úrazu či nehode.

MONTÁŽ PRVKOV PRISLUŠENSTVA

POZOR! Montáž príslušenstva je možnosť urobiť len pri odpojeným napájecím napätiu (Je treba odpojť zástrčku pr ípojovácieho vodiča z elektrické sieti !)

Montáž dodatočného držadla (II)

Svorku skľučovadla upevníte na korpuse vŕtačky, vyberte takú polohu rukoväti, ktorá Vám zaistí najbezpečnejšiu prácu. Poloha skľučovadla musí byť vybraná tak, aby sa dalo plne neutralizovať krútiaci moment smerujúci opačne k smeru otá čania skľučovadla. Taký moment vzniká počas bežnej prevádzky, ale najvyššiu hodnotu dosiahne, keď sa vrták zasekne vo vŕtanom materiáli. Polohu skľučovadla môžete zablokovať silným a pevným utiahnutím rukoväti dodatočného držiaka.

Montáž obmedzovača hĺbky vŕtania (III)

Tyč obmedzovača presuňte cez otvor, ktorý sa nachádza vo svorke prídavnej rukoväti. Polohu obmedzovača upevníte v závislosti od typu montáže: utiahnutím rukoväti do datočného držiaka, utiahnutím samého voliča pomocou tlačidla blokády. Podrobný spôsob blokovania polohy obmedzovača je znázornený na obrázku.

PRÍPRAVA DO PRACI

Pred začatiem praci z náradím je treba skontrolovať, či teleso výstuženia i prípojovácí kábel seč zástrčk ou nesu poškodzené. Ak je viditelné akýkoľvek poškodzenie, to nedovolená je dalšía exploatacia!

Pozor! Všetké operacie týkajúcí sa upevňovánia i výmeny pracovných náradí, montážu pokrývek i vedenia, regulaciu apod, je treba realizovať z vŕtačkou odpojenou od elektrické sieti - vyťahnuť vidlici elektrického vodiče vŕtačky se siet

ové zásuvky, preto

pred zahajeniem činnosti: Je treba odpojť zástrčku prípojovácieho vodiče z elektrické sieti!

Upínanie vr tákov do skľučovadla (IV)

Vyberte vhodný pre túto prácu vrták so stopkovým držiakom. Vložte vrták do skľučovadla a držiac zadnú časť skľučovadla otáčajte jeho prednú časť tak, aby vrták bol dobre upevnený.

Regulácia otáček (V)

Vŕtačka je vybavená plynulou reguláciou otáčok. Regulácia sa vykonáva pomocou voliča na zapínaču. Označenie vo forme šípky, symbolov „+” a „-” alebo podobných symbolov, indikuje ktorým smerom treba otočiť volič pre zvýšenie alebo zníženie rýchlosti . Otočenie voliča upravuje rozsah pohybu prepínača, čo vedie k maximálnej hodnote rýchlosti otáčania. Postupné stlačenie zapínača urých ľuje otáčky motora.

Pozor! Vŕtačka je vybavená mechanickou reguláciou rýchlostí otáčania pomocou zmeny polohy prevodovky. Nastavenie prepínača v určitej polohe umožňuje zvolenie jedného z rozsahov rýchlosti, ktoré sú uvedené v tabuľke s techn ickými údajmi.

Regulácia smeru otáčania (VI)

Prepínač smeru otáčania postaviť do polohy R (otáčky doprava) ne bo L (otáčky doleva).

Page 50

O R I G I N Á L N Á V O D U

Pozor! Zm ena smeru otáčania može byť provedena len za odpojeného näpatia !

Regulácia funkce úderu

Funkce úderové praci ulehčuje zhotovenie otvorov v betónie, stenie, múre i tuhých keramických materiálec h (tvrdé tehle, kamenech, mramoru). Preto prepínač úderu (snímek číslo 8) je treba ustaviť na úderovou praci (značka - kla divo). Počas vŕtánia otvorov v dalších materiálech funkce úderového vŕtania je treba vypnu ť postaveniem prepínača na praci bez úderu (značka - vŕtak)

Prípravné činnosti

Pred zahajeniem praci: Upevniť obrabaný materiál ve sveráku alebo stolárských svorkach. Zvoliť si spravné pracovne náradí odpovidajúcí realizované praci. Postarať sa o to, žeby byly ostré a v dobrém technickým stavu. Založiť pracovní odev, ochranné okuliare a sluchové chránítka. Po upevneniu vŕtaku je treba vyndať použitý kľúč z vrtacieho uchopenia. Zasunuť vidlici elektrického vodiče vŕtačky do zásuvky elektrické sieti. Uchopiť vŕtačku obema ruky za rukojeť i dodatočné dr žadlo. Prjmuť príslušné postavenie záručujúcé rovnováhu. Spustiť vŕtačku pritlačeniem prstem elektrického vypínača.

Pozor! V prípade objevenia podezrelých hukotu, treskov, čmudu, atd. - okamžite vypnuť vŕtáčku i vyndať zástrčku ze zásuvky elektrické sieti.

EXPLOATÁCIA NÁSTROJU

Pozor! Počas použivania vŕtačky je potreba využivať ochraniovače sluchu.

Použivanie pravého alebo levého smeru otačania

Pravé otačanie použivať počas vŕtania univerzálnymi pravotočivymi vŕtaky. Levé ot ačanie použivať v prípade vzpríčenia pravotočivého vŕtaka v materiále ako aj pri vykrúcovaniu vrutov. V prípade vykrúcovánia vruto v je potreba použivať minimalné otačanie.

Použivanie blokady vypínača

Blokadu vypínača odoporučuje sa použivať v prípade dľuhodobého vŕtania (napríklad počas vŕtania v betónie, múr ech, stenach apod.). Preto pri stlačeným spínači je treba strčiť palcem blokadu i uvolniť spínač. Pre výpnut í blokady stači stlačiť elektrický spínač.

Vrtánie v dreve

Pred urobeniem otvoru odporučuje sa upevniť obrábaný materiál stolárskiemí svorkama alebo zverákem a potom dôlkovačom alebo klincem ﬁxovať miesto vŕtania. Do vŕtací hlavici namontovať príslušný vŕtak, stabilizovať rýchlosť, pr ípoijť náradie na elektricku sieť a zahaíjť vŕtanie. V prípade vykonávania otvorov „naskrz” odoporčuje sa pod materiál podložiť drevenu po dložku, vďaka čemu okraj otvoru u výstupu nebude potrhaná. V prípade vykonávania otvorov vetších priemerov odporučuje sa včasne vyvŕt ať menší vodicý otvor.

Vŕtanie v kovech

Vždycky je potreba isto montovať spracovávaný materiál. V prípade tenkého plechu od oporučuje sa podložiť kousok dreva, aby vyhnouť sa nežiadúcích zahybov atd. Potom je treba dôlkovačom ﬁxovať miesta vykonávania otvorov a začať vŕtanie. Je potreba použivať vrtákov pre oceľ. V prípade vŕtania v belé liatine odporučuje sa použivánie vŕtakov s koncovkama ze slinutého karbidu. V prípade vykonávánia otvorov vetších priemerov odporučuje sa včas ne vyvŕtať vodicý otvor. Počas vŕtá nia v oceli pre chlazenie vŕtaka použivať strojný olej. Na hliník jako chladicý prostredek použivať terpentín nebo parafín. Počas vŕtania v mosadzu, medi nebo liatine nepouživať chladicých prostredkov. Pre chlazenie je potreba vŕtak často vyndavať z materiálu, aby mohl vychladnuť.

Vrtánie v keramických materiálach Vrtánie v tvrdých, hustých materiálach (beton, tvrdá tehla, kameň, mramor atd.)

Pred zhotoveniem príslušného otvoru je treba vyvrtať bez úderu menší otvor. Spravný otvor vykonavať se zapnutu funkciu úderu. Použivať úderové vrtáky se slinutého karbidu, v dobrým stavu.

Vŕtanie v glazure, mäkké tehle, omietce, a pod.

Vŕtať jak v bodu lež bez úd eru. Občas vyndavať vŕtak s vrtáného otvoru pre odstranenie prachu i odpadkov. Počas vŕtania je treba prítlačovať náradie isto ze stálu silu.

Page 51

O R I G I N Á L N Á V O D U

Využivánie vŕtačky pre vkrúcovanie i vykrúcovanie vrutov

Vŕtačka s reguláciu otaček i prepinačom smeru otačan ia može byť použivaná aj pre vkrúcovanie i vykrúcovanie vrutov. Preto sa odporučuje:

- použivánie co najmenší rychlosti otáčenia,

- použivánie príslušných koncovek. Koncovky je možnost montovať priamo ve vrtací hlavici alebo pomoci zv laštného magnetického úpínača. Pre vykrúcovanie vruta je treba premeniť prepínačom smer otačenia na levé otačenie (L).

Vyrezávánie otvorov

Vŕtačka može byť využivaná pre úrobenie väčších otvorov v drevie pomoci špecialných vrtákov o trvalým priemeru alebo menitelných koncovek se sustavy pil – vyrezavaček pre otvory. Žeby sa zbaviť možnosti vzníku otrepov i potrhaných hran otvoru u jeho výstupu, pod materiál je treba podložiť kúsok odpadného dreva.

Využivánie prístavného zariadenia

Vŕtačky s premenlivým smerem otačania nesmi sa použivať pre pohon pracovneho prístavného zariadenia.

Vŕtanie s použitím hĺbkového dorazu (VIII)

Hĺbkový doraz je možné použiť pre uľahčenie vŕtania do materiálov, do ktorých sa m ajú zhotovovať slepé diery, najmä do betónu alebo dreva. Zistite, aká má byť hĺbka otvorov. Do vŕtacieho skľučovadla upnite vrták a pomocou značkovača označte na vrtáku vzdialenosť od špičky vrtáka rovnajúcu sa hĺbke otvoru. Hĺbkový doraz nastavte tak, aby jeho koniec bol v úrovni značky na vrtáku označujúcej hĺbku vŕtania „L”. Skontrolujte, či je hĺbkový doraz zaistený, aby sa nemohol počas práce pohybovať. Začnite vŕtať. Po dosiahnutí nastavenej hĺbky čelo hĺbkového dorazu narazí na povrch vŕtaného materiálu v blízkosti otvoru. Vtedy je treba vrták z otvoru vytiahnuť.

Dodatočné poznámky.

Počas prác e nesmi sa príliš silne tlačiť na spracovavaný materiál a nevykonávať prudkých pohybov, aby nepôsobiť poškozenia pracovného náradia i vŕtacého nástroju. Počas prác e je treba si delať pravidelné prestávky. Nesmi sa pripustiť k pretíženiu náradi – teplota vonkajišých povrchov nikdy nemôže vystupiť nad 60°C. Po ukončeniu práce výpnuť vŕtací nástroj, výndať zá strčku se sieti i udelať prohlí dku a údržbu. Deklarovaná celková hodnota vibrácií bola zmeraná pomocou štandardnej meracej metódy a môže sa použiť na porovnanie jedného náradia s druhým. Deklarovanú celkovú hodnotu vibrácií je možné použiť pre východiskové posúdenie expozície. Pozor! Emisia vibrácií počas práce s náradím sa môže líšiť od deklarovanej hodnoty v závislosti od spôsobu použitia náradia. Pozor! Je potrebné stanoviť bezpečnostné opatrenia, ktoré majú chrániť obsluhu a ktoré vychádzajú z posúdenia rizika v reálnych podmienkach používania (pri tom je potrebné uvažovať so všetkými etapami pracovného cyklu, ako napríklad s časom, kedy je náradie vypnuté alebo pracuje na voľnobeh, tak aj s časom aktivácie).

ÚDRŽBA I PREHLIADKY

POZOR! Všetké čin nosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí pre hlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ ne smi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záru ku. Všetké nespravnosti zjišt ené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť očistiť suchou čistou handrou.

Page 52

E R E D E T I U T A S Í T Á S

A BERENDEZÉS JELLEMZŐI

A kézi ütvefúró közönséges, II szigetelési osztályú, elektromos szerszám, amelynek rendeltetése furatok készítése különböző anyagokban: fé mekben, fában és fafeldolgozási termékekben, műanyagokban, betonban, falban, stb. az anyagnak megfelelően kiválasztott, hengeres befogású fúrószár segítségével. A fúrógép tokmányának fordulatszáma folyamatosan szabályozható, forgásiránya változtatható, használható ütvefúró funkcióval, vagy anélkül. Alkalmazható csavarok be- és kicsavarozásához is, a piacon kapható csavarhúzó végek felhasználásával. A berendezés helyes, meghibásodástól mentes és biztonságos működése a megfelelő használattal függ, ezért:

A munka megkezdése előtt teljes egészében el kell olvasni a kezelési utasítást, és betartani az abban leírtakat.

A munkavédelmi előírások, valamint a jelen kezelési utasítás ajánlásainak be nem tartásábó l eredő károkért és sérülésekért a szállító nem vállal felelősséget.

A FÚRÓGÉP TARTOZÉKAI

A gyári csomagolásban a következő tartozékoknak kell lenniük:

- fúrógép

- kiegészítő fogantyú

- furatmélység beállító

FIGYELEM! A szerszámhoz nincsenek fúrószárak mellékelve!

MŰSZAKI PARAMÉTEREK

Paraméter Mértékegység Érték

Katalógusszám

YT-82044

Hálózati feszültség

[V~] 220 - 240

Hálózati frekvencia

[Hz] 50

Névleges teljesítmény

[W] 1050

Névleges fordulat

[min

-1

] 0 - 1100 / 0 - 2800

Max furatátmérő (acélban)

[mm] 13

Tömeg

[kg] 3,5

Zajszint

- akusztikus nyomás L

± K [dB (A)] 97,0 ± 3,0

- teljesítmény L

± K [dB (A)] 108,0 ± 3,0

Szigetelési osztály

Rezgésszint

[m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Védelmi osztály

IP20

AZ ELEKTROMOS KISGÉPEK BIZTONSÁGÁRA VONATKOZÓ, ÁLTALÁNOS FIGYELMEZTETÉSEK

Figyelmeztetés! Meg kell ismerkedni az összes gyelmeztetéssel, utasítással, illusztrációval, valamint az elektromos eszközzel / géppel szállított specikác iókkal. Ezek be nem tartása elektr omos áramütéshez, tűzhöz vagy komoly testi sérü-

léshez vezethet.

Meg kell őrizni minden gyelmeztetést, valamint a használati utasítást, hogy később meg lehessen nézni.

A kezelési utasításban használt „elektromos berendezés / gép” fogalom vona tkozik minden , elektromos árammal működtetett berendezésre/ gépre, vezetékesre és vezeték nélkülire egyaránt.

Biztonság a munkahelyen A munkavégzés helyét jól meg kell világítani, és tisztán kell tartani. A rendetlenség és a nem kellő megvilágítás balesetek

okozója leh et.

Nem szabad az elektromos berendezésekkel / gépe kkel fokozottan robbanásveszélyes, tűzveszélyes folyadékokat, gázokat, gőzöket tartalmazó környezetben dolgozni. Az elektromos berendezések / gépek szikrázhatnak, amely meggyújthatja

a port vagy a párát. Nem szabad a munkavégzés helyére gyermekeket vagy kívülálló személyeket engedni. A koncentráció elvesztése a kontrol elvesztéséhez vezethet.

Page 53

E R E D E T I U T A S Í T Á S

Elektromos biztonság Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Semmilyen módon nem szabad változtatni dugaszon. Nem szabad semmilyen dugaszadaptert használni az elektromos berendezésekkel / gépekkel. Ha a

dugaszok vagy dugaszolóaljzatok nincsenek átalakítva, az csökkenti az áramütés veszélyét. Kerülni kell, hogy a test és a gép olyan földelt felületek kel érintkezzen, mint csövek, fűtőtestek és hűtők. A test földeltsége növeli az áramütés veszélyét. Nem szabad a az elektromos berendezést / gépet csapadéknak vagy nedvességnek kitenni. A víz és nedvesség, amely az elektromos berendezés / gép belsejébe jut, megnöveli az elektromos áramütés veszélyét.

Ne vágja el a hálózati kábelt. Ne használja a hálózati kábelt az eszköz hordozásához, vons zolásához vagy a dugasz kihúzásához hálózati dugaszolóaljzatból. Kerülje, hogy a hálózati kábel hővel, olajjal, éles szélekkel és mozgó alkatrészekkel érintkezzen. A sérült vagy összegabalyodott hálózati kábel növeli az áramütés veszélyét. Amennyiben zárt helyiségen kívül dolgozik, kültéri hosszabbítót kell használni. Kültéri hosszabbító használata csök kenti

az áramüté s veszélyét.

Abban az esetben, ha az el ektromos berendezés /gép nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos

áramütés veszélyét.

Személyes biztonság Legyen résen, gyeljen arra, amit csinál, és használja a józan eszét az elektromos berendezés sel / géppel végzett munka közben. Nem ha sználja a elektromos berendezést / gépet, ha fáradt, illetve tudatmódosító szerek, alkohol vagy gy ógyszer hatása alatt áll. A munkavégzés során már egy pillanatnyi ﬁgyelmetlenség komoly testi sérülésekhez vezethet. Használjon egyéni védőeszközöket. Mindig vegyen fel védőszemüveget. Az olyan egyéni védőeszközök használata, mint a

porvédő álarc, csúszásgátló munkavédelmi cipő, sisak és fülvédő, csökkenti a komoly testi sérülések veszélyét.

Előzze meg a véletlen beindítást. Bizonyosodjon meg róla, hogy a kapcsoló „kikapcsolt” állásban van, mielőtt az elektromos berendezést / gépet csatlakoztatja a tápfeszültséghez és/vagy az akkumulátorhoz, felemeli vagy hordozza azt.

Az elektromos berendezés / gép olyan módon történő szállítása, hogy az ujja az elektromos berendezés / gép kapcsolóján vagy betáplálásán van, illetve ha a kapcsoló „bekapcsolt” állapotban van, súlyos, testi sérüléseket okozhat.

Az elektromos berendezés / gép bekapcsolása előtt el kell távolítani minden olyan kulcsot és egyéb szerszámot, amelyet a gép beállításához használt. Az elektromos berendezés / gép forgó elemein hagyott ku lcs súlyos, testi sérüléseket okozhat. Ne nyújtózkodjon és ne hajoljon ki túl messze. Mindig tartsa meg a kellő testhelyzetet és az egyensúlyát. Ez lehetővé

teszi, hogy uralma alatt tartsa az elektromos berendezést / gépet a munkavégzés közben bekövetkező váratlan helyzetekben.

Öltözzön megfelelően. Ne viseljen laza ruházatot és ékszereket. Tartsd távol a haját és a ruháját az elektromos berendezés / gép mozgó alkatrészeitől. A laza ruháza tot, ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Ha a berendezések úgy vannak kialakítva, hogy csatlakoztatni lehet hozzájuk porelszívót vagy porgyűjtőt, győződjön meg róla, hogy azokat csatlakoztatták és jól használják. A po relszívó használata csökkenti a porral kapcsolatos veszélyek

kockázatát.

Ne engedje, hogy a bere ndezés / gép használata során szerzett tapasztalatai gondatlanná tegyék, és gyelmen kívül hagyja a biztonsági szabályokat. A gondatlan cselekvés egy pillanat alatt súlyos balesetek okozója lehet.

Az elektro mos berendezés / gép használata és gondozása Ne terhelje túl az elektromos berendezést / gépet. Használja a kiválasztott alkalmazáshoz megfelelő elektromos berendezést / gépet. A megfelelő elektromos berendezés / gép jobb és biztonságosabb munkát tesz lehetővé, ha azt a tervezett

terheléshez használják. Ne ha sználja az elektromos berendezést / gépet, ha az elektromos kapcsolóval nem tudja be- és kikapcsolni. A berendezés / gép, amit nem lehet a há lózati kapcsolóval kontrolálni, veszélyes, és meg kel javíttatni.

Mielőtt hozzáfog az elektromos berendezés / gép beállításához, tartozékának cseréhez vagy tárolása előtt, húzza ki a dugaszt a hálózati dugaszolóaljzatból és/vagy vegye ki az akkumulátort, ha az kivehető az elektromos berendezésből / gépből. Az ilyen megelőző intézkedések lehetővé teszik az elektromos berendezés / gép véletlen bekapcsolását . Tartsa a szerszámot gyermekektől elzárva, ne engedje, hogy olyan személyek kezeljék az elektromos berendezést / gépet, akik nem ismerik azt, vagy az elektromos berendezés / gép jelen használati utasítását. Az elektromos berendezés /

gép veszélyesek a nem kioktatott személyek kezében.

Tartsa karban az elektromos berendezést / gépet és a tartozékokat. Ellenőrizze az elektromos berendezést / gépet, hogy minden me gfelelően illeszkedik-e, vagy a mozgó alkatrészek nincsenek-e beékelődve, nincsenek-e sérült alkatrészek, valamint nincs-e bá rmilyen más olyan körülmény, ami hatással lehet az elektromos berendezés / gép működésére. A hibákat meg kell javítani az elektromos berendezés / gép használata előtt. Számos baleset okozója az elektromos berendezés

/ gép nem megfelelő karbantartása. A vágó szerszámokat tiszta és megélesített állapotban kell tartani. A kellően karbantartott, éles vágószerszá mokat könnyebb kezelni a munkavégzés során, nehezebben ékelődnek be.

Az elektromos berendezést / gépet, annak tartozékait, betét szerszámait stb. a jelen használati utasításnak megfelelően használja, a munka fajtájának és a munkavégzés körülményeinek a gyelembe vételével. Ha az eszközt nem a rendelteté-

sének megfelelő fajtájú munkához használja, az növeli a veszélyes helyzetek előállásának lehetőségét.

Page 54

E R E D E T I U T A S Í T Á S

A nyeleket és fogófelületeket tartsa szárazon, tisztán, olajtól és kenőanyagtól mentesen. A csús zós nyél vagy fogófelület nem teszi lehetővé az elektromos berendezés / gép.

Javítások Az elektromos berendezést / gépet kizárólag er re jogosult szervizekben és csak eredeti cserealkatrészek használatával szabad javítani. Ez biztosítja az elektromos eszköz működésének biztonságát.

FÚRÓKRA VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK

Mindegyik tevékenységgel kapcsolatos biztonsági utasítások Ütvefúrás esetén viselje n fülvédőt. A zajnak való kitétel halláskárosodáshoz vezethet. Használja a plusz fogantyúkat. A szerszám feletti irányítás elvesztése testi sérülést okozhat. Használat előtt fogja meg megfelelően a szerszámot. Ez a szerszám magas forgatónyomatékot képes előállítani és a munka

közbeni helytelen fogása az irányítás elvesztéséhez és testi sérüléshez vezethet.

Az elektromos szerszámot a szigetelt markolatoknál fogva fogja olyan jellegű munkálatok során, melyek közben a vágóelem rejtett vezetékkel vagy a szerszám saját vezetékéve l érintkezhet. Ha a vágóelem feszültség alatt álló vezetékkel

érintkezik, az elektormos szerszám lefedetlen fém alkatrészei feszültség alá kerülhetnek és a kezelő áramütéséhez vezethetnek.

Hosszú fú rószárak használatára vonatkozó biztonsági utasítások Soha ne használja a fúrószárat a névleges fordulatszámánál magasabb fordulaton. Nagyobb sebességnél a fúrószár sza-

bad, megm unkált anyaggal való érintkezés nélküli mozgásakor valószínűleg meghajlik, ami testi sé rülést okozhat. A munkát mindig alacsony fordulatszámon kezdje úgy, hogy a fúrószár a megmunkált anyaghoz ér. Nagyobb sebességnél a fúrószár szabad, megmunkált anyaggal való érintkezés nélküli mozgásakor valószínűleg meghajlik, ami testi sérülést okozhat. A szerszámot kizárólag a fúrószár tengelyének mentén terhelje és ne alkalmazzon túlzott nyomást. A fúrószár elgörbülhet, ezáltal repe dést vagy a szerszám feletti irányítás elvesztését és testi sérülést okozva.

A TARTOZÉKOK FELSZERELÉSE

FIGYELEM! A tartozékokat kizárólag feszültségmen tesítés után szabad fel- vagy leszerelni (Húzza ki a dugvillát a hálózati

dugaljból).

A kiegészítő fogantyú felszerelése (II)

A tokmány szorítógyűrűjét erősítse fel a fúrógépre. A fogganytyú pozícióját olyan módon válassza ki, hogy a lehető legbiztonságosabb munkavégzést tegye lehetővé. A foggantyú pozícióját úgy kell megválasztani, hogy képes teljes mértékben ellensúlyozni lehessen vele azt a nyomaték, a tokmány forgásirányával ellentétes irányú forgatónyomatékot teljesen ellensúlyozni lehessen vele. Ez a forgatónyomaték normál műk ödés közben is létrejön, de a legmagasabb értéket akkor éri el, amikor a fúró megszorul a megmunkált anyagban. A kiegészítő foggantyú pozícióját, markolatának erős és biztos becsavarásával lehet rögzíte ni.

Fúrásmélység-szabályozó felszerelése (III)

A szabályozórudat a kiegészítő foggantyú szorítógyűrűjén lévő lyukon dugja át. A mélységszabályozó pozícióját a felszerelés típusától függően kell biztosítani: a kiegészítő foggantyú markolatának, illetve más nyél rászorításával, vagy lezáró gombbal. A pozíció rögzítésének módja részletesebben az illusztráción kerül bemutatásra.

A MUNKAVÉGZÉS ELŐKÉSZÍTÉSE

A munka megkezdése előtt ellenőrizni kell, hogy a gép testének burkolata és a hálózati vezeték a dugvillával nem sérült -e. Ha sérülés állapítható meg, tilos a további munkavégzés.

FIGYELEM! Minden, a tartozékok rögzítésével és cseréjével, a burkolatok és megvezetők felszerelésével, beállításával, stb. kapcsolatos műveletet a gép feszültségmentesítése után kell elvégezni, ezért ezen műveletek előtt: Húzza ki a berendezés hálózati

vezetékének dugvilláját a hálózati dugaljból!

A fúrószár rögzítése a fúrótokmányban (IV)

Válassza ki a feladatnak megfelelő hengeres szárú fúrófejet. Helyezze be a fúrót a tokmányba, majd a gyorsfogó hátsó részét lefogva forgassa el az elülső részét úgy, hogy a fúrófej biztosan és szilárdan legyen rögzítve a tokmányba.

A fordulatszám szabályozása (V)

A fúrógép fokozatmentes fordulatszám szabályozóval van ellátva. A sz abályozás a kapcsolón lévő forgatógombbal történik.A sebesség jelölői a nyilak, „+” és „-”, vagy más hasonló jelek, melyek jelzik melyik irányba kell elfordítani a forgatókapcsolót, hogy növelje vagy csökkentse a fordulatszámot. A gomb forgatása szabályozza a kapcsoló mozgástartományát, ami meghatározza a maximális fordulatszámot. A kapcsoló fokozatos lenyomása gyorsítja a motor forgássebességét.

Page 55

E R E D E T I U T A S Í T Á S

Figyelem! A fúrógép mechanikus fordulatszám-szabályozóval van ellátva, ami sebességváltó áttétel cseréjének segítségével szabályozza forgássebességet. A kapcsoló beállításának rögzített pozícióba helye zése lehetővé teszi, hogy válasszon egyet a, műszaki ad atok táblázatban felsorolt, fordulatszám-tartományok közül.

A forgási irány beállítása (VI)

Állítsa a forgásirány váltót az R (jobboldali forgásirány) vagy az L (baloldali forgásirány) pozícióra. Figyelem! A forgásirány váltását csakis feszültségmentesítés után szabad elvégezni!

Az ütő funkció beállítása (VII)

Az ütvefúró funkció megkönnyíti a betonban, falban és kemény kerámia anyagokban (kemény téglában, kőben, márványban) történő furatkészítést. Ebből a célból a ütő funkció kapcsolóját állítja az ütvefúrás üzemmódra (kalapács jel). Más anyagokban történő furatkészítéskor az ütvefúrás üzemmódot ki kell kapcsolni, a kapcsolót az ütés nélküli üzemmódra állítva (fúró jel).

A munkavégzést előkészítő műveletek

A munka megkezdése előtt: Rögzítse a megmunkálan dó anyagot satuban vagy asztalos szorítók segítségével. Használjon az elvégzendő munkához megfelelő fúrószárat. Ügyeljen rá, hogy éles és jó állapotú legyen. Vegyen fel munkaruhát, valamint szem és fülvédőt. A fúrószár rögzítése után vegye ki a rögzítéshez használt kulcsot a fúró tokmányából. Dugja be a hosszabbító dugvilláját az elektromos hálózat dugaljába. Fogja meg a fúrót mindkét kézzel a fogantyúnál és a kiegészítő fogantyúnál fogva. Vegyen fel stabil és biztos testhelyzetet. Kapcsolja be a fúrógépet ujjal benyomva az elektromos kapcsolót Figyelem! Ha gyanús hangokat, recsegést, csikorgást, stb. észlel, azonnal kapcsolja ki a fúrógépet, és húzza ki a dugvillát az elektromos hálózat dugaljából.

A GÉP HASZNÁLATA

Figyelem! A fúrógép használata közben fülvédőt kell használni!

A jobbos vagy balos forgásirány használata

Jobboldali forgásirányt az általánosan használt jobbos fúrószárakkal történő furatkészítéskor kell alkalmazni. Balos forgásirányt a jobbos fúrószárnak az anyagba való beszorulásakor, valamint csavarok kilazításakor kell használni. Csavarok kilazítá sakor minimális fordulatszámot használjon.

A kapcsolórögzítő használata

A kapcsolórögzítést hosszantartó fúrási munkánál ajánlott használni (pl. betonban, falban, stb. történő furatkészítéskor). Ehhez benyomott kapcsolónál hü velykujjal nyomja be a rögzítést és engedje el a kapcsolót. A rögzítést kikapcsolásához elég megnyomni az elektromos kapcsolót.

Furatkészítés fában

A furat elkészítése előtt ajánlatos a munkadarabot asztalos szorítókkal vagy satuban rögzíteni, majd pontozóval vagy egy szöggel bejelölni a furat helyét. A tokányba rögzítsen egy megfelelő fúrószárat, állítsa be a fo rdulatszámot, kapcsolja a fúrógépet az elektromos hálózatra, és kezdje meg a furatkészítést. „Átmenő” furat készítése esetén ajánlatos a munkadarab alá egy fa alátétet tenni, ennek köszönhetően az átmenő furat pereme nem lesz letöredezve. Nagy átmérőjű furat készítése esetén ajánlatos előzetesen egy kis ebb átmérőjű, vezető furat készítése.

Furatkészítés fémekben

A munkadarabot mindig szilárdan rögzíteni ke ll. Vékony lemez esetén ajánlatos fa alátétet használni, hogy elkerüljük a nemkívánatos vetemedést, stb. Ezután jelölje be a furatkészítés helyét pontozóval, és kezdje meg a fúrást. Használjon acélhoz való fúrószárat. Fehér öntvénybe történő furatkészítés esetén ajánlatos edzett, ka rbamidos végű fúrószárat használni. Nagyobb átmérőjű furatok készítése esetén ajánlatos előbb kisebb átmérőjű, vezető furatot készíteni. Acélban történő furatkészítéskor a fúrószárat gépolajjal kell hűteni. Alumíniumhoz hűtőközegként terpentint vagy paraﬁn t kell használni. Vörösrézben, sárgarézben vagy öntöttvasban történő furatkészítéskor nem szabad hűtőközeget használni. Hűtés céljából a fúrót gyakran ki kell venni az anyagból, és lehetővé kell tenni, hogy kihűljön.

Furatkészítés kerámia an yagokban Furatkészítés kemény, tömör anyagokban (beton, kemény tégla, kő, márvány, stb.)

A tényleges furat elkészítése előtt ütés nélkül egy kisebb furatot kell készíteni. A végleges furatot ütésfúrással kell készíteni. Használjon kemény végű, jó állapotú, ütvefúráshoz való fúrószárat.

Page 56

E R E D E T I U T A S Í T Á S

Furatkészítés csempébe, puha téglába, vakolatba, stb.

A furatot a pont szerint ke ll elkészíten i, de ütés nélkül. Időközönként ki kell venni a fúrót a furatból a por és a hulladékok eltávolítása céljából. A furatkészítés közben a szerszámot erősen, teljes erőből nyomni kell.

A fúrógép használata csavarok be- vagy kihajtására

A fordulatszám szabályzós és irányváltós fúrógépet csavarok be- és kihajtásához is lehet használni. Ennek érdekében ajánlatos: a lehető legkisebb fordulatszámot, megfelelő szerszámvéget használni. A szerszámvéget közvetlenül lehet befogni a tokmányba, vagy speciális mágneses tartó segítségével. A csavar kihajtásához a forgá sirány az átkapcsolóval balosra kell állítani (L).

Lukvágás

A fúrógépet nagyobb lukak fában való elkészítésére is lehet használni, speciális, állandó átmérőjű fúrószárak vagy cserélhető lukvágó fűrész szerszámvég segítségével. Az elkészített átmenő furat kilépő peremén a sorják, letöredezések elkerülése érdekében a munkada rab alá egy hulladék fa alátétet kell tenni.

Toldalékok használata

A változtatható forgásirányú fúrógépnél nem szabad a meghajtáshoz toldalékokat használni.

Furatkészítés a furatmélység határoló használatával (VIII)

A határoló olyan felületekben tö rténő fúratok készítésénél könnyíti meg a munkát, ahol nem átmenő furatok készülnek, különösen betonnál és fánál. Állapítsa meg a furat mélységét. A tokmányba be kell fogni a fúrószárat, egy ﬁlctollal be kell jelölni a fúró hegyétől a furat mélységének megfelelő távolságot. A furatmélység határolót be kell állítani úgy, hogy annak vége egybeessen a furat mélységének a fúrószáron bejelölt „L” távolságával. Meg kell győződni róla, hogy a furatmélység határol ó nem mozdul el munka közben. Meg kell kezdeni a furást, a beállított mélységnél a furatmélység határoló hegye beleütközik a felületbe a furat közelében. Ekkor húzza ki a fúrószárat a furatból.

További megjegyzések

A munka közben nem szab ad túl nagy nyomást kifejteni a megmunkálandó anyagra, és nem szabad hirtelen mozdulatokat végezni, hogy elkerüljük a munkaszerszám és a fúrógép sérülését. Munka közben rendszeresen szünetet kell tartani. Nem szabad megengedni a gép túlterhelését, a külső felület hőmérséklete nem haladhatja meg a 60

C-ot. A munka befejezése után ki kell kapcsolni a fúrógépet, ki kell húzni a dugvillát az elektromos hálózat dugaljából, és el kell végezni a karbantartást és szemrevételezést.

A de klarált, teljes rezgésértéket hagyományos mérési módszerrel mérték, az felhasználható két eszköz egymással történő összehasonlításához. A deklarált, teljes rezgésérték felhasználható az expozíció előzetes értékeléséhez. Figyelem! A szerszámmal végzet t munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, különbözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján ke ll megadni a kezelő védelmére szolgáló bi ztonsági eszközöket (ﬁgyelembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki keze lés vagy karbantartás előtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló működését, a szellőző járatok átjárhatóságát, a szénkefé k szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyú t és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggya l, vegyi anyagok és tisztítószerek használata nélkü l. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.

Page 57

I N S T R U C Ţ I U N I O R I G I N A L E

CARACTERISTICILE SCULEI

Maşina de găurit percutantă, este o sculă ele ctrică obişnuită cu izolaţie de clasa II, destinată pentru găurit în diferite materiale: metal, lemn şi produse lemnoase, materilae sintetice, beton, zid etc.bineînţeles întrebuinţând burghiile cilindrice corespunzătoare. Maşina are funcţia de reglarea lină a vitezei turaţiilor, de schimbarea turaţiilor (dreapta ,stânga), cu şi fără percutaţii. P oate ﬁ întrebuinţată la înşurubarea şi deşurubarea şuruburilor pentru lemn, întrebuinţând piesele de îmbinare corespunzătoare, care se găsesc în comerţ. Funcţionarea corectă, sigură şi ﬁabilitatea maşinei depinde de explo atarea în modul ei caracteristic, deci:

Inainte de a începe să lucraţi cu utilajul trebuie să citiţi toată instrucţia şi să o păstraţi.

In cazul că nu vo r ﬁ respectate înscrierile referitoare la protejare şi ale celor din prezenta instrucţie furnizorul nu-şi asumă răspunderea.

ECHIPAMENTUL MASINEI

In ambalajul fabricei trebuie să se găsească:

- maşina

- mânierul suplimentar

- tija de limitarea adâncimii de găurire

PARAMETRII TEHNICI

Parametrele Unitatea de măsură Valoarea

Numărul catalogului

YT-82044

Tensiunea de alimentare

[V~] 220 - 240

Frecvenţa

[Hz] 50

Puterea nominală

[W] 1050

Rotaţii nominale

[min

-1

] 0 - 1100 / 0 - 2800

Diametrul max. al. burghiului ( pentru metale)

[mm] 13

Greutatea

[kg] 3,5

Nivel de zgomot

- presiune acustică L

± K [dB (A)] 97,0 ± 3,0

- putere L

± K [dB (A)] 108,0 ± 3,0

Clasa izolaţiei

Nivelul vibraţiilor

[m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Trepta securitaţii

IP20

AVERTIZĂRI GENERALE PENTRU SIGURANȚA LA LUCRUL CU SCULE ELECTRICE

Avertizare! Citiți toate avertizările, ilustrațiile și specicațiile prezentate cu această sculă electrică. Nerespectarea instruc-

țiunilor poat e provoca electrocutare, incendiu sau accidente grave.

Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară.

Termenul „sculă electrică ” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu ca blu cât și cu acumulator.

Siguranța locului de muncă Mențineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul deﬁcitar pot provoca accidente. Nu lucrați cu sculele electrice într-un mediu cu risc crescu t de explozie, cu lichide, gaze sau vapori inamabili. Sculele

electrice ge nerează scântei care pot duce la aprinderea prafului sau vaporilor. Copiii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului.

Siguranța electrică

Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modiﬁcați în niciun fel ștecherul. Nu folosiți adaptoare la alimentarea sculelor electrice. Un ștecher nemodiﬁcat care se potrivește în priză reduce riscul de electrocutare. Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare. Nu expuneți sculele electrice la contactul cu precipitații atmosfer ice sau umiditatea. Apa și umiditatea care pătrund în interiorul sc ulei electrice cresc riscul de electrocutare.

Page 58

I N S T R U C Ţ I U N I O R I G I N A L E

Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta produsul, a conecta sau deconecta ștecherul la sau de la pr iză. Evitați contactul cablului de alimentare cu căldura, ulei urile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare.

În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelungitoare destinate lucrului la exterior reduce riscul de electrocutare.

Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folosiți pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța personală Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folosiți o sculă electrică când sunteți obosit sau sub inﬂuența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul

lucrului poate duce la accidente personale grave. Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măștile de praf, încălțămintea antiderapantă, căștile și protecțiile pentru urechi reduc riscul unor accidente personale grave.

Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Oﬀ” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator

sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave. Înainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave. Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate. Îmbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot ﬁ prinse de piesele în mișcare.

Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf. Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de

siguranță. Utilizarea neat entă poate duce la accidente grave într-o fracțiune de secundă.

Utilizarea ț îngrijirea sculei electrice Nu suprasolicitați scula electrică . Fo losiți scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică cores-

punzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată. Nu folosiți scula , dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică , care nu poate ﬁ controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații.

Deconectați ștecherul de la priză și/sau scoateți acumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriilor sau depozitarea scul ei electrice. Asemenea măsuri preventive vă permit să evitați pornirea

accidentală a sculei electrice.

Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruiți.

Întrețineți sculele electrice și accesoriile. Vericați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate

înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncore ct întreținute. Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin

predispuse la blocare și sunt mai ușor de controlat în timpul lucrului.

Folosiți scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și condițiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase. Mânerele și suprafețele de prindere trebuie să e uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere

alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase.

Reparații Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură

siguranța corespunzătoare a sculei electrice.

INSTRUCȚIUNI DE SIG URANȚĂ PENTRU BORMAȘINI

Instrucțiuni de siguranță pentru toate activitățile Folosiți pr otecții auditive la utilizarea de rotopercutoare. Expunerea la zgomot poate duce la pierderea auzului. Folosiți m ânere suplimentare. Pierderea controlului poate duce la accidente.

Țineți bine scula înainte de utilizare. Această sculă generează cupluri de torsiune mari și, dacă nu este ținută bine în timpul utilizării, pierderea controlului poate duce la accidente..

Țineți scula electrică de suprafețele izolate ale mânerului la efectuarea operațiilor la care este posibil ca accesoriul tăietor să intre în contact cu cabluri electrice ascunse sau cu propriul cablu. În cazul în care accesoriul tăietor intră în contact cu

Page 59

I N S T R U C Ţ I U N I O R I G I N A L E

un cablu sub tensiune, aceasta poate duce la punerea sub tensiune a sculei electrice și electrocutarea operatorului

Instrucțiuni de siguranță la utilizarea de burghie lungi Nu lucrați niciodată la turație m ai mare decât turația maximă a burghiului. La turații mai mari, este probab il ca burghiul să se

curbeze și poate produce accidente dacă este lăsat să de rotească liber fără a ﬁ în contact cu piesa de prelucrat.

Începeți întotdeauna lucrul la turație redusă și reduceți turația și la nal, când burghiul este în contact cu piesa de prelucrat. La turații mai mari, este probabil ca burghiul să se curbeze și poate produce accidente dacă este lăsat să de roteas că liber

fără a ﬁ în contact cu piesa de prelucrat. Aplicați presiune doar în direcția axului burghiului. Nu aplicați o presiune excesivă. Burghiul se poate curba, provocând ruperea sa sau pierderea controlului, ceea ce poate duce la accidente.

MONTAREA EL EMENTELOR ECHIPAMENTULUI

ATENTIE! Montarea echipamentului poate ﬁ facută doar atunci când maşina nu este legată de alimentarea cu energie electrică

(scoate ştecărul din priză).

Montarea mânierului suplimentar (II)

Fixați bucșa mandrinei pe carcasa mașinii de găurit, alegeți poziția mandrinei în așa fel, încât să se asigure o funcționare cea mai sigură. Poziția mandrinei trebuie astfel selectată încât să ﬁe în măsură să contracareze pe deplin un cuplu îndreptat contrar sensului de rotație a mandrinei. Un asemenea cuplu apare în timpul funcționării normale, însă cea mai mare valoare o atinge în cazul încleștării burghiului în materialul găurit. Poziția mandrinei trebuie asigurată printr-o strângere puternică și fermă a manșonului mânerului auxiliar.

Montarea limitatorului adâncimii de perforare (III)

Treceți bara limitatorului prin oriﬁciul aﬂat în colierul mânerului auxiliar. Poziția limitatorului trebuie protejată în funcție de modul de montaj: prin strângerea mânerului auxiliar, prin strângerea separată a butonului sau cu ajutorul butonului de blo care. Modul detaliat de blocare a poziției limitatorului a fost prezentat în ﬁgură.

PREGATIREA PENTRU LUCRU

Inainte de a începe lucrul trebuie veriﬁcat, dacă carcasa maşinii, condctorul de alimentare şi ştecărul nu sunt defectate. In caz contrar, întrebuinţarea sculei este interzisă.

Atenţie! Toate acţiunile legate de ﬁxarea şi şc himbarea sculelor ajutătoare, montarea scuturilor şi pieselor de ghidare, reglare etc. trebuie făcute cu maşina deconectată dela alimentare, de aceia înainte de a executa cele de mai sus: Scoate ştecărul conduc-

torului de alimentare din priza cu tensiune!

Fixarea burghiurilor în mandrină (IV)

Selectați un burghiu cu coada cilindrică, adecvat pentru operația respectivă. Introduceți burghiul în mandrină, apoi, ținând partea posterioară a mandrinei, rotiți partea frontală a mandrinei în așa fel încât burghiul să ﬁe ferm și sigur ﬁxat în mandrină.

Reglarea vi tezei turaţiilor (V)

Mașina de găurit este prevăzută cu reglarea ﬁnă a turațiilor. Reglarea se efectuează cu ajutorul unei rotițe amplasate pe butonul de pornire. Marcajul rotației sub forma de săgeată, semne „+” și „-” sau simboluri asemănătoare, indică în ce direcție trebuie rotită rotiță pentru a mări sau a micșora viteza de rotație. Rotirea rotiței reglează intervalul de mișcare a butonului de pornire ceea ce inﬂuențează valoarea maximă a vitezei de rotație. O apăsare treptată a butonului de pornire accelerează turația motorului.

Atenție! Mașina de găurit a fost prevăzută cu reglarea mecanică a vitezei de rotație prin schimbarea raportului de transmisie. Setarea butonului de pornire în poziția stabilită permite selectarea unuia din intervaluri de viteză, speciﬁcate în tabelul cu date tehnice.

Comutatorul direcţiei de rotire (VI)

Comutatorul direcţiei de rotire se aşează pe poziţia R ( direcţia de rotire dreapta) sau pe L (direcţia de rotire stânga). Atenţie! Schimbarea direcţiei de rotire trebuie făcută, neapărat cu m aşina deconectată dela alimentare!

Aşezarea funcţiei de percutaţie (VII)

Această funcţie permite găurirea în beton, zid şi în materiale ceramice rigide (căramizi rigide, pietre, marmură). In acest scop comutatorul de percutare trebuie aşezat pe semnul ciocanului. Iar în cazul găuririi în alte materiale, această funcţie trebuie eliminată, schimbând comutatorul în poziţia cu semnul burghiului.

Acţiunile de pregătire pentru lucru

Inainte de a începe lucrul:

Page 60

I N S T R U C Ţ I U N I O R I G I N A L E

Materialul în care vrei să găureşti, ﬁxează-l într-o menghină de banc sau în alt tip de menghină. Intrebuinţează burghiulu corespunzător materialului în care vrei să faci gaură. Ai grjă ca burghiul să ﬁe corect şi bine ascuţit. Imbracăte în haine de lucru si puneţi ochelari şi apărători de zgomot pe urechi. Nu uita să scoţi cheia din oriﬁciul de strânge ere. Bagă ştecărul în priza cu tensiune electrică. Tine cu ambele mâini maşina de ambele mâniere Ia o poziţie sigură şi stabilă. Apăsând cu degetul întrerupătorul electric al maşinei, pui în mişcare maşina.

Atenţie! In caz că se vor auzi zgomote suspecte, pocnituri, sau o sau o să simţi miros de ars etc. imediat opreşte maşina şi scotea ştecărul din priza cu tensiunea electrică.

INTREBUINŢAREA SCULEI

Atenţie! In timpul întrebuinţării maşnei de găurit, puneţi pe urechi apăratori de zgomot.!

Intrebuinţarea direcţiei de rotire, dreapta sau stânga

Rotirea în dreapta întrebintează-o întotdeauna când ai de găurit ceva cu burghiu de dreapta.In schimb rotirea în stânga poţi să o întrebuinţezi în cazul că burghiul se blochează în materialul găurit sau atunci când vrei să deşurubezi şuruburi pentru lemn. Deşurubarea acestor şuruburi se face întrebuinţând rotaţii minimale.

Blocarea în trerupătorului

Blocarea întrerupătorului se recomandă atunci când ai de găurit ceva gros, care va dura mult timp (de exemplu găurind în beton, în zid etc,) Bl ocarea întrerupătorului maşinei se face atunci când întrerupătorul este apăsat, apăsând în celaş timp cu degetul mare butonul blocadei eliberând totodată apăsarea întreupătorului. Intreruperea blocadei se face apând întrerupătorul.

Găurirea în lemn

Inainte de a găuri ﬁxează materialul de găurit într-o menghină, apoi cu un punctator sau cu un cui însemni locul unde vrei să găureşti. In mandrină trebuie să ﬁxezi burghiul corespunzător, alegi viteza de rotire, alimentezi maşina cu energie electrică şi poţi să găureşti. In caz că vei găuri o gaură de trecere prin material, se recomandă să pui sub materialul de găurit o bucată de lemn, datorită căreia gaura, la ieşrea burghiului nu va avea sfâşieri. Vrând să faci o gaură cu diametrul mai mare, se recomandă să găureşti în tăi cu un burghiu mai mic apoi în această gaură de ghidare, găureşti cu burghiul mare.

Găurirea în metale

Intotdeauna ﬁxează stabil materialul de prelucrat. In caz că vei găuri o tablă se recomandă să bagi sub ea o bucată de lemn ca să evţi îndoiri inutile, etc. Apoi faci un semn cu un punctator şi poţi găuri. Trebuie întrebu iţate burghie pentru metale. In cazul că vei găuri în fontă se recomandă înt rebuinţarea burghiilor cu vârf de aliaj dur.Gaurind găuri cu diametrul mai mare este bine ca întăi să faci gaură de ghidare cu un burghiu mic. Găurid ﬁer (oţel), pentru răcirea bughiului, se întrebuinţează ulei de maşină. Iar la găurit aluminiu, pentru răcire se întrebuinţează terpentină sau paraﬁnă. Găurind în bronz, în cupru sau în fontă nu întrebuinţa nici un fel de răcire ajutătoare, scoate burghiul din gaură ca să se răcească.

Găurirea în materiale ceramice Găurirea în materiale rigide, consistente ( beton, cărămidă rigidă, piatră, marmură etc)

Inainte de a găuri o gaură cu dimensiunea ma i mare, fâ întăi o gaură mifcă fără să întrebuinţezi percutaţia. După aia, în acestă gaură mică pui burghiul cu vârf de aliaj dur cu diametrul dorit, punând în fu ncţiune percutaţia.

Găurirea în glazură, în cărămidă moale, în tencuială etc.

Se găureşte aşa cum este scris în punctul dar fără funcţia de percutaţie. In timpul găuririi spre a elimina praful şi resturile din gaură, burghiul trebuie scos din când în când din gaură. Găurind apasă tare dar constant.

Intrebuinţarea maşinei la înşurubare sau deşurubare

Maşina având posibilitatea reglării vitezei şi direcţiei rotaţiilor poate ﬁ întrebuinţată la înşurubarea sau deşurbarea şuruburilor pentru lemn. In acest scop se recomandă:

- mersul cu cea mai mică viteză de rotaţii,

- întrebuinţarea pieselor de îmbinare corespunzătoare. Piesele de îmbinare pot ﬁ ﬁxate în mandrină, sau cu ajutorul unui suport magnetic. bine înţeles cu direcţia de rotire corespunzătoare, aşez ată cu întrerupătorul dreapta (R) la înşuru bare şi stânga (L) la deşurubare.

Decuparea oriciilor mari

Maşina poate ﬁ întrebuinţaăla decuparea oriﬁciilor mai mari în lemn, cu ajutorulburghilor de specialitate cu diametul mare sau cu piese din setul de ferăstrău rotund pentru găuri în lemn. Si aici se recomandă de a pune sub lemnul de prelucrat un deşeu de lemn.

Page 61

I N S T R U C Ţ I U N I O R I G I N A L E

Adaptarea ajutajelor

La maşinele de găurit care au schimbarea direcţiei de rotire nu pot ﬁ întrebuinţate nic un fel de ajutaje.

Găurire folosind limitatorul de adâncime (VIII)

Limitatorul poate ﬁ folosit pentru a facilita găurirea în suprafeţele în care nu se efectuează găuri pe toată grosimea materialului, în special în beton şi lemn. Stabiliţi adâncimea oriﬁciului. Introduceţi burghiu l în mandrină, marcaţi cu un marker pe burghiu distanţa de la capătul de lucru al burghiului egală cu adâncimea oriﬁciului. Setaţi limitatorul adâncimii de găurire astfel încât capătul acestuia să se potrivească cu distanţa „L” marcată pe burghiu. Asiguraţi-vă că limitatorul nu se deplasează în timpul lucrului. Începeţi să găuriţi, vârful limitatorului va atinge suprafaţa în care lucraţi la adâncimea setată de găurire. Atunci trebuie să retrageţi burghiul din oriﬁciu.

Remarcă suplimentară

Ca să nu strici maşina sau să rupi burghiul, nu apăsa cu forţă materialul prelucrat şi nici să nu faci mişcări violente în timpul lucrului. In timpul lucrului fă întreruperi. Ai grijă de sculă, să nu o supr a însărcinezi - să nu permiţi ca temperatura exterioară a maşinei să depşească 60˚ C. După terminarea lucrului, scoate ştecărul din priza cu tensiune elect rică, şi curătă maşina.

Valoarea tota lă, declarata a vibraţiilor a fost măsurată folosind metoda standard de testare şi poate ﬁ folosita pentru a compara un dispozitiv cu altul. Valoarea totală, declarata a vibraţiilor poate ﬁ utilizata în evaluarea preliminară a expunerii. Atenţie! Emisia de vibraţii în timpul functionarii dispozitivului poate varia de la valoarea declarată, în funcţie de modul de utilizare al maşinii. Atenţie! Precizaţi măsurile de siguranţă care au ca scop protectia operatorului, care se bazează pe o evaluare a dispozitivului în condiţii reale de utilizare (inclusiv toate părţile componente ale ciclului de functionare, cum ar ﬁ momentul în care dispozitivul este dezactivat sau merge in gol sau in perioada de activizare).

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote ﬁşa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie veriﬁcată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînierul, conductorul elect ric şi ﬁşa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea şi corectitu dinea funcţionării, In timpul garanţiei uzufructuarul nu poate anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor ﬁ constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia perio dică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.

Page 62

M A N U A L O R I G I N A L

CARACTERISTICA DE LA HERRAMIENTA

El taladrador manual de percusión es una herramienta eléctrica regular de clase II de aislamiento, cuyo propósito es taladrar agujeros en diferentes materiales: metales, madera y productos de su proces amiento, plásticos, concreto, muro, etc., por medio de taladros adecuados para el material, con un m ango cilíndrico. El taladrador tiene la función de regulación gradual de rotaciones, cambio del sentido de la rotación, taladrado con y sin percusión. También pued e usarse para poner y remover tornillos usando los adaptadores que ofrece el mercado. Funcionamiento correcto y seguro de la herramienta depende de su uso adecuado, entonces:

Antes de empezar a trabajar con la herramienta es indispensable leer su manual y guardarlo.

El proveedor no asume ninguna responsabilidad por los dańos ocasionados por la herramienta si no se observan las reglas de seguridad y las recomendaciones del presente manual.

EL EQUIPO DEL TALADRADOR

La caja de fábrica debe de contener:

- el taladrador

- un mango adicional

- limitador de la hondura del taladrado

!Atención! !La herramienta no está equipada con taladros!

PARAMETROS TECNICOS

Parámetro Unidad de medición Valor

Numero del catalogo YT-82044 Tensión eléctrica [V~] 220 - 240 Frecuencia eléctrica [Hz] 50 Fuerza nominal [W] 1050 Rotación nominal [min

-1

] 0 - 1100 / 0 - 2800 Máximo diámetro del taladrado (en acero) [mm] 13 Masa [kg] 3,5 Nivel de ruido

- presión acústica L

± K [dB (A)] 97,0 ± 3,0

- potencia LwA± K [dB (A)] 108,0 ± 3,0 Nivel de vibraciones II Nivel de protección [m/s

] 2,85 ± 1,5 / 10,1 ± 1,5 Grado de protección IP20

ADVERTENCIAS GENERALES PARA LA SEGURIDAD DE LAS HERRAMIENTAS ELÉCTRICAS

¡Atención! Lea todas las advertencias de seguridad, ilustraciones y especiﬁcaciones proporcionadas con esta herramienta eléctrica / máquina. Debido al incumplimiento pueden producirse electrocuciones, incendios o lesiones graves.

Guarde to das las advertencias e instrucciones para referencia futura.

El concepto „herramienta eléctrica / máquina” utilizado en advertencias se aplica a todas las herramientas / máquinas impulsadas eléctric amente, tanto por cable como inalámbrico..

Seguridad en el lugar de trabajo Mantenga el lugar de trabajo bien iluminado y limpio. El desorden y la mala iluminación pueden ser ca usas de accidentes. No trabaje con herramientas eléctricas / máquinas en un ambiente con un mayor riesgo de explosión, que contenga líquidos, gases o vapores inamables. Las herramientas eléctricas / máquinas generan chispas que pued en encender el polvo

o los humos. Los niños y terceros no deberían estar autorizados a ingresar al lugar de trabajo. La pérdida de concentración puede provocar la pérdida de control.

Seguridad eléctrica El enchufe del cable eléctrico debe coincidir con el tomacorriente. No debe modicar el enchufe de ninguna manera. No use adaptadores de enchufe con herramientas eléctricas / máquinas conectadas a tierra. Un enchufe sin modiﬁcar que se

ajuste al tomacorriente reduce el riesgo de electrocución.

Page 63

M A N U A L O R I G I N A L

Evite el contacto con supercies puestas a tierra tales como tuberías, radiadores y refrigeradores. Poner a tierra el cuerpo aumenta el riesgo de electrocución.. No exponga las herramientas eléctricas / máquinas a la lluvia o la humedad. Agua y humedad que se meten en la herramienta eléctrica / máquinas aumenta el riesgo de electrocución.

No so brecargue el cable de alimentación. No use el cable de alimentación para transportar, tirar o desenchufar el cable de alimentación de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes alados y piezas móviles. Daños o enredos en el cable de alimentación aumentan el riesgo de electrocución. En el caso de trabajar fuera de las habitaciones cerradas, use cabl es de extensión destinados a trabajar fuera de las habitaciones cerradas. El uso de un cable de extensión adaptado para uso en exteriores reduce el riesgo de desc arga eléctrica. Cuando el uso de una herramienta eléctrica / máquina en un ambiente húmedo es inevitable, se debe usar un dispositivo de corriente residual (RCD) como protección contra el voltaje de suministro. El uso de RCD reduce el riesgo de descarga eléctrica.

Seguridad personal Esté atento a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica / máquina. No use una herramienta eléctrica / máquina si está cansado o bajo la inuencia del alcohol, drogas o medicamentos. Incluso un

momento de falta de atención mientras se trabaja puede oc asionar lesiones personales graves. Use equipo de protección personal. Siempre use protección pa ra los ojos. El uso de equipo de protección personal como máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos y protectores auditivos reduce el riesgo de lesiones personales graves.

Evite la activación accidental del dispositivo. Asegúrese de que el interruptor eléctrico esté en la posición „apagado” antes de conectarlo a una fuente de alimentación y / o la batería, al levantar o mover la herramienta eléctrica/ máquina.

Mover la herramienta eléctrica / máquina con el dedo en el interruptor de encendido o encender las herramientas eléctricas / máquinas, cuando el interruptor está en la posición „encendido” puede ocasionar lesiones graves.

Antes de encender la herramienta eléctrica / máquina elimine las llaves y otros instrumentos que se han usado para ajustarlo. Una llave que queda en los elementos giratorios de la herramienta / máquina puede provocar lesiones graves. No alcances y no te apoyes demasiado. Mantenga la actitud correcta y el equilibrio todo el tiempo. Esto permitirá un con-

trol más fácil sobre la herramienta eléctrica / máquina en caso de situaciones de trabajo inesperadas.

Vístete apropiadamente. No use ropa suelta o joyas. Mantenga su cabello y ropa lejos de las partes móvile s de la herramienta elé ctrica / máquina. La ropa suelta, joyas o el cabello largo pueden quedar atrapados en las piezas móviles. Si los disp ositivos están diseñados para conectar la extracción de polvo o la recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de extracción de polvo reduce el riesgo de peligros de polvo. No dejes que la experiencia adquirida por el uso frecuente de la herramienta / máquina causen descuido e ignorancia de las reglas de seguridad. Una acción despreocupada puede causar lesiones graves en una fracción de segundo.

Uso y cuidado de la herramienta eléctrica / máquina No sobrecargue la herramienta eléctrica / máquina. Use una herramienta eléctrica / máquina adecuada para su aplicación.

Una herramienta eléctrica / máquina adecuada proporcionará un trabajo mejor y más seguro si se utiliza para la carga diseñada. No use la herramienta eléctrica / máquina, si el interruptor eléctrico no habilita ni deshabilita. Una herramienta / máquina, que no se puede controlar con el interruptor de encendido es peligroso y debe repararse.

Desconecte el enchufe del tomacorriente y / o retire la batería si se puede desconectar de la herra mienta eléctrica / máquina antes de ajustar, cambiar accesorios o guardar la herramienta. / máquina. Dichas medidas preventiv as le permitirán evitar ence nder accidentalmente la herramienta eléctrica / máquina. Mantenga la herramienta fuera del alcance de los ni ños, no permita que las personas que no saben cómo manejar la herramienta eléctrica / máquina o no conocen estas instrucciones utilicen una herramienta eléctrica / máquina. Las

herramientas eléctricas / máquinas son peligrosas en manos de usuarios no entrenados.

Mantener herramientas eléctricas / máquinas y accesorios. Compruebe herramienta / máquina para vericar desajustes o atascos de partes móviles, daños en las piezas y cualquier otra condición que pueda afecta r el funcionamiento de la herramienta eléctrica/ máquina. El daño debe ser reparado antes de usar la herramienta eléctrica / máquina. M uchos

accidentes son causados por herramientas mal mantenidas / máquina. Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte correctamente mantenidas con bordes aﬁlados son menos propensas a atascarse y son más fácil es de controlar durante el trabajo.

Use herramientas eléctricas / máquinas, accesorios y herramientas de inserción y similares de acuerdo con estas instrucciones, teniendo en cuenta el tipo y las condiciones de trabajo. El uso de herramientas para trabajos distintos a los

diseñados probablemente pueda crear una situación peligrosa. Los mangos y las supercies de agarre deben estar secos, limpios y libres de aceite y grasa. Las empuñaduras y las superﬁcies de agarre resbaladizas no permiten un funcionamiento y monitoreo seguros de la herramienta / máquina en situaciones de peligro.

Reparos Repare la herramienta eléctrica / máquina solo en sitios autorizados que solo utilicen piezas de repuesto originales. Esto

garantizará una seguridad de funcionamiento adecuada de la herramienta eléctrica.

Page 64

M A N U A L O R I G I N A L

ADVERTENCIAS DE SE GURIDAD RELATIVAS A TALADROS

Instrucciones de seguridad para todas las actividades Use protectores auditivos mientras usa el taladro percutor. La exposición al ruido pu ede causar pérdida de audición. Use las empuñaduras adicionales. La pérdida de control puede causar lesiones pers onales. Sujete la herramienta correctamente antes de usarla. Esta herramienta genera un alto par de torsión y, si no es sujetada

correctamente durante el funcionamiento, la pérdida de control puede causar lesiones.

Sujete la herramienta eléctrica por sus empuñaduras aisladas mientras está realizando operaciones en las que el elemento perforador puede entrar en contacto con cableado oculto o con su prop io cable. El elemento perfora dor que entre

en contacto con un cable bajo tensión puede hacer que las partes metálicas de la herramienta elé ctrica se pongan ba jo tensión y provocar una descarga eléctrica al operador.

Indicaciones de seguridad durante el uso de brocas largas Nunca opere a una velocidad superior a la velocidad máxima de la broca. A velocidades más altas, la broca probablemente

se deformará si llega a girar libre sin contacto con la pieza de trabajo, causando lesiones.

Siempre comience a trabajar a baja velocidad y cuando el extremo de la broca esté en contacto con el material que se está procesando. A velocidades más altas, la broca probablemente se defo rmará si llega a girar libre sin contacto co n la pieza

de trabajo, causando lesiones. Aplique presión sólo en la dirección del eje de perforación y no aplique pres ión excesiva. La broca puede deformarse, causando una fractura o pérdida de control, y en consecuencia causando lesiones.

INSTALACIÓN DE LOS EL EMENOS DEL EQUIPO

!ATENCIÓN! La instalación de la herramienta se puede realiza r solamente cuando la tensión de alimentación no está conectada

(!sacar el enchufe del cable de la herramienta del contacto!)

Instalación del mango adicional (II)

Coloque el portabrocas sobr e el cuerpo básico de la taladradora y elige su posición correcta para que funcione de manera segura. La posición del portabrocas se debe escoger de modo que pueda resistir a la torsión antihoraria del portabrocas. Esto puede ocurrir du rante el uso diario de la herramienta, y alcanza el valor máximo durante el acuñamiento de la broca en el material. Asegure la posición del portabrocas apretando ﬁrmemente la empuñadura.

Montaje de tope de profundidad (III) Inserte la barra de tope de profundidad en el agujero de la empuñadura adicional. Asegure la posición del tope de profundidad ajustándola al tipo de montaje; apretando la empuñadura adicional, apretando por separado o con la tecla de enclavamiento. Para la instrucción detallada de enclavamiento de posición de tope vea la imagen.

PREPARACIÓN PARA FUNCIONAMIENTO

Antes de comenzar el trabajo con la he rramienta se debe revisar si el armazón y el cable de conexión no están dańados. Si se detectan dańos, uso de la herramienta queda prohibido.

!Atención! Todas las acciones relacionadas con instalación y cambio de las herramientas de trabajo, instalación de protecciones y carriles, ajuste, etc. deben realizarse cuando la alimentación del taladrador esté desconectada y por lo tanto antes de estas acciones es necesario: !Sacar el enchufe del cable de la herramient a del contacto!

Instalación de las brocas en el mandril del taladro (IV)

Seleccione la broca helicoidal apropiada para dada manipulación. Inserte la broca en portabrocas y sujetando la parte trasera de portabrocas gire la parte delantera de portabrocas hasta que la broca se quede ﬁrmemente ﬁjada.

Ajuste de rotación (V)

El taladro está equipado con un ajuste de giros. El ajuste se realiza con el selector en el interruptor. El marcador con símbolo de ¨ﬂecha¨, ¨+¨ y ¨–¨ u otros indica en qué sentido debe girar el selector para aumentar o disminuir la velocidad nominal. El giro del selector regula el movimiento del interruptor, es decir el valor máximo de la velocidad nominal. Presionar gradualmente el interruptor aumenta giros del motor.

¡Aviso importante! La taladradora está equipada con un ajuste mecánico de velocidad nominal con cambio de engranaje. Con el ajuste de selector en una posición determinada se puede elegir velocidad indicada en la tabla con datos técnicos.

Selección del sentido de la rotación (VI)

Poner el selector del sentido de la rotación en la posición R (rotación hacia la de recha) o L (rotación hacia la izquierda).

Page 65

M A N U A L O R I G I N A L

!Atención! !Cambio del sentido de la rotación se puede efectuar solamente con la alimentación de la corriente desconectada!

Selección de la función de percusión (VII)

La función del trabajo de percusión facilita el trabajo en el caso del taladrado en concreto, muro y cerámica du ra (ladrillos duros, piedras, mármol). El selector de la percusión debe poners e en la posición del trabajo con percusión (el símbolo del martillo). Taladrando agujeros en otros materiales, la función de trabajo con percusión debe desactivarse poniendo el selector de la percusión en la posición del trabajo sin percusión (el símbolo de taladro).

Preparación para el funcionamiento

Antes de comenzar las labores: Fijar el material en el tornillo. Usar herramientas adecuadas para el trabajo que se esta realizando. Las herramientas deben estas aﬁladas y en buenas condiciones. Ponerse ropa adecuada para el trabajo así como protectores del oído y de la vista. Después de haber instalado el taladro, sacar la llave del agujero de ajuste. Colocar el enchufe del cable del taladrador en el contacto de la corriente. Sostener el taladrador con ambas manos por el mango y el mango adicional. Adoptar un a posición segura y estable. Encender el taladrador oprimiendo con un dedo el botón elé ctrico. !Atención! En el caso de que se detecten ruidos u olores sospechosos durante el funcionamiento del tal adrador, apáguelo de inmediato y sacar el enchufe del contacto de la red eléctrica.

USO DE LA HERRAMIENTA

!Atención! !Durante la operación del taladrador deben usarse protectores del oído!

Aplicación del sentido derecho o izquierdo de la rotación

Rotación en la dirección derecha debe aplicarse en el caso del taladrado con taladros comunes derechos. Rotación en la dirección izquierda debe aplicarse en el caso de que un taladro derecho se atore en el material y cuando se están sacando to rnillos. Cuando se están sacando tornillos úsese la velocidad mínima.

Aplicación del bloqueo del interruptor

El bloqueo del interruptor debe usarse en el caso de un taladrado largo (por ejemplo, en el caso del taladrado en concreto, muro, etc.). En tales casos, cuando el interruptor esté oprimido, oprima con el pulgar el bo tón del bloqueo y suelte el interruptor. Para desactivar el bloqueo, es suﬁciente oprimir el interruptor eléctrico.

Taladrado en madera

Antes de hacer el agujero, se recomienda inmovilizar el material procesado en un tornillo y después marcar el lugar del taladrado con un clavo. Poner un taladro adecuado en la agarradera del talad rador, ajust ar la velocidad, conectar el taladrador a la red eléctrica y empezar la labor. En el caso de agujeros a través del material, se recomienda poner debajo del material un pedazo de madera, gracias a lo cual la orilla del agujero será lisa En el caso de agujeros de un diámetro grande, se recomienda taladrar antes un agujero de un diámetro menor.

Taladrado en metales

El material procesado debe ser siempre correctamente colocado. En el caso de hojalata ﬁna, se recomienda poner debajo de ella un pedazo de madera para evitar que se doble. Después, marque los lugares para agujeros con un clavo y comenzar el taladrado. Usar taladros de acero. En el caso del taladrado en hierro fundido, se recomienda usar taladros con punta de carburos sinterizados. En el caso de agujeros de diámetros grandes, se recomienda hacer antes un agujero de un diámetro más pequeńo. En el caso del taladrado en acero, úsese aceite de maquina como líquido refrigerador. Para aluminio, úsese como líquido refrigerador trementina o paraﬁna. En el caso de latón, cobre o hierro fundido no se usan líquidos refrigeradores. Es preciso sacar frecuentemente el taladro del material pa ra que baje su temperatura. El taladro, pasando a través del material procesado puede causar que el taladrador gire – uno debe estar preparado para tal posibilidad y ponerle especial atención durante el trabajo.

Taladrado en materiales cerámicos Taladrado en materiales duros y densos (concreto, ladrillo duro, piedra, mármol, etc.)

Antes de taladrar el agujero, se recomienda taladrar un agujero de un diámetro menor, sin percusión. El agujero ﬁnal se debe realizar con la función de percusión activada. Use taladros de percusión con punta de carburos sinterizados en buenas condiciones.

Page 66

M A N U A L O R I G I N A L

Taladrado en esmalte, ladrillo suave, yeso, etc.

Taladrar como queda explicado en el párrafo arriba, pero sin percusión. Sacar de vez en cuando el taladro del agujero que se está realizando para remover el polvo. Durante el taladrado, presionar la herramienta fuerte con una presión constante.

Aplicación del taladrador para colocar o quitar tornillos

Taladrador con la velocidad de la rotación y el sentido del giro ajustables puede usar se pa ra co locar o quitar tornillos. Para este ﬁn se recomienda:

- usar la velocidad más baja posible,

- usar puntas adecuadas. Las puntas pueden colocarse directamente en la agarradera del taladrador o por medio de una agarradera especial magnética. Para quitar un tornillo hay que seleccionar la dirección de la rotación hacia la izquierda (L).

Cortar aguj eros

El taladrador puede usarse para hacer agujeros grandes en madera por medio de unos taladros especiales de un diámetro constante o cambiables puntas de un juego de sierras para agujeros. Para evitar rebabas en el agujero, se recomienda poner un pedazo de madera debajo del material procesado.

Uso de adaptadores

Taladradores con el sentido del giro ajustable no se deben usar como el motor de adaptadores de trabajo.

Perforar us ando el limitador de profundidad de perforación (VIII)

Se usa el limitador para facilitar la perforación en las zonas y superﬁcies donde se realizan los agujeros ciegos, en particular en hormigón y en madera. Determinar la profundidad del agujero. Instalar la broca en el soporte (portaherramientas), marcar con un rotulador la distancia del taladro del extremo de la broca de trabajo igu al a la pr ofundidad del agujero. Ajustar el limitador de profundidad de manera que su extremo coincida con la distancia marcada „L” en la broca. Asegurarse de que el tapón no se mueva durante la operación. Iniciar el taladro, en la profundidad determinada, la parte fro ntal del limitador ﬁjará apoyada en la superﬁcie del agujero. A continuación, se debe retirar la broca del agujero.

Comentarios adicionales

Durante el trabajo no se debe aplicar demasiada fuerza al material procesado y hacer movimientos bruscos para evitar cualquier dańo de la herramienta de trabajo y el taladrador. Interrumpa el trabajo de vez en cuando. La herramienta no debe trabajar por arriba de sus capacidades – la temperatura de las superﬁcies externas nunca puede ser más alta que 60

C. Cuando haya terminado el trabajo, saque el enchufe del cable de la herramienta del contacto y realice mantenim iento y control de la herramienta.

El valor total declarado de las vibraciones ha sido medido por medio de un método estándar y puede usarse para comprar las herramientas. El valor total declarado de las vibraciones puede usarse en la valoración preliminar de la exposición. ¡Atención! La emisión de las vibraciones durante el trabajo con la herramienta puede distar del valor declarado, de pendiendo del uso que se le de a la herramienta. ¡Atención! Es menester determinar las medidas de seguridad que protejan al operador, las cuale s se basen en la evaluación del riesgo en las condiciones reales de uso (incluyendo todas las fases del ciclo de trabajo, como por ejemplo el periodo durante el cual la herramienta esté apagada o trabajando en ralentí, así como el tiempo de activación).

MANTENIMIENTO E INSPECCIONE S

¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el ench ufe de la herramienta de l contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléctrico, los intersticios de ve ntilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desm antelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta m anera los derechos de garan tía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de repara r la herra mienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con un a brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.

Page 67

I N S T R U C T I O N S O R I G I N A L E S

CARACTERISTIQUE DE l’OUTIL

La perceuse à percussion manuelle est un électro outil simple, de II classe d’isolement, destiné à percer des trous dans de diﬀérents matériaux: métaux, bois et les produits en bois, polyester, béton, mur, etc.… à l’aide des mèches appropriées avec prise à cylindre. La perforatrice possède une fonction de réglage des tours de broche, le changement des directions des tours, le perçage avec percussion ou sans percussion. Elle peut être utilisée également à visser et dévisser vis fendues en proﬁtant des embouts et des tournevis accessibles au marché. Un travail correcte, sans faille et en sécurité dépend d’une bonne exploitation, C’est pourquoi

Avant de procéder au travail il faut lire toute la notice et la garder .

Le fournisseur n’est pas responsable des dégâts crées suite au non respect des prescriptions de sécurité et celles de la présente notice.

EQUIPEMENT DE PERFORATRICE

L’emballage de fabrication devra comprendre:

- perforatrice

- prise supplémentaire

- limiteur de profondeur de perçage

Remarque! L’outil n’est pas doté de foret

PARAMETRES TECHNIQUES

Paramètre Unité de mesure Valeur

Numéro de catalogue YT-82044 Tension du réseau [V~] 220 - 240 Fréquence du réseau [Hz] 50 Puissance nominale [W] 1050 Tours nominaux [min

-1

] 0 - 1100 / 0 - 2800 Diamètre maximale de perçage (en acier) [mm] 13 Masse [kg] 3,5 Niveau de bruit

- pression acoustique L

+ K [dB (A)] 97,0 ± 3,0

- puissance acoustique L

+ K [dB (A)] 108,0 ± 3,0 Classe d’isolement II Niveau de vibration: perçage / perçage à percussion [m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Degré de protection IP20

MISES EN GARDE GÉNÉRALES DE SÉCURITÉ PUISSANCE

Attention!Assurez-vous de lire toutes les consignes de sécurité, illustrations et spécications fo urnies avec cet outil de puissance /machine. Le non-respect pourrait donc conduire à un choc électrique, un incendie ou des blessures graves.

Conservez tous les avertissements et les instructions pour référence ultérieure.

Le terme « Pouvoir / Machine« Utilisé dans les avertissements se rapporte à tous les outils /machines mues par la force et sans ﬁl.

La sécurit é au travail La zone de travail bien éclairé et propre. Le désordre et un mauvais éclairage peuvent être des causes d’accidents. Ne pas utiliser des outils électriques /machines dans un environnement à un risque accru d’explosion, contenan t des liquides inammables, de gaz ou de vapeurs. Puissance /Machine Ils génèrent des étincelles qui peuvent enﬂammer les

poussières ou fumées. Ne laissez pas les enfants ou d’autres personnes au lieu de travail. La perte de concentration peut entraîner une perte de contrôle.

Sécurité électrique Brancher le cordon électrique doit correspondre à la prise de courant. Ne pas modier la che de quelque façon. Ne pas utiliser de ches d’adaptateur avec des outils électriques mis à la terre /machines. bouchon non m odiﬁé qui correspond à

la prise réduit le risque de choc électrique.

Page 68

I N S T R U C T I O N S O R I G I N A L E S

Éviter tout contact avec des surfaces mises à la terre telles que les tuyaux, les radiateurs et les refroidisseurs. Mise à la terre du corps augmente le risque de choc électrique. Ne pas exposer les outils électriques /machines au contact de l’humidité ou la pluie. L’eau et l’humidité qui pénètre à l’intérieur puissance /Machine augmente le risque de choc électrique.

Ne surchargez pas le cordon d’alimentation. Ne pas utiliser le câble d’alimentation pour porter, tirer ou de débrancher la prise de courant de la prise murale. Evitez que le cordon à la ch aleur, l’huile, des arêtes vives et des pièces mobiles.

Confusion ou endommager le cordon d’alimentation augmente le risque de choc électrique. Si vous travaillez à l’extérieur, utilisez une rallonge destinée à une utilisation en extérieur. L’utilisation d’un cordon adapté à une utilisation en extérieur réduit le risque de choc électrique.

Dans le cas où l’utilisation d’outils électriques /machines dans un environnement humide est inévitable en tant que protection contre la tension d’alimentation doit être utilisée dispositif de courant résiduel (RCD). L’utilisation réduit le risque

de RCD manilles électrocutions.

Sécurité personnelle Restez vigilant, regardez ce que vous faites preuve de bon sens lors de l’utilisation d’un outil électrique /machine. Ne pas utiliser les outils électriques /machine alors que vous êtes fatigué ou sous l’inu ence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation peut entraîner des blessures graves. Utiliser un équi pement de protection individuelle. Toujours porter des lunettes de protection. L’utilisation d’é quipements

de protection individuelle, comme un masque anti-poussière, chaussures de sécurité antidérapantes, casques et protections auditives ré duire le risque de blessures graves.

Éviter toute manipulation accidentelle. Assurez-vous que l›interrupteur électrique est en position « oﬀ » avant de se connecter au pouvoir et /machine ou de la batterie, ramasser ou transporter l’outil. Passation de pouvoir /Machine avec un

doigt sur l’interrupteur ou de la puissance d’excitation /machine Lo rsque l’interrupteur est en position « marche » peut entraîner des blessur es graves. Avant de mettre le pouvoir /machine Retirez toutes les clés et autres outils qui ont été utilisés pour son règlement. Touche gauche sur les éléments rotatifs des outils /machine peut entraîner des blessures graves. Ne pas atteindre et penchez trop loin. Ma intenir une bonne posture et de l’équilibre en tout temps. Cela permettra de faciliter le contrôle de prise de l’outil de puissance /machine en cas de situations imprévues pendant le fonctionnement.

Habiller en conséquence. Ne portez pas de vê tements plus souples ou des bijoux. Gardez vos cheveux et vêtements loin des pièces mobiles de l’outil /machine. Des vêtements amples, des bijoux ou des cheveux longs peuvent être pris dans

les pièces mobiles.

Si les dispositifs sont conçus pour connecter l’extraction de la poussière ou l’accumulation de poussière, assurez-vous qu’ils sont connectés et correctement utilisés. L’utilisation de l’extraction de poussière réduit les risques de dangers dus aux

poussières.

Ne laissez pas l’expérience acquise lors de l’utilisation fréquente d’un outil /machine conduit à la négligence et en ignorant les règles de sécurité. Opération négligente peut causer des bless ures graves dans une fraction de seconde.

Utilisation et entretien de l’outil de puissance /machine Ne surchargez pas le pouvoir /machine . Utiliser des outils électriques /machine pertinentes pour l’application sélectionnée. outil électrique approprié /machine fournir un meilleur et plus sûr le travail si elle est utilisée pour la charge prévue. Ne pas utiliser les outils électriques /mac hineSi un interrupteu r électrique ne permet pas l’inclusion et l’exclusion. Outil

/Machine ce qui ne peut être contrôlé à l’aide du bouton d’alimentation est dangereux et doit être réparé.

Déconnecter la che de la prise murale et / ou retirer la batterie, si elle est détachable de l’outil motorisé /machine avant d’ajuster, de changer les accessoires ou de ranger l’outil /machine. De telles mesur es préventives permettront d’éviter une

puissance de démarrage accidentelle /machine.

outil de magasin hors de portée des enfants, ne laissez pas les gens qui ne connaissent pas le pouvoir d’exploitation / machine ou ces instructions pour utiliser l’outil de puissance /machine. puissance /Machine Ils sont dangereux entre les

mains des utilisateurs non formés.

Maintenir les outils électriques /machine et accessoires. outil de vérication /machine pour les contures mésappariements ou de s pièces mobiles, les pièces endommagées et d’autres conditions qui peuvent aﬀecter le fonctionnement de puissance /machine. Les dommages doivent être réparés avant d’utiliser les outils électriques /machine. De nombreux

accidents sont causés par des outils maintenus inappropriés /machine. Maintenez vos outils aﬀûtés et propres. Des outils correctement entretenus avec des arêtes vives est moins sujette au brouillage et il est plus facile à contrôler pendant le fonctionnement.

Utiliser des outils électriques /machine, Accessoires et outils insérés, etc. conformément à ces instructions, en tenant compte du type et des conditions de travail. L’utilisation d’outils pour le travail diﬀérent de celui qui a été conçu, peut entraîner

une situatio n dangereuse. La poignée et les surfaces de préhension, maintenir propre, sec et exempt d’huile et de graisse. poignées glissantes et surfaces de préhension ne permettent pas les outils commande et de contrôle en toute sécurité /machine dans des situations dangereuses.

Page 69

I N S T R U C T I O N S O R I G I N A L E S

Réparation Réparation d›outils électriques /machine ne bénécient des facilités, en utilisant uniquement des pièces de rechange d’origine. Cela permettra d’assurer la sécurité de l’outil approprié.

AVERTISSEMENTS DE SÉCURITÉ POUR LES PERCEUSES

Consignes de sécurité pour toutes les activités Utiliser de s protecteurs auditifs lors du perçage à percussion. L’exposition au bruit peut causer une perte auditive. Utiliser les poignées supplémentaires. La perte de contrôle peut ca user des blessures corporelles. Bien saisir l’outil avant utilisation. Cet outil génère un couple de serrage élevé et une perte de contrôle peut causer des bles-

sures si l’outil est mal maintenu pendant son fonctionnement.

Tenir l’outil électrique par ses surfaces de préhension isolées tout en eﬀectuant des opérations où l’élément de coupe peut entrer en contact avec un câblage dissimulé ou son propre câble. Un élément de coupe qui entre en contact avec

un ﬁl sous tension peut entraîner la mise sous tension des parties métalliques exposées de l’outil électrique et causer un choc électrique à l’opérateur.

Consignes de sécurité lors de l’utilisation de forets longs Ne ja mais travailler à une vitesse supérieure à la vitesse maximale de la perceuse. À des vitesses plus élevées, le foret se

déformera probablement s’il est relâché pour une rotation libre sans contact avec la pièce, causant ainsi de s blessures.

Commencer toujours à travailler à basse vitesse et lorsque l’extrémité du fore t est en contact avec le matériau à usiner.

À des vitesses plus élevées, le foret se déformera probablement s’il est re lâché pour une rotation libre sans contact avec la pièce, causant ainsi des blessures. N’appliquer la pression que dans le sens de l’axe du foret et ne pas ap pliquer de pression excessive. Le foret peut se plier, causant un e fracture ou une perte de contrôle, causant des blessures.

MONTAGE DES ELEMENTS

REMARQUE! Le montag e de l’équipement ne peut avoir lieu que l’alimentation coupée. Retirer le câble de la prise!

Montage de la poignée supplémentaire (II)

Monter le collier e la prise perforatrice sur le corps de perforatrice, choisir une position de prise aﬁn de garantir un travail le plus sécurisé. La position de prise devra être choisie de cette façon que l’on puisse s’opposer au couple dirigé contrai rement au sens des tours de la prise perforatrice. Un tel moment a lieu au cours d’un travail normal ma is son maximum est atteint dans le cas de calage de foret en matériel. Il faut sécuriser la position de prise par un vissage for t et sûr de la poignée de prise supplémentaire.

Montage de limiteur de profondeur de perçage (III) Le câble de l’imitateur doit passer par l’oriﬁce se trouvant dans la manche de la poignée supplémentaire. Sa position doit être sécurisée dépendamment de type de montage : en serrant la poignée de la prise supplémentai re, en serrant le sélecteur rotatif ou à l’aide de bouton blocage. Le mode détaillé de blocage de limiter a été illustré sur le schéma.

PREPARATION AU TRAVAIL

Avant de commencer le travail il faut vériﬁer si le corps et le câble de connexion avec la prise ne sont pas dédommagés. Il est interdit de poursuivre le travail en cas des do mmages.

Attention! Toutes les activités liées au montage et l’ échange des outils de travail, le montage des protections et des glissières, règlements etc. doivent être menés hors tension. C’est pourquoi avant de commencer ces activités il faut : Déconnecter la prise!

Le xage des forets dans la prise de perforat rice (IV)

Il faut choisir un foret avec la prise cylindrée, appropriée au travail. Mettre le foret dans la prise et ensuite, en retenant la partie arrière tour ner la partie devant aﬁn que le foret soit bien ﬁxé dans la prise.

Réglage de s tours (V)

La perforatrice est équipée au réglage souple des tours. Le réglage a lieu à l’aide de sélecteur rotatif placé sur le commutateur. L’indication de tour sous forme de ﬂèche, symboles „+” i „-” ou autres informent sur le sens de tournage aﬁn d’augmenter soit diminuer la vitesse rotative. Le tour de sélecteur rotatif règle l’étendu de commutateur ce qui a l’inﬂuence sur la valeur maximale de la vitesse rotative. L’appui progressif de commutateur augmente les tours du moteur.

Attention! La perforatrice a été équipée de réglage mécanique de la vitesse rotative à l’aide de changement de l’application de transmission. La mise de commutateur dans la position choisie permet de sélectionner une des étendues de vitesses mentionnées au tableau avec les donnes techniques.

Page 70

I N S T R U C T I O N S O R I G I N A L E S

Mise des directions des tours (VI)

Le commutateur permet le changement des directions des tours de la prise de perforatrice. La position de commutateur est indiquée grâce aux let tres: R – les tours à droite L - les tours à gauche ou à l’ide des ﬂèches indiquant la direction de perçage pour la foret dextrogyre. Attention! Le changement des directions des tours ne peut être eﬀectué que hors tensions!

Mise de la fonction de percussion (VII)

La fonction du travail avec percussion facilite le travail au moment d’eﬀectuer les oriﬁce en béton, matériaux de céramique (les briques dures, pierres, marbre). Aﬁn de l’ eﬀectuer il faut mettre le commutateur de percussion Au travail percussion (symbole de marteau) Pendant le travail de pe rçage des oriﬁces dans d’autres matériaux il faut mettre la fonction de perçage en mettant le commutateur Au Travail sans percussion (s ymbole de foret)

Activités - Préparation au travail Avant de commencer le travail : Fixer le matériel traite à l’étau soit à l’aide des serre-joints menuisiers. Utiliser les outils de travail appropries au travail eﬀectué. Prenez soins qu’ils oints aiguisés et en bon état. Mettre les vêtements de travail et les protections yeux oreilles. Mettre la prise de perforatrice a la prise élect rique. Prendre la perforatrice en deux mains par le poignée et la prose supplémentaire. Prendre un e attitude stable et ﬁxe. Mettre la perforatrice en marche en appuyant le bouton à l’aide de doigt.

Attention! Dans le cas des bruits ou odeur suspects, retirer immédiatement la prise du réseau électrique.

OUTILISATION

Utilisation de direction droite ou gauche des tours Les tours droits doivent être utilisés au cours des perçages habituellemen t utilises avec les forets dextrogyres. Les tours gauches doivent être utilisés en cas de grippage de foret dextrogyre en matériel et au moment de dévissage des forets. Dans le cas de dévissage il faut appliquer les tours minimaux.

Application de blocage de commutateur

Le blocage de commutateur est recommandé au cour d’un long perçage (par exemple en béton, mur etc.). Il faut appuyer, le commutateur appuyé, avec la pouce l’appui de blocage et lancer le commutateur. Aﬁn de déconnecter le blocage il suﬃt d’appuyer le commutateur électrique.

Perçage en bois

Avant d’eﬀe ctuer l’oriﬁce on recommande de ﬁxer le matériel traite par des serre-joints menuisiers ou traite à l’aide de l’étau et ensuite déﬁnir le lieu de perçage à l’aide de pointeau ou clou. Fixer la foret appropriée dans la prose de perforatrice, déﬁnir la vitesse, co nnecter la perforatrice au réseau électrique et commencer le perçage. Dans le cas des oriﬁces de passage on recommande de mettre, sous le matériel, la cale en bois grâce à quoi le bord de l’oriﬁce sera lisse. Dans le cas des oriﬁces de grande diamètres on recomma nde de percer d’abord une oriﬁce conduite.

Perçage en métal

Il faut toujours bien ﬁxer le matériel traité. Dans le cas d’une tôle épaisse on recommande de mettre, sous le matériel un morceau de bois aﬁn d’éviter les courbures. Ensuite, indiquer les lieux des oriﬁces à l’aide de pointeau et commencer le perçage. Utiliser les forets à l’acier. Dans le cas de perçage en fente blanche on recommande des forets avec les embouts en mono carbure aggloméré. Dans le cas des plus grands oriﬁces on recommande de percer d’abord une oriﬁce conduite. Dans le cas de perçage en acier à refroidissement il faut utiliser l’huile mach ine. Dans le cas d’aluminium comme liquide de coupe, appliquer la térébenthine ou la paraﬃne. Dans le cas de perçage en laiton ou fonte moulée il est interdit d’utiliser les mo yens de refroidissement. Aﬁn de refroidir il faut souvent retirer la foret du matériel aﬁn de lui permettre le refroidissement.

Perçage en matériel de céramique

Le perçage dans de matériels durs et solide (béton, brique dure, pierre, marbre etc.) Avant d’eﬀectuer un oriﬁce approprié il faut perce sans percussion un oriﬁce moins grande.. L’oriﬁce ﬁnale doit être eﬀectué avec la fonction percussion. Utiliser les forets en mono carbure aggloméré. en bon éta t.

Page 71

I N S T R U C T I O N S O R I G I N A L E S

Perçage en glaçure une brique mo lle, enduit etc.

Perce com me ci dessus mais sans percussion. Retirer, de temps en temps, la foret de l’oriﬁce percé aﬁn d’évacuer la poussière et les déchets. Pendant le perçage appuyer l’outil avec la force constante.

Utilisation de perforatrice an de visser ou dévisser les forets

La perforatrice avec la fonction de réglage des tours et le commutateur des directions des tours peut êt re également utiliser a visser et dévisser les forets. Aﬁn de cela on recommande :

- application de la vitesse rotative minimale

- utilisation des embouts appropriés Les embouts peuvent être ﬁxés directement dans la prise de perforatrice ou à l’aide d’une prise magnétique spéciale. Aﬁn de dévisser les forets il faut mettre, à l’aide de commutateur les tours gauches (L).

Coupe des orices

La perforatrice peut être utilisés aﬁn d’eﬀectuer des oriﬁces plus grands dans le bois à l’aide de des forets spéciaux d’une dim ension ﬁxe ou des embouts changeables de kit scie. Exprime use à trous. Aﬁn de garder les bord lisses d’une oriﬁce eﬀectué il faut soumettre, au cours de travail, un morceau du bois. Utilisation des ajoutages Les perfora trices avec la direction variable des tours ne devraient pas être utilisées comme propulsion des ajoutages de travail.

Perçage av ec l’utilisation de l’imitateur de profondeur (VIII)

L’imitateur peut être utilisé aﬁn de faciliter le perçage sur les surfaces ou il y a des oriﬁces sans passage, en particulier en béton ou en bois. Déﬁnir la profondeur de l’oriﬁce. Installer la foret dans la prose, ‘ l’aide d’un feutre indiquer la distance correspondant à la longueur de foret. Les l’imitateurs de profondeur devraient être placés de façon à ce que SA ﬁn couvre la distance désignée „L” sur le foret. S’assurer que le l’imitateur ne se déplace pas au cours de travail. Commencer le perçage. Une fois la profondeur déﬁnie, le front de l’imitateur s’appue contre la surface à cote de l’oriﬁce. Il faut alors retire r la foret de l’oriﬁce.

Mentions supplémentaires

Au cours de travail il Ne faut pas appuyer trop fort sur le matériel traité et ne pas eﬀectuer des mouvements violents aﬁn de Ne pas abimer la perforatrice Faire des pause réguliers au cours de travail. Il ne faut pas admettre la décharge de l’outil – la température de la surface ne peut jamais dépasser 60

C. Une fois le travail ﬁni, déconnecter la perforatrice, retirer la prose et se mettre a maintenance et la vision de l’outil. La valeur totale déclarée des vibrations a été mesurée avec une méthode standard des analyses et peut être utilisée aﬁn de comparer les outils entre eux. La valeur totale dé clarée des vibrations peut être utilisée en estimation préliminaire de l’exposition. Attention! L’émission des vibrations au cours de travail peut être diﬀérente de la valeur déclarée dépendamment de mode de l ;utilisation. Attention! Il faut déﬁnir les moyens de sécurité visant à protéger l’operateur. Ils s’appuient sur l’estimation des risques en conditions naturelles de l’utilisation (en prenant en considération to utes les parties du cycle de travail, par exemple le temps quand l’outil est hors connexion ou travaille avec la marche à vide soit pendant l’activation)

ENTRETIEN ET REVISI ONS

ATTENTION ! Débranchez l’outil de la source d’alimentation avant de régler, d’entrepredre des opérations techniques ou celles d’entretien. Une fois le travail terminé, contrôlez l’état technique de l’outil électrique en eﬀectuant une inspection visuelle et en evaluant : le corps et la poignée, le câble électrique avec sa ﬁche et son guide-câble, l’interrupteur électrique, la perméabilité des ouvertures de ventilation, l’apparition des étincelles des brosses, le bruit de fonctionnement des paliers et des transmissions, de la mise en marche et de la régularité du fonctionnement. Au cours de la période de garantie, vous ne pouvez pas démonter les outils électriques ni remplacer des sous-ensembles ou des composants, car cela entraîne la perte des droits à titre de garantie. Des irrégularités quelconques constatées lors de l’examen ou pendant le travail signalent qu’il faut rendre l’outil au point de se rvice. Lorsque vous avez ﬁni de travailler, vous êtes ob ligé de nettoyer le boîtier, les ouvertures de ventilation, les commutateurs, la poignée supplémentaire et les éléments de protection avec p.ex. un courant d’air (à une pression égale ou inférieure à 0,3 MPa), un pinceau ou d’un chiﬀon sec, sans utiliser des produits chimiques et des ﬂu ides de nettoyage. Nettoyez les ou tils et les poignées avec un chiﬀon sec et propre.

Page 72

I S T R U Z I O N I O R I G I N A L I

CARATTERISTICA DELL’UTENSILE

Il trapano a percussione manuale è un elettroutensile semplice, appartenente alla II-a classe di isolamento, atto a realizzare le forature in materiale di diverso tipo: metallo, legno e prodotti aﬃni, materiale sintetico, calcestruzzo, muro, etc. con delle punte idoneamente selezionate sulla base del tipo di materiale trattato e dotate di un codolo cilindrico. Il trapano dispone di una funzione di regolazione variabile dei giri del mandrino, cambio di direzione della rotazione, foratura con percussione e senza percussione Inoltre, può essere utilizzato anche per avvitare e svitare le viti utilizzando le punte delle avvitatrici reperibili sul mercato. Un funzionamento corretto, aﬃdabile e sicuro dell’utensile dipende dal suo utilizzo, per cui:

Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione.

Il fornitore non risponde per i danni arrecati in seguito dell’inosservanza delle norme di sicurez za e delle raccomandazioni riportate nella presente istruzione.

EQUIPAGGIAMENTO DEL TRAPANO

Nella confezione originale sono presenti:

- trapano

- impugnatura supplementare

- limitatore di profondità di foratura

Attenzione! L’utensile non è dotato di punte.

PARAMETRI TECNICI

Parametro Unità di misura Valore

Numero di catalogo YT-82044 Tensione di alimentazione [V~] 220 - 240 Frequenza di rete [Hz] 50 Potenza nominale [W] 1050 Giri nominali [min

-1

] 0 - 1100 / 0 - 2800 Diametro massimo di foratura (in acciaio) [mm] 13 Massa [kg] 3,5 Livello di rumore

- pressione acustica L

+ K [dB (A)] 97,0 ± 3,0

- potenza acustica L

+ K [dB (A)] 108,0 ± 3,0 Classe di isolamento II Livello di vibrazioni: perforazione /perforazione a percussione [m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Grado di protezione IP20

AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI

Avvertenza! Leggere tutte le avvertenze di sicurezza, le illustrazioni e le speciche fornite con l’elettroutensile / macchina. La loro inosservanza può comportare scosse elettriche, incendio o les ioni gravi al corpo.

Osservare tutte le avvertenze e le istruzioni per un lettura futura.

Il term ine „elettro utensile / macchina” utilizzato nelle avvertenze si riferisce a tutti gli utensili / macchine ad az ionamento elettrico sia quelli cablati che senza ﬁlo.

Sicurezza della postazione di lavoro Il posto di lavoro deve essere mantenuto pulito e ben illuminato. Il disordine e la scarsa illuminazione possono essere cause

di incidenti.

Non utilizzare gli elettroutensili / macchine in un ambiente a rischio di esplosione, co ntenente liquidi inammabili, gas o vapori. Gli elettroutensili / macchina generano scintille che possono inﬁammare polvere o vapori. Non permettere l’accesso ai bambini ed i terzi alla postazione di lavoro. La perdita di conc entrazione può provocare la

perdita di controllo.

Sicurezza elettrica La spina del cavo elettrico deve essere adatta alla presa di rete. Non modicare la spina in qualsiasi modo. Non utilizzare nessun tipo di adattatori con elettroutensili messe / macchine a terra. Una spina non sottoposta alle modiﬁche riduce

Page 73

I S T R U Z I O N I O R I G I N A L I

il rischio di scosse elettriche. Evitare il contatto con superci messe a terra tipo tubi, termosifoni e frigoriferi. La messa a terra del corpo aumenta il rischio di scosse elettriche. Non esporre gli elettroutensili / macchine a contatto con le precipitazioni atmosferiche o l’umidità. L’acqua e l’umidità che penetra all’interno dell’elettroutensile / macchina aumenta il rischio di scosse elettriche.

Non sovraccaricare il cavo di alimentazione. Non utilizzare il cavo di alimentazione per portare, collegare e scollegare la spina dalla presa di rete. Evitare il contatto del cavo di alimentazione con il calore, olio, spigoli vivi e parti in movimento.

I danneggiamenti al cavo di alimentazione o il suo attorcigliamento aumentano il rischio di scosse elettriche. Lavorando fuori dagli spazi chiusi, è necessario utilizzare le prolunghe adatte all’utilizzo fuori degli spazi chiusi. L’uso di una prolunga adatta all’uso esterno riduce il rischio di scosse elettriche.

Se è inevitabile l’uso di un elettroutensile o di / macchine in un ambiente umido, utilizzare un dispositivo di protezione da correnti di guasto (RCD) come protezione dall’alimentazione. L’uso di un RCD riduce il rischio di scosse elettriche.

Sicurezza personale Restare attenti, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza l’elettroutensile / macchina. Non utilizzare l’elettroutensile / macchina quando si è stanchi o sotto l’eﬀetto di droghe, alcool o farmaci.

Anche un momento di disattenzione sul posto di lavoro può causare gravi lesioni personali Usare i dispositivi di protezione individuale. Indossare se mpre una protezione per gli occhi. L’uso di dispositivi di protezione individuale come maschere antipolvere, calzature di sicurezza antiscivolo, caschi e dispositivi di protezione dell’udito riduce il rischio di gravi lesioni personali.

Evitare l’avviamento accidentale. Assicurarsi che l’interruttore elettrico sia in posizione “disinserito” prima di collegare l’alimentazione e/o la batteria, sollevare o spostare l’apparecchiatura. Spostando l’utensile/la macchina con il dito sull’inter-

ruttore o accendendo l’utensile/la macchina quando l’interruttore è in posizione „on” si possono causare lesioni gravi.

Prima di accendere l’elettrou tensile / macchina, rimuovere tutte le chiavi e gli altri utensili utilizzati per regolare l’elettroutensile ste sso. Una chiave lasciata sulle parti rotanti dell’utensile/macchina può causare lesioni gravi. Non sporgetevi troppo e non appoggiatevi troppo. Mantenere sempre una buona postura e un buon equilibrio. In questo

modo sarà più facile controllare l’elettroutensile / macchina in caso di situazioni operative impreviste.

Vestire correttamente. Non indossare gioielli e abbigliamento largo. Tenere i ca pelli e gli indumenti lontani dalle parti in movimento dell’elettroutensile / macchina. Gli indumenti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle

parti in movimento.

Se l’apparecchiatura è progettata per essere collegata a un sistema di aspirazione o raccolta polvere, assicurarsi che sia collegata e utilizzata correttamente. L’uso dell’aspirazione della polvere riduce il rischio di pericoli legati alla polvere.

Non lasciare che l’esperienza acquisita con l’uso frequente dell’utensile/macchina provochi disattenzione e disprezzo per la sicurezza. Un funzionamento spensierato può causare gravi lesioni in un seco ndo.

Uso e cura dell’elettroutensile e della macchina Non sovraccaricare l’elettroutensile / macchina. Utilizzare l’apparecchiatura/ macchina più adatta alla propria ap plicazione. L’elettroutensile o la macchina giusti garantiscono un funzionamento migliore e più sicuro quando vengono utilizzati per

il carico progettato. Non utilizzare l’apparecchiatura / macchina se l’interruttore di alimentazione non lo accende e lo spegne. Lo strum ento / macchina che non può essere controllato con l’interruttore è pericoloso e deve essere trasmesso alla riparazione.

Scollegare la spina dalla presa di correntee/o la batteria se è staccabile dall’utensile/macchina prima di regolare,sostituire gli accessori o riporre l’utensile/macchina. Tali misure preventive eviteranno l’accensione accidentale dell’elettroutensile / macchina. Tenere l’utensile fuori dalla portata dei bambini, evitare che personeche non hanno familiarità con l’apparecchio/ macchina o con queste istruzioni per l’uso lo facciano. Gli elettroutensili / macchine sono pericolosi nelle mani di utenti non addestrati. Manutenzione di elettroutensili / macchine e accessori. Controllare che l’elettroutensile / macchina non presenti disallineamenti o inceppamenti delle parti mobili, danni alle parti o qualsiasi altra condizione che possa inuire sul funzionamento dell’elettroutensile / macchina. I danni devono essere riparati prima dell’uso dell’elettroutensile / macchina. Molti

incidenti so no causati da utensili / macchine sottoposti a ma nutenzione impropria. Gli utensili taglienti devono essere tenuti puliti e aﬃlati. Gli utensili da taglio con spigoli vivi sottoposti a corretta manutenzione sono meno soggetti a inceppamenti e più facili da controllare durante il funzionamento.

Utilizzare elettroutensili / macchine, accessori e inserire utensili, ecc. in base alle presenti istruzioni, tenendo conto

del tipo di lavoro e delle condizioni di funzionamento. L’uso di utensili per lavori diversi da quelli speciﬁcati può provocare

situazioni di pericolo. Mantenere le impugnature e le superci di presa asciutte, pulit e e prive di oli e grassi. Le impugnature scivolose e le superﬁci di presa non consentono un funzionamento e un monitoraggio sicuri dell’utensile/macchina in situazioni pericolose.

Riparazioni Riparare l’elettroutensile / macchina solo presso le oﬃcine autorizzate, utilizzando solo ricambi originali. In tal modo

verrà garantita la sicurezza di lavoro con l’elettroutensile.

Page 74

I S T R U Z I O N I O R I G I N A L I

AVVERTENZE DI SICUREZZA PER TRAPANATRICI

Istruzioni di sicurezza per tutte le attività Utilizzare le protezioni uditive durante la perforazione a percussione. L’esposizione al rumore può causare la perdita dell’udito. Utilizzare impugnatura(e) supplementare(i). La perdita di controllo può causare lesioni personali. Aﬀerrare correttamente l’attrezzo prima dell’uso. Questo attrezzo genera una coppia ele vata e senza un adeguato manteni-

mento dura nte il funzionamento, la perdita di controllo può causare lesioni personali.

Tenere l’elettroutensile per le sue superci di presa isolate durante le operazioni in cui l’elemento di taglio può venire a contatto con il cablag gio nascosto o con il proprio cavo. Un elemento di taglio che entra in contatto con un ﬁlo sotto tensione

può causar e la tensione delle parti metalliche esposte dell’elettroutensile e può causare scosse elettriche all’operatore.

Avvertenze di sicurezza per l’utilizzo di punte lunghe Non utilizzare mai ad una velocità superiore alla velocità massima di foratura della punta. A velocità più elevate, il trapano

probabilmente si piegherà se viene lasciato per la libera rotazione senza contatto con il pezzo in lavorazione, causando lesioni.

Iniziare sempre a lavorare a bassa velocità e quando l’estremità della punta è a contatto con il materiale in lavorazione.

A velocità più elevate, il trapano probabilmente si piegh erà se viene lasciato per la libera rotazione senza contatto con il pezzo in lavorazione, causando les ioni. Applicare la pressione solo in direzione dell’asse della punta e non esercitare una pressione eccessiva. La punta può piegarsi, ca usando la rottura o la perdita di controllo, provocando lesioni personali.

MONTAGGIO DEGLI ACCESSORI

ATTENZIONE! Il montaggio degli accessori deve essere eﬀettuato solo dopo previa interruzio ne della tensione. Staccare la spina

del cavo dell’utensile dalla presa di rete!

Montaggio dell’impugnatura supplementare (II)

Fissare l’anello del mandrino sul corpo del trapano, selezionare una posizione della maniglia tale da garantire un lavoro più sicuro. La posizione della maniglia deve essere tale da poter contrastare pienamente la coppia indirizzata contrariamente alla direzione di rotazione del mandrino. Tale coppia si manifesta durante un funzionamento normale ma raggiunge un valore massimo quando la punta si blocca nel materiale forato. Bloccare la posizione della maniglia avvitando con forza l’impugnatura della maniglia supplementare.

Montaggio del limitatore di profondità di foratura (III)

Far pass are l’asta del limitatore attraverso il foro presente nell’anello dell’impugnatura supplementare. Bloccare la posizione del limitatore in funzione del tipo di montaggio: avvitando l’impugnatura della maniglia supplementare, avvitando la manopola oppure con il pulsante del bloccaggio. La modalità dettagliata di bloccaggio della posizione del limitatore è stata presentata nella ﬁgura.

PREDISPOSIZIONE AL FUNZIONAMENTO

Prima di iniziare il funzionamento , veriﬁcare se il corpo della cassa ed il cavo con la presa non siano danneggiati. In un tale caso, si vieta di utilizzare l’utensile.

Attenzione! Tutte le operazioni legate al ﬁssaggio ed alla sostituzione degli utens ili, montaggio dei ripari e delle guide, regolazione, vanno eﬀettuate dopo previa interruzione di alimentaz ione di rete, per cui, prima di procedere con tali operazioni: Staccare la

spina del cavo dell’utensile dalla presa di rete!

Fissaggio delle punte nel mandrino (IV)

Selezionare una punta con codolo cilindrico idonea al tipo di foratura Inﬁlare la punta nel mandrino, dopodiché sorreggendo la parte posteriore del mandrino ruotare la parte anteriore in maniera tale che la punta risulti ﬁssata in modo sicuro e ﬁsso.

Regolazione dei giri (V)

Il trapano è dotato di una regolazione dei giri variabile Per regolare si utilizza la manopola posta sull’interruttore. Indicatore di rotazione sotto forma di una freccia, dei simboli „+” e „-” oppure simboli simili, informa in quale direzione occorre ruotare la manopola per aumentare o ridurre la velocità di rotazione. La rotazione della manopola regola il campo di movimento dell’interruttore il che ha impatto sul valore massimo di veloc ità di rotazione. Premendo gradualmente l’interruttore si accelera la velocità dei giri.

Attenzione! Il trapano è stato dotato di una regolazione meccanica di velocita di rotazione tramite il cambio di posizione dell’interrutore. L’impostazione dell’interruttore in una data posizione permette di selezionare una delle velocità elencate nella tabella dei dati tecnici.

Page 75

I S T R U Z I O N I O R I G I N A L I

Impostazione di direzione di rotazione (VI)

L’interruttore permette di modiﬁcare la direzione dei giri del mandrino. Le posizioni dell’interruttore sono contrasseegnate con le lettere: R - rotazione verso destra, L - rotazione verso sinistra oppure con le frecce che mostrano la direzione di foratura per la punta che ruota in senso orario. Attenzione! Il cambio della direzione di rotazione può essere eﬀettuata solo in assenza di alimentazione di rete!

Impostazione della funzione di percussione (VII)

Il funzionamento a percussione aiuta ad eﬀettuare i fori in calcestruzzo, muri e laterizi duri (mattoni duri, pietre, marmo). Per attivare la percussione, impostare il selettore sul funzionamento a percussione (simbolo del martello). Quando si eﬀettuato i fori in materiali diversi, la funzione di perforazione a percussione deve essere disinserita posizionando il selettore in funzionamento senza percussione (simbolo della punta).

Attività preliminari

Prima di procedere con il funzionamento: Fissare il materiale trattato nella morsa oppure con dei morsetti. Utilizzare gli utensili idonei al lavoro da eﬀettuare. Ricordarsi che gli utensili devono essere aﬃlati ed in buone condizioni. Utilizzare l’abbigliamento da lavoro ed i dispositivi di protez ione degli occhi e dell’udito. Inﬁlare la spina del cavo del trapano nella pre sa elettrica. Impugnare il trapano con due mani, aﬀerrando l’impugnatura e la maniglia supplementa re. Posizionarsi in una maniera stabile e sicura. Attivare il trapano premendo con il dito l’interruttore elettrico.

Attenzione! Nel caso di presenza di rumori o odori strani disattivare subito il trapano e tirare fuori la spina dalla presa elettrica.

UTILIZZO DELL’UTENSILE

Utilizzo di direzione dei giri oraria o antioraria

La rotazione in senso orario viene utilizzata quando si applica la perforazione con delle tradizionali punte che ruotano in senso orario. La rotazion e in senso antiorario viene utilizzata quando la pu nta si blocca nel materiale oppure per svitare le viti. Svitando le viti utilizzare i giri minimi.

Utilizzo del bloccaggio dell’interruttore

Il bloccaggio dell’interruttore viene raccomandato nel caso di un funzionamento prolungato (p.es. lavorando nel calcestruzzo, muro, etc.).n A tale ﬁne, a interruttore premuto, premere con il pollice il pulsante di bloccaggio e liberare l’interruttore Per inserire il bloccaggio basta premere l’interruttore elettrico.

Foratura in legno

Prima di eﬀettuare un foro si raccomanda di ﬁssare il materiale trattato con dei morsetti oppure nella morsa, e preimpostare con un puntale o un chiodo il posto di perforazione. Inﬁlare nel mandrino una punta idonea, impostare la velocità, attaccare la spina alla rete elettrica e procedere con la foratura. Quando si eﬀettuano dei fori di passaggio, si raccomanda di mettere sotto il materiale un tass ello di legno grazie al quale il bordo del foro non risulterà irregolare Quando di eﬀettuano dei fori di diametro grande, si raccom anda di realizzare prima un foro guida da diametro più piccolo.

Foratura in metallo

Ricordarsi di bloccare sempre il materiale lavorato. Nel caso di una lamiera sottile si raccomanda di mettere sotto di essa un pezzo di legno per ev itare piega ture indesiderate, etc. Segnare prima i posti in cui verranno realizzati i fori e procedere con la perforazione. Utilizzare le punte per l’acciaio. Quando si lavora in ghisa bianca si raccomanda di utilizzare le punte con estremità in carburi sinterizzati. Eﬀettuando dei fori più grandi si raccomanda di eseguire prima un foro da guida più piccolo. Lavorando l’acciaio, utilizzare olio per raﬀreddare la punta. Per alluminio ut ilizzare la paraﬃna o la trementina come refrigerante Forando ottone, rame o ghisa non utilizzare i refrigeranti. Per raﬀreddare la punta, estrarla spesso dal materiale e lasciarla raﬀreddare.

Foratura in materiale ceramico Foratura in materiali duri e compatti (calcestruzzo, mattoni duri, pietra, m armo, etc.).

Prima di eﬀettuare un foro idoneo predisporre senza pe rcussione un foro più piccolo. Eﬀettuare il foro ﬁnale con la funzione di percussione inserita. Utiliz zare le punte a percussione in carburi sinterizzati, in buone condizioni.

Foratura in piastrelle ceramiche, mattoni morbidi, intonaco, etc.

Forare come sopra ma senza percussione.

Page 76

I S T R U Z I O N I O R I G I N A L I

Ogni tanto estrarre la punta dal foro rea lizzato per rimuovere la polvere ed altre impulita. Quando si lavoro, premere fortemente l’utensile se mpre con la stessa forza.

Utilizzo del trapano per avvitare e svitare le viti

Un trapano con la regolazione dei giri e selettore di direzione di rotazione può essere utilizzato per avvitare e svitare le viti. Per tale ﬁne:

- usare la velocità di rotazione minima

- utilizzare le punte idonee Le punte vanno ﬁssate direttamente nel mandrino oppure con un elemento magnetico speciale. Per svitare la vite impostare la direzione di ro tazione impostando l’interruttore in senso antiorario.

Taglio dei fori

Il trapano può essere utilizzato per eﬀettuare fori in legno più grandi con aiuto di punte speciali da diametro ﬁsso o traforartici sostituibili. Per evitare sbavature e bordi irregolari del foro, mettere sotto il materiale lavorato un pezzo di legno.

Utilizzo di utensili ausiliari

I trapani con direzione di rotazione variabile non possono es sere utilizzati come motore per utensili ausiliari

Foratura con limitatore di profondità (VIII)

Il limitatore di profondità può essere utilizzato per facilitare la foratura nel caso di fori ciechi in particolare modo in calcestruzzo o legno. Determinare la profondità del foro. Fissare la punta nel mandrino, con un pennarello segnare sulla punta la distanza dall’estremità della punta pari alla profondità del foro. Impostare il limitatore di profondità in maniera tale che la sua estremità corrisponda alla distanza “L” segnata sulla punta. Assicurarsi che il limitatore non si sposti durante il lavoro. Iniziare la foratura; con la profondità determinata, la testa del limitatore toccherà la superﬁcie accanto al foro. In quel momento estrarre la punta dal foro.

Informazioni supplementari

Quando si lavora non premere con eccessiva forza sul materiale lavorato e non eﬀettuare movimenti bruschi per non danneggiare l’utensile ed il trapano. Lavorando prevedere delle soste regolari. Non permettere che l’utensile venga sovraccaricato - la te mperatura della superﬁcie esterna non deve superare 60

C. Al lavoro terminato, disinserire il trapano, togliere la spina dalla presa di alimentazione, procedere con il controllo visivo. Il valore totale dichiarato delle vibrazioni è stato misurato con il metodo standard e può essere utilizzato per pa ragonare gli utensili tra di loro. Il valore totale dichiarato delle vibrazioni può essere utilizzato per una valutazione preliminare dell’esposizione. Attenzione! L’emissione delle vibrazioni durante il funzionam ento può discostare dal valore dichiarato, in funzion e de lla modalità di utilizzo dell’utensile. Attenzione! Determinare i mezzi di sicurezza volti a proteggere l’operatore i quali sono basati sulla valutazione di esposizione in normali condizioni di lavoro (compreso tutte le parti di ciclo di lavoro, per esempio quando l’utensile rimane fermo o quando funziona a vuoto o durante l’attivazione).

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima di eseguire i lavori di regolazione, riparazione o manutenzione, scollegare la spina dalla presa di corrente. Una volta ﬁnito il lavoro controllare lo stato te cnico del dispositivo elettrico attraverso l’esame visivo e la valutazione dei seguenti elementi: corpo e manico, cavo di alimentazione con spina e pressacavo, funzionamento dell’inseritore, eventuali tamponamenti nella sﬁnestratura del motore, scintillazione sulle spazzole, livello di rum ore dei cuscinetti e del cambio, avviamento e regolarità del funzionamento. Durante il periodo di garanzia l’utente non può smontare dispositivi elettrici, sostituire sottogruppi o componenti, sotto pena de lla perdita dei diritti a garanzia. Ogni malfunzionamento veriﬁcatosi durante l’esame o durante il lavoro, deve essere riparato presso un centro di assistenza tecnica. Una volta ﬁnito il lavoro, pulire il corpo, la sﬁnestratura del motore, i commutatori, il manico supplementare e i ripari, p.e. con il ﬂusso d’aria (a pressione non superiore a 0,3 MPa), con un pennello o un panno morbido secco, senza usare mezzi chimici o detersivi. Gli attrezzi e i mandrini vanno puliti con un panno pulito e secc o.

Page 77

O O R S P R O N K E L I J K E I N S T R U C T I E S

KENMERKEN

De manuele klopboormachine is een gewoon elektrisch toestel met II-de isolatieklasse, bestemd voor het boren van gaten in diverse materialen: metalen, hout en gerelateerde producten, kunststoﬀen, beton, muren enz. met behulp van voor verwerking bestemde tapslopende schachtboren. De boormachine beschikt over functies met soepele afstelling van spiltoeren, omkeerschakelingen, boren met of zonder klop. Ze kan ook toegepast worden voor indraaien en uitdraaien van schroeven gebruikmakend van op de markt beschikbare stifte n en bladen. De correcte, betrouwbare en veilige werking van het toestel is afhankelijk van het juiste gebruik, daarom:

Voor aanvang van het werk met het toestel lees de instru ctie volledig en bewaar haar nadien.

De leverancier is niet aansprakelijk voor ontstane schade uit niet naleving van de veiligheidsvoorsch riften en aanbevelingen van deze instru ctie.

UITRUSTING VAN BOORMACHINE

De fabrieks verpakking dient te bevatten:

- boormchine

- aanvullend handvat

- begrenzer van boordiepte

Opgelet! H et toestel is niet uitgerust met boren!

TECHNISCHE PARAMETERS

Parameter Meeteenheid Waarde

Catalogusnummer YT-82044 Netwerkspanning [V~] 220 - 240 Netwerkfrequentie [Hz] 50 Nominaal vermogen [W] 1050 Nominale toeren [min

-1

] 0 - 1100 / 0 - 2800 Max. boordiameter (in staal) [mm] 13 Massa [kg] 3,5 Lawaainiveau

- akoestische druk L

+ K [dB (A)] 97,0 ± 3,0

- akoestisch vermogen L

+ K [dB (A)] 108,0 ± 3,0 Isolatieklasse II Trillingsniveau: boren / boren met klopbeweging [m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

Beschermingsgraad IP20

ALGEMENE WAARSCHUWINGEN BETREFFENDE DE VEILIGHEID VAN HET ELEKTRISCHE GEREEDSCHAP

Waarschuwing! Lees aa ndachtig alle waarschuwingen betreﬀende de veiligheid, illustraties en specicaties die m et dit elektrisch toestel / machine werden meegeleverd. Niet-naleving ervan kan tot elektrocutie, brand of ernstige letsels leiden.

Bewaar zo rgvuldig alle waarschuwingen en instructies voor toekomstig gebruik.

Het begrip „elektrotoestel / machine gebruikt in de waarschuwingen verwijst naar alle toestellen / machines elektrisch aangedreven, zowel draad als draadloze toestellen.

Veiligheid op de werkplek De werkplek dient goed belicht en proper te zijn. Wanorde en een slech te belichting kunnen ongevallen veroorzaken. Het is verboden om met elektrotoestellen / machine s in een omgeving van vergrote ontploﬃngsgevaar met brandbare vloeistoﬀen, gassen of dampen te werken. Elektrotoestellen / machines generen vonken en kunnen stof of dampen ontsteken. Laat kinderen en omstanders op de werkplaats niet toe. Concentratieverlies kan tot verlies van controle leiden.

Elektrische veiligheid De stekker van de voedingskabel moet in de netwerkdoos passen. Het is verboden om de stekker op een om het even welke wijze de modiëren. Het is verboden om stekkeradapters met geaarde elektrotoestellen / machines te gebruiken.

Een niet-gemodiﬁeerde stekker verkleint het risico op elektrocutie. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen of koelkasten. Aarding van het lichaam

Page 78

O O R S P R O N K E L I J K E I N S T R U C T I E S

vergroot het risico op elektrocutie. Stel elektrotoestellen / machines niet bloot aan atmosferische neerslag of vocht. Water en vocht die binnen het elektrotoestel / machine raakt, vergroot het risico op elektrocutie.

Overbelast de voedingskabel niet. Gebruik de voedingskabel niet om de stekker van de voedingskabel te dragen, te trekken of de stekker uit de netwerkdoos te ontkoppelen. Vermijd contact van de voedingskabel met warmte, oliën, scherpe randen of bewegende delen. Beschadiging of verstrengeling van de voedingskabel vergroot het risico op elektrocutie. In geval van uitvoering van de werkzaamheden buiten de gesloten ruimte dienen verlengsnoeren bestemd voor we rking buiten gesloten ruimtes te worden gebruikt. Geb ruik van een verlengsnoer die aangepast is voor buitenwerking verkleint het

risico op elektrocutie.

In geval wanneer het gebruik van het elektrotoestel / machine in een vochtig milieu niet kan worden vermeden, dient een aardlekschakelaar (RCD) te worden gebruikt als bescherming tegen de vo edingsspanning. Gebruik van RCD verkleint het

risico op elektrocutie.

Persoonlijke veiligheid Blijf alert, wees bewust wat er wordt verricht en gebruik gezond verstand tijdens de werking met een elektrotoestel / machine. Gebruik het elektrotoestel / machine niet bij vermoeidheid of onde r invloed van drugs of geneesmiddelen.

Zelfs een moment van onoplettendheid kan tot ernstige persoonlijke letsels leiden. Gebruik persoonslijke beschermingsmidddelen. Draag altijd een veiligheidsbril. Gebruik van persoonlijke beschemringsmiddelen zoals antistofmaske rs, anti-slip veiligheidsschoenen, helmen en oorbeschermers verkleint het risico op ernstige letsels.

Zorg ervoor dat het toestel niet toevallig wordt ingeschakeld. Controleer of de elektrische schakelaar in positie „uitgeschakeld” staat alvorens de voeding en/of de accu aan te sluiten of het elektrotoestel / machine op te heﬀen of te verplaatsen. Verplaatsen van het elektrotoestel / machine met de vinger op de schakelaar of het aansluiten van het elektrotoestel

/ machine wanneer de schakelaar zich in positie „ingeschakeld” bevindt, kan tot ernstige letsels leiden.

Alvorens het elektrotoestel / machine uit te schakelen, verwijder alle sleutels en andere instr umenten die gebruikt werden voor de afstelling. Een achtergelaten sleutel op roterende onderdelen van het elektrotoestel / machine kan ernstige letsels veroorzaken. Reik niet en hel niet te ver over. Neem een stabiele houding gedurende de uitvoering van de werkzaamheden aan. Dit zal een betere controle over het elektrotoestel / machine mogelijk maken tijdens onverwachte situaties. Draag gepaste kledij. Gebruik geen losse kledij en draag geen juwelen. Houd het haar en de kledij ver van bewegende onderdelen van het elektrotoestel / machine. Losse kledij, juwelen of lang haar kunnen worden vastgegrepen door de bewe-

gende onde rdelen.

Indien de toestellen aangepast zijn tot he t aansluiten van stofafzuiging-of ophoping, controleer of ze correct aangesloten en gebruikt werden. Gebruik van stofafzuiging verkleint het risico op stofgerelateerde gevaren. Zorg ervoor dat de verworven ervaring van veelvuldig gebruik van het elektrotoestel / machine er niet toe zal leiden dat de veiligheids voorschriften roekeloos worden genegeerd. Roekeloze handelingen kunnen in een fractie van een seconde

ernstige letsels veroorzaken.

Gebruik en zorg voor het elektrotoestel / machine Overbelast elektrotoestel / machine niet. Gebruik het elektrotoestel / machine bestemd voor de gekozen toepassing.

Een geschikt elektrotoestel / ma chine zal een betere en veilige we rking garanderen indien het gebruikt voor de ontwikkelde belasting w ordt. Gebruik het elektrotoestel / machine niet indien de elektrische schakelaar het in- en uitschakelen niet mogelijk maakt. Het elektrotoestel / machine dat niet controleerbaar is met behulp van de netwerkschakelaar is gevaarlijk en dient door de technische dienst te worden hersteld. Ontkoppel de stekker van de voedingskabel van de netwerkdoos en/of demonteer de accu,

indien hij van het elektrotoestel / machine kan worden ontkoppeld alvorens het elektrotoestel / machine af te stellen, accessiores te vervangen of op te slagen. Zulke voorzorgsmaatregelen zullen ervoor zorgen dat een toevallige inschakeling

van het elektrotoestel / machine wordt vermeden.

Bewaar het toestelop een plaats die ontoegankelijk voor kinderen is. Laat personen die niet vertrouwd zijn met de instructiehet elektrotoestel / machine niet gebruiken. Elektrotoestellen / machines kunnen in handen van ongeschoolde gebruikers gevaarlijk zijn. Onderhoud het elektrotoestel / machine en zijn accessoires. Controleer het elektrotoestel / machine op het gebied van slechte aanpassingen of het klem zitten van bewegende onde rdelen, beschadiging van onderdelen en om het even welke andere omstandgiheden die de werking van het elektrotoes tel / machine kunnen beïnvloeden. Schade dient te worden hersteld alvo rens het elektrotoestel / machine te gebruiken. Vele on gevallen worden veroorzaakt door slecht onderhoud van

het elektrot oestel / machine. Snijdende werktuigen dienen proper en scherp te zijn. Snijdende werktuigen met scherpe randen die goed onderhouden zijn zullen zich minder beklemmen en kunnen tijdens de werking beter worden gecontroleerd.

Gebruik elektrotoestellen / machines, access oires en aanvullende werktuigen ed. overeenkomstig met deze instructie en houd rekening met hun soort en de arbeidsomst andigheden. Gebruik van toestellen bestemd voor andere werkzaamheden

dan hun bestemming kan een gevaarlijke situatie veroorzaken. Houd het handvat en de oppervlakken bestemd om te worden gegrepen altijd droog, proper en vrij van olie en vet. Gladde handvaten en oppervlakken laten geen veilig gebruik toe en houden het elektrotoestel / machine niet onder controle in gevaarlijke situaties.

Page 79

O O R S P R O N K E L I J K E I N S T R U C T I E S

Herstellingen Laat het elektrotoestel / machine herstellen enkel bij de bevoegde technische diensten die originele reserveonderdelen gebruiken. Dit zal de gepaste veiligheid van het elektrotoestel garanderen.

VEILIGHEIDSWAARSCHUWINGEN VOOR BOREN

Veiligheidsinstructies voor alle activiteiten Gebruik gehoorbeschermers bij hamerboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken. Gebruik de extra handgre(e)pen. Verlies van controle kan persoonlijk letsel veroorzaken. Grijp het apparaat goed vast vóór het gebruik. Dit apparaat genereert een hoog koppel en zonder goed va sthouden tijdens het

gebruik kan verlies van controle over de machine lichamelijke letsels veroorzaken.

Houd het elektro-gereedschap bij zijn geïsoleerde greepvlakken vast tijdens werkzaamheden waarbij het snijelement in contact kan komen met verdekte bedrading of met de eigen kabe l. Een snij-element dat in contact komt met een stroomdraad

kan ervoor zorgen dat de blootgestelde metalen onderdelen van het elektrische apparaat onder spanning komen te staan en kan elektrische schokken veroorzaken voor de gebruiker.

Veiligheidsinstructies bij het gebruik van lange boren Werk nooit met een hogere snelheid dan de maximale boorsnelheid. Bij hogere snelheden zal de boor waarschijnlijk knikken

als deze losgelaten wordt voor een vrije rotatie zonder contact met het werkstuk, wat verwondingen kan veroorzaken.

Begin altijd met werken op lage snelhe id en wanneer het uiteinde van de boor in co ntact komt met het te verwerken materiaal. Bij hogere snelheden zal de boor waarschijnlijk knikken als deze losgelaten wordt voor een vrije rotatie zonder contact

met het werkstuk, wat verwondingen kan veroorzaken. Druk allee n in de richting van de booras en niet te veel druk uitoefenen. De boor ka n buigen, waardoor een breuk of verlies van control e kan ontstaan, met lichamelijk letsel tot gevolg.

MONTAGE VAN UITRUSTINGSELEMENTEN

OPGELET! De montage van de uitrusting mag enkel plaatsv inden bij ontkoppelde voedingsspanning. Trek de snoerstekker van

het toestel uit het stopcontact!

Montage van aanvullend handvat (II)

Monteer de boor kop op het toestel en kies de positie ervan op een manier die de meest veilige werking ga randeert. De positie van de kop dient op zulke wijze te worden gekozen zodat het mogelijk wordt om omwentelingen in tegengestelde richting dan de draairichting van de kop te maken. Dit ontstaat tijdens de normale werking, maar de hoogste waarde wordt bereikt wanneer de boor in het geboorde materiaal vastzit. De positie van het handvat beveiligen door uitvoering van een harde en zekere draai van de greep van het aanvullende handvat.

Montage van dieptemeter begrenzer (III)

Plaats de staaf van de begrenzer door de opening van de aanvullende handgreep. De positie van de begrenzer dient te wo rden beveiligd afhankelijk van de montagewijze: bij vastdraaien van de greep van het aanvullende handvat, bij afzonderlijk vastdraaien van het handwieltje of met behulp van de vergrendelknop. De gedetailleerde vergrendelwijze van de begrenzerpositie wordt op de illustratie getoond.

WERKVOORBEREIDING

Controleer vóór het gebruik of het toestel alsook de verbindginskabel met stekker niet beschadigd zijn. In geval dat er schade wordt vastgesteld, is het verboden om het toestel te gebruiken.

Alle handelingen in betrekking tot het vastmaken en vervangen van werkinstrumenten, montage van schermen en rolgeleiders, afstelling enz. mogen enkel worden uitgevoerd als de voeding van het toestel is uitgeschakeld, daarom vooraleer deze handelingen uit te voeren: Trek de stekker van de kabel uit het stopcontact!

Installeren van boren in de boorkop (IV)

Plaats de boor in de kop, en hou vervolgens het acht erste deel van de kop vast terwijl het voorste deel zodanig gedraaid wordt, zodat de boor in de kop goed vastzit.

Afstelling van toeren (V)

De boormachine is uitgerust met een soepele toerentalregeling. De regeling gebeurt met behulp van de schakelaarknop. De toerenmarker in de vorm van een pijl, symbolen „+” en „-” of gelijkaardige symbolen, geeft aan in welke richting de knop dient te worden gedraaid om de snelheid van de toeren te vermeerderen of te verminderen. De knoptoeren reguleren de schakelaar, wat resulteert in een maximale waarde van de toerensnelheid. Geleidelijk indrukken van de schakelaar versnelt de motortoeren.

Page 80

O O R S P R O N K E L I J K E I N S T R U C T I E S

Opgelet! De boormachine werd uitgerust met een mechanische toerenta lregeling met behulp van verand ering van de aandrijving. De afstelling van de schakelaar in een bepaalde positie laat de keuze van één van de sn elheden toe, zoals vermeld in tabel met technische gegevens.

Afstelling van toerenrichting (VI)

De schakelaar geeft de mogelijkheid om de toerenrichting te veranderen. De posities van de schakelaar zijn gemarkeerd met behulp van letters: R – toeren rechts, L – toeren links of met behulp van pijltjes die de boorrichting van de rechtdraaiende boor aangeven. Opgelet! Veranderen van toerenrichting mag slechts bij uitgeschakelde stroomvoeding worden uitgevoerd!

Afstelling van de klopfunctie (VII)

De klopfunctie vergemak kelijkt het werk bij het boren van gaten in beton, muren en harde ceramische materialen (harde bakstenen, stenen, marmer). Stel de klopschakelaar in om met klop te boren (hamersymbool). Tijdens het boren van gaten in andere materialen dient de klopfuntie te worden uitgeschakeld door de schakelaar voor werking zonder klop in te stellen (boorsymbool).

Voorbereidende activiteiten

Vóór de aanvang van het werkzaamheden: Bevestig het verwerkte materiaal in de bankschroef of met behulp van klemmen. Zorg ervoor dat het gekozen werkmateriaal goed geslepen en in goede staat is. Draag werk kledij en beschermingsmiddelen voor het oog en het gehoor. Steek de stekker in het stopcontact. Neem het handvat en de aanvullende greep van de boormachine met beide handen vast. Neem een stabiele houding aan. Schakel de boormachine door het drukken van de elektrische schakelaar met de vinger in.

Opgelet! In geval van vaststelling van verdacht lawaai, gekraak of geur enz. schakel de boormachine onmiddellijk uit en trek de stekker uit het stopcontact.

GEBRUIK

Gebruik va n rechtse of linkse toerenrichting

Rechtse to eren toepassen tijdens het boren met algemeen gebruikelijke rechtsdraaiende boren. Linkse toeren toepassen in geval dat de rechtsdraaiende boor in het materiaal of bij het uitdraaien van de schroeven vast komt te zitten Pas minimaal aantal toeren toe bij het uitdra aien van de schroeven.

Gebruik va n schakelaarvergrendeling

Het is raadzaam de schakelaarvergrendeling de gebruiken bij langdurig boren (vb. boren in beton, muur enz). Druk hiervoor met de duim de vergrendelknop in, terwijl de schakelaar wordt ingedrukt wordt, en laat de schakelaar los. Druk op de elektrische schakelaar om de vergrendeling uit te schakelen.

Boren in hout

Vooraleer gaten te boren is het raadzaam om het te verwerken materiaal eerst in klemmen of in bankschroef vast te maken en vervolgens met de puntbeitel of nagel de plaats van boren te bepa len. Pl aats de juiste boor in het boorkop, bepaal de snelheid, sluit de stroomvoeding aan en begin te boren. In geval van boren van gaten door het materiaal, is het raadzaam om onder het materiaal een stuk hout te leggen, waardoor de randen van het uitlopende gat geen kartels zullen vertonen. In geval er gaten met grote diameters geboord worden. is het raadzaam om eerst een kleiner gat te boren.

Boren in metalen

Maak het te verwerken materiaal altijd goed vast. In geval van dunne platen is het raadzaam om een stuk hout eronder te leggen om ongewenste plooien en dergelijke te voorkomen. Markeer het te boren punt met behulp van een puntbeitel en begin te boren. Gebruik boren voor staal. In ge val geboord zal worden in witte gietijzer, is het raadzaam om boren met ha rdmetalen uiteinden te gebruiken. Bij het boren van grotere gaten, is het raadzaam om eerst een kleiner, leidend gat te boren. Bij het bo ren in staal, gebruik machineolie om de boor te koelen. Voor aluminium pas terpentine of paraﬃne toe als koelstof. Bij het boren in geelkoper, koper of gietijzer mogen geen koelstoﬀen te worden toegepast. Ter afkoeling, neem de boor uit de boorkop en laat die afkoelen.

Page 81

O O R S P R O N K E L I J K E I N S T R U C T I E S

Boren in ceramische materialen Boren in harde, compacte materialen (beton, harde baksteen, steen, marmer ed.)

Boor eerste een kleiner, leidend gat zonder klop. Boor het eigenlijke gat met aangeschakelde klopfunctie. Gebruik klopboren van hard metaal die in goede staat zijn.

Boren in glazuur, zachte steen, gips enz.

Boren zoals aangegeven in het hierboven beschreven punt, maar zonder de klopfunctie. Neem af en toe de boor uit het geboorde gat om de stof en de afval te verwijderen. Tijdens het boren zet op het toestel druk met constante kracht.

Gebruik va n de boormachine om schroeven in of uit te draaien

De boormachine met toerenafstelling en richtingschakelaar ka n ook worden gebruik om schroeven in en uit te draaie n. Hiervoor is het raadzaam om:

- dit te doen met een zo laag mogelijk toerensnelheid,

- gepaste uiteinden te gebruiken, De uiteinde n kunnen rechtstreeks op de boorkop worden gemonteerd, of met behulp van een speciale magnetische houder. Om schroe ven los te draaien, verander te ric hting met de schakelaar (Links).

Het snijden van gaten

De boormachine kan gebruikt worden om gr otere gaten in hout te maken met behulp van speciale boren met een vaste diameter of vervangbare uiteinden uit een set van zagen - gatzagen Om bramen en gekartelde randen aan het uiteinden van uitlopende gaten te voorkomen, plaats een stuk hout eronder.

Gebruik va n hulpstukken

Boormachines met wisselbare boorrichtingen mogen niet gebruikt worden voor aandrijving van werkadapters.

Boren met gebruik van boordieptebegrenzer(VIII)

De begrenzer kan gebruikt worden om het boren te vergemakkelijken op oppervlaktes waar gaten niet volledig doorgeboord worden, vooral in geval van beton of hout. Bepaal de diepte van het gat. Plaats de boor in de boorkop en met behu lp van een markeerstift markeer de afstand vanaf het uiteinde van de werkboor gelijk aan de te boren diepte. Stel de begrenzer zodanig af, dat zijn uiteinde overeenkomt met de gemarkeerde afstand „L” op de boor. Zorg ervoor dat de begrenzer zich niet verpl aatst tijdens de uitvoering. Begin met boren. Bij een bepaalde diepte zal het uiteinde van de begrenzer leunen op het oppervlak in de omgeving van het gat. Neem dan de boor uit het gat.

Aanvullende opmerkingen

Om het toestel en zijn delen niet te beschadigen, oefen een niet te grote druk uit op het te verwerken materiaal tijdens de uitvoering en voer geen plotse bewegingen uit. Maak regelmatige pauzes tijdens het werk. Veroorzaak geen overbelasting van het toes tel – de temperatur van externe oppervlakken mag 60

C nooit overschrijden. Zodra het werk beëindigd is, schakel de boormachine uit, trek de stekker uit het stopcontac t en voer een routine onde rhoud van het toestel uit. Kijk of het toestel in orde is. De opgegeven, volledige waarde van de trillingen wordt gemete n met behulp van de standard onderzoeksmethode en kan ter vergelijking van het ene to esteld met het andere te worden gebruikt. De opgegeven, volledige waarde van de trillingen kan gebruikt worden voor een voorlopige beoordeling van de blootstelling. Opgelet! De ontstane trillingen van het toestel tijdens het werk kunnen verschillen van de opgegeven waarden, afhankelijk van hoe het toestel wordt gebruikt Opgelet! De beschermingsmiddelen van de operator, gebaseerd op de beoordeling van het risico in feitelijke gebruiksomstandigheden (inclusief alle werkcycli, zoals bvb. tijd waarop het toestel is uitgeschakeld of waarop het zich in stationaire werking bevindt alsook de activitavietijd), dienen te worden bepaald.

ONDERHOUD EN CONTROLE

LET OP! Voordat men start met het afstellen, technisch onderhoud of het uitvoeren van controles dient de stekk er van het apparaat uit het stopcontact te worden gehaald. Aan het einde van de werkzaamheden dient men de te chnische staat van het

stroomkabel, doorgankelijkheid van de ventilatiesleuven, borstels die eventuele vonken afgeven, geluidsniveau van de werking van de lagers en tandwielen, het opstarten en uniformiteit van de werking van het apparaat. Tijdens de garantieperiode dient men het elektrische apparaat niet te demonteren en dient men tevens geen onderdelen te vervangen aangezien dit de garantie ongeldig zal maken. In geval van eventuele onregelmatigheden die tijdens een controle zijn vastgesteld of tijdens de werkzaamheden dient het apparaat ter reparatie te worden aangeboden bij een daarvoor bestemd servicepunt. Na de werkzaamheden dient men de behuizing, ventilatieopeningen, schakelaars, extra handvaten en behuizing schoon te maken door middel van bv. luchtdruk (met ee n druk van max. 0,3 MPa), of door middel van een borstel/ kwast of droge doek zonder gebruik van chemicaliën en reinigingsvloeistoﬀen. Aanvullende onderdelen en de handvaten schoonmaken met een droge, schone doek.

Page 82

Α Ρ Χ Ι Κ Ε Σ Ο Δ Η Γ Ι Ε Σ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

Το χειροκίνητο κρουστικό δράπανο είναι ένα συνηθισμένο ηλεκτρικό εργαλείο, II κατηγορίας μόνωσης, σχεδιασμένο για τη διάνοιξη οπών σε μια πληθώρα υλικών: μέταλλα, ξύλο και τα προϊόντα της επεξεργασίας του, πλαστικές ύλες, σκυρόδεμα, τείχους κλπ, με τη βοήθεια των κατάλληλων για το αντίστοιχο υλικό δράπανων με κυλινδρικό άξονα. Το δράπανο διαθέτει λειτουργείες ελέγχου της ταχύτητας του άξονα, αλλαγής κατεύθυνσης της περιστροφής, τρυπήματος , με κρούση και χωρίς κρούση. Μπορεί επίσης να χρησιμοποιηθεί για εφαρμογές βιδώματος χρησιμοποιώντας διαθέσιμες στο εμποριο Κατσαβιδόμυτες. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία του εργαλείου εξαρτάται από την ορθή χρήση του, γι` αυτό:

Πριν θέσετε σε λειτουργία το εργαλείο, διαβάστε όλες τις οδηγίες και κρατήστε τις.

Για τις ζημίες που προκύπτουν από τη μη συμμόρφωση με τους κανονισμούς και τις συστάσεις του παρόντος εγχειριδίου ασφάλειας δεν είναι υπεύθυνος ο προμηθευτής.

ΕΞΟΠΛΙΣΜΟΣ ΤΟΥ ΔΡΑΠΑΝΟΥ

Η αρχική συσκευασία πρέπει να περιέχει:

- το δράπανο

- επιπλέον λαβή

- τον Αναστολέα βάθους διάνοιξης οπής

Προσοχή! Το εργαλείο δεν είναι εξοπλισμένο με τρυπάνι!

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Παράμετρος Μονάδα Μέτρησης Αξία

αριθμός καταλόγου

YT-82044

τάση δίκτυου

[V~] 220 - 240

Συχνότητα δίκτυου

[Hz] 50

Ονομαστική ισχύς

[W] 1050

Ονομαστική ταχύτητα

[min

-1

] 0 - 1100 / 0 - 2800

Μέγιστη διάμετρος τρυπήματος (χάλυβας)

[mm] 13

μάζα

[kg] 3,5

Στάθμη θορύβου

- LpA πίεσης ήχου + K

[dB (A)] 97,0 ± 3,0

- ακουστικής ισχύος LWA + K

[dB (A)] 108,0 ± 3,0

κατηγορία μόνωσης

Επίπεδο Δονήσεων διάτρηση / διάτρηση με κρού ση

[m/s

] 2,85 ± 1,5 / 10,1 ± 1,5

βαθμός προστασίας

IP20

ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία,

πυρκαγιά ή τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση.

Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα.

Ασφάλεια στο χώρο εργασίας Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν

ατυχήματα.

Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκαλέσουν

ανάφλεξη της σκόνης ή των ατμών.

Page 83

Α Ρ Χ Ι Κ Ε Σ Ο Δ Η Γ Ι Ε Σ

Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου.

Ασφάλεια με ηλεκτρική ενέργεια Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας. Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει

τον κίνδυνο ηλεκτροπληξίας. Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτρο-

πληξίας.

Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς

χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος

(RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ’ όλη τη διάρκεια της εργασίας προσεκτικοί και λογικοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής

προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού.

Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπαταρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουργίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργα-

λείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμοποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να

προκαλέσει σοβαρούς τραυματισμούς.

Μην προσπαθείτε να φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης

κατά τη διάρκεια της εργασίας.

Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κινούμενα μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα

μέρη του. Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιωθείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται

με τη σκόνη. Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσεξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς

σε ένα κλάσμα του δευτερολέπτου.

Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποίιείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας

εξασφαλίσει την άνετη και ασφαλή εργασία.

Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την αποσύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει

να το στείλετε για επισκευή.

Προτού κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέετε από το εργαλείο / μηχάνημα. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο-

εργαλείου / μηχανήματος.

Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που

Page 84

Α Ρ Χ Ι Κ Ε Σ Ο Δ Η Γ Ι Ε Σ

δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών.

Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο / μηχάνημα για αναντιστοιχίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμοποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα. Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμηρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας. Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί

πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση. Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίνδυνες καταστάσεις.

Συντήρηση Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΔΡΑΠΑΝΑ

Οδηγίες ασφαλείας για όλες τις εργασίες Χρησιμοποιήστε προστατευτικά ακοής κατά τη κρουστική διάτρηση. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια

ακοής.

Χρησιμοποιήστε πρόσθετη/-ες λαβή/-ές. Η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό. Πιάστε το εργαλείο σωστά πριν τη χρήση. Αυτό το εργαλείο παράγει μεγάλη ροπή και χωρίς να κρατηθεί σωστά κατά τη λει-

τουργία, η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό.

Να κρατάτε το ηλεκτρικό εργαλείο από μονωμένες επιφάνειες λαβής κατά την εκτέλεση εργασιών όπου το στοιχείο κοπής μπορεί να έρθει σε επαφή με κρυμμένη καλωδίωση ή το δικό του καλώδιο. Το στοιχείο κοπής που έρχεται σε επαφή

με έναν ενεργό καλώδιο μπορεί να προκαλέσει τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου να βρεθούν υπό τάση και να προκληθεί ηλεκτροπληξία στον χειριστή.

Οδηγίες ασφαλείας κατά τη χρήση μακριών τρυπανιών Ποτέ μην εργάζεστε με μεγαλύτερη ταχύτητα από τη μέγιστη ταχύτητα του τρυπανιού. Με μεγαλύτερη ταχύτητα, το τρυπάνι

πιθανόν να λυγίσει αν περιστραφεί ελεύθερα χωρίς να έρθει σε επαφή με το τεμάχιο εργασίας, προκαλώντας τραυματισμό.

Πάντα να αρχίζετε εργασίες σε χαμηλή ταχύτητα και όταν το άκρο του τρυπανιού έρχεται σε επαφή με το τεμάχιο εργασίας. Με μεγαλύτερη ταχύτητα, το τρυπάνι πιθανόν να λυγίσει αν περιστραφεί ελεύθερα χωρίς να έρθει σε επαφή με το τεμάχιο

εργασίας, προκαλώντας τραυματισμό. Εφαρμόστε πίεση μόνο προς την κατεύθυνση του άξονα τρυπανιού και μην ασκείτε υπερβολική πίεση. Το τρυπάνι μπορεί να λυγίσει προκαλώντας θραύση ή απώλεια ελέγχου, με αποτέλεσμα τραυματισμό.

ΕΓΚΑΤΑΣΤΑΣΗ ΤΩΝ ΣΤΟΙΧΕΙΩΝ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ

ΣΗΜΕΙΩΣΗ! Η εγκατάσταση του εξοπλισμού μπορεί να γίνει μόνο με αποσυνδεδεμένη την παροχή ηλεκτρικού ρεύματος. Τραβήξ-

τε από την πρίζα το φις του καλωδίου του εργαλείου!

Εγκατάσταση της πρόσθετης χειρολαβής (II)

Τοποθετείστε τη δαγκάνα του τσοκ στο σώμα του δράπανου, επιλέξτε τη θέση του τσοκ με τέτοιο τρόπο ώστε να εξασφαλίζεται η ασφαλέστερη λειτουργία. Η Θέση της λαβής να επιλέγεται έτσι ώστε να είναι σε θέση να εξουδετερώνει πλήρως τη ροπή που έχει κατευθυνθεί αντίθετη προς τη διεύθυνση περιστροφής του τσοκ. Τέτοια στιγμή έρχεται κατά τη διάρκεια της κανονικής λειτουργίας, αλλά η υψηλότερη τιμή επιτεύχθάνεται στην περίπτωση ενσφηνώσεως της λεπίδας του τρυπανιού στο υλικό του δράπανου. Η θέση της λαβής χρειάζεται να ασφαλιστεί με την ισχυρή και σίγουρη σύσφιξη της πρόσθετης χειρολαβής.

Eγκατάσταση τoυ αναστολέα βάθους τρυπήματος (ΙΙΙ)

Τη ράβδο τoυ μετρητή εισάγετε την μέσα από την τρύπα που βρίσκεται στη δαγκάνα της πρόσθετης χειρολαβής.. Η θέση τoυ μετρητή πρέπει να προστατεύεται ανάλογα με τον τύπο της εγκατάστασης: σφίγγοντας ξεχωριστά τη δαγκάνα της επιπλέον λαβής ή με τη βοήθεια του κουμπίού κλειδώματος. Η λεπτομερής μέθοδος για το κλειδώμα της θέσης του αναστολέα δείχνεται στο σχέδιο.

Page 85

Α Ρ Χ Ι Κ Ε Σ Ο Δ Η Γ Ι Ε Σ

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

Πριν από την έναρξη των εργασιών, ελέγξτε ότι ο κορμός του περιβλήματος , το καλώδιο σύνδεσης και το βύσμα δεν έχουν υποστεί ζημιά. Σε περίπτωση βλάβης απαγορεύεται περαιτέρω εργασία.

Προσοχή! Όλες οι δραστηριότητες που σχετίζονται με τον καθορισμό και την αντικατάσταση, την εγκατάσταση των καλυμμάτων και των οδηγών, την ρύθμιση κ.λπ., θα πρέπει να πραγματοποιούνται με απενεργοποιημένη την τάση ισχύος από το δράπανο, γι αυτό πριν προβείτε σε αυτές τις ενέργειες: Αποσυνδέστε το εργαλείο από την πρίζα!

Τοποθέτηση του τρυπανιού στο τσοκ (IV)

Επιλέξτε το κατάλληλο τρυπάνι για την συγκεκριμένη εργασία με τον κυλινδρικό κορμό. Στην υποδοχή να τοποθετήσετε πρωτά το τρυπάνι , στη συνέχεια, κρατώντας το οπίσθιο τμήμα της λαβής και περιστρέφοντας το μπροστινό τμήμα της λαβής, έτσι ώστε το τρυπάνι να βρίσκεται σταθερό και δυνατά στερεωμένο στην υποδοχή της λαβής.

Ρύθμιση των στροφών (V)

Το δράπανο είναι εξοπλισμένο με μια εύκολη ρύθμιση των στροφών. Η ρύθμιση γίνεται με τη βοήθεια του κομβίου που βρίσκεται στο διακόπτη. Η ένδειξη των στροφών με τη μορφή βελών, τα σύμβολα «+» και σύμβολα «-»ή παρόμοια, υποδεικνύουν με ποιο τρόπο να γυρίσετε τον επιλογέα για να αυξήσετε ή να μειώσετε την ταχύτητα. Η περιστροφή του κομβίου ρυθμίζει το εύρος της κίνησης του ενεργοποιητή, το οποίο μεταφράζεται σε μέγιστη ταχύτητα περιστροφής. Το σταδιακό πάτημα του διακόπτη επιταχύνει την ταχύτητα στροφών του κινητήρα.

Προσοχή! Το δράπανο είναι εξοπλισμένο με μία μηχανική ρύθμιση της ταχύτητας των στροφών αλλάζοντας τη σχέση μεταδόσεως. Η Ρύθμιση του διακόπτη σε μια σταθερή θέση σας επιτρέπει να επιλέξετε μία από τις σειρές ταχύτητας που αναγράφονται στον πίνακα με τα τεχνικά στοιχεία.

Ρύθμιση της κατεύθυνσης περιστροφής (VI)

Ο διακόπτης σας επιτρέπει να αλλάξετε την κατεύθυνση της περιστροφής του σφιγκτήρα. Οι θέσεις του διακόπτη είναι σημειωμένες με τα γράμματα: R - περιστροφή προς τα δεξιά, L - περιστροφή προς τα αριστερά ή είναι σημειωμένες με τα βέλη που δείχνουν την κατεύθυνση του τρυπανιού για δεξιόστροφη διάτρηση. Προσοχή! Η αλλαγή της φοράς περιστροφής μπορεί να γίνει μόνο όταν είναι αποσυνδεδεμένη η παροχή του ηλεκτρικού ρεύμα- τος!

Ρύθμιση της κρούστικής λειτουργιας (VII) Η Λειτουργία εργασίας κρούστικής λειτουργιας διευκολύνει την εργασία με διάνοιξη οπών σε μπετόν, τοιχους και σκληρά κεραμικά υλικά (σκληρό τούβλο, πέτρα, μάρμαρο) . Για το σκοπό αυτό, ο διακόπτης της κρούσης πρέπει να τεθεί στη θέση εργασίας με κρούση (σύμβολο σφυρί). Κατά τη διάρκεια διάνοιξης οπώω σε άλλα υλικά , η λειτουργία κρουστικού τρυπήματος θα πρέπει να απενεργοποιηθεί θέτοντας το διακόπτη στη λειτουργία χωρίς κρούση (σύμβολο τρυπάνιου)

Οι προπαρασκευαστικές ενέργειες για την εργασία

Πριν από την έναρξη της εργασιας: Τοποθετήστε το κατεργαζόμενο υλικό στη μέγγενη ή χρησιμοποιώντας του σφιγκτήρες. Χρησιμοποιήστε τα κατάλληλα εργαλεία που χρειάζονται για τη δουλειά. Βεβαιωθείτε ότι είναι αιχμηρά και σε καλή κατάσταση. Φορέστε είδη ένδυσης προστασίας των ματιών και της ακοής. Συνδέστε το καλώδιο του δράπανου σε μια ηλεκτρική πρίζα. Πιάστε το δράπανο από τη λαβή με τα δύο χέρια και από την επιπρόσθετη λαβή Πάρτε μια σταθερή στάση του σώματος. Ενεργοποιήστε το δράπανο με το πάτημα με το δάκτυλο , του ηλεκτρικού διακόπτη

Προσοχή! Αν παρατηρήσετε κάποιο ύποπτο θόρυβο, δυσλειτουργίας, ύποπτες οσμές κλπ. αμέσως απενεργοποιήστε το τρυπάνι και αφαιρέστε το φις από την πρίζα.

Η ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

Η χρήση της κατεύθυνση περιστροφής δεξιά ή αριστερά

Την κατεύθυνση περιστροφής στα δεξιά χρησιμοποιήστε την κατά τη διάρκεια της διάτρησης με δεξιόστροφα τρυπάνια. Την κατεύθυνση περιστροφής στα αριστερά χρησιμοποιήστε την στην περίπτωση μπλοκαρίσματος του δεξιόστροφου τρυπανιού στο υλικό ή όταν ξεβιδώνετε τις βίδες. Για το ξεβιδωμα των βιδών εφαρμόστε την ελάχιστη ταχύτητα.

Η χρήση του διακόπτη κλειδώματος

Page 86

Α Ρ Χ Ι Κ Ε Σ Ο Δ Η Γ Ι Ε Σ

Ο διακόπτης κλειδώματος προτείνεται για χρήση σε περίπτωση τρυπήματος που κρατάει πολύ ώρα (π.χ. για τρύπημα σε μπετόν, τοιχο, κ.λπ.). Για να το κάνετε αυτό, πατήστε το κουμπί ενώ κρατάτε πατημένο το πλήκτρο κλειδώματος με τον αντίχειρά σας και αφήστε το κουμπί λειτουργίας. Για να απενεργοποιήσετε το κλείδωμα απλά πατήστε τον ηλεκτρικό διακόπτη.

Τρύπημα σε ξύλο

Πριν από την δημιουργία της οπής, συνιστάται να στερεωθεί το τεμάχιο εργασίας με σφιγκτήρες ή με μέγγενη, και στη συνέχεια, με ένα τρυπηματάκι ή ένα καρφί να καθορίσετε την περιοχή Τρυπήματος. Επισυνάψετε κατάλληλα το τσοκ, καθορίστε την ταχύτητα, συνδέστε το τρυπάνι με το ηλεκτρικό δίκτυο και αρχίστε το τρύπημα. Στην περίπτωση των διαμπερών οπών, συνιστάται να τοποθετείται το ξύλινο επίθεμα κάτω υλικό και έτσι δε θα σχιστεί η ακμή της οπής. Σε περίπτωση διανοίξης οπών μεγάλης διαμέτρου, προηγουμένως προτείνεται να διανοιχθεί μικρότερη οπή που θα λειτουργήσει σαν οδηγός.

Διάτρηση σε μέταλλα

Πάντα στερεώνετε καλά το υλικό με το οποίο θέλετε να δουλέψετε. Σε περίπτωση λεπτής λαμαρίνας, συνιστάται να τοποθετήσετε κάτω της ένα κομμάτι ξύλου για να αποφεύγονται οι ανεπιθύμητητες στροφές κ.τ.λ. Στη συνέχεια, επισημάνετε το σημείο των οπών διάτρησης και αρχίσετε τη διάτρηση. Χρησιμοποιήστε τρυπάνι για το χάλυβα. Στην περίπτωση του τρυπήματος λευκού χυτοσίδηρου, συνιστάται να χρησιμοποιήσετε τρυπάνια με άκρα καρβιδίου. διανοίξης οπών μεγάλης διαμέτρου, προηγουμένως προτείνεται να διανοιχθεί μικρότερη οπή που θα λειτουργήσει σαν οδηγός. Όταν τρυπάτε σε χάλυβα για την ψύξη του τρυπανιού να χρησιμοποιείτε λάδι μηχανής. Για το αλουμίινιο χρήσιμοποιήστε ως ψυκτικό νέφτι ή παραφίνη. Όταν τρυπάτε σε ορείχαλκο, χαλκό ή χυτοσίδηρο δεν πρέπει να χρησιμοποιούνται ψυκτικά. Για να κρυώσει το τρυπάνι αφαιρείτε συχνά το υλικό, ώστε να μπορέσει να κρυώσει

Διάτρηση σε κεραμικά υλικά

Τρύπημα σε σκληρά, πυκνά υλικά (τσιμέντο, σκληρό τούβλο, πέτρα, μάρμαρο, κλπ). Πριν από την εκτέλεση της κατάλληλης οπής ανοίξτε μια μικρότερη οπή χωρίς κρούση. Την κατάλληλη οπή κάντε την με την λειτουργία κρούσης ενεργοποιημένη. Χρησιμοποιήστε τρυπάνια κρούσης από καρβίδιο, σε καλή κατάσταση.

Τρυπήματα σε τζάμια, μαλακά τούβλα, σοβά, κ.α.

Τρυπήστε όπως στο παραπάνω σημείο, αλλά χωρίς κρούση. Περιοδικά να απομακρυνεται το τρυπάνι από την οπή με σκοπό την απομάκρυνση της σκόνης και των υπολειμμάτων. Κατά τη διάρκεια του τρυπήματος να πιέζετε σταθερά με σταθερή δύναμη.

Χρήση του δράπανου για το βίδωμα ή το ξεβίδωμα βιδών

Το δράπανο με τη ρύθμιση των στροφών και του διακόπτη μεταβολής της κατεύθυνσης των στροφών μπορεί επίσης να χρησιμοποιηθεί για το βίδωμα - ξεβίδωμα των βιδών. Για το σκοπό αυτό, συνιστάται:

- η χρήση της χαμηλότερης δυνατής ταχύτητας.

- Να Χρησιμοποιήστε τα κατάλληλα άκρα.

Τα άκρα μπορεί να είναι συνδεδεμένα απευθείας στο τσοκ ή με τη βοήυεια ενός ειδικού μαγνητικού στηρίγματος. Για να ξεβιδώσετε τη βίδα, θέστε με το διακόπτη την αντίστροφη φορά περιστροφής (L).

Η κοπή των οπών

Το δράπανο μπορεί να χρησιμοποιηθεί για την κατασκευή μεγαλύτερων οπών στο ξύλο μέσω ειδικών τρυπανιών με σταθερή διάμετρο ή με αφαιρούμενα άκρα από ενα σύνολο λεπίδων - σέγες για τις τρύπες. Προκειμένου να αποφευχθεί ο σχηματισμός γρεζιών, γδαρμένων άκραν της εκτελούμενης οπής στο άνοιγμα εξόδου, κάτω από το υλικό τοποθετήστε ένα κομμάτι απορριμμάτων ξύλου.

Χρησιμοποιώντας κλείθρες

Δράπανα με μεταβλητή κατεύθυνση περιστροφής δεν θα πρέπει να χρησιμοποιηούνται για την οδήγηση των κλείθρων εργασίας.

Διάτρηση με τη χρήση του αναστολέα βάθους (VIII )

Ο αναστολέας μπορεί να χρησιμοποιηθεί για να διευκολύνει τρυπήματα σε περιοχές όπου γίνονται τυφλές οπές, ιδιαίτερα από σκυρόδεμα και ξύλο. Καθορίζει το βάθος της οπής. Στη λαβή πρέπει να εγκαταστήσετε ένα τρυπάνι, χρησιμοποιώντας μαρκαδόρο για να σήμειώσετε την απόσταση από το τέλος του τρυπανιού λειτουργίας ίση με το βάθος της οπής. Τον αναστολέα του βάθους ρυθμιστε τον έτσι ώστε το άκρο του να συμπίπτει με την απόσταση με την ένδειξη «L» στο τρυπάνι. Βεβαιωθείτε ότι ο αναστολέας δεν κινείται κατά τη λειτουργία. Αρχίστε να τρυπάτε σε καθορισμένο βάθος, το μέτωπο του αναστολέα ακουμπά την επιφάνεια στην περιοχή του ανοίγματος. Θα πρέπει τότε να αποσύρετε το τρυπάνι από την τρύπα.

Πρόσθετα σχόλια

Κατά τη διάρκεια της λειτουργίας, μην ασκείτε υπερβολική πίεση στο αντικείμενο εργασίας και να μην κάνετε απότομες κινήσεις,

Page 87

Α Ρ Χ Ι Κ Ε Σ Ο Δ Η Γ Ι Ε Σ

έτσι ώστε να μην βλάψετε το εργαλείο εργασίας και το δράπανο ι.

Κατά τη διάρκεια της λειτουργίας, να κάνετε τακτικά διαλείμματα.

Μην υπερφορτώνετε το εργαλείο - η εξωτερική επιφανειακή θερμοκρασία δεν μπορεί ποτέ να ξεπεράσει τους 60 ° C. Μετά τη χρήση του τρυπανιού, αποσυνδέστε το εργαλείο από την πρίζα και να κάνετε τη συντήρηση ή επιθεώρηση. Δηλωθηκε ότι η συνολική αξία των κραδασμών μετρήθηκε με τυποποιημένες μεθόδους δοκιμής και μπορεί να χρησιμοποιηθεί για να συγκρίθεί ένα εργαλείο με ένα άλλο. Η δηλωμένη, συνολική τιμή των κραδασμών μπορεί να χρησιμοποιηθεί σε μια προκαταρκτική αξιολόγηση της έκθεσης. Προσοχή! Η Εκπομπή δόνήσεων κατά τη διάρκεια λειτουργίας του εργαλείου μπορεί να διαφέρει από την δηλωμένη τιμή, ανάλογα με το πώς μπορεί να χρησιμοποιήτε το εργαλείο. Προσοχή! Πρέπει να Καθορίστε τα μέτρα ασφαλείας για την προστασία του χειριστή που βασίζονται στην αξιολόγηση της έκθεσης στις πραγματικές συνθήκες χρήσης (συμπεριλαμβανομένων όλων των τμημάτων του κύκλου εργασίας, όπως είναι για παράδειγμα ο χρόνος στον οποίο το εργαλείο είναι απενεργοποιημένο ή βρίσκεται στο ρελαντί, και ο χρόνος ενεργοποίησης).

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

ΠΡΟΣΟΧΗ! Πριν το ξεκίνημα της ρύθμισης, της τεχνικής εξυπηρέτησης ή συντήρησης βγάλε το φις του εργαλείου από το ηλεκτρικό ρεύμα. Μετά από τη λήξη της εργασίας πρέπει να ελέγξετε την τεχνική κατάσταση του ηλεκτρικού εργαλείου μέσω της εξωτερικής παρακολούθησης και της αξιολόγησης: του σκελετού και της χειρολαβής, του ηλεκτρικού καλωδίου με το φις και την ευελιξία, τη λειτουργία του ηλεκτρικού καλωδίου, τη διαπερατότητα των αεροθυρίδων, της πυροδότησης των βουρτσών, τον θόρυβο της εργασίας των των ρουλεμάν και μετατροπέων, της εκκίνησης και της ισότητας της εργασίας. Κατά την εγγυητική περίοδο ο χρήστης δεν μπορεί να αποσυναρμολογεί τα ηλεκτρικά εργαλεία, ούτε να κάνει αντικατάσταση κανενός υποσυνόλου ή τμημάτων της ολότητας, διότι αυτό προκαλεί την απώλεια των εγγυητικών δικαιωμάτων. Όλες οι παρατυπίες παρατηρημένες κατά την επιθεώρηση, ή κατά τη διάρκεια της εργασίας, είναι το σήμα για την διεξαγωγή της επισκευής στο σημείο επισκευών. Μετά από τη λήξη της εργασίας, το περίβλημα, οι αεροθυρίδες, οι διακόπτες, η πρόσθετη χειρολαβή και τα καλύμματα πρέπει να καθαριστούν π.χ. με τη ροή του αέρα (με την πίεση όχι μεγαλύτερη από 0,3 MPa), με το πινέλο ή το στεγνό πανί χωρίς την χρήση των χημικών μέσων ή των απορρυπαντικών. Τα εργαλεία και οι μοχλοί να καθαρίζονται με το στεγνό καθαρό πανί.

Page 88

I N S T R U K C J A O R Y G I N A L N A

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: [email protected]

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztan owa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

DEKLARACJA ZGODNOŚCI

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Wiertarka udarowa, elektryczna, 220 - 240 V~; 50 Hz; 1050 W; 13 mm; nr kat. YT-82044

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN 62841-1:2015 + A11:2022 EN 62841-2-1:2018 + A11:2019 + A1:2022 + A12:2022 EN 55014-1:2017 + A11:2020 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-3:2013 + A1:2019

i spełniają wymagania dyrektyw:

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

(nazwisko i podpis osoby upoważnionej)

1224/YT-82044/EC/2024

(miejsce i data wystawienia)

Wrocław, 2024.12.23

2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/UE Kompatybilność elektromagnetyczna 2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Agnieszka Rędziak TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

TOYA ROMANIA SA Soseaua O dai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ[email protected] tel: 031 710 8692 fax 031710 4008

V-CE PREZES ZARZĄDU

JAN SZMIDT

Page 89

I N S T R U K C J A O R Y G I N A L N A

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: [email protected]

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztan owa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

EN 62841-1:2015 + A11:2022 EN 62841-2-1:2018 + A11:2019 + A1:2022 + A12:2022 EN 55014-1:2017 + A11:2020 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-3:2013 + A1:2019

1224/YT-82044/EC/2024

Wrocław, 2024.12.23

DECLARATIO N OF CONFORMITY

(Name and signature of authorized person)

(Place and date of issue)

We declare and guarantee with full responsibility that the following products:

meet requirements of th e following European Standards / Technical Specifications:

and fulfill requirements of the following European Directives:

2006/42/EC Machinery and safety elements 2014/30/EU Electromagnetic compatibility (EMC) Directive 2011/65/EU Restriction of the Use of Certain Hazardous Substa nces

Serial number: concern all serials numbers of item(s) mentioned in this declaration

The person authorized to compile the technical file: Agnieszka Rędziak TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Impact drill 220 - 240 V~; 50 Hz; 1050 W; 13 mm; item no. YT-82044

TOYA ROMANIA SA Soseaua O dai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ[email protected] tel: 031 710 8692 fax 031710 4008

V-CE PREZES ZARZĄDU

JAN SZMIDT

Page 90

I N S T R U K C J A O R Y G I N A L N A

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: [email protected]

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztan owa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

DECLARAȚIE DE CO NFORMITATE

Declarăm și garantăm pe proprie răspundere că produsele următoare:

Masina de gaurit 220 - 240 V~; 50 Hz; 1050 W; 13 mm; cod articol. YT-82044

satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:

EN 62841-1:2015 + A11:2022 EN 62841-2-1:2018 + A11:2019 + A1:2022 + A12:2022 EN 55014-1:2017 + A11:2020 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-3:2013 + A1:2019

și satisfac cerințele Dire ctivelor europene următoare:

Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație

(nume și semnătura persoanei autorizate)

1224/YT-82044/EC/2024

(locul și data emiterii)

Wrocław, 2024.12.23

Persoana autorizată să întocmească dosarul tehnic: Agnieszka Rędziak TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia

TOYA ROMANIA SA Soseaua O dai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ[email protected] tel: 031 710 8692 fax 031710 4008

2006/42/WE Directiva pentru utilaje și dispozitive de siguranță (H.G. nr. 1029/2008) 2014/30/UE Directivă compatibilitate electromagnetică, (H.G. nr. 487/2016) 2011/65/UE Directivă restricții utilizare substanțe periculoase, (H.G. nr. 322/2013)

V-CE PREZES ZARZĄDU

JAN SZMIDT

Page 91

I N S T R U K C J A O R Y G I N A L N A

Page 92

I N S T R U K C J A O R Y G I N A L N A
