OPERATOR’S MANUAL

IMPORTANT:

READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATION.

FOR CUSTOMER ASSISTANCE CALL 1-866-523-5218

PRINTED IN U.S.A.

769-06122

05/12/10

To The Owner

Thank You

Thank you for purchasing your new equipment. It was carefully engineered to provide excellent performance when properly operated and maintained.

Please read this entire manual prior to operating the equipment. It instructs you how to safely and easily set up, operate and maintain your machine. Please be sure that you, and any other persons who will operate the machine, carefully follow the recommended safety practices at all times. Failure to do so could result in personal injury or property damage.

All information in this manual is relative to the most recent product information available at the time of printing. Review this manual frequently to familiarize yourself with the machine, its features and operation. Please be aware that this Operator’s Manual may cover a range of product specifications for various models. Characteristics and features discussed and/or illustrated in this manual may not be applicable to all models.

Table of Contents

The manufacturer reserves the right to change product specifications, designs and equipment without notice and without incurring obligation.

If you have any problems or questions concerning the machine, phone your local service dealer or contact us directly. Customer Support telephone numbers, website address and mailing address can be found on this page. We want to ensure your complete satisfaction at all times.

Throughout this manual, all references to right and left side of the machine are observed from the operating position.

The engine manufacturer is responsible for all engine-related issues with regards to performance, power-rating, specifications, warranty and service. Please refer to the engine manufacturer’s Owner’s/Operator’s Manual, packed separately with your machine, for more information.

Safe Operation Practices ........................................ 3

Assembly & Set-Up .................................................. 7

Controls ...................................................................12

Operation ................................................................15

Maintenance & Adjustment..................................16

Record Product Information

Before setting up and operating your new equipment, please locate the model plate on the equipment and record the information in the provided area to the right. You can locate the model plate by standing at the operator’s position and looking down at the rear of the frame. This information will be necessary, should you seek technical support via our web site, Customer Support Department, or with a local authorized service dealer.

Customer Support

Please do

NOT

return the unit to the retailer from which it was purchased, without first contacting Customer Support.

Service .....................................................................19

Troubleshooting .................................................... 23

Replacement Parts ................................................ 24

Warranty ................................................................ 25

Emission Control Warranty Statement ............... 26

Model NuMber

Serial NuMber

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of this machine, you can seek help from the experts.

Locate your nearest dealer from Customer Support: 1-866-523-5218.

Important Safe Operation Practices

WARNING! This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply with these instructions may result in personal injury. When you see this symbol. HEED ITS WARNING!

CALIFORNIA PROPOSITION 65

WARNING! Engine Exhaust, some of its constituents, and certain vehicle components

contain or emit chemicals known to State of California to cause cancer and birth defects or other reproductive harm.

DANGER: This machine was built to be operated according to the safe operation practices in

this manual. As with any type of power equipment, carelessness or error on the part of the

operator can result in serious injury. This machine is capable of amputating fingers, hands, toes and feet and throwing foreign objects. Failure to observe the following safety instructions could result in serious injury or death.

Training

Read, understand, and follow all instructions on the 1. machine and in the manual(s) before attempting to

assemble and operate. Keep this manual in a safe place for

future and regular reference and for ordering replacement parts.

Be familiar with all controls and their proper operation. 2. Know how to stop the machine and disengage them

quickly.

Never allow children under 14 years of age to operate this 3. machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual and on the machine and be trained and supervised by an adult.

Never allow adults to operate this machine without proper 4.

instruction. Thrown objects can cause serious personal injury. Plan 5.

your snow-throwing pattern to avoid discharge of material toward roads, bystanders and the like.

Keep bystanders, pets and children at least 75 feet from the 6. machine while it is in operation. Stop machine if anyone enters the area.

Exercise caution to avoid slipping or falling, especially 7. when operating in reverse.

Preparation

Thoroughly inspect the area where the equipment is to be used. Remove all doormats, newspapers, sleds, boards, wires and other foreign objects, which could be tripped over or thrown by the auger/impeller.

Always wear safety glasses or eye shields during operation 1. and while performing an adjustment or repair to protect your eyes. Thrown objects which ricochet can cause serious injury to the eyes.

Do not operate without wearing adequate winter outer 2. garments. Do not wear jewelry, long scarves or other loose clothing, which could become entangled in moving parts. Wear footwear which will improve footing on slippery surfaces.

Use a grounded three-wire extension cord and receptacle 3. for all machines with electric start engines.

Adjust auger housing height to clear gravel or crushed rock 4.

surfaces. Disengage all control levers before starting the engine. 5. Never attempt to make any adjustments while engine is 6.

running, except where specifically recommended in the

operator’s manual.

Let engine and machine adjust to outdoor temperature 7. before starting to clear snow.

Safe Handling of Gasoline

To avoid personal injury or property damage use extreme care

in handling gasoline. Gasoline is extremely flammable and the

vapors are explosive. Serious personal injury can occur when gasoline is spilled on yourself or your clothes which can ignite. Wash your skin and change clothes immediately.

Use only an approved gasoline container.a. Extinguish all cigarettes, cigars, pipes and other b.

sources of ignition.

Never fuel machine indoors. c. Never remove gas cap or add fuel while the engine is d.

hot or running. Allow engine to cool at least two minutes before e.

refueling. Never over fill fuel tank. Fill tank to no more than ½ f.

inch below bottom of filler neck to provide space for fuel expansion.

Replace gasoline cap and tighten securely.g. If gasoline is spilled, wipe it off the engine and h.

equipment. Move machine to another area. Wait 5 minutes before starting the engine.

Never store the machine or fuel container inside i. where there is an open flame, spark or pilot light (e.g. furnace, water heater, space heater, clothes dryer etc.).

Allow machine to cool at least 5 minutes before j. storing.

Never fill containers inside a vehicle or on a truck k. or trailer bed with a plastic liner. Always place

containers on the ground away from your vehicle before filling.

If possible, remove gas-powered equipment from l. the truck or trailer and refuel it on the ground. If this is not possible, then refuel such equipment on a trailer with a portable container, rather than from a gasoline dispenser nozzle.

Keep the nozzle in contact with the rim of the fuel m. tank or container opening at all times until fueling is complete. Do not use a nozzle lock-open device.

Operation

Do not put hands or feet near rotating parts, in the auger/1. impeller housing or chute assembly. Contact with the rotating parts can amputate hands and feet.

The auger/impeller control lever is a safety device. Never 2. bypass its operation. Doing so makes the machine unsafe and may cause personal injury.

The control levers must operate easily in both directions 3. and automatically return to the disengaged position when released.

Never operate with a missing or damaged chute assembly. 4. Keep all safety devices in place and working.

Never run an engine indoors or in a poorly ventilated area. 5.

Engine exhaust contains carbon monoxide, an odorless and deadly gas.

Do not operate machine while under the influence of 6. alcohol or drugs.

Muffler and engine become hot and can cause a burn. Do 7.

not touch. Keep children away.

Exercise extreme caution when operating on or crossing 8. gravel surfaces. Stay alert for hidden hazards or traffic.

Exercise caution when changing direction and while 9. operating on slopes.

Plan your snow-throwing pattern to avoid discharge 10. towards windows, walls, cars etc. Thus, avoiding possible property damage or personal injury caused by a ricochet.

Never direct discharge at children, bystanders and pets or 11. allow anyone in front of the machine.

Do not overload machine capacity by attempting to clear 12. snow at too fast of a rate.

Never operate this machine without good visibility or light. 13. Always be sure of your footing and keep a firm hold on the

handles. Walk, never run. Disengage power to the auger/impeller when transporting 14.

or not in use. Never operate machine at high transport speeds on 15.

slippery surfaces. Look down and behind and use care when backing up.

If the machine should start to vibrate abnormally, stop 16. the engine, disconnect the spark plug wire and ground it against the engine. Inspect thoroughly for damage. Repair any damage before starting and operating.

Disengage all control levers and stop engine before you 17. leave the operating position (behind the handles). Wait until the auger/impeller comes to a complete stop before unclogging the chute assembly, making any adjustments, or inspections.

Never put your hand in the discharge or collector openings. 18. Always use the clean-out tool provided to unclog the

discharge opening. Do not unclog chute assembly while engine is running. Shut off engine and remain behind handles until all moving parts have stopped before unclogging.

Use only attachments and accessories approved by the 19. manufacturer (e.g. wheel weights, tire chains, cabs etc.).

When starting engine, pull cord slowly until resistance 20. is felt, then pull rapidly. Rapid retraction of starter cord (kickback) will pull hand and arm toward engine faster than

you can let go. Broken bones, fractures, bruises or sprains

could result. If situations occur which are not covered in this manual, use 21.

care and good judgment. Contact Customer Support for assistance and the name of your nearest servicing dealer.

4 SectioN 2 — iMportaNt Safe operatioN practiceS

Clearing a Clogged Discharge Chute

Hand contact with the rotating impeller inside the discharge chute is the most common cause of injury associated with snow

throwers. Never use your hand to clean out the discharge chute.

To clear the chute:

SHUT THE ENGINE OFF!1. Wait 10 seconds to be sure the impeller blades have 2.

stopped rotating. Always use a clean-out tool, not your hands.3.

Maintenance & Storage

Never tamper with safety devices. Check their proper 1. operation regularly. Refer to the maintenance and adjustment sections of this manual.

Before cleaning, repairing, or inspecting machine 2. disengage all control levers and stop the engine. Wait until the auger/impeller come to a complete stop. Disconnect the spark plug wire and ground against the engine to prevent unintended starting.

Check bolts and screws for proper tightness at frequent 3. intervals to keep the machine in safe working condition.

Also, visually inspect machine for any damage.

Do not change the engine governor setting or over-speed 4. the engine. The governor controls the maximum safe operating speed of the engine.

Snow thrower shave plates and skid shoes are subject to 5. wear and damage. For your safety protection, frequently check all components and replace with original equipment

manufacturer’s (OEM) parts only. “Use of parts which do

not meet the original equipment specifications may lead to

improper performance and compromise safety!”

Check control levers periodically to verify they engage 6. and disengage properly and adjust, if necessary. Refer

to the adjustment section in this operator’s manual for

instructions. Maintain or replace safety and instruction labels, as 7.

necessar y. Observe proper disposal laws and regulations for gas, oil, 8.

etc. to protect the environment.

Prior to storing, run machine a few minutes to clear snow 9.

from machine and prevent freeze up of auger/impeller. Never store the machine or fuel container inside where 10.

there is an open flame, spark or pilot light such as a water heater, furnace, clothes dryer etc.

Always refer to the operator’s manual for proper 11. instructions on off-season storage.

Check fuel line, tank, cap, and fittings frequently for cracks 12. or leaks. Replace if necessary.

Do not crank engine with spark plug removed.13.

According to the Consumer Products Safety Commission 14. (CPSC) and the U.S. Environmental Protection Agency (EPA), this product has an Average Useful Life of seven (7) years, or 60 hours of operation. At the end of the Average Useful

Life have the machine inspected annually by an authorized service dealer to ensure that all mechanical and safety systems are working properly and not worn excessively. Failure to do so can result in accidents, injuries or death.

Do not modify engine

To avoid serious injury or death, do not modify engine in any way. Tampering with the governor setting can lead to a runaway

engine and cause it to operate at unsafe speeds. Never tamper

with factory setting of engine governor.

Notice Regarding Emissions

Engines which are certified to comply with California and federal

EPA emission regulations for SORE (Small Off Road Equipment)

are certified to operate on regular unleaded gasoline, and may include the following emission control systems: Engine

Modification (EM), Oxidizing Catalyst (OC), Secondary Air Injection (SAI) and Three Way Catalyst (TWC) if so equipped.

Spark Arrestor

WARNING! This machine is equipped with an

internal combustion engine and should not be used on or near any unimproved forest-covered, brush

covered or grass-covered land unless the engine’s

exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any).

If a spark arrester is used, it should be maintained in effective working order by the operator.

A spark arrester for the muffler is available through your nearest

engine authorized service dealer.

5SectioN 2 — iMportaNt Safe operatioN pr acticeS

Safety Symbols

This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to assemble and operate.

Symbol Description

READ THE OPERATOR’S MANUAL(S) Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate

WARNING— ROTATING BLADES Keep hands out of inlet and discharge openings while machine is running. There are rotating

blades inside

WARNING— ROTATING BLADES Keep hands out of inlet and discharge openings while machine is running. There are rotating

blades inside

WARNING— ROTATING AUGER Do not put hands or feet near rotating parts, in the auger/impeller housing or chute assembly. Contact with the rotating parts can amputate hands and feet.

WARNING—THROWN OBJECTS This machine may pick up and throw objects which can cause serious personal injury.

WARNING—GASOLINE IS FLAMMABLE Allow the engine to cool at least two minutes before refueling.

WARNING— CARBON MONOXIDE Never run an engine indoors or in a poorly ventilated area. Engine exhaust contains carbon

monoxide, an odorless and deadly gas.

WARNING— ELECTRICAL SHOCK Do not use the engine’s electric starter in the rain

WARNING— HOT SURFACE Engine parts, especially the muffler, become extremely hot during operation. Allow engine

and muffler to cool before touching.

WARNING! Your Responsibility—Restrict the use of this power machine to persons who read, understand and

follow the warnings and instructions in this manual and on the machine.

6 SectioN 2 — iMportaNt Safe operatioN practiceS

SAVE THESE INSTRUCTIONS!

Assembly & Set-Up

IMPORTANT: The snow thrower is shipped with oil and WITHOUT GASOLINE. After assembly, refer to separate engine manual for

proper fuel and engine oil recommendations.

NOTE: Remove all loose parts and any packing material before assembling. NOTE: References to right or left side of the snow thrower are determined from behind the unit in the operating position.

NOTE: This Operator’s Manual covers several models, handle

panels, lights and chute cranks are some features that may vary

by model. Not all features referenced (or engines pictured) in

this manual are applicable to all snow thrower models. NOTE: Replacement auger shear pins are included with this

manual (or stowed in the plastic handle panel). Refer to Augers in

the Maintainance Section for more information regarding shear pin replacement.

NOTE: For models with electric start the extension cord is fastened with a cable tie to the rear of the auger housing for shipping purposes. Cut the cable tie and remove it before operating the snow thrower.

Handle Assembly

Place the shift lever in the Forward-6 position.•

Observe the lower rear area of the snow thrower to be sure • both cables are aligned with roller guides. See Fig. 3-1.Pull

up on the upper handle, align the upper handle with the lower handle. See Fig. 3-2.

Secure the handle by tightening the plastic wing knob • located on both the left and right sides of the handle. Remove and discard any rubber bands, if present. They are for packaging purposes only.

Chute Assembly

Remove wing nut and hex screw from chute control • assembly and clevis pin and cotter pin from chute support

bracket. See Fig. 3-3. Position the chute assembly (forward-

facing) over the chute base.

Fig. 3-2

Fig. 3-1

Fig. 3-3

Place chute assembly onto chute base and secure chute •

control assembly to chute support bracket with clevis pin and

cotter pin removed earlier. See Fig. 3-4.

Fig. 3-4

Finish securing chute control assembly to chute support • bracket with wing nut and hex screw removed earlier. See Fig. 3-5.

Fig. 3-6

Fig. 3-5

Guide the chute crank rod through the bracket located on •

the rear of the handle panel See Fig. 3-6.

Remove the cotter pin and insert the chute crank rod a. into the connector on the chute control assembly.

See Fig. 3-7. Align the hole in the chute crank rod with the hole b.

in the connector, secure with cotter pin previously removed.

Check that all cables are properly routed through the cable • guide on the right side of the chute crank rod. See Fig. 3-8.

8 SectioN 3— aSSeMb ly & Set-up

Fig. 3-7

Fig. 3-8

Drift Cutters (If Equipped)

Chute Clean-Out

Too l

Drift cutters should be used when operating the snow thrower in heavy drift conditions.

On models so equipped, drift cutters and hardware are • assembled to the auger housing inverted.

Remove the carriage bolts and wingnuts securing the drift • cutters to the housing.

Reposition drift cutters so they face forward as shown •

in Fig. 3-9. Secure with hardware previously removed,

wingnuts should be fastened on the outside of the housing as shown.

WARNING: Never use your hands to clean snow

and ice from the chute assembly or auger housing.

Lamp Wiring Harness (If equipped))

The post on the cable tie attaching the lamp wiring harness to the lower handle should be plugged into the hole in the lower

handle. Pull the slack portion of the wiring harness through the

cable tie to prevent interference with the recoil starter handle. See Fig. 3-11.

Fig. 3-9

Clean-Out Tool

The clean-out tool is mounted to the rear of the auger housing and is designed to clear a clogged chute. Refer to page 13 for instructions on how to properly use it.

NOTE: This item is fastened with a cable tie to the rear of the auger housing at the factory. Cut the cable tie before operating the snow thrower. See Fig. 3-10.

Fig. 3-11

Shear Pin Storage (optional)

On some models an area for convenient shear pin storage is located at the rear of the plastic dash panel.

Tire Pressure

The tires are over-inflated for shipping purposes. Check the tire pressure before operating the snow thrower. Refer to the tire side

wall for tire manufacturer’s recommended psi and deflate (or

inflate) the tires as necessary.

WARNING: Under any circumstance do not exceed

manufacturer’s recommended psi. Equal tire

pressure should be maintained at all times. Excessive pressure when seating beads may cause tire/rim assembly to burst with force sufficient to cause serious injury. Refer to sidewall of tire for recommended pressure.

NOTE: Equal tire pressure is to be maintained at all times for performance purposes.

Fig. 3-10

9SectioN 3 — aSSeMbly & Set-up

Adjustment

Chute Assembly (optional)

The distance snow is thrown can be adjusted by changing the angle of the chute assembly. To do so:

Stop the engine as instructed in the separate engine 1. manual and wait until all moving parts have come to a complete stop.

Loosen the plastic wing knob found on the left side of the 2. chute assembly.

Pivot the chute upward or downward before retightening 3. the wing knob. See Fig. 3-12.

Fi g. 3-13

Fi g. 3-12

Skid Shoes

The snow thrower skid shoes are adjusted upward at the factory for shipping purposes. Adjust them downward, if desired, prior

to operating the snow thrower.

CAUTION: It is not recommended that you operate this snow

thrower on gravel as it can easily pick up and throw loose gravel, causing personal injury or damage to the snow thrower and surrounding property.

For close snow removal on a smooth surface, raise skid • shoes higher on the auger housing.

Use a middle or lower position when the area to be cleared • is uneven, such as a gravel driveway.

NOTE: If you choose to operate the snow thrower on a gravel surface, keep the skid shoes in position for maximum clearance between the ground and the shave plate.

To adjust the skid shoes:

Loosen the four hex nuts (two on each side) and carriage 1. bolts. Move skid shoes to desired position. See Fig. 3-13.

Make certain the entire bottom surface of skid shoe is 2. against the ground to avoid uneven wear on the skid shoes.

Retighten nuts and bolts securely.3.

Fi g. 3-14

NOTE: Some models are equipped with reversible skid shoes and may be turned over to increase their lifespan.

10 Section 3— ASSemb ly & Set-Up

Auger Control Test

WARNING : Prior to operating your snow thrower,

carefully read and follow all instructions below. Perform all adjustments to verify your unit is operating safely and properly.

Perform the following test before operating your snow thrower for the first time and at the start of each winter.

Check the adjustment of the auger control as follows:

When the auger control is released and in the disengaged 1. “up” position, the cable should have very little slack. It should NOT be tight.

In a well-ventilated area, start the snow thrower engine as 2. instructed in the separate engine manual.

While standing in the operator’s position (behind the snow 3. thrower), engage the auger.

Allow the auger to remain engaged for approximately ten 4. (10) seconds before releasing the auger control. Repeat this several times.

With the auger control in the disengaged “up” position, 5. walk to the front of the machine.

Confirm that the auger has completely stopped rotating 6. and shows NO signs of motion. If the auger shows ANY signs of rotating, immediately return to the operator’s position and shut off the engine. Wait for ALL moving parts to stop before re-adjusting the auger control.

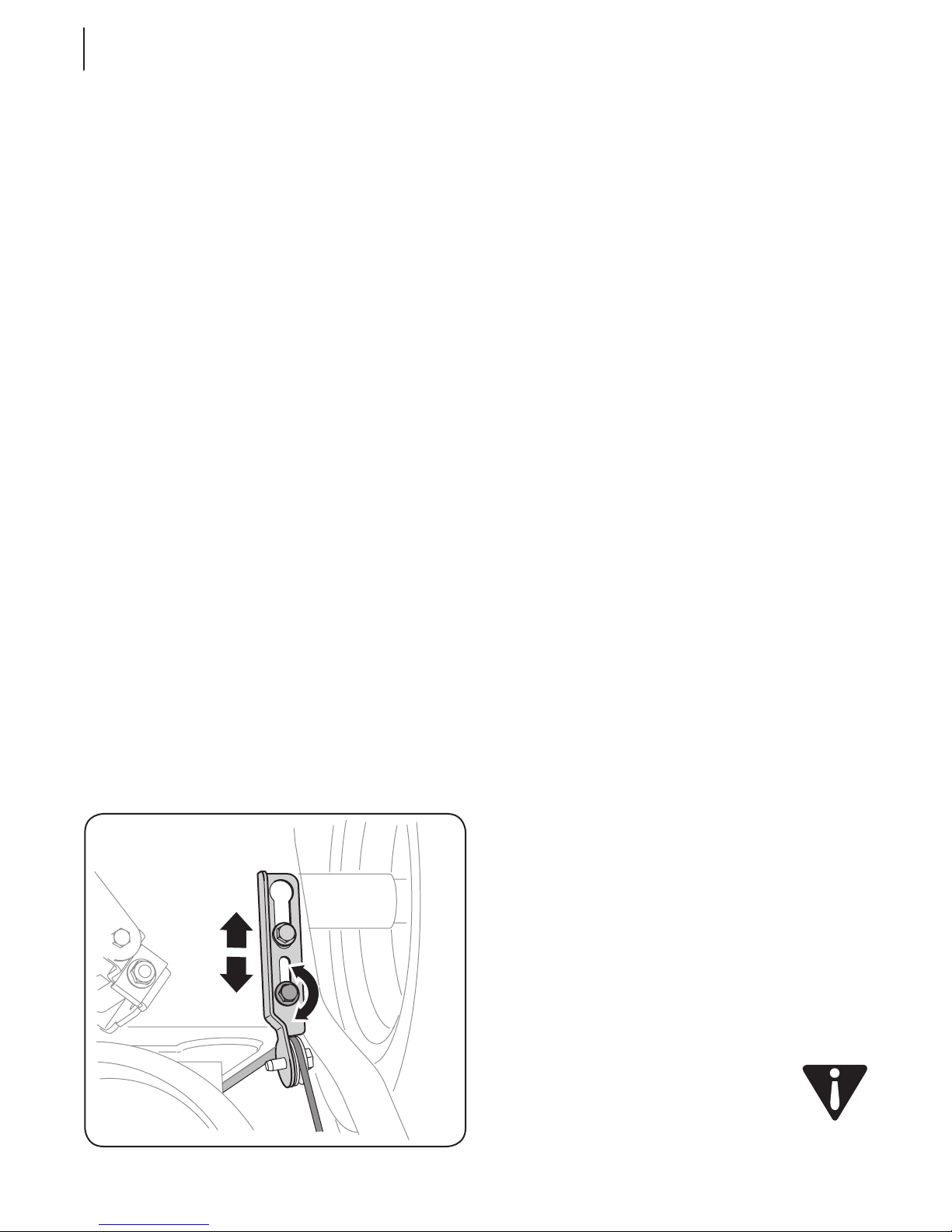

To readjust the control cable, loosen the upper hex screw 7. on the auger cable bracket.

Position the bracket upward to provide more slack (or 8. downward to increase cable tension).See Fig. 3-15.

Retighten the upper hex screw. 9. Repeat Auger Control Test to verify proper adjustment has 10.

been achieved.

Fi g. 3-15

11Section 3 — ASSe mb ly & Set-Up

Controls and Features

Drift Cutters (optional)

Chute Assembly

Clean Out

Tool

Augers

Drive Control

Shift Lever

Headlight (optional)

Skid Shoe

2 Way Chute Control (optional)

Auger Control

Heated Grips (optional)

Steering Trigger Control

Chute Dire

ctional Control

Snow thrower controls and features are described below and illustrated in Fig. 4-1.

Shift Lever

The shift lever is located on the handle panel and is used to determine ground speed and direction of travel.

Forward

There are six forward (F) speeds. Position one (1) is the slowest and position six (6) is the fastest.

Reverse

There are two reverse (R) speeds. One (1) is the slower and two (2) is the faster.

Fi g. 4 -1

Skid Shoes

Position the skid shoes based on surface conditions . Adjust upward for hard-packed snow. Adjust downward when operating on gravel or crushed rock surfaces.

Augers

When engaged, the augers rotate and draw snow into the auger housing.

Chute Assembly

Snow drawn into the auger housing is discharged out the chute assembly.

Headlight (if so equipped)

The headlight is on whenever the engine is running.

Drift Cutters (if so equipped)

The drift cutters are designed for use in deep snow. Their use is optional for normal snow conditions. Maneuver the snow thrower so that the cutters penetrate a high standing snow drift to assist snow falling into the augers for throwing.

Heated Grips (if so equipped)

This switch is located on the rear of the snow thrower dash panel.

To activate the heated handles, toggle the switch to the “ON”

position to generate heat within the handle grips. Toggle the

switch to the “OFF” position after using the snow thrower.

Auger Control

Steering Trigger Controls (if so equipped)

The left and right wheel steering trigger controls are located on the underside of the handles.

Squeeze the right control to turn right.• Squeeze the left control to turn left.•

CAUTION: Operate the snow thrower in open areas

until you are familiar with these controls.

The auger control is located on the left handle. Squeeze the control grip against the handle to engage the augers and start snow throwing action. Release to stop.

Drive Control / Auger Clutch Lock

The drive control is located on the right handle. Squeeze the control grip against the handle to engage the wheel drive. Release to stop.

The drive control also locks the auger control so that you can operate the chute directional control without interrupting the snow throwing process. If the auger control is engaged simultaneously with the drive control, the operator can release the auger control (on the left handle) and the augers will remain engaged. Release both controls to stop the augers and wheel drive.

NOTE: Always release the drive control before changing speeds. Failure to do so will result in increased wear on your machine’s

drive system.

Chute Clean-Out Tool

WARNING! Never use your hands to clear a

clogged chute assembly. Shut off engine and remain behind handles until all moving parts have stopped before unclogging.

The chute clean-out tool is conveniently fastened to the rear of the auger housing with a mounting clip. Should snow and ice become lodged in the chute assembly during operation, proceed as follows to safely clean the chute assembly and chute opening:

Release both the Auger Control and the Drive Control.1. Stop the engine as instructed in the separate engine 2.

manual. Remove the clean-out tool from the clip which secures it to 3.

the rear of the auger housing. Use the shovel-shaped end of the clean-out tool to 4.

dislodge and scoop any snow and ice which has formed in and near the chute assembly.

Refasten the clean-out tool to the mounting clip on the 5. rear of the auger housing, reinsert the key and start the

snow thrower’s engine.

While standing in the operator’s position (behind the snow

thrower), engage the auger control for a few seconds to clear any remaining snow and ice from the chute assembly.

13SectioN 4 — coNtrolS aN d fe atur eS

Two-Way Chute Control™ (optional)

This two-way control lever is meant to control the distance of snow discharge from the chute. Tilt the lever forward or rearward to adjust the distance snow will be thrown.

CHUTE DIRECTIONAL CONTROL

Chute Directional Control (optional)

The chute directional control can be turned clockwise or counterclockwise to change the direction in which snow is thrown.

DISCHARGE

LEFT

DISCHARGE

RIGHT

CHUTE TILT

DOWN

CHUTE TILT

14 SectioN 4 — coNtrolS aNd featu reS

Operation

Starting and Stopping the Engine

Refer to the Engine Operator’s Manual packed with your snow

thrower for instructions on starting and stopping the engine.

To Engage Drive

With the throttle control in the Fast (rabbit) position, move 1. shift lever into one of the six forward (F) positions or two reverse (R) positions. Select a speed appropriate for the

snow conditions and a pace you’re comfortable with.

Squeeze the drive control against the handle the snow 2. thrower will move. Release it and drive motion will stop.

To Engage Augers

To engage augers and start snow throwing, squeeze the 1. left hand auger control against the left handle. Release to stop augers.

While the auger control is engaged, squeeze the drive 2. control to move, release to stop. Do not shift speeds while the drive is engaged.

NOTE: The following instructions are for models equipped with the optional interlock mechanism only.

NOTE: This drive lever also locks auger control so you can turn

the chute control without interrupting the snow throwing process.

Release the auger control; the interlock mechanism should 3. keep the auger control engaged until the drive control is released.

Release the drive control to stop both the augers and 4. the wheel drive. To stop the auger, both levers must be released.

Replacing Shear Pins

The augers are secured to the spiral shaft with two shear pins and cotter pins. If the auger should strike a foreign object or ice jam, the snow thrower is designed so that the pins may shear. If the augers will not turn, check to see if the pins have sheared. See Fig. 5-1.

CAUTION: NEVER replace the auger shear pins

with anything other than OEM Part No. 73804124A replacement shear pins. Any damage to

the auger gearbox or other components as a

result of failing to do so will NOT be covered by your snow thrower’s warranty.

WARNING! Always turn off the snow thrower’s

engine and remove the key prior to replacing shear pins.

Fig. 5-1

Maintenance & Adjustments

Maintenance

Engine

Refer to the Engine Operator’s Manual packed with your snow thrower.

Tire Pressure

Refer to “Assembly & Set-Up” section of this manual.

Shave Plate and Skid Shoes

The shave plate and skid shoes on the bottom of the snow thrower are subject to wear. They should be checked periodically and replaced when necessary.

NOTE: Some units are equipped with reversible skid shoes and may be turned over to increase their lifespan.

To remove skid shoes:

Remove the four carriage bolts and hex flange nuts which 1. secure them to the snow thrower.

Reassemble new skid shoes with the four carriage bolts 2. (two on each side) and hex flange nuts. Refer to Fig. 6-1.

To remove shave plate:

Remove the carriage bolts and hex nuts which attach it to 3. the auger housing.

Reassemble new shave plate, making sure heads of carriage 4. bolts are to the inside of housing. Tighten securely.

Lubrication

Gear Shaft

The gear (hex) shaft should be lubricated at least once a season or after every twenty-five (25) hours of operation.

Allow the engine to run until it is out of fuel.1. Carefully pivot the snow thrower up and forward so that it 2.

rests on the auger housing. Remove the frame cover from the underside of the snow 3.

thrower by removing the self-tapping screws which secure it. Refer to Fig 7-3.

Apply a light coating of engine oil (or 3-in-1 oil) to the hex 4. shaft. See Fig. 6-2.

NOTE: When lubricating the hex shaft, be careful not to get any oil on the aluminum drive plate or the rubber friction wheel. Doing so will hinder the snow thrower’s drive system. Wipe off any excess or spilled oil.

Fi g. 6 -1

Fig. 6 -2

Wheels

At least once a season, remove both wheels. Clean and coat the axles with a multipurpose automotive grease before reinstalling wheels.

Auger Shaft

At least once a season, remove the shear pins from the auger shaft. Spray lubricant inside the shaft and around the spacers and the flange bearings found at either end of the shaft. See Fig. 6-3.

Fig. 6-3

Adjustments

Shift Cable

If the full range of speeds (forward and reverse) cannot be achieved, adjust the shift cable as follows:

Place the shift lever in the fastest forward speed position.1. Loosen the hex nut on the shift cable index bracket. See 2.

Fig. 6-4. Pivot the bracket downward to take up slack in the cable. 3. Retighten the hex nut.4.

Chute Assembly

Refer to the Assembly & Set-up section for instructions on

adjusting the chute assembly.

Skid Shoes

Refer to the Assembly & Set-up section for instructions on

adjusting the skid shoes.

Drive Control

When the drive control is released and in the disengaged “up” position, the cable should have very little slack. It should NOT be

tight. NOTE: If excessive slack is present in the drive cable or if the snow

thrower’s drive is disengaging intermittently during operation,

the cable may be in need of adjustment. Check the adjustment of the drive control as follows:

With the drive control released, push the snow thrower 1. gently forward. The unit should roll freely.

Engage the drive control and gently attempt to push the 2. snow thrower forward. The wheels should not turn. The unit should not roll freely.

With the drive control released, move the shift lever back 3. and forth between the R2 position and the F6 position several times. There should be no resistance in the shift lever.

If any of the above tests failed, the drive cable is in need of

adjustment. Proceed as follows:

Loosen the lower hex screw on the drive cable bracket. See 1. Fig. 6-5.

Fig. 6-4

Auger Control

Refer to the Assembly & Set-up section for instructions on

adjusting the auger control cable.

Fig. 6-5

Position the bracket upward to provide more slack (or 2. downward to increase cable tension).

Retighten the upper hex screw. 3. Repeat Drive Control Test to verify proper adjustment has 4.

been achieved.

17SectioN 6 — MaiNteNaNce & adjuStMeNtS

Chute Rod Adjustment

If the chute fails to remain stationary during operation, increase the preload on the chute control rod.

While preventing the chute control rod from turning • tighten the nut on the chute gearbox assembly. See Fig.

6-7.

If the chute directional control is difficult to crank, decrease the preload by loosening the hex nut counterclockwise in ¼ turn intervals.

Off-Season Storage

If the snow thrower will not be used for 30 days or longer, follow the storage instructions below.

Lubricate the machine as instructed earlier in this section.1. Store in a clean, dry area.2. If storing the snow thrower in an unventilated area, 3.

rustproof the machine using a light oil or silicone to coat the snow thrower.

Clean the exterior of the engine and the snow thrower.4.

NOTE: Refer to the Engine Operator’s Manual for information on

storing your engine.

Fig. 6-7

18 SectioN 6 — MaiNteNaNce & adjuStMeNtS

Service

Belt Replacement

Auger Belt

To remove and replace your snow thrower’s auger belt, proceed

as follows:

Allow the engine to run until it is out of fuel. Do not 1. attempt to pour fuel from the engine.

Remove the plastic belt cover on the front of the engine by 2.

removing the two self-tapping screws. See Fig. 7-1.

Carefully pivot the snow thrower up and forward so that it 4. rests on the auger housing.

Remove the frame cover from the underside of the snow 5. thrower by removing the self-tapping screws which secure

it. See Fig. 7-3.

Fig. 7-3

Remove the belt as follows. See Fig. 7-4.6.

Loosen and remove the shoulder bolt which acts as a.

Fig. 7-1

Roll the auger belt off the engine pulley. See Fig. 7-2.3.

Fig. 7-2

a belt keeper. Unhook the support bracket spring from the frame.b.

Fig. 7-4

Remove the belt from around the auger pulley, and slip the 7. belt between the support bracket and the auger pulley.

See Fig. 7-5.

Fig. 7-5

Replace the auger belt by following instructions in reverse 8. order.

NOTE: Do not forget to reinstall the shoulder bolt and reconnect the spring to the frame after installing a replacement auger belt.

After replacing the auger belt, perform the Auger Control 9. test on page 11 of the Assembly and Set-Up section.

Drive Belt

To remove and replace your snow thrower’s drive belt, proceed

as follows:

To prevent spillage, remove all fuel from tank by running 1. engine until it stops. Do not attempt to pour fuel from the engine.

Remove the plastic belt cover on the front of the engine by 2.

removing the two self-tapping screws. Refer to Fig. 7-1. Remove the belt as follows. See Fig. 7-6:3.

Fig. 7-6

Roll the auger belt off the engine pulley.a. Pivot the idler pulley toward the right.b. Lift the drive belt off the engine pulley.c.

Carefully pivot the snow thrower up and forward so that it 4. rests on the auger housing.

Remove the frame cover from the underside of the snow 5. thrower by removing the self-tapping screws which secure

it. Refer to Fig. 7-3.

20 SectioN 7 — Service

Back out the stop bolt to increase the clearance between 6.

Stop Bolt

the friction wheel disc and friction wheel. See Fig. 7-7.

Fig. 7-7

Slip the drive belt off the pulley and between friction 7. wheel and friction wheel disc. See Fig. 7-7.

Remove and replace belt in the reverse order.8.

Friction Wheel Removal (600 Series)

If the snow thrower fails to drive with the drive control engaged, and performing the drive control cable adjustment fails to correct the problem, the friction wheel may need to be replaced. Follow the instructions below. Examine the friction wheel for signs of wear or cracking and replace if necessary:

Allow the engine to run until it is out of fuel. Do not 1. attempt to pour fuel from the engine.

Place the shift lever in third Forward (F3) position.2. Carefully pivot the snow thrower up and forward so that it 3.

rests on the auger housing. Remove the frame cover from the underside of the snow 4.

thrower by removing the self-tapping screws which secure it. Remove the right-hand wheel by removing the screw

and bell washer which secure it to the axle. See Fig. 7-8.

Friction Wheel Inspection (500 Series)

If the snow thrower fails to drive with the drive control engaged, and performing the drive control cable adjustment fails to correct the problem, the friction wheel may need to be replaced.

NOTE: Special tools are required and several components must

be removed and in order to replace the snow thrower’s friction

wheel rubber. See your authorized service dealer to have the friction wheel rubber replaced or phone Customer Support as instructed on page 2 for information on ordering a Service Manual.

To inspect the friction wheel, proceed as follows:

Allow the engine to run until it is out of fuel. Do not 1. attempt to pour fuel from the engine.

Carefully pivot the snow thrower up and forward so that it 2. rests on the auger housing.

Remove the frame cover from the underside of the snow 3. thrower by removing the self-tapping screws which secure

it. See Fig. 7-8. Examine the friction wheel for signs of wear or cracking.4.

Fig. 7-8

21SectioN 7 — Service

Carefully remove the hex nut which secures the hex shaft 5.

to the snow thrower frame and lightly tap the shaft’s end to

dislodge the ball bearing from the right side of the frame.

See Fig. 7-9. NOTE: Be careful not to damage the threads on the shaft.

Carefully position the hex shaft downward and to the left 6. before carefully sliding the friction wheel assembly off the

shaft. See Fig. 7-10. NOTE: If you’re replacing the friction wheel assembly as a

whole, discard the worn part and slide the new part onto the hex shaft.

Follow the previous steps in reverse order to reassemble

components. If you’re disassembling the friction wheel and

replacing only the rubber ring, proceed as follows:

Remove the four screws which secure the friction wheel’s 1. side plates together. See Fig. 7-11.

Fig. 7-11

Fig. 7-9

Remove the rubber ring from between the plates.2. Reassemble the side plates with a new rubber ring.3. NOTE: When reassembling the friction wheel assembly,

make sure that the rubber ring is centered and seated properly between the side plates. Tighten each screw only one rotation before turning the wheel clockwise and proceeding with the next screw. Repeat this process several times to ensure the plates are secured with equal

force (between 6 ft-lbs and 9 ft-lbs).

NOTE: Make sure the shift lever pin is in place in the

bearing housing. See Fig. 7-9 inset.

Slide the friction wheel assembly back onto the hex shaft 4. and follow the steps above in reverse order to reassemble components.

After replacing the friction wheel, perform the Drive 5. Control test on page 17 in the Maintenance and Adjustments section.

Fig. 7-10

22 SectioN 7 — Service

Troubleshooting

Problem Cause Remedy

Engine fails to start Choke not in CHOKE position.1.

Spark plug wire disconnected.2.

Fuel tank empty or stale fuel.3.

Engine not primed.4.

Faulty spark plug.5.

Key not in ignition on engine.6.

Engine running erratically/

inconsistent RPM (hunting or

surging)

Engine overheats Carburetor not adjusted properly.1. Contact an authorized Service Center.1.

Excessive vibration Loose parts or damaged auger.1. Stop engine immediately and disconnect spark plug wire. 1.

Loss of power Spark plug wire loose.1.

Unit fails to propel itself Drive control cable in need of 1.

Engine running on CHOKE.1.

Stale fuel.2.

Water or dirt in fuel system.3.

Carburetor out of adjustment.4.

Engine over-governed5.

Gas cap vent hole plugged.2.

adjustment.

Drive belt loose or damaged.2.

Friction wheel worn.3.

Move choke to CHOKE position.1.

Connect wire to spark plug.2.

Fill tank with clean, fresh gasoline.3.

Prime engine as instructed in the Operation section.4.

Clean, adjust gap, or replace.5.

Insert key fully into the switch.6.

Move choke lever to RUN position.1.

Fill tank with clean, fresh gasoline.2.

Drain fuel tank. Refill with fresh fuel.3.

Contact an authorized Service Center.4.

Contact an authorized Service Center.5.

Tighten all bolts and nuts. If vibration continues, have unit serviced by an authorized Service Center.

Connect and tighten spark plug wire.1.

Remove ice and snow from gas cap. Be certain vent hole 2. is clear.

Adjust drive control cable. Refer to Maintenance & 1. Adjustments section.

Replace drive belt. Refer to Service section2.

Replace friction wheel. Refer to Service section.3.

Unit fails to discharge snow Chute assembly clogged. 1.

Engine fails to start Extension cord not connected (when 1.

Chute fails to easily rotate 180 degrees

Chute does not stay stationary while throwing snow using an overhead chute control.

Foreign object lodged in auger. 2.

Auger control cable in need of 3. adjustment.

Auger belt loose or damaged.4.

Shear pin(s) sheared.5.

using electric start button, on models so equipped)

Chute assembled incorrectly.1. Unassemble chute control and reassemble as directed in 1.

Insufficient tension applied to chute 1. control.

Stop engine immediately and disconnect spark plug wire. 1. Clean chute assembly and inside of auger housing with clean-out tool or a stick.

Stop engine immediately and disconnect spark plug wire. 2. Remove object from auger with clean-out tool or a stick.

Refer to Auger Control Test. 3.

Refer to Maintenance & Adjustments section.4.

Replace with new shear pin(s).5.

Connect one end of the extension cord to the electric 1. starter outlet and the other end to a three-prong 120-volt,

grounded, AC outlet.

the Assembly & Set-up section.

Refer to the Maintenance & Adjustments section to adjust 2.

chute preload.

Replacement Parts

Component Part Number and Description

929- 0071A Extension Cord, 110V

954-04050 Auger Drive Belt (24”) 954-04260 Wheel Drive Belt (24”) 954-04195 Auger Drive Belt (26”, 28” & 30”) 954 -04201A Wheel Drive Belt (26”, 28” & 30”)

684- 04159 Friction Wheel Assembly (500 Series) 684- 04153 Friction Wheel Assembly 600 Series) 935-04054 Friction Wheel Rubber (all models)

725-1629 Lamp

738 -0 4124A Shear Pin, 1.50 714-04040 Bow-tie Cotter Pin

784-5580 Slide Shoe, Standard (Steel) 731- 06439 Slide Shoe, Standard (Polymer) 790-00091 Slide Shoe, Deluxe (Steel) 731- 0598 4A Slide Shoe, Deluxe (Polymer)

931-2643 Chute Clean-out Tool

79 0- 00120 Shave Plate, 24” 79 0- 00121 Shave Plate, 26” 790 -0 0118 Shave Plate, 28” 790 -0 0119 Shave Plate, 30”

951-10630 Key

951-10292 Spark Plug

NOTE: Download a complete Parts Manual, refer to customer support on page 2. Be sure to have your model number and serial

number ready. Refer to page 2 for more information regarding locating your model and serial numbers.

4 YEAR LIMITED WARRANTY

For FOUR YEARS from the date of retail purchase within Canada, YARDWORKS CANADA will, at its option, repair or replace, for the original purchaser, free of charge, any part or parts found to be defective in material or workmanship. This warranty does not cover:

1. Any part which has become inoperative due to misuse, commercial use, abuse, neglect, accident, improper maintenance or alteration; or

2. The unit if it has not been operated and/or maintained in accordance with the owner’s instructions furnished with the unit; or

3. The engine or motor or component parts thereof which carry separate warranties from their manufacturers. Please refer to the applicable manufacturer’s warranty on these items; and read engine warranty statement below. The Powermore engine is not excluded under this agreement, or

4. Batteries and normal wear parts except as noted below. Log splitter pumps, valves and cylinders or component parts thereof are covered by a one year warranty; or

5. Routine maintenance items such as lubricants, filters, blade sharpening and tune-ups, or adjustments such as brake, clutch or deck; or

6. Normal deterioration of the exterior finish due to use or exposure.

Full Ninety Day Warranty on Battery (if equipped): For ninety (90) days from the date of retail purchase, if any battery included with this unit proves defective in material or workmanship and our testing determines the battery will not hold a charge, YARDWORKS CANADA will replace the battery at no charge to the original purchaser. Additional Limited Thirty Day Warranty on Battery (if equipped): After ninety (90) days but within one hundred twenty (120) days from the date of purchase, YARDWORKS CANADA will replace the defective battery, for the original purchaser, for a cost of one-half (½) of the current retail price of the battery in effect at the date of return. Full Ninety Days Warranty on Normal Wear Parts: Normal wear parts are defined as belts, blade adaptors, blades, grass bags, seats, tires, rider deck wheels and clutch parts (friction wheels), engine oil, air filters, and spark plugs. These parts are warranted to the original purchaser to be free from defects in material and workmanship for a period of ninety (90) days from the date of retail purchase. How to Obtain Service: Warranty service is available, with proof of purchase, through your local authorized service dealer or distributor. If you do not know the dealer or distributor in your area, please call, toll free 1-866-523-5218. The return of a complete unit will not be accepted by the factory unless prior written permission has been extended by YARDWORKS CANADA. Transportation Charges: Transportation charges for the movement of any power equipment unit or attachment are the responsibility of the purchaser. Transportation charges for any part submitted for replacement under this warranty must be paid by the purchaser unless such return is requested in writing by YARDWORKS CANADA. Other Warranties: All other warranties, express or implied, including any implied warranty of merchantability is limited in its duration to that set forth in this express limited warranty. The provisions as set forth in this warranty provide the sole and exclusive remedy of YARDWORKS CANADA obligations arising from the sale of its products. YARDWORKS CANADA will not be liable for incidental or consequential loss or damage.

YARDWORKS 4 YEAR LIMITED WARRANTY ENGINES

This limited warranty doubles the time periods of the engine manufacturer’s limited warranty which is enclosed in the owner’s information package.

12.16.06

FEDERAL and/or CALIFORNIA EMISSION CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLIGATIONS

MTD Consumer Group Inc, the United States Environmental Protection Agency (EPA), and, for those products certified for sale in the state of California, the California Air Resources Board (CARB) are pleased to explain the emission (evaporative and/or exhaust) control system (ECS) warranty on your outdoor 2006 and later small off-road spark-ignited engine and equipment (outdoor equipment engine) In California, new outdoor equipment engines must be designed, built and equipped to meet the State’s stringent anti-smog standards (in other states, 1997 and later model year equipment must be designed, built, and equipped to meet the U.S. EPA small off-road, spark ignition engine regulations. MTD Consumer Group Inc must warrant the ECS on your outdoor equipment engine for the period of time listed below provided there has been no abuse, neglect or improper maintenance of outdoor equipment engine.

Your ECS may include parts such as the carburetor, fuel-injection system, the ignition system, catalytic converter, fuel tanks, fuel lines, fuel caps, valves, canisters, filters, vapor hoses, clamps, connectors, and other associated emission-related components.

Where a warrantable condition exists, MTD Consumer Group Inc will repair your outdoor equipment engine at no cost to you including diagnosis, parts and labor.

MANUFACTURER’S WARRANTY COVERAGE:

This emission control system is warranted for two years. If any emission-related part on your outdoor equipment engine is defective, the part will be repaired or replaced by MTD CONSUMER GROUP INC.

OWNER’S WARRANTY RESPONSIBILITIES:

As the outdoor equipment engine owner, you are responsible for performance of the required maintenance listed in your owner’s manual. MTD Consumer Group Inc recommends that you retain all receipts covering maintenance on your outdoor equipment engine, but MTD Consumer Group Inc cannot deny warranty solely for the lack of receipts.

As the outdoor equipment engine owner, you should however be aware that MTD Consumer Group Inc may deny you warranty coverage if your outdoor equipment engine or a part has failed due to abuse, neglect, or improper maintenance or unapproved modifications.

You are responsible for presenting your outdoor equipment engine to MTD Consumer Group Inc’s distribution center or service center as soon as the problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days. If you have a question regarding your warranty coverage, you should contact the MTD Consumer Group Inc Service Department.

In the U.S.A.: MTD LLC at P.O. Box 361131, Cleveland, Ohio 44136-0019, or call 1-800-800-7310 or 1-330-220-4683 or log on to our Web site at www.mtdproducts.com.

In Canada: MTD Products Limited, Kitchener, ON N2G 4J1, or call 1-800-668-1238 or log on to our Web site at www.mtdcanada.com.

GENERAL EMISSIONS WARRANTY COVERAGE:

MTD Consumer Group Inc warrants to the ultimate purchaser and each subsequent purchaser that the outdoor equipment engine is: Designed, built and equipped so as to conform with all applicable regulations; and free from defects in materials and workmanship that cause the failure of a warranted part to be identical in all material respects to that part as described in MTD Consumer Group Inc’s application for certification.

The warranty period begins on the date the outdoor equipment engine is delivered to an ultimate purchaser or first placed into service. The warranty period is two years.

Subject to certain conditions and exclusions as stated below, the warranty on emission-related parts is as follows:

Any warranted part that is not scheduled for replacement as required maintenance in the written instructions supplied, is warranted for the warranty period 1. stated above. If the part fails during the period of warranty coverage, the part will be repaired or replaced by MTD Consumer Group Inc according to subsection (4) below. Any such part repaired or replaced under warranty will be warranted for the remainder of the period.

Any warranted part that is scheduled only for regular inspection in the written instructions supplied is warranted for the warranty period stated above. Any such 2. part repaired or replaced under warranty will be warranted for the remaining warranty period.

Any warranted part that is scheduled for replacement as required maintenance in the written instructions supplied is warranted for the period of time before the 3. first scheduled replacement date for that part. If the part fails before the first scheduled replacement, the part will be repaired or replaced by MTD Consumer Group Inc according to subsection (4) below. Any such part repaired or replaced under warranty will be warranted for the remainder of the period prior to the first scheduled replacement point for the part.

Repair or replacement of any warranted part under the warranty provisions herein must be performed at a warranty station at no charge to the owner.4.

Notwithstanding the provisions herein, warranty services or repairs will be provided at all of our distribution centers that are franchised to service the subject 5. engines or equipment.

The outdoor equipment engine owner will not be charged for diagnostic labor that is directly associated with diagnosis of a defective, emission-related war-6. ranted part, provided that such diagnostic work is performed at a warranty station.

MTD Consumer Group Inc is liable for damages to other engine or equipment components proximately caused by a failure under warranty of any warranted 7. part.

Throughout the off-road engine and equipment warranty period stated above, MTD Consumer Group Inc will maintain a supply of warranted parts sufficient to 8. meet the expected demand for such parts.

Any replacement part may be used in the performance of any warranty maintenance or repairs and must be provided without charge to the owner. Such use will 9. not reduce the warranty obligations of MTD Consumer Group Inc.

Add-on or modified parts that are not exempted by the Air Resources Board may not be used. The use of any non-exempted add-on or modified parts by the 10. ultimate purchaser will be grounds for disallowing a warranty claims. MTD Consumer Group Inc will not be liable to warrant failures of warranted parts caused by the use of a non-exempted add-on or modified part.

WARRANTED PARTS:

The repair or replacement of any warranted part otherwise eligible for warranty coverage may be excluded from such warranty coverage if MTD Consumer Group Inc demonstrates that the outdoor equipment engine has been abused, neglected, or improperly maintained, and that such abuse, neglect, or improper maintenance was the direct cause of the need for repair or replacement of the part. That notwithstanding, any adjustment of a component that has a factory installed, and properly operating, adjustment limiting device is still eligible for warranty coverage. Further, the coverage under this warranty extends only to parts that were present on the off-road engine and equipment purchased.

The following emission warranty parts are covered (if applicable):

(1) Fuel Metering System

Cold start enrichment system (soft choke)•

Carburetor and internal parts (or fuel injection system)•

Fuel pump•

Fuel tank•

(2) Air Induction System

Air cleaner•

Intake manifold•

(3) Ignition System

Spark plug(s)•

Magneto ignition system•

(4) Exhaust System

Catalytic converter•

SAI (Reed valve)•

(5) Miscellaneous Items Used in Above System

Vacuum, temperature, position, time sensitive valves and switches•

Connectors and assemblies•

(6) Evaporative Control

Fuel hose•

Fuel hose clamps•

Tethered fuel cap•

Carbon canister•

Vapor lines•

NOTE: If you require warranty service in Canada and your product was sold by MTD Products Limited within Canada to the retailer you purchased it from in Canada then the MTD Consumer Group Inc portion of this warranty will be honored by MTD Products Limited in Canada.

GDOC-100223CN Rev. A

Notes

GDOC-100223CN Rev. A

garantie au Canada et si votre produit a été vendu par MTD Products Limited au Canada au concessionnaire chez lequel vous l’avez acheté au Canada.

REMARQUE: MTD Products Limited honorera la portion de cette garantie offerte par MTD Consumer Group Inc. si vous avez besoin d’un service couvert par la

Canalisations pour les vapeurs •

Cartouche à charbon actif•

Bouchon d’essence attaché•

Colliers pour canalisations d’essence•

Canalisation d’essence•

(6) Système d’évaporation

Raccords et ensembles•

Soupapes de dépression, thermocontacts, soupapes de positionnement et à action minutée et interrupteurs•

(5) Divers articles utilisés dans le système ci-dessus

Soupape d’injection d’air secondaire pulsé (Soupape Reed)•

Pot catalytique•

(4) Système d’échappement

Système d’allumage à magnéto•

Bougie(s)•

(3) Système d’allumage

Tubulure d’admission•

Filtre à air•

(2) Système d’admission de l’air

Réservoir à carburant•

Pompe à carburant•

Carburateur et pièces internes (ou le système d’injection)•

Système d’enrichissement du carburant pour démarrages à froid•

(1) Système de dosage du carburant

présentes sur le moteur hors route et sur l’équipement àcheté. correctement installé et en bon état de fonctionnement, demeure admissible à la garantie. De plus, cette garantie se prolonge seulement aux pièces qui étaient de façon directe, par la réparation ou le remplacement de la pièce. Nonobstant cette situation, tout ajustement d’une pièce équipée d’un dispositif de limitation moteur de l’équipement motorisé a fait l’objet d’abus, de négligence, d’un entretien incorrect ou si cet abus, cette négligence ou l’entretien incorrect a été causé(e) La réparation ou le remplacement de toute pièce garantie, admissible à la garantie, peut être exclus(e) de celle-ci si MTD Consumer Group Inc peut prouver que le

PIÈCES GARANTIES

taire ou modifiée non exemptée. Group Inc ne sera pas tenue, en vertu de cet article, de garantir les pièces garanties si leur défaillance a été causée par l’utilisation d’une pièce complémenpièce complémentaire ou modifiée non exemptée sera suffisant pour rejeter une demande d’application de la garantie en vertu de cet article. MTD Consumer Les pièces complémentaires ou modifiées qui ne sont pas exemptées par le « Air Resources Board » ne peuvent toutefois pas être utilisées. L’emploi de toute 10.

les obligations de garantie de MTD Consumer Group Inc. Toute pièce de remplacement peut être utilisée pour l’entretien ou la réparation sous garantie et doit être fournie gratuitement au propriétaire. Ceci ne limite pas 9.

de garantie de la tondeuse à gazon stipulée ci-dessus. MTD Consumer Group Inc s’engage à conserver un stock de pièces garanties suffisant pour satisfaire la demande prévue pour ces pièces pendant la période 8.

sous garantie d’une pièce garantie. MTD Consumer Group Inc est tenue responsable des dégâts aux autres pièces du moteur ou de l’équipement susceptibles d’avoir été causés par la panne 7.

motorisé, à condition d’être réalisés par une station technique autorisée à offrir les services sous garantie. Les diagnostics permettant d’établir qu’une pièce garantie est défectueuse doivent être effectués sans frais pour le propriétaire du moteur de l’équipement 6.

Consumer Group Inc autorisés à entretenir les moteurs ou l’équipement en question. Nonobstant les termes énoncés, les services ou réparations sous garantie doivent être effectués dans tous les centres de distribution/concessionnaires MTD 5.

agréée, sans frais pour le propriétaire. La réparation ou le remplacement de toute pièce garantie en vertu de la garantie énoncée dans cet article doit être effectué(e) par une station technique 4.

garantie avant le premier intervalle de remplacement prévu de la pièce. Consumer Group Inc conformément au paragraphe (4) ci-dessous. Toute pièce réparée ou remplacée sous garantie est garantie pour le solde de la période de premier remplacement prévu. Si la pièce tombe en panne avant le premier intervalle de remplacement prévu, la pièce sera réparée ou remplacée par MTD Toute pièce garantie, pour laquelle les instructions prévoient le remplacement dans le cadre d’un entretien requis, est garantie pour la période précédant le 3.

le paragraphe ci-dessus Toute pièce réparée ou remplacée en vertu de la garantie est garantie pour le solde de la période de garantie. Toute pièce garantie, pour laquelle les instructions écrites prévoient seulement une inspection régulière, est garantie pour la période de garantie spécifiée dans 2.

période de garantie. Consumer Group Inc conformément au paragraphe (4) ci-dessous. Toute pièce réparée ou remplacée en vertu de la garantie est garantie pour le solde de la pour la période de garantie spécifiée ci-dessus. Si une telle pièce tombe en panne pendant la période de garantie, elle sera réparée ou remplacée par MTD Toute pièce garantie, pour laquelle les instructions écrites fournies ne prévoient pas le remplacement dans le calendrier des entretiens requis, est garantie 1.

Sous réserve des conditions et exclusions ci-dessous, la garantie des pièces du système antipollution sera interprétée comme suit :

La période de garantie commence le jour où la tondeuse à gazon est livrée à l’acheteur au détail initial ou à sa mise en service initiale.

identique à la pièce décrite dans la demande de certification par MTD Consumer Group Inc.

garantie, en tous points conformément à tous les règlements applicables ; qu’elle est exempte de tout vice de matière et de fabrication susceptible de causer la défaillance d’une pièce MTD Consumer Group Inc garantit à l’acheteur au détail initial et à chaque acheteur successif que la tondeuse à gazon a été conçue, construite et équipée

PROTECTION OFFERTE PAR LA GARANTIE

Au Canada : MTD Products Limited, Kitchener, Ontario, N2G 4J1 ou appelez le 1-800-668-1238 ou visitez notre site web au www.mtdcanada.com

visiter notre site web au www.mtdproducts.com Aux États-Unis : MTD LLC, P.O. Box 361131, Cleveland, Ohio 44136-0019 ou appelez le 1-800-800-7310 ou le 1-330-220-4683. Vous pouvez aussi

cette garantie, adressez-vous au Services technique de MTD Consumer Group Inc. garantie devraient être effectuées dans un délai raisonnable ne dépassant pas 30 jours. Pour toute question concernant vos droits et responsabilités en vertu de Le propriétaire est tenu de présenter le moteur de l’équipement motorisé à une station technique agréée dès l’apparition d’un problème. Les réparations sous

l’équipement motorisé ou l’une quelconque de ses pièces a fait l’objet d’abus, de négligence, d’un entretien incorrect ou de modifications non approuvées. Le propriétaire du moteur de l’équipement motorisé doit toutefois savoir que MTD Consumer Group Inc peut refuser d’honorer la garantie si le moteur de

pas refuser les réclamations sous garantie uniquement à cause de l’absence de reçus. Group Inc recommande de conserver tous les reçus se rapportant à l’entretien du moteur de l’équipement motorisé. Toutefois, MTD Consumer Group Inc ne peut Le propriétaire du moteur de l’équipement motorisé est tenu de respecter le calendrier des entretiens requis énoncés dans la notice d’utilisation. MTD Consumer

RESPONSABILITÉS DU PROPRIÉTAIRE

remplacée par MTD Consumer Group Inc. Le système antipollution est garanti pour une période de deux ans. Toute pièce annexe du système antipollution du moteur jugée défectueuse sera réparée ou

GARANTIE DU FABRICANT

problème couvert par la garantie. MTD Consumer Group Inc s’engage à réparer gratuitement votre tondeuse à gazon, y compris les frais de diagnostic, les pièces et la main d’œuvre, en cas de

du système antipollution. canalisations et bouchons d’essence, soupapes, cartouches absorbantes des vapeurs d’essence, filtres, canalisations, colliers, raccords et autres pièces annexes Le système antipollution peut inclure les pièces suivantes : carburateur, système d’injection du carburant, système d’allumage, pot catalytique, réservoirs,

l’équipement hors route n’aient pas fait l’objet d’abus, de négligence ou d’un entretien incorrect. MTD Consumer Group Inc. Consumer Group Inc. doit garantir le système antipollution du moteur pour la durée stipulée ci-dessous, à condition que le moteur et moteurs et l’équipement hors route neufs à allumage par étincelle des années 1997 et ultérieures doivent respecter des normes similaires établies par U. S. EPA). l’équipement hors route neufs doivent être conçus, construits et équipés conformément aux normes antipollution strictes de l’état. (Ailleurs aux Etats-Unis, les Group Inc. présentent la garantie du système antipollution installé sur vos moteur et équipement hors route construits en 2008. En Californie, les moteurs et C’est avec plaisir que California Air Resources Board (CARB), la United States Environmental Protection Agency et MTD Consumer Group Inc. Consumer

Droits et obligations du propriétaire en vertu de la garantie

Déclaration de garantie du système antipollution en Californie

08.08.08

propriétaire. Cette garantie limitée double la durée de la garantie limitée du fabricant du moteur qui accompagne la documentation à l’intention du

GARANTIE YARDWORKS LIMITÉE DE 4 ANS DES MOTEURS

YARDWORKS CANADA ne peut être tenue responsable pour toute perte ou tout dommage accidentel ou indirect. unique et exclusif quant aux obligations de YARDWORKS CANADA découlant de la vente de ses produits. se limitent à la durée stipulée dans cette garantie limitée expresse. Les conditions stipulées dans cette garantie constituent le recours Autres garanties: Toutes les autres garanties, qu’elles soient expresses ou tacites, y compris les garanties tacites de qualité marchande, l’acheteur, sauf si le renvoi de la machine est demandé par écrit par YARDWORKS CANADA. frais de transport d’une pièce quelconque envoyée à des fins de remplacement en vertu de cette garantie doivent être prise en charge par Frais de transport: Les frais relatifs au transport de toute machine motorisée ou de tout accessoire sont à la charge de l’acheteur. Les d’une machine complète si une autorisation n’a pas été accordée par écrit par YARDWORKS CANADA. pas l’adresse de l’atelier de réparations ou du distributeur de votre région, appelez le 1-866-523-5218. L’usine ne peut accepter le renvoi Pour faire honorer la garantie: Présentez une preuve d’achat à l’atelier de réparations ou au distributeur agréé. Si vous ne connaissez fabrication à l’acheteur initial pour une période de quatre-vingt-dix (90) jours à partir de la date d’achat au détail. les filtres à air et bougies sont considérés comme des pièces à usure normale. Elles sont garanties exemptes de vices de matière et de à herbe, sièges, pneus, roues du plateau de coupe des tondeuses à siège, pièces d’embrayage (roues de frottement), l’huile à moteur, Garantie complète de quatre-vingt-dix (90) jours des pièces à usure normale: Les courroies, adaptateurs de lame, lames, sacs batterie défectueuse à l’acheteur initial, pour la moitié (1/2) du prix de détail en vigueur de la batterie à la date du retour de celle-ci. la période de quatre-vingt-dix (90) jours et avant la fin d’une période de cent vingt (120) jours à compter de la date d’achat, à remplacer la Garantie limitée supplémentaire de trente jours sur la batterie (le cas échéant): YARDWORKS CANADA s’engage, à l’expiration de peut maintenir une charge. cette machine qui s’avère défectueuse en raison d’un vice de matière ou de fabrication et après que nos tests aient confirmé qu’elle ne ment à l’acheteur initial, pour une période de quatre-vingt-dix (90) jours à compter de la date d’achat au détail, toute batterie fournie avec Garantie complète de quatre-vingt-dix jours sur la batterie (le cas échéant): YARDWORKS CANADA s’engage à remplacer gratuite-

6. La détérioration normale de la finition extérieur du fait de l’utilisation de la machine et de son exposition aux intempéries.

l’embrayage ou du plateau de coupe;

5. Les articles d’entretien courant tels que les lubrifiants, filtres, aiguisage de lames et révisions, ou les réglages des freins, de

bois sont garantis pendant un an;

4. Les batteries et les pièces présentant une usure normale énumérées plus bas. Les pompes, soupapes et cylindres des fendeuses à

Powermore à soupapes en tête n’est pas exclus aux termes de cette garantie; garantie qui s’applique à la pièce en particulier; et lisez le paragraphe ci-dessous au sujet de la garantie des moteurs. Le moteur

3. Le moteur, le moteur électrique ou l’un de ses composants car ils sont garantis par leurs fabricants respectifs. Veuillez consulter la

2. La machine si elle n’a pas été utilisée et/ou entretenue conformément aux instructions qui l’accompagnaient;

incorrect ou une modification;

1. Les pièces rendues inutilisables par un emploi incorrect, une utilisation commerciale, un emploi abusif, une négligence, un entretien Cette garantie ne couvre pas: détail au Canada. qui s’avère défectueuse en raison d’un vice de matière ou de fabrication, dans un délai de QUATRE ANS à partir de la date d’achat au YARDWORKS CANADA s’engage à réparer ou à remplacer gratuitement, à son choix, à l’acheteur initial, toute pièce ou partie de pièce

GARANTIE LIMITÉE DE QUATRE ANS

machine. vente» à la page 2. Voir les renseignements qui se trouvent à la page 2 pour localiser les numéros de modèle et de série de votre

REMARQUE: Vous pouvez télécharger un livret contenant la liste complète des pièces détachées adressez-vous au «Service après-

951-10292 Bougie

951-10630 Clé

790 -0 0119 Lame plate, 30 po 790 -0 0118 Lame plate, 28 po 79 0- 00121 Lame plate, 26 po 79 0- 00120 Lame plate, 24 po

931-2643 Outil de dégagement de la goulotte

731- 0598 4A Patin, de luxe (Polymer) 790-00091 Patin, de luxe (Acier) 731- 06439 Patin, de série (Polymer) 784-5580 Patin, de série (Acier)

714-04040 Goupille fendue 738 -0 4124A Goupille de cisaillement, 1,50

725-1629 Phare

935-04054 Roue de friction (tous les modèles) 684- 04153 Roue de friction 600 Séries) 684- 04159 Roue de friction (500 Séries)

954 -04201A Courroie de transmission (26 po, 28 po & 30 po) 954-04195 Courroie de la tarière (26 po, 28 po & 30 po) 954-04260 Courroie de transmission (24 po) 954-04050 Courroie de la tarière (24 po)

929- 0071A Fil électrique, 110V

Component No. de pièce et description

Pièces de rechange

goulotte. de direction de la une commande neige utilisant

». de la goulotte, consultez le chapitre « Entretien et réglages Pour régler la tension de la sur la manivelle de commande 2.

insuffisante La tension appliquée à la commande de la goulotte est 1.

tout en jetant la pas stationnaire La goulotte ne reste

». comme instruit dans le chapitre « Assemblage et montage

grounded, AC outlet. starter outlet and the other end to a three-prong 120-volt, Connect one end of the extension cord to the electric 1.

Remplacez la goupille de cisaillement.5.

Voir le Régime d’entretien. 4.

Voir Test de commande de la tarière.3.

l’outil de dégagement de la goulotte ou un bâton. la bougie. Dégagez le corps étranger de la tarière avec Arrêter immédiatement le moteur et débranchez le fil de 2.

du logement de la tarière. la bougie. Nettoyez la goulotte d’évacuation et l’intérieur Arrêtez immédiatement le moteur et débranchez le fil de 1.

Remplacez la roue de frottement.3.

Remplacez la courroie d’entraînement. 2.

Réglez le câble d’entraînement. Voir le Réglages.1.

la propreté d’aération. Dégagez la glace et la neige du chapeau. Assurez-vous de 2.

Branchez et serrez le f il de la bougie.1.

station technique agréée. vibrations persistent, faites vérifier la machine par une de la bougie. Serrez tous les boulons et écrous. Si les Arrêtez immédiatement le moteur et débranchez le fil 1.

La goulotte n’est pas assemble correctement1. Démontez la commande de la goulotte et remontez-la 1.

button, on models so equipped)

Goupille de cisaillement est cisaillé.5.

du jeu. Courroie d’entraînement de la tarière abîmée ou ayant 4.

Câble d’entraînement de la tarière mal réglé.3.

Présence de corps étranger dans la tarière. 2.

Goulotte d’évacuation bouchée. 1.

La roue de frottement est usée.3.

Courroie d’entraînement abîmée ou ayant du jeu.2.

Câble d’entraînement mal réglé.1.

Chapeau d’échappement d’aération bouché.2.

endommagée.

degrés pas facilement 180 La goulotte ne tourne

Engine fails to start Extension cord not connected (when using electric start 1.

pas la neige La souffleuse n’évacue

pas La souffleuse n’avance

Perte de puissance Fil de la bougie desserré.1.

Vibration excessives Pièces desserrées ou vis sans f in 1.

Moteur surchauffe Carburateur est mal réglé.1. Adressez-vous à une station technique.1.

Adressez-vous à une station technique.5.

Adressez-vous à une station technique.4.

et fraîche Videz le réservoir. Faites le plein avec une essence propre 3.

Faites le plein avec une essence propre. 2.

Enlever de la position “volet de départ”. 1.

Mettez la clé.6.

Nettoyez, réglez l’écartement ou remplacez la bougie.5.

Consultez le chapitre “Utilisation de la Souffleuse”.4.

Faite le plein avec une essence propre et fraîche. 3.

Branchez le fil de la bougie.2.

Selectioner la position “volet de départ”. 1.

Régulateur déréglé .5.

Carburateur est mal réglé.4.

Eau ou saleté dans le système d’essence. 3.

Essence éventée.2.

Machine fonctionnant avec le volet de départ fermé.1.

La clé de contact du moteur n’est pas mise.6.

Bougie défectueuse.5.

Bouton de l’amorceur n’étant pas employé correctement.4.

Réservoir vide ou essence éventée.3.

Fil de la bougie débranché.2.

Volet de départ n’est pas fermé.1.

irrégulier Fonctionnement

pas Le moteur ne démarre

Problème Cause Remedy

Dépannage

22 SECTION 7 — SERvICE

Fig. 7-10

page 20 du chapitre « Entretien et réglages ». nouveau le « Test de la commande de la transmission » à la Après avoir remplacé la roué de friction, effectuez à 5.

inverse pour remonter tous les éléments. hexagonal et suivez les instructions ci-dessus dans l’ordre

Glissez à nouveau la roue de frottement sur l’arbre 4. serrées de manière égale (couple entre 6 pi-lb. et 9 pi-lb.).

Répétez plusieurs fois pour que les plaques soient toutes des aiguilles d’une montre, puis passez à la vis suivante. chaque vis avant de faire tourner la roue dans le sens symétrique entre les plaques. Donnez un seul tour à que la bague de caoutchouc soit bien montée de façon REMARQUE: Pour remonter la roue de frottement, assurez

caoutchouc neuve. Remontez les plaques latérales avec une bague en 3.

plaques. Retirez la bague en caoutchouc qui se trouve entre les 2.

Fig. 7-11

Fig. 7-9

de la roue de frottement. Voir la Fig. 7-11.

Enlevez les quatre vis qui maintiennent les plaques latérales 1.

neuve sur l’arbre hexagonal. roue de frottement, jetez la pièce usée et glissez la pièce REMARQUE : Si vous remplacez l’ensemble complet de la

7-10.

de faire glisser la roue de frottement de l’arbre. Voir la Fig. Abaissez doucement l’arbre hexagonal vers la gauche avant 6.

filetages sur l’axe. REMARQUE : Faites attention à ne pas endommager les

Voir la Fig. 7-9.

procédez comme suit : roue de frottement et ne remplacez que la bague en caoutchouc, assembler à nouveau les divers éléments. Si vous démontez la Suivez les instructions ci-dessus dans l’ordre inverse pour

pour dégager le roulement à billes du côté droit du châssis. souffleuse et frappez doucement sur l’extrémité de l’arbre maintiennent l’arbre hexagonal sur le châssis de la Retirez doucement l’écrou à six pans et la rondelle qui 5.

21SECTION 7 — SERvICE

Boulon arrêt

détecter tout signe d’usure ou de fendillement. Examinez soigneusement la roue de frottement pour 4.

en place. Voir la Fig. 7-8.

retirant les quatre vis auto-taraudeuses qui le maintiennent Démontez le couvre-châssis du dessous de la souffleuse en 3.

reposer sur l’habitacle de la tarière. Basculez doucement la souffleuse vers l’avant pour la faire 2.

d’essence. N’essayez pas de verser l’essence du moteur. Laissez le moteur tourner jusqu’à ce qu’il tombe en panne 1.

To inspect the friction wheel, proceed as follows: notice d’utilisation.

Fig. 7-8

au service après-vente (voir la page 2) pour commander une agréée pour faire remplacer la roue de frottement ou téléphonez de la roue de frottement.Adressez-vous à une station technique pièces doivent être démontées pour remplacer le caoutchouc REMARQUE: Des outils spéciaux sont nécessaires et certaines

de frottement. pas à corriger le problème, il faudra peut-être remplacer la roue enclenchée et si l’ajustement du câble de commande ne parvient Si la souffleuse n’avance pas lorsque la commande est

Inspection de la roue de frottement (500 Séries)

procédant dans l’ordre inverse. Retirez la courroie et installez la courroie neuve en 8.

d’entraînement. Voir la Fig. 7-7.

de l’espace entre la roue de frottement et le plaque Dégagez la courroie de transmission de la poulie et 7.

Fig. 7-7

Fig. 7-8.

la rondelle creuse qui la maintiennent sur l’essieu. Voir la en place. Démontez la roue de droite en enlevant la vis et retirant les quatre vis auto-taraudeuses qui le maintiennent Démontez le couvre-châssis du dessous de la souffleuse en 4.

reposer sur l’habitacle de la tarière. Basculez doucement la souffleuse vers l’avant pour la faire 3.

Placez le levier de vitesses à la 3e position de marche avant.2. d’essence. N’essayez pas de verser l’essence du moteur.

Laissez le moteur tourner jusqu’à ce qu’il tombe en panne 1.

de frottement et remplacez-la au besoin: vous qu’il n’y a aucun signe d’usure ou de fendillement sur la roue la roue de frottement. Suivez les instructions ci-dessous. Assurezparvient pas à corriger le problème, il faudra peut-être remplacer enclenchée, et si l’ajustement du câble de commande expliqué ne Si la souffleuse n’avance pas lorsque la commande est

Démontage de la roue de frottement (600 Series)

Voir la Figure 7-7.

entre la plaque d’entraînement et la roue de frottement. Retirez le boulon d’arrêt pour augmenter l’écartement 6.

20 SECTION 7 — SERvICE

en place. Voir la Fig. 7-3.

retirant les quatre vis auto-taraudeuses qui le maintiennent Démontez le couvre-châssis du dessous de la souffleuse en 5.

reposer sur l’habitacle de la tarière. Basculez doucement la souffleuse vers l’avant pour la faire 4.

motrice.

c. Dégagez la courroie de transmission de la poulie b. Pivoter la poulie de tension vers la droite.

motrice.

a. Dégagez la courroie de la tarière de la poulie

Dégagez la courroie commit suit. Voir la Fig. 7-6:3.

Fig. 7-6

11 du chapitre « Assemblage et montage ». nouveau le « Test de la commande des tarrieres » à la page Après avoir remplacé la courroie de la tarrière, effectuez à 9.

courroie de la tarière neuve. et de raccrocher le ressort sur le châssis après avoir installé la REMARQUE : N’oubliez PAS de réinstaller la boulon à épaulement

l’ordre inverse. Remontez la courroie de la tarière en procédant dans 8.

Fig. 7-1.

moteur en enlevant les deux vis auto-taraudeuses. Voir la Retirez le couvre-courroie en plastique sur le devant du 2.

d’essence. N’essayez pas de verser l’essence du moteur. Laissez le moteur tourner jusqu’à ce qu’il tombe en panne 1.

Fig. 7-5

souffleuse, procédez comme suit : Pour démonter et remplacer la courroie de transmission de la

Courroie de transmission

Voir la Fig. 7-5.

glisser la courroie en le support et la poulie de la tarière. Dégagez la courroie de la poulie de la tarière et faites 7.

Fig. 7-2

Fig. 7-4

la Fig. 7-2.

Dégagez la courroie de la tarière de la poulie motrice. Voir 3.

b. Décrochez le ressort du support du châssis.

guide-courroie.

a. Desserrez et retirez la vis à épaulement qui sert de

Dégagez la courroie commit suit. Voir la Fig. 7-4.6.

Fig. 7-3

en place. Voir la Fig. 7-3.

retirant les quatre vis auto-taraudeuses qui le maintiennent Démontez le couvre-châssis du dessous de la souffleuse en 5.

reposer sur l’habitacle de la tarière. Basculez doucement la souffleuse vers l’avant pour la faire 4.

Fig. 7-1

Fig. 7-1.

moteur en enlevant les deux vis auto-taraudeuses. Voir la Retirez le couvre-courroie en plastique sur le devant du 2.

d’essence. N’essayez pas de verser l’essence du moteur. Laissez le moteur tourner jusqu’à ce qu’il tombe en panne 1.

souffleuse, procédez comme suit : Pour démonter et remplacer la courroie de la tarière de la

Courroie de la tarière

Remplacement de la courroie

Service

18 SECTION 6— ENTRETIEN & RÉgLAgES

Fig. 6-7

ou de silicone. ressorts, roulements et câbles, d’une couche d’huile légère la rouille. Enduisez la machine en particulier les chaînes, un abri métallique ou mal aéré, de bien la protéger contre Prenez soin, avant de remiser une machine à moteur dans •

Entreposez la souffleuse dans un endroit sec et propre.• Suivez les renseignements de lubrification à la page 16.• Enlevez tout les débris sur l’extérieur de la souffleuse.• Consultez la notice d’utilisation du moteur.•

tour. contraire des aiguilles d’une montre dans des intervalles de ¼ de diminuez la charge initiale en desserrant l’écrou hex. dans le sens Si la commande de direction la goulotte est difficile à tourner,

de la goulotte. Voir la Fig. 6-7.

goulotte de tourner, serrez l’écrou sur la boîte de vitesses Tout en empêchant la manivelle de commande de la •

goulotte. augmentez la tension sur la manivelle de commande de la Si la goulotte ne reste pas stationnaire lors du fonctionnement,

Ajustement de la manivelle de commande de la goulotte

notice d’utilisation du moteur qui accompagne votre souffleuse. préparez-le de la façon selon les instructions fournies dans la Si le moteur doit être entreposé pendant plus de 30 jours,

Instructions de remisage

de la transmission. Répétez le test pour vérifier l’ajustement de la commande 4.

Resserrez le vis à six pans inférieur.3. (ou vers le bas pour augmenter la tension du câble.)

Redressez le support vers le haut pour obtenir plus de jeu 2.

17SECTION 6 — ENTRETIEN & RÉgLAgES

Fig. 6-5

de la transmission. Voir la Fig. 6-5. Desserrez le vis à six pans inférieur sur le support du câble 1.

transmission. Continuez comme suit: Si l’un des tests ci-dessus échoue, ajustez le câble de la

résistance dans le levier de vitesses. entre les positions R2 et F6. Vous ne devez sentir aucune plusieurs fois le levier de vitesses d’avant en arrière Débrayez la commande de la transmission, déplacez 3.

bouger facilement. Les roues ne doivent pas tourner. La machine doit PAS la souffleuse vers l’avant. Vous devez sentir une résistance. Embrayez la commande de traction et essayez de déplacer 2.

facilement. la souffleuse, puis tirez-la. La machine doit bouger La commande de transmission débrayée, poussez 1.

suit: Vérifiez l’ajustement de la commande de la transmission comme

peut être nécessaire. par intermittence lors du fonctionnement, un réglage du cable d’entraînement ou si l’entraînement de la souffleuse désengage IMPORTANT: Si un mou excessif est présent dans le câble

doit PAS être tendu. la transmission est débrayée et en position «relevée». Le câble ne Le câble doit présenter très peu de jeu quand la commande de

Fig. 6-4

Resserrez l’écrou à six pans.4. le câble.

Abaissez le support vers le bas pour éliminer tout jeu dans 3.

de changement de vitesses. Voir la Fig. 6-4.

Desserrez l’écrou à six pans sur le support indexé du câble 2. la plus rapide.

Placez le levier de vitesses à la position de la marche avant 1.

arrière), effectuez les réglages suivants : Si vous ne pouvez utiliser toute la gamme des vitesses (avant et

Câble de changement de vitesses

Réglages

Fig. 6-3

Commande de la transmission

instructions sur le réglage de les patins. Consultez le chapitre « Assemblage et Montage » pour des

Patins

instructions sur le réglage du câble de la goulotte. Consultez le chapitre « Assemblage et Montage » pour des

Ensemble de la goulotte

instructions sur le réglage du câble de la commande de la tarière. Consultez le chapitre « Assemblage et Montage » pour des

Commande de la tarrière

chaque extrémité de l’arbre de la tarière. Voir la Fig. 6-3. autour des entretoises. Lubrifiez aussi les roulements à bride trouvés à une fois par saison. Vaporisez un lubrifiant à l’intérieur de l’arbre et Enlevez les goupilles de cisaillement sur l’arbre de la tarière, au moins

Arbre de la tarière

Fi g. 6 -1

enduisez les essieux d’une graisse automobile à usages multiples. au moins une fois par saison. Démontez les roues, nettoyez et Huilez ou vaporisez du lubrifiant sur les roulements des roues

Roues

Fig. 6 -2

souffleuse. Essuyez toute éclabousure ou excès de l’huile. Faissant ceci gênera le systême d’entraînement de la d’entraînement en aluminum en lubrifiant l’arbre hex. sur la roue de frottement en caoutchouc et sur la plaque REMARQUE : Évitez de répandre de la graisse ou de l’huile

saison sur l’arbre hex. Voir la Fig. 6-2. Appliquez une légère couche d’huile polyvalente toutes 4.

taraudeuses qui le maintient. Enlevez le couvre-châssis en enlevant les deux vis auto-3.

reposer sur l’habitacle de la tarière. Basculez doucement la souffleuse vers l’avant pour la faire 2.

d’essence. Laissez tourner le moteur jusqu’à ce qu’il tombe en panne 1.

Serrez à fond. boulons ordinaires se trouve à l’intérieur de l’habitacle. Installez la lame plate neuve en vérifiant que la tête des 2.

qui la maintiennent ainsi que les patins sur la souffleuse. Enlevez les boulons ordinaires et le contre-écrous à embase 1.

Pour démonter la lame plate:3. la Fig. 6-1.

(deux sur chaque côté) et les contre-écrous à embase. Voir Remontez les nouveaux patins avec les boulons ordinaires 2.

embase qui les maintiennent sur la souffleuse. Enlevez les quatre boulons ordinaires et les contre-écrous à 1.

Pour retirer les patins: vie.

robustes qui peuvent être retournés pour accroître leur durée de REMARQUE: Certains modèles sont équipés de patins ultra-

besoin. risquent de s’user. Vérifiez-les régulièrement et remplacez-les au La lame plate et les patins sont installés sous la souffleuse et ils

Lame plate et patins

Consultez le chapitre “Assemblage et Montage”.

Pression des pneus

saison ou toutes les 25 heures d’utilisation. Lubrifiez l’arbre de transmission (hex.) au moins une fois par

Arbre de transmission

souffleuse quant aux instructions d’entretien du moteur. Consultez la notice d’utilisation du moteur fournie avec la

Moteur

Lubrification

Entretien

Entretien & Réglages

goupilles de cisaillement. souffleuse et retirez la clé avant de remplacer les

AVERTISSEMENT : Arrêtez le moteur de la

souffleuse. ordinaires ne sera couvert par la garantie de votre d’autres composants par utiliser des boulons Aucun dommage à l’ensemble de la vis sans fin ou à boulons de cisaillement avec des boulons ordinaires.

AVERTISSEMENT : Ne remplacez jamais les

Fig. 5-1

doivent être débrayées. tarière et les roues. Pour arrêter la tarière les deux poignées Lâchez la commande de la transmission pour arrêter la 4.

commande de la transmission soit débrayée. blocage maintient la tarière engagée jusqu’à ce que la Débrayez la commande de la tarière ; le mécanisme de 3.

orienter la goulotte sans cesser de projeter la neige. commande de la tarière pour permettre au conducteur puisse REMARQUE: Cette même poignée permet de bloquer la

équipés avec le mécanisme de blocage en option. REMARQUE : Les instructions suivantes sont pour des modèles

commande de la transmission est embrayée. Lâcher-la pour arrêter. Ne changez pas de vitesse quand la pressez la commande de la transmission pour avancer. Alors que la commande de la tarière est embrayée, 2.

tarières. contre le guidon gauche. Lâchez la poignée pour arrêter les neige, pressez la poignée d’embrayage gauche de la tarière Pour embrayer les tarières et pour commencer à projeter la 1.

Pour embrayer les tarières

droite pour avancer la souffleuse; lâchez-la pour arrêter. Pressez la commande de la transmission contre le guidon 2.

présentes. arrière (R). Choisissez la vitesse adaptée aux conditions marche avant (F) ou à l’une des deux positions de marche de changement de vitesse à l’une des six positions de

Avec l’obturateur à la position Fast (lapin), placez le levier 1. goupilles se sont cisaillés. glace. Voir la Fig. 5-1. Si les tarières ne tournent pas, vérifiez si les peut être cisailler si la souffleuse heurte un objet ou un bloc de les tarières sur l’arbre de la tarière. Les goupilles sont sensés de Deux goupilles de cisaillement et goupille fendue mainteiennent

Replacement de les goupilles de cisaillement

Pour embrayer la transmission

marche et l’arrêt du moteur. souffleuse à neige pour des instructions concernant le mise en Consultez la notice d’utilisateur de moteur emballé avec votre

Mise en marche et arrêt du moteur

Utilisation

14 SECTION 4— COmmANDES ET CARACTÉRISTIqUES

LE HAUT

INCLINEZ VERS

LE BAS

INCLINEZ VERS

A DROITE

DECHARGER

A GAUCHE

DECHARGER

COMMANDE DE LA GOULOTTE

changer la direction dans laquelle la neige est projetée. le sens des aiguilles d’une montre ou dans le sens inverse pour La commande de direction de la goulotte peut être tournée dans

Commande de direction de la goulotte (en option)

l’avant ou vers l’arrière pour ajuster la distance de projection. projection de la neige par la goulotte. Inclinez la manette vers Cette manette à 2 fonctions permet de contrôler la distance de

Commande de la goulotte à 2 fonctions (en option)

13SECTION 4— COmmANDES ET CARACTÉRISTIqUES

les tarières et les roues s’arrêtent.

d’éjec tion. pour dégager tout reste de neige ou de glace de la goulotte embrayez la commande de la tarière pendant quelques secondes Tenez-vous au poste de conduite (derrière la souffleuse) et

démarrer la souffleuse. l’habitacle de la tarière. Remettez la clé de contact et faites Replacez l’outil de dégagement sur l’attache à l’arrière de 5.

la neige ou la glace qui s’est accumulée dans la goulotte. Utilisez l’extrémité en forme de pelle pour déloger et retirer 4.

position sur l’arrière de l’habitacle de la tarière. Détachez l’outil de dégagement de la goulotte de sa 3.

de moteur. Arrêtez le moteur comme instruit dans la notice d’utilsateur 2.

manette de blocage de la traction/tarière. Débrayez la manette de commande de la tarière et la 1.

goulotte: comme suit pour nettoyer la goulotte et l’ouverture de la accumulations de neige et de glace dans la goulotte, procédez par une attache. Servez-vous de cet outil pour éliminer les Cet outil est maintenu sur l’arrière de l’habitacle de la tarière

déboucher. mouvement se soient immobilisées avant de guidons jusqu’à ce que toutes les pièces en obstruée. Arrêtez le moteur et restez derrière des pour déboucher un ensemble de la goulotte

MARCHE

ARRÊT

AVERTISSEMENT : N’utilisez jamais vos mains

à fonctionner. Quand le conducteur lâche les deux commandes, commande des tarières (sur la gauche). Les tarières continueront commande de la transmission, le conducteur peut lâcher la commande des tarières est embrayée en même temps que la de la goulotte sans interrompre la projection de la neige. Si la tarières pour que le conducteur puisse changer l’orientation La commande de la transmission permet aussi de bloquer les

pour les arrêter. commande contre le guidon pour embrayer les roues. Lâchez-la Elle se trouve sur la droite du guidon. Serrez la manette de

COMMANDE DE LA TRANSMISSION

tarières (le cas échéant) Blocage de la commande de transmission/des

déblayer la neige. Lâchez-la pour arrêter. la tarière contre le guidon pour embrayer la tarière et pour Elle se trouve sur le guidon gauche. Serrez la commande de

Commande de la tarière

échéant) Outil de dégagement de la goulotte (le cas

habituéaux commandes. espaces dégagés jusqu’à ce que vous soyez plus

AVERTISSEMENT : Utilisez la souffleuse dans des

Serrez celle de gauche pour tourner vers la gauche. • Serrez la commande de droite pour tourner vers la droite. •

trouvent en dessous des poignées. Les commandes d’orienation des roues de droite et de gauche se

MARCHE

ARRÊT

COMMANDE DE LA TARIÈRE

position «Arrêt», après avoir utilisé la souffleuse. vers la droite. Poussez le commutateur vers la gauche, à la souffleuse. Pour chauffer les poignées, poussez le commutateur Il se trouve sur la droite du tableau de commande de la

ARRÊT

MARCHE

COMMUTATEUR DE CHAUFFAGE DES POIGNÉES

échéant) Commutateur de chauffage des poignées (le cas

COMMANDE D’ORIENTAT ION DES ROUES

Commande d’orientation des roues (le cas échéant)

avant de changer de vitesse. IM POR TANT: Lâchez toujours la commande de la transmission

tomber dans les tarrières pour être soufflée. pénètrent le haut du banc de neige pour aider à la neige de Manoeuvrez la souffleuse de sorte que les barres de coupe de neige. Utilisez au besoin dans des conditions normaux. Les barres de coupe servent en cas d’accumulation importante

Barres de coupe (le cas échéant)

Commande de la goulotte à 2 fonctions

Le phare s’allume quand le moteur tourne.

Phare (le cas échéant)

déchargée par l’ensemble de la goulotte. La neige est dirigée vers le logement de la tarière et est

Goulotte

neige vers l’habitacle. Lorsque les tarières sont embrayées, elles tournent et dirigent la

Tarières

sur des surfaces recouvertes de gravier ou de pierre concassée. Redressez-les si la neige est tassée et abaissez-les pour travailler Positionnez les patins en fonction de la surface de travail.

Patins

Fig. 4-1

Patins

Tarières

des deux. et deux est la plus rapider. La souffleuse a deux marches arrière (R2), R1 étant la plus lente

Arrière

lente et la position 6 la plus rapide. La souffleuse a six marches avant (F). La position 1 est la plus

Avant

sert à choisir la vitesse et la direction de déplacement. Le levier de vitesses se trouve au milieu du tableau de bord et

Levier de vitesses

décrits ci-dessous et illustrés à la Figure 4-1.

Les commandes et les caractéristiques de la souffleuses sont

Commande de direction de la goulotte™

(en option) Commande d’orientation des roues

des poignées (en option) Commutateur de chauffage

Commande de la tarrière

(en option)

Barre de coupe

goulotte

de la

dégagement

Outil de

Goulotte

Phare (en option)

Levier de vitesses

Commande de la transmission

Commandes et caractéristiques

11Section 2 — ASSemblAge & montAge

de la tarière.

Répétez le test pour vérifier l’ajustement de la commande 10.

Resserrez ensuite le contre-écrou à six pans supérieur. 9.

(ou vers le bas pour augmenter la tension).

Redressez le support vers le haut pour obtenir plus de jeu 8.

commande de la tarière. Voir la Fig. 3-15.

le contre-écrou à six pans supérieur du support de la

Pour ajuster à nouveau le câble de commande, desserrez 7.

nouveau le câble de la tarière.

TOUTES les pièces se soient immobilisées avant d’ajuster à

position de conduite et arrêtez le moteur. Attendez que

complètement immobile, retournez immédiatement à la

et qu’aucune pièce ne bouge. Si la tarière n’est pas

Vérifiez que la tarière est totalement immobilisée 6.

débrayée et « relevée »,. placez-vous devant la machine.

Avec la manette de commande de la tarière à la position 5.

Fi g. 3-15

Répétez cette opération plusieurs fois.

Attendez environ dix secondes avant de débrayer la tarière. 4.

et enclenchez la tarière.

Tenez-vous à la position de conduite (derrière la souffleuse) 3.

qui accompagne la souffleuse.

souffleuse selon les instructions dans la notice d’utilisation

Choisissez un endroit bien aéré et faites démarrer la 2.

tendu.

Le câble doit présenter très peu de jeu SANS toutefois être

Débrayez la commande et placez-la en position «relevée». 1.

Vérifiez le réglage de cette commande de la façon suivante : au début de chaque saison d’hiver.

Faites ce test avant d’utiliser la souffleuse pour la première fois et

et correctement. vérifier que votre souffleuse fonctionne sans risque instructions. Effectuez tous les ajustements pour souffleuse, lisez et suivez soigneusement les

AVERTISSEMENT: Avant d’utiliser votre

Test de la commande de la tarière

10 Section 2 — ASSemblAge & montAge

dégagement maximal entre le sol et la lame plate.

vie. robustes qui peuvent être retournés pour accroître leur durée de REMARQUE: Certains modèles sont équipés de patins ultra-

Serrez les boulons et les écrous à fond.3. inégale.

niveau et en contact avec le sol pour éviter leur usure Vérifiez que toute la surface inférieure des patins est de 2.

Placez les patins à la position voulue. à embase (deux de chaque côté) et les boulons ordinaires. Ajustez les patins en desserrant les quatre contre-écrous 1.

Pour ajuster les patins :

Fi g. 3-14

patins à la patins à la position la plus haute pour assurer un la souffleuse sur une surface recouverte de gravier, réglez les REMARQUE : Si pour une raison quelconque, vous devez utiliser

surface à déblayer est irrégulière.

Utilisez les positions intermédiaire ou base lorsque la •

position plus haute sur l’habitacle.

Pour déblayer complètement la neige, placez les patins à la •

peut causer des blessures corporelles et des dégats matériels. surface recouverte de gravier qui, s’il est projeté par la tarière, AVERTISSEMENT: Il est déconseillé d’utiliser la souffleuse sur une

souffleuse à neige. l’expédition. Ajustez-les vers le bas, si besoin est, avant d’uiliser la Les patins de la souffleuses à neige sont ajustés vers le haut pour

Patins

les patins. L’espace entre la lame plate et le sol peut être ajusté en ajustant

Patins

Fi g. 3-12

Fi g. 3-13

bouton. Voir la Fig. 3-12 .

Faites pivoter la goulotte à la position voulue et resserrez le 3.

d’éjection pour la régler.

Desserrez le bouton sur le côté gauche de la goulotte 2.

immobilisées.

de moteur et attendez que toutes les pièces se soient

Arrêtez le moteur comme instruit dans la notice d’utilsateur 1.

l’angle de la goulotte. La distance de projection peut être modifiée en changeant

Goulotte (en option)

Réglages

Outil de

dégagement de la

goulotte

9Section 2 — ASSemblAge & montAge

Fi g. 3-10

pneus. REMARQUE: La pression doit toujours être églage dans tous les

recommandée est indiquée sur le flanc du pneu. causer des blessures graves. La pression provoquer l’explosion de l’ensemble pneu et jante et pression excessive à l’installation des talons peut toujours être égale dans tous les pneus. Une recommandée par le fabricant. La pression doit

AVERTISSEMENT: Ne dépassez jamais la pression

pression dans les pneus selon le besoin. indiquée sur le flanc des pneus et réduisez (ou augmentez) la souffleuse. La pression recommandée par le fabricant est l’utilisation, vérifiez la pression des pneus avant d’utiliser la Les pneus sont gonflés excessivement pour l’expédition. Avant

Pression des pneus

câble avant de mettre la souffleuse en marche.

Consultez le chapitre «Réglages ». sur des surfaces recouvertes de gravier ou de pierre concassée.

Redressez-les si la neige est tassée et abaissez-les pour travailler Positionnez les patins en fonction de la surface de travail.

Patins

plastique pour remiser la goupille de cisaillement. Une petite case est prévue à l’arrière du tableau de borde en

Remisage de la goupilles de cisaillement (en option)

Fig. 3-9

sur l’arrière de l’habitacle de la tarière à l’usine. Coupez l’attacheREMARQUE: Cette pièce est a été fixée avec un attache-câble

de renseignement concernant cet outil. dégager une goulotte bouchée. Consultez la page 9 pour plus dessus de l’habitacle de la tarière avec une attache. L’outil sert à Un outil de dégagement de la goulotte est maintenu sur le

Outil de dégagement de la goulotte

Fi g. 3 -11

comme illustré.

oreilles devraient être attachés sur l’extérieur du logement

démarreur à lanceur. Voir la Fig. 3-11. dans l’attache pour éviter toute interférence avec la poignée du inférieur. Faites passer la partie détendue du faisceau de câbles le guidon inférieur doit être enfoncée dans le trou du guidon La borne sur l’attache qui maintient le faisceau de câbles sur

Faisceau de câblage du phare (le cas échéant)

main. la glace près de la tarière ou dans la goulotte à la

AVERTISSEMENT: Ne dégagez jamais la neige ou

avec la boulonnerie enlevée précédemment, les écrous à

l’avant comme illustré à la Fig. 3-8. Maintenez-les en place

Positionnez les barres de coupe pour qu’elles font face à •

oreilles qui maintiennent les barres de coupe en place.

Enlevez les boulons ordinaires en dévissant les écrous à •

tarières.

boulonnerie sont assemblées à l’envers sur l’habitacle des

Sur les modèles si équipés, les barres de coupe et la •

Elles servent en cas d’accumulation importante de neige.

Barres de coupe (le cas échéant)

8 SECTION 2 — ASSEmbLAgE & mON TAgE

Fig. 3-8

précédemment.

goupille fendue enlevée

Fig. 3-5

Voir la Fig. 3-8. sur la droite de la manivelle de commande de la goulotte. Vérifiez que tous les câbles sont acheminés dans le guide •

Fig. 3-7

en place avec la la goulotte avec le trou sur le raccord et maintenez

Alignez le trou sur la manivelle de commande de b.

Fig. 3-7.

l’ensemble de la commande de la goulotte. Voir la de commande de la goulotte dans le raccord sur Retirez la goupille fendue et insérez la manivelle a.

tableau de bord. Voir la Fig. 3-6.

Guidez la tige à travers le support situé sur l’arrière du •

l’écrou à oreilles et la vis hex. retirés plus tôt. Voir la Fig. 3-5.

Continuez l’installation de la goulotte sur son support avec •

Fig. 3-4

Fig. 3-6

plus tôt. Voir la Fig. 3-4.

en utilisant l’axe de chape et la goupille fendue enlevés

Placez la goulotte sur sa base et attachez-la sur son support •

Fig. 3-3

l’axe de chape sur le support de la goulotte. Voir la Fig. 3-3.

commande de la goulotte ainsi que la goupille fendue et

Retirez l’écrou à oreilles et la vis hex. qui se trouvent sur la •

Installation de la goulotte

Fi g. 3-1

Fig. 3-2

Ils ne servent qu’à l’emballage.

Enlevez et jetez tout élastique en caoutchouc le cas échéant.

plastique qui se trouvent sur les deux côtés du guidon.

Ajustez le guidon en serrant les boutons à oreilles en •

Fig. 3-2.

alignez le guidon supérieur avec le guidon inférieur. Voir la

guidage. Voir la Fig. 3-1. Redressez le guidon supérieur,

de la souffleuse, sont bien alignés avec les rouleaux de

Assurez-vous que les deux câbles, sur la partie inférieure •

avant.

Placez le levier de vitesses dans la 6e position de marche •

Installation du guidon

l’attache-câble et jetez-le avant d’utiliser la souffleuse. de la tarière avec un attache-câble pour l’expédition. Coupez électrique, le fil électrique est maintenu sur l’arrière de l’habitacle REMARQUE: Pour les modèles équipés d’un démarreur

goupilles de cisaillement. du guidon). Consultez le chapitre «Tarières dans la section «Entretien» de cette notice d’utilisation à propos du remplacement des

REMARQUE: Deux goupilles de cisaillement de rechange sont fournies avec la notice d’utilisation (ou dans le panneau en plastique notice sont applicables à tous les modèles de souffleuse.

goulotte sont quelques dispositifs qui peuvent varier par le modèle. Pas toutes les traits discutées (ou les moteurs illustrés) dans ce

REMARQUE: Cette notice d’utilisation couvre plusieurs modèles. Les panneaux de commande, les lumières et les manivelles de la REMARQUE: Les côtés droit et gauche de la souffleuse sont déterminés du poste de conduite, derrière la souffleuse. REMARQUE: Sortez toutes les pièces detachées et enlevez toute garniture d’expédition avant l’assemblage.

d’utilisation du moteur quant au carburant et à l’huile à moteur à employer. REMARQUE: La souffleuse a été expédiée avec le plein d’huile mais SANS ESSENCE. Après l’assemblage veuillez consulter la notice

Assemblage et Montage

6 Section 2 — conSigneS de Sécurité

peuvent lire, comprendre et respecter les avertissements et instructions qui figurent dans cette notice et sur la machine.

AVERTISSEMENT: Votre responsabilité—Cette machine ne doit être utilisée que par des personnes qui

fonctionnement. permettez le moteur et le silencieux de se refroidir avant de les toucher. Les pièces de moteur, particulièrement le silencieux, deviennent extrêmement chaudes lors du AVERTISSEMENT - SURFACE CHAUDE

N’utilisez pas le démarreur électrique du moteur par temps pluvieux. AVERTISSEMENT – SECOUSSE ÉLECTRIQUE

d’échappement contiennent du monoxyde de carbone, un gaz inodore et mortel. Ne faites jamais fonctionner un moteur à l’intérieur ou dans un bâtiment mal ventilé. Les gaz AVERTISSEMENT – MONOXYDE DE CARBONE

Laissez le moteur refroidir pendant au moins deux minutes avant de refaire le plein. AVERTISSEMENT – L’ESSENCE EST UN PRODUIT INFLAMMABLE.

Cette machine peut ramasser et projeter des objets, ce qui peut causer des blessures graves. AVERTISSEMENT – OBJETS PROJETÉS

de la turbine ou de la goulotte. Les pièces en mouvement peuvent amputer mains et pieds. N’approchez pas les mains ou les pieds des pièces en mouvement, de l’habitacle des tarières/ AVERTISSEMENT – TARIÈRES EN MOUVEMENT

lames en mouvement sont à l’intérieur. N’approchez pas les mains de l’ouverture d’éjection pendant que la machine fonctionne. Des AVERTISSEMENT – LAMES EN MOUVEMENT

prendre avant d’essayer d’assembler et d’utiliser la machine. Veuillez lire et suivre toutes les instructions sur la machine et vous assurer de bien les comVEUILLEZ LIRE LA OU LES NOTICES D’UTILISATION.

Symbole Description

instructions sur la machine et vous assurer de bien les comprendre avant d’essayer d’assembler et d’utiliser la machine. Cette page illustre et explique les symboles de sécurité qui peuvent se trouver sur cette machine. Veuillez lire et suivre toutes les

Symboles de sécurité

5SECTION 2 —CONSIgNES DE SÉCURITÉ

l’environnement.

déchets et liquides qui risquent de nuire à la nature et à le pot d’échappement de cette machine.

agréée la plus proche peut vous fournir un pare-étincelles pour de marche par l’utilisateur de la machine. La station technique Si un pare-étincelles est utilisé, il doit être maintenu en bon état

règlements provinciaux ou locaux (le cas échéant). pare-étincelles, conformément aux lois et d’échappement du moteur n’est pas muni d’un de broussailles ou d’herbe si le système être utilisée sur un terrain non entretenu, recouvert d’un moteur à combustion interne et elle ne doit pas

AVERTISSEMENT: Cette machine est équipée

Pare-étincelles

Modification (EM) et Three Way Catalyst (TWC) le cas échéant. systèmes de contrôle des émissions de gaz suivants : Engine de l’essence sans plomb ordinaire et peuvent être dotés des équipement hors route) sont certifiés pour fonctionner avec la Californie et de l’agence EPA fédérales pour SORE (petit Les moteurs certifiés conformes aux normes régulatrices de

Avis concernant les émissions de gaz

le réglage de l’usine du régulateur. fonctionnement à des vitesses dangereuses. Ne modifiez jamais peut provoquer l’emballement du moteur et entraîner son tout le moteur. Toute modification du réglage du régulateur Pour éviter toute blessure grave ou fatale, ne modifiez pas du

Ne modifiez pas le moteur.

blessures graves ou mortelles. ces recommandations peut causer des accidents et des ne sont pas usés de façon excessive. Le non-respect de mécaniques et de sécurité sont en bon état de marche et technique agréée pour vous assurer que tous les dispositifs faites inspecter la machine chaque année par une station de vie utile moyenne, achetez une machine neuve ou heures de fonctionnement. Au terme de cette durée

a une durée de vie utile moyenne de sept (7) ans, ou 60

américaine de protection de l’environnement), ce produit et la “U.S. Environmental Protection Agency” (EPA - Agence Commission sur la sécurité des produits de consommation) D’après la Consumer Products Safety Commission (CPSC - 14.

installée. Ne faites pas tourner le moteur si la bougie n’est pas 13.

pas. Remplacez-les au besoin. d’essence et les raccords ne sont pas fendillés et ne fuient Vérifiez souvent que la conduite, le réservoir, le capuchon 12.

instructions de remisage hors-saison. Consultez toujours la notice d’utilisation quant aux 11.

linge ou autre appareil à gaz). (d’un chauffe-eau, un radiateur, un fourneau, un sèchel’intérieur s’il y a une flamme, une étincelle ou une veilleuse Ne remisez jamais la machine ou les bidons d’essence à 10.

souffleuse. de la tarière et de la turbine ne gèle avant de remiser la pour éliminer la neige de la tarière et éviter que l’ensemble Laissez la machine fonctionner pendant quelques minutes 9.

Respectez les règlements concernant l’élimination des 8.

remplacez-les au besoin.

Prenez soin des étiquettes de sécurité et d’instructions et 7.

«Réglages» dans la notice d’utilisation de la machine.

bien et faites les réglages nécessaires. Consultez le chapitre

Vérifiez fréquemment que les commandes fonctionnent 6.

compromettre la sécurité de l’utilisateur.

peuvent donner lieu à de mauvaises performances et

pas conformes aux spécifications de l’équipement d’origine

authentiques seulement. L’utilisation de pièces qui ne sont

tous les composants et remplacez-les par des pièces

avec l’usage. Par mesure de sécurité, vérifiez souvent

Les plaques de raclage et les patins de la souffleuse s’usent 5.

le moteur s’emballer, ce qui peut être dangereux.

Ne modifiez pas le réglage du régulateur et ne laissez pas 4.

qu’elle n’est pas endommagée.

Examinez soigneusement la machine pour vous assurer

serrés et maintenez la machine en bon état de marche.

Vérifiez régulièrement que les boulons et vis sont bien 3.

le nettoyage, la réparation ou l’examen de la machine.

la terre pour empêcher tout démarrage accidentel pendant

immobilisée. Débranchez le fil de la bougie et mettez-le à

Attendez que la tarière/turbine se soit complètement

débrayez toutes les commandes et arrêtez le moteur.

Avant de nettoyer, de réparer ou d’examiner la machine, 2.

notice d’utilisation.

chapitres concernant l’entretien et les réglages dans cette

souvent qu’ils fonctionnent correctement. Consultez les

Ne modifiez jamais les dispositifs de sécurité. Vérifiez 1.

Entretien et Remisage

vos mains.

Servez-vous toujours d’un outil de dégagement, jamais de 3.

l’immobilisation des lames de la turbine.

Attendez 10 secondes pour vous assurer de 2.

ARRÊTEZ LE MOTEUR.1.

Pour dégager la goulotte d’éjection: d’éjec tion.

Ne vous servez jamais de vos mains pour dégager une goulotte associées aux souffleuses.

goulotte d’éjection est la cause la plus courante des blessures Un contact de la main avec la turbine en mouvement dans la

Pour dégager une goulotte obstruée

du concessionnaire le plus proche de chez vous.

Adressez-vous au service après-vente pour obtenir le nom

qui n’ont pas été abordées par cette notice d’utilisation.

Faites toujours preuve de bon sens dans des situations 21.

causer une fracture, des ecchymoses ou une entorse.

plus vite qu’il n’est possible de lâcher la corde. Ceci peut

du démarreur (recul) attire la main et le bras vers le moteur

puis tirez plus rapidement. La rétraction rapide de la corde

corde jusqu’à ce que vous sentiez une légère résistance,

Pour mettre le moteur en marche, tirez lentement sur la 20.

4 SECTION 2 — CONSIgNES DE SÉCURITÉ

de la machine. (ex. poids de roues, chaînes, cabine etc.) N’utilisez que des accessoires homologués par le fabricant 19.

goulotte. mouvement se soient immobilisées avant de déboucher la Arrêtez le guidon jusqu’à ce que toutes les pièces en pas la goulotte d’éjection pendant que le moteur tourne. pour déboucher l’ouverture de la goulotte. Ne débouchez près de l’admission. Utilisez toujours l’outil de dégagement Ne placez jamais votre main dans la goulotte d’éjection ou 18.

faire un ajustement quelconque ou d’examiner la machine. immobilisée avant de déboucher la goulotte d’éjection, de Attendez que la tarière/turbine se soit complètement de quitter le poste de conduite (derrière les guidons). Débrayez toutes les commandes et arrêtez le moteur avant 17.

remettre en marche. endommagée. Réparez tout dégât éventuel avant de la vibrer de façon anormale. Vérifiez que la machine n’est pas le à la terre contre le moteur si la machine commence à Arrêtez le moteur, débranchez le fil de la bougie et mettez-16.

surfaces glissantes. Soyez prudent en reculant. Ne déplacez jamais rapidement la souffleuse sur des 15.

utilisée. turbine pour transporter la machine et lorsqu’elle n’est pas Débrayez la commande de l’ensemble de la tarière et de la 14.

et tenez fermement le guidon. Marchez, ne courrez pas.

lumière est insuffisante. Gardez toujours un bon équilibre

N’utilisez pas la machine si la visibilité est mauvaise ou si la 13. neige trop rapidement.

Ne fatiguez pas la machine en essayant de déblayer la 12. quiconque de se tenir devant la machine.

et des animaux de compagnie et ne permettez jamais à Ne dirigez jamais la neige vers des enfants, des spectateurs 11.

matériels. ricocher et causer des blessures graves ou des dégâts des fenêtres, murs, voitures, etc. car les débris peuvent Prévoyez de travailler en évitant de projeter la neige vers 10.

travaillant sur une pente. Faites très attention en changeant de direction et en 9.

évidents et à la circulation. ou chemins en gravier. Faites attention aux dangers non Soyez extrêmement prudent à proximité des routes, allées 8.

peuvent causer des brûlures. Ne les touchez pas. Le silencieux et le moteur deviennent très chauds et 7.

boissons alcoolisées ou après avoir pris des médicaments. Ne vous servez pas de la machine après avoir bu des 6.

dangereux. contiennent du monoxyde de carbone, un gaz inodore très clos ou mal aéré car les gaz d’échappement du moteur Ne faites jamais fonctionner la machine dans un local 5.

place et assurez-vous qu’ils sont en bon état. endommagée. Laissez tous les dispositifs de sécurité en Ne travaillez jamais sans la goulotte d’éjection ou si elle est 4.

sont relâchées. automatiquement à la position de débrayage lorsqu’elles facilement dans les deux directions et revenir Toutes les manettes de commande doivent fonctionner 3.

machine et pourrait causer des blessures corporelles.

jamais son rôle ce qui rendrait dangereux l’emploi de la

de la turbine est un dispositif de sécurité. Ne contournez

La manette de commande de l’ensemble de la tarière et 2.

mouvement peuvent amputer mains et pieds.

turbine ou dans la goulotte d’éjection. Les pièces en

en mouvement, dans l’habitacle de la tarière ou de la

Ne placez jamais vos mains ou vos pieds près d’une pièce 1.

Utilisation

en position ouverte. N’utilisez pas un pistolet de distribution à blocage l’ouverture du contenant pendant le remplissage. distribution et le bord du réservoir d’essence ou Maintenez toujours le contact entre le pistolet de m.

distribution de la pompe d’essence. un contenant d’essence plutôt qu’avec le pistolet de motorisé sur le camion ou la remorque en utilisant ce n’est pas possible, faites le plein de l’équipement camion ou de la remorque et faites le plein au sol. Si Si possible, déchargez l’équipement motorisé du l.

plein. contenants au sol, loin de tout véhicule, pour faire le à revêtement en plastique. Placez toujours les dans un véhicule, un camion ou une remorque Ne remplissez jamais les contenants d’essence k.

minutes avant de la remiser. Laissez la machine refroidir pendant au moins 5 j.

appareil à gaz). radiateur, un fourneau, un sèche-linge ou autre étincelle ou une veilleuse (d’un chauffe-eau, un d’essence à l’intérieur s’il y a une flamme, une Ne remisez jamais la machine ou les bidons i.

attendez 5 minutes avant de la remettre en marche. sur le moteur et la machine. Déplacez la machine et En cas de débordement, essuyez toute éclaboussure h.

Resserrez bien le capuchon d’essence.g. l’expansion du carburant.

espace d’un demi-pouce environ pour permettre Ne faites jamais déborder le réservoir. Laissez un f.

minutes avant de faire le plein. Laissez le moteur refroidir pendant au moins deux e.

pas d’essence pendant que le moteur tourne. N’enlevez jamais le capuchon d’essence et n’ajoutez d.

Ne faites jamais le plein à l’intérieur.c. toute autre source incandescente.

Éteignez toute cigarette ou pipe, tout cigare ou b. seulement.

Remisez le carburant dans des bidons homologués a.

immédiatement de vêtements. sur vos vêtements s’enflammaient. Rincez votre peau et changez être grièvement blessé si des éclaboussures sur votre peau ou inflammable et les vapeurs risquent d’exploser. Vous pouvez en manipulant de l’essence. Il s’agit d’un produit extrêmement Pour éliminer tout risque de blessure grave, faites très attention

Manipulation de l’essence:

surtout en reculant.

extérieure avant de commencer à déblayer. Laissez le moteur et la machine s’habituer à la température 7.

(à moins d’indications contraires de la part du fabricant). N’essayez jamais de régler le moteur pendant qu’il tourne 6.

en marche. Débrayez toutes les commandes avant de mettre le moteur 5.

avec les surfaces en gravier ou en pierre concassée. Réglez la hauteur de l’habitacle pour éviter tout contact 4.

démarreur électrique. à la terre avec toutes les machines équipées d’un moteur à Utilisez une rallonge à 3 fils et une prise de courant mises 3.

améliorent votre stabilité sur des surfaces glissantes. les pièces en mouvement. Portez des chaussures qui ou de vêtements amples qui risquent de se prendre dans adéquats. Ne portez pas de bijoux, d’écharpes longues Ne travaillez pas sans porter des vêtements d’hiver 2.

aux yeux. Un objet peut en effet être projeté, ricocher et vous blesser machine ou en effectuant un réglage ou une réparation. Portez toujours des lunettes de sécurité en utilisant la 1.

risquent d’être projetés par la tarière/turbine. fer et autres objets sur lesquels vous pourriez trébucher ou qui les paillassons, journaux, traîneaux, morceaux de bois, fils de Examinez soigneusement la zone à déblayer et enlevez tous

Préparation

Soyez toujours prudent pour ne pas glisser ou tomber, 7.

s’approche.

quand elle est en marche. Arrêtez la machine si quelqu’un

enfants à une distance d’au moins 75 pieds de la machine

Gardez les spectateurs, les animaux de compagnie et les 6.

projeter la neige vers la route, des spectateurs, etc.

blessures graves. Prévoyez de travailler en évitant de

Les objets projetés par la machine peuvent causer des 5.

le fonctionnement de la machine de s’en servir.

Ne permettez jamais à des adultes ne connaissant pas bien 4.

s’en servir sous la surveillance étroite d’un adulte.

de sécurité. Ils doivent apprendre à utiliser la machine et

fonctionnement de la machine et respecter les consignes

doivent lire la notice d’utilisation, bien comprendre le

de se servir de la machine. Des adolescents plus âgés

Ne permettez jamais à des enfants de moins de 14 ans 3.

commandes.

Apprenez à arrêter la machine et à débrayer rapidement les

utilisation de cette machine avant de vous en servir.

Familiarisez-vous avec les commandes et la bonne 2.

ultérieure et pour commander des pièces de rechange.

notice d’utilisation à un endroit sûr pour toute consultation

d’utilisation avant de la mettre en marche. Conservez cette

instructions qui figurent sur la machine et dans la notice

Assurez-vous de lire et de bien comprendre toutes les 1.

Formation

blessures corporelles graves et même mortelles. et pieds et projeter des débris. Par conséquent, le non-respect de ces consignes peut causer des de la part de l’utilisateur peut entraîner des blessures graves. Cette machine peut amputer mains dans la notice d’utilisation. Comme avec tout appareil motorisé, une négligence ou une erreur DANGER: Cette machine doit être utilisée conformément aux consignes de sécurité qui figurent

d’autres problèmes liés à la reproduction. reconnus dans l’État de Californie comme causant le cancer, des anomalies congénitales ou

AVERTISSEMENT: Les gaz d’échappement de ce produit contiennent des produits chimiques

CALIFORNIA PROPOSITION 65

SYMBOLE!

peut entraîner des blessures corporelles. RESPECTEZ L’AVERTISSEMENT QUI ACCOMPAGNE CE

d’utilisation avant d’essayer de vous servir de cette machine. Le non-respect de ces instructions vos biens, mais aussi ceux d’autrui. Prière de lire toutes les instructions figurant dans cette notice qui, si elles ne sont pas respectées, peuvent mettre en danger non seulement votre personne et AVERTISSEMENT: Ce symbole attire votre attention sur des consignes de sécurité importantes

Consignes de sécurité

Rendez visite au concessionnaire le plus proche de chez vous en appelant le service après-vente au 1-866-523-5218.

ses commandes, son fonctionnement ou son entretien. Choisissez parmi les options ci-dessous : Nos techniciens peuvent vous aider si vous avez des difficultés en assemblant cette machine ou si vous avez des questions concernant

Veuillez NE PAS retourner la machine au détaillant qui vous l’à vendue, sans vous adresser d’abord au service après vente.

Service après-vente

localité. de notre site internet, soit auprès du concessionnaire de votre

NumÉRO DE SÉRIE

NumÉRO DE mODÈLE

vous avez besoin d’une aide technique soit par l’intermédiaire à l’arrière du châssis. Ces renseignements seront nécessaires si vous derrière la souffleuse à la poste de conduite et regardez fournis sur la droite. Pour localiser la plaque signalétique, placezlocaliser la plaque signalétique et reporter les renseignements Avant de préparer et d’utiliser votre nouvelle machine, veuillez

machine. Enregistrez les renseignements concernant la

Service technique ...................................................19

antipollution .......................................................... 26

Déclaration de garantie du système

Garantie ................................................................. 25

Pièces de rechange ................................................ 24

Dépannage ............................................................ 23

amples renseignements. fournie séparément avec la machine, pour obtenir de plus moteur. Veuillez consulter la notice d’utilisation du moteur, caractéristiques techniques, la garantie et l’entretien du problèmes concernant la performance, la puissance, les Le fabricant du moteur est responsable pour tous les

d’utilisation s’entendent à partir du poste de conduite. Les mentions de droite et de gauche dans cette notice

toujours satisfaits. sur cette page. Nous voulons nous assurer que nos clients seront après-vente, l’adresse internet et l’adresse postale se trouvent appelez-nous directement. Les numéros de téléphone du service adressez-vous au concessionnaire de service de votre localité ou En cas de problème ou de question concernant cette machine,

modèles et l’équipement sans préavis et sans obligation. droit de modifier les caractéristiques techniques du produit, les ne pas s’appliquer à tous les modèles. Le fabricant se réserve le

Entretien et réglages ..............................................16

Fonctionnement .....................................................15

Commandes et caractéristiques ..........................12

Assemblage et Montage ......................................... 7

Consignes de sécurité .............................................. 3

avantages mentionnés et/ou illustrés dans cette notice peuvent

concernant différents modèles. Les caractéristiques et les

peut mentionner une vaste gamme de spécifications techniques

caractéristiques et son fonctionnement. Sachez que cette notice

notice d’utilisation pour vous familiariser avec la machine, ses

l’impression de cette notice d’utilisation. Consultez souvent cette

qui sont disponibles à propos de ce produit au moment de

Tous les renseignements fournis ici sont les plus récents

blessures corporelles ou des dégâts matériels.

énoncées. Le non respect de ces consignes peut causer des

la machine suivra soigneusement les consignes de sécurité

sécurité. Veuillez vous assurer que toute personne qui utilisera

et comment l’utiliser et l’entretenir facilement et en toute

l’équipement. Elle vous explique comment préparer la machine

Veuillez lire cette notice d’utilisation au complet avant d’utiliser

remarquables s’il est correctement utilisé et entretenu.

été soigneusement conçu pour vous offrir des performances

Merci d’avoir acheté votre nouvel équipement. Ce véhicule a

Merci !

À l’intention du propriétaire

05/12/10

769-06122

IMPRIMÉAUX ÉTATS-UNIS

APPELEZ LE SERVICE APRÉS VENTE AU 1-866-523-5218

METTRE EN MARCHE LA MACHINE. LES INSTRUCTIONS AVANT DE RÉGLES DE SÉCURITÉ ET LISEZ ATTENTIVEMENT LES

IMPORTANT:

NOTICE D’UTILISATION

Dépannage * Listes des pièces détachées * Garantie

Sécurité * Montage * Fonctionnement * Réglages * Entretien

Yardworks 769-06122 Operators Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
