Yardmaster 68 GEY, 68 ZGEY Assembly Instructions

0606

Please direct enquires
to:

Yardmaster International
Cahore Road
Draperstown
BT45 7AP.

Demandes de
renseignements à:

TRIGANO JARDIN
Service Commercial
Usine du Boulay
41 170 Cormenon
Mondoubleau

Bitte alle Anfragen an:

I.N.I
Kaistraße 7-9
40221 Düsseldorf
Tel: [phone]

Tel: [phone] Tel: [phone]

Montageanweisungen
Metallgerätehäuser

Assembly
Instructions

Instructions
D'assemblage
Abris én Métal

Opbouwbeschrijving
Metalen Bergingen

GREEN VERT GRÜN
MODEL 68 GEY
SILVER
MODEL 68 ZGEY

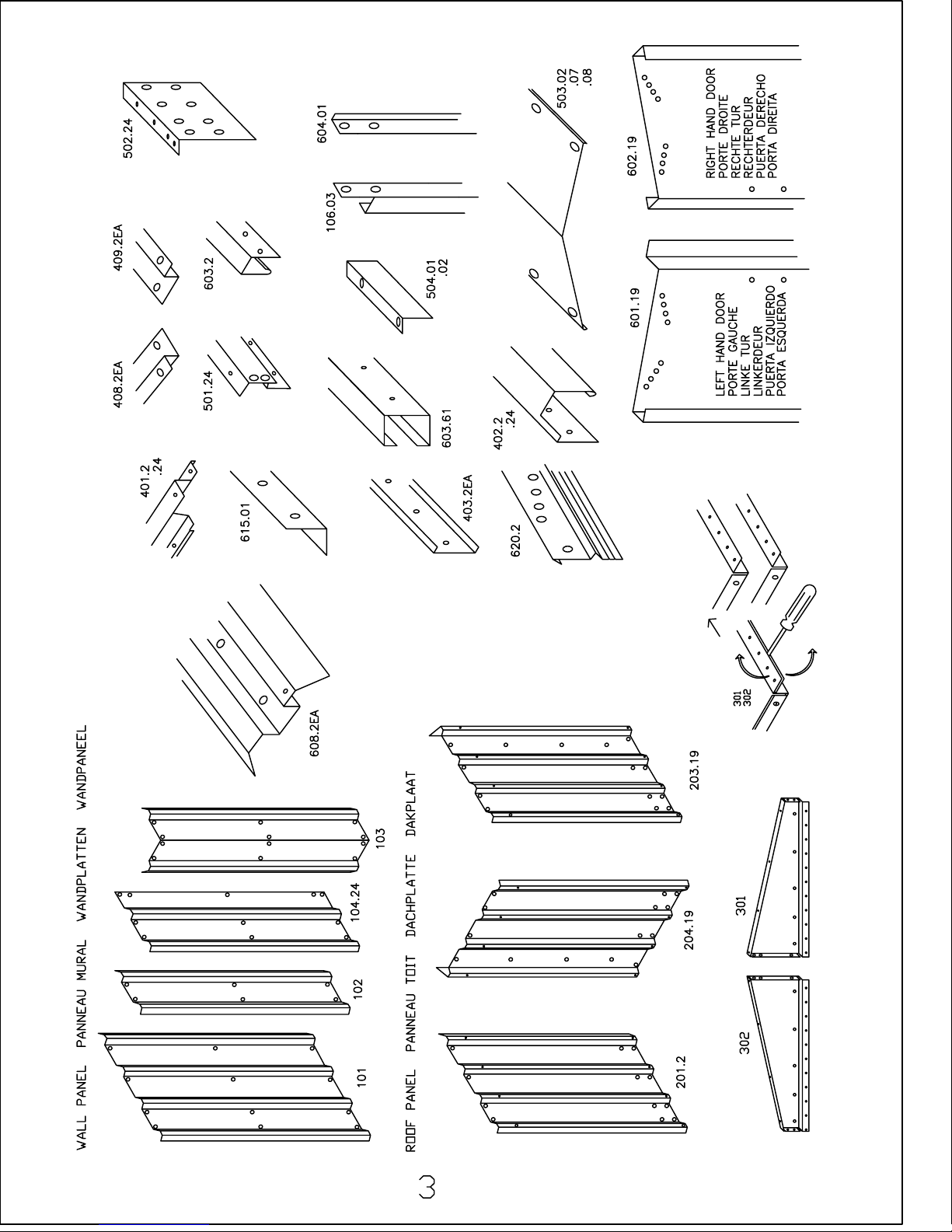

PARTS LIST ONDERDELENLIJST PART NO MODEL & QTY LENGTH
PART DESCRIPTION BESCHRIJVING VAN DE

ONDERDELEN

68 MM

600 mm Wall Panel 600mm Wandpaneel

101 8 1600

200 mm Wall Panel 200mm Wandpaneel

102 4 1600

Corner Panel Hoekpaneel

103 4 1600

Front Panel Voorpaneel

104.24 2 1600

Inter-Roof Panel Dak-Tussenplaat

201.20 4 1010

Left Hand Front/Right Hand Rear
Roof Panel

Dakplaat
Linksvoor/Rechsachter

203.19 2 1010

Right Hand Front/Left Hand Rear
Roof Panel

Dakplaat
Rechtsvoor/Linksachter

204.19 2 1010

Gable Left Hand Front/Right
Hand Rear

Geveltop­Linksvoor/Rechtsachter

301 2 920

Gable Right Hand Front/Left
Hand Rear

Geveltop­Rechtsvoor/Linksachter

302 2 920

Base Rail Funderingsrail

401.2 2 1833

Base Rail Funderingsrail

401.24 2 2233

Side Brace Zijklamp

402.2 1 1765

Side Brace Zijklamp

402.24 2 2165

Front Brace Voorklamp

403.2EA 2 465

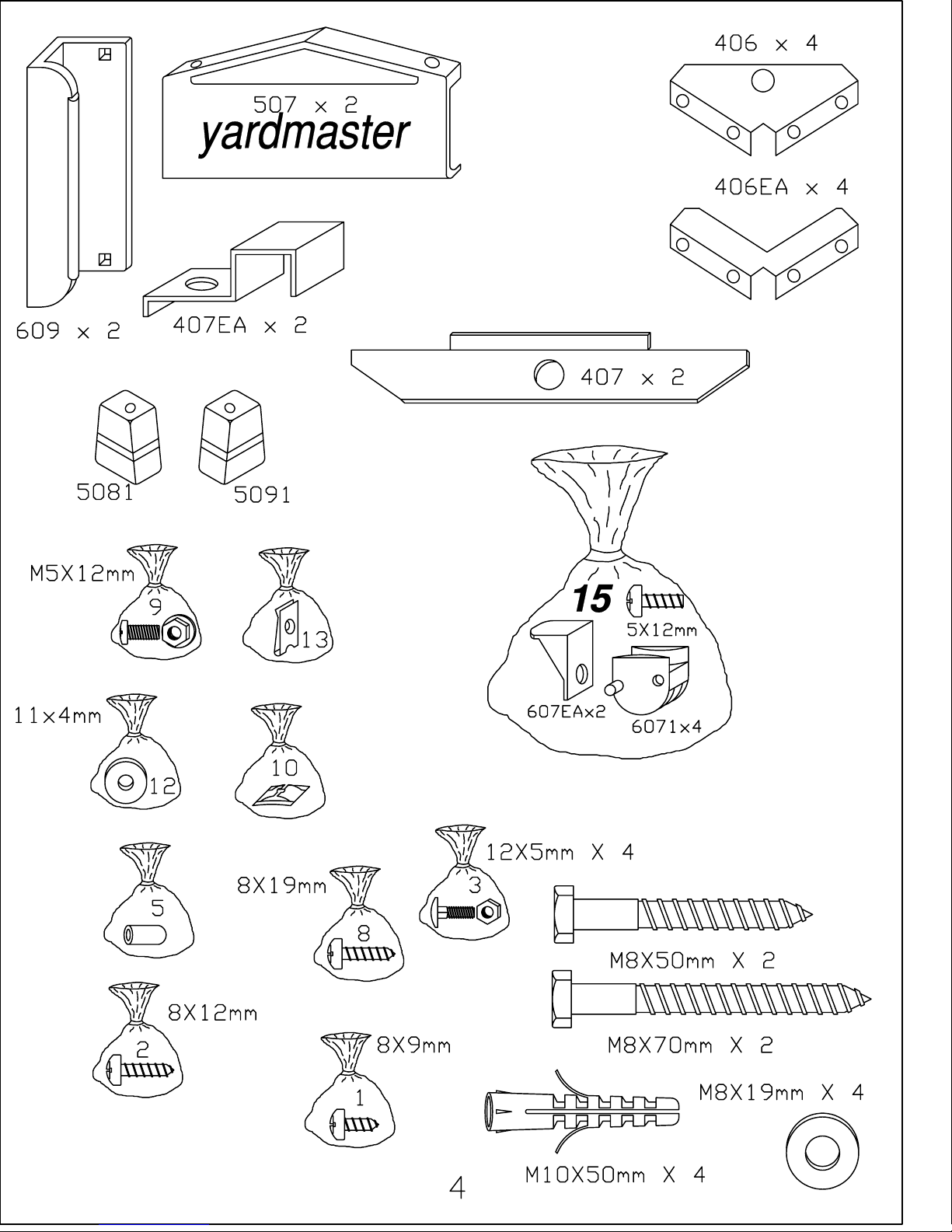

Corner Gusset Hoekinzetstuk

406 4 86

Notched Corner Gusset Hoekinzetstuk

406EA 4 86
Corner Gusset Stiffner Versterking Van Hoekinzetstuk 407 2 150
Front Anchor Bracket Verankering Steun

407EA 2 69
Left Hand Outer Door Guide Deurgeleider Linksbuiten

408.2EA 1 885

Right Hand Outer Door Guide Deurgeleider Rechtsbuiten

409.2EA 1 885

Side Beam Zijbalk

501.24 2 2234

Roof Beam Dakbalk

502.24 2 2234

Ridge Cover Nokplaat

503.02 2 615

Ridge Cover Nokplaat

503.07 1 490

Ridge Cover Nokplaat

503.08 1 690

Roof Angle Regengoot

504.01 2 1015

Roof Angle Regengoot

504.02 2 1365

Ridge Cover Cap Nokplaat Eindstuk

507 2 160
Left Hand End Cap Eindkap Linker

5081 2 45
Right Hand End Cap Eindkap Rechte

5091 2 45
Left Hand Door Linkerdeur

601.19 1 1593

Right Hand Door Rechterdeur

602.19 1 1593

Gable Brace Geveltop-Klamp

603.2 2 1800

Door Track Deurrail

603.61 2 890

Outer Door Post Deurstijl Buitenzijde

604.01 2 1598

Inner Door Post Deurstijl Binnenzijde

106.03 2 1598

Door Brace Deurklamp

620.2 6 420

Door Spacer Deurhoekstuk

607EA 2 26
Door Slider Deurrolletje

6071 4 45
Door Saddle Deurslede

608.2EA 1 820

Door Handle Deurhendel

609 2 100
Door Pelmet Deurlijst

61501 1 820

LISTE DE PIECES TEILE-LISTE PART NO. MODEL & QTY LENGTH
DESCRIPTION DE LA PIECE TEILE-BEZEICHNUNG

68 MM

Panneau Mural 600mm 600mm Wandplatten

101 8 1600

Panneau Mural 200mm 200mm Wandplatten

102 4 1600

Panneau D'angle Eckplatten

103 4 1600

Panneau Avant Vorderplatten

104.24 2 1600

Panneau Toit (Milieu) Dach-Zwischenplatten

201.20 4 1010

Panneau Toit Avant
Gauche/Arrière Droite

Linke Vordere Bzw. Hintere
Rechte Dachplatte

203.19 2 1010

Panneau Toit Avant
Droite/Arrière Gauche

Rechte Vordere Bzw. Hintere
Linke Dachplatte

204.19 2 1010

Pignon-Avant
Gauche/Arrière Droite

Giebel-Vorne Links Bzw. Hinten
Rechts

301 2 920

Pignon-Avant Droite/Arrière
Gauche

Giebel-Vorne Rechts Bzw.
Hinten Links

302 2 920

Rail Base Grundleiste

401.24 2 2233

Contreventement Latéral Seitenstütze

402.2 1 1765

Contreventement Latéral Seitenstütze

402.24 2 2165

Contreventement Avant Vorderstütze

403.2EA 2 465

Gousset D'angle Eckenwinkel

406 4 86

Gousset D'angle entaillé Eckenwinkel

406EA 4 86

Renfort De Gousset D'angle Eckenwinkelversteifung

407 2 150

Bride d'angle devant Eckenwinkelversteifungen

407EA 2 69

Guide De Porte Extérieur
Gauche

Linke äuBere Türführung

408.2EA 1 885

Guide De Porte Extérieur
Droite

Rechte äuBere Türführung

409.2EA 1 885

Poutre Latérale Seitenträger

501.24 2 2234

Poutre Toit Dachträger

502.24 2 2234

Faîtière Firstverkleidung

503.02 2 615

Faîtière Firstverkleidung

503.07 1 490

Faîtière Firstverkleidung

503.08 1 690

Gouttière d'angle Dachtraufeverkleidung

504.01 2 1015

Gouttière d'angle Dachtraufeverkleidung

504.02 2 1365

Chape Faîtière Firstverkleidungskappe

507 2 160

Embout D'Extrémité De
Gouttière Gauche

Linke Dachrinnen-Endkappen 5081 2 45

Embout D'Extrémité De
Gouttière Droite

Rechte Dachrinnen-Endkappen 5091 2 45

Porte Gauche Linke Tür

601.19 1 1593

Porte Droite Rechte tür

602.19 1 1593

Glissière De Pignon Giebel-Vorne balken

603.2 2 1800

Glissière De Porte Türschienen

603.61 1 1765

Montant De Porte Extérieur TurauBenpfosten

604.01 2 1598

Montant De Porte Intérieur Türinnenpfosten

106.03 2 1598

Porte Renforcee Tür Balken

620.2 6 420

Coulisseau Bais Tür-Distanzschiebe

607EA 2 26

Coulisseau haut Türschieber

6071 4 45

Bride De Porte Türschwelle

608.2EA 1 816

Poignée De Porte Türgriff

609 2 100

Porte Renforcee Tü rrandabdeckung

615.01 1 820

ASSEMBLY
INSTRUCTIONS (ENGLISH)
MODEL 68 GEY/ZGEY.

Before starting, read through the
assembly instructions carefully.
Check thoroughly all the parts
you have received against the
parts list (page 1) and the
diagram (page 3,4). Ensure that
no parts are damaged.

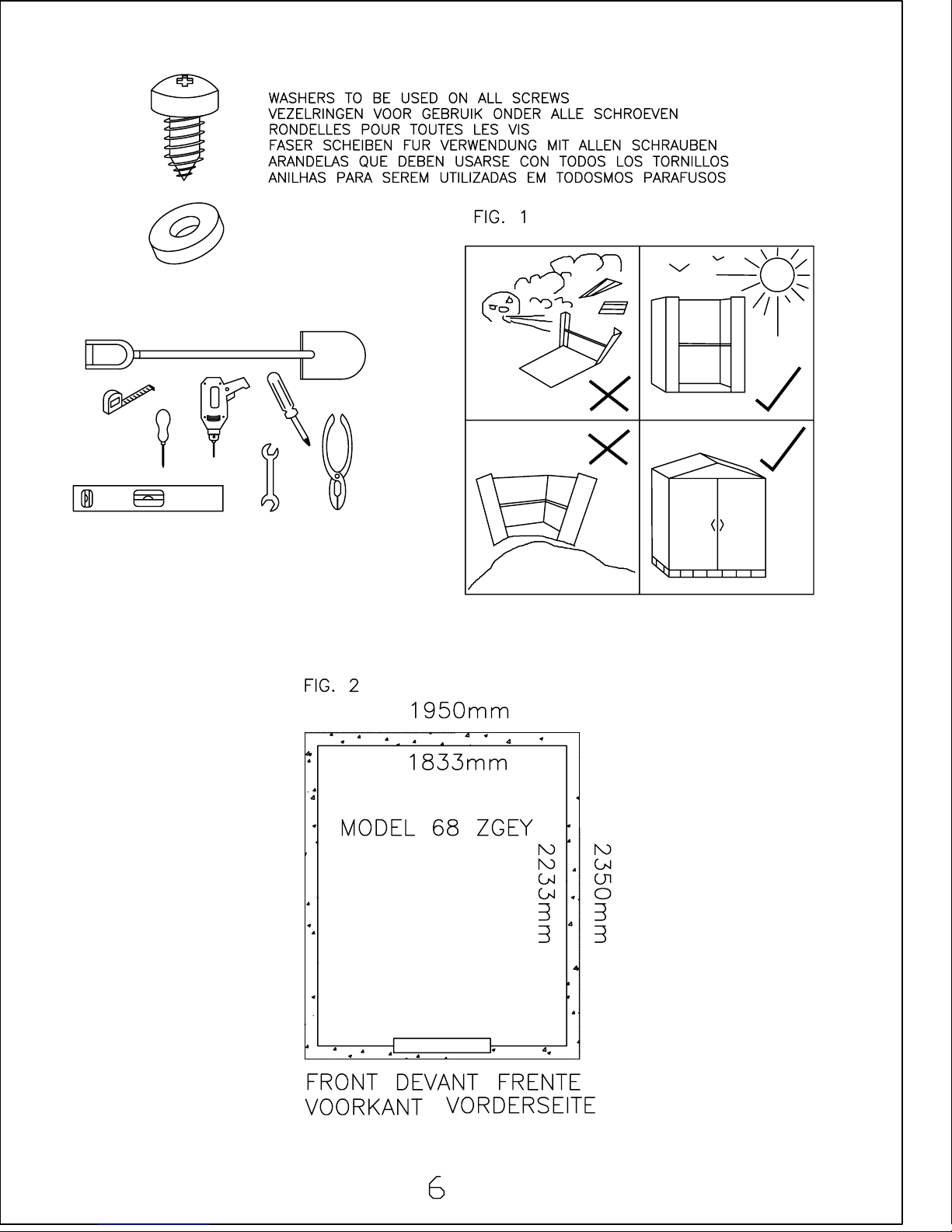

THINGS TO REMEMBER !

1. W

EATHER WARNING

! DO NOT

ERECT YOUR BUILDING ON A WINDY
DAY

. A

NY BUILDING LEFT PARTIALLY
CONSTRUCTED MAY BE SERIOUSLY
DAMAGED

(FIG.1).

2.A

LWAYS ASSEMBLE THE ROOF

FIRST

,

ESPECIALLY IF YOU DO NOT
INTEND TO COMPLETE
CONSTRUCTION ON THE SAME DAY

.

3. A

LL ASSEMBLY OPERATIONS MUST
TAKE PLACE ON A COMPLETELY
LEVEL SURFACE

(FIG. 1)

4.U

NLESS OTHERWISE STATED

SCREWS AND WASHERS

(B

AGS 1 AND

12)

MUST BE USED IN ALL ASSEMBLY

OPERATIONS

.

5.I

T IS RECOMMENDED THAT YOU
WEAR THE GLOVES PROVIDED WHEN
ASSEMBLING THIS PRODUCT

.

6. T

HE SHED SHOULD BE SECURELY
ANCHORED TO A FIRM LEVEL BASE EG
CONCRETE

,

PAVING SLABS, WOOD
ETC FOR CONCRETE BASE SEE
BELOW

.

SITE PREPARATION
CONCRETE.

1.Concrete should be laid a
minimum of 75mm thick and at
least 100mm greater than the
overall size of the metal base
frame at approx. 25mm above
ground level. A sheet of heavy
duty polythene placed under the
base area will help prevent
dampness rising from the
ground into the shed. For
concrete base measurements
see fig. 2.

NOTICE DE MONTAGE
68 GEY / 68 ZGEY.

Avant de commencer à lire
attentivement la notice de
montage, vérifier précisément si
vous avez bien reçu toutes les
pièces énoncées sur la liste page
2, ainsi que sur le schéma page
3&4. Assurez vous qu'aucune
pièce n'a été endommagée.

N'OUBLIEZ PAS !

1. TEMPÊTE DE VENT: NE JAMAIS
MONTER VOTRE ABRI PAR GRAND VENT.
NE PAS LAISSER UN ABRI
PARTIELLEMENT MONTÉ, LES PIÈCES
POUVANT ÊTRE ENDOMMAGÉES
(FIG. 1).

2. ASSEMBLER EN PRIORITÉ LE TOIT
SURTOUT SI VOUS PENSEZ NE PAS FINIR
LE MONTAGE DANS LA JOURNÉE.

3. TOUTES LES OPÉRATIONS DE
MONTAGE DOIVENT ÊTRE RÉALISÉES
SUR UNE SURFACE PLANE(fig 1).

4. UTILISER SUR TOUTES LES VIS À
MÉTAUX D'ASSEMBLAGE
(SAC NO 1) LES RONDELLES
D'ÉTANCHÉITÉ (SAC NO 12).

5. IL EST RECOMMANDÉ QUE VOUS
PORTIEZ LES GANTS PRÉVUS À CET
EFFET LORS DU MONTAGE DE VOTRE
ABRI.

6. L’ABRI DOIT ETRE FIXE AU SOL SUR
UNE SURFACE PLANE, PAR EXEMPLE,
BETON, DALLES EN BETON, BOIS ETC.
POUR UNE SURFACE DE BETON, VOIR CI­DESSUS.

PRÉPARATION DE LA DALLE:

1. Le béton doit être coulé sur
une épaisseur de 75mm, et
dépasser de 100mm la hauteur
du profilé de base soit 25mm au
dessus du niveau du sol.
L'utilisation d'une toile de
polythène épaisse et résistante,
placée sous la base aidera à
empêcher l'humidité de monter
du sol dans l'abri. Pour les
dimensions de la dalle en béton,
vous reporter à la fig. 2.

MODELLE 68 GEY/ 68ZGEY
MONTAGEANLEITUNG

VOR BEGINN:

1. Machen Sie sich mit den
Montageanweisungen vertraut.

2. Überzeugen Sie sich an Hand
der Teileliste (Seite 2) und der
Schaubilder (seite 3 &4), ob alles
vollzählig ist und die Teile nicht
beschädigt sind.

WICHTIG

1. S

TELLEN SIE DAS HAUS NICHT AN

EINEM STÜRMISCHEN

T

AG AUF

.

J

EDES HAUS WÜRDE UNTER

SOLCHEN

W

ETTER-BEDINGUNGEN

BESCHÄDIGT WORDEN

.

2. D

ER GARTENSCHUPPEN MUß AUF

EINER VOLLSTÄNDIG EBENEN

F

LÄCHE

ERRICHTET WERDEN

.

3. S

OFERN NICHT ANDERS

ANGEZEIGT BENÜTZEN

S

IE DIE

S

CHRAUBEN UND WASSERDICHTEN

F

ASERSCHEIBEN (BEUTEL

1 & 12)

BEI ALLEN MONTAGEGÄNGEN

.

4. T

RAGEN SIE DIE BELIEFERTEN

H

ANDSCHUHE BEI DER MONTAGE

.

5. E

S IST EMPFEHLENSWERT ZUERST

DAS

D

ACH ZU MONTIEREN

BESONDERS WENN

S

IE DEN AUFBAU

NICHT AN SELBEN

T

AG BEENDEN

WOLLEN

.

VORBEREITUNG DES
BETONFUNDAMENTS:

Die Betonplattform soll
mindestens 70-80mm stark und
mindestens 100mm länger und
breiter als der metall­grundrahmen sein. die plattform
sollte auberdem mindestens
25mm über dem boden sein.
Ein laken aus
hochleistungskunstsfoff unter
dem fundament wird dazu helfen,
feuchtigkeit vorzubeugen, die
von der erde in den schuppen
hineindringt.

BOUWHANDLEIDING
MODELLEN 68 GEY/ 68 ZGEY

Voordat U met de bouw begint,
maakt U zich dan eerst goed
vertrouwd met de
bouwaanwijzingen.
Kruis alle ontvangen onderdelen
op de onderdelenlijst (pagina 1)
en diagram (pagina 3&4) aan.
Controleer of de onderdelen niet
zijn beschadigd.

BELANGRIJK !

1 MONTEER UW SCHUUR NIET OP EEN
WINDERIGE DAG. DE KANS DAT ER
TŸDENS HET MONTEREN
BESCHADIGINGEN ONTSTAAN IS DAN
ZEER GROOT AANWEZIG (Afb 1).
2 HET IS AAN TE RADEN , OM EERST HET
DAK TE MONTEREN, VOORAL ALS U NIET
VAN PLAN BENT OM HET COMPLETE
SCHUURTJE IN EIN DAG TE MONTEREN.
3 DE BOUW DIENT UITGEVOERD TE
WORDEN OP EEN GEHEEL VLAKKE
ONDERGROND (Afb 1)
4 TENZY ANDERS AANGEGEVEN MOETEN
BIJ HET MONTEREN DE SCHROEVEN EN
VEZELRINGEN UIT (Zak 1 en 12) WORDEN
GEBR UIKT.
5 HET IS AAN TE RADEN DE
MEEGELEVERDE HANDSCHOENEN BIJ
HET MONTEREN TE DRAGEN

VOORBEREIDING VAN DE
BOUWPLAATS VAN BETON

1 Het beton dient minimaal
75mm dik te worden gelegd.
Ongeveer 25mm boven
grondniveau dient het beton
minstens 100mm breder te zijn
dan de totale maal van het
metalen funderingsraam.
Afb. 2.
