Yardmaster 108WGL Instruction manual

0409

Please direct enquires to:

Yardmaster International
Cahore Road
Draperstown
BT45 7AP.
Tel: [phone]

Demandes de
renseignements à:

TRIGANO JARDIN
Service Commercial
Usine du Boulay
41 170 Cormenon
Mondoubleau
Tel: [phone]

Bitte alle Anfragenan:

I.N.I.
Kaistrabe 7-9
40221 Düsseldorf
Tel: [phone]

Green Vert Grun

MODEL 108 GSL

Brown Brun Braun

MODEL 108 WGSL

Assembly Instructions
Instructions D'assemblage Abris én Métal
Opbouwbeschrijving Metalen Bergingen
Montageanweisungen Metallgerätehäuser
Instrucciones De Montaje
Instruções De Montagem Abrigo Metálico

$OO

3OHDVH'LUHFW(QTXLUHVWR%LWWHDOOH$QIUDJHQDQ 'HPDQGHV'H5HVHLJQHPHQWV$

<DUGPDVWHU,QWHUQDWLRQDO  ,1, 7ULJDQR -DUGLQ
&DKRUH5G .DLVWUDH  6HUYLFH&RPPHUFLDO
'UDSHUVWRZQ 'VVHOGRUI 8VLQHGX %RXOD\
%7$3 7HO &RUPHQRQ
7HO    0RQGRXEOHDX

7HO    

0409NG

Email: [e-mail]

Tel: 02505 / 939987
Email: [e-mail]

Fax: [phone]
Email: [e-mail]

PARTS LIST LISTE DE PIECES PART NO. MODEL LENGTH
PART DESCRIPTION DESCRIPTION DE LA PIECE

MM

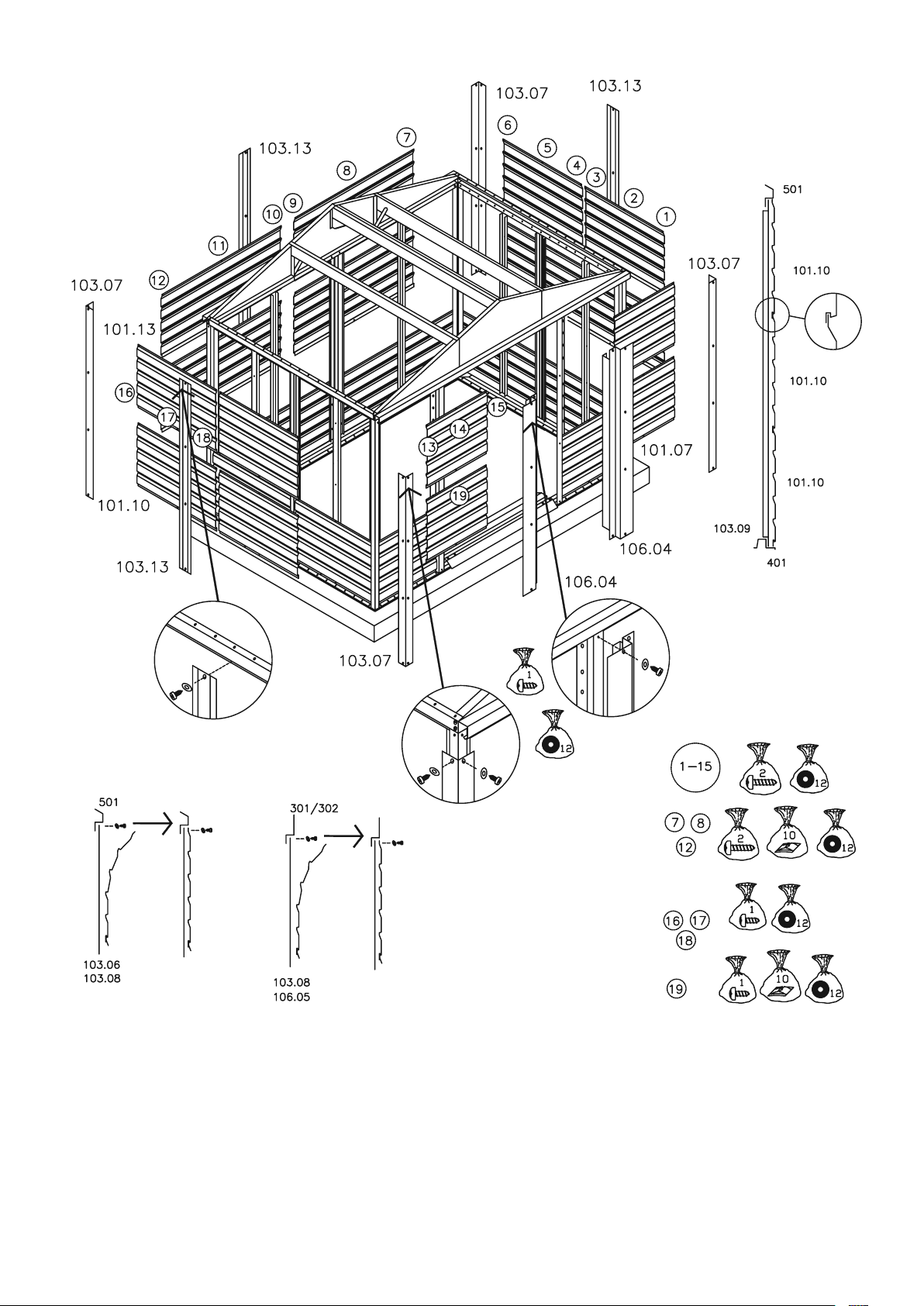

Side Wall Panel Panneau Mural 101.10 12 1070
Back Wall Panel Panneau Mural 101.13 6 1370
Front wall Panel Panneau Mural 101.07 6 720

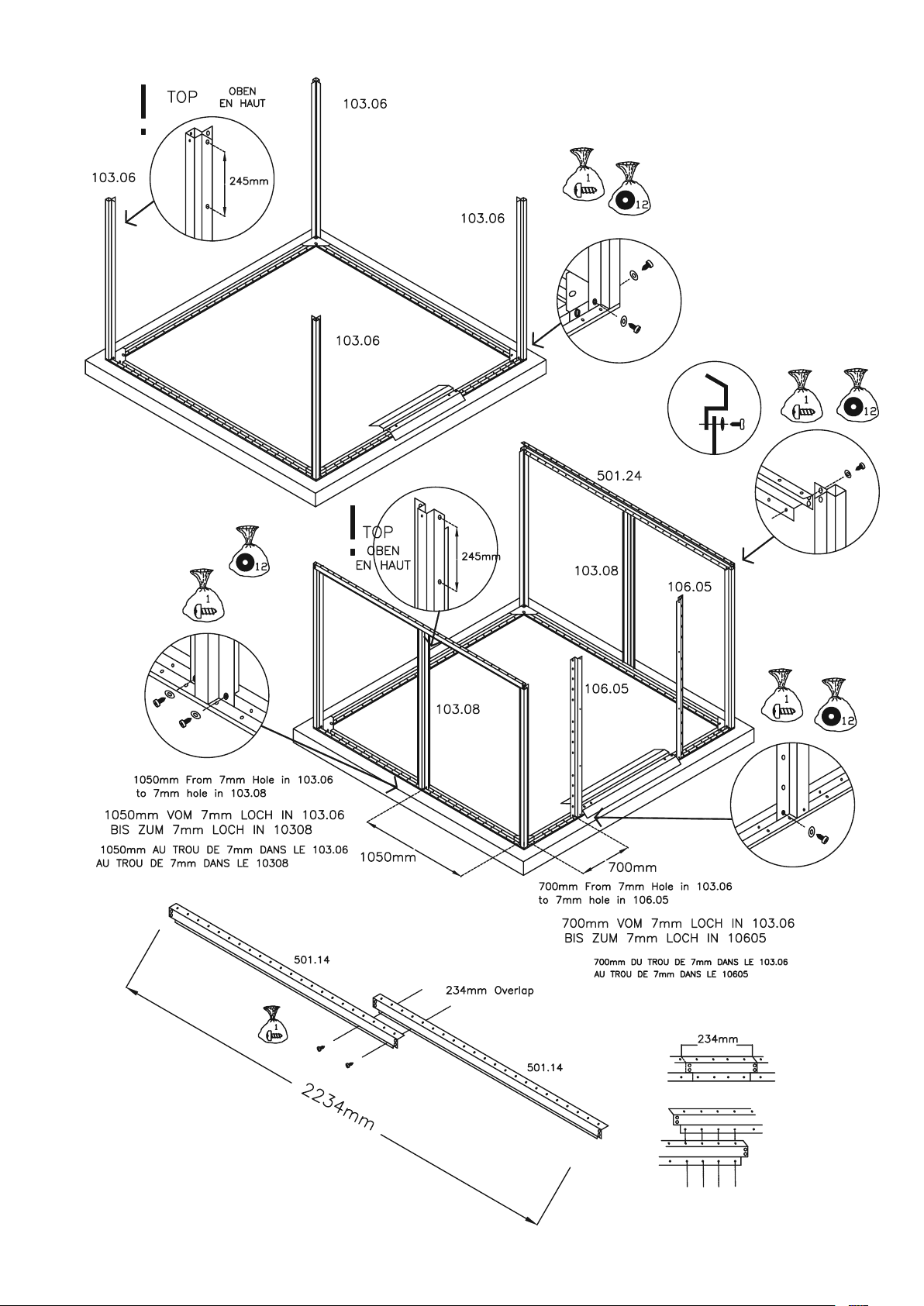

Corner Post Montant d'Angle 103.06 4 1825
Corner Post Ca

p

Chape de montant d'Angle 103.07 4 1825
Intermediate Post Montant intermediaire 103.08 3 1825

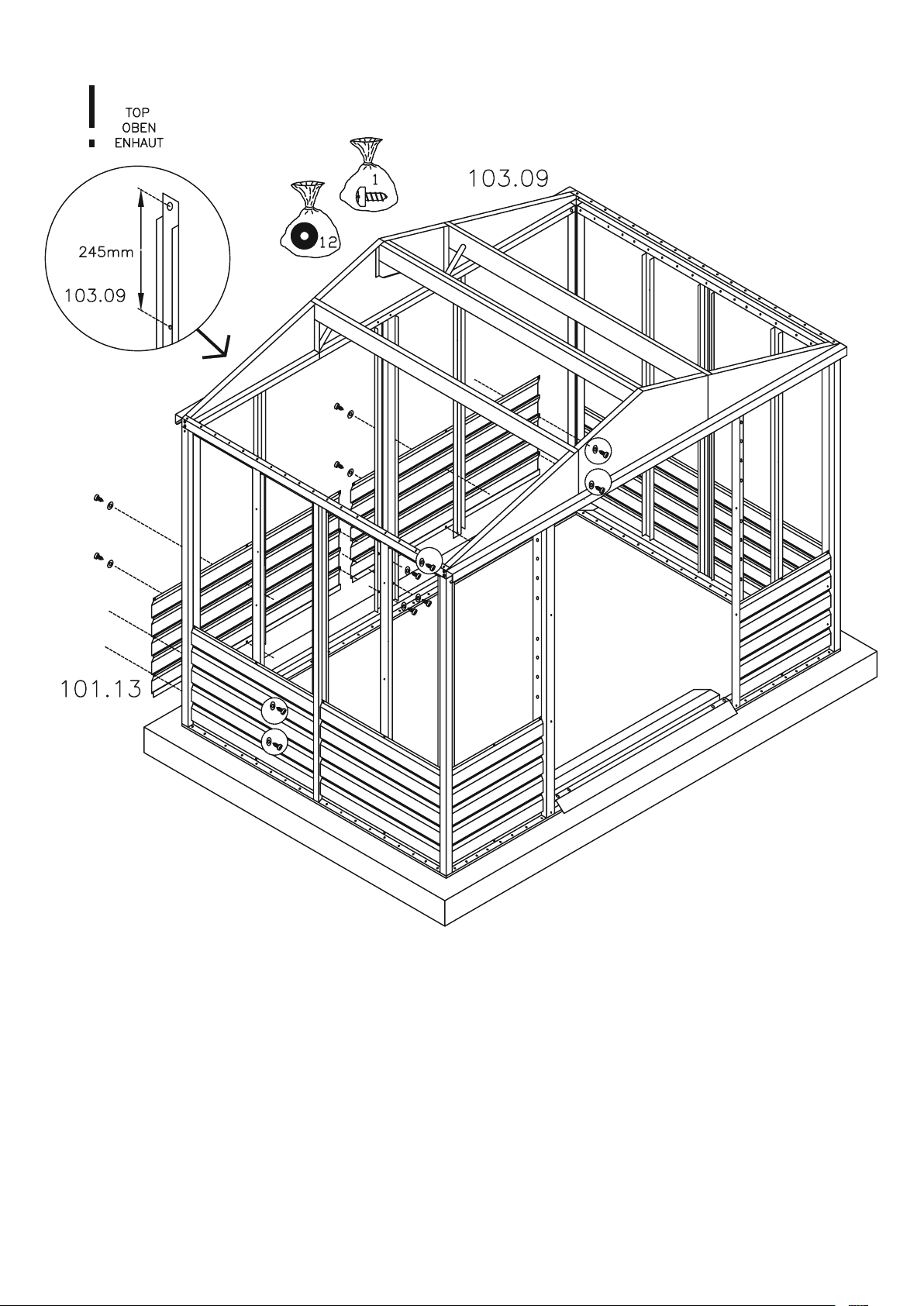

Vertical Brace Attache verticale 103.09 6 1823

Intermediate Post Ca

p

Chape de Montant intermediaire 103.13 3 1825
Door Post Ca

p

Chape de Montant de Porte 106.04 2 1825
Door Post Montant De Porte 106.05 2 1825

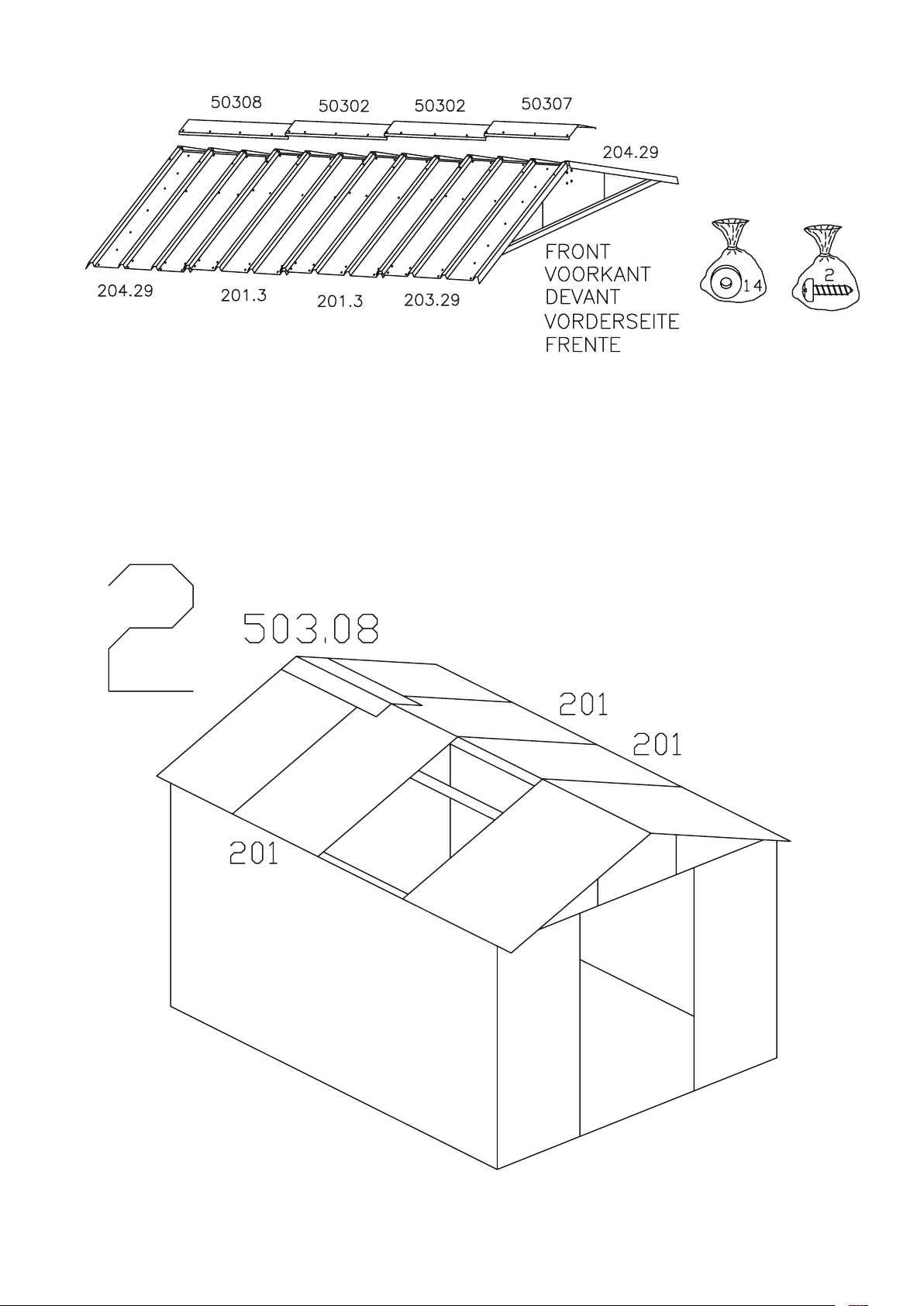

Inte

r

-Roof Panel Panneau Toit (Milieu

)

201.3 4 1520
L/H Front-R/H Rear Roof Panneau Toit Avant Gauche/Arrière 203.29 2 1520
R/H Front-L/H Rear Roof Panneau Toit Avant Droite/Arrière 204.29 2 1520

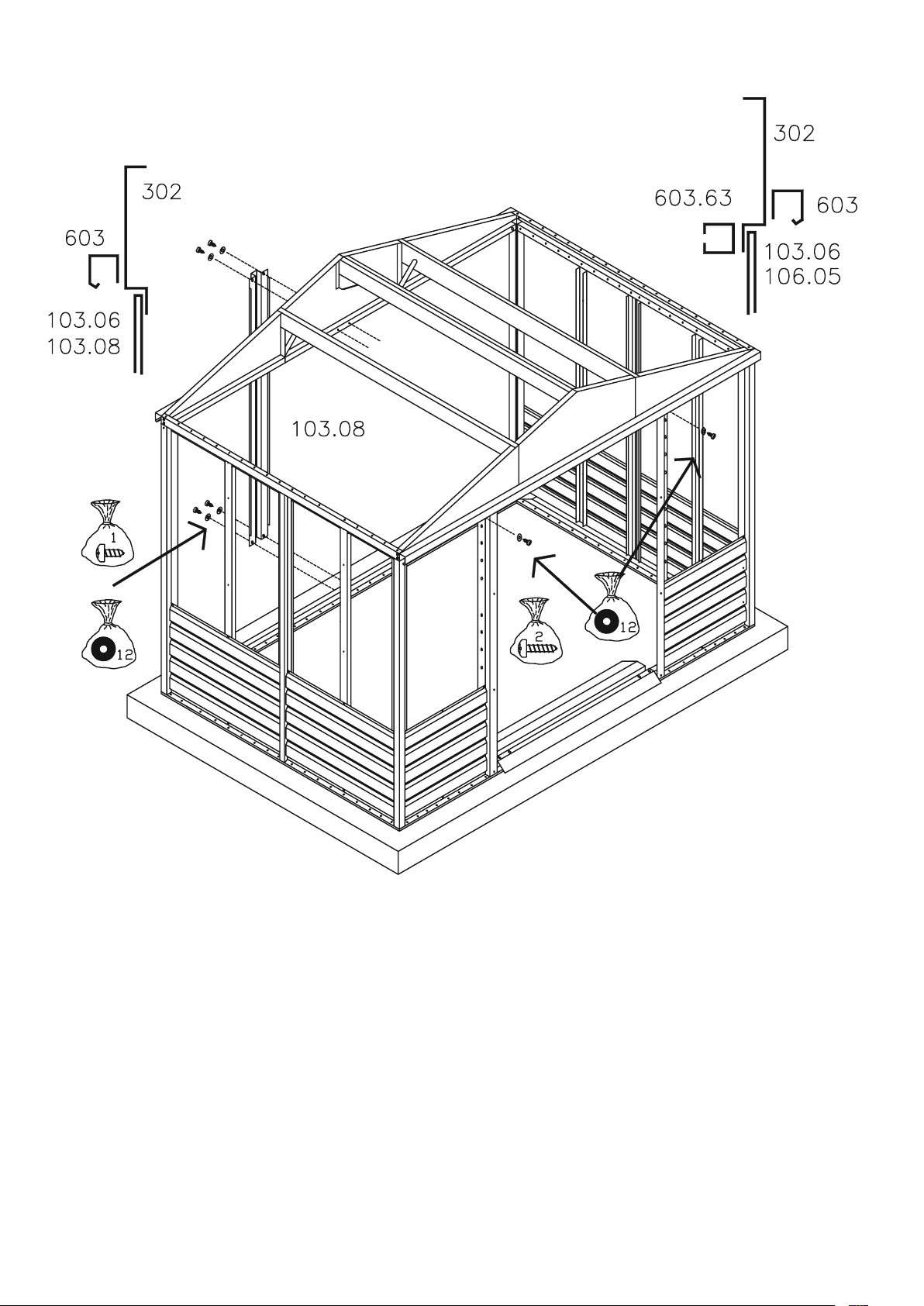

Left Hand Gable Pignon Gauche 301 2 920
Right Hand Gable Pignon Droite 302 2 920
Centre Gable Pignons Centraux 305.3 2 995
Base Rail Rail Base 401.01 2 633
Base Rail Rail Base 401.14 1 1233
Base Rail Rail Base 401.2 3 1833
Corner Gusset Gousset D'angle 406 486
Front Anchor Bracket

Bride d'angle devant

407E

A

269

Corner Gusset Stiffne

r

Renfort De Gousset D'angle 407 2 150
Left/Right Hand Door Guide Guide De Porte Gauche/Droite 408409.3 EA2 933
Side Beam Poutre Latérale 501.14 4 1234

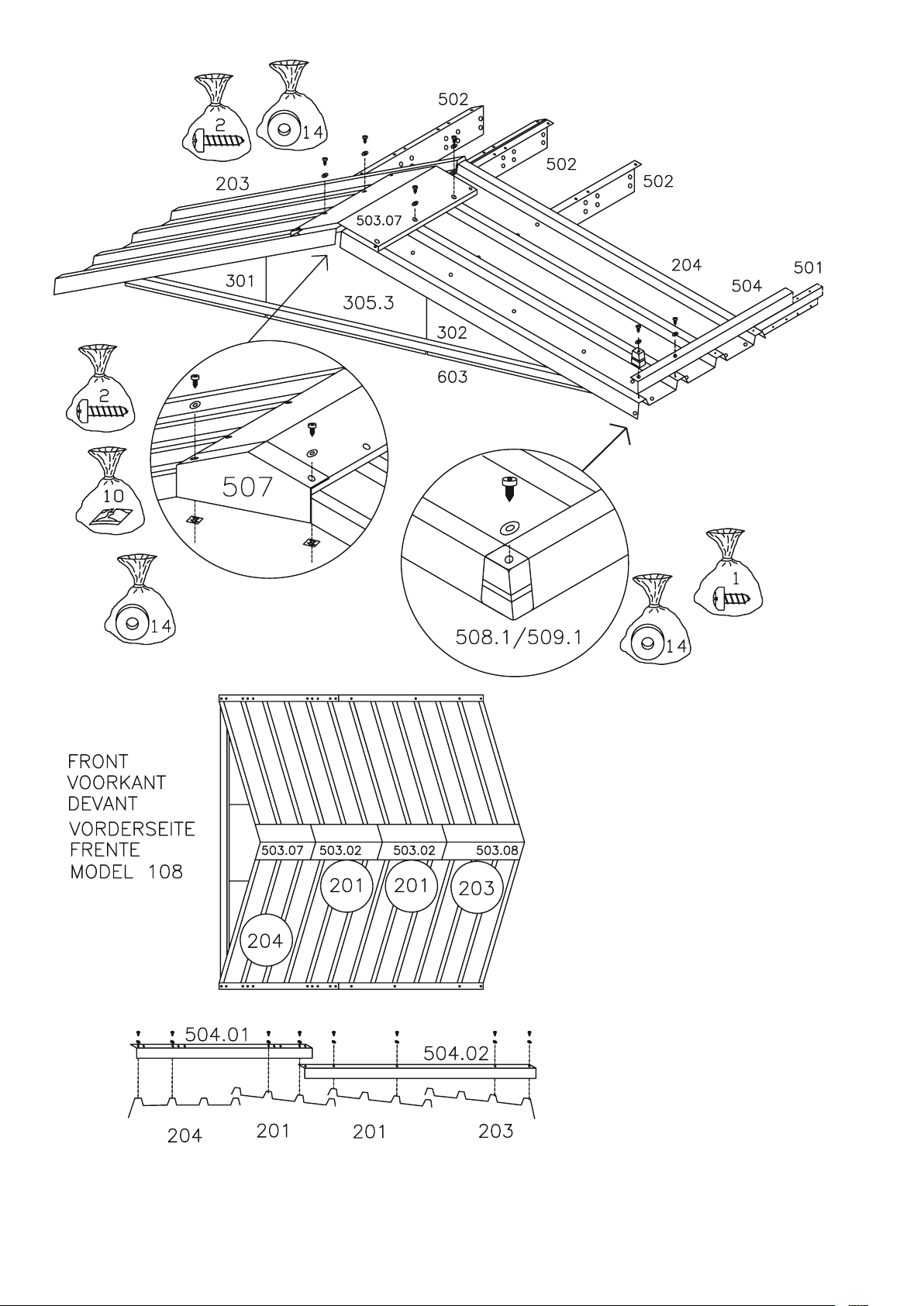

Roof Beam Poutre Toit 502.14 8 1234
Ridge Cove

r

Faîtière 503.07 1 490
Ridge Cove

r

Faîtière 503.02 2 615
Ridge Cove

r

Faîtière 503.08 1 690
Gutter angle

Gouttière d'an

g

le

504.01 21015

Gutter angle

Gouttière d'an

g

le

504.02 21365
L/H Roof Beam Gusset Gousset De Poutre Faîtière Gauche 505 2 145
R/H Roof Beam Gusset Gousset De Poutre Faîtière Droite 506 2 145
Roof Beam Support Soutien De Poutre Toit 506.3 4 230
Ridge Cover Ca

p

Chape Faîtière 507 2 160

Left Hand Gutter End Ca

p

Embout D'extrémité De Gouttière 5081 245

Right Hand Gutter End Ca

p

Embout D'extrémité De Gouttière 5091 245

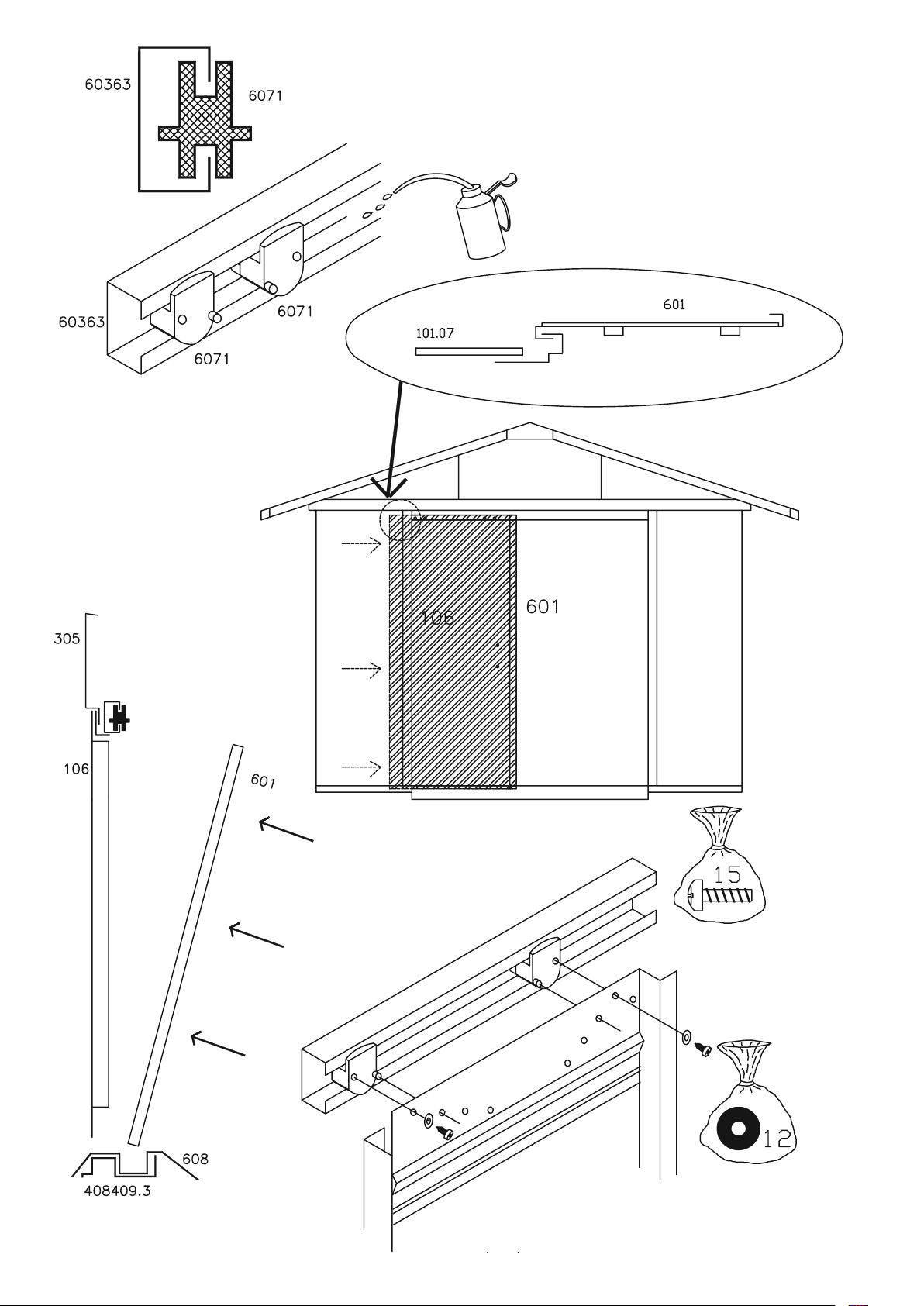

Left Hand Doo

r

Porte Gauche 601 1 1815

Right Hand Doo

r

Porte Droite 602 1 1815
Door Track Glissière De Porte 603.63 2 1390

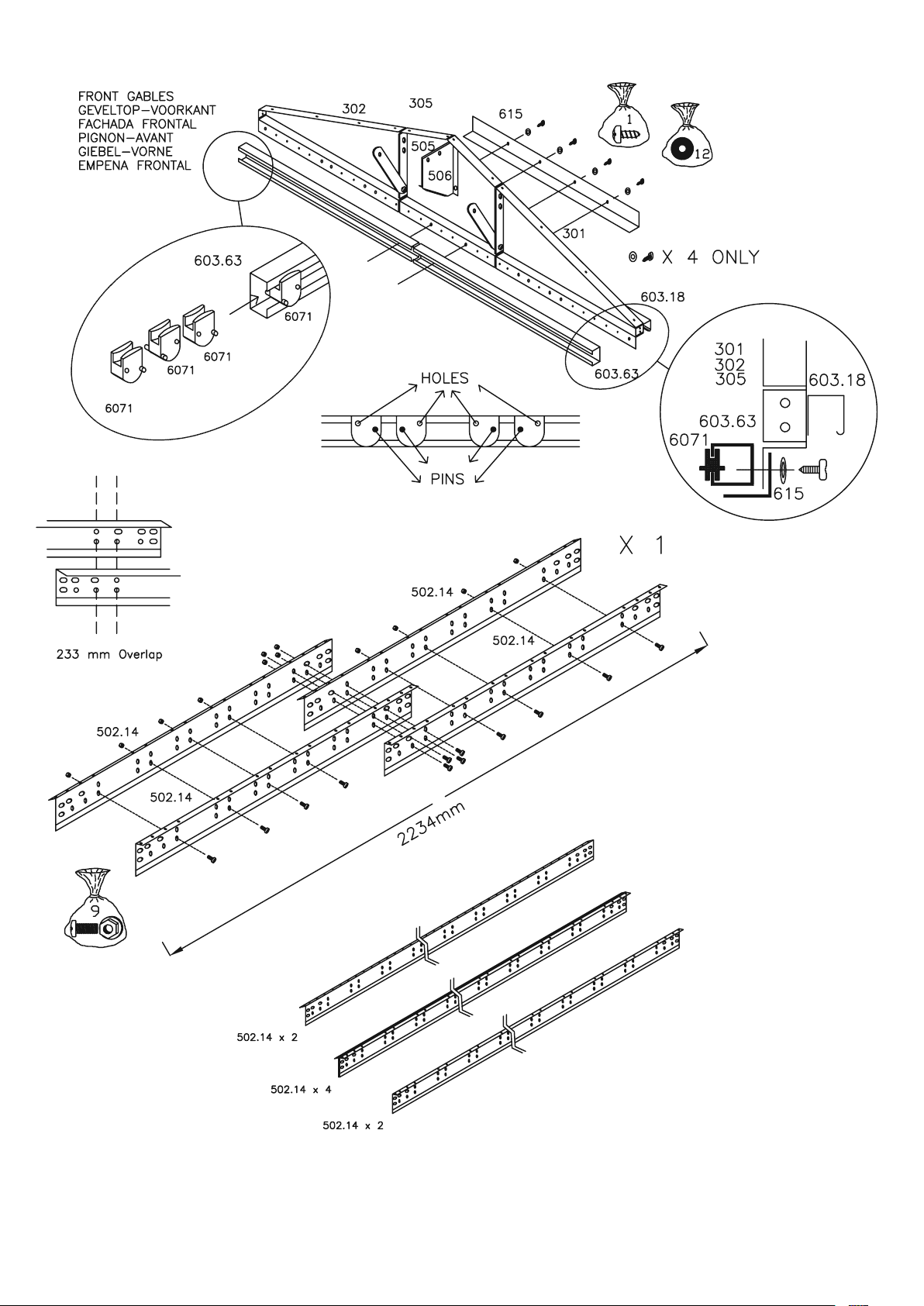

Gable Brace Glissière De Pignon 603.18 4 1395
Door Slider Bracket Galet Et Bride De Porte 6071 430
Door Bracket Bride De Porte 607E

A

225

Door Saddle Bride De Porte 608.3 E

A

1 1226
Door Handle Poignée 609 SL 2 100
Door Pelmet Faîtière De Porte 615.02 1 1264
Door Brace Porte Renforcee 620.3 6 640

1

ONDERDELENLIJST LISTE DE PIECES PART NO. MODEL LENGTH
BESCHRIJVING VAN DE DESCRIPTION DE LA PIECE

108

MM

Zi

j

wandpaneel Seitewandplatten 101.10 12 1070

Wand

p

aneel - achterkant Hinterseitewandplatten 101.13 61370

Wand

p

aneel - voorkant Vorderseitewandplatten 101.07 6720

Hoekstijl Eckpfosten 103.06 41825

Hoekstijlplaat Eckpfostenverkleidun

g

103.07 41825
Mittenstijl Mittelpfosten 103.08 31825
RaamstijlVertikalstütze 103.09 61823
Intermediate Post Ca

p

Mittelpfostenverkleidun

g

103.13 31825
Deurstijlplaat Türpfostenverkleidun

g

106.04 21825

Deurstijl Türpfosten 106.05 21825
Dak-Tussenplaatl Dach-Zwischenplatten 201.3 41520
Dakplaat Linksvoor/RechtsachterDachplatten -Vorne Links Bzw. 203.29 21520
Dak

p

laat Dachplatten -Vorne Rechts Bzw. 204.29 21520
Geveltop - Giebel -Vorne Links Bzw. Hinten 301 2920
Geveltop - Giebel -Vorne Rechts Bzw. Hinten 302 2920

Geveltoppen - Midden Mittel-Giebel 305.3 2995
Funderingsrail Grundleiste 401.01 2633
Funderingsrail Grundleiste 401.14 11233
Funderingsrail Grundleiste 401.2 3 1833
Hoekinzetstuk Hintere Eckenwinkel 406 486
Versterking van Hoekinzetstuk Eckenwinkelversteifun

g

407 2150

Verankering Steun

Eckenwinkelversteifungen 407EA 269

Deur

g

eleider Links/Rechtsbuiten Linke/Rechte äußere Türführun

g

408409.3 E

A

2933

Zijbalk Seitenträge

r

501.14 4 1234

Dakbalk Dachträge

r

502.14 8 1234

Nokplaat Firstverkleidun

g

503.07 1490

Nokplaat Firstverkleidun

g

503.02 2615

Nokplaat Firstverkleidun

g

503.08 1690

Regengoot

Dachtraufeverkleidung

504.01 21015

Re

geng

oot

Dachtraufeverkleidung

504.02 21365

Linkersteun

p

laat Nokbalk Linke Firstträgerwinkel 505 2145

Rechtersteun

p

laat Nokbalk Rechte Firstträgerwinkel 506 2145

Nokbalk Steun Dachtragbalken 506.3 4230

NokplaatEindstuk Firstverkleidungskappe 507 2160
Eindka

p

Linke Dachrinnen-Endkappen 5081 245

Eindka

p

Rechte Dachrinnen-Endkappen 5091 245

Linkerdeu

r

Linke Tü

r

601 11815

Rechterdeu

r

Rechte Tü

r

602 11815
Deurrail Türschienen 603.63 21390
Geveltop-Klam

p

Giebel-Vorne Balken 603.18 41395

Deur

glij

der Türschiebe

r

6071 430
Deurhoekstuk Tü

r

-Distanzschiebe 607E

A

225

Deurslede Türschwelle 608.3 E

A

11226

Deurhendel Türgrif

f

609 SL 2100
Raambedekkin

g

Verbindung Teil 615.02 11264

Deurklam

p

Türstütze 620.3 6640

2

3

4

ASSEMBLY INSTRUCTIONS .

Before starting, read through the
assembly instructions carefully.
Check thoroughly all the parts you have
received against the parts list (page 1,2)
and the diagram (page 3,4). Ensure that
no parts are damaged.

THINGS TO REMEMBER !

1. W

EATHER WARNING

! DO NOT

ERECT YOUR

BUILDING ON A WINDY DAY

. A

NY BUILDING LEFT
PARTIALLY CONSTRUCTED MAY BE SERIOUSLY
DAMAGED

(FIG.1).

2. A

LL ASSEMBLY OPERATIONS MUST TAKE

PLACE ON A COMPLETELY LEVEL SURFACE

(FIG. 1)

3.U

NLESS OTHERWISE STATED SCREWS AND

FIBRE WASHERS

(B

AGS 1AND

12)

MUST BE

USED IN ALL ASSEMBLY OPERATIONS

.

4.I

T IS RECOMMENDED THAT YOU WEAR THE
GLOVES PROVIDED WHEN ASSEMBLING THIS
PRODUCT

.

5.

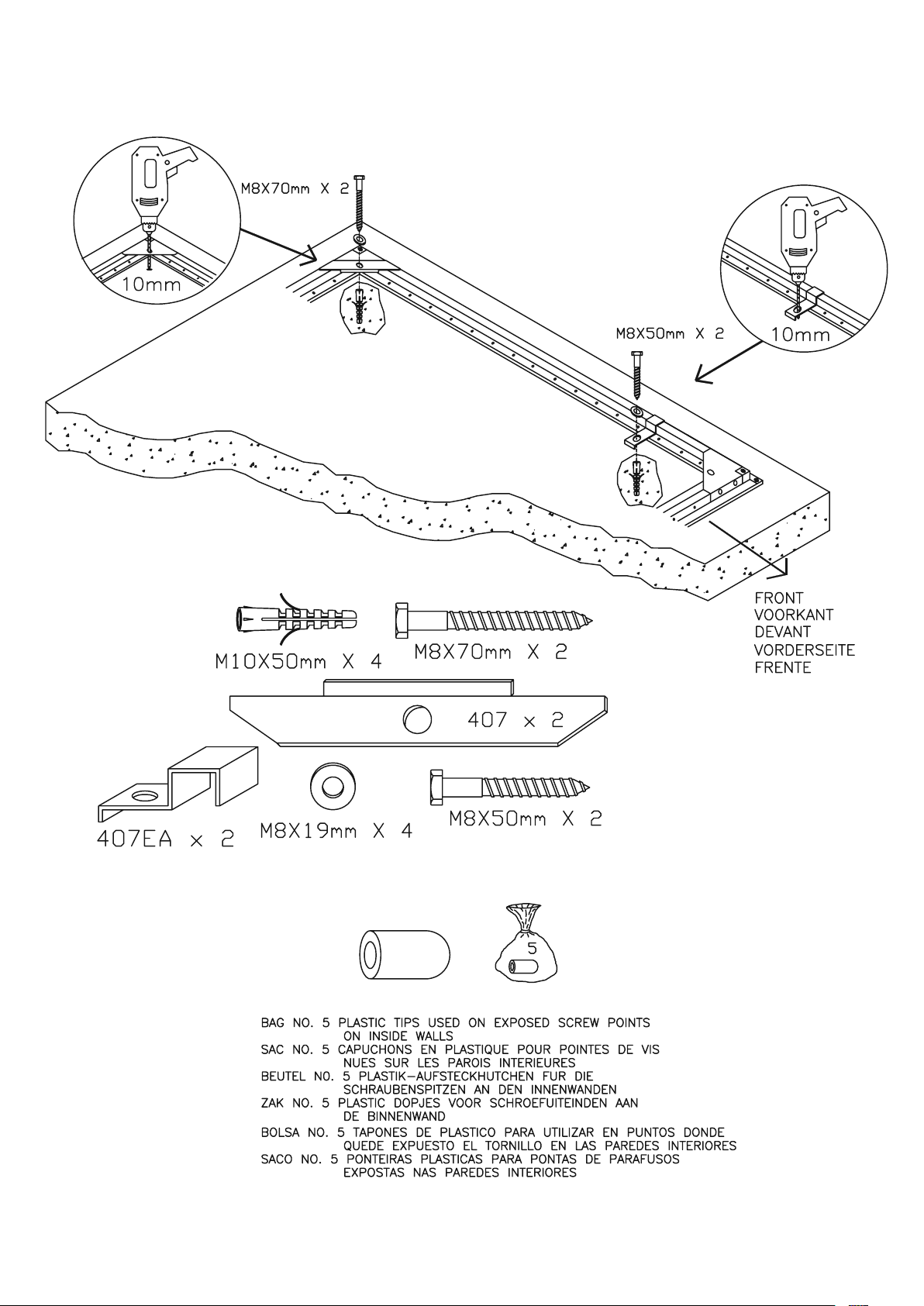

THE SHED SHOULD BE SECURELY ANCHORED TO
A FIRM LEVEL BASE E.G. CONCRETE, PAVING
SLABS, WOOD ETC
FOR CONCRETE BASE SEE BELOW.

SITE PREPARATION CONCRETE.

1.Concrete should be laid a minimum of
75mm thick and at least 100mm greater
than the overall size of the metal base
frame at approx. 25mm above ground
level. A sheet of heavy duty polythene
placed under the base area will help
prevent dampness rising from the ground
into the shed. For concrete base
measurements see fig. 2.

NOTICE DE MONTAGE .
Avant de commencer à lire attentivement
la notice de montage, vérifier précisément
si vous avez bien reçu toutes les pièces
énoncées sur la liste page 1,2, ainsi que
sur le schéma page 3&4. Assurez vous
qu'aucune pièce n'a été endommagée.

N'OUBLIEZ PAS !

1. TEMPÊTE DE VENT: NE JAMAIS MONTER VOTRE
ABRI PAR GRAND VENT. NE PAS LAISSER UN ABRI
PARTIELLEMENT MONTÉ, LES PIÈCES POUVANT
ÊTRE ENDOMMAGÉES
(FIG. 1).

2. TOUTES LES OPÉRATIONS DE MONTAGE DOIVENT
ÊTRE RÉALISÉES SUR UNE SURFACE PLANE(fig 1).

3. UTILISER SUR TOUTES LES VIS À MÉTAUX
D'ASSEMBLAGE
(SAC NO 1) LES RONDELLES D'ÉTANCHÉITÉ EN
FIBRE (SAC NO 12).

4. IL EST RECOMMANDÉ QUE VOUS PORTIEZ LES
GANTS PRÉVUS À CET EFFET LORS DU MONTAGE
DE VOTRE ABRI.

5. L’ABRI DOIT ETRE FIXE AU SOL SUR UNE
SURFACE PLANE, PAR EXEMPLE, BETON, DALLES
EN BETON, BOIS ETC. POUR UNE SURFACE DE
BETON, VOIR CI-DESSUS.

PRÉPARATION DE LA DALLE:

1. Le béton doit être coulé sur une
épaisseur de 75mm, et dépasser de
100mm la hauteur du profilé de base soit
25mm au dessus du niveau du sol.
L'utilisation d'une toile de polythène
épaisse et résistante, placée sous la base
aidera à empêcher l'humidité de monter
du sol dans l'abri. Pour les dimensions de
la dalle en béton, vous reporter à la fig. 2.
MONTAGEANLEITUNG.
VOR BEGINN:

1. Machen Sie sich mit den
Montageanweisungen vertraut.

2. Überzeugen Sie sich an Hand der
Teileliste (Seite 1,2) und der Schaubilder
(seite 3,4), ob alles vollzählig ist und die
Teile nicht beschädigt sind.

WICHTIG

1. S

TELLEN SIE DAS HAUS NICHT AN EINEM

STÜRMISCHEN

T

AG AUF

. J

EDES HAUS WÜRDE

UNTER SOLCHEN

W

ETTER-BEDINGUNGEN

BESCHÄDIGT WORDEN

.

2. D

ER GARTENSCHUPPEN MUß AUF EINER

VOLLSTÄNDIG EBENEN

F

LÄCHE ERRICHTET

WERDEN

.

3. S

OFERN NICHT ANDERS ANGEZEIGT

BENÜTZEN

S

IE DIE SCHRAUBEN UND

WASSERDICHTEN

F

ASERSCHEIBEN (BEUTEL

1

& 12)

BEI ALLEN MONTAGEGÄNGEN

.

4. T

RAGEN SIE DIE BELIEFERTEN HANDSCHUHE

BEI DER MONTAGE

.

5.

DAS HAUS MUB AUF EINER FESTEN EBENEN

FL

Ä

CHE VERANKERT WERDEN,Z.B.AUF

BETON

,

BETONPLATTEN,HOLZ

. B

EI

BETONFL

Ä

HEN SEHEN SIE UNTEN

.

VORBEREITUNG DES
BETONFUNDAMENTS:
Die Betonplattform soll mindestens 70­80mm stark und mindestens 100mm
länger und breiter als der metall­grundrahmen sein. die plattform sollte
auberdem mindestens 25mm über dem
boden sein. Ein laken aus
hochleistungskunstsfoff unter dem
fundament wird dazu helfen, feuchtigkeit
vorzubeugen, die von der erde in den
schuppen hineindringt.

BOUWHA

NDLEIDING.
Voordat U met de bouw begint, maakt U
zich dan eerst goed vertrouwd met de
bouwaanwijzingen.
Kruis alle ontvangen onderdelen op de
onderdelenlijst (pagina 1,2) en diagram
(pagina 3&4) aan. Controleer of de
onderdelen niet zijn beschadigd.

BELANGRIJK !

1 MONTEER UW SCHUUR NIET OP EEN WINDERIGE
DAG. DE KANS DAT ER TŸDENS HET MONTEREN
BESCHADIGINGEN ONTSTAAN IS DAN ZEER GROOT
AANWEZIG (Afb 1).
2 DE BOUW DIENT UITGEVOERD TE WORDEN OP
EEN GEHEEL VLAKKE ONDERGROND (Afb 1)
3 TENZY ANDERS AANGEGEVEN MOETEN BIJ HET
MONTEREN DE SCHROEVEN EN VEZELRINGEN UIT
(Zak 1 en 12) WORDEN GEBR UIKT.
4 HET IS AAN TE RADEN DE MEEGELEVERDE
HANDSCHOENEN BIJ HET MONTEREN TE DRAGEN

VOORBEREIDING VAN DE BOUWPLAATS
VAN BETON
1 Het beton dient minimaal 75mm dik te
worden gelegd. Ongeveer 25mm boven
grondniveau dient het beton minstens
100mm breder te zijn dan de totale maal
van het metalen funderingsraam.
Afb. 2.

INSTRUÇÕES DE MONTAGEM.
Antes de começar, leia atentamente as
instruções de montagem. Verifique
cuidadosamente todas as peças que
recebeu confrontando-as com a lista
(página 1,2) e com o diagrama (páginas
3,4). Certifique-se que nenhuma peça está
danificada

NÃO ESQUEÇA !

1.

AVISO DE TEMPESTADE!NÃO PROCEDA

À

MONTAGEM DO SEU ABRIGO NUM DIA VENTOSO

.

QUALQUER ABRIGO DEIXADO PARCIALMENTE
MONTADO PODE FICAR SERIAMENTE
DANIFICADO

(

FIG

. 1).

2.

TODAS AS OPERAÇÕES DE MONTAGEM

DEVEM SER EFECTUADAS NUMA SUPERF

Í

CIE

COMPLETAMENTE NIVELADA

(

FIG

. 1).

3.

SALVO INDICAÇÃO EM CONTRÁRIO,OS

PARAFUSOS E ANILHAS EM FIBRA

(

SACOS

1E12)

DEVEM SER UTILIZADOS EM TODAS AS

OPERA

ÇÕ

ES DE MONTAGEM

.

4.

RECOMENDAMOS QUE UTILIZE AS LUVAS

FORNECIDAS QUANDO PROCEDER

À

MONTAGEM DESTE PRODUTO

.

PREPARAÇÃO DA LAJE EM BETÃO.

1. A camada de betão deverá ter uma
espessura mínima de 75mm e ocupar uma
área pelo menos 100mm mais larga que a
dimensão global da estrutura metálica da
base e ficar aproximadamente 25mm
acima do nível do chão. Uma tela de
polietileno resistente ao desgaste
colocada sob a área da base irá
ajudar a prevenir a subida de humidade
proveniente do chão do abrigo. Para as
medidas da base em betão veja a Fig. 2.

INSTRUCCIONES DE MONTAJE.
Antes de comenzar lea detenidamente las
instrucciones de montaje. Compruebe
que estén todas las piezas enumeradas
en la lista de elementos (página 1,2) y en
los diagramas (páginas 3 y 4). Asegúrese
además de que ningún elemento esté
dañado.

1.

PRESTE ATENCIÓN A LA METEOROLOGÍA.NO

INTENTE LEVANTAR EL EDIFICIO EN UN D

Í

A DE

VIENTO

.

CUALQUIER COMPONENTE QUE QUEDE

A MEDIO MONTAR PUEDE SUFRIR DA

Ñ

OS

IMPORTANTES

. (

FIG

. 1).

2.

TODAS LAS OPERACIONES DE MONTAJE
DEBEN DE REALIZARSE SOBRE UNA SUPERFICIE
TOTALMENTE PLANA Y AL MISMO NIVEL

. (

FIG

. 1)

3.

A MENOS QUE SE INDIQUE LO
CONTRARIO SE DEBE DE HACER USO DE
TORNILLOS Y ARANDELAS DE FIBRA

(

BOLSAS

1

Y

12)

EN TODAS LAS OPERACIONES DE

MONTAJE

.

4.

SE LE RECOMIENDA EL USO DE LOS
GUANTES QUE SE ADJUNTAN SIEMPRE QUE SE
DISPONGA A MONTAR CUALQUIER ELEMENTO
DEL PRODUCTO

.

PREPARACIÓN DEL LUGAR EL
HORMIGÓN.

1. En primer lugar, debe extender una
capa de hormigón de al menos 75mm de
ancho y al menos 100mm mayor que el
total del armazón de la base de metal y
con 25mm sobre el nivel del suelo. Una
pieza de policeno especial resistente que
pueda situar bajo la base ayudará a evitar
que la humedad del suelo llegue a la
nave. Para las medidas de la base de
hormigÓn vea la fig 2.

1. En primer lugar, debe extender una capa de hormigón de al menos 75mm de

4. It Is recommended that you wear

gloves when assemblIng thIs
product

4. Il est recommandé de porter des gants

de travaIl pendant le montage.

4. es wIrd empfohlen, handschuhe beI der
montage zu tragen.

4. het Is aan te raden handschoenen bIj

het monteren te dragen.

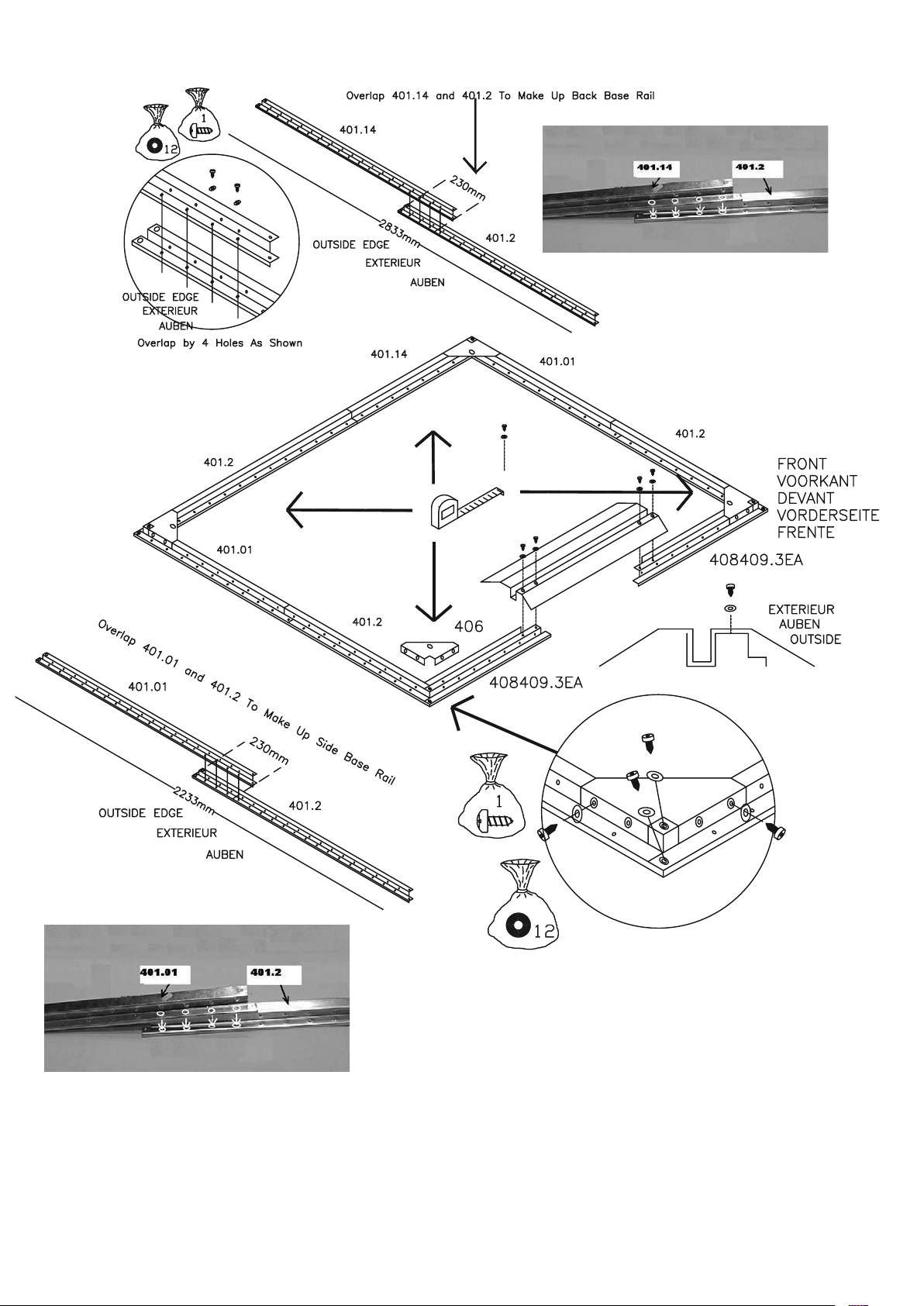

5

4. recomenda-se usar luvas durante

a montagem deste produto.

4. SE RECOMIENDA EL USO DE
GUANTES DURANTE EL MONTAJE
ESTE PRODUCTO.

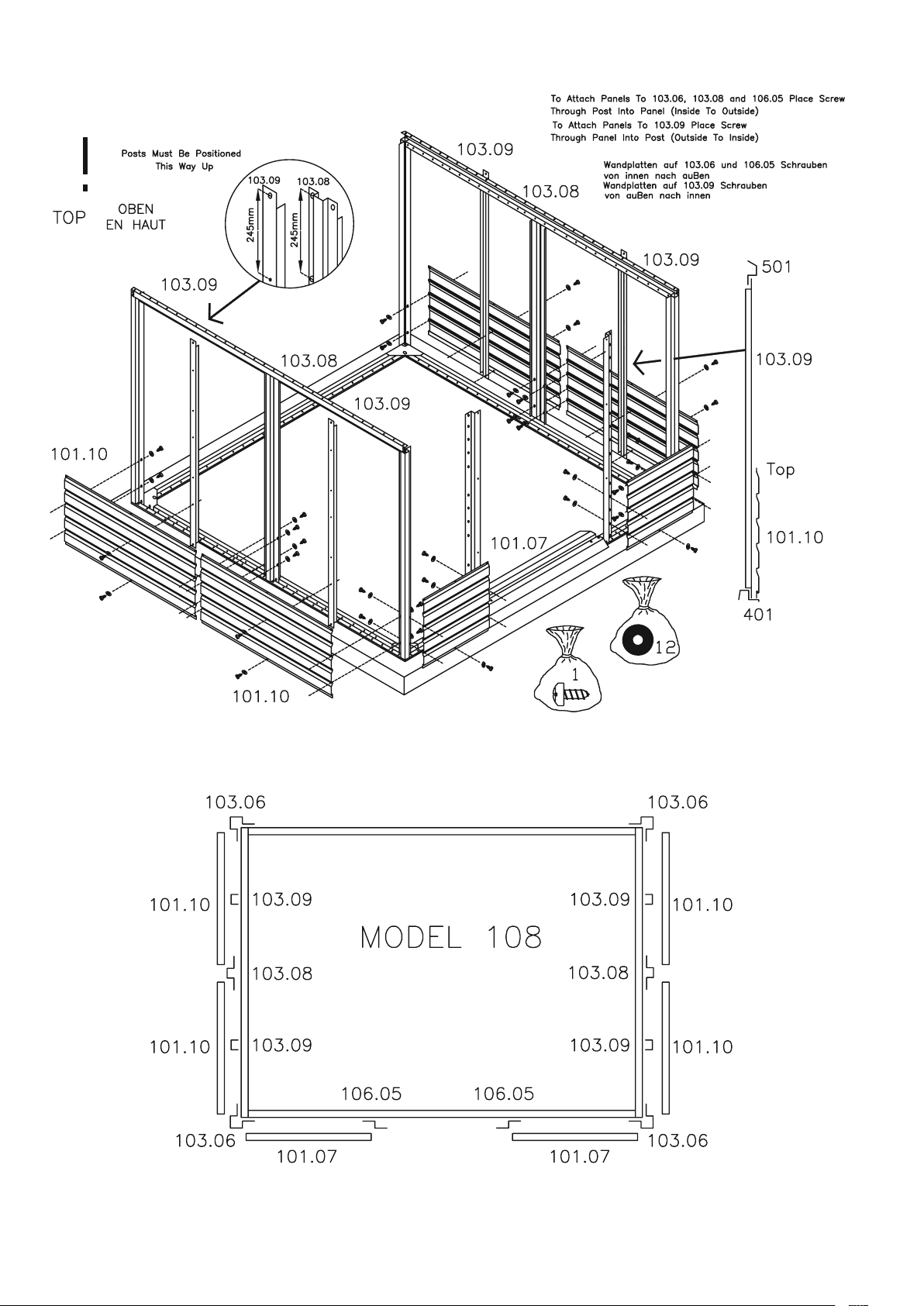

6

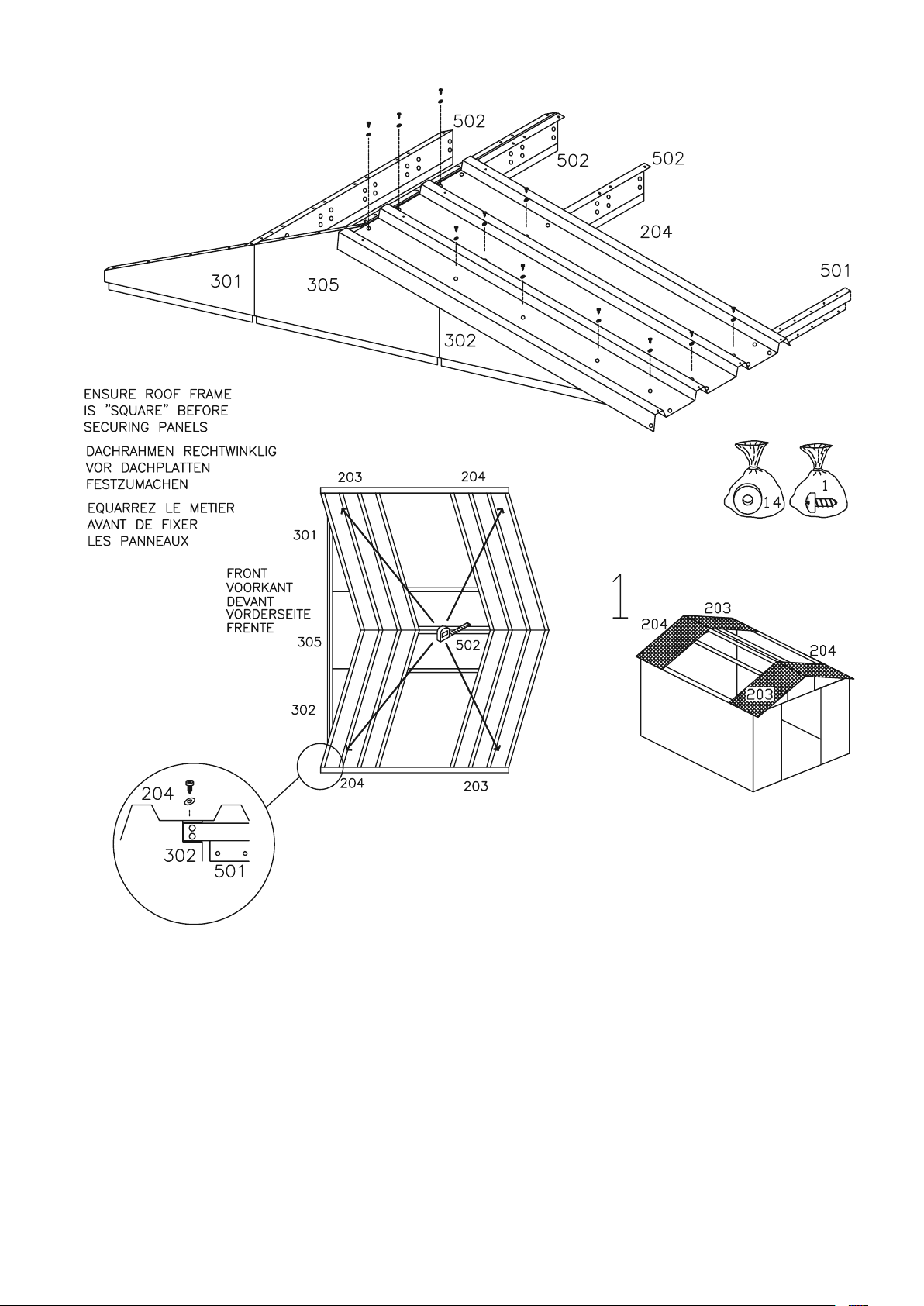

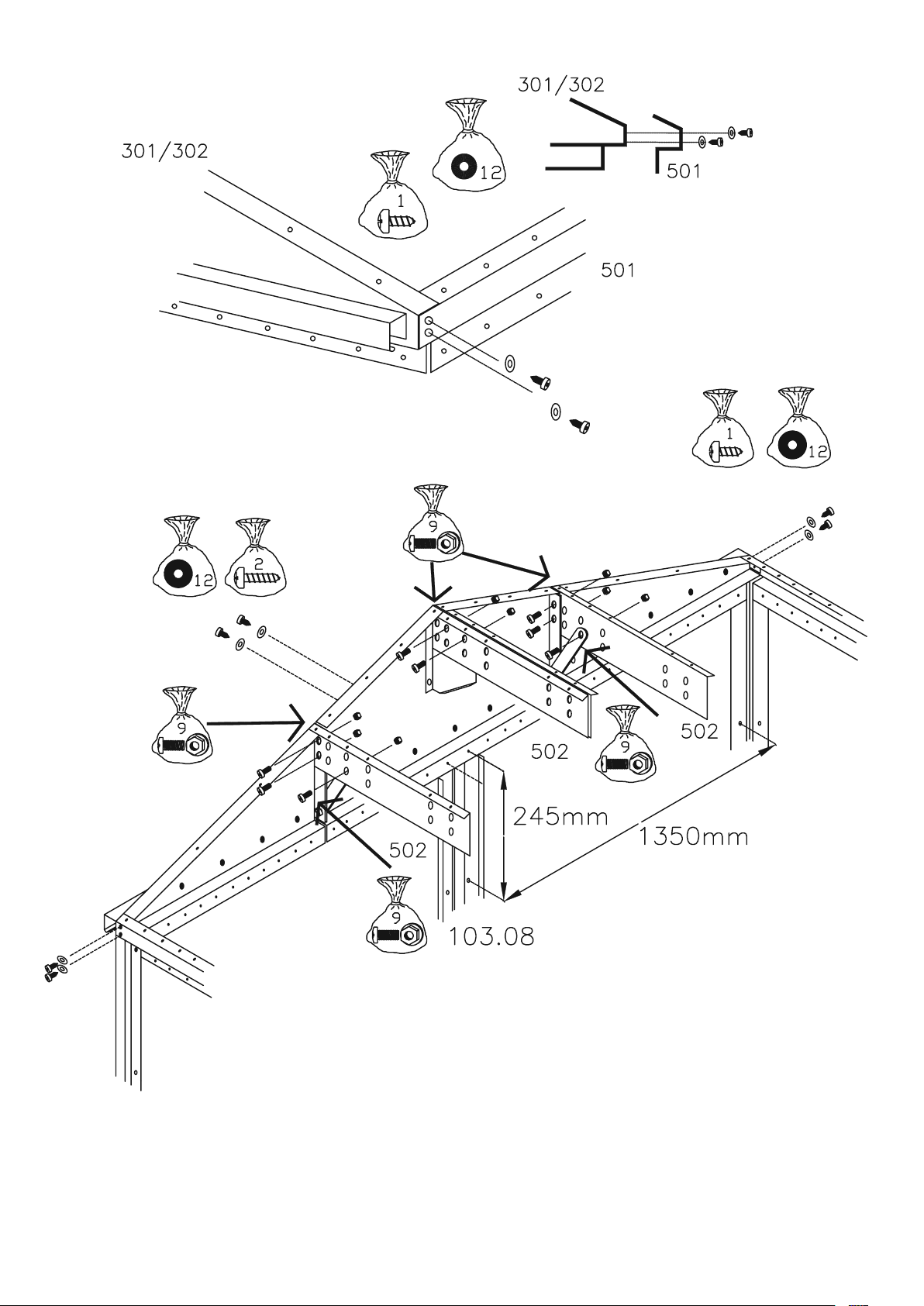

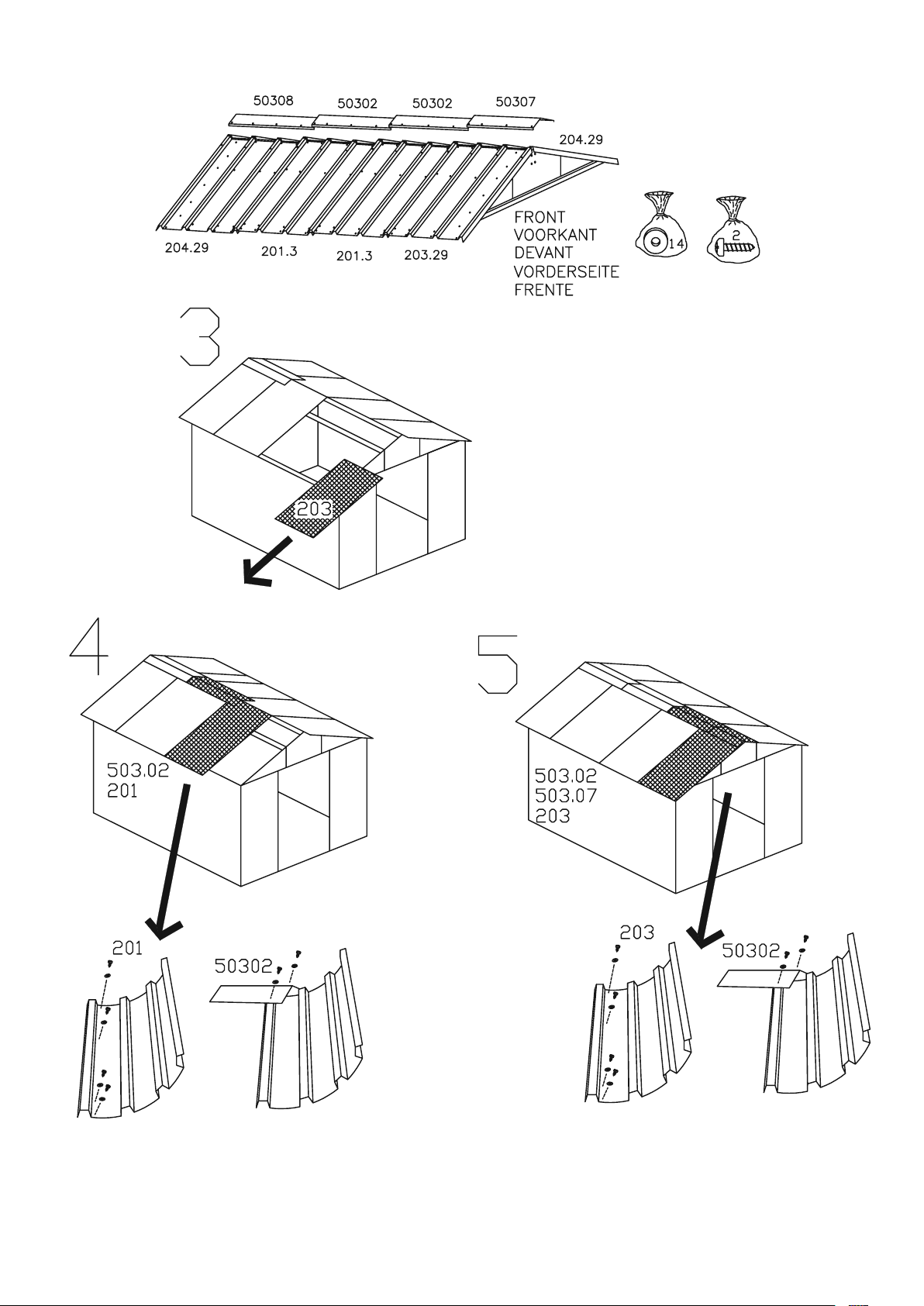

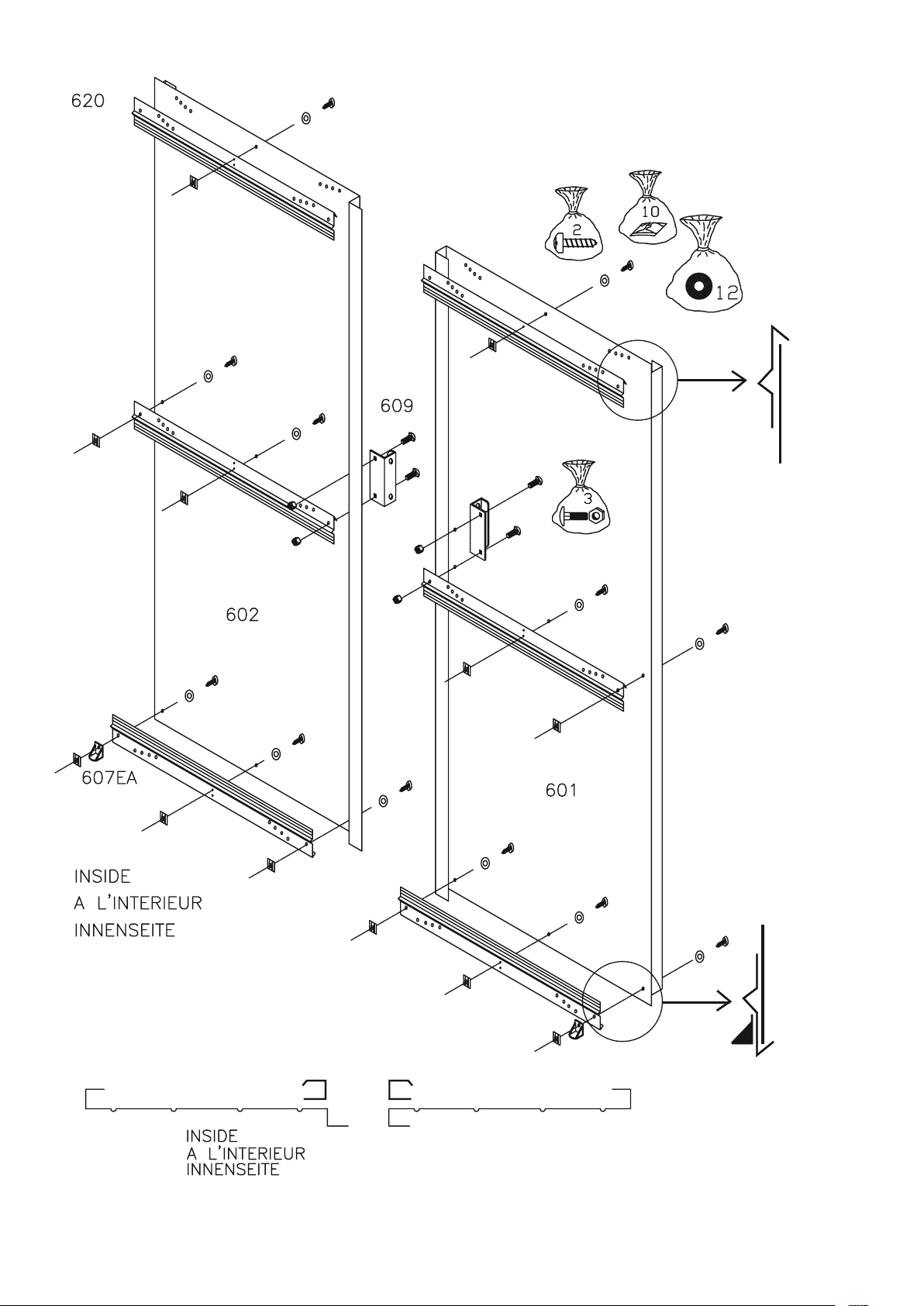

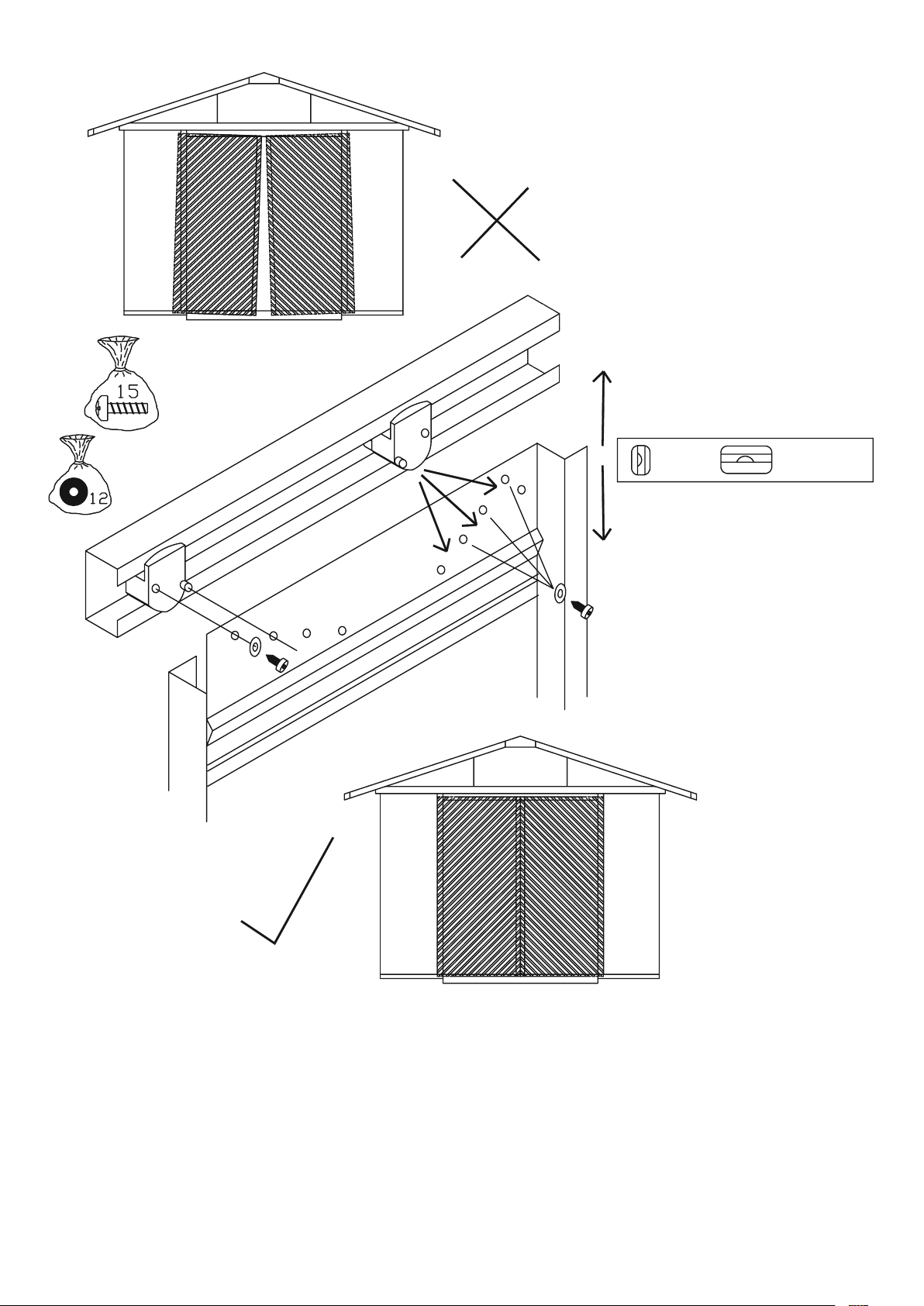

7
