Page 1
20-30cm
20-30cm
20-30cm
Nov. 2018
V1.0
X50i
X60i
X80i
X100i
GB

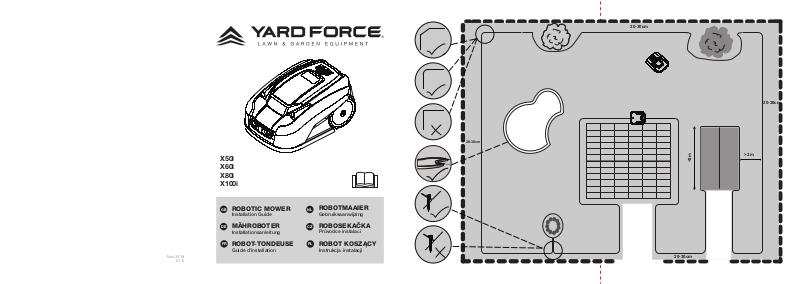

ROBOTIC MOWER
Installation Guide
DE
MÄHROBOTER
Installationsanleitung
FR
ROBOT-TONDEUSE
Guide d’installation
ROBOTMAAIER
NL
Gebruiksaanwijzing
CZ
ROBOSEKAČKA
Průvodce instalací
PL
ROBOT KOSZĄCY
Instrukcja instalacji
> 10 cm
>2m
<8m
20-30cm
Page 2
DE
INHALT
Produktbeschreibung ....................................................1
Vorbereitung .................................................................. 2
Betrieb ...................................................................10
Technische Daten..........................................................13
Wartung und Lagerung .................................................14
Fehlerbehebung ...........................................................16
Produktbeschreibung
1. STOP-Taste
2. Ultraschallsensor
3. Ladeanschluss
4. Hinterrad
5. Drehknopf zur Höheneinstellung
6. Bedienfeld
7. Messerplatte
8. Tragegriff
9. Betriebsschalter
1
2
3
7
DE
5
4
6
8
APP ......................................................................17
Lieferumfang
Mähroboter
Verlängerungskabel
Lineal
Netzteil
Heringe für das
Begrenzungskabel
Begrenzungskabel
Ladestation
Ersatzmesser
Original
instrcution
Bedienungsanleitung
Kabelverbinder
Installation
guide
9
Warranty
1
Page 3
Vorbereitung
Steine
Wir empfehlen, kleine (niedriger als 10 cm) Steine und Felsbrocken sowie alle Steine mit einer
DE DE
Installationsanleitung
In diesem Kapitel wird beschrieben, wie der Mähroboter für den Betrieb vorbereitet wird. Bevor Sie
anfangen das Gerät für den Betrieb vorzubereiten, sollten Sie unbedingt dieses Kapitel lesen.
abgerundeten oder schrägen Kante vom Rasen zu entfernen oder mit dem Begrenzungskabel aus
zu grenzen. Auf Grund der Form werden diese unter Umständen nicht direkt als Hindernis erkannt.
Um zu verhindern, dass sich der Mähroboter an diesen Stellen festfahren kann oder die Messer
beschädigt werden, sollten diese Hindernisse vor dem Betrieb entfernt werden.
Einleitung
Wir empfehlen, eine Skizze Ihres Gartens zu erstellen, einschließlich aller Hindernisse und wie
diese geschützt werden sollen. Auf diese Weise können Sie eine gute Position für die Ladestation
ermitteln und festlegen, wie Sie das Begrenzungskabel verlegen. Außerdem benötigen Sie
Werkzeuge wie einen Hammer, Drahtschneider, Zange oder Schere.
Eingrenzung des Mähbereichs
Der Mähroboter ist mit Ultraschallsensoren ausgestattet. Diese erkennen alle starren und festen
Hindernisse, die höher als 10 cm sind, wie zum Beispiel Wände, Zäune und Gartenmöbel.
Wenn die Sensoren ein Hindernis erkennen, hält der Mähroboter an, setzt zurück und mäht dann
in einer anderen Richtung weiter. Es ist trotzdem ratsam, Hindernisse mit dem Begrenzungskabel
zu schützen.
Bäume
Der Mähroboter behandelt Bäume wie alle anderen Hindernisse. Wenn die Wurzeln des Baums
jedoch freiliegen und niedriger als 10 cm sind, muss dieser Bereich mit dem Begrenzungskabel
abgesteckt werden, um die Wurzeln, die Messer und Hinterräder vor Schäden zu schützen.
Steigung
Der Mähroboter kann Hänge mit einer Steigung bzw. einem Gefälle von maximal 40 % befahren.
>40%
<40%
Wege, Einfahrten und Straßen
Wenn ein erhöhter Weg über Ihren Rasen verläuft, grenzen Sie diese besser aus.
Lassen Sie bitte einen Sicherheitsabstand von 40 cm zwischen Weg und Begrenzungskabel.
4
0
c
m
2 3
Page 4
Wenn der Weg und der Rasen auf gleicher Höhe sind, steht es Ihnen frei, ob Sie einen Streifen mit
dem Begrenzungskabel abgrenzen. Der Mähroboter kann den Weg überqueren und auf die andere
DE DE
Seite gelangen.
Achten Sie darauf, dass die Ladestation waagerecht aufgestellt wird. Vermeiden Sie Neigungen
von mehr als 5 Grad.
Unebene Rasenflächen
Auf unebenen Rasenflächen könnte das Messer den Boden berühren und beschädigt werden. Es
ist ratsam, die Rasenfläche einzuebnen oder mithilfe des Begrenzungskabels abzugrenzen, bevor
der Mähroboter in Betrieb genommen wird.
Aufstellen der Ladestation
Suchen Sie die beste Position zum Aufstellen der Ladestation. Sie sollten berücksichtigen, dass
ein permanenter Anschluss an eine Netzsteckdose unerlässlich ist.
Beachten Sie beim Positionieren der Ladestation darauf, dass sich die Öffnung der Ladestation
rechts von Ihnen befindet.
Damit der Mähroboter problemlos zur Ladestation zurückkehren kann, verlegen Sie 2 m gerade
verlaufendes Begrenzungskabel zur Vorderseite der Ladestation und 50 cm zu der Seite, an der Sie
den Begrenzungsdraht mit der Ladestation verbinden. Stellen Sie die Ladestation, wenn möglich
an einem schattigen Ort auf, da eine niedrigere Temperatur beim Aufladen die Lebensdauer des
Akkus verlängern kann.
Wichtig: Stellen Sie die Ladestation auf eine ebene, flache Fläche in sicherem Abstand zu Teichen,
Pools oder Stufen auf. Wir empfehlen, einen geeigneten Witterungsschutz, zum Beispiel eine
Überdachung oder eine Garage für den Mähroboter.
>5°
>5°
Wenn Ihr Rasen eine weiche oder unebene Fläche hat, empfehlen wir, den Bereich rund um die
Ladestation mit einem Rasenschutzgitter zu verstärken. Andernfalls kann die wiederkehrende
Belastung durch die Hinterräder den Rasen beschädigen.
Wenn Sie die Ladestation aufgestellt und das elektrische Anschlusskabel verlegt haben, schließen
Sie die Begrenzung des Mähbereichs ab, bevor Sie die Ladestation mit der Steckdose verbinden.
Verlegen Ihres Begrenzungskabels
Wir empfehlen ausdrücklich, den Rasen auf weniger als 60mm zu kürzen, bevor Sie das
Begrenzungskabel verlegen. Je näher Sie den Begrenzungsdraht am Boden verlegen, umso
geringer ist die Chance, dass der Mähroboter das Kabel beim Mähvorgang beschädigt. Das
Vergraben des Begrenzungskabels ist optional.
Verwenden Sie das mitgelieferte Lineal, um den erforderlichen Abstand von 20 bis 30 cm zwischen
Kabel und Hindernissen sicherzustellen.
50cm
20-30cm
20-30cm
20-30cm
>50cm
Wir empfehlen die Heringe zur Befestigung des Begrenzungskabel ca. alle 80 cm zu setzen. In
Ecken und Rundungen sollten ca. alle 40 cm Heringe zur Befestigung des Begrenzungsdrahtes
>50cm
verwendet werden.
Bitte beachten Sie, dass der Haken des Herings und die Öffnung für das Kabel immer zur
Außenseite des Begrenzungsbereich zeigen müssen.
m
2
Flat Ground
80cm
4 5
80cm
Page 5
Treiben Sie die Heringe zunächst nur ein wenig mit einem leichten Hammer in den Boden, bis
Sie sich sicher sind, dass sie korrekt positioniert sind . Um sicherzustellen, dass Sie die Heringe
DE DE
korrekt positionieren, empfiehlt es sich, dass Sie die Heringe zuerst auf dem Rasen auslegen und
den Abstand von den Rasenkanten und den Hindernissen messen (20 bis 30 cm).
Teiche und Pools
Der Mähroboter ist zwar vor Regen und Spritzwasser geschützt, unter Wasser würden die
elektronischen Teile jedoch schweren Schaden nehmen.
Deshalb müssen Pools unter allen Umständen von dem Mähbereich abgegrenzt werden. Um ganz
sicher zu gehen, empfehlen wir, einen Zaun um den Pool herum aufzustellen.
Blumenbeete
Grenzen Sie mit dem Begrenzungskabel Blumenbeete vom Mähbereich ab. Für die Hin- und
Rückführung des Begrenzungskabels zwischen dem Blumenbeet und der äußeren Begrenzung
gibt es zwei Möglichkeiten:
1) Halten Sie zwischen den parallel verlaufenden Kabeln einen Abstand von mehr als 10 cm ein.
Auf diese Weise wird der Mähroboter das Begrenzungskabel erkennen und die Richtung ändern.
Wenn er dem Begrenzungskabel zurück zur Ladestation folgt, wird er einen Umweg um das
Blumenbeet herum machen.
> 10 cm
Grenzkorridor
Wenn Sie innerhalb Ihres Arbeitsbereichs einen Grenzkorridor angelegt haben, sollte dieser
mindestens 2 m breit und max. 8 m lang sein.
Wenn ein Korridor zu eng oder lang ist, ist es möglich, dass der Mähroboter nicht von einem Ende
zum anderen navigieren kann.
< 8m
> 2m
2) Oder verlegen Sie die parallel zueinander verlaufenden Kabel mit einem Abstand von weniger
als 5 mm zwischen ihnen. Verlegen Sie die Kabel nicht überkreuz – siehe nachfolgend. Auf diese
Weise erkennt der Mähroboter die parallel verlaufenden Kabel nicht und wird sie ungehindert
überqueren. Bei dieser Möglichkeit muss ein Hindernis auf das Begrenzungskabel um das
Blumenbeet herum gestellt werden. Stellen Sie das Hindernis, zum Beispiel einen großen Stein
oder Pfahl, in der Nähe von Position A auf, wie in der folgenden Abbildung gezeigt. Das Hindernis
muss von einem flachen Bereich von etwa 1 m mal 1 m ohne Neigungen umgeben sein. Dieses
Hindernis ermöglicht dem Gerät, den Kreis zu verlassen.
< 5 mm
6 7
Verbindung der Ladestation mit dem Begrenzungskabel
Stellen Sie die Ladestation am Ende des Begrenzungskabels auf, sodass das Kabel in
Längsrichtung unterhalb, in der Mitte der Ladestation verläuft. Verbinden Sie das Ende des
Kabels, was unterhalb der Ladestation verläuft, mit der linken (schwarzen) Kabelklemme, die mit
„F“ (Front, Vorderseite) markiert ist. Verbinden Sie das andere Kabelende mit der rechten (roten)
Kabelklemme, die mit „B“ (Back, Rückseite) markiert ist.
10-15 mm
1
1
1
2
2
Page 6
Sobald die blaue LED bestätigt, dass alles in Ordnung ist, prüfen Sie die Funktion des
>10m
Mähroboters. Während Sie das Begrenzungskabel fixieren, prüfen Sie die LED, um sicherzustellen,
DE DE
dass die Verbindung nicht unterbrochen ist. Stellen Sie sicher, dass das Signal der Ladestation
mit dem des Mähroboters übereinstimmt (SI oder S2). Stellen Sie den Mähroboter in den
Signalauswahl
Es stehen zwei Signale zur Auswahl, SI (blaue LED) und S2 (rote LED).
Achten Sie darauf, dass Ihr Mähroboter und die Ladestation dasselbe Signal verwenden.
Arbeitsbereich einige Meter von der Ladestation entfernt und schalten Sie ihn ein.
Drücken Sie die STOP
und Tasten. Einige Sekunden später sollte der Mähroboter
automatisch zur Ladestation zurückkehren, indem er das Begrenzungskabel aufsucht und ihm
gegen den Uhrzeigersinn folgt. Wenn der Mähroboter nicht korrekt andockt, richten Sie die
Ladestation neu aus.
Sobald das Gerät andockt, beginnt das Symbol auf dem Bedienfeld zu blinken. Dies weist
daraufhin, dass der Akku korrekt lädt.
Nach der ersten Installation bleibt der Mähroboter in der Ladestation, bis der Akku vollständig
aufgeladen ist.
Erfolgreiches Andocken und Aufladen bestätigt, dass Sie einen geeigneten Aufstellort für die
Ladestation gefunden haben. Nun sollten Sie die Befestigungsheringe ganz in den Boden treiben.
Bitte verstauen Sie überschüssiges Kabel nicht unter der Ladestation, sondern legen Sie es
zusammen, und positionieren Sie es neben der Ladestation Außerhalb des Mähbereiches.
S1 S2 S1 S2
Wenn Ihr Nachbar den gleichen Mähroboter nutzt, muss ein Abstand von 0,5 m zwischen Ihrem
Begrenzungskabel und dem Ihres Nachbarn eingehalten werden, um zu verhindern, dass die
beiden Geräte jeweils den Betrieb des anderen stören. Achten Sie darauf, Ihre Ladestation
mindestens 10 m von den Begrenzungskabeln Ihres Nachbarn entfernt aufzustellen und dass
beide Geräte unterschiedliche Signale verwenden. Bitte lesen Sie den Abschnitt „Einstellen des
Signals“, um Signal SI oder S2 für Ihren Mähroboter auszuwählen.
S1 S2
>0.5m
S1 S2
>10m
8 9
Page 7
Betrieb
DE DE
Bedienfeld
Physikalische Taste
LED-Anzeige leuchtet unter der Arbeitszeit-Auswahltaste, die ausgewählt wurde. Der Mähroboter
kehrt zur Ladestation zurück, wenn die eingestellte Zeit abgelaufen ist.
LED leuchtet, wenn Signal SI ausgewählt ist.
LED leuchtet, wenn Signal S2 ausgewählt ist.
LED blinkt langsam, wenn keine WLAN-Verbindung besteht.
LED leuchtet stetig, wenn das Gerät mit dem WLAN verbunden werden kann.
LED blinkt schnell, wenn die WLAN-Verbindung hergestellt wurde.
LED leuchtet, wenn diese Taste gedrückt wird und das Bedienfeld wird daraufhin
gesperrt.
Bedeutung der Anzeige
Mähen
Blinkt, wenn das Gerät angehoben wird oder an einem Hindernis hochklettert.
Blinkt, wenn kein Signal vom Begrenzungskabel empfangen wird.
Blinkt, wenn der Akkuladestand niedrig ist.
Blinkt während des Ladens der Ladestation.
10 11
Langer
Piepton
Drücken Sie die Starttaste und schließen Sie die obere Abdeckung. Der Mähroboter beginnt zu
arbeiten, wenn Sie einen langen Piepton hören.
Rückkehr zur Ladestation
Langer
Piepton
Page 8
Schnellstopp
Ultraschallsensor
DE DE
Drücken Sie die STOP-Taste, um den Rasenmäher jederzeit anzuhalten.
Neuer PIN-Code
1. Schalten Sie das Gerät mit dem Betriebsschalter aus.
2. Halten Sie die Sperrtaste gedrückt
3. Halten Sie die Sperrtaste
einschalten. Nach etwa 6 Sekunden beginnen alle LEDs auf dem Bedienfeld schnell zu
blinken.
4. Lassen Sie die Sperrtasten
5. Geben Sie innerhalb von 6 Sekunden Ihren neuen PIN-Code ein.
6.
Der Mähroboter bestätigt die geänderte PIN-Zahl mit einem einzelnen Piepton.
7. Alle LEDs schalten sich aus und der Mähroboter führt einen Systemneustart durch. Wenn die
LED der Sperrtaste blinkt, ist der Systemneustart abgeschlossen. Der Mähroboter kann nun
mit der neuen PIN entsperrt werden.
HINWEIS:
Wenn Sie Ihren PIN-Code vergessen haben, stellen Sie bitte einen neuen PIN-Code wie oben
beschrieben ein. Es ist nicht möglich, das Gerät auf den voreingestellten PIN-Code „4x
zurückzusetzen.
gedrückt, während Sie das Gerät mit dem Betriebsschalter
.
los.
“
Einstellen der Schnitthöhe
Die Schnitthöhe kann durch Drehen des Knopfes für die Höheneinstellung angepasst werden.
Der Schnitthöhenbereich liegt zwischen 20 und 60 mm.
HINWEIS:
Um die besten Schnittergebnisse mit Ihrem Mähroboter zu erzielen und Schäden zu vermeiden,
empfiehlt es sich, mit einem Rasenmäher oder Rasentrimmer den Rasen auf eine Höhe von 60
mm oder darunter zu kürzen, bevor Sie den Mähroboter einsetzen.
Technische Daten
Modell X50i X60i X80i X100i
Max. Schnittbereich 500 m
Akku 28V/2000mAh 28V/2000mAh 28V/2850mAh 28V/2850mAh
Schaltleistung
Mähzeit mit einer Akkuladung 60 min 60 min 80 min 80 min
Nennspannung 28 V 28 V 28 V 28 V
Nennleistung 50 W 50 W 50 W 50 W
Leerlaufdrehzahl 3500 U/min 3500 U/min 3500 U/min 3500 U/min
Schnittbreite 18 cm 18 cm 18 cm 18 cm
Schnitthöhe
Ladedauer 60 min 60 min 90 min 90 min
Gewicht
Gemessener Schallleistungspegel
Mähroboter IP24 IP24 IP24 IP24
Netzteil IP67, Plug IP44 IP67, Plug IP44 IP67, Plug IP44 IP67, Plug IP44
Ersatzteile
Ersatzmesser 3 Stck. 6 Stck. 6 Stck. 9 Stck.
Begrenzungsheringe 120 Stck. 150 Stck. 200 Stck. 220 Stck.
Begrenzungskabel 100 m 120 m 150 m 200 m
Kabelverbinder 3 Stck. 3 Stck. 3 Stck. 3 Stck.
Ca. 20 bis 60 mmCa. 20 bis 60 mmCa. 20 bis 60 mmCa. 20 bis 60
2
Input: 100-240V AC, 50/60Hz, 56W
8.5 Kg 8.5 Kg 8.5 Kg 8.5 Kg
2
600 m
Output:32VDC, CC1.5A
800 m
2
1000 m
mm
2
12 13
Page 9
Wartung und Lagerung
Wartungsarbeiten, die nicht in dieser Bedienungsanleitung beschrieben werden, müssen von
DE DE
einer vom Hersteller zugelassenen Reparaturstelle durchgeführt werden. Verwenden Sie nur
Originalersatzteile.
Wartung
Prüfen und reinigen Sie Ihren Mähroboter regelmäßig und ersetzen Sie gegebenenfalls abgenutzte
Teile. Verwenden Sie vorzugsweise eine trockene Bürste, ein feuchtes Tuch oder ein geschliffenes
Stück Holz.
Verwenden Sie niemals fließendes Wasser oder einen Hochdruckreiniger.
Die Befolgung dieser Wartungsanleitungen kann die Lebensdauer Ihres Mähroboter verlängern.
Akkulebensdauer
Der Mähroboter ist mit einem wartungsfreien Li-Ionen-Akku versehen, der eine geschätzte
Reinigung der Unterseite
Achten Sie darauf, dass der Betriebsschalter auf OFF gestellt ist. Tragen Sie Schutzhandschuhe,
drehen Sie den Mähroboter auf die Seite, um auf seine Unterseite zugreifen zu können. Reinigen
Sie die Messerscheibe und den Rahmen mit einer weichen Bürste oder einem feuchten Tuch.
Drehen Sie die Messerscheibe, um zu prüfen, ob sie sich frei bewegen lässt; stellen Sie sicher,
dass die Messer auf ihren Drehzapfen rotieren können und dass kein Gras die Messer blockiert.
Reinigen der Kontaktstifte und Ladestreifen
Reinigen Sie die Kontaktstifte und die Ladestreifen an Ihrem Mähroboter und Ihrer Ladestation mit
Stahlwolle, einem Metallreiniger oder sehr feinem Schleifpapier. Entfernen Sie alle Ablagerungen,
Blätter oder Grasreste um die Kontaktstifte und Ladestreifen herum, um effizientes Laden zu
gewährleisten.
Umdrehen oder Ersetzen der Messer
Lebensdauer von über 2 Jahren hat (je nach Behandlung und Gebrauch).
ACHTUNG!
Überwinterung
Bewahren Sie Ihren Mähroboter, die Ladestation und das Netzteil den Winter über an einem
trockenen Ort auf.
Wir empfehlen einen Schuppen, eine Garage oder vorzugsweise einen Platz im Haus.
Bereiten Sie Ihr Gerät folgendermaßen für die Überwinterung vor:
1. Laden Sie den Akku komplett.
2. Stellen Sie den Betriebsschalter auf „OFF“.
3. Reinigen Sie Ihren Mähroboter gründlich, trocken mit einer Bürste.
4. Trennen Sie das Netzkabel von der Steckdose.
5. Trennen Sie das Netzkabel von der Ladestation.
6. Trennen Sie das Begrenzungskabel von der Ladestation. Heben Sie die Ladestation hoch
und reinigen Sie dieses. Das Begrenzungskabel kann im Freien bleiben. Es muss allerdings
vor Rost geschützt werden. Wir empfehlen eine wasserfreie Schmiere oder ein geeignetes
Abdichtungsband.
Sofern verfügbar, verpacken Sie das Produkt in der Originalverpackung.
Alternativ bietet unser Kundendienst einen Winterservice für Ihr Gerät an. Dieser umfasst eine
Überprüfung aller Teile, den Austausch der Schneidmesser und – sofern verfügbar – ein Software-
Stellen Sie sicher, dass der Mähroboter komplett ausgeschaltet ist, bevor Sie ihn reinigen,
Einstellungen vornehmen oder die Messer ersetzen. Tragen Sie immer Schutzhandschuhe.
ACHTUNG!
Verwenden Sie zum Auswechseln der Messer immer empfohlene Ersatzmesser und
Messerschrauben, um die maximale und sichere Schnittleistung zu garantieren.
Ihr Mähroboter hat drei Messer, die an der Messerscheibe befestigt sind.
Sofern sie nicht durch harte Hindernisse beschädigt werden, können diese Messer bis zu fünf
Monate bei täglichem Gebrauch halten.
Es wird geraten, die Messer und die Befestigungsschrauben wöchentlich zu überprüfen.
Beachten Sie, dass die Messer zweischneidig sind. Wenn die erste Seite stumpf ist, lösen Sie die
Befestigungsschraube, drehen Sie das Messer um und befestigen Sie es wieder. Prüfen Sie, ob
sich das Messer frei bewegen kann.
Ein Satz Ersatzmesser wird mit dem Mähroboter geliefert. Mehr Messer können über den
Kundendienst gekauft werden. Damit Sie die beste Leistung von Ihrem Gerät erhalten, ersetzen
Sie immer alle drei Messer gleichzeitig. Benutzen Sie nur vom Hersteller empfohlene Ersatzteile.
Upgrade.
Ersatzteilliste
Vorbereitung für den Frühling
Reinigen Sie nach dem Winterlager die Ladekontakte an sowohl dem Mähroboter als auch der
Ladestation. Benutzen Sie ein feines Schleifpapier oder eine Messingbürste; dadurch wird die
Ladeeffizienz optimiert und Störungen beim Laden vermieden.
Rufen Sie das Kundendienstcenter an, wenn Sie eines der nachfolgenden Ersatzteile bestellen
möchten.
Reinigung des Mährobotergehäuses
Da Ihr Mähroboter mit einem Akku betrieben wird, müssen Sie bei der Reinigung Vorsicht walten
lassen. Entfernen Sie groben Schmutz mit einer weichen Bürste. Verwenden Sie ein manuelles
Wassersprühgerät mit einem milden Haushaltsreiniger für eine gründliche Reinigung. Wischen Sie
alle Reste nach der Reinigung mit einem feuchten Lappen ab.
0
O
F
F
1
O
N
14 15
Software-Aktualisierung
Falls Ihr Gerät eine Software-Aktualisierung benötigt, wenden Sie sich an unser Kundendienstteam,
um mehr zu erfahren.
Page 10
Fehlerbehebung
APP
DE DE
Mähroboter kann nicht an der Ladestation andocken.
• Prüfen Sie, ob das Begrenzungskabel vor und unter dem Ladegerät in einer geraden Linie
verläuft.
• Prüfen Sie, ob die Position der Ladestation gemäß den Anleitungen in dieser
Bedienungsanleitung geeignet ist.
Mähroboter fährt beim Mähen im Kreis oder während er dem
Begrenzungskabel zurück zur Ladestation folgt.
• Vergewissern Sie sich, das kein Stromkabel parallel und in unmittelbarer Nähe des
Begrenzungskabels verläuft. Korrigieren Sie die Position des Begrenzungskabels
gegebenenfalls.
• Prüfen Sie, ob ein Vorderrad blockiert.
• Wenn ein Nachbar einen ähnlichen Mähroboter hat, können die Signale einander stören.
Versuchen Sie, Ihre Ladestation und den Mähroboter auf ein anderes Begrenzungssignal
einzustellen.
• Möglicherweise ist der Antrieb beschädigt. Wenden Sie sich bitte an den Kundendienst.
Der Mähroboter ist laut.
• Untersuchen Sie die Befestigungsschrauben der Messer; ziehen Sie sie gegebenenfalls nach.
• Untersuchen Sie die Messer auf Schäden; ersetzen Sie sie gegebenenfalls.
• Das Gras ist möglicherweise zu hoch. Probieren Sie aus, die Schnitthöhe zu vergrößern oder
den Rasen erst mit einem normalen Rasenmäher zu schneiden.
• Schneidmotorschaden, bitte wenden Sie sich an den Kundendienst.
A. Erstellen Sie ein Konto mit Ihrer E-Mail-Adresse
oder Ihrer Handynummer.
B. Nach der Registrierung können Sie sich hier
einloggen.
C. Loggen Sie sich als Gast ein, um
Händlerinformationen und technische
Anleitungen abzurufen.
Mähroboter bleibt bei oder kehrt zur Ladestation zurück, wenn die
START-Taste gedrückt wird.
• Prüfen Sie, ob die einprogrammierte Arbeitszeit des Rasenmähers für diesen Tag bereits
abgelaufen ist.
• Der Akku ist schwach, lassen Sie dem Mähroboter Zeit zum Aufladen und probieren Sie es
dann erneut.
LED-Signalanzeige an der Ladestation
LED-Anzeige Bedeutung
Blaue LED leuchtet Normal
Rote LED blinkt
Begrenzungsdraht
unterbrochen
16 17
Geben Sie Ihre persönlichen Angaben ein oder
überspringen Sie diesen Schritt (Skip), um die
Daten später auszufüllen.
Page 11
Sie sind nun in der APP. Tippen Sie auf das
„+“-Zeichen, um sich mit Ihrem Mähroboter zu
DE DE
verbinden.
Folgen Sie den Anweisungen auf dem Display,
um den Mähroboter in den Konfigurationsmodus
zu versetzen. Drücken Sie dazu die WLAN-Taste
auf dem Mäher 5 Sekunden lang.
Sie können nun einen Namen für Ihren
Mähroboter eingeben.
Registrieren Sie Ihren Mähroboter
Fügen Sie durch Scannen des QR-Codes oder
manuelle Eingabe der Seriennummer Ihren
Mähroboter hinzu. Beide Angaben befinden sich
auf dem Typenschild des Roboters.
Glückwunsch, Sie haben die Einrichtung Ihres
Mähroboters erfolgreich abgeschlossen. Sie
können Ihren Mäher nun fernsteuern und die
Vorzüge des selbständigen Mähens genießen.
18 19
Page 12
Genießen Sie Ihren Mähroboter
Funktionen Ihres
Mähroboters auf mehreren
DE DE
App-Startseite:
Akku-Ladezustand anzeigen
Geräten teilen.
Betriebsmodus
Fernsteuerung für Sofortanweisungen aufrufen
Einstellungen aufrufen (oben rechts „...“)
Direktmodus
(falls kein WLAN-Zugriff besteht)
(1) Statistik anzeigen - Mähzeiten, Ladezeiten und
Fehlerprotokoll.
(2) Tageszeit und Wochentage für das Mähen
einstellen.
(3) Mähbegrenzungen einstellen.
(4) Mähen von mehreren Bereichen einstellen (nur
„i“-Modelle).
(5) Regensensor ein- oder ausschalten.
(6) Abstände für Ultraschallsensor einstellen und
Sensor ein- oder ausschalten.
Halten Sie die WLAN-Taste auf dem
Bedienfeld des Mähers gedrückt und
drücken Sie dann die Ein-/Aus-Taste.
5s
25s2
20 21
Page 13
Öffnen Sie das Programm MOWAP auf Ihrem
Handy und wählen Sie den Direktmodus (Direct
DE DE
mode) aus.
Geben Sie Ihren PIN-Code ein. Werksmäßig
ist dies 0000. Sie können Ihren Mähroboter
dann gemäß untenstehenden Anweisungen
konfigurieren.
22 23
Loading...
