LM F23

Y0J-SP01-23108

iFlex 12V

AKUMULATOROWA KOSIARKA DO MULCZOWANIA

Instrukcja oryginalna

+22 431 05 05 [email protected]

Page 2

Przeczytaj uważnie niniejszą instrukcję przed montażem i obsługą kosiarki. Obsługa tego produktu bez zapoznania się z niniejszą instrukcją jest niebezpieczna. Przechowuj niniejszą instrukcję w bezpiecznym miejscu i miej ją w gotowości do przyszłego odniesienia.

Page 3

Page 4

“Click”

100%

90%

40%

10%

100%

90%

40%

10%

1 2 3

Page 5

90°

70°

17°

0°

M N

Page 6

LM F23 Oryginalna instrukcja obsługi

SPIS TREŚCI

Zastosowanie zgodne z przeznaczeniem 07

Ogólne ostrzeżenia dotyczące bezpieczeństwa 07

Ostrzeżenia dotyczące bezpieczeństwa produktu 10

Symbole 15

Dane techniczne 20

Opis produktu 21

Instalacja 22

Obsługa 22

Konserwacja i przechowywanie 25

Rozwiązywanie problemów 27

8Deklaracja zgodności 28

Page 7

ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM

Ta kosiarka została zaprojektowana do cięcia trawy. Maszyna ma być używana tylko zgodnie z jej przeznaczeniem, każde inne użycie jest uważane za przypadek niewłaściwego użytkowania. Należy pamiętać, że nasze urządzenia nie zostały zaprojektowane do użytku w zastosowaniach komercyjnych, handlowych lub przemysłowych. Nasza gwarancja zostanie unieważniona, jeśli maszyna będzie używana w przedsiębiorstwach komercyjnych, handlowych lub przemysłowych lub do celów równoważnych.

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE:Przeczytaj wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa. instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia ciała. Uważnie przeczytaj instrukcje, aby zapewnić bezpieczną obsługę tego urządzenia. Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości.

• - Dzieci powinny być nadzorowane, aby upewnić się, że nie bawią się produktem.

WAŻNE

PRZECZYTAJ UWAŻNIE PRZED UŻYCIEM

ZACHOWAĆ DO WYKORZYSTANIA W PRZYSZŁOŚCI

Szkolenie

1. Przeczytaj uważnie instrukcję i upewnij się, że w pełni ją rozumiesz. Upewnij się, że jesteś zaznajomiony z elementami sterującymi i prawidłowym użytkowaniem produktu.

Page 8

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

2. Nigdy nie pozwalaj małym dzieciom lub osobom

nieznającym tych instrukcji na korzystanie z produktu. Lokalne przepisy mogą ograniczać wiek operatora.

3. Nigdy nie obsługuj produktu, gdy w pobliżu znajdują się

ludzie, zwłaszcza dzieci lub zwierzęta domowe.

4. Należy pamiętać, że operator lub użytkownik jest

odpowiedzialny za wszelkie wypadki lub zagrożenia dla innych osób lub ich własności.

Przygotowanie

1. Podczas obsługi produktu należy zawsze nosić solidne

obuwie i długie spodnie. Nie należy obsługiwać tego produktu boso lub w odkrytych sandałach. Unikaj noszenia ubrań, które są luźno dopasowane lub mają zwisające sznurki lub krawaty.

2. Dokładnie sprawdź miejsce, w którym produkt ma być

używany i usuń wszystkie przedmioty, które mogłyby zostać wyrzucone przez produkt.

3. Przed użyciem zawsze należy sprawdzić wzrokowo,

czy ostrze, śruba ostrza i zespół ostrza nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone elementy w zestawach, aby zachować równowagę. Wymienić wszelkie uszkodzone lub nieczytelne etykiety.

4. Przed włożeniem akumulatora należy upewnić się,

że wyłącznik znajduje się w pozycji wyłączonej. Wkładanie akumulatora do włączonej maszyny może spowodować obrażenia.

Ogólne działanie

1. Narzędzie należy stosować wyłącznie ze specjalnie przeznaczonymi do tego celu akumulatorami. Używanie jakichkolwiek innych zestawów akumulatorów zwiększy ryzyko obrażeń i pożaru.

Page 9

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

2. Produkt należy obsługiwać wyłącznie w świetle dziennym lub przy dobrym oświetleniu sztucznym.

3. Nie należy wystawiać narzędzia i ładowarki na działanie deszczu lub wilgoci. Jeśli narzędzie lub ładowarka są narażone na działanie wilgoci, zwiększa to ryzyko porażenia prądem.

4. Należy unikać używania produktu na mokrej trawie.

5. Zawsze należy upewnić się, że na zboczach

zachowujemy równowagę.

6. Należy chodzić, a nie biegać.

7. Kosić w poprzek zbocza, nigdy w górę i w dół.

8. Zachowaj szczególną ostrożność podczas zmiany kierunku jazdy na zboczach.

9. Nie należy kosić zbyt stromych zboczy.

10. Zachowaj szczególną ostrożność podczas cofania

lub przyciągania produktu do siebie.

11. Odłącz akumulator i zatrzymaj ostrza, jeśli produkt musi być przechylony na czas transportu, podczas przekraczania powierzchni innych niż trawa oraz podczas transportu produktu do i z obszaru, który ma być koszony.

12. Nigdy nie używaj produktu z uszkodzonymi osłonami lub tarczami lub bez zamontowanych urządzeń zabezpieczających, takich jak deflektory.

13. Podczas włączania silnika należy trzymać stopy z dala od ostrzy.

14. Nie przechylaj produktu podczas włączania silnika, chyba że produkt musi być przechylony w celu uruchomienia. W takim przypadku nie należy przechylać go bardziej niż jest to konieczne i podnosić tylko część najbardziej oddaloną od operatora.

15. Nie wkładać rąk ani stóp w pobliżu lub pod

Page 10

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

obracające się części.

16. Nie transportuj produktu, gdy ostrze tnące jest uruchomione.

17. Zatrzymaj produkt i wyjmij z maszyny klucz/ akumulator oraz upewnij się, że wszystkie ruchome części całkowicie się zatrzymały:

• - Zawsze, gdy pozostawiasz produkt bez nadzoru.

• - Przed usunięciem zatorów lub odblokowaniem

zsypu.

• - Przed sprawdzeniem, czyszczeniem lub pracą na

produkcie.

• - Po uderzeniu w obcy przedmiot. Przed

ponownym uruchomieniem i użytkowaniem produktu należy sprawdzić, czy nie jest on uszkodzony i dokonać napraw.

18. Jeśli produkt zacznie nienormalnie wibrować:

• - Sprawdzić, czy nie ma żadnych uszkodzeń.

• - Wymienić lub naprawić wszelkie uszkodzone

części.

• - Sprawdzić i dokręcić wszelkie luźne części

Ładowarka

1. Ładuj tylko za pomocą ładowarki określonej przez producenta. Nie należy używać oryginalnej ładowarki do innych akumulatorów litowo-jonowych ani do akumulatorów innego typu, ponieważ może to zwiększyć ryzyko pożaru lub wybuchu.

2. Przed każdym użyciem należy sprawdzić ładowarkę, kabel i wtyczkę. Nie należy używać ładowarki, jeśli jest uszkodzona. Nie należy otwierać ładowarki samodzielnie; ładowarka musi być naprawiona przez wykwalifikowany personel przy użyciu oryginalnych

Page 11

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

części zamiennych.

3. Ładowarka jest przeznaczona do korzystania ze standardowego domowego źródła zasilania 120-240 V~ 50Hz, należy upewnić się, że wtyczka pasuje do gniazdka.

4. Nigdy nie modyfikuj wtyczki w jakikolwiek sposób, zmniejszy to ryzyko porażenia prądem.

5. Nie używaj przewodu ładowarki niezgodnie z przeznaczeniem. Nigdy nie używaj przewodu do przenoszenia, ciągnięcia lub odłączania ładowarki. Przewód należy trzymać z dala od ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody zwiększają ryzyko porażenia prądem.

6. Należy upewnić się, że przewód ładowarki jest umieszczony tak, aby nie można było na niego nadepnąć, najechać na niego lub go uszkodzić.

7. Ładowarkę należy utrzymywać w czystości. Zanieczyszczenie może zwiększyć ryzyko porażenia prądem.

8. Chronić ładowarkę przed deszczem i wilgocią. Jeśli woda dostanie się do ładowarki, istnieje zwiększone ryzyko porażenia prądem.

9. Podczas ładowania bateria będzie się nagrzewać. Aby zmniejszyć ryzyko pożaru, nie należy używać ładowarki na łatwopalnych powierzchniach, takich jak papier lub tkaniny.

10. Zakres temperatur, w których można ładować akumulator, wynosi zazwyczaj od 5ºC do 45ºC. Próby ładowania poza zalecanym zakresem temperatur mogą być automatycznie blokowane przez układy zabezpieczające akumulatora. Najdłuższą żywotność i najlepszą wydajność można uzyskać, jeśli akumulator

Page 12

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

jest ładowany w temperaturze pokojowej.

11. Gdy ładowarka nie jest używana, należy odłączyć ją od źródła zasilania. Zmniejszy to ryzyko porażenia prądem lub uszkodzenia ładowarki.

Akumulator

1. Przed pierwszym użyciem należy w pełni naładować akumulator.

2. Gdy moc wyjściowa zaczyna spadać, należy natychmiast naładować akumulator. NIE NALEŻY KONTYNUOWAĆ UŻYWANIA PRODUKTU, GDY POZIOM NAŁADOWANIA BATERII JEST NISKI.

3. Aby zapobiec poważnemu uszkodzeniu baterii, należy ją ładować w temperaturach powyżej 5ºC lub poniżej 45ºC. Najdłuższą żywotność i najlepszą wydajność można osiągnąć, gdy bateria jest ładowana w temperaturze pokojowej.

4. Jeśli temperatura akumulatora jest wyższa niż 45ºC, należy pozwolić mu ostygnąć przed umieszczeniem go w stacji ładowania.

5. Aby zmniejszyć ryzyko wybuchu, należy upewnić się, że akumulator nie jest pozostawiony na słońcu przez dłuższy czas i że jest chroniony przed ogniem.

6. Nie należy nosić pojedynczych akumulatorów w kieszeniach lub torbie, ponieważ mogą one spowodować zwarcie z innymi metalowymi przedmiotami.

7. W przypadku zapalenia się baterii Li-ion, należy użyć odpowiedniej gaśnicy do walki z ogniem. NIE WOLNO WYLEWAĆ WODY NA PŁONĄCY AKUMULATOR LITOWO-JONOWY.

8. Jeśli akumulator stanie się zbyt gorący podczas

Page 13

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ładowania, należy go natychmiast odłączyć i wyłączyć. Skontaktować się bezpośrednio z centrum serwisowym.

9. Nie należy podejmować prób samodzielnego otwarcia akumulatora.

10. Gdy akumulator nie jest używany, należy trzymać go z dala od innych metalowych przedmiotów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe metalowe przedmioty, które mogą połączyć bieguny akumulatora ze sobą i doprowadzić do

zwarcia.

Konserwacja i przechowywanie

1. Utrzymuj wszystkie nakrętki, śruby i wkręty mocno dokręcone, aby mieć pewność, że produkt jest w bezpiecznym stanie roboczym.

2. Zachowaj ostrożność podczas regulacji produktu, aby uniknąć uwięzienia palców między ruchomymi ostrzami lub innymi stałymi częściami produktu.

3. Przed przechowywaniem zawsze pozwól produktowi ostygnąć.

4. Podczas serwisowania ostrzy należy pamiętać, że nawet jeśli źródło zasilania jest wyłączone, ostrza mogą się nadal poruszać.

5. Wymień zużyte lub uszkodzone części dla bezpieczeństwa. Używaj tylko oryginalnych części zamiennych i akcesoriów.

6. NIE WOLNO próbować otwierać ładowarki i akumulatora. Wewnątrz nie ma części nadających się do naprawy przez klienta. Należy zwrócić się do autoryzowanego centrum serwisowego.

7. Urządzenie z całkowicie naładowanym akumulatorem

Page 14

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

należy przechowywać w temperaturze pokojowej (około 20ºC).

8. Każdy cykl głębokiego rozładowania zmniejsza pojemność akumulatora. Aby przedłużyć żywotność akumulatora, zaleca się ładowanie go co sześć miesięcy w dłuższych okresach czasu, gdy produkt nie jest używany.

Serwisowanie

1. Naprawę narzędzia należy zlecić autoryzowanemu serwisowi. To narzędzie zostało wyprodukowane zgodnie z odpowiednimi przepisami bezpieczeństwa. Aby uniknąć niebezpieczeństwa, sprzęt może być naprawiany wyłącznie przez wykwalifikowanych techników.

2. Należy używać wyłącznie części i akcesoriów wyprodukowanych dla tego urządzenia przez producenta. Nieprzestrzeganie tego zalecenia może spowodować obrażenia ciała.

Symbole bezpieczeństwa

Celem symboli bezpieczeństwa jest zwrócenie Państwa uwagi na ewentualne zagrożenia. Symbole bezpieczeństwa i ich objaśnienia zasługują na uwagę i pełne zrozumienie. Ostrzeżenia zawarte w symbolach

Page 15

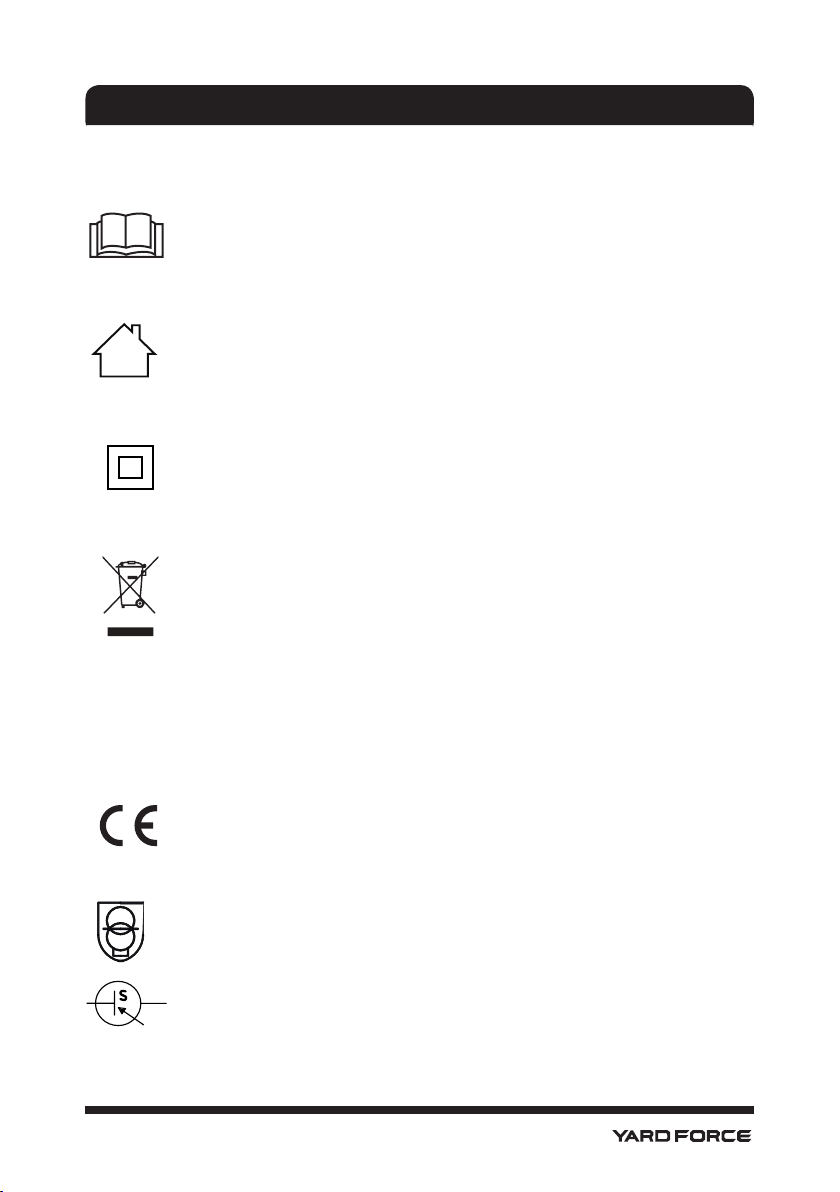

SYMBOLE

nie eliminują same w sobie żadnego zagrożenia. Podane w nich instrukcje i ostrzeżenia nie zastępują właściwych środków zapobiegania wypadkom.

OSTRZEŻENIE: Należy pamiętać o przeczytaniu i zrozumieniu Bezpieczeństwa zawartych w niniejszej instrukcji obsługi, w tym wszystkich symboli ostrzegawczych, takich jak “NIEBEZPIECZEŃSTWO”

“OSTRZEŻENIE”

, oraz

“UWAGA”przed użyciem

tego narzędzia. Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia ciała.

SYMBOLE OSTRZEGAWCZE BEZPIECZEŃSTWA: Oznaczają NIEBEZPIECZEŃSTWO, OSTRZEŻENIE, UWAGA. Mogą być stosowany w połączeniu z innymi

symbolami lub piktogramami.

Znaczenia symboli

Na tej stronie przedstawiono i opisano symbole bezpieczeństwa, które mogą pojawić się na tym produkcie. Przed przystąpieniem do montażu i obsługi należy przeczytać, w pełni zrozumieć i przestrzegać wszystkich instrukcji znajdujących się na urządzeniu.

lub

Page 16

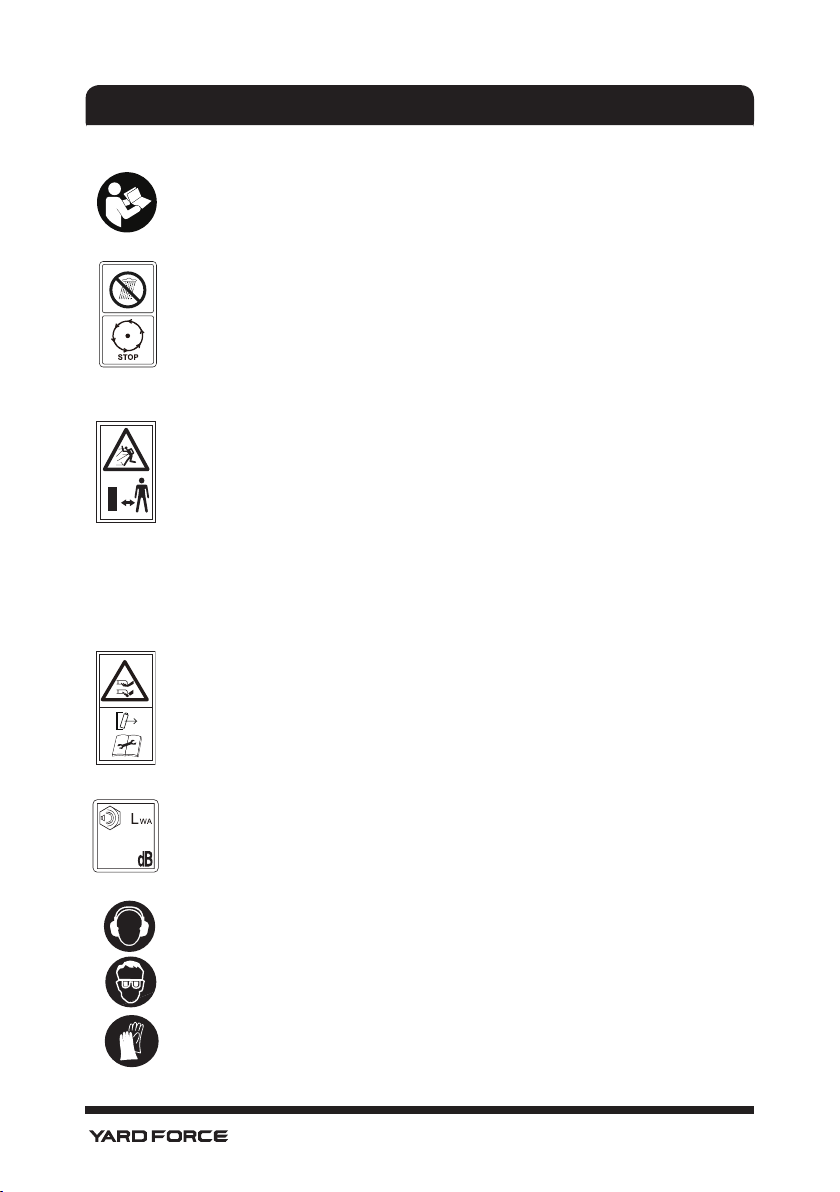

SYMBOLE

Aby zmniejszyć ryzyko obrażeń, użytkownik musi dokładnie przeczytać instrukcję obsługi.

Unikaj używania narzędzia podczas deszczu. Przed dotknięciem wszystkich elementów maszyny należy odczekać, aż całkowicie się zatrzymają.

Należy trzymać osoby postronne z dala od urządzenia. Przedmioty wyrzucane przez produkt mogą uderzyć użytkownika lub inne osoby postronne. Zawsze upewnij się, że inne osoby i zwierzęta domowe pozostają w bezpiecznej odległości od produktu podczas jego pracy.

Należy uważać na ostrza. Ostrza nadal obracają się po wyłączeniu silnika. Wyjmij akumulator przed wykonaniem jakichkolwiek czynności konserwacyjnych.

Gwarantowana wartość poziomu mocy akustycznej wynosi 88 dB

Podczas używania produktu należy nosić ochronę uszu, oczu i rękawice.

Page 17

SYMBOLE

Symbol WEEE. Zużytych produktów elektrycznych nie należy wyrzucać razem z odpadami domowymi. Należy poddać je recyklingowi, jeśli istnieją odpowiednie zakłady. Informacje na temat wytycznych dotyczących recyklingu można uzyskać u władz lokalnych lub w lokalnym sklepie.

Produkt jest zgodny z obowiązującymi dyrektywami europejskimi i dokonano oceny zgodności z tymi dyrektywami.

Page 18

SYMBOLE

Symbole ostrzegawcze na akumulatorze

Aby zmniejszyć ryzyko obrażeń, użytkownik musi dokładnie przeczytać instrukcję obsługi.

Nie wrzucać do wody.

Nie wrzucać do ognia.

Nie wystawiać baterii na długotrwałe działanie silnego światła słonecznego. Nie zostawiać na grzejniku (max.45°C).

Akumulatory zawierają ogniwa litowo-jonowe. Nie należy wyrzucać zużytych baterii do odpadów domowych. Skontaktuj się z lokalnymi władzami, aby dowiedzieć się, jak należy utylizować baterie.

Produkt jest zgodny z obowiązującymi dyrektywami europejskimi i dokonano oceny zgodności dla tych dyrektyw.

Symbol WEEE. Zużytych produktów elektrycznych nie należy wyrzucać razem z odpadami domowymi. Należy poddać je recyklingowi, jeśli istnieją odpowiednie zakłady. W celu uzyskania informacji na temat recyklingu należy skontaktować się z władzami lokalnymi lub lokalnym sklepem.

Page 19

SYMBOLE

Symbole ostrzegawcze na ładowarce

Aby zmniejszyć ryzyko obrażeń, użytkownik musi dokładnie przeczytać instrukcję obsługi.

Ładowarka przeznaczona jest wyłącznie do użytku wewnętrznego.

Podwójna izolacja

Symbol WEEE. Zużytych produktów elektrycznych nie należy wyrzucać razem z odpadami domowymi. Należy poddać je recyklingowi w miejscach, w których istnieje taka możliwość. W celu uzyskania informacji na temat recyklingu należy skontaktować się z władzami lokalnymi lub lokalnym sklepem.

Produkt jest zgodny z obowiązującymi dyrektywami europejskimi i dokonano oceny zgodności z tymi dyrektywami.

SMPS (Switch mode power supply unit) zawiera odporny na zwarcia zasilacz impulsowy.

SMPS(Switch mode power supply unit)

Page 20

DANE TECHNICZNE

Model

Napięcie

Prędkość bez obciążenia

Szerokość koszenia

Wysokość koszenia

Zmierzony poziom ciśnienia akustycznego (LpA)

Zmierzony poziom mocy akustycznej(LwA)

Gwarantowany poziom mocy akustycznej(LwA)

Waga netto

Poziom drgań

12V

0.304 m/s² K=1.5 m/s² *

LM F23

5500 obr/min

23 cm

30/45/60mm, 3 pozycje

72.3 dB(A), K=3 dB(A)

88 dB(A)

5,2 kg

Model akumulatora AL F40

Pojemność akumulatora

Czas ładowania akumulatora

4,0 Ah

80 min

Ładowarka do akumulatorów Model XZ1300-3000G/ XZ1300-3000GB

Wejście

100-240V AC,

50/60Hz 1.0A

Wyjście

Klasa ochrony

Poziom natężenia dźwięku dla operatora może przekraczać 80 dB(A) i konieczne jest zastosowanie środków ochrony słuchu.

Deklarowana wartość wibracji została zmierzona zgodnie ze standardową metodą badawczą (zgodnie z normą EN 62841-

1:2015) i może być wykorzystana do porównania jednego produktu z drugim. Deklarowana wartość wibracji może być również wykorzystana we wstępnej ocenie narażenia.

13V , 3A

OSTRZEŻENIE: W zależności od rzeczywistego zastosowania produktu wartości wibracji

mogą różnić się od podanych! Podejmij odpowiednie kroki, aby chronić się przed narażeniem na wibracje! Weź pod uwagę cały proces pracy, w tym czas, w którym produkt pracuje bez obciążenia lub jest wyłączony!

Page 21

OPIS PRODUKTU

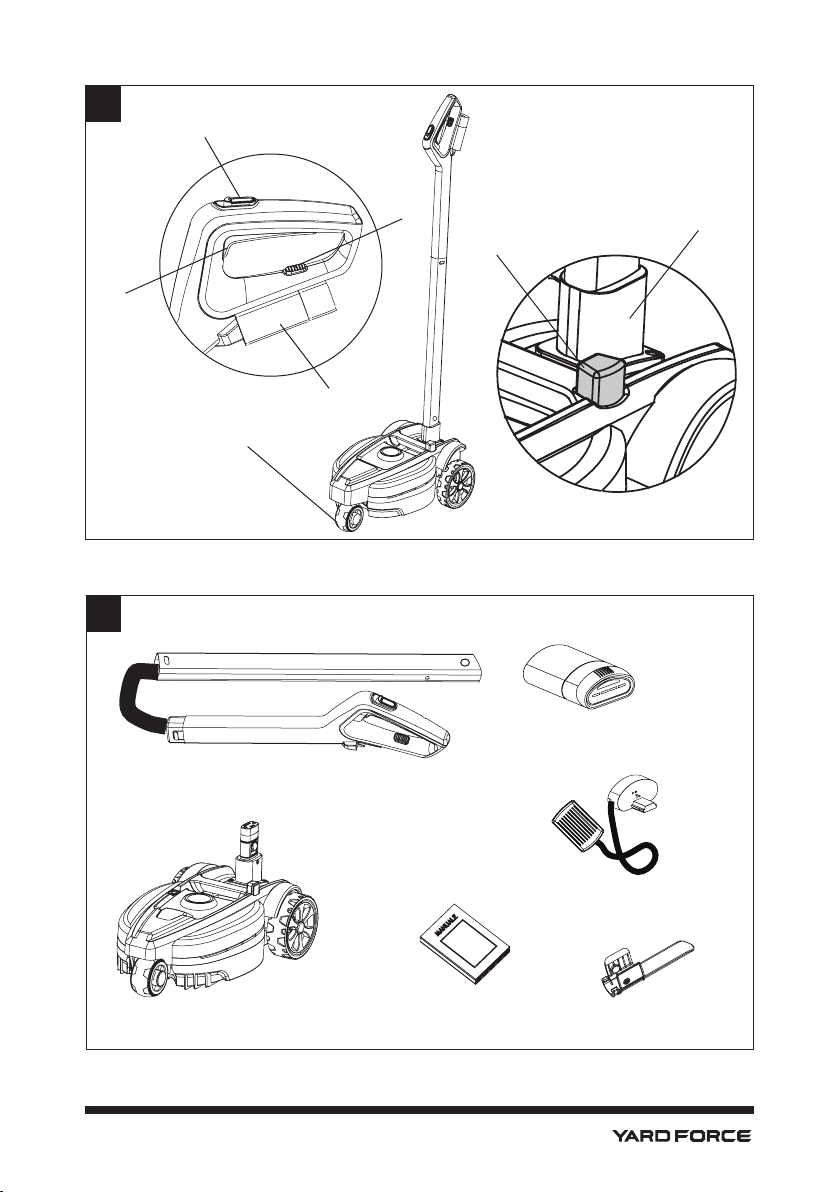

Opis części (Rys. A)

1. Wyłącznik bezpieczeństwa

2. Koło przednie

3. Akumulator

4. Przycisk zwalniania akumulatora

5. Przycisk regulacji wysokości koszenia

6. Przegub "Free Turn"

7. Spust przełącznika

Zawartość opakowania (Rys. B)

Ostrożnie wyjmij urządzenie z opakowania i upewnij się, że wszystkie poniższe części są obecne:

a. Uchwyt główny b. Kosiarka mulczująca c. Instrukcja obsługi d. Akumulator e. Ładowarka

f. Multi-tool

OSTRZEŻENIE: Jeśli jakiekolwiek części są uszkodzone lub brakuje ich, nie należy używać tego narzędzia do czasu ich wymiany. Nieprzestrzeganie tego ostrzeżenia może spowodować poważne obrażenia ciała.

UWAGA: Opakowanie należy zawsze poddać recyklingowi zgodnie z lokalnymi wytycznymi dotyczącymi recyklingu.

Page 22

INSTALACJA

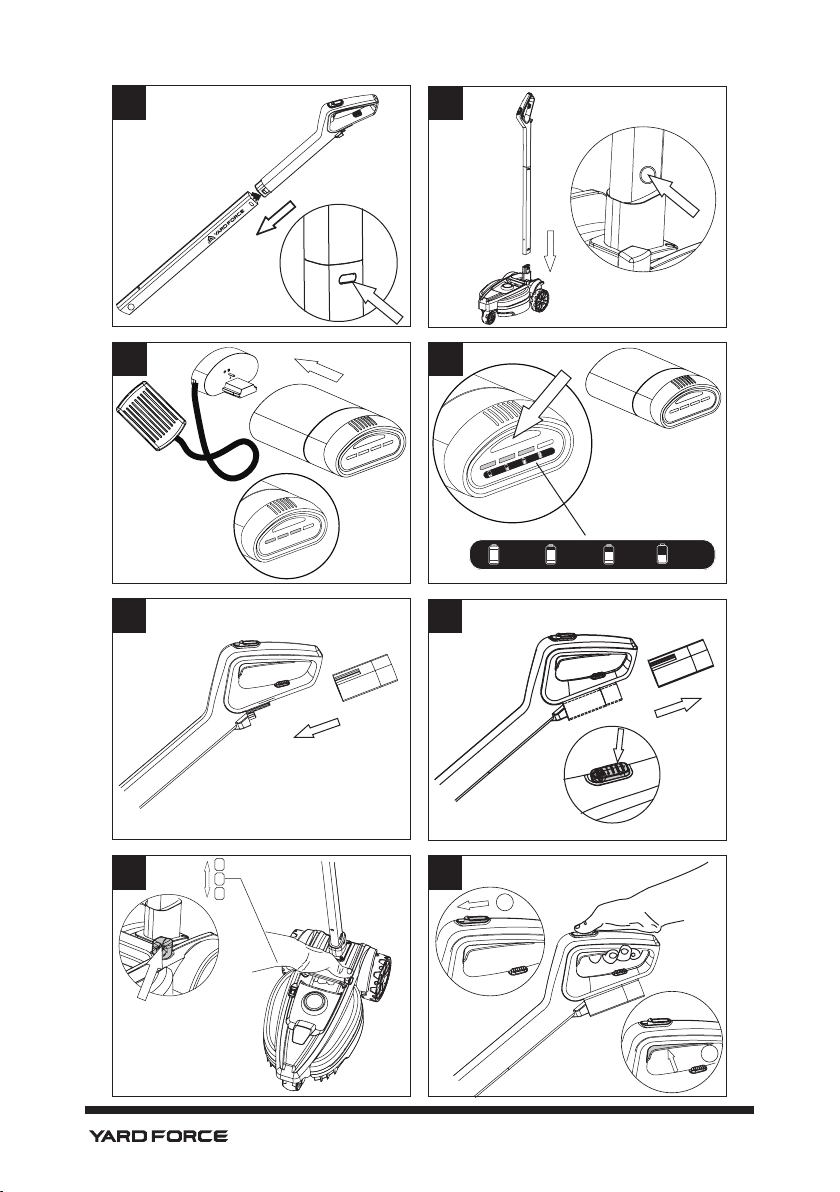

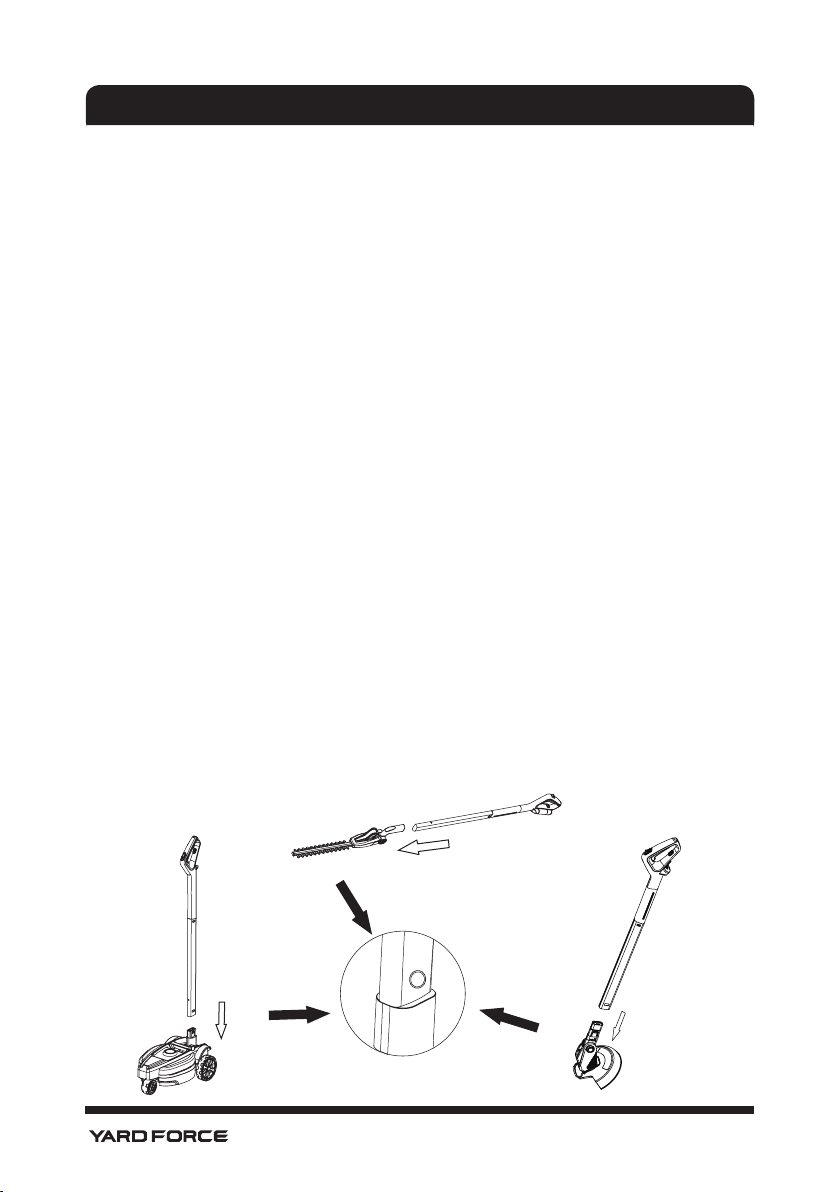

Zmontować uchwyt główny

1. Wyrównaj uchwyt główny z rurą.

2. Włóż główny uchwyt do rury, upewnij się, że uchwyt jest zablokowany w pozycji. (Rys. C)

Zamocować uchwyt na kosiarce mulczującej

Włóż zmontowany uchwyt na kosiarkę mulczującą, upewnij się, że uchwyt jest bezpiecznie zablokowany. (Rys. D)

OBSŁUGA

Ładowanie akumulatora UWAGA:

UWAGA: UWAGA:

która znajduje się na ładowarce.

1. Podłączyć ładowarkę do źródła zasilania.

2. Aby włożyć akumulator do ładowarki, należy wyrównać żebra akumulatora z rowkami

3. Podczas normalnego ładowania zielona dioda LED na akumulatorze będzie stale migać.

4. Po zakończeniu ładowania zielona dioda LED zgaśnie.

Po pełnym naładowaniu akumulatora należy wyjąć go z ładowarki.

Przed pierwszym użyciem akumulator powinien być całkowicie naładowany. Należy upewnić się, że napięcie sieciowe jest zgodne z etykietą znamionową,

ładowarki, a następnie wcisnąć go do środka. (Rys. F)

Wskaźnik zasilania (Rys. G)

Ten akumulator litowo-jonowy jest wy

wskazywania pozostałego poziomu naładowania akumulatora. Diody LED będą świecić przez około 4 sekundy.

posażony we wskaźnik zasilania, który służy do

Aby uzyskać najlepszą żywotność baterii

1. Nie należy dopuszczać do całkowitego rozładowania akumulatora przed jego

naładowaniem. Akumulator należy umieścić w ładowarce zawsze, gdy jego stan jest zauważalnie niski lub gdy narzędzie nie wykonuje już zadania, które wykonywało wcześniej.

2. Należy unikać przeprowadzania krótkich ładowań. Należy upewnić się, że akumulator

jest za każdym razem w pełni naładowany, pozwalając ładowarce na zakończenie pełnego cyklu ładowania.

3. Należy unikać przechowywania luźnych przedmiotów, takich jak śruby, gwoździe itp.

razem z akumulatorami, ponieważ te lub podobne przedmioty mogą spowodować zwarcie akumulatorów i wywołać pożar lub eksplozję.

4. Zawsze należy odłączać ładowarkę, gdy nie jest używana i przechowywać ją w suchym i

bezpiecznym miejscu.

5. Należy unikać ładowania lub przechowywania akumulatora w temperaturach poniżej 5°C

Page 23

OBSŁUGA

i powyżej 45°C.

6. Po użyciu, przed próbą ponownego naładowania, należy pozostawić akumulator do ostygnięcia na około 30 minut.

Wyjmowanie i wkładanie akumulatora

Wkładanie akumulatora (rys. G)

Wyrównaj akumulator z łącznikami uchwytu. Wciśnij akumulator na miejsce, aż usłyszysz kliknięcie. Oznacza to, że akumulator został zablokowany we właściwym położeniu.

Wyjmowanie akumulatora z narzędzia (rys. H)

Naciśnij przycisk zwalniający akumulator, a następnie wyciągnij akumulator.

Ustawianie wysokości koszenia (Rys. I)

Jeśli chcesz zmienić wysokość cięcia, trzymając za uchwyt, naciśnij przycisk regulacji wysokości i podnieś głowicę w górę i w dół do żądanej pozycji cięcia - zwolnij przycisk.

Włączanie i wyłączanie

Włączanie (rys. J)

1. Przesuń do przodu i przytrzymaj wyłącznik bezpieczeństwa na uchwycie głównym.

2. Włącz spust i przytrzymaj go. Wciśnij przełącznik Po uruchomieniu maszyny możesz

zwolnić przycisk bezpieczeństwa.

Wyłączanie

Zwolnij spust.

UWAGA:

wyłączeniu maszyny, doprowadzi to do uszkodzenia baterii.

Po wyłączeniu silnika ostrze będzie pracowało jeszcze przez kilka sekund. Nie dotykać spodu kosiarki, dopóki ostrze nie zatrzyma się całkowicie!

Nie należy kontynuować naciskania przycisku startowego po automatycznym

OSTRZEŻENIE:

Obsługa kosiarki

Bezpieczna pozycja pracy (Rys. K)

Aby zapewnić bezpieczeństwo osobiste, kosiarka mulczująca wyłączy się automatycznie, gdy znajdzie się zbyt blisko lub daleko od użytkownika.

Praca na zboczu

Zbocza zwiększają ryzyko wypadków polegających na poślizgnięciu się i upadku, co może skutkować poważnymi obrażeniami. Na zboczach należy zawsze upewnić się co do stabilności stóp. Praca na zboczach wymaga szczególnej ostrożności. Jeśli czujesz się niepewnie na zboczu, nie koś go.

Page 24

OBSŁUGA

Co należy robić:

- Koś w poprzek zbocza, nigdy nie koś w górę i w dół. Zachowaj szczególną ostrożność

podczas zmiany kierunku jazdy na zboczach.

- Zwróć uwagę na dziury, koleiny, kamienie, ukryte obiekty lub nierówności, które mogą

spowodować poślizgnięcie się lub potknięcie. Wysoka trawa może ukrywać przeszkody.

Czego nie robić:

- Nie należy kosić w pobliżu spadków, rowów lub nasypów; można stracić równowagę.

- Nie należy kosić zboczy o nachyleniu większym niż 15 stopni.

- Nie należy kosić na mokrej trawie. Mokre podłoże może spowodować poślizg.

Zabezpieczenie przed przeciążeniem kosiarki

Aby zapobiec przeciążeniu, nie próbuj ścinać zbyt dużej ilości trawy za jednym razem. Zwolnij tempo koszenia lub zwiększ wysokość cięcia. Twoja kosiarka ma wbudowane zabezpieczenie przed przeciążeniem obwodu. Gdy kosiarka jest przeciążona, silnik zatrzyma się. Wyłącz kosiarkę i wyjmij akumulator, sprawdź, czy pod pokładem nie zebrała się trawa i w razie potrzeby usuń ją, a następnie ponownie uruchom kosiarkę.

Ochrona akumulatora przed wysoką temperaturą

Zestaw akumulatorów będzie wytwarzał ciepło podczas pracy. W upalne dni ciepło rozprasza się wolniej. Jeśli temperatura akumulatora przekroczy ponad 70 oC podczas pracy, obwód zabezpieczający natychmiast wyłączy kosiarkę, aby chronić akumulator przed uszkodzeniem. Zwolnij spust, poczekaj aż akumulator ostygnie, a następnie ponownie uruchom kosiarkę.

Funkcja boost

Ta kosiarka mulczująca jest wyposażona w inteligentną funkcję prędkości ostrza, która automatycznie dostosowuje działanie kosiarki do warunków pracy co znacznie poprawia wydajność koszenia..

Uchwyt wielofunkcyjny

Ten wielofunkcyjny uchwyt może być stosowany podkaszarce i nożycach do żywopłotu YF iFlex 12 V iFlex. Po wyjęciu uchwytu i podłączeniu go do jednego z pozostałych akcesoriów wystarczy nacisnąć przycisk.

“Click”

Page 25

KONSERWACJA I PRZECHOWYWANIE

OSTRZEŻENIE:Przed wykonaniem jakichkolwiek prac konserwacyjnych lub czyszczących należy zawsze upewnić się, że akumulator został wyjęty. Poczekaj, aż ostrze całkowicie się zatrzyma, a maszyna ostygnie.

Czyszczenie Czyszczenie produktu

- Użyj miękkiej szczotki, aby usunąć nagromadzony kurz i zanieczyszczenia. Załóż okulary

ochronne, aby chronić oczy podczas czyszczenia.

- Przetrzeć obudowę produktu lekko wilgotną szmatką. Nie należy spryskiwać urządzenia

wodą. Woda może zniszczyć zespół przełączników i silnik elektryczny.

Konserwacja

UWAGA:Zawsze zakładaj rękawice ogrodnicze podczas obsługi lub pracy w pobliżu ostrza.

1. Utrzymuj wszystkie nakrętki, śruby i wkręty mocno dokręcone, aby zapewnić bezpieczny

stan pracy maszyny.

2. Zbadać maszynę i wymienić zużyte lub uszkodzone części w celu zapewnienia

bezpieczeństwa.

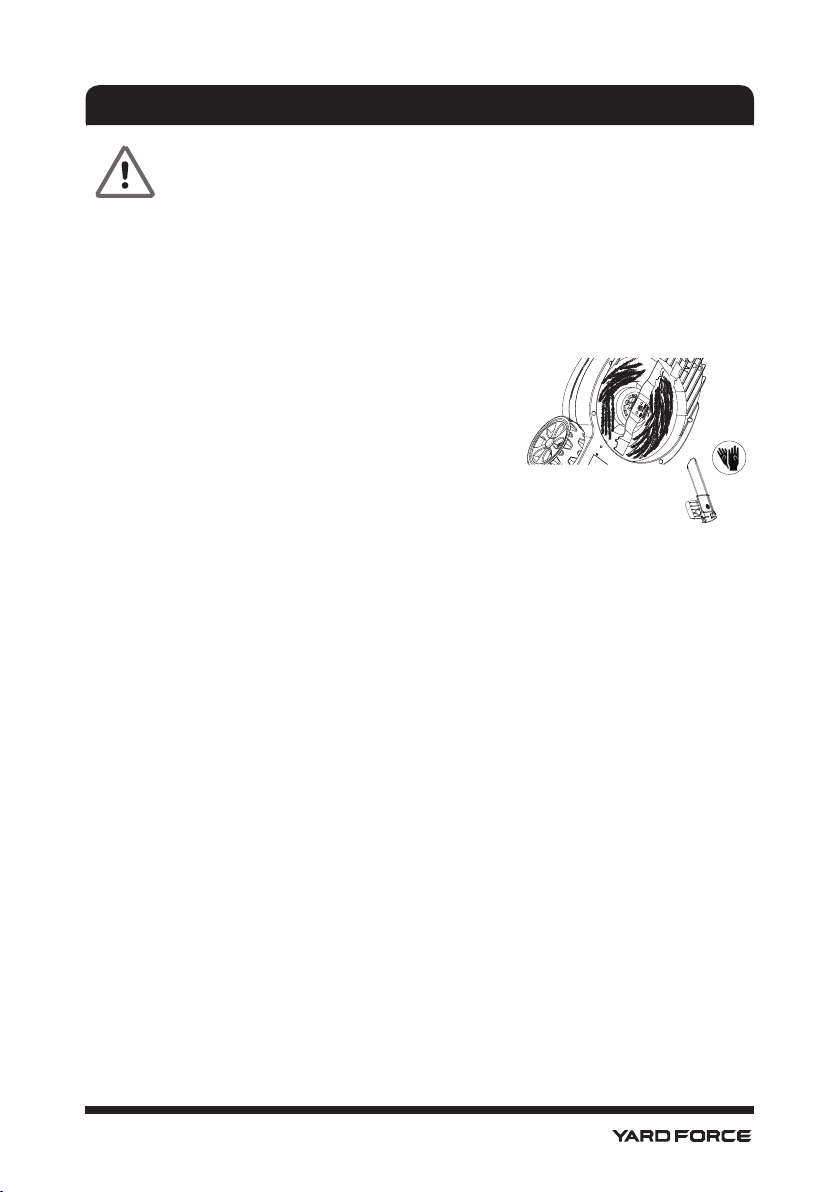

Demontaż / montaż ostrza (Rys. L)

1. Użyj klucza o odpowiednim rozmiarze, aby odinstalować nakrętkę śruby ostrza.

2. W ciężkich rękawicach trzymać ostrze nieruchomo i obracać kluczem w kierunku

przeciwnym do ruchu wskazówek zegara, aby zdjąć śrubę.

3. Zamontować prawidłowo ostrze zastępcze z oznaczeniami skierowanymi do góry i

wyrównać kołki, ponownie zamontować śrubę i dokręcić ją z momentem obrotowym 20Nm.

OSTRZEŻENIE:Wymień lub ponownie naostrz nóż koszący pod koniec sezonu koszenia. Zawsze zleć ponowne naostrzenie lub wymianę ostrza koszenia w rekomendowanym centrum serwisowym Yard Force. Niewyważone ostrza spowodują gwałtowne drgania kosiarki, co może zwiększyć ryzyko wypadku. Nie używaj kosiarki, której ostrze jest niewyważone.

Konserwacja baterii

Aby uzyskać najlepszą żywotność baterii, należy zastosować następujące procedury:

1. Chroń baterię przed wilgocią i wodą.

2. Baterię należy przechowywać wyłącznie w zakresie temperatur od 5 oC do 45 oC. Nie

należy pozostawiać baterii w bezpośrednim świetle słonecznym przez dłuższy czas.

3. Regularnie czyścić baterię miękką, czystą i suchą szczotką.

4. Jeśli nie używasz produktu przez dłuższy czas, pamiętaj, aby ładować i rozładowywać

akumulator raz na 6 miesięcy.

Page 26

KONSERWACJA I PRZECHOWYWANIE

Przechowywanie i transport Przechowywanie

Po dokładnym wyczyszczeniu urządzenia, przechowuj kosiarkę w suchym pomieszczeniu i pozwól silnikowi ostygnąć.

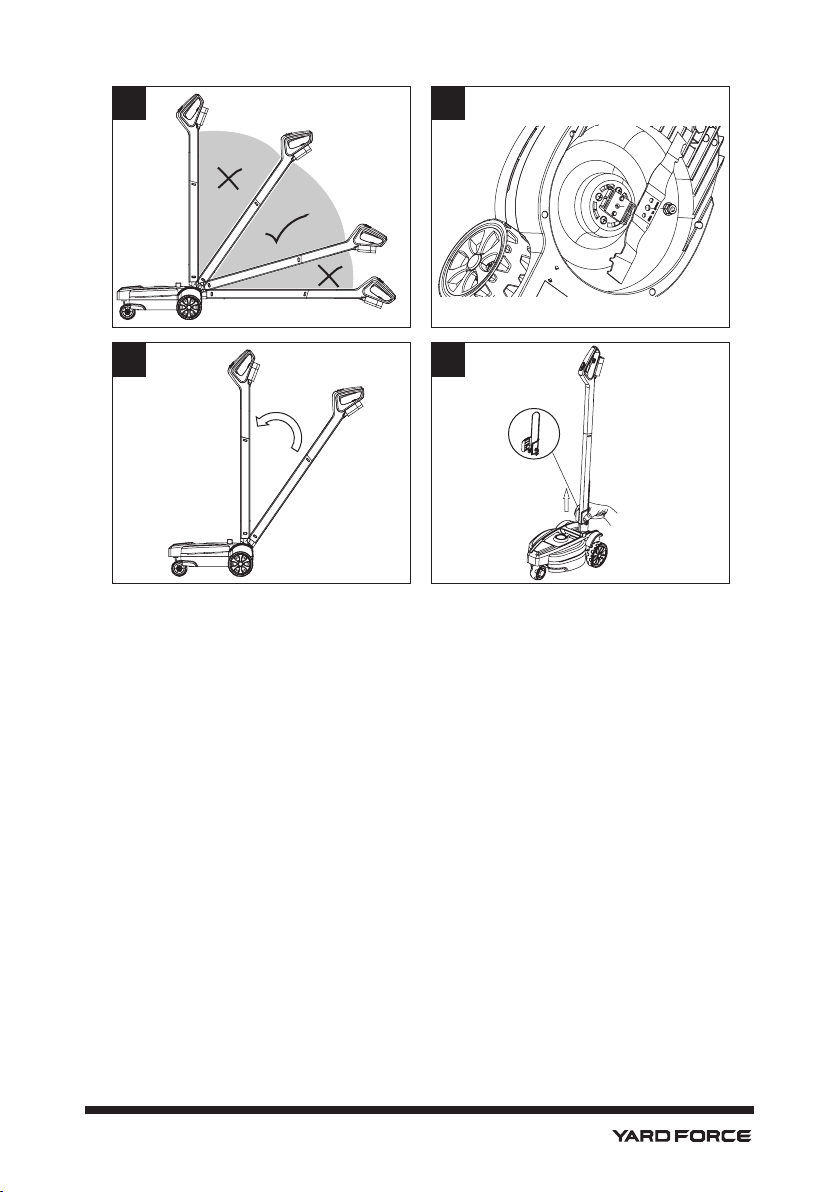

- Przesuń uchwyt do pozycji przechowywania. (Rys. M)

- Zdemontować uchwyt za pomocą narzędzia wielofunkcyjnego. (Rys. N)

- W razie potrzeby przechowywać produkt z odłączonym uchwytem.

UWAGA: Wyjąć pakiet akumulatorów. Upewnij się, że kable nie są uwięzione podczas składania/rozkładania uchwytu. W przypadku przechowywania w pozycji pionowej upewnij się, że kosiarka jest ustawiona w rogu, tak aby ostrze było skierowane do wewnątrz, przy ścianie, a urządzenie jest zabezpieczone przed przewróceniem.

Transport

W miarę możliwości używaj oryginalnego opakowania do wysyłki.

Page 27

OSTRZEŻENIE: Przed wykonaniem jakichkolwiek prac naprawczych należy

zawsze upewnić się, że akumulator został wyjęty.

OSTRZEŻENIE: Podczas regulacji lub czyszczenia należy zawsze nosić wytrzymałe rękawice, zwłaszcza przy obsłudze ostrych przedmiotów.

Błąd/ nieprawidłowe działanie

Kosiarki nie można uruchomić

ROZWIĄZYWANIE PROBLEMÓW

Przyczyna Środek zaradczy

Nieprawidłowo włożony akumulator Wyjmij baterię i włóż ją ponownie

Uruchom silnik na krótszej trawie lub

Kosiarka stoi w wysokiej trawie

Obudowa kosiarki jest zatkana

Bateria nie ma mocy Sprawdź i naładuj akumulator

Kosiarka jest przeciążona

Kosiarka jest przegrzana Poczekać na ochłodzenie temperatury

już skoszonym terenie, w razie potrzeby zmień wysokość cięcia

Wyjąć akumulator i oczyścić obudowę, aby ostrze mogło się swobodnie poruszać

Ponownie uruchom kosiarkę na krótszej

trawie

Kosiarka przestaje pracować / traci moc

Kosiarka wibruje przy większej prędkości

Kosiarka tnie nierówno

Pozycja uchwytu jest w nieaktywnym kącie

Wysokość cięcia jest nieprawidłowa Wyreguluj wysokość cięcia

Ostrze tnące jest zużyte lub uszkodzone

Spada wydajność akumulatora

Pozycja uchwytu jest w nieaktywnym kącie

Ostrze jest poluzowane

Ostrze jest poluzowane / nieprawidłowo zamontowane

Ostrze jest uszkodzone. Ostrze jest nieprawidłowo zamontowane

Kosiarkę można uruchomić tylko przy kącie między 17°-70°.

Wymień na nowe ostrze w serwisie dealera

Sprawdź wydajność akumulatora i w razie potrzeby doładuj go

Kosiarkę można było uruchomić tylko przy kącie między 17°-70°.

Dokręć śrubę ostrza

Wyważ ostrze, szlifując każdą krawędź tnącą do uzyskania równego kąta.

Wyostrz ostrze lub wymień. Ponownie zmontować ostrze prawidłowo

Page 28

DEKLARACJA ZGODNOŚCI

Do przepisów dyrektyw Rady

MEROTEC GmbH

Otto-Brenner-Str. 8

47877 Willich, Germany

Oświadcz, że produkt:

Opis maszyny: 12V mulching mower

LM F23/ Y0J-SP01-23108

Funkcja: Koszenie trawy

Spełnia zasadnicze wymagania dotyczące zdrowia i bezpieczeństwa zawarte w następujących dyrektywach:

Dyrektywa w sprawie maszyn 2006/42/WE Dyrektywa o kompatybilności elektromagnetycznej 2014/30/UE Dyrektywa WE 2011/65/UE i jej zmiana Dyrektywa (UE) 2015/863 (RoHS) Emisja hałasu w środowisku przez urządzenia używane na zewnątrz Dyrektywa 2000/14/WE zmieniona przez 2005/88/WE Dodatkowo potwierdzamy, że zgodnie z wytyczną dotyczącą emisji 2000/14/WE zmienioną przez 2005/88/WE, mamy następujące dane, Zmierzony poziom mocy akustycznej:

LM F23

84.38 dB(A) K=3.53 dB(A)

Deklarowany gwarantowany poziom mocy akustycznej: 88 dB (A) TÜV Rheinland LGA Products GmbH - Tillystra e 2 -90431 Nürnberg Zgłoszony pod nr 0197

Powołane normy i specyfikacja techniczna:

EN 62841-1:2015 EN IEC 62841-4-3:2021+A11 EN ISO 12100:2010 EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN 62233:2008 EN 50581:2012

Upoważniony sygnatariusz

23.05.2022

Data:

Podpis:________________________ Miejsce: Willich Name: Roland Menken General Manager

MEROTEC GmbH, Otto-Brenner-Straße 8, 47877 Willich/ Deutschland
