MANUAL DE UTILIZARE
Vã mulţumim cã aţi ales produsul nostru.
Pentru o funcţionare corespunzãtoare, citiţi şi pãstraţi acest manual cu atenţie.
Page 2
YW09IG
YW12IG
YW18IG
Page 3
Conţinut
Precauţii 1
3Denumirile componentelor
Butoanele de pe telecomandã
Introducere pentru iconiţele de pe ecranul de afişare

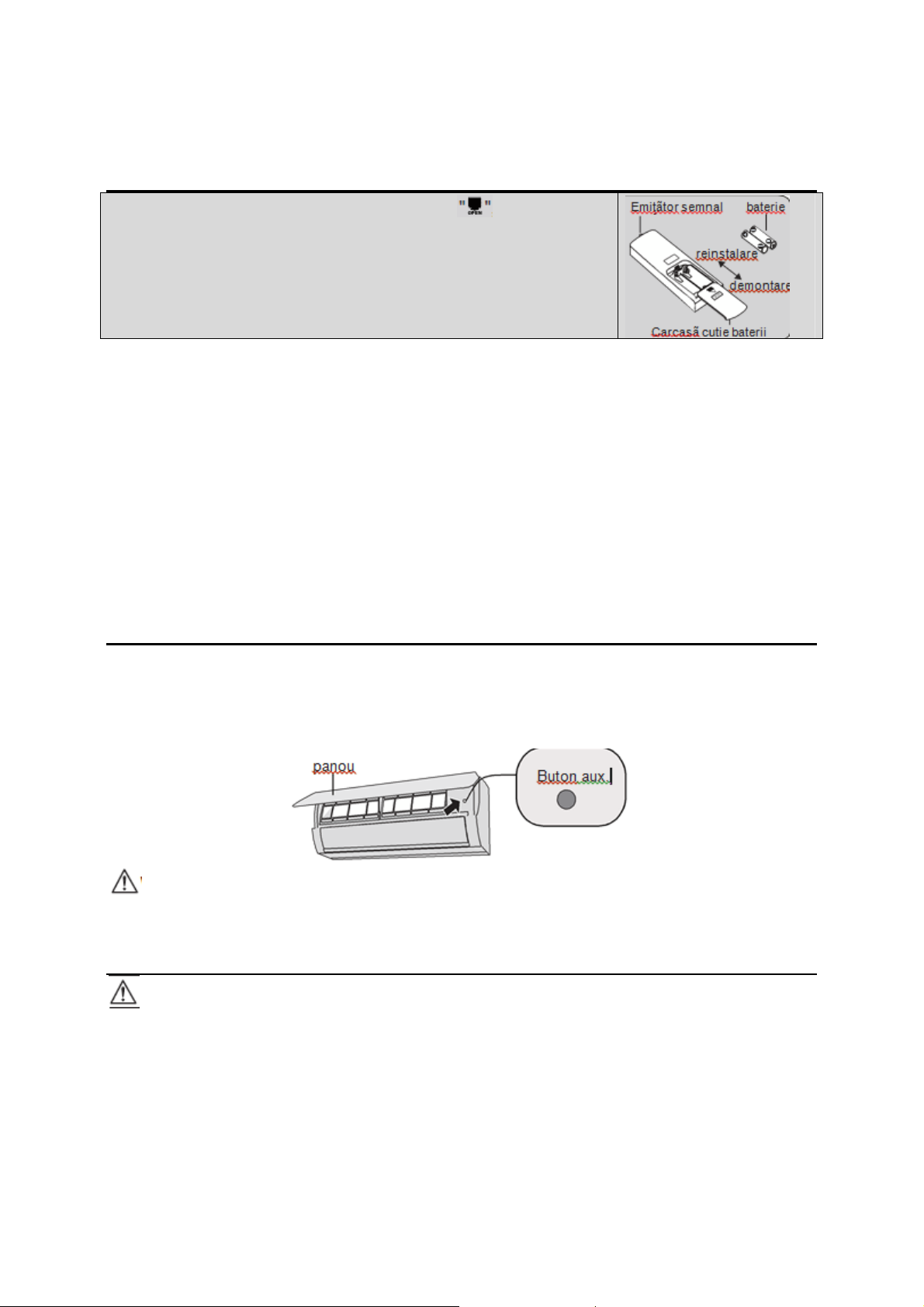

Inlocuirea bateriilor din telecomandã 21
Analizã defecţiuni 41

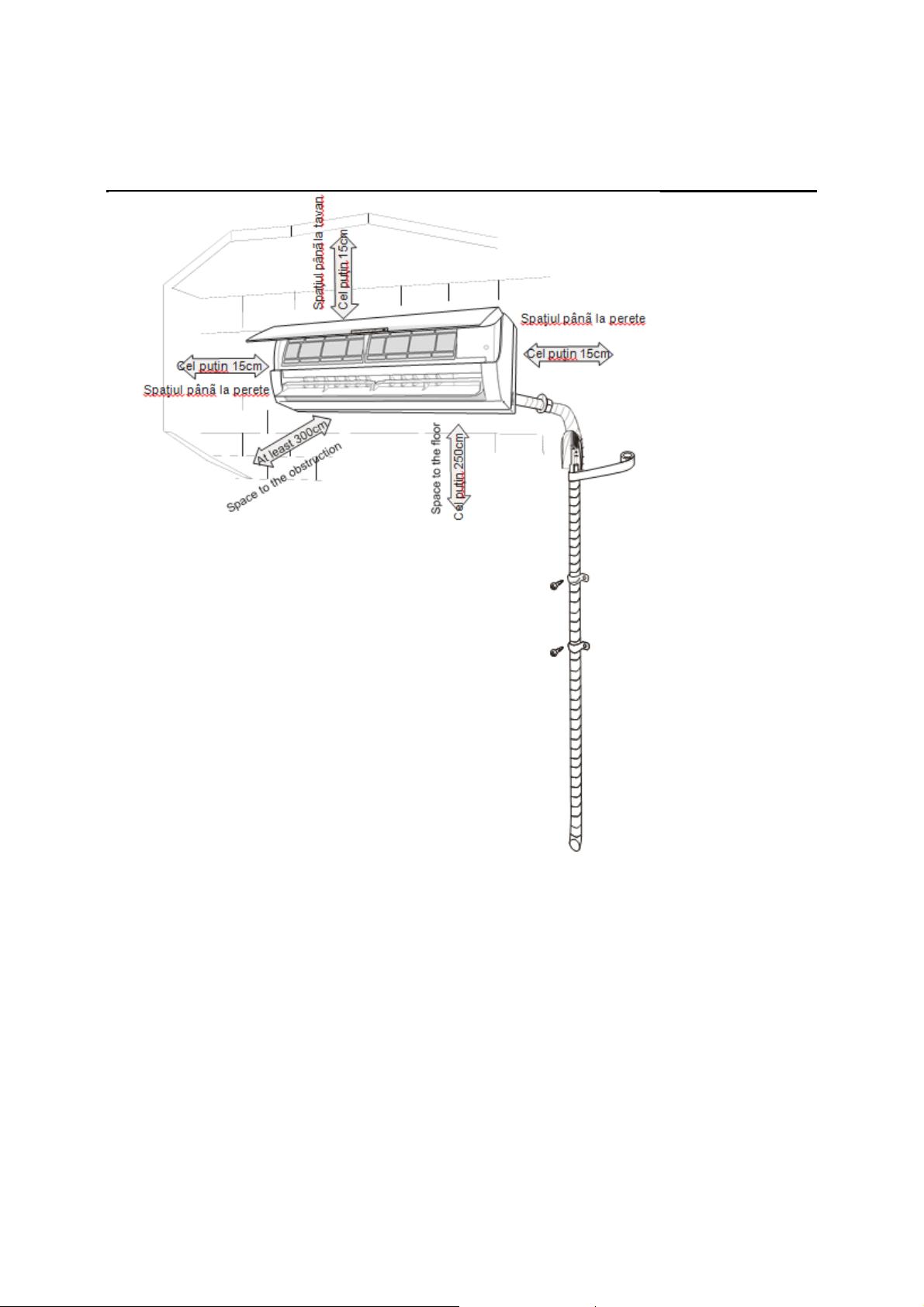

Diagrama dimensiunilor de instalare 71
Selectarea locului de instalare 81
Verificare dupã instalare 23
Operare test 42
5
5
10Introducere în funcţinile pentru butoane combinate
21 Operarea de urgenţã

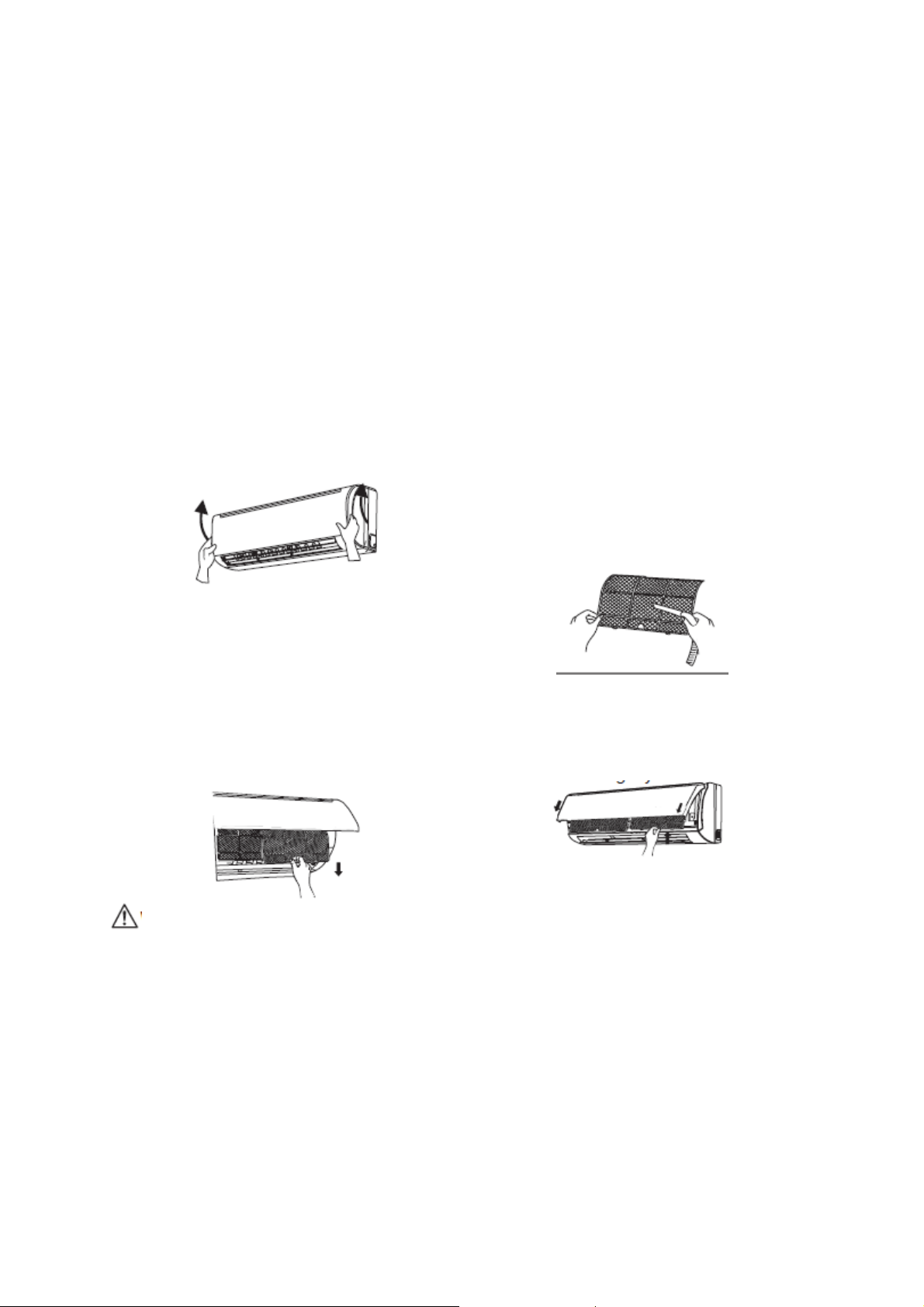

21Curãţare şi întreţinere
18Cerinţe pentru conexiunea electricã

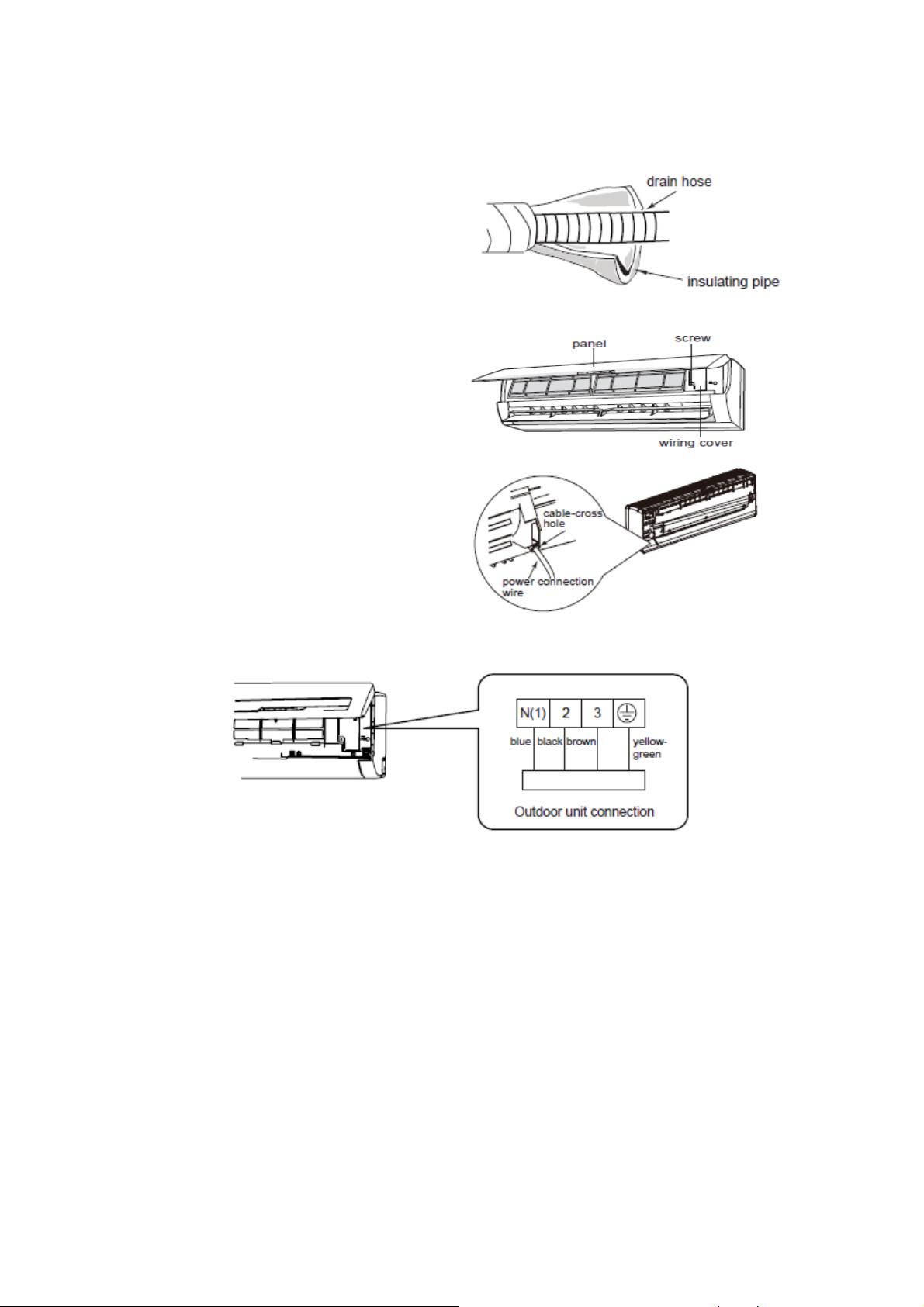

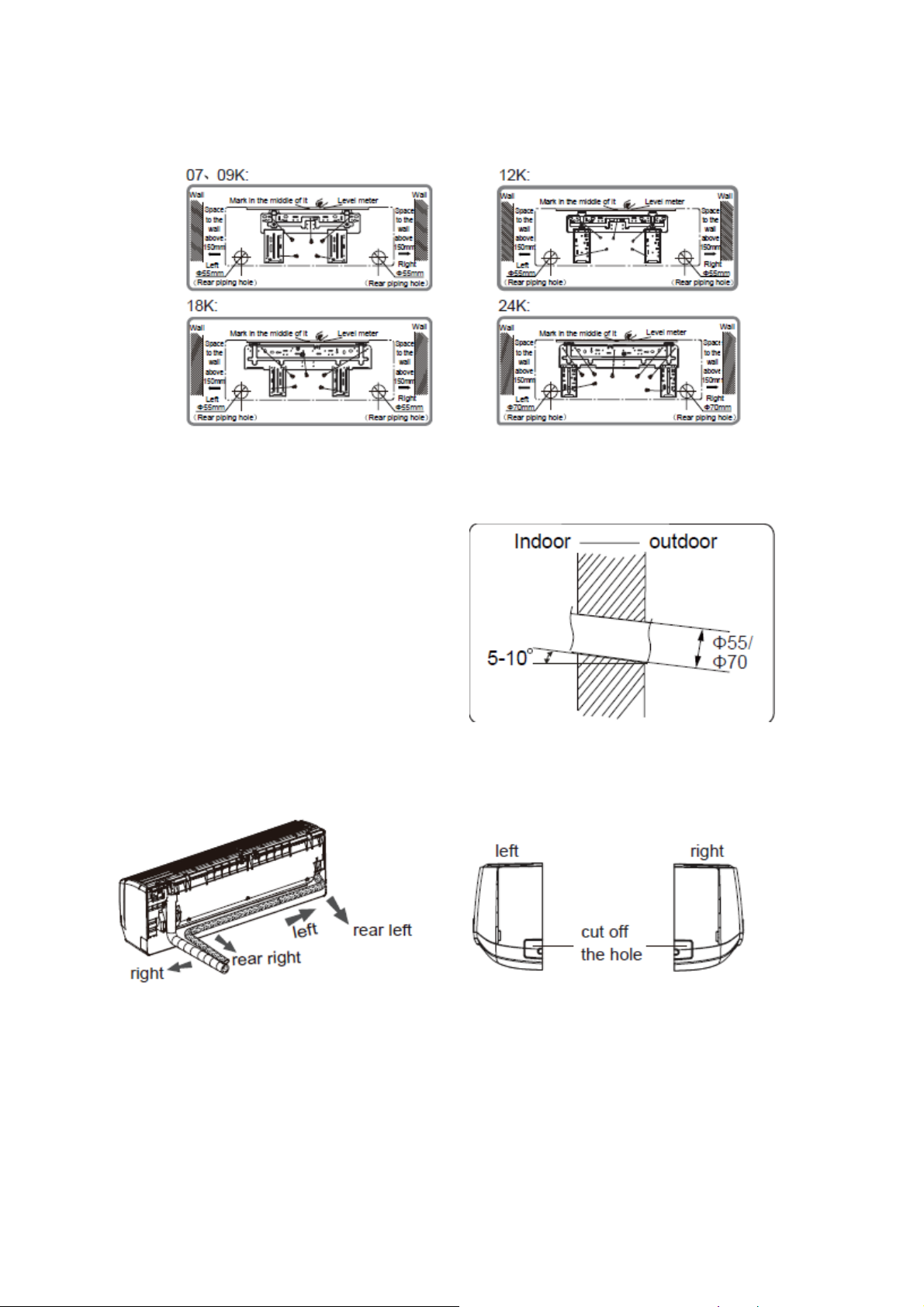

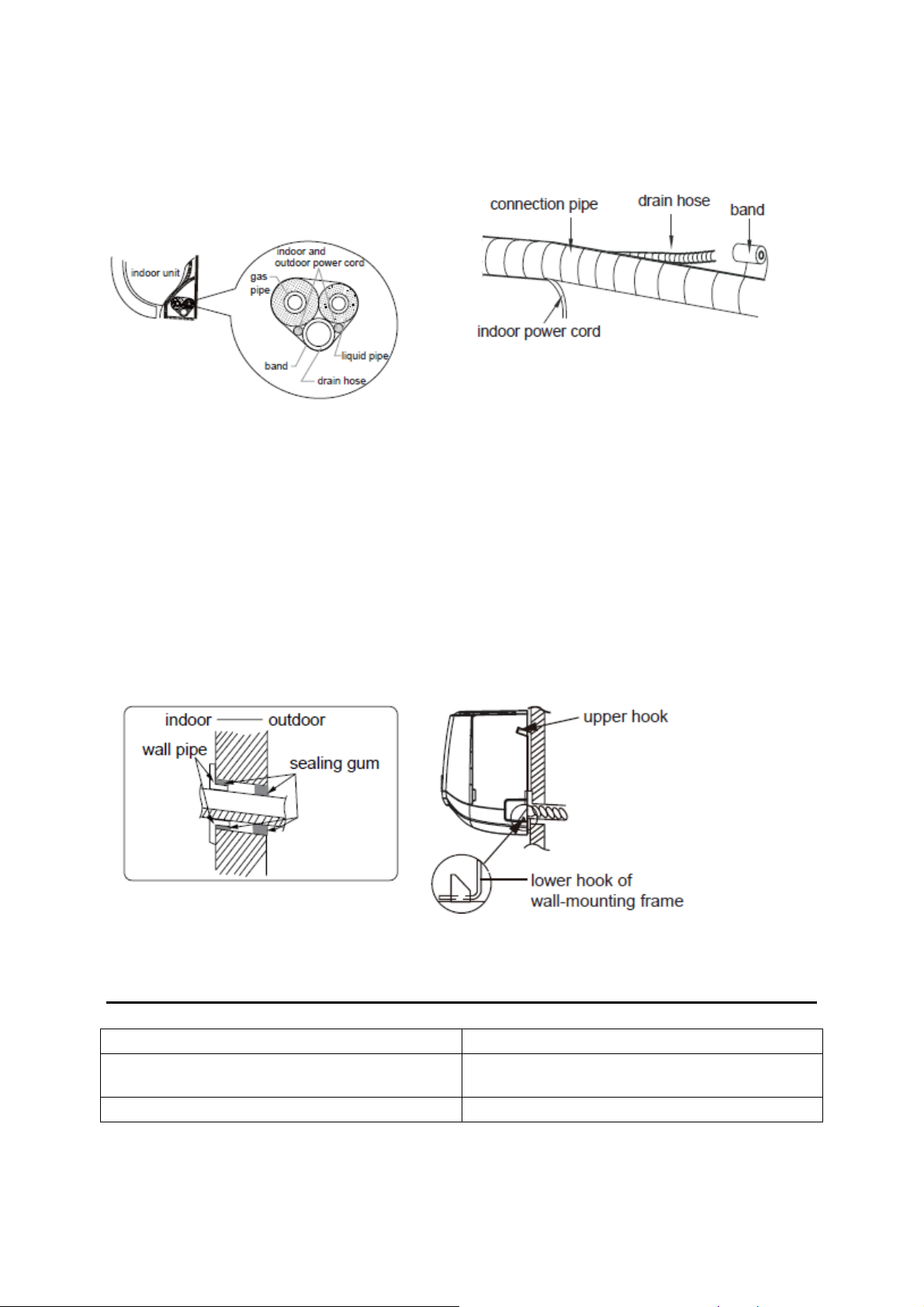

19Instalarea unitãţii interioare

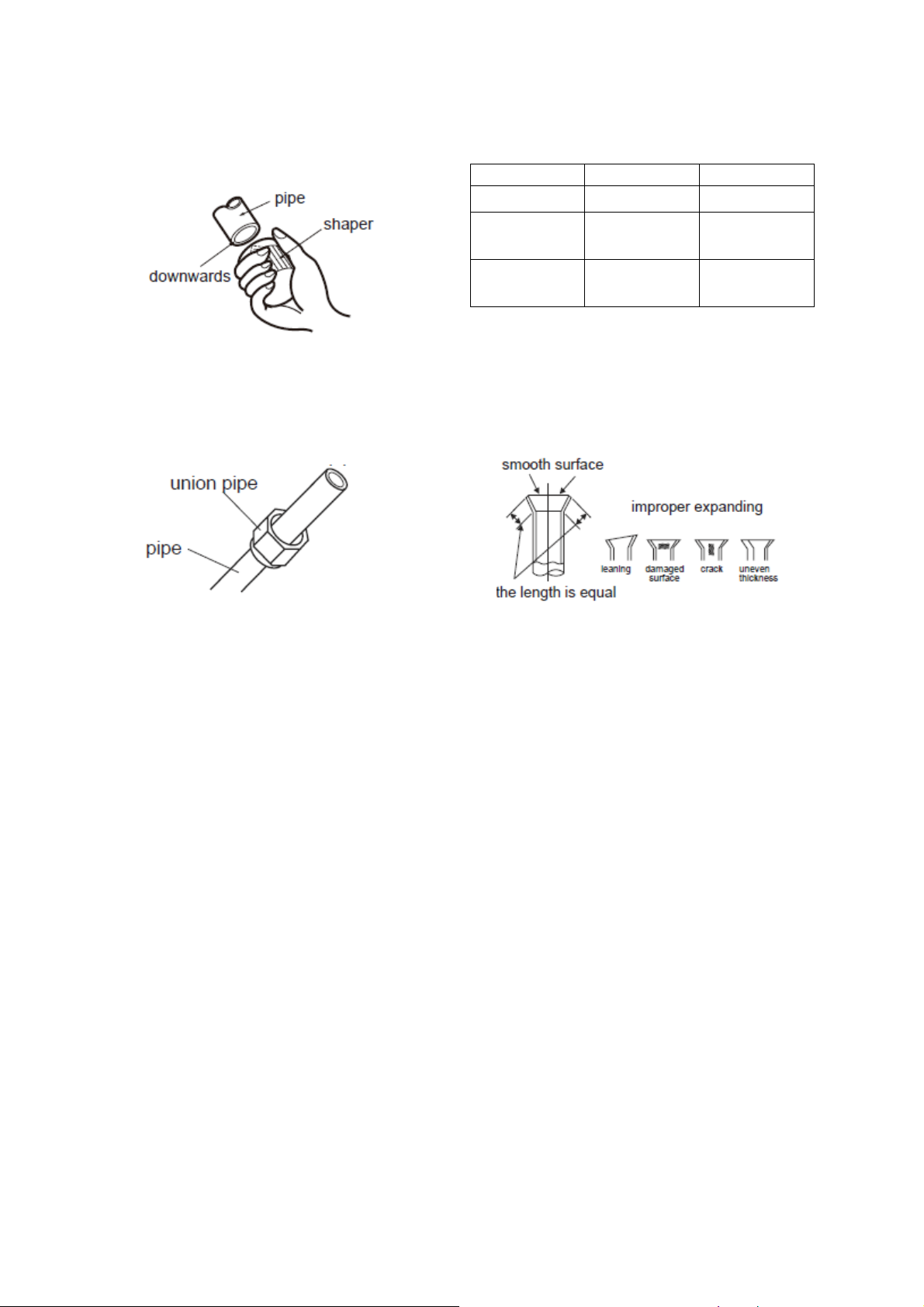

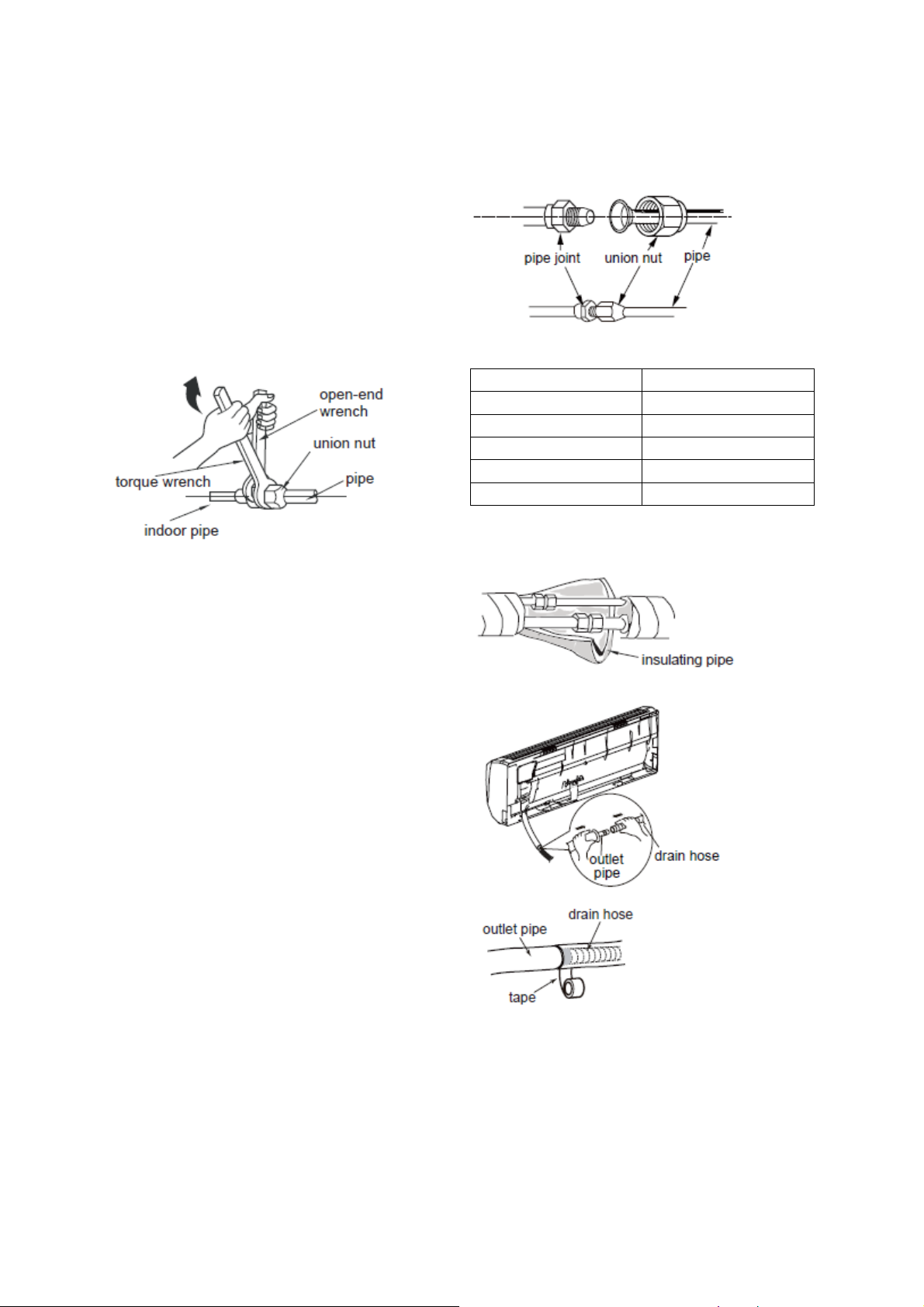

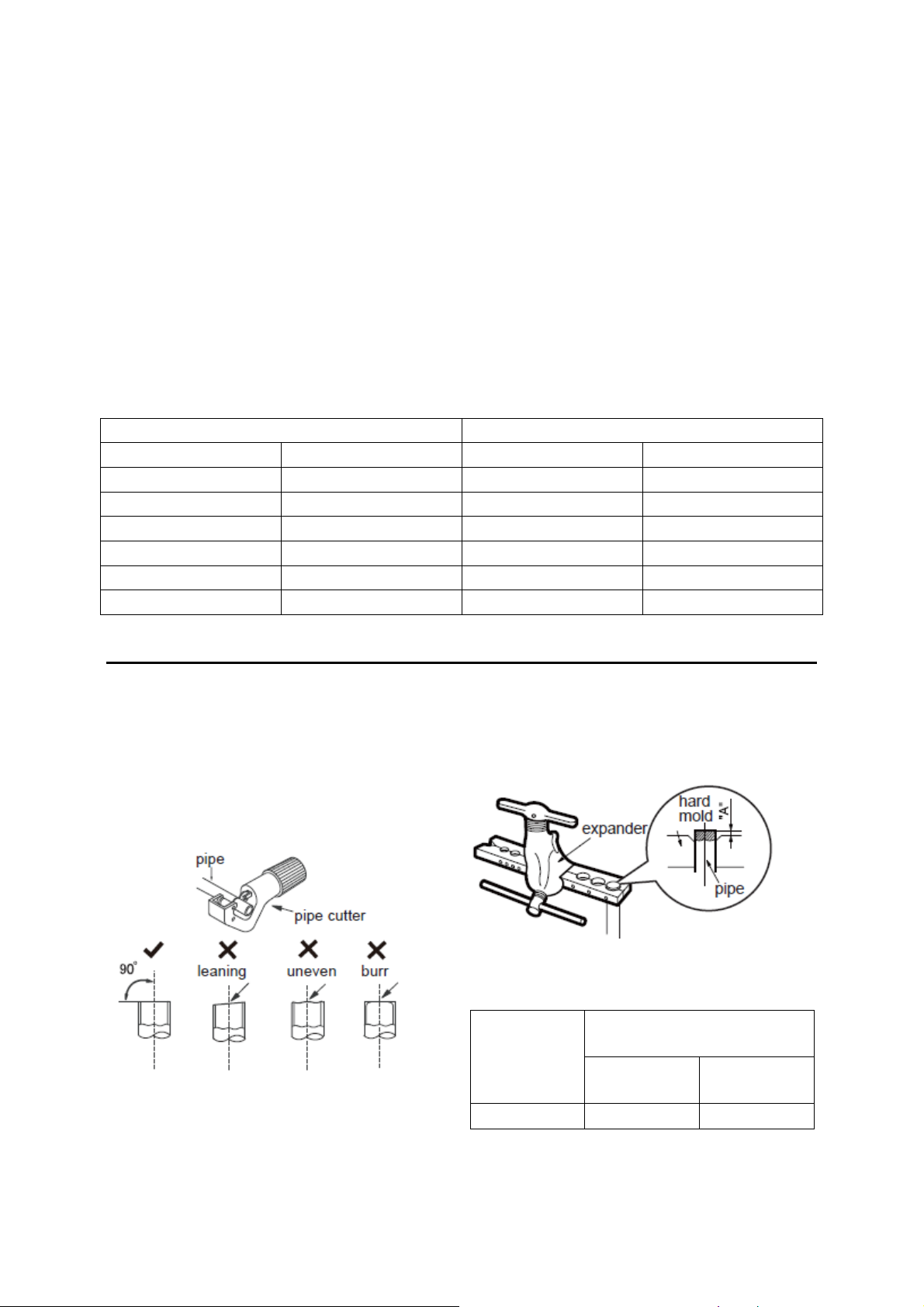

52Metoda de extindere ţeavã
Acest aparat nu este desnat pentru ulizarea de cãtre persoane (inclusiv copii) cu capacitãți fizice, senzoriale sau mentale
reduse sau fãrã experiențã şi cunoşnțe, dacã nu li s-a oferit o supervizare sau instructaj privind folosirea aparatului de cãtre o
persoanã responsabilã pentru siguranța lor.
Copii
ar trebui supervizați pentru a se asigura cã nu se joacã cu aparatul.
Acest marcaj indicã faptul cã produsul nu ar trebui aruncat alãturi de alte deşeuri menajere, în Uniunea
Europeanã. Pentru a preveni daunele asupra mediului sau sãnãtãții umane, din cauza unei înlãturãri
necontrolate, reciclați responsabil, pentru a promova refolosirea sustenabilã a resurselor materiale. Pentru
a returna dispozivul folosit, folosi
cumpãrat produsul. Ei pot lua acest produs pentru reciclarea corespunzãtoare.
ți sistemele de colectare şi retur sau contactați comerciantul de unde ați
R410A(R32/125: 50/50): 2087.5
Page 4
Explicarea simbolurilor
PERICOL
ATENTIE
AVERTIZARE
NOTA
Indicã o situaţie periculoasã care neevitatã, va duce la deces sau vãtãmare
serioasã.
Indicã o situaţie periculoasã care neevitatã, va duce la deces sau vãtãmare
serioasã..
Indicã o situaţie periculoasã care neevitatã, va duce la vãtãmare minorã sau
medie.
Indicã o informaţie importantã, dar fãrã pericol folositã pentru a indica riscul
daunelor asupra proprietãţii.
Indicã un pericol cãruia îi este atribuit un cuvânt semnal ATENTIE sau
AVERTIZARE
Page 5
Precauţii
1
ATENTIE
Funcţionare şi întreţinere
• Acest aparat poate fi folosit de copii dupã 8 ani şi persoane cu capacitãţi fizice, senzoriale
şi mentale reduse sau fãrã experienţã şi cunoştinţe, dacã li s-a oferit supervizare şi
instructaj privind folosirea aparatului şi dacã înţeleg pericolele implicate.
• Copii nu se vor juca cu aparatul.
• Curãţarea şi întreţinerea nu vor fi realizate de copii, fãrã supervizare
• Nu conectaţi aparatul la o prizã multifuncţionalã. Altfel, poate apãrea pericolul de
incendiu.
• Deconectaţi sursa când curãţaţi aparatul. Altfel existã pericolul de scurtcircuit.
• Dacã cablul de alimentare este avariat, trebuie înlocuit de fabricant, agentul de service
sau persoane calificate similar pentru a evita pericolul.
• Nu spãlaţi aparatul cu apã, pentru a evita scurtcircuitul.
• Nu introduceţi apã în unitatea interioarã. Poate cauza scurtcircuit sau defecţiune.
• Dupã îndepãrtarea filtrului, nu atingeţi marginile pentru a evita vãtãmarea.
• Nu folosiţi focul sau uscãtorul de pãr pentru a usca filtrul, pentru a evita deformarea sau
pericolul de incendiu.
• Intreţinerea trebuie realizatã de personal calificat. Altfel poate cauza vãtãmare corporalã
sau daune.
• Nu reparaţi aparatul singuri. Acest lucru poate duce la scurtcircuit sau daune. Vã rugãm
contactaţi comerciantul când trebuie sã reparaţ
• Nu bãgaţi degetele sau obiecte în admisia sau evacuarea de aer. Poate cauza vãtãmare
corporalã sau daune.
• Nu blocaţi admisia sau evacuarea de aer. Acest lucru poate duce la defecţiuni.
• Nu vãrsaţi apã pe telecomandã, altfel aceasta se poate strica.
• Când apar fenomenele de mai jos, vã rugãm opriţi aparatul şi deconectaţi alimentarea
imediat, iar apoi contactaţi comerciantul sau alt personal calificat, pentru reparaţie.
i aparatul.
o Cablul de alimentare se supraîncãlzeşte sau este avariat
o
Existã un sunet anormal în timpul funcţionãrii.
Siguranţa sare des
o
o
Aparatul emite un miros de ars.
o
Unitatea interioarã are scurgeri
• Dacã aparatul funcţioneazã în condiţii anormale, acest lucru poate cauza defecţiuni,
scurtcircuit sau incendii.
Când porniţi sau opriţi unitatea prin butonul de urgenţã, vã rugãm apãsaţi comutatorul cu un alt
•
obiect izolator decât metalul.
• Nu cãlcaţi pe panoul unitãţii exterioare sau puneţi obiecte grele pe el. Acest lucru poate
cauza daune sau vãtãmare.
Ataşament
• Instalarea trebuie realizatã de personal calificat. Altfel poate duce la vãtãmare sau daune.
• Trebuie urmate regulamentele de siguranţã electricã, la instalarea unitãţii.
Page 6
• Conform regulamentelor de siguranţã localã, folosiţi un circuit de alimentare şi un
2
întrerupãtor de circuit adecvate.
• Nu instalaţi întrerupãtorul. Altfel, pot apãrea defecţiuni.
• Un întrerupãtor de deconectare la toţi polii, având o separare de contact de cel puţin 3
mm în toţi polii, ar trebui conectat în cablare fixã.
• Inclusiv un întrerupãtor de circuit, cu capacitate potrivitã, vã rugãm consultaţi urmãtorul
tabel. Schimbarea de aer ar trebui sã aibã incluse funcţiunea conexiune magnet şi
încãlzire, pentru protejarea de scurtcircuite şi supraîncãrcare.
• Aparatul ar trebui împãmântat corespunzãtor. Impãmântarea necorespunzãtoare poate
cauza scurtcircuite.
• Nu folosiţi un cablu de alimentare neadecvat.
• Asiguraţi-vã cã cablul de alimentare se potriveşte cu cerinţele aparatului. Un cablu
instabil sau cablarea necorespunzãtoare pot duce la defecţiuni. Vã rugãm instalaţi
corespunzãtor cablurile înainte de folosirea aparatului.
• Conectaţi corespunzãtor cablul sub tensiune, cablul neutru şi cablul împãmântat al prizei
de alimentare.
• Asiguraţi-vã cã aţi oprit orice alimentare înainte de a desfãşura orice lucrãri legate de
electricitate şi siguranţã.
• Nu puneţi deoparte cablul de alimentare înainte de terminarea instalãrii. Dacã acesta este
stricat, trebuie înlocuit de fabricant, agentul de service sau alt personal calificat, pentru
evitarea pericolelor.
• Temperatura circuitului de refrigerant va fi ridicatã, vã rugãm pãstraţi cablul de
interconectare departe de tubul de cupru.
• Aparatul va fi instalat conform regulamentelor naţionale de cablare.
• Instalarea trebuie realizatã conform cerinţelor NEC şi CEC, doar de personal autorizat.
• Aparatul este un aparat electric de primã clasã. Acesta trebuie împãmântat corespunzãtor,
cu dispozitive de împãmântare specializate, de cãtre un profesionist. Vã rugãm asiguraţi-
vã cã este împãmântat corespunzãtor, altfel poate duce la scurtcircuite.
• Cablul galben-verde din aparat este cablu de împãmântare, care nu poate fi folosit în alte
scopuri.
• Rezistenţa la împãmântare ar trebui sã fie conformã cu regulamentele naţionale de
siguranţã electricã.
• Aparatul trebuie poziţionat, astfel încât priza sã fie accesibilã.
• Toate cablurile unitãţii exterioare şi interioare ar trebui conectate de un profesionist.
• Dacã lungimea cablului de alimentare este insuficientã, vã rugãm contactaţi furnizorul
pentru unul nou. Evitaţi extinderea cablului singuri.
• Pentru aparatul cu prizã, priza trebuie sã fie accesibilã dupã terminarea instalãrii.
• Pentru aparatul fãrã prizã, trebuie instalat un întrerupãtor de siguranţã în linie.
• Dacã trebuie sã mutaţi apratul în alt loc, doar personal calificat poate realiza acest lucru.
Altfel poate apãrea vãtãmarea personalã sau daune.
• Alegeţi un loc care nu poate fi ajuns de copii şi departe de plante şi animale. Dacã nu
puteţi evita acest lucru, adãugaţi un grilaj pentru protecţie.
• Unitatea interioarã ar trebui instalatã aproape de perete.
Page 7
Segmentul de temperaturã de operare
3
Rãcire maximã
Incãlzire maximã
Unitatea interioarã DB/WB(°C) Unitatea interioarã DB/WB(°C)
32/23 43/26
27/- 24/18
NOTA:
● Segmentul de temperaturã de operare (temperaturã exterioarã) pentru rãcire este
de temperaturã de încãlzire pentru modelul fãrã centurã de încãlzire electricã pentru carcasã este -15Ԩ~24;
Segmentul de temperaturã de încãlzire pentru modelul cu centurã de încãlzire pentru carcasã este
20Ԩ~24Ԩ
-15Ԩ~43Ԩ; Segmentul
-

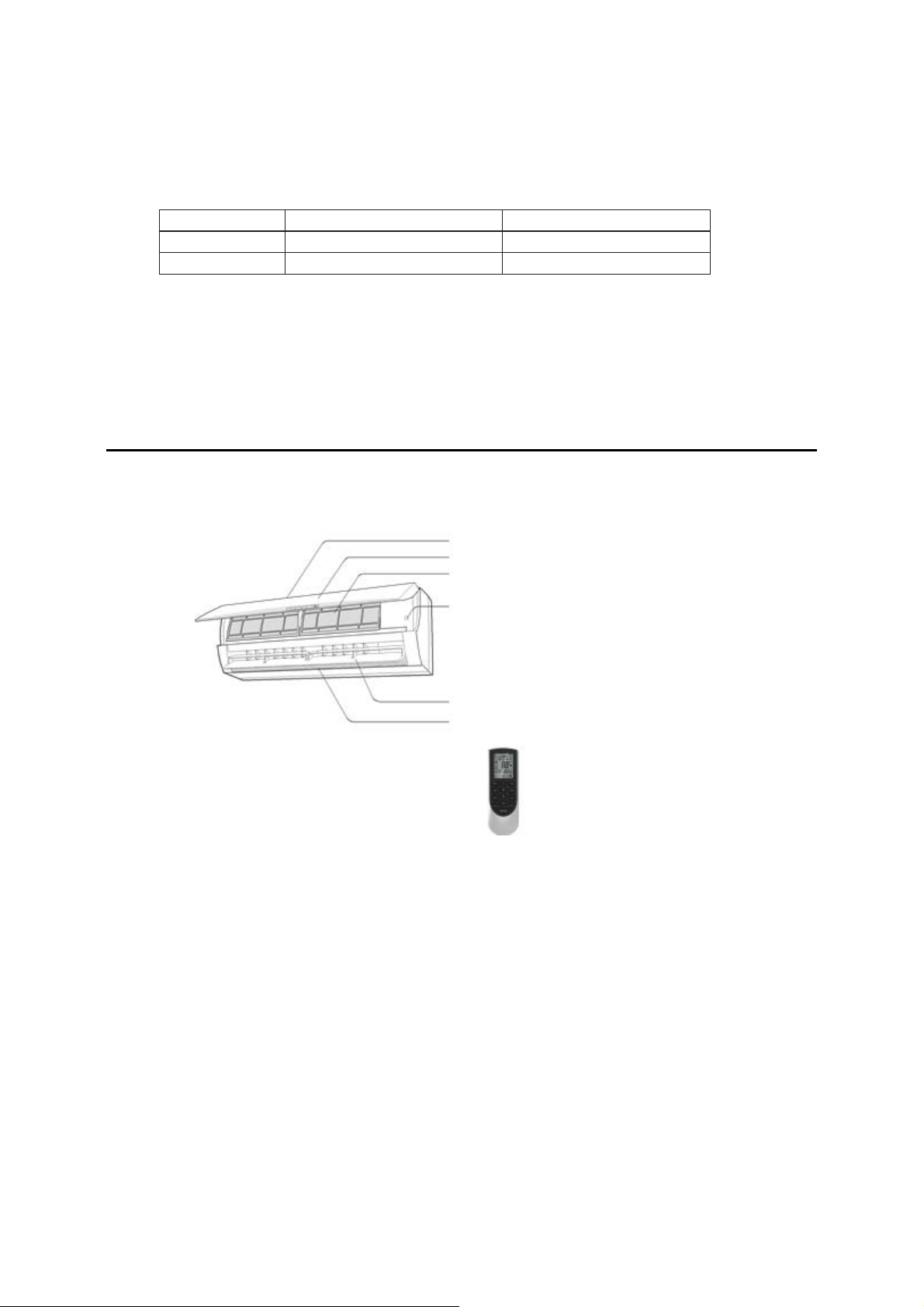

Denumirile componentelor
Unitatea interioarã
Admisie aer
Panou
Filtru
Buton auxiliar
Fantã orizontalã
Evacuare aer
Conţinutul afişajului sau poziţia pot fi diferite faţã
de graficul de mai sus, deci luaţi în calcul produsul
real
telecomandã
NOTA:
Produsul real poate fi diferit faţã de graficul de mai sus. Vã rugãm luaţi în calcul produsele reale.
Page 8

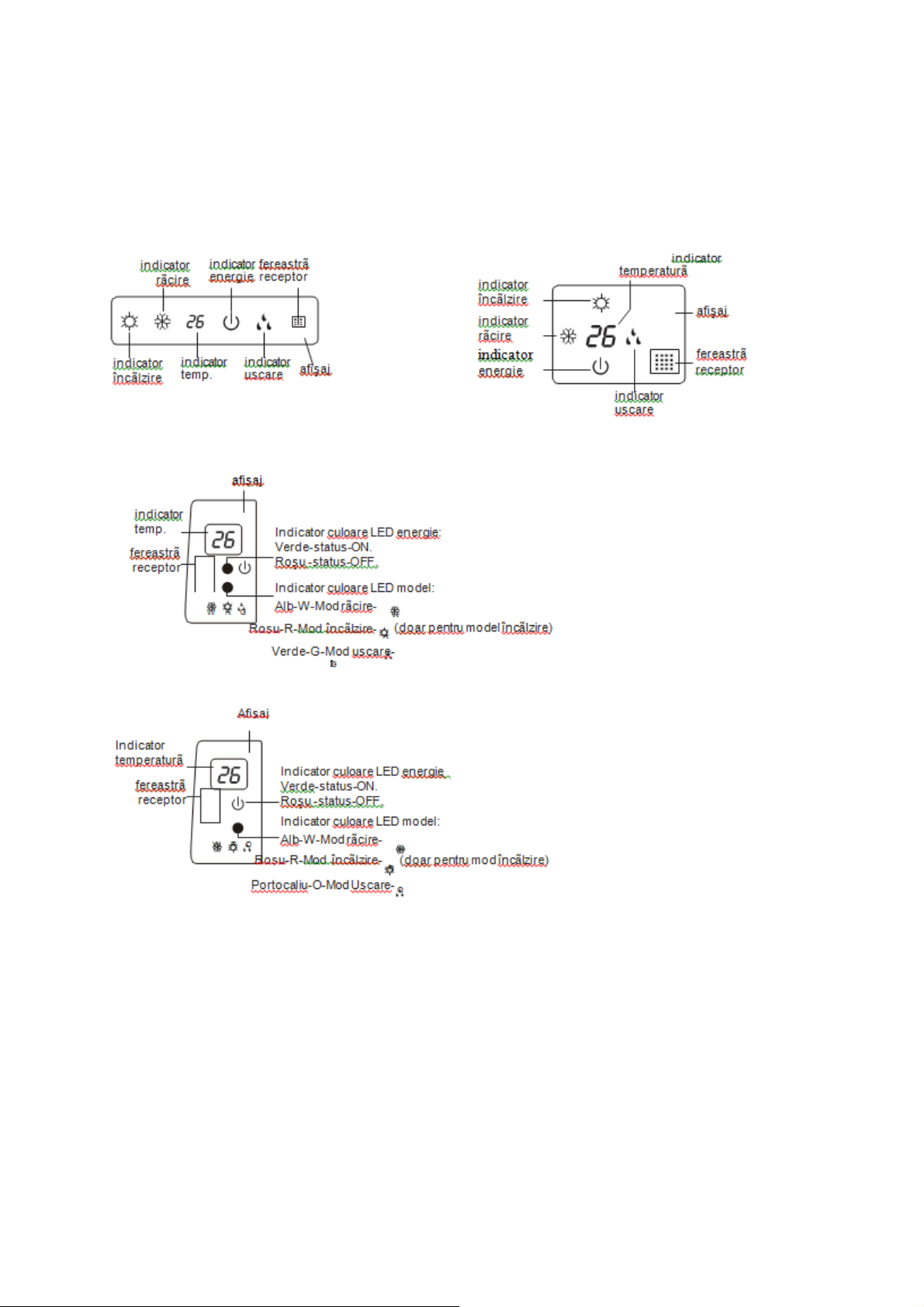

Afişaj:
4
Pentru unele modele: Pentru unele modele:
Pentru unele modele:
Pentru unele modele:
Conţinutul afişajului sau poziţia pot fi diferite faţã de graficele de mai sus. Vã rugãm luaţi în calcul
produsele reale.
Page 9

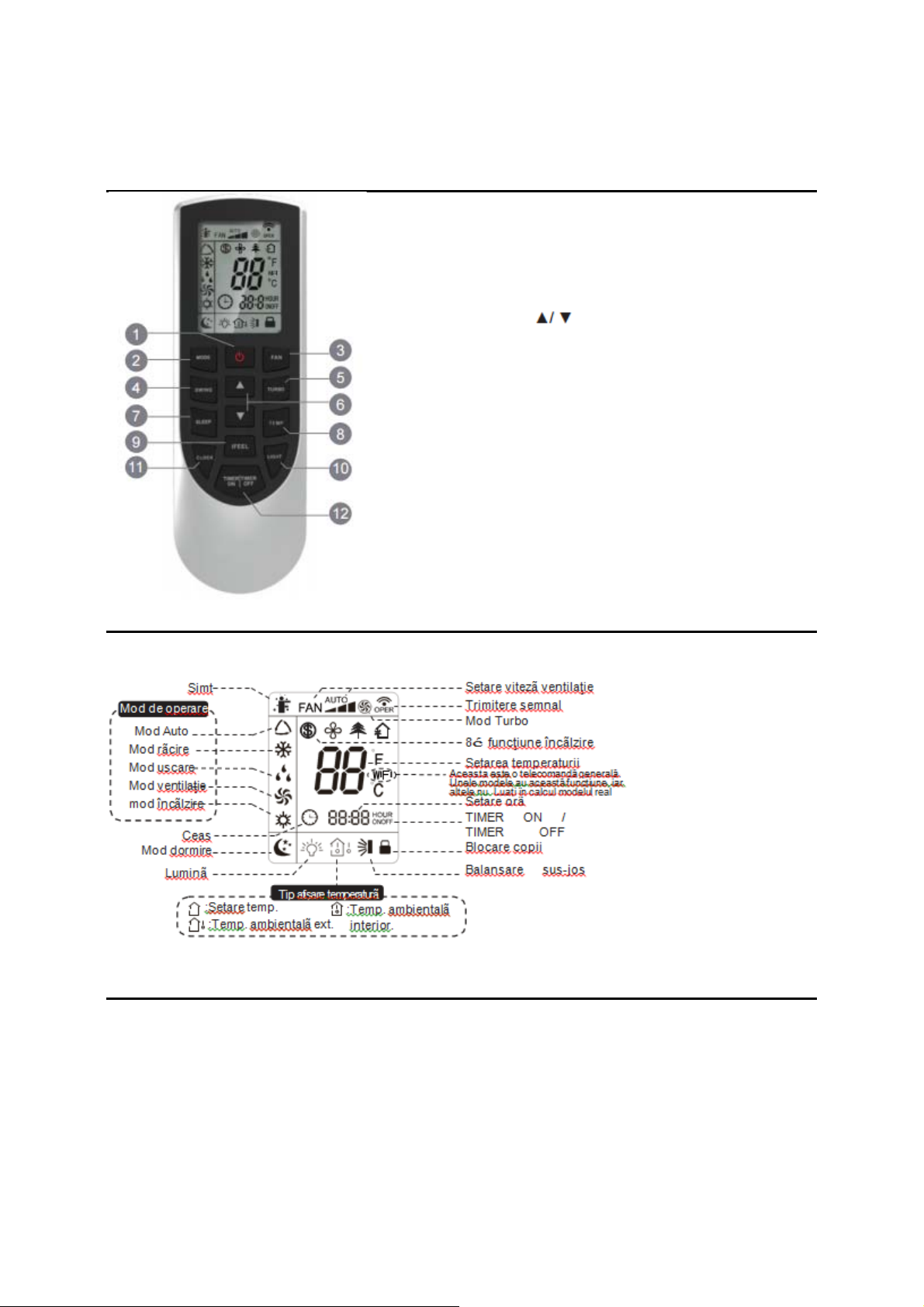

Butoanele de pe telecomandã
5
1. Butonul ON/OFF
2. Butonul Mod
3. Butonul Ventilaţie
4. Butonul Swing (Balansare)
5. Butonul Turbo
6. Butonul
7. Butonul Sleep
8. Butonul Temp
9. Butonul I Feel
10. Butonul Light
11. Butonul Clock
12. Butonul Timer On/Timer Off
Introducere pentru iconiţele de pe ecranul de afişare
Introducere pentru butoanele telecomenzii
Notã:
• Aceasta este o telecomandã de uz general, care ar putea fi folositã pentru aparate de aer
condiţionat cu mai multe funcţiuni. Pentru anumite funcţiuni, pe care modelul nu le are,
dacã se apasã butonul corespunzãtor de pe telecomandã, unitatea va menţine statusul de
funcţionare original.
Page 10
• Dupã pornirea alimentãrii, aparatul va emite un sunet. Indicatorul de funcţionare este ON
6
(indicatorul roşu). Apoi, puteţi folosi aparatul de aer condiţionat prin utilizarea
telecomenzii.
• In statusul “on” prin apãsarea butonului de pe telecomandã, iconiţa
de pe ecranul
telecomenzii va lumina odatã, iar aparatul va emite un sunet, ceea ce înseamnã cã
semnalul a fost trimis cãtre aparat.
• In statusul “off”, iconiţele de temperaturã şi ceas vor fi afişate pe ecranul telecomenzii
(dacã funcţiunile timer on, timer off şi light sunt setate, iconiţele corespunzãtoare vor fi
afişate pe ecranul telecomenzii în acelaşi timp); in statusul “on”, ecranul va afişa iconiţele
de funcţiune setate.
1. butonul ON/OFF
Apãsarea acestui buton poate porni sau opri aparatul de aer condiţionat. Dupã pornirea
aparatului, indicatorul de operare de pe ecranul unitãţii interioare este ON (indicator verde).
Culoarea este diferitã pentru anumite modele, iar unitatea interioarã va emite un sunet.

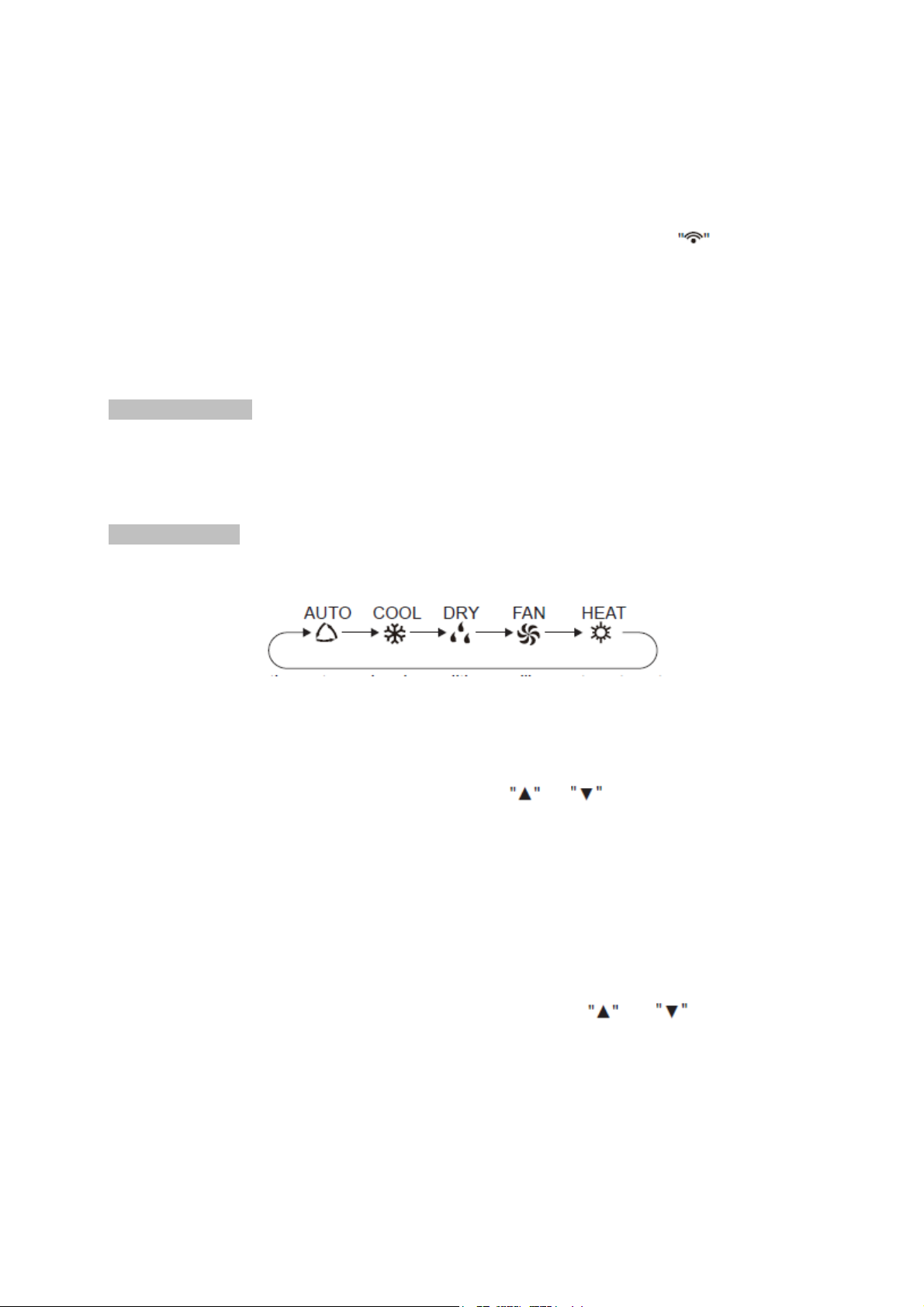

2. butonul MODE
Apãsaţi acest buton pentru a selecta modul de operare dorit.
• Când selectaţi modul auto, aparatul va funcţiona automat conform setãrilor din fabricã.
Setarea temperaturii poate fi ajustatã şi nu va fi afişatã. Apãsarea butonului “FAN” poate
ajusta viteza de ventilaţie. Apãsarea butonului “SWING” poate ajusta unghiul de
ventilaţie.
• Dupã selectarea modului cool, aparatul va funcţiona în modul cool. Indicatorul cool de pe
unitatea interioarã este ON. Apãsaţi butonul
sau pentru a ajusta temperatura
setatã. Apãsaţi butonul “FAN” pentru a ajusta viteza de ventilaţie. Apãsaţi butonul
“SWING” pentru a ajusta unghiul de ventilaţie.
• Când selectaţi modul dry, aparatul funcţioneazã la o vitezã redusã, în modul dry.
Indicatorul dry de pe unitatea interioarã este ON. În modul dry, viteza de ventilaţie nu
poate fi ajustatã. Apãsaţi butonul “SWING” pentru a ajusta unghiul de ventilaţie.
• Când selectaţi modul fan, aparatul doar va ventila, fãrã rãcire sau încãlzire. Apãsaţi
butonul “FAN” pentru a ajusta viteza de ventilaţie. Apãsaţi butonul “SWING” pentru a
ajusta unghiul de ventilaţie.
• Când selectaţi modul încãlzire, aparatul funcţioneazã în modul încãlzire. Indicatorul heat
de pe unitatea interioarã este ON. Apãsaţi butonul
sau pentru a ajusta
temperatura setatã. Apãsaţi butonul “FAN” pentru a ajusta viteza de ventilaţie. Apãsaţi
butonul “SWING” pentru a ajusta unghiul de ventilaţie. (unitãţile cu model doar de rãcire
nu vor primi semnalul pentru modul încãlzire. Dacã setaţi modul încãlzire cu
telecomanda, apãsaţi butonul ON/OFF dacã nu puteţi porni aparatul).
Page 11
Notã:
7
• Pentru a împiedica aerul rece dupã pornirea modului încãlzire, unitatea interioarã va
întârzia 1-5 minute în a ventila (perioada de întârziere depinde de temperatura
ambientalã).
• Setaţi temperatura din telecomandã între 16~30
0
C; viteza de ventilaţie: auto, scãzutã,
medie, ridicatã.

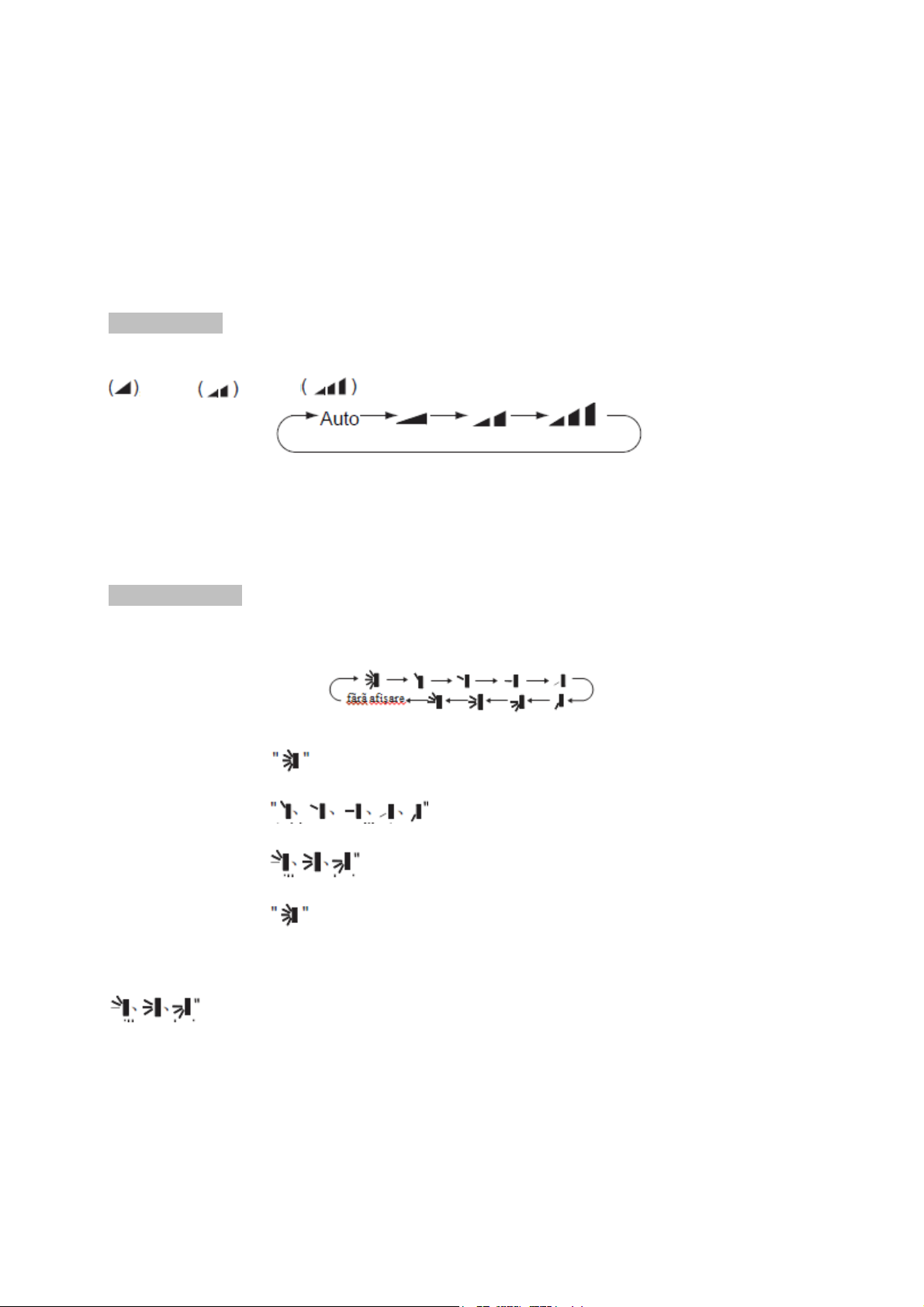

3. Butonul FAN
Apãsarea acestui butonul poate seta viteza de ventilaţie, circular astfel: auto (AUTO), scãzutã
, medie , ridicatã
Notã:
• în modul auto, aparatul va selecta viteza de ventilaţie corespunzãtoare, automat, conform
setãrilor din fabricã.
Viteza de ventilaţie în modul dry este scãzutã
•
4. butonul SWING
Apãsarea acestui buton poate selecta unghiul de balansare sus şi jos. Unghiul de ventilaţie poate
fi selectat, circular, astfel:
(Fanta orizontalã se opreşte în poziţia
curentã)
• Când selectaţi , aparatul va ventila automat. Fanta orizintalã se va mişca automat
sus-jos la unghi maxim;
• Când selectaţi
, aparatul ventileazã în poziţie fixã. Fanta orizontalã
se va opri la poziţia fixatã.
• Când selectaţi
aparatul ventileazã în poziţie fixã. Fanta orizontalã va trimite
aer la unghi fix.
• Ţineţi butonul
apãsat mai mult de 2s pentru a vã seta unghiul de balansare. Când aţi
ajuns la unghiul dorit, nu mai ţineţi butonul apãsat.
Notã:
ar putea sã nu fie disponibile. Când aparatul primeşte acest semnal, aparatul va
ventila automat.
Page 12

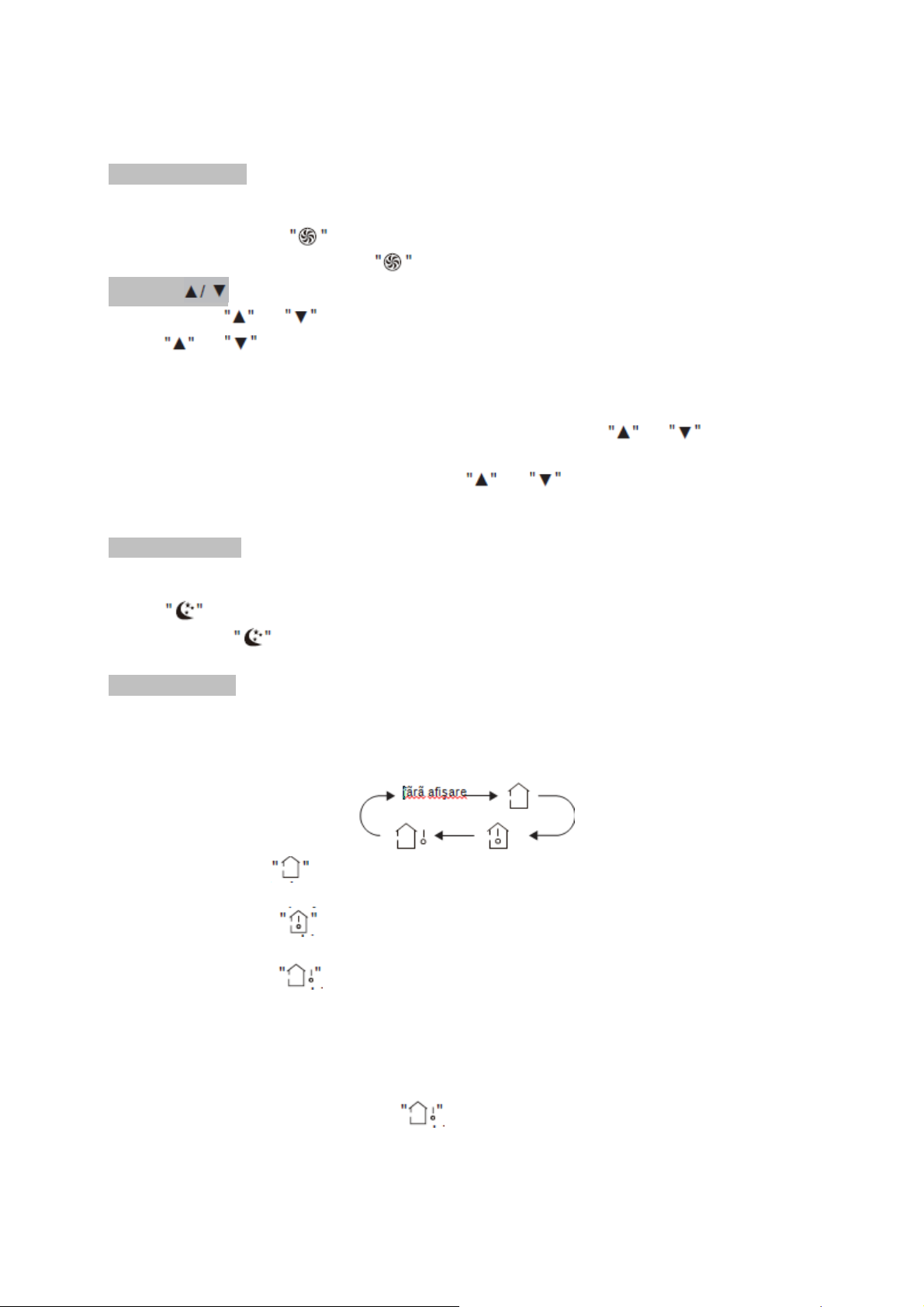

5. Butonul TURBO
8
În modul COOL sau HEAT apãsaţi acest buton pentru a porni modul de rãcire sau
încãlzire rapidã. Iconiţa
este afişatã pe telecomandã. Apãsaţi acest buton din nou pentru a
ieşi din funcţiunea turbo, iar iconiţa
6 Butonul
va dispãrea.
• Apãsaţi
sau odatã, pentru a creşte sau scãdea temperatura setatã cu 10C. Tineţi
sau apãsat mai mult de 2 secunde, iar temperatura setatã din telecomandã se va
schimba rapid. La eliberarea butonului, dupã ce aţi încheiat setarea, indicatorul de
temperaturã de pe unitatea interioarã se va modifica corespunzãtor (temperatura nu poate
fi ajustatã în modul auto).
• Când setaţi TIMER ON, TIMER OFF sau CLOCK, apãsaţi
sau pentru a ajusta
ceasul (consultaţi butoanele CLOCK, TIMER ON, TIMER OFF). Când setaţi TIMER
ON, TIMER OFF sau CLOCK apãsaţi
sau pentru a ajusta ceasul (consultaţi
butoanele CLOCK, TIMER ON, TIMER OFF).
7. Butonul SLEEP
În modurile COOL, HEAT sau DRY apãsaţi acest buton pentru a porni funcţiunea sleep.
Iconiţa
sleep, iar iconiţa
este afişatã pe telecomandã. Apãsaţi butonul din nou pentru a anula funcţiunea
va dispãrea.
8. Butonul TEMP
Prin apãsarea acestui buton, puteţi vedea temperatura interioarã setatã, temperatura
ambientalã interioarã sau exterioarã, pe ecranul unitãţii interioare. Setarea din telecomandã va fi
circularã, astfel:
• Când selectaţi sau fãrã afişare pe telecomandã, indicatorul de temperaturã va afişa
temperatura setatã pe unitatea interioarã.
• Când selectaţi
de pe telecomandã, indicatorul de temperaturã de pe unitatea
interioarã va afişa temperatura de ambient interioarã.
• Când selectaţi
de pe telecomandã, indicatorul de temperaturã de pe unitatea
interioarã va afişa temperatura de ambient exterioarã.
Notã:
• Afişajul temperaturii exterioare nu este disponibil pentru unele modele. În momentul
când unitatea primeşte semnalul
va afişa temperatura setatã în interior.
Page 13
• Va afişa automat temperatura setatã la pornirea unitãţii. Nu existã niciun afişaj pe
9
telecomandã.
• Doar pentru modelele a cãror unitate interioarã are afişaj dual-8.
• Când selectaţi afişarea temperaturii ambientale interioare sau exterioare, indicatorul de
temperaturã interioarã va afişa temperatura corespunzãtoare şi va trece automat la
afişarea temperaturii setate, dupã trei sau cinci secunde.
9. Butonul I FEEL
Apãsaţi acest buton pentru a porni funcţiunea I FEEL, iar
Dupã ce aceastã funcţiune este setatã, telecomanda va trimite temperatura ambientalã detectatã,
cãtre unitate, iar aceasta va ajusta automat temperatura interioarã. Apãsaţi butonul din nou pentru
a opri funcţiunea I FEEL, iar
• Vã rugãm ţineţi telecomanda lângã utilizator când setaţi aceastã funcţiune. Nu lãsaţi
telecomanda lângã obiecte cu temperaturã ridicatã sau scãzutã, Pentru a evita detectarea
unei temperaturi de ambient incorecte.
10. Butonul LIGHT
Apãsaţi acest buton pentru a opri lumina de pe ecranul unitãţii interioare. Iconiţa
de pe telecomandã va dispãrea. Apãsaţi butonul din nou pentru a porni lumina de afişare.
Iconiţa
11. Butonul CLOCK
Apãsaţi acest buton pentru a seta ceasul. Iconiţa
butonul
va creşte sau scãdea ora ceasului cu un minut. Dacã ţineţi butonul sau 2 secunde,
timpul se va schimba rapid. Eliberaţi acest buton când aţi ajuns la ora doritã. Apãsaţi butonul
“CLOCK” pentru a confirma ora. Iconiţa
Notã:
este afişatã.
sau în 5 secunde, pentru a seta ceasul. Fiecare apãsare a butonului sau
va dispãrea.
de pe telecomandã va lumina. Apãsaţi
va înceta sã lumineze.
va fi afişat pe telecomandã.
• Ceasul are modul 24 ore;
Intervalul dintre douã operãri nu poate depãşi 5 secunde. Altfel telecomanda va ieşi din
•
statusul setãri. Operarea TIMER ON/TIMER OFF este la fel.
12. Butonul TIMER ON/TIMER OFF
• Butonul TIMER ON
Butonul “TIMER ON” poate seta ceasul pentru pornire cronometru. Dupã apãsarea acestui buton,
iconiţa
sau pentru a ajusta setãrile TIMER ON. Dupã fiecare apãsare a acestora setãrile din
acest mod vor creşte sau descreşte cu 1 min. Tineţi butonul
a modifica timpul rapid, pânã ajungeţi la ora cerutã.
va dispãrea, iar cuvântul “ON” de pe telecomandã va lumina. Apãsaţi butonul
sau peste 2 secunde pentru
Page 14
Apãsaţi “TIMER ON” pentru a confirma. Cuvântul “ON” va înceta sã lumineze. Iconiţa
10
va continua afişarea. Anulaţi TIMER ON: în cazul în care TIMER ON este pornit, apãsaţi
butonul “TIMER ON” pentru a opri funcţiunea.
• Butonul TIMER OFF
Butonul “TIMER OFF” poate seta ceasul oprire cronometru. Dupã apãsarea acestui buton,
iconiţa
sau pentru a ajusta setãrile TIMER OFF. Dupã fiecare apãsare a acestora setãrile din
acest mod vor creşte sau descreşte cu 1 min. Tineţi butonul
a modifica timpul rapid, pânã ajungeţi la ora cerutã.
va continua afişarea. Anulaţi TIMER OFF: în cazul în care TIMER OFF este pornit,
apãsaţi butonul “TIMER OFF” pentru a opri funcţiunea.
Notã:
• În statusul on şi off, puteţi seta TIMER OFF şi TIMER ON simultan.
• Îninte de setarea TIMER ON sau TIMER OFF, vã rugãm ajustaţi ceasul.
• Dupã pornirea TIMER ON sau TIMER OFF, setaţi o circulare constantã validã. Dupã
va dispãrea, iar cuvântul “OFF” de pe telecomandã va lumina. Apãsaţi butonul
sau peste 2 secunde pentru
Apãsaţi “TIMER OFF” pentru a confirma. Cuvântul “OFF” va înceta sã lumineze. Iconiţa
acest lucru aparatul va fi pornit sau oprit conform orei setate. Butonul ON/OFF nu are
vreun efect în setare. Dacã nu aveţi nevoie de aceastã funcţiune, vã rugãm folosiţi
telecomanda pentru anulare.
Introducere în funcţinile pentru butoane combinate
Funcţiunea de economisire energie
In modul rãcire, apãsaţi butoanele “TEMP” şi “CLOCK” simultan, pentru a porni sau opri
funcţiunea de economisire energie. Când funcţiunea de economisire energie este pornitã, va fi
afişat “SE” pe telecomandã, iar aparatul va ajusta temperatura setatã automat, conform setãrilor
din fabricã, pentru a ajunge la cea mai eficientã economisire a energiei. Apãsaţi butoanele din
nou pentru a ieşi din funcţiunea de economisire energie.
Notã:
• In funcţiunea economisire energie, viteza de ventilaţie este automat la viteza auto şi nu
poate fi ajustatã.
• In funcţiunea economisire energie, temperatura setatã nu poate fi ajustatã. Apãsaţi
butonul “TURBO”, iar telecomanda nu va trimite vreun semnal.
• Funcţiunea sleep şi economisire energie nu pot funcţiona în acelaşi timp. Dacã funcţiunea
economisire energie a fost setatã în modul rãcire, apãsaţi butonul sleep pentru a anula
funcţiunea de economisire energie. Dacã funcţiunea sleep a fost setatã în modul rãcire,
porniţi funcţiunea economisire energie pentru a anula funcţiunea sleep.
Funcţiunea încãlzire 80C
In modul încãlzire, apãsaţi butoanele “TEMP” şi “CLOCK” simultan pentru a porni sau opri
funcţiunea de încãlzire 8
0
C. Când aceastã funcţiune este pornitã, vor apãrea şi pe
Page 15
telecomandã, iar aparatul va menţine statusul de încãlzire la 80C. Apãsaţi butoanele “TEMP” şi
11
“CLOCK” din nou, pentru a ieşi din aceastã funcţiune.
Notã:
0
• In modul încãlzire la 8
C, viteza de ventilaţie este automat pe modul auto şi nu poate fi
modificatã.
• In aceastã funcţiune, temperatura nu poate fi modificatã. Apãsarea butonului “TURBO”
nu va trimite un semnal de la telecomandã.
0
• Funcţiunea sleep şi încãlzire la 8
încãlzire la 8
funcţiunea de încãlzire la 8
funcţiunea de încãlzire la 8
0
C a fost setatã în modul rãcire, apãsaţi butonul sleep pentru a anula
0
C. Dacã funcţiunea sleep a fost setatã în modul rãcire, porniţi
0
C pentru a anula funcţiunea sleep.
• În modul temperaturã “F”, telecomanda va afişa încãlzire la 46
C nu pot funcţiona în acelaşi timp. Dacã funcţiunea
0
F.
Funcţiunea Child Lock
Apãsaţi butoanele
pentru copii. Când aceastã funcţiune este pornitã, iconiţa
folosiţi telecomanda, iconiţa
şi simultan, pentru a porni sau opri funcţiunea de blocare
este afişatã pe telecomandã. Dacã
va lumina de trei ori fãrã a trimite un semnal cãtre unitate.
Funcţiunea de modificare a afişãrii temperaturii
În status OFF, apãsaţi butoanele
temperatura de la
0
C la 0F.
şi “MODE” simultan, pentru a modifica
Funcţiunea WIFI
Apãsaţi butoanele “MODE” şi “TURBO” în acelaşi timp pentrua porni funcţiunea WIFI.
Când funcţiunea WIFI este pornitã, iconiţa
va fi afişatã pe telecomandã; apãsarea lungã
a butoanelor “MODE” şi TURBO” pentru 10 secunde, va determina ca telecomanda sã trimitã
codul de resterare WIFI, iar apoi funcţiunea WIFI va fi pornitã. Funcţiunea WIFI este automat
ON dupã alimentarea telecomenzii.
Ghid de operare
1. Dupã alimentare, apãsaţi butonul “ON/OFF” de pe telecomandã, pentru a porni aparatul.
2. Apãsaţi butonul “MODE” pentru a selecta modul dorit: AUTO, COOL, DRY, FAN, HEAT.
3. Apãsaţi butonul
modificatã în modul auto).
4. Apãsaţi butonul “FAN” pentru a seta viteza de ventilaţie doritã: auto, scãzutã, medie, ridicatã.
5. Apãsaţi butonul “SWING” pentru a selecta unghiul de ventilaţie.
sau pentru a seta temperatura doritã (Temperatura nu poate fi
Page 16
Inlocuirea bateriilor din telecomandã
12
1. Apãsaţi în spatele telecomenzii, în locul marcat: , dupã cum aratã
figura, iar apoi scoateţi carcasa cutiei cu baterii, în direcţia sãgeţii.
2. Inlocuiţi cele douã baterii uscate 7# (AAA 1.5V) şi asiguraţi-vã cã
poziţia “+” polar şi “-“ polar sunt corecte.
3. Reinstalaţi carcasa cutiei cu baterii
NOTIFICARE:
• In timpul funcţionãrii, îndreptaţi emiţãtorul telecomenzii cãtre fereastra receptor a unitãţii
interioare.
• Distanţa dintre emiţãtor şi receptor ar trebui sã nu fie mai mare de 8m şi nu ar trebui sã
existe vreun obstacol între ele.
• Semnalul poate fi perturbat uşor într-o camera unde existã o lampã fluorescentã sau
telefon wireless; telecomanda ar trebui sã fie aproape de unitatea interioarã pe perioada
operãrii.
• Înlocuiţi bateriile, cu acelaşi model când acest lucru se impune.
• Când nu folosiţi telecomanda pentru mult timp, vã rugãm scoateţi bateriile.
• Dacã afişajul telecomenzii este neclar sau nu existã, vã rugãm înlocuiţi bateriile.
Operarea de urgenţã
Dacã telecomanda este pierdutã sau stricatã, vã rugãm folosiţi butonul auxiliar pentru a porni sau
opri aparatul. Operarea în detalii este astfel (ca în figurã): deschideţi panoul, apãsaţi butonul aux.
pentru a porni sau opri aparatul. Când aparatul este pornit, va funcţiona în modul auto.
AVERTIZARE
Folosiţi obiecte izolate pentru a apãsa butonul auto.
Curãţare şi întreţinere
AVERTIZARE
Opriţi aparatul şi deconectaţi alimentarea înainte de curãţare, pentru a evita scurtcircuitul.
Nu spãlaţi aparatul cu apã, pentru a evita scurtcircuitul.
Nu folosiţi lichide volatile pentru a curãţa aparatul.
Page 17
Curãţarea suprafaţei unitãţii interioare
13
Când suprafaţã unitãţii interioare este murdarã, este recomandat sã se foloseascã o cârpã
uscatã moale sau o cârpã umedã pentru curãţare.
NOTA:
Nu scoateţi panoul când curãţaţi.
Curãţare filtre
1. Deschideţi panoul
Trageţi panoul la un anumit unghi, precum în
figura de mai jos
3. Curãţaţi filtrul
• Folosiţi aspirator sau apã pentru a
curãţa filtrul
• Când filtrul este foarte murder, folosiţi
apã (sub 45
o
C) pentru a-l curãţa şi apoi
puneţi-l într-un loc rãcoros şi umbros
pentru uscare.
2. Scoateţi filtrul
Scoateţi filtrul dupã cum este indicat în figura
de mai jos
4. Instalaţi filtrul
Instalaţi filtrul şi apoi închideţi carcasa
panoului ferm.
AVERTIZARE
• Filtrul ar trebui curãţat la fiecare trei luni. Dacã este mult praf în mediul de operare,
frecvenţa de curãţare poate fi crescutã.
• Dupã îndepãrtarea filtrului, nu atungeţi muchiile pentru a evita vãtãmarea.
• Nu folosiţi focul sau uscãtorul de pãr pentru a curãţa filtrele, pentru a evita deformarea
sau incendiile.
Page 18
NOTA: Verificare înaintea sezonului de folosire
14
1. Verificaţi dacã admisiile de aer sunt blocate.
2. Verificaţi dacã comutatorul de aer, priza şi racordul sunt în condiţii bune.
3. Verificaţi dacã filtrul este curat
4. Verificaţi dacã ţeava de drenaj este avariatã.
NOTA: Verificare dupã sezonul de folosire
1. Deconectaţi alimentarea.
2. Curãţaţi filtrul şi panoul unitãţii interioare.
Notã pentru recuperare
1. Multe materiale de împachetare sunt materiale reciclabile.
Vã rugãm sã le depuneţi la unitãţile de reciclare corespunzãtoare.
2. Dacã doriţi sã aruncaţi aparatul de aer condiţionat, vã rugãm contactaţi comerciantul local sau
centrul de service pentru metoda corectã de înlãturare.
Analizã defecţiuni
Analizã fenomene generale
Vã rugãm verificaţi urmãtoarele elemente înainte sã cereţi ajutorul. Dacã defecţiunea nu poate fi
eliminate, vã rugãm contactaţi comerciantul local sau personal calificat.
Fenomen Verificare elemente Soluţie
Unitatea
interioarã nu
poate primi
semnal de la
telecomandã
sau
telecomanda nu
are nicio
acţiune
Unitatea
interioarã nu
ventileazã aer
*Este bruiatã sever (cum ar fi electricitate
staticã, tensiune constantã)
*Telecomanda este în raza de emitere
semnal?
Existã obstacole? Indepãrtaţi obstacolele
Telecomanda este îndreptatã cãtre fereastra
de primire?
Sensibilitatea telecomenzii este scãzutã;
afişaj slab sau deloc?
Niciun afişaj când folosiţi telecomanda? Verificaţi dacã telecomanda pare
Lampã fluorescentã în camerã? Duceţi telecomanda aproape de unitatea
Admisia sau evacuarea de aer a unitãţii
interioare este blocatã?
In modul încãlzire, temperatura interioarã
atinge temperatura setatã
Scoateţi din prizã. Reintroduce-ţi în
prizã dupã aproximativ 3 min. şi
reporniţi aparatul
Raza de emitere semnal este de 8m.
Selectaţi unghiul potrivit şi îndreptaţi
telecomanda cãtre fereastra de primire
din unitatea interioarã.
Verificaţi bateriile. Dacã bateriile nu
mai au energie, trebuie sã le schimbaţi.
avariatã. Dacã da, înlocuiţi-o.
interioarã.
Opriţi lampa fluorescentã şi încercaţi
din nou.
Eliminaţi obstacolele
Dupã ce ajunge la temperatura setatã,
unitatea interioarã nu va mai ventila aer.
Page 19
Modul încãlzire este pornit acum? Pentru a preveni ventilarea de aer rece,
15
unitatea interioarã va porni dupã o
întârziere de câteva minute, un fenomen
normal.
Aparatul nu
poate funcţiona
Unitatea
interioarã emite
un abur
Temperatura
setatã nu poate
fi modificatã
Efectul de
rãcire
(încãlzire)
Sunt emise
mirosuri
Aparatul
funcţioneazã
anormal, dintrodatã
Sunet de “apã
curgând”
Sunet de
crãpare
Nu existã curent? Aşteptaţi pornirea curentului
Este cablul scos din prizã? Bãgaţi cablul în prizã
Comutatorul de aer sare sau siguranţa este
arsã
Cablarea este defectã? Chemaţi un profesionist sã o înlocuiascã
Unitatea a repornit imediat dupã oprire Aşteptaţi 3 minute, iar apoi reporniţi
Setãrile de funcţiune de pe telecomandã
sunt corecte?
Temperatura interioarã şi umiditatea sunt
ridicate?
Unitatea funcţioneazã în modul auto Temperatura nu poate fi ajustatã în
Temperatura dvs. cerutã depãşeşte
segmentul de temperaturã setatã
Tensiunea este scãzutã? Aşteptaţi pânã când tensiunea revine la
Filtrul este murdar? Curãţaţi filtrul
Temperatura setatã este în segmentul corect. Modificaţi temperatura la segmentul
Uşa şi fereastra sunt deschise? Inchideţi uşa şi fereastra
Dacã existã vreo sursã de miros, cum ar fi
mobilier şi ţigãri etc.
Existã interferenţe precum tunet, dispozitive
wireless etc.
Aparatul abia a fost pornit sau oprit? Zgomotul este sunetul de freon care
Aparatul abia a fost pornit sau oprit Acesta este sunetul de frecare cauzat de
Chemaţi un profesionist sã înlocuiascã
comutatorul sau siguranţa
unitatea
Resetaţi funcţiunile
Din cauzã cã aerul interior este rãcit
rapid. Dupã o perioadã, temperatura
interioarã şi umiditatea vor scãdea, iar
aburul va dispãrea
modul auto.
Vã rugãm mutaţi modul de operare dacã
trebuie sã modificaţi temperatura.
Segmentul de temperaturã: 160C~300C
normal.
corect.
Indepãrtaţi sursa de miros
Curãţaţi filtrul
Deconectaţi sursa, reconectaţi la loc şi
apoi reporniţi aparatul.
curge în unitate, un fenomen normal.
extinderea şi/sau contractare panoului
sau altor pãrţi, din cauza schimbãrii de
temperaturã.
Cod eroare
• Când statusul aparatului este anormal, indicatorul de temperaturã de pe unitatea interioarã
va lumina pentru a afişa codul de eroare corespunzãtor. Vã rugãm consultaţi lista de mai
jos pentru identificarea codului de eroare.
Page 20
Cod eroare Depanare
16
E5 Poate fi eliminate dupã repornirea unitãţii. Dacã nu, vã rugãm consultaţi personal
calificat pentru service.
E8 Poate fi eliminate dupã repornirea unitãţii. Dacã nu, vã rugãm consultaţi personal
calificat pentru service.
U8 Poate fi eliminate dupã repornirea unitãţii. Dacã nu, vã rugãm consultaţi personal
calificat pentru service.
H6 Poate fi eliminate dupã repornirea unitãţii. Dacã nu, vã rugãm consultaţi personal
calificat pentru service.
C5 Vã rugãm consultaţi personal calificat pentru service.
F1 Vã rugãm consultaţi personal calificat pentru service.
F2 Vã rugãm consultaţi personal calificat pentru service.
Notã: Dacã existã alte coduri de eroare, vã rugãm apelaţi la personal calificat pentru service.
AVERTIZARE
Când apar fenomenele de mai jos, vã rugãm opriţi aparatul de aer condiţionat şi deconectaţi
alimentarea imediat şi contactaţi comerciantul sau personal calificat pentru service
o Cablul de alimentare este supraîncãlzit sau avariat;
o Existã un sunet anormal în timpul funcţionãrii
o Comutatorul de aer sare frecvent
o Aparatul emite un miros de ars
o Unitatea interioarã are scurgeri
Nu reparaţi sau repoziţionaţi aparatul de aer condiţionat singuri
Dacã aparatul funcţioneazã în condiţii anormale poate cauza defecţiune, scurtcircuit sau
incendiu.
Page 21
Diagrama dimensiunilor de instalare
17
Page 22
Instrumente pentru instalare
18
1. Contor nivel 2. Surubelniţã 3. Perforator percutant
4. Cap portburghiu 5. Extensor ţeavã 6. Cheie dinamometricã
7. Cheie simplã 8. Tãietor ţeavã 9. Detector scurgeri
10. Pompã vacuum 11. Metru presiune 12. Metru universal
13. Cheie hexagonalã Bandã mãsurare
Notã:
Vã rugãm contactaţi agentul local pentru instalare.
Nu folosiţi cablu de alimentare necorespunzãtor.
Selectarea locului de instalare
Cerinţe de bazã
Instalarea unitãţii în urmãtoarele locuri poate cauza defecţiune. Dacã este de neevitat, vã rugãm
consultaţi comerciantul local:
1. Loc cu surse de cãldurã puternice, vapori, gaz inflamabil sau explozibil sau obiecte volatile în
aer.
2. Loc cu dispozitive de înaltã frecvenţã (cum ar fi aparate de sudurã, echipament medical)
3. Loc lângã o zonã de coastã.
4. Loc cu petrol sau vapori în aer.
5. Loc cu gaz sulfurat.
6. Alte locuri cu circumstanţe speciale.
7. Nu folosiţi unitatea în imediata apropiere a unei spãlãtorii, bãi, duş sau piscinã.
Unitatea interioarã
1. Nu ar trebui sã fie vreun blocaj lângã admisia de aer.
2. Selectaţi un loc unde apa condensatã poate fi dispersatã uşor şi nu va afecta alte persoane.
3. Selectaţi un loc care este convenabil pentru conectarea unitãţii exterioare şi lângã prizã.
4. Selectaţi un loc la care nu pot ajunge copii.
5. Locul ar trebui sã reziste greutãţii unitãţii interioare şi nu va creşte zgomotul şi vibraţia.
6. Aparatul trebuie instalat la 2.5 m deasupra podelei.
7. Nu instalaţi unitatea interioarã deasupra unui dispozitiv electric.
8. Vã rugãm încercaţi sã ţineţi departe de lampã flourescentã
Cerinţe pentru conexiunea electricã
Precauţii de siguranţã
1. Trebuie urmate regulile de siguranţã electricã la instalarea unitãţii.
2. Conform regulilor de siguranţã locale, folosiţi un circuit de alimentare şi comutator aer
corespunzãtoare.
3. Asiguraţi-vã cã cablul de alimentare se potriveşte cu cerinţele aparatului de aer condiţionat.
Un cablu instabil sau cablarea incorectã pot duce la defecţine. Vã rugãm instalaţi cablurile de
alimentare corespunzãtoare inainte de folosirea aparatului.
4. Conectaţi corect cablul sub tensiune, cablul neutru şi cablul împãmântat al prizei.
5. Asiguraţi-vã cã aţi oprit alimentarea înaintea oricãrei lucrãri legate de electricitate şi siguranţã.
6. Nu încercaţi alimentarea înainte de finalizarea instalãrii.
Page 23
7. Dacã cablul de alimentare este avariat, trebuie înlocuit de fabricant, agentul de service sau
19
personal calificat, pentru a evita pericolele.
8. Temperatura circuitului de Freon va fi ridicatã, vã rugãm pãstraţi cablul de interconectare
departe de tubul de cupru.
9. Aparatul va fi instalat conform regulamentelor naţionale de cablare.
Cerinţe de împãmântare
1. Aparatul este un dispozitiv electric de primã clasã. Acesta trebuie împãmântat corespunzãtor,
cu dispozitive de împãmântare specializate, de cãtre un profesionist. Vã rugãm asiguraţi-vã cã
este împãmântat corespunzãtor mereu, altfel poate cauza scurtcircuite.
2. Cablul galben-verde al aparatului este cablu de împãmântare, care nu poate fi folosit în alte
scopuri.
3. Rezistenţa de împãmântare ar trebui sã corespundã regulilor de siguranţã electricã naţionalã.
4. Aparatul trebuie sã fie poziţionat, astfel încât priza sã fie accesibilã.
5. Un comutator de deconectare la toţi polii cu o separare de contact de cel puţin 3 mm la toţi
polii, ar trebui conectat la cablarea fixã.
Instalarea unitãţii interioare
Pasul unu: Alegerea locului de instalare
Recomandaţi locul de instalare clientului, apoi confirmaţi cu acesta.
Pasul doi: instalarea cadrului de montare pe perete
1. Agãţaţi cadrul de montare pe perete, pe perete; ajustaţi-l în poziţie orizontalã cu contorul de
nivel, iar apoi trasaţi gãurile de fixare a şuruburilor pe perete.
2. Realizaţi gãurile pentru şuruburi pe perete, cu perforatorul percutant (specificaţiile capului de
perforator ar trebui sã fie aceleaşi ca particulele de expansiune de plastic), iar apoi introduceţi
particulele de plastic în gãuri.
3. Fixaţi cadrul de montat pe perete, cu şuruburi filetate (ST4.2X25TA), iar apoi verificaţi dacã
cadrul este instalat ferm, prin tragerea acestuia. Dacã particulele de plastic sunt largi, realizaţi o
altã gaurã de fixare în apropiere.
Pasul trei: deschideţi gaura de ţeavã
1. Alegeţi poziţia gãurii de ţeavã conform direcţiei ţevii de evacuare. Poziţia gãurii de ţeavã ar
trebui sã fie puţin mai joasã decât cadrul de montat pe perete, dupã cum se aratã mai jos.
Page 24
20
2. Realizaţi o gaurã de ţeavã cu diametru de 55Ø sau 70 Ø, în poziţia ţevii de evacuare selectate.
Pentru un drenaj uşor, înclinaţi gaura ţevii pe perete în jos, uşor, cãtre partea exterioarã cu o
0
înclinare de 5-10
.
Notã:
• Fiţi atenţi la prevenirea depunerii de
praf şi luaţi mãsurile de siguranţã
relevante când realizaţi gaura
• Particulele de plastic nu sunt furnizate
şi ar trebui cumpãrate local
Pasul patru: ţeava de evacuare
1. Teava poate fi scoasã în direcţia dreaptã,
dreapta spate, stânga sau stânga spate.
2. Când alegeţi sã scoateţi ţeava de la stânga la
dreapta, trebuie sã realizaţi gaura
corespunzãtoare la baza carcasei.
Page 25
Pasul cinci: conectaţi ţeava la unitatea interioarã
21
1. Indreptaţi îmbinarea ţevii la manşonul
corespunzãtor
2. Strângeţi piuliţa olandezã cu mâna
3. Ajustaţi forţa de rãsucire, consultând tabelul urmãtor. Plasaţi cheia simplã la îmbinarea ţevii şi
plasaţi cheia dinamometricã pe piuliţa olandezã. Strângeţi piuliţa cu cheia.
Diametru piuliţã Strângere cheie (N-m)
Ø6 15-20
Ø9.52 30-40
Ø12 45-55
Ø16 60-65
Ø19 70-75
4. Inveliţi ţeava de interior şi legãtura ţevii de
conexiune cu ţeavã izolatoare şi apoi înveliţi cu
bandã
Pasul şase: Instalaţi furtunul de drenaj
1. Conectaţi furtunul de drenaj la ţeava de
evacuare a unitãţii interioare.
2. Legaţi îmbinarea cu bandã
Notã:
• Adãugaţi ţeavã izolatoare în furtunul de
drenaj interior, pentru a preveni
condensul;
• Particulele de plastic nu sunt furnizate
Page 26
Pasul şapte: conectaţi cablul unitãţii interioare
22
1. Deschideţi panoul, scoateţi şurubul de pe
carcasa pentru cabluri, iar apoi scoateţi carcasa.
2. Introduceţi cablul de conectare alimentare
prin gaura de trecere cabluri din spatele unitãţii
interioare, iar apoi scoate-ţi-l prin partea din
faţã
3. Indepãrtaţi agrafa cablului; conectaţi cablul
de conectare alimentare la terminalul de
cablare, conform culorilor; strângeţi şurubul,
iar apoi fixaţi cablul de conectare cu agrafa.
4. Puneţi carcasa pentru cabluri înapoi, iar apoi strângeţi şurubul.
5. Inchideţi panoul.
Notã:
• Toate cablurile unitãţii interioare şi exterioare ar trebui conectate de personal calificat;
• Dacã lungimea cablului de alimentare este insuficientã, contactaţi furnizorul pentru unul
nou. Evitaţi sã extindeţi cablul singuri.
• Pentru aparatele cu prizã, priza ar trebui sã fie accesibilã dupã instalare.
• Pentru aparatele fãrã prizã, trebuie instalat un commutator de aer în linie. Acesta ar trebui
sã aibã despãrţire la toţi polii şi distanţa dintre ele ar trebui sã fie de peste 3 mm.
Page 27
Pasul opt: legaţi ţeava
23
1. Legaţi ţeava de conectare, cablul de
alimentare şi furtunul de drenaj cu bandã.
3. Legaţi-le egal
2. Pãstraţi o anumitã lungime din furtunul de
drenaj şi cablul de alimentare pentru instalare,
când le legaţi. Când legaţi la un anumit grad,
separaţi cablul, iar apoi separaţi furtunul de
drenaj.
4. Teava de lichid şi ţeava de gaz ar trebui sã
fie legate separat, la sfârşit.
Notã:
• Cablul de alimentare şi cablul de
control nu pot fi încrucişate.
• Furtunul de drenaj ar trebui sã fie legat
la bazã
Pasul nouã: plasaţi unitatea interioarã
1. Puneţi ţevile de legãturã în ţeava de perete, iar apoi treceţi-le prin gaura din perete.
2. Agãţaţi unitatea interioarã în cadrul de pe perete
3. Umpleţi golul dintre ţevi şi gaura din perete cu silicon.
4. Fixaţi ţeava de perete.
5. Verificaţi dacã unitatea interioarã este instalatã corect şi aproape de zid.
]
Notã:
Nu aplecaţi furtunul de drenaj prea mult pentru a nu-l bloca.
Verificare dupã instalare
• Verificaţi conform urmãtoarelor cerinţe, dupã finalizarea instalãrii.
Elemente de verificat Defecţiune posibilã
Unitatea a fost instalatã ferm? Unitatea poate avea scurgeri, mişcãri sau poate
emite sunete
Este izolarea de cãldurã a ţevilor suficientã? Poate cauza condens şi scurgeri de apã.
Page 28
Apa este drenatã corect ? Poate cauza condens şi scurgeri de apã.
24
Tensiunea cablului de alimentare este conformã cu
tensiunea de pe plãcuţa de identificare?
Cablurile şi ţevile sunt instalate corect? Poate cauza defecţiuni sau daune pãrţilor.
Unitatea este împãmântatã sigur? Poate cauza scurgeri electrice.
Cablul de alimentare este conform specificaţiilor? Poate cauza defecţiuni sau daune pãrţilor.
Existã vreun blocaj la admisia şi evacuarea de aer? Poate cauza capacitate insuficientã de rãcire
Praful şi celelalte elemente cauzate de instalare au
fost îndepãrtate?
Valva de gaz şi cea de lichide ale ţevii de conectare
sunt complet deschise?
Gaura ţevii de admisie şi evacuare a fost acoperitã? Poate cauza capacitate insuficientã de rãcire
Poate cauza defecţiuni sau daune pãrţilor.
(încãlzire)
Poate cauza defecţiuni sau daune pãrţilor.
Poate cauza capacitate insuficientã de rãcire
(încãlzire)
(încãlzire) sau risipã de electricitate.
Operare test
1. Pregãtirea operãrii test
• Clientul aprobã aparatul de aer condiţionat;
• Specificaţi notele importante ale aparatului, clientului.
2. Metoda de operare test
• Introduceţi cablul de alimentare, apãsaţi butonul ON/OFF de pe telecomandã, pentru a
porni operarea;
• Apãsaţi butonul MODE pentru a selecta AUTO, COOL, DRY, FAN şi HEAT pentru a
verifica dacã funcţionarea este normal sau nu.
• Dacã temperatura ambientalã este sub 16
0
C, aparatul nu poate începe rãcirea.
Configurarea ţevii de conectare
1. Lungimea standard a ţevii de conectare
5m, 7.5m, 8m.
2. Lungimea minima a ţevii de conectare este de 3m.
3. Lngimea maximã a ţevii de conectare şi diferenţa de înãlţime max.
Capacitate rãcire Lungime max.
ţeavã de
conectare
5000Btu/h
(1465W)
7000Btu/h
(2051W)
9000Btu/h
(2637W)
12000Btu/h
(3516W)
18000Btu/h
(5274W)
15 5 24000Btu/h
15 5 28000Btu/h
15 5 36000Btu/h 30 20
20 10 42000Btu/h
25 10 48000Btu/h
Diferenţã max.
înãlţime
Capacitate rãcire Lungime max.
ţeavã de
conectare
25 10
(7032W)
30 10
(8204W)
30 20
(12306W)
30 20
(14064W)
Diferenţã max.
înãlţime
Page 29
25
4. Freonul suplimentar şi încãrcarea cu Freon cerute dupã extinderea ţevii de conectare.
• Dupã ce lungimea ţevii de conectare este extinsã cu 10m la baza lungimii standard, ar
trebui sã adãugaţi 5ml de Freon pentru fiecare 5m suplimentari de ţeavã de conectare.
• Metoda de calcul pentru valoarea de încãrcare a freonului suplimentar (la baza ţevii de
lichide):
Cantitatea de Freon suplimentar = lungimea extinsã a ţevii de lichide x cantitatea de încãrcare a
freonului suplimentar pe metru
• In baza lungimii ţevii standard, adãugaţi freon conform cerinţelor din tabel. Cantitatea de
Freon încãrcat suplimentar pe metru este diferitã în funcţie de diametrul ţevii lichide.
Consultaţi urmãtorul tabel
Cantitatea de Freon încãrcat suplimentar pentru R22, R407C, R410A şi R134a
Diametrul ţevii de conectare Supapã unitate exterioarã
Teavã lichide (mm) Teavã gaze (mm) Doar rãcire (g/m) Rãcire şi încãlzire (g/m)
Ø6 Ø9.52 sau Ø12 15 20
Ø6 sau Ø9.52 Ø16 sau Ø19 15 50
Ø12 Ø19 sau Ø22.2 30 120
Ø16 Ø25.4 sau Ø31.8 60 120
Ø19 - 250 250
Ø22.2 - 350 350
Metoda de extindere ţeavã
Notã:
Extinderea necorespunzãtoare a ţevii este principala cauzã pentru scurgerile de Freon. Vã rugãm
extindeţi ţeava conform urmãtorilor paşi:
A. Tãiaţi ţeava
• Confirmaţi lungimea ţevii conform
distanţei dintre unitatea interioarã şi
unitatea exterioarã.
E. Extindeţi portul
Extindeţi portul cu un extensor
• Tãiaţi ţeava necesarã cu cu cutter
B. Debavuraţi
• Debavuraţi cu şepingul şi împiedicaţi
Notã:
• “A” este diferit conform diametrului, vã
rugãm consultaţi tabelul de mai jos:
Diametru
A (mm)
exterior
(mm)
Max Min
Ø6- 1.3 0.7
Page 30
bavurile sã intre în ţeavã
26
C. Puneţi o ţeavã de izolare potrivitã.
D. Puneţi piuliţa olandezã
• Scoateţi piuliţa olandezã din ţeava de
conectare interioarã şi valva exterioarã;
instalaţi piuliţa olandezã pe ţeavã
6.35(1/4”)
Ø9.52 (3/8”) 1.6 1.0
Ø12-12.7
1.8 1.0
(1/2”)
Ø15.8-16
2.4 2.2
(5/8”)
F. Inspecţie
• Verificaţi calitatea portului de
extindere. Dacã existã vreun defect,
extindeţi portul din nou conform paşilor
de mai sus.
Page 31
Manual de utilizare – Anexã
27
INFORMATII DE MEDIU
Aceastã unitate conţine gaze fluorurate cu efect de sera, cuprinse în Protocolul Kyoto. Intreţinerea
şi înlãturarea trebuie realzate doar de personal calificat. Gaz refrigerant R410A, GWP=2087.5
INCARCARE EXTRA REFRIGERANT
Conform Regulamentului (UE) Nr 517/2014 asupra anumitor gaze de sera cu fluorine, în cazul
încãrcãrii cu refrigerant suplimentar, este obligatoriu:
‐ Sã completaţi eticheta de pe unitate cu cantitatea din fabricã de refrigerant (verificaţi eticheta
tehnicã), încãrcarea suplimentarã cu refrigerant şi încãrcarea totalã;
‐ Sã lipiţi eticheta lângã eticheta tehnicã de pe unitate. Pentru aparatul tip split, lipiţi pe unitatea
exterioarã.
Folosiţi un creion chimic
Page 32
ASTON COM S.A. Sos. Pipera nr. 55C,
Dep. 4, Sector 2, 020111 Bucuresti
66129921848
Loading...
