Yamaha YDP-113 User Manual

YDPYDP-113-113

Digital pianoDigital piano

YDP-113

Digital piano

Owner's Manual
Bedienungsanleitung
Mode d'emploi
Manual de instrucciones

Before using the YDP-113, be sure to read “Precautions„ on pages 6-7.
Achten Sie darauf, vor Einsatz des YDP-113 die “Vorsichtsmassnahmen„
auf Seite 6-7 durchzulesen.
Avant d'utiliser le YDP-113, lire attentivement la section «Precautions
d'usage» aux pages 6- 7.
Antes de utilizar el YDP-113, lea las “Precauciones„ que debe tener en
cuenta en las páginas 6- 7.

IMPORTANT

Check your power supply

Make sure that your local AC mains voltage matches the voltage specified
on the name plate on the bottom panel. In some areas a voltage selector
may be provided on the bottom panel of the main keyboard unit near the
power cord. Make sure that the voltage selector is set for the voltage in
your area. The voltage selector is set at 240V when the unit is initially
shipped. To change the setting use a "minus" screwdriver to rotate the
selector dial so that the correct voltage appears next to the pointer on the
panel.

WICHTIG

Überprüfung der Stromversorgung

Vergewissern Sie sich vor dem Anschließen an das Stromnetz, daß die
örtliche Netzspannung den Betriebsspannungswerten auf dem Typenschild
an der Unterseite des Instruments entspricht. In bestimmten
Verkaufsgebieten ist das Instrument mit einem Spannungswähler an der
Unterseite neben der Netzkabeldurchführung ausgestattet. Falls vorhanden,
muß der Spannungswähler auf die örtliche Netzspannung eingestellt
werden. Der Spannungswähler wurde werkseitig auf 240 V voreingestellt.
Zum Verstellen drehen Sie den Spannungsregler mit einem
Schlitzschraubendreher, bis der Zeiger auf den korrekten Spannungswert
weist.

IMPORTANT

Contrôler la source d'alimentation

Vérifiez que la tension spécifiée sur le panneau inférieur correspond à la
tension du secteur. Dans certaines régions, l'instrument peut être équipé
d'un sélecteur de tension situé sur le panneau inférieur du clavier à
proximité du cordon d'alimentation.
Vérifiez que ce sélecteur est bien réglé en fonction de la tension secteur de
votre région. Le sélecteur de tension est réglé sur 240 V au départ d'usine.
Pour modifier ce réglage, utilisez un tournevis à lame plate pour tourner le
sélecteur afin de mettre l'indication correspondant à la tension de votre
région vis à vis du repère triangulaire situé sur le panneau.

IMPORTANTE

Verifique la alimentación de corriente

Asegúrese de que tensión de alimentación de CA de su área corresponde
con la tensión especificada en la placa de características del panel inferior.
En algunas zonas puede haberse incorporado un selector de tensión en el
panel inferior de la unidad del teclado principal, cerca del cable de
alimentación. Asegúrese de que el selector de tensión esté ajustado a la
tensión de su área. El selector de tensión se ajusta a 240V cuando la unidad
sale de fábrica. Para cambiar el ajuste, emplee un destornillador de cabeza
"recta" para girar el selector de modo que aparezca la tensión correcta al
lado del indicador del panel.

Introduction

SPECIAL MESSAGE SECTION

PRODUCT SAFETY MARKINGS:

Yamaha electronic
products may have either labels similar to the graphics
shown below or molded/stamped facsimiles of these
graphics on the enclosure. The explanation of these
graphics appears on this page. Please observe all cautions
indicated on this page and those indicated in the safety
instruction section.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK.

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

See bottom of Keyboard enclosure for graphic symbol markings.

The exclamation point within the
equilateral triangle is intended to alert
the user to the presence of important
operating and maintenance (servic­ing) instructions in the literature
accompanying the product.

The lightning flash with arrowhead
symbol, within the equilateral trian­gle, is intended to alert the user to the
presence of uninsulated “dangerous
voltage” within the product’s enclo­sure that may be of sufficient magni­tude to constitute a risk of electrical
shock.

Battery Notice:

This product MAY contain a small non­rechargable battery which (if applicable) is soldered in
place. The average life span of this type of battery is
approximately five years. When replacement becomes
necessary, contact a qualified service representative to
perform the replacement.

Warning:

Do not attempt to recharge, disassemble, or
incinerate this type of battery. Keep all batteries away
from children. Dispose of used batteries promptly and as
regulated by applicable laws. Note: In some areas, the
servicer is required by law to return the defective parts.
However, you do have the option of having the servicer
dispose of these parts for you.

Disposal Notice:

Should this product become damaged
beyond repair, or for some reason its useful life is consid­ered to be at an end, please observe all local, state, and
federal regulations that relate to the disposal of products
that contain lead, batteries, plastics, etc.

NOTICE:

Service charges incurred due to lack of knowl­edge relating to how a function or effect works (when the
unit is operating as designed) are not covered by the man­ufacturer’ s warranty, and are therefore the owners respon­sibility. Please study this manual carefully and consult
your dealer before requesting service.

NAME PLATE LOCATION:

The graphic below indi­cates the location of the name plate. The model number,
serial number, power requirements, etc., are located on
this plate. You should record the model number, serial
number, and the date of purchase in the spaces provided
below and retain this manual as a permanent record of
your purchase.

IMPORTANT NOTICE:

All Yamaha electronic products
are tested and approved by an independent safety testing
laboratory in order that you may be sure that when it is
properly installed and used in its normal and customary
manner, all foreseeable risks have been eliminated. DO
NOT modify this unit or commission others to do so
unless specifically authorized by Yamaha. Product perfor ­mance and/or safety standards may be diminished.
Claims filed under the expressed warranty may be denied
if the unit is/has been modified. Implied warranties may
also be affected.

SPECIFICATIONS SUBJECT TO CHANGE:

The
information contained in this manual is believed to be
correct at the time of printing. Howev er , Yamaha reserves
the right to change or modify any of the specifications
without notice or obligation to update existing units.

ENVIRONMENTAL ISSUES:

Yamaha strives to pro­duce products that are both user safe and environmentally
friendly. We sincerely believe that our products and the
production methods used to produce them, meet these
goals. In keeping with both the letter and the spirit of the
law, we want you to be aware of the following:

Model

Serial No.

Purchase Date

92-469

1

(bottom)

Merci d'avoir acheté le Digital Piano YDP-113 de Yamaha ! ! Nous vous conseillons de lire attentivement ce mode
d'emploi afin de tirer pleinement profit des fonctions avancées et très utiles du YDP-113.
Nous vous recommandons également de le garder à portée de main pour toute référence ultérieure.

A propos du mode d'emploi

Ce manuel est divisé en trois grandes sections : « Introduction », « Référence » et « Annexe ».

Introduction (page 2) :

Ve uillez lire cette section en premier.

Référence (page 13) :

Cette section explique comment procéder à des réglages précis des diverses fonctions du YDP-113.

Annexe (page 33) :

Cette section présente le matériel de référence.

*Les illustrations de commandes présentes dans ce mode d'emploi sont fournies à titre d'information uniquement. En

effet, elles peuvent différer légèrement de celles apparaissant sur votre instrument.

REMARQUE CONCERNANT LES DROITS D'AUTEUR

Ce produit comporte et met en œuvre des programmes informatiques et des matériaux pour lesquels Yamaha détient
des droits d'auteur ou possède une licence d'utilisation des droits d'auteurs de leurs propriétaires respectifs. Les
matériaux sujets à des droits d'auteur comprennent, sans limitation, tous les logiciels, les fichiers MIDI et les données
WAVE. Toute utilisation non autorisée de ces programmes et de ce contenu est interdite en vertu des lois en vigueur,
excepté pour un usage personnel. Toute violation des droits d'auteurs entraînera des poursuites judiciaires. IL EST
STRICTEMENT INTERDIT DE FAIRE, DE DISTRIBUER OU D'UTILISER DES COPIES ILLEGALES.

Marques commerciales :

•Apple et Macintosh sont des marques commerciales d'Apple Computer, Inc.

•Windows est une marque déposée de Microsoft® Corporation.

•Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.

FRANÇAIS

YDP-113

A propos du mode d'emploi

3

Ta b le des matières

Introduction

SPECIAL MESSAGE SECTION ...................... 2

A propos du mode d'emploi ....................... 3

Index de l'application ................................. 5

PRECAUTIONS D'USAGE ............................. 6

Accessoires .................................................. 8

Entretien...................................................... 8

Fonctions..................................................... 9

Avant d'utiliser le YDP-113 ....................... 10

Protège-clavier............................................................ 10

Pupitre......................................................................... 10

Mise sous tension de l'instrument............................. 11

Réglage du volume .....................................................11

Utilisation d'un casque............................................... 12

Référence

Noms des parties ...................................... 14

Ecoute des morceaux

de démonstration................................... 15

Annexe

Format des données MIDI......................... 34

MIDI Implementation Chart .....................38

Caractéristiques techniques...................... 39

Ecoute de 50 morceaux

de piano prédéfinis ................................ 16

Sélection et reproduction de voix ............ 17

Sélection de voix......................................................... 17

Utilisation de la pédale forte...................................... 17

Application d'effets de variation au son – Reverb .... 18

FRANÇAIS

Combinaison de deux voix (mode Dual (Duo))...... 19

Transposition.............................................................. 20

Réglage fin de la hauteur de ton ................................20

Utilisation du métronome ......................................... 21

A propos de la norme MIDI ...................... 23

Connexion d'un ordinateur ...................... 24

Fonctions MIDI.......................................... 26

Sélection du canal de transmission/

Local Control ON/OFF (Activation/

Program Change ON/OFF (Activation/

Control Change ON/OFF (Activation/

Dépistage des pannes............................... 28

réception MIDI...................................................... 26

désactivation de la commande locale).................. 26

désactivation du changement de programme) ....27

désactivation du changement de commande) .....27

4

Options...................................................... 28

Assemblage du pupitre du clavier ............ 29

Index ......................................................... 31

YDP-113

Table des matières

Index de l'application

Utilisez cet index pour accéder à des pages de référence pouvant s'avérer utile dans votre application et situation
particulières.

Ecoute

Ecoute de morceaux de démonstration avec différentes voix......... « Ecoute des morceaux de démonstration » à la page 15

Ecoute de morceaux tirés de « 50 Greats for the Piano » (50 morceaux célèbres pour le piano)

.......................................................................................................« Ecoute de 50 morceaux de piano prédéfinis » à la page 16

Jeu

Utilisation de la pédale forte ................................................................................ « Utilisation de la pédale forte » à la page 17

Reproduction d'un accompagnement de même hauteur........................................................... « Transposition » à la page 20

Réglage précis de la hauteur de ton de l'ensemble de l'instrument durant l'utilisation du YDP-113 avec d'autres

instruments ou un CD ....................................................................................« Réglage fin de la hauteur de ton » à la page 20

Modification des voix

Affichage de la liste des voix................................................................................................... « Sélection de voix » à la page 17

Simulation d'une salle de concert.......................................« Application d'effets de variation au son – Reverb » à la page 18

Combinaison de deux voix .................................................. « Combinaison de deux voix (mode Dual (Duo)) » à la page 19

Pratique

Exercice avec un tempo stable et précis.................................................................. « Utilisation du métronome » à la page 21

Connexion du YDP-113 à d'autres appareils

Qu'est-ce que la norme MIDI ? ............................................................................« A propos de la norme MIDI » à la page 23

Connexion de l'ordinateur.................................................................................... « Connexion d'un ordinateur » à la page 24

Assemblage

Montage et démontage du YDP-113.................................................. « Assemblage du support du clavier » aux pages 29–30

FRANÇAIS

YDP-113

Index de l'application

5

PRECAUTIONS D'USAGE

PRIERE DE LIRE ATTENTIVEMENT AVANT DE PROCEDER A TOUTE MANIPULATION

* Ranger soigneusement ce manuel pour pouvoir le consulter dans la suite.

AVERTISSEMENT

Toujours observer les précautions élémentaires énumérées ci-après pour éviter de graves
blessures, voire la mort, causées par l'électrocution, les courts-circuits, dégâts, incendie et autres
accidents. La liste des précautions données ci-dessous n'est pas exhaustive :

Alimentation/cordon d'alimentation

●

Utiliser seulement la tension requise par l'instrument. Celle-ci
est imprimée sur la plaque du constructeur de l'instrument.
Vérifier périodiquement l'état de la prise électrique, la

●

dépoussiérer et la nettoyer.

●

Utilisez uniquement le cordon/fiche d'alimentation livré avec
l'appareil.

●

Ne pas laisser le cordon d'alimentation à proximité des sources
de chaleur, telles que radiateurs et appareils chauffants. Eviter
de tordre et plier excessivement le cordon, ou de l'endommager
de façon générale, également de placer dessus des objets
pesants, ou de le laisser traîner là où l'on marchera dessus ou
se prendra le pied dedans; ne pas y déposer d'autres câbles
enroulés.

Ne pas ouvrir

Ne pas ouvrir l'instrument, ni tenter d'en démonter les éléments

●

internes, ou de les modifier de quelque façon que ce soit. A ucun
des éléments internes de l'instrument ne prévoit d'intervention
de l'utilisateur. Si l'instrument donne des signes de mauvais
fonctionnement, le mettre imédiatement hors tension et le
donner à réviser au technicien Yamaha.

FRANÇAIS

ATTENTION

Avertissement en cas de présence d'eau

●

Eviter de laisser l'instrument sous la pluie, de l'utiliser près de
l'eau, dans l'humidité ou lorsqu'il est mouillé. Ne pas y déposer
des récipients contenant des liquides qui risquent de
s'épancher dans ses ouvertures.

●

Ne jamais toucher une prise électrique avec les mains
mouillées.

Avertissement en cas de feu

Ne pas déposer d'articles allumés, tels que des bougies, sur

●

l'appareil. Ceux-ci pourraient tomber et provoquer un incendie.

If you notice any abnormality

Si le cordon d'alimentation s'effiloche ou est endommagé ou si

●

l'on constate une brusque perte de son en cours
d'interprétation, ou encore si l'on décèle une odeur insolite,
voire de la fumée, couper immédiatement l'interrupteur
principal, retirer la fiche de la prise et donner l'instrument à
réviser par un technicien Yamaha.

Toujours observer les précautions élémentaires ci-dessous pour éviter à soi-même et à son
entourage des blessures corporelles, de détériorer l'instrument ou le matériel a v oisinant. La liste de
ces précautions n'est pas exhaustive :

Alimentation/cordon d'alimentation

●

Toujours saisir la fiche elle-même, et non le câble, pour la retirer
de l'instrument ou de la prise d'alimentation. Tirer directement
sur le câble est commode mais finit par l'endommager.

●

Retirer la fiche de la prise secteur lorsqu'on n'utilisera pas
l'instrument pendant un certain temps, ou pendant les orages.

●

Ne pas utiliser de connecteur multiple pour brancher
l'instrument sur une prise électrique du secteur. Cela risque
d'affecter la qualité du son, ou éventuellement de faire chauffer
la prise.

Assemblage

●

Lire attentivement la brochure détaillant le processus
d'assemblage. Assembler les éléments dans le mauvais ordre
pourrait détériorer l'instrument, voire causer des blessures.

(1)B-7

Emplacement

●

Ne pas abandonner l'instrument dans un milieu trop
poussiéreux, ou un local soumis à des vibrations. Eviter
également les froids et chaleurs extrêmes (exposition directe au
soleil, près d'un chauffage, ou dans une voiture à midi) qui
risquent de déformer le panneau ou d'endommager les
éléments internes.

●

Ne pas utiliser l'instrument à proximité d'une TV, d'une radio,
d'un équipement stéréo, d'un téléphone portable ou d'autres
appareils électriques. En effet, l'instrument, la TV ou la radio
pourraient produire des bruits.

●

Ne pas installer l'instrument dans une position instable où il
risquerait de se renverser.

●

Débrancher tous les câbles connectés avant de déplacer
l'instrument.

●

Ne pas disposer l'instrument contre un mur (laisser au moins
3 cm/1 pouce de jeu entre le mur et l'instrument) faute de quoi,
l'air ne circulera pas librement, ce qui risque de faire chauffer
l'instrument.

1/2

6

YDP-113

PRECAUTIONS D'USAGE

Connexions

●

Avant de raccorder l'instrument à d'autres éléments
électroniques, mettre ces derniers hors tension. Et avant de
mettre sous/hors tension tous les éléments, toujours ramener le
volume au minimum. En outre, v eillez à régler le v olume de tous
les composants au minimum et à augmenter progressivement le
volume sonore des instruments pour définir le niveau d'écoute
désiré.

Entretien

Pour nettoyer l'instrument, utilisez un chiffon doux et sec ou

●

légèrement humide. Ne jamais utiliser de diluants de peinture,
solvants, liquides d'entretien ou tampons de nettoyage
imprégnés de produits chimiques.

Précautions d'utilisation

●

Veillez à ne pas vous coincer les doigts sous le couvercle du
clavier et à ne pas glisser vos doigts ou votre main dans les
fentes du couvercle ou de l'instrument.
N'insérez jamais d'objets en papier, métalliques ou autres dans

●

les fentes du couvercle, du panneau ou du clavier. Si c'est le
cas, mettez immédiatement l'appareil hors tension et
débranchez le cordon d'alimentation de la prise secteur. Faites
ensuite contrôler l'appareil par un membre qualifié du service
Yamaha.

●

Ne pas déposer d'objets de plastique, de vinyle, ou de
caoutchouc sur l'instrument, ce qui risque de décolorer le
panneau ou le clavier.

●

Ne pas s'appuyer sur l'instrument, ni y déposer des objets
pesants. Ne pas manipuler trop brutalement les boutons,
commutateurs et connecteurs.

●

Ne pas jouer trop longtemps sur l'instrument à des volumes trop
élevés, ce qui risque d'endommager durablement l'ouïe. Si l'on
constate une baisse de l'acuité auditive ou des sifflements
d'oreille, consulter un médecin sans tarder.

Utilisation du tabouret (s'il est inclus)

●

Ne pas placer le tabouret dans une position instable car il
pourrait accidentellement se renverser.
Ne pas jouer avec le tabouret, ni s'y mettre debout. Ne pas

●

l'utiliser comme outil ou comme escabeau, ou pour toute autre
destination autre que celle prévue. Des accidents et des
blessures pourraient en résulter.

●

Ce tabouret est conçu pour recevoir une seule personne à la
fois; accidents et blessures peuvent résulter d'une non
observation de ce principe.
Après un usage prolongé, les vis du tabouret peuvent se

●

desserrer. Resserrer périodiquement avec l'outil fourni.

Yamaha n'est pas responsable des détériorations causées par une utilisation impropre de l'instrument, ou par des modifications apportées
par l'utilisateur, pas plus qu'il ne peut couvrir les données perdues ou détruites.

Toujours laisser l'appareil hors tension lorsqu'il est inutilisé.

FRANÇAIS

(1)B-7

2/2

YDP-113

PRECAUTIONS D'USAGE

7

Accessoires

•« 50 Greats for the Piano » (livret)

•Mode d'emploi

Ce manuel contient des instructions complètes expliquant le fonctionnement du YDP-113.

• Quick Operation Guide (Guide de fonctionnement rapide)

•Tabouret

En fonction de la région où vous résidez, un siège peut être inclus ou vous être proposé en option.

• Pédale forte

Entretien

Nettoyez l'instrument à l'aide d'un chiffon sec ou d'un tissu doux légèrement humide (bien tordu).

Ne pas utiliser de benzène, de diluant, de détergent ou de tissu imprégné de produits chimiques pour le nettoyage. Ne
pas placer de produits en vinyle, en plastique ou en caoutchouc sur l'instrument.
En effet, le panneau ou les touches pourraient se décolorer ou s'abîmer.

Avant d'utiliser le YDP-113, lire attentivement la section « Précautions » aux pages 6 – 7.

FRANÇAIS

Accord

A la différence d'un piano acoustique, il est inutile d'accorder le YDP-113. Il reste toujours parfaitement dans le ton.

Transport

En cas de déménagement, vous pouvez transporter le YDP-113 avec d'autres meubles. Vous pouvez le déplacer tel quel
(assemblé) ou en pièces détachées.
Tr ansportez le clavier à l'horizontale. Ne l'adossez pas à un mur et ne le faites pas tenir debout sur un des côtés. Ne
soumettez pas l'instrument à des vibrations ou des chocs excessifs.

ATTENTION

ATTENTION

8

YDP-113

Accessoires / Entretien

Fonctions

Le piano numérique YDP-113 de Yamaha offre un réalisme sonore sans précédent et les possibilités de jeu d'un piano à
queue, en plus de la technologie Yamaha de génération de sons «
pour la reproduction de voix musicales riches et d'un clavier spécial «
permettant la gradation du poids et de la réponse des notes sur toute la plage du clavier.
Les voix Grand Piano 1 et 2 proposent des échantillons totalement nouveaux, soigneusement enregistrés à partir d'un
concert pour piano à queue. La voix E. Piano 1 propose un échantillon unique à variation de vélocité (échantillonnage
dynamique) tandis que la voix E. Piano 2 en propose deux.
Le son du YDP-113 est très proche d'un véritable piano acoustique.

AW M Stereo Sampling

Graded Hammer

» (Echantillonnage stéréo AWM)
» (A marteaux gradués)

[PHONES] (Casque)

Branchez un casque stéréo
standard dans cette prise
pour vous exercer en toute
tranquillité (page 12).

PHONES

MASTER
VOLUME

MIN MAX

DEMO

METRONOME

VOICE

[DAMPER PEDAL] (Pédale forte)

Connectez la pédale fournie ici pour
l'utiliser en tant que pédale forte
(page 30).

DAMPER PEDAL

[DAMPER PEDAL] (Pédale forte)

Connectez la pédale fournie ici pour
l'utiliser en tant que pédale forte
(page 23).

MIDI

INOUTTHRU

POWER

FRANÇAIS

MASTER
VOLUME

MIN MAX

DEMO

METRONOME

VOICE

[MASTER VOLUME] (Volume principal)

Réglez le niveau du volume à l'aide de cette commande (page 11).

[DEMO]

Vous pouvez reproduire un morceau de démonstration et 50 morceaux
préprogrammés (page 15).

[METRONOME]

Contrôlez les fonctions du métronome (page 21).

[VOICE] (Voix)

Sélectionnez des voix parmi les 10 sons internes, dont Grand Piano 1 et 2
(page 17). Vous pouvez également combiner deux voix (page 19), sélectionner
différents effets de réverbération (page 18), etc.

YDP-113

Fonctions

9

Avant d'utiliser le YDP-113

Protège-clavier

Pour ouvrir le couvercle du clavier :

Soulevez-le légèrement, poussez-le et faites-le glisser
jusqu'à ce qu'il s'ouvre.

Pour fermer le couvercle du clavier :

Faites-le glisser doucement vers vous et abaissez-le
lentement sur les touches.

ATTENTION

Prenez garde de ne pas vous coincer les doigts
lorsque vous ouvrez et refermez le protège-clavier.

ATTENTION

Tenez toujours le couvercle à deux mains tandis que vous l'ouvrez ou le fermez. Ne le lâchez pas tant qu'il n'est pas
totalement ouvert ou fermé. Prenez garde à ne pas vous coincer les doigts (les vôtres et ceux des personnes évoluant
autour de vous, notamment les enfants) entre le protège-clavier et l'appareil.

Ne placez pas d'objets (morceaux de métal ou de papier) sur le protège-clavier. De petits objets placés à cet endroit
pourraient tomber dans l'appareil au moment de l'ouverture et s'avérer difficiles à retirer, provoquant ainsi des chocs
électriques, courts-circuits, incendies ou autres dommages graves pour l'instrument.

Pupitre

Pour soulever le pupitre :

1.

Tirez le pupitre vers le haut et vers vous au maximum.

FRANÇAIS

2.

Abaissez les deux supports métalliques à gauche et à
droite, à l'arrière du pupitre.

3.

Abaissez le pupitre pour qu'il repose sur ces supports.

Pour abaisser le pupitre :

1.

Tirez le pupitre vers le haut et vers vous au maximum.

2.

Dressez les deux supports métalliques (à l'arrière du pupitre).

3.

Abaissez lentement le pupitre vers l'arrière jusqu'à ce
qu'il soit complètement redescendu.

ATTENTION

10

ATTENTION

N'essayez pas d'utiliser le pupitre lorsqu'il est en position
semi-levée.
Lorsque vous abaissez le pupitre, tenez-le jusqu'à ce qu'il
soit totalement abaissé.

YDP-113

Avant d'utiliser le YDP-113

Mise sous tension de l'instrument

1. Branchez le câble d'alimentation.

Insérez les fiches aux extrémités du câble : l'une dans la prise AC INLET du YDP-113 et l'autre dans une prise secteur
standard.
Dans certaines régions, un adaptateur est fourni pour adapter les broches de la fiche aux prises murales de la région
concernée.

12

(face inférieure)

(La forme de la prise varie selon le pays.)

2. Mettez l'instrument sous tension.

Appuyez sur le bouton

[POWER]

•Le voyant d'alimentation situé à l'extrémité gauche du clavier s'allume.

.

[POWER]
(Alimentation)

Voyant d'alimentation

M
A

S
T

R

E
V
O
L

U
M

E

M
IN

M
A

X

D
E
M

O

M
E

T
R

O
N

O
M

E

V
O
I

C
E

Pour éteindre l'appareil, appuyez de nouveau sur le bouton

•Le voyant d'alimentation s'éteint.

ASTUCE

Voyant d'alimentation

Si vous fermez le protège-clavier sans éteindre l'instrument, le vo yant d'alimentation reste allumé pour indiquer
que l'instrument est toujours sous tension.

Réglage du volume

Lorsque vous commencez à jouer, réglez la commande

Le niveau diminue. Le niveau augmente.

MIN MAX

[POWER]

.

[MASTER VOLUME]

MASTER
VOLUME

FRANÇAIS

sur le niveau sonore le plus approprié.

ATTENTION

N'utilisez pas le YDP-113 à un volume élevé pendant une période prolongée afin d'éviter d'endommager votre ouïe.

TERMINOLOGIE

ASTUCE

MASTER VOLUME :

Niveau du volume sonore de l'ensemble du clavier

Vous pouvez également régler le niveau de sortie de la prise

VOLUME]

.

[PHONES]

à l'aide de la commande

YDP-113

Avant d'utiliser le YDP-113

[MASTER

11

Utilisation d'un casque

Branchez le casque à l'une des prises
Deux prises

[PHONES]

sont disponibles.

[PHONES]

.

Vous pouvez y connecter deux casques stéréo standard. (Si vous
utilisez un seul casque, vous pouvez le brancher dans n'importe
quelle prise.)

Utilisation du crochet de suspension du casque

Un crochet pour suspendre le casque au YDP-113 est livré avec le YDP-113.
Installez-le à l'aide des deux vis fournies (4 × 10 mm), comme indiqué sur
l'illustration.

M

A
S
T

R

E
V
O

L
U
M

E

M
I
N

M
A

X

DE

M
O

M
E

T
R

O
N
O

M
E

V

O
I

C
E

Face inférieure

PHONES

Prise pour
casque stéréo
standard

Evitez de pendre autre chose que le casque au crochet de suspension sous
peine d'endommager le YDP-113 ou le crochet.

FRANÇAIS

ATTENTION

PHONES

12

YDP-113

Avant d'utiliser le YDP-113

Cette section explique comment procéder à des réglages

Référence

Noms des parties ............................................................. 14

Ecoute des morceaux de démonstration........................ 15

Ecoute de 50 morceaux de piano prédéfinis.................. 16

Sélection et reproduction de voix...................................17

Sélection de voix ................................................................ 17

Utilisation de la pédale forte ............................................. 17

Application d'effets de variation au son – Reverb ........... 18

Combinaison de deux voix (mode Dual (Duo)) ............. 19

Tr ansposition ..................................................................... 20

Réglage fin de la hauteur de ton ....................................... 20

Utilisation du métronome ................................................ 21

A propos de la norme MIDI........................................... 23

précis des diverses fonctions du YDP-113.

Connexion d'un ordinateur............................................ 24

Fonctions MIDI............................................................... 26

Sélection du canal de transmission/réception MIDI ....... 26

Local Control ON/OFF (Activation/désactivation de la

commande locale) ......................................................... 26

Program Change ON/OFF (Activation/désactivation du

changement de programme)......................................... 27

Control Change ON/OFF (Activation/désactivation du

changement de commande).......................................... 27

Dépistage des pannes ...................................................... 28

Options............................................................................ 28

Assemblage du pupitre du clavier ..................................29

Index ................................................................................ 31

FRANÇAIS

YDP-113

13

Noms des parties

Panneau supérieur (YDP-113)

6

PHONES

7

DAMPER PEDAL

MASTER
VOLUME

MIN MAX

DEMO

METRONOME

VOICE

C0 D0 E0 F0 G0 A0 B0 C1 D1 E1 F1 G1 A1 B1 C2 D2 E2 F2 G2 A2 B2 C3 D3 E3 F3 G3 A3 B3 C4 D4 E4 F4 G4 A4 B4

B-1A-1

MASTER
VOLUME

2

MIN MAX

8

MIDI

C5

E5 F5 G5 A5 B5 C6 D6 E6 F6 G6 A6 B6 C7

D5

INOUTTHRU

POWER

1

FRANÇAIS

1 [POWER] (Alimentation)................ P11

2 [MASTER VOLUME] (Volume

3 [DEMO] (Démonstration).............. P15

4 [METRONOME]............................. P21

5 [VOICE]....................................P17–19

DEMO

3

METRONOME

4

VOICE

5

principal) ...................................... P11

9

6 [PHONES] (Casque) .......................P12

7 [DAMPER PEDAL] (Pédale

forte) .......................................P17, 30

8 MIDI [IN] [OUT] [THRU].................P23

9 Pédale forte .............................P17, 30

YDP-113 Noms des parties

14

Ecoute des morceaux de démonstration

Des morceaux de démonstration représentant chacune des voix du YDP-113 vous sont proposés.

Procédure

1. Mettez l'instrument sous tension.

(Si l'instrument n'est pas sous tension) Appuyez sur le bouton [POWER].
Lorsque vous commencez à jouer, réglez la commande [MASTER VOLUME] sur
le niveau sonore le plus approprié.

2. Activez le mode Demo.

Appuyez sur le bouton [DEMO] pour passer en mode Demo. Le voyant du
bouton [DEMO] s'allume.

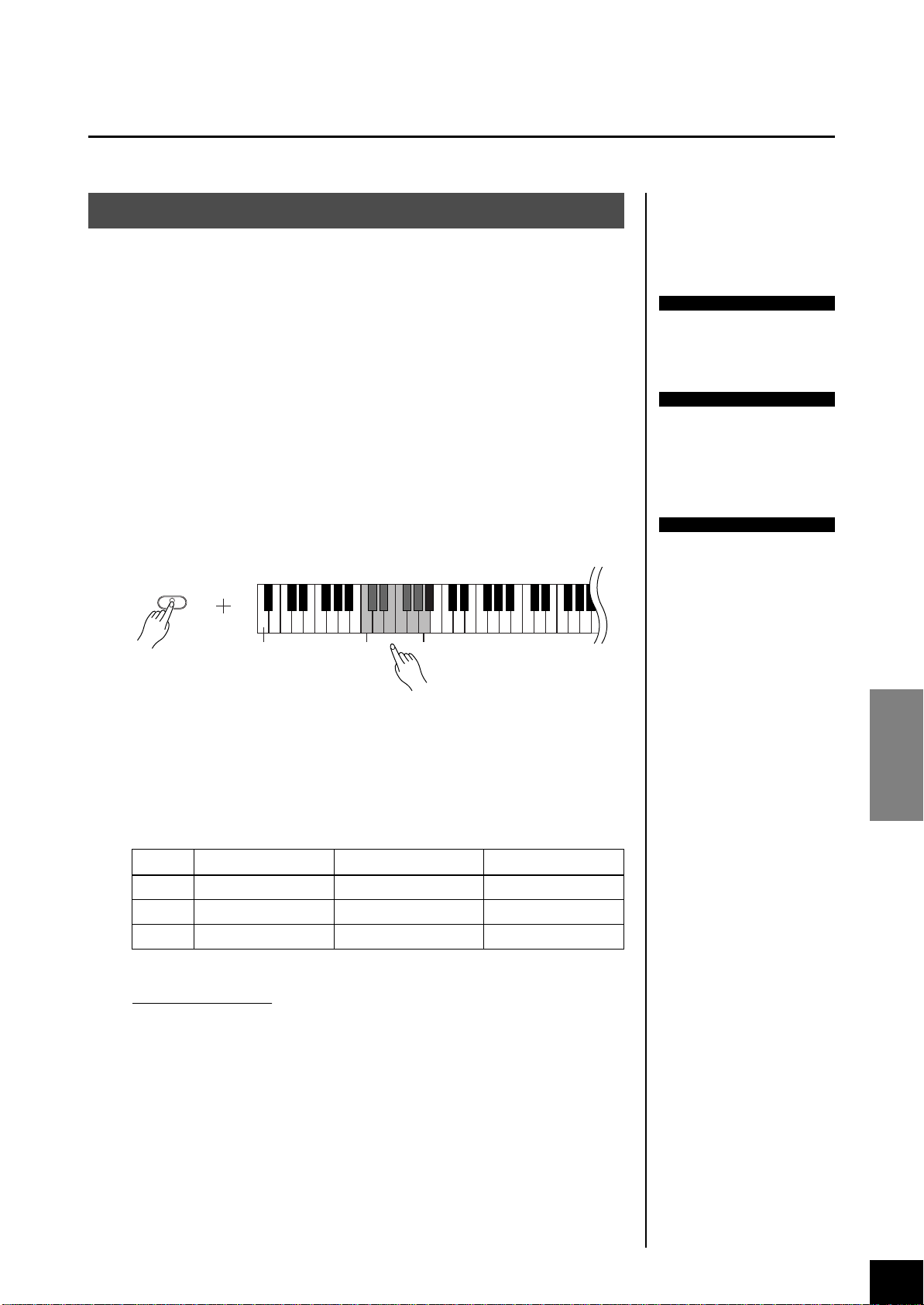

3. Reproduisez une démonstration de voix.

Tandis que vous maintenez le bouton [DEMO] enfoncé, appuyez sur l'une des
touches C1–A1 pour sélectionner et lancer le morceau de démonstration
correspondant. Les morceaux de démonstration sont reproduits en séquence en
commençant par celui sélectionné, jusqu'à ce que vous les arrêtiez.

Pour plus d'informations sur les
caractéristiques de chaque voix
préprogrammée, reportez-vous à
la liste des voix à la page 17.

Mode :

Un mode est un état qui vous
autorise à exécuter une fonction
donnée. Ainsi, en mode Demo,
vous pouvez reproduire des
morceaux de démonstration.

Vous pouvez ajuster le tempo des
morceaux de démonstration.

NOTE

TERMINOLOGIE

NOTE

DEMO

Touche la plus basse

Liste des morceaux de démonstration

Les morceaux de démonstration sont des morceaux d'origine (©2002 Yamaha
Corporation) à l'exception des trois répertoriés ci-dessous.
Reportez-vous à la liste des voix de la page 17 pour savoir quelles touches sont
affectées aux voix.
Les morceaux de démonstration répertoriés ci-dessous sont de courts extraits
réarrangés des compositions originales.

Touche Nom de voix Titre Compositeur

C1 GrandPiano1 Consolation No.3 F. Liszt
E1 Harpsichord1 Gavotte J.S. Bach
F1 Harpsichord2 Invention No.1 J.S. Bach

Réglage du volume

Utilisez la commande [MASTER VOLUME] pour régler le volume.

C1

A1

FRANÇAIS

4. Arrêtez la démonstration de voix.

Appuyez sur le bouton [DEMO] pour arrêter la reproduction.

YDP-113 Ecoute des morceaux de démonstration

15

Ecoute de 50 morceaux de piano prédéfinis

Le YDP-113 propose des données de performances correspondant à 50 morceaux de piano. Vous
pouvez vous contenter d'écouter ces morceaux. Vous pouvez aussi consulter le livret « 50 Greats for
the Piano », qui réunit les partitions de 50 morceaux de piano préprogrammés.

Procédure

1. Activez le mode Preset Song (Morceau

préprogrammé).

Appuyez sur le bouton [DEMO] pour passer en mode Preset Song (Morceau
préprogrammé). Le voyant du bouton [DEMO] s'allume.

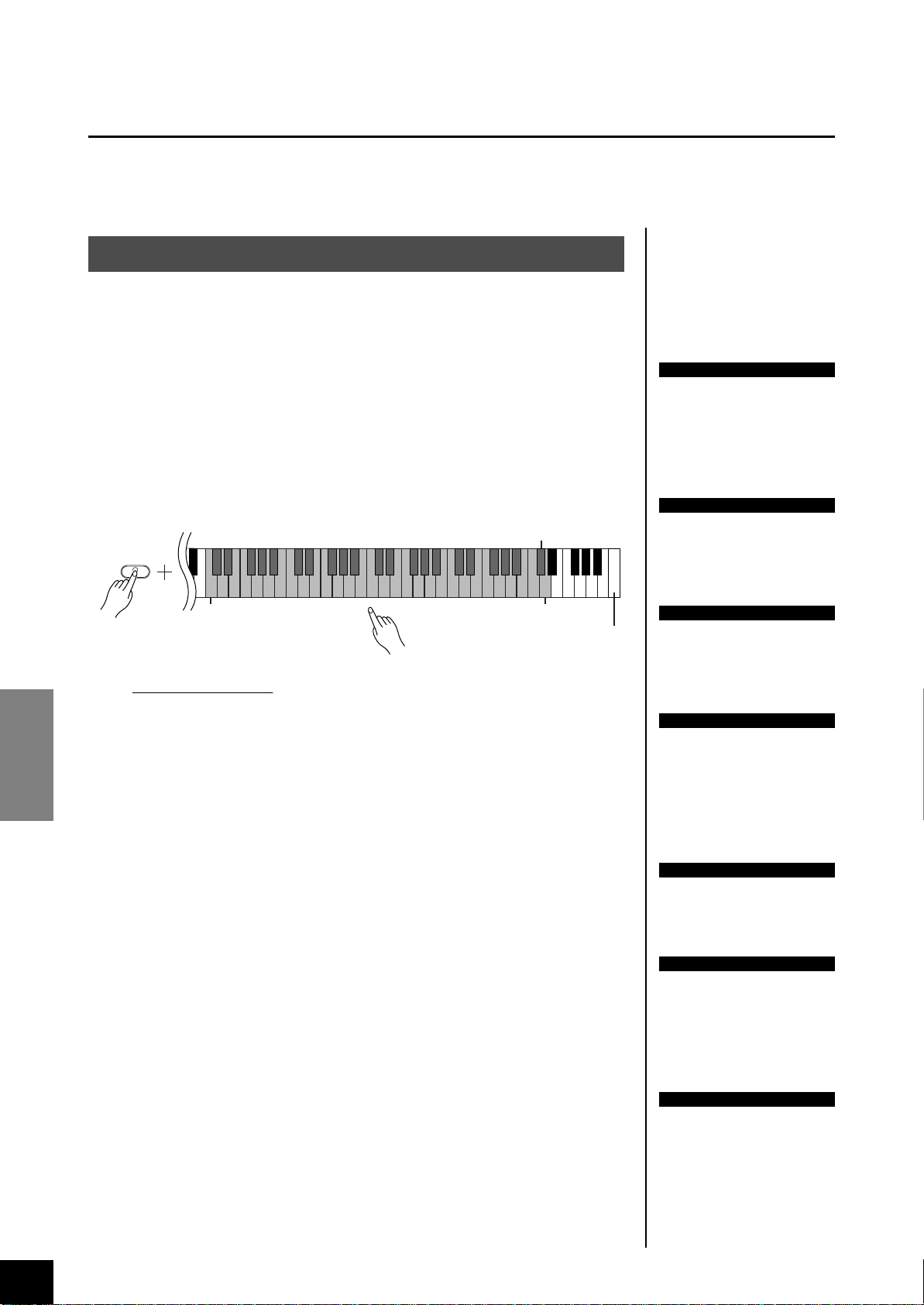

2. Jouez un morceau préprogrammé.

Tandis que vous maintenez le bouton [DEMO] enfoncé, appuyez sur l'une des
touches C2–C6 pour sélectionner et lancer le morceau correspondant. Pour
jouer tous les morceaux préprogrammés en séquence, appuyez sur la touche D6
tandis que vous maintenez le bouton [DEMO] enfoncé.

DEMO

C 6



TERMINOLOGIE

Morceau :

Sur le YDP-113, on appelle
« morceau » les données de
performances. Cela inclut aussi
bien les morceaux de
démonstration que les morceaux
de piano préprogrammés.

ASTUCE

Vous pouvez jouer du clavier
pendant la reproduction d'un
morceau préprogrammé. Vous
pouvez également modifier la voix
reproduite au clavier.

3. Arrêtez la reproduction.

FRANÇAIS

C2 D6

Touche la plus haute

Réglage du volume

Utilisez la commande [MASTER VOLUME] pour régler le volume.

La reproduction s'interrompt automatiquement à la fin du morceau
préprogrammé choisi. Pour interrompre le morceau en cours de reproduction
(ou en cas de reproduction en continu), appuyez sur le bouton

[DEMO].

•Pour poursuivre avec la reproduction des autres morceaux, reportez-vous à
la procédure décrite au point 2 ci-dessus.

ASTUCE

Vous pouvez régler le type de
réverbération (page 18) appliqué
à la voix jouée au clavier et à la
reproduction du morceau
préprogrammé.

NOTE

Le tempo par défaut est
automatiquement sélectionné
chaque fois que vous choisissez
un nouveau morceau
préprogrammé ou que la
reproduction d'un nouveau
morceau préprogrammé
commence.

NOTE

Pour régler le tempo de la
reproduction du morceau
préprogrammé, reportez-vous à la
page 21.

NOTE

Si vous sélectionnez un autre
morceau (ou qu'un morceau
différent est sélectionné pendant
la reproduction en chaîne),
l'instrument choisit
automatiquement un type de
réverbération approprié.

YDP-113 Ecoute de 50 morceaux de piano prédéfinis

16

NOTE

La réception de données MIDI est
impossible en mode Piano Song
(Morceau de piano). En effet, les
données des morceaux de piano
ne peuvent pas être transmises via
les connecteurs MIDI.

Sélection et reproduction de voix

Sélection de voix

Procédure

Tandis que vous maintenez le bouton [VOICE] enfoncé, appuyez sur l'une des touches
C1–A1 pour sélectionner et lancer la voix correspondante.
Puis, lorsque vous commencez à jouer, réglez la commande [MASTER VOLUME] sur un
niveau sonore approprié.

VOICE

C 1



D 1F 1G 1



Pour vous familiariser avec les
caractéristiques des différentes
voix, écoutez des morceaux de
démonstration pour chaque voix
(page 15).

ASTUCE

Touche la plus basse

Church Organ 1

1

Church Organ 2

Nom de la

voix

Echantillons enregistrés à partir d'un concert pour piano à queue.
Convient parfaitement pour les compositions classiques et tout
autre style faisant appel à un piano acoustique.

Idéale pour la musique populaire.

musique populaire.
Son d'un piano électrique produisant des effets de coups de marteau

métalliques. Tonalité douce avec un jeu de clavier léger et agressive
avec un jeu prononcé.

utilise des cordes pincées, la réponse au toucher est inexistante.

éclatant.

effet de trémolo est typique du vibraphone.
Son type d'un orgue à tuyaux (8 pieds + 4 pieds + 2 pieds). Idéal

pour jouer de la musique sacrée de la période baroque.
Son de la tirasse d'un orgue souvent associé au « Toccata and

Fugue » de Bach.

cette voix avec le piano en mode DUAL.

Touche

C1 Grand Piano 1

C1Grand Piano 2 Voix de piano claire et spacieuse avec une réverbération claire.

D1 E.Piano 1 Son de piano électrique créé par une synthèse FM. Idéal pour la

D1 E.Piano 2

E1 Harpsichord 1 L'instrument idéal pour la musique baroque. Comme le clavecin

F1 Harpsichord 2 Mixe la même voix à une octave supérieure pour un timbre plus



F

1 Vibraphone Vibraphone utilisé avec des maillets relativement légers. Son

G1



G

A1 Strings Ensemble de cordes spacieux, très ample. Essayez de combiner

C1 D1 E1 F1 G1 A1

Description

Utilisation de la pédale forte

TERMINOLOGIE

Voix :

Sur le YDP-113, une voix désigne
un « timbre » ou une « coloration
tonale ».

NOTE

Lorsque vous sélectionnez une
voix, l'instrument active
automatiquement le type et la
profondeur de réverbération
convenant le mieux à la voix
choisie (page 18).

FRANÇAIS

NOTE

Si la pédale forte ne fonctionne
pas, vérifiez que le câble de la
pédale est correctement connecté
à l'unité principale (page 30).

Vous pouvez connecter la pédale forte au YDP-113
(page 30).
La pédale forte fonctionne de la même manière que
celle d'un piano acoustique. Lorsque vous
l'enfoncez, les notes sont prolongées plus
longtemps. Le fait de relâcher la pédale arrête
(étouffe) immédiatement toutes les notes
maintenues.















Lorsque vous appuyez sur la
pédale forte, les notes jouées
avant de relâcher la pédale ont
un plus long maintien.

YDP-113 Sélection et reproduction de voix

NOTE

Assurez-vous que la pédale forte
n'est pas enfoncée lorsque vous
mettez l'instrument sous tension,
branchez ou débranchez la
pédale.

NOTE

Vérifiez que l'appareil est hors
tension lorsque vous connectez
ou déconnectez la pédale.

17

Application d'effets de variation au son – Reverb

Cette commande vous permet de sélectionner différents effets de réverbération numérique qui
ajoutent de la profondeur et de l'expression au son pour créer une atmosphère acoustique réaliste.

Procédure

Lorsque vous sélectionnez une réverbération, celle-ci est automatiquement activée.
Tandis que vous maintenez le bouton [VOICE] enfoncé, appuyez sur l'une des touches
C2–E2 pour sélectionner un type de réverbération.





D 2

C 2

VOICE

Touche

C2 Hall1 Pour un son de réverbération « plus ample », utilisez le réglage

D2 Stage Cet effet simule la réverbération d'une scène.

Réglage de la profondeur de réverbération

Réglez la profondeur de réverbération de la voix sélectionnée en appuyant sur l'une des
touches C3–G 4 tout en maintenant le bouton [VOICE] enfoncé. La plage de

FRANÇAIS

profondeur est comprise entre 0 et 20.

Touche la plus basse

Type de

réverbération

C2 Room Ce réglage ajoute un effet de réverbération continu au son,

semblable à la réverbération acoustique d'une pièce.

HALL 1. Cet effet simule la réverbération naturelle d'une petite
salle de concert.

D2 Hall2 Pour un son de réverbération très spacieux, utilisez le réglage

HALL 2. Cet effet simule la réverbération naturelle d'une grande
salle de concert.

E2 Off Aucun effet n'est appliqué.

C2 D2 E2

Description





G 4: profondeur 20

VOICE

Touche la plus basse

La valeur de la profondeur augmente au fur et à mesure
que vous enfoncez des touches plus hautes.

C3 : profondeur 0

ASTUCE

Les réglages par défaut du type
de réverbération (y compris OFF)
et de la profondeur sont différents
pour chaque voix.

ASTUCE

profondeur 0 : pas d'effet
profondeur 20 : profondeur de

réverbération
maximale

YDP-113 Sélection et reproduction de voix

18

Combinaison de deux voix (mode Dual (Duo))

Vous pouvez jouer deux voix en même temps sur l'ensemble de la plage du clavier. Cela vous permet
par exemple de simuler un duo mélodique ou d'associer deux voix identiques afin d'enrichir le son.

Procédure

1. Activez le mode Dual.

Tandis que vous maintenez le bouton [VOICE] enfoncé, appuyez simultanément
sur deux touches de la plage C1–A1 (ou appuyez sur une touche tout en
maintenant l'autre enfoncée).
Reportez-vous à la liste des voix de la page 17 pour connaître les voix disponibles.

VOICE

Touche la plus basse

En fonction de la priorité des voix présentée dans la liste des voix(page 17), la voix
affectée à la partie inférieure du clavier sera affectée à la voix 1 (et l'autre à la voix 2).

Vous ne pouvez effectuer les réglages suivants qu'en mode Dual :

Réglage de l'octave

Vous pouvez augmenter et diminuer indépendamment la hauteur de ton des voix
1 et 2 par pas d'une octave. En fonction des voix combinées en mode Dual, vous
pouvez améliorer le son de la combinaison en abaissant ou augmentant le ton
d'une des voix d'une octave.

Tandis que vous maintenez le bouton [VOICE] enfoncé, appuyez sur l'une des
touches C5–F5.

VOICE

C1 A1

C5 F5

NOTE

Le mode Dual ne vous permet pas
d'affecter la même voix à Voice 1
et Voice 2 en même temps.

ASTUCE

Réverbération en mode Dual

Le type de réverbération attribué à
la voix 1 est prioritaire sur l'autre.
(S'il est réglé sur OFF, le type de
réverbération de la voix 2 est
activé.) Le réglage de la
profondeur de réverbération

page 18

) s'applique uniquement

(
à la voix 1.

Pour régler l'octave.

(C5–F5)

Touche la plus haute

Touche C5 : –1 (voix 1), touche C5 : 0 (voix 1), touche D5 : +1 (voix 1),
touche D5 : –1 (voix 2), touche E5 : 0 (voix 2), touche F5 : +1 (voix 2)

Réglage de la balance

Vous pouvez régler une voix en tant que voix principale et une autre en tant que
voix plus douce, mélangée.
Tandis que vous maintenez le bouton [VOICE] enfoncé, appuyez sur l'une des
touches F 5–F 6.

 

Une valeur de « 0 » produit un équilibre entre les deux voix du mode Dual. Les
valeurs inférieures à « 0 » augmentent le volume de la voix 2 par rapport à la
voix 1, tandis que les valeurs supérieures à « 0 » augmentent le volume de la voix
1 par rapport à la voix 2.



F 6

+1 +3 +6

Touche la plus haute

VOICE



F 5

-6 -4 -2

-5

-3 -1 0 +2 +4 +5

Pour régler la balance. (F5–F6)

2. Quittez le mode Dual et revenez au mode de

reproduction normal.

Tandis que vous maintenez le bouton [VOICE] enfoncé, appuyez sur l'une des
touches C1–A1.

FRANÇAIS

YDP-113 Sélection et reproduction de voix

19

Transposition

La fonction Transpose (Transposition) du YDP-113 vous permet d'augmenter ou de diminuer la hauteur de
ton de l'ensemble du clavier par intervalles de demi-ton (avec un maximum de six demi-tons) de manière à
adapter la hauteur de ton du clavier au registre d'un chanteur ou d'autres instruments.
Ainsi, si vous réglez la transposition sur « 5 » et que vous jouez un C (do), vous obtiendrez un ton en F (fa).
Vous pouvez donc jouer votre morceau comme s'il était en C majeur et le YDP-113 le transposera en F.

Procédure

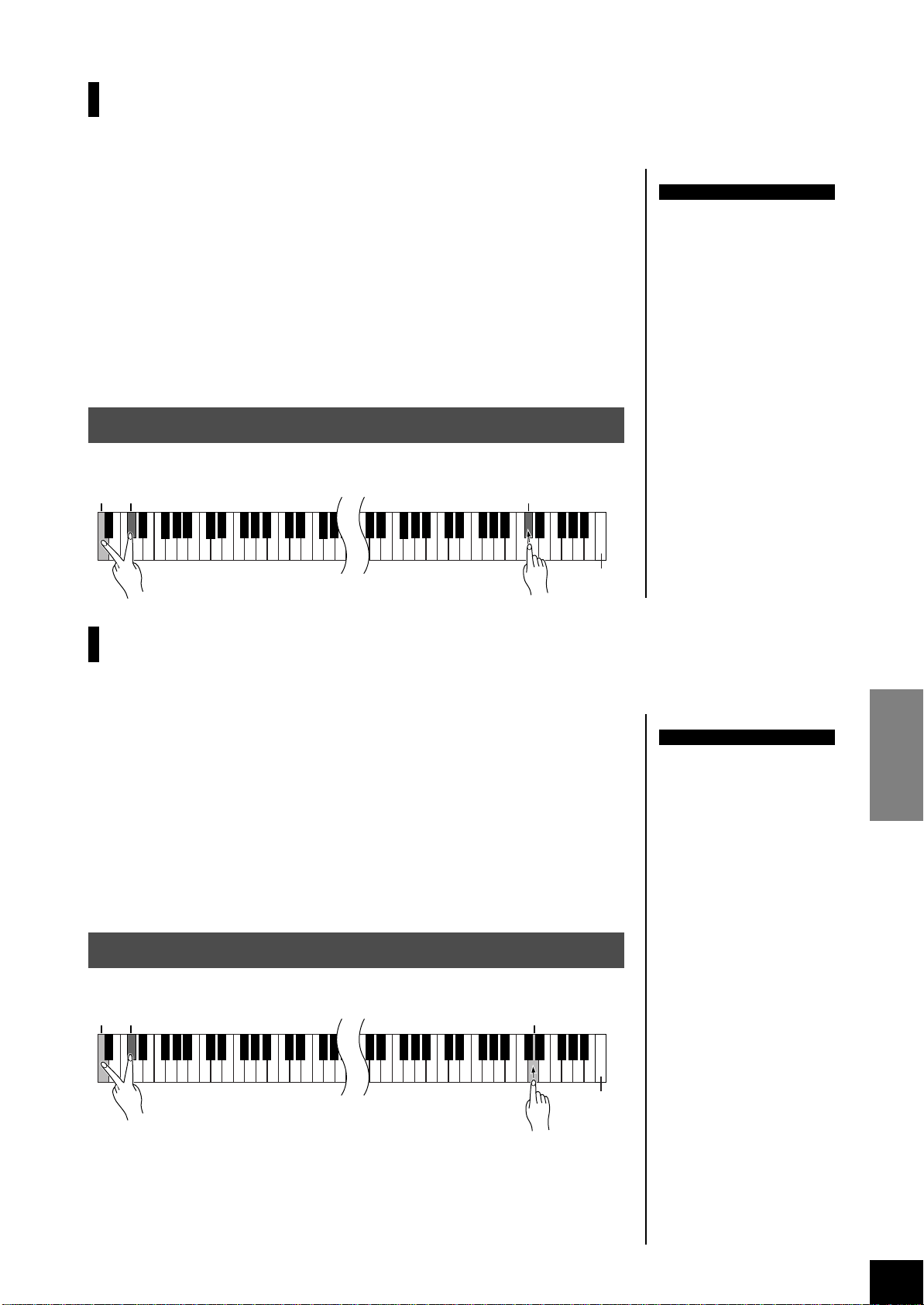

Tandis que vous maintenez les touches A-1 et C0 enfoncées, appuyez sur l'une des
touches F

A-1C 0

Si vous appuyez sur la touche C3, vous obtiendrez une hauteur de ton de clavier
normale. Si vous appuyez sur la touche à gauche de C3 (=B2), la hauteur de ton du
clavier sera diminuée d'un demi-ton. Si vous enfoncez la touche à gauche suivante
(=B
touche F



2–F3 pour régler la valeur de transposition de votre choix.





2), elle sera transposée d'un ton entier (deux demi-tons), et ainsi de suite jusqu'à la



2, qui diminue la hauteur de ton de six demi-tons. Pour augmenter la hauteur



F

2

-6 -4 -2 +1

-5 -3 -1 0 +2+4 +5

Transposition
vers le bas.

de ton normale.

C3

Hauteur



F 3

+3 +6

Transposition

vers le haut.

TERMINOLOGIE

Transposition :

Modification de l'armature de la
clé d'un morceau. Sur le YDP­113, la transposition modifie la
hauteur de ton du clavier tout
entier.

ASTUCE

Les notes situées en deçà et
au-delà de la plage A-1... C7 du
YDP-113 sont entendues une
octave plus haut ou plus bas,
respectivement.

de ton, procédez de la même manière en utilisant les touches à droite de C3, jusqu'à

F3, qui transpose la hauteur de six demi-tons vers le haut.

Réglage fin de la hauteur de ton

Vous pouvez affiner le réglage de la hauteur de ton de l'ensemble de l'instrument. Cette fonction est
très utile pour jouer du YDP-113 en même temps que d'autres instruments ou sur une musique de CD.

FRANÇAIS

Procédure

Pour augmenter la hauteur de ton (par paliers d'environ 0,2 Hz) :

Maintenez les touches A-1 et
touches situées entre C3 et B3.

Pour diminuer la hauteur de ton (par paliers d'environ 0,2 Hz) :

Maintenez les touches A-1 et
touches situées entre C3 et B3.

Pour rétablir la hauteur de ton standard :

Maintenez les touches A-1, A-1 et B-1 enfoncées simultanément et appuyez sur l'une
des touches situées entre C3 et B3.

Pour régler la
hauteur de ton
vers le haut

A-1 B-1

Plage de réglage : 427,0-453,0 Hz
Hauteur standard : 440,0 Hz

B-1

A-1

Pour régler la
hauteur de ton
vers le bas



-1

A

A-1

enfoncées simultanément et appuyez sur l'une des

enfoncées simultanément et appuyez sur l'une des

Pour rétablir la hauteur de ton standard



A -1

A-1 B-1

C3 B3

TERMINOLOGIE

Hz (Hertz) :

Cette unité de mesure désigne la
fréquence d'un son et représente
le nombre de vibrations d'une
onde sonore par seconde.

YDP-113 Sélection et reproduction de voix

20

Utilisation du métronome

Le YDP-113 possède un métronome intégré (instrument qui maintient un tempo régulier) très utile
pour les exercices.

Procédure

1. Lancez le métronome.

Appuyez sur le bouton [METRONOME] pour activer le métronome.

Détermine l'indication de la mesure

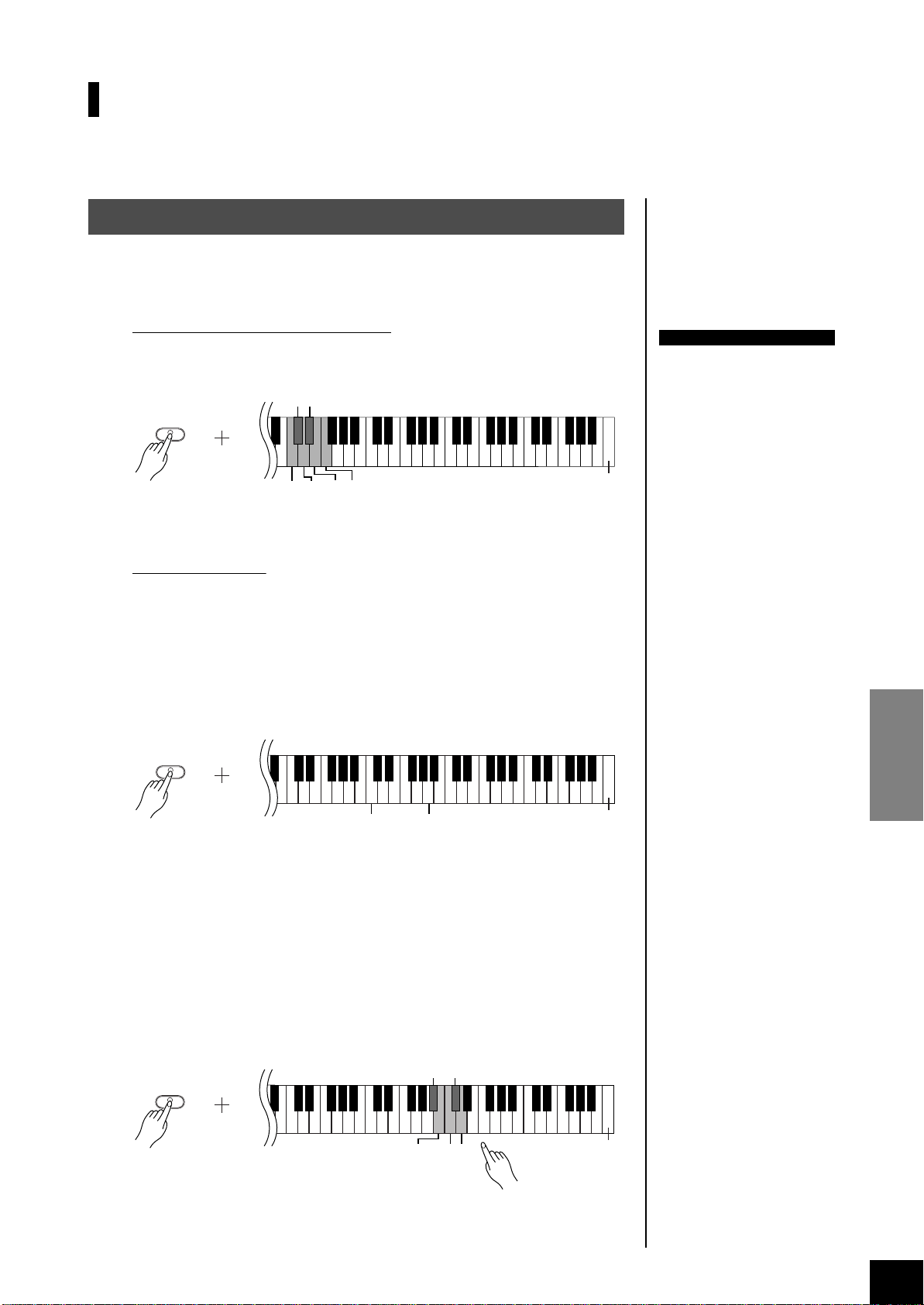

Tandis que vous maintenez le bouton [METRONOME] enfoncé, appuyez sur
l'une des touches C3–F3.





D 3

3

C

METRONOME

Pendant la reproduction d'un
morceau préprogrammé, vous
pouvez régler le tempo entre 20 et
400 temps par minute, en fonction
des données du morceau.

NOTE

C3

D3

E3

F3

Touche la plus haute

Touche C3 : pas de temps bas, touche C3 : 2/4, touche D3 : 3/4, touche D3 : 4/4,
touche E3 : 5/4, touche F3 : 6/4

Réglage du tempo

Le tempo du métronome et de la reproduction des morceaux préprogrammés
peut être réglé entre 32 et 280 temps par minute.

Tandis que vous maintenez le bouton [METRONOME] enfoncé, appuyez sur
une séquence de touches entre C4–A4 pour définir un nombre à trois chiffres.
Sélectionnez un nombre en commençant par le chiffre le plus à gauche. Par
exemple, pour régler le tempo sur « 95 », appuyez tour à tour sur les touches C4
(0), A4 (9) et F4 (5).

METRONOME

024579

C4 A4

8631

Touche la plus haute

Pour augmenter la valeur du tempo par pas de un, appuyez sur la touche C5
tout en maintenant le bouton

[METRONOME] enfoncé. Pour la diminuer par

pas de un, appuyez sur la touche B4 tout en maintenant le bouton

[METRONOME] enfoncé.

Pour augmenter la valeur du tempo par pas de dix, appuyez sur la touche D5
tout en maintenant le bouton [METRONOME] enfoncé. Pour la diminuer par
pas de dix, appuyez sur la touche A4 tout en maintenant le bouton

[METRONOME] enfoncé.

Pour régler le tempo par défaut (le tempo d'origine du métronome ou du
morceau), appuyez sur la touche C5 tout en maintenant le bouton

[METRONOME] enfoncé.





5

A 4

METRONOME

C

FRANÇAIS

B4 C5 D5

Touche la plus haute

YDP-113 Sélection et reproduction de voix

21

Réglage du volume

Vous pouvez modifier le volume sonore du métronome.
Tandis que vous maintenez le bouton [METRONOME] enfoncé, appuyez sur
l'une des touches C1–G2 pour régler le volume.

METRONOME

Touche la plus basse

Le volume augmente au fur et à mesure que vous
enfoncez des touches plus hautes.

C1 G2

2. Arrêtez le métronome.

Désactivez le métronome en appuyant sur le bouton [METRONOME].

FRANÇAIS

YDP-113 Sélection et reproduction de voix

22

A propos de la norme MIDI

MIDI (Musical Instrument Digital Interface) est un format standard de
transmission/réception de données, qui autorise le transfert de données
de performances et de commandes entre des dispositifs MIDI et des
ordinateurs personnels.
MIDI permet de contrôler un appareil MIDI branché au YDP-113 à
partir de ce dernier ou, à l'inverse, de commander le YDP-113 depuis
un appareil MIDI ou un ordinateur raccordé à l'instrument.

Connecteurs MIDI

MIDI

INOUTTHRU

ASTUCE

Les données de performances et
les commandes MIDI sont
transférées sous forme de valeurs
numériques.

ASTUCE

Dans la mesure où les données
MIDI transmises ou reçues varient
en fonction du type de
périphérique MIDI, reportez-vous
au « Tableau d'implémentation
MIDI » pour savoir quels types de
données et de commandes MIDI
vos périphériques peuvent
transmettre ou recevoir. Ce
tableau se trouve à la page 38.

MIDI [IN] : Réceptionne des données MIDI.
MIDI [OUT] : Tr ansmet des données MIDI.
MIDI [THRU] : Tr ansmet des données reçues sur le connecteur MIDI [IN], en les

transférant telles quelles dans l'appareil.

Câbles MIDI

Préparez des câbles MIDI spécifiques.

ASTUCE

Vous pouvez également trouver
des informations détaillées sur la
norme MIDI dans divers livres et
magazines consacrés à la
musique.

FRANÇAIS

YDP-113 A propos de la norme MIDI

23

Connexion d'un ordinateur

Pour exploiter des données musicales informatiques sur votre YDP-113, vous devez raccorder un
ordinateur à la prise MIDI.

NOTE

L'ouvrage « The Clavinova-Computer Connection » est un manuel supplémentaire destiné aux débutants et
décrivant les possibilités du YDP-113 et d'un ordinateur. Il explique également comment configurer ces deux systèmes
(bien que le manuel ne mentionne que le Clavinova, il est également valable pour le piano numérique YDP-113). Ce
document est disponible au format PDF (en anglais) à l'adresse Internet suivante :

Site Web du Clavinova (en anglais uniquement) :

http://www.yamahaclavinova.com/

Bibliothèque de manuels Yamaha :

http://www2.yamaha.co.jp/manual/english/

Vous pouvez connecter le YDP-113 à un ordinateur de deux manières différentes :

1. En utilisant une interface MIDI et les connecteurs MIDI du YDP-113 (page 25).

2. En utilisant le port USB de l'ordinateur et une interface USB (modèle UX16, UX96 ou UX256) (page 25).

NOTE

Lorsque le YDP-113 est utilisé pour moduler le son, les données de performance qui incluent des voix ne figurant pas sur le
YDP-113 ne sont pas reproduites correctement.

Avant de connecter le YDP-113 à un ordinateur, mettez d'abord les deux appareils hors tension. Une fois les connexions
effectuées, mettez en premier lieu l'ordinateur et puis le YDP-113 sous tension.

FRANÇAIS

YDP-113 Connexion d'un ordinateur

24

1. Utilisation d'une interface MIDI et des connecteurs MIDI du YDP-113

Connexion

Utilisez une interface MIDI pour connecter un ordinateur au YDP-113 à l'aide de câbles MIDI spéciaux.

YDP-113

MIDI

INOUTTHRU

MIDI
IN

MIDI
OUT

MIDI
IN

Interface MIDI

MIDI
OUT

MIDI OUT

MIDI
IN

Interface MIDI

Windows Macintosh

2. Connexion du port USB de l'ordinateur au YDP-113 via une interface USB, telle que
UX16, UX96 ou UX256

Connectez le port USB de l'ordinateur à l'interface USB (par exemple, UX16, UX96 ou UX256) à l'aide d'un câble USB.
Installez le pilote (livré avec l'interface USB) sur l'ordinateur et connectez l'interface USB au YDP-113 à l'aide d'un câble
série ou de câbles MIDI.
Pour plus d'informations, reportez-vous au mode d'emploi de l'interface USB.

FRANÇAIS

Exemple de connexion de l'interface USB au YDP-113 à l'aide de câbles MIDI

Câble USB

Câbles MIDI

ordinateur

Interface USB

MASTER

VOLUME

MIN MAX

DEMO

METRONOME

VOICE

YDP-113 Connexion d'un ordinateur

MIDI

INOUTTHRU

YDP-113

POWER

25

Fonctions MIDI

Vous pouvez effectuer des réglages détaillés des fonctions MIDI.
Pour plus d'informations sur la norme MIDI, reportez-vous à la section « A propos de la norme
MIDI » (page 23).

Sélection du canal de transmission/réception MIDI

Dans toute configuration de commandes MIDI, les canaux MIDI des équipements de
transmission et de réception doivent correspondre si vous voulez que le transfert des
données s'effectue correctement.
Ce paramètre sert à spécifier le canal sur lequel le YDP-113 transmet ou reçoit les
données MIDI.

Vous ne pouvez pas transmettre
des données de morceaux de
démonstration ou préprogrammés
via MIDI.

NOTE

Procédure

Réglage du canal de transmission

Tandis que vous maintenez les touches A-1 et C0 enfoncées, appuyez sur l'une des
touches de la plage C1–E2.

Réglage du canal de réception

Tandis que vous maintenez les touches A-1 et C0 enfoncées, appuyez sur l'une des
touches de la plage C4–F5.

A-1 C1 C4 F5

Local Control ON/OFF (Activation/

FRANÇAIS

désactivation de la commande locale)

« Commande locale » signifie que le clavier du YDP-113 contrôle normalement son
générateur de sons interne, ce qui lui permet de reproduire les voix internes
directement depuis le clavier. On est alors en mode « Local Control On », puisque le
générateur de sons interne est contrôlé localement par son propre clavier.
Il est cependant possible de désactiver la commande locale (OFF), pour empêcher le
clavier du YDP-113 de reproduire les voix internes. Les informations MIDI continuent
toutefois à être transmises via le connecteur MIDI OUT lorsque vous jouez des notes
au clavier. En même temps, le générateur de sons interne réagit aux informations MIDI
reçues via le connecteur MIDI IN.

Procédure

NOTE

En mode Dual, les données de la
voix 1 sont transmises sur le canal
spécifié et les données de la voix
2 sur le canal suivant. Dans ce
mode, aucune donnée n'est
transmise si le canal de
transmission est réglé sur
« OFF ».

ASTUCE

ASTUCE

NOTE

12 13 15



2)

D 2

E2



OFF

2 4 7 9 11 14 16

1356810

Pour régler
les canaux

de réception.

(C4–F5)



0

C

2 4 7 9 11 14 16

1356810

Pour régler

les canaux

de transmission.

(C1–D

E5

12 13 15

1+2

Pour le mode ALL

ALL (Tous) :

Un mode de réception « multi­timbre » est disponible. Il permet
de recevoir simultanément
différentes parties sur les 16
canaux MIDI, ce qui permet au
YDP-113 de jouer les données
d'un morceau multi-canal reçues
depuis un ordinateur ou un
séquenceur.

1+2 :

Un mode de réception « 1+2 » est
disponible. Il permet de recevoir
simultanément sur les canaux 1 et
2, ce qui permet au YDP-113 de
jouer les données d'un morceau
affecté aux canaux 1 et 2 reçues
depuis un ordinateur ou un
séquenceur.

Les messages de changement de
programme et relatifs au canal
n'affectent pas les réglages du
panneau du YDP-113, ni les notes
que vous jouez au clavier.

Le YDP-113 ne peut recevoir des
données MIDI lorsqu'il est en
mode Demo ou Preset Song.

Tandis que vous maintenez les touches A-1 et C0 enfoncées, appuyez sur la touche C6.



A-1 C 0

YDP-113 Fonctions MIDI

26

C6

Touche la plus
haute

Program Change ON/OFF (Activation/désactivation du changement de programme)

En général, le YDP-113 réagit aux numéros MIDI de changement de programme reçus
d'un clavier externe ou d'un autre appareil MIDI, ce qui entraîne la sélection du
numéro de voix correspondant sur le canal approprié (la voix du clavier ne change
pas). En règle générale, le YDP-113 envoie également un numéro MIDI de changement
de programme si vous sélectionnez une de ses voix, ce qui entraîne la sélection du
numéro de voix ou de programme correspondant sur l'appareil MIDI externe, si celui­ci est configuré pour recevoir des numéros MIDI de changement de programme et
réagir à ceux-ci.
Cette fonction permet d'annuler la réception et la transmission d'un numéro de
changement de programme de manière à pouvoir sélectionner des voix sur le YDP-113
sans affecter l'appareil MIDI externe.

Procédure

Tandis que vous maintenez les touches A-1 et C0 enfoncées, appuyez sur la touche C6.

Pour plus d'informations sur les
numéros de changement de
programme de chacune des voix
du YDP-113, reportez-vous à la
page 34 de la section Format des
données MIDI.

ASTUCE

A-1 C 0



C 6



Touche la plus
haute

Control Change ON/OFF (Activation/désactivation du changement de commande)

En général, le YDP-113 répond aux données de changement de commande MIDI
reçues depuis un périphérique ou un clavier MIDI externe, de sorte que la voix du
canal correspondant est affectée par les réglages de la pédale et des autres
« commande » reçus depuis le système de commande (la voix du clavier n'est pas
affectée). Le YDP-113 transmet également des informations de changement de
commande MIDI lorsque la pédale ou d'autres commandes appropriées sont
actionnées.
Cette fonction permet d'annuler la réception et la transmission des données de
changement de commande de manière à pouvoir, par exemple, actionner la pédale et
d'autres commandes du YDP-113 sans affecter un périphérique MIDI externe.

Pour plus d'informations sur les
changements de commandes
pouvant être utilisés avec le
YDP-113, reportez-vous à la
section Format des données
MIDI à la page 34.

ASTUCE

FRANÇAIS

Procédure

Tandis que vous maintenez les touches A-1 et C



A-1 C 0



0 enfoncées, appuyez sur la touche D6.

D6

Touche la plus
haute

YDP-113 Fonctions MIDI

27

Dépistage des pannes

Problème Cause possible et solution

Le YDP-113 ne s'allume pas. Le YDP-113 n'a pas été branché correctement. Branchez la fiche f emelle dans la prise

du YDP-113 et la fiche mâle dans une prise secteur adéquate (page 11).

Un déclic ou un petit bruit se fait entendre lors
de la mise sous ou hors tension de
l'instrument.

Un bruit en provenance des haut-parleurs ou
du casque est audible.

Le volume d'ensemble est faible ou inaudible. • Le volume principal est trop faible. Réglez-le sur un niveau approprié à l'aide de la

La pédale forte est sans effet ou le son est
systématiquement maintenu, même lorsque
la pédale forte n'est pas enfoncée.

Il s'agit d'un bruit normal lorsque du courant électrique est envoyé à l'instrument.

Ce bruit peut être dû à des interférences causées par l'utilisation d'un téléphone
portable à proximité de l'instrument. Coupez le téléphone portable ou utilisez-le hors
de portée du YDP-113.

commande [MASTER VOLUME].

• Vérifiez qu'aucun casque n'est connecté à la prise casque.

• Assurez-vous que la fonction Local Control (page 26) est réglée sur ON.
Il est possible que le câble de la pédale ne soit pas correctement branché. Vérifiez que

le câble de la pédale est correctement inséré dans la prise [DAMPER PEDAL]
(page 30).

Options

Tabouret BC-100

Ta bouret confortable dont le style s'harmonise avec votre YDP-113 Yamaha.

Casque stéréo HPE-160

Casque dynamique léger de haute performance avec oreillettes supplémentaires.

FRANÇAIS

YDP-113 Dépistage des pannes

28

YDP-113 Dépistage des pannes/Options

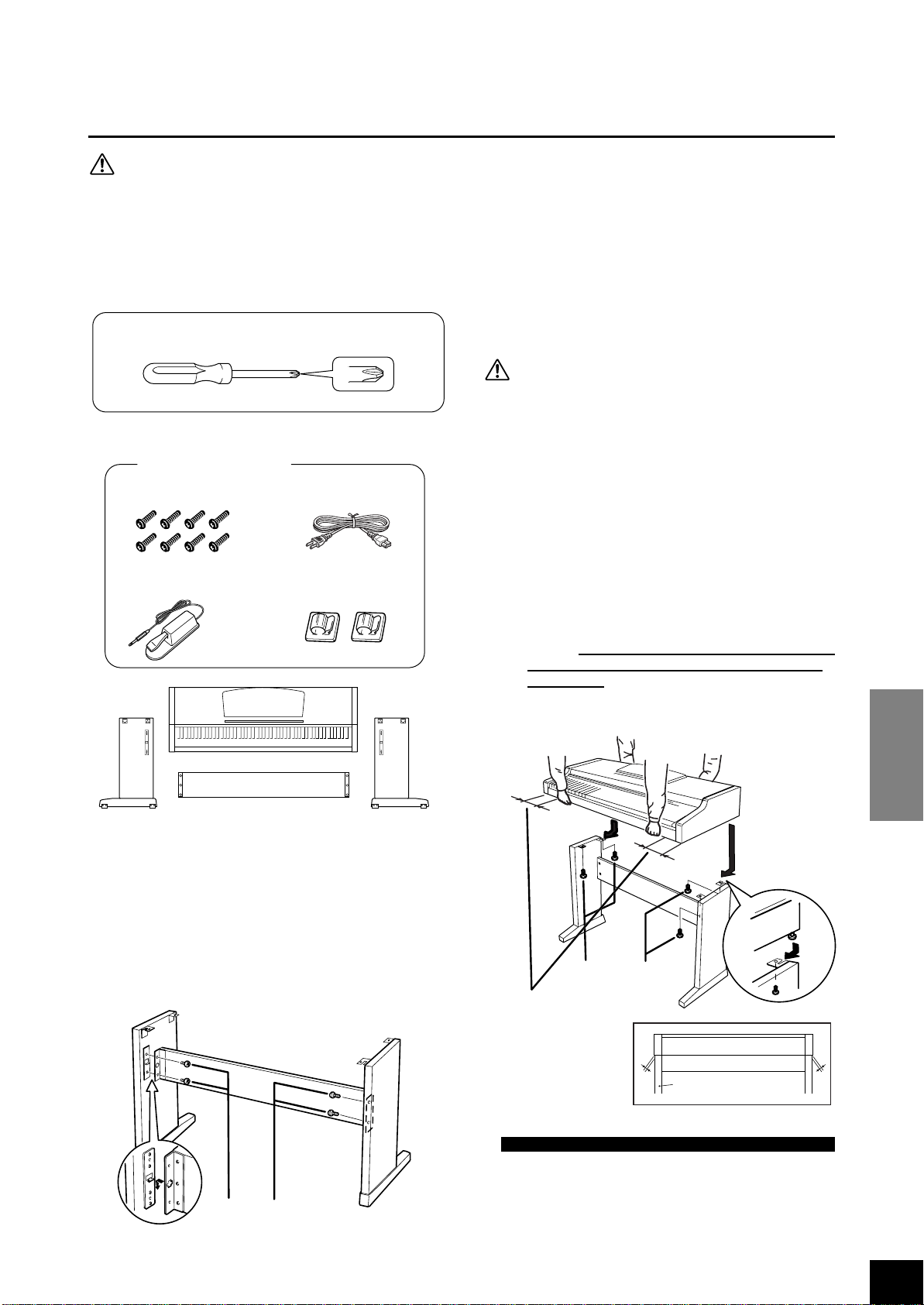

Assemblage du pupitre du clavier

ATTENTION

Veillez à ne pas intervertir les éléments et à les installer dans la bonne position. Prenez soin de suivre
attentivement les instructions de montage, dans l'ordre ci-dessous.

• L'assemblage doit être effectué par deux personnes au moins.

•Veillez à utiliser des vis conformes aux dimensions indiquées ci-dessous. En effet, l'utilisation de vis inadéquates

risque d'endommager le pupitre.

• Après le montage de chaque unité, vérifiez que toutes les vis ont été bien resserrées.

• Pour démonter le pupitre, il suffit d'inverser l'ordre des séquences d'assemblage indiqué ci-dessous.

Apprêtez un tournevis à embout cruciforme (+).

Retirez les éléments suivants de l'emballage.

Eléments à assembler

8 vis à tête plate de 6 x 16 mm

Pédale forte

C

Câble d'alimentation secteur

2 supports pour câble

A

B

2. Installez l'unité principale (A).

ATTENTION

• Pour éviter de vous coincer les doigts entre l'unité
principale et les panneaux latéraux ou le panneau
arrière, prenez garde de ne pas laisser tomber
l'unité principale.

•Tenez le clavier uniquement comme indiqué dans
l'illustration.

Fixez l'unité principale (A) sur les panneaux latéraux
(C) à l'aide des vis placées sur la partie inférieure (à
l'arrière de l'unité principale), juste derrière les rainures
des pattes d'attache situées sur le haut des panneaux
latéraux. Faites ensuite glisser l'unité principale vers
l'avant jusqu'à ce qu'elle s'arrête.
Alignez les trous du panneau inférieur de l'unité
principal sur ceux des pattes d'attache des panneaux
latéraux. (C
espace identique de chaque côté, comme indiqué sur
l'illustration.) Utilisez ensuite les quatre vis à tête plate

de 6 × 16 mm pour fixer l'unité principale. Vous pouvez

fixer deux vis sur la face avant et deux sur l'arrière.

C

10 cm

entrez l'unité principale de façon à avoir un

FRANÇAIS

A

1. Fixez le panneau central (B) aux panneaux

latéraux (C).

Le panneau central (B) doit être placé entre les panneaux
latéraux (C). Les pattes d'attache à chaque extrémité du
panneau central doivent ëtre face à l'arrière de
l'assemblage. Placez les trous carrés des pattes d'attache
du panneau central sur les ergots qui dépassent des
panneaux latéraux, puis faites glisser le panneau central
vers le bas. Fixez ensuite chaque côté du panneau central

à l'aide de deux vis à tête plate de 6 × 16 mm.

B

C

Vis à tête plate de 6 x 16 mm

10 cm

A

Vis à tête plate

de 6 x 16 mm

Veillez à placer vos
mains à au moins
10 cm des bords de
l'unité principale lors
de son montage.

C

NOTE

Si les trous des pattes d'attache à l'avant ne sont pas alignés
avec le trou de la vis, positionnez les panneaux latéraux
parallèlement au côté de l'unité.

YDP-113 Assemblage du pupitre du clavier

A

C

29

3. Réglez le sélecteur de tension et branchez

le câble d'alimentation.

240

110

220

127

Un sélecteur de tension est fourni dans
certaines régions.

Avant de brancher le câble d'alimentation secteur,
vérifiez le réglage du sélecteur de tension fourni dans
certaines régions. Pour régler le sélecteur sur 110V,
127V, 220V ou 240V, utilisez un tournevis plat pour
faire tourner le cadran du sélecteur et sélectionner ainsi
la tension voulue. En usine, le sélecteur est réglé sur
240V. Une fois la tension sélectionnée, branchez le
câble d'alimentation dans la prise AC INLET et dans la
prise secteur. Un adaptateur secteur peut être nécessaire
si la fiche ne correspond pas à la configuration des
broches des prises de votre région.

AVERTISSEMENT

Un réglage de la tension inapproprié risque
d'endommager le YDP-113 ou de provoquer un
dysfonctionnement de l'instrument.

Une fois l'assemblage terminé, vérifiez les
points suivants.

• Reste-t-il des éléments inutilisés ?

➝Dans ce cas, lisez à nouveau les instructions de

montage et rectifiez les erreurs éventuelles.

• Le YDP-113 est-il placé hors d'atteinte des
portes ou de tout autre objet mobile ?

➝Si tel n'est pas le cas, déplacez le YDP-113 à un

emplacement approprié.

• Entendez-vous un bruit de ferraille lorsque vous
secouez le YDP-113 ?

➝Resserrez toutes les vis.

• Le câble du pédalier et le câble d'alimentation
sont-ils bien insérés dans les prises ?

➝Vérifiez les connexions.

• Si l'unité principale grince ou est instable
lorsque vous jouez au clavier, consultez les
figures d'assemblage et resserrez toutes les vis.

Lorsque vous déplacez l'instrument assemblé,
saisissez-le toujours par la partie inférieure de l'unité
principale.

Protège-clavier

Partie supérieure

• Connexion de la pédale forte

Si vous voulez utiliser les fonctions de la pédale,
connectez la pédale forte fournie au YDP-113.
Branchez le câble de la pédale à la prise [DAMPER
PEDAL] située sur la partie inférieure du YDP-113.
Fixez deux supports de câble au YDP-113 comme

FRANÇAIS

indiqué sur l'illustration, puis placez-y le câble.

DAMPER PEDAL

ATTENTION

• Ne le soulevez jamais par le protège-clavier ou
la partie supérieure. Si vous manipulez

T

M

H

I

R

D

U

I

O

U

T

I

N

l'instrument de façon inadéquate, vous risquez
de l'endommager ou de vous blesser.

YDP-113 Assemblage du pupitre du clavier

30

Index

Numerics

50 Greats for the Piano ...................................................16

50 morceaux de piano préprogrammés .........................16

A

Accessoires.........................................................................8

Ajuster

Profondeur de réverbération ....................................18

Tempo (métronome) ................................................21

Volume (50 morceaux de piano préprogrammés)..16

Volume (Demo) ........................................................15

Volume (métronome)...............................................22

Assemblage ................................................................29–30

C

Câbles MIDI ..............................................................23, 25

Combinaison de deux voix (mode Dual) ......................19

Connecteurs MIDI ....................................................23, 25

Connexion d'un ordinateur............................................24

P

PHONES.................................................................... 12, 14

POWER .....................................................................11, 14

Précautions....................................................................6–7

Protège-clavier ................................................................10

Pupitre .............................................................................10

R

Reverb.............................................................................. 18

S

Specifications................................................................... 39

T

Transport...........................................................................8

Transposition ..................................................................20

V

D

DAMPER PEDAL................................................14, 17, 30

Début/arrêt de la reproduction

50 morceaux de piano prédéfinis .............................16

Morceaux de démonstration ....................................15

DEMO........................................................................14, 15

Dépistage des pannes ......................................................28

M

MASTER VOLUME..................................................11, 14

METRONOME .........................................................14, 21

MIDI ................................................................................23

MIDI [IN] [OUT] [THRU]............................................14

MIDI Data Format ..........................................................34

MIDI Implementation Chart..........................................38

Mode Dual.......................................................................19

Morceau...........................................................................16

Morceaux préprogrammés ➝ 50 morceaux

de piano préprogrammés .............................................16

VOICE .................................................................14, 17–19

FRANÇAIS

YDP-113 Index

31

MEMO

FRANÇAIS

32

Appendix/Anhang/
Annexe/Apéndice

This section introduces reference material.

In diesem Abschnitt finden Sie Referenzmaterial.

Cette section présente le matériel de référence.

En esta sección se incluye material de referencia.

MIDI Data Format / MIDI-Datenformat / Format des données MIDI / Formato de datos MIDI................... 34

MIDI Implementation Chart / MIDI Implementierung stabelle /

Feuille d’implantation MIDI / Gráfica de implementación MIDI ................................................................... 38

Specifications / Technische Daten / Caractéristiques techniques / Especificaciones .......................................... 39

YDP-113

33

MIDI Data Format / MIDI-Datenformat / Format des données MIDI / Formato de datos MIDI

If you’re already very familiar with MIDI, or are using a
computer to control your music hardware with computer­gener-ated MIDI messages, the data provided in this section
can help you to control the YDP-113.

Falls Sie bereits mit MIDI vertraut sind oder einen
Computer zur Erzeugung von MIDI-Steuermeldungen für die
Instrumente verwenden, können Sie sich zur Steuerung des
YDP-113 nach den im folgenden Abschnitt aufgeführten
Spezifikationen richten.

1. NOTE ON/OFF

Data format: [9nH] -> [kk] -> [vv]

9nH = Note ON/OFF event (n = channel number)
kk = Note number (Transmit: 09H ~ 78H = A-2 ~ C8 /

Receive: 00H ~ 7FH = C-2 ~ G8)*

vv = Velocity (Key ON = 01H ~ 7FH, Key OFF = 00H)

Data format: [8nH] -> [kk] -> [vv] (reception only)

8nH = Note OFF event (n = channel number)
kk = Note number: 00H ~ 7FH = C-2 ~ G8
vv = Velocity

* If received value exceeds the supported range for the

selected voice, the note is adjusted by the necessary num­ber of octaves.

2. CONTROL CHANGE

Data format: [BnH] -> [cc] -> [vv]

BnH = Control change (n = channel number)
cc = Control number
vv = Data Range

(1) Bank Select

ccH Parameter Data Range (vvH)
00H Bank Select MSB 00H:Normal
20H Bank Select LSB 00H...7FH

Bank selection processing does not occur until receipt of
next Program Change message.

(2) Main Volume (reception only)

ccH Parameter Data Range (vvH)
07H Volume MSB 00H...7FH

(3) Expression (reception only)

ccH Parameter Data Range (vvH)
0BH Expression MSB 00H...7FH

(4) Damper

ccH Parameter Data Range (vvH)
40H Damper MSB 00H...7FH

(5) Sostenuto (reception only)

ccH Parameter Data Range (vvH)
42H Sostenuto 00H-3FH:off, 40H-7FH:on

(6) Soft Pedal (reception only)

ccH Parameter Data Range (vvH)
43H Soft Pedal 00H-3FH:off, 40H-7FH:on

(7) Effect1 Depth (Reverb Send Level)

ccH Parameter Data Range (vvH)
5BH Effect1 Depth 00H...7FH

Adjusts the reverb send level.

(8) Effect4 Depth (Variation Effect Send Level) (reception

only)

ccH Parameter Data Range (vvH)
5EH Effect4 Depth 00H...7FH

Si vous êtes très familier avec l’interface MIDI ou si vous
utilisez un ordinateur pour commander votre matériel de
musique au moyen de messages MIDI générés par
ordinateur, les données suivantes vous seront utiles et vous
aideront à commander le YDP-113.

SI usted está ya familiarizado con MIDI, o si emplea una
computadora para controlar sus aparatos musicales con
mensajes MIDI generados por computadora, los datos
proporcionados en esta sección le ayudarán a controlar la
YDP-113.

3. MODE MESSAGES

Data format: [BnH] -> [cc] -> [vv]

BnH = Control event (n = channel number)
cc = Control number
vv = Data Range

(1) All Sound Off

ccH Parameter Data Range (vvH)
78H All Sound Off 00H

(2) Reset All Controllers

ccH Parameter Data Range (vvH)
79H Reset All Controllers 00H

Resets controllers as follows.
Controller Value
Expression 127 (max)
Damper Pedal 0 (off)
Sostenuto 0 (off)
Soft Pedal 0 (off)

(3) Local Control (reception only)

ccH Parameter Data Range (vvH)
7AH Local Control 00H (off), 7FH (on)

(4) All Notes Off

ccH Parameter Data Range (vvH)
7BH All Notes Off 00H

Switches OFF all the notes that are currently ON on the spec­ified channel. Any notes being held by the damper or soste­nuto pedal will continue to sound until the pedal is released.

(5) Omni Off (reception only)

ccH Parameter Data Range (vvH)
7CH Omni Off 00H

Same processing as for All Notes Off.

(6) Omni On (reception only)

ccH Parameter Data Range (vvH)
7DH Omni On 00H

Same processing as for All Notes Off.

(7) Mono (reception only)

ccH Parameter Data Range (vvH)
7EH Mono 00H

Same processing as for All Sound Off.

(8) Poly (reception only)

ccH Parameter Data Range (vvH)
7FH Poly 00H

Same processing as for All Sound Off.

• When control change reception is turned OFF in the Function
mode, control change data will not be transmitted or received
except for Bank Select and Mode messages.

• Local on/off, OMNI on/off are not transmitted. (The appropriate
note off number is supplied with “All Note Off” transmission).

• When a voice bank MSB/LSB is received, the number is
stored in the internal buffer regardless of the received order,
then the stored value is used to select the appropriate voice
when a program change message is received.

• The Multi-timbre and Poly modes are always active. No
change occurs when OMNI ON, OMNI OFF, MONO, or POLY
mode messages are received.

34

YDP-113

Appendix/Anhang/Annexe/Apéndice

4. PROGRAM CHANGE

Data format: [CnH] -> [ppH]

CnH = Program event (n = channel number)
ppH = Program change number

YDP-113 MSB LSB

Grand Piano 1 0 122 1

Grand Piano 2 0 112 1

E.Piano 1 0 122 6

E.Piano 2 0 122 5

Harpsichord 1 0 122 7

Harpsichord 2 0 123 7

Vibraphone 0 122 12

Church Organ 1 0 123 20

Church Organ 2 0 122 20

Strings 0 122 49

• When program change reception is turned OFF in the Func­tion mode, no program change data is transmitted or
received. Also, Bank MSB/LSB is not transmitted or received.

• When you specify a program change as a number in the
range of 0-127, specify a number that is one less than the
program change number listed above. For example, to specify
program change number 1, you would specify program
change 0.

P. C .#=Program Change number

P.C.#

5. SYSTEM REALTIME MESSAGES

[rrH]
FEH: Active sensing

Data Transmission Reception

If a signal is not received via MIDI for

FEH

Tr ansmitted every
200 milliseconds

• Caution: If an error occurs during MIDI reception, the Damper,
Sostenuto, and Soft effects for all channels are turned off and
