Yamaha Slimset 373W User Manual

АВ ресивер

Инструкция по эксплуатации

Перед использованием аппарата прочтите прилагаемую "Брошюра по безопасности".

Русский

СОДЕРЖАНИЕ

Принадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

ФУНКЦИИ 5

Возможности аппарата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Названия компонентов и их функции . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Передняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Дисплей передней панели (индикаторы) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Задняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

ПОДГОТОВКА 11

Общая процедура настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1 Размещение колонок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2 Подключение колонок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Входные и выходные гнезда и кабели . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3 Подключение телевизора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

4 Подключение воспроизводящих устройств . . . . . . . . . . . . . . . . . . . 23

Подключение видеоустройств (таких как BD/DVD-проигрыватели) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Подключение аудиоустройств (таких как CD-проигрыватели) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Подключение к гнездам на передней панели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

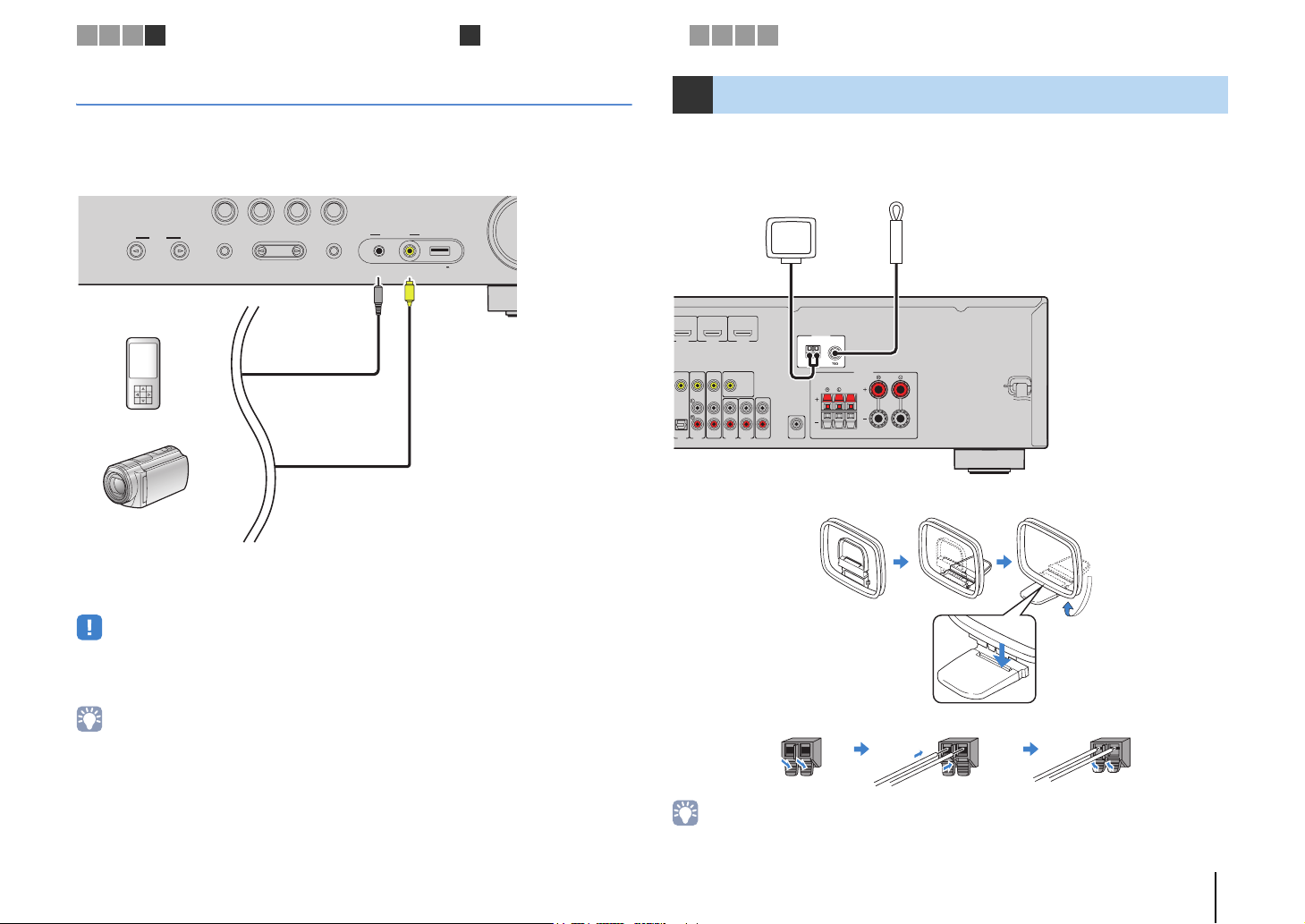

5 Подключение FM/AM-антенн . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

6 Подключение записывающих устройств . . . . . . . . . . . . . . . . . . . . . . 27

7 Подключение силового кабеля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

8 Выбор языка экранного меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

9 Автоматическая оптимизация настроек колонок (YPAO) . . . . . . 29

Сообщения об ошибках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Предупреждения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

ВОСПРОИЗВЕДЕНИЕ 33

Основная процедура воспроизведения . . . . . . . . . . . . . . . . . . . . . . . . 33

Переключение информации на дисплее передней панели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

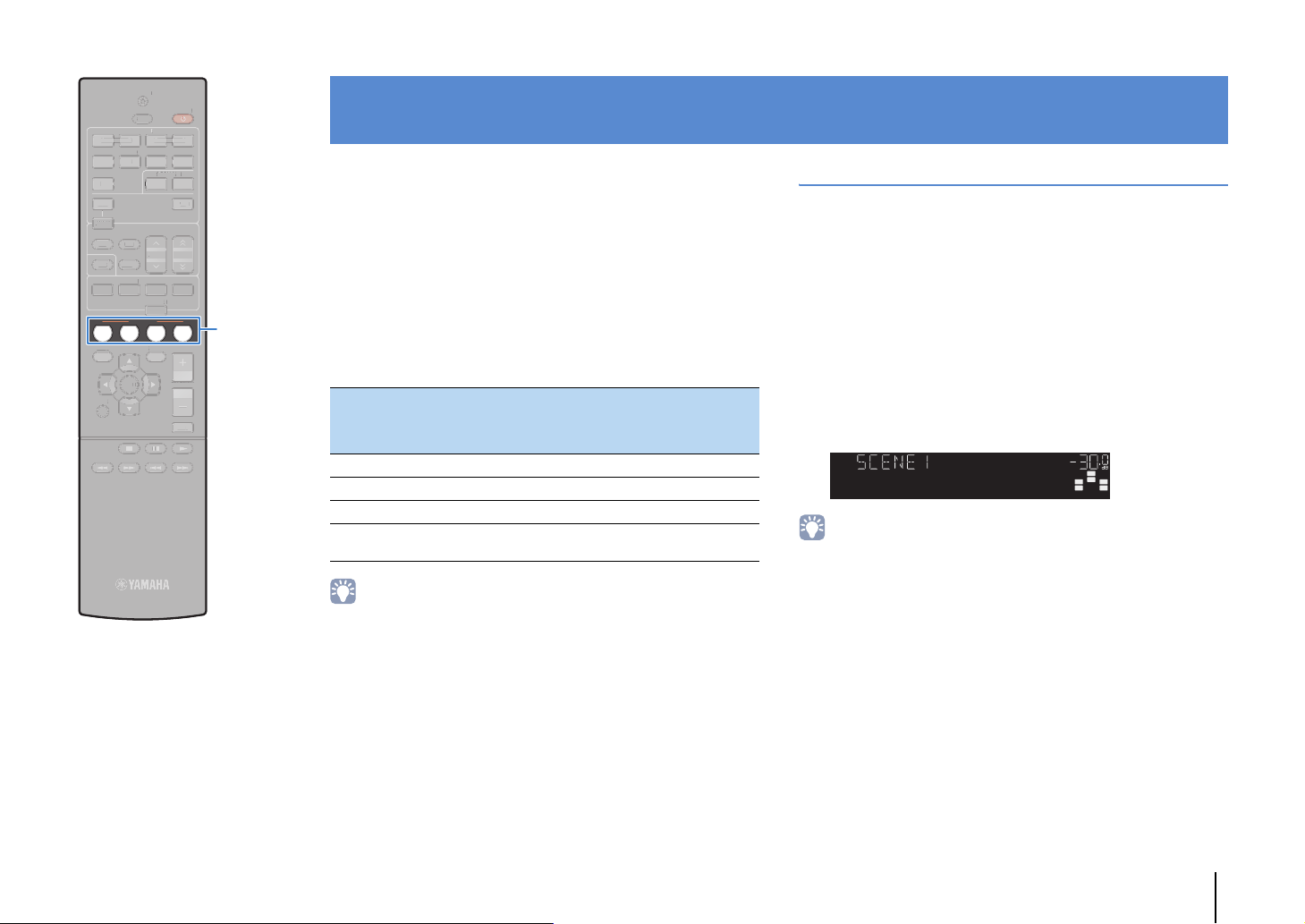

Выбор источника входного сигнала и избранных настроек

одним нажатием (SCENE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Настройка назначения сцены . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Выбор режима звучания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Использование эффектов звукового поля (CINEMA DSP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Использование необработанного воспроизведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Использование сжатых форматов музыки с улучшенным звучанием

(Compressed Music Enhancer) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Окружающее звучание и наушники (SILENT CINEMA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Прослушивание FM/AM-радио . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Установка шага настройки частоты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Выбор частоты для приема . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Сохранение радиостанций (предустановки) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Настройка Radio Data System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Воспроизведение музыки с iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Подключение устройства iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Воспроизведение содержимого iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Воспроизведение музыки на запоминающем устройстве USB . . . . 48

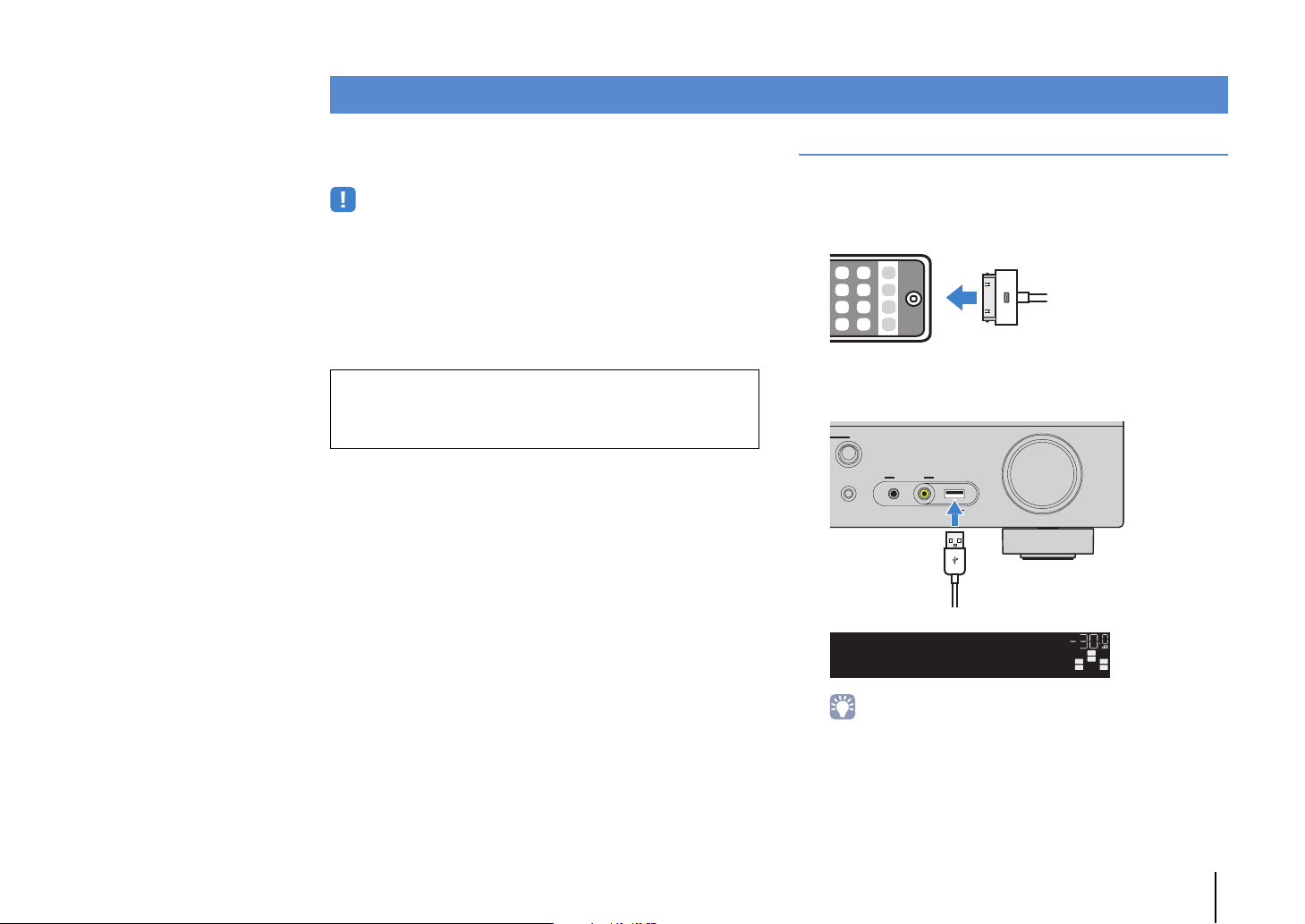

Подключение запоминающего устройства USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Воспроизведение содержимого запоминающего устройства USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Настройка параметров воспроизведения для различных

источников воспроизведения (меню Опция) . . . . . . . . . . . . . . . . . . . 51

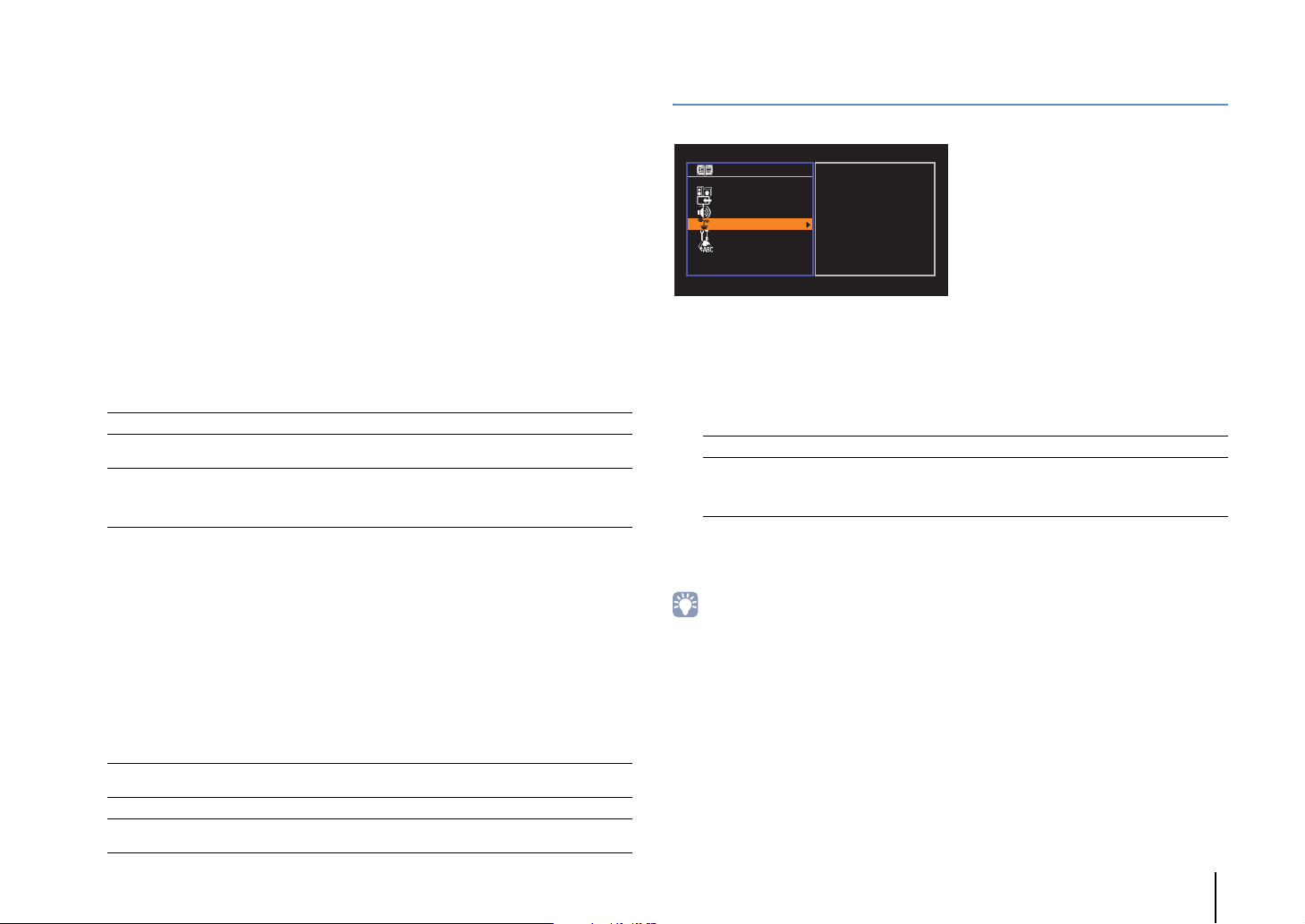

Элементы меню Опция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Ru 2

КОНФИГУРАЦИИ 54

Настройка различных функций (меню Настройка) . . . . . . . . . . . . . 54

Элементы меню Настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Колонка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Звук . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

ECO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Функция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Язык . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Настройка системных параметров (меню ADVANCED SETUP) . . . . 65

Элементы меню ADVANCED SETUP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Изменение настройки сопротивления колонок (SP IMP.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Выбор идентификационного кода пульта ДУ (REMOTE ID) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Изменение параметра частоты настройки FM/AM (TU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Переключение типа видеосигнала (TV FORMAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Восстановление настроек по умолчанию (INIT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Обновление встроенного программного обеспечения (UPDATE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Проверка версии встроенного программного обеспечения (VERSION) . . . . . . . . . . . . . . . . . . . . . . . . . . 66

ПРИЛОЖЕНИЕ 67

Часто задаваемые вопросы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Информация о видеосигналах и HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

Технологии Yamaha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

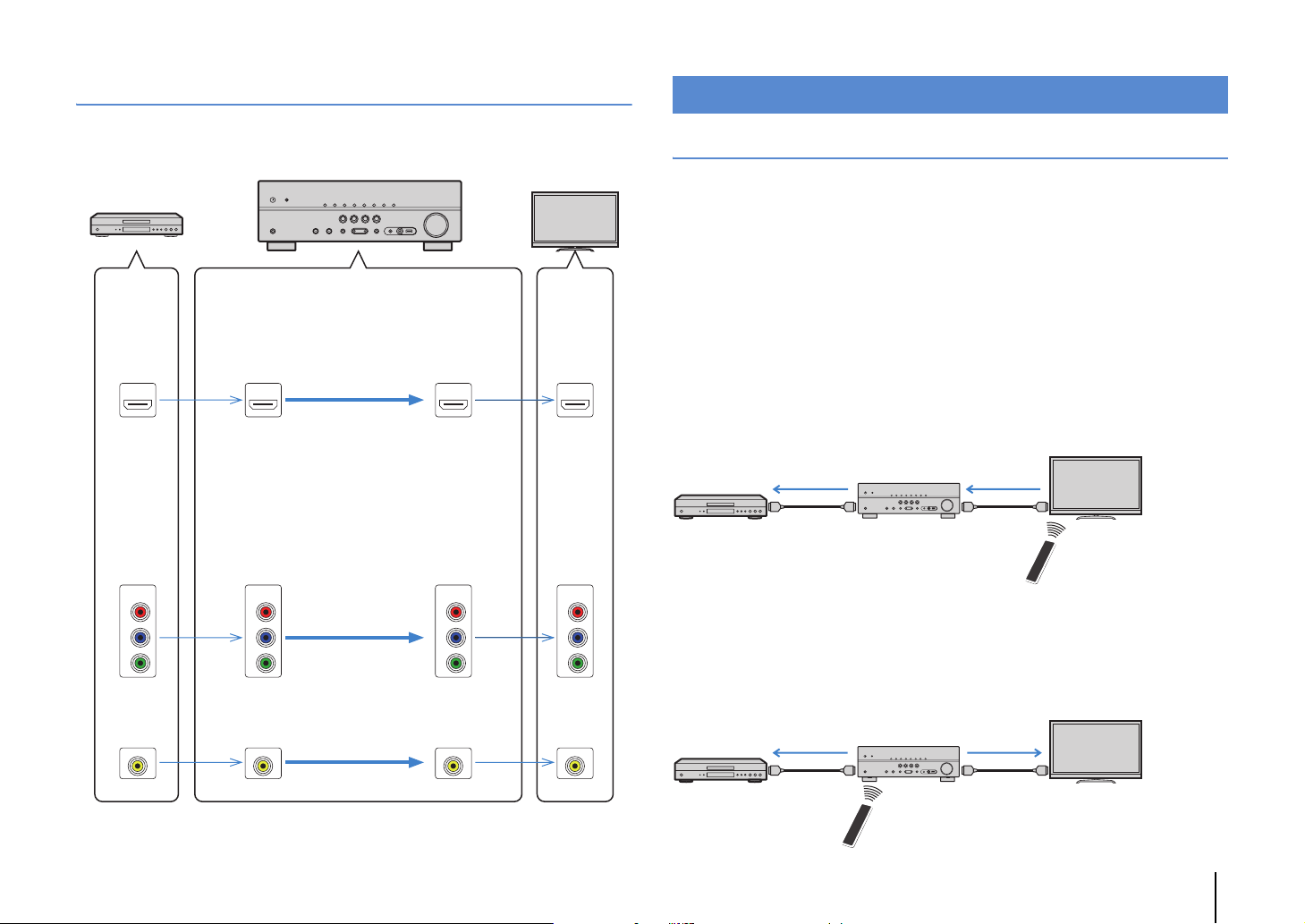

Схема передачи видеосигнала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

Информация о HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Управление HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

Совместимость сигнала HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Справочная диаграмма (задняя панель) . . . . . . . . . . . . . . . . . . . . . . . 77

Товарные знаки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Индекс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Поиск и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Питание и система . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Аудио . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Видео . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Радио FM/AM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

USB- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Сообщения об ошибках на дисплее передней панели . . . . . . . . . . 72

Глоссарий . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Информация об аудиосигнале . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Ru 3

Принадлежности

Убедитесь, что в комплект поставки изделия входят следующие принадлежности.

 Пульт ДУ  Батарейки (AAA, R03, UM-4) (2 шт.)

Вставьте батарейки надлежащим образом.

 АМ-антенна  FM-антенна

*В зависимости от региона покупки поставляется одна

из указанных выше антенн.

Диапазон работы пульта ДУ

• Направляйте пульт ДУ на сенсор ДУ на аппарате и оставайтесь в пределах рабочей зоны, изображенной ниже.

В пределах 6 м

30° 30°

 Микрофон YPAO  Компакт-диск

(Инструкция по эксплуатации)

 Руководство по быстрой настройке  Брошюра по безопасности

• На иллюстрациях пульта ДУ в данной инструкции изображена модель для США.

• (Только модель для Австралии) Сведения о том, как управлять внешними устройствами с помощью пульта ДУ, см. в разделе “Supplement for Remote Control” на прилагаемом компакт-диске.

• Некоторые функции не поддерживаются в определенных регионах.

• В результате усовершенствований изделия технические характеристики и внешний вид аппарата могут изменяться без уведомления.

• Эта инструкция посвящена управлению с помощью пульта ДУ.

• В этом руководстве для обозначения устройств “iPod” и “iPhone” используется слово “iPod”. “iPod” означает “iPod” и “iPhone”, если не указано иное.

• указывает на меры предосторожности при использовании аппарата и ограничения его

функций.

• указывает на дополнительные инструкции по оптимальному использованию.

Принадлежности Ru 4

ФУНКЦИИ

Возможности аппарата

• Высококачественный звук из iPod через цифровое подключение

• Воспроизведение музыки, хранящейся на устройствах USB

Устройство USBiPod

Управление HDMI

Аудио/видео

BD/DVD-проигрыватель

ЭКО-режим (функция энергосбережения) позволяет создать экологически безвредную систему домашнего кинотеатра

. c. 63

. c. 44

. c. 48

Аудио

Пульт ДУ аппарата

Колонки

Аудио

АВ ресивер (аппарат)

Изменение источника входного сигнала и избранных настроек одним нажатием (SCENE)

. c. 34

Поддержка системы колонок с числом каналов от 2 до 5.1. Позволяет наслаждаться любимыми акустическими пространствами в различных стилях.

• Автоматическая оптимизация настроек колонок для конкретного помещения (YPAO)

• Воспроизведение стереозвука или многоканального звука со звуковыми полями, создающими у слушателя ощущение присутствия в настоящем кинотеатре или концертном зале. (CINEMA DSP)

• Использование сжатых форматов музыки с улучшенным звучанием (Compressed Music Enhancer)

Управление HDMI

Аудио

Видео

Последовательное управление телевизором, АВ ресивером и BD/ DVD-проигрывателем (управление HDMI)

Пульт ДУ телевизора

. c. 75

. c. 29

. c. 36

. c. 39

ФУНКЦИИ ➤ Возможности аппарата Ru 5

Множество полезных функций!

Полезные советы

❑ Подключение различных устройств (c. 23)

Несколько гнезд HDMI и различные входные/выходные гнезда на аппарате позволяют подключать к нему видеоустройства (такие как BD/DVD-проигрыватели), аудиоустройства (такие как CD-проигрыватели), игровые консоли, видеокамеры и другие устройства.

Гнезда HDMI поддерживают передачу видео 3D и 4K (вывод через аппарат).

BD/DVD-

проигрыватель

Игровая

приставка

Видеокамера

Телевизионная

абонентская

приставка

CD-

проигрыватель

❑ Воспроизведение телевизионного

аудиосигнала в режиме окружающего звучания с помощью подключения одного кабеля HDMI (Audio Return Channel: ARC) (c. 18)

При использовании телевизора, поддерживающего функцию ARC, для вывода видеосигнала на телевизор, ввода аудиосигнала с телевизора и передачи сигналов управления HDMI нужен только один кабель HDMI.

Управление HDMI

Аудиосигнал

телевизора

❑ Создание высокореалистичных звуковых

полей (c. 36)

CINEMA DSP позволяет создавать в помещении естественные и реалистические звуковые поля.

❑ Прослушивание FM/AM-радио (c. 40)

Аппарат оснащен встроенным FM/AM-тюнером. Можно сохранить до 40 избранных радиостанций в качестве предустановленных.

❑ Простое управление с экрана телевизора

С помощью экранного меню можно управлять устройством iPod или запоминающим устройством USB, просматривать информацию и легко настраивать параметры.

Комбинация входных видео/аудиогнезд не соответствует внешнему устройству...

Используйте пункт “Аудиоввод” в меню “Опция”, чтобы изменить комбинацию входных видео/аудиогнезд для соответствия выходным гнездам внешнего устройства (c. 24).

Видео и аудиосигналы не синхронизированы…

Используйте пункт “Синхрониз.” меню “Настройка”, чтобы настроить задержку между выводом видео- и аудиосигнала (c. 61).

Я хочу слушать звук через колонки телевизора...

Используйте пункт “Аудио Выход” в меню “Настройка” для выбора целевого устройства вывода сигналов, входящих в аппарат (c. 59). в качестве целевого устройства вывода можно использовать колонки телевизора.

Я хочу изменить язык экранного меню…

Используйте пункт “Язык” в меню “Настройка”, чтобы выбрать один из следующих языков: английский, французский, немецкий, испанский, русский и китайский (c. 28).

Я хочу обновить встроенное программное обеспечение…

Используйте пункт “UPDATE” в меню “ADVANCED SETUP” для обновления встроенного программного обеспечения аппарата (c. 66).

Имеется также множество других параметров, с помощью которых можно настраивать аппарат. Подробнее об этом см. на следующих страницах.

• Настройки сцены (c. 34)

• Настройки звука/видео и информация о сигнале для каждого источника (c. 51)

• Настройки различных функций (c. 55)

• Настройки системы (c. 65)

Видео с внешнего

устройства

ФУНКЦИИ ➤ Возможности аппарата Ru 6

Названия компонентов и их функции

Передняя панель

YPAO MIC

PHONES

SILENT

CINEMA

394521 678

MEMORY

PRESET

INFO

BD DVD

TONE

INPUT

CONTROL

FM AM

SCENE

PROGRAM

TUNING

RADIO

STRAIGHT

VIDEO

AUDIO

AUX USB

VIDEO

iPod/iPhone 5V 1A

VOLUME

HBDE GFAC

1 Кнопка z (питание)

Включение/выключение (переход в режим ожидания) аппарата.

2 Гнездо YPAO MIC

Для подключения прилагаемого микрофона YPAO (c. 29).

3 Сенсор ДУ

Получает сигналы с пульта ДУ (c. 4).

4 Кнопка INFO

Выбор информации, отображаемой на дисплее передней панели (c. 33).

5 Кнопка MEMORY

Сохранение FM/AM-станций в качестве предустановленных радиостанций (c. 41).

6 Кнопки PRESET

Выбор предустановленной FM/AM-радиостанции (c. 42).

7 Кнопки FM и AM

Переключение между диапазонами FM и AM (c. 40).

8 Кнопки TUNING

Выбор радиочастоты (c. 40).

9 Дисплей передней панели

Отображение информации (c. 8).

0 Гнездо PHONES

Для подключения наушников.

A Кнопки INPUT

Выбор источника входного сигнала.

B Кнопка TONE CONTROL

Регулировка высокочастотного и низкочастотного диапазона выходного звука (c. 52).

C Кнопки SCENE

Выбор сохраненного источника входного сигнала и звуковой программы одним нажатием. А также включение аппарата, когда он находится в режиме ожидания (c. 34).

D Кнопки PROGRAM

Выбор звуковой программы или декодера окружающего звучания (c. 35).

E Кнопка STRAIGHT

Включение и выключение режима прямого декодирования (c. 38).

F Гнезда VIDEO AUX

Для подключения устройств, таких как видеокамеры и игровые консоли (c. 26).

G Гнездо USB

Для подключения запоминающего устройства USB (c. 48) или iPod (c. 44).

H Ручка VOLUME

Регулировка громкости.

ФУНКЦИИ ➤ Названия компонентов и их функции Ru 7

Дисплей передней панели (индикаторы)

123467895

OUT

: >A B

1 HDMI

Загорается, когда поступает или выводится сигнал HDMI.

OUT

Загорается, когда выводится сигнал HDMI.

2 CINEMA DSP

Загорается при работе CINEMA DSP (c. 36).

3 ENHANCER

Загорается при работе Compressed Music Enhancer (c. 39).

4 ADAPTIVE DRC

Загорается при работе Adaptive DRC (c. 52).

5 STEREO

Загорается при приеме аппаратом стереофонического радиосигнала FM.

TUNED

Загорается при приеме аппаратом сигнала радиостанции FM/AM.

ENHANCER

ADAPTIVE DRC

iPod

STEREO

TUNED

6 iPod CHARGE

Загорается при зарядке устройства iPod, когда аппарат находится в режиме ожидания (c. 44).

7 SLEEP

Загорается при включенном таймере сна.

8 MUTE

Мигает во время приглушения аудиосигнала.

9 Индикатор громкости

Используется для отображения текущей громкости.

0 Индикаторы курсора

Показывают работающие в настоящее время клавиши курсора.

A Окно информации

Используется для отображения текущего состояния (например, названия источника входного сигнала и названия режима звучания). Можно переключать отображаемую информацию, нажимая кнопку INFO (c. 33).

CHARGE

SLEEP

VOL.

MUTE

B Индикаторы колонок

Используются для обозначения разъемов колонок, через которые выводятся сигналы.

A Фронтальная колонка (левая) S Фронтальная колонка (правая) D Центральная колонка F Колонка окружающего звучания (левая) G Колонка окружающего звучания (правая) L Сабвуфер

SW C

LR SL SR

SBL SBR

ФУНКЦИИ ➤ Названия компонентов и их функции Ru 8

Задняя панель

213

ARC

(

)

BD/DVD

OUT

COMPONENT

VIDEO

MONITOR OUT

HDMI

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL OPTICAL

AV 1

HDMI 2 HDMI 3

HDMI 1

VIDEO

(CD)

(

)

AV 4

AV 2

AV 3

AV 5

1 Гнездо HDMI OUT

Для подключения к HDMI-совместимому телевизору для вывода видео-/аудиосигналов (c. 18). При использовании функции ARC аудиосигнал телевизора может также вводиться через гнездо HDMI OUT.

2 Гнезда HDMI 1–4

Для подключения к воспроизводящим устройствам, совместимым со стандартом HDMI, и для подачи видео-/ аудиосигналов (c. 23).

3 Гнезда ANTENNA

Для подключения к антеннам FM и AM (c. 26).

4 Гнезда MONITOR OUT (компонентный

видеосигнал)

Для подключения к телевизору, который поддерживает компонентный видеосигнал, и для вывода видеосигнала (c. 22).

SUBWOOFER

ANTENNA

SURROUND

SPEAKERS

CENTER

FRONT

* Область вокруг выходных видео-/

аудиогнезд обозначена белым цветом непосредственно на устройстве, чтобы избежать ошибок при подключении.

0 Гнездо SUBWOOFER

Для подключения к сабвуферу (со встроенным усилителем) (c. 15).

A Разъемы SPEAKERS

Для подключения к колонкам (c. 15).

B VOLTAGE SELECTOR

(Только общая модель) Выбор положения переключателя в зависимости от величины напряжения в данном регионе (c. 27).

C Силовой кабель

Для подключения к настенной розетке переменного тока (c. 27).

HDMI 4

MONITOR OUT

AUDIO 1

AUDIO 2

AUDIO

OUT

78 0 A B49 C6

5 Гнезда AV 1–5

Для подключения к воспроизводящим видео-/ аудиоустройствам и ввода видео-/аудиосигнала (c. 23).

6 Гнезда AV OUT

Для вывода видео-/аудиосигнала на записывающее устройство (например, видеомагнитофон) (c. 27).

7 Гнезда AUDIO 1–2

Для подключения к воспроизводящим аудиоустройствам и ввода аудиосигнала (c. 25).

8 Гнезда AUDIO OUT

Для вывода аудиосигнала на записывающее устройство (например, кассетную деку) (c. 27).

9 Гнездо MONITOR OUT (композитный

видеосигнал)

Для подключения к телевизору, который поддерживает композитный видеосигнал, и вывода видеосигнала (c. 22).

ФУНКЦИИ ➤ Названия компонентов и их функции Ru 9

Пульт ДУ

2 3

5 6 7

TRANSMIT

RECEIVER

SLEEP

HDMI

1234

512

USB

MODE

INFO

MOVIE MUSIC

DVD

SETUP

RETURN

TUNER

MEMORY

SUR. DECODE STRAIGHT

ENHANCER

SCENE

ENTER

AUDIO

PRESET

OPTION

V-AU X

TUNING

RADIO

VOLUME

MUTE

1 Передатчик сигнала ДУ

Передача инфракрасных сигналов.

2 Индикатор TRANSMIT

Загорается во время передачи сигналов пульта ДУ.

3 Кнопка SLEEP

Автоматическое переключение аппарата в режим ожидания через заданный период времени (таймер сна). Нажимайте, чтобы задать период (120 мин., 90 мин., 60 мин., 30 мин, выключено).

4 Клавиши выбора входа

Выбор источника входного сигнала для воспроизведения.

HDMI 1–4 Гнезда HDMI 1–4 AV 1 – 5 Гнезда AV 1–5 AUDIO 1–2 Гнезда AUDIO 1–2 USB Гнездо USB (на передней панели) V-AUX Гнезда VIDEO AUX (на передней панели)

5 Кнопка MODE

Переключение между режимами “Stereo” и “Mono” для FM-радиостанций (c. 40). Переключение в режимы работы iPod (c. 46).

6 Клавиши радио

Управление радио FM/AM (c. 40).

FM Переключение на радио FM. AM Переключение на радио AM. MEMORY Сохранение радиостанций FM/AM

в качестве предустановленных.

PRESET Выбор предустановленной станции. TUNING Выбор радиочастоты.

7 Кнопка INFO

Выбор информации, отображаемой на дисплее передней панели (c. 33).

8 Клавиши выбора режима звучания

Выбор режима звучания (c. 35).

9 Кнопки SCENE

0 Кнопка SETUP

Отображение меню настройки (c. 54).

A Клавиши управления меню

Клавиши курсора Выбор меню или параметра. ENTER Подтверждение выбранного

пункта.

RETURN Возврат к предыдущему экрану.

B Клавиши управления внешним устройством

Управление воспроизведением устройства iPod (c. 48) или запоминающего устройства USB (c. 54).

C Кнопка RECEIVER z

Включение/выключение (переход в режим ожидания) аппарата.

D Кнопка OPTION

Отображение меню опций (c. 51).

E Кнопки VOLUME

Регулировка громкости.

F Кнопка MUTE

Приглушение выводимого звука.

• (Только модель для Австралии) Сведения о других клавишах, которые не описаны выше, см. в разделе “Supplement for Remote Control” на прилагаемом компакт-диске.

ФУНКЦИИ ➤ Названия компонентов и их функции Ru 10

ПОДГОТОВКА

Общая процедура настройки

1 Размещение колонок (с. 12)

2 Подключение колонок (с. 15)

3 Подключение телевизора (с. 18)

Подключение воспроизводящих

устройств (с. 23)

5 Подключение FM/AM-антенн (с. 26)

Подключение записывающих устройств

(с. 27)

7 Подключение силового кабеля (с. 27)

8 Выбор языка экранного меню (с. 28)

Автоматическая оптимизация настроек

колонок (YPAO) (с. 29)

Подготовка полностью завершена. Наслаждайтесь воспроизведением фильмов, музыки, радио и другого содержимого с помощью данного аппарата!

Выберите схему расположения колонок в зависимости от их числа и разместите их в комнате.

Подключите колонки к аппарату.

Подключите телевизор к аппарату.

Вы можете подключать к аппарату видеоустройства (например, BD/DVD-проигрыватели) и аудиоустройства (например, CD-проигрыватели).

Подключите прилагаемые FM/AM-антенны к аппарату.

Подключите записывающие устройства к аппарату.

После того как вышеуказанные подключения будут выполнены, вставьте силовой кабель.

Выберите нужный язык экранного меню (по умолчанию: английский).

Оптимизируйте настройки колонок, такие как баланс громкости и акустические параметры, с учетом вашего помещения (YPAO).

ПОДГОТОВКА ➤ Общая процедура настройки Ru 11

Расположение колонок

2 3 4 5 6 7 8 9

1 Размещение колонок

Выберите схему расположения колонок в зависимости от их числа, а затем разместите колонки и сабвуфер (со встроенным усилителем) в помещении. в этом разделе описаны типичные примеры расположения колонок.

Предупреждение

• (Только модели для США и Канады) По умолчанию аппарат настроен на использование колонок с сопротивлением 8 Ом. При подключении колонок на 6 Ом установите сопротивление колонок аппарата в положение “6 Ω MIN”. В этом случае также можно использовать колонки на 4 Ом в качестве фронтальных. Более подробные сведения см. в разделе “Настройка импеданса колонок” (с. 14).

• (Кроме моделей для США и Канады) Используйте колонки с сопротивлением как минимум 6 Ω.

Система колонок

Тип колонок Сокр. Функция

Фронт левый 1

Фронт правый 2 ●●●●

Центр 3 Для воспроизведения звуков центрального канала (например, диалоги и вокал). ●●

Тыл левый 4

Тыл правый 5 ●●

Сабвуфер 9

Для воспроизведения звука правого/левого каналов (стереозвук).

Для воспроизведения звука правого/левого каналов окружающего звучания (стереозвук).

Для воспроизведения звуков канала LFE (низкочастотного эффекта) и усиления басовой составляющей других каналов. Канал считается как “0.1”.

(число каналов)

5.1 4.1 3.1 2.1

●●●●

●●

●●●●

ПОДГОТОВКА ➤ Размещение колонок Ru 12

Расположение колонок

2 3 4 5 6 7 8 9

5.1-канальная система

4.1-канальная система

3.1-канальная система

10–30°10–30°

2.1-канальная система

10–30°10–30°

ПОДГОТОВКА ➤ Размещение колонок Ru 13

Расположение колонок

2 3 4 5 6 7 8 9

■ Настройка импеданса колонок

(Только модели для США и Канады) По умолчанию аппарат настроен на использование колонок с сопротивлением

8 Ом. При подключении колонок на 6 Ом установите сопротивление колонок в положение “6 Ω MIN”. в этом случае также можно использовать колонки на 4 Ом в качестве фронтальных.

Перед подключением колонок подключите силовой кабель

к настенной розетке переменного тока.

Удерживая кнопку STRAIGHT на передней панели, нажмите

кнопку z (питание).

z (питание)

STRAIGHT

Убедитесь, что на передней панели отображается сообщение

“SP IMP.”.

SPIMP.8MIN

Нажмите STRAIGHT, чтобы выбрать значение “6 Ω MIN”.

Нажмите кнопку z (питание), чтобы перевести аппарат в режим

ожидания, и извлеките из настенной розетки переменного тока силовой кабель.

Все готово для подключения колонок.

ПОДГОТОВКА ➤ Размещение колонок Ru 14

FRONT

Подключение колонок

1 2

3 4 5 6 7 8 9

2 Подключение колонок

Подключите колонки, размещенные в комнате, к аппарату. В качестве примера далее приведены схемы подключения для 5.1--канальной системы. При подключении колонок к другим системам см. схему подключения для 5.1--канальной системы.

Предупреждение

• Перед подключением колонок извлеките из настенной розетки переменного тока силовой кабель аппарата и выключите сабвуфер.

• Убедитесь, что жилы кабеля колонки не соприкасаются между собой и не контактируют с металлическими деталями аппарата. Это может привести к повреждению аппарата или колонок. В случае короткого замыкания цепи кабеля колонки при включении аппарата на дисплее передней панели появится сообщение “Check SP Wires”.

Кабели, необходимые для подключения (продаются отдельно)

Кабели колонок (по числу колонок)

+ –

Штекерный аудиокабель (1 шт.: для подключения сабвуфера)

5.1-канальная система

■ Подключение кабелей колонок

Кабели колонок состоят из двух проводников. Один подключается к отрицательному (-) разъему аппарата и колонки, а другой – к положительному (+).

Аппарат (вид сзади)

SURROUND

CENTER

SPEAKERS

FRONT

Если провода имеют разный цвет, чтобы их нельзя было перепутать, подключите черный провод к отрицательному разъему, а другой провод — к положительному.

SUBWOOFER

(Подключение фронтальных колонок)

a Снимите приблизительно 10 мм изоляции на концах

b Открутите разъем на колонке. c Вставьте оголенные провода кабеля колонки в щель

d Затяните разъем.

+ (красный)

- (черный)

Использование вилки штекерного типа

(Только модели для США, Канады, Австралии и общие модели)

a Затяните разъем на колонке. b Вставьте вилку штекерного типа в торец разъема.

кабеля колонки и надежно скрутите оголенные части проводов.

на боковой стороне разъема (правой верхней или левой нижней).

Банановый штекер

ПОДГОТОВКА ➤ Подключение колонок Ru 15

ROU

Подключение колонок

1 2

3 4 5 6 7 8 9

(Подключение центральной колонки/колонок окружающего звучания)

a Снимите приблизительно 10 мм изоляции на концах

кабеля колонки и надежно скрутите оголенные части проводов.

b Нажмите вниз защелку. c Вставьте оголенные провода кабеля в отверстие

разъема.

d Отпустите защелку.

CENTER

+ (красный)

- (черный)

■ Подключение сабвуфера

Для подключения сабвуфера используйте штекерный аудиокабель.

Штекерный аудиокабель

ПОДГОТОВКА ➤ Подключение колонок Ru 16

Входные и выходные гнезда и кабели

■ Видео/аудиогнезда

❑ Гнезда HDMI

Цифровое видео и цифровой звук передаются по одному кабелю. Используйте кабель HDMI.

Кабель HDMI

• Используйте 19-штыревой кабель HDMI с логотипом HDMI. Рекомендуется использовать кабель, длиной до 5,0 м, чтобы избежать ухудшения качества сигнала.

• Чтобы подключить к данному аппарату устройство с гнездом DVI, необходим кабель HDMI/DVI-D.

• Гнезда HDMI поддерживают функции управления HDMI, Audio Return Channel (ARC) и передачи видео в формате 3D и 4K (вывод через аппарат).

• Используйте высокоскоростные кабели HDMI и наслаждайтесь видео в формате 3D и 4K.

■ Видеогнезда

❑ Гнезда COMPONENT VIDEO

Передача видеосигналов с разделением на три компонента: яркость (Y), насыщенность синего цвета (PB) и насыщенность красного цвета (PR). Используйте компонентный видеокабель с тремя штекерами.

Компонентный видеокабель

❑ Гнезда VIDEO

Используются для передачи аналогового видеосигнала. Используйте штекерный видеокабель.

Штекерный видеокабель

■ Аудиогнезда

❑ Гнезда OPTICAL

Используются для передачи цифрового видеосигнала. Используйте цифровой оптический кабель. Перед использованием кабеля снимите защиту конца (если имеется).

Цифровой оптический кабель

OPTICAL

)

(

AV 4

❑ Гнезда COAXIAL

Используются для передачи цифрового видеосигнала. Используйте цифровой коаксиальный кабель.

Цифровой коаксиальный кабель

❑ Гнезда AUDIO

(Гнезда лев./прав. каналов стереозвука)

Используются для передачи аналогового стереофонического аудиосигнала. Используйте штекерный стереокабель.

Стереофонический штекерный кабель

(Мини-гнездо стереокабеля)

Используется для передачи аналоговых стереофонических аудиосигналов. Используйте стереокабель с мини-штекером.

Стереокабель с мини-штекером.

ПОДГОТОВКА ➤ Входные и выходные гнезда и кабели Ru 17

1 2 3

Подключение телевизора

4 5 6 7 8 9

3 Подключение телевизора

Подключите к аппарату телевизор для вывода на него входного видеосигнала аппарата.

Вы также можете воспроизводить звук с телевизора на аппарате. Способ подключения зависит от функций и гнезд телевизора для входных

видеосигналов Для выбора способа подключения см. инструкцию по эксплуатации телевизора.

Ваш телевизор поддерживает

Audio Return Channel (ARC)?

Да

■ Способ подключения 1 (c. 18)

Нет

Ваш телевизор поддерживает

Управление HDMI?

Да

■ Способ подключения 2 (c. 20)

Нет

Ваш телевизор оснащен

входным гнездом HDMI?

Да

■ Способ подключения 3 (c. 21)

Нет

■ Способ подключения 4 (c. 22)

Подключение видеоустройства, поддерживающего аналоговый видеовыход

• При подключении к гнездам AV 1–2 (COMPONENT VIDEO) аппарата какого-либо видеоустройства, необходимо также подключить телевизор к гнездам MONITOR OUT (COMPONENT VIDEO).

• При подключении к гнездам AV 3–5 (VIDEO) или VIDEO AUX (VIDEO) аппарата какого-либо видеоустройства, необходимо также подключить телевизор к гнезду MONITOR OUT (VIDEO).

Сведения об управлении HDMI

Управление HDMI позволяет управлять внешними устройствами по интерфейсу HDMI. Если вы с помощью кабеля HDMI подключите к аппарату телевизор, поддерживающий управление HDMI, то сможете управлять включением и выключением аппарата и регулировать его громкость с помощью пульта ДУ телевизора. Также вы сможете управлять воспроизводящими устройствами (такими как BD/DVD-проигрыватель, поддерживающий управление HDMI), подключенными к аппарату с помощью кабеля HDMI. Более подробные сведения см. в разделе “Управление HDMI” (с. 75).

Функция Audio Return Channel (ARC)

Функция ARC позволяет передавать аудиосигналы в обоих направлениях с помощью управления HDMI. Если вы с помощью одного кабеля HDMI подключите к аппарату телевизор, поддерживающий управление HDMI и ARC, вы можете выводить видео/ аудиосигнал на телевизор или принимать входной аудиосигнал с телевизора на аппарат.

■

Способ подключения 1 (телевизор, совместимый с управлением HDMI и функцией ARC)

Соедините аппарат и телевизор с помощью кабеля HDMI.

• Дальнейшее описание предполагает, что вы не изменяли параметры “HDMI” (c. 59) в меню “Настройка”.

Аппарат (вид сзади)

COMPONENT

VIDEO

MONITOR OUT

Гнездо HDMI OUT

ARC

(

)

BD/DVD

OUT

HDMI

HDMI 1

HDMI

Y COMPONENT

VIDEO

ARC

HDMI

OUT

Вход HDMI

(ARC-совместимый)

HDMI

ARC

HDMI

OPTICAL COAXIAL COAXIAL OPTIC

(CD)

( TV

AV 2

AV 1

AV 3

• При подключении телевизора к аппарату с помощью кабеля HDMI можно управлять устройством iPod или запоминающим устройством USB, а также настраивать параметры аппарата с помощью меню на экране телевизора.

ПОДГОТОВКА ➤ Подключение телевизора Ru 18

RETU

LUME

1 2 3

Подключение телевизора

4 5 6 7 8 9

❑ Необходимые настройки

Чтобы использовать функцию управления HDMI и ARC, необходимо выполнить следующие настройки. Подробнее о настройках и управлении телевизором см. в инструкции по эксплуатации телевизора.

После подключения к аппарату внешних устройств (таких как

телевизор и воспроизводящие устройства) и силового кабеля включите аппарат, телевизор и воспроизводящие устройства.

Настройте параметры аппарата.

a Убедитесь, что на телевизоре включена функция ARC. b Выберите источник входного видеосигнала телевизора для отображения

видеосигнала с аппарата.

c Нажмите кнопку SETUP.

SETUP

OPTION

PTIO

SETUP Клавиши курсора

VOLUME

ENTER

RETURN

d С помощью клавиш курсора выберите “HDMI” и нажмите ENTER.

Настройка

Колонка

HDMI

Звук

ECO

Функция

Язык

e Снова нажмите кнопку ENTER. f С помощью клавиш курсора (q/w) выберите пункт “HDMI Контроль”, а затем

с помощью клавиш курсора (e/r) выберите “Вкл.”, как показано ниже.

Конфигурация

HDMI Контроль

Аудио Выход

Аудиовход ТВ

Синх. в реж. ожид.

ARC

СЦЕНА

ENTER

Вкл.

Auto

Вкл.

Назад: RETURN

Конфигурация

AV4

Настройте параметры для управления HDMI.

a Включите управление HDMI на телевизоре и воспроизводящих устройствах

(таких как BD/DVD-проигрыватель, поддерживающий управление HDMI).

b Выключите питание телевизора, затем выключите аппарат и воспроизводящие

устройства.

c Включите аппарат и воспроизводящие устройства, а затем включите питание

телевизора.

d Выберите источник входного видеосигнала телевизора для отображения

видеосигнала с аппарата.

e Проверьте следующее.

Аппарат: выбран источник входного сигнала, к которому подключено воспроизводящее устройство. Если это не так, выберите источник входного сигнала вручную.

Телевизор: отображается видеоизображение с воспроизводящего устройства.

f Убедитесь, что аппарат синхронизирован с телевизором надлежащим образом:

выключите телевизор или отрегулируйте громкость телевизора с помощью пульта ДУ телевизора.

Настройка завершена. Когда с помощью пульта ДУ выбирается ТВ-программа, источник входного сигнала аппарата автоматически переключается на “AV 4”, а аппарат воспроизводит звук с телевизора. Если вы не слышите звук с телевизора, убедитесь, что для пункта “ARC” (с. 60) в меню “Настройка” выбрано значение “Вкл.”.

• Если функция управления HDMI работает ненадлежащим образом, попробуйте выключить и снова включить устройства (или отключить от розетки и повторно подключить их силовые кабели). Возможно, это разрешит проблему.

• Если аппарат не синхронизирован с включением и выключением телевизора, проверьте приоритет настройки аудиовыхода телевизора.

• Если при воспроизведении аудиосигнала с использованием функции ARC прерывается звук, установите для параметра “ARC” (с. 60) в меню “Настройка” значение “Выкл.” и используйте цифровой оптический кабель для подачи аудиосигнала с телевизора на аппарат (c. 20).

• В изначальных заводских настройках в качестве входного аудиосигнала телевизора установлено значение “AV 4”. Если вы подключили к гнездам AV 4 какое-либо внешнее устройство, используйте параметр “Аудиовход ТВ” (с. 60) в меню “Настройка” для изменения источника входного аудиосигнала телевизора. Для использования функции SCENE (c. 34) также необходимо изменить источник входного сигнала для SCENE(TV).

g Нажмите кнопку SETUP.

ПОДГОТОВКА ➤ Подключение телевизора Ru 19

RETU

LUME

1 2 3

Подключение телевизора

4 5 6 7 8 9

■ Способ подключения 2 (телевизор, совместимый

с управлением HDMI)

Подключите телевизор к аппарату с помощью кабеля HDMI и цифрового оптического кабеля.

• Дальнейшее описание предполагает, что вы не изменяли параметры “HDMI” (c. 59) в меню “Настройка”.

Аппарат (вид сзади)

COMPONENT

VIDEO

MONITOR OUT

Гнездо HDMI OUT

ARC

(

)

BD/DVD

OUT

HDMI

HDMI 1

HDMI

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL OPTICAL

(CD)

AV 2

AV 1

AV 3

ARC

HDMI

HDMI 2

OUT

(

)

OPTICAL

AV 4

(TV)

AV 4

Гнездо AV 4

(OPTICAL)

OPTICAL

Аудиовыход

(цифровой

оптический)

Вход HDMI

HDMI

❑ Необходимые настройки

Чтобы использовать функцию управления HDMI, необходимо выполнить следующие настройки. Подробнее о настройках и управлении телевизором см. в инструкции по эксплуатации телевизора.

После подключения к аппарату внешних устройств (таких как телевизор

и воспроизводящие устройства) и силового кабеля включите аппарат, телевизор и воспроизводящие устройства.

Настройте параметры аппарата.

a Выберите источник входного видеосигнала телевизора для отображения видеосигнала

с аппарата.

b Нажмите кнопку SETUP.

SETUP

OPTION

PTIO

SETUP Клавиши курсора

VOLUME

ENTER

RETURN

c С помощью клавиш курсора выберите “HDMI” и нажмите ENTER.

Настройка

Колонка

HDMI

Звук

ECO

Функция

Язык

ENTER

Конфигурация

d Снова нажмите кнопку ENTER. e С помощью клавиш курсора (q/w) выберите пункт “HDMI Контроль”

с помощью клавиш курсора (e/r) выберите “Вкл.”

Конфигурация

HDMI Контроль

Аудио Выход

Аудиовход ТВ

Синх. в реж. ожид.

ARC

СЦЕНА

Назад: RETURN

Вкл.

AV4

Auto

Вкл.

, как показано ниже.

, затем

f Нажмите кнопку SETUP.

ПОДГОТОВКА ➤ Подключение телевизора Ru 20

1 2 3

Подключение телевизора

4 5 6 7 8 9

Настройте параметры для управления HDMI.

a Включите управление HDMI на телевизоре и воспроизводящих устройствах

(таких как BD/DVD-проигрыватель, поддерживающий управление HDMI).

b Выключите питание телевизора, затем выключите аппарат и воспроизводящие

устройства.

c Включите аппарат и воспроизводящие устройства, а затем включите

телевизор.

d Выберите источник входного видеосигнала телевизора для отображения

видеосигнала с аппарата.

e Проверьте следующее.

Телевизор: отображается видеоизображение с воспроизводящего устройства.

f Убедитесь, что аппарат синхронизирован с телевизором надлежащим образом:

выключите телевизор или отрегулируйте громкость телевизора с помощью пульта ДУ телевизора.

Настройка завершена. Когда с помощью пульта ДУ выбирается ТВ-программа, источник входного

сигнала аппарата автоматически переключается на “AV 4”

, а аппарат

воспроизводит звук с телевизора.

■ Способ подключения 3 (телевизор с входными

гнездами HDMI)

Подключите телевизор к аппарату с помощью кабеля HDMI и цифрового оптического кабеля.

Аппарат (вид сзади)

COMPONENT

VIDEO

MONITOR OUT

Если в качестве источника входного сигнала аппарата выбрать “AV 4” используя кнопки AV 4 или SCENE(TV), звук с телевизора будет воспроизводиться через аппарат.

• Если вы подключили к гнездам AV 4 какое-либо внешнее устройство или хотите воспользоваться другим входным гнездом (кроме OPTICAL) для подключения к телевизору, подключите телевизор к гнезду AV 1–5 или AUDIO 1–2. Для использования функции SCENE (c. 34) также необходимо изменить источник входного сигнала для SCENE(TV).

Гнездо HDMI OUT

ARC

(

)

BD/DVD

OUT

HDMI

HDMI 1

HDMI

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL OPTICAL

(CD)

AV 2

AV 1

AV 3

ARC

HDMI

HDMI 2

OUT

(

)

OPTICAL

AV 4

(TV)

AV 4

Гнездо AV 4

(OPTICAL)

OPTICAL

Аудиовыход

(цифровой

оптический)

Вход HDMI

HDMI

• В изначальных заводских настройках в качестве входного аудиосигнала телевизора установлено значение “AV 4” воспользоваться другим входным гнездом (кроме OPTICAL), чтобы подключиться к телевизору, используйте параметр “Аудиовход ТВ” (с. 60) в меню “Настройка” для изменения источника входного аудиосигнала телевизора. Для использования функции SCENE (c. 34) также необходимо изменить источник входного сигнала для SCENE(TV).

. Если вы подключили к гнездам AV 4 какое-либо внешнее устройство или хотите

ПОДГОТОВКА ➤ Подключение телевизора Ru 21

1 2 3

Подключение телевизора

4 5 6 7 8 9

■ Способ подключения 4 (телевизор без входных

гнезд HDMI)

При подключении какого-либо видеоустройства к гнездам AV 1-2 (COMPONENT VIDEO) аппарата необходимо подключить телевизор к гнездам MONITOR OUT (COMPONENT VIDEO).

При подключении какого-либо видеоустройства к гнездам AV 3–5 (VIDEO) или VIDEO AUX (VIDEO) аппарата необходимо подключить телевизор к гнезду MONITOR OUT (VIDEO).

Если в качестве источника входного сигнала аппарата выбрать “AV 4”, нажав AV 4 или SCENE(TV), звук с телевизора будет воспроизводиться через аппарат.

• Если телевизор подключен к аппарату не с помощью кабеля HDMI, вы не сможете выводить сигнал на телевизор через интерфейс HDMI.

❑ Подключение COMPONENT VIDEO (с помощью компонентного

видеокабеля)

OPTICAL

Видеовход

COMPONENT

VIDEO

Гнезда MONITOR OUT

(COMPONENT VIDEO)

Аппарат (вид сзади)

COMPONENT

VIDEO

MONITOR OUT

COMPONENT

VIDEO

ARC

( BD/DVD

OUT

HDMI

MONITOR OUT

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL OPTICAL

AV 2

AV 1

)

HDMI 1

VIDEO

(CD)

AV 3

HDMI 2

(

)

OPTICAL

AV 4

(TV)

AV 4

Гнездо AV 4

(OPTICAL)

(компонентный видеосигнал)

Аудиовыход

(цифровой

оптический)

❑ Подключение VIDEO (композитного видео) (с помощью

штекерного видеокабеля)

Аппарат (вид сзади)

COMPONENT

VIDEO

MONITOR OUT

ARC

(

BD/DVD

OUT

HDMI

HDMI 1

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL OPTICAL

AV 2

AV 1

Гнездо MONITOR OUT

(VIDEO)

)

VIDEO

(CD)

AV 3

HDMI 2 HDMI 3

(

)

AV 4

HDMI 4

MONITOR OUT

OUT

AUDIO 1

AUDIO 2

OPTICAL

(TV)

AV 4

Гнездо AV 4

(OPTICAL)

Видеовход

(композитный видеосигнал)

VIDEO

OPTICAL

Аудиовыход

(цифровой

оптический)

ПОДГОТОВКА ➤ Подключение телевизора Ru 22

1 2 3 4

Подключение воспроизводящих устройств

5 6 7 8 9

4 Подключение воспроизводящих устройств

Аппарат оснащен различными входными гнездами, в том числе входными гнездами HDMI, и позволяет подключать различные виды воспроизводящих устройств. Сведения о том, как подключить устройство iPod или запоминающее устройство USB, см. на последующих страницах.

• Подключение устройства iPod (с. 44)

• Подключение запоминающего устройства USB (с. 48)

Подключение видеоустройств (таких как BD/DVD-проигрыватели)

Вы можете подключать к аппарату видеоустройства, такие как BD/DVD-проигрыватели, телевизионные абонентские приставки и игровые консоли. Выберите один из следующих способов подключения в зависимости от набора выходных видео/ аудиогнезд видеоустройства. Если на видеоустройстве есть выходное гнездо HDMI, рекомендуем использовать подключение HDMI.

• Для просмотра видеоизображений, которые выводятся через гнезда HDMI 1–4, необходимо подключить телевизор к гнезду HDMI OUT аппарата (c. 18–21).

■ Подключение компонентного видео

Подключите видеоустройство к аппарату с помощью компонентного видеокабеля и аудиокабеля (цифрового оптического или цифрового коаксиального кабеля). Выберите набор входных гнезд на аппарате в зависимости от набора выходных аудиогнезд видеоустройства.

Выходные гнезда на видеоустройстве

Видео Аудио

Компонентный

видеосигнал

Цифровой оптический AV 1 (COMPONENT VIDEO + OPTICAL)

Цифровой

коаксиальный

Входные гнезда на аппарате

AV 2 (COMPONENT VIDEO + COAXIAL)

• Если комбинация гнезд входных видео/аудиосигналов на аппарате не подходит для вашего видеоустройства, измените эту комбинацию в соответствии с выходными гнездами вашего устройства (c. 24).

■ Соединение HDMI

Подключите видеоустройство к аппарату с помощью кабеля HDMI.

Гнезда HDMI 1–4

Аппарат (вид сзади)

ARC

OUT

HDMI

COMPONENT

VIDEO

MONITOR OUT

COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL OPTICAL

AV 1

Если в качестве источника входного сигнала аппарата выбрать HDMI 1–4, видео/аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться через аппарат.

(

)

BD/DVD

HDMI 1

(

)

BD/DVD

HDMI 2 HDMI 3

HDMI 1

HDMI 2 HDMI 3

HDMI 4

HDMI

HDMI 4

Выход HDMI

HDMI

VIDEO

(CD)

AV 2

AV 3

MONITOR OUT

AUDIO

(

)

AV 4

OUT

AUDIO 1

AUDIO 2

HDMI

Видеоустройство

Видеовыход

(компонентный видеосигнал)

COMPONENT

VIDEO

OPTICAL

Аудиовыход

(цифровой оптический или

цифровой коаксиальный)

Видеоустройство

COAXIAL

Аппарат (вид сзади)

ARC

OUT

HDMI

COMPONENT

VIDEO

MONITOR OUT

COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL OPTICAL

AV 1

Гнездо AV 1 (OPTICAL) или AV 2 (COAXIAL)

Гнезда AV 1–2

(COMPONENT VIDEO)

(

)

BD/DVD

HDMI 2

HDMI 1

Y COMPONENT

VIDEO

(CD)

(

)

AV 2

AV 4

AV 3

OPTICAL COAXIAL

AV 2

AV 1

Если в качестве источника входного сигнала аппарата выбрать AV 1–2, видео/аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться через аппарат.

• Для просмотра видеоизображений, которые выводятся через гнезда AV 1-2 (COMPONENT VIDEO), необходимо подключить телевизор к гнезду MONITOR OUT (COMPONENT VIDEO) аппарата (c. 22).

ПОДГОТОВКА ➤ Подключение воспроизводящих устройств Ru 23

1 2 3 4

Подключение воспроизводящих устройств

5 6 7 8 9

■ Подключение композитного видео

Подключите видеоустройство к аппарату с помощью штекерного видеокабеля и аудиокабеля (цифрового коаксиального кабеля, цифрового оптического кабеля или штекерного стереокабеля). Выберите набор входных гнезд на аппарате в зависимости от набора выходных аудиогнезд видеоустройства.

Выходные гнезда на видеоустройстве

Видео Аудио

Цифровой

Композитный

видеосигнал

коаксиальный

Цифровой оптический AV 4 (VIDEO + OPTICAL)

Аналоговый (стерео) AV 5 (VIDEO + AUDIO)

Аппарат (вид сзади)

COMPONENT

VIDEO

MONITOR OUT

Гнездо AV 3–5 (VIDEO)

ARC

(

)

BD/DVD

OUT

HDMI

HDMI 1

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL OPTICAL

AV 2

AV 1

HDMI 2 HDMI 3

VIDEO

(CD)

(

)

OUT

AV 4

AV 3

Любое из гнезд: AV 3 (COAXIAL), AV 4 (OPTICAL),

AV 5 (AUDIO)

COAXIAL

OPTICAL

(цифровой оптический,

цифровой коаксиальный или

аналоговый стереокабель)

Если в качестве источника входного сигнала аппарата выбрать AV 3–5, видео/ аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться через аппарат.

• Для просмотра видеоизображений, которые выводятся через гнезда AV 3–5 (VIDEO), необходимо подключить телевизор к гнезду MONITOR OUT (VIDEO) аппарата (c. 22).

Входные гнезда на аппарате

AV 3 (VIDEO + COAXIAL)

Видеовыход

(композитный видеосигнал)

VIDEO

Видеоустройство

COAXIAL

OPTICAL

Аудиовыход

■ Изменение комбинации входных видео/аудиогнезд

Если комбинация входных видео/аудиогнезд на аппарате не подходит для вашего видеоустройства, измените эту комбинацию в соответствии с выходными гнездами вашего устройства. Можно подключать видеоустройства, в которых предусмотрены следующие выходные видео/аудиогнезда.

Выходные гнезда на видеоустройстве Входные гнезда на аппарате

Видео Аудио Видео Аудио

VIDEO

AV 1 (O P T ICAL) AV 4 (O P T ICAL)

AV 5 (AUDIO)

AUDIO 1–2

AV 5 (AUDIO)

AUDIO 1–2

HDMI

Цифровой

оптический

Цифровой

коаксиальный

HDMI 1–4

HDMI 1–4 AV 2–3 (COAXIAL)

Аналоговый (стерео) HDMI 1–4

Компонентный

видеосигнал

Аналоговый (стерео)

AV 1–2 (COMPONENT

VIDEO)

❑ Необходимая настройка

Например, если к гнездам AV 2 (COMPONENT VIDEO) и AV 5 (AUDIO) аппарата подключено видеоустройство, измените комбинацию настроек следующим образом.

Видеовыход

Гнезда AV 2 (COMPONENT VIDEO)

Аппарат (вид сзади)

ARC

(

)

BD/DVD

OUT

COMPONENT

VIDEO

MONITOR OUT

HDMI

HDMI 1

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL OPTICAL

(CD)

AV 2

AV 1

AV 3

HDMI 2 HD

( TV

AV 4

)

Гнезда AV 5

(AUDIO)

AV 5

(компонентный видеосигнал)

COMPONENT

AUDIO

Аудиовыход (аналоговый

стереосигнал)

Видеоустройство

ПОДГОТОВКА ➤ Подключение воспроизводящих устройств Ru 24

1 2 3 4

Подключение воспроизводящих устройств

5 6 7 8 9

После подключения к аппарату внешних устройств (таких как

телевизор и воспроизводящие устройства) и силового кабеля включите аппарат.

Нажмите AV 2 для выбора “AV 2” (гнездо входного видеосигнала,

которое будет использоваться) в качестве источника входного сигнала.

Нажмите кнопку OPTION.

С помощью клавиш курсора (q/w) выберите “Audio In”

и нажмите ENTER.

VOL.

AudioIn

С помощью клавиш курсора (e/r) выберите “AV 5” (входное

аудиогнездо, которое будет использоваться).

VOL.

AudioAV5

Нажмите кнопку OPTION.

Настройка завершена. Если в качестве источника входного сигнала аппарата выбрать “AV 2”,

нажав кнопку AV 2, видео- или аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться через аппарат.

Подключение аудиоустройств (таких как CD-проигрыватели)

Подключите к аппарату аудиоустройства, например CD- или MD-проигрыватели. Выберите один из следующих способов подключения в зависимости от набора выходных аудиогнезд аудиоустройства.

Выходные аудиогнезда аудиоустройства Выходные аудиогнезда на аппарате

Цифровой оптический

Цифровой коаксиальный AV 2–3 (COAXIAL)

Аналоговый (стерео)

Аппарат (вид сзади)

ARC

(

)

BD/DVD

OUT

ITOR OUT

HDMI

Y COMPONENT

VIDEO

OPTICAL COAXIAL COAXIAL OPTICAL

AV 2

AV 1

HDMI 2 HDMI 3

HDMI 1

VIDEO

(CD)

(

)

AV 4

AV 3

HDMI 4

MONITOR OUT

OUT

AUDIO 1

AUDIO 2

Гнезда AV 1–5

Гнезда AUDIO 1–2

OPTICAL

COAXIAL

Аудиовыход

(цифровой оптический,

цифровой коаксиальный или

аналоговый стереокабель)

Если выбрать источник входного сигнала, нажав кнопки AV 1–5 или AUDIO 1–2, аудиосигнал, который воспроизводится на аудиоустройстве, будет выводиться через аппарат.

AV 1 (OPTICAL) AV 4 (OPTICAL)

OPTICAL

COAXIAL

AV 5 (AUDIO)

AUDIO 1–2

Видеоустройство

ПОДГОТОВКА ➤ Подключение воспроизводящих устройств Ru 25

+ 58 hidden pages
