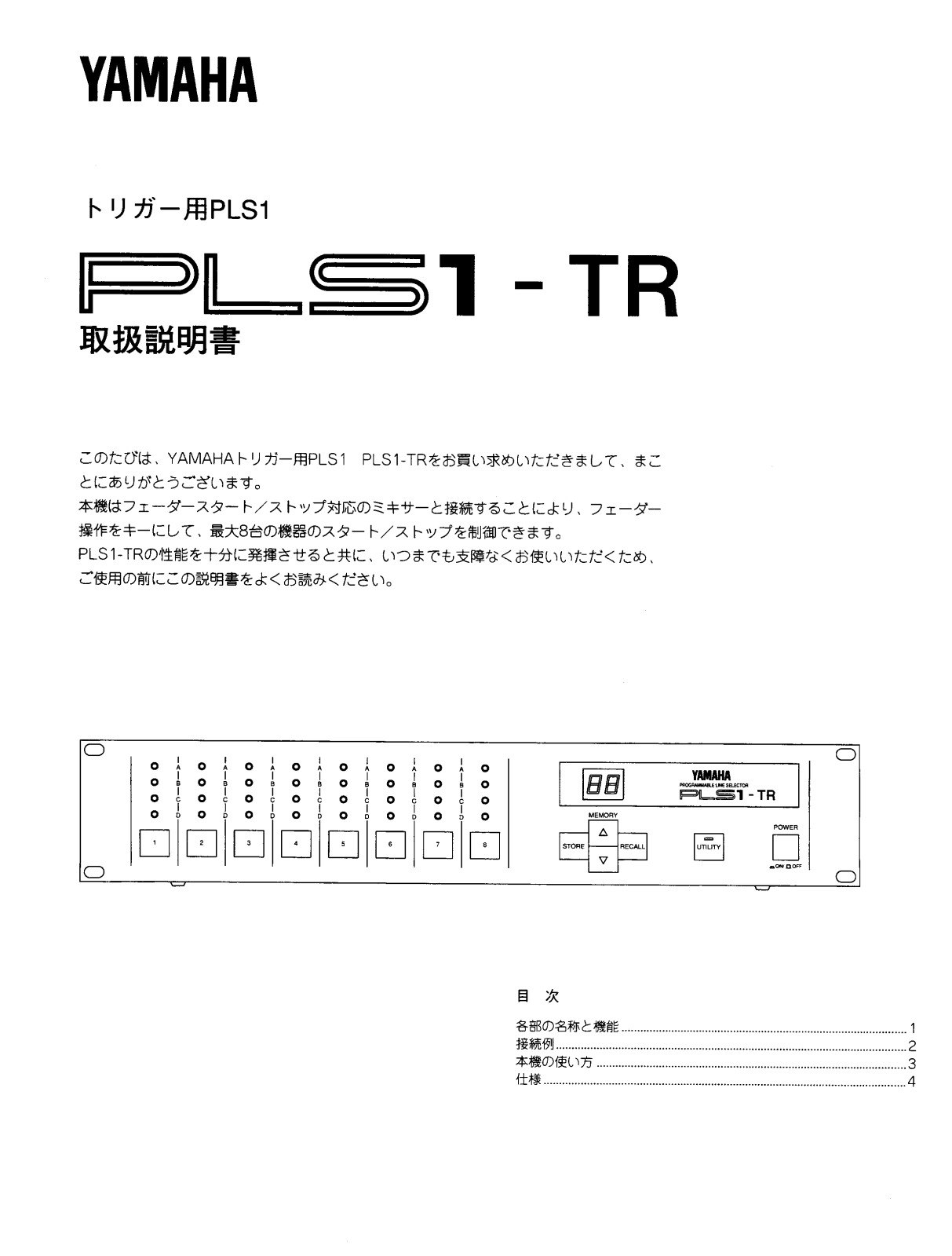

YAMAHA
トリガー用PLS1
このたびは、YAMAHAトリガー用PLS1 PLS1-TRをお買い求めいただきまして、まこ とにありがとうございます。 本機はフェーダースタート/ストップ対応のミキサーと接続することにより、フェーダー 操作をキーにして、最大8台の機器のスタート/ストップを制御できます。 PLS1-TRの性能を十分に発揮させると共に、いつまでも支障なくお使いいただくため、 ご使用の前にこの説明書をよくお読みください。
目 次
| 各部の名称と機能 | |
|---|---|
| 接続例 | 2 |
| 本機の使い方 | |
| 仕様 |

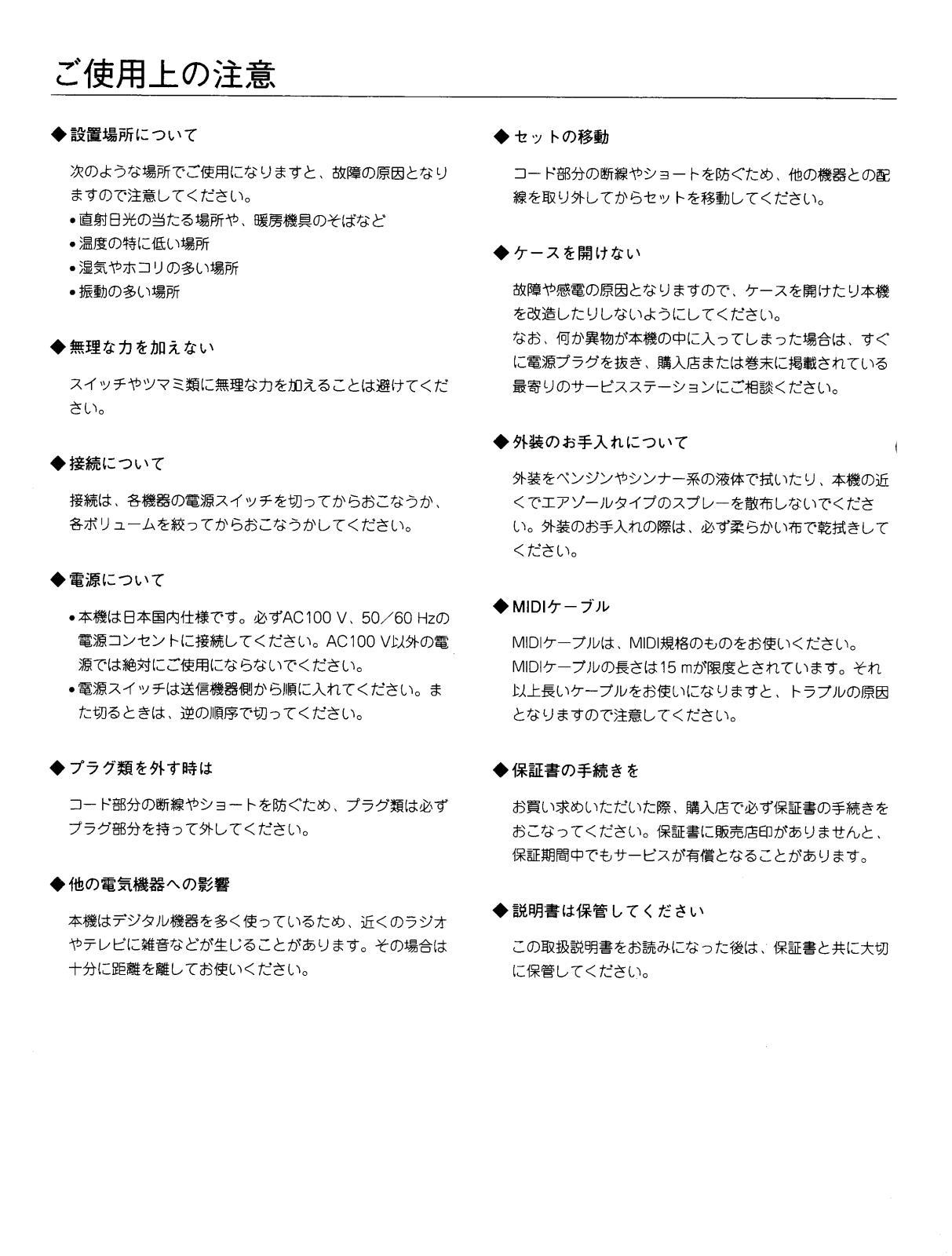

ご使用上の注意
◆設置場所について
次のような場所でご使用になりますと、故障の原因となり ますので注意してください。
- 直射日光の当たる場所や、暖房機具のそばなど
- ●温度の特に低い場所
- 湿気やホコリの多い場所
- 振動の多い場所
- ◆無理な力を加えない
スイッチやツマミ類に無理な力を加えることは避けてくだ さい。
◆接続について
接続は、各機器の電源スイッチを切ってからおこなうか、 各ボリュームを絞ってからおこなうかしてください。
-
◆電源について
- •本機は日本国内仕様です。必ずAC100 V、50/60 Hzの 電源コンセントに接続してください。AC100 V以外の電 源では絶対にご使用にならないでください。
- 電源スイッチは送信機器側から順に入れてください。また切るときは、逆の順序で切ってください。
◆ プラグ類を外す時は
コード部分の断線やショートを防ぐため、プラグ類は必ず プラグ部分を持って外してください。
◆他の電気機器への影響
本機はデジタル機器を多く使っているため、近くのラジオ やテレビに雑音などが生じることがあります。その場合は 十分に距離を離してお使いください。
◆セットの移動
コード部分の断線やショートを防ぐため、他の機器との配 線を取り外してからセットを移動してください。
◆ ケースを開けない
故障や感電の原因となりますので、ケースを開けたり本機 を改造したりしないようにしてください。 なお、何か異物が本機の中に入ってしまった場合は、すぐ に電源プラグを抜き、購入店または巻末に掲載されている 最寄りのサービスステーションにご相談ください。
◆ 外装のお手入れについて
外装をベンジンやシンナー系の液体で拭いたり、本機の近 くでエアゾールタイプのスプレーを散布しないでくださ い。外装のお手入れの際は、必ず柔らかい布で乾拭きして ください。
◆MIDIケーブル
MIDIケーブルは、MIDI規格のものをお使いください。 MIDIケーブルの長さは15 mが限度とされています。それ 以上長いケーブルをお使いになりますと、トラブルの原因 となりますので注意してください。
◆保証書の手続きを
お買い求めいただいた際、購入店で必ず保証書の手続きを おこなってください。保証書に販売店印がありませんと、 保証期間中でもサービスが有償となることがあります。
◆ 説明書は保管してください
この取扱説明書をお読みになった後は、保証書と共に大切 に保管してください。

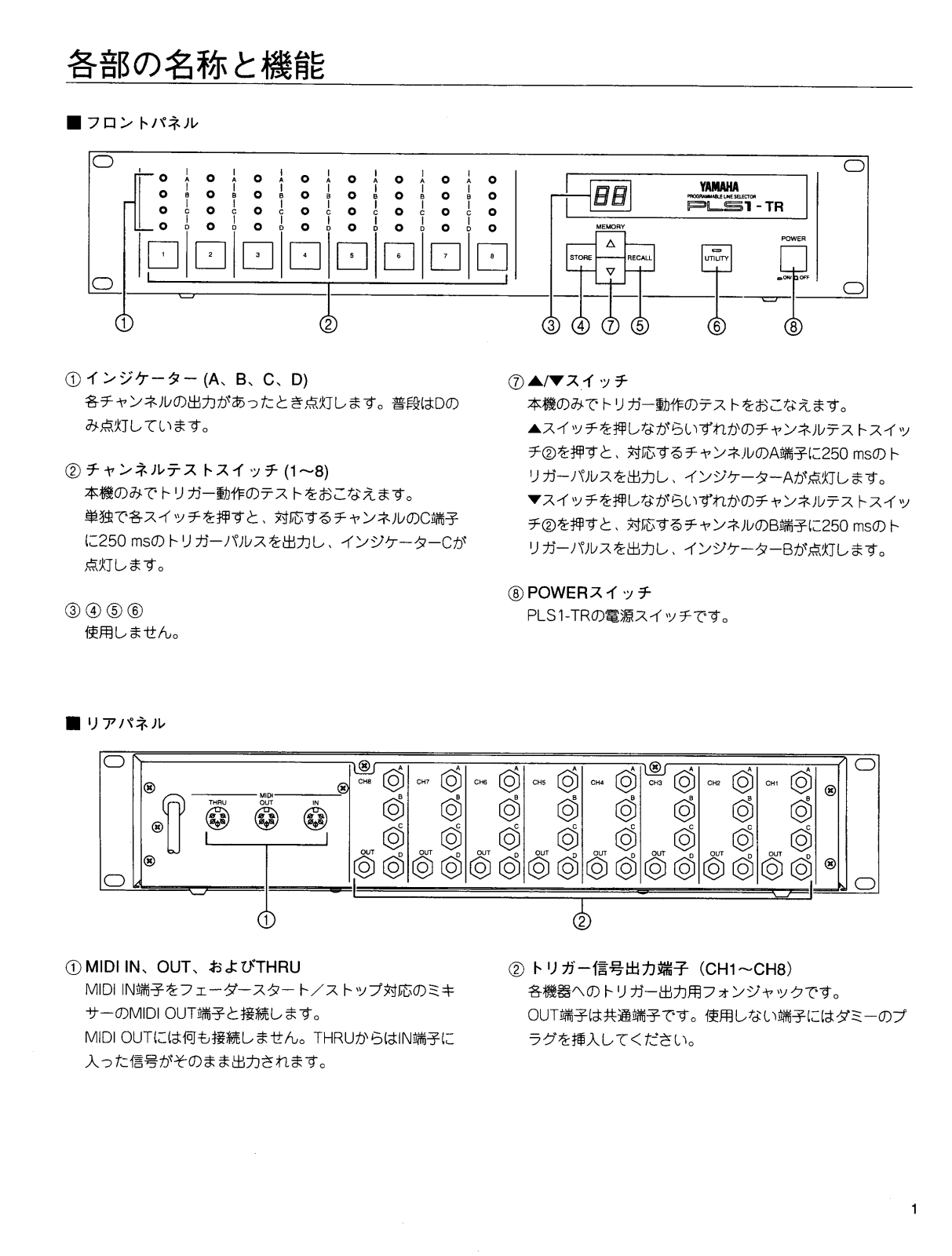

各部の名称と機能
■ フロントパネル
- インジケーター (A、B、C、D) 各チャンネルの出力があったとき点灯します。普段はDの み点灯しています。
- ② チャンネルテストスイッチ (1~8) 本機のみでトリガー動作のテストをおこなえます。 単独で各スイッチを押すと、対応するチャンネルのC端子に250 msのトリガーパルスを出力し、インジケーターCが 点灯します。
- ⑦▲/▼スイッチ
本機のみでトリガー動作のテストをおこなえます。 ▲スイッチを押しながらいずれかのチャンネルテストスイッ チ②を押すと、対応するチャンネルのA端子に250 msのト リガーパルスを出力し、インジケーターAが点灯します。 ▼スイッチを押しながらいずれかのチャンネルテストスイッ チのを押すと、対応するチャンネルのB端子に250 msのト
- リガーパルスを出力し、インジケーターBが占灯します。
- ⑧ POWERスイッチ
PLS1-TRの電源スイッチです。
■ リアパネル
使用しません。
3456
① MIDI IN、OUT、およびTHRU
MIDI IN端子をフェーダースタート/ストップ対応のミキ サーのMIDI OUT端子と接続します。 MIDI OUTには何も接続しません。THRUからはIN端子に 入った信号がそのまま出力されます。
② トリガー信号出力端子(CH1~CH8) 各機器へのトリガー出力用フォンジャックです。 OUT端子は共通端子です。使用しない端子にはダミーのプラグを挿入してください。

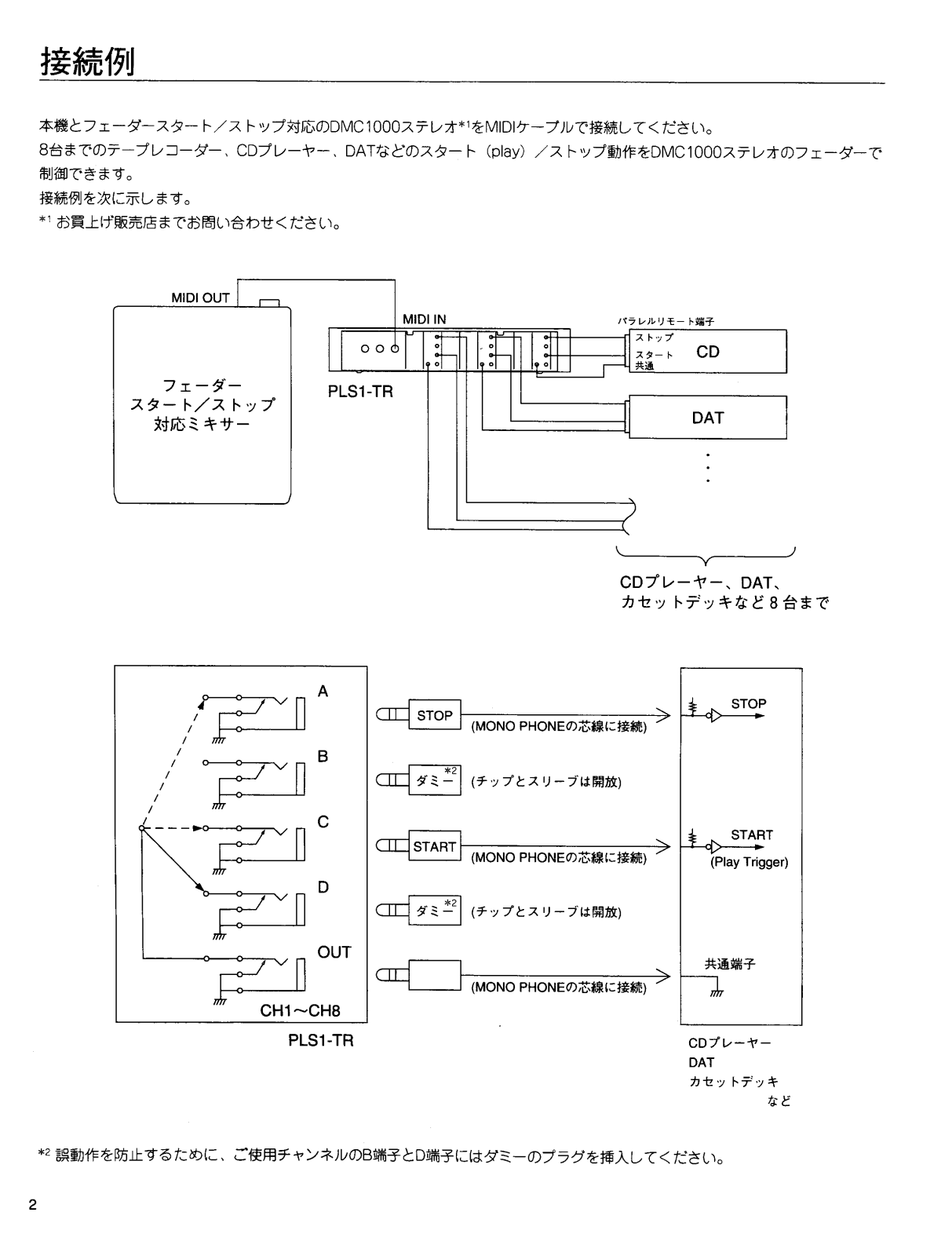

接続例
本機とフェーダースタート/ストップ対応のDMC1000ステレオ*1をMIDIケーブルで接続してください。
8台までのテープレコーダー、CDプレーヤー、DATなどのスタート(play)/ストップ動作をDMC1000ステレオのフェーダーで 制御できます。
接続例を次に示します。
*1 お買上げ販売店までお問い合わせください。
*2 誤動作を防止するために、ご使用チャンネルのB端子とD端子にはタミーのプラグを挿入してください。
2

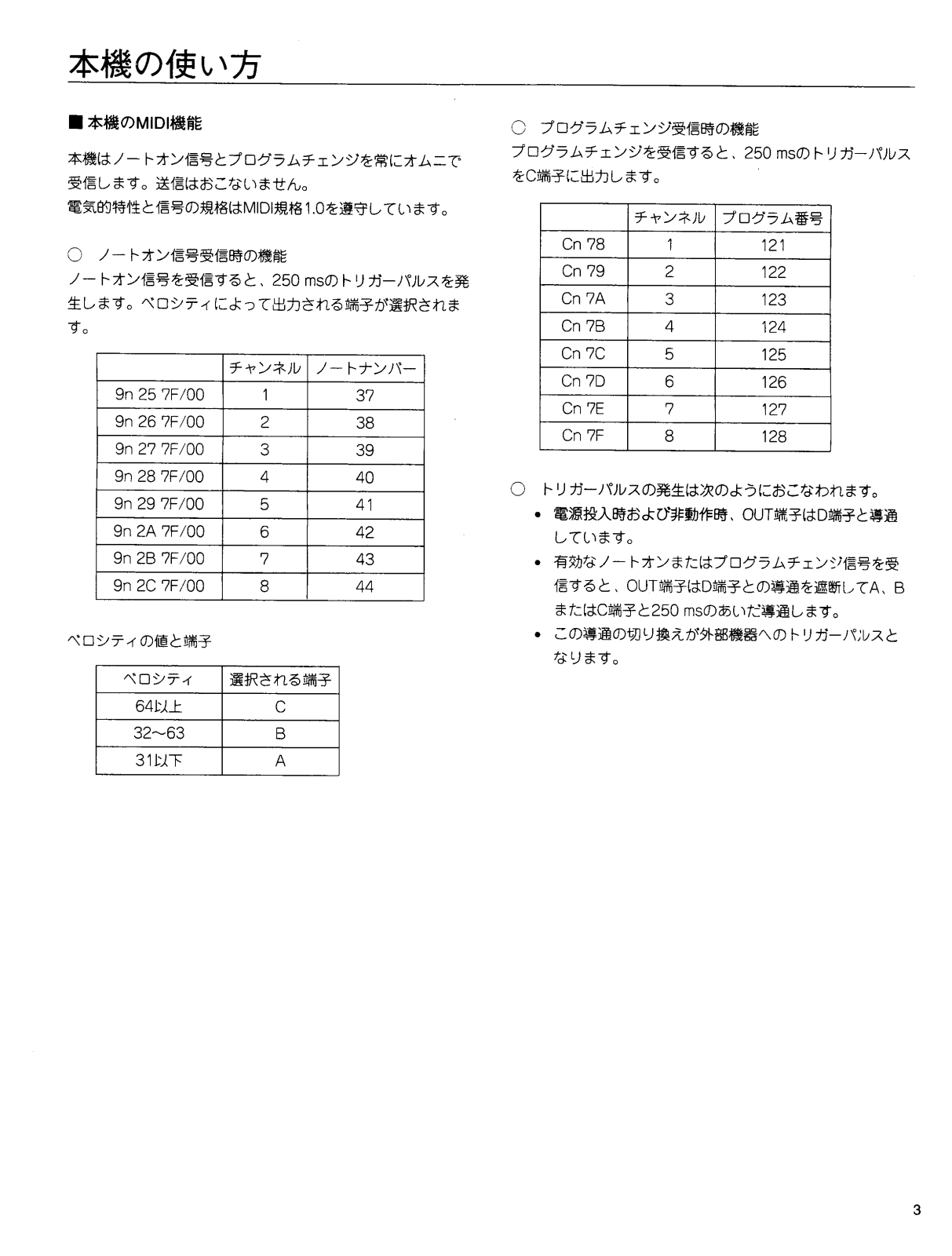

本機の使い方
■本機のMIDI機能
本機はノートオン信号とプログラムチェンジを常にオムニで 受信します。送信はおこないません。 電気的特性と信号の規格はMIDI規格1.0を遵守しています。
○ ノートオン信号受信時の機能
ノートオン信号を受信すると、250msのトリガーパルスを発 生します。ペロシティによって出力される端子が選択されま す。
| チャンネル | ノートナンバー | |
|---|---|---|
| 9n 25 7F/00 | 1 | 37 |
| 9n 26 7F/00 | 2 | 38 |
| 9n 27 7F/00 | 3 | 39 |
| 9n 28 7F/00 | 4 | 40 |
| 9n 29 7F/00 | 5 | 41 |
| 9n 2A 7F/00 | 6 | 42 |
| 9n 2B 7F/00 | 7 | 43 |
| 9n 2C 7F/00 | 8 | 44 |
ベロシティの値と端子
| ベロシティ | 選択される端子 |
|---|---|
| 64以上 | С |
| 32~63 | В |
| 31以下 | A |
○ プログラムチェンジ受信時の機能
プログラムチェンジを受信すると、250 msのトリガーパルス をC端子に出力します。
| - | ||
|---|---|---|
| チャンネル | プログラム番号 | |
| Cn 78 | 1 | 121 |
| Cn 79 | 2 | 122 |
| Cn 7A | 3 | 123 |
| Cn 7B | 4 | 124 |
| Cn 7C | 5 | 125 |
| Cn 7D | 6 | 126 |
| Cn 7E | 7 | 127 |
| Cn 7F | 8 | 128 |
-
トリガーパルスの発生は次のようにおこなわれます。
- 電源投入時および非動作時、OUT端子はD端子と導通しています。
- 有効なノートオンまたはプログラムチェンジ信号を受信すると、OUT端子はD端子との導通を遮断してA、BまたはC端子と250 msのあいだ導通します。
- この導通の切り換えが外部機器へのトリガーパルスとなります。

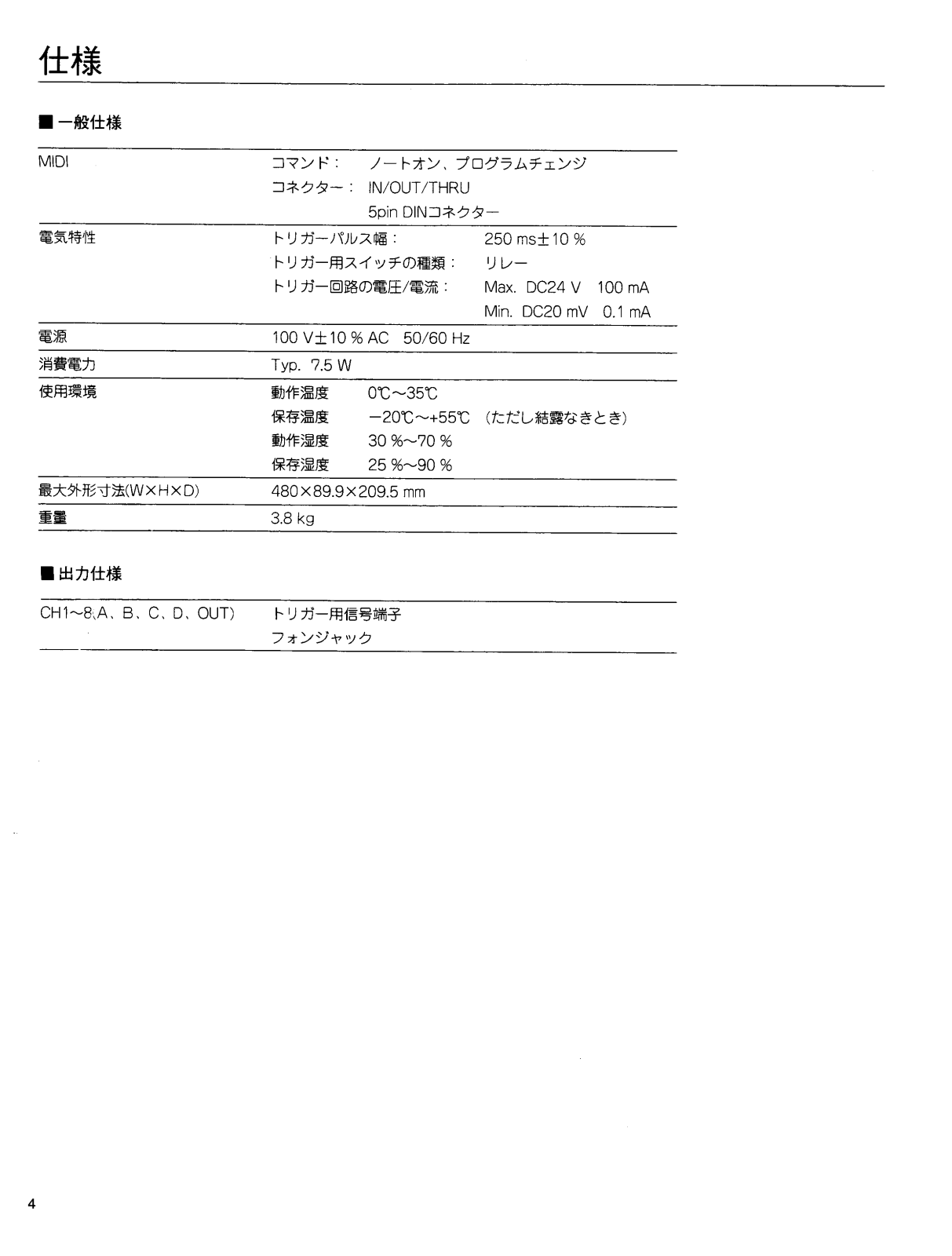

仕様
■一般仕様
| MIDI | コマンド: | コマンド: ノートオン、プログラムチェンジ | |||||
|---|---|---|---|---|---|---|---|
| コネクター | : IN/OUT/THRU | ||||||
| 5pin DINコネク | ター | ||||||
| 電気特性 | トリガーパ | ルス幅: | 250 ms±10 % | ||||
| トリガー用 | スイッチの種類: | リレー | |||||
| トリガー回 | 路の電圧/電流: | Max. DC24 V 100 mA | |||||
| Min. DC20 mV 0.1 mA | |||||||
| 電源 | 100 V±10 | 100 V±10 % AC 50/60 Hz | |||||
| 消費電力 | Тур. 7.5 М | Typ. 7.5 W | |||||
| 動作温度 | 0°C~35°C | ||||||
| 保存温度 | -20C~+55C | (ただし結露なきとき) | |||||
| 動作湿度 | 30 %~70 % | ||||||
| 保存湿度 | 25 %~90 % | ||||||
| 最大外形寸法(W×H×D) | 480×89.9 | ×209.5 mm | |||||
| 重量 | 3.8 kg | ||||||
■ 出力仕様
| CH1~8(A、B、C、D、OUT) | トリガー用信号端子 |
|---|---|
| • | フォンジャック |

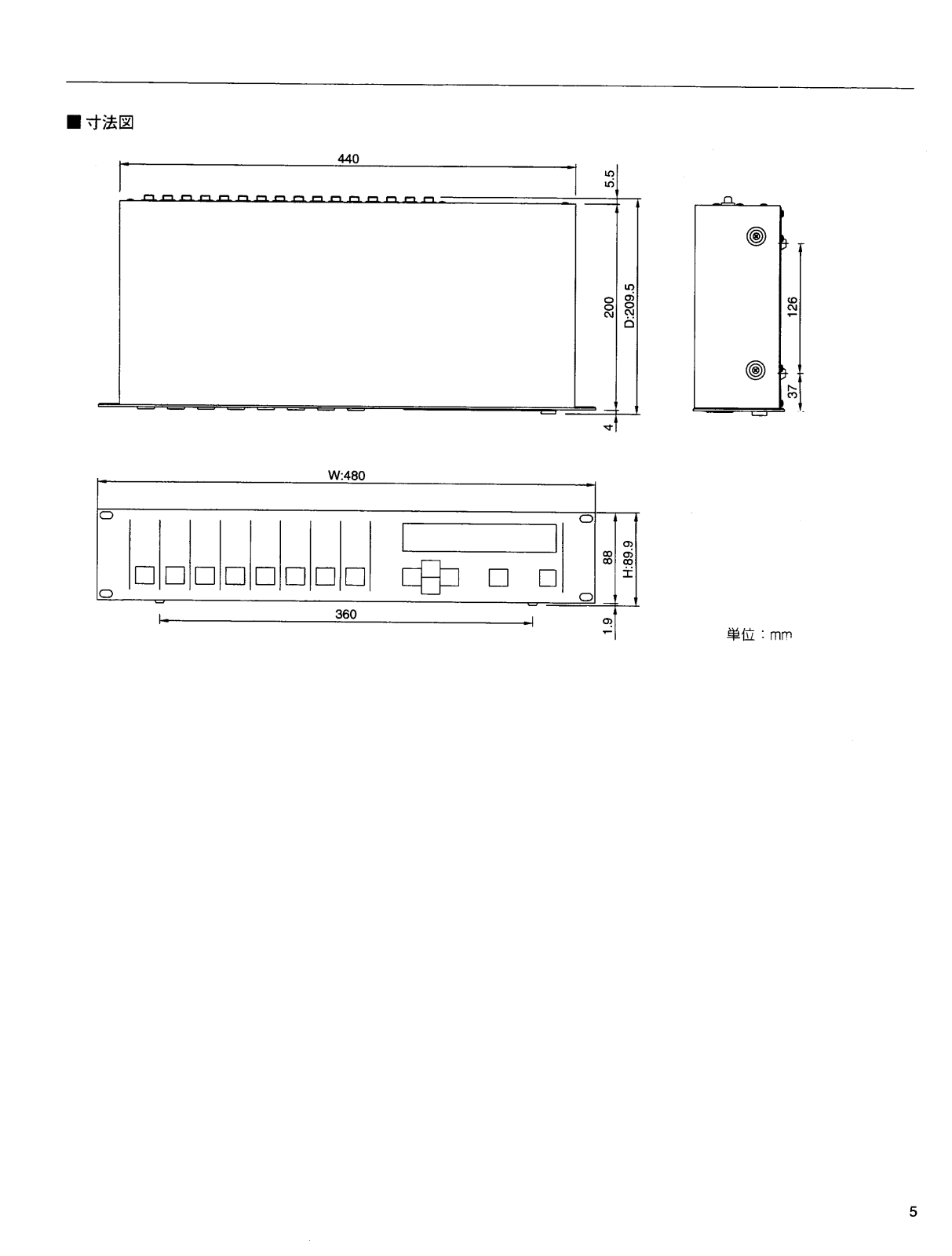

■ 寸法図

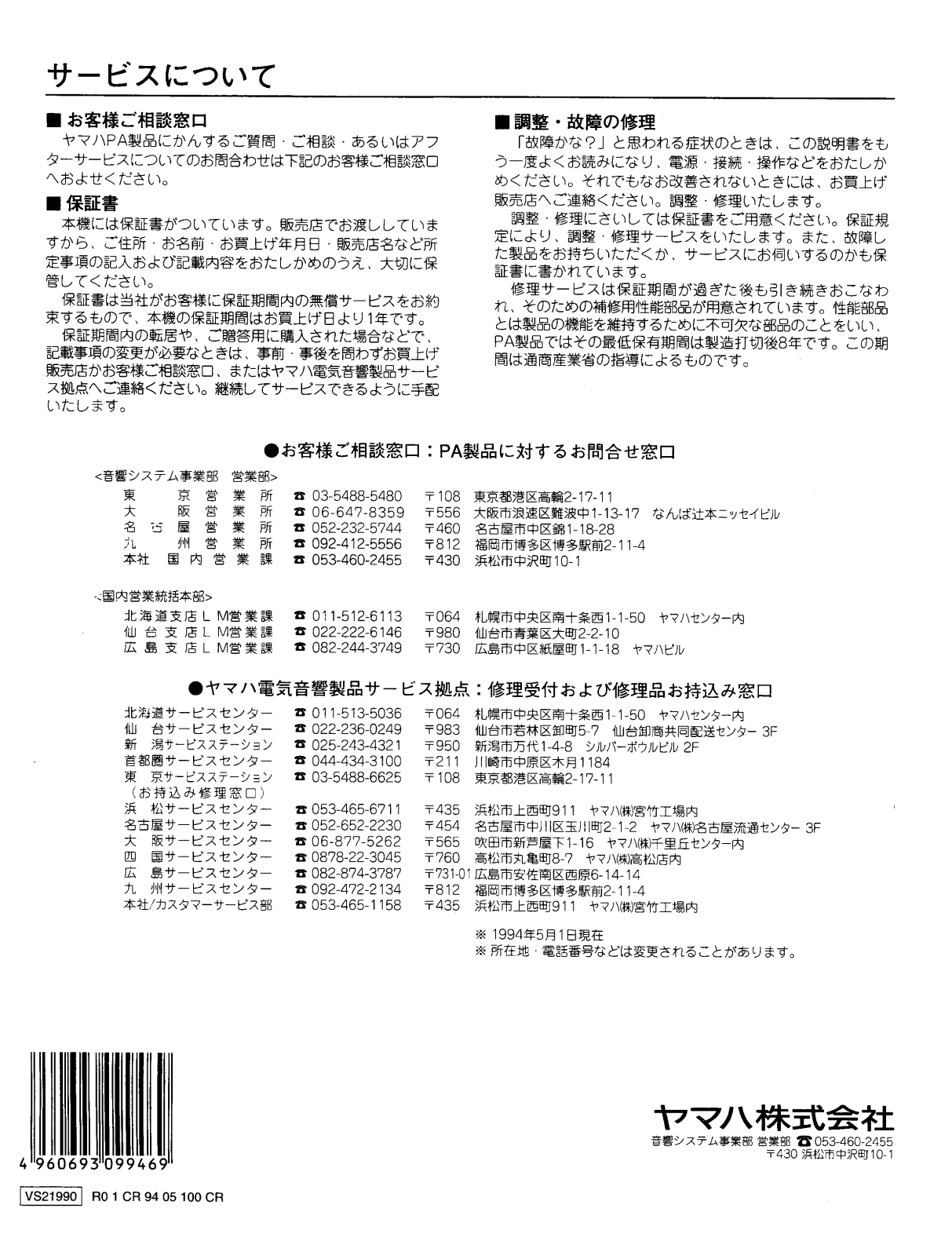

■ お客様ご相談窓口
ヤマハPA製品にかんするご質問・ご相談・あるいはアフ ターサービスについてのお問合わせは下記のお客様ご相談窓口 へおよせください。
■ 保証書
本機には保証書がついています。販売店でお渡ししていま すから、ご住所・お名前・お買上げ年月日・販売店名など所 定事項の記入および記載内容をおたしかめのうえ、大切に保 管してください。
保証書は当社がお客様に保証期間内の無償サービスをお約 束するもので、本機の保証期間はお買上げ日より1年です。
保証期間内の転居や、ご贈答用に購入された場合などで、 記載事項の変更が必要なときは、事前・事後を問わずお買上げ 販売店かお客様ご相談窓口、またはヤマハ電気音響製品サービ ス拠点へご連絡ください。継続してサービスできるように手配 いたします。
■調整・故障の修理
「故障かな?」と思われる症状のときは、この説明書をも う一度よくお読みになり、電源・接続・操作などをおたしか めください。それでもなお改善されないときには、お買上げ 販売店へご連絡ください。調整・修理いたします。
調整・修理にさいしては保証書をご用意ください。保証規 定により、調整・修理サービスをいたします。また、故障した製品をお持ちいただくか、サービスにお伺いするのかも保 証書に書かれています。
W書に書かれているう。 修理サービスは保証期間が過ぎた後も引き続きおこなわれ、そのための補修用性能部品が用意されています。性能部品 とは製品の機能を維持するために不可欠な部品のことをいい、 PA製品ではその最低保有期間は製造打切後8年です。この期 間は通商産業省の指導によるものです。
●お客様ご相談窓口:PA製品に対するお問合せ窓口
<音響システム事業部 営業部>
|
東
+ |
京阪 |
[ 営
; 労 |
業業 | 所 | 8 | 03-5488-5480 |
∓108
=556 |
東京都港区高輪2-17-11
士作吉泊海区数波内1 12 1日 |
|
|---|---|---|---|---|---|---|---|---|---|
| へ名で | 5屋 | 業 | 所 | 8 | 052-232-5744 |
⊤350
〒460 |
名古屋市中区錦1-18-28 | なんは江本_ツセイヒル | |
| 九 | 州 | |営 | 業 | 所 | đ | 092-412-5556 | ₹812 | 福岡市博多区博多駅前2-11-4 | |
| 本社 | E | 内會 | 宮 薄 | く にんしょう しょうしん しんしょう しんしょう しんしん しん | 8 | 053-460-2455 | ₹430 | 浜松市中沢町10-1 |
< 国内営業統括本部>
| 北 | 海道 | 〔支 | 店し | M営業課 | 🕿 011-512-6113 | 7064 | 札幌市中央区南十条西1-1-50 | ヤマハセンター内 |
|---|---|---|---|---|---|---|---|---|
| 仙 | 台 | 支 | 店し | M営業課 | 8 022-222-6146 | 〒980 | 仙台市青葉区大町2-2-10 | |
| 広 | 臰 | 支 | 店L | M営 業 課 | 🕿 082-244-3749 | 〒730 | 広島市中区紙屋町1-1-18 ヤ | マハト・ル |
●ヤマハ電気音響製品サービス拠点:修理受付および修理品お持込み窓口
| 北海道サービスセンター | 3 011-513-5036 | 〒064 | 札幌市中央区南十条西1-1-50 ヤマハセンター内 |
|---|---|---|---|
| 仙 台サービスセンター | 6 022-236-0249 | 〒983 | 仙台市若林区卸町5-7 仙台卸商共同配送センター 3F |
| 新 潟サービスステーション | 7 025-243-4321 | 〒950 | 新潟市万代1-4-8 シルバーボウルビル 2F |
| 首都圏サービスセンター | 7 044-434-3100 | 〒211 | 川崎市中原区木月1184 |
| 東 京サービスステーション | 7 03-5488-6625 | 〒108 | 東京都港区高輪2-17-11 |
|
(お持込み修理窓口)
浜 松サービスセンター 名古屋サービスセンター 大 阪サービスセンター |
☎ 053-465-6711
☎ 052-652-2230 ☎ 06-877-5262 |
〒435
〒454 〒565 |
浜松市上西町911 ヤマハ(株)宮竹工場内
名古屋市中川区玉川町2-1-2 ヤマハ(株)名古屋流通センター 3F 吹田市新芦屋下1-16 ヤマハ(株)千里丘センター内 |
| 四 国サービスセンター | ☎ 0878-22-3045 | 〒760 | 高松市丸亀町8-7 ヤマハ㈱高松店内 |
| 広 島サービスセンター | ☎ 082-874-3787 | 〒731-0 | 1広島市安佐南区西原6-14-14 |
| 九 州サービスセンター | ☎ 092-472-2134 | 〒812 | 福岡市博多区博多駅前2-11-4 |
| 本社/カスタマーサービス部 | ☎ 053-465-1158 | 〒435 | 浜松市上西町911 ヤマハ㈱宮竹工場内 |
※ 1994年5月1日現在 ※ 所在地・電話番号などは変更されることがあります。
ヤマハ株式会社 音響システム事業部 営業部 6053-460-2455 〒430 浜松市中沢町10-1
