Yamaha NP-30, NP-30S Service Manual

Download

Page 1

NP-30/NP-30S

Digital Keyboard

SERVICE MANUAL

NP-30

NP-30S

001786

NP-30: 200707 オープンプライス NP-30S: 200707 オープンプライス

CONTENTS（目次）

SPECIFICATIONS（総合仕様） .................................................3

PANEL LAYOUT（パネルレイアウト） ......................................4

CIRCUIT BOARD LAYOUT & WIRING

（ユニットレイアウト&束線組込図） ........................................5

DISASSEMBLY PROCEDURE（分解手順） ..............................6

LSI PIN DESCRIPTION（LSI 端子機能表） .............................13

IC BLOCK DIAGRAM（IC ブロック図） ..................................15

CIRCUIT BOARD（シート基板図） .........................................15

TEST PROGRAM（テストプログラム） .............................24/27

MIDI IMPLEMENTATION CHART ...........................................30

MIDI DATA FORMAT ...............................................................31

PARTS LIST BLOCK DIAGRAM（ブロックダイアグラム） CIRCUIT DIAGRAM（回路図）

HAMAMATSU, JAPAN

Page 2

NP-30/NP-30S

IMPORTANT NOTICE

This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated.

WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,

IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification,

The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division.

WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated

destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative.

recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.

by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.)

IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.

WARNING: CHEMICAL CONTENT NOTICE!

The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm.

DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER!

Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/ flux vapor!

If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

IMPORTANT. The wires in this mains lead are coloured in accordance with the following code: BLUE : NEUTRAL BROWN : LIVE As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured makings identifying the terminals in your plug proceed as follows: The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. Making sure that neither core is connected to the earth terminal of the three pin plug.

• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (2 wires)

WARNING

Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed.

印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。

Page 3

NP-30/NP30S

SPECIFICATIONS

Keyboard 76 keys (Graded Touch)

Sound Source AWM Stereo Sampling

Polyphony (Max.) 32

Voice Selection 10

Effect Reverb

Volume Master Volume

Controls Dual, Metronome, Transpose, Tuning, Touch (Hard/Medium/Soft/Fixed)

Pedal SUSTAIN PEDAL*

Demo Songs 10 Voice Demo Songs, 10 Piano Preset Songs

MIDI Local On/Off, Transmit/Recieve channel, Program change On/Off, Control change On/Off

Jacks/Connectors MIDI (IN/OUT), PHONES/OUTPUT, DC IN 12V, SUSTAIN

Main Ampliﬁ ers 6 W + 6 W

Speakers (12 cm × 6 cm) × 2

Dimensions (W × D × H) 1,244 mm × 259 mm × 100 mm [49" × 10-1/4" × 4"]

Weight 5.4 kg (11 lbs., 14 oz.)

Power Supply

Power Consumption 20 W

Accessories Owner’s Manual, Quick Operation Guide, Music Rest, AC Adaptor (PA-5D) (O model only)

* When an optional FC3 Foot Pedal is connected, the half pedal effect can be used.

Adaptor: PA-5D, PA-150, or an equivalent recommended by Yamaha Batteries: Six AA size, LR-6 or equivalent

総合仕様

鍵盤音源 AWM ステレオサンプリング最大同時発音数 32 音色数 10 効果リバーブボリュームマスターボリューム

コントロール

ペダルサステイン（ハーフペダル対応）* デモ各音色デモ曲、ピアノデモ10 曲

MIDI

付属端子 MIDI端子（IN/OUT）、PHONES/OUTPUT端子、SUSTAIN 端子、DCIN＋ 12V端子メインアンプ 6W ＋ 6W スピーカー楕円（12cm× 6cm）×2 寸法［間口×奥行き×高さ］質量 5.4kg

電源

電池寿命アルカリ電池で約6 時間消費電力 24W 付属品保証書、取扱説明書、クイックオペレーションガイド、電源アダプター PA-5D、譜面立て

*別売のフットペダルFC3 接続時のみ、ハーフペダルに対応します。

ボックスタイプ76 鍵（E0 〜 G6）タッチレスポンス付き、タッチ：鍵域による段階的変化あり

デュアル、メトロノーム、トランスポーズ、チューニング、

タッチ（ハード、ミディアム、ソフト、フィックスト）

ローカルコントロールオン/ オフ、送受信チャンネルの設定、

プログラムチェンジオン/ オフ、コントロールチェンジ送受信オン/ オフ

1,244mm× 259mm× 100mm

電源アダプター：PA-5D

電池：単3乾電池（1.5V）× 6［アルカリ電池を推奨］

Page 4

NP-30/NP-30S

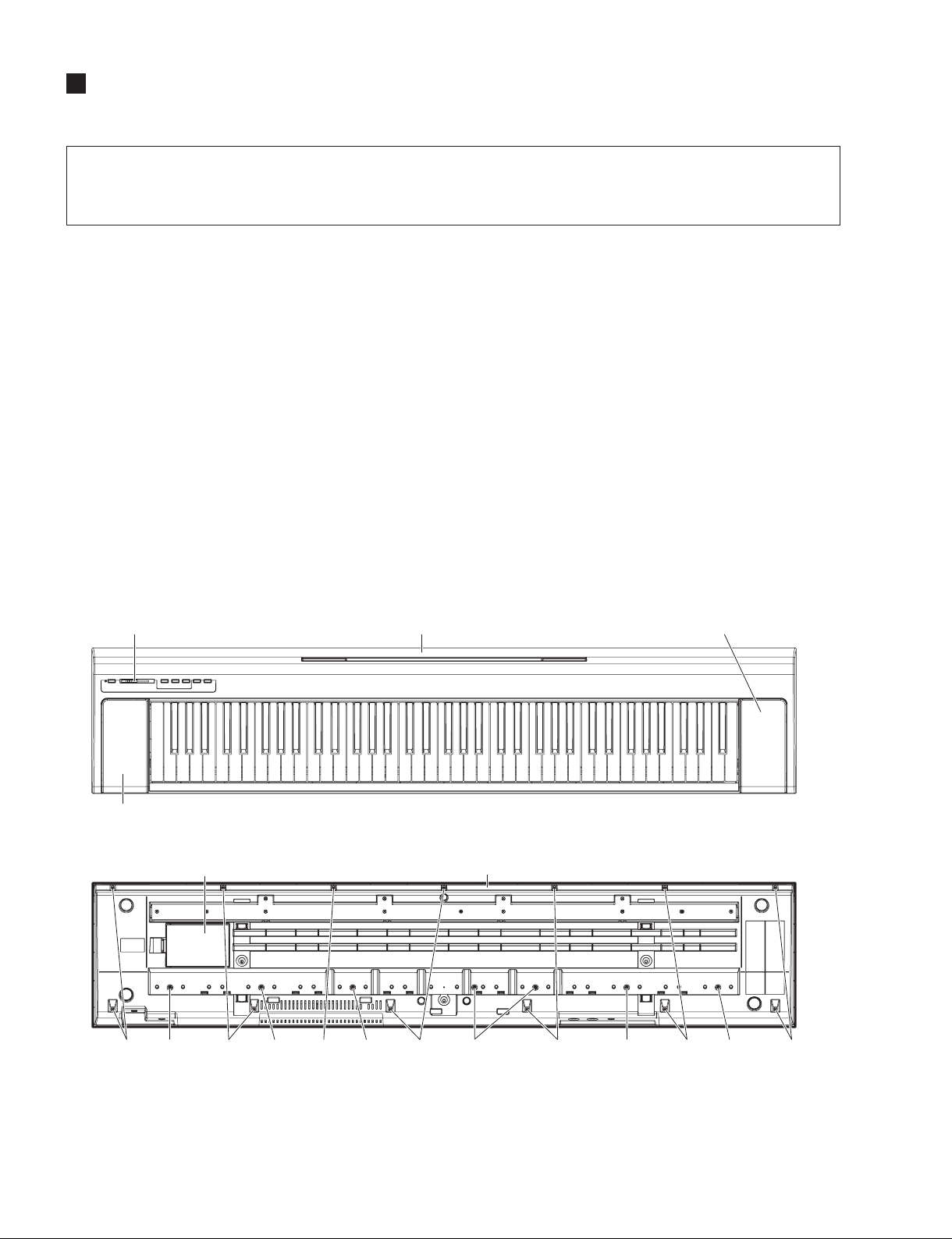

PANEL LAYOUT（パネルレイアウト）

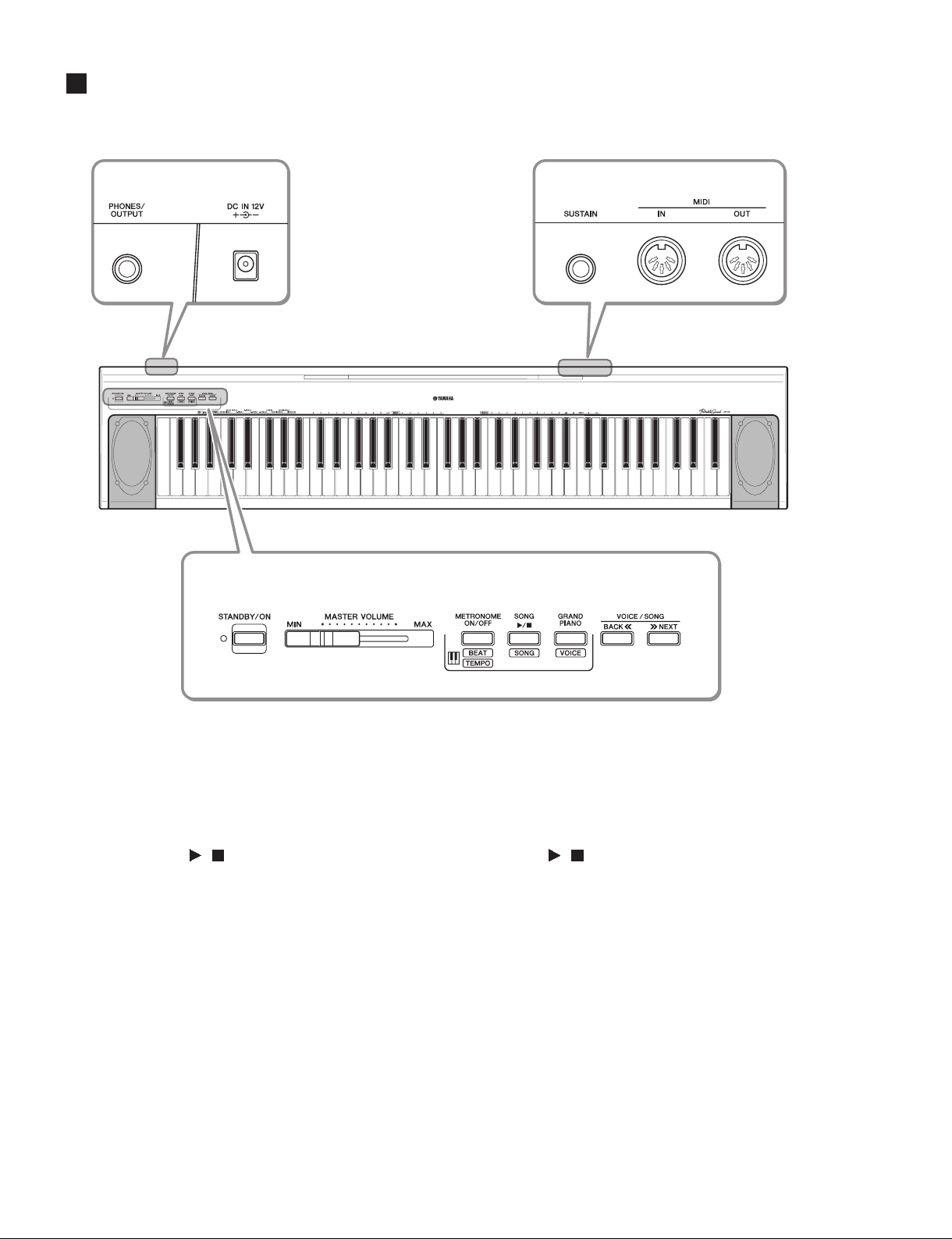

Shows the jacks and terminals as seen when viewed from the rear of the instrument.

（上記イラストは裏面から見ています。）

-2 './4

0(

Shows the jacks and terminals as seen when viewed from the rear of the instrument.

（上記イラストは裏面から見ています。）

q [STANDBY/ON] switch w [MASTER VOLUME] slider e [METRONOME ON/OFF] button r [SONG

/ ] button

t [GRAND PIANO] button y VOICE/SONG [BACK<<], [>>NEXT] button u [SUSTAIN] jack i MIDI [IN] [OUT] terminals o [PHONES/OUTPUT] jack !0 [DC IN 12V] jack

q [STANDBY/ON] スイッチ w [MASTERVOLUME] スライダー e [METRONOMEON/OFF] ボタン r [SONG

/ ] ボタン

t [GRANDPIANO] ボタン y VOICE/SONG[BACK<<],[>>NEXT] ボタン u [SUSTAIN] 端子 i MIDI[IN]、[OUT] 端子 o [PHONES/OUTPUT] 端子 !0 [DCIN12V] 端子

Page 5

NP-30/NP30S

CIRCUIT BOARD LAYOUT & WIRING（ユニットレイアウト＆束線組込図）

Upper case assembly

Speaker L Speaker R

WIRE

HP AM

: @ 8

B > =

DJACK



;

DCIN

76L 76H

Lower case assembly

No.

q w e r t y u i o !0 !1 !2

*1 Installation（差し込み） *2 Manualsoldering（手半田） *3 Dipsoldering（ディップ） *4 EagemarkisadjustedtoPin1mark( △ mark).（エッジマークが 1 ピン（△）側） *5 RedwireisadjustedtoPin1mark( △ mark).（赤色線材が 1 ピン（△）側） *6 WhitewireisadjustedtoPin1mark( △ mark).（白色線材が 1 ピン（△）側） *7 Redwireisconnectedto(+)terminal.（赤色線材（+）端子）  Blackwireisconnectedto(-)terminal.（黒色線材（-）端子） *8 (+):Whitewire（線材白）  (-): Blackwire（線材黒） *9 Connected（接続済）

Unit Name

（ユニット名）

Overall Assembly

Upper Case Assembly

Lower Case Assembly

AM Circuit Board

DJACK Circuit Board WH104 (WJ11550) DJACK DJACK-CN201 *3 *9 DM-CN202 *1 *4 6P L=170

Location

（ロケーション）

150 (WJ04070) PN PN-CN302 *1 *5 DM-CN201 *1 *5 6P L=560 160 (WJ04080) VR PN-CN301 *1 *5 AM-CN101 *1 *5 11P L=830 U70 (WJ04050) SPL Speaker L *2 *8 HP-CN104 *1 *6 2P L=370 U80 (WJ04060) SPR Speaker R *2 *8 AM-CN103 *1 *5 2P L=950

WH101 (WJ11490) AM AM-CN102 *3 *9 DM-CN401 *1 *4 13P L=170 WH102 (WJ11530) HP AM-CN105 *3 *9 HP-CN107 *1 *4 6P L=210 WH103 (WJ11540) DCIN AM-CN106 *3 *9 DCIN-CN108 *1 *4 4P L=320

Parts No.

30 (WJ11500) MK1 76L-CN4 *1 *4 DM-CN301 *1 *4 12P 40 (WJ11510) MK2 76L-CN5 *1 *4 DM-CN302 *1 *4 6P 50 (WJ11520) MK3 76H-CN1 *1 *4 DM-CN303 *1 *4 8P 60 (WJ04030) BATT

Connector

Assembly

Source

（配線元）

Spring Terminal ±

Destination

（配線先）

*2 *7 DCIN-CN109 *1 *5

Remarks

（備考）

3P L=280/160

Page 6

NP-30/NP-30S

DISASSEMBLY PROCEDURE（分解手順）

Caution:

1. Be sure to attach the removed ﬁ lament tape just

as it was before removal.

1. Upper Case Assembly

(Time required: About 3 minutes)

1-1 Turn the NP-30/NP-30S upside down and remove

the thirteen (13) screws marked [190] and seven (7) screws marked [200]. (Fig. 1)

1-2 Face the upper side of the NP-30/NP-30S upward.

Now that the screws are removed, the upper case assembly is not fixed. Pay attention not to drop any part when turning back the NP-30/NP-30S.

1-3 Hold the both ends of the upper case assembly

and lift it to remove.

* The front part of the upper case assembly has

low strength and should not be held during the procedure.

Slide knob

（スライドツマミ）

Upper case assembly

注意事項

1. フィラメントテープは、取り外す前と同じように取り付けてください。

1. 上ケース Ass'y

1-1 本体を裏向きにして、[190] のネジ 13 本と [200]

のネジ 7 本を外します。（図 1）

1-2 本体を表向きにします。このとき、上ケース

Ass'y が外れる状態にあります。向きを変えるときは注意してください。

1-3 上ケース Ass'y の両端を持って、上へ持ち上げる

ようにして外します。

※ 上ケース Ass'y のフロント側は強度がないので持

たないようにしてください。

（上ケース Assy）

（所要時間：約 3 分）

Speaker grille R

（SP グリル R）

Speaker grille L

（SP グリル L）

Battery cover assembly

[190] [190] [190]

[200] [200] [200] [200] [200]

[190]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X12MFZN2W3(WE987400) [200]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X30MFZN2W3(WF491000)

（電池蓋 Assy）

Lower case assembly

[190] [190]

Fig. 1

[200]

（図 1）

（下ケース Assy）

[190] [190]

Page 7

NP-30/NP30S

2. DM Circuit Board

(Time required: About 3 minutes)

2-1 Remove the upper case assembly. (See procedure 1) 2-2 Pull the DM circuit board upward to remove it. (Fig. 2, Photo 1)

* The two (2) nonwoven fabric cloths marked

[40A] and three (3) cushions marked [50A] are not parts of the DM circuit board. When replacing the DM circuit board, be sure to remove these parts and attach them to the new DM circuit board. (Photo 2)

DM DM

Photo 1

2. DM シート

2-1 上ケース Ass'y を外します。（1 項参照） 2-2 DM シートを上へ引き抜いて外します。  （図 2、写真 1）

※ [40A] の不織布 2 枚と [50A] のクッション 3 枚は、

DM シートの構成部品ではありません。DM シートを交換する際には必ずこれらを取り外し、新しい DM シートに取り付けてください。（写真 2）

（写真 1）

（所要時間：約 3 分）

•DMCircuitBoard（DM シート）

[50A]:Cushion（クッション）

[40A]:Nonwovenfabriccloth（不織布）

Photo 2

（写真 2）

3. AM Circuit Board

(Time required: About 3 minutes)

3-1 Remove the upper case assembly. (See procedure 1) 3-2 With the DM circuit board removed, disconnect

the connectors for the CN401, CN107 on the HP circuit board and CN108 on the DCIN circuit

board. (Fig. 2) 3-3 Pull the AM circuit board upward to remove it. (Fig. 2, Photo 3)

* The two (2) nonwoven fabric cloths marked

[40B] and two (2) cushions marked [50B]

are not parts of the AM circuit board. When

replacing the AM circuit board, be sure to

remove these parts and attach them to the new

AM circuit board. (Photo 4)

3. AM シート

3-1 上ケース Ass'y を外します。（1 項参照） 3-2 DM シートを外した状態で CN401 と HP シートの

CN107、DCIN シートの CN108 のコネクターを抜

きます。（図 2） 3-3 AM シートを上へ引き抜いて外します。  （図 2、写真 3）

※ [40B] の不織布 2 枚と [50B] のクッション 2 枚は、

AM シートの構成部品ではありません。AM シー

トを交換する際には必ずこれらを取り外し、新し

い AM シートに取り付けてください。（写真 4）

（所要時間：約 3 分）

Page 8

NP-30/NP-30S

AM AM

•AMCircuitBoard（AM シート）

Photo 3

Photo 4

4. DJACK Circuit Board

(Time required: About 4 minutes)

4-1 Remove the upper case assembly. (See procedure 1) 4-2 With the DM circuit board removed, disconnect the

connector for the CN202. (Fig. 2)

4-3 Remove the three (3) screws marked [180A]. The

DJACK circuit board can then be removed. (Fig. 2)

（写真 3）

[50B]:Cushion（クッション）

[40B]:Nonwovenfabriccloth（不織布）

（写真 4）

4. DJACK シート

4-1 上ケース Ass'y を外します。（1 項参照） 4-2 DM シートを外した状態で CN202 のコネクター

を抜きます。（図 2）

4-3 [180A] のネジ 3 本を外して、DJACK シートを外

します。（図 2）

（所要時間：約 4 分）

5. HP Circuit Board

(Time required: About 4 minutes)

5-1 Remove the upper case assembly. (See procedure 1) 5-2 Remove the three (3) screws marked [180B]. The

HP circuit board can then be removed. (Fig. 2)

6. DCIN Circuit Board

(Time required: About 4 minutes)

6-1 Remove the upper case assembly. (See procedure 1) 6-2 Remove the three (3) screws marked [180C]. The

DCIN circuit board can then be removed. (Fig. 2)

7. PN Circuit Board

(Time required: About 5 minutes)

7-1 Remove the slide knob from the control panel. (Fig. 1, Fig. 3) 7-2 Remove the upper case assembly. (See procedure 1) 7-3 Remove the seven (7) screws marked [180D]. The

PN circuit board can then be removed. (Fig. 2)

5. HP シート

5-1 上ケース Ass'y を外します。（1 項参照） 5-2 [180B] のネジ3 本を外して、HP シートを外します。

（図 2）

6. DCIN シート

6-1 上ケース Ass'y を外します。（1 項参照） 6-2 [180C] のネジ 3 本を外して、DCIN シートを外し

ます。（図 2）

7. PN シート

7-1 コントロールパネル面からスライドツマミを外し

ます。（図 1、図 3）

7-2 上ケース Ass'y を外します。（1 項参照） 7-3 [180D] のネジ 7 本を外して、PN シートを外しま

す。（図 2）

（所要時間：約 4 分）

（所要時間：約 5 分）

Page 9

NP-30/NP30S

[U90]

[A]

[U90]

[180D]

[180C]

Upper case

[A]

Groove

[A] [A]

Speaker L

[U90]

[A]

（スピーカ左）

（上ケース）

（溝）

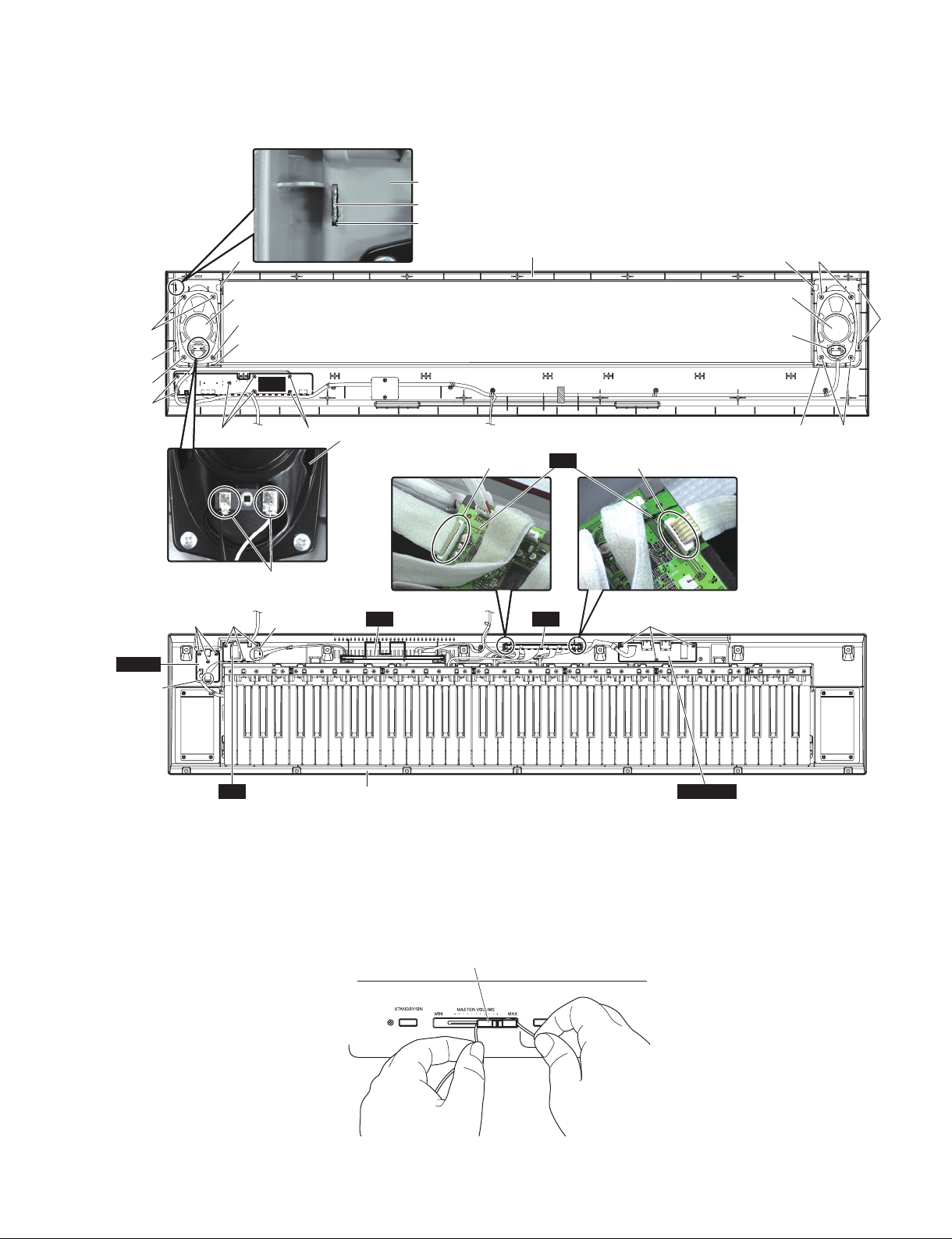

Upper case assembly

（上ケース Assy）

[180D]

[180B] [CN107]

[180D]

Soldering

Speaker L

（スピーカ左）

（半田付け）

[CN401]

AM DM

[CN202]

[180A]

Speaker R

（スピーカ右）

Soldering

（半田付け）

[A]

[U90]

[A]

[U90]

DCIN

[CN108]

HP DJACK

[180]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X8MFZN2W3(WE774300) [U90]:BindHeadTappingScrew-B（B タイト＋ BIND）4.0X10MFZN2W3(WE974500)

Lower case assembly

（下ケース Assy）

Fig. 2

（図 2）

Slide knob（スライドツマミ）

Fig. 3

（図 3）

Page 10

NP-30/NP-30S

8. Speaker

8-1 Remove the upper case assembly. (See procedure 1) 8-2 Remove the solder at the two (2) positions on the

speaker. (Fig. 2)

8-3 Remove the four (4) screws marked [U90]. The

speaker can then be removed. (Fig. 2)

* The right and left speakers can be removed in

the same way.

(Time required: About 4 minutes)

9. Speaker Grille (Time required: About 4 minutes)

9-1 Remove the upper case assembly. (See procedure 1) 9-2 Set the four (4) claws marked [A] parallel to the

groove in the upper case and remove the speaker grille. (Fig. 1, Fig. 2)

* The right and left speaker grilles can be

removed in the same way.

10. White and Black Keys

10-1 Remove the upper case assembly. (See procedure 1) 10-2 Remove the four (4) screws marked [240A] ﬁ xing

the white and black keys for each octave (C through B), then remove the white and black keys for one (1) octave. (Fig. 4)

When removing keys, push hooks on the black

keys to lift the rear part, then pull and slide the keys toward you. (Photo 5)

10-3 For the E0 – B0 keys and C6 – G6 keys, remove

the three (3) screws marked [240B], push hooks on the black keys to lift the rear part, and then pull and slide the keys toward you for removal. (Fig. 4)

8. スピーカ

8-1 上ケース Ass'y を外します。（1 項参照） 8-2 スピーカの半田 2 箇所を外します。（図 2） 8-3 [U90] のネジ 4 本を外して、スピーカを外します。

（図 2）

※ 左右のスピーカは、同じように外せます。

9. SP グリル

9-1 上ケース Ass'y を外します。（1 項参照） 9-2 [A] のツメ 4 箇所を、上ケースの溝と平行にして、

SP グリルを外します。（図 1、図 2）

※ 左右の SP グリルは、同じように外せます。

（所要時間：約 4 分）

10. 白鍵、黒鍵

10-1 上ケース Ass'y を外します。（1 項参照） 10-2 各オクターブ（C 〜 B）の白鍵、黒鍵を止めてい

る [240A] のネジ 4 本を外して、1 オクターブ分の白鍵、黒鍵を外します。（図 4）

 この時、黒鍵のフックを押して後部を持ち上げて

から、手前にスライドさせて取り外してください。

（写真 5）

10-3 E0 〜 B0 鍵と C6 〜 G6 鍵の場合は、[240B] のネ

ジ 3 本を外して、黒鍵のフックを押して後部を持ち上げてから、手前にスライドさせて取り外します。（図 4）

• Lower case assembly

Hook（フック）

Photo 5

（写真 5）

（下ケース Assy）

[240B]

E0 B0 B1 C3 B3 C6 G6

[240]:BindHeadTappingScrew-P（P タイト＋ BIND）3.0X20MFZN2W3(WF492000)

Fig. 4

（図 4）

[240B][240A] [240A] [240A] [240A] [240A]

Page 11

NP-30/NP30S

11. Rubber Contact

11-1 Remove the upper case assembly. (See procedure 1) 11-2 Remove the white and black keys corresponding

to the rubber contacts to be removed. (See procedure 10)

11-3 Remove the rubber contacts. (Fig. 5, Photo 6)

12. 76L Circuit Board, 76H Circuit Board

12-1 Remove the upper case assembly. (See procedure 1) 12-2 76L Circuit Board

(Time required: About 8 minutes)

12-2-1 Remove the white and black keys from E0 to B3.

(See procedure 10)

12-2-2 Remove the four (4) screws marked [220A], nine

(9) screws marked [220B] and the screw marked [220C]. The 76L circuit board and the key guides can then be removed. (Fig. 5)

* When installing the 76L circuit board, tighten the

screws 1 through 13 in numerical order. (Fig. 6)

11. 接点ゴム

11-1 上ケース Ass'y を外します。（1 項参照） 11-2 外そうとする接点ゴムに対応した白鍵、黒鍵を外

します。（10 項参照） 11-3 接点ゴムを外します。（図 5、写真 6）

12. 76L シート、76H シート

12-1 上ケース Ass'y を外します。（1 項参照） 12-2 76L シート（所要時間：約 8 分） 12-2-1 E0 〜 B3 の白鍵、黒鍵を外します。（10 項参照） 12-2-2 [220A] のネジ 4 本と [220B] のネジ 9 本、[220C]

のネジ 1 本を外して、76L シートとキーガイドを

外します。（図 5）

※ 76L シートを取り付ける際、ネジを 1 から 13 ま

で順に締めてください。（図 6）

Soldering

（半田付け）

[220A]

76L

Rubber contact

（接点ゴム）

[220B] [220B] [220E]

（キーガイド）

Rubbercontact（接点ゴム）

Photo 6

（写真 6）

Rubber contact

（接点ゴム）

Soldering

（半田付け）

[220B] [220B] [220E] [220E] [220E] [220E]

Key guide

[220]:BindHeadTappingScrew-B（B タイト＋ BIND）3.0X10MFZN2W3(WE774200)

Key guide

（キーガイド）

Rubber contact

（接点ゴム）

Key guide

（キーガイド）

Rubber contact

（接点ゴム）

[220C]

Fig. 5

（図 5）

Key guide

（キーガイド）

Rubber contact

（接点ゴム）

Key guide

（キーガイド）

Rubber contact

（接点ゴム）

Key guide

（キーガイド）

76L 76H

11 10

Rubber contact

（接点ゴム）

[220D][220D][220D][220D][220D][220A][220A][220A]

76H

Key guide

（キーガイド）

715116

69278

Fig. 6

（図 6）

63154

21211109

Page 12

NP-30/NP-30S

12-3 76H Circuit Board (Time required: About 9 minutes)

12-3-1 Remove the white and black keys from C3 to G6.

(See procedure 10)

12-3-2 Remove the screw marked [220C], ﬁ ve (5) screws

marked [220D] and eleven (11) screws marked [220E]. The 76H circuit board and the key guides can then be removed. (Fig. 5)

* When installing the 76H circuit board, tighten the

screws 1 through 17 in numerical order. (Fig. 6)

13. How to Remove Spring Terminals

A Spring Terminal A, Spring Terminal B 13-A-1

Remove the upper case assembly. (See procedure 1)

13-A-2

Remove the white and black keys from E0 to B1.

(See procedure 10)

13-A-3

Remove the BATT connector assembly soldered

to the spring terminal A and spring terminal B. (Fig. 5, Photo 7)

13-A-4

Reverse the lower case assembly and remove the

battery cover assembly. (Fig. 1)

13-A-5

Lift the spring terminal A a little and slide it in the

upper right direction to remove it. (Fig. 7)

13-A-6

Unhook the spring terminal B and pull it out from

inside. (Fig. 7)

B Spring Terminal C, Spring Terminal D

13-B-1

Remove the battery cover assembly at the bottom

side of the lower case assembly. (Fig. 1)

13-B-2

Unhook and pull out the spring terminal C and

spring terminal D. (Fig. 7, Fig. 8)

12-3 76H シート（所要時間：約 9 分） 12-3-1 C3 〜 G6 の白鍵、黒鍵を外します。（10 項参照） 12-3-2 [220C] のネジ 1 本と [220D] のネジ 5 本、[220E]

のネジ 11 本を外して、76H シートとキーガイドを外します。（図 5）

※ 76H シートを取り付ける際、ネジを 1 から 17 ま

で順に締めてください。（図 6）

13. 接点バネの外し方

A 接点バネ A、接点バネ B

13-A-1 上ケース Ass'y を外します。（1 項参照） 13-A-2 E0 〜 B1 の白鍵、黒鍵を外します。（10 項参照） 13-A-3 接点バネ A、接点バネ B に半田付けされている

BATT 束線を外します。（図 5、写真 7）

13-A-4 下ケース Ass'y を裏返して、電池蓋 Ass'y を外し

ます。（図 1）

13-A-5 接点バネ A は、上に少し引き上げ、右上にスライ

ドして外します。（図 7）

13-A-6 接点バネ B は、フックを外して、内側から引き出

します。（図 7）

B 接点バネ C、接点バネ D

13-B-1 下ケース Ass'y 底面側の電池蓋 Ass'y を外します。

（図 1）

13-B-2 フックを外して、接点バネ C、接点バネ D を引き

出します。（図 7、図 8）

SpringterminalA SpringterminalD

（接点バネA）

（接点バネD）（接点バネB）

Hook

（フック）

SpringterminalB

Hook

（フック）

SpringterminalB

（接点バネB）

BATTconnectorassembly

（BATT束線）

（半田付け）

Photo 7

Soldering

（写真 7）

SpringterminalA

（接点バネA）

Fig. 7

Hook

（フック）

Fig. 8

（図 7）

SpringterminalCSpringterminalC

（接点バネC）（接点バネC）

（図 8）

Hook

（フック）

Page 13

LSI PIN DESCRIPTION（LSI 端子機能表）

NP-30/NP-30S

YMW767-VTZ (X6055A00) CPU (SWL01B)

PIN NO.

1 2 3 4 5 6 7 8 9

11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64

Vss

TESTN

PLLBPN

PLLV

CIN PLLVss TRSTN

TMS

TCK

TDI

TDO

Vss

ICN

ECSN

EWRN/PD5

ERDN/PD4 EA3/PD3 EA2/PD2 EA1/PD1 EA0/PD0

IOVDD ED0/PC0 ED1/PC1 ED2/PC2 ED3/PC3 ED4/PC4 ED5/PC5 ED6/PC6 ED7/PC7

Vss

IRQ0N/PH0

TxD0 RxD0

TxD1/PG2

RxD1/PH1 SCLK1/PH2

SDO

SDI/PH3

BCLK

WCLK/SYO

SYSCLK/PG3

Vss V

IOVDD

PA0 PA1 PA2 PA3 PA4 PA5 PA6 PA7

Vss PB0 PB1 PB2 PB3 PB4 PB5 PB6

PB7/SYI

I/O FUNCTIONNAME

I I

Ground Input for TEST PLL bypass select PLL Power supply +2.5 V Capacitor terminal for PLL

PLL Ground I I I

JTAG input

I I I I

JTAG output

Crystal oscillator

Ground

Power supply +2.5 V

Hardware reset

CPU I/F chip select

CPU I/F write enable / Port D

CPU I/F read enable / Port D I I I

CPU I/F address bus / Port D

Power supply +3.3 V

I/O I/O I/O I/O I/O

CPU I/F data bus / Port C

I/O I/O I/O

I I

O O O

Ground

Interrupt input / Port H

Serial output

Serial input

Serial output / Port G

Serial input / Port H

External synchronization clock / Port H

Serial output

Serial input / Port H

Bit clock output

Word clock output

Clock output / Port G

Ground

Power supply +2.5 V

Power supply +3.3 V

I/O I/O I/O I/O I/O

I/O port A

I/O I/O I/O

Ground

I/O I/O I/O I/O I/O

I/O port B

I/O I/O I/O

PIN NO.

Vss

IOVDD

LBN/LWRN/PF6

UBN/UWRN/PF7

RDN/PF4

MD00

MD08

MD01

MD09

MD02

MD10

MD03

Vss

MD11

MD04

MD12

MD05

MD13

MD06

MD14

MD07

MD15

WRN/PF5

Vss

VDD

IOVDD

MA17

MA16

MA15

MA14

MA13

MA12

MA11

MA10

MA09

100

MA08

101

MA07

102

MA06

103

MA05

104

Vss

105

MA04

106

MA03

107

MA02

108

MA01

109

CS0N/PG0

110

MA18

111

MA19

112

MA21/PF1

113

MA22/PF2

114

MA20

115

MA23/PF3

116

CSIN/PG1

117

MA00/PF0

118

Vss

119 120 121 122 123 124 125 126 127 128

IOVDD CS2N/PE0 CS3N/PE1

CS4N/CASN/PE2

CS5N/PE3

CS50RDN/PE4 CS51WRN/PE5 CS52WRN/PE6

CS53WRN/RASN/PE7

I/O FUNCTIONNAME

O O

O I/O I/O I/O I/O I/O I/O I/O

I/O I/O I/O I/O I/O I/O I/O I/O I/O

DM: IC101

Ground Power supply +3.3 V External memory lower-byte enable / Port F External memory upper-byte enable / Port F External memory read enable / Port F

External memory data bus

Ground

External memory data bus

Ground Power supply +2.5 V Power supply +3.3 V

External memory address bus

Ground

External memory address bus

External memory chip select / Port G

External memory address bus

External memory address bus / Port F

External memory address bus External memory address bus / Port F External memory chip select / Port G External memory address bus / Port F

Ground Power supply +2.5 V Power supply +3.3 V

External memory chip select / Port E

Page 14

NP-30/NP-30S

μPD789022GB-A15-8E

PIN NO.

10 11 12 13 14 15 16 17 18 19 20 21 22

1 2 3 4

P47/KR7

P46/KR6

P45/KR5

P44/KR4

P43/KR3

P42/KR2 P41/KR1 P40/KR0

VSS0 VDD0

/RESET

P51/TO2 P50/TI0/TO0

P12 P11 P10

IC X2 X1

P53 P52

I/O FUNCTIONNAME

I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O

I/O I/O I/O I/O

Port 1

Port 4/Key return signal detection input

Internally connected (N.C.)

Clock

Ground Power supply System reset

Port 5

Port 5/16-bit timer output Port 5/External count clock input to 8-bit timer/8-bit timer output

(XZ560100) CPU

PIN NO.

P32/INTP2/CPT2

P31/INTP1

P30/INTP0

P22/RXD/SI0

P21/TXD/SO0

P20/ASCK//SCK0

P07

P06

P05

P04

P03

P02

P01

P00

VDD1

VSS1

P17

P16

P15

P14

P13

I/O FUNCTIONNAME

I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O I/O

I/O I/O I/O I/O I/O

DM: IC301

Port 3/External interrupt input/Capture edge input

Port 3/External interrupt input

Port 2/Asynchronous serial interface serial data input/Serial interface serial data input Port 2/Asynchronous serial interface serial data output/Serial interface serial data output Port 2/Asynchronous serial interface serial clock input/Serial interface serial clock

Port 0

Power supply Ground

Port 1

AK4385ET (X6040A00) DAC (Digital to Analog Converter)

NAME I/O FUNCTION

NO.

MCLK

BICK

SDTI

LRCK

PDN

CSN

CCLK

CDTI

ADC084S021CIMM

PIN NO.

GND

AIN4

AIN3

Master Clock

Audio Serial Data Clock

Audio Serial Date Input

L/R Clock

Power Down mode

Chip Select

Control Data Input

I/O FUNCTIONNAME

I/O I/O

Chip select Power supply +3.3 V Ground

Analog input

(X6905A00) ADC

(Analog to Digital Converter)

NAME I/O FUNCTION

NO.

AOUTR-

AOUTR+

AOUTL-

AOUTL+

Vss

VDD

DZFR

DZFL

PIN NO.

AIN2

AIN1

DIN

DOUT

SCLK

Rch Analog out(-)

Rch Analog out(+)

Lch Analog out(-)

Lch Analog out(+)

Ground

Power Supply

Rch Data Zero Input Detect

Lch Data Zero Input Detect

I/O FUNCTIONNAME

I/O I/O

Analog input

Digital data input Digital data output Digital clock input

DM: IC401

DM: IC201

Page 15

IC BLOCK DIAGRAM（IC ブロック図）

NP-30/NP-30S

SN74AHCT1G08DCKR (X0158A00)

DM: IC302, 303

Single 2-Input Positive-AND Gate

GND

FUNCTION TABLE

INPUTS

AB Y

OUTPUT

H L L

Vcc

NJM4580E (X2331A00)

DM: IC402

Dual Operational Amplifier

B Output B -INPUT

B +INPUT

A Output +V

A -INPUT

A+INPUT

4-V

CIRCUIT BOARDS（シート基板図）

AM Circuit Board (X8189C0) .................................................................... 17

DCIN Circuit Board (X8189C0) ................................................................. 19

DJACK Circuit Board (X8189C0) ............................................................. 18

DM Circuit Board (X8188B0) .................................................................... 16

HP Circuit Board (X8189C0) ....................................................................19

PN Circuit Board (X8189C0) ....................................................................18

ST Circuit Board (X8189C0) ..................................................................... 17

WIRE Circuit Board (X8189C0) ................................................................ 17

76H Circuit Board (X2333F0) ..............................................................20/21

76L Circuit Board (X2334F0) ............................................................... 22/23

Note: See parts list for details of circuit board component parts.

注 : シートの部品詳細はパーツリストをご参照ください。

Page 16

NP-30/NP-30S

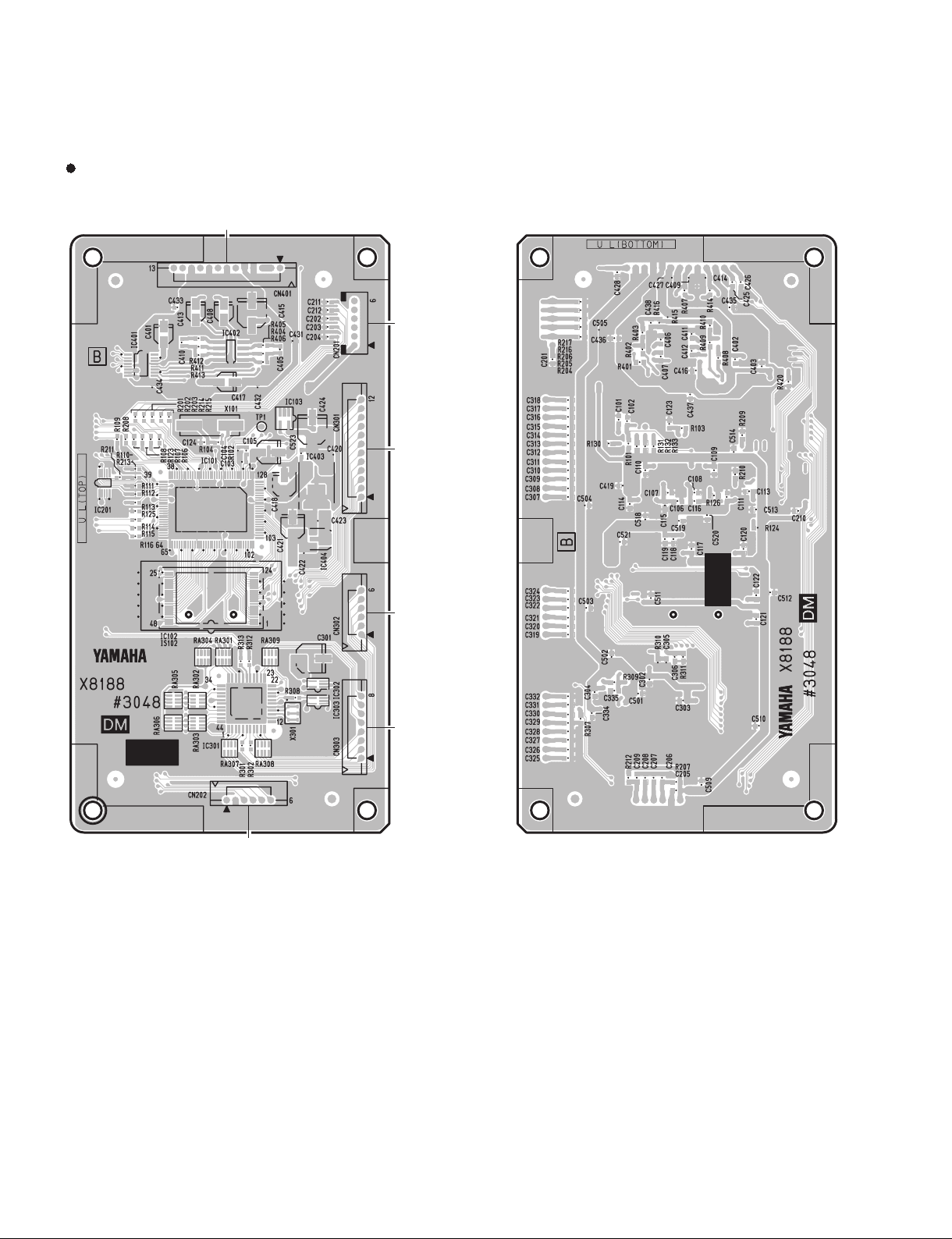

DM Circuit Board

to AM-CN102

to PN-CN302to 76L-CN4to 76L-CN5to 76H-CN1

to DJACK-CN201

Component side

（部品側）

Pattern side

（パターン側）

2NA-WJ03920

Page 17

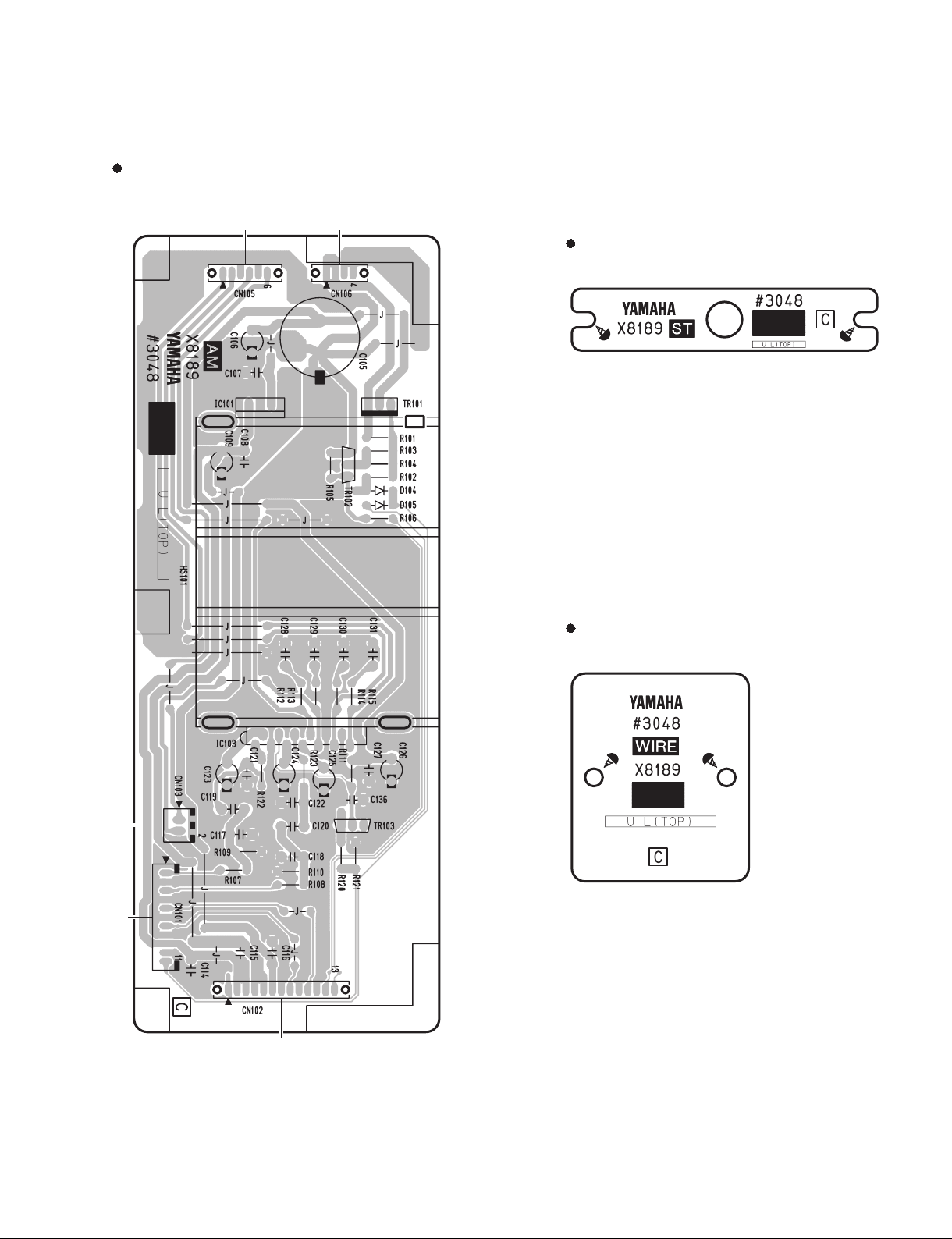

AM Circuit Board

NP-30/NP-30S

to HP-CN107

to DCIN-CN108

ST Circuit Board

Component side

WIRE Circuit Board

（部品側）

to Speaker Rto PN-CN301

to DM-CN401

Component side

AM, ST, WIRE: 2NA-WJ03870

（部品側）

Component side

（部品側）

Page 18

NP-30/NP-30S

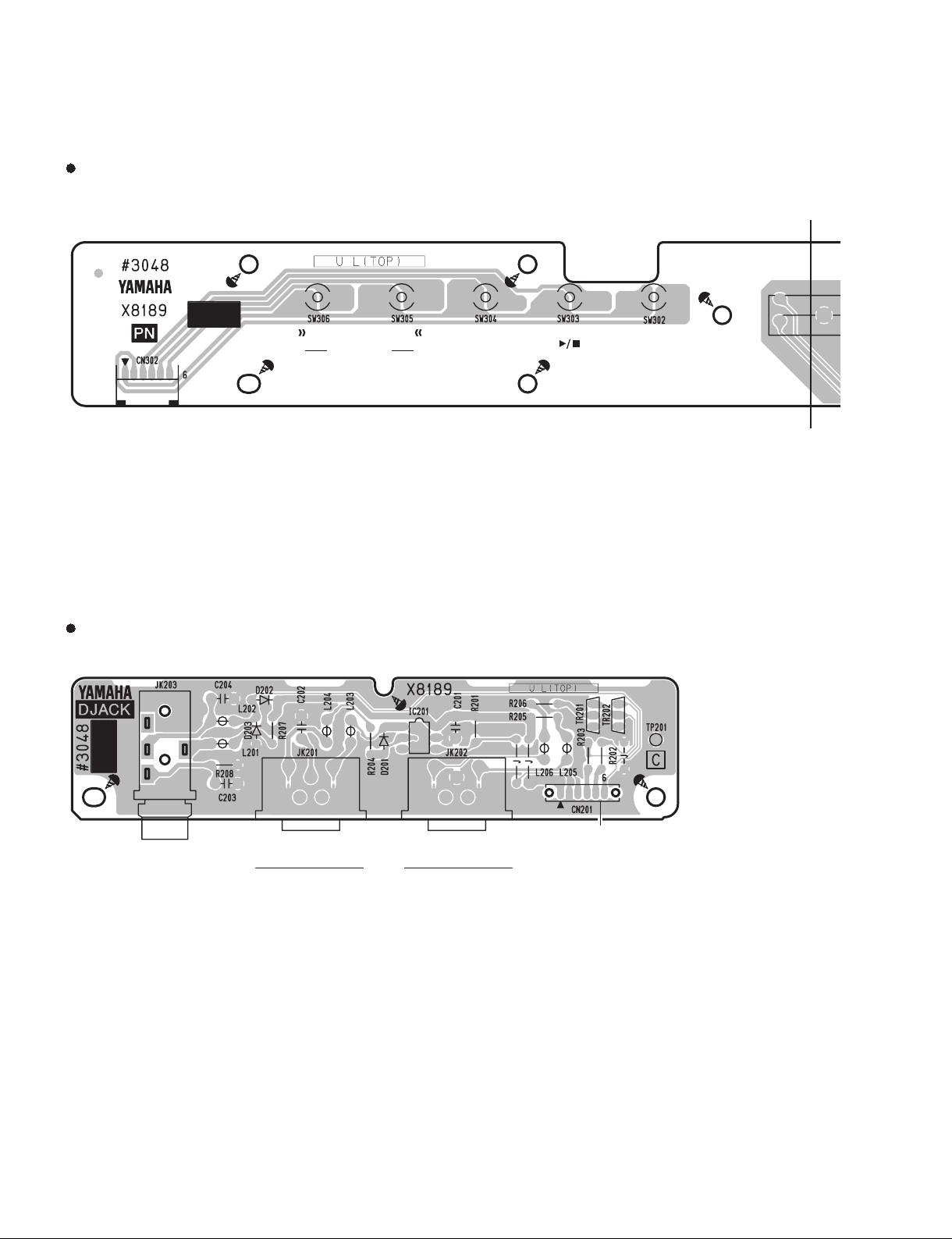

PN Circuit Board

to DM-CN201

DJACK Circuit Board

VOICE/SONG

SONGGRAND PIANOBACKNEXT

METRONOME

ON/OFF

A’

SUSTAIN

IN OUT

MIDI

to DM-CN202

Component side

（部品側）

PN, DJACK: 2NA-WJ03870

Page 19

NP-30/NP-30S

MASTER VOLUME

A’

to AM-CN101

Component side

STANDBY/ON

（部品側）

DCIN Circuit Board HP Circuit Board

to AM-CN106

DC IN 12V

Component side

（部品側）

PN, DCIN, HP: 2NA-WJ03870

to Battery

to AM-CN105

to Speaker L

PHONES/

OUTPUT

Component side

（部品側）

Page 20

NP-30/NP-30S

76H Circuit Board

B’

C’

to DM-CN303

to 76L-CN3

B’

Component side

（部品側）

C’

Page 21

76H Circuit Board

NP-30/NP-30S

D’

E’

D’

Pattern side

（パターン側）

E’

Page 22

NP-30/NP-30S

76L Circuit Board

F’

G’

to 76H-CN2to DM-CN301

to DM-CN302

F’

Component side

（部品側）

G’

Page 23

76L Circuit Board

NP-30/NP-30S

H’

I’

H’

Pattern side

（パターン側）

I’

Page 24

NP-30/NP30S

TEST PROGRAM

1 Preparation

Use an AC adaptor PA-5D. Following items are required for testing. (Input impedance of measuring instrument is more than 1MΩ)

• Level meter (with JIS-C Filter)

• Frequency counter, which can detect thousandth value or more.

• MIDI cable

• Foot pedal (FC3), Foot switch (FC4 or FC5)

Set the [MASTER VOLUME] to the maximum level and leave the pedals turned off. Connect a measuring plug (stereo plug) to the [PHONES] jack. (33 Ω load)

2 To enter Test Program

Turn on the power with [C#2], [F2] and [G#2] keys pressed and held simultaneously. (Fig. 1) Once the Test Program is started properly, the sine wave of A3 sounds. To stop the sound, press the [SONG] button.

C#2

G#2

Fig. 1

3 To proceed the test

Test items are listed in Table 1. Press the corresponding key to select and execute each test. (See Fig. 2) To enter the test item select mode after completing each test item, press the [SONG] button.

F#0 G#0 A#0 F#1 G#1 A#1C#1 D#1 F#2 G#2 A#2C#2 D#2 F#3 G#3 A#3

G0 A0 B0 A1 B1C1 D1 E1 F1 G1 A2 B2C2 D2 E2 F2 G2 A3

E0 F0

C#32D#3 F#4 G#4

911

Fig. 2

12 14

B3C31D3 E3 F3 G3

D4 E4 F428G4 A5 B5C5 D5 E5 F5 G5 C6 D6 E6 F6 G6

15 16

A#4C#417D#4 F#5 G#5 A#5C#5 D#5 F#6C#6 D#6

A4 B4C4

31 41

Test No.

4 Test result

Each test result is indicated by the sound. When the test result is OK, the sine wave of C4 sounds. When the test result is NG, the sine wave of C2 sounds.

Page 25

Table 1 Test items

No. Key Test item Test function and judgment criteria

1 C3 ROM version check To check the Master ROM version using C3 – A5 keys.

Press keys in the speciﬁ ed range and ﬁ nd the key with which the OK sound (C4 sine wave) sounds. Numbers are assigned to keys as follows and the keys which generate OK sound show each digit for the version. (See Fig. 3) Press keys C3 – A3 to check the integer of the Master ROM version. Press keys C4 – A4 to check the ﬁ rst decimal place of the Master ROM version. Press keys C5 – A5 to check the second decimal place of the Master ROM version. When the number corresponding to the pressed key matches the current version, an OK (sine wave of C4) sound is generated and when it does not match, an NG (sine wave of C2) sound is generated. For the Key-to-number correspondence, refer to Fig. 3. Example) When the current version is Ver.1.00 When the C#3 key is pressed. the sine wave of C4 sounds, indicating 1 for the integer. When the C4 key is pressed, the sine wave of C4 sounds, indicating 0 for the first

decimal place.

When the C5 key is pressed, the sine wave of C4 sounds, indicating 0 for the second

decimal place. In this way, the version 1.00 is conﬁ rmed. (The sine wave of C2 sounds when any key other than C#3, C4 and C5 is pressed.)

NP-30/NP-30S

F#0 G#0 A#0 F#1 G#1 A#1C#1 D#1 F#2 G#2 A#2C#2 D#2 F#3 G#3 A#3C#3 D#3

G0 A0 B0 A1 B1C1 D1 E1 F1 G1 A2 B2C2 D2 E2 F2 G2 A3 B3C3 D3 E3 F3 G3

E0 F0

: In the case of the above example

6813

Integer of the

Master ROM version

902457

First decimal place

of the Master

ROM version

A#4C#4 D#4 F#5 G#5 A#5C#5 D#5 F#6C#6 D#6

F#4 G#4

A4 B4C4 D4 E4 F4 G4 A5 B5C5 D5 E5 F5 G5 C6 D6 E6 F6 G6

6813

902457

Second decimal place

6813

of the Master

ROM version

902457

Fig. 3

2 C#3 Master ROM check 1 To check the ROM checksum connected to the CPU bus (Simpliﬁ ed check)

For the OK test result, the sine wave of C4 sounds (for 1 second). For NG, the sine wave of C2 sounds. (in case of NG, sound will be stopped when the [SONG] button is pressed.)

9 F3 TG1 check

(Auto Scaling)

The sine wave sounds from the low range in the key range (A0 – E3) capable of sounding while the sound production channel of the sound source is changed one after another. (The sound stops after sounding of all 32 channels.) Check that no abnormal sound or noise is generated. When a key is pressed after Auto Scaling, the sine wave sounds. (Single sound, priority on ﬁ rst-come) Press the [SONG] button to end this test.

11 G3 Pitch check Check that the sine wave of 439.92 Hz ± 0.22 Hz sounds at the speciﬁ ed level (DAC input

full bit -12 dB). (PAN = Center) Connect the frequency counter to the [PHONES/OUTPUT] jack for measurement. When the test item is ended with the [SONG] button, the sound stops.

12 G#3 Output Level R check Check that the sine wave of 1 kHz sounds at the level speciﬁ ed below (DAC input full bit -12

dB). (PAN = R) Connect a level meter (with JIS-C Filter) to the [PHONES/OUTPUT] jack for measurement. PHONES L: -60.0 dBu or less PHONES R: -1.5 dBu ± 2 dB When the test item is ended with the [SONG] button, the sound stops.

13 A3 Output Level L check Check that the sine wave of 1 kHz sounds at the level speciﬁ ed below (DAC input full bit -12

dB). (PAN = L) Connect a level meter (with JIS-C Filter) to the [PHONES/OUTPUT] jack for measurement. PHONES L: -1.5 dBu ± 2 dB PHONES R: -60.0 dBu or less When the test item is ended with the [SONG] button, the sound stops.

Page 26

NP-30/NP30S

No. Key Test item Test function and judgment criteria

14 A#3

15 B3

16 C4

17 C#4 SW check Press switches one at a time in the order as in Table 2. The sine wave sounds at the pitch

28 F4 Pedal check

31 F#4 MIDI check Connect the [MIDI IN] terminal and [MIDI OUT] terminal with the MIDI cable and execute the

41 G#4 Master ROM check 2 To check the ROM checksum connected to the CPU bus (Full address)

48 G6

EQ-LOWfrequencycheck

EQ-MIDfrequencycheck

EQ-HIGHfrequencycheck

(Sustain pedal)

Test Mode Exit

For factory inspection only.

corresponding to each switch being pressed (Refer to Table 2.). Check that all switches are pressed correctly, resulting in OK. Pressing a switch other than speciﬁ ed ones results in NG. When the pressed switch is not detected even though it is actually pressed, no sound is produced and the test results in NG. For the OK test result, the sine wave of C4 sounds (for 1 second). For NG, the sine wave of C2 sounds. (in case of NG, sound will be stopped when the [SONG] button is pressed.)

Connect a foot pedal (FC3) or footswitch (FC4 or FC5) to the [SUSTAIN] jack. The sine wave of C3 sounds when the test is started and the sine wave of C4 sounds when the pedal is depressed. When the pedal is released, the sound of the C4 sine wave stops and the test result is OK. For the NG test result, the sine wave sounds continuously. (in case of NG, sound will be stopped when the [SONG] button is pressed.)

test. For the OK test result, the sine wave of C4 sounds (for 1 second). For NG, the sine wave of C2 sounds. (in case of NG, sound will be stopped when the [SONG] button is pressed.)

For the OK test result, the sine wave of C4 sounds (for 1 second). For NG, the sine wave of C2 sounds. (in case of NG, sound will be stopped when the [SONG] button is pressed.) It takes 11 seconds before checking is completed.

To end the test program and reset to the normal mode (for restarting).

Table 2 Switch test order

Order Switch name Note No.

1 METRONOME ON/OFF C3 2 SONG 3 GRAND PIANO/VOICE E3 4 VOICE/SONG BACK<< F3 5 VOICE/SONG >>NEXT G3

/D3

• Inspections of the others 1 MASTER VOLUME

The amount of change should be the following value. Test program item: Output Level R Check/Output Level L Check Maximum attenuation: Not less than 75 dB

2 NOISE

 Whennothingispronounced,noiseatbothLandRchshouldbebelowthefollowingvalue.   PHONESL,R:lessthan-78dBu

Page 27

NP-30/NP-30S

テストプログラム

1 準備

 AC アダプターは、PA-5D を使用します。  テストを行うためには、以下の測定器、治具が必要です。（測定器の入力インピーダンスは、1MΩ以上あること。）  ・レベルメーター（JIS-Cフィルター使用）  ・周波数カウンター：小数点以下 3桁以上測定可能であること。  ・MIDIケーブル  ・フットペダル（FC3）、フットスイッチ（FC4 または FC5）

 [MASTERVOLUME] を最大にして、ペダルは OFF にしておきます。  [PHONES/OUTPUT] 端子に、測定プラグ（ステレオプラグ）を挿入します。（33 Ω負荷）

2 テストプログラムの起動

 [C#2] と [F2] と [G#2] の鍵盤を同時に押さえながら、電源スイッチを ONにします。（図 1）  テストプログラムが正しく起動されると、A3 のサイン波が発音されます。[SONG] ボタンを押すと、音が止まります。

C#2

G#2

（図 1）

3 テストの進め方

 テスト項目の一覧は、表 1 のとおりです。  各テストに対応する鍵盤を押すと、テストが実行されます。（図 2参照）  また、各テスト項目を終了してテスト項目選択状態にする場合、[SONG] ボタンを押します。

F#0 G#0 A#0 F#1 G#1 A#1C#1 D#1 F#2 G#2 A#2C#2 D#2 F#3 G#3 A#3

G0 A0 B0 A1 B1C1 D1 E1 F1 G1 A2 B2C2 D2 E2 F2 G2 A3

E0 F0

C#32D#3 F#4 G#4

911

12 14

B3C31D3 E3 F3 G3

D4 E4 F428G4 A5 B5C5 D5 E5 F5 G5 C6 D6 E6 F6 G6

15 16

A#4C#417D#4 F#5 G#5 A#5C#5 D#5 F#6C#6 D#6

A4 B4C4

31 41

Test No.

（図 2）

4 テストの結果

 テスト結果は、発音で知らせます。  結果がOK の場合は、C4 のサイン波が発音されます。  結果がNG の場合は、C2 のサイン波が発音されます。

Page 28

NP-30/NP30S

表 1 テスト項目

No. 鍵盤テスト項目テスト内容及び判定条件など

1C3

ROM バージョン確認 C3 〜 A5 の鍵盤で MasterROM のバージョンを確認します。

指定された範囲の鍵盤を押した時、正弦波が発音される鍵盤の音階でバージョンを確認します。（図 3 参照）鍵盤 C3 〜 A3 を押して MasterROM のバージョンの整数部を確認します。鍵盤 C4 〜 A4 を押して MasterROM のバージョンの小数部第 1 位を確認します。鍵盤 C5 〜 A5 を押して MasterROM のバージョンの小数部第 2 位を確認します。押された鍵盤に対応する数字が現在のバージョンと一致する場合は OK 音（C4 正弦波）が、一致しない場合は NG 音（C2 正弦波）が発音されます。鍵盤と数字の対応は図 3 を参照してください。  例）Ver.1.00 の場合  C#3 鍵を押した時に C4 の正弦波が発音され、  C4 鍵を押した時に C4 の正弦波が発音され、  C5 鍵を押した時に C4 の正弦波が発音されます。  3 つの C4 正弦波の発音で 1.00 が確認できます。  （C#3,C4,C5 以外の鍵盤を押すと C2 の正弦波が発音されます。）

F#0 G#0 A#0 F#1 G#1 A#1C#1 D#1 F#2 G#2 A#2C#2 D#2 F#3 G#3 A#3C#3 D#3

G0 A0 B0 A1 B1C1 D1 E1 F1 G1 A2 B2C2 D2 E2 F2 G2 A3 B3C3 D3 E3 F3 G3

E0 F0

：上記例の場合

2 C#3

MasterROM チェック 1 CPU のバスに接続されている ROM のチェックサム検査です。（簡易チェック）

OK の場合は、C4 の正弦波が発音されます。（1 秒間、発音します。） NG の場合は、C2 の正弦波が発音されます。（NG の場合は [SONG] ボタンを押すと、発音が止まります。）

9F3

音源 1チェック (AutoScaling)

音源の発音チャンネルを順番に切り替えながら、発音可能な鍵域（A0 〜 E3）で低域から正弦波が発音されます。（32ch 分の発音が終了すると発音が止まります。）異音、ノイズが無いことを確認します。 AutoScaling 終了後に鍵盤を押すと、正弦波が発音されます。（単音、先着優先） [SONG] ボタンを押して終了します。

11 G3

Pitch チェック 439.92Hz ± 0.22Hz の正弦波が特定のレベル（DAC 入力フルビット -12 dB）で発音される

ことを確認します。（PAN= センター） [PHONES/OUTPUT] 端子に周波数カウンターを接続して測定します。 [SONG] ボタンでテスト項目を終了する際、発音が止まります。

12 G#3

OutputLevelR チェック 1kHz の正弦波が下記に指定のレベル（DAC 入力フルビット -12dB）で発音されることを確

認します。（PAN=R） [PHONES/OUTPUT]端子にレベルメーター（JIS-Cフィルター使用）を接続して測定します。 PHONESL:-60.0dBu 以下 PHONESR:-1.5dBu± 2dB [SONG] ボタンでテスト項目を終了する際、発音が止まります。

13 A3

OutputLevelL チェック 1kHz の正弦波が下記に指定のレベル（DAC 入力フルビット -12dB）で発音されることを確

認します。（PAN=L） [PHONES/OUTPUT] 端子にレベルメーター（JIS-Cフィルター使用）を接続して測定します。 PHONESL:-1.5dBu± 2dB PHONESR:-60.0dBu以下 [SONG] ボタンでテスト項目を終了する際、発音が止まります。

14 A#3

15 B3

16 C4

EQ-LOW 周波数チェック

EQ-MID 周波数チェック 工場検査用のテスト。

EQ-HIGH 周波数チェック

6813

MasterROM

バージョンの整数部

A#4C#4 D#4 F#5 G#5 A#5C#5 D#5 F#6C#6 D#6

F#4 G#4

A4 B4C4 D4 E4 F4 G4 A5 B5C5 D5 E5 F5 G5 C6 D6 E6 F6 G6

902457

6813

MasterROM バージョンの小数部第 1 位

902457

6813

MasterROM バージョンの小数部第 2 位

902457

（図 3）

Page 29

No. 鍵盤テスト項目テスト内容及び判定条件など

17 C#4

28 F4

31 F#4

41 G#4

48 G6

SW チェック表 2 の順番に各スイッチを 2 個押ししないように押して行きます。各スイッチを押した時、

そのスイッチに対応する音程で（表 2 参照）正弦波が発音されます。すべてのスイッチが正しく押され、OK となることを確認します。指定外のスイッチが押された場合は NG となります。スイッチを実際には押しているが、押されたことが検知されない場合は、発音しないので、 NG とします。 OK の場合は、C4 の正弦波が発音されます。（1 秒間、発音します。） NG の場合は、C2 の正弦波が発音されます。（NG の場合は [SONG] ボタンを押すと、発音が止まります。）

ペダルチェック

（サステインペダル）

MIDI チェック [MIDIIN] 端子と [MIDIOUT] 端子を MIDI ケーブルで接続後、テストを実行します。

MasterROM チェック 2 CPU のバスに接続されている ROM のチェックサム検査です。（フルアドレス）

TestModeExit

[SUSTAIN] 端子にフットペダル（FC3）またはフットスイッチ（FC4、FC5）を接続します。テストに入ると C3 の正弦波が発音され、ペダルを踏むと C4 の正弦波が発音されます。ペダルを離すと C4 の正弦波の発音が止まり、テスト OK となります。 NG の場合は、正弦波が発音され続けます。（NG の場合は [SONG] ボタンを押すと、発音が止まります。）

OK の場合は、C4 の正弦波が発音されます。（1 秒間、発音します。） NG の場合は、C2 の正弦波が発音されます。（NG の場合は [SONG] ボタンを押すと、発音が止まります。）チェック完了まで 11 秒かかります。

テストプログラムを終了し、通常モードに戻ります。（再起動します。）

NP-30/NP-30S

表 2 スイッチテスト順

順番スイッチ名ノート番号

1 METRONOMEON/OFF C3 2 SONG 3 GRANDPIANO/VOICE E3 4 VOICE/SONGBACK<< F3 5 VOICE/SONG>>NEXT G3

/D3

•その他の検査 1 MASTERVOLUME

 変化量は下記の値であることを確認します。    テスト項目：OutputLevelRチェック /OutputLevelLチェック    減衰量： 75dB 以上

2 NOISE

 何も発音のないときは、L,Rch 共に以下の値になることを確認します。   PHONESL,R:-78dBu 以下

Page 30

NP-30/NP-30S

MIDI IMPLEMENTATION CHART

YAMAHA [ Digital Keyboard ] Date : 18-JAN-2007

Model NP-30/NP-30S MIDI Implementation Chart

Transmitted skrameRdezingoceRnoitcnuF

Version : 1.0

Basic Channel

Mode

Default Changed

Default Messages Altered

Note Number : True voice

Velocity

Note ON Note OFF

After Touch

Key's Ch's

Pitch Bend

Control

0,32

Change

10 11

6,38

66,67

84 91,94 96-97

100-101

1 1 - 16

**************

0 - 127 **************

○

9nH,v=1-127

× ×

○ ×

○

× × × ○ × × ○ × ×

1 - 16 1 - 16

× ×

0 - 127 0 - 127

○

9nH,v=1-127

× ×

○

0 - 24 semi

○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

Bank Select Modulation Main Volume Panpot Expression Data Entry Sustain

Portamento Control Effect Depth RPN Inc,Dec RPN LSB,MSB

Prog Change : True #

System Exclusive

Common : Song Pos. : Song Sel. : Tune

System : Clock Real Time : Commands

: All Sound Off Aux :

Reset All Cntrls : Local ON/OFF Mes- : All Notes OFF sages: Active Sense : Reset

0 - 127

○

**************

○

× × ×

○ ○

○ ○ × ○ ○ ×

○ 0 - 127

○

× × ×

○ ○

(120,126,127)

○ ○ (121)

(122)

○ ○ (123-125) ○ ×

Notes:

Mode 1 : OMNI ON , POLY Mode 2 : OMNI ON ,MONO Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF,MONO

○

: Yes : No

Page 31

NP-30/NP-30S

MIDI DATA FORMAT

If you’re already very familiar with MIDI, or are using a computer to control your music hardware with computer-generated MIDI messages, the data provided in this section can help you to control the NP-30.

1. NOTE ON/OFF

Data format: [9nH] -> [kk] -> [vv]

9nH = Note ON/OFF event (n = channel number) kk = Note number (Transmit: 09H−78H = A-2−C8 / Receive: 00H−7FH = C-2−G8) vv = Velocity (Key ON = 01H−7FH, Key OFF = 00H)

Data format: [8nH] -> [kk] -> [vv] (reception only)

8nH = Note OFF event (n = channel number) kk = Note number: 00H−7FH = C-2−G8) vv = Velocity

2. CONTROL CHANGE

Data format: [BnH] -> [cc] -> [vv]

BnH = Control change (n = channel number) cc = Control number vv = Data Range

(1) Bank Select

ccH Parameter Data Range (vvH) 00H Bank Select MSB 00H:Normal 20H Bank Select LSB 00H...7FH Bank selection processing does not occur until receipt of nextProgram Change message.

(2) Main Volume

ccH Parameter Data Range (vvH) 07H Volume MSB 00H...7FH

(3) Expression (reception only)

ccH Parameter Data Range (vvH) 0BH Expression MSB 00H...7FH

(4) Sustain

ccH Parameter Data Range (vvH) 40H Sustain MSB 00H...7FH

(5) Sostenuto (reception only)

ccH Parameter Data Range (vvH) 42H Sostenuto 00H...3FH:off, 40H...7FH:on

(6) Soft Pedal (reception only)

ccH Parameter Data Range (vvH) 43H Soft Pedal 00H...3FH:off, 40H...7FH:on

(7) Effect1 Depth (Reverb Send Level)

ccH Parameter Data Range (vvH) 5BH Effect1 Depth 00H...7FH Adjusts the reverb send level.

(8) Effect4 Depth (Variation Effect Send Level)

ccH Parameter Data Range (vvH) 5EH Effect4 Depth 00H...7FH

(9) RPN

65H RPN MSB 64H RPN LSB 06H Data Entry MSB 26H Data Entry LSB 60H Data Increment 61H Data Decrement * Parameters that are controllable with RPN:

• Coarse Tune

• Fine Tune

• Pitch Bend Range

3. MODE MESSAGES

Data format: [BnH] -> [cc] -> [vv]

BnH = Control event (n = channel number) cc = Control number vv = Data Range

(1) All Sound Off

ccH Parameter Data Range (vvH) 78H All Sound Off 00H

(2) Reset All Controllers

ccH Parameter Data Range (vvH) 79H Reset All Controllers 00H Resets controllers as follows. Controller Value Expression 127 (max) Sustain Pedal 0 (off) Sostenuto 0 (off) Soft Pedal 0 (off)

(3) Local Control (reception only)

ccH Parameter Data Range (vvH) 7AH Local Control 00H (off), 7FH (on)

(4) All Notes Off

ccH Parameter Data Range (vvH) 7BH All Notes Off 00H Switches OFF all the notes that are currently ON on the speciﬁ ed channel. Any notes being held by the sustain or sostenuto pedal will continue to sound until the pedal is released.

(5) Omni Off (reception only)

ccH Parameter Data Range (vvH) 7CH Omni Off 00H Same processing as for All Notes Off.

(6) Omni On (reception only)

ccH Parameter Data Range (vvH) 7DH Omni On 00H Same processing as for All Notes Off.

(7) Mono (reception only)

ccH Parameter Data Range (vvH) 7EH Mono 00H Same processing as for All Sound Off.

(8) Poly (reception only)

ccH Parameter Data Range (vvH) 7FH Poly 00H Same processing as for All Sound Off.

• When Control Change is turned OFF, Control Change messages will not be transmitted or received.

• Local on/off, OMNI on/off are not transmitted. (The appropriate note off number is supplied with “All Note Off” transmission).

• When a voice bank MSB/LSB is received, the number is stored in the internal buffer regardless of the received order, then the stored value is used to select the appropriate voice when a program change message is received.

• Poly mode is always active. This mode will not change when the instrument receives a MONO/POLY mode message.

Page 32

NP-30/NP-30S

4. PROGRAM CHANGE

Data format: [CnH] -> [ppH]

CnH = Program event (n = channel number) ppH = Program change number P.C.#=Program Change number

NP-30 MSB LSB P.C.#

Grand Piano 1 0 122 1 Grand Piano 2 0 112 1 E. Piano 1 0 122 6 E. Piano 2 0 122 5 Church Organ 1 0 123 20 Church Organ 2 0 122 20 Strings 0 122 49 Harpsichord 1 0 122 7 Harpsichord 2 0 123 7 Vibraphone 0 122 12

• When program change reception is turned OFF, no program change data is transmitted or received.

• When you specify a program change as a number in the range of 0−127, specify a number that is one less than the program change number listed above. For example, to specify program change number 1, you would specify a value of 0.

5. Pitch Bend Change (reception only)

[EnH] -> [ccH] -> [ddH] ccH = LSB ddH = MSB

6. SYSTEM REALTIME MESSAGES

[rrH] F8H: Timing clock FAH: Start FCH: Stop FEH: Active sensing

Data Transmission Reception

Transmitted every

F8H

96 clocks

FAH Song start

FCH Song stop

Transmitted every

FEH

200 milliseconds

• If an error occurs during MIDI reception, the Sustain, Sostenuto, and Soft effects for all channels are turned off and an All Note Off occurs.

Received as 96-clock tempo timing when MIDI clock is set to External.

Song start Not received when the MIDI clock is set to Internal.

Song stop Not received when the MIDI clock is set to Internal.

If a signal is not received via MIDI for more than 400 milliseconds, the same processing will take place for All Sound Off, All Notes Off and Reset All Controllers as when those signals are received.

7. SYSTEM EXCLUSIVE MESSAGES (Universal System Exclusive)

(1) Universal Realtime Message

Data format: [F0H] -> [7FH] -> [XnH] -> [04H] -> [01H] -> [llH] -> [mmH] -> [F7H]

MIDI Master Volume

• Simultaneously changes the volume of all channels.

• When a MIDI master volume message is received, the volume only has affect on the MIDI receive channel, not the panel master volume.

F0H = Exclusive status 7FH = Universal Realtime 7FH = ID of target device 04H = Sub-ID #1=Device Control Message 01H = Sub-ID #2=Master Volume llH = Volume LSB mmH = Volume MSB F7H = End of Exclusive or F0H = Exclusive status 7FH = Universal Realtime XnH = When received, n=0−F. X = irrelevant 04H = Sub-ID #1=Device Control Message 01H = Sub-ID #2=Master Volume llH = Volume LSB mmH = Volume MSB F7H = End of Exclusive

(2) Universal Non-Realtime Message (GM On) General MIDI Mode On

Data format: [F0H] -> [7EH] -> [XnH] -> [09H] -> [01H] -> [F7H]

F0H = Exclusive status 7EH = Universal Non-Realtime 7FH = ID of target device 09H = Sub-ID #1=General MIDI Message 01H = Sub-ID #2=General MIDI On F7H = End of Exclusive or F0H = Exclusive status 7EH = Universal Non-Realtime XnH = When received, n=0−F. X = irrelevant 09H = Sub-ID #1=General MIDI Message 01H = Sub-ID #2=General MIDI On

F7H = End of Exclusive When the General MIDI mode ON message is received, the MIDI system will be reset to its default settings. This message requires approximately 50ms to execute, so sufﬁ cient time should be allowed before the next message is sent.

Page 33

NP-30/NP-30S

8. SYSTEM EXCLUSIVE MESSAGES (XG Standard)

(1) XG Native Parameter Change

Data format: [F0H] -> [43H] -> [1nH] -> [4CH] -> [hhH] -> [mmH] -> [//H] -> [ddH] -> [F7H]

F0H = Exclusive status 43H = YAMAHA ID 1nH = When received, n=0−F. When transmitted, n=0. 4CH = Model ID of XG hhH = Address High mmH = Address Mid llH = Address Low ddH = Data | F7H = End of Exclusive Data size must match parameter size (2 or 4 bytes). When the XG System On message is received, the MIDI system will be reset to its default settings. The message requires approximately 50ms to execute, so sufficient time should be allowed before the next message is sent.

(2) XG Native Bulk Data (reception only)

Data format: [F0H] -> [43H] -> [0nH] -> [4CH] -> [aaH] -> [bbH] -> [hhH] -> [mmH] -> [llH] ->[ddH] ->...-> [ccH] -> [F7H]

F0H = Exclusive status 43H = YAMAHA ID 0nH = When received, n=0−F. When transmitted, n=0. 4CH = Model ID of XG aaH = ByteCount bbH = ByteCount hhH = Address High mmH = Address Mid llH = Address Low ddH = Data | |

| | ccH = Check sum

F7H = End of Exclusive

• Receipt of the XG SYSTEM ON message causes reinitialization of relevant parameters and Control Change values. Allow sufficient time for processing to execute (about 50 msec)before sending the NP-30 another message.

• XG Native Parameter Change message may contain two or four bytes of parameter data (depending on the parameter size).

• For information about the Address and Byte Count values, refer to Table 1 below. Note that the table’s Total Size value gives the size of a bulk block. Only the top address of the block (00H, 00H, 00H) is valid as a bulk data address.

9. SYSTEM EXCLUSIVE MESSAGES (Digital Piano MIDI Format)

Data format:

F0H = Exclusive status 43H = Yamaha ID 73H = Digital Piano ID 01H = Product ID (digital piano common) nnH = Substatus 02H Internal MIDI clock 03H External MIDI clock F7H = End of Exclusive

[F0H] -> [43H] -> [73H] -> [01H] -> [nnH] -> [F7H]

10.

SYSTEM EXCLUSIVE MESSAGES (Special Control)

Data format: [F0H] -> [43H] -> [73H] -> [7FH] -> [4BH] -> [11H] -> [0nH] -> [ccH] -> [vvH] -> [F7H]

F0H = Exclusive status 43H = Yamaha ID 73H = Digital Piano ID 7FH = Extended Product ID 4BH = Product ID 11H = Special control 0nH = Control MIDI change (n=channel number) cc = Control number vv = Value F7H = End of Exclusive

Control Channel ccH vvH

Channel Detune ch: 00H−0FH 43H (Sets the Detune value for each channel) 00H−7FH Voice Reserve ch: 00H−0FH 45H 00H : Reserve off 7FH : on* * When Volume, Expression is received for Reserve On,

they will be effective from the next Key On. Reserve Off is normal.

11. SYSTEM EXCLUSIVE MESSAGES (Others)

Data format:

-> [00H] -> [mmH] -> [ Master Tuning (XG and last message priority) simultaneously changes the pitch of all channels. F0H = Exclusive Status 43H = Yamaha ID 1nH = When received, n=0−F. When transmitted, n=0. 27H = Model ID of TG100 30H = Sub ID 00H = 00H = mmH = Master Tune MSB llH = Master Tune LSB ccH = irrelevant (under 7FH) F7H = End of Exclusive

[F0H] -> [43H] -> [1nH] -> [27H] -> [30H] -> [00H]

H] -> [ccH] -> [F7H]

Page 34

NP-30/NP-30S

MIDI Parameter Change table (SYSTEM)

Address (H) Size (H) Data (H) Parameter Description Default value (H)

00 00 00 4 020C−05F4(*1) MASTER TUNE -50−+50[cent] 00 04 00 00 01 1st bit 3−0 g bit 15−12 400 02 2nd bit 3−0 g bit 11−8 03 3rd bit 3−0 g bit 7−4 4th bit 3−0 g bit 3−0 04 1 00−7F MASTER VOLUME 0−127 7F 7E 00 XG SYSTEM ON 00=XG sytem ON 7F 00 RESET ALL PARAMETERS 00=ON (receive only) TOTAL SIZE 07 *1: Values lower than 020CH select -50 cents. Values higher than 05F4H select +50 cents.

MIDI Parameter Change table (EFFECT 1)

Refer to the “Effect MIDI Map” for a complete list of Reverb, Chorus and Variation type numbers.

Address (H) Size (H) Data (H) Parameter Description Default value (H)

02 01 00 2 00−7F REVERB TYPE MSB Refer to Effect MIDI Map 01 (=HALL1) 00−7F REVERB TYPE LSB 00 : basic type 00

02 01 40 2 00−7F VARIATION TYPE MSB Refer to Effect MIDI Map 00 (=Effect off) 00−7F VARIATION TYPE LSB 00 : basic type 00

• “VARIATION” refers to the EFFECT on the panel.

MIDI Parameter Change table (MULTI PART)

Address (H) Size (H) Data (H) Parameter Description Default value (H)

08 nn 11 1 00−7F DRY LEVEL 0−127 7F nn = Part Number

• Effect MIDI Map

REVERB

MSB LSB ROOM 02H 10H HALL 1 01H 10H HALL 2 01H 11H STAGE 03H 10H OFF 00H 00H

EFFECT

MSB LSB CHORUS 42H 10H PHASER 48H 10H TREMOLO 46H 10H ROTARY SP 47H 10H OFF 00H 00H

Page 35

NP-30/NP-30S

Digital Keyboard

PARTS LIST

CONTENTS

OVERALL ASSEMBLY LOWER CASE ASSEMBLY KEYBOARD ASSEMBLY ELECTRICAL PARTS

Notes : DESTINATION ABBREVIATIONS

A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model

（目次）

（電気部品）

（総組立）

.................................................................... 2

（下ケース Ass'y）

（16N-E76 鍵盤）

.............................................................8-13

...............................................4

..................................................... 6

M : South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model

WARNING

Components having special characteristics are marked and must be replaced with parts having speciﬁ cation equal to those originally installed.

印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品を

ご使用ください。

• The numbers “QTY” show quantities for each unit.

• The parts with “--” in “PART NO.” are not available as spare parts.

• This mark “ } ” in the REMARKS column means these parts are interchangeable.

• The second letter of the shaded (

•

部品価格ランクは、変更になることがあります。

•

QTY 欄に記されている数字は、各ユニット当たりの使用個数です。

•

PARTNO. が--の部品は、サービス用部品として準備されておりません。

•

REMARKS 欄の「

•

網掛けの付いた PARTNO.の 2 番目の文字は「ゼロ」ではなく、「オー」です。

•

網掛けの付いた PARTNO.の 2 番目の文字は「イチ」ではなく、「アイ」です。

}

」マークの部品は、併用部品です。

) part number is O, not zero. ) part number is I, not one.

Page 36

NP-30/NP-30S

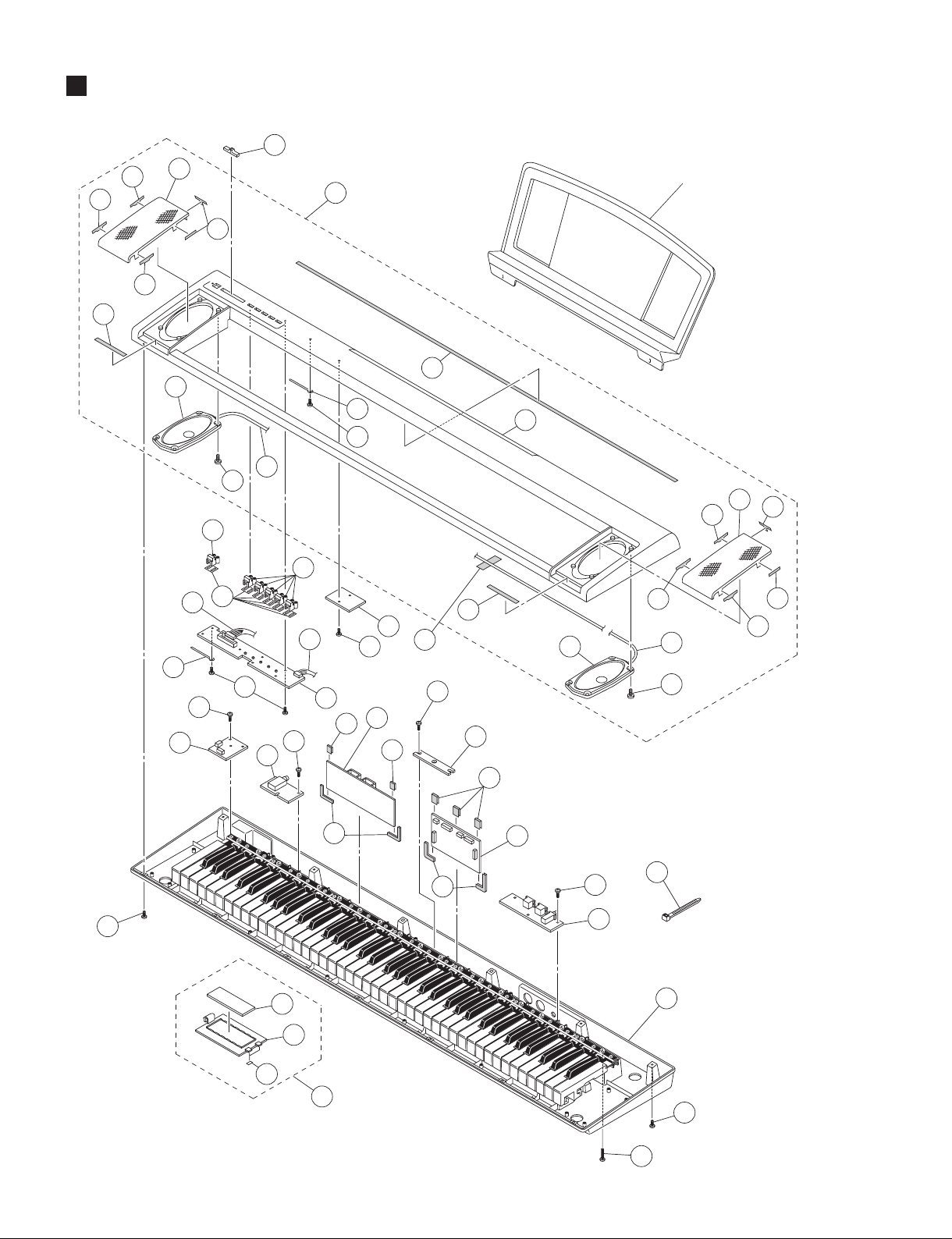

OVERALL ASSEMBLY

U20

U150

U160

U150

U160

U40

U60

U70

U90

（総組立）

Upper case assembly

（上ケースAss'y）

U110

U120

U100

U10

Music rest

（譜面板）

U150

U30

U150

190

170

130

160

180

120

70b

180

70a

150

100

180

220

240

180

U40

230

140

U60

180

110

U160

U80

U90

210

Lower case assembly:

See page 4.

（下ケースAss'y）

U150

U160

70c

Battery cover assembly

（電池蓋Ass'y）

190

200

Page 37

NP-30/NP-30S

REF NO.

PART NO.

10 -- Upper Case Assembly PK BLACK 10 -- Upper Case Assembly PK SILVER 20 WC605700 Button

25 WK624100 Button 30 -- Nonwoven Fabric Cloth 40 -- Nonwoven Fabric Cloth 50X17X0.35 50 -- Cushion 20X10X1 60 -- Lower Case Assembly PK

70 WD896000 Battery Cover Assembly 70a -- Battery Cover 70b -- Battery Cushion WHITE 70c -- Nonwoven Fabric Cloth

80 WC446300 Slide Knob

90 WJ038900 Circuit Board AM

100 WJ039000 Circuit Board PN

110 WJ039100 Circuit Board DJACK

120 WJ110800 Circuit Board HP

130 WJ111000 Circuit Board DCIN

140 WJ039300 Circuit Board DM

150 -- Connector Assembly PN PHR-6 6P L=560 160 -- Connector Assembly VR PHR-11 11PL=830 170 CB829850 Cord Binder S-34B-E 180 WE774300 Bind Head Tapping Screw-B 3.0X8 MFZN2W3 190 WE987400 Bind Head Tapping Screw-B 3.0X12 MFZN2W3 200 WF491000 Bind Head Tapping Screw-B 3.0X30 MFZN2W3 210 CB069250 Cord Holder BK-1 220 WJ269100 Circuit Board WIRE

230 WJ939000 Circuit Board ST

240 VA126100 Adhesive Tape 12X50 240 -- Adhesive Tape MY7# 12X50 250 -- Adhesive Tape MY7# 12X70

DESCRIPTION

OVERALL ASSEMBLY

-- Overall Assembly PK BLACK

-- Overall Assembly PK SILVER

部品名

総組立総組立総組立上ケースＡｓｓｙ上ケースＡｓｓｙボタン（Ａ）

ボタン（Ｐ）不織布不織布クッション（ＰＥ）下ケースＡｓｓｙ電池蓋Ａｓｓｙバッテリーカバーバッテリークッション不織布スライドツマミＡＭシートＰＮシートＤＪＡＣＫシートＨＰシートＤＣＩＮシートＤＭシートＰＮ束線ＶＲ束線束線止めＢタイト＋ＢＩＮＤＢタイト＋ＢＩＮＤＢタイト＋ＢＩＮＤインシュロックタイＷＩＲＥシートＳＴシート粘着テープＰＥＴテープＰＥＴテープ

NP-30/NP-30S NP-30 J,U,W,O (WJ61510) NP-30S J,W,O (WJ14830) NP-30 (WJ61480) NP-30S (WJ14810) METRONOME ON/OFF,SONG, 5 01 GRAND PIANO,VOICE/SONG BACK<< NEXT>> STANDBY/ON (WF13690) 6 (WK68880) 4 (WJ59610) 5 (WJ14800)

(WD87980) (WD87990) (WD88000) 2 MASTER VOLUME MIN/MAX 01

(WJ04070) (WJ04080)

(WB79380) (WB79390)

REMARKS

QTY

RANK

303 20 01 13 01

701

-- Upper Case Assembly PK BLACK

U10 WJ614700 Upper Case BLACK

U10 WJ147800 Upper Case SILVER

U20 WJ614900 Speaker Grille L BLACK

U20 WJ151300 Speaker Grille L SILVER

U30 WJ615000 Speaker Grille R BLACK

U30 WJ151400 Speaker Grille R SILVER

U40 WJ151700 Nonwoven Fabric Cloth 80X8X0.5 BLACK

U60 X8703A00 Speaker 13.0cm 4ohm 10W

U70 -- Connector Assembly SPL XH 2P L=370 U80 -- Connector Assembly SPR XH 2P L=950

U90 WE974500 Bind Head Tapping Screw-B 4.0X10 MFZN2W3 U100 WE774300 Bind Head Tapping Screw-B 3.0X8 MFZN2W3 U110 -- Felt U120 CB829850 Cord Binder S-34B-E U150 -- SP Grill Cloth 30X6X0.35 U160 -- SP Grill Cloth 40X6X0.35

-- Upper Case Assembly PK SILVER

ACCESSORIES

WG073800 Music Rest V8696800 Music Rest V8029000 AC Adaptor PA-5D J WF324900 AC Adaptor PA-5D CHN

上ケースＡｓｓｙ上ケースＡｓｓｙ上ケース印刷品上ケース印刷品ＳＰグリルＬ塗装品ＳＰグリルＬ塗装品ＳＰグリルＲ塗装品ＳＰグリルＲ塗装品不織布スピーカＳＰＬ束線ＳＰＲ束線Ｂタイト＋ＢＩＮＤＢタイト＋ＢＩＮＤフェルト束線止め不織布ＳＰ−ＧＲＩＬ不織布ＳＰ−ＧＲＩＬ

付属品譜面板譜面板ＡＣアダプタ− ＡＣアダプタ−

NP-30 (WJ61480) NP-30S (WJ14810) NP-30 NP-30S NP-30 NP-30S NP-30 NP-30S

(WJ04050) (WJ04060)

(WJ15120)

(WK60350) 6 (WK60340) 4

NP-30 NP-30S 05 J O08

2 2

801 501

503

: New Parts RANK: Japan only

Page 38

NP-30/NP-30S

LOWER CASE ASSEMBLY

150

160

10e

（下ケース Ass'y）

Keyboard assembly: See page 6.

（16N-E76鍵盤）

180

170

110

140

10e

180

100

110

10d

10f

10g

10f

10e

Lower case assembly

（下ケースサブAss'y）

10a

10c

10b

10e

Page 39

NP-30/NP-30S

REF NO.

PART NO.

10 WJ151000 Lower Case Sub Assembly

10a -- Lower Case

10b -- Rail

10c V9281800 Foot T1.6

10d CB043750 Foot T1.6

10e -- Cushion 1443X15X1.0

10f WE774300 Bind Head Tapping Screw-B 3.0X8 MFZN2W3

10g VI104400 Holder

20 -- Keyboard Assembly 16N-P E76 P2M I 30 -- Connector Assembly MK1 12P 40 -- Connector Assembly MK2 6P 50 -- Connector Assembly MK3 8P 60 -- Connector Assembly 70 WD879200 Spring Terminal 80 WD879300 Spring Terminal

90 WD879400 Spring Terminal 100 WD879700 Spring Terminal D 110 -- Nonwoven Fabric Cloth 140 VA126100 Adhesive Tape 12X50 140 -- Adhesive Tape MY7# 12X50 150 CB829850 Cord Binder S-34B-E 160 WE774300 Bind Head Tapping Screw-B 3.0X8 MFZN2W3 170 -- Nonwoven Cloth 10X8X0.5 180 -- Nonwoven Fabric Cloth 98X7.5X0.25 BLACK

DESCRIPTION

LOWER CASE ASSEMBLY

-- Lower Case Assembly PK

BATT XH 3P

部品名

下ケースＡｓｓｙ下ケースＡｓｓｙ下ケースサブＡｓｓｙ下ケース成形品ＭＫ補強レールゴム脚ゴム脚クッション（ＰＥ）Ｂタイト＋ＢＩＮＤ脚取り付け金具天津製１６Ｎ−Ｅ７６鍵盤ＭＫ１束線ＭＫ２束線ＭＫ３束線ＢＡＴＴ束線接点バネＡ接点バネＢ接点バネＣ接点バネＤ不織布粘着テープＰＥＴテープ束線止めＢタイト＋ＢＩＮＤ不織布不織布

NP-30/NP-30S (WJ14800)

(WJ14750) (WJ15110)

(WK66400) 2

(WJ20980) (WJ11500) (WJ11510) (WJ11520) L=280/160 (WJ04030)

(WD89680) 2

(WB79380)

(WK60830) 5 (WK76670) 2

REMARKS

QTY

RANK

401

16 01

01 301 201

303 301

: New Parts RANK: Japan only

Page 40

NP-30/NP-30S

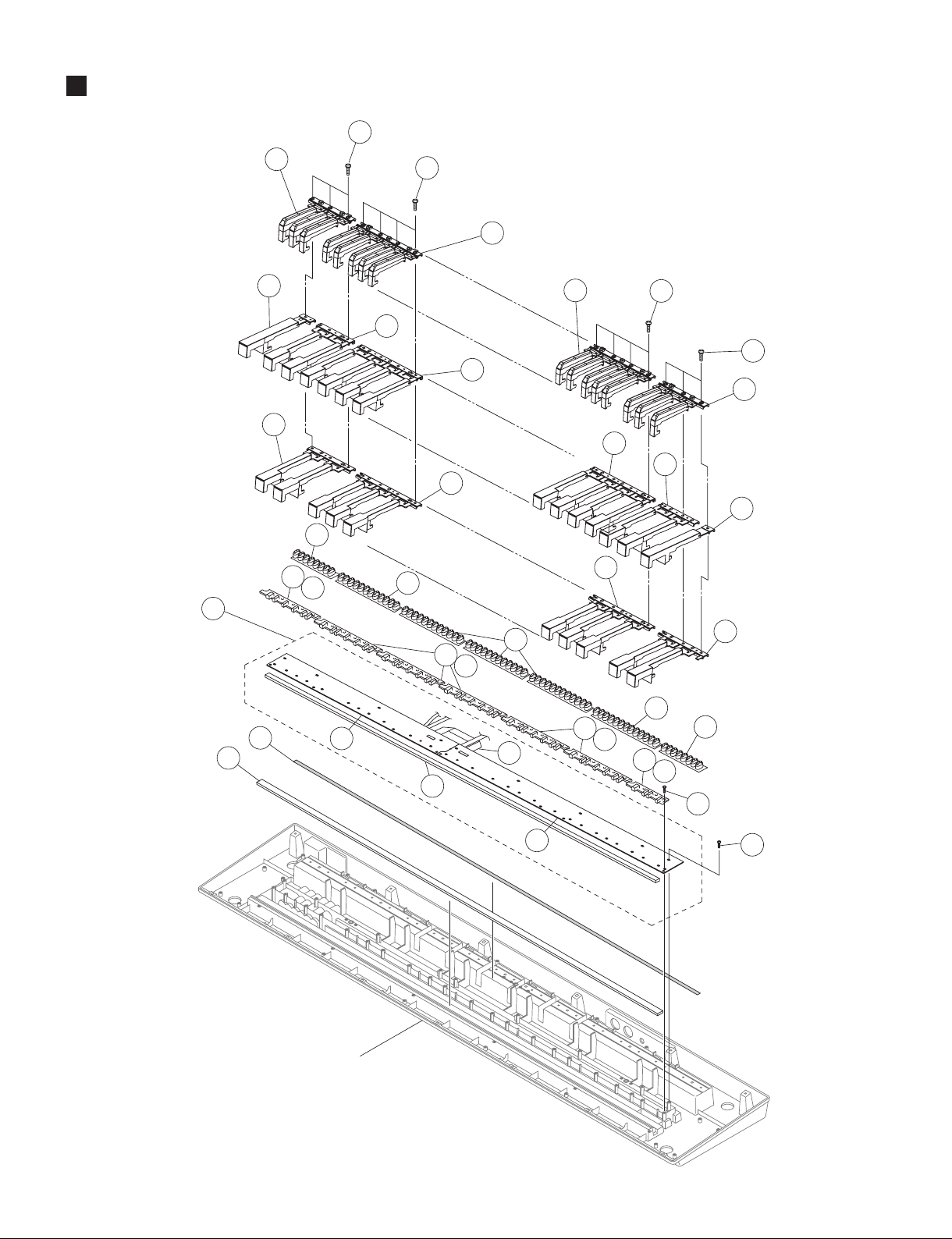

KEYBOARD ASSEMBLY

110

140

（16N-E76 鍵盤）

240

100

150

MK circuit board assembly

（MKシートAss'y）

160

170

190

196

150a

125

150d

180

196

120

150c

150b

180

196

195

126

130

196

220

Lower case assembly

（下ケースAss'y）

Page 41

NP-30/NP-30S

REF NO.

PART NO.

10 V7380300 White Key CEGB 20 V7380400 White Key DFA 30 V8678600 White Key P CE 40 V8678700 White Key 16N-P DF 50 V8678900 White Key P GB 60 V8679000 White Key 16N-P FA 70 V8665900 White Key 16N-P G-P 80 V8665500 White Key E-P

90 VZ271700 Black Key 16N 100 V3413400 Black Key 16N 76H 110 V3413500 Black Key 16N 76L 120 V3413600 Rubber Contact 16N-2M OCT 2M 125 WJ231100 Rubber Contact 16N-2M OCT 2M-55

126 WJ231200 Rubber Contact 16N-2M OCT 2M-45

130 WJ231300 Rubber Contact 16N-2M 76H 2M-45

140 WJ231400 Rubber Contact 16N-2M 76L 2M-55

150 -- MK Circuit Board Assembly 16N2M E76-P P2

150a V8687400 Circuit Board 76L 150b V8687200 Circuit Board 76H 150c V8696300 Connector Assembly 150d V3413900 Felt U WHITE

160 V3414000 Felt L WHITE 170 WA525200 Rubber Sheet 180 V7380900 Key Guide 16N 190 V8698900 Key Guide 16N-P 195 V8699000 Key Guide 16N-P 196 -- Grease MORI G-1006Y 220 WE774200 Bind Head Tapping Screw-B 3.0X10 MFZN2W3 240 WF492000 Bind Head Tapping Screw-P 3.0X20 MFZN2W3

DESCRIPTION

KEYBOARD ASSEMBLY

-- Keyboard Assembly 16N-P E76 P2M I

部品名

１６Ｎ−Ｅ７６鍵盤１６Ｎ−Ｅ７６鍵盤白鍵ＣＥＧＢ−Ｐ白鍵ＤＦＡ−Ｐ白鍵ＣＥ−Ｐ白鍵ＤＦ−Ｐ白鍵ＧＢ−Ｐ白鍵ＦＡ−Ｐ白鍵Ｇ−Ｐ白鍵Ｅ−Ｐ黒鍵黒鍵７６Ｈ黒鍵７６Ｌ接点ゴム１６Ｎ２Ｍ接点ゴム１６Ｎ２Ｍ接点ゴム１６Ｎ２Ｍ接点ゴム１６Ｎ２Ｍ接点ゴム１６Ｎ２ＭＭＫシートＡｓｓｙシート７６Ｌシート７６Ｈ中継束線フェルト７６Ｕフェルト７６Ｌクッションシートキーガイドキーガイド７６Ｌキーガイド７６ＨグリスＢタイト＋ＢＩＮＤＰタイト＋ＢＩＮＤ

NP-30/NP-30S (WJ20980)

C6-G6 E0-B0 (V868640)

(V627430)

REMARKS

QTY

RANK

502 502

01 01 01 01 01 01

506

05 05

304

07 07 01 02 03 01

04 04

30 01 26 01

: New Parts RANK: Japan only

Page 42

NP-30/NP-30S

ELECTRICAL PARTS

（電気部品）

AM/DCIN/DJACK/HP/PN/ST/WIRE

REF NO.

PART NO. DESCRIPTION

* * * * * * * *

* * * * * * *

WJ038900 Circuit Board AM WJ111000 Circuit Board DCIN WJ039100 Circuit Board DJACK WJ110800 Circuit Board HP WJ039000 Circuit Board PN WJ939000 Circuit Board ST WJ269100 Circuit Board WIRE WJ039300 Circuit Board DM V8687200 Circuit Board 76H V8687400 Circuit Board 76L

WJ038900 Circuit Board AM WJ111000 Circuit Board DCIN WJ039100 Circuit Board DJACK WJ110800 Circuit Board HP WJ039000 Circuit Board PN WJ939000 Circuit Board ST WJ269100 Circuit Board WIRE

30 -- Silicon Grease G-746 30 -- Silicon Grease X-113A G746 40 WE774300 Bind Head Tapping Screw-B 3.0X8 MFZN2W3 50 -- Jumper Wire 0.55 TIN 60 -- Nonwoven Fabric Cloth 50X3X0.35 70 -- Nonwoven Fabric Cloth 35X4X0.35

C101 VC694800 Semiconductive Cera. Cap. 0.1000 25V Z TATET

-104 VC694800 Semiconductive Cera. Cap. 0.1000 25V Z TATET

C101 VM902400 Semiconductive Cera. Cap. 0.1000 25V Z FORM.

-104 VM902400 Semiconductive Cera. Cap. 0.1000 25V Z FORM. C105 V3773100 Electrolytic Cap. 4700.0 25.0V FORM. C105 VK373000 Electrolytic Cap. 4700 25.0V TATEJI C106 UR867100 Electrolytic Cap. 10.00 50.0V RX TP C106 V3512300 Electrolytic Cap. 10.00 50.0V TP C107 VC694800 Semiconductive Cera. Cap. 0.1000 25V Z TATET C107 VM902400 Semiconductive Cera. Cap. 0.1000 25V Z FORM. C108 VC694800 Semiconductive Cera. Cap. 0.1000 25V Z TATET C108 VM902400 Semiconductive Cera. Cap. 0.1000 25V Z FORM. C109 UR828100 Electrolytic Cap. 100.00 10.0V RX TP C109 V3507300 Electrolytic Cap. 100.00 10.0V TP C114 FG644100 Ceramic Capacitor-F 0.0100 50V Z RX TP

-116 FG644100 Ceramic Capacitor-F 0.0100 50V Z RX TP C114 VQ175700 Ceramic Capacitor-2F 0.01 63V Z FORMING

-116 VQ175700 Ceramic Capacitor-2F 0.01 63V Z FORMING

UA353100 Mylar Capacitor 1000P 50V J RX TP

C117 C118 UA353100 Mylar Capacitor 1000P 50V J RX TP C119 V6490000 Monolithic Ceramic Cap. 1.000 25V Z TATETE C120 V6490000 Monolithic Ceramic Cap. 1.000 25V Z TATETE C121 UA352470 Mylar Capacitor 470P 50V J RX TP C122 UA352470 Mylar Capacitor 470P 50V J RX TP C123 UR828100 Electrolytic Cap. 100.00 10.0V RX TP C123 V3507300 Electrolytic Cap. 100.00 10.0V TP C124 UR866100 Electrolytic Cap. 1.00 50.0V RX TP C124 V3511900 Electrolytic Cap. 1.00 50.0V TP C125 UR867100 Electrolytic Cap. 10.00 50.0V RX TP C125 V3512300 Electrolytic Cap. 10.00 50.0V TP C126 UR867100 Electrolytic Cap. 10.00 50.0V RX TP C126 V3512300 Electrolytic Cap. 10.00 50.0V TP C127 VC694800 Semiconductive Cera. Cap. 0.1000 25V Z TATET C127 VM902400 Semiconductive Cera. Cap. 0.1000 25V Z FORM. C128 UA355100 Mylar Capacitor 0.1000 50V J RX TP C128 V5515400 Mylar Capacitor 0.1000 50V J C128 VE326000 Monolithic Mylar Capacitor 0.10 50V J RX TP C128 VR168300 Monolithic Mylar Capacitor ECQ-V1H104JL3 C129 UA355100 Mylar Capacitor 0.1000 50V J RX TP

-131 UA355100 C129 V5515400 Mylar Capacitor 0.1000 50V J

-131 V5515400 Mylar Capacitor 0.1000 50V J C129 VE326000 Monolithic Mylar Capacitor 0.10 50V J RX TP

-131 VE326000 Monolithic Mylar Capacitor 0.10 50V J RX TP C129 VR168300 Monolithic Mylar Capacitor ECQ-V1H104JL3

: New Parts RANK: Japan only

ELECTRICAL PARTS

Mylar Capacitor 0.1000 50V J RX TP

部品名

電気部品ＡＭシートＤＣＩＮシートＤＪＡＣＫシートＨＰシートＰＮシートＳＴシートＷＩＲＥシートＤＭシートシート７６Ｈシート７６Ｌ

ＡＭシートＤＣＩＮシートＤＪＡＣＫシートＨＰシートＰＮシートＳＴシートＷＩＲＥシートシリコングリスシリコングリスＢタイト＋ＢＩＮＤジャンパー線不織布不織布半導体セラコン半導体セラコン半導体セラコン天津半導体セラコン天津ケミコンケミコンケミコンケミコン半導体セラコン半導体セラコン天津半導体セラコン半導体セラコン天津ケミコンケミコンセラコン（Ｆ）セラコン（Ｆ）セラコン天津製２セラコン天津製２マイラーコンマイラーコン積層セラコン積層セラコンマイラーコンマイラーコンケミコンケミコンケミコンケミコンケミコンケミコンケミコンケミコン半導体セラコン半導体セラコン天津マイラーコンマイラーコン積層マイラーコン積層マイラーコンマイラーコンマイラーコンマイラーコンマイラーコン積層マイラーコン積層マイラーコン積層マイラーコン

NP-30/NP-30S (WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03920)(X8188B0) (V868750)(X2333F0) 07 (V868760)(X2334F0) 07

(WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03870)(X8189C0) (WJ03870)(X8189C0) (0412125) (VA79810)

(VA07890) 22 (WH21960) (V472450) 2

REMARKS

QTY

RANK

401

01 01 01 01

03 01

01 01 01 01 01

01 01

01 01 01 01 01 01 01

01 01 01

01 01 01 01

01 01 01

Page 43

AM/DCIN/DJACK/HP/PN/ST/WIRE

NP-30/NP30S

REF NO.

PART NO.

-131 VR168300 Monolithic Mylar Capacitor ECQ-V1H104JL3 C132 UR837470 Electrolytic Cap. 47.00 16.0V RX TP C132 V3508400 Electrolytic Cap. 47.00 16.0V TP C133 UR837470 Electrolytic Cap. 47.00 16.0V RX TP C133 V3508400 Electrolytic Cap. 47.00 16.0V TP C134 FG613100 Ceramic Capacitor-B 1000P 50V K RX TP C134 VR026200 Ceramic Capacitor-2B 1000P 63V K FORM. C135 FG613100 Ceramic Capacitor-B 1000P 50V K RX TP C135 VR026200 Ceramic Capacitor-2B 1000P 63V K FORM. C201 VC694800 Semiconductive Cera. Cap. 0.1000 25V Z TATET C201 VM902400 Semiconductive Cera. Cap. 0.1000 25V Z FORM. C202 FG644100 Ceramic Capacitor-F 0.0100 50V Z RX TP C202 VQ175700 Ceramic Capacitor-2F 0.01 63V Z FORMING C203 FG644100 Ceramic Capacitor-F 0.0100 50V Z RX TP C203 VQ175700 Ceramic Capacitor-2F 0.01 63V Z FORMING

CN101 VB390700 Base Post Connector PH 11P TE CN102 VI879100 Cable Holder 51048 13P TE CN102 -- Cable Holder 51048 13P TE CN103 LB918020 Base Post Connector XH 2P TE CN104 LB918020 Base Post Connector XH 2P TE CN105 VI878400 Cable Holder 51048 6P TE CN105 VY668500 CN106 VI878200 Cable Holder 51048 4P TE CN106 VY668400 Cable Holder 51048 4P TE CN107 VF728300 Wire Trap 52147 6P TE CN108 VK024800 Wire Trap 52147 4P TE CN109 LB918030 Base Post Connector XH 3P TE CN201 VI878400 Cable Holder 51048 6P TE CN201 VY668500 Cable Holder 51048 6P TE CN301 VB389600 Base Post Connector PH 11P SE CN302 VB858500 Base Post Connector PH 6P SE

D101 V8603100 Diode 2A02G-01 X0 JI D101 VV731400 Diode 2A02-05 X0 D104 VB941200 Diode 1SS133,1SS176 TE D104 VD631600 Diode 1SS133,176,HSS104 D104 VV437800 Diode 1N4148(DO-34) D105 VB941200 Diode 1SS133,1SS176 TE D105 VD631600 Diode 1SS133,176,HSS104 D105 VV437800 Diode 1N4148(DO-34) D201 VB941200 Diode 1SS133,1SS176 TE

-203 VB941200 Diode 1SS133,1SS176 TE D201 VD631600 Diode 1SS133,176,HSS104

-203 VD631600 Diode 1SS133,176,HSS104 D201 VV437800 Diode 1N4148(DO-34)

-203 VV437800 Diode 1N4148(DO-34)

HS101 -- Heat Sink

IC101 X5887A00 IC BA50BC0T +5V 1.0A IC103 XY209A00 IC LA4625-E 13.5W IC201 WA645200 Photo Coupler PC900V0NSZX

J101 -- Jumper Wire 0.55 TIN

J102 -- Jumper Wire 0.55 TIN JK101 LB302260 Connector HEC0470-01-630 JK101 V6557600 Connector HTJ-020-05AZ JK102 LB101870 Phone Jack JACK YKB21-5006 JK102 VV943300 Phone Jack HTJ064-04A JK201 VJ107200 DIN Connector JACK5P YKF51-5050N JK201 VZ085800 DIN Connector 5P HDC-052S-01 JK202 VJ107200 DIN Connector JACK5P YKF51-5050N JK202 VZ085800 DIN Connector 5P HDC-052S-01 JK203 VS115400 Phone Jack LGR4609-7100F

L101 V6795600 Line Filter BDL40-01

L101 VQ884000 Line Filter CM08RB01 RX

L102 VB835000

L102 VT279200 Coil DX001-20uH TATEJI

L103 VB835000 Coil FL05RD200AT TATETE

L103 VT279200 Coil DX001-20uH TATEJI

L201 VB835000 Coil FL05RD200AT TATETE

-206 VB835000 Coil FL05RD200AT TATETE

L201 VT279200 Coil DX001-20uH TATEJI

-206 VT279200 Coil DX001-20uH TATEJI

: New Parts RANK: Japan only

DESCRIPTION

Cable Holder 51048 6P TE

Coil FL05RD200AT TATETE

部品名

積層マイラーコンケミコンケミコンケミコンケミコンセラコン（Ｂ）セラコン２Ｂ天津製セラコン（Ｂ）セラコン２Ｂ天津製半導体セラコン半導体セラコン天津セラコン（Ｆ）セラコン天津製２セラコン（Ｆ）セラコン天津製２ベースポストケーブルホルダーケーブルホルダー天津ベースツキポストベースツキポストケーブルホルダーケーブルホルダー天津ケーブルホルダーケーブルホルダー天津ワイヤートラップワイヤートラップベースツキポストケーブルホルダーケーブルホルダー天津ベースポストベースポストダイオードダイオードダイオードダイオードダイオードダイオードダイオードダイオードダイオードダイオードダイオードダイオードダイオードダイオード放熱板ＩＣＩＣフォトカプラジャンパー線ジャンパー線電源コネクタ電源コネクタホーンコネクタホーンコネクタＤＩＮコネクタＤＩＮコネクタＤＩＮコネクタＤＩＮコネクタホーンコネクタ（黒）ラインフィルタ− ラインフィルタ− コイル２０Ｕコイル２０Ｕ天津コイル２０Ｕコイル２０Ｕ天津コイル２０Ｕコイル２０Ｕコイル２０Ｕ天津コイル２０Ｕ天津

(VY66900)

(WJ14570) REGULATOR +5V 03 POWER AMP. 6W+6W 05

(VA07890) (VA07890) DC IN 12V 02 DC IN 12V 04 PHONES/OUTPUT 03 PHONES/OUTPUT 02 MIDI IN 01 MIDI IN 01 MIDI OUT 01 MIDI OUT 01 SUSTAIN 01

REMARKS

QTY

RANK

01 01

01 01 01

01 01

01 01 01 01 01

01 01 01 01 01 01 01

01 01 01 01 01 01 01 01 01 01 01 01 01

03 01

01 01

Page 44

NP-30/NP-30S

AM/DCIN/DJACK/HP/PN/ST/WIRE and DM

REF NO.

PART NO. DESCRIPTION

LD301 WJ948500 LED GB-F164HR3D/T93 AK

R101 V2551200 Carbon Resistor 47.0K 1/6J 26TP R102 V2550500 Carbon Resistor 12.0K 1/6J 26TP R103 V2549800 Carbon Resistor 3.3K 1/6 J 26TP R105 V2551200 Carbon Resistor 47.0K 1/6J 26TP R106 V2550700 Carbon Resistor 18.0K 1/6J 26TP R107 V2550400 Carbon Resistor 10.0K 1/6J 26TP R108 V2550400 Carbon Resistor 10.0K 1/6J 26TP R109 V2549900 Carbon Resistor 3.9K 1/6 J 26TP R110 V2549900 Carbon Resistor 3.9K 1/6 J 26TP R111 V2550900 Carbon Resistor 27.0K 1/6J 26TP R112 WD556700 Flame Proof C. Resistor 2.2 1/4 J TE-26

-115 WD556700 Flame Proof C. Resistor 2.2 1/4 J TE-26

R116 V2548000 Carbon Resistor 100.0 1/6J 26TP

-119 V2548600 Carbon Resistor 330.0 1/6J 26TP R121 V2551200 Carbon Resistor 47.0K 1/6J 26TP R122 V2548400 Carbon Resistor 220.0 1/6J 26TP R123 V2548400 Carbon Resistor 220.0 1/6J 26TP R201 V2549200 Carbon Resistor 1.0K 1/6 J 26TP R202 V2550800 Carbon Resistor 22.0K 1/6J 26TP R203 V2550800 Carbon Resistor 22.0K 1/6J 26TP R204 V2548400 Carbon Resistor 220.0 1/6J 26TP R205 V2547600 Carbon Resistor 47.0 1/6J 26TP R206 V2547600 Carbon Resistor 47.0 1/6J 26TP R207 V2548000 R208 V2549200 Carbon Resistor 1.0K 1/6 J 26TP R301 V2548900 Carbon Resistor 560.0 1/6J 26TP

SW301 V8889300 Push Switch EVQ 11Y 07K SW301 VV439800 Tact Switch SKQNAJ SW301 WG318400 Tact Switch SKRGAMD010 SW302 V8889300 Push Switch EVQ 11Y 07K SW302 VV439800 Tact Switch SKQNAJ SW302 WG318400 Tact Switch SKRGAMD010 SW303 V8889300 Push Switch EVQ 11Y 07K SW303 VV439800 Tact Switch SKQNAJ SW303 WG318400 Tact Switch SKRGAMD010 SW304 V8889300 Push Switch EVQ 11Y 07K SW304 VV439800 Tact Switch SKQNAJ SW304 WG318400 Tact Switch SKRGAMD010 SW305 V8889300 Push Switch EVQ 11Y 07K SW305 VV439800 Tact Switch SKQNAJ SW305 WG318400 Tact Switch SKRGAMD010 SW306 V8889300 Push Switch EVQ 11Y 07K SW306 VV439800 Tact Switch SKQNAJ SW306 WG318400 Tact Switch SKRGAMD010

VV458000 Protector Switch RUEF250 2.50A 30V

TH101 TR101 WD926900 Transistor 2SB1342 TR102 IC174070 Transistor 2SC1740S R,S TR102 WE435900 Transistor 2SC5395-T112-E/F/G TR102 WE436000 Transistor KTC3199 GR,BL TR201 IC174070 Transistor 2SC1740S R,S TR201 WE435900 Transistor 2SC5395-T112-E/F/G TR201 WE436000 Transistor KTC3199 GR,BL TR202 IC174070 Transistor 2SC1740S R,S TR202 WE435900 Transistor 2SC5395-T112-E/F/G

TR202 WE436000 Transistor KTC3199 GR,BL VR301 VK369000 Slide Variable Resistor A10K RS30112A9 WH101 -- Connector Assembly AM 13P L=170 WH102 -- Connector Assembly HP 6P L=210 WH103 -- Connector Assembly DCIN 4P L=320 WH104 -- Connector Assembly DJACK 6P L=170

WH104a

Carbon Resistor 100.0 1/6J 26TP

-- Ferrite Core K1FF33.5X8X6.5X1.3

部品名

ＬＥＤカーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗不燃化カーボン抵抗不燃化カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗カーボン抵抗プッシュＳＷタクトＳＷタクトＳＷプッシュＳＷタクトＳＷタクトＳＷプッシュＳＷタクトＳＷタクトＳＷプッシュＳＷタクトＳＷタクトＳＷプッシュＳＷタクトＳＷタクトＳＷプッシュＳＷタクトＳＷタクトＳＷポリスイッチトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタトランジスタ二連スライドＶＲＡＭ束線ＨＰ束線ＤＣＩＮ束線ＤＪＡＣＫ束線フェライトコア

STANDBY/ON 01

METRONOME ON/OFF 01

SONG 01

GRAND PIANO 01

VOICE/SONG BACK<< 01

VOICE/SONG >>NEXT 01

MASTER VOLUME MIN/MAX 03 (WJ11490) (WJ11530) (WJ11540) (WJ11550) (WE71740)

REMARKS

QTY

RANK

01 01

01 01 03 02 01

WJ039300 Circuit Board DM C101 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C102 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C103 US062220 Ceramic Capacitor-SL(chip) 220P 50V J RECT. C104 US063470 Ceramic Capacitor-B (chip) 4700P 50V K RECT. C105 UF017470 Electrolytic Cap. (chip) 47 6.3V C106 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT.

: New Parts RANK: Japan only

ＤＭシートチップセラ（Ｆ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（Ｂ）チップケミコンチップセラ（Ｆ）

(WJ03920)(X8188B0)

01 01 01 01 01 01

Page 45

NP-30/NP30S

REF NO.

PART NO.

-111 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT.

C113 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT.

-122 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C123 US061220 Ceramic Capacitor-CH(chip) 22P 50V J RECT. C124 US061220 Ceramic Capacitor-CH(chip) 22P 50V J RECT. C201 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C202 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT.

-204 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C205 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C206 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT.

-209 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C210 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C211 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C212 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C301 UF028100 Electrolytic Cap. (chip) 100 10V C302 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT.

-304 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C307 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT.

-332 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C334 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT.

UF037100 Electrolytic Cap. (chip) 10 16V

C401 C402 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C403 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C405 US064100 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. C406 US063270 Ceramic Capacitor-B (chip) 2700P 50V K RECT. C407 US063270 Ceramic Capacitor-B (chip) 2700P 50V K RECT. C408 UF066100 Electrolytic Cap. (chip) 1 50V C409 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C410 US064100 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. C411 US063270 Ceramic Capacitor-B (chip) 2700P 50V K RECT. C412 US063270 Ceramic Capacitor-B (chip) 2700P 50V K RECT. C413 UF066100 Electrolytic Cap. (chip) 1 50V C414 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C415 UF028100 Electrolytic Cap. (chip) 100 10V C416 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C417 UF037100 Electrolytic Cap. (chip) 10 16V C418 WF621700 Electrolytic Cap. (chip) 47 6.3V EEEFK0J470 C419 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C420 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C421 WF621700 Electrolytic Cap. (chip) 47 6.3V EEEFK0J470 C422 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C423 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C424 UF028100 Electrolytic Cap. (chip) 100 10V C425 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C426 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C427 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C428 US062100 Ceramic Capacitor-SL(chip) 100P 50V J RECT. C431 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT.

-438 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C501 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT.

-505 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C509 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT.

-514 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C518 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT.

-521 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. C523 US145100 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT.

CN201 VB390200 Base Post Connector PH 6P TE CN202 VF728300 Wire Trap 52147 6P TE CN301 VK025600 Wire Trap 52147 12P TE CN302 VF728300 Wire Trap 52147 6P TE CN303 VK025200 Wire Trap 52147 8P TE CN401 VK025700 Wire Trap 52147 13P TE

IC101 X6055A00 IC YMW767-VTZ IC102 X8187100 IC MR27T6402L-0PMTNZ0

IC103 X4374A00 IC S-80136ANMC-JCVT2G IC103 X5888A00 IC BD45365G IC201 X6905A00 IC ADC084S021CIMM IC301 XZ560100 IC UPD789022GB-A15-8E IC302 X0158A00 IC SN74AHCT1G08DCKR IC303 X0158A00 IC SN74AHCT1G08DCKR

: New Parts RANK: Japan only

DESCRIPTION

部品名

チップセラ（Ｆ）チップセラ（Ｆ）チップセラ（Ｆ）チップセラ（ＣＨ）チップセラ（ＣＨ）チップセラ（Ｆ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（Ｆ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（Ｆ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップケミコンチップセラ（Ｆ）チップセラ（Ｆ）チップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（Ｆ）チップケミコンチップセラ（Ｆ）チップセラ（Ｆ）チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）チップケミコンチップセラ（ＳＬ）チップセラ（Ｂ）チップセラ（Ｂ）チップセラ（Ｂ）チップケミコンチップセラ（ＳＬ）チップケミコンチップセラ（Ｆ）チップケミコンチップケミコンチップセラ（Ｆ）チップセラ（Ｆ）チップケミコンチップセラ（Ｆ）チップセラ（Ｆ）チップケミコンチップセラ（ＳＬ）チップセラ（ＳＬ）チップセラ（Ｆ）チップセラ（ＳＬ）チップセラ（Ｆ）チップセラ（Ｆ）チップセラ（Ｆ）チップセラ（Ｆ）チップセラ（Ｆ）チップセラ（Ｆ）チップセラ（Ｆ）チップセラ（Ｆ）チップセラ（Ｆ）ベースポストワイヤートラップワイヤ−トラップワイヤートラップワイヤートラップワイヤートラップＩＣＩＣＩＣＩＣＩＣＩＣＩＣＩＣ

CPU(SWL01B) 10 FLASH ROM 64M SYSTEM RESET 01 SYSTEM RESET 01 ADC 04 CPU KBS 04 AND GATE 01 AND GATE 01

REMARKS

QTY

RANK

01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01

01 01

01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01

Page 46

NP-30/NP-30S

DM and 76H

REF NO.

PART NO. DESCRIPTION

IC401 X6040A00 IC AK4385ET IC402 X2331A00 IC NJM4580E(TE2) IC403 X5889A00 IC BA33BC0FP 3.3V IC404 X3679A00 IC RH5RZ25CA-T1-F

R101 RD357100 Carbon Resistor (chip) 10.0K 63M J RECT. R102 RD356100 Carbon Resistor (chip) 1.0K 63M J RECT. R103 RD359100 Carbon Resistor (chip) 1.0M 63M J RECT. R104 RD355470 Carbon Resistor (chip) 470.0 63M J RECT. R106 RD356100 Carbon Resistor (chip) 1.0K 63M J RECT. R107 RD354470 Carbon Resistor (chip) 47.0 63M J RECT. R108 RD356100 Carbon Resistor (chip) 1.0K 63M J RECT. R109 RD354470 Carbon Resistor (chip) 47.0 63M J RECT.

-116 RD354470 Carbon Resistor (chip) 47.0 63M J RECT. R123 RD354470 Carbon Resistor (chip) 47.0 63M J RECT. R124 RD357470 Carbon Resistor (chip) 47.0K 63M J RECT.

-126 RD357470 Carbon Resistor (chip) 47.0K 63M J RECT. R130 RD357100 Carbon Resistor (chip) 10.0K 63M J RECT.

-133 RD357100 Carbon Resistor (chip) 10.0K 63M J RECT. R201 RD356220 Carbon Resistor (chip) 2.2K 63M J RECT.

-203 RD356220 Carbon Resistor (chip) 2.2K 63M J RECT.

RD357470 Carbon Resistor (chip) 47.0K 63M J RECT.

R204

-207 RD357470 Carbon Resistor (chip) 47.0K 63M J RECT. R208 RD356100 Carbon Resistor (chip) 1.0K 63M J RECT. R209 RD357470 Carbon Resistor (chip) 47.0K 63M J RECT. R210 RD357470 Carbon Resistor (chip) 47.0K 63M J RECT. R211 RD355100 Carbon Resistor (chip) 100.0 63M J RECT. R212 RD358100 Carbon Resistor (chip) 100.0K 63M J RECT. R214 RD356220 Carbon Resistor (chip) 2.2K 63M J RECT. R215 RD356220 Carbon Resistor (chip) 2.2K 63M J RECT. R216 RD357470 Carbon Resistor (chip) 47.0K 63M J RECT. R217 RD357470 Carbon Resistor (chip) 47.0K 63M J RECT. R301 RD355100 Carbon Resistor (chip) 100.0 63M J RECT. R302 RD355100 Carbon Resistor (chip) 100.0 63M J RECT. R307 RD357470 Carbon Resistor (chip) 47.0K 63M J RECT. R308 RD355100 Carbon Resistor (chip) 100.0 63M J RECT. R309 RD355100 Carbon Resistor (chip) 100.0 63M J RECT. R310 RD358100 Carbon Resistor (chip) 100.0K 63M J RECT. R311 RD358100 Carbon Resistor (chip) 100.0K 63M J RECT. R312 RD355220 Carbon Resistor (chip) 220.0 63M J RECT. R313 RD355220 Carbon Resistor (chip) 220.0 63M J RECT. R401 RD356470 R402 RD356470 Carbon Resistor (chip) 4.7K 63M J RECT. R403 RD356220 Carbon Resistor (chip) 2.2K 63M J RECT. R404 RD355180 Carbon Resistor (chip) 180.0 63M J RECT. R405 RD355180 Carbon Resistor (chip) 180.0 63M J RECT. R406 RD356220 Carbon Resistor (chip) 2.2K 63M J RECT. R407 RD355100 Carbon Resistor (chip) 100.0 63M J RECT. R408 RD356470 Carbon Resistor (chip) 4.7K 63M J RECT. R409 RD356470 Carbon Resistor (chip) 4.7K 63M J RECT. R410 RD356220 Carbon Resistor (chip) 2.2K 63M J RECT. R411 RD355180 Carbon Resistor (chip) 180.0 63M J RECT. R412 RD355180 Carbon Resistor (chip) 180.0 63M J RECT. R413 RD356220 Carbon Resistor (chip) 2.2K 63M J RECT. R414 RD355100 Carbon Resistor (chip) 100.0 63M J RECT. R415 RD356120 Carbon Resistor (chip) 1.2K 63M J RECT. R416 RD356150 Carbon Resistor (chip) 1.5K 63M J RECT. R420 RD357470 Carbon Resistor (chip) 47.0K 63M J RECT.

RA301 RE046100 Resistor Array 1KX4

-303 RE046100 Resistor Array 1KX4

RA304 RE047220 Resistor Array 22KX4

-306 RE047220 Resistor Array 22KX4

RA307 RE045100 Resistor Array 100X4

-309 RE045100 Resistor Array 100X4 X101 WE194400 Quartz Crystal Unit 16.9344M HC-49S-SM X301 WA782100 Ceramic Resonator 5.000M

Carbon Resistor (chip) 4.7K 63M J RECT.

部品名

ＩＣＩＣＩＣＩＣチップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗チップ抵抗抵抗アレイ抵抗アレイ抵抗アレイ抵抗アレイ抵抗アレイ抵抗アレイ水晶振動子セラミック振動子

DAC 03 OP AMP 01 REGULATOR +3.3V 03 REGULATOR +2.5V 03

REMARKS

QTY

RANK

01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01

V8687200 Circuit Board 76H

10 VQ769500 Masking Tape W=15 CN01 VK025200 Wire Trap 52147 8P TE CN02 VK025600 Wire Trap 52147 12P TE

: New Parts RANK: Japan only

シート７６Ｈマスキングテープワイヤートラップワイヤ−トラップ

(V868750)(X2333F0) 07

01 01

Page 47

76H and 76L

NP-30/NP30S

REF NO.

PART NO.

D067 VB941200 Diode 1SS133,1SS176 TE

-152 VB941200 Diode 1SS133,1SS176 TE

V8687400 Circuit Board 76L

10 VQ769500 Masking Tape W=15 CN03 VK025600 Wire Trap 52147 12P TE CN04 VK025600 Wire Trap 52147 12P TE CN05 VF728300 Wire Trap 52147 6P TE

D001 VB941200 Diode 1SS133,1SS176 TE D002 VB941200 Diode 1SS133,1SS176 TE D004 VB941200 Diode 1SS133,1SS176 TE

-066 VB941200 Diode 1SS133,1SS176 TE

X8703A00 Speaker 13.0cm 4ohm 10W

DESCRIPTION

部品名

ダイオードダイオード

シート７６Ｌマスキングテープワイヤ−トラップワイヤ−トラップワイヤートラップダイオードダイオードダイオードダイオード

スピーカ

(V868760)(X2334F0) 07

REMARKS

QTY

RANK

01 01

01 01 01 01 01 01 01

: New Parts RANK: Japan only

Page 48

AB C D E F G H I J K L

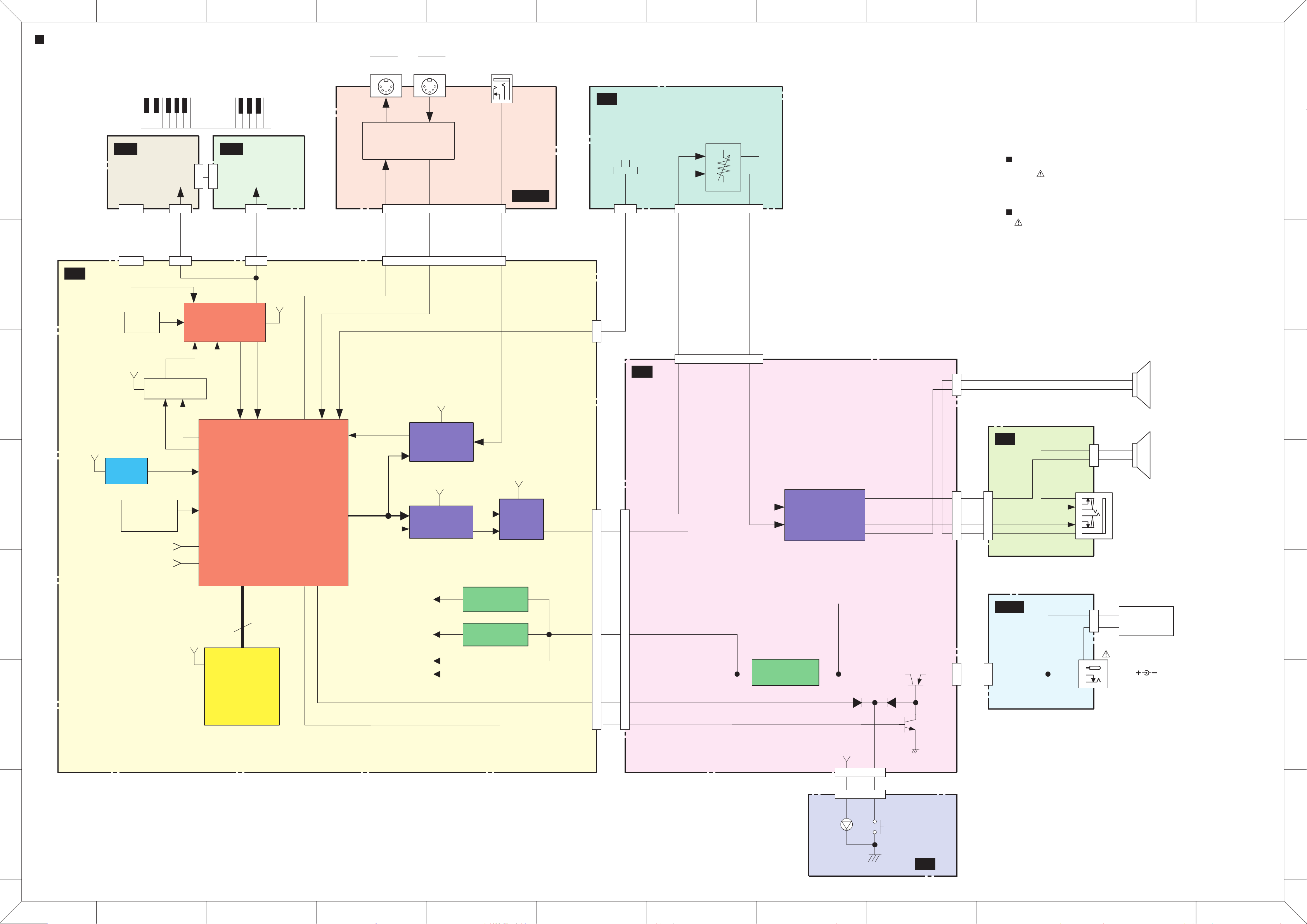

NP-30/NP-30S BLOCK DIAGRAM

MIDI

INOUT

SUSTAIN

NP-30/NP-30S

Keyboard

76KEY 16N

JK201JK202 JK203

PN 1/2

VR301

MASTER

I/F

76L

(E0 ~ C3)

76H

(C#3 ~ G6)

IC201 (6P),

TR201, TR202

(12P)

CN3

(12P)

CN2

SW302-SW306

SW X 5

VOLUME

A10K

WARNING

Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed.

DJACK

CN4

(12P)

N[11-16],

N[21-26]

CN301

(12P)

CN5

(6P)

B[1-6]

CN302

(6P)

CN1

(8P)

B[7-14]

CN303

(8P)

CN201 (6P) CN301 (11P)

CN202 (6P)

CN302

(6P)

安全上の注意

印の部品は、安全を維持するために重要な部品です。

交換する場合は、安全のため必ず指定の部品をご使用ください。

MIDITX

X301

14,15

5MHz

UPD789022GB

IC301 (44P)

+5D

IC103 (5P)

RESET

3.3V→5V

IC302, IC303 (5P)

1,2

/MKS_IC

MKS_ACK

1,2

MKS_RX

38 39 35 36

+3.6V

X101

16.934MHz

CRYSTAL

12,13

YMW767-VTZ

RESONATOR

+2.5D

4,15,46,89,119

+5D

17,38

28271822

MKS_CLK

SWL01(T)

IC101 (128P)

MIDIRX

SW[0-4]

19-23

SDI

BCLK,WCLK

1,10

SYSCK,

BCLK, WCLK

42-44 1,2,4

SDO

40 3

+3.3D

ADC

8bit

IC201 (10P)

ADC084S021

+5A

DAC

11,12

24bit

IC401 (16P)

AK4385ET

9,10

(6P)

CN201

CN101 (11P)

(2P)

CN103

SPEAKERS

4 

12 X 6 cm

(2P)

CN104

+5A

2,3

5,6

LPF

IC402 (8P)

Fc=34.4KHz

L CH

R CH

IC103 (14P)

POWER AMP

6W X 2

LA4625

13 11

CN105 (6P)

CN107 (6P)

JK102

PHONES/

OUTPUT

+3.3D

3,24,47,66,90,120

+3.3D

ROM

PROG/WAVE

IC102 (48P)

64M

51 50

/PSWI

PSWCNT

+2.5D

+3.3D

+5D

+5A

IC404 (3P)

+2.5V

REGULATOR

+3.3V

REGULATOR

IC403 (3P)

CN401 (13P)

CN102 (13P)

IC101 (3P)

+5V

REGULATOR

/PSWI

PSWCNT

D105 D104

TR101

TR102

(4P)

CN106

DCIN

(4P)

CN108

JK101

(3P)

CN109

BATTERY

1.5 X 6

DC IN 12V

PA-5D, PA-150

AA-Size, LR6 or equivalent batteries

+5D

CN101 (11P)

CN301 (11P)

LD301

P.L

SW301

STANDBY/ON

PN 2/2

28CA1-2001016741

NP-30/NP-30S

AB C D E F G H I J K L

NP-30/NP-30S

Page 49

AB C D E F G H I J K L

NP-30/NP-30S OVERALL CIRCUIT DIAGRAM (DM, AM, DCIN, DJACK, HP, PN, 76H, 76L)

to PN-CN302

FLASH ROM 64M

SYSTEM RESET

Reset time 50ms

（リセット時間50ms）

Detection voltage: 3.6 V

（検出電圧3.6V）

MASTER VOLUME

28CC1-2001016739

to AM-CN101 to DM-CN201

NP-30/NP-30S

to DJACK-CN201

AND GATE

CPU (SWL01B)

When reset

（リセット時）

to PN-CN301

POWER AMP. 6W+6W

SPEAKER R

AND GATE

ADC

REGULATOR +3.3V

to HP-CN107

to DM-CN401

REGULATOR +5V

DAC

CPU KBS

OP AMP

REGULATOR +2.5V

to AM-CN102

: Not installed

（未実装）

: Mylar Capacitor

to DCIN-CN108

（マイラーコンデンサー）

: Semiconductive Cera. Cap

（半導体セラミックコンデンサー）

28CC1-2001016739

: Not installed

（未実装）

: Ceramic Capacitor (chip)

（チップセラミックコンデンサー）

SPEAKER L

28CC1-2001016738

DJACK

to 76H-CN1to 76L-CN5to 76L-CN4

to AM-CN105

PHONES/

OUTPUT

: Ceramic Capacitor

MIDI

76H

OUT

to DM-CN202

（セラミックコンデンサー）

28CC1-2001016739

DCIN

BATTERY

1.5 X 6

SUSTAIN

: Not installed

to AM-CN106

（未実装）

: Ceramic Capacitor

（セラミックコンデンサー）

to DM-CN303

(C#3 ~ G6)

to DM-CN301

28CC1-882435

RH5RZ25CA-T1-F (X3679A00) REGULATOR +2.5V

DM: IC404

: Semiconductive Cera. Cap

（半導体セラミックコンデンサー）

28CC1-2001016739

BA33BC0FP (X5889A00) REGULATOR +3.3V

DM: IC403

BA50BC0T (X5887A00) REGULATOR +5V

AM: IC101

2SB1342 (WD926900) TRANSISTOR

AM: TR101

2SC1740S (IC174070) TRANSISTOR

AM: TR102 DJACK: TR201, 202

: Not installed

（未実装）

: Semiconductive Cera. Cap

（半導体セラミックコンデンサー）

28CC1-2001016739

2SC5395 (WE435900) TRANSISTOR

AM: TR102 DJACK: TR201, 202

KTC3199 (WE436000) TRANSISTOR

AM: TR102 DJACK: TR201, 202

DC IN 12V

AC ADAPTOR

PA-5D, PA-150

1. GND

2. INPUT

3. OUTPUT

WARNING

Components having special characteristics are marked and must be replaced with parts having

to DM-CN302

76L

(E0 ~ C3)

28CC1-8822434

specification equal to those originally installed.

Note : See parts list for details of circuit board component parts.

NP-30/NP-30S

1. INPUT

2. GND

3. OUTPUT

1. INPUT

2. OUTPUT

3. GND

1: BASE 2: COLLECTOR

3: EMITTER

1: EMITTER 2: COLLECTOR

3: BASE

1: EMITTER 2: COLLECTOR

3: BASE

1: EMITTER 2: COLLECTOR

3: BASE

安全上の注意

印の部品は、安全を維持するために重要な部品です。

交換する場合は、安全のため必ず指定の部品をご使用ください。

注:シート部品詳細は、パーツリストをご参照ください。

NP-30/NP-30S

AB C D E F G H I J K L

Yamaha NP-30, NP-30S Service Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

SPECIFICATIONS

PANEL LAYOUT（パネルレイアウト）

CIRCUIT BOARD LAYOUT & WIRING（ユニットレイアウト＆束線組込図）

DISASSEMBLY PROCEDURE（分解手順）

1. Upper Case Assembly

2. DM Circuit Board

3. AM Circuit Board

4. DJACK Circuit Board

5. HP Circuit Board

6. DCIN Circuit Board

7. PN Circuit Board

8. Speaker

10. White and Black Keys

11. Rubber Contact

12. 76L Circuit Board, 76H Circuit Board

13. How to Remove Spring Terminals

LSI PIN DESCRIPTION（LSI 端子機能表）

YMW767-VTZ (X6055A00) CPU (SWL01B)

AK4385ET (X6040A00) DAC (Digital to Analog Converter)

IC BLOCK DIAGRAM（IC ブロック図）

CIRCUIT BOARDS（シート基板図）

TEST PROGRAM

MIDI IMPLEMENTATION CHART

Model NP-30/NP-30S MIDI Implementation Chart

MIDI DATA FORMAT

PARTS LIST

OVERALL ASSEMBLY

LOWER CASE ASSEMBLY

KEYBOARD ASSEMBLY

ELECTRICAL PARTS

WJ038900 Circuit Board AM WJ111000 Circuit Board DCIN WJ039100 Circuit Board DJACK WJ110800 Circuit Board HP WJ039000 Circuit Board PN WJ939000 Circuit Board ST WJ269100 Circuit Board WIRE WJ039300 Circuit Board DM V8687200 Circuit Board 76H V8687400 Circuit Board 76L

WJ038900 Circuit Board AM WJ111000 Circuit Board DCIN WJ039100 Circuit Board DJACK WJ110800 Circuit Board HP WJ039000 Circuit Board PN WJ939000 Circuit Board ST WJ269100 Circuit Board WIRE

DJACK

DCIN
