KÄYTTÄJÄN KÄSIKIRJA

F20A F25A FT25B

65W-28199-8E-L0

Page 2

LMU25051

Lue tämä Käyttäjän käsikirja huolellisesti, ennen kuin alat käyttää

perämoottoria tai työskennellä sen kanssa. Säilytä tämä käsikirja vedeltä suojattuna veneessä. Jos perämoottori myydään, tämä käsikirja pitää luovuttaa perämoottorin mukana uudelle omistajalle.

Page 3

Käsikirjan tärkeät tiedot

LMU25103

Tärkeitä tietoja omistajalle

Kiitos, kun valitsit Yamaha-perämoottorin. Tämä Käyttäjän käsikirja sisältää tarvittavat tiedot perämoottorin käyttämisestä ja kunnossapidosta. Lukemalla nämä yksinkertaiset ohjeet huolellisesti ja noudattamalla niitä voit nauttia uudesta Yamaha-perämoottorista mahdollisimman kauan. Jos sinulla on kysyttävää perämoottorin käyttämisestä tai kunnossapitotoimista, ota yhteyttä valtuutettuun Yamaha-liikkeeseen. Erityisen tärkeät tiedot on merkitty seuraavilla tavoilla tähän Käyttäjän käsikirjaan.

Turvallisuusvaroituksen merkki tarkoittaa: HUOMIO! OLE VARUILLASI! TURVALLISUUTESI ON KYSEESSÄ!

LWM00780

VAROITUS

VAROITUS-kohdassa mainittujen ohjeiden noudattamatta jättäminen voi johtaa vakavien vammojen tai kuoleman aiheutumiseen koneenkäyttäjälle, sivustakatsojalle tai perämoottorin tarkastajalle tai korjaajalle.

LCM00700

TÄRKEÄÄ:

TÄRKEÄÄ-kohdassa kerrotaan erityisistä varotoimista, joita on noudatettava ettei perämoottori vahingoittuisi.

toriisi nähden. Jos sinulla on kysyttävää tämän käsikirjan sisällöstä, ota yhteyttä valtuutettuun Yamaha-liikkeeseen. Jotta tuotteen käyttöikä olisi mahdollisimman pitkä, Yamaha suosittelee tuotteen käyttämistä ja määräaikaistarkastusten ja -huoltojen suorittamista noudattamalla täsmällisesti Käyttäjän käsikirjassa annettuja ohjeita. Näiden ohjeiden noudattamatta jättämisestä aiheutuvat viat eivät kuulu takuun piiriin. Joissakin maissa lainsäädäntö rajoittaa käyttäjää viemästä tuotetta pois sen ostomaasta, jolloin tuotteen rekisteröiminen viennin kohdemaassa ei ehkä ole mahdollista. Lisäksi takuu ei ehkä ole voimassa joillakin alueilla. Jos aiot viedä tuotteen muuhun maahan, kysy lisätietoja jälleenmyyjältä tuotteen ostomaassa. Jos olet ostanut tuotteen käytettynä, ota yhteyttä lähimpään jälleenmyyjään ja pyydä asiakastietojen rekisteröimistä uudelleen. Vain näin saat oikeuden käyttää ilmoitettuja palveluita.

HUOMAA:

Tämän oppaan toimintaohjeiden ja kuvien perustana on F20AET, F25AMH, F25AE, F25AET, FT25BET ja sen vakiovarusteet. Tämän kaikki ohjeet eivät ehkä koske tiettyä mallia.

HUOMAA:

HUOMAA-kohdassa kerrotaan olennaista tietoa, jonka avulla toimenpide on helpompi tai selvempi suorittaa.

Yamaha parantaa jatkuvasti tuotteidensa rakennetta ja laatua. Tämä käsikirja sisältää painohetkellä uusimmat tuotetiedot, mutta jatkuvan tuotekehittelyn takia sen tiedoissa voi ehkä olla pieniä eroja omaan perämoot-

Page 4

Käsikirjan tärkeät tiedot

LMU25121

F20A, F25A, FT25B

KÄYTTÄJÄN KÄSIKIRJA

1. painos, huhtikuu 2007

Kaikki oikeudet pidätetään.

Jälkipainos tai muu käyttäminen

kielletty ilman Yamaha Motor Co., Ltd:n antamaa kirjallista lupaa.

Painettu Japanissa

Page 5

Sisällysluettelo

Yleistä................................................. 1

Tunnistetiedot.................................. 1

Perämoottorin sarjanumero............... 1

Avaimen numero............................... 1

CE-merkintälaatta ........................... 1

Tietoja

saasteenesto-ominaisuuksista ......2

SAV-vaatimukset täyttävät mallit ...... 2

Lue käyttöoppaat ja kilvet................ 3

Varoitusmerkinnät ............................. 3

Käyttöturvallisuustietoja ..................6

Käyttöturvallisuustietoja .................. 6

Pyörivät osat .....................................6

Kuumat osat...................................... 6

Sähköisku ......................................... 6

Sähkökippi ja -trimmi......................... 6

Moottorin turvakytkimen naru............ 6

Bensiini ............................................. 6

Polttoaineroiskeet ............................. 6

Hiilimonoksidi .................................... 7

Muutokset ......................................... 7

Veneilyturvallisuus .......................... 7

Alkoholi ja huumaavat aineet ............ 7

Kelluntavälineet................................. 7

Vedessä olevat ihmiset ..................... 7

Matkustajat........................................ 7

Ylikuormaus ......................................7

Yhteentörmäysten välttäminen ......... 7

Sää.................................................... 8

Matkustajien opastus ........................8

Veneilyturvallisuutta käsittelevät

julkaisut........................................... 8

Lait ja säädökset ............................... 8

Perusvaatimukset .............................9

Tankkausohjeet............................... 9

Bensiini ............................................. 9

Moottoriöljy........................................ 9

Asennusvaatimukset ..................... 10

Veneen tehosuositus ...................... 10

Moottorin asentaminen ................... 10

Kauko-ohjauslaitteen

vaatimukset................................... 10

Akkuvaatimukset............................. 11

Ilman tasasuunninta tai

tasasuunnin/jännitteensäädintä .... 11

Potkurin valitseminen ...................... 11

Vaihde päällä käynnistyksen

estolaite ...................................... 12

Tärkeimmät osat ............................. 13

Keskeiset osat .............................. 13

Polttoainesäiliö ................................ 13

Polttoaineletkun liitos ......................14

Polttoainemittari ..............................14

Polttoainesäiliön tulppa ...................14

Korvausilmaruuvi............................. 14

Kauko-ohjaus ..................................14

Kauko-ohjausvipu............................ 15

Vapaa-asennon lukitsin...................15

Vapaa-asennon kaasuvipu.............. 15

Ohjauskahva ...................................16

Vaihdevipu ......................................16

Kaasukahva ....................................16

Kaasun osoitin................................. 16

Kaasuvivun kitkansäädin................. 17

Moottorin turvakytkin ....................... 17

Moottorin pysäytyspainike...............18

Käynnistyskahva .............................18

Pääkytkin......................................... 18

Ohjauksen kitkansäätövipu .............19

Kauko-ohjauslaitteen

sähkötrimmi- ja kippikytkin ............ 19

Alakopan sähkötrimmi- ja

kippikytkin .....................................19

Anodilla varustettu trimmievä .......... 20

Trimmievä .......................................20

Trimmitanko (kippitappi)..................21

Kippilukkomekanismi....................... 21

Kippauksen kannatinnuppi .............. 21

Kippauksen kannatintanko .............. 22

Yläkopan lukitus- ja vapautusvivut

(kääntötyyppi) ...............................22

Huuhtelulaite ...................................22

Varoitusvalo ....................................22

Varoitusjärjestelmä ....................... 23

Ylikuumenemisvaroitus ...................23

Alhaisen öljynpaineen varoitus........ 23

Käyttö............................................... 25

Asennus........................................ 25

Perämoottorin asentaminen ............ 25

Perämoottorin kiinnittäminen

Page 6

Sisällysluettelo

veneeseen .................................... 26

Moottorin sisäänajo ....................... 27

Nelitahtimallien toimintaohje ...........27

Käyttöä edeltävät tarkistukset ....... 28

Polttoaine ........................................ 28

Hallintalaitteet ................................. 28

Pysäytyskytkimet ............................ 28

Moottori ........................................... 28

Moottoriöljyn määrän

tarkistaminen ................................ 28

Polttoaineen lisääminen ................ 29

Perämoottorin käyttäminen ........... 29

Polttoaineen syöttäminen (erillinen

säiliö) ............................................ 29

Moottorin käynnistäminen ............... 30

Moottorin lämmittäminen............... 33

Käsikäynnistyksellä ja

sähkökäynnistyksellä varustetut

mallit ............................................. 33

Vaihteen kytkeminen..................... 33

Veneen pysäyttäminen.................. 35

Moottorin pysäyttäminen ............... 35

Toimintaohje ................................... 36

Perämoottorin trimmaaminen........ 36

Trimmikulman säätäminen

käsikäyttöisellä kipillä

varustetuissa malleissa................. 37

Trimmikulman säätäminen

(sähkökippi ja -trimmi)................... 38

Veneen trimmikulman

säätäminen ................................... 38

Kippaaminen ylös ja alas .............. 39

Moottorin kippaaminen ylös

(käsikäyttöisellä kipillä varustetut

mallit) ............................................40

Moottorin kippaaminen ylös

(sähkötrimmi- ja kippimallit) ..........40

Moottorin kippaaminen alas

(käsikäyttöisellä kipillä varustetut

mallit) ............................................42

Moottorin kippaaminen alas

(sähkötrimmi- ja kippimallit) ..........42

Ajaminen matalassa vedessä ....... 42

Ajaminen matalassa vedessä

(käsikäyttöisellä kipillä varustetut

mallit) ............................................42

Sähkötrimmi- ja kippimallit ..............44

Ajaminen muissa oloissa .............. 45

Kunnossapito.................................. 46

Tekniset tiedot .............................. 46

Perämoottorin kuljettaminen ja

varastoiminen ............................. 49

Kiinnityskäsiruuveilla varustetut

mallit.............................................. 49

Perämoottorin varastoiminen ..........49

Toimintaohje.................................... 50

Voitelu .............................................51

Akun kunnossapito..........................51

Moottorin huuhteleminen................. 52

Perämoottorin puhdistaminen .........53

Moottorin maalipinnan

tarkistaminen................................. 53

Määräaikaiset huoltotoimet........... 53

Varaosat..........................................53

Vaativat käyttöolot...........................53

Huoltoaikataulu 1 ............................55

Huoltoaikataulu 2 ............................57

Voitelu .............................................58

Sytytystulpan puhdistaminen ja

säätäminen ...................................59

Polttoainejärjestelmän

tarkistaminen................................. 60

Polttoainesuodattimen

tarkastaminen ...............................61

Polttoainesuodattimen

puhdistaminen............................... 61

Joutokäyntinopeuden

tarkistaminen................................. 62

Moottoriöljyn vaihtaminen ...............62

Johdinten ja liittimien

tarkistaminen................................. 64

Pakokaasuvuodot............................ 65

Vesivuodot ......................................65

Moottorin öljyvuodot ........................ 65

Sähkötrimmi- ja kippijärjestelmän

tarkistaminen................................. 65

Potkurin tarkistaminen..................... 65

Potkurin irrottaminen ....................... 66

Potkurin asentaminen .....................67

Vaihteistoöljyn vaihtaminen............. 67

Page 7

Polttoainesäiliön puhdistaminen ..... 69

Anodien tarkistaminen ja

vaihtaminen .................................. 69

Akun tarkistaminen

(sähkökäynnistyksellä

varustetuissa moottoreissa).......... 70

Akun kytkeminen............................. 71

Akun kytkeminen irti........................ 71

Yläkopan tarkistaminen................... 72

Veneen pohjan maalaaminen .........72

Ratkaisuehdotus .............................73

Vianetsintä .................................... 73

Tilapäiset toimet hätätilanteessa... 77

Törmäysvauriot ...............................77

Sulakkeen vaihtaminen................... 77

Sähkötrimmi ja -kippi eivät toimi...... 77

Käynnistysmoottori ei toimi .............78

Moottorin käynnistäminen

hätätilanteessa.............................. 78

Veteen pudonneen moottorin

käsitteleminen .............................80

Toimintaohje ................................... 80

Sisällysluettelo

Page 8

Yleistä

LMU25170

Tunnistetiedot

LMU25183

Perämoottorin sarjanumero

Perämoottorin sarjanumero on merkitty kiinnityskorvan paapuurinpuoleiseen sivuun kiinnitettyyn kilpeen. Merkitse perämoottorin sarjanumero sille varattuihin kohtiin, jotta löydät sen helposti tilatessasi varaosia Yamaha-jälleenmyyjältä ja siinä tapauksessa, että perämoottori varastetaan.

ZMU02638

1. Perämoottorin sarjanumeron sijainti

1. Avaimen numero

LMU25202

CE-merkintälaatta

Tällä kilvellä varustetut moottorit täyttävät EU:n konedirektiivin soveltuvien osien vaatimukset. Lisätietoja on merkintälaatassa ja EU-vaatimustenmukaisuusvakuutuksessa.

LMU25190

Avaimen numero

Jos moottorissa on päävirtalukko, avaimeen on merkitty tunnistenumero oheisen kuvan mukaisesti. Merkitse avaimen tunnistenumero sille varattuun kohtaan uuden avaimen tilaamista varten.

ZMU04946

1. CE-merkintälaatan sijainti

Page 9

Yleistä

kilpi

ZMU05495

1. CE-merkintälaatan sijainti

ZMU01696

LMU25221

Tietoja saasteenesto-

ominaisuuksista

LMU25351

SAV-vaatimukset täyttävät mallit

Alla olevassa kuvassa esitetyllä kilvellä varustetut moottorit täyttävät SAV-päästövaatimukset (Sveitsin sisävesiä koskevat pakokaasuvaatimukset).

Saasteenestosertifikaatin hyväksyntä -

1. Hyväksyntäkilven sijainti

YAMAHA MOTOR CO.,LTD.

Motorfamilie

AbgastypenprufNummer

Polttoainevaatimuskilpi

ZMU04967

ZMU04492

ZMU04494

Page 10

Yleistä

LMU33520

Lue käyttöoppaat ja kilvet

Ennen tämän moottorin käyttämistä tai työskentelemistä sen kanssa:

●

Lue tämä käsikirja.

●

Lue kaikki veneen mukana toimitetut oppaat.

●

Lue kaikki perämoottoriin ja veneeseen kiinnitetyt kilvet.

Jos tarvitset lisätietoja, ota yhteyttä Yamaha-liikkeeseen.

LMU33830

Varoitusmerkinnät

Jos nämä merkinnät ovat vahingoittuneet tai ne puuttuvat, pyydä Yamaha-liikkeestä uudet niiden tilalle.

ZMU05798

Page 11

Yleistä

LMU33911

Kilpien sisältö

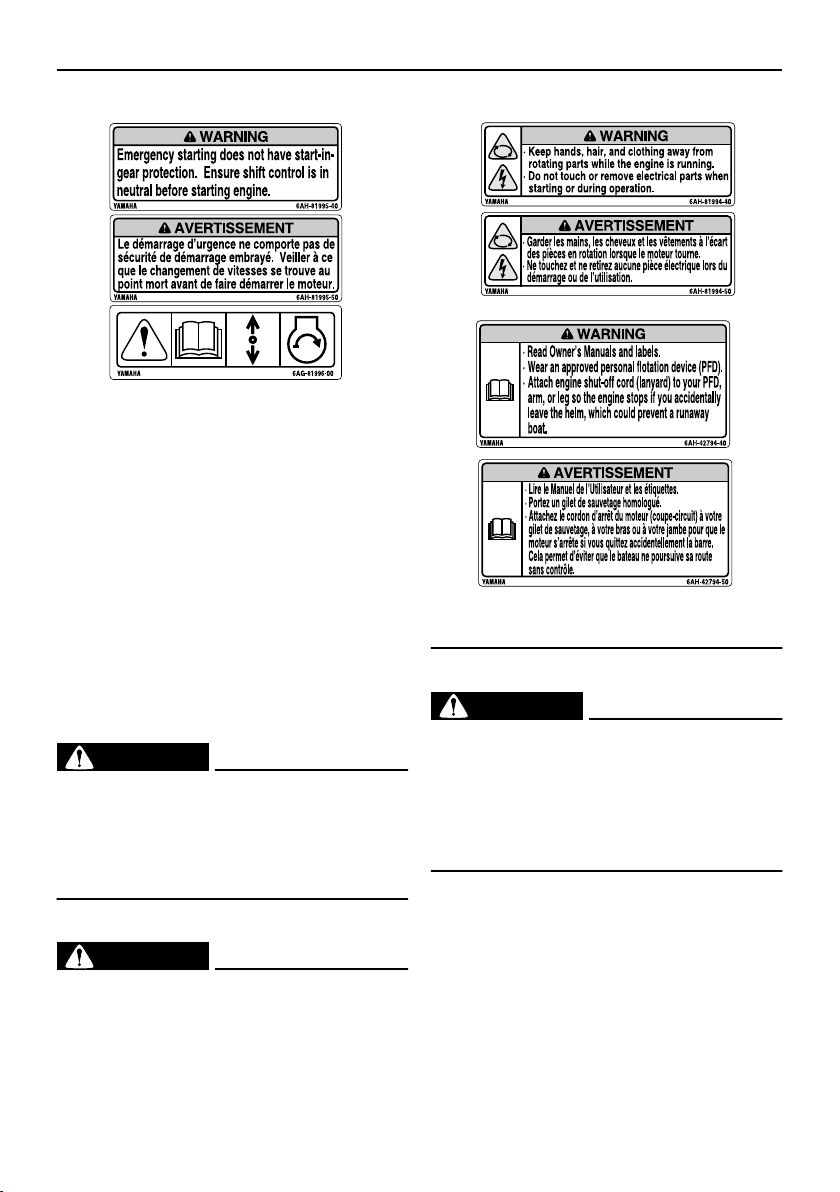

Alla olevilla varoituskilvillä on seuraavat merkitykset.

LWM01690

VAROITUS

Hätäkäynnistystä käytettäessä vaihde päällä käynnistyksen esto ei ole käytössä. Varmista ennen moottorin käynnistämistä, että vaihdevipu on vapaa-asennossa.

LWM01680

VAROITUS

●

Pidä kädet, hiukset ja vaatteet kaukana pyörivistä osista moottorin ollessa käynnissä.

●

Älä koske sähköosiin tai irrota niitä

ZMU05706

käynnistyksen tai käytön aikana.

LWM01670

VAROITUS

Lue Käyttäjän käsikirjat ja kilvet.

●

Käytä hyväksyttyä kelluntaliiviä.

●

Kiinnitä moottorin turvakytkimen naru pelastusliiviin, käteen tai jalkaan niin, että jos horjahdat ajon aikana, vene ei pääse karkaamaan.

LMU33841

Symbolit

Seuraavilla symboleilla on seuraavat merkitykset.

Tärkeää/Varoitus

Page 12

Yleistä

ZMU05696

Lue Käyttäjän käsikirja

ZMU05664

Jatkuvan pyörivän liikkeen aiheuttama vaara

ZMU05665

Sähköiskuvaara

ZMU05666

Kauko-ohjausvivun/vaihdevivun käyttö- suunta, kaksisuuntainen

ZMU05667

Moottorin käynnistys / moottorin pyöritys

ZMU05668

Page 13

Käyttöturvallisuustietoja

LMU33621

Käyttöturvallisuustietoja

Noudata aina näitä varoituksia.

LMU33630

Pyörivät osat

Kädet, jalat, hiukset, korut, vaatteet, pelastusliivien nauhat jne. voivat takertua moottorin sisällä oleviin pyöriviin osiin, mikä voi aiheuttaa vakavia vammoja tai kuoleman. Pidä yläkoppa paikallaan aina, kun mahdollista. Älä yritä irrottaa yläkoppaa tai asettaa sitä paikalleen moottorin ollessa käynnissä. Käytä moottoria koppa irrotettuna ainoastaan tämän käsikirjan erityisohjeiden mukaisesti. Pidä kädet, jalat, hiukset, korut, vaatteet, pelastusliivien nauhat jne. loitolla näkyvissä olevista liikkuvista osista.

LMU33640

Kuumat osat

Moottorin käytön aikana ja sen jälkeen moottorin osat ovat niin kuumia, että ne voivat aiheuttaa palovammoja. Älä koske mihinkään yläkopan sisäpuolella oleviin osiin, ennen kuin moottori on jäähtynyt.

LMU33650

Sähköisku

Älä koske mihinkään sähköosiin moottorin käynnistämisen tai käyttämisen aikana. Muussa tapauksessa seurauksena voi olla sähköisku.

LMU33660

Sähkökippi ja -trimmi

Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jää- vät ruumiinosat voivat murskautua. Älä koskaan aseta ruumiinosia tälle alueelle. Varmista ennen sähkötrimmi- ja kippimekanismin käyttämistä, että tällä alueella ei ole ihmisiä. Sähkötrimmi- ja kippikytkimet toimivat, vaikka virta on katkaistu virtalukosta. Pidä ihmi-

set loitolla kytkimistä työskennellessäsi moottorin ympärillä. Älä koskaan liiku vaihteistoyksikön alla moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

LMU33670

Moottorin turvakytkimen naru

Kiinnitä moottorin turvakytkimen naru niin, että moottori pysähtyy, jos kuljettaja putoaa veteen tai poistuu ohjailupaikasta. Tämä estää veneen karkaamisen veto päällä ja ihmisten jäämisen veteen tai sen törmäämisen ihmisiä tai esteitä päin. Pidä aina käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä irrota sitä tai poistu ohjailupaikasta veneen liikkuessa. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä irti, tai pujota sitä niin, että se voi juuttua kiinni ja estää turvakytkimen toiminnan. Älä pujota narua niin, että se voi vahingossa irrota. Jos naru vedetään irti käytön aikana, moottori sammuu ja veneen ohjailtavuus katoaa. Veneen nopeus voi hidastua voimakkaasti ja siinä olevat ihmiset ja esineet voivat lentää kulkusuuntaan.

LMU33810

Bensiini

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä.

Noudata aina tankatessasi sivulla 29 olevia ohjeita välttääksesi tulipalo- ja räjähdysvaaran.

LMU33820

Polttoaineroiskeet

Varo roiskuttamasta polttoainetta. Jos polttoainetta kuitenkin roiskuu, kuivaa se kuivalla liinalla. Hävitä rievut asianmukaisesti. Jos iholle roiskuu polttoainetta, se on pestä- vä välittömästi saippualla ja vedellä. Jos

Page 14

Käyttöturvallisuustietoja

vaatteille roiskuu polttoainetta, vaatteet on vaihdettava. Jos polttoainetta joutuu suuhun tai silmiin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yhteyttä lääkäriin. älä koskaan ime polttoainetta suulla.

LMU33900

Hiilimonoksidi

Tämä tuote muodostaa pakokaasuja, jotka sisältävät hiilimonoksidia eli häkää. Hiilimonoksidi on väritön ja hajuton kaasu, jonka hengittäminen voi aiheuttaa aivovaurion tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat pahoinvointi, huimaus ja unisuus. Huolehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

LMU33780

Muutokset

Älä yritä muuttaa tätä perämoottoria. Perämoottorin muuttaminen voi heikentää käyttöturvallisuutta ja moottorin luotettavuutta. Lisäksi ne voivat tehdä perämoottorin käyttämisestä vaarallista tai laitonta.

LMU33740

Veneilyturvallisuus

Tämä kohta sisältää eräitä monista tärkeistä käyttöturvallisuusohjeista, joita pitäisi noudattaa veneillessä.

LMU33710

Alkoholi ja huumaavat aineet

Älä koskaan käytä moottoria päihtyneenä. Päihtynyt on eräs yleisimpiä veneilyonnettomuuksiin johtavia tekijöitä.

LMU33720

Kelluntavälineet

Huolehdi siitä, että veneessä on kelluntaliivi jokaista matkustajaa varten. Yamaha suosittelee kelluntaliivin käyttämistä aina veneessä. Etenkin lasten ja uimataidottomien on aina pidettävä yllään kelluntaliiviä. Vaarallisissa oloissa kaikkien veneessä olevien on pidettävä yllään kelluntaliivejä.

LMU33730

Vedessä olevat ihmiset

Tähystä aina moottorin käydessä huolellisesti, ettei vedessä ole ihmisiä, kuten uimareita, vesihiihtäjiä tai sukeltajia. Jos havaitset veneen läheisyydessä ihmisiä, kytke vaihde vapaalle ja pysäytä moottori. Älä veneile uimarantojen läheisyydessä. Uimareita voi olla vaikea havaita. Potkuri voi jatkaa liikkumista, vaikka moottori on vapaalla. Pysäytä moottori, jos veneen lä- hellä vedessä on ihmisiä.

LMU33750

Matkustajat

Katso veneen valmistajan toimittamista ohjeista tietoja matkustajien oikeasta sijoittamisesta veneeseen ja varmista, että kaikki matkustajat ovat oikeissa paikoissa, ennen kuin kiihdytät tai käytät moottoria tyhjäkäyn- tinopeutta suuremmalla nopeudella. Seisominen tai istuminen väärissä paikoissa voi aiheuttaa veteen putoamisen tai kaatumisen aaltojen vaikutuksesta tai nopeuden tai kulkusuunnan äkillisen muutoksen takia. Vaikka matkustajat olisivatkin sijoitettu oikein, varoita matkustajia epätavallisista ohjausliikkeistä. Älä koskaan hyppyytä veneitä aallokossa.

LMU33760

Ylikuormaus

Älä ylikuormaa venettä. Katso matkustajien enimmäispaino ja määrä veneen CE-kilvestä tai selvitä nämä tiedot veneen valmistajalta. Varmista, että paino jakautuu oikein veneen valmistajan antamien ohjeiden mukaisesti. Ylikuormaaminen tai painon virheellinen jakautuminen voi vaarantaa veneen ohjailtavuuden ja aiheuttaa onnettomuuden, veneen kaatumisen tai veneen täyttymisen vedellä.

LMU33770

Yhteentörmäysten välttäminen

Tähystä jatkuvasti

ihmisiä, esineitä ja muita

Page 15

Käyttöturvallisuustietoja

veneitä. Ole varovainen oloissa, jotka rajoittavat näkyvyyttä tai estävät sinua näkemästä muita.

Aja ennakoivasti

turvallisella nopeudella ja pysy turvallisella etäisyydellä ihmisistä, esineistä ja muista veneistä.

●

Älä koskaan aja suoraan muiden veneiden tai vesihiihtäjien perässä. Vältä jyrkkiä käännöksiä ja muita ohjaus-

●

liikkeitä, joista muut veneilijät eivät helposti voi päätellä, mihin olet matkalla. Vältä matalaa vettä ja alueita, joissa on

●

pinnanalaisia esineitä.

●

Tunne omat taitosi ja vältä äkillisiä ohjausliikkeitä, jotta hallinnan menetyksen, veneestä putoamisen ja yhteentörmäyksen vaara olisi mahdollisimman pieni.

Väistä ajoissa

●

miseksi. Muista, että

ruja

ja että moottorin pysäyttäminen tai

yhteentörmäyksen välttä-

veneissä ei ole jar-

kaasun vähentäminen voi heikentää veneen ohjailtavuutta. Jos et ole varma, että voit pysähtyä ajoissa ennen osumista esteeseen, käytä kaasua ja käännä vene kulkemaan eri suuntaan.

LMU33790

Sää

Pysy selvillä säätilasta. Selvitä ajankohtai- nen sääennuste, ennen kuin lähdet vesille. Vältä veneilemistä vaarallisessa säässä.

LMU33880

Matkustajien opastus

Varmista, että ainakin yksi muu veneessä oleva henkilö osaa käyttää venettä hätätilanteessa.

LMU33890

Veneilyturvallisuutta käsittelevät julkaisut

Tunne veneilyturvallisuuteen liittyvät seikat. Saatavana on useita eri organisaatioiden julkaisemia julkaisuja ja tiedotteita.

LMU33600

Lait ja säädökset

Tutustu merenkulkusäädöksiin ja noudata niitä. Vesiliikennesäännöt voivat vaihdella hieman eri alueiden ja maiden välillä, mutta perussäännöt ovat kuitenkin samoja - aivan kuin maantieliikenteessäkin.

Page 16

Perusvaatimukset

LMU25540

Tankkausohjeet

LWM00010

VAROITUS

POLTTOAINE JA POLTTOAINEHÖYRYT VOIVAT SYTTYÄ JA RÄJÄHTÄÄ HELPOSTI!

●

Älä tupakoi tankkaamisen aikana ja huolehdi siitä, että läheisyydessä ei ole kipinöitä, liekkejä tai vastaavia, jotka voivat aiheuttaa polttoainehöyryjen syttymisen.

●

Sammuta moottori ennen tankkaamista.

●

Tankkaa moottori hyvin tuuletetussa tilassa. Älä täytä irrallisia polttoainesäiliöitä veneessä.

●

Varo roiskuttamasta polttoainetta. Jos polttoainetta kuitenkin roiskuu, kuivaa se kuivalla liinalla.

●

Älä ylitäytä säiliötä.

●

Tiukkaa täyttöaukon tulppa huolellisesti tankkaamisen jälkeen.

●

Jos polttoainetta joutuu suuhun tai silmiin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yhteyttä lääkäriin.

●

Jos iholle roiskuu polttoainetta, se on pestävä välittömästi saippualla ja ve- dellä. Jos vaatteille roiskuu polttoainetta, vaatteet on vaihdettava.

●

Ehkäise sähköstaattinen kipinöinti koskettamalla polttoainepumpun pistoolilla täyttöaukkoa tai suppiloa.

LCM00010

TÄRKEÄÄ:

Käytä ainoastaan uutta ja puhdasta polttoainetta, jota on säilytetty puhtaissa säiliöissä ja joka ei sisällä vettä tai vierasaineita.

LMU25580

Bensiini

Suositeltu bensiini:

Matalaoktaaninen lyijytön bensiini, jonka oktaaniluku on vähintään 90 (RON).

Jos moottorin käydessä ilmenee nakutusta, käytä toista bensiinimerkkiä tai korkeaoktaanista lyijytöntä bensiiniä.

LMU25683

Moottoriöljy

Suositeltu moottoriöljy:

Nelitahtimoottoriöljy, jonka SAE- ja API-arvot vastaavat seuraavia tietoja

Moottoriöljyn tyyppi, SAE:

10W-30 tai 10W-40

Moottoriöljyn luokitus, API:

SE, SF, SG, SH, SJ, SL Moottoriöljyn määrä (öljynsuodatinta lukuun ottamatta):

F20AET 1.7 L (1.80 US qt) (1.50

Imp.qt)

F25AE 1.7 L (1.80 US qt) (1.50 Imp.qt)

F25AET 1.7 L (1.80 US qt) (1.50

Imp.qt)

F25AMH 1.7 L (1.80 US qt) (1.50

Imp.qt)

FT25BET 1.9 L (2.01 US qt) (1.67

Imp.qt)

HUOMAA:

Jos suositeltua moottoriöljyä ei ole saatavissa, valitse vaihtoehtoinen öljy alla olevasta taulukosta paikallisten keskilämpötilojen mukaan.

Page 17

LCM01050

TÄRKEÄÄ:

Kaikki nelitahtimallit toimitetaan tehtaalta ilman moottoriöljyä.

ZMU01710

LMU33551

Asennusvaatimukset

LMU33560

Veneen tehosuositus

Varmista ennen perämoottorin tai -moottorien asentamista, että moottorin tai moottorien kokonaisteho ole suurempi kuin veneen enimmäistehomerkinnässä ilmoitetaan. Katso tiedot veneen CE-kilvestä tai kysy ne valmis-

Perusvaatimukset

tajalta.

LWM01560

VAROITUS

Liian tehokkaan moottorin käyttäminen voi tehdä veneestä erittäin epävakaan.

LMU33570

Moottorin asentaminen

Perämoottorin asentaminen on suositeltavaa antaa valtuutetun Yamaha-liikkeen tai muun asiantuntijan, jolla on käytettävissään oikeat varusteet ja täydelliset asennusohjeet, tehtäväksi. Lisätietoja on sivulla 25.

LWM01570

VAROITUS

●

Perämoottorin virheellinen asennus voi aiheuttaa vaaratilanteita, kuten huonon käsiteltävyyden, hallinnan menettämisen tai tulipalovaaran.

●

Moottori on erittäin painava, joten sen turvallinen asentaminen edellyttää erikoislaitteistoa ja -osaamista.

LMU33580

Kauko-ohjauslaitteen vaatimukset

Kauko-ohjauslaitteessa pitää olla vaihde päällä käynnistyksen estojärjestelmä. Se estää moottoria käynnistymästä, jos vaihde ei ole vapaalla.

LWM01580

VAROITUS

●

Jos moottori käynnistetään vaihteen ollessa kytkettynä, vene voi liikkua äkisti ja odottamatta, jolloin seurauksena voi olla yhteentörmäys tai matkustajien putoaminen veteen.

●

Jos moottori käynnistyy vaihteen ollessa kytkettynä, vaihde päällä käynnistyksen estolaite ei toimi oikein eikä perämoottorin käyttämistä saa jatkaa. Ota yhteyttä Yamaha-liikkeeseen.

Page 18

Perusvaatimukset

LMU25693

Akkuvaatimukset

LCM01061

TÄRKEÄÄ:

Älä käytä akkua, jonka kapasiteetti on il-

moitettua vaatimusta pienempi. Jos moottorissa käytetään vaatimuksia heikkotehoisempaa akkua, sähkö- järjestelmässä voi ilmetä toimintahäiriöitä tai akku voi ylikuormittua, mikä vaurioittaa sähköjärjestelmää.

Sähkökäynnistyksellä varustetuissa malleissa on käytettävä akkua, joka täyttää alla olevat vaatimukset.

LMU25721

Akun tekniset tiedot

Pienin kylmäkäynnistysvirta (CCA/EN):

F20AET 347.0 A F25AE 347.0 A F25AET 347.0 A

FT25BET 347.0 A Vähimmäisnimelliskapasiteetti (20HR/ IEC):

F20AET 40.0 Ah

F25AE 40.0 Ah

F25AET 40.0 Ah

FT25BET 40.0 Ah

Moottoria ei voi käynnistää, jos akun jännite on liian pieni.

LMU25730

Ilman tasasuunninta tai tasasuunnin/ jännitteensäädintä

LCM01090

TÄRKEÄÄ:

Akkua ei voi kytkeä niihin perämoottori- malleihin, joissa ei ole tasasuuntaajaa tai tasasuuntaavaa jännitteensäädintä.

Jos haluat käyttää akku malleissa, joissa ei ole tasasuunninta tai tasasuunnin/ jännitteensäädintä, asenna lisävarusteena

saatava tasasuunnin/jännitteensäädin. Huoltovapaan akun käyttäminen yllä mainituissa malleissa voi huomattavasti lyhentää akun käyttöikää. Asenna yllä mainittuihin malleihin lisävarus- teena saatava tasasuunnin/jännitteensäädin tai käytä näiden mallien sähkövarusteita, jotka kestävät vähintään 18 voltin jännitteen. Lisätietoja lisävarusteena saatavan tasasuunnin/jännitteensäätimen asentamisesta saat Yamaha-liikkeestä.

LMU34190

Potkurin valitseminen

Perämoottorin valitsemisen jälkeen oikean potkurin valitseminen on eräs tärkeimmistä ostopäätöksistä, jonka veneilijä joutuu tekemään. Potkurin tyyppi, koko ja muoto vaikuttaa suoraan veneen kiihtyvyyteen, huippunopeuteen, polttoainetalouteen ja jopa moottorin käyttöikään. Yamaha suunnittelee ja valmistaa potkureita kaikkiin Yamaha-perämoottoreihin ja jokaiseen käyttökohteeseen. Perämoottorisi on varustettu Yamaha-potkurilla, joka soveltuu hyvin moniin erilaisiin käyttökohteisiin. Tästä huolimatta on olemassa käyttökohteita, joihin erilainen potkuri sopii paremmin. Yamaha-liikkeestä saat asiantuntevaa apua omia tarpeitasi vastaavan potkurin valitsemiseen. Valitse potkuri, jota käytettäessä moottori voi saavuttaa käyntinopeusalueen puolivälin tai yläpuoliskon ajettaessa enimmäisvenekuormalla ja täydellä kaasulla. Yleisesti on valittava suurinousuisempi potkuri, kun kuorma on pieni, ja pieninousuisempi potkuri, kun kuorma on suuri. Jos veneen kuorma vaihtelee paljon, valitse potkuri, jota käytettäessä moottori saavuttaa oikean käyntinopeuden maksimikuormalla. Muista kuitenkin, että kaasua pitää ehkä vä-

Page 19

hentää veneen ollessa kuormattu kevyemmin, jotta moottorin käyntinopeus pysyisi suositellulla käyntinopeusalueella. Lisätietoja potkurin irrottamisesta ja asentamisesta on sivulla 65.

123

ZMU04604

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

123

Perusvaatimukset

123

ZMU04606

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

LMU25770

Vaihde päällä käynnistyksen

estolaite

Yamaha-perämoottoreissa ja Yamahan hyväksymissä kauko-ohjauslaitteissa on vaihde päällä käynnistyksen estojärjestelmä. Tämä ominaisuus sallii moottorin käynnistämisen ainoastaan silloin, kun vaihde on vapaalla. Kytke aina vaihde vapaalle, ennen kuin käynnistät moottorin.

ZMU04605

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

Page 20

Tärkeimmät osat

LMU2579B

Keskeiset osat

HUOMAA:

* Voi poiketa hieman kuvasta; ei ehkä ole vakiovarusteena kaikissa malleissa.

F20A, F25A, FT25B

1. Yläkoppa

2. Jäähdytysveden tarkistusreikä

3. Yläkopan lukitus- ja vapautusvivut

4. Tyhjennystulppa

5. Antikavitaatiolevy

6. Trimmievä (anodi)

7. Potkuri

8. Jäähdytysveden ottoaukko

9. Trimmitanko*

10. Kiinnityskorva

11. Sähkötrimmi- ja kippikytkin*

12. Käynnistyskahva*

13. Varoitusvalo

14. Perämoottorin sarjanumeron sijainti*

15. Ohjauskahva*

16. Kaasuvivun kitkansäädin*

5 6

ZMU04968

17. Moottorin pysäytyspainike / Moottorin turvakytkin*

18. Perälautakiinnikkeen kahva*

19. Köysikiinnike

20. Kippauksen lukitusvipu*

21. Huuhtelulaite

22. Kippauksen kannatinnuppi*

23. Polttoainesäiliö*

24. Kauko-ohjauslaitteisto (laitaan asennettava)*

25. Lukkorengas*

LMU25802

Polttoainesäiliö

Jos moottorissa on erillinen polttoainesäiliö,

Page 21

Tärkeimmät osat

se toimii seuraavasti:

LWM00020

VAROITUS

Tämän moottorin mukana toimitettupolttoainesäiliö on tarkoitettu ainoastaan käyttöpolttoainetta varten eikä sitä saa käyttää polttoaineen varastoimiseen. Kaupallisessa käytössä on noudatettava voimassa olevia säädöksiä, jotka koskevat tällaista käyttöä.

1. Polttoaineletkun liitos

2. Polttoainemittari

3. Polttoainesäiliön tulppa

4. Korvausilmaruuvi

ZMU03157

LMU25830

Polttoaineletkun liitos

Polttoaineletku kytketään tähän liitokseen.

LMU25841

Polttoainemittari

Tämä mittari sijaitsee joko polttoainesäiliön tulpassa tai polttoaineletkun liitoksen alaosassa. Se ilmaisee likimääräisesti polttoainesäiliössä olevan polttoaineen määrän.

LMU25850

Polttoainesäiliön tulppa

Tämä tulppa sulkee polttoainesäiliön. Säiliö voidaan täyttää polttoaineella, kun tulppa on irrotettu. Tulppa avataan kiertämällä sitä vastapäivään.

LMU25860

Korvausilmaruuvi

Tämä ruuvi sijaitsee polttonestesäiliön tulpassa. Ruuvia avataan kiertämällä sitä vastapäivään.

LMU26180

Kauko-ohjaus

Kauko-ohjausvipu vaikuttaa sekä vaihteensiirtimeen että kaasuttimeen. Sähkökytkimet sijaitsevat kauko-ohjauslaitteessa.

1. Polttoaineletkun liitos

2. Polttoainemittari

3. Polttoainesäiliön tulppa

4. Korvausilmaruuvi

ZMU02284

1. Sähkötrimmi- ja kippikytkin

2. Kauko-ohjausvipu

3. Vapaa-asennon lukitsin

4. Vapaa-asennon kaasuvipu

5. Pääkytkin / rikastinkytkin

6. Moottorin turvakytkin

7. Kaasuvivun kitkansäädin

Page 22

Tärkeimmät osat

ZMU04862

1. Kauko-ohjausvipu

2. Vapaa-asennon lukitsin

3. Vapaa-asennon kaasuvipu

4. Pääkytkin / rikastinkytkin

5. Moottorin turvakytkin

6. Kaasuvivun kitkansäädin

LMU26190

Kauko-ohjausvipu

Eteenajovaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta eteenpäin. Peruutusvaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta taaksepäin. Moottori käy joutokäyntinopeudella, kunnes vipua siirretään noin 35° (tässä kohdassa voi tuntua pieni vastus). Kun vipua siirretään lisää, kaasuläppä avautuu ja moottorin käyntinopeus alkaa kasvaa.

4. Vaihde

5. Kokonaan kiinni

6. Kaasuläppä

7. Kokonaan auki

LMU26201

Vapaa-asennon lukitsin

Vedä vapaa-asennon lukitsin ylös, jotta voisit kytkeä vaihteen päälle.

1. Vapaa-asennon lukitsin

LMU26211

Vapaa-asennon kaasuvipu

Voit lisätä kaasua kytkemättä eteenajo- tai peruutusvaihdetta asettamalla kauko-ohjausvivun vapaa-asentoon ja nostamalla vapaa-asennon kaasuvipua.

HUOMAA:

Vapaa-asennon kaasuvipu toimii vain silloin, kun kauko-ohjausvipu on vapaa-asennossa. Kauko-ohjausvipua voi siirtää vain silloin, kun vapaa-asennon kaasuvipu on kiinniasennossa.

1. Vapaa “”

2. Eteenajo “”

3. Peruutus “”

Page 23

Tärkeimmät osat

1. Kokonaan auki

2. Kokonaan kiinni

LMU25911

Ohjauskahva

Voit kääntää venettä siirtämällä ohjauskahvaa vasemmalle tai oikealle.

ZMU02285

1. Eteenajo “”

2. Vapaa “”

3. Peruutus “”

LMU25941

Kaasukahva

Kaasukahva on ohjauskahvassa. Voit lisätä moottorin käyntinopeutta kiertämällä kaasukahvaa vastapäivään ja pienentää käynti- nopeutta kiertämällä sitä myötäpäivään.

ZMU01997

LMU25922

Vaihdevipu

Kun vedät vaihdevipua itseäsi kohti, moottorin eteenajovaihde kytkeytyy päälle ja vene alkaa liikkua eteenpäin. Kun työnnät vaihdevipua itsestäsi poispäin, moottorin peruutusvaihde kytkeytyy päälle ja vene alkaa liikkua taaksepäin.

ZMU01999

LMU25961

Kaasun osoitin

Kaasun osoittimen polttoaineen kulutuskäy- rä ilmaisee kussakin kaasun asennossa kulutetun polttoaineen suhteellisen määrän. Valitse asento, jossa suorituskyky ja polttoaineenkulutus ovat ihanteelliset haluttua käyt- töä varten.

Page 24

Tärkeimmät osat

START

ZMU02286

1. Kaasun osoitin

LMU25971

Kaasuvivun kitkansäädin

Kitkalaitteella voidaan säätää kaasukahvan tai kauko-ohjausvivun jäykkyyttä käyttäjän mieltymysten mukaan. Voit lisätä jäykkyyttä kiertämällä säädintä myötäpäivään. Voit vähentää jäykkyyttä kiertämällä säädintä vastapäivään.

LWM00031

VAROITUS

Älä tiukkaa liikaa kitkasäädintä. Jos säädin on liian tiukalla, kauko-ohjausvivun tai kaasukahvan liikuttaminen voi olla vaikeaa, mikä voi johtaa onnettomuuteen.

ZMU02001

Kun haluttu nopeus on saavutettu, voit pitää kaasun asetuksen halutussa kohdassa tiukkaamalla säätimen.

LMU25991

Moottorin turvakytkin

Lukkolevyn on oltava kiinnitettynä moottorin turvakytkimeen, jotta moottori voi käydä. Naru on kiinnitettävä huolellisesti käyttäjän vaatteisiin, käteen tai jalkaan. Jos käyttäjä putoaa laidan yli tai jättää ohjaamon, naru vetää lukkolevyn irti ja katkaisee näin moottorin sytytysvirran. Näin vene ei jatka matkaansa itsestään.

LWM00121

VAROITUS

●

Pidä käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi.

●

Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

●

Ole varovainen, ettet vedä turvakytkimen narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa

Page 25

eteenpäin.

HUOMAA:

Moottoria ei voi käynnistää, jos lukkolevy ei ole paikallaan.

1. Naru

2. Lukkoliuska

Tärkeimmät osat

ZMU02083

LMU26070

Käynnistyskahva

Kun alat käynnistää moottoria, vedä varovasti kahvaa, kunnes tunnet vastusta. Käynnistä sitten moottori vetämällä kahvaa tästä kohdasta nopeasti ja suoraan.

ZMU02003

1. Naru

2. Lukkoliuska

LMU26001

Moottorin pysäytyspainike

Voit katkaista sytytysvirtapiirin ja pysäyttää moottorin painamalla tätä painiketta.

ZMU02287

LMU26090

Pääkytkin

Pääkytkin ohjaa sytytysjärjestelmää. Pääkytkimen toiminta kuvataan alla.

●

“”

(pois päältä)

Kun pääkytkin on “” (pois päältä) -asen- nossa, sähköpiirit on katkaistu ja avaimen voi poistaa.

●

“”

(päällä)

Kun pääkytkin on “” (päällä) -asennossa, sähköpiirit on kytketty ja avainta ei voi poistaa.

●

“” Kun pääkytkin on “” (käynnistys) - asennossa, käynnistysmoottori pyörittää

(käynnistys)

Page 26

Tärkeimmät osat

moottoria sen käynnistämiseksi. Kun avain vapautetaan, se siirtyy automaattisesti “” (päällä) -asentoon.

LMU26122

Ohjauksen kitkansäätövipu

Kitkalaitteen avulla voidaan säätää ohjausmekanismin jäykkyyttä käyttäjän mieltymysten mukaan. Säätöruuvi sijaitsee kääntöjalustassa.

LMU32051

Kauko-ohjauslaitteen sähkötrimmija kippikytkin

Sähkötrimmi- ja kippijärjestelmällä sää- detään perämoottorin kulmaa perälautaan nähden. Kun kytkintä painetaan “” (ylös) - asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “” (alas) -asentoon, perämoot- tori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan.

HUOMAA:

Lisätietoja sähkötrimmi- ja kippikytkimestä on sivuilla 36 ja 39.

ZMU02288

Voit lisätä jäykkyyttä kiertämällä säädintä myötäpäivään. Voit vähentää jäykkyyttä kiertämällä sää- dintä vastapäivään.

LWM00040

VAROITUS

Älä tiukkaa liikaa kitkasäädintä. Jos kitkasäädin on liian tiukalla, ohjaus voi olla vaikeaa, mikä voi johtaa onnettomuuteen.

LMU26152

Alakopan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippikytkin sijaitsee alakopan sivussa. Kun kytkintä painetaan “” (ylös) -asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “” (alas) -asentoon, pe- rämoottori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan.

LWM01030

VAROITUS

Käytä alakopassa olevaa sähkötrimmi- ja kippikytkintä vain silloin, kun vene ei liiku

Page 27

Tärkeimmät osat

ja moottori ei ole käynnissä. Jos tätä kytkintä yritetään käyttää veneen liikkuessa, käyttäjä on vaarassa pudota veteen. Lisäksi kytkimen käyttäminen häiritsee kuljettajan keskittymistä ohjaamiseen, mikä lisää törmäysvaaraa.

ZMU02811

HUOMAA:

Lisätietoja sähkötrimmi- ja kippikytkimen käyttämisestä on sivulla 39.

LMU26243

Anodilla varustettu trimmievä

Trimmievä on säädettävä niin, että ohjaaminen vasemmalle ja oikealle onnistuu samaa voimaa käyttämällä.

LWM00840

VAROITUS

Väärin säädetty trimmievä voi vaikeuttaa ohjaamista. Varmista ohjauksen toiminta koeajamalla vene aina trimmievän asentamisen tai vaihtamisen jälkeen. Muista tiukata ruuvi trimmievän säätämisen jäl- keen.

Jos veneellä on taipumus kääntyä vasemmalle (paapuurin puolelle), käännä trimmievän takaosaa paapuurin suuntaan “A” kuvassa. Jos veneellä on taipumus kääntyä oikealle (styyrpuurin puolelle), käännä trimmievän takaosaa styyrpuurin suuntaan “B”

kuvassa.

LCM00840

TÄRKEÄÄ:

Trimmievä toimii myös anodina, joka suojaa moottoria sähkökemialliselta syö- pymiseltä. Älä koskaan maalaa trimmievää, sillä maalaaminen estää sen toimimisen anodina.

ZMU02822

1. Trimmievä

2. Pultti

Pultin tiukkausmomentti:

18.0 Nm (13 ft-lb) (1.8 kgf-m)

LMU26252

Trimmievä

Trimmievä on säädettävä niin, että ohjaaminen vasemmalle ja oikealle onnistuu samaa voimaa käyttämällä.

LWM00840

VAROITUS

Jos veneellä on taipumus kääntyä vasemmalle (paapuurin puolelle), käännä trimmievän takaosaa paapuurin suuntaan “A”

Page 28

Tärkeimmät osat

kuvassa. Jos veneellä on taipumus kääntyä oikealle (styyrpuurin puolelle), käännä trimmievän takaosaa styyrpuurin suuntaan “B” kuvassa.

ZMU02291

1. Kippauksen lukitusvipu

ZMU02289

1. Trimmievä

2. Pultti

Pultin tiukkausmomentti:

8.0 Nm (5.8 ft-lb) (0.8 kgf-m)

LMU26261

Trimmitanko (kippitappi)

Trimmitangon asento määrittää perämootto- rin pienimmän trimmikulman suhteessa perälautaan.

ZMU02889

LMU30530

Kippilukkomekanismi

Kippilukkomekanismin avulla estetään perä- moottorin nouseminen vedestä peruutettaessa.

Voit lukita sen asettamalla kippauksen lukitusvivun lukitus -asentoon. Voit vapauttaa lukituksen asettamalla kippauksen lukitusvivun vapautus -asentoon.

LMU26321

Kippauksen kannatinnuppi

Voit asettaa perämoottorin pysymään kipattuna ylös painamalla kääntöjalustan alapuolella olevaa kippauksen kannatinnuppia.

ZMU02812

LCM00660

TÄRKEÄÄ:

Älä käytä kippauksen kannatinvipua tai -

nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennoissa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella.

Page 29

LMU26332

Kippauksen kannatintanko

Kippauksen kannatintanko pitää perämoot- torin kipattuna ylös.

Tärkeimmät osat

ZMU02009

1. Yläkopan lukitus- ja vapautusvivut

ZMU02292

LCM01660

TÄRKEÄÄ:

Älä käytä kippauksen kannatintankoa ve-

neen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttö- asennossa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella.

LMU26372

Yläkopan lukitus- ja vapautusvivut (kääntötyyppi)

Voit poistaa moottorin yläkopan kääntämällä lukitus- ja vapautusvipuja ja nostamalla moottorikopan pois. Kun asetat moottorikopan takaisin paikalleen, tarkista, että se asettuu oikein paikalleen kumitiivisteeseen. Lukitse tämän jälkeen yläkoppa kääntämällä lukitus- ja vapautusvipu lukitusasentoon.

LMU26460

Huuhtelulaite

Tämän laitteen avulla perämoottorin jäähdytysvesikanavat voidaan huuhdella käyttämällä puutarhaletkua ja vesijohtovettä.

HUOMAA:

Lisätietoja käytöstä on sivulla 52.

ZMU02813

1. Huuhtelulaite

LMU26302

Varoitusvalo

Jos moottorissa havaitaan aihe varoitukseen, merkkivalo syttyy. Lisätietoja varoitusvalon lukemisesta on sivulla 23.

Page 30

Tärkeimmät osat

ZMU02293

LMU26801

Varoitusjärjestelmä

LCM00090

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä, jos varoi-

tuslaite aktivoituu. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä Yamaha-jälleenmyyjään.

LMU26817

Ylikuumenemisvaroitus

Tässä moottorissa on ylikuumenemisvaroitin. Jos moottorin lämpötila nousee liian suureksi, varoitin aktivoituu.

Varoittimen aktivoituminen

●

Moottorin käyntinopeus pienennetään automaattisesti noin arvoon 2000 r/min.

●

Jos perämoottorissa on ylikuumenemisen varoitusvalo, se syttyy tai vilkkuu.

●

Summeri (jos on ohjauskahvassa, kaukoohjauslaitteessa tai virtalukkopaneelissa) antaa merkkiäänen.

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori ja tarkista, onko jäähdytysveden ottoaukko tukossa.

LMU30168

Alhaisen öljynpaineen varoitus

Jos öljynpaine laskee liian pieneksi, varoitin aktivoituu.

Varoittimen aktivoituminen

●

Moottorin käyntinopeus pienennetään au-

tomaattisesti noin arvoon 2000 r/min.

Jos moottorissa on alhaisen öljynpaineen

●

varoitusvalo, se palaa tai vilkkuu.

ZMU02294

ZMU02360

Summeri (jos on ohjauskahvassa, kauko-

●

ohjauslaitteessa tai virtalukkopaneelissa)

antaa merkkiäänen.

Page 31

ZMU02360

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori heti, kun sen pysäyttäminen on turvallista. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Jos öljymäärä on oikea eikä varoitus kytkeydy pois päältä, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

LCM00101

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä, jos alhai-

sen öljynpaineen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

Tärkeimmät osat

Page 32

Käyttö

LMU26902

Asennus

Tämän kohdan tiedot on tarkoitettu ainoastaan viitetiedoiksi. Jokaiselle veneen ja perä- moottorinyhdistelmälle on mahdotonta antaa täydellisiä ohjeita. Oikea asennus riippuu osittain asentajan ammattitaidosta ja tietystä veneen ja perämoottorin yhdistelmästä.

LWM01590

VAROITUS

●

Liian tehokkaan moottorin käyttäminen voi tehdä veneestä erittäin epävakaan. Älä asenna veneeseen sen CE-kilven enimmäistehomerkintää tehokkaampaa perämoottoria. Jos veneessä ei ole CE-kilpeä, kysy lisätietoja veneen valmistajalta.

●

Perämoottorin virheellinen asennus voi aiheuttaa vaaratilanteita, kuten huonon käsiteltävyyden, hallinnan menettämisen tai tulipalovaaran. Jos perämootto- ri asennetaan pysyvästi veneeseen, moottorin kiinnittäminen on annettava myyjän tai muun kokeneen ammattilaisen tehtäväksi.

LMU33470

Perämoottorin asentaminen

Perämoottori pitää asentaa niin, että vene on hyvin tasapainossa. Muutoin veneen ohjaaminen voi olla hankalaa. Yhdellä moottorilla varustetuissa veneissä perämoottori pitää asentaa veneen keskilinjalle (kölilinjalle).

1. Keskiviiva (kölilinja)

LMU26921

ZMU01760

Asennuskorkeus

Jotta veneen suorituskyky olisi ihanteellinen, veneen ja perämoottorin aiheuttaman veden vastuksen on oltava mahdollisimman pieni. Perämoottorin asennuskorkeus vaikuttaa huomattavasti veden vastukseen. Jos perä- moottori asennetaan liian korkealle, esiintyy työntövoimaa heikentävää kavitointia, ja jos potkurin lapojen kärjet käyvät ilmassa, moottorin käyntinopeus kasvaa epänormaa- lin suureksi ja moottori ylikuumenee. Jos perämoottori asennetaan liian alas, veden vastus suurenee ja moottorin suorituskyky huononee. Asenna perämoottori niin, että antikavitaatiolevy on vähintään veneen pohjan tasossa ja enintään 25 mm (1 in.) sen alapuolella.

Page 33

0–25mm (0–1in.)

LCM01630

ZMU02011

TÄRKEÄÄ:

Tarkista veneen kelluvuus lepotilassa

●

enimmäiskuormitettuna. Tarkista, että pysyvä vedenpinta on pakokotelossa riittävän alhaalla, jotta vettä ei pääse moottoriosaan silloin, kun aallot keinuttavat venettä sen ollessa paikallaan. Jos moottorin korkeus on väärä tai jos

●

läsnä on veden vapaata kulkua rajoittavia esteitä (kuten veneen rungon ulkonemia, perälaudan tikkaita tai kaikuluotaimen antureita), ajamisen aikana voi esiintyä ilmakuplien aiheuttamaa kavitointia. Jos ilmakuplien aiheuttama kavitointi on jatkuvaa, moottoriin voi päästä moottorikopan imuilma-aukon kautta niin paljon vettä, että moottori voi vaurioitua vakavasti. Poista ilmakuplien aiheuttaman kavitoinnin syy.

HUOMAA:

Veneen ja moottorin yhdistelmä sekä

●

käyttötarkoitus vaikuttavat perämoottorin ihanteelliseen asennuskorkeuteen. Eri asennuskorkeuksien kokeileminen voi auttaa löytämään ihanteellisen asennuskorkeuden. Lisätietoja oikeasta asennuskorkeudesta saat Yamaha-liikkeestä tai veneen valmistajalta.

Käyttö

●

Lisätietoja perämoottorin trimmikulman

säätämisestä on sivulla 36.

LMU26970

Perämoottorin kiinnittäminen veneeseen

1. Aseta perämoottori mahdollisimman

keskelle veneen perälautaa. Tiukkaa kiinnitysruuvit tasaisesti ja huolellisesti. Tarkista silloin tällöin kiinnitysruuvien tiukkuus perämoottorin käytön aikana, koska moottorin tärinä voi löystyttää niitä.

LWM00640

VAROITUS

Jos kiinnitysruuvit ovat löysällä, perä- moottori voi pudota tai se voi siirtyä perä- laudassa. Tämä voi johtaa veneen hallinnan menettämiseen ja aiheuttaa vakavia vammoja. Varmista, että kiinnitysruuvit on tiukattu kunnolla perälautaan. Tarkista ruuvien tiukkuus silloin tällöin käytön aikana.

ZMU02012

2. Jos perämoottori on varustettu varmis-

tusvaijerin kiinnittimellä, on suositeltavaa käyttää moottorin varmistusvaijeria tai -ketjua. Kiinnitä vaijerin toinen pää varmistusvaijerin kiinnittimeen ja sen toinen pää tukevaan kiinnityspisteeseen veneessä. Muussa tapauksessa moottori voidaan menettää kokonaan, jos se

Page 34

Käyttö

vahingossa putoaa perälaudasta.

ZMU02013

3. Tiukkaa kiinnityskorvake huolellisesti perälautaan perämoottorin mukana mahdollisesti toimitetuilla pulteilla. Lisä- tietoja saat Yamaha-jälleenmyyjältä.

LWM00650

VAROITUS

Käytä ensisijaisesti vain moottorin pakkauksessa toimitettuja ruuveja, muttereita ja aluslevyjä. Jos kuitenkin käytät muita kiinnitystarvikkeita, niiden materiaalin laadun ja kestävyyden on oltava vä- hintään sama kuin alkuperäisissä osissa ja ne on tiukattava huolellisesti. Koekäytä moottoria tiukkaamisen jälkeen ja tarkista, että moottori on yhä tiukasti kiinni veneessä.

LMU30173

Moottorin sisäänajo

Uusi moottori tarvitsee sisäänajoa, jotta liikkuvien osien toisiaan vasten olevat pinnat kuluisivat tasaisesti. Oikein suoritettu sisäänajo varmistaa moottorin hyvän suorituskyvyn ja pitkän käyttöiän.

LCM00800

TÄRKEÄÄ:

Jos sisäänajo-ohjeita ei noudateta, moottorin käyttöikä voi lyhentyä tai moottoriin voi tulla vakavia vaurioita.

LMU27083

Nelitahtimallien toimintaohje

Uusi moottori tarvitsee kymmenen tunnin sisäänajon, jotta liikkuvien osien toisiaan vasten olevat pinnat kuluisivat tasaisesti. Oikein suoritettu sisäänajo varmistaa moottorin hyvän suorituskyvyn ja pitkän käyttöiän.

HUOMAA:

Jos sisäänajo-ohjeita ei noudateta, moottorin käyttöikä voi lyhentyä tai moottoriin voi tulla vakavia vaurioita. Käytä moottoria kuormitettuna vedessä (vaihde päällä ja potkuri asennettuna) alla olevia ohjeita noudattaen. Vältä kymmenen ensimmäisen käyttötunnin aikana pitkäaikaista käyttöä tyhjäkäynnillä, suurta aallokkoa ja ruuhkaisia alueita.

1. Pultit

1. Ensimmäinen käyttötunti: Käytä moottoria vaihtelevilla nopeuksilla ja enintään nopeudella 2000 r/min tai noin puolella kaasulla.

2. Toinen käyttötunti:

ZMU02637

Lisää moottorin käyntinopeutta sen verran, että vene nousee liukuun (älä kuitenkaan käytä täyttä kaasua). Pienennä sitten kaasua sen verran, että vene pysyy liu'ussa.

3. Jäljellä oleva kahdeksan tunnin jakso:

Page 35

Käyttö

Käytä moottori millä tahansa käyntinopeudella. Älä kuitenkaan käytä moottoria täydellä kaasulla kauemmin kuin 5 minuuttia kerrallaan.

4. Ensimmäisen 10 tunnin jakson jälkeen: Käytä moottoria normaalisti.

LMU27104

Käyttöä edeltävät tarkistukset

LWM00081

VAROITUS

Jos havaitset käyttöä edeltävässä tarkastuksessa osia, jotka eivät toimi kunnolla, huolehdi niiden tarkistamisesta ja korjaamisesta ennen perämoottorin käyttöä. Muutoin voi tapahtua onnettomuus.

LCM00120

TÄRKEÄÄ:

Älä käynnistä moottoria, jos se ei ole ve-

dessä. Tämä voi aiheuttaa ylikuumenemisen ja moottorin vakavan vaurioitumisen.

LMU27111

Polttoaine

Tarkista, että mukanasi on riittävästi polt-

●

toainetta suunnittelemaasi matkaa varten. Varmista, että moottorissa ei ole polttoai-

●

nevuotoja tai polttoainehöyryjä.

●

Tarkista, että polttoaineletkun liitokset ovat tiukkoja (jos käytössä on Yamaha-polttoainesäiliä tai veneen kiinteä polttoainesäiliö). Varmista, että polttoainesäiliö on sijoitettu

●

tukevalle ja tasaiselle alustalle. Tarkista lisäksi, että polttoaineletku ei ole kiertynyt tai litistynyt ja että se ei kosketa teräviä esineitä (jos käytössä on Yamaha-polttoainesäiliä tai veneen kiinteä polttoainesäiliö).

LMU27130

Hallintalaitteet

●

Tarkista ennen moottorin käynnistämistä, että kaasu, vaihteet ja ohjaus toimivat nor-

maalisti.

●

Hallintalaitteiden tulee toimia sulavasti, ilman takeltelua ja ilman epätavallisen suurta välystä.

●

Tarkista, että kaikki liitokset ovat tiukkoja ja ehjiä.

●

Tarkista käynnistys- ja pysäytyskytkinten toiminta perämoottorin ollessa vedessä.

LMU31721

Pysäytyskytkimet

●

Tarkista, että moottori pysähtyy, kun virtalukko kierretään “” (pois päältä) -asen- toon.

●

Tarkista, että moottori pysähtyy, kun lukkolevy irrotetaan moottorin pysäytyskytki- mestä.

●

Tarkista, että moottoria ei voi käynnistää lukkolevyn ollessa irti moottorin pysäytys- kytkimestä.

LMU27140

Moottori

●

Tarkista moottori ja moottorin kiinnitys. Tarkista, että kaikki kiinnikkeet ovat tiukko-

●

ja ja ehjiä.

●

Tarkista, että potkuri on ehjä.

LMU27163

Moottoriöljyn määrän tarkistaminen

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon).

2. Poista öljymäärän mittatikku ja pyyhi se puhtaaksi.

3. Aseta mittatikku paikalleen kiertämällä se pohjaan asti ja poista se uudestaan.

4. Tarkista moottoriöljyn määrä mittatikulla. Öljynpinnan tason on oltava mittatikun ala- ja ylämerkin välissä. Lisää öljyä, jos taso on alamerkin alapuolella, tai tyhjennä öljyä, jos taso on ylämerkin yläpuolella.

Page 36

Käyttö

ZMU02833

1. Öljymäärän mittatikku

ZMU02082

1. Pinnan tason alamerkki

2. Öljymäärän mittatikku

3. Pinnan tason ylämerkki

HUOMAA:

Varmista, että työnnät mittatikun kokonaan mittatikun putkeen.

LMU27441

Polttoaineen lisääminen

LWM00060

VAROITUS

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

ZMU04047

1. Irrota polttoainesäiliön tulppa.

2. Täytä polttonestesäiliö varovasti.

3. Sulje tulppa huolellisesti tankkaamisen jälkeen. Pyyhi kaikki roiskunut polttoaine.

Polttoainesäiliön tilavuus:

24 L (6.34 US gal) (5.28 Imp.gal), 25 L (6.60 US gal) (5.50 Imp.gal)

HUOMAA:

Polttoainesäiliön pienempi täyttöaukko on tarkoitettu lyijyttömän polttoaineen täyttö- suutinta varten saasteenestolaitteistolla (Bodensee) varustuissa malleissa.

LMU27450

Perämoottorin käyttäminen

LMU27463

Polttoaineen syöttäminen (erillinen säiliö)

LWM00420

VAROITUS

●

Varmista ennen moottorin käynnistämistä, että vene on kiinnitetty kunnolla ja että ohjaus toimii esteettä. Varmista, että vedessä veneen lähellä ei ole uimareita. Kun korvausilmaruuvi avataan, poltto-

●

ainesäiliöstä vapautuu bensiinihöyryjä. Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä. Älä

Page 37

tupakoi avatessasi korvausilmaruuvia ja huolehdi siitä, että läheisyydessä ei ole avotulta tai kipinöitä.

●

1. Jos polttoainesäiliön tulpassa on korvausilmanruuvi, avaa sitä 2 - 3 kierrosta.

Käyttö

ZMU02024

3. Jos perämoottorissa on ohjauksen kitkansäätövipu, kiinnitä polttoaineletku tiukasti polttoaineletkun kiinnikkeeseen.

HUOMAA:

Pidä polttoainesäiliö vaaka-asennossa moottorin käyttämisen aikana. Muutoin polttoainesäiliöstä ei voida imeä polttoainetta.

4. Purista praimeripumppua niin, että sen nuolimerkki osoittaa ylöspäin, kunnes tunnet praimeripumpun jäykistyvän.

ZMU02295

2. Jos moottorissa on polttoaineletkun liitos, kytke polttoaineletku tiukasti liitokseen. Kytke sitten polttoaineletkun toinen pää tiukasti polttoainesäiliön liitokseen.

ZMU02296

1. Nuoli

LMU27491

Moottorin käynnistäminen

LWM01600

VAROITUS

Varmista ennen moottorin käynnistämistä, että vene on kiinnitetty kunnolla ja että ohjaus toimii esteettä. Varmista, että vedessä veneen lähellä ei

Page 38

Käyttö

ole uimareita.

LMU27543

Moottorin käynnistäminen

1. Aseta vaihdevipu vapaa-asentoon.

ZMU02304

HUOMAA:

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole vapaalla.

2. Kiinnitä moottorin turvakytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toinen pää moottorin turvakytkimeen.

LWM00121

VAROITUS

●

Pidä käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi.

●

Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan. Ole varovainen, ettet vedä turvakytki-

●

men narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa

eteenpäin.

ZMU02026

3. Siirrä kaasukahva “” (käynnistys) - asentoon.

START

ZMU02335

4. Vedä käynnistyskahvaa hitaasti, kunnes tunnet vastuksen. Käynnistä sitten moottori voimakkaalla suoralla vedolla. Toista käynnistystoimet tarvittaessa.

ZMU02336

5. Kun moottori on käynnistynyt, palauta käynnistyskahva hitaasti alkuasentoonsa, ennen kuin irrotat otteen siitä.

Page 39

Käyttö

HUOMAA:

●

Kun moottori on kylmä, se pitää lämmittää. Lisätietoja on sivulla 33.

●

Jos moottori on lämmin eikä se käynnisty, avaa hieman kaasua ja yritä uudelleen käynnistää moottori. Jos moottori ei vieläkään käynnisty, katso sivu 73.

6. Palauta kaasukahva hitaasti kokonaan kiinni-asentoon.

LMU27663

Sähkökäynnistyksellä ja kauko-ohjauslaitteistolla varustetut mallit

1. Aseta kauko-ohjausvipu vapaa-asentoon.

HUOMAA:

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole vapaalla.

se voi juuttua kiinni ja estää turvakytkimen toiminnan. Ole varovainen, ettet vedä turvakytki-

●

3. Kierrä virta-avain “” (päällä) asen- toon.

4. Kierrä virta-avain “” (käynnistys) - asentoon ja pidä sitä tässä asennossa enintään 5 sekunnin ajan.

2. Kiinnitä moottorin turvakytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toinen pää moottorin turvakytkimeen.

LWM00121

VAROITUS

Pidä käytön aikana moottorin turvakyt-

●

kimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaat-

●

teisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa

5. Kun moottori käynnistyy, vapauta virtaavain välittömästi ja anna sen palautua

Page 40

Käyttö

“” (päällä) -asentoon.

LCM00191

TÄRKEÄÄ:

●

Älä koskaan kierrä pääkytkintä “” (käynnistys) -asentoon moottorin ollessa käynnissä.

●

Älä käytä käynnistysmoottoria kauem- min kuin 5 sekuntia kerrallaan. Jos käynnistysmoottoria käytetään jatkuvasti yli 5 sekunnin ajan, akun varaus purkautuu nopeasti, minkä jälkeen moottorin käynnistäminen ei onnistu. Käynnistysmoottori voi myös vahingoittua, jos sitä käytetään kerrallaan liian kauan. Jos moottori ei käynnisty 5 sekunnin kuluessa, palauta pääkytkin “” (päällä) -asentoon, odota 10 se- kuntia ja yritä uudestaan.

HUOMAA:

●

Kun moottori on kylmä, se pitää lämmittää. Lisätietoja on sivulla 33. Jos moottori on lämmin eikä se käynnisty,

●

avaa hieman kaasua ja yritä uudelleen käynnistää moottori. Jos moottori ei vieläkään käynnisty, katso sivu 73.

LMU27670

Moottorin lämmittäminen

LMU27710

Käsikäynnistyksellä ja sähkökäynnistyksellä varustetut mallit

1. Anna moottorin lämmetä 3 minuutin ajan käynnistämisen jälkeen. Jos lämmitys laiminlyödään, moottorin käyttöikä lyhenee.

2. Varmista, että öljynpaineen varoitusvalo sammuu moottorin käynnistämisen jäl- keen.

3. Tarkista, että jäähdytysveden tarkistus-

reiästä tulee tasainen virtaus vettä.

LCM00210

TÄRKEÄÄ:

●

Jos alhaisen öljynpaineen varoitusvalo ei sammu moottorin käynnistyttyä, pysäytä moottori. Muussa tapauksessa moottori voi vaurioitua vakavasti. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Ota yhteyttä Yamahajälleenmyyjään, jos alhaisen öljynpaineen varoituksen syytä ei löydy.

●

Veden jatkuva virtaus tarkistusreiästä ilmaisee, että vesipumppu pumppaa vettä jäähdytyskanaviin. Jos tarkistus- reiästä ei virtaa vettä koko ajan moottorin ollessa käynnissä, moottori voi ylikuumentua ja vahingoittua. Pysäytä tässä tapauksessa moottori ja tarkista, onko vaihteistokotelossa oleva jäähdytysveden tuloaukko tai jääh- dytysveden tarkistusreikä tukossa. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä Yamahajälleenmyyjään.

ZMU02034

LMU34530

Vaihteen kytkeminen

LWM00180

VAROITUS

Varmista ennen vaihteen kytkemistä, että vedessä veneen lähellä ei ole uimareita

Page 41

tai esteitä.

LCM01610

TÄRKEÄÄ:

Lämmitä moottori ennen vaihteen kytkemistä. Moottorin joutokäyntinopeus voi olla normaalia suurempi, ennen kuin moottori on lämmin. Suuri joutokäyntino- peus voi estää vaihteen kytkemisen vapaalle. Pysäytä tässä tapauksessa moottori, siirrä vaihde vapaalle, käynnistä moottori uudelleen ja anna sen lämmetä.

Vaihtaminen vapaalta

1. Vedä vapaa-asennon lukitsin ylös (jos on).

Käyttö

ZMU02299

1. Vapaa-asennon lukitsin

2. Siirrä kauko-ohjausvipua / vaihdevipua nopeasti ja selkeästi eteenpäin (eteenajovaihde) tai taaksepäin (peruutusvaihde) [noin 35° (tässä asennossa voi tuntua lovi) kauko-ohjauksella varustetuissa malleissa]. Tarkista, että kippauksen lukitusvipu (jos on) on lukitusasennossa/ala-asennossa ennen peruuttamista.

ZMU05737

Vaihtaminen vaihteelta (eteenajo/peruutus) vapaalle

1. Sulje kaasutin niin, että moottorin käyntinopeus laskee joutokäyntinopeudeksi.

Page 42

Käyttö

ZMU02030

2. Kun moottori käy joutokäyntinopeudella vaihteen ollessa kytkettynä, siirrä kauko-ohjausvipu / vaihdevipu nopeasti ja selkeästi vapaa-asentoon.

ZMU02304

LMU31742

Veneen pysäyttäminen

LWM01510

VAROITUS

●

Älä käytä peruutusvaihdetta veneen hidastamiseen tai pysäyttämiseen, koska tämä voi aiheuttaa hallinnan menettämisen, putoamisen veneestä tai iskeytymisen ohjauspyörää tai veneen muita osia vasten. Tämä voi aiheuttaa vakavan vammautumisen vaaran. Lisäksi se voi vaurioittaa vaihdemekanismia.

●

Älä vaihda vaihdetta peruutukselle ajettaessa liukunopeuksilla. Muussa tapauksessa seurauksena on hallinnan menetys, veneen täyttyminen vedellä tai veneen vaurioituminen.

Veneessä ei ole erillistä jarrutusjärjestelmää. Veden vastus pysäyttää se, kun kaasuvipu on palautettu joutokäyntiasentoon. Pysähty- mismatka vaihtelee bruttopainon, vedenpinnan olojen ja tuulensuunnan mukaan.

LMU27820

Moottorin pysäyttäminen

Anna moottorin jäähtyä muutaman minuutin ajan joutokäynnillä tai pienellä käyntinopeu- della ennen sen pysäyttämistä. Moottorin pysäyttäminen heti suurella käyntinopeudella käyttämisen jälkeen ei ole suositeltavaa.

Page 43

LMU27845

Toimintaohje

1. Paina moottorin pysäytyskytkintä ja pidä sitä painettuna tai käännä virtalukko “” (pois päältä) -asentoon.

ZMU02083

2. Kun moottori on pysähtynyt, irrota polttoaineletku, jos perämoottorissa on polttoaineletkun liitos.

ZMU02302

3. Tiukkaa polttoainesäiliön tulpassa oleva korvausilmaruuvi (ei kaikissa malleissa).

Käyttö

ZMU02041

4. Irrota avain, jos vene jätetään yksin.

HUOMAA:

Moottorin voi pysäyttää myös vetämällä turvakytkimen narusta ja irrottamalla lukkolevyn moottorin pysäytyskytkimestä ja kääntämällä tämän jälkeen virtalukon “” (pois päältä) -asentoon.

LMU27861

Perämoottorin trimmaaminen

Perämoottorin trimmikulmaa säätämällä voidaan muuttaa veneen keulan asentoa ajon aikana. Oikean trimmikulman käyttäminen parantaa suorituskykyä ja polttoainetaloudellisuutta sekä vähentää moottoriin kohdistuvaa rasitusta. Oikea trimmikulma-asetus vaihtelee käytettävän veneen, moottorin ja potkurin mukaan. Oikeaan trimmiasetukseen vaikuttavat myös veneen kuorma, merenkäynti ja moottorin käyntinopeus.

LWM00740

VAROITUS

Jos trimmikulma on liian suuri tai pieni käyttöoloihin nähden, vene voi muuttua epävakaaksi ja sitä voi olla hankala ohjata. Tämä vähentää onnettomuuden mah- dollisuutta. Jos vene alkaa tuntua epävakaalta tai sen ohjaaminen on hankalaa, pienennä nopeutta ja/tai säädä trimmikulmaa.

Page 44

Käyttö

ZMU02641

1. Trimmin käyttökulma

LMU27872

Trimmikulman säätäminen käsikäyttöisellä kipillä varustetuissa malleissa

Kiinnityskorvakkeessa on 4 tai 5 reikää perä- moottorin trimmikulman säätämistä varten.

1. Pysäytä moottori.

2. Kippaa perämoottori ylös ja poista sitten trimmitanko kiinnityskorvasta.

ZMU02890

1. Trimmitanko

3. Aseta tanko haluamaasi reikään. Voit nostaa veneen keulaa siirtämällä tankoa kauemmaksi perälaudasta. Voit laskea veneen keulaa siirtämällä tankoa lähemmäksi perälautaa. Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

LWM00400

VAROITUS

●

Pysäytä moottori ennen trimmikulman säätämistä.

●

Ole varovainen tankoa irrottaessasi ja asentaessasi, ettei kätesi väliin.

●

Ole varovainen kokeillessasi trimmiasetusta ensimmäistä kertaa. Lisää nopeutta vähitellen ja tarkkaile, esiintyykö veneessä merkkejä epävakaudesta tai ohjausongelmista. Virheellinen trimmikulma voi aiheuttaa veneen hallinnan menettämisen.

HUOMAA:

Kun trimmitankoa siirretään yhden reiän verran, perämoottorin trimmikulma muuttuu noin 4 astetta.

Page 45

LMU27883

Trimmikulman säätäminen (sähkökippi ja -trimmi)

LWM00752

VAROITUS

●

Varmista perämoottorin trimmikulmaa säätäessäsi, että perämoottorin lähellä ei ole muita ihmisiä. Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jää- vät ruumiinosat voivat murskautua.

●

ja kippikytkintä (ei kaikissa malleissa) vain silloin, kun vene ei liiku ja moottori ei ole käynnissä. Älä säädä trimmikul- maa tällä kytkimellä veneen liikkuessa.

Säädä perämoottorin trimmikulmaa sähkötrimmi- ja kippikytkimen avulla.

Käyttö

ZMU02811

Voit nostaa veneen keulaa painamalla kytkintä “” (ylös). Voit laskea veneen keulaa painamalla kytkintä “” (alas). Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

LMU27911

Veneen trimmikulman säätäminen

Kun vene on liu’ussa, keula ylhäällä -asento pienentää vastusta sekä lisää vakautta ja tehokkuutta. Veneen asento on tämä silloin, kun kölilinja on 3 - 5 asteen kulmassa vaakatasoon nähden. Kun keulaa nostetaan ylöspäin, veneellä voi olla taipumusta ohjautua enemmän jompaankumpaan suuntaan. Korjaa puoltaminen ohjauksella. Puoltamista voidaan vähentää myös trimmievää säätämällä. Kun keula on alhaalla, paikallaan seisova vene on helpompi kiihdyttää liukuun.

1. Sähkötrimmi- ja kippikytkin

Page 46

Käyttö

Keula ylhäällä

Jos moottori on trimmattu liian ylös, veneen keula nousee liian korkealle. Suorituskyky ja taloudellisuus ovat huonoja, koska veneen runko puskee vettä ja ilmanvastus on normaalia suurempi. Jos moottori trimmataan aivan liian ylös, potkuriin pääsee ilmaa. Tämä heikentää suorituskykyä entisestään ja veneen kulku on “loikkivaa”. Tämä voi johtaa kuljettajan tai matkustajien putoamiseen veteen.

Keula alhaalla

Jos moottori on trimmattu liian alas keula “kyntää” vedessä. Tämä heikentää polttoainetaloudellisuutta ja vaikeuttaa nopeuden lisäämistä. Jos moottori on trimmattu erittäin alas, vene lisäksi muuttuu epävakaaksi suurella nopeudella ajettaessa. Tällöin keulan aiheuttama vastus on erittäin suuri, mikä lisää “keulaohjautumisen” vaaraa ja vaikeuttaa veneen hallitsemista.

HUOMAA:

Veneen tyypin mukaan perämoottorin trimmikulmalla voi olla vain vähän vaikutusta veneen asentoon sen ollessa liikkeessä.

LMU27934

Kippaaminen ylös ja alas

Jos moottoria ei aiota käyttää aivan heti tai jos vene kiinnitetään matalaan veteen, perä- moottori on kipattava yläasentoon, jotta potkuri ja vaihteistokotelo eivät pääsisi osumaan esteisiin ja vahingoittumaan. Lisäksi kippaaminen ylös suojaa moottoria suolaveden aiheuttamalta korroosiolta.

LWM00221

VAROITUS

Varmista kipatessasi perämoottoria ylös ja alas, että perämoottorin lähellä ei ole muita ihmisiä. Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua.

LWM00250

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon vaaran. Jos perämoottorissa on polttoaineletkun liitos, irrota polttoaineletku tai sulje polttoainehana silloin, kun moottoria on tarkoitus pitää kipattuna kauemmin kuin muutaman minuutin ajan. Muussa tapauksessa moottorista voi vuotaa polttoainetta.

LCM00241

TÄRKEÄÄ:

Ennen kuin kippaat perämoottorin, py-

●

säytä moottori noudattamalla sivulla 35 annettuja ohjeita. Älä koskaan kippaa perämoottoria moottorin ollessa käynnissä. Tämä voi aiheuttaa ylikuumenemisen ja vakavia vaurioita. Älä kippaa moottoria työntämällä ohja-

●

Page 47

Käyttö

uskahvasta (jos on), koska ohjauskahva voi rikkoutua.

LMU32660

Moottorin kippaaminen ylös (käsikäyttöisellä kipillä varustetut mallit)

1. Aseta vaihdevipu vapaa-asentoon.

ZMU02304

ZMU03087

2. Aseta kippauksen lukitusvipu (ei kaikissa malleissa) vapautus-/yläasentoon.

malleissa) ylös.

4. Tartu yläkopan takaosaan kädellä ja kippaa moottori kokonaan ylös.

5. Työnnä kippauksen kannatinnuppi kiinnityskorvaan. Vaihtoehtoisesti kippauksen kannatintanko kääntyy automaattisesti lukitusasentoon.

ZMU02292

LCM01640

TÄRKEÄÄ:

Älä käytä kippauksen kannatinvipua tai -

nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennossa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella. Lisä- tietoja on sivulla 49.

LMU32722

Moottorin kippaaminen ylös (sähkötrimmi- ja kippimallit)

1. Aseta kauko-ohjausvipu vapaa-asentoon.

ZMU02305

3. Vedä matalan veden vipu (ei kaikissa

Page 48

Käyttö

ZMU02812

2. Paina sähkötrimmi- ja kippikytkintä “” (ylös) -asentoon, kunnes perämoottori on kippautunut kokonaan ylös.

ZMU02823

3. Tue moottori painamalla kippauksen kannatinnuppi kiinnityskorvaan.

LWM00261

VAROITUS

Varmista moottorin kippaamisen jälkeen, että olet tukenut sen kippauksen kannatinnupin tai kannatinvivun avulla. Muutoin perämoottori voi pudota yhtäkkiä alas, jos sähkötrimmi- ja kippiyksikön tai sähkökippiyksikön paine katoaa.

LCM01640

TÄRKEÄÄ:

Älä käytä kippauksen kannatinvipua tai -

nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennossa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella. Lisä- tietoja on sivulla 49.

4. Trimmitangoilla varustetut mallit: Kun perämoottori on kippauksen kannatinvivun varassa, vedä trimmitangot sisään painamalla sähkötrimmi- ja kippikytkintä “” (alas) -asentoon.

LCM00250

TÄRKEÄÄ:

Muista vetää trimmitangot kokonaan sisään kiinnittäessäsi veneen laituriin. Tämä suojaa tankoja pintoihin kiinnittyviltä eliöiltä ja syöpymiseltä, jotka voivat

Page 49

Käyttö

vaurioittaa sähkötrimmi- ja kippimekanismia.

LMU30192

Moottorin kippaaminen alas (käsikäyttöisellä kipillä varustetut mallit)

1. Aseta kippauksen lukitusvipu lukitusasentoon.

ZMU02306

2. Kippaa moottoria hieman ylöspäin, kunnes kippauksen kannatintanko vapautuu automaattisesti.

3. Kippaa moottori hitaasti alas.

LMU33120

Moottorin kippaaminen alas (sähkötrimmi- ja kippimallit)

1. Paina sähkötrimmi- ja kippikytkintä “” (ylös) -suuntaan, kunnes perämoottori on kippitangon varassa ja kippauksen kannatinnuppi vapautuu.

2. Vedä kippauksen kannatinnuppi ulos.

ZMU02825

3. Paina sähkötrimmi- ja kippikytkintä “” (alas) -suuntaan, kunnes perämoottori on laskeutunut haluamaasi asentoon.

ZMU01936

ZMU02826

LMU28060

Ajaminen matalassa vedessä

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LMU28071

Ajaminen matalassa vedessä (käsikäyttöisellä kipillä varustetut mallit)

LWM00710

VAROITUS

●

Siirrä vaihdevipu vapaa-asentoon, ennen kuin säädät moottoria matalan veden ajoa varten.

●

Käytä mahdollisimman pientä nopeutta silloin, kun matalan veden asento on käytössä. Kippilukkomekanismi ei toimi silloin, kun matalan veden asento on käytössä. Törmääminen vedenalaiseen

Page 50

Käyttö

esteeseen voi aiheuttaa perämoottorin nousemisen vedestä, mikä johtaa veneen hallinnan menettämiseen.

●

Älä peruuta venettä kääntämällä perä- moottoria 180°. Aseta vaihdevipu peruutusasentoon halutessasi peruuttaa venettä.

●

Ole erittäin varovainen peruuttaessasi. Liian suuri työntövoima taaksepäin voi aiheuttaa perämoottorin nousemisen vedestä. Tämä lisää onnettomuuden ja vammautumisen vaaraa.

●

Palauta perämoottori normaaliin asentoonsa heti, kun vene on jälleen syvemmässä vedessä.

LCM00260

TÄRKEÄÄ:

Älä kippaa perämoottoria niin ylös, että

vaihteistoyksikössä oleva jäähdytysveden ottoaukko on vedenpinnan yläpuolel- la ajettaessa matalassa vedessä. Muussa tapauksessa moottori voi ylikuumentua ja vaurioitua vakavasti.

ZMU02304

ZMU03087

2. Aseta kippauksen lukitusvipu vapautus/yläasentoon.

ZMU02830

LMU32740

Toimintaohje

1. Aseta vaihdevipu vapaa-asentoon.

ZMU02305

3. Kippaa moottoria hieman ylöspäin. Kippauksen kannatintanko lukkiutuu automaattisesti tukien perämoottorin osittain kipattuun asentoon.

HUOMAA:

Tässä perämoottorissa on kaksi asentoa matalan veden ajoa varten.

4. Voit palauttaa perämoottorin normaaliin

Page 51

Käyttö

käyttöasentoon siirtämällä vaihdevivun vapaa-asentoon ja siirtämällä sitten kippauksen lukitusvivun lukitus-/ala-asentoon.

ZMU02306

5. Kippaa perämoottoria hieman ylöspäin, kunnes kippauksen kannatintanko palautuu automaattisesti vapautusasentoonsa.

6. Laske sitten perämoottori hitaasti normaaliin asentoon.

LMU32850

Sähkötrimmi- ja kippimallit

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LWM00660

VAROITUS

●

Siirrä vaihdevipu vapaa-asentoon, ennen kuin säädät moottoria matalan veden ajoa varten.

●

Palauta perämoottori normaaliin asentoonsa heti, kun vene on jälleen syvemmässä vedessä.

LCM00260

TÄRKEÄÄ:

Älä kippaa perämoottoria niin ylös, että

vaihteistoyksikössä oleva jäähdytysveden ottoaukko on vedenpinnan yläpuolel- la ajettaessa matalassa vedessä. Muussa tapauksessa moottori voi ylikuumentua ja vaurioitua vakavasti.

LMU32920

Toimintaohje sähkötrimmi- ja kippimalleissa

1. Aseta kauko-ohjausvipu vapaa-asentoon.

2. Kippaa perämoottoria hieman ylös haluamaasi asentoon käyttämällä sähkötrimmi- ja kippikytkintä.

ZMU01935

ZMU02823

3. Voit palauttaa perämoottorin normaaliin käyttöasentoon painamalla sähkötrimmi- ja kippikytkintä ja kippaa-

Page 52

Käyttö

malla perämoottorin hitaasti alas.

LMU28193

Ajaminen muissa oloissa

Ajaminen suolavedessä

Kun perämoottoria on käytetty suolavedessä, huuhtele jäähdytyskanavat makealla vedellä, jotta ne eivät tukkeutuisi. Huuhtele myös perämoottorin ulkopuoli makealla vedellä. Jos mahdollista, huuhtele myös moottoriosa moottorikopan alapuolelta.

Ajaminen erittäin sameassa tai mutaisessa vedessä

Yamaha suosittelee lisävarusteena saatavan kromatun vesipumppusarjan (saatavana V4-moottoreihin ja suurempiin moottoreihin), jos perämoottoria käytetään erittäin sameassa tai mutaisessa vedessä.

Ajaminen happamessa vedessä

Joillakin alueilla vesi voi olla hyvin hapanta. Kun perämoottoria on käytetty tällaisessa vedessä, huuhtele jäähdytyskanavat makealla vedellä syöpymisen estämiseksi. Huuhtele myös perämoottorin ulkopuoli makealla vedellä.

Page 53

Kunnossapito

LMU34520

Tekniset tiedot

HUOMAA:

“(AL)”-merkintä alla olevissa teknisissä tiedoissa edustaa numeroarvoa, kun asennettuna on alumiinipotkuri. Vastaavasti “(SUS)”-merkintä edustaa arvoa, kun asennettuna on teräspotkuri, ja “(PL)”-merkintä edustaa arvoa, kun asennettuna on muovipotkuri.

HUOMAA:

“*” merkitsee, että on valittava moottoriöljykohdan kaaviossa mainittu moottoriöljy. Lisätietoja on sivulla 9.

LMU28219

Mitat:

Kokonaispituus:

F20AET 703 mm (27.7 in) F25AE 703 mm (27.7 in) F25AET 703 mm (27.7 in) F25AMH 1151 mm (45.3 in) FT25BET 713 mm (28.1 in)

Kokonaisleveys:

F20AET 376 mm (14.8 in) F25AE 376 mm (14.8 in) F25AET 376 mm (14.8 in) F25AMH 430 mm (16.9 in) FT25BET 373 mm (14.7 in)

Kokonaiskorkeus S:

F25AE 1148 mm (45.2 in) F25AMH 1148 mm (45.2 in)

Kokonaiskorkeus L:

F20AET 1275 mm (50.2 in) F25AE 1275 mm (50.2 in) F25AET 1275 mm (50.2 in) F25AMH 1275 mm (50.2 in) FT25BET 1311 mm (51.6 in)

Perälaudan korkeus S:

F25AE 423 mm (16.7 in)

F25AMH 423 mm (16.7 in)

Perälaudan korkeus L:

F20AET 550 mm (21.7 in) F25AE 550 mm (21.7 in) F25AET 550 mm (21.7 in) F25AMH 550 mm (21.7 in) FT25BET 528 mm (20.8 in)

Paino (AL) S:

F25AE 65.0 kg (143 lb) F25AMH 62.0 kg (137 lb)

Paino (AL) L:

F20AET 67.0 kg (148 lb) F25AE 67.0 kg (148 lb) F25AET 71.0 kg (157 lb) F25AMH 64.0 kg (141 lb) FT25BET 86.7 kg (191 lb)

Suorituskyky:

Suurimman kaasun käyntinopeusalue:

5000–6000 r/min

Enimmäisteho:

F20AET 14.7 kW / 5500 r/min (20 hv / 5500 r/min) F25AE 18.4 kW / 5500 r/min (25 hv / 5500 r/min) F25AET 18.4 kW / 5500 r/min (25 hv / 5500 r/min) F25AMH 18.4 kW / 5500 r/min (25 hv / 5500 r/min) FT25BET 18.4 kW / 5500 r/min (25 hv / 5500 r/min)

Joutokäyntinopeus (vaihde vapaalla):

F20AET 925 ±50 r/min F25AE 925 ±50 r/min F25AE 950 ±25 r/min F25AET 925 ±50 r/min F25AET 950 ±25 r/min F25AMH 950 ±25 r/min F25AMH 975 ±50 r/min FT25BET 975 ±50 r/min

Moottori:

Tyyppi:

Page 54

Kunnossapito

4-tahtinen L

Sylinteritilavuus:

498.0 cm

Halkaisija × isku:

65.0 × 75.0 mm (2.56 × 2.95 in)

Sytytysjärjestelmä:

CDI

Sytytystulppa (NGK):

DPR6EA-9

Sytytystulpan kärkiväli:

0.8–0.9 mm (0.031–0.035 in)

Hallintajärjestelmä:

F20AET Kaukohallinta F25AE Kaukohallinta F25AET Kaukohallinta F25AMH Ohjauskahva FT25BET Kaukohallinta

Käynnistysjärjestelmä:

F20AET Sähkökäyttöinen F25AE Sähkökäyttöinen F25AET Sähkökäyttöinen F25AMH Käsikäyttöinen FT25BET Sähkökäyttöinen

Käynnistyksen kaasutusjärjestelmä:

Prime Start

Venttiilin välys (kylmä moottori), IMU-:

0.15–0.25 mm (0.0059–0.0098 in)

Venttiilin välys (kylmä moottori), PAKO-:

0.25–0.35 mm (0.0098–0.0138 in)

Pienin kylmäkäynnistysvirta (CCA/EN):

F20AET 347.0 A F25AE 347.0 A F25AET 347.0 A

FT25BET 347.0 A Vähimmäisnimelliskapasiteetti (20HR/ IEC):

F20AET 40.0 Ah

F25AE 40.0 Ah

F25AET 40.0 Ah

FT25BET 40.0 Ah Vaihtovirtalaturin teho:

F25AMH 80 W

Laturin suurin teho:

F20AET 15.0 A F25AE 15.0 A F25AET 15.0 A FT25BET 15.0 A

Vetoyksikkö:

Vaihdekahvan asennot:

Ajo-vapaa-peruutus

Välityssuhde:

F20AET 2.08 (27/13) F25AE 2.08 (27/13) F25AET 2.08 (27/13) F25AMH 2.08 (27/13) FT25BET 2.42 (29/12)

Trimmi- ja kippijärjestelmä:

F20AET Sähkökäyttöinen trimmaus ja kippaus F25AE Käsikäyttöinen kippi F25AET Sähkökäyttöinen trimmaus ja kippaus F25AMH Käsikäyttöinen kippi FT25BET Sähkökäyttöinen trimmaus ja kippaus

Potkurimerkki:

F20AET F F25AE F F25AET F F25AMH F FT25BET G

Polttoaine ja öljy:

Suositeltu polttoaine:

Lyijytön normaali bensiini

Pienin oktaaniluku (RON):

F20AET 90 F25AE 90 F25AET 90 F25AMH 90 FT25BET 90

Polttoainesäiliön tilavuus:

24 L (6.34 US gal) (5.28 Imp.gal),

Page 55

Kunnossapito

25 L (6.60 US gal) (5.50 Imp.gal) Suositeltu moottoriöljy:

4-tahtiperämoottoriöljy Suositeltu moottoriöljyryhmä 1*:

SAE 10W-30/10W-40/5W-30

API SE/SF/SG/SH/SJ/SL Suositeltu moottoriöljyryhmä 2*:

SAE 15W-40/20W-40

API SH/SJ/SL Voitelu:

Märkäsumppu Moottoriöljyn määrä (öljynsuodatinta lukuun ottamatta):

F20AET 1.7 L (1.80 US qt) (1.50

Imp.qt)

F25AE 1.7 L (1.80 US qt) (1.50

Imp.qt)

F25AET 1.7 L (1.80 US qt) (1.50

Imp.qt)

F25AMH 1.7 L (1.80 US qt) (1.50

Imp.qt)

FT25BET 1.9 L (2.01 US qt) (1.67

Imp.qt) Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90 Vaihteistoöljyn määrä:

F20AET 320.0 cm

(10.82 US oz) (11.29 Imp.oz) F25AE 320.0 cm

(10.82 US oz) (11.29 Imp.oz) F25AET 320.0 cm

(10.82 US oz) (11.29 Imp.oz) F25AMH 320.0 cm3 (10.82 US oz) (11.29 Imp.oz) FT25BET 430.0 cm

(14.54 US oz)

(15.17 Imp.oz)

Tiukkausmomentti:

Sytytystulppa:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

Potkurimutteri:

F20AET 35.0 Nm (25.8 ft-lb) (3.57

kgf-m) F25AE 35.0 Nm (25.8 ft-lb) (3.57 kgf-m) F25AET 35.0 Nm (25.8 ft-lb) (3.57 kgf-m) F25AMH 35.0 Nm (25.8 ft-lb) (3.57 kgf-m) FT25BET 40.0 Nm (29.5 ft-lb) (4.08 kgf-m)

Moottorin öljyntyhjennystulppa:

F20AET 28.0 Nm (20.7 ft-lb) (2.86 kgf-m) F25AE 28.0 Nm (20.7 ft-lb) (2.86 kgf-m) F25AET 28.0 Nm (20.7 ft-lb) (2.86 kgf-m) F25AMH 28.0 Nm (20.7 ft-lb) (2.86 kgf-m) FT25BET 18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

Moottorin öljynsuodatin:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

Käyntiääni- ja tärinätaso:

Äänenpainetaso käyttöpaikassa (ICOMIA 39/94 ja 40/94):

F20AET 81.9 dB(A) F25AE 81.9 dB(A) F25AET 81.9 dB(A) F25AMH 81.9 dB(A) FT25BET 81.9 dB(A)

Tärinä ohjauskahvassa (ICOMIA 38/94):

F20AET Tärinä ohjauskahvassa on alle 2.5 m/s

F25AE Tärinä ohjauskahvassa on alle 2.5 m/s

F25AET Tärinä ohjauskahvassa on alle 2.5 m/s

F25AMH Tärinä ohjauskahvassa on alle 2.5 m/s

FT25BET Tärinä ohjauskahvassa on alle 2.5 m/s

Page 56

Kunnossapito

LMU28223

Perämoottorin kuljettaminen ja

varastoiminen

LWM00690

VAROITUS

●

Vuotava polttoaine aiheuttaa tulipalon vaaran. Ehkäise polttoaineen vuotaminen perämoottorin kuljettamisen ja säilyttämisen aikana sulkemalla korvausilmaruuvi ja polttoainehana.

●

OLE HUOLELLINEN kuljettaessasi polttoainesäiliötä veneessä tai autossa.

●

ÄLÄ täytä polttoaineastiaa aivan täy- teen. Bensiini laajenee huomattavasti lämmetessään, mikä voi aiheuttaa painetta polttoaineastiaan. Tämä voi johtaa polttoaineen vuotamiseen ja aiheuttaa tulipalovaaran.

LWM00700

VAROITUS

Älä koskaan liiku vaihteistoyksikön alla moottorin ollessa kipattuna ylös, vaikka moottori olisikin tuettu tukitangolla. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

LCM00660

TÄRKEÄÄ:

Älä käytä kippauksen kannatinvipua tai -

Perämoottorin on oltava normaalissa käyttöasennossa trailerikuljetuksen ja säilyttä- misen aikana. Jos tämä ei ole mahdollista trailerin pienen maavaran takia, tue perä- moottori riittävällä tukilaitteella ja kippaa se

kuljetuksen ajaksi ylös. Lisätietoja saat Yamaha-jälleenmyyjältä.

LMU28235

Kiinnityskäsiruuveilla varustetut mallit

Kun perämoottoria kuljetetaan tai säilytetään veneestä irrotettuna, pidä se kuvassa esitetyssä asennossa.

ZMU02831

ZMU02050

HUOMAA:

Suojaa perämoottori asettamalla sen alle pyyhe tai vastaava.

LMU28241

Perämoottorin varastoiminen

Jos Yamaha-perämoottoria säilytetään käyttämättömänä pitkiä aikoja (2 kuukautta tai kauemmin), on tärkeää suorittaa joitakin toimenpiteitä ennen säilytystä. Muussa tapauksessa perämoottori voi vahingoittua. Perämoottori on suositeltavaa viedä huollettavaksi valtuutettuun Yamaha-liikkeeseen ennen sen siirtämistä säilytykseen. Käyttäjä

Page 57

Kunnossapito

voi kuitenkin ilman erikoistyökaluja itse tehdä alla mainitut toimenpiteet.

LCM01080

TÄRKEÄÄ:

●

Pidä perämoottoria kuljetuksen ja säilytyksen aikana kuvassa esitetyssä asennossa, jotta öljypohjasta ei pääsisi öljyä sylinteriin, mikä voi aiheuttaa ongelmia. Jos perämoottoria säilytetään tai kuljetetaan kyljellään (ei pystyssä), aseta se pehmustetulle alustalle moottoriöljyn tyhjentämisen jälkeen.

●

Älä aseta perämoottoria kyljelleen, ennen kuin jäähdytysvesi on tyhjennetty kokonaan. Muussa tapauksessa pakokanavan kautta voi päästä vettä sylinteriin, mikä aiheuttaa ongelmia.

●

Säilytä perämoottoria suoralta auringonpaisteelta suojattuna kuivassa paikassa, jossa on hyvä ilmanvaihto.

LMU28303

Toimintaohje

LMU28332

Huuhteleminen koekäyttöaltaassa

LCM00300

TÄRKEÄÄ:

Älä käytä moottoria ilman, että siihen

syötetään jäähdytysvettä. Muussa tapauksessa moottorin vesipumppu voi vahingoittua tai moottori voi ylikuumentua ja vahingoittua. Varmista ennen moottorin käynnistämistä, että jää- dytysveden ottoaukkoihin tulee vettä.

1. Pese perämoottorin runko makealla vedellä. Lisätietoja on sivulla 53.

2. Irrota polttoaineletku perämoottorista tai sulje polttoainehana (jos on).

3. Irrota moottorin yläkoppa ja äänenvai- menninsuojus. Irrota potkuri.

4. Asenna perämoottori koekäyttöaltaa- seen. Täytä allas makealla vedellä niin,

että veden pinta on antikavitaatiolevyn yläpuolella.

ZMU02051

1. Veden pinta

2. Veden pinnan alin taso

LCM00290

TÄRKEÄÄ:

Moottori voi leikata kiinni, jos makean veden pinta on antikavitaatiolevyn alapuolella tai jos altaassa on liian vähän vettä.

5. Jäähdytysjärjestelmä on huuhdeltava, jotta suola, hiekka tai lika ei tukkisi sitä. Lisäksi moottori on suojattava ruostumiselta sumuttamalla tai voitelemalla. Suorita huuhteleminen ja sumuttaminen samalla kertaa.

LWM00090

VAROITUS

Älä koske sähköosiin tai irrota niitä

●

käynnistyksen tai käytön aikana. Pidä kädet, hiukset ja vaatteet kaukana

●

vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

6. Käytä moottoria joutokäynnillä muutaman minuutin ajan vaihde vapaalla.

7. Sumuta juuri ennen moottorin sammuttamista nopeasti “suojaöljyä” vuorotellen kumpaankin kaasuttimeen tai äänenvai- menninsuojuksen sumutusöljyreikään (jos on). Kun sumutus suoritetaan oi-

Page 58

Kunnossapito

kein, moottori alkaa savuttaa voimakkaasti ja lähes sammuu.

8. Irrota perämoottori koekäyttöaltaasta.

9. Asenna äänenvaimenninsuojus tai suojaöljyreiän tulppa ja yläkoppa.

10. Jos “suojaöljyä” ei ole käytettävissä, käytä moottoria joutokäynnillä, kunnes polttoainejärjestelmä tyhjenee ja moottori pysähtyy.

11. Tyhjennä kaikki jäähdytysvesi moottorista. Puhdista runko huolellisesti.

12. Jos “suojaöljyä” ei ole käytettävissä, irrota sytytystulppa tai -tulpat. Kaada kuhunkin sylinteriin teelusikallinen puhdasta moottoriöljyä. Pyöritä moottoria käsin. Asenna sytytystulppa tai -tulpat paikoilleen.

13. Tyhjennä polttoaine polttoainesäiliöstä.

HUOMAA:

Säilytä polttoainesäiliötä suoralta auringonpaisteelta suojattuna kuivassa paikassa, jossa on hyvä ilmanvaihto.

LMU28402

Voitelu

1. Asenna sytytystulppa tai -tulpat ja tiukkaa ne oikeaan momenttiin. Lisätietoja sytytystulppien asentamisesta on sivulla

59.

2. Vaihda vaihteistoöljy. Katso ohjeet kohdasta 67. Tarkista, onko öljyssä vettä, mikä on merkki vuotavasta tiivisteestä. Vuotava tiiviste on vaihdettava valtuutetussa Yamaha-liikkeessä ennen moottorin käyttämistä.

3. Lisää rasvaa kaikkiin rasvanippoihin. Lisätietoja on sivulla 58.

HUOMAA:

Moottori on suositeltavaa suojata ennen pitkäaikaista säilytystä sumuttamalla siihen öljyä. Kysy Yamaha-liikkeestä tietoja sumu-

tusöljystä ja sen käyttämisestä.

LMU28431

Akun kunnossapito

LWM00330

VAROITUS

Akun elektrolyyttineste on vaarallista. Se sisältää myrkyllistä ja erittäin syövyttävää rikkihappoa. Noudata aina seuraavia turvallisuusohjeita:

●

Vältä ihokosketusta elektrolyytin kanssa, sillä se voi aiheuttaa vakavia palovammoja tai pysyviä silmävaurioita.

●

Käytä suojalaseja käsitellessäsi akkuja ja työskennellessäsi niiden lähistöllä.

Ensiapu (ULKOINEN VAMMA):

●

IHO - Huuhtele vedellä. SILMÄT - Huuhtele vedellä 15 minuutin

●

ajan ja hakeudu välittömästi lääkärin hoitoon.

Ensiapu (SISÄINEN VAMMA):

Juo runsaasti vettä tai maitoa ja nauti

●

magnesiummaitoa, vatkattuja munia tai kasviöljyä. Hakeudu välittömästi lää-

kärin hoitoon. Akuista vapautuu räjähtävää vetykaasua. Noudata tämän vuoksi aina seuraavia turvallisuusohjeita:

●

Lataa akut hyvin tuuletetussa tilassa.

Säilytä akkuja loitolla kipinöistä ja avo-

●

tulesta (esimerkiksi hitsauslaitteista ja

palavista savukkeista).

ÄLÄ TUPAKOI ladatessasi tai

●

käsitellessäsi akkuja. ÄLÄ SÄILYTÄ AKKUJA TAI ELEKTRO-

LYYTTINESTETTÄ LASTEN ULOTTUVILLA.

Noudata akun käsittelyssä sen oman käyttö- oppaan sisältämiä ohjeita. Eri valmistajien akut ovat erilaisia. Tämän takia alla olevat

Page 59

toimintaohjeet eivät koske kaikkia akkuja. Tutustu akun valmistajan toimittamiin ohjeisiin. Toimintaohje

1. Kytke akku irti ja poista se veneestä. Kytke aina musta negatiivinen kaapeli irti ensin, jotta välttäisit oikosulun vaaran.

2. Puhdista akkukotelo ja navat. Täytä kukin akkukenno tislatulla vedellä ylära- jaan asti.

3. Säilytä akkua tasaisella alustalla suojassa suoralta auringonpaisteelta viileässä ja kuivassa tilassa, jossa on hyvä ilmanvaihto.

4. Tarkista akkunesteen ominaistiheys kerran kuukaudessa ja lataa akku tarvittaessa. Näin akun käyttöikä säilyy mahdollisimman pitkänä.

LMU28442

Moottorin huuhteleminen

Jotta huuhtelu olisi mahdollisimman tehokasta, tee tämä toimenpide heti moottorin käyttämisen jälkeen.

LCM01530

TÄRKEÄÄ:

Älä suorita tätä toimenpidettä moottorin

ollessa käynnissä. Vesipumppu voi olla vahingoittunut ja ylikuumeneminen voi aiheuttaa vakavia vaurioita.

1. Kun moottori on pysäytetty, kierrä puutarhaletkun liitin irti alakopan liitännästä.

Kunnossapito

1. Liitin

2. Puutarhaletkun liitin

3. Puutarhaletkun sovitin

2. Kierrä puutarhaletkun sovitin puutarhaletkuun, joka on kytketty makean veden syöttöön, ja kytke sitten sovitin puutarhaletkun liittimeen.

3. Kun moottori on pysäytettynä, avaa vesihana ja anna veden huuhdella jäähdytyskanavia 15 minuutin ajan. Sulje vesihana ja irrota puutarhaletkun sovitin puutarhaletkun liittimestä.

4. Asenna puutarhaletkun liitin takaisin alakopan liitäntään. Tiukkaa liitin huolellisesti.

LCM00540

TÄRKEÄÄ:

Älä jätä puutarhaletkun liitintä löysäksi

alakopan liitäntään tai anna letkun riippua vapaana normaalin käytön aikana. Vesi valuu ulos liittimestä sen sijaan, että

ZMU02819

Page 60

Kunnossapito

se jäähdyttäisi moottoria, mikä voi aiheuttaa moottorin vakavan ylikuumenemisen. Varmista moottorin huuhtelemisen jälkeen, että liitin on tiukalla liitännässä.

HUOMAA:

●

Jos moottori huuhdellaan veneen ollessa vedessä, paras tulos saavutetaan kippaamalla perämoottoria ylös, kunnes se on kokonaan vedenpinnan yläpuolella.

●

Lisätietoja jäähdytysjärjestelmän huuhtelemisesta on sivulla 49.

LMU28450

Perämoottorin puhdistaminen

Pese käytön jälkeen moottorin ulkopinnat puhtaalla vedellä. Huuhtele jääh- dytysjärjestelmä makealla vedellä.

ZMU02832

HUOMAA:

Katso jäähdytysjärjestelmän huuhteluohjeet sivulta 49.

LMU28460

Moottorin maalipinnan tarkistaminen

Tarkista, onko perämoottorissa naarmuja, kolhuja tai hilseilevää maalia. Kohdat, joiden maalipinta on vahingoittunut, syöpyvät muita osia helpommin. Puhdista ja maalaa nämä kohdat tarvittaessa. Voit hankkia paikkausmaalia Yamaha-jälleenmyyjältä.

LMU28478

Määräaikaiset huoltotoimet

LWM01071

VAROITUS

Pysäytä aina moottori ennen huoltotoimien suorittamista, ellei ohjeissa erikseen kehoteta käynnistämään moottoria. Jos sinulla ei ole kokemusta moottorin huoltotoimien suorittamisesta, toimita moottori huollettavaksi Yamaha-liikkeeseen tai muuhun valtuutettuun huoltoliikkeeseen.

LMU28511

Varaosat

Käytä moottorissa ainoastaan alkuperäisiä Yamaha-varaosia tai osia, joiden muotoilu ja laatu vastaavat alkuperäisosia. Huonolaatuisten varaosien käyttäminen voi vahingoittaa moottoria ja johtaa moottorin hallinnan menettämiseen, mikä voi aiheuttaa vaaran käyttäjälle ja matkustajille. Alkuperäisiä Yamaha-varaosia ja -lisävarusteita voit hankkia valtuutetuista Yamaha-liikkeistä.

LMU34150

Vaativat käyttöolot

Vaativilla käyttöoloilla tarkoitetaan sitä, että yhtä tai useita seuraavista käyttötavoista suoritetaan säännöllisesti:

Monta tuntia kestävä jatkuva käyttö

●

moottorin enimmäiskäyntinopeudella tai lähes sillä Monta tuntia kestävä jatkuva käyttö pienel-

●

lä käyntinopeudella

●

Lyhytaikaiset nopeat kiihdytykset ja hidastukset, joita seuraa moottorin sammuttaminen ennen kuin moottori on saavuttanut oikean käyttölämpötilan Säännöllinen nopea kiihdyttäminen ha hi-

●

dastaminen

●

Jatkuva vaihteen vaihtaminen Moottorin tai moottorien jatkuva

●

Page 61

käynnistäminen ja sammuttaminen

●

Kevyen ja raskaan kuorman usein tapah-

tuva vaihtelu Perämoottorit, jonka käytössä jokin edellä mainituista ehdoista täyttyy, vaativat tiheäm- pää huoltoa. Yamaha suosittelee huoltojen suorittamista kaksi kertaa tiheämmin kuin huoltoaikataulussa mainitaan. Jos esimerkiksi tietty huoltotoimi pitäisi tehdä 50 tunnin välein, suorita se 25 tunnin välein. Tämä ehkäisee moottorin osien kulumista liian nopeasti.

Kunnossapito

Page 62

Kunnossapito

LMU34442

Huoltoaikataulu 1 HUOMAA:

●

Katso kunkin käyttäjän suoritettavaksi tarkoitetun toimenpiteen kuvaus tämän luvun asian-

mukaisista kohdista.

●

Nämä huoltoaikataulut perustuvat siihen oletukseen, että vuosittainen käyttö on 100 tuntia

ja että jäähdytyskanavat huuhdellaan säännöllisesti. Huoltovälejä on lyhennettävä silloin,

kun moottoria käytetään epätavallisen rasittavalla tavalla, kuten uisteltaessa pitkiä aikoja

yhtäjaksoisesti.

●

Huoltotarkastusten tuloksen mukaan voi olla tarpeen suorittaa tarvittavat purkutoimet tai

korjaukset.

●

Kuluvien osien ja voiteluaineiden toiminta tai teho heikkenee ajan kuluessa eivätkä ne kuu-

lu takuun piiriin.

●

Jos moottoria käytetään suolavedessä, mutaisessa tai erittäin sameassa vedessä tai hap-

pamassa vedessä, moottori on huuhdeltava jokaisen käyttökerran jälkeen.

Merkintä “” ilmaisee tarkistukset, jotka käyttäjä voi tehdä itse. Merkintä “” ilmaisee huoltotoimet, jotka on suoritettava Yamaha-liikkeessä.

1. kerran 1. kerran jälkeen

Kohde Toimenpiteet

Anodi(t) (ulkoiset)

Anodi(t) (sylinterikansi, termostaatin kansi)

Anodit (pakokansi, jäähdytysvesikanavan kansi, tasasuuntimen/ jännitteensäätimen kansi)

Anodi(t) (pakokansi, kannen liitos)

Akku

Jäähdytysvesivuoto

Moottorikopan kiinnike Tarkastus Moottorin käynnistys /

epänormaali ääni Moottorin joutokäynti /

epänormaali ääni

Tarkastus tai vaihto tarvittaessa

Vaihto

Tarkastus tai lataus, vaihto tarvittaessa

Tarkastus tai vaihto tarvittaessa

Tarkastus

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

300 tuntia (3 vuotta)

500 tuntia (5 vuotta)

Page 63

Kohde Toimenpiteet

Moottoriöljy Vaihto Moottoriöljynsuodatin

(patruuna) Polttoainesuodatin

(voidaan purkaa)

Polttoainepumppu

Polttoaine-/öljyvuoto Tarkastus

Polttoaineletku

Polttoaineletku Vaihto

Vaihteistoöljy Vaihto

Voitelukohdat Voitelu Siipipyörä / vesipum-

pun kotelo Siipipyörä / vesipum-

pun kotelo Sähkötrimmi-/kippiyk-

sikkö Potkuri / potkurin mut-

teri / sokka Vaihdetanko / vaihde-

vaijeri

Sytytystulppa tai -tulpat

Sytytystulpan hatut / korkeajännitejohtimet

Tarkistusvesi Tarkastus Kaasutanko / kaasuvai-

jeri / kaasuttimen ajoitus

Termostaatti

Hammashihna

Venttiilivälys Tarkastus ja säätö

Vedenottoaukko Tarkastus

Vaihto

Tarkastus tai vaihto tarvittaessa

Vaihto

Tarkastus

Tarkastus tai vaihto tarvittaessa

Tarkastus, säätö tai vaihto tarvittaessa

Tarkastus tai vaihto tarvittaessa

Tarkastus, säätö tai vaihto tarvittaessa

Tarkastus tai vaihto tarvittaessa

Kunnossapito

1. kerran 1. kerran jälkeen

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

300 tuntia (3 vuotta)

500 tuntia (5 vuotta)

Page 64

Kunnossapito

1. kerran 1. kerran jälkeen

Kohde Toimenpiteet

Virtalukko/pysäytyskytkin/rikastinkytkin

Johdinsarjan liitokset / liittimet

(Yamaha) Polttoainesäiliö

LMU34450

Tarkastus tai vaihto tarvittaessa

Tarkastus ja puhdistus tarvittaessa

Huoltoaikataulu 2

Kohde Toimenpiteet

Pako-ohjain / pakosarja

Hammashihna Vaihto

LMU28910

Tarkastus tai vaihto tarvittaessa

HUOMAA:

Jos moottorissa käytetään lyijypitoista tai paljon rikkiä bensiiniä, venttiilien välys pitää tarkastaa tiheämmin kuin 500 tunnin välein.

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

Tarkistusväli

1000 tuntia

300 tuntia (3 vuotta)

500 tuntia (5 vuotta)

Page 65

LMU28941

Voitelu

Yamaha-rasva A (vedenkestävä rasva) Yamaha-rasva D (korroosionkestävä rasva, potkuriakselia varten)

F25AMH

Kunnossapito

ZMU02307

Page 66

Kunnossapito

F20AET, F25AE, F25AET, FT25BET

LMU28953

Sytytystulpan puhdistaminen ja säätäminen

LWM00560

VAROITUS

Varo vahingoittamasta eristettä asentaessasi ja irrottaessasi sytytystulppaa. Vahingoittunut eriste voi aiheuttaa ulkoista kipinöintiä, mikä voi aiheuttaa räjähdyksen tai tulipalon.

LWM01550

VAROITUS

Moottori voi olla erittäin kuuma juuri sen sammuttamisen jälkeen. Ole varovainen, jotta et polta itseäsi tai anna kenenkään muun polttaa itseään. Voit välttää palovammavaaran käsittelemällä moottoria

ZMU02827

vasta, kun se on jäähtynyt.

Sytytystulppa on moottorin tärkeä osa, ja se on helppo tarkistaa. Sytytystulpan kunnosta voidaan päätellä joitakin tietoja moottorin kunnosta. Jos esimerkiksi keskielektrodin posliinieriste on erittäin valkoinen, se voi olla merkki siitä, että kyseisessä sylinterissä on imuilmavuoto tai kaasuttimeen liittyvä ongelma. Älä yritä määrittää vikoja itse. Vie sen sijaan perämoottori tarkistettavaksi Yamahaliikkeeseen. Sytytystulppa on irrotettava ja tarkistettava säännöllisesti, koska kuumuus ja palamisjäämät aiheuttavat vähitellen sytytystulpan rikkoutumisen ja murentumisen. Jos elektrodi rapautuu voimakkaasti tai siihen kertyy paljon hiilijäämiä ja muita palamisjäänteitä, sytytystulppa on vaihdetta-

Page 67

Kunnossapito

va.

Vakiosytytystulppa:

DPR6EA-9

Ennen kuin asennat sytytystulpan, mittaa sen kärkiväli lankarakotulkilla. Säädä kärkiväliä tarvittaessa.

1. Sytytystulpan kärkiväli

2. Sytytystulpan tunniste (NGK)

3. Sytytystulpan osanumero

Sytytystulpan kärkiväli:

0.8–0.9 mm (0.031–0.035 in)

LMU28962

Polttoainejärjestelmän tarkistaminen

LWM00060

VAROITUS

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

LWM00910

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon ja räjähdyksen vaaran.

●

Tarkista säännöllisesti, että moottorissa ei ole polttoainevuotoja.

●

Jos havaitset polttoainevuotoja, toimita moottori korjattavaksi valtuutettuun huoltoliikkeeseen. Virheelliset korjaukset voivat heikentää perämoottorin käyttöturvallisuutta.

Tarkista, että polttoaineletkuissa ei ole vuotoja, halkeamia tai vikoja. Jos havaitset vian, korjauta se välittömästi Yamaha-huollossa tai muussa valtuutetussa huoltoliikkeessä.

Puhdista aina tiivisteen pinta ja käytä uutta tiivistettä asentaessasi sytytystulppaa. Puhdista kierteet pyyhkimällä ja tiukkaa sytytystulppa oikeaan momenttiin.

Sytytystulpan momentti:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

HUOMAA:

Jos sytytystulppaa asennettaessa käytettä- vissä ei ole momenttiavainta, se voidaan tiukata suurin piirtein oikeaan momenttiin tiukkaamalla se ensin niin tiukalle kuin ilman työkaluja on mahdollista ja kiertämällä sitä kiinni vielä 1/4 - 1/2 kierrosta. Sytytystulppa on tiukattava oikeaan momenttiin momenttiavaimella heti, kun se on mahdollista.

Page 68

Kunnossapito

tulta tai muita syttymislähteitä.

●

Tämän toimenpiteen aikana voi roiskua hieman polttoainetta. Imeytä valuva polttoaine kangasliinaan. Pyyhi kaikki roiskunut polttoaine välittömästi. Polttoainesuodatin on koottava huolel-

●

lisesti asettamalla O-rengas, suodatinmalja ja letkut paikoilleen. Virheellinen kokoaminen tai asentaminen voi aiheuttaa polttoainevuodon, mikä voi johtaa tulipalo- tai räjähdysvaaraan.

LMU29001

Polttoainesuodattimen puhdistaminen

1. Irrota mutteri, jolla polttoainesuodatinkokonaisuus on kiinnitetty (ei kaikissa malleissa).

ZMU04969

Tarkistuskohdat

●

Polttoainejärjestelmän osien vuodot

●

Polttoaineletkun liitoksen vuodot

●

Polttoaineletkun halkeamat ja muut vauriot

●

Polttoaineliittimen vuodot

LMU28980

Polttoainesuodattimen tarkastaminen

LWM00310

VAROITUS

Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä.

Jos olet epävarma tämän toimen suorit-

●

tamisesta, kysy neuvoja Yamahajälleenmyyjältä. Älä tee tätä toimenpidettä moottorin ol-

●

lessa kuuma tai käynnissä. Anna moottorin jäähtyä. Polttoainesuodattimessa on polttoai-

●

netta. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avo-

ZMU02309

1. Mutteri

2. Avaa kiertämällä suodatinmalja ja imeytä vuotava polttoaine liinaan.

3. Irrota suodatinelementti ja pese se liuottimessa. Anna sen kuivua. Tarkista, että suodatinelementti ja O-rengas ovat hyvässä kunnossa. Vaihda ne tarvittaessa. Jos polttoaineessa on yhtään vettä, erillinen Yamaha-polttoainesäiliö tai muut polttoainesäiliöt pitää tarkistaa ja puhdistaa.

Page 69

ZMU02079

1. Suodatinmalja

2. Suodatinelementti

3. Suodatinkotelo

4. O-rengas

4. Asenna suodatinelementti takaisin maljaan. Varmista, että O-rengas on paikallaan maljassa. Tiukkaa kiertämällä malja suodatinkoteloon.

5. Kiinnitä suodatinkokonaisuus kiinnikkeeseen niin, että polttoaineletkut ovat kiinni suodatinkokonaisuudessa.

6. Käynnistä moottori ja tarkista, ettei suodattimessa ja letkuissa ole vuotoja.

LMU29041

Joutokäyntinopeuden tarkistaminen

LWM00451

VAROITUS

Älä koske sähköosiin tai irrota niitä

●

käynnistyksen tai käytön aikana.

●

Pidä kädet, hiukset ja vaatteet kaukana vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

LCM00490

TÄRKEÄÄ:

Perämoottorin on oltava vedessä tämän toimenpiteen aikana. Huuhteluliittimen tai koekäyttöaltaan käyttäminen on mahdollista.

Tässä toimenpiteessä on käytettävä tarkkuuskäyntinopeusmittaria. Tulokset voi-

Kunnossapito

vat vaihdella sen mukaan, suoritetaanko testaus huuhtelulaitteistoa käyttämällä, koekäyttöaltaassa vai perämoottorin ollessa vedessä.

1. Käynnistä moottori ja anna sen lämmetä vaihde vapaalla, kunnes käynti on tasaista.

HUOMAA:

Joutokäyntinopeuden tarkistaminen oikein on mahdollista vain silloin, kun moottori on käyntilämpötilassa. Jos moottori ei ole lämmennyt kunnolla, joutokäyntinopeus on normaalia suurempi. Ota yhteyttä Yamahahuoltoon tai muuhun valtuutettuun huoltoliikkeeseen, jos kohtaat ongelmia joutokäynti- nopeuden tarkistamisessa tai jos joutokäyntinopeutta pitää säätää.

2. Varmista, että joutokäyntinopeus on oikea. Katso tietoja joutokäyntinopeudes- ta sivulta 46.

LMU29074

Moottoriöljyn vaihtaminen

LWM00760

VAROITUS

Vältä moottoriöljyn tyhjentämistä heti

●

moottorin pysäyttämisen jälkeen. Öljy on kuumaa ja sen käsittelyssä on noudatettava varovaisuutta palovammojen välttämiseksi.

●

Varmista, että perämoottori on kiinnitetty tiukasti perälautaan tai tukevaan telineeseen.

LCM00970

TÄRKEÄÄ:

●

Älä lisää öljyä liikaa ja varmista, että perämoottori on pystyasennossa (ei kipattuna) moottoriöljyn tarkistamisen ja vaihtamisen aikana.

●

Jos moottoriöljyn pinnan taso on ylä- merkkiä korkeammalla, tyhjennä öljyä,

Page 70

Kunnossapito

kunnes pinnan taso on oikea. Liian suuri öljymäärä voi johtaa öljyn vuotamiseen ja moottorin vahingoittumiseen.

LCM01240

TÄRKEÄÄ:

Vaihda moottoriöljy ensimmäisen 10 tunnin käyttöjakson jälkeen ja tämän jälkeen 100 käyttötunnin tai 6 kuukauden välein. Jos näitä öljynvaihtovälejä ei noudateta, moottori kuluu voimakkaasti.

HUOMAA:

Vaihda moottoriöljy silloin, kun öljy yhä on lä- mmintä.

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon).

ZMU02831

2. Ota valmiiksi tarkoitukseen sopiva astia, jonka tilavuus on suurempi kuin moottoriöljyn määrä. Aseta astia tyhjennysaukon alle, löysää tyhjennystulppa ja irrota se. Irrota sitten öljyn täyttöaukon tulppa. Tyhjennä kaikki öljy. Pyyhi öljyroiskeet välittömästi.

ZMU02310

1. Tyhjennystulppa

3. Aseta öljyntyhjennystulppaan uusi tiiviste. Voitele tiiviste kevyesti öljyllä ja asenna tyhjennystulppa.

Tyhjennystulpan tiukkausmomentti:

HUOMAA:

Jos tyhjennystulppaa asennettaessa käytet- tävissä ei ole momenttiavainta, tiukkaa tulppaa sormin, kunnes tiiviste koskettaa tyhjennysaukon reunaa. Tiukkaa sitten tulppa kiertämällä sitä vielä neljänneskierros tai puoli kierrosta. Tiukkaa tyhjennystulppa oikeaan momenttiin momenttiavaimella heti, kun se on mahdollista.

4. Lisää oikea määrä öljyä täyttöaukon

Page 71

Kunnossapito

kautta. Asenna täyttöaukon tulppa.

Suositeltu moottoriöljy:

4-tahtiperämoottoriöljy Moottoriöljyn määrä (öljynsuodatinta lukuun ottamatta):

F20AET 1.7 L (1.80 US qt) (1.50

Imp.qt)

F25AE 1.7 L (1.80 US qt) (1.50 Imp.qt)

F25AET 1.7 L (1.80 US qt) (1.50

Imp.qt)

F25AMH 1.7 L (1.80 US qt) (1.50

Imp.qt)

FT25BET 1.9 L (2.01 US qt) (1.67

Imp.qt)

ZMU02311

1. Öljyn täyttöaukon tulppa

5. Käynnistä moottori ja tarkista, että alhaisen öljynpaineen varoitusvalo (jos on) sammuu. Varmista, että perämoottoris- sa ei ole öljyvuotoja.

LCM00681

TÄRKEÄÄ:

Jos alhaisen öljynpaineen varoitusvalo ei sammu tai jos perämoottorissa on öljy- vuotoja, pysäytä moottori ja etsi vian syy. Käytön jatkaminen vikatilanteessa voi aiheuttaa vakavia vaurioita moottoriin. Jos vian paikantaminen ja korjaaminen ei on-

nistu, ota yhteyttä valtuutettuun Yamahaliikkeeseen.

6. Pysäytä moottori ja odota 3 minuuttia. Tarkista uudelleen moottoriöljyn määrä mittatikulla. Öljynpinnan tason on oltava mittatikun ala- ja ylämerkin välissä. Lisää öljyä, jos taso on alamerkin alapuolella, tai tyhjennä öljyä, jos taso on ylämerkin yläpuolella.

ZMU02058

7. Hävitä jäteöljy noudattamalla paikallisia jätehuoltomääräyksiä.

HUOMAA:

●

Yamaha-liikkeestä saat tietoja jäteöljyn hävittämisestä paikallisten määräysten mukaan.

●

Vaihda moottoriöljy teknisissä tiedoissa ilmoitettua useammin silloin, kun moottoria käytetään epätavallisen rasittavalla tavalla, kuten uisteltaessa pitkiä aikoja yhtäjak- soisesti.

LMU29112

Johdinten ja liittimien tarkistaminen

●

Tarkista, että kaikki maattojohtimet ovat tiukasti paikoillaan.

●

Tarkista, että kaikki liittimet ovat tiukasti paikoillaan.

Page 72

Kunnossapito

trimmaamisen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua.

1. Tarkista, että sähkötrimmi- ja kippiyksi- kössä ei ole merkkejä öljyvuodoista.

ZMU02087

LMU29120

Pakokaasuvuodot

Käynnistä moottori ja tarkista, että pakokannen, sylinterikannen ja sylinterirungon väli- sissä liitoksissa ei ole pakokaasuvuotoja.

LMU29130

Vesivuodot

Käynnistä moottori ja tarkista, että pakokannen, sylinterikannen ja sylinterirungon väli- sissä liitoksissa ei ole vesivuotoja.

LMU29140

Moottorin öljyvuodot

Tarkista, onko moottorissa näkyviä öljyvuo- toja.

HUOMAA:

Jos havaitset vuotoja, ota yhteyttä Yamahaliikkeeseen.

LMU34580

Sähkötrimmi- ja kippijärjestelmän tarkistaminen

LWM00431

VAROITUS

●

Älä koskaan liiku vaihteistoyksikön alla moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

●

Varmista ennen tämän testin suorittamista, että perämoottorin alla ei ole ketään. Moottorin kippaamisen ja

ZMU02828

1. Trimmi- ja kippitanko

2. Tarkista kaikkien kytkinten toiminta käyttämällä molempia sähkötrimmi- ja kippikytkimiä.

3. Kippaa perämoottori ylös ja tarkista, että trimmi- ja kippitanko työntyy ulos kokonaan.

4. Tarkista, että trimmi- ja kippitangossa ei ole syöpymiä tai muita vikoja.

5. Kippaa perämoottori alas. Tarkista, että trimmi- ja kippitanko toimii sulavasti.

HUOMAA:

Jos järjestelmän jokin osa ei toimi normaalisti, ota yhteyttä Yamaha-liikkeeseen.

LMU32110

Potkurin tarkistaminen

LWM01610

VAROITUS

Oleskelu potkurin läheisyydessä voi johtaa vakavaan vammautumiseen, jos moottori käynnistyy vahingossa.

●

Irrota sytytystulppien hatut sytytystulpista ennen potkurin tarkistamista, irrottamista tai asentamista. Aseta

Page 73

lisäksi vaihdevipu vapaa-asentoon, kierrä virta-avain “” (pois päältä) - asentoon ja irrota avain sekä irrota naru moottorin turvakytkimestä Jos veneessä on akun päävirtakytkin, katkaise päävirta siitä.

●

Älä pidä potkuria paikallaan käsin avatessasi tai tiukatessasi potkurin mutteria. Estä potkurin pyöriminen asettamalla puupalikka antikavitaatiolevyn ja potkurin väliin.

ZMU02814

Kunnossapito

Tarkista, että potkuriakselin öljytiiviste on

●

ehjä.

LMU30661

Potkurin irrottaminen

LMU29196

Uramallit

1. Suorista sokka ja vedä se ulos pihdeillä.

2. Irrota potkurimutteri, aluslevy ja välikap- pale (jos on).

ZMU01897

Tarkistuskohdat

Tarkista, onko potkurin lavoissa kulumia,

●

kavitoinnin aiheuttamaa kulumista tai muita vaurioita. Tarkista, että potkuriakseli on ehjä.

●

Tarkista onko urituksessa kulumia tai vau-

●

rioita. Tarkista, ettei potkuriakselin ympärille ole

●

kiertynyt kalastussiimaa.

1. Sokka

2. Potkurimutteri

3. Aluslevy

4. Välikappale

5. Potkuri

6. Painealuslaatta

Page 74

Kunnossapito

1. Sokka

2. Potkurimutteri

3. Aluslevy

4. Välikappale

5. Potkuri

6. Painealuslaatta

3. Irrota potkuri, aluslevy (jos on) ja painealuslaatta.

LMU30671

Potkurin asentaminen

LMU29232

Uramallit

LCM00340

TÄRKEÄÄ:

●

Muista asentaa painealuslaatta ennen potkurin asentamista. Muussa tapauksessa vaihteistokotelo ja potkurin napa voivat vahingoittua.

●

Asenna uusi sokka ja taivuta sen päät huolellisesti. Muussa tapauksessa potkuri voi käytön aikana irrota ja kadota.

1. Voitele potkuriakseli Yamaha-venerasvalla tai korroosionkestävällä rasvalla.

2. Asenna välikappale (tarvittaessa), painealuslaatta, aluslevy (jos on) ja potkuri potkuriakselille.

3. Asenna välikappale (jos on) ja aluslevy. Tiukkaa potkurin mutteri ilmoitettuun

ZMU02829

momenttiin.

Potkurin mutterin tiukkausmomentti:

F20AET 35.0 Nm (25.8 ft-lb) (3.57 kgf-m) F25AE 35.0 Nm (25.8 ft-lb) (3.57 kgf-m) F25AET 35.0 Nm (25.8 ft-lb) (3.57 kgf-m) F25AMH 35.0 Nm (25.8 ft-lb) (3.57 kgf-m) FT25BET 40.0 Nm (29.5 ft-lb) (4.08 kgf-m)

4. Kohdista potkurin mutteri potkuriakselin reiän kanssa. Aseta uusi sokka reikään ja taivuta sokan päät.

ZMU02063

HUOMAA:

Jos potkurin mutteri ei ole kohdakkain potkuriakselin reiän kanssa, kun mutteri on tiukattu määritettyyn momenttiin, kohdista mutteri reikään tiukkaamalla sitä hieman lisää.

LMU29282

Vaihteistoöljyn vaihtaminen

LWM00800

VAROITUS

●

Varmista, että perämoottori on kiinnitetty tiukasti perälautaan tai tukevaan telineeseen. Voit loukkaantua vakavasti, jos perämoottori putoaa päällesi.

●

Älä koskaan oleskele vaihteistoyksikön

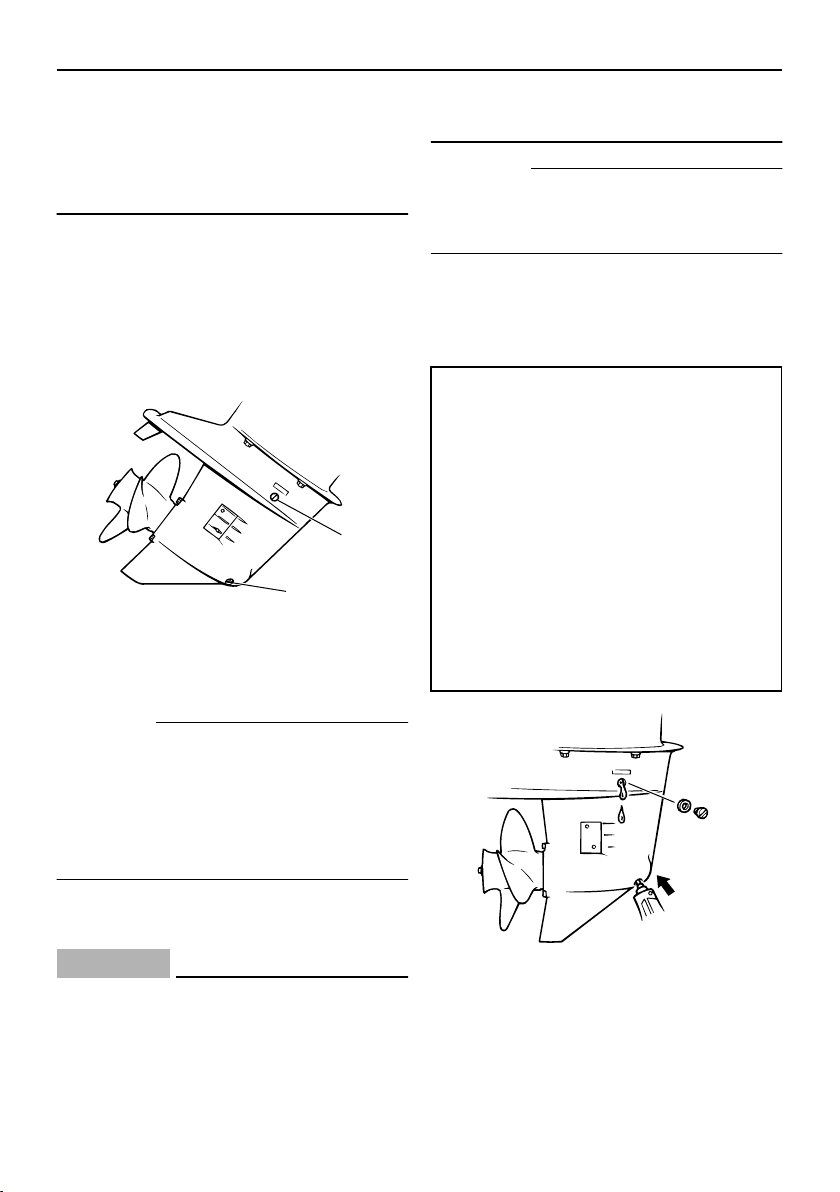

Page 75

Kunnossapito

alapuolella perämoottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu tai -nuppi olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

1. Kippaa perämoottori asentoon, jossa vaihteistoöljyn tyhjennystulppa on mahdollisimman alhaalla.

2. Aseta tarkoitukseen sopiva astia pyö- rästökotelon alle.

3. Irrota vaihteistoöljyn tyhjennystulppa ja tiiviste.

ZMU02323

1. Vaihteistoöljyn tyhjennystulppa

2. Öljytason tarkastustulppa

liikkeestä tietoja vaihteistoyksikön tiivisteen korjaamisesta.

HUOMAA:

Yamaha-liikkeestä saat tietoja jäteöljyn hävittämisestä paikallisten määräysten mukaan.

5. Kun perämoottori on pystyasennossa, lisää vaihteistoöljyä vaihteistoöljyn tyhjennystulpan aukkoon suoraan putkilosta tai voitelupuristimen avulla.

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90

Vaihteistoöljyn määrä:

F20AET 320.0 cm (11.29 Imp.oz) F25AE 320.0 cm3 (10.82 US oz) (11.29 Imp.oz) F25AET 320.0 cm (11.29 Imp.oz) F25AMH 320.0 cm (11.29 Imp.oz) FT25BET 430.0 cm3 (14.54 US oz) (15.17 Imp.oz)

(10.82 US oz)

HUOMAA:

●

Jos vaihteistoöljyn tyhjennystulppa on magneettinen, poista tulpasta kaikki metallihiukkaset ennen sen asentamista takaisin paikalleen.

●

Käytä aina uusia tiivisteitä. Älä käytä irrotettuja tiivisteitä uudelleen.

4. Irrota öljytason tarkastustulppa ja tiiviste, jotta kaikki öljy valuisi pois.

LCM00710

TÄRKEÄÄ:

Tarkista käytetty öljy sen tyhjentämisen jälkeen. Jos öljy on maitomaista, vaihteistokoteloon pääse vettä, mikä voi vahingoittaa vaihteistoa. Kysy Yamaha-

ZMU02065

6. Aseta öljytason tarkastustulppaan uusi tiiviste. Kun öljyä alkaa valua öljytason tarkastustulpan reiästä, asenna öljyta- son tarkastustulppa ja tiukkaa se.

7. Aseta vaihteistoöljyn tyhjennystulppaan

Page 76

Kunnossapito

uusi tiiviste. Asenna vaihteistoöljyn tyhjennystulppa paikalleen ja tiukkaa se.

LMU29302

Polttoainesäiliön puhdistaminen

LWM00920

VAROITUS

Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä.

●

Jos olet epävarma tämän toimen suorittamisesta, kysy neuvoja Yamahajälleenmyyjältä.

●

Huolehdi polttoainesäiliötä puhdistaessasi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

●

Irrota polttoainesäiliö veneestä ennen sen puhdistamista. Työskentele ainoastaan ulkona tilassa, jossa on hyvä ilmanvaihto. Pyyhi kaikki roiskunut polttoaine vä-

●

littömästi.

●

Kokoa polttonestesäiliö huolellisesti. Virheellinen kokoaminen voi aiheuttaa polttoainevuodon, mikä voi johtaa tulipalo- tai räjähdysvaaraan. Hävitä vanha bensiini noudattamalla

●

paikallisia jätehuoltomääräyksiä.

1. Tyhjennä polttoainesäiliö bensiiniä varten tarkoitettuun astiaan.

2. Kaada säiliöön pieni määrä tarkoitukseen soveltuvaa liuotinta. Asenna tulppa ja ravista säiliötä. Tyhjennä kaikki liuotin säiliöstä.

3. Irrota ruuvit, joilla polttoaineletkun liitos on kiinnitetty. Vedä koko liitinkokonaisuus ulos säiliöstä.

ZMU02066

ZMU02324

4. Puhdista suodatin (sijaitsee imuputken päässä) tarkoitukseen sopivalla puhdistusliuottimella. Anna suodattimen kuivua.

5. Uusi tiiviste. Asenna polttoaineletkun liitos osineen ja tiukkaa ruuvit huolellisesti.

LMU29312

Anodien tarkistaminen ja vaihtaminen

Yamaha-perämoottorit on suojattu korroosiolta syöpyvillä anodeilla. Tarkista ulkoiset anodit säännöllisesti. Irrota karsta anodien pinnasta. Lisätietoja ulkoisten anodien vaihtamisesta saat Yamaha-liikkeestä.

LCM00720

TÄRKEÄÄ:

Älä maalaa anodeja, koska maali estää

anodien toiminnan.

Page 77

Kunnossapito

HUOMAA:

Tarkista ulkoisiin anodeihin kytketyt maattojohtimet (jos on). Lisätietoja moottoriin kiinnitettyjen sisäisten anodien tarkistamisesta ja vaihtamisesta saat Yamaha-liikkeestä.

ZMU02325

ZMU02820

ZMU04178

LMU29320

Akun tarkistaminen (sähkökäynnistyksellä varustetuissa moottoreissa)

LWM00330

VAROITUS

Akun elektrolyyttineste on vaarallista. Se sisältää myrkyllistä ja erittäin syövyttävää rikkihappoa. Noudata aina seuraavia turvallisuusohjeita:

●

Vältä ihokosketusta elektrolyytin kanssa, sillä se voi aiheuttaa vakavia palovammoja tai pysyviä silmävaurioita.

●

Käytä suojalaseja käsitellessäsi akkuja ja työskennellessäsi niiden lähistöllä.

Ensiapu (ULKOINEN VAMMA):

●

IHO - Huuhtele vedellä.

●

SILMÄT - Huuhtele vedellä 15 minuutin ajan ja hakeudu välittömästi lääkärin hoitoon.

Ensiapu (SISÄINEN VAMMA):

●

Juo runsaasti vettä tai maitoa ja nauti magnesiummaitoa, vatkattuja munia tai kasviöljyä. Hakeudu välittömästi lää-

kärin hoitoon. Akuista vapautuu räjähtävää vetykaasua. Noudata tämän vuoksi aina seuraavia turvallisuusohjeita:

●

Lataa akut hyvin tuuletetussa tilassa.

●

Säilytä akkuja loitolla kipinöistä ja avo-

tulesta (esimerkiksi hitsauslaitteista ja

palavista savukkeista).

●

ÄLÄ TUPAKOI ladatessasi tai

käsitellessäsi akkuja. ÄLÄ SÄILYTÄ AKKUJA TAI ELEKTRO- LYYTTINESTETTÄ LASTEN ULOTTUVILLA.

LCM00360

TÄRKEÄÄ:

Huolimaton kunnossapito rappeuttaa

●

Page 78

Kunnossapito

akun nopeasti.

●

Tavallinen vesijohtovesi sisältää akulla haitallisia suoloja, minkä vuoksi sitä ei saa lisätä akkuun.

1. Tarkista akkunesteen määrä vähintään kerran kuukaudessa. Lisää nestettä tarvittaessa akun valmistajan ohjeiden mukaisesti. Lisää akkuun ainoastaan tislattua vettä (tai akkukäyttöön tarkoitettua deionisoitua vettä).

2. Säilytä akun varaustila aina hyvänä. Kytkemällä akkuun jännitemittarin voit helpommin valvoa sen kuntoa. Jos et aio käyttää venettä kuukauteen tai pitempään aikaan, irrota akku veneestä ja säilytä sitä viileässä ja pimeässä paikassa. Lataa akku täyteen ennen sen ottamista jälleen käyttöön.

3. Jos akkua säilytetään käyttämättömänä kauemmin kuin kuukausi, tarkista akkunesteen ominaistiheys vähintään kerran kuussa ja lataa akku varauksen tyhjentyessä.

HUOMAA:

Kysy Yamaha-jälleenmyyjältä lisätietoja akkujen lataamisesta ja niiden lataamisesta uudelleen.

LMU29332

Akun kytkeminen

LWM00570

VAROITUS

Kiinnitä akkukotelo huolellisesti kuivaan ja tärinättömään paikkaan, jossa on hyvä ilmanvaihto. Aseta täyteen ladattu akku koteloon.

LCM01122

TÄRKEÄÄ:

●

Varmista ennen työskentelyä akun parissa, että virtalukko (jos on) on “” (pois päältä) -asennossa.

●

Akkukaapelien kytkeminen väärin vahingoittaa sähköosia.

●

Kytke punainen akkukaapeli ensin asentaessasi akkua ja kytke musta akkukaapeli ensin irti irrottaessasi akkua.

●

Jotta moottorin käynnistäminen olisi mahdollista, akun napojen ja kaapelien pitää olla puhtaita ja kytketty oikein.

Kytke ensin punainen akkukaapeli POSITIIVISEEN (+) napaan. Kytke sitten musta akkukaapeli NEGATIIVISEEN (-) napaan.

1. Punainen kaapeli

2. Musta kaapeli

3. Akku

LMU29370

Akun kytkeminen irti

Kytke ensin MUSTA kaapeli irti akun NEGA-

Page 79

TIIVISESTA (-) navasta. Kytke sitten PUNAINEN kaapeli irti POSITIIVISESTA (+) navasta.

LMU29391

Yläkopan tarkistaminen

LCM01650

TÄRKEÄÄ:

Tarkista, että moottorikoppa on tiukasti kiinni ja ettei siinä ole rakoja. Jos koppa on löysästi tai huonosti paikallaan, moottoriin voi päästä vettä.

Tarkista yläkopan kiinnitys työntämällä koppaa molemmin käsin. Jos yläkoppa on löysällä, korjauta se Yamaha-liikkeessä.

Kunnossapito

ZMU01943

ZMU02068

LMU29400

Veneen pohjan maalaaminen

Rungon pitäminen puhtaana parantaa veneen suorituskykyä. Veneen pohja on pidettävä mahdollisimman puhtaana levistä ja merirokosta. Tarvittaessa veneen pohjan voi suojata hyväksytyllä pohjan suojamaalilla, joka estää pintoihin kiinnittyvien eliöiden kasvua. Älä käytä kuparia tai grafiittia sisältäviä suojamaaleja. Nämä maalit voivat nopeuttaa moottorin syöpymistä.

Page 80

Ratkaisuehdotus

LMU29425

Vianetsintä

Polttoaine-, puristus- tai sytytysjärjestelmän toimintahäiriö voi vaikeuttaa käynnistystä, heikentää tehoa tai aiheuttaa muita ongelmia. Tässä kohdassa kuvataan perustarkistukset ja mahdolliset korjaustoimet. Vianetsintäohjeet kattavat kaikki Yamahaperämoottorit. Tämän vuoksi kaikki ohjeet eivät ehkä koske omaa malliasi. Jos perämoottoria on korjattava, toimita se Yamaha-huoltoon. Jos moottorivian varoitusvalo vilkkuu, ota yhteyttä Yamaha-liikkeeseen.

Käynnistysmoottori ei toimi.

K: Onko akun varauskyky pieni? V: Tarkista akun kunto. Käytä akkua, jonka varauskyky on suosituksen mukainen.

K: Ovatko akun liitännät löysällä tai ovat hapettuneet? V: Tiukkaa akkukaapelit ja puhdista akun navat.

K: Onko sähkökäynnistyksen rele tai sähkö- piiri palanut? V: Tarkista ylikuormituksen syy ja korjaa vika. Vaihda palaneen sulakkeen tilalle ampeeriluvultaan samankokoinen ehjä sulake.

K: Ovatko käynnistysmoottorin osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko vaihdevipu kytkettynä? V: Siirrä vaihde vapaalle.

V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Suoritetaanko käynnistystoimet oikein? V: Katso sivu 30.

K: Onko polttoainepumpussa toimintahäiriö? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Ovatko sytytystulppien hatut oikein paikoillaan? V: Tarkista hatut ja aseta ne uudelleen paikoilleen.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Ovatko sytytysjärjestelmän osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Moottori ei käynnisty (käynnistys- moottori toimii).

K: Onko polttoainesäiliö tyhjä?

K: Onko moottorin turvakytkimen naru irti? V: Kiinnitä naru.

Page 81

Ratkaisuehdotus

K: Ovatko moottorin sisäiset osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Moottorin tyhjäkäynti on epäsäännöllistä tai moottori pysähtyy.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Onko polttoainejärjestelmä tukossa? V: Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestel- mässä muita esteitä.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Ovatko sytytysjärjestelmän osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko termostaatti viallinen tai jumissa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko kaasuttimen säädöt virheelliset? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainepumppu ehjä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainesäiliön korvausilmaruuvi auki? V: Avaa korvausilmaruuvi.

K: Onko kuristinnuppi vedettynä ulos? V: Palauta nuppi perusasentoon.

K: Onko moottorin trimmikulma liian suuri? V: Palauta moottori normaaliin käyttö- asentoon.

K: Onko varoitusjärjestelmä kytkeytynyt päälle? V: Paikanna varoituksen syy ja korjaa se.

K: Onko sytytystulpan kärkiväli on oikea? V: Tarkista kärkiväli ja säädä tarvittaessa.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Onko kaasutin tukossa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoaineletkun liitos kytketty väärin? V: Kytke liitos oikein.

K: Onko kaasuläpän säätö on virheellinen? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko akkukaapeli kytkettynä irti?

Page 82

Ratkaisuehdotus

V: Kytke akkukaapeli tiukasti.

Varoitussummeri antaa äänimerkin tai varoitusvalo palaa.

K: Onko jäähdytysjärjestelmä tukossa? V: Tarkista, että vedenotossa ei ole tukoksia.

K: Onko moottorin öljytaso alhainen? V: Täytä öljysäiliö vaatimusten mukaisella öl- jyllä.

K: Onko sytytystulpan lämpöarvo on väärä? V: Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko moottoriöljy on likaantunutta tai pilaantunutta? V: Vaihda moottoriin vaatimusten mukainen uusi öljy.

K: Onko öljynsuodatin tukossa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko öljyn syöttö-/ruiskutuspumpussa vikaa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko vene kuormattu epätasaisesti? V: Kuormaa vene niin, että se on vaakasuorassa.

K: Onko vesipumppu tai termostaatti viallinen? V: Toimita moottori korjattavaksi Yamaha-

huoltoon.

K: Onko polttoainesuodattimen maljassa vettä? V: Tyhjennä suodatinmalja.

Moottorin teho on normaalia heikompi.

K: Onko potkuri vaurioitunut? V: Korjauta tai vaihda potkuri.

K: Onko potkurin nousu tai halkaisija väärä? V: Asenna oikea potkuri, jota käyttämällä perämoottoria saavuttaa suositellun käyntinopeusalueen.

K: Onko trimmikulma väärä? V: Säädä trimmikulma oikeaksi.

K: Onko moottori asennettu väärälle korkeudelle perälautaan? V: Asenna moottori uudelleen oikealle korkeudelle.

K: Onko varoitusjärjestelmä kytkeytynyt päälle? V: Paikanna varoituksen syy ja korjaa se.

K: Onko veneen pohjaan kertynyt eliöitä tai levää? V: Puhdista veneen pohja.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Onko vaihteistokoteloon takertunut kasvillisuutta tai muita vieraita esineitä? V: Irrota vieraat esineet ja puhdista vaihteistoyksikkö.

Page 83

K: Onko polttoainejärjestelmä tukossa? V: Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestel- mässä muita esteitä.

Ratkaisuehdotus

V: Avaa korvausilmaruuvi.

K: Onko polttoainepumppu ehjä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko sytytystulpan kärkiväli on oikea? V: Tarkista kärkiväli ja säädä tarvittaessa.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Ovatko sähköosat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Käytetäänkö moottorissa vaatimusten mukaista polttoainetta? V: Vaihda polttoaine vaatimusten mukaiseksi.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko polttoaineletkun liitos kytketty väärin? V: Kytke liitos oikein.

K: Onko sytytystulpan lämpöarvo on väärä? V: Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K: Onko korkeapainepumpun jakohihna viallinen? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Reagoiko moottori oikein vaihdevivun asentoon? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Moottori tärisee voimakkaasti.

K: Onko potkuri vaurioitunut? V: Korjauta tai vaihda potkuri.

K: Onko potkuriakseli vaurioitunut? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko potkuriin takertunut kasvillisuutta tai muita vieraita esineitä? V: Irrota ja puhdista potkuri.

K: Onko termostaatti viallinen tai jumissa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko korvausilmaruuvi kiinni?

K: Onko moottorin kiinnityspultti on löysällä? V: Tiukkaa pultti.

K: Onko ohjaussarana löysällä tai vaurioitunut?

Page 84

Ratkaisuehdotus

V: Tiukkaa ohjaussarana tai toimita moottori korjattavaksi Yamaha-huoltoon.

LMU29433

Tilapäiset toimet

hätätilanteessa

LMU29440

Törmäysvauriot

LWM00870

VAROITUS

Ajon tai hinaamisen aikana tapahtuva tör- mäys voi vahingoittaa vakavasti perämoottoria. Vahingoittuneen perämoottorin käyttäminen ei ehkä ole turvallista.

Jos perämoottori osuu vedenalaiseen esteeseen, noudata seuraavia ohjeita:

keen tilalle ampeeriluvultaan oikeankokoinen uusi sulake.

LWM00630

VAROITUS

Tarkista, että sulakkeen ampeeriluku on oikea. Ampeeriluvultaan liian pieni sulake tai sulakkeen tilalle asetettu metallilanka voi aiheuttaa järjestelmään liian suuren virran. Tämä voi vahingoittaa sähkö- järjestelmää ja aiheuttaa tulipalovaaran.

1. Sulakerasia

2. Sulake (20 A)

3. Varasulake (20 A)

ZMU02815

1. Pysäytä moottori välittömästi.

2. Tarkista, että ohjausjärjestelmä ja kaikki muut osat ovat ehjiä. Tarkista myös, että vene on ehjä.

3. Vaikka et havaitsisikaan vaurioita, palaa lähimpään satamaan hitaasti ja varovasti.

4. Toimita perämoottori tarkistettavaksi Yamaha-liikkeeseen, ennen kuin käytät sitä uudelleen.

LMU29462

Sulakkeen vaihtaminen

Jos sähkökäynnistyksellä varustetun perä- moottorin sulake palaa, avaa sulakerasia ja vaihda ulosvetimen avulla palaneen sulak-

HUOMAA:

Jos uusikin sulake palaa, ota yhteyttä Yamaha-liikkeeseen.

LMU29512

Sähkötrimmi ja -kippi eivät toimi

Jos moottoria ei voi kipata ylös tai alas sähkötrimmi- ja kippimoottorilla akun tyhjentymisen tai sähkötrimmi- ja kippimoottorin vikaantumisen takia, moottorin voi kipata käsin.

1. Löysää käsikäyttöisen venttiilin ruuvi kiertämällä sitä myötäpäivään, kunnes se pysähtyy.

Page 85

ZMU02816

1. Käsikäyttöisen venttiilin ruuvi

2. Aseta moottori haluamaasi asentoon ja tiukkaa sitten käsikäyttöisen venttiilin ruuvi kiertämällä sitä vastapäivään.

LMU29533

Käynnistysmoottori ei toimi

Jos käynnistysmekanismi ei toimi (moottoria ei voi käynnistää käynnistysmoottorilla), moottorin voi käynnistää varakäynnistysnarulla.

LWM01022

VAROITUS

●

Toimi näin vain hätätilanteessa ja vain palataksesi lähimpään satamaan korjausta varten.

●

Vaihde päällä käynnistyksen esto ei ole käytössä, kun moottoria käynnistetään varakäynnistysnarulla. Varmista, että kauko-ohjausvipu on vapaa-asennossa. Muutoin vene voi alkaa liikkua odottamattomasti, mikä voi aiheuttaa onnettomuuden. Pidä veneen käytön aikana moottorin

●

turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaat-

●

teisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytki-

Ratkaisuehdotus

men toiminnan.

●

Varmista ennen vetämistä käynnistysnarusta, että takanasi ei seiso ketään. Käynnistysnaru voi heilahtaa voimalla taaksesi ja vahingoittaa takanasi seisovaa henkilöä.

●

Suojaamattomana pyörivä vauhtipyörä on vaarallinen. Pidä löysät vaatteet ja muut esineet loitolla moottorista käynnistyksen aikana. Älä käytä varakäynnistysnarua muuten kuin ohjeissa neuvotulla tavalla. Älä koske vauhtipyörään tai muihin liikkuviin osiin moottorin ollessa käynnissä. Älä asenna käynnistysmekanismia tai ylä- koppaa paikalleen moottorin ollessa käynnissä. Älä koske sytytyspuolaan, sytytystul-

●

pan johtimeen, sytytystulpan hattuun tai muihin sähkölaitteisiin käynnistäessäsi tai käyttäessäsi moottoria. Muutoin seurauksena voi olla sähköisku.

LMU30291

Moottorin käynnistäminen hätätilanteessa

1. Irrota yläkoppa.

2. Irrota vaihde päällä käynnistyksen estokaapeli (jos on) käynnistysmoottorista ennen liuskan ja ruuvin irrottamista.

Page 86

Ratkaisuehdotus

ZMU02337

3. Irrota käynnistimen/vauhtipyörän suojus irrottamalla neljä pulttia. Irrota varoitusvalon johtimet.

ZMU02338

ZMU02649

4. Tee käynnistystä edeltävät toimet. Lisä- tietoja on sivulla 30. Varmista, että moottori on vapaalla ja että moottorin pysäytyskytkimen lukkolevy on kiinnitetty moottorin pysäytyskytkimeen. Virtalukon (ei kaikissa malleissa) on oltava “” (päällä) asennossa.

ZMU02026

ZMU02334

OFF

ZMU01880

5. Aseta varakäynnistysnarun solmupää vauhtipyörän roottorin loveen ja kierrä narua myötäpäivään useita kierroksia vauhtipyörän ympärille.

6. Vedä narua hitaasti, kunnes tunnet vastuksen.

7. Käynnistä moottori voimakkaalla suoralla vedolla. Toista käynnistystoimet tarvittaessa.

Page 87

ZMU02339

LMU29760

Veteen pudonneen moottorin

käsitteleminen

Jos perämoottori on pudonnut veteen, toimita se välittömästi Yamaha-huoltoliikkeeseen. Muussa tapauksessa syöpymistä voi alkaa tapahtua lähes heti. Jos perämoottoria ei ole mahdollista toimittaa Yamaha-huoltoliikkeeseen heti, minimoi moottorin vahingot noudattamalla seuraavia toimintaohjeita.

LMU29783

Toimintaohje

1. Pese huolellisesti muta, suola, kasvillisuus ja muu vastaava pois makealla vedellä.

2. Irrota sytytystulpat ja käännä sytytystulppien reiät alaspäin, jotta kaikki vesi, muta ja vastaavat pääsevät valumaan pois.

3. Tyhjennä polttoaine kaasuttimesta, polttoainesuodattimesta ja polttoaineletkusta. Tyhjennä kaikki moottoriöljy.

Ratkaisuehdotus

4. Tätä öljypohja uudella moottoriöljyllä.

Moottoriöljyn määrä:

F20AET 1.7 L (1.80 US qt) (1.50 Imp.qt) F25AE 1.7 L (1.80 US qt) (1.50 Imp.qt) F25AET 1.7 L (1.80 US qt) (1.50 Imp.qt) F25AMH 1.7 L (1.80 US qt) (1.50 Imp.qt) FT25BET 1.9 L (2.01 US qt) (1.67 Imp.qt)

5. Syötä suojaöljyä tai moottoriöljyä kaasuttimen tai kaasuttimien ja sytytystulppien reikien kautta samalla, kun pyörität moottoria käsikäynnistimellä tai varakäynnistysnarulla.

6. Toimita perämoottori mahdollisimman nopeasti Yamaha-liikkeeseen.

LCM00400

TÄRKEÄÄ:

Älä yritä käyttää perämoottoria, ennen kuin se on tarkastettu täydellisesti.

Page 88

YAMAHA MOTOR CO., LTD.

Painettu Japanissa Huhtikuu 2007–0.5 × 1

Painettu kierrätyspaperille

Yamaha F20A, F25A, FT25B User Manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Yleistä

Käyttöturvallisuustietoja

Perusvaatimukset

Tärkeimmät osat

Käyttö

Kunnossapito

Ratkaisuehdotus
