Yamaha F115A, FL115A, F115A1, FL115A1, F150A User Manual

...

Download

F115A FL115A F115A1 FL115A1 F150A FL150A F150A1 FL150A1 F150B

ΒΙΒΛΙΟ Ι∆ΙΟΚΤΗΤΗ

FL150B

63P-28199-8B-R0

∆ιαβάστε προσεκτικά αυτό το εγχειρίδιο πριν οδηγήσετε αυτή την εξωλέµβια µηχανή. Όταν ταξιδεύετε, να έχετε αυτό το βιβλίο στο σκάφος, µέσα σε µια αδιάβροχη τσάντα. Αυτό το βιβλίο πρέπει να παραδοθεί µαζί µε τη µηχανή αν πουληθεί.

Σηµαντικές πληροφορίες για το βιβλίο

RMU25107

Προς τον ιδιοκτήτη της µηχανής

Σας ευχαριστούµε που επιλέξατε µια εξωλέµβια Yamaha. Αυτό το Βιβλίο Ιδιοκτήτη περιέχει τις

απαραίτητες πληροφορίες για τη σωστή λειτουργία, τη συντήρηση και τη φροντίδα της µηχανής. Η καλή κατανόηση αυτών των απλών οδηγιών θα σας βοηθήσει να απολαύσετε όλα τα πλεονεκτήµατα της νέας σας Yamaha. Αν έχετε οποιαδήποτε

ερώτηση σχετικά µε τη λειτουργία ή τη συντήρηση της εξωλέµβιάς σας, παρακαλούµε συµβουλευτείτε τον αντιπρόσωπο της Yamaha. Σε αυτό το Βιβλίο Ιδιοκτήτη, οι σηµαντικές πληροφορίες που περιέχονται διακρίνονται µε τους ακόλουθους τρόπους.

: Αυτό είναι το σύµβολο προφυλάξεων ασφαλείας. Σας προειδοποιεί για ενδεχόµενους κινδύνους τραυµατισµού. Να τηρείτε όλα τα µηνύµατα ασφαλείας που ακολουθούν αυτό το σύµβολο ώστε να αποφύγετε πιθανό τραυµατισµό ή θάνατο.

RWM00781

Η ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ υποδηλώνει επικίνδυνη περίπτωση που, αν δεν αποφευχθεί, µπορεί να προκαλέσει θάνατο ή σοβαρό τραυµατισµό.

RCM00701

Η ΠΡΟΣΟΧΗ περιγράφει τα ειδικά προληπτικά µέτρα που πρέπει να λαµβάνονται για να αποφεύγεται ζηµιά στην εξωλέµβια µηχανή ή άλλη περιουσία.

ΣΗΜΕΙΩΣΗ:

Η ΣΗΜΕΙΩΣΗ παρέχει ουσιώδεις πληροφορίες που κάνουν τις διαδικασίες ευκολότερες ή πιο κατανοητές.

ντων της. Έτσι, ακόµα και αν αυτό το βιβλίο περιέχει τις τελευταίες πληροφορίες που ήταν διαθέσιµες τη στιγµή της να υπάρχουν µικροδιαφορές µεταξύ της µηχανής σας και αυτού του βιβλίου. Αν έχετε κάποια ερώτηση σχετικά µε αυτό το βιβλίο, παρακαλούµε συµβουλευτείτε τον αντιπρόσωπο της Yamaha. Για να εξασφαλίσετε µεγάλη διάρκεια ζωής του προϊόντος, η Yamaha συνιστά να το χρησιµοποιείτε και να εκτελείτε τους προτεινόµενους ριοδικούς ελέγχους και συντήρηση, ακολουθώντας πιστά τις οδηγίες που υπάρχουν στο βιβλίο ιδιοκτήτη. Ζηµιές που είναι αποτέλεσµα αµέλειας αυτών των οδηγιών δεν καλύπτονται από την εγγύηση. Μερικές χώρες έχουν νόµους ή κανονισµούς που απαγορεύουν στους χρήστες να βγάζουν το προϊόν από τη χώρα που αγοράστηκε να µην είναι δυνατόν να δηλώσετε το προϊόν στη χώρα προορισµού. Επιπλέον, η εγγύηση µπορεί να µην ισχύει σε ορισµένες περιοχές. Όταν σχεδιάζετε να πάτε το προϊόν σε άλλη χώρα, συµβουλευτείτε τον έµπορο από όπου αγοράστηκε το προϊόν για πρόσθετες πληροφορίες. Αν αγοράσατε το προϊόν µ νωνήστε µε τον αντιπρόσωπο για να καταχωρηθείτε ως πελάτης και να δικαιούστε τις οριζόµενες υπηρεσίες.

εκτύπωσης, είναι δυνατόν

πε-

και µπορεί

εταχειρισµένο, επικοι-

ΣΗΜΕΙΩΣΗ:

Η σειρά µοντέλων F115AET, FL115AET, F115AET1, FL115AET1, F150AET, FL150AET, F150AET1, FL150AET1, F150BET, FL150BET και τα στάνταρ αξεσουάρ

χρησιµοποιούνται ως βάση για τις επεξηγήσεις και τις εικόνες αυτού του βιβλίου. Συνεπώς, ορισµένα θέµατα µπορεί να µην ισχύουν για όλα τα µοντέλα.

Η Yamaha αναζητά συνεχώς τρόπους για να εξελίξει τη σχεδίαση και την ποιότητα των προϊό-

Σηµαντικές πληροφορίες για το βιβλίο

RMU25121

F115A, FL115A, F115A1, FL115A1, F150A,

FL150A, F150A1, FL150A1, F150B,

FL150B

ΒΙΒΛΙΟ Ι∆ΙΟΚΤΗΤΗ

1η Έκδοση, Μάρτιος 2011

Με την επιφύλαξη παντός δικαιώµατος.

Απαγορεύεται ρητά

κάθε ανατύπωση ή χρήση

χωρίς έγγραφη έγκριση από την

Yamaha Motor Co., Ltd.

Τυπώθηκε στην Ιαπωνία

Περιεχόµενα

Πληροφορίες που αφορούν την

ασφάλεια .................................................. 1

Ασφάλεια στην εξωλέµβια

µηχανή ............................................... 1

Προπέλα ................................................... 1

Περιστρεφόµενα µέρη .............................. 1

Καυτά µέρη .............................................. 1

Ηλεκτροπληξία ......................................... 1

Ηλεκτρική κλίση και ανύψωση ................ 1

Καλώδιο (κορδόνι) σταµατήµατος του

κινητήρα ............................................... 1

Βενζίνη ..................................................... 2

Έκθεση σε βενζίνη και χύσιµο

βενζίνης ................................................. 2

Μονοξείδιο του άνθρακα .......................... 2

Τροποποιήσεις .......................................... 2

Ασφάλεια στο σκάφος .......................... 2

Αλκοόλ και φάρµακα ............................... 2

Σωσίβια ..................................................... 2

Άνθρωποι στο νερό .................................. 2

Επιβάτες .................................................... 2

Υπερφόρτωση ........................................... 3

Αποφεύγετε συγκρούσεις ......................... 3

Καιρός ...................................................... 3

Εκπαίδευση των επιβατών ........................ 3

Εκδόσεις ασφάλειας στο σκάφος ............. 3

Νόµοι και κανονισµοί ............................... 3

Γενικές πληροφορίες .............................. 4

Εγγραφή αριθµών αναγνώρισης ........... 4

Αριθµός σειράς εξωλέµβιας

µηχανής ................................................. 4

Αριθµός κλειδιού ...................................... 4

Πιστοποιητικό Συµµόρφωσης ............. 4

Ετικέτα EC ........................................... 4

∆ιαβάστε τα βιβλία οδηγιών και τις

ετικέτες .............................................. 6

Προειδοποιητικές ετικέτες ...................... 6

Προειδοποιητικές ετικέτες ...................... 9

Τεχνικά χαρακτηριστικά και

απαιτήσεις ............................................. 12

Τεχνικά χαρακτηριστικά ..................... 12

Απαιτήσεις τοποθέτησης .................... 16

Κατάλληλη ιπποδύναµη σκάφους .......... 16

Τοποθέτηση της εξωλέµβιας .................. 16

Yamaha Security System (αν

υπάρχει) .............................................. 16

Απαιτήσεις χειριστηρίου ..................... 16

Προδιαγραφές µπαταρίας ................... 17

Προδιαγραφές µπαταρίας ....................... 17

Τοποθέτηση της µπαταρίας .................... 17

Πρόσθετες µπαταρίες ............................. 17

Επιλογή προπέλας ............................... 17

Μοντέλα αντίστροφης περιστροφής ....... 18

Προστασία από εκκίνηση µε

ταχύτητα .......................................... 18

Προδιαγραφές λαδιού κινητήρα ......... 18

Προδιαγραφές καυσίµου ..................... 19

Βενζίνη ................................................... 19

Λασπωµένα ή όξινα νερά ................... 20

Μουράβια ............................................ 20

Προϋποθέσεις απόρριψης της

µηχανής ........................................... 20

Εξοπλισµός έκτακτης ανάγκης ........... 20

Πληροφορίες ελέγχου

καυσαερίων ..................................... 21

Μοντέλα Βόρειας Αµερικής ................... 21

Ετικέτες συµµόρφωσης µε αστέρια ........ 22

Τµήµατα ................................................ 24

∆ιάγραµµα τµηµάτων ......................... 24

Ποµπός χειριστηρίου (αν υπάρχει) ......... 28

∆έκτης (αν υπάρχει) ............................... 28

Κλείδωµα και ξεκλείδωµα του Yamaha

Security System (αν υπάρχει) ............. 28

Κιβώτιο χειριστηρίου ............................. 29

Μοχλός χειριστηρίου .............................. 29

Σκανδάλη κλειδώµατος στη νεκρά ......... 30

Χειρόγκαζο ............................................. 30

Λαγουδέρα (αν υπάρχει) ........................ 31

Μοχλός ταχυτήτων (αν υπάρχει) ............ 31

Χειρολαβή γκαζιού (αν υπάρχει) ........... 31

Ένδειξη θέσης γκαζιού (αν υπάρχει) ...... 31

Ρυθµιστής τριβής τιµονιού ..................... 32

Καλώδιο (κορδόνι)

κινητήρα και συνδετήρας ................... 32

Κουµπί σταµατήµατος κινητήρα (αν

υπάρχει) .............................................. 33

Γενικός διακόπτης .................................. 33

σταµατήµατος του

Περιεχόµενα

Ρυθµιστής τριβής τιµονιού (αν

υπάρχει) .............................................. 34

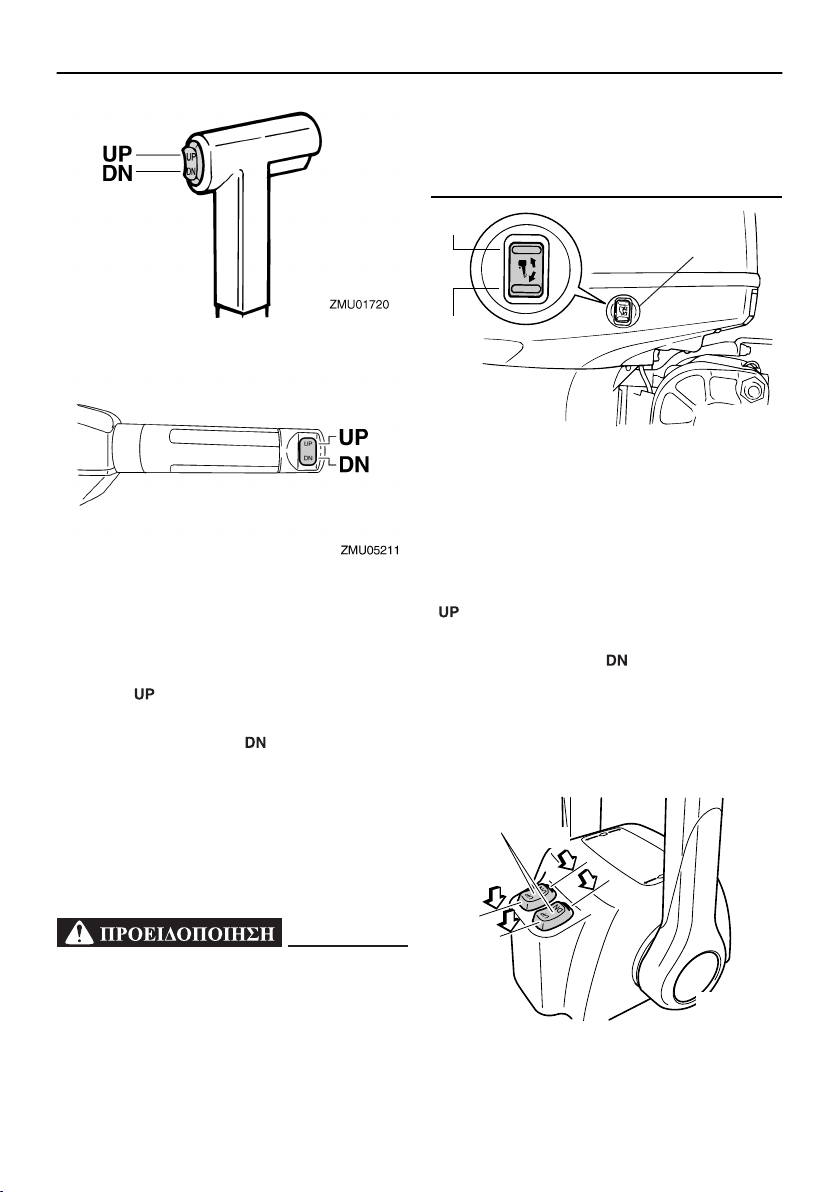

∆ιακόπτης ηλεκτρικής κλίσης και

ανύψωσης στο χειριστήριο ή τη

λαγουδέρα ........................................... 34

∆ιακόπτης ηλεκτρικής κλίσης και

ανύψωσης στη λεκάνη της

µηχανής ............................................... 35

∆ιακόπτες ηλεκτρικής κλίσης και

ανύψωσης (διπλό κάθετο

χειριστήριο) ........................................ 35

Πτερύγιο κλίσης µε άνοδο ...................... 36

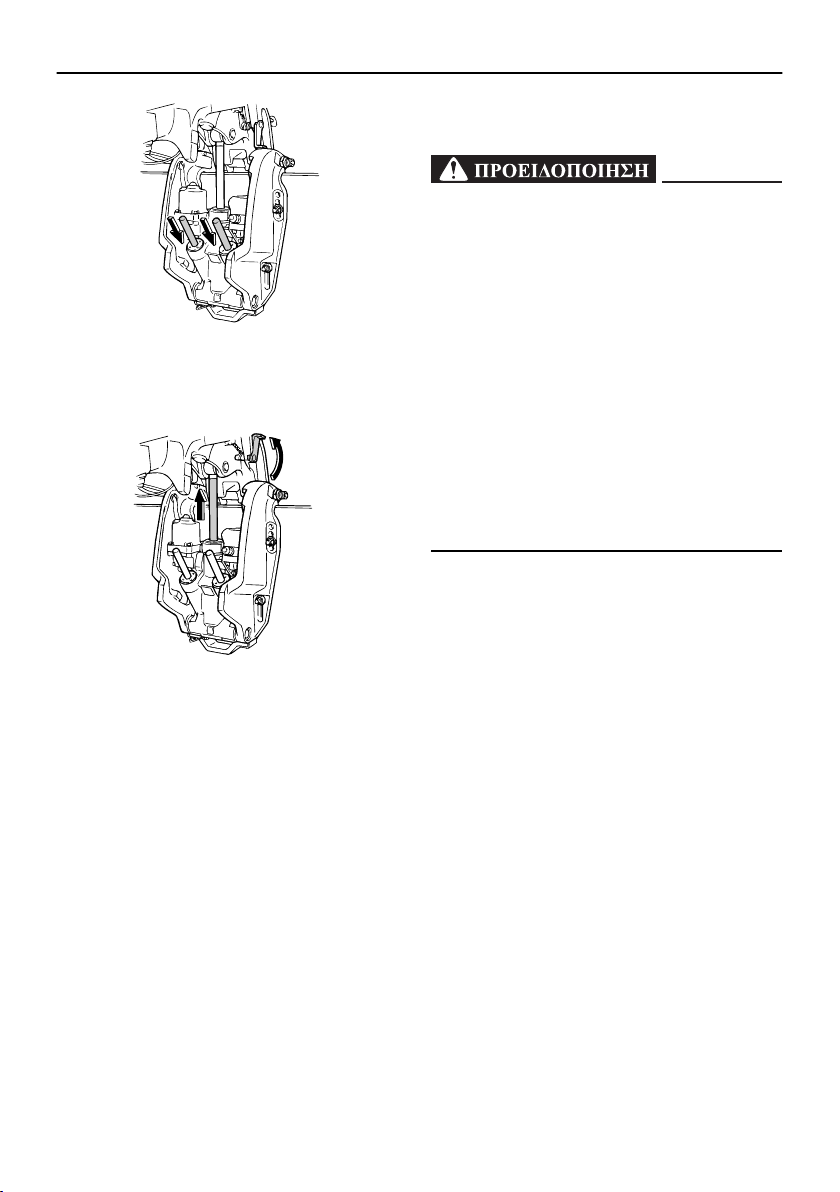

Μοχλός στήριξης ανύψωσης για µοντέλα

ηλεκτρικής κλίσης και ανύψωσης ...... 36

Μοχλός ασφάλισης καπακιού

(τραβηχτός) ......................................... 37

Εξάρτηµα πλυσίµ

Φίλτρο καυσίµου/Υδατοπαγίδα .............. 38

Ένδειξη συναγερµού (αν υπάρχει) ......... 38

ατος ............................ 37

Όργανα και ενδείξεις ............................ 40

Ενδείξεις (αν υπάρχει) ........................ 40

Προειδοποίηση χαµηλής πίεσης

λαδιού ................................................. 40

Προειδοποιητική ένδειξη

υπερθέρµανσης ................................... 40

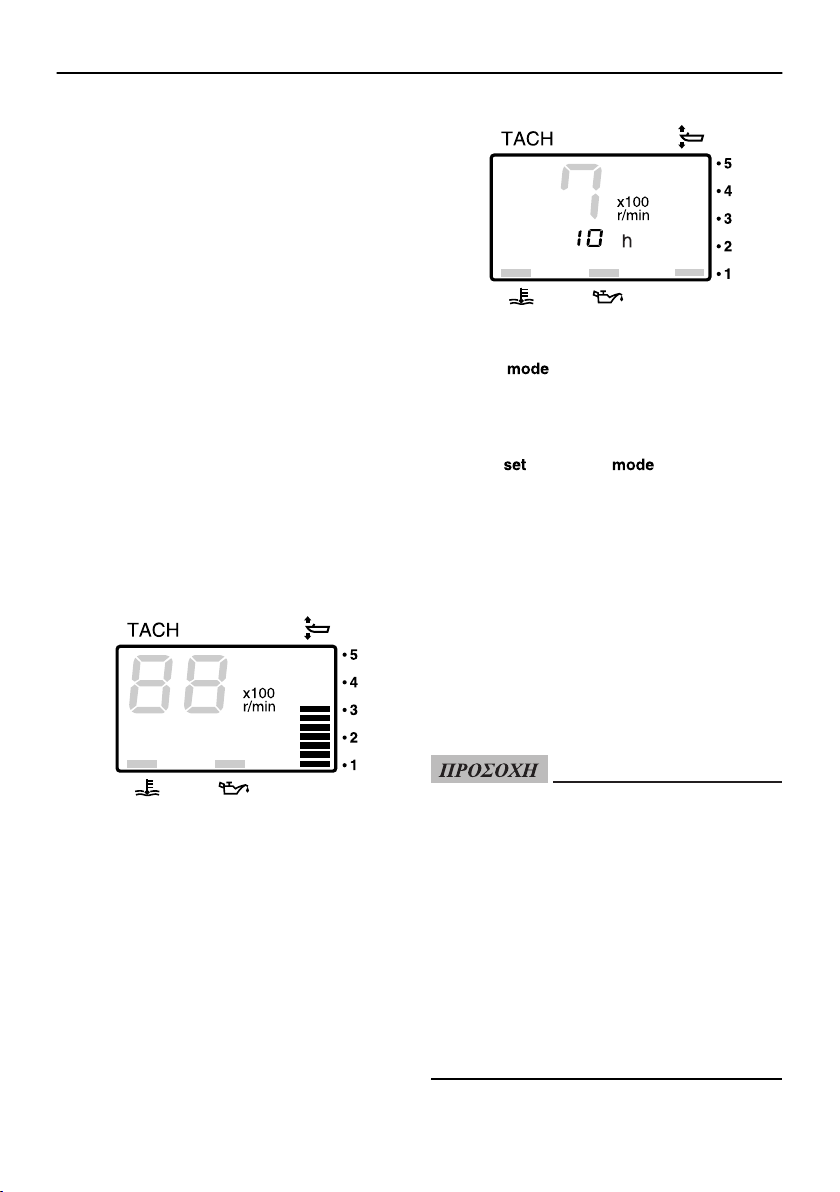

Ψηφιακό στροφόµετρο ....................... 40

Στροφόµετρο .......................................... 41

Μετρητής κλίσης .................................... 41

Μετρητής ωρών ...................................... 41

Προειδοποίηση χαµηλής πίεσης

λαδιού ................................................. 41

Προειδοποιητική ένδειξη

υπερθέρµανσης ................................... 42

Ψηφιακό κοντέρ .................................. 42

Κοντέρ .................................................... 42

Μετρητής καυσίµου ............................... 43

Μετρητής ταξιδιού / Ρολόι /

Βολτόµετρο ......................................... 43

Προειδοποιητική ένδειξη στάθµης

καυσίµου ............................................. 44

Προειδοποιητική ένδειξη χαµηλής τάσης

µπαταρίας ............................................ 44

Μετρητής διαχείρισης καυσίµου ........ 44

Μετρητής ροής καυσίµου ....................... 45

Μετρητής κατανάλωσης καυσίµου /

Μετρητής οικονοµίας καυσίµου /

Συγχρονιστής δύο µηχανών ................ 45

Προειδοποιητική ένδειξη

υδατοπαγίδας ...................................... 47

6Y8 Μετρητές πολλαπλών

λειτουργιών ..................................... 47

6Y8 Στροφόµετρα πολλαπλών

λειτουργιών ..................................... 47

Έλεγχοι κατά την εκκίνηση .................... 48

Πληροφορίες για το Yamaha Security

System (αν υπάρχει) ........................... 49

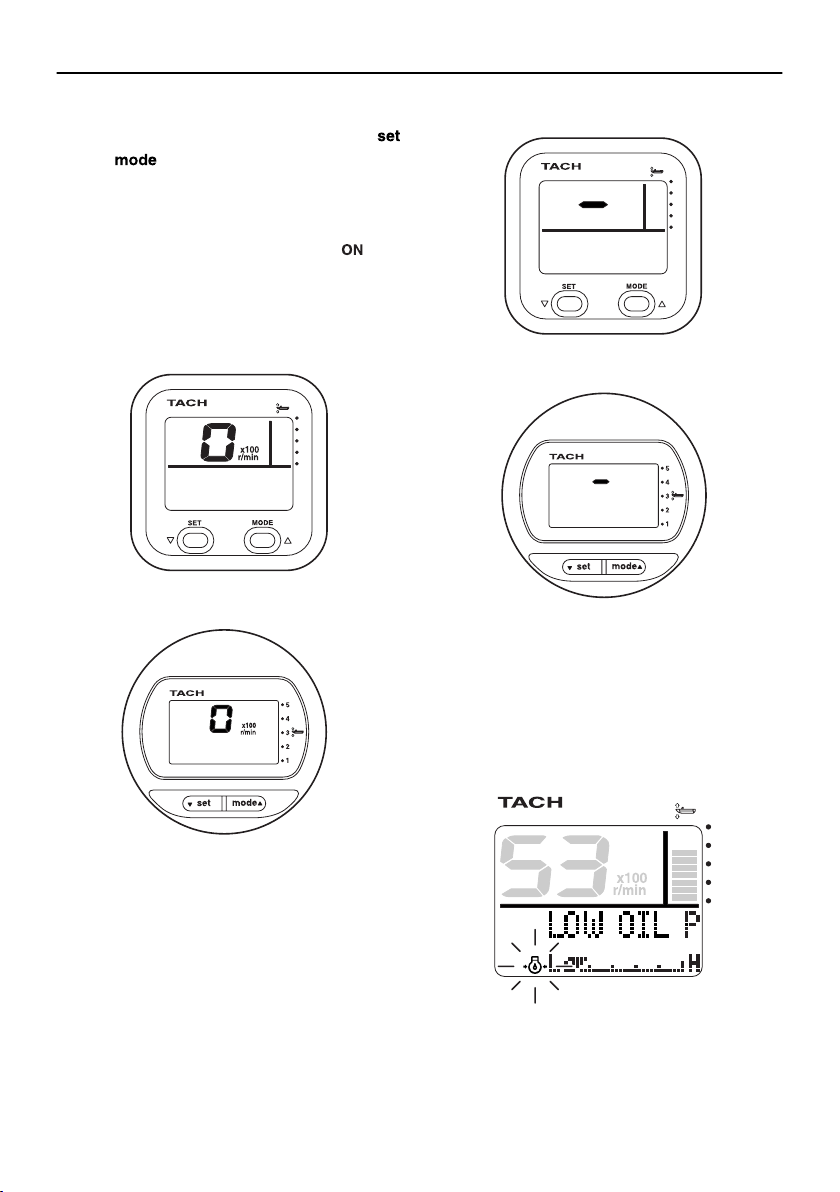

Προειδοποίηση χαµηλής πίεσης

λαδιού ................................................. 49

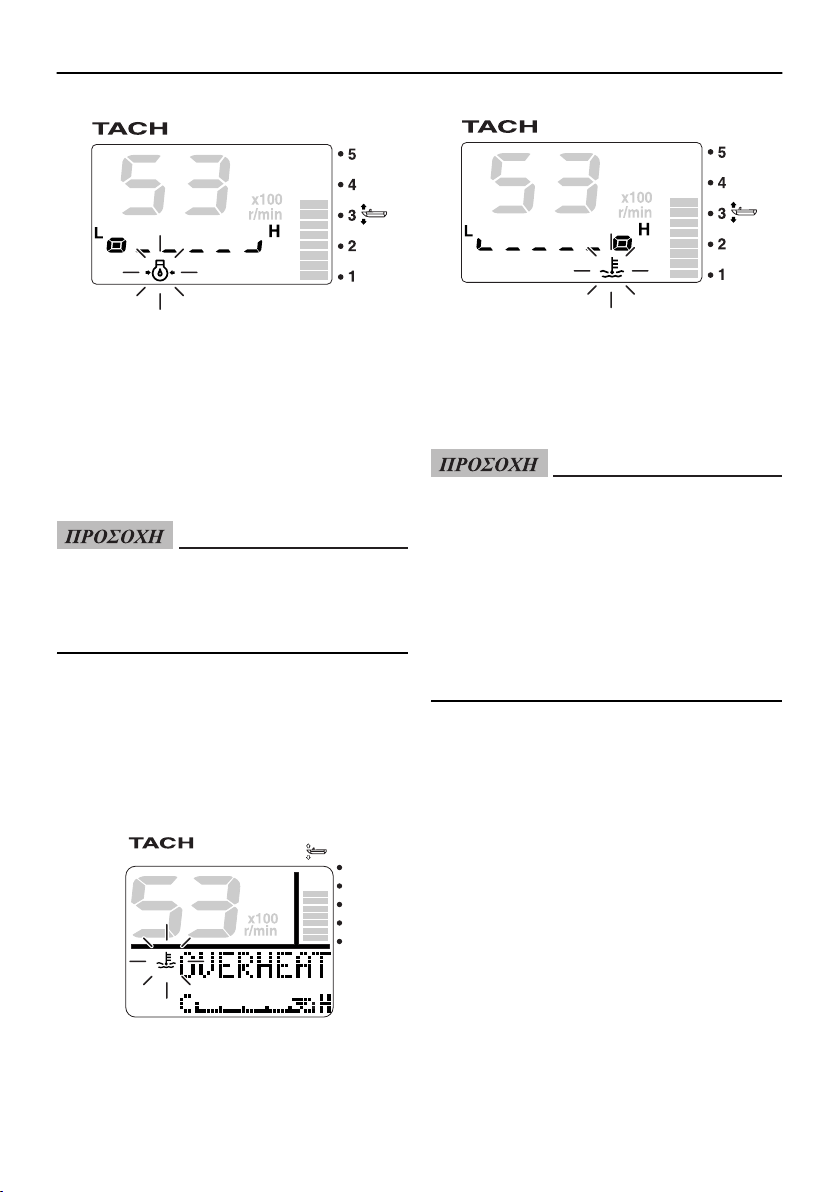

Προειδοποίηση υπερθέρµανσης ............. 50

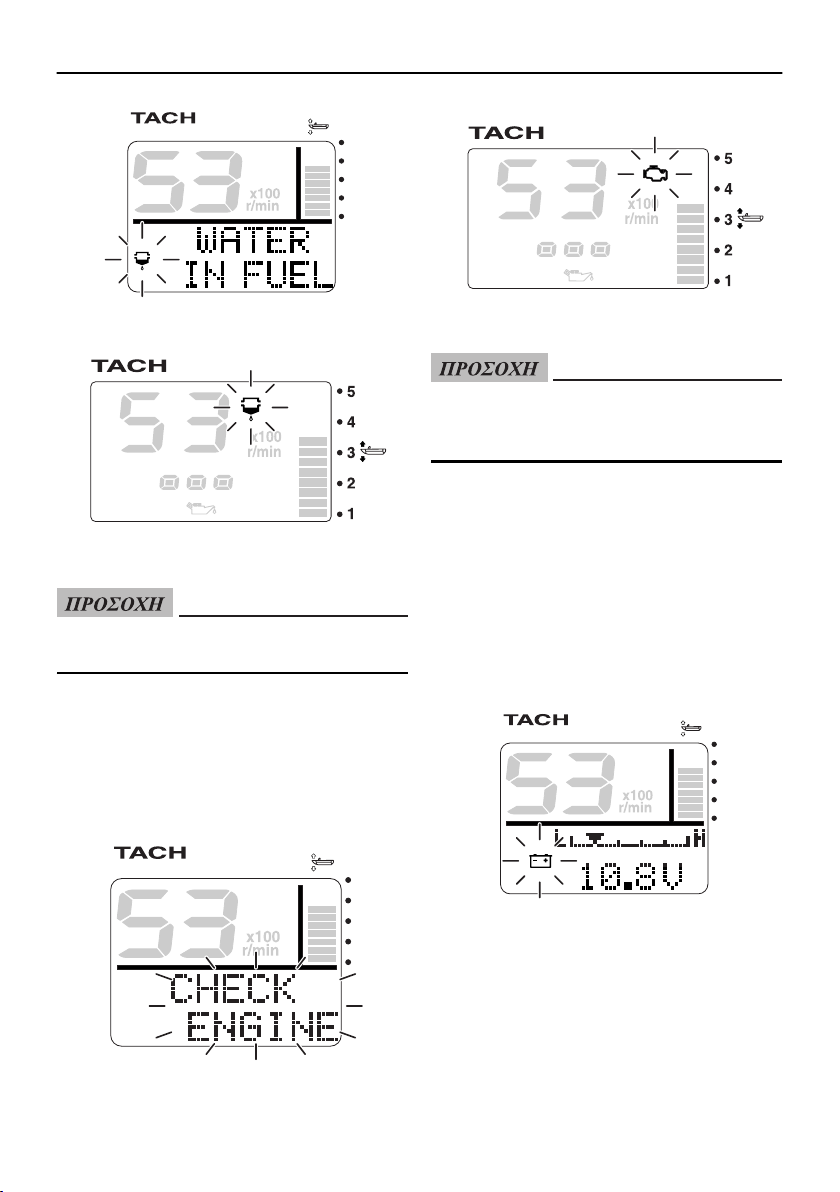

Προειδοποίηση υδατοπαγίδας ................ 50

Προειδοποίηση προβλήµατος

κινητήρα ............................................. 51

Προειδοποιητική ένδειξη χαµηλής τάσης

µπαταρίας ............................................ 51

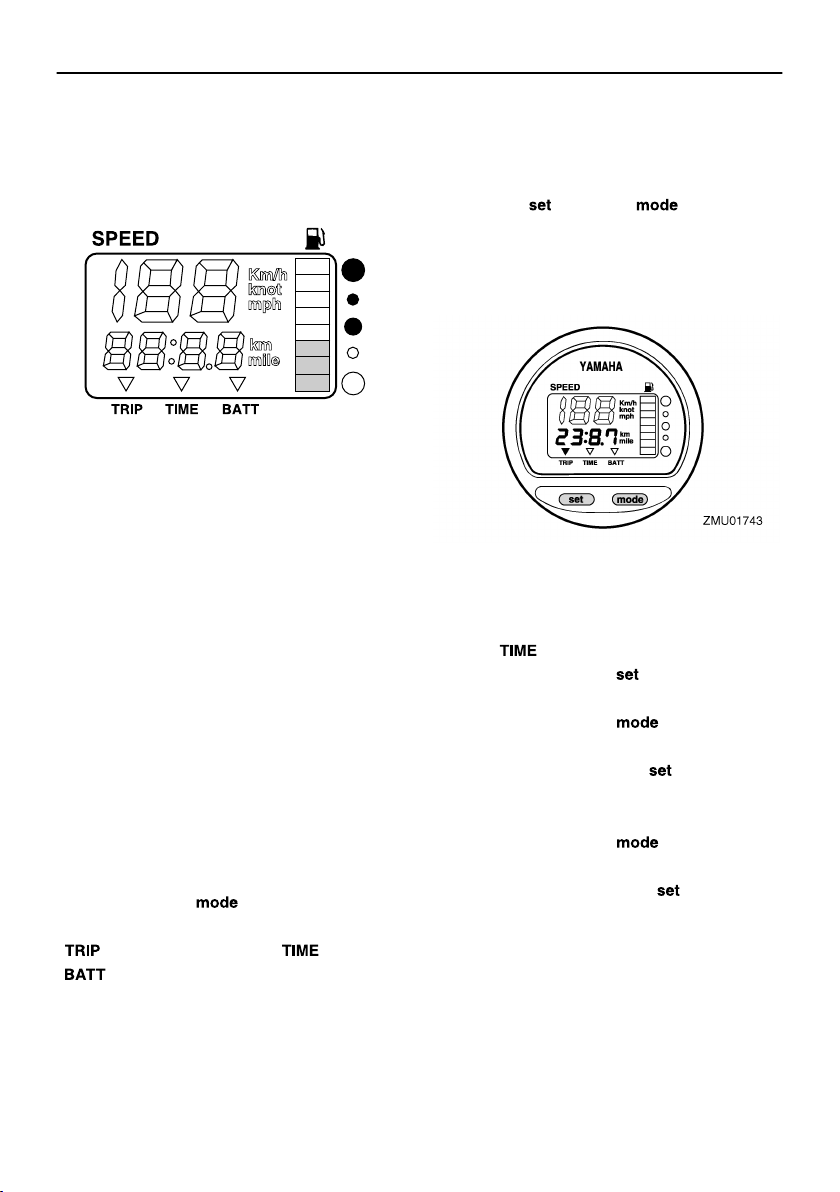

6Υ8 Μετρητές ταχύτητας & καυσίµου

πολλαπλών λειτουργιών .................. 52

6Y8 Κοντέρ πολλαπλών

λειτουργιών ..................................... 53

6Y8 Μετρητές διαχείρισης καυσίµου

πολλαπλών λειτουργιών .................. 53

Σύστηµα ελέγχου κινητήρα ................. 55

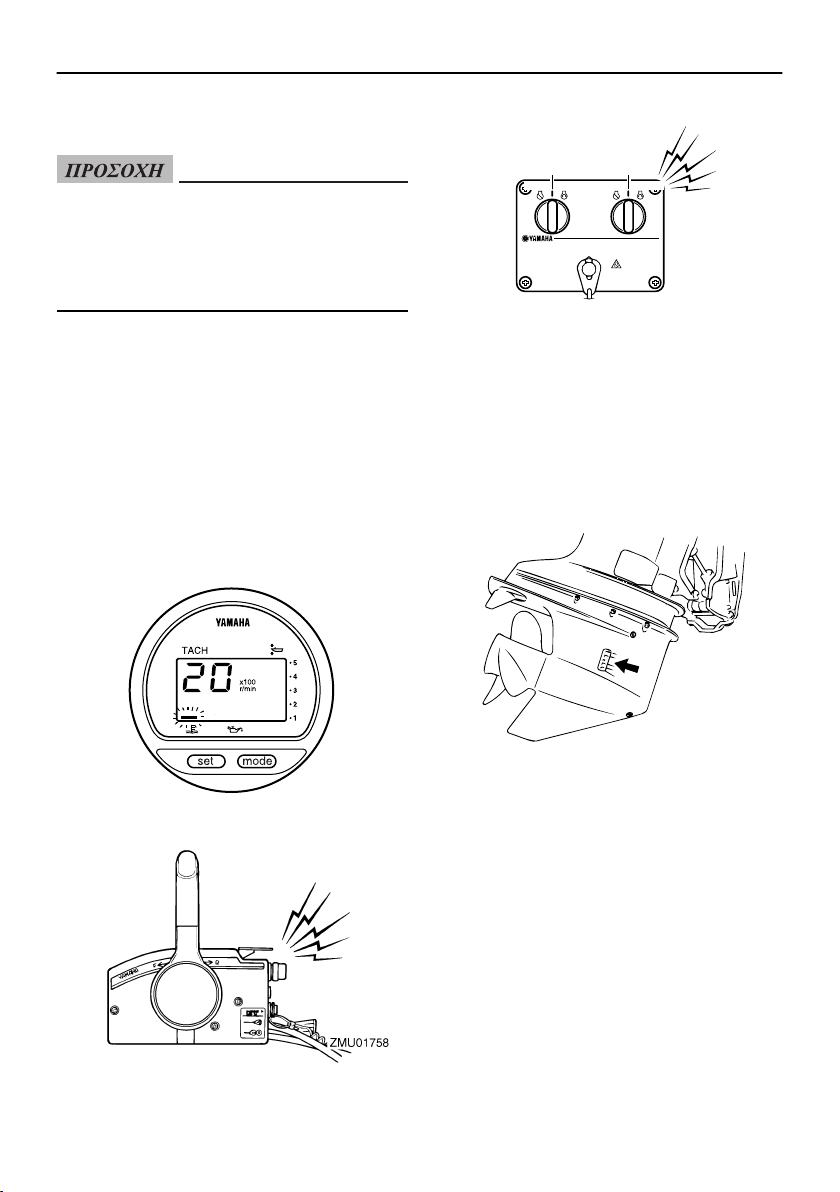

Προειδοποιητικό σύστηµα .................. 55

Προειδοποίηση υπερθέρµανσης (δύο

µηχανές) .............................................. 55

Προειδοποίηση χαµηλής πίεσης

λαδιού ................................................. 56

Εγκατάσταση ........................................ 57

Εγκατάσταση ...................................... 57

Τοποθέτηση της εξωλέµβιας

µηχανής ............................................... 57

Λειτουργία ............................................. 59

Πρώτη φορά λειτουργίας .................... 59

Βάλτε λάδι κινητήρα .............................. 59

Στρώσιµο του κινητήρα .......................... 59

Μάθετε το σκάφος σας ........................... 59

Έλεγχοι πριν βάλετε µπροστά τη

µηχανή ............................................. 59

Στάθµη καυσίµου ................................... 60

Περιεχόµενα

Αφαιρέστε το καπάκι .............................. 60

Σύστηµα καυσίµου ................................. 60

Χειριστήρια ............................................ 61

Καλώδιο (κορδόνι) σταµατήµατος του

κινητήρα ............................................. 62

Λάδι κινητήρα ........................................ 62

Κινητήρας ............................................... 63

Εξάρτηµα πλυσίµατος ............................ 63

Τοποθέτηση του καπακιού ..................... 64

Έλεγχος του συστήµατος ηλεκτρικής

κλίσης και ανύψωσης ......................... 65

Μπαταρία ................................................ 66

Ανεφοδιασµός µε καύσιµο ................ 66

Λειτουργία του κινητήρα .................... 67

Τροφοδοσία µε καύσιµο ......................... 67

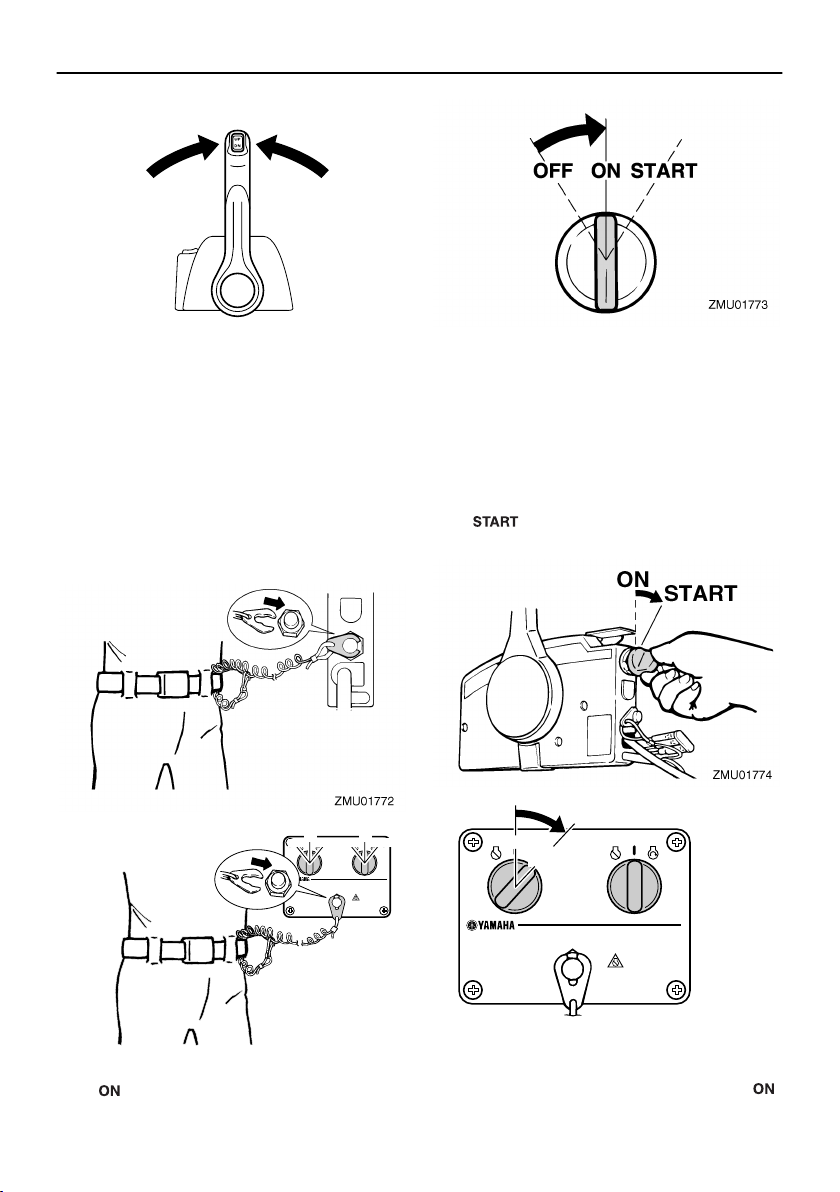

Άναµµα του κινητήρα ............................. 67

Έλεγχοι αφού βάλετε µπροστά τη

µηχανή ............................................. 71

Νερό ψύξης ............................................. 71

Ζέσταµα του κινητήρα ........................ 71

Μοντέλα ηλεκτρικής εκκίνησης ............. 71

Έλεγχοι µετά το ζέσταµα του

κινητήρα .......................................... 71

Αλλαγή ταχύτητας .................................. 71

∆ιακόπτες σταµατήµατος ....................... 72

Αλλαγή ταχύτητας .............................. 72

Σταµάτηµα του σκάφους .................... 74

Σβήσιµο του κινητήρα ........................ 74

∆ιαδικασία .............................................. 74

Κλίση της εξωλέµβιας µηχανής .......... 75

Ρύθµιση της γωνίας κλίσης (Ηλεκτρική

κλίση και ανύψωση) ........................... 75

Ρύθµιση της κλίσης του σκάφους ........... 76

Ανύψωση και κατέβασµα της

µηχανής ........................................... 77

∆ιαδικασία ανύψωσης (µοντέλα

ηλεκτρικής κλίσης και ανύψωσης) ..... 78

∆ιαδικασία κατεβάσµατος (µοντέλα

ηλεκτρικής κλίσης και ανύψωσης) ..... 79

Ρηχά νερά ........................................... 80

Μοντέλα ηλεκτρικής κλίσης και

ανύψωσης ........................................... 80

Πλεύση υπό άλλες συνθήκες .............. 81

Συντήρηση ............................................ 82

Μεταφορά και αποθήκευση της

εξωλέµβιας µηχανής ........................ 82

Αποθήκευση της εξωλέµβιας

µηχανής ............................................... 82

∆ιαδικασία .............................................. 83

Λίπανση .................................................. 85

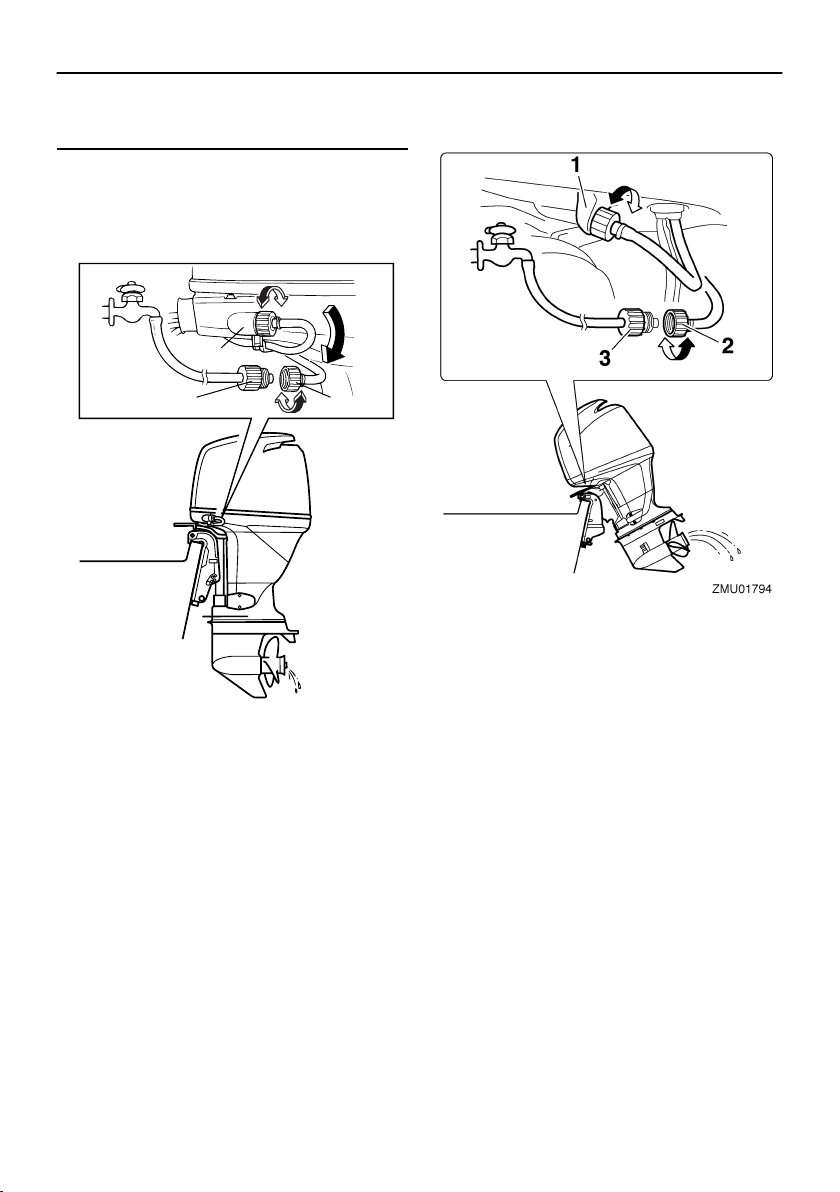

Πλύσιµο της µονάδας ισχύος ................. 85

Καθαρισµός της εξωλέµβιας ................. 87

Έλεγχος της βαµµένης επιφάνειας της

εξωλέµβιας .......................................... 87

Περιοδική συντήρηση ......................... 87

Ανταλλακτικά ......................................... 87

∆ύσκολες συνθήκες λειτουργίας ............ 88

Πίνακας συντήρησης 1 ........................... 89

Πίνακας συντήρησης 2 ........................... 91

Γρασάρισµα ............................................ 92

Καθαρισµός και ρύθµιση του µπουζί ..... 94

Εξέταση της ταχύτητας ρελαντί ............. 94

Αλλαγή του λαδιού κινητήρα ................. 95

Έλεγχος καλωδιώσεων και

βυσµάτων ............................................ 98

Έλεγχος της προπέλας ............................ 98

Αφαίρεση της προπέλας ......................... 99

Τοποθέτηση της προπέλας ..................... 99

Αλλαγή της βαλβολίνης ....................... 100

Έλεγχος και αντικατάσταση της(των)

ανόδου(ων) ....................................... 101

Έλεγχος της µ

ηλεκτρικής εκκίνησης) ..................... 102

Σύνδεση της µπαταρίας ........................ 102

Αποσύνδεση της µπαταρίας ................. 104

Αποθήκευση της µπαταρίας ................. 104

παταρίας (στα µοντέλα

Αντιµετώπιση προβληµάτων ............. 105

∆ιάγνωση προβληµάτων ................... 105

Προσωρινές ενέργειες σε επείγουσες

περιπτώσεις ................................... 109

Ζηµιά από πρόσκρουση ........................ 109

Λειτουργία του ενός κινητήρα (µοντέλα

µε δύο κινητήρες) ............................. 110

Αντικατάσταση ασφάλειας ................... 110

Η ηλεκτρική κλίση και ανύψωση δεν

λειτουργεί ......................................... 111

Η προειδοποιητική ένδειξη υδατοπαγίδας

αναβοσβήνει κατά την πλεύση ......... 111

Περιεχόµενα

Η µίζα δεν λειτουργεί (F115A, FL115A,

F115A1, FL115A1) .......................... 114

Εκκίνηση έκτακτης ανάγκης (F115A,

FL115A, F115A1, FL115A1) ........... 115

Μεταχείριση βυθισµένης µηχανής .... 116

Πληροφορίες που αφορούν την ασφάλεια

RMU33622

Ασφάλεια στην εξωλέµβια µηχανή

Τηρείτε πάντα αυτές τις προφυλάξεις.

RMU36501

Προπέλα

Αν κάποιος άνθρωπος έρθει σε επαφή µε την προπέλα µπορεί να τραυµατιστεί ή και να σκοτωθεί. Η προπέλα µ πορεί να συνεχίσει να κινείται ακόµα και όταν η µηχανή είναι σε νεκρά, ενώ οι αιχµηρές άκρες της προπέλας κόβουν ακόµα και όταν είναι ακίνητες.

●

Σβήνετε τον κινητήρα όταν ένα άτοµο είναι στο νερό κοντά σας.

●

Κρατάτε τους ανθρώπους µακριά από την προπέλα, ακόµα και όταν η µηχανή είναι σβηστή.

RMU33630

Περιστρεφόµενα µέρη

Τα χέρια, τα πόδια, τα µαλλιά, τα κοσµήµατα, τα ρούχα, τα λουριά του σωσίβιου, κλπ. µπορεί να πιαστούν στα εσωτερικά περιστρεφόµενα µέρη της µηχανής, πράγµα που θα οδηγήσει σε σοβαρό τραυµατισµό ή θάνατο. Το καπάκι πρέπει να βρίσκεται στη θέση του όσο είναι δυνατόν. Μην αφαιρείτε ή καπάκι όταν λειτουργεί ο κινητήρας. Λειτουργείτε τον κινητήρα χωρίς το καπάκι µόνο εφόσον ακολουθείτε συγκεκριµένες οδηγίες του βιβλίου οδηγιών. Κρατήστε τα χέρια, τα πόδια, τα µαλλιά, τα κοσµήµατα, τα ρούχα, τα λουριά του σωσίβιου, κλπ. µακριά από τυχόν εκτεθειµένα κινούµενα µέρη.

RMU33640

Καυτά µέρη

Στη διάρκεια και µετά τη λειτουργία, τα µέρη του κινητήρα είναι αρκετά καυτά για να προκαλέσουν εγκαύµατα. Αποφύγετε να αγγίζετε τα µέρη κάτω από το καπάκι ώσπου να κρυώσει ο κινητήρας.

RMU33650

Ηλεκτροπληξία

Μην αγγίζετε τα ηλεκτρικά µέρη όταν βάζετε µπροστά ή όταν λειτουργεί ο κινητήρας. Μπορεί

να προκαλέσουν ηλεκτροπληξία.

αντικαθιστάτε το

RMU33660

Ηλεκτρική κλίση και ανύψωση

Μέλη του σώµατος µπορεί να συντριβούν ανά- µεσα στη µηχανή και το βραχίονα όταν η µηχανή

ανυψώνεται η παίρνει κλίση. Κρατάτε τα µέλη του σώµατος έξω από αυτή την περιοχή. Βεβαιωθείτε ότι δεν βρίσκεται κανείς σ’ αυτή την περιοχή πριν λειτουργήσετε το µηχανισµό ηλεκτρικής κλίσης και ανύψωσης

Οι διακόπτες ηλεκτρικής κλίσης και ανύψωσης λειτουργούν ακόµα και όταν ο γενικός διακόπτης είναι κλειστός. Μην αφήνετε να πλησιάζουν άλλα άτοµα τους διακόπτες όταν εργάζεστε γύρω από τη µηχανή. Ποτέ µην πηγαίνετε κάτω από τη λεκάνη όταν είναι ανυψωµένη, ακόµα και αν έχει ασφαλίσει µε το µοχλό στήριξης

της ανύψωσης. Μπορεί να προκληθεί σοβαρός τραυµατισµός αν η εξωλέµβια πέσει κατά λάθος.

RMU33671

Καλώδιο (κορδόνι) σταµατήµατος του κινητήρα

Συνδέστε το καλώδιο σταµατήµατος για να σβήσει ο κινητήρας αν ο οδηγός πέσει από το σκάφος ή αφήσει το πιλοτήριο. Αυτό εµποδίζει το σκάφος να φύγει µακριά µε ταχύτητα εγκαταλείποντας τους ανθρώπους ή να πέσει πάνω σε ανθρώπους ή αντικείµενα. Συνδέετε πάντα το καλώδιο σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο στα ρούχα, το χέρι ή το πόδι όταν οδηγείτε. Μην το αφαιρείτε για να αφήσετε το πιλοτήριο όσο το σκάφος κινείται. Μην συνδέετε το καλώδιο σε ρούχα που µπορεί να σχιστούν, ούτε να το δροµολογείτε µε τρόπο που θα µπορούσε να µπλεχτεί, µε αποτέλεσµα να µην λειτουργήσει όταν χρειαστεί. Μην δροµολογείτε το καλώδιο µε τρόπο που να µπορεί να τραβηχτεί έξω κατά λάθος. Αν το καλώδιο τραβηχτεί στη διάρκεια της λειτουργίας, ο κινητήρας θα σβήσει και θα χάσετε το µεγαλύτερο µέρος του ελέγχου µε το τιµόνι. Το σκάφος

Πληροφορίες που αφορούν την ασφάλεια

µπορεί να επιβραδύνει απότοµα, πετώντας µπροστά ανθρώπους και αντικείµενα.

RMU33810

Βενζίνη

Η βενζίνη και οι αναθυµιάσεις της είναι εξαιρετικά εύφλεκτες και εκρηκτικές ύλες. Να ανε-

φοδιάζεστε πάντα µε καύσιµο σύµφωνα µε τη διαδικασία της σελίδας 67 για να µειώσετε τον κίνδυνο πυρκαγιάς και έκρηξης.

RMU33820

Έκθεση σε βενζίνη και χύσιµο βενζίνης

Φροντίστε να µην χυθεί βενζίνη. Αν χυθεί βενζίνη, σκουπίστε την αµέσως µε στεγνά πανιά. Απαλλαγείτε από τα πανιά µε τον ενδεδειγµένο τρόπο. Αν χυθεί βενζίνη στο δέρµα σας, πλυθείτε αµέσως µε σαπούνι και νερό. Αλλάξτε τα ρούχα σας αν βραχούν µε βενζίνη. Αν καταπιείτε βενζίνη, εισπνεύσετε πολλούς ατµούς βενζίνης ή πάει βενζίνη στα µάτια σας, επικοινωνήστε αµέσως µε έναν γιατρό. Ποτέ µην ρουφάτε καύσιµο µε το στόµα.

RMU33900

Μονοξείδιο του άνθρακα

Αυτό το προϊόν εκπέµπει καυσαέρια που περιέχουν µονοξείδιο του άνθρακα, ένα άχρωµο και άοσµο αέριο που µπορεί να προκαλέσει εγκεφαλικές βλάβες ή θάνατο αν εισπνευστεί. Τα συµπτώµατα περιλαµβάνουν ναυτία, ζάλη και νύστα. Ο χώρος του οδηγού και οι καµπίνες θα πρέπει να αερίζονται

καλά. Μην φράζετε τις εξόδους των

καυσαερίων.

RMU33780

Τροποποιήσεις

Μην επιχειρήσετε να τροποποιήσετε αυτή την εξωλέµβια. Οι τροποποιήσεις µπορεί να µειώσουν την ασφάλεια και την αξιοπιστία, και να κάνουν επικίνδυνη ή παράνοµη τη χρήση της εξωλέµβιας µηχανής.

RMU33740

Ασφάλεια στο σκάφος

Αυτό το τµήµα περιλαµβάνει µ ερικές από τις πολλές σηµαντικές προφυλάξεις ασφαλείας που θα πρέπει να παίρνετε όταν είστε στο σκάφος.

RMU33710

Αλκοόλ και φάρµακα

Ποτέ µην οδηγείτε έχοντας καταναλώσει αλκοόλ ή έχοντας πάρει φάρµακα. Η µέθη είναι από τους πιο συνηθισµένους παράγοντες που οδηγούν σε θανατηφόρα ατυχήµατα µε σκάφη.

RMU33720

Σωσίβια

Έχετε ένα εγκεκριµένο σωσίβιο στο σκάφος για κάθε επιβάτη. Η Yamaha συνιστά να φοράτε σωσίβιο όποτε ταξιδεύετε µε το σκάφος. Τουλάχιστον τα παιδιά και όσοι δεν ξέρουν κολύµπι θα πρέπει πάντα να φορούν σωσίβιο, ενώ όταν οι συνθήκες εγκυµονούν κινδύνους θα πρέπει να φορούν όλοι σωσίβιο.

RMU33731

Άνθρωποι στο νερό

Πάντα να κοιτάτε προσεκτικά για ανθρώπους στο νερό, όπως κολυµβητές, σκιέρ ή δύτες, όταν λειτουργεί ο κινητήρας. Αν κάποιος είναι µέσα στο νερό κοντά στο σκάφος, βάλτε νεκρά και σβήστε τον κινητήρα. Μένετε µακριά από περιοχές µε κολυµβητές. Οι κολυµβητές δεν φαίνονται εύκολα. Η προπέλα συνεχίζει να κινείται ακό η µηχανή είναι σε νεκρά. Σβήνετε τον κινητήρα όταν ένα άτοµο είναι στο νερό κοντά σας.

RMU33751

Επιβάτες

Συµβουλεύεστε τις οδηγίες του κατασκευαστή του σκάφους για λεπτοµέρειες σχετικά µε τις κατάλληλες θέσεις των επιβατών στο σκάφος σας και να βεβαιώνεστε ότι όλοι οι επιβάτες είναι σωστά τοποθετηµένοι πριν επιταχύνετε και όταν οδηγείτε µ ε ταχύτητα µ εγαλύτερη από το ρελαντί. Αν στέκεστε ή κάθεστε σε ακατάλληλη θέση µ ρεί είτε να πέσετε στο νερό είτε µέσα στο σκάφος λόγω κυµάτων, απόνερων ή ξαφνικών αλλαγών

µα και όταν

πο-

Πληροφορίες που αφορούν την ασφάλεια

ταχύτητας ή κατεύθυνσης. Ακόµα και όταν οι επιβάτες είναι σε σωστές θέσεις, να τους προειδοποιείτε όταν πρέπει να κάνετε κάποιον ασυνήθιστο ελιγµό. Πάντα να αποφεύγετε να πηδάτε κύµατα ή απόνερα.

RMU33760

Υπερφόρτωση

Μην υπερφορτώνετε το σκάφος. Συµβουλεύεστε την πλάκα προδιαγραφών ή τον κατασκευαστή του σκάφους σχετικά µ ε το µ έγιστο βάρος και τον αριθµό των επιβατών. Βεβαιώνεστε ότι το βάρος είναι σωστά κατανεµηµένο σύµφωνα µε τις οδηγίες του κατασκευαστή του σκάφους. Υπερφόρτωση ή ακατάλληλη κατανοµή βάρους µπορεί να δυσκολέψει τον χειρισµό του σκάφους και να οδηγήσει σε ατύχηµα, αναποδογύρισµα ή βύθισµα.

RMU33772

Αποφεύγετε συγκρούσεις

Ελέγχετε συνεχώς για την παρουσία ανθρώπων, αντικειµένων ή άλλων σκαφών. Να είστε σε εγρήγορση για συνθήκες που περιορίζουν την ορατότητά σας ή σας εµποδίζουν να βλέπετε άλλους.

ZMU06025

Οδηγείτε προσεκτικά µε χαµηλές ταχύτητες και σε απόσταση ασφαλείας από ανθρώπους, αντικείµενα ή άλλα σκάφη.

●

Μην ακολουθείτε ακριβώς από πίσω άλλα σκάφη ή θαλάσσιους σκιέρ.

●

Αποφύγετε απότοµες στροφές ή άλλες µανούβρες που δυσκολεύουν τους άλλους να σας αποφύγουν ή να καταλάβουν πού πάτε.

●

Αποφεύγετε περιοχές µε βυθισµένα αντικείµενα ή ρηχά νερά.

●

Να οδηγείτε ανάλογα µ ε τις ικανότητές σας και να αποφεύγετε απότοµους ελιγµούς για να µειώσετε τον κίνδυνο απώλειας ελέγχου, εκτόξευσης και σύγκρουσης.

●

Κάνετε εγκαίρως τις απαραίτητες ενέργειες για να αποφύγετε τις συγκρούσεις. Μην ξεχνάτε ότι τα σκάφη δεν έχουν φρένα και ότι αν στα-

µατήσετε τον κινητήρα ή µειώσετε το γκάζι, µειώνεται και η δυνατότητα ελιγµών µε το τιµόνι. Αν δεν είστε σίγουροι ότι µπορείτε να σταµατήσετε εγκαίρως πριν χτυπήσετε

ένα

αντικείµενο, ανοίξτε το γκάζι και στρίψτε προς άλλη κατεύθυνση.

RMU33790

Καιρός

Να είστε πάντα ενηµερωµένοι για τον καιρό. Ελέγχετε τα δελτία καιρού πριν ξεκινήσετε µε το σκάφος. Αποφεύγετε τα ταξίδια µε επικίνδυνο καιρό.

RMU33880

Εκπαίδευση των επιβατών

Βεβαιωθείτε ότι τουλάχιστον ένας από τους υπόλοιπους επιβάτες είναι εκπαιδευµένος και µπορεί να οδηγήσει το σκάφος σε περίπτωση έκτακτης ανάγκης.

RMU33890

Εκδόσεις ασφάλειας στο σκάφος

Να είστε ενηµερωµένοι σχετικά µε την ασφάλεια του σκάφους. Πρόσθετες εκδόσεις και πληροφορίες µπορείτε να προµηθευτείτε από πολλούς οργανισµούς σκαφών.

RMU33600

Νόµοι και κανονισµοί

Να γνωρίζετε τους θαλάσσιους νόµους και κανονισµούς της περιοχής που ταξιδεύετε - και να τους τηρείτε. Υπάρχουν διάφορα σετ κανονισµών που ισχύουν ανάλογα µε τη γεωγραφική περιοχή, αλλά σε γενικές γραµµές είναι όλα παραλλαγές των ∆ιεθνών Κανονισµών Ασφαλούς Ναυσιπλοΐας.

Γενικές πληροφορίες

RMU25171

Εγγραφή αριθµών αναγνώρισης

RMU25184

Αριθµός σειράς εξωλέµβιας µηχανής

Ο αριθµός σειράς της εξωλέµβιας είναι χαραγµένος στην ετικέτα που βρίσκεται στην αριστερή πλευρά του βραχίονα στήριξης. Γράψτε τον αριθµό σειράς της εξωλέµβιας µηχανής στους ειδικούς χώρους για να σας βοηθήσει όταν παραγγέλνετε ανταλλακτικά από τον αντιπρόσωπο της Yamaha ή σε περίπτωση που κλαπεί

εξωλέµβια µηχανή.

1. Θέση αριθµού σειράς της εξωλέµβιας

1. Αριθµός κλειδιού

RMU37291

Πιστοποιητικό Συµµόρφωσης

Αυτή η εξωλέµβια µηχανή είναι σύµφωνη µε ορισµένα τµήµατα της οδηγίας του Ευρωπαϊκού Κοινοβουλίου που αφορά τα µηχανήµατα. Κάθε σύµφωνη εξωλέµβια συνοδεύεται από Πιστοποιητικό Συµµόρφωσης. Το Πιστοποιητικό Συµµόρφωσης περιέχει τις ακόλουθες πληροφορίες;

●

Όνοµα Κατασκευαστή Μηχανής

●

Μοντέλο

●

Κωδικός προϊόντος µοντέλου (Εγκεκριµένος κωδικός µοντέλου)

●

Κωδικός σύµφωνων οδηγιών

RMU25205

Ετικέτα EC

Οι εξωλέµβιες µηχανές που έχουν την ετικέτα “EC” είναι σύµφωνες µε τις κοινοτικές οδηγίες 98/37/EC, 94/25/EC - 2003/44/EC και 2004/108/ EC.

RMU25191

Αριθµός κλειδιού

Αν η µηχανή είναι εφοδιασµένη µε γενικό διακόπτη µε κλειδί, ο αριθµός αναγνώρισης του κλειδιού είναι χαραγµένος πάνω στο κλειδί όπως φαίνεται στην εικόνα. Γράψτε αυτόν τον αριθµό στον ειδικό χώρο που παρέχεται ώστε να είναι διαθέσιµος σε περίπτωση που χρειαστείτε νέο

κλειδί.

1. Θέση ένδειξης CE

Γενικές πληροφορίες

ZMU06040

Γενικές πληροφορίες

RMU33523

∆ιαβάστε τα βιβλία οδηγιών και τις ετικέτες

Πριν λειτουργήσετε ή εργαστείτε στη µηχανή:

●

∆ιαβάστε αυτό το βιβλίο οδηγιών.

●

∆ιαβάστε όλα βιβλία οδηγιών που παρέχονται µε το σκάφος.

●

∆ιαβάστε όλες τις ετικέτες που υπάρχουν στην εξωλέµβια και το σκάφος.

Αν χρειάζεστε πρόσθετες πληροφορίες, επικοινωνήστε µε τον αντιπρόσωπο της Yamaha.

RMU33832

Προειδοποιητικές ετικέτες

Αν αυτές οι ετικέτες έχουν καταστραφεί ή λείπουν, επικοινωνήστε µε τον αντιπρόσωπο της Yamaha για να σας τις αντικαταστήσει.

F115A, FL115A, F115A1, FL115A1

ZMU06688

Γενικές πληροφορίες

ZMU05706

Γενικές πληροφορίες

RMU33843

Σύµβολα

Τα ακόλουθα σύµβολα σηµαίνουν τα εξής.

Προσοχη/Προειδοποίηση

ZMU05696

∆ιαβάστε το Βιβλίο Ιδιοκτήτη

ZMU05664

Ηλεκτρικό ατύχηµα

ZMU05666

Κατεύθυνση λειτουργίας, διπλή κατεύθυνση µοχλού χειριστηρίου/αλλαγής ταχυτήτων

ZMU05667

Εκκίνηση κινητήρα

Ατύχηµα που προκλήθηκε από συνεχόµενη περιστροφή

ZMU05665

ZMU05668

Γενικές πληροφορίες

RMU42710

Προειδοποιητικές ετικέτες

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

Γενικές πληροφορίες

RMU42730

Άλλες ετικέτες

ZMU06191

ZMU05710

Γενικές πληροφορίες

RMU42720

Σύµβολα

Τα ακόλουθα σύµβολα σηµαίνουν τα εξής.

Προσοχή/Προειδοποίηση

ZMU05696

∆ιαβάστε το Βιβλίο Ιδιοκτήτη

ZMU05664

Ηλεκτρικό ατύχηµα

ZMU05666

Κατεύθυνση λειτουργίας, διπλή κατεύθυνση µοχλού χειριστηρίου/αλλαγής ταχυτήτων

ZMU05667

Άναµµα/Εκκίνηση της µηχανής

Ατύχηµα που προκλήθηκε από συνεχόµενη περιστροφή

ZMU05665

ZMU05668

Τεχνικά χαρακτηριστικά και απαιτήσεις

RMU34521

Τεχνικά χαρακτηριστικά

ΣΗΜΕΙΩΣΗ:

Η ένδειξη “(AL)” στα τεχνικά χαρακτηριστικά που ακολουθούν αντιπροσωπεύει την αριθµητική αξία της αλουµινένιας προπέλας που έχει τοποθετηθεί. Οµοίως, η ένδειξη “(SUS)” αντιπροσωπεύει την αξία της ατσαλένιας προπέλας που έχει τοποθετηθεί και η ένδειξη “(PL)” την αξία της πλαστικής προπέλας.

RMU2821K

∆ιάσταση:

Συνολικό µήκος:

F115AET 825 mm (32.5 in) F115AET1 825 mm (32.5 in) F150AET 862 mm (33.9 in) F150AET1 862 mm (33.9 in) F150BET 862 mm (33.9 in) FL115AET 825 mm (32.5 in) FL115AET1 825 mm (32.5 in) FL150AET 862 mm (33.9 in) FL150AET1 862 mm (33.9 in) FL150BET 862 mm (33.9 in)

Συνολικό πλάτος:

F115AET 498 mm (19.6 in) F115AET1 498 mm (19.6 in) F150AET 511 mm (20.1 in) F150AET1 511 mm (20.1 in) F150BET 512 mm (20.2 in) FL115AET 498 mm (19.6 in) FL115AET1 498 mm (19.6 in) FL150AET 511 mm (20.1 in) FL150AET1 511 mm (20.1 in) FL150BET 512 mm (20.2 in)

Συνολικό ύψος L:

F115AET 1609 mm (63.3 in) F115AET1 1609 mm (63.3 in) F150AET 1714 mm (67.5 in) F150AET1 1714 mm (67.5 in) FL150AET 1714 mm (67.5 in)

Συνολικό ύψος X:

F115AET 1736 mm (68.3 in) F115AET1 1736 mm (68.3 in) F150AET 1842 mm (72.5 in) F150AET1 1842 mm (72.5 in) F150BET 1842 mm (72.5 in) FL115AET 1736 mm (68.3 in) FL115AET1 1736 mm (68.3 in) FL150AET 1842 mm (72.5 in) FL150AET1 1842 mm (72.5 in) FL150BET 1842 mm (72.5 in)

Ύψος καθρέφτη L:

F115AET 516 mm (20.3 in) F115AET1 516 mm (20.3 in) F150AET 516 mm (20.3 in) F150AET1 516 mm (20.3 in) FL150AET 516 mm (20.3 in)

Ύψος καθρέφτη X:

643 mm (25.3 in)

Bάρος (SUS) L:

F115AET 185.0 kg (408 lb) F115AET1 185.0 kg (408 lb) F150AET 223.0 kg (492 lb) F150AET1 223.0 kg (492 lb) FL150AET 223.0 kg (492 lb)

Bάρος (SUS) X:

F115AET 189.0 kg (417 lb) F115AET1 189.0 kg (417 lb) F150AET 228.0 kg (503 lb) F150AET1 228.0 kg (503 lb) F150BET 229.0 kg (505 lb) FL115AET 189.0 kg (417 lb) FL115AET1 189.0 kg (417 lb) FL150AET 228.0 kg (503 lb) FL150AET1 228.0 kg (503 lb) FL150BET 229.0 kg (505 lb)

Τεχνικά χαρακτηριστικά και απαιτήσεις

Απόδοση:

Απόσταση λειτουργίας µε πλήρες γκάζι:

F115AET 5000–6000 στροφές/λεπτό F115AET1 5000–6000 στροφές/λεπτό F150AET 5000–6000 στροφές/λεπτό F150AET1 5000–6000 στροφές/λεπτό F150BET 4500–5500 στροφές/λεπτό FL115AET 5000–6000 στροφές/λεπτό FL115AET1 5000–6000 στροφές/λεπτό FL150AET 5000–6000 στροφές/λεπτό FL150AET1 5000–6000 στροφές/λεπτό FL150BET 4500–5500 στροφές/λεπτό

Μέγιστη έξοδος:

F115AET 84.6 kWστις5500 στροφές/λεπτό (115 ίπποιστις5500 στροφές/λεπτό) F115AET1 84.6 kWστις5500 στροφές/ λεπτό (115 ίπποιστις5500 στροφές/λεπτό) F150AET 110.3 kWστις5500 στροφές/ λεπτό (150 ίπποιστις5500 στροφές/λεπτό) F150AET1 110.3 kWστις5500 στροφές/

λεπτό

(150 ίπποιστις5500 στροφές/λεπτό) F150BET 110.3 kWστις5000 στροφές/ λεπτό (150 ίπποιστις5000 στροφές/λεπτό) FL115AET 84.6 kWστις5500 στροφές/ λεπτό (115 ίπποιστις5500 στροφές/λεπτό) FL115AET1 84.6 kWστις5500 στροφές/ λεπτό (115 ίπποιστις5500 στροφές/λεπτό) FL150AET 110.3 kWστις5500 στροφές/ λεπτό (150 ίπποιστις5500 στροφές/λεπτό) FL150AET1 110.3 kWστις5500 στροφές/ λεπτό (150 ίπποιστις5500 στροφές/λεπτό) FL150BET 110.3 kWστις5000 στροφές/

λεπτό (150 ίπποιστις5000 στροφές/λεπτό)

Στροφές ρελαντί (σε νεκρά):

F115AET 750 ±50 στροφές/λεπτό F115AET1 750 ±50 στροφές/λεπτό F150AET 700 ±50 στροφές/λεπτό F150AET1 700 ±50 στροφές/λεπτό F150BET 700 ±50 στροφές/λεπτό FL115AET 750 ±50 στροφές/λεπτό FL115AET1 750 ±50 στροφές/λεπτό FL150AET 700 ±50 στροφές/λεπτό FL150AET1 700 ±50 στροφές/λεπτό FL150BET 700 ±50 στροφές/λεπτό

Κινητήρας:

Τύπος:

Τετράχρονος κινητήρας L

Κυλινδρισµός:

F115AET 1741.0 cm³ F115AET1 1741.0 cm³ F150AET 2670.0 cm³ F150AET1 2670.0 cm³ F150BET 2670.0 cm³ FL115AET 1741.0 cm³ FL115AET1 1741.0 cm³ FL150AET 2670.0 cm³ FL150AET1 2670.0 cm³ FL150BET 2670.0 cm³

∆ιάµετρος × διαδροµή:

F115AET 79.0 × 88.8 mm (3.11 × 3.50 in)

F115AET1 79.0 × 88.8 mm (3.11 × 3.50 in)

F150AET 94.0 × 96.2 mm (3.70 × 3.79 in)

F150AET1 94.0 × 96.2 mm (3.70 × 3.79 in)

F150BET 94.0 × 96.2 mm (3.70 × 3.79 in)

FL115AET 79.0 × 88.8 mm (3.11 × 3.50 in)

FL115AET1 79.0 × 88.8 mm (3.11 × 3.50 in)

FL150AET 94.0

FL150AET1 94.0 × 96.2 mm (3.70 × 3.79 in)

FL150BET 94.0 × 96.2 mm (3.70 × 3.79 in)

Σύστηµα ανάφλεξης:

TCI

× 96.2 mm (3.70 × 3.79 in)

Τεχνικά χαρακτηριστικά και απαιτήσεις

Μπουζί (NGK):

F115AET LFR6A-11 F115AET1 LFR6A-11 F150AET LFR5A-11 F150AET1 LFR5A-11 F150BET LFR5A-11 FL115AET LFR6A-11 FL115AET1 LFR6A-11 FL150AET LFR5A-11 FL150AET1 LFR5A-11 FL150BET LFR5A-11

∆ιάκενο ακίδας:

1.0–1.1 mm (0.039–0.043 in)

Σύστηµα ελέγχου:

Χειριστήριο

Σύστηµα εκκίνησης:

Ηλεκτρικό

Σύστηµα τσοκ:

Ηλεκτρονικός ψεκασµός καυσίµου

∆ιάκενο βαλβίδας (κρύος κινητήρας) ΕΙΣ:

0.17–0.24 mm (0.0067–0.0094 in)

∆ιάκενο βαλβίδας (κρύος κινητήρας) ΕΞ:

0.31–0.38 mm (0.0122–0.0150 in)

Ελάχιστη εκφόρτιση κατά την εκκίνηση (CCA/EN):

F115AET 430.0 αµπέρ F115AET1 430.0 αµπέρ F150AET 711.0 αµπέρ F150AET1 711.0 αµπέρ F150BET 711.0 αµπέρ FL115AET 430.0 αµπέρ FL115AET1 430.0 αµπέρ FL150AET 711.0 α FL150AET1 711.0 αµπέρ FL150BET 711.0 αµπέρ

µπέρ

Ελάχιστη ονοµαστική χωρητικότητα (20HR/ IEC):

F115AET 70 αµπερώρια F115AET1 70 αµπερώρια F150AET 100 αµπερώρια F150AET1 100 αµπερώρια F150BET 100 αµπερώρια FL115AET 70 αµπερώρια FL115AET1 70 αµπερώρια FL150AET 100 αµπερώρια FL150AET1 100 αµπερώρια FL150BET 100 αµπερώρια

Μέγιστη έξοδος γεννήτριας:

F115AET 24 αµπέρ F115AET1 24 αµπέρ F150AET 36 αµπέρ F150AET1 36 αµπέρ F150BET 36 αµπέρ FL115AET 24 αµπέρ FL115AET1 24 αµπέρ FL150AET 36 αµπέρ FL150AET1 36 αµπέρ FL150BET 36 αµπέρ

Μονάδα οδήγησης:

Θέσεις γραναζιών:

Πρόσω-νεκρά-όπισθεν

Σχέση γραναζιών:

F115AET 2.15(28/13) F115AET1 2.15(28/13) F150AET 2.00(28/14) F150AET1 2.00(28/14) F150BET 2.00(28/14) FL115AET 2.15(28/13) FL115AET1 2.15(28/13) FL150AET 2.00(28/14) FL150AET1 2.00(28/14) FL150BET 2.00(28/14)

Σύστηµα κλίσης και ανύψωσης:

Ηλεκτρική κλίση και ανύψωση

Τεχνικά χαρακτηριστικά και απαιτήσεις

Ένδειξη προπέλας:

F115AET K F115AET1 K F150AET M F150AET1 M F150BET M FL115AET KL FL115AET1 KL FL150AET ML FL150AET1 ML FL150BET ML

Καύσιµο και λάδι:

Συνιστώµενο καύσιµο:

Απλή αµόλυβδη βενζίνη

Eλάχιστα οκτάνια έρευνας:

Συνιστώµενο λάδι κινητήρα:

Λάδι τετράχρονου κινητήρα εξωλέµβιας

Συνιστώµενος τύπος λαδιού κινητήρα 1:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Συνολική ποσότητα λαδιού κινητήρα (χωρητικότητα ελαιολεκάνης):

F115AET 4.3 L (4.55 US qt, 3.78 Imp.qt) F115AET1 4.3 L (4.55 US qt, 3.78 Imp.qt) F150AET 5.2 L (5.50 US qt, 4.58 Imp.qt) F150AET1 5.2 L (5.50 US qt, 4.58 Imp.qt) F150BET 5.2 L (5.50 US qt, 4.58 Imp.qt) FL115AET 4.3 L (4.55 US qt, 3.78 Imp.qt) FL115AET1 4.3 L (4.55 US qt, 3.78 Imp.qt) FL150AET 5.2 L (5.50 US qt, 4.58 Imp.qt) FL150AET1 5.2 L (5.50 US qt, 4.58 Imp.qt) FL150BET 5.2 L (5.50 US qt, 4.58 Imp.qt)

Λίπανση:

Υγρό κάρτερ

Συνιστώµενη

Βαλβολίνη ποδιού SAE#90

βαλβολίνη:

Ποσότητα βαλβολίνης:

F115AET 0.760 L (0.803 US qt,

0.669 Imp.qt) F115AET1 0.760 L (0.803 US qt,

0.669 Imp.qt) F150AET 0.980 L (1.036 US qt,

0.862 Imp.qt) F150AET1 0.980 L (1.036 US qt,

0.862 Imp.qt) F150BET 0.980 L (1.036 US qt,

0.862 Imp.qt) FL115AET 0.715 L (0.756 US qt,

0.629 Imp.qt) FL115AET1 0.715 L (0.756 US qt,

0.629 Imp.qt) FL150AET 0.870 L (0.920 US qt,

0.766 Imp.qt) FL150AET1 0.870 L (0.920 US qt,

0.766 Imp.qt) FL150BET 0.870 L (0.920 US qt,

0.766 Imp.qt)

Ροπή σύσφιξης:

Μπουζί:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

Παξιµάδι προπέλας:

55.0 Nm (5.61 kgf-m, 40.6 ft-lb)

Μπουλόνι αδειάσµατος λάδι κινητήρα:

28.0 Nm (2.86 kgf-m, 20.7 ft-lb)

Φίλτρο λαδιού κινητήρα:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Στάθµη θορύβου και κραδασµών:

Στάθµη ηχητικής πίεσης χειριστή (ICOMIA 39/94 και 40/94):

F115AET 75.5 dB(A) F115AET1 75.5 dB(A) F150AET 79.6 dB(A) F150AET1 79.6 dB(A) FL115AET 75.5 dB(A) FL115AET1 75.5 dB(A) FL150AET 79.6 dB(A) FL150AET1 79.6 dB(A)

Τεχνικά χαρακτηριστικά και απαιτήσεις

RMU33554

Απαιτήσεις τοποθέτησης

RMU33564

Κατάλληλη ιπποδύναµη σκάφους

RWM01560

Η υπερβολική ταχύτητα του σκάφους µπορεί να προκαλέσει σοβαρή αστάθεια.

Πριν τοποθετήσετε την(τις) εξωλέµβια(ες), βεβαιωθείτε ότι η συνολική ιπποδύναµη της(των) µηχανής(ών) δεν υπερβαίνει την µέγιστη τιµή ιπποδύναµης του σκάφους. ∆είτε την πλάκα προδιαγραφών του σκάφους ή επικοινωνήστε µε τον κατασκευαστή.

RMU33571

Τοποθέτηση της εξωλέµβιας

RWM01570

●

Λάθος τοποθέτηση της εξωλέµβιας µηχανής µπορεί να οδηγήσει σε επικίνδυνες καταστά-

σεις όπως κακό χειρισµό, απώλεια ελέγχου ή κίνδυνο πυρκαγιάς.

●

Επειδή η µηχανή είναι πολύ βαριά, απαιτείται ειδικός εξοπλισµός και εκπαίδευση για να τοποθετηθεί σωστά.

Ο αντιπρόσωπος ή κάποιο άλλο έµπειρο άτοµο στην εξάρτιση σκαφών θα πρέπει να τοποθετήσει τη µηχανή χρησιµοποιώντας τα κατάλληλα εργαλεία και οδηγίες τοποθέτησης. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 57.

RMU41592

Yamaha Security System (αν υπάρχει)

RCM02460

Το Yamaha Security System είναι σύµφωνο µε τους σχετικούς νόµους και κανονισµούς που αφορούν τη µετάδοση ραδιοκυµάτων. Συνεπώς, αν αυτό το προϊόν χρησιµοποιηθεί έξω από την χώρα στην οποία πουλήθηκε, ενδέχεται να παραβιάζει νόµους ή κανονισµούς που αφορούν τη µετάδοση ραδιοκυµάτων στη χώ-

ρα που χρησι

µοποιείται. Για λεπτοµέρειες,

συµβουλευτείτε τον αντιπρόσωπο της

Yamaha.

Η εξωλέµβια µηχανή µε αυτή την ετικέτα είναι εφοδιασµένη µε το Yamaha Security System για προστασία από κλοπή, που αποτελείται από τον δέκτη και τον ποµπό του χειριστηρίου. Ο κινητήρας δεν παίρνει µπροστά αν το σύστηµα ασφαλείας είναι στην κλειδωµένη θέση, αλλά µόνο όταν είναι στην ξεκλείδωτη θέση. Για

την εγκατάσταση του δέκτη, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

ZMU07305

RMU33581

Απαιτήσεις χειριστηρίου

RWM01580

●

Αν ο κινητήρας πάρει µπροστά µ ε ταχύτητα, το σκάφος θα κινηθεί απότοµα και ξαφνικά, και πιθανόν να προκληθεί σύγκρουση ή να πέσουν στο νερό οι επιβάτες.

●

Αν ο κινητήρας πάρει µπροστά µ ε ταχύτητα, αυτό σηµαίνει ότι το σύστηµα προστασίας από εκκίνηση µε ταχύτητα δεν λειτουργεί σωστά και δεν θα πρέπει να συνεχίσετε τη χρήση της εξωλέµβιας. Επικοινωνήστε µε τον αντιπρόσωπο της Yamaha.

Η µονάδα του χειριστηρίου πρέπει να είναι εφοδιασµένη µε µ ηχανισµό(ούς) προστασίας από εκκίνηση µε ταχύτητα. Αυτός ο µηχανισµός εµποδίζει τον κινητήρα να πάρει µπροστά αν δεν είναι σε νεκρά ταχύτητα.

Τεχνικά χαρακτηριστικά και απαιτήσεις

RMU25694

Προδιαγραφές µπαταρίας

RMU25721

Προδιαγραφές µπαταρίας

Ελάχιστα αµπέρ στην εκκίνηση µε κρύο κινητήρα (CCA/EN):

F115AET 430.0 αµπέρ F115AET1 430.0 αµπέρ F150AET 711.0 αµπέρ F150AET1 711.0 αµπέρ F150BET 711.0 αµπέρ FL115AET 430.0 αµπέρ FL115AET1 430.0 αµπέρ FL150AET 711.0 αµπέρ FL150AET1 711.0 αµπέρ FL150BET 711.0 αµπέρ

Ελάχιστη τιµή χωρητικότητας (20HR/IEC):

Ο κινητήρας δεν παίρνει µπροστά αν η τάση της µπαταρίας είναι πολύ χαµηλή.

RMU36290

Τοποθέτηση της µπαταρίας

Τοποθετήστε τον φορέα της µπαταρίας σε µια στεγνή, καλά αεριζόµενη και χωρίς δονήσεις θέση µέσα στο σκάφος. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ!

Μην τοποθετείτε εύφλεκτα αντικείµενα ή ελεύθερα βαριά ή µεταλλικά αντικείµενα στον ίδιο χώρο µε τη µπαταρία. Μπορεί να προκληθεί πυρκαγιά, έκρηξη ή σπινθήρες.

µπερώρια

[RWM01820]

RMU36300

Πρόσθετες µπαταρίες

Για να συνδέσετε πρόσθετες µπαταρίες, όπως για χρήση µε πολλές µηχανές ή µια βοηθητική µπαταρία, συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε την επιλογή και τη σωστή καλωδίωση της µπαταρίας.

RMU34195

Επιλογή προπέλας

Μετά την επιλογή της εξωλέµβιας, η επιλογή της σωστής προπέλας είναι από τις πιο σηµαντικές αποφάσεις αγοράς για έναν ιδιοκτήτη σκάφους. Ο τύπος, το µέγεθος και η σχεδίαση της προπέλας έχουν άµεση επίδραση στην επιτάχυνση, την ανώτατη ταχύτητα, την οικονοµία καυσίµου, ακόµα και στη διάρκεια ζωής του Yamaha σχεδιάζει και κατασκευάζει προπέλες για κάθε εξωλέµβια Yamaha και για κάθε εφαρµογή. Οι εξωλέµβιες Yamaha είναι εφοδιασµένες µε προπέλες κατάλληλες για µεγάλο εύρος εφαρµογών, υπάρχουν όµως ορισµένες χρήσεις όπου µια άλλη προπέλα θα απέδιδε καλύτερα. Ο αντιπρόσωπος της Yamaha θα σας βοηθήσει να επιλέξετε τη

σωστή προπέλα ανάλογα µε τις ανάγκες σας. Επιλέξτε µια προπέλα που θα επιτρέπει στον κινητήρα να φτάνει στο µέσο ή το πάνω µ ισό των στροφών λειτουργίας µε τέρµα το γκάζι και µέγιστο φορτίο. Γενικά, επιλέξτε προπέλα µε µεγαλύτερο βήµα για µικρότερα φορτία και µια προπέλα µε µικρότερο βή

µα για µεγαλύτερα φορτία. Αν µεταφέρετε φορτία που το βάρος τους µεταβάλλεται σηµαντικά επιλέξτε µια προπέλα που επιτρέπει στον κινητήρα να λειτουργεί στις κατάλληλες στροφές µε το µέγιστο φορτίο, αλλά ίσως χρειαστεί να µειώνετε το γκάζι όταν µεταφέρετε ελαφρύτερα φορτία, ώστε οι στροφές να παραµένουν σε

επιτρεπτά επίπεδα. Για να ελέγξετε την προπέλα, αναφερθείτε στη σελίδα 98.

κινητήρα. Η

Τεχνικά χαρακτηριστικά και απαιτήσεις

σιµοποιείτε απλή προπέλα µε µηχανή αντίστροφης περιστροφής ή προπέλα αντίστροφης περιστροφής µε απλή µηχανή. Αλλιώς, το σκάφος µπορεί να πάει στην αντίθετη κατεύθυνση

123

ZMU04606

1. ∆ιάµετρος προπέλας σε ίντσες

2. Βήµα προπέλας σε ίντσες

3. Tύπος προπέλας (ένδειξη σειράς µοντέλου)

123

από την αναµενόµενη (για παράδειγµα αντί για µπροστά) και να προκληθεί ατύχηµα.

[RWM01810]

Για οδηγίες σχετικά µε την αφαίρεση και την τοποθέτηση της προπέλας, αναφερθείτε στις σελίδες 99 και 99.

RMU25761

Προστασία από εκκίνηση µε ταχύ-

τητα

Οι εξωλέµβιες µηχανές Yamaha µε την ετικέτα που απεικονίζεται ή τα εγκεκριµένα από την Yamaha χειριστήρια είναι εφοδιασµένα µε µηχανισµό(ούς) προστασίας από εκκίνηση µε ταχύτητα. Αυτή η λειτουργία επιτρέπει στον κινητήρα να πάρει µπροστά µόνο όταν βρίσκεται σε νεκρά ταχύτητα. Πάντα να βάζετε τη νεκρά πριν ανάψετε τη µηχανή.

F115A, FL115A, F115A1, FL115A1

, πίσω

ZMU07355

1. ∆ιάµετρος προπέλας σε ίντσες

2. Βήµα προπέλας σε ίντσες

3. Tύπος προπέλας (ένδειξη σειράς µοντέλου)

RMU36310

Μοντέλα αντίστροφης περιστροφής

Οι τυπικές εξωλέµβιες περιστρέφονται δεξιόστροφα. Τα µοντέλα αντίστροφης περιστροφής περιστρέφονται αριστερόστροφα. Τα µοντέλα αντίστροφης περιστροφής χρησιµοποιούνται συνήθως σε συστήµατα πολλαπλών µηχανών και σηµειώνονται µε “L” στη θήκη των γραναζιών πάνω από την πλάκα κατά της σπηλαίωσης. Στα µοντέλα αντίστροφης περιστροφής, φροντίστε να χρησιµοποιήσετε προπέλα κατάλληλη για αντίστροφη περιστροφή

µειώνονται µε το γράµµα “L” µετά την ένδειξη µεγέθους. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Ποτέ µην χρη-

. Αυτές οι προπέλες ση-

ZMU01713

1. Ετικέτα προστασίας από ξεκίνηµα µε ταχύτητα

RMU43041

Προδιαγραφές λαδιού κινητήρα

Επιλέξτε τον τύπο λαδιού κινητήρα ανάλογα µε τη µέση θερµοκρασία της περιοχής όπου θα χρησιµοποιήσετε την εξωλέµβια.

Τεχνικά χαρακτηριστικά και απαιτήσεις

F115A, FL115A, F115A1, FL115A1

Συνιστώµενο λάδι κινητήρα:

Λάδι τετράχρονου κινητήρα εξωλέµβιας

Συνιστώµενος τύπος λαδιού κινητήρα 1:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Συνιστώµενος τύπος λαδιού κινητήρα 2:

SAE 15W-40/20W-40/20W-50

API SH/SJ/SL Συνολική ποσότητα λαδιού κινητήρα (χωρητικότητα ελαιολεκάνης):

4.3 L (4.55 US qt, 3.78 Imp.qt) Ποσότητα αντικατάστασης λαδιού κινητήρα (κατά την περιοδική συντήρηση):

Χωρίς αντικατάσταση του φίλτρου λαδιού:

3.5 L (3.70 US qt, 3.08 Imp.qt)

Με αντικατάσταση του φίλτρου λαδιού:

3.7 L (3.91 US qt, 3.26 Imp.qt)

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

Συνιστώµενο λάδι κινητήρα:

Λάδι τετράχρονου κινητήρα εξωλέµβιας

Συνιστώµενος τύπος λαδιού κινητήρα 1:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Συνιστώµενος τύπος λαδιού κινητήρα 2:

SAE 15W-40/20W-40/20W-50

API SH/SJ/SL Συνολική ποσότητα λαδιού κινητήρα (χωρητικότητα ελαιολεκάνης):

5.2 L (5.50 US qt, 4.58 Imp.qt) Ποσότητα αντικατάστασης λαδιού κινητήρα (κατά την περιοδική συντήρηση):

Χωρίς αντικατάσταση του φίλτρου λαδιού:

4.3 L (4.55 US qt, 3.78 Imp.qt)

Με αντικατάσταση του φίλτρου λαδιού:

4.5 L (4.76 US qt, 3.96 Imp.qt)

Αν οι Συνιστώµενοι τύποι λαδιού 1 δεν είναι διαθέσιµοι, επιλέξτε έναν από τους Συνιστώµενους τύπους λαδιού 2.

Συνιστώµενοι τύποι λαδιού 1

SAE API

122˚F

104

-4

50˚C

-10

-20

10W–30

10W–40

SE SF SG SH

5W–30

ZMU06854

Συνιστώµενοι τύποι λαδιού 2

SAE API

122˚F

104

-4

50˚C

-10

-20

15W–40

20W–40

20W–50

ZMU06855

RMU36360

Προδιαγραφές καυσίµου

RMU36803

Βενζίνη

Χρησιµοποιείτε βενζίνη καλής ποιότητας µε τον ενδεδειγµένο αριθµό οκτανίων. Αν ακούγεται θόρυβος απ’ τα πειράκια ή σφύριγµα, χρησιµοποιήστε διαφορετικής µάρκας βενζίνη ή σούπερ αµόλυβδη.

Συνιστώµενη βενζίνη:

Απλή αµόλυβδη βενζίνη µε ελάχιστη περιεκτικότητα οκτανίων 90 (Αριθµός Οκτανίων Έρευνας).

Τεχνικά χαρακτηριστικά και απαιτήσεις

RCM01981

●

Μην χρησιµοποιείτε µ ολυβωµένη βενζίνη. Η µολυβωµένη βενζίνη µπορεί να προκαλέσει σοβαρή βλάβη στον κινητήρα.

●

Αποφύγετε την είσοδο νερού και µολυσµένων υλικών στο δοχείο καυσίµου. Το µολυσµένο καύσιµο µειώνει τις επιδόσεις και µπορεί να προκαλέσει βλάβη στον κινητήρα. Χρησιµοποιείτε µόνο καθαρή βενζίνη που έχει αποθηκευτεί σε καθαρά δοχεία.

Βενζινόλη

Υπάρχουν δύο τύποι βενζινόλης: βενζινόλη που περιέχει αιθανόλη (E10) και αυτή που περιέχει µεθανόλη. Η αιθανόλη µπορεί να χρησιµοποιηθεί εφόσον η περιεκτικότητα σε αιθανόλη δεν ξεπερνά το 10% και το καύσιµο έχει τουλάχιστον τον ελάχιστο αριθµό οκτανίων. To E85 είναι ένα καύσιµο που περιέχει 85% αιθανόλη και δεν πρέπει να χρησιµ

οποιείται στην εξωλέµβια µηχανή σας. Όλα τα µίγµατα αιθανόλης που περιέχουν πάνω από 10% αιθανόλη µπορεί να κάνουν ζηµιά στο σύστηµα καυσίµου ή να προκαλέσουν προβλήµατα στην εκκίνηση ή τη λειτουργία. Η Yamaha δεν συνιστά την βενζινόλη που περιέχει µεθανόλη επειδή µπορεί να προκαλέσει ζηµιά

στο σύστηµα καυσίµου ή προβλήµατα στη λειτουργία του κινητήρα. Όταν χρησιµοποιείτε αιθανόλη, συνιστούµε να τοποθετήσετε ένα σύστηµα θαλάσσιου φίλτρου καυσίµου µε υδατοπαγίδα (10 micron τουλάχιστον) ανάµεσα στο δοχείο καυσίµου του σκάφους και την εξωλέµβια. Η αιθανόλη είναι γνωστό ότι επιτρέπει να περάσει υγρασία µ

έσα στο δοχείο

και το σύστηµα καυσίµου του σκάφους Αυτό

µπορεί να προκαλέσει διάβρωση των µεταλλικών µερών του συστήµατος καυσίµου, προβλήµατα

στην εκκίνηση και τη λειτουργία και πρόσθετη συντήρηση του συστήµατος καυσίµου.

RMU36880

Λασπωµένα ή όξινα νερά

Η Yamaha συνιστά ιδιαίτερα να ζητήσετε από τον αντιπρόσωπό σας να τοποθετήσει το επιχρωµιωµένο σύστηµα άντλησης νερού αν πρόκειται να χρησιµοποιήσετε την εξωλέµβια σε λασπωµένα ή όξινα νερά. Σε ορισµένα µοντέλα πάντως, αυτό

µπορεί να µην είναι απαραίτητο.

RMU36330

Μουράβια

Το καθαρό σκαρί βελτιώνει τις επιδόσεις του σκάφους. Το κάτω µέρος του σκάφους θα πρέπει να είναι όσο το δυνατόν καθαρό από ανάπτυξη θαλάσσιων οργανισµών. Αν χρειάζεται, το κάτω µέρος του σκάφους µπορεί να επιστρωθεί µε µουράβια εγκεκριµένη στην περιοχή σας ώστε να εµποδίζεται η ανάπτυξη θαλάσσιων οργανισµών Μην χρησιµοποιείτε µουράβια που περιλαµβάνει χαλκό ή γραφίτη. Αυτές οι βαφές µπορεί να επιταχύνουν τη διάβρωση του κινητήρα.

RMU36341

Προϋποθέσεις απόρριψης της µη-

χανής

Ποτέ µην απορρίπτετε (πετάτε) παράνοµα τη µηχανή. Η Yamaha συνιστά να συµβουλευτείτε τον αντιπρόσωπο όταν θέλετε να απαλλαγείτε από τη

µηχανή.

RMU36352

Εξοπλισµός έκτακτης ανάγκης

Έχετε τα ακόλουθα αντικείµενα στο σκάφος για την περίπτωση που υπάρχει πρόβληµα µε τη µηχανή.

Τεχνικά χαρακτηριστικά και απαιτήσεις

●

Κιβώτιο εργαλείων µε ταξινοµηµένα κατσαβίδια, πένσες, κλειδιά (µε µετρικά µεγέθη) και µονωτική ταινία.

●

Αδιάβροχο φακό µε εφεδρικές µπαταρίες.

●

Ένα εφεδρικό καλώδιο σταµατήµατος του κινητήρα µε συνδετήρα.

●

Ανταλλακτικά, όπως ένα εφεδρικό σετ µπου-

ζιών. Για λεπτοµέρειες, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

RMU39000

Πληροφορίες ελέγχου καυσαερίων

Οι ακόλουθες ετικέτες είναι κολληµένες σε εξωλέµβιες µηχανές που είναι σύµφωνες µε τους κανονισµούς των ΗΠΑ.

RMU25230

Μοντέλα Βόρειας Αµερικής

Αυτή η µηχανή είναι σύµφωνη µε τους κανονισµούς U.S. Environmental Protection Agency

(EPA) για θαλάσσιους κινητήρες SI. Για λεπτοµέρειες, δείτε την ετικέτα που είναι κολληµένη στη µηχανή σας.

RMU31561

Ετικέτα έγκρισης πιστοποιητικού ελέγχου καυσαερίων

Αυτή η ετικέτα βρίσκεται στη λεκάνη. New Technology; (4-stroke) MFI

F115A1, FL115A1

F150A1, FL150A1

1. Θέση ετικέτας έγκρισης

EMISSION CONTROL INFORMATION MFI

THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EXHAUST REGULATIONS FOR SI MARINE ENGINES. REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. MEETS U.S. EPA EVAP STANDARDS USING CERTIFIED COMPONENTS.

FAMILY: DISPLACEMENT: liters SPARK PLUG: FUEL: GASOLINE

YAMAHA MOTOR CO.,LTD.

RMU25263

FELs(HC+NOx / CO) IDLE SPEED: ± rpm IN NETRAL SPARK PLUG GAP (mm): VALVE LASH (mm) IN: EX:

: / g/kW-hr MAX POWER: kW

ZMU06894

Ετικέτα ηµεροµηνίας κατασκευής

Αυτή η ετικέτα βρίσκεται στον βραχίονα σύσφιξης ή τον βραχίονα περιστροφής.

F115A1, FL115A1

1. Θέση ετικέτας έγκρισης

ZMU04276

ZMU07389

1. Θέση ετικέτας ηµεροµηνίας κατασκευής

Τεχνικά χαρακτηριστικά και απαιτήσεις

F150A1, FL150A1

1. Θέση ετικέτας ηµεροµηνίας κατασκευής

Manufactured:

ZMU04346

RMU25274

Ετικέτες συµµόρφωσης µε αστέρια

Η εξωλέµβια σας διαθέτει ετικέτα συµµόρφωσης της California Air Resources Board (CARB). ∆είτε παρακάτω για περιγραφή της συγκεκριµένης σας ετικέτας.

F115A1, FL115A1

F150A1, FL150A1

1. Θέση ετικετών µε αστέρια

RMU40330

Ένα αστέρι—Χαµηλές Εκποµπές

Η ετικέτα µε ένα αστέρι σηµειώνει κινητήρες που είναι σύµφωνοι µε τις προδιαγραφές καυσαερίων της Air Resources Board για Προσωπικό Σκάφος και Εξωλέµβια θαλάσσια µηχανή για το 2001. Οι κινητήρες που ανήκουν σ’ αυτή την κατηγορία έχουν 75% λιγότερες εκποµπές καυσαερίων από τους συµβατικούς δίχρονους κινητήρες µε καρµπυρατέρ. Αυτοί οι κινητήρες αντιστοιχούν στις αµερικάνικες προδιαγραφές EPA 2006 για τους θαλάσσιους κινητήρες.

1. Θέση ετικετών µε αστέρια

ZMU07400

ZMU01702

RMU40340

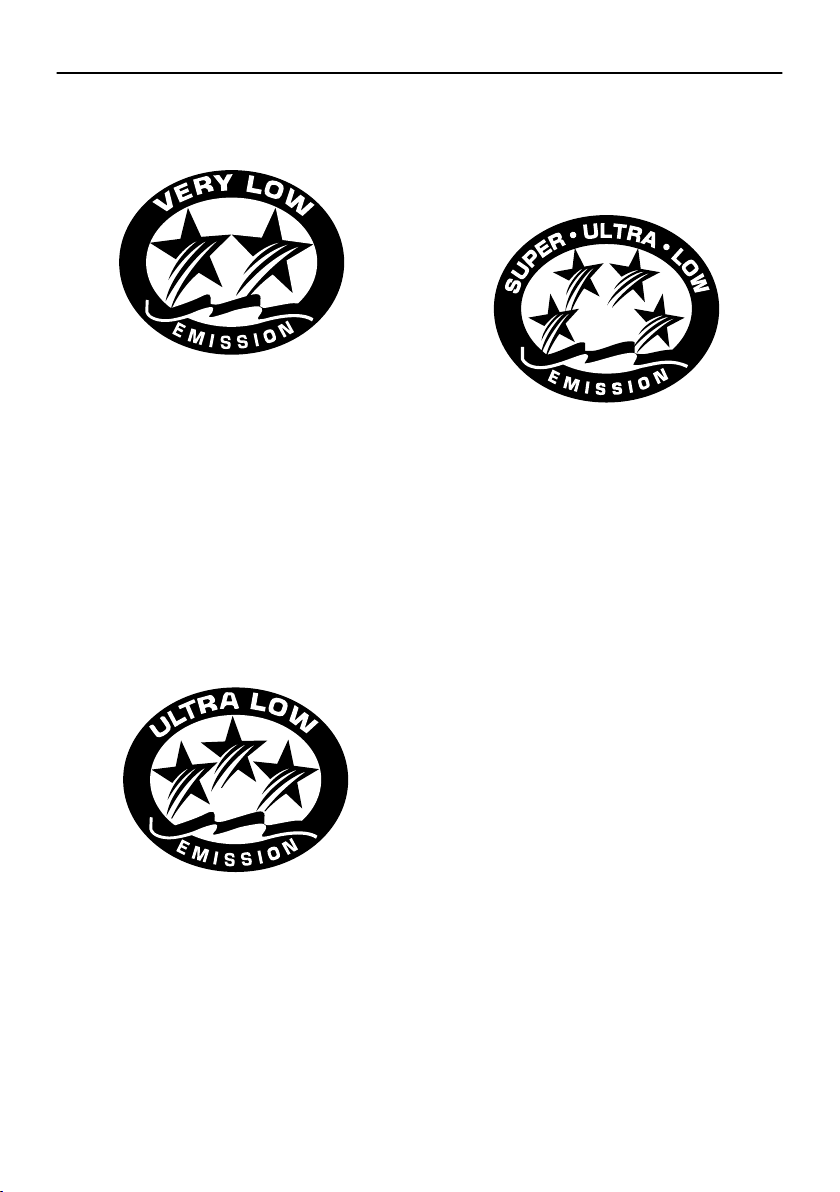

∆ύο Αστέρια—Πολύ Χαµηλές Εκποµπές

Η ετικέτα µε δύο αστέρια σηµειώνει κινητήρες που είναι σύµφωνοι µ ε τις προδιαγραφές καυσαερίων της Air Resources Board για Προσωπικό Σκάφος και Εξωλέµβια θαλάσσια µηχανή για το

2004. Οι κινητήρες που ανήκουν σ’ αυτή την κατηγορία έχουν 20% λιγότερες εκποµπές καυσαε-

Τεχνικά χαρακτηριστικά και απαιτήσεις

ρίων από τους κινητήρες µε Ετικέτα Ενός Αστεριού.

ZMU01703

RMU40350

Τρία Αστέρια—Εξαιρετικά Χαµηλές Εκποµπές

Η ετικέτα µε τρία αστέρια σηµειώνει κινητήρες που είναι σύµφωνοι µ ε τις προδιαγραφές καυσαερίων της Air Resources Board για Προσωπικό Σκάφος και Εξωλέµβια θαλάσσια µηχανή για το

2008 ή µ ε τις προδιαγραφές καυσαερίων για Πρυ- µνιαία και Ενδολέµβια µηχανή για το 2003-2008.

Οι κινητήρες

που ανήκουν σ’ αυτή την κατηγορία έχουν 65% λιγότερες εκποµπές καυσαερίων από τους κινητήρες µε ετικέτα ενός αστεριού.

γραφές. Οι

κινητήρες που ανήκουν σ’ αυτή την κατηγορία έχουν 90% λιγότερες εκποµπές καυσαερίων από τους κινητήρες µε ετικέτα ενός αστεριού.

ZMU05663

ZMU01704

RMU33861

Τέσσερα Αστέρια—Ελάχιστες Εκποµπές

Η ετικέτα µε τέσσερα αστέρια σηµειώνει κινητήρες που είναι σύµφωνοι µε τις προδιαγραφές καυσαερίων της Air Resources Board για πρυµνιαίες και ενδολέµβιες µηχανές για το 2009. Οι µηχανές ατοµικών σκαφών και οι εξωλέµβιες µπορούν επίσης να συµµορφώνονται µε αυτές τις προδια-

Τµήµατα

RMU2579Y

∆ιάγραµµα τµηµάτων

ΣΗΜΕΙΩΣΗ:

* Μπορεί να µην είναι ακριβώς όπως εµφανίζεται. Επίσης µπορεί να µην περιλαµβάνεται ως στάνταρ εξοπλισµός σε όλα τα µοντέλα (παραγγελία από τον αντιπρόσωπο).

F115A, FL115A, F115A1, FL115A1

5 6

1. Καπάκι

2. Μοχλός(οί) ασφάλισης καπακιού

3. Βίδα αδειάσµατος

4. Πλάκα κατά της σπηλαίωσης

5. Πτερύγιο κλίσης (άνοδος)

6. Προπέλα*

7. Εισαγωγή νερού ψύξης

8. Άνοδος

9. Εξάρτηµα πλυσίµατος

10. Υδατοπαγίδα

11. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

13 14

15 16 17

1918

ZMU07387

12. Κιβώτιο χειριστηρίου (τύπου πλευρικής τοποθέτησης)*

13. Κιβώτιο χειριστηρίου (κάθετης τοποθέτησης)*

14. Πίνακας διακοπτών (για χρήση µε κάθετο χειρι- στήριο)*

15. Ψηφιακό κοντέρ*

16. Ψηφιακό στροφόµετρο*

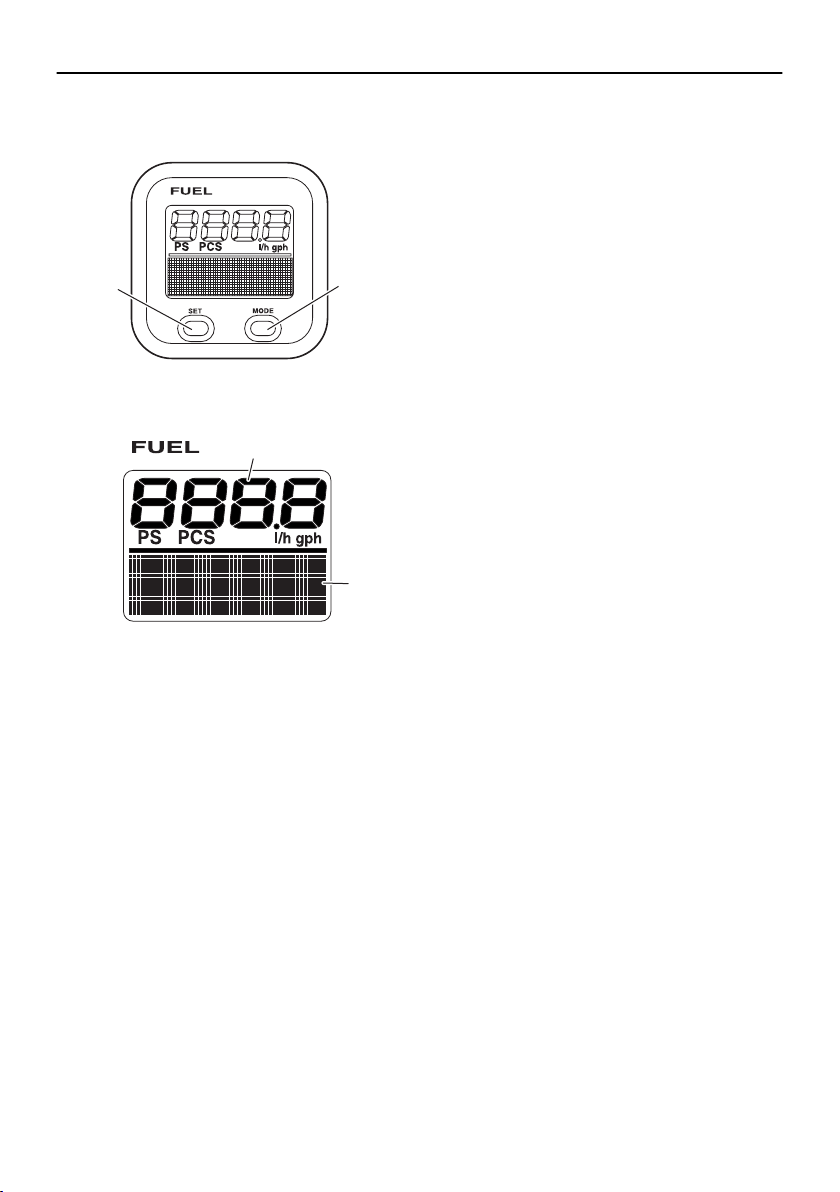

17. Μετρητής διαχείρισης καυσίµου*

18. Ποµπός χειριστηρίου*

19. ∆έκτης*

Τµήµατα

1. Μονάδα στροφόµετρου (Τετράγωνη)*

2. Μονάδα στροφόµετρου (Στρογγυλή)*

3. Μονάδα κοντέρ (Τετράγωνη)*

4. Μονάδα µέτρησης ταχύτητας & καυσίµου (Τετράγωνη)*

ZMU07390

5. Μονάδα µέτρησης ταχύτητας & καυσίµου (Στρογγυλή)*

6. Μετρητής διαχείρισης καυσίµου (Τετράγωνος)*

Τµήµατα

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

1. Καπάκι

2. Μοχλός(οί) ασφάλισης καπακιού

3. Πλάκα κατά της σπηλαίωσης

4. Πτερύγιο κλίσης (άνοδος)

5. Προπέλα*

6. Εισαγωγή νερού ψύξης

7. Βραχίονας στήριξης

8. Εξάρτηµα πλυσίµατος

9. Υδατοπαγίδα

10. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

11. Κιβώτιο χειριστηρίου (τύπου πλευρικής τοποθέ- τησης)*

12. Κιβώτιο χειριστηρίου (κάθετης τοποθέτησης)*

13. Πίνακας διακοπτών (για χρήση µε κάθετο χειρι- στήριο)*

14. Ψηφιακό κοντέρ

15. Ψηφιακό στροφόµετρο*

16. Μετρητής διαχείρισης καυσίµου*

Τµήµατα

1. Μονάδα στροφόµετρου (Τετράγωνη)*

2. Μονάδα στροφόµετρου (Στρογγυλή)*

3. Μονάδα κοντέρ (Τετράγωνη)*

4. Μονάδα µέτρησης ταχύτητας & καυσίµου (Τετράγωνη)*

5. Μονάδα µέτρησης ταχύτητας & καυσίµου (Στρογγυλή)*

6. Μετρητής διαχείρισης καυσίµου (Τετράγωνος)*

ZMU05429

Τµήµατα

RMU38591

Ποµπός χειριστηρίου (αν υπάρχει)

H κλειδωµένη και η ξεκλείδωτη θέση του Yamaha Security System επιλέγονται χρησιµο-

ποιώντας τον ποµπό του χειριστηρίου. Όταν ο κινητήρας λειτουργεί, δεν γίνεται λήψη σήµατος από τον ποµπό του χειριστηρίου.

ZMU06455

Αποθηκεύστε προσεκτικά τον ποµπό του χειριστηρίου ώστε να µην χαθεί.

RCM02100

●

Ο ποµπός του χειριστηρίου δεν είναι απόλυτα αδιάβροχος. Μην τον βυθίζετε και µην τον χρησιµοποιείτε κάτω από την επιφάνεια του νερού. Αν ο ποµπός βυθιστεί στο νερό, σκουπίστε τον µε ένα µαλακό και στεγνό πανί και βεβαιωθείτε ότι λειτουργεί σωστά. Αν δεν λειτουργεί σωστά, επικοινωνήστε µε τον αντιπρόσωπο

●

Μην εκθέτετε τον ποµπό του χειριστηρίου σε υψηλές θερµοκρασίες και µην τον τοποθετείτε στο φως του ήλιου.

●

Μην πετάτε κάτω ή χτυπάτε τον ποµπό του χειριστηρίου και µην τοποθετείτε πάνω του βαριά αντικείµενα.

●

Χρησιµοποιήστε ένα µαλακό, στεγνό πανί για να καθαρίσετε τον ποµπό του χειριστηρίου. Μην χρησιµοποιείτε καθαριστικό, οινόπνευµα ή άλλα χηµικά.

●

Μην επιχειρήσετε να αποσυναρµολογήσετε µόνοι σας τον ποµπό του χειριστηρίου. Αλλιώς, ο ποµπός µπορεί να µην λειτουργήσει

της Yamaha.

σωστά. Αν ο ποµπός χρειάζεται καινούρια µπαταρία, επικοινωνήστε µε τον αντιπρό- σωπο της Yamaha.

●

Αν χάσετε τον ποµπό του χειριστηρίου, συµβουλευτείτε τον αντιπρόσωπο της Yamaha. Nα έχετε πάντα τουλάχιστον 2 ποµπούς. Αν χάσετε και τους δύο, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

ΣΗΜΕΙΩΣΗ:

●

Καθώς ο δέκτης είναι προγραµµατισµένος να αναγνωρίζει τον εσωτερικό κωδικό αυτού του ποµπού µόνο, η ρύθµιση του συστήµατος ασφαλείας µπορεί να αλλάξει µόνο µε αυτόν τον ποµπό. Αν ο ποµπός του χειριστηρίου δεν λειτουργεί σωστά, επικοινωνήστε µε τον αντιπρόσωπο της Yamaha.

●

Αντικαταστήστε την µπαταρία µετά από 1 χρόνο την πρώτη φορά και µετά κάθε δύο χρόνια.

●

Αναφερθείτε στους τοπικούς κανονισµούς ασφαλούς απόρριψης όταν πετάτε τις µπαταρίες του ποµπού.

●

Το Yamaha Security System επιτρέπει καταχώρηση έως και 5 ποµπών χειριστηρίου. Για λεπτοµέρειες, συµβουλευτείτε τον αντιπρόσωπο της yamaha.

RMU38601

∆έκτης (αν υπάρχει)

Ο δέκτης ελέγχει το ECM (Electronic control module) ώστε να µην παίρνει µπροστά ο κινητή-

ρας. Για την εγκατάσταση του δέκτη, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

RMU38611

Κλείδωµα και ξεκλείδωµα του Yamaha Security System (αν υπάρχει)

Οι ρυθµίσεις του Yamaha Security System επιλέγονται πατώντας σύντοµα το πλήκτρο κλειδώµατος ή ξεκλειδώµατος του ποµπού του χειριστηρίου.

ZMU06456

Τµήµατα

1. Πλήκτρο κλειδώµατος

2. Πλήκτρο ξεκλειδώµατος

ΚΛΕΙ∆ΩΜΑ

Όταν πατηθεί σύντοµα το πλήκτρο κλειδώµατος στον ποµπό του χειριστηρίου, ακούγεται µια φορά το ηχητικό σήµα. Αυτό σηµαίνει ότι επιλέχθηκε η κλειδωµένη θέση και ο κινητήρας δεν µπορεί να πάρει µ προστά. Η κλειδωµένη θέση επιλέγεται

µόνο όταν ο γενικός διακόπτης είναι στη “

” (off). Η µίζα λειτουργεί αλλά ο κινητήρας

θέση

δεν παίρνει µπορετά όταν το Yamaha Security System είναι στην κλειδωµένη θέση.

ΞΕΚΛΕΙ∆ΩΜΑ

Όταν πατηθεί σύντοµα το πλήκτρο ξεκλειδώµατος στον ποµπό του χειριστηρίου, ακούγεται δύο φορές το ηχητικό σήµα. Αυτό σηµαίνει ότι επιλέχθηκε η ξεκλείδωτη θέση και ο κινητήρας µπο-

να πάρει µπροστά.

ρεί

Θέσεις λειτουργίας του

Yamaha Security

System

Κλείδωµα 1 µπιπ “

Ξεκλείδω-

µα

RMU26181

Αριθµός ηχητικών σηµάτων

2 µπιπ

Γενικός

διακό-

πτης

“

Ο κινητήρας παίρ-

νει µπρο-

στά

” ΌΧΙ

”/

”

ΝΑΙ

Κιβώτιο χειριστηρίου

Ο µοχλός του χειριστηρίου ελέγχει εξίσου την αλλαγή ταχυτήτων και το γκάζι. Οι ηλεκτρικοί διακόπτες είναι τοποθετηµένοι πάνω στο κουτί του χειριστηρίου.

1. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

2. Μοχλός χειριστηρίου

3. Σκανδάλη κλειδώµατος σε νεκρά

4. Χειρόγκαζο

5. Γενικός διακόπτης

6. ∆ιακόπτης σβησίµατος κινητήρα

7. Ρυθµιστής τριβής τιµονιού

ZMU04569

1. Μοχλός χειριστηρίου

2. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

3. Χειρόγκαζο

4. Ρυθµιστής τριβής τιµονιού

RMU26190

Μοχλός χειριστηρίου

Η µετακίνηση του µοχλού προς τα µπροστά από τη θέση της νεκράς ενεργοποιεί την ταχύτητα πρόσω. Η µετακίνηση του µοχλού προς τα πίσω από τη θέση της νεκράς ενεργοποιεί την ταχύτητα όπισθεν. Ο κινητήρας συνεχίζει να λειτουργεί στο ρελαντί µέχρι ο µοχλός να µετακινηθεί κατά 35° (θα νιώσετε ένα τράβηγµα). Αν µετακινήσετε κι άλλο τον µοχλό θα ανοίξει το γκάζι και η µηχανή θα αρχίσει να επιταχύνει.

Τµήµατα

1. Νεκρά “ ”

2. Πρόσω “

3. Όπισθεν “

4. Αλλαγή ταχύτητας

5. Εντελώς κλειστό

6. Γκάζι

7. Εντελώς ανοικτό

”

ZMU04573

1. Νεκρά “ ”

2. Πρόσω “

3. Όπισθεν “

4. Αλλαγή ταχύτητας

5. Εντελώς κλειστό

6. Γκάζι

7. Εντελώς ανοικτό

RMU26201

Σκανδάλη κλειδώµατος στη νεκρά

Για να αλλάξετε ταχύτητα από τη νεκρά, θα πρέπει πρώτα να τραβήξετε επάνω τη σκανδάλη κλειδώµατος στη νεκρά.

”

1. Σκανδάλη κλειδώµατος σε νεκρά

RMU26212

Χειρόγκαζο

Για να ανοίξετε το γκάζι χωρίς να βάλετε ταχύτητα πρόσω ή όπισθεν, τοποθετήστε το µοχλό του χειριστηρίου στη νεκρά και σηκώστε το χειρόγκαζο.

1. Εντελώς ανοικτό

2. Εντελώς κλειστό

ΣΗΜΕΙΩΣΗ:

Το χειρόγκαζο λειτουργεί µόνο όταν ο µ οχλός του χειριστηρίου είναι στη νεκρά. Ο µοχλός του χειριστηρίου λειτουργεί µόνο όταν το χειρόγκαζο είναι στην κλειστή θέση.

RMU26233

Χειρόγκαζο

Για να ανοίξετε το γκάζι χωρίς να βάλετε ταχύτητα πρόσω ή όπισθεν, πιέστε το κουµπί απεµπλοκής και µετακινήστε τον µοχλό του χειριστηρίου.

ZMU04575

1. Εντελώς ανοικτό

2. Εντελώς κλειστό

3. Χειρόγκαζο

ΣΗΜΕΙΩΣΗ:

●

Το κουµπί απεµπλοκής µπορεί να χρησιµοποιηθεί µόνο όταν ο µοχλός του χειριστηρίου είναι στη νεκρά.

●

Αφού πιεστεί ο διακόπτης, το γκάζι αρχίζει να ανοίγει µόλις µετακινηθεί ο µοχλός του χειριστηρίου τουλάχιστον 35°.

●

Μετά τη χρήση του χειρόγκαζου, επαναφέρετε το µοχλό του χειριστηρίου στη θέση της νεκράς. Το κουµπί απεµπλοκής θα επιστρέψει αυτόµατα στη θέση του. Το χειριστήριο θα λειτουργεί τότε κανονικά επιλέγοντας πρόσω και όπισθεν ταχύτητα.

RMU25913

Λαγουδέρα (αν υπάρχει)

Για να αλλάξετε κατεύθυνση, µετακινήστε τη λαγουδέρα αριστερά ή δεξιά, ανάλογα µε την περίσταση.

Τµήµατα

RMU25924

Μοχλός ταχυτήτων (αν υπάρχει)

Για να βάλετε την ταχύτητα πρόσω ή, προς τα πίσω, την ταχύτητα όπισθεν.

1. Πρόσω “ ”

2. Νεκρά “

3. Όπισθεν “

RMU25942

Χειρολαβή γκαζιού (αν υπάρχει)

Η χειρολαβή του γκαζιού είναι πάνω στη λαγουδέρα. Στρέψτε τη χειρολαβή προς τα αριστερά για να αυξήσετε την ταχύτητα και προς τα δεξιά για να µειώσετε την ταχύτητα.

”

RMU25962

Ένδειξη θέσης γκαζιού (αν υπάρχει)

Η καµπύλη κατανάλωσης καυσίµου πάνω στην ένδειξη θέσης του γκαζιού δείχνει την σχετική ποσότητα καυσίµου που καταναλώνεται σε κάθε θέση του γκαζιού. Επιλέξτε τη θέση που προσφέρει την καλύτερη απόδοση και οικονοµία καυσίµου για την επιθυµητή εργασία.

Τµήµατα

RWM00032

1. Ένδειξη γκαζιού

RMU25976

Ρυθµιστής τριβής τιµονιού

Η διάταξη τριβής προσφέρει ρυθµιζόµενη αντίσταση στην κίνηση της λαβής του γκαζιού ή του µοχλού του χειριστηρίου και µπορεί να ρυθµιστεί σύµφωνα µε την προτίµηση του χειριστή. Για να αυξήσετε την αντίσταση, στρέψτε το ρυθµιστή προς τα δεξιά. Για να µειώσετε την αντίσταση, στρέψτε το ρυθµιστή προς τα αριστερά.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Μην σφίγγετε υπερβολι-

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Μην σφγγετε

κά τον ρυθµιστή τριβής. Αν υπάρχει πολλή

υπερβολικ τον ρυθµιστ τριβ. Αν υπρχει

αντίσταση, θα είναι δύσκολο να µετακινήσετε

πολλ αντσταση, θα εναι δσκολο να

το µοχλό ελέγχου, πράγµα που µπορεί να οδη-

µετακινσετε το µοχλ του χειριστηρου  τη

γήσει σε ατύχηµα.

λαβ του γκαζιο, πργµα που µπορε να οδηγσει σε ατχηµα.

[RWM00032]

ZMU04646

Όταν θέλετε να έχετε σταθερή ταχύτητα, σφίξτε το ρυθµιστή ώστε να διατηρηθεί η θέση του γκαζιού.

RMU25995

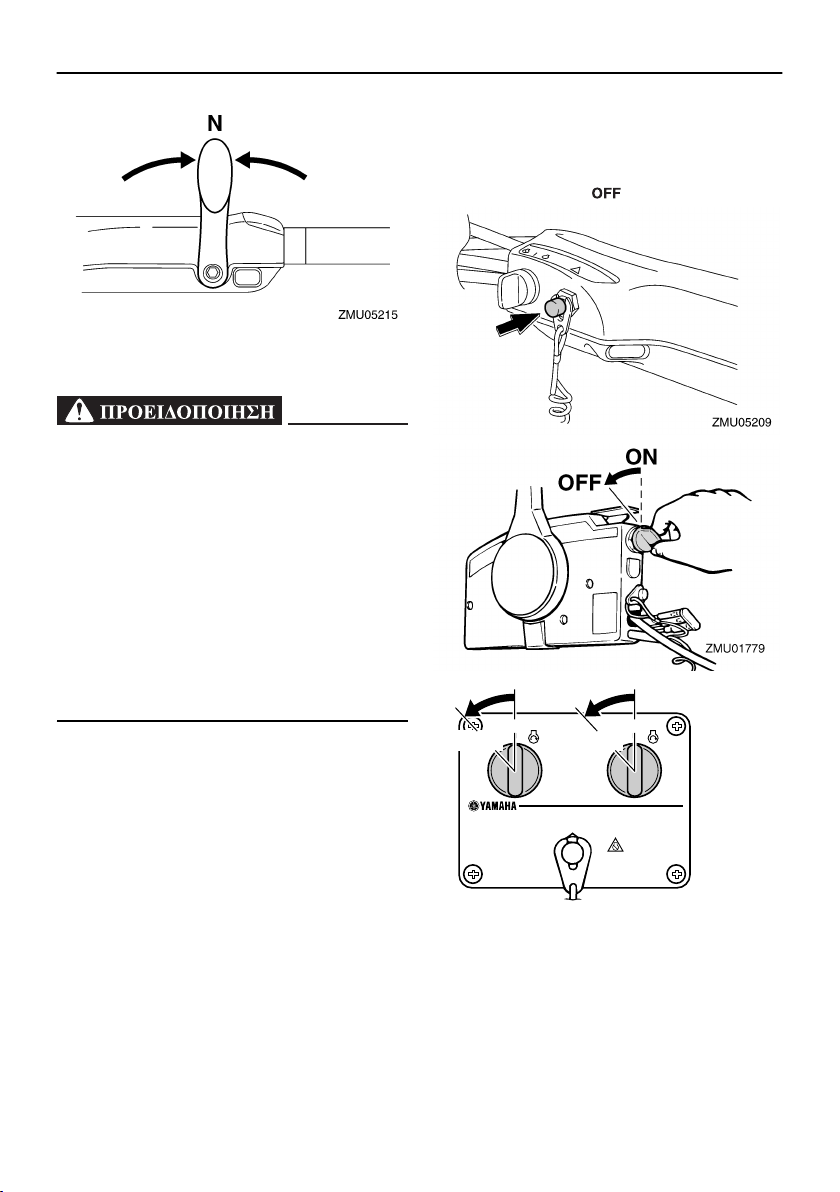

Καλώδιο (κορδόνι) σταµατήµατος του κινητήρα και συνδετήρας

Για να λειτουργήσει ο κινητήρας, θα πρέπει ο συνδετήρας να είναι συνδεδεµένος µε το διακόπτη σταµατήµατος του κινητήρα. Το καλώδιο πρέπει να συνδεθεί σε ένα ασφαλές σηµείο στα ρούχα, το χέρι ή το πόδι του οδηγού. Αν ο οδηγός πέσει από το σκάφος ή αφήσει το πηδάλιο, το καλώδιο θα τραβήξει τον συνδετήρα, σβήνοντας τον κινητήρα. Αυτό θα εµποδίσει να φύγει µακριά το σκάφος µε ταχύτητα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ!

Συνδέστε το κορδόνι του διακόπτη σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο

στα ρούχα σας ή στο χέρι ή το πόδι όταν οδηγείτε. Μην συνδέετε το κορδόνι σε ρούχα που µπορεί να σχιστούν. Προσέξτε µην πιαστεί κάπου το κορδόνι και δεν λειτουργήσει. Προσοχή µην τραβήξετε κατά λάθος το κορδόνι στη

διάρκεια της κανονικής λειτουργίας. Απώλεια

RMU26091

ισχύος κινητήρα σηµαίνει σηµαντική απώλεια ελέγχου του πηδαλίου. Επίσης, χωρίς ισχύ, το σκάφος µπορεί να επιβραδύνει απότοµα. Αυτό µπορεί να πετάξει µπροστά τους ανθρώπους και τα αντικείµενα του σκάφους.

1. Καλώδιο

2. Συνδετήρας

3. ∆ιακόπτης σταµατήµατος του κινητήρα

OFF

[RWM00122]

START

OFF

Τµήµατα

1. Καλώδιο

2. Συνδετήρας

3. ∆ιακόπτης σταµατήµατος του κινητήρα

RMU26003

Κουµπί σταµατήµατος κινητήρα (αν υπάρχει)

Το κουµπί σταµατήµατος του κινητήρα σβήνει τη µηχανή όταν πατηθεί.

1. Καλώδιο

2. Συνδετήρας

3. ∆ιακόπτης σταµατήµατος του κινητήρα

ZMU04564

RMU26091

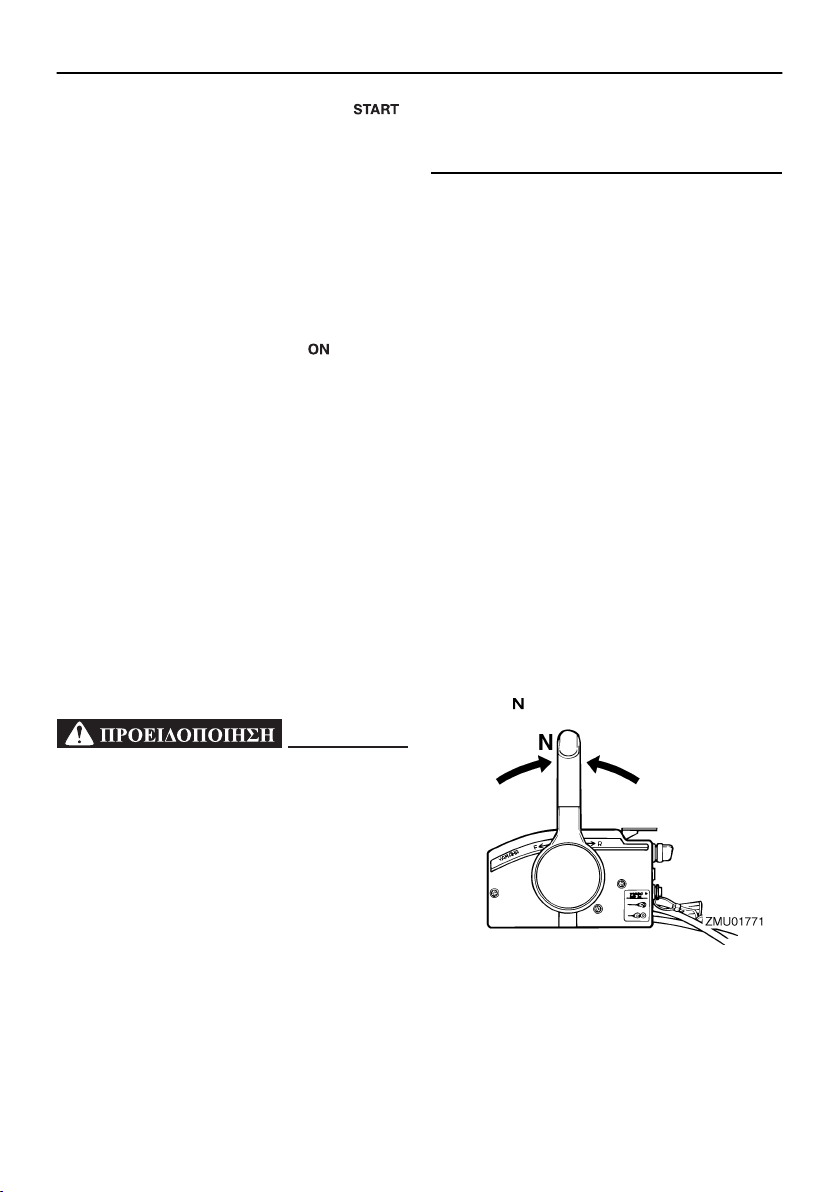

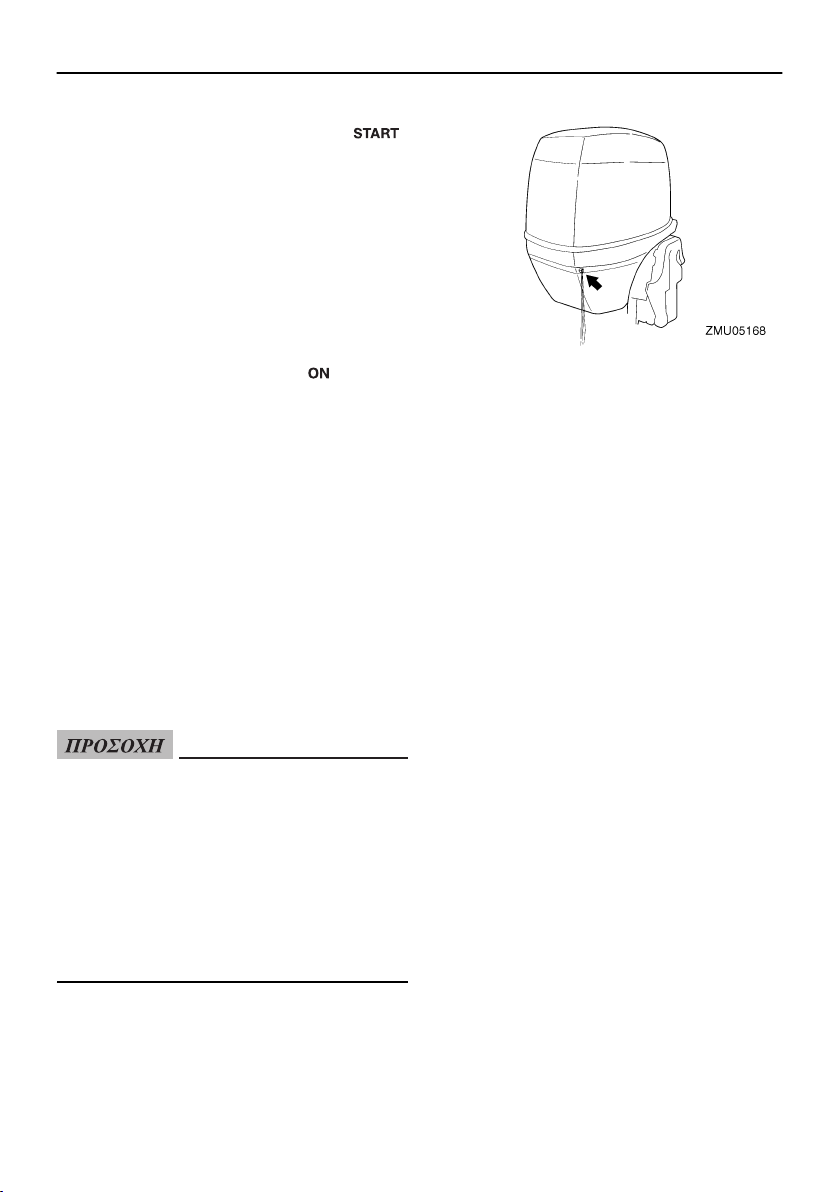

Γενικός διακόπτης

Ο γενικός διακόπτης ελέγχει το σύστηµα ανάφλεξης. Η λειτουργία του περιγράφεται παρακάτω.

●

�

“ ”

(off)

“ ” (off)

Mε τον γενικ διακπτη στη θση “ ”

Mε τον γενικό διακόπτη στη θέση “

(off), τα ηλεκτρικ κυκλµατα εναι

ηλεκτρικά κυκλώµατα είναι απενεργοποιηµένα

απενεργοποιηµνα και το κλειδ µπορε να

και µπορούν να αφαιρεθούν.

●

αφαιρεθε.

“ ” (on)

�

“ ”

Mε τον γενικό διακόπτη στη θέση “

Mε τον γενικ διακπτη στη θση “ ” (on),

ηλεκτρικά κυκλώµατα είναι ενεργοποιηµένα και

τα ηλεκτρικ κυκλµατα εναι

δεν µπορούν να αφαιρεθούν.

●

ενεργοποιηµνα και το κλειδ δεν µπορε να αφαιρεθε.

�

(on)

“ ” (start)

“ ”

(start)

” (off), τα

” (on), τα

Τµήµατα

Με το γενικό διακόπτη στη θέση “ ” (start), η µίζα γυρίζει για να πάρει µπροστά ο κινητήρας. Όταν αφήσετε το κλειδί, επιστρέφει αυτόµατα στη θέση “

RMU26112

” (on).

OFF

START

OFF

START

ZMU04566

Ρυθµιστής τριβής τιµονιού (αν υπάρχει)

Η διάταξη τριβής προσφέρει ρυθµιζόµενη αντίσταση στο µηχανισµό του τιµονιού και µπορεί να ρυθµιστεί σύµφωνα µε την προτίµηση του χειριστή. Ο µοχλός ρύθµισης βρίσκεται στο κάτω µέρος του βραχίονα της λαγουδέρας.

Για να αυξήσετε την αντίσταση, στρέψτε το µο-

στην αριστερή πλευρά “A”.

χλό Για να µειώσετε την αντίσταση, στρέψτε το µοχλό στην δεξιά πλευρά “Β”.

RWM00040

Μην παρασφίγγετε τον ρυθµιστή τριβής. Αν υπάρχει υπερβολική αντίσταση, θα είναι δύσκολο να κάνετε ελιγµούς, πράγµα που µπορεί να οδηγήσει σε ατύχηµα.

ΣΗΜΕΙΩΣΗ:

●

Ελέγξτε την οµαλή κίνηση της λαγουδέρας όταν ο µοχλός στρέφεται στην δεξιά πλευρά

“B”.

●

Μην βάζετε λιπαντικά όπως γράσο στις περιοχές τριβής του ρυθµιστή τριβής τιµονιού.

RMU26143

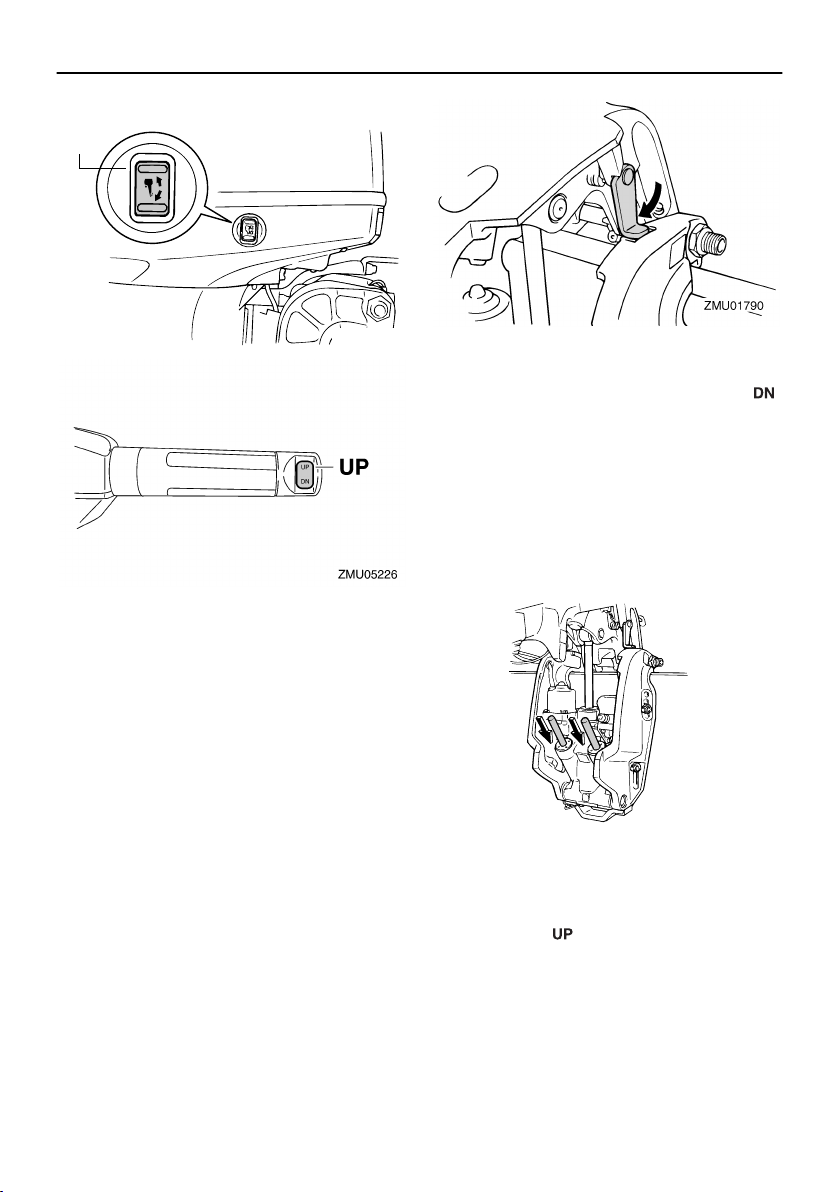

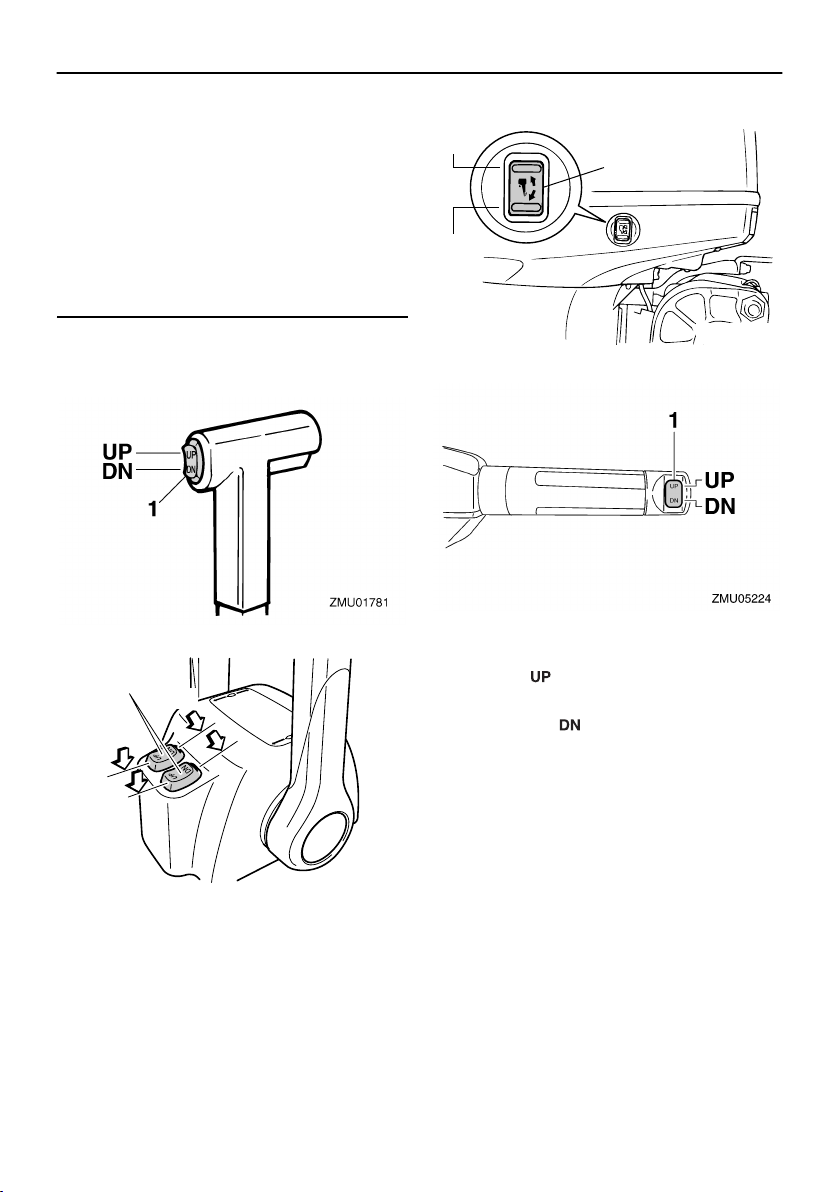

∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης στο χειριστήριο ή τη λαγουδέρα

Το σύστηµα ηλεκτρικής κλίσης και ανύψωσης ρυθµίζει τη γωνία της εξωλέµβιας σε σχέση µε τον καθρέφτη. Πιέζοντας τον διακόπτη στη θέση

” (πάνω) η εξωλέµβια µηχανή παίρνει κλίση

“

προς τα πάνω και µετά ανυψώνεται. Πιέζοντας τον διακόπτη στη θέση “ µηχανή κατεβαίνει και µετά ισιώνει. Όταν αφήνετε το διακόπτη, η εξωλέµβια σταµατά στη θέση που βρίσκεται. Για οδηγίες σχετικά µε τη χρήση του διακόπτη ηλεκτρικής κλίσης και ανύψωσης, αναφερθείτε στις σελίδες 75 και 77.

” (κάτω) η εξωλέµβια

RMU26155

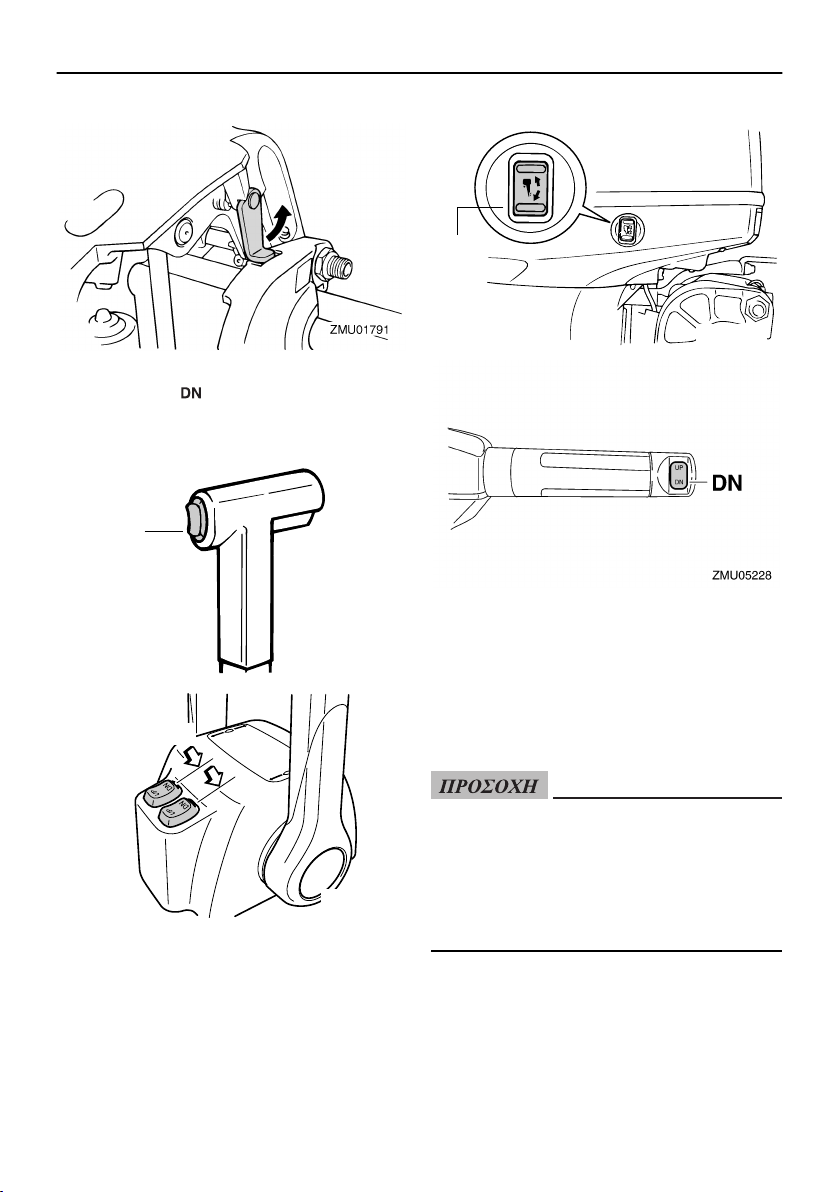

∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης στη λεκάνη της µηχανής

Ο διακόπτης ηλεκτρικής κλίσης και ανύψωσης βρίσκεται στο πλάι της λεκάνης. Πιέζοντας τον διακόπτη “ νει κλίση προς τα πάνω και µετά ανυψώνεται. Πιέζοντας τον διακόπτη “ βια µηχανή παίρνει κλίση προς τα κάτω και µετά κατεβαίνει. Όταν αφήνετε το διακόπτη, η εξωλέµβια σταµατά στη θέση που βρίσκεται. Για οδηγίες σχετικά µε τη χρήση του διακόπτη ηλεκτρικής κλίσης και ανύψωσης, αναφερθείτε στη σελίδα 77.

RWM01031

” (πάνω) η εξωλέµβια µηχανή παίρ-

” (κάτω) η εξωλέµ-

Τµήµατα

θάλασσα και µπορεί να αποσπάσετε την προ-

του οδηγού, µε αποτέλεσµα να προκληθεί

σοχή ατύχηµα λόγω σύγκρουσης µε άλλο σκάφος ή εµπόδιο.

ZMU04223

1. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

RMU26163

∆ιακόπτες ηλεκτρικής κλίσης και ανύψωσης (διπλό κάθετο χειριστήριο)

” (πάνω) η εξωλέµβια µηχανή παίρνει κλίση

“

” (κάτω) η εξωλέµβια

Χρησιµοποιείτε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης της λεκάνης µόνο όταν το σκάφος είναι εντελώς σταµατηµένο και ο κινητήρας σβηστός. Αν επιχειρήσετε να χρησιµοποιήσετε αυτόν τον διακόπτη ενόσω το σκάφος κινείται, αυξάνεται ο κίνδυνος να πέσετε στη

ZMU04601

1. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

Τµήµατα

ΣΗΜΕΙΩΣΗ:

Στον χειρισµό δύο µηχανών, ο διακόπτης της λαβής του χειριστηρίου ελέγχει ταυτόχρονα και τις δύο µηχανές.

RMU26244

Πτερύγιο κλίσης µε άνοδο

RWM00840

Λάθος ρύθµιση του πτερυγίου κλίσης µπορεί να προκαλέσει δυσκολία στους ελιγµούς. Πάντα να κάνετε δοκιµαστική διαδροµή µετά από ρύθµιση ή αντικατάσταση του πτερυγίου κλίσης για να βεβαιωθείτε ότι το τιµόνι λειτουργεί σωστά. Μην ξεχνάτε να σφίγγετε το µπουλόνι µετά από τη ρύθµιση του

Το πτερύγιο κλίσης πρέπει να ρυθµίζεται ώστε το τιµόνι να µπορεί να στρέφεται αριστερά ή δεξιά µε την ίδια δύναµη. Αν το σκάφος τείνει να στρίβει αριστερά, στρέψτε το πίσω άκρο του πτερυγίου κλίσης προς τα αριστερά “A” στην εικόνα. Αν το σκάφος τείνει να στρίβει δεξιά, στρέψτε το κλίσης προς τα δεξιά “B” στην εικόνα.

RCM00840

πτερυγίου κλίσης.

άκρο του πτερυγίου

1. Πτερύγιο κλίσης

2. Μπουλόνι

3. Τάπα

Το πτερύγιο κλίσης λειτουργεί και ως άνοδος για προστασία του κινητήρα από ηλεκτροχηµική διάβρωση. Μην βάφετε ποτέ το πτερύγιο κλίσης γιατί θα χάσει την αποτελεσµατικότητά του ως άνοδος.

Ροπή σύσφιξης µπουλονιού:

42.0 Nm (4.28 kgf-m, 31.0 ft-lb)

RMU26341

Μοχλός στήριξης ανύψωσης για µοντέλα ηλεκτρικής κλίσης και ανύψωσης

Για να κρατήσετε την εξωλέµβια ανυψωµένη, ασφαλίστε τον µοχλό στήριξης της ανύψωσης στον βραχίονα στήριξης.

Τµήµατα

ZMU05348

1. Μοχλός στήριξης ανύψωσης

RCM00660

Μην χρησιµοποιείτε το µοχλό ή τον πείρο στήριξης της ανύψωσης όταν ρυµουλκείτε τη µηχανή, γιατί µπορεί να φύγει µε το κούνηµα από τη στήριξη και να πέσει. Αν δεν µπορείτε να ρυµουλκήσετε τη µηχανή στην κανονική θέση λειτουργίας, χρησιµοποιήστε µια πρόσθετη διάταξη στήριξης για να την

ασφαλίσετε στην

ανυψωµένη θέση.

RMU26384

Μοχλός ασφάλισης καπακιού (τραβηχτός)

Για να αφαιρέσετε το καπάκι, απελευθερώστε τον(τους) µοχλό(ούς) ασφάλισης και σηκώστε το καπάκι. Όταν τοποθετείτε το καπάκι, βεβαιωθείτε ότι εφαρµόζει σωστά στην ελαστική τσιµούχα. Μετά ασφαλίστε το καπάκι µετακινώντας τον(τους) µοχλό(ούς) ασφάλισης προς τα κάτω.

F115A, FL115A, F115A1, FL115A1

ZMU07402

1. Μοχλός(οί) ασφάλισης καπακιού

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

ZMU07356

1. Μοχλός(οί) ασφάλισης καπακιού

ZMU07375

1. Μοχλός(οί) ασφάλισης καπακιού

RMU26463

Εξάρτηµα πλυσίµατος

Αυτό το εξάρτηµα χρησιµοποιείται για τον καθαρισµό των διόδων νερού του κινητήρα χρησιµοποιώντας έναν σωλήνα ποτίσµατος και νερό βρύσης.

1. Μοχλός(οί) ασφάλισης καπακιού

Τµήµατα

F115A, FL115A, F115A1, FL115A1

ZMU04256

1. Εξάρτηµα πλυσίµατος

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

1. Εξάρτηµα πλυσίµατος

ΣΗΜΕΙΩΣΗ:

Για λεπτοµέρειες, αναφερθείτε στη σελίδα 85.

RMU35563

Φίλτρο καυσίµου/Υδατοπαγίδα

Αυτή η µηχανή έχει έναν συνδυασµό φίλτρου καυσίµου/υδατοπαγίδας και σχετικού προειδοποιητικού συστήµατος. Αν το νερό που διαχωρίζεται από το καύσιµο υπερβαίνει µια ορισµένη ποσότητα, ενεργοποιείται ο προειδοποιητικός µηχανισµός του Στροφόµετρου Πολλαπλών Λειτουργιών 6Y8.

F115A, FL115A, F115A1, FL115A1

ZMU07478

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

Ενεργοποίηση του µηχανισµού προειδοποίησης

●

Η προειδοποιητική ένδειξη υδατοπαγίδας του Στροφόµετρου Πολλαπλών Λειτουργιών 6Y8 αναβοσβήνει.

●

Ο βοµβητής ηχεί διακοπτόµενα µόνο όταν ο µοχλός ταχυτήτων είναι στη νεκρά.

●

Αν ενεργοποιηθεί το προειδοποιητικό σύστηµα, σταµατήστε τον κινητήρα και συµβουλευτείτε αµέσως τον αντιπρόσωπο της Yamaha.

RMU26304

Ένδειξη συναγερµού (αν υπάρχει)

Αν ο κινητήρας περιέλθει σε µια κατάσταση που απαιτεί προειδοποίηση, θα ανάψει η σχετική ένδειξη. Για λεπτοµέρειες σχετικά µε την ανάγνωση της προειδοποιητικής ένδειξης, αναφερθείτε στη σελίδα 55.

1. Προειδοποιητική ένδειξη

Τµήµατα

Όργανα και ενδείξεις

RMU36015

Ενδείξεις (αν υπάρχει)

RMU36024

Προειδοποίηση χαµηλής πίεσης λαδιού

Αν η πίεση του λαδιού πέσει πολύ χαµηλά, ανάβει αυτή η ένδειξη. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 55.

RCM00022

●

Μην συνεχίσετε τη λειτουργία της µηχανής αν έχει ενεργοποιηθεί η προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού και η στάθµη του λαδιού του κινητήρα είναι χαµηλότερη. Αλλιώς, θα πάθει σοβαρή ζηµιά ο κινητήρας.

●

Η προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού δεν δηλώνει τη στάθµη του λαδιού του κινητήρα. Χρησιµοποιήστε τη ράβδο µέτρησης για να ελέγξετε την ποσότητα λαδιού που αποµένει. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 62.

µανσης. Αλλιώς, θα πάθει σοβαρή ζηµιά ο κινητήρας.

1. Προειδοποιητική ένδειξη υπερθέρµανσης

RMU31414

Ψηφιακό στροφόµετρο

Το στροφόµετρο δείχνει την ταχύτητα του κινητήρα και έχει τις ακόλουθες λειτουργίες. Όλοι οι τοµείς της οθόνης ενδείξεων ανάβουν στιγµιαία µόλις ενεργοποιείται ο γενικός διακόπτης και κατόπιν επιστρέφουν σε κανονική λειτουργία.

1. Προειδοποίηση χαµηλής πίεσης λαδιού

RMU36033

Προειδοποιητική ένδειξη υπερθέρµανσης

Αν η θερµοκρασία του κινητήρα ανέβει υπερβολικά, ανάβει αυτή η ένδειξη. Για περισσότερες πληροφορίες σχετικά µε την ανάγνωση αυτής της ένδειξης, αναφερθείτε στη σελίδα 55.

RCM00052

Μην συνεχίσετε τη λειτουργία της µηχανής αν ανάψει η προειδοποιητική ένδειξη υπερθέρ-

1. Στροφόµετρο

2. Μετρητής κλίσης

3. Μετρητής χρόνου λειτουργίας

4. Προειδοποίηση χαµηλής πίεσης λαδιού

5. Προειδοποιητική ένδειξη υπερθέρµανσης

6. Πλήκτρο Set

7. Πλήκτρο Mode

ΣΗΜΕΙΩΣΗ:

Η προειδοποιητική ένδειξη υδατοπαγίδας και η προειδοποιητική ένδειξη προβλήµατος κινητήρα

ZMU01840

στο ψηφιακό στροφόµετρο δεν λειτουργούν για αυτή τη µηχανή.

RMU36050

Στροφόµετρο

Το στροφόµετρο δείχνει την ταχύτητα του κινητήρα σε εκατοντάδες περιστροφές ανά λεπτό (στροφές/λεπτό). Για παράδειγµα, αν η ένδειξη του στροφόµετρου είναι “22” τότε η ταχύτητα του κινητήρα είναι 2200 στροφές/λεπτό.

RMU26621

Μετρητής κλίσης

Aυτός ο µετρητής δείχνει τη γωνία κλίσης της εξωλέµβιας µηχανής σας.

●

Αποµνηµονεύστε τις γωνίες κλίσης που λειτουργούν καλύτερα για το σκάφος σας σε διάφορες συνθήκες. Ρυθµίστε τη γωνία κλίσης όπως επιθυµείτε χρησιµοποιώντας το διακόπτη ηλεκτρικής κλίσης και ανύψωσης.

●

Αν η γωνία κλίσης της εξωλέµβιας σας υπερβαίνει το όριο λειτουργίας, ο πάνω τοµέας της ένδειξης του µετρητή κλίσης θα αναβοσβήνει.

Όργανα και ενδείξεις

ZMU01741

Για να αλλάξετε τη µορφή της ένδειξης, πιέστε το πλήκτρο “ δείξει τις συνολικές ώρες ή τις ώρες ταξιδιού ή να σβήσει. Για να µηδενίσετε τις ώρες ταξιδιού, πιέστε ταυτόχρονα “ λάχιστον 1 δευτερόλεπτο ενώ εµφανίζονται οι ώρες ταξιδιού. Αυτό επαναφέρει τον µετρητή ταξιδιού στο 0 (µηδέν). Ο συνολικός αριθµός ωρών που έχει λειτουργήσει ο κινητήρας δεν µπορεί να αλλάξει.

RMU26524

Προειδοποίηση χαµηλής πίεσης λαδιού

Αν η πίεση του λαδιού του κινητήρα πέσει πολύ χαµηλά, θα αρχίσει να αναβοσβήνει η προειδοποιητική ένδειξη. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 55.

RCM00022

” (mode). Η ένδειξη µπορεί να

” (set) και “ ” (mode) για του-

ZMU01740

RMU26651

Μετρητής ωρών

Αυτός ο µετρητής δείχνει πόσες ώρες έχει λειτουργήσει η µηχανή. Μπορεί να ρυθµιστεί ώστε να δείχνει το συνολικό αριθµό ωρών ή τον αριθµό ωρών του ταξιδιού. Μπορείτε επίσης να ανάψετε ή να σβήσετε την ένδειξη.

●

Η προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού δεν δηλώνει τη στάθµη του λαδιού του κινητήρα. Χρησιµοποιήστε τη ράβδο µ έτρησης για να ελέγξετε την ποσότητα λαδιού που αποµένει. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 62.

Όργανα και ενδείξεις

ZMU01736

1. Προειδοποίηση χαµηλής πίεσης λαδιού

RMU26583

Προειδοποιητική ένδειξη υπερθέρµανσης

Αν η θερµοκρασία του κινητήρα ανέβει υπερβολικά, αρχίζει να αναβοσβήνει η προειδοποιητική ένδειξη. Για περισσότερες πληροφορίες σχετικά µε την ανάγνωση αυτής της ένδειξης, αναφερθείτε στη σελίδα 55.

RCM00052

Μην συνεχίσετε τη λειτουργία της µηχανής αν ανάψει η προειδοποιητική ένδειξη υπερθέρµανσης. Αλλιώς, θα πάθει σοβαρή ζηµιά ο κινητήρας.

1. Κοντέρ

2. Μετρητής καυσίµου

3. Μετρητής ταξιδιού/ρολόι/µετρητής τάσης

4. Προειδοποιητική ένδειξη(εις)

Όλοι οι τοµείς της οθόνης ενδείξεων ανάβουν στιγµιαία µόλις ενεργοποιείται ο γενικός διακόπτης και κατόπιν επιστρέφουν σε κανονική λειτουργία.

RMU36061

Κοντέρ

Το κοντέρ εµφανίζει την ταχύτητα σε χιλιόµετρα, µίλια ή κόµβους, ανάλογα µε την προτίµηση του

οδηγού. Επιλέξτε την επιθυµητή µονάδα µέτρησης ρυθµίζοντας τον διακόπτη επιλογής στο πίσω

µέρος του µετρητή. ∆είτε την εικόνα για τη ρύθµιση.

ZMU01737

1. Προειδοποιητική ένδειξη υπερθέρµανσης

RMU26602

Ψηφιακό κοντέρ

Αυτό το όργανο δείχνει την ταχύτητα του σκάφους και άλλες πληροφορίες.

1. Τάπα

2. ∆ιακόπτες επιλογής (για µονάδα ταχύτητας)

3. ∆ιακόπτες επιλογής (για αποστολέα καυσίµου)

Όργανα και ενδείξεις

RMU26713

Μετρητής καυσίµου

Οκτώ τοµείς σηµειώνουν τη στάθµη του καυσίµου. Όταν ανάβουν όλοι οι τοµείς, το δοχείο καυ- σίµου είναι γεµάτο.

ZMU01745

H ένδειξη της στάθµης του καυσίµου µπορεί να είναι ανακριβής λόγω της θέσης του αισθητήρα µέσα στο δοχείο καυσίµου και της θέσης του σκάφους στο νερό. Η οδήγηση µε κλίση πλώρης πάνω ή µε συνεχείς στροφές µπορεί να οδηγήσει σε λάθος ενδείξεις. Μην ρυθµίζετε τον διακόπτη

επιλογής για τον αισθητήρα καυσίµου. Λάθος ρύθµιση του διακόπτη επιλογής στο όργανο θα δώσει λανθασµένες ενδείξεις. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε τη σωστή ρύθµιση του διακόπτη επιλογής. ΠΡΟΣΟΧΗ: Αν τελειώσει το

καύσιµο µπορεί να πάθει ζηµιά ο κινητήρας.

[RCM01770]

RMU36071

Μετρητής ταξιδιού / Ρολόι / Βολτόµετρο

Η ένδειξη δείχνει είτε τον µετρητή ταξιδιού, το ρολόι ή το βολτόµετρο. Για να αλλάξετε την ένδειξη, πιέστε επανειληµµένα το πλήκτρο “ κτης στην πρόσοψη του οργάνου να δείξει

” (µετρητή ταξιδιού), “ ” (ρολόι) ή

“

” (βολτόµετρο).

“

RMU26691

Μετρητής ταξιδιού

Αυτό το όργανο εµφανίζει την απόσταση που διένυσε το σκάφος από την τελευταία φορά που είχε

µηδενιστεί το όργανο.

” (mode) ώσπου ο δεί-

Η απόσταση του ταξιδιού εµφανίζεται σε χιλιόµετρα ή µίλια, ανάλογα µε τη µονάδα µέτρησης

που έχει επιλεχθεί στο κοντέρ. Για να µηδενίσετε τον µετρητή ταξιδιού, πιέστε ταυτόχρονα

“ ” (set) και “ ” (mode). Η απόσταση του ταξιδιού διατηρείται στη µνήµη µε ρεύµα από τη µπαταρία. Οι αποθηκευµένες πληροφορίες θα χαθούν αν αποσυνδεθεί η µπαταρία.

RMU26701

Ρολόι

Για να ρυθµίσετε το ρολόι:

1. Βεβαιωθείτε ότι το όργανο είναι σε λειτουρ-

γία “

2. Πιέστε το πλήκτρο “

” (ώρα).

” (set), ώστε να αρ-

χίσει να αναβοσβήνει η ένδειξη της ώρας.

3. Πιέστε το πλήκτρο “

” (mode), ώσπου

να εµφανιστεί η επιθυµητή ώρα.

4. Πιέστε πάλι το πλήκτρο “ ” (set), ώστε να

αρχίσει να αναβοσβήνει η ένδειξη των λεπτών.

5. Πιέστε το πλήκτρο “

” (mode), ώσπου

να εµφανιστεί το επιθυµητό λεπτό.

6. Πιέστε πάλι το πλήκτρο “

” (set), για να

αρχίσει να λειτουργεί το ρολόι.

Όργανα και ενδείξεις

Το ρολόι λειτουργεί µε ρεύµα από τη µπαταρία. Αν αποσυνδέσετε τη µπαταρία το ρολόι θα σταµατήσει. Ρυθµίστε πάλι το ρολόι αφού συνδέσετε τη µπαταρία.

RMU36080

Βολτόµετρο

Το βολτόµετρο εµφανίζει το φορτίο της µπαταρίας σε βολτ (V).

RMU26721

Προειδοποιητική ένδειξη στάθµης καυσί- µου

Αν η στάθµη του καυσίµου µειωθεί στον ένα τοµέα, θα αρχίσει να αναβοσβήνει η προειδοποιη-

τική ένδειξη στάθµης καυσίµου. Μην συνεχίσετε τη λειτουργία της µηχανής µε πλήρες γκάζι αν έχει ενεργοποιηθεί το προειδοποιητικό σύστηµα. Επιστρέψτε στο λιµάνι µε χαµηλή ταχύτητα. ΠΡΟΣΟΧΗ:

καύσιµο µπορεί να πάθει ζηµιά ο κινητήρας.

[RCM01770]

Αν τελειώσει το

RMU26732

Προειδοποιητική ένδειξη χαµηλής τάσης µπαταρίας

Αν πέσει η τάση της µπαταρίας, η ένδειξη ανάβει αυτόµατα και αρχίζει να αναβοσβήνει. Αν ενεργοποιηθεί κάποια προειδοποιητική ένδειξη, επιστρέψτε στο λιµάνι το συντοµότερο. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε τη φόρτιση της µπαταρίας.

1. Ένδειξη πεσµένης µπαταρίας

RMU26741

Μετρητής διαχείρισης καυσίµου

Ο µετρητής διαχείρισης καυσίµου δείχνει την κατάσταση της κατανάλωσης καυσίµου όταν ο κινητήρας λειτουργεί.

1. Προειδοποιητικός τοµέας στάθµης καυσίµου

1. Μετρητής ροής καυσίµου

2. Μετρητής κατανάλωσης καυσίµου / Μετρητής οι-

κονοµίας καυσίµου / Συγχρονιστής ταχύτητας διπλού κινητήρα

3. Προειδοποιητική ένδειξη υδατοπαγίδας (λειτουργεί µόνο αν έχει τοποθετηθεί αισθητήρας)

ZMU01748

Όλοι οι τοµείς της οθόνης ενδείξεων ανάβουν στιγµιαία µόλις ενεργοποιείται ο γενικός διακό-

πτης και κατόπιν επιστρέφουν σε κανονική λειτουργία.

RMU26752

Μετρητής ροής καυσίµου

Ο µετρητής ροής καυσίµου δείχνει την ποσότητα ροής καυσίµου σε περίοδο µιας ώρας, µε την τρέχουσα ταχύτητα του κινητήρα.

●

Ο µετρητής ροής καυσίµου εµφανίζει γαλόνια/ ώρα ή λίτρα/ώρα, σύµφωνα µε την προτίµηση του οδηγού. Επιλέξτε την επιθυµητή µονάδα µέτρησης ρυθµίζοντας τον διακόπτη επιλογής στο πίσω µέρος του µετρητή κατά την εγκατάσταση.

1. ∆ιακόπτες επιλογής

●

Ο µετρητής κατανάλωσης καυσίµου και ο µετρητής οικονοµίας καυσίµου εµφανίζουν την

ίδια µονάδα µέτρησης. Οι ενδείξεις ροής καυσίµου δεν είναι ακριβείς όταν η µηχανή λειτουργεί σε λιγότερες από 1300 στροφές/λεπτό. Καθώς η αντλία καυσίµου ανοίγει και κλείνει συνεχώς, η ένδειξη εµφανίζει είτε καθόλου την πραγµατική µέση χρήση. Για τους χρήστες δύο µηχανών: ο µετρητής ροής καυσίµου µπορεί να εµφανίσει τη ροή καυσίµου για µία ή και τις δύο µηχανές.

ροή καυσίµου είτε µεγαλύτερη ροή από

Όργανα και ενδείξεις

ZMU01749

Για να αλλάξετε την ένδειξη του µετρητή ροής, πιέστε επανειληµµένα το πλήκτρο “ ώσπου το όργανο να δείξει “ δεξιάς µηχανής µόνο), “ αριστερής µηχανής µόνο) ή “

” (ροή καυσίµου της

” (συνολική ροή

και των δύο µηχανών).

RMU36090

Μετρητής κατανάλωσης καυσίµου / Μετρητής οικονοµίας καυσίµου / Συγχρονιστής δύο µηχανών

Αυτή η ένδειξη δείχνει είτε τον µετρητή κατανάλωσης καυσίµου, τον µετρητή οικονοµίας καυσίµου ή τον συγχρονιστή δύο µηχανών. Για να αλλάξετε την ένδειξη, πιέστε επανειληµµένα το πλήκτρο “ κτης στην πρόσοψη του οργάνου να δείξει

” (µετρητής κατανάλωσης καυσίµου),

“ “

” (µετρητής οικονοµίας καυσίµου) ή

” (συγχρονιστής δύο µηχανών).

“

RMU26761

Μετρητής κατανάλωσης καυσίµου

Αυτό το όργανο εµφανίζει την συνολική κατανάλωση καυσίµου από την τελευταία φορά που είχε µηδενιστεί το όργανο. Για να µηδενίσετε τον µετρητή κατανάλωσης καυσίµου, πιέστε ταυτόχρονα “

” (mode).

“

” (mode) ώσπου ο δεί-

” (set)

” (set) και

Όργανα και ενδείξεις

ZMU01751

RMU26771

Οικονοµία καυσίµου

Αυτό το όργανο εµφανίζει την απόσταση κατά προσέγγιση ανά λίτρο ή γαλόνι κατά την πλοήγηση.

ZMU01752

Αν στο σκάφος σας έχουν τοποθετηθεί δύο µηχανές, το όργανο θα δείξει µόνο τη συνολική οικονοµία καυσίµου των δύο µηχανών.

●

Η κατανάλωση καυσίµου διαφέρει σηµαντικά

ανάλογα µε τη σχεδίαση του σκάφους, το βά-

ρος, την προπέλα που χρησιµοποιείται, την γω-

νία κλίσης, την κατάσταση της θάλασσας (κα-

θώς και τον άνεµο) και τη θέση του γκαζιού. Η

κατανάλωση καυσίµου διαφέρει επίσης ελα-

φρά ανάλογα µε τον τύπο

γλυκό και επίπεδο µόλυνσης), τη θερµοκρασία

του αέρα και την υγρασία, την καθαρότητα του

κάτω µέρους του σκάφους, το ύψος τοποθέτη-

σης της µ ηχανής, την ικανότητα του οδηγού και

τη σύνθεση της βενζίνης (χειµερινό ή θερινό

καύσιµο και ποσότητα πρόσθετων).

του νερού (αλµυρό,

●

Το ψηφιακό κοντέρ και ο µετρητής διαχείρισης καυσίµου της Yamaha υπολογίζουν την ταχύτητα, τα µίλια που έχουν διανυθεί και την οικονοµία καυσίµου µε βάση την κίνηση του νερού στην πρύµη του σκάφους. Αυτή η απόσταση µπορεί να διαφέρει σηµαντικά από την πραγµατική απόσταση

που έχει διανυθεί λόγω υδάτινων ρευµάτων, φουσκοθαλασσιάς και της κατάστασης του αισθητήρα ταχύτητας νερού (αν είναι ηµι-συνδεδεµένος ή έχει βλάβη).

●

Η κάθε µηχανή µπορεί να διαφέρει ελαφρά στην κατανάλωση καυσίµου λόγω κατασκευαστικών διαφορών. Αυτές οι διαφορές µπορεί να είναι µεγαλύτερες αν οι µηχανές είναι µοντέλα διαφορετικών ετών. Επιπλέον, οι διαφορές στις προπέλες, ακόµα και των ίδιων διαστάσεων και σχεδίασης, µπορούν και αυτές να προκαλέσουν

µικρή διαφορά στην κατανάλωση καυσίµου.

RMU26782

Συγχρονιστής ταχύτητας δύο µηχανών

Αυτό το όργανο εµφανίζει τη διαφορά ταχύτητας (στροφές/λεπτό) των δύο µηχανών για να αναφέ- ρεστε όταν συγχρονίζετε τις ταχύτητές τους.

ZMU01753

Όργανα και ενδείξεις

ZMU01754

1. Η ταχύτητα του αριστερού κινητήρα είναι υψηλότερη

2. Η ταχύτητα του αριστερού κινητήρα είναι ελαφρώς υψηλότερη

3. Η ταχύτητα είναι οµοιόµορφα συγχρονισµένη µεταξύ του αριστερού και του δεξιού κινητήρα

4. Η ταχύτητα του δεξιού κινητήρα είναι ελαφρώς υψηλότερη

5. H ταχύτητα του δεξιού κινητήρα είναι πιο υψηλή

Αν οι ταχύτητες των δύο µηχανών δεν είναι συγχρονισµένες κατά την πλοήγηση, η διόρθωση της γωνίας κλίσης ή του γκαζιού µπορεί να τις συγχρονίσει. Αν απαιτούνται µεγάλες διαφορές σε γωνία κλίσης ή γκάζι για να συγχρονιστούν οι µηχανές, συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µ ε τις ρυθµ καλώδια του γκαζιού.

RMU26793

ίσεις που πρέπει να γίνουν στα

Προειδοποιητική ένδειξη υδατοπαγίδας

Αυτή η ένδειξη αναβοσβήνει όταν µαζεύεται νερό στην υδατοπαγίδα. Σε µια τέτοια περίπτωση, σβήστε τη µηχανή και στραγγίξτε το νερό από την υδατοπαγίδα. Αυτή η ένδειξη λειτουργεί µόνο εφόσον υπάρχει ένας αισθητήρας υδατοπαγίδας.

ZMU01755

RMU31653

6Y8 Μετρητές πολλαπλών λει-

τουργιών

Οι µετρητές πολλαπλών λειτουργιών έχουν 6 µονάδες µετρητών: µονάδα στροφόµετρου (τετράγωνη ή στρογγυλή), µονάδα κοντέρ (τετράγωνη), µονάδα µέτρησης ταχύτητας & καυσίµου (τετράγωνη ή στρογγυλή) και µετρητή διαχείρισης καυσίµου (τετράγωνο). Το σύστηµα ένδειξης διαφέρει λίγο µεταξύ των στρογγυλών και των τετράγωνων τύπων. Ελέγξτε και τον τύπο της µονάδας σας. Αυτό το βιβλίο περιγράφει κυρίως τις προειδοποιητικές ενδείξεις. Για περισσότερες λεπτοµέρειες σχετικά µε τη ρύθµιση των µετρητών ή την αλλαγή των συστηµάτων ένδειξης, αναφερθείτε στο βιβλίο οδηγιών που συνοδεύει τον µετρητή.

RMU36184

προσεκτικά το µοντέλο

6Y8 Στροφόµετρα πολλαπλών λει-

τουργιών

Το στροφόµετρο δείχνει τις περιστροφές του κινητήρα ανά λεπτό. Έχει τις λειτουργίες µετρητή κλίσης, ρύθµισης της χαµηλής ταχύτητας, ένδειξη νερού ψύξης/θερµοκρασίας κινητήρα, ένδειξη τάσης µπαταρίας, ένδειξη συνολικών ωρών/ ωρών ταξιδιού, ένδειξη πίεσης λαδιού, προειδοποίηση ανίχνευσης νερού, προειδοποίηση προβλήµατος κινητήρα και ενηµέρωση περιοδικής συντήρησης πίεσης του νερού ψύξης, η µονάδα µπορεί να εµφανίσει επίσης την ένδειξη πίεσης του νερού ψύξης. Ακόµα όµως κι αν δεν έχει τοποθετηθεί αι-

. Αν έχει τοποθετηθεί αισθητήρας

Όργανα και ενδείξεις

σθητήρας πίεσης του νερού ψύξης, η ένδειξη πίεσης του νερού ψύξης µπορεί να εµφανίζεται συνδέοντας έναν προαιρετικό αισθητήρα στην µονάδα. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε τον προαιρετικό αισθητήρα. Η µονάδα του στροφόµετρου είναι διαθέσιµη σε στρογγυλό ή τετράγωνο τύπο. Ελέγξτε τον τύπο της µονάδας

στροφόµετρου που έχετε.

1. Πλήκτρο Set

2. Πλήκτρο Mode

ZMU05417

1452

ZMU05415

1. Πλήκτρο Set

2. Πλήκτρο Mode

1. Στροφόµετρο

2. Μετρητής κλίσης

3. Ένδειξη πολλαπλών λειτουργιών

4. Πίεση νερού ψύξης

5. Θερµοκρασία νερού ψύξης/κινητήρα

6. Προειδοποιητική ένδειξη ανίχνευσης νερού

7. Τάση µπαταρίας

8. Στάθµη λαδιού (τετράχρονα µοντέλα)

ZMU05416

6879

1. Στροφόµετρο

2. Μετρητής κλίσης

3. Ένδειξη πολλαπλών λειτουργιών

4. Προειδοποιητική ένδειξη ανίχνευσης νερού

5. Προειδοποιητική ένδειξη προβλήµατος κινητήρα/

συντήρησης

6. Πίεση νερού ψύξης

7. Στάθµη λαδιού (τετράχρονα µοντέλα)

8. Θερµοκρασία νερού ψύξης/κινητήρα

9. Τάση µπαταρίας

RMU36190

Έλεγχοι κατά την εκκίνηση

Τοποθετήστε το µοχλό του χειριστηρίου / µοχλό ταχυτήτων στη νεκρά και στρέψτε το γενικό διακόπτη στη θέση “ οι ενδείξεις καθώς και η ένδειξη συνολικών ωρών, ο µετρητής θα περάσει σε κανονική λειτουργία. Αν ηχεί ο βοµβητής και αναβοσβήνει η προειδοποιητική ένδειξη της υδατοπαγίδας, συµβουλευτείτε αµέσως τον αντιπρόσωπο της

Yamaha.

” (on). Αφού ανάψουν όλες

ZMU05418

Όργανα και ενδείξεις

ΣΗΜΕΙΩΣΗ:

Για να σταµατήσετε το βοµβητή, πιέστε “ ” (set) ή “

RMU38621

” (mode).

Πληροφορίες για το Yamaha Security System (αν υπάρχει)

Στρέψτε τον γενικό διακόπτη στη θέση “ ” (on), η τρέχουσα θέση λειτουργίας του Yamaha Security System (Κλειδωµένη / Ξεκλείδωτη) θα εµφανιστεί στην οθόνη ενδείξεων.

Ξεκλείδωτη θέση

ZMU06457

Κλειδωµένη θέση

ZMU06459

ZMU06460

RMU36130

Προειδοποίηση χαµηλής πίεσης λαδιού

Όταν η πίεση λαδιού του κινητήρα πέσει πολύ χαµηλά, αρχίζει να αναβοσβήνει η προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού και η ταχύτητα του κινητήρα µειώνεται αυτόµατα σε περίπου 2000 στροφές/λεπτό.

ZMU06458

ZMU05430

Όργανα και ενδείξεις

ZMU05431

Σταµατήστε αµέσως τον κινητήρα αν ηχήσει ο βοµβητής και αναβοσβήνει η ένδειξη χαµηλής πίεσης λαδιού. Ελέγξτε την ποσότητα λαδιού του κινητήρα και αναπληρώστε αν χρειάζεται. Αν ενεργοποιηθεί ο προειδοποιητικός µηχανισµός παρ’ όλο που η στάθµη του λαδιού είναι σωστή, επικοινωνήστε µε τον αντιπρόσωπο της Yamaha.

RCM01601

Μην συνεχίσετε τη λειτουργία της µηχανής αν έχει ενεργοποιηθεί το προειδοποιητικό σύστηµα χαµηλής πίεσης λαδιού. Αλλιώς, θα πάθει σοβαρή ζηµιά ο κινητήρας.

RMU36221

Προειδοποίηση υπερθέρµανσης

Αν η θερµοκρασία του κινητήρα ανέβει υπερβολικά στη διάρκεια της πλεύσης, αρχίζει να αναβοσβήνει η προειδοποιητική ένδειξη υπερθέρµανσης. Η ταχύτητα του κινητήρα θα µειωθεί αυτόµατα σε περίπου 2000 στροφές/λεπτό.

ZMU05422

Σταµατήστε αµέσως τη µηχανή αν ηχήσει ο βοµβητής και ενεργοποιηθεί το προειδοποιητικό σύστηµα υπερθέρµανσης. Ελέγξτε µήπως έχει φράξει η εισαγωγή του νερού ψύξης.

RCM01592

●

Μην συνεχίσετε τη λειτουργία της µηχανής αν αναβοσβήνει η προειδοποιητική ένδειξη υπερθέρµανσης. Αλλιώς, θα πάθει σοβαρή ζηµιά ο κινητήρας.

●

Μην συνεχίσετε τη λειτουργία της µηχανής αν έχει ενεργοποιηθεί το προειδοποιητικό σύστηµα. Αν δεν µπορείτε να εντοπίσετε και να διορθώσετε το πρόβληµα, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

RMU36150

Προειδοποίηση υδατοπαγίδας

Αυτή η ένδειξη αναβοσβήνει όταν µαζεύεται νερό στην υδατοπαγίδα (φίλτρο καυσίµου) στη διάρκεια της πλεύσης. Σε µια τέτοια περίπτωση, σβήστε αµέσως τον κινητήρα και αναφερθείτε στη σελίδα 109 αυτού του βιβλίου για να αδειάσετε το νερό από το φίλτρο καυσίµου. Επιστρέψτε στο λιµάνι το συντοµότερο αµέσως µε τον αντιπρόσωπο της Yamaha.

και επικοινωνήστε

ZMU05421

Όργανα και ενδείξεις

ZMU05423

ZMU05424

RCM00910

Βενζίνη αναµιγµένη µε νερό µπορεί να προκαλέσει ζηµιά στον κινητήρα.

RMU36160

Προειδοποίηση προβλήµατος κινητήρα

Αυτή η ένδειξη αναβοσβήνει όταν ο κινητήρας δεν λειτουργεί σωστά στη διάρκεια της πλεύσης. Επιστρέψτε στο λιµάνι το συντοµότερο και επικοινωνήστε αµέσως µε τον αντιπρόσωπο της

Yamaha.

ZMU05426

RCM00920

Σε µια τέτοια περίπτωση, ο κινητήρας δεν θα λειτουργήσει σωστά. Συµβουλευτείτε αµέσως τον αντιπρόσωπο της Yamaha.

RMU36170

Προειδοποιητική ένδειξη χαµηλής τάσης µπαταρίας

Όταν πέφτει η τάση της µπαταρίας, αρχίζει να αναβοσβήνει η προειδοποιητική ένδειξη τάσης µπαταρίας και η αξία της τάσης της µπαταρίας. Αν ενεργοποιηθεί ο µηχανισµός χαµηλής τάσης µπαταρίας, επιστρέψτε στο λιµάνι το συντοµότερο. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε τη φόρτιση της µπαταρίας.

ZMU05425

ZMU05427

Όργανα και ενδείξεις

Για λεπτοµέρειες, αναφερθείτε στις οδηγίες χρή-

που συνοδεύουν τον µετρητή.

σης

ZMU05428

RMU36232

6Υ8 Μετρητές ταχύτητας & καυ-

σίµου πολλαπλών λειτουργιών

Η µονάδα του µετρητή ταχύτητας & καυσίµου δείχνει την ταχύτητα του σκάφους και έχει επιπλέον µετρητή καυσίµου, ένδειξη συνολικής κατανάλωσης καυσίµου, ένδειξη οικονοµίας καυσίµου, ένδειξη ροής καυσίµου και ένδειξη τάσης συστήµατος. Η επιλογή της ένδειξης γίνεται µε χρήση των πλήκτρων “ (mode) όπως περιγράφεται σ’ αυτό το τµήµα. Αν έχει τοποθετηθεί αισθητήρας ταχύτητας, η µονάδα µπορεί να εµφανίσει επίσης την ένδειξη ταξιδιού. Ακόµα όµως κι αν δεν έχει τοποθετηθεί αισθητήρας ταχύτητας, η ένδειξη ταξιδιού µπορεί να εµφανίζεται συνδέοντας έναν προαιρετικό αισθητήρα στην µονάδα προαιρετικών αισθητήρων στη µονάδα, µπορείτε να έχετε διαθέσιµες και τις ενδείξεις θερµοκρασίας επιφάνειας νερού, βάθους και ρολογιού. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε τους προαιρετικούς αισθητήρες. Η µονάδα µέτρησης ταχύτητας & καυσίµου είναι διαθέσιµη σε στρογγυλό ή τετράγωνο τύπο. Ελέγξτε τον τύπο της τας & καυσίµου που έχετε για πληροφορίες σχετικά µε τον χειρισµό. Την πρώτη φορά που θα ενεργοποιηθεί ο γενικός διακόπτης, ανάβουν δοκιµαστικά όλες οι ενδείξεις. Μετά από λίγα δευτερόλεπτα, το όργανο θα περάσει σε κανονική λειτουργία.

” (set) και “ ”

. Επιπλέον, µε τη σύνδεση

µονάδας µέτρησης ταχύτη-

1. Πλήκτρο Set

2. Πλήκτρο Mode

1. Κοντέρ

2. Μετρητής Καυσίµου

3. Ένδειξη πολλαπλών λειτουργιών

1. Πλήκτρο Set

2. Πλήκτρο Mode

ZMU05432

ZMU05433

ZMU05434

Όργανα και ενδείξεις

1. Κοντέρ

2. Μετρητής Καυσίµου

3. Ένδειξη πολλαπλών λειτουργιών

RMU36241

ZMU05435

6Y8 Κοντέρ πολλαπλών λειτουρ-

γιών

Η µονάδα του κοντέρ δείχνει την ταχύτητα του σκάφους και διαθέτει επιπλέον µετρητή καυσίµου και ένδειξη τάσης συστήµατος. Η επιλογή της ένδειξης γίνεται µε χρήση των πλήκτρων

” (set) και “ ” (mode) όπως περιγράφε-

“

ται σ’ αυτό το τµήµα. Επιπλέον, το κοντέρ µ πορεί να εµφανίζει την επιθυµητή µονάδα µέτρησης όπως χιλιόµετρα, µίλια ή κόµβους. Αν έχει τοποθετηθεί αισθητήρας ταχύτητας, η µονάδα µπορεί να εµφανίσει επίσης την ένδειξη ταξιδιού. Ακόµα όµως κι αν δεν έχει χύτητας, η ένδειξη ταξιδιού µπορεί να εµφανίζεται συνδέοντας έναν προαιρετικό αισθητήρα στην µονάδα. Επιπλέον, µε τη σύνδεση προαιρετικών αισθητήρων στη µ ονάδα, µπορείτε να έχετε διαθέσιµες και τις ενδείξεις θερµοκρασίας επιφάνειας νερού, βάθους και ρολογιού. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε τους

προαιρετικούς αισθητήρες. Την πρώτη φορά που θα ενεργοποιηθεί ο γενικός διακόπτης, ανάβουν δοκιµαστικά όλες οι ενδείξεις. Μετά από λίγα δευτερόλεπτα, το όργανο θα περάσει σε κανονική λειτουργία. Για λεπτοµέρειες, αναφερθείτε στις οδηγίες χρήσης που συνοδεύουν τον µετρητή.

τοποθετηθεί αισθητήρας τα-

1. Πλήκτρο Set

2. Πλήκτρο Mode

ZMU05436

1. Κοντέρ

2. Μετρητής Καυσίµου

3. Ένδειξη πολλαπλών λειτουργιών

RMU36250

ZMU05437

6Y8 Μετρητές διαχείρισης καυσί-

µου πολλαπλών λειτουργιών

Ο µετρητής διαχείρισης καυσίµου διαθέτει µετρητή ροής καυσίµου, ένδειξη συνολικής κατανάλωσης, ένδειξη οικονοµίας καυσίµου και ένδειξη υπολειπόµενου καυσίµου. Η επιλογή της ένδειξης γίνεται µε χρήση των πλήκτρων “ (set) και “ αυτό το τµήµα. Για λεπτοµέρειες, αναφερθείτε στις οδηγίες χρήσης που συνοδεύουν τον µετρητή. Την πρώτη φορά που θα ενεργοποιηθεί ο γενικός διακόπτης, ανάβουν δοκιµαστικά όλες οι ενδείξεις. Μετά από λίγα δευτερόλεπτα, το όργανο θα περάσει σε κανονική λειτουργία.

” (mode) όπως περιγράφεται σ’

”

Όργανα και ενδείξεις

Για λεπτοµέρειες, αναφερθείτε στις οδηγίες χρήσης που συνοδεύουν τον µετρητή.

1. Πλήκτρο Set

2. Πλήκτρο Mode

1. Μετρητής ροής καυσίµου

2. Ένδειξη πολλαπλών λειτουργιών

ZMU05438

ZMU05439

RMU26803

Προειδοποιητικό σύστηµα

RCM00091

RMU30346

Προειδοποίηση υπερθέρµανσης (δύο µηχανές)

Αυτή η µηχανή διαθέτει προειδοποιητικό µηχανισµό υπερθέρµανσης. Αν η θερµοκρασία του κινητήρα ανέβει υπερβολικά, ενεργοποιείται ο προειδοποιητικός µηχανισµός.

●

Η ταχύτητα του κινητήρα θα µειωθεί αυτόµατα σε περίπου 2000–3500 στροφές/λεπτό.

●

Η προειδοποιητική ένδειξη υπερθέρµανσης ανάβει ή αναβοσβήνει.

Σύστηµα ελέγχου κινητήρα

OFF STARTONOFF START

Αν ενεργοποιηθεί το προειδοποιητικό σύστηµα, σταµατήστε τον κινητήρα και ελέγξτε τις εισαγωγές του νερού ψύξης:

●

Ελέγξτε τη γωνία κλίσης για να βεβαιωθείτε ότι η εισαγωγή του νερού ψύξης είναι κάτω από το νερό.

●

Ελέγξτε µήπως έχει φράξει η εισαγωγή του νερού ψύξης.

ZMU04584

●

Θα ηχήσει ο βοµβητής.

ZMU01757

ZMU02630

Για τους χρήστες δύο µηχανών: Αν ενεργοποιηθεί το προειδοποιητικό σύστηµα υπερθέρµανσης της µιας µηχανής, η µηχανή επιβραδύνει. Για να σταµατήσετε το προειδοποιητικό σύστηµα της µηχανής που δεν έχει υπερθερµανθεί, κλείστε το γενικό διακόπτη της µηχανής που έχει υπερθερµανθεί. Αν ενεργοποιηθεί το προειδοποιητικό σύστηµα

, σταµατήστε τον κινητήρα και σηκώστε την εξωλέµβια για να ελέγξετε µήπως έχει φράξει η εισαγωγή του νερού ψύξης. Αν το προειδοποιητικό σύστηµα παραµένει ενεργοποιηµένο, σηκώστε την µηχανή που έχει υπερθερµανθεί και επιστρέψτε στο λιµάνι.

Σύστηµα ελέγχου κινητήρα

RMU30356

Προειδοποίηση χαµηλής πίεσης λαδιού

Αν η πίεση του λαδιού πέσει πολύ χαµηλά, θα ενεργοποιηθεί το προειδοποιητικό σύστηµα.

●

Η ταχύτητα του κινητήρα θα µειωθεί αυτόµατα σε περίπου 2000–3500 στροφές/λεπτό. Η προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού θα ανάψει ή θα αναβοσβήνει.

ZMU01828

●

Θα ηχήσει ο βοµβητής.

στάθµη του λαδιού είναι σωστή, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

OFF STARTONOFF START

ZMU04584

Αν ενεργοποιηθεί το προειδοποιητικό σύστηµα, σταµατήστε τον κινητήρα αµέσως µόλις είναι ασφαλές να το κάνετε. Ελέγξτε τη στάθµη του λαδιού και προσθέστε λάδι αν χρειάζεται. Αν η

RMU26902

Εγκατάσταση

Οι πληροφορίες αυτού του τµήµατος είναι ενδεικτικές. ∆εν είναι δυνατόν να δώσουµε πλήρεις οδηγίες για κάθε πιθανό συνδυασµό σκάφους και µηχανής. Η σωστή τοποθέτηση εξαρτάται εν µέρει από την εµπειρία και τον συγκεκριµένο συνδυασµό σκάφους-µηχανής.

RWM01590

●

Η υπερβολική ταχύτητα µπορεί να προκαλέσει σοβαρή αστάθεια στο σκάφος. Μην τοποθετείτε µια εξωλέµβια µε περισσότερη ισχύ (ίππους) από τη µέγιστη που αναφέρεται στην πλάκα προδιαγραφών του σκάφους. Αν το σκάφος δεν έχει πλάκα προδιαγραφών, συµβουλευτείτε τον κατασκευαστή του.

●

Λάθος τοποθέτηση της εξωλέµβιας µηχανής µπορεί να οδηγήσει σε επικίνδυνες καταστά-

σεις όπως κακό χειρισµό, απώλεια ελέγχου ή κίνδυνο πυρκαγιάς. Στα µοντέλα µόνιµης στήριξης, θα πρέπει ο αντιπρόσωπος ή κάποιος άλλος έµπειρος τεχνικός να κάνει την τοποθέτηση.

RMU33481

Τοποθέτηση της εξωλέµβιας µηχανής

Η εξωλέµβια πρέπει να τοποθετείται έτσι ώστε το σκάφος να είναι καλά ισορροπηµένο. Αλλιώς, θα είναι δύσκολη η οδήγηση. Στα σκάφη µε µία µηχανή, τοποθετήστε την εξωλέµβια πάνω στην κεντρική γραµµή (γραµµή της καρίνας) του σκάφους. Στα σκάφη µε δύο µηχανές, τοποθετήστε τις εξωλέµβιες σε γραµµή. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha ή τον κατασκευαστή του σκάφους για πληροφορίες σχετικά µε τον καθορισµό της κατάλληλης θέσης τοποθέτησης.

ίση απόσταση από την κεντρική

Εγκατάσταση

1. Κεντρική γραµµή (γραµµή καρίνας)

RMU26933

Ύψος τοποθέτησης (κάτω µέρος του σκάφους)

Το ύψος τοποθέτησης της εξωλέµβιας επηρεάζει την απόδοση και την αξιοπιστία της. Αν τοποθετηθεί πολύ ψηλά, η προπέλα µπορεί να βγει στο αέρα, πράγµα που θα µειώσει την προώθηση λόγω εκτεταµένου γλιστρήµατος της προπέλας, ενώ οι εισαγωγές νερού του συστήµ ρεί να µην δέχονται επαρκές νερό, πράγµα που θα προκαλέσει υπερθέρµανση. Αν η µηχανή τοποθετηθεί πολύ χαµηλά, η αντίσταση του νερού αυξάνεται και συνεπώς η απόδοση και οι επιδόσεις του κινητήρα µειώνονται. Συνήθως, η εξωλέµβια τοποθετείται έτσι ώστε η πλάκα κατά της σπηλαίωσης µισµένη µε το κάτω µέρος του σκάφους. Το ιδανικό ύψος τοποθέτησης της εξωλέµβιας επηρεάζεται από το συνδυασµό σκάφους-µηχανής και την επιθυµητή χρήση. Οι δοκιµές σε διαφορετικά ύψη βοηθούν στον καθορισµό του ιδανικού

να είναι ευθυγραµ-

ZMU01760

ατος ψύξης µπο-

Εγκατάσταση

ύψους τοποθέτησης. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha ή τον κατασκευαστή του σκάφους για πληροφορίες σχετικά µε τον καθορισµό του κατάλληλου ύψους τοποθέτησης.

ZMU01762

RCM01634

●

Βεβαιωθείτε ότι η τρύπα ρελαντί είναι αρκετά ψηλά ώστε να µην περνά νερό στο εσωτερικό του κινητήρα, ακόµα κι αν το σκάφος είναι ακίνητο µε το µέγιστο φορτίο.

●

Ακατάλληλο ύψος της µηχανής ή εµπόδια στην οµαλή ροή του νερού (λόγω της σχεδίασης ή της κατάστασης του σκάφους, ή αξεσουάρ όπως σκάλες πρύµνης ή βυθόµετρα) µπορεί να δηµιουργήσουν ψεκασµό νερού στον αέρα όταν το σκάφος ταξιδεύει. Αν ο κινητήρας πιτσιλιέται συνεχώς από γονίδια νερού, µπορεί να περάσει αρκετό νερό µέσα από το άνοιγµα της εισαγωγής του καπακιού και να προκαλέσει σοβαρή βλάβη. Εξαλείψτε την αιτία του ψεκασµού νερού στον αέρα.

στα-

Λειτουργία

RMU36381

Πρώτη φορά λειτουργίας

RMU36391

Βάλτε λάδι κινητήρα

Η µηχανή αποστέλλεται από το εργοστάσιο χωρίς λάδι κινητήρα. Αν ο αντιπρόσωπος δεν έχει βάλει λάδι, θα πρέπει να το κάνετε εσείς προτού βάλετε

µπροστά τον κινητήρα. ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι ο κινητήρας έχει λάδι πριν την πρώτη χρήση ώστε να αποφύγετε το ενδεχόµενο σοβαρής βλάβης.

Η µηχανή αποστέλλεται µε το ακόλουθο αυτοκόλλητο, που θα πρέπει να το αφαιρέσετε µετά την πρώτη τροφοδοσία µ ε λάδι. Για περισσότερες πληροφορίες σχετικά µε τον έλεγχο της στάθµης του λαδιού, αναφερθείτε στη σελίδα 62.

RMU30174

Στρώσιµο του κινητήρα

Η νέα σας µηχανή απαιτεί µια περίοδο στρωσίµατος ώστε οι επιφάνειες των κινούµενων µερών

που έρχονται σε επαφή να φθαρούν οµοιόµορφα. Το σωστό στρώσιµο βοηθά στο να έχει ο κινητήρας τις σωστές επιδόσεις και µεγαλύτερη διάρκεια ζωής. ΠΡΟΣΟΧΗ: Αν δεν εκτελέσετε τη

διαδικασία στρωσί κεια ζωής του κινητήρα και µπορεί ακόµα και να πάθει ζηµιά.

RMU27085

∆ιαδικασία για τα τετράχρονα µοντέλα

Η νέα σας µηχανή απαιτεί µια περίοδο στρωσίµατος δέκα ωρών ώστε οι επιφάνειες των κινούµενων µερών που έρχονται σε επαφή να φθαρούν οµοιόµορφα.

[RCM01781]

ZMU01710

µατος θα µειωθεί η διάρ-

[RCM00801]

ΣΗΜΕΙΩΣΗ:

Λειτουργήστε τον κινητήρα στο νερό, µε φορτίο (µε ταχύτητα και µε προπέλα τοποθετηµένη) ως

ακολούθως. Για τις 10 ώρες στρωσίµατος της µηχανής αποφύγετε εκτεταµένο ρελαντί, ταραγµένα νερά και περιοχές µε κίνηση.

1. Για την πρώτη ώρα λειτουργίας:

Λειτουργήστε τη µηχανή σε διάφορες ταχύτητες µέχρι τις 2000 στροφές/λεπτό

ή περί-

που µε το γκάζι στη µέση της διαδροµής.

2. Για τη δεύτερη ώρα λειτουργίας:

Αυξήστε την ταχύτητα του κινητήρα όσο χρειάζεται ώστε να πλανάρει το σκάφος (αλλά αποφύγετε λειτουργία µε τέρµα το γκάζι), µετά υποχωρήστε το γκάζι διατηρώντας το σκάφος σε ταχύτητα πλαναρίσµατος.

3. Υπόλοιπες 8 ώρες:

Λειτουργήστε τον κινητήρα µε οποιαδήποτε ταχύτητα. Όµως, αποφύγετε να τον λειτουργείτε µε το γκάζι στο τέρµα για πάνω από 5 λεπτά κάθε φορά.

4. Μετά τις πρώτες 10 ώρες:

Λειτουργήστε κανονικά τον κινητήρα.

RMU36400

Μάθετε το σκάφος σας

Το κάθε σκάφος συµπεριφέρεται διαφορετικά. Να οδηγείτε προσεκτικά ώσπου να µάθετε πώς συµπεριφέρεται το σκάφος σας κάτω από διαφορετικές συνθήκες και µε διαφορετικές γωνίες κλίσης (δείτε σελίδα 75).

RMU36413

Έλεγχοι πριν βάλετε µπροστά τη

µηχανή

RWM01921

Αν κάποιο σηµείο του τµήµατος “Έλεγχοι πριν βάλετε µπροστά τη µηχανή” δεν λειτουργεί σωστά, πηγαίνετέ το για έλεγχο και επισκευή πριν χρησιµοποιήσετε την εξωλέµβια µηχανή. Αλλιώς, µπορεί να προκληθεί ατύχηµα.

Λειτουργία

RCM00120

Μην βάζετε µπροστά τον κινητήρα έξω από το νερό. Μπορεί να προκληθεί υπερθέρµανση και σοβαρή ζηµιά στον κινητήρα.

RMU36421

Στάθµη καυσίµου

Βεβαιωθείτε ότι έχετε αρκετό καύσιµο για το ταξίδι σας. Ένας καλός κανόνας είναι να χρησιµοποιείτε 1/3 του καυσίµου για να πάτε στον προορισµό σας, 1/3 για να επιστρέψετε και 1/3 ως απόθεµα έκτακτης ανάγκης. Με το σκάφος επίπεδο πάνω σε τρέιλερ ή στο σκάφος, στρέψτε κλειδί στη θέση “

” (on) και ελέγξτε τη στάθµη του καυσίµου. Για οδηγίες σχετικές µε τον ανεφοδιασµό µε καύσιµο, αναφερθείτε στη σελίδα

66.

RMU36432

Αφαιρέστε το καπάκι

Για τους ακόλουθους ελέγχους, αφαιρέστε το καπάκι της µηχανής. Για να αφαιρέσετε το καπάκι, τραβήξτε επάνω όλους τους µοχλούς ασφάλισης και σηκώστε το καπάκι.

F115A, FL115A, F115A1, FL115A1

το

ZMU06107

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

ZMU07376

ZMU07403

ZMU07377

RMU36442

Σύστηµα καυσίµου

RWM00060

Η βενζίνη και οι αναθυµιάσεις της είναι εξαιρετικά εύφλεκτες και εκρηκτικές ύλες. Μην καπνίζετε όταν βάζετε καύσιµο στην εξωλέµβια και µείνετε µακριά από σπίθες, φλόγες ή άλλες πηγές ανάφλεξης.

Λειτουργία

RWM00910

Η διαρροή καυσίµου µπορεί να προκαλέσει φωτιά ή έκρηξη.

●

Ελέγχετε τακτικά για διαρροές καυσίµου.

●

Αν βρείτε κάποια διαρροή, το σύστηµα καυσίµου θα πρέπει να επισκευαστεί από έµπειρο µηχανικό. Ακατάλληλες επισκευές µπορεί να κάνουν επισφαλή τη χρήση της εξωλέµβιας.

RMU36451

Έλεγχος για διαρροές καυσίµου

●

Ελέγξτε για διαρροές καυσίµου ή αναθυµιάσεις βενζίνης στο σκάφος.

●

Ελέγξτε για διαρροή καυσίµου από το σύστηµα καυσίµου.

●

Ελέγξτε το δοχείο καυσίµου και τους αγωγούς του καυσίµου για ρωγµές, φουσκώµατα ή άλλες ζηµιές.

RMU37322

Έλεγχος του φίλτρου καυσίµου

Ελέγξτε το φίλτρο καυσίµου και βεβαιωθείτε ότι είναι καθαρό και χωρίς νερό. Αν βρείτε µέσα στο καύσιµο νερό ή σηµαντική ποσότητα κατακαθιών, το δοχείο καυσίµου θα πρέπει να ελεγχθεί και να καθαριστεί από τον αντιπρόσωπο της

Yamaha.

F115A, FL115A, F115A1, FL115A1

ZMU07478

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

RMU36902

Χειριστήρια

Μοντέλα µε λαγουδέρα:

●

Στρέψτε τη λαγουδέρα εντελώς αριστερά και δεξιά για να βεβαιωθείτε ότι λειτουργεί οµαλά.

●

Στρέψτε τη χειρολαβή του γκαζιού από την εντελώς κλειστή στην εντελώς ανοικτή θέση. Βεβαιωθείτε ότι γυρίζει οµαλά και ότι επιστρέφει πλήρως στην εντελώς κλειστή θέση.

●

Ελέγξτε για χαλαρές ή κατεστραµµένες συνδέσεις της ντίζας του γκαζιού και των ταχυτήτων.

Μοντέλα µε χειριστήριο:

●

Στρέψτε το τιµόνι εντελώς δεξιά και εντελώς αριστερά. Βεβαιωθείτε ότι η κίνησή του είναι οµαλή και χωρίς εµπόδια σε όλη τη διαδροµή, χωρίς να είναι σκληρό ή να έχει υπερβολικό τζόγο.

●

Μετακινήστε τους µοχλούς γκαζιού µερικές φορές και βεβαιωθείτε ότι δεν σκαλώνουν πουθενά στη διαδροµή τους. Η κίνηση θα πρέπει να είναι οµαλή σε όλη τη διαδροµή και ο κάθε µοχλός θα πρέπει να επιστρέφει εντελώς στην θέση ρελαντί.

●

Ελέγξτε για χαλαρές ή κατεστραµµένες συνδέσεις της ντίζας του γκαζιού και των ταχυτήτων.

Λειτουργία

RMU36483

Καλώδιο (κορδόνι) σταµατήµατος του κινητήρα

Εξετάστε το καλώδιο σταµατήµατος του κινητήρα και τον συνδετήρα για ζηµιές όπως κοψίµατα, σπασίµατα ή φθορά.

1. Καλώδιο

2. Συνδετήρας

3. ∆ιακόπτης σταµατήµατος του κινητήρα

OFF

START

OFF

ZMU04564

2. Συνδετήρας

3. ∆ιακόπτης σταµατήµατος του κινητήρα

RMU37053

Λάδι κινητήρα

1. Τοποθετήστε την εξωλέµβια σε κάθετη θέση (χωρίς κλίση). ΠΡΟΣΟΧΗ: Αν η µηχανή

δεν είναι σε επίπεδη θέση, η στάθµη του λαδιού που δείχνει η ράβδος µ έτρησης δεν θα είναι ακριβής.

[RCM01790]

2. Βγάλτε τη ράβδο µέτρησης και σκουπίστε την.

3. Εισάγετε τη ράβδο µέτρησης και ξαναβγάλ-

τε τη. Φροντίστε να εισάγετε εντελώς τη ράβδο µέτρησης αλλιώς η µέτρηση της στάθ-

µης του λαδιού θα είναι λανθασµένη.

4. Ελέγξτε τη στάθµη του λαδιού µε τη ράβδο µέτρησης για να βεβαιωθείτε ότι

είναι κάπου

µεταξύ της µέγιστης και της ελάχιστης έν-

δειξης. Αν η στάθµη του λαδιού είναι έξω από τα καθορισµένα όρια ή αν το λάδι είναι γαλακτώδες ή βρώµικο, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

F115A, FL115A, F115A1, FL115A1

1. Καλώδιο

2. Συνδετήρας

3. ∆ιακόπτης σταµατήµατος του κινητήρα

1. Καλώδιο

ZMU04257

1. ∆είκτης στάθµης λαδιού

ZMU02082

1. Ένδειξη χαµηλής στάθµης

2. ∆είκτης στάθµης λαδιού

3. Ένδειξη υψηλής στάθµης

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

ZMU06221

1. ∆είκτης στάθµης λαδιού

Λειτουργία

●

Ελέγξτε για χαλαρές ή κατεστραµµένες συνδέσεις.

●

Ελέγξτε την προπέλα για τυχόν ζηµιές.

●

Ελέγξτε για διαρροές λαδιού.

RMU36493

Εξάρτηµα πλυσίµατος

Βεβαιωθείτε ότι ο σωλήνας ποτίσµατος του συστήµατος πλυσίµατος είναι καλά βιδωµένος στην υποδοχή της λεκάνης. ΠΡΟΣΟΧΗ: Αν η µούφα

σύνδεσης του σωλήνα ποτίσµατος δεν έχει συνδεθεί καλά, µπορεί να διαρρεύσει νερό ψύξης και ο κινητήρας να υπερθερµανθεί κατά την λειτουργία.

F115A, FL115A, F115A1, FL115A1

1. Εξάρτηµα Προσαρµογής

2. Εξάρτηµα πλυσίµατος

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

[RCM01801]

ZMU06053

ZMU07056

1. ∆είκτης στάθµης λαδιού

2. Ένδειξη χαµηλής στάθµης

3. Ένδειξη υψηλής στάθµης

RMU27153

Κινητήρας

●

Ελέγξτε τον κινητήρα και τη στήριξη της µηχανής.

ZMU06159

1. Εξάρτηµα Προσαρµογής

2. Εξάρτηµα πλυσίµατος

Λειτουργία

RMU42780

Τοποθέτηση του καπακιού

F115A, FL115A, F115A1, FL115A1

1. Βεβαιωθείτε ότι όλοι οι µοχλοί ασφάλισης του καπακιού είναι ανοικτοί.

2. Βεβαιωθείτε ότι η ελαστική τσιµούχα εφαρµόζει σε όλη τη διαδροµή γύρω από το καπάκι.

3. Τοποθετήστε το καπάκι πάνω στη λεκάνη.

4. Βεβαιωθείτε ότι η ελαστική τσιµούχα εφαρµόζει σωστά σε όλη τη διαδροµή τον κινητήρα.

5. Μετακινήστε τους µοχλούς για να ασφαλίσει το καπάκι όπως δείχνει η εικόνα.

ΠΡΟΣΟΧΗ: Αν το καπάκι δεν τοποθετηθεί σωστά, ο ψεκασµός νερού κάτω από το καπάκι µπορεί να προκαλέσει βλάβη στον κινητήρα ή το καπάκι µπορεί να εκτιναχθεί στις υψηλές ταχύτητες.

γύρω από

[RCM01991]

ZMU07404

χαλαρό, πηγαίνετέ το για επισκευή στον αντιπρόσωπο της Yamaha.

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

1. Βεβαιωθείτε ότι όλοι οι µοχλοί ασφάλισης του καπακιού είναι ανοικτοί.

2. Βεβαιωθείτε ότι η ελαστική τσιµούχα εφαρµόζει σε όλη τη διαδροµή γύρω από τον κινητήρα.

3. Τοποθετήστε το καπάκι πάνω στην τσιµούχα.

4. Βεβαιωθείτε ότι εφαρµόζει σωστά στην ελα- στική τσιµούχα.

5. Μετακινήστε τους µοχλούς

για να ασφαλίσει

το καπάκι όπως δείχνει η εικόνα.

[RCM01991]

ZMU06132

Μετά την τοποθέτηση, ελέγξτε την εφαρµογή του καπακιού πιέζοντάς το µε τα δύο χέρια. Αν είναι

ZMU07378

ZMU07379

Μετά την τοποθέτηση, ελέγξτε την εφαρµογή του καπακιού πιέζοντάς το µε τα δύο χέρια. Αν είναι χαλαρό, πηγαίνετέ το για επισκευή στον αντιπρόσωπο της Yamaha.

RMU29158

Έλεγχος του συστήµατος ηλεκτρικής κλίσης και ανύψωσης

RWM01930

Λειτουργία

2. Ελέγξτε όλους τους διακόπτες ηλεκτρικής κλίσης και ανύψωσης στο χειριστήριο και τη λεκάνη της µηχανής και βεβαιωθείτε ότι λειτουργούν.

3. Ανυψώστε την εξωλέµβια και βεβαιωθείτε ότι η ράβδος κλίσης και οι ράβδοι ανύψωσης είναι εντελώς τεντωµένες.

ZMU03458

1. Ράβδος ανύψωσης

2. Ράβδοι κλίσης

4. Χρησιµοποιήστε το µοχλό στήριξης της ανύ-

ψωσης για να ασφαλίσετε τη µηχανή στην ανυψωµένη θέση. Πιέστε λίγο το διακόπτη κατεβάσµατος ώστε η µηχανή να στηριχτεί από το µοχλό στήριξης της ανύψωσης.

●

Ποτέ µην πηγαίνετε κάτω από τη λεκάνη όταν είναι ανυψωµένη, ακόµα και αν έχει ασφαλίσει µε το µοχλό στήριξης της ανύψωσης. Μπορεί να προκληθεί σοβαρός τραυµατισµός αν η εξωλέµβια πέσει κατά λάθος.

●

Μέλη του σώµατος µπορεί να συντριβούν ανάµεσα στη µηχανή και το βραχίονα όταν η µηχανή ανυψώνεται η παίρνει κλίση.

●

Βεβαιωθείτε ότι δεν υπάρχει κανείς κοντά στην εξωλέµβια µηχανή όταν εκτελείτε αυτόν τον έλεγχο.

1. Ελέγξτε τη µονάδα ηλεκτρικής κλίσης και ανύψωσης για σηµάδια διαρροής λαδιού.

ZMU07380

1. Μοχλός στήριξης ανύψωσης

5. Βεβαιωθείτε ότι η ράβδος κλίσης και οι ρά-

βδοι ανύψωσης δεν έχουν διάβρωση ή άλλα ελαττώµατα.

6. Ενεργοποιήστε το διακόπτη κατεβάσµατος ώσπου οι ράβδοι κλίσης να υποχωρήσουν εντελώς µέσα στους κυλίνδρους.

Λειτουργία

ZMU03452

7. Ενεργοποιήστε το διακόπτη κλίσης προς τα κάτω ώσπου η ράβδος ανύψωσης να ανοίξει εντελώς. Απασφαλίστε το µοχλό στήριξης της ανύψωσης.

ZMU02635

8. Κατεβάστε την εξωλέµβια µηχανή. Ελέγξτε τη σωστή λειτουργία της ράβδου κλίσης και των ράβδων ανύψωσης.

RMU36582

Μπαταρία

Βεβαιωθείτε ότι η µπαταρία είναι σε καλή κατάσταση και πλήρως φορτισµένη. Βεβαιωθείτε ότι οι συνδέσεις της µπαταρίας είναι καθαρές, ασφαλείς και καλυµµένες από µονωτικά καλύµµατα. Οι ηλεκτρικές επαφές της µπαταρίας και τα καλώδια πρέπει να είναι καθαρά και σωστά συνδεδεµένα, αλλιώς η µπαταρία κινητήρα. Αναφερθείτε στις οδηγίες του κατασκευαστή της µπαταρίας για τους απαραίτητους ελέγχους.

δεν θα ξεκινήσει τον

RMU30026

Ανεφοδιασµός µε καύσιµο

RWM01830

●

Η βενζίνη και οι αναθυµιάσεις της είναι εξαιρετικά εύφλεκτα και εκρηκτικά υλικά. Πάντα να ακολουθείτε αυτή τη διαδικασία για τον ανεφοδιασµό µε καύσιµο ώστε να µειώσετε το ενδεχόµενο πυρκαγιάς και έκρηξης.

●

Η βενζίνη είναι δηλητηριώδης και µπορεί να προκαλέσει τραυµατισµό ή θάνατο. Να είστε προσεκτικοί µε τη βενζίνη. Ποτέ µην ρουφάτε καύσιµο µε το στόµα. Αν καταπιείτε βενζίνη, εισπνεύσετε πολλούς ατµούς βενζίνης ή πάει βενζίνη στα µάτια σας, επικοινωνήστε αµέσως µε έναν γιατρό. Αν ζίνη στο δέρµα σας, πλυθείτε αµέσως µε σαπούνι και νερό. Αν χυθεί βενζίνη στα ρούχα σας, αλλάξτε τα.

1. Βεβαιωθείτε ότι ο κινητήρας είναι σβηστός.

2. Βεβαιωθείτε ότι το σκάφος είναι σε έναν κα-

λά αεριζόµενο υπαίθριο χώρο, είτε έχοντας αγκυροβολήσει είτε σε τρέιλερ.

3. Βεβαιωθείτε ότι δεν είναι κανείς µέσα στο σκάφος.

4. Μην καπνίζετε και µείνετε µακριά από σπίθες, φλόγες, στατικό ηλεκτρισµό ή άλλες αιτίες ανάφλεξης

5. Αν χρησιµοποιείτε φορητό δοχείο για απο-

θήκευση και διάθεση καυσίµου, χρησιµοποιείτε µόνο ένα τοπικά εγκεκριµένο δοχείο ΒΕΝΖΙΝΗΣ.

6. Ακουµπήστε το ακροφύσιο του καυσίµου στο άνοιγµα του δοχείου ή στο χωνί για να αποφύγετε τις ηλεκτροστατικές σπίθες.

7. Γεµίστε το δοχείο καυσίµου, αλλά βολικά. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Μην παρα-

γεµίζετε. Το καύσιµο διαστέλλεται και µπορεί να υπερχειλίσει αν αυξηθεί η θερµοκρασία.

[RWM02610]

8. Σφίξτε καλά την τάπα του δοχείου καυσίµου.

χυθεί βεν-

όχι υπερ-

9. Αν χυθεί βενζίνη, σκουπίστε την αµέσως µε στεγνά πανιά. Απαλλαγείτε από τα πανιά σύµφωνα µε τους τοπικούς νόµους ή κανονισµούς.

RMU27452

Λειτουργία του κινητήρα

RWM00420

●

Πριν βάλετε µ προστά τον κινητήρα, βεβαιωθείτε ότι το σκάφος είναι καλά δεµένο και ότι µπορείτε να οδηγήσετε χωρίς εµπόδια. Βεβαιωθείτε ότι δεν υπάρχουν κολυµβητές στο νερό κοντά σας.

●

Όταν ξεσφίγγετε τη βίδα εξαέρωσης, απελευθερώνονται αναθυµιάσεις βενζίνης. Η βενζίνη είναι εξαιρετικά εύφλεκτη και οι αναθυµιάσεις της είναι εύφλεκτες και εκρηκτικές. Μην καπνίζετε και αποµακρυνθείτε από σπίθες και φλόγες όταν ξεσφίγγετε τη βαλβίδα εξαέρωσης.

●

Το προϊόν αυτό εκπέµπει καυσαέρια που περιέχουν µονοξείδιο του άνθρακα, ένα άχρωµο και άοσµο αέριο που µπορεί να προκαλέσει εγκεφαλική βλάβη ή και θάνατο, αν εισπνευστεί. Τα συµπτώµατά του είναι ναυτία, ζάλη και υπνηλία. Να αερίζετε καλά το τµήµα πηδαλιούχησης φους. Μην φράζετε τις εξόδους των καυσαερίων.

RMU27484

Τροφοδοσία µε καύσιµο

1. Αν υπάρχει βίδα εξαέρωσης στην τάπα του δοχείου καυσίµου, ξεσφίξτε την κατά 2 ή 3 στροφές.

2. Αν υπάρχει σύνδεση καυσίµου ή µοχλός παροχής καυσίµου στο σκάφος, συνδέστε καλά τον αγωγό καυσίµου στη σύνδεση ή ανοίξτε το µοχλό παροχής καυσίµου.

3. Πιέστε την αντλία εκκίνησης, µε την ένδειξη

βέλους να δείχνει επάνω, ώσπου να τη

του νιώσετε να σκληραίνει.

και τις καµπίνες του σκά-

Λειτουργία

1. Βέλος

RMU27494

Άναµµα του κινητήρα

RWM01600

Πριν βάλετε µπροστά τη µηχανή, βεβαιωθείτε ότι το σκάφος είναι καλά δεµένο και ότι µπορείτε να αποφύγετε τυχόν εµπόδια. Βεβαιωθείτε ότι δεν υπάρχουν κολυµβητές στο νερό κοντά σας.

RMU38630

Μοντέλα ηλεκτρικής εκκίνησης/Prime Start

RWM01840

●

Αν δεν συνδέσετε το καλώδιο σταµατήµατος, το σκάφος θα φύγει µακριά σε περίπτωση που πέσει ο οδηγός στο νερό. Συνδέστε το καλώδιο σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο στα ρούχα, το χέρι ή το πόδι σας όταν οδηγείτε. Μην συνδέετε το καλώ-

ρούχα που µπορεί να σχιστούν. Προ-

διο σε σέξτε µην πιαστεί κάπου το κορδόνι και δεν λειτουργήσει.

●

Προσοχή µην τραβήξετε κατά λάθος το καλώδιο στη διάρκεια της κανονικής λειτουργίας. Απώλεια ισχύος κινητήρα σηµαίνει σηµαντική απώλεια ελέγχου του πηδαλίου. Επίσης, χωρίς ισχύ, το σκάφος µπορεί να επιβραδύνει απότοµα. Αυτό µπορεί να πετάξει µπροστά τους ανθρώπους και τα αντικείµενα του σκάφους.

Λειτουργία

1. Αν έχει επιλεχθεί η κλειδωµένη θέση του Yamaha Security System, χρησιµοποιήστε

τον ποµπό του χειριστηρίου για να επιλέξετε την ξεκλείδωτη θέση. Θα ακουστούν δύο σύντοµα µπιπ καθώς το Yamaha Security System ξεκλειδώνει. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 28.

ΣΗΜΕΙΩΣΗ:

●

Αν δεν θυµάστε ποια είναι η τρέχουσα θέση λειτουργίας του συστήµατος ασφαλείας, πιέστε το πλήκτρο κλειδώµατος ή ξεκλειδώµατος για να το αρχικοποιήσετε.

●

Η εµβέλεια του σήµατος του ποµπού του χειριστηρίου ποικίλει ανάλογα µε τη θέση τοποθέτησης του δέκτη. Για σωστή λειτουργία του Yamaha Security System, χρησιµοποιήστε τον ποµπό όσο πιο κοντά γίνεται στον δέκτη.

●

Αν το Yamaha Security System δεν λειτουργεί σωστά, επαναλάβετε τη διαδικασία ενεργοποίησης.

2. Τοποθετήστε το µοχλό ταχυτήτων στη νεκρά.

καλωδίου, στον διακόπτη σταµατήµατος του κινητήρα.

4. Τοποθετήστε τη λαβή του γκαζιού στη θέση “

” (start). Μόλις πάρει µπροστά ο

κινητήρας, επαναφέρετε το γκάζι στην εντελώς κλειστή θέση.

ΣΗΜΕΙΩΣΗ:

Το σύστηµα προστασίας από εκκίνηση µε ταχύτητα εµποδίζει τον κινητήρα να πάρει µπροστά αν δεν είναι στη νεκρά.

3. Συνδέστε το καλώδιο σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο στα ρούχα, το χέρι ή το πόδι σας. Μετά τοποθετήστε το συνδετήρα που υπάρχει στο άλλο άκρο του

5. Στρέψτε το γενικό διακόπτη στη θέση “

” (start).

6. Αµέσως µόλις πάρει µπροστά ο κινητήρας,

απελευθερώστε τον γενικό διακόπτη και αφήστε τον να επιστρέψει στη θέση “

(on). ΠΡΟΣΟΧΗ: Ποτέ µην τοποθετείτε

”

Λειτουργία

το γενικό διακόπτη στη θέση “ ” (start) όταν ο κινητήρας λειτουργεί. Μην αφήνετε τη µίζα να γυρίζει για πάνω από 5 δευτερόλεπτα. Αν η µίζα γυρίζει συνεχώς για πάνω από 5 δευτερόλεπτα, η µπαταρία θα χάσει γρήγορα το φορτίο της και δεν θα µπορείτε να βάλετε µπροστά τον κινητήρα. Επίσης, µπορεί να πάθει βλάβη η µίζα. Αν ο κινητήρας

δεν πάρει µπροστά µετά από 5 δευτερόλεπτα, επαναφέρετε το γενικό διακόπτη στη θέση “

” (on), πε-

ριµένετε 10 δευτερόλεπτα, και µετά ξαναπροσπαθήστε.

[RCM00192]

ΣΗΜΕΙΩΣΗ:

●

Όταν ο κινητήρας είναι κρύος, χρειάζεται ζέσταµα. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 71.

●

Aν ο κινητήρας είναι ζεστός και δεν παίρνει µπροστά, ανοίξτε λίγο το γκάζι και δοκιµάστε

πάλι να βάλετε µπροστά τη µηχανή. Αν ο κινητήρας συνεχίζει να µην παίρνει µπροστά, αναφερθείτε στη σελίδα 105.

RMU42420

Μοντέλα µε ηλεκτρική εκκίνηση και χειριστήριο

RWM01840

επιβραδύνει απότοµα. Αυτό µπορεί να πετάξει µπροστά τους ανθρώπους και τα αντικείµενα του σκάφους.

1. Αν έχει επιλεχθεί η κλειδωµένη θέση του Yamaha Security System, χρησιµοποιήστε

ΣΗΜΕΙΩΣΗ:

●

Αν το Yamaha Security System δεν λειτουργεί σωστά, επαναλάβετε τη διαδικασία ενεργοποίησης.

2. Τοποθετήστε το µοχλό του χειριστηρίου στη

” (νεκρά).

θέση “

●

ρούχα που µπορεί να σχιστούν. Προ-

διο σε σέξτε µην πιαστεί κάπου το κορδόνι και δεν λειτουργήσει.

●

Λειτουργία

ZMU04588

ΣΗΜΕΙΩΣΗ:

3. Συνδέστε το καλώδιο σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο στα ρούχα, το χέρι ή το πόδι σας. Μετά τοποθετήστε το συνδετήρα που υπάρχει στο άλλο άκρο του καλωδίου, στον διακόπτη σταµατήµατος του κινητήρα.

OFF

START

OFF

ΣΗΜΕΙΩΣΗ:

Για τους χρήστες δύο µηχανών: Όταν ενεργοποιείται ο γενικός διακόπτης, ηχεί ο βοµβητής για µερικά δευτερόλεπτα και µετά σταµατά αυτόµατα. Ο βοµβητής ενεργοποιείται επίσης αν µια από τις µηχανές µπουκώσει.

5. Στρέψτε το γενικό διακόπτη στη θέση ” (start) και κρατήστε τον για έως 5

“ δευτερόλεπτα.

START

ZMU04589

4. Tοποθετήστε το γενικό διακόπτη στη θέση ” (on).

“

ZMU04590

6. Αµέσως µόλις πάρει µπροστά ο κινητήρας, απελευθερώστε τον γενικό διακόπτη και αφήστε τον να επιστρέψει στη θέση “

”

(on). ΠΡΟΣΟΧΗ: Ποτέ µην τοποθετείτε

το γενικό διακόπτη στη θέση “ (start) όταν ο κινητήρας λειτουργεί. Μην αφήνετε τη µίζα να γυρίζει για πάνω από 5 δευτερόλεπτα. Αν η µίζα γυρίζει συν-

εχώς για πάνω από 5 δευτερόλεπτα, η µπαταρία θα χάσει γρήγορα το φορτίο της και δεν θα µπορείτε να βάλετε µπροστά τον κινητήρα. Επίσης, µπορεί να πάθει βλάβη η µίζα. Αν ο κινητήρας

δεν πάρει µπροστά µετά από 5 δευτερόλεπτα, επαναφέρετε το γενικό διακόπτη στη θέση “

” (on), πε-

ριµένετε 10 δευτερόλεπτα, και µετά ξαναπροσπαθήστε.

RMU36510

[RCM00192]

Έλεγχοι αφού βάλετε µπροστά τη

µηχανή

RMU36523

Νερό ψύξης

Βεβαιωθείτε ότι υπάρχει σταθερή ροή νερού από το ενδεικτικό του νερού ψύξης. Η συνεχής ροή νερού από το ενδεικτικό δείχνει ότι η αντλία νερού στέλνει νερό στις διόδους ψύξης. Αν οι δίοδοι του νερού ψύξης έχουν παγώσει, θα χρειαστεί κάποιος χρόνος για να αρχίσει να τρέχει νερό από το ενδεικτικό.

RCM01810

Αν δεν τρέχει συνέχεια νερό από το ενδεικτικό όταν λειτουργεί ο κινητήρας, µπορεί να προκληθεί υπερθέρµανση και σοβαρή βλάβη. Σβήστε τον κινητήρα και ελέγξτε αν έχει φράξει η εισαγωγή του νερού ψύξης στη λεκάνη ή το ενδεικτικό του νερού ψύξης. Αν δεν µπορείτε να εντοπίσετε και να διορθώσετε συµβουλευτείτε τον αντιπρόσωπο της

Yamaha.

το πρόβληµα,

Λειτουργία

”

RMU27670

Ζέσταµα του κινητήρα

RMU30037

Μοντέλα ηλεκτρικής εκκίνησης

1. Μόλις πάρει µπροστά ο κινητήρας, αφήστε τον στο ρελαντί για 3 λεπτά ώστε να ζεσταθεί και να έχει τη µέγιστη απόδοση και επιτάχυνση. Αν δεν το κάνετε, θα µειωθεί η διάρκεια ζωής του κινητήρα.

2. Βεβαιωθείτε ότι η προειδοποιητική ένδειξη πίεσης λαδιού παραµένει σβηστή αφού πάρει µπροστά ο κινητήρας.

αναβοσβήνει η προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού µόλις πάρει µπροστά ο κινητήρας, σβήστε τον κινητήρα. Αλλιώς, θα πάθει σοβαρή ζηµιά ο κινητήρας. Ελέγξτε τη στάθµη του λαδιού και προσθέστε λάδι αν χρειάζεται. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha αν δεν µπορείτε να βρείτε την αιτία προειδοποιητικής ένδειξης χαµηλής πίεσης λαδιού.

RMU36531

[RCM01831]

Έλεγχοι µετά το ζέσταµα του κινη-

τήρα

RMU36541

Αλλαγή ταχύτητας

Με το σκάφος καλά αγκυροβοληµένο, και χωρίς να ανοίξετε το γκάζι, βεβαιωθείτε ότι οι ταχύτητες αλλάζουν οµαλά από πρόσω σε όπισθεν και πίσω στη νεκρά.

ΠΡΟΣΟΧΗ: Αν

της

Λειτουργία

RMU36980

∆ιακόπτες σταµατήµατος

●

Στρέψτε το γενικό διακόπτη στη θέση “ ” ή πιέστε το κουµπί σταµατήµατος και βεβαιωθείτε ότι η µηχανή σβήνει.

●

Βεβαιωθείτε ότι αφαιρώντας τον συνδετήρα από τον διακόπτη σταµατήµατος του κινητήρα, η µηχανή σβήνει.

●

Βεβαιωθείτε ότι η µ ηχανή δεν παίρνει µπροστά αν έχει αφαιρεθεί ο συνδετήρας από τον διακόπτη σταµατήµατος του κινητήρα.

RMU33492

RWM00180

Πριν βάλετε ταχύτητα, βεβαιωθείτε ότι δεν υπάρχουν κολυµβητές ή εµπόδια στο νερό κοντά σας.

RCM01610

Ζεστάνετε τον κινητήρα πριν βάλετε ταχύτητα. Ώσπου να ζεσταθεί ο κινητήρας, η ταχύτητα ρελαντί µπορεί να είναι ψηλότερη από την κανονική. Η ανεβασµένη ταχύτητα ρελαντί µπορεί να µην επιτρέπει την επαναφορά της νεκράς. Αν συµβεί αυτό, σβήστε τον κινητήρα, βάλτε νεκρά και µετά βάλτε πάλι µπροστά τον κινητήρα

Για να βάλετε ταχύτητα από νεκρά

1. Τραβήξτε πάνω τη σκανδάλη κλειδώµατος

Αλλαγή ταχύτητας

για να ζεσταθεί.

σε νεκρά (αν υπάρχει).

1. Σκανδάλη κλειδώµατος σε νεκρά

2. Μετακινήστε το µοχλό του χειριστηρίου /

αλλαγής ταχυτήτων αποφασιστικά και ζωηρά µπροστά (ταχύτητα πρόσω) ή πίσω (ταχύτητα όπισθεν) [κατά περίπου 35° (θα νιώσετε ένα κλείδωµα) για τα µοντέλα µε χειριστήριο].

Λειτουργία

Για να αλλάξετε από ταχύτητα (πρόσω/όπισθεν) σε νεκρά

1. Κλείστε το γκάζι ώστε ο κινητήρας να επιβραδύνει στην ταχύτητα ρελαντί.

2. Μόλις ο κινητήρας φτάσει σε ρελαντί µε ταχύτητα, µετακινήστε το µοχλό του χειριστηρίου / αλλαγής ταχυτήτων αποφασιστικά και ζωηρά στη θέση της νεκράς.

ZMU04588

Λειτουργία

RMU31742

Σταµάτηµα του σκάφους

RWM01510

●

Μην χρησιµοποιείτε την όπισθεν για να φρενάρετε ή να σταµατήσετε το σκάφος γιατί θα σας κάνει να χάσετε τον έλεγχο, να τιναχτείτε ή µπορεί να έχει αντίκτυπο στο πηδάλιο ή σε άλλα µέρη του σκάφους. Αυτό µπορεί να αυξήσει τον κίνδυνου σοβαρού τραυµατισµού. Μπορεί επίσης να µηχανισµό αλλαγής ταχυτήτων.

●

Μην αλλάζετε σε όπισθεν όταν ταξιδεύετε σε ταχύτητες πναναρίσµατος. Μπορεί να προκύψει απώλεια ελέγχου, να µπουν νερά στο σκάφος ή να πάθει ζηµιά.

Το σκάφος δεν είναι εφοδιασµένο µε ξεχωριστό σύστηµα φρεναρίσµατος. Σταµατά µε την αντίσταση του νερού όταν ο µ οχλός του γκαζιού κλείνει εντελώς. Η απόσταση σταµατήµατος ποικίλει ανάλογα µε το µικτό βάρος, τις συνθήκες στην επιφάνεια του νερού και την κατεύθυνση του ανέ-

µου.

RMU27821

Σβήσιµο του κινητήρα

Πριν σβήσετε τον κινητήρα, αφήστε τον πρώτα να κρυώσει για µερικά λεπτά στο ρελαντί ή σε χαµηλή ταχύτητα. Το σβήσιµο του κινητήρα αµέσως µετά από λειτουργία σε υψηλή ταχύτητα δεν συνιστάται.

προκαλέσει ζηµιά στον

RMU38651

∆ιαδικασία

1. Πιέστε και κρατήστε το διακόπτη σταµατήµατος του κινητήρα ή στρέψτε το γενικό δια- κόπτη στη θέση “

OFF

” (off).

OFF

ZMU04600

2. Αφού σβήσετε τον κινητήρα, αποσυνδέστε τον αγωγό καυσίµου αν υπάρχει σύνδεση καυσίµου στην εξωλέµβια µηχανή.

3. Σφίξτε τη βίδα εξαέρωσης της τάπας του δοχείου καυσίµου (αν υπάρχει).

4. Αφαιρέστε το κλειδί αν πρόκειται να αφήσετε το σκάφος χωρίς επιτήρηση.

5. Όταν αφήνετε το σκάφος σας, ρυθµίζετε

το Yamaha Security System στη θέση κλειδώ- µατος πατώντας το αντίστοιχο πλήκτρο στον

ποµπό του χειριστηρίου. Θα ακουστεί ένα σύντοµο µπιπ καθώς το σύστηµα ασφαλείας κλειδώνει. Η κλειδωµένη θέση επιλέγεται µόνο όταν ο γενικός διακόπτης είναι στη θέση “

” (off). Για περισσότερες πληροφο-

ρίες, αναφερθείτε στη σελίδα 28.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Mην ρυθµίζετε το Yamaha Security System στη κλειδωµένη

θέση όταν σβήνετε τον κινητήρα µακριά από την ακτή.

[RWM02150]

ΣΗΜΕΙΩΣΗ:

Ο κινητήρας µπορεί επίσης να σβήσει τραβώντας το καλώδιο και αφαιρώντας το συνδετήρα από το διακόπτη σταµατήµατος, και µετά στρέφοντας τον γενικό διακόπτη στη θέση “

RMU27862

” (off).

Κλίση της εξωλέµβιας µηχανής

RWM00740

Υπερβολική κλίση σε σχέση µε τις συνθήκες λειτουργίας (είτε πάνω ή κάτω) µπορεί να προ-

Λειτουργία

καλέσει αστάθεια στο σκάφος και να δυσκολέψει την οδήγηση και τους ελιγµούς. Αυτό αυξάνει τις πιθανότητες ατυχήµατος. Αν νιώθετε ασταθές το σκάφος ή δυσκολία στους ελιγµούς, µειώστε την ταχύτητα και/ή γωνία κλίσης.

Η γωνία κλίσης της εξωλέµβιας µηχανής βοηθά στον καθορισµό της θέσης της πλώρης του σκάφους στο νερό. Η σωστή γωνία κλίσης βοηθά στη βελτίωση των επιδόσεων και της οικονοµίας καυσίµου, ενώ διευκολύνει τη λειτουργία του κινητήρα. Η σωστή γωνία κλίσης εξαρτάται από το συνδυασµό

σκάφους, µηχανής και προπέλας. Η σωστή κλίση επηρεάζεται επίσης από µεταβλητές όπως το φορτίο του σκάφους, οι θαλάσσιες συνθήκες και η ταχύτητα.

1. Λειτουργική γωνία κλίσης

RMU27888

Ρύθµιση της γωνίας κλίσης (Ηλεκτρική κλίση και ανύψωση)

RWM00753

●

Βεβαιωθείτε ότι δεν υπάρχει κανένας άνθρωπος κοντά στην εξωλέµβια όταν ρυθµίζετε τη γωνία κλίσης. Μέλη του σώµατος µπορεί να συντριβούν ανάµεσα στη µηχανή και το βραχίονα όταν η µηχανή ανυψώνεται η παίρνει κλίση.

●

Να είστε προσεκτικοί όταν δοκιµάζετε µια θέση κλίσης για πρώτη φορά. Αυξήστε σταδιακά την ταχύτητα και ελέγξτε για σηµάδια

ξαναρυθµίστε τη

Λειτουργία

αστάθειας ή προβλήµατα στον έλεγχο. Ακατάλληλη γωνία κλίσης µπορεί να προκαλέσει απώλεια ελέγχου.

●

Αν υπάρχει διακόπτης ηλεκτρικής κλίσης και ανύψωσης στη λεκάνη, χρησιµοποιήστε τον µόνο όταν το σκάφος είναι εντελώς σταµατηµένο και ο κινητήρας σβηστός. Μην ρυθµίζετε τη γωνία κλίσης ενώ το σκάφος κινείται.

Ρυθµίστε τη γωνία κλίσης της εξωλέµβιας χρησιµοποιώντας το διακόπτη ηλεκτρικής κλίσης και ανύψωσης.

ZMU04231

1. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

ZMU07381

1. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

Για να ανεβάσετε την πλώρη (κλίση έξω), πιέστε το διακόπτη “ Για να χαµηλώσετε την πλώρη (κλίση µέσα) πιέστε το διακόπτη “ Kάντε δοκιµές µε διαφορετικές γωνίες κλίσης ώστε να βρείτε τη θέση που ταιριάζει καλύτερα

µε το σκάφος και τις συνθήκες λειτουργίας.

RMU27912

” (πάνω).

” (κάτω).

Ρύθµιση της κλίσης του σκάφους

Όταν το σκάφος έχει πλανάρει, η πλώρη προς τα πάνω δηµιουργεί µικρότερη αντίσταση, µεγαλύτερη σταθερότητα και αποτελεσµατικότητα. Αυτό συµβαίνει γενικά όταν η γραµµή της καρίνας του σκάφους είναι πάνω γύρω στις 3 µε 5 µοίρες. Με την πλώρη προς τα πάνω, το σκάφος µπορεί να έχει µεγαλύτερη τάση πλευρά ή την άλλη. Αντισταθµίστε το αυτό καθώς οδηγείτε. Όταν η πλώρη του σκάφους είναι κάτω,

οδήγησης προς τη µια

Λειτουργία

είναι ευκολότερο να επιταχύνετε από την κατάσταση στάσης σε πλανάρισµα.

Πλώρη προς τα πάνω

Υπερβολική κλίση έξω ανεβάζει πολύ ψηλά την πλώρη του σκάφους. Η απόδοση και η οικονοµία µειώνονται γιατί το σκαρί του σκάφους πιέζει το νερό και υπάρχει µεγαλύτερη αντίσταση αέρα. Υπερβολική κλίση έξω µπορεί επίσης να κάνει την προπέλα να βγαίνει έξω από το νερό, πράγµα που µειώνει οδηγεί στο φαινόµενο του “δελφινισµού” (το σκάφος αναπηδά στο νερό), πράγµα που µπορεί να ρίξει τον χειριστή και τους επιβάτες στη θάλασσα.

ακόµα πιο πολύ την απόδοση και

ντας τον κίνδυνο “πρωραίας νοντας την οδήγηση δύσκολη και επικίνδυνη.

οδήγησης” και κά-

ΣΗΜΕΙΩΣΗ:

Ανάλογα µε τον τύπο του σκάφους, η γωνία κλίσης της εξωλέµβιας µπορεί να έχει µικρή επίδραση στην κλίση του σκάφους κατά την οδήγηση.

RMU27935

Ανύψωση και κατέβασµα της µη-

χανής

Aν πρόκειται να σβήσετε τη µηχανή για αρκετή ώρα ή αν το σκάφος δέσει στα ρηχά, η εξωλέµβια θα πρέπει να σηκωθεί ώστε να προστατευθεί η προπέλα και η λεκάνη από ζηµιές λόγω σύγκρουσης µε εµπόδια, αλλά και για να µειωθεί η διάβρωση από το αλάτι.

RWM00222

Πλώρη προς τα κάτω

Υπερβολική κλίση µέσα κάνει το σκάφος να “οργώνει” το νερό, µειώνοντας την οικονοµία καυσίµου και δυσκολεύοντας την αύξηση ταχύτητας. Η οδήγηση µ ε υπερβολική κλίση µέσα σε µ εγάλες ταχύτητες κάνει το σκάφος ασταθές. Η αντίσταση στην πλώρη αυξάνεται σηµαντικά, µεγαλώνο-

Βεβαιωθείτε ότι όλοι έχουν αποµακρυνθεί από την εξωλέµβια όταν την ανυψώνετε ή την κατεβάζετε. Αλλιώς, µπορεί να συνθλιβεί κάποιο µέλος του σώµατος ανάµεσα στην εξωλέµβια και τον βραχίονα στήριξης.

RWM00250

Η διαρροή καυσίµου µπορεί να προκαλέσει φωτιά. Aν υπάρχει σύνδεση καυσίµου στην εξωλέµβια, αποσυνδέστε τον αγωγό καυσίµου ή κλείστε το µοχλό παροχής καυσίµου, αν η εξωλέµβια πρόκειται να µείνει ανυψωµένη για

Λειτουργία

περισσότερο από µερικά λεπτά. Αλλιώς µ πορεί να διαρρεύσει καύσιµο.

RCM00241

●

Πριν σηκώσετε την εξωλέµβια, σβήστε τον κινητήρα ακολουθώντας τη διαδικασία της σελίδας 74. Ποτέ µην σηκώνετε την εξωλέµβια ενώ λειτουργεί ο κινητήρας. Μπορεί να προκληθεί σοβαρή ζηµιά λόγω υπερθέρµανσης.

●

Μην σηκώνετε τη µηχανή πιέζοντας τη λαγουδέρα (αν υπάρχει) γιατί µπορεί να σπάσει η χειρολαβή.

RMU42691

∆ιαδικασία ανύψωσης (µοντέλα ηλεκτρικής κλίσης και ανύψωσης)

1. Τοποθετήστε το µοχλό του χειριστηρίου / µοχλό ταχυτήτων στη νεκρά.

2. Πιέστε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης “

” (πάνω) ώσπου η εξωλέµβια

να ανυψωθεί εντελώς.

ZMU07383

ZMU07382

Λειτουργία

ZMU07384

3. Τραβήξτε προς το µέρος σας το µοχλό στήριξης της ανύψωσης για να στηριχτεί η µηχανή. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Αφού ανυψώ-

σετε την εξωλέµβια µηχανή, φροντίστε να την στηρίξετε µε τον πείρο ή τον µοχλό στήριξης της ανύψωσης. Αλλιώς η εξωλέµβια µπορεί να πέσει ξαφνικά αν πέσει η πίεση του

λαδιού της µονάδας ηλεκτρι-

κής κλίσης και ανύψωσης ή ηλεκτρικής

[RWM00262]

ανύψωσης.

ΠΡΟΣΟΧΗ: Μην

χρησιµοποιείτε το µοχλό ή τον πείρο στήριξης της ανύψωσης όταν ρυµουλκείτε το σκάφος. Η εξωλέµβια µπορεί να απελευθερωθεί από το σύστηµα στήριξης και να πέσει. Αν δεν µπορείτε να ρυµουλκήσετε τη µηχανή στην κανονική θέση λειτουργίας, χρησιµοποιήστε πρόσθετο εξοπλι-

ό στήριξης για να την ασφαλίσετε στην

σµ ανυψωµένη θέση. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 82.

[RCM01641]

4. Μόλις η εξωλέµβια στηριχτεί µε τον µοχλό

στήριξης της ανύψωσης, πιέστε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης “ (κάτω) για να κλείσουν οι ράβδοι κλίσης.

ΠΡΟΣΟΧΗ: Φροντίστε να µ αζέψετε εντελώς τις ράβδους κλίσης κατά την αγκυροβόληση. Αυτό προστατεύει τις ράβδους από ανάπτυξη θαλάσσιων οργανισµών και διάβρωση που θα µπορούσαν να προκαλέσουν βλάβη στο µηχανισµό ηλεκτρικής κλίσης και ανύψωσης.

RMU42700

[RCM00252]

ZMU07385

∆ιαδικασία κατεβάσµατος (µοντέλα ηλεκτρικής κλίσης και ανύψωσης)

1. Πιέστε το διακόπτη ηλεκτρικής κλίσης και ανύψωσης “ να στηριχτεί από τη ράβδο ανύψωσης και ο µοχλός στήριξης της ανύψωσης να απελευθερωθεί.

2. Απελευθερώστε το µοχλό στήριξης της ανύψωσης.

” (πάνω) ώσπου η εξωλέµβια

”

Λειτουργία

3. Πιέστε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης “ την εξωλέµβια µηχανή στην επιθυµητή θέση.

” (κάτω) για να κατεβάσετε

UP DN

ZMU01936

ZMU04255

RMU28062

Ρηχά νερά

RMU32851

Μοντέλα ηλεκτρικής κλίσης και ανύψωσης

Η εξωλέµβια µπορεί να ανυψωθεί µερικά ώστε να χρησιµοποιηθεί για πλεύση σε ρηχά νερά.

RCM00260

ZMU04603

Μην σηκώνετε την εξωλέµβια σε θέση που φέρνει την εισαγωγή του νερού ψύξης της κάτω µονάδας πάνω από την επιφάνεια του νερού όταν ρυθµίζετε την εξωλέµβια για πλεύση σε ρηχά νερά. Αλλιώς µπορεί να προκληθεί σοβαρή ζηµιά λόγω υπερθέρµανσης.

RMU32913

∆ιαδικασία για τα µοντέλα ηλεκτρικής κλίσης και ανύψωσης

1. Τοποθετήστε το µοχλό του χειριστηρίου / αλλαγής ταχυτήτων στη νεκρά.

Λειτουργία

ZMU04588

2. Ανεβάστε λίγο την εξωλέµβια στην επιθυµητή θέση χρησιµοποιώντας το διακόπτη ηλεκτρικής κλίσης και ανύψωσης.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Αν επιχειρήσετε να χρησιµοποιήσετε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης που υπάρχει στη λεκάνη ενόσω το σκάφος κινείται, αυξάνεται ο κίνδυνος να πέσετε στη θάλασσα και µπορεί να αποσπάσετε την προσοχή του οδηγού, µε αποτέλεσµα να προκληθεί ατύχηµα λόγω σύγκρουσης µε άλλο σκάφος ή εµπόδιο.

[RWM01850]

3. Για να επαναφέρετε την εξωλέµβια στην κα-

νονική θέση λειτουργίας, πιέστε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης και κατεβάστε αργά την εξωλέµβια.

RMU28195

Πλεύση υπό άλλες συνθήκες

Πλεύση σε αλµυρά νερά

Μετά από πλεύση σε τέτοια νερά, πλύνετε τις διόδους ψύξης µ ε γλυκό νερό για να µην φράξουν. Επίσης πλύνετε το εξωτερικό της εξωλέµβιας µε γλυκό νερό.

Πλεύση σε λασπωµένα, θολά ή όξινα νερά

Η Yamaha συνιστά να χρησιµοποιείτε την προαιρετική επιχρωµιωµένη αντλία νερού δα 20) αν χρησιµοποιείτε την εξωλέµβια σε όξινα νερά ή νερά µε πολλά κατακάθια, όπως σε λασπωµένα ή θολά νερά. Μετά από πλεύση σε τέτοια νερά, πλύνετε τις διόδους ψύξης µε γλυκό νερό για να αποφύγετε τη διάβρωση. Επίσης πλύνετε το εξωτερικό της εξωλέµ

(δείτε σελί-

βιας µε γλυκό νερό.

Συντήρηση

RMU31844

Μεταφορά και αποθήκευση της

εξωλέµβιας µηχανής

RWM02640

●

ΝΑ ΕΙΣΤΕ ΠΡΟΣΕΚΤΙΚΟΙ όταν µεταφέρετε το δοχείο καυσίµου, είτε σε σκάφος είτε σε αυτοκίνητο.

●

ΜΗΝ γεµίζετε το δοχείο καυσίµου µέχρι τέρµα. Η βενζίνη διαστέλλεται σηµαντικά όταν θερµαίνεται και µπορεί να συσσωρευτεί πίεση στο δοχείο καυσίµου. Αυτό µπορεί να προκαλέσει διαρροή καυσίµου και κίνδυνο πυρκαγιάς.

●

Η διαρροή καυσίµου µπορεί να οδηγήσει σε πυρκαγιά. Σφίξτε καλά τη βαλβίδα καυσίµου όταν µεταφέρετε και αποθηκεύετε την εξωλέµβια µηχανή.

●

Ποτέ µην στέκεστε κάτω από τη µηχανή όταν είναι σηκωµένη. Μπορεί να προκληθεί σοβαρός τραυµατισµός αν η εξωλέµβια πέσει κατά λάθος.

●

Μην χρησιµοποιείτε το µοχλό ή τον πείρο στήριξης της ανύψωσης όταν ρυµουλκείτε το σκάφος. Η εξωλέµβια µπορεί να απελευθερωθεί από το σύστηµα στήριξης και να πέσει. Αν δεν µπορείτε να ρυµουλκήσετε τη µηχανή στην κανονική θέση λειτουργίας, χρησιµοποιήστε πρόσθετο εξοπλισµό στήριξης για να θέση.

RCM02440

Όταν αποθηκεύετε την εξωλέµβια για µεγάλο διάστηµα, θα πρέπει να αδειάζετε το καύσιµο από το δοχείο καυσίµου. Το χαλασµένο καύσιµο µπορεί να φράξει τον αγωγό του καυσίµου προκαλώντας δυσκολία στην εκκίνηση ή βλάβη.

Η διαρροή καυσίµου µπορεί να οδηγήσει σε πυρκαγιά. Όταν µεταφέρετε το σκάφος µε τρέιλερ,

την ασφαλίσετε στην ανυψωµένη

κλείνετε τη βαλβίδα καυσίµου για να αποφύγετε διαρροή. Η εξωλέµβια µηχανή θα πρέπει να µεταφέρεται και να αποθηκεύεται στην κανονική θέση λειτουργίας. Αν δεν έχετε καλή ορατότητα σ’ αυτή τη θέση, τότε µεταφέρετε

την εξωλέµβια µηχανή στην ανυψωµένη θέση χρησιµοποιώντας ένα σύστηµα στήριξης, όπως µια ράβδο διάσωσης καθρέφτη. Για λεπτοµέρειες, συµβουλευτείτε τον αντιπρόσωπο της Yamaha. Όταν η εξωλέµβια είναι σε κλίση για πολύ χρόνο λόγω αγκυροβόλησης ή µεταφοράς του σκάφους

µε τρέιλερ, κλείνετε τη βαλβίδα καυσίµου.

RMU42590

Αποθήκευση της εξωλέµβιας µηχανής

F115A, FL115A, F115A1, FL115A1

Όταν αποθηκεύετε την εξωλέµβια Yamaha για µεγάλο διάστηµα (2 µήνες και πάνω), θα πρέπει

να εκτελέσετε ορισµένες σηµαντικές διαδικασίες ώστε να αποφύγετε εκτεταµένες ζηµιές. Συνιστάται να πάτε την εξωλέµβια για σέρβις στον αντιπρόσωπο της Yamaha πριν την αποθήκευση. Ωστόσο εσείς, ο ιδιοκτήτης, µπορείτε µε λίγα γαλεία να εκτελέσετε τις ακόλουθες διαδικασίες.

RCM00600

●

Για να αποφύγετε τα προβλήµατα που µπορεί να προκληθούν αν εισχωρήσει λάδι στον κύλινδρο από το κάρτερ, τοποθετείτε την εξωλέµβια στη στάση που δείχνεται όταν τη µεταφέρετε και την αποθηκεύετε. Αν πρόκειται να αποθηκεύσετε ή να µεταφέρετε τη µηχανή στο πλάι (όχι κάθετα), τοποθετήστε την σε ένα µαξιλάρι

αφού αδειάσετε το λάδι

του κινητήρα.

●

Mην τοποθετείτε την εξωλέµβια στο πλάι πριν αδειάσει εντελώς το νερό ψύξης, αλλιώς

µπορεί να εισχωρήσει νερό στον κύλινδρο µέσα από τη θύρα εξαγωγής και να προκαλέσει προβλήµατα.

ερ-

Συντήρηση

●

Αποθηκεύετε την εξωλέµβια σε έναν στεγνό, καλά αεριζόµενο χώρο που δεν φωτίζεται απευθείας από το φως του ήλιου.

●

Αδειάστε τη βενζίνη που έχει µείνει στον διαχωριστή ατµών. Αν µείνει βενζίνη στον διαχωριστή ατµών για µεγάλο χρονικό διάστηµα θα αποσυντεθεί και µπορεί να προκαλέσει ζηµιά στον αγωγό καυσίµου.

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

Όταν αποθηκεύετε την εξωλέµβια Yamaha για µεγάλο διάστηµα (2 µήνες και πάνω), θα πρέπει

ερ-

γαλεία να εκτελέσετε τις ακόλουθες διαδικασίες.

RCM01350

●

Για να αποφύγετε τα προβλήµατα που µπορεί να προκληθούν αν εισχωρήσει λάδι στον κύλινδρο από το κάρτερ, τοποθετείτε την εξωλέµβια στη θέση που δείχνει η εικόνα όταν τη µεταφέρετε και την αποθηκεύετε. Μην αποθηκεύετε ή µεταφέρετε την εξωλέµβια µηχανή στο πλάι (όχι κάθετα).

●

Mην τοποθετείτε την εξωλέµβια στο πλάι πριν αδειάσει εντελώς το νερό ψύξης, αλλιώς

µπορεί να εισχωρήσει νερό στον κύλινδρο µέσα από την εξάτµιση και να προκαλέσει προβλήµατα.

●

Αποθηκεύετε την εξωλέµβια σε έναν στεγνό, καλά αεριζόµενο χώρο, που δεν φωτίζεται απευθείας από το φως του ήλιου.

●

Αδειάστε το υπόλοιπο της βενζίνης από το διαχωριστή ατµών. Αν µείνει βενζίνη στο διαχωριστή ατµών για µεγάλο χρονικό διάστηµα θα αποσυντεθεί και µπορεί να προκαλέσει ζηµιά στον αγωγό του καυσίµου.

RMU28305

∆ιαδικασία

RMU31375

Πλύσιµο µε σύστηµα πλυσίµατος

RWM00322

Μπορεί να τραυµατιστείτε σοβαρά αν ο κινητήρας πάρει µπροστά κατά λάθος ενώ βρίσκεστε κοντά στην προπέλα.

●

Πριν ελέγξετε, αφαιρέσετε ή τοποθετήσετε την προπέλα, αφαιρέστε τα πηνία ανάφλεξης από τα µπουζί. Επίσης, τοποθετήστε το µοχλό ταχυτήτων στη νεκρά, στρέψτε το γενικό διακόπτη στη θέση “

” (off) και αφαιρέστε το κλειδί, και βγάλτε το συνδετήρα από το διακόπτη σταµατήµατος του κινητήρα. Κλείστε το διακόπτη αποκοπής της µπαταρίας, αν το σκάφος διαθέτει.

●

Μην πιάνετε την προπέλα µε το χέρι όταν σφίγγετε ή ξεσφίγγετε το παξιµάδι της προπέλας. Τοποθετήστε ένα ξύλο ανάµεσα στην πλάκα κατά της σπηλαίωσης και την προπέλα ώστε να µην µπορεί να γυρίσει η προπέλα.

ΣΗΜΕΙΩΣΗ:

Αυτή η διαδικασία εκτελείται έχοντας αφαιρέσει το καπάκι και την προπέλα.

1. Αποσυνδέστε τον αγωγό καυσίµου από τη µηχανή.

2. Τοποθετήστε το σύστηµα πλυσίµατος στην εισαγωγή του νερού ψύξης. ΠΡΟΣΟΧΗ:

Μην λειτουργείτε τον κινητήρα χωρίς παροχή νερού ψύξης. Είτε θα καταστραφεί η αντλία νερού ή θα πάθει ζηµιά ρας λόγω υπερθέρµανσης. Πριν βάλετε µπροστά τη µηχανή, φροντίστε να υπάρχει παροχή νερού στις διόδους του νερού ψύξης. Αποφύγετε να λειτουργείτε την εξωλέµβια σε υψηλές ταχύτητες όταν είναι συνδεδεµένο το σύστηµα πλυσίµατος, για-

ο κινητή-

Συντήρηση

τί µπορεί να προκληθεί υπερθέρµανση.

[RCM02000]

1. Σύστηµα πλυσίµατος

3. Το πλύσιµο του συστήµατος ψύξης είναι ση- µαντικό για να µην φράξει από το αλάτι, την

άµµο ή βρωµιές. Επιπλέον, ο ψεκασµός σε λεπτή διασπορά και η λίπανση του κινητήρα είναι αναγκαία για να µην πάθει σοβαρή ζηµιά η µηχανή λόγω σκουριάς. Το πλύσιµο και ο ψεκασµός σε λεπτή διασπορά πρέπει να γίνονται µαζί. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ!

Μην αγγίζετε ή αφαιρείτε ηλεκτρικά εξαρτήµατα όταν βάζετε µπροστά ή όταν λειτουργεί ο κινητήρας. Κρατήστε τα χέρια, τα µαλλιά και τα ρούχα µακριά από το βολάν και τα άλλα περιστρεφόµενα µέρη του κινητήρα όταν λειτουργεί.

[RWM00091]

ΣΗΜΕΙΩΣΗ:

●

Όταν χρησιµοποιείτε το σύστηµα πλυσίµατος, φροντίστε να είναι αρκετή η πίεση του νερού ώστε να υπάρχει σταθερή ροή στο ενδεικτικό του νερού ψύξης.

●

Το σύστηµα πλυσίµατος µπορείτε να το προµηθευτείτε από τον αντιπρόσωπο της Yamaha.

●

Αν ενεργοποιηθεί το προειδοποιητικό σύστηµα υπερθέρµανσης, σβήστε τη µηχανή και συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

4. Λειτουργήστε τον κινητήρα για λίγα λεπτά σε γρήγορο ρελαντί, στη θέση της νεκράς.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Συνδέστε το καλώ-

διο σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο στα ρούχα, το χέρι ή το

όταν οδηγείτε. Μην συνδέετε το κα-

πόδι λώδιο σε ρούχα που µπορεί να σχιστούν. Προσέξτε µην πιαστεί κάπου το κορδόνι και δεν λειτουργήσει.

[RWM01472]

ΠΡΟΣΟΧΗ: Ποτέ µην τοποθετείτε το γε- νικό διακόπτη στη θέση “

” (start)

όταν ο κινητήρας λειτουργεί. Μην αφήνετε τη µίζα να γυρίζει για πάνω από 5 δευτερόλεπτα. Αν η µίζα γυρίζει συνεχώς για πάνω από 5 δευτερόλεπτα, η µπαταρία θα χάσει γρήγορα το φορτίο της και δεν θα µπορείτε να βάλετε µπροστά τον κινητήρα. Επίσης, µπορεί να πάθει βλάβη η µίζα. Αν

ο κινητήρας δεν πάρει µπροστά µετά από 5 δευτερόλεπτα, επαναφέρετε το γενικό διακόπτη στη θέση “

” (on), περι- µένετε 10 δευτερόλεπτα, και µετά ξανα- προσπαθήστε.

[RCM00192]

5. Λίγο πριν σβήσετε τη µηχανή, ψεκάστε γρή-

γορα “Λάδι σε Λεπτή ∆ιασπορά” εναλλάξ στο σιγαστήρα εισαγωγής ή την ειδική τρύπα του καλύµµατος του σιγαστήρα, αν υπάρχει. Αν γίνει σωστά, ο κινητήρας θα βγάλει πολύ καπνό και σχεδόν θα µπουκώσει.

ΣΗΜΕΙΩΣΗ:

Αν δεν έχετε “Λάδι σε Λεπτή ∆ιασπορά” σβήστε τη µηχανή. Αφαιρέστε το(τα) µπουζί. Βάλτε ένα κουταλάκι του γλυκού καθαρό λάδι κινητήρα σε κάθε κύλινδρο. Γυρίστε τον κινητήρα µ ερικές φορές χειροκίνητα. Τοποθετήστε πάλι το(τα) µπουζί.

6. Αφαιρέστε το σύστηµα πλυσίµατος.

RMU43540

Άδειασµα της βενζίνης από τον διαχωριστή ατµών

F115A, FL115A, F115A1, FL115A1

Πριν την αποθήκευση της εξωλέµβιας µηχανής θα πρέπει να αδειάσετε τη βενζίνη από τον διαχωριστή ατµών. Απευθυνθείτε στον αντιπρόσω-

Συντήρηση

πο της Yamaha για το άδειασµα της βενζίνης από τον διαχωριστή ατµών.

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

ΣΗΜΕΙΩΣΗ:

Αυτή η διαδικασία εκτελείται έχοντας αφαιρέσει το καπάκι. Αδειάστε την υπόλοιπη βενζίνη από τον διαχωριστή ατµών σε ένα δοχείο. Ξεσφίξτε τη βίδα αδειάσµατος και µετά αφαιρέστε την τάπα. Πιέστε µέσα την βαλβίδα αέρα µε ένα κατσαβίδι ώστε να περάσει αέρας στο θάλαµο του πλωτήρα και να αδειάσει ο τη βίδα αδειάσµατος.

1. ∆ιαχωριστής ατµών

2. Βίδα αδειάσµατος

3. Τάπα

1. Ράβδος σύνδεσης τσοκ

µαλά η βενζίνη. Μετά, σφίξτε

RMU31393

Πλύσιµο της εξωλέµβιας µηχανής

ΣΗΜΕΙΩΣΗ:

Αυτή η διαδικασία εκτελείται µε το καπάκι τοποθετηµένο στη θέση του.

1. Πλένετε το σώµα της εξωλέµβιας µηχανής µε γλυκό νερό. ΠΡΟΣΟΧΗ: Μην ψεκάζετε

νερό στην εισαγωγή αέρα.

[RCM01840]

2. Αδειάστε εντελώς το νερό ψύξης από τον κινητήρα. Καθαρίστε επιµελώς το σώµα.

RMU28402

Λίπανση

1. Τοποθετήστε το(τα) µπουζί σφίγγοντας στην κατάλληλη ροπή. Για λεπτοµέρειες σχετικά µε την τοποθέτηση του µπουζιού(ών), αναφερθείτε στη σελίδα 94.

2. Αλλαγή βαλβολίνης. Για λεπτοµέρειες, αναφερθείτε στη σελίδα 100. Εξετάστε το λάδι για τυχόν παρουσία νερού, που σηµαίνει ότι υπάρχει διαρροή από κάποια τσιµούχα. Η αντικατάσταση της τσι

µούχας θα πρέπει να εκτελείται από έναν εξουσιοδοτηµένο έµπορο της Yamaha πριν τη χρήση.

3. Λιπάνετε όλα τα σηµεία γρασαρίσµατος. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 92.

ΣΗΜΕΙΩΣΗ:

Για µακροχρόνια αποθήκευση, συνιστάται ο ψεκασµός του κινητήρα µε λάδι σε λεπτή διασπορά. Επικοινωνήστε µε τον αντιπρόσωπο της Yamaha για πληροφορίες σχετικά µε το λάδι λεπτής διασποράς και τις κατάλληλες διαδικασίες για τον κινητήρα σας.

RMU28445

Πλύσιµο της µονάδας ισχύος

Εκτελέστε αυτή τη διαδικασία αµέσως µετά τη λειτουργία για καλύτερο πλύσιµο.

RCM01530

Μην εκτελείτε αυτή τη διαδικασία όταν λειτουργεί ο κινητήρας. Μπορεί να πάθει ζηµιά η

Συντήρηση

αντλία νερού και µπορεί να προκύψει σοβαρή ζηµιά από υπερθέρµανση.

1. Αφού σβήσετε τον κινητήρα, ξεβιδώστε τη µούφα σύνδεσης του σωλήνα ποτίσµατος από την υποδοχή της λεκάνης.

F115A, FL115A, F115A1, FL115A1

1. Εξάρτηµα Προσαρµογής

2. Μούφα σύνδεσης σωλήνα ποτίσµατος

3. Προσαρµογέας σωλήνα ποτίσµατος

ZMU04264

F150A, FL150A, F150A1, FL150A1, F150B, FL150B

1. Εξάρτηµα Προσαρµογής

2. Μούφα σύνδεσης σωλήνα ποτίσµατος

3. Προσαρµογέας σωλήνα ποτίσµατος

2. Βιδώστε τον προσαρµογέα του σωλήνα πο-

τίσµατος σε έναν σωλήνα ποτίσµατος που συνδέεται µε παροχή τρεχούµενου νερού και µετά συνδέστε τον στη µούφα σύνδεσης του σωλήνα ποτίσµατος.

3. Με τον κινητήρα σβηστό, ανοίξτε τη βρύση και αφήστε το νερό να ξεπλύνει τις διόδους ψύξης για περίπου 15 λεπτά. Κλείστε και αποσυνδέστε τον προσαρµογέα του σωλήνα ποτίσµατος από τη µούφα σύνδεσης του σωλήνα ποτίσµατος.

4. Βιδώστε πάλι τη µούφα σύνδεσης του σωλήνα ποτίσµατος στην υποδοχή της λεκάνης. Σφίξτε καλά το βύσµα. ΠΡΟΣΟΧΗ: Μην

αφήνετε τη µούφα σύνδεσης του σωλήνα ποτίσµατος χαλαρή στην κάνης ούτε τον σωλήνα να κρέµεται ελεύ-

υποδοχή της λε-

το νερό

Συντήρηση

θερα κατά την κανονική λειτουργία. Το νερό θα τρέξει έξω από το βύσµα αντί να ψύξει τον κινητήρα, πράγµα που µπορεί να προκαλέσει σοβαρή υπερθέρµανση. Βεβαιωθείτε ότι το βύσµα είναι καλά σφιχτό στην υποδοχή µετά το πλύσιµο του κινητήρα.

[RCM00541]

ΣΗΜΕΙΩΣΗ:

●

Όταν πλένετε τον κινητήρα µε το σκάφος στο νερό, θα έχετε καλύτερα αποτελέσµατα αν σηκώσετε την εξωλέµβια µηχανή ώστε να βγει εντελώς από το νερό.

●

Για οδηγίες σχετικά µε το πλύσιµο του συστήµατος ψύξης, αναφερθείτε στη σελίδα 82.

RMU28452

Καθαρισµός της εξωλέµβιας

Μετά τη χρήση, πλύνετε το εξωτερικό της εξωλέµβιας µε γλυκό νερό. Πλύνετε το σύστηµα ψύξης µε γλυκό νερό.

RMU28461

Έλεγχος της βαµµένης επιφάνειας της εξωλέµβιας

Ελέγξτε την εξωλέµβια µηχανή για αµυχές χαρακιές ή σκασµένη βαφή. Οι περιοχές µε κατεστραµµένη βαφή έχουν περισσότερες πιθανότητες να διαβρωθούν. Αν χρειάζεται, καθαρίστε και βάψτε τις περιοχές αυτές. Ο αντιπρόσωπος της Yamaha µπορεί να σας προµηθεύσει µε µπογιά για ρετουσάρισµα.

RMU2847C

Περιοδική συντήρηση

RWM01871

Αυτές οι διαδικασίες απαιτούν µηχανικές ικανότητες, εργαλεία και εφόδια. Αν δεν έχετε τις απαραίτητες ικανότητες, εργαλεία ή εφόδια για να εκτελέσετε τη διαδικασία συντήρησης, απευθυνθείτε στον αντιπρόσωπο της Yamaha ή άλλον έµπειρο µηχανικό. Αυτή η διαδικασία περιλαµβάνει αποσυναρµολόγηση της µηχανής και έκθεση επικίνδυνων εξαρτηµάτων. Για να µ νο τραυµατισµού από κινούµενα, καυτά ή ηλεκτρικά εξαρτήµατα:

●

Σβήστε τον κινητήρα και έχετε µαζί σας το κλειδί(ά) και το καλώδιο σταµατήµατος όταν κάνετε συντήρηση, εκτός αν ορίζεται διαφορετικά.

●

Οι διακόπτες ηλεκτρικής κλίσης και ανύψωσης λειτουργούν ακόµα και όταν έχει αφαιρεθεί το κλειδί της ανάφλεξης. Μην αφήνετε να πλησιάζουν άλλα άτοµα τους διακόπτες όταν εργάζεστε γύρω από τη µηχανή. Όταν η µηχανή είναι σηκωµένη, µην στέκεστε στην περιοχή από κάτω της ή ανάµεσα στη µηχανή Βεβαιωθείτε ότι δεν βρίσκεται κανείς σ’ αυτή την περιοχή πριν λειτουργήσετε το µηχανισµό ηλεκτρικής κλίσης και ανύψωσης.

●

Αφήστε τον κινητήρα να κρυώσει πριν πιάσετε καυτά µέρη ή υγρά.

●

Επανασυναρµολογείτε πάντα πλήρως τη µηχανή πριν τη λειτουργία.

RMU28511

Ανταλλακτικά

Αν χρειάζονται ανταλλακτικά, χρησιµοποιείτε µόνο γνήσια ανταλλακτικά Yamaha ή αντίστοι-

χου σχεδιασµού και ποιότητας. Ανταλλακτικά υποδεέστερης ποιότητας µπορεί να µην λειτουργήσουν σωστά και να προκαλέσουν απώλεια ελέγχου που θα θέσει σε κίνδυνο τον οδηγό και

ειώσετε τον κίνδυ-

και το βραχίονα στήριξης.

Συντήρηση

τους επιβάτες. Τα γνήσια ανταλλακτικά και αξεσουάρ Yamaha θα τα βρείτε στον αντιπρόσωπο της Yamaha.

RMU34151

∆ύσκολες συνθήκες λειτουργίας

Οι δύσκολες συνθήκες λειτουργίας περιλαµβάνουν έναν ή περισσότερους από τους ακόλουθους τύπους λειτουργίας σε τακτική βάση:

●

Λειτουργία συνεχώς ή κοντά στις µέγιστες στροφές του κινητήρα για πολλές ώρες

●

Λειτουργία συνεχώς σε χαµηλές στροφές του κινητήρα για πολλές ώρες

●

Λειτουργία χωρίς επαρκή χρόνο για να ζεσταθεί και να ψυχθεί ο κινητήρας

●

Συχνή απότοµη επιτάχυνση και επιβράδυνση

●

Συχνές αλλαγές ταχυτήτων

●

Συχνό άναµµα και σβήσιµο της(των) µηχανής(ών)

●

Λειτουργία που κυµαίνεται συχνά µεταξύ ελα-

φρών και βαριών φορτίων Οι εξωλέµβιες µηχανές που λειτουργούν κάτω από τις παραπάνω συνθήκες χρειάζονται πιο συχνή συντήρηση. Η Yamaha συνιστά να κάνετε αυτό το σέρβις δυο φορές πιο συχνά από ότι ορίζεται στον πίνακα συντήρησης. Για παράδειγµα, αν κάποιος συγκεκριµένος νεται κάθε 50 ώρες, εσείς κάντε τον κάθε 25 ώρες. Αυτό θα βοηθήσει να µην φθαρούν γρήγορα τα εξαρτήµατα του κινητήρα.

έλεγχος πρέπει να γί-

Συντήρηση

RMU34446

Πίνακας συντήρησης 1

ΣΗΜΕΙΩΣΗ:

●

Αναφερθείτε στα τµήµατα αυτού του κεφαλαίου για περιγραφή των εργασιών συντήρησης ανάλογα

µε το µοντέλο.

●

Ο κύκλος συντήρησης αυτών των εξαρτηµάτων υποθέτει χρήση 100 ωρών ανά έτος και τακτικό

πλύσιµο των διόδων του νερού ψύξης. Η συχνότητα της συντήρησης µεταβάλλεται ανάλογα όταν

η µηχανή χρησιµοποιείται υπό συνθήκες που την επιβαρύνουν, όπως εκτεταµένα διαστήµατα ψα-

ρέµατος µε συρτή.

●

Ενδέχεται να χρειαστεί αποσυναρµολόγηση ή επισκευές, ανάλογα µε το αποτέλεσµα των ελέγχων

συντήρησης.

●

Τα αναλώσιµα εξαρτήµατα και λιπαντικά χάνουν την αποτελεσµατικότητά τους µε το χρόνο και τη

χρήση, ανεξάρτητα από την περίοδο εγγύησης.

●

Όταν οδηγείτε σε θαλάσσια, θολά, ή άλλα λασπωµένα, όξινα νερά, θα πρέπει να καθαρίζετε τη

µηχανή µε φρέσκο νερό µετά από κάθε χρήση.

Το σύµβολο “

Αντικείµενο Ενέργειες

Άνοδος(οι) (εξωτερική)

Άνοδος(οι) (κυλινδροκεφαλή, κάλυµµα θερµοστάτη)

Άνοδοι (κάλυµµα εξάτµισης, κάλυµµα διόδου νερού ψύξης, κάλυµµα Ανορθωτή Σταθεροποιητή)

Μπαταρία (στάθµη ηλεκτρολύτη, ακροδέκτες)

∆ιαρροή νερού ψύξης

Μοχλός ασφάλισης του καπακιού

Κατάσταση εκκίνησης κινητήρα/θόρυβος

Ταχύτητα ρελαντί/θόρυβος κινητήρα

Λάδι κινητήρα Αντικατάσταση

” υποδηλώνει εργασία που µπορείτε να εκτελέσετε εσείς.

” υποδηλώνει εργασία που πρέπει να εκτελεστεί από τον αντιπρόσωπο της Yamaha.

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Αντικατάσταση

Έλεγχος

Πρόσθεση, φόρτιση ή αντικατάσταση κατά περίπτωση

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Τις πρώ-

τες

20 ώρες (3

µήνες)

100 ώρες

(1 χρόνος)

Κάθε

300 ώρες

(3 χρόνια)

500 ώρες

(5 χρόνια)

Συντήρηση

Αντικείµενο Ενέργειες

Φίλτρο λαδιού κινητήρα (κύλινδρος)

Φίλτρο καυσίµου (µπορεί να αποσυναρµολογηθεί)

Αγωγός καυσίµου (Υψηλής πίεσης)

Αγωγός καυσίµου (Χαµηλής πίεσης)

Αντλία καυσίµου

∆ιαρροή καυσίµου/λαδιού

Βαλβολίνη Αντικατάσταση

Σηµεία γρασαρίσµατος Γρασάρισµα

Φτερωτή/περίβληµα αντλίας νερού

Μονάδα ηλεκτρικής κλίσης και ανύψωσης

Προπέλα/παξιµάδι προπέλας/κοπίλια

Βαλβίδα ελέγχου πίεσης

Σύνδεσµος/ντίζα ταχυτήτων

Μπουζί

Πίπες/καλώδια µπουζί

Νερό από από το ενδεικτικό νερού ψύξης

Ντίζα/καλώδιο/χρονισµός απόκρισης γκαζιού

Θερµοστάτης

Ιµάντας χρονισµού

∆ιάκενο βαλβίδων Έλεγχος και ρύθµιση

Αντικατάσταση

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Αντικατάσταση

Έλεγχος

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος, ρύθµιση ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Έλεγχος, ρύθµιση ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Τις πρώ-

τες

20 ώρες (3

µήνες)

100 ώρες

(1 χρόνος)

Κάθε

300 ώρες

(3 χρόνια)

500 ώρες

(5 χρόνια)

Συντήρηση

Αντικείµενο Ενέργειες

Εισαγωγή νερού ψύξης Έλεγχος

Γενικός διακόπτης/∆ιακόπτης σταµατήµατος/ ∆ιακόπτης τσοκ

Συνδέσεις καλωδιώσεων/ συνδέσεις βύσµατος καλωδίων

Μετρητής/όργανο

(Yamaha)

RMU34451

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Τις πρώ-

τες

20 ώρες (3

µήνες)

100 ώρες

(1 χρόνος)

Κάθε

300 ώρες

(3 χρόνια)

500 ώρες

(5 χρόνια)

Πίνακας συντήρησης 2

Αντικείµενο Ενέργειες

Οδηγός εξαγωγής/πολλαπλή εξαγωγής

Ιµάντας χρονισµού Αντικατάσταση

RMU28911

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Κάθε

1000 ώρες

ΣΗΜΕΙΩΣΗ:

Όταν χρησιµοποιείτε µολυβδωµένη βενζίνη ή βενζίνη µε υψηλή περιεκτικότητα σε θείο, το διάκενο των βαλβίδων θα πρέπει να ελέγχεται συχνότερα από κάθε 500 ώρες.

Συντήρηση

RMU28943

Γρασάρισµα

Γράσο Yamaha τύπου Α (αδιάβροχο γράσο) Γράσο Yamaha τύπου D (αντισκωριακό γράσο για τον άξονα της προπέλας)

F115A, FL115A, F115A1, FL115A1

ZMU07479

Yamaha F115A, FL115A, F115A1, FL115A1, F150A User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Πληροφορίες που αφορούν την ασφάλεια

Γενικές πληροφορίες

Τεχνικά χαρακτηριστικά και απαιτήσεις

Όργανα και ενδείξεις

Εγκατάσταση

Λειτουργία

Συντήρηση
