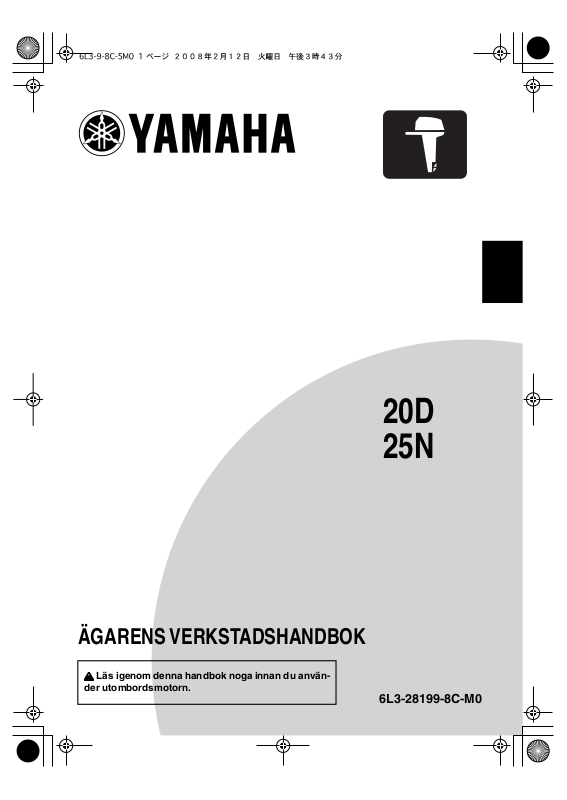

Page 1

20D 25N

ÄGARENS VERKSTADSHANDBOK

Läs igenom denna handbok noga innan du använ-

der utombordsmotorn.

6L3-28199-8C-M0

Page 2

MMU25052

Läs igenom denna handbok noga innan du använder utombordsmotorn. Förvara handboken ombord i en vattentät påse när du är ute med båten. Handboken ska följa med utombordsmotorn vid försäljning.

Page 3

Viktig handboksinformation

MMU25105

Till ägaren

Tack för att du har valt en utombordsmotor från Yamaha. Ägarens verkstadshandbok innehåller den information du behöver för rätt användning, underhåll och vård. Om du tillgodogör dig dessa enkla anvisningar kommer du att få mycket stor glädje av din nya Yamaha-motor. Kontakta gärna din Yamaha-återförsäljare vid frågor om användning eller underhåll av utombordsmotorn. I denna ägarens verkstadshandbok markeras särskilt viktiga upplysningar enligt nedan.

: Denna symbol markerar säkerhetsvarningar. Den varnar för potentiella risker för personskada. Följ alla anvisningar som markeras av denna symbol, för att undvika risk för personskada eller dödsfall.

MWM00781

VARNING

VARNING indikerar en risksituation som, om den inte undviks, kan medföra dödsfall eller allvarlig personskada.

MCM00701

FÖRSIKTIGT

FÖRSIKTIGT betyder att du måste vidta särskilda försiktighetsåtgärder för att undvika skador på utombordsmotorn eller annan egendom.

för tryckningen, kan det därför förekomma mindre avvikelser mellan din motor och de motorer som beskrivs här. Fråga gärna din Yamaha-återförsäljare om du undrar över något i denna verkstadshandbok. För att säkerställa lång produktlivslängd rekommenderar Yamaha att du använder produkten och utför angivet periodiskt underhåll genom att följa anvisningarna i ägarens verkstadshandbok. Skador som uppkommer till följd av uraktlåtenhet att följa dessa anvisningar omfattas inte av garantin. I vissa länder finns lagar eller förordningar som begränsar användarens rätt att föra ut produkten ur det land där den anskaffades, och det kan vara omöjligt att registrera produkten i destinationslandet. Vidare kanske inte garantin gäller i vissa regioner. Be återförsäljaren du köpte produkten av om information om du vill ta produkten till ett annat land. Om produkten köpts begagnad, konsultera närmaste återförsäljare för ny kundregistrering och för att få del av angivna tjänster.

OBS:

Som utgångspunkt för beskrivningar och förklaringar används 20DMHO, 20DWO, 25NMHO med standardtillbehör. Därför omfattar verkstadshandboken vissa poster som kanske inte berör alla motormodeller.

OBS:

OBS: innebär viktiga upplysningar som underlättar eller förklarar de olika åtgärderna.

Yamaha strävar ständigt efter att bli bättre inom både produktutformning och kvalitet. Eftersom denna handbok innehåller den mest aktuella produktinformationen vid tiden

Page 4

Viktig handboksinformation

MMU25121

Första Utgåva, april 2008

Med ensamrätt.

Eftertryck eller obehörig användning

utan skriftligt medgivande av

Yamaha Motor Co., Ltd.

är uttryckligen förbjudet

Tryckt i Japan

Page 5

Innehåll

Säkerhetsinformation .......................1

Säkerhet för utombordsmotorer ...... 1

Propeller............................................ 1

Roterande delar ................................1

Varma delar ...................................... 1

Elektriska stötar ................................ 1

Motorfrånskiljarlina............................ 1

Bensin ...............................................1

Exponering för och spill av

bensin ............................................. 1

Kolmonoxid .......................................1

Modifieringar .....................................2

Båtsäkerhet ..................................... 2

Alkohol och droger ............................2

Flytanordningar .................................2

Människor i vattnet............................ 2

Passagerare...................................... 2

Överlast............................................. 2

Undvik kollisioner ..............................2

Väder ................................................ 3

Passagerarutbildning ........................3

Publikationer om båtsäkerhet ........... 3

Lagar och förordningar...................... 3

Allmän information............................4

ID-nummer ...................................... 4

Utombordsmotorns serienummer...... 4

Nyckelnummer ..................................4

EG-försäkran om

överensstämmelse ........................4

CE-märkning ................................... 4

Läs handböcker och dekaler ........... 6

Varningsdekaler ................................6

Specifikationer och krav................... 9

Specifikationer................................. 9

Installationskrav ............................ 10

Båtens effektklassning ....................10

Montering av motor .........................10

Fjärrkontrollkrav ............................ 10

Batterikrav ..................................... 11

Batterispecifikationer....................... 11

Montering av batteri ........................11

Flera batterier.................................. 11

Utan likriktare eller likriktare/

regulator........................................ 11

Val av propeller ............................. 11

Skydd mot start med ilagd växel... 12

Motoroljekrav ................................ 12

Bränslekrav................................... 12

Bensin .............................................12

Grumligt eller surt vatten............... 12

Rötsäker färg ................................ 13

Krav vid avfallshantering av

motor ........................................... 13

Nödutrustning ............................... 13

Komponenter................................... 14

Komponentdiagram ...................... 14

Bränsletank .....................................14

Bränsleanslutning............................ 15

Bränslemätare................................. 15

Tanklock.......................................... 15

Luftningsskruv .................................15

Fjärrkontrollsdosa............................ 15

Fjärrkontrollens styrspak .................15

Frilägeslås....................................... 16

Frilägesgasspak ..............................16

Chokeknapp ....................................16

Rorkultshandtag ..............................16

Växelspak........................................ 17

Gasreglage...................................... 17

Gasindikator ....................................17

Justeranordning för gasreglagets

friktion ...........................................17

Motorfrånskiljarlina med klämma ....18

Motorns stoppknapp........................ 18

Utdragbar chokeknapp.................... 19

Manuellt starthandtag...................... 19

Huvudströmbrytare.......................... 19

Styrfriktionsinställning .....................19

Trimroder med anod........................ 20

Trimstång (uppvickningsstift) ..........20

Spak för grunt vatten....................... 20

Uppvickningslåsmekanism.............. 21

Uppvickningsstödfäste ....................21

Motorhuvens låsspak(ar)

(vridtyp)......................................... 21

2-stifts anslutning ............................22

Information om batteriladdning........ 22

Varningsindikator ............................22

Motorstyrsystem............................. 23

Varningssystem ............................ 23

Page 6

Innehåll

Överhettningsvarning...................... 23

Oljenivåvarning samt varning för

igensatt oljefilter............................ 23

Installation .......................................25

Installation ..................................... 25

Montera utombordsmotorn.............. 25

Fästa utombordsmotorn.................. 26

Drift................................................... 28

Första användningen .................... 28

Inkörning av motor ..........................28

Lär känna din båt ............................28

Kontroller före motorstart .............. 28

Ta bort motorhuven......................... 29

Bränslesystem ................................ 29

Reglage........................................... 29

Motorfrånskiljarlina.......................... 30

Olja.................................................. 30

Motor............................................... 30

Använda motorn efter en längre

tids undanställning ........................ 30

Montera motorhuven....................... 31

Fylla på bränsle och motorolja ...... 31

Fylla på bränsle i bärbar tank.......... 31

Fylla på olja i modell med manuell

start............................................... 32

Oljenivåindikatorns funktion ............33

Använda motorn............................ 34

Fylla på bränsle (bärbar tank) .........34

Starta motorn ..................................35

Kontroller efter motorstart ............. 40

Kylvatten .........................................40

Värma upp motorn ........................ 40

Modeller med chokestart................. 40

Kontroller när motorn varmkörts.... 40

Växla ...............................................40

Stoppbrytare ................................... 40

Växla ............................................. 41

Stoppa båten................................. 42

Stoppa motorn............................... 42

Gör så här .......................................42

Trimning av utombordsmotor ........ 43

Justera trimvinkel (modeller med

manuell uppvickning) .................... 44

Justera båttrimning ......................... 44

Vicka upp och ned......................... 45

Vicka upp så här (modeller med

manuell uppvickning) ....................46

Vicka ned så här (modeller med

manuell uppvickning) ....................46

Grunt vatten .................................. 47

Köra i grunt vatten (modeller med

manuell uppvickning) ....................47

Körning under andra

förhållanden ................................ 48

Underhåll ......................................... 49

Transportera och förvara

utombordsmotorn ........................ 49

Modeller med

fästskruvsmontering......................49

Förvara utombordsmotorn............... 49

Gör så här .......................................50

Smörjning (modeller med

oljeinsprutning).............................. 51

Rengöra utombordsmotorn .............51

Kontrollera motorns målade ytor .....51

Periodiskt underhåll ...................... 51

Reservdelar..................................... 52

Krävande driftförhållanden ..............52

Underhållsschema 1 .......................53

Infettning .........................................55

Rengöra och justera tändstift ..........55

Kontrollera bränslefiltret ..................56

Kontrollera tomgångsvarvtalet ........56

Kontrollera vattenförekomst i

tanken ...........................................57

Kontrollera kablar och

anslutningar ..................................57

Kontroller av propeller .....................57

Ta bort propellern............................ 58

Montera propellern ..........................58

Byta växellådsolja ...........................59

Rengöra bränsletanken................... 60

Undersöka och byta anod/

anoder...........................................61

Kontrollera batteriet (för modeller

med elstart)................................... 61

Koppla in batteriet ...........................62

Koppla bort batteriet........................ 62

Felavhjälpning................................. 63

Felsökning .................................... 63

Page 7

Tillfälliga åtgärder i

nödsituationer ..............................66

Krockskada .....................................66

Byte av säkring ............................... 67

Startanordningen fungerar inte .......67

Nödstarta motorn ............................68

Behandling av motor som hamnat

helt under vattnet ........................69

Innehåll

Page 8

Säkerhetsinformation

MMU33622

Säkerhet för

utombordsmotorer

Beakta alltid dessa säkerhetsåtgärder.

MMU36500

Propeller

Kontakt med propeller kan orsaka personskada eller dödsfall. Propellern kan röra sig även i friläge, och propellerns skarpa kanter kan orsaka skärskador även när den står stilla.

●

Stäng av motorn om det finns någon i vattnet i närheten av båten.

●

Se till att propellerbladen är utom räckhåll för alla personer, även när motorn är avstängd.

MMU33630

Roterande delar

Händer, fötter, hår, smycken, kläder, flytanordningsremmar etc. kan fastna i motorns roterande delar, vilket kan orsaka allvarlig personskada eller dödsfall. Den övre motorhuven ska alltid vara på, när så är möjligt. Lyft inte av eller lägg tillbaka motorhuven medan motorn är igång. Följ alltid de specifika instruktionerna i handboken för att köra motorn utan motorhuv. Håll händer, fötter, hår, smycken, kläder, flytanordningsremmar etc. borta från exponerade rörliga delar.

MMU33640

Varma delar

Under och efter körning är motorns delar så varma att de kan orsaka brännskador. Undvik att röra vid delar under den övre motorhuven förrän motorn svalnat.

MMU33650

Elektriska stötar

Rör inte vid elektriska delar när du startar eller använder motorn. De kan orsaka elektriska stötar, som kan vara livsfarliga.

MMU33671

Motorfrånskiljarlina

Fäst motorfrånskiljarens lina så att motorn stannar om föraren faller över bord eller lämnar rodret. Därmed undviker man att båten lämnar området för motor och lämnar personer i sjönöd, eller att den kör på personer eller föremål. Motorfrånskiljarens lina ska vara fäst på ett säkert ställe på kläderna, armen eller benet under gång. Lossa den inte för att lämna rodret när båten rör sig. Fäst inte linan på kläder som kan slitas av och dra den inte så att den kan trassla in sig och därmed inte fungera. Dra inte linan så att det finns risk att den dras ut av misstag. Om linan dras ut under gång stannar motorn och du förlorar det mesta av styrförmågan. Båten kan tappa fart snabbt, så att människor och föremål kastas framåt.

MMU33810

Bensin

Bensin och bensinånga är mycket eldfarliga och kan explodera.

Fyll på bränsle enligt anvisningarna på sidan 34 för att minska risken för brand och explosion.

MMU33820

Exponering för och spill av bensin

Var försiktig så att du inte spiller ut bensin. Om du spiller bensin ska denna genast torkas upp med torra trasor. Avfallshantera trasorna korrekt. Tvätta dig omgående med tvål och vatten om du spiller bensin på huden. Byt kläder om du spiller bensin på dem. Kontakta genast läkare om du sväljer bensin, andas in stora mängder bensinånga eller får bensin i ögonen. Hävertera aldrig bensin genom att suga med munnen.

MMU33900

Kolmonoxid

Den här produkten släpper ut avgaser som

Page 9

Säkerhetsinformation

innehåller kolmonoxid, en färg- och luktlös gas som kan orsaka hjärnskador eller dödsfall. Symptomen är illamående, yrsel och dåsighet. Håll styrhytt och kajuta väl ventilerade. Undvik att blockera avgasutsläpp.

MMU33780

Modifieringar

Försök inte modifiera utombordsmotorn. Modifiering av utombordsmotorn kan försämra säkerhet och tillförlitlighet och göra utombordsmotorn farlig eller olaglig att använda.

MMU33740

Båtsäkerhet

Det här avsnittet innehåller några av de många viktiga säkerhetsåtgärder du bör beakta i och kring båten.

MMU33710

Alkohol och droger

Använd aldrig båten med alkohol eller droger i kroppen. Berusning/drogpåverkan är en av de vanligaste bidragande orsakerna till båtolyckor med dödlig utgång.

MMU33720

Flytanordningar

Se till att det finns godkända flytanordningar till alla ombord. Yamaha rekommenderar att du alltid använder flytanordning i båten. Åtminstone barn och icke simkunniga personer måste alltid använda flytanordningar. Alla ska använda flytanordningar under riskabla driftförhållanden.

MMU33730

Människor i vattnet

Var alltid uppmärksam på att det kan finnas personer i vattnet (simmare, vattenskidåkare, dykare) när motorn är igång. Om någon befinner sig i vattnet i närheten av båten, lägger du in friläge och stänger av motorn. Håll dig borta från badplatser. Det kan vara svårt att se badande. Propellern kan fortsätta att röra sig även när

motorn är i friläge. Stäng av motorn om det finns någon i vattnet i närheten av båten.

MMU33750

Passagerare

Se båttillverkarens anvisningar för information om hur passagerarna bör placera sig runt om i båten, och kontrollera att samtliga passagerare befinner sig på rätt ställe innan du accelererar, samt vid manövrer med högre hastighet än tomgångshastighet. En person som står eller sitter på olämpligt ställe kan kastas runt i båten eller överbord till följd av vågor, svallvågor eller plötsliga riktningsändringar. Varna passagerarna om du måste göra en oväntad manöver, även om de är korrekt placerade. Undvik alltid att studsa mot vågor eller svallvågor.

MMU33760

Överlast

Överlasta inte båten. Största tillåtna last och högsta antal passagerare anges på kapacitetsplåten. Du kan också fråga båttillverkaren. Kontrollera att lastens vikt är korrekt fördelad enligt båttillverkarens instruktioner. Överlast eller felaktig viktfördelning kan göra båten svårhanterlig och medföra olycka eller att båten kapsejsar eller sjunker.

MMU33771

Undvik kollisioner

Titta hela tiden

och andra båtar. Var uppmärksam på förhållanden som begränsar sikten eller skymmer andra.

efter människor, föremål

Page 10

Säkerhetsinformation

ZMU06025

Manövrera defensivt

håll säkra avstånd till människor, föremål och andra båtar.

Kör inte nära bakom andra båtar eller vat-

●

tenskidåkare.

●

Undvik tvära svängar och andra manövrer som kan göra det svårt för andra att undvika dig eller att förutse vart du är på väg.

●

Undvik områden med föremål under vattenytan samt grunt vatten.

●

Känn dina begränsningar och undvik aggressiva manövrer, för att minska risken för att du förlorar kontrollen, kastas ur båten eller kolliderar.

●

Vidta åtgärder i god tid

kollision. Kom ihåg!

sar

. Om du stänger av motorn eller stryper gasen kan styrförmågan försämras. Om du inte är säker på att båten hinner stanna innan den kör på något föremål, gasar du och styr båten i en annan riktning.

MMU33790

Väder

Håll dig underrättad om vädret. Kontrollera väderprognosen innan du ger dig ut i båten. Undvik att färdas med båt om det finns risk för dåligt väder.

MMU33880

Passagerarutbildning

Se till att minst en passagerare vet hur man hanterar båten, för den händelse en

i säker hastighet och

för att undvika

Båtar har inga brom-

nödsituation skulle uppstå.

MMU33890

Publikationer om båtsäkerhet

Håll dig underrättad om båtsäkerhet. Ytterligare publikationer och information kan erhållas från flera olika organisationer.

MMU33600

Lagar och förordningar

Ta reda på gällande sjölagar och -bestämmelser där du färdas med båt och följ dessa. Olika regler gäller på olika platser, men de överensstämmer i grunden med internationella sjöregler.

Page 11

MMU25171

ID-nummer

MMU25183

Utombordsmotorns serienummer

Utombordsmotorns serienummer är instämplat på den dekal som sitter fäst på fästbygelns babordsida. Anteckna utombordsmotorns serienummer i avsedda fält för att underlätta vid beställning av reservdelar från din Yamaha-återförsäljare eller som referens om din utombordsmotor skulle bli stulen.

1. Placering av utombordsmotorns serienummer

MMU25190

Nyckelnummer

Om motorn är försedd med en huvudströmbrytare med nyckel, är nyckelns ID-nummer instämplat på nyckeln enligt bilden. Anteckna detta nummer i det avsedda fältet som referens om du behöver en ny nyckel.

Allmän information

1. Nyckelnummer

MMU37290

EG-försäkran om

överensstämmelse

Denna utombordsmotor uppfyller delvis Europaparlamentets direktiv om maskinell utrustning. Med varje utombordsmotor som uppfyller direktiven bifogas en EG-försäkran om överensstämmelse. EG-försäkran om överensstämmelse innehåller följande information;

Motortillverkarens namn

●

Modellnamn

●

Modellens produktkod (godkänd modellbeteckning) Kod för direktiv som uppfylls

●

MMU25203

CE-märkning

Utombordsmotorer med denna “CE”märkning uppfyller följande direktiv: 98/37/ EG, 94/25/EG, 2003/44/EG och 2004/108/ EG.

Page 12

Allmän information

1. Placering av CE-märkning

ZMU03683

ZMU06040

Page 13

Allmän information

MMU33520

Läs handböcker och dekaler

Innan du använder eller utför arbeten på motorn:

●

Läs den här handboken.

●

Läs alla handböcker som medföljer båten.

●

Läs alla dekaler på utombordsmotorn och båten.

Kontakta din Yamaha-återförsäljare om du behöver mer information.

MMU33831

Varningsdekaler

Om dessa dekaler är skadade eller saknas, ber du din Yamaha-återförsäljare om nya.

ZMU06146

Page 14

Allmän information

MMU33912

Dekalernas innehåll

Varningsdekalerna ovan har nedanstående betydelse.

MWM01691

VARNING

Det finns ingen anordning för skydd mot start med ilagd växel vid nödstart. Kontrollera att friläget är ilagt innan motorn startas.

MWM01681

VARNING

Håll händer, hår och kläder borta från

●

roterande delar när motorn är igång. Rör aldrig vid eller demontera elektris-

●

ka delar vid start eller körning.

ZMU05706

MWM01671

VARNING

Läs i ägarens verkstadshandbok och

●

se på dekalerna. Bär en godkänd flytanordning.

●

Fäst motorfrånskiljarens lina på flytan-

●

ordningen, armen eller benet, så att motorn stoppas om du skulle komma att lämna rodret, vilket skulle kunna förhindra att båten skenar.

Page 15

Allmän information

MMU33843

Symboler

Symbolernas innebörd beskrivs nedan.

Försiktigt/Varning

ZMU05696

Läs Ägarens verkstadshandbok

ZMU05664

Elfara

ZMU05666

Manöverriktning för fjärrkontrollens styrspak/ växelspak, båda riktningarna

ZMU05667

Motorstart/runtdragning av motor

Fara till följd av kontinuerlig rotation

ZMU05668

ZMU05665

Page 16

Specifikationer och krav

MMU31480

Specifikationer

OBS:

“(AL)” i specifikationerna nedan anger der numeriska värdet för den monterade aluminiumpropellern. På motsvarande sätt anger “(SUS)” värdet för monterad propeller av rostfritt stål och “(PL)” för monterad propeller av plast.

MMU2821C

Mått:

Total längd:

20DMHO 936 mm (36.9 in) 20DWO 615 mm (24.2 in) 25NMHO 936 mm (36.9 in)

Total bredd:

20DMHO 358 mm (14.1 in) 20DWO 304 mm (12.0 in) 25NMHO 358 mm (14.1 in)

Total höjd S:

1068 mm (42.0 in)

Total höjd L:

1195 mm (47.0 in)

Rigghöjd S:

419 mm (16.5 in)

Rigghöjd L:

546 mm (21.5 in)

Vikt (AL) S:

20DMHO 49.0 kg (108 lb) 20DWO 50.5 kg (111 lb) 25NMHO 49.0 kg (108 lb)

Vikt (AL) L:

20DMHO 50.5 kg (111 lb) 20DWO 52.0 kg (115 lb) 25NMHO 50.5 kg (111 lb)

Prestanda:

Varvtal vid maximalt gaspådrag:

5000–6000 v/min

Maximal effekt:

20DMHO 14.7 kW vid 5500 v/min

(20 hk vid 5500 v/min) 20DWO 14.7 kW vid 5500 v/min (20 hk vid 5500 v/min) 25NMHO 18.4 kW vid 5500 v/min (25 hk vid 5500 v/min)

Tomgångsvarvtal (i friläge):

750 ±50 v/min

Motor:

Typ:

2-takt L

Cylindervolym:

395.0 cm

Cylinderdiameter × slag:

67.0 × 56.0 mm (2.64 × 2.20 in)

Tändsystem:

CDI

Tändstift (NGK):

B7HS-10

Tänstiftsgap:

0.9–1.0 mm (0.035–0.039 in)

Styrsystem:

20DMHO Rorkult 20DWO Reglagebox 25NMHO Rorkult

Startsystem:

20DMHO Manuell 20DWO Manuell och elektrisk 25NMHO Manuell

Förgasarens startsystem:

Chokeventil

Växelströmsgeneratorns effekt:

20DMHO 80 W 25NMHO 80 W

Drivenhet:

Växellägen:

Framåt-neutralt-bakåt

Utväxling:

2.08 (27/13)

Trim- och uppvickningssystem:

Manuell uppvickning

Propellermärke:

Page 17

Specifikationer och krav

Bränsle och olja:

Rekommenderat bränsle:

Blyfri vanlig bensin

Lägsta oktantal:

Bränsletankens kapacitet:

25 L (6.60 US gal, 5.50 Imp.gal)

Rekommenderad motorolja:

YAMALUBE 2-takts utombordsmotorolja

Smörjning:

Oljeinsprutning

Motorns oljetankkapacitet:

0.7 L (0.74 US qt, 0.62 Imp.qt)

Rekommenderad växellådsolja:

Hypoid-växellådsolja SAE#90

Kvantitet växellådsolja:

0.370 L (0.391 US qt, 0.326 Imp.qt)

Åtdragningsmoment:

Tändstift:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

Propellermutter:

35.0 Nm (3.57 kgf-m, 25.8 ft-lb)

Ljud- och vibrationsnivå:

Ljudtrycksnivå för användaren (ICOMIA 39/94 och 40/94):

91.1 dB(A) Ljudeffektsnivå (ICOMIA 39/94 och 40/94):

98.0 dB(A) Vibration på rorkultshandtag (ICOMIA 38/94):

Vibrationen på rorkultshandtaget ligger under 2.5 m/s

MMU33553

Installationskrav

MMU33563

Båtens effektklassning

MWM01560

VARNING

Om du använder en för kraftig motor, finns risk att båten blir mycket instabil.

Innan du installerar utombordsmotorn (-motorerna) kontrollerar du att motorns/motorernas totala effekt inte överskrider den totala märkeffektklassningen för båten. Se båtens kapacitetsplåt eller kontakta tillverkaren.

MMU33571

Montering av motor

MWM01570

VARNING

En felmonterad utombordsmotor kan

●

innebära risk för att båten blir svårhanterlig, att användaren tappar kontrollen eller att det börjar brinna. Eftersom motorn är mycket tung, krävs

●

specialutrustning och utbildning för att montera den på säkert sätt.

Din återförsäljare eller annan erfaren person ska montera motorn, med korrekt utrustning och fullständiga anvisningar för montering. Mer information finns på sidan 25.

MMU33581

Fjärrkontrollkrav

MWM01580

VARNING

●

Om motorn startar med en växel ilagd, kan båten förflytta sig plötsligt och oväntat, och eventuellt orsaka kollision eller kasta passagerare överbord. Om motorn startar med växel ilagd, vi-

●

sar det att enheten för skydd mot start med ilagd växel inte fungerar. Använd i så fall inte motorn. Kontakta din Yamaha-återförsäljare.

Page 18

Specifikationer och krav

Fjärrkontrollenheten måste vara försedd med anordning för skydd mot start med ilagd växel. Denna anordning gör att motorn inte kan starta annat än i friläge.

MMU25694

Batterikrav

MMU25721

Batterispecifikationer

Lägsta kallstartström (CCA/EN):

20DWO 347.0 A

Minimikapacitet (20HR/IEC):

20DWO 40.0 Ah

Det går inte att starta motorn om batterispänningen är för låg.

MMU36290

Montering av batteri

Fäst batterihållaren ordentligt på en torr, väl ventilerad, vibrationsfri plats i båten.

VARNING! Placera inte brännbara föremål, lösa tunga föremål eller lösa metallföremål i samma utrymme som batteriet. Det kan medföra brand, explosion eller gnistbildning.

MMU36300

Flera batterier

Fråga din Yamaha-återförsäljare om batterival och korrekt kabeldragning om du vill ansluta flera batterier, till exempel för konfigurationer med flera motorer eller för extrabatteri.

MMU25730

Utan likriktare eller likriktare/ regulator

MCM01090

FÖRSIKTIGT

Ett batteri kan inte anslutas till modeller utan likriktare eller likriktare/regulator.

Om du vill använda batteri i modeller utan likriktare eller likriktare/regulator, monterar du en likriktare/regulator som tillval.

[MWM01820]

Om underhållsfritt batteri används med ovannämnda modeller kan batteriets livslängd förkortas avsevärt. Montera en likriktare/regulator som tillval eller använd tillbehör som beräknas klara 18 V eller mer på ovannämnda modeller. Fråga din Yamaha-återförsäljare hur du monterar en likriktare/regulator som tillval.

MMU34191

Val av propeller

Förutom valet av utombordsmotor är valet av rätt propeller ett av de viktigaste inköpsbeslut man måste fatta i båtlivet. Propellerns typ, storlek och konstruktion har direkt verkan på acceleration, topphastighet, bränsleekonomi och till och med motorns livslängd. Yamaha konstruerar och tillverkar propellrar för alla Yamahas utombordsmotorer och alla användningsområden. Din Yamaha-utombordsmotor levererades med en Yamaha-propeller som är vald för att fungera bra inom en rad tillämpningar, men det kan finnas användningssätt där en annan propeller skulle vara lämpligare. Din Yamaha-återförsäljare kan hjälpa dig att välja rätt propeller för dina behov. Välj en propeller som låter motorn nå mitten eller den övre delen av sitt arbetsområde vid full gas med maximal båtlast. Generellt bör du välja en propeller med hög stigning för låg arbetsbelastning och en propeller med liten stigning för hög arbetsbelastning. Om du transporterar kraftigt varierande laster, väljer du en propeller som låter motorn arbeta i rätt område för den tyngsta lasten, och tänker på att du kan behöva minska gasen för att hålla dig inom rekommenderat varvtalsområde när du har lättare last. Information om demontering och montering av propeller finns på sidan 57.

Page 19

123

1. Propellerdiameter i tum

2. Propellerstigning i tum

3. Propellertyp (propellermärke)

ZMU04607

123

Specifikationer och krav

MMU25651

Motoroljekrav

Rekommenderad motorolja:

YAMALUBE 2-takts utombordsmotorolja

Om den rekommenderade motoroljan inte finns att tillgå, kan en annan 2-takts motorolja olja med kvalitetsklass NMMA TC-W3 användas.

MMU36360

Bränslekrav

MMU36801

Bensin

Använd bensin av hög kvalitet, med minst lägsta tillåtna oktantal. Om motorn knackar, bör du använda bensin av ett annat märke eller blyfritt bränsle med högt oktantal.

Rekommenderad bensinkvalitet:

Vanlig blyfri bensin med lägsta oktantal 90 (Research Octane Number).

ZMU04605

1. Propellerdiameter i tum

2. Propellerstigning i tum

3. Propellertyp (propellermärke)

MMU25770

Skydd mot start med ilagd

växel

Yamaha utombordsmotorer eller fjärrkontrollenheter som godkänts av Yamaha är försedda med anordning för skydd mot start med ilagd växel. Motorn kan då endast startas i friläge. Lägg alltid in friläge innan du startar motorn.

MCM01980

FÖRSIKTIGT

●

Använd inte blybensin. Blybensin kan ge allvarliga motorskador.

●

Se till att det inte kommer in vatten och föroreningar i bränsletanken. Förorenat bränsle kan göra att motorn går sämre, eller till och med skada den. Använd bara färsk bensin som förvarats i rena behållare.

MMU36880

Grumligt eller surt vatten

Yamaha rekommenderar starkt att du låter din återförsäljare installera den förkromade vattenpumpsatsen (tillval) om du använder utombordsmotorn i grumligt eller surt vatten. Detta behövs kanske inte, beroende på modell.

Page 20

Specifikationer och krav

MMU36330

Rötsäker färg

Båtens prestanda ökar om skrovet är rent. Båtbottnen ska hållas så ren från beväxt som möjligt. Vid behov kan båtbottnen täckas av en rötsäker färg, som är godkänd för ditt område, för att förhindra beväxt. Använd inte rötsäker färg som innehåller koppar eller grafit. Dessa färger kan göra att motorn korroderar fortare.

MMU36340

Krav vid avfallshantering av

motor

Dumpa inte motorn. Avfallshantera den på lagligt sätt. Yamaha rekommenderar att du frågar din återförsäljare om avfallshantering av motorn.

MMU36351

Nödutrustning

Förvara nedanstående föremål ombord för eventuella motorproblem.

Verktygssats med diverse skruvmejslar,

●

tänger, skruvnycklar (tum och metriska) samt eltejp. Vattensäker ficklampa med extra batterier.

●

En extra motorfrånskiljarlina (nödstopprep) med klämma. Reservdelar, som en extra uppsättning

●

tändstift. Be din Yamaha-återförsäljare om en mer detaljerad beskrivning.

Page 21

Komponenter

MMU2579H

Komponentdiagram

OBS:

* Ser inte alltid ut som bilden. Ingår inte alltid som standardutrustning på alla modeller.

20D, 25N

17 16 15

14 13

1. Manuellt starthandtag*

2. Chokeratt

3. Startknapp*

4. Placering av utombordsmotorns serienummer*

5. Rorkultshandtag*

6. Justeranordning för gasreglagets friktion*

7. Motorns stoppknapp/motorfrånskiljare*

8. Handtag för akterspegelfäste

9. Uppvickningslåsspak

10. Trimstång

11. Kylvatteninlopp

12. Propeller

13. Trimroder (anod)

14. Antikavitationsplåt

15. Fästbygel

1 2

7 21

16. Repfäste

17. Spak för grunt vatten

18. Övre motorhuv

19. Fjärrkontrolldosa (sidmonterad typ)*

20. Bränsletank*

21. Klämma*

MMU25802

Bränsletank

Om din modell är utrustad med bärbar bränsletank, har den följande delar och funktioner.

MWM00020

Den bränsletank som medföljer den här utombordsmotorn är bara avsedd att användas som bensintank, inte för förva-

ZMU06147

VARNING

Page 22

Komponenter

ring av reservbränsle. Kommersiella användare måste se till att de uppfyller alla gällande lagar och bestämmelser.

1. Bränsleanslutning

2. Bränslemätare

3. Tanklock

4. Luftningsskruv

MMU25830

ZMU03157

Bränsleanslutning

Denna anslutning används för att ansluta bränsleledningen.

MMU25841

Bränslemätare

Denna mätare sitter antingen på bränsletankens lock eller på bränsleanslutningens bas. Den visar den ungefärliga mängd bränsle som finns i tanken.

MMU25850

Tanklock

Detta lock förseglar bränsletanken. När tanklocket tas bort går det att fylla på bränsle i tanken. Skruva av tanklocket genom att vrida det moturs.

MMU25860

Luftningsskruv

Denna skruv sitter i tanklocket. Lossa skruven genom att vrida den moturs.

MMU26181

Fjärrkontrollsdosa

Fjärrkontrollens styrspak aktiverar både växeln och gasspjället. De elektriska brytarna

sitter på fjärrkontrollsdosan.

1. Fjärrkontrollens styrspak

2. Frilägeslås

3. Frilägesgasspak

4. Huvudströmbrytare/chokeknapp

5. Motorfrånskiljare

6. Justeranordning för gasreglagets friktion

MMU26190

Fjärrkontrollens styrspak

Om spaken flyttas framåt från friläget, läggs framväxeldrevet in. Om spaken dras bakåt från friläget, läggs backväxeldrevet in. Motorn fortsätter då att gå på tomgång tills spaken flyttas ca 35° (ett hack känns). Flyttas spaken ytterligare öppnas gasspjället och motorn börjar accelerera.

1. Friläge “ ”

2. Fram “ ”

3. Back “ ”

4. Växel

Page 23

5. Helt stängt läge

6. Gas

7. Helt öppet läge

MMU26201

Frilägeslås

För att lägga i en växel från friläget, drar du först upp frilägeslåset.

1. Frilägeslås

MMU26211

Frilägesgasspak

För att öppna gasspjället utan att lägga i en fram- eller backväxel, placerar du fjärrkontrollens styrspak i friläge och lyfter frilägesgasspaken.

OBS:

Frilägesgasspaken fungerar endast när fjärrkontrollens styrspak är i friläge. Fjärrkontrollens styrspak fungerar endast när frilägesgasspaken är i stängt läge.

Komponenter

1. Helt öppet läge

2. Helt stängt läge

MMU26221

Chokeknapp

Aktivera chokesystemet genom att trycka in huvudströmbrytaren medan nyckeln vrids till “” (på) eller “ ” (start). Chokesystemet kommer då att leverera den feta bränsleblandning som krävs för att starta motorn. När nyckeln släpps, stängs choken av automatiskt.

MMU25911

Rorkultshandtag

För rorkultshandtaget åt höger eller vänster efter behov för att ändra riktning.

Page 24

Komponenter

ZMU02846

MMU25922

Växelspak

Om du drar växelspaken mot dig lägger du in framväxeldrevet, så att båten rör sig framåt. Om du skjuter spaken från dig lägger du in backväxeldrevet, så att båten rör sig bakåt.

F 1

ZMU03687

1. Fram “ ”

2. Friläge “ ”

3. Back “ ”

MMU25941

Gasreglage

Gasreglaget sitter på rorkultshandtaget. Vrid reglaget moturs för att öka farten och medurs för att minska farten.

ZMU02848

MMU25961

Gasindikator

Bränsleförbrukningskurvan på gasindikatorn visar den relativa bränsleförbrukningen för olika gasspjällslägen. Välj den inställning som ger bäst prestanda och bränsleekonomi för den önskade funktionen.

ZMU02849

1. Gasindikator

MMU25973

Justeranordning för gasreglagets friktion

En friktionsanordning gör det möjligt att ställa in motståndet i gasreglaget eller fjärrkontrollens styrspak efter önskemål. Vrid justeranordningen medurs för att öka motståndet.

steranordningen för hårt. Om motståndet är för stort kan det vara svårt att röra fjärrkontrollens styrspak eller gasreglaget, vilket kan leda till olycka.

VARNING! Dra inte åt ju-

[MWM00032]

Page 25

Komponenter

Vrid justeranordningen moturs för att minska motståndet.

ZMU03688

Dra åt justeranordningen för att behålla den önskade gasreglageinställningen när konstant fart önskas.

MMU25993

Motorfrånskiljarlina med klämma

Klämman måste fästas vid motorfrånskiljaren för att motorn ska gå. Linan ska fästas på ett säkert ställe på kläderna, armen eller benet. Om användaren skulle falla överbord eller lämna rodret, drar linan ut klämman och stoppar motorn. Båten kan då inte rusa iväg med motorn igång.

motorns stoppströmbrytare ska vara fäst på ett säkert ställe på kläderna, armen eller benet när motorn är igång. Fäst inte linan på kläder som kan slitas av. Låt inte linan gå där den kan fastna och därmed hindras att fungera. Undvik att dra i linan under vanlig användning. Om motorn

VARNING! Linan för

stannar förlorar du också nästan all styrförmåga. Dessutom kan båten tappa fart mycket snabbt. Detta kan leda till att människor och föremål kastas framåt i båten.

[MWM00122]

1. Lina

2. Klämma

3. Motorfrånskiljare

ZMU03689

1. Lina

2. Klämma

3. Motorfrånskiljare

MMU26001

Motorns stoppknapp

Tryck på denna knapp för att bryta tändningskretsen och stoppa motorn.

Page 26

Komponenter

ZMU03690

MMU26011

Utdragbar chokeknapp

Dra ut denna knapp för att förse motorn med den feta bränsleblandning som krävs för att starta.

MMU26090

Huvudströmbrytare

Tändsystemet styrs av huvudströmbrytaren, vars funktion beskrivs nedan.

●

“”

(av)

När huvudströmbrytaren är i läget “ ” (av), är de elektriska kretsarna avstängda och nyckeln kan tas bort.

●

“”

(på)

När huvudströmbrytaren är i läget “ ” (på), är de elektriska kretsarna påslagna och nykkeln kan inte tas bort.

“”

●

När huvudströmbrytaren är i läget “ ” (start), startar startmotorn motorn. När nykkeln släpps återgår den automatiskt till läge “” (på).

(start)

ZMU03691

MMU26070

Manuellt starthandtag

För att starta motorn drar du först ut handtaget tills det tar emot. Från detta läge drar du sedan snabbt handtaget rakt ut för att dra runt motorn.

MMU26122

Styrfriktionsinställning

En friktionsanordning ger justerbart motstånd för styrmekanismen och kan ställas in efter användarens önskemål. Det sitter en justeringsskruv eller -bult på vridfästet.

Page 27

Komponenter

att skydda motorn mot elektrokemisk korrosion. Måla aldrig trimrodret eftersom det då blir verkningslöst som anod.

ZMU02908

Vrid justeringen medurs för att öka motståndet. Vrid justeringen moturs för att minska motståndet.

MWM00040

VARNING

Dra inte åt justeranordningen för hårt. Om motståndet är för stort kan det bli svårt att styra, vilket kan leda till en olycka.

MMU26244

Trimroder med anod

MWM00840

VARNING

Om trimrodret är felaktigt inställt kan det bli svårt att styra. Testkör alltid båten när trimrodret har installerats eller bytts ut så att styrningen säkert blir felfri. Kontrollera att du har dragit åt skruven när du har justerat trimrodret.

Trimrodret ska justeras så att styrreglaget kan vridas åt höger eller vänster med samma kraft. Om båten tenderar att gira åt vänster (babord) vrider du trimrodrets bakände åt babord, “A” i figuren. Om båten tenderar att gira åt höger (styrbord) vrider du trimrodrets bakände åt styrbord, “B” i figuren.

MCM00840

FÖRSIKTIGT

Trimrodret fungerar också som anod för

ZMU02822

1. Trimroder

2. Skruv

Åtdragningsmoment för bult:

18.0 Nm (1.8 kgf-m, 13 ft-lb)

MMU26261

Trimstång (uppvickningsstift)

Det läge som trimstången befinner sig i ställer in utombordsmotorns minsta trimvinkel i förhållande till akterspegeln.

ZMU02929

MMU26280

Spak för grunt vatten

Om denna spak trycks ned, fälls motorn delvis upp för att öka säkerhetsmarginalen vid färd på grunt vatten.

Page 28

Komponenter

ZMU03694

MMU30530

Uppvickningslåsmekanism

Uppvickningslåsmekanismen används för att förhindra att utombordsmotorn lyfts upp från vattnet när backväxeldrevet är ilagt.

ZMU03695

1. Uppvickningslåsspak

Lås den genom att ställa uppvickningslåsspaken i låst läge. Frigör den genom att föra uppvickningslåsspaken till öppet läge.

MMU26332

Uppvickningsstödfäste

Uppvickningsstödfästet håller kvar utombordsmotorn i uppvickat läge.

ZMU03699

MCM01660

FÖRSIKTIGT

Använd inte uppvickningsstödfästet när båten dras på släp. Utombordsmotorn kan skaka loss från uppvickningsstödet och falla av. Om motorn inte kan transporteras i normalt körläge, används en extra stödanordning för att säkra den i uppvickat läge.

MMU26372

Motorhuvens låsspak(ar) (vridtyp)

Ta bort den övre motorhuven genom att vrida låsspaken/spakarna. Lyft därefter av motorhuven. Kontrollera att motorhuven verkligen passar exakt i gummitätningen vid montering. Lås sedan motorhuven igen genom att ställa tillbaka spaken/spakarna i låsläget.

1. Motorhuvens låsspak(ar)

ZMU03701

Page 29

Komponenter

MMU26410

2-stifts anslutning

12 V-40/60/80 W växelström levereras genom denna anslutning. Tänk på följande vid användning:

ZMU03703

●

Använd en Yamaha originalanslutning.

●

Använd endast fyrutrustning.

Anslut fyrutrustningen direkt till 2-stifts

●

anslutningen.

●

Fyrutrustningens kapacitet måste vara

över 12 V-40/60/80 W, annars kan glöd-

lampan gå.

●

Sätt ett skydd över anslutningen när den

inte används.

MCM01000

FÖRSIKTIGT

Anslut inte 2-stifts anslutningen direkt till batteripolerna. Då kan elsystemet ta skada.

MMU26420

Information om batteriladdning

Använd en riktig laddningskabel om batteriet behöver laddas om. Din Yamaha-återförsäljare kan ge dig mer information om kabelanslutningarna.

OBS:

Använd inte 2-stiftsanslutningen när du

●

laddar. Batteriet kommer då inte att lad-

das.

Om du behöver använda fyrutrustning när

●

du laddar batteriet, ansluts denna till batte-

riet och inte till 2-stiftsanslutningen.

MMU26303

Varningsindikator

Om det uppstår ett fel i motorn, vilket föranleder en varning, tänds indikatorn. Mer information om hur du läser av varningsindikatorn finns på sidan 23.

ZMU03704

1. Varningsindikator

Page 30

Motorstyrsystem

MMU26803

Varningssystem

MCM00091

FÖRSIKTIGT

Låt inte motorn fortsätta gå om någon varningsanordning har aktiverats. Kontakta din Yamaha-återförsäljare om du inte kan lokalisera och avhjälpa felet.

MMU2681A

Överhettningsvarning

Denna motor har en varningsanordning för överhettning. Om temperaturen i motorn blir för hög aktiveras varningsanordningen.

Motorvarvtalet sänks automatiskt till ca

●

2000 v/min.

Överhettningsvarningsindikatorn tänds el-

●

ler blinkar.

ZMU03706

Summern ljuder (om sådan finns på ror-

●

kultshandtaget, fjärrkontrollsdosan eller

huvudströmbrytarpanelen).

ger du av motorn och kontrollerar att kylvatteninloppet inte är igensatt:

Kontrollera trimvinkeln så att kylvattenin-

●

loppet befinner sig under vatten.

●

Kontrollera att inte kylvatteninloppet är igensatt.

MMU26848

Oljenivåvarning samt varning för igensatt oljefilter

Modeller med oljeinsprutning

Denna motor har ett varningssystem för låg oljenivå. Om oljenivån sjunker under den nedre gränsen, aktiveras varningssystemet.

Aktivering av varningsanordning

●

Varvtalet minskar automatiskt till ca 2000 v/min. Varningsindikatorn för låg oljenivå tänds

●

eller blinkar.

Om varningssystemet har aktiverats, stän-

ZMU03706

●

Summern ljuder (om sådan finns på rorkultshandtaget, fjärrkontrollsdosan eller huvudströmbrytarpanelen).

Page 31

ZMU03025

Om varningssystemet har aktiverats, stoppar du motorn och undersöker orsaken.

OBS:

Varningen för igensatt oljefilter liknar varningarna för låg oljenivå respektive överhettning. Felsökningen underlättas om du först undersöker om motorn är överhettad, om oljenivån är korrekt och slutligen om oljefiltret är igensatt.

Motorstyrsystem

1. Oljeﬁlter

ZMU03707

Page 32

Installation

MMU26902

Installation

Informationen i detta avsnitt ska bara användas som referens. Det är omöjligt att ge fullständiga upplysningar för varje enskild kombination av båt och motor. Rätt montering beror till en del på erfarenheten och den specifika kombinationen av båt och motor.

MWM01590

VARNING

●

Om du använder en för kraftig motor,

finns det risk för att båten blir mycket

instabil. Montera inte en motor med hö-

gre effekt än vad båten tillåter (se kapa-

citetsplåten). Rådfråga båttillverkaren

om båten saknar kapacitetsplåt.

●

En felmonterad utombordsmotor kan

innebära risk för att båten blir svårhan-

terlig, att användaren tappar kontrollen

eller att det börjar brinna. Permanent

monterade modeller ska installeras av

återförsäljaren eller annan person med

erfarenhet av motormontering.

MMU26911

Montera utombordsmotorn

MWM01720

VARNING

Återförsäljaren eller någon annan person med erfarenhet av motormontering bör visa dig hur utombordsmotorn ska monteras.

1. Mittlinje (köllinje)

MMU26921

ZMU01760

Monteringshöjd

För att båten ska gå så effektivt som möjligt, ska båtens och utombordsmotorns vattenmotstånd (bromsverkan) göras så litet som möjligt. Utombordsmotorns monteringshöjd påverkar motståndet i stor utsträckning. Om motorn sitter för högt, tenderar kavitation att uppstå, med minskad drivförmåga som följd. Om propellerspetsarna skär i luften, ökar varvtalet onormalt mycket och orsakar överhettning av motorn. Sitter motorn för lågt, ökar vattenmotståndet och därmed minskar motorns verkningsgrad. Montera utombordsmotorn så att antikavitationsplåten sitter under båtbotten, dock högst 25 mm (1 in.) nedanför denna.

Utombordsmotorn ska monteras så att båten blir väl balanserad, annars kan båten bli svårstyrd. I båtar med en motor monteras motorn på båtens mittlinje (köllinje).

Page 33

0–25mm (0–1in.)

MCM01630

ZMU02011

FÖRSIKTIGT

Kontrollera båtens flytkraft i vila med

●

maximal last. Kontrollera att den statis-

ka vattennivån vid avgashuset är

tillräckligt låg, så att det inte kan tränga

in vatten i motorblocket när vattenni-

vån stiger till följd av vågor när motorn

inte går.

●

Om motorn har fel höjd eller om det fö-

rekommer hinder för vattenströmmen

(pga. båtens utformning eller skick eller

pga. tillbehör som badstegar eller eko-

lodstransduktorer) kan det spruta upp

vatten i luften när båten körs. Om mo-

torn körs kontinuerligt med vattensprut

i luften, kan det tränga in så mycket vat-

ten genom intagsöppningen i motorhu-

ven att motorn skadas allvarligt.

Eliminera orsaken till vattensprut i luf-

ten.

OBS:

Utombordsmotorns optimala monterings-

●

höjd påverkas av kombinationen båt - mo-

tor och önskad användning. Genom att

testköra båten med olika monteringshöj-

der kan du få fram den optimala mon-

teringshöjden. Kontakta din Yamaha-

återförsäljare eller båttillverkare för ytterli-

gare information om rätt monteringshöjd.

Installation

●

Anvisningar för hur du ställer in utombordsmotorns trimvinkel finns på sidan 43.

MMU26971

Fästa utombordsmotorn

1. Placera utombordsmotorn på akterspegeln, så nära mitten som möjligt. Dra åt akterspegelns fästskruvar jämnt och noggrant. Kontrollera fästskruvarnas åtdragning då och då när motorn går, eftersom de kan lossas av motorvibrationen.

fästskruvarna är lösa, finns det risk för att motorn faller av eller flyttar sig på akterspegeln. Detta kan få dig att tappa kontrollen, med svåra skador som följd. Se till att akterspegelns skruvar är ordentligt åtdragna. Kontrollera då och då vid körning att skruvarna är ordentligt åtdragna.

[MWM00641]

2. Använd säkerhetslina eller -kedja om det finns en fästögla för säkerhetslina på motorn. Fäst ena änden i avsedd fästögla på motorn och den andra i en säker anslutningspunkt i båten. Annars riskerar du att motorn försvinner för gott om den skulle lossna från akterspegeln.

VARNING! Om

ZMU02012

Page 34

Installation

ZMU02013

3. Fäst fästbygeln i akterspegeln med hjälp av de bultar som ev. medföljer utombordsmotorn. Be din Yamaha-återförsäljare om mer information.

VARNING! Undvik att använda andra skruvar, muttrar eller brickor än de som följer med motorn. Om du ändå gör det måste dessa hålla minst lika hög kvalitet i fråga om material och hållfasthet samt dras åt ordentligt. När du har dragit åt skruvarna, testkör du motorn och kontrollerar att allt är ordentligt åtdraget.

[MWM00651]

1. Bultar

ZMU02637

Page 35

Drift

MMU36380

Första användningen

MMU27020

Inkörning av motor

Din nya motor behöver en tids inkörning för att de rörliga delarnas anliggningsytor skall slitas in jämnt. En korrekt inkörning ger god prestanda och ökad livslängd.

MCM00140

FÖRSIKTIGT

Om inkörningen inte fullföljs, kan det

●

orsaka minskad livslängd eller till och med allvarliga skador på motorn. Under inkörningen måste du förutom

●

olja i oljeinsprutningssystemet använda förblandat bränsle.

MMU27060

Tabell över bensin- och oljeblandning (50:1)

1. : Bensin

2. : Motorolja

MCM00150

FÖRSIKTIGT

Se till att blanda bensinen och oljan väl, annars kan motorn skadas.

MMU30311

Gör så här för modeller med oljeinsprutning

Låt motorn gå under belastning (med ilagd växel och monterad propeller) i 10 timmar enligt nedan.

1. Första tio minuterna:

Låt motorn gå på lägsta möjliga varvtal. Snabb tomgång i friläge är bäst.

2. De följande 50 minuterna: Dra aldrig på mer än halv gas (ca 3000 v/min). Ändra varvtalet ibland. Om båten är lättplanad, accelererar du med maximalt gaspådrag tills båten planar och därefter minskar du gasen till 3000 v/min eller mindre.

3. De följande två timmarna: Accelerera med maximalt gaspådrag tills båten planar och minska därefter varvtalet till tre fjärdedels gaspådrag (ca 4000 v/min). Ändra varvtalet ibland. Kör med maximalt gaspådrag i en minut och låt därefter motorn gå ca tio minuter med tre fjärdedels gaspådrag eller mindre, så att motorn kyls ned.

4. De återstående sju timmarna: Kör motorn på valfritt varvtal. Undvik att köra med maximalt gaspådrag i mer än fem minuter åt gången.

5. Efter de första tio timmarna: Använd motorn normalt. Använd endast bensin i bränsletanken. Yamahas oljeinsprutningssystem smörjer systemet tillräckligt för normal användning.

MMU36400

Lär känna din båt

Olika båtar uppför sig på olika sätt. Manövrera försiktigt tills du lärt dig hur din båt uppför sig underolika förhållanden och med olika trimvinklar (se sidan 43).

MMU36412

Kontroller före motorstart

MWM01920

VARNING

Om något inte fungerar som det ska under kontrollen före motorstart, ska detta kontrolleras och lagas innan du använder utombordsmotorn. Annars kan det inträf-

Page 36

Drift

fa en olycka.

MCM00120

FÖRSIKTIGT

Starta aldrig motorn om den inte är i vattnet. Detta kan leda till överhettning och allvarliga motorskador.

MMU36570

Ta bort motorhuven

För nedanstående kontroller ska den övre motorhuven tas bort från motorn. Ta bort den övre motorhuven genom att frigöra låsspaken. Lyft därefter av motorhuven.

ZMU06092

MMU36440

Bränslesystem

MWM00060

VARNING

Bensin och bensinånga är mycket eldfarliga och kan dessutom explodera. Undvik gnistor, cigaretter, öppen eld och andra antändningskällor.

MWM00910

VARNING

Läckande bränsle kan orsaka brand eller explosion.

Kontrollera regelbundet att det inte fö-

●

rekommer bränsleläckage. Om du upptäcker bränsleläckage,

●

måste bränslesystemet repareras av en kvalificerad mekaniker. En illa utförd reparation kan göra motorn farlig att

använda.

MMU36450

Inspektion med avseende på bränsleläkkage

●

Inspektera båtens inre och utrymmet under motorhuven med avseende på bränsleläckage och bensinångor.

●

Kontrollera att bränsleledningens anslutningar är täta. Kontrollera bränsleledningarna med av-

●

seende på sprickor, svällningar och andra skador.

MMU37320

Kontroll av bränslefilter

Kontrollera att bränslefiltret är rent och fritt från vatten. Om det förekommer vatten i bränslet eller om det finns påfallande mycket skräp, ska bränsletanken kontrolleras och rengöras av en Yamaha-återförsäljare.

ZMU06140

MMU36900

Reglage

Modeller med rorkultshandtag:

Vrid rorkultshandtaget helt åt vänster och

●

höger för att kontrollera att det rör sig mjukt. Vrid gasreglaget från helt stängt till helt öp-

●

pet läge. Kontrollera att det rör sig jämnt och att det helt återgår till helt stängt läge. Kontrollera att inte gas- och växelva-

●

jrarnas anslutningar under motorhuven är lösa eller skadade.

Modeller med fjärrkontroll:

Page 37

●

Vrid ratten så långt det går åt höger respektive vänster. Kontrollera att den rör sig jämnt och obehindrat hela vägen, utan att kärva eller glappa.

●

Manövrera gasreglagen flera gånger för att kontrollera att de rör sig helt fritt. De ska röra sig jämnt över hela sitt rörelseområde och gå hela vägen tillbaka till tomgångsläge.

●

Kontrollera att inte gas- och växelvajrarnas anslutningar under motorhuven är lösa eller skadade.

MMU36481

Motorfrånskiljarlina

Kontrollera motorfrånskiljarlinan med avseende på skador, som jack, brott och slitage.

1. Lina

2. Klämma

3. Motorfrånskiljare

Drift

1. Lina

2. Klämma

3. Motorfrånskiljare

MMU27120

Olja

●

Kontrollera att du säkert har tillräckligt med olja för båtturen.

MMU27151

Motor

●

Kontrollera motor och motorfästen.

●

Kontrollera att inga fästen är lösa eller skadade.

●

Kontrollera att inte propellern är skadad.

●

Inspektera med avseende på oljeläckage.

MMU27180

Använda motorn efter en längre tids undanställning

Modeller med oljeinsprutning

När motorn används efter att ha varit undanställd en längre tid (12 månader), vidtas följande åtgärder:

1. Använd en bensin- och oljeblandning på 50:1 för att starta motorn.

2. Starta motorn. Låt den gå på tomgång.

MWM01330

VARNING

●

Rör aldrig vid elektriska delar vid start eller körning.

●

Håll händer, hår och kläder borta från svänghjulet och andra roterande delar

ZMU03689

Page 38

Drift

när motorn går.

3. Kontrollera att det kommer ut olja genom oljematningsrören. När eventuell luft i oljeledningarna har drivits ut, skall oljeinsprutningssystemet mata olja helt normalt. Kontakta din Yamaha-återförsäljare om det inte kommer olja efter tio minuters tomgångskörning.

ZMU03710

MCM01260

FÖRSIKTIGT

Vidta alltid de åtgärder som nämnts ovan när du skall använda motorn efter att den varit undanställd en längre tid. Annars kan motorn börja kärva.

MMU36952

Montera motorhuven

1. Kontrollera att motorhuvens låsspak frigörs.

2. Kontrollera att gummitätningen ligger i sitt säte hela vägen runt motorn.

3. Placera motorhuven ovanpå tätningen.

4. Kontrollera att gummitätningen sitter korrekt hela vägen runt motorn.

5. Placera spaken som bilden visar för att låsa motorhuven.

motorhuven inte monteras korrekt, kan motorn skadas av vatten som tränger in under motorhuven. Motorhuven kan dessutom också flyga av i höga hastigheter.

FÖRSIKTIGT:

[MCM01990]

ZMU06117

När den övre motorhuven är pålagd trycker du på den med båda händerna för att kontrollera att den är korrekt inpassad. Låt din Yamaha-återförsäljare laga den övre motorhuven om den sitter löst.

ZMU04677

MMU27234

Fylla på bränsle och motorolja

MMU27246

Fylla på bränsle i bärbar tank

MWM01830

VARNING

●

Bensin och bensinånga är mycket eldfarliga och kan explodera. Följ alltid dessa anvisningar vid tankning, för att minska risken för brand och explosion. Bensin är giftigt och kan orsaka per-

●

sonskada eller dödsfall. Hantera bensin försiktigt. Hävertera aldrig bensin genom att suga med munnen. Sök omedelbart läkare om du råkar svälja bensin, andas in stora mängder

Page 39

Drift

bensinånga eller få bensin i ögonen. Tvätta dig med tvål och vatten om du spiller bensin på huden. Byt kläder om du får bensin på kläderna.

1. Stäng av motorn.

2. Ta bort den bärbara tanken från båten.

3. Vistas alltid i väl ventilerat område utomhus, med båten fast förtöjd eller på trailer.

4. Rök inte och undvik gnistor, öppen eld, urladdningar av statisk elektricitet och andra antändningskällor.

5. Använd bara godkänd bensindunk för att lagra och distribuera bränsle.

6. Rör vid påfyllningsöppningen eller påfyllningsröret med bränsleslangens munstycke för att förebygga elektrostatiska gnistor.

7. Fyll bränsletanken helt, men överfyll inte. Om temperaturen stiger kan bränslet expandera och svämma över.

Bränsletankens kapacitet:

25 L (6.60 US gal, 5.50 Imp.gal)

MMU27301

Fylla på olja i modell med manuell start

MWM00530

VARNING

Tillsätt ingen bensin i oljetanken. Den kan börja brinna eller explodera.

I denna motor används Yamaha oljeinsprutningssystem, som ger överlägsen smörjning med korrekt oljehalt för alla driftförhållanden. Det behövs inget förblandat bränsle. Häll bara bensin i bränsletanken och olja i oljetanken. Praktiska indikatorsegment visar oljematningens status. Mer information om hur du läser av indikatorsegmenten finns på sidan 33. Fyll på oljetanken så här:

Motorns oljetankkapacitet:

0.7 L (0.74 US qt, 0.62 Imp.qt)

1. Ta bort den övre motorhuven.

2. Öppna oljetankens påfyllningskåpa genom att dra i flänsen.

3. Fyll långsamt på motorolja i tanken.

ZMU03012

8. Dra åt tanklocket ordentligt.

9. Torka omedelbart upp utspilld bensin med en torr trasa. Avfallshantera trasorna korrekt. Enligt lokala föreskrifter.

ZMU03711

4. Sätt tillbaka kåpan ordentligt när påfyllningen är klar.

Page 40

Drift

MMU27321

Oljenivåindikatorns funktion

Oljenivåsystemet har följande funktioner:

Page 41

MMU27334

Varningsindikator, oljenivå Motoroljetank Anmärkningar

mer än 200

PÅ

MMU27451

MMU27464

Röd

Använda motorn

(0.21 US qt, 0.181 Imp qt)

200 cm3(0.21 US qt, 0.181 Imp qt) eller mindre

1. Lossa luftningsskruven på tanklocket (ej alla modeller) två eller tre varv.

Ingen påfyllning behövs.

Summern ljuder i

●

fjärrkontrollsdosan och varvtalet är begränsat till ca 2000 v/min för att spara olja. Kontrollera att inte

●

oljeﬁltret är igensatt.

●

Fyll på olja, se sidan

32.

Fylla på bränsle (bärbar tank)

MWM00420

VARNING

●

Innan du startar motorn skall du se till att båten är ordentligt förtöjd och att det inte finns några hinder i vägen. Se till att det inte finns simmare i vattnet vid båten.

●

När luftningsskruven skruvas ut släpps bensinångor ut. Bensin är mycket eldfarligt och bensinångor kan dessutom explodera. Rök inte och se till att det inte förekommer gnistor eller öppen eld i närheten när du lossar på luftningsskruven.

●

Den här produkten släpper ut avgaser som innehåller koloxid, en färg- och luktlös gas som kan orsaka hjärnskador eller dödsfall. Symptomen är illamående, yrsel och dåsighet. Håll styrhytt och kajuta väl ventilerade. Undvik att blockera avgasutsläpp.

2. Anslut bränsleledningen ordentligt till bränsleanslutningen (om det finns en bränsleanslutning på utombordsmotorn). Koppla sedan bränsleledningens andra ände till anslutningen på bränsletanken.

Drift

ZMU02022

Page 42

Drift

ZMU03712

ZMU02024

finns några hinder i vägen. Kontrollera att det inte finns badande i vattnet vid båten.

MMU27508

Modeller med manuell start (rorkult)

MWM01840

VARNING

Om du inte sätter fast motorfrånskiljar-

●

linan kan båten skena om föraren faller överbord. Motorfrånskiljarlinan ska vara fäst på ett säkert ställe på kläderna, armen eller benet när motorn är igång. Fäst inte linan på kläder som kan slitas av. Dra inte linan så att den kan fastna och därmed hindras att fungera.

●

Undvik att dra i linan under vanlig användning. Om motorn stannar förlorar du också nästan all styrförmåga. Dessutom kan båten tappa fart mycket snabbt. Detta kan leda till att människor och föremål kastas framåt i båten.

3. Pumpa på startpumpen, med pilmarkeringen uppåt, tills den börjar kännas fast. Lägg tanken horisontellt när motorn körs, annars kan inte bränslet överföras från bränsletanken.

MMU27492

Starta motorn

MWM01600

VARNING

Innan du startar motorn skall du se till att båten är ordentligt förtöjd och att det inte

1. Placera växelspaken i friläge.

ZMU03714

OBS:

Skyddsanordningen mot start med ilagd växel gör att motorn endast kan starta i friläge.

2. Motorfrånskiljarens lina ska vara fäst på ett säkert ställe på kläderna, armen eller benet. Sätt därefter fast klämman i linans andra ände i motorfrånskiljaren.

Page 43

ZMU03744

3. Ställ gasreglaget i läget “ ” (start).

ZMU02954

4. Dra ut/vrid chokeratten helt. När motorn har startat, för du tillbaka ratten till utgångsläget.

Drift

5. Dra sakta i det manuella starthandtaget tills du känner att det tar emot. Dra sedan kraftigt rakt utåt för att starta motorn. Upprepa vid behov.

6. När motorn har startat för du långsamt tillbaka det manuella starthandtaget till ursprungsläget, innan du släpper det.

7. För sakta tillbaka gasreglaget till helt stängt läge.

ZMU03715

OBS:

Choken behöver inte användas om du

●

startar när motorn är varm.

●

Om chokeratten står kvar i läget “ ” (start) när motorn går, fungerar motorn dåligt eller stannar.

ZMU02030

OBS:

●

När motorn är kall måste den värmas upp. För ytterligare information, se sida 40.

●

Upprepa proceduren om motorn inte startar vid första försöket. Om motorn inte startar efter fyra eller fem försök, drar du på gasreglaget något (mellan en åttondel och en fjärdedel) och försöker igen. Om motorn är varm och inte startar, öppnar du gasreglaget lika mycket och försöker starta igen. Se sidan 63, om motorn fortfarande inte startar.

Page 44

Drift

MMU27636

Modeller med manuell start (fjärrkontroll)

MWM01840

VARNING

Om du inte sätter fast motorfrånskiljar-

●

1. Placera fjärrkontrollens styrspak i friläge.

ZMU03088

3. Öppna gasreglaget något, utan att växla, med hjälp av frilägesgasspaken. Du kan behöva ändra gasspjällsöppningen något, beroende på motortemperaturen. När motorn har startat, för du tillbaka gasreglaget till utgångsläget.

ZMU03087

OBS:

Skyddsanordningen mot start med ilagd växel gör att motorn endast kan starta i friläge.

2. Motorfrånskiljarens lina ska vara fäst på ett säkert ställe på kläderna, armen eller benet. Sätt därefter fast klämman i linans andra ände i motorfrånskiljaren.

ZMU03200

OBS:

●

Lyft först spaken tills du känner motstånd och därefter lite till.

●

Frilägesgasspaken kan endast användas när fjärrkontrollens styrspak är i friläge.

4. Dra ut/vrid chokeratten helt. När motorn har startat, för du tillbaka ratten till utgångsläget.

Page 45

ZMU03717

OBS:

●

Choken behöver inte användas om du startar när motorn är varm.

●

Om chokeratten står kvar i läget “ ” (start) när motorn går, fungerar motorn dåligt eller stannar.

5. Dra sakta i det manuella starthandtaget tills du känner att det tar emot. Dra sedan kraftigt rakt utåt för att starta motorn. Upprepa vid behov.

Drift

motorn är varm och inte startar, öppnar du gasreglaget något och försöker starta igen. Se sidan 63, om motorn fortfarande inte startar.

MMU27645

Modeller med elstart/fjärrkontroll

MWM01840

VARNING

Om du inte sätter fast motorfrånskiljar-

●

vändning. Om motorn stannar förlorar du också nästan all styrförmåga. Dessutom kan båten tappa fart mycket snabbt. Detta kan leda till att människor och föremål kastas framåt i båten.

1. Placera fjärrkontrollens styrspak i friläge.

ZMU03008

6. När motorn har startat för du långsamt tillbaka det manuella starthandtaget till ursprungsläget, innan du släpper det.

OBS:

När motorn är kall måste den värmas upp.

●

För ytterligare information, se sida 40. Upprepa proceduren om motorn inte star-

●

tar vid första försöket. Om motorn inte startar efter fyra eller fem försök, drar du på gasreglaget något och försöker igen. Om

OBS:

Skyddsanordningen mot start med ilagd växel gör att motorn endast kan starta i friläge.

2. Motorfrånskiljarens lina ska vara fäst på ett säkert ställe på kläderna, armen eller benet. Sätt därefter fast klämman i linans andra ände i motorfrånskiljaren.

Page 46

Drift

3. Vrid huvudströmbrytaren till “ ” (på).

OFF

det bra att börja med att lyfta spaken tills du precis känner motstånd, och sedan lyfta litet till.

●

Frilägesgasspaken eller frilägesspaken kan endast användas när fjärrkontrollens styrspak är i friläge.

5. Tryck in och håll kvar huvudströmbrytaren för att aktivera fjärrkontrollens chokesystem. Fjärrkontrollens chokeknapp går automatiskt tillbaka till normalläget när du släpper den. Håll därför knappen intryckt.

STARTOFF

ZMU01880

4. Öppna gasreglaget något, utan att växla, med hjälp av frilägesgasspaken eller frilägesspaken. Du kan behöva ändra gasspjällsöppningen något, beroende på motortemperaturen. När motorn har startat, för du tillbaka gasreglaget till utgångsläget.

ZMU02314

OBS:

●

På fjärrkontroller med frilägesgasspak är

ZMU02315

OBS:

Choken behöver inte användas om du

●

startar när motorn är varm. Tryck in huvudströmbrytaren helt, annars

●

fungerar inte fjärrkontrollens chokesystem.

6. Vrid huvudströmbrytaren till “ ” (start), och håll kvar den där i högst fem sekunder.

STARTOFF

ZMU03753

Page 47

7. Så fort motorn startar släpper du huvudströmbrytaren och låter den återgå till “ ” (på).

FÖRSIKTIGT:

Vrid aldrig huvudströmbrytaren till “ ” (start) när motorn går. Låt inte startmotorn gå mer än fem sekunder. Om startmotorn går runt konstant i mer än fem sekunder, laddas batteriet snabbt ur, varpå det blir omöjligt att starta motorn. Startmotorn kan också skadas. Om motorn inte startar inom fem sekunders startförsök, för du tillbaka huvudströmbrytaren till “ ” (till) väntar tio sekunder och försöker därefter starta motorn igen.

MMU36510

[MCM00192]

Kontroller efter motorstart

MMU36520

Kylvatten

Kontrollera att vattenflödet från kylvattnets styrhål är jämnt. Vattenflöde från styrhålet visar att vattenpumpen pumpar vatten genom kylpassagerna. Om kylvattenpassagerna är frusna kan det ta ett tag för vattnet att börja rinna från styrhålet.

MCM01810

FÖRSIKTIGT

Om det inte kommer vatten från styrhålet hela tiden när motorn går, kan motorn överhettas och skadas allvarligt. Stoppa motorn och undersök om kylvatteninloppet på växelhuset eller om kylvattnets styrhål är blockerat. Kontakta din Yamaha-återförsäljare om du inte kan lokalisera och avhjälpa felet.

Drift

ZMU02856

Kontrollera att det inte läcker avgaser från fogarna mellan avgaslocket, topplocket och vevhuset.

MMU27670

Värma upp motorn

MMU27683

Modeller med chokestart

Låt motorn gå på tomgång i tre minuter när den startat, så att den värms upp. Annars förkortas motorns livslängd. Efterhand som motorn blir varm för du gradvis tillbaka chokeratten till ursprungsläget.

MMU36530

Kontroller när motorn

varmkörts

MMU36540

Växla

Låt båten ligga fast förtöjd och utan gaspådrag. Kontrollera att det går lätt att lägga i framväxel och backväxel och lägga ur växeln igen.

MMU31721

Stoppbrytare

●

Kontrollera att motorn stannar när huvudströmbrytaren förs till läget “ ” (av).

●

Kontrollera att motorn stoppar när klämman tas bort från motorfrånskiljaren. Kontrollera att motorn inte kan startas när

●

klämman tagits bort från motorfrånskiljaren.

Page 48

Drift

MMU34530

Växla

MWM00180

VARNING

Kontrollera att det inte finns badande eller andra hinder vid båten innan du lägger i en växel.

MCM01610

FÖRSIKTIGT

Varmkör motorn innan du lägger i en växel. Tomgången kan vara högre än normalt innan motorn blivit varm. Hög tomgång kan göra att du inte kan lägga ur växeln igen. I så fall stoppar du motorn, lägger ur växeln och startar sedan om motorn och låter den bli varm.

Lägga i växel från friläge

1. Dra upp frilägesspärren (om sådan finns).

ZMU03729

1. Frilägeslås

2. För fjärrkontrollens styrspak/växelspaken bestämt framåt (för framväxeldrev) eller bakåt (för backväxeldrev) [ungefär 35° (ett hack känns) för modeller med fjärrkontroll]. Kontrollera att uppvickningslåsspaken (om sådan finns) är i låst/nedre läge innan du backar.

ZMU05678

Lägga ur växel (framåt/bakåt)

1. Stäng gasreglaget så att motorn saktar ned till tomgångsvarvtal.

Page 49

ZMU02030

2. När motorn går på tomgång med växel ilagd för du fjärrkontrollens styrspak/ växelspaken bestämt till friläge.

Drift

ZMU03724

MMU31742

Stoppa båten

MWM01510

VARNING

●

Använd inte backväxeln för att sakta ned eller stanna båten. Det kan leda till att du förlorar kontrollen över båten, ramlar ur båten eller att styrratten eller andra delar påverkas. Det kan leda till svåra skador. Det kan också skada växelmekanismen.

●

Lägg inte i backväxeln när båten går i planhastighet. Det kan leda till att du förlorar kontrollen över båten, att båten sjunker eller skadas.

Båten har inget separat bromssystem. Den bromsas av vattenmotståndet efter att gasspaken förts tillbaka till tomgång. Stoppsträckan varierar beroende på vikt, ytvattnets egenskaper och vindriktningen.

MMU27821

Stoppa motorn

Låt motorn svalna några minuter på tomgång innan du stoppar den. Du bör inte stoppa motorn genast när den gått på högt varvtal.

MMU27845

Gör så här

1. Håll motorns stoppknapp nedtryckt eller vrid huvudströmbrytaren till “ ” (av).

Page 50

Drift

ZMU03690

2. När motorn stannat, kopplar du loss bränsleledningen om det finns en bränsleanslutning på utombordsmotorn.

ZMU03725

3. Dra åt luftningsskruven på tanklocket (ej alla modeller).

ZMU02041

4. Ta bort nyckeln om båten ska lämnas utan tillsyn.

OBS:

Du kan även stoppa motorn genom att dra i linan och ta bort klämman från motornfrånskiljaren och sedan vrida huvudströmbrytaren till “ ” (av).

MMU27862

Trimning av utombordsmotor

MWM00740

VARNING

För stor trimvinkel för arbetsvillkoren (antingen upptrimning eller nedtrimning) kan göra båten instabil och göra det svårare att styra båten. Detta ökar risken för en olycka. Om båten börjar kännas instabil eller är svår att styra, sakta farten eller justera trimvinkeln eller båda delarna.

Utombordsmotorns trimvinkel påverkar läget hur båtens för ligger i vattnet. Korrekt trimvinkel ger bättre prestanda och god bränsleekonomi och minskar samtidigt påfrestningen på motorn. Korrekt trimvinkel beror på kombinationen av båt, motor och propeller. Korrekt trimvinkel påverkas också av variabler som båtlast, sjöförhållanden och hastighet.

Page 51

Drift

3. Sätt tillbaka stången i önskat hål.

Om du vill höja fören (“uttrimning”), skall du placera stången längre från akterspegeln. Om du vill sänka fören (“intrimning”), skall du placera stången närmare akterspegeln. Provkör båten med olika trimvinklar så att du kan hitta de vinklar som passar bäst för båten och olika förhållanden.

MWM00400

VARNING

●

Stanna alltid motorn innan du ställer in trimvinkeln. Var försiktig så att du inte klämmer dig

●

när du arbetar med stången.

●

Var försiktig när du ställer in trimvinkeln första gången. Öka farten gradvis

ZMU02858

och var uppmärksam på tecken på instabilitet. Felaktig trimvinkel kan leda till att du tappar kontrollen över båten.

1. Trimvinkel

MMU27872

Justera trimvinkel (modeller med manuell uppvickning)

I fästbygeln finns fyra eller fem hål för inställning av utombordsmotorns trimvinkel.

1. Börja med att stanna motorn.

2. Vicka upp utombordsmotorn något och ta bort trimstången från fästbygeln.

ZMU02909

1. Trimstång

OBS:

Du ändrar trimvinkeln ca 4 grader per hål som du flyttar trimstången.

MMU27911

Justera båttrimning

När båten planar, ger den lyfta fören mindre bromseffekt, ökad stabilitet och bättre effekt. Detta gäller i allmänhet när båtens köllinje höjts ca tre till fem grader. Med fören upp kan båten visa en större tendens att svänga åt ena hållet. Kompensera för detta när du styr båten. Trimrodret kan också ställas in för att kompensera denna effekt. När båtens för är sänkt, är det lättare att accelerera från stående start till planingsläge.

Page 52

Drift

För upp

Vid för stor uttrimning, hamnar båtens för alltför högt i vattnet. Det innebär sämre prestanda och minskad bränsleekonomi, på grund av ökat vatten- och luftmotstånd. Vid för stor upptrimning kan det uppstå kavitation intill propellern, vilket ytterligare minskar båtens prestanda, och båten kan börja “stampa” i vattnet, vilket ökar risken för att någon faller överbord.

För ned

För stor intrimning leder till att båten “plöjer” genom vattnet, vilket ger sämre bränsleekonomi och gör det svårare att öka farten. Körning med för stor intrimning vid höga hastigheter gör även båten instabil. Motståndet vid fören ökar avsevärt, vilket ger ökad risk för “bogstyrning” samt försvårad och riskfylld hantering.

OBS:

Utombordsmotorns trimvinkel kan ha liten betydelse för läget för båtens för i vattnet (beroende på båttyp).

MMU27934

Vicka upp och ned

Om du inte ska köra motorn på ett tag, eller om båten ankras på grunt vatten, ska du vikka upp utombordsmotorn, för att skydda propellern och växelhuset från kollisionsskador och minska rostangrepp.

MWM00221

VARNING

Kontrollera att inga personer vistas i närheten av utombordsmotorn när den vickas upp eller ned. Kroppsdelar kan komma i kläm mellan motorn och fästbygeln när motorn trimmas eller vickas upp eller ned.

MWM00250

VARNING

Läckande bränsle utgör en brandfara. Om det finns en bränsleanslutning på utombordsmotorn, kopplar du bort bränsleledningen eller stänger bränslekranen om motorn skall hållas uppvickad mer än några minuter. Annars kan bränsle läcka

Page 53

ut.

MCM00241

FÖRSIKTIGT

●

Följ anvisningarna på sidan 42 och stoppa motorn innan du vickar upp motorn. Vicka aldrig upp utombordsmotorn medan den går. Den kan skadas allvarligt av överhettning.

●

Använd aldrig rorkultshandtaget (ej alla modeller) för att fälla upp motorn. Det kan gå av.

MMU27955

Vicka upp så här (modeller med manuell uppvickning)

1. Placera fjärrkontrollens styrspak/ växelspaken i friläge.

ZMU03724

Drift

ZMU03726

3. Håll i den bakre delen av den övre motorhuven med ena handen, vicka upp motorn, lås uppvickningsstödspaken och stöd motorn.

vänd inte uppvickningsstödspaken eller uppvickningsstödsratten när båten dras på släp. Utombordsmotorn kan skaka loss från uppvickningsstödet och lossna. Om motorn inte kan transporteras i normalt körläge, används en extra stödanordning för att säkra den i uppvickat läge. För ytterligare information, se sida 49.

MMU28022

[MCM01641]

Vicka ned så här (modeller med manuell uppvickning)

1. Ställ uppvickningslåsspaken i friläge/ läge ned eller ställ tillbaka spaken för grunt vatten till ursprungsläget.

FÖRSIKTIGT:

An-

2. Placera uppvickningslåsspaken i friläge.

ZMU03747

Page 54

Drift

ZMU03731

2. Vicka upp motorn något tills uppvickningsstödfästet automatiskt frigörs.

3. Vicka sakta ned motorn.

MMU28061

Grunt vatten

MMU28073

Köra i grunt vatten (modeller med manuell uppvickning)

MWM01781

VARNING

●

Låt motorn gå på lägsta möjliga varvtal när du använder systemet för körning på grunt vatten. Uppvickningslåsmekanismen fungerar inte när systemet för körning på grunt vatten används. Om du kör på ett hinder under vattnet kan utombordsmotorn lyftas upp ur vattnet, vilket kan resultera i att du tappar kontrollen.

●

Var extra försiktig när du backar. För mycket backkraft kan få utombordsmotorn att lyftas upp ur vattnet, vilket innebär ökad risk för olyckor och personskador.

MCM00260

FÖRSIKTIGT

Vicka inte upp motorn så att växelhusets kylvatteninlopp kommer ovanför vattenytan vid inställning för eller körning på grunt vatten. Det kan leda till överhett-

ning, med allvarliga skador som följd.

ZMU02868

MMU28134

Gör så här

1. Placera fjärrkontrollens styrspak/ växelspaken i friläge.

ZMU03745

ZMU03525

2. Tryck ned uppvickningslåsspaken för att frigöra den.

Page 55

Drift

ZMU03746

3. Dra upp spaken för grunt vatten.

ZMU03728

4. Vicka upp utombordsmotorn något. Uppvickningsstödfästet låses automatiskt och stöder utombordsmotorn i delvis upplyft läge. Denna utombordsmotor har två lägen för körning på grunt vatten.

5. För tillbaka motorn till normalt körläge genom att låsa uppvickningslåsspaken och spaken för grunt vatten.

ZMU03731

6. Vicka upp utombordsmotorn något tills uppvickningsstödfästet automatiskt återgår till fritt läge.

7. Sänk sakta utombordsmotorn till normalläget.

MMU28194

Körning under andra

förhållanden

Körning i saltvatten

När motorn använts i saltvatten ska du spola ur kylvattenpassagerna med färskvatten, för att förhindra att de blir igensatta. Skölj även av utsidan av utombordsmotorn med färskvatten. Skölj även, om så är möjligt, av motorpaketet under motorhuven.

Köra i dyigt, grumligt eller surt vatten

Yamaha rekommenderar starkt att du använder den förkromade vattenpumpsatsen (tillval) (se sidan 12) om du använder utombordsmotorn i surt vatten eller vatten med stora mängder sediment, som till exempel dyigt eller grumligt vatten. När motorn använts i sådant vatten, ska du spola ur kylvattenpassagerna med färskvatten för att förhindra korrosion. Skölj även utsidan av utombordsmotorn med färskvatten.

ZMU03729

Page 56

Underhåll

MMU28226

Transportera och förvara

utombordsmotorn

MWM00692

VARNING

●

VAR FÖRSIKTIG vid transport av bränsletanken i båt eller bil.

●

FYLL INTE bränslebehållaren maximalt. Bensin expanderar avsevärt vid uppvärmning och tryck kan bildas i bränslebehållaren. Detta kan orsaka bränsleläckage, vilket utgör en brandfara.

MWM01860

VARNING

Läckande bränsle utgör en brandfara. Stäng bränslekranen för att förhindra att det läcker bränsle när du transporterar eller förvarar utombordsmotorn. Gå aldrig under motorn när den är uppvickad. Om utombordsmotorn skulle falla, kan den vålla allvarliga skador.

MCM00660

FÖRSIKTIGT

Använd inte uppvickningsstödspaken eller uppvickningsstödratten när båten dras på släp. Utombordsmotorn kan skaka loss från uppvickningsstödet och lossna. Om motorn inte kan transporteras i normalt körläge, används en extra stödanordning för att säkra den i uppvickat läge.

Utombordsmotorn ska transporteras och förvaras i normalt körläge. Om det inte finns tillräckligt med utrymme för att transportera motorn i detta läge, används uppvickat läge tillsammans med en motorstödanordning (till exempel en skyddsstång för akterspegel). Be din Yamaha-återförsäljare om mer information.

ZMU02870

MMU28235

Modeller med fästskruvsmontering

Placera utombordsmotorn så som visas när den transporteras eller förvaras demonterad från båten.

ZMU02869

OBS:

Lägg en handduk eller dylikt under utombordsmotorn, för att skydda den.

MMU30272

Förvara utombordsmotorn

När du ställer undan Yamaha-motorn längre perioder (två månader eller mer), måste du vidta olika åtgärder för att förhindra att motorn skadas allvarligt. Vi rekommenderar att du lämnar motorn till service hos en auktoriserad Yamaha-återförsäljare innan den ställs undan. Följande åtgärder kan du dock genomföra själv med

Page 57

hjälp av endast några få verktyg.

MCM01411

FÖRSIKTIGT

●

Lägg inte ned utombordsmotorn på sidan innan kylvattnet har runnit ut helt. Då kan det komma vatten i cylindern genom avgasporten och ställa till problem i motorn.

●

Förvara utombordsmotorn i ett torrt utrymme med god ventilation, med skydd mot direkt solljus.

MMU28303

Gör så här

MMU28334

Spola i testtank

MCM00300

FÖRSIKTIGT

Låt inte motorn gå utan kylvatten. Antingen kommer motorns vattenpump att skadas, eller så kommer motorn att skadas på grund av överhettning. Kontrollera att det finns vatten i kylvattenpassagerna innan du startar motorn.

1. Tvätta utombordsmotorns utsida med färskvatten.

vatten i luftintaget.

gare information, se sidan 51.

2. Koppla ifrån bränsleledningen från utombordsmotorn eller stäng bränsleventilen, om det finns en sådan.

3. Ta bort den övre motorhuven och ljuddämparplåten. Ta bort propellern.

4. Placera utombordsmotorn på testtanken. Fyll upp tanken med färskvatten över antikavitationsplåtnivån.

FÖRSIKTIGT:

under antikavitationsplåtens nivå, eller om det inte finns tillräckligt med vatten, kan motorn börja kärva.

[MCM00291]

FÖRSIKTIGT:

[MCM01840]

Spruta inte

För ytterli-

Om vattennivån ligger

Underhåll

ZMU02051

1. Vattenyta

2. Lägsta vattennivå

5. Kylsystemet måste spolas för att inte bli igensatt med salt, sand eller smuts. Dessutom måste motorn dimbildningsbehandlas/smörjas för att förhindra allvarliga rostskador. Spola och dimbildningsbehandla samtidigt.

VARNING! Rör aldrig vid elektriska delar vid start eller körning. Håll händer, hår och kläder borta från svänghjulet och andra roterande delar när motorn går.

6. Låt motorn gå på snabb tomgång i ett par minuter i friläge.

7. Precis innan du stänger av motorn, sprutar du “dimbildningsolja” växelvis i varje förgasare eller dimbildningshålet på ljuddämparplåten, om sådant finns. Om detta görs på rätt sätt, kommer det kraftig rök från motorn, varpå den nästan stannar.

8. Ta bort utombordsmotorn från testtanken.

9. Sätt dit ljuddämparplåten/-kåpan på dimbildningshålet och den övre motorhuven.

10. Om det inte finns någon “dimbildningsolja”, låt motorn gå på snabb tomgång tills bränslesystemet är

[MWM00091]

Page 58

Underhåll

tomt och motorn stannar.

11. Tappa av allt kylvatten ur motorn. Rengör motorblocket omsorgsfullt.

12. Om “dimbildningsolja” inte finns tillgänglig avlägsnar du tändstiftet/tändstiften. Häll en tesked ren motorolja i varje cylinder. Dra runt motorn flera gånger för hand. Byt ut tändstiftet eller tändstiften.

13. Tappa ut bränslet ur bränsletanken.

OBS:

Förvara bränsletanken i ett torrt utrymme med god ventilation, med skydd mot direkt solljus.

MMU28411

Smörjning (modeller med oljeinsprutning)

1. Sätt i tändstiftet/tändstiften och momentdra enligt specifikationen. Information om isättning av tändstift finns på sidan

55.

2. Fyll på oljetankarna. Detta förebygger kondens. För modeller med extern oljetank, kan det vara nödvändigt att manuellt koppla förbi styrenheten för att fylla oljetanken helt.

3. Byt växellådsolja. Anvisningar finns på sidan 59. Kontrollera att det inte finns vatten i oljan, vilket tyder på läckande tätning. Byte av tätning ska göras av en auktoriserad Yamaha-återförsäljare före användning.

4. Smörj alla kopplingar. För ytterligare information, se sidan 55.

OBS:

Vid en längre tids förvaring rekommenderar vi att motorn dimsprutas med olja. Kontakta din Yamaha-återförsäljare för information om dimbildningsolja och åtgärder för din motor.

MMU28450

Rengöra utombordsmotorn

Tvätta motorns utsida med färskvatten efter användning. Spola kylsystemet med färskvatten.

ZMU02871

OBS:

Anvisningar för spolning av kylsystemet finns under 49.

MMU28460

Kontrollera motorns målade ytor

Undersök om det förekommer repor, rispor eller flagnande färg på motorn. Ställen med skadad färg rostar lättare. Tvätta och bättringsmåla vid behov. Det finns bättringsfärg att köpa hos din Yamaha-återförsäljare.

MMU37120

Periodiskt underhåll

MWM02010

VARNING

Dessa förfaranden kräver mekanikkunskaper, verktyg och materiel. Om du inte har erforderliga färdigheter, verktyg eller materiel för att utföra en underhållsåtgärd, ska du låta en Yamahaåterförsäljare eller annan kvalificerad mekaniker utföra arbetet. Arbetet innefattar att demontera motorn och blottlägga farliga delar. Följ anvisningarna nedan för att minska risken för skada till följd av rörliga, heta eller

Page 59

Underhåll

spänningsförande delar:

●

Om inte annat anges ska du stänga av motorn och ta med dig nycklar och motorfrånskiljarlina (rep) när du utför underhåll. Låt motorn svalna innan du hanterar

●

heta komponenter eller vätskor.

●

Återmontera alltid motorn helt innan den tas i drift.

MMU28511

Reservdelar

Använd endast Yamaha originaldelar eller reservdelar av likvärdig konstruktion och kvalitet. Reservdelar av sämre kvalitet kan orsaka driftstörningar, varpå föraren kan förlora kontrollen och skada sig själv och andra. Yamaha originaldelar och tillbehör finns att köpa från din Yamaha-återförsäljare.

MMU34150

Krävande driftförhållanden

Krävande driftförhållanden är sådana där en eller flera av de nedan angivna körsätten förekommer regelbundet.

●

Kontinuerlig körning vid eller nära motorns maximivarvtal under många timmar

●

Kontinuerlig körning med lågt motorvarvtal under många timmar Korta perioder av snabb acceleration och

●

retardation, varefter motorn stängs av innan den nått korrekt drifttemperatur Ofta förekommande snabb acceleration

●

och retardation

●

Korta intervall mellan växlingar Motor(-er) startas och stoppas ofta

●

Ofta omväxlande lätt och tung last Motorer som används under något av de ovan beskrivna förhållandena kräver kortare underhållsintervall. Yamaha rekommenderar att du utför denna service dubbelt så ofta som angivet i underhållsschemat. Om det till exempel anges att en viss service ska

utföras efter 50 timmar, utför du den i stället efter 25 timmar. Det hjälper till att förhindra att motorns komponenter slits fortare.

Page 60

Underhåll

MMU34445

Underhållsschema 1 OBS:

●

Avsnitten i detta kapitel förklarar ägarspecifika åtgärder.

●

Underhållsintervallen i schemat förutsätter 100 h användning per år och regelbunden

spolning av kylvattenpassagerna. Underhållsintervallen ska anpassas om du använder

motorn under svårare förhållanden som långvarig trolling.

●

Isärtagning eller reparation kan behövas beroende på resultatet av underhållskontrollen.

●

Förbrukningsdelar och smörjmedel försämras med tid och normal användning, oberoende

av garantiperioden.

●

När motorn används i saltvatten, dyigt eller grumligt vatten eller surt vatten, ska den spolas

med färskvatten efter varje användningstillfälle. Symbolen “ ” innebär att du kan utföra kontrollerna själv. Symbolen “ ” markerar åtgärder som ska utföras av Yamaha-återförsäljare.

Första Efter

Post Åtgärder

Anod(er) (externa)

Anod(er) (topplock, termostatlock)

Anod(er) (avgaslock, lock till kylvattenpassage, lock till likriktare/ regulator)

Batteri (elektrolytnivå, pol)

Kylvattenläckage

Motorhuvsfäste Kontroll Motorstartförhållanden/

buller Tomgångsvarvtal/buller Kontroll Bränsleﬁlter (kan

demonteras) Bränsleledning (högt

tryck) Bränsleledning (högt

tryck)

Kontroll eller byte vid behov

Byte

Kontroll

Påfyllning, laddning eller byte vid behov

Kontroll eller byte vid behov

Kontroll

Kontroll eller byte vid behov

Kontroll

Kontroll eller byte vid behov

20 tim-

mar (3

månader)

100 tim-

mar (1 år)

300 tim-

mar (3 år)

500 tim-

mar (5 år)

Page 61

Post Åtgärder

Bränsleledning (lågt tryck)

Bränslepump

Läckage bränsle/olja Kontroll

Växellådsolja Byte

Smörjpunkter Smörjning Pumphjul/vattenpum-

phus Pumphjul/vattenpum-

phus Oljetankens vattenav-

tappningsrör Oljeinsprutningspump/

oljematningspump Propeller/propellermut-

ter/saxpinne

Tändstift

Tändstiftshattar/ högspänningsledningar

Vatten från kylvattnets styrhål

Vatteninlopp Kontroll Huvudströmbrytare/

stopströmbrytare/ chokeknapp

Kabelnätanslutningar/ kabelkopplingsanslutningar

(Yamaha) Bränsletank

Kontroll

Kontroll eller byte vid behov

Byte

Kontroll eller rengöring

Kontroll eller inställning

Kontroll eller byte vid behov

Kontroll

Kontroll eller byte vid behov

Kontroll och rengöring vid behov

Första Efter

20 tim-

mar (3

månader)

100 tim-

mar (1 år)

300 tim-

mar (3 år)

Underhåll

500 tim-

mar (5 år)

Page 62

Underhåll

MMU28941

Infettning

Yamaha A-fett (vattenbeständigt fett) Yamaha D-fett (korrosionsbeständigt fett, för propelleraxel)

20D, 25N

MMU28955

Rengöra och justera tändstift

Tändstiftet är en viktig komponent som är lätt att kontrollera. Tändstiftets skick ger en indikation på motorns skick. Om exempelvis elektroden i mitten är mycket vit, kan det tyda

ZMU03734

på insugningsläckage eller att det är fel på förbränningen i den aktuella cylindern. Försök inte göra felsökning själv. Ta istället med utombordsmotorn till din Yamaha-återförsäljare. Ta ut och kontrollera tändstiftet med jämna mellanrum, eftersom värme och

Page 63

Underhåll

avlagringar långsamt förstör tändstiftet. Om elektroden är starkt eroderad eller om det förekommer mycket sot eller andra avlagringar, ska du byta tändstiftet mot ett nytt av rätt sort.

1. Ta bort tändstiftshattarna från tändstif-

ten.

2. Ta ur tändstiftet. Om elektroden är starkt

eroderad eller om det förekommer mykket sot eller andra avlagringar, ska du byta tändstiftet mot ett nytt av rätt sort.

VARNING! Var försiktig så att inte isolatorn skadas när du tar bort eller sätter dit ett tändstift. Skadad isolator kan leda till extern gnistbildning, vilket i sin tur kan orsaka explosion eller brand.

[MWM00561]

Standardtändstift:

B7HS-10

3. Använd alltid angivet tändstift, annars

kanske inte motorn fungerar normalt. Mät elektrodavståndet med ett bladmått innan du sätter i tändstiftet. Justera vid behov avståndet till det angivna värdet.

Tändstiftsgap:

0.9–1.0 mm (0.035–0.039 in)

4. Torka bort eventuell smuts från gängorna och skruva i pluggen med rätt åtdragningsmoment.

Tändstiftets åtdragningsmoment:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

OBS:

Om du inte har en tillgång till en skiftnyckel, är ett bra riktvärde på rätt moment ytterligare en kvarts till ett halvt varv sedan du dragit åt tändstiftet för hand. Dra åt med rätt moment så snart du får tag på en skiftnyckel.

MMU37450

Kontrollera bränslefiltret

Kontrollera bränslefiltret med jämna mellanrum. Rengör eller byt filtret om det inte är rent eller om det finns vatten i det. Fråga din Yamaha-återförsäljare om råd vid rengöring eller byte av bränslefilter.

1. Tändstiftsgap

2. Tändstiftets beteckning (NGK)

3. Artikelnummer för tändstift

ZMU06140

MMU29041

Kontrollera tomgångsvarvtalet

MWM00451

VARNING

●

Rör aldrig vid elektriska delar vid start eller körning.

●

Håll händer, hår och kläder borta från svänghjulet och andra roterande delar

Page 64

Underhåll

när motorn går.

MCM00490

FÖRSIKTIGT

Detta arbete måste utföras medan motorn befinner sig i vatten. Du kan använda spolningsmuff eller testtank.

Du bör använda en diagnostisk varvräknare. Resultaten kan variera beroende på om kontrollen utförs med spolningsmuff, i en testtank eller när motorn befinner sig i vatten.

1. Starta motorn och låt den bli helt uppvärmd i friläge tills den går jämnt.

OBS:

Tomgångsvarvtalet kan bara ställas in om motorn är uppvärmd. Om den inte är uppvärmd blir tomgångsvarvtalet högre än normalt. Om du har problem med att mäta tomgångsvarvtalet, eller om det behöver ställas in, bör du kontakta en Yamaha-återförsäljare eller annan kvalificerad tekniker.

2. Kontrollera om tomgången är inställd enligt specifikationerna. Mer information om tomgångsvarvtalet finns på sidan 9.

MMU29061

Kontrollera vattenförekomst i tanken

En genomskinlig vattenavtappningsslang är ansluten mellan oljetankens botten och påfyllningshalsen. Kontakta din Yamahaåterförsäljare om du ser vatten eller andra främmande ämnen i denna fälla.

1. Avtappningsslang

2. Påfyllningshalssida

MMU29112

Kontrollera kablar och anslutningar

Kontrollera att jordkablarna är ordentligt

●

anslutna.

●

Kontrollera att anslutningarna är ordentligt inkopplade.

MMU32111

Kontroller av propeller

MWM01880

VARNING

Du kan skadas allvarligt om motorn startar oväntat när du är i närheten av propellern.

●

Innan propellern inspekteras, tas bort eller monteras placerar du växelväljaren i friläge, vrider huvudströmbrytaren till läge “ ” (av), tar bort nyckeln och tar bort klämman från motor-

ZMU04837

ZMU03737

Page 65

Underhåll

frånskiljaren. Slå från batterifrånskiljaren (ej alla modeller).

Håll inte emot med händerna när du lossar eller drar åt propellermuttern. Lägg en träbit mellan antikavitationsplåten och propellern för att förhindra att propellern snurrar.

ZMU01897

Kontrollpunkter

●

Kontrollera alla propellerblad för att se om de är slitna, nötta av kavitation eller ventilation eller på annat sätt skadade.

●

Kontrollera att propelleraxeln inte är skadad.

●

Kontrollera splinesen med avseende på slitage och skador. Kontrollera att ingen fiskelina har trasslat

●

in sig runt propelleraxeln.

●

Kontrollera att propelleraxelns packbox inte är skadad.

MMU30661

Ta bort propellern

MMU29197

Modeller med splines

1. Räta ut saxpinnen och dra ut den med en tång.

2. Ta bort propellermuttern, brickan och mellanlägget (ej alla modeller).

VARNING! Håll inte i propellern med händerna när du lossar eller drar åt propellermuttern.

[MWM01890]

1. Saxpinne

2. Propellermutter

3. Bricka

4. Mellanlägg

5. Propeller

6. Axelbricka

ZMU02829

3. Ta bort propellern, brickan (ej alla modeller) och axelbrickan.

MMU30671

Montera propellern

MMU29233

Modeller med splines

MCM00500

FÖRSIKTIGT

Använd en ny saxpinne och böj över ändarna ordentligt. Annars kan propellern lossna vid körning och försvinna.

1. Stryk på Yamaha marinfett eller ett korrosionsbeständigt fett på propelleraxeln.

2. Montera mellanlägget (ej alla modeller),

Page 66

Underhåll

axelbrickan, brickan (ej alla modeller) och propellern på propelleraxeln.

FÖRSIKTIGT:

Montera axelbrickan innan du sätter dit propellern, annars kan växelhuset och propellerbussningen skadas.

[MCM01880]

3. Montera mellanlägget (ej alla modeller) och brickan. Dra åt muttern till angivet åtdragningsmoment.

Åtdragningsmoment för propellermutter:

35.0 Nm (3.57 kgf-m, 25.8 ft-lb)

4. Passa in propellermuttern mot propelleraxelns hål. Sätt i en ny saxpinne i hålet och böj dess ändar.

FÖRSIKTIGT:

Återanvänd inte den befintliga saxpinnen. Om du gör det kan propellern lossna under körning.

[MCM01890]

du skadas allvarligt.

●

Gå aldrig under växelhuset när motorn är uppvickad, även om uppvickningsstödspaken eller -ratten är låst. Om utombordsmotorn skulle falla, kan den vålla allvarliga skador.

1. Vicka utombordsmotorn så att växellådans oljedräneringsskruv sitter så långt ned som möjligt.

2. Placera en lämplig behållare under växellådan.

3. Ta bort växellådans oljedräneringsskruv och packning.

FÖRSIKTIGT:

En stor mängd metallpartiklar på den magnetiska dräneringsskruven för växellådsoljan är ett tecken på fel i växelhuset. Kontakta din Yamahaåterförsäljare.

[MCM01900]

ZMU02063

OBS:

Om propellermuttern inte är i linje med propelleraxelns hål efter åtdragning till angivet moment, dras muttern åt ytterligare tills den är i linje med hålet.

MMU29287

Byta växellådsolja

MWM00800

VARNING

Se till att utombordsmotorn är ordent-

●

ligt fäst vid akterspegeln eller i ett ställ. Om utombordsmotorn faller på dig, kan

ZMU03738

1. Växellådans oljedräneringsskruv

2. Oljenivåplugg

OBS:

●

Om växellådan har magnetisk oljedräneringsskruv, avlägsnar du alla metallpartiklar från skruven innan du sätter i den.

●

Använd alltid nya packningar. Använd inte demonterade packningar igen.

4. Ta bort oljenivåpluggen och packningen, så att all olja kan rinna ut.

FÖRSIKTIGT:

Inspektera den avtap-

Page 67

Underhåll

pade, använda oljan. Mjölkig olja innebär att det kommer in vatten i växellådan, vilket kan skada den. Kontakta din Yamaha-återförsäljare för att få växelhusets tätningar åtgärdade.

[MCM00711]

OBS:

Fråga din Yamaha-handlare om hur man hanterar gammal olja.

5. Placera utombordsmotorn vertikalt. Spruta in växellådsolja i växellådans oljedräneringshål med en böjlig eller trycksatt påfyllningsanordning.

Rekommenderad växellådsolja:

Hypoid-växellådsolja SAE#90

Kvantitet växellådsolja:

0.370 L (0.391 US qt, 0.326 Imp.qt)

ZMU03739

6. Sätt en ny packning på oljenivåpluggen. När det börjar komma ut olja genom hålet för oljenivåpluggen, sätter du dit oljenivåpluggen och drar åt den.

Åtdragningsmoment:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

dräneringsskruv och dra åt den.

Åtdragningsmoment:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

MMU29302

Rengöra bränsletanken

MWM00920

VARNING

Bensin är mycket eldfarligt och bensinångor kan dessutom explodera.

●

Fråga din Yamaha-återförsäljare om du undrar hur du skall genomföra detta på rätt sätt.

●

Undvik gnistor, cigaretter, öppen eld och andra antändningskällor när du rengör bränsletanken.

●

Ta bort bränsletanken från båten innan du rengör den. Arbeta utomhus på en plats med god ventilation.

●

Torka omedelbart upp eventuellt utspillt bränsle.

●

Sätt ihop tanken försiktigt. Om delarna sätts ihop fel kan det börja läcka bränsle, vilket i sin tur innebär brand- och explosionsfara.

●

Hantera den gamla bensinen enligt lokala bestämmelser.

1. Töm bränsletanken i en godkänd behållare.

2. Häll en liten mängd lämpligt lösningsmedel i tanken. Sätt dit locket och skaka tanken. Tappa av lösningsmedlet helt.

3. Ta bort skruvarna som håller bränsleanslutningsenheten. Dra ut enheten från tanken.

7. Sätt en ny packning på växellådans oljedräneringsskruv. Sätt i växellådans olje-

Page 68

Underhåll

ZMU02066

4. Rengör filtret (i slutet av oljesugröret) med lämpligt rengöringsmedel. Låt filtret torka.

5. Byt ut packningen mot en ny. Sätt dit bränsleanslutningsenheten igen och dra åt skruvarna hårt.

MMU29312

Undersöka och byta anod/anoder

Yamaha utombordsmotorer är korrosionsskyddade med galvaniska anoder. Kontrollera de externa anoderna med jämna mellanrum. Ta bort avlagringar från anodernas yta. Be din Yamaha-återförsäljare om hjälp med att byta de externa anoderna.

MCM00720

FÖRSIKTIGT

Måla inte anoder eftersom de då blir verkningslösa.

OBS:

Kontrollera jordkablarna till de externa anoderna (ej alla modeller). Be din Yamahaåterförsäljare om hjälp med att kontrollera och byta ut de interna anoderna, som finns anslutna till motorpaketet.

ZMU02924

MMU29322

Kontrollera batteriet (för modeller med elstart)

MWM01900

VARNING

Batterielektrolyt är giftig och frätande och batterier genererar explosiv vätgas. Följ anvisningarna nedan vid arbete i närheten av batterier:

●

Använd skyddsglasögon och gummihandskar. Rök inte och för inte andra antänd-

●

ningskällor i närheten av batteriet. Mer detaljerad säkerhetsinformation om batterier finns på sidan 11.

Olika batterityper kontrolleras på olika sätt. Det förfarande som beskrivs här är tillämpligt på många batterityper, men du bör alltid konsultera batteritillverkarens anvisningar.

MCM01920

FÖRSIKTIGT

Ett illa underhållet batteri försämras snabbt.

1. Kontrollera batteriets elektrolytnivå.

Page 69

Underhåll

2. Kontrollera batteriladdningen. Om båten har digital logg kan du använda funktionerna för voltmeter och varningsindikatorn för låg batterispänning för att övervaka batteriladdningen. Kontakta din Yamaha-återförsäljare om batteriet behöver laddas.

3. Kontrollera batterianslutningarna. De ska vara rena, ordenligt fästa och täckta med isolerande lock.

VARNING! Glappande anslutningar kan orsaka kortslutning eller ljusbågar, vilket kan orsaka explosion.

MMU29333

[MWM01910]

Koppla in batteriet

MWM00570

VARNING

Fäst batterihållaren ordentligt på en torr, väl ventilerad, vibrationsfri plats i båten. Sätt ett fulladdat batteri i hållaren.

MCM01123

FÖRSIKTIGT

Om batterikablarna placeras fel skadas elsystemet.

1. Röd kabel

2. Svart kabel

3. Batteri

3. Batteripolerna och batterikablarnas anslutningar måste vara rena och korrekt anslutna, annars kan inte batteriet få motorn att starta.

MMU29371

Koppla bort batteriet

1. För eventuell batterifrånskiljare och huvudbrytaren till frånslaget läge.

FÖRSIKTIGT:

kan det elektriska systemet ta skada.

[MCM01930]

2. Lossa först minuskabeln (-kablarna) från minuspolen (-).

alltid först bort alla minuskablar (-) för att undvika kortslutning och skada på det elektriska systemet.

3. Lossa pluskabeln (-kablarna) och ta bort batteriet från båten.

4. Rengör, underhåll och förvara batteriet enligt tillverkarens anvisningar.

Om de lämnas anslutna

FÖRSIKTIGT:

Koppla

[MCM01940]

1. Kontrollera att huvudströmbrytaren (på modeller som har sådan) är satt till “ ” (av) före arbete med batteriet.

2. Anslut först den röda batterikabeln till PLUS-polen (+). Anslut sedan den svarta batterikabeln till MINUS-polen (-).

Page 70

Felavhjälpning

MMU29427

Felsökning

Eventuella problem med bränsle-, kompressions- eller tändsystemen kan orsaka startsvårigheter, göra att motorn verkar svag eller orsaka andra problem. Detta avsnitt beskriver snabba, enkla sätt att utföra kontroller och avhjälpa fel, och omfattar alla Yamahas utombordsmotorer. Därför kanske vissa punkter inte berör din motormodell. Om din motor är i behov av reparation tar du den till din Yamaha-återförsäljare. Kontakta din Yamaha-återförsäljare om varningsindikatorn för motorfel blinkar.

Startanordningen fungerar inte.

Fråga: Är batteriet dåligt? Svar: Kontrollera batteriet. Använd batteri med rekommenderad kapacitet.

Fråga: Är batterianslutningarna lösa eller rostiga? Svar: Dra åt batterikablarna och rengör batteripolerna.

Fråga: Har säkringen för elstartreläet eller elkretsarna gått? Svar: Undersök orsaken till överbelastningen och åtgärda. Byt till en säkring med rätt amperetal.

Fråga: Är det fel på någon komponent i startanordningen? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Är växel ilagd? Svar: Lägg i friläge.

Motorn startar inte (startanordningen fungerar).

Fråga: Är bränsletanken tom? Svar: Fyll tanken med rent bränsle.

Fråga: Är bränslet smutsigt eller gammalt? Svar: Fyll tanken med rent bränsle.

Fråga: Är bränsletanken igensatt? Svar: Rengör eller byt filtret.

Fråga: Är startmetoden fel? Svar: Se sidan 35.

Fråga: Fungerar inte bränslepumpen? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Är tändstiftet (-en) igensotade eller av fel typ? Svar: Kontrollera tändstiftet (-en). Rengör dem eller byt till rätt typ.

Fråga: Sitter en eller flera tändstiftshattar fel? Svar: Kontrollera och sätt på den (dem) korrekt.

Fråga: Är tändkablarna skadade eller dåligt anslutna? Svar: Kontrollera om kablarna är slitna eller skadade. Dra åt alla lösa anslutningar. Byt ut slitna eller skadade kablar.

Fråga: Är det fel på någon komponent i tändsystemet? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Är motorfrånskiljarens lina (nödstopprep) inte fäst?

Page 71

Svar: Fäst linan.

Fråga: Är motorns inre delar skadade? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Motorn har ojämn tomgång eller stannar.

Fråga: Är tändstiftet (-en) igensotade eller av fel typ? Svar: Kontrollera tändstiftet (-en). Rengör dem eller byt till rätt typ.

Fråga: Är det stopp i bränslesystemet? Svar: Undersök om bränsleledningarna är tillplattade eller böjda eller om det förekommer andra hinder i bränslesystemet.

Felavhjälpning

Fråga: Används inte angiven motorolja? Svar: Kontrollera och byt olja enligt anvisningarna.

Fråga: Är termostaten trasig eller igensatt? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Är förgasaren korrekt inställd? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Är bränslepumpen skadad? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Är bränslet smutsigt eller gammalt? Svar: Fyll tanken med rent bränsle.

Fråga: Är bränsletanken igensatt? Svar: Rengör eller byt filtret.

Fråga: Är det fel på någon komponent i tändsystemet? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Är varningssystemet aktiverat? Svar: Undersök orsaken till varningen och åtgärda.

Fråga: Är tändstiftsgapet felaktigt? Svar: Kontrollera och ställ in enligt anvisningarna.

Fråga: Är tändkablarna skadade eller dåligt anslutna? Svar: Kontrollera om kablarna är slitna eller skadade. Dra åt alla lösa anslutningar. Byt ut slitna eller skadade kablar.

Fråga: Är luftningsskruven på bränsletanken stängd? Svar: Öppna luftningsskruven.

Fråga: Är chokeratten utdragen? Svar: Återställ till utgångsläget.

Fråga: Är motorvinkeln för stor? Svar: Återställ till normalläge.

Fråga: Är förgasaren igensatt? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Är bränsleanslutningen felaktig? Svar: Anslut korrekt.

Fråga: Är gasspjället felaktigt justerat? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Har batterikablarna lossnat? Svar: Anslut ordentligt.

Page 72

Felavhjälpning

En varningssummer ljuder eller indikator tänds.

Fråga: Är det stopp i kylsystemet? Svar: Undersök om det finns hinder i vattenintaget.

Fråga: Är motoroljenivån låg? Svar: Fyll på angiven typ av motorolja.

Fråga: Har tändstiftet fel värmetal? Svar: Kontrollera tändstiftet och byt till rätt typ av tändstift.

Fråga: Används inte angiven motorolja? Svar: Kontrollera och byt ut oljan mot olja av angiven typ.

Fråga: Är motoroljan smutsig eller gammal? Svar: Byt ut oljan mot ren olja av angiven typ.

Fråga: Är oljefiltret igensatt? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Fungerar inte oljepumpen? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Motorn verkar svag.

Fråga: Är propellern skadad? Svar: Reparera eller byt ut propellern.

Fråga: Är propellerstigningen eller -diametern felaktig? Svar: Montera en propeller som passar för motorns hastighet (v/min).

Fråga: Är trimvinkeln fel? Svar: Ställ in bästa möjliga trimvinkel.

Fråga: Är motorn monterad på fel höjd på akterspegeln? Svar: Montera motorn på rätt höjd.

Fråga: Är varningssystemet aktiverat? Svar: Undersök orsaken till varningen och åtgärda.

Fråga: Är båtbotten beväxt? Svar: Rensa/rengör båtbotten.

Fråga: Är tändstiftet (-en) igensotade eller av fel typ? Svar: Kontrollera tändstiftet (-en). Rengör dem eller byt till rätt typ.

Fråga: Är båten felaktigt lastad? Svar: Lasta båten jämnt.

Fråga: Är det fel på vattenpumpen eller termostaten? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Finns det för mycket vatten i bränslefilterskålen? Svar: Töm filterskålen.

Fråga: Finns sjögräs eller annat insnott kring växelhuset? Svar: Ta bort främmande föremål och gör rent växelhuset.

Fråga: Är det stopp i bränslesystemet? Svar: Undersök om bränsleledningarna är tillplattade eller böjda eller om det förekommer andra hinder i bränslesystemet.

Fråga: Är bränsletanken igensatt? Svar: Rengör eller byt filtret.

Page 73

Fråga: Är bränslet smutsigt eller gammalt? Svar: Fyll tanken med rent bränsle.

Fråga: Är tändstiftsgapet felaktigt? Svar: Kontrollera och ställ in enligt anvisningarna.

Fråga: Är tändkablarna skadade eller dåligt anslutna? Svar: Kontrollera om kablarna är slitna eller skadade. Dra åt alla lösa anslutningar. Byt ut slitna eller skadade kablar.

Fråga: Är det fel på några elektriska delar? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Används inte angivet bränsle? Svar: Byt till angiven bränsletyp.

Fråga: Används inte angiven motorolja? Svar: Kontrollera och byt ut oljan mot olja av angiven typ.

Fråga: Är termostaten trasig eller igensatt? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Är luftningsskruven stängd? Svar: Öppna luftningsskruven.

Fråga: Är bränslepumpen skadad? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Är bränsleanslutningen felaktig? Svar: Anslut korrekt.

Fråga: Har tändstiftet fel värmetal? Svar: Kontrollera tändstiftet och byt till rätt typ av tändstift.

Felavhjälpning

Fråga: Har drivremmen till högtrycksbränslepumpen brustit? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Reagerar inte motorn som den ska på växelspakens läge? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Motorn vibrerar kraftigt.

Fråga: Är propellern skadad? Svar: Reparera eller byt ut propellern.

Fråga: Är propelleraxeln skadad? Svar: Låt din Yamaha-återförsäljare åtgärda problemet.

Fråga: Finns sjögräs eller annat insnott runt propellern? Svar: Ta bort och rengör propellern.

Fråga: Har motorfästskruven lossnat? Svar: Dra åt bulten.

Fråga: Sitter styrsvängaxeln lös eller är den skadad? Svar: Dra åt eller låt din Yamaha-återförsäljare åtgärda problemet.

MMU29433

Tillfälliga åtgärder i

nödsituationer

MMU29440

Krockskada

MWM00870

VARNING

Utombordsmotorn kan skadas svårt av en krock under drift eller transport. En skada kan göra motorn farlig att använda.

Följ instruktionerna nedan om utombords-

Page 74

Felavhjälpning

motorn törnar emot något föremål i vattnet.

1. Stoppa motorn genast.

2. Inspektera styrsystemet och samtliga komponenter och kontrollera att inget är skadat. Kontrollera även att inte båten är skadad.

3. Kör sakta och försiktigt till närmaste hamn, oavsett om du hittar någon skada eller inte.

4. Låt en Yamaha-återförsäljare kontrollera utombordsmotorn innan du använder den igen.

MMU29463

Byte av säkring

Om säkringen har gått (på modeller med elstart), öppnar du säkringshållaren och byter ut den trasiga säkringen mot en ny med korrekt amperetal.

MWM00631

VARNING

Fel sorts säkring eller en bit ståltråd kan ge för hög ström. Detta kan skada det elektriska systemet och innebära brandfara.

ZMU04839

1. Säkringshållare

2. Säkring (10 A)

Kontakta din Yamaha-återförsäljare om säkringen genast löser ut igen.

MMU29533

Startanordningen fungerar inte

Om startanordningen inte fungerar (motorn kan inte dras runt av startmotorn), kan motorn startas med nödstartlinan.

MWM01022

VARNING

●

Använd bara den här metoden i nödfall och kör direkt till hamn för reparation.

●

När du använder nödstartlinan för att starta motorn, fungerar inte skyddet mot start med ilagd växel. Se till att fjärrkontrollens styrspak är i friläge. Annars kan båten oväntat börja röra sig och orsaka en olycka.

●

Linan för motorns stoppströmbrytare ska vara fäst på ett säkert ställe på klä-

Page 75

derna, armen eller benet när du kör båten. Fäst inte linan på kläder som kan slitas

●

av. Låt inte linan gå där den kan fastna och därmed hindras att fungera. Undvik att dra i linan under vanlig an-

●

vändning. Om motorn stannar förlorar du också nästan all styrförmåga. Dessutom kan båten tappa fart mycket snabbt. Detta kan leda till att människor och föremål kastas framåt i båten. Se till att ingen står bakom dig när du

●

drar i startrepet. Det kan snärta till bakåt och skada någon. Ett oskyddat, roterande svänghjul är

●

mycket farligt. Håll alla lösa kläder och andra föremål borta när du startar motorn. Använd bara nödstartlinan enligt anvisningarna här. Rör aldrig vid svänghjulet eller andra rörliga delar när motorn går. Sätt inte tillbaka startanordningen eller den övre motorhuven medan motorn går. Rör inte vid tändspolen, tändkabeln,

●

tändstiftshatten eller andra elkomponenter när du startar eller använder motorn. Du kan få en elektrisk stöt.

MMU29562

Nödstarta motorn

1. Ta bort den övre motorhuven.

2. Ta bort vajern för skydd mot start med ilagd växel (om sådan finns) från startmotorn.

Felavhjälpning

ZMU03740

1. Vajer för skydd mot start med ilagd växel

3. Lossa bulten/bultarna och ta bort startmotor-/svänghjulskåpan.

ZMU03741

4. Förbered motorn för start. För ytterligare information, se sidan 35. Se till att motorn verkligen befinner sig i friläge och att klämman är fastsatt vid motorfrånskiljaren. Huvudströmbrytaren måste vara “ ” (på), om sådan finns.

ZMU03742

Page 76

Felavhjälpning

ZMU02334

ON STARTOFF

ZMU01906

5. Dra ut chokeratten (om sådan finns) om motorn är kall. När motorn startat för du gradvis tillbaka chokeratten till ursprungsläget, efterhand som motorn blir varm.

ZMU02928

MMU33501

Behandling av motor som hamnat helt under vattnet

Ta genast utombordsmotorn till en Yamahaåterförsäljare om den hamnar under vattnet. Annars kan korrosionsangrepp börja nästan omedelbart.

köra utombordsmotorn förrän den genomgått en komplett undersökning.

[MCM00401]

FÖRSIKTIGT:

Försök inte att

ZMU03743

6. För in nödstartlinans knutände i svänghjulsrotorns spår och linda nödstartlinan runt svänghjulet flera varv medurs.

7. Dra kraftigt rakt utåt för att starta motorn. Upprepa vid behov.

Page 77

Page 78

YAMAHA MOTOR CO., LTD.

Tryckt i Japan April 2008–0.1 × 1

Tryckt på återvunnet papper
