Page 1

EIERHÅNDBOK

Les denne håndboken nøye før du tar i bruk uten-

bordsmotoren.

115C 130B

6N6-28199-8D-N0

Page 2

NMU25052

Les denne håndboken nøye før du tar i bruk utenbordsmotoren. Oppbevar håndboken i en vanntett pose om bord ved bruk av båten. Denne håndboken skal følge med utenbordsmotoren hvis den selges.

Page 3

Viktig informasjon om håndboken

FARE

ADVARSEL

MERK:

NMU25107

Til eieren

Takk for at du valgte en Yamaha utenbordsmotor. Denne eierhåndboken inneholder de nødvendige opplysninger for riktig bruk, behandling og vedlikehold av motoren. En inngående forståelse av de enkle anvisningene vil bidra til å gi deg mest mulig glede og nytte av din nye Yamaha. Ta kontakt med nærmeste Yamaha-forhandler hvis du har spørsmål vedrørende bruken og vedlikeholdet av utenbordsmotoren. I denne eierhåndboken er spesielt viktige opplysninger markert på følgende måter.

: Dette er sikkerhetssymbolet. Det brukes for å varsle om fare for personskader. Følg alle sikkerhetsanvisninger som står etter dette symbolet for å unngå personskade eller tap av menneskeliv.

NWM00781

FARE varsler om en farlig situasjon som kan føre til tap av menneskeliv eller alvorlig personskade hvis den ikke unngås.

NCM00701

ADVARSEL tilkjennegir at du må ta spesielle forholdsregler for å unngå skader på utenbordsmotoren eller annen eiendom.

og selve motoren. Kontakt nærmeste Yamaha-forhandler ved eventuelle spørsmål vedrørende denne håndboken. For å sikre produktet lang levetid anbefaler Yamaha å bruke produktet samt utføre de angitte jevnlige kontrollene og vedlikeholdsarbeidene i henhold til anvisningene i eierhåndboken. Skade som skyldes at anvisningene ikke er fulgt, dekkes ikke av garantien. Enkelte land har lover eller forskrifter som begrenser brukernes mulighet til å ta med seg produktet ut av landet hvor det ble kjøpt, og det kan være umulig å få registrert produktet i bestemmelseslandet. Dessuten kan det hende at garantien ikke gjelder i visse regioner. Henvend deg til forhandleren der produktet ble kjøpt for å få ytterligere informasjon hvis du har tenkt å ta med deg produktet til et annet land. Hvis produktet ble kjøpt brukt, ta kontakt med nærmeste forhandler for å bli registrert som kunde og for å få rett til de angitte tjenestene.

115CETO, 130BETO og standard tilbehør er brukt som grunnmodeller for forklaringer og illustrasjoner i denne håndboken. Det kan derfor forekomme elementer som ikke gjelder for alle modeller.

En merknad i form av MERK gir viktige opplysninger for å gjøre fremgangsmåtene mer oversiktlige og enklere å forstå.

Yamaha søker hele tiden å videreutvikle og forbedre produktene. Selv om denne håndboken inneholder de siste produktopplysninger idet den trykkes, kan det forekomme mindre avvik fra beskrivelsen i håndboken

Page 4

Viktig informasjon om håndboken

NMU25121

115C, 130B

EIERHÅNDBOK

Første Utgave, februar 2010

Med enerett.

Ettertrykk og uautorisert bruk

uten skriftlig tillatelse fra

Yamaha Motor Co., Ltd.

er strengt forbudt.

Trykt i Japan

Page 5

Innholdsfortegnelse

Sikkerhetsinformasjon......................1

Utenbordsmotorer og sikkerhet........1

Propell............................................... 1

Roterende deler ................................1

Varme deler ...................................... 1

Elektrisk støt ..................................... 1

Power trim og tilt ...............................1

Motorstoppledning ............................ 1

Bensin ............................................... 1

Eksponering for og søl av bensin...... 2

Karbonmonoksid ............................... 2

Modifikasjoner................................... 2

Sikker bruk av båt ............................2

Alkohol og medisiner......................... 2

Personlig flyteutstyr........................... 2

Folk i vannet...................................... 2

Passasjerer ....................................... 2

Overbelastning.................................. 2

Unngå sammenstøt........................... 3

Været ................................................3

Opplæring av passasjerer................. 3

Publikasjoner om båtsikkerhet .......... 3

Lover og forskrifter ............................ 3

Generell informasjon ........................4

Plass for identifikasjonsnummer ......4

Utenbordsmotorens serienummer..... 4

Nøkkelnummer.................................. 4

EF-samsvarserklæring ..................... 4

CE-merking ......................................4

Les håndbøker og informasjon på

merker............................................6

Fare-merker ......................................6

Spesifikasjoner og krav....................9

Spesifikasjoner.................................9

Krav til montering ...........................10

Båtens motorkapasitet ....................10

Montering av motor ......................... 10

Krav til fjernkontroll......................... 10

Krav til batteriet ..............................11

Batterispesifikasjoner...................... 11

Montering av batteri ........................11

Flere batterier.................................. 11

Valg av propell ...............................11

Beskyttelse mot start i gir ............... 12

Krav til motorolje ............................12

Krav til drivstoff .............................. 12

Bensin ............................................. 12

Grumset eller surt vann.................. 12

Bunnstoff........................................ 13

Krav til kassering av motor............. 13

Nødutstyr ....................................... 13

Komponenter................................... 14

Komponentdiagram........................ 14

Drivstofftank .................................... 14

Bensinkopling..................................15

Drivstoffmåler.................................. 15

Drivstofftanklokk..............................15

Lufteskrue .......................................15

Fjernkontrollboks.............................15

Fjernkontrollspak.............................15

Frilåshendel..................................... 16

Gasshåndtak for fri..........................16

Chokebryter..................................... 16

Friksjonsskrue på gasshåndtak....... 16

Motorstoppledning og klips .............17

Chokeknapp for uttrekkstype ..........17

Hovedbryter..................................... 17

Power trim- og tiltbryter på

fjernkontroll ...................................18

Power trim- og tiltbryter på nedre

motordeksel ..................................18

Trimfinne med anode ...................... 18

Tiltstøtte for modell med power

trim og tilt ......................................19

Motordekselløser............................. 19

Spyleplugg ......................................20

Instrumenter og indikatorer........... 21

Digital turteller................................ 21

Turteller........................................... 21

Triminstrument ................................ 21

Timeteller ........................................21

Oljenivåindikator (digital type) ......... 22

Overhetingsindikator ....................... 22

Digital fartsmåler............................ 22

Fartsmåler....................................... 22

Drivstoffmåler.................................. 23

Trippmeter / klokke / voltmeter........23

Varselindikator for drivstoffnivå ....... 24

Varselindikator for lav

batterispenning .............................24

Page 6

Innholdsfortegnelse

Motorstyringssystem......................25

Varslingssystem ............................. 25

Varsel for overoppheting................. 25

Varsel for oljenivå og for

tilstopping av oljefilter ................... 25

Montering.........................................27

Montering .......................................27

Montering av utenbordsmotoren ..... 27

Bruk .................................................. 29

Første gangs bruk .......................... 29

Innkjøring av motoren .....................29

Gjøre seg kjent med båten.............. 29

Kontroller før start av motoren .......29

Drivstoffnivå ....................................30

Ta av motordekselet ....................... 30

Drivstoffsystem ............................... 30

Betjeningsanordninger .................... 30

Motorstoppledning .......................... 31

Olje.................................................. 31

Motor............................................... 31

Bruk etter lengre tids lagring ........... 31

Spyleplugg ......................................31

Sett på motordekselet ..................... 32

Kontroll av power trim- og

tiltsystem....................................... 32

Batteri.............................................. 34

Fylling av bensin og motorolje........ 34

Fylling av bensin på bærbar tank.... 34

Fylling av bensin for modeller uten

bensinkopling................................35

Fylling av olje ..................................35

Oljenivåindikatorens virkemåte ....... 37

Bruk av motoren.............................38

Tilføre drivstoff (bærbar tank).......... 38

Tilføre drivstoff ................................38

Start av motoren ............................. 39

Kontroller etter start av motoren..... 40

Kjølevann ........................................ 40

Oppvarming av motoren................. 41

Modeller som må gis choke ved

start............................................... 41

Kontroller etter oppvarming av

motor............................................41

Girskifting ........................................ 41

Stoppbrytere ................................... 41

Girskifting....................................... 41

Stans av båten............................... 42

Stopp av motoren........................... 42

Fremgangsmåte.............................. 42

Trimming av utenbordsmotoren..... 43

Justering av trimvinkel (power trim

og tilt) ............................................ 43

Justering av båtens trimming .......... 44

Opp- og nedvipping........................ 45

Oppvipping (modeller med power

trim og tilt) ..................................... 45

Nedvipping (modeller med power

trim og tilt) ..................................... 47

Grunt vann ..................................... 47

Modeller med power trim og tilt ....... 47

Kjøring under andre forhold ........... 48

Vedlikehold...................................... 49

Transport og lagring av

utenbordsmotoren........................ 49

Lagring av utenbordsmotoren ......... 49

Fremgangsmåte.............................. 50

Smøring (modeller med

oljeinjeksjon) ................................. 51

Spyling av motorenheten ................51

Rengjøring av utenbordsmotoren.... 52

Kontroll av utenbordsmotorens

lakkerte flater ................................52

Periodisk vedlikehold ..................... 52

Reservedeler...................................52

Krevende driftsforhold..................... 53

Vedlikeholdskart 1...........................54

Vedlikeholdskart 2...........................56

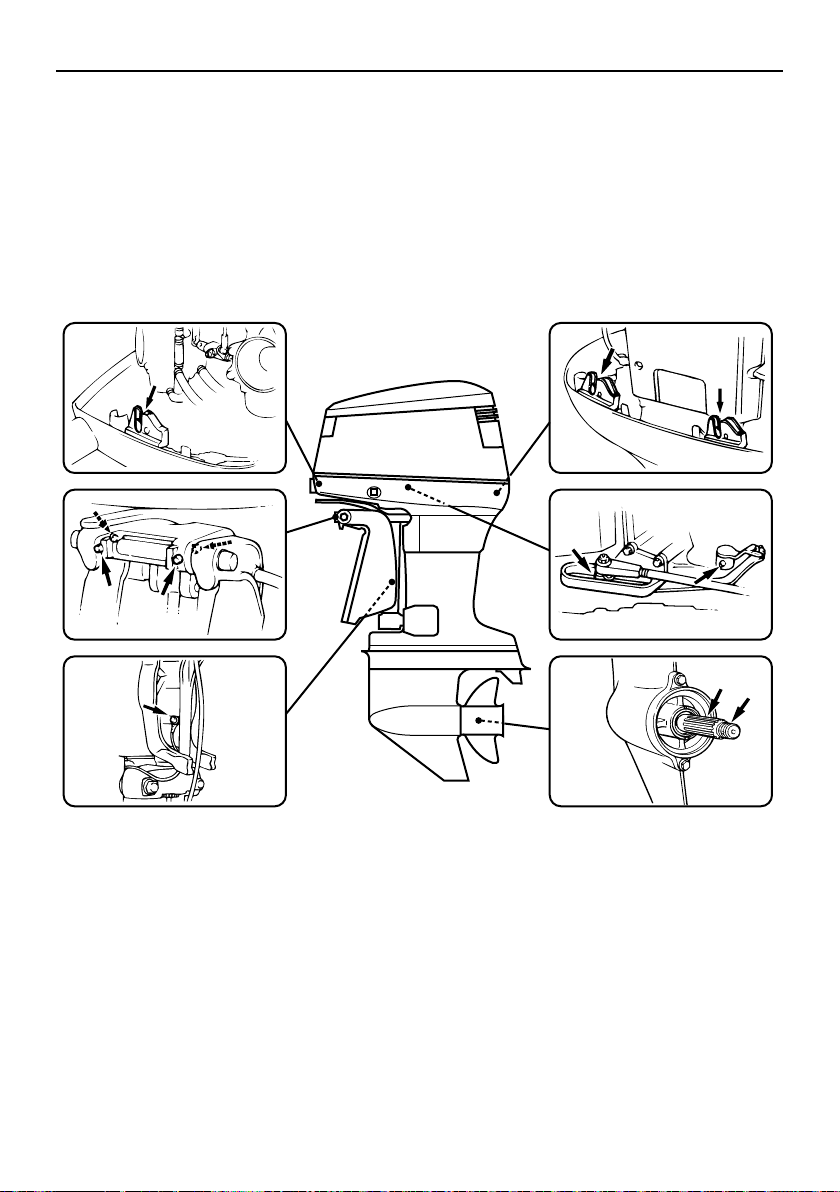

Smøring med smørefett ..................57

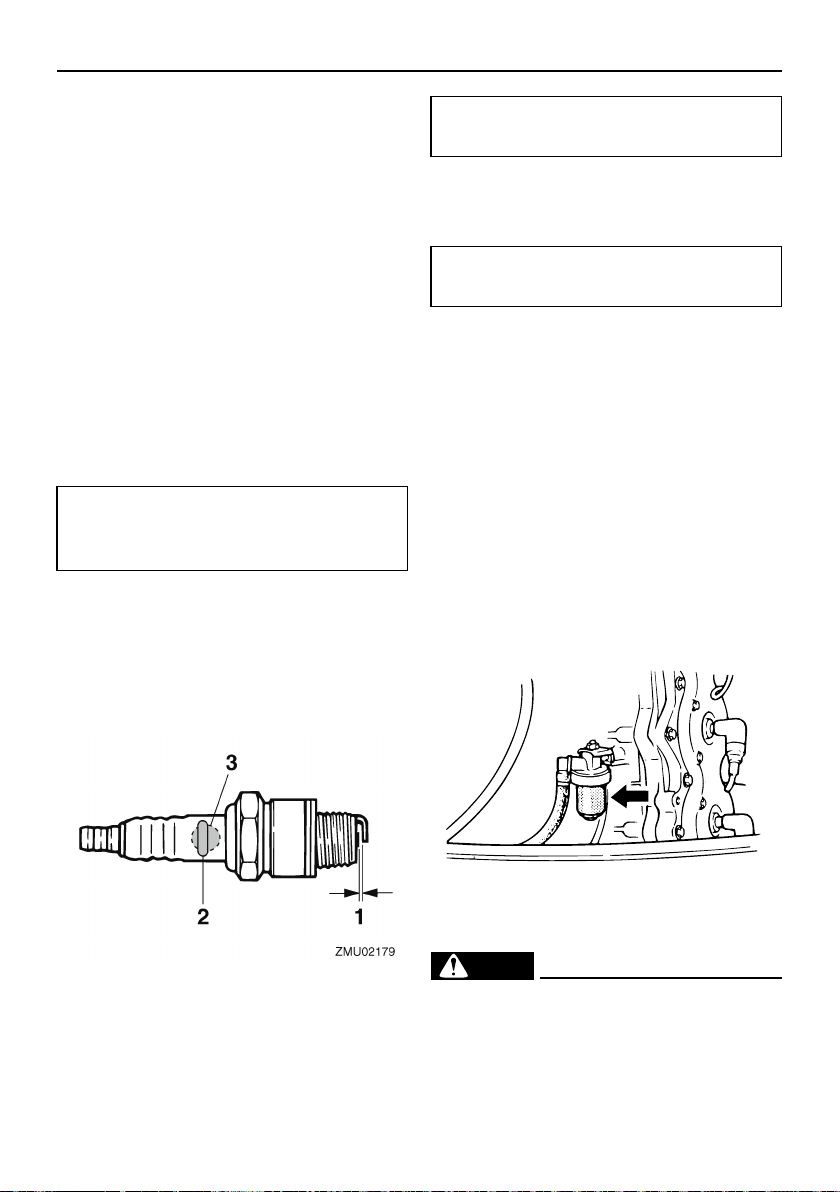

Rengjøring og justering av

tennplugg ...................................... 57

Kontroll av drivstoffilter....................58

Kontroll av tomgangshastighet........58

Kontroll med tanke på vann i

motoroljetanken ............................59

Kontroll av ledningsnett og

kontakter ....................................... 59

Kontroll av propell ...........................59

Demontering av propell ................... 60

Montering av propell........................ 60

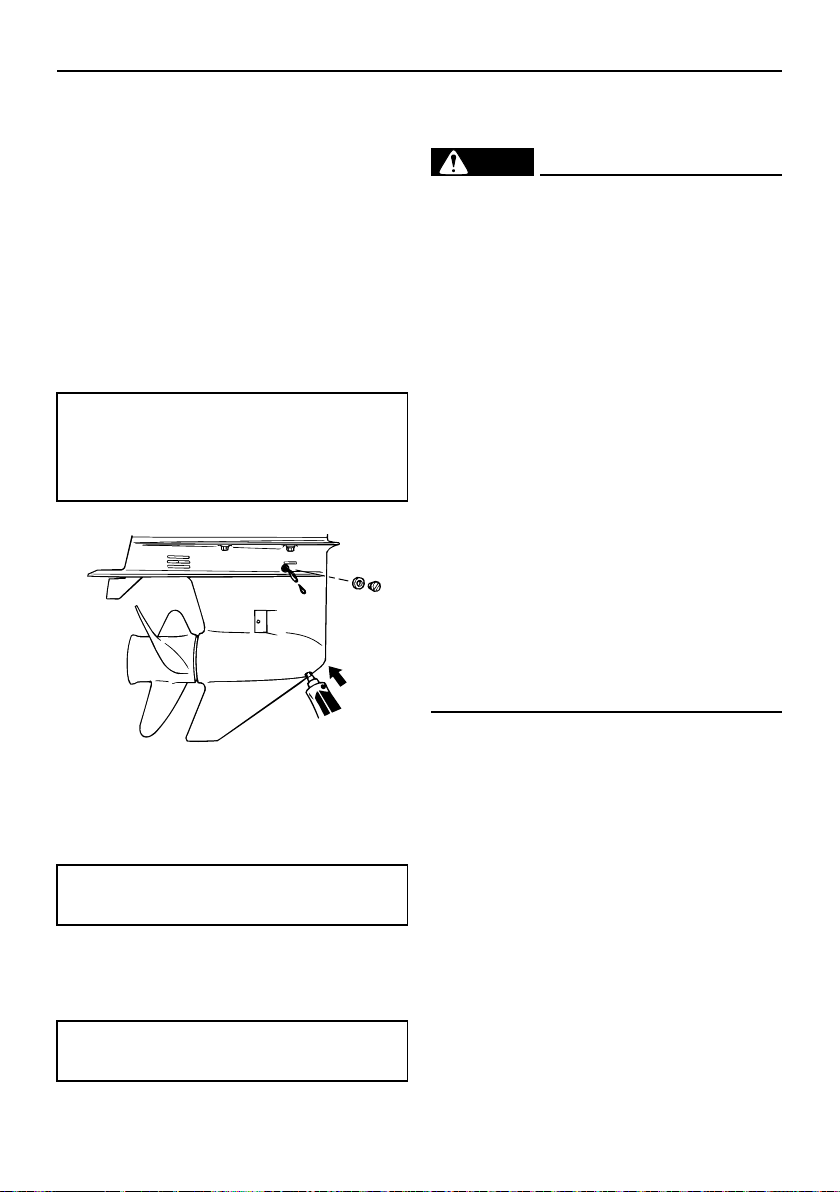

Skifting av girolje............................. 61

Page 7

Rengjøring av drivstofftanken .........62

Kontroll og utskifting av anode(r) ....63

Kontroll av batteri (for modeller

med elektrisk start) ....................... 63

Tilkopling av batteriet ...................... 64

Frakopling av batteriet .................... 64

Utbedring av feil .............................. 65

Feilsøking.......................................65

Midlertidige nødtiltak ......................68

Skade ved sammenstøt ..................68

Utskifting av sikring ......................... 69

Power trim og tilt fungerer ikke........ 69

Starteren fungerer ikke ................... 70

Nødstart av motoren .......................70

Motoren fungerer ikke som den

skal...............................................71

Varsel for lavt oljenivå utløses ........71

Motordekselet frigjøres ikke ...........72

Behandling av motor som har

stått under vann ...........................73

Innholdsfortegnelse

Page 8

Sikkerhetsinformasjon

NMU33622

Utenbordsmotorer og

sikkerhet

Overhold disse forsiktighetsreglene til enhver tid.

NMU36501

Propell

Folk kan bli skadet eller drept hvis de kommer i kontakt med propellen. Propellen kan bevege seg selv om motoren står i fri, og man kan skjære seg på skarpe kanter på propellen selv når den står i ro.

● Stopp motoren hvis en person befinner

seg i vannet nær deg.

● Sørg for at ingen kommer i nærheten av

propellen, selv når motoren er av.

NMU33630

Roterende deler

Hender, føtter, hår, smykker, klær, remmer på personlig flyteutstyr o.l. kan vikle seg inn i motorens innvendige roterende deler og føre til alvorlig personskade eller død. La motordekselet være på når det er mulig. Ta ikke av eller sett på motordekselet når motoren går. Når motordekselet er tatt av, må motoren bare brukes i henhold til de spesifikke anvisningene i håndboken. Hold hender, føtter, hår, smykker, klær, remmer på personlig flyteutstyr o.l. unna ubeskyttede roterende deler.

NMU33640

Varme deler

Under og etter bruk er motordelene så varme at de kan forårsake forbrenninger. Ikke ta på deler under motordekselet før motoren har blitt kald.

NMU33650

Elektrisk støt

Ikke ta på elektriske deler ved start eller bruk av motoren. De kan forårsake elektrisk støt eller dødsfall som følge av strømskader.

NMU33660

Power trim og tilt

Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes. Hold kroppsdeler unna dette området til enhver tid. Sørg for at ingen befinner seg i dette området før du betjener power trim- og tiltmekanismen. Power trim- og tiltbryterne fungerer selv når hovedbryteren er slått av. Hold folk unna bryterne når du arbeider i nærheten av motoren. Du må aldri bevege deg under undervannshuset når motoren er oppvippet. Dette gjelder også når tiltstøtten er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

NMU33671

Motorstoppledning

Fest motorstoppledningen slik at motoren stopper hvis båtføreren skulle falle over bord eller komme bort fra styreplassen. Dette forhindrer at båten forsvinner med motoren i gang og etterlater folk havarert, eller kjører over personer eller gjenstander. Fest alltid motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fjern den ikke for å forlate styreplassen mens båten er i bevegelse. Fest ikke ledningen til tekstiler som kan bli revet av. Legg heller ikke ledningen slik at den kan henge seg opp og dermed ikke lenger vil fungere etter hensikten. Legg ikke ledningen slik at den utilsiktet kan bli trukket ut. Hvis ledningen trekkes ut under kjøring, stoppes motoren og du mister mesteparten av styringen. Båten kan redusere farten raskt, slik at personer og gjenstander kastes forover.

NMU33810

Bensin

Bensin og dampen den avgir er svært brennbar og eksplosiv. Fyll alltid bensin

Page 9

Sikkerhetsinformasjon

slik som beskrevet på side 38 for å redusere brann- og eksplosjonsfaren.

NMU33820

Eksponering for og søl av bensin

Unngå bensinsøl. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser filler på en forsvarlig måte. Hvis du søler bensin på huden, må du straks vaske den av med såpe og vann. Skift klær hvis du søler bensin på dem. Hvis du skulle være uheldig å svelge bensin, puste inn mye bensindamp eller få bensin i øynene, må du straks oppsøke lege. Du må aldri suge opp bensin med munnen.

NMU33900

Karbonmonoksid

Dette produktet avgir eksosgasser som inneholder karbonmonoksid, en gass uten farge og lukt som kan forårsake hjerneskade eller død hvis den innåndes. Symptomene omfatter kvalme, svimmelhet og søvnighet. Hold førerkabinen og lugarområdene godt ventilert. Unngå å blokkere eksosrørene.

NMU33780

Modifikasjoner

Forsøk ikke å modifisere utenbordsmotoren. Modifikasjoner på utenbordsmotoren kan svekke sikkerheten og påliteligheten, slik at motoren blir utrygg eller ulovlig å bruke.

NMU33740

Sikker bruk av båt

Denne delen inneholder noen av de mange sikkerhetsreglene som du bør følge ved bruk av båt.

NMU33710

Alkohol og medisiner

Bruk aldri båten hvis du har drukket alkohol eller tatt medisiner. Bruk av alkohol og medikamenter er en av de vanligst faktorene som forårsaker båtulykker med dødelig utgang.

NMU33720

Personlig flyteutstyr

Det skal være godkjent personlig flyteutstyr til alle om bord. Yamaha anbefaler å bruke personlig flyteutstyr når du er ute i båt. Barn, og personer som ikke kan svømme, skal bruke redningsvest.

NMU33731

Folk i vannet

Vær hele tiden oppmerksom på personer i vannet, f.eks. badende, folk som står på vannski eller dykkere, når motoren går. Hvis noen oppholder seg i vannet nær båten, setter du motoren i fri og stopper den. Hold deg klar av badeplasser. Badende kan være vanskelig å oppdage. Propellen kan fortsette å bevege seg selv når motoren står i fri. Stopp motoren hvis en person befinner seg i vannet nær deg.

NMU33751

Passasjerer

Se båtprodusentens instrukser med hensyn til passasjerplasser i båten og påse at alle passasjerer er riktig plassert før du akselererer og ved kjøring over tomgangshastighet. Hvis noe står eller sitter på uegnede steder, kan det føre til at de enten kastes over bord eller over ende i båten på grunn av bølger, kjølvannsbølger eller brå endringer i fart eller retning. Selv når personer befinner seg på riktig sted, skal du varsle passasjerene hvis du må gjøre en uvanlig manøver. Unngå alltid å hoppe over bølger eller kjølvannsbølger.

NMU33760

Overbelastning

Overbelast ikke båten. Se båtens sertifiseringsplate eller kontakt båtprodusenten for å finne største tillatte vekt og antall passasjerer. Sørg for at vekten fordeles riktig i henhold til produsentens anvisninger. Overbelastning eller feil vektfordeling kan gå

Page 10

Sikkerhetsinformasjon

ZMU06025

ut over båtens manøvreringsevne og føre til at den kolliderer, kantrer eller fylles med vann.

NMU33772

Unngå sammenstøt

Hold hele tiden utkikk etter personer, gjenstander og andre båter. Vær oppmerksom på forhold som begrenser sikten eller hindrer deg i å se andre.

Kjør defensivt med forsvarlig fart og hold sikker avstand til personer, gjenstander og andre båter.

● Legg deg ikke rett bak andre båter eller

personer som står på vannski.

● Unngå brå svinger eller andre manøvrer

som gjør det vanskelig for andre å unngå deg eller oppfatte hvor du har tenkt deg.

● Unngå områder med gjenstander under

vannoverflaten eller grunt vann.

● Kjenn dine egne begrensninger og unngå

aggressive manøvrer for å minske faren for at du mister kontrollen, noen kastes over bord eller sammenstøt.

● Handle tidlig for å unngå sammenstøt.

Husk, båter har ikke bremser, og når du stopper motoren eller minsker gasspådraget kan det bli vanskeligere å styre. Hvis du er usikker på om du kan stoppe i tide før du treffer en hindring, må du gi gass og svinge i en annen retning.

NMU33790

Været

Hold deg orientert om været. Sjekk værvarslene før du legger ut på båttur. Gå ikke ut med båten under farlige værforhold.

NMU33880

Opplæring av passasjerer

Sørg for at minst én medpassasjer får opplæring i bruk av båten i tilfelle det skulle oppstå en nødssituasjon.

NMU33890

Publikasjoner om båtsikkerhet

Hold deg orientert om sikkerhet i tilknytning til bruk av båt. Ytterligere publikasjoner og informasjon kan innhentes fra en rekke båtorganisasjoner.

NMU33600

Lover og forskrifter

Sett deg inn i lovene og forskriftene som gjelder for båttrafikk på det aktuelle stedet og følg dem. Det foreligger flere regelverk i tråd med geografisks beliggenhet, men alle har sitt utspring i de internasjonale sjøveisreglene.

Page 11

Generell informasjon

NMU25171

Plass for

identifikasjonsnummer

NMU25183

Utenbordsmotorens serienummer

Utenbordsmotorens serienummer er preget inn i merket som er festet på babord side av klemmefestet. Noter utenbordsmotorens serienummer i de tilhørende feltene. Dette vil gjøre det enklere å bestille reservedeler fra Yamaha-forhandleren og kan brukes som referanse i tilfelle utenbordsmotoren blir stjålet.

1. Plassering av utenbordsmotorens serienummer

NMU25190

Nøkkelnummer

Hvis en hovednøkkelbryter følger med motoren, er nøkkelens identifikasjonsnummer preget inn i selve nøkkelen slik som vist i il-

lustrasjonen. Skriv ned dette nummeret på den avsatte plassen som referanse i tilfelle du skulle trenge en ny nøkkel.

1. Nøkkelnummer

NMU37290

EF-samsvarserklæring

Denne utenbordsmotoren samsvarer med visse deler av Europaparlamentets maskindirektiv. EF-samsvarserklæring er vedlagt alle utenbordsmotorer som samsvarer med direktivet. EF-samsvarserklæringen inneholder følgende informasjon;

● Motorprodusentens navn

● Modellbetegnelse

● Modellens produktkode (Kode for godkjent

modell)

● Kode for direktiver som produktet samsva-

rer med

NMU25203

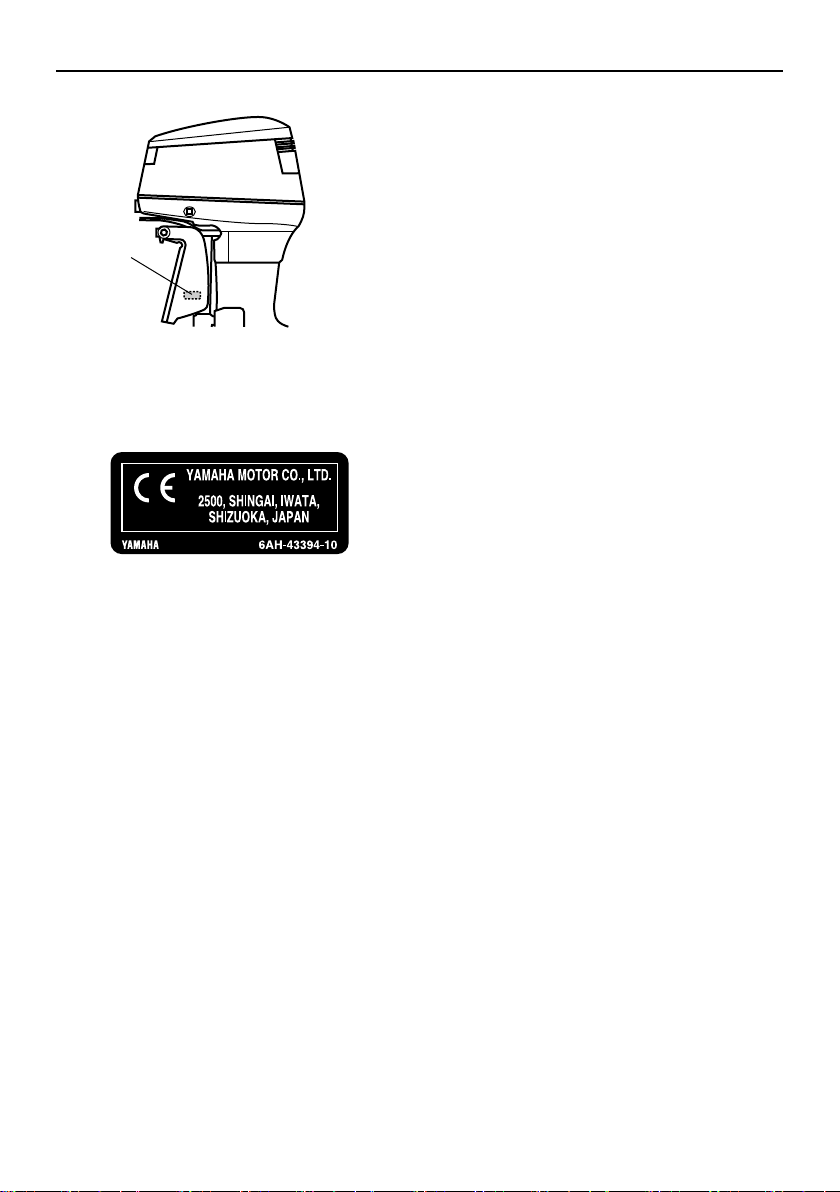

CE-merking

Utenbordsmotorer med denne “CE”-merkingen samsvarer med direktivene 98/37/EF, 94/25/EF - 2003/44/EF og 2004/108/EF.

Page 12

Generell informasjon

ZMU03473

ZMU06040

1. Plassering av CE-merke

Page 13

Generell informasjon

ZMU06695

NMU33521

Les håndbøker og informasjon på merker

Før du tar i bruk eller utfører arbeider på utenbordsmotoren:

● Les denne håndboken.

● Les håndbøkene som følger med båten.

● Les informasjonen på alle merker på utenbordsmotoren og båten.

Hvis du har behov for ytterligere informasjon, kan du kontakte nærmeste Yamaha-forhandler.

NMU33831

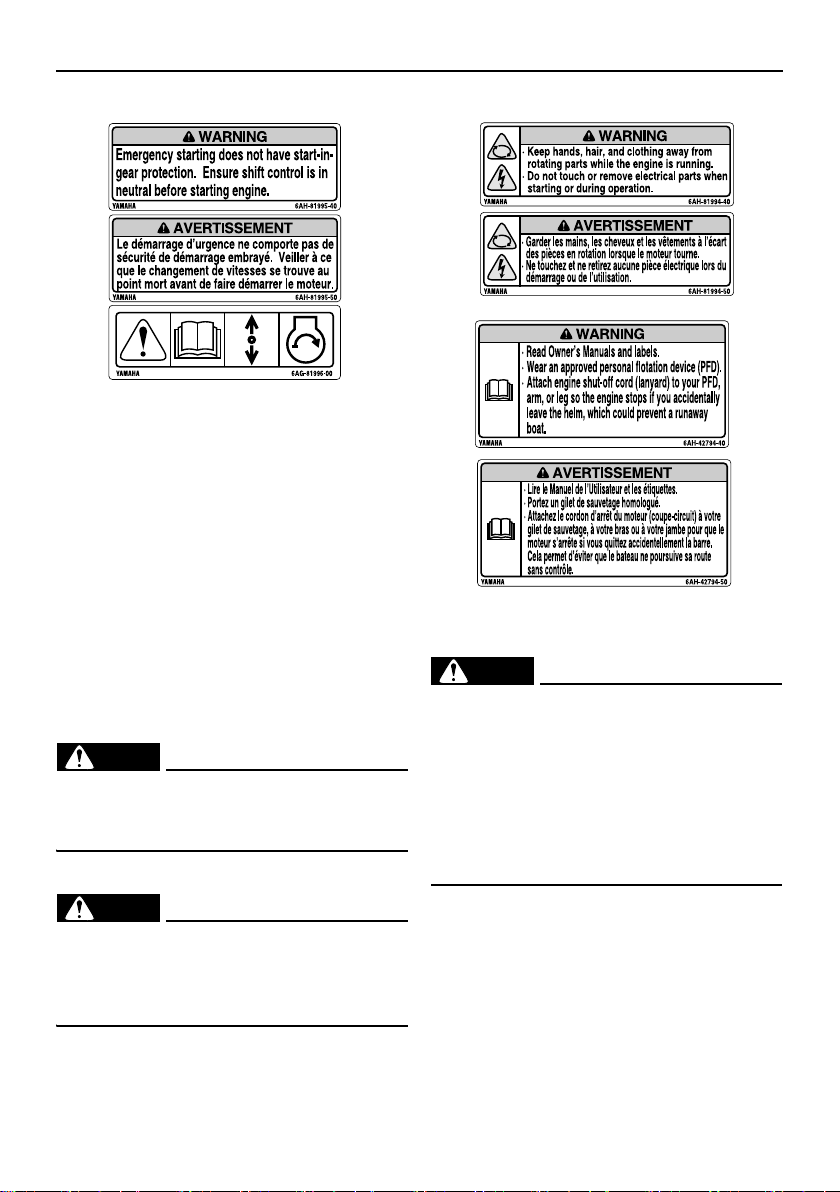

Fare-merker

Hvis disse merkene er skadet eller mangler, kan du få nye ved å henvende deg til nærmeste Yamaha-forhandler.

115C, 130B

Page 14

Generell informasjon

FARE

ZMU05706

NMU33912

Merkenes innhold

Fare-merkene ovenfor har følgende betydning.

NWM01691

Ved nødstart er det ikke beskyttelse mot start i gir. Kontroller at girspaken står i fri før du starter motoren.

NWM01681

● Hold hender, hår og klær unna roteren-

de deler når motoren går.

● Du må ikke røre eller fjerne elektriske

deler ved start eller bruk av motoren.

NWM01671

● Les eierhåndbok og merker.

● Bruk godkjent personlig flyteutstyr.

● Fest motorstoppledningen til personlig

flyteutstyr, armer eller ben slik at motoren stopper hvis du ved et uhell skulle komme bort fra styreplassen. Dette kan forhindre at båten løper løpsk og forsvinner.

Page 15

Generell informasjon

ZMU05696

ZMU05664

ZMU05665

ZMU05666

ZMU05667

ZMU05668

NMU33843

Symboler

Symbolene nedenfor betyr følgende.

Advarsel/Fare

Les eierhåndboken

Elektrisk fare

Fjernkontrollspakens/girspakens betjeningsretning, toveis

Start/ Dreiing av motor

Fare som følge av kontinuerlig rotasjon

Page 16

Spesifikasjoner og krav

MERK:

NMU31480

Spesifikasjoner

“(AL)” som er angitt i spesifikasjonene nedenfor representerer den numeriske verdien for aluminumspropellen som er montert. Likeledes representerer “(SUS)” verdien for propellen i rustfritt stål og “(PL)” plastpropellen som er montert.

NMU2821J

Mål:

Total lengde:

808 mm (31.8 in)

Total bredde:

582 mm (22.9 in)

Total høyde L:

1472 mm (58.0 in)

Total høyde X:

1599 mm (63.0 in)

Akterspeilhøyde L:

516 mm (20.3 in)

Akterspeilhøyde X:

642 mm (25.3 in)

Vekt (AL) L:

165.0 kg (364 lb)

Vekt (AL) X:

169.0 kg (373 lb)

Vekt (SUS) L:

167.0 kg (368 lb)

Vekt (SUS) X:

171.0 kg (377 lb)

Ytelse:

Driftsområde ved full gass:

115CETO 4500–5500 o/min

130BETO 5000–6000 o/min

Maksimal effekt:

115CETO 84.6 kW ved 5000 o/min

(115 hk ved 5000 o/min)

130BETO 95.6 kW ved 5500 o/min

(130 hk ved 5500 o/min)

Tomgangshastighet (i fri):

750 50 o/min

Motor:

Type:

2-takts V

Slagvolum:

1730.0 cm

Boring  slaglengde:

90.0  68.0 mm (3.54  2.68 in)

Tenningssystem:

CDI

Tennplugg (NGK):

115CETO BR8HS-10 130BETO BR9HS-10

Tennpluggavstand:

0.9–1.0 mm (0.035–0.039 in)

Kontrollorganer:

Fjernkontroll

Startsystem:

Elektrisk start

Chokesystem:

Chokespjeld

Min. strømstyrke ved kaldstart (CCA/EN):

430.0 A

Min. merkekapasitet (20HR/IEC):

70.0 Ah

Maks. dynamoeffekt:

20 A

Drivenhet:

Girposisjoner:

Forover-fri-bakover

Girutveksling:

2.00 (26/13)

Trim- og tiltsystem:

Power trim og tilt

Propellmerke:

Drivstoff og olje:

Anbefalt drivstoff:

Bruk blyfri lavoktanbensin

Minste oktantall (R.O.N.):

Page 17

Spesifikasjoner og krav

FARE

Drivstofftank kapasitet:

24 L (6.34 US gal, 5.28 Imp.gal)

Anbefalt motorolje:

YAMALUBE 2-takts påhengsmotorol-

Anbefalt motorolje:

TC-W3

Smøring:

Oljeinjeksjon

Motoroljetankkapasitet:

0.9 L (0.95 US qt, 0.79 Imp.qt)

Kapasitet ekstern oljetank:

10.5 L (11.10 US qt, 9.24 Imp.qt)

Anbefalt girolje:

Hypoid girolje (SAE 90)

Giroljemengde:

0.760 L (0.803 US qt, 0.669 Imp.qt)

Tiltrekkingsmoment:

Tennplugg:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

Propellmutter:

55.0 Nm (5.61 kgf-m, 40.6 ft-lb)

Støy- og vibrasjonsnivå:

Lydtrykksnivå for båtfører (ICOMIA 39/94 og 40/94):

115CETO 82.9 dB(A)

NMU33554

Krav til montering

NMU33564

Båtens motorkapasitet

NWM01560

Montering av en for stor motor på båten vil kunne føre til stor ustabilitet.

Før utenbordsmotoren(e) monteres, må du forsikre deg om at utenbordsmotoren(e)s samlede antall hestekrefter ikke overskrider båtens motorkapasitet. Se båtens sertifiseringsplate eller kontakt produsenten.

NMU33571

Montering av motor

NWM01570

● Feilaktig montering av utenbordsmoto-

ren kan føre til farlige situasjoner. Båten kan bli vanskelig å manøvrere, du kan miste kontrollen over den og det kan oppstå fare for brann.

● Ettersom motoren er svært tung, kre-

ves det spesielt utstyr og opplæring for å kunne montere den forsvarlig.

Nærmeste forhandler eller en annen med inngående kjennskap til montering av utenbordsmotorer bør montere motoren for deg ved hjelp av riktig utstyr og fullstendige monteringsanvisninger. Se side 27 for nærmere opplysninger.

NMU33581

Krav til fjernkontroll

NWM01580

● Hvis motoren startes i gir, kan båten be-

vege seg brått og uventet. Dette kan føre til et sammenstøt eller til at passasjerer kastes over bord.

● Hvis motoren skulle starte i gir, funge-

rer ikke beskyttelsesanordningen mot start i gir og da bør du ikke bruke utenbordsmotoren mer. Kontakt nærmeste Yamaha-forhandler.

Fjernkontrollenheten skal være utstyrt med beskyttelsesinnretning(er) mot start i gir. Slike innretninger hindrer deg i å starte motoren bortsett fra når den står i fri.

Page 18

Spesifikasjoner og krav

ZMU04605

123

NMU25694

Krav til batteriet

NMU25721

Batterispesifikasjoner

Minimum strømstyrke ved kaldstart (CCA/EN):

430.0 A

Minimum merkekapasitet (20HR/IEC):

70.0 Ah

Motoren kan ikke startes hvis batterispenningen er for lav.

NMU36290

Montering av batteri

Monter batteriholderen skikkelig fast på et tørt sted med godt lufting og uten vibrasjoner i båten. FARE! Plasser ikke brennbare

ting, løse og tunge eller metallgjenstander i samme rom som batteriet. Det kan føre til brann, eksplosjon eller gnister.

[NWM01820]

NMU36300

Flere batterier

Hvis du skal kople til flere batterier, for eksempel ved bruk av flere motorer eller batteri for ekstrautstyr, kan du kontakte nærmeste Yamaha-forhandler om valg av batteri og riktig kopling.

NMU34194

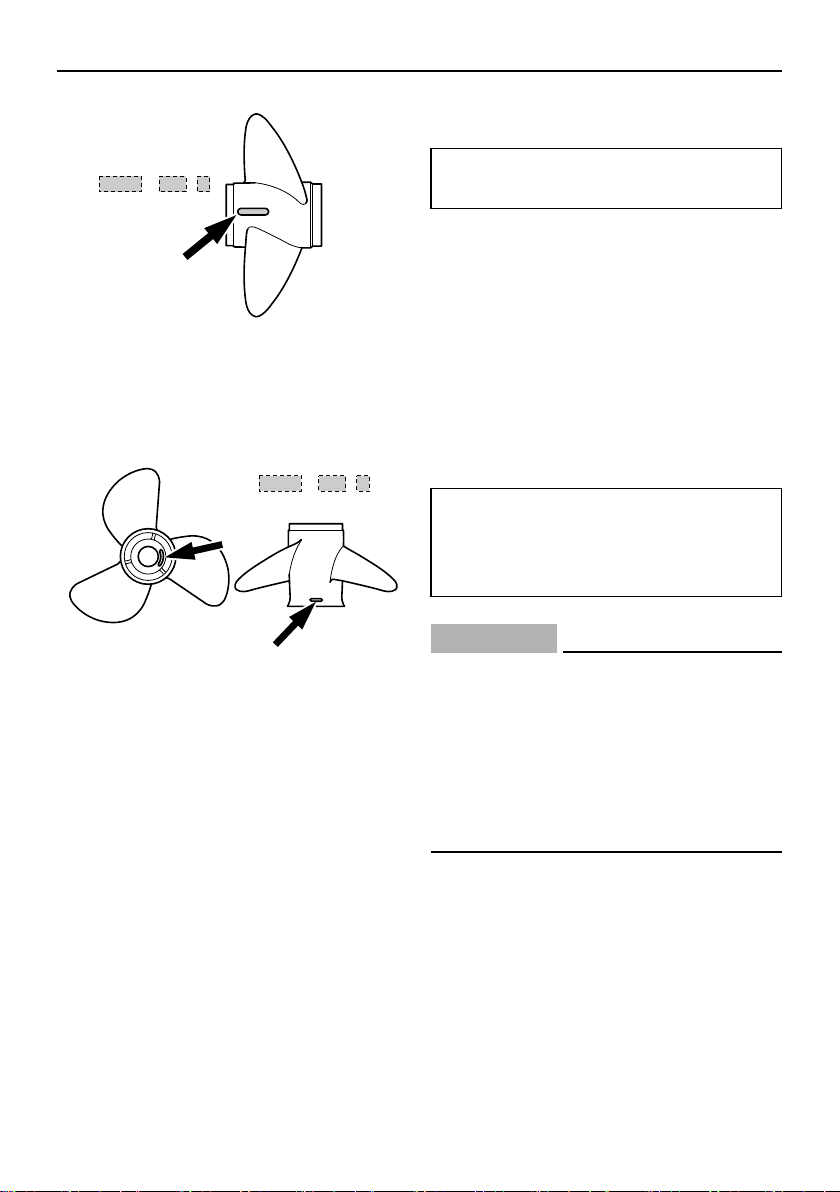

Valg av propell

Nest etter det å velge utenbordsmotor, er valg av riktig propell en av de viktigste beslutningene en båteier kan ta. Propelltype, størrelse og -utforming har direkte innvirkning på akselerasjon, toppfart, drivstofføkonomi og sågar motorens levetid. Yamaha konstruerer og produserer propeller for alle Yamaha-utenbordsmotorer og for alle bruksområder. Utenbordsmotoren leveres med en Yamahapropell som er valgt med tanke på god ytelse under varierende forhold. Det finnes imidler-

tid enkelte bruksområder der en annen propell vil være mer formålstjenlig. Yamaha-forhandleren kan hjelpe deg med å velge riktig propell i forhold til dine båtbehov. Velg en propell som gir motoren mulighet til å nå midten eller den øvre halvdelen av driftsområdet ved full gass og med maksimal båtlast. Generelt velger man en propell med større stigning til mindre belastning og en propell med mindre stigning til større belastning. Hvis du kjører med last som varierer mye, velger du en propell som lar motoren gå i riktig område ved maksimal last. Men husk at du eventuelt må redusere gasspådraget for å holde deg innenfor det anbefalte motorturtallsområdet når du kjører med lettere last. Se side 59 for å kontrollere propellen.

1. Propelldiameter i tommer

2. Propellstigning i tommer

3. Propelltype (propellmerke)

Page 19

ADVARSEL

1. Propelldiameter i tommer

ZMU04606

123

ZMU04608

123

2. Propellstigning i tommer

3. Propelltype (propellmerke)

Spesifikasjoner og krav

NMU25651

Krav til motorolje

Anbefalt motorolje:

YAMALUBE 2-takts påhengsmotorolje

Hvis den anbefalte motoroljen ikke er tilgjengelig, kan en annen 2-takts motorolje med NMMA-sertifiseringsgrad TC-W3 benyttes.

NMU36360

Krav til drivstoff

NMU36802

Bensin

Bruk bensin av god kvalitet som oppfyller kravet til minste oktantall. Ved banking kan du bruke bensin av et annet merke eller høyoktan blyfri bensin.

Anbefalt bensin:

Vanlig blyfri bensin med et minste oktantall på 90 (Research Octane Number - R.O.N.).

NCM01981

1. Propelldiameter i tommer

2. Propellstigning i tommer

3. Propelltype (propellmerke)

NMU25770

Beskyttelse mot start i gir

Yamaha utenbordsmotorer eller Yamahagodkjente fjernkontrollsystemer har beskyttelsesanordning(er) mot start i gir. Dette medfører at motoren kun kan startes når den står i fri. Sett alltid motoren i fri før du starter den.

● Bruk ikke blyholdig bensin. Blyholdig

bensin kan påføre motoren alvorlig skade.

● Sørg for at vann og urenheter ikke kom-

mer inn i drivstofftanken. Forurenset drivstoff kan føre til dårlig ytelse eller motorskade. Bruk bare fersk bensin som har vært lagret i rene beholdere.

NMU36880

Grumset eller surt vann

Hvis utenbordsmotoren skal brukes i grumset eller surt vann, anbefaler Yamaha på det sterkeste å få forhandleren til å montere et forkrommet vannpumpesett (tilleggsutstyr). Avhengig av modellen er det imidlertid ikke sikkert at det er nødvendig.

Page 20

Spesifikasjoner og krav

NMU36330

Bunnstoff

Et rent skrog gir båten bedre ytelse. Skroget bør holdes mest mulig fritt for groing under vannlinjen. Om nødvendig kan du behandle det med et godkjent bunnstoff for å hindre groing. Du må ikke bruke bunnstoff som inneholder kobber eller grafitt. Denne typen bunnstoff kan fremskynde korrosjon på motoren.

NMU36341

Krav til kassering av motor

Du må aldri kaste (sette fra deg) motoren på ureglementert måte. Yamaha anbefaler at du rådfører deg med forhandleren om hvordan motoren kan kasseres.

NMU36352

Nødutstyr

Sørg for å ha følgende hjelpemidler om bord i tilfelle du skulle få problemer med utenbordsmotoren.

● Verktøysett med diverse skrutrekkere, ten-

ger, skrunøkler (også metriske dimensjoner) og elektroteip.

● Vanntett lommelykt med ekstra batterier.

● En ekstra motorstoppledning med klips.

● Reservedeler, f.eks. et ekstra sett med

tennplugger. Kontakt nærmeste Yamaha-forhandler for nærmere opplysninger.

Page 21

Komponenter

MERK:

FARE

14 15 16

ZMU05267

NMU2579T

Komponentdiagram

* Vil kanskje ikke være nøyaktig som vist. Vil heller ikke nødvendigvis være del av standardutstyret på alle modeller (bestilles hos forhandler).

115C, 130B

1. Motordeksel

2. Power trim- og tiltbryter

3. Spyleplugg*

4. Tiltstøtte

5. Antikavitasjonsplate

6. Trimfinne (anode)

7. Propell*

8. Kjølevannsinntak

9. Anode

10. Klemmefeste

11. Motordekselløser

12. Chokeknapp

13. Kontrollstrålehull

14. Fjernkontrollboks (sidemontert)*

15. Digital turteller

16. Digital fartsmåler

17. Drivstofftank*

18. Reserveoljetank

NMU25802

Drivstofftank

Hvis modellen din ble levert med en bærbar drivstofftank, fungerer den som beskrevet nedenfor.

NWM00020

Drivstoffanken som følger med motoren skal utelukkende brukes til dette formålet og ikke til lagring av drivstoff. Gjeldende

Page 22

Komponenter

ZMU02284

forskrifter skal overholdes.

1. Bensinkopling

2. Drivstoffmåler

3. Drivstofftanklokk

4. Lufteskrue

NMU25830

Bensinkopling

Brukes ved tilkopling av drivstoffslangen.

NMU25841

Drivstoffmåler

Denne måleren er enten plassert på drivstofftanklokket eller på bensinkoplingssokkelen. Den viser omtrent hvor mye drivstoff det er igjen på tanken.

NMU25850

Drivstofftanklokk

Dette lokket lukker drivstofftanken. Etter at lokket er tatt av, kan tanken fylles med drivstoff. Du tar av lokket ved å skru det mot urviserne.

NMU25860

Lufteskrue

Denne skruen sitter på drivstofftanklokket. Du løser skruen ved å dreie den mot urviserne.

NMU26181

Fjernkontrollboks

Fjernkontrollspaken brukes til betjening av både gir og gass. De elektriske bryterne er montert på fjernkontrollboksen.

1. Power trim- og tiltbryter

2. Fjernkontrollspak

3. Frilåshendel

4. Gasshåndtak for fri

5. Hovedbryter / chokebryter

6. Stoppbryter for motor

7. Friksjonsskrue på gasshåndtak

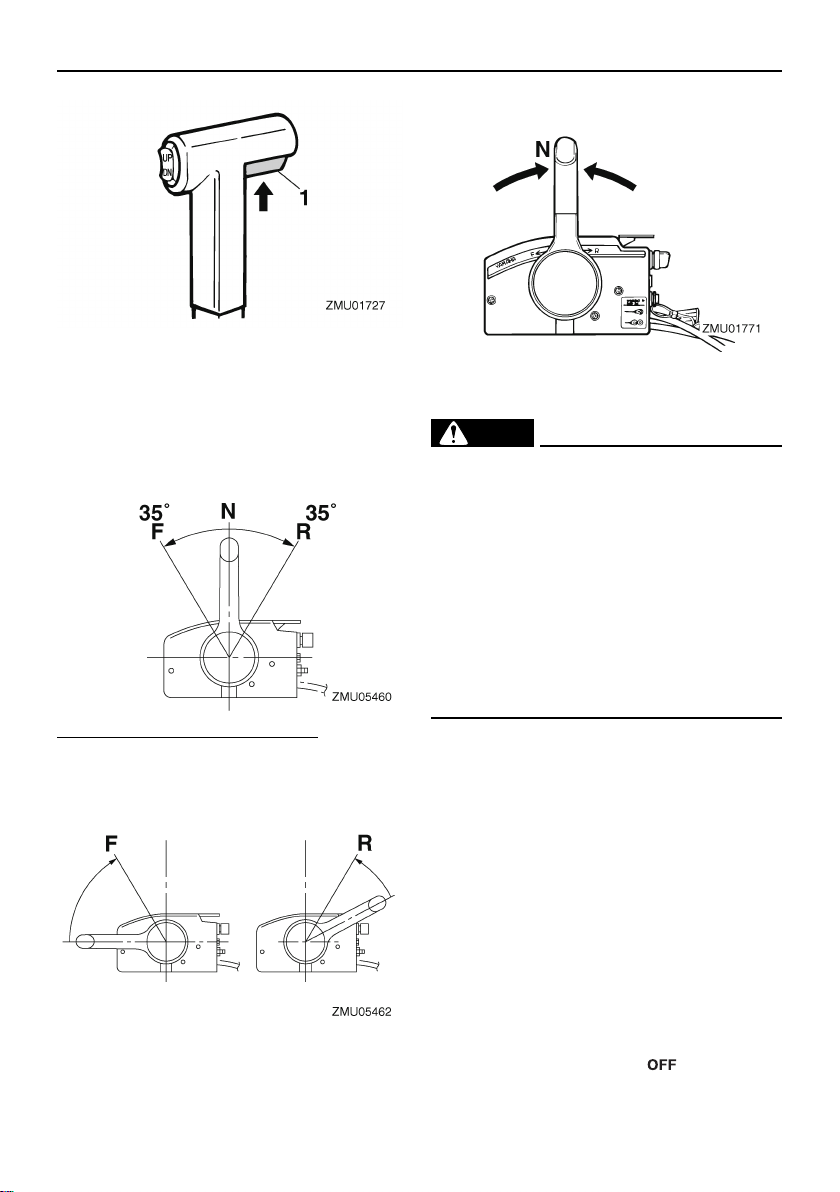

NMU26190

Fjernkontrollspak

Når spaken skyves frem fra fri-posisjon, koples forovergiret inn. Når spaken trekkes tilbake fra fri-posisjon, koples reversgiret inn. Motoren vil fortsatt gå på tomgang helt til spaken flyttes ca. 35 (du vil kjenne litt motstand). Når spaken skyves lengre frem, åpnes gasspjeldet og motoren øker turtallet.

1. Fri “ ”

2. Forover “ ”

3. Revers “ ”

4. Girskift

5. Helt lukket

Page 23

Komponenter

MERK:

ZMU03160

6. Gasspjeld

7. Helt åpent

NMU26201

Frilåshendel

For at du skal få skiftet gir fra fri-posisjon, må du først trekke frilåshendelen oppover.

1. Frilåshendel

NMU26212

Gasshåndtak for fri

Du kan gi gass uten å skifte til forover- eller reversgir ved å sette fjernkontrollspaken i fri og vippe gasshåndtaket for fri oppover.

NMU26221

Chokebryter

Du aktiverer chokesystemet ved å trykke inn hovedbryteren når nøkkelen står i posisjonen “ ” (på) eller “ ” (start). Da tilfører chokesystemet den fete drivstoffblandingen som motoren trenger for å starte. Choken slås automatisk av når du slipper nøkkelen.

NMU25976

Friksjonsskrue på gasshåndtak

En friksjonsanordning gir justerbar motstand ved betjening av gasshåndtaket eller fjernkontrollspaken. Den kan justeres etter behov. Drei friksjonsskruen med urviserne for å øke motstanden. Drei friksjonsskruen mot urviserne for å minske motstanden. FARE!

Trekk ikke friksjonsskruen for hardt til. Hvis motstanden blir for stor, kan det bli vanskelig å bevege fjernkontrollspaken eller gasshåndtaket. Dermed kan det inntreffe en ulykke.

[NWM00032]

1. Helt åpent

2. Helt lukket

Gasshåndtaket for fri kan bare brukes når fjernkontrollspaken står i fri. Fjernkontrollspaken kan bare brukes når gasshåndtaket for fri er i lukket stilling.

Page 24

Komponenter

ZMU03903

Hvis du vil føre båten med konstant fart, trekker du til friksjonsskruen for å opprettholde den aktuelle gassinnstillingen.

NMU25994

Motorstoppledning og klips

Klipset må være festet til stoppbryteren for motoren for at den skal kunne gå. Ledningen skal festes til et sikkert sted på båtførerens klær, armer eller ben. Hvis båtføreren ved et uhell skulle falle over bord eller komme bort fra styreplassen, trekker ledningen ut klipset slik at motorens tenningskrets brytes. Dermed kan ikke båten forsvinne med motoren i gang. FARE! Fest motorstoppledningen

til et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten. Trekk ikke i ledningen ved vanlig bruk av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

[NWM00122]

NMU26012

Chokeknapp for uttrekkstype

Trekk ut denne knappen for å tilføre motoren den fete bensinblandingen som kreves ved start.

NMU26091

Hovedbryter

Hovedbryteren styrer tenningssystemet. Virkemåten er beskrevet nedenfor.

● “” (av)

Når hovedbryteren står i “ ”-posisjon (av), er de elektriske kretsene utkoplet og nøkkelen kan tas ut.

● “” (på)

Når hovedbryteren står i “ ”-posisjon (på), er de elektriske kretsene innkoplet og nøkkelen kan ikke tas ut.

● “” (start)

Når hovedbryteren står i “ ”-posisjon (start), dreier startmotoren rundt for å starte motoren. Når du slipper nøkkelen, går den automatisk tilbake til “ ”-posisjonen (på).

1. Ledning

2. Klips

3. Stoppbryter for motor

Page 25

Komponenter

FARE

ADVARSEL

ZMU03517

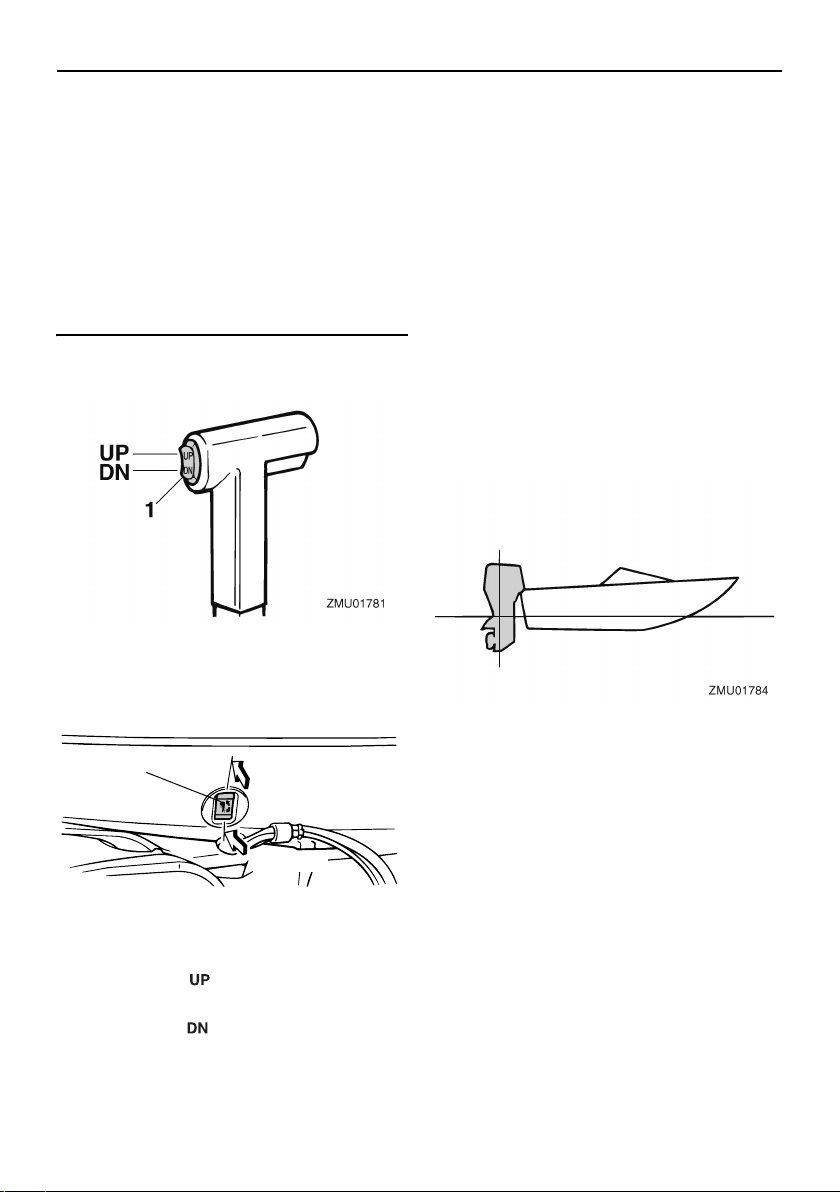

NMU32053

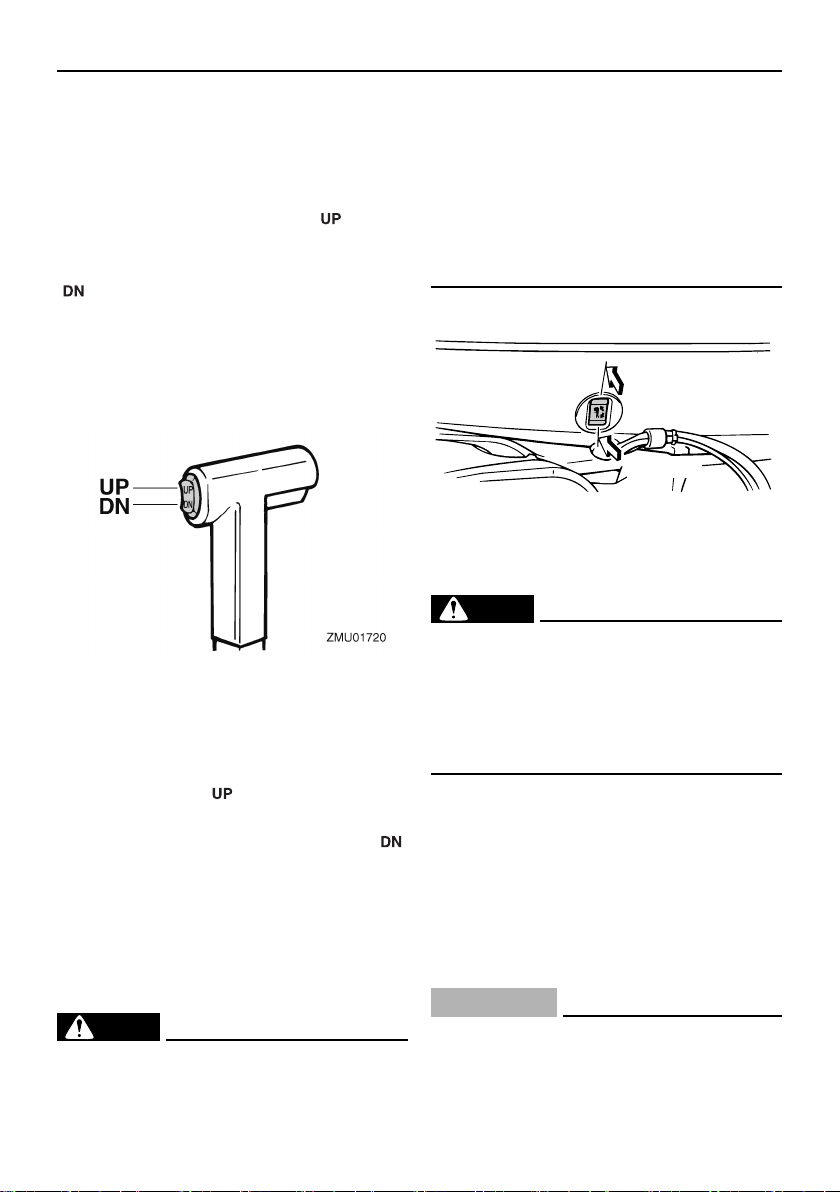

Power trim- og tiltbryter på fjernkontroll

Power trim- og tiltsystemet justerer utenbordsmotorens vinkel i forhold til akterspeilet. Når du skyver bryteren “ ” (opp), trimmes utenbordsmotoren oppover og deretter vippes den opp. Når du skyver bryteren “ ” (ned), vippes utenbordsmotoren nedover og deretter trimmes den nedover. Når du slipper bryteren, stanser motoren i den aktuelle stillingen. Du finner rettledning om hvordan du bruker power trim- og tiltbryteren på side 43 og 45.

NMU26154

Power trim- og tiltbryter på nedre motordeksel

Power trim- og tiltbryteren er plassert på siden av det nedre motordekselet. Når du skyver bryteren “ ” (opp), trimmes utenbordsmotoren oppover og deretter vippes den opp. Når du skyver bryteren “ ” (ned), vippes utenbordsmotoren nedover og deretter trimmes den nedover. Når du slipper bryteren, stanser motoren i den aktuelle stillingen. Du finner rettledning om hvordan du bruker power trim- og tiltbryteren på side 45.

NWM01031

Bruk power trim- og tiltbryteren på det ne-

dre motordekselet bare etter at båten har stanset helt opp og motoren er stoppet. Hvis du forsøker å bruke denne bryteren mens båten er i bevegelse, øker faren for å falle over bord samtidig som det kan virke forstyrrende på båtføreren. Dermed øker faren for å kollidere med en annen båt eller en hindring.

NMU26244

Trimfinne med anode

NWM00840

Hvis trimfinnen er feil justert, kan det føre til at båten blir vanskelig å styre. Prøvekjør alltid båten etter at trimfinnen er montert eller skiftet ut for å kontrollere at styringen fungerer som den skal. Trekk til bolten etter at du har justert trimfinnen.

Trimfinnen skal justeres slik at styreanordningen kan dreies både til høyre og venstre ved bruk av like stor kraft. Hvis båten dreier av mot venstre (babord), dreier du trimfinnens bakre ende mot babord “A” i figuren. Hvis båten dreier av mot høyre (styrbord), dreier du trimfinnens ende mot styrbord “B” i figuren.

NCM00840

Trimfinnen fungerer også som en anode for å beskytte motoren mot elektrokje-

Page 26

Komponenter

ADVARSEL

ZMU02525

ZMU01863

ZMU03979

ZMU03518

misk korrosjon. Mal derfor aldri trimfinnen, ettersom den da vil miste effekten som anode.

1. Tiltstøtte

NCM00660

1. Trimfinne

2. Bolt

3. Lokk

Boltens tiltrekkingsmoment:

43.0 Nm (4.3 kgf-m, 32 ft-lb)

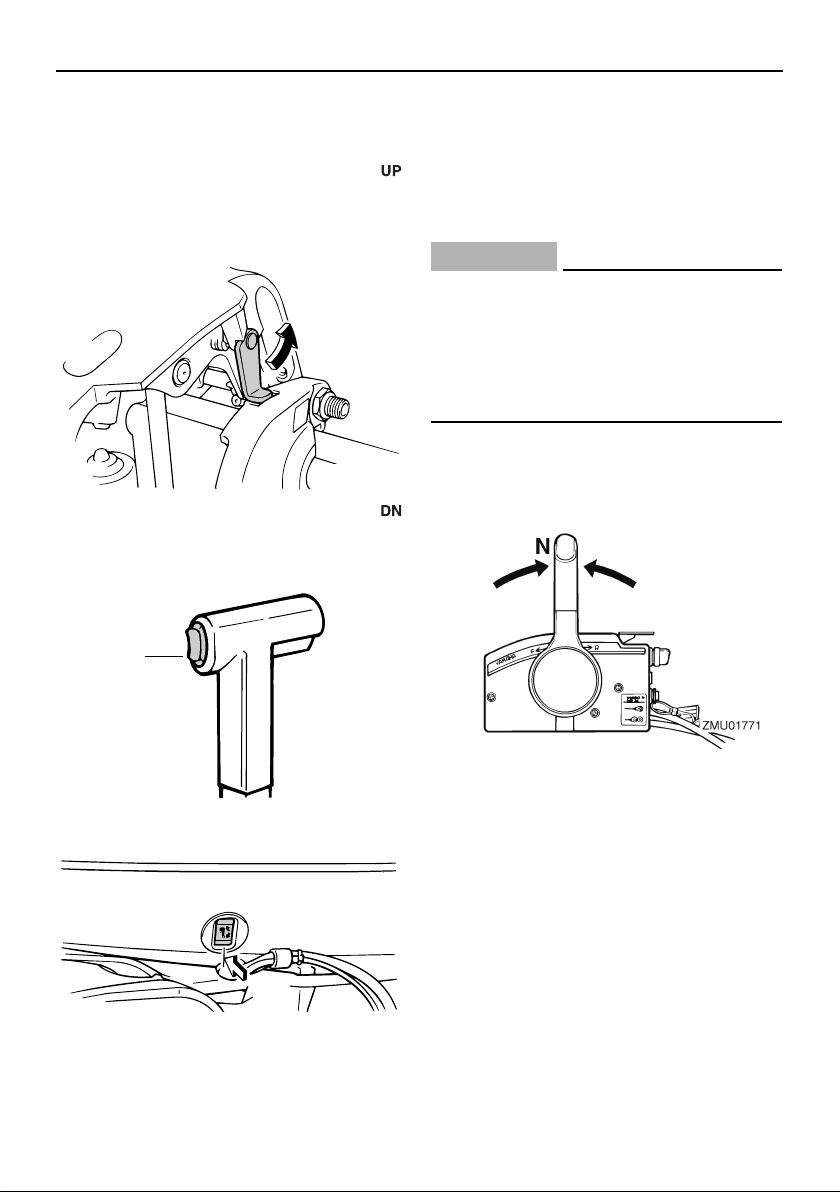

NMU26341

Tiltstøtte for modell med power trim og tilt

Lås tiltstøtten til klemmefestet for å holde utenbordsmotoren i oppvippet stilling.

Du må ikke bruke tiltstøtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling.

NMU26401

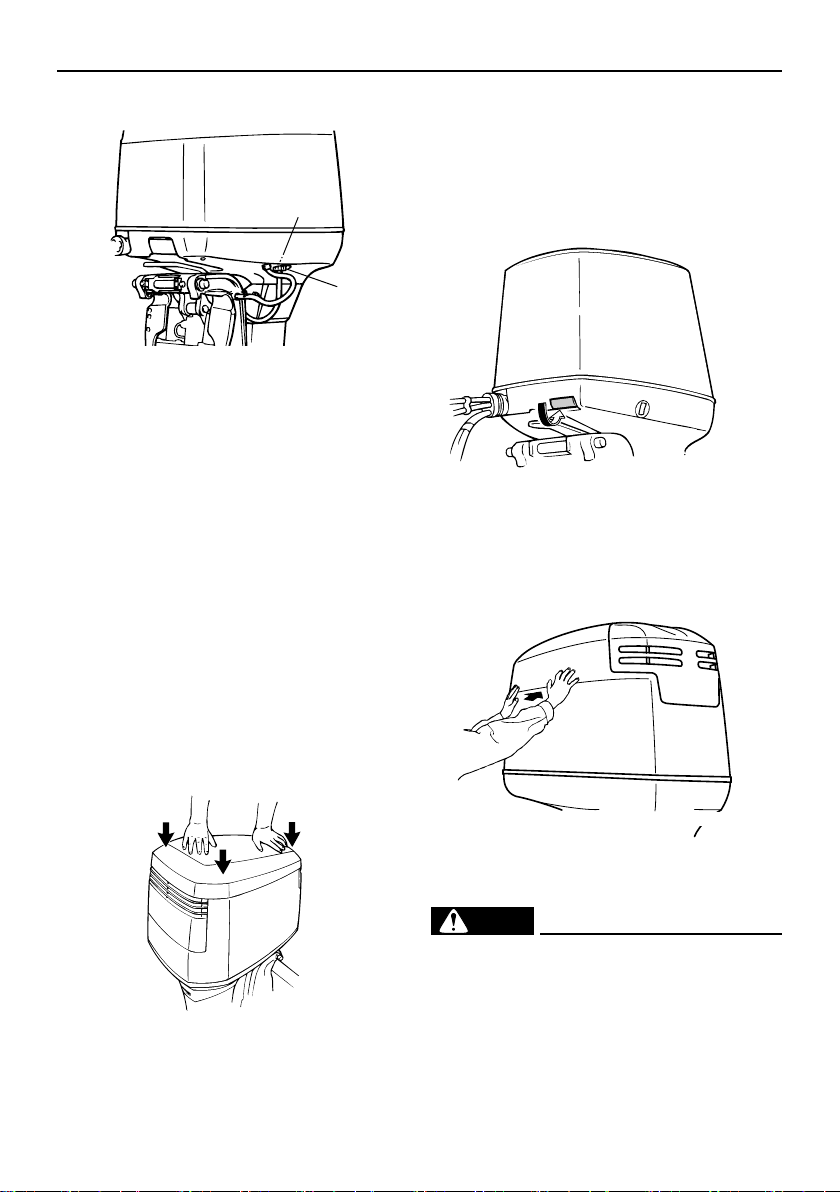

Motordekselløser

Du kan fjerne motordekselet ved å trekke i motordekselløseren. Når du trekker i den fremre dekselløseren, frigjøres motordekselet slik at det kan tas av.

Slik setter du på igjen motordekselet:

1. Sett motordekselet rett ned på motoren. Pass på at tennpluggledninger og andre ledninger ikke kommer i klem.

Page 27

Komponenter

ADVARSEL

MERK:

ZMU03519

ZMU04139

2. Rett inn motordekselets tre låsebøyler slik at de flukter med låsene på det nedre motordekselet.

3. Trykk ned motordekselet foran og på begge sider bak til de tre låsene smekker på plass.

4. Skyv mot dekselet fra begge sider for å kontrollere at det er skikkelig låst. Hvis det beveger seg oppover, må du gjenta punkt 3.

NCM00070

● Kontroller at forbindelseskabelen til

motordekselets låsemekanisme fungerer som den skal før du setter på igjen dekselet.

● Når du bruker dekselløseren, skal låse-

bøylene både foran og bak på motordekselet frigjøres samtidig. Hvis ikke, må du justere strammingen av kabelen på den bakre klemmen.

● Påse at kabelen løper lett og er fri for

rust.

● Kontroller at kabelen er skikkelig festet

i holderen.

● Kontroller at både de fremre og bakre

låsene fungerer som de skal når du setter på igjen motordekselet. Hvis motordekselet ikke har kommet skikkelig på plass, kan enkelte deler bli skadd som følge av at dekselet rister under

kjøring.

NMU26461

Spyleplugg

Spylepluggen brukes til rengjøring av motorens kjølevannspassasjer ved hjelp av en hageslange og springvann.

1. Spyleplugg

Du finner nærmere opplysninger om hvordan du bruker spylepluggen på side 51.

Page 28

Instrumenter og indikatorer

MERK:

ZMU01891

ZMU01869

ZMU01870

NMU26493

Digital turteller

Turtelleren viser motorturtallet og har følgende funksjoner. Alle segmenter i displayet lyser et øyeblikk etter at du har slått på hovedbryteren. Deretter fungerer de på vanlig måte.

1. Turteller

2. Triminstrument

3. Timeteller

4. Oljenivåindikator

5. Overhetingsindikator

6. Innstillingsknapp

7. Modusknapp

ønsket innstilling ved å betjene power trimog tiltbryteren.

● Hvis motorens trimvinkel overstiger den

angitte vinkelen, begynner det øverste segmentet i triminstrumentets display å blinke.

NMU26651

Timeteller

Dette instrumentet viser antallet timer motoren har gått. Det kan stilles slik at det viser det totale timeantallet eller timeantallet for den aktuelle turen. Du kan også slå visningen av verdien på og av.

Varselindikatorene for vannseparator og motorfeil er bare aktive når motoren har de tilhørende funksjonene.

NMU36050

Turteller

Turtelleren viser motorturtallet i antall hundre omdreininger per minutt (o/min). Hvis for eksempel turtelleren viser “22”, er motorturtallet 2200 o/min.

NMU26621

Triminstrument

Dette instrumentet viser utenbordsmotorens trimvinkel.

● Noter deg hvilke trimvinkler som fungerer

best sammen med båten under forskjellige forhold. Juster trimvinkelen slik at du får

For å endre visningsformatet trykker du på “ ”-knappen (modus). Du kan vise timer totalt og turtimer eller slå av visningen. For å nullstille turtimene trykker du samtidig på knappen “ ” (sett) og “ ” (modus) i mer enn 1 sekund når turtimene vises. Da tilbakestilles tripptelleren til 0 (null). Motorens totale antall driftstimer kan ikke

Page 29

Instrumenter og indikatorer

ADVARSEL

ZMU01867

ZMU01868

nullstilles.

NMU26551

Oljenivåindikator (digital type)

Denne indikatoren viser motoroljenivået. Hvis oljenivået synker under den nedre grensen, begynner varselindikatoren å blinke. Se side 25 for nærmere opplysninger.

NCM00030

Bruk ikke motoren uten olje. Det vil føre til alvorlig motorskade.

1. Oljenivåindikator

1. Overhetingsindikator

NMU26602

Digital fartsmåler

Dette instrumentet viser båtens fart og annen informasjon.

NMU26583

Overhetingsindikator

Hvis motortemperaturen blir for høy, begynner varselindikatoren å blinke. Du finner nærmere opplysninger om hvordan du leser av indikatoren på side 25.

NCM00052

Kjør ikke videre hvis overhetingsindikatoren lyser. Det vil føre til alvorlig motorskade.

1. Fartsmåler

2. Drivstoffmåler

3. Trippmeter/klokke/voltmeter

4. Varselindikator(er)

Alle segmenter i displayet lyser et øyeblikk etter at du har slått på hovedbryteren. Deretter fungerer de på vanlig måte.

NMU36061

Fartsmåler

På fartsmåleren vises farten i km/h, mph eller knop, alt etter hva du foretrekker. Velg ønskede måleenheter ved å stille inn velgerbryteren på instrumentets bakside. Innstillingen fremgår av illustrasjonen.

Page 30

Instrumenter og indikatorer

ZMU01745

NMU36071

Trippmeter / klokke / voltmeter

I displayet vises enten trippmeteret, klokken eller voltmeteret. For å endre visning trykker du gjentatte ganger på “ ”-knappen (modus) til indikatoren på instrumentet peker på “ ” (trippmeter), “ ” (klokke) eller “ ” (voltmeter).

NMU26691

1. Lokk

2. Velgerbryter (for fartsmåler)

3. Velgerbryter (for bensinnivåføler)

NMU26713

Drivstoffmåler

Åtte segmenter viser drivstoffnivået. Når alle segmentene vises, er tanken full.

Trippmeter

Dette instrumentet viser strekningen som båten har tilbakelagt siden instrumentet sist ble nullstilt. Den tilbakelagte strekningen vises i kilometer eller miles, alt etter hvilken måleenhet som er valgt for fartsmåleren. Når du skal nullstille trippmeteret, trykker du på knappene “ ” (sett) og “ ” (modus) samtidig. Den tilbakelagte strekningen lagres i minnet ved hjelp av strøm fra batteriet. De lagrede dataene går tapt hvis du kopler fra batteriet.

Drivstoffnivåverdien kan være unøyaktig som følge av følerens posisjon i drivstofftanken og båtens stilling i vannet. Hvis båten har en trimvinkel hvor baugen peker oppover eller svinger hele tiden, kan det gi feil verdier. Ikke juster velgerbryteren for bensinmåleren (føleren). Ved uriktig innstilling av velgerbryteren på instrumentet vises feilaktige verdier. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du stiller inn velgerbryteren på riktig måte. ADVARSEL: Motoren

kan påføres skade hvis den kjøres tom for bensin.

[NCM01770]

NMU26701

Klokke

Stille klokken:

1. Forviss deg om at instrumentet er i “ ”-modus (tid).

2. Trykk på “ ”-knappen (sett). Da begynner timetallet å blinke.

3. Trykk på “ ”-knappen (modus) til ønsket timeverdi vises.

Page 31

Instrumenter og indikatorer

4. Trykk på “ ”-knappen (sett) igjen. Da begynner minuttallet å blinke.

5. Trykk på “ ”-knappen (modus) til ønsket minuttverdi vises.

6. Trykk en gang til på “ ”-knappen (sett) for å starte klokken.

Klokken er batteridrevet. Klokken stanser hvis du kopler fra batteriet. Still klokken etter at du har koplet til batteriet igjen.

NMU36080

Voltmeter

Voltmeteret viser batteriets lading i volt (V).

NMU26721

Varselindikator for drivstoffnivå

Hvis drivstoffnivået synker til ett segment, begynner varselsegmentet for drivstoffnivå å blinke. Kjør ikke videre for full gass hvis en varselanordning er aktivert. Gå til havn i dorgefart.

ADVARSEL: Motoren kan påføres skade hvis den kjøres tom for bensin.

[NCM01770]

1. Varselsegment for drivstoffnivå

NMU26732

Varselindikator for lav batterispenning

Hvis batterispenningen faller, vises verdien automatisk i displayet samtidig som den blinker. Gå til havn snarest mulig hvis en varselanordning er aktivert. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du lader batteriet.

1. Indikator for lav batterispenning

Page 32

Motorstyringssystem

ADVARSEL

ZMU01757

ZMU02630

ZMU03942

NMU26803

Varslingssystem

NCM00091

Bruk ikke motoren etter at en varselanordning er aktivert. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

NMU2681A

Varsel for overoppheting

Denne motoren er utstyrt med en varselanordning for overoppheting. Hvis motortemperaturen blir for høy, aktiveres varselanordningen.

● Motorturtallet reduseres automatisk til ca.

2000 o/min.

● Overhetingsindikatoren vil lyse eller blin-

ke.

● Lydalarmen utløses (hvis montert på styre-

kulten, fjernkontrollboksen eller hovedbryterpanelet).

Hvis varslingssystemet er aktivert, må du stoppe motoren og kontrollere kjølevannsinntakene:

● Kontroller trimvinkelen for å forvisse deg

om at kjølevannsinntaket er under vann.

● Kontroller om kjølevannsinntaket er til-

stoppet.

NMU26848

Varsel for oljenivå og for tilstopping av oljefilter

Modeller med oljeinjeksjon

Denne motoren har et varslingssystem for oljenivå. Varslingssystemet aktiveres hvis oljenivået synker under den nedre grensen.

Aktivering av varselanordning

● Motorturtallet reduseres automatisk til ca.

2000 o/min.

● Varselindikatoren for oljenivå lyser eller

blinker.

● Lydalarmen utløses (hvis montert på styre-

kulten, fjernkontrollboksen eller hovedbry-

Page 33

terpanelet).

MERK:

ZMU03025

ZMU03906

ZMU01952

Motorstyringssystem

Hvis varslingssystemet er aktivert, må du stoppe motoren og finne årsaken.

Varslingen ved tilstopping av oljefilter fungerer på samme måte som varslingen ved lavt oljenivå og overoppheting. Feilsøkingen blir enklere hvis du først kontrollerer om motoren er overopphetet, deretter om oljenivået er lavt og til slutt om oljefilteret er tilstoppet.

1. Oljefilter

Page 34

Montering

FARE

ZMU01873

NMU26902

Montering

Opplysningene i dette avsnittet er en generell orientering. Det er ikke mulig å gi fullstendige anvisninger for alle mulige kombinasjoner av båt og motor. Riktig montering avhenger til dels av erfaring og den aktuelle båt/motorkombinasjonen.

NWM01590

● Montering av en for stor motor på båten

kan føre til stor ustabilitet. Monter aldri en utenbordsmotor med større effekt enn den høyeste tillatte effekten som står oppført på båtens sertifiseringsplate. Hvis båten ikke har en sertifiseringsplate, må du ta kontakt med båtprodusenten.

● Feilaktig montering av utenbordsmoto-

ren kan føre til farlige situasjoner. Båten kan bli vanskelig å manøvrere, du kan miste kontrollen over den og det kan oppstå fare for brann. Når det gjelder fastmonterte modeller, bør nærmeste forhandler eller en annen med inngående kjennskap til montering av utenbordsmotorer montere motoren for deg.

NMU33470

Montering av utenbordsmotoren

Utenbordsmotoren skal monteres slik at båten er i balanse. Ellers kan båten være vanskelig å styre. Når det gjelder båter med én motor, monterer du utenbordsmotoren i båtens senterlinje (kjøllinje).

1. Senterlinje (kjøllinje)

NMU26933

Monteringshøyde (båtens bunn)

Utenbordsmotorens monteringshøyde påvirker kraftutnyttelsen og påliteligheten. Hvis den monteres for høyt, kan propellen suge luft. Dette vil redusere fremdriften på grunn av for stor propellslipp, og det kan hende at vanninntakene til kjølesystemet ikke får tilstrekkelig vanntilførsel, noe som føre til overoppheting av motoren. Hvis motoren monteres for lavt, øker vannmotstanden slik at motorens virkningsgrad og ytelse reduseres. Vanligvis skal motoren monteres slik at antikavitasjonsplaten ligger på linje med båtens bunn. Utenbordsmotorens optimale monteringshøyde påvirkes av båt/motorkombinasjonen samt bruksområdet. Prøveturer kan gjøre det enklere å finne frem til den riktige monteringshøyden. Kontakt nærmeste Yamaha-forhandler eller båtprodusenten for å få vite mer om hvordan du finner frem til riktig monteringshøyde.

Page 35

ADVARSEL

NCM01634

ZMU01762

● Kontroller at tomgangshullet er høyt

nok til å hindre at vann trenger inn i motoren, selv om båten ligger i ro med maksimal last.

● Feil motorhøyde eller forhold som hin-

drer en jevn vannstrøm rundt båten (f.eks. båtens konstruksjon eller tilstand eller tilbehør som badestiger/givere til dybdemålere) kan føre til vannsprut når båten er i fart. Hvis utenbordsmotoren brukes vedvarende i vannsprut, kan det trenge nok vann inn i motoren gjennom luftinntaksåpningen i motordekselet til at det forårsaker alvorlig motorskade. Fjern årsaken til vannspruten.

Montering

Page 36

Bruk

ADVARSEL

FARE

NMU36381

Første gangs bruk

NMU27020

Innkjøring av motoren

Den nye motoren må ha en innkjøringsperiode slik at kontaktflatene til bevegelige deler slites jevnt. Riktig innkjøring vil bidra til korrekt ytelse og lengre levetid for motoren.

NCM00140

● Hvis anvisningene for innkjøring ikke

følges, kan det føre til kortere levetid for motoren eller alvorlige skader på den.

● Forblandet drivstoff må brukes under

innkjøringen i tillegg til olje fra oljeinjeksjonssystemet.

NMU27060

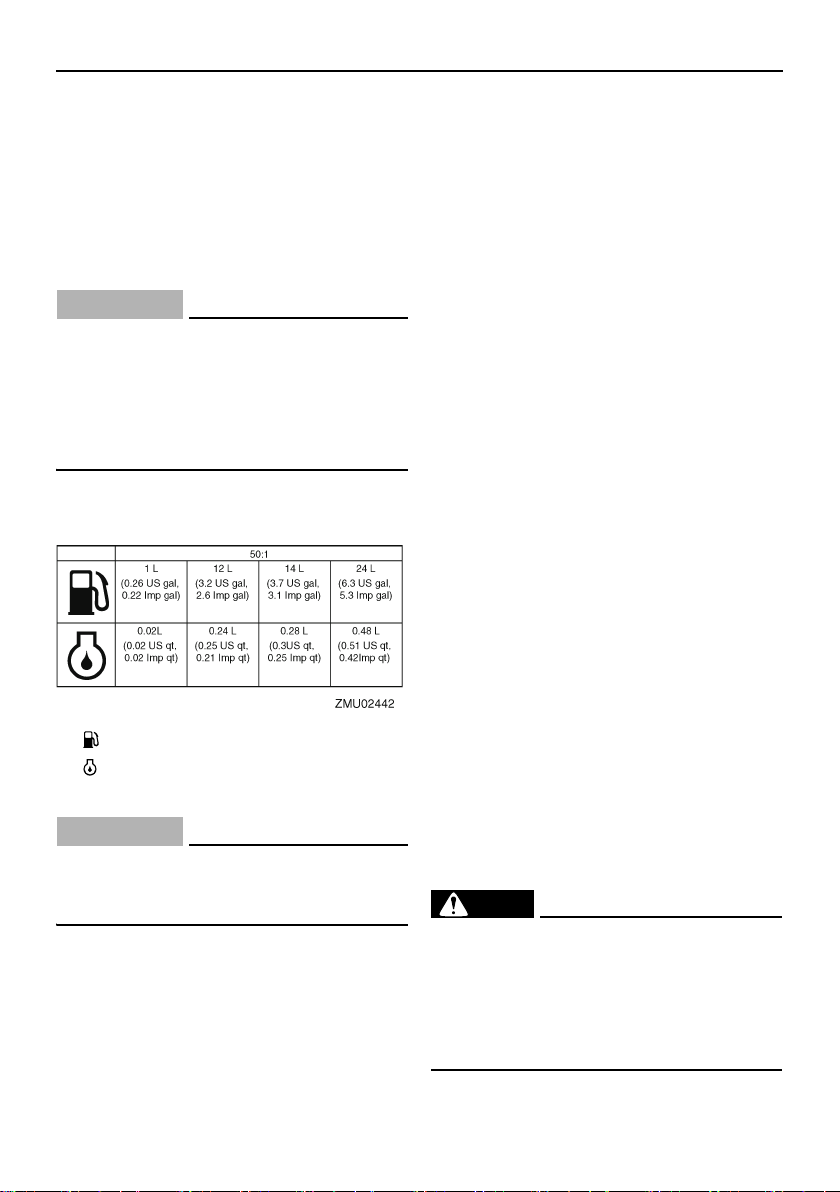

Skjema for bensin-/motoroljeblanding (50:1)

1. : Bensin

2. : Motorolje

NCM00150

Sørg for at bensin og olje er helt sammenblandet, ellers kan motoren bli påført skade.

NMU30311

Fremgangsmåte for modeller med oljeinjeksjon

Kjør motoren med belastning (i gir og med propellen montert) i 10 timer som beskrevet nedenfor.

1. De 10 første minuttene:

Kjør motoren med lavest mulig turtall. Rask tomgangskjøring i fri er best.

2. De 50 neste minuttene: Gi ikke mer enn halv gass (ca. 3000 o/min). Varier motorturtallet fra tid til annen. Hvis båten planer lett, gir du full gass helt til båten planer og slakker deretter umiddelbart av til ca. 3000 o/min eller mindre.

3. De to neste timene: Gi full gass helt til båten planer. Reduser deretter motorturtallet til ca. 4000 o/min eller 3/4 gass. Varier motorturtallet fra tid til annen. Kjør for full gass i ett minutt og deretter 3/4 gass eller mindre i omtrent 10 minutter slik at motoren kjøles.

4. De sju resterende timene: Kjør motoren med et vilkårlig turtall. Men unngå kjøring for full gass i mer enn 5 minutter om gangen.

5. Etter de 10 første timene: Bruk motoren på vanlig måte. Fyll bare ren bensin på drivstofftanken. Yamahas oljeinjeksjonssystem sørger for riktig smøring ved normal bruk.

NMU36400

Gjøre seg kjent med båten

Ulike båter oppfører seg ulikt. Gå forsiktig frem når du skal finne ut hvordan båten oppfører seg under ulike forhold og med ulike trimvinkler (se side 43).

NMU36413

Kontroller før start av motoren

NWM01921

Hvis en av enhetene som inngår i “Kontroller før start av motoren” ikke fungerer som den skal, må du sørge for at den blir nærmere undersøkt og reparert før utenbordsmotoren tas i bruk. Ellers kan det inntreffe en ulykke.

Page 37

Bruk

ADVARSEL

FARE

ZMU06101

ZMU04151

NCM00120

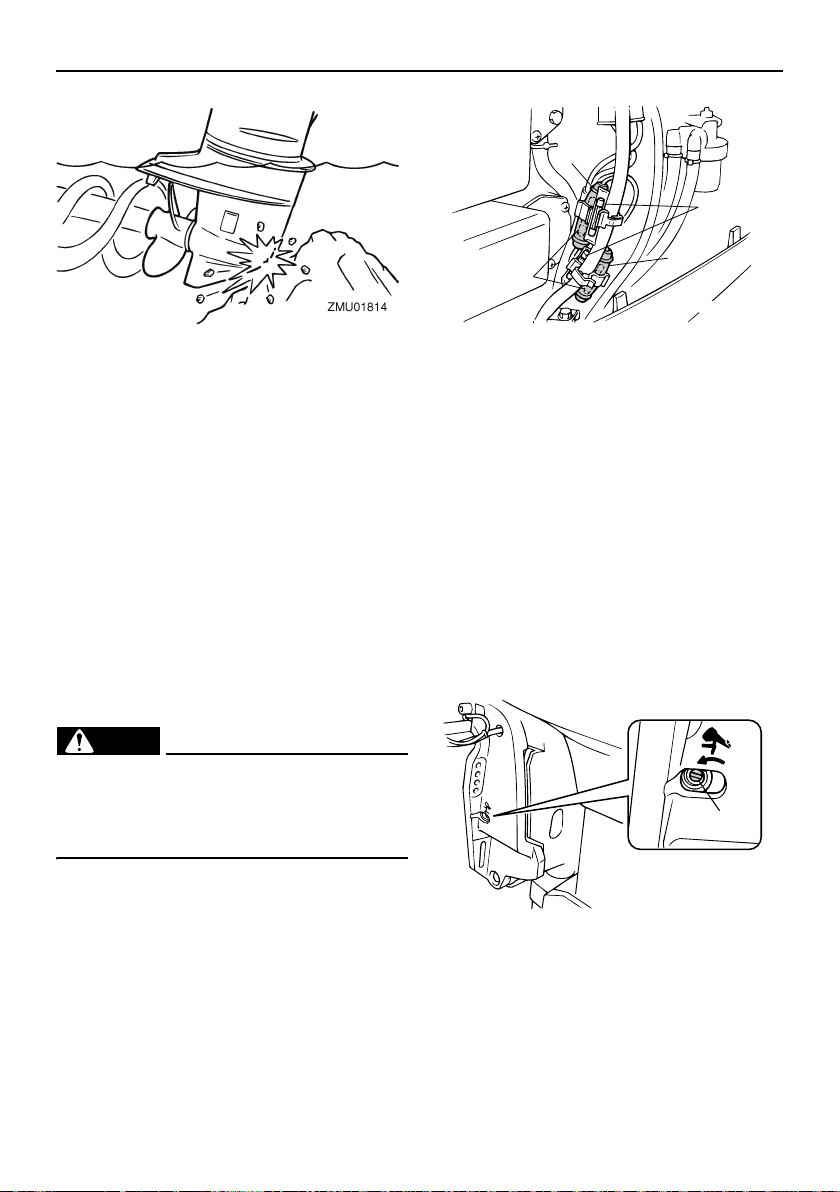

Start ikke motoren når den er vippet opp av vannet. Det kan føre til overoppheting og alvorlig motorskade.

NMU37151

Drivstoffnivå

Sørg for at du har rikelig med drivstoff til den planlagte turen. Det er en god regel å bruke 1/3 av drivstoffet til å nå bestemmelsesstedet, 1/3 til å returnere og beholde 1/3 som nødreserve. Når båten ligger plant på en tilhenger eller i vannet, dreier du nøkkelen til “ ” (på) og kontrollerer drivstoffnivået. Du finner rettledning om hvordan du fyller drivstoff på side 34.

NMU36571

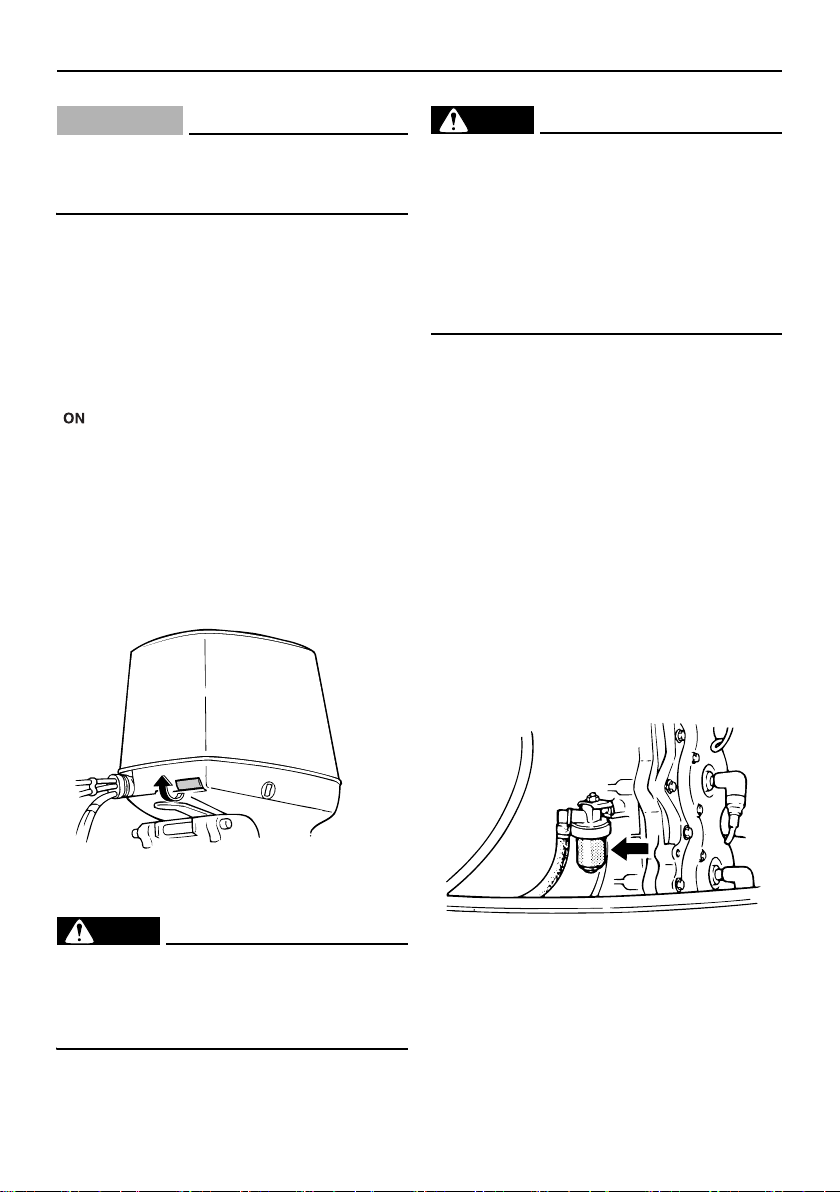

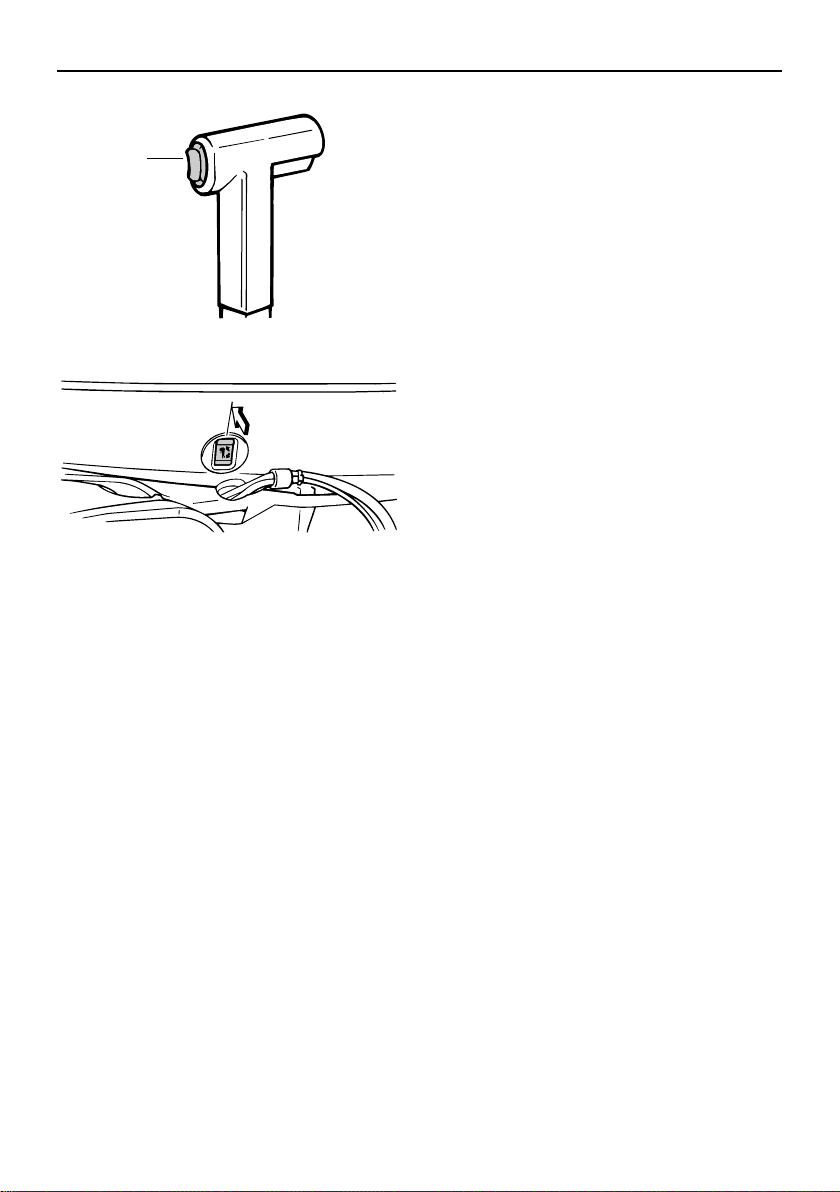

Ta av motordekselet

For å gjennomføre disse kontrollene må du ta det øvre motordekselet av det nedre motordekselet. Frigjør motordeksellåsen og løft av motordekselet når du vil ta det av.

NWM00910

Drivstoff som lekker ut kan føre til brann eller eksplosjon.

● Se regelmessig etter bensinlekkasjer.

● Hvis du oppdager en bensinlekkasje,

må drivstoffsystemet repareres av en kvalifisert mekaniker. Uriktig utførte reparasjoner kan gjøre det utrygt å bruke utenbordsmotoren.

NMU36451

Se etter bensinlekkasjer

● Kontroller om det er bensinlekkasjer eller

bensindamp i båten.

● Se om det lekker bensin fra drivstoffsyste-

met.

● Kontroller om det er lekkasjer, buler eller

andre skader på drivstofftanken og drivstoffslangene.

NMU37321

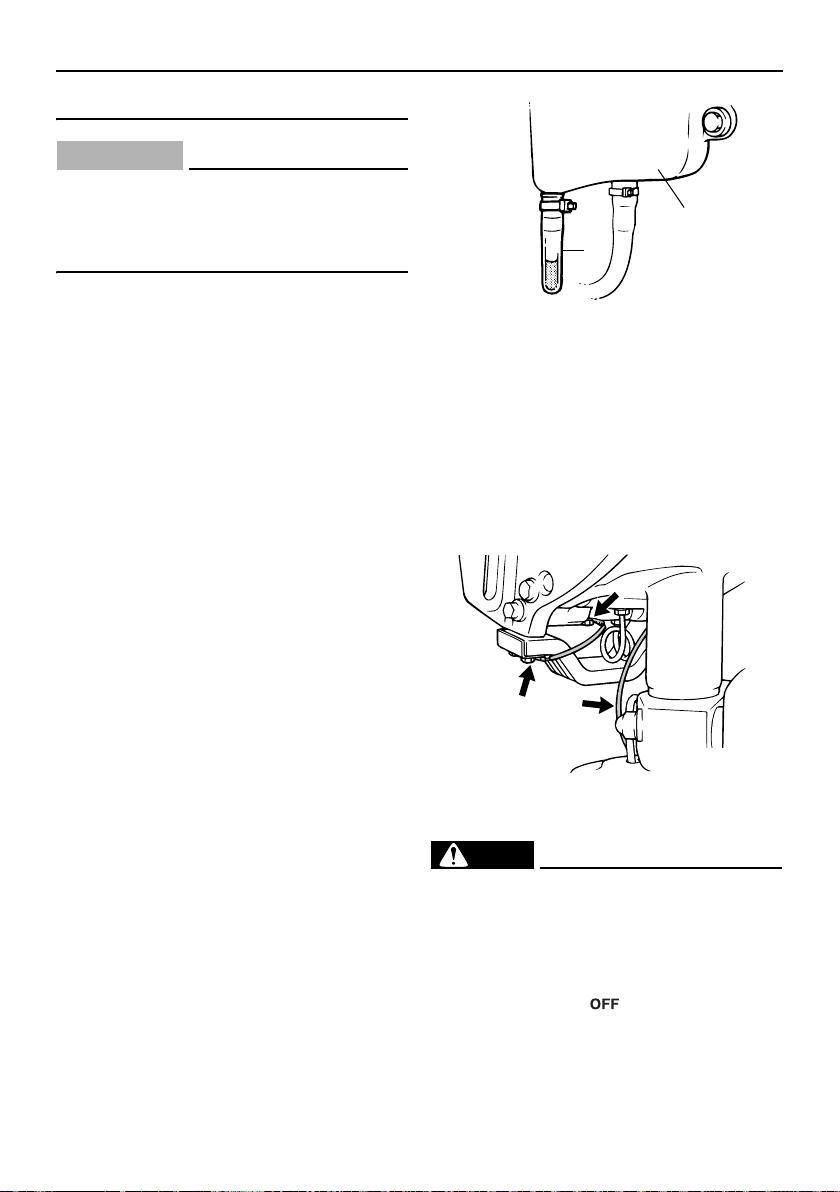

Kontroll av drivstoffilteret

Kontroller at drivstoffilteret er rent og fritt for vann. Hvis du oppdager vann i drivstoffet, eller hvis du oppdager en betydelig mengde urenheter, skal drivstofftanken kontrolleres og rengjøres av en Yamaha-forhandler.

NMU36442

Drivstoffsystem

NWM00060

Bensin og dampen den avgir er svært brennbar og eksplosiv. Hold god avstand til gnister, sigaretter, åpen flamme og andre antennelseskilder.

NMU36461

Betjeningsanordninger

● Drei rattet helt til høyre og helt til venstre.

Kontroller at rattet beveger seg jevnt og uhindret i hele området uten treghet eller for mye dødgang.

Page 38

Bruk

ADVARSEL

ZMU04141

● Betjen gasspakene flere ganger for å kon-

trollere at de ikke henger. Betjeningen skal være jevn i hele bevegelsesområdet, og spakene skal gå helt tilbake til tomgangsposisjonen.

● Se etter løse eller skadde forbindelser på

gass- og girkabler.

NMU36483

Motorstoppledning

Kontroller om motorstoppledning og klips har skader, for eksempel kutt, brudd og slitasje.

1. Ledning

2. Klips

3. Stoppbryter for motor

de:

1. Bruk bensin som er blandet med olje i forholdet 50:1 når du skal starte motoren.

2. Start motoren. La den gå på tomgang.

FARE! Du må ikke røre eller fjerne elektriske deler ved start eller bruk av motoren. Hold hender, hår og klær unna svinghjulet og andre roterende deler når motoren går.

[NWM01331]

3. Kontroller at olje strømmer gjennom oljetilførselsrørene. Etter at eventuell luft i oljerørene er drevet ut, skal oljeinjeksjonssystemet tilføre motoren olje som normalt. Hvis det ikke strømmer olje gjennom rørene etter 10 minutter på tomgang, må du ta kontakt med nærmeste Yamaha-forhandler.

NMU27120

Olje

● Kontroller at du har nok olje til den planlag-

te turen.

NMU27153

Motor

● Kontroller motoren og monteringen av

den.

● Se etter løse eller skadde festeanordnin-

ger.

● Kontroller om propellen er påført skade.

● Se etter motoroljelekkasjer.

NMU27181

Bruk etter lengre tids lagring

Modeller med oljeinjeksjon

Ved bruk av motoren etter at den har vært lagret i lengre tid (12 måneder), gjør du følgen-

NCM01260

Sørg for å gjennomføre punktene ovenfor når du skal bruke motoren etter lengre tids lagring. Ellers kan motoren skjære seg.

NMU36491

Spyleplugg

Kontroller at spylepluggens hageslangetilkopling er skrudd skikkelig på rørdelen på det nedre motordekselet. ADVARSEL: Hvis

hageslangetilkoplingen ikke er riktig festet, kan det lekke ut kjølevann slik at mo-

Page 39

Bruk

FARE

ZMU06052

ZMU03519

ZMU06126

ZMU04679

toren overopphetes ved bruk. [NCM01801]

1. Rørdel

2. Spyleplugg

NMU37521

Sett på motordekselet

1. Forsikre deg om at en motordeksellås er frigjort.

2. Sørg for at gummitetningen slutter tett inntil rundt hele motoren.

3. Sett motordekselet rett ned på motoren. Pass på at tennpluggledninger og andre ledninger ikke kommer i klem.

4. Rett inn motordekselets tre låsebøyler slik at de flukter med låsene på det nedre motordekselet.

5. Trykk ned motordekselet foran og på begge sider bak til de tre låsene smekker på plass.

7. Før låsen slik som vist for å låse mot-

ordekselet. ADVARSEL: Hvis mot-

ordekselet ikke er satt riktig på, kan vannsprut under dekselet skade motoren, eller motordekselet kan blåse av i høy fart.

[NCM01991]

Kontroller at motordekselet sitter skikkelig på plass etter å ha montert det ved å trykke mot det med begge hender. Hvis motordekselet er løst, må du få det reparert hos nærmeste Yamaha-forhandler.

6. Kontroller at det passer korrekt i gummitetningen.

NMU29158

Kontroll av power trim- og tiltsystem

NWM01930

● Du må aldri bevege deg under under-

vannshuset når motoren er oppvippet. Dette gjelder også når tiltstøtten er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

Page 40

Bruk

ZMU03458

ZMU04155

ZMU04156

ZMU02635

● Kroppsdeler kan komme i klem mellom

motoren og klemmefestet når motoren trimmes eller vippes.

● Forsikre deg om at ingen befinner seg

nær utenbordsmotoren før du gjennomfører denne kontrollen.

1. Kontroller om det finnes tegn til oljelekkasjer på power trim- og tiltenheten.

2. Betjen power trim- og tiltbryterne på fjernkontrollen og det nedre motordekselet for å kontrollere at alle brytere virker som de skal.

3. Vipp opp utenbordsmotoren og kontroller at tilstempelet og trimstagene er strukket helt ut.

1. Tiltstøtte

5. Kontroller at tiltstempelet og trimstagene er frie for korrosjon og andre mangler.

6. Aktiver tiltbryteren for nedvipping til trimstagene er trukket helt inn i sylindrene.

1. Tiltstempel

2. Trimstag

4. Bruk tilstøtten til å låse motoren i den øvre stillingen. Trykk kortvarig på tiltbryteren for nedvipping slik at motoren understøttes av tiltstøtten.

7. Aktiver tiltbryteren for oppvipping til tilstempelet er strukket helt ut. Frigjør tilstøtten.

8. Vipp utenbordsmotoren ned. Kontroller at tiltstempelet og trimstagene beveger

Page 41

seg jevnt og uhindret.

FARE

ZMU06621

ZMU02301

NMU36582

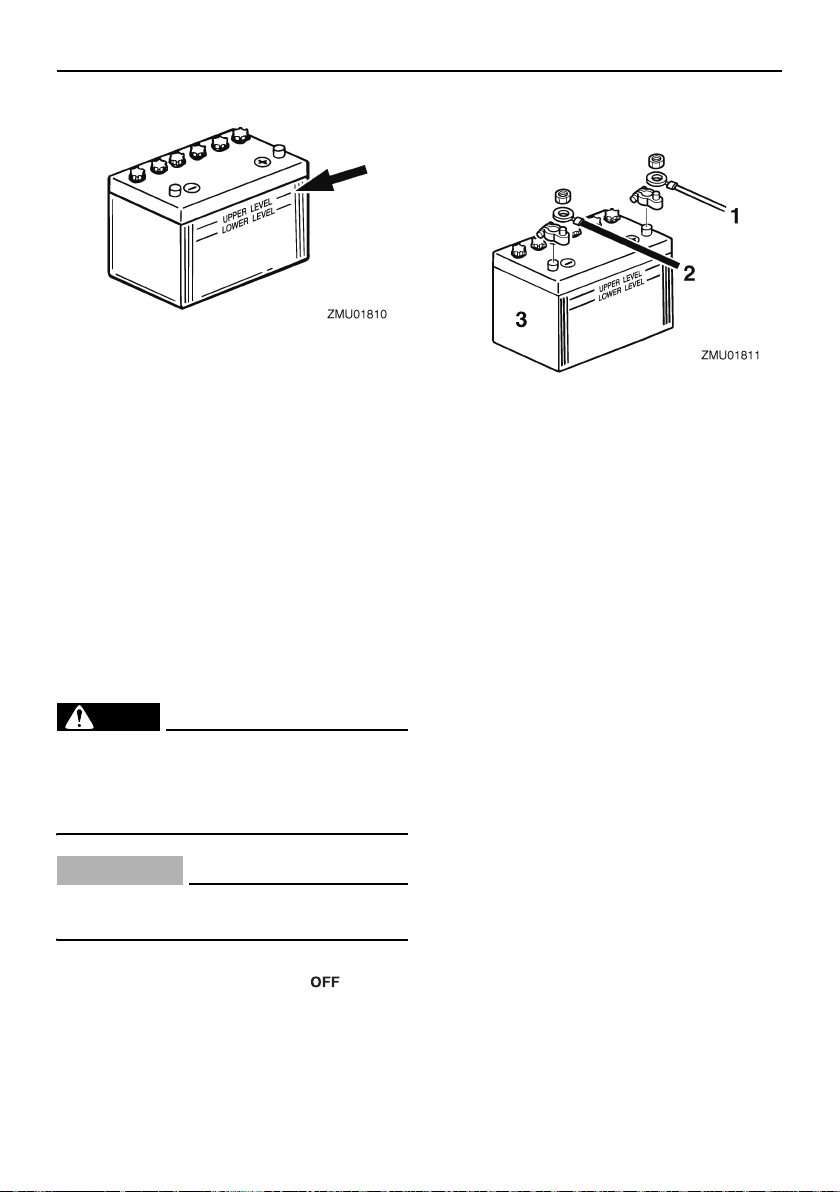

Batteri

Kontroller at batteriet er i god stand og fulladet. Kontroller at batteriforbindelsene er rene, faste og tildekket av isolasjonsdeksler. De elektriske kontaktene på batteriet og kablene må være rengjort og skikkelig tilkoplet, ellers vil ikke batteriet starte motoren. Se batteriprodusentens anvisninger vedrørende kontroller på det batteriet som du har.

NMU27234

Fylling av bensin og motorolje

NMU27248

Fylling av bensin på bærbar tank

NWM01830

● Bensin og dampen den avgir er svært

brennbar og eksplosiv. Fyll alltid bensin slik som beskrevet her for å redusere brann- og eksplosjonsfaren.

● Bensin er giftig og kan forårsake per-

sonskade eller tap av menneskeliv. Bensin skal håndteres med forsiktighet. Du må aldri suge opp bensin med munnen. Hvis du skulle være uheldig å svelge bensin, puste inn mye bensindamp eller få bensin i øynene, må du straks oppsøke lege. Hvis du søler bensin på huden, må du vaske den av med såpe og vann. Skift klær hvis du har sølt bensin på dem.

1. Påse at motoren er stoppet.

2. Kople drivstoffslangen fra drivstoffanken og trekk til lufteskruen på drivstofftanklokket.

Bruk

3. Ta den bærbare tanken ut av båten.

4. Sørg for at du befinner deg i et område utendørs med god gjennomlufting, enten sikkert fortøyd eller på tilhenger.

5. Ikke røyk og hold deg unna gnister, flammer, statisk elektrisitet eller andre antennelseskilder.

6. Hvis du bruker en bærbar beholder (kanne) til lagring og fylling av drivstoff, skal du bare bruke en godkjent BENSIN-beholder.

7. La påfyllingstuten berøre tankåpningen eller trakten for å unngå elektrostatiske gnister.

8. Fyll drivstofftanken, men fyll ikke på for mye. FARE! Fyll ikke på for mye. El-

lers kan drivstoffet ekspandere og renne over hvis temperaturen stiger.

[NWM02610]

Page 42

Bruk

FARE

ZMU02834

Drivstofftankkapasitet:

24 L (6.34 US gal, 5.28 Imp.gal)

9. Skru påfyllingslokket helt på plass.

10. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser fillene i henhold til lov- eller regelverket på stedet.

NMU30322

Fylling av bensin for modeller uten bensinkopling

NWM01830

● Bensin og dampen den avgir er svært

brennbar og eksplosiv. Fyll alltid bensin slik som beskrevet her for å redusere brann- og eksplosjonsfaren.

● Bensin er giftig og kan forårsake per-

ten sikkert fortøyd eller på tilhenger.

3. Kontroller at ingen befinner seg i båten.

4. Ikke røyk og hold deg unna gnister, flammer, statisk elektrisitet eller andre antennelseskilder.

5. Hvis du bruker en bærbar beholder (kanne) til lagring og fylling av drivstoff, skal du bare bruke en lokalt godkjent BENSIN-beholder.

6. La påfyllingstuten berøre tankåpningen eller trakten for å unngå elektrostatiske gnister.

7. Fyll drivstofftanken, men fyll ikke på for mye. FARE! Fyll ikke på for mye. El-

lers kan drivstoffet ekspandere og renne over hvis temperaturen stiger.

[NWM02610]

8. Skru påfyllingslokket helt på plass.

9. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser filler på en forsvarlig måte. I henhold til lov- eller regelverket på stedet.

NMU27282

Fylling av olje

Denne motoren er utstyrt med Yamahas oljeinjeksjonssystem, som gir fremragende smøring ved å sørge for riktig blanding av olje og drivstoff under alle driftsforhold. Det kreves ingen forblanding av drivstoffet. Hell simpelthen bensin på drivstofftanken og olje på oljetanken. Praktiske indikatorsegmenter viser status for oljetilførselen. Du finner nærmere opplysninger om hvordan du leser av indikatorsegmentene på side 37.

NWM00530

Fyll ikke bensin på oljetanken. Det kan føre til brann eller eksplosjon.

1. Stopp motoren.

2. Sørg for at du befinner deg i et område utendørs med god gjennomlufting, en-

Motoroljetankkapasitet:

0.9 L (0.95 US qt, 0.79 Imp.qt)

Page 43

Slik fyller du olje på motoroljetanken:

MERK:

ADVARSEL

ZMU04142

ON STARTOFF

ZMU04143

ON STARTOFF

ZMU04144

1. Hell motorolje på den eksterne oljetanken.

Oljenivåstrekene på den eksterne oljetanken angir hvor mye olje som kan fylles på tanken. Den øverste oljenivåstreken angir at omtrent

1.9 L (0.5 US gal, 0.4 Imp gal) og den neder-

ste oljenivåstreken omtrent 3.8 L (1 US gal,

0.8 Imp gal) kan fylles på.

2. Slå på hovedbryteren. Yamahas oljeinjeksjonssystem tilfører automatisk olje fra den eksterne oljetanken til motoroljetanken.

Bruk

4. Bruk motoren på vanlig måte.

NCM00570

Første gang du tar i bruk motoren eller hvis den har stått ubrukt over lengre tid, skal det være minst 5 liter (5.3 US qt, 4.4 Imp qt) olje på den eksterne oljetanken. Ellers fylles ikke kammeret for oljepumpetilførsel med olje og dermed tilføres ikke olje.

3. Slå av hovedbryteren for å oppheve oljenivåvarselet etter at du har fylt olje på motoroljetanken.

Page 44

Bruk

NMU27321

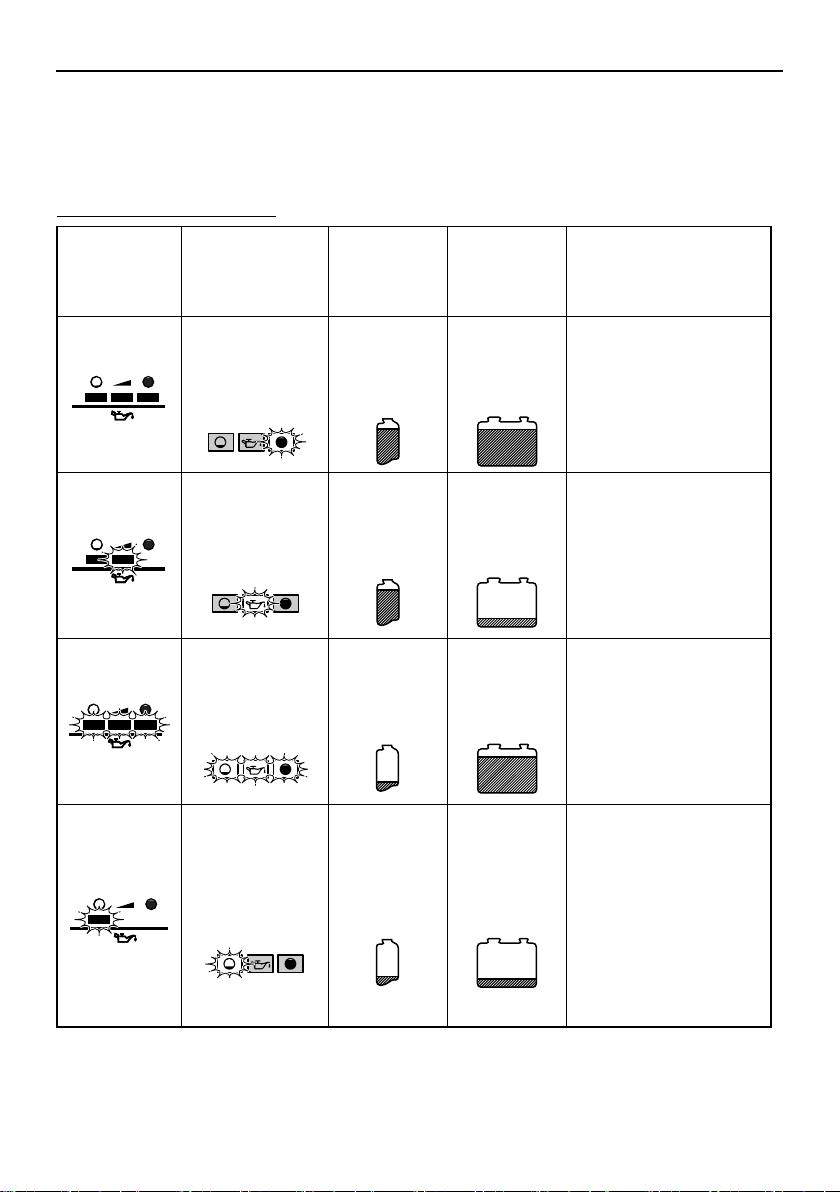

Oljenivåindikatorens virkemåte

De forskjellige systemene for oljenivå fungerer slik:

NMU27383

Oljenivåindikator

Modeller med elektrisk start

Varselindikato

r for oljenivå

(digital

turteller)

Varselindikator

for oljenivå

(analog turteller)

Grønn

Motoroljetan

mer enn

300 cm

(0.32 US qt,

0.26 Imp qt)

Ekstern

oljetank

mer enn

1500 cm

(1.6 US qt,

1.31 Imp qt)

Merknader

● Etterfylling ikke nødven-

dig.

Gul

Rød–Gul–Grønn

Rød

mer enn 300 cm

(0.32 US qt,

0.26 Imp qt)

300 cm

(0.32

US qt, 0.26

Imp qt) eller

mindre

300 cm

(0.32 US qt,

0.26 Imp qt) eller mindre

1500 cm

(1.6 US qt,

1.31 Imp qt) eller mindre

mer enn 1500

(1.6 US

cm qt, 1.31 Imp qt)

1500 cm (1.6 US qt,

1.31 Imp qt) eller mindre

● Fyll på olje, se side 35.

● Kontroller om oljefilteret

er tilstoppet.

● Kontroller batterikabel-

tilkoplingen. Lydalarmen utløses.

● Motorturtallet reduse-

res automatisk til ca. 2000 o/min.

● Det har ikke blitt fylt på

olje.

● Lydalarmen utløses.

● Motorturtallet reduse-

res automatisk til ca. 2000 o/min.

● Lydalarmen utløses i

fjernkontrollboksen og motorturtallet begrenses til ca. 2000 o/min for å spare olje.

Page 45

Bruk

FARE

MERK:

ZMU02295

NMU27452

Bruk av motoren

NWM00420

● Før du starter motoren, må du forsikre

deg om at båten er fast fortøyd og at du kan styre klar av eventuelle hindringer. Se etter at det ikke er badende i vannet nær båten.

● Når du åpner lufteskruen, slippes ben-

sindamp ut. Bensin er svært brennbar og dampen den avgir er brennbar og eksplosiv. Ikke røyk og hold god avstand fra åpen ild og gnister når du skal åpne lufteskruen.

● Dette produktet avgir eksosgasser som

inneholder karbonmonoksid, en gass uten farge og lukt som kan forårsake hjerneskade eller død hvis den innåndes. Symptomene omfatter kvalme, svimmelhet og søvnighet. Hold førerkabinen og lugarområdene godt ventilert. Unngå å blokkere eksosrørene.

NMU27468

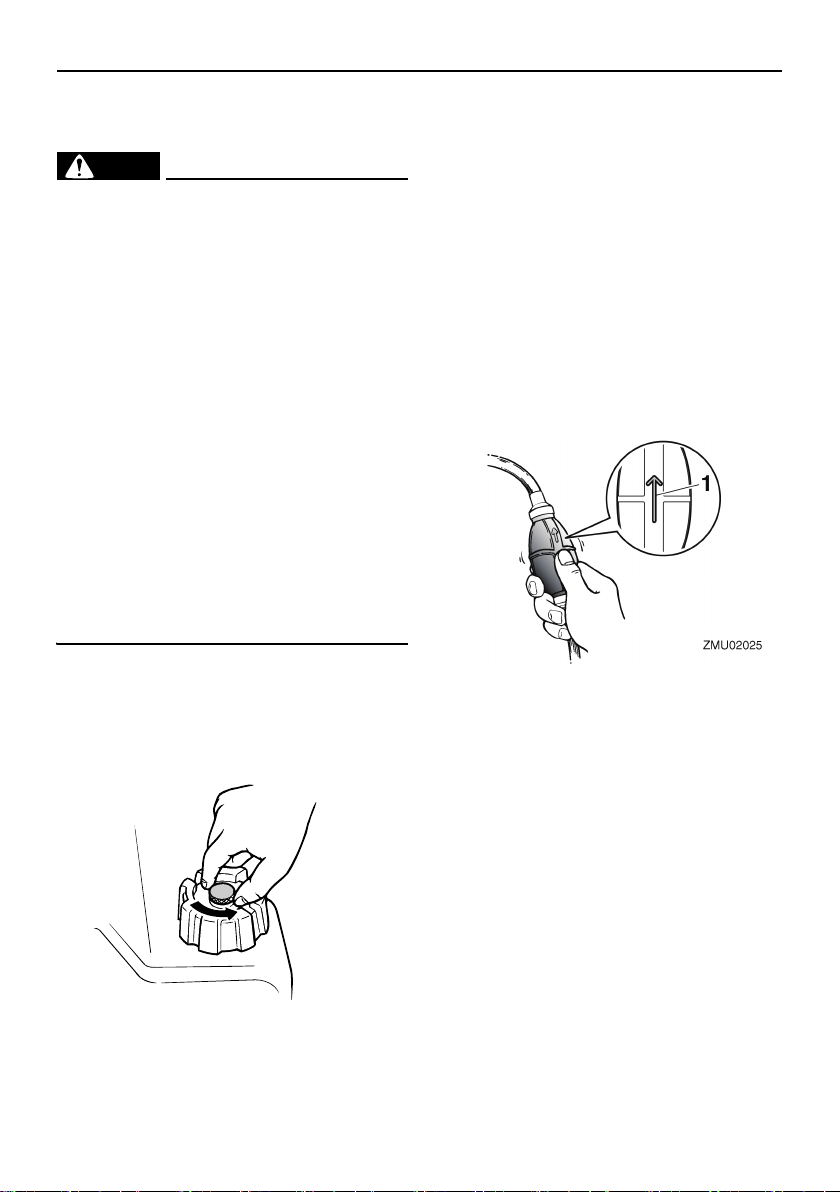

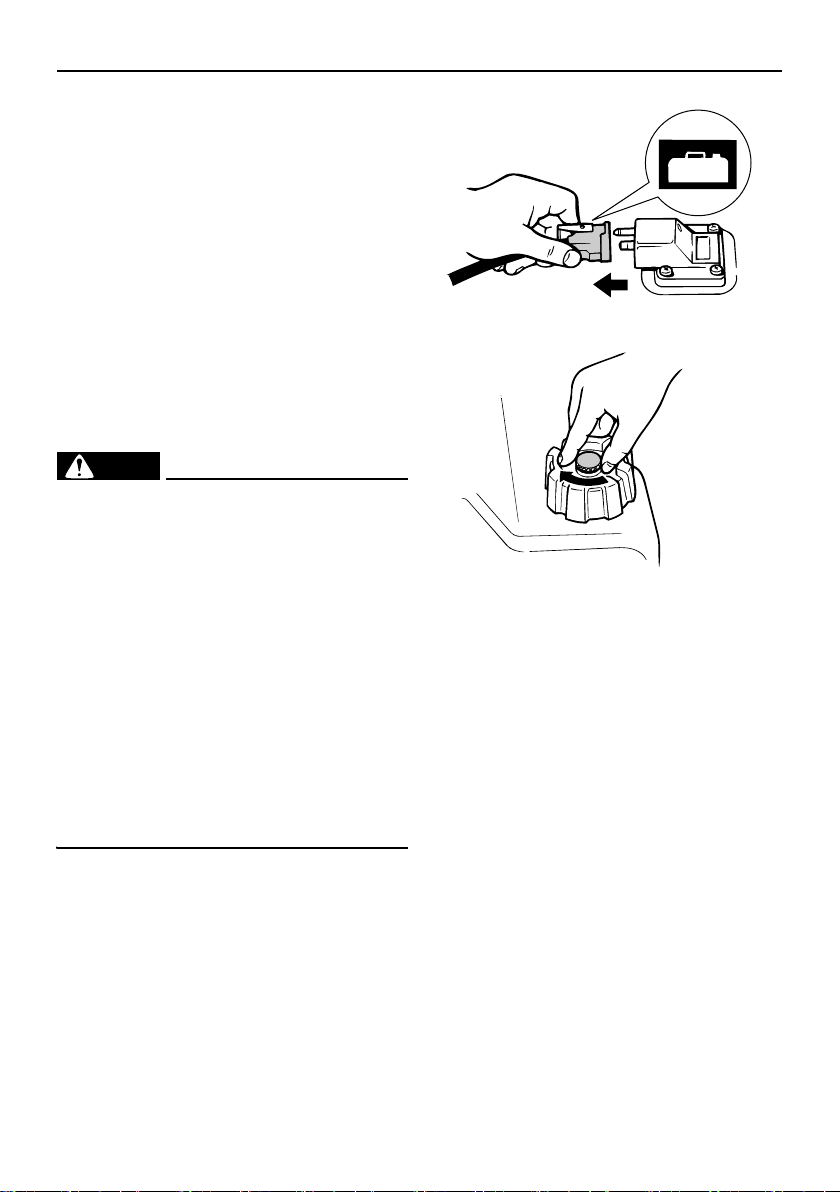

Tilføre drivstoff (bærbar tank)

1. Hvis det er en lufteskrue på drivstofftanklokket, løsner du den 2 eller 3 omdreininger.

på motoren og kopler drivstoffslangen fast til koplingen samtidig som du klemmer på koplingen. Deretter kopler du den andre enden av drivstoffslangen fast til koplingen på drivstofftanken.

Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser fillene i henhold til lov- eller regelverket på stedet.

3. Klem på pumpeballen med pilen opp til du kjenner at den blir hard. Plasser tanken horisontalt ved bruk av motoren, ellers kan drivstoff ikke suges inn fra drivstofftanken.

1. Pil

NMU27484

Tilføre drivstoff

1. Hvis det er en lufteskrue på drivstofftanklokket, løsner du den 2 eller 3 omdreininger.

2. Hvis det er en bensinkopling eller drivstoffkran på båten, kopler du drivstoffslangen fast til bensinkoplingen eller du åpner drivstoffkranen.

3. Klem på pumpeballen med pilen opp til du kjenner at den blir hard.

2. Hvis det er en bensinkopling på motoren, retter du inn bensinkoplingen på drivstoffslangen etter bensinkoplingen

Page 46

Bruk

FARE

MERK:

1. Pil

NMU27493

Start av motoren

NWM01600

Før du starter motoren, må du forsikre deg om at båten er fast fortøyd og at du kan styre klar av eventuelle hindringer. Se etter at det ikke er badende i vannet nær båten.

NMU27645

Modeller med elektrisk start/fjernkontroll

NWM01840

forover.

1. Sett fjernkontrollspaken i fri.

Beskyttelsesinnretningen mot start i gir hindrer deg i å starte motoren bortsett fra når den står i fri.

2. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben. Plasser deretter klipset i den andre enden av ledningen i stoppbryteren for motoren.

● Hvis motorstoppledningen ikke festes,

kan det føre til at båten forsvinner med motoren i gang hvis båtføreren kastes ut. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten.

● Trekk ikke i ledningen ved vanlig bruk

av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes

3. Drei hovedbryteren til “ ” (på).

Page 47

4. Gi litt gass uten å sette motoren i gir ved

MERK:

OFF

ZMU01880

ZMU02314

ZMU03262

STARTOFF

hjelp av gasshåndtaket for fri eller frigassen. Du må kanskje regulere gassen noe, avhengig av motortemperaturen. Før gasshåndtaket tilbake til utgangsposisjonen etter at motoren har startet.

● På fjernkontroller med gasshåndtak for fri,

er det et godt utgangspunkt å vippe håndtaket oppover til du kjenner motstand og deretter litt til.

● Gasshåndtaket for fri eller frigassen kan

bare betjenes når fjernkontrollspaken står i fri.

5. Trykk på og hold inne hovedbryteren for å betjene det fjernkontrollbaserte chokesystemet. Chokebryteren på fjernkontrollen går automatisk tilbake til utgangsposisjonen når du slipper den. Derfor må du holde bryteren inne.

Bruk

● Det er ikke nødvendig å bruke choken hvis

motoren er varm når du skal starte den.

● Trykk hovedbryteren helt inn, ellers funge-

rer ikke det fjernkontrollbaserte chokesystemet.

6. Drei hovedbryteren til “ ” (start) og hold den der i maksimalt 5 sekunder.

7. Slipp hovedbryteren like etter at motoren har startet og la den gå tilbake til “ ” (på). ADVARSEL: Drei aldri hovedbry-

teren til “ ” (start) mens motoren går. La ikke startmotoren gå i mer enn 5 sekunder. Hvis den går sammenhengende i mer enn 5 sekunder, vil batteriet raskt lades ut og dermed gjøre det umulig å starte motoren. Starteren kan også bli skadd. Hvis motoren ikke starter etter at den har blitt kjørt på starteren i 5 sekunder, fører du hovedbryteren tilbake til “ ” (på) og prøver igjen etter 10 sekunder.

NMU36510

NMU36522

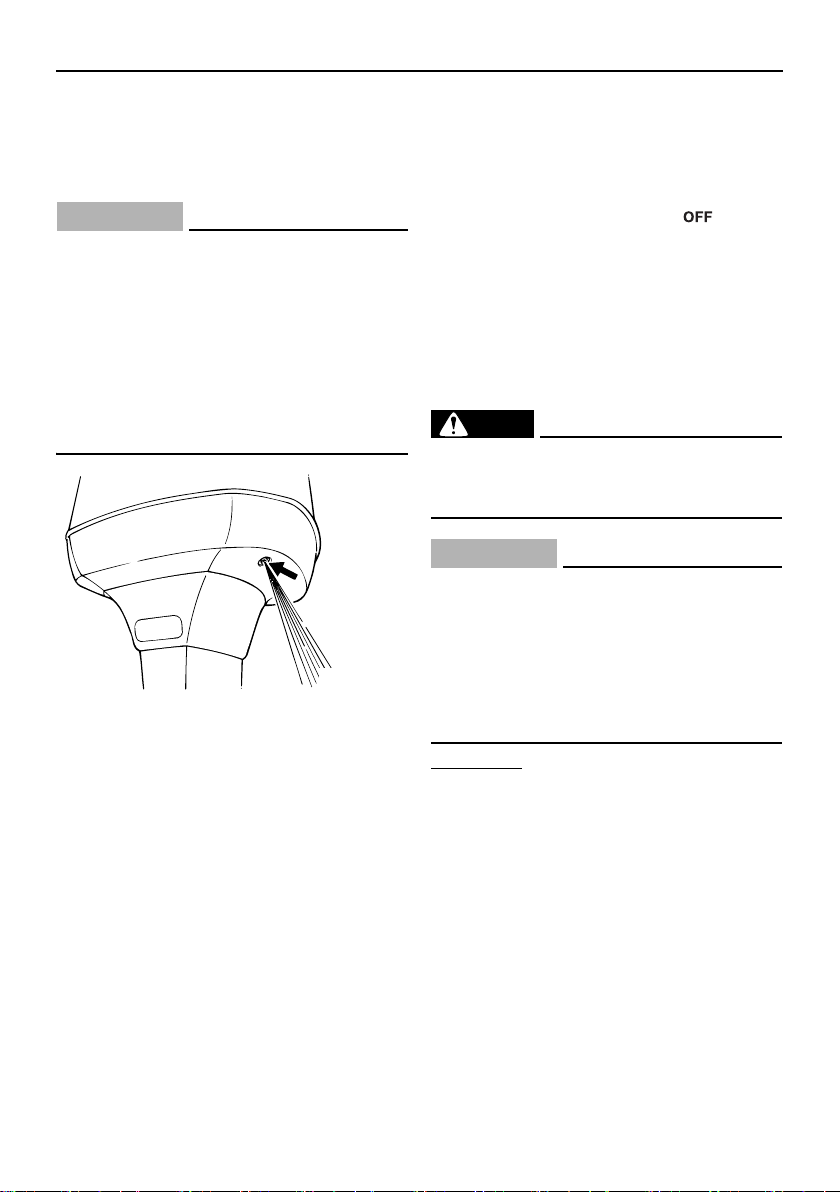

Kjølevann

Kontroller at det kommer en jevn strøm av vann fra hullet for kontrollstråle. En uavbrutt kontrollstråle viser at vannpumpen pumper

[NCM00192]

Kontroller etter start av

motoren

Page 48

Bruk

ADVARSEL

FARE

ADVARSEL

ZMU03908

vann gjennom kjølevannspassasjene. Hvis kjølevannspassasjene er frosset, kan det ta en stund før vann begynner å strømme ut av kontrollstrålehullet.

NCM01810

Hvis det ikke strømmer ut vann fra kontrollstrålehullet hele tiden mens motoren går, kan det føre til overoppheting og alvorlige skader på motoren. Stopp motoren og kontroller om kjølevannsinntaket på undervannshuset eller kontrollstrålehullet er tett. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

NMU27670

Oppvarming av motoren

NMU27683

Modeller som må gis choke ved start

La motoren gå på tomgang i 3 minutter etter at du har startet den, slik at den blir varm. Hvis du ikke gjør det, forkortes motorens levetid. Før chokeknappen litt etter litt tilbake til utgangsposisjonen etter hvert som motoren blir varm.

NMU36531

Kontroller etter oppvarming av

motor

NMU36541

Girskifting

Med båten godt fortøyd og uten å gi gass må

du kontrollere at motoren skifter problemfritt til forover- og reversgir, og tilbake til fri.

NMU31721

Stoppbrytere

● Kontroller at motoren stopper når du dreier

hovedbryteren til posisjonen “ ” (av).

● Kontroller at motoren stopper når du fjer-

ner klipset fra stoppbryteren for motor.

● Kontroller at motoren ikke kan startes når

klipset er fjernet fra stoppbryteren for motor.

NMU31733

Girskifting

NWM00180

Forsikre deg om at det ikke er badende eller hindringer i vannet nær båten før du skifter gir.

NCM01610

Varm opp motoren før du setter den i gir. Tomgangsturtallet kan være høyere enn normalt før motoren er varm. Et høyt tomgangsturtall kan gjøre at du ikke får skiftet tilbake til fri. I så fall stopper du motoren, skifter til fri, starter motoren igjen og lar den få tid til å bli varm.

Skifte fra fri

1. Trekk frilåshendelen oppover (hvis montert).

Page 49

sist til fri-posisjonen.

FARE

Bruk

1. Frilåshendel

2. Før fjernkontrollspaken bestemt og presist forover (for forovergir) eller bakover (for reversgir) ca. 35 (du vil kjenne litt motstand).

Skifte fra gir (forover/revers) til fri

1. Slipp opp gassen slik at motoren går ned i tomgangshastighet.

2. Når motoren går på tomgang i gir, fører du fjernkontrollspaken bestemt og pre-

NMU31742

Stans av båten

NWM01510

● Bruk ikke reversgiret til å senke farten

eller stoppe båten, ettersom det kan føre til at du mister kontroll over den, du kan bli kastet ut eller støte mot rattet eller andre deler av båten. Det kan øke faren for alvorlig personskade. Det kan også skade skiftemekanismen.

● Skift ikke til revers når du kjører med

planefart. Du kan miste kontroll over båten, båten kan bli fylt med vann eller den kan bli skadet.

Båten er ikke utstyrt med et eget bremsesystem. Vannmotstanden stanser den etter at gasspaken er ført tilbake til tomgangsposisjon. Stoppstrekningen varierer med bruttovekten, forholdene på vannoverflaten og vindretningen.

NMU27821

Stopp av motoren

La først motoren kjøle seg i et par minutter på tomgang eller lavt turtall før du stopper den. Motoren bør ikke stoppes like etter at den er kjørt med høyt turtall.

NMU27853

Fremgangsmåte

1. Drei hovedbryteren til “ ” (av).

Page 50

Bruk

MERK:

FARE

ZMU04145

2. Etter at du har stoppet motoren, kopler du fra drivstoffslangen eller stenger drivstoffkranen hvis det er en bensinkopling eller drivstoffkran på båten.

3. Trekk til lufteskruen på drivstofftanklokket (hvis drivstofftanklokket er utstyrt med lufteskrue).

4. Ta ut nøkkelen hvis du skal forlate båten uten tilsyn.

Du kan også stoppe motoren ved å trekke i ledningen og fjerne klipset fra stoppbryteren for motoren, og deretter dreie hovedbryteren til “ ” (av).

NMU27862

Trimming av

utenbordsmotoren

NWM00740

For mye trimming etter forholdene (enten trimming oppover eller nedover) kan gjøre båten ustabil og vanskeligere å styre. Da er faren større for at det skal inntreffe en ulykke. Hvis båten kjennes ustabil eller er vanskelig å styre, må du senke farten og/eller justere trimvinkelen på nytt.

Utenbordsmotorens trimvinkel er med på å bestemme båtens baugposisjon i vannet. Riktig trimvinkel vil bidra til bedre ytelse og drivstofføkonomi samtidig som belastningen

på motoren reduseres. Riktig trimvinkel avhenger av kombinasjonen båt, motor og propell. Valget av riktig trimvinkel påvirkes også av andre faktorer som last i båten, forholdene på sjøen samt marsjfarten.

1. Trimvinkel under kjøring

NMU27885

Justering av trimvinkel (power trim og tilt)

NWM00753

● Sørg for at ingen befinner seg i nærhe-

ten av utenbordsmotoren når du skal justere trimvinkelen. Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes.

● Utvis forsiktighet når du skal prøve bå-

ten med en ny trimvinkel. Øk farten gradvis og vær oppmerksom på eventuelle tegn på ustabilitet eller manøvre-

Page 51

Bruk

ZMU03522

ringsproblemer. Feilaktig trimvinkel kan føre til at du mister kontrollen over båten.

● Hvis motoren er utstyrt med en power

trim- og tiltbryter på det nedre motordekselet, må den bare brukes etter at båten har stanset helt opp og motoren er stoppet. Juster ikke trimvinkelen med denne bryteren mens båten er i bevegelse.

Juster utenbordsmotorens trimvinkel ved hjelp av power trim- og tiltbryteren.

1. Power trim- og tiltbryter

ge trimvinkler, slik at du kan finne den posisjonen som passer best til din båt og de forhold du bruker den under.

NMU27912

Justering av båtens trimming

Når båten planer og har en stilling der baugen peker oppover, vil det gi mindre motstand, større stabilitet og bedre kraftutnyttelse. Dette er vanligvis tilfelle når båtens kjøllinje heller 3 til 5 grader oppover. Når baugen peker oppover, kan båten ha en større tendens til å trekke til den ene siden. Du må rette opp dette avviket når du styrer båten. Når baugen på båten peker nedover, er det enklere å få båten til å plane fra den ligger stille.

1. Power trim- og tiltbryter

Trykk bryteren “ ” (opp) hvis du vil heve baugen (trimme ut). Trykk bryteren “ ” (ned) hvis du vil senke baugen (trimme inn). Foreta testkjøringer med motoren i forskjelli-

Baugen oppover

Ved for mye trimming utover løfter baugen seg for høyt i vannet. Ytelse og drivstofføkonomi blir dårligere som følge av at skroget skyver vannet foran seg og luftmotstanden øker. For mye trimming utover kan føre til at propellen suger luft, slik at ytelsen reduseres ytterligere, og båten kan “sprette” (hoppe i vannet) slik at båtfører og passasjerer kastes over bord.

Page 52

Bruk

MERK:

FARE

ADVARSEL

saltvannskorrosjonen.

NWM00222

Forsikre deg om at ingen befinner seg nær utenbordsmotoren når du skal vippe den opp eller ned. Ellers kan kroppsdeler komme i klem mellom utenbordsmotoren og klemmefestet.

NWM00250

Baugen nedover

Ved for mye trimming innover vil båten “brøyte” seg gjennom vannet. Således blir drivstofføkonomien dårligere samtidig som det blir vanskeligere å øke farten. Ved kjøring med for mye trimming innover i høy fart blir dessuten båten ustabil. Motstanden ved baugen øker betydelig. Dermed øker faren for “baugstyring” og manøvreringen blir vanskelig og farlig.

Avhengig av båttypen kan utenbordsmotorens trimvinkel ha liten innvirkning på båtens trimming under kjøring.

NMU27935

Opp- og nedvipping

Hvis motoren skal stå en tid eller hvis båten er fortøyd på grunt vann, bør motoren vippes opp for å beskytte propellen og undervannshuset mot skade ved sammenstøt med hindringer i vannet samt for å redusere

Drivstoff som lekker ut kan føre til brann. Hvis det er en bensinkopling på utenbordsmotoren, kopler du fra drivstoffslangen eller stenger drivstoffkranen hvis motoren skal være oppvippet i mer enn noen få minutter. Ellers kan drivstoff lekke ut.

NCM00241

● Før du vipper opp utenbordsmotoren,

må du stoppe motoren ved å gjennomføre punktene på side 42. Vipp aldri opp motoren mens den går. Det kan føre til alvorlig skade som følge av overoppheting.

● Vipp ikke opp motoren ved å skyve mot

styrekulten (hvis montert), ettersom det kan føre til at styrekulten knekker.

NMU32724

Oppvipping (modeller med power trim og tilt)

1. Sett fjernkontrollspaken i fri.

Page 53

2. Trykk power trim- og tiltbryteren “ ”

ZMU03196

ZMU04146

ZMU03432

ZMU03452

(opp) til utenbordsmotoren er helt oppvippet.

Bruk

ADVARSEL: Du må ikke bruke tiltstøtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling. Se side 49 for nærmere opplysninger.

4. Modeller med trimstag: Etter at utenbordsmotoren er understøttet med tiltstøtten, trykker du power trim- og tiltbryteren “ ” (ned) for å trekke inn trimstagene. ADVARSEL: Påse at trim-

stagene trekkes helt inn når du skal fortøye båten. På den måten beskytter du stagene mot groing og saltvannskorrosjon, som kan påføre power trim- og tiltmekanismen skader.

[NCM01641]

[NCM00252]

3. Trekk tiltstøtten mot deg slik at motoren

understøttes. FARE! Etter at motoren

er vippet opp, må du sørge for at den understøttes med tiltstøttehendelen eller tiltstøtten. Ellers kan motoren plutselig vippe ned hvis oljetrykket i power trim- og tiltenheten eller i power tiltenheten faller.

[NWM00262]

Page 54

Bruk

ADVARSEL

ZMU03453

ZMU01936

UP DN

ZMU04147

NMU33121

Nedvipping (modeller med power trim og tilt)

1. Skyv power trim- og tiltbryteren “ ” (opp) til utenbordsmotoren understøttes av tiltstaget og tiltstøtten kan beveges.

2. Frigjør tiltstøtten.

3. Skyv power trim- og tiltbryteren “ ” (ned) for å senke utenbordsmotoren til ønsket stilling.

NMU28061

Grunt vann

NMU32851

Modeller med power trim og tilt

Utenbordsmotoren kan vippes delvis opp slik at du kan bruke den på grunt vann.

NCM00260

Vipp ikke opp utenbordsmotoren slik at kjølevannsinntaket på undervannshuset kommer over vannoverflaten ved klargjøring til og kjøring på grunt vann. Ellers kan det føre til alvorlig skade som følge av overoppheting.

NMU32922

Fremgangsmåte for modeller med power trim og tilt

1. Sett fjernkontrollspaken i fri.

2. Vipp utenbordsmotoren litt opp til ønsket stilling ved hjelp av power trim- og tiltbryteren. FARE! Hvis du bruker power

trim- og tiltbryteren på det nedre motordekselet mens båten er i bevegelse eller motoren går, kan faren øke for å falle over bord samtidig som det kan virke forstyrrende på båtføreren. Dermed øker faren for å kollidere med en annen båt eller en hindring.

[NWM01850]

Page 55

3. Når du skal føre utenbordsmotoren tilba-

ZMU01935

UP DN

ZMU04146

ke til vanlig driftsstilling, trykker du på power trim- og tiltbryteren og vipper utenbordsmotoren langsomt ned.

NMU28195

Kjøring under andre forhold

Kjøring i saltvann

Etter bruk i saltvann må du spyle kjølevannspassasjene med ferskvann for å hindre tilstopping. Skyll også utenbordsmotoren utvendig med ferskvann.

Kjøring i gjørmet, grumset eller surt vann

Hvis utenbordsmotoren skal brukes i vann med mye sediment, for eksempel gjørmet eller grumset (uklart) vann, anbefaler Yamaha på det sterkeste å montere en forkrommet vannpumpe (tilleggsutstyr) (se side 12). Etter bruk i slikt vann, spyler du kjølevannspassasjene med ferskvann for å hindre korrosjon. Skyll også utenbordsmotoren utvendig med ferskvann.

Bruk

Page 56

Vedlikehold

FARE

ADVARSEL

NMU2822A

Transport og lagring av

utenbordsmotoren

NWM02620

● UTVIS FORSIKTIGHET ved transport av

drivstofftanken, det være seg i båt eller bil.

● Fyll IKKE drivstofftanken helt full. Ben-

sin ekspanderer betydelig når den varmes opp, slik at det kan danne seg trykk i drivstofftanken. Dette kan føre til at bensin lekker ut og således fare for brann.

● Drivstoff som lekker ut kan føre til

brann. Kople fra drivstoffslangen for å hindre at drivstoff lekker ut når du skal transportere og lagre utenbordsmotoren.

● Du må aldri bevege deg under uten-

bordsmotoren når den er oppvippet. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

● Du må ikke bruke tiltstøtten eller tilt-

støttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle ned. Hvis utenbordsmotoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling.

NCM02440

Når utenbordsmotoren skal lagres i lengre tid, må drivstoffanken tømmes for drivstoff. Forringet drivstoff kan tette drivstoffslangen slik at motoren blir vanskelig å starte eller ikke fungerer som den skal.

Ved lagring eller transport av utenbordsmotoren må du gjøre som beskrevet nedenfor.

● Kople drivstoffslangen fra utenbordsmoto-

ren.

● Trekk til drivstofftanklokket og lokkets luf-

teskrue.

● Når utenbordsmotoren skal være oppvip-

pet i lengre tid ved fortøyning eller transport av båten på tilhenger, kopler du drivstoffslangen fra utenbordsmotoren. Trekk til drivstofftanklokket og lokkets luf-

teskrue. Utenbordsmotoren skal transporteres og lagres i vanlig driftsstilling. Hvis bakkeklaringen ikke er stor nok i denne stillingen, transporterer du motoren i oppvippet stilling ved hjelp av en støtteanordning, for eksempel en tverrgående stang som beskytter akterspeilet. Kontakt nærmeste Yamahaforhandler for flere detaljer.

NMU30272

Lagring av utenbordsmotoren

Når du skal lagre utenbordsmotoren i lengre tidsrom (2 måneder eller lenger), er det flere viktige ting som må gjøres for å forhindre unødige skader. Det anbefales å la en autorisert Yamaha-forhandler utføre service på utenbordsmotoren før du lagrer den. Det følgende kan imidlertid utføres av eieren selv med et minimum av verktøy.

NCM01411

● Legg ikke utenbordsmotoren over på

siden før alt kjølevann er tappet ut. El-

lers kan vann trenge inn i sylinderen via

eksosutløpet og forårsake problemer.

● Lagre utenbordsmotoren på et tørt sted

med god gjennomlufting hvor den ikke

er utsatt for direkte sollys.

Page 57

Vedlikehold

ZMU04154

NMU28305

Fremgangsmåte

NMU28323

Spyling med spyleklokke

1. Vask utenbordsmotoren med ferskvann.

ADVARSEL: Sprut ikke vann inn i luftinntaket. [NCM01840] Se side 52 for nærme-

re opplysninger.

2. Kople drivstoffslangen fra motoren eller steng drivstoffkranen, hvis en slik er montert.

3. Ta av motordekselet og støydemperdekselet. Ta av propellen.

4. Monter spyleklokken over kjølevannsinntaket. ADVARSEL: Kjør ikke moto-

ren uten kjølevannstilførsel. I så fall vil enten motorens vannpumpe eller selve motoren bli skadd som følge av overoppheting. Før du starter motoren, må du sørge for tilførsel av vann til kjølevannspassasjene. Kjør ikke utenbordsmotoren med høyt turtall når den er tilknyttet spyleklokke, for det kan føre til overoppheting.

[NCM02000]

1. Spyleklokke

5. Det er helt avgjørende å spyle kjølesystemet for å hindre at kjølesystemet tilstoppes av salt, sand eller smuss. I tillegg må motoren tåkesprayes/smøres for å unngå unødig skade som følge av rust. Utfør spylingen og tåkesprayingen samtidig. FARE! Du må ikke røre eller

fjerne elektriske deler ved start eller bruk av motoren. Hold hender, hår og klær unna svinghjulet og andre roterende deler når motoren går.

[NWM00091]

6. Kjør motoren på rask tomgang i noen minutter i fri-posisjon.

7. Like før du skal slå av motoren, sprayer du litt “konserveringsolje” vekselvis i hver forgasser eller tåkesprayhullet i støydemperdekselet, hvis montert. Når dette er gjort på riktig måte, kommer det mye eksos fra motoren og den stanser nesten opp.

8. Fjern spyleklokken.

9. Sett på støydemperdekselet/lokket over tåkesprayhullet og motordekselet.

10. Hvis “konserveringsolje” ikke er tilgjengelig, kjører du motoren på rask tomgang til drivstoffsystemet er tømt og motorens stanser.

11. Tøm motoren for alt kjølevann. Rengjør motoren grundig.

Page 58

Vedlikehold

MERK:

ADVARSEL

ZMU04148

12. Hvis “konserveringsolje” ikke er tilgjengelig, skrur du ut tennpluggen(e). Hell en teskje ren motorolje i hver sylinder. Drei rundt motoren flere ganger manuelt. Skru i tennpluggen(e).

En spyleklokke fås kjøpt hos nærmeste Yamaha-forhandler.

NMU28411

Smøring (modeller med oljeinjeksjon)

1. Skru i tennpluggen(e) og trekk dem til med spesifisert moment. Du finner nærmere opplysninger om hvordan du setter i tennplugger på side 57.

2. Fyll oljetankene. Dermed unngår du kondensdannelse. På modeller med ekstern oljetank kan det være nødvendig å overstyre styreenheten for å få fylt motoroljetanken helt.

3. Skift girolje. Du finner rettledning på side

61. Se om det er vann i oljen, et tegn på en lekk tetning. Tetninger bør skiftes av en autorisert Yamaha-forhandler før motoren tas i bruk.

4. Ha smørefett i alle smørenipler. Se side 57 for nærmere opplysninger.

Tåkespraying av motoren med olje anbefales ved lagring over lengre tid. Kontakt nærmeste Yamaha-forhandler for informasjon om konserveringsolje og fremgangsmåter for den aktuelle motoren.

NMU28443

Spyling av motorenheten

Utfør spylingen like etter at du har brukt motoren for at den skal bli mest mulig effektiv.

NCM01530

Dette må ikke gjøres når motoren går. Vannpumpen kan bli påført skade, og det

kan føre til alvorlig skade som følge av overoppheting.

1. Etter at du har stoppet motoren, skrur du hageslangetilkoplingen av rørdelen på det nedre motordekselet.

1. Rørdel

2. Hageslangetilkopling

3. Hageslangeadapter

2. Skru hageslangeadapteren på en hageslage som er koplet til en ferskvannskran, og kople den deretter til hageslangetilkoplingen.

3. Etter at motoren er stoppet, åpner du vannkranen og lar vannet spyle gjennom kjølevannspassasjene i ca. 15 minutter. Steng vannkranen og kople hageslangeadapteren fra hageslangetilkoplingen.

4. Sett på igjen hageslangetilkoplingen på rørdelen på det nedre motordekselet. Trekk tilkoplingen godt til. ADVARSEL:

Page 59

Vedlikehold

MERK:

FARE

ZMU02550

La ikke hageslangetilkoplingen sitte løst på rørdelen på det nedre motordekselet og la heller ikke slangen henge fritt ved vanlig bruk av motoren. Da vil vann lekke ut av tilkoplingen i stedet for å kjøle motoren, og dette kan føre til alvorlig overoppheting. Påse at tilkoplingen er forsvarlig festet til rørdelen etter at du har spylt motoren.

● Hvis du skal spyle motoren mens båten lig-

[NCM00541]

ger i vannet, blir resultatet best når du vipper motoren helt opp av vannet.

● Du finner rettledning om hvordan du spyler

kjølesystemet på side 49.

NMU28451

Rengjøring av utenbordsmotoren

Vask motoren utvendig med ferskvann etter bruk. Spyl kjølesystemet med ferskvann.

NMU28461

Kontroll av utenbordsmotorens lakkerte flater

Kontroller om det er riper i lakken eller lakk som har flasset av på utenbordsmotoren. Områder med skader i lakken er mer utsatt for korrosjon. Du må om nødvendig rengjøre og lakkere disse områdene. Du får kjøpt utbedringslakk til flekklakkering hos nærmeste Yamaha-forhandler.

NMU2847C

Periodisk vedlikehold

NWM01871

Disse arbeidene krever mekaniske ferdigheter, verktøy og materiell. Hvis du ikke har de nødvendige ferdigheter, verktøy eller materiell til å utføre en vedlikeholdsoperasjon, må du få en Yamaha-forhandler eller en annen kvalifisert mekaniker til å gjøre arbeidet. Arbeidene innebærer demontering av motoren og avdekking av farlige deler. Redusere faren for personskade forårsaket av bevegelige, varme eller elektriske deler:

● Slå av motoren og ta med deg nøkke-

len/nøklene og motorstoppledningen når du skal utføre vedlikehold, med mindre annet er angitt.

● Power trim- og tiltbryterne fungerer

selv når tenningsnøkkelen er av. Hold folk unna bryterne når du arbeider i nærheten av motoren. Når motoren er oppvippet, må du ikke bevege deg under den eller komme mellom motoren og klemmefestet. Sørg for at ingen befinner seg i dette området før du betjener power trim- og tiltmekanismen.

● La motoren bli kald først før du håndte-

rer varme deler eller oljer.

● Sett alltid motoren helt sammen igjen

før du tar den i bruk.

NMU28511

Reservedeler

Hvis det er nødvendig å skifte ut deler, må du bare bruke originaldeler fra Yamaha eller deler av tilsvarende konstruksjon og kvalitet. Deler av dårligere kvalitet kan føre til funksjonssvikt. Dermed kan båtføreren miste kontrollen over båten og utsette både seg

Page 60

Vedlikehold

selv og passasjerene for fare. Yamaha originaldeler og tilbehør fås kjøpt hos nærmeste Yamaha-forhandler.

NMU34151

Krevende driftsforhold

Krevende driftsforhold innebærer én eller flere følgende typer bruk på jevnlig basis:

● Vedvarende kjøring med eller nær maksi-

malt motorturtall (o/min) i mange timer

● Vedvarende kjøring med lavt motorturtall

(o/min) i mange timer

● Kjøring uten tilstrekklig tid til at motoren

kan varmes opp og kjølne

● Hyppig og hurtig akselerasjon og retarda-

sjon

● Hyppig skifting

● Hyppig start og stopp av motoren(e)

● Bruk hvor det ofte veksler mellom lett og

tung last Når utenbordsmotorer brukes under noen av de ovennevnte forholdene, krever de hyppigere vedlikehold. Yamaha anbefaler å få utført denne servicen dobbelt så ofte som det som er spesifisert på vedlikeholdskartet. Hvis for eksempel en bestemt service skal utføres etter 50 timer, skal den i stedet utføres etter 25 timer. Dette vil bidra til å hindre raskere forringelse av motorkomponenter.

Page 61

Vedlikehold

MERK:

NMU34446

Vedlikeholdskart 1

● Avsnittene i dette kapittelet gir en beskrivelse av de enkelte tiltakene i regi av eieren.

● Vedlikeholdssyklusen på disse kartene forutsetter at motoren brukes 100 timer i året samt

at kjølevannspassasjene spyles jevnlig. Vedlikeholdsintervallene skal tilpasses hvis moto-

ren brukes under ugunstige forhold, for eksempel utstrakt dorging.

● Demontering eller reparasjoner kan være nødvendig, avhengig av resultatet av vedlike-

holdskontrollene.

● Engangs- eller forbruksdeler samt smøremidler mister virkningsgraden over tid og ved nor-

mal bruk, uavhengig av garantitiden.

● Ved bruk i saltvann, gjørmet eller grumset (uklart), surt vann bør motoren spyles med rent

vann etter hver tur. Symbolet “ ” angir kontroller som du kan utføre selv. Symbolet “ ” angir arbeid som må utføres av Yamaha-forhandleren.

Del Tiltak

Anode(r) (utvendige)

Anode(r) (topplokk, termostatdeksel)

Anoder (eksosdeksel, kjølevannspassasjedeksel, likeretter/regulatordeksel)

Batteri (batterisyrenivå, pol)

Kjølevannslekkasje

Motordeksellås Kontroll Motorens starttil-

stand/støy Motorens tomgangs-

hastighet/støy Drivstoffilter (kan

demonteres) (Høytrykks)drivstoff-

slange

Kontroll eller utskifting etter behov

Utskifting

Kontroll

Påfylling, lading eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll

Kontroll eller utskifting etter behov

Kontroll

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 62

Vedlikehold

Del Tiltak

(Høytrykks)drivstoffslange

(Lavtrykks)drivstoffslange

Drivstoffpumpe

Drivstoff-/motoroljelekkasje

Girolje Utskifting

Smørepunkter Smøring med smørefett Impeller/vannpumpe-

hus Impeller/vannpumpe-

hus Oljetankens vanndre-

nering Oljeinjeksjons-

pumpe/oljetilførselspumpe

Power trim- og tiltenhet/Betjening, støy og oljelekkasje

Propell/propellmutter/splint

PCV (trykkventil)

Girforbindelse/girkabel

Tennplugg(er)

Tennplugghetter/tennpluggledninger

Vannstrøm fra hullet for kontrollstråle

Gasstag / gasskabel / gassens inngrepspunkt

Te r mo s t at

Kontroll eller utskifting etter behov

Kontroll

Kontroll eller utskifting etter behov

Kontroll

Kontroll eller utskifting etter behov

Utskifting

Kontroll eller rengjøring

Kontroll eller justering

Kontroll

Kontroll eller utskifting etter behov

Kontroll, justering eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll

Kontroll, justering eller utskifting etter behov

Kontroll eller utskifting etter behov

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 63

Vedlikehold

Del Tiltak

Kjølevannsinntak Kontroll Hovedbryter/stoppbry-

ter/chokebryter Ledningsforbindel-

ser/koplingspluggforbindelser

(Yamaha) Instrument/måler

Drivstofftank (Yamahas bærbare tank)

NMU34451

Kontroll eller utskifting etter behov

Kontroll

Kontroll og rengjøring etter behov

Vedlikeholdskart 2

Del Tiltak

Eksosguide/eksosmanifold

Kontroll eller utskifting etter behov

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

1000 timer

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 64

Vedlikehold

ZMU04149

NMU28941

Smøring med smørefett

Yamaha smørefett A (vannbestandig smørefett) Yamaha smørefett D (korrosjonshemmende smørefett; for propellaksel)

115C, 130B

NMU28956

Rengjøring og justering av tennplugg

Tennpluggen er en viktig motorkomponent og den er enkel å kontrollere. Tennpluggens tilstand kan si en del om motorens tilstand. Hvis for eksempel midtelektrodens porselen-

sisolator er veldig hvit, kan dette tyde på at det er en lekkasje i luftinntaket eller et problem med luft-drivstoffblandingen i den aktuelle sylinderen. Forsøk ikke å stille diagnosen selv. Lever i stedet utenbordsmotoren inn hos en Yamaha-forhandler. Du bør

Page 65

Vedlikehold

MERK:

FARE

ZMU04151

regelmessig skru ut og kontrollere tennpluggen, ettersom varme og belegg vil føre til at tennpluggen langsomt brytes ned og tæres opp.

1. Fjern tennplugghettene fra tennplugge-

ne.

2. Skru ut tennpluggen. Hvis elektrodetæ-

ringen blir for stor, eller hvis det er mye sot eller andre avleiringer på elektrodene, bør du skifte ut tennpluggen med en ny av riktig type. FARE! Vær forsiktig

så du ikke skader isolatoren når du skal skru tennpluggen inn eller ut. En beskadiget isolator kan gi åpen gnistdannelse, som i sin tur kan føre til eksplosjon eller brann.

[NWM00561]

Standard tennplugg:

115CETO BR8HS-10 130BETO BR9HS-10

3. Bruk spesifisert tennplugg, ellers kan det

hende at motoren ikke fungerer som den skal. Før du setter i tennpluggen, må du måle elektrodeavstanden med en ledningstykkelsesmåler. Skift pluggen hvis den ikke er i henhold til spesifikasjonen.

Tennpluggavstand:

0.9–1.0 mm (0.035–0.039 in)

4. Når du skal sette i tennpluggen, må du tørke vekk skitt fra gjengene og deretter skru den i med riktig moment.

Tiltrekkingsmoment for tennplugg:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

Hvis du ikke har tilgang til en momentnøkkel når du skal skru i tennpluggen, er 1/4 til 1/2 omdreining etter at du har trukket den til med fingrene en god pekepinn på riktig moment. Du må snarest mulig få justert tennpluggens tiltrekkingsmoment med en momentnøkkel.

NMU37450

Kontroll av drivstoffilter

Kontroller drivstoffilteret jevnlig. Hvis du oppdager vann eller fremmedlegemer i filteret må du rengjør eller skifte det. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du rengjør eller skifter drivstoffilteret.

1. Tennpluggavstand

2. Tennpluggens delenummer

3. Tennpluggbetegnelse (NGK)

NMU29044

Kontroll av tomgangshastighet

NWM00451

● Du må ikke røre eller fjerne elektriske

deler ved start eller bruk av motoren.

● Hold hender, hår og klær unna sving-

hjulet og andre roterende deler når mo-

Page 66

Vedlikehold

ADVARSEL

FARE

ZMU01895

ZMU03915

toren går.

NCM00490

Dette arbeidet må utføres mens utenbordsmotoren befinner seg i vannet. En spyleklokke eller testtank kan eventuelt benyttes til dette formålet.

Hvis båten ikke er utstyrt med turteller for utenbordsmotoren, kan du bruke en diagnoseturteller til dette formålet. Resultatene kan variere, avhengig av om testingen utføres med spyleklokke, i en testtank eller med utenbordsmotoren i vannet.

1. Start motoren og kjør den i fri til den er helt varm og går jevnt.

2. Kontroller at tomgangshastigheten er som spesifisert etter at motoren har blitt varm. Du finner tomgangsverdiene på side 9. Hvis du har problemer med å få kontrollert tomgangshastigheten eller hvis tomgangshastigheten må justeres, kan du ta kontakt med en Yamaha-forhandler eller en annen kvalifisert mekaniker.

NMU29050

Kontroll med tanke på vann i motoroljetanken

Modeller med oljeinjeksjon

Det er montert en vannfelle på motoroljetankens underside. Hvis du ser vann eller fremmedlegemer i denne fellen, må du ta kontakt med nærmeste Yamaha-forhandler.

1. Vannfelle

2. Motoroljetank

NMU29114

Kontroll av ledningsnett og kontakter

● Kontroller at alle kontakter er skikkelig til-

koplet.

● Kontroller at alle jordledninger er skikkelig

festet.

NMU32112

Kontroll av propell

NWM01881

Du kan bli alvorlig skadet hvis motoren plutselig starter når du befinner deg i nærheten av propellen. Før du skal kontrollere, demontere eller montere propellen, setter du girspaken i fri, dreier hovedbryteren til “ ” (av) og tar ut nøkkelen. Fjern også klipset fra stoppbryteren for motoren. Slå dessuten av hovedbryteren for batteriet, hvis en slik er

Page 67

Vedlikehold

ADVARSEL

ZMU01897

montert i båten.

Du må ikke holde i propellen med hånden når du skal skru av eller trekke til propellmutteren. Plasser en trekloss mellom antikavitasjonsplaten og propellen slik at propellen ikke kan dreie rundt.

Kontrollpunkter

● Kontroller hvert av propellbladene med

tanke på tæring som følge av kavitasjon eller luftsuging eller annen skade.

● Kontroller om propellakselen er skadd.

● Kontroller om splines er slitt eller skadd.

● Kontroller om fiskesnøre har viklet seg

rundt propellakselen.

nebbtang.

2. Fjern propellmutteren, skiven og av-

standsstykket (hvis aktuelt). FARE! Du

må ikke holde i propellen med hånden når du skal skru av eller trekke til propellmutteren.

1. Splint

2. Propellmutter

3. Skive

4. Avstandsstykke

5. Propell

6. Trusteskive

[NWM01890]

3. Fjern propellen, skiven (hvis aktuelt) og trusteskiven.

NMU30672

Montering av propell

NMU29234

Modeller med splines

NCM00501

● Kontroller om simmerringen på propellak-

selen er skadd.

NMU30662

Demontering av propell

NMU29197

Modeller med splines

1. Rett ut splinten og trekk den ut med en

Husk å sette inn en ny splint og bøye endene godt ut til sidene. Ellers kan propellen løsne og gå tapt ved bruk av motoren.

1. Påfør Yamaha maritimt smørefett eller et korrosjonshemmende smørefett på propellakselen.

2. Monter avstandsstykket (hvis aktuelt), trusteskiven, skiven (hvis aktuelt) og propellen på propellakselen.

ADVARSEL: Husk å sette på trusteskiven før du monterer propellen. El-

Page 68

Vedlikehold

MERK:

FARE

MERK:

ZMU03545

ZMU03273

lers kan undervannshus og propellboss bli påført skade.

[NCM01881]

3. Sett på avstandsstykket (hvis aktuelt) og skiven. Trekk til propellmutteren med det spesifiserte momentet.

Tiltrekkingsmoment for propellmutter:

55.0 Nm (5.61 kgf-m, 40.6 ft-lb)

4. Rett inn propellmutteren i forhold til hullet i propellakselen. Sett inn en ny splint i hullet og bøy endene på splinten ut til sidene. ADVARSEL: Bruk ikke splin-

ten om igjen. Ellers kan propellen løsne ved bruk av motoren.

[NCM01891]

Dette gjelder også ved når tiltstøtten eller tiltstøttehendelen er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

1. Vipp utenbordsmotoren, slik at giroljedreneringsskruen befinner seg ved det laveste punktet.

2. Plasser en egnet beholder under girhuset.

3. Skru ut giroljedreneringsskruen og fjern pakningen. ADVARSEL: Hvis det er en

stor mengde metallpartikler på den magnetiske giroljedreneringsskruen, kan dette indikere en feil i undervannshuset. Kontakt nærmeste Yamaha-forhandler.

[NCM01900]

Hvis propellmutteren ikke retter seg inn i forhold til hullet i propellakselen etter at den er trukket til med spesifisert moment, må du stramme mutteren ytterligere slik at den kommer på linje med hullet.

NMU29289

Skifting av girolje

NWM00800

● Sørg for at utenbordsmotoren er godt

festet til akterspeilet eller et stødig stativ. Du kan bli alvorlig skadet hvis utenbordsmotoren skulle falle ned og treffe deg.

● Du må aldri bevege deg under under-

vannshuset når motoren er oppvippet.

1. Giroljedreneringsskrue

2. Oljenivåplugg

● Hvis giroljedreneringsskruen er magne-

tisk, må du fjerne alle metallpartikler fra skruen før du setter den i igjen.

● Bruk alltid nye pakninger. Bruk ikke pak-

ningene som er fjernet om igjen.

4. Skru ut oljenivåpluggen og fjern pakningen slik at all olje tappes ut.

ADVARSEL: Kontroller den brukte giroljen etter at den er tappet ut. Hvis giroljen er melkeaktig eller innehol-

Page 69

Vedlikehold

MERK:

FARE

ZMU03274

der vann eller en stor mengde metallpartikler, kan girhuset bli skadet. Få en Yamaha-forhandler til å kontrollere og reparere utenbordsmotoren.

[NCM00713]

Rådfør deg med nærmeste Yamaha-forhandler om håndtering av den brukte oljen.

5. Plasser utenbordsmotoren i loddrett stilling. Press girolje inn i hullet til giroljedreneringsskruen ved hjelp av en fleksibel eller trykksatt påfyllingsanordning.

Anbefalt girolje:

Hypoid girolje (SAE 90)

Giroljemengde:

0.760 L (0.803 US qt, 0.669 Imp.qt)

NMU29302

Rengjøring av drivstofftanken

NWM00920

Bensin er svært brennbar og dampen den avgir er brennbar og eksplosiv.

● Hvis det er noe du føler deg usikker på

med hensyn til hvordan dette arbeidet skal utføres, kan du ta kontakt med nærmeste Yamaha-forhandler.

● Hold god avstand til gnister, sigaretter,

åpen flamme og andre antennelseskilder når du skal gjøre ren drivstofftanken.

● Ta drivstofftanken ut av båten før du

rengjør den. Arbeidet skal utføres utendørs på et sted med god gjennomlufting.

● Tørk opp eventuelt bensinsøl med det

samme.

● Sett drivstofftankdelene nøye sammen

igjen. Ved feilaktig montering kan bensin lekke ut slik at det oppstår fare for brann eller eksplosjon.

● Gammel bensin må håndteres i sam-

svar med regelverket på stedet.

6. Sett en ny pakning på oljenivåpluggen. Når olje begynner å strømme ut av hullet til oljenivåpluggen, setter du i og trekker til oljenivåpluggen.

Tiltrekkingsmoment:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

7. Sett en ny pakning på giroljedreneringsskruen. Sett i og trekk til giroljedreneringsskruen.

Tiltrekkingsmoment:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

1. Tøm drivstofftanken i en godkjent beholder.

2. Hell en mindre mengde egnet løsemiddel på tanken. Sett på lokket og rist tanken. Etter rengjøringen må tanken tømmes for alt løsemiddel.

3. Skru ut skruene som holder bensinkoplingsenheten. Trekk enheten ut av tanken.

Page 70

Vedlikehold

ADVARSEL

MERK:

FARE

ADVARSEL

ZMU02324

ZMU01901

ZMU03461

4. Rengjør filteret (som befinner seg i enden av sugerøret) i et egnet rensemiddel. La filteret tørke.

5. Skift ut pakningen. Monter bensinkoplingsenheten og trekk skruene godt til.

NMU29313

Kontroll og utskifting av anode(r)

Yamahas utenbordsmotorer er beskyttet mot korrosjon ved hjelp av offeranoder. Kontroller de utvendige anodene med jevne mellomrom. Fjern avleiringene på anodenes overflater. Rådfør deg med en Yamaha-forhandler i forbindelse med utskifting av utvendige anoder.

NCM00720

Du må ikke male anodene, for da virker de ikke lenger.

Kontroller jordledningene som er koplet til utvendige anoder på modeller som er utstyrt med slike. Kontakt en Yamaha-forhandler i forbindelse med kontroll og utskifting av innvendige anoder som er festet til motorenheten.

NMU29323

Kontroll av batteri (for modeller med elektrisk start)

NWM01902

Batterisyren er giftig og etsende, og batterier danner eksplosiv hydrogengass. Ved arbeider i nærheten av batteriet:

● Bruk vernebriller og gummihansker.

● Ikke røyk eller før andre antennelseskil-

der nær batteriet.

Prosedyren for kontroll av batteriet varierer med de ulike batteriene. Denne prosedyren omfatter typiske kontroller som gjelder for mange batterier, men du må alltid se batteriprodusentens anvisninger.

NCM01920

Et dårlig vedlikeholdt batteri vil raskt få redusert ytelsen.

1. Kontroller batterisyrenivået (elektrolyttnivået).

Page 71

2. Kontroller batteriets lading. Hvis båten

FARE

ADVARSEL

er utstyrt med digital fartsmåler, vil funksjonene for voltmeter og lav batterispenning gjøre det enklere å følge med på batteriets lading. Rådfør deg med nærmeste Yamaha-forhandler hvis batteriet må lades.

3. Kontroller batteriforbindelsene. De skal være rene, faste og tildekket av et isolasjonsdeksel. FARE! Dårlige forbindel-

ser kan føre til kortslutning eller gnistdannelse og forårsake en eksplosjon.

NMU29334

[NWM01912]

Tilkopling av batteriet

NWM00572

Monter batteriholderen skikkelig fast på et tørt sted med godt lufting og uten vibrasjoner i båten. Plasser det fullt oppladede batteriet i holderen.

NCM01124

Ikke bytt om batterikablene. Ellers kan de elektriske komponentene bli skadd.

1. Forviss deg om at hovedbryteren (på modeller som har dette) er “ ” (av) før du begynner å arbeide med batteriet.

2. Kople først den røde batterikabelen til den POSITIVE (+) polen. Kople deretter

Vedlikehold

den svarte batterikabelen til den NEGATIVE (-) polen.

1. Rød kabel

2. Svart kabel

3. Batteri

3. De elektriske kontaktene på batteriet og kablene må være rengjort og skikkelig tilkoplet, ellers vil ikke batteriet starte motoren.

NMU29371

Frakopling av batteriet

1. Slå av hovedbryteren for batteriet (hvis en slik er montert) og hovedbryteren.

ADVARSEL: Hvis de blir stående på, kan det elektriske systemet bli skadet.

[NCM01930]

2. Kople minuskabelen/-kablene fra den negative (-) polen. ADVARSEL: Kople

alltid fra alle minuskabler (-) først for å unngå kortslutning og skade på det elektriske systemet.

3. Kople fra plusskabelen/-kablene og ta batteriet ut av båten.

4. Rengjør, vedlikehold og lagre batteriet i samsvar med produsentens anvisninger.

[NCM01940]

Page 72

Utbedring av feil

NMU29427

Feilsøking

En feil i drivstoff-, kompresjons- eller tenningssystemet kan forårsake dårlig start, redusert effekt og andre problemer. I denne delen gis det en beskrivelse av grunnleggende kontroller samt mulige hjelpetiltak, og den omfatter alle Yamaha utenbordsmotorer. Av den grunn kan det forekomme punkter som ikke er relevante for din motor. Hvis utenbordsmotoren må repareres, kan du levere den inn hos en Yamaha-forhandler. Hvis varselindikatoren for motorfeil blinker, må du kontakte nærmeste Yamaha-forhandler.

Starteren fungerer ikke.

Sp. Er batterikapasiteten svak eller for liten? Sv. Kontroller batteriets tilstand. Bruk batteri med anbefalt kapasitet.

Sp. Er batteriforbindelsene løse eller korroderte? Sv. Trekk til batterikabelforbindelsene og rengjør batteripolene.

Sp. Er sikringen til relé eller elektrisk krets for elektrisk start gått? Sv. Finn årsaken til overbelasting av elektrisk system og reparer. Sett inn en sikring med riktig strømstyrke.

Sp. Er det feil på starterkomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Står girstangen i gir? Sv. Skift til fri.

Motoren vil ikke starte (starteren går

rundt).

Sp. Er drivstofftanken tom? Sv. Fyll ren, ny bensin på tanken.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er fremgangsmåten for å starte motoren feil? Sv. Se side 39.

Sp. Er det funksjonsfeil på drivstoffpumpen? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er tennplugghetten(e) satt feil på? Sv. Kontroller og sett hetten(e) riktig på.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er det feil på tenningskomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er motorstoppledning ikke satt på? Sv. Sett på ledningen.

Sp. Er innvendige motordeler skadd? Sv. Få utført service hos en Yamaha-for-

Page 73

Utbedring av feil

handler.

Motoren går ujevnt på tomgang eller stopper.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er drivstoffsystemet tilstoppet? Sv. Kontroller om drivstoffslangen er i klem eller har knekker, og om det er andre hindringer i drivstoffsystemet.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er det funksjonssvikt på tenningskomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er termostat defekt eller tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er forgasserinnstillingene uriktige? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er drivstoffpumpen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lufteskruen på drivstofftanken stengt? Sv. Åpne lufteskruen.

Sp. Er chokeknappen trukket ut? Sv. Før den tilbake til utgangsposisjonen.

Sp. Er motorvinkelen for høy? Sv. Sett motoren i vanlig driftsstilling.

Sp. Er forgasseren tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er varslingssystemet aktivert? Sv. Finn og utbedre årsaken til varselet.

Sp. Er tennpluggavstanden feil? Sv. Kontroller og juster iht. spesifikasjoner.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift olje iht. spesifikasjonene.

Sp. Er bensinkoplingen satt feil på? Sv. Sett koplingen riktig på plass.

Sp. Er gasspjeldet feil justert? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er batterikabel frakoplet? Sv. Fest kabelen skikkelig.

Lydalarm utløst eller indikator lyser.

Sp. Er kjølesystemet tilstoppet? Sv. Kontroller om det er hindringer i vanninntaket.

Sp. Er motoroljenivået lavt?

Page 74

Utbedring av feil

Sv. Fyll spesifisert motorolje på oljetanken.

Sp. Er tennpluggens varmeområde feil? Sv. Kontroller tennpluggen og skift til en plugg av anbefalt type.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift til olje av spesifisert type.

Sp. Er motoroljen forurenset eller forringet? Sv. Fyll på ny olje av spesifisert type.

Sp. Er oljefilteret tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er det funksjonsfeil på oljetilførsels-/injeksjonspumpe? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lasten i båten feil fordelt? Sv. Fordel lasten slik at båten ligger plant i sjøen.

Sp. Er det feil på vannpumpe eller termostat? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er det for mye vann i drivstoffilterkopp? Sv. Tøm filterkoppen.

Redusert motoreffekt.

Sp. Er propellen skadd? Sv. Få reparert eller skiftet propellen.

området.

Sp. Er trimvinkelen feil? Sv. Juster trimvinkelen for å få best mulig effekt.

Sp. Er motoren montert i feil høyde på akterspeilet? Sv. Få motoren justert til riktig høyde på akterspeilet.

Sp. Er varslingssystemet aktivert? Sv. Finn og utbedre årsaken til varselet.

Sp. Er det groing på båtens bunn? Sv. Rengjør båtens bunn.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er sjøgress eller andre fremmedlegemer viklet rundt girhuset? Sv. Fjern fremmedlegemene og rengjør undervannshuset.

Sp. Er drivstoffsystemet tilstoppet? Sv. Kontroller om drivstoffslangen er i klem eller har knekker, og om det er andre hindringer i drivstoffsystemet.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er propellstigning eller -diameter feil? Sv. Monter riktig propell, slik at utenbordsmotoren kan kjøres i det anbefalte turtalls-

Sp. Er tennpluggavstanden feil? Sv. Kontroller og juster iht. spesifikasjoner.

Page 75

Utbedring av feil

FARE

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er det funksjonssvikt på elektriske komponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Benyttes det ikke spesifisert drivstoff? Sv. Fyll på nytt drivstoff av spesifisert type.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift til olje av spesifisert type.

Sp. Er termostat defekt eller tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lufteskruen stengt? Sv. Åpne lufteskruen.

Sp. Er drivstoffpumpen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Reagerer ikke motoren som den skal i forhold til girstangens posisjon? Sv. Få utført service hos en Yamaha-forhandler.

For store motorvibrasjoner.

Sp. Er propellen skadd? Sv. Få reparert eller skiftet propellen.

Sp. Er propellakselen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er sjøgress eller andre fremmedlegemer viklet rundt propellen? Sv. Fjern dem og rengjør propellen.

Sp. Er motorens festebolt løs? Sv. Trekk til bolten.

Sp. Er svingbrakett løs eller skadd? Sv. Trekk den til eller få utført service hos en Yamaha-forhandler.

NMU29433

Midlertidige nødtiltak

NMU29441

Skade ved sammenstøt

NWM00870

Sp. Er bensinkoplingen satt feil på? Sv. Sett koplingen riktig på plass.

Sp. Er tennpluggens varmeområde feil? Sv. Kontroller tennpluggen og skift til en plugg av anbefalt type.

Sp. Er det brudd på høytrykksdrivstoffpumpens drivrem? Sv. Få utført service hos en Yamaha-forhandler.

Utenbordsmotoren kan bli påført alvorlig skade ved et sammenstøt under kjøring eller transport på tilhenger. Skaden kan gjøre utenbordsmotoren usikker å bruke.

Hvis utenbordsmotoren skulle støte på en gjenstand i vannet, gjør du som følger.

Page 76

Utbedring av feil

FARE

ZMU05052

ZMU03464

1. Stopp motoren umiddelbart.

2. Kontroller om kontrollorganer eller komponenter er skadd. Undersøk også om båten er påført skade.

3. Returner forsiktig i sakte fart til nærmeste havn, uavhengig av om du har registrert skader eller ei.

4. Få en Yamaha-forhandler til å kontrollere utenbordsmotoren før du tar den i bruk igjen.

NMU29463

Utskifting av sikring

Hvis sikringen er gått på en modell med elektrisk start, åpner du sikringsholderen og bytter ut sikringen med en ny med riktig strømstyrke (amperetall).

NWM00631

Bruk av feil type sikring eller en ståltrådbit kan resultere i alt for stor strømbelastning. Dette kan forårsake skader på det elektriske systemet og fare for brann.

1. Sikringsholder

2. Sikring (20 A, 30 A)

3. Reservesikring (20 A, 30 A)

Rådfør deg med nærmeste Yamaha-forhandler hvis den nye sikringen går igjen med det samme.

NMU29524

Power trim og tilt fungerer ikke

Hvis du ikke får vippet motoren opp eller ned med power trim- og tiltsystemet som følge av flatt batteri eller feil i selve trim- og tiltenheten, kan motoren vippes manuelt.

1. Skru ut skruen for den manuelle ventilen mot urviserne til den stopper.

1. Skrue for manuell ventil

2. Plasser motoren i ønsket stilling og trekk deretter til skruen for den manuelle ventilen med urviserne.

Page 77

Utbedring av feil

FARE

ZMU03920

ZMU02334

NMU29533

Starteren fungerer ikke

Hvis startmekanismen ikke fungerer (motoren kan ikke trekkes rundt med starteren), kan du starte motoren med en nødstartsnor.

NWM01022

● Denne fremgangsmåten må bare benyt-

tes i en nødssituasjon for å kunne føre båten til nærmeste havn for å få reparert motoren.

● Når du bruker nødstartsnoren for å

starte motoren, fungerer ikke i beskyttelsen mot start i gir. Kontroller at fjernkontrollspaken står i fri. Ellers kan båten plutselig begynne å bevege seg og en ulykke inntreffe.

● Fest motorstoppledningen til et sikkert

sted på klær, armer eller ben mens du bruker båten.

● Fest ikke ledningen til tekstiler som kan

bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten.

● Trekk ikke i ledningen ved vanlig bruk

av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

● Kontroller at ingen står rett bak deg når

du skal trekke i startsnoren. Den kan bli kastet bakover og skade noen.

● Svinghjulet er svært farlig når det går

rundt uten beskyttelse. Hold løstsittende klær og andre gjenstander unna svinghjulet når du skal starte motoren. Nødstartsnoren må bare brukes i henhold til instruksen. Du må ikke komme i berøring med svinghjulet eller andre

bevegelige deler når motoren går. Sett ikke på startmekanisme eller motordeksel når motoren går.

● Ta ikke på tenningscoil, tennpluggled-

ning, tennplugghette eller andre elektriske komponenter når du skal starte eller bruke motoren. Da kan du få elektrisk støt.

NMU29562

Nødstart av motoren

1. Ta av motordekselet.

2. Fjern kabelen for beskyttelse mot start i gir fra starteren, hvis motoren er utstyrt med dette.

3. Ta av dekselet over starter/svinghjul etter å ha skrudd ut bolten(e).

4. Klargjør motoren for start. Se side 39 for nærmere opplysninger. Påse at motoren står i fri og at klipset er festet til stoppbryteren for motoren. Hovedbryteren skal være “ ” (på), hvis en slik er montert.

Page 78

Utbedring av feil

FARE

ADVARSEL

ON STARTOFF

ZMU01906

ZMU03921

ZMU03466

5. Hvis det er montert chokeknapp, skal den trekkes ut når motoren er kald. Etter at motoren har startet, fører du chokeknappen litt etter litt tilbake til utgangsposisjonen etter hvert som motoren blir varm.

6. Før nødstartsnorenden med knute inn i hakket på svinghjulsrotoren og legg snoren flere ganger rundt svinghjulet med urviserne.

7. Trekk snoren hardt rett ut for å dreie rundt motoren slik at den starter. Gjenta om nødvendig.

NMU29671

Motoren fungerer ikke som den

skal

NMU29742

Varsel for lavt oljenivå utløses

Hvis oljenivået får synke for lavt, vises det røde segmentet på oljenivåindikatoren, lydalarmen utløses og motorturtallet begrenses til ca. 2000 o/min. Hvis dette inntreffer, kan en viss mengde ekstra olje pumpes fra den eksterne oljetanken til motoroljetanken ved å bruke nødbryteren.

NWM01050

Stopp motoren før du gjennomfører dette.

NCM00901

● Hvis nødbryteren holdes oppe for len-

ge, vil det bli pumpet for mye olje til motoroljetanken slik at den renner over. Slipp bryteren når oljen er kommet til den øvre nivålinjen på motoroljetanken.

● Benytt deg ikke av denne nødprosedy-

ren med mindre varselindikatorene for oljenivå fungerer som de skal.

1. Ta av motordekselet.

2. Slå på hovedbryteren.

Page 79

Utbedring av feil

MERK:

ON STARTOFF

ZMU01906

ZMU04153

ZMU01908

ZMU03544

at det virker på vanlig måte. Det gule segmentet på oljenivåindikatoren vises fortsatt.

5. Start motoren og kjør til nærmeste havn for å fylle på mer olje.

3. Vipp opp nødbryteren for å pumpe ekstra olje fra den eksterne oljetanken til motoroljetanken.

1. Nødbryter

● Den eksterne oljetanken rommer maksi-

malt 1500 cm

(1.6 US qt, 1.31 Imp qt) ek-

stra olje.

● Oljetilførselspumpen virker ikke hvis moto-

ren vippes opp mer enn 35. Plasser utenbordsmotoren i loddrett stilling (ikke oppvippet) før du bruker nødbryteren.

NMU29751

Motordekselet frigjøres ikke

Hvis motordekselet fortsatt er låst når du betjener dekselløseren, kan kabelen være skadd eller feil justert.

1. Trekk i motordekselløseren for å låse opp låsen foran.

1. Motoroljetank

2. Reserveoljetank

4. Etter at du har brukt nødbryteren, slår du hovedbryteren av og deretter på igjen. Da tilbakestilles varslingssystemet slik

1. Motordekselløser

2. Styrbord utløsningssnor for motordeksel

3. Babord utløsningssnor for motordeksel

2. Trekk i nødutløsningssnoren for motordekselet som stikker ut av hullet ved siden av hullet for kontrollstrålen i det nedre motordekselet for å frigjøre låsen bak på babord side.

3. Løft opp babord side av motordekselet for å få trukket ut nødutløsningssnoren

Page 80

Utbedring av feil

for motordekselet fra babord side av det nedre motordekselet.

4. Trekk i nødutløsningssnoren for motordekselet for å frigjøre låsen bak på styrbord side. ADVARSEL: Sørg for å

få utbedret feilen ved motordeksellåsen før motordekselet settes på igjen.

[NCM00391]

NMU33501

Behandling av motor som har

stått under vann

Hvis utenbordsmotoren har stått under vann, må den omgående leveres inn hos nærmeste Yamaha-forhandler. Hvis ikke, kan det oppstå korrosjon nesten umiddelbart.

ADVARSEL: Forsøk ikke å kjøre utenbordsmotoren før den har gjennomgått en fullstendig kontroll.

[NCM00401]

Page 81

Page 82

YAMAHA MOTOR CO., LTD.

Trykt i Japan Mars 2010–0.1  1 !

Trykt på resirkulert papir
