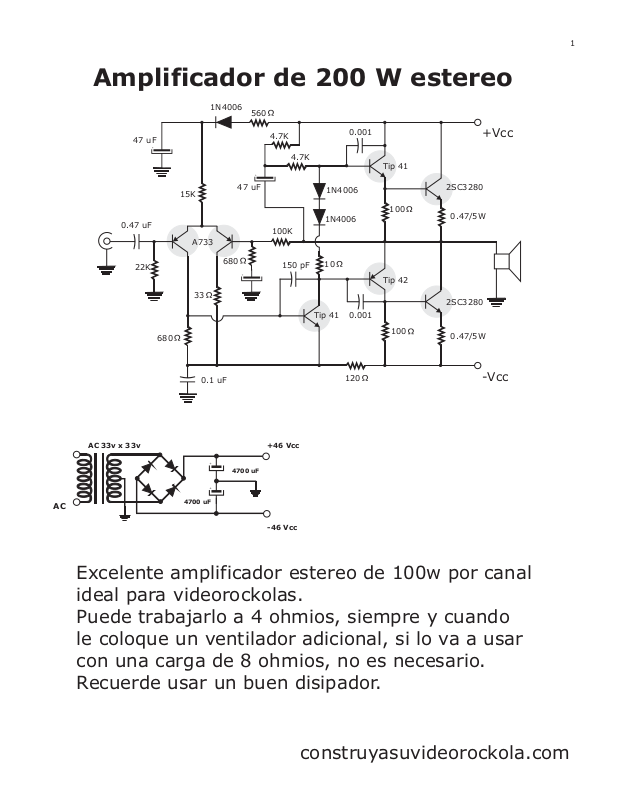

Amplificador de 200 W estereo
1
47 uF
0.47 uF
22K
680
15K
A733
33
0.1 uF
1N4006
680
560
47 uF
4.7K
100K
4.7K
150 pF
1N4006
1N4006
10
Tip 41
0.001
0.001
120
Tip 41
100
Tip 42
100
+Vcc
2SC3280
0.47/5W
2SC3280
0.47/5W
-Vcc
+46 Vcc
-46 Vcc
AC
AC 33v x 33v
4700 uF
4700 uF
Excelente amplificador estereo de 100w por canal
ideal para videorockolas.
Puede trabajarlo a 4 ohmios, siempre y cuando
le coloque un ventilador adicional, si lo va a usar
con una carga de 8 ohmios, no es necesario.
Recuerde usar un buen disipador.
construyasuvideorockola.com
Page 2
Amplificador estereo de 200 W
Máscara de componentes
2
TR 2SC3280 TR 2SC3280
SALIDA L
R 0.47 / 5w
R 100 / 1w
D 1N4006
R 100k
TR A733
TR A733
R 100 / 1w
TIP 42C
C 0.001
R 120
C 47uF / 50v
Monolitico
C 0.1 / 100v
Tierra
R 0.47 / 5w
D 1N4006
C 150 pF
TIP 41C
680
R33
680
R10
C 0.47 / 100v
construyasuvideorockola.com
C 0.047 / 100v
R 4.7k
C 0.047 / 100v
R 4.7k
C 0.047 / 100v
RD 10k
R 4.7k
R 4.7k
4.7k
C 47uF / 50v
R 15k
R 22k
R 560
RD 10k
TIP 42C
TIP 41C
C 0.001
R 120
4.7k
560
D 1N4006
C 47uF / 50v
C 0.1 / 100v
C 47uF / 50v
R 560
J3
C 0.01 / 100v
C 0.01 / 100v
J4
TR 2SC3280
J1
R 0.47 / 5w
R 100 / 1w
C 0.001
Monolitico
C 100 uF / 50v
RD 20k
SALIDA R
D 1N4006
R10
C 150 pF
TIP 41C
680
R33
680
TR A733
C 0.47 / 100v
Entrada
C 100 uF / 50v
TR 2SC3280
R 0.47 / 5w
R 100 / 1w
D 1N4006
C 47uF / 50v
R 100k
TR A733
R 15k
R 22k
C 4700 uF /63v
TIP 41C
C 0.001 / 100v
4.7k
4.7k
560
C 47uF / 50v
C 4700 uF /63v
D 1N5403
D 1N4006
G
V
V
33 Voltios Dual
Teniendo la mascara de componentes y el circuito impreso, es fácil realizar
el levantamiento del diagrama esquemático el cual fue hecho posteriormente.
construyasuvideorockola.com
Page 3
Amplificador estereo de 200 W
Circuito impreso a tamaño real
14.5 centimetros
3
13.5 centimetros
IN
construyasuvideorockola.com
Page 4
Amplificador de 200 W

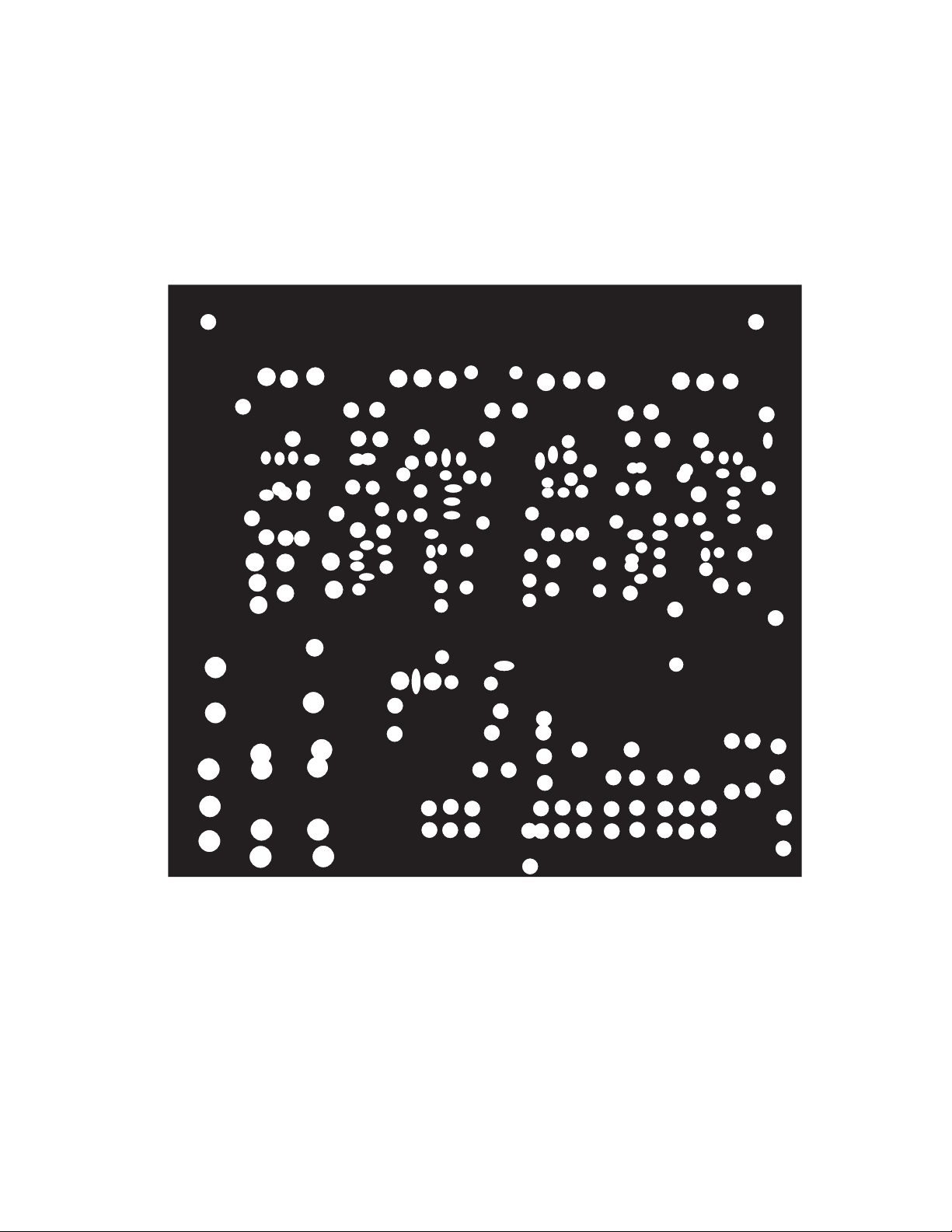

Máscara de Antisolder
4
construyasuvideorockola.com
Page 5
Amplificador de 200 W

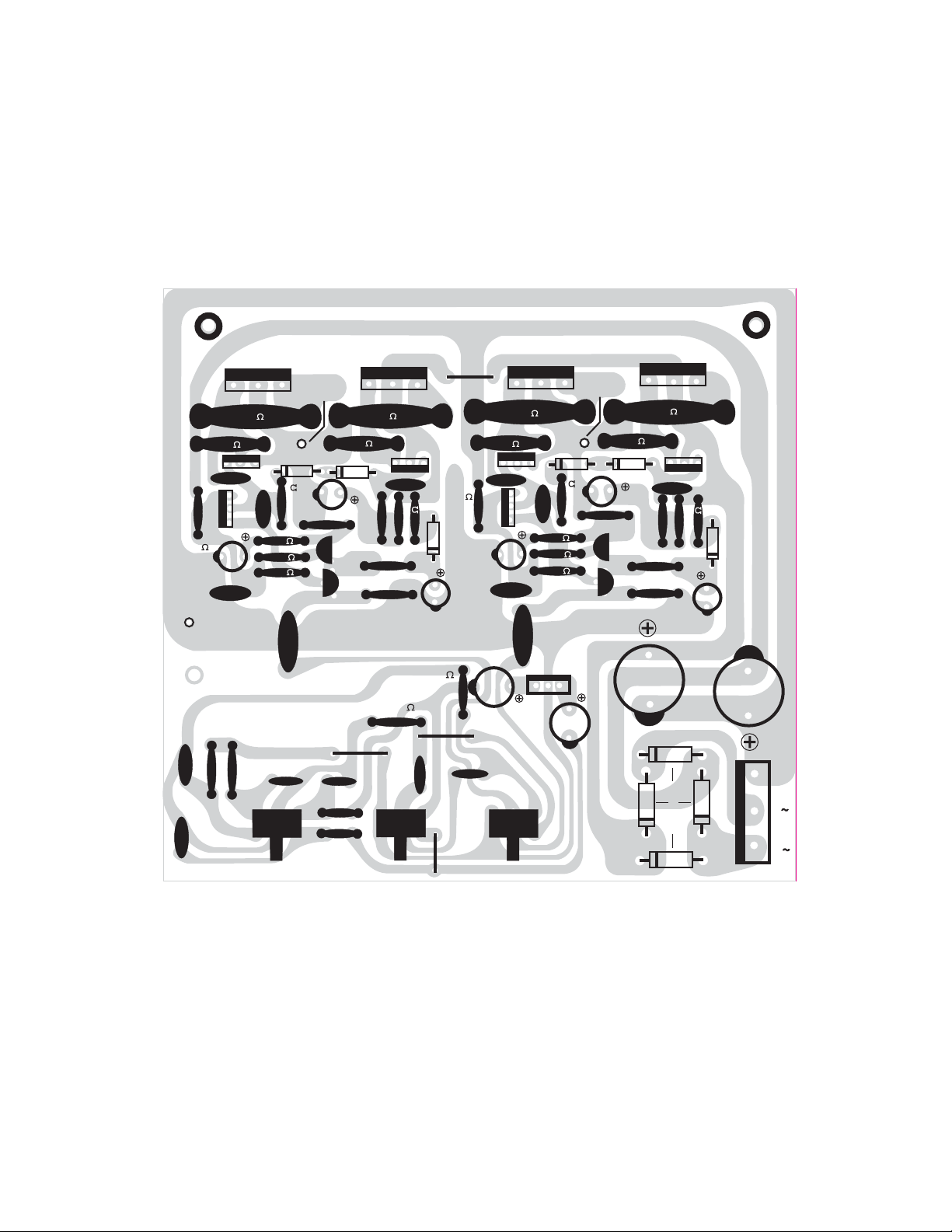

Posición de los componentes
5
TR 2SC3280 TR 2SC3280
SALIDA L
R 0.47 / 5w
R 100 / 1w
D 1N4006
R 100k
TR A733
TR A733
R 100 / 1w
TIP 42C
C 0.001
R 120
C 47uF / 50v
Monolitico
C 0.1 / 100v
Tierra
R 0.47 / 5w
D 1N4006
C 150 pF
TIP 41C
680
R33
680
R10
C 0.47 / 100v
construyasuvideorockola.com
C 0.047 / 100v
R 4.7k
C 0.047 / 100v
R 4.7k
C 0.047 / 100v
RD 10k
R 4.7k
R 4.7k
TR 2SC3280
J1
R 0.47 / 5w
R 100 / 1w
TIP 42C
TIP 41C
C 0.001
R 120
4.7k
4.7k
R 15k
R 22k
R 560
RD 10k
560
D 1N4006
C 47uF / 50v
Monolitico
C 0.1 / 100v
C 47uF / 50v
R 560
C 100 uF / 50v
J3
C 0.01 / 100v
C 0.01 / 100v
RD 20k
J4
C47uF/50v
construyasuvideorockola.com
D 1N4006
C 0.001
C 150 pF
TIP 41C
680
R33
680
C 0.47 / 100v
Entrada
IN
C 100 uF / 50v
SALIDA R
R 100 / 1w
R10
R 100k
TR A733
TR 2SC3280
R 0.47 / 5w
D 1N4006
C 47uF / 50v
TR A733
R 15k
R 22k
C 4700 uF /63v
TIP 41C
C 0.001 / 100v
4.7k
4.7k
560
C47uF/50v
C 4700 uF /63v
D 1N5403
D 1N4006
G
V
V
33 Voltios Dual
Este amplificador pude usarlo con parlantes
entre 250w y 400w max.
construyasuvideorockola.com
Page 6

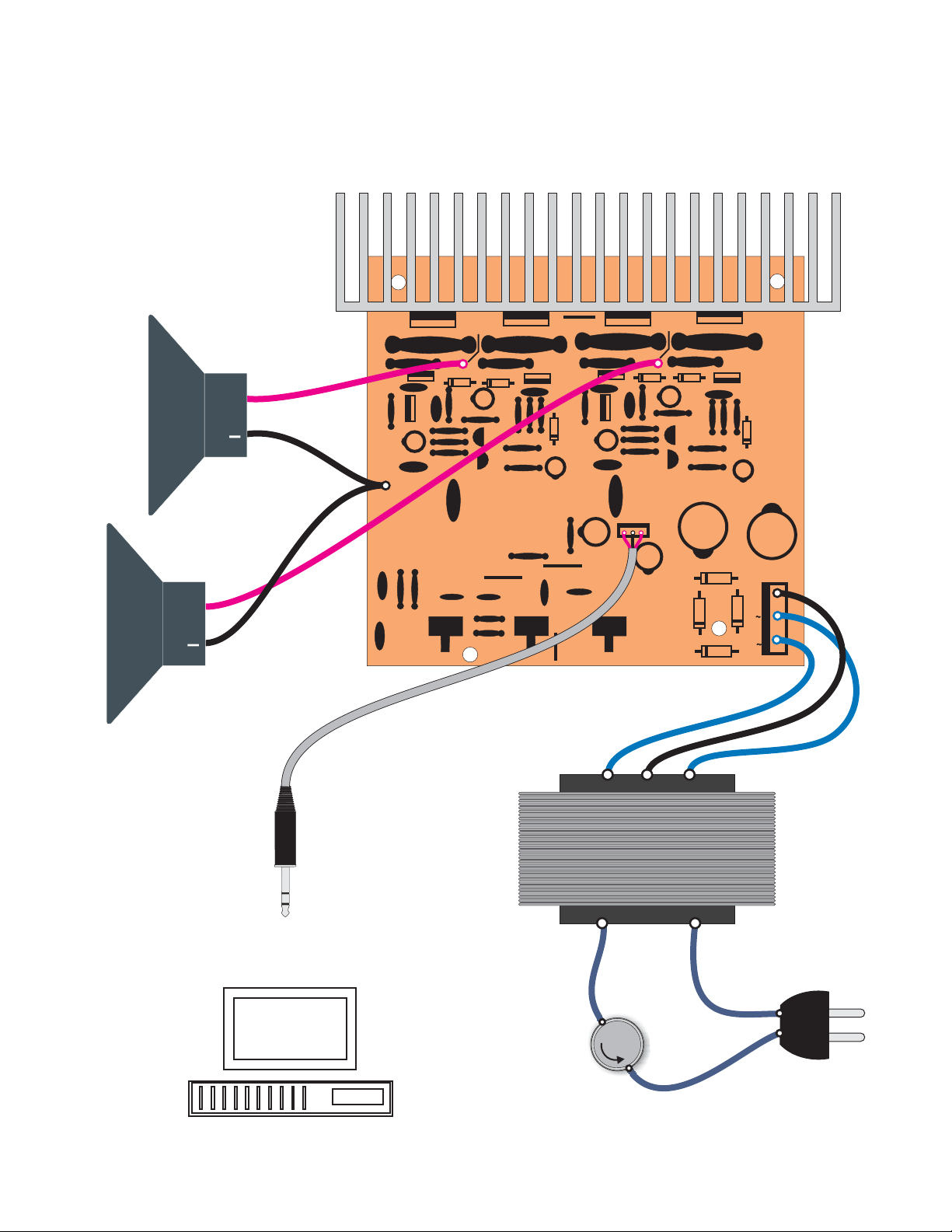

Diagrama de conexión
6
Parlantes
+
+
SALIDA L
Amplificador
SALIDA R
Entrada
G
V
V
33 Voltios Dual
Plugg estereo
Computador
33033
Transformador
120V /220V AC120V /220V AC
FUSE
Fusible
Entrada AC
construyasuvideorockola.com
Page 7

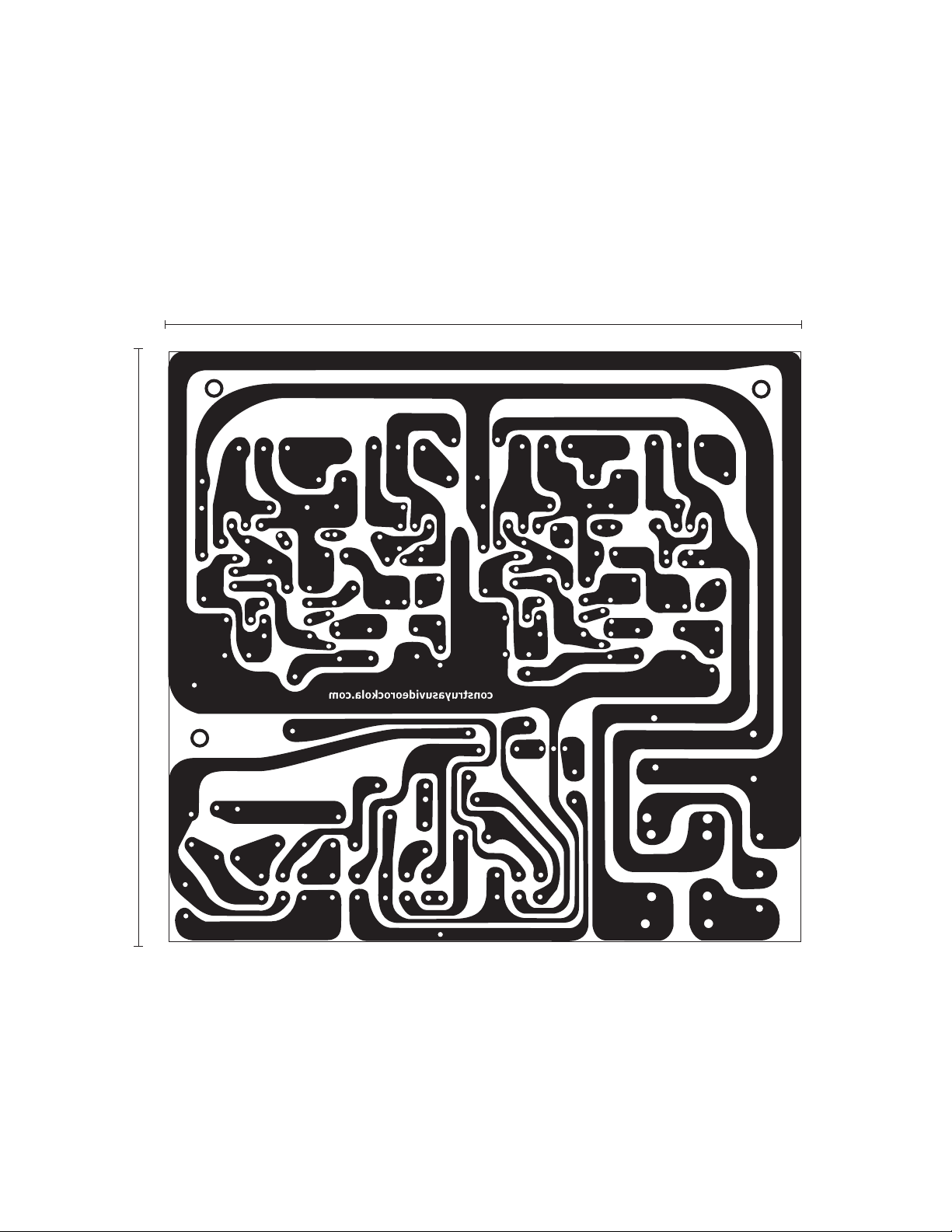

Circuito impreso en modo espejo para hacer con el método de planchado
14.5 centimetros
7
13.5 centimetros
IN
construyasuvideorockola.com
Page 8
Lista de materiales
1 circuito impreso (visite nuestra sección de recomendaciones)
1 disipador de aluminio
4 transistores toshiba 2SC3280 ó 2SC5200
4 transistores A733
4 transistores TIP 41C
2 transistores TIP 42C
4 diodos 1N5403
6 diodos 1N4007
2 condensadores 4700 uF / 63v
4 condensadores 0.047 uF poliéster
2 condensadores 0.01 uF poliéster
2 condensadores 0.1 poliéster monolítico
4 condensadores 0.001uF poliéster
2 condensadores 150 pF (picofaradios)
6 condensadores 47 uF / 63v
2 condensadores 0.47 uF poliéster
2 condensadores 100 uF / 50v
8
4 resistencias 0.47 / 5W
4 resistencias 4,7K / 1/2W (amarillo, violeta, rojo)
4 resistencias 4,7K / 1/4W (amarillo, violeta, rojo)
2 resistencias 120 / 1/2W (café, rojo, café)
4 resistencias 100 / 1W (café, negro, café)
2 resistencias 10 Ohmios / 1/2W (café, negro, negro)
2 resistencias 560 Ohmios / 1/2W (verde, azul, café)
2 resistencias 33 (naranja, naranja, negro)
4
resistencias 680 Ohmios (azul, gris, cefé)
2 resistencias 15K (café, verde, naranja)
2 resistencias 22K (rojo, rojo, naranja)
2 resistencias 100K (café, negro, amarillo)
2 resistencias 560 Ohmios 1/4W (verde, azul, cefé)
2 potenciómetros 10K doble
1 potenciómetro 20K doble
1 conector de 6 pines grande
1 conector de 3 pines pequeño
1 transformador 33v X 33v / 5 amperios
4 Aislantes de mica cuadrados
1 grasa siliconada
Ohmios
