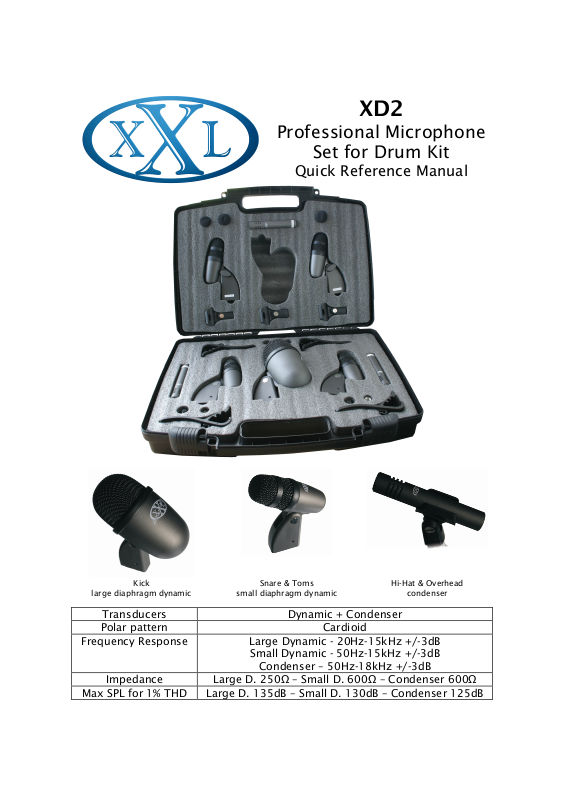

XXL XD2 User manual

XD2

Professional Microphone

Set for Drum Kit

Quick Reference Manual

Kick

large diaphragm dynamic

Snare & Toms

small diaphragm dynamic

Hi-Hat & Overhead

condenser

Transducers

Dynamic + Condenser

Polar pattern

Cardioid

Frequency Response

Large Dynamic - 20Hz-15kHz +/-3dB
Small Dynamic - 50Hz-15kHz +/-3dB

Condenser – 50Hz-18kHz +/-3dB

Impedance

Large D. 250Ω – Small D. 600Ω – Condenser 600Ω

Max SPL for 1% THD

Large D. 135dB – Small D. 130dB – Condenser 125dB

EN

XD2 is a set including eight professional microphones to provide you
a complete and professional solution for drum-kit amplification,
perfect for all studio and live needing! A rugged plastic case includes:
4 Snare & Tom dynamic microphones; 1 Kick large diaphragm
dynamic microphone; 1 Hi-hat condenser microphone and 2
Overhead condenser microphones, as well as specific clips for each
microphone. Furthermore the bag includes a passive mixer with
double 3->1 section, allowing you to group together 3 dynamic
microphones and 3 condenser microphones, and using just 2 inputs
of main mixer.

Please place each microphone very carefully, thus avoiding the
microphone to fall, or to be hit by a drumstick! Immediately after the
microphone should continue to work, but suddenly…
Avoid exposing the microphone to moisture, extreme temperature,
and to dust. Above mentioned conditions should reduce microphone
performances and lasting!
After each set, please take the microphone out of its clip, clean it
with a soft cloth and then place it in its case. The microphone grill
should be periodically cleaned using warm soapy water, then rinsed
with plain water and let drying before replacing it.

ES

XD2 es un set con ocho micrófonos profesionales para darles una
solución profesional y completa para la amplificación de la batería,
ideal para todas las exigencias en estudio y en vivo. Una maleta
resistente de plástico contiene: 4 micrófonos dinámicos para Tam­tam y Tom; 1 micrófono de diafragma largo para caja; 1 micrófono
de condensador para Charleston y 2 micrófonos de condensador
Panorámicos, además de los soportes específicos para cada
micrófono.
Además la maleta incluye un mixer pasivo con doble sección 3->1
permitiéndoles agrupar 3 micrófonos dinámicos y 3 micrófonos de
condensador para usar solo 2 canales de entrada del mixer principal.

¡Coloque cada micrófono con mucha atención en su soporte,
evitando que se caiga o que pueda ser golpeado con la baqueta de la
batería!
Inmediatamente después el micrófono puede seguir funcionando,
pero de repente...
Evite la exposición del micrófono a la humedad, a temperaturas
extremas y al polvo. Las condiciones arriba indicadas podrían reducir
la calidad y la duración del micrófono.
