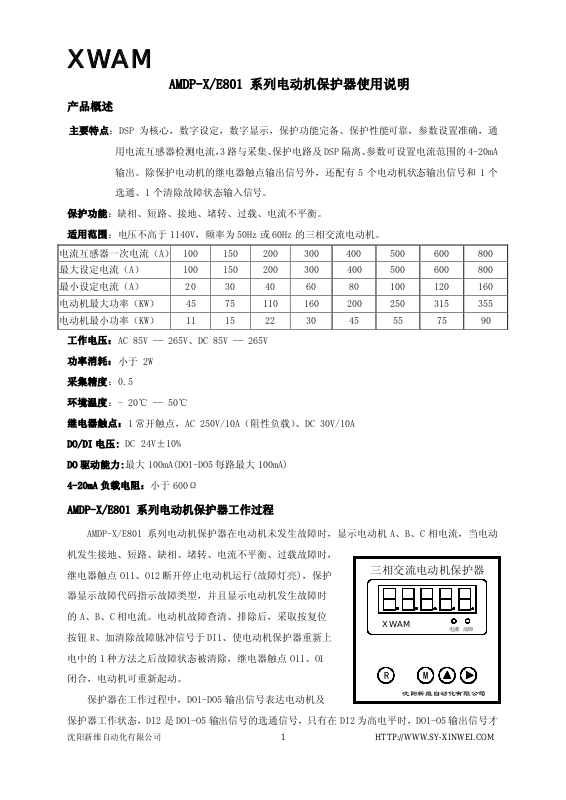

AMDP-X/E801 系列电动机保护器使用说明
产品概述
主要特点：DSP 为核心，数字设定，数字显示，保护功能完备、保护性能可靠，参数设置准确，通
用电流互感器检测电流，3 路与采集、保护电路及 DSP 隔离、参数可设置电流范围的 4-20mA
输出。除保护电动机的继电器触点输出信号外，还配有 5 个电动机状态输出信号和 1 个
选通、1 个清除故障状态输入信号。
保护功能：缺相、短路、接地、堵转、过载、电流不平衡。
适用范围：电压不高于 1140V，频率为 50Hz 或 60Hz 的三相交流电动机。
电流互感器一次电流（A） 100 150 200 300 400 500 600 800
最大设定电流（A） 100 150 200 300 400 500 600 800
最小设定电流（A） 20 30 40 60 80 100 120 160
电动机最大功率（KW） 45 75 110 160 200 250 315 355
电动机最小功率（KW） 11 15 22 30 45 55 75 90
工作电压：AC 85V — 265V、DC 85V — 265V
功率消耗：小于 2W
采集精度：0.5
环境温度：- 20℃ — 50℃
继电器触点：1 常开触点，AC 250V/10A（阻性负载）、DC 30V/10A
DO/DI 电压: DC 24V±10%
DO 驱动能力:最大 100mA(DO1-DO5 每路最大 100mA)
4-20mA 负载电阻：小于 600Ω
AMDP-X/E801 系列电动机保护器工作过程
AMDP-X/E801 系列电动机保护器在电动机未发生故障时，显示电动机 A、B、C 相电流，当电动
机发生接地、短路、缺相、堵转、电流不平衡、过载故障时，
继电器触点 O11、O12 断开停止电动机运行(故障灯亮)，保护
器显示故障代码指示故障类型，并且显示电动机发生故障时
三相交流电动机保护器
的 A、B、C 相电流。电动机故障查清、排除后，采取按复位
按钮 R、加清除故障脉冲信号于 DI1、使电动机保护器重新上
电中的 1 种方法之后故障状态被清除，继电器触点 O11、O1
闭合，电动机可重新起动。
保护器在工作过程中，DO1-DO5 输出信号表达电动机及
保护器工作状态，DI2 是 DO1-O5 输出信号的选通信号，只有在 DI2 为高电平时，DO1-O5 输出信号才
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
1
XWAM
R
M
沈阳新维自动化有限公司
电源
故障
Page 2
XWAM
有效；DI2 为低电平时，DO1-DO5 输出信号无意义。
AMDP-X/E801 系列电动机保护器主单元

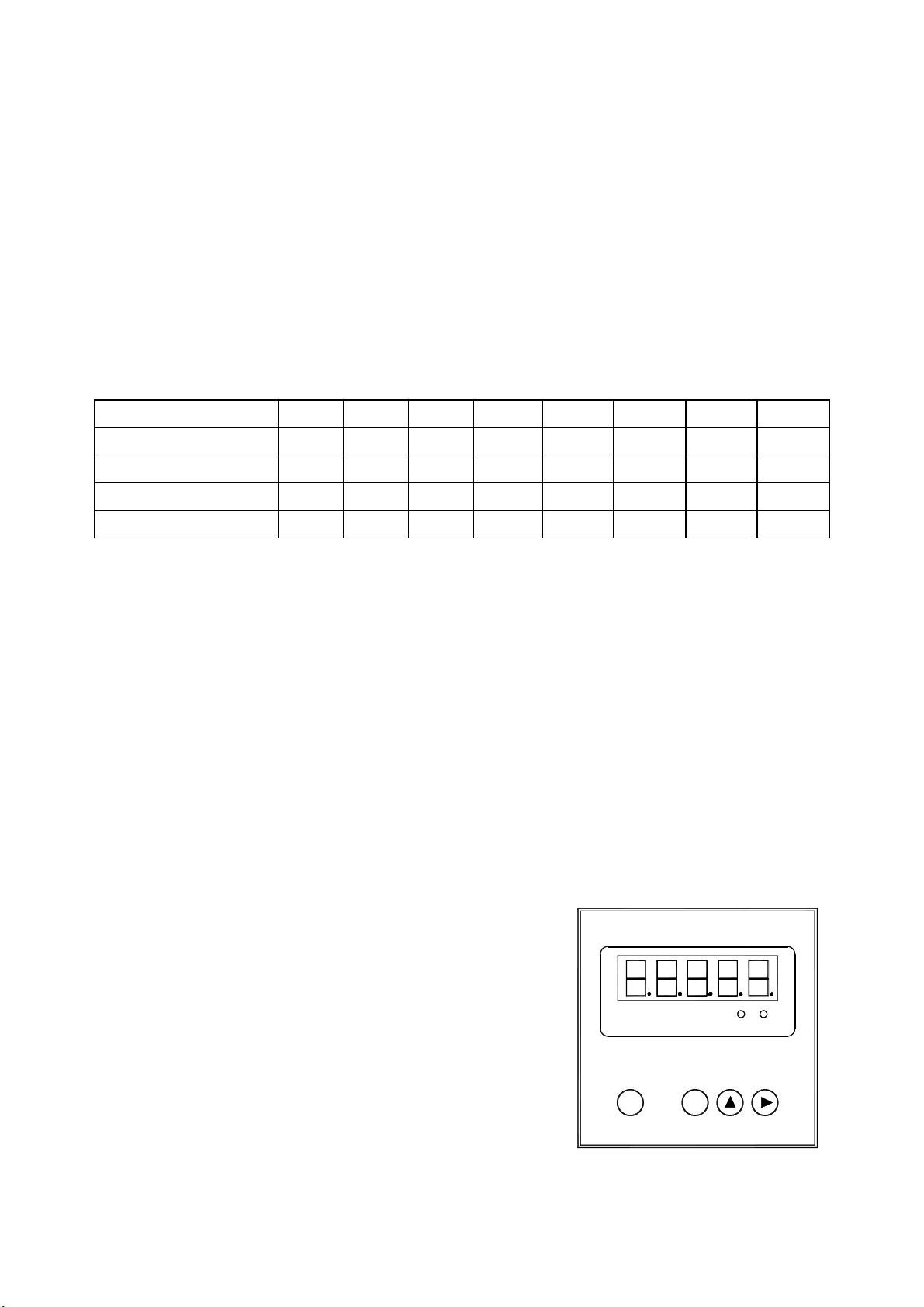

LED 数码管显示区
LED 数码管显示区有 5 位 LED 数码管，显示电动机的三相电流、设定参数、故障代码。
LED 数码管在电动机未发生故障时，显示电动机的 A、B、C 相电流。最左边 LED 数码管分别以
A、B、C 表示 A、B、C 相电流，其余四位 LED 数码管显示 A、B、C 相电流数值，每相电流显示 2
秒钟后更换下一相电流显示。
LED 数码管在进行参数设置时,显示设定参数的参数号及参数值, 最左边 LED 数码管显示参数号
码，其余四位 LED 数码管显示设定参数的数值。在参数设置状态时，如果 5 秒钟没有按键操作，LED
数码管自动切换到显示电动机三相电流状态或显示故障代码状态。
键盘操作区
R 键：复位键，当需要复位操作时按 R 键，复位操作会使单片机重新初始化、电动机停止运行，在
电动机正常运行时，不应进行复位操作。
M 键：存储键，当需要设置、检查、修改电动机保护器设定参数时按 M 键。

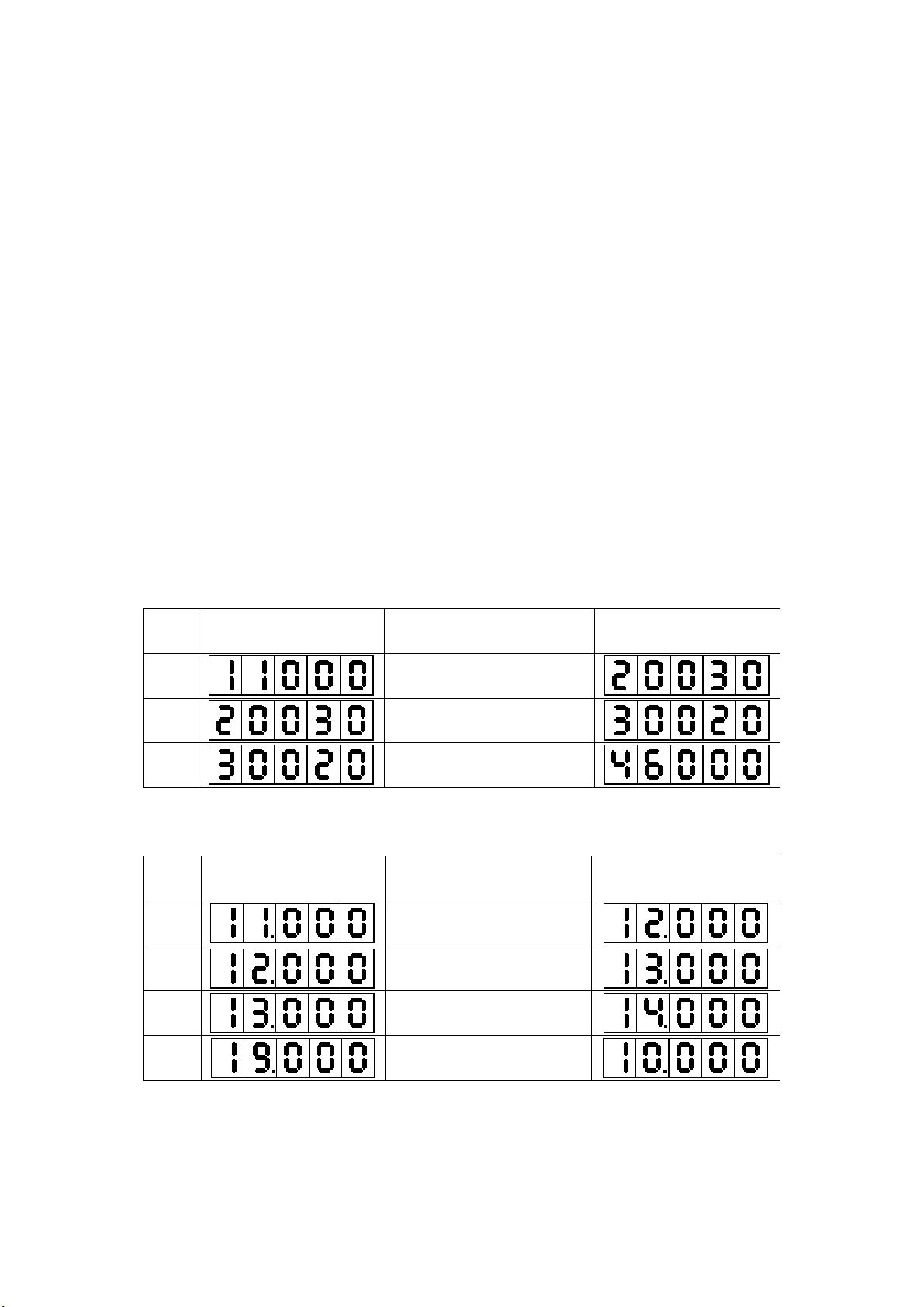

序号 操 作 前 操 作 操 作 后
1
2
3

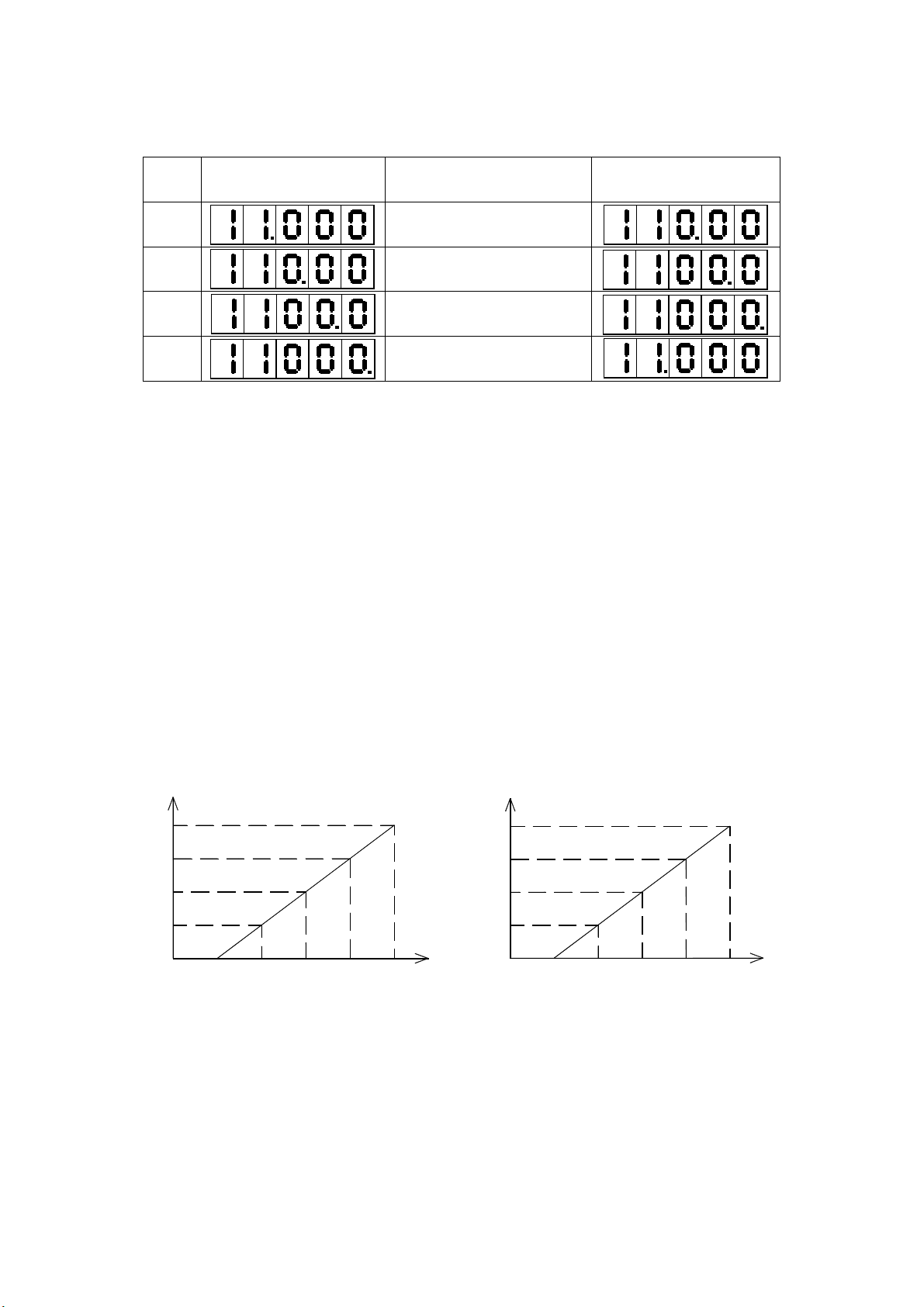

▲键：选定参数数据位（选定的数据位数字右下角的•点亮），每按一次▲键数字加 1。当所选定参
数数据位的数字是 9 时，再按▲键数字变为 0。
序号 操 作 前 操 作 操 作 后
1
2
按一次 M 键
按一次 M 键
按一次 M 键
按一次 ▲ 键
按一次 ▲ 键
3
4
按一次 ▲ 键
按一次 ▲ 键
►键：参数数据位选择键，每按一次►键参数选定的数据位就向右移动 1 位，当所选定参数的数据
位是最右边一位时，再按
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
►键右边第四位就被选定。
2
Page 3
XWAM
设置保护器参数时，最左边 1 位 LED 数码管显示参数号，其余 4 位显示参数值，按 M 键保护器
序号 操 作 前 操 作 操 作 后
1
2
3
4
按一次
按一次
按一次
按一次
► 键
► 键
► 键
► 键
依次、循环显示各参数号码及其对应的参数值。每按 1 次 M 键，保护器都保存当前显示的参数，同
时调出下一参数。设置保护器参数时，右边 4 位 LED 数码管右下方的小数点是设置位有效的标志，
哪位 LED 数码管右下方的小数点亮，表示该位设置有效，按 1 次
▲键，该位数值加 1。设置保护器
参数时，先按 M 键选择参数号，再按▲键、►键设定数值，再按 M 键保存设定值。
AMDP-X/E801 系列电动机保护器模拟量输出
AMDP-X/E801 系列电动机保护器配有 3 路与 A、B、C 相电流成比例的 4-20mA 输出，这 3 路模
拟量与采集、保护电路及 DSP 相隔离，通过设置参数 C 可改变 4-20mA 模拟量表示的电流范围。
4-20mA 输出，表示的 A、B、C 相电流范围由参数 C 设置，C 参数值以 C4C3C2C1 四位十进制数表
示， C2 是 C 参数右边数第二位十进制数，C2 是 4-20mA 输出电流范围设置位，C2 = 0、1、2、3、4、
5、6、7、8，对应的 4-20mA 输出表示 A、B、C 相电流分别是参数 D 设定值的 1、1.5、2、2.5、3、
3.5、4、4.5、5 倍。
I1
1
0.75
5
0.
25
0.
0
C2=0 对应的 4-20mA 表示的电流范围 C2=2 对应的 4-20mA 表示的电流范围
I2
20161284
mA
I1
1.5
0.5
2
1
0
I2
20161284
mA
在上图中，I1 表示 A、B、C 相电流（参数 D 设定值的倍数），I2 表示 4-20mA 模拟量输出值（mA）。
C2=0，20mA 对应的 A、B、C 相电流是参数 D 设定值的 1 倍；C2=2，20mA 对应的 A、B、C 相电流是参
数 D 设定值的 2 倍。
C2 = 0、1、2、3、4、5、6、7、8，对应的 4-20mA 输出表示 A、B、C 相电流（参数 D 设定值的
倍数）如下表。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
3
Page 4
XWAM
C2 4 mA 8 mA 12 mA 16 mA 20 mA
0 0 0.25 0.5 0.75 1
1 0 0.375 0.75 1.125 1.5
2 0 0.5 1 1.5 2
3 0 0.625 1.25 1.875 2.5
4 0 0.75 1.5 2.25 3
5 0 0.875 1.75 2.625 3.5
6 0 1 2 3 4
7 0 1.125 2.25 3.375 4.5
8 0 1.25 2.5 3.75 5
AMDP-X/E801 系列电动机故障代码
电动机故障代码含义
(1)、EE01：接地； (2)、EE02：短路； (3)、EE03：缺相；
(4)、EE04：堵转； (5)、EE05：电流不平衡； (6)、EE06：过载。
AMDP-X/E801 系列电动机保护器各参数
电动机保护器设置参数
参数 1：设置电动机工作电流，每单位 1A；设置范围是参数 D 设定值的 20%-100%，出厂设置值是参
数 D 设定值的 80%；电动机工作电流的设定值如不在参数 D 设定值的 20%-100%之内，电动
机保护器的继电器不吸合，电动机无法起动，如出现这种情况只需重新修改参数 1、参数 D
的设定值。
参数 2：设置电动机起动（起动电流大于参数 1 设置值 4 倍）保护时间，每单位 0.1S，设置范围：
1-300，出厂设置值：30。
参数 3：设置电动机堵转（堵转电流大于参数 1 设置值 4 倍）保护时间，每单位 0.1S，设置范围：
1-300，出厂设置值：20。
参数 4：设置电动机 1 相过载（1 相电流大于 100% 且小于 125% 、另 2 相电流小于 100% 参数 1 设
置值）保护时间，每单位 0.1S，设置范围：1-9999，出厂设置值：4800。
参数 5：设置电动机 2 相过载（2 相电流大于 100% 且小于 125% 、另 1 相电流小于 100% 参数 1 设
置值）保护时间，每单位 0.1S，设置范围：1-9999，出厂设置值：3600。
参数 6：设置电动机过载一（3 相电流大于 100% 且小于 125% 参数 1 设置值）保护时间，每单位 0.1S，
设置范围：1-9999，出厂设置值：2400。
参数 7：设置电动机过载二（3 相电流大于 125% 且小于 150% 参数 1 设置值）、不平衡一（2 相或 1
相电流大于 125% 且小于 150% 、另 1 相或 2 相电流大于 25%且小于 100% 参数 1 设置值）
保护时间，每单位 0.1S，设置范围：1-9999，出厂设置值：600。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
4
Page 5
XWAM
参数 8：设置电动机过载三（3 相电流大于 150% 且小于 200% 参数 1 设置值）、不平衡二（2 相
或 1 相电流大于 150% 且小于 200% 、另 1 相或 2 相大于 100% 且小于 125% 参数 1 设置值）
保护时间，每单位 0.1S，设置范围：1-9999，出厂设置值：300。
参数 9：设置电动机过载四（3 相电流大于 200% 且小于 300% 参数 1 设置值）保护时间，每单位 0.1S，
设置范围：1-9999，出厂设置值：80。
参数 A：设置电动机过载五（3 相电流大于 300% 且小于 400% 参数 1 设置值）保护时间，每单位 0.1S，
设置范围：1-9999，出厂设置值：40。
参数 B：设置自复位功能及自复位时间，参数 B 的出厂设置值为 B = 0000（无自复位功能），当将参
数 B 设为 B = 1×××时，保护器具有自复位功能，×××是 1-999 分钟的自复位时间。
参数 C：设置 4-20mA 输出所表示的电流范围，以 C4C3C2C1 四位十进制数表示 C 参数值，C2 是 C 参
数右边数第二位十进制数。C2 是 4-20mA 输出电流范围设置位，C2 = 0、1、2、3、4、5、
6、7、8，对应的 4-20mA 输出表示 A、B、C 相电流分别是参数 D 设定值的 1、1.5、2、2.5、
3、3.5、4、4.5、5 倍，出厂时 C 参数为 0000。
参数 D：设置电流互感器一次电流额定值，可以是 100、150、200、300、400、500、600、800 之一，
出厂设置值：300。
参数 0：设置是否恢复 2、3、4、5、6、7、8、9、A、B、C 号参数出厂设置值，设置值：0000、1111，
输入 0000，不恢复 2、3、4、5、6、7、8、9、A、B、C 号参数出厂设置值；输入 1111，恢
复 2、3、4、5、6、7、8、9、A、B、C 号参数出厂设置值。
保护器其它保护参数
AMDP-X/E801 系列电动机保护器的其它参数都使用优化的缺省值，且不能重新设置。
1、短路保护时间：0.3 秒；
2、接地保护时间：电流大于参数 1 设置值 0.6 秒；电流大于 25%且小于 100%参数 1 设置值 10 秒；
3、缺相保护时间：电流大于参数 1 设置值 0.6 秒；电流大于 25%且小于 100%参数 1 设置值 10 秒；
AMDP-X/E801 系列电动机保护器的接线
AMDP-X/E801 系列电动机保护器的继电器，在保护器接通工作电源且电动机未发生故障时是吸
合状态，常开触点 O11、O12 闭合；在保护器未接通工作电源或虽接通工作电源但电动机发生故障时
是非吸合状态，常开触点 O11、O12 断开。
电动机保护器接线端子图
IA1、IA2、IB1、IB2、IC1、IC2 是检测 A、B、C 相电流的信号接线端子，L、N 是电动机保护器
AC 220V 工作电源接线端子，O11、O12 是电动机保护器内部继电器触点的接线端子。AI、BI、CI 分
别是表示 A、B、C 相电流的 4-20mA 输出的正极，COM 是 4-20mA 输出的负极。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
5
Page 6
XWAM
DC+、GND 是外部 DC 24V 电源的正、负接线端子。DI1 是清除故障输入信号接线端子，DI2 是 DO1-DO5
输出信号的选通信号接线端子，只有在 DI2 为高电平时 DO1-DO5 输出信号才有意义，DI2 为低电平
时 DO1-DO5 输出信号无意义。DO1-DO5 是电动机、保护器工作状态输出信号接线端子。
DI1、DI2、DO1-DO5 与电动机、保护器工作状态的关系如下表。表中的 ╳ ，对 DI2 表示该位
无论是 0 还是 1 都对输出信号无影响；对 DO1-DO5 表示输出信号无意义。表中的故障“预警状态”
是指电动机虽出现故障，但还没到设定的报警时间，电动机还在运行；表中的故障“报警状态”是
指电动机出现故障且已到设定的报警时间，保护器 O11、O12 已经断开停止了电动机的运行。
DI2 DI1 DO5 DO4 DO3 DO2 DO1 电动机、保护器工作状态
╳ 1 ╳ ╳ ╳ ╳ ╳ 清除故障状态
0 0 1 1 1 1 1 选通信号 DI2 无效，DO1-DO5 信号输出无效
1 0 1 1 1 1 0 电动机接地故障，保护器处于接地预警状态
1 0 1 1 1 0 1 电动机短路故障，保护器处于短路预警状态
1 0 1 1 1 0 0 电动机缺相故障，保护器处于缺相预警状态
1 0 1 1 0 1 1 电动机堵转故障，保护器处于堵转预警状态
1 0 1 1 0 1 0 电动机电流不平衡，保护器处于故障预警状态
1 0 1 1 0 0 1 电动机过载故障，保护器处于过载预警状态
1 0 1 0 1 0 1 电动机未起动
1 0 1 0 1 0 0 电动机正常运行，无故障
1 0 0 1 1 1 0 电动机发生接地故障，保护器处于接地报警状态
1 0 0 1 1 0 1 电动机发生短路故障，保护器处于短路报警状态
1 0 0 1 1 0 0 电动机发生缺相故障，保护器处于缺相报警状态
1 0 0 1 0 1 1 电动机发生堵转故障，保护器处于堵转报警状态
1 0 0 1 0 1 0 电动机电流不平衡，保护器处于故障报警状态
1 0 0 1 0 0 1 电动机发生过载故障，保护器处于过载报警状态
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
6
Page 7
XWAM
IA1
IA2
IB1
IB2
IC1
IC2
9
10
11
12
13
14
15
DO5
17
22
AI
DI2
18
23
BI
DI1
19
24
CI
DC+
20
25
GND
21
26
COM
1
2
3
4
5
6
7
O11
O12
DO1
DO2
DO3
DO4
L
16

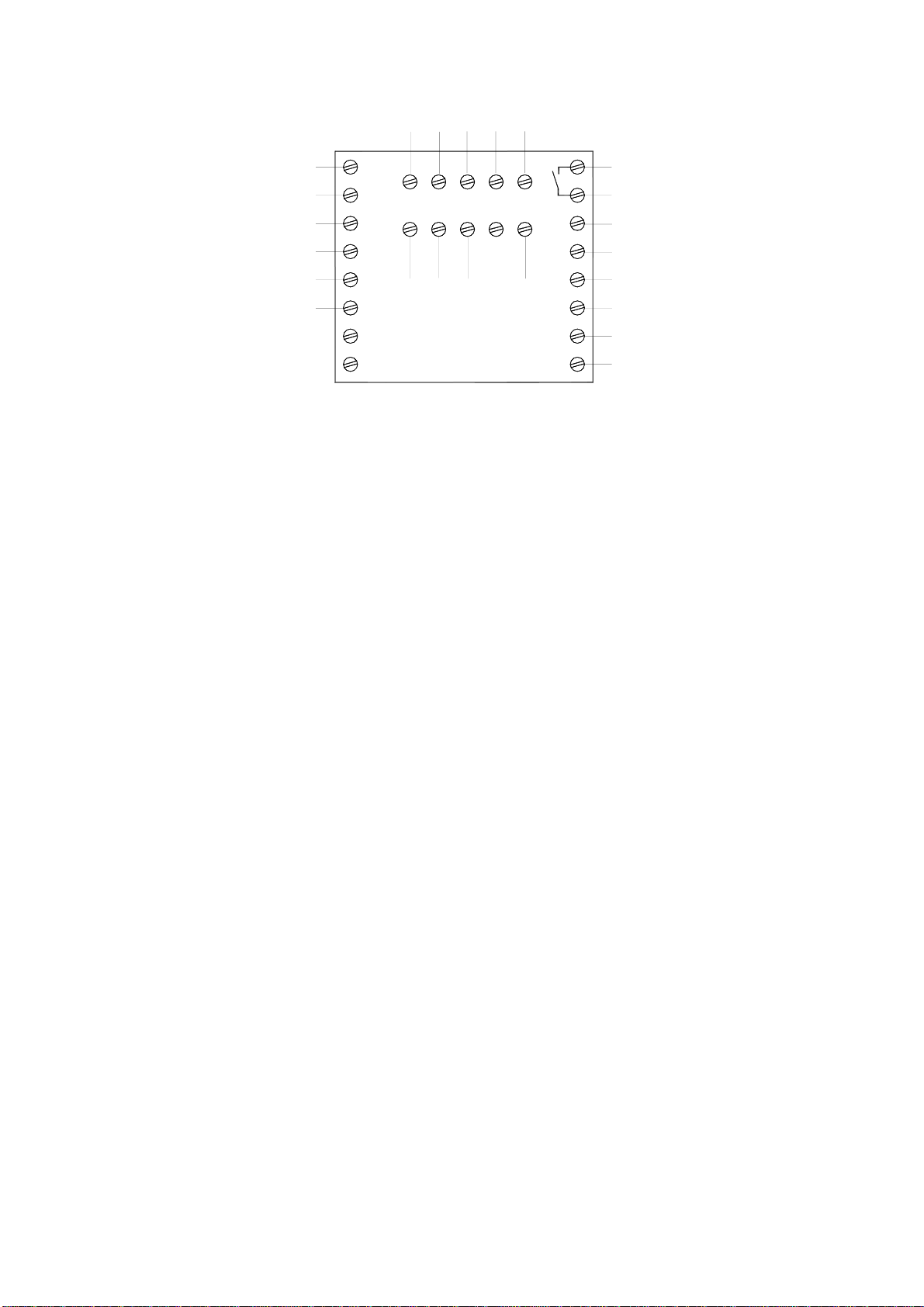

AMDP-X/E801 系列保护器主单元接线端子图
8
N
电动机保护器接线方法:
将电动机主电路 A、B、C 相电源线分别接到 A、B、C 相电流互感器一次的接线端；将电动机保
护器的 L、N 接线端子接到 AC 220V 电源上；将电动机保护器的 O11、O12 接线端子串接于电动机控
制接触器线圈回路中。用导线分别将 IA1、IA2、IB1、IB2、IC1、IC2 接到 A、B、C 相电流互感器二
次接线端子。将 AI、BI、CI 及 COM 接到 4-20mA 检测的输入端。
特别需要注意，电动机运行时，连接主单元和电流互感器二次接线端子的 IA1、IA2、IB1、IB2、
IC1、IC2 导线是不许断开的。
电动机保护器的 DO1-DO5 连接 PLC 输入模块的 DI1-DI5 通道，电动机保护器的 DI1、DI2 连接
PLC 输出模块的 DO1、DO2 通道，PLC 输入模块 DI1-DI5 的公共端子 COM1 连接 DC 24V 的正极，PLC
输出模块 DO1、DO2 的公共端子 COM2 连接 DC 24V 的负极。
PLC 输出模块的 DO1，平时应输出低电平，对电动机保护器的 DI1 没有影响，当电动机发生故障
后，DO1 输出高电平再输出低电平（正脉冲）清除电动机保护器故障状态，电动机可重新起动。PLC
要读取保护器的 DO1-DO5 信号时，须将 PLC 的 DO2 输出高电平。
PLC、DCS 或计算机读取多台 AMDP-X/E801 系列电动机保护器原理如下图。PLC 的 DI1-DI5 是输
入模块的输入信号接线端子，COM1 是输入模块的输入信号公共接线端子。PLC 的 DO1-DOn 是输出模
块的输出信号接线端子，COM2 是输出模块的输出信号公共接线端子。
PLC 的 DO1-Don 是读取 1#- n#保护器状态的选通输出信号，要读取哪个保护器的状态，就要将
对应该保护器的 DO 输出高电平，在任何时刻，DO1-Don 中只能有一个是高电平。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
7
Page 8
XWAM
NL3L2L1
QF
FU
IA1
IA2
IB1
IB2
IC1
IC2
9
10
11
12
13
14
N
87
KM
SB1
KM
L
保
护
器
主
单
元
3
M
~
IA1、IA2、IB1、IB2、IC1、IC2 导线是不许断开的。

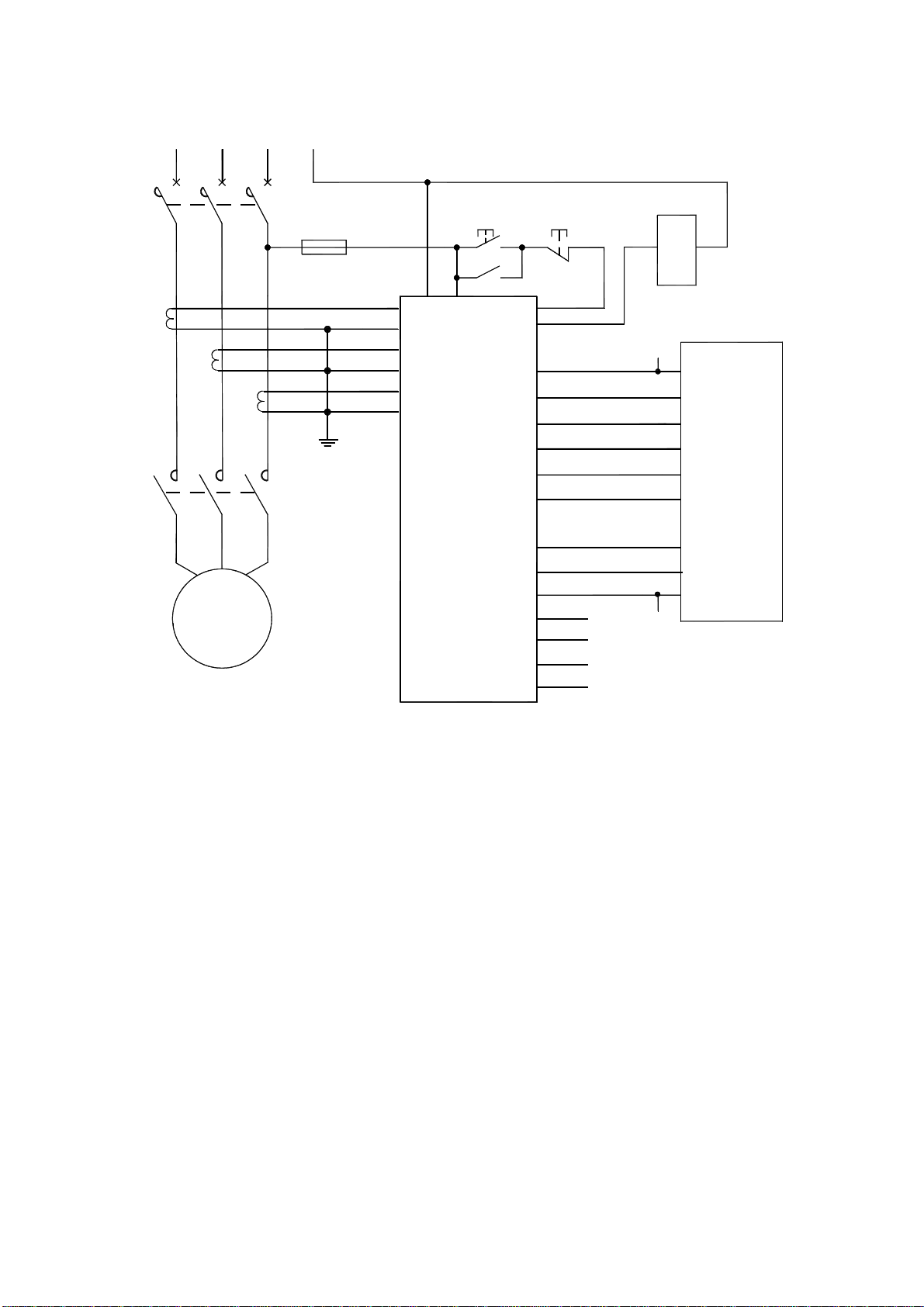

AMDP-X/E801 系列电动机保护器 DO 连接 PLC 电气原理图
SB2
O11
1
O12
2
DC+
20
DO1
3
DO2
4
DO3
5
DO4
6
DO5
17
DI1
19
DI2
18
GND
21
AI
22
BI
23
CI
24
COM
26
电动机运行时，连接主单元和电流互感器的
24V -
24V +
KM
COM1
DI1
DI2
DI3
DI4
DI5
DO1
DO2
COM2
P
L
C
I/O
模
块
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
8
Page 9
XWAM
620 17534
n# 保护器 2# 保护器
18 21
19
DI2 GND
24V+
DC+
DO1
DO2
DO3
DO4
DO5
4351720 6
19
DI1 DI1DI1
2118
GNDDI2 DI2
20 176534
1# 保护器
18 21
19
GND
24V-
COM1
DI1
DI2
DI3
DI4
DI5
COM2
DO0
DO1
DO2
P
L
C
I/O
模
块
DOn

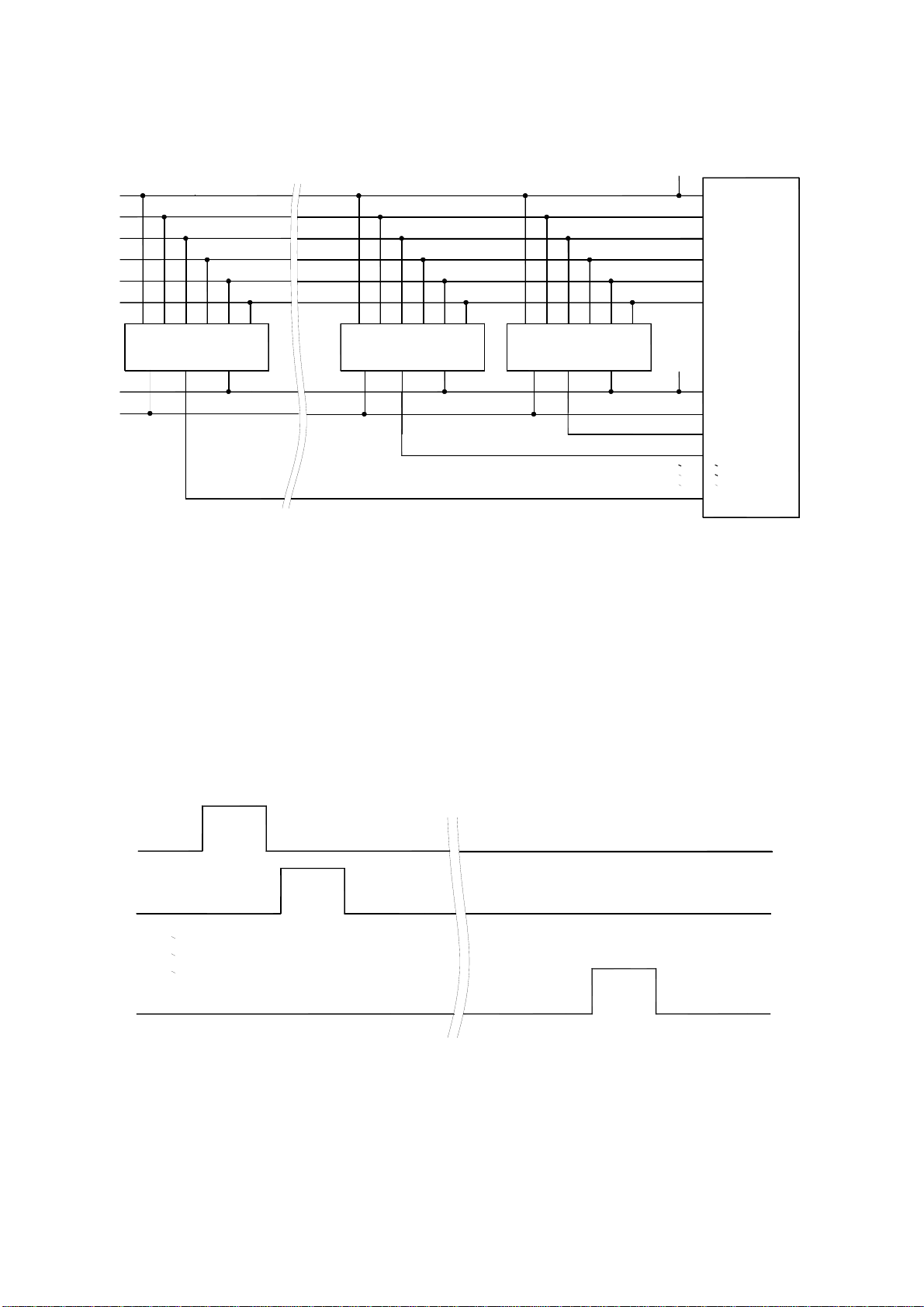

PLC 读取多台 AMDP-X/E801 系列电动机保护器电气原理图
PLC、DCS 或计算机读取多台 AMDP-X/E801 系列电动机保护器的控制时序如下图。DO1-Don 是 PLC、
DCS 或计算机读取 1#- n#保护器状态的选通输出信号，要读取哪个保护器的状态，就要将对应该保
护器的 DO 输出高电平，在任何时刻，DO1-Don 中只能有一个是高电平，在同一时刻如 DO1-Don 中有
多个是高电平，PLC、DCS 或计算机的输入信号 DI1-DI5 无意义。
DO1
DO2
读1#保护
器状态
读2#保护
器状态
读n#保护
n
DO
器状态
PLC 读取多台 AMDP-X/E801 系列电动机保护器时序图
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
9
Page 10
XWAM

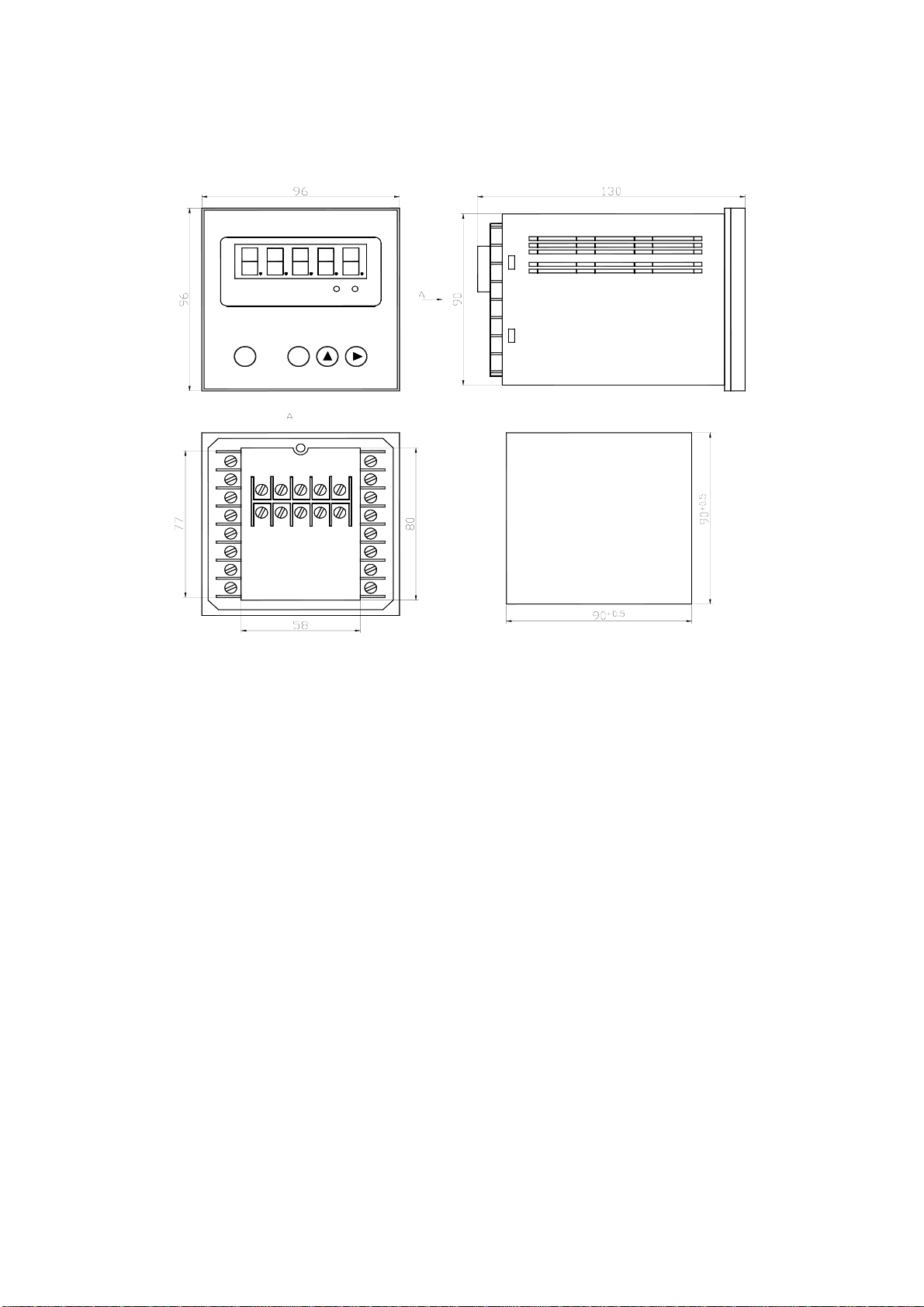

AMDP-X/E801 系列电动机保护器主单元外形及安装尺寸
三相交流电动机保护器
XWAM
R
沈阳新维自动化有限公司
电源
故障
M
向
AMDP-X/E801 系列电动机保护器主单元外形及安装孔尺寸
开孔尺寸图
在公司网站 http:// WWW.SY-XINWEI.COM 的“资料下载”栏目有更详细、不断更新的《使用说明
书》、《选型手册》、《使用手册》、《通讯技术手册》、《应用技术手册》等电子版资料，欢迎下载使用。
单位：沈阳新维自动化有限公司
地址：沈阳市浑南新区浑南四路 1 号 A1928 室 邮编：110180
电话：024-83812196、83812190、83812195 传真：024-83812195
网址： http://WWW.SY-XINWEI.COM E-mail：[email protected]
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
