Page 1
XWAM

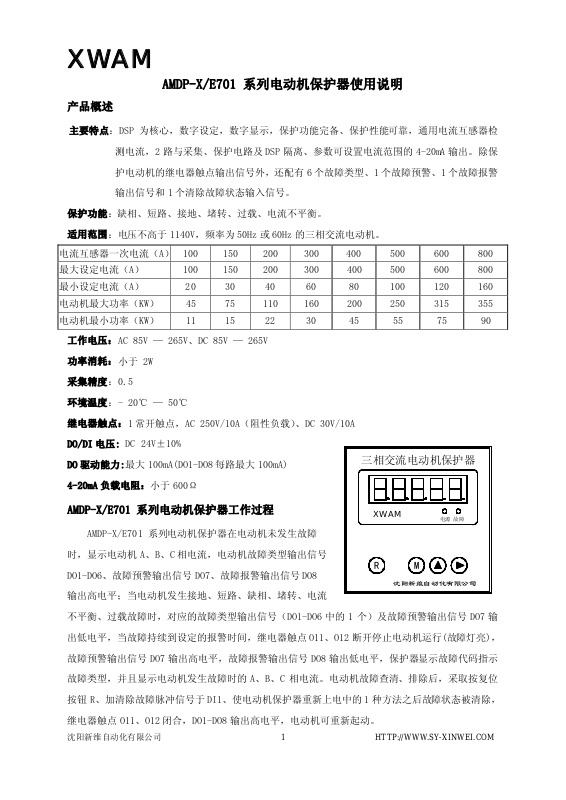

AMDP-X/E701 系列电动机保护器使用说明
产品概述
主要特点：DSP 为核心，数字设定，数字显示，保护功能完备、保护性能可靠，通用电流互感器检
测电流，2 路与采集、保护电路及 DSP 隔离、参数可设置电流范围的 4-20mA 输出。除保
护电动机的继电器触点输出信号外，还配有 6 个故障类型、1 个故障预警、1 个故障报警
输出信号和 1 个清除故障状态输入信号。
保护功能：缺相、短路、接地、堵转、过载、电流不平衡。
适用范围：电压不高于 1140V，频率为 50Hz 或 60Hz 的三相交流电动机。

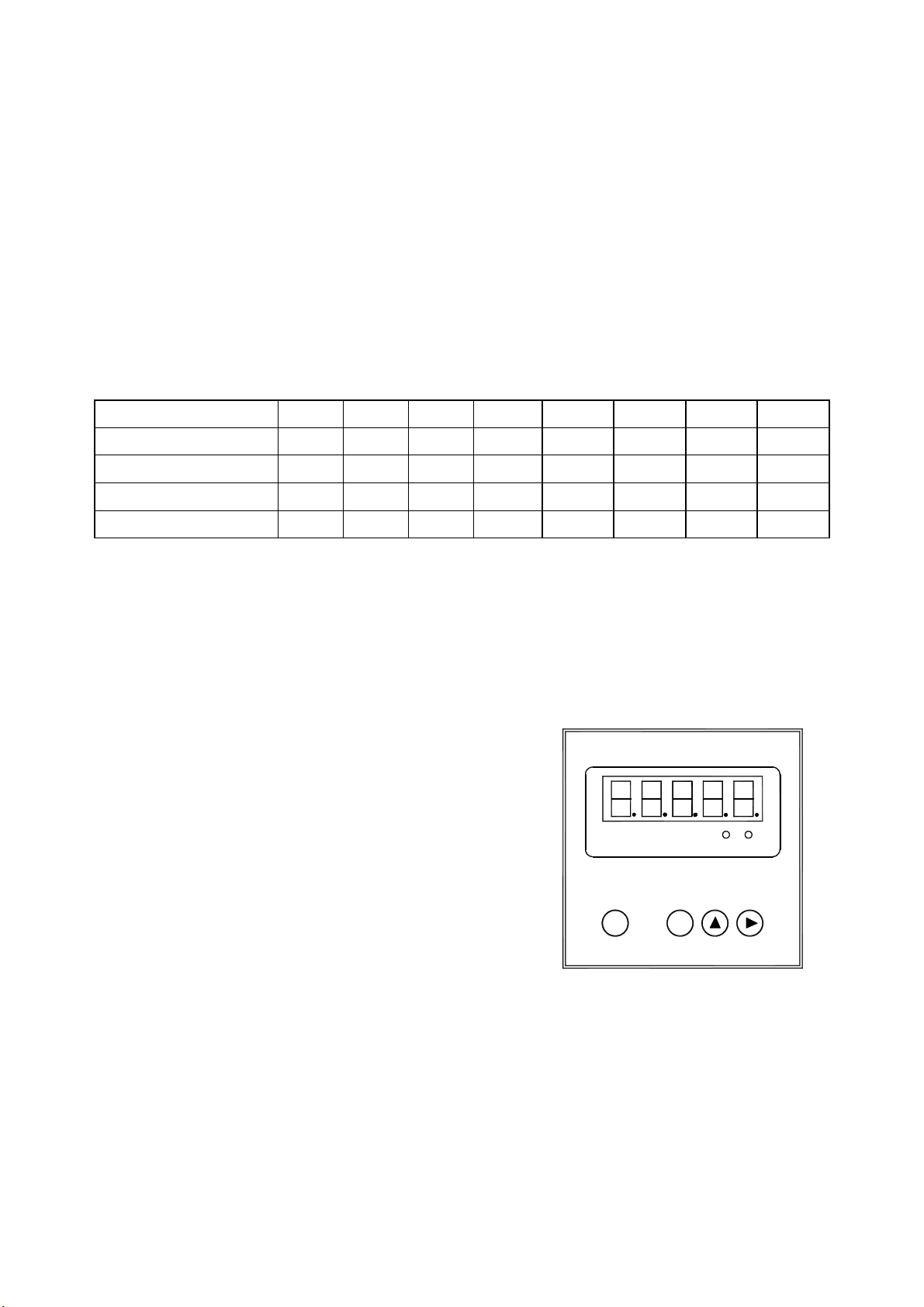

电流互感器一次电流（A） 100 150 200 300 400 500 600 800
最大设定电流（A） 100 150 200 300 400 500 600 800
最小设定电流（A） 20 30 40 60 80 100 120 160
电动机最大功率（KW） 45 75 110 160 200 250 315 355
电动机最小功率（KW） 11 15 22 30 45 55 75 90
工作电压：AC 85V — 265V、DC 85V — 265V
功率消耗：小于 2W
采集精度：0.5
环境温度：- 20℃ — 50℃
继电器触点：1 常开触点，AC 250V/10A（阻性负载）、DC 30V/10A
DO/DI 电压: DC 24V±10%
DO 驱动能力:最大 100mA(DO1-DO8 每路最大 100mA)
4-20mA 负载电阻：小于 600Ω
AMDP-X/E701 系列电动机保护器工作过程
AMDP-X/E701 系列电动机保护器在电动机未发生故障
时，显示电动机 A、B、C 相电流，电动机故障类型输出信号
DO1-DO6、故障预警输出信号 DO7、故障报警输出信号 DO8
输出高电平；当电动机发生接地、短路、缺相、堵转、电流
三相交流电动机保护器
XWAM
R
沈阳新维自动化有限公司
电源
故障
M
不平衡、过载故障时，对应的故障类型输出信号（DO1-DO6 中的 1 个）及故障预警输出信号 DO7 输
出低电平，当故障持续到设定的报警时间，继电器触点 O11、O12 断开停止电动机运行(故障灯亮)，
故障预警输出信号 DO7 输出高电平，故障报警输出信号 DO8 输出低电平，保护器显示故障代码指示
故障类型，并且显示电动机发生故障时的 A、B、C 相电流。电动机故障查清、排除后，采取按复位
按钮 R、加清除故障脉冲信号于 DI1、使电动机保护器重新上电中的 1 种方法之后故障状态被清除，
继电器触点 O11、O12 闭合，DO1-DO8 输出高电平，电动机可重新起动。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
1
Page 2
XWAM
AMDP-X/E701 系列电动机保护器主单元
LED 数码管显示区
LED 数码管显示区有 5 位 LED 数码管，显示电动机的三相电流、设定参数、故障代码。
LED 数码管在电动机未发生故障时，显示电动机的 A、B、C 相电流。最左边 LED 数码管分别以
A、B、C 表示 A、B、C 相电流，其余四位 LED 数码管显示 A、B、C 相电流数值，每相电流显示 2
秒钟后更换下一相电流显示。
LED 数码管在进行参数设置时,显示设定参数的参数号及参数值, 最左边 LED 数码管显示参数号
码，其余四位 LED 数码管显示设定参数的数值。在参数设置状态时，如果 5 秒钟没有按键操作，LED
数码管自动切换到显示电动机三相电流状态或显示故障代码状态。
键盘操作区
R 键：复位键，当需要复位操作时按 R 键，复位操作会使单片机重新初始化、电动机停止运行，在
电动机正常运行时，不应进行复位操作。
M 键：存储键，当需要设置、检查、修改电动机保护器设定参数时按 M 键。

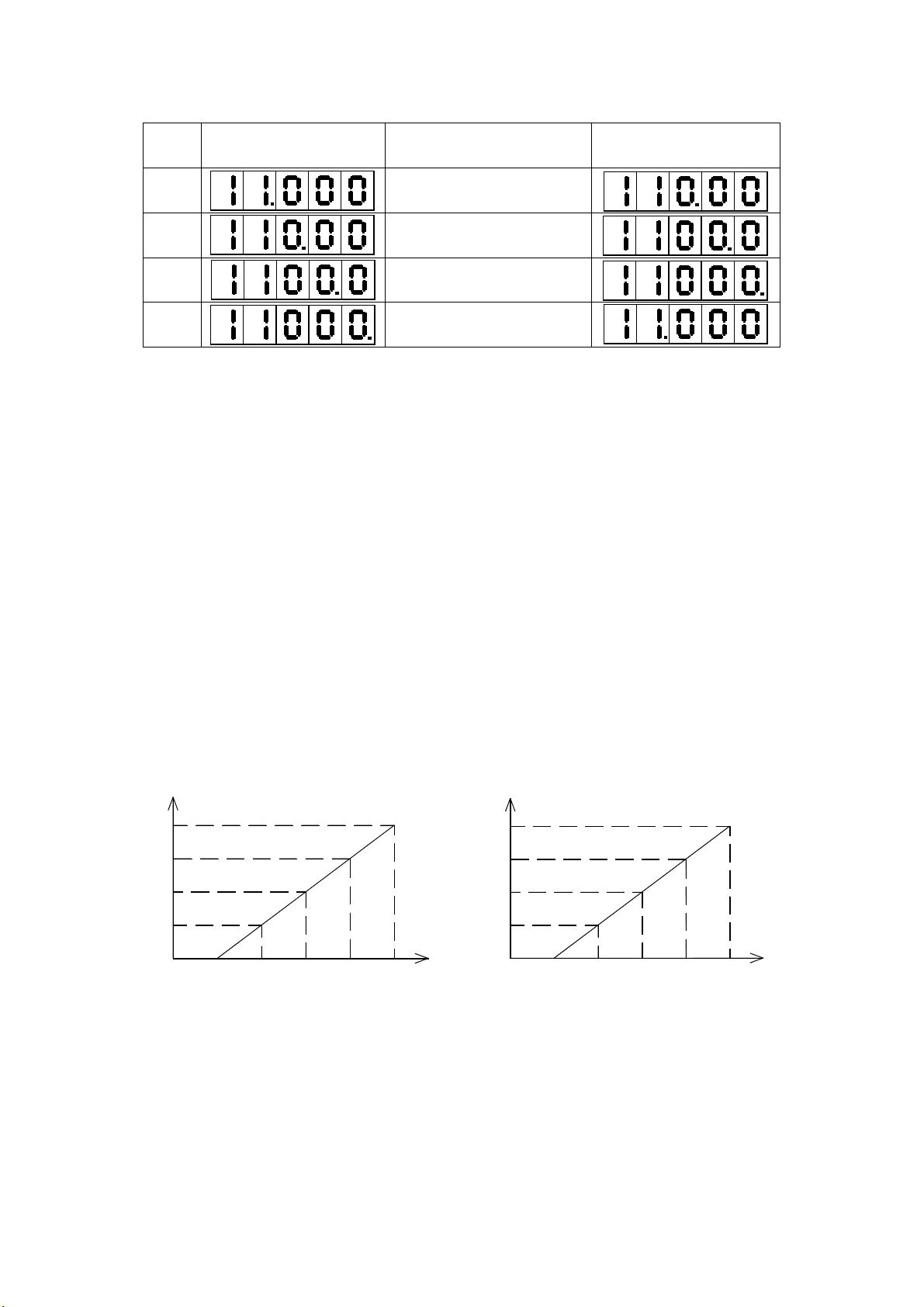

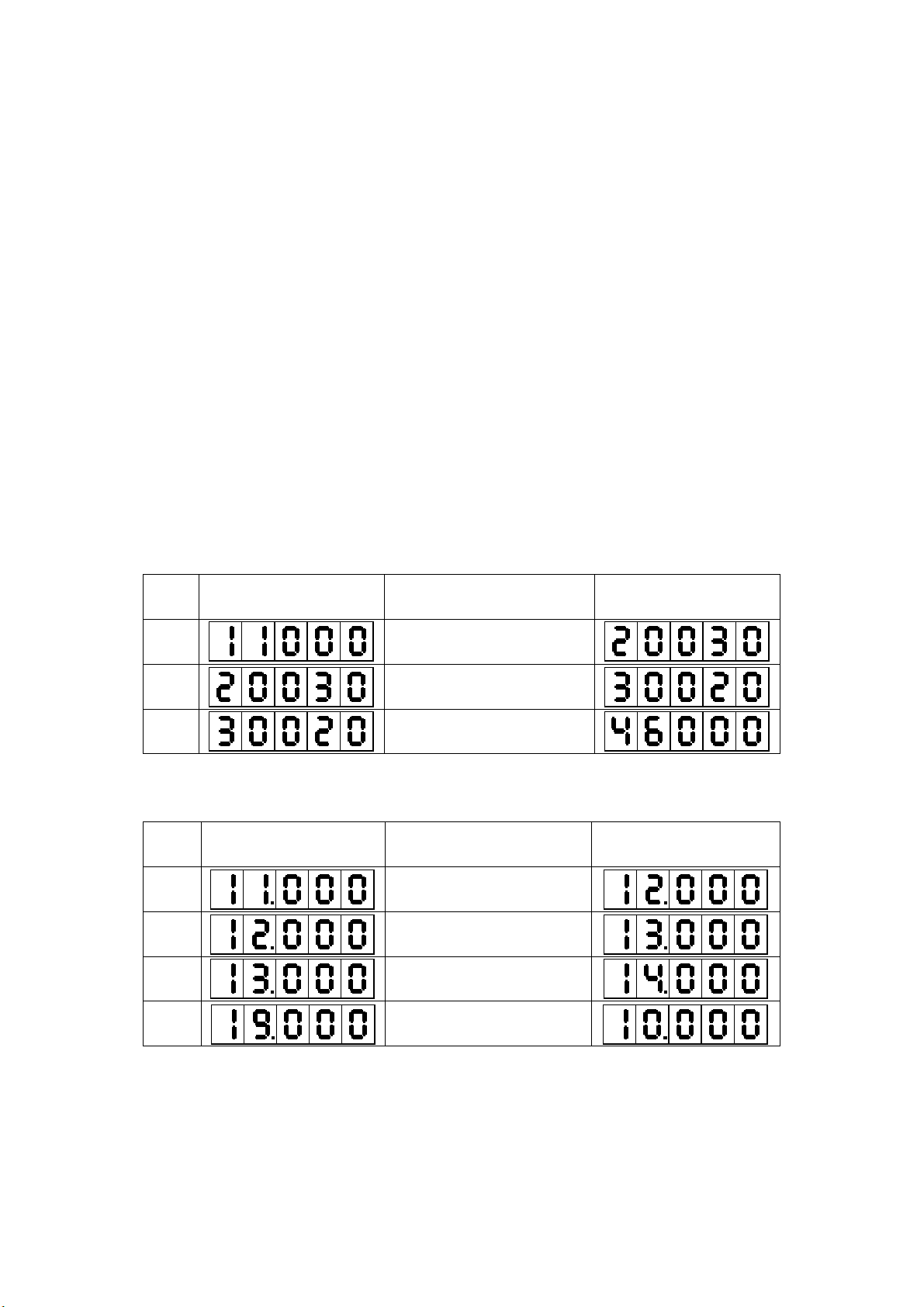

序号 操 作 前 操 作 操 作 后
1
2
3
▲键：选定参数数据位（选定的数据位数字右下角的•点亮），每按一次▲键数字加 1。当所选定参
数数据位的数字是 9 时，再按▲键数字变为 0。
序号 操 作 前 操 作 操 作 后
1
2
3
按一次 M 键
按一次 M 键
按一次 M 键
按一次 ▲ 键
按一次 ▲ 键
按一次 ▲ 键
4
按一次 ▲ 键
►键：参数数据位选择键，每按一次►键参数选定的数据位就向右移动 1 位，当所选定参数的数据
位是最右边一位时，再按
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
►键右边第四位就被选定。
2
Page 3
XWAM
序号 操 作 前 操 作 操 作 后
1
2
3
4
按一次
按一次
按一次
按一次
► 键
► 键
► 键
► 键
设置保护器参数时，最左边 1 位 LED 数码管显示参数号，其余 4 位显示参数值，按 M 键保护器
依次、循环显示各参数号码及其对应的参数值。每按 1 次 M 键，保护器都保存当前显示的参数，同
时调出下一参数。设置保护器参数时，右边 4 位 LED 数码管右下方的小数点是设置位有效的标志，
哪位 LED 数码管右下方的小数点亮，表示该位设置有效，按 1 次
▲键，该位数值加 1。设置保护器
参数时，先按 M 键选择参数号，再按▲键、►键设定数值，再按 M 键保存设定值。
AMDP-X/E701 系列电动机保护器模拟量输出
AMDP-X/E701 系列电动机保护器配有 2 路与 A、C 相电流成比例的 4-20mA 输出，这 2 路模拟
量与采集、保护电路及 DSP 相隔离，通过设置参数 C 可改变 4-20mA 模拟量表示的电流范围。
4-20mA 输出，表示的 A、C 相电流范围由参数 C 设置，C 参数值以 C4C3C2C1 四位十进制数表示，
C2 是 C 参数右边数第二位十进制数，C2 是 4-20mA 输出电流范围设置位，C2 = 0、1、2、3、4、5、
6、7、8，对应的 4-20mA 输出表示 A、C 相电流分别是参数 D 设定值的 1、1.5、2、2.5、3、3.5、4、
4.5、5 倍。
I1
1
0.75
5
0.
25
0.
0
C2=0 对应的 4-20mA 表示的电流范围 C2=2 对应的 4-20mA 表示的电流范围
I2
20161284
mA
I1
1.5
0.5
2
1
0
I2
20161284
mA
在上图中，I1 表示 A、C 相电流（参数 D 设定值的倍数），I2 表示 4-20mA 模拟量输出值（mA）。
C2=0，20mA 对应的 A、C 相电流是参数 D 设定值的 1 倍；C2=2，20mA 对应的 A、C 相电流是参数 D 设
定值的 2 倍。
C2 = 0、1、2、3、4、5、6、7、8，对应的 4-20mA 输出表示 A、C 相电流（参数 D 设定值的倍
数）如下表。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
3
Page 4
XWAM
C2 4 mA 8 mA 12 mA 16 mA 20 mA
0 0 0.25 0.5 0.75 1
1 0 0.375 0.75 1.125 1.5
2 0 0.5 1 1.5 2
3 0 0.625 1.25 1.875 2.5
4 0 0.75 1.5 2.25 3
5 0 0.875 1.75 2.625 3.5
6 0 1 2 3 4
7 0 1.125 2.25 3.375 4.5
8 0 1.25 2.5 3.75 5
AMDP-X/E701 系列电动机故障代码
电动机故障代码含义
(1)、EE01：接地； (2)、EE02：短路； (3)、EE03：缺相；
(4)、EE04：堵转； (5)、EE05：电流不平衡； (6)、EE06：过载。
AMDP-X/E701 系列电动机保护器各参数
电动机保护器设置参数
参数 1：设置电动机工作电流，每单位 1A；设置范围是参数 D 设定值的 20%-100%，出厂设置值是参
数 D 设定值的 80%；电动机工作电流的设定值如不在参数 D 设定值的 20%-100%之内，电动
机保护器的继电器不吸合，电动机无法起动，如出现这种情况只需重新修改参数 1、参数 D
的设定值。
参数 2：设置电动机起动（起动电流大于参数 1 设置值 4 倍）保护时间，每单位 0.1S，设置范围：
1-300，出厂设置值：30。
参数 3：设置电动机堵转（堵转电流大于参数 1 设置值 4 倍）保护时间，每单位 0.1S，设置范围：
1-300，出厂设置值：20。
参数 4：设置电动机 1 相过载（1 相电流大于 100% 且小于 125% 、另 2 相电流小于 100% 参数 1 设
置值）保护时间，每单位 0.1S，设置范围：1-9999，出厂设置值：4800。
参数 5：设置电动机 2 相过载（2 相电流大于 100% 且小于 125% 、另 1 相电流小于 100% 参数 1 设
置值）保护时间，每单位 0.1S，设置范围：1-9999，出厂设置值：3600。
参数 6：设置电动机过载一（3 相电流大于 100% 且小于 125% 参数 1 设置值）保护时间，每单位 0.1S，
设置范围：1-9999，出厂设置值：2400。
参数 7：设置电动机过载二（3 相电流大于 125% 且小于 150% 参数 1 设置值）、不平衡一（2 相或 1
相电流大于 125% 且小于 150% 、另 1 相或 2 相电流大于 25%且小于 100% 参数 1 设置值）
保护时间，每单位 0.1S，设置范围：1-9999，出厂设置值：600。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
4
Page 5
XWAM
参数 8：设置电动机过载三（3 相电流大于 150% 且小于 200% 参数 1 设置值）、不平衡二（2 相
或 1 相电流大于 150% 且小于 200% 、另 1 相或 2 相大于 100% 且小于 125% 参数 1 设置值）
保护时间，每单位 0.1S，设置范围：1-9999，出厂设置值：300。
参数 9：设置电动机过载四（3 相电流大于 200% 且小于 300% 参数 1 设置值）保护时间，每单位 0.1S，
设置范围：1-9999，出厂设置值：80。
参数 A：设置电动机过载五（3 相电流大于 300% 且小于 400% 参数 1 设置值）保护时间，每单位 0.1S，
设置范围：1-9999，出厂设置值：40。
参数 B：设置自复位功能及自复位时间，参数 B 的出厂设置值为 B = 0000（无自复位功能），当将参
数 B 设为 B = 1×××时，保护器具有自复位功能，×××是 1-999 分钟的自复位时间。
参数 C：设置 4-20mA 输出所表示的电流范围，以 C4C3C2C1 四位十进制数表示 C 参数值，C2 是 C 参
数右边数第二位十进制数。C2 是 4-20mA 输出电流范围设置位，C2 = 0、1、2、3、4、5、
6、7、8，对应的 4-20mA 输出表示 A、C 相电流分别是参数 D 设定值的 1、1.5、2、2.5、3、
3.5、4、4.5、5 倍，出厂时 C 参数为 0000。
参数 D：设置电流互感器一次电流额定值，可以是 100、150、200、300、400、500、600、800 之一，
出厂设置值：300。
参数 0：设置是否恢复 2、3、4、5、6、7、8、9、A、B、C 号参数出厂设置值，设置值：0000、1111，
输入 0000，不恢复 2、3、4、5、6、7、8、9、A、B、C 号参数出厂设置值；输入 1111，恢
复 2、3、4、5、6、7、8、9、A、B、C 号参数出厂设置值。
保护器其它保护参数
AMDP-X/E701 系列电动机保护器的其它参数都使用优化的缺省值，且不能重新设置。
1、短路保护时间：0.3 秒；
2、接地保护时间：电流大于参数 1 设置值 0.6 秒；电流大于 25%且小于 100%参数 1 设置值 10 秒；
3、缺相保护时间：电流大于参数 1 设置值 0.6 秒；电流大于 25%且小于 100%参数 1 设置值 10 秒；
AMDP-X/E701 系列电动机保护器的接线
AMDP-X/E701 系列电动机保护器的继电器，在保护器接通工作电源且电动机未发生故障时是吸
合状态，常开触点闭合、常闭触点断开；在保护器未接通工作电源或虽接通工作电源但电动机发生
故障时是非吸合状态，常开触点断开、常闭触点闭合。
电动机保护器接线端子图
IA1、IA2、IB1、IB2、IC1、IC2 是检测 A、B、C 相电流的信号接线端子，L、N 是电动机保护器
AC 220V 工作电源接线端子，O11、O12 是电动机保护器内部继电器触点的接线端子。AI、CI 分别是
表示 A、C 相电流的 4-20mA 输出的正极，COM 是 4-20mA 输出的负极。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
5
Page 6
XWAM
DC+、GND 是外部 DC 24V 电源的正、负接线端子。DI1 是清除故障输入信号接线端子。DO1、DO2、
DO3、DO4、DO5、DO6 分别是接地、短路、缺相、堵转、电流不平衡、过载故障输出信号接线端子、
DO7 是故障预警输出信号接线端子、DO8 是故障报警输出信号接线端子。
DO1 DO2 DO3 DO4 DO5 DO6
接地 短路 缺相 堵转 电流不平衡 过载
当电动机发生接地、短路、缺相、堵转、电流不平衡、过载故障时，对应的 DO 信号输出低电平，
故障预警输出信号 DO7 也同时输出低电平，当故障持续到设定的报警时间，继电器触点 O11、O12 断
开停止电动机运行，故障预警输出信号 DO7 输出高电平，故障报警输出信号 DO8 输出低电平。
DC+
DO5
DI1
DO6
GND
21
26
1
2
3
4
5
6
7
8
O11
O12
DO1
DO2
DO3
DO4
L
N
IA1
IA2
IB1
IB2
IC1
IC2
9
10
17
22
11
12
13
DO7
14
15
16

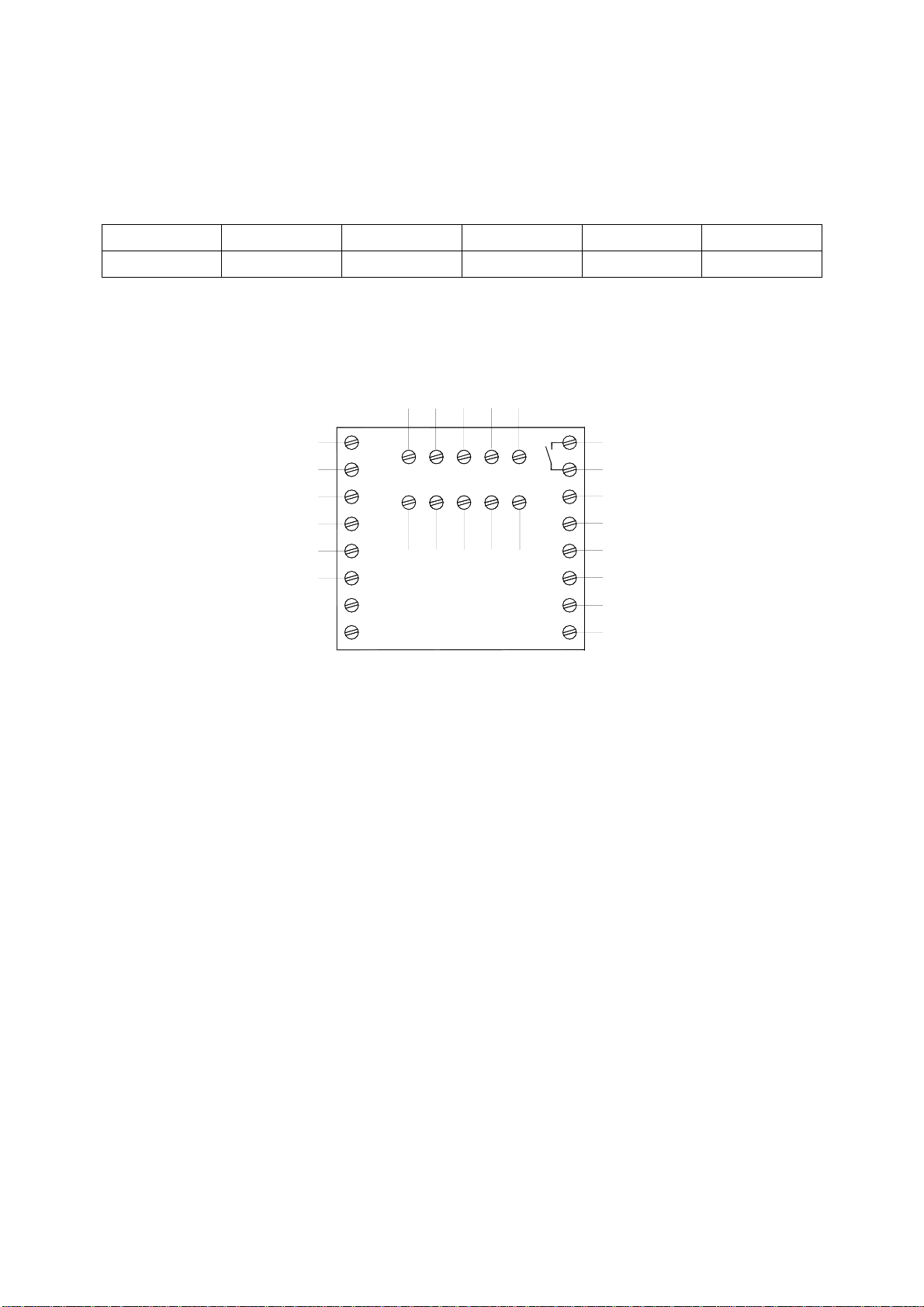

AMDP-X/E701 系列保护器主单元接线端子图
18
23
DO8
19
24
CI
20
25
AI
COM
电动机保护器接线方法:
将电动机主电路 A、B、C 相电源线分别接到 A、B、C 相电流互感器一次的接线端；将电动机保
护器的 L、N 接线端子接到 AC 220V 电源上；将电动机保护器的 O11、O12 接线端子串接于电动机控
制接触器线圈回路中。用导线分别将 IA1、IA2、IB1、IB2、IC1、IC2 接到 A、B、C 相电流互感器
二次接线端子。将 AI、CI 及 COM 接到 4-20mA 检测的输入端。
DO1-DO8、DI1，连接继电器、开关电气原理如 “AMDP-X/E701 系列电动机保护器 DO 连接继电
器电气原理图”所示；连接 PLC 电气原理如 “AMDP-X/E701 系列电动机保护器 DO 连接 PLC 电气原
理图”所示。
特别需要注意，电动机运行时，连接主单元和电流互感器二次接线端子的 IA1、IA2、IB1、IB2、
IC1、IC2 导线是不许断开的。
在“AMDP-X/E701 系列电动机保护器 DO 连接继电器电气原理图”中,KA1-KA8 是连接 DO1-DO8
的继电器线圈，每个线圈的电阻应大于 300Ω，由于 DO1-DO8 内部已有续流二极管，所以 KA1-KA8
不用再接续流二极管。DC+、GND 是外部为电动机保护器 DI、DO 提供的 DC 24V 的正、负极接线端子。
K1 是清除故障状态开关接点，当电动机发生故障后，K1 闭合一下再断开，就可清除电动机保护器
保持的故障状态，电动机可重新起动。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
6
Page 7
XWAM
NL3L2L1
KM
QF
3
M
~
FU
IA1
IA2
IB1
IB2
IC1
IC2
N
9
10
11
12
13
14
L
87
保
护
器
主
单
元
SB1
KM
IA1、IA2、IB1、IB2、IC1、IC2 导线是不许断开的。
SB2
O11
1
O12
2
DC+
20
DO1
3
DO2
4
DO3
5
DO4
6
DO5
17
DO6
18
DO7
22
DO8
23
DI1
19
GND
21
CI
24
AI
25
COM
26
电动机运行时，连接主单元和电流互感器的
K1
KM
24V +
KA1
KA2
KA3
KA4
KA5
KA6
KA7
KA8
24V -
CI
AI
COM

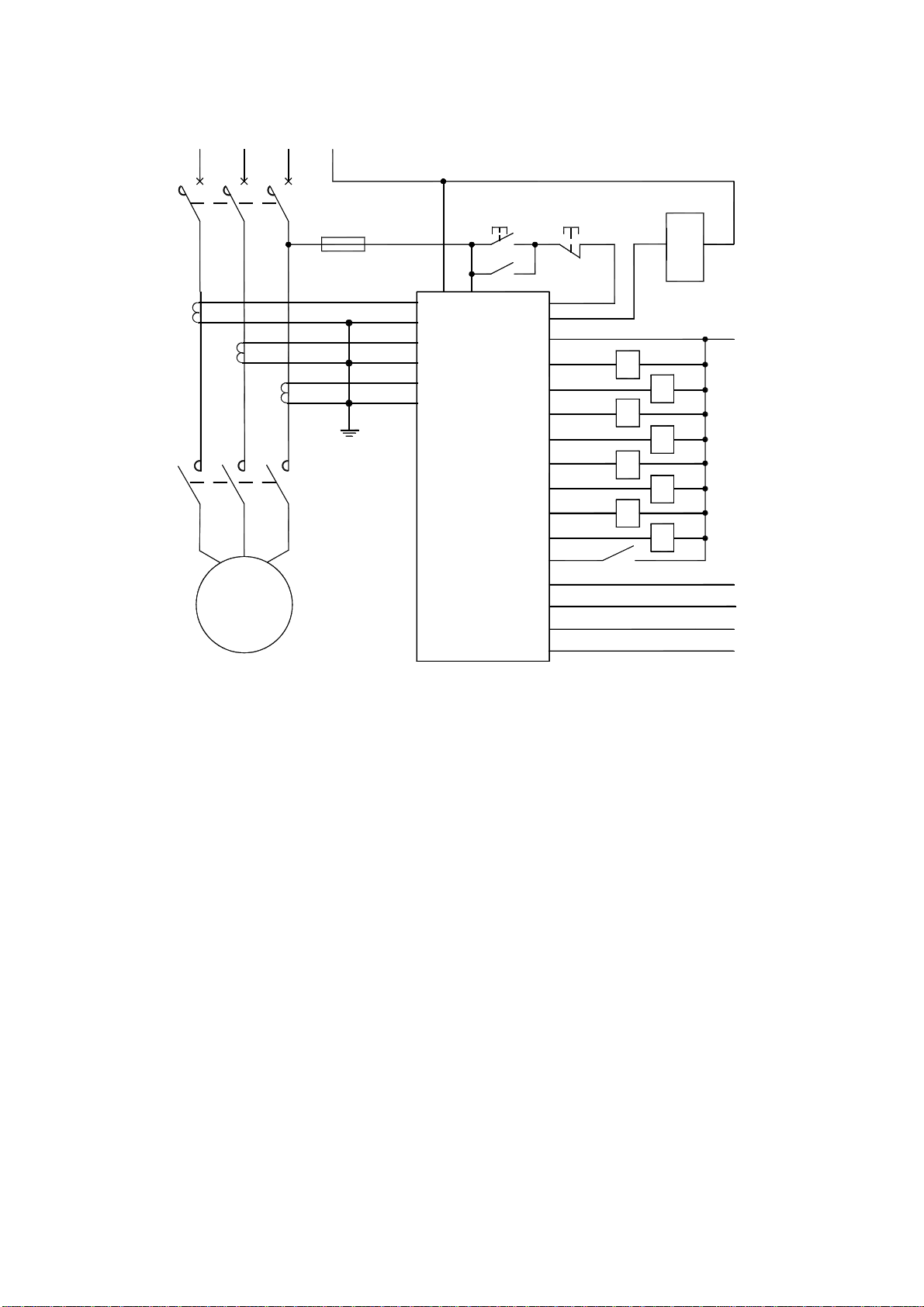

AMDP-X/E701 系列电动机保护器 DO 连接继电器电气原理图
在“AMDP-X/E701 系列电动机保护器 DO 连接 PLC 电气原理图”中, 电动机保护器的 DO1-DO8
连接 PLC 输入模块的 DI1-DI8 通道，电动机保护器的 DI1 连接 PLC 输出模块的 DO1 通道，PLC 输入
模块 DI1-DI8 的公共端子 COM1 连接 DC 24V 的正极，PLC 输出模块 DO1 的公共端子 COM2 连接 DC 24V
的负极。
PLC 输出模块的 DO1，平时应输出低电平，对电动机保护器的 DI1 没有影响，当电动机发生故障
后，DO1 输出高电平再输出低电平（正脉冲）清除电动机保护器故障状态，电动机可重新起动。
电动机保护器的 DO1-DO8 在电动机没有故障时，输出高电平，PLC 输入模块的 DI1-DI8 没有故
障信号输入，当电动机发生接地、短路、缺相、堵转、电流不平衡、过载故障时，对应的故障类型
输出信号（DO1-DO6 中的 1 个）及故障预警输出信号 DO7 输出低电平，PLC 输入模块的 DI1-DI6 有对
应的故障信号输入、DI7 输入故障预警信号，当故障持续到设定的报警时间，故障预警输出信号 DO7
输出高电平，故障报警输出信号 DO8 输出低电平，PLC 输入模块的 DI8 输入故障报警信号。
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
7
Page 8
XWAM
NL3L2L1
KM
QF
17
18
23
20
22
19
21
24
25
26
SB2
O11
1
O12
2
DC+
DO1
3
DO2
4
DO3
5
DO4
6
DO5
DO6
DO7
DO8
DI1
GND
CI
AI
COM
24V +
24V -
KM
FU
IA1
IA2
IB1
IB2
IC1
IC2
N
9
10
11
12
13
14
SB1
KM
L
87
保
护
器
主
单
元
M
3
~
电动机运行时，连接主单元和电流检测单元的
IA1、IA2、IB1、IB2、IC1、IC2 导线是不许断开的。

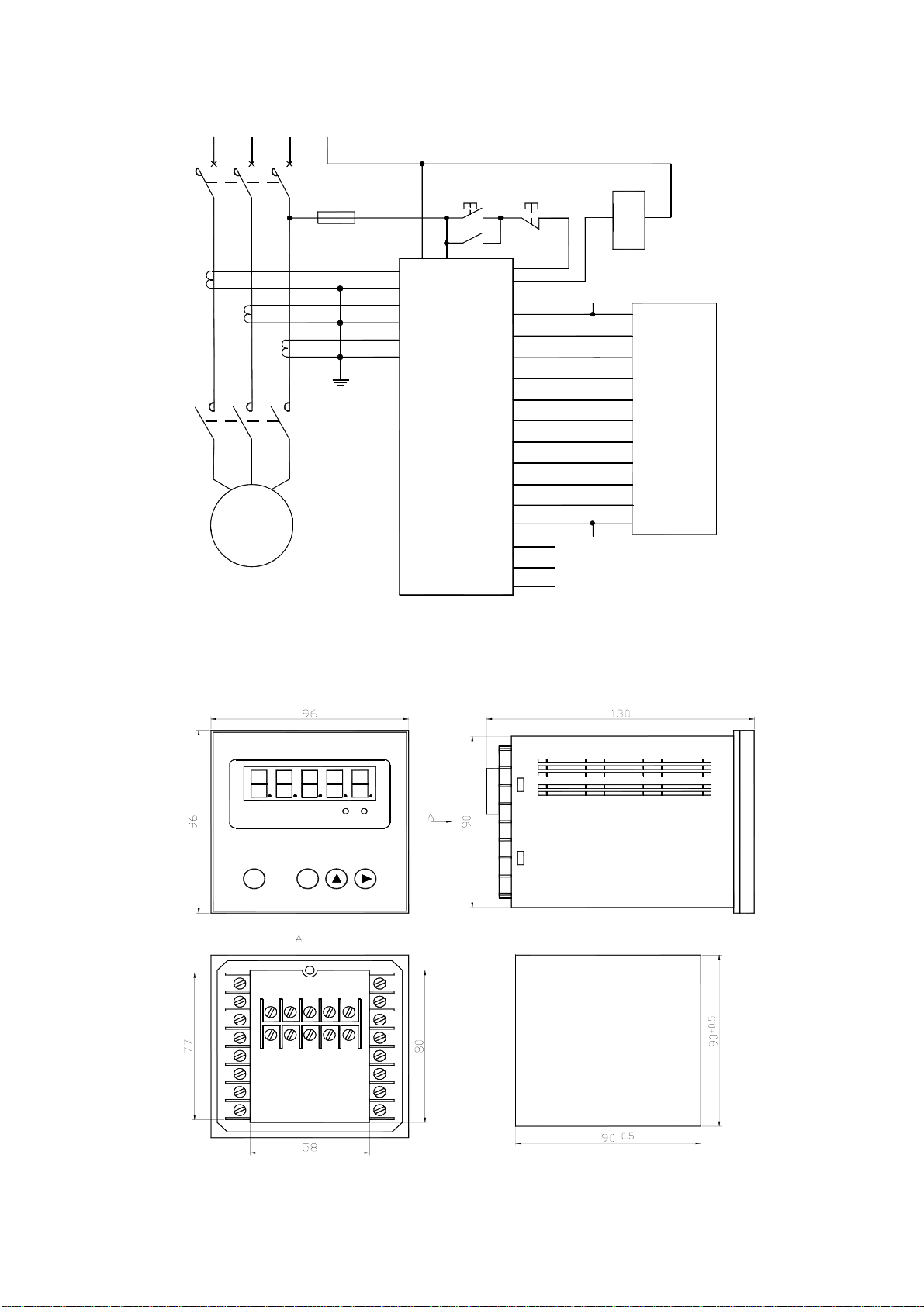

AMDP-X/E701 系列电动机保护器 DO 连接 PLC 电气原理图
AMDP-X/E701 系列电动机保护器主单元外形及安装尺寸
三相交流电动机保护器
XWAM
电源
故障
R
M
沈阳新维自动化有限公司
向
开孔尺寸图
AMDP-X/E701 系列电动机保护器主单元外形及安装孔尺寸
COM1
DI1
DI2
DI3
DI4
DI5
DI6
DI7
DI8
DO1
COM2
P
L
C
I/O
模
块
沈阳新维自动化有限公司 HTTP://WWW.SY-XINWEI.COM
