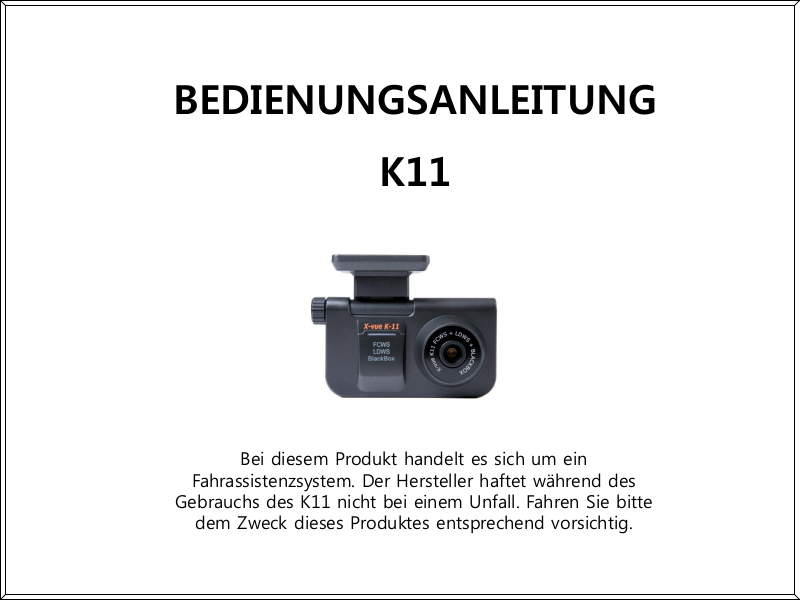

BEDIENUNGSANLEITUNG

K11

Bei diesem Produkt handelt es sich um ein

Fahrassistenzsystem. Der Hersteller haftet während des

Gebrauchs des K11 nicht bei einem Unfall. Fahren Sie bitte

dem Zweck dieses Produktes entsprechend vorsichtig.

INHALTSVERZEICHNIS

1. Sicherheitshinweise

2. Produktvorstellung

3. Funktionsvorstellung des Geräts

4. Zubehör

5. Installationsanleitung

6. Installationsposition nach Fahrzeugtyp

7. Funktionen des Produktes

8. Einstellungen

9. Ausführliche Funktionsbeschreibung

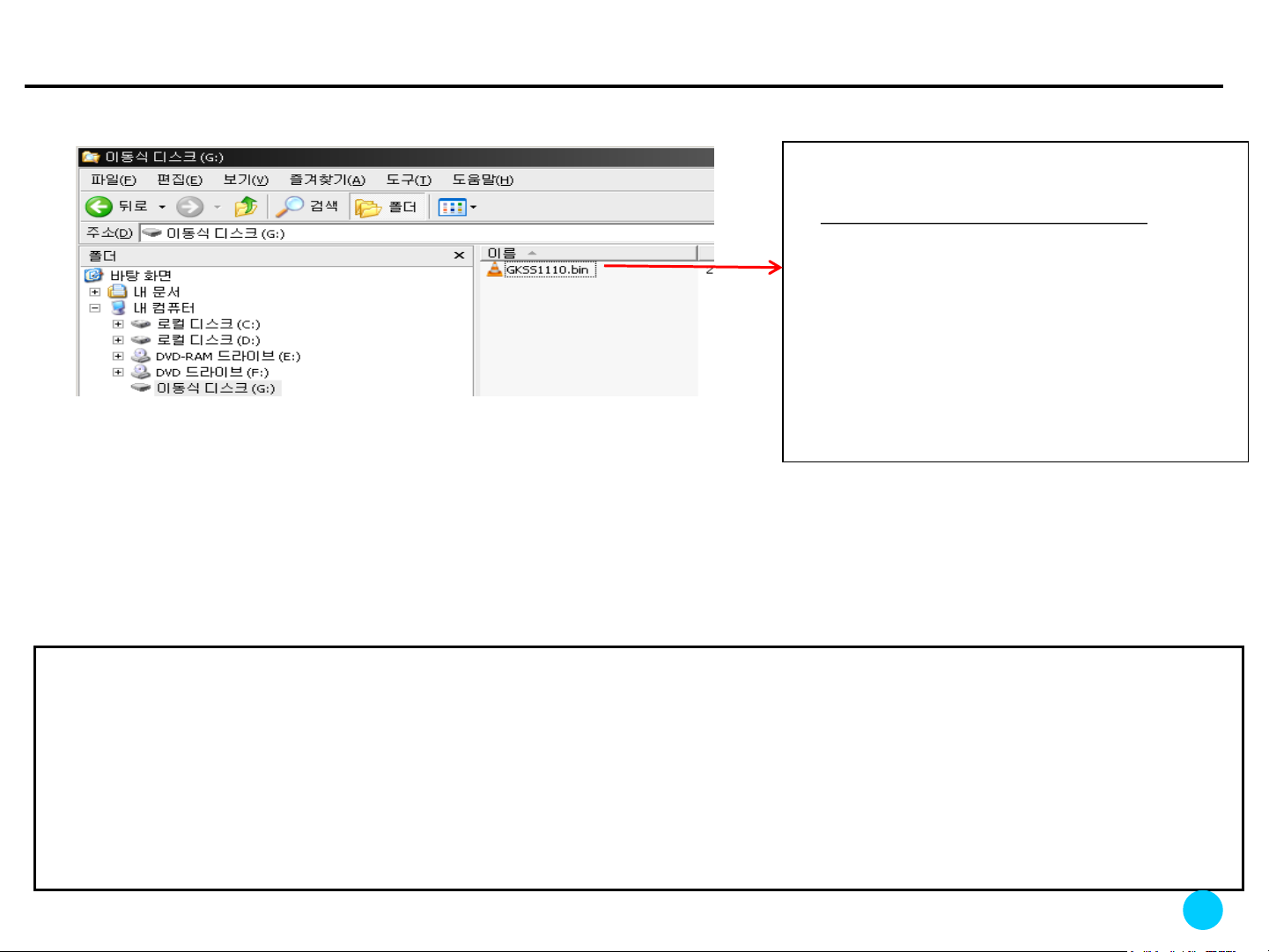

10. Firmware-Aktualisierung

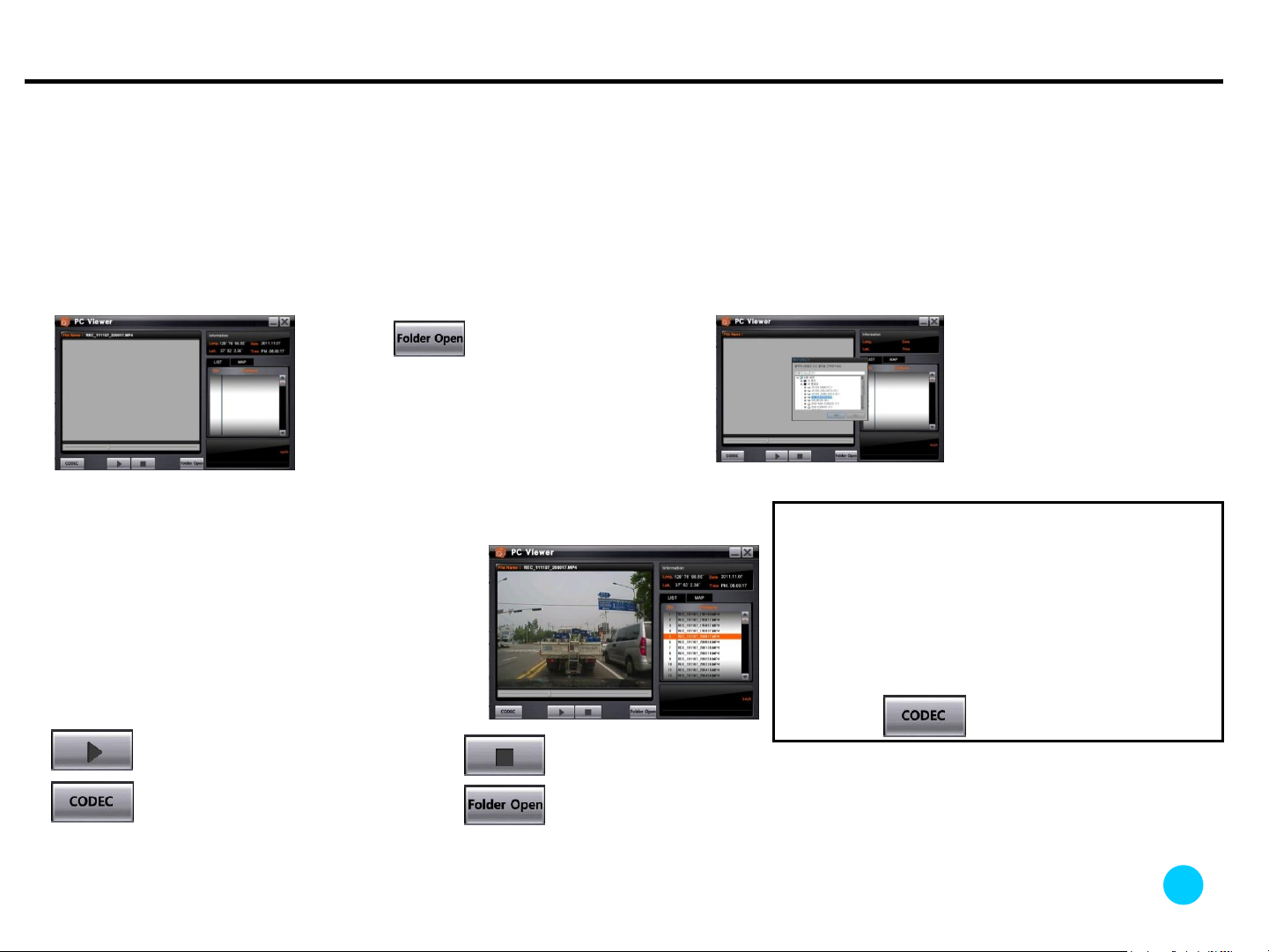

11. Gebrauch des Anzeigeprogramms

12. F&A – Häufig gestellte Fragen

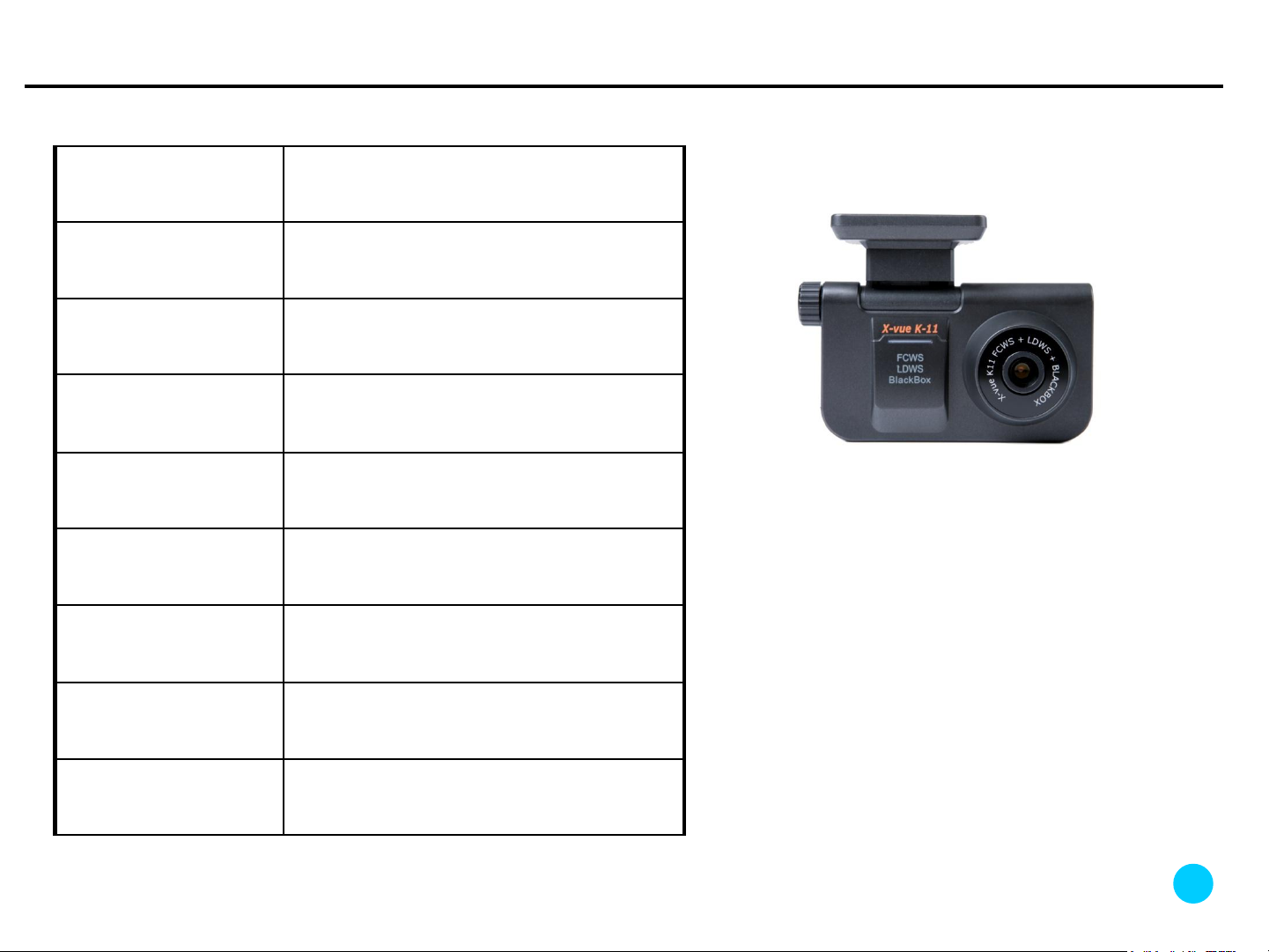

13. Technische Daten

14. Gewährleistung

3-4

5

6-7

8

9-15

16-17

18-21

22-27

28-34

35

36-37

38-39

40

41

2

1. Sicherheitshinweise

Diese dienen dazu den Fahrer anzuweisen, das K11 angemessen und sicher zu benutzen, um mögliche Unfälle oder Risiken zu
vermeiden. Befolgen Sie daher die Sicherheitshinweise. Wir haften nicht für eine unsachgemäße Installation oder missbräuchliche
Nutzung des K11.

Warnhinweise: Die unsachgemäße oder missbräuchliche Nutzung des Produktes kann zu ernsthaften Schäden oder zu
einem Unfall führen.

Sollte das K11 nass geworden sein, stellen Sie es niemals
in ein Heizgerät (z. B. einen Herd oder eine Mikrowelle).
Das kann zu einer Explosion oder einem Ausfall des Pro­duktes führen.

Vermeiden Sie den Kontakt mit Chemikalien (Benzol,
Verdünner, Alkohol) und Reinigungsmitteln, das kann zu
einem Feuer führen oder das Produkt beschädigen.

Hinweis: Unsachgemäßer Gebrauch kann zu Verletzungen führen oder das K11 beschädigen.

Befolgen Sie die Bedienungsanleitung
ordnungsgemäß.
Falls nicht, kann es zu einem Leistungsverlust oder
Ausfall des K11 kommen.

Halten Sie die Windschutzscheibe des Fahrzeugs sauber,
damit die aufgenommenen Bilder der Kamera nicht durch
Schmutz auf der Scheibe beeinflusst werden.

Befestigen Sie das Produkt bei der Installation an der
Windschutzscheibe mit dem doppelseitigen Klebeband.

Langfristiger Gebrauch oder die Vibrationen des

Fahrzeugs können die Position des Produktes
verschieben, was zu einem Leistungsverlust führen kann.

Diese Fälle werden von Ihrer Gewährleistung nicht
abgedeckt.
Bauen Sie das Gerät nicht auseinander und setzen Sie es
keinen Stößen aus.
Andernfalls kann das K11 beschädigt werden und Sie
erhalten keinen kostenlosen Reparaturservice.

Nutzen Sie die Video-Ausgabefunktion nur wenn
erforderlich( z.B. zur Kontrolle im Stand).
Das Betrachten eines Bildschirms durch den Fahrer
während der Fahrt kann gefährlich sein.
In diesem Fall haftet der Fahrer für einen Unfall oder
Schäden.

3

1. Sicherheitshinweise

Vorsichtsmaßnahmen vor Inbetriebnahme

• Hinweis

Bei den folgenden Bedingungen funktioniert das K11 möglicherweise nicht richtig. Befolgen Sie die
Bedienungsanleitung ordnungsgemäß. Andernfalls haftet der Hersteller nicht für Unfälle oder Fehlfunktionen.

— Auf Straßen ohne Fahrbahnmarkierungen oder bei Fahrbahnmarkierungen, die schwer zu erkennen sind.
— Auf Straßen mit teilweise entfernen Fahrbahnmarkierungen.
— Wenn der Empfang des GPS-Signal aufgrund einer Naturkatastrophe schwierig ist.
— Wenn das Blickfeld aufgrund schlechten Wetters (z. B. heftiger Regen, Schneefall oder Nebel)

eingeschränkt ist.

— Nachts, am Eingang oder Ausgang eines Tunnels oder bei schlechter Beleuchtung.
— In der Nacht funktioniert das Auffahrwarnsystem (FCWS-Forward Collision Warning System) wegen der

Helligkeit der Scheinwerfer oder vorhandener Straßenlampen möglicherweise nicht ordnungsgemäß.

— Kein Licht oder plötzliche Änderung der externen Beleuchtung.
— Plötzlicher Stopp durch andere Fahrzeuge oder plötzliche Änderung der Fahrspur.
— In einer scharfen Kurve mit einem Krümmungsradius von weniger als 250 m.
— Wenn der Schmutz auf der Windschutzscheibe die Leistung der Kamera verringert.
— Wenn das Sichtfeld auf der Windschutzscheibe des Fahrzeugs wegen eines dicken Schmierfilms, Aufklebern

oder Zubehör schlecht ist

— Wenn das Fahrzeug auf einer Fahrbahnmarkierung fährt, so dass die Kamera keine Linien erkennen kann.

4

2. Produktvorstellung

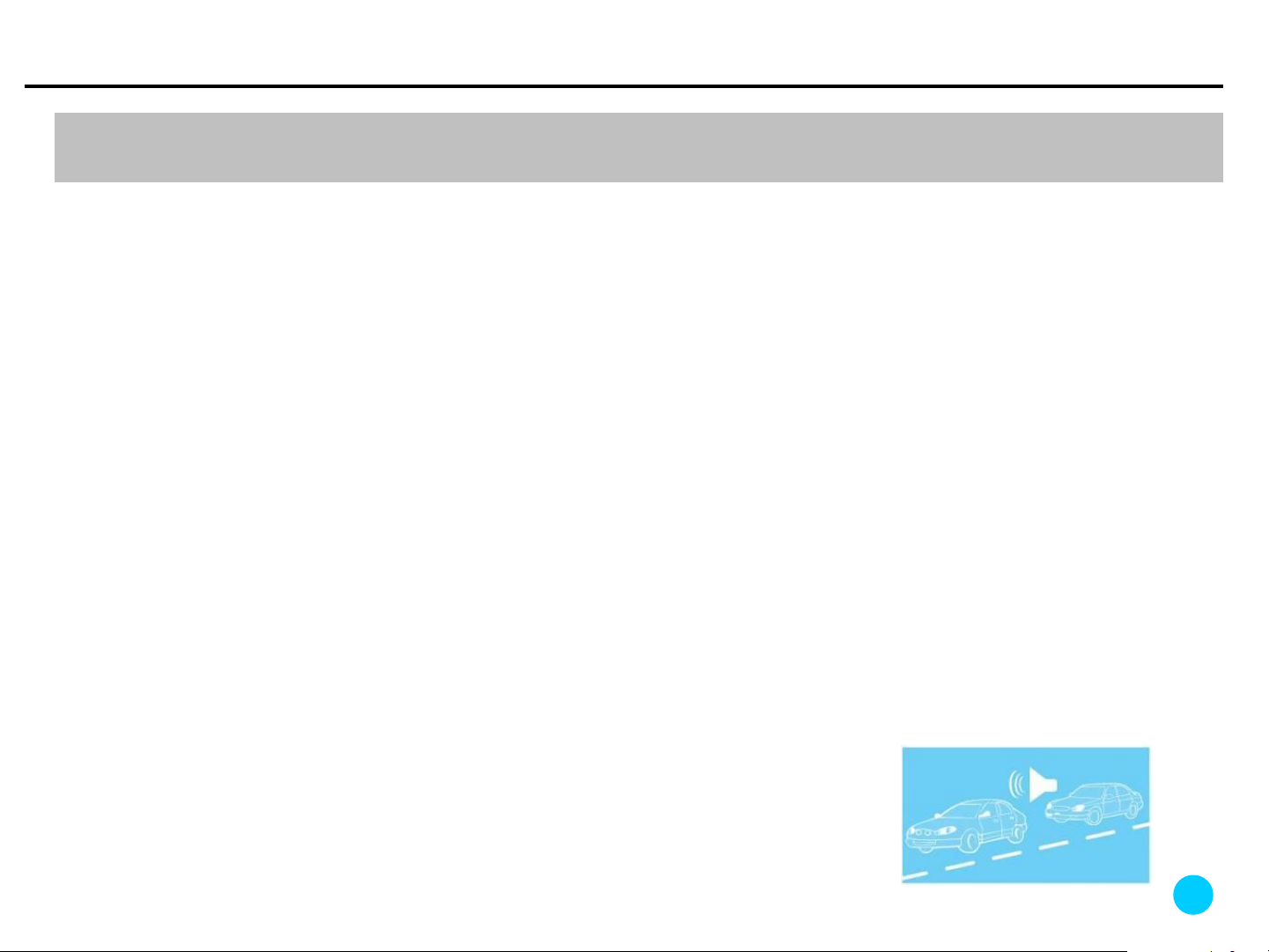

Dieses Produkt ist ein intelligentes Fahrerassistenz -System, das viele modernste Funktionen
umfasst, die auf allgemein anerkannten Technologien basieren: Das Auffahrwarnsystem gibt eine
Warnung aus, wenn von der automatisch berechneten Geschwindigkeit des vorderen Fahrzeugs
und der Entfernung zu ihm eine Kollision erwartet wird. Der Spurassistent gibt einen Alarm aus,
wenn Sie eine Spur wechseln, ohne den Blinker zu betätigen. Eine automatische Bildaufzeichnung
des Verkehrsgeschehens vor Ihnen erfolgt im Falle eines unerwarteten Anhaltens oder eines
Unfalls.

Durch den Empfang von GPS-Signalen kann das K11 seine Arbeitsgeschwindigkeit einstellen und
Zeit und Ort eines Unfalls speichern. Deshalb kann an Orten, an denen der Empfang von GPS­Signalen nicht möglich ist, das Produkt nicht richtig funktionieren, wie zum Beispiel unter der Erde,
in Tunneln, auf Überführungen, zwischen Hochhäusern oder in Wäldern.

Das K11 ist ein Fahrassistenzsystem und soll helfen, Fahrzeugunfälle zu verhindern. Der Hersteller
haftet nicht für einen Unfall oder eine Ordnungsstrafe wegen zu schnellen Fahrens oder bei Ver­stößen gegen die Straßenverkehrsordnung. Beachten Sie die Straßenverkehrsvorschriften!

Alle Rechte an Hardwaredesign und Software dieses Produktes liegen beim Hersteller.

Vervielfältigung, Bearbeitung oder Vertrieb des Produktes ziehen strafrechtliche Folgen unter dem Ur­heberrecht sowie zivil- und strafrechtliche Verantwortung für alle verursachten Schäden nach sich.

Wir behalten uns das Recht vor, ohne Ankündigung Änderungen am Produkt und am Inhalt dieser

Bedienungsanleitung im Rahmen der Produktpflege vorzunehmen.

5

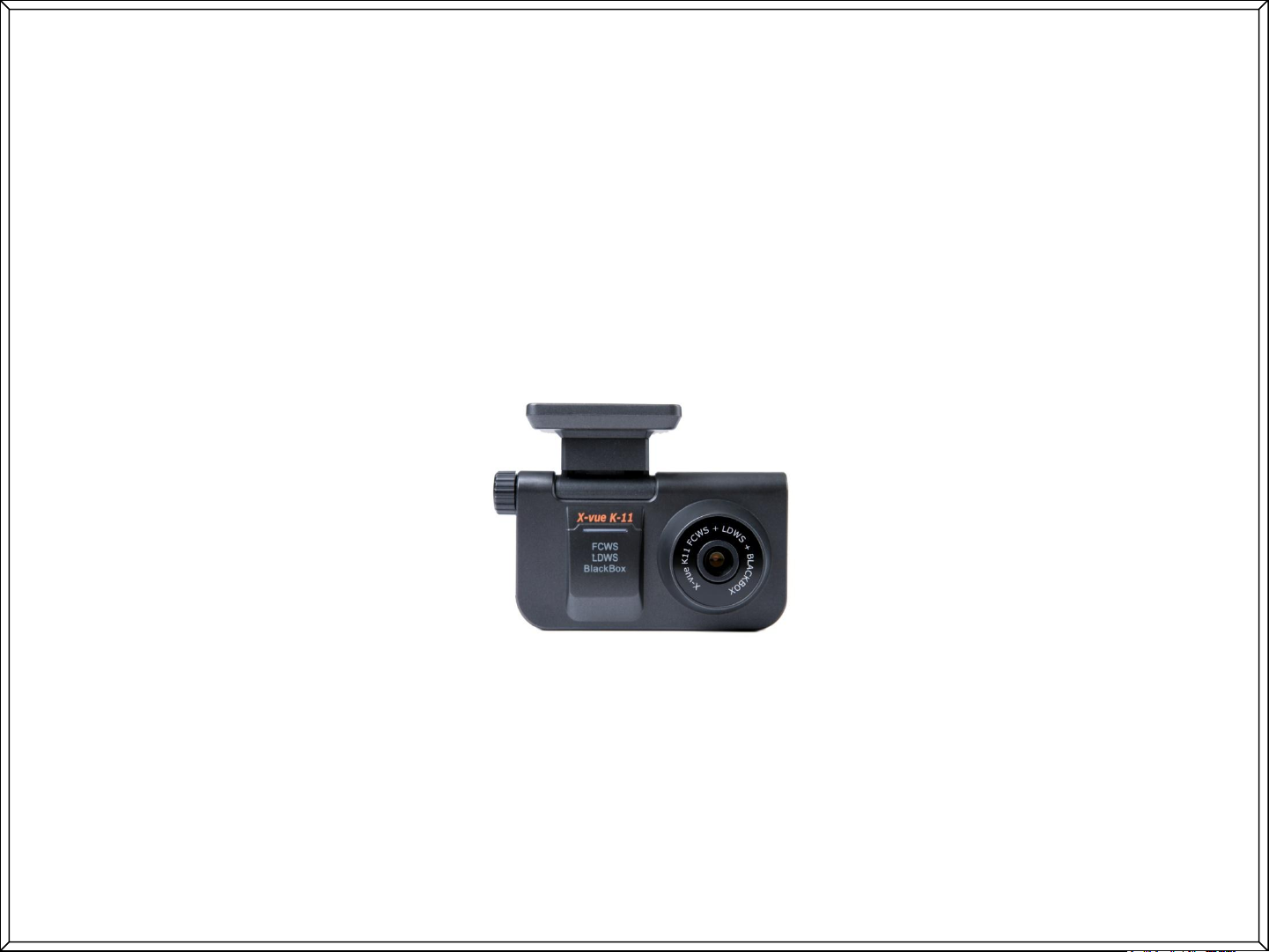

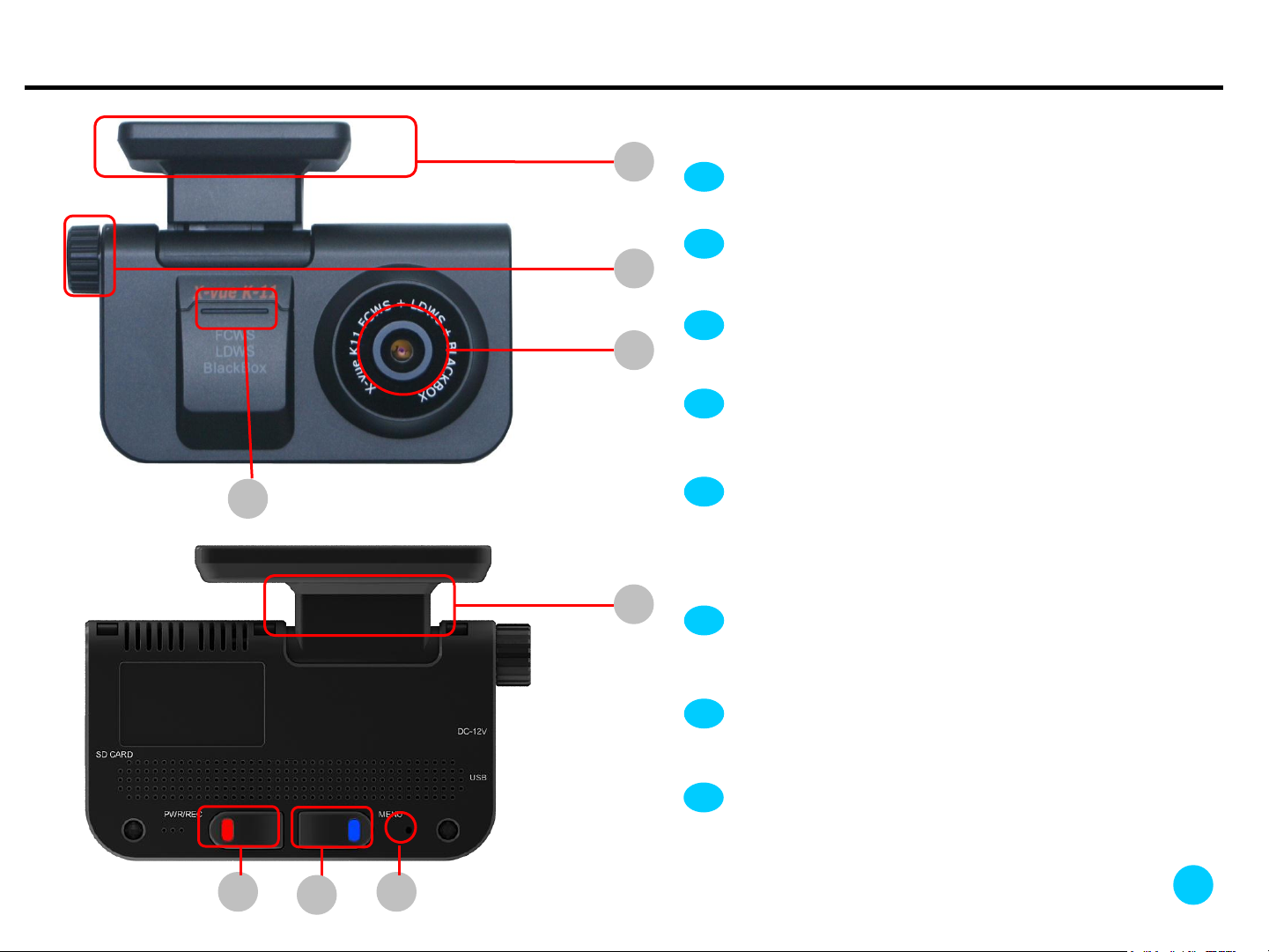

3. Funktionsvorstellung des Geräts

4

1

2

3

8

Halterung: Sie hält das K11, nachdem es an der

1

Windschutzscheibe des Fahrzeugs befestigt
wurde.

Winkel-Einstellschraube: Sie stellt den Winkel

2

zwischen dem Hauptgerät und der Halterung
ein. Sie können gemäß den Bedingungen in
Ihrem Fahrzeug einen optimalen Winkel

einstellen.

KAMERAOBJEKTIV

3

Sicherheitswarn-LED: Sie blinkt, wenn im

4

Parkmodus eine Bewegung erkannt wurde, als
Zeichen dafür, dass die Blackbox aufzeichnet.

REC: Wenn diese Taste bei eingeschaltetem K11

5

gedrückt wurde, läuft die Bildaufzeichnung.
Während Aufzeichnens blinkt die rote LED.
Wenn das Blinken aufhört, wurde die
Aufzeichnung vollständig gespeichert.

Empfänger der Fernbedienung

6

5

6

7

RESET-Taste: Drücken Sie Taste 7 mit einer

7

Nadel, wenn das K11 fehlerhaft arbeitet. Es setzt
sich anschließend zurück.

Drehbares Bedienfeld: Das K11 kann um 360

8

Grad gedreht werden.

6

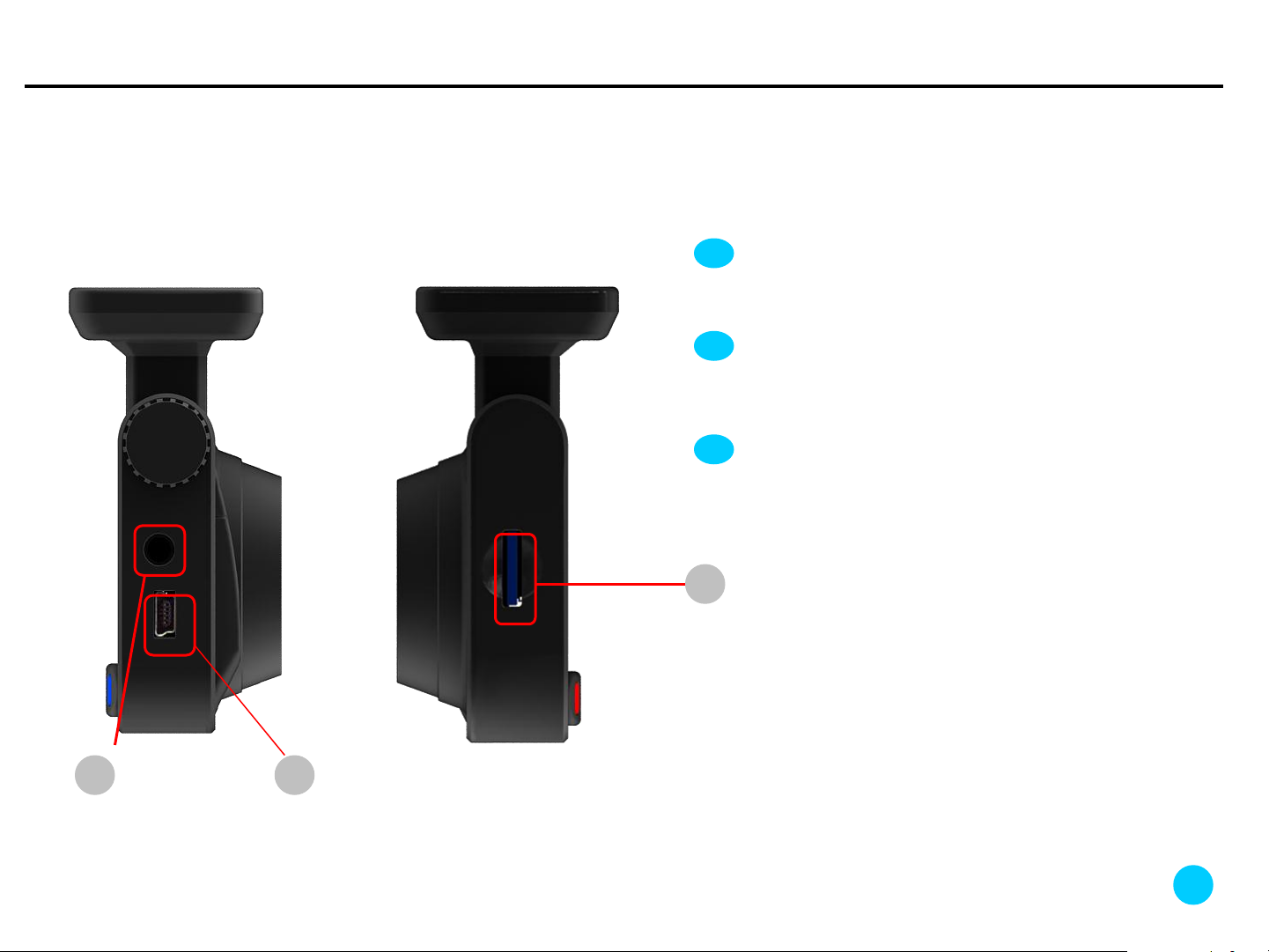

3. Funktionsvorstellung des Geräts

DC

12~24V

microSD

DC-Eingangsbuchse: Sie dient zum Anschluss

1

des Stromversorgungskabels, das mit dem Kit
mitgeliefert wurde.

USB-Port für Blinkersignal: Er verbindet das

2

Blinkersignalkabel und das
Videoausgangskabel, das mit dem Kit
mitgeliefert wurde.

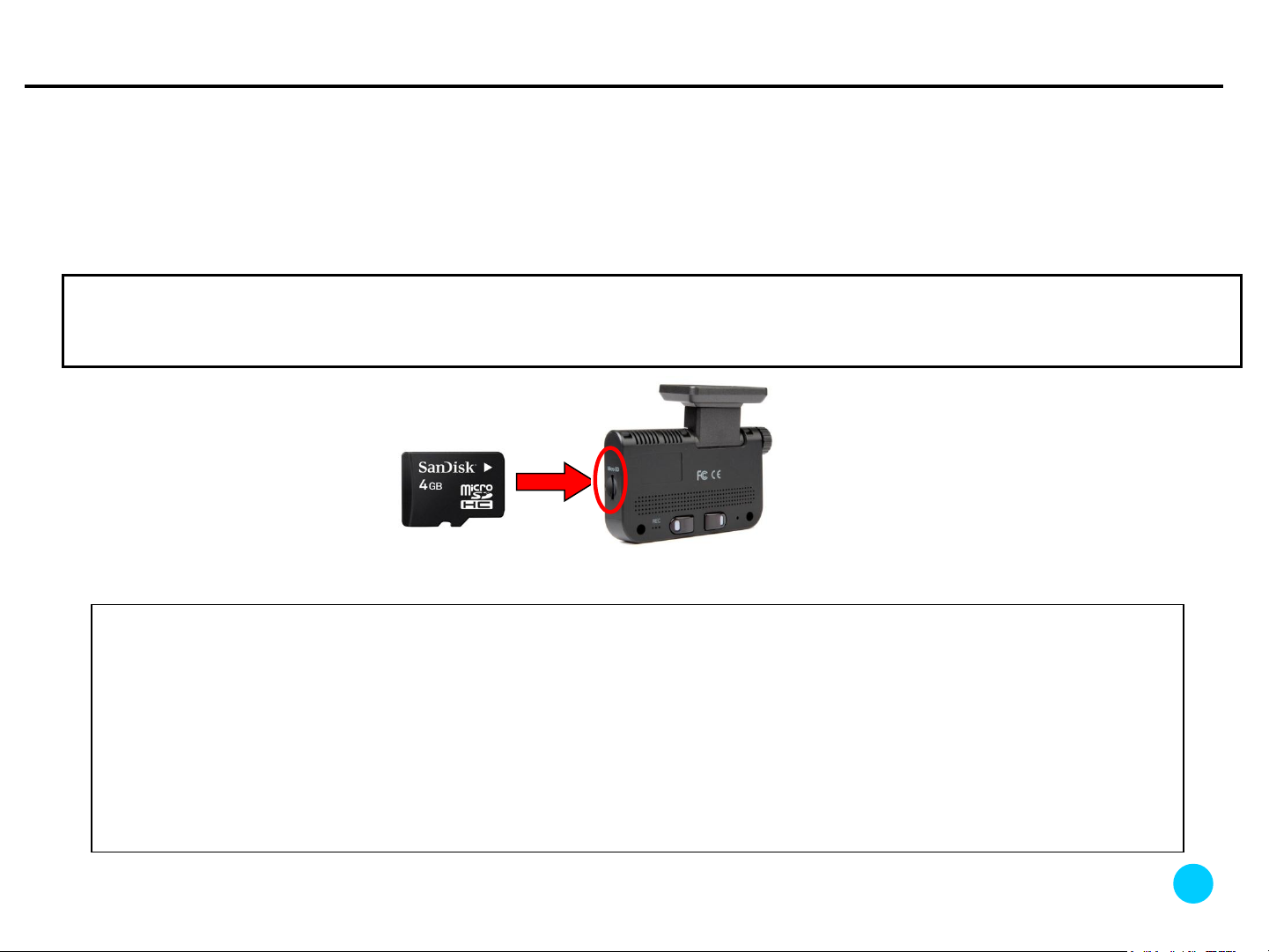

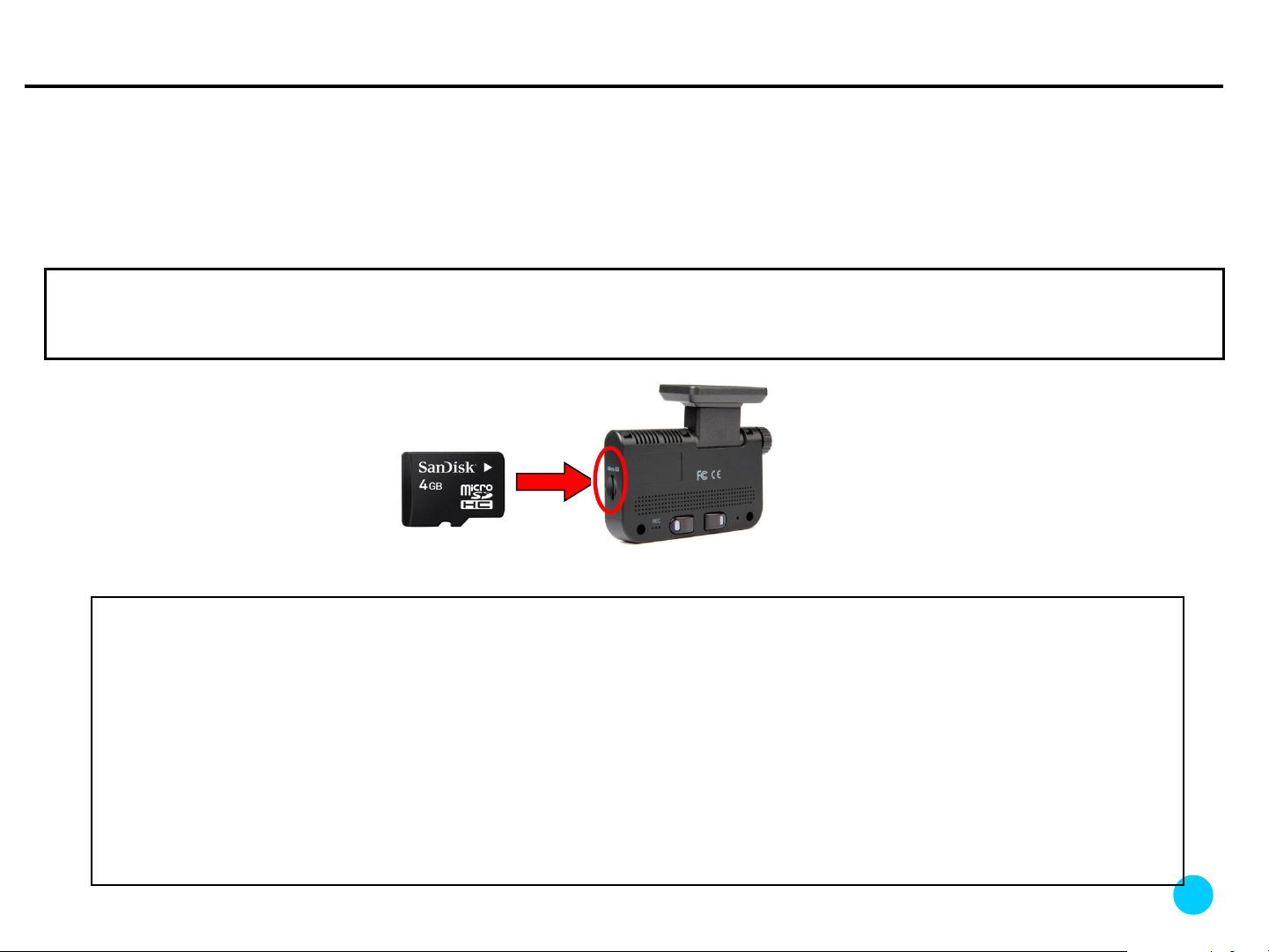

Steckplatz für microSD-Karten: Eine microSD-

3

Karte kann in den Steckplatz eingesteckt

werden.

1

USB

3

2

7

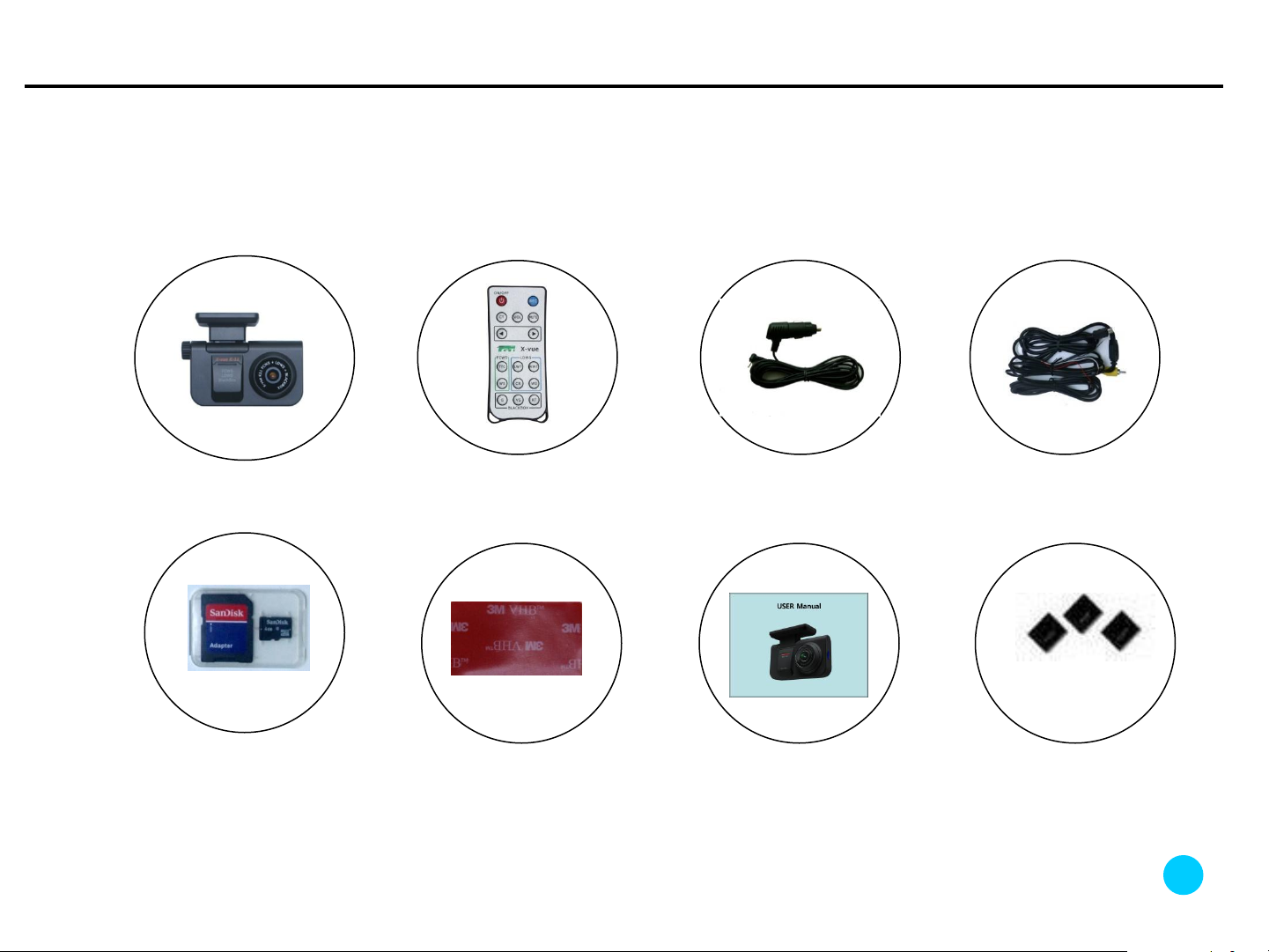

4. Zubehör

Bitte kontrollieren Sie, ob sich die im Bild dargestellten Artikel in der Verpackung befinden.
Sollte etwas fehlen oder ein falscher Artikel mitgeliefert worden sein, so wenden Sie sich bitte
direkt an Ihren Händler, bei dem Sie das K11 erworben haben.

Gerät Fernbedienung

microSD-

Karte/Adapter

※ Änderungen an den technischen Daten des Zubehörs können ohne vorherige

Ankündigung vorgenommen werden.

3M doppelseitiges

Klebeband

Stromversorgungs-

Kabel

Bedienungs-

anleitung

Blinkersignal-,

Videoausgangs-Kabel

Kabelbefestigung

8

5. Vorsichtsmaßnahmen für die Installation

Vorsicht

■ Beachten Sie vor der Installation folgendes:

• Die Installation sollte auf einem ebenen Untergrund bei abgestelltem Motor erfolgen.

• Kontrollieren Sie, ob das benötigte Zubehör im Kit des Produktes enthalten ist und befolgen Sie

die Installationsanweisungen Schritt für Schritt.

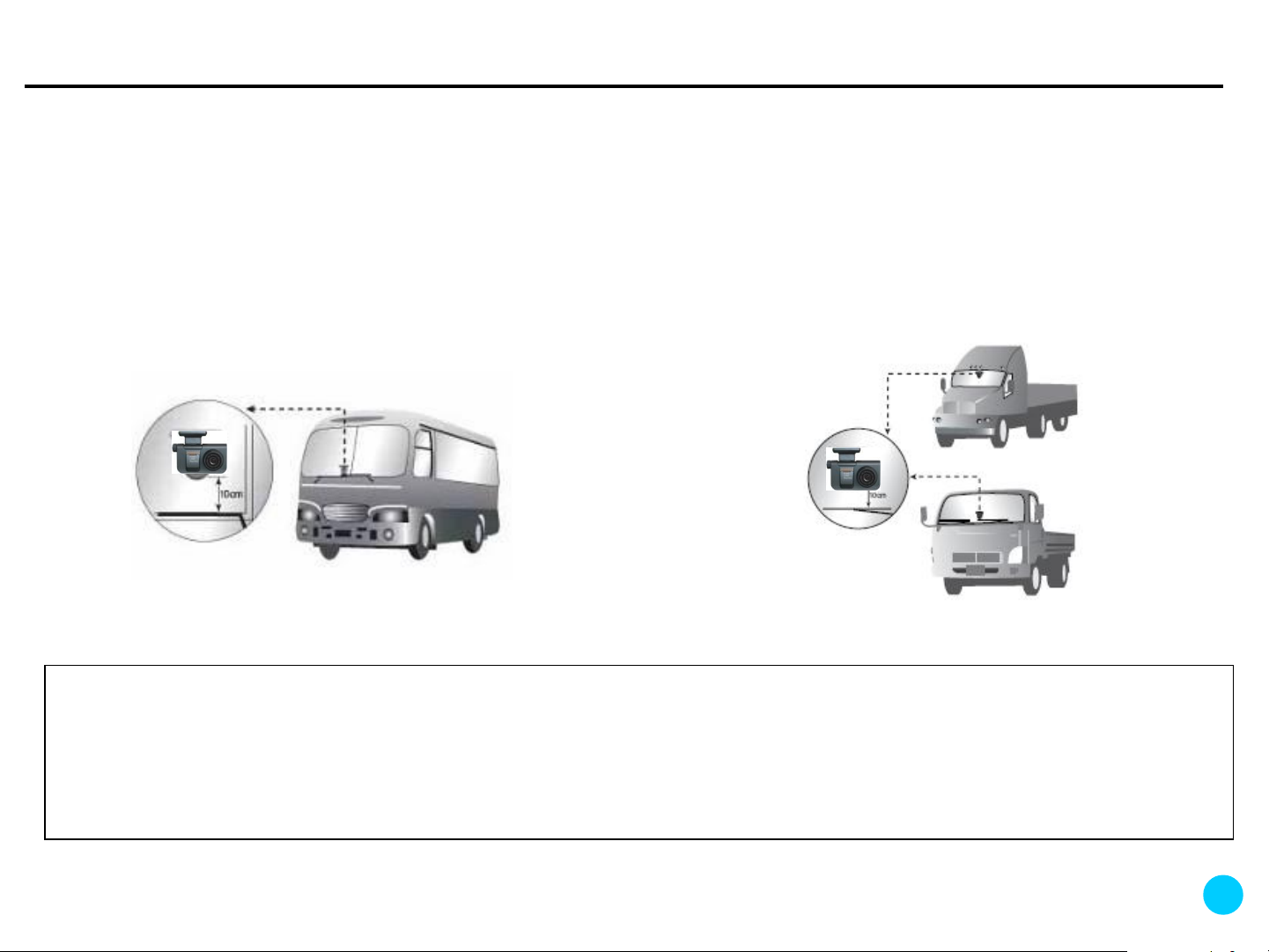

• Diese Anleitung beschreibt, wie Sie das K11 in einem Fahrzeug entsprechend zum Typ
installieren: Personenwagen, Bus und Lastwagen. Für Busse und Lastwagen sind, außer der
Installationsposition, die Vorgänge ähnlich bei denen eines Personenwagens. Weitere Einzelheiten
finden Sie später in dieser Anleitung (siehe Seite 11).

• Fahren Sie nach der erfolgreichen Installation der Kamera auf einer ebenen, geraden Straße, um

GPS-Signale zu empfangen (dies kann bis zu 5 Minuten dauern). Wenn Sie mit einer
Geschwindigkeit von mehr als 30 km/h fahren, hören Sie eine aufgezeichnete Sprachansage „Das
Fahrerassistenzsystem wurde kalibriert―. Bei einer erneuten Kalibrierung erfolgt eine andere
Sprachansage „Kalibrierung gestartet―. Nach den Sprachansagen können alle Funktionen normal
bedient werden.

• Wenn sich das K11 fehlerhaft verhält, richten Sie es gemäß der Installationsanleitung erneut ein
(siehe Seite 10).

9

5. Installationsanleitung und Kalibrierung

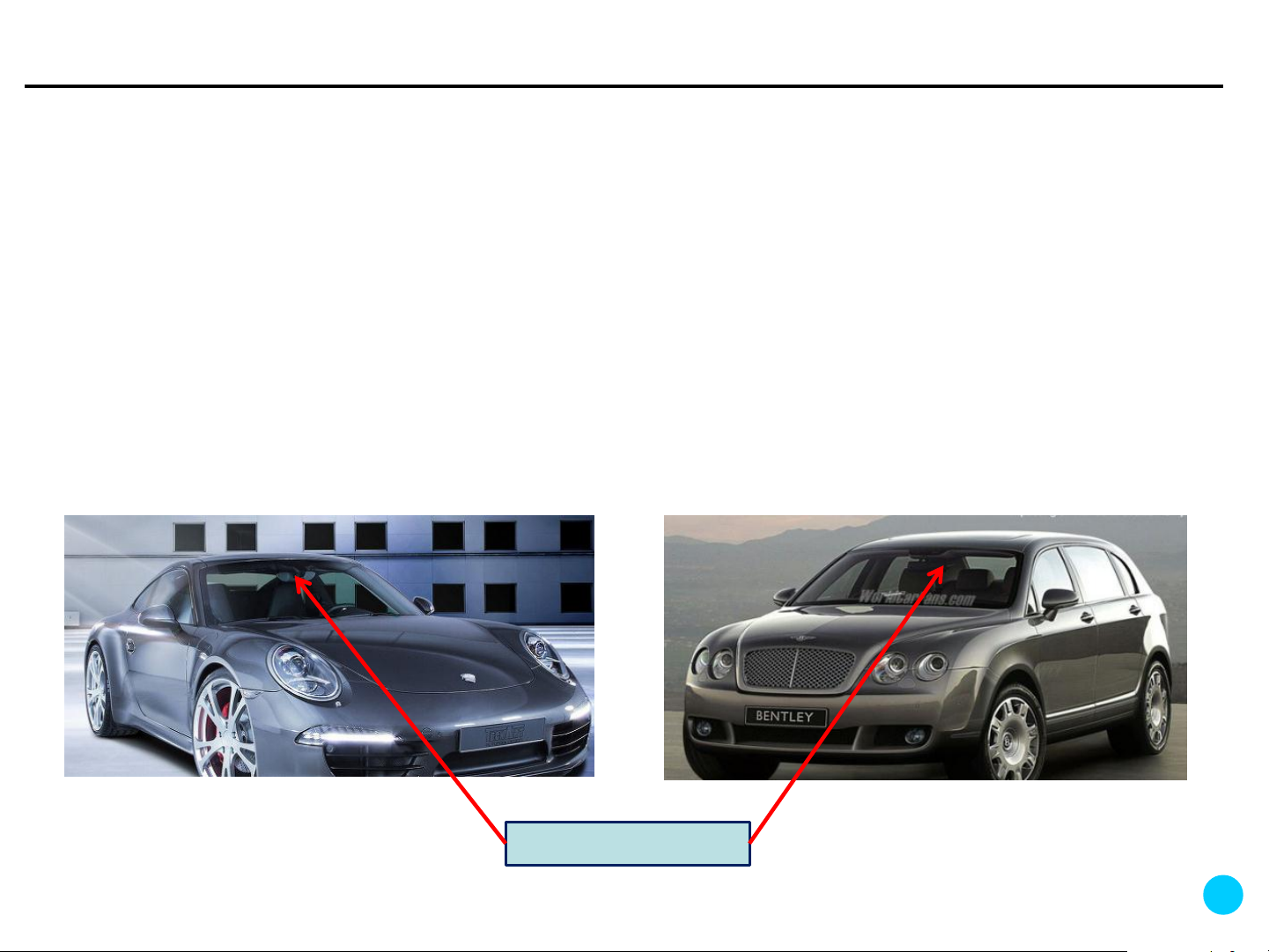

Installation (Befestigung/Ort/Winkel) bei Personenwagen

Achten Sie für eine optimale Installation des K11 bitte darauf, dass Sie die Details in dieser
Anleitung Schritt für Schritt befolgen. Installieren Sie dieses Produkt bei abgestelltem
Fahrzeugmotor.

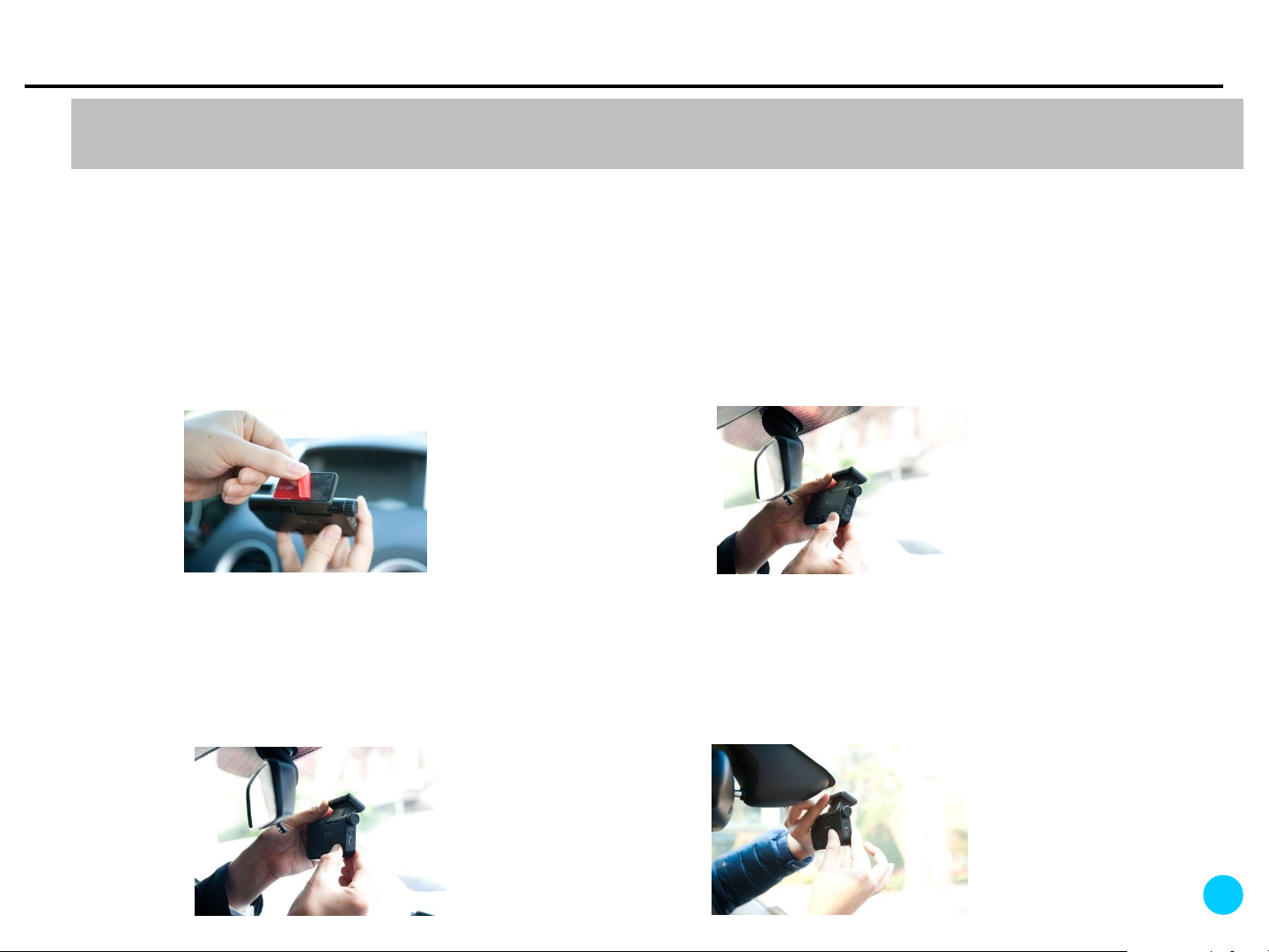

1. Bringen Sie das mitgelieferte doppelseitige
Klebeband an und ziehen Sie die Schutzfolie ab.

3. Setzen Sie das K11 in die Halterung ein und

achten Sie darauf, dass es mit der Winkel­Einstellschraube senkrecht (von der Seite aus
gesehen) befestigt ist.

2. Installieren Sie die Halterung gut und
waagerecht an der Windschutzscheibe hinter dem
Rückspiegel.

4. Befestigen Sie das K11 mit der Winkel­Einstellschraube vorübergehend locker, senkrecht

von der Seitenansicht.

10

5. Installationsanleitung und Kalibrierung

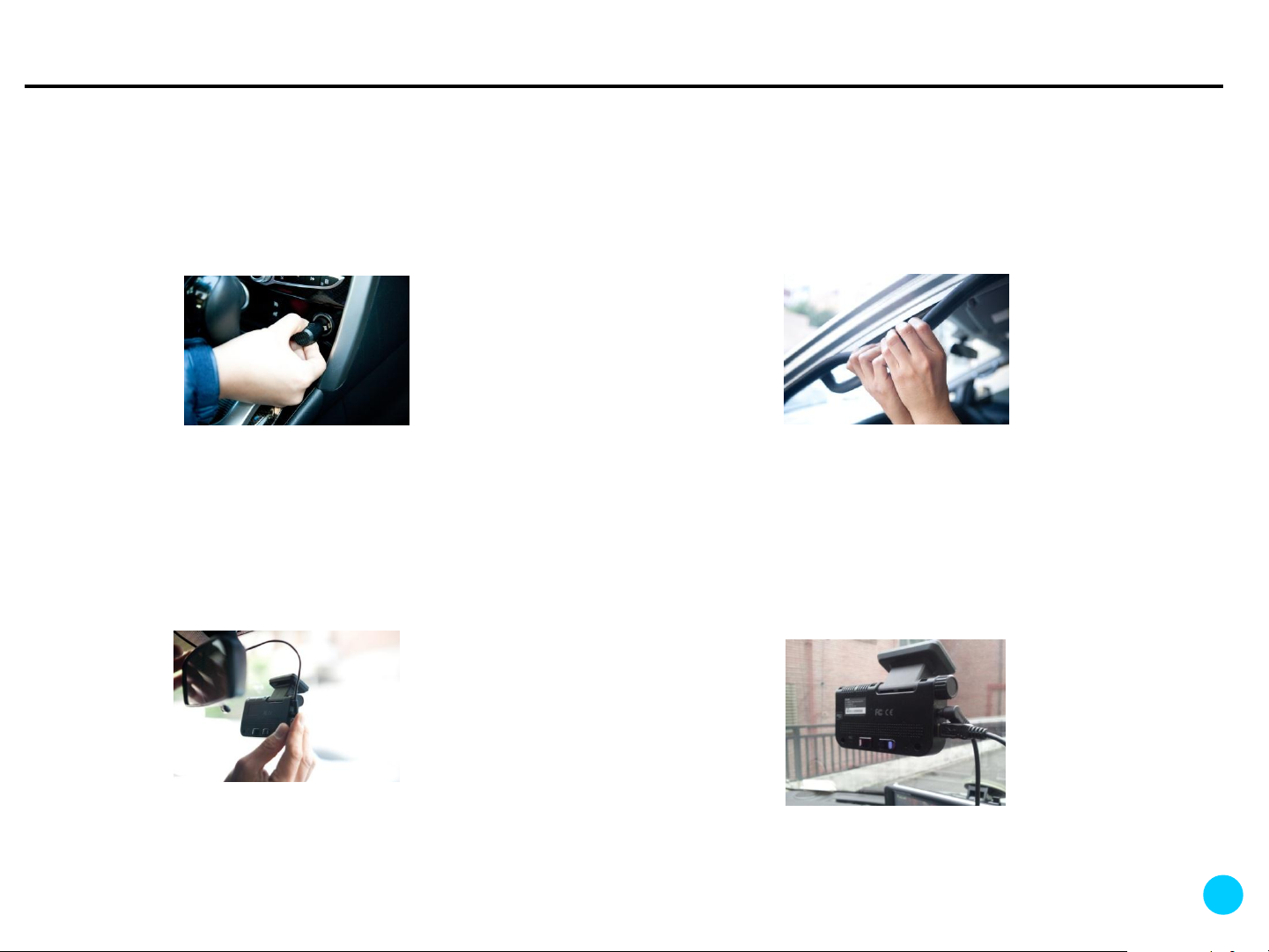

5. Kabel: Schließen Sie zuerst das Stromkabel an

der Zigarettenanzünderbuchse an.

7. Schließen Sie das Stromkabel am Hauptgerät an. 8. Verwenden Sie beim Anschluss des Blinkersignal-

6. Verlegen Sie das Stromkabel ordentlich längs der

Windschutzscheibe und der Türholmverkleidung.
Verwenden Sie die mitgelieferten selbstklebenden
Kabelklammern.

oder des Videoausgangs-Kabels geeignete
Anschlusspunkte in der Armaturenbrettverdrahtung
zu den linken und rechten Blinkleuchten. Diese
Arbeiten sollen nur vom Fachmann durchgeführt
werden, siehe auch S 13.

11

5. Installationsanleitung und Kalibrierung

9. Wenn die vorherigen Schritte abgeschlossen

sind, lassen Sie den Motor an, um das Gerät mit

Strom zu versorgen. Kontrollieren Sie, ob der

Monitor (falls im Fahrzeug vorhanden) für die
Video-Ausgabefunktion normal funktioniert.

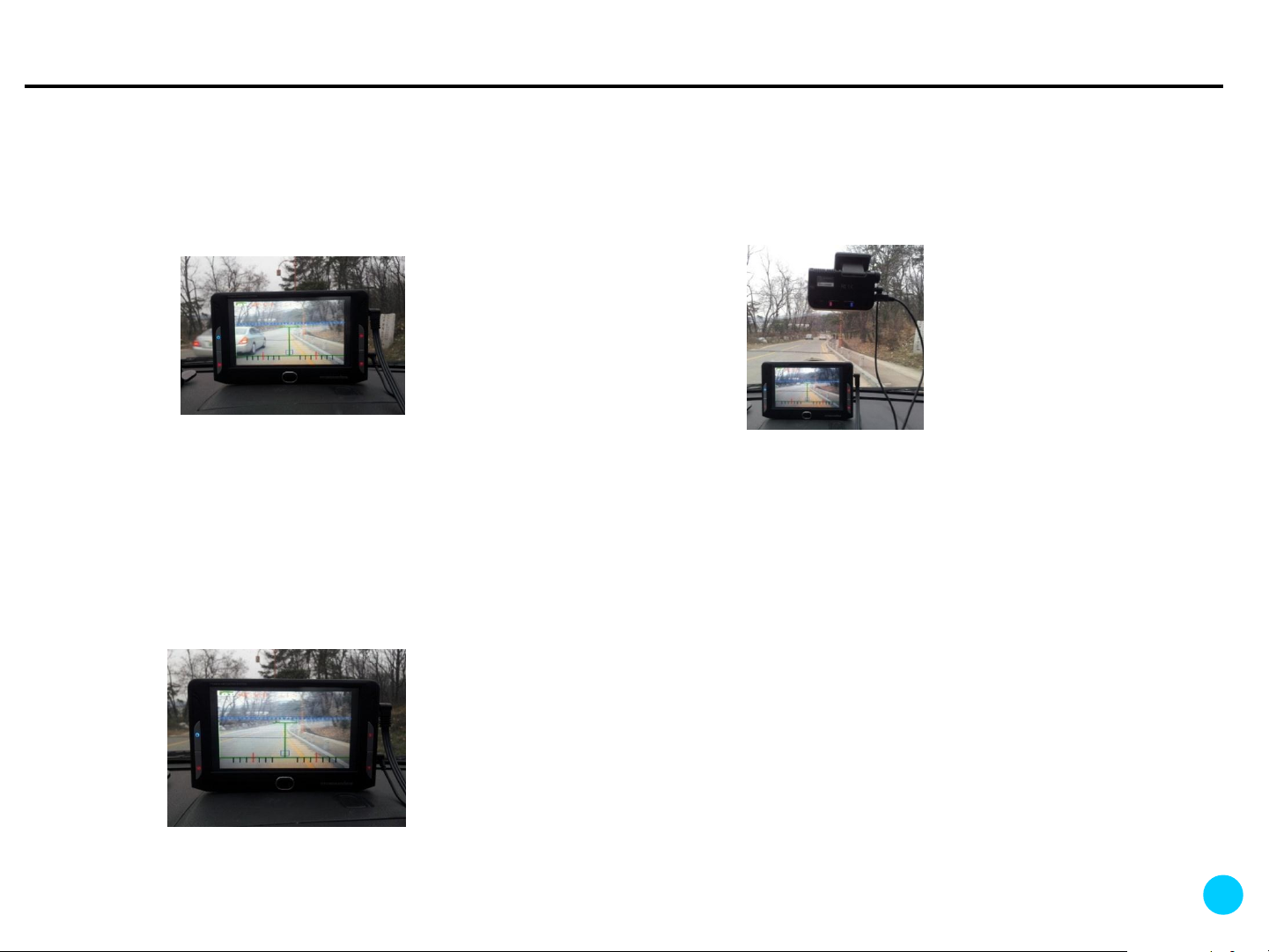

11. Wenn ein Monitorbildschirm vorhanden ist, um
das Videobild anzuzeigen, zeigt dieser eine blaue
horizontale Linie an. Siehe die Abbildungen unten
für die interne sowie die externe Installation.

10. Wenn die „rote― und „blaue― LED aufleuchten
und das Bild des Bereichs vor dem Fahrzeug auf

dem Monitor angezeigt wird, ist die grundlegende

Installation des K11 abgeschlossen.

12

5. Installationsanleitung und Kalibrierung

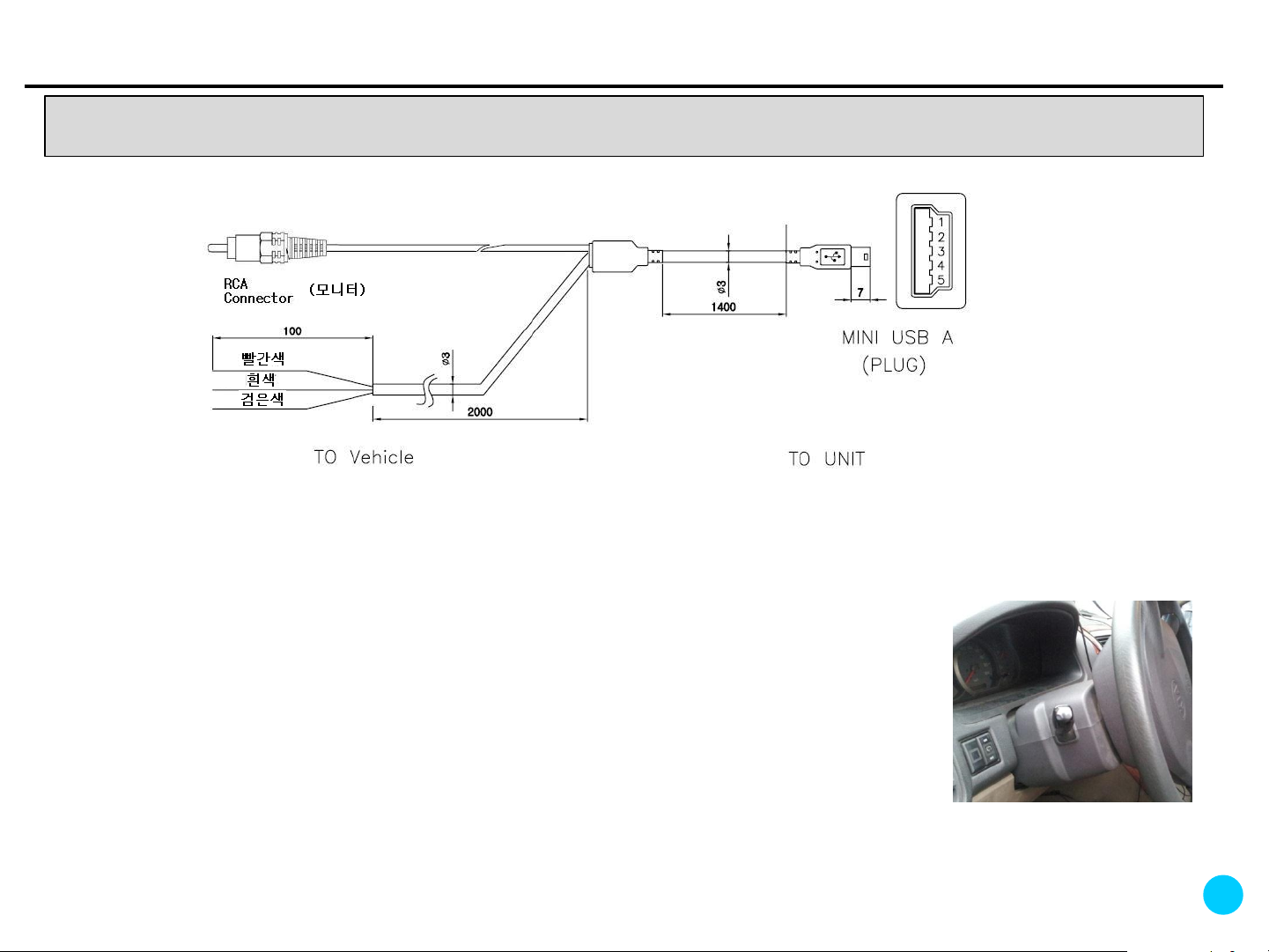

Installationsanweisungen für das Blinkersignal- und das Videoausgangs-Kabel

Cinch-Stecker

zum MONITOR

MINI-USB A

ROT

WEISS

SCHWA

RZ

Das K11 wurde zum Anschluss von Videoausgangs-/Blinkersignal-Kabeln über USB-

Anschluss entworfen. Das Videoausgangskabel besitzt am Ende einen Cinch-Stecker,
der an einen Bildschirm angeschlossen werden kann, um das Videobild zu überwachen.
Wenn es an ein Navigationssystem angeschlossen werden soll, muss das System einen
AV IN-Anschluss dafür besitzen (die meisten kompakten Navigationsgeräte in Europa
haben keinen Video-Eingang!)

Ist ein Monitor vorhanden, dann kann der Cinch-Stecker des Videoausgangskabels an
den AV IN-Anschluss angeschlossen werden. Das Blinkersignalkabel besitzt drei
Leitungen in den Farben rot, weiß und schwarz.

Sie werden innerhalb des Armaturenbretts (bitte beauftragen Sie eine KFZ Werkstatt
damit!) mit den Signalleitungen (12V vom Blinkerschalter zu den Blinkleuchten)
verbunden. Schwarz ist mit Masse (Karosserie, Minus) und die roten/weißen Leitungen
mit den linken/rechten Blinkerleitungen zu verbinden. Bei den linken/rechten
Signalleitungen muss nicht zwischen der roten oder weißen Leitung unterschieden
werden. Bei einem CAN Bus-System kann das Blinkerkabel nicht benutzt werden, es sei
denn, es ist ein direkter Anschluss an eine rechte / linke Blinkleuchte selbst möglich.

zum Fahrzeug zum GERÄT

(STECKER)

13

5. Installationsanleitung und Kalibrierung

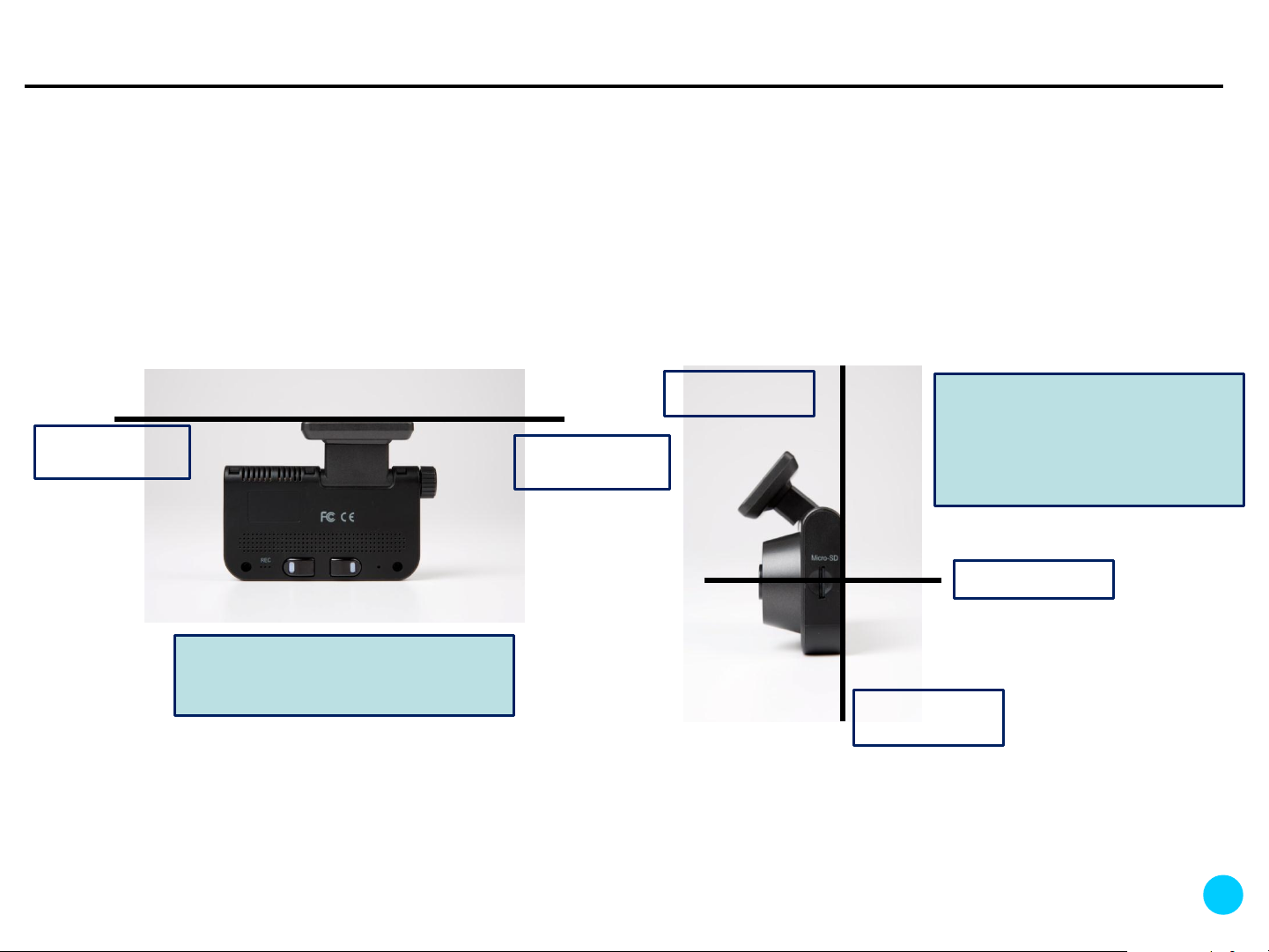

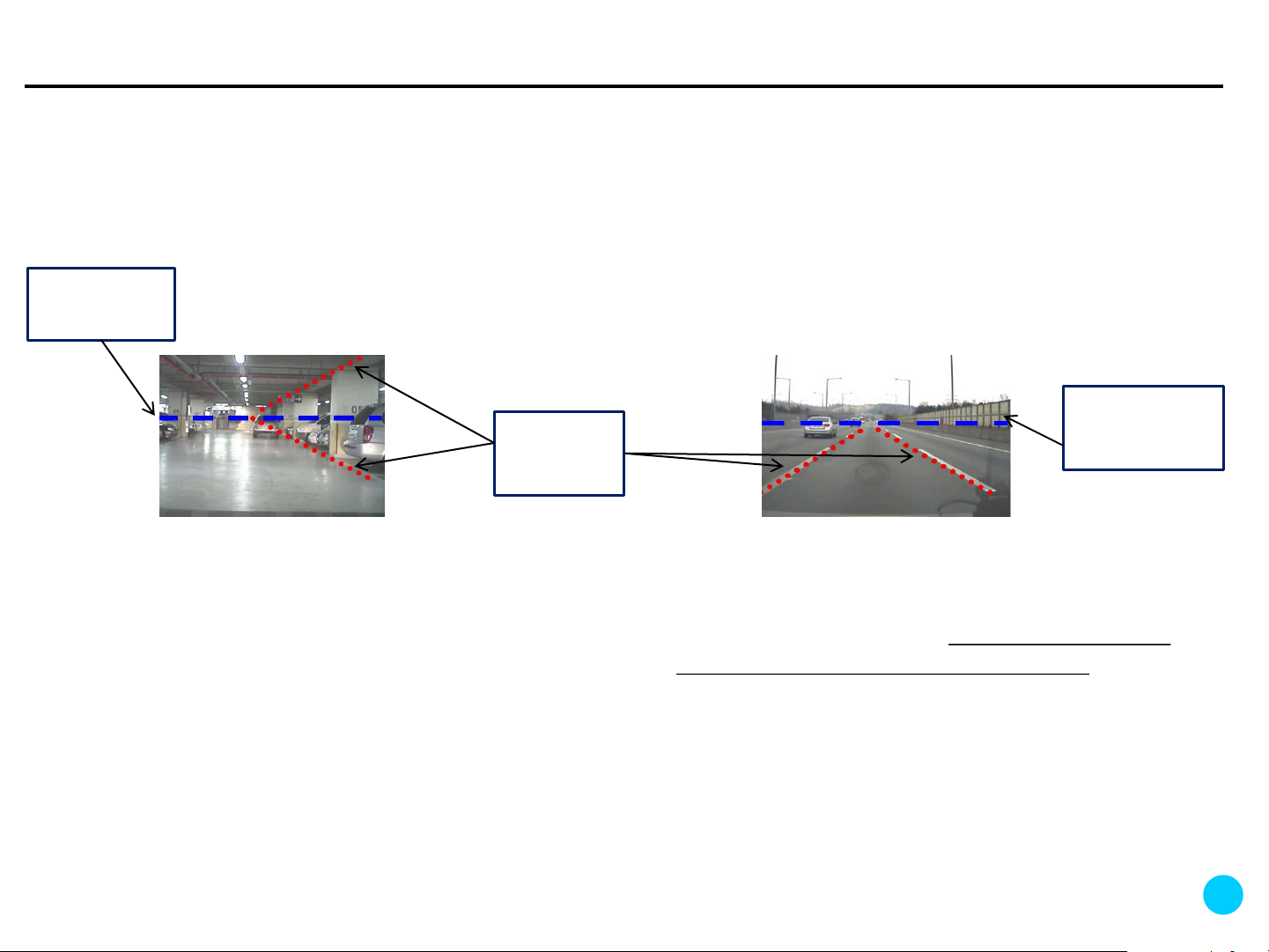

12. Interne Installation: Wie auf der Abbildung

dargestellt, richten Sie den Winkel so ein, dass sich
die blaue Linie auf dem Monitor auf dem Punkt
befindet, an dem sich die virtuellen roten Linien

kreuzen und befestigen Sie es mit der Winkel-

Einstellschraube.

Horizontale
Linie

Virtuelle
Linie

14. Fahren Sie nach Schritt 12 das Fahrzeug ins

Freie und warten Sie ca. 5 Minuten, bis der GPS­Empfang erfolgt ist. Anschließend meldet eine
Ansage, dass der GPS-Empfang erfolgreich war.
Warten Sie nach Schritt 13 einfach auf den Punkt
für den GPS-Empfang. Wenn der GPS-Empfang
erfolgreich ist, fahren Sie mit dem Fahrzeug, um
das Produkt zu kalibrieren.

13. Externe Installation: Stellen Sie zuerst das
Fahrzeug auf einem ebenen, offenen Ort ohne
große Hindernisse, wie zum Beispiel hohe Gebäude,
ab. Wie auf der Abbildung dargestellt, richten Sie

das Produkt so ein, dass sich die blaue Linie auf

dem Monitor auf der horizontalen Linie befindet
(der Punkt, an dem sich die virtuellen roten Linien
kreuzen) und befestigen Sie es mit der Winkel­Einstellschraube.

Horizontale
Linie

15. Fahren Sie mindestens eine Minute mit mehr

als 30 km/h auf einer geraden Straße mit deutlich
erkennbaren, fortlaufenden Fahrbahnmarkierungen
(unabhängig davon, ab sie unterbrochen sind oder
nicht). Anschließend meldet eine Ansage „Das
Fahrerassistenzsystem wurde kalibriert―. Nach der
Ansage können alle Funktionen normal bedient
werden.

Stellen Sie während des Wartens auf GPS-Empfang
den Fahrzeugtyp ein. Weitere Informationen finden

Sie auf Seite 10 in dieser Bedienungsanleitung.

Stellen Sie auch die Lautstärke, TTC (Kollisions­warnzeit), Arbeitsgeschwindigkeit usw. ein.

14

5. Installationsanleitung und Kalibrierung

16. Wenn kein Bildschirm zum Überwachen des Videobilds vorhanden ist, installieren Sie das Gerät senkrecht

und horizontal ausbalanciert, wie im Bild unten dargestellt. Starten Sie den Motor, fahren Sie ins Freie und
warten Sie auf den GPS-Empfang.

Nach dem Überprüfen des GPS-Empfangs fahren Sie mit Schritt 15 fort.
Befestigen Sie die Halterung waagerecht an der Windschutzscheibe. Befestigen Sie das Hauptgerät mit der
Winkel-Einstellschraube waagerecht zum Boden.

horizontal

Befestigen Sie die Halterung

waagerecht an der

Windschutzscheibe.

horizontal

vertikal

Befestigen Sie das
Hauptgerät mit der
Winkel-Einstellschraube
waagerecht zum Boden.

horizontal

vertikal

15

6. Installationsposition nach Fahrzeugtyp

Die Bedienungsanleitung beschreibt, wie das K11 in vier Fahrzeugtypen installiert wird. Sie können
Ihren Fahrzeugtyp auf die Fernbedienung einstellen.

1. Personenwagen:

Installieren Sie die Halterung auf der
Windschutzscheibe waagerecht hinter dem
Rückspiegel.

2. SUV u. VAN:

Installieren Sie die Halterung auf der
Windschutzscheibe waagerecht hinter dem
Rückspiegel.

Installationsposition

16

6. Installationsposition nach Fahrzeugtyp

3. Bus: Installieren Sie die Halterung in der Mitte

der Windschutzscheibe senkrechten Linie, die
sich 10 cm über den Scheibenwischern
befindet, so das diese nicht das Sichtfeld des

K11 stören. Verlegen Sie die Kabel

ordnungsgemäß mit den mitgelieferten
Kabelklammern.

Vorsicht: Vergessen Sie nicht, bei LKWs und Bussen mit 24 V einen Spannungswandler (einen 24V auf 12V-

Adapter) zu installieren. Das K11 funktioniert zwar in einem größeren Spannungsbereich um 12 V herum, das heißt
aber nicht unbedingt, dass das Produkt in allen 24 V Bussen und LKWs funktioniert, denn 24 V Netze können unter
extremen Bedingungen bis zu 31 V Spannung aufweisen. Fragen Sie ggf. den Verkäufer, bei dem Sie Ihr K11 für
den Gebrauch in einem LKW oder einem Bus gekauft haben. Der Hersteller haftet nicht für Schäden oder Ausfälle
durch Stromversorgungsprobleme des Produktes, wenn es ohne Spannungswandler in einem LKW oder Bus

installiert wurde.

4. LKW: Montieren Sie die Halterung auf der

Windschutzscheibe etwa 10 cm über den

Scheibenwischern und verlegen Sie die Kabel

ordnungsgemäß mit den mitgelieferten
Kabelklammern, damit das Sichtfeld des Fahrers
nicht behindert wird.

17

7. Funktionen des Produktes

FCWS (Auffahrwarnsystem=Forward Collision Warning System)

 Das K11 ist ein Fahrassistenzsystem, welches über rechnergesteuerte Videoauswertung in Echtzeit

das Risiko eines Auffahrens und das Verlassen der Fahrspur erkennt. Es gibt Warnhinweise aus, um

einen möglichen Unfall zu verhindern, der durch den leichtfertigen oder unaufmerksamen Fahrstil

des Fahrers verursacht werden kann.

 Wenn das Risiko eines Auffahrens auf das vordere Fahrzeug besteht, gibt das K11 dem Fahrer im

Voraus einen Warnhinweis.

 Zeit bis zur Kollision (Time To Collision=TTC)-Funktion: Mit der TTC-Funktion kann das K11 die Zeit

bis zur Kollision im voraus berechnen und rechtzeitig einen Warnhinweis ausgeben. Sie funktioniert

nur, wenn die Fahrzeuggeschwindigkeit höher als 30 km/h ist.

 FCW (Auffahrwarnung=Forward Collision Warning)-Funktion: Das K11 gibt einen Warnhinweis aus,

wenn ein plötzliches Kollisionsrisiko auftritt.

18

7. Funktionen des Produktes

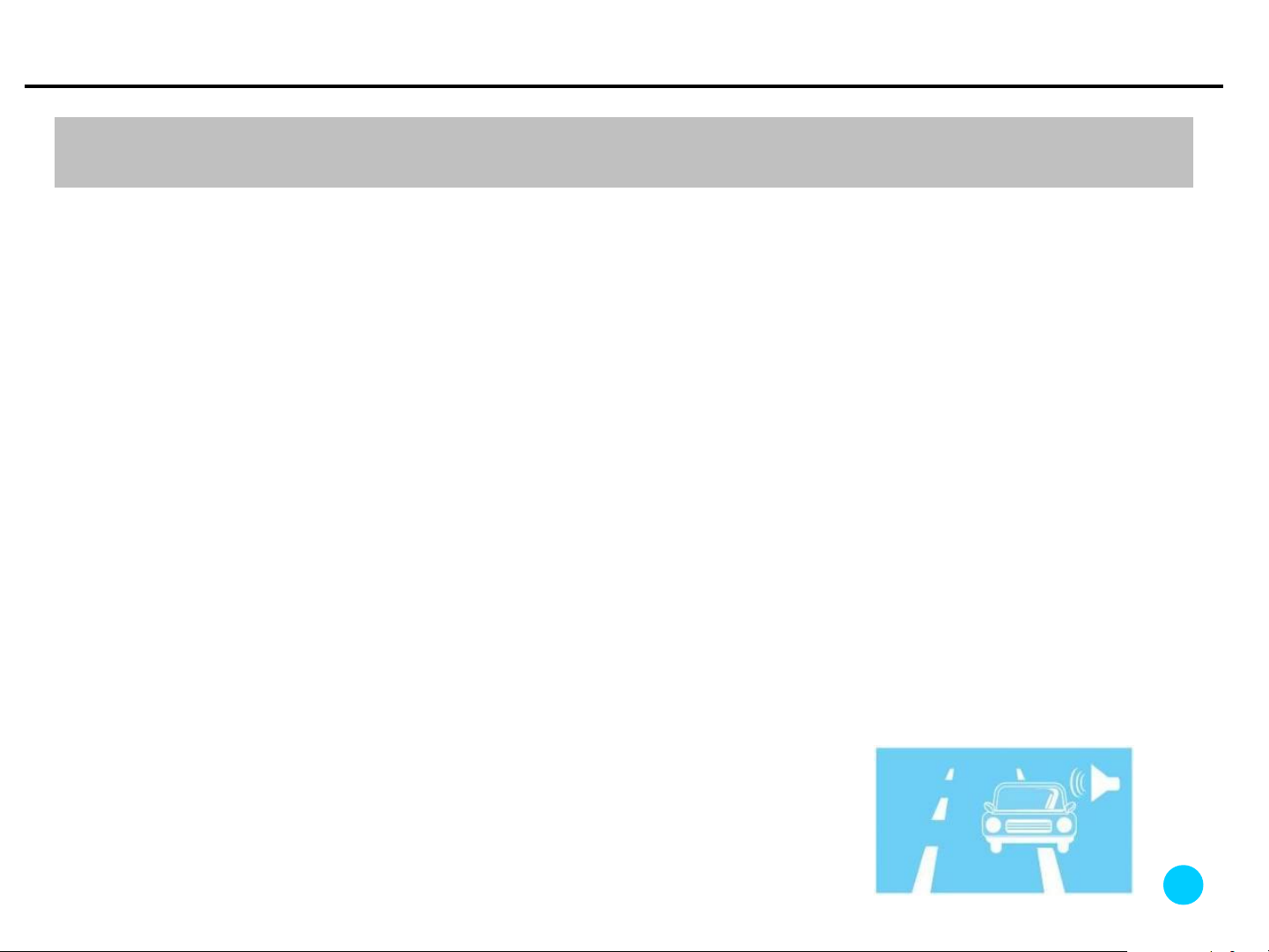

Fahrspurassistent (LDWS=Lane Departure Warning System)

Auch als Fahrspurassistent wertet das K 1 über rechnergesteuerte Auswertung der Videoauf­nahmen in Verbindung mit den Fahrbahnmarkierungen das Risiko eines Auffahrens und das

Verlassen der Fahrspur in Echtzeit aus. Es gibt Warnhinweise aus, um einen möglichen Unfall zu

verhindern, der durch den leichtfertigen oder unaufmerksamen Fahrstil des Fahrers verursacht
werden kann.

Mit dem eingeschalteten VIDEO OUT-Modus können Sie das Videobild der LDWS-Situation auf
einem TV-Bildschirm oder Navigationssystem überwachen (falls im Fahrzeug vorhanden).

Verwenden Sie für ein sicheres Fahren die VIDEO OUT-Funktion nur wenn notwendig (gedacht

ist diese Funktion nur zum Einstellen des Geräts im Stand).
Das K11 gibt dem Fahrer Informationen über das Verlassen der Fahrspur (was hilft, die

Wachsamkeit und die Chance des Fahrers zu verbessern, eine gefährliche Situation zu
kontrollieren).

Das K11 gibt im Fall eines fortgesetzten Verlassen der Fahrspur Warnhinweise aus (wenn das

Fahrzeug wiederholt ohne Blinken die Fahrspur verlässt).
Der Fahrer kann sein eigenes Timing eines Alarms einstellen (jeweils fünf Stufen für die linken

und rechten Fahrbahnmarkierungen).
Bei angeschlossenem Blinkersignalkabel erfolgt beim Blinken kein LDWS-Alarm.

19

7. Funktionen des Produktes

Blackbox (Videoaufzeichung)

Wenn nach dem Start des K11 ein interner G-Sensor (ein Aufprallsensor) ein Ereignis erkennt,
zeichnet das K11 das Bild automatisch für 40 Sekunden (einschließlich einiger Sekunden davor) auf.

Es zeichnet auch Zeit und Ort eines Ereignisses sowie das zugehörige Video auf.
Unabhängig von der Stärke des Aufpralls, der auf das Fahrzeug eingewirkt hat, können Sie ein

Video jederzeit auch durch Drücken der Aufnahmetaste aufzeichnen.

Während der Fahrt zeichnet das K11 bei einem beliebigen Ereignis ständig Videobilder auf die

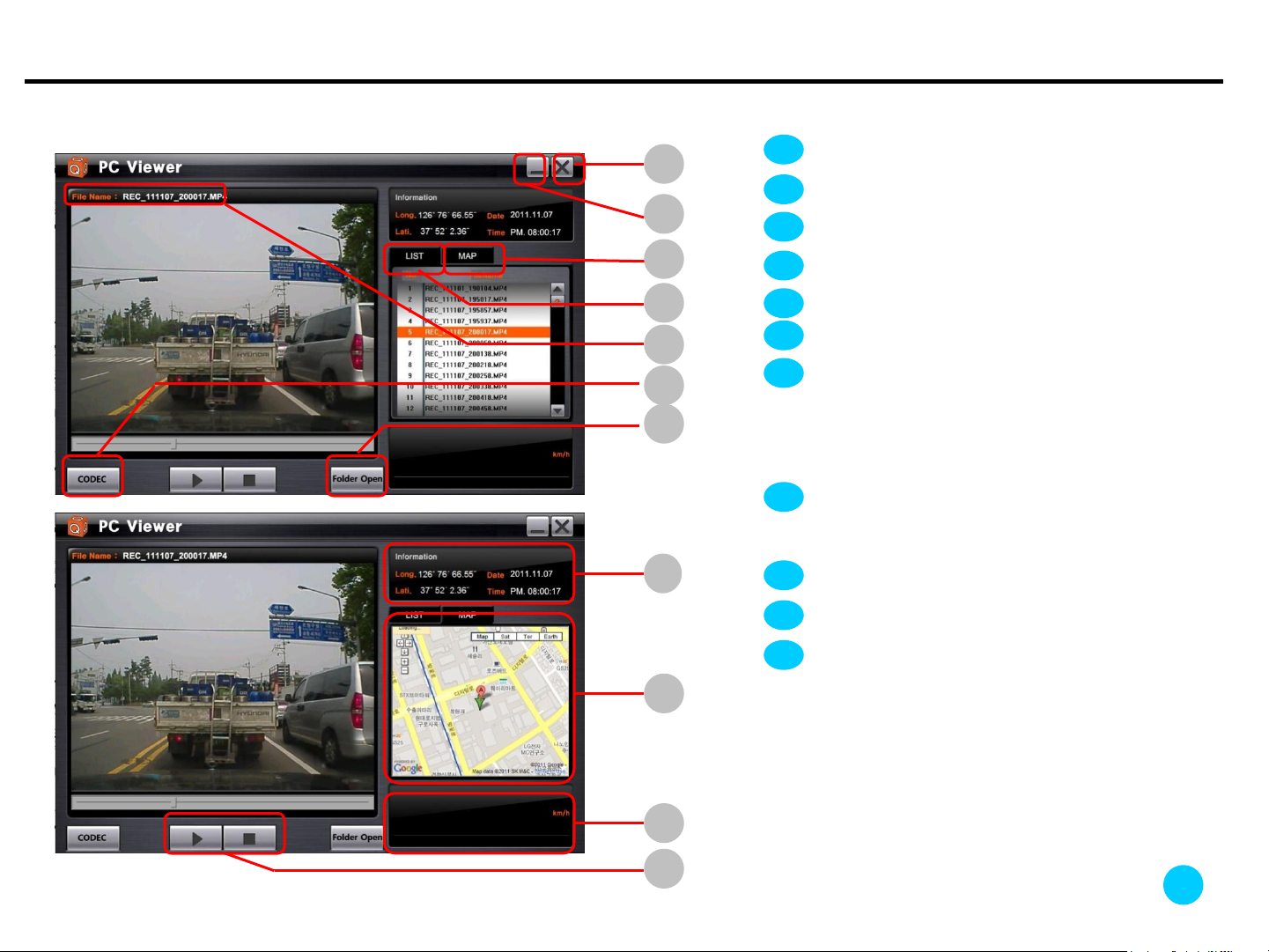

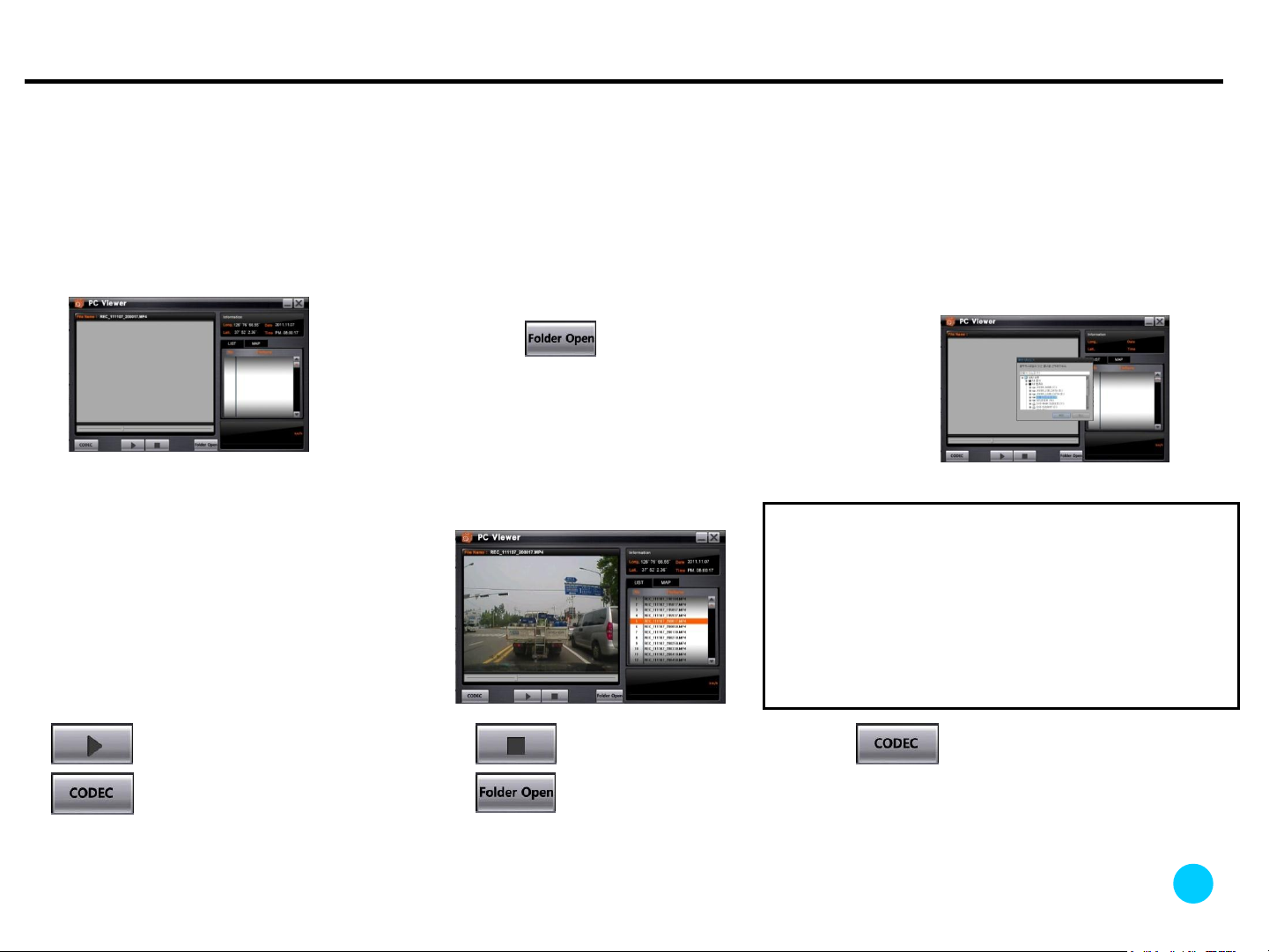

Micro SD Karte auf – Sie können dieses Video über ein Anzeigeprogramm auf einem Desktop PC
oder Notebook ansehen. Sobald die SD Karte voll beschrieben ist, werden die Anfangssequenzen je
weils automatisch überschrieben. PC ansehen (weiter hinten im Text ausführlich beschrieben).
Das K11 besitzt einen microSD-Karten-Steckplatz (Sie können eine beliebige Speicherkarte wählen).
Die vom Schocksensor oder über die Aufnahmetaste veranlassten Aufnahmen erscheinen auf der
SD Karte aus Sicherheitsgründen in einem anderen Ordner als die kontinuierlichen Aufnahmen.

20

7. Funktionen des Produktes

Blackbox (Videoaufzeichung)

Automatische Überwachungsfunktion während des Parkens

Ca. 7 Minuten, nachdem das Fahrzeug geparkt oder angehalten wurde, beginnt das K11 automatisch
den Überwachungsmodus. Folgende Sprachansage ertönt „Parküberwachungsmodus gestartet―.
Während das Fahrzeug geparkt ist und das K11 eine Bewegung (z. B. Ereignis, Vandalismus oder
Einbruch, oder eine Kollision mit einem anderen Fahrzeug) erkennt, wird automatisch 20 Sekunden
vor und nach der Erkennung aufgezeichnet.

Die Sicherheitswarn-LED des K11 blinkt, wenn eine Bewegung erkannt wurde und gibt eine Warnung
aus, dass das Bild aufgezeichnet wurde.

Für diese Funktion muss das K11 ständig mit Strom versorgt werden. Beachten Sie bitte, dass die

meisten deutschen Fahrzeuge die Zigarettenanzünderbuchse im Stand nicht eingeschaltet haben!

Ggf. fragen Sie Ihre KFZ Werkstatt. Der Hersteller haftet nicht für eine durch längere Parküber­wachung entladene Autobatterie.

21

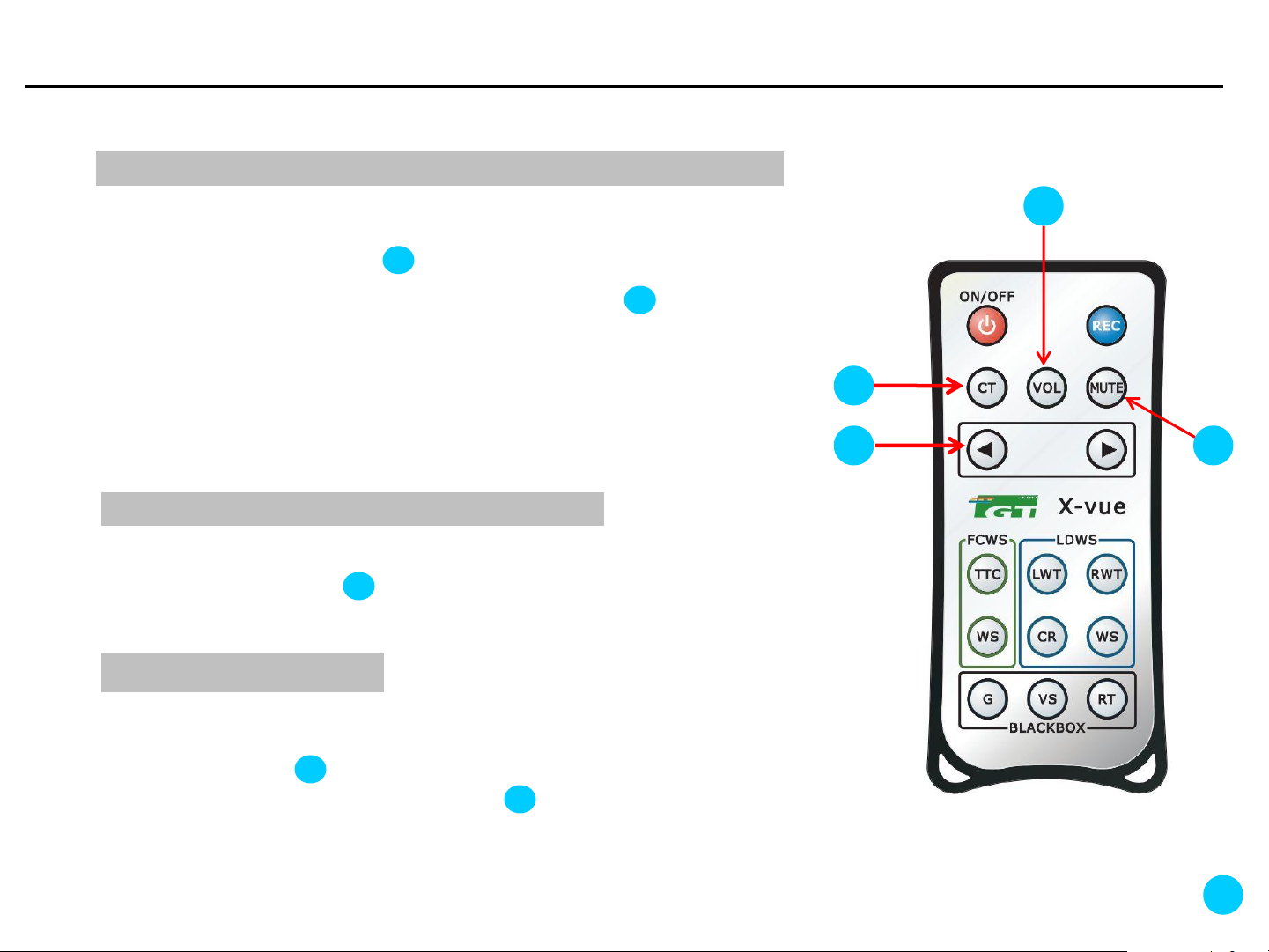

8. Einstellungen

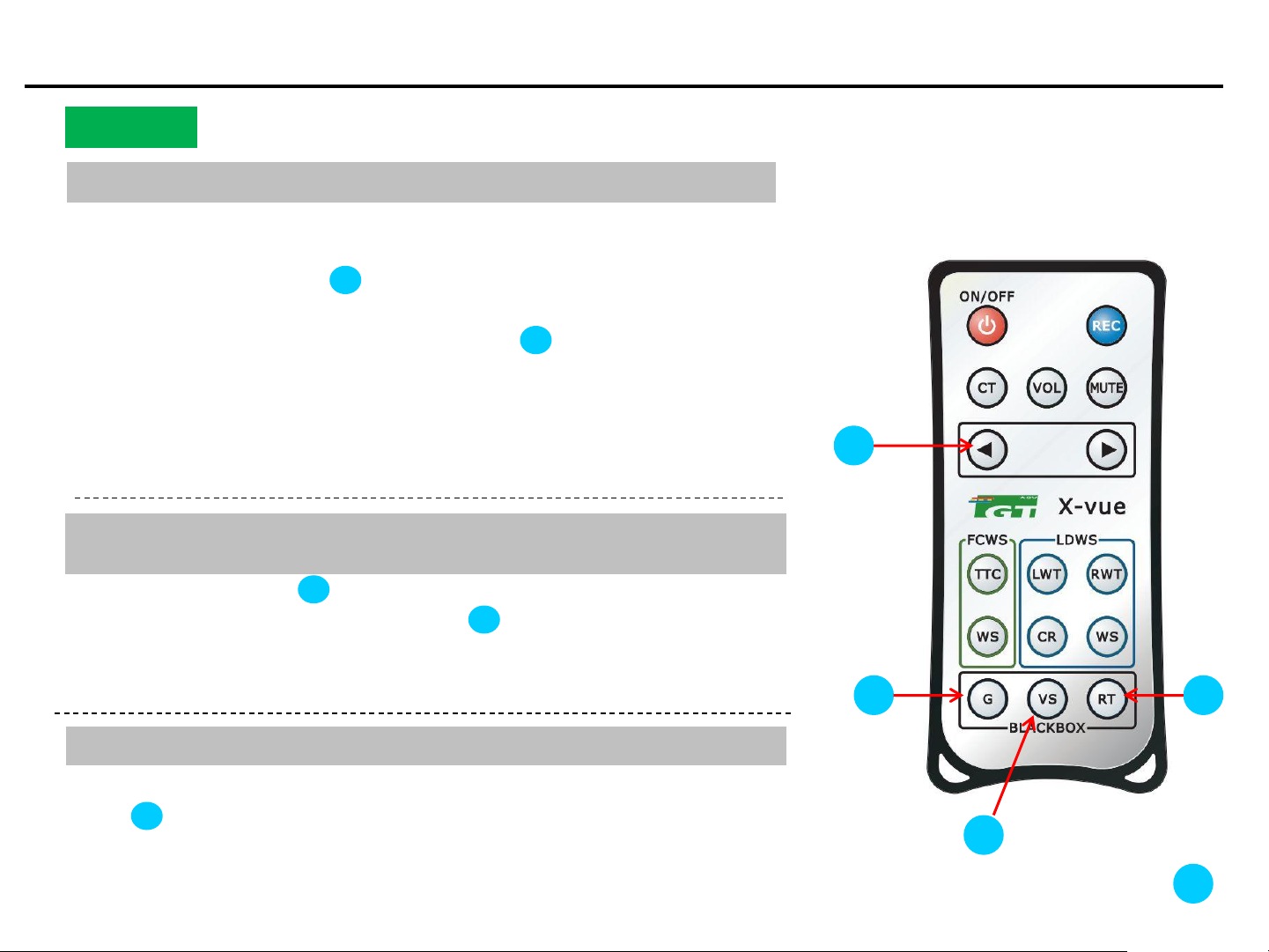

Sie können alle Funktionen und Modi des K11 mit der Fernbedienung einstellen, die im Kit enthalten ist.

CT (Car Type=Fahrzeugtyp): Typ des Fahrzeugs, in dem dieses Produkt installiert wurde.

Wie wird der CT eingerichtet?

1. Drücken Sie die CT-Taste (CT) Eine Sprachansage meldet „Car type―.

2. Wählen Sie mit der Pfeiltaste Ihren Fahrzeugtyp B Bei jedem

Tastendruck gibt die Sprachansage einen Fahrzeugtyp wie folgt aus: „PKW―,

„Geländewagen―, „ Bus/ großer Geländewagen― , „ Bus oder LKW―. Drücken

Sie solange die Taste, bis Sie Ihren Fahrzeugtyp hören.
Wenn Sie aufhören die Taste zu drücken, wird der Fahrzeugtyp automatisch
eingestellt.

MUTE (Stummschaltung): Stummschalten der Sprachansagen.

1. Diese Taste aktiviert oder deaktiviert die Alarmtöne und Sprachansagen.

Wenn Sie die Taste drücken, meldet die Sprachansage, dass die Ansage
ein- bzw. ausgeschaltet ist.

VOL: Lautstärkeregler

Einstellen der Lautstärke:

Drücken Sie Taste VOL . Sie hören die Aufforderung, die Lautstärke
einzustellen.

3

4

1

2

1

2

4

3

2. Sie können mit den Tasten die Lautstärke regeln.

2

22

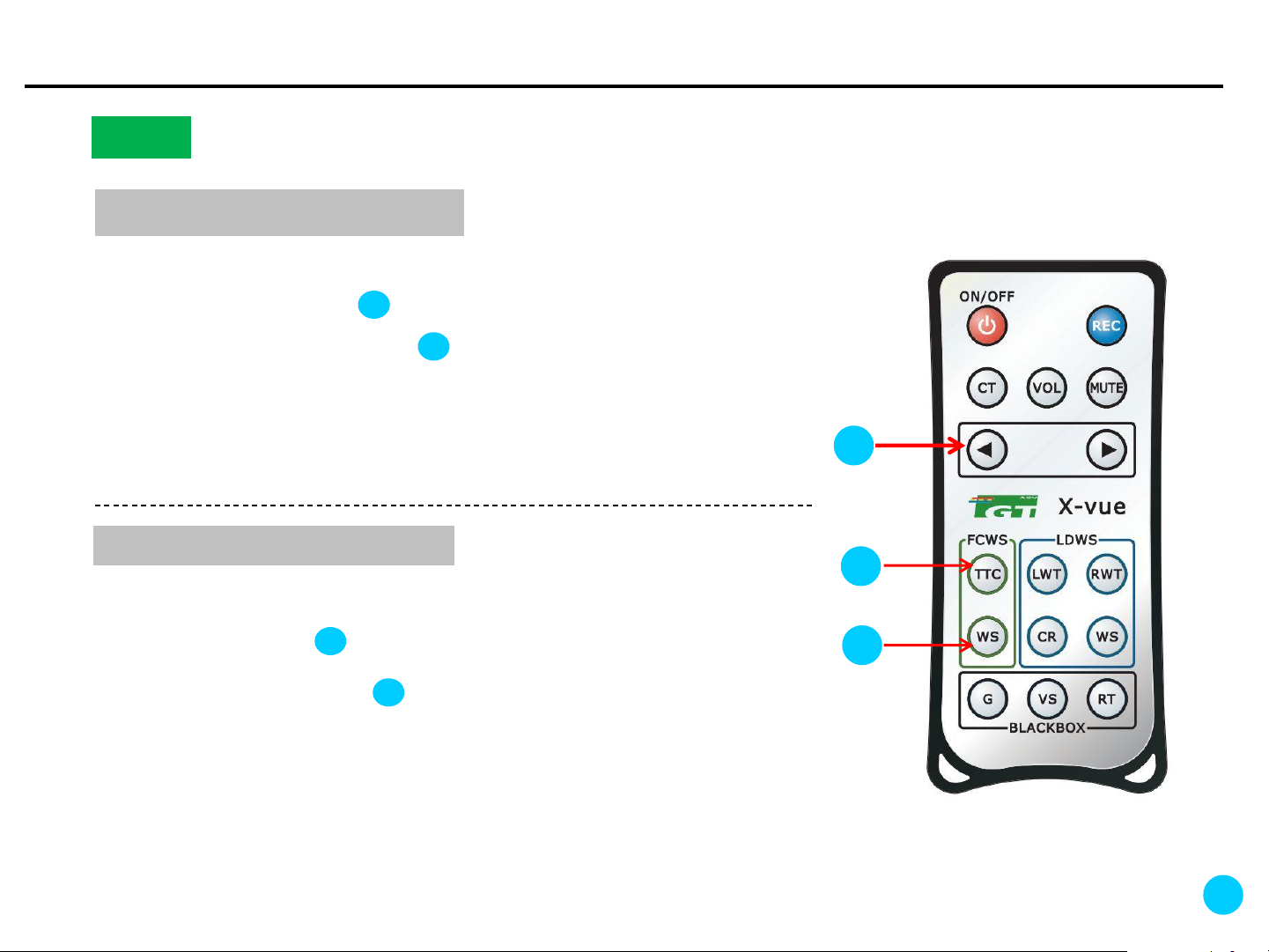

8. Einstellungen

FCWS

TTC (Zeit, bis zum Zusammenstoß=Time To Collision):

1. Dies ist die vorausberechnete Zeit bis zum Zusammenstoß. Es wird
vorher ein Alarm ausgegeben. Drücken Sie die Taste , anschließend
hören Sie die Ansage für die Zeiteinstellung bis zum Zusammenstoß.

1

2. Stellen Sie die Zeit mit der Taste ein. Bei jedem Tastendruck ändert

sich die Sprachansage in Stufen von je ½ Sekunde. Wenn Sie die Zeit
auf 1,5 Sekunden einstellen, wird ein Kollisionsalarm verhältnismäßig
frühzeitig angekündigt. Ein vorausgesagter Abstand bis zu einem
Zusammenstoß ändert sich entsprechend mit der Geschwindigkeit des
Fahrzeuges.

WS (Arbeitsgeschwindigkeit=Working Speed):

1. Diese Taste stellt die Arbeitsgeschwindigkeit der Auffahrwarnfunktion

ein. Drücken Sie die Taste . Anschließend ertönt die Ansage zur
Arbeitsgeschwindigkeits-Einstellung.

2. Stellen Sie die Geschwindigkeit mit der Taste ein. Bei jedem

Tastendruck ändert sich die Sprachansage um je 10 km/h: „30km/h― ->
„40km/h― -> „50km/h―. Zum Beispiel, wenn Sie 30km/h wünschen,
warten Sie für ein paar Sekunden, nachdem Sie „30km/h― gehört haben.
Die Arbeitsgeschwindigkeit wird automatisch auf 30km/h eingestellt.

3

2

2

2

1

3

23

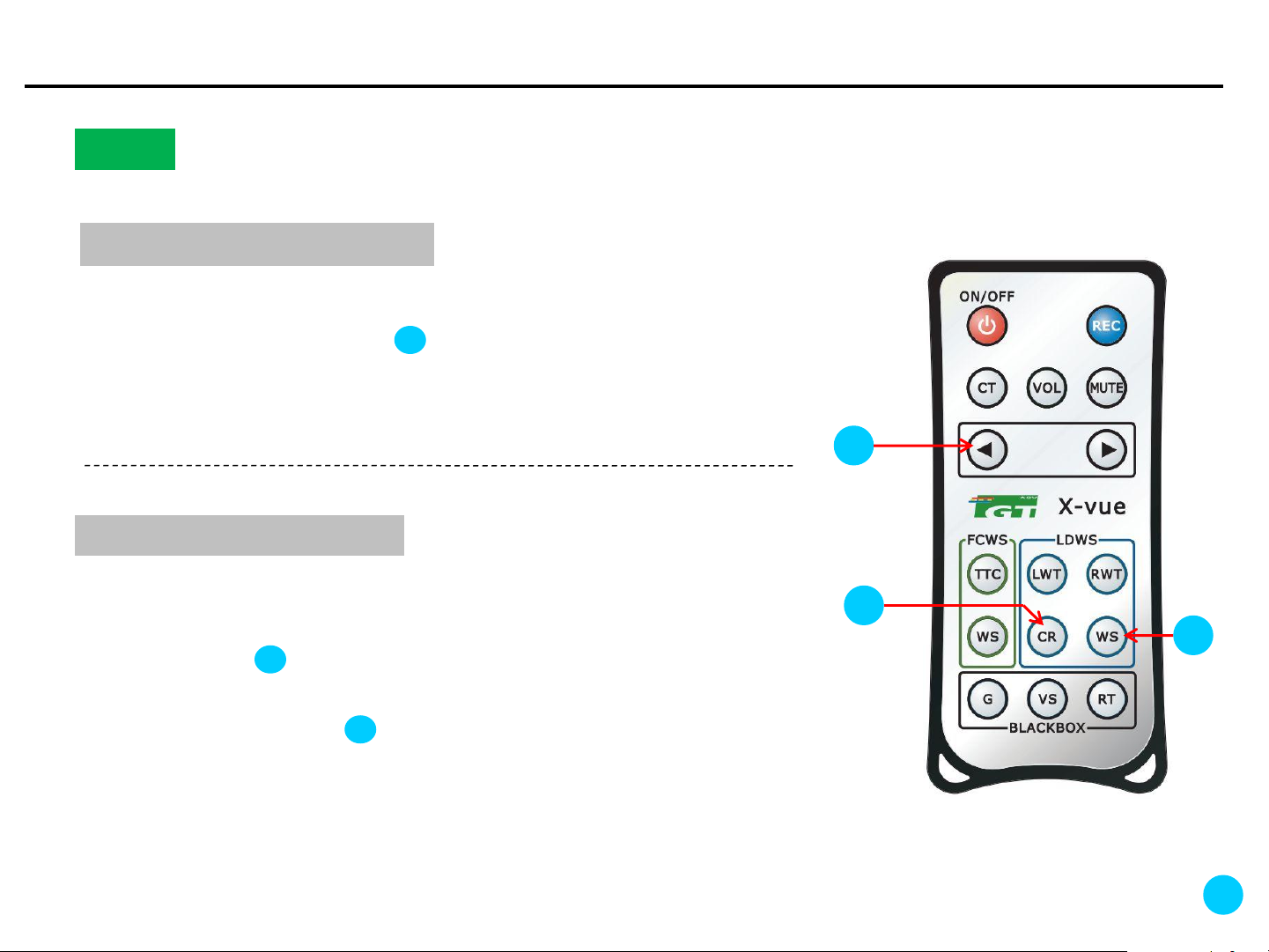

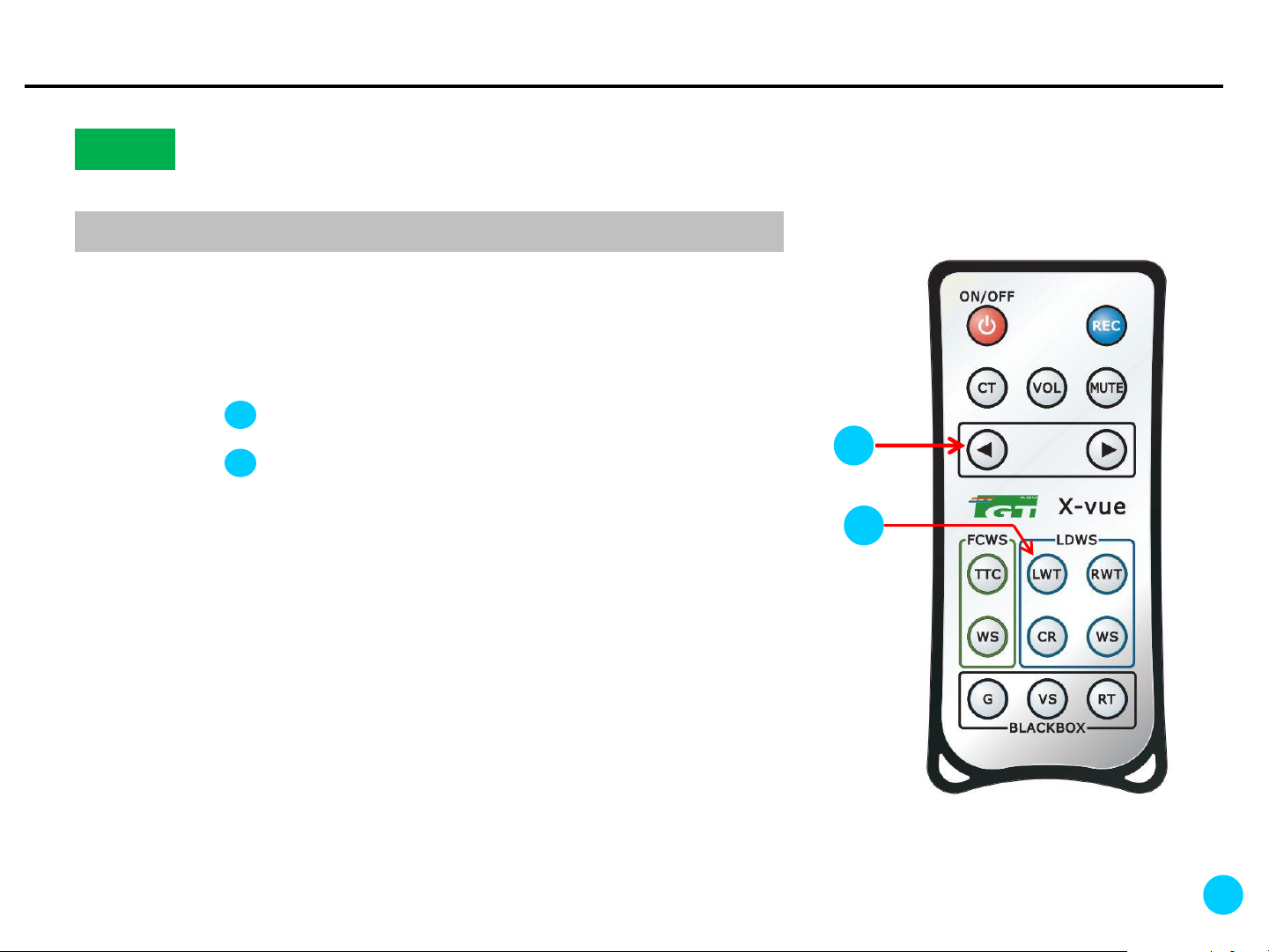

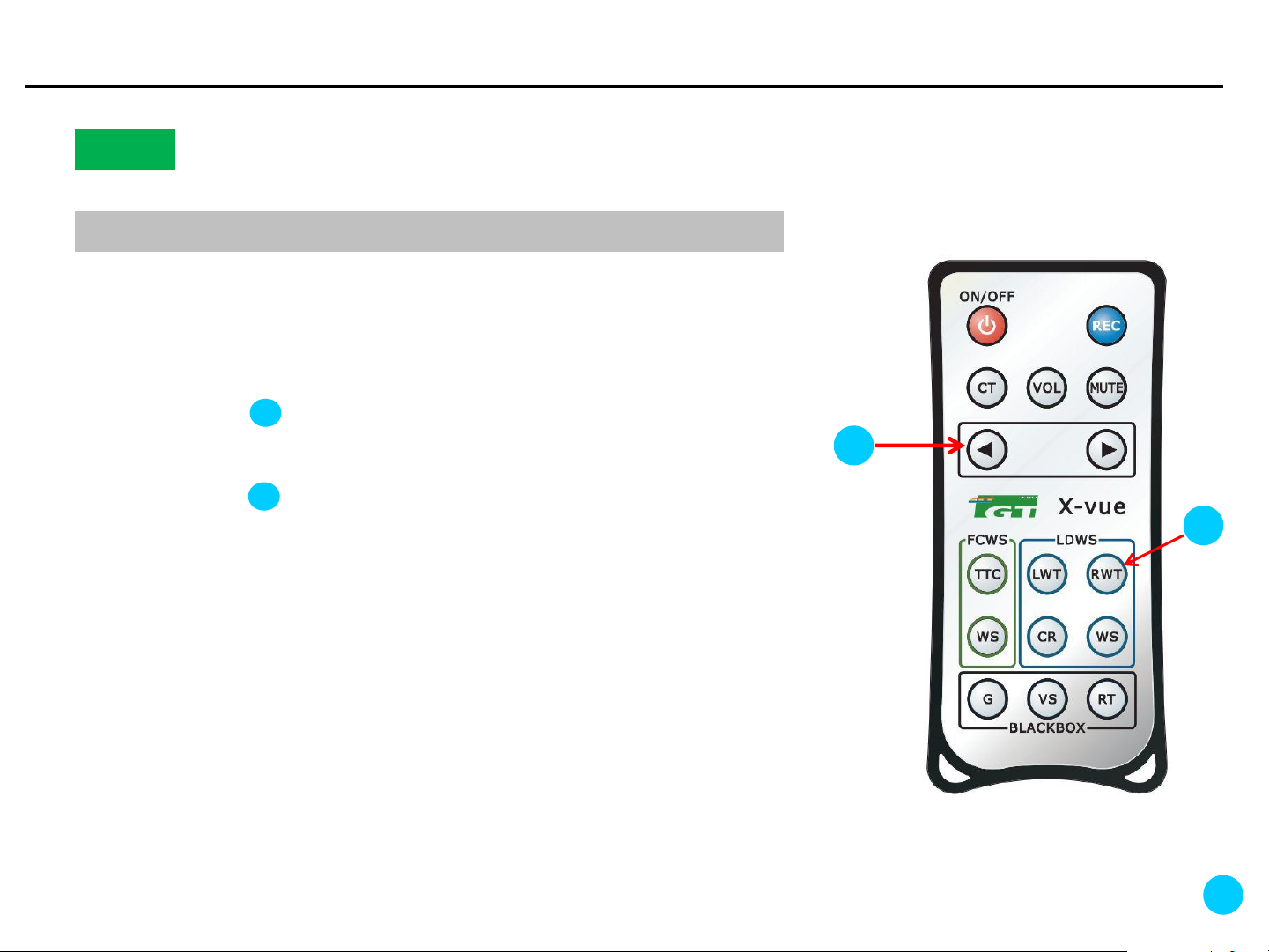

8. Einstellungen

LDWS

LWT (Warnzeit beim Verlassen der Fahrspur über die linke
Fahrspurbegrenzung hinaus)

Hiermit wird das Timing eines Alarms für das Verlassen der Fahrspur nach
links eingestellt. Wenn Sie denken, dass das Timing des Alarms zu früh
oder spät erfolgt, können Sie das Alarmtiming für alle 10 cm (bezogen auf
die Fahrspurgrenze) ändern.

Drücken Sie die Taste . Anschließend hören Sie die Sprachansage

„Wählen Sie die Warnzeit für die linke Seite―.

Drücken Sie die Taste . Bei jedem Tastendruck ändert sich die
Sprachansage in den Stufen: „sehr schnell― -> „schneller― -> „normal― ->
„langsamer― -> „ sehr langsam―. Wenn Sie die gewünschte Ansage hören,
beenden Sie das Drücken und warten Sie einen Moment.

1

2

2

1

24

8. Einstellungen

LDWS

RWT (Warnzeit Verlassen der Spur über die rechte
Fahrspurbegrenzung hinaus)

1. Hiermit wird das Timing eines Alarms für das Verlassen der Fahrspur
über die rechte Fahrbahnbegrenzung hinaus eingestellt. Wenn Sie
denken, dass das Timing des Alarms zu früh oder spät erfolgt, können
Sie das Alarmtiming je10 cm (bezogen auf die Fahrspurgrenze) ändern.

2. Drücken Sie die Taste . Anschließend hören Sie die Sprachansage

„Wählen Sie die Warnzeit für die rechte Seite―.

3. Drücken Sie die Taste . Bei jedem Tastendruck ändert sich die
Sprachansage folgendermaßen: „sehr schnell― -> „schneller― -> „normal―

-> „langsamer― -> „sehr langsam―. Wenn Sie die gewünschte Ansage

1

2

2

1

hören, beenden Sie das Drücken und warten Sie einen Moment.

25

8. Einstellungen

LDWS

CR (Kalibrierung zurücksetzen):

1. Wenn das K11 während FCWS und LDWS nicht richtig funktioniert,

können Sie mit einem Tastendruck auf eine Neukalibrierung
starten. Sie hören die Sprachansage „calibration reset―.

WS (Arbeitsgeschwindigkeit=Working Speed):

1. Hiermit wird die Arbeitsgeschwindigkeit der Auffahrwarnfunktion
eingestellt.

2. Drücken Sie die Taste . Anschließend ertönt die Sprachansage

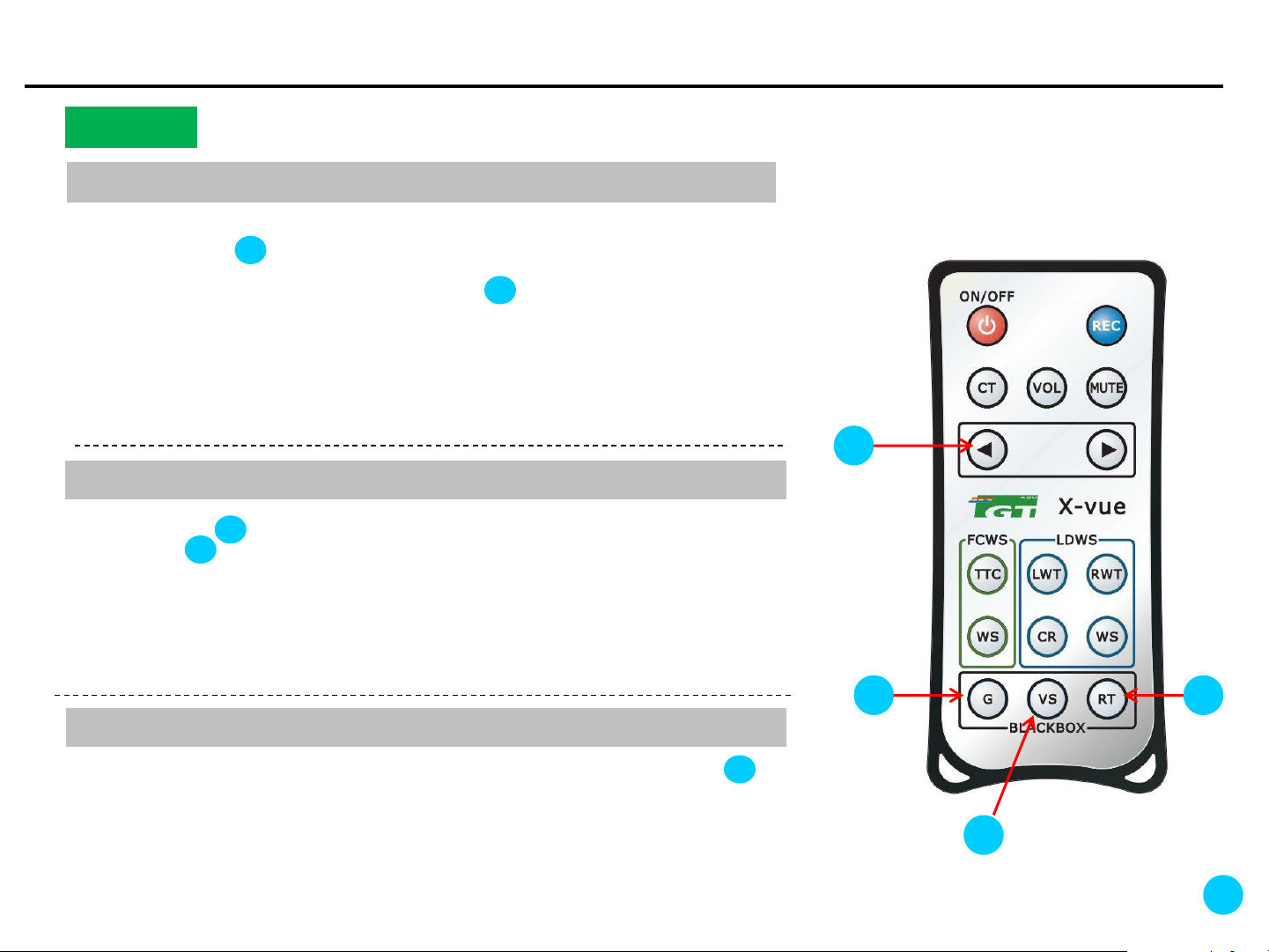

für die Arbeitsgeschwindigkeitseinstellung. Stellen Sie mit der Taste
die Geschwindigkeit ein.

3. Bei jedem Tastendruck ändert sich die Sprachansage um
10 km/h von: „60km/h― -> „70km/h― oder auf „80km/h―. Wenn Sie
die gewünschte Geschwindigkeit hören, beenden Sie das Drücken.

3

2

1

2

1

3

Warten Sie einen Moment, bis sie automatisch eingestellt wurde.

26
