Page 1

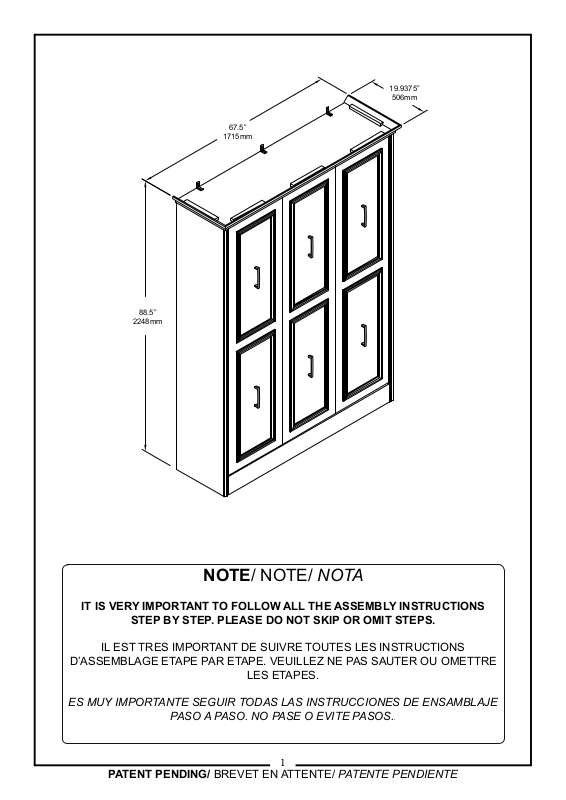

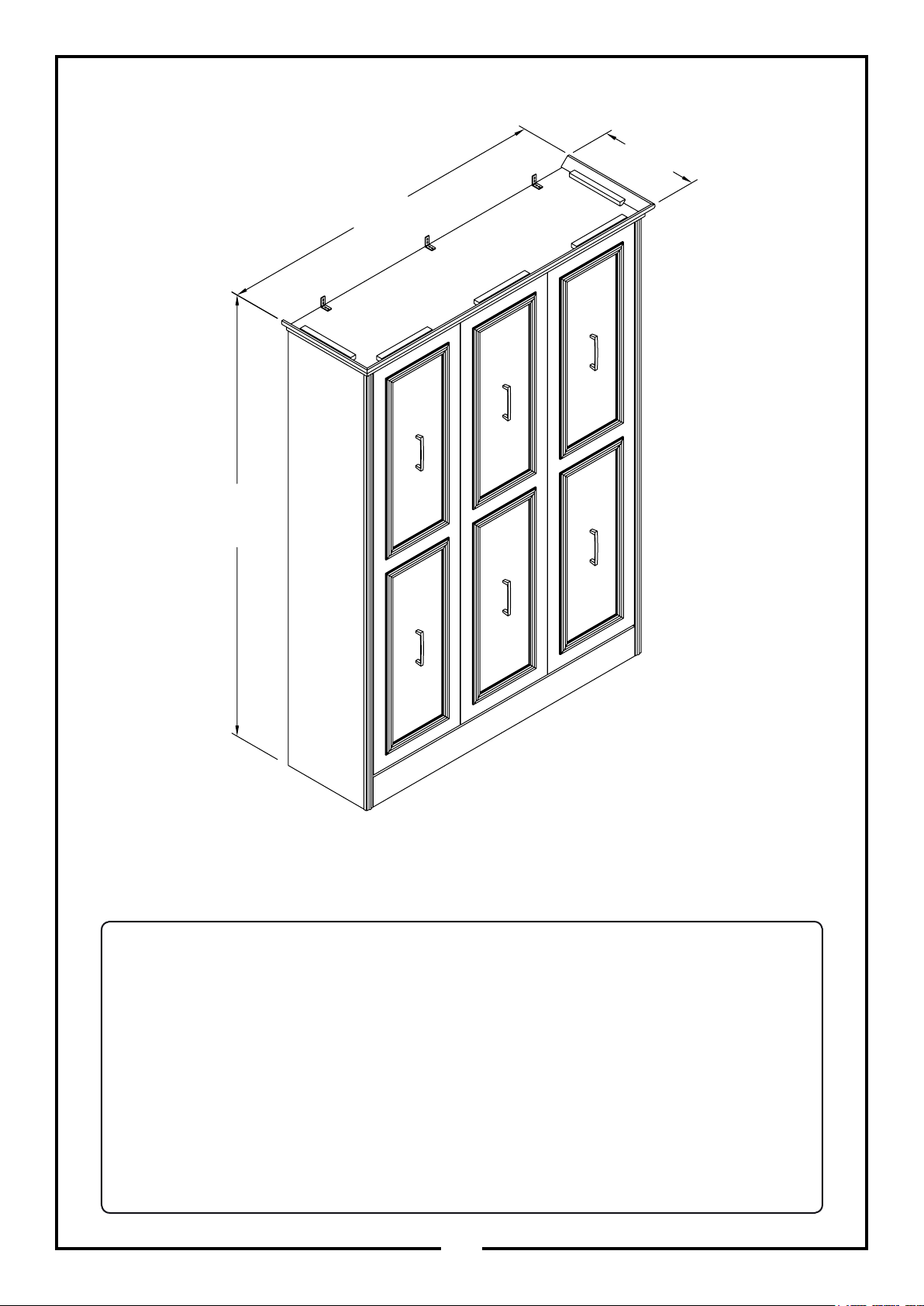

88.5”
2248mm
19.9375”
506mm
67.5”
1715mm
NOTE/ NOTE/ NOTA
IT IS VERY IMPORTANT TO FOLLOW ALL THE ASSEMBLY INSTRUCTIONS
STEP BY STEP. PLEASE DO NOT SKIP OR OMIT STEPS.
IL EST TRES IMPORTANT DE SUIVRE TOUTES LES INSTRUCTIONS
D’ASSEMBLAGE ETAPE PAR ETAPE. VEUILLEZ NE PAS SAUTER OU OMETTRE
LES ETAPES.
ES MUY IMPORTANTE SEGUIR TODAS LAS INSTRUCCIONES DE ENSAMBLAJE
PASO A PASO. NO PASE O EVITE PASOS.
1
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
.
Page 2
IMPORTANT PLEASE READ
IMPORTANT S’IL VOUS PLAIT LIRE
IMPORTANTE POR FAVOR LEA
THANK YOU FOR PURCHASING THIS WALL BED. WE HOPE YOU AND YOUR FAMILY WILL ENJOY IT FOR YEARS TO
COME. BEFORE INSTALLING, WE WANT TO MAKE YOU AWARE OF SOME KEY POINTS.
1) THIS WALLBED IS TO BE USED IN HOMES WITH STANDARD CONSTRUCTION. STANDARD CONSTRUCTION IS DEFINED AS FOLLOWS:
• MINIMUM OF 2X4 WOOD STUDS SEPARATED BY 16 INCHES ON CENTER
• 5/8 THICK DRYWALL
2) IF ANY ASSEMBLY IS DONE ON NON-STANDARD CONSTRUCTION, RETAILER OR MANUFACTURER IS NOT RESPONSIBILE FOR ANY DEFECTS OR
DAMAGES.
3) IF YOU ARE UNSURE OF YOUR HOME’S CONSTRUCTION, PLEASE CONTACT A PROFESSIONAL TO REVIEW BEFORE INSTALLING THE WALL BED
4) WALL BEDS MUST BE PROPERLY INSTALLED TO WORK PROPERLY. IT IS IMPORTANT TO FOLLOW THE INSTRUCTIONS STEP BY STEP AND TO
COMPLETE ALL THE STEPS INCLUDING THE L-BRACKETS INTO THE STUDS. INCORRECT INSTALLATION CAN LEAD TO IMPROPER FUNCTION OR
EVEN A FAILURE OF YOUR BED.
MERCI D’AVOIR ACHETE CE LIT MURAL. NOUS ESPERONS QUE VOUS ET VOTRE FAMILLE EN PROFITEZ POUR LES
ANNEES A VENIR. AVANT L’INSTALLATION , NOUS VOULONS VOUS FAIRE PRENDRE CONSCIENCE DE CERTAIN
1) LE LIT MURAL DOIT ETRE UTILISE DANS LES MAISONS AVEC LA CONSTRUCTION STANDARD. LA CONSTRUCTION STANDARD EST DEFINIE COMME
SUIT:
• MINIMUN DE GOUJON 2X4 EN BOIS SEPARES PAR 16 POUCES SUR LE CENTRE.
• CLOISON SECHE DE 5/8 PO. D’EPAISEUR
2) SI L’ASSEMBLAGE SE FAIT SUR LA CONSTRUCTION NON-STANDARD, LE DETAILLANT OU FABRICANT N’EST PAS RESPONSABLE POUR TOUS DEFAUTS OU DOMMAGES.
3) SI VOUS N’ETES PAS SUR DE LA CONSTRUCTION DE VOTRE MAISON VEUILLEZ CONTACTER UN PROFESSIONEL POUR EXAMINER AVANT
D’INSTALLER LE LIT MURAL.
4) LE LIT MURAL DOIT ETRE CORRECTEMENT INSTALLE POUR FONCTIONNER CORRECTEMENT. IL EST TRES IMPORTANT DE SUIVRE LES INSTRUCTIONS ETAPE PAR ETAPE ET DE COMPLETER TOUTES LES ETAPES INCLUANT LES SUPPORTS EN L DANS LES GOUJONS. UNE INSTALLATION INCORRECTE PEUT ENTRAINER UNE FONCTION INCORRECTE OU MEME UNE DEFAILLANCE DE VOTRE LIT.
GRACIAS POR COMPRAR ESTA CAMA DE PARED. ESPARAMOS QUE USTED SU FAMILIA LO DISFRUTEN DURANTE
LOS ANOS POR VENIR. ANTES DE LA INSTALACION QUEREMOS HACERTE CONSCIENTE DE ALGUNOS PUNTOS
1) ESTA CAMA DE LA PARED DEBE SER UTILIZADA EN HOGARES CON LA CONSTRUCCION ESSTANDAR. LA CONSTRUCCION ESTANDAR SE DEFINE
COMO SIGUE.
• MINIMO DE 2X4 PERNOS DE MADERA SEPARADOS POR 16 PULGADAS EN EL CENTRO.
• PARED DE PINTURA GRUESO 5/8.
2) SI ALGUNA ASAMBLEA SE HACE EN CONSTRUCCION NO STANDARD, COMERCIANTE O FABRICANTE NO SE RESPONSABLIZA DE TODOS LOS DEFECTOS O DANOS.
3) SI USTED NO ESTA SEGURO DE LA CONSTRUCCION DE SU CASA, POR FAVOR PONGASE EN CONTACT O CON UN PROFESIONAL PARA REVISAR
ANTES LA CAMA DE PARED
4) LA CAMA DE PARED ESTAR CORRECTAMENTE INSTALADA PARA FUNCIONAR CORRECTAMENTE ES IMPORTANTE SEGUIR LAS INSTRUCCION PASO
A PASO Y COMPLETAR TODOS LOS PASOS INCLUYENDO LOS SOPORTES EN L EN LOS POSTES. LA INSTALACION INCORRECTA PUEDE TENER UNA
FUNCION INCORRECTA O INCLUSO UNA AVERIA DE SU CAMA.

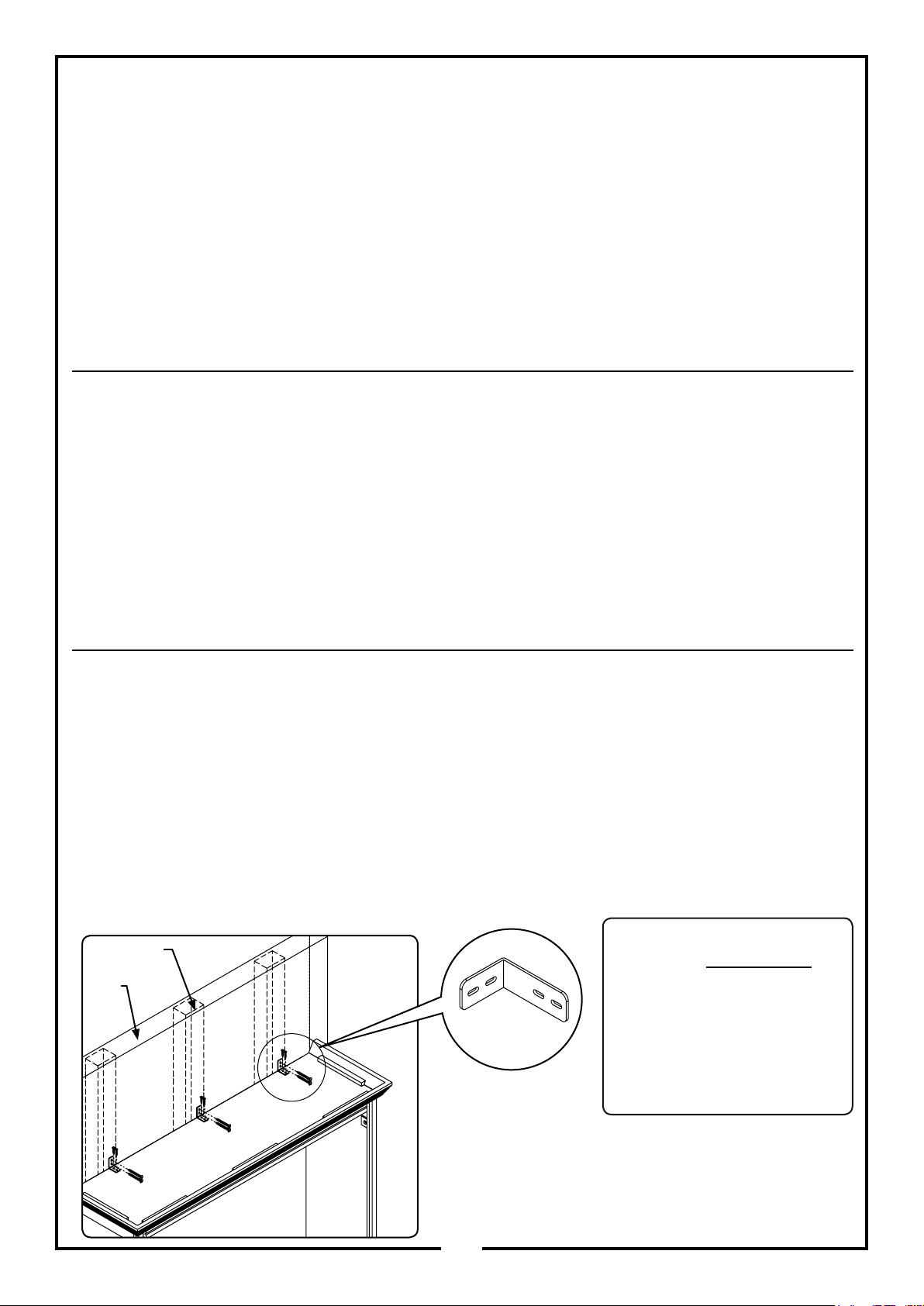

STUD
MONTANT
VIGA
WALL
MUR
Pared
POINTS CLES.
CLAVE.
SG00144
NOTE/ NOTE/ NOTA
ALL WALL BEDS MUST BE SECURED TO A
STANDARD 2x4 STUD USING THE L BRACK-
ET (SG00144) PROVIDED.
LE LIT MURAL DOIT ETRE FIXE A UN GOUJON
STANDARD 2X4 A L’AIDE DES SUPPORTS L
(SG00144) FOURNI.
LA CAMA DE LA PARED SE DEBE SUJETAR A
UN PERNO PRISIONERO ESTANDAR DE 2X4
USANDO EL L SOPORTE (SG00144) PROPOR-
CIONADO.
2
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 3
IMPORTANT CUSTOMER SERVICE INFORMATION
INFORMATION IMPORTANTE DE NOTRE SERVICE À LA CLIENTÈLE
INFORMACiÓN IMPORTANTE SOBRE SERVICIO AL CLIENTE INCLUDIA
THIS ASSEMBLY INSTRUCTION IS REQUIRED TO VALIDATE THE WARRANTY AND FOR ANY REQUEST
TO THE CUSTOMER SERVICE.
CE MANUEL D’INSTRUCTION EST REQUIS POUR VALIDER LA GARANTIE ET POUR TOUTE DEMANDE
AU SERVICE À LA CLIENTÈLE.
ESTA MANUAL DE INSTRUCCIÓN ES REQUERIDA PARA VALIDARLE LA GARANTÍA Y PARA TODA
PETICIÓN EL SERVICIO AL CLIENTE.
Thank you for your purchase of this product.
To enhance your purchase and secure your war-
ranty, please review these important notes.
NOTES ON CUSTOMER SERVICE :
PLEASE examine all packaging BEFORE discarding.
Shortages can occur by leaving parts in the packaging materials. If by mistake, any part is missing or
damaged, kindly contact us
Merci d’avoir acheté un de nos produits.
Pour améliorer votre achat et sécuriser votre
garantie, veuillez lire attentivement ces notes.
A PROPOS DU SERVICE À LA CLIENTÈLE:
S.V.P. Bien regarder à l’intérieur de l’emballage
AVANT de le jeter ou de recycler. ll se pourrait qu’il
reste encore des pièce requises pour l’assemblage.
Si, par erreur, une pièce était manquante ou défectueuse, prière de nous contracter sur
Gracias por la compra de este producto.
Para mejorar su compra y asegurar su garantia,
por favor revise estas notas importantes.
A PROPÓSITO DEL SERVICIO A LA CLIENTA:
Por favor. Bien mirar dentro del embalaje ANTES DE
echarlo o de reciclarlo. Podría que todavía quedan
unas piezas requeridas para la reunión. Si, por error, una.pieza era faltante o defectuosa, oración de
ponerse en contacto con nosotros sobre
Please have the following information ready
when you contact us:
1) The name of the location where purchased your
unit and the date of the purchase.
2) The Revision Number of the product (located on
the box, at the bottom of the second page of the
manual and on the white back panel label).
3) The Lot Number located on the box, at the bottom
of the second page of the manual and on the while
back panel label.
4) The code and the description of the damage
or missing part (see ‘part list’ inside the assembly
manual)
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Avant de nous contacter, ayez à la portée de la
main les informations suivantes:
1) Le nom de l’endroit où le meuble a été acheté
ainsi que sa date d’achat.
2) Le Numéro de Révision du produit (situés sur la
boîte, au bas de la deuxième page de votre manuel
d’instruction et sur l’étiquette blanche à l’arrière du
meuble).
3) Le Numéro de Lot situé sous la boîte, au bas de la
deuxième page de votre manuel d’instruction et sur
l’étiquette blanche à l’arrière du meuble.
4) Le code et la description de la pièce endommagée ou manquante à remplacer (voir à l’intérieur du
manuel).
3
Antes de ponerse en contacto con nosotros,
tenga al alcance de la mano las informaciones
siguientes:
1) El nombre del lugar donel el mueble ha sido comprado así como su fecha de compra.
2) El número de revisión del producto (situados
sobre la caja, sobre la segunda página de su manual
de instrucción y sobre la etiqueta blanca en la zaga
del mueble).
3) El número de Lot situado bajo la caja, et sobre la
segunda página de su manual de instrucción y sobre
la etiqueta blanca en la zaga del mueble.
4) El código y la descripción de la pieza dañada o
faltante que reemplaza (ver dentro del manual de
instrucción).
Page 4
ALREADY INSTALLED
DÉJA INSTALLÉ
YA INSTALDO
- WP00002 (ADJUSTABLE GLIDE/ PATIN
AJUSTABLE/ Pata ajustable)
- WP00110 (NTR Bracket (Male) / NTR SUPPORT (HOMME) / NTR soporte (masculino))
2
4
- WP00112 (SCREW / VIS / Tornillo)
- WP00137 (NTR BRACKET (MALE) /
NTR SUPPORT (HOMME) / NTR soporte
(masculino))
- WP00138 (NTR BRACKET (FEMALE) / NTR
SUPPORT (FEMME) / NTR soporte (Mujer))
- WP00128 (LOCKSET/ VERROUILLAGE/
Bloqueo)
TOOLS REQUIRED
(NOT INCLUDED)
3
5
OUTILS REQUIS
5
(NON INCLUS)
5
HERRAMENTAS
NECESARIAS
(NO INCLUIDAS)
6
KEY
CLIÉ
CVE
1

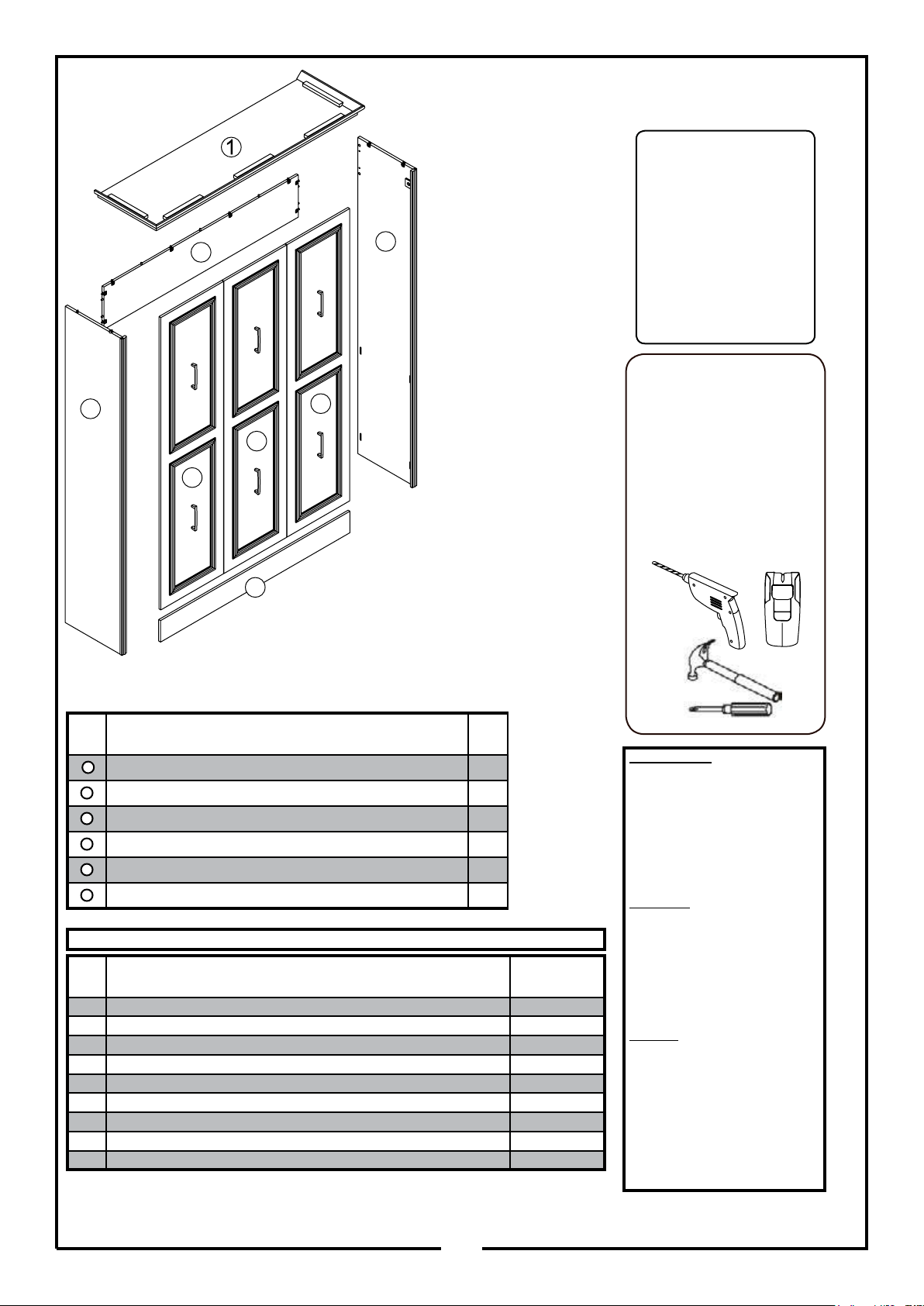

TOP SHELF / TABLETTE SUPÉRIEURE / Tabla superiore 1
2
UPPER BACK PANEL / PANNEAU ARRIÈRE SUPÉRIEUR / Panel trasero superior 1
3
LEFT GABLE / PANNEAU LATÉRAL GAUCHE / Panel lateral izquierdo 1
4
RIGHT GABLE / PANNEAU LATÉRAL DROIT / Panel lateral derecho 1
5
DOOR / PORTE / Puerta 3
6
LOWER APRON / TRAVERSE INFÉRIEURE / Travezaño inferior 1
HARDWARE KIT/ KIT DE QUINCAILLERIE/ EQUIPO DE HARDWARE
QTY
QTÉ
CANT
4 ADJUSTABLE GLIDE / PATIN AJUSTABLE / Pata ajustable WP00002
12 SCREW / VIS / Tornillo WP00028
6 HANDLE / POIGNÉE / Manija WP00107
8 NTR Bracket (Male) / NTR SUPPORT (HOMME) / NTR soporte (masculino) WP00110
16 SCREW / VIS / Tornillo WP00112
12 NTR Bracket (Male) / NTR SUPPORT (HOMME) / NTR soporte (masculino) WP00137
12 NTR Bracket (Female) / NTR SUPPORT (FEMME) / NTR soporte (Mujer) WP00138
1 KEY / CLÉ / Clave WP00124
1 LOCKSET/ VERROUILLAGE/ Bloqueo WP00128
PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA
PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA
QTY
QTÉ
CANT
PART No
No PIÈCE
PARTE No
HOW TO CLEAN:
Do not place this product near a heat
source, such as a radiator, or in direct
sunlight.
Clean the product periodically with a
soft cloth.
If nger prints, food and beverage
stains, etc. are dicult to remove, use
a cloth moistened with a mild non-
abrasive detergent solution.
Do not use scouring powder, abrasive
pad or solvent.
ENTRETIEN:
Ne placer pas ce meuble prés d’une
source de chaleur, tel qu’un calorifère ou
directement au soleil.
Utilisez toujours un chion humide pour
nettoyer le meuble.
Pour enlever les traces plus diciles,
utilisez un chion avec un savon non-
abrasif.
Ne pas utiliser de poudre à récurer, de
tampon abrasif ni de solvant.
LIMPIEZA:
No coloque este producto cerca de un
afuente de calor, tales como un radiator ò
directamente bajo la luz del sol.
Limpie el producto periodicamente con un
paño suave.
Si las manchas de huellas digitales,
comida, bedida, etc. resultan diciles de
quitar, utilice un paño húmedecido con
una soluciòn de detergente suave sin
corrosivos.
No utilice detergente en polvo, ningun
materail abrasico ò solvente.
PRINTED IN CHINA/ IMPRIMÉ EN CHINE
4
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 5

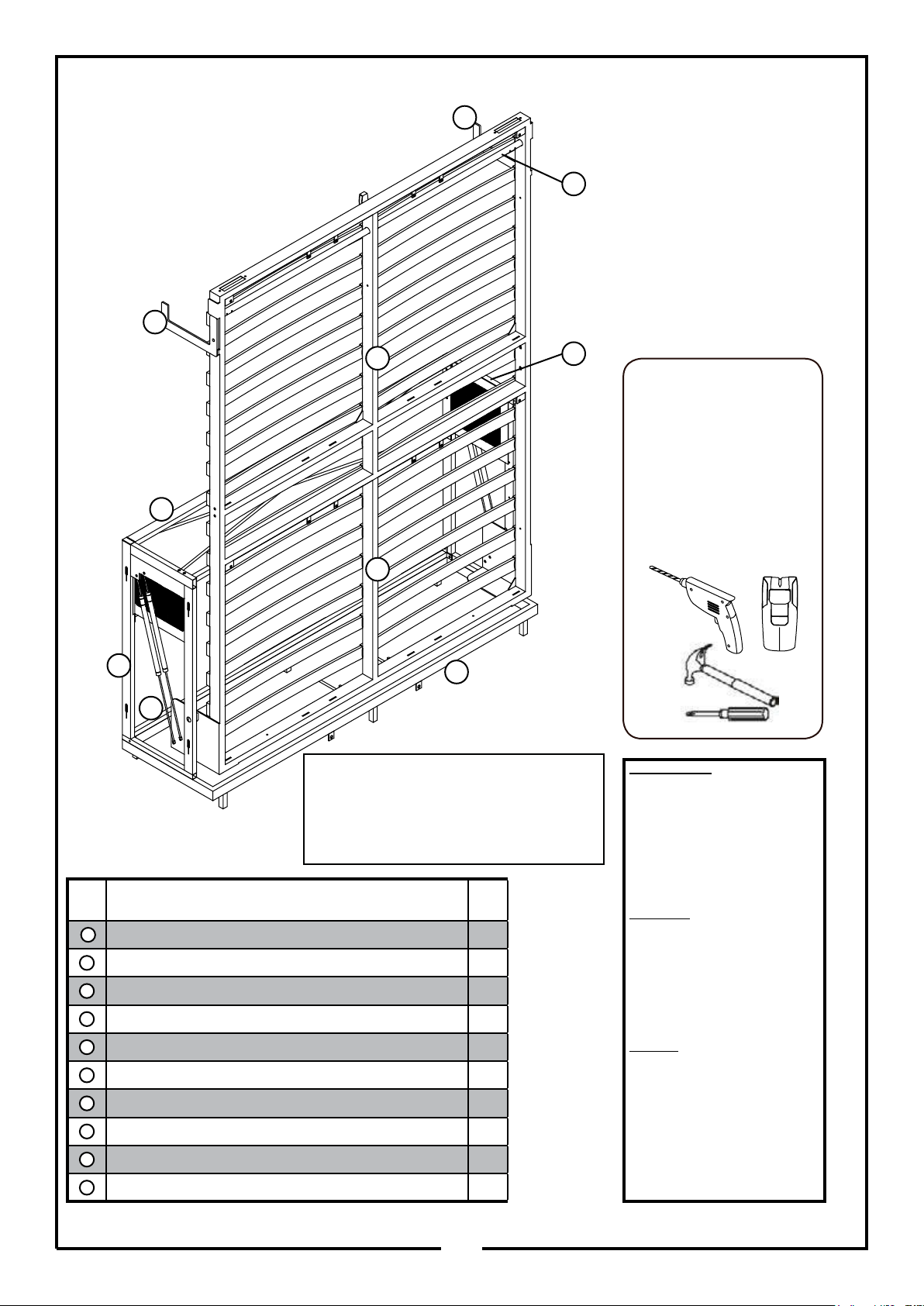

15
16
14
13
9
12
7
10
ALREADY INSTALLED
DÉJA INSTALLÉ
YA INSTALDO
SG00094 (ADJUSTABLE GLIDE- PATIN AJUSTABLE- Pata ajustable)
SG00147 (SLATS BRACKET/ SUPPORT DE LAMELLES/ Soporte de listones)
SG00148 (SLATS BRACKET/ SUPPORT DE LAMELLES/ Soporte de listones)
KEY
CLIÉ
CVE
7 LEFT FRAME / ARMATURE GAUCHE / Armazón izquierda 1
8 RIGHT FRAME / ARMATURE DROITE / Armazón derecha 1
9 BACK FRAME / CHÂSSIS ARRIÈRE / Armazón trasero 1
BACK SUPPORT / SUPPORT ARRIÈRE / Armazón trasero 1
10
BASE SUPPORT / SUPPORT DE BASE / Base de apoyo 1
11
FRONT BED FRAME / CADRE DE LIT AVANT / Marco de la cama delantero 1
12
BACK BED FRAME / CADRE DE LIT ARRIERE / Marco de la cama trasero 1
13
LEG SUPPORT / SUPPORT DE JAMBE / Soporte para las piernas 1
14
LEFT SUPPORT / SUPPORT GAUCHE / Soporte izquierda 1
15
RIGHT SUPPORT / SUPPORT DROITE / Soporte derecha 1
16
PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA
SG00143 (LOCKSET/ VERROUILLAGE/ Bloqueo)
SG00149 (SLATS/ LATTES/ Listones)
11
8
TOOLS REQUIRED
(NOT INCLUDED)
OUTILS REQUIS
(NON INCLUS)
HERRAMENTAS
NECESARIAS
(NO INCLUIDAS)
HOW TO CLEAN:
Do not place this product near a heat
QTY
QTÉ
CANT
source, such as a radiator, or in direct
sunlight.
Clean the product periodically with a
soft cloth.
If nger prints, food and beverage
stains, etc. are dicult to remove, use
a cloth moistened with a mild non-
abrasive detergent solution.
Do not use scouring powder, abrasive
pad or solvent.
ENTRETIEN:
Ne placer pas ce meuble prés d’une
source de chaleur, tel qu’un calorifère ou
directement au soleil.
Utilisez toujours un chion humide pour
nettoyer le meuble.
Pour enlever les traces plus diciles,
utilisez un chion avec un savon non-
abrasif.
Ne pas utiliser de poudre à récurer, de
tampon abrasif ni de solvant.
LIMPIEZA:
No coloque este producto cerca de un
afuente de calor, tales como un radiator ò
directamente bajo la luz del sol.
Limpie el producto periodicamente con un
paño suave.
Si las manchas de huellas digitales,
comida, bedida, etc. resultan diciles de
quitar, utilice un paño húmedecido con
una soluciòn de detergente suave sin
corrosivos.
No utilice detergente en polvo, ningun
materail abrasico ò solvente.
PRINTED IN CHINA/ IMPRIMÉ EN CHINE
5
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 6
HARDWARE KIT/ KIT DE QUINCAILLERIE/ EQUIPO DE HARDWARE
QTY
QTÉ
CANT
6 BUTTERFLY ANCHOR / ANCRE PAPILLON / Mariposa anclaje SG00078
3 WALL BRACKET / FIXATION / Fijación SG00079
6 SCREW / VIS / Tornillo SG00080
15 FASTENING BOLT / BOULON DE FIXATION / Perno de jación SG00081
6 SCREW / VIS / Tornillo SG00086
3 L BRACKET / FIXATION / Fijación SG00144
6 SCREW / VIS / Tornillo SG00088
2 SCREW / VIS / Tornillo SG00089
1 OPEN WRENCH / CLÉ / Llave inglesa SG00090
1 ALLEN KEY 4mm / CLÉ HEXAGONALE 4mm / Llave hexagonal 4mm SG00091
1 LEVELER / NIVELEUR / Nivelador SG00092
9 ADJUSTABLE GLIDE / PATIN AJUSTABLE / Pata ajustable SG00094
14 SCREW / VIS / Tornillo SG00113
12 WASHER / RONDELLE / Arandela SG00118
10 WASHER / RONDELLE / Arandela SG00050
12 PLASTIC CAP / BOUCHON / Tapón SG00124
4 PLASTIC CAP / BOUCHON / Tapón SG00125
2 PLASTIC CAP / BOUCHON / Tapón SG00126
2 PLASTIC CAP / BOUCHON / Tapón SG00127
2 NUT / ÉCROU / Tuerca SG00128
1 ALLEN KEY 5mm / CLÉ HEXAGONALE 5mm / Llave hexagonal 5mm SG00119
2 RUBBER STOPPER / BOUCHON EN CAOUTCHOUC / Tapón de goma SG00129
2 SCREW / VIS / Tornillo SG00048
6 SCREW / VIS / Tornillo SG00130
4 SCREW / VIS / Tornillo SG00131
2 WASHER / RONDELLE / Arandela SG00132
2 SCREW / VIS / Tornillo SG00133
2 LOCKSET/ VERROUILLAGE/ Bloqueo SG00143
30 SLATS BRACKET/ SUPPORT DE LAMELLES/ Soporte de listones SG00147
15 MID SLATS BRACKET/ SUPPORT LATTES MILIEU / mediados listones soporte SG00148
30 SLATS/ LATTES/ Listones SG00149
3 SPACER BLOCK / BLOC D’ESPACEMENT / Bloque espaciador 15mm SG00157
2 BOLT ADAPTER / ADAPTEUR BOULON / Tornillo de ajuste SG00163
4 SPACER / ESPACEUR / Espacidor SG00164
PART NAME / NOM DE LA PIÈCE / NOMBRE DE LA PIEZA
PART No
No PIÈCE
PARTE No
6
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
PRINTED IN CHINA/ IMPRIMÉ EN CHINE
Page 7
1
SG00124
12x
SG00125
4x
SG00126
2x
SG00127
2x

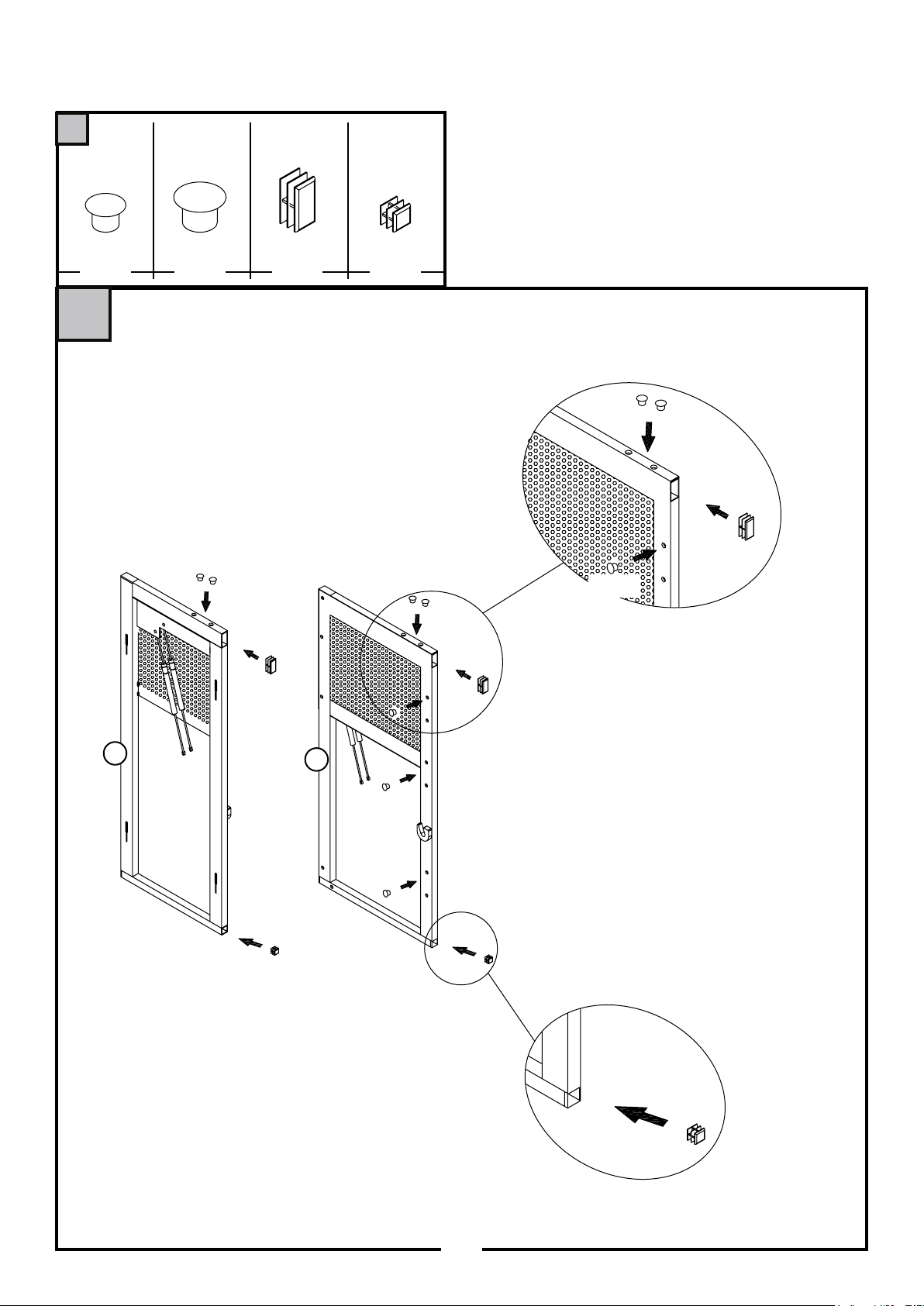

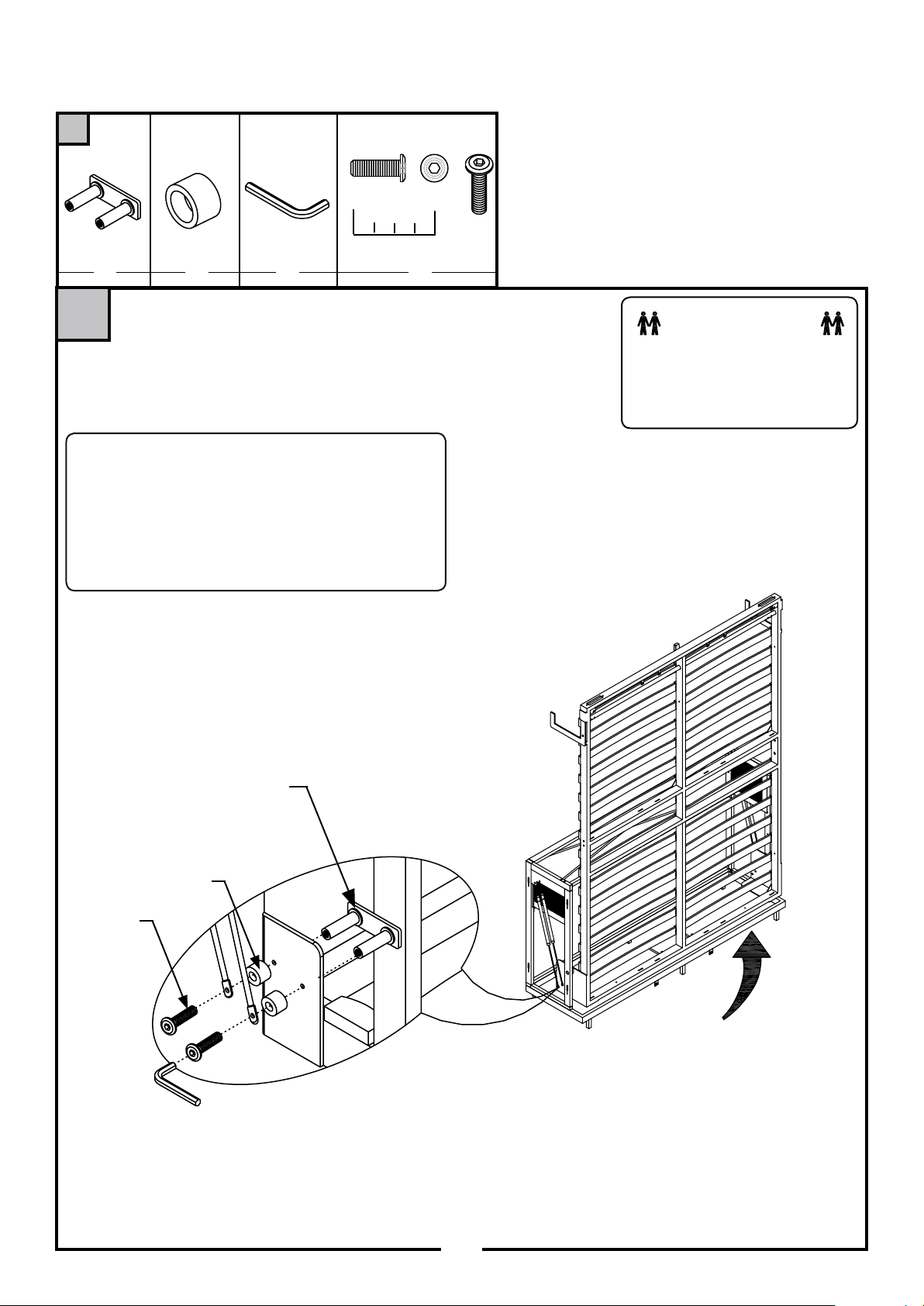

LEFT & RIGHT FRAME PREPARATION.
PRÉPARATION DES CHASSIS GAUCHE ET DROITE.
1
Preparación del chasis izquierdo y derecho.
SG00125
4x
SG00126
2x
SG00124
12x
7
8
SG00127
2x
7
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 8
2
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
SG00094
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
ø1/4” x 3/4
0
1 (in)
1/2
3/4
ø1/4” x 2-1/8”
0
2 (in)
1
SG00113
4x
SG00118
4x

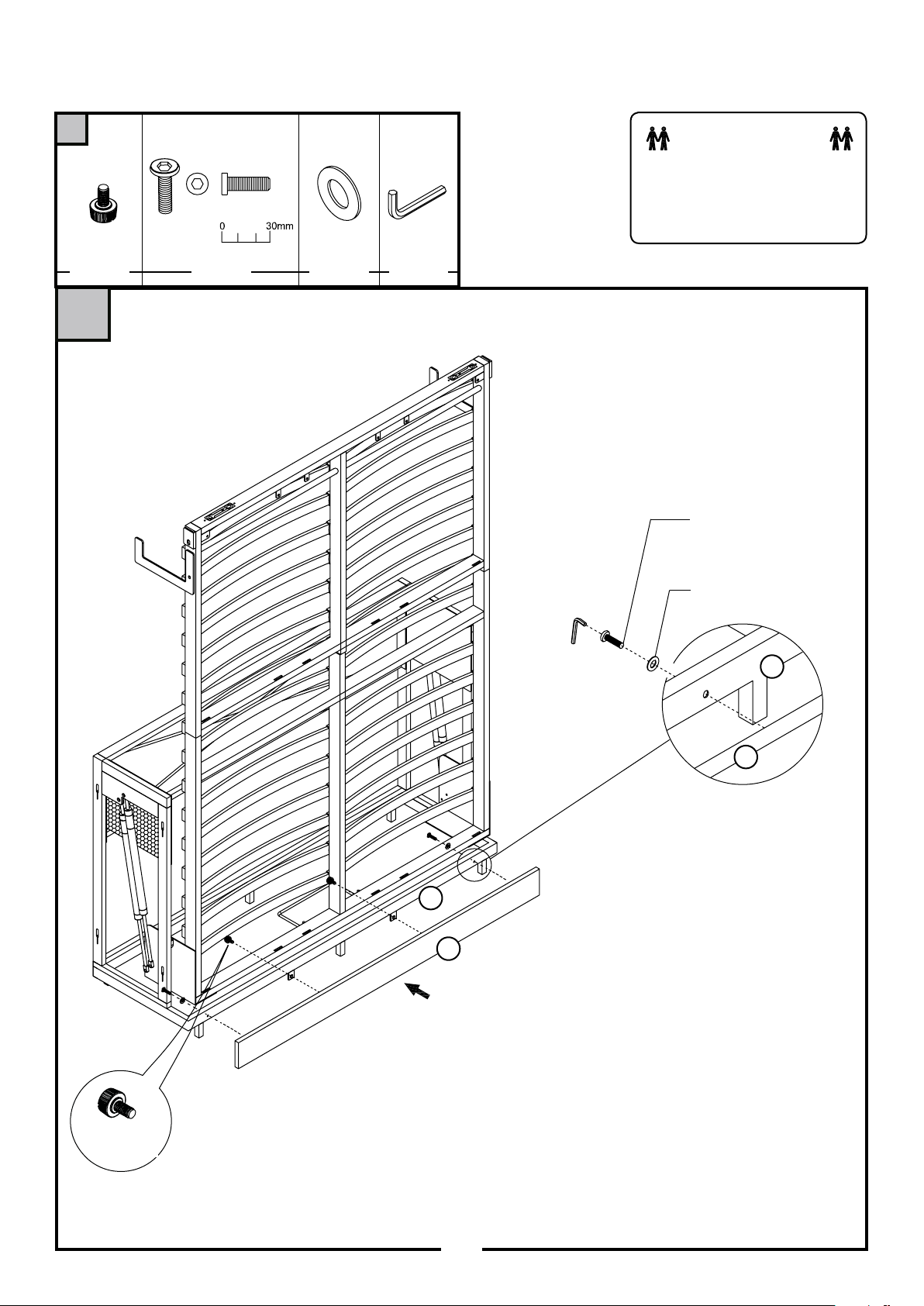

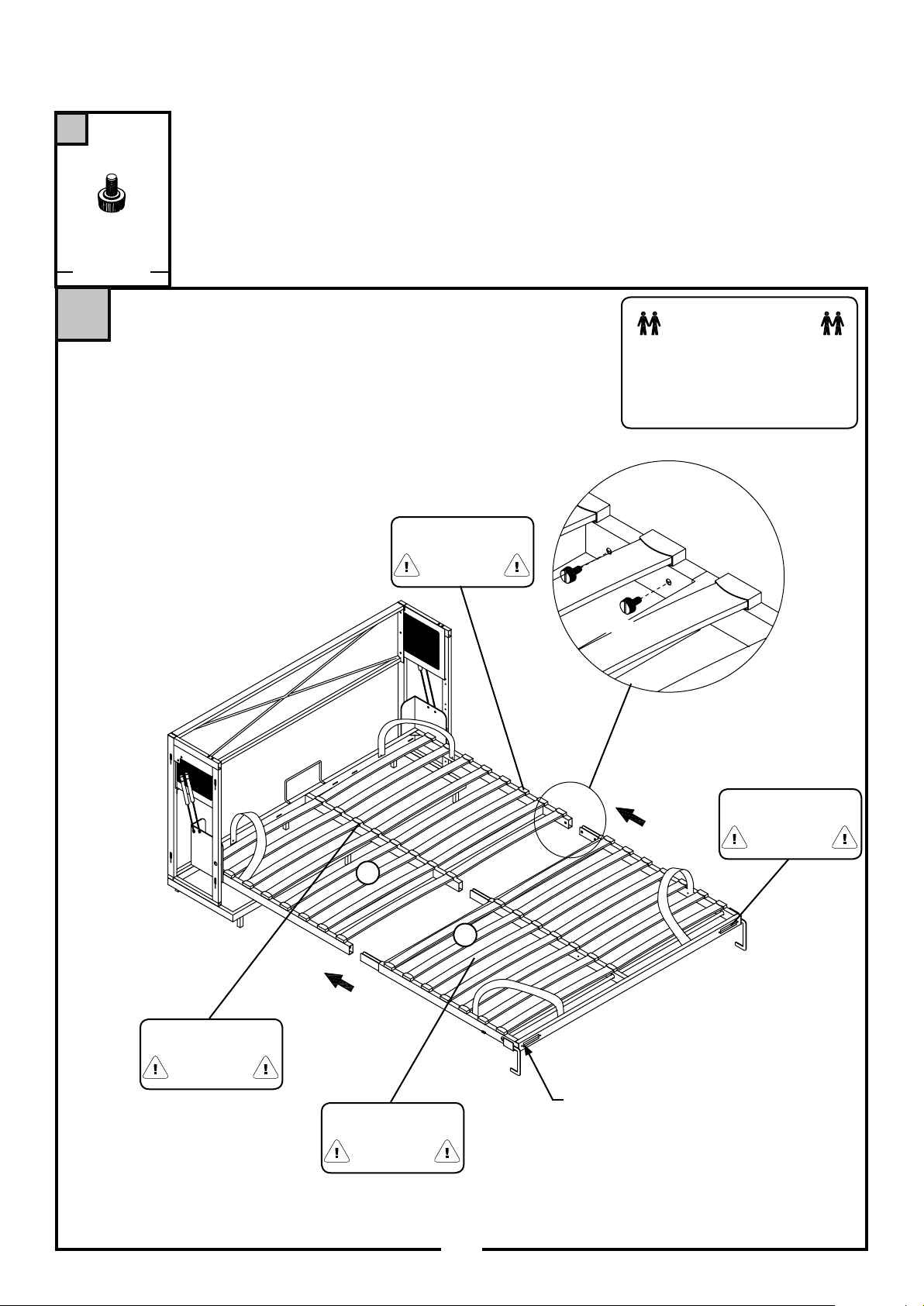

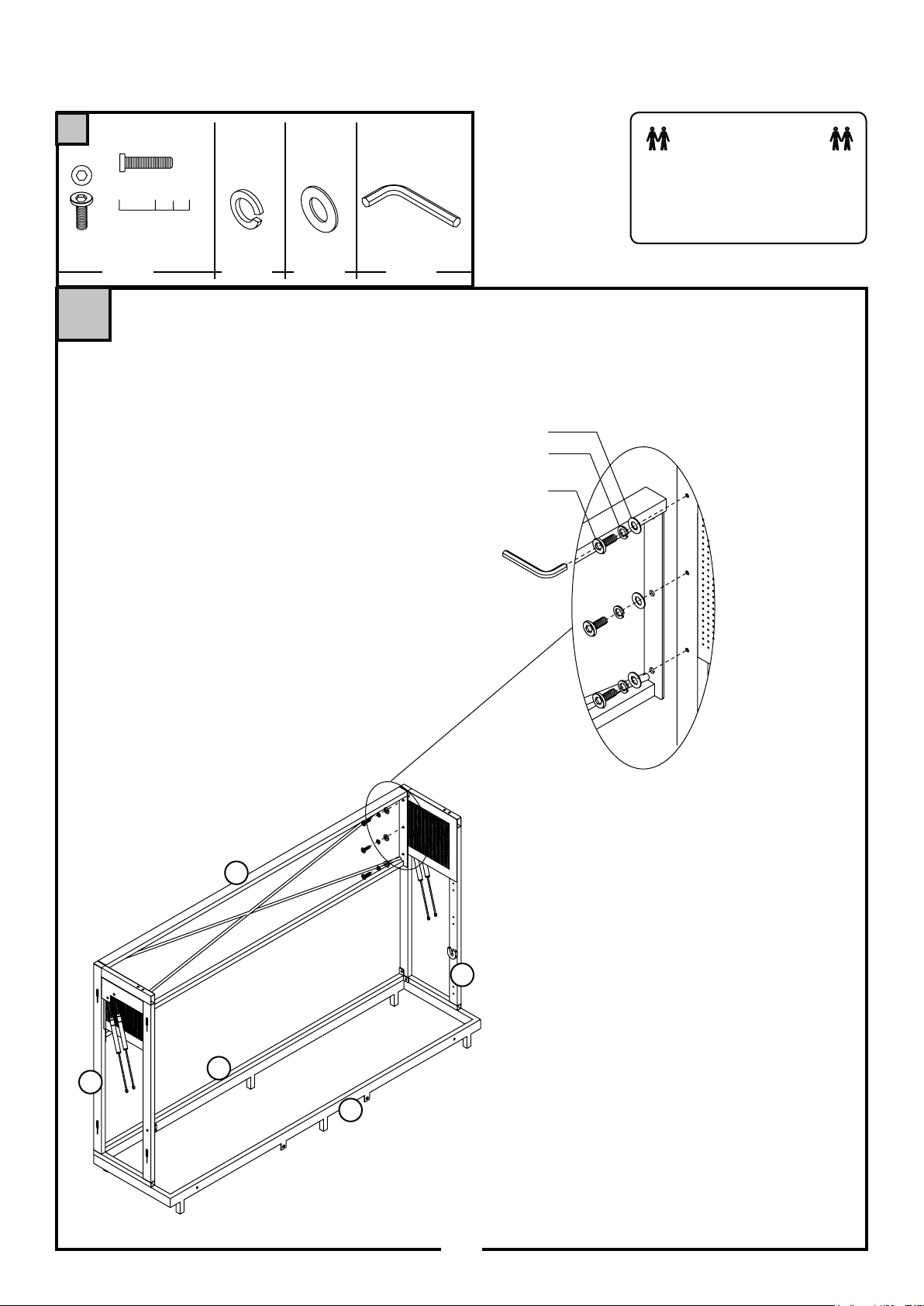

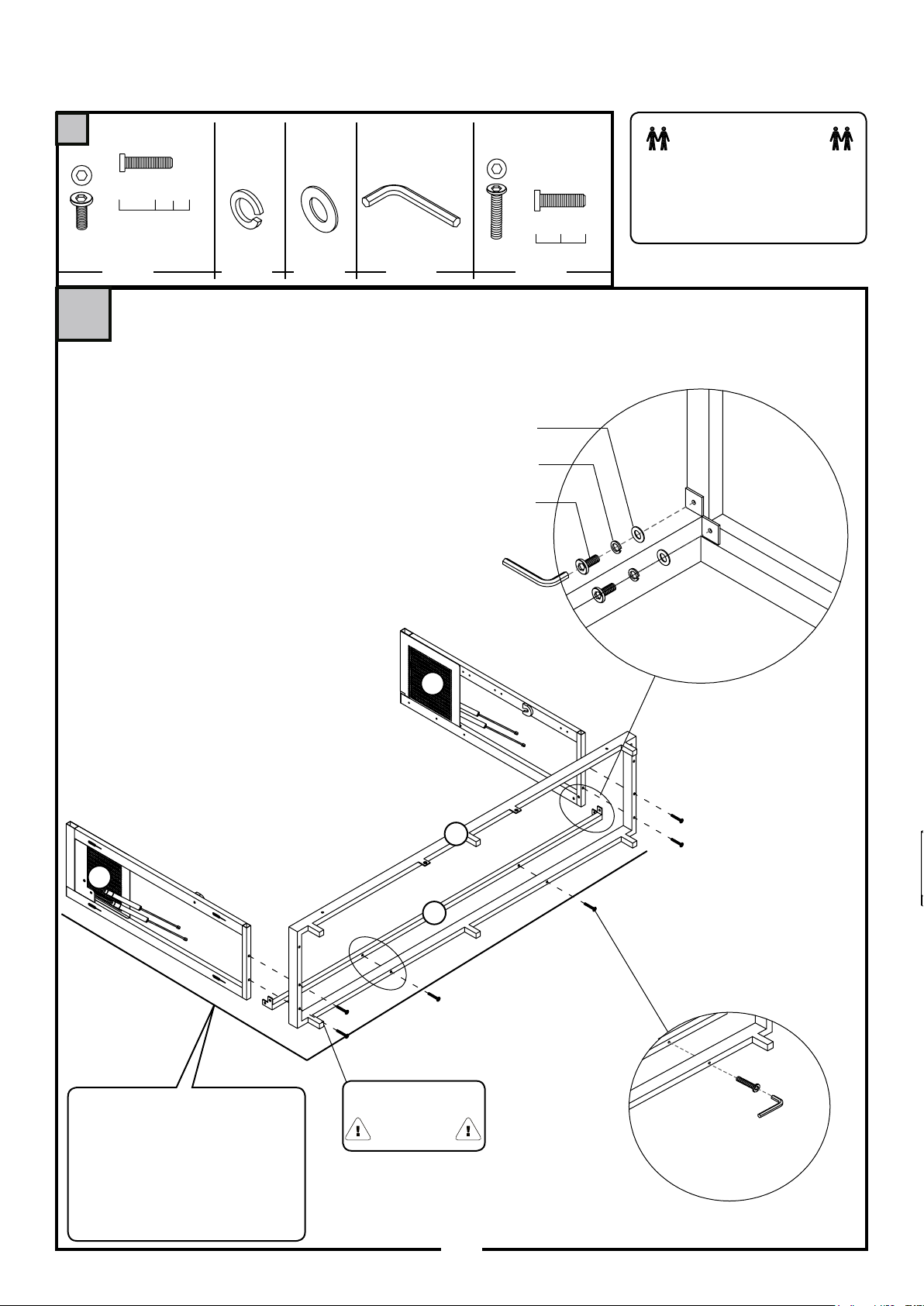

BED FRAME ASSEMBLY.
ASSEMBLAGE DU CADRE DE LIT.
2
Asamblea marco de la cama.
SG00050
4x
SG00091
1x
SG00130
6x
SG00050
4x
SG00118
4x
SG00113
4x
SG00091
1x
8
7
NOTE/ NOTE/ NOTA
WE RECOMMEND TO WORK ON CARDBOARD TO
PROTECT THE UNIT AND THE ASSEMBLY AREA
IL EST RECOMMANDÉ DE TRAVAILLER SUR LE
CARTON POUR PROTÉGER LE MEUBLE ET LA
SURFACE DE MONTAGE
ES RECOMENDADO TRABAJAR SOBRE UN CARTON PARA PROTEGER EL MUEBLE Y EL ARÉA DE
ASAMBLEA.
11
10
SG00130
6x
SG00091
1x
8
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 9

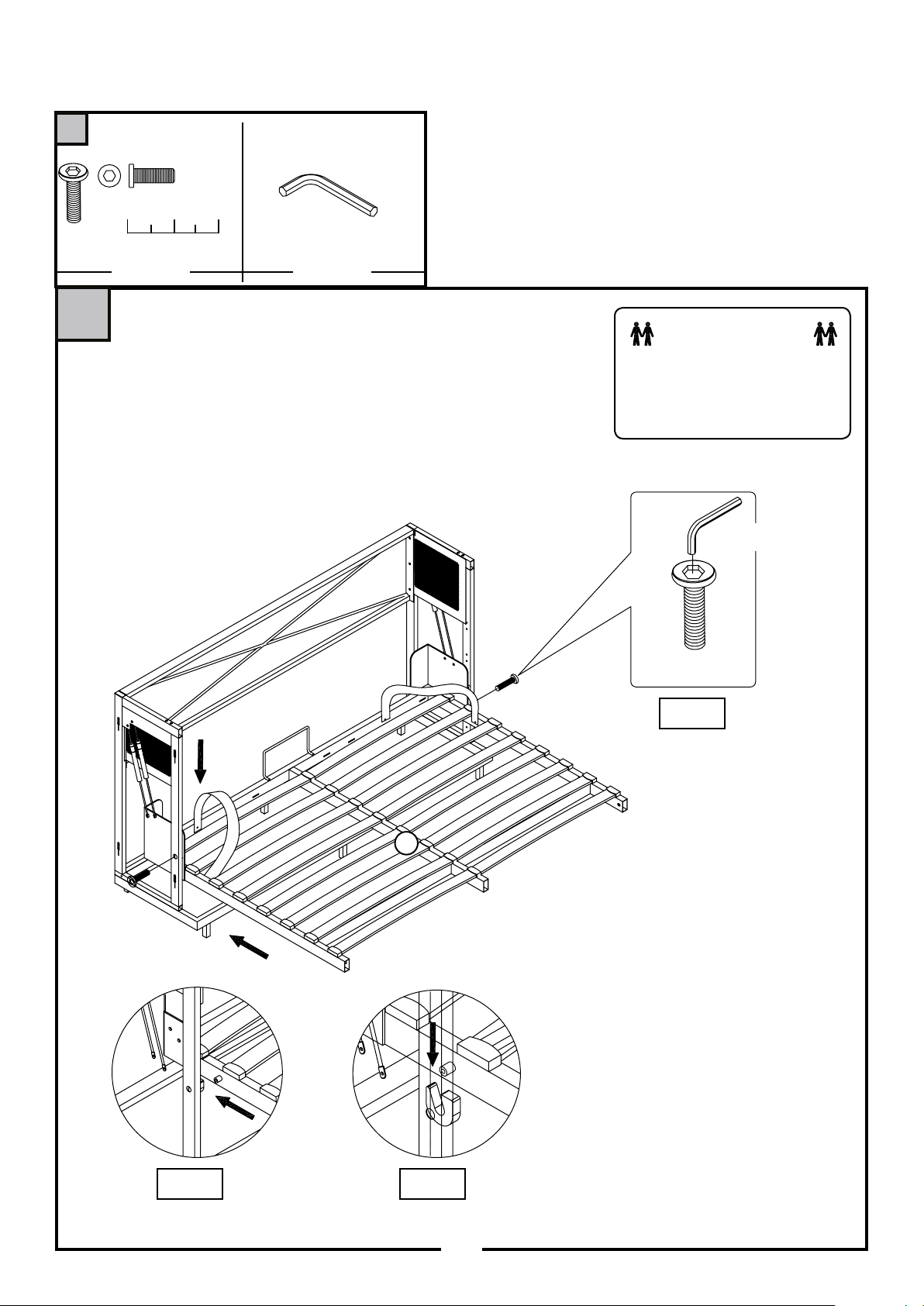

3
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
ø1/4” x 3/4
0
1 (in)
1/2
3/4
SG00113
6x
SG00118
6x
SG00050
BACK FRAME INSTALLATION.
INSTALLATION DU CHASSIS ARRIÈRE.
3
Instalación del chasis trasero.
6x
SG00091
1x
SG00050
SG00118
SG00113
SG00091
1x
6x
6x
6x
7
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
9
8
10
11
9
Page 10
4a

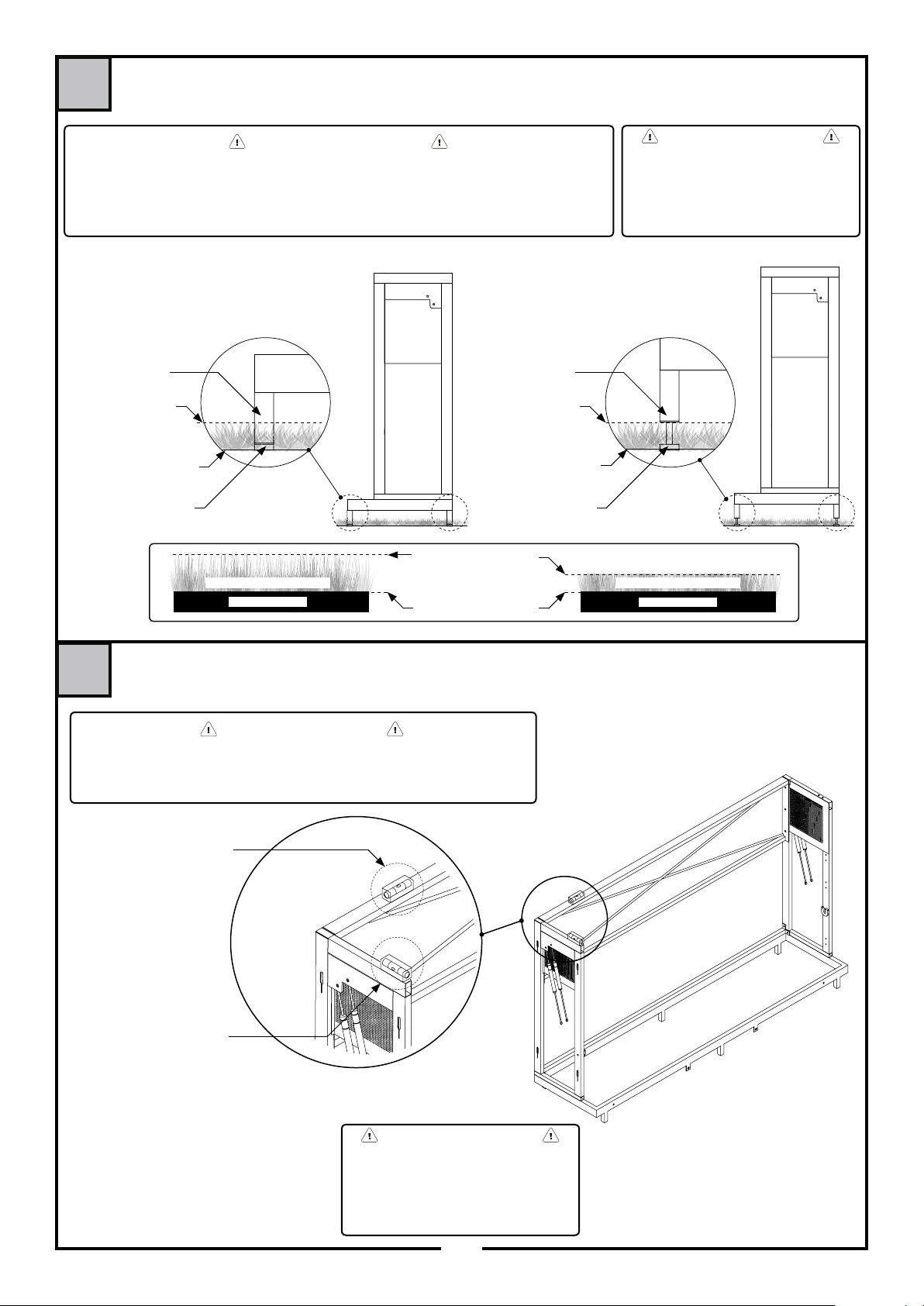

METAL FRAME LEVELING GUIDELINE.
NIVELLEMENT DU CADRE DE METAL.
Metal directriz regulador de nivel.
IMPORTANT/ IMPORTANT/ Importante
THE LEGS AT THE BASE OF THE FRAME MUST BE LEVEL WITH THE TOP SURFACE OF THE FLOORING. IF YOU HAVE CARPET, EXTEND THE
LEVELERS UNTIL THE LEGS ARE EVEN WITH THE TOP OF THE CARPET SURFACE WHEN THE LEVELERS ARE IN CONTACT WITH THE FLOOR.
LES PIEDS DANS LA BASE DU CADRE DOIT ETRE NIVEAU AVEC LA SURFACE HAUT DE LA PLANCHER. SI VOUS AVEZ CARPET, PROLONGER LES
NIVELEURS JUSQU’À LES PIEDS SONT MEME AVEC LE HAUT DE LA SURFACE CARPET QUAND ILS NIVELEURS SONT EN CONTACT AVEC LE SOL.
Las piernas en la base del bastidor debe estar a nivel con la parte superior supercie del piso. SI tiene alfombra, extienda los niveladores hasta que las patas
TOP SURFACE OF CARPET
SURFACE HAUT DE CARPET
son incluso con la parte superior de la supercie de la alfombra cuando NIVELADORES están en contacto con el suelo.
LEGS ARE BELOW THE TOP SURFACE OF THE CARPET.
JAMBES SONT SOUS LA SURFACE HAUT DE LA CARPET.
Las piernas están debajo de la cima supercie de la alfombra.
LEGS
JAMBES
PIERNAS
supercie superior de la
alfombra
SURFACE OF FLOORING
SURFACE DE PLANCHER
supercie de suelos
LEVELERS
NIVELEURS
niveladores
FLOOR/ SOL/ piso
LEGS ARE EVEN WITH TOP SURFACE OF THE CARAPET WITH
LEVELERS IN CONTACT WITH SURFACE OF THE FLOOR.
JAMBES SONT MEME AVEC SURFACE HAUT DE LA CARPET AVEC
NIVELEURS EN CONTACT AVEC LA SURFACE DE LA CHAUSSEE.
Las piernas son INCLUSO CON TOP supercie de la alfombra con
TOP SURFACE OF CARPET
SURFACE HAUT DE CARPET
supercie superior de la
SURFACE OF FLOORING
SURFACE DE PLANCHER
TOP SURFACE OF CARPET
SURFACE HAUT DE CARPET
supercie superior de la alfombra
SURFACE OF FLOORING
SURFACE DE PLANCHER
supercie de suelos
niveladores en contacto con la supercie del suelo
LEGS
JAMBES
PIERNAS
alfombra
supercie de suelos
LEVELERS
NIVELEURS
niveladores
WARNING/ ATTENTION/ Advertencia
MAXIMUM HEIGHT ADJUSTMENT ON THE LEVELER
(SG00094) SHOULD NOT EXCEED 1” IN HEIGHT
AJUSTEMENT DE LA HAUTEUR MAXIMALE SUR LE LEVELER
(SG00094) NE DOIT PAS DEPASSER 1 “EN HAUTEUR
Máximo de ajuste de altura en el nivelador (SG00094) no debe
exceder de 1 “de altura
CARPET/ TAPIS/ alfombraCARPET/ TAPIS/ alfombra
FLOOR/ SOL/ piso
METAL FRAME LEVELING GUIDELINE.
4b
NIVELLEMENT DU CADRE DE METAL.
Metal directriz regulador de nivel.
IMPORTANT/ IMPORTANT/ Importante
THE FRAME MUST BE LEVELED FROM LEFT TO RIGHT AND FRONT TO BACK BY ADJUSTING THE LEVELERS.
LE CADRE DOIT ÊTRE NIVELÉ DE GAUCHE À DROITE ET AVANT POUR SAUVEGARDER EN AJUSTANT LES NIVELEURS.
El marco debe nivelarse de izquierda a derecha y delante hacia atrás, ajustando los niveladores.
LEVELER POSITION ON METAL FRAME FOR
POSITION DU LEVIER SUR CADRE DE METAL
POUR NIVELLEMENT GAUCHE À DROITE
Posición de la palanca sobre bastidor metálico
LEVELER POSITION ON METAL FRAME
POSITION DU LEVIER SUR METAL FRAME
POUR NIVELLEMENT AVANT EN ARRIÈRE
Palanca de posición en marco del metal para
LEVELING LEFT TO RIGHT
PARA regulable izquierda a derecha
FOR LEVELING FRONT TO BACK
frente a la parte posterior de nivelación
WARNING/ ATTENTION/ Advertencia
MAXIMUM HEIGHT ADJUSTMENT ON THE LEVELER
(SG00094) SHOULD NOT EXCEED 1” IN HEIGHT
AJUSTEMENT DE LA HAUTEUR MAXIMALE SUR LE LEVELER
(SG00094) NE DOIT PAS DEPASSER 1 “EN HAUTEUR
Máximo de ajuste de altura en el nivelador (SG00094) no debe
exceder de 1 “de altura
10
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 11
4c
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
SG00094
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
4c
SG00079 SG00092SG00081
3x 1x3x

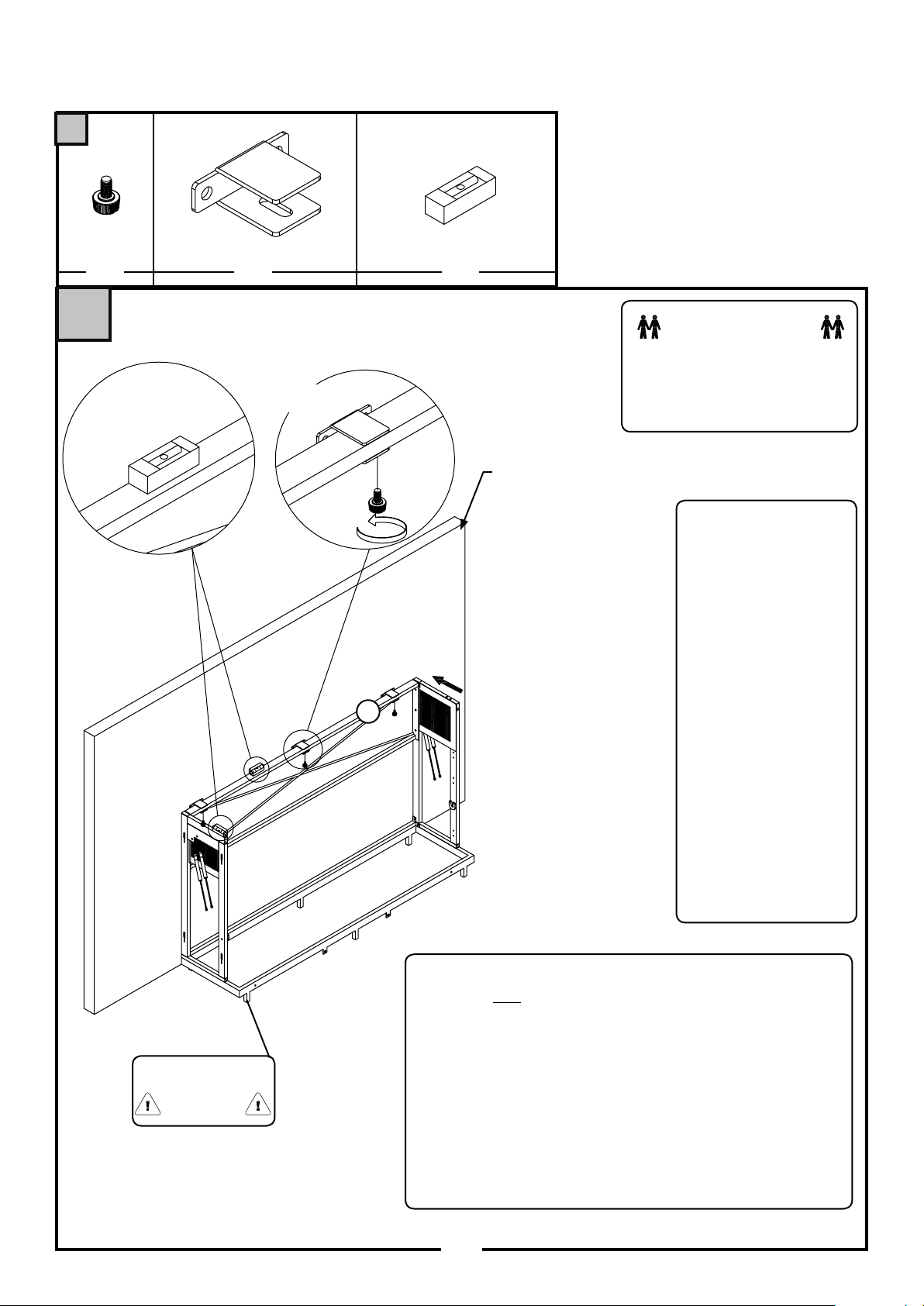

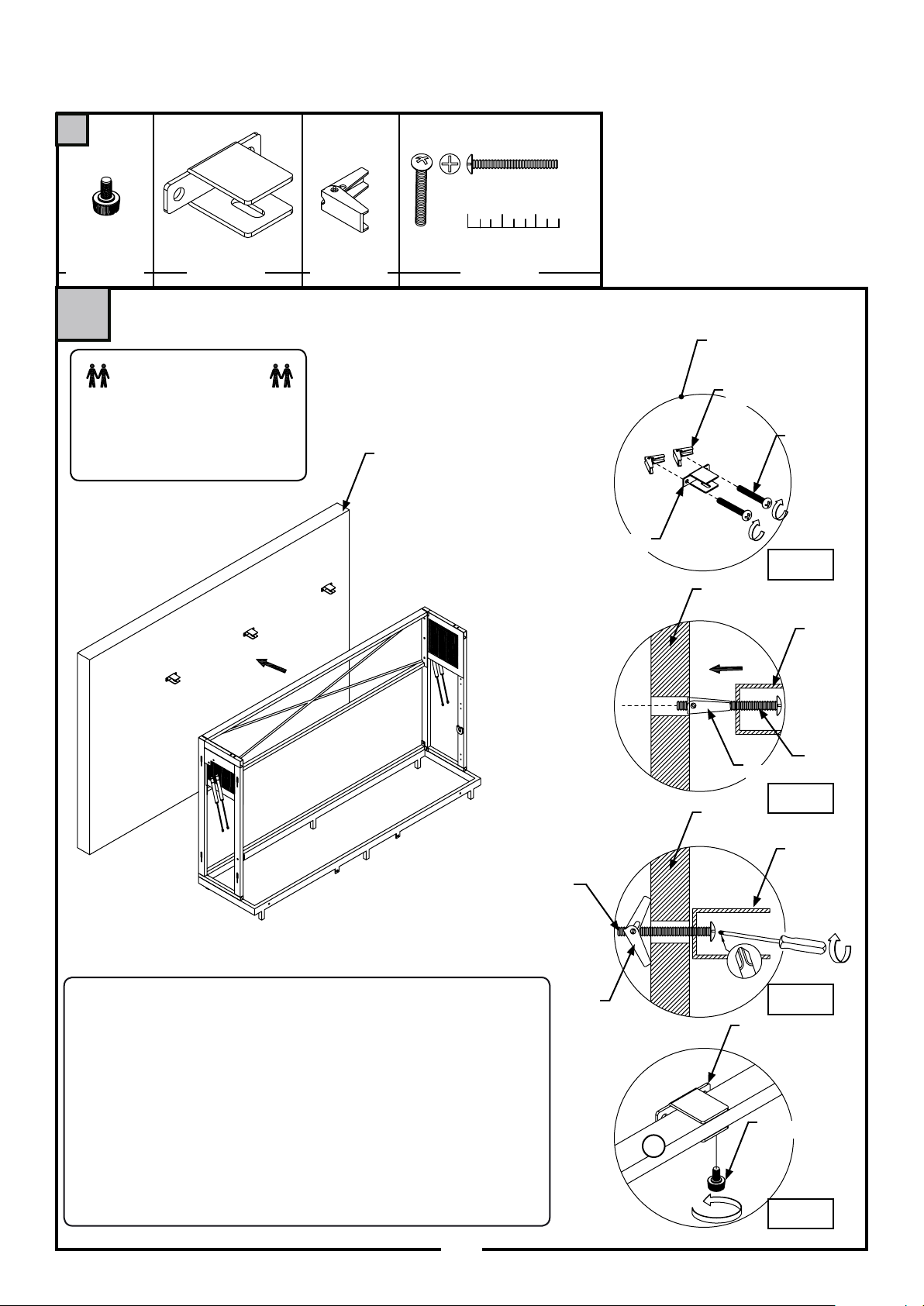

METAL FRAME PLACEMENT AND LEVELING.
PLACEMENT DE CADRE DE MÉTAL ET MISE A NIVEAU.
Colocación de estructura metálica y nivelación.
SG00079
SG00092
1x
3x
SG00081
3x
9
WALL
MUR
Pared

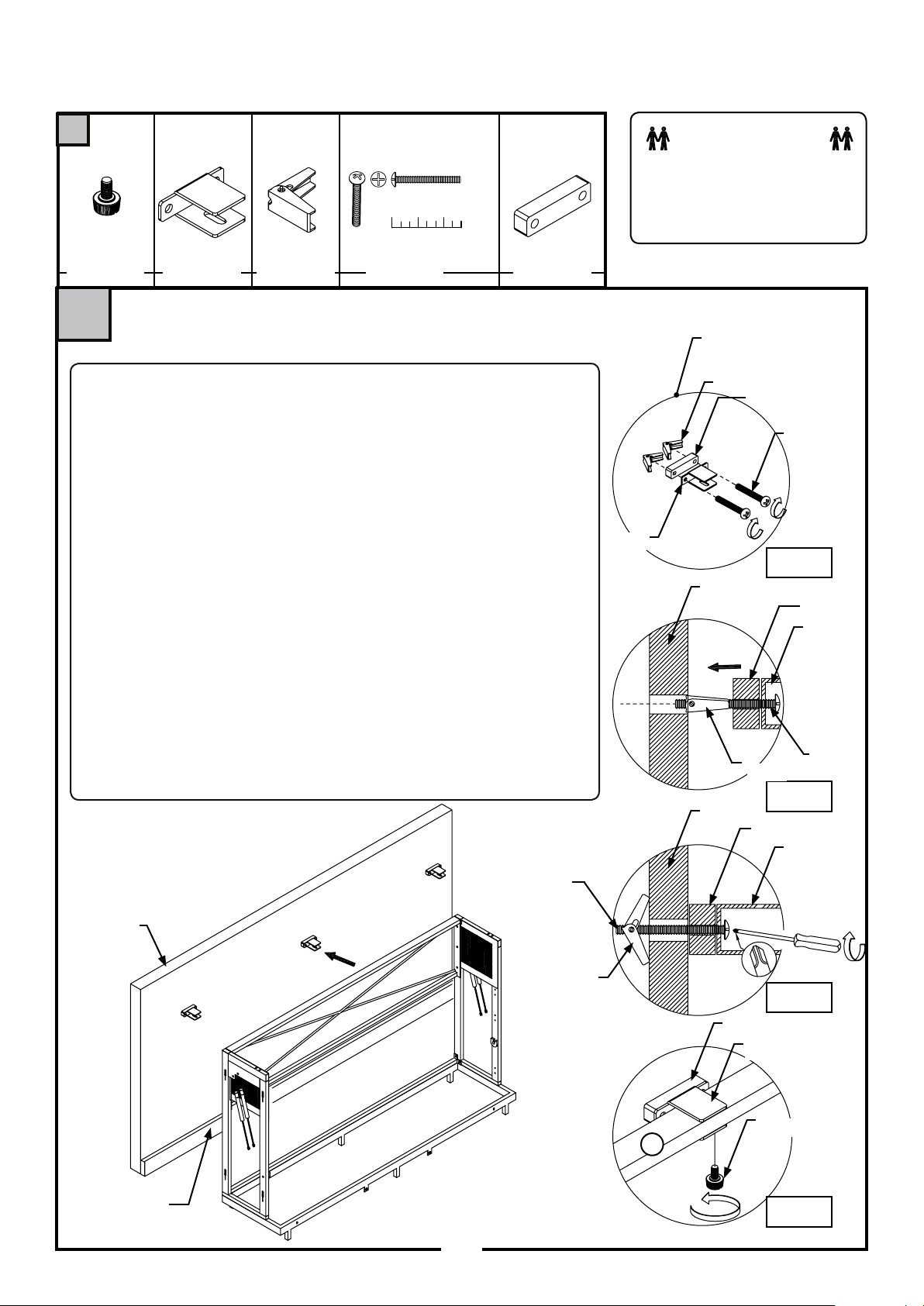

1. Attached the Wall Bracket
(SG00079) to the Metal Frame
as shown.
2. Place the frame in the
desired position for the bed.
Using the enclosed Leveler
(SG00092), level the frame by
adjusting the glide (SG00094)
at the bottom of the unit.
1. Fixez le support mural
(SG00079) à l’armature métal-
lique comme illustre.
2. Placer le cadre dans la position
souhaitée pour le lit. Utilisant le
niveau inclus (SG00092), niveler
le cadre en ajustant les patins
ajustable (SG00094).
1. Fije el soporte de pared
(SG00079) al armazón metálico
como se muestra.
2. Coloque el marco en la
posición deseada para la cama.
Utilizando el nivel incluido
(SG00092), nivelar el marco
mediante el ajuste de los patines
regulables (SG00094).
IMPORTANT/ IMPORTANTE/ IMPORTANTE
1) THE FRAME MUST BE LEVEL BASED ON THE LEVELING GUIDELINE IN THE PREVIOUS STEPS FOR PROPER OPERATION.
2) IF YOU HAVE A BASEBOARD THICKER THAN 9/16” (15 MM) THEN LEVEL THE BED
EVEN WITH THE BASEBOARD AND USE THE SPACERS ON STEP 6A
1) LE CADRE DOIT ÊTRE NIVEAU SUR LA BASE DU DIRECTRICE DE MISE À NIVEAU
DANS LES ÉTAPES PRÉCÉDENTES POUR LE BON FONCTIONNEMENT.
2) SI VOUS AVEZ UNE BASEBOARD PLUS GROSSE QUE 9/16 “(15 MM) PUIS LE NIVEAU
LE LIT MÊME AVEC LE BASEBOARD ET UTILISEZ LES ESPACEURS SUR L’ETAPE 6A
1) Del marco serán nivel acuerdo con la guía de nivelación en los pasos anteriores para un
funcionamiento correcto.
2) Si usted tiene una baseboard mas gruesa que 9/16 “(15 mm) entonces nivelar la cama
misma con la baseboard y usar los espaciadores en el paso 6a
11
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 12

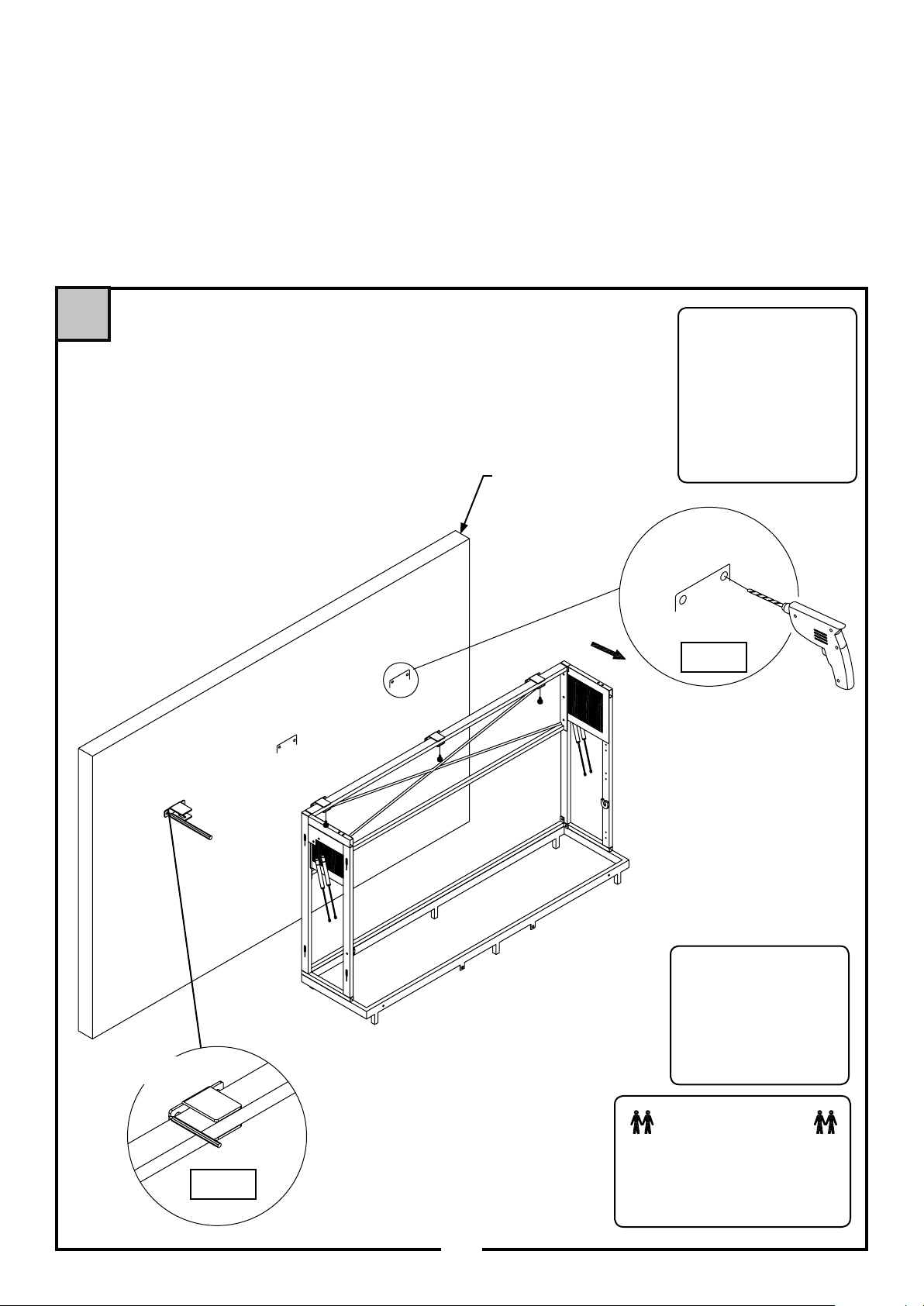

WALL PREPARATION.
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
PRÉPARATION DU MUR.
5
Preparación de la pared.
WALL
MUR
Pared
-Remove Metal Frame from the
wall & using a 5/8” (16mm) drill bit,
drill the holes where marked.
-Retirer le chassis du mur et l’aide
d’un foret de 5/8” (16 mm), percer les
trous aux endroits marqués.
-Retirar del capítulo del metal de la
pared y con una broca de 5/8” (16
mm), perfore los agujeros donde
marcaron.
5-B
SG00079
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
5-A
12
-Mark position of Wall Bracket
(SG00079) & its hole position onto
the wall using a pencil.
-A l’aide d’un crayon, marquer la
position du support mural (SG00079)
sur le mur.
-Con un lápiz, marque la posición
del soporte de pared (SG00079) en
la pared
Page 13
6a
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
ø3/16 x 2-3/4”
0 1 2
2-3/4 (in)
SG00081
3x
SG00079
3x
SG00078
6x
SG00080
6x
SG00157
3x

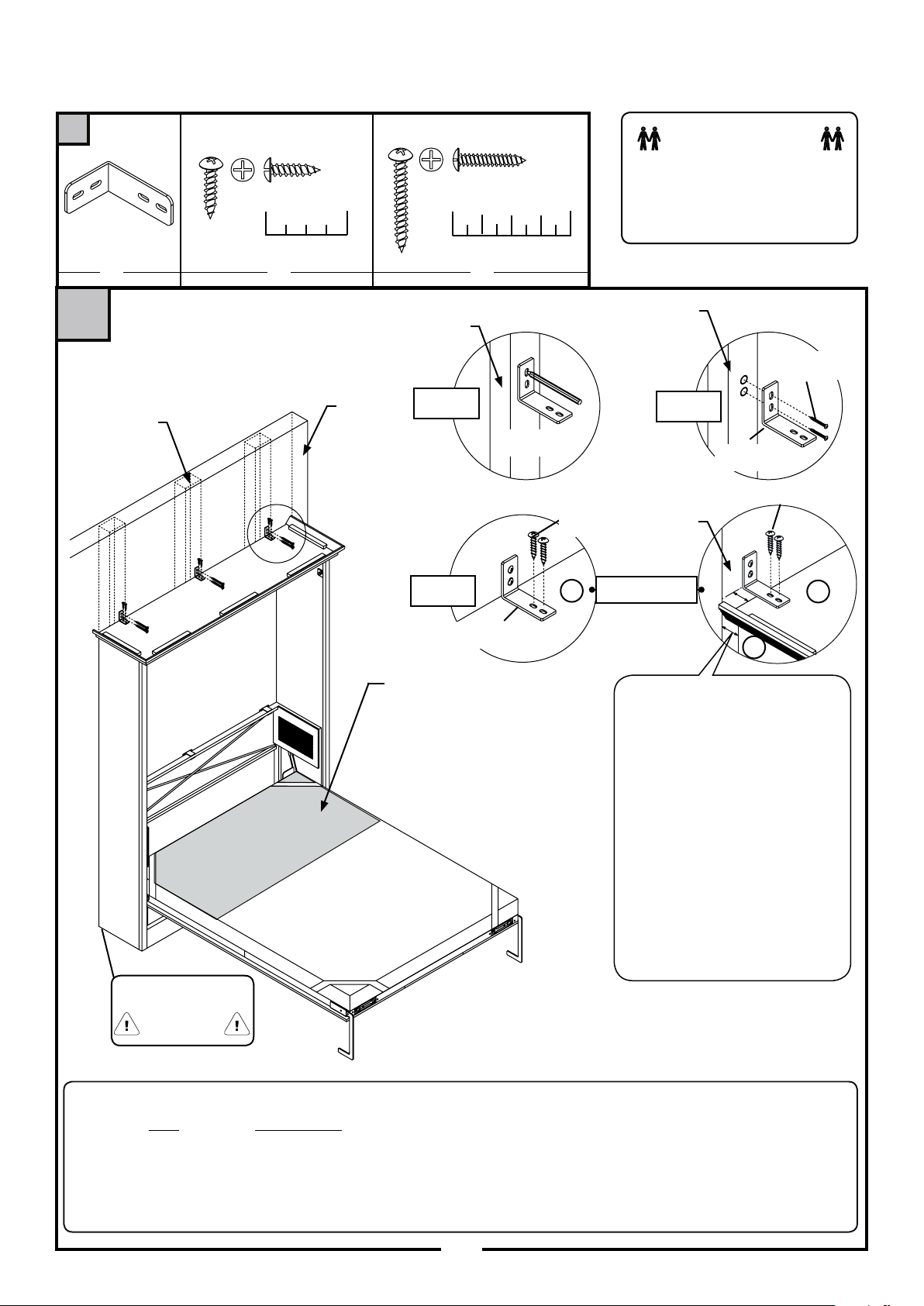

WALL BRACKET INSTALLATION WITH SPACER
6a
INSTALLATION DU SUPPORT AVEC ESPACEUR
Instalacion del soporte de pared con espaciador
NOTE/ NOTE/ NOTA
1) IF THE WALL WHICH YOU ARE GOING TO INSTALL THIS WALL BED HAS A BASEBOARD MOLDING THICKER THAN 9/16” (15 MM). PLEASE USE THE SPACER (SG00157) DURING THE INSTALLATION OF THE WALL BRACKET (SG00079).
2) THIS WALLBED IS TO BE USED IN HOMES WITH STANDARD CONSTRUCTION, THE BUTTERFLY
TOGGLES ARE TO BE USED IN DRYWALL THAT IS AT LEAST 1/2” THICK.
3)IF ANY ASSEMBLY IS DONE ON NON-STANDARD CONSTRUCTION, RETAILER OR MANUFACTURER ARE NOT RESPONSIBLE FOR ANY DEFECTS OR DAMAGES.
1) SI LE MUR QUE VOUS ALLEZ INSTALLER CE LIT DE MUR A UN MOULAGE DE BASEBOARD PLUS
GROS QUE 9/16 “(15 MM). VEUILLEZ UTILISER L ‘ESPACEUR (SG00157) PENDANT L’ INSTALLATION
DU SUPPORT MURAL (SG00079).
2) CE LIT MUR DOIT ÊTRE UTILISÉ DANS LES FOYERS AVEC CONSTRUCTION STANDARD. LES
ANCRES DE PAPILLON DOIVENT ÊTRE UTILISÉ DANS LES CLOISONS SÈCHES QUI ONT AU MOINS
1/2” DE PROFONDEUR
3) SI L’ASSEMBLAGE SE FAIT SUR LA CONSTRUCTION NON-STANDARD, LE DÉTAILLANT OU FABRICANT N’EST PAS RESPONSABLE POUR TOUT DÉFAUTS OU DOMMAGES
1) SI LA PARED QUE USTED VA A INSTALAR ESTE MURO DE CAMA TIENE UNA BASEBOARD MOLDEADO MAYOR QUE 9/16 “(15 MM). UTILICE EL ESPACIADOR (SG00157) DURANTE LA INSTALACIÓN
DEL SOPORTE DE PARED (SG00079).
2) ESTA CAMA PARED SE DEBE UTILIZAR EN HOGARES CON CONSTRUCCIÓN ESTÁNDAR, MARIPOSA ENCLAJE DEBEN SER UTILIZADO EN YESO QUE ES POR LO MENOS 1/2” DE PROFUNDIDAD.
3) SI ALGUNA ASAMBLEA SE HACE EN CONSTRUCCIÓN NO STANDARD, COMERCIANTE O FABRICANTE NO SE RESPONSABILIZA DE TODOS LOS DEFECTOS O DAÑOS
SG00080
LOOSELY ASSEMBLE BEFORE
ATTACHING TO WALL
ASSEMBLER LIBREMENT AVANT
DE L’ATTACHER AU MUR.
Ligeramente ensamble antes de
colocar a la pared.
SG00078
6x
SG00157
3x
SG00080
6x
SG00079
3x
6-A
WALL
MUR
Pared
SG00078
6x
WALL
MUR
Pared
6x
SG00157
3x
SG00157
3x
SG00079
3x
6-B
SG00079
3x
SG00080
6x
WALL
MUR
Pared
THICK BASEBOARD
TABLEAU DE BORD ÉPAIS
BASEBOARD GRUESO
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
13
SG00078
6x
6-C
SG00157
3x
SG00079
3x
SG00081
11
3x
6-D
Page 14
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
6b
ø3/16 x 2-3/4”
0 1 2
2-3/4 (in)
SG00081
3x
6b
SG00079
3x
SG00078
6x
WALL BRACKET INSTALLATION.
INSTALLATION DE FIXATION AU MUR.
Instalación del soporte mural.
WALL
Pared
MUR
SG00080
6x
SG00079
3x
LOOSELY ASSEMBLE BEFORE
ATTACHING TO WALL
ASSEMBLER LIBREMENT AVANT
DE L’ATTACHER AU MUR.
Ligeramente ensamble antes de
colocar a la pared.
SG00078
6x
SG00080
6x
6-A
WALL
MUR
Pared
SG00079
3x
NOTE/ NOTE/ NOTA
1) THIS WALLBED IS TO BE USED IN HOMES WITH STANDARD CONSTRUCTION, THE BUTTERFLY TOGGLES ARE TO BE USED IN DRYWALL THAT IS AT LEAST 1/2” DEEP.
2)IF ANY ASSEMBLY IS DONE ON NON-STANDARD CONSTRUCTION, RETAILER OR MANUFACTURER IS NOT RESPONSIBLE FOR ANY DEFECTS OR DAMAGES.
1) CE LIT MUR DOIT ÊTRE UTILISÉ DANS LES FOYERS AVEC CONSTRUCTION STANDARD.
LES ANCRES DE PAPILLON DOIVENT ÊTRE UTILISÉ DANS LES CLOISONS SÈCHES QUI
ONT AU MOINS 1/2” DE PROFONDEUR
2) SI L’ASSEMBLAGE SE FAIT SUR LA CONSTRUCTION NON-STANDARD, LE DÉTAILLANT
OU FABRICANT N’EST PAS RESPONSABLE POUR TOUT DÉFAUTS OU DOMMAGES
1) ESTA CAMA PARED SE DEBE UTILIZAR EN HOGARES CON CONSTRUCCIÓN ESTÁNDAR,
MARIPOSA ENCLAJE DEBEN SER UTILIZADO EN YESO QUE ES POR LO MENOS 1/2” DE
PROFUNDIDAD.
2) SI ALGUNA ASAMBLEA SE HACE EN CONSTRUCCIÓN NO STANDARD, COMERCIANTE O
FABRICANTE NO SE RESPONSABILIZA DE TODOS LOS DEFECTOS O DAÑOS
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
14
SG00080
6x
SG00078
SG00080
SG00078
6x
WALL
MUR
Pared
6x
SG00079
3x
SG00081
3x
6x
6-B
SG00079
3x
6-C
9
6-D
Page 15
7
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
ø1/4” x 1”
0
2 (in)
1 1-1/21/2
SG00089
2x

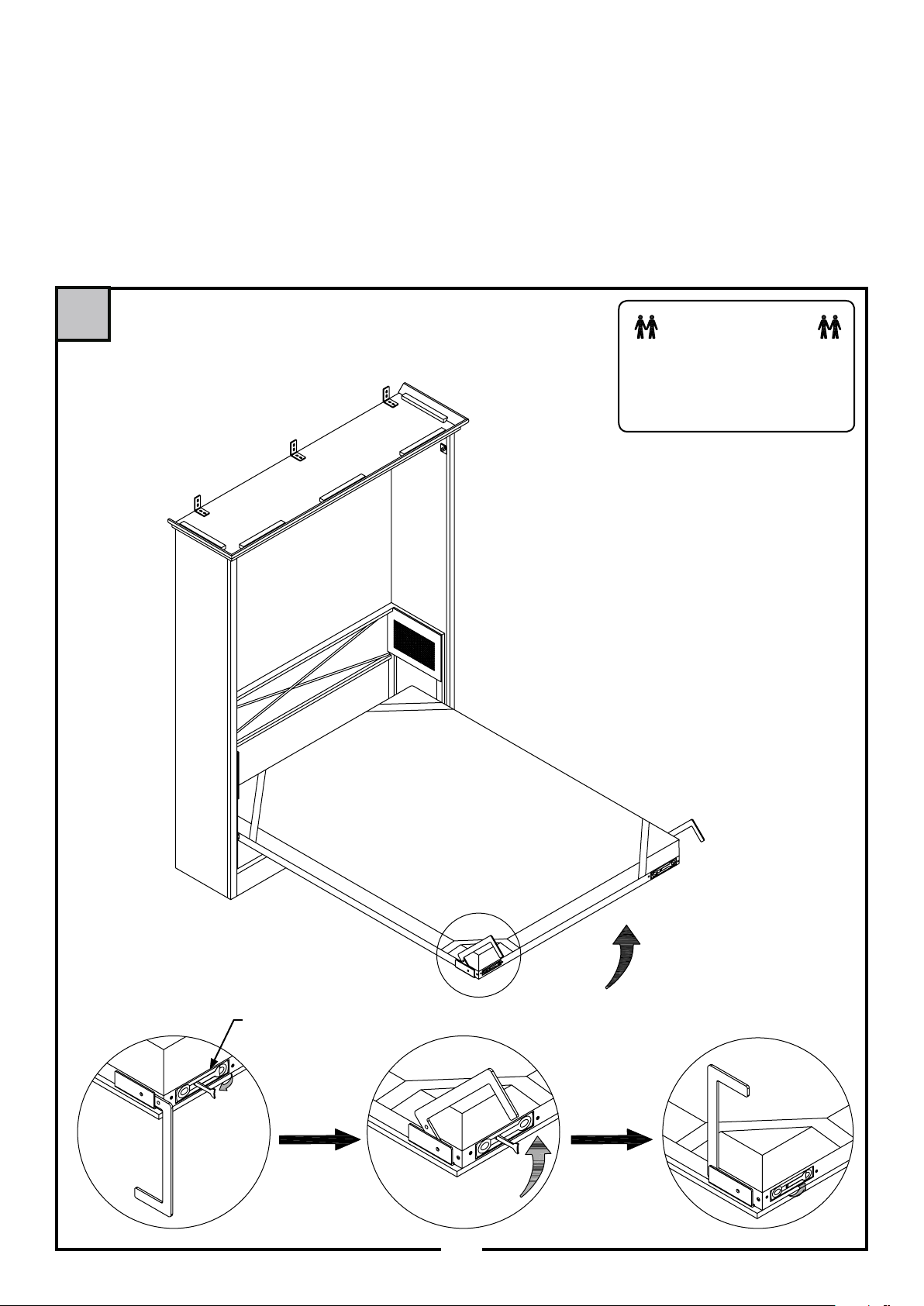

BED FRAME INSTALLATION.
INSTALLATION DU CADRE DE LIT.
7
Instalación marco de la cama.
SG00091
1x
SG00091
1x
SG00089
2x
14
7-C
7-A 7-B
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
15
Page 16
8
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
BACK VIEW
VUE ARRIÈRE
VISTA TRASERA
ø1/4” x
ø1/4” xø1/4” x 1/2”
0
1/2
1 (in)
SG00131
4x

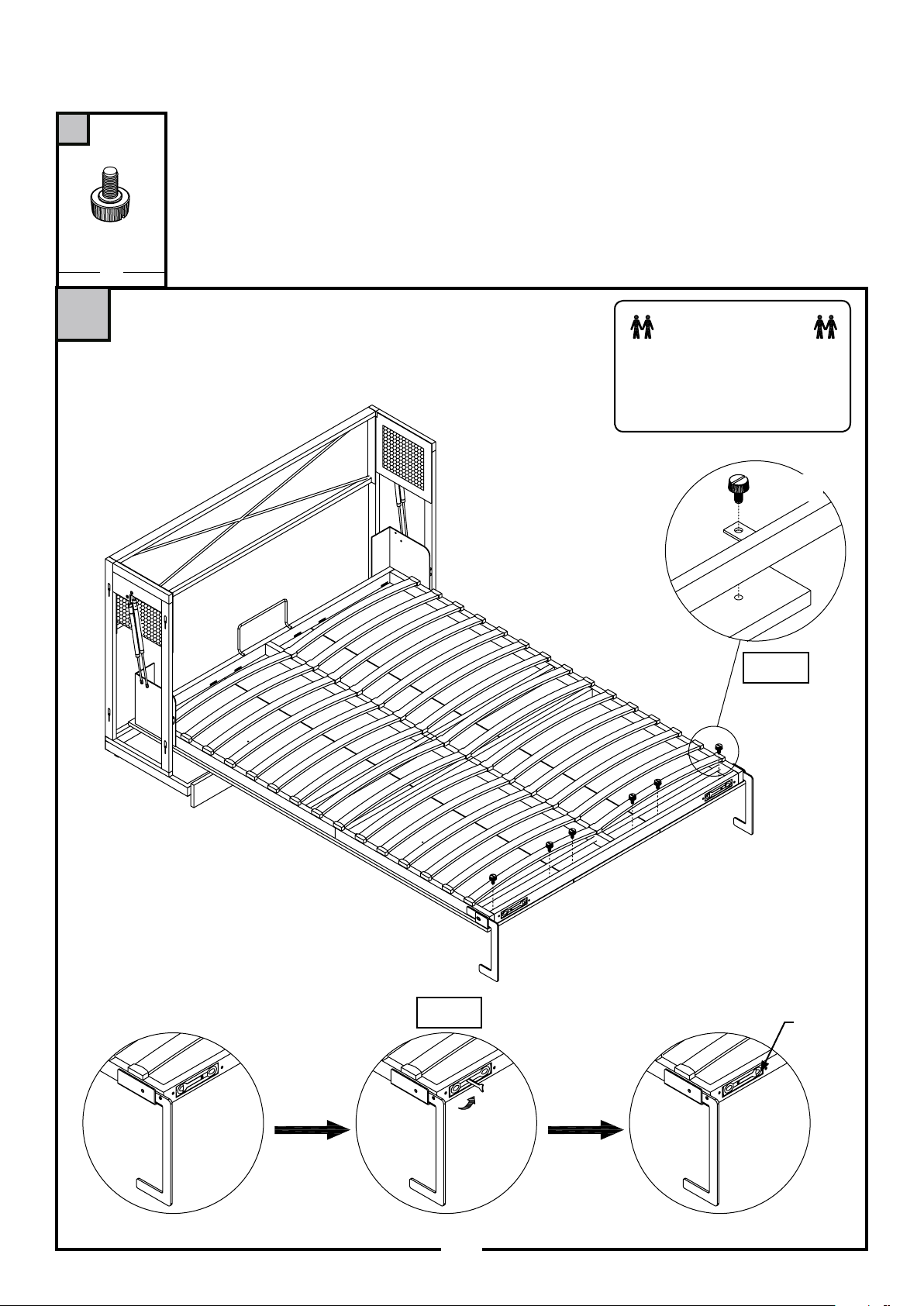

FOOT SUPPORT ASSEMBLY.
ASSEMBLAGE DU SUPPORT A PIED.
8
Soporte de montaje de pie.
SG00091
1x
8-B
16
14
8-C
15
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
13
SG00091
1x
SG00131
4x
8-A
8-D 8-E
16
Page 17
9
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
SG00147
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
SG00148
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
SG00149
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
SG00143
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
SG00081
9
4x
BED FRAME ASSEMBLY.
ASSEMBLAGE DU CADRE DE LIT.
Montaje estructura cama.
12
SG00081
4x
13
LOCK THE LEGS IN OPEN POSITION
VERROUILLIER LES PIEDS EN POSITION OUVERTE
Bloquear los pies en la posición abierta
17
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 18
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
10
1/4"*3/4"
3/41/21/4
SG00163 SG00164 SG00091 SG00113
2x 4x 1x 4x

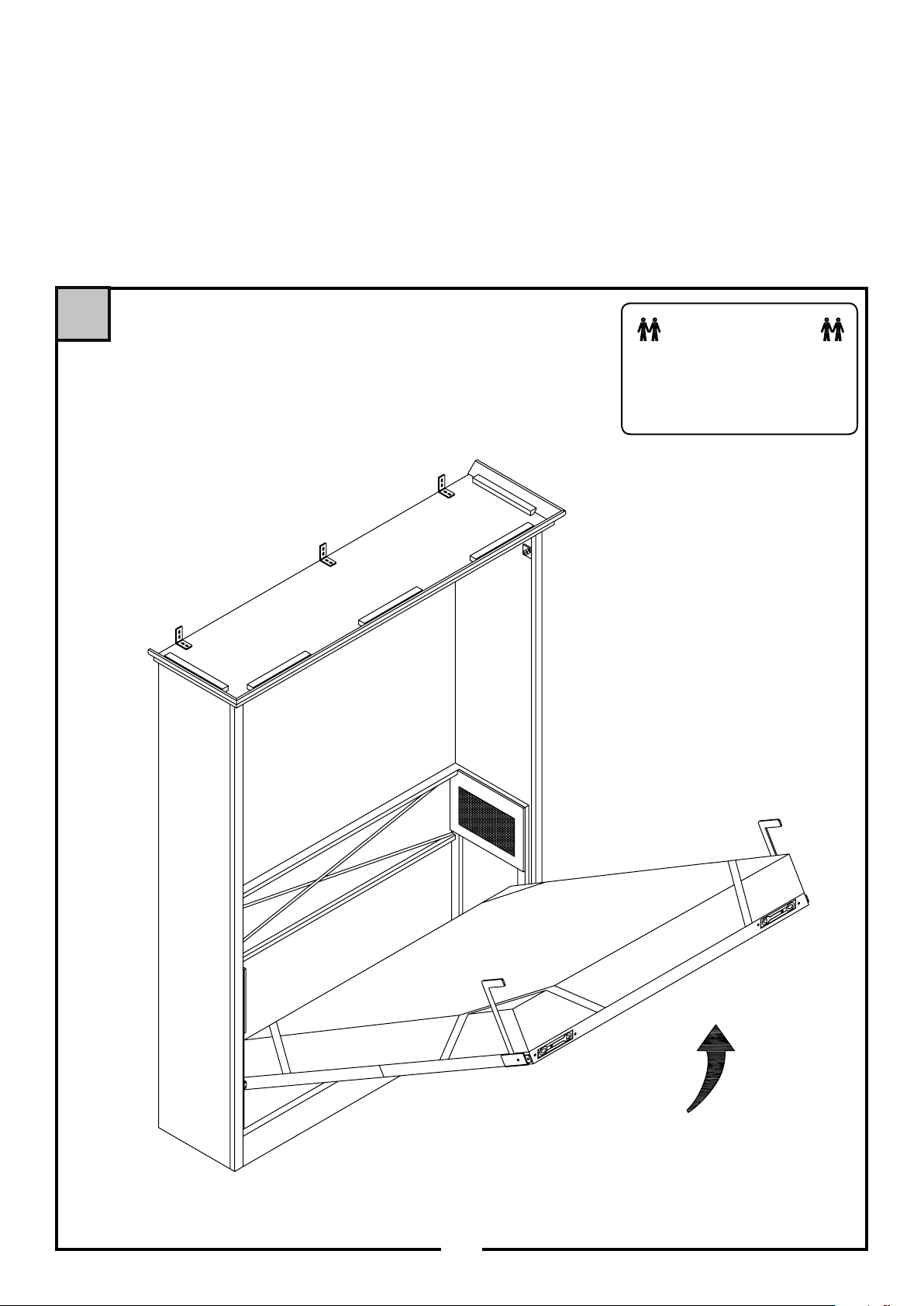

PISTONS INSTALLATION.
10
INSTALLATION DES PISTONS.
Instalación de los pistónes.
NOTE/ NOTE/ NOTA
CAREFULLY RAISE THE BED INTO THE VERTICAL POSITION. ONE
PERSON SHOULD HOLD THE FRAME DURING PISTON INSTALLATION.
ATTENTIVEMENT MONTER LE LIT EN POSITION VERTICALE. UNE
PERSONNE DOIT TENIR LE CHASSIS LORS DE L’INSTALLATION DU
PISTON.
POR FAVOR, INSTALE LA CAMA VERTICAL. UNA PERSONA DEBE
TENER EL MARCO DEL PISTÓN DURANTE LA INSTALACION.
1”0
SG00164
SG00113
x4
SG00091
x1
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
SG00163
x2
x4
18
Page 19

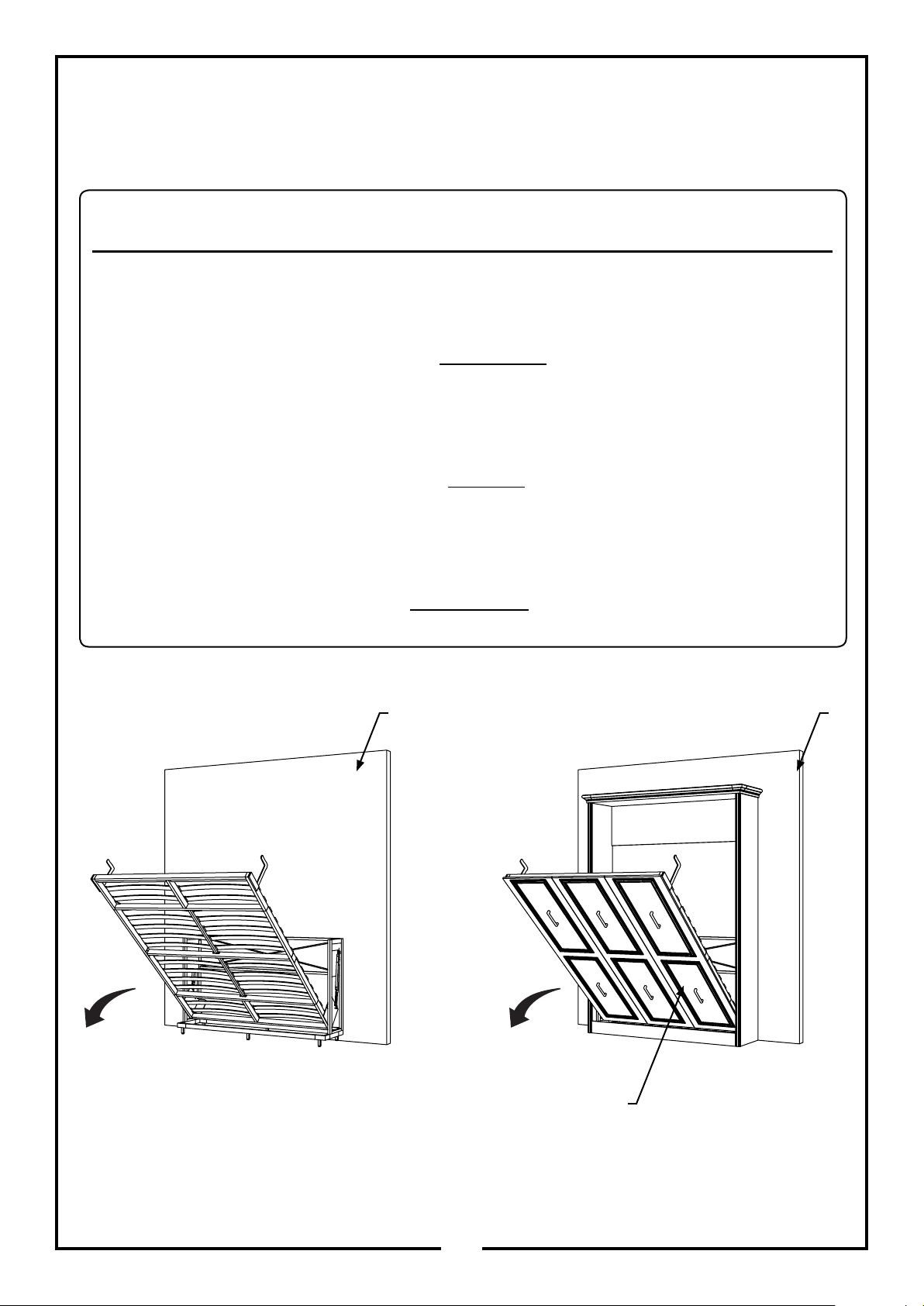

NOTE ABOUT THE PISTON/ NOTE SUR LE PISTON/ NOTA SOBRE EL PISTON
PLEASE NOTE THAT THE 4 PISTONS THAT COME WITH YOUR WALL BED HAVE BEEN SPECIFICALLY BALANCED TO COUNTER THE WEIGHT OF THE FULL DOOR AND A MATTRESS.
TRYING TO OPEN THE BED WITHOUT THE DOOR PANELS AND WITHOUT A MATTRESS
WILL BE DIFFICULT. THAT IS PERFECTLY NORMAL. THE BED WILL HAVE A SMOOTH AND
BALANCED OPERATION WHEN YOU HAVE COMPLETED THE INSTALLATION.
S’IL VOUS PLAÎT NOTE QUE LES 4 PISTONS QUI VIENNENT AVEC VOTRE WALL BED ONT
ETE PARTICULIEREMENT ÉQUILIBRÉ POUR CONTRER LE POIDS DE LA PORTE PLEINE ET
UN MATELAS. ESSAYER D’OUVRIR LE LIT SANS LES PANNEAUX DE PORTE ET SANS MATELAS SERA DIFFICILE. C’EST PARFAITEMENT NORMAL. LE LIT AURA UN BON FONCTIONNEMENT ET ÉQUILIBRÉ LORSQUE VOUS AVEZ TERMINÉ L’INSTALLATION.
ATENCIÓN EL 4 PISTONES QUE VIENEN CON SU CAMA DE LA PARED HAN SIDO ESPECÍFICAMENTE EQUILIBRADA PARA CONTRARRESTAR EL PESO DE LA PUERTA COMPLETA Y UN
COLCHÓN. TRATANDO DE ABRIR LA CAMA SIN LOS PANELES DE PUERTA Y SIN COLCHÓN
SERÁ DIFÍCIL. QUE ES PERFECTAMENTE NORMAL. LA CAMA TENDRÁ UNA OPERACIÓN
SUAVE Y EQUILIBRADO CUANDO HAYA COMPLETADO LA INSTALACIÓN.
WALL
MUR
Pared
DOOR PANELS
PANNEAUX DE PORTE
Paneles de las puertas
WALL
MUR
Pared
19
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 20
11
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
1/4” x 30mm
SG00081
2x
11
SG00133
2x
SG001182xSG00091
1x
LOWER APRON INSTALLATION.
INSTALLATION DE LA TRAVERSE INFÉRIEURE.
Instalación del travezaño inferior.
SG00091
1x
SG00133
2x
SG00118
2x
11
SG00081
2x
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
6
11
6
20
Page 21
12
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
12
ø5/32” x 3/4”
1”0
3/41/21/4
WP00028 WP00107
12x 6x

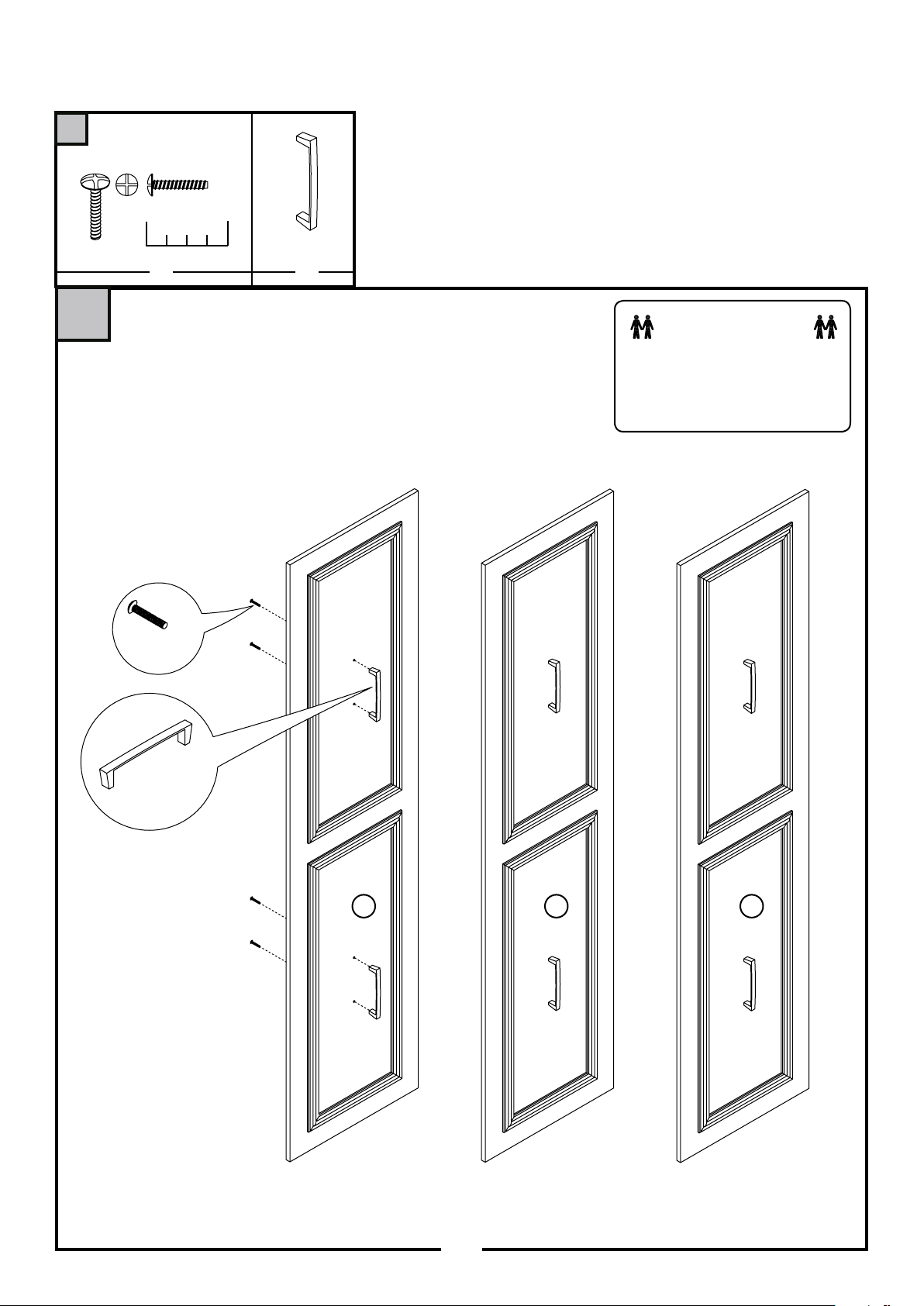

DOORS PREPARATION.
PRÉPARATION DES PORTES.
Preparación de las puertas.
WP00028
12x
WP00107
6x
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
5 5 5
21
Page 22
13
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA

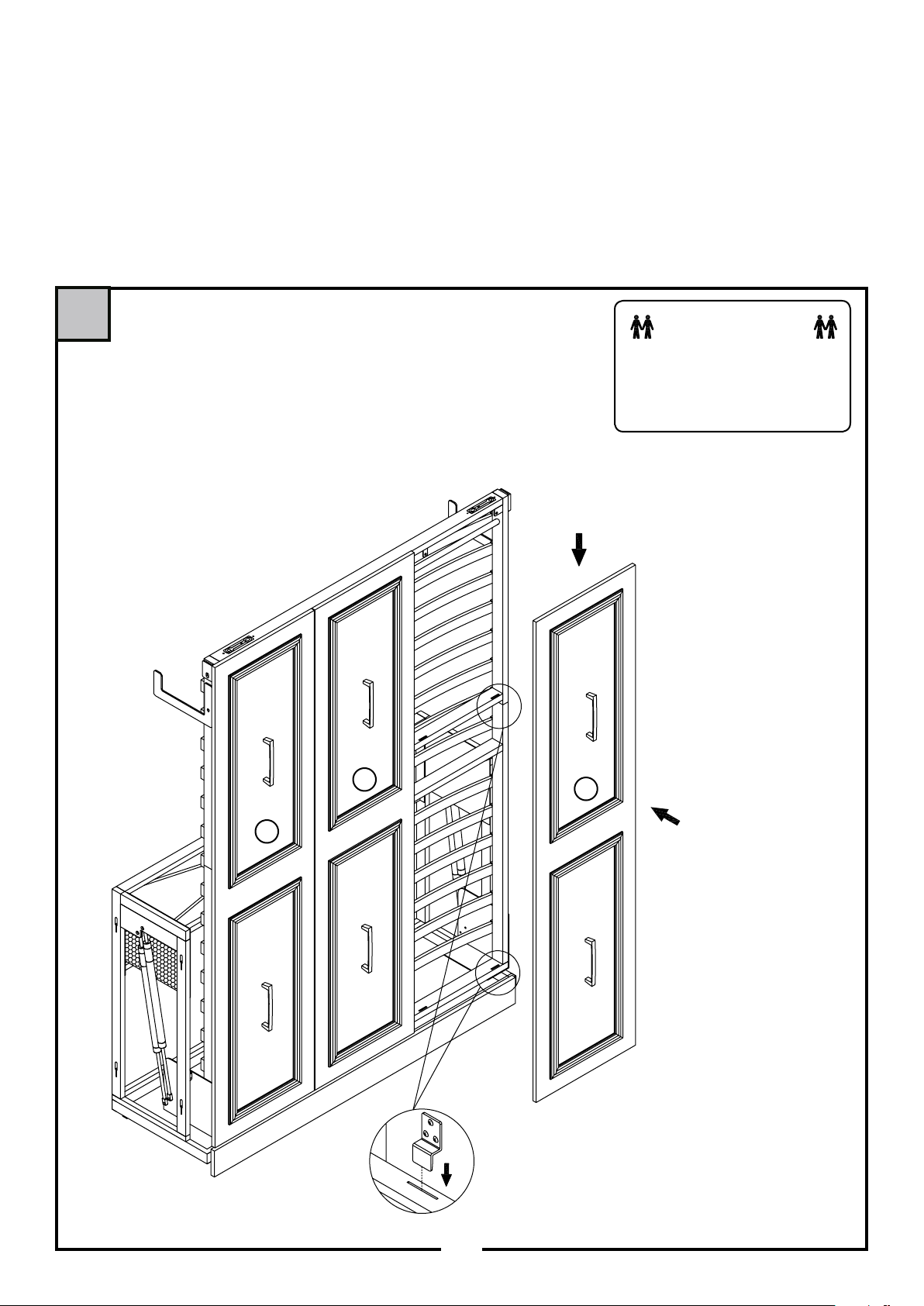

DOORS INSTALLATION.
INSTALLATION DES PORTES.
Instalación de las puertas.
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
5
5
5
22
Page 23
14
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
SG00081
14
6x
DOORS INSTALLATION.
INSTALLATION DES PORTES.
Instalación de las puertas.
SG00081
6x
14-A
14-B
LOCK
VERROU
Bloquear
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
23
Page 24
15
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
15
SG00132
SG00128
ø5/16” x 1-1/8”
0
SG00048
2x
1 (in)
SG00128
2x
SG000901xSG00129
2x

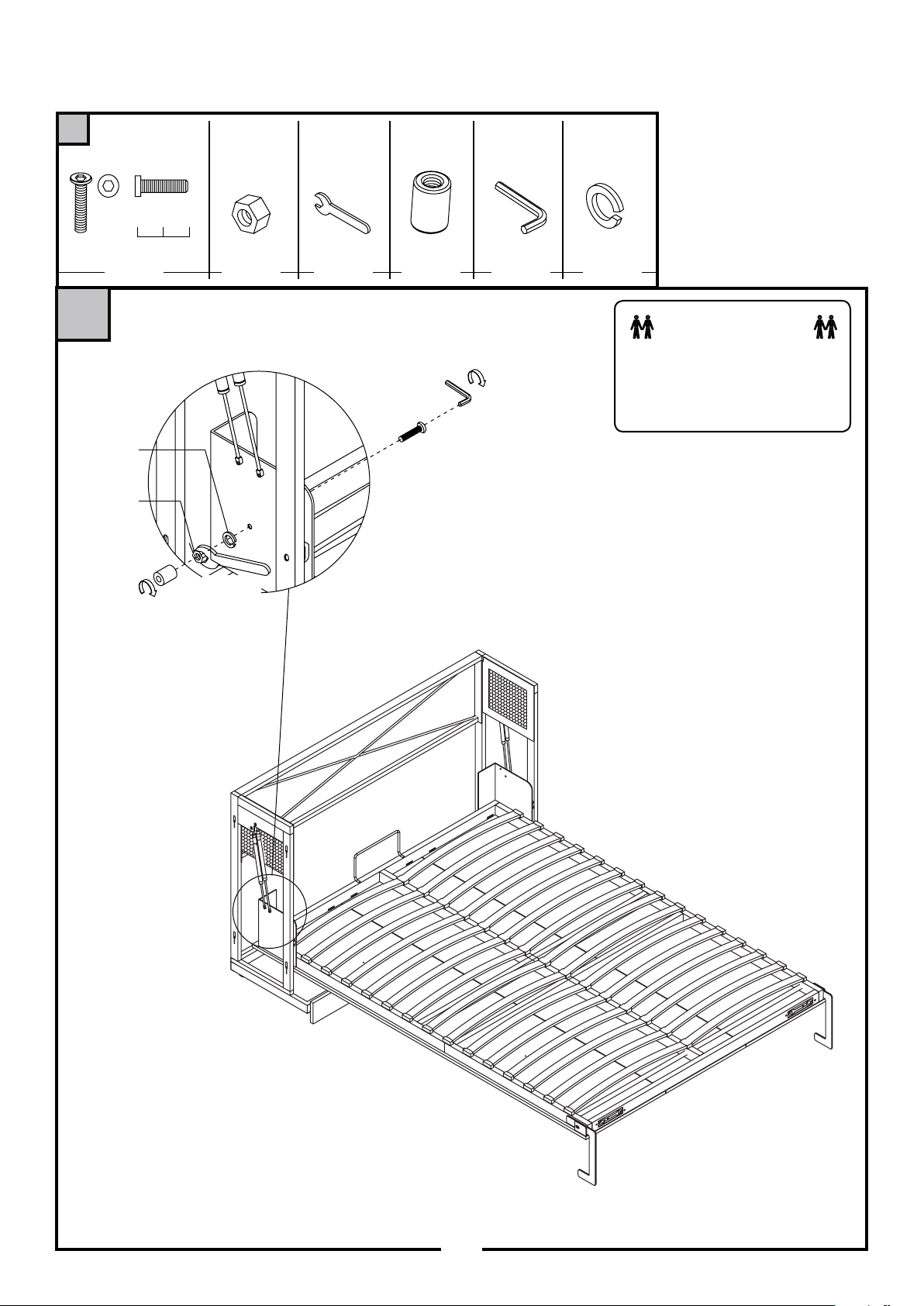

RUBBER STOPPER INSTALLATION.
INSTALLATION DES BOUCHONS DE CAOUTCHOUC.
Instalación de los tapón de goma.
SG00119
SG00048
2x
2x
SG00129
2x
SG00090
1x
2x
SG00119
1x
1x
SG00132
2x
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
24
Page 25
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
THE MATTRESS MUST BE LAYED
FIRST TO WEIGH THE BED FRAME
DOWN.
LE MATELAS DOIT ÊTRE INSTALLÉ
EN PREMIER POUR PESER LE
CADRE DE LIT
El colchón debe estar instalado primero
en pesar el bastidor de la cama
NOTE/ NOTE/ NOTA
WP00110 & WP00112
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
WITH THE MATTRESS LAYED ON THE BED FRAME, THE WALL BED SUPPORT FOOT MUST BE
IN CONTACT WITH THE FLOOR.
AVEC LE MATELAS SUR LE LIT, LE PIED DE SUPPORT DOIT ETRE EN CONTACT AVEC LE SOL
CON COLCHÓN EN LA CAMA, EL SOPORTE DE APOYO PARA ESTAR EN CONTACTO CON EL
TERRENO.

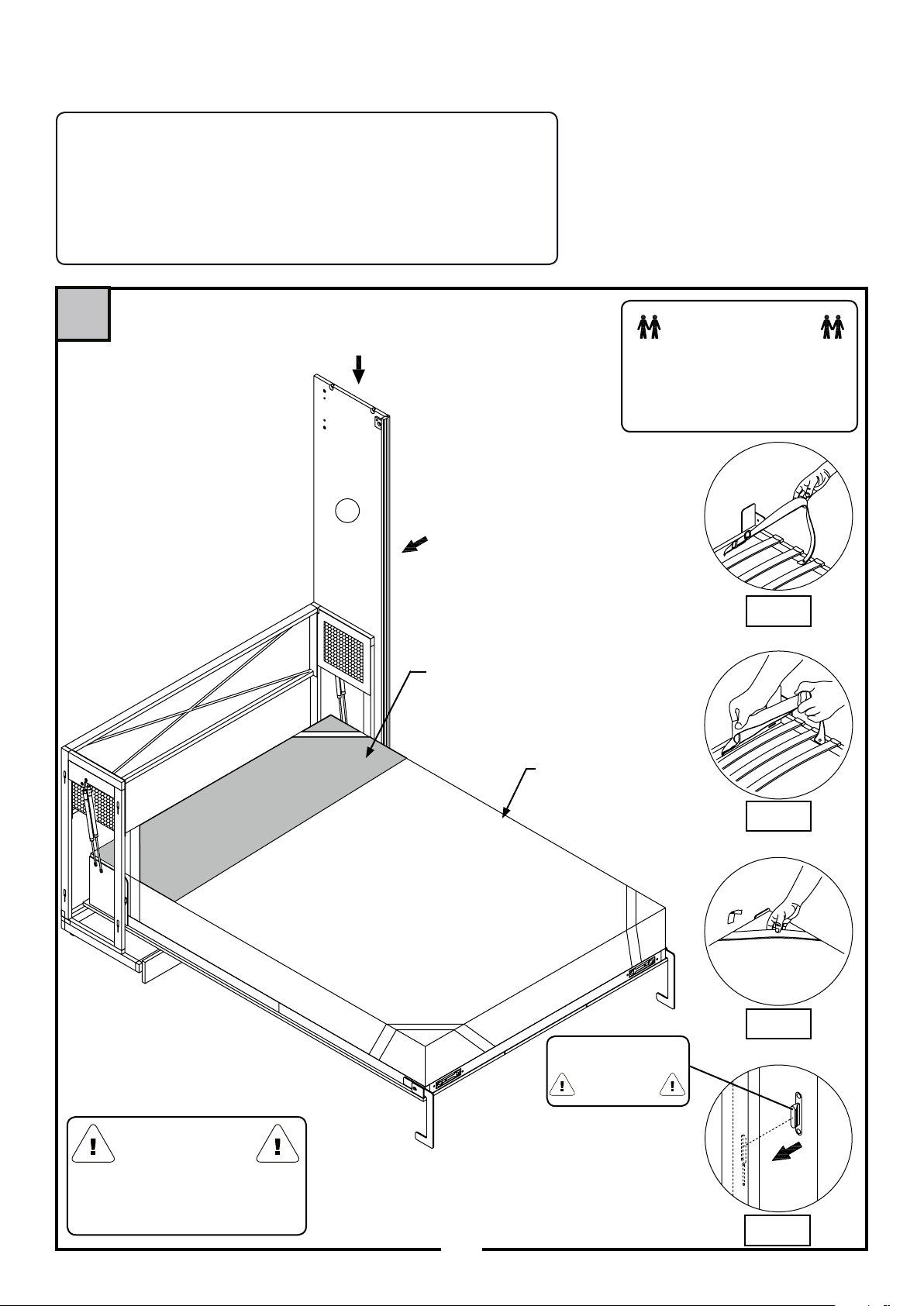

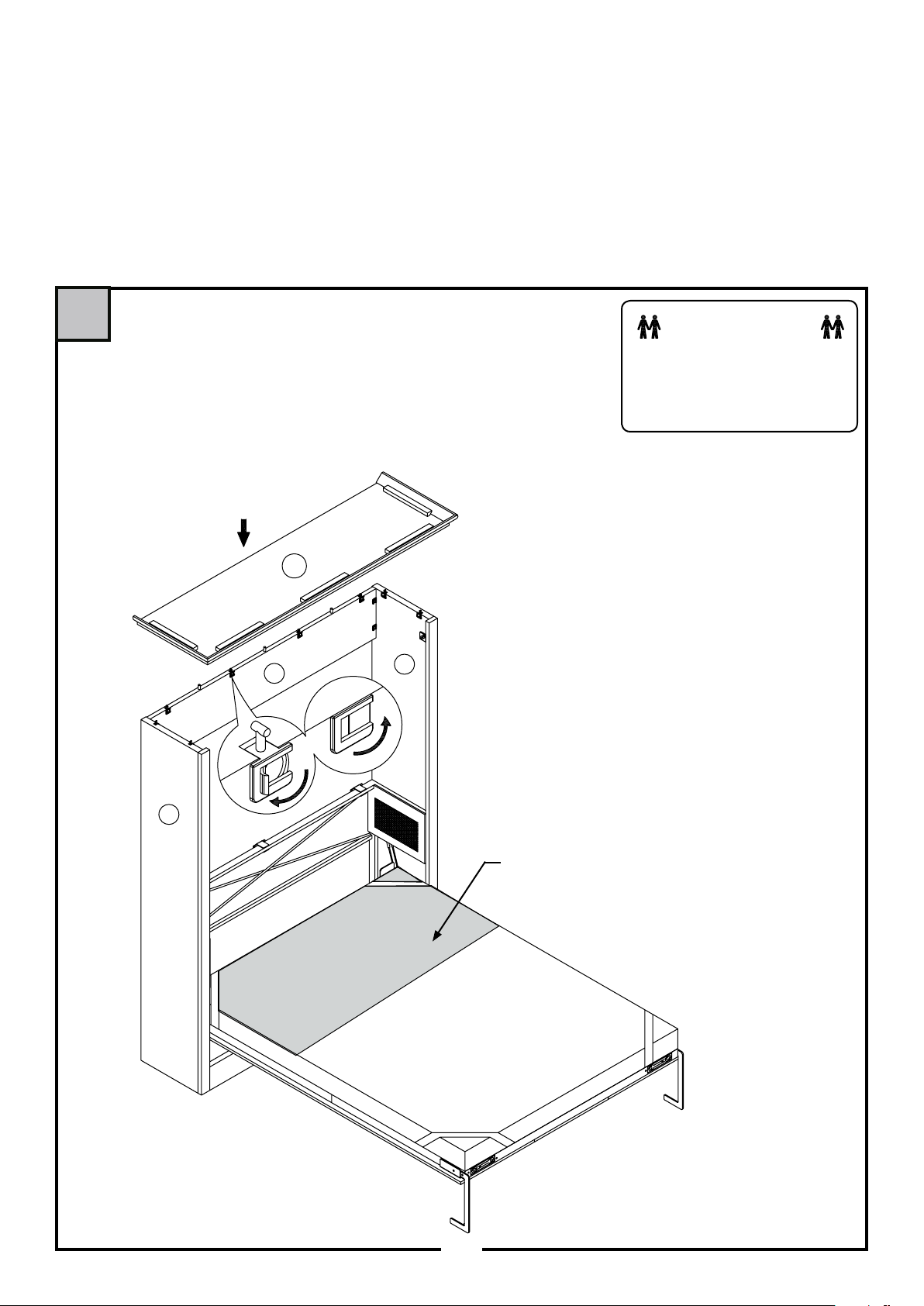

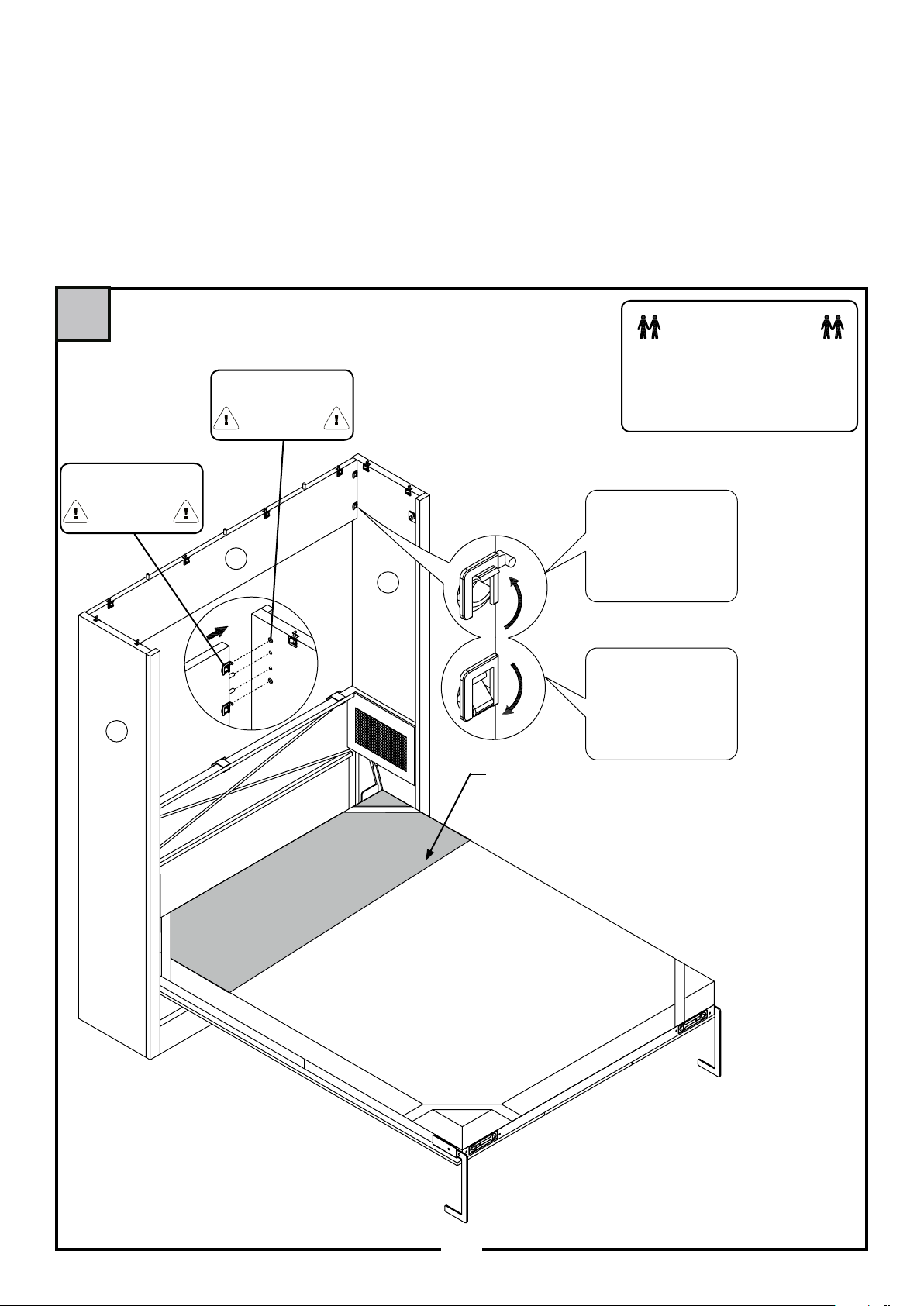

RIGHT GABLE INSTALLATION.
16
INSTALLATION DU PANNEAU LATERAL DROIT.
Instalación del panel lateral derecho.
4
WE RECOMMEND WORKING ON CARDBOARD
TO PROTECT THE MATTRESS
IL EST RECOMENDÉ DE TRAVAILLER SUR LE
CARTON POUR PROTEGER LE MATELAS
Es recomandado trabaja sobre un cama para
proteger el colchon
MATTRESS NOT THICKER THAN 12”
MAX. EPAISSEUR DE MATELAS 12”
Colchón no más grueso de 12”
16-A
16-B
16-C
25
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
16-D
Page 26
17
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
WP00110 & WP00112
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO

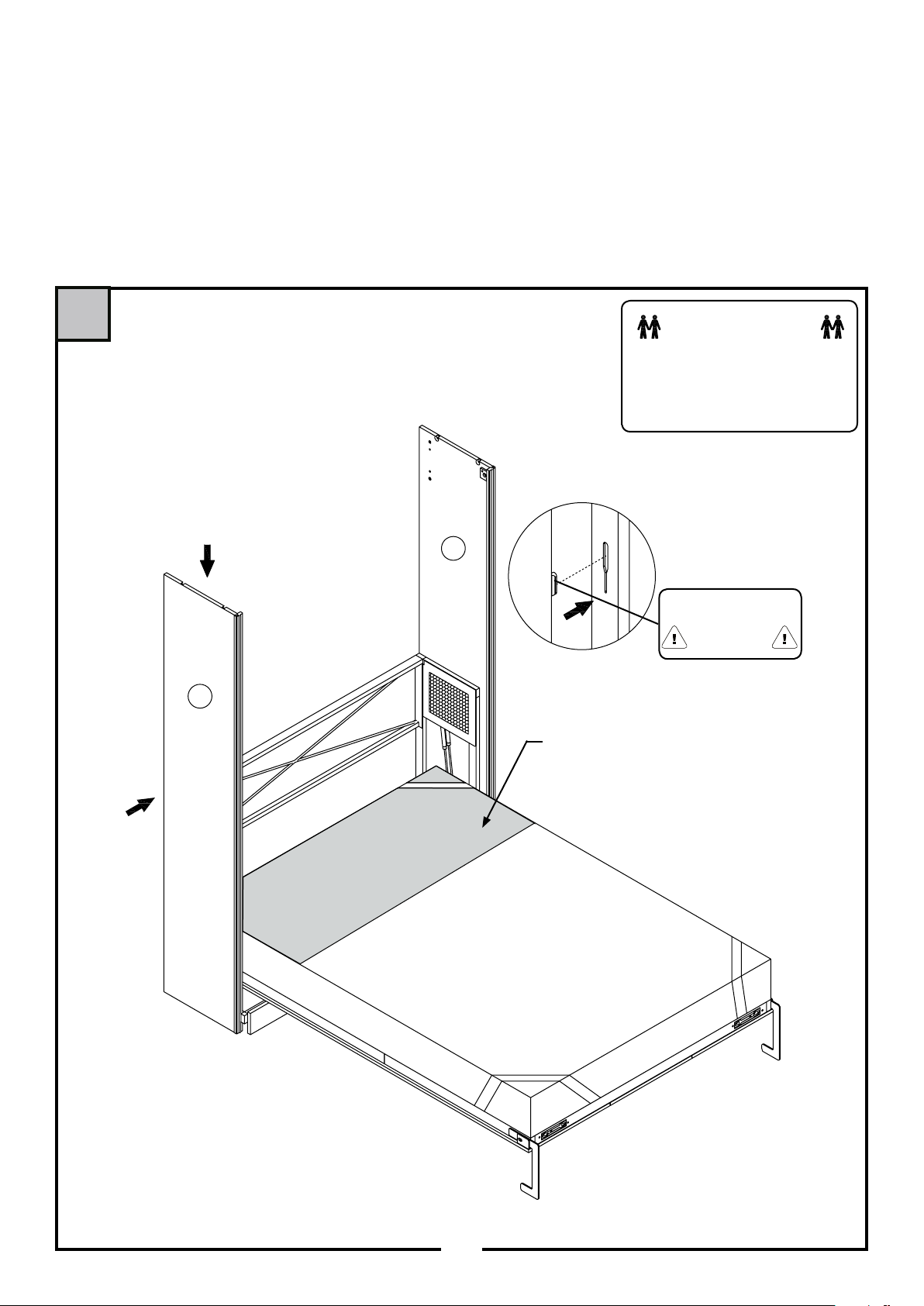

LEFT GABLE INSTALLATION.
INSTALLATION DU PANNEAU LATERAL GAUCHE.
Instalación del panel lateral izquerdo.
4
3
WE RECOMMEND WORKING ON CARDBOARD
TO PROTECT THE MATTRESS
IL EST RECOMENDÉ DE TRAVAILLER SUR LE
CARTON POUR PROTEGER LE MATELAS
Es recomandado trabaja sobre un cama para
proteger el colchon
26
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 27
18
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
WP00137
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
WP00138
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
UPPER BACK PANEL INSTALLATION.
INSTALLATION DU PANNEAU ARRIERE SUPERIEUR.
Instalación del panel trasero superior.
2
4
3
DO NOT LOCK THE FINGER
LOCK CAMS
NE FERMEZ PAS LES CONNECTEURS
NO TRABE EL CONNECTADORS
LOCK THE CONNECTORS
FERMEZ LES CONNECTEURS
TRABE LOS CONNECTADORES
WE RECOMMEND WORKING ON CARDBOARD
TO PROTECT THE MATTRESS
IL EST RECOMENDÉ DE TRAVAILLER SUR LE
CARTON POUR PROTEGER LE MATELAS
Es recomandado trabaja sobre un cama para
proteger el colchon
27
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 28
19
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
TOP SHELF INSTALLATION.
INSTALLATION DE LA TABELETTE SUPERIEURE.
Instalación de la tabla superiore.
1
2
3
4
WE RECOMMEND WORKING ON CARDBOARD
TO PROTECT THE MATTRESS
IL EST RECOMENDÉ DE TRAVAILLER SUR LE
CARTON POUR PROTEGER LE MATELAS
Es recomandado trabaja sobre un cama para
proteger el colchon
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
28
Page 29
WP00002
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
20
CAUTION:
(TWO) 2 PEOPLE ARE REQURIED
FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES SONT NÉCES-
SAIRES POUR CETTE ÉTAPE
CUIDADO
DOS (2) PERSONAS SON NECESARI-
AS PARA ESTA ETAPA
ø1/8” x 5/8” ø1/8” x 1-1/4”
1”0
3/41/21/4
1/4 3/4 1-1/4 1-3/4
SG00144 SG00086 SG00088
3x 6x 6x
SECURING BED TO WALL.
20
FIXER LE LIT AU MUR.
Arreglar la pared cama.
STUD
MONTANT
VIGA
WALL
MUR
Pared
STUD
MONTANT
VIGA
20-A
20-C
SG00144
1/2 1 1-1/2
SG00144
3x
3x
2”0
SG00086
6x
OR / OU / O
1
STUD
MONTANT
VIGA
20-B
WALL
MUR
Pared
SG00088
6x
SG00144
3x
SG00086
6x
1
3
NOTE/ NOTE/ NOTA
ALL PRODUCT MUST BE SECURED ABOVE THE SET TO A STANDARD 2x4 STUD USING THE L BRACKET (SG00144) PROVIDED.
USER ARE ADVISED TO GET THEIR OWN SCREWS IF SCREWS PROVIDED (SG00088) IS NOT SUITABLE FOR THE APPLICATION.
CE PRODUIT DOIT ETRE BIEN FIXEE AU DESSUS DU LIT SUR UN MONTANT STANDARD 2x4 UTILISANT LES SUPPORTS (SG00144) FOURNIS.
L’UTILISATEUR EST CONSEILLÉ D’OBTENIR LEURS PROPRE VIS SI LES VIS FOURNIES (SG00088) NE SONT PAS ADAPTÉ À L’APPLICATION.
ESTE PRODUCTO DEBE SER BIEN ESTABLECIDA POR LA CAMA EN UNA CANTIDAD FIJA 2x4 USO DEL SOPORTE (SG00144) PREVISTO.
USUARIO SE ACONSEJA PARA CONSEGUIR SUS PROPIOS TORNILLOS SI TORNILLOS (SG00088) NO ES ADECUADO PARA LA APLICACIÓN.
WE RECOMMEND WORKING ON CARDBOARD
TO PROTECT THE MATTRESS
IL EST RECOMENDÉ DE TRAVAILLER SUR LE
CARTON POUR PROTEGER LE MATELAS
Es recomandado trabaja sobre un cama para
proteger el colchon
IF YOU ARE USING THE SPACER
(SG00157) DURING THE INSTALLATION OF
THE WALL BRACKET (SG00079) FROM STEP 6,
PLEASE MAKE SURE THAT WHEN SECURING THE WALL BED TO THE WALL USING L
BRACKET (SG00144), THAT AN EVEN GAP IS
MAINTAIN ON BOTH THE TOP AND SIDE GABLE
TO THE WALL SURFACE.
SI VOUS UTILISEZ L’ENTRETOISE (SG00157)
PENDANT L’INSTALLATION DU SUPPORT MURAL
(SG00079) A PARTIR DE L’ETAPE 6, ASSUREZVOUS QUE LORSQUE VOUS FIXEZ LE LIT
MURAL AU MUR A L’AIDE DU SUPPORT EN L
(SG00144) UN ECART UNIFORM EST MAINTENU
SUR LE DESSUS ET LE COTE DE LA SURFACE
DU MUR
SI ESTA UTILIZADO EL ESPACIADOR (SG00157)
DURANTE LA INSTALACION DEL SOPORTE MURAL (SG00079) DESDE EL PASO 6, ASEGURESE
DE QUE CUANDO FIJE LA CAMA DE PARED A
LAS PAREDES USUANDO EL SOPORTE EN L
(SG00144) SE MANTENDRA UNA SEPARACION
UNIFORME EN LA PARTE SUPERIOR Y LATERAL
DE LA SUPERFICIE DE LA PARED
29
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Page 30
21
CAUTION:
(TWO) 2 PEOPLE MIGHT BE REQUR-
IED FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES PEUVENT
ETRE NÉCESSAIRES POUR CETTE
ÉTAPE
CUIDADO
DOS (2) PERSONAS PUEDEN SEP
NECESARIAS PARA ESTE PASO

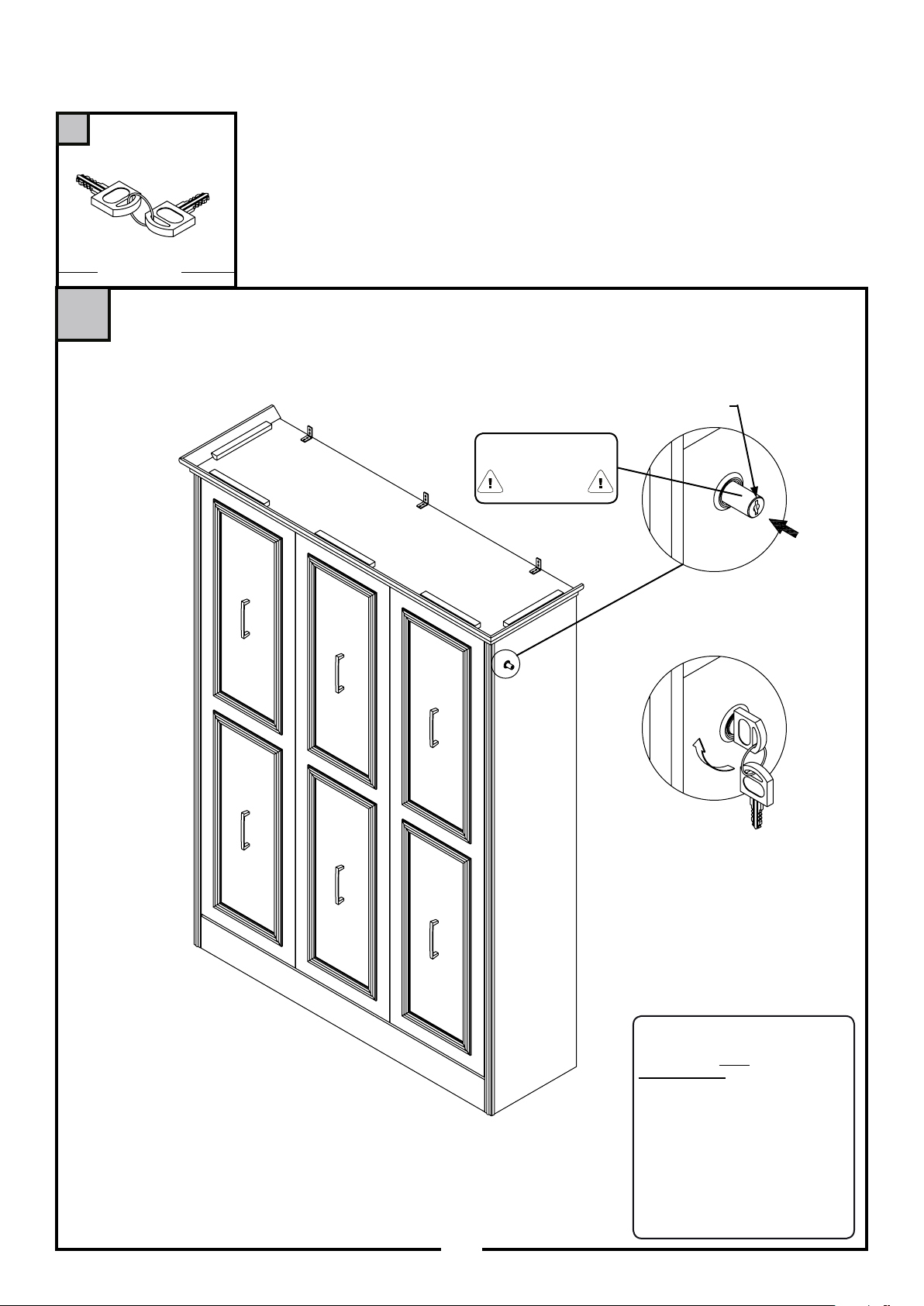

FOLD UP BED FOOT SUPPORT.
REPLIER SUPPORT DE LIT.
Pliegue mediano cama.
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
UNLOCK
DÉVERROUILLEZ
Desbloquearh
30
Page 31
22
CAUTION:
(TWO) 2 PEOPLE MIGHT BE REQUR-
IED FOR THIS STEP
MISE EN GARDE:
DEUX (2) PERSONNES PEUVENT
ETRE NÉCESSAIRES POUR CETTE
ÉTAPE
CUIDADO
DOS (2) PERSONAS PUEDEN SEP
NECESARIAS PARA ESTE PASO
LIFT UP BED FRAME.
SOULEVER LE CADRE DE LIT.
Levantar la estructura cama.
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
31
Page 32
23
WP00128
ALREADY INSTALLED
DÉJÀ INSTALLÉ
YA INSTADO
23
WP00124
1x
POUSSER POUR VERROUILLER
PUSH TO LOCK
Empuje para bloquear
WP00124
1x
NOTE/ NOTE/ NOTA
ALL PRODUCT MUST BE SECURED
ABOVE THE SET TO A STANDARD
2x4 STUD USING THE L BRACKET
(SG00144) PROVIDED.
CE PRODUIT DOIT ETRE BIEN FIXEE
AU DESSUS DU LIT SUR UN MONTANT
STANDARD 2x4 UTILISANT LE SUPPORT
(SG00144) FOURNIS
ESTE PRODUCTO DEBE SER BIEN
ESTABLECIDA POR LA CAMA EN UNA
CANTIDAD FIJA 2x4 USO DEL SOPORTE
(SG00144) PREVISTO.
32
PATENT PENDING/ BREVET EN ATTENTE/ PATENTE PENDIENTE
Loading...
