Page 1
XT-400Wh
User Manual / Anleitung
www.xtpower.de
Page 2
Page 3
CONTENTS
English.........................................................................01---12
Deutsch.......................................................................13---25
Page 4
Page 5
1
Thank you
for choosing this product. This product is a rechargeable battery for powering mobile devices. The
amount of power stored on full charge is approx. 400Wh. The available capacity is based on the
load voltage of the output used.
Please carefully read these instructions for use before using the power bank for optimal use and for
your safety. Keep these instructions in a safe place should questions arise and in case you decide
to pass this product on to others (photos are for reference only).
Introduction
This product is designed to keep you powered while you’re doing what you love. Whether you’re
climbing a mountain, living in your van while you travel the world, or camp in the open, we will keep
you powered.
Congrats on your portable power supply, a plug and play generator for emergencies whenever and
wherever you need power.With 400 watt-hours of power, you can keep laptops, mobile phones,
television and more electric devices going for hours longer.
English
Page 6
2

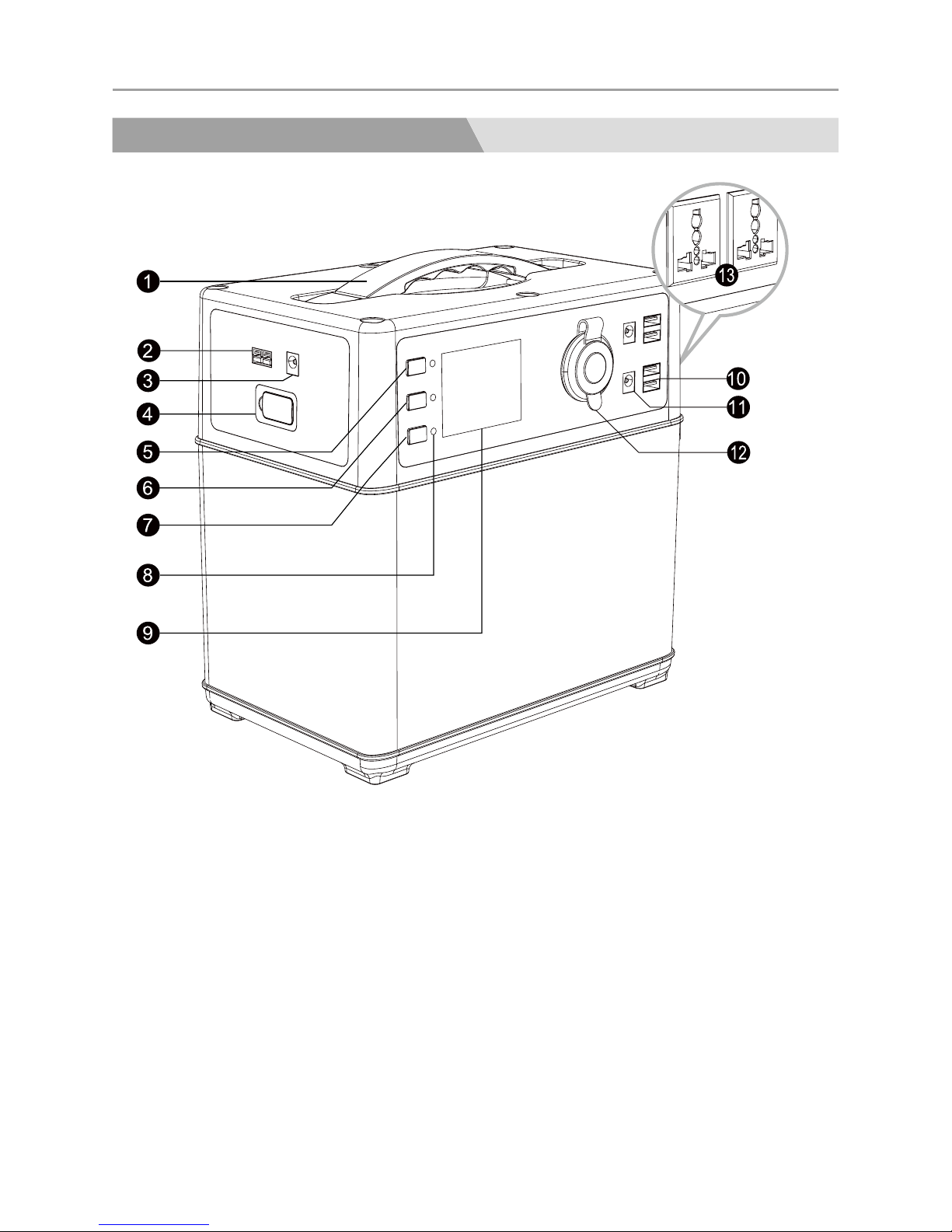

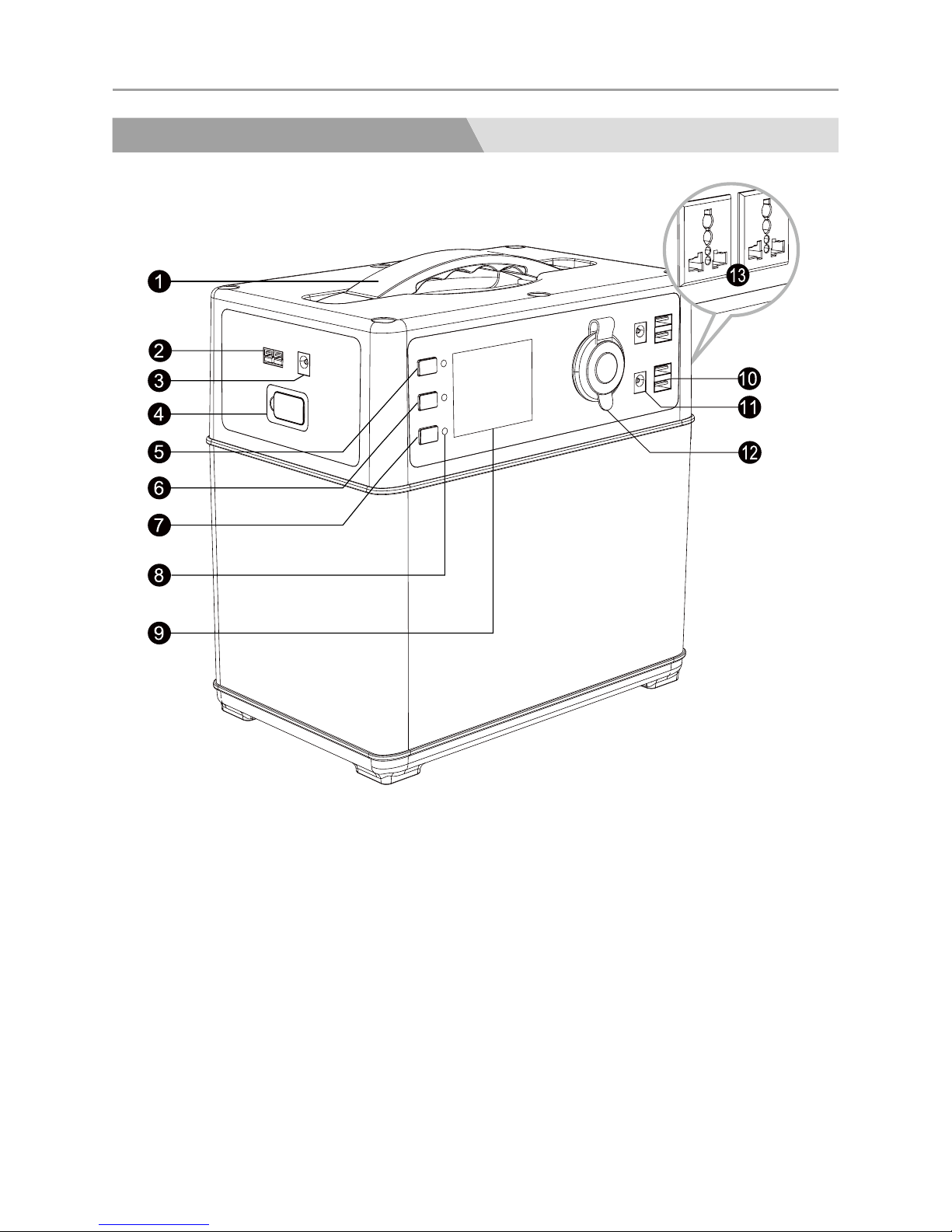

1. Get To Know Your Portable Power Supply
1. Handle
2. Solar Charging Port
3. Power Adapter Charging Port
4. Starter Port for 12V Vehicles
5. Master Power Button(ON/OFF)
6. DC Power Button(ON/OFF)
7. AC Power Button(ON/OFF)
8. Power ON/OFF Indicators
9. LCD Display
10. USB Output Port
11. DC 12V Output Port
12. Car Cigarette Lighter Socket
13. AC Output Port
Page 7
3
Safety instructions
• Please only charge using the adapter included with the product to prevent damage to the
device.
• This product is not suitable for children as it has fragile, small parts which could be swallowed.
• Please do not drop or immerse in water to prevent damage to the device.
• Do not expose to high temperatures or ammable gas.
• Do not remove the housing; please return to the retailer if defective.
• Do not bypass contacts, as this may cause short-circuits.
Rechargeable battery warning
• Explosion hazard near open ames.
• Never open rechargeable batteries.
• Never allow rechargeable batteries to come into contact with liquids.
• Never short-circuit or bring rechargeable batteries into contact with metal
• Operating temperature range -0°C to max. 45°C
• Keep rechargeable batteries out of the reach of children
• Do not put rechargeable batteries in the mouth
Warranty and liability
• Please contact the retailer with any malfunctions or defects.
• The manufacturer is not liable for personal injury or property damage due to improper use.
• Product modications, improper use or repair by third parties will void the warranty.
• Subject to misprints and product changes.
Page 8
4
Disposal information
Do not throw batteries or rechargeable batteries into the household waste. The Battery Directive
requires consumers to return these to the manufacturer, retailer or a public collection site at the
end of their life.
This is indicated by the crossed out trash can icon on the product, in the instructions for use and/
or the packaging. This type of material separation, recovery and recycling of used batteries and
storage batteries is signicantly contributes to protecting the environment.
Subject to Battery Directive: 2006/66/E
CE Declaration of Conformity
This product bears the required CE marking according to Directive 2004/108/EC. The product
meets the essential requirements of the European directives and regulations.
Page 9
5
2. Package Content
3. Charge Your Portable Power Supply
1. Master Power Button(ON/OFF)
2. DC Power Button(ON/OFF)
3. AC Power Button(ON/OFF)
4. Master Power ON/OFF Indicator
5. DC Power ON/OFF Indicator
6. AC Power ON/OFF Indicator
7. Battery Capacity
8. Charging Power
9. DC Output State(ON/OFF)
10. DC Output Power
11. AC Output State(ON/OFF)
12. AC Output Power
No. Item Quantity
1 Portable Power Supply 1
2 AC Wall Charger 1
3 Car Charger 1
4 Solar Charging Cable 1
5 Starter Battery Clamp 1
6 User Manual 1
Before using or storing the portable power supply, fully charge it.
Note:NEVER charge it with solar panels and a wall charger at the same time.
■ LCD Battery Display
The LCD Battery Display indicates the charge level. There are 5 segments of the battery,
approximating 20%~40%~60%~80%~100% capacity. The lled segments in the batter display do
1
2
3
8
9
5
4
6
7
12
11
10
Page 10
6

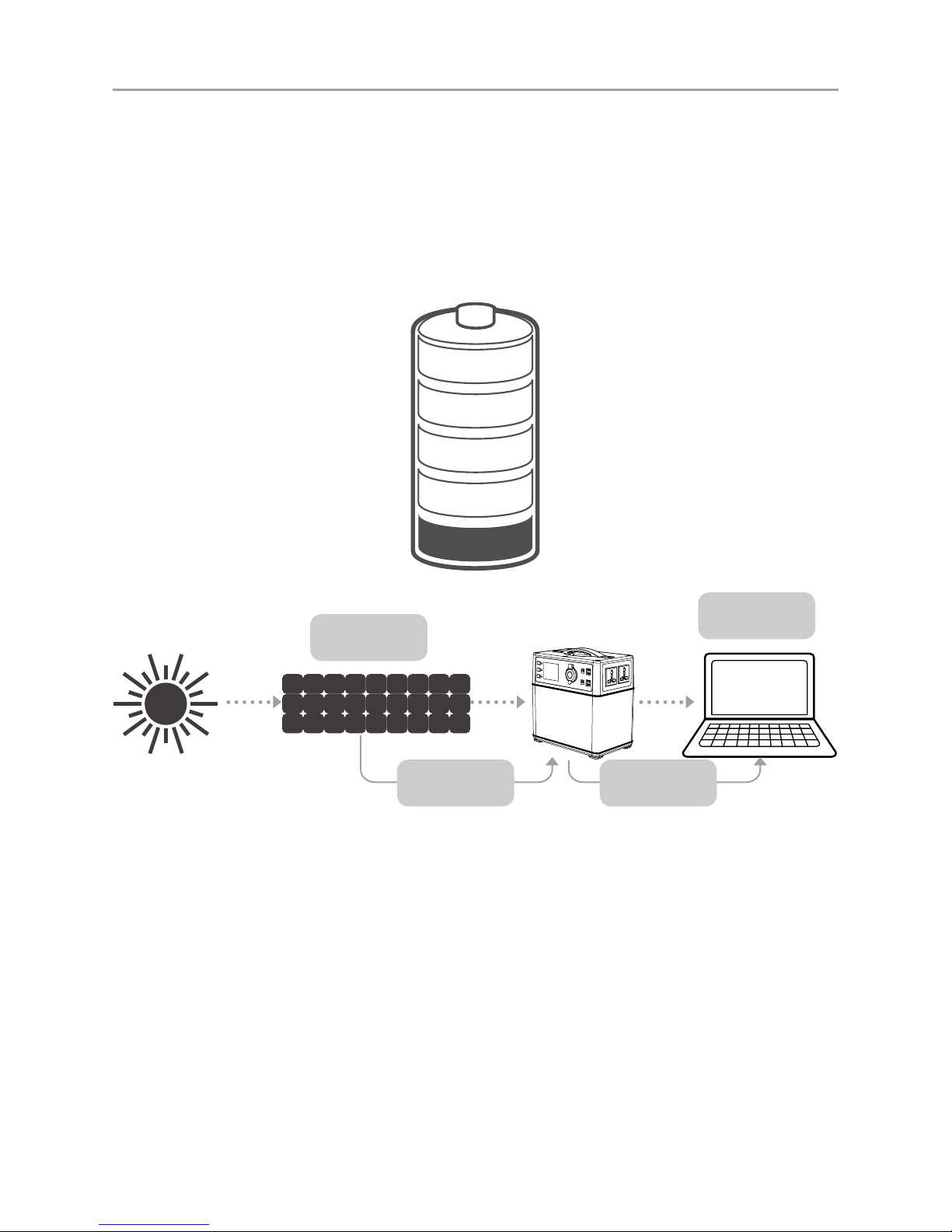

■ Charge with solar panel
4-6 Hours
Solar Panel
LAPTOP
3-5 Recharges
indicating the remaining capacity. While charging, you will notice a battery segment blinking with 1
second interval.This indicates the current charge status. The number under INPUT shows the real-
time charging power. Once fully charged, all battery segments will be lit and remain solid.
Charge it when there is only a battery segment left!
1. Power on the portable power supply by pressing the master power button for 2 seconds.
2. Place your solar panel where it can get as much direct sunlight as possible.
3. Connect the solar panel with our solar charging cable, then insert the Anderson plug of the cable
into the solar charging port on the left side of the portable power supply. The charging state can be
watched on the LCD display.
4. You can chain multiple solar panels together to reduce solar recharge times. The solar input
is capable of taking in 120W of solar charging power. The open-circuit voltage of the solar panel
should be from 14V to 40V.
5. The mobile power supply with the built-in advance system control circuit module, will stop
charging when the battery is fullly charged.
Page 11
7
Power on the portable power supply by press the master power button for 2 seconds. Plug the
adapter into wall outlet. Then attach the other side to the input port of the portable power supply.
You can follow up the the charging status on the LCD display. It will take around 8 to 10 hours
to charge the portable power supply with the adapter. Controlled by the built-in advance system
control circuit module, the mobile charger will automatically stop once it is fully charged.
The power adapter comes in two pieces. Connect the two pieces by plugging the cable into the
charger.

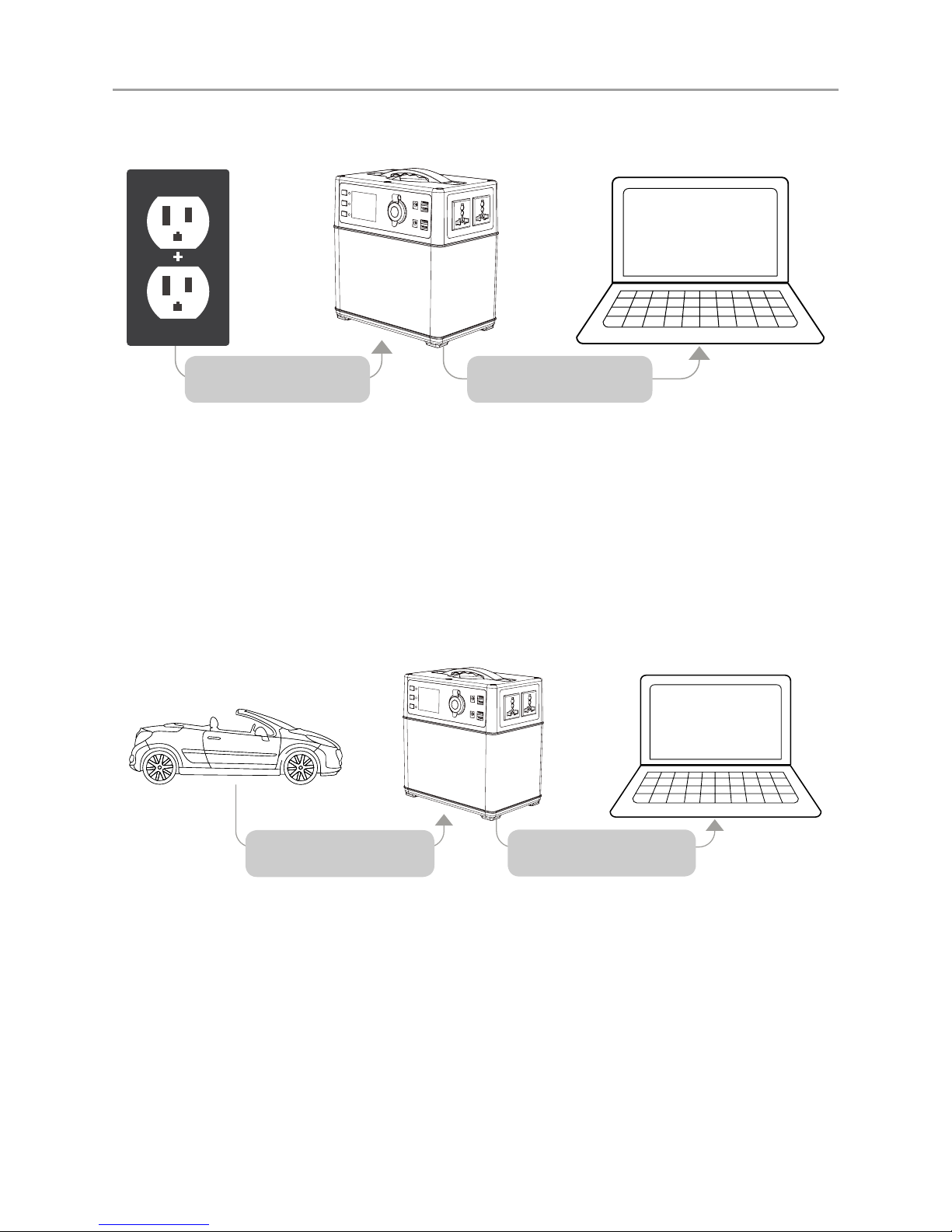

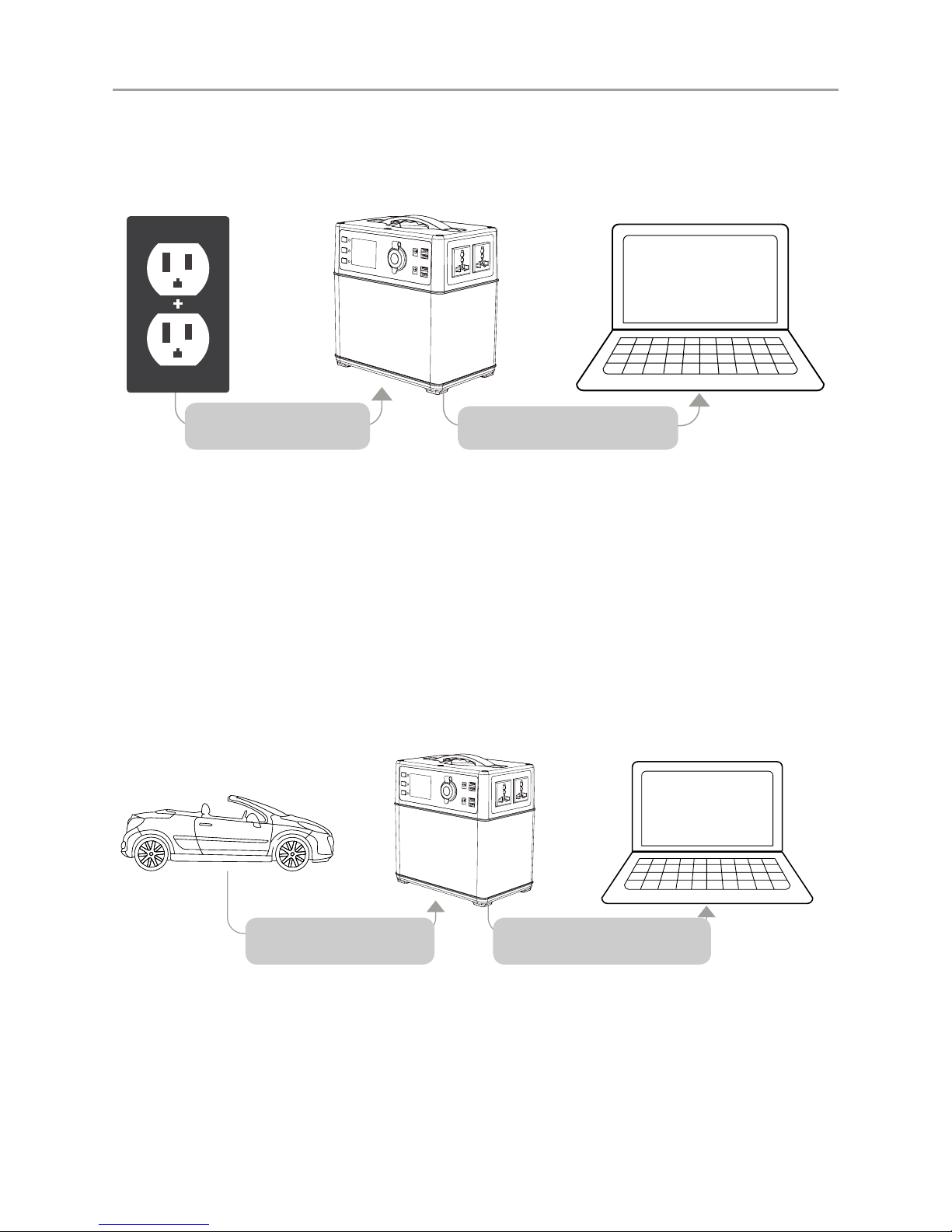

■ Charge with adapter
Charge from wall outlet
Power your laptop or
other devices

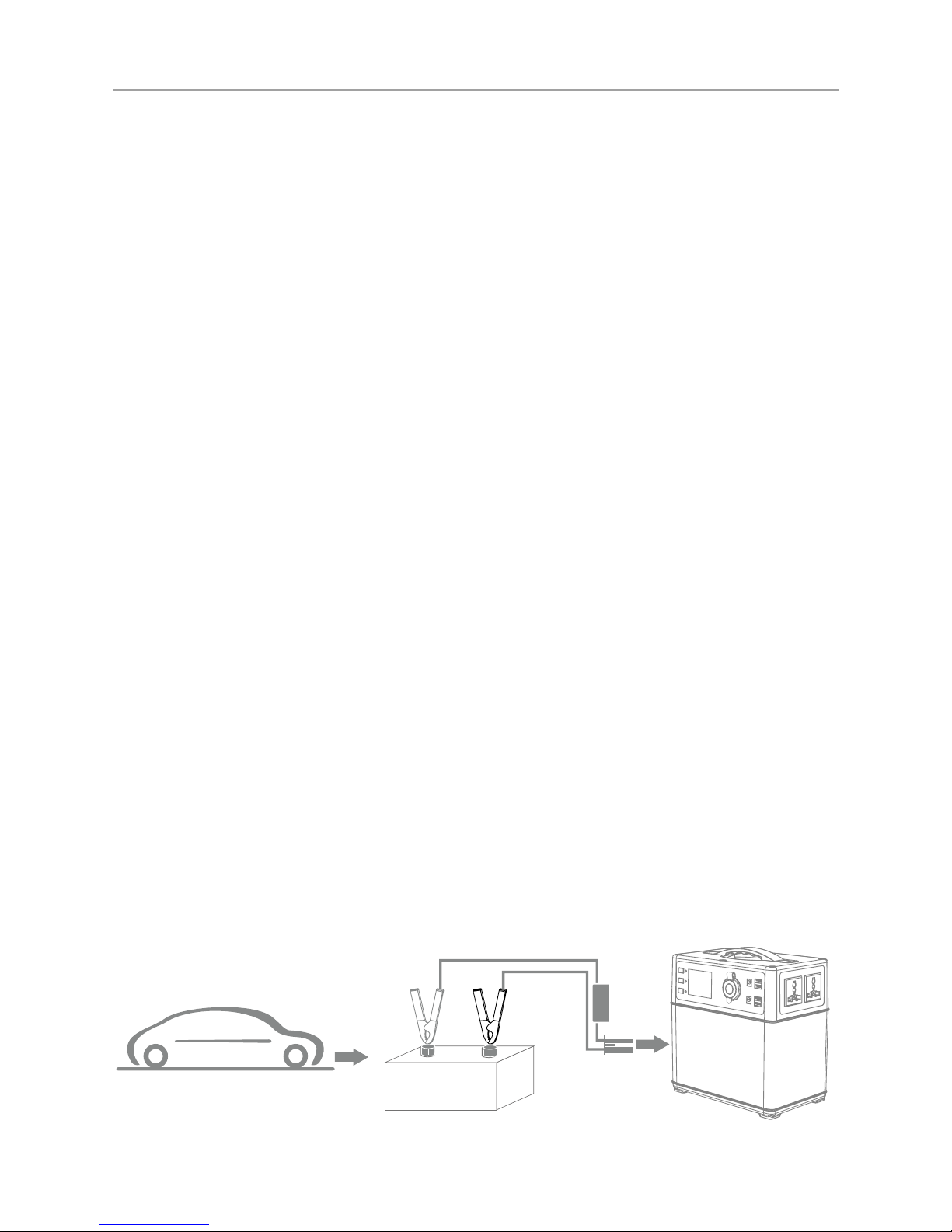

■ Charge with car charger
It’s a good choice to charge it when you drive all the way. Power on the portable power supply by
press master power button for 2 seconds. Plug one end of the car charger to your portable power
supply, plug the other end to car cigarette socket of your car. You can follow up the the charging
status on the LCD display.
Note: Car cigarette socket of 12V vehicle can’t fully charge the portable power
supply, but the 24V vehicle can. It can’t be charged when the 12V vehicle's
enginge is not running.
Charging from car
cigarette socket
Power your laptop or
other devices
Page 12
8
4. Using your portable power supply
■ What to power with the portable power supply
USB: Smart phone, MP3 Players, Digital Cameras, Tablets, E-readers, etc.
DC 12V Output Ports: Dual port for LED lamp, etc.
Cigarette Lighter Socket: On-board Fridges, 12V appliances, etc.
AC Output Port: Electrical appliances (power rate under 300W), such as Televisions, Laptops, small
Cooker, etc.
■ How to use
1. Press the master power button for 2 seconds to turn on the portable power supply, the power
indicator and LCD will be lit up.
2. Press the DC power button under the master button for 2 seconds to power DC device. Press
the AC power button under the DC power button for 2 seconds to power AC device. When not using
certain ports,make sure to turn them off to conserve power.
3. Connect your device to the portable power supply.
4. You will know if it’s powering other devices when the numbers on the LCD changes.The numbers
indicate the amount of power your devices getting from the portable power supply.
5. Press the AC power button, DC power button or the master power button for 2 seconds to shut
down the AC output, DC output or main power supply respectively.
6. When the master power button is on while the DC and AC power button are off, main power
supply will shut down automatically within 10 minutes. You need to press the master button for 2
seconds again to restart it.
7. The portable power supply will shut itself down when the battery capacity is lower than 10%.
8. Always remember to turn off the product if you don’t use it.
9. If possible, keep your portable power supply fully charged before long-term non-use.
■ Best-use Strategy
When charging other devices with the portable power supply, take note of the LCD Battery Display.
If you plug in devices that drain a high power (like a refrigerator), the capacity level of the portable
power supply can drop very quickly and you may not get exactly 400wh energy. On the other hand,
if you’re charging devices with little power consumption (like LED lights, or mall laptops), you will
get closer to 400wh. If you’re experiencing shorter runtimes, you may need to check the device’s
power requirements, refer to TROUBLESHOOTING which will be discussed below.
Page 13
9
■ Cold Weather Usage
Cold temperatures (below freezing) can impact the battery capacity of the portable power supply.
If you are living in sub-zero conditions, the portable power supply is not able to deliver 400wh.
NEVER charge it in the sub-zero conditions, which will damage the lithium-ion battery and battery
capacity may not be recovered.
Low Temperature Charging Protection: In the sub-zero condition,the portable power supply will
stop charging automatically. It starts being charged again when temperature is over 5 °C.
Low Temperature Discharging Protection: In an environment which temperature is -20 °C, it
would stop AC and DC output, then shut itself down in 15 seconds automatically; and it can only
output again when the temperature is over -15°C.
■ Storage and Downtime Maintenance
Failure to maintain your portable power supply by following steps can result in battery damage
which will void the product warranty.
1. Please charge your portable power supply at least to a level of 70% before storage and recharge
it every 3 months. Store it in a cool, dry place.
2. If the main power supply shuts down automatically because of lower battery capacity (10%),
please recharge it in 2 weeks. Otherwise, there is the risk that the battery capacity won’t be
recovered.

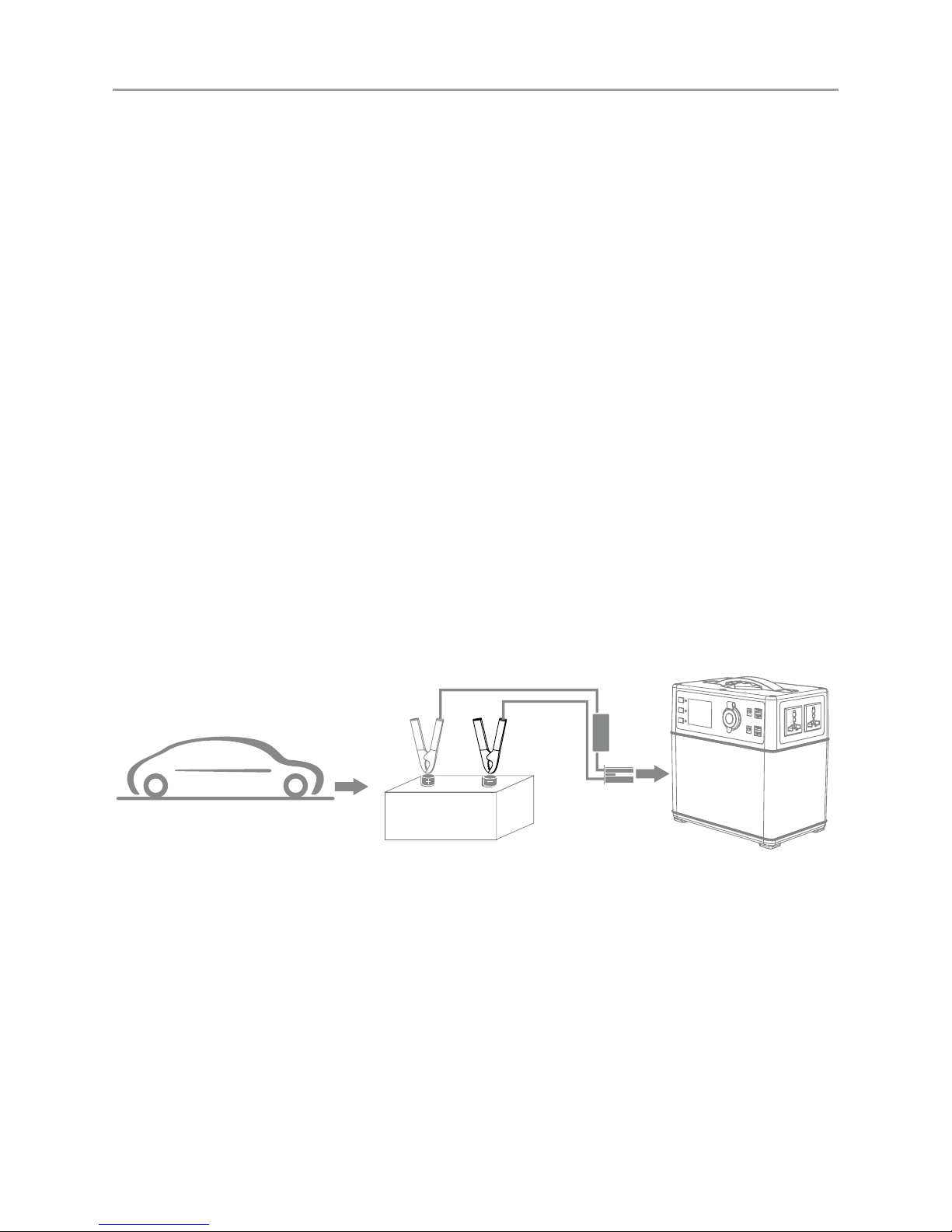

■ Jump Start a car
1. Make sure the engine volume of the vehicle is not more than 4L.
2. Make sure the power is over 60% (four battery segments on).
3. Make sure the clamps of the battery clamps are not broken.
Steps:
1. Plug the battery clamps into the jumping port of your portable power supply. If green and red
lights are on simultaneously, the connection is conrmed to be correct.
2. Connect the positive and the negative polarities of the battery clamps to the positive and the
negative polarities of battery (Red to +,black to -). If the green light is on, then you can start you car.
If green and red lights are on simultaneously, you can try to switch on the head lamp of vehicle or
air-conditioner (the clamps need to be activated).
Ca r battery
Black
red
fuse
Page 14
10
1. Before starting, make sure the red and black clips are clamped tightly to the battery poles of your
car, keep the two clips with enough safety distance, to prevent the two from falling off or collision
because of the engine vibration after car starting.
2. It is strictly prohibited to connect the red and black clip directly, otherwise it may cause accidents.
3. Please keep away from the engine when starting the vehicle to avoid any physical injury that
may caused by car engine running.
4. Please remove the product from battery within 30 seconds after engine started, otherwise it
might cause damage to the portable power supply or even cause accident.
5. Please check the battery capacity before every re-start. Make sure the power is over 60% (four
battery segments on).
6. People who are not familiar with this product (especially children) are strictly prohibited to use
this function.
5. Technical Specications
Important Information
Battery Capacity 400Wh
Input
AC Adapter 14V~40V (Standard: 72W / 29.4V)
Car Charger 12V / 24V
Solar Panel 10A (Max)/14V~40V
Output
AC Output 220V-50Hz
Jump Starer Outlet 12V / 600A (Peak)
USB Output 5V / 2×2.1A & 2x1A (Max)
DC Output 12V / 3A
Cigarette Lighter Socket 12V / 120W
Operation
Environment
Charge 0 ~ 45°C
Discharge -10 ~ 60°C
Humidity 10%~90%
3. Do start the vehicle.
4. Disconnect the clamps with battery and the jumping port of your portable power supply.
The rst step and the second step can be exchanged. Only when the indicator light of the clamps
turns to green, then you can start you vehicle.
Page 15
11
If your device can be charge with this portable power supply, follow these steps:
1. Make sure the Master Power Button is turned on.
2. Ensure the output port is turned on. The green LED light indicating its state should be lit up.
3. Check the battery capacity display. If it is at 20% or below, you need to charge the portable
power supply rst.
4. Verify your device is suitable to be charged with this product. All the output ports have their own
maximum power output. Check them to ensure your device is compatible.
If you are still experiencing trouble with this product after checking the TROUBLESHOOTING as
below, please contact us.
Failure
Code
Failure Cause Troubleshooting
E01 System over-temperature protection
Check the ambient temperature if higher
than 45°C. Output will start again, if the
product cools down.
E02 Battery Over Voltage Protection Disconnect the charger and restart it
E03 Battery Damage Protection Contact us
E04 1st Battery String Over-Voltage Disconnect the charger and restart it
E05 2nd Battery String Over-Voltage Disconnect the charger and restart it
E06 3rd Battery String Over-Voltage Disconnect the charger and restart it
E07 1st Battery String Low Voltage
Charge it in time and restart it after fully
charged
E08 2nd Battery String Low Voltage
Charge it in time and restart it after fully
charged
E09 3rd Battery String Low Voltage
Charge it in time and restart it after fully
charged
E10
Low Temperature Discharging
Protection
Check if the ambient temperature is lower
than -20°C
E11 Battery Low Voltage Protection
Charge it in time and restart it after fully
charged
E12 Inverter Over Current Protection
Check if the AC output overload or shortcircuit
7. Troubleshooting
Page 16
12
E13 Inverter Over Load Protection Check if the AC output overload
E14 Inverter Short-circuit Protection
Check if the AC output overload or shortcircuit
E16 Charging Over Voltage Protection
Check if the input voltage excess the
maximum
E17
Low Temperature Charging
Protection
Check if the ambient temperature is lower
than 0°C
E19
12V Cigarette Lighter Socket Over
Current Protection
Check if the output port overload or shortcircuit
E20
12V Cigarette Lighter Socket Over
Load Protection
Check if the output port overload
E21
12V DC Output Over Current
Protection
Check if the output port overload or shortcircuit
E22
12V DC Output Over Load
Protection
Check if the output port overload
E23
USB1 Output Over Current
Protection
Check if the output port overload or shortcircuit
E24
USB2 Output Over Current
Protection
Check if the output port overload or shortcircuit
9. Contact US
Website: www.xtpower.de
E-mail: [email protected]
We try to offer exceptional customer support. If you are having a problem, please contact us as
soon as possible.
Supplier:
Batteries and Power Solutions GmbH
Veit-Hirschmann-Str. 6
73479 Ellwangen
Deutschland
Page 17
13
Anleitung
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Dieses Produkt ist eine wieder-
auadbare Batterie die zur Energieversorgung mobiler Geräte genutzt werden kann. Die gespeicherte Energie nach Vollladung beträgt ca. 400Wh. Je nach Ausgangsspannung der verwendeten
Ausgangsbuchse ergibt sich daraus die verfügbare Kapazität.
Für einen optimalen Einsatz der Powerbank und zu Ihrer Sicherheit, lesen Sie bitte diese Bedie-
nungsanleitung sorgfältig durch, bevor Sie die Powerbank einsetzen. Bewahren Sie sie auf, damit
Sie diese bei Unsicherheiten und Weitergabe des Produktes zur Verfügung haben.
Einführung
Dieses Produkt wurde für die mobile Energieversorgung entwickelt. Egal, ob Sie Campen, in Ihrem
Van verreisen, oder einfach nur viel Zeit in der Natur verbringen. Mit dieser Powerbank werden Sie
immer mit Strom versorgt.
Wir beglückwünschen Sie zur Auswahl Ihrer tragbaren Stromversorgung, ein Plug-and-Play - aufladbarer Generator. Mit 400 Wattstunden können Sie Laptops, Mobiltelefone, Fernseher und viele
andere elektrische Geräte für Stunden betreiben.
Deutsch
Page 18
14
Sicherheitshinweise
• Bitte nur den mitgelieferten Adapter zur Ladung benutzen, andernfalls könnte das Gerät be-
schädigt werden.
• Das Produkt ist nicht für Kinder geeignet da es zerbrechliche, kleine und verschluckbare Teile
enthält.
• Bitte nicht fallen lassen und nicht in Wasser eintauchen da das Gerät sonst beschädigt wird.
Nicht erhöhten Temperaturen oder brennbaren Gasen aussetzen.
• Bitte demontieren Sie das Gehäuse nicht, bei Defekten schicken Sie es bitte zurück an Ihren
Fachhändler.
• Überbrücken Sie bitte keine Kontakte da dies zu Kurzschlüssen führen kann.
Warnhinweis für Akkumulatoren
• Explosionsgefahr in der Nähe offener Flammen.
• Akkumulatoren dürfen nicht geöffnet werden.
• Akkumulatoren dürfen nicht in Kontakt mit Flüssigkeiten gelangen.
• Akkumulatoren dürfen nicht kurzgeschlossen oder mit Metall in Kontakt gebracht werden
• Einsatztemperaturbereich bei -0°C und max. 45°C
• Akkumulatoren außerhalb der Reichweite von Kindern aufbewahren
• Akkumulatoren nicht in den Mund stecken
Gewährleistung und Haftung
• Bei einem Fehler oder Defekt des Gerätes wenden Sie sich bitte an Ihren Fachhändler.
• Der Hersteller haftet nicht für Personen- oder Sachschäden die durch den unsachgemäßen
Gebrauch entstehen.
• Modikation an dem Produkt, unsachgemäßer Gebrauch oder Reparatur durch Dritte führen
zum Verlust der Gewährleistung.
• Druckfehler und Änderungen an dem Gerät behalten wir uns vor.
Page 19
15
Entsorgungshinweise
Batterien und Akkumulatoren dürfen nicht mit dem Hausmüll entsorgt werden. Sie sind als Verbraucher nach der Batterie-Richtlinie verpichtet diese am Ende ihrer Lebensdauer an den Herstel-
ler, die Verkaufsstelle oder an dafür eingerichtete öffentliche Sammelstellen zu entsorgen.
Das durchgestrichene Mülleimer Symbol auf dem Produkt, der Betriebsanleitung oder/und der
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und
Entsorgung von Altbatterien und -Akkumulatoren leisten Sie einen wichtigen Beitrag zum Schutz
unserer Umwelt.
Es gilt die Batterie-Richtlinie: 2006/66/EG
CE-Konformitätserklärung
Dieses Produkt ist mit der nach der Richtlinie 2004/108/EG vorgeschriebenen CE Kennzeichnung
versehen. Damit erfüllt das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen.
Page 20
16
1. Übersicht über die mobiele Stromversorgung
1. Tragegriff
2. Solar - Ladeanschluss
3. Netzteil Ladeanschluss
4. KFZ Starteranschluus für 12V Fahrzeuge
5. Hauptschalter - Taste (EIN / AUS)
6. DC Netzschalter (EIN / AUS)
7. AC Netzschalter (EIN / AUS)
8. Leuchtdioden EIN / AUS - Anzeigen
9. LCD Bildschirm
10. USB Anschluß
11. DC 12V Anschluss
12. KFZ - Zigarettenanzünder
13. Steckdosen 220V / 50-60Hz
Page 21
17
2. Lieferumfang
3. Laden Sie Ihre tragbare Stromversorgung
1. Hauptschalter - Taste (EIN / AUS)
2. DC Netzschalter (EIN / AUS)
3. AC Netzschalter (EIN / AUS)
4. Hauptnetzanzeige (EIN / AUS)
5. DC Versorgungsanzeige (EIN / AUS)
6. AC Versorgungsanzeige (EIN / AUS)
7. Batteriekapazität
8. Ladestrom
9. DC Ausgangszustand (EIN / AUS)
10. DC - Ausgangsleistung
11. AC Ausgangszustand (EIN / AUS)
12. AC - Ausgangsleistung
No. Item Quantity
1 Mobile Stromversorgung 1
2 Netzteil 1
3 KFZ - Ladeadapter 1
4 Solar - Ladekabel 1
5 Batterieklemme für Starthilfe 1
6 Benutzerhandbuch 1
Vor der Verwendung oder Lagerung laden die tragbaren Stromversorgung vollständig auf.
WICHTIG: Laden Sie die mobile Stromversorgung XT-400Wh NIEMALS
gleichzeitig mit Sonnenkollektoren und einem Netzteil (220V oder 12V) auf.
■ LCD - Kapazitätsanzeige
Die LCD - Kapazitätsanzeige zeigt den Ladezustand an. Die 5 Segmente der Batterie zeigen
1
2
3
8
9
5
4
6
7
12
11
10
Page 22
18
■ Laden mit Solarpanel
4 - 6 Stunden
Solar - Panel
LAPTOP
3 - 5
Ladezyklen
jeweils ungefähr 20% ~ 40% ~ 60% ~ 80% ~ 100% der Kapazität an. Die ausgefüllten Segmente
zeigen die Restkapazität an. Wenn die XT-400Wh aufgeladen wird, blinkt jeweils ein Akku-Segment
im Abstand von einer Sekunde. Dieses Segment zeigt den aktuellen Ladezustand an. Die Angabe
unter INPUT zeigt die Echtzeit-Ladeleistung. Sobald die XT-400Wh vollständig geladen ist, werden
alle Batteriesegmente konstant angezeigt.
Laden Sie die XT-400Wh, wenn noch ein Batterie-Segment dargestellt wird!
1. Schalten Sie die mobile Stromversorgung durch Drücken der Hauptschalters für 2 Sekunden ein.
2. Positionieren Sie die Solarpanel so, dass diese möglichst viel direktes Sonnenlicht erhalten.
3. Verbinden Sie das Solarpanel mit dem Solar-Ladekabel. Das mitgelieferte Solar-Ladekabel
stecken Sie in den Solarladeanschluss, die linke Ladebuchse. Den Ladezustand erkennen Sie
anhand der LCD-Anzeige.
4. Sie können mehrere Solarzellen miteinander parallel einschalten, um die Solarladeleistung zu
erhöhen. Die XT-400Wh kann maximal 120W Solarladeleistung aufnehmen. Die Leerlaufspannung
des Solarpanels sollte zwischen 14V bis 40V liegen.
5. Der Ladevorgang wird über die Ladeelektronik der XT-400Wh gesteuert und stoppt automatisch,
wenn der Akku vollständig geladen ist.
Page 23
19
Schalten Sie die tragbare Stromversorgung durch Drücken des Hauptschalters für zwei Sekunden
ein. Verbinden Sie das Netzteil mit der der Steckdose. Stecken Sie dann das Ladekabel in den
Ladeeingang (Netzteil Ladeanschluss) der mobilen Stromversorgung. Den aktuellen Ladezustand
können Sie der LCD-Anzeige entnehmen. Ein vollständiges Aufladen der XT-400Wh kann über das
Netzteil ca. 8 bis 10 Stunden dauern. Der Ladevorgang wird über die eingebaute Ladeelektronik
gesteuert und stoppt automatisch, wenn der Akku vollständig geladen ist.
Hinweis: Das Netzteil besteht aus zwei Einzelteilen, dem Anschlusskabel für die Steckdose und
dem Netzteil an sich. Vor Nutzung des Netzteils verbinden Sie das Anschlusskabel mit dem Netzteil
über die vorgesehene Buchse.
Aufladen aus der
Steckdose
Versorgung für Ihre Laptop
oder anderen Geräten
■ Laden mit dem KFZ - Ladeadapter
Das Aufladung während der Fahrt im KFZ ist auch möglich. Schalten Sie die Stromversorgung
durch Drücken des Hauptschalters für zwei Sekunden ein. Stecken Sie den Rundstecker des KFZ-
Ladeadapters in Ihre mobile Stromversorgung und das andere Ende in den 12V/24V Anschluss
Ihres Fahrzeugs. Den aktuellen Ladezustand können Sie der LCD-Anzeige entnehmen.
Auaden von
Autozigaretteneinfaßung
Versorgung für Ihre Laptop
oder anderen Geräten
■ Laden mit Netzteil
Page 24
20
4. So nutzen Sie die die mobile Stromversorgung
■ Was kann mit der tragbaren Stromversorgung versorgt werden
4x USB: Smartphone, Tablets, MP3-Player, Digitalkameras , E - Reader, und andere USB Geräte
2x DC 12V - Ausgang: z.B. LED - Lampe, Kofferradio, etc.
KFZ-Buchse: Auto Kühlschränke, 12V Geräte usw.
2x AC-Ausgangsanschluss: Elektrogeräte (Gesamtleistung unter 300 W), wie z.B. Laptops,
Kühlgeräte, Fernseher, kleiner Herd, usw.
■ Laden und Betrieb Ihrer Geräte
1. Drücken Sie den Hauptschalter für zwei Sekunden, um die mobile Stromversorgung
einzuschalten. Die Power-Anzeige und das LCD leuchtet auf.
2. Drücken Sie die DC-Power-Taste unter dem Hauptschalter für zwei Sekunden, um DC- Geräte
(USB, 12V, KFZ) mit Strom zu versorgen. Drücken Sie die AC-Power-Taste für zwei Sekunden, um
das AC-Gerät (Schuko Steckdose) mit Strom zu versorgen. (Wenn ein bestimmter Ausgang nicht
verwendet wird, schalten Sie diesen bitte ab, um um Energie zu sparen)
3. Schliessen Sie das Gerät an die mobile Stromversorgung .
4. Den erfolgreichen Betrieb erkennen Sie an der geänderten LCD Anzeige. Es wird in Echtzeit die
jeweilige Ausgangsleistung angezeigt.
5. Drücken Sie jeweils die AC-Power-Taste, DC-Power-Taste oder den Hauptschalter für zwei
Sekunden, um den jeweiligen Ausgang (DC oder AC) oder das gesamte Geräte zu deaktivieren.
6. Wenn die mobile Stromversorgung über den Hauptschalter aktiviert wurde, jedoch weder DC-
oder AC-Ausgang eingeschaltet werden, fährt die Stromversorgung nach 10 Minuten automatisch
herunter. Nutzen Sie den Hauptschalter, um die Stromversorgung erneut zu aktivieren.
7. Die mobile Stromversorgung schaltet sich ab, wenn die Batteriekapazität unter 10% liegt.
8. Hinweis: schalten Sie die Stromversorgung ab, wenn Sie diese nicht verwenden und laden Sie
die Akkus vor Lagerung auf mindestens 70% auf. Regelmäßiges Nachladen wird empfohlen.
■ Hinweise zur Nutzung
Beim Aufladen und Betrieb anderer Geräte mit der mobilen Stromversorgung beachten Sie die LCD-
Kapazitätsanzeige. Wenn Sie ein Gerät mit hoher Leistungsaunahme (Kühlschrank) anschließen,
kann die verfügbare Kapazität schnell abfallen und nicht die vollen 400 Wh bereitgestellt werden.
Hinweis: Ein KFZ Anschluss mit 12 V kann die XT-400Wh nicht vollständig
auaden. Hierfür benötigen Sie ein 24 V System. Wir empfehlen die XT-400Wh
nur bei laufendem Motor zu laden, um die KFZ Batterie nicht zu belasten.
Page 25
21
Bei Geräten mit geringer Leistungsaufnahme (z.B. LEDs, kleine Laptops, kleine Fernseher) wird
der Akku geringer belastet und ist daher in der Lage mehr Energie bereitzustellen. Sie werden dann
eine deutlich längere Betriebszeit erhalten. Nutzen Sie daher die mobile Stromversorgung nicht
stetig mit maximaler Leistung.
■ Nutzung bei niedrigen Temperaturen
Temperaturen unter dem Gefrierpunkt wirken sich negativ auf die bereitstellte Batteriekapazität aus.
Wichtig: Laden Sie die Stromversorgung niemals bei Temperaturen unter 0°C auf. Sonst werden
die Lithium-Ionen-Akkus beschädigt und lassen sich auch nicht wieder reparieren.
Niedertemperaturladeschutz beim Laden: Bei Temperaturen unter 0°C wird der Ladevorgang
automatisch unterbrochen. Er beginnt erst wieder, wenn die Temperatur 5°C erreicht.
Niedertemperaturladeschutz im Betrieb: Bei einer Temperatur von - 20 °C wird der AC- und DC-
Ausgang deaktiviert und die mobile Stromversorgung schaltet vollständig ab. Sie kann erst wieder
aktiviert werden, wenn eine Temperatur von -15°C erreicht wurde.
■ Lagerung und Wartung in der Ausfallzeiten
Wenn der Ladezustand der mobilen Stromversorgung nicht aufrechterhalten wird, führt dies
zur Schädigung der Akkuzellen. Bitte beachten Sie, dass bei unsachgemäßer Nutzung die
Gewährleistungsansprüche erlischen.
1. Bitte laden Sie Ihre mobile Stromversorgung vor der Lagerung und alle 3 Monate auf mindestens
70% auf. Lagern Sie Ihre Stromversorgung an einen kühlen und trockenen Ort.
2. Wenn die Hauptstromversorgung wegen der geringeren Batteriekapazität (10%) automatisch
abschaltet wird, laden Sie den Akku bitte innerhalb von zwei Wochen wieder auf. Sollten die Zellen
in eine Tiefenentladung fallen, können diese nicht mehr geladen werden.
■ Starthilfe für ein Auto
Ca r battery
Black
red
fuse
Page 26
22
1. Stellen Sie sicher, dass der Hubraum des Fahrzeugs nicht mehr als 4L hat.
2. Achten Sie darauf, dass die Kapazitätsanzeige über 60% (vier Batterie Segmente) anzeigt.
3. Achten Sie darauf, dass die Klemmen der Batterie nicht gebrochen werden.
Schritte:
1. Stecken Sie das mitgelieferte Kabel mit den Batterieklemmen in den abgedeckten Anschluss
Ihrer mobilen Stromversorgung. Wenn die grüne und rote LED gleichzeitig leuchten, wird die
Verbindung korrekt bestätigt.
2. Schließen Sie die positive und die negative Polarität der Batterieklemmen jeweils an die positive
und negative Polarität der Batterie (Rot +, schwarz - ). Wenn die grüne LED leuchtet, können
Sie Ihr Auto starten. Wenn die grüne und rote LED gleichzeitig leuchten, versuchen über das
Einschalter der Zündung und z.B. der Scheinwerfer die Verbindung zu aktivieren.
3. Versuchen Sie nun das Auto zu starten.
4. Ziehen Sie nun das Kabel von der mobilen Stromversorgung wieder ab.
Hinweis: Der erste Schritt und zweite Schritt kann vertauscht werden. Das Auto kann jedoch nur
gestartet werden, wenn die grüe LED leuchtet.
1. Vor dem Start stellen Sie sicher, dass die rote und schwarze Klemme fest an die Batteriepole
Ihrer Autobatterie verbunden sind und halten Sie einen ausreichenden Abstand zwischen beiden
Klemmen. Die Klemmen dürfen sich bei Startvorgang durch die Vibration nicht lösen und berühren.
2. Es ist strengstens untersagt, die rote und schwarze Klemme direkt miteinander zu verbinden, die
führt zu einem Kurzschluss, beschädigt die mobile Stromversorgung und kann zu Personenschaden
führen.
3. Halten Sie einen ausreichenden Abstand von der Autobatterie, den Klemmen und der
Stromversorgung.
4. Entfernen Sie die beide Klemmen innerhalb von 30 Sekunden von der Autobatterie, nachdem
der Motor gestartet wird, sonst kann Ihre mobilen Stromversorgung beschädigt werden.
5. Bitte überprüfen Sie die Batteriekapazität vor jedem Neustart. Achten Sie darauf, dass die
Restkapazität über 60% (vier Batterie Segmente) sein muss.
6. Personen, die mit diesem Produkt nicht vertraut sind, ist die Verwendung der Starterfunktion
strengstens untersagt. Bewaren Sie die mobile Stromversorgung so auf, dass Kinder keinen Zugriff
darauf haben.
Wichtige Hinweise!
Page 27
23
7. Fehlerbehebung
Wenn Ihr Gerät mit diesem moblien Akku geladen werden kann, gehen Sie folgendermaßen vor:
1. Stellen Sie sicher, dass der Hauptschalter eingeschaltet ist.
2. Stellen Sie sicher, dass der Ausgangsanschluss eingeschaltet wurde. Die grüne LED, die den
jeweiligen Zustand anzeigt, sollte beleuchtet werden.
3. Überprüfen Sie die Anzeige der Batteriekapazität. Wenn es bei 20% oder darunter liegt, müssen
Sie die tragbare Stromversorgung auaden.
4. Überprüfen Sie, ob Ihr Gerät mit diesem Produkt geladen werden kann. Alle Ausgänge haben
ihre eigene maximale Leistung. Überprüfen Sie, ob Ihr Gerät kompatibel ist.
Wenn Sie nach Prüfung der oben aufgeführten Punkte noch immer Probleme haben, nehmen Sie
bitte Kontakt mit uns auf.
5. Technische Spezikationen
Batteriekapazität 400Wh
Eingang
Netzteil 14V ~ 40V (Standard: 72W / 29.4V)
Auto - Ladeadapter 12V / 24V
Solar - Panel
10A (Max) / 14V bis 40V
Ausgang
AC Ausgang 220V - 50Hz
KFZ Starterfunktion 12V / 600A (Spitzenwert)
USB Ausgang 5V / 2×2.1A & 2x1A (Max)
DC - Ausgang 12V / 3A
Zigarettenanzünderbuchse 12V / 120W
Betriebsumgebung
Ladung 0°C ~ 45°C
Entladen -10°C ~ 60°C
Feuchtigkeit 10% ~ 90%
Page 28
24
Fehlercode Störung Ursache Fehlerbehebung
E01
System Übertemperaturschutz
Überprüfen Sie die Umgebungstemperatur,
ob es mehr als 45°C ist. Der Ausgang wird
wieder beginnt, wenn das Produkt abkühlt
wird.
E02
Batterie Überspannungsschutz
Trennen Sie das Ladegerät und starten Sie
den Ladevorgang erneut.
E03 Schutz vor Batterieschaden Kontaktieren Sie uns.
E04
Überspannungsschutz für die
erste Batterie
Trennen Sie das Ladegerät und starten Sie
den Ladevorgang erneut.
E05
Überspannungsschutz für die
zweite Batterie
Trennen Sie das Ladegerät und starten Sie
den Ladevorgang erneut.
E06
Überspannungsschutz für die
dritte Batterie
Trennen Sie das Ladegerät und starten Sie
den Ladevorgang erneut.
E07
Unterspannungsschutz für die
erste Batterie
Laden Sie die Stromversorgung bald
möglichst vollständig auf.
E08
Unterspannungsschutz für die
zweite Batterie
Laden Sie die Stromversorgung bald
möglichst vollständig auf.
E09
Unterspannungsschutz für die
dritte Batterie
Laden Sie die Stromversorgung bald
möglichst vollständig auf.
E10
Niedertemperatur Entladungsschutz
Prüfen Sie, ob die Umgebungstemperatur
niedriger als - 20 °C ist.
E11 Batterieunterspannungsschutz
Laden Sie die Stromversorgung bald
möglichst vollständig auf.
E12
Wechselrichter für
Überstromschutz
Überprüfen Sie den AC-Ausgang auf
Überlast oder Kurzschluss.
E13
Wechselrichter für
Überlastschutz
Überprüfen Sie den AC-Ausgang auf
Überlast.
E14
Wechselrichter für den
Kurzschlussschutz
Überprüfen Sie den AC-Ausgang auf
Überlast oder Kurzschluss.
E16
Überspannungsschutz für die
Auadung
Überprüfen Sie, ob die Eingangsspannung
die maximale Wert überschreitet.
E17 Niedertemperatur - Ladeschutz
Prüfen Sie, ob die Umgebungstemperatur
niedriger als 0 °C ist.
Page 29
25
9. Kontakt
E19
Überstromschutz für 12V
Zigarettenanzünder
Überprüfen Sie den KFZ-Ausgang auf
Überlast oder Kurzschluss.
E20
Überlastschutz für 12V
Zigarettenanzünder
Überprüfen Sie den KFZ-Ausgang auf
Überlast.
E21
Überstromschutz für 12V DC
Ausgang
Überprüfen Sie den 12V-Ausgang auf
Überlast oder Kurzschluss.
E22
Überlastschutz für 12V DC
Ausgang
Überprüfen Sie den 12V-Ausgang auf
Überlast.
E23
Überstromschutz für USB1
Ausgang
Überprüfen Sie den USB1-Ausgang auf
Überlast oder Kurzschluss.
E24
Überstromschutz für USB2
Ausgang
Überprüfen Sie den USB2-Ausgang auf
Überlast oder Kurzschluss.
Website : www.xtpower.de
E - mail : [email protected]
Wir bemühen uns, eine sehr gute Unterstützung bei Problemen zu bieten. Bitte nehmen Sie mit uns
Kontakt auf, wenn Sie Fragen oder Probleme haben. Wir versuchen, auf alle Fragen so schnell wie
möglich zu reagieren.
Hersteller:
Batteries and Power Solutions GmbH
Veit-Hirschmann-Str. 6
73479 Ellwangen
Deutschland
Page 30
Page 31
Made in China
20160801V1
Loading...
