Page 1

N ER G Y

V ER Y W H E R E

Power

POWERBANK

N ER G Y

V ER Y W H E R E

Power

N ER G Y

V ER Y W H E R E

Power

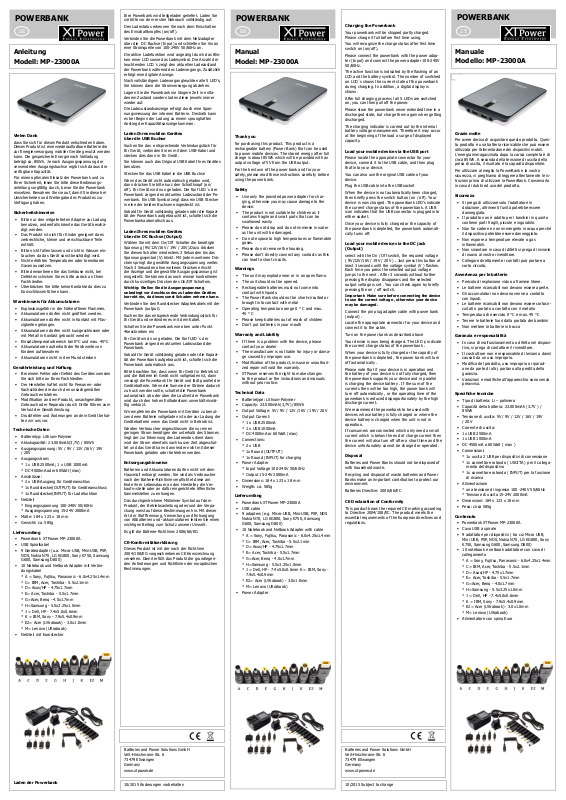

Anleitung Modell: MP-23000A

Vielen Dank

dass Sie sich für dieses Produkt entschieden haben.

Dieses Produkt ist eine wiederauadbare Batterie die

zur Energieversorgung mobiler Geräte genutzt werden kann. Die gespeicherte Energie nach Vollladung beträgt ca. 85Wh. Je nach Ausgangsspannung der verwendeten Ausgangsbuchse ergibt sich daraus die verfügbare Kapazität.

Für einen optimalen Einsatz der Powerbank und zu Ihrer Sicherheit, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie die Powerbank

einsetzen. Bewahren Sie sie auf, damit Sie diese bei

Unsicherheiten und Weitergabe des Produktes zur Verfügung haben.

Sicherheitshinweise

• Bitte nur den mitgelieferten Adapter zur Ladung benutzen, andernfalls könnte das Gerät beschädigt werden.

• Das Produkt ist nicht für Kinder geeignet da es zerbrechliche, kleine und verschluckbare Teile enthält.

• Bitte nicht fallen lassen und nicht in Wasser eintauchen da das Gerät sonst beschädigt wird.

• Nicht erhöhten Temperaturen oder brennbaren Gasen aussetzen.

• Bitte demontieren Sie das Gehäuse nicht, bei Defekten schicken Sie es bitte zurück an Ihren Fachhändler.

• Überbrücken Sie bitte keine Kontakte da dies zu Kurzschlüssen führen kann.

Warnhinweis für Akkumulatoren

• Explosionsgefahr in der Nähe offener Flammen.

• Akkumulatoren dürfen nicht geöffnet werden.

• Akkumulatoren dürfen nicht in Kontakt mit Flüssigkeiten gelangen.

• Akkumulatoren dürfen nicht kurzgeschlossen oder mit Metall in Kontakt gebracht werden

• Einsatztemperaturbereich bei 0°C und max. 45°C

• Akkumulatoren außerhalb der Reichweite von Kindern aufbewahren

• Akkumulatoren nicht in den Mund stecken

Gewährleistung und Haftung

• Bei einem Fehler oder Defekt des Gerätes wenden Sie sich bitte an Ihren Fachhändler.

• Der Hersteller haftet nicht für Personen- oder Sachschäden die durch den unsachgemäßen Gebrauch entstehen.

• Modikation an dem Produkt, unsachgemäßer Gebrauch oder Reparatur durch Dritte führen zum Verlust der Gewährleistung.

• Druckfehler und Änderungen an dem Gerät behalten wir uns vor.

Technische Daten

• Batterietyp: Lithium-Polymer

• Akkukapazität: 23.000mAh(3,7V) / 85Wh

• Ausgangsspannung: 5V / 9V / 12V /16V / 19V

/ 20V

• Ausgangsstrom: * 1 x USB 2500mA; 1 x USB 1000mA * DC 4000mA oder 60Watt (max)

• Anschlüsse: * 2 x USB-Ausgang für Geräteanschlus * 1x Rundstecker(OUTPUT) für Geräteanschluss * 1x Rundstecker(INPUT) für Ladefunktion

• Netzteil * Eingangsspannung 100-240V 50/60Hz * Ausgangsspannung 15-24V 2000mA

• Maße: 184 x 123 x 18 mm

• Gewicht: ca. 585g

Lieferumfang

• Powerbank XTPower MP-23000A

• USB Spiralkabel

• 9 Geräteadapter (u.a. Micro-USB, Mini-USB, PSP,

NDS, Nokia N70, LG KG800, Sony K750, Samsung G600, Samsung D800)

• 10 Notebook und Netbook Adapter mit Verbindungskabel

* A = Sony, Fujitsu, Panasonic - 6.0x4.25x1.4mm * C= IBM, Acer, Toshiba - 5.5x2.1mm * D= Asus/HP - 4.75x1.7mm * E= Acer, Toshiba - 5.5x1.7mm * G=Acer, Benq - 4.0x1.7mm * H=Samsung - 5.5x3.25x1.0mm * J = Dell, HP - 7.4x5.0x0.6mm * K = IBM, Sony - 7.9x5.4x0.9mm * E2= Acer (Ultrabook) - 3.0x1.0mm * M= Lenovo (Ultrabook)

• Netzteil mit Eurostecker

Ihre Powerbank wird teilgeladen geliefert. Laden Sie

sie bitte vor dem ersten Gebrauch vollständig auf.

Den Ladestatus erkennen Sie nach dem Einschalten des Einschaltknopfes (on/off).

Verbinden Sie die Powerbank mit dem Netzadapter

über die DC Buchse (Input) und schließen Sie ihn an eine Stromquelle von 100-240V 50/60Hz an.

Die aktive Ladefunktion wird angezeigt durch das Blinken einer LCD sowie das Ladesymbol. Die Anzahl der leuchtenden LCD´s zeigt den aktuellen Ladezustand der Powerbank während des Ladevorgangs. Zusätzlich

erfolgt eine digitale Anzeige.

Nach vollständigem Ladevorgangleuchten alle 5 LED’s,

Sie können dann die Stromversorgung abziehen.

Lagern Sie die Powerbank nie längere Zeit in entladenem Zustand sondern laden diese jeweils immer

wieder auf.

Die Ladezustandsanzeige erfolgt durch eine Spannungsmessung der internen Batterie. Deshalb kann es bei Beginn der Ladung zu einem sprunghaften

Anstieg der Kapazitätsanzeige kommen.

Laden Ihres mobilen Gerätes über die USB Buchse

Suchen Sie das entsprechende Verbindungstück für

Ihr Gerät, verbinden Sie es mit dem USB-Kabel und

stecken dies dann in Ihr Gerät.

Sie können auch das Original USB Kabel Ihres Gerätes

benutzen.

Stecken Sie das USB Kabel in die USB Buchse

Wenn das Gerät nicht automatisch geladen wird,

dann drücken Sie bitte kurz den Schaltknopf (on/ off). Ihr Gerät wird nun geladen. Die fünf LED´s der Powerbank zeigen den aktuellen Ladezustand der Powerbank. Ein USB Symbol zeigt dass ein USB Stecker in eine der beiden Buchsen eingesteckt ist.

Sobald Ihr Gerät vollständig geladen oder die Kapazität der Powerbank aufgebraucht ist, schaltet sich die Powerbankautomatisch aus.

Laden Ihres mobilen Gerätes über die DC Buchse (Output)

Wählen Sie mit dem On/Off Schalter die benötigte Spannung (9V/12V/16V / 19V / 20V).Dazu drücken Sie diesen Schalter mindestens 3 Sekunden bis das Spannungssymbol (V) blinkt. Mit jedem weiteren Drü-

cken springt die gewählte Ausgangsspannung weiter.

Nach 3 Sekunden ohne weiteres Drücken erlischt

die Anzeige und die gewählte Ausgangsspannung ist eingestellt. Sie können das noch einmal kontrollieren

durch kurzzeitiges Drücken des On/Off Schalters.

Wichtig: Stellen Sie die Ausgangsspannung unbedingt vor Anschluss des zu ladenden Gerätes korrekt ein, da dieses sonst Schaden nehmen kann.

Verbinden Sie den Rundstecker Adapterkabels mit der

Powerbank (output).

Suchen Sie das entsprechende Verbindungsstück für Ihr Gerät und verbinden es mit dem Kabel.

Schalten Sie die Powerbank wie oben unter Punkt 4beschrieben ein

Ihr Gerät wird nun geladen. Die fünf LED´s der Powerbank zeigen den aktuellen Ladezustand der

Powerbank. Sobald Ihr Gerät vollständig geladen oder die Kapazi-

tät der Powerbank aufgebraucht ist, schaltet sich die Powerbank automatisch aus.

Bitte beachten Sie, dass wenn Ihr Gerät in Betrieb ist und die Batterie im Gerät nicht vollgeladen ist, dann

versorgt die Powerbank Ihr Gerät und lädt parallel die Gerätebatterie. Wenn die Summe der Ströme dadurch zu hoch werden sollte, schaltet die Powerbank

automatisch ab oder aber die Laufzeit der Powerbank

wird durch den hohen Entladestrom unverhältnismäßig verkürzt.

Wir empfehlen die Powerbank mit Geräten zu benut-

zen deren Batterie vollgeladen ist oder zur Ladung der Gerätebatterie wenn das Gerät nicht in Betrieb ist.

Werden Verbraucher angeschlossen die nur einen geringen Strom benötigen der unterhalb des Stromes

liegt der zur Erkennung des Ladeendes dient dann wird der Strom ebenfalls nach kurzer Zeit abgeschal-

tet und das Gerät kann dann leider nicht mit dieser Powerbank geladen oder betrieben werden.

Entsorgungshinweise

Batterien und Akkumulatoren dürfen nicht mit dem

Hausmüll entsorgt werden. Sie sind als Verbraucher

nach der Batterie-Richtlinie verpichtet diese am Ende ihrer Lebensdauer an den Hersteller, die Ver-

kaufs¬stelle oder an dafür eingerichtete öffentliche Sammelstellen zu entsorgen.

Das durchgestrichene Mülleimer Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser

Art der Stofftrennung, Verwertung und Entsorgung von Altbatterien und -akkumulatoren leisten Sie einen

wichtigen Beitrag zum Schutz unserer Umwelt. Es gilt die Batterie-Richtlinie: 2006/66/EG

CE-Konformitätserklärung

Dieses Produkt ist mit der nach der Richtlinie

2004/108/EG vorgeschriebenen CE Kennzeichnung

versehen. Damit erfüllt das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen

Bestimmungen.

POWERBANK

Manual Model: MP-23000A

Thank you

for purchasing this product. This product is a

rechargeable battery (Power Bank) that can be used to power mobile devices. The stored energy after full

charge is about 85Wh which will be provided with an

output voltage of 5V from the USB output. For the best use of the power bank and for your

safety, please read these instructions carefully before

using the power bank.

Safety

• Use only the provided power adapter for charging, otherwise you may cause damage to the

device.

• The product is not suitable for children as it contains fragile and small parts that can be

swallowed easily.

• Please do not drop and do not immerse in water as the unit will be damaged.

• Do not expose to high temperatures or ammable gases.

• Please do not remove the housing.

• Please don’t directly connect any contacts as this can lead to short circuits.

Warnings

• The unit may explode near or in an open ame.

• The unit should not be opened.

• Rechargeable batteries must not come into

contact with liquids.

• The Power Bank should not be short-circuited or brought into contact with metal

• Operating temperature range 0 ° C and max. 45 ° C

• Please keep batteries out of reach of children

• Don’t put batteries in your mouth

Warranty and Liability

• If there is a problem with the device, please

contact your dealer

• The manufacturer is not liable for injury or damage caused by improper use.

• Modication of the product, misuse or unauthorized repair will void the warranty.

• XTPower reserves the right to make changes to the product or the instructions and manuals without prior notice.

Technical Data

• Batterietype: Lithium-Polymer

• Capacity: 23.000mAh(3,7V) /85Wh

• Output Voltage: 5V / 9V / 12V /16V / 19V / 20V

• Output Current: * 1 x USB 2500mA * 1 x USB 1000mA * DC 4000mA or 60Watt (max)

• Connections: * 2 x USB * 1x Round (OUTPUT) * 1x Round (INPUT) for charging

• Power Adapter * Input Voltage 100-240V 50/60Hz * Output 15-24V 2000mA

• Dimensions: 184 x 123 x 18 mm

• Weigth: ca. 585g

Lieferumfang

• Powerbank XTPower MP-23000A

• USB cable

• 9 adapters (e.g. Micro-USB, Mini-USB, PSP, NDS

Nokia N70, LG KG800, Sony K750, Samsung G600, Samsung D800)

• 10 Notebook and Netbook Adapter with cable * A = Sony, Fujitsu, Panasonic - 6.0x4.25x1.4mm * C= IBM, Acer, Toshiba - 5.5x2.1mm * D= Asus/HP - 4.75x1.7mm * E= Acer, Toshiba - 5.5x1.7mm * G=Acer, Benq - 4.0x1.7mm * H=Samsung - 5.5x3.25x1.0mm * J = Dell, HP - 7.4x5.0x0.6mm K = IBM, Sony -

7.9x5.4x0.9mm

* E2= Acer (Ultrabook) - 3.0x1.0mm * M= Lenovo (Ultrabook)

• Power Adapter

Charging the Powerbank

Your powerbank will be shipped partly charged. Please charge it full before rst time using.

You will recognize the charge status after rst time switch on (on/off).

Please connect the powerbank with the power adap-

ter (Input) and connect the power adapter 100-240V 50/60Hz.

The active function is indicated by the ashing of an LCD and the battery symbol. The number of switched on LCD´s shows the current state of the powerbank during charging. In addition, a digital display is

shown.

After full charging process l all 5 LEDs are switched on, you can then pull off the power.

Please store the powerbank never extended time in a discharged state, but charge them again when getting discharged.

The charging indicator is carried out by the internal battery voltage measurement. Therefore it may occur at the beginning of the load a surge of displayed capacity.

Load your mobile device via the USB port

Please locate the appropriate connector for your device, connect it to the USB cable, and then plug that into your device.

You can also use the original USB cable of your

device.

Plug the USB cable into the USB socket When the device is not automatically been charged,

then briey press the switch button (on / off). Your device is now charged. The ppwerbank LED‘s indicate the current charge status of the powerbank. A USB icon indicates that the USB connector is plugged into

either socket.

Once your device is fully charged or the capacity of

the powerbank is depleted, the powerbank automati-

cally turns off.

Load your mobile device via the DC jack (Output)

select with the On / Off switch, the required voltage ( 9V/12V/16V / 19V / 20V ) . Just press this button at least 3 seconds until the voltage symbol (V ) ashes. Each time you press the selected output voltage jumps to the next . After 3 seconds without further pressing the display disappears and the selected output voltage is set . You can check again by briey pressing the on / off switch.

Important: Make sure before connecting the device to use the correct voltage , otherwise your device may be damaged.

Connect the pin plug adapter cable with power bank

(output) . Locate the appropriate connector for your device and

connect it to the cable. Turn on the power bank as described above

Your device is now being charged. The LED ‚s indicate

the current charge status of the powerbank .

When your device is fully charged or the capacity of

the powerbank is depleted , the power bank will turn

off automatically . Please note that if your device is in operation and

the battery of your device is not fully charged, then the powerbank supports your device and in parallel is charging the device battery . If the sum of the

currents then will be too high, the power bank will

turn off automatically , or the operating time of the powerbank is reduced disproportionately by the high

discharge current. We recommend the powerbank to be used with

devices whose battery is fully charged or where the device battery is charged when the unit is not in

operation.

If consumers are connected which only need a small

current which is below the end of charge current then the current will also turn off after a short time and the

device unfortunately cannot be charged or operated.

Disposal

Batteries and Power Banks should not be disposed of

with household waste.

Recycling and disposal of waste batteries and Power Banks make an important contribution to protect our

environment.

Batteries Directive: 2006/66/EC

CE Declaration of Conformity

This product bears the required CE marking according to Directive 2004/108/EC. The product meets the essential requirements of the European directives and

regulations.

POWERBANK

Manuale Modello: MP-23000A

Grazie molte

Per avere deciso di acquistare questo prodotto. Questo prodotto è una batteria ricaricabile che può essere utilizzata per l‘alimentazione dei dispositivi mobili.

L‘energia immagazzinata dopo la carica completa è di

circa 85Wh. A seconda della tensione di uscita della presa di uscita, il risultato è la capacità disponibile.

Per utilizzare al meglio la PowerBank e la vostra

sicurezza, vi preghiamo di leggere attentamente le is-

truzioni prima di utilizzare la PowerBank. Conservarlo

in caso di dubbi ed uso del prodotto.

Sicurezza

• Si prega di utilizzare solo l‘adattatore in dotazione, altrimenti l‘unità potrebbe essere danneggiata.

• Il prodotto non è adatto per i bambini in quanto contiene parti fragili, piccole e ingoiabile.

• Non far cadere e non immergerlo in acqua perché il dispositivo potrebbe essere danneggiato.

• Non esporre a temperature elevate o gas

inammabili.

• Non smontare in caso di difetti si prega di inviarlo di nuovo al vostro rivenditore.

• Collegare direttamente i contatti può portare a corto circuito.

Avvertenza per le batterie

• Pericolo di esplosione vicino a amme libere.

• Le batterie ricaricabili non devono essere aperte.

• Gli accumulatori non devono venire a contatto

con liquidi.

• Le batterie ricaricabili non devono essere cortocircuitati o portato a contatto con il metallo

• Temperatura di esercizio 0 °C e max. 45 °C

• Tenere le batterie fuori dalla portata dei bambini

• Non mettere le batterie in bocca

Garanzia e responsabilità

• In caso di malfunzionamento o difetto nel dispositivo, si prega di contattare il rivenditore.

• Il costruttore non è responsabile di lesioni o danni causati da un uso improprio.

• Modica del prodotto, uso improprio o riparazione da parte di altri, portano alla perdita della garanzia.

• Variazioni e modiche all‘apparecchio sono senza preavviso.

Speciche tecniche

• Tipo di batteria: Li – polimero

• Capacità della batteria: 23.000mAh (3.7V ) / 85Wh

• Tensione di uscita: 5V / 9V / 12V / 16V / 19V

/ 20V

• Corrente di uscita:

• 1x USB 2500mA

• 1x USB 1000mA

• DC 4500mA o 60Watt ( max )

• Connessioni: * 1x uscita 2 USB per dispositivi di connessione * 1x connettore rotondo ( USCITA ) per il collega-

mento del dispositivo

* 1x connettore rotondo ( INPUT) per la funzione

di ricarica

• Alimentazione * una tensione di ingresso 100 -240V 50/60Hz * Tensione di uscita 15-24V 2000mA

• Dimensioni: 184 x 123 x 18 mm

• Peso: circa 585g

Contenuto

• Powerbank XTPower MP-23000A

• Cavo USB a spirale

• 9 adattatori per dispositivi ( tra cui Micro USB,

Mini USB, PSP, NDS, Nokia N70, LG KG800, Sony K750, Samsung G600, Samsung D800)

• 10 notebook e netbook adattatore con cavo di collegamento

• Alimentatore con spina Euro

Laden der Powerbank

Batteries and Power Solutions GmbH Veit-Hirschmann-Str. 6 73479 Ellwangen Germany

www.xtpower.de

10/2015 Änderungen vorbehalten

Batteries and Power Solutions GmbH Veit-Hirschmann-Str. 6 73479 Ellwangen Germany

www.xtpower.de

10/2015 Subject to change

Page 2

N ER G Y

V ER Y W H E R E

Power

N ER G Y

V ER Y W H E R E

Power

Caricare la PowerBank

La PowerBank è fornita parzialmente carica. Scaricalo

prima del primo utilizzo. Puoi vedere lo stato di carica, attivando il pulsante di

accensione (on / off). Collegare PowerBank utilizzarando l‘adattatore CA alla

presa DC (ingresso) e collegarlo a un alimentazione di 100-240V 50/60Hz.

La funzione di carico attivo viene indicato dal LED lampeggiante. Il numero di LED accesi indicano il livello di carica attuale della PowerBank durante la

carica.

Dopo la ricarica completa tutti i 5 LED sono accesi, si può quindi rimuovere l‘alimentazione.

Non conservare mai la PowerBank completamente

scarica, ma caricarla ogni volta di nuovo.

Caricare il dispositivo cellulare tramite la porta USB

Individuare il connettore appropriato per il dispositivo,

collegarlo con il cavo USB e quindi collegarlo al

dispositivo.

È inoltre possibile utilizzare il cavo USB originale del

vostro dispositivo.

Inserire il cavo USB nella presa USB

Il dispositivo non viene caricato automaticamente,

quindi premere brevemente il pulsantedi accensione ( on / off ). Il dispositivo è ora in carica. I 5LED indicano lo stato di carica attuale della PowerBank.

Quando il dispositivo è completamente carico (corrente < 50 mA di carico) o la capacità della PowerBank è esaurita, la PowerBank si spegne automaticamente.

Caricare il dispositivo mobile tramite la presa DC ( uscita )

Selezionare l‘interruttore On / Off, la tensione richiesta (9V/12V/16V / 19V / 20V). Basta premere questo tasto per 3 secondi no a quando il simbolo di alimentazione (V) lampeggia. Ogni volta che si preme

la tensione di uscita selezionata salta ulteriormente.

Dopo 3 secondi senza premere ulteriormente il display

scompare e la tensione di uscita selezionata è impostata. È possibile controllare nuovamente premendo

brevemente l‘interruttore on / off .

Importante: assicurarsi che prima di collegare il dispositivo da caricare, di aver selezionato la tensione di uscita corretta, in quanto ciò potrebbe danneggiarelo.

Collegare il cavo adattatore per la spina rotonda con

la PowerBank (output).

Iindividuare il connettore appropriato per il dispositivo e collegarlo al cavo.

Accendere la PowerBank come al precedente punto 4 Il dispositivo è ora caricato. I 5 LED della PowerBank

indicano lo stato di carica attuale della PowerBank. Quando il dispositivo è completamente carico (corren-

te < 50 mA di carico) o la capacità della PowerBank è esaurito, la PowerBank si spegnerà automaticamente.

Si prega di notare che, se il dispositivo è in uso e la

batteria non è completamente carica, la PowerBank

ricarica il dispositivo parallelo alla scarica della batteria del dispositivo. Se la somma delle correnti

dovrebbe quindi essere troppo elevata, la PowerBank si spegne automaticamente, o quando la scarica della PowerBank è in modo sproporzionato dalla corrente

necessaria di carica. Si consiglia di utilizzare laPower-

Bank con i dispositivi la cui batteria è completamente carica o ricaricare la batteria del dispositivo quando

l‘unità non è in funzione.

Se i dispositivi collegati che richiedono una quantità di energia elettrica non possono arrivare alla ne della ricarica, l’energia viene abbassata velocemente e il

dispositivo purtroppo non può essere caricato con

questo Powerbank. Esso non può essere usato con questa PowerBank.

Smaltimento

Pile e accumulatori non devono essere smaltiti

insieme ai riuti domestici. Come un consumatore hai l‘obbligo a ne vita della batteria di smaltirla presso il

produttore, l‘ agenzia di vendita o smaltiti per raccolta pubblica adatta. Il simbolo del contenitore barrato sul

prodotto, sul manuale di istruzioni e / o sull‘imballaggio, indica che tali disposizioni. Con questo tipo di separazione, recupero e smaltimento dei riuti di pile

e accumulatori per dare un importante contributo alla

protezione dell‘ambiente. E ‚la direttiva delle batterie: 2006/66/CE

Dichiarazione di conformità CE

Questo prodotto viene fornito con l‘etichettatura previste dalla direttiva 2004/108/CE del CE. In modo che il prodotto soddisfa i requisiti essenziali di regolamenti

e direttive europee.

POWERBANK

Instructions Modèle: MP-23000A

Merci beaucoup

D’avoir choisi ce produit.Il s’agit d’une batterie rechargeable qui peut être utilisée pour fournir de l’énergie aux appareils mobiles. L’énergie emmagasinée après rechargement complet est d’env. 85Wh. La capacité disponible s’obtient en fonction de la tension de sortie de la prise femelle utilisée.

Pour une utilisation optimale du Powerbank et pour

votre sécurité, lisez svp attentivement la notice d’utilisation et ce avant d’utiliser le Powerbank. Conservez la bien de façon à l’avoir à disposition en cas d’incerti-

tudes et de transmission du produit.

Consignes de sécurité

• N’utilisez s’il vous plaît que l’adaptateur qui vous a été livré pour le chargement sous peine d’endommager l’appareil.

• L’appareil n’est pas approprié aux enfants étant donné qu’il comporte des parties fragiles, petites et pouvant être avalées.

• Svp ne faites pas tomber l’appareil et ne le mouillez pas car il serait endommagé.

• Ne pas exposer à des températures élevées et à des gaz inammables.

• Ne démontez svp pas le boîtier, en cas de défauts renvoyer le à votre marchand spécialisé.

• Ne court-circuitez svp pas de contacts. Cela peut mener à des courts circuits.

Mise en garde pour les accumulateurs

• Risque d’explosions près des ammes.

• Les accumulateurs ne doivent pas être ouverts.

• Les accumulateurs ne doivent pas être mis en

contact avec des liquides.

• Les accumulateurs ne doivent pas être court-circuités ni être mis en contact avec du métal

• Le domaine des températures d’utilisation est compris entre 0°C et 45°C - Conservez les accu-

mulateurs hors de portée des enfants

• Ne mettez pas les accumulateurs dans la bouche

Garantie et responsabilité

• En cas de défaut de l’appareil contactez svp votre revendeur.

• Le fabricant n’est pas responsable des dégâts sur

les personnes et matériaux qui proviennent d’une

mauvaise utilisation.

• La modication du produit, une mauvaise utilisa-

tion ou une réparation par des tiers mènent à la

perte de la garantie.

• Nous nous réservons des erreurs d’impression et

des changements de l’appareil.

Données techniques

• Type de pile: Lithium-Polymer

• Capacité de la batterie: 23.000mAh (3,7V) /85Wh

• Tension de sortie: 5V / 9V / 12V /16V / 19V / 20V

• Courant de sortie: * 1 x USB 2500mA * 1 x USB 1000mA * DC 4000mA ou 60Watt (max)

• Prises: * 2 de sortie USB pour le branchement des

appareils

* 1 prise mâle de forme ronde (OUTPUT) pour le

branchement des appareils

* 1 prise mâle de forme ronde (INPUT) pour les

chargements

• Bloc secteur * Tension d‘entrée 100-240V 50/60Hz * Tension de sortie 15-24V 2000mA

• Dimensions: 184 x 123 x 18 mm

• Poids: env. 585g

Contenu de la livraison

• Powerbank XTPower MP-23000A

• câble USB en spirale

• 9 adaptateurs de l’appareil (u.a. Micro-USB,

Mini-USB, PSP, NDS Nokia N70, LG KG800, Sony K750, Samsung G600, Samsung D800)

• 10 adaptateurs Notebook et Netbook avec câble de liaison.

• bloc secteur avec prise mâle européenne

Chargement du Powerbank

Le Powerbank est partiellement chargé à la livraison. Chargez le complètement avant la 1ère utilisation.

Le statut de chargement est visible en appuyant sur le bouton (on/off).

Liez le Powerbank à l’adaptateur secteur avec la prise femelle DC (input) et branchez-le à un secteur de 100-240V 50/60Hz.

La fonction de chargement active est rendue visible par le scintillement d’une LCD et par le symbole de chargement. Le nombre de DEL lumineuses montrent l’état de chargement actuel du Powerbank pendant le

processus de chargement. Une indication digitale fait

également son apparition. Toutes les 5 DEL sont allumées une fois le processus

de chargement terminé. Vous pouvez alors retirer l’alimentation du courant.

Ne laissez jamais longtemps le Powerbank déchargé mais rechargez le régulièrement.

L’indication de l’état de chargement se fait en mesurant la tension de la pile interne. C’ est pour cela qu’il peut y avoir un pique dans l’indication de la capacité.

Chargement de votre appareil mobile par la prise USB femelle

Choisissez la tension adéquate (9V/12V/16V/19V/20V) avec l’interrupteur xé sur le coté. Pour cela appuyez sur l’interrupteur au moins 3 secondes jusqu’à ce que le symbole de tension (V) scintille. A chaque fois que vous appuyez, la tension de sortie suivante apparait. L’indication disparait après 3 secondes sans avoir appuyé et la tension de sortie choisie est mise en place. Vous pouvez encore contrôler cela en appuyant rapidement sur le bouton (On/Off).

! Important: régler absolument la tension d’entrée avant de brancher l’appareil à charger. Sinon il pourrait être endommagé.

Reliez la prise ronde du câble de l’adaptateur avec le Powerbank (output)

Cherchez la pièce de liaison correspondante à votre

appareil et branchez la au câble Allumer le Powerbank comme décrit ci-dessus (au

point 4) Votre appareil est désormais en train de charger. Les

5 DEL du Powerbank indiquent son état actuel de

chargement.

Dès que votre appareil est entièrement chargé ou que la capacité du Powerbank arrive à sa n, il s’éteint automatiquement.

Faites svp attention quand votre appareil est en service et que sa batterie n’est pas entièrement chargée. Le Powerbank fait alors fonctionner votre appareil et

charge parallèlement sa batterie. Si la somme des

courants devient trop élevée le Powerbank s’éteint automatiquement ou la durée de chargement diminue d’une manière non proportionnelle. Nous vous recommandons d’utiliser le Powerbank avec des appareils dont la batterie est entièrement chargée ou pour charger la batterie d’un appareil quand l’appareil n’est

pas en service.

Si des petits consommateurs nécessitant une quantité d’électricité ne permettant pas de voir la n du chargement sont branchés, le courant est rapidement coupé et l’appareil ne peut malheureusement pas être chargé avec ce Powerbank. Il ne peut pas non plus être utilisé avec celui-ci.

Faites le bon tri

Les batteries et les accumulateurs ne doivent pas être jetés à la poubelle ménagère. Vous êtes priés en tant que consommateur de suivre les directives des batteries et de les rendre en n de vie au fabricant, au

point de vente ou dans des lieux publics conçus pour

les récupérer. Le logo composé d’une poubelle barrée, l’indication d’utilisation et/ou l’emballage vous rappelle cela. En séparant ainsi les différentes matières et en

triant les vieilles batteries et les vieux accumulateurs vous participez grandement à la protection de notre environnement.

La directive des batteries 2006/66/EG est en vigueur.

Déclaration de conformité aux normes de la CE

Ce produit fait partie des directives: 2004/108/EG en vigueur et est déclaré ainsi suivant la norme CE.

Il remplit donc les exigences et directives des règles

européennes de base.

POWERBANK

Instrucciones Modelo: MP-23000A

MUCHAS GRACIAS

Dass Sie sich für dieses Produkt entschieden haben.

Este producto es una batería recargable que puede

ser utilizado para la alimentación de los dispositivos

móviles. La energía almacenada después de la carga

completa es de aproximadamente 85Wh. Dependiendo de la tensión de salida de la toma de salida, esto se traduce en la capacidad disponible.

Para el mejor uso del banco de la energía y su seguridad, por favor lea cuidadosamente las instrucciones antes de la utilización de su Powerbank. Conserve

este manual para futuras referencias y consultas.

Advertencias de seguridad

• Por favor, utiliceúnicamente el adaptadorsuministrado al cargo, de lo contrario la unidadpodríadañarse

• El producto no esadecuadoparaniños, yaqueconti-

enepiezasfrágiles, pequeños y sertragados

• Por favor no lo dejecaer y no sumerja en aguacomo se dañará la unidad

• No lo exponga a altastemperaturas o gases

inamables

• Por favor, no cause desperfectos en favor de enviarlo de vuelta a sudistribuidor

• Por favor llenartodos los contactos, yaquepuededarlugar a cortocircuitos

Advertencias y precauciones

• La unidadpuedeexplotarsi se colocacerca de una llama

• La unidad no debeserabierta

• Las bateríasrecargables no debenentrar en

contacto con líquidos

• La unidad no debesercortocircuiteadanillevada a contacto con metals

• La temperaturaóptima de funcionamiento de la unidades de 0 °C a 45 °C

• Por favor mantengalasbateríasfueradelalcance de los niños

• Nointroduzcaningunabatería en suboca

Garantía

• Si tiene algún problema con su dispositivo, por favor contacte con su proveedor

• El fabricante no se hace responsible de daños o heridas causadas por un mal uso del dispositivo.

• La modicación del producto, mal uso o reparación no autorizada anulará la garantía

• XTPower se reserva el derecho a modicar el

producto o las instrucciones y manuales sin

previo aviso.

Datostécnicos

• Tipo de batería: Polímero de lítio

• Capacidad: 23.000mAh (3,7V) / 85Wh

• Voltaje de salida: 5V / 9V / 12V /16V / 19V / 20V

• Puertos de salida: * 1 x USB 2500mA * 1 x USB 1000mA * DC 4000mA o 60Watt (max)

• Conexiones: * 2 x puertos USB * 1x Salida DC (OUTPUT) * 1x Entrada AC (INPUT)

• Carga * Entrada 100-240V 50/60Hz * Salida 15-24V 2000mA

• Medidas: 184 x 123 x 18 mm

• Peso: 585g

Contenidos

• Powerbank XTPower MP-23000A

• Cable USB espiral

• 9 adaptadoresparamóviles(Micro-USB, Mini-USB,

PSP, NDS Nokia N70, LG KG800, Sony K750, Samsung G600, Samsung D800)

• 10 adaptadoresparaportátil y cable DC * A = Sony, Fujitsu, Panasonic - 6.0x4.25x1.4mm * C= IBM, Acer, Toshiba - 5.5x2.1mm * D= Asus/HP - 4.75x1.7mm * E= Acer, Toshiba - 5.5x1.7mm * G=Acer, Benq - 4.0x1.7mm * H=Samsung - 5.5x3.25x1.0mm * J = Dell, HP - 7.4x5.0x0.6mm * K = IBM, Sony - 7.9x5.4x0.9mm * E2= Acer (Ultrabook) - 3.0x1.0mm * M= Lenovo (Ultrabook)

• - Cargadorconenchufeeuropeo

Cargando su Power Bank

Su batería estará parcialmente cargada. Cárguela completamente antes de su primer uso.

El indicador ON/OFF le permitirá encender y apagar

la batería. Conecte la batería a la corriente usando el adaptador

pertinente en la entrada DC. La carga se indica mediante el parpadeo de los LEDS.

Después de la carga, su Powerbank se apaga au-

tomáticamente.

Cargandodispositivos USB

Tome el conector USB del cable en espiral y conéctelo a una delassalidas USB

Busque el conectoradecuadopara el dispositivo, conéctenlo con el cable USB y conectesudispositivo en la clavijapertinente

Presione el botón central (on / off). El dispositivoem-

pezará a cargarseimmediatamente Cuando se termine la carga de sudispositivo, suPow-

erbank seapagaráautomáticamente

Cargandodispositivos a travésdel cable DC (Output)

Mueva el botón lateral paraseleccionar el voltajeadecuado (12V/16V/19V/20V).

! IMPORTANTE: Asegúrese de seleccionar el voltajeadecuado antes de conectarsudospositivoyaquepodríaresultardañado.

Conecte el cable DC en el puerto de salida de suuni-

dad Power Bank (output). Seleccione y coloque el adaptadoradecuado de sudis-

positivo al cable DC de suunidad Power Bank Enciendasuunidad Power Bank Los indicadores de cargamostrarán el nivel de carga

de la batería

Cuandosudispositivoestécargadoplenamente (<50mA)

o cuando se la batería de suunidad, suunidad Power

Bank se apagaráautomáticamente.

Si conecta a suunidad a unatoma de corrientepo-

rencima de los valoresespecicados, su Power Bank

se desconectaráautomáticamentepormotivos de seguridad.

Su unidad solo puedeserconectada a dispositivosqueestén en los márgenesespecicados en este manual. Si suunidaddetectaestarpordebajodelumbral de cargaóp-

timo, este se apagaráautomáticamente.

Disposiciones / Precauciones

Las pilas, acumuladores y baterías no deben tirarse junto a la basura doméstica. Usted como consumidor

está obligado a llevar su dispositivo al fabricante, tienda, agente autorizado o puntos de recogida públicos.

El símbolo de cubo de basura tachado sobre el

producto, manual y embalaje indican estas disposiciones. Con este tipo de separación, recuperación y eliminación de residuos de pilas y acumuladores para

hacer una contribución importante a la protección

de nuestro medio ambiente. Directiva pertinente: 2006/66/CE

Declaración de conformidad de la CE

Este producto cuenta con la clasicación prescrita por la Directiva 2004/108/CE del CE. Para que el producto cumpla los requisitos esenciales de las normas y

directivas europeas.

Batteries and Power Solutions GmbH Veit-Hirschmann-Str. 6 73479 Ellwangen Germany

www.xtpower.de

10/2015 Con riserva di modiche

Batteries and Power Solutions GmbH Veit-Hirschmann-Str. 6 73479 Ellwangen Germany

www.xtpower.de

10/2015 Sous réserve de modications

Batteries and Power Solutions GmbH Veit-Hirschmann-Str. 6 73479 Ellwangen Germany

www.xtpower.de

10/2015 Sujeto a cambios
