Page 1

Carbon 5.1

Subwoofer System

User‘s Guide

Bedienungsanleitung

Mode d‘emploi

Manuale dell‘utente

Manual de instrucciones

Artikelnr.: XS-445

Page 2

Einleitung

Wir danken Ihnen für den Kauf des Carbon 5.1 Surround System. Dieses Lautsprechersystem, bestehend aus einem Subwoofer und

fünf Satelliten-Lautsprechern, wurde speziell für die Wiedergabe

von 5.1 Dolby-Digital Surround Sound aus Dolby-DigitalSoundkarten und DVD-Player mit eingebauten Decoder entwickelt.

Sie können dieses System aber auch an eine Stereo Soundkarte oder andere Stereo Sound Quelle, sowie eine 4 Kanal Soundkarte

anschließen und phantastischen Stereo-Sound aus 5 Satelliten genießen.

Inhalt der Verpackung

• Subwoofer

• 5 Satelliten Lautsprecher

• Kabelfernbedienung mit Halteschale

• 3x 3,5mm Klinkenstecker auf RCA-Stecker

• 6 Kanal RCA auf RCA-Kabel zum Anschluss eines DVD-Players mit eingebautem Decoder

• Benutzerhandbuch

• Tischständer/Wandhalter für die Satelliten Sollte eines dieser Teile fehlen, wenden Sie sich bitte an Ihren Fachhändler.

Merkmale

• Magnetisch abgeschirmte Lautsprecher (geeignet zum Betrieb neben einem Monitor oder Fernsehgerät).

• Eingebauter Verstärker.

• Betriebskontrollanzeige.

Page 3

• Zur Nutzung mit jedem Computer mit Dolby-Digital Sound- Karte, einem Dolby-Digital Decoder und DVD-Player mit eingebauten Decoder oder anderen PC- Soundkarten.

Netzanschluss

Um das Lautsprecher-System an das Stromnetz anzuschließen, stecken Sie einfach den Netzstecker des Subwoofers in die Steckdose. Hinweis: Eine Steckdose muss sich in der Nähe des Gerätes benden.

Audioanschluss

Page 4

Benutzen Sie die obige Grak zum Anschluss der Lautsprecher:

1. Schließen Sie die RCA/Cinch-Stecker der 5 Satelliten- Lautsprecher an die entsprechend gekennzeichneten Buchsen

des Subwoofers an.

2. Verbinden Sie nun den Subwoofer mit den entsprechenden Ausgängen der Dolby Digital Soundkarte.

Hinweis: Über den “INPUT SELECTOR” können Sie 2-Kanal/ 4-Kanal/5.1 Quellen anschließen und den Sound aus allen Lautsprechern genießen. Je nach Art der Quelle stellen Sie den Schalter also auf “2channel/4channel oder 5.1”.

3. Schließen Sie die Fernbedienung an die entsprechende Buchse „CONTROL“ am Subwoofer an.

Regler

1. Volume (Gesamtlautstärke) Drehen Sie den Regler im Uhrzeigersinn, um die Lautstärke zu erhöhen, und gegen den Uhrzeigersinn, um die Lautstärke zu verringern.

2. Woofer Volume Drehen sie den Regler im Uhrzeigersinn, um die Woofer Lautstärke bzw. die Basseffekte zu erhöhen und gegen den Uhrzeigersinn, um die Basseffekte zu verringern.

3. Rear Volume Drehen Sie den Regler im Uhrzeigersinn, um die Lautstärke des hinteren Boxenpaares zu erhöhen, und gegen den Uhrzeigersinn, um die Lautstärke zu verringern.

Page 5

Bitte beachten Sie Folgendes:

• Setzen Sie die Geräte nicht direktem Sonnenlicht oder extremer Hitze aus, denn dies könnte zur Beschädigung der Komponenten führen.

• Öffnen Sie niemals selbst das Gehäuse. Wartung und Reparatur sollte nur durch qualiziertes Personal erfolgen.

• Geben Sie acht, dass keine Flüssigkeiten auf die Komponenten gelangen, denn dies könnte zur Beschädigung führen.

• Achten Sie darauf, dass kein Druck auf das Gitter der Lautsprecher ausgeübt wird, denn das könnte zur Beschädigung des Gitters führen.

• Reinigen Sie das Gehäuse nur mit einem trockenen Tuch.

Technische Spezikationen

Model Nr. XS-445

• Lautsprecher Satelliten: 3” (7,8cm)magnetisch abgeschirmt

• Lautsprecher Subwoofer: 6,5” (16,5 cm)

• Frequenzbereich: 30Hz - 22KHz

• Stromversorgung: 230V ~

• Regler: Betriebsschalter Volume (Gesamtlautstärke) Woofer Volume Rear Volume

• Signaleingang: RCA/Cinch Buchsen

• Abmessungen Subwoofer: 230 x 275 x 240mm (BxTxH)

• Abmessungen Satelliten: 116x148x96 (BxTxH)

Page 6

Garantie

Für dieses Produkt gewähren wir Ihnen eine Garantie von zwei Jahren ab Kaufdatum auf Verarbeitung und alle eingebauten Teile.

Falls Sie Hilfe benötigen...

Bei technischen Problemen wenden Sie sich bitte an unseren

technischen Support. Die Hotline-Nummer nden Sie auf der

Rückseite dieser Bedienungsanleitung.

Page 7

Introduction

Thank you for purchasing the Carbon 5.1 Surround System. This speaker system, consisting of a subwoofer and 5 satellite speakers, was especially designed for the reproduction of 5.1 Dolby Digital Surround sound of Dolby Digital sound cards and DVD players with decoder. You can also use this system with a stereo sound card or other stereo sound sources as well as a 4-channel sound card to enjoy the fantastic stereo sound of 5 satellites.

Package content:

• Subwoofer

• 5 Satellite speakers

• Cable control with retainer

• 3x 3.5 mm jack to RCA cable

• 6 channel RCA to RCA cable for connection with DVD player with decoder

• User’s guide

• Table stand/wall retainer for the satellites If one or more of these parts should be missing, refer to your local dealer.

Product features

• Magnetically shielded speaker (designed for use with a computer monitor or television).

• Internal amplier

• Power ON indicator

• For use with any computer having a Dolby Digital Sound Card, Dolby Digital Decoder and with DVD player with decoder or other PC sound cards.

Page 8

Power connection

To connect the speaker system to electronic power, simply connect the subwoofer’s AC plug to your electric socket.

Note :There has to be an electric socket near the unit.

Audio connection

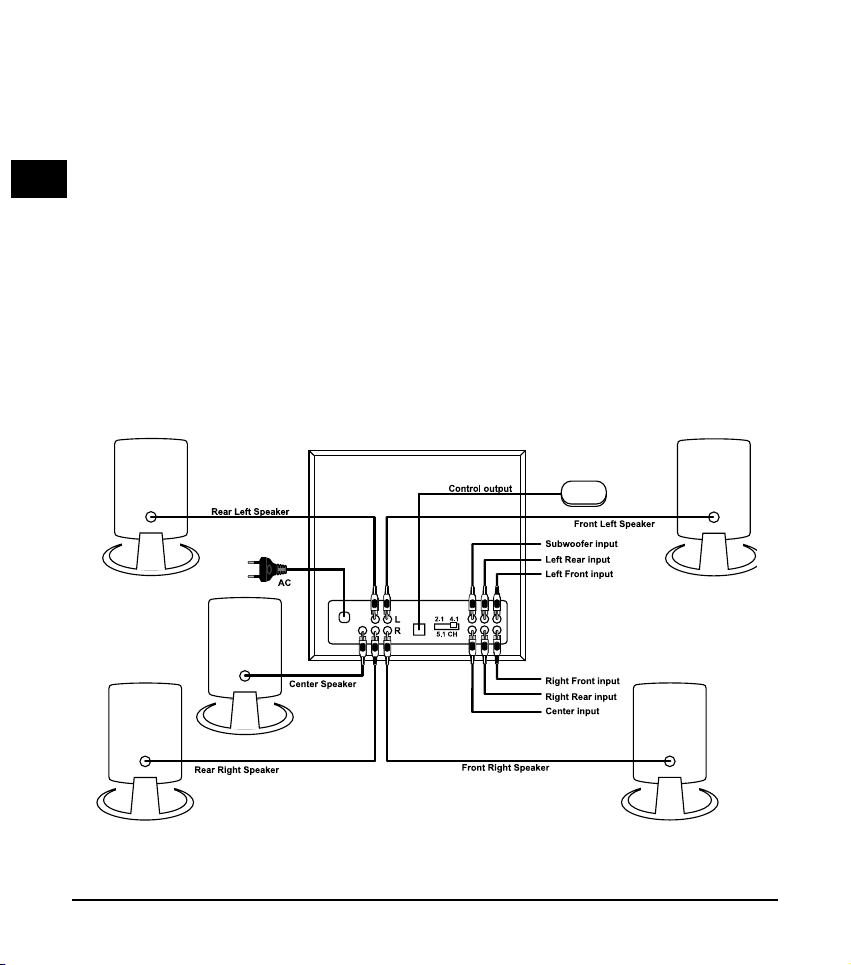

Please use the gure above for reference when connecting the stereo speakers.

1. Connect the cinch/RCA plug of the ve satellite speakers to the according plugs on the back of the subwoofer.

2. Use the enclosed Cinch/RCA cables to connect the subwoofer to the corresponding outputs of the dolby digital sound card.

Page 9

NOTE: By using the INPUT Selector, you can connect 2-channel sources/4-channel sources / 5.1 sources and enjoy the sound of all speakers. Set the selector on “2 channels” when using a 2 channel source and on “4 channels” when using a 4 channel source, etc.

3. Connect the remote control to the corresponding “CONTROL” socket on the subwoofer.

Controls

1. Volume (Master Volume) Turn the knob clockwise to raise volume and counter-clockwise to lower it.

2. Woofer volume Turn the knob clockwise to raise the woofer volume or the bass effect and counter-clockwise to lower it.

3. Rear Volume Turn the knob clockwise to raise the volume of the two rear speakers and counter-clockwise to lower it.

Please note:

Do not expose the unit to direct sunlight or high temperatures, as this may damage the components. Do not attempt to service or repair the device yourself. Refer all servicing to qualied service personnel. Do not allow liquid or small particles to get into the device. Do not apply any pressure against the grill of the unit, as this may damage the grill. When cleaning the device, please use a soft, dry cloth.

Page 10

Technical specications

Model number XS-445

•Satellite speakers: 3” (7,8cm) magnetically shielded

•Speaker subwoofer: 6,5” (16,5cm)

•Frequency Response: 30Hz - 22KHz

•Power Requirement: 230V ~

•Control: Power ON/OFF Volume (Master Volume)

Woofer Volume Rear Volume

•Signal Input: RCA/Cinch jack

•Dimensions Subwoofer: 230 x 275 x 240mm (HxWxD)

•Dimensions satellites: 116 x 148 96 (HxWxD)

Warranty

This product is warranted for the period of two years parts and labor from the original date of purchase against defective materials

and workmanship.

If you need help..

In case of technical problems don’t hesitate to contact our technical support. Please nd the hotline number on the back page of this manual.

Page 11

Introduction

Merci d’avoir acheté le système de son surround « Carbon 5.1 ». Ce système de haut-parleurs composé d’un subwoofer et de cinq haut-parleurs satellites a été spécialement créé pour la reproduction du son surround numérique Dolby 5.1 des cartes de son numériques Dolby et des lecteurs DVD avec décodeur intégré. Vous pouvez aussi connecter ce système à une autre carte de son stéréo ou une autre source de son stéréo, ainsi qu’à une carte de son à quatre canaux et proter de cette manière d’un son stéréo magnique en provenance de 5 satellites.

Contenu du boîtier

• Subwoofer

• 5 haut-parleurs satellites

• Télécommande avec l et support

• 3x Fiche à jack de 3,5 mm sur câble RCA

• RCA à 6 canaux sur câble RCA pour la connexion d’un lecteur DVD avec décodeur intégré

• Manuel de l’utilisateur

• Support pour les satellites Si une des pièces manque, veuillez contacter votre magasin spécialisé.

Caractéristiques

• Haut-parleurs protégés magnétiquement (usage avec un écran d’ordinateur ou de télévision).

• Amplicateur intégré.

• Indicateur de puissance.

Page 12

• Usage avec tout ordinateur disposant d’une carte de son

numérique Dolby, d’un autre décodeur numérique Dolby et tout lecteur DVD avec décodeur intégré ou d’autres cartes de son

pour ordinateur.

Connexion au courant électrique

Pour connecter le système de haut-parleurs au courant électrique,

il suft de brancher la che de prise de courant du subwoofer sur le courant. INDICATION : Une prise doit se trouver près de l’unité.

Connexion audio

Page 13

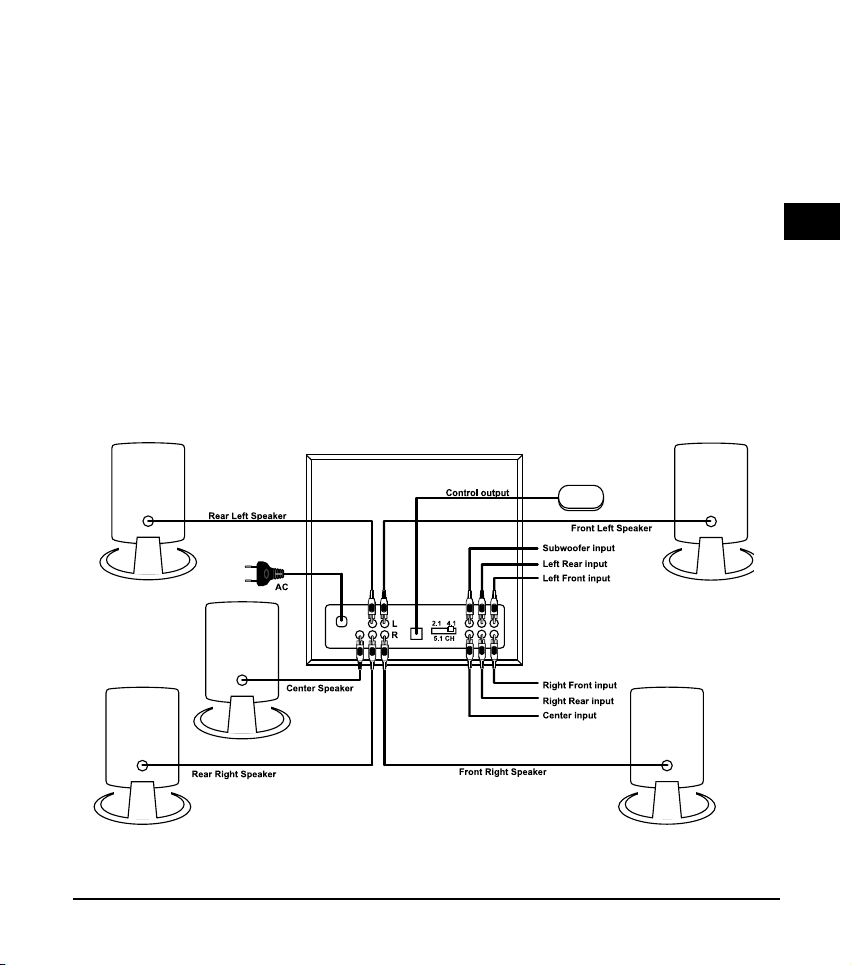

Regardez l’image ci-dessus pour connecter les haut-parleurs :

1. Connectez la che RCA des 5 haut-parleurs satellites aux jacks du subwoofer comme indiqué.

2. Connectez ensuite le subwoofer aux jacks émetteurs correspondants de la carte de son numérique Dolby en utilisant les câbles de connexion compris dans les fournitures.

INDICATION : Par le « INPUT SELECTOR » vous pouvez connecter des sources 2 canaux/4 canaux/5.1 et protez du son en provenance de tous les haut-parleurs. Selon la source, vous mettez le commutateur sur « 2channel/4channel ou 5.1 ».

3. Connectez la télécommande au jack « CONTROL » correspondant au subwoofer.

Commandes

1. Réglage de volume (volume total) Tournez le bouton à droite pour augmenter le volume et tournez-le à gauche pour baisser le volume.

2. Réglage de volume du subwoofer Tournez le bouton à droite pour augmenter le volume du subwoofer et renforcer les effets des graves et tournez-le à gauche pour diminuer les effets des graves.

3. Volume en arrière Tournez le bouton à droite pour augmenter le volume des 2 haut-parleurs en arrière et tournez-le à gauche pour baisser le volume.

Page 14

Attention

• Ne pas exposer le dispositif directement au soleil ou à des températures élevées. Cela pourrait endommager les

composants.

• Ne pas ouvrir le boîtier. L’entretien et les réparations doivent être effectués par un spécialiste.

• Ne pas mettre les composants en contact avec du liquide, cela pourrait les endommager.

• Ne pas exercer de pression sur la grille des haut-parleurs, cela pourrait l’endommager.

• Pour nettoyer l’unité, veuillez utiliser un chiffon sec.

Spécications

Modèle N° XS-445

• Haut-parleurs satellites : membrane de 3” (7,8cm) magnétiquement blindés

• Haut-parleur subwoofer : subwoofer de 6,5” (16,5 cm)

• Gammes des fréquences : 30Hz à 22KHz

• Alimentation électrique : 230V ~

• Commandes : Interrupteur d’alimentation Réglage de volume (volume total) Réglage de volume du subwoofer Réglage de volume en arrière

• Entrée de signaux : jack RCA

• Dimensions du subwoofer : 230 x 275 x 240mm (L x P x H)

• Dimensions des satellites : 116 x 148 x 96 (L x P x H)

Page 15

Garantie

Ce produit est garanti pour une période de deux ans pour les pièces et la main-d’œuvre, a partir de la date d’achat, contre une fabrication et des matériaux défectueux.

Si vous avez besoin d’aide..

En cas de problèmes techniques, n’hésitez pas de contacter notre support technique. Le numéro de téléphone est indiqué au revers de ce manuel.

Page 16

Introducción

Gracias por comprar el Carbón 5.1 Surround System. Este sistema de altavoces está compuesto por un Subwoofer

y cinco altavoces satélites, y ha sido concebido especialmente

para la reproducción de sonido Dolby Digital Surround 5.1 de las tarjetas de sonido Dolby Digital, y de reproductores de DVD con

decodicadores integrados. Naturalmente, también podrá usted conectar este sistema a una tarjeta de sonido estéreo o a otro tipo

de fuente de sonido estéreo, o también a una tarjeta de sonido de 4 canales para poder disfrutar del sorprendente sonido estéreo de los 5 satélites.

El paquete contiene:

• 1 Subwoofer

• 5 altavoces satélite

• Mando a distancia alámbrico con soporte

• 3x Minijack 3,5mm a cable RCA

• RCA de 6 canales a cable RCA para la conexión con un reproductor DVD con decodicador integrado.

• Guía del usuario

• Soporte de sobremesa / soporte de pared para satélites En caso de que falte uno de los componentes indicados, diríjase a su comercio especializado más cercano.

Características del producto

• Altavoces protegidos magnéticamente (apropiados para el funcionamiento al lado de un monitor o un televisor).

• Amplicador integrado.

• Indicador de estado.

Page 17

• Para usar con cualquier ordenador equipado con una tarjeta de sonido Dolby Digital, o con cualquier decodicador Dolby Digital o reproductor DVD con decodicador integrado, u otras tarjetas de sonido para ordenadores.

Conexión a la red

Para enchufar el sistema de altavoces a la red, simplemente tiene que conectar la clavija de enchufe del Subwoofer a la red eléctrica. NOTA: el enchufe no tiene que estar necesariamente cerca del Subwoofer.

Conexión audio

Page 18

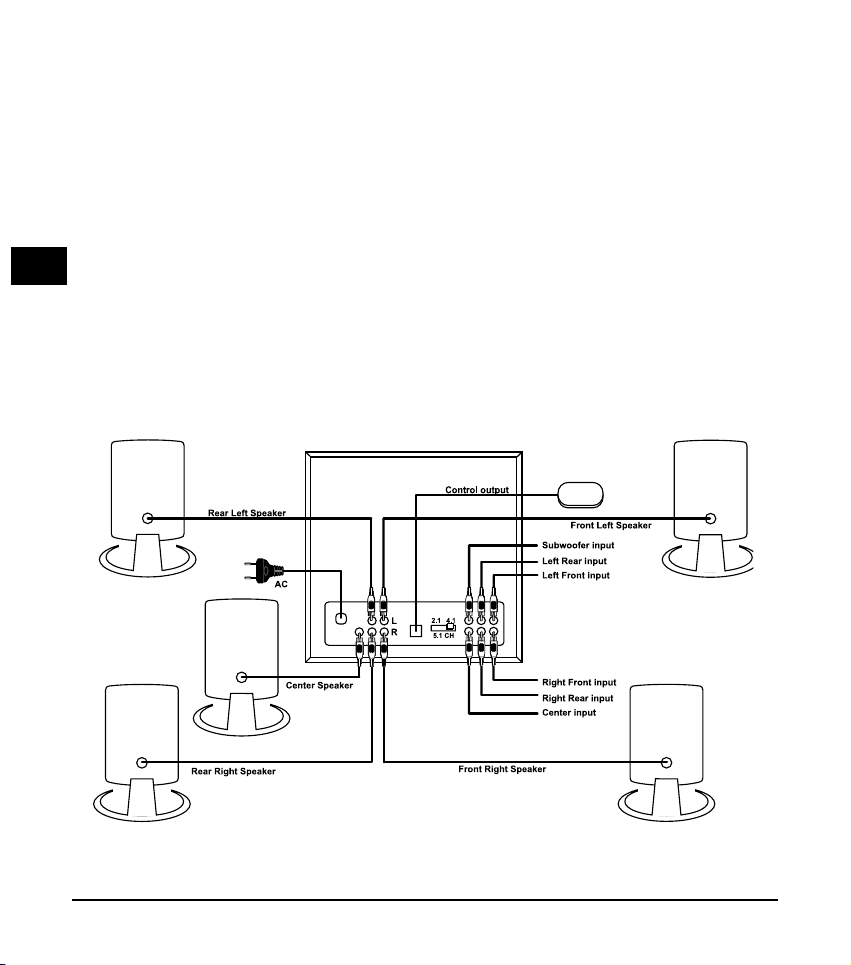

Observe el gráco de arriba para conectar los altavoces:

1. Introduzca los enchufes RCA/Cinch de los 5 altavoces satélites en los casquillos del Subwoofer respectivamente señalados.

2. Con los cables de conexión suministrados, conecte ahora el

Subwoofer con las salidas correspondientes de la tarjeta de sonido Dolby Digital.

NOTA: Mediante el “INPUT SELECTOR” puede usted conectar fuentes de 2 canales / 4 canales y 5.1, para disfrutar del sonido de todos los altavoces a la vez. Dependientemente del tipo de fuente tiene que colocar el interruptor en “2channel/4channel o

5.1”.

3. Conecte el mando a distancia con el casquillo correspondiente „CONTROL“ del Subwoofer.

Reguladores

1. Volumen (volumen total) Gire el regulador en sentido de las agujas del reloj para subir el volumen, y en sentido contrario a las agujas del reloj para bajar el volumen.

2. Woofer Volumen Gire el regulador en sentido de las agujas del reloj para subir el volumen del woofer y los efectos graves, y en sentido contrario a las agujas del reloj para bajar los graves.

3. Rear Volumen Gire el regulador en sentido de las agujas del reloj para subir el volumen de los 2 altavoces traseros, y en sentido contrario a las agujas del reloj para bajar el volumen de los mismos.

Page 19

Tenga en cuenta las siguientes indicaciones:

• No exponga los aparatos a la luz del sol directa o al calor extremo, ya que ello podría provocar daños en los respectivos componentes.

• No abra nunca la caja. El mantenimiento y la reparación debería realizarse únicamente por personal calicado.

• Tenga cuidado que ningún líquido entre en los componentes, ya que en este caso podrían producirse daños.

• Observe que no se ejerza presión sobre las rejillas de los altavoces, ya que ello podría dañar las rejillas.

• Para limpiar la caja, use solamente un trapo seco.

Especicaciones técnicas

Número del modelo XS-445

• Altavoces satélites: membrana 3” (7,8cm) protegidos magnéticamente

• Altavoz Subwoofer: altavoz de graves 6,5” (16,5 cm)

• Frecuencia de respuesta: 30Hz - 22KHz

• Alimentación eléctrica: 230V ~

• Reguladores: Interruptor de funcionamiento Volumen (volumen total) Woofer Volume Rear Volume

• Entrada de señal: casquillos cinch

• Medidas Subwoofer: 230 x 275 x 240mm (ancho/profundo/ alto)

• Medidas satélites: 116x148x96 (ancho/profundo/alto)

Page 20

Garantía

Este producto está garantizado durante un periodo de dos años a partir de la fecha de compra contra materiales defectuosos o de

fabricación.

Si necesita ayuda..

En caso de problemas tecnicas, no vacile en contactar nuestro

soporte tecnico. El número de teléfono està indicado en el dorso de este manual.

Page 21

Manuale d’istruzione

Congratulazioni per aver acquistato il sistema di riproduzione audio Surround Carbon 5.1. Questo sistema di riproduzione audio composto da un subwoofer e cinque altoparlanti satelliti è stato studiato appositamente per la riproduzione audio 5.1 Dolby-Digital Surround di schede audio in Dolby digitale e di lettori DVD muniti di decoder interno. Potete comunque collegare il sistema ad una scheda audio stereo o ad un’altra fonte audio stereo, così come ad una scheda audio a 4 canali e goderVi grazie ai 5 altoparlanti satelliti un suono in stereofonia pressoché strabiliante.

Contenuto dell’imballaggio

• un subwoofer

• 5 altoparlanti satelliti

• telecomando munito di lo e di involucro di tenuta

• 3x spina jack da 3,5 mm a cavo RCA

• cavo RCA a 6 canali a cavo RCA per il collegamento ad un lettore DVD con decoder interno.

• un manuale d’istruzione

• piedini da tavolo / ganci da parete per gli altoparlanti satelliti Se dovesse mancare una o più parti, siete pregati di rivolgerVi al Vostro rivenditore di ducia.

Caratteristiche del prodotto

• altoparlanti magneticamente schermati (adatti anche all’installazione in prossimità di un monitor o di un televisore).

• amplicatore interno.

• LED d’indicazione di funzionamento

Page 22

• utilizzabile con qualsiasi computer munito di scheda audio in

Dolby-Digital o con un decoder Dolby-Digital, con un lettore DVD con decoder interno, nonché con altri tipi di schede audio per

PC.

Allacciamento alla rete di corrente

Per collegare il sistema di altoparlanti alla rete di corrente, dovete

inserire solamente la spina del subwoofer nella presa di corrente. NOTA BENE: una presa di corrente si deve trovare in prossimità dell’apparecchio.

Collegamento audio

Page 23

Utilizzate l’illustrazione sopra riportata per collegare gli altoparlanti stereo:

1. Inserite la spina jack / RCA dei 5 altoparlanti satelliti nel rispettivo ingresso contrassegnato del subwoofer.

2. Collegate adesso il subwoofer mediante i cavi di collegamento trovati in dotazione con la rispettiva uscita della scheda audio Dolby-Digital.

NOTA BENE: mediante l’ “INPUT SELECTOR” avrete il vantaggio di poter allacciare il sistema a fonti audio 5.1 a 2 o a 4 canali al ne di poter sentire il suono da tutti gli altoparlanti. A seconda della fonte audio, portate l’interruttore quindi o in posizione “2 channel / 4 channel oppure 5.1”.

3. Collegate il telecomando al corrispettivo ingresso “CONTROL” del subwoofer.

Dispositivi di regolazione

1. Volume audio (volume principale) Girate la manopola in senso orario per aumentare il volume audio ed in senso antiorario per diminuire il volume audio.

2. Volume woofer Girate la manopola in senso orario per aumentare il volume audio del woofer o i bassi ed in senso antiorario per diminuire i bassi.

Page 24

3. Volume altoparlanti rear

Girate la manopola in senso orario per aumentare il volume audio degli altoparlanti rear ed in senso antiorario per

diminuirne il volume audio.

Attenzione

• Non esponete l’apparecchio ad alte temperature o all’azione

diretta dei raggi del sole poiché le componenti potrebbero essere danneggiate.

• Non aprite in nessun caso il cabinet del prodotto. La manutenzione e le riparazioni devono essere effettuate esclusivamente da personale competente specializzato.

• Fate attenzione a non rovesciare liquidi sulle componenti poiché le componenti potrebbero essere danneggiate.

• Fate attenzione a non esercitare nessun tipo di pressione sulla rete degli altoparlanti poiché ciò potrebbe danneggiare la rete.

• Pulite il cabinet solamente con un panno asciutto.

Speciche tecniche

Modello n°. XS-445

• altoparlanti satelliti:membrana 3” (7,8 cm), magneticamente schermati

• altoparlanti de subwoofer: woofer 6,5” (16,5 cm)

• gamma di frequenza: 30Hz - 22KHz

• alimentazione 230V ~

• dispositivi di regolazione: pulsanti di funzionamento volume (volume generale) volume woofer volume altoparlanti rear

• ingresso segnale audio: ingresso jack da 3,5 mm / RCA

Page 25

• dimensioni del subwoofer: 230 x 275 x 240mm (LxPxA)

• dimensioni degli altoparlanti satelliti: 116x148x96 (LxPxA)

Garanzia

Questo prodotto è coperto da garanzia contro i difetti di materiali e di lavorazione per un periodo di due anni dalla data originale di acquisto sui pezzi di ricambio e il lavoro.

In caso di problemi...

Nel caso in cui dovessero vericarsi ulteriori problemi tecnici, Vi preghiamo di contattare il nostro customer-care il cui numero telefonico si trova sul retro di questo manuale d’istruzioni.

Page 26
