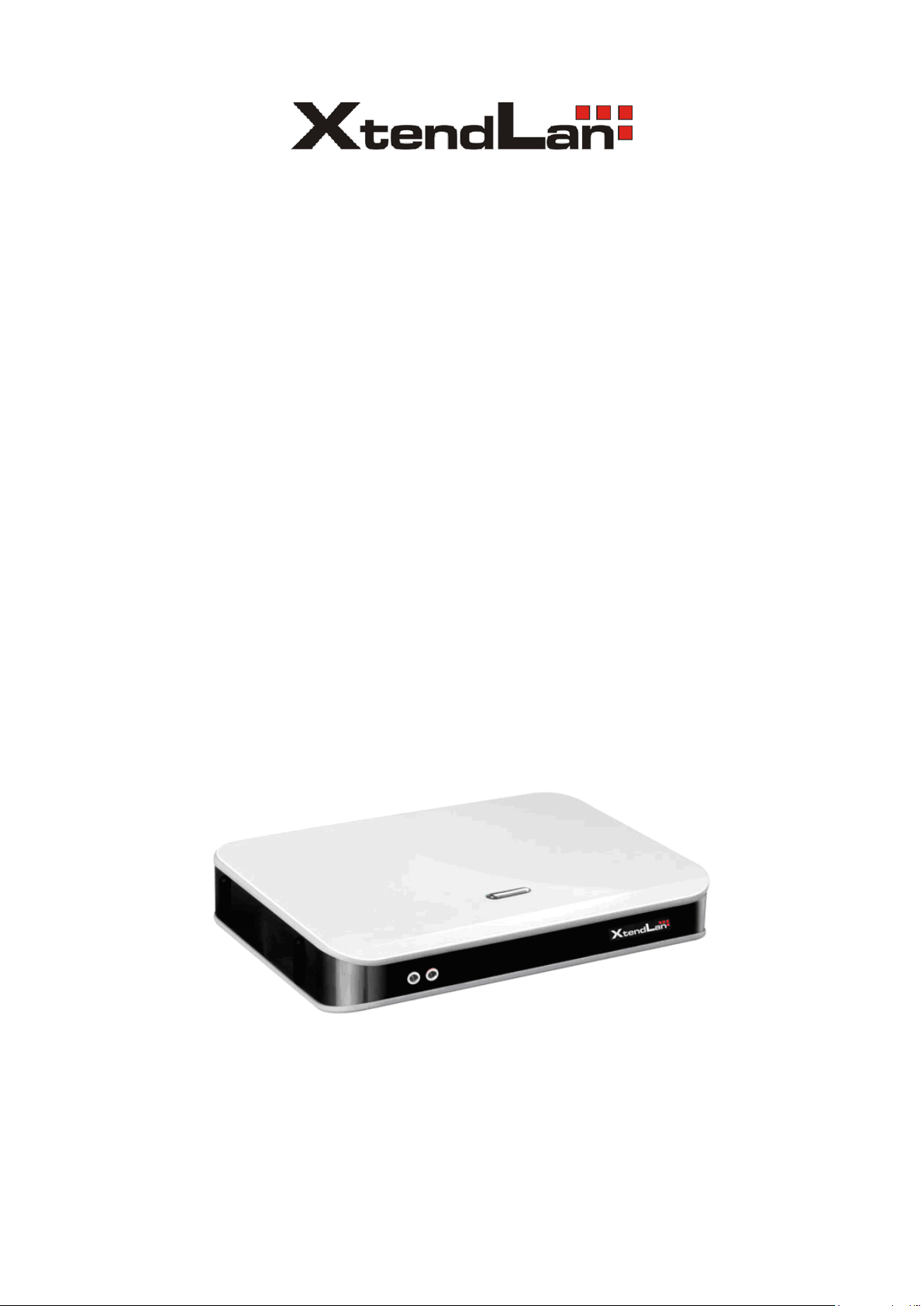

TC-502L
TC-60xL
Tenký klient
Popis přístroje
Tenký klient TC-502L s kompletní podporou pro připojení do systémů Windows 7, Vista,
Windows 2008, Windows 2003, Windows XP Pro, Linux servery. TC-604 navíc podporuje i
64bit operační systémy.
TC-502L disponuje 1x rozhraním LAN 10/100, VGA výstupem pro připojení monitoru do
1280x1024 a 1440x900 v 16bitových barvách. Pro připojení periferií jsou k dispozici PS/2,
USB 2.0, audio výstup, mikrofonní vstup. TC-604L umí rozlišení až 1920x1080 a místo PS/2
má 4 SUB sloty. Také obsahuje audio vstup a výstup.
Serverem může být počítač s Windows7, Vista, XP Pro, 2008, 2003 nebo 2000. Zařízení se
připojuje k systémům pomocí protokolu Netpoint. Při užití dodané Netpoint aplikace
nepotřebuje k připojení k MS Win Server funkční Terminal Services. Tenký klient podporuje
práci s USB zařízeními jako jsou USB disky, USB čtečky.
Pro připojení klientů v počtu nad 10 doporučujeme Windows 2003 / 2008. Maximální
kapacity v režimu s aplikací Netpoint:
Windows Server 2003 / 2008: do 40 klientů,
Windows 7/ XP / Vista: do 20 klientů.
Systém startuje z vestavěné paměti tenkého klienta a je schopen samostatného vyhledání
serveru. Velkými přednostmi provedení tenkého klienta jsou malé rozměry, žádná interní
pohyblivá část, je absolutně tichý. Zařízení podporuje češtinu. Zvukové rozhraní je
duplexní, je podporován výstup na repro i vstup z mikrofonu.
Specifikace
1x LAN 10/100Base-T, RJ-45
1x VGA
1x USB 2.0 (4x USB TC-604L)
2x PS/2, klávesnice myš (TC-604 bez PS/2)
jack pro zvukový výstup
jack pro mikrofon
externí napájecí zdroj 5V/2A, reálný odběr do 5W
rozměry 168x138x30mm, hmotnost 500g
bez pohyblivých částí
specializovaný systémový čip (SoC)
vypínací tlačítko na skříni
Možnosti připojení na server:
automatické nebo manuální zadání serveru
automatické nebo volitelné přihlášení na jeden ze tří serverů
zadání přihlašovacího jména a domény
nastavení parametrů možno zamknout heslem
max. rozlišení TC-502L 1028x1024 (4:3) a 1440x900 (16:10), 65k barev
max. rozlišení TC-604L 1920x1080 (16:9) a 1920x1200 (16:10), 65k barev
Podpora komunikačních protokolů:
TC-502L se připojuje pomocí programu Netpoint, s jeho použitím již není technicky nutné
disponovat terminálovými licencemi.
V současnosti jsou podporovány tyto verze operačních systémů:
Windows Server 2008 a 2003 R2 SP2
Windows XP Professional SP1, SP2, SP3
Windows Vista
Windows 7
Windows 2000 Professional/Server
Linux servery - pomocí aplikace nahrazující RDP server, tzn. libovolná distribuce
TC-604L pak navíc podporuje i 64bit operační systémy
Instalace aplikace Netpoint
Aplikace provozuje službu pro možné připojení tenkých klientů na vrstvě vlastního
protokolu, který je alternativou RDP. Používání služby obnáší instalaci aplikace „Netpoint“
včetně autorizace programu ve firewallu jako služby, která realizuje spojení pro připojení
klientů na pracovní plochu serveru.

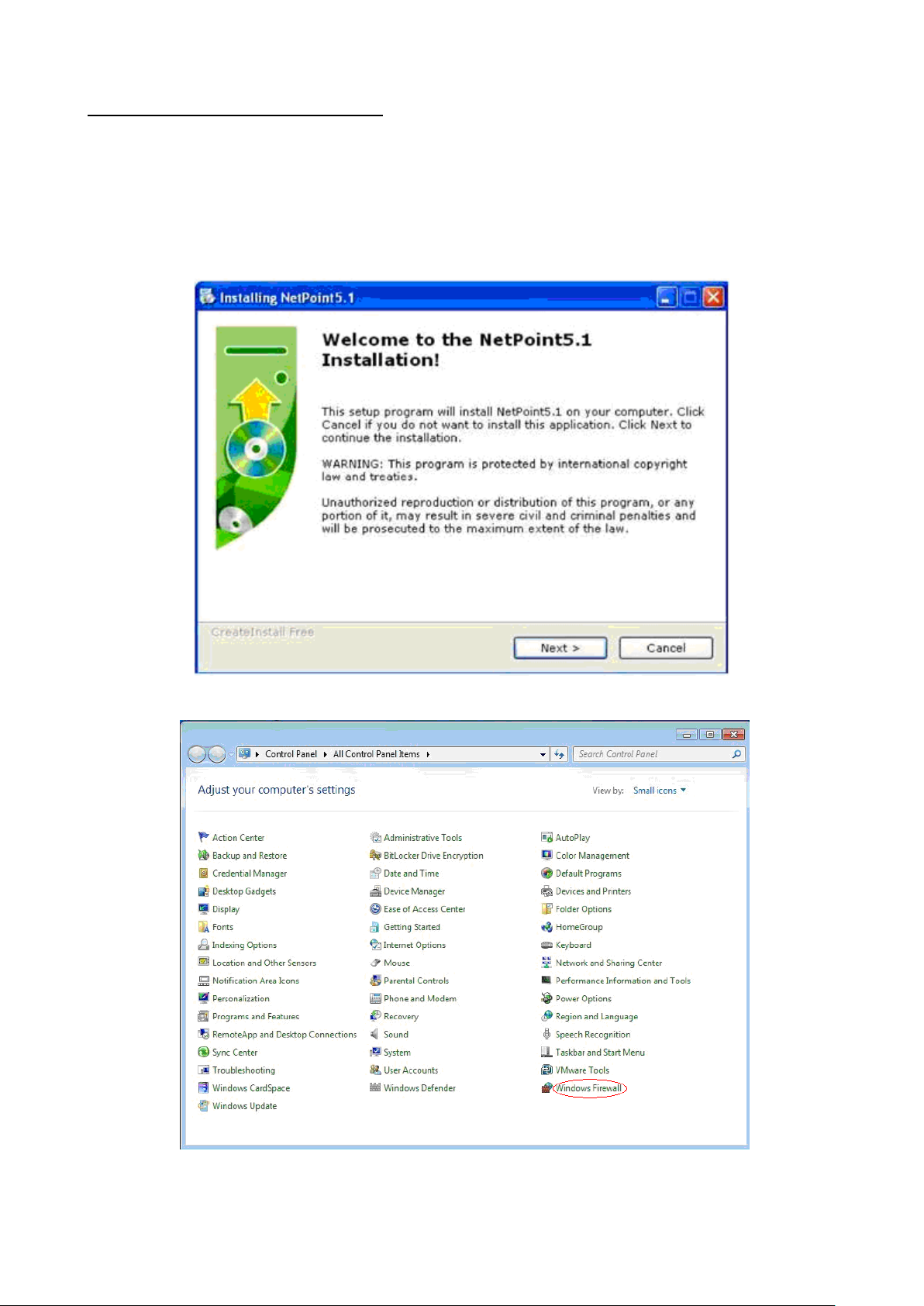

Instalace programu
Ovládací panely

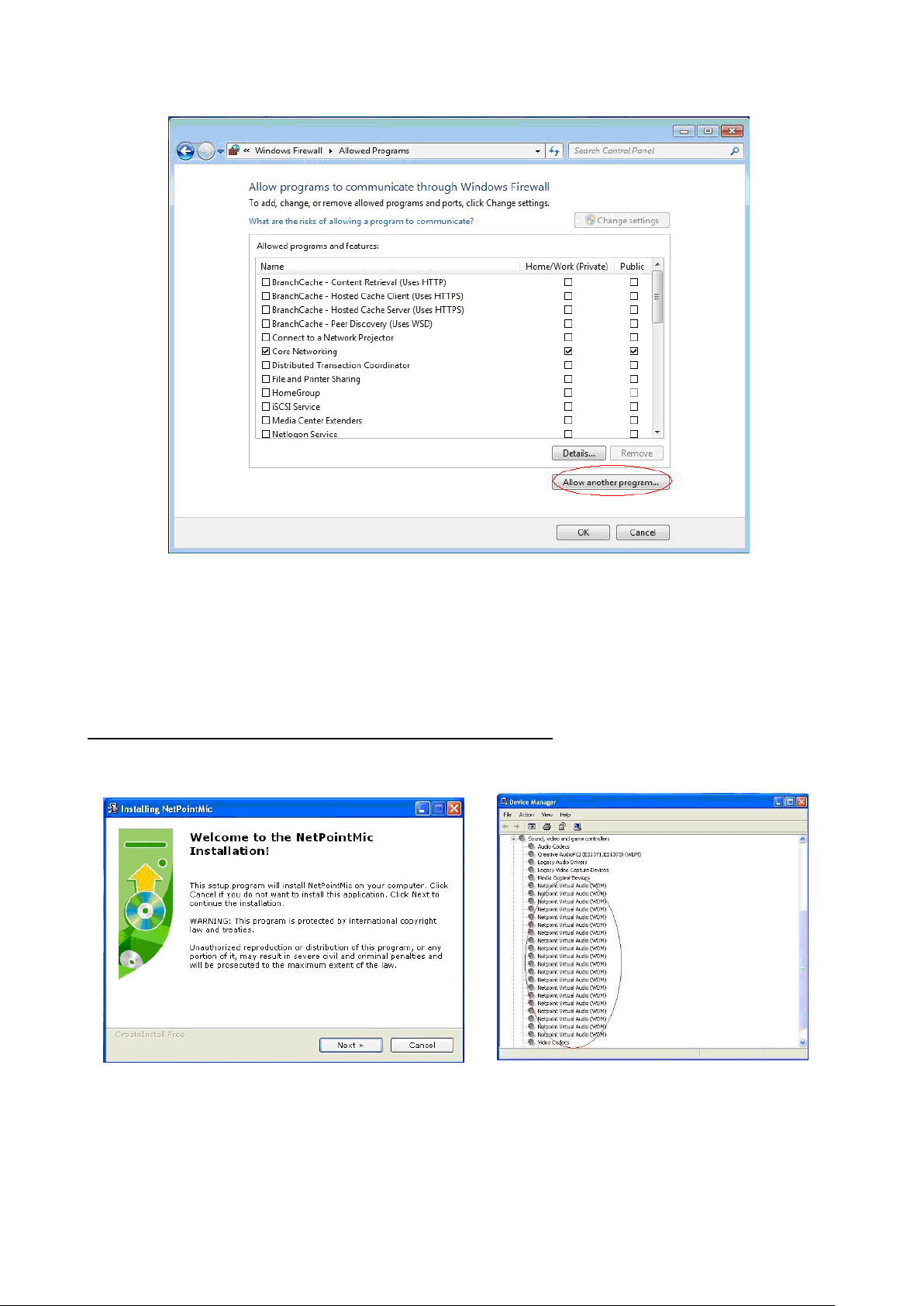

Nastavení firewallu, povolení komunikace pro aplikaci Netpoint
NetPointMic Software (pouze pro TC-50xL)
Nadstavbová služba, která řeší přenos audia z mikrofonního vstupu přístroje.
Instalace může trvat několik minut, nepřerušujte ji v jejím průběhu. Po instalaci naleznete
ve správci zařízení 20 virtuálních audio zařízení. Takový počet je v pořádku, pokud tomu
tak není, přeinstalujte službu.
Uvedení přístroje do chodu a jeho provoz
Tenký klient se aktivuje tlačítkem na vrchní straně přístroje. Při prvním spuštění je žádoucí
zadat jeho síťovou IP adresu v segmentu LAN, jinak ta bude automaticky přidělována
DHCP serverem, pokud ten je v síti LAN přítomný.
Setup dialogové okno umožňuje nastavit DHCP přidělování IP adres klientovi, pevnou
statickou adresu, IP adresu RDP serveru, login parametry, rozlišení obrazovky, využití
periferií, zabezpečení nastavení základních parametrů heslem.

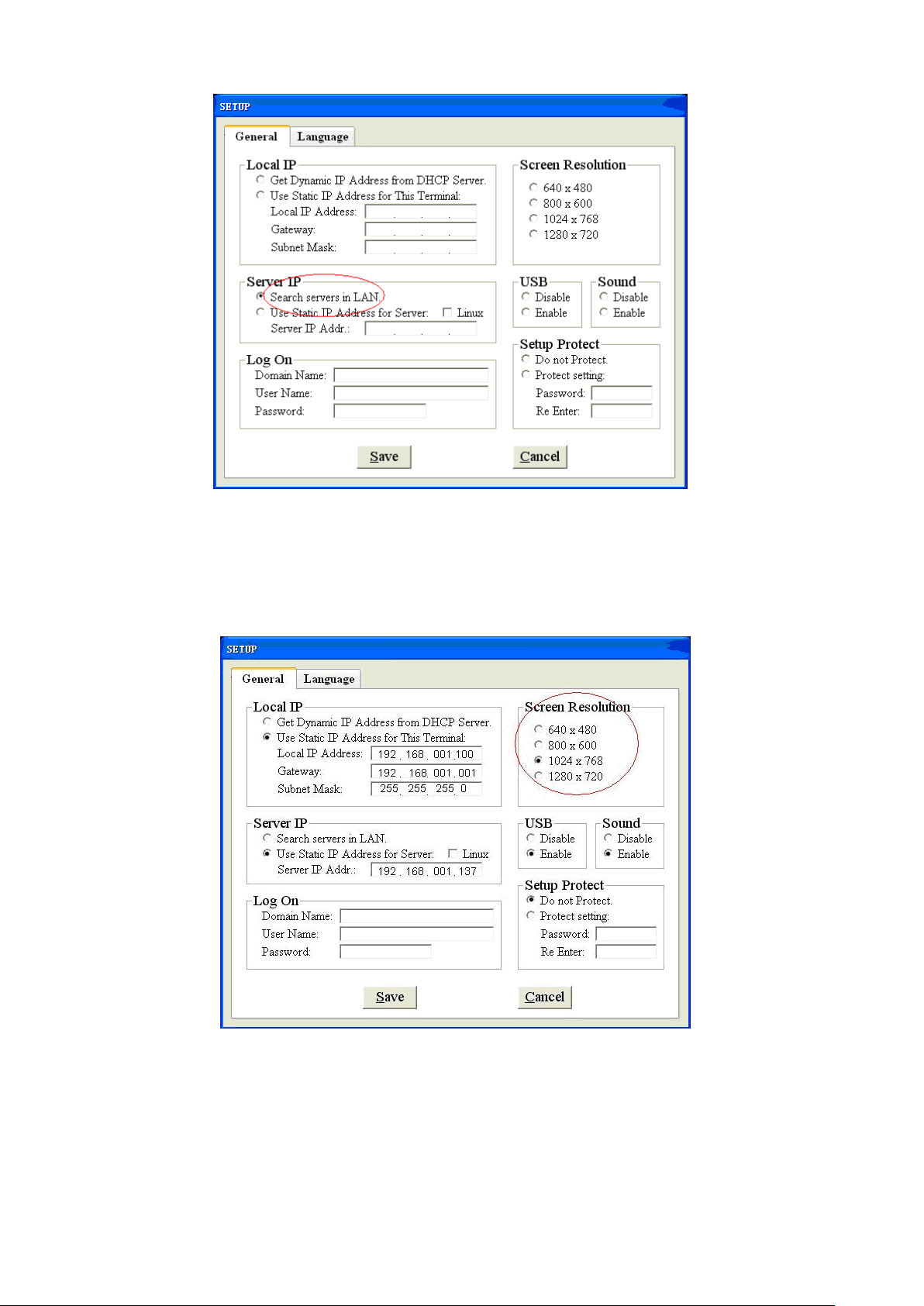

Obr.: Základní dialogové okno pro nastavení tenkého klienta
Položka „Server IP“ slouží pro zadání IP adresy serveru, ke kterému se bude tenký klient
připojovat a bude využívat jeho aplikační prostředky. Tenký klient se potom automaticky
bude připojovat na definovanou IP adresu ihned po dalším zapnutí bez nutnosti lokálních
nastavení na přístroji klienta.
Rozlišení obrazovky volte nejvyšší vhodné k CRT/LCD monitoru, který bude bude k přístroji
připojen. Je možné, že některá rozlišení vzdálené pracovní plochy serveru budou serverem
a parametry pro uživatele omezena.
Po řádném vyplnění parametrů dojde k připojení na vzdálenou plochu Netpoint serveru. Při
každém dalším spuštění dojde k automatickému přihlášení na vzdálenou plochu zvoleného
uživatelského účtu. Přístroj se tak stává uživatelsky plnohodnotnou pracovní stanicí se
všemi možnými aplikacemi a přístupovými právy, která nadefinoval správce serveru.
Ukončení práce s klientem a vypnutí
Pro ukončení práce na serveru se jednoduše odhlaste nebo stiskněte tlačítko na vrchní
straně přístroje.
Údržba klienta
Zařízení nevyžaduje speciální údržbu, není mechanicky aktivní a neobsahuje pohyblivé
části. Pro čištění používejte běžné prostředky bez přísad agresivních látek.
