XtendLan NVR-1602K User Manual

NVR-1602K

[ ]

Uživatelský manuál

1

Obsah

1 Instalace zařízení ............................................................................................................. 2

1.1 Instalace pevného disku ...................................................................................... 2

1.2 Přední panel........................................................................................................... 3

1.3 Zadní panel ............................................................................................................ 5

1.4 Příklad zapojení..................................................................................................... 6

1.5 Zapojení alarmových vstupů / výstupů .............................................................. 6

1.5.1 Popis rozhraní alarmu ............................................................................... 6

2 Přehled ovládání .............................................................................................................. 8

2.1 Login, Logout & Menu .......................................................................................... 8

2.1.1 Login (Přihlášení do zařízení) .................................................................. 8

2.1.2 Hlavní Menu ................................................................................................ 8

2.1.3 Logout (Odhlášení) .................................................................................... 9

2.2 Nahrávání ............................................................................................................... 9

2.2.1 Živý náhled .................................................................................................. 9

2.3 Nastavení nahrávání (Podle plánu) ................................................................. 10

2.3.1 Schedule Menu (Plánovací Menu) ........................................................ 10

2.3.2 Manual Record (Ruční-pevné nahrávání) ............................................ 10

2.3.3 Motion Detect (detekce pohybu v obraze) ................................................. 11

2.3.4 Encode (ukládání obrazu z kamer v NVR) .......................................... 13

2.3.5 Image FTP ................................................................................................ 13

2.3.6 Search and Playback (Hledání a přehrávání) ..................................... 14

2.3.7 Basic Operation (základní funkce) ........................................................ 15

2.3.8 Backup (Zálohování) ............................................................................... 15

2.3.9 Přehrání zálohovaných souborů na PC ............................................... 16

2.4 Network Setup (Nastavení sítě) ........................................................................ 17

2.5 Pan/Tilt/Zoom (PTZ) ........................................................................................... 17

2.5.1 PTZ nastavení .......................................................................................... 17

2.5.2 PTZ použití ................................................................................................ 18

3 Ovládání WEB rozhraním ............................................................................................. 19

3.1 Login (přihlášení) ................................................................................................ 19

3.2 Hlavní okno .......................................................................................................... 20

2

1. Odšroubujte jistící šroubky
našroubujte distanční podložky.

5.

1 Instalace zařízení

1.1 Instalace pevného disku

Tato řada NVR podporuje pouze disky s rozhraním SATA, doporučujeme použít disku určené pro
provoz v záznamových zařízení kvalifikovaných pro provoz jako 24hodin denně, 7dní v týdnu.

Následující obrázky znázorňují postup instalace disku:

4. Disk umístěte do distančních
děr.

2. Sejměte kryt

3. Na spodní stranu HDD

Ze spodu zařízení zajistěte

distanční šroubky.

6. Pevně dotáhněte šroubky.

7. Připojte SATA datový kabel a
kabel napájení.

8. Zakrytujte zařízení.

3

Jméno

Ikona

Funkce

Napájecí
tlačítko

Při stisku tlačítka po 3 sekundy zapnete nebo vypnete
zařízení.

Shift

Shift

Mění význam tlačítek na jejich další funkce (číslice, velikost
písma, atd).

Nahoru/1
Dolů/4

 

Volí se jimi funkce v Menu.

Mění hodnotu polí.

Umožňuje pohyb PTZ.

Ve vstupním módu suplují čísla 1 a 4.

Vlevo/2
Vpravo/3

 

Vstupují do vybrané funkce.

Při přehrávání ovládají rychlost.
Ve vstupním módu suplují čísla 2 a 3.

ESC

ESC

Funkce pro návrat v Menu nebo pro zrušení funkce.

Při přehrávání vrací do reálného režimu.

Enter

ENTER

Potvrzuje funkce.

Potvrzuje standardní funkce.

Vstup do Menu.

Nahrávání

REC

Manually stop/start recording, working with direction keys
or numeral keys to select the recording channel.

Zpomalené
přehrávání/8

Zpomaluje rychlost přehrávání.
Ve vstupním módu supluje číslo 8.

Pomocné
tlačítko

Fn

Při zobrazení videa v jednoduchém okně přepíná mezi
ovládáním PTZ a nastavením parametrů obrazu.
V PTZ Menu vyvolá PTZ nastavení.

Ve vstupním režimu zadávání znaků maže znaky.

V nastavení detekce pohybu mění funkci dalších tlačítek.

1.2 Přední panel

Popis funkcí

Obr. 1-1

4

V přehledovém módu stisk po 3 sekundy přepíná mezi TV a

VGA.

V textovém režimu přepíná mezi numerickou a textovou
klávesnicí.

Zastává další speciální funkce.

Rychlejší
přehrávání/7



Umožňuje rychlejší přehrávání.
Ve vstupním módu supluje číslo 7.

Přehraj
předchozí/0

 Tlačítko pro přehrávání předchozích záznamů.

Ve vstupním módu supluje číslo 0.

Zpětné
přehrávání/

Pauza/6



Přehrává reverzním směrem nebo zastavuje obraz při
přehrávání.
Ve vstupním módu supluje číslo 6.

Přehraj
další/9

 Přehrává následující záznam.

Ve vstupním módu supluje číslo 9.

Přehraj/

Pauza/5



Přehrává nebo zastavuje obraz při přehrávání.
Ve vstupním módu supluje číslo 5.

USB port

Slouží k připojení USB zařízení.

Síťová

aktivita

Net

Signalizuje případné problémy s připojením k síti ethernet.

Pevný disk

HDD

Signalizuje případné problémy s pevným diskem.
Nahrávání

Alarm

Siganlizuje nahrávání.

IR přijímač

IR

IR senzor.

5

Název

Funkce

USB port

Pro připojení USB periferií

Ethernet port

10/100 Base-TX ethernet rozhraní pro připojení
k síti

RS232

COM port
RS-232 COM port pro servisní účely

HDMI

HDMI výstup

HDMI digitální video výstup pro připojení

monitoru nebo LCD TV s vyšší kvalitou obrazu
a rozlišením na výstupu

VGA

VGA výstup

VGA video výstup s analogovým přenosem
signálu

1～16

Alarmové vstupy

č.

1～16

 Čtyři skupiny alarmových logických vstupů,

celkem 16. Určené pro připojení logických
linek z čidel nebo EZS/EPS ústředny.

 Pokud externí čidlo nebo ústředna

používá vlastní napájení, je třeba spojit
jejich zemně s NVR

Uzemnění

Společné uzemnění pro připojení logických linek

NO1～NO3

Alarmové
výstupy č. 1-3

 Skupina alarmových výstupů pro připojení na

EZS/EPS nebo sirénu.

NO：běžně rozpojený

C：běžně spojený

C1～C3
A

RS-485 sběrnice

Port A sběrnice RS-485 pro připojení
ovládání PTZ

B

Port B sběrnice RS-485
Napájení

Napětí 12V DC

Přepínač zapnutí

Mechanický přepínač zapnutí/vypnutí

1.3 Zadní panel

Zadní pohled na rozhraní:

Obr 1-2

6

AB svorkovnice

1.4 Příklad zapojení

Obr 1-3

1.5 Zapojení alarmových vstupů / výstupů

Alarmový vstup může fungovat ve dvou stavech: „NO“-běžně rozpojený, „NC“-běžně sepnutý

1.5.1 Popis rozhraní alarmu

Obr 1-4

7

Parametr

Popis

Zem

Alarmové vstupy

1, 2, …, 16. Ovládají se nízkým napětím.

1-NO C
2-NO C
3-NO C

Tři „NO“-bežně rozpojené výstupy

Přenos výstupů

1,2,3: NO C(bežně rozpojené)
5: NO,C a NC(bežně rozpojené, Com, bežně sepnuté)
6: Ctrl 12V(užívá se k ovládání senzorů)

485 A/B

485 komunikační port pro ovládání PTZ. V případě problémů se
spojením PTZ dekodérů terminujte odporem 120Ω mezi vodiči A/B.

Popis svorkovnice:

8

2 Přehled ovládání

2.1 Login, Logout & Menu

2.1.1 Login (Přihlášení do zařízení)

Při spuštění NVR se automaticky zobrazí matice snímaných kamer:

Stiskněte Enter nebo levé tlačítko myši pro logovací okno.
Systém má 4 předdefinované účty.

 Jméno: admin Heslo: admin (administrátor)
 Jméno: 888888 Heslo: 888888 (administrátor pouze lokálně)
 Jméno: 666666 Heslo: 666666 (slouží pro účely kontroly nastavení a přehrávání)
 Jméno: default Heslo: default (skrytý uživatel)

Poznámka:
Z bezpečnostních důvodů změňte defaultní přihlašovací jména a hesla!

Třetí neplatné přihlášení během 30 minut vyvolá systémový alarm.

Obr 2-1

2.1.2 Hlavní Menu

Pokud se úspěšně přihlásíte, ocitnete se v prostředí hlavního menu, viz. obr 2-2.
To čítá šest ikon: Search (Hledej), Info (Info), Setting (Nastavení), Advanced (Rozšířená
nastavení), Backup (Záloha), Shutdows (Vypnutí).

9

1 Status nahrávání

3 Ztráta signálu

2 Detekce pohybu

4 Zámek kamery

2.1.3 Logout (Odhlášení)

V hlavním menu zvolte funkci vypnutí:

Obr 2-2

Obr 2-3

Vyberte patřičnou funkci (zpravidla odhlášení)

Obr 2-4

2.2 Nahrávání

2.2.1 Živý náhled

Ve standardním režimu zařízení zobrazuje obraz z kamer včetně aktuálního datumu, času a
názvu kamer. Pokud chcete změnit datum a čas, v menu volte postupně: (Main Menu->Setting-

>General). Pokud chcete změnit název kamery postupně volte v menu (Main Menu->Setting-
>Display).

10

2.3 Nastavení nahrávání (Podle plánu)

2.3.1 Schedule Menu (Plánovací Menu)

V hlavním menu, Nastavení-Schedule můžete měnit parametry pro plánované nahrávání, viz.
Obr 2-5.

 Channel (Kanál): volba video kanálu, pro který budete upravovat nastavení.
 Week day (Den v týdnu): K výběru jsou dny v týdnu a všechny dny.
 Pre-record (Před-nahrávání): Systém dovoluje před-nahrát událost z kamer v případě

vyvolaného alarmu. Lze volit 1-30sekund v závislosti na datovém toku.

 Redundancy (Redundance): Některé modely podporují redundantní nahrávání na více

pevných disků.

 Snapshoot (Momentka): Povolte funkci pro získání snímků z kamer v momentě alarmu.
 Record types (Podnět nahrávání): regular (normální-pevné), motion detection (na základě

pohybu v obraze), Alarm (na základě vyvolaného alarmu).

Pro změnu funkce vždy najeďte šipkami kurzorem na požadovanou funkci a tu měňte.

Po provedení změn „SAVE“ ukládá změny a vrací o úroveň zpět.
Na spodní části obrazovky naleznete barevný graf znázorňující nastavené režimy nahrávání
pro zvolenou kameru. Zelená znázorňuje trvalé normální nahrávání, žlutá barva nahrávání
na základě detekce pohybu v obraze, červená pro alarmové nahrávání.

Obr 2-5

2.3.2 Manual Record (Ruční-pevné nahrávání)

V hlavním menu volte Advanced->Manual Record, kde naleznete 3 možnosti pro nahrávání:
schedule(plánované) / manual (ruční-pevné) / stop (nenahrávat).
Kurzorem “○” vyberte korespondující kanál. Viz. Obr 2-6.

 Manual: má nejvyšší prioritu a volba aktivuje trvale aktivuje trvalé nahrávání zvolené kamery
 Schedule: nahrává kameru podle definovaného plánu v (Main Menu->Setting->Schedule)
 Stop: nenahrává

11

Obr 2-6

2.3.3 Motion Detect (detekce pohybu v obraze)

Obr 2-6a

Zařízení umožňuje analyzovat obraz z připojených kamer a na základě detekce pobyhu ve

snímaném obraze lze aktivovat interní akce jako je nahrávání nebo vyvolání po plachu spojeného
se zasláním varovné emailové zprávy.

Popis položek menu detekce pohybu v obraze:

 Event type: zvolte jaký typ detekce aktivujete, v tomto případě „motion detect“
 Channel: vyberte kanál kamery, kterého se funkce týká. Zároveň se ujistěte, že jste

aktivovali nahrávací funkci nastavení plánovače (Main Menu->Setting->Schedule) a (Main
Menu->Advanced->Manual Record) viz. kapitoly 2.3.1 a 2.3.2

 Latch: pokud je detekovaný pohyb, systém bude vyčkávat na další detekci nebo akci po

specifikovanou dobu v sekundách (10-300)

 Region: klikněte na tlačítko pro vyvolání dialogu definice zóny detekce:

12

V dialogovém poli definujte oblast, kterou bude přístroj analyzovat pro účely detekce a změn
v obraze.

 Sensitivity: citlivost detekce, systém podporuje až 6 úrovní, šestá úroveň je nejcitlivější.
 Show message: systém zobrazí definovanou hlášku pro upozornění obsluhy NVR jako

varování

 Send email: systém dovolí poslat varovný email při zjištěném pohybu
 PTZ activation: při detekci pohybu lze definovat pro PTZ kameru pozici, na kterou se má

bezprostředně natočit. Akci definujete v následujícím dialogu:

.

 Period: pro definicici pracovních dnů a dnů v týdnu:

 Anti-dither: perioda pro způměrování změn mezi snímky v obraze
 Alarm output: pokud se vyvolá alarm na základě události jako je pohyb před kamerou,

systém může aktivovat alarmový I/O výstup pro zapnutí sirény nebo zaslání alarmového
signálu k EZS ústředně

 Tour: při poplachu lze aktivovat u PTZ kamery cestu, kterou bude kamera sledovat

13

the image FTP.

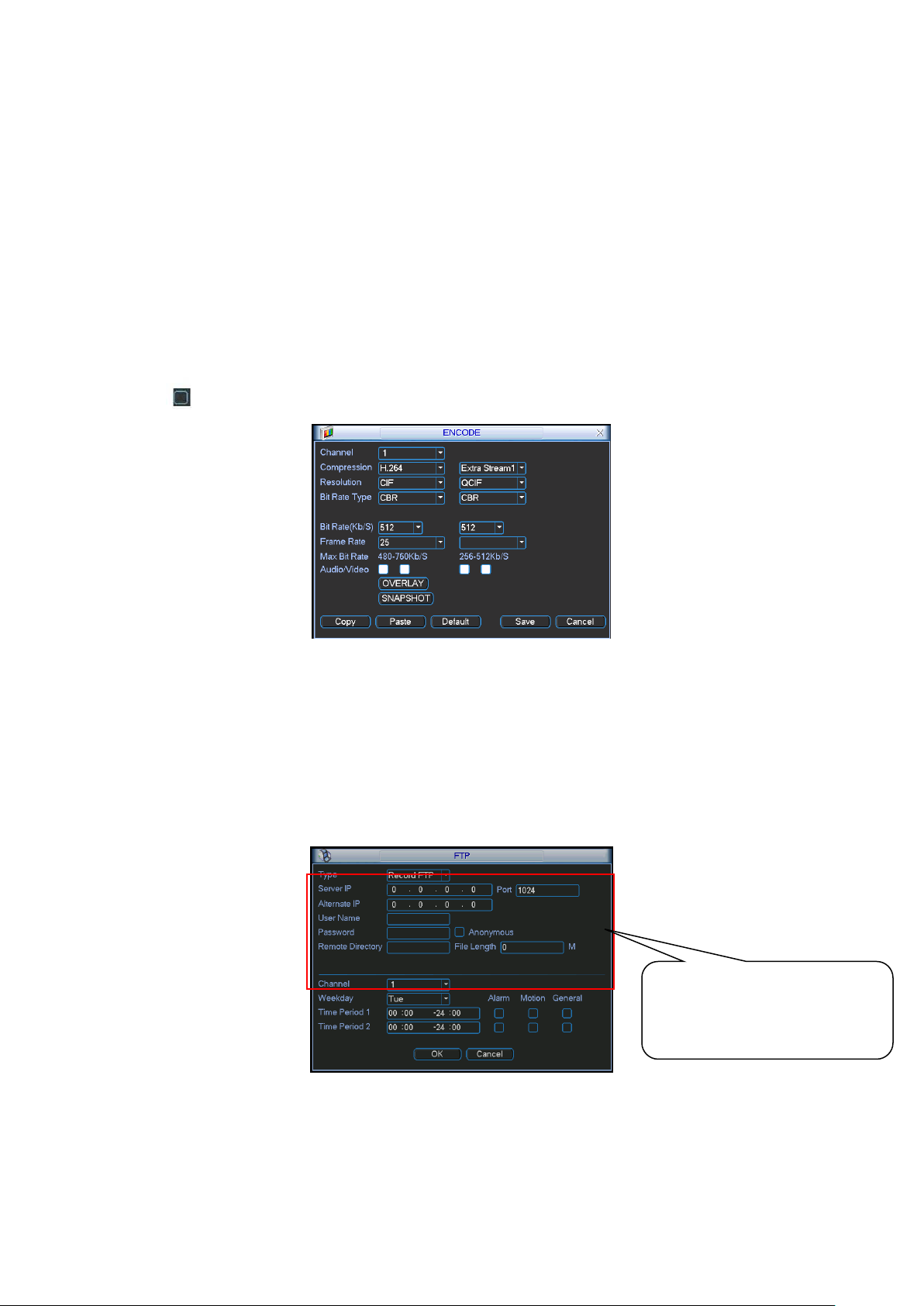

2.3.4 Encode (ukládání obrazu z kamer v NVR)

 Kanál: zvolte kanál videokamery.
 Komprese: Systém podporuje kodek H.264.
 Rozlišení: Systém podporuje několik rozlišení.
 Bitová rychlost: Systém podporuje ukládání s konstantní bitovou rychlostí CBR a variabilní

bitovou rychlostí VBR.

 Kvalita: Je podporováno 6 úrovní. Šestá úroveň značí nejvyšší kvalitu.
 Snímková rychlost: V hodnotách od 1sn/s do 25sn/s pro PAL.
 Video/audio: Aktivace a deaktivace.
 Momentka: Definuje parametry obrázku pořízeného funkcí „Snapshot“.

Kurzor označuje vybranou funkci, kterou lze měnit nebo nastavit.

Obr 2-7

2.3.5 Image FTP

V síťovém nastavení naleznete nastavení pro komunikaci se serverem FTP. Viz. Obr 2-10.
Nastavení slouží pro možnost posílat záznamy a obrázky na FTP server.

Please input the corresponding
information here, if you just upload

Obr 2-8

14

Číslo popisku

Funkce

1

Přehrávání

2

Zpět

3

Stop

4

Pomalé přehrávání

5

Rychlé přehrávání

6

Předešlý snímek

7

Další snímek

8

Hlasitost

9

Předchozí soubor

10

Další kanál

11

Další soubor

12

Předchozí kanál

13

Hledej

14

Záloha

2.3.6 Search and Playback (Hledání a přehrávání)

Volba v menu viz. Obr 2-11 umožňuje hledat a přehrávat na základě třech voleb:

 R: trvalý - klasický záznam
 A: záznamy podnícené externím alarmem
 M: záznamy vyvolané pohybem v obraze

Obr 2-9

Popis funkcí:

15

2.3.7 Basic Operation (základní funkce)

2.3.7.1 Playback (přehrávání)

Záznamy lze vyhledávat podle několika kritérií jako např. podle typu, kanálu, času apod.
Systém dovoluje zobrazit max. 128 souborů na jedné obrazovce, tlačítky „page up / page
down“ lze listovat dalšími soubory. Výběrem souboru a jeho zvolením kliknutím tlačítek myši
nebo Enter přehrajete obsah záznamu v souboru.

2.3.7.2 Accurate playback (přesný výběr záznamu)
Vložením času v příslušné kolonce pro zadávání hodnot hodin, minut, vteřin, lze přehrát
záznam, který se váže ke zvolenému údaji.

2.3.7.3 Synchronized playback function when playback (synchronizované přehrávání)
Během přehrávání záznamu, lze stisknutím numerického tlačítka zvolit další záznam kamery,
který se bude přehrávat synchronně se zvoleným záznamem.

2.3.8 Backup (Zálohování)

Provedení zálohy na externí USB zařízení (harddisk / flashdisk).

Varianta A:

Tuto variantu použijeme, když chceme uložit nám známý časový úsek na vybrané kameře:

1. Vložíme klíčenku do USB portu

2. V Main menu zvolíme Backup

3. Pokud není zobrazeno žádné záznamové médium, tak klikneme na tlačítko "Detect" a
USB zařízení by se mělo zobrazit v seznamu

4. Pokud na klíčence není dostatek místa, stiskneme tlačítko "Erase“ pro vymazání
klíčenky

5. Vymezíme časový úsek a vybereme číslo kanálu kamery

6. Klikneme na tlačítko "Backup“ a soubor se zkopíruje na klíčenku

Varianta B:

Tuto variantu použijeme, když hledáme záznam a neznáme přesný čas nebo číslo kamery

16

1. Otevřeme okno "Search" (viz kapitola 2.3.5)

2. Klikneme na Lupu [13]

3. Zaškrtneme videa, která chceme zálohovat (zobrazí ve [File list])

4. Vložíme klíčenku. A klikneme na disketu [14]

5. Pokud na klíčence není dostatek místa, tak provedeme vymazání uvedené ve
variantě A

6. Samotné zálohování spustíme přes tlačítko "Start"

2.3.9 Přehrání zálohovaných souborů na PC

Přehrávač zálohovaných souborů z NVR přehrajeme pomoci softwarového přehrávače, který
najdete na přiloženém CD v adresáři Utility\Player
Přehrávač umožňuje uložit i screenshot (obrázek) z přehrávaného videa, který se uloží do
instalačního adresáře přehrávače (standardně C:\Program Files\Player)

17

2.4 Network Setup (Nastavení sítě)

Nastavení sítě popisují tyto parametry, viz. Obr 2-10:

 IP adresa: IP adresa zařízení.
 DHCP: Podpora automatického přiřazení parametrů sítě.
 TCP port: Standardní hodnota portu je 37777.
 UDP port: Standardní hodnota portu je 37778.
 HTTP port: Standardní hodnota portu je 80.
 Maximum spojení: systém podporuje připojení maximálně 20 uživatelů.
 Přenosový mód: Zde můžete nastavit prioritu pro zobrazování videa z NVR v síti.

Obr 2-10

2.5 Pan/Tilt/Zoom (PTZ)

 Nastavení parametrů jako je protokol a rychlost komunikace je nezbytná pro správné

fungování ovládaných zařízení.

 Ujistěte se , že máte správně zapojeny vodiče sběrnice RS-485.

2.5.1 PTZ nastavení

 Protokol: vyberte příslušný protokol, který podporuje a na který je nastaveno Vaše PTZ

zařízení.

 Adresa: Vyplňte příslušnou adresu PTZ zařízení.
 Baudová rychlost: volba rychlosti komunikace po RS-485.
 Data bit: Standardní hodnota je 8.
 Stop bit: Standardní hodnota je 1.
 Parita: volte mezi lichou, sudou, žádnou; Standardní hodnota je „none“-žádná.

18

Obr 2-11

2.5.2 PTZ použití

Ovládání PTZ vyvoláte kliknutím pravým tlačítkem myši nebo tlačítkem „Fn“.
Rozhraní pro výběr ovládání znázorňuje obrázek 2-14:

Obr 2-12

Výběrem „Pan/Tilt/Zoom“, přejdete na ovládací prvek viz. Obr 2-15.

Zde můžete měnit parametry:

 Step (krok): délka kroku při otáčení a zoomu od 1 do 8.
 Zoom (přiblížení/oddálení): pro kamery disponující „zoom“ objektivem.
 Focus (ostření)
 Iris (clona)

Ikonami a ovládáte přímo parametry kamery:

Obr 2-13 Ovládací růžice pro natáčení PTZ kamery:

19

3 Ovládání WEB rozhraním

3.1 Login (přihlášení)

Použijte Internet explorer (ostatní prohlížeče nejsou 100% podporovány) a do adresního řádku

URL zadejte IP adresu NVR zařízení. Například pokud NVR je nastaveno s IP adresou

192.168.1.108, zadejte http://192.168.1.108

Systémové okno Vás může vyzvat k povolení instalace ActiveX komponenty, její instalaci povolte.
Pokud se vyskytnou problémy s instalací ActiveX, doporučujeme IP adresu NVR rekordéru

zahrnout do seznamu „důvěryhodných serverů“.

Po instalaci se objeví přihlašovací okno, zadejte jméno a heslo pro přihlášení. Továrně
nastavené jméno je „admin“ a heslo „admin“.

Z bezpečnostních důvodů přihlašovací údaje změňte, jakmile to bude možné!
Nezapomeňte si poznamenat aktuální logovací parametry!!

Obr 3-1

20

3.2 Hlavní okno

Po přihlášení se ocitnete v hlavním uživatelském okně, viz. Obr 3-2.
Ovládání zařízení je analogické s lokálním ovládáním zařízení!

Obr 3-2
