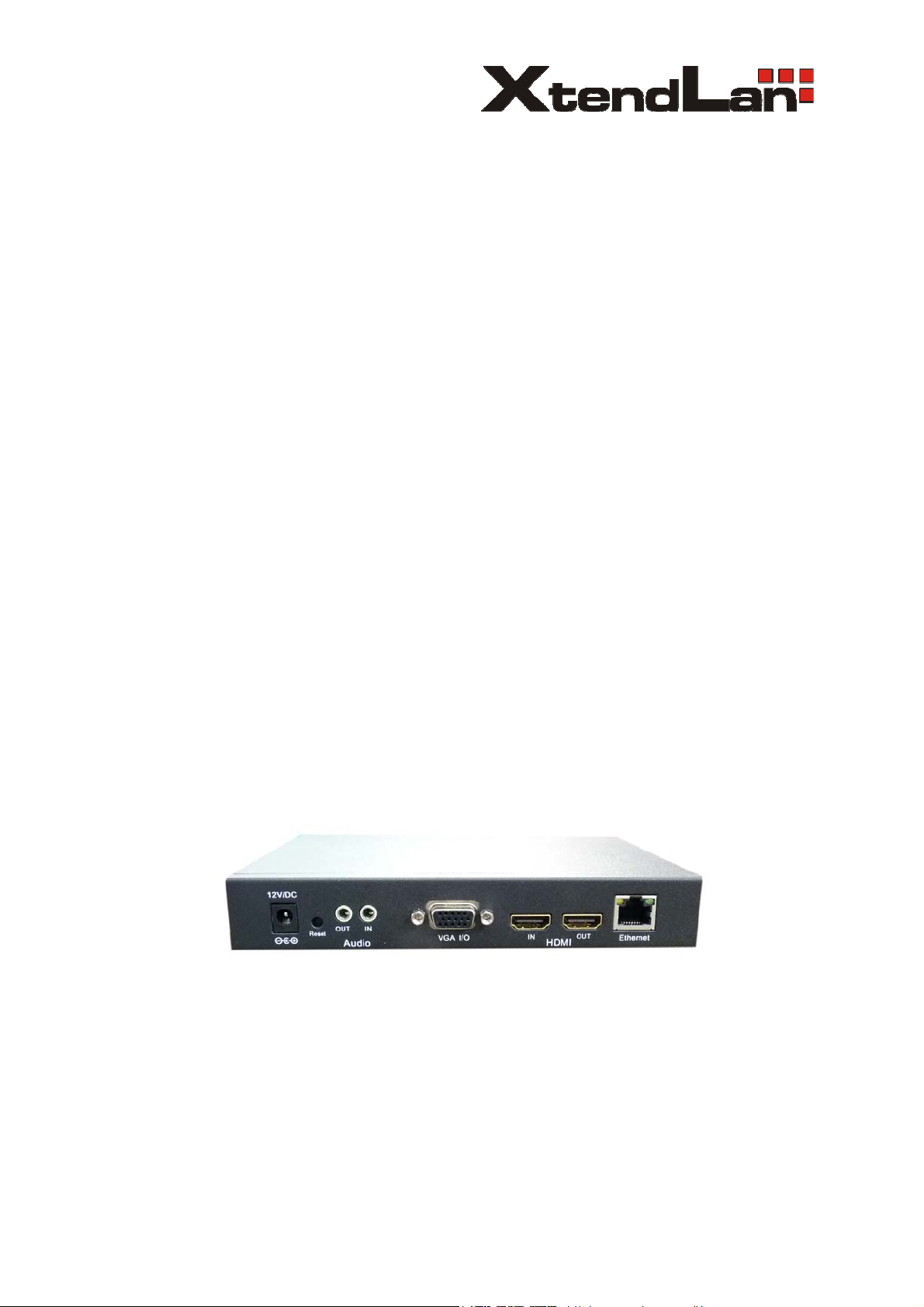

HDMI a VGA
kodér/dekodér
IVS-191E
IVS-191D
Uživatelský návod
HDMI/VGA kodér/dekodér XtendLAN
Obsah
Specifikace ................................................................................................................................. 3
IVS-191E................................................................................................................................ 3
IVS-191D ............................................................................................................................... 4
Vzhled ....................................................................................................................................5
Zadní panel............................................................................................................................. 5
Popis portů.......................................................................................................................... 5
Přední panel............................................................................................................................6
Popis indikátorů.................................................................................................................. 6
Instalace...................................................................................................................................... 7
Vybavení nutné pro provedení instalace ............................................................................ 7
Minimálni nutné znalosti.................................................................................................... 7
Instalace hardwaru.................................................................................................................. 7
Nastavení parametrů zařízení............................................................................................. 7
Administrace zařízení................................................................................................................. 9
System .................................................................................................................................... 9
VideoIn.................................................................................................................................10
Video parameters.............................................................................................................. 10
Encode Parameters ........................................................................................................... 11
Audio Parameters ............................................................................................................. 12
OSD.................................................................................................................................. 12
VideoOut .............................................................................................................................. 13
Decode parameters ........................................................................................................... 13
Transmit - kodér.................................................................................................................. 14
Transmit ...........................................................................................................................14
USB Set............................................................................................................................ 15
Transmit - dekodér .............................................................................................................. 16
Main Device ..................................................................................................................... 16
Backup device .................................................................................................................. 17
USB Set............................................................................................................................ 17
SysInfo .................................................................................................................................18
Information....................................................................................................................... 18
Version ............................................................................................................................. 18
Restore Default................................................................................................................. 18
System Upgrade ............................................................................................................... 18
User ......................................................................................................................................19
User management.............................................................................................................19
Change password.............................................................................................................. 19
Preview.................................................................................................................................20
Příloha ......................................................................................................................................22
A. instalace ActiveX prvku .................................................................................................. 22
B. instalace playeru .............................................................................................................. 22
C. Příklady konfigurace........................................................................................................ 23
1. spojení IVS-191E a IVS-191D přes UDP protokol ..................................................... 23
2. spojení IVS-191E a IVS-191D přes MULTICAST protokol....................................... 23
C. přehrávání streamu open-source aplikacemi ...................................................................25
-2-
HDMI/VGA kodér/dekodér XtendLAN
Specifikace
IVS-191E
Jedno kanálový IP video server/enkodér pro HD video. Převádí HDMI nebo VGA signál na
IP stream.
Může pracovat proti IVS-191D nebo samostatně jako streamovací zařízení či video server.
Rozhraní:
1x port HDMI vstup
1x port VGA vstup
1x port Fast Ethernet 10/100Mbps, 100Base-TX, RJ-45
1x audio-in vstup, stereo jack 3,5mm, 5kOhm 2Vp-p, jack
LED indikátory aktivity
Kompresní vlastnosti:
Formát H.264 (ISO/IEC-14496-10/H.264 High Profile)
Maximální rozlišení: 30fps při 1920x1080, real-time
Podporovaná vstupní rozlišení pro HDMI vstup: 1920x1080i60 (30Hz),1920x1080i50
(25Hz), 1920x1080i59.94 (29,97Hz), 1440x900p60, 1280x1024p60,
1280x720p60,1024x768p75, 1024x768p60
Podporovaná vstupní rozlišení pro VGA vstup: 1440x900 60Hz, 1280x1024 60Hz,
1280x720 60Hz,1024x768 75Hz, 1024x768 60Hz
Nastavitelná snímková rychlost: 5-75fps
Zvukové kanály volitelně z HDMI nebo z analogového vstupu
Nastavitelný maximální datový tok 200kbps-16Mbps. Režim toku VBR.
Nastavitelný GOP 1-200
Nastavitelná saturace a sytost barev, jas, kontrast
Počet streamů: dva. Každý ze streamů může být v režimu ES nebo Own. Streamy jsou
vysílány v TCP, UDP nebo multicastu.
Možnost vložit popisný text do obrazu: max. 12 znaků, určení umístění pozice v
obraze
Fyzické vlastnosti:
Pracovní teplota -10 °C~ +55 °C, vlhkost 10-90%, nekondenzující
Napájení dodaným externím adaptérem 12V DC, odběr do 4W
Rozměr skříňky 179x129x28mm
Bez pohyblivých částí.
-3-
HDMI/VGA kodér/dekodér XtendLAN
IVS-191D
Jedno kanálový IP video dekodér pro HD video. Převádí IP stream na HDMI nebo VGA
signál.
Rozhraní:
1 port HDMI výstup
1 port VGA výstup
1 port Fast Ethernet 10/100Mbps, 100Base-TX, RJ-45
1 audio-out, stereo jack 3,5mm (10kOhm/50pF)
LED indikátory aktivity
Kompresní vlastnosti:
Formát typu H.264 (ISO/IEC-14496-10/H.264 Baseline,Main,High Profile),
proprietální, lze připojovat jen na zařízení IVS-191E.
25fps při 1920x1080, další rozlišení 1920x1080/30fps, 1920x1080/29,97fps,
1440x900/30fps, 1280x1024/30fps, 1024x768, 800x600
Fyzické vlastnosti:
Pracovní teplota -10 °C~ +55 °C, vlhkost 10-90%, nekondenzující
Napájení dodaným externím adaptérem 12V DC, odběr do 4W
Rozměr skříňky 179x129x28mm
Bez pohyblivých částí.
-4-
HDMI/VGA kodér/dekodér XtendLAN
Vzhled
Vzhled obou zařízení je totožný. Liší se však funkčností portů.
Na zařízení IVS-191E jsou funkční pouze porty označené jako vstupní, IN.
Na zařízení IVS-191E jsou funkční pouze porty označené jako výstupní, OUT.

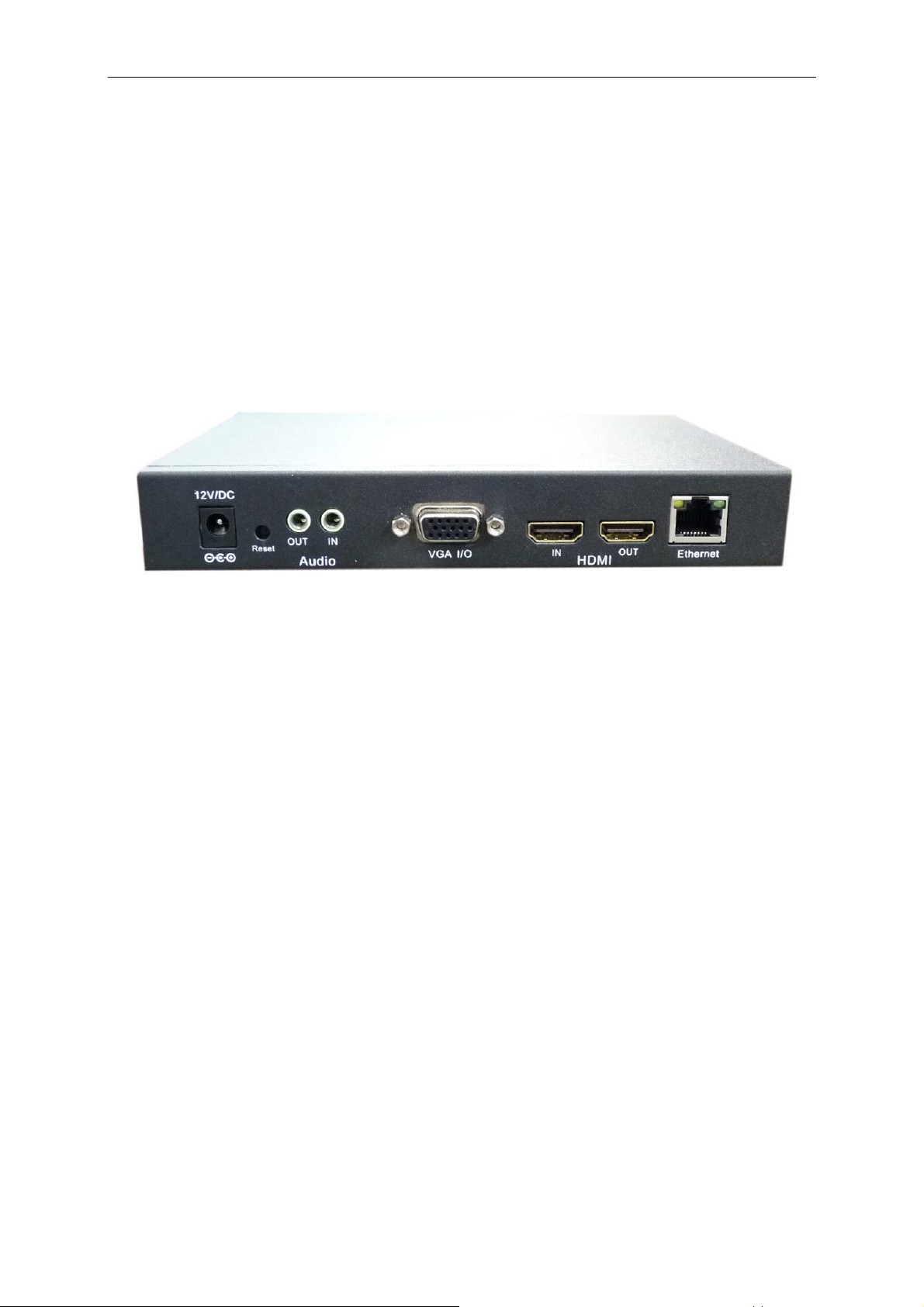

Zadní panel
Popis portů
Napájecí port – 12V DC
Reset – tlačítko resetu systému
OUT (jack) – audio výstupní port, funkční pouze na IVS-191D
IN (jack) – audio vstupní port, funkční pouze na IVS-191E
VGA I/O – VGA port, vstupní pro IVS-191E, výstupní pro IVS-191D
IN (HDMI) – HDMI vstupní port, funkční pouze na IVS-191E
OUT (HDMI) – HDMI výstupní port, funkční pouze na IVS-191D
Ethernet (RJ45) – LAN port 10/100Base-TX
-5-
HDMI/VGA kodér/dekodér XtendLAN

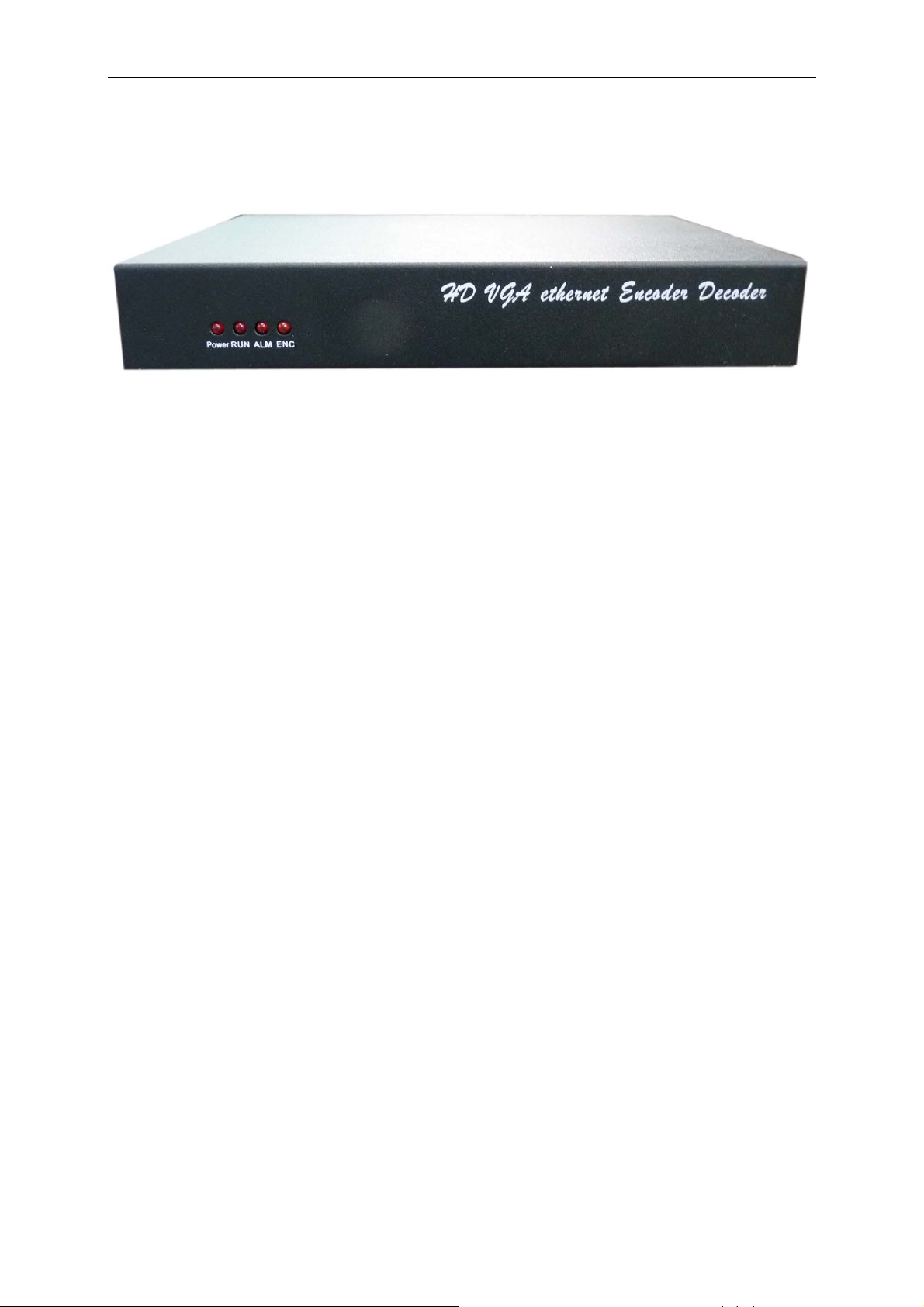

Přední panel
Popis indikátorů
POWER – indikátor napájení
RUN – indikátor běhu systému, za běhu systému bliká
ALM – alarm, u tohoto modelu nemá funkčnost
ENC – správná funkce kódování, svítí pokud došlo ke shodě na vstupním/výstupním video rozhraní
-6-
HDMI/VGA kodér/dekodér XtendLAN
Instalace
Vybavení nutné pro provedení instalace
PC počítač s prohlížečem Internet Explorer verze 6.0 a vyšší, s RJ 45 Fast Ethernet
portem a asi 10MB místa na pevném disku
Fast Ethernetový přepínač
zdroj video signálu, který budete přenášet, s VGA nebo HDMI výstupem
zdroj audio signálu, pokud nějaký chcete přenášet
v případě že instalujete i dekodér si připravte i přehrávací zařízení, typicky monitor
s VGA nebo HDMI vstupem
Minimálni nutné znalosti
obeznámenost s IP adresami a jejich konfigurací v systému Windows
znalost rozdílu mezi IP/TCP a IP/UDP protokoly
obeznámenost s připojenými vstupními a výstupními zdroji signálu
Instalace hardwaru
Zapojte zařízení následujícím způsobem
v případě kodéru IVS-191E:
připojte zdroj signálu do VGA nebo HDMI IN portu, zdrojem signálu je buď
přehrávací zařízení nebo počítač
zapojte LAN přípojku do Ethernetového portu
zapojte přiložený napájecí adaptér
v případě dekodéru IVS-191D:
připojte výstupní zařízení do VGA nebo HDMI OUT portu, obvykle půjde o monitor
zapojte LAN přípojku do Ethernetového portu
zapojte přiložený napájecí adaptér
Nastavení parametrů zařízení
na svém PC počítači si nastavte IP adresu takovou, abyste mohl přistupovat
k zařízením
IP adresy zařízení naleznete napsány zespodu na štítku zařízení.
Např.
192.168.1.123 s maskou 255.255.255.0
192.168.1.105 s maskou 255.255.255.0
-7-
HDMI/VGA kodér/dekodér XtendLAN
v prohlížeči Internet Explorer zadejte jejich IP adresu do URL
např.
http://192.168.1.123
http://192.168.1.105
přihlaste se do zařízení pod účtem admin
Výchozí přihlašovací údaje jsou
User: admin
Password: 111111
nastavte své IP adresy, pokud je třeba je změnit, menu
System, na obou uařízeních
nastavte parametry kodéru IVS-191E
o nastavte parametry kódovaného videa, menu VideoIn
o nastavte parametry vysílání streamu, menu Transmit
o uložte parametry a nechte provést restart, tlačítka Save a Reboot
nastavte parametry dekodéru IVS-191D, pokud jej instalujete
o nastavte parametry výstupního videa, menu VideoOut
o nastavte parametry přijímaného stream, menu Transmit
o uložte parametry a nechte provést restart, tlačítka Save a Reboot
Detaily nastavení parametrů viz dále jednotlivé kapitoly.
-8-
HDMI/VGA kodér/dekodér XtendLAN
Administrace zařízení
Administrace zařízení je prováděna z www prohlížeče, přednostně Internet Explorer verze 6.0
a vyšší.
Níže popsány jednotlivá menu která uživatel uvidí po přihlášení do www rozhraní zařízení.

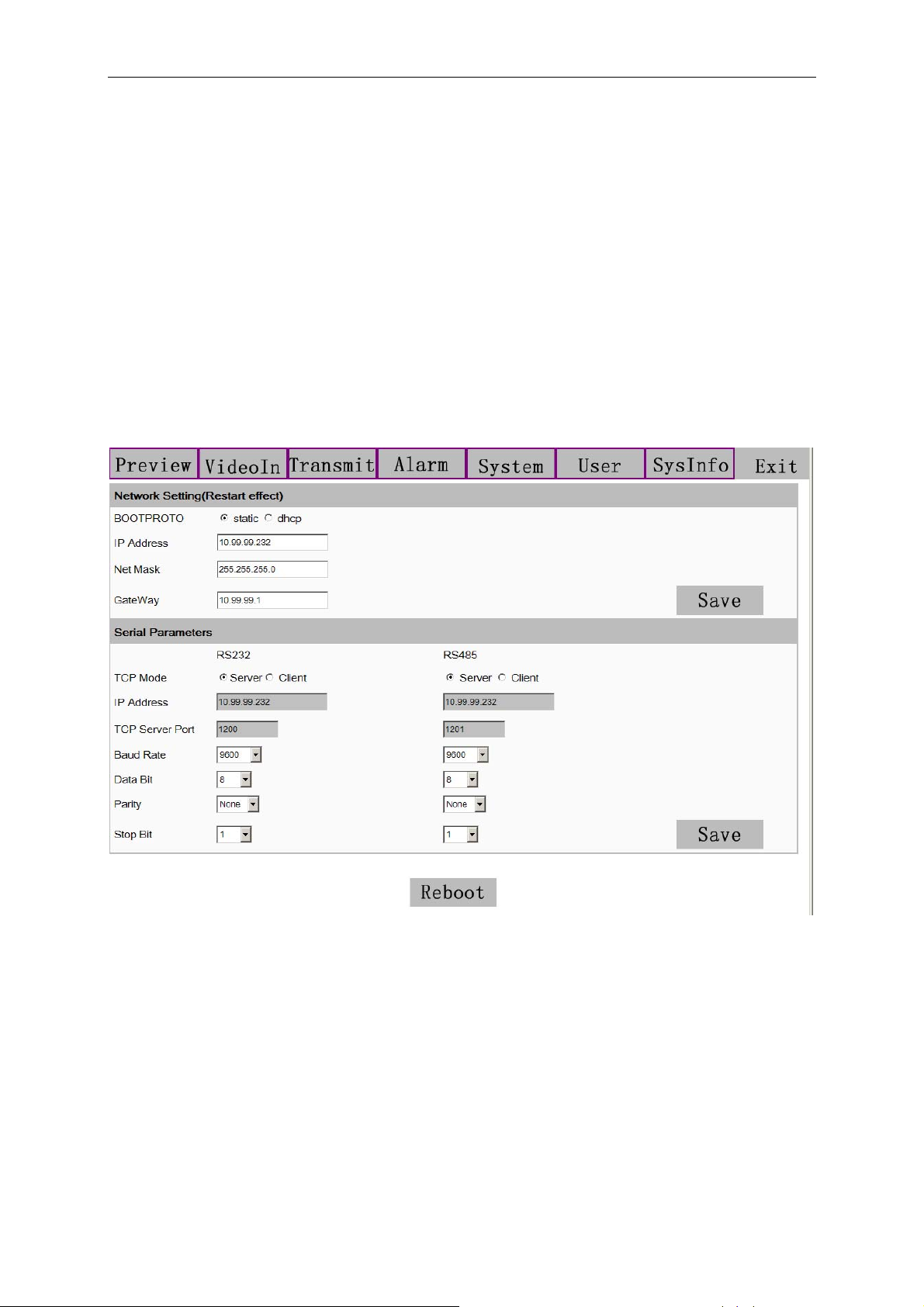

System
Slouží k nastavení síťových parametrů
BOOTPROTO - statická nebo dynamická (DHCP) IP adresa
IP Address - IP adresa zařízení
Net Mask - IP maska zařízení
Gateway - IP výchozí brána
Ostatní volby týkající se RS232 a RS485 komunikace jsou u tohoto modelu bez významu.
Po provedení změny v tomto menu použijte tlačítko Save a Reboot
-9-
HDMI/VGA kodér/dekodér XtendLAN
VideoIn
Pouze u IVS-191E.
Slouží k nastavení parametrů vstupního video a audio signálu.
Video parameters
! při změně těchto parametrů je ve většině případů nutný restart. V závislosti na typu
zdrojového zařízení je možné že po provedení restartu kodéru je nutné provést i restart
zdrojového zařízení.
Video Input - zvolte zda je fyzickým vstupem port VGA nebo HDMI IN
Video Format - zvolte rozlišení a obrazový kmitočet.
a)
Hodnota rozlišení a obnovovacího kmitočtu musí souhlasit s formátem, který je posílán do
kodéru IVS-191E.
Zařízení IVS-191E poskytuje zdrojovému zařízení informaci pomocí EDID komunikace a
zdrojové zařízení (video přehrávač, notebook apod.) může schopen se těmto parametrů
přizpůsobit i automaticky.
V závislosti od zařízení tedy doporučujeme, aby před nastartováním zdrojového zařízení
(např. HD playeru) již byl dekodér v IVS-191E spuštěn (bliká led RUN). Důvodem je, že ne
-10-
HDMI/VGA kodér/dekodér XtendLAN
všechna zdrojová zařízení jsou schopni provádět EDID komunikaci průběžně a mohou tuto
kontrolu provádět i jen při svém spuštění.
Správné synchronizování indikuje rozsvícení diody ENC. Pokud tato dioda nesvítí nedošlo
k správnému nastavení. Dioda se rozsvítí cca. do 10s po náběhu zařízení, tedy po té kdy začne
blikat dioda RUN. Pokud ani po této době ENC nesvítí je nastavení zdroje nebo kodéru
chybné.
V tom případě věnujte pozornost že
- jste nastavili skutečně shodně vertikální kmitočty zdroje a kodéru
- jste preventivně vypnuli audio vstupy (viz. Audio Parameters)
- zdrojové zařízení neodmítá EDID nahraný v kodéru (viz menu SysInfo)
b)
Hodnota obnovovacího kmitočtu musí souhlasit s formátem, který je schopno zpracovávat
výstupní zařízení připojené na případném dekodéru IVS-191D.
Pokud již došlo k úspěšné synchronizaci se zdrojovým zařízením (svítí dioda ENC a či
dokonce vidíte obraz v Preview na kodéu) je toto možné měnit i bez restartu kodéru. Tím lze
rychle docílit přizpůsobení k výstupnímu zařízení na straně dekodéru IVS-191D, pokud má
jiné parametry než zdrojový signál.
Typicky je toto třeba pokud je např. vstupní signál je 1920x1080i50 (tzn. 25Hz) avšak
zařízení na dekodéru pracuje pouze s 1920x1080i60 (tzn. 30Hz). V takovém případě nastavte
formát na 1920x1080i60
Brightness, Contrast, Hue, Saturation - umožňuje měnit obrazové parametry. Nemá
význam pro HDMI vstup.
Encode Parameters
při změně těchto parametrů není nutné provádět restart, aplikují a projeví se téměř
okamžitě
Bit Rate - zvolte přenosový limit který si můžete dovolit přenášet, 200kbit/s až 16000 kbit/s.
vyšší pásmo znamená vyšší kvalitu obrazu avšak také větší zátěž pro komunikační linku.
GOP Length - zvolte hodnotu Group Of Picture. Pro spojení na IVS-191D nezadávejte
hodnotu menší než 2. Rozsah možných hodnot je 1-200. Pro simultánní audio přenosy
doporučujeme nastavit tuto hodnotu na nižší úrovně. Výchozí hodnota je 16.
Frame rate - snímková frekvence. Zvolte hodnotu z rozsahu 5-75. Hodnota je odvozena od
Video Format a nedovolí zadání vyššího čísla než je takto navolená hodnota. Rovněž nižší
snímkové frekvence musí být celočíselným podílem.
Například pro HD rozlišení jsou povoleny jen tyto Frame rate
1920x1080@60i: - 5fps, 10fps, 15fps, 30fps
1920x1080@50i: - 5fps a 25fps
-11-
HDMI/VGA kodér/dekodér XtendLAN
Audio Parameters
! při změně těchto parametrů je nutný restart
On/Off - povolí nebo zakáže přenos zvuku
Audio Input - zvolí typ zvukového vstupu. Zvolte LINE. Zvukový vstup fyzicky zapojte do
portu Audio in.
! V aktuální verzi téměř u všech zdrojových zařízení není přenos audia přes HDMI port
funkční. Nutno ze zdrojového zařízení vyvést port analogově.
! Audio port je digitalizován mono.
! Upozorňujeme že u některých zařízení volba HDMI pro audio vstup zablokuje i vstup
obrazu, bez ohledu na to zda zařízení zvuk poskytuje či nikoli.
OSD
při změně těchto parametrů není nutné provádět restart, aplikují a projeví se téměř
okamžitě
Title display - zvolte zda se má nebo nemá zobrazovat titulek
Title display position – umístění titulku
Title – vlastní titulek, max. 12 znaků
Po provedení změny ve výše jmenovaných menu použijte tlačítko Save
Pokud změna vyžaduje restartování systému použijte Reboot
-12-
HDMI/VGA kodér/dekodér XtendLAN
VideoOut
Pouze u IVS-191D
Slouží k nastavení parametrů výstupní video a audio signálu
Decode parameters
! při změně těchto parametrů je ve většině případů nutný restart. V závislosti na typu
zobrazovacího zařízení je možné že po provedení restartu dekodéru je nutné provést i restart
připojeného zobrazovače.
Video Output - zvolte zda je fyzickým vstupem port VGA nebo HDMI IN
Video Format - je automaticky indikován a přebírán od IVS-191E po navázání spojení
Audio On/Off - povolí nebo zakáže zvukoý ýstup
Audio Output - zvolí typ zvukového vstupu.
! V aktuální verzi je výstup prováděn po obou linkách bez ohledu na volbu
Video Display position (For VGA)- dovoluje upravit pozici obrazu, pouze pro VGA
zařízení
Video Display position (For YPbPr) – na tomto modelu bez funkce, nejsou přítomny tyto
výstupy
Po provedení změny ve výše jmenovaných menu použijte tlačítko Save
Pokud změna vyžaduje restartování systému použijte Reboot
-13-
HDMI/VGA kodér/dekodér XtendLAN
Transmit - kodér
Menu Transit je u obou zařízení, má však odlišný vzhled i funkce.
Na straně kodéru IVS-191E má tuto funkci
Transmit
! při změně těchto parametrů není nutný restart, projevuje se prakticky ihned
Menu Transit má dva sloupce neboť umožňuje simultánní běh dvou stream. Každý může být
jiného typu. Upozorňujeme však, že při užití funkce Preview jsou parametry druhého stream
automaticky přepsány na adresu stroje z nějž je Preview prováděno. Pokud tedy chcete mít
běhu oba streamy je nutné druhý stream nepřepisovat používáním funkce Preview.
Stream Type - zvolte zda se budete spojovat na kodér IVS-191D nebo chcete posiláat stream
např. na svoji aplikaci.
Stream OWN je proprietální typ stream který přenáší video i zvuk a to se zpožděním menším
než 250ms. Nebujste jej však schopni přehrávat jinými nástroji než dodanými apliakcmei a
především je určen pro napojení dekodéru IVS-191D.
Stream ES (Elementary Stream) je kodeku H.264 a přenáší pouze video. Je možno
dekódovat a případně re-enkódovat vlastními aplikacemi. Viz příloha C. přehrávání streamu
open-source aplikacemi.
Protocol - zvolte typ komunikace TCP, UDP nebo MULTICAST.
TCP – napevno nastavuje komunikační port na 8888
UDP - jde o UDP/RAW komunikaci.
MULTICAST - jde o UDP/RAW multicast. Podporuje IGMP v2.
IP - cílová adresa vysílání
Pro protokol TCP jde o cílovou adresu na níž se nachází dekodér nebo aplikace. Pouze na tuto
adresu je stream zasílán.
-14-
HDMI/VGA kodér/dekodér XtendLAN
Pro protokol UDP jde o cílovou adresu na níž se nachází dekodér nebo aplikace. Pouze na
tuto adresu je stream zasílán.
Pozn. v tomto případě lze zadat i multicastovou či broadcast adresu ale nebude prováděno
IGMP.
Pro protokol MULTICAST jde o multicastovou adresu. K této adrese se zařízení samostatně
přihlásí pomocí IGMP protokolu. Umožňuje zaslat stream mnoha příjemcům současně.
Aplikace za níž tento stream bud případně přehráván rovněž má podporovat IGMP. Např. je
to adresa 224.1.1.30.
Port - pro protokoly UDP a MULTICAST je možno zvolit UDP port na němž je stream
vysílán
USB Set
V tomto zařízení bez funkce, nemá USB port.
-15-
HDMI/VGA kodér/dekodér XtendLAN
Transmit - dekodér
Menu Transit je u obou zařízení, má však odlišný vzhled i funkce.
Na straně dekodéru IVS-191D má tu funkci
Main Device
! při změně těchto parametrů není nutný restart, projevuje se prakticky ihned
Protocol - zvolte typ komunikace TCP, UDP nebo MULTICAST.
TCP – napevno nastavuje komunikační port na 8888
UDP - jde o UDP/RAW komunikaci.
MULTICAST - jde o UDP/RAW multicast. Podporuje IGMP v2.
Source Address - zdrojová adresa vysílání
Pro protokol TCP nebo UDP jde o IP adresu na níž se nachází kodér IVS-191E.
Pro protokol MULTICAST jde o multicastovou adresu pod níž je vysílán stream z kodéru.
K této adrese se zařízení samostatně přihlásí pomocí IGMP protokolu. Na jeden kodér IVS191E je tak možné přihlásit neomezeně dekodérů IVS-191D.
Port - pro protokoly UDP a MULTICAST je nutno zadat UDP port na němž je stream
vysílán.
-16-
HDMI/VGA kodér/dekodér XtendLAN
Backup device
Dekodér má schopnost automatické ho spojení na sekundární zdroj steramu, pokud primární
popsaný v Main Device výše je nedostupný. Dekodér trvale tetuje primární stream a po jeho
obnovení se k němu automaticky vrátí.
Význam polí Protocol, Source Address , Port je tedy shodny jako u Main Device.
USB Set
V tomto zařízení bez funkce, nemá USB port.
-17-
HDMI/VGA kodér/dekodér XtendLAN

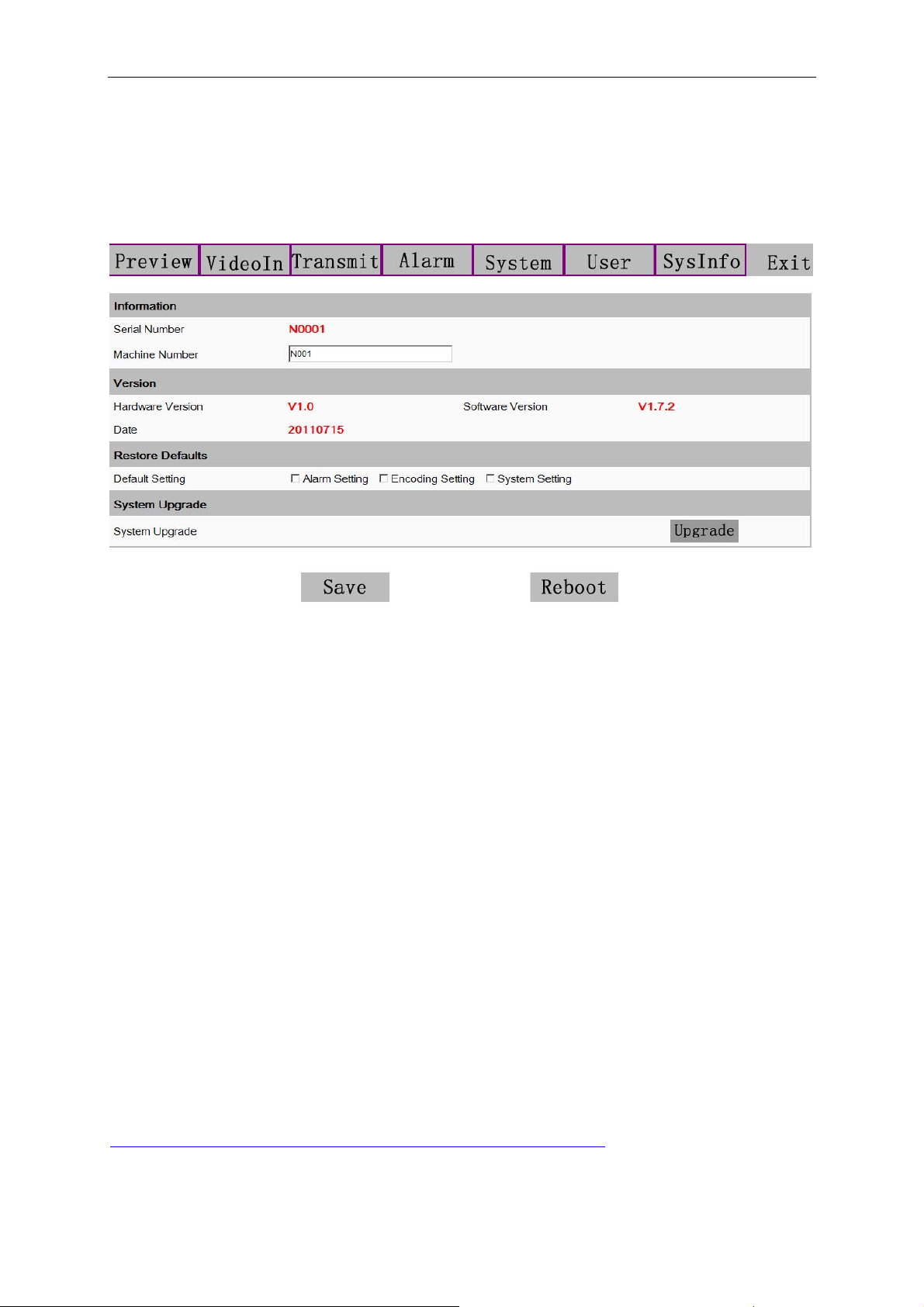

SysInfo
Menu Sysinfo je u obou zařízení shodné. Funkční význam pro uživatele má především u
kodéru IVS-191E pro editaci E-DID.
Information
Machine Number - dovoluje změnit pojmenovaní zřízení
Version
Hardware Version, Software Version, Date - informace o typ u hardware a software
Restore Default
Encoding Setings, Systems Settings - dovoluje reset parametrů zařízení do továrního
nastavení.
System Upgrade
Upgrade - dovoluje nahrát EDID soubor.
Toto tlačítko uvidíte pouze pokud byl instalován ActiveX ze souboru HD-H264.EXE
EDID soubor má význam v kodéru IVS-191E. Údaje v něm uvedené jsou použity
k informování připojeného zdrojového zařízení o povolených rozlišení a řadě dalších
parametrů. Tento soubor je hodné změnit v případě, že zdrojové zařízení odmítá komunikaci
s připojeným kodérem, resp. Není ochotno nastavit správné rozlišení.
Více informací o významu EDID
http://en.wikipedia.org/wiki/Extended_display_identification_data
EDID soubor má délku 128B nebo 256B a jeho varianty je možné si stáhnout. Stejně tak je
možné si stáhnout/přečíst EDID soubor ze zařízení která běžně zdrojové zařízení akceptuje
-18-
HDMI/VGA kodér/dekodér XtendLAN
(např. připojeny monitor) a jejich informaci nahrát do kodéru. Kodér se pak z hlediska
zdrojného zařízení tváří jako tento monitor.
Pro čtení EIDI informací je k dispozici několik freewarových utilit.
User
Menu User je u obou zařízení shodné. Dovoluje zadávat uživatelská jména hesla.
User management
Dovoluje přidat nebo odebrat uživatelské jméno. Uživatelská oprávnění jsou použita jen pro
vzdálený management. Nejsou používána pro autorizaci přístupu ke streamu.
Change password
Dovoluje změnit heslo k uživatelskému jménu.
-19-
HDMI/VGA kodér/dekodér XtendLAN
Preview
Pouze u IVS-191E. Dovoluje real-time náhled na video ze zařízení IVS-191E.
Toto menu funguje pouze při instalovaném prvku ActiveX ze souboru HD-H264.EXE. Dále
do tohoto menu musíte přistupovat z aplikace Internet Explorer 6.0 a vyšší.
Pokud náhled nepotřebujete, nemusíte do svého počítače instalovat prvek ActiveX, nemá liv
na funkci kodéru ani dekodéru.
Menu má především diagnostickou funkci a dovoluje se přesvědčit že kodér pracuje správně
v situacích kdy si nejsme jisti zda je zdrojový signál správně digitalizován.
TCP/UDP - dovoluje vybrat v jakém protokolu stream má být posílán na stanici z níž je
prohlížen. Pokud nevíte, ponechte volbu UDP.
Poznamenejme, že nemá nic společného s aktuálním nastavení konfigurace. Stream je vždy
posílán v OWN formátu a cílem je IP adresa počítače, v němž jste tento náhled otevřeli.
Tlačítko přehrávání (trojúhelník nad oknem )
Spustí stream. Trvá cca. s 10 než se stream spustí. Proto nemačkejte mnohonásobně,
způsobujete pouze neustálé znovu spouštění streamu.
Tlačítko stop (čtverec nad oknem )
Zastaví přehrávání
-20-
HDMI/VGA kodér/dekodér XtendLAN
Tlačítko Full screen ( F nad oknem )
Přepne náhled do celoobrazovkového zobrazení. Zrušíte opětovným kliknutím myši.
Tlačítko Record ( levá ikona složky nad oknem )
Provádí záznam streamu do souboru .bcm
Tlačítko Stop Record ( pravá ikona složky nad oknem )
Ukončí provádění záznamu.
-21-
HDMI/VGA kodér/dekodér XtendLAN
Příloha
A. instalace ActiveX prvku
Pro zprovoznění menu Preview a možnosti měnit EDID tlačítkem Upgrade je nutné instalovat
prvek ActiveX.
Instalace tohoto prvku je tedy nepovinná.
Spusťte soubor HD-H264.EXE a nechte provést instalaci, stačí stiskat tlačítko s šipkou
vpravo.
Instaluje se do adresáře
C:\Program Files\HDH264
Pro správnou funkci zařaďte URL adresu kodéru mezi důvěryhodné servery, tak aby
nedocházelo k blokování komunikace.
Pokud stream v Preview i tak nedostáváte konzultujte s návodem firewallu a otevřete
komunikační porty. Ty jsou standardně na čísle 4567 a jde o UDP nebo TCP podle volby
Preview.
B. instalace playeru
Adresář zmíněný výše C:\Program Files\HDH264 dále obsahuje samostatný Player.exe který
dovoluje přehrávat streamy i ve formátu OWN na PC počítači s Windows a to i
celoobrazovkově.
Je tak ideální např. pro streamování HD videa na mnoho pracovních stanic pomocí multicast
provozu a to včetně zvuku.
Rovněž aplikaci použijete při otestování obrazu pokud nefunguje s nějakého důvodu náhled
Preview pomocí prvků ActiveX.
Aplikace aktuálně bohužel není anglicky.
-22-
HDMI/VGA kodér/dekodér XtendLAN
C. Příklady konfigurace
1. spojení IVS-191E a IVS-191D přes UDP protokol
Spojení mezi kodérem a dekodérem, protokol OWN. Komunikace UDP z IP adresy
10.99.99.232 na 10.99.99.233. Obě zařízení v jednom IP rozsahu sítě.
Nastavení IVS-191E:
IP adresa zařízení: 10.99.99.232
První stream
Stream Type: Own
Stream, Protocol: UDP
IP1: 10.99.99.233, Port1: 4567
Druhý stream: netřeba nastavovat
Nastaveni IVS-191D:
IP adresa zařízení: 10.99.99.233
Main Device:
Protocol: UDP Source Address: 10.99.99.232 Port:4567
Backup Device: netřeba nastavovat
2. spojení IVS-191E a IVS-191D přes MULTICAST protokol
Spojení mezi kodérem a dekodérem, protokol OWN. Komunikace MULTICASTEM. IP
adresy zařízení nejsou v tomto případě důležité. Obě zařízení v jednom multicastovém
rozsahu sítě. Ethernet switche mezi nimi musí podporovat IGMP. Počet dekodérů není
omezen.
Nastavení IVS-191E:
První stream
Stream Type: Own
Stream, Protocol: MULTICAST
-23-
HDMI/VGA kodér/dekodér XtendLAN
IP1: 224.1.1.30, Port1: 4567
Druhý stream: netřeba nastavovat
Nastaveni IVS-191D:
Main Device:
Protocol: MULTICAST Source Address: 224.1.1.30 Port:4567
Backup Device: netřeba nastavovat
-24-
HDMI/VGA kodér/dekodér XtendLAN
C. přehrávání streamu open-source aplikacemi
Při nastavení typu streamu Stream Type na ES a patričném nastavení cílových adres je
možné přijímat stream open-source aplikacemi a provádět jeho další zpracování, typicky jeho
ukládání nebo re-steramování.
V aktuální verzi je generován pouze video stream, není přítomno audio a to ani na jiném
TCP/UDP portu. Pro užití s auditem doporučujeme složit aplikací ffmpeg s audio vstupem
získaným např. zvukovou kartou.
Doporučujeme věnovat pozornost verzi aplikace.
FFMPEG
http://ffmpeg.org/
Testované verze
Standardní z distribuce Debian 6.0, SVN-r0.5.4.4
FFmpeg 0.10 “Freedom”
Přehrávání streamu pro multicast:
ffplay udp://224.1.1.30:8887
Ukládání stream pro multicastu:
ffmpeg udp://224.1.1.30:8887 -codec copy soubor.es
Mplayer
http://www.mplayerhq.hu
Testováno na MPlayer SVN-r34110-4.4.5, standardní z distribuce Debian 6.0.3
Přehrávání stream pro multicast
mplayer udp://224.1.1.30:8887
VLC
Přehrávání streamu pro multicast
vlc://@224.1.1.30:8887
-25-
Loading...
