HVR-1608PK
HVR-H408PKC
Uživatelský manuál
1
Obsah
1 Instalace zařízení ............................................................................................................................................ 4
1.1 Instalace pevného disku ................................................................................................................................... 4
1.2 Přední panel ..................................................................................................................................................... 5
1.3 Zadní panel ....................................................................................................................................................... 7
1.4 Příklady zapojení .............................................................................................................................................. 8
1.5 Zapojení sériových vstupů / výstupů .............................................................................................................. 10
2 Přehled ovládání ........................................................................................................................................... 11
2.1 Login, Logout & Menu .................................................................................................................................... 11
2.1.1 Login (Přihlášení do zařízení) ............................................................................................................ 11
2.1.2 Hlavní Menu....................................................................................................................................... 11
2.1.3 Logout (Odhlášení) ............................................................................................................................ 12
2.2 Nahrávání ....................................................................................................................................................... 12
2.2.1 Živý náhled ........................................................................................................................................ 12
2.3 Nastavení nahrávání (Podle plánu) ................................................................................................................ 13
2.3.1 Schedule Menu (Plánovací Menu) .................................................................................................... 13
2
2.3.2 Manual Record (Ruční-pevné nahrávání) ......................................................................................... 13
2.3.3 Motion Detect (detekce pohybu v obraze) ......................................................................................... 14
2.3.4 Encode (ukládání obrazu z kamer v DVR) ........................................................................................ 16
2.3.5 Image FTP ......................................................................................................................................... 16

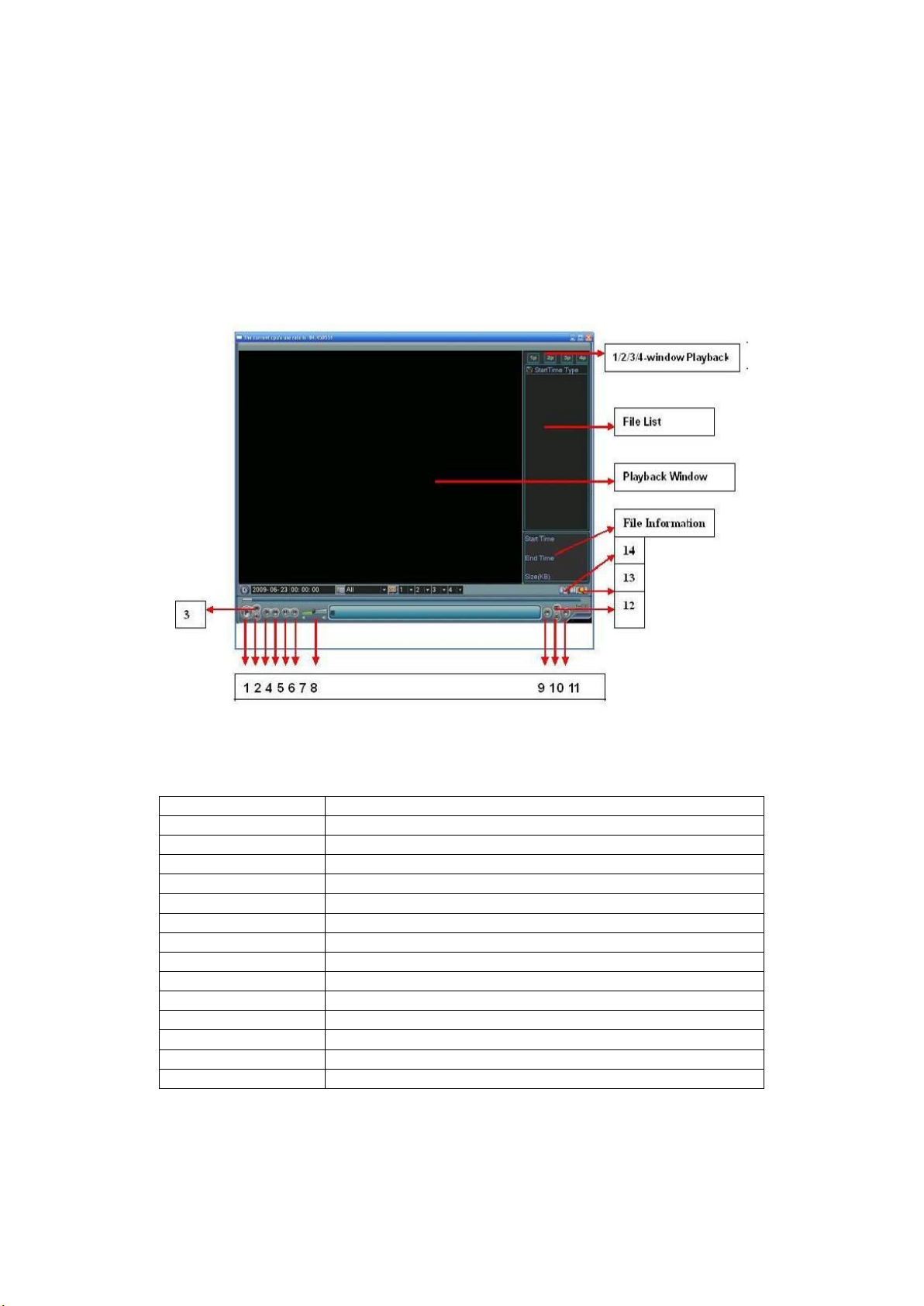

2.3.6 Search and Playback (Hledání a přehrávání) ................................................................................... 17
2.3.7 Basic Operation (základní funkce) .................................................................................................... 18
2.3.8 Backup (Zálohování) ......................................................................................................................... 18

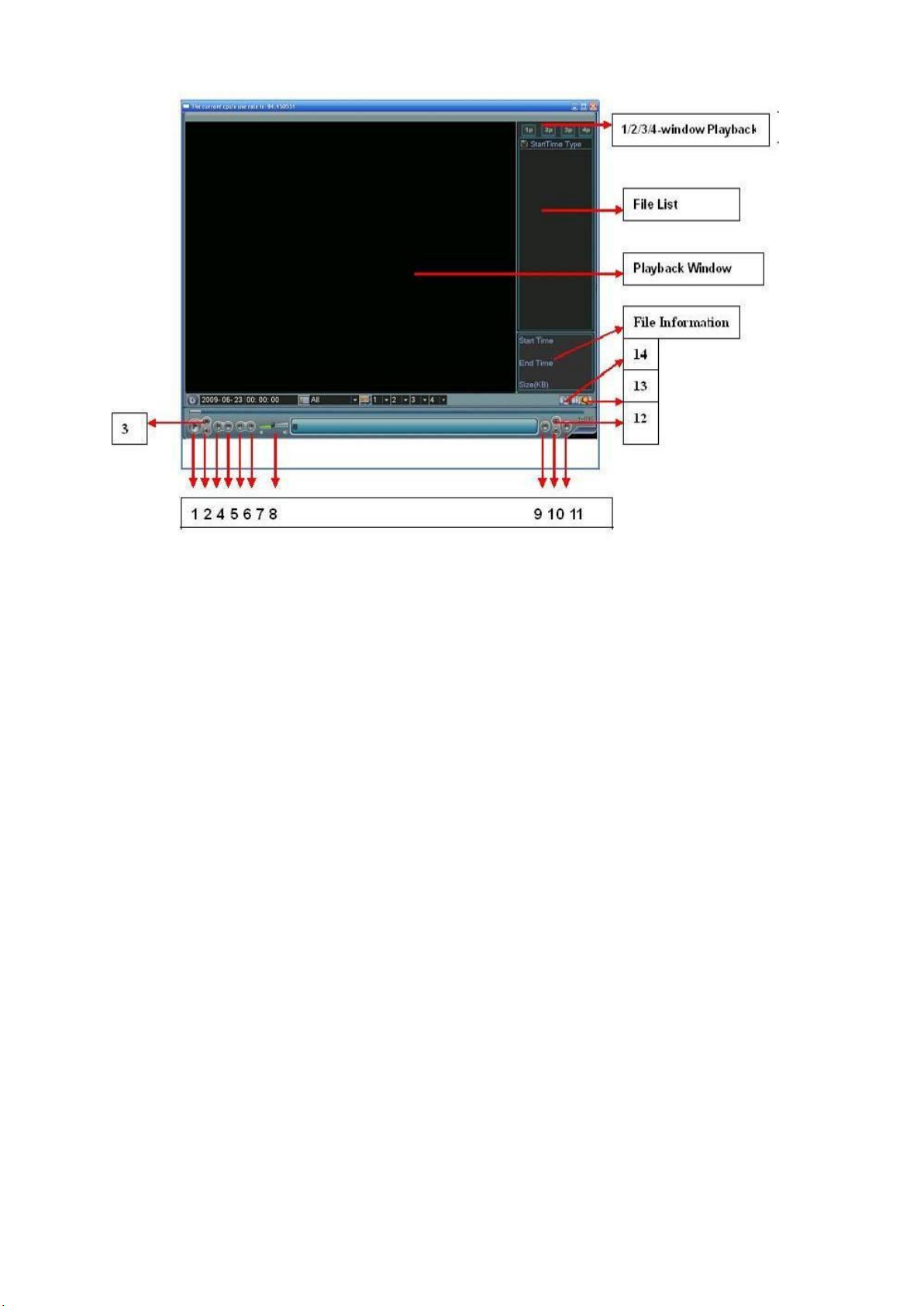

2.3.9 Přehrání zálohovaných souborů na PC ............................................................................................. 19
2.4 Network Setup (Nastavení sítě) ...................................................................................................................... 19

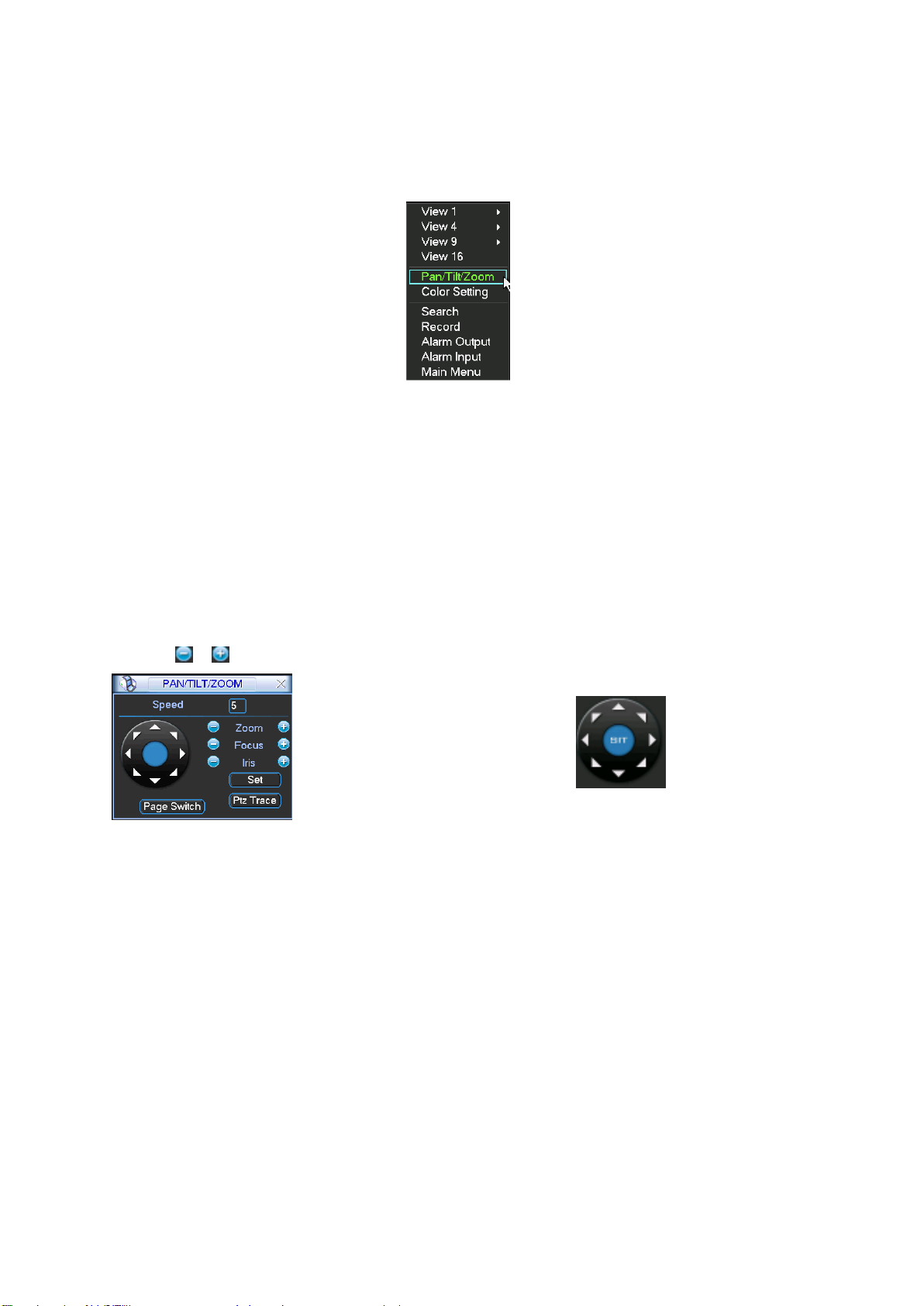

2.5 Pan/Tilt/Zoom (PTZ) ....................................................................................................................................... 20
2.5.1 PTZ nastavení ................................................................................................................................... 20
2.5.2 PTZ použití ........................................................................................................................................ 21
3 Ovládání WEB rozhraním ........................................................................................................................... 22
3.1 Login (přihlášení) ............................................................................................................................................ 22
3.2 Hlavní okno ..................................................................................................................................................... 22
3
1 Instalace zařízení
1. Odšroubujte jistící
šroubky.
2. Sejměte vrchní držák disků
3. Níže se nachází spodní držák
disků.
7.Zajistěte kabeláž.
8. Připojte napájení...
9. .. a datový SATA kabel.
4. Instalujte disky do pozic
určených 4 otvory pro
přichycení.
5. Disky zajistěte šrouby..
6. Instalujte vrchní držák disků
do DVR.
1.1 Instalace pevného disku
Tato řada DVR podporuje pouze disky s rozhraním SATA, doporučujeme použít disky určené pro
provoz v záznamových zařízení kvalifikovaných jako 24/7 nebo pro provoz v DVR.
Následující obrázky znázorňují postup instalace disku:
4
Jméno
Ikona
Funkce
Power button
Při stisku tlačítka po 3 sekundy zapnete nebo vypnete zařízení.
Číselnice
0-9
Pro vstup a zadání kódů nebo pro přepínání funkcí
Vstup čísla více
než 10
-/--
Tlačítko slouží pro vstup více jak jednociferného čísla.
Shift
Mění význam tlačítek na jejich další funkce (číslice, velikost
písma, atd).
Zapíná nebo vypíná „tour“-cestu kamery.
Rychlejší
přehrávání
Umožňuje rychlejší přehrávání.
Zpomalené
přehrávání
Zpomaluje rychlost přehrávání.
Přehraj/
Pauza
Přehrává nebo zastavuje obraz při přehrávání.
Zpětné přehrávání/
Pauza
Přehrává reverzním směrem nebo zastavuje obraz při
přehrávání.
Přehraj předchozí
Tlačítko pro přehrávání předchozích záznamů.
Přehraj další
Přehrává následující záznam.
Nahoru / Dolů
Volí se jimi funkce v Menu.
1.2 Přední panel
Popis funkcí:
Obr. 1-1
5
Mění hodnotu polí.
Pro některé funkce v PTZ Menu.
Vlevo /
Vstupují do vybrané funkce.
Při přehrávání ovládají rychlost.
ESC
ESC
Funkce pro návrat v Menu nebo pro zrušení funkce.
Při přehrávání vrací do reálného režimu.
Enter
ENTER
Potvrzuje funkce.
Potvrzuje standardní funkce.
Vstup do Menu.
Pomocné tlačítko
Fn
Při zobrazení videa v jednoduchém okně přepíná mezi
ovládáním PTZ a nastavením parametrů obrazu.
V PTZ Menu vyvolá PTZ nastavení.
Ve vstupním režimu zadávání znaků maže znaky.
V nastavení detekce pohybu mění funkci dalších tlačítek.
V přehledovém módu stisk po 3 sekundy přepíná mezi TV a
VGA.
V textovém režimu přepíná mezi numerickou a textovou
klávesnicí.
Zastává další speciální funkce.
Nahrávání
REC
Spouští nebo zastavuje ruční nahrávání, ve spojení
s numerickými tlačítky je možné vybírat kanály.
Přepínání náhledu
Mult
Přepíná mezi jedním nebo více okny.
Kolečkový
ovladač (vnější)
Zastupuje tlačítka vlevo/vpravo, při přehrávání videa směr
přehrávání.
Kolečkový ovladač
(vnitřní)
Zastupuje tlačítka nahoru/dolů, při přehrávání videa rychlost
přehrávání
USB port
Slouží k připojení USB zařízení.
6
1
Uzemnění
2
Napájení
3
Síťový vypínač
4
Ventilace
5
Audio vstupy 1.-4. kanál
6
DB25 port (audo vstupy 5. a další kanály)
7
Video smyčka
8
Video vstupy
9
Audio výstupy
10
Vstup pro 2-cestné audio
11
Výstup pro 2-cestné audio
12
Alarm vstup/alarm výstup
13
Video VGA výstup
14
HDMI port
15
RS-232 port
16
eSATA port
17
USB port
18
LAN port
19
Video CVBS výstup
20
Video matrix výstup
21
Full duplex RS-485 port
22
Half duplex RS-485 port
1.3 Zadní panel
Obr 1-2
7
1.4 Příklady zapojení
Obr 1-3
8
HVR-H408PKC; Obr 1-4
HVR-1608PK; Obr 1-5
9
1.5 Zapojení sériových vstupů / výstupů
První řada
1, 2, …, 16. Ovládají se nízkým napětím.
1，2，3，4，5，6，
7，8，9，10，11，
12，13，14，15，16
Druhá řada:
NO1 C1，
„NO“-běžně rozpojené výstupy.
NO2 C2，
NO3 C3，
NO4 C4,
NO5 C5 NC5
CTRL 12V
Užívá se k ovládání senzorů.
+12V
Vstup pro externí 12V.
Zemnění.
485 A/B
RS-485 komunikační port pro ovládání PTZ.
T+,T-,R+,R-
RS-485
T+ T-: výstupy
R+ R-: vstupy
Alarmový vstup může fungovat ve dvou stavech: „NO“-běžně rozpojený, „NC“-běžně sepnutý.
Obr 1-6
Popis svorkovnice:
485 Port
10
2 Přehled ovládání
2.1 Login, Logout & Menu
2.1.1 Login (Přihlášení do zařízení)
Při spuštění DVR se automaticky zobrazí matice snímaných kamer.
Stiskněte Enter nebo levé tlačítko myši pro logovací okno.
Systém má 4 předdefinované účty.
Jméno: admin. Heslo: admin. (administrátor)
Jméno: 888888. Heslo: 888888. (administrátor pouze lokálně)
Jméno: 666666. Heslo: 666666. (slouží pro účely kontroly nastavení a přehrávání)
Jméno: default. Heslo: default (skrytý uživatel)
Poznámka:
Z bezpečnostních důvodů změňte defaultní přihlašovací jména a hesla!
Třetí neplatné přihlášení během 30 minut vyvolá systémový alarm.
Obr 2-1
2.1.2 Hlavní Menu
Pokud se úspěšně zalogujete, ocitnete se v prostředí hlavního menu, viz. obr 2-2.
To čítá šest ikon: Search (Hledej), Info (Info), Setting (Nastavení), Advanced (Rozšířená
nastavení), Backup (Záloha), Shutdows (Vypnutí).
Obr 2-2
11
1
Status nahrávání
3
Ztráta signálu
2
Detekce pohybu
4
Zámek kamery
2.1.3 Logout (Odhlášení)
V hlavním menu zvolte „Shutdown“:
Vyberte patřičnou funkci (zpravidla logout)
Obr 2-3
Obr 2-4
2.2 Nahrávání
2.2.1 Živý náhled
Ve standardním režimu zařízení zobrazuje obraz z kamer včetně aktuálního datumu, času a
názvu kamer. Pokud chcete změnit datum a čas, v menu volte postupně: (Main Menu->Setting-
>General). Pokud chcete změnit název kamery postupně volte v menu (Main Menu->Setting-
>Display).
12
2.3 Nastavení nahrávání (Podle plánu)
2.3.1 Schedule Menu (Plánovací Menu)
V hlavním menu, Nastavení-Schedule můžete měnit parametry pro plánované nahrávání, viz.
Obr 2-5.
Channel (Kanál): volba video kanálu, pro který budete upravovat nastavení.
Week day (Den v týdnu): K výběru jsou dny v týdnu a všechny dny.
Pre-record (Před-nahrávání): Systém dovoluje před-nahrát událost z kamer v případě
vyvolaného alarmu. Lze volit 1-30sekund v závislosti na datovém toku.
Redundancy (Redundance): Některé modely podporují redundantní nahrávání na více pevných
disků.
Snapshoot (Momentka): Povolte funkci pro získání snímků z kamer v momentě alarmu.
Record types (Podnět nahrávání): regular (normální-pevné), motion detection (na základě
pohybu v obraze), Alarm (na základě vyvolaného alarmu).
Pro změnu funkce vždy najeďte šipkami kurzorem na požadovanou funkci a tu měňte.
Po provedení změn „SAVE“ ukládá změny a vrací o úroveň zpět.
Na spodní části obrazovky naleznete barevný graf znázorňující nastavené režimy nahrávání
pro zvolenou kameru. Zelená znázorňuje trvalé normální nahrávání, žlutá barva nahrávání
na základě detekce pohybu v obraze, červená pro alarmové nahrávání.
Obr 2-5
2.3.2 Manual Record (Ruční-pevné nahrávání)
V hlavním menu volte Advanced->Manual Record, kde naleznete 3 možnosti pro nahrávání:
schedule(plánované) / manual (ruční-pevné) / stop (nenahrávat).
Kurzorem “○” vyberte korespondující kanál. Viz. Obr 2-6.
Manual: má nejvyšší prioritu a volba aktivuje trvale aktivuje trvalé nahrávání zvolené kamery
Schedule: nahrává kameru podle definovaného plánu v (Main Menu->Setting->Schedule)
Stop: nenahrává
13
Obr 2-6
2.3.3 Motion Detect (detekce pohybu v obraze)
Obr 2-6a
Zařízení umožňuje analyzovat obraz z připojených kamer a na základě detekce pobyhu ve
snímaném obraze lze aktivovat interní akce jako je nahrávání nebo vyvolání poplachu spojeného se
zasláním varovné emailové zprávy.
Popis položek menu detekce pohybu v obraze:
Event type: zvolte jaký typ detekce aktivujete, v tomto případě „motion detect“
Channel: vyberte kanál kamery, kterého se funkce týká. Zároveň se ujistěte, že jste aktivovali
nahrávací funkci nastavení plánovače (Main Menu->Setting->Schedule) a (Main Menu>Advanced->Manual Record) viz. kapitoly 2.3.1 a 2.3.2
Latch: pokud je detekovaný pohyb, systém bude vyčkávat na další detekci nebo akci po
specifikovanou dobu v sekundách (10-300)
Region: klikněte na tlačítko pro vyvolání dialogu definice zóny detekce:
14
V dialogovém poli definujte oblast, kterou bude přístroj analyzovat pro účely detekce a změn
v obraze.
Sensitivity: citlivost detekce, systém podporuje až 6 úrovní, šestá úroveň je nejcitlivější.
Show message: systém zobrazí definovanou hlášku pro upozornění obsluhy DVR jako varování
Send email: systém dovolí poslat varovný email při zjištěném pohybu
PTZ activation: při detekci pohybu lze definovat pro PTZ kameru pozici, na kterou se má
bezprostředně natočit. Akci definujete v následujícím dialogu:
.
Period: pro definicici pracovních dnů a dnů v týdnu:
Anti-dither: perioda pro způměrování změn mezi snímky v obraze
Alarm output: pokud se vyvolá alarm na základě události jako je pohyb před kamerou, systém
může aktivovat alarmový I/O výstup pro zapnutí sirény nebo zaslání alarmového signálu k EZS
ústředně
Tour: při poplachu lze aktivovat u PTZ kamery cestu, kterou bude kamera sledovat
15
the image FTP.

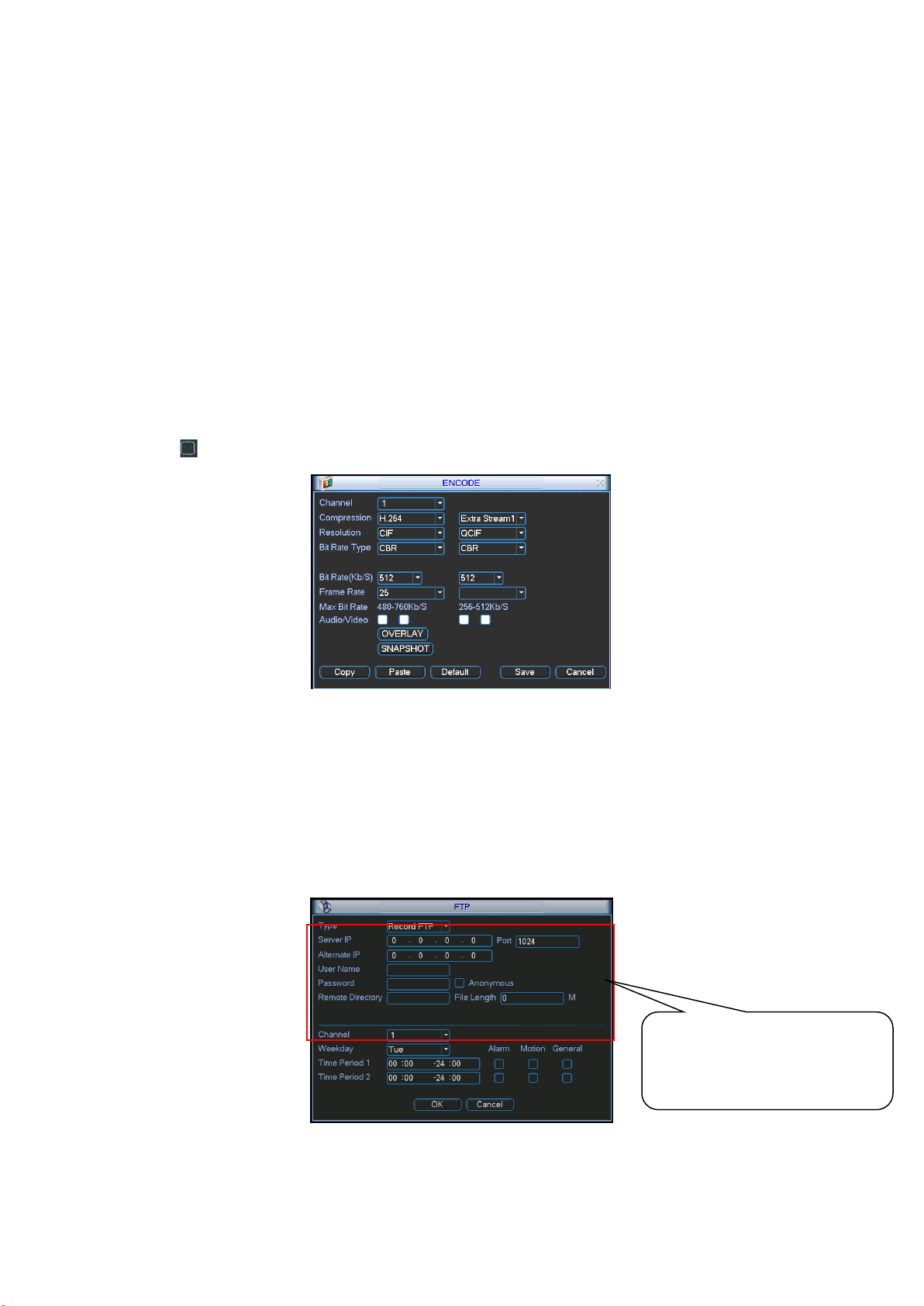

2.3.4 Encode (ukládání obrazu z kamer v DVR)
Kanál: zvolte kanál videokamery.
Komprese: Systém podporuje kodek H.264.
Rozlišení: Systém podporuje několik rozlišení D1/CIF/QCIF. Některé jsou aplikovatelné pouze
nad některými kanály.
Bitová rychlost: Systém podporuje ukládání s konstantní bitovou rychlostí CBR a variabilní
bitovou rychlostí VBR.
Kvalita: Je podporováno 6 úrovní. Šestá úroveň značí nejvyšší kvalitu.
Snímková rychlost: V hodnotách od 1sn/s do 25sn/s pro PAL.
Video/audio: Aktivace a deaktivace.
Momentka: Definuje parametry obrázku pořízeného funkcí „Snapshot“.
Kurzor označuje vybranou funkci, kterou lze měnit nebo nastavit.
Obr 2-7
2.3.5 Image FTP
V síťovém nastavení naleznete nastavení pro komunikaci se serverem FTP. Viz. Obr 2-10.
Nastavení slouží pro možnost posílat záznamy a obrázky na FTP server.
Please input the corresponding
information here, if you just upload
Obr 2-8
16
Číslo popisku
Funkce
1
Přehrávání
2
Zpět
3
Stop
4
Pomalé přehrávání
5
Rychlé přehrávání
6
Předešlý snímek
7
Další snímek
8
Hlasitost
9
Předchozí soubor
10
Další kanál
11
Další soubor
12
Předchozí kanál
13
Hledej
14
Záloha
2.3.6 Search and Playback (Hledání a přehrávání)
Volba v menu viz. Obr 2-11 umožňuje hledat a přehrávat na základě třech voleb:
R: trvalý - klasický záznam
A: záznamy podnícené externím alarmem
M: záznamy vyvolané pohybem v obraze
Obr 2-9
Popis funkcí:
17
2.3.7 Basic Operation (základní funkce)
2.3.7.1 Playback (přehrávání)
Záznamy lze vyhledávat podle několika kritérií jako např. podle typu, kanálu, času apod.
Systém dovoluje zobrazit max. 128 souborů na jedné obrazovce, tlačítky „page up / page
down“ lze listovat dalšími soubory. Výběrem souboru a jeho zvolením kliknutím tlačítek myši
nebo Enter přehrajete obsah záznamu v souboru.
2.3.7.2 Accurate playback (přesný výběr záznamu)
Vložením času v příslušné kolonce pro zadávání hodnot hodin, minut, vteřin, lze přehrát
záznam, který se váže ke zvolenému údaji.
2.3.7.3 Synchronized playback function when playback (synchronizované přehrávání)
Během přehrávání záznamu, lze stisknutím numerického tlačítka zvolit další záznam kamery,
který se bude přehrávat synchronně se zvoleným záznamem.
2.3.8 Backup (Zálohování)
Provedení zálohy na externí USB zařízení (harddisk / flashdisk).
Varianta A:
Tuto variantu použijeme, když chceme uložit nám známý časový úsek na vybrané kameře:
1. Vložíme klíčenku do USB portu
2. V Main menu zvolíme Backup
3. Pokud není zobrazeno žádné záznamové médium, tak klikneme na tlačítko "Detect" a
USB zařízení by se mělo zobrazit v seznamu
4. Pokud na klíčence není dostatek místa, stiskneme tlačítko "Erase“ pro vymazání
klíčenky
5. Vymezíme časový úsek a vybereme číslo kanálu kamery
6. Klikneme na tlačítko "Backup“ a soubor se zkopíruje na klíčenku
Varianta B:
Tuto variantu použijeme, když hledáme záznam a neznáme přesný čas nebo číslo kamery
18
1. Otevřeme okno "Search" (viz kapitola 2.3.5)
2. Klikneme na Lupu [13]
3. Zaškrtneme videa, která chceme zálohovat (zobrazí ve [File list])
4. Vložíme klíčenku. A klikneme na disketu [14]
5. Pokud na klíčence není dostatek místa, tak provedeme vymazání uvedené ve
variantě A
6. Samotné zálohování spustíme přes tlačítko "Start"
2.3.9 Přehrání zálohovaných souborů na PC
Přehrávač zálohovaných souborů z DVR přehrajeme pomoci softwarového přehrávače, který
najdete na přiloženém CD v adresáři Utility\Player
Přehrávač umožňuje uložit i screenshot (obrázek) z přehrávaného videa, který se uloží do
instalačního adresáře přehrávače (standardně C:\Program Files\Player)
2.4 Network Setup (Nastavení sítě)
Nastavení sítě popisují tyto parametry, viz. Obr 2-12:
IP adresa: IP adresa zařízení.
DHCP: Podpora automatického přiřazení parametrů sítě.
TCP port: Standardní hodnota portu je 37777.
UDP port: Standardní hodnota portu je 37778.
HTTP port: Standardní hodnota portu je 80.
Maximum spojení: systém podporuje připojení maximálně 10 uživatelů.
19
Přenosový mód: Zde můžete nastavit prioritu pro zobrazování videa z DVR v síti.
Obr 2-10
2.5 Pan/Tilt/Zoom (PTZ)
Nastavení parametrů jako je protokol a rychlost komunikace je nezbytná pro správné
fungování ovládaných zařízení.
Ujistěte se , že máte správně zapojeny vodiče sběrnice RS-485.
2.5.1 PTZ nastavení
Protokol: vyberte příslušný protokol, který podporuje a na který je nastaveno Vaše PTZ
zařízení.
Adresa: Vyplňte příslušnou adresu PTZ zařízení.
Baudová rychlost: volba rychlosti komunikace po RS-485.
Data bit: Standardní hodnota je 8.
Stop bit: Standardní hodnota je 1.
Parita: volte mezi lichou, sudou, žádnou; Standardní hodnota je „none“-žádná.
Obr 2-11
20
2.5.2 PTZ použití
Ovládání PTZ vyvoláte kliknutím pravým tlačítkem myši nebo tlačítkem „Fn“.
Rozhraní pro výběr ovládání znázorňuje obrázek 2-14:
Obr 2-12
Výběrem „Pan/Tilt/Zoom“, přejdete na ovládací prvek viz. Obr 2-15.
Zde můžete měnit parametry:
Step (krok): délka kroku při otáčení a zoomu od 1 do 8.
Zoom (přiblížení/oddálení): pro kamery disponující „zoom“ objektivem.
Focus (ostření)
Iris (clona)
Ikonami a ovládáte přímo parametry kamery:
Obr 2-13 Ovládací růžice pro natáčení PTZ kamery:
21
3 Ovládání WEB rozhraním
3.1 Login (přihlášení)
Použijte Internet explorer (ostatní prohlížeče nejsou 100% podporovány) a do adresního řádku
URL zadejte IP adresu DVR zařízení. Například pokud DVR je nastaveno s IP adresou
192.168.1.108, zadejte http://192.168.1.108
Systémové okno Vás může vyzvat k povolení instalace ActiveX komponenty, její instalaci
povolte. Pokud se vyskytnou problémy s instalací ActiveX, doporučujeme IP adresu DVR
rekordéru zahrnout do seznamu „důvěryhodných serverů“.
Po instalaci se objeví přihlašovací okno, zadejte jméno a heslo pro přihlášení. Továrně
nastavené jméno je „admin“ a heslo „admin“. Z bezpečnostních důvodů přihlašovací údaje
změňte, jakmile to bude možné! Nezapomeňte si poznamenat aktuální logovací parametry!!
Obr 3-1
3.2 Hlavní okno
Po přihlášení se ocitnete v hlavním uživatelském okně, viz. Obr 3-2.
Ovládání zařízení je analogické s lokálním ovládáním zařízení!
Obr 3-2
22
Loading...
