DVR-470BFV
DVR-870BV
Digital Video Recorder
Návod k použití
1
Obsah:
1 Úvod .................................................................................................................................... 3
1.1 Celkový pohled ............................................................................................................ 3
1.2 Vlastnosti ...................................................................................................................... 3
2 Popis zařízení ....................................................................................................................... 7
2.1 Zadní panel ................................................................................................................... 7
2.2 Přední panel .................................................................................................................. 8
2.3 Dálkový ovladač ........................................................................................................... 9
3 Zapnutí systému ................................................................................................................. 11
4 Základní operace ................................................................................................................ 12
4.1 Zapojení do sítě .......................................................................................................... 12
4.2 Preview ....................................................................................................................... 12
4.3 Uživatelské jméno a heslo .......................................................................................... 15
4.4 Ruční záznam obrazu ................................................................................................. 18
4.5 Zpětné přehrávání ....................................................................................................... 19
4.6 Záloha nahraných souborů ......................................................................................... 24
4.7 Vypnutí DVR ............................................................................................................. 25
5 Průvodce nastavením parametrů ........................................................................................ 26
5.1 Administrator a heslo ................................................................................................. 26
5.2 Přidat nebo vymazat uživatele.................................................................................... 28
5.3 Unit Name a Device ID .............................................................................................. 32
5.4 Video výstup a nastavení VGA ................................................................................... 32
5.5 Nastavení parametrů videa ......................................................................................... 33
5.6 Zakrytí nežádoucích míst v obraze ............................................................................. 34
5.7 Detekce pohybu v obraze ........................................................................................... 36
5.8 Nastavení záznamu ..................................................................................................... 40
5.9 Síťové parametry ........................................................................................................ 41
5.10 Systémové informace ................................................................................................. 43
2
1 Úvod
1.1 Celkový pohled
Kompletní zabezpečovací kamerový systém s ukládáním digitálního obrazu s moderním
kompresním algoritmem H.264.
Typicky jej lze nasadit pro střežení objektů a propojit se senzorovými čidly a platebními
terminály/čtečkami apod. Nahrávání záznamu probíhá dle signálu od čidel, podle
hodinového nastavení nebo dle detekce pohybu v obraze.
DVR-470BFV má přímo výstup na poplachové alarmy. Obsluha v místě střeženého
objektu může sledovat videokamery na běžném TV nebo počítačovém monitoru.
Ovládat zařízení může přes obvyklý On Screen Display dálkovým ovladačem televize.
DVR-470BFV nemá žádný pohyblivý díl. V případě že se místo běžného pevného disku
použije CF nebo IDE Flash disk je zařízení přímo vhodné do průmyslových podmínek
díky pracovním teplotám v rozsahu -10 až +55 st. C. Nemá žádný ventilátor, napájení je
přiváděno z dodaného externího adaptéru 12V DC (max. 10W). DVR-870BV již
ventilátor obsahuje. Jednotku je možné napájet i přímo z autobaterie (doporučujeme
stabilizátor napětí).
Uživatel ze vzdáleného místa přistupuje k jednotce z LAN/WAN přes TCP/IP protokol z
web prohlížeče. Během všech operací obsluhy ať již přistupuje po LAN síti nebo lokálně
na monitoru probíhá na pozadí stále bezpečnostní nahrávání obrazů.
Zařízení může pracovat jako DVR i jako video server. Ovládání v češtině, včetně
webového rozhraní.
1.2 Vlastnosti
LAN:
• 1x LAN 10/100Base-TX, RJ-45, Fast Ethernet
• Podpora DDNS a DHCP umožňuje snadné připojení zařízení a jeho vzdálený
dohled přes internet i pro účastníky bez pevné IP adresy
Administrace a ovládání:
• Dálková správa z www prohlížeče, přehrávání záznamů přes web prohlížeč
• IR dálkový ovladač. Baterie nejsou součástí balení (2x AAA 1,5V)
• Možnost zasílání poplachových zpráv do centrální aplikace, dodává se s SDK pro
možnost integrace s uživatelským IS.
3
Video:
• 4x/8x video vstup+výstup, kompozitní, 1V šš., 75 Ohm, BNC konektory,
PAL/NTSC
• Úhrnný výkon záznamu: 100/200 snímků/s při rozlišení CIF 352x288 (4 kamery,
každá 25 snímků/s / 8 kamer, každá 25 snímků/s)
• Záznamová rychlost na kameru nastavitelná, max. 25 obr/ s, min. 3 obr/s
• Triplexní - současné nahrávání, přehrávání a vyhledávání
• záznamový formát H.264
• volitelné rozlišení záznamu:
• 25 sn/s - CIF (352x288) nebo QCIF (176x144)
• 12 sn/s - DCIF (528*384) nebo 2CIF (704*288)
• 6 sn/s - 4CIF (704*288) (rozlišení 4CIF je k dispozici pouze u modelu DVR-
470BFV)
Zvuk:
• Synchronní záznam zvuku s obrazem, 1 (DVR-470BFV) / 4 (DVR-870BV) vstupní
kanály, komprese OggVorbis 16kbps
Interface:
• 1x video výstup pro monitor, kompozitní, 1V šš., 75 Ohm, BNC konektor
• 1x video výstup pro poplachový monitor (zobrazí tu kameru k níž patří vyvolaný
poplach), kompozitní, 1V šš., 75 Ohm, BNC konektor
• 1x VGA výstup pro monitor, nastavitelné rozlišení 800x600, 1024x768,
128x1024/60Hz
• 1x (DVR-470BFV) / 4x (DVR-870BV) audio vstup RCA konektor, 1x audio výstup
RCA konektor, obousměrná audio komunikace
• 4x (DVR-470BFV) / 16x (DVR-870BV) vstupy čidel, spojení s běžnými čidly nebo
poplachovými výstupy EZS
• 1x (DVR-470BFV) / 4x (DVR-870BV) alarmový výstup, spojení se sirénami nebo
poplachovými vstupy EZS
PTZ (Pan/Tilt/Zoom kamery):
• Podpora PTZ kamery, přímo ovládání řídících signálů pro naklánění a rotaci
• Automatický režim pohybu kamer - dle sekvence přednastavených bodů (až 128
přednastavených pozic/zoom) nebo (pokud kamera funkci podporuje) i v režimu
pamatování posledního manuálního pohybu a jeho opakování
4
Záznam:
• ukládání na jeden pevný disk, disky do kapacity 2TB (2000GB), SATA
• podporuje externí zálohování na USB a externí USB CD/DVD-RW a HDD
• definovatelná maximální nebo pevná přenosová kapacita 32kbps-2Mbps, která
určuje míru komprese ukládaného obrazu resp. přenosové pásmo na přehrávání
obrazu přes internet. Např. kapacita pevného disku 300GB postačí pro uložení
obrazu za 3,58 dne v nejvyšším rozlišení ze všech 4 kamer. Pro nejnižší rozlišení
pak stačí takový disk pro uložení záznamů za posledních 7 měsíců.
• ukládání na pevný disk je uživatelsky nastavitelné tak aby se přepisovali starší
záznamy (cyklický režim) nebo zápis do zaplnění disku se zasíláním hlášení a
upozorňováním na vyčerpání kapacity.
• vyhledávací funkce při přehrávání: podle data a času, seznamu alarmových
záznamů
Log:
• kompletní logování událostí
• zaznamenávají se i data získaná z terminálů RS-232 nebo poslechem provozu z
LAN
• logy lze prohledávat dle různých událostí, datumu, času a obsahu dat z
terminálů
Zpracování obrazu:
• Detekce pohybu v uživatelsky stanoveném výřezu obrazu. Detekce může
uživatelsky vyvolat sepnutí definovaného výstupu (sirénu), zaslat zprávu do
jiného PC na němž běží dohledová aplikace a samotné DVR-470 může vydávat
zvukový tón. Přednahrávání před vyvoláním události.
• Možnost slepé masky pro část obrazu, např. nechcete aby některé části pohledu
kamerou byli zaznamenávány nebo nahlíženy. Je tak možné vyklíčovat oblasti
záběru pro ochranu soukromí.
• Vyvolání poplachu v případě ztráty videosignálu
• Vyvolání poplachu v případě zlomyslného zastínění celého pohledu kamery
nebo její části (např. objektem před kamerou). Uživatelsky definovatelná část
obrazu při jejímž trvalém zastínění je možné vyvolat poplach. Pravidla pro
vyvolání poplachu definuje uživatel.
• období kdy se mají poplachy vyvolávat a kdy ignorovat je uživatelsky
definovatelná, 4 různá období
• Záznamové režimy manuální/ záznam podle časovače / alarmový záznam
5
• Vkládání data, času a titulku do obrazu (timestamp/watermark), možnost
vložení log do obrazu
Fyzické vlastnosti:
• Funkce watch-dog zajišťují návrat do původního režimu po výpadku napájení
• Zdroj externí 12V DC, odběr bez disku 10W max., provozní teplota -10°C až
+55°C
• Možnost instalovat do 19" skříně, zabírá 1U
• Rozměry (š x v x h) 315 x 230 x 45mm
6
2 Popis zařízení
Externí alarmové
Vstupy
2.1 Zadní panel
Zadní panel DVR-470BFV
Číslo Fyzické rozhraní Popis
1
2
3
4
5
6
7
8
9
10
11
12
Video Vstup
Video Výstup
VGA rozhraní
Alarmový výstup
RS-485
Vypínač
USB
Audio vstup RCA (1.0 Vp-p, 75Ω)
Audio výstup
UTP síťové rozhraní
DC napájení
Standard BNC.
Připojení monitoru, výstup videa a menu.
VGA displej.
Výstup alarmu
PTZ připojení.
Vypínač pro zapnutí přístroje.
USB pro připojení externích zařízení.
RCA (1.0 Vp-p, 75Ω)
Připojení k síti.
Vstup alarmu.
Napájení externím adaptérem
7
2.2 Přední panel
1
Stat. diody
POWER
Zelená znamená DVR pracuje, červená DVR je
2
Dioda
IR přijímač.
Numerické
klávesy
Vstup pro čísla, písmena a další znaky.
MENU
1. Změna náhledového módu na menu;
po dobu 5s pro zrušení
symboly);
Č. Typ Jméno Popis
STATUS
Tx/Rx
3
Funkční
klávesy
2
3
ESC
EDIT
PLAY
REC
PTZ
PREV
A
vypnuto
Zelená znamená možnost použití dálk. ovladače.
Blikající znamená přenos dat.
2. Ovládání čištění【WIPER】.
3. Stiskněte [MENU]
zvukové signalizace.
【ZOOM-】(oddálení) při ovládání PTZ.
【ZOOM+】(přiblížení) při ovládání PTZ.
Zrušení a návrat do nadřazeného menu.
1. Při editaci smaže současný znak;
2. 【IRIS+】(zaclonění) při ovládání PTZ;
3. Vyberte nebo × pro zap. nebo vyp.
1. Lokální přehrávání;
2. 【AUTO】při ovládání PTZ.
1. Manuální nahrávání;
2. 【SHOT】při ovládání PTZ.
1. Pro vstup do ovládání PTZ;
2. 【IRIS-】(odclonění)při ovládání PTZ.
1. Přepnutí do multi zobrazení;
2. Přepnutí do z Menu do náhledového módu
preview;
【FOCUS-】(odostření) při ovládání PTZ.
1. Přepínač vstupu (číslo, malé, velké písmena,
8
zobrazuje panel stavu
Přepínač mezi numerickými a funkčními klávesy.
4
Ovládací
Směrové
3. Pauza přehrávání.
Stejné jako numerické klávesy
Stejné jako tlačítko EDIT na
Stejné jako tlačítko A na
SHIFT
klávesy
klávesy
ENTER
2.3 Dálkový ovladač
2. 【FOCUS+】 (ostření)při ovládání PTZ;
3. V náhledovém módu,
kanálu.
Složeny z【】,【】,【】 a 【】.
1. Menu móde, použijte【】/【】 pro
výběr,【】/【】 pro editaci;
2. Ovládání směru PTZ;
3. Ovládání rychlosti přehrávání.
1. Potvrzení v Menu;
2. Vyberte nebo × pro zap. nebo vyp.;
Index Name Description
1 POWER Vypne zařízení.
2 DEV Zap./Vyp. Dálkové ovládání
3 Numerické klávesy
4 EDIT
5 A
na předníma panelul.
předním panelu.
předním panelu.
9
6 REC
Stejné jako tlačítko REC na
předním panelu.
Stejné jako tlačítko PLAY na
předním panelu.
Stejné jako tlačítko INFO na
předním panelu.
Stejné jako tlačítko VOIP na
předním panelu.
Stejné jako tlačítko MENU na
předním panelu.
Stejné jako tlačítko PREV na
předním panelu.
Směrové šipky
ENTER
Stejné jako směrové šipky na
předním panelu.
Stejné jako tlačítko PTZ na
předním panelu..
Stejné jako tlačítko ESC na
IRIS, FO CUS, ZOOM pro
ovládáni objektivu.
7 PLAY
8 INFO
9 VOIP
10 MENU
11 PREV
12
13 PTZ
14 ESC
15 Rezervováno
16 F1
17 Ovládání objektivu
18 F2
Použití dálkového ovladače
Stiskněte tlačítko【DEV】, zadejte ID DVR (standardně 88) a stiskněte tlačítko【ENTER】.
předním panelu.
Stejné jako tlačítko 【F1】 na
předním panelu.
Stejné jako tlačítko 【F2】 na
předním panelu.
10
3 Zapnutí systému
Potom co je systém připojen do napájení 220V (s přiloženým adaptérem) přepněte
tlačítko【POWER】na zadním panelu.
Pokud budete vyzváni k zadání uživatele a hesla, tak uživatele zadejte "admin" a heslo
"12345" (tovární nastavení).
Po úspěšném přihlášení se vám zobrazí hlavní menu přístroje
11
4 Základní operace
4.1 Zapojení do sítě
Zkontrolujte prosím zapojení konektoru VGA a napájení do DVR.
Když je DVR nastartováno, power svítí zeleně, na displeji se objeví nápis “ DVR.”
4.2 Preview
DVR vstupuje do preview mode po tom co se nastartovalo. Na preview obrazu lze vidět
čas, jméno kamery a ikonu statusu kamery.
Na obrazovce se ukáže záznam a poplachový status každé kamery.
Tyto 2 druhy statusu lze přepnout nebo skrýt pomocí klávesy “A”
12
Stav záznamu
Ikona
Barva ikony
bílá
žlutá
fialová
zelená
modrá
červená
Popis statusu
Žádný video signál
Video vstup
Ruční záznam
Skutečný časový záznam
Záznam detekovaného pohybu
Externí záznam
13
poplachový status
ikona
Barva ikony
bílá
žlutá
fialová
zelená
modrá
červená
Popis statusu
Ztráta video signálu
Zobrazí alarm při manipulaci s
kamerou
Pohyb nebo externí poplach
Žádný poplach
Poplach způsobený pohybem
Externí poplach
Stiskněte číselnou klávesnici pro přepnutí kamery, např. Stiskněte “2” na náhled
kamery 2.
Stiskněte „ PREV“ klávesu, zapne se náhled na více kamer.
14
4.3 Uživatelské jméno a heslo
Důležité: tovární nastavení administrátorského jména je “ADMIN” a heslo je “ 12345”
administrátorské jméno oproti heslu nelze modifikovat.. heslo lze udělit 15 uživatelům s
odlišnými právy
Login
Login dialog:
Použijte【↑】】/【↓】kláves na výběr jednoho uživatele stiskněte【
dostali na“Password” heslo–po editování hesla stiskněte【ENTER】na opuštění
editovací tabulky. Po editaci hesla Stiskněte “CONFIRM” a Enter, abyste se dostali do
hlavního menu. Pokud se ozve zvonek “poplach”, znamená to nesoulad uživatelského
jména a hesla. Po 3 pokusech je návrat do úvodní tabulky.
Vytvoření nového hesla.
Pro uživatele vytvořené adminem lze takto vytvořit nové heslo:
Krok 1 vstup do hlavního menu
Stiskněte【MENU】klávesu, v login dialogu, vyberte uživatelské jméno a vložte
správné heslo. Vstoupíte do následující tabulky:
.
Fig 4.3 Login dialog
→
】abyste se
Vložení hesla “Pass”
15
krok 2
Vyberte příslušné uživatelské jméno pomocí 【↑】,【↓】potom vstup do submenu
“Password” použitím: 【
→
Fig 4.5 Hlavní menu
】/【
←
】kláves
16
Fig 4.6 Modify users’ password
Krok 3: Vložte nové heslo
Použijte numerickou klávesnici na vložení nového hesla. Heslo může být „0“ nebo až 16
čísel. Stiskněte【ENTER】na opuštění editovací tabulky., a přesuňte se do "verify”
obdélníku za účelem potvrzení hesla.
Krok 4: Úspěšná změna hesla
Posuňte se v základní tabulce do pozice “Confirm”, stiskněte 【ENTER】klávesu.
Pokud je heslo modifikováno úspěšně, skočí program do základního menu. Nebo
vyskočí "Error” je možno opakovat krok 3 a modifikovat heslo znovu.
17
4.4 Ruční záznam obrazu
Poznámka: Uživatel musí mít příslušná práva, a DVR naformátovaný harddisk.
V základní tabulce stiskněte【REC】klávesu, v následném dialogu, vyberte správné
jméno a heslo a vstoupíte do hlavního ručního záznamového menu.
V menu mode stiskněte【REC】 klávesu abyste se dostali do “Manual Record” interface
přímo.
Popis
Manuální záznamový interface
Manuální záznamový interface
18
Ruční záznamový interface má tyto oddíly: číslo kanálu, status kanálu,
start/stop záznam, start nebo stop všech tlačítek.
Kanál: seznam kanálů DVR.
Status: Kanálový status má 4 pododdíly: značí chybu. Zelená značí že kanál je
zaznamenáván, poplachový záznam, záznam přim pohybu). Červená značí přenos v
rámci sítě. Oranžová značí záznam + přenos na síti.
Start/Stop: “” značí, že můžete začít nahrávat na kanálu
“×” značí, že můžete zastavit nahrávání.
Start All: Stisknutím této klávesy se začnou nahrávat všechny kanály.
Stop All: Stisknutím této klávesy se zastaví nahrávání na všech kanálech.
Stisknutím【ESC】se dostanete do předchozí tabulky. Stisknutím 【MENU】se
dostanete do hlavního Menu. Stisknutím【PLAY】klávesy se dostaneme do playback
menu.
4.5 Zpětné přehrávání
Poznámka: uživatel musí mít práva pro přehrávání záznamu”/ Playback/
Playback interface
V náhledovém modu, stiskněte【PLAY】v dialogu, který se objeví, vyberte uživatelské
jméno a vložte správné heslo. Tím se dostanete na rozhranní “playback”.
V menu mode, stiskněte【PLAY】klávesu, tím se můžete dostat do playback rozhranní.
přímo. Viz obr. 4.9 .
19
Popis:
Výběr kanálu: Vložte aktivní obdélník do pozice “Chan” stiskni “edit” klávesu, pak
použij【↑】nebo【↓】pro výběr kanálu.
Rec Type /typ záznamu/: Použijte【↑】nebo【↓】na výběr typu záznamu. Může se
jednat o všechny-“All”, všechny v definovaném čase-“All Time”, záznamy při
pohybu“Motion Detect”,záznamy při poplachu “Alarm” nebo ručně vytvořené záznamy
“Manual”.
Time Section:/časová sekce/ Je možno nadefinovat časový úsek. Pomocí “time
edit”zadáním od kdy do kdy.
Search: /vyhledávání/ Dojde k nalezení záznamu dle zadaných kriterií.
Play by Time: /přehrávání podle časových sekcí
Select Page: V jedné tabulce se zobrazí 8 souborů. Pokud je odpovídajících
souborů více než 8 rozklikněte další stránku. Celkem může být . 500 stran (4000
souborů). Můžete použít čísla na klávesnici nebo 【↑】【↓】klávesy na výběr času,
File List Box: Prochází odpovídajícími záznamy. Velikost souboru je zobrazena v
okénku list. Lze použít【↑】【↓】k pohybu klávesu scroll bar na výběr souboru.
Zálohovací zařízení: Lze zvolit USB flash, USB HDD, USB CD-R/W abychom uložili
záznam.
Kopírování /COPY/: Začátek kopírování.
Záloha dnes /Backup Today/: Uloží všechny soubory z dnešního dne.
Fig 4.9 Playback interface
20
4.10 Playback interface
Na vrcholku zobrazení se nachází následující informace: Velikost, rychlost přehrávání,
čas přehrávání, čas přehrání celého souboru.
21
Operace při přehrávání
Zobrazit nebo skrýt dolní lištu: 【MENU】
Vypnout nebo zapnout zvuk: 【PLAY】
Nastavení procesu: 【←】zpětný chod),【→】(Forward) dopředu. Zvýšit rychlost
2x,4x ,8x maximálně.
Použijte【↓】na snížení rychlosti (1/2X, 1/4X, 1/8X): Stiskněte 【ENTER】. Pokud se
přehrává po obrázku, pak po Stisknutí ENTER】se zobrazí jen jeden obraz..
Exit: 【ESC】
Poznámka: Pokud je DVR zatíženo přehráváním záznamu, může to mít vliv na
rychlost záznamu.
Výstup z přehrávání:
V playbacku stiskněte【ESC】a dostanete se do předcházejícího menu nebo stiskněte
【MENU】a dostanete se přímo do hlavního menu, stiskem【REC】
klávesy se dostanete do manuálního záznamu.
Přehrávání s USB myší.
Pokud přehráváte pomocí myši USB, je způsob ovládání přehrávání dle
následujícího obrázku 4.11.
Fig 4.11 Play back control bar
22
Control bar popis:
: Posuv dopředu nebo dozadu o 3%
: Výběr rychlosti přehrávání dopředu nebo dozadu
: Pauza
: Vypnutí zvuku
: Stiskněte pro provedení záznamu,dalším stisknutím
zastavit.
: Provede se skrytí kontrolního panelu /control bar/ levým
kliknutím návrat zpět.
: Lze použít pro zvětšení obrazu.
23
4.6 Záloha nahraných souborů
Poznámka: uživatel musí mít příslušná práva.
V playback rozhranní lze zálohovat nahrané soubory.
V preview mode, klikněte na【PLAY】v login dialogu zvolte uživatelské jméno a vložte
správné heslo, pak vstoupíte do playback rozhranní.
Nebo v menu “MODE” klikněte na【PLAY】tím vstoupíte do playbacku přímo interface.
Záloha v průběhu dne.
V playback rozhranní vstupte přes “Active Frame” a klikněte na “Backup Today” .
【ENTER】všechny soubory ze všech kanálů z tohoto dne se uloží na zálohovací
zařízení.
Záloha souboru dle parametrů
Krok 1: Vyhledání souboru dle parametrů
V rozhranní playback najděte příslušný kanál, příslušný čas a typ, přeskočte do “Active
Frame” na “Search” klikněte na 【 ENTER】 klávesu. DVR začne hledat požadovaný
soubor.
Krok 2:Výběr souboru přímo
V seznamu souborů použijte【↑】nebo【↓】klávesu pro pohyb kurzorem. Když se
kurzor zastaví u souboru, jež chcete zálohovat, stiskněte 【EDIT】pro výběr symbolu “”
ve výběrovém poli.
24
4.12 Playback list
Krok 3: Výběr zálohovacího zařízení
Potvrďte druh zálohovacího zařízení: USB flash memory, USB HDD, USB CD-R/W, a
vyberte jej.
Krok 4: Začátek a ukončení zálohy
Vstupte do “Active Frame”klikněte na “Save” a stiskněte【ENTER】aby molo začít
ukládání. Když záloha začne, objeví se zpráva o průběhu zálohování.
4.7 Vypnutí DVR
Poznámka: DVR se vypne vypínačem.
25
5 Průvodce nastavením parametrů
Upozorňujeme, že většina nastavení se stává funkčním až po restartu DVR
5.1 Administrator a heslo
Nové DVR má tovární nastavení se jménem “admin” a heslem je “12345”. Jméno nelze
měnit, ale heslo ano.
Změna hesla: Stiskněte【MENU】 klávesu, v login dialogu, vyberte uživatelské jméno “
“admin”, použijte 【→】 klávesu a do čtverce “ password edit box, napište “12345”,
Stiskněte“ Confirm” a dostanete se do administrátorského menu.
Zvolte okno “User” , Stiskněte【ENTER】a dostanete se do “User Management”
menu. Viz obr. 5.2
26
5.2 User management
V seznamu uživatelů je uveden jen admin. Můžete použít【→】klávesu, abyste se
dostali do editovacího okna hesla / password edit box/ a Stisknout klávesu
【EDIT】abyste se dostali do “ edit status”. Pomocí numerické klávesnice vlož nové
heslo. Lze použít výhradně čísel a to až 16.
Po ukončení vložení Stiskněte【ENTER】klávesu a opustíte menu.
Do okénka pro kontrolu hesla “Verify password” edit box, napište pro kontrolu heslo
ještě jednou. Stiskněte “Confirm” tlačítko a poté【ENTER】, pokud hesla souhlasí,
nebudou uložena a objeví se varování “warning message” obr.5.3.
5.3 Error
V tomto případě Stiskněte【ENTER】pro návrat do password edit box, a pokuste se
vložit nové heslo znova.
27
5.2 Přidat nebo vymazat uživatele
Vstupte do “User Management” volby.
Přidání uživatele:
krok 1: Vstupte do “User Management” menu obrázek 5.4
viz kapitola 5.1

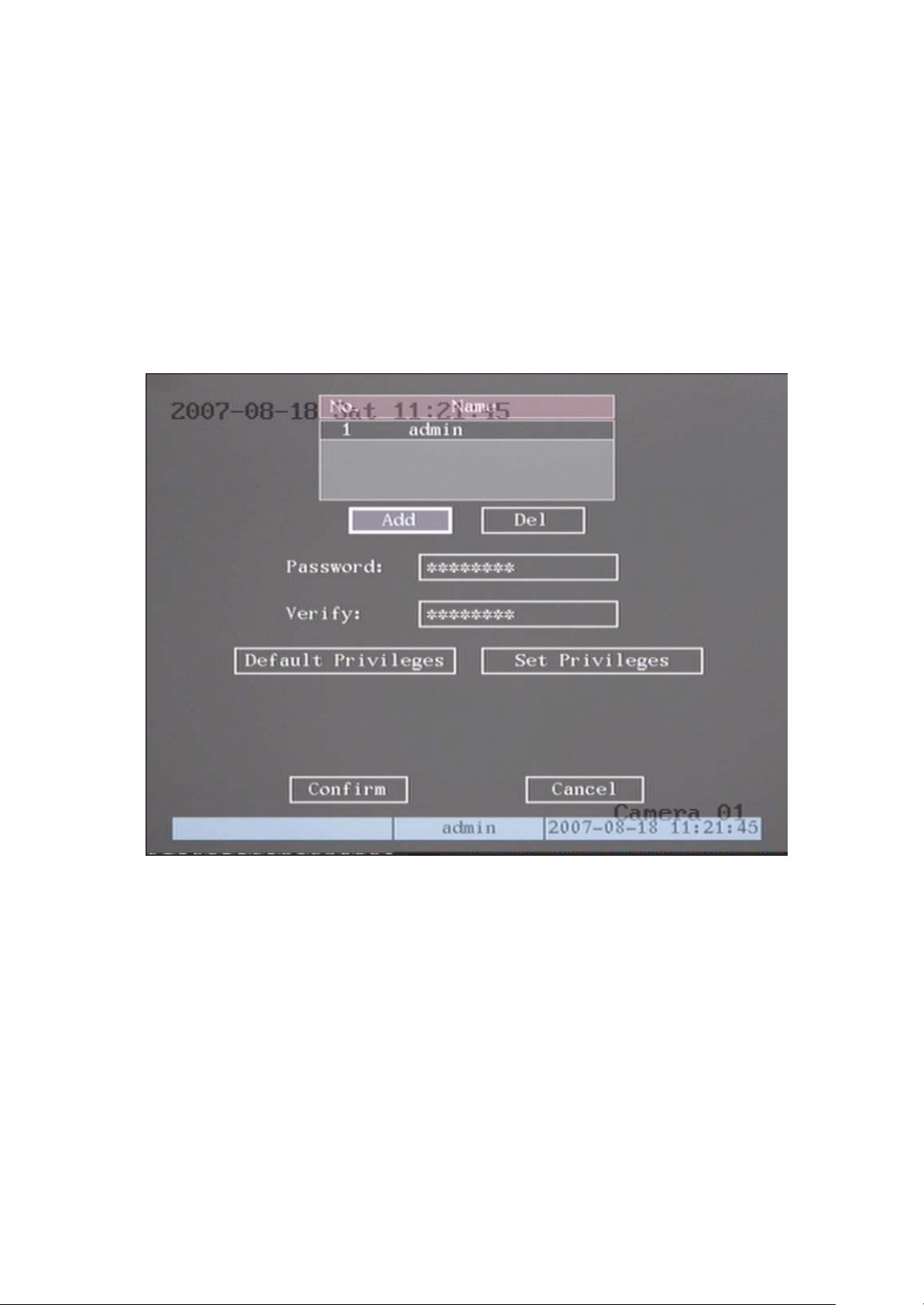

5.4 user management
5.4 user management
28
Krok 2: přidání uživatelského jména
V menu “User Management” klikněte na “Add” a Stiskněte【ENTER】, v dialogu,
vložte nové uživatelské jméno viz.kapitola3.4, Stiskněte 【ENTER】 a vraťte se do “User
Management” menu. celkem 15 uživatelů lze vytvořit. Viz.obrázek 5.5
5.5
Krok 3: vytvoření hesla pro nového uživatele
Po vytvoření nového uživatele, nemá žádné heslo. Toto můžete přeskočit pokud nechcete
měnit heslo.
V seznamu uživatelů v “User Management” menu, použijte【↑】【↓】 klávesy na výběr
nového uživatele a pak pomocí【
Stiskněte【EDIT】pro vstup do edit kolonky a při použití numerické klávesnice zadejte heslo.
Step 3: Zadání práv nového uživatele.
Nově zadaný uživatel nemá žádná uživatelská práva. Tyto práva je mu třeba vytvořit.
Vyberte příslušného uživatele, stiskněte tlačítko "Default Privileges”, stiskněte【ENTER】.
Uživatel získá standardní práva “default rights”. Standardní práva obsahují lokální
přehrávání, vzdálené přehrávání a práva pro sledování.
Pokud chcete definovat detailně přístupová práva, přesuňte se přes “Active Frame”
do “Setup Privileges” stiskněte【ENTER】a vstupte do “ rights setup menu “ viz obrázek
5.6
→
】 klávesy přejděte do kolonky password edit.
29
5.6 user right
Krok 4: uložení práv a hesla nového uživatele
V menu “User Management” klikněte na “Confirm”, tím se uloží heslo a práva uživatele.
Program vás přehodí do hlavního menu. Pokud kliknete na “Cancel” operace se zruší.
Popis uživatelských práv:
“Local”:
Lokální práva jsou určena pro lokální operace jako práce s čelním panelem, IR ovladačem.
Record: Umožňuje start-stop záznam;
Set parameters Setup: Lokální nastavení parametrů DVR; Log
/registr syst.informací/: Pouze lokální náhled;
Utilities: Lokální upgrade Firmware, formát HDD, restart DVR, vypnutí DVR
REMOTE "Vzdálený”:
Record: Vzdálené řízení start-stop záznamu;
Set parameters Setup: Vzdálená změna nastavení DVR; Log:
Vzdálený náhled na registr syst.informací;
Utilities: Vzdálený upgrade firmware, formát HDD, restart DVR a vypnutí DVR atd.
Alarm: Vzdálená kontrola Alarmů;
30
Local Video Out: Vzdálená kontrola výstupů DVR;
Com Control: Kontrola portu RS232C.
MAC adresa
Tato MAC adresa není adresou DVR ale PC, ze kterého se přistupuje na DVR. Pokud
nastavíte tuto MAC adresu, pak pouze PC s touto MAC adresou může vstoupit na toto
DVR.
Na PC v DOS prompt, napíšeme “ipconfig /all” a na výpisu se objeví MAC adresa např.
001A8CE1B592.
Vymazání uživatele
V Menu“User Management” vyberte pomocí【↑】【↓】uživatele, potom
pomocí【
“Confirm” ”. Viz. obrázek 5.7
→
do “Active Frame” stiskněte “Del” a dejte【ENTER】, potvrďte tlačítkem

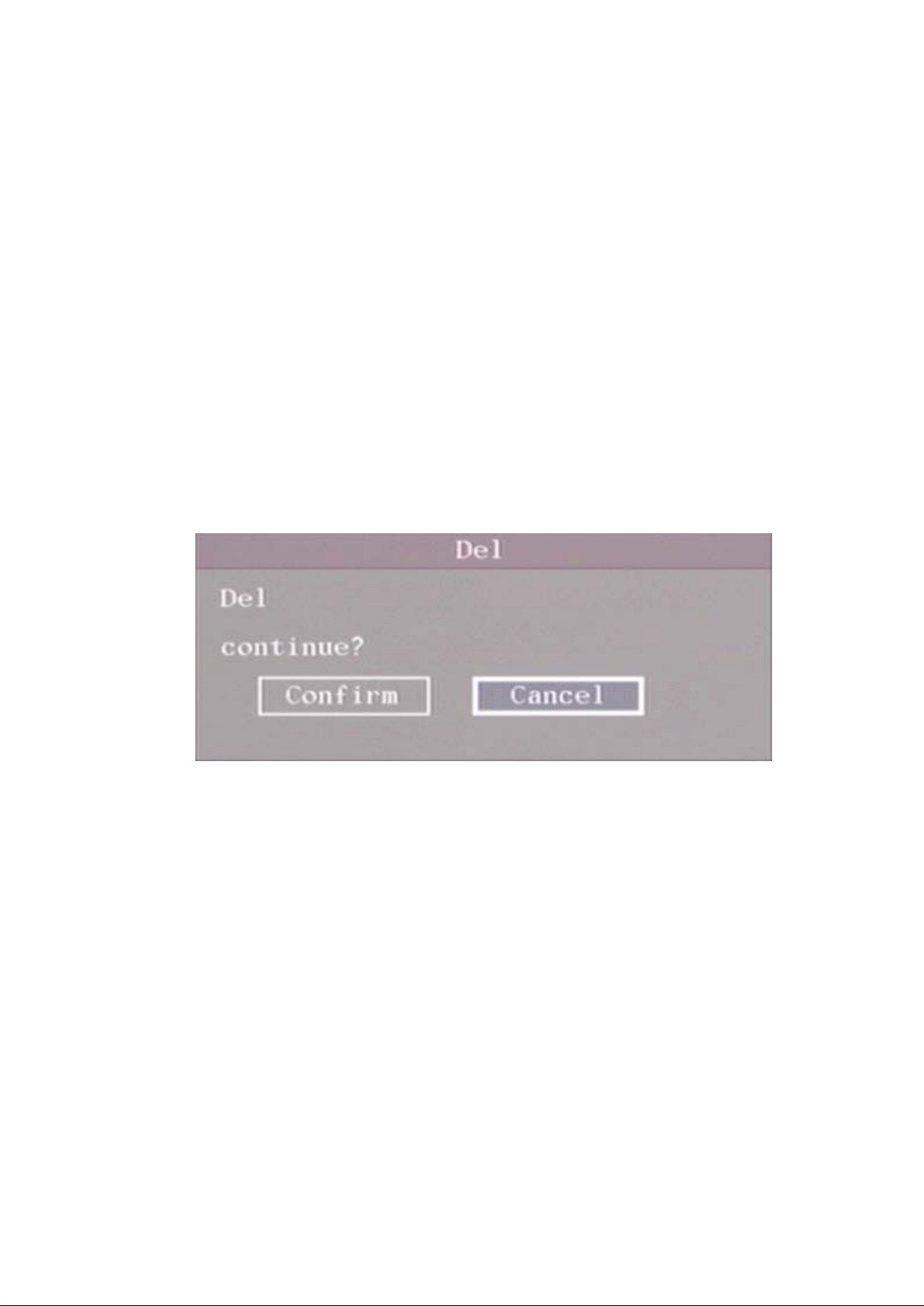

5.7 Delete user
31
5.3 Uni t Name a Device ID
Unit name (jméno jednotky)
Viz obr 5.8:
5.8 Display menu
Device ID (ID zařízení):
Tato hodnota je důležitá pokud používáte infračervený dálkové ovládání nebo klávesnici
pro DVR. Stejná hodnota se musí nastavit na ovladači / klávesnici.
5.4 Video výstup a nastavení VGA
Video output standard
Na DVR se nachází BNC na zadním panelu DVR. Používá se pro spojení analog monitorů
a podporuje NTSC a PAL výstup. Video výstup lze modifikovat.
V Display menu najdete “Video Output Standard" lze použít【↑】【↓】pro výběr PAL
32
nebo NTSC video output.
VGA setup
VGA výstup lze definovat v těchto parametrech:
1280*1024/60Hz,1024*768/60Hz, 800*600/60Hz
5.5 Nastavení parametrů videa
Pro různé kamery a různé prostředí lze nastavit kamery dle parametrů zobrazení jako
Kontrast, sytost, odstín atd.
Fig 5.12 Color setup
Krok 1: Výběr kamery dle【↓】【↑】
Krok 2: Nastavte brightness, contrast, saturation a hue: skočte do “Active Frame” dále
do “Adjust” s do pravé části na Brightness, Contrast, Saturationa Hue, stiskněte klávesu
【ENTER】abyste vstoupili do nastavovacího rozhranní
Krok3: Lze provést kopie nastavený parametrů jedné kamery do druhé.
33
Po nastavení skočte do “Image Setup” menu, a klikněte na “Confirm” aby se uložily
zadané informace.
5.6 Zakrytí nežádoucích m íst v obraze
V některých případech není žádoucí snímat předměty nebo osoby v obraze. Definovatelně
zakrytá oblast v obraze pak nebude zobrazována a nahrávána. Postup definice je
následující:
Krok1: Vstupte do “Camera” menu.
Krok2: Vyberte jednu kameru, můžete použít kurzorové šipky pro výběr kamery.
Krok3: Vstupte do “Advanced settings” a povolte funkci zaškrtnutím políčka “Privacy
Mask”, klávesy Enter nebo Edit mění stav aktivně zvolené volby.
Aktivním výběrem zvolte okno pro definici masky nežádoucích míst v obraze, poznáte
podle vysvícení pole-okna, klávesu Enter vstoupíte do nastavení, viz. následující obrázek:
Krok4: Žlutý obdélníček zosobňuje editační kurzor, kurzorovými klávesami přesunujete po
definičním poli, EDIT klávesa přepne kurzor do definiční funkce- tedy barva kurzoru se
změní na červenou barvu a šipkami vyberte oblast zakrytí. Opětovným stisknutím EDIT
přepnete zpět na funkci krokování v definičním poli.
34
Maximální velikost oblasti krytí je 8x8políček, celkem můžete definovat 4 oblasti
maskování-zakrytí.
Po definici oblastí krytí stiskněte ENTER pro návrat do “Advanced settings”.
Klávesa “A” maže všechny oblasti krytí.
Krok5: Pro uložení oblasti krytí opakujte Krok2, Krok3 a Krok4 pro definici oblastí krytí
pro další kamery. V menu “Advanced setting” stiskněte “Confirm” pro uložení nastavení,
Cancel zruší definice oblastí krytí v obraze kamer.
Příklad funkce maskování oblastí v obraze snímání.
35
5.7 Detekce pohybu v obraze
Pokud je tato funkce aktivována a zařízení v obraze detekuje pohyb, DVR vyvolá alarm.
Krok1: Vstupte do “Camera” menu.
Krok2 : Vyberte kameru: Použijte kurzorová tlačítka pro výběr kamery, potom stiskěnte
tlačítko Edit pro výběr.
Krok3: Vyberte citlivost detekce pohybu v obraze:
Na pravé straně “Motion Det. Level” najdete škálu citlivostí. Škála čítá 7 úrovní, od nejnižší 0
po nejvyšší 5 a stupeň vypnuto. Pokud vyberete “Off” jako vypnuto, DVR nebude reagovat
na pohyb v obraze. Pokud vyberete jinou možnost, tlačítka pro definice oblasti pro detekci
pohybu v obraze “Motion Area Setup” a “Policy Setup” se stanou aktivní. Nejnižší citlivost
bude reagovat pouze na velkou změnu obrazu ze snímané kamery, u nejvyšší citlivosti je to
naopak.
Krok4: Definice oblasti: Je nutné definovat oblast, pro kterou bude funkce detekce pohybu
v obraze aktivní. Zvolte “Area” tlačítkem na obrazovce na pravé straně nastavení citlivostí,
stiskněte ENTER pro vstup do “Motion Area Setup” prostředí pro definici oblasti:
Žlutý obdélníček zosobňuje editační kurzor, kurzorovými klávesami přesunujete po
36
definičním poli, EDIT klávesa přepne kurzor do definiční funkce- tedy barva kurzoru se změní
na červenou barvu a šipkami vyberte oblast zakrytí. Opětovným stisknutím EDIT přepnete
zpět na funkci krokování v definičním poli.
Maximální velikost oblasti krytí je 8x8políček, celkem můžete definovat 4 oblasti
detekce. Po definici oblastí krytí stiskněte ENTER pro návrat do “Advanced settings”.
Klávesa “PTZ” definuje celý obraz bez specifikace zón.
Mazání definované oblasti detekce pohybu v obraze:
Smazání části zóny: Přesuňte žlutý kurzor na začátek oblasti, kterou chcete smazat
a stiskněte EDIT, kurzor se změní na černou barvu. Pak použijte kurzorové klávesy
pro definici oblastí smazání-modré pole. Stisknutím tlačítka EDIT vymažete tuto
označenou oblast. Následným stiskem tlačítka ENTER potvrdíte změnu a vrátíte se
do “Image” menu. ESC vrací do menu bez provedení změn.
Smazání všech zón: Klávesa “A” maže všechny oblasti detekce.
Použité klávesy:
↑↓←→: pro pohyb kurzoru
EDIT: přepínání módu kurzoru
PTZ: Vybere celou obrazovku kamery pro detekci
A: Vymaže zóny detekce
ENTER: Potvrdí změny a vrátí do nadřazeného menu
ESC: Stornuje změny a vrátí do nadřazeného menu
Krok5: Pravidla pro vyvolané alarmy: Vyberte a zvolte “Policy” pro definici pravidel
37
související s vyvolaným alarmem, ENTER klávesou vstupte do “Motion Alarm Handle” menu:
Krok6: Nastavení pravidel pro nahrávání vyvolané alarmem: Pokud situace definovaná v
DVR vyvolá alarm, můžete definovat akci způsobující nahrávání kamery. V nastavení “Motion
Alarm Handle” menu můžete vybrat kamery pro nahrávání.
Použijte ENTER nebo EDIT klávesy pro povolení funkcí zaškrtnutím “”.
Pokud tedy chcete nahrávat obraz z kamer pouze při detekci pohybu v obraze, je nezbytně
nutné v “Recording” menu zvolit typ nahrávání pro kameru jako “Motion detection” nebo
“Motion Alarm”.
38
Krok7: Časovač: Pokud nastane alarm vyvolaný pohybem v obraze, DVR bude na tento
upozorňovat jako “symbolem na sledovacím monitoru”, “zvukovým signálem”, “pošle
záznam na úložiště” a “výstupem na IO sběrnici”. Můžete nastavit 4 periody v jednom dni
a 7 dní v týdnu. Periody v jednom dni nemohou být opakovány.
Krok8: Alarmové události: Můžete vybrat “varování na sledovaném monitoru”,“zvukový
signál”, “zaslat záznam na úložiště” a “výstup na IO sběrnici”.
Pokud vyberete “On screen warning”, na monitoru se vždy zobrazí kamera, na které byl
detekovaný pohyb. Pokud se tak stane v obraze několika kamer, budou tyto kamery
přepínány na sledovaném monitoru každých 10 sekund.
Krok9: Uložení nastavení: Stiskněte “Confirm” pro návrat do “Image Setup” menu.
V “Image Setup” menu stiskněte “Confirm” tlačítko pro uložení nastavení..
Krok10: Uložení nastavení všech kamer: Opakujte kroky 2-8 pro každou kameru nebo
můžete kopírovat nastavení jedné kamery na další kamery. Definice oblasti pro detekci
nebude zkopírováno.
39
5.8 Nastavení záznamu
V hlavním menu je icona “Recording”. Můžete jej nastavit takto:
“Recording” popis tabulky:
Jestliže je HDD plný: Zde jsou 2 možnosti: “Přepis nebo zastavit nahrávání. Pokud vyberete
“Overwrite” volbu, potom když budou harddisky zaplněny, začnou se přepisovat od
nejstaršího záznamu. A bude pokračovat záznam dále. Pokud vyberete “Stop recording”
volbu pak se po zaplnění disků objeví hlášení: “Hard Disk Full” a nahrávání se po zaplnění
disků zastaví.
Select Camera: Zde jsou znázorněny jednotlivé kanály【↑】【↓】Pomocí šipek se vybere
jeden z nich..
Stream Type: Zde jsou dvě možnosti: “Audio&Video” stream nebo “Video” stream
samostatně. Pokud si přejete zaznamenávat audio + video, zvolte “Audio&Video”
option, opačně lze zvolit jen “Video” option pro samostatný záznam videa.
Pokud provedete změnu tohoto parametru, je nutno provést restart.
40
Resolution-rozlišení: Čím vyšší je rozlišení, tím je jasnější obraz. Možnosti nastavení
rozlišení od nižšího k vyššímu je QCIF,CIF
Pokud provedete změnu tohoto parametru, je nutno provést restart.
Typ přenosové rychlosti:
DVR používá pevný datový tok komprese videa. Velikost je definovaná v kolonce “Bit Rate”.
Velikost přenosové rychlosti souvisí s rozlišením. Pokud zvolíte vysoké rozlišení, musíte vybrat
i vysokou přenosovou rychlost. Pro CIF rozlišení je optimální 192Kbs pro QCIF 384K-768Kbps.
Samozřejmě, že je možné nastavit přenosovou rychlost podle druhu kamery a doporučeného
rozlišení.
Bit rate: Můžete zvolit šířku datového toku
Frame Rate: Počet snímků za sekundu. Optimální je: 25 (PAL)/30(NTSC) 20, 16, 12, 10, 8, 6,
4, 2, 1
Při nízkém obnovovacím kmitočtu, lze zvolit nízkou přenosovou rychlost.
PreRecord Time: Pokud se využívá záznam při pohybu,lze nadefinovat spuštění záznamu před
detekcí,“prerecord time“. Možnosti jsou No PreRecord, 5 vteřin (defaultní nastavení), 10
vteřin, 15 vteřin, 20 vteřin, 25 Vteřin, 30 Vteřin a Max PreRecord.
MaxPreRecord znamená uložit všechna data do PreRecord paměti. PreRecord je závislý na
šířce datového toku. Čím je nižší je datový tok, tím je delší PreRecord
PostRecord Time: Pokud je zrušen externí poplach, DVR pokračuje v záznamu. Možnosti
jsou: 5, 10 (tovární nastavení), 30 vteřin, 1,2,5,10 minut.
Enable Rec: Spustí nebo zastaví vybranou kameru. “×” znamená zastavit, “” znamená spustit
Schedule: Když zvolíte nahrávání, můžete si vytvořit nahrávací plán /Schedule/.
Poz. Po modifikaci nahrávacího plánu je třeba rebootovat DVR.
Každodenní nahrávací plán:
Krok 1: Vstup do “ recording schedule menu”
V recording menu použijte【ENTER】nebo【EDIT】pro povolení záznamových funkcí (“”
praporek), klikněte na “Schedule” a vstoupíte do recording schedule menu.
5.9 Síťové parametry
Pokud chcete používat síť pro přístup k DVR, musíte nastavit parametry sítě.
Poznámka: Pokud je jakýkoliv síťový parametr změněn, pro platnost nastaveni musí byt DVR
restartováno.
V hlavním menu, označte ikonu “Network” a stiskněte [ENTER], dostanete se do “Network”
menu jak označuje obr 5.27
41
Obr.:5.27
Popis “Network” menu:
IP address: Tato IP adresa nesmí být v konfliktu s jinou IP. Pokud používáte DHCP server,
nastavte IP na “0.0.0.0”, uložte a restartujte DVR. Během procesu resetovaní, bude DVR
přidělena dynamická IP DHCP severem. Přidělena dynamická IP se poté zobrazí pod touto
položkou.
Port: číslo přístupového síťového portu, musí byt větší než 2000
Mask: Maska sítě
Gateway: IP adresa výchozí brány, použitá pro komunikaci s ostatními síťovými segmenty
Remote Host IP a Port: Pokud nastavíte tuto IP adresu a port, DVR pošle na tuto IP adresu
informaci v případě, že dojde k vyhlášení alarmu a dojde k výjimce. Centrum s touto IP
adresou je zalarmováno informací od DVR.
HttpPort: Port pro Internet Explorer. Standardní hodnota je 80, ale může byt změněna.
Advanced setup: Označte “Advanced” a pro vstup do menu stisknete [ENTER]. Menu viz obr.
5.28
42
5.10 Systémové informace
Klikněte na “System Info” ikonu “Utilities” a získáte popis systémových informací
obrázek 6.7
43
44
Loading...
