DPM-D274T
DPM-D275T
Monitory pro 2-drátový systém videovrátných
Uživatelský manuál
Obsah:
1. Části a funkce .................................................................. 3
2. Montáž monitoru ............................................................ 4
3. Hlavní Menu .................................................................... 4
4. Základní ovládání ............................................................. 3
5. Interkom .......................................................................... 4
6. Základní nastavení ........................................................... 4
7. Nastavení data a času ...................................................... 5
8. Nastavení délky monitorování ......................................... 5
9. Tovární nastavení ............................................................ 6
10. Nastavení pokročilých parametrů monitoru .................... 6
11. Specifikace ....................................................................... 8
LCD obrazovka
Poskytuje náhled na návštěvníka
UNLOCK tlačítko
Slouží k otevírání zámku dveří
Tlačítko pro hovor/video
(TALK/MON)
Slouží pro komunikaci s návštěvníkem.
Stiskněte v pohotovostním režimu.
Mikrofon
Snímá hlas uživatele
Montážní otvory
Slouží pro uchycení při montáži
Konektor sběrnice
Připojení ke sběrnici
Reproduktor
Reprodukuje hlas návštěvníka
pozice
stav
popis
DIP 1, 2
OFF
rezervováno
DIP 3
OFF
terminace vypnuta
ON
terminace zapnuta, pokud je monitor jako
poslední na sběrnici

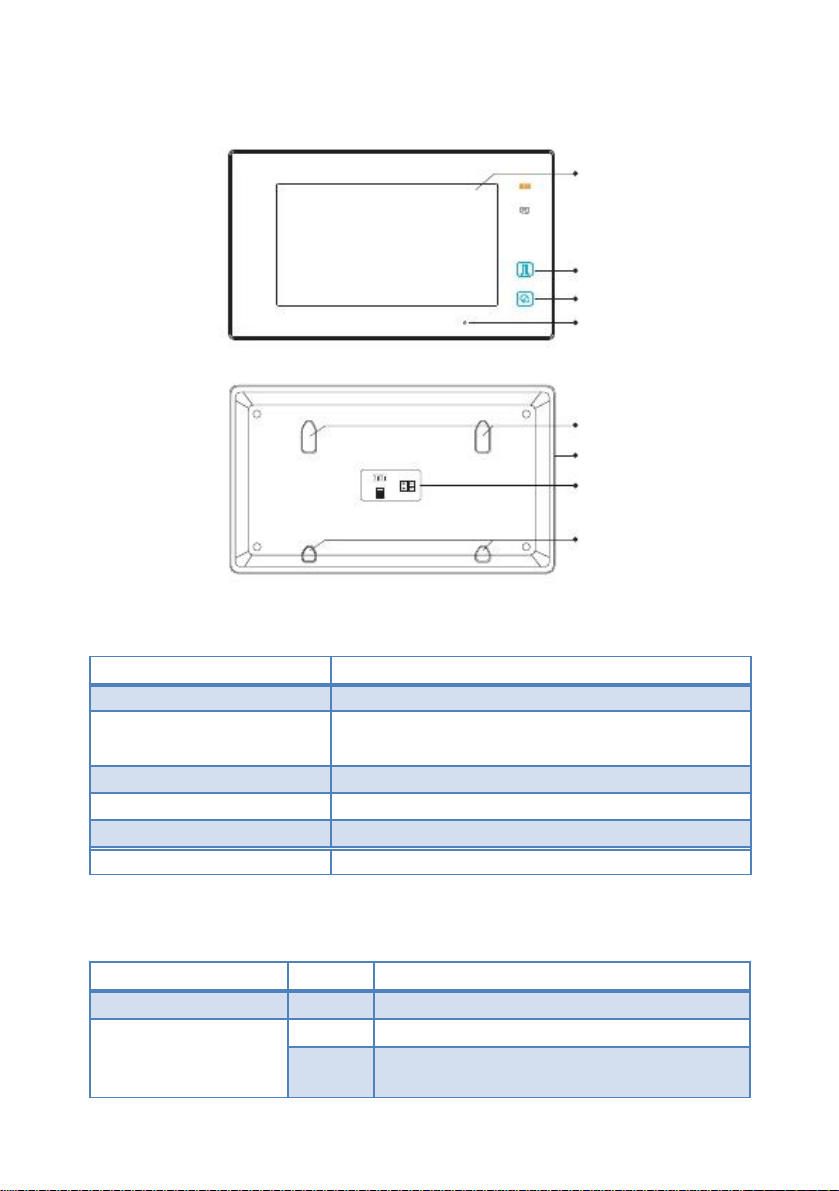

1. Části a funkce
Základní funkce
LCD obrazovka
UNLOCK tlačítko
TALK/MON tlačítko
Mikrofon
Montážní otvory
Reproduktor
Připojení k systému
Montážní otvory
DIP přepínač
145~160
cm

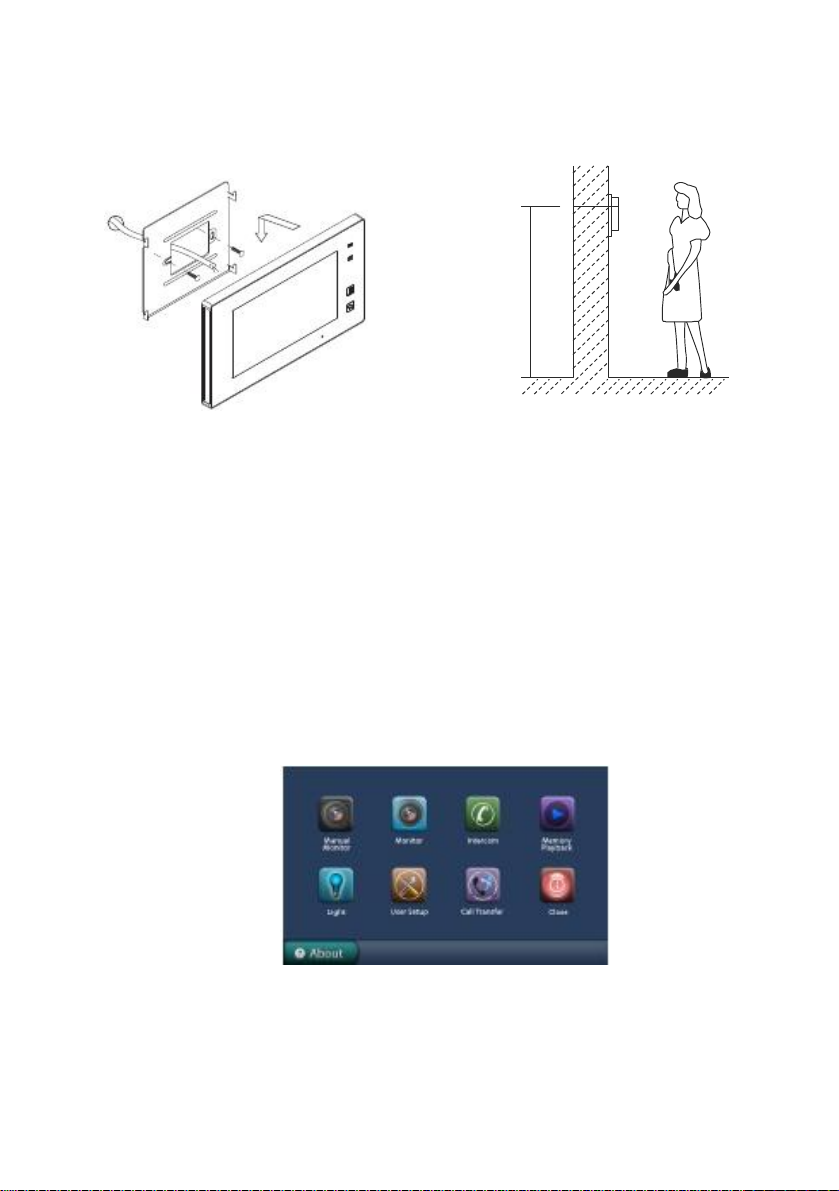

2. Montáž monitoru
Připevněte montážní rámeček na zeď pomocí vrutů 4X25
Zapojte monitor ke sběrnici (na konektor sběrnice)
Zahákněte monitor na rámeček
3. Hlavní Menu
Dotkněte se obrazovky znovu, zobrazí se menu:
Hlavní Menu
4. Základní ovládání
1. Stiskněte tlačítko CALL na dveřní stanici,
monitor začne zvonit a zobrazí se obraz z
dveřní stanice.
2. Stiskněte tlačítko TALK/MON na monitoru nebo
ikonu na obrazovce pro komunikaci s
návštěvníkem (omezeno na 90 sekund).
Pro ukončení komunikace stiskněte opět tlačítko
TALK/MON nebo ikonu
V případě nezvednutí hovoru na monitoru dojde po 30 sekundách k ukončení hovoru.
Stiskněte během hovoru tlačítko
3.
obrazovce ikonu
UNLOCK
pro otevření příslušného zámku.
nebo na
4. V pohotovostním režimu monitoru stiskněte tlačítkoTALK/MON
nebo
Dohled ... v hlavním menu) pro zobrazení obrazu z dveřní stanice.
Při instalaci více dveřních stanic se dotkněte ikony na obrazovce pro výběr
příslušné dveřní stanice nebo CCTV kamery. Následně si můžete vybrat mezi
1/2/3/4 dveřní stanicí nebo CCTV kamerou v systému.
Pro ukončení se stiskněte tlačítko
TALK/MON
nebo ikonu EXIT na obrazovce.
Výběr kamery
Konec Domů
5. Interkom
V hlavním menu stiskněte ikonu Intercom,
můžete si zde vybrat ze tří možností interní
komunikace.
terkom
1. Interkom volání (výběr ze jmenného seznamu)
Uživatel bytu může pomocí této funkce volat jiný
monitor v systému.
Dotkněte se jména ze seznamu na obrazovce
a poté ikony pro volání (Dial number).
Poznámka:
1. pro opakované volání stiskněte znovu ikonu
pro volání
2. Monitory v systému musí mít unikátní adresu.
2. Vnitřní volání : (volání v rámci bytu) máte-li v bytě vice monitorů (max. 4) pod
stejnou adresou, vyberte tuto funkci. Všechny monitory v byte začnou zvonit, dokud
nebude hovor zvednut na některém z monitorů. Ostatní monitory se následně
automaticky vypnou.
3. Přímé volání recepce : kterýkoliv monitor může být určený jako Recepce
(správce). Stisknutím ikony Recepce dojde k volání na tento určený monitor.
6. Základní nastavení
Vyzváněcí melodie
V hlavním menu monitoru zvolte Uživatelské nastavení, následně Vyzvánění hlavní /
Vyzvánění interkom /
Vyberte druh melodie zvonění a uložte pomocí
Vyzvánění hlavní : melodie vyzvánění dveřní stanice
Vyzvánění interkom
Vyzvánění chodba
: vyzvánění od dveří bytu
Vyzvánění chodby
umožňující výběr z 12 melodií.
: vyzvánění z jiných monitorů
Nastavení hlasitosti denního a nočního vyzvánění
Můžete nastavit individuální hlasitost vyzvánění pro
denní a noční dobu. Výchozí nastavení pro denní čas je
6:00 - 18:00 hod a pro noční 18:00 - 6:00 hod. Pokud
nechcete být v noci rušeni, můžete nastavit noční
vyzvánění hlasitosti na 0.
V položce Uživatelské nastavení v hlavním menu se dotkněte položek Ring Vol. / Night Ring
Hlasitost vyzvánění nebo Hlasitost nočního vyzvánění,
následně pomocí ikon zvyšte, nebo snižte
hodnotu hlasitosti. Uložte pomocí ikony .
Hlasitost zvonění
7. Nastavení data a času
V Uživatelském nastavení zvolte položku
Hodiny
datum a čas, uložíte pomocí ikony
a pomocí klávesnice upravte
8. Nastavení délky monitorování
Vyberte Výběr kamery v hlavním menu, v
položce Čas monitoru, zadejte hodnotu
mezi 6-600s pro monitorování, hodnoty
uložíte pomocí ikony
Čas monitoru
9. Tovární nastavení
Zvolte Uživatelské nastavení v hlavním menu, na další straně voleb Tovární nastavení pro
nastavení monitoru do továrních hodnot.
10. Nastavení pokročilých parametrů monitoru
Vstup do instalačního režimu
Dotykem
Podržte prst kdekoliv po dobu 2 s
Zobrazí se klávesnice
Nastavení monitoru do funkce recepce
Monitor může být nastaven jako „recepce“ (např. pro domovníka, recepci, ostrahu) a z
monitorů je možné přímo volat tento monitor.
Číselný kód 8004 se používá k nastavení monitoru jako monitor recepce a číselný
kód 8005 tuto funkci odebírá.
Nastavení monitorů jako master, nebo slave
Max. 4 monitory mohou být instalovány v rámci jednoho bytu (se stejnou adresou).
Jeden master (hlavní) a tři slave monitory (podřízené). V případě instalace pouze
jednoho monitoru musí být monitor nastaven jako master.
Kód 8000 se používá k nastavení režimu master.
Kód 8001 se používá k nastavení prvního slave monitoru.
Kód 8002 se používá k nastavení druhého slave monitoru.
Kód 8003 se používá k nastavení třetího slave monitoru.
8101: English
8102: French
8103: Spanish
8105: German
8116: Czech
Poznámka:
tento monitor
podporuje pouze
uvedené jazyky.
Nastavení formátu data a času
Systém nabízí dva způsoby zobrazení data a času.
Kód 8008 nastaví formát data do pořadí: měsíc/den/rok
Kód 8009 nastaví formát data do pořadí: den/měsíc/rok
Kód 8012 nastaví 12hodinový formát času
Kód 8013 nastaví 24hodinový formát času
Nastavení zobrazení obrazu z dveřní stanice na slave monitoru
Ve výchozím nastavení při volání z dveřní stanice master i slave monitory vyzvání,
avšak pouze master monitor zobrazí obraz návštěvníka.
Kód 8006 na slave monitorech umožní zobrazení obrazu návštěvníka i slave monitorech.
Nastavení parametrů pro otevření zámků
Dva způsoby odemknutí: 1.spínací kontakt NO režim=0 (výchozí nastavení)
2.rozpínací kontakt NC režim =1
Kód 8010 nastaví režim 0, kód 8011 nastaví režim 1.
Nastavení času odemknutí:
Čas pro odemknutí lze nastavit v rozmezí od 1 do 9 sekund.
Kódy 8021 až 8029 nastaví čas odemknutí (8021=1s, 8029= 9s).
Nastavení jazykové verze
Monitor podporuje více jazyků. Změnu jazyka můžete provést pomocí
příslušného kódu:
11. Specifikace
Napájení: DC 24V
Proudový odběr:
Obrazovka:
Rozlišení obrazovky:
Video signál:
Zapojení:
Rozměry:
v klidu 28mA; 300mA
7" digitální barevná LCD
800*3(R, G, B) x 480 pixels
1Vp-p, 75Ω, CCIR standard
2-vodičové bez polarity
131(V) × 225(Š) × 18(H) mm
