2-drátový systém videovrátných XtendLan
bytový videomonitor
DPM-245
2
Uživatelský manuál

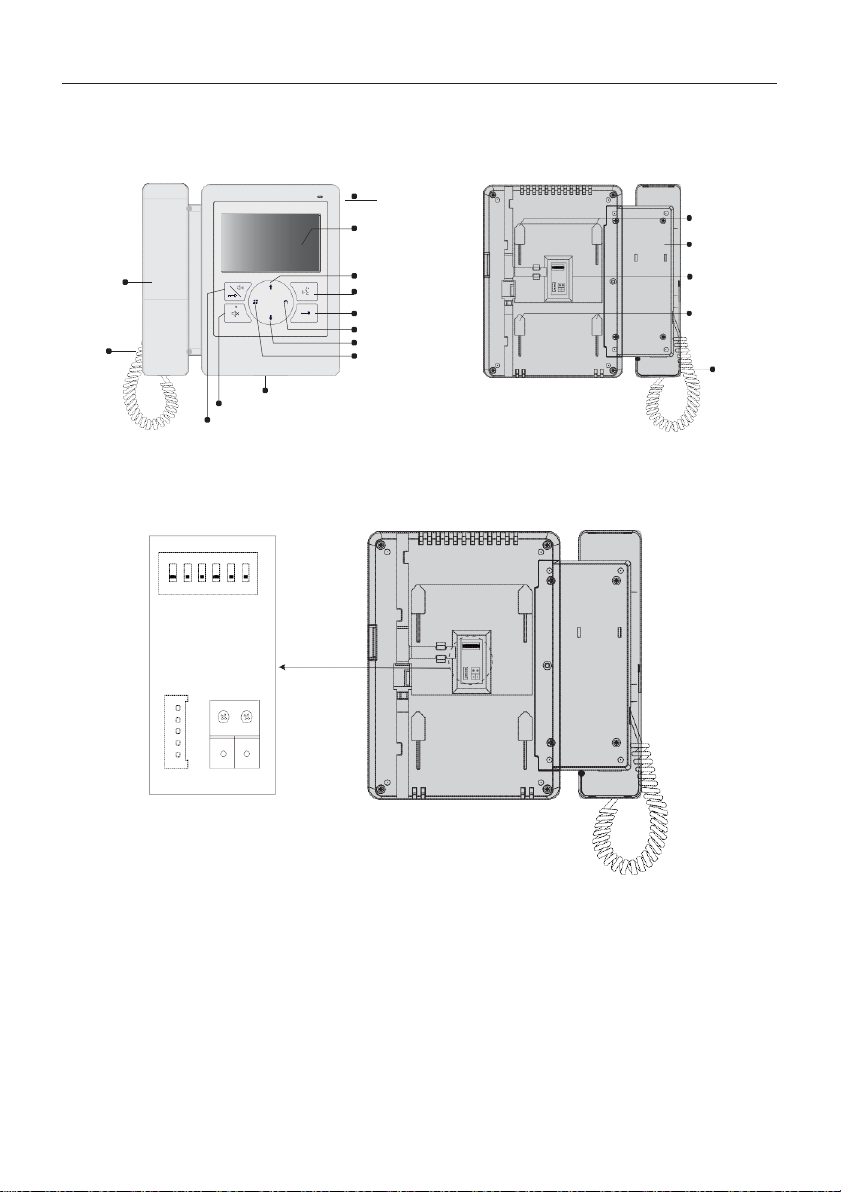

1. Části a funkce
Mikrofon
LCD Displej
Instalační otvory
Sluchátko
ON DIP
Sluchátko
Kabel ke
sluchátku
Tlačítko nahoru
2
Tlačítko náhled a hovor
Tlačítko zámek
Tlačítko zpět
Tlačítko dolů
Tlačítko Menu
1 2 3 4 5 6
L2 L1
Systémové rozhraní
Instalační otvory
Kabel ke sluchátku
Reprodukor
Signalizace nerušit
Tlačítko pro hovor nebo druhý zámek
Popis svorkovnice
SW+,SW-: Připojení bytového zvonku
RING,GND: Připojení externího zvonění
PSAU: Vyhrazeno pro výrobce
L1,L2: Systémová sběrnice
DIP přepínače:
Bit1~Bit5: Uživatelská adresace
Bit6:
Impedanční zakončení,
v poloze ON, pokud je monitor na konci vedení
ON
DIP
1 2 3
4 5 6
ON
DIP
1
2 3
4
5 6
L2 L1
PSAU
GND
RING
SW-
SW+
PSAU
GN D
RING
SW-
SW+
PSA U
GN D
RI N G
SW-
S W+

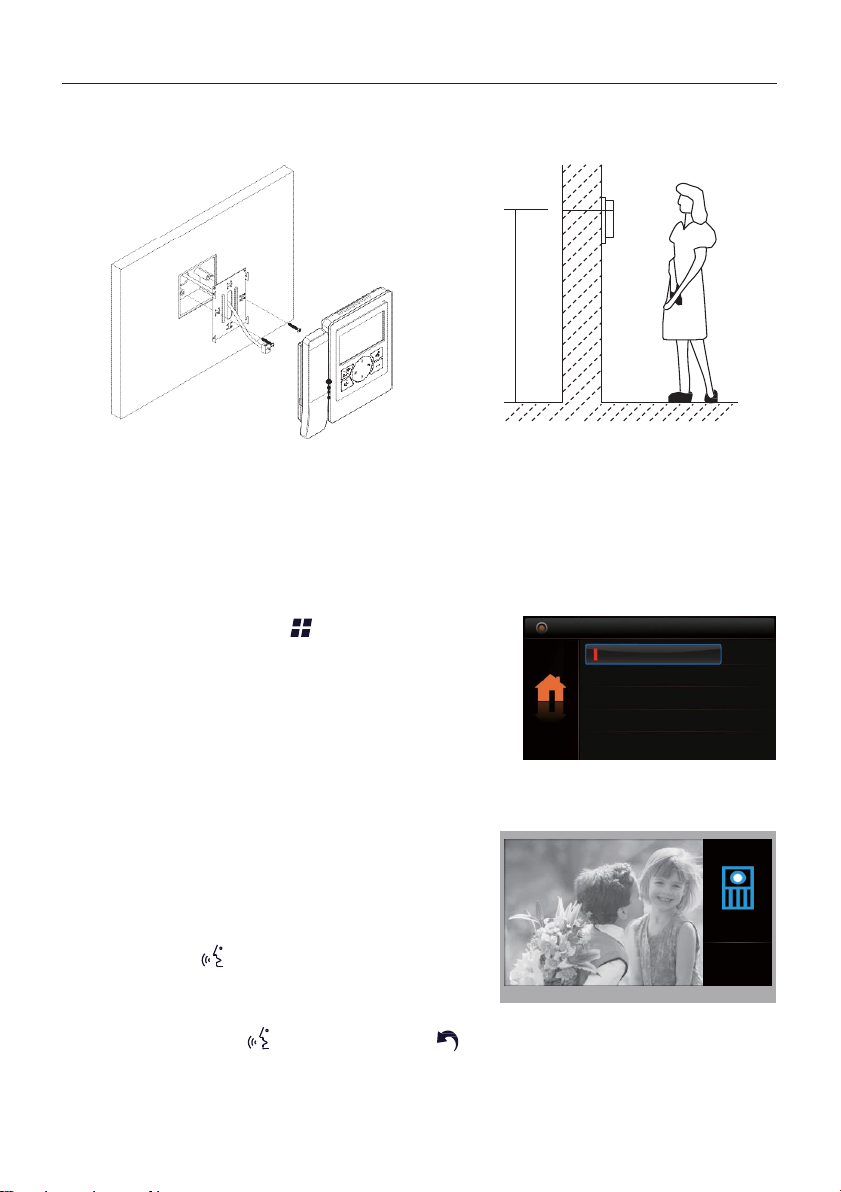

2. Montáž
1. Upevněte instalační rámeček pomocí šroubů do instalačního boxu ve zdi.
2. Připojte 2-vodičové vedení, na polaritě nezáleží.
3. Nasaďte monitor na instalační rámeček, ujistěte se, že monitor je dokonale nasunut.
3. Hlavní Menu
Stiskněte tlačítko menu
4. Komunikace s dveřní stanicí
1. Stiskněte tlačítko pro vyzvánění na dveřní
stanici, monitor začne zvonit a zobrazí obraz
návštěvníka.
2. Zvedněte sluchátko (nebo stiskněte tlačítko
pro hovor ). Zahájí se tak hovor s
návštěvníkem na max. 90 s. Hovor lze ukončit
položením sluchátka nebo opětovným stiskem
tlačítka pro hovor nebo stlačítka zpět .
Pokud hovor nikdo nezvedá, vyzvánění se automaticky přeruší po 40 s,
monitor se vrátí do pohotovostního režimu.
00:23 DS-1
Main Menu
Monitor By Select
Intercom Call
Playback
Don’t Disturb
145~16
0
cm
3. Během komunikace lze tlačítkem pro odemknutí odemknout první zámek.
Pokud jsou v systému dva zámky, druhý zámek bude odemknut stiskem tlačítka pro
hovor/druhý zámek.

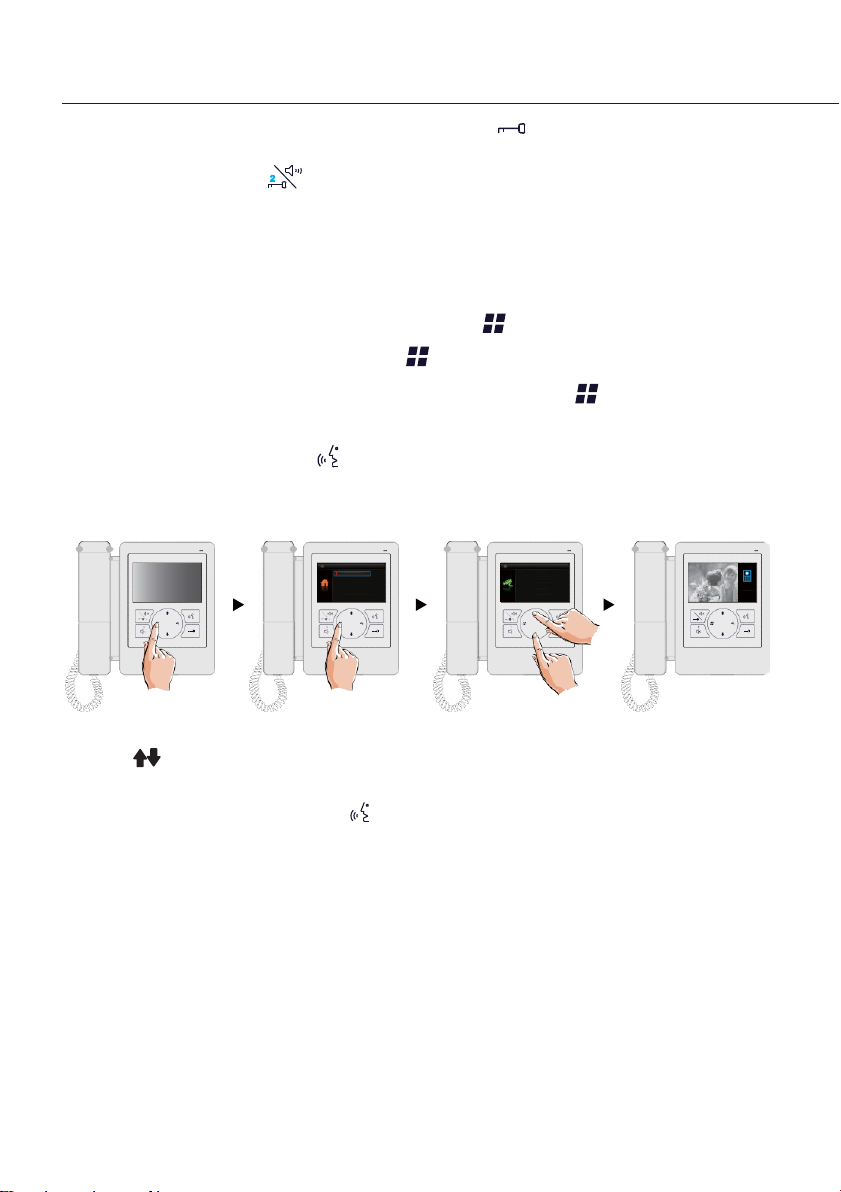

5. Náhled na dveřní stanici / kameru
Kdykoliv lze nahlédnout na obraz dveřní stanice nebo kamery.
1. V pohotovostním režimu stiskněte tlačítko menu
2. Zvolte Náhled a stiskněte tlačítko menu
3. Zvolte dveřní stanici nebo kameru a stiskněte tlačítko menu
*Pozn: Stiskem tlačítka náhled v pohotovostním režimu dojde ke spuštění náhledu na první
dveřní stanici
* Tlačítka slouží pro pohyb v nabídce
* Během náhledu není spuštěna audio komunikace
* Pokud bude návštěvník u dveří, stiskem lze zahájit audio komunikaci
00:23
DS-1
Select a Camara
DS-1
DS-2
DS-3
DS-4
2
2
Main Menu
Monitor By Select
Intercom Call
Playback
Don’t Disturb
2
2

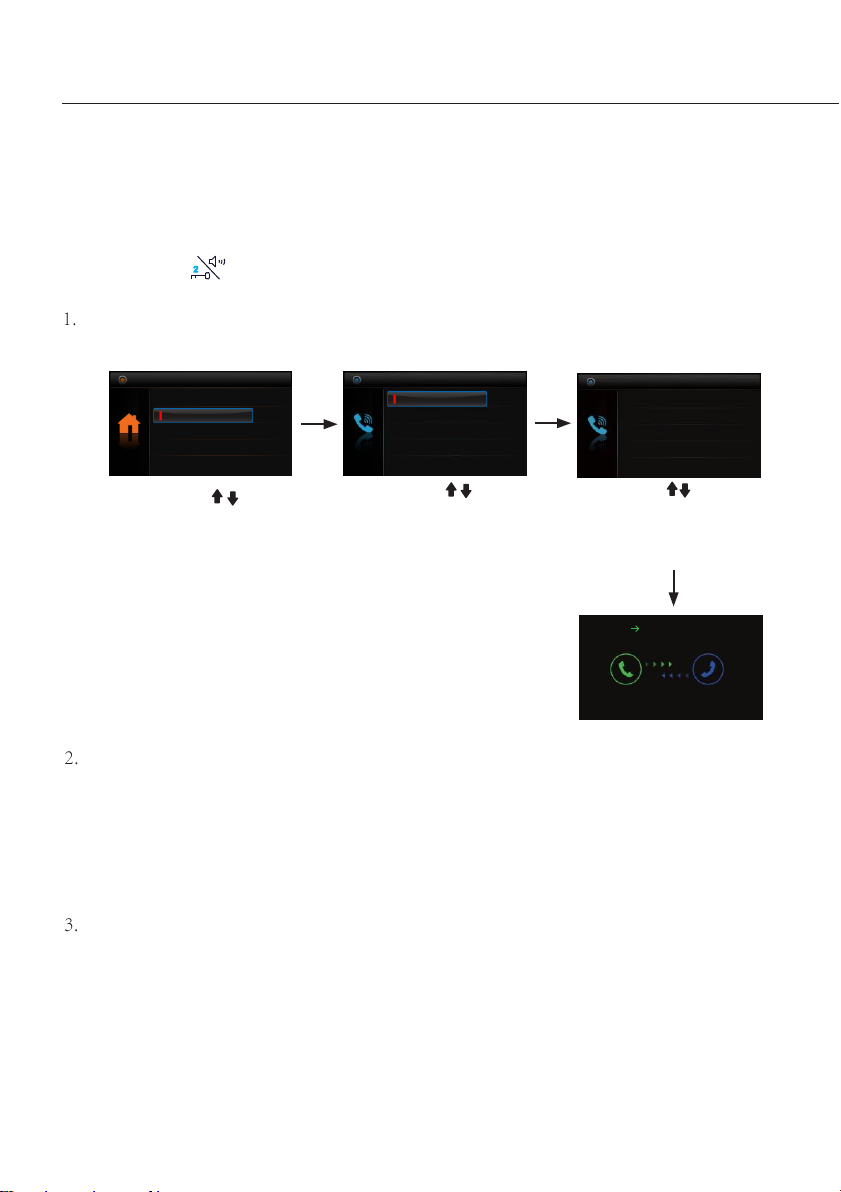

6. Interkom
V pohotovostním režimu stiskněte tlačítko Menu, následně pomocí šipek přejděte na
Interkom a potvrďte tlačítkem Menu. Na výběr ze tří druhů interkomu.
*Pozn: Tlačítkem lze přejít do funkce Interkom z pohotovostního režimu
Jmenný seznam
: Vhodné pro komunikaci mezi byty. Každý monitor musí mít svou
unikátní volací adresu.
Pomocí šipek zvolte
Interkom a potvrďte
tlačítkem Menu .
Pomocí šipek zvolte
Jmenný seznam a potvrďte
tlačítkem Menu
Pomocí šipek zvolte
uživatele pro Interkom,
vytáčení zahájíte tlačítkem
Menu .
Vnitřní interkom
: Je-li instalováno více monitorů pod jednou adresou
(typicky v jednom bytě), funkcí Vnitřní interkom lze zahájit komunikaci v
rámci tohoto uzavřeného místa. Po zvolení této funkce začnou vyzvánět
všechny další monitory, které mají nastavenu stejnou adresu jako monitor,
který vnitřní interkom vyvolává. Jakmile kterýkoliv z těchto monitorů hovor
zvedne a zahájí tak komunikaci, ostatní monitory přestanou vyzvánět.
Správce
: Přímá volba volání na monitor, který nadefinujeme do funkce
správce.
[01]
Namelist Call
[01]
[02]
[03]
[04]
Select Intercom
Namelist Call
Call Guard Unit
Inner Call
Main Menu
Monitor By Select
Intercom Call
Divert Call
Don’t Disturb

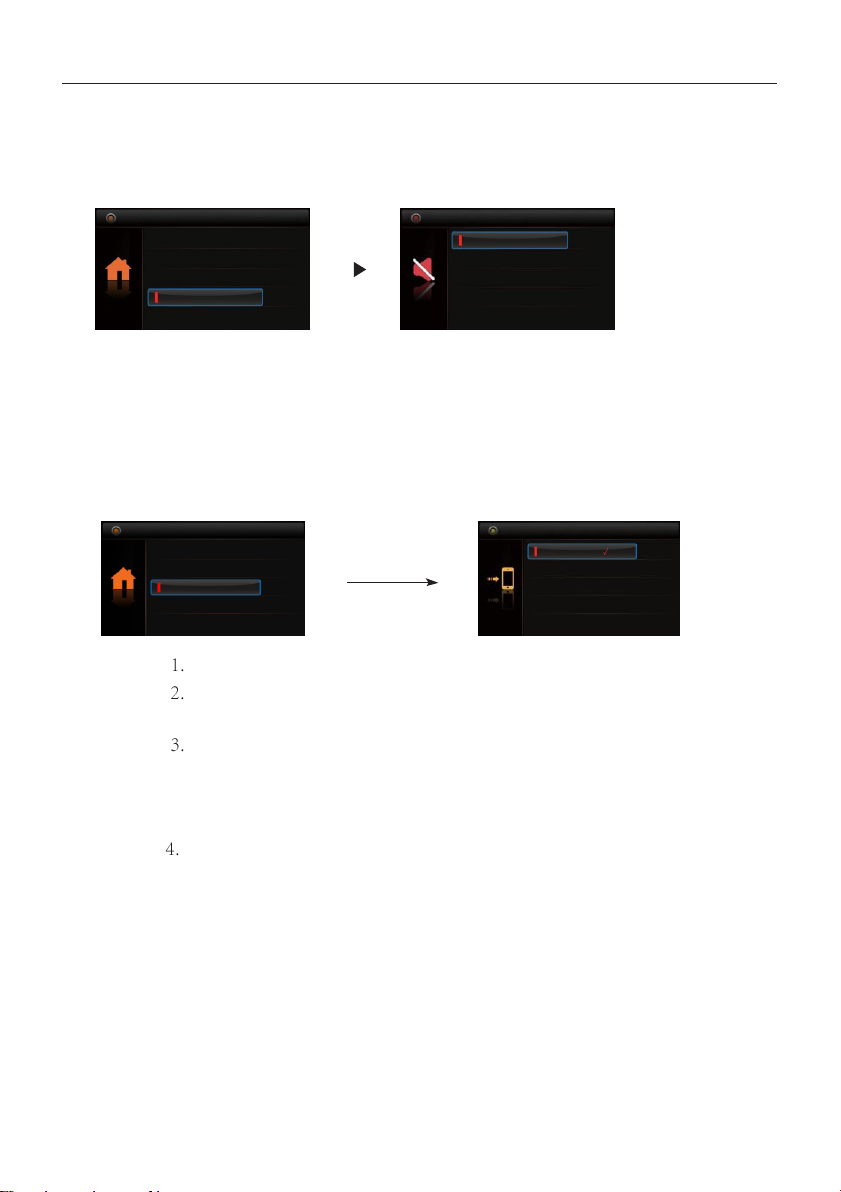

7. Funkce nerušit
V hlavním menu zvolte funkci Nerušit. Naleznete zde výběr ze čtyř tichých režimů
8. Přesměrování
V hlavním menu zvolte Přesměrování. Naleznete zde výběr ze čtyř režimů.
Funkce je dostupná pouze, pokud je v systému zapojen telefonní modul
DPA-D2-TPC, DPA-D2-TPS nebo DPA-D2-GSM.
Vypnout
----hovory z dveřní stanice nebudou přesměrovány
Přesměrovat po 30 s
----Pokud monitor nezvedá volání z dveřní
stanice, hovor bude po cca. 30 s přesměrován.
Ihned přesměrovat
----Volání z dveřní stanice budou ihned
přesměrovány na telefon, zároveň bude také vyzvánět bytový
monitor. V případě zvednutí hovoru bytovým monitorem dojde k
ukončení přesměrování na telefon.
Nastavení tel.čísel.
----Úprava telefonních čísel pro přesměrování.
Call Divert Options
No Divert
If No Answer
Simultaneously
Setup Tel Numbers.
Main Menu
Monitor By Select
Intercom Call
Divert Call
Don’t Disturb
No Disturb
Normal
1 H
8 H
Always
Main Menu
Monitor By Select
Intercom Call
Playback
Don’t Disturb

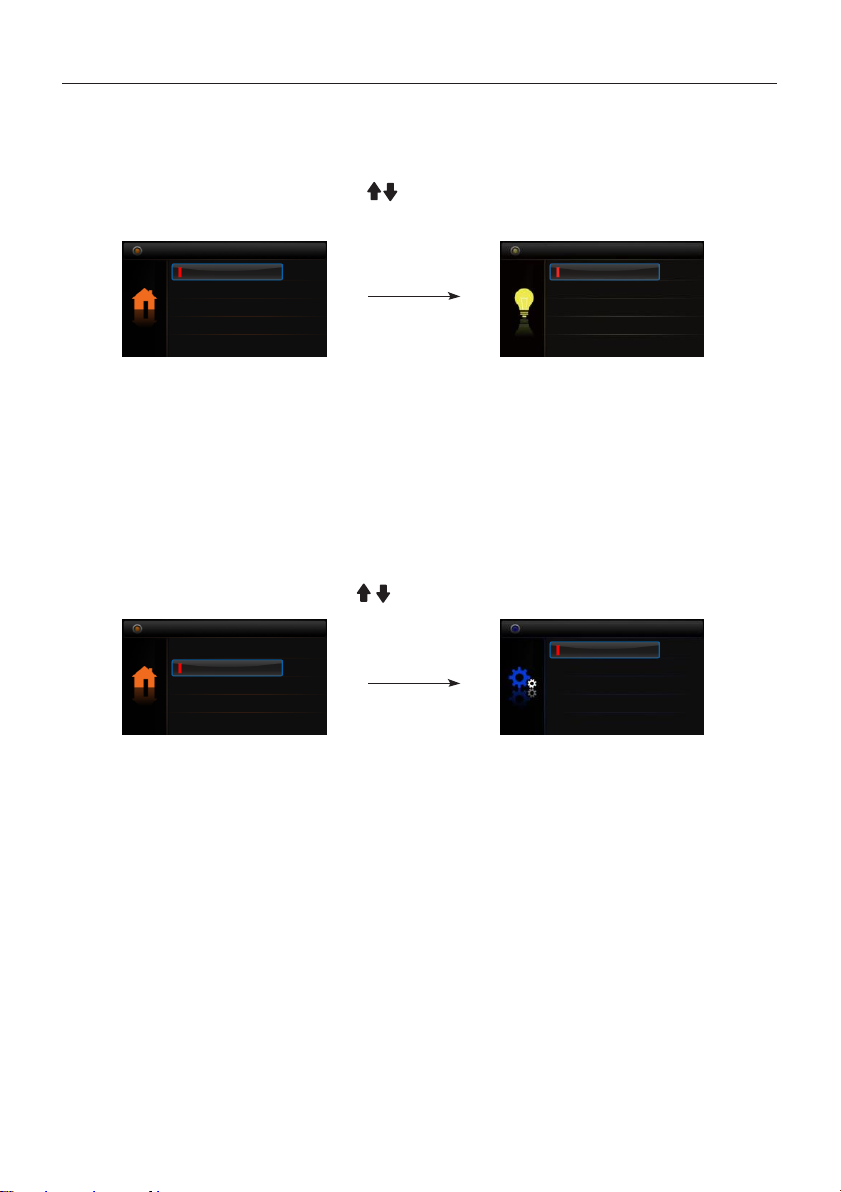

9. Světlo
V hlavním menu zvolte pomocí šipek položku Světlo a potvrďte tlačítkem menu.
Funkce dostupná pouze, pokud je v systému zapojen modul DPA-D2-RLC.
1.
Zapnout
: Zvolte pro aktivaci osvětlení, po 60 s dojde automaticky k
deaktivaci.
2.
Zapnout na 5 min
: Zvolte pro aktivaci osvětlení, po 5 min dojde
automaticky k deaktivaci.
3.
Vypnout
: Zvolte pro deaktivaci osvětlení.
10. Základní nastavení
V hlavním menu zvolte pomocí šipek položku Nastavení a potvrďte tlačítkem menu
1.
Vyzváněcí melodie
: Volba vyzváněcí melodie při zvonění z dveřní
stanice, interkomu nebo dveřního zvonku.
2.
Hlasitost
: Volba hlasitosti monitoru.
3.
Čas náhledu
: Volba doby, po které se přeruší náhled na kameru.
4.
Volba jazyka
: Volba jazykového prostředí.
User Setup
Ring Tune
Ring Volume
Monitor Time
Language Select
Main Menu
Light
Setup
Restore
About
Light Option
Turn On
Turn On 5min.
Turn Off
Main Menu
Light
Setup
Restore
About

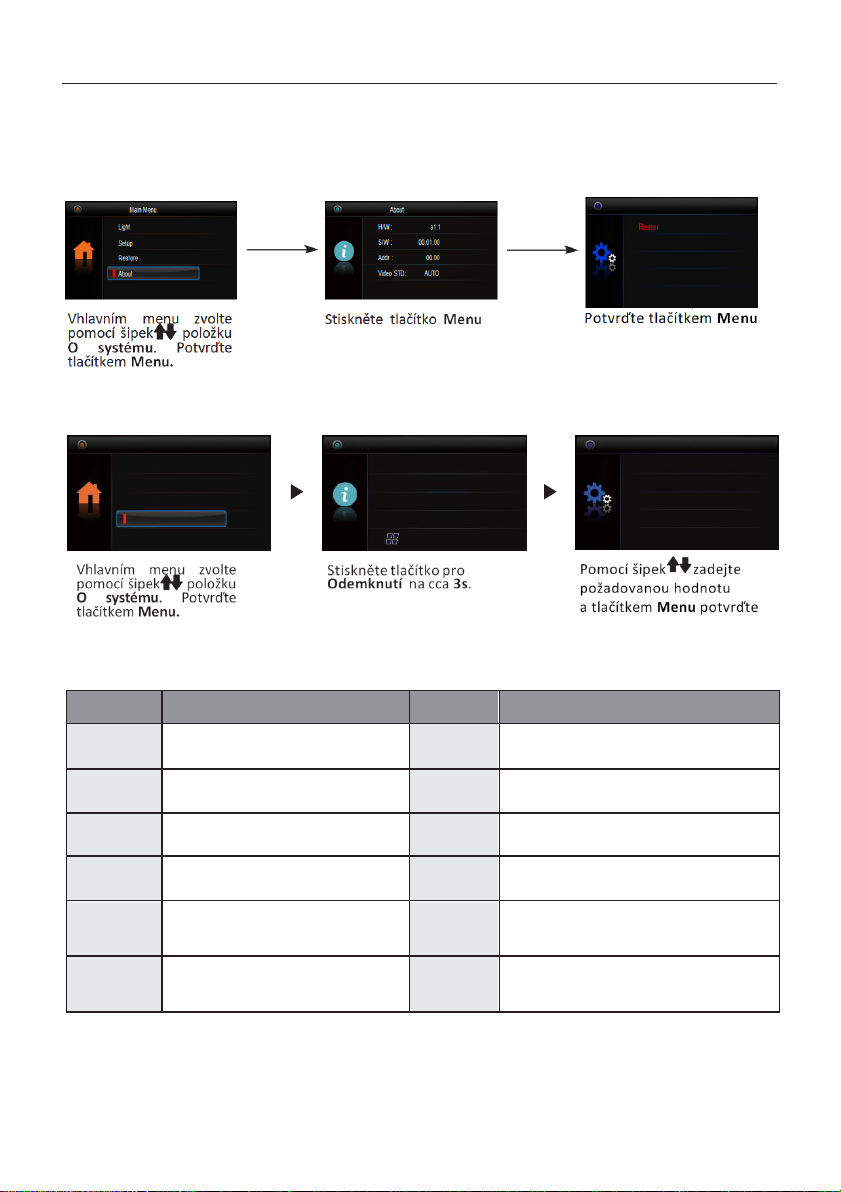

11. Pokročilé instalační nastavení
11.1 Návrat do továrních hodnot
11.2 Vstup do instalačního rozhraní
11.3 Kódy pro instalační rozhraní
Kód
Použití
Kód
Použití
2412
Návrat do výchozího nastavení
8010-8011
Typ zámku NO/NC
2499
Návrat do továrního nastavení
8016-8017
Aktivace/deaktivace dovolání se
8000
Hlavní monitor
8018-8020
Obrazový standard
8001~8003
Podřízené monitory
8021-8029
Čas odemknutí zámku
8004-8005
Přidání/odebrání funkce správce
9004-9005
Styl vyzvánění dveřních stanic
8006-8007
Aktivace/deaktivace obrazu v
podřízených monitorech
9015-9016
Aktivace/deaktivace interkomu
Installer Setup
[ 0000 ]
About
H/W :
a1.1
S/W : 00.01.00
Addr : 00.00
Video STD: AUTO
Restore
Main Menu
Light
Setup
11.4 Uživatelská adresace
12. Základní zapojení
PC6A
AC~
Dveřní
stanice
2
BUS(IM) BUS(DS)
1
2 3
4
5 6
Dveřní zvonek
PSAU
GND
RING
SW-
SW+
13. Úprava parametrů obrazu a hlasitosti
Během náhledu nebo komunikace stiskněte tlačítko Menu. Objeví se rozhraní pro
úpravu parametrů obrazu a hlasitosti. Stejné tlačítko použijte pro volbu položky,
kterou chcete změnit. Změnu provedete pomocí šipek. Návrat tlačítkem Zpět
Na výběr zde naleznete Konstrast, Jas, Barva, Hlasitost.
14. Specifikace
● Napájecí zdroj: DC 20~28V
● Odběr: Pohotovost 0.17W; Aktivní 3.5W
● Displej: 4.3 palcový barevný TFT
● Rozlišení displeje: 480(R, G, B) x 272 pixelů
● Video signál: 1Vp-p, 75Ω, CCIR standard
● Vedení: 2-vodičové, bez polarity
● Čas náhledu: 40 s
● Čas komunikace: 90 s
● Rozměry: 186(v)×191(š)×37(h)mm
