2-drátový systém videovrátných XtendLan
bytový videomonitor
DPM-D244H
Uživatelský manuál
2
1. Části a funkce
Microphone
LCD Obr azovka
Repro
Tlačítko a inidikátor ztišení
Tlačítko zpět
Tlačítko dolů
Odemyk ací tlačítk o
Tlačítko nahoru
Tlačítko mluvení
Připojení na sběrnici
Popis tlačítek:
SW+,SW-,Ring,GND,NC: Připojte ke sluchátku.
L1,L2: Připojení na sběrnici.

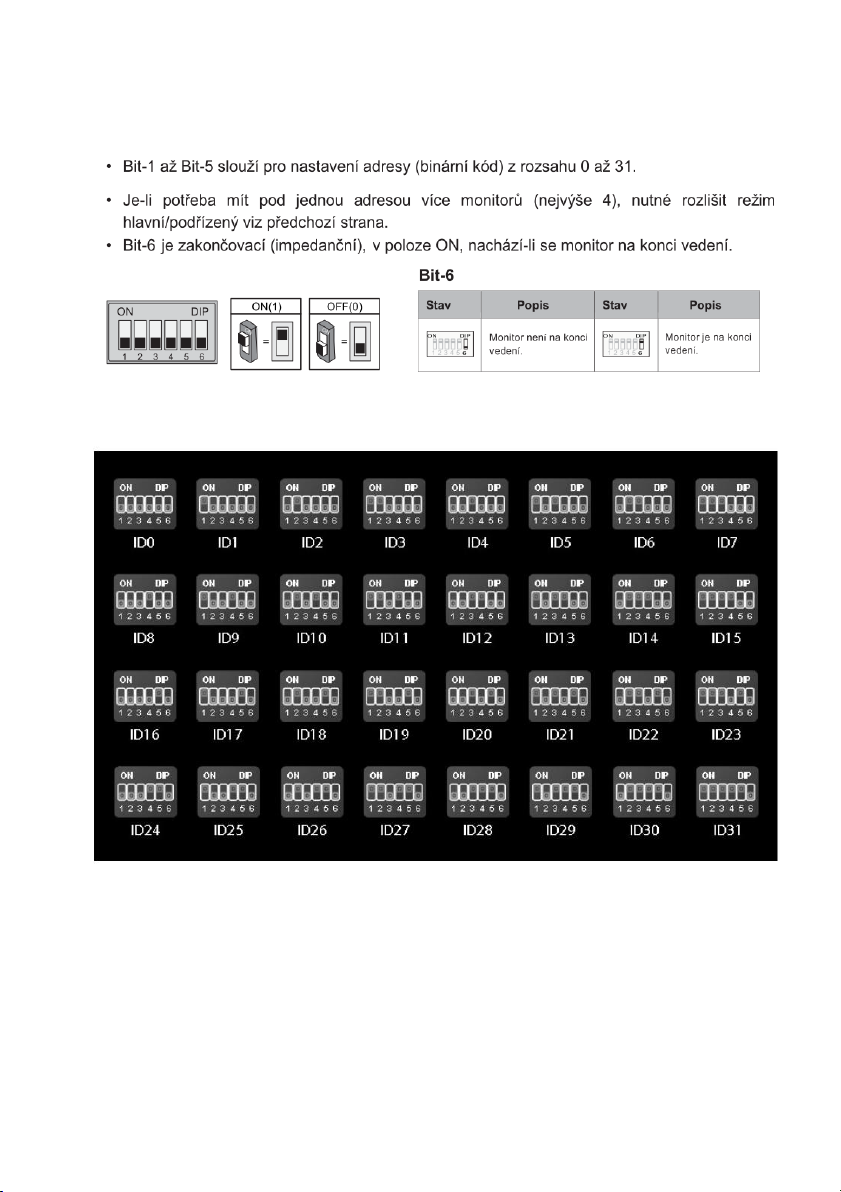

DIP přepínače (6):
Bit1~Bit5:
Nastavení ID.
Bit6:
Video impedance.
Poznámka: Když nepřipojíte sluchátko, tak
SW+,SW-,Ring,GND,NC můžete využít pro
připojení tlačítka zvonku.
ON DIP
1 2 3 4 5 6
3
2. Instalace na zeď
1. Upevněte instalační rámeček pomocí šroubů do instalačního boxu ve zdi.
2. Připojte 2-vodičové vedení, na polaritě nezáleží.
3. Nasaďte monitor na instalační rámeček, ujistěte se, že monitor je dokonale nasunut.
3. Hlavní menu
Stiskněte Menu nebo vypínací
tlačítko a zobrazí se hlavní menu.
4. Aktivace sluchátka
Divert Call
Light
Setup
About
About
S/W : 00.01.00
Addr : 00.00
Video STD: AUTO
Restore
145~16 0
cm
Použijte tlačítka / a
vyberte menu O zařízení
poté stiskněte Menu
pro potvrzení.
Stiskněte tlačítko pro
odemčení a držte jej 3s.
Použijte tlačítka / a
zvolte kód 9301 pro
aktivaci sluchátka a
stiskněte Menu
tlačítko.
[ 0000 ]
4
5. Komunikace s dveřní stanicí
Stiskněte tlačítko pro vyzvánění na dveřní
stanici, monitor začne zvonit a zobrazí obraz
návštěvníka.
Na monitoru stiskněte tlačítko pro
komunikaci . Zahájí se tak hovor
s návštěvníkem na max. 90 s. Hovor lze poté
ukončit opětovným stiskem tlačítka
komunikace nebo tlačítkem pro
pohotovostní režim .
Pokud hovor nikdo nezvedá, vyzvánění se automaticky přeruší po 40 s, monitor se vrátí do
pohotovostního režimu.
Během komunikace lze tlačítkem pro odemknutí odemknout zámek.
Pro náhled na kameru dveřní stanice stiskněte v pohotovostním režimu tlačítko pro
náhled/komunikaci (nebo v hlavním menu zvolte “Náhled”).
5
6. Interkom
V pohotovostním režimu stiskněte tlačítko Menu , následně pomocí šipek přejděte na
Interkom a potvrďte tlačítkem Menu. Na výběr ze tří druhů interkomu.
1.
Jmenný seznam
: Vhodné pro komunikaci mezi byty. Každý monitor musí mít svou
unikátní volací adresu.
Pomocí šipek zvolte
Interkom a potvrďte
tlačítkem Menu .
Pomocí šipek zvolte
Jmenný seznam a potvrďte
tlačítkem Menu
Pomocí šipek zvolte
uživatele pro Interkom,
vytáčení zahájíte tlačítkem
Menu .
2.
Vnitřní interkom
: J e-li instalováno více monitorů pod jednou adresou
(typicky v jednom bytě), funkcí Vnitřní interkom lze zahájit komunikaci v rámci
tohoto uzavřeného místa. Po zvolení této funkce začnou vyzvánět všechny další
monitory, které mají nastavenu stejnou adresu jako monitor, který vnitřní interkom
vyvolává. Jakmile kterýkoliv z těchto monitorů hovor zvedne a zahájí tak
komunikaci, ostatní monitory přestanou vyzvánět.
3.
Správce (recepce)
: Přímá volba volání na monitor, který nadefinujeme do funkce
správce (recepce).
6
7. Funkce Nerušit
V hlavním menu zvolte funkci Nerušit. Naleznete zde výběr ze čtyř tichých režimů.
8. Přesměrování
V hlavním menu zvolte Přesměrování. Naleznete zde výběr ze čtyř režimů.
•
Vypnout
- hovory z dveřní stanice nebudou přesměrovány
•
Přesměrovat –
přesměrování hovoru...
2a. Když je přesměrování aktivní a zároveň funkce "Nerušit" není
aktivní, tak se hovor přesměruje, až když hovor u monitoru nikdo
neodpovídá.
2b. Když je přesměrování aktivní a zároveň funkce "Nerušit" je
také aktivní, tak je hovor přesměrován ihned (volání se na
monitoru zobrazí, ale bez zvukové signalizace).
•
SIP info
– Zobrazení informací o SIP nastavení.
Divert Call
Light
Setup
About
Divert
7
9. Stažení aplikace VDP Connect APP
1. Scanujte odkaz na stažení aplikace VDP Connect APP nebo hledejte aplikaci v
instalačních bázích pro systémy Android a iOS.
iOS Android
2. Povolte aplikaci přístup na internet a přístup ke kameře; potom na monitoru
vstupte do nastavení a naskenujte QR kód monitoru do aplikace.
Potvrďte spárování aplikace s monitorem uložením nastavení.
3. Po registraci na SIP server účtu pro aplikaci VDP Connect APP
zkontrolujte stav registrace:
8

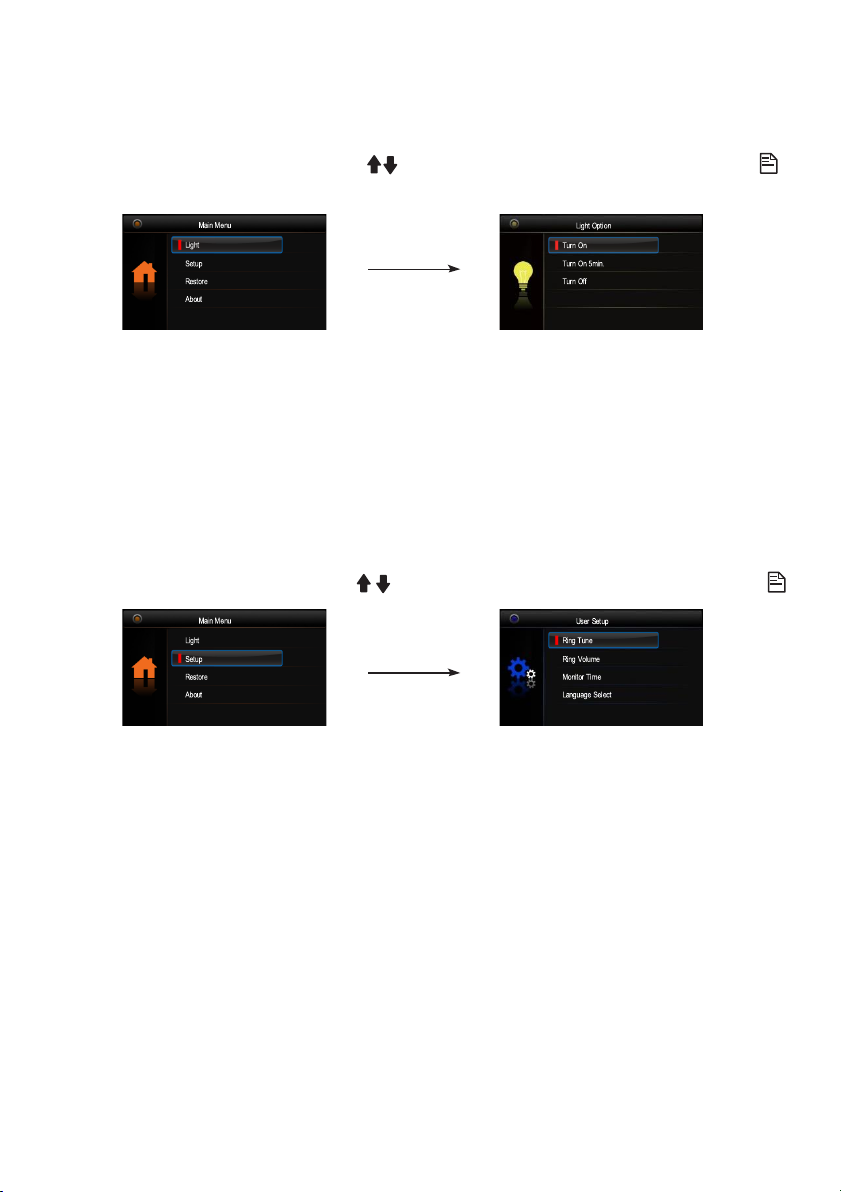

10. Světlo
V hlavním menu zvolte pomocí šipek položku Světlo a potvrďte tlačítkem menu
Funkce dostupná pouze, pokud je v systému zapojen modul DPA-D2-RLC.
• Zapnout: Zvolte pro aktivaci osvětlení, po 60 s dojde automaticky k
deaktivaci.
• Zapnout na 5 min: Zvolte pro aktivaci osvětlení, po 5 min dojde automaticky
k deaktivaci.
• Vypnout: Zvolte pro deaktivaci osvětlení.
11. Základní nastavení
V hlavním menu zvolte pomocí šipek položku Nastavení a potvrďte tlačítkem menu
• Vyzváněcí melodie: Volba vyzváněcí melodie při zvonění z dveřní stanice,
interkomu nebo dveřního zvonku.
•
Hlasitost
: Volba hlasitosti monitoru.
•
Čas náhledu
: Volba doby, po které se přeruší náhled na kameru.
•
Volba jazyka
: Volba jazykového prostředí.
9
12. Obnova do továrního nastavení
V hlavním menu zvolte pomocí šipek položku Obnovit a potvrďte tlačítkem menu
a potvrďte tlačítkem Menu . Objeví se dotaz “Obnovit?”
Opětovným stiskem tlačítka Menu dojde k obnově nastavení.
13. Pokročilé (instalační) nastavení
• Vstup do instalačního rozhraní
Vhlavním menu zvolte
pomocí šipek položku
O systému. Potvrďte
tlačítkem Menu.
Stiskněte tlačítko pro
Odemknutí na cca 3s
Pomocí šipek zadejte
požadovanou hodnotu
a tlačítkem Menu potvrďte
• Kódy pro instalační rozhraní
Code
Setting Item
Code
Setting Item
2419
Inicializace projektu
8018-8020
Video Displej Standard
8000-8003
Master / Slave monitor
8401-8499
Čas otevření zámku
8004-8005
Recepce (správce) Zap/Vyp
9004-9005
Stejné zvonění Zap/Vyp
8006-8007
Panel on/off pro slave m.
9015-9016
Interkom Zap/Vyp
8010-8011
Zámek NC / NO
9017-9018
Funkce doctor Zap/Vyp
8016-8017
Bypass Zap. / Vyp.
9300-9301
Externí sluchátko Zap/Vy
9101-9104
Počet dveřních stanic
9200-9216
Počet kamer
Pokud máte více dveřních stanic v systému je potřeba je nadefinovat v instalačním menu monitoru.
V případě více monitorů pod jednou adresou (max. 4, typicky ve stejném bytě), nutno tyto odlišit
režimem hlavní/podřízený.
10
• Uživatelská adresace
11
14. Základní zapojení
15. Úprava parametrů obrazu a hlasitosti
Během náhledu nebo komunikace stiskněte tlačítko Menu . Objeví se rozhraní pro
úpravu parametrů obrazu a hlasitosti. Stejné tlačítko použijte pro volbu položky, kterou
chcete změnit. Změnu provedete pomocí šipek . Návrat tlačítkem Zpět .
Na výběr zde naleznete Kontrast, Jas, Barva, Hlasitost.
16. Specifikace
● Napájecí zdroj: DC 20~28V
● Odběr: Pohotovost 0.17W; Aktivní 4.7W
● Displej: 4.3 palcový barevný TFT
● Rozlišení displeje: 480(R, G, B) x 272 pixelů
● Video signál: 1Vp-p, 75Ω, CCIR standard
● Vedení: 2-vodičové, bez polarity
● Čas náhledu: 40 s
● Čas komunikace: 90 s
● Rozměry: 137(v)×137(š)×17(h)mm
ON
DIP
1
2
3
4
5
6
