2-drátové videovrátné XtendLan
DPM-D244F
4.3” TFT Monitor
V1 20230921
- 1 -
Součásti a funkce
4.3 TFT displej
Indikátor ztišení
LED
Indikátor vnitřního
Reproduktor
volání
Mikrofon
Dotykové
klávesy
Series Number: 1230700001
Připojení
zvonkového
sw+
sw-
VOL
L1,L2
tlačítka
Přepínač
hlasitosti
mluvení
Připojení na sběrnici
Mluvení /
Monitorování
Posunout dolů
Odemknutí
Ztišení
Posunout
nahoru
Vnitřní volání
Přepínač hlasitosti hovoru: hlasitost reproduktoru při hovoru
s dveřní stanicí, zapojení znamená vysokou hlasitost, vyjmutí
znamená nízkou hlasitost.
- 2 -

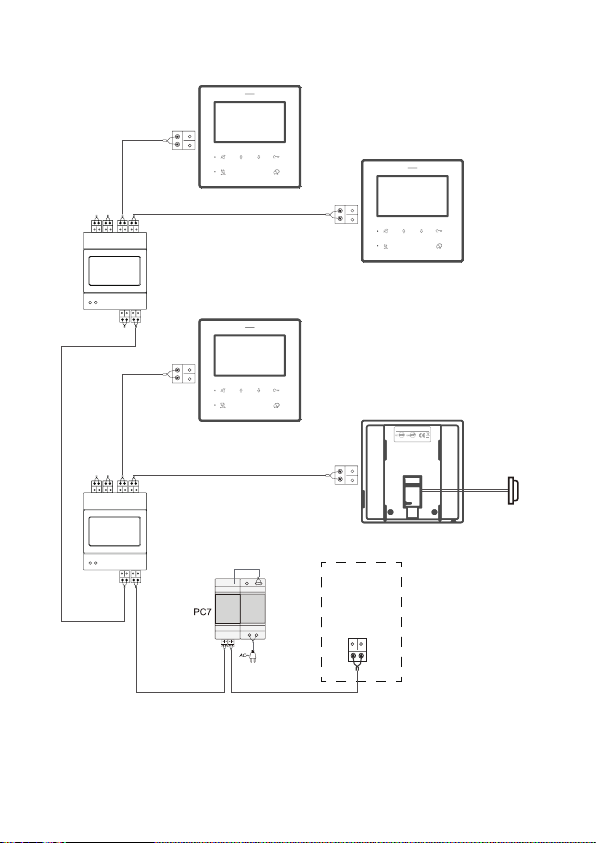

Zapojení
A B C D
DBC4A1
A B C D
DBC4A1
UPOZORNĚNÍ:
Monitor DPC-D244F nepodporuje IPG modul.
Monitor DPC-D244F nepodporuje zapojení in-out.
- 3 -
Dveřní
stanice
Series Number: 1230700001
L1,L2
Dveřní
zvonek
sw+
sw-
VOL
Instalace
Instalační nastavení
1. Nastavení adresy
V menu monitoru
a. Kliknutím na nebo nebo vstoupíte do hlavního menu.
b. V hlavním menu dlouho podržte stisknuté tlačítko zámku.
c. Kliknutím na (odkazuje na ) nastavte adresu monitoru.
d. Kliknutím na (odkazuje na ) nastavte monitor na master / slave.
Slave adresa
VER 01.01
ADDR 01.01
Dlouhý stisk
- 4 -
VER 01.01
ADDR 01.01

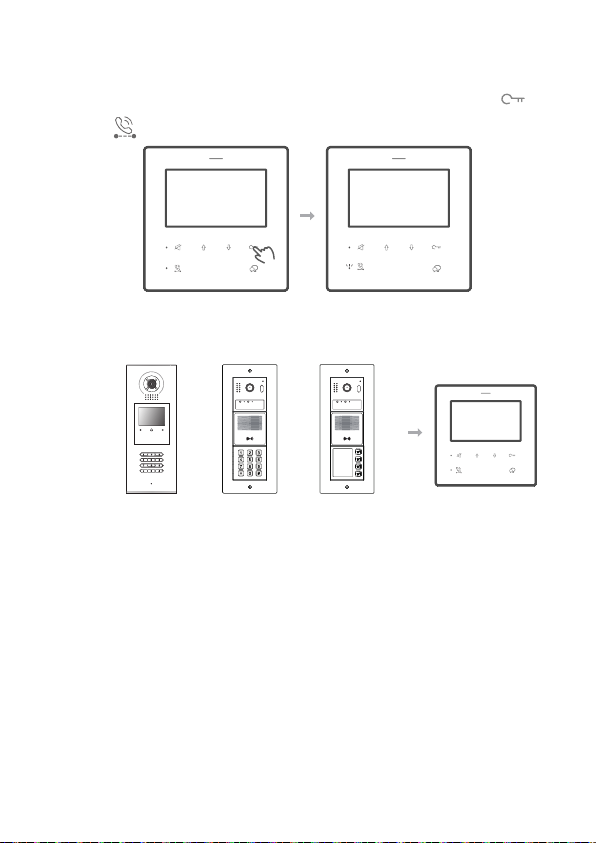

Aktivací hovoru
a. V pohotovostním režimu (obrazovka je vypnutá), stiskněte a držte na
6s dokud nebliká.
Stiskněte a podržte tlačítko Uvolněte
b. Zavolejte z dveřní stanice s navrženou adresou pro aktivaci adresy.
22 33
22 33
11
11
44 55 66
44 55 66
77 88 99
77 88 99
00 ##
00 ##
Vytočte požadované číslo nebo stiskněte zvonkové tlačítko.
Pomocí PG1 programátoru
Viz manuál programátoru PG1.
2. Master/Slave nastavení
Pomocí menu monitoru
Viz krok nastavení adresy.
- 5 -
3. Automatické zpětné volání
Po nastavení 1 a 2 můžete DPM-D244F použít pro simulaci volání z dveřní
stanice.
V pohotovostním režimu (obrazovka je vypnutá) stiskněte a podržte tlačítko
zámku po dobu 3s, dokud nezačne blikat kontrolka .
Stiskněte a podržte tlačítko
Uvolněte
Nastavení personalizace uživatele
1. Úprava hlasitosti vyzvánění
Nastavitelné 2 úrovně. V pohotovostním režimu v hlavní nabídce klepněte
na , které odkazuje na pro přepínání hlasitosti mezi nízkou a vysokou.
VER 01.01
ADDR 01.01
- 6 -
2. Změna vyzváněcí melodie
Na výběr jsou 3 možnosti. V pohotovostním režimu v hlavní nabídce,
klepněte na (odkazuje na ) pro přepínání melodie, po přepnutí se budou
hrát melodie pro volání dveřní stanice, vnitřní volání a vyzváněcí tlačítko
samostatně.
VER 01.01
ADDR 01.01
Ovládání
1. Nastavení stavu (Nerušit)
V pohotovostním režimu (obrazovka je vypnutá):
Klepnutím na povolíte funkci "Nerušit". Rozsvícení příslušné kontrolky
znamená, že je monitor v režimu Nerušit a nebude vyzvánět při žádném
hovoru. Tento monitor nepodporuje přesměrování do mobilní aplikace.
2. Přijmutí volání
Když monitor zazvoní:
Kliknutím na přijmete volání.
Kliknutím na (odkazuje na ) otevřete zámek 1.
Kliknutím na / (odkazuje na ) otevřete zámek 2.
Kliknutím na (odkazuje na ) pro nastavení jasu obrazu, 2 úrovně.
Kliknutím na (odkazuje na ) pro přepnutí na jinou kameru dveřní stanice
(pokud ji má).
- 7 -
DS.1 00:03
3. Monitorování dveřní stanice
V pohotovostním režimu (monitor má vypnutou obrazovku) nebo v hlavní
nabídce klepněte na a spusťte monitorování dveřní stanice.
VER 01.01
ADDR 01.01
DS.1 00:03
4. Adresní volání (interkom) / vnitřní volání
V pohotovostním režimu (obrazovka je vypnutá) klepnutím na odkazující
na se dostanete do menu interkomu / vnitřního volání.
VER 01.01
ADDR 01.01
- 8 -
Pomocí a přejděte na adresu, na kterou chcete volat, a klepnutím
na zavolejte a opětovným klepnutím na hovor ukončete.
GU
INTER
01
02
03
GU (recepce): na recepční monitor.
INNER (vnitřní): na monitor se stejnou adresou (slave jednotka).
5. Ovládání světla pomocí DPA-D2-RLC / DPA-D2-RLCM
V pohotovostním režimu (obrazovka je vypnutá) v hl. menu klikněte na
odkazující na pro zapnutí světla přes RLC modul. Když se ikona
rozsvítí žlutě, znamená to, že se rozsvítí.
VER 01.01
ADDR 01.01
UPOZORNĚNÍ: RLC modul je podporován pouze s DPC-D250/D268/D281/D218S.
- 9 -
Obnovení továrního nastavení
Chcete-li obnovit výchozí nastavení z výroby, postupujte podle těchto kroků:
1. Odpojte DPM-D244F od sběrnicového vedení, počkejte 30s a připojte jej
ke sběrnicovému vedení.
2. Během 10s zapněte napájení, stiskněte a podržte po dobu 12s,
uvolněte, když LED dioda začne blikat.
3. Dlouhé pípnutí znamená, že se všechno vrátí do továrního nastavení.
Adresa zůstane zachována, zatímco master/slave se obnoví.
Bezpečnostní opatření
1. Všechny součásti by měly být chráněny před silnými vibracemi. Nesmí být
vystaveny nárazům, úderům a pádům.
2. Čistotu provádějte měkkým bavlněným hadříkem, nepoužívejte prosím
organický hadřík, impregnační nebo chemický čisticí prostředek. V případě
potřeby použijte k čištění prachu trochu čisté vody nebo zředěné mýdlové
vody.
3. Ke zkreslení obrazu může dojít, pokud je videomonitor namontován příliš
blízko magnetické pole, např. mikrovlnné trouby, televizoru, počítače atd.
4. Aby nedošlo k nepředvídatelnému poškození monitoru, chraňte jej před
vlhkostí, vysokou teplotou, prachem, žíravinami a oxidačními plyny.
5. Je nutné použít správný adaptér, který je dodáván výrobcem nebo je
schválený od výrobce.
6. Dávejte pozor na vysoké napětí uvnitř výrobků, servisní službu přenechte
pouze vyškolenému a kvalikovanému odborníkovi.
- 10 -

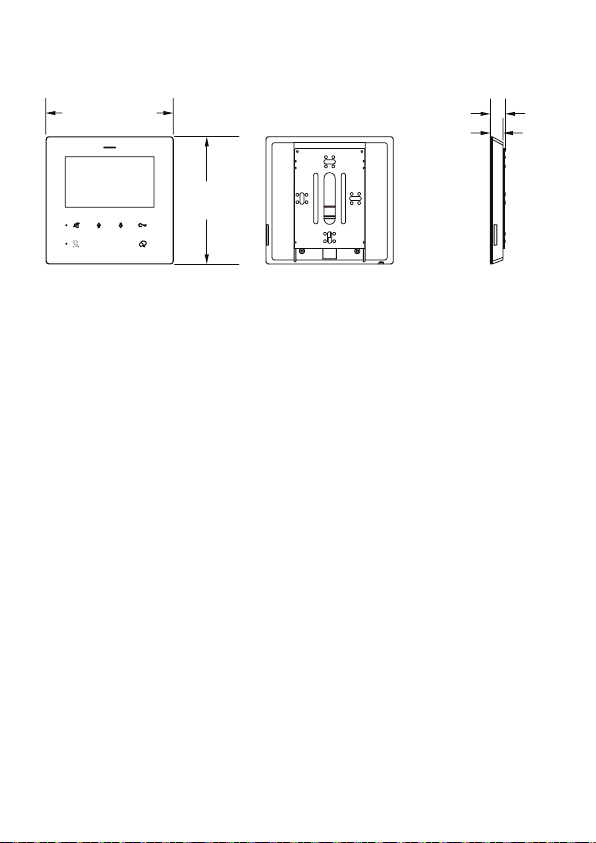

Specifikace
138m m
138m m
DPM-D244F
Napájení: DC 20 ~28V
Spotřeba energie: pohotovostní režim 9mA, pracovní režim 150mA
Pracovní teplota: -15ºC ~ +55ºC ;
Zapojení: 2 vodiče, bez polarity
Obrazovka monitoru: 4.3" digitální barevný LCD
Rozměry: 138*138*13,8mm (neobsahuje instalační kovový rámeček)
16.2mm
13.8m m
- 11 -
V1 20230921
Design a specikace mohou být změněny bez upozornění uživatele. Právo
na výklad a autorská práva k tomuto návodu zůstávají zachována.
