Uživatelský manuál
2-drátový systém videovrátných XtendLan
bytový videomonitor
DPM-244
1
NC GND RING sw- sw+
NC GND RING SW- SW+
NC GND RIN G sw- sw+
ON D IP
1 2 3 4 5 6
ON
DIP
1
2
3
4
5
6
145~160
cm
L2
L1
L2 L1
L2 L1

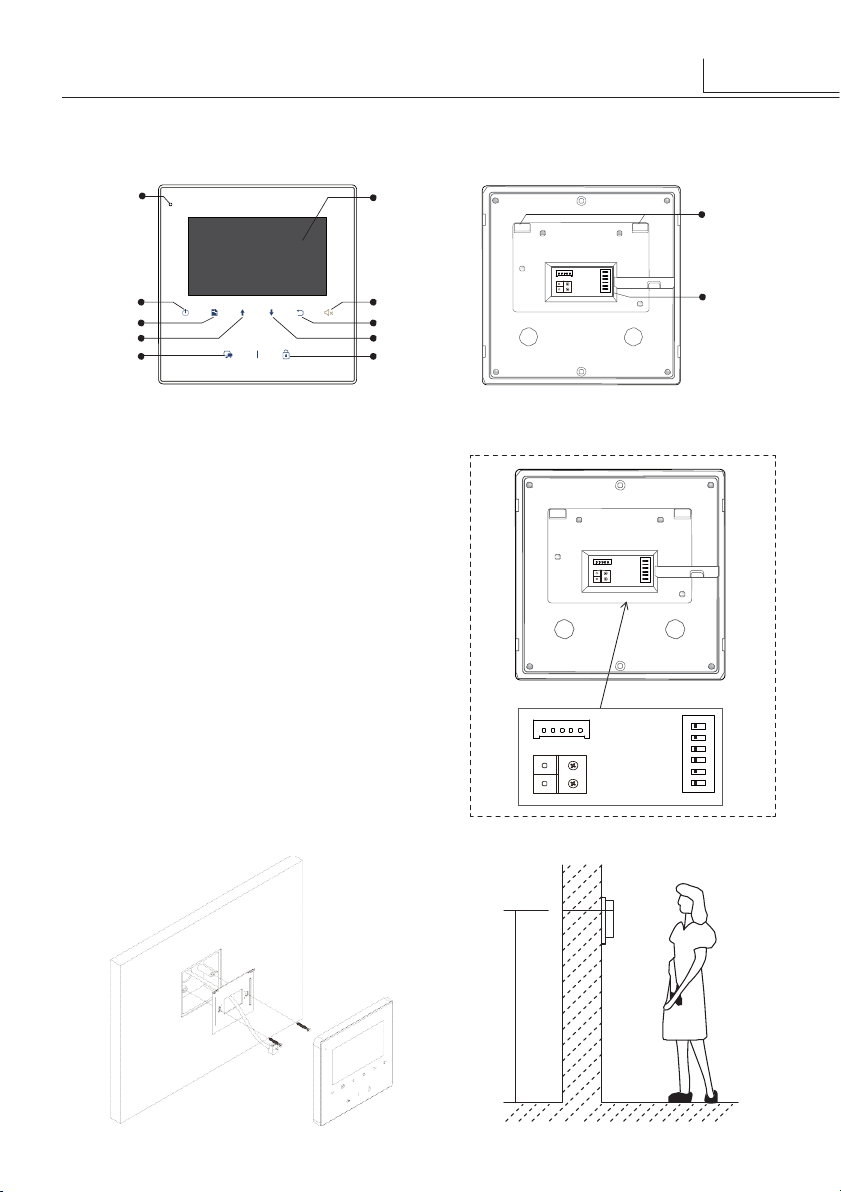

1.Části a funkce
Mikro fon
Tlačítko
pohotov ostní
Tlačítko menu
Tlačítko nahoru
režim
Tlačítko náhled / k omunikac e
Popis svorkovnice
LCD dis p lej
Tlačítko/ signalizac e
tichého r ežimu
Tlačítko zpět
Tlačítko dolů
Tlačítko odemkno ut
Instalační otvory
Systémové rozhraní
SW+,SW-:
Připojení bytového
zvonku
Ring,GND:
Připojení externího
zvonění
NC:
Vyhrazeno pro výrobce
L1,L2:
Systémová sběrnice
DIP přepínače
Bit1~Bit5:
Bit6: Impedanční zakončení,
Uživatelská adresace
poloze ON, pokud je monitor na
konci vedení
2.Montáž
v
2
00:23 DS-1
1. Upevněte instalační rámeček pomocí šroubů do instalačního boxu ve zdi.
2. Připojte 2-vodičové vedení, na polaritě nezáleží.
3. Nasaďte monitor na instalační rámeček, ujistěte se, že monitor je dokonale nasunut.
3. Hlavní menu
Stiskněte tlačítko menu nebo
tlačítko pohotovostního režimu.
4. Komunikace s dveřní stanicí
Stiskněte tlačítko pro vyzvánění na dveřní
stanici, monitor začne zvonit a zobrazí
obraz návštěvníka.
Na monitoru stiskněte tlačítko pro
komunikaci . Zahájí se tak hovor
s návštěvníkem na max. 90 s. Hovor lze poté
ukončit opětovným stiskem tlačítka
komunikace nebo tlačítkem pro
pohotovostní režim .
Pokud hovor nikdo nezvedá, vyzvánění se automaticky přeruší po 40 s, monitor se vrátí do
pohotovostního režimu.
Během komunikace lze tlačítkem pro odemknutí odemknout zámek.
Pro náhled na kameru dveřní stanice stiskněte v pohotovostním režimu tlačítko pro
náhled/komunikaci (nebo v hlavním menu zvolte “Náhled”).
3
[01] Namelist Call
[01]
[02]
[03]
[04]
Select Intercom
Namelist Call
Call Guard Unit
Inner Call
Main Menu
Monitor By Select
Intercom Call
Divert Call
Don’t Disturb
5.Interkom
V pohotovostním režimu stiskněte tlačítko Menu , následně pomocí šipek přejděte na
Interkom a potvrďte tlačítkem Menu. Na výběr ze tří druhů interkomu.
Jmenný seznam
unikátní volací adresu.
Pomocí šipek zvolte
Interkom a potvrďte
tlačítkem Menu .
: Vhodné pro komunikaci mezi byty. Každý monitor musí mít svou
Pomocí šipek zvolte
Jmenný seznam a potvrďte
tlačítkem Menu
Pomocí šipek zvolte
uživatele pro Interkom,
vytáčení zahájíte tlačítkem
Menu .
Vnitřní interkom
: Je-li instalováno více monitorů pod jednou adresou (typicky
v jednom bytě), funkcí Vnitřní interkom lze zahájit komunikaci v rámci tohoto
uzavřeného místa. Po zvolení této funkce začnou vyzvánět všechny další
monitory, které mají nastavenu stejnou adresu jako monitor, který vnitřní
interkom vyvolává. Jakmile kterýkoliv z těchto monitorů hovor zvedne a zahájí
tak komunikaci, ostatní monitory přestanou vyzvánět.
Správce
: Přímá volba volání na monitor, který nadefinujeme do funkce správce.
4
No Disturb
Normal
1 H
8 H
Always
Main Menu
Monitor By Select
Intercom Call
Divert Call
Don’t Disturb
Call Divert Options
No Divert
If No Answer
Simultaneously
Setup Tel Numbers.
Main Menu
Monitor By Select
Intercom Call
Divert Call
Don’t Disturb
6.Přesměrování
V hlavním menu zvolte Přesměrování. Naleznete zde výběr ze čtyř režimů.
Funkce je dostupná pouze, pokud je v systému zapojen telefonní modul
DPA-D2-TPC, DPA-D2-TPS nebo DPA-D2-GSM.
Vypnout
Přesměrovat po 25 s
----hovory z dveřní stanice nebudou přesměrovány
----Pokud monitor nezvedá volání z dveřní stanice, hovor
bude po cca. 25-30 s přesměrován.
Ihned přesměrovat
----Volání z dveřní stanice budou ihned přesměrovány na
telefon, zároveň bude také vyzvánět bytový monitor. V případě zvednutí hovoru
bytovým monitorem dojde k ukončení přesměrování na telefon.
Nastavení tel.čísel.
----Úprava telefonních čísel pro přesměrování.
7.Funkce Nerušit
V hlavním menu zvolte funkci Nerušit. Naleznete zde výběr ze čtyř tichých režimů
5
User Setup
Ring Tune
Ring Volume
Monitor Time
Language Select
Main Menu
Light
Setup
Restore
About
Light Option
Turn On
Turn On 5min.
Turn Off
Main Menu
Light
Setup
Restore
About
8.Světlo
V hlavním menu zvolte pomocí šipek položku Světlo a potvrďte tlačítkem menu
Funkce dostupná pouze, pokud je v systému zapojen modul DPA-D2-RLC.
Zapnout
Zapnout na 5 min
: Zvolte pro aktivaci osvětlení, po 60 s dojde automaticky k deaktivaci.
: Zvolte pro aktivaci osvětlení, po 5 min dojde automaticky k
deaktivaci.
Vypnout
: Zvolte pro deaktivaci osvětlení.
9.Základní nastavení
V hlavním menu zvolte pomocí šipek položku Nastavení a potvrďte tlačítkem menu
Vyzváněcí melodie
: Volba vyzváněcí melodie při zvonění z dveřní stanice,
interkomu nebo dveřního zvonku.
Hlasitost
2.
3.
4.
Volba jazyka
: Volba hlasitosti monitoru.
Čas náhledu
: Volba doby, po které se přeruší náhled na kameru.
: Volba jazykového prostředí.
6
Installer Setup
[ 0000 ]
About
H/W : a1.1
S/W : 00.01.00
Addr : 00.00
Video STD:
AUTO
Main Menu
Light
Setup
Restore
About
Restore?
Main Menu
Light
Setup
Restore
About
10.Obnova do továrního nastavení
V hlavním menu zvolte pomocí šipek položku Obnovit a potvrďte tlačítkem menu
a potvrďte tlačítkem Menu . Objeví se dotaz “Obnovit?”
Opětovným stiskem tlačítka Menu dojde k obnově nastavení.
11. Pokročilé (instalační) nastavení
11.1 Vstup do instalačního rozhraní
Vhlavním menu zvolte
pomocí šipek položku
O systému. Potvrďte
tlačítkem Menu.
11.2 Kódy pro instalační rozhraní
Stiskněte tlačítko pro
Odemknutí na cca
3s.
Pomocí šipek zadej te
požado vanou hodnotu
a tlač ítkem Menu potvrďte
[8000]:Hlavní monitor [8001]~[8003]:Podřízený monitor 1-3
[8004]:Správce [8005]:Odebrání funkce správce
[8006]:Obraz v podřízených monitorech [8007]:Vypnutí obrazu v podříz.monitorech
[8010]:Připojený zámek je typu NO [8011]:Připojený zámek je typu NC
[8014]:Zobrazení menu zámků [8015]:Skrytí menu zámků
[8021]~[8029]:Doba odemknutí zámku (poslední číslice = doba v sekundách)
V případě více monitorů pod jednou adresou (max. 4, typicky ve stejném bytě), nutno tyto odlišit
režimem hlavní/podřízený.
7
PC6
AC~
Dveřní
stanice
BUS(IM) BUS(DS)
Bytový zvonek
Switch
ON
DIP
1
2
3
4
5
6

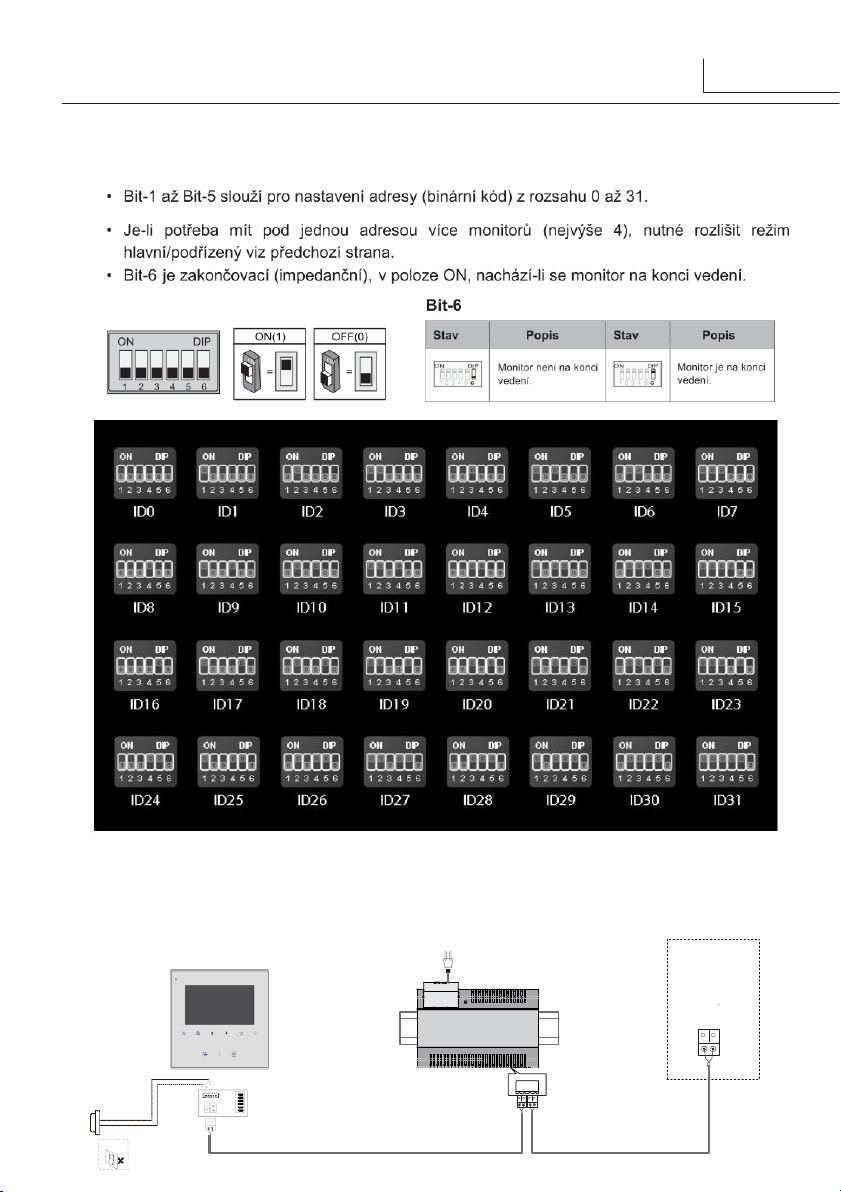

11.3 Uživatelská adresace
12. Základní zapojení
8
Bright 5
13. Úprava parametrů obrazu a hlasitosti
Během náhledu nebo komunikace stiskněte tlačítko Menu . Objeví se rozhraní pro
úpravu parametrů obrazu a hlasitosti. Stejné tlačítko použijte pro volbu položky, kterou
chcete změnit. Změnu provedete pomocí šipek . Návrat tlačítkem Zpět
Na výběr zde naleznete Konstrast, Jas, Barva, Hlasitost.
14. Specifikace
● Napájecí zdroj: DC 20~28V
● Odběr: Pohotovost 0.17W; Aktivní 4.7W
● Displej: 4.3 palcový barevný TFT
● Rozlišení displeje: 380(R, G, B) x 272 pixelů
● Video signál: 1Vp-p, 75Ω, CCIR standard
● Vedení: 2-vodičové, bez polarity
● Čas náhledu: 40 s
● Čas komunikace: 90 s
● Rozměry: 137(v)×137(š)×17(h)mm
