DPC-D281
Dveřní stanice
Modulární typ pro venkovní instalaci
Návod k instalaci
2
Obsah
1. Části a funkce ................................................................. 3
2. Rozhraní připojení ke sběrnici ........................................... 4
3. Specifikace ...................................................................... 5
4. Upevnění ......................................................................... 5
5. Video modul .................................................................... 7
6. Klávesnicový modul....................................................... 12
7. ID Modul ........................................................................ 18
8. 4B Modul ....................................................................... 22
9. Popis rozhraní ................................................................ 24
10. Příklady zapojení ......................................................... 26
11. Zapojení elektrického zámku ....................................... 27
3
1. Části a funkce
Repro
Objektiv kamery
LED přísvit
Mikrofon
Stavové LED
Bodový displej
ID čtečka
Připojení
ke sběrnici
Modulární klávesy
Upevnění
Kryt pro povrchovou
montáž
Kryt pro pod
povrchovou
montáž
Přední panel
ON DIP
1 2 3 4 5 6
L1 L2
A B
4
2. Rozhraní připojení ke sběrnici
• +12V: 12V DC napájecí výstup
•
LK-: záporný pól / zem
•
LK+: kladný pól pro připojení ovládacího relé
•
NO.: ovládací kontakt suchého relé NO
•
EB+: odchodové tlačítko +
•
EB-: odchodové tlačítko -
• JP-LK: spojka pro definici typu zámku (propojku odstraňte, pokud chcete
zámek napájet vlastním zdrojem)
•
SET : DIP přepínače pro konfiguraci v systému
•
CN/KMB: připojení dalších modulů (např. čtečka ID karet)
•
CN/T-COIL: rezervováno
•
CN/FUN: připojení tlačítek nebo TFT displeje
•
CN/WGN: připojení čtečky ID karet (starší generace)
•
Bus(L1,L2): připojení ke sběrnici D2 (bez polarity)
JP-LK
CN/KMB
CN/T-COIL
L1 L2
CN/FUN
CN/WGN
ON DIP
1 2 3 4 5 6
WG0
WG1
GND
12V
12V
TX1
RX1
GND
RX3
TX3
GND
5CL
GND
5DA
RST
INT
+12V
LK-
LK+
NO
EB-
EB+
CN-LK SET
GND
12V
CLK
DAT
STR
C2
C1
CTR
GND
GND
VIO
POW
5
3. Specifikace
Napájení: 24V DC
Kamera: CMOS 1/2.7’’, objektiv rybí oko 170o
Příkon: 1W v pohotovosti
5W pracovní
Čtečka karet ID: Podpora 125KHz a 13.56MHz
Zatížitelnost zámkem: 12V DC / 250mA
Doba odemknutí: 1~99s
Provozní podmínky: - 20ºC ~ +55ºC
Připojení: 2 vodiče (bez polarity)
Rozměry: 316(v)×133(š)×48(h)mm (3 moduly)
232(v)×133(š)×48(h)mm (2 moduly)
4. Upevnění
Zapuštěné
1
2
3
4
Povrchové
6
1
2
3
4
7
ON
1 2 3 4 5 6
5. Video modul
Repro
Kamera
LED přísvit
Mikrofon
Tlačítko B
Tlačítko A
Stavová indikace
Hovor
Odemknutí
➢ Tlačítka A a B nejsou viditelná a slouží pro speciální nastavení a použití.
(1) DIP přepínač
Přepínač definuje adresu stanice v systému, počet řad modulů, režim tlačítek,
délku odemčení, aktivaci ikon A a B. Změnu nastavení provádějte před zapnutím.
•
Bit-1 a Bit 2 definují adresu v systému. Standardní adresa dveřní stanice je “00”,
druhou adresujte “01”, třetí “10”, čtvrtou “11”.
•
Bit-3 definuje řady tlačítek. Jednoduchá řada nastavte “0”. Dvojitá řada definujte “1”.
ON(1)
=
OFF(0)
=
8
•
Bit-4 definuje režim tlačítek. Defaultní kódy použijete s nastavením “0”, pro
programové kódy využijete nastavení “1”. Programové kódy definujete nastavovacím
software.
•
Bit-5 definuje délku odemčení zámku. “0” je standardní délka 1s. “1” pro délku 5s,
delší časy lze nastavit v software.
•
Bit-6 pro aktivaci tlačítek A a B. Normálně nejsou tato tlačítka s ikonami používána.
“1” na DIP přepínači aktivuje jejich použití.
(2) Nastavení dotykovými tlačítky
A). Bit-6 na DIP přepínači musí být v pozici OFF, pak připojte
napájení a přepněte do pozice ON pro možnosti nastavení níže:
•
Režim připojení zámku

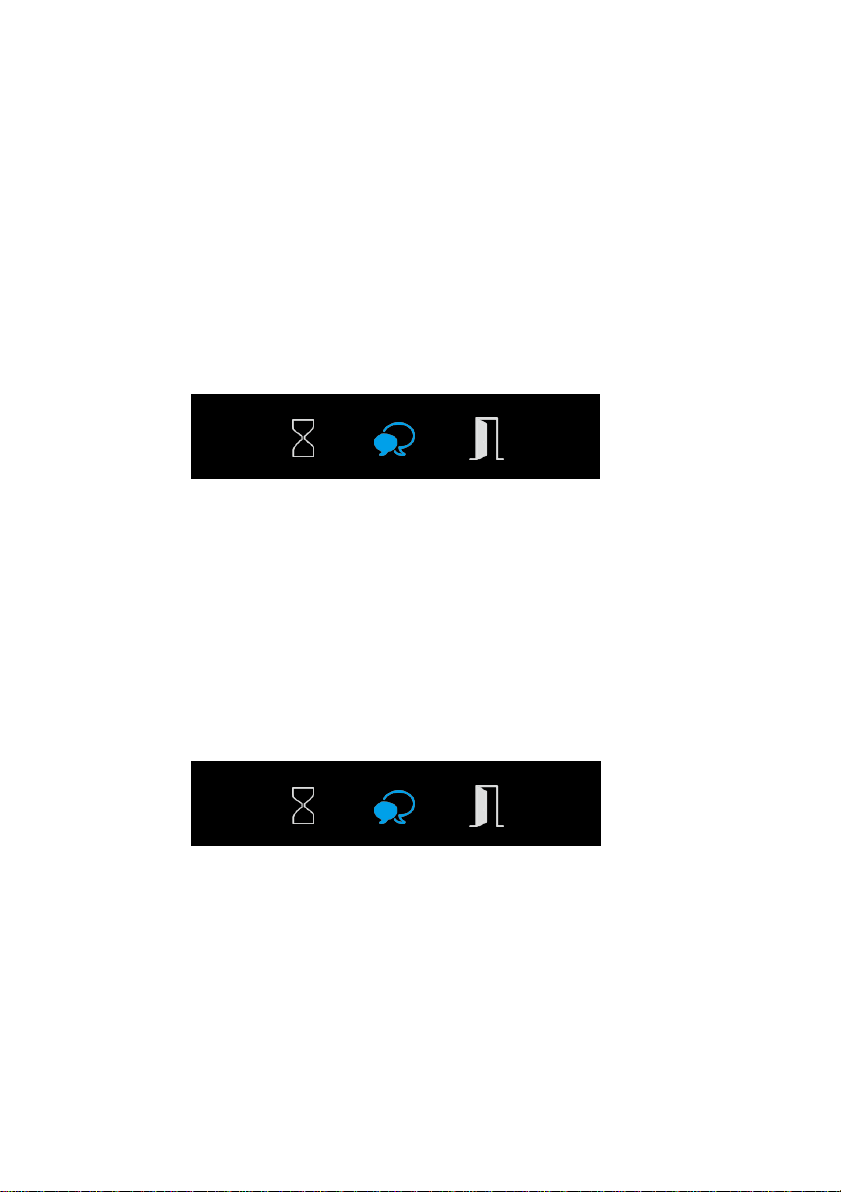

(1) V pohotovostním režimu stiskněte A, ikona indikace odemknutí se rozsvítí a
stanice zapípá.
(2) Stiskněte opět A pro změnu typu zámku, zda kontakty normálně rozepnuty
NO (indikace jednou blikne a stanice pípne) nebo sepnuty NC (indikace 2x blikne
a zapípá).
Pokud je připojen TFT modul, stav bude signalizovaný na displeji.
9
•
Délka odemčení zámku
(1) V pohotovostním režimu stiskněte A, ikona indikace odemknutí se rozsvítí a
stanice zapípá.
(2) Stiskněte B a podržte pro změnu nastavení, ozve se zapípání a indikace
otevření zámku bude blikat 1x za sekundu.
Počet bliknutí indikace (ikona dveří) signalizuje délku odemčení zámku, např. 4
bliknutí znamenají 4 sekundy délky odemčení zámku.
•
Změna zvukové indikace
(1) V pohotovostním režimu stiskněte A a držte 3 sekundy, indikace stavu se
zapne a pípne dveřní stanice aktuálním nastavením zvukového pípnutí.
(2) Stiskem A měníte typ pípnutí.
(3) Stiskem B ukončíte nastavení.
10
•
Nastavení hlasitosti reproduktoru
(1) V pohotovostním režimu stiskněte B, rozsvítí se indikace hovoru a přehraje tón
v nastavené hlasitosti.
(2) Stiskněte A pro změnu hlasitosti.
(3) Stiskněte B pro ukončení nastavení.
V případě připojeného TFT displeje bude úroveň hlasitosti indikována.
•
Nastavení citlivosti mikrofonu
(1) Během konverzace stiskněte B a držet po dobu 3s. Indikace se rozsvítí a
stanice zapípá.
(2) Stiskněte A pro změnu hlasitosti.
(3) Stiskněte B pro ukončení nastavení.
11
B). Pro následující nastavení Bit-6 musí být v pozici ON, až potom
zapněte dveřní stanici.
•
Režim kamery PAL / NTSC
(1) Stiskněte A v pohotovostním stavu, indikace nastavení a hovoru se rozsvítí,
stanice pípne.
(2) Stikněte opět A pro změnu režimu kamery (PAL: indikace stavu blikne a
stanice pípne; NTSC: indikace dvakrát blikne a stanice dvakrát pípne).
•
Přiblížení záběru kamery
(1) Stiskněte A v pohotovostním režimu, indikace nastavení a hovoru se rozsvítí,
stanice zapípá.
(2) Stiskněte B pro změnu přiblížení zábvěru kamery (aktivováno přiblížení:
indikace stavu blikne a stanice pípne; přiblížení neaktivní: indikace dvakrát
blikne a stanice dvakrát pípne).
➢ Přiblížení záběru kamery v případě aktivace funkce se pak při hovoru
uplatní 5s po zahájení hovoru.
12

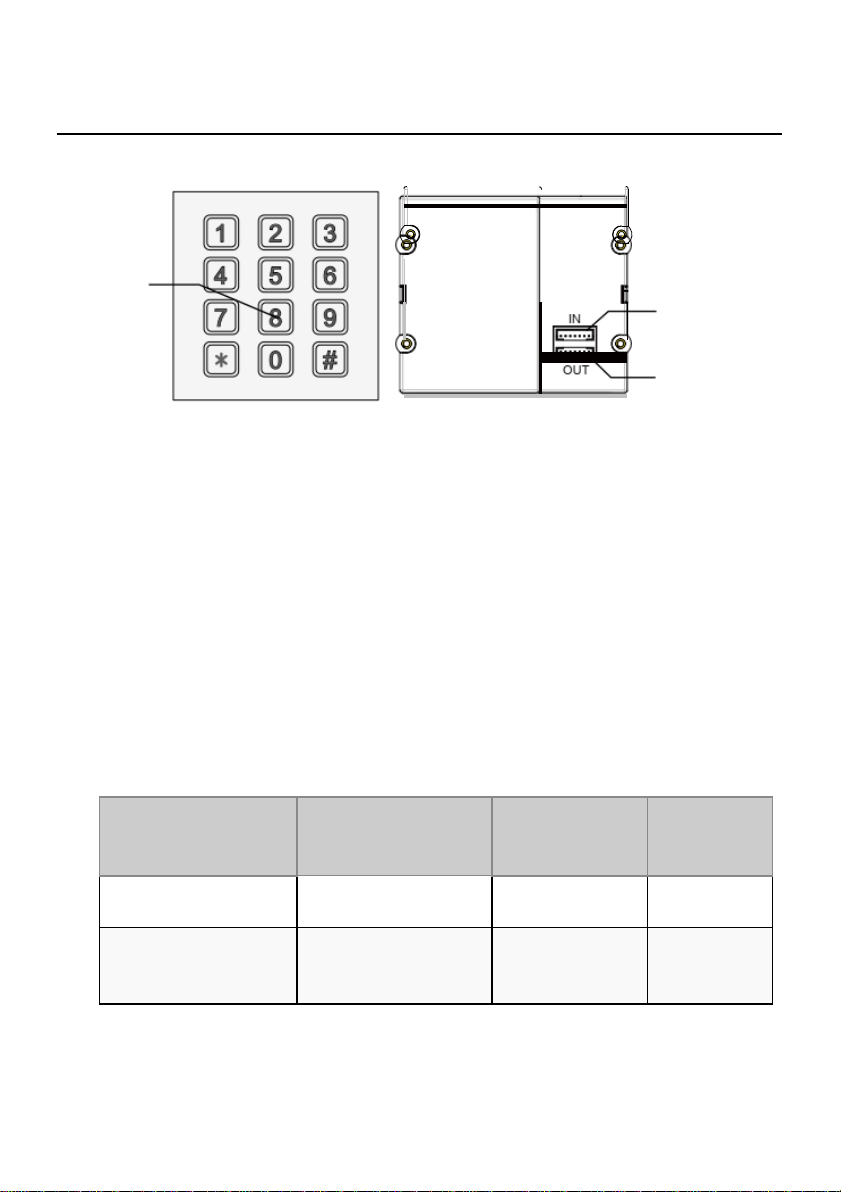

6. Klávesnicový modul
Mechanická
tlačítka
Hlavní/poslední
připojení
K dalšímu
modulu
Nastavení parametrů
Zadejte “hlavní kód” pro vstup do režimu nastavení, potom zadejte kód z tabulky
parametrů pro nastavení požadované funkce nebo vlastnosti dveřní stanice.
Křížek „#“ zadání a změnu; pokud nepotvrdíte, změna bude po 10s aplikována.
Pro ukončení režimu nastavení stiskněte hvězdičku „”.
Nastavení
Hodnoty
Standardní
Kód
Vymaž vše
1,2,3,4
-
00
Hlavní kód
1 ~ 12 čísel
1234
01
1 2 3
4 5 6
7 8 9
IN
0
#
OUT
13
Nastavení
Hodnoty
Standardní
Kód
Podsvícení
10 ~ 99s / trvale
10s
02
Délka odemčení
01 ~ 99s
1s
03
Režim zámku
0:NO / 1: NC
NO
(normálně
otevřený)
04
Tón potvrzení
0,1,2
zapnuto
05
Nastavení reset
kódu
1,2,3,4
-
06
Funkce tlačítek */#
0: normálně
1: obráceně
Normálně
07
Tón volání
0: zapnuto
1: vypnuto
0
08
Hlasitost repro
0~9
5
11
LED
přísvit
0 ~ 5
4
13
Rezervováno
Rezervováno
Rezervováno
14~17
Dočasný kód 1
1 ~ 12 čísel
-
18
Dočasný kód 2
1 ~ 12 čísel
-
19
Uživatelský kód
skupina 1
1 ~ 12 čísel
až 40 kódů
-
20~59
Uživatelský kód
skupina 2
1 ~ 12 čísel
až 40 kódů
-
60~99
14
Zadejte hlavní kód
[#] + [ ] + [#] (1234 je výchozí kód)
Píp+, Píp
Zadejte kód funkce
00+#
Zadejte kód funkce
03+#
Píp+, Píp Píp+, Píp
Zadejte kód
Zadejte nový kód
(až 12 číslic)
Zadejte hodnotu
v rozsahu 10~99
Zadejte hodnotu
v rozsahu 01~99
1234+# 4321+# 10+# 09+#
Píp+ Píp+ Píp+ Píp+
- Reset do defaultních hodnot.
- Indikováno blikáním
podsvícení a dlouhým
pípnutím na konci
- Je podporována délka až
12 číslic
- Kód se nesmí shodovat s
uživatelským kódem
- Délka podsvícení v
sekundách.
- Hodnota 00 zapne trvalé
podsvícení.
- Lze nastavit na monitoru i
dveřní stanici, platí posledně
zadaná .
Délka
odemčení
Podsvícení
Hlavní kód
(Standardně: 1234)
Vymaž vše
✓
Při stisku hvězdičky “ *” zrušíte volbu, indikace se přepne do pohotovosti,
stanice pípne.
✓
Při nečinnosti 10s se stanice vrátí do pohotovostního režimu.
✓
Při špatném zadání stanice zapípá.
Píp, Píp+
Zadejte kód funkce
01+#
Zadejte kód funkce
02+#
Píp+, Píp
Píp+, Píp
15
Píp+, Píp
Píp+, Píp
Píp+, Píp
Zadejte hlavní kód.
[#] + [ ] + [#]
Zadejte kód funkce
04+#
Zadejte kód funkce
07+#
0/1
Zadejte hodnotu
1+#
0/1
Zadejte hodnotu
1+#
Zadejte hodnotu
1234+#
0/1
Zadejte hodnotu
1+#
Píp+ Píp+
Píp+
Píp+
Režim zámku Tón potvrzení
Reset kód Funkce tl. * / #
Zadejte kód funkce
05+#
Zadejte kód funkce
06+#
Píp+, Píp
Píp+, Píp
- Lze nastavit na monitoru i
dveřní stanici, platí
posledně zadaná .
- Hodnota 0 po
potvrzení pípnutím
- Hodnota 1 po potvrzení
bliknutím
- Vymaže všechna hesla
mimo master hlavního.
- Obnoví master hlavní kód na
hodnotu (1,2,3,4)
-
Otočí význam tlačítek * a #
16
- Hodnota 0 nastaví odezvu při
volání.
- Hodnota 1 bude bez odezvy.
- Při hovoru lze ovládat
hlasitost tlačítky 3(nahoru)
a 6 (dolů).
- Vyšší hodnota pro větší jas.
Píp+, Píp
Píp+, Píp
Píp+, Píp
Píp+, Píp
Píp+ Píp+ Píp+
Zadejte hlavní kód.
[#] + [ ] + [#]
Zadejte kód funkce
08+#
Zadejte kód funkce
11+#
Zadejte kód funkce
13+#
0/1
Zadejte hodnotu
1+#
Zadejte hodnoty v
rozsahu: 0~9
5+#
Zadejte hodnoty v
rozsahu: 0~5
3+#
Tón volání
Hlasitost repro
LED přísvit
17
Zadejte hlavní kód.
[#] + [ ] + [#]
Píp+, Píp
Zadejte kód funkce
20~59 60~99
Zadejte kód funkce
18+#
60+#
Píp+, Píp Píp+, Píp
Zadejte kód
1~12 číslic
1006+#
Zadejte kód
1~12 číslic
2010+#
Zadejte kód
1~12 číslic
2011+#
Zadejte kód
1~12 číslic
2012+#
Píp+ Píp+ Píp+ Píp
- Pokud zadáte dočasný kód k otevření dveří, bude následně po
60s po použití ze systému vymazán.
- Kód 1 slouží pro ovládání prvního zámku, kód 2 pro ovládání
druhého zámku (vyžaduje použití externího modulu).
- Kódy se nemohou shodovat s hlavním master kódem.
Dveře otevřete:
[#] + [váš kód pro otevření zámku] + [#]
- Uživatelské kódy pro skupiny slouží pro o vládání
zámků, skupiny 1 pro první zámek, skupiny 2 pro
druhý zámek.
- Obě skupiny mohou obsahovat až 40 kódů.
- Kódy se nemohou shodovat s hlavním master kódem.
Uživatelský kód
skupina 2
Uživatelský kód
skupina 1
Dočasný kód 2
Dočasný kód 1
Zadejte kód funkce
19+#
Zadejte kód funkce
21+#
Píp+, Píp
Píp+, Píp
18
7. ID Modul
Bodový displej
16x24 bodů
Čtečka ID karet
125kHz / 13,56MHz
Hlavní / poslední
připojení
K dalšímu modulu
Vlastnosti
•
Lze registrovat až 320 ID karet/klíčenek
•
Vzdálenost pro čtení je 3~5cm
•
Operátorská karta “Manage Card” je nezbytná pro přidávání a mazání
uživatelských ID karet.
Ovládání ID karet
•
Nastavení hlavních „Master Manage“ karet
a. Připojte modul a zapněte napájení, spojte piny EB+ a EB- na konektoru
zámku ID modulu, ozve se potvrzení pípnutím.
b. Přepněte DIP4 přepínač 4x-krát na ID modulu, ozve se potvrzení dlouhým
pípnutím.
c. Přiložte první kartu k modulu, tím se stane hlavní Master Manage ADD kartou,
ozve se potvrzení pípnutím.
IN
OUT
19
d. Přiložte druhou kartu a tím se stane novou Master Manage DELETE kartou,
ozve se potvrzení pípnutím.
ID Modul
•
Nastavení uživatelských “User” karet
i) Přidání uživatelské karty
a. V pohotovostním stavu přiložte master Manage ADD kartu, ozve se pípnutí
b. Dle typu modulu zadejte číslo monitoru (jednotky, bytu, apod) nebo
stlačte odpovídající zvonkové tlačítko
c. Přiložte ID karty, které chcete spojit s tímto účastníkem
d. Opakujte body b + c
e. Ukončíte přiložením ADD karty.
Příklad: 8+#
ON DIP
1 2 3 4 5 6
+12V
LK-
LK+ NO
EB-
EB+
CN-LK SET
1 2 3
4 5 6
7 8 9
0 #
20
ii) Odebrání uživatelské karty
a. V pohotovostním stavu přiložte master Manage DELETE kartu, ozve
se pípnutí.
b. Stiskněte tlačítko zvonku příslušné jednotky nebo monitoru, nebo
zadejte kód jednotky; následně budou odebrány všechny ID karty
příslušící k jednotce či zvonkovému tlačítku.
Nebo bez volby jednotky přiložte ID kartu a ta bude následně ze
systému odebrána.
c. Případně opakujte krok b.
d. Ukončíte přiložením DELETE karty.
Příklad: 8+#
✓ ID karty lze přidávat a odebírat i prostřednictvím ovládání monitorem,
podívejte se do návodu k monitorům.
iii) Formát karet
a. V pohotovostním stavu přiložte master Manage DELETE kartu,
ozve se pípnutí.
b. Přiložte Manage ADD kartu, potvrzení pípnutím.
c. Přiložte opět Manage ADD kartu, pípnutí, a po 10s se proces vrátí
do pohotovostního režimu.
1 2 3
4 5 6
7 8 9
0 #
21
A B
ⅳ ) Záloha a obnovení
Karty, kódy a seznam lze zálohovat pro příští obnovení.
Záloha：
Pokud je bit6 DIP přepínače kamerového modulu v pozici OFF, podržte skryté
tlačítko A na dobu delší než 10s a tím se zahájí zálohování na SD kartu.
LED stavu a zámku budou blikat.
Bit6 DIP=OFF
SD karta
Obnovení：
Ujistěte se, že zálohovaná data jsou na SD kartě.
Pokud je bit6 DIP přepínače v poloze OFF, podržte skryté tlačítko B na dobu
delší než 10s a tím se zahájí obnovení z SD karty.
LED stavu a zámku budou blikat.
Bit6 DIP=OFF
SD karta
ON DIP
1 2 3 4 5 6
A B
ON
DIP
1 2 3 4 5 6
+12V LK-
LK+
NO
EB-
+12V LK-
LK+
NO
EB-
CN-LK
SET
CN-LK
SET
22
8. 4B Modul
Jmenovky
Nastavení adresy
Hlavní / poslední
připojení
Tlačítka
zvonků
K dalšímu modulu
Volací kódy
Zvonkový modul přiřazuje volací kódy tlačítkům. Vnitřním zapojením se
tlačítka číslují zespodu nahoru. Nastavení volacích kódů dle DIP nastavení:
Lze adresovat až do 64
zvonkových tlačítek.
Dvouřadé až do 128
zvonkových tlačítek.
IN OUT
23
24
9. Popis rozhraní
•
Video modul
6 7
Číslo
Označení
Popis
1
SET
DIP přepínač pro systémové nastavení
2
JP-LK
Typ připojeného zámku
3
CN/KMB
Připojení k s dalšími podružnými moduly
4
CN/T-COIL
Nezapojeno
5
Bus
Sběrnice D2 (bez polarity)
6
CN-LK
Připojení zámku a odchodového tlačítka
7
CN/FUN
Připojení s TFT modulem
1 2 3 4 5
25
•
Klávesnicový a ID modul
1
2
Číslo
Označení
Popis
1
CN/FUN_IN
Spojení s hlavním video modulem
2
CN/FUN_OUT
Spojení ke klávesnici nebo TFT modulu
•
4B-zvonkový modul
3
1
2
Číslo
Název
Popis
1
CN/FUN_IN
Spojení s hlavním video modulem
2
CN/FUN_OUT
Spojení ke klávesnici nebo TFT modulu
3
SET
DIP přepínač pro nastavení
IN
OUT
IN
OUT
26
10. Příklady zapojení
•
Video + ID + klávesnice
•
Video + ID + zvonky
27
12V/250mA
-
+
+12V
LK LK+
N.O.
EBEB+
11. Zapojení elektrického zámku
1) Zámek ovládaný interním zdrojem
• Zatížitelnost je při 12V DC do 250mA, hodnotu nepřekračujte!
• Typ zámku nastavte na hodnotu 0 (standardně).
• Nastavením propojky JP_LK volíte mezi typem, zda je k otevření nutné
spojení (NC) nebo rozpojení (NO) kontaktů.
• Pro změnu délky ovládání kontaktů zámku změňte nastavení.
Odemčení připojením: Odemčení odpojením:
12V 300mA
-
+
Odchodové tl.
1 2 3
+12V
LK LK+
N.O.
EBEB+
O
dchodové tl.
JP_LK
1 2 3
JP_LK
2) Zámek ovládaný externím zdrojem
• Použijte odpovídající napájecí zdroj pro zámek.
• JP_LK propojku odstraňte.
• V nastavení zvolte typ zámku, zda bude NC (mód 0) nebo NC (mód 1).
Odemčení připojením: Odemčení odpojením:
Loading...
