DPC-D253
Uživatelský návod
2
Obsah návodu
1. Popis a funkce ....................................................................... 3
2. Upevnění ............................................................................... 4
3. Popis připojení ....................................................................... 4
4. Nastavení ovládání zámku .................................................... 5
5. Nastavení adresy v systému.................................................. 5
6. Reset do továrního nastavení ................................................ 6
7. Specifikace zařízení .............................................................. 6
8. Bezpečnostní pokyny ............................................................ 7
3
1.

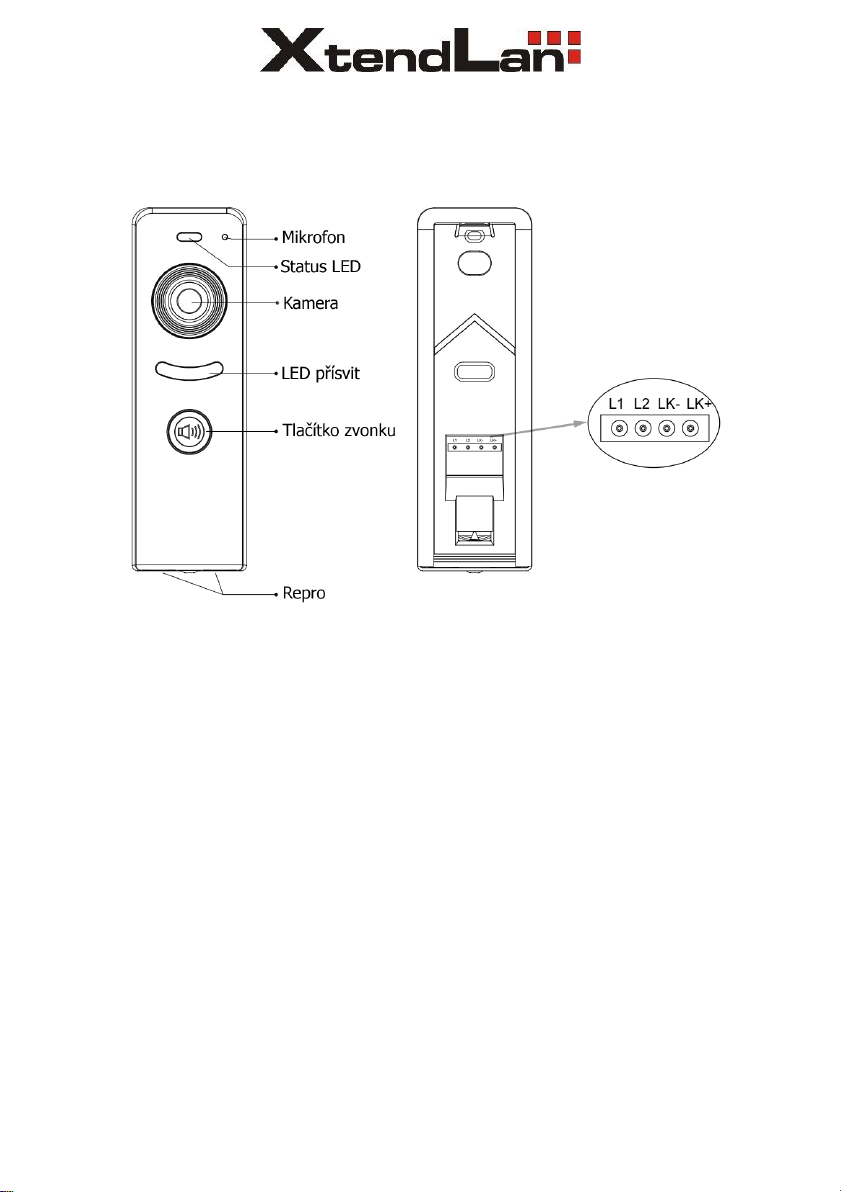

Popis a funkce
L1, L2: připojení ke sběrnici
LK+, LK-: připojení zámku s ovládáním DC 12V
4
2. Upevnění
3. Popis připojení
Vzdálenost připojení mezi jednotkami je omezena systémem.
Pokud používáte zámek s ovládáním AC nebo vyšším odběrem, je
nutné ho připojit přes ovládací relé.
Dle typu zámku zvolte režim ovládání; defaultně je nastaven na
sepnutí po přivedení napětí.
Dveřní stanice volá na monitor s ID=0. Volací ID nelze měnit.
5
4. Nastavení ovládání zámku
Pro změnu režimu ovládání zámku použijte následující postup:
a) Aktivujte režim SETUP: během 10sekund po startu zařízení
stiskněte a držte tlačítko zvonku do 6x pípnutí, potom bude LED
indikátor rychle blikat.
b) Stiskněte tl.zvonku pro volbu režimu, dlouhý tón signalizuje pro
NO-normally open (defaultní), stiskem tl. můžete přepnout na
NC-normally connected režim, potvrzený 2x pípnutím.
c) Změna se uloží po 10sekundách nečinnosti ovládání
Pro změnu délky ovládání zámku použijte následující postup:
a) Aktivujte režim SETUP: během 10sekund po startu zařízení
stiskněte a držte tlačítko zvonku do 3x pípnutí, potom bude LED
indikátor pomalu blikat.
b) Stiskněte znovu tlačítko zvonku a držte tak dlouho, jak si přejete
nastavit délku sepnutí ovládání zámku, defaultně 1s.
Každá přidaná sekunda bude potvrzena pípnutím.
c) Změna se uloží po 10sekundách nečinnosti ovládání.
5. Nastavení adresy v systému
a) Aktivujte režim SETUP: během 10sekund po startu zařízení
stiskněte a držte tlačítko zvonku do 9x pípnutí, potom bude LED
indikátor periodicky blikat v intervalu 1s.
b) Stiskněte znovu tlačítko zvonku a zvolte adresu, která bude
signalizované počtem pípnutí.
c) Změna se uloží po 10sekundách nečinnosti ovládání.
6
6. Reset do továrního nastavení
a) Aktivujte režim SETUP: během 10sekund po startu zařízení
stiskněte a držte tlačítko zvonku do 3x pípnutí, potom bude LED
idnikátor pomalu blikat.
b) Stiskněte znovu tlačítko zvonku krátce, dlouhé pípnutí potvrzuje
reset..
7. Specifikace zařízení
• napájení: DC 24~28V
• příkon: 7mA v klidu, pracovně <85mA
• kamera: CMOS 2Mpix, 1/3“, úhel záběru 165°
• ovládání zámku: DC 12V <500mA
• povrchová montáž na omítku
• provozní teplota: -15°C ~ 55°C
• rozměry(mm): 136(v) x 43(š) x 28,8(h)
7
8. Bezpečnostní pokyny
• Elektrická bezpečnost – systém videovrátných instalujte a
provozujte v podmínkách, které jsou v součinnosti s provozními a
bezpečnostními předpisy!
• Pro napájení použijte výhradně schválené a bezpečné zdroje
napájení.
• Dveřní stanice je navržena pro venkovní instalaci, nevystavujte ji
však extrémním povětrnostním podmínkám.
• Pro čištění dveřní stanice nepoužívejte agresivní nebo chemické
čisticí prostředky.
• Instalaci komponent systému a jeho zapojení je doporučeno
přenechat kvalifikovaným osobám.
• Úplné znění EU prohlášení o shodě je k dispozici na
těchto internetových stránkách: doc.100mega.cz
• Záruční podmínky
Na výrobek je poskytována záruka 24 měsíců od data nákupu a
vztahuje se na vady výroby nebo materiálu. Záruka se nevztahuje
na poškození způsobené běžným opotřebením, neoprávněným
zásahem do zařízení, na poškození pádem. Zvláště se nevztahuje
na vady způsobené kosmetickými poškozeními včetně škrábanců a
poškozením nevhodnými parametry napájení nebo připojením
nevhodných spotřebičů do zařízení.
• Informace k recyklaci produktu
WEEE / 2012/19/EU - tento výrobek po ukončení své životnosti
nesmí být vyhozen do popelnice se směsným odpadem, ale musí
být odevzdán na místa k tomu určená, aby byla
zajištěná jeho ekologická recyklace. Informace o
sběrných a recyklačních místech Vám poskytnou místní
úřady, nebo prodejce, u kterého byl výrobek zakoupen.
