Systém domácího video vrátného
DPM-471
- 2 -
1. Popis částí
přední pohled
zadní pohled
1. TFT-LCD panel (dotykový)
2. rámeček
3. montážní otvory
4. přípojný konektor
5. repro
6. LED signalizace při použití
7. Tlačítko monitoru a hovoru
8. Tlačítko odemknutí
9. Tlačítko volání
10. mikrofon
- 3 -
2. Provozní informace
2.1. Základní funkce
1) Pokud návštěvník stiskne „call“- zvonkové tlačítko
na domovním telefonu, bytový monitor zazvoní a
ve stejném čase zobrazí obraz z jeho kamery,
kontrolka „IN-USE LED“ se rozsvítí červeně.
2) Potom stiskněte „MON/TALK“, pak můžete
hovořit s návštěvníkem po 90 vteřin. Opětovné
stisknutí „MON/TALK“ ukončí komunikaci.
Pokud nikdo neodpoví na zvonění návštěvníka, obraz z kamery se ukončí po 30
vteřinách. Pokud systém čítá více monitorů, při vyzvednutí zvonění jedním z nich se
ukončí přenos obrazů na zbývající.
3) Pokud je monitor v pohotovostním stavu, stiskem „MON/TALK“ displej zobrazí obraz
z kamery na domovním telefonu po 30 vteřin.
4) „Unlock“ slouží pro otevření elektronického zámku dveří u vchodu.
2.2. Provoz více domovních telefonů (pokud jsou instalovány)
1) Všechny monitory mohou monitorovat jednotlivé vchodové telefony nebo kamery,
prostým stiskáním „MON/TALK“ přepínáte mezi nimi.
2) Během monitorování „UNLOCK“ otevře příslušný elektronický zámek vchodových
dveří.
2.3. Provoz intercomu (pokud je instalováno více monitorů)
1) Funkce intercomu může být iniciována jakýmkoliv
monitorem, „CALL“ tlačítko iniciuje volání na
zbývající monitory. „TALK“ tlačítko slouží pro
navázání komunikace na druhé straně.
2) Opakovaně stisknuté „TALK“ ukončí komunikaci,
nebo ta se po 30 vteřinách ukončí sama.
3) Interkom je podřízený volání z vchodových
telefonů.
- 4 -
2.4. Nastavení obrazu a zvuku
1) Během komunikace
„
#“
ikona reprezentuje
volbu pro nastavení
„ADJUST MENU“.
2) „EXIT“ slouží pro opuštění menu pro nastavení.
3) Pro změnu parametrů zvolte příslušnou položku, ta se zvýrazní červeně.
4) Změňte nastavení obrazu nebo zvuku.
5) Můžete zvolit 4 režimy zobrazení: „NORMAL (normální), USER (uživatelské),
SOFT (měkké), BRIGHT (světlé)“. Pokud změníte parametry obrazu nebo zvuku,
automaticky se takové nastavení uloží pod režim „USER“.
2.5. Základní nastavení
1) Volba „MAIN MENU“
slouží pro vstup do voleb
nastavení.
2) „OUTDOOR CALL“ slouží
pro nastavení vnitřního
„INTERCOM CALL“
pro na s ta ve n í
vnitřního tónu volání.
3) „RING VOLUME“ upravuje hlasitost zvuku.
2.6. Instalace
1) V základním menu vyberte
„INSTALLATION“.
2) Zadejte heslo ‘2008’,
a stiskněte “#“ pro vstup.
3) 1WAY/2WAY MODE
slouží pro určení módu
instalovaných venkovních kamer.
4) „UNLOCK TIME“ nastavuje dobu pro otevření elektronického zámku dvěří.
5) „INFORMATION“ zobrazí verzi zařízení.
„RESTORE FACTORY SET“ vrací nastavení zařízení do továrních hodnot.
- 5 -

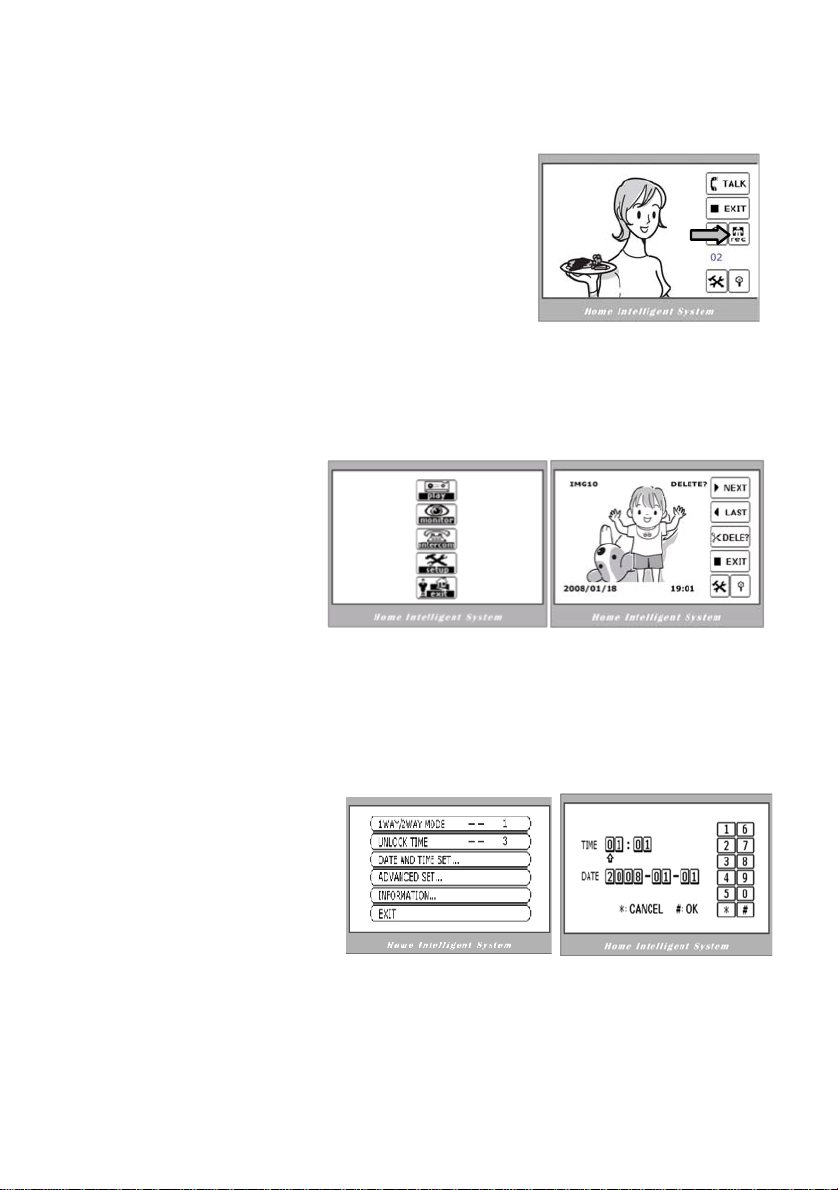

2.7. Ukládání obrazu (pokudjím model disponuje)
Kapacita pro nahrávání je 120 snímků, novější
přemazávají starší.
1) Ruční nahrávání
Pro uložení aktuálního obrazu na monitoru stiskněte
„REC“.
2) Automatic Record
Pokud aplikujete „ABSENT“ mód obrázky
návštěvníků se budou ukládat automaticky po
uplynutí 2 vteřin zvonění.
3) ABSENT mód
Dovoluje automaticky zaznamenávat obrazy návštěvníků v době vaší nepřítomnosti.
4) Přehrávání
V hlavním menu
„MAIN MENU“
stiskněte „PLAY“ pro
zobrazení posledně
uloženého snímku
v paměti monitoru.
„NEXT/LAST“ slouží
pro zobrazení následujících nebo předešlých obrázků. Po 30 vteřinové nečinnosti bude
funkce přehrávání automaticky opuštěna.
5) Smazání snímku
Během zobrazování snímků funkce „DELE“ smaže aktuálně zobrazený snímek.
6) Nastavení data a času
Podle instrukcí v kapitole
2.6 vstupte do
„INSTALLATIONS“,
vyberte „DATE AND
TIME SET“.
- 6 -
3. Zapojení do systému
3.1 Zapojení
z
1R
+12V přítomný pokud volá externí telefon nebo monitor.
z
2W
Zem (GND)
z
3Y
Video signál
z
4B
Audio signál
Pro propojení doporučujeme použít stíněný kabel 4x0.3mm2. Pokud je vzdálenost mezi
telefony a monitory vetší jak 30m, pro přenos videa použijte kabel typu RG-59, ve spojení
s piny konektoru 3Y a 2W.
3.2 Schéma zapojení
Poznámka 1: JP-VD je určen pro přizpůsobení impedance vedení. Pokud je
v systému jeden monitor, ponechte propojku na pinech
. Pokud je v systému zařazeno
více monitorů, vyjměte všechny propojku JP-VD s vyjímkou u posledního monitoru.
Poznámka 2: JP-LK je určený pro určení ovládání elektronického zámku.
Poznámka 3: LB u domovních telefonů obsahuje 3 vodičové rozhraní:
‘1’- otevřený konec, ‘2’- běžný terminál, ‘3’- uzavřený konec.
Pokud je aktivována funkce ovládání el. zámku při napájení,
spojte ‘1’ a ‘2’ ; pokud je ovládání el.zámku deaktivováno
při napájení, spojte ‘2’a ‘3’.
- 7 -

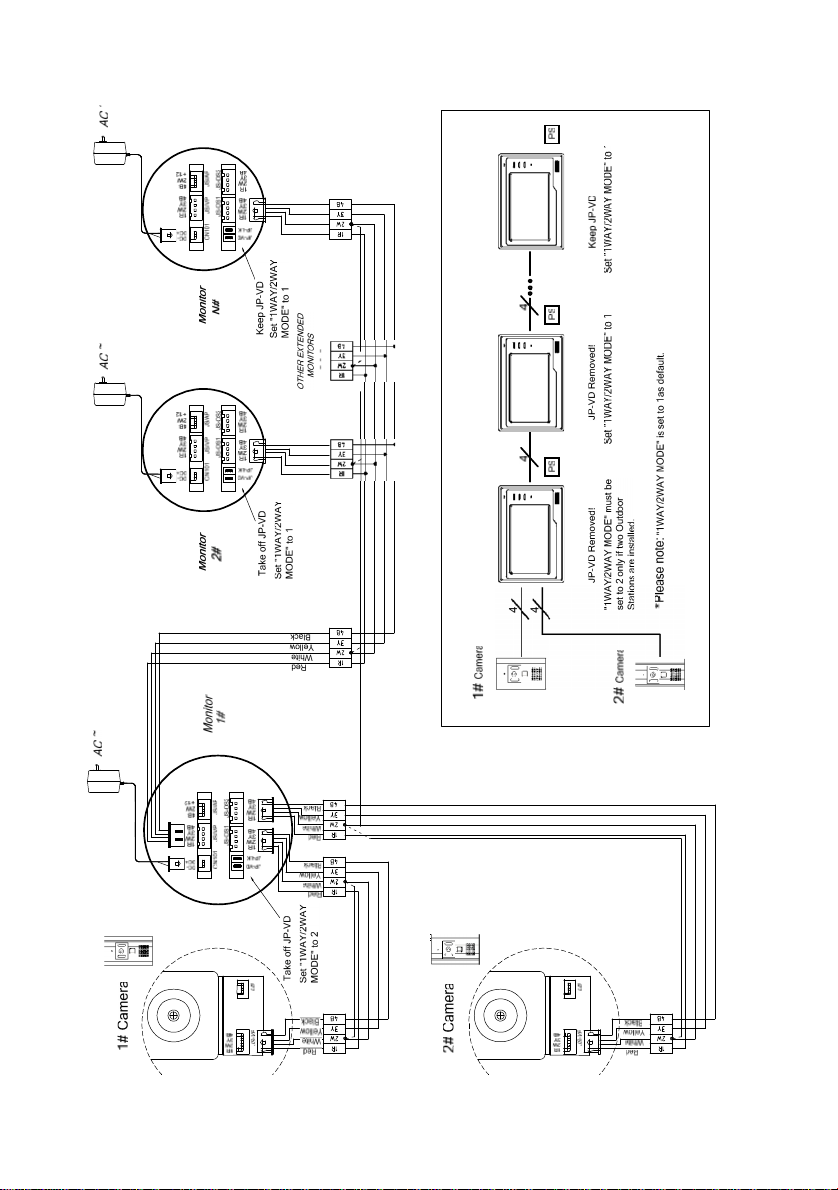

3.3 Zapojení při rozšíření
- 8 -
4. Specifikace
1) Napájení monitoru: DC 15~18V (adaptérem)
2) Napájení telefonu: DC 10~12V (vnitřním monitorem)
3) Příkon: Pohotovostní režim0,5W; při komunikaci15W
4) Zobrazovač: 7“ TFT-LCD s LED podsvícením
5) Rozlišení displeje: 1440 x 234 pixelů
6) Objektiv telefonu: f3,6mm, 72° horizontální úhel
7) Rozlišení kamery telefonu: >300 TVř
8) Video signál: 1Vš-š, 75Ω, CCIR
9) Doba monitoringu: 30 vteřin
10) Doba komunikace: 90 vteřin
11) Propojení: 4-vodičové
12) Rozměry: 225(š)×155(v)×26(h)mm
5. Doporučení
13) Všechny části zařízení nevystavujte otřesům nebo jiným mechanickým vlivů.
14) K čištění nepoužívejte organické nebo chemické přípravky.
15) Zařízení neumisťujte do blízkosti elmag. polí jako jsou CRT-TV nebo mikrovlnné
trouby.
16) Zařízení není určeno pro instalaci do prostředí s vyššími teplotami nebo prachem.
