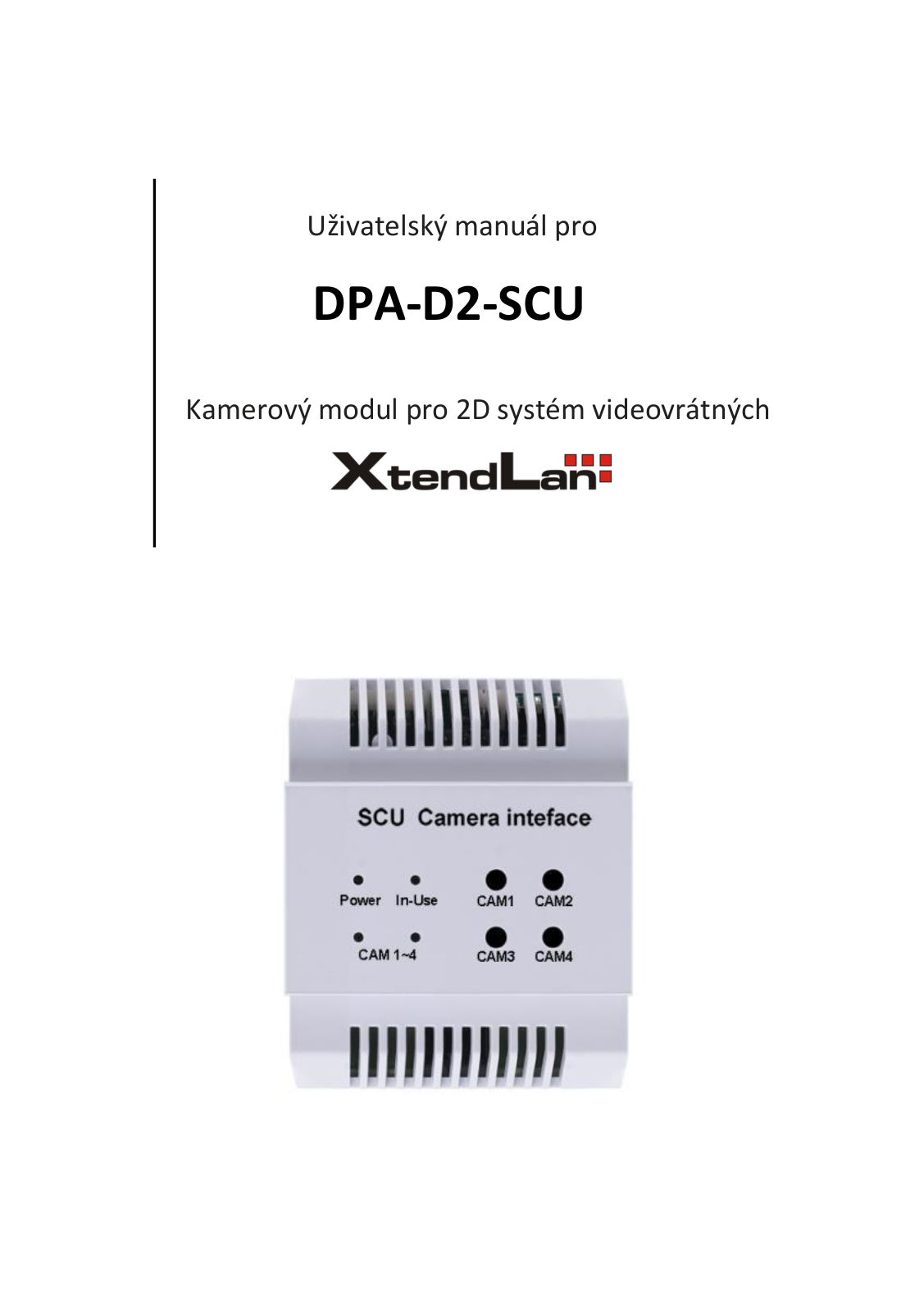

Uživatelský manuál pro
DPA-D2-SCU
Kamerový modul pro 2D systém videovrátných
-2-
2-Wire System Camera Interface
Model: SCU
Power In-Use CAM1 C AM2
CAM(1~4)
CAM3 C AM4
1. O modulu SCU
Přepínače
Popis:
Kamerový modul SCU slouží pro připojení dvou CCTV s napájením z tohoto
modulu a dalších dvou CCTV pomocí CCU s nutností externího napájení do
dvoudrátového systému videovrátných.

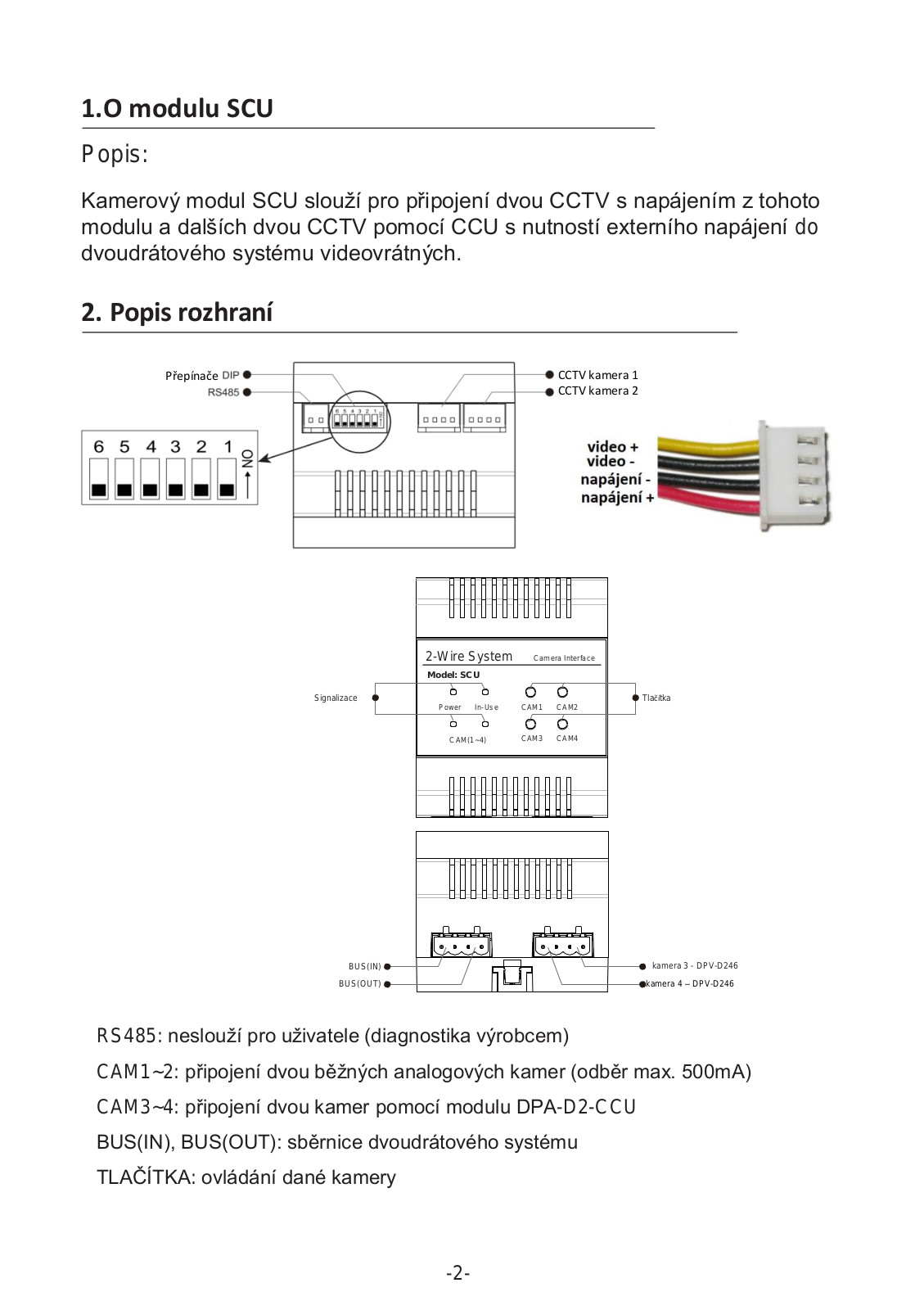

2. Popis rozhraní
CCTV kamera 1
CCTV kamera 2
RS485: neslouží pro uživatele (diagnostika výrobcem)
CAM1~2: připojení dvou běžných analogových kamer (odběr max. 500mA)
CAM3~4: připojení dvou kamer pomocí modulu DPA-D2-CCU
BUS(IN), BUS(OUT): sběrnice dvoudrátového systému
TLAČÍTKA: ovládání dané kamery
Signalizace Tlačítka
BUS(IN)
BUS(OUT)
kamera 4 – DPV-D246
kamera 3 - DPV-D246
-3-

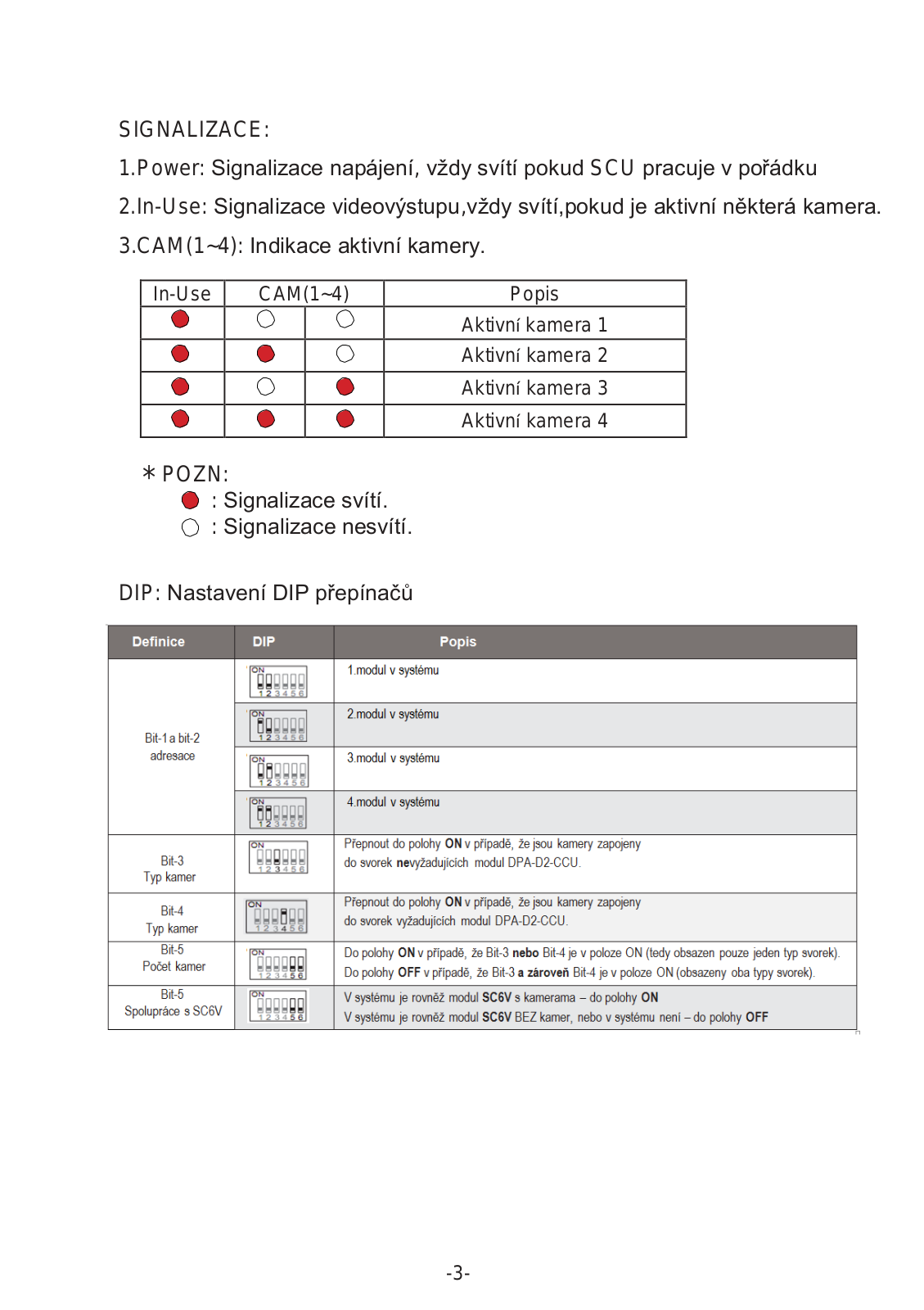

SIGNALIZACE:
In-Use
CAM(1~4)
Popis
Aktivní kamera 1
Aktivní kamera 2
Aktivní kamera 3
Aktivní kamera 4
1.
Power: Signalizace napájení, vždy svítí pokud SCU pracuje v pořádku
2.
In-Use: Signalizace videovýstupu,vždy svítí,pokud je aktivní některá kamera.
3.CAM(1~4): Indikace aktivní kamery.
POZN:
*
: Signalizace svítí.
: Signalizace nesvítí.
DIP: Nastavení DIP přepínačů
-4-

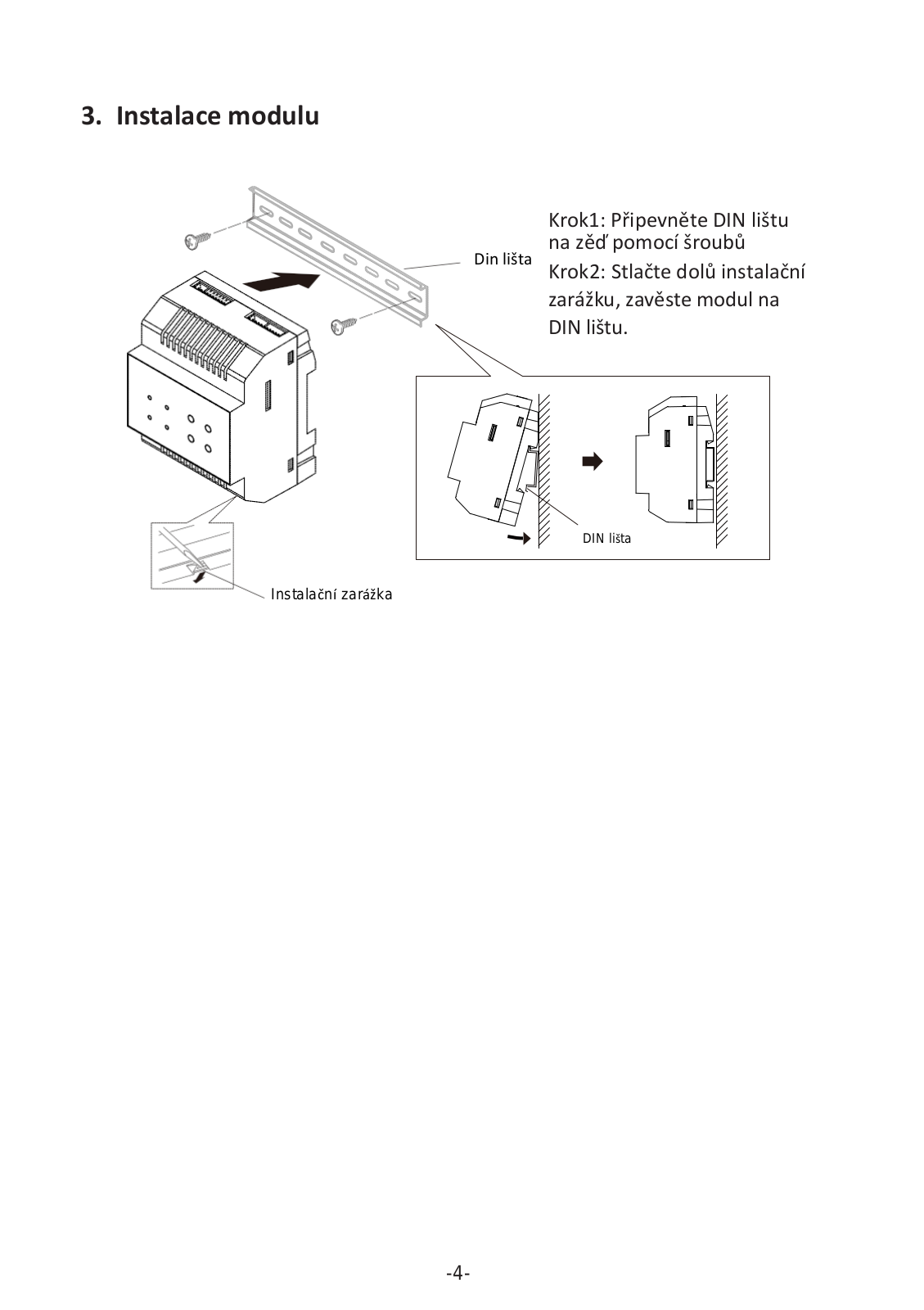

3. Instalace modulu
Krok1: Připevněte DIN lištu
na zěď pomocí šroubů
Din lišta
Krok2: Stlačte dolů instalační
zarážku, zavěste modul na
DIN lištu.
DIN lišta
Instalační zarážka
-5-
4. Schema zapojení

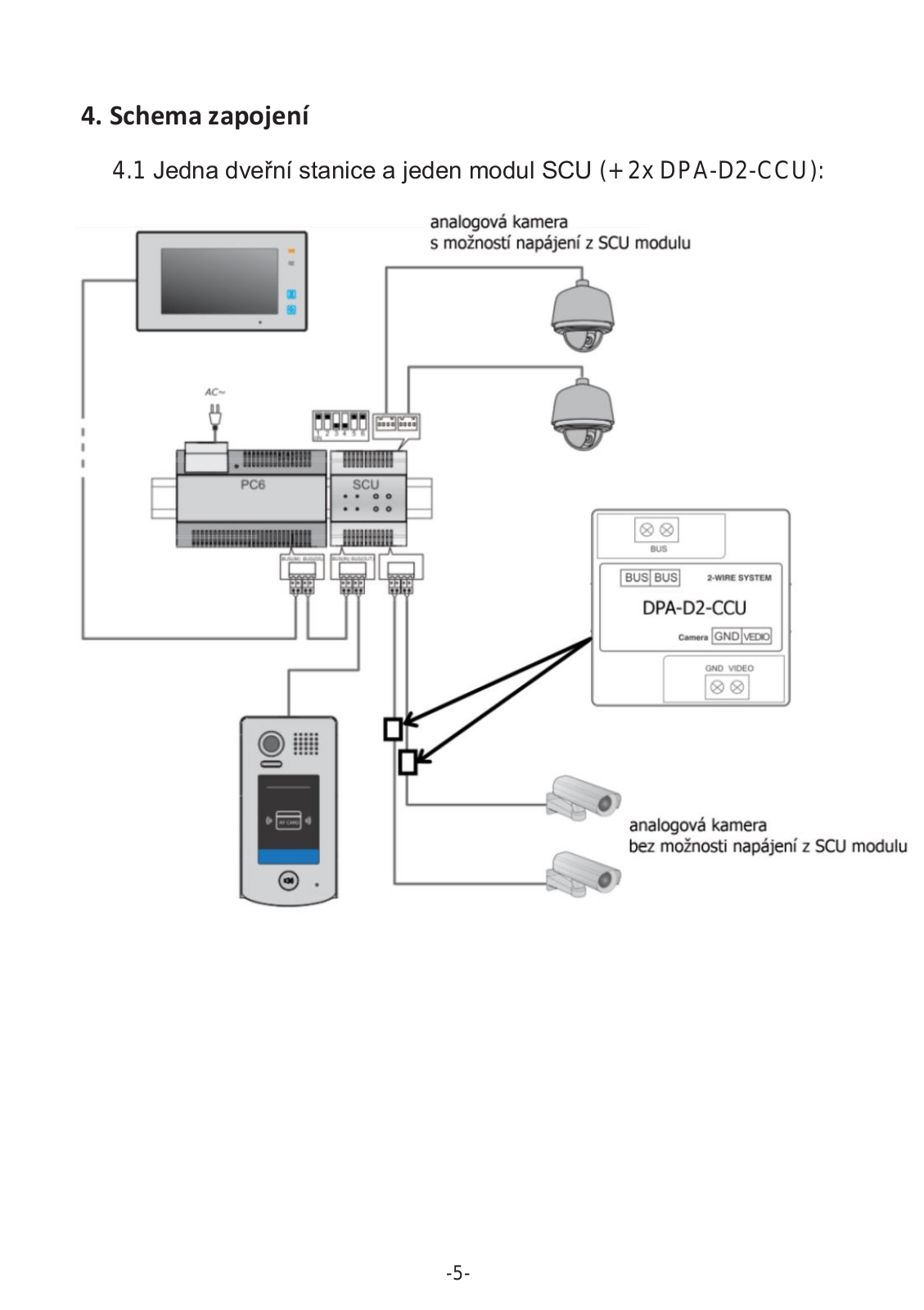

4.1 Jedna dveřní stanice a jeden modul SCU (+ 2x DPA-D2-CCU):
-6-

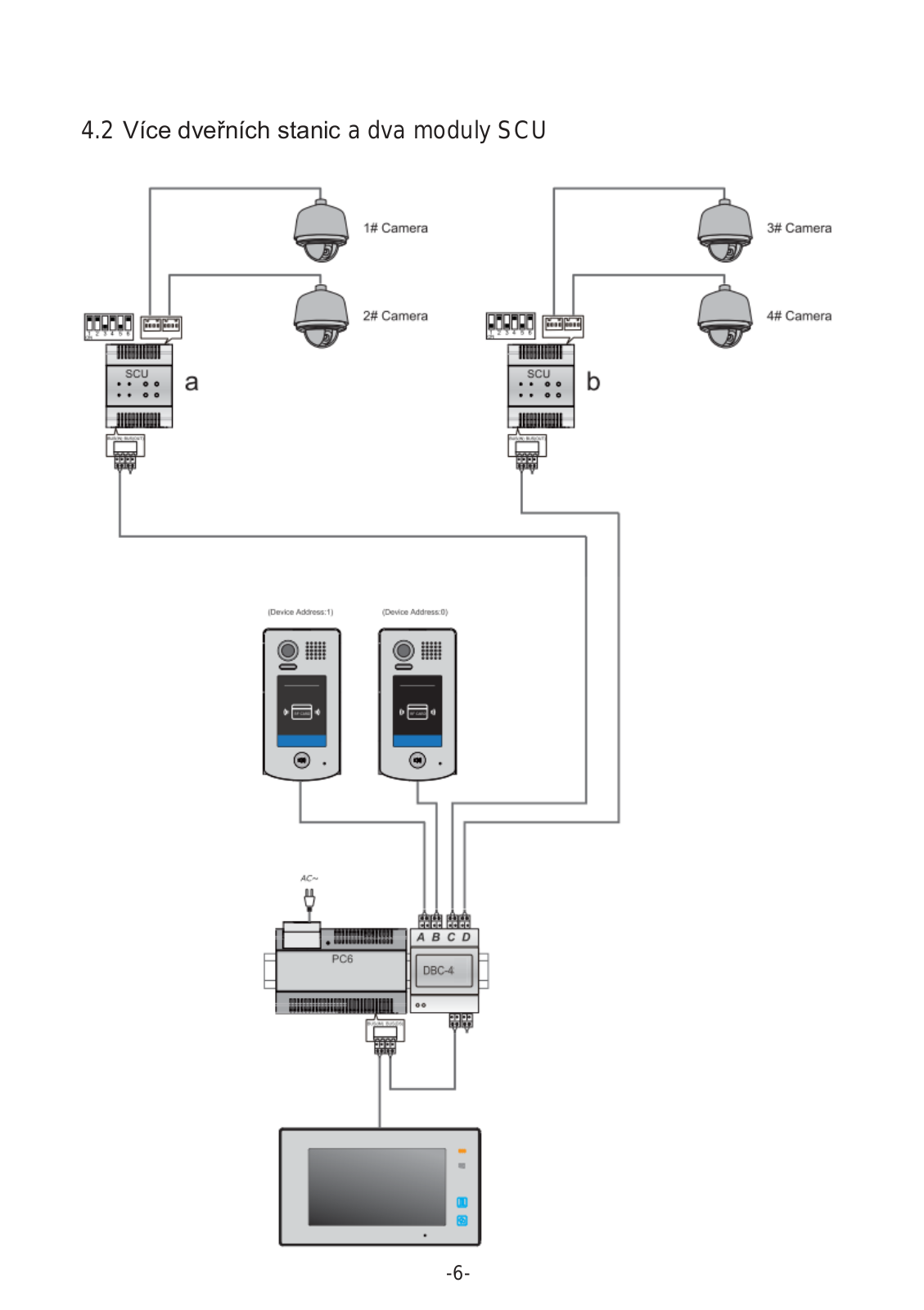

4.2 Více dveřních stanic a dva moduly SCU

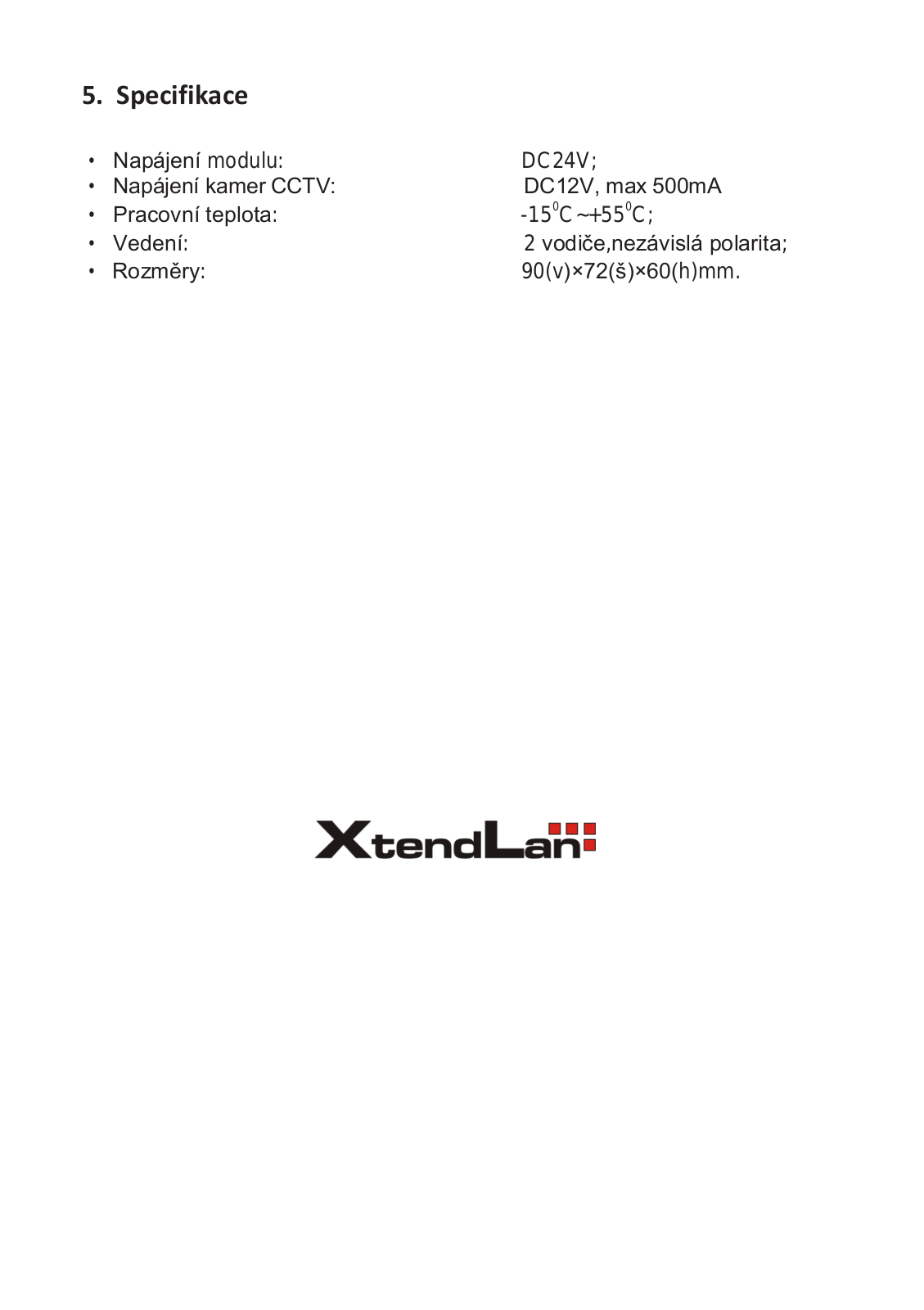

5. Specifikace
• Napájení modulu: DC24V;
• Napájení kamer CCTV: DC12V, max 500mA
• Pracovní teplota: -150C~+550C;
• Vedení: 2 vodiče,nezávislá polarita;
• Rozměry: 90(v)×72(š)×60(h)mm.
