DPA-D2-BDU
zesilovač
Uživatelský manuál
2-Wire System
Bus Amplifier
Model: BDU
Bus-IN
Bus-OUT PA PB
Tx/Rx
In-Use
NoRoute
Amp-ON
-1-
2-Wire System
Bus Amplifi er
Model: BDU
Bus-IN Bus- OUT PA PB
Tx/Rx In-Us e
NoRout e Amp -ON
ON
1. O BDU jednotce
BDU jednotka je určena pro zesílení a pokročilou topologii
2-drátového systému videovrátných XtendLan.
2. Popis rozhraní
SIGNALIZACE TLAČÍTKA
VÝSTUP
VSTUP
DVEŘNÍ STANICE VSTUP
Nastavení DIP přepínačů:
Bit-1 až Bit-2 slouží pro nastavení režimu
Bit-3 až Bit-5 slouží pro adresování
Bit-6 slouží pro video zakončení
6 5 4
3 2 1
6
5 4 3 2 1
DIP
-2-

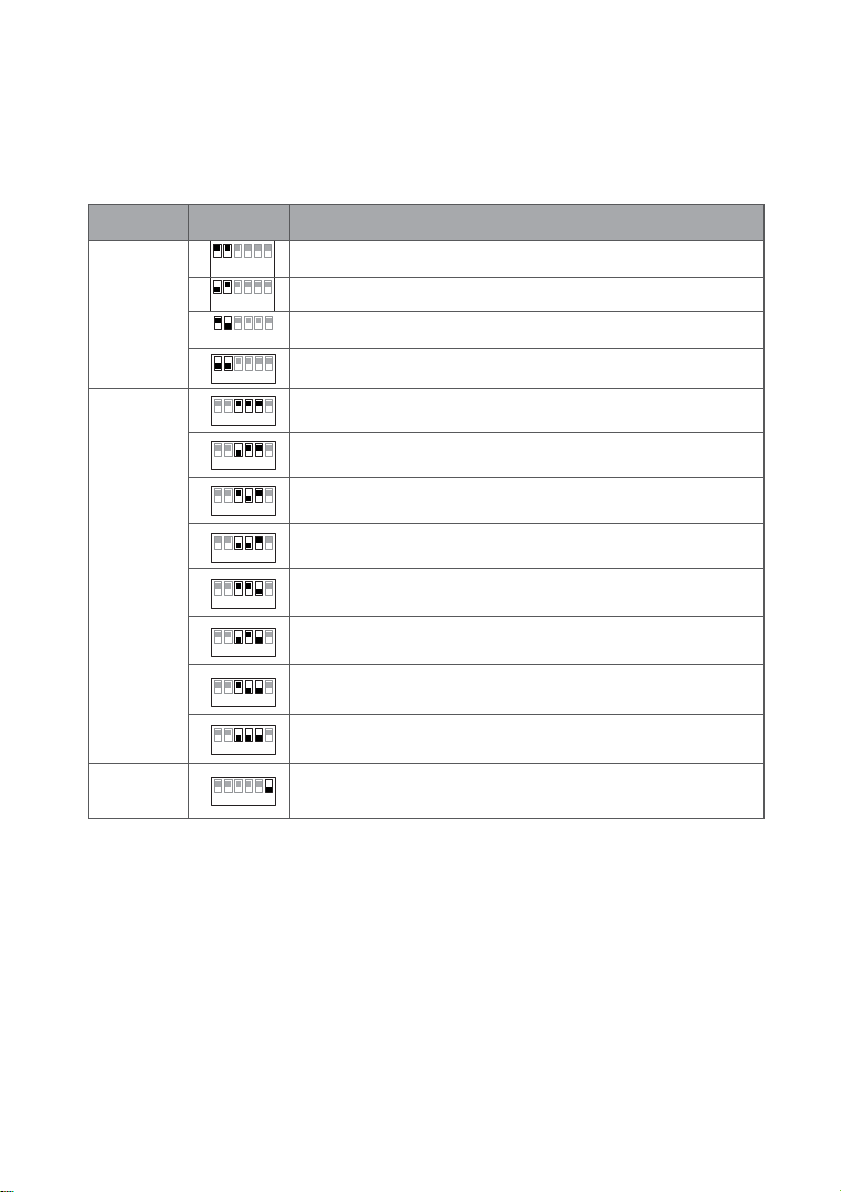

Podrobné nastavení přepínačů:
Bit
Bit State
Description
Bit-1~Bit-2
1 2 3 4 5 6
ON
Režim Repeater (zesilovač)
1 2 3 4 5 6
ON
Režim Router
1 2 3 4 5 6
ON
Režim Gateway (brána)
1 2 3 4 5 6
ON
Nepoužívá se
Bit-3~Bit-5
1 2 3 4 5 6
ON
První BDU v systému
1 2 3 4 5 6
ON
Druhé BDU v systému
1 2 3 4 5 6
ON
Třetí BDU v systému
1 2 3 4 5 6
ON
Čtvrté BDU v systému
1 2 3 4 5 6
ON
Páté BDU v systému
1 2 3 4 5 6
ON
Šesté BDU v systému
1 2 3 4 5 6
ON
Sedmé BDU v systému
1 2 3 4 5 6
ON
Osmé BDU v systému
Bit-6
1 2 3 4 5 6
ON
Video přizpůsobení (změna impedance) , zpravidla poslední BDU v poloze ON
-3-
SIGNALIZACE:
1.
Bus-IN: Stále svítí, pokud je připojen na sběrnici
2.
Bus-OUT: Stále svítí, pokud je připojen bytový monitor
3.Tx/Rx: Bliká při komunikaci
4.In-Use: Stále vypnuté v pohotovostním stavu;
V aktivním stavu bliká v režimu automatického zisku;
V aktivním stavu stále svítí v režimu ručního nastavení zisku.
TLAČÍTKA:
1.
PA: V aktivním stavu, při každém stisku tlačítka "PA" dojde ke
snížení zisku přenosu videa o stupeň (1 znamená nejnižší
účinnost). Neukládá se. Aktuální stav je signalizován.
2.
PB: V aktivním stavu, při každém stisku tlačítka "PB" dojde ke
zvýšení zisku přenosu videa o stupeň (6 znamená nevyšší
účinnost). Neukládá se. Aktuální stav je signalizován.
3.
NoRoute: V aktivním stavu, stiskněte tlačítko "NoRoute", zobrazí se
aktuální hodnota zisku přenosu videa;
V aktivním stavu, stiskněte a na 3s podržte tlačítko
"NoRoute" pro přepnutí mezi režimy jednotky (změnu
signalizuje kontrolka In-User); Stisknutím
tlačítka
"PA" nebo
"PB" dojde k nastavení aktuálního zisku.
4.
Amp-ON: V pohotovostním stavu, stiskněte tlačítko "Amp-ON", modul
se přepne do aktivního stavu (funkční audio/video).
V aktivním stavu, stiskněte tlačítko "Amp-ON", modul se
přepne do pohotovostního stavu (nefunkční audio/video).
-4-
Signalizace zesílení:
Bus-IN
Bus-OUT
Tx/Rx
Zisk 1
Zisk 2
Zisk 3
Zisk 4
Zisk 5
Zisk 6
*
POZN:
:indikátor svítí
:indikátor nesvítí
3. Instalace jednotky
DIN lišta
Krok1: Připevněte DIN lištu
ke zdi pomocí šroubů ;
Step2: Povytáhněte
instalační pojistku a
umístěte jednotku na lištu
DIN lišta
Instalační pojistka
-5-
4. Pracovní režimy.

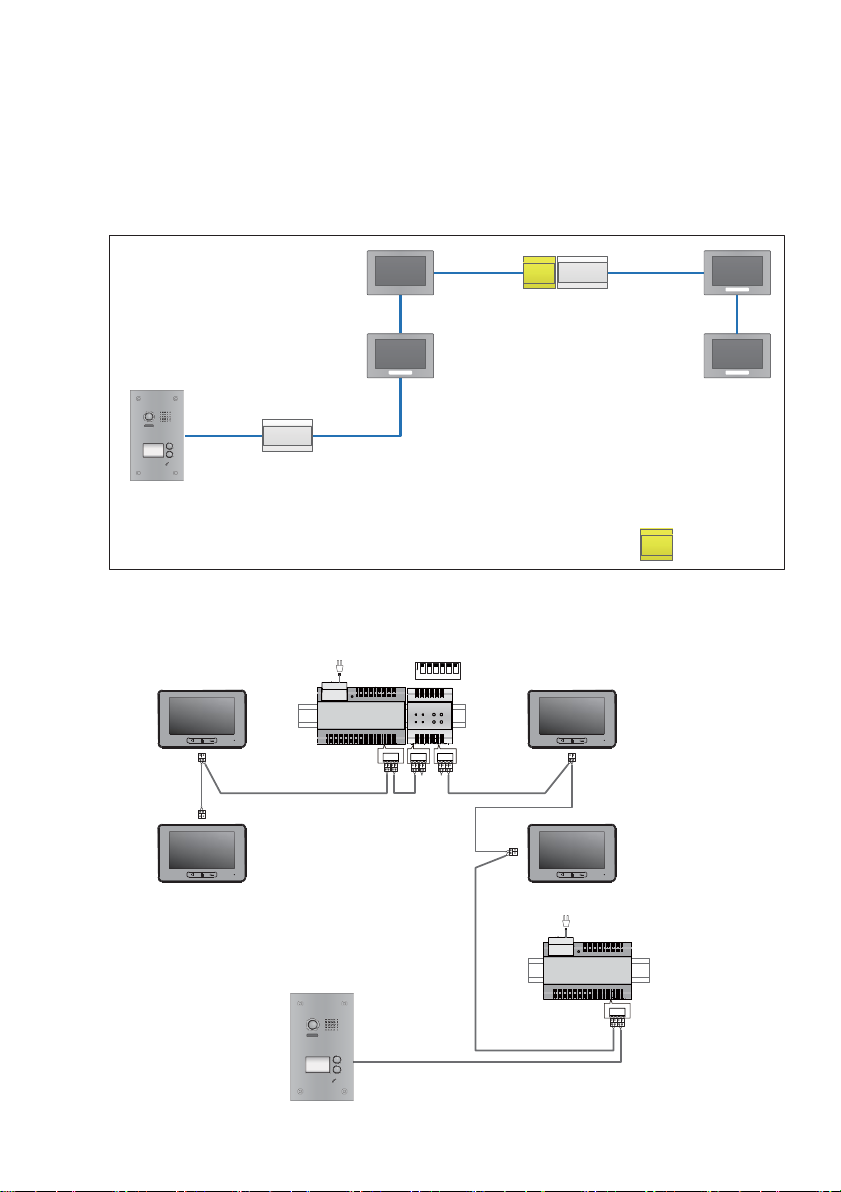

4.1 Režim Repeater (opakovač, zesilovač):
Max 140m od první dveřní stanice k BDU jednotce
Max 140m od posledního monitoru k BDU jednotce
(DPA-D2-PC6 lze nahradit novějším DPA-D2-PC7 či PC7H)
Diagram zapojení:
AC~
B P C 6
Režim
P C B
BDU
PC6
BDU
PC6
1
2 3 4 5 6
BUS(IM) BUS(DS)
OUT
DS IN IN
AC~
BUS(IM) BUS(DS)
ON
Pro větší systémy doporučujeme místo DPAD2-PC6 (PC7) použít DPA-PS5-24+DPA-D2A
-6-
4.2 Režim Router: Lze použít max. 8 BDU jednotek v jednom
systému
BDU
B P C 6
B P C 6 P C 6
4 4 4
1
2
3
4
B
Pro větší systémy doporučujeme místo DPA-D2-PC6 (PC7) použít DPA-PS524+DPA-D2A
Tento režim vyžaduje novou generaci dveřních stanic. Více informací u
dodavatele.
-7-
PC6 PC6
BDU BDU
PC6
AC~ AC~
BUS(IM) BUS(DS) BUS(IM) BUS(DS)
AC~
OUT DS IN IN
OUT DS
IN IN
BUS(IM) BUS(DS)
1 2 3
4 5 6
7 8 9
*
0 #
Diagram zapojení:
1 2 3 4 5 6
1 2 3 4 5 6
-8-
4.3 Režim Gateway (brána): hlavní dveřní stanice může volat na
všechny monitory v takto propojených systémech. Max. 7 BDU
jednotek v systému.
DBC4A
BDU
4 4
4 4
PC6
B
PC
1
2
3
4
4
B
Pro větší systémy doporučujeme místo DPA-D2-PC6
(PC7) použít DPA-PS5-24+DPA-D2A
Tento režim vyžaduje novou generaci dveřních stanic.
Více informací u dodavatele.
-9-

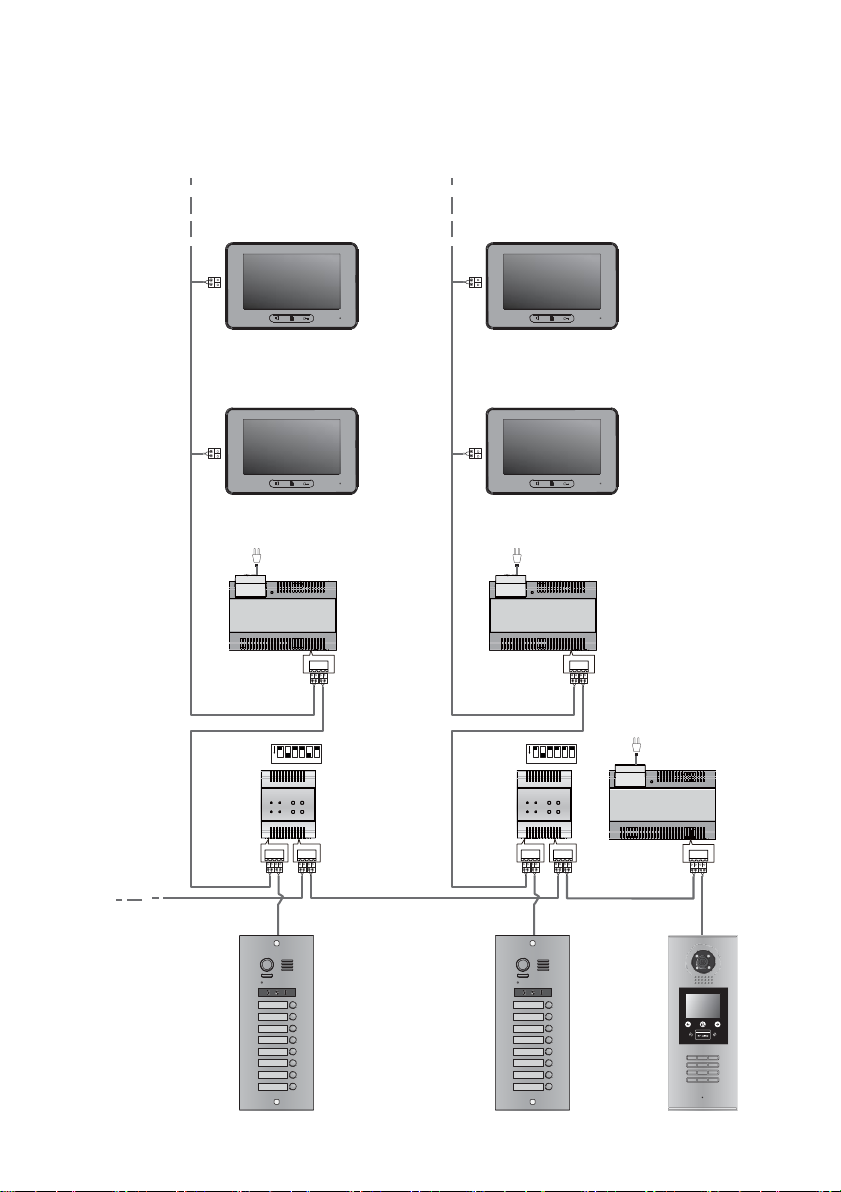

Diagram zapojení:
PC6 PC6
1
2 3 4 5 6
BDU
1
2 3 4 5 6
BDU
PC6
AC~ AC~
BUS(IM) BUS(DS)
BUS(IM) BUS(DS)
AC~
OUT DS IN IN
OUT DS
IN IN
BUS(IM) BUS(DS)
1 2 3
4 5 6
7 8 9
*
0 #
5. Specifikace
• Zdroj napájení : DC24V;
• Odběr: Pohotovost 13.5mA; Aktivní 156mA;
• Pracovní teplota: -150C~+550C;
• Vedení: 2 vodičové, bez polarity;
• Rozměry: 90(v)×72(š)×60(d)mm.
