Page 1

Snipe 3

User manual

Benutzeranleitung

Manuel de l'utilisateur

Gebruikershandleiding

ver 1.0

Page 2

Deze catalogus wordt u aangeboden door AD B.V.

Auteursrecht voorbehouden

Niets uit deze publicatie mag zonder voorafgaande schriftelijke toestemming van Xsarius openbaar worden gemaakt of verveelvoudigd, waaronder begrepen het reproduceren door middel van druk, oset, fotokopie of microﬁlm of in enige digitale, elektronische, optische of andere vorm of (en dit geldt zonodig in aanvulling op het auteursrecht) het reproduceren ten behoeve van een onderneming, organisatie of instelling of voor eigen oefening, studie of gebruik welk(e) niet strikt privé van aard is of voor het overnemen in enig dag-, nieuws- of weekblad of tijdschrift (al of niet in digitale vorm of online) of in een radio en/of televisie uitzending. Druk en spelfouten voorbehouden.

Voor meer product- of dealer informatie bezoekt u onze website.

www.xsarius.nl

Page 3

1. Algemene informatie

1-1. Inleiding 1-2. Correct gebruik en bediening 1-3. Veiligheidsinstructies

.................................................................................................

..........................................................................

...................................................................................

2. Inhoud

2-1. Accessoires inbegrepen 2-2. Naam van onderdelen

..................................................................................

3. Gebruiksaanwijzing

....................................................................................3-1. Verbindingsdiagram 6

4. Functionele beschrijving

4-1. Zoeken op de satelliet 4-2. Terug naar HOME-positie en Uitschakelen 4-3. Speciale functie

...................................................................................

.........................................................................................

Contents

.............................................................

2 3 3

4 5

7 7 8

5. Software Upgrade

6. Probleemoplossen

...............................................................................

..............................................................................

7. Specicaties

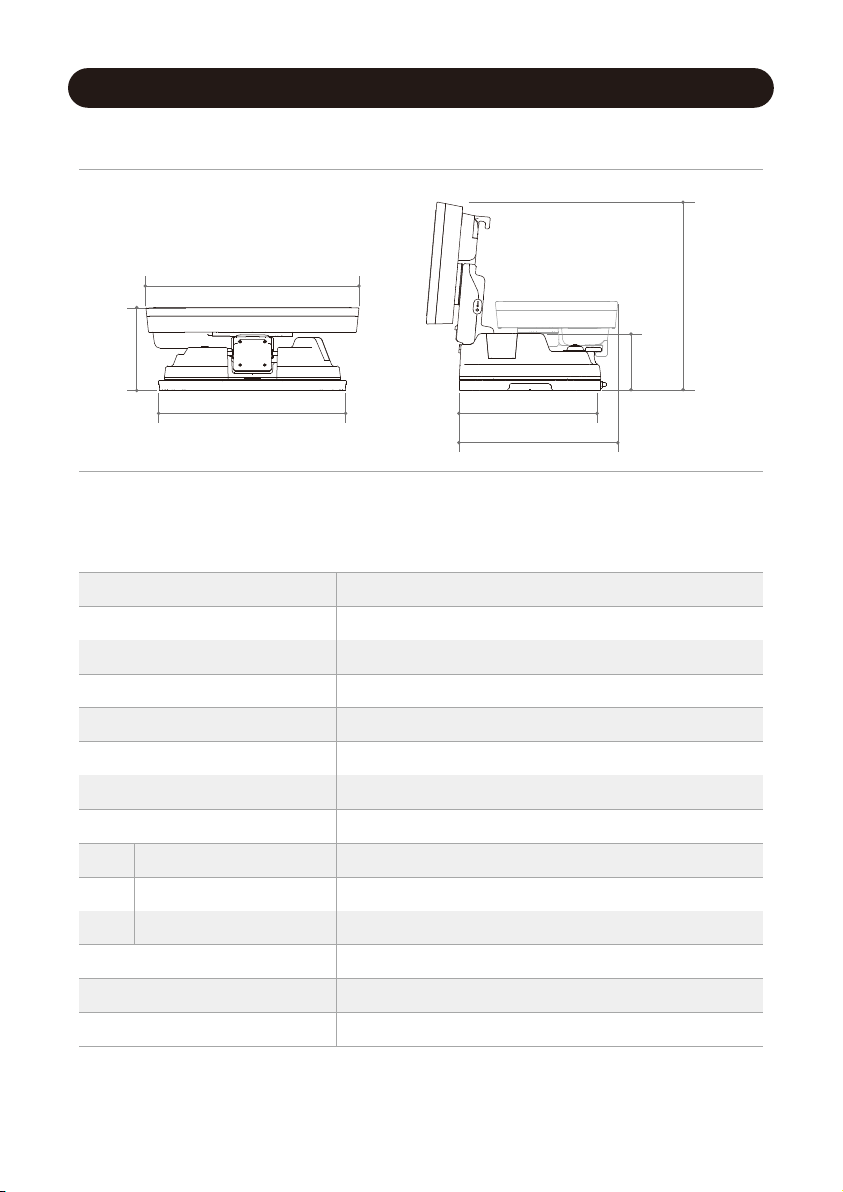

7-1. Afmetingen 7-2. Specicaties

.............................................................................................

8. Caravan / camper installatie

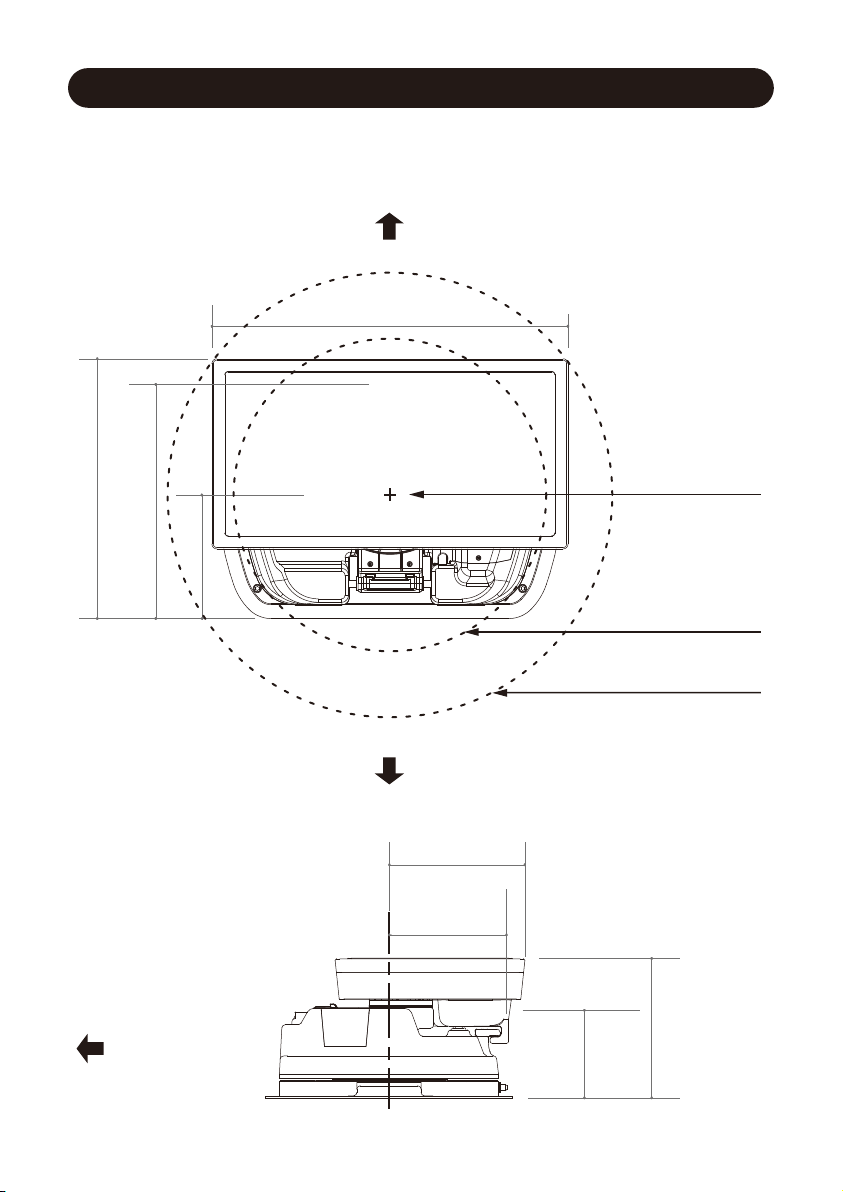

8-1. Vereiste ruimte voor Xsarius Snipe 3 8-2. Uitrusting voor installatie 8-3. Instructie voor installatie

...............................................................................

...................................................................

12 12

13 14 14

Page 4

1. General Information

1-1. Inleiding

Deze instructies beschrijven de functies en bediening van de Xsarius Snipe 3, automatisch

skew-satellietsysteem.

Een correcte en veilige werking van het systeem kan alleen worden verzekerd door het volgen

van de instructies, zowel voor installatie als voor gebruik.

De Xsarius Snipe 3 heeft een intelligent satelliet-tv-ontvangstsysteem dat zichzelf automa-

tisch kan afstemmen op een vooraf ingestelde satelliet zolang het systeem zich binnen de

voetafdruk van de geselecteerde satelliet bevindt.

De Xsarius Snipe 3 neemt alleen de benodigde ruimte in, terwijl het de nodige aanpassingen

uitvoert met een slanke en behendige antenne.

Zorg er voor algemene bediening voor dat het systeem altijd een goed zicht op de lucht heeft.

In Europa bevinden alle satellieten zich in een geschatte positie op de evenaar. Als de

signaalstraal van de satelliet wordt onderbroken door obstakels zoals bergen, gebouwen of

bomen, zal het apparaat niet werken en wordt er geen tv-signaal ontvangen.

Raadpleeg de plaatselijke dealer voor assistentie voor meer informatie over algemeen gebruik

van dit apparaat.

DUTCH - 2

Page 5

1-2. Correct gebruik en bediening

Dit product is ontworpen voor mobiel gebruik en vaste installatie op voertuigen met een maximale snelheid van 130 km/h. De eenheid is geprogrammeerd om automatisch te richten op geostationaire televisiesatellieten. Het vermogen wordt geleverd door een standaard elektrisch systeem van een voertuig met een nominale spanning van 12 Volt DC. Gebruik voor installaties op het voertuig de voedingsingangskabel (adapter voor sigarettenaansteker) om stroom te leveren. Voor draagbaar gebruik moet de optionele stroomadapter van de Xsarius Snipe 3 fabrikant worden gebruikt. Gebruik van de apparatuur voor een ander doel dan de gespeciceerde is niet toegestaan.

Houd ook rekening met de volgende instructies van de fabrikant:

•

Het is niet mogelijk om componenten aan dit product toe te voegen of te verwijderen.

•

Het gebruik van andere componenten dan de oorspronkelijk geleverde is niet toegestaan.

•

Om de installatie te voltooien, moet het installatieprogramma de instructies in de meegeleverde gebruikershandleiding strikt opvolgen. Als de gebruikershandleiding niet wordt gevolgd, kan dit schade aan het apparaat of aan het voertuig van de gebruiker veroorzaken.

•

Het product vereist geen regelmatig onderhoud; alle service moet worden uitgevoerd in erkende servicecentra. Alle relevante richtlijnen van de auto-industrie moeten worden nageleefd en nageleefd.

•

De apparatuur mag alleen op daken van een vast voertuig worden geïnstalleerd.

•

Voorkom het reinigen van het voertuig van de gebruiker met het gemonteerde satelliet-

•

systeem in een doorgaande wasstraat of een wasstraat met een hogedrukreiniger.

1-3. Veiligheidsinstructies

Lees aandachtig en volg de bedieningsinstructies in deze handleiding en gebruik de

Xsarius Snipe 3 voor het beoogde doel.

Zorg er bij de installatie van Xsarius Snipe 3 voor dat de installatie wordt uitgevoerd met

de meegeleverde kabels en zorg ervoor dat de kabels op geen enkele manier worden

gewijzigd. De gebruiker van deze apparatuur verantwoordelijk is voor het naleven van

de relevante wet- en regelgeving.

De fabrikant is niet aansprakelijk voor directe of indirecte gevolgschade van het systeem,

motorvoertuigen of andere apparatuur als gevolg van ongeschikt batterijgebruik of

onjuiste installatie of verkeerde draadverbinding.

DUTCH - 3

Page 6

2. Inhoud

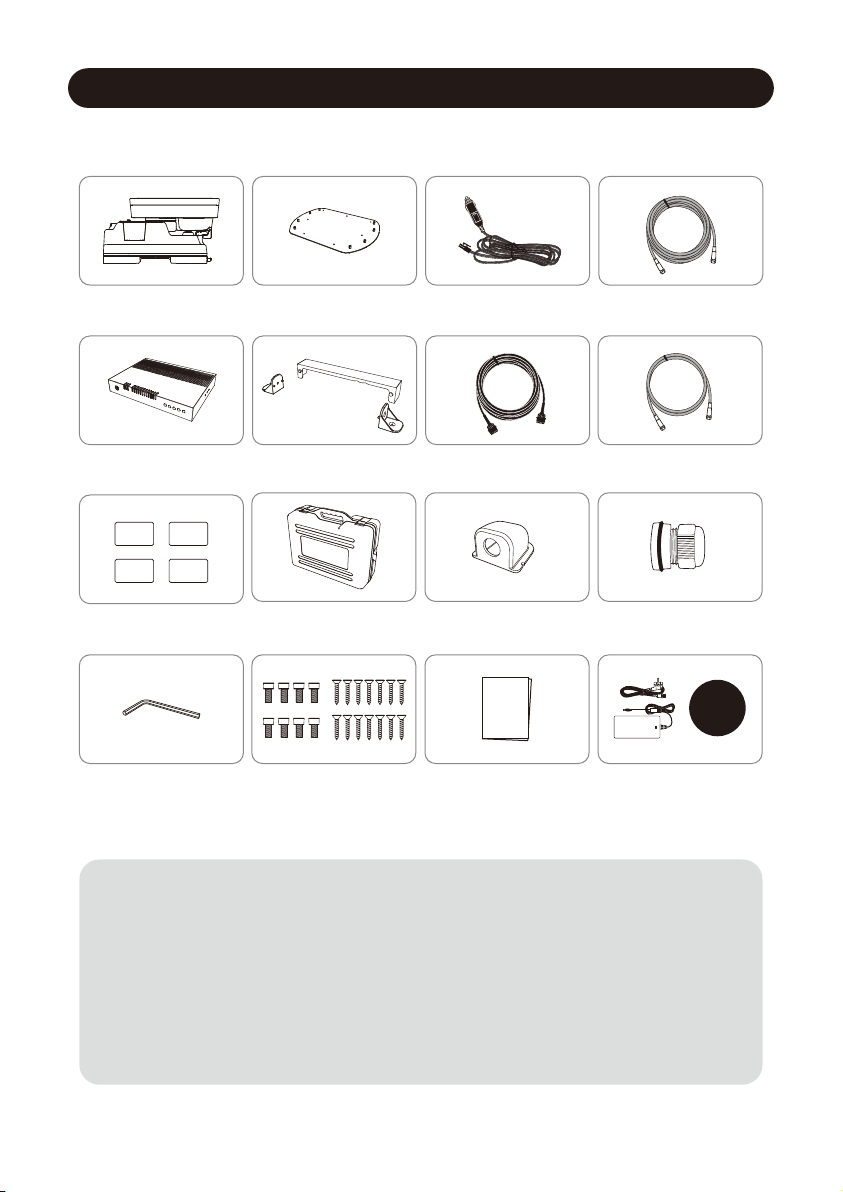

2-1. Accessoires inbegrepen

Hoofdunit Montageplaat

bedieningspaneel bedieningspaneel beugel,

Pads

Inbussleutel

Kabelafdekking achterzijde

Schroeven set

M6 × 15 (8), M4 × 20(14)

Stroomkabel

(Adapter voor sigarettenaansteker)

bedieningspaneel kabel- 7m

Manual

Handleiding

Signaalkabel - 7m

(x2 voor optionele dubbele uitgangen)

STB kabel - 1.5m

WartelKoer Kabel houder

Portable

kit

opioneel

Stroomadapter en Portable kit

zijn optioneel verkrijgbaar

De stroomadapter moet apart worden gekocht. Vraag naar de plaatselijke dealer

※

/ winkel voor meer informatie. Alleen de stroomadapter die door de fabrikant van de Xsarius Snipe 3 wordt

※

geproduceerd, is gegarandeerd en moet worden gebruikt. Bij gebruik van niet de orginelen stroomadapter (van een andere fabrikant) vervalt de garantie. Feitelijke componenten kunnen afwijken van de bovenstaande afbeeldingen.

※

Het apparaat maakt het mogelijk om stroom te krijgen van de accu van de auto.

※

Als u een voedingskabel voor een directe verbinding wilt maken, knipt u de adapter van de sigarettenaansteker af en sluit u de kabels aan een vaste stroomaansluiting .

DUTCH - 4

Page 7

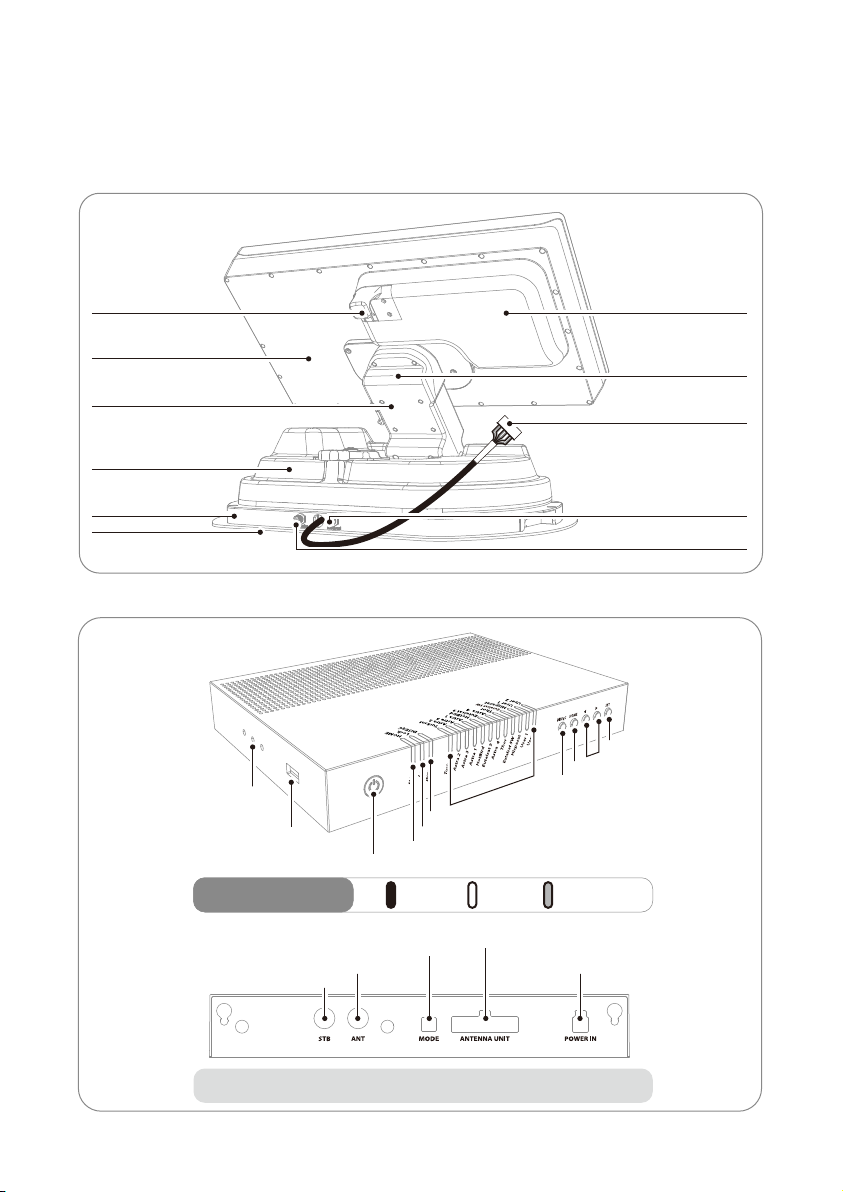

2-2. Naam van onderdelen

Hoofdeenheid

Grendel

Antenne

Elevatie

Basisdeel

Bodemplaat Montage plaat

Bedieningspaneel

• Voorzijde

bedieningspaneel beugel gat

USB port

HOME LED

Power S/W

AanLED Indicator

DiSEqC LED

Slot LED

Satelliet LEDs

SET button

Pijl buttons

HOME button

DiSEqC button

KnipperendUit

LNB

Skew pivot

naar bedieningspaneel

naar STB (optioneel)

naar bedieningspaneel

("ANT" poort)

• Achterzijde

Dip schakelaar (Mode selector)

Signaalkabel van hoofdunit

STB kabel naar STB

Opmerking: Voor normaal gebruik, moeten dipswitches in MODE omhoog staan

bedieningspaneel kabel van hoofdeenheid

Stroomaansluiting

DUTCH - 5

Page 8

3. Gebruiksaanwijzing

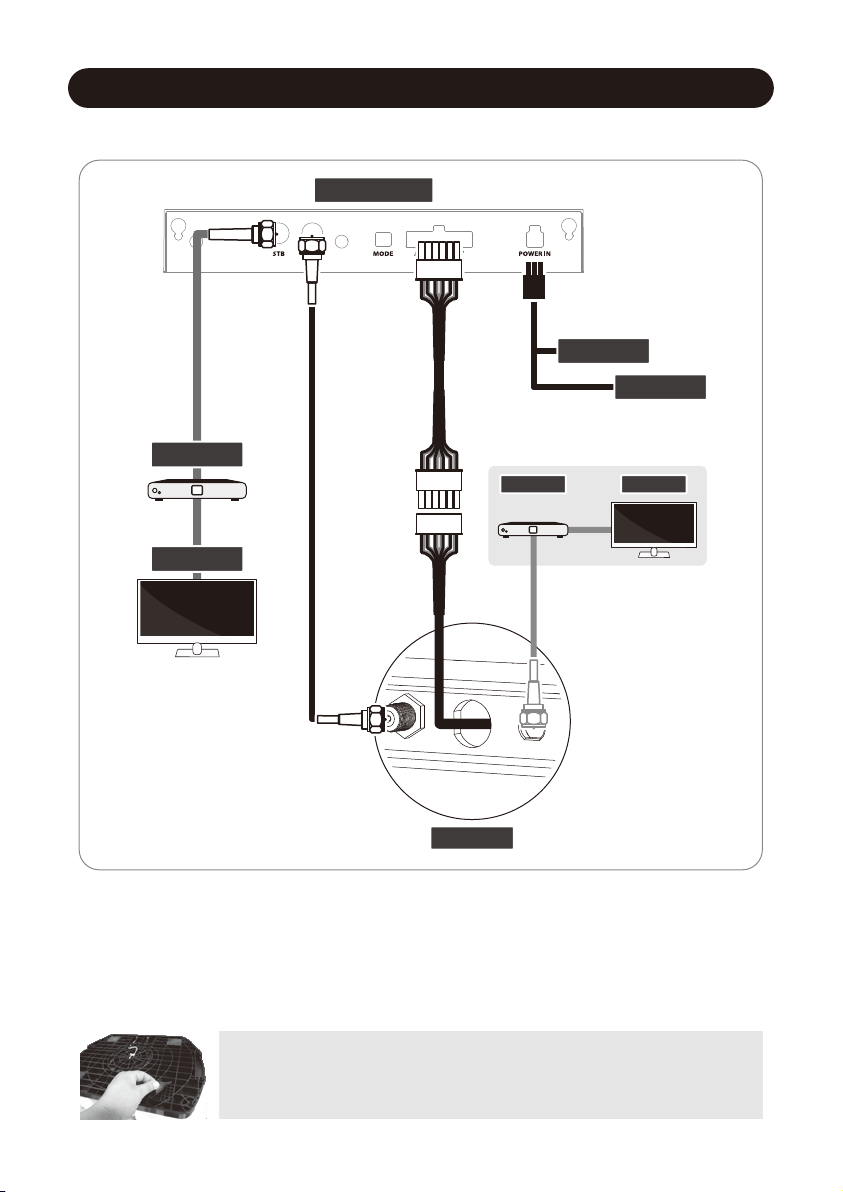

3-1. Aansluitschema

STB kabel (1.5m)

STB

Signaal kabel (7m)

bedieningspaneel

bedieningspaneel kabel (20pin kabel)

Stroomkabel

Sigaretten jack

Ontsteking

STB TV

※ Extra verbinding

voor dubbele uitgangen

(optioneel)

Signal cable

HOOFDEENHEID

Er zijn twee kabelaansluitingen van de hoofdeenheid naar de bedieningspaneel

•

Gebruik de 20 pins kabel om de bedieningspaneel op de hoofdeenheid aan te sluiten

•

Gebruik STB-kabel (de kortste kabel) om de bedieningspaneel en STB aan te sluiten

•

Controleer de labels om de juiste kabel aan te sluiten

•

Zorg ervoor dat de meegeleverde kabels worden gebruikt en kabels niet aanpassen

•

Portable gebruik

Bevestig de vier pads op de onderkant van de antennevoet. LET OP! Voor portable gebruik heeft u ook de ‘Portable kit’ nodig.

DUTCH - 6

Page 9

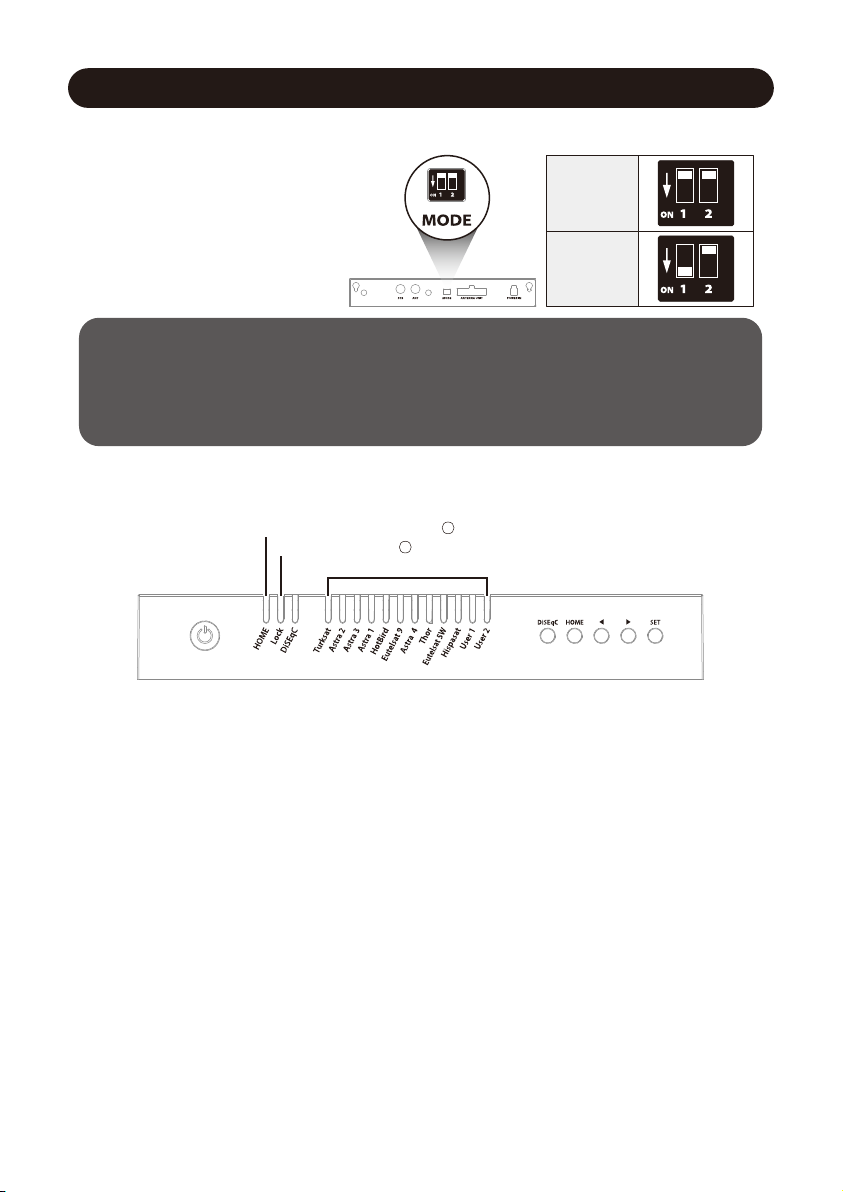

4. Functionele beschrijving

Klaar voor eerste gebruik

※

Standaard is de automatische modus

ingesteld; beide dipswitches zijn omhoog.

Klanten moeten alleen in de automatische

modus gebruiken.

Moduskiezer is voor A / S, dus het wordt

niet aanbevolen door consumenten om

het willekeurig te wijzigen.

LET OP!

Als de schakelaar in een andere dan de automatische modus wordt gebruikt, werkt het apparaat niet normaal. Gebruikers zouden dit nooit moeten doen, en als er problemen zijn opgetreden in de handmatige modus, kan er geen garantie worden gegeven.

4-1. Zoeken op de satelliet

controle van de antennepositie (●)

zoeken naar satelliet (●

rmware ver. (Binaire code)

)/ gevonden (●)

Automatische

modus

Handmatige

modus

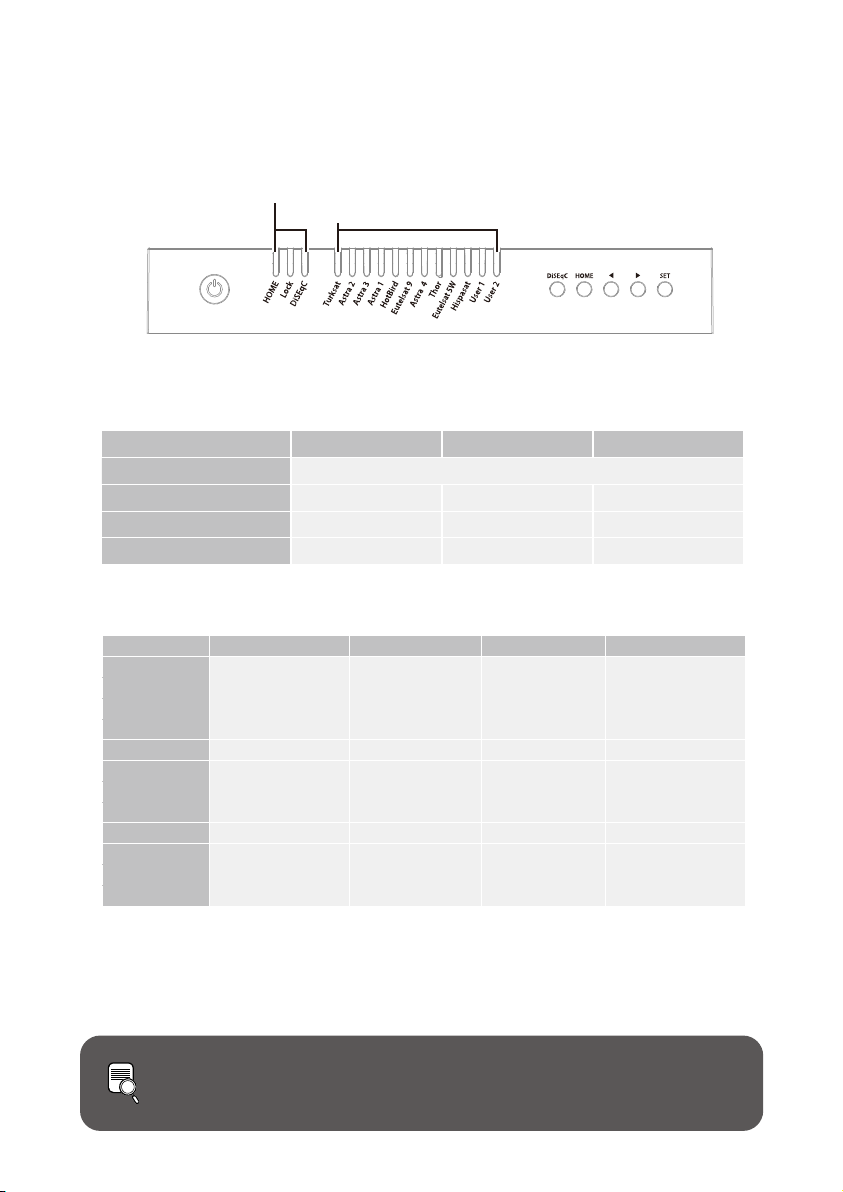

Wanneer de bedieningspaneel is ingeschakeld, geven sommige lampjes de ﬁrmwareversie aan (Het is gemaakt door binaire code en voor toekomstige service doeleinden)

Zodra het apparaat klaar is voor gebruik, brandt een van de LED's van de satelliet op ON bij de standaardsatelliet

Ga naar de doelsatelliet met behulp van de pijlen en druk op de SET-knop om te bevestigen

Vóór het zoeken naar een satelliet knippert de HOME-LED voor controle van de antennestatus (positie) (Als de antenne niet op HOME staat, moet de antenne eerst naar HOME terugkeren, de LED kan een tijdje knipperen)

De vergrendelings-LED knippert tijdens het zoeken naar satellieten en blijft branden wanneer de beoogde satelliet wordt gevonden

Na gebruik en voor het reizen drukt u op de HOME-knop voor HOME-positionering

4-2. Terug naar HOME-positie en Uitschakelen

A. automatisch

In sommige gevallen wordt de antenne automatisch gestopt en naar de HOME-positie verzonden

Automatisch naar ligstand ‘HOME’ door veiligheidssysteem als het voertuig start (startbeveiliging). Deze startbeveiliging werkt alleen als de Xsarius Snipe 3 bedieningspaneel is aangesloten op de 12 volt accu van het voertuig.

Als het voertuig 20 km/u of harder rijdt gedurende 20 seconden zal de schotel naar de ligstand “JOME’ positie gaan. Dit werkt via de ingebouwde GPS module en zal alleen gebeuren als de bedieningspaneel is voorzien van spanning.

DUTCH - 7

Page 10

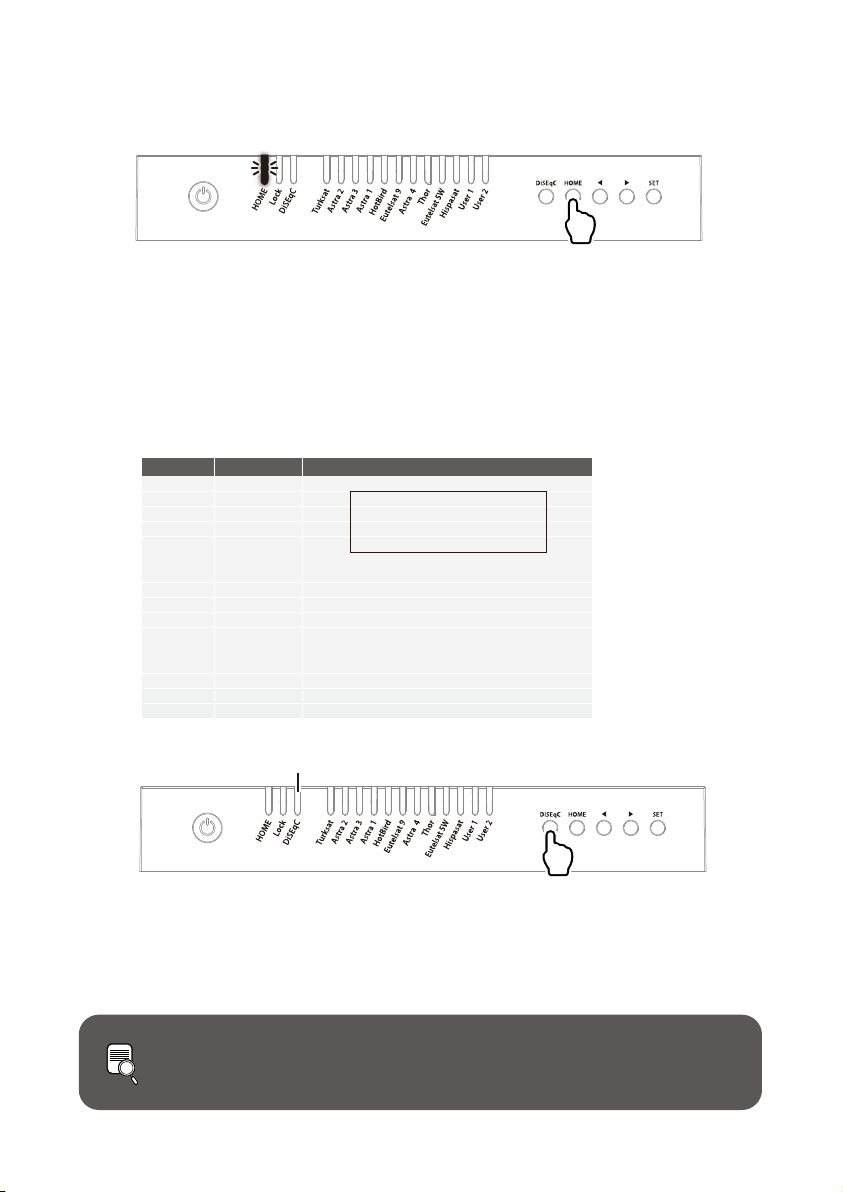

B. handmatig

Na gebruik en voor vertrek moet de antenne handmatig naar HOME worden ingesteld

Voorbeeld :

a.b.Na gebruik en voor vertrek drukt u op de HOME-knop om de antenne terug te zetten naar de

HOME-positie en het apparaat wordt automatisch uitgeschakeld in 30 seconden

HOME-lampje knippert tijdens HOME-positionering en blijft branden wanneer de antenne op HOME staat

4-3. Speciale functie

A. DiSEqC setting

Xsarius Snipe 3 vooraf geprogrameerde satellieten met DiSEqC 1.0 / 1.1 instelling

NO LNB/DiSEqC Satellite

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

a. Standaardinstelling voor DiSEqC is UIT, DiSEqC LED is uit

LNB 5 LNB 3 LNB 2 LNB 1 LNB 4 LNB 6 LNB 7 LNB 8

LNB 9 LNB 10 LNB 11 LNB 12 LNB 13 LNB 14 LNB 15 LNB 16

DiSEqC On(●) / O(○)

Turksat

Astra 2 (DiSEqC poort 3/C) Astra 3 (DiSEqC poort 2/B) Astra 1 (DiSEqC poort 1/A)

Hotbird (DiSEqC poort 4/B)

Eutelsat 9

Astra 4

Thor

Eutelsat 5W

Hispasat Gebruiker 1 Gebruiker 2

Zoeken op de huidige satelliet

Ga naar de HOME-positie

b.c.Om de functie AAN / UIT te schakelen, moet u ervoor zorgen dat de antenne op HOME staat en op de

DiSEqC-knop drukken voor DiSEqC kan worden uitgevoerd na 2 seconden ingedrukt te houden (zie ook DiSEqC LED-status verandert van AAN naar UIT)

Voor DiSEqC-bediening moet de gebruiker de DiSEqC-satellietenlijst toewijzen op satellietontvanger in dezelfde volgorde als de vooraf ingestelde lijst van de Xsarius Snipe 3

LET OP!

Wanneer de antenne niet in HOME-positie staat, drukt u op de SET-knop om de DiSEqC-functie te activeren

DUTCH - 8

Page 11

B. Handmatige GPS-locatie-instelling

In het geval dat het lang duurt om een satelliet te zoeken, is er de extra optie voor locatie-instelling voor GPS.

a.b.Houd de DiSEqC-knop ingedrukt en schakel vervolgens de bedieningspaneel in

Selecteer het land uit de beschikbare opties (vier (4) landen) met behulp van de DiSEqC / HOME-\ knoppen om te wijzigen en te bevestigen met de LED van de bedieningspaneel AAN zoals hieronder

land

Germany

France

Netherland

Italy

c. Selecteer de stad uit de beschikbare opties met behulp van de pijltjestoetsen om te wijzigen en

bevestig met LED AAN zoals hieronder

Turksat ASTRA2 ASTRA3 ASTRA1

Hot Bird Etelsat 9 ASTRA 4

Thor

Eutelsat 5W

Hispasat

USER1

USER

Land indicatie

Plaats indicatie

HOME LED

Germany France Netherland Italy

Aachen

Augsburg

Bad Homburg

Bamberg

Berlin Chemnitz Gottingen Hamburg

Munster

Oﬀenburg

Passau

Neubrandenburg

Bayonne

Brest Caen

Calais Colmar Nantes

Nizza

Paris

Saint-Étienne

Dijon

Toulouse Limoges

Lock LED

All LED OFF

Alkmar

Apeldoorn

Enschede

Groningen

Hoogeveen

Leeuwarden

Nijmegen Roermond Rotterdam

Tilburg

Utrecht

Emmeloord

DiSEqC LED

Barletta Bolzano

Cagliai

Carpi

Catania

Lecce

Livorno

Milano Napoli Pesaro

Pescara

Roma

Zodra de locatie-instelling is voltooid, drukt u op de knop SET om op te slaan

LED's gaan uit en de bedieningspaneel wordt automatisch uitgeschakeld

De volgende keer dat de antenne ingeschakeld wordt zal de bedieningspaneel met de opgeslagen GPS instellingen de satellieten opzoeken.

LET OP!

De handmatige instelling van de GPS-locatie is een optie voor direct satellietzoeken, de antenne zal op basis van GPS-gegevens naar een satelliet zoeken nadat GPS is ontvangen

DUTCH - 9

Page 12

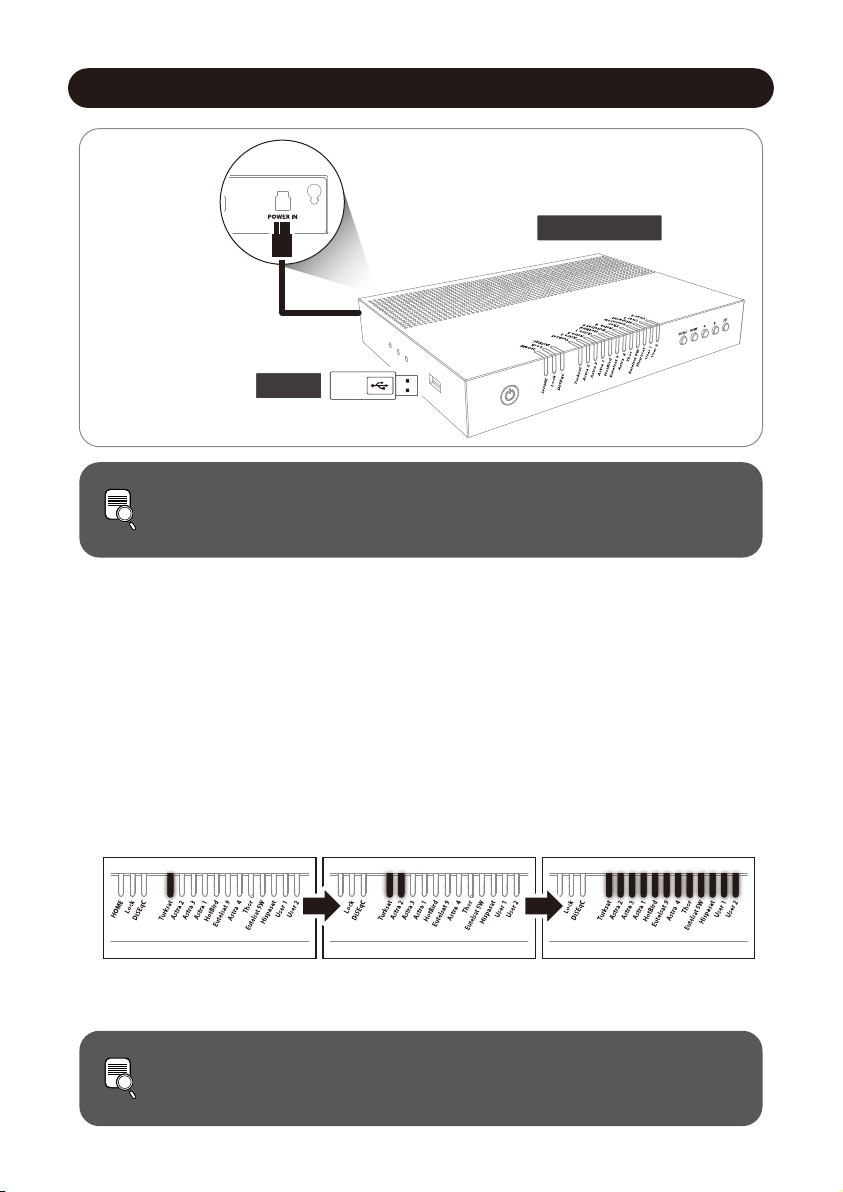

5. Software Upgrade (eigen risico)

bedieningspaneel

Stroomkabel

USB

LET OP!

※ USB 2.0-standaard moet alleen worden gebruikt voor een upgrade ※ Gebruik alleen FAT32-formaat USB

Breng het softwareprogramma over naar een USB-hoofdmap (die niet tot een andere map behoort) op een lege USB

Ga naar de website www.xsarius.nl/download om het upgradeprogramma (software) te downloaden of neem contact op met uw

dealer. Als een bedieningspaneel de USB-drive niet herkent, haalt u de USB eruit en sluit u deze aan op een pc. Klik met de rechtermuisknop

ii.

op USB-map, ga naar "Eigenschappen" en controleer of het "Bestandssysteem" FAT32 is. Als dit niet het geval is, klik dan met de rechtermuisknop op USB-map, ga naar "Formatteren" en installeer een bestandssysteem opnieuw naar FAT32

Zorg ervoor dat het apparaat is uitgeschakeld en sluit de USB aan op de USB-poort van de bedieningspaneel

Houd de knop SET ingedrukt en schakel vervolgens de stroom in

Tijdens het upgradeproces lichten de satelliet-LED's achter elkaar op

For example :

Zodra de upgrade is voltooid, begint de bedieningspaneel opnieuw op te starten

LET OP!

Wij adviseren u aan om de software update door een ociële Xsarius dealer te laten uitvoeren, zodat u verzekerd bent van een goede werking

DUTCH - 10

Page 13

6. Probleemoplossen

Er zijn een aantal veel voorkomende problemen die de kwaliteit van de signaalontvangst of de werking van het apparaat kunnen beïnvloeden. De volgende secties behandelen deze problemen en mogelijke oplossingen

A. Geen functie wanneer de bedieningspaneel wordt ingeschakeld

Controleer nogmaals of alle kabelverbindingen correct zijn gemaakt.

Verbinding tussen de stroom en de bedieningspaneel

Verbinding tussen de bedieningspaneel en de antenne

Zorg ervoor dat de linkerpoort van de antenne op de bedieningspaneel is aangesloten

Controleer of de voedingskabel beschadigd is

ii.

Controleer de polariteit van de batterijen (+/-).

iii.

B. Zoeken naar de geselecteerde satelliet mislukt

Satellietsignalen kunnen worden geblokkeerd of gedegradeerd door gebouwen, bomen. Zorg ervoor dat er geen obstakels in zuidelijke richting zijn

Selecteer een andere satelliet (voorbeeld Astra 1) en als deze een lock heeft, selecteert u

ii.

vervolgens de gewenste satelliet Schakel het apparaat uit en weer in en selecteer de gewenste satelliet

iii.

C. Mechanische problemen

Als de antenne niet in de gewenste positie beweegt

Probeer de bedieningspaneel een keer UIT en weer AAN te zetten

ii.

Als de antenne een geluid maakt en toch statisch blijft

Probeer het weer UIT / AAN te zetten. Als het probleem blijft bestaan, neem dan contact op met de plaatselijke dealer / winkel voor assistentie

D. Andere problemen

Als het systeem verkeerd is aangesloten of als de kabels zijn beschadigd, zal het niet goed

werken. Neem dan contact op met de plaatselijke Xsarius dealer of gekwaliceerde monteur

LET OP!

Wij adviseren u aan om voor een goede werking van de Xsarius Snipe 3, deze te laten monteren en installeren bij een ociële Xsarius dealer Voor de dichtsbijzijnde ociële dealer stuur een mail naar: [email protected]

DUTCH - 11

Page 14

7-1. Afmetingen

7. Specicaties

515mm

201mm

454mm

7-2. Specicaties

Input satellietfrequentie

Polarisatie

antenne versterking

Afmeting ( W x D x H )

Gewicht

Min EIRP

Hoekbereik (hoogte, azimut, skew)

Satellietzoektijd

Uitgang

LNB Uitgangsfrequentie

L.O. Frequentie

Bedrijfstemperatuur

Ingangsspanning

Energieverbruik

10.7 ~ 12.75 GHz

Verticaal & horizontaal

33.7 dBi @ 12.7 GHz

515 × 355 × 201 mm

10.3 kg

50 dBW

15° ~ 90° , 360° , -45° ~ +45°

120 seconden (AVG)

1 / 2 uitgang (optioneel)

950 ~ 2,150 MHz

9.75 / 10.6 GHz

-30 °C ~ +60 °C

DC 12 V

30 W (bij het zoeken)

316mm

355mm

126mm

MAX 426mm MIN 201mm

DUTCH - 12

Page 15

8. Caravan / camper installatie

8-1 . Benodigde ruimte voor de Xsarius Snipe 3

Houd er rekening mee dat er rondom Xsarius Snipe 3 voldoende ruimte is voor een vlakke antenne-

sectie om een volledige 360 ° scan van de lucht te maken en terug te keren naar de HOME-positie

Voertuig achterzijde

51.5cm

37.5cm

33.8cm

Rijrichting

Middelpunt van

de rotatie-eenheid

17.8cm

A : Radius 22.5cm

tot een hoogte 12.9cm

B : Radius 32cm

tot een hoogte19.4cm

Rijrichting

19.6cm

16.9cm

20.1cm

12.9cm

DUTCH - 13

Page 16

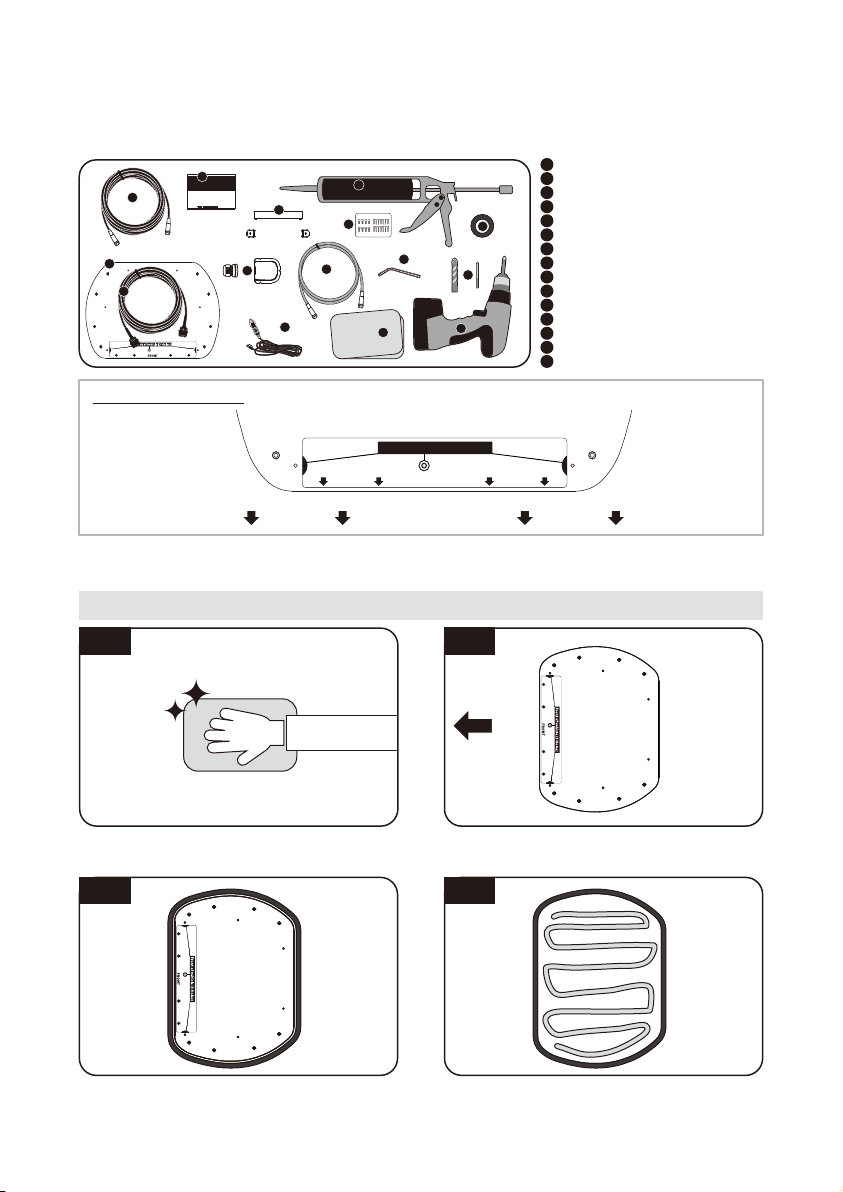

8-2. Uitrusting voor de installatie (eigen risico)

Silicone* (niet meegeleverd)

Signaalkabel (7m)

Inbussleutel

bedieningspaneelbeugel, achterste kabelafdekking

bedieningspaneel kabel (7m)

bedieningspaneel

STB-kabel (1,5 m)

Maskeringstape* (niet meegeleverd)

M6 × 15 (8), M4 × 20 (14)

Montageplaat

Stroomingangskabel (adapter sigarettenaansteker)

schoonmaakdoekjes* (niet meegeleverd)

Boormachine* (niet meegeleverd)

2 mm boor, meer dan 25 mm boor* (niet meegeleverd)

Kabelhouder en klier

※ Montageplaatrichting

Voorkant van voertuig (3 gaten)

VOORKANT

Rijrichting

8-3. Instructie voor installatie

A. Montageplaatmontage op een voertuigdak

A-1

Reinig het oppervlak met cleaner

A-3

Bevestig afplaktape buiten de montageplaat op 5 mm afstand van de randen van de plaat

Plaats de montageplaat in het midden van het voertuigdak

Leg de montageplaat opzij om silicone aan te brengen in de aangesloten tape, maar laat 2 cm vrij vanaf de rand van de plaat

DUTCH - 14

A-2

FRONT

A-4

* Niet meegeleverd en eventueel door u zelf aan te schaen.

Page 17

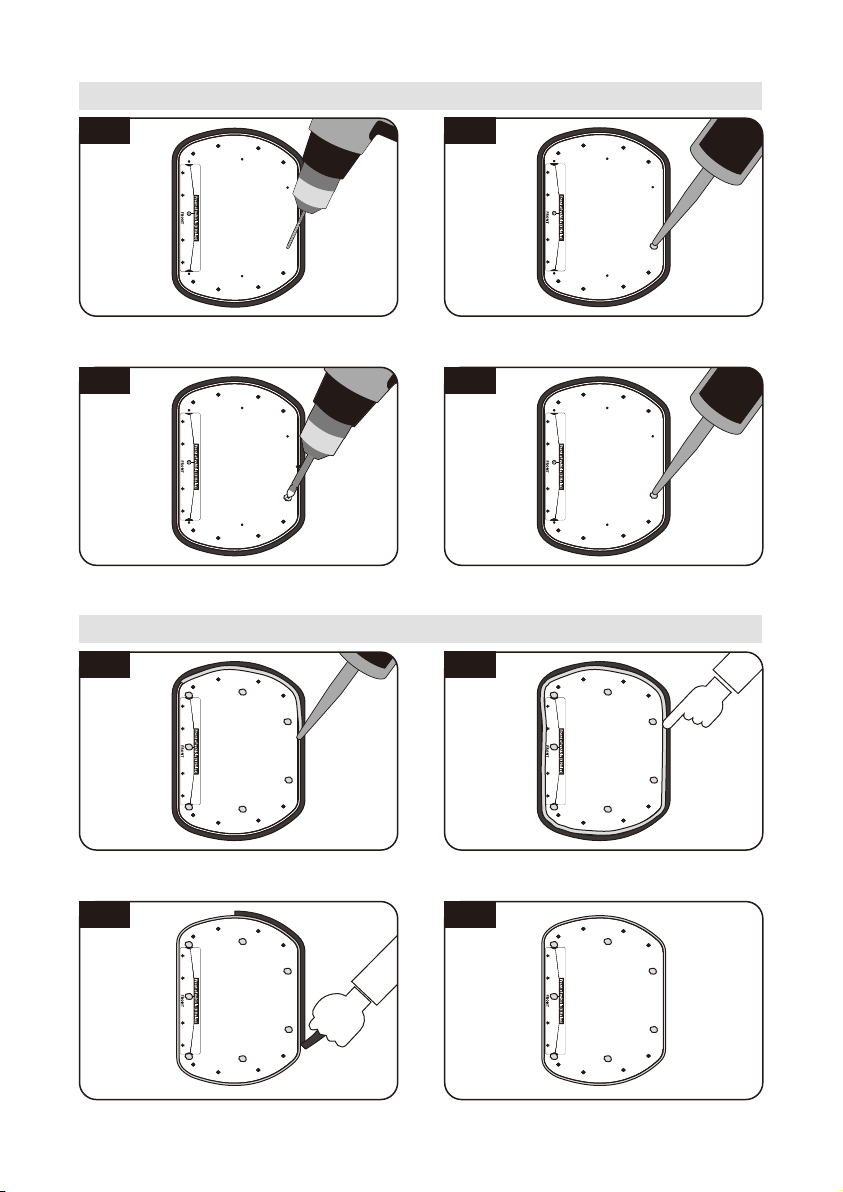

B. Monteer 7 stuks van M4x20 bouten om de montageplaat te bevestigen

B-1

B-2

Plaats de montageplaat op de Silicone montagekit en maak 7 gaten (2 mm) met een boormachine

B-3

Monteer de zeven (7) M4x20 schroeven Siliconen montagekit opnieuw aanbrengen

Breng siliconen montagekit aan op de gaten

B-4

om gemonteerde bouten af te dekken

C. Breng siliconen montagekit aan tussen de montageplaat en afplaktape

C-1

Breng siliconen montagekit aan rond de randen van de montageplaat

C-3

C-2

Mooie siliconen montagekit oppervlak

C-4

Verwijder plakband en laat drogen

Bereid u voor op plaatsing van de antenne op de staande bouten

DUTCH - 15

Page 18

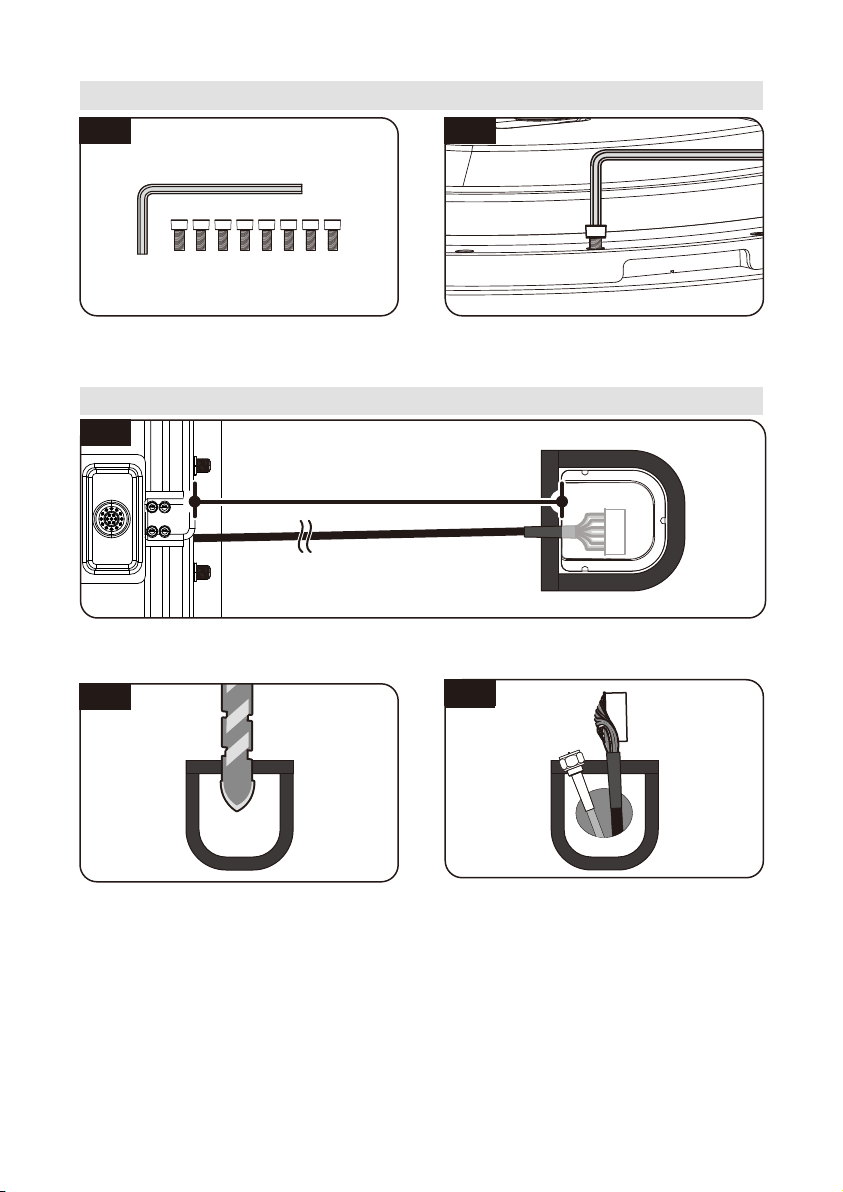

D. Bevestig de montageplaat met 8 stuks M6x15 bouten met inbussleutel

D-2D-1

Benodigde onderdelen, inbussleutel en acht (8) M6×15 bouten

Plaats de antenne op de montageplaat en draai elke bout stevig vast met inbussleutel

E. Installatie kabelhouder 1

E-1

ong. 40~45cm

Plaats de kabel uit de antenne om een idee te hebben van de locatie van de kabelhouder (op ongeveer 40 ~ 45 cm afstand van de antennepoort) en plak afplakband 5 mm van de buitenkant van de houder af

E-2

Boor een gat van 25 mm in het midden van de tape-markering

E-3

Zorg ervoor dat de gatgrootte minimaal is, zodat de kabel kan passeren

DUTCH - 16

Page 19

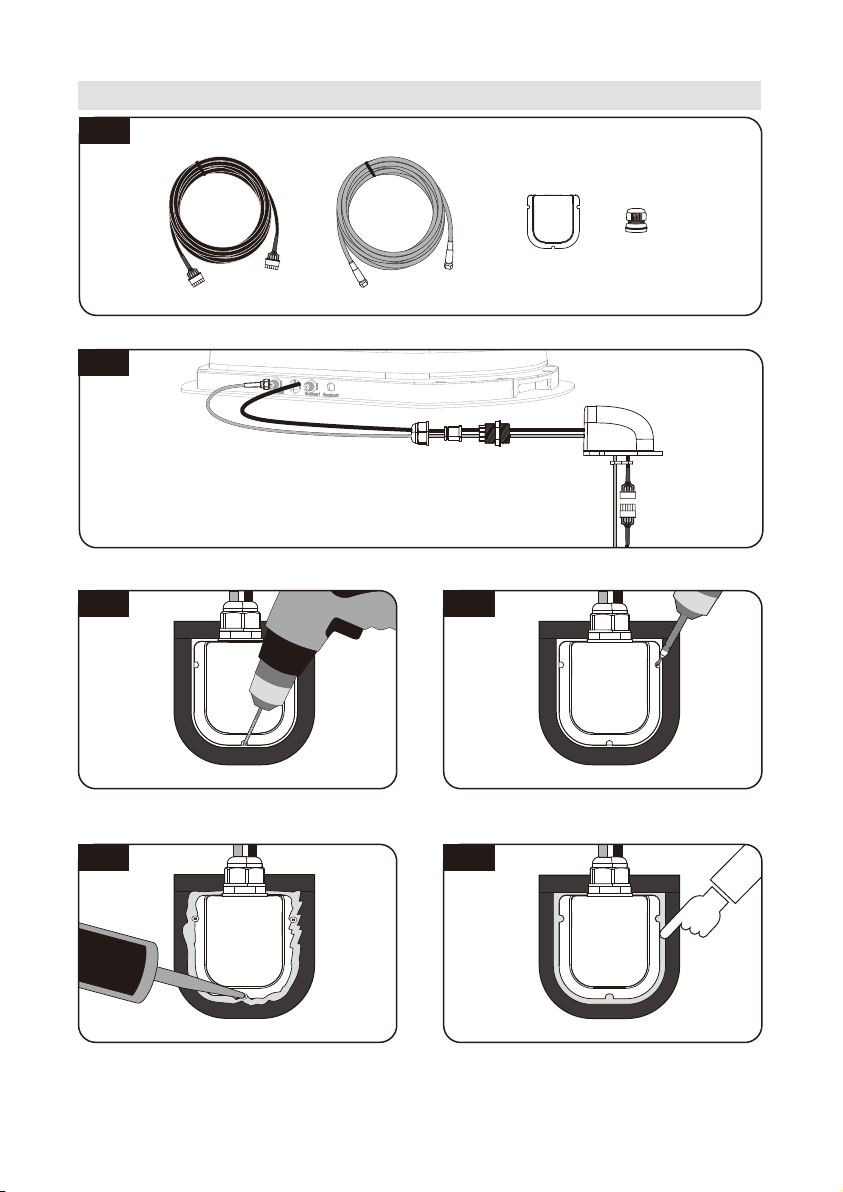

F. Installatie kabelhouder 2

F-1

Signaalkabel, bedieningspaneelkabel, kabelhouder en pakkingbus zijn vereist

F-2

Stel de benodigde onderdelen in zoals op de bovenstaande afbeelding

F-4F-3

Plaats de gemonteerde kabelhouder in de tape-markering en boor drie (3) gaten van 2 mm

Breng silicone aan rond de kabelhouder en op de bovenkant van de schroeven voor waterbestendig

Bevestig de kabelhouder op het dak van het voertuig met drie (3) M4 x 20 schroeven op de gemaakte boorgaten

Sluit kabels aan op de poorten van de antenne, verwijder plakband en maak Siliconen montagekit schoon vóór het drogen

DUTCH - 17

F-6F-5

Page 20

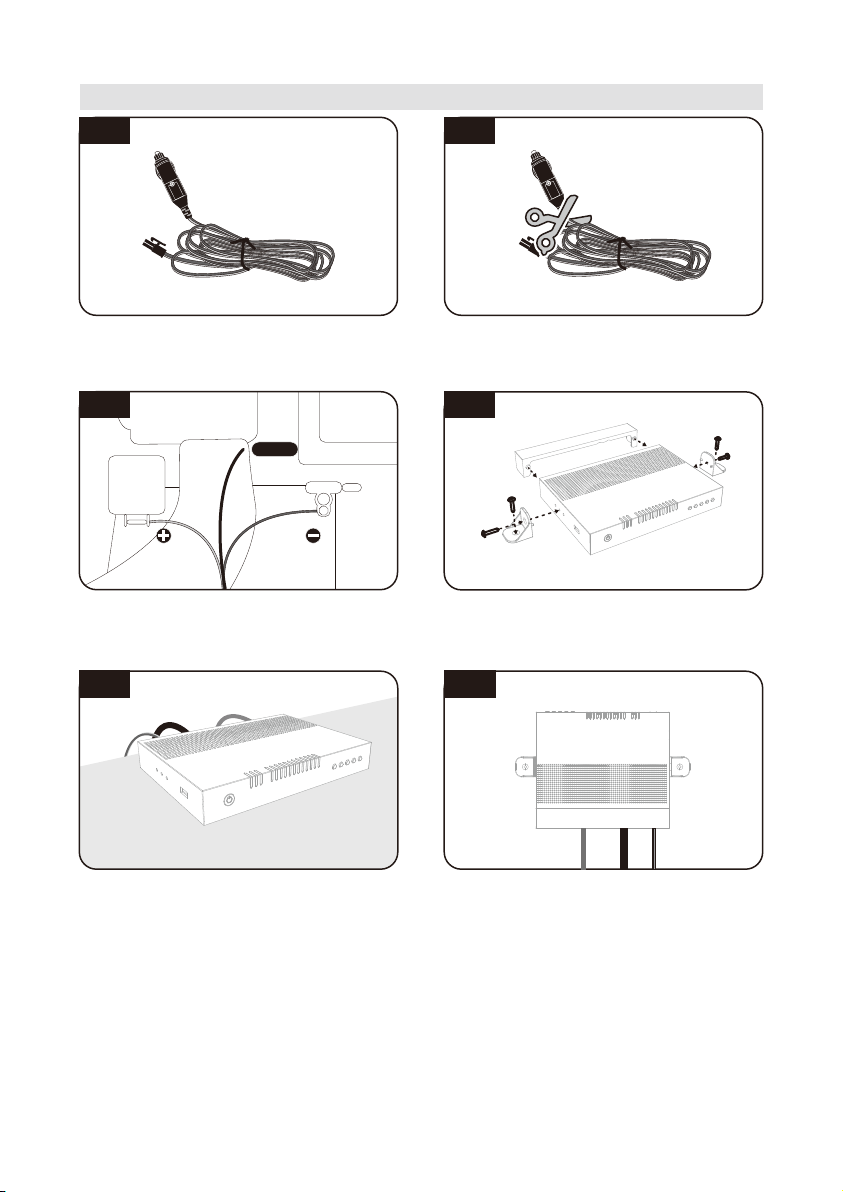

G. bedieningspaneel installatie

G-1

G-2

Pak de stroomkabel en steek deze in de sigarettenaansteker (12V-stopcontact)

G-3

Ignition

12V DC

Zorg dat de polariteit van de voedingskabels overeenkomt met de polariteit van de accu, de rode naar de rode / zwarte en witte ontstekingskabel naar de ontstekingspoort van het voertuig

G-5

Plaats de bedieningspaneel en sluit de kabels aan op de bedieningspaneel (voedings-, signaal- en bedieningspaneelkabels)

Om de stroom van de autobatterij te voeden, snijd de sigarettejack-connector los om de binnenste drie kabels eruit te halen en verwijder ze van elkaar om de koperen kabel eruit te halen

G-4

Plaats de bedieningspaneel-beugel, achterste kabelafdekking en de vier (4) M4x20-bouten

G-6

Als u de bedieningspaneel op de muur wilt plaatsen, bevestigt u de bedieningspaneel met de meegeleverde beugel met vier (4) schroeven  Zodra alle kabels zijn aangesloten, kan het verbindingsgedeelte worden verborgen met behulp van de achterste kabelafdekking

DUTCH - 18

Page 21

Page 22

www.xsarius.com

U kunt ons bereiken op:

Tel. +31 (0) 50-5793213 Fax. +31 (0) 50-5793214 Email. [email protected]

Adres

Kopenhagenstraat 2 9723 BB Groningen
