58mm Termotiskárna

Xprinter XP T58 K

Uživatelská příručka

Prosím uschovejte pro další použití.

www.termotiskárny-eet.cz

[e-mail]

Upozornění:

Postavte tiskárnu na rovnou a stabilní plochu, na které nedochází k otřesům.

Nepoužívejte a neuschovávejte tiskárnu ve vysokých teplotách, vlhku a v místech s velkým
znečištěním. Vyvarujte se vniknutí vody či jiných objektů do tiskárny.

Pokud se tak stane, přístroj okamžitě vypněte.

Tisk bez papíru může vážně poškodit hlavici tiskárny.

Vypojte zařízení ze sítě, pokud jej delší dobu nebudete používat.

Používejte pouze schválené příslušenství. Zařízení se nikdy nepokoušejte rozebrat, opravit či
přestavit.

Používejte pouze originální nabíjecí adaptér.

Používání vysoce kvalitního papíru zajistí kvalitu tisku a delší životnost tiskárny.

Před zapojením/vypojením/ zařízení vypněte.

Tiskárnu nelze používat ve výšce vyšší než 5000 m.n.m.

Využití:

Restaurační POS systém

Pokladní EET systém

Poštovní systém, systém civilního letectví

Poptávky, servisní systém

Testovací protokoly

Daně, příjmové / výdejní doklady

Balení obsahuje:

Uživatelská příručka 1 kus
Tiskárna 1 kus
Síťový kabel 1 kus
Napájecí adaptér 1 kus
Termopapír 1 role
CD s ovladači 1 kus

Funkce zařízení:

Rychlost tisku 260 mm/s

Com port + USB

Vestavěný data buffer (schopnost přijímat nová data během tisku)

Zvětšení znaků, přizpůsobení okrajů, psaní tučně i podtrženě.

Podpora stažení a tisknutí NV bitmapy

Podpora ESC/POS,

Identifikace pomocí softwarového připojení

Specifikace:

Metoda tisku

Termální

Rychlost tisku

120mm/s

Tiskárenský papír

Šírka 60mm, průměr max 60mm

Hustota tisku

384 bodů/řádek

Velikost znaků

ANK, Font A: 12x24 teček, Font B: 9x17 teček, zjednodušená/tradiční
čínština: 24x24 teček

Podpora

Kompatibilní s ESC/POS

Rozhraní

USB, Bluetooth

Automatický řezák

Není nebo dle zvolené konfigurace

Životnost

Hlavice tiskárny: 50km

Čárový kód

UPC-A/UPC-E/JAN13(EAN13)/JAN8(EAN8)/
CODE39/ITF/CODABAR/CODE93/CODE128/QR code

Tloušťka papíru

0.06-0.08mm

Příkon nabíjecího

AC 110V/220V, 50-60Hz

Napájení

DC 12V=2.6A

Příkon tiskárny

DC 12V=2.6A

Ovládání kasy

DC 12V= 1A

Prostředí pro použití

teplota (0-45°C), vlhkost (10-80%)

Prostředí pro úschovu

teplota (-10-60°C), vlhkost (10—.90%)

Ovladače

Win XP/ Win 7/ Win 8/ Win 8.1/ Win 10/Linux

Připojení:

Připojte AC nabíjecí kabel do sítě, DC kabel do tiskárny.

Připojte tiskárnu k počítači/tabletu.

Připojte pokladní zásuvku pomocí konektoru RJ12

Vkládání termo papíru:

Doporučujeme používat kvalitní 58mm termo papír.

Metoda vkládání je následovná:

Otevřete horní část tiskárny

Vložte roli papíru jako na obrázku

Vložte papír do tiskárny, zavřete horní část

Vytiskněte vzorek, abyste se ujistili, že je papír vložen správně

Tlačítka, LED indikace a funkce:

Tlačítko posuvu papíru (FEED)

Stiskněte toto tlačítko pro posuv papíru.

Indikátor papíru (Paper)

Blikající červené světlo signalizuje nedostatek papíru

Indikátor chyby (Error)

Blikající indikátor znamená nedostatek papíru, chybu autocutteru, nebo přehřátí tiskové hlavy

Indikátor energie (Power)

Modré světlo signalizuje, že je tiskárna správně zapojena.

Zkušební tisk:

Postup: Po zapojení tiskárny do sítě zařízení vypněte, zmáčkněte "FEED" tlačítko a zároveň zapněte,
po 2 vteřinách pusťte "FEED" tlačítko, kompletní testový vzorek s aktuálním nastavením bude

vytisknut.

Resetování:

Postup: Po zapojení tiskárny do sítě zmáčkněte tlačítko "FEED" a zároveň zapněte asi na 20 vteřin,
resetování skončí po spuštění zvukového upozornění nebo světelné indikace bliknutí status.

Instalace ovladačů:

1) Instalace ovladače ve WINDOWS OS (kroky postupu níže):

Stáhněte si ovladače na www.termotiskárny-eet.cz dle typu vaší tiskárny.

Přímý odkaz: http://www.termotiskarny-eet.cz/ke-stazeni.html

Rozbalte do složky a spusťte instalační soubor. (Je lepší mít vypnutý antivirový program a firewall)

Následujte instrukce na obrazovce.

Zvolte English a klikněte na tlačítko Next >

Vyberte požadovaný typ portu (nyní USB, další druhy připojení popsány níže) a pokračujte tlačítkem

Next >

Nyní instalujeme tiskárnu pomocí USB portu, další způsoby připojení jsou popsány níže.

Po dokončení instalace se nám zobrazí okno potvrzení instalace s OK

Po úspěšné instalaci tiskárnu otestujte.

Ve správci zařízení klikněte pravým tlačítkem a vyberte vlastnosti tiskárny.

A proveďte tisk zkušební stránky.

Připojení pomocí Bluetooth:

Spárujte tiskárnu s vašim BT zařízením.

V nastavení zařízení Bluetooth, v nastavení rozhraní Bluetooth zjistěte číslo odchozího portu.

Při instalaci ovladače zvolte typ připojení A serial port (sériový port)

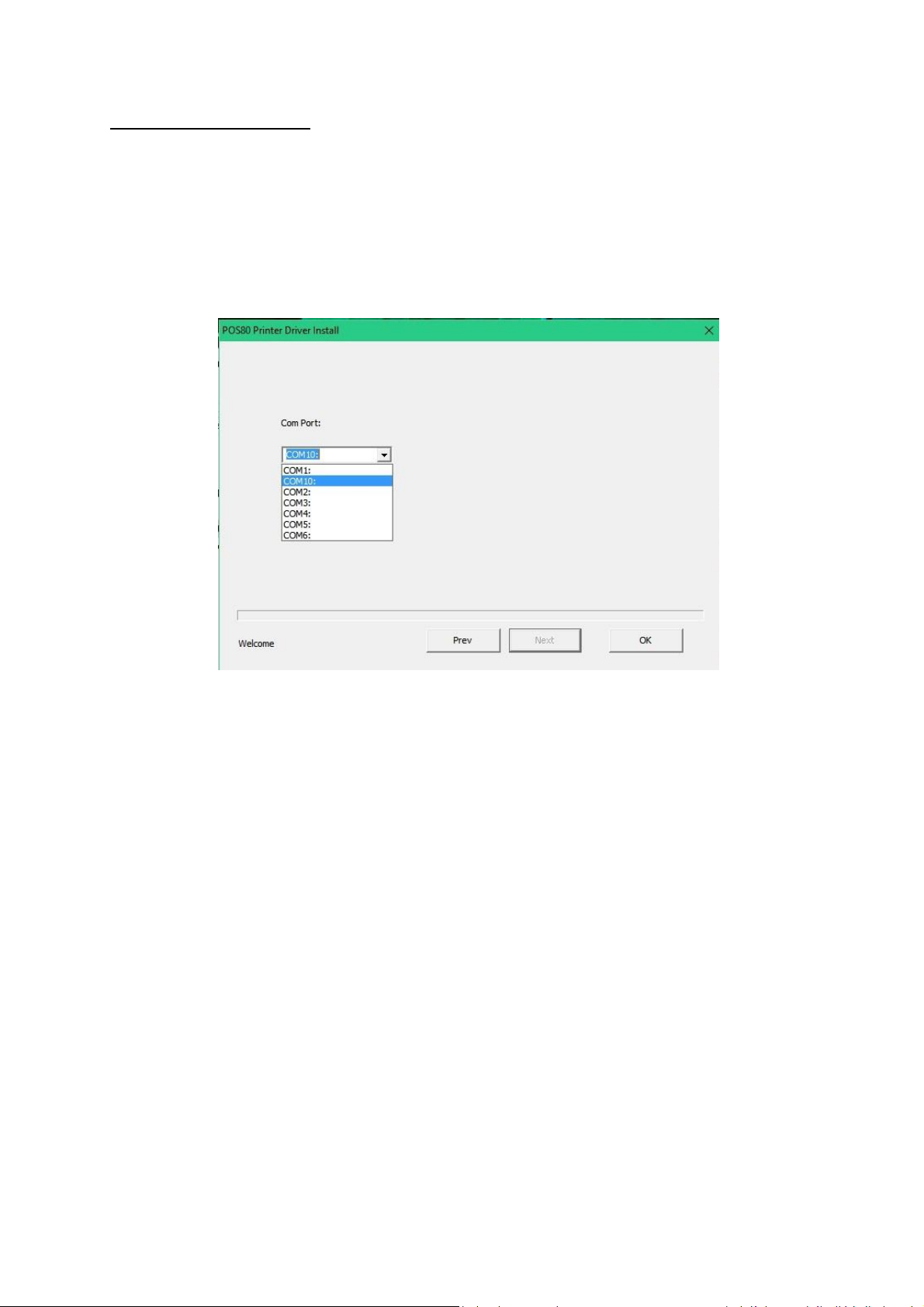

Požadovaný port zadejte při instalaci ovladače dle obrázku. Např. COM10

Potvrďte a nechte doinstalovat.

Proveďte tisk zkušební stránky.

Změna výchozích nastavení tiskárny:

Změna parametrů Wifi a LAN pomocí softwaru XPrinter V3.0C

Stáhněte si program XPrinter V3.0C na www.termotiskárny-eet.cz dle typu vaší tiskárny.

Přímý odkaz: http://www.termotiskarny-eet.cz/ke-stazeni.html

Rozbalte do složky a spusťte. (Je lepší mít vypnutý antivirový program a firewall)

Nastavte vámi zvolený typ připojení (COM,USB,NET)

Zvolte typ tiskárny XP-58

Proveďte testovací tisk pomocí tlačítka print.

Tiskárna se po úspěšném připojení může začít nastavovat. Klikněte na tlačítko advanced.

Zobrazí se vám možnosti nastavení tiskárny.

Nastavte vámi požadované parametry a potvrďte.

Pro změnu nastavení Bluetooth stiskněte tlačítko BluetoothSet .

Nastavte vámi požadované parametry a potvrďte.

Čištění:

V případě, že se vyskytne jeden z následujících problémů, je potřeba vyčistit hlavici tiskárny.

Tisk není ostrý.

Svislé sloupce nejsou ostré.

Zásobník papíru je hlučný.

Postup čištění hlavice:

Vypněte zařízení a vypojte ze sítě. Otevřete vrchní část a vyndejte roli papíru.

Pokud jste zrovna dotiskli, počkejte, než se hlavice ochladí.

Důkladně vyčistěte hlavici použitím tamponu namočeném v lihu (bez vody!!!).

Až se líh kompletně odpaří, zavřete vrchní část tiskárny.

Zapojte do sítě a vytiskněte testový vzorek.

Upozornění:
Ujistěte se, že je při provádění údržby zařízení vypojené.
Nedotýkejte se a nepoškrábejte povrch tiskárenské hlavice, senzoru a dalších vnitřních částí tiskárny.
Uchovávejte mimo dosah benzínu, acetonu či jiných organických rozpouštědel.

Upozornění: Žádná část návodu nesmí být bez povolení zaměněna. Výrobce si vyhrazuje právo na
změnu technologie, jednotlivých součástí, software i hardwaru. O vice informací požádejte svého
distributora. Žádná část tohoto návodu nesmí být bez svolení kopírována či předávána v jakémkoliv
formátu.
