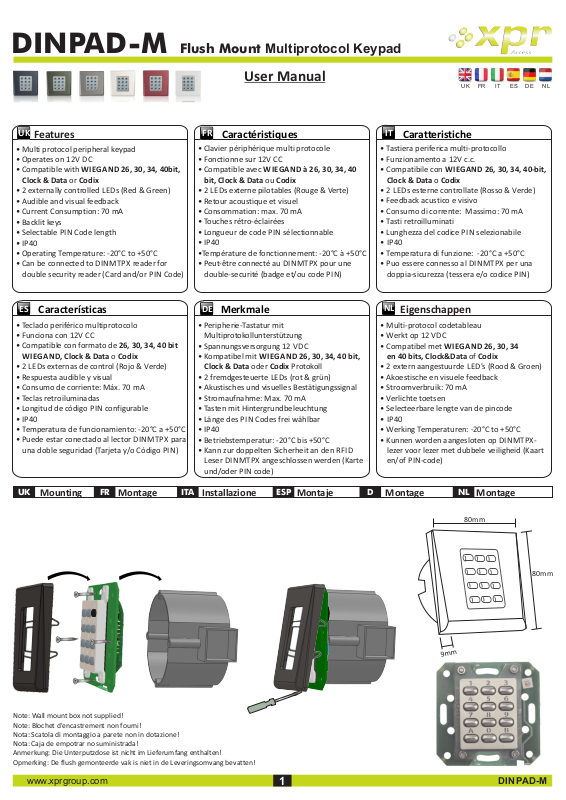

XPR Access DINPAD-M User Manual

DINPAD-M Flush Mount Multiprotocol Keypad

User Manual

UK

Features Caratteristiche

• Multi protocol peripheral keypad

• Operates on 12V DC

• Compatible with WIEGAND 26, 30, 34, 40bit,
Clock & Data or Codix

• 2 externally controlled LEDs (Red & Green)

• Audible and visual feedback

• Current Consumption: 70 mA

• Backlit keys

• Selectable PIN Code length

• IP40

• Operating Temperature : -20°C to +50°C

• Can be connected to DINMTPX reader for
double security reader (Card and/or PIN Code)

ES

• Teclado periférico multiprotocolo

• Funciona con 12V CC

• Compatible con formato de 26, 30, 34, 40 bit
WIEGAND, Clock & Data o Codix

• 2 LEDs externas de control (Rojo & Verde)

• Respuesta audible y visual

• Consumo de corriente: Máx. 70 mA

• Teclas retroiluminadas

• Longitud de código PIN configurable

• IP40

• Temperatura de funcionamiento: -20°C a +50°C

• Puede estar conectado al lector DINMTPX para
una doble seguridad (Tarjeta y/o Código PIN)

FR

Caractéristiques

• Clavier périphérique multi protocole

• Fonctionne sur 12V CC

• Compatible avec WIEGAND à 26, 30, 34, 40
bit, Clock & Data ou Codix

• 2 LEDs externe pilotables (Rouge & Verte)

• Retour acoustique et visuel

• Consommation: max. 70 mA

• Touches rétro-éclairées

• Longueur de code PIN sélectionnable

• IP40

•Température de fonctionnement: -20°C à +50°C

• Peut-être connecté au DINMTPX pour une
double-securité (badge et/ou code PIN)

DE

MerkmaleCaracterísticas

• Peripherie-Tastatur mit
Multiprotokollunterstützung

• Spannungsversorgung 12 VDC

• Kompatibel mit WIEGAND 26, 30, 34, 40 bit,
Clock & Data oder Codix Protokoll

• 2 fremdgesteuerte LEDs (rot & grün)

• Akustisches und visuelles Bestätigungssignal

• Stromaufnahme: Max. 70 mA

• Tasten mit Hintergrundbeleuchtung

• Länge des PIN Codes frei wählbar

• IP40

• Betriebstemperatur: -20°C bis +50°C

• Kann zur doppelten Sicherheit an den RFID
Leser DINMTPX angeschlossen werden (Karte
und/oder PIN code)

IT

• Tastiera periferica multi-protocollo

• Funzionamento a 12V c.c.

• Compatibile con WIEGAND 26, 30, 34, 40-bit,
Clock & Data o Codix

• 2 LEDs esterne controllate (Rosso & Verde)

• Feedback acustico e visivo

• Consumo di corrente: Massimo: 70 mA

• Tasti retroilluminati

• Lunghezza del codice PIN selezionabile

• IP40

• Temperatura di funzione: -20°C a +50°C

• Puo essere connesso al DINMTPX per una
doppia-sicurezza (tessera e/o codice PIN)

NL

Eigenschappen

• Multi-protocol codetableau

• Werkt op 12 VDC

• Compatibel met WIEGAND 26, 30, 34
en 40 bits, Clock&Data of Codix

• 2 extern aangestuurde LED's (Rood & Groen)

• Akoestische en visuele feedback

• Stroomverbruik: 70 mA

• Verlichte toetsen

• Selecteerbare lengte van de pincode

• IP40

• Werking Temperaturen: -20°C to +50°C

• Kunnen worden aangesloten op DINMTPX­lezer voor lezer met dubbele veiligheid (Kaart
en/of PIN-code)

UK

FR IT

ES

DE NL

UK

Mounting Montage Installazione Montaje Montage Montage

Note: Wall mount box not supplied!
Note: Blochet d'encastrement non fourni!
Nota: Scatola di montaggio a parete non in dotazione!
Nota: Caja de empotrar no suministrada!
Anmerkung: Die Unterputzdose ist nicht im Lieferumfang enthalten!
Opmerking: De flush gemonteerde vak is niet in de Leveringsomvang bevatten!

FR ITA

ESP

D NL

9mm

80mm

80mm

www.xprgroup.com

1

DINPAD-M

UK

LD16

R55

C28

L2

L11

C18

C33

R9

R45

D13

GND

LD14

R46

ZD3

C29

L9

LD13

R14

ZD4

C32

L7

L1

C27

L6

ZD5

R3

R4

L8

R47

FUSE1

IC8

IC7

ICN2

R1

C6

FUSE3

+12V

ZD2

LD15

R13

ZD1

D3

R2

+12V

A

+12V

led2

A

D0 D1

led2

D1

A

led1

A

GND led1 D0

GND

R2 R1

Free Led 1

Free Led 2

GND

12V out

D0
D1

Free Led 1

Free Led 2

GND

12V out

D0
D1

Fuse

Redefining Master code Redéfinition du code Maître Ridefinizione del codice Master

FR ITA

ESP

Redefinición del código Maestro Mastercode neu definieren Opnieuw definiëren Master Code

1. Disconnect Power

2. Press and hold “A” and reconnect Power.

3. Hold the “A” Key for at least 3 seconds.

1. Desconecte la alimentación eléctrica.

2. Mantenga pulsada la tecla “A” y vuelva a
conectar la alimentación.

3. Mantenga pulsada la tecla “A” durante al
menos 3 segundos.

Wiring Câblage Cablaggio Cableado Verdrahtung Aansluiting

UK

FR ITA

ITA

D NL

1. Coupez l’alimentation.

2. Appuyez longuement sur la touche « A »
et rebranchez le courant.

3. Maintenez la touche « A » enfoncée
pendant au moins 3 secondes.

1. Versorgungsunterbrechung

2. “A” gedrückt halten und Versorgung
wiederherstellen.

3. Taste „A“ mindestens drei Sekunden lang
halten.

ESP

ESP

D

1. Scollegare dall'alimentazione

2. Tenere premuto "A" e ricollegare
all'alimentazione.

3. Tenere premuto il tasto "A" per almeno 3
secondi.

1. Koppel de voeding los

2. Houd "A" ingedrukt en sluit de voeding
opnieuw aan.

3. Houd de toets "A" ten minste 3 seconden
ingedrukt.

NL

D

POR

Connection to proximity reader DINMTPX
Connection au lecteur de proximité DINMTPX
Collegamento al lettore di prossimità DINMTPX
Conexión del lector de proximidad DINMTPX
Anschluss an den RFID Leser DINMTPX
Aansluiting op nabijheidslezer DINMTPX

DINPAD-M

WIEGAND Connection

12V

GND

Codix

D1/ data

D0/ clock

LED Green -

LED Red -

Tamper
Tamper

max. 50m

12V DC

GND
Codix
D1/ data
D0/ clock
LED Green ­LED Red ­Tamper

Green LED

Externally controlled

Red LED

Externally controlled

EWS

12V DC
GND
Codix
D1/ data
D0/ clock
LED Green ­LED Red ­Tamper
Tamper

9-14V DC 9-14V CC 9-14V DC 9-14V CC 9-14V DC 9-14V DC

ground terre

Codix
Data 1/ Data

Data 0/ Clock

Tamper Switch

Tamper Switch

données 0 (clock)

Switch d'autoprotection

Switch d'autoprotection

Codix Codix Codix Codix Codix

données 1 (data)

LED vert - Led verde - Led verde -

LED rouge -

terra tierra

Data 1/ Data

Data 0/ Clock

Led rosso -

Interruttore antimanomissione

Interruttore antimanomissione

Datos 1/ Data

Datos 0/ Clock

Led rojo -

Interruptor antisabotaje

Interruptor antisabotaje

Erdung

Datenleitung 1 (Data)

Datenleitung 0 (Clock)

Grüne LEDGreen LED -

Rote LEDRed LED -

Sabotageschalter

Orange LED

Key press and Menu

CODIX Connection

12V

GND

Codix

DINPAD-M

D1/ data

D0/ clock

LED Green -

LED Red -

Tamper
Tamper

max. 50m

16
17

18

aarde

Data 1/ Data

Data 0/ Clock

Groene LED -

Rode LED -

Sabotage schakelaarSabotageschalter

Sabotage schakelaar

Vi200

DINPAD-M

www.xprgroup.com

Clock & Data Connection

12V

GND

Codix

D1/ data

D0/ clock

LED Green -

LED Red -

Tamper
Tamper

max. 50m

+12V

GND

DA

CL

Controller

DINPAD-M

2

12V

GND

Codix

D1/ data

D0/ clock

LED Green -

LED Red -

Tamper
Tamper

Tamper

DINPAD-M

Connecting DINPAD-M Keypad with DINMTPX Proximity Reader

LD16

R55

C28

L2

L11

C18

C33

R9

R45

D13

GND

LD14

R46

ZD3

C29

L9

LD13

R14

ZD4

C32

L7

L1

C27

L6

ZD5

R3

R4

L8

R47

FUSE1

IC8

IC7

ICN2

R1

C6

FUSE3

+12V

ZD2

LD15

R13

ZD1

D3

R2

+12V

A

+12V

led2

A

D0 D1

led2

D1

A

led1

A

GND led1 D0

GND

R2 R1

Free Led 1

Free Led 2

GND

12V out

D0
D1

Free Led 1

Free Led 2

GND

12V out

D0
D1

Fuse

Connecter le clavier DINPAD-M avec le lecteur prox DINMPTX
Collegare la tastiera DINPAD-M con il lettore di prossimità DINMTPX
Conectar el teclado DINPAD-M con el lector de proximidad DINMTPX
Verbinden des DINPAD-M Tastaturlesers mit dem DINMTPX RFID Leser
Aansluiting van DINPAD-M toetsenbord met DINMTPX Nabijheidslezer

1. Connect both devices with the cable provided.

1. Connecter les deux lecteurs avec le câble fourni.

1. Collegare I due lettori con il cavo fornito.

1. Conectar los dos lectores con el cable suministrado.

1. Verbinden Sie beide Leser mit dem mitgelieferten Kabel.

1. Sluit beide apparaten aan met de bijgeleverd kabel.

DINMTPX-M

tamp

LG-D1D0

gnd

LR-

+12V

2. Connect the DINPAD-M keypad to the controller. The proximity reader is not connected to the controller.

2. Connecter le clavier DINPAD-M à la centrale. Le lecteur prox n'est pas connecté à la centrale.

2. Collegare la tastiera DINPAD-M alla centralina. Il lettore di prossimità non è connesso alla centralina.

2. Conectar el teclado DINPAD-M a la controladora. El lector de proximidad no está conectado a la controladora.

2. Schliessen Sie den DINPAD-M Tastaturleser an den Controller an. Der RFID Leser wird nicht an den Controller angeschlossen.

2. Sluit het DINPAD-M toetsenbord aan op de controller. De nabijheidslezer is niet aangesloten op de controller.

12V

GND

Codix

D1/ data

D0/ clock

LED Green -

LED Red -

Tamper

DINMTPX

DINPAD-M

Tamper

max. 50m

EWS

3. In the software, in reader’s properties, for type of the reader select LCSP, DINPAD-M.

3. Dans les propriétés du lecteur dans le logiciel, pour le type de lecteur, sélectionner LCSP, DINPAD-M.

3. Nelle proprietà del lettore dentro il software, per il tipo di lettore, selezionare LCSP, DIN PAD-M.

3. En las propiedades del lector en el software, para el tipo de lector seleccione DINPAD.

3. Unter "Leser-Eigenschaften" in der Software, wählen Sie als Leserart LCSP, DINPAD-M.

3. Selecteer in de software, onder de eigenschappen van de lezer, LCSP, DINPAD-M als type lezer.

4. Put the Keypad to work as master unit.

4. Faire fonctionner le clavier comme lecteur maître.

4. Fare funzionare la tastiera come lettore master.

4. Poner en marcha el teclado como lector maestro.

4. Der Tastaturleser arbeitet als Hauptleser (Master)

4. Stel het toetsenbord in om te werken als master eenheid.

Press B+000000
Press 0
Press 1
Press A to exit

www.xprgroup.com

5. EWS Mode.

Press B+000000
Press 6
Press 4 (or “3” for Wiegand34)
Press A to exit

3

DINPAD-M

PROGRAMMING FLOWCHART

UK

Enter “Master Code” B + 000000

Error Beep

Validation OK?

Yes

1 small beep + 1 long beep + Orange LED is ‘ON’

No

(3 short beeps)

Master Code

Master Code

Press 6 Digits

Master/Slave

selection

0

1

Master

2

Slave

Direct Menu

Change

1

Enter New

Select Type of Wiegand

2

1

Wiegand

26bit

exit

2

Wiegand

30bit

Select Output Protocol

3

1 2

Single

Wiegand

3

Wiegand

34bit

Double

Wiegand

4

Wiegand

40bit

3

Clock &

Data

for any length

4

Codix

PIN Code Length

only PIN

Code

4

0

with “A”

in the end

1 - 8

for lengths

between

1 to 8 digits

Press “A” to validate

and exit the menu

Entry Mode

1 2

only

Card

5

Card and

Code

Wiegand

normal

3

Card or

PIN

1 2

Wiegand

26bit

4

PIN

Code

34bit

normal

Presets

6

3

Wiegand

34bit
EWS

Site Code Length

1 2

No Site

Code

4 5

Wiegand

Codix

26bit
EWS

Site Code

between

0 to 15

7

Site Code

between
0 to 255

3

4

Site Code

between

0 to 65535

Enter Site

Code

5 digits

8

Backlight

0 1

Backlight

OFF

(orange LED OFF)

Entering Menu is always done with B + 000000 if the Master Code is not changed.

Submenu 0 - Master/Slave Selection. 1(Master) when the keypad is connected with proximity reader DINMTPX. Default = 2(Slave)

9

Backlight

ON

Submenu 1 - Change Master Code. The Master Code must be 6 digits. After enrolling new Master Code the DINPAD-M automatically exits
the Menu and the new master code must be typed to enter the menu.

Submenu 2 - Select Type of Wiegand. With this the Keypad can be adjusted to send 4 different Wiegand Outputs. The Wiegand selected
must be the same as the controller’s Wiegand Input where the DINPAD-M Keypad is being connected. Example: If you use a controller that
recognizes Wiegand 34bit, then enter the menu of DINPAD-M, press 2, then press 3.

Submenu 3 - Select Output Protocol. The Keypad can send the Code by different Protocols. Use “Single Wiegand” when connected to third
party controllers. When “Single Wiegand” is selected, what is typed on the Keypad the same will be sent as Wiegand Number. Use Double
Wiegand when connected to EWS, use Clock&Data when connected to controller with Clock&Data input, use Codix when connected to Vi200,
EX5, EX7, INOX99 or VKP99.

Submenu 4 - PIN Code Length. If “0” is selected, then any PIN Code with any length can be sent, but the PIN Code is typed with “A” for
confirmation( ex. 123 + A). If 1 to 8 is selected the PIN Code length is determinated by the number selected.

Submenu 5 - Entry Mode. “Only PIN Code” is disabling the proximity and DINPAD-M+DINMTPX works as keypad only. “Only Card” is
disabling the Keypad and DINPAD-M+DINMTPX works as Proximity Reader. “Card and PIN Code” defines the double security, both the Card
and PIN Code is required for the Wiegand to be sent. “Card or PIN Code” enables normal operation.

Submenu 6 - Presets. The Presets are set of preprogrammed parameters for easy programming.

6-1 “Wiegand 26bit Normal” - Type: Wiegand 26bit; Output: Single Wiegand; PIN Length: 4 digits; Entry Mode: Card or PIN Code
6-2 “Wiegand 34bit Normal” - Type: Wiegand 34bit; Output: Single Wiegand; PIN Length: 4 digits; Entry Mode: Card or PIN Code
6-3 “Wiegand 34bit EWS Mode” - Type: Wiegand 34bit; Output: Double Wiegand; PIN Length: 4 digits; Entry Mode: Card or PIN Code
6-4 “Wiegand 26bit EWS Mode” - Type: Wiegand 26bit; Output: Double Wiegand; PIN Length: 4 digits; Entry Mode: Card or PIN Code
6-5 “Codix” - Output: Codix; PIN Length: any length with “A” in the end; Entry Mode: Card or PIN Code

Presets 6-3 and 6-4 to be used always when DINPAD-M is connected to EWS firmware ver.2.42 or higher.

Submenu 7 - Site Code Length. Set the code length sent to Host. Default is “0”. To be used only in specific cases.
Submenu 8 - Enter Site Code. Put the site code always in 5 digit format (ex. 00170).

Submenu 9 - Backlight. Turns ON/OFF the backlight.

www.xprgroup.com

4

DINPAD-M

SCHÉMA DE

FR

PROGRAMMATION

Entrez le code principal B + 000000

Non

Validation OK?

Oui

1 bip court + 1 bip long + LED orange allumé

Signal sonore d’erreur

(3 bips courts)

Modification du

code principal

Entrez le
nouveau

code principal

Entrez 6 chiffres

Sélection

maître/esclave

0

1

maître

2

esclave

Sortie du

menu direct

1

Sélection du type

1

Wiegand

Wiegand

26bit

30bit

Sélection du protocole

1 2

Simple

Double

Wiegand

Wiegand

Wiegand

2

3

2

Wiegand

34bit

4

Wiegand

40bit

de sortie

3

3

Clock &

Data

4

Codix

Longueur du

code PIN

0

pour toute

longueur de

code suivi de “A”

Mode d’entrée

5

Carte

seule

3

Carte et

code

PIN

1 2

Code

PIN seul

4

1 - 8

pour toutes

les longueurs

comprises entre

1 et 8 chiffres

Validez par (A)

(LED orange s'éteint)

1 2

Wiegand

26bit

normal

4

Carte ou

code

PIN

Préréglages

Wiegand

Wiegand

34bit

normal

6

3

34bit
EWS

Longueur du code de site

7

1 2

Pas

de code

de site

4 5

Wiegand

26bit
EWS

Code de

site entre

0 et 15

Codix

3

Code de

site entre

0 et 255

4

Code de

site entre

0 et 65535

Saisie du

code de site

5 chiffres

Rétroéclairage

0 1

Rétroéclairage

désactivé

8

9

Rétroéclairage

Pour entrer dans le menu, toujours entrer B + 000000 si le code principal n’a pas été changé.

Sous-menu 0 - Sélection Maître/esclave. 1 (Maître) quand le clavier est connecté au lecteur prox DINMTPX. Par défaut = 2 (esclave)

Sous-menu 1 - Modification du code principal. Le code principal doit comporter 6 chiffres. Une fois l’enregistrement du nouveau code

principal terminé, le DINPAD-M quitte automatiquement le menu et le nouveau code principal doit être saisi pour entrer à nouveau dans le
menu.

activé

Sous-menu 2 - Sélection du type Wiegand. Le clavier peut être paramétré pour envoyer 4 sorties Wiegand différentes. Le type Wiegand
sélectionné doit être identique à celui de l’entrée Wiegand du contrôleur auquel le clavier du DINPAD-M est raccordé. Exemple : Si vous
utilisez un contrôleur qui reconnaît le type Wiegand 34 bits, vous devez entrer dans le menu du DINPAD-M, appuyer sur la touche 2, puis sur

3.

Sous-menu 3 - Sélection du protocole de sortie. Le clavier peut envoyer le code à travers différents protocoles. Utilisez l’option Simple
Wiegand en cas de connexion à des contrôleurs tiers. Si l'option Simple Wiegand est sélectionnée, ce qui est saisi sur le clavier est envoyé
comme numéro Wiegand. Utilisez l'option double Wiegand en cas de connexion à l'EWS, utilisez Clock & Data en cas de connexion à un
contrôleur à saisie Clock & Data et utilisez Codix en cas de connexion à Vi200, EX5, EX7, INOX99 ou VKP99.

Sous-menu 4 - Longueur du code PIN. Si vous sélectionnez « 0 », n’importe quel code PIN de n’importe quelle longueur peut être envoyé,
mais le code PIN doit être suivi de la lettre « A » pour confirmation (ex. 123 + A). Si vous choisissez un chiffre compris entre 1 et 8, la longueur
du code PIN correspond au chiffre sélectionné.

Sous-menu 5 - Mode d’entrée. L’option « Code PIN seul » désactive la fonction de proximité et le DINPAD-M+DINMTPX fonctionne comme
clavier uniquement. L’option « Carte seule » désactive le clavier et le DINPAD-M+DINMTPX fonctionne comme lecteur de proximité. L’option «
Carte et code PIN » définit la double sécurité ; la carte et le code PIN sont nécessaires pour que le Wiegand soit envoyé. L’option « Carte ou
code PIN » permet un fonctionnement normal.

Sous-menu 6 - Préréglages. Les préréglages sont des ensembles de paramètres prédéfinis pour faciliter la programmation.

6-1 “Wiegand 26bit Normal” - Type: Wiegand 26bit; Sortie: Simple Wiegand; Longueur du code PIN: 4 chiffres; Mode d’entrée: Carte ou code PIN
6-2 “Wiegand 34bit Normal” - Type: Wiegand 34bit; Sortie: Simple Wiegand; Longueur du code PIN: 4 chiffres; Mode d’entrée: Carte ou code PIN
6-3 “Wiegand 34bit EWS Mode” - Type: Wiegand 34bit; Sortie: Double Wiegand; Longueur du code PIN: 4 chiffres; Mode d’entrée: Carte ou code PIN
6-4 “Wiegand 26bit EWS Mode” - Type: Wiegand 26bit; Sortie: Double Wiegand; Longueur du code PIN: 4 chiffres; Mode d’entrée: Carte ou code PIN
6-5 “Codix” - Sortie: Codix; Longueur du code PIN: toute longueur de code suivi de “A”; Mode d’entrée: Carte ou code PIN

Les préréglages 6-3 et 6-4 doivent être toujours utilisés lorsque le DINPAD-M est connecté à l’EWS, firmware version 2.42 ou supérieure.

Sous-menu 7 - Longueur du code de site. Définissez la longueur du code envoyé à l’hôte. La valeur par défaut est « 0 ». À n’utiliser que
dans des cas particuliers.

Sous-menu 8 - Saisie du code de site. Le format du code de site doit toujours avoir 5 chiffres (ex. 00170).

Sous-menu 9 - Rétroéclairage. Permet d'activer et de désactiver le rétroéclairage.

www.xprgroup.com

5

DINPAD-M

PROGRAMMAZIONE

ITA

Immettere “Master Code” B + 000000

Beep di errore

Convalida OK?

Si

1 beep breve + 1 beep lungo + LED arancione 'ON'

No

(3 beep brevi)

Retroillu-

minazione

Immettere

8

5 cifre

Retroillumi-

nazione

9

0

1

Retroillu-

minazione

OFF

ON

Immettere il nuovo

Master/Slave

Selezione

0

1

Master

2

Slave

Uscita diretta

Modifica del

Master Code

1

Master Code

Immettere

6 cifre

Selezionare il tipo di Wiegand

Wiegand

2

2

1

Wiegand

30bit

Wiegand

34bit

Wiegand

26bit

menu

Selezionare il protocollo

di output

3

1 2

Singolo

3

Doppio

Wiegand

Wiegand

40bit

3

4

Clock &

Codix

Data

Lunghezza del

codice PIN

4

0

per qualsiasi

lunghezza con

“A" alla fine

Modalità immissione

5

solo

3

Tessera

e codice

PIN

4

Tessera

o codice

PIN

1 2

solo

codice

PIN

tessera

4

1 - 8

per lunghezze
tra 1 e 8 cifre

Convalidare con (A)

(LED arancione si spegne)

1 2

Wiegand

26bit

normal

Wiegand

34bit

normal

Preset

Wiegand

34bit

EWS

Lunghezza del codice sito

7

1 2

Codice sito

Nessun

codice sito

tra 0 e 15

6

3

4 5

Wiegand

Codix

26bit

EWS

3

Codice sito

tra 0 e

255

4

Codice sito

tra 0 e
65535

codice sito

L'ingresso nel menu si effettua sempre con B + 000000 se il Master Code non è stato cambiato.

Submenu 0 - Selezione Master/slave. 1 (Master) quando la tastiera è connessa al lettore di prossimità DINMTPX. Predefinito fabbrica = 2
(slave)

Submenu 1 - Modifica Master Code. Il Master Code deve essere di 6 cifre. Dopo aver immesso un nuovo Master Code l'DINPAD-M esce
automaticamente dal menu ed è quindi necessario immettere il nuovo master code per accedere nuovamente.

Submenu 2 - Selezionare tipo di Wiegand. Da questo menu la tastiera può essere impostata in modo che invii 4 output Wiegand differenti. Il
protocollo Wiegand selezionato deve essere lo stesso dell'input Wiegand del controller a cui è collegata la tastiera DINPAD-M. Esempio: Se si
utilizza un controller che riconosce Wiegand 34bit, è quindi necessario accedere al menu di DINPAD-M, premere 2, quindi premere 3.

Submenu 3 - Selezionare protocollo di output. La tastiera può inviare il codice tramite diversi protocolli. Utilizzare “Singolo Wiegand” se la
tastiera è connessa a controller di terze parti. Selezionando “Singolo Wiegand” quello che viene inserito sulla tastiera è lo stesso che viene
inviato come numero Wiegand. Utilizzare Doppio Wiegand se la tastiera è connessa ad un EWS, utilizzare Clock&Data se connessa ad un
controller con input Clock&Data, utilizzare Codix se connessa a Vi200, EX5, EX7, INOX99 o VKP99.

Submenu 4 - Lunghezza codice PIN. Selezionando “0”, sarà possibile inviare un codice PIN di qualsiasi lunghezza, ma il codice PIN deve
essere inserito con "A" per conferma (es. 123 + A). Selezionando da 1 a 8, la lunghezza del codice PIN è determinata dal numero selezionato.

Submenu 5 - Modalità inserimento. “Solo codice PIN” disabilita il lettore di prossimità, DINPAD-M+DINMTPX funziona esclusivamente
come tastiera. “Solo tessera” disabilita la tastiera e DINPAD-M+DINMTPX funziona come lettore di prossimità. “Tessera e codice PIN”
definisce che la doppia sicurezza, sia la tessera, sia il codice PIN sono necessari per inviare il Wiegand. “Tessera o codice PIN” abilita il
funzionamento normale.

Submenu 6 - Preset. I Preset sono set di parametri preprogrammati per semplificare la programmazione.

6-1 “Wiegand 26bit Normal” - Tipo: Wiegand 26bit; Output: Singolo Wiegand; Lunghezza del codice PIN: 4 cifre; Modalità immissione: Tessera o codice PIN
6-2 “Wiegand 34bit Normal” - Tipo: Wiegand 34bit; Output: Singolo Wiegand; Lunghezza del codice PIN: 4 cifre; Modalità immissione: Tessera o codice PIN
6-3 “Wiegand 34bit EWS Mode” - Tipo: Wiegand 34bit; Output: Doppio Wiegand; Lunghezza del codice PIN: 4 cifre; Modalità immissione: Tessera o codice PIN
6-4 “Wiegand 26bit EWS Mode” - Tipo: Wiegand 26bit; Output: Doppio Wiegand; Lunghezza del codice PIN: 4 cifre; Modalità immissione: Tessera o codice PIN
6-5 “Codix” - Output: Codix; Lunghezza del codice PIN: qualsiasi lunghezza con “A" alla fine; Modalità immissione:Tessera o codice PIN

I preset 6-3 e 6-4 devono essere utilizzati quando DINPAD-M è connesso ad un firmware EWS ver.2.42 o successiva.

Submenu 7 - Lunghezza codice sito. Imposta la lunghezza del codice inviata all'Host. Il valore di default è “0”. Da utilizzare solo in casi
specifici.

Submenu 8 - Immettere codice sito. immettere sempre il codice sito in formato 5 cifre (es. 00170).

Submenu 9 - Retroilluminazione. Accende/Spegne la retroilluminazione.

www.xprgroup.com

6

DINPAD-M

PROGRAMACIÓN

ESP

Introducir el “Código maestro” B + 000000

Pitido de error

¿Validación correcta?

Si

1 pitido corto + 1 pitido largo + LED naranja activado

No

(3 pitidos cortos)

Cambiar código

Especificar el
nuevo código

Introducir 6 dígitos

Seleccionar

Maestro/Esclavo

0

1

Maestro

2

Esclavo

Salida directa

del Menú

maestro

1

maestro

Seleccionar tipo de Wiegand

1

Wiegand

26bit

Seleccionar protocolo

de salida

1 2

Simple

Doble

Wiegand

Wiegand

2

3

2

Wiegand

Wiegand

30bit

34bit

3

Clock &

4

Wiegand

40bit

Modo de entrada

3

4

Codix

Data

Longitud del código PIN

1 2

solo con

código

PIN

4

0

para cualquier

longitud con

“A” al final

Presionar A para validar

(LED naranja OFF)

5

tarjeta y

solo con

código

Tarjeta

para longitudes

1 - 8

de entre

1 y 8 dígitos

PIN

3

Longitud del código de sitio

4

tarjeta o

código

PIN

1 2

Sin código

de sitio

Ajustes predeterminados

1 2

Wiegand

26bit

normal

Wiegand

34bit

normal

Wiegand

Código de

sitio entre

6

3

34bit
EWS

0 y 15

4 5

Wiegand

26bit

EWS

7

Código de
sitio entre

0 y 255

3

Codix

4

Código de
sitio entre

0 y 65535

Introducir

código de sitio

5 dígitos

Retroiluminación

0

Retroilu-

minación

OFF

8

9

Al menú siempre se accede con B + 000000 si no se ha modificado el código maestro.

Submenú 0 - Seleccionar Maestro/Esclavo. 1(Maestro) cuando el teclado está conectado con el lector de proximidad DINMTPX. Por
defecto = 2 (Esclavo)

1

Retroilu-

minación

ON

Submenú 1: Cambiar código maestro. El Código maestro debe tener 6 dígitos. Tras registrar un nuevo código maestro, el DINPAD-M sale

automáticamente del menú y resulta necesario introducir el nuevo código maestro para acceder a dicho menú.

Submenú 2: Seleccionar tipo de Wiegand. Con este submenú, el teclado se puede ajustar para enviar cuatro salidas de Wiegand distintas.
El tipo de Wiegand seleccionado debe ser el mismo que la entrada de Wiegand del controlador al que se conecta el teclado DINPAD-M.
Ejemplo: si usa un controlador que reconozca Wiegand de 34 bits, acceda al menú de DINPAD-M, pulse 2 y, a continuación, pulse 3.

Submenú 3: Seleccionar protocolo de salida. El teclado puede enviar el código mediante diferentes protocolos. Use “Wiegand sencillo”
cuando se conecte a controladores de otros fabricantes. Cuando la opción “Wiegand sencillo” esté seleccionada, se enviará como número de
Wiegand exactamente lo que se escriba en el teclado. Use Wiegand doble cuando se conecte a EWS, use Clock&Data cuando se conecte a
un controlador con entrada de Clock&Data y use Codix cuando se conecte a Vi200, EX5, EX7, INOX99 o VKP99.

Submenú 4: Longitud del código PIN. Si se selecciona “0”, se podrá enviar cualquier código PIN con cualquier longitud, pero se añadirá “A”
al código PIN como confirmación (por ejemplo, 123 + A). Si se selecciona de 1 a 8, la longitud del código PIN vendrá determinada por el
número seleccionado.

Submenú 5: Modo de entrada. “Sólo con código PIN” desactiva la proximidad y el solo funciona como teclado. “Solo DINPAD-M+DINMTPX
con tarjeta” desactiva el teclado y el funciona como lector de proximidad. “Tarjeta y código PIN” establece la doble DINPAD-M+DINMTPX
seguridad, al requerir tanto la tarjeta como el código PIN para el envío de la señal Wiegand. “Tarjeta o código PIN” activa el funcionamiento
normal.

Submenú 6: Ajustes predeterminados. Los ajustes predeterminados son un conjunto de parámetros preprogramados que facilitan la
programación.

6-1 “Wiegand 26bit Normal” - Tipo: Wiegand 26bit; Salida: Simple Wiegand; Longitud del código PIN:4 dígitos; Modo de entrada: tarjeta o código PIN
6-2 “Wiegand 34bit Normal” - Tipo: Wiegand 34bit; Salida: Simple Wiegand; Longitud del código PIN:4 digitos; Modo de entrada: tarjeta o código PIN
6-3 “Wiegand 34bit EWS Mode” - Tipo: Wiegand 34bit; Salida: Doble Wiegand; Longitud del código PIN: 4 digitos; Modo de entrada: tarjeta o código PIN
6-4 “Wiegand 26bit EWS Mode” - Tipo: Wiegand 26bit; Salida: Doble Wiegand; Longitud del código PIN: 4 digitos; Modo de entrada: tarjeta o código PIN
6-5 “Codix” - Salida: Codix; Longitud del código PIN: cualquier longitud con “A” al final; Modo de entrada: tarjeta o código PIN

Los ajustes predeterminados 6-3 y 6-4 se utilizan siempre cuando el DINPAD-M se conecta a EWS con versión de firmware 2.42 o superior.

Submenú 7: Longitud del código de sitio. Defina la longitud del código enviada a Host. El valor predeterminado es “0”. Solo se usa en
casos concretos.

Submenú 8: Introducir el código de sitio. Utilice siempre 5 dígitos para el código de sitio (por ejemplo, 00170).

Submenú 9: Retroiluminación. Activa y desactiva la retroiluminación.

www.xprgroup.com

7

DINPAD-M

PROGRAMMIERUNG

D

„Master-Code“ eingeben B + 000000

Master-Code

Neuen Master-

Code eingeben

Master/Slave

Wahl

0

1

Master

2

Slave

Direkt-Menu

verlassen

ändern

1

6 Ziffern
drücken

Wiegand-Typ wählen

1

Wiegand

Wiegand

26bit

30bit

Ausgabeprotokoll wählen

3

1 2

Einzel

Wiegand

Doppel

Wiegand

Clock &

Data

2

3

2

Wiegand

34bit

4

Wiegand

40bit

Validierung OK?

Ja

1 kurzer Piepton + 1 langer Piepton + orangefarbene LED ist „EIN“

Zutrittsmodus

Nein

Fehlermeldung

(drei kurze Pieptöne)

Standortcode-Länge

5

6

34bit
EWS

1 2

Kein

Standort-

code

Wiegand

26bit
EWS

3

4

Codix

PIN-Code-Länge

0

für jede Länge

mit „A“

am Ende

1

nur

PIN-

Code

nur

Karte

Karte

PIN-Code

und

4

Karte

oder

PIN-Code

3

2

Voreinstellungen

4

1 - 8

für Längen von

1 bis 8 Ziffern

Abschlußtaste A drücken

(orangefarbene LED OFF)

1 2 3 4

Wiegand

Wiegand

26bit

normal

34bit

normal

Wiegand

Standort­code von

0 bis 15

5

Codix

7

SStandort-

code von
0 bis 255

3

4

Standort­code von

0 bis 65535

Standortcode

eingeben

8

5 Ziffern

Beleuchtung

9

0

Beleuchtung

AUS

Beleuchtung

1

EIN

Das Menü wird immer mit B + 000000 aufgerufen, sofern der Master-Code nicht geändert wurde.

Untermenü 0 - Master/Slave Wahl. 1(Master) wenn der Tastaturleser mit dem RFID-Leser DINMTPX verbunden ist. Voreinstellung =
2(Slave)

Untermenü 1 - Master-Code ändern. Der Master-Code muss sechsstellig sein. Nach dem Erfassen eines neuen Master-Codes wird das
Menü automatisch vom DINPAD-M beendet, und der neue Master-Code muss eingegeben werden, um das Menü erneut aufzurufen.

Untermenü 2 - Wiegand-Typ wählen. Hiermit kann das Tastenfeld so konfiguriert werden, dass es vier verschiedene Wiegand­Ausgangssignale sendet. Der gewählte Wiegand-Typ muss mit dem Wiegand-Eingang des Controllers übereinstimmen, an dem das DINPAD­M-Tastenfeld angeschlossen ist. Beispiel: Wenn Sie einen Controller verwenden, der Wiegand 34bit erkennt, dann rufen Sie das DINPAD-M­Menü auf, drücken „2“ und dann „3“.

Untermenü 3 - Ausgangsprotokoll wählen. Das Tastenfeld kann zum Senden des Codes verschiedene Protokolle verwenden. Wählen Sie
“Single Wiegand” beim Anschluss an Controller von Drittherstellern. Bei Auswahl von “Single Wiegand” wird die Eingabe am Tastenfeld als
Wiegand-Nummer gesendet. Wählen Sie „Double Wiegand“ beim Anschluss an EWS, „Clock&Data“ beim Anschluss an Controller mit
Clock&Data-Eingang, „Codix“ beim Anschluss an Vi200, EX5, EX7, INOX99 oder VKP99.

Untermenü 4 - PIN-Code-Länge. Bei Auswahl von „0“ kann ein PIN-Code beliebiger Länge gesendet werden, aber der PIN-Code wird mit
„A“ als Bestätigung eingegeben (Bsp. 123 + A). Bei Auswahl von 1 bis 8 wird die PIN-Code-Länge durch die gewählte Zahl festgelegt.

Untermenü 5 - Zutrittsmodus. Bei „Nur PIN-Code“ ist der Näherungsleser deaktiviert und das funktioniert nur als DINPAD-M+DINMTPX
Tastenfeld. Bei „Nur Karte“ ist das Tastenfeld deaktiviert und das funktioniert als Näherungsleser. „Karte und PIN-DINPAD-M+DINMTPX
Code“ definiert doppelte Sicherheit; sowohl die Karte als auch der PIN-Code sind für Wiegand erforderlich. „Karte oder PIN-Code“ aktiviert
den Normalbetrieb.

Untermenü 6 - Voreinstellungen. Die Voreinstellungen sind vorgegebenen Parameter für eine vereinfachte Programmierung.

6-1 “Wiegand 26bit Normal” - Typ: Wiegand 26bit; Output: Einzel Wiegand; PIN-Code-Länge: 4 ziffern; Zutrittsmodus: Karte oder PIN-Code
6-2 “Wiegand 34bit Normal” - Typ: Wiegand 34bit; Output: Einzel Wiegand; PIN-Code-Länge: 4 ziffern; Zutrittsmodus: Karte oder PIN-Code
6-3 “Wiegand 34bit EWS Mode” - Typ: Wiegand 34bit; Output: Doppel Wiegand; PIN-Code-Länge: 4 ziffern; Zutrittsmodus: Karte oder PIN-Code
6-4 “Wiegand 26bit EWS Mode” - Typ: Wiegand 26bit; Output: Doppel Wiegand; PIN-Code-Länge: 4 ziffern; Zutrittsmodus: Karte oder PIN-Code
6-5 “Codix” - Output: Codix; PIN-Code-Länge: jede Länge mit „A“ am Ende; Zutrittsmodus: Karte oder PIN-Code

Die Voreinstellungen 6-3 und 6-4 sind immer zu benutzen, wenn das DINPAD-M an EWS-Firmware Vers. 2.42 oder höher angeschlossen ist.

Untermenü 7 - Standort-Code-Länge. Einstellung der zum Host übertragenen Code-Länge. Standardvorgabe ist „0“. Nur in bestimmten
Fällen zu benutzen.

Untermenü 8 - Standort-Code eingeben. Der Standort-Code muss immer fünfstellig ein (Bsp. 00170).

Untermenü 9 - Beleuchtung. Schaltet die Hintergrundbeleuchtung EIN/AUS.

www.xprgroup.com

8

DINPAD-M

PROGRAMMEER OVERZICHT

NL

"Mastercode" B + 000000 invoeren

Mastercode

wijzigen

Nieuwe

mastercode

invoeren

6 cijfers invoeren

Selectie

Master/Slave

0

1

Master

2

Slave

Menu direct

afsluiten

1

Type van Wiegand

1

Wiegand

26bit

Uitgangsprotocol selecteren

3

2

1

Enkelvoudig

Wiegand

selecteren

Tweevoudig

Wiegand

3

Clock &

Data

2

3

2

Wiegand

30bit

Wiegand

34bit

4

Wiegand

40bit

voor willekeurige

lengten afgesloten

1 korte toon + 1 lange toon + oranje LED is 'AAN’

4

Codix

Lengte pincode

4

0

met een "A"

voor lengten

tussen 1 tot en

met 8 cijfers

Toets A om te bevestigen

Validatie OK?

Ja

Toegangsmodus

5

2

1

Alleen

pincode

1 - 8

(oranje LED UIT)

Alleen

kaart

Kaart

pincode

Wiegand

normal

Nee

(3 korte tonen)

3

en

4

Kaart

of

pincode

1 2

Geen

locatie

code

Standaardinstellingen

6

1 2 3 4

Wiegand

34bit

26bit

normal

Wiegand

34bit

EWS

Wiegand

26bit
EWS

Fouttoon

Lengte locatiecode

7

3

tussen

0 en 15

5

Codix

Locatiecode

tussen

0 en 255

Locatiecode

4

Locatiecode

tussen

0 en 65535

Locatiecode

invoeren

8

5 cijfers

Achtergrond-

verlichting

9

0

verlichting

UIT

Achtergrond-

verlichting

Achtergrond-

1

AAN

Het menu wordt altijd geopend met B + 000000 (mits de mastercode niet is gewijzigd).

Submenu 0 - Selectie Master/Slave. 1(Master) wanneer het toetsenbord is aangesloten op nabijheidslezer DINMTPX. Standaard = 2(Slave)

Submenu 1 - Mastercode wijzigen. De mastercode moet uit 6 cijfers bestaan. Na registratie van een nieuwe mastercode wordt het menu

automatisch door DINPAD-M gesloten en moet de nieuwe mastercode worden ingevoerd om het menu te openen.

Submenu 2 - Type van Wiegand selecteren. Hiermee kan het toetsenpaneel worden aangepast om 4 verschillende Wiegand-uitgangen te
verzenden. De geselecteerde Wiegand moet identiek zijn aan de Wiegand-ingang van de controller waarop het DINPAD-M-toetsenpaneel
wordt aangesloten. Voorbeeld: als u gebruik maakt van een controller die Wiegand 34 bits herkent, opent u het menu van DINPAD-M, drukt u
op 2 en vervolgens op 3.

Submenu 3 - Uitgangprotocol selecteren. Het toetsenpaneel kan de code via verschillende protocollen verzenden. Gebruik "Enkelvoudige
Wiegand" bij aansluiting op controllers van derden. Bij "Enkelvoudige Wiegand" komt de waarde die op het toetsenpaneel wordt ingevoerd,
overeen met de waarde die als Wiegand-nummer wordt verzonden. Gebruik Tweevoudige Wiegand bij aansluiting op EWS, Klok&gegevens
bij aansluiting op een controller met een klok&gegevensingang, en gebruik Codix bij aansluiting op Vi200, EX5, EX7, INOX99 of VKP99.

Submenu 4 - Lengte pincode. Als hier "0" wordt geselecteerd, kan er een pincode van elke gewenste lengte worden verzonden. Wel moet
ter bevestiging na de pincode een "A" worden ingevoerd (bijv. 123 + A). Als hier een waarde tussen 1 en 8 wordt geselecteerd, wordt de lengte
van de pincode bepaald door de geselecteerde waarde.

Submenu 5 - Toegangsmodus. Bij "Alleen pincode" wordt de naderingsfunctie uitgeschakeld en werkt alleen met het DINPAD-M+DINMTPX
toetsenpaneel. Bij "Alleen kaart" wordt het toetsenpaneel uitgeschakeld en werkt als naderingslezer. "Kaart en DINPAD-M+DINMTPX
pincode" biedt een dubbele beveiliging: zowel de kaart als de pincode zijn vereist om de Wiegand te kunnen verzenden. Met "Kaart of
pincode" wordt de normale werking geactiveerd.

Submenu 6 - Standaardinstellingen. De standaardinstellingen bestaan uit een set voorgeprogrammeerde parameters voor een eenvoudige
programmering.

6-1 “Wiegand 26bit Normal” - Type: Wiegand 26bit; Uitgang: Enkelvoudig Wiegand; Lengte pincode: 4 cijfers; Toegangsmodus: Kaart of pincode
6-2 “Wiegand 34bit Normal” - Type: Wiegand 34bit; Uitgang: Enkelvoudig Wiegand; Lengte pincode: 4 cijfers; Toegangsmodus: Kaart of pincode
6-3 “Wiegand 34bit EWS Mode” - Type: Wiegand 34bit; Uitgang: Tweevoudig Wiegand; Lengte pincode: 4 cijfers; Toegangsmodus: Kaart of pincode
6-4 “Wiegand 26bit EWS Mode” - Type: Wiegand 26bit; Uitgang: Tweevoudig Wiegand; Lengte pincode: 4 cijfers; Toegangsmodus: Kaart of pincode
6-5 “Codix” - Uitgang: Codix; Lengte pincode: willekeurige lengten afgesloten met een "A"; Toegangsmodus: Kaart of pincode

Standaardinstellingen 6-3 en 6-4 worden altijd gebruikt wanneer DINPAD-M op EWS firmware versie 2.42 of hoger wordt aangesloten.

Submenu 7 - Lengte locatiecode. Bepaalt de lengte van de code die naar de host wordt verzonden. De standaardwaarde is "0". Gebruik
alleen in specifieke gevallen een andere waarde.

Submenu 8 - Locatiecode invoeren. Voer de locatiecode altijd in 5-cijferig formaat in (bijv. 00170).

Submenu 9 - Achtergrondverlichting. Zet achtergrondverlichting AAN/UIT.

www.xprgroup.com

9

DINPAD-M

UK

Connecting DINPAD-M to EWS controller

ITA

Connessione della DINPAD-M ad un controller EWS

DE

DINPAD-M mit EWS-Controller verbinden

FR

Connexion du DINPAD-M au contrôleur EWS

ESP

Conexión del DINPAD-M a un controlador

EWS

NL

DINPAD-M op EWS aansluiten

Test

fig.2

fig.3

Test

fig.2

fig.3

fig.4

When DINPAD-M is connected to EWS Controller, settings must be done
in the PROS Software and in the DINPAD-M Keypad.

Example:
Create a User to access with Card or PIN Code. The Card Number is
8744987 and the PIN Code 12345.

Settings in the PROS Software

1. In the PROS Software, right click on the Reader and select properties.
In the Properties window select for Type: “DINPAD-M” (1.1)

2. Select the Wiegand 26bit (1.2)

3. Press Save & Exit. In the event window a confirmation message will
appear as shown in fig.2

4. Adjust the PIN Length. Go to Settings/ System parameters. For
Keycode length select 5 digits. (fig3)

5. Go To Users Menu and select the user. In the Field User ID (Card
Number) write 8744987. In the Field ”Keycode” write the PIN Code

12345. Save the User. (fig.4)

Settings in the DINPAD-M

1. Enter the Menu of DINPAD-M. Press B+000000.

2. Press 6, press 4. The Preset, programs the DINPAD-M Keypad to work
with EWS controller in Wiegand 26bit.

3. Adjust the PIN Length. Press 4, then press 5.

4. Exit the Menu with A

Type 12345 and access will be granted.

fig.4

Lorsque le DINPAD-M est connecté au contrôleur EWS, les paramètres
doivent être définis dans le logiciel PROS et à l’aide du clavier du DINPAD-M.

Exemple:
Création d’un utilisateur avec accès à l’aide de la carte ou du code PIN. Le
numéro de la carte est 8744987 et le code PIN est 12345.

Configuration dans le logiciel PROS

1. Dans le logiciel PROS, cliquez avec le bouton droit de la souris sur le
lecteur et sélectionnez les propriétés. Dans la fenêtre des propriétés,
sélectionnez le type : DINPAD-M (1.1)

2. Sélectionnez Wiegand 26 bits (1.2)

3. Cliquez sur Enregistrer et quitter. Dans la fenêtre d’événement, un
message de confirmation identique à celui de la figure 2 s’affiche

4. Définissez la longueur du PIN. Accédez à Configuration / Paramètres
système. Sélectionnez 5 chiffres comme longueur du code clavier.(fig. 3)

5. Accédez au menu Utilisateurs et sélectionnez l’utilisateur. Dans le champ
ID utilisateur (Numéro de carte), tapez 8744987. Dans le champ Code
clavier, entrez le code PIN 12345. Enregistrez l’utilisateur. (fig. 4)

Configuration sur le DINPAD-M

1. Entrez dans le menu du DINPAD-M. Entrez B+000000.

2. Appuyez sur la touche 6, puis sur 4. Les préréglages programment le
clavier du DINPAD-M afin qu’il fonctionne avec le contrôleur EWS en
Wiegand 26 bits.

3. Réglez la longueur du PIN. Appuyez sur 4, puis sur 5.

4. Quittez le menu en entrant A

www.xprgroup.com

Saisissez 12345 et l’accès est accordé.

10

DINPAD-M

UK

Connecting DINPAD-M to EWS controller

ITA

Connessione della DINPAD-M ad un controller EWS

DE

DINPAD-M mit EWS-Controller verbinden

FR

Connexion du DINPAD-M au contrôleur EWS

ESP

Conexión del DINPAD-M a un controlador

EWS

NL

DINPAD-M op EWS aansluiten

Quando la tastiera DINPAD-M è collegata ad un controller EWS, le
impostazioni devono essere eseguite nel software PROS e nella tastiera
DINPAD-M.

Esempio:
Creare un utente con accesso a tessera o codice PIN (doppia sicurezza). Il
numero della tessera è 8744987 ed il codice PIN 12345.

Impostazioni nel software PROS

1. Nel software PROS, fare doppio clic sul Reader e selezionare le
proprietà. Nella finestra Proprietà, selezionare come tipo: “DINPAD-M”
(1.1)

2. Selezionare il Wiegand 26 bit (1.2)

3. Fare clic su Salva e Esci. Nella finestra evento apparirà un messaggio di
conferma come mostrato nella fig.2

4. Impostare la lunghezza del PIN. Accedere ai parametri
Impostazioni/Sistema. Per la lunghezza del codice chiave selezionare 5
cifre. (fig. 3)

5. Accedere al Menu utenti e selezionare l'utente. Nel campo ID utente
(numero tessera) scrivere 8744987. Nel campo ”Codice chiave” scrivere
il codice PIN 12345. Salvare l'utente.(fig.4)

Impostazioni sulla DINPAD-M

1. Accedere al menu della DINPAD-M. Premere B+000000.

2. Premere 6, premere 4. Il preset programma la tastiera DINPAD-M per

funzionare con un controller EWS in Wiegand 26 bit.

3. Impostare la lunghezza del PIN. Premere 4, quindi premere 5.

4. Uscire dal menu con A

Immettere 12345. Verrà consentito l'accesso.

Cuando el DINPAD-M se conecta al controlador EWS, se deben configurar
los ajustes en el software PROS y en el teclado DINPAD-M.

Ejemplo:
Cree un usuario para acceder con tarjeta o código PIN. El número de la
tarjeta será 8744987 y el código PIN 12345.

Ajustes en el software PROS

1. En el software PROS, haga clic con el botón derecho en el lector y
seleccione Propiedades. En la ventana Propiedades, seleccione el tipo:
“DINPAD-M” (1.1)

2. Seleccione el Wiegand de 26 bits (1.2)

3. Pulse Guardar y salir. En la ventana de eventos, aparecerá un mensaje de
confirmación, tal y como se muestra en la fig. 2.

4. Ajuste la longitud del PIN. Vaya a Configuración/Parámetros del sistema.
Para la longitud del código, seleccione 5 dígitos. (fig. 3).

5. Vaya al menú Usuarios y seleccione el usuario. En el campo Id. de usuario
(número de tarjeta) escriba 8744987. En el campo “Código”, escriba el
código PIN 12345. Guarde el usuario, (fig. 4).

Ajustes en el DINPAD-M

1. Acceda al menú de DINPAD-M. Pulse B+000000.

2. Pulse 6 y, a continuación, pulse 4. El valor predeterminado programa el
teclado DINPAD-M para que funcione con el controlador EWS con
Wiegand de 26 bits.

3. Ajuste la longitud del PIN. Pulse 4 y, a continuación, pulse 5.

4. Salga del menú con A

Introduzca 12345 y se le concederá el acceso.

Wenn das DINPAD-M an einen EWS-Controller angeschlossen ist, müssen
die Einstellungen in der PROS-Software und im DINPAD-M-Tastenfeld
vorgenommen werden.

Beispiel:
Einrichten eines Benutzers für den Zutritt mit Karte oder PIN-Code
(doppelte Sicherheit). Die Kartennummer lautet „8744987“ und der PIN­Code „12345“.

Einstellungen in der PROS-Software:

1. In der PROS-Software den Leser mit der rechten Maustaste anklicken
und Eigenschaften wählen. Im Eigenschaftenfenster den Typ wählen:
„DINPAD-M“ (1.1)

2. Wiegand 26bit wählen (1.2)

3. Speichern & Beenden wählen. Im Ereignisfenster erscheint eine
Bestätigungsmeldung wie in Abb. 2 gezeigt.

4. PIN-Länge einstellen. Einstellungen / Systemparameter aufrufen. Als
Tastencodelänge fünf Ziffern wählen (Abb. 3)

5. Das Benutzermenü aufrufen und den Benutzer auswählen. Im Feld
Benutzer-ID (Kartennummer) „8744987“ eingeben. Im Feld
„Tastencode“ den PIN-Code „12345“ eingeben. Den Benutzer speichern
(Abb.4).

Einstellungen im DINPAD-M

1. Das DINPAD-M-Menü aufrufen. „B+000000“ drücken.

2. „6“ und dann „4“ drücken. Die Voreinstellung programmiert das

DINPAD-M-Tastenfeld für den Betrieb mit EWS-Controller in Wiegand

26bit.

3. PIN-Code-Länge festlegen. Erst „4“ und dann „5“ drücken.

4. Menü mit „A“ verlassen

Als DINPAD-M op een EWS-controller is aangesloten, moeten instellingen in
de PROS-software en op het DINPAD-M-toetsenpaneel worden opgegeven.

Voorbeel:
Maak een gebruiker aan voor toegang met Kaart of pincode. Het
kaartnummer is 8744987 en de pincode is 12345.

Instellingen in de PROS-software

1. Klik in de PROS-software met de rechtermuisknop op de lezer en selecteer
Eigenschappen. Selecteer in het venster Eigenschappen bij Type:
"DINPAD-M” (1.1)

2. Selecteer Wiegand 26 bits (1.2)

3. Druk op Opslaan en afsluiten. In het venster Gebeurtenis verschijnt een
bevestigingsbericht zoals in fig. 2 is weergegeven

4. Stel de lengte van de pincode in. Ga naar de
Instellingen/Systeemparameters. Selecteer voor Lengte pincode 5 cijfers.
(fig. 3)

5. Ga naar het menu Gebruikers en selecteer de gebruiker. Voer in het veld
Gebruikers-ID (kaartnummer) de waarde 8744987 in. Voer in het veld
"Pincode" de pincode 12345 in. Sla de gebruiker op. (Fig.4)

Instellingen in DINPAD-M

1. Open het menu van DINPAD-M. Druk op B+000000.

2. Druk op 6 en vervolgens op 4. De standaardinstelling programmeert het
DINPAD-M-toetsenpaneel voor gebruik in combinatie met EWS-controller
en Wiegand 26 bits.

3. Pas de lengte van de pincode aan. Druk op 4 en vervolgens op 5.

4. Druk op A om het menu te sluiten

Typ vervolgens 12345 om toegang te verkrijgen.

12345 eingeben, um Zutritt zu erhalten.

www.xprgroup.com

11

DINPAD-M

Connecting DINPAD-M to V 200, E 5, E 7, INOX99I X X or VKP99

UK

Connessione della DINPAD-M a Vi200, EX5, EX7, INOX99 o VKP99

ITA

DINPAD-M mit VI200, EX5, EX7, INO X99 oder VKP99 verbinden

D

Connexion du DINPAD-M au VI200, EX5, EX7, INOX99 ou

FR

VKP99KPR9

Conexión del DINPAD-M a VI200, EX5, EX7, INOX99 o VKP99

ESP

DINPAD-M op VI200, EX5, E X7, INOX99 of V KP99 aansluiten

NL

CODIX Connection

LED Green -

LED Red -

DINPAD-M

If DINPAD-M needs to be connected to VI200, EX5,
EX7, I NOX99 or VKP99, then Codix protocol should be
applied to the Keypad.

1. Enter the Menu of DIN PAD-M. Press B+000000.

2. Press 6, press 5. The Preset, programs the DINPAD-M

Keypad to work in Codix Protocol compatible with
VI200, E X5, EX7, IN OX99 or V KP99.

3. Adjust the PIN Length. Press 4, then press 5. (in this

case the length will be 5 digits).

4. Exit the Menu with A

Note: The Keypad can work with any length if it is set
with pressing 4 then 0. In this case the PIN Code must
be typed with “A” in the end. (example: if the PIN code
is 123, in operation must be pressed 123+A).

Ones the Keypad is set, enroll the User in the Master
Unit (VI200, EX5, E X7, INOX99 or VKP99) as described
in the manual of this Master Units.

Press 000+B.
Press 0
Press 01
Enter the Code
Confirm with A
Exit the Menu with B

UK

12V

GND

Codix

D1/ data

D0/ clock

Tamper
Tamper

max. 50m

16
17

18

Vi200

Si le DINPAD-M doit être connecté au VI200, EX5, EX7,
INOX99 ou VKP99, le protocole Codix doit être appliqué
au clavier.

1. Entrez dans le menu du DINPAD-M. Entrez B+000000.

2. Appuyez sur la touche 6, puis sur 5. Les préréglages
programment le clavier du DINPAD-M afin qu’il
fonctionne à travers le protocole Codix compatible
avec VI200, EX5, EX7, IN OX99 ou VKP99.

3. Réglez la longueur du PIN. Appuyez sur la touche 4,
puis sur 5 (dans ce cas, la longueur sera de 5
chiffres).

4. Quittez le menu en entrant A

Remarque: le clavier peut fonctionner avec n’importe
quelle longueur si cette option est définie en appuyant
sur la touche 4, suivie de la touche 0. Dans ce cas, le
code PIN doit être saisi suivi de la lettre « A » à la fin du
code. (Exemple : si le code PIN est 123, 123+A doit être
saisi.)

Une fois le clavier défini, enregistrez l’utilisateur sur
l'unité principale (VI200, EX5, EX7, INOX99 ou V KP99)
comme indiqué dans le manuel de ces unités.

Entrez 000+B.
Entrez 0
Entrez 01
Entrez le code
Confirmez le code en entrant la lettre A
Quittez le menu en entrant B

DINPAD-M

DINPAD-M

DINPAD-M

codix

codix

codix

D

K

Vi200

D

K

D

K

codix

Se la tastiera DINPAD-M deve essere connessa a VI200,
EX5, E X7, INOX99 o VKP99, il protocollo Codix deve
essere applicato alla tastiera.

1. Accedere al menu della DIN PAD-M. Premere

B+000000.

2. Premere 6, premere 5. Il preset programma la tastiera

DIN PAD-M per funzionare con protocollo Codix
compatibile con VI200, EX5, EX7, IN OX99 o VKP99.

3. Impostare la lunghezza del PIN. Premere 4, quindi
premere 5. (in questo caso la lunghezza sarà di 5
cifre).

4. Uscire dal menu con A

Nota: La tastiera può funzionare con qualsiasi lunghezza
premendo prima 4, poi 0. In questo caso il codice PIN
deve essere inserito con una "A" al termine. (esempio:
se il codice PIN è 123, deve essere inserito 123+A).

Una volta che la tastiera è impostata, immettere
l'utente nell'unità principale (VI200, EX5, EX7, INOX99
o VKP99) come descritto nel rispettivo manuale.

Premere 000+B.
Premere 0
Premere 01
Immettere il codice
Confermare con A
Uscire dal menu con B

FR

IT

Si es necesario conectar el DINPAD-M a VI200, E X5,
EX7, I NOX99 o VKP99, se debe aplicar el protocolo
Codix al teclado.

1. Acceda al menú del DINPAD-M. Introduzca

B+000000.

2. Pulse 6 y, a continuación, 5. El ajuste predeterminado

programa el teclado DINPAD-M para que funcione
con el protocolo Codix compatible con VI200, EX5,
EX7, I NOX99 o VKP99.

3. Ajuste la longitud del PIN. Pulse 4 y, a continuación, 5

(en este caso la longitud será de 5 dígitos).

4. Salga del menú con A

Nota: el teclado puede funcionar con cualquier
longitud, lo que se define pulsando 4 y, a continuación,

0. (ejemplo: si el código PIN es 123, al operar se deberá
introducir 123+A).

Una vez definido el teclado, registre el usuario en la
unidad maestra (VI200, EX5, EX7, INOX99 o VKP99), tal
y como se describe en el manual de estas unidades
maestras.

Pulse 000+B.
Pulse 0
Pulse 01
Introduzca el código
Confirme con A
Salga del menú con B

ES

Für die Verbindung von DINPAD-M mit VI200, EX5, EX7,
INOX99 oder VKP9 muss das Codix-Protokoll beim
Tastenfeld angewandt werden.

1. Das DINPAD-M-Menü aufrufen. „B+000000“ drücken.

2. „6“ und dann „5“ drücken. Die Voreinstellung

programmiert das DINPAD-M-Tastenfeld für den
Betrieb im Codix-Protokoll für VI200, E X5, EX7,
INOX99 oder VKP99.

3. PIN-Code-Länge festlegen. Erst „4“ und dann „5“

drücken (in diesem Fall ist der Code fünfstellig).

4. Menü mit „A“ verlassen

Hinweis: Das Tastenfeld funktioniert mit jeder Länge,
wenn man „4“ und dann „0“ drückt. In diesem Fall muss
der PIN-Code mit „A“ am Ende eingegeben werden.
(Beispiel: Lautet der PIN-Code „123“, muss „123+A“
eingegeben werden).

Nachdem das Tastenfeld konfiguriert ist, wird der
Benutzer an der Master-Einheit (VI200, EX5, EX7,
INOX99 oder VKP99) wie im entsprechenden Handbuch
beschrieben erfasst.

„000+B“ drücken.
„0” drücken.
„01“ drücken.
Code eingeben.
Mit „A“ bestätigen.
Menü mit „B“ verlassen.

DE

Als DINPAD-M op VI200, EX5, EX7, IN OX99 of VKP99 moet
worden aangesloten, moet het Codix-protocol op het
toetsenpaneel worden toegepast.

1. Open het menu van DIN PAD-M. Druk op B+000000.

2. Druk op 6 en vervolgens op 5. De standaardinstelling

programmeert het DINPAD-M-toetsenpaneel voor
gebruik in combinatie met het Codix-protocol dat met
VI200, E X5, EX7, INOX99 of VKP99 compatibel is.

3. Pas de lengte van de pincode aan. Druk op 4 en
vervolgens op 5. (In dit geval wordt een lengte van 5
cijfers gebruikt.)

4. Druk op A om het menu te sluiten

Opmerking: het toetsenpaneel kan met elke gewenste
lengte werken als het wordt ingesteld door op 4 en
vervolgens op 0 te drukken. In dit geval moet na de pincode
een "A" worden ingevoerd. (Voorbeeld: als de pincode 123
is, moet tijdens het gebruik 123+A worden ingevoerd.)

Nadat het toetsenpaneel is ingesteld, registreert u de
gebruiker in de mastereenheid (VI200, EX5, EX7, INOX99 of
VKP99). Volg hiervoor de beschrijving in de handleiding van
de desbetreffende mastereenheid.

Druk op 000+B.
Druk op 0
Druk op 01
Voer de code in
Druk op A om deze te bevestigen
Druk op B om het menu te sluiten

NL

www.xprgroup.com

12

ver. c2

DINPAD-M
