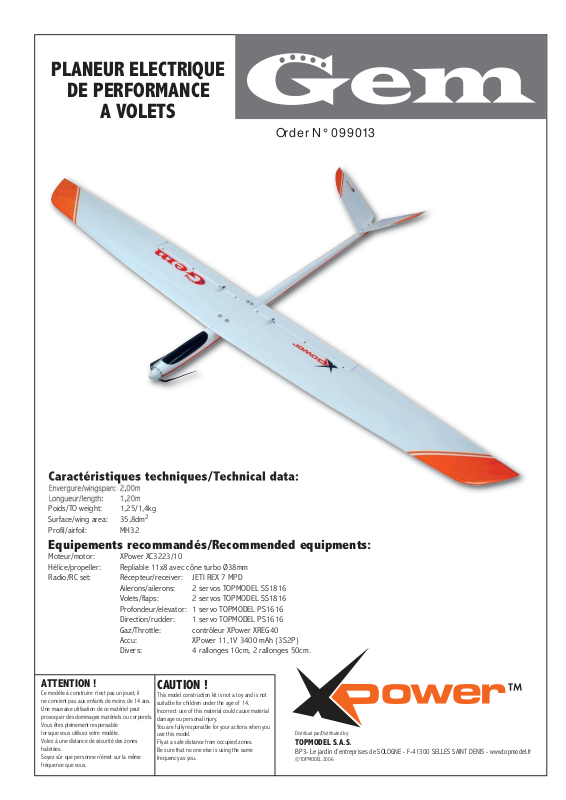

Page 1
PLANEUR ELECTRIQUE
DE PERFORMANCE
A VOLETS
Order N ° 0 99 013
Caractéristiques techniques/Technical data:
Poids/TO weight: 1,25/1,4kg
Surface/wing area: 35,8dm
Profil/airfoil: MH32
2
Equipements recommandés/Recommended equipments:
Moteur/motor: XPower XC3223/10
Hélice/propeller: Repliable 11x8 avec cône turbo Ø38mm
Radio/RC set: Récepteur/receiver: JETI REX 7 MPD
Ailerons/ailerons: 2 servos TOPMODEL SS1816
Volets/flaps: 2 servos TOPMODEL SS1816
Profondeur/elevator: 1 servo TOPMODEL PS1616
Direction/rudder: 1 servo TOPMODEL PS1616
Gaz/Throttle: contrôleur XPower XREG40
Accu: XPower 11,1V 3400 mAh (3S2P)
Divers: 4 rallonges 10cm, 2 rallonges 50cm.
ATTENTION !
Ce modèle à construire n’est pas un jouet, il
ne convient pas aux enfants de moins de 14 ans.
Une mauvaise utilisation de ce matériel peut
provoquer des dommages matériels ou corporels.
Vous êtes pleinement responsable
lorsque vous utilisez votre modèle.
Volez à une distance de sécurité des zones
habitées.
Soyez sûr que personne n’émet sur la même
fréquence que vous.
CAUTION !
This model construction kit is not a toy and is not
suitable for children under the age of 14.
Incorrect use of this material could cause material
damage ou personal injury.
You are fully responsible for your actions when you
use this model.
Fly at a safe distance from occupied zones.
Be sure that no one else is using the same
frequency as you.
Distribué par/Distributed by:
TOPMODEL S.A.S.
BP3- Le jardin d’entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr
©TOPMODEL 2006
Page 2
MERCI d’avoir choisi le planeur électrique GEM XPower.
Nous avons fait un grand effort en dessinant et construisant ce planeur pour qu’il soit le meilleur modèle que vous ayez jamais construit et fait voler. Nous vous fournissons un kit avec la plus
haute qualité et les meilleures performances possibles.
Nous vous souhaitons un grand succès en assemblant et en faisant évoluer votre nouveau GEM XPower.
INTRODUCTION
Votre nouveau GEM de 2,00m d’envergure est un planeur électrique prévu aussi bien pour le vol de plaine en vol thermique que pour le vol de pente.
Planeur électrique polyvalent de performances. C’est un mini F3B électrique!
Le GEM est un planeur qui monte fort (équipé du moteur électrique brushless XPower XC3223/10), longtemps (accu LiPo de 3400mAh), plane vraiment bien (poids 1,25kg), accélère très fort
(profil à 8% d’épaisseur relative), voltige de manière honorable et se pose lentement et aux pieds grâce aux volets qui se baissent à 60° (articulation demi-rond).
Le GEM est conçu pour des moteurs électrique à cage tournante de 32mm de diamètre. Le planeur a été testé avec un moteur XPower XC 3223/10 alimenté par un accu LiPo XPower 11,1V
3400 mAh (3S2P) et équipé d’une hélice repliable 11x8 et les performances sont exceptionnelles. Le choix du moteur est laissé au libre arbitre du propriétaire. Une radio programmable est
évidemment recommandée pour permettre au pilote de tirer avantage des pleines possibilités de cet avion.
IMPORTANT: Merci de bien vouloir lire et étudier cette notice de montage avant de commencer l’assemblage. Faire l’inventaire des pièces à l’aide de la nomenclature pour contrôler qu’il
n’y a pas de manquant ou d’imperfection. Merci de contacter immédiatement TOPMODEL si vous constatez une pièce manquante ou une pièce endommagée.
GARANTIE: Il est important de notifier à TOPMODEL tous dommages ou problèmes avec ce modèle dans les 7 jours suivant la réception du kit pour bénéficier de la garantie. En cas de
retour du modèle, le client est responsable du transpor t et le port retour est à sa charge. En cas de défaut, la pièce sera échangée ou remplacée une fois que celle-ci sera réceptionnée par
TOPMODEL pour expertise (transpor t à la charge du propriétaire). En cas de problème, n’hésitez pas à contacter TOPMODEL.
TOPMODEL ne peut pas contrôler la dextérité du modéliste et ne peut pas influencer le constructeur durant l’assemblage ou l’utilisation de cet avion radio-commandé, aussi, nous ne pouvons, en
aucun cas, être tenus responsables des dégâts matériels, accidents corporels ou décès pouvant être causés par ce modèle réduit.
L’acheteur/utilisateur accepte toutes les responsabilités en cas de problèmes structurels ou mécaniques

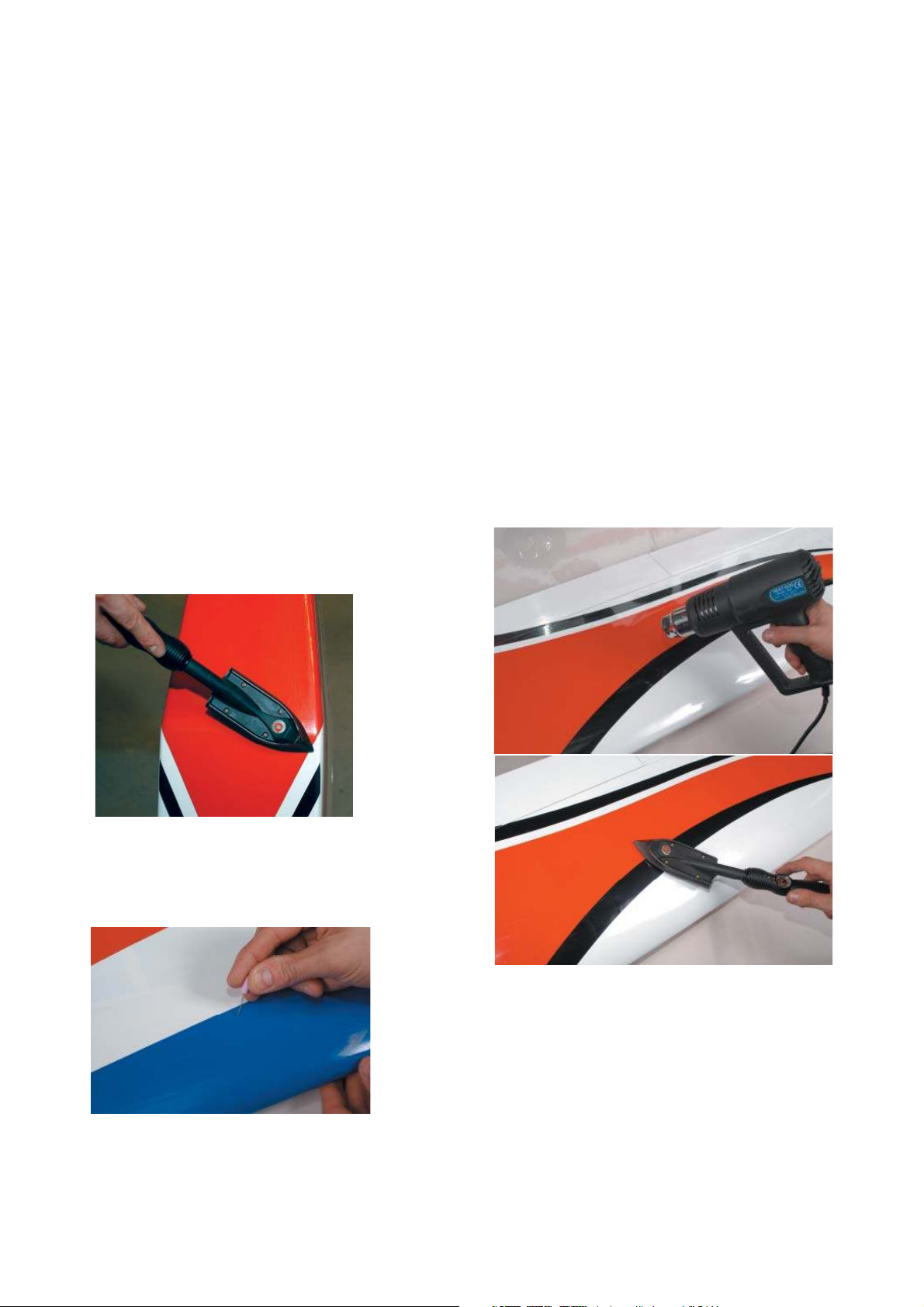

RETENDRE L’ENTOILAGE
1) Déballez doucement en prenant soin de ne pas endommager une
partie du kit. Déballez toutes les pièces de leur emballage plastique pour
inspection.
Avant de commencer tout montage ou de poser tout auto-collant, il
est très important de retendre l’entoilage déjà appliqué. A cause du
transport, de la chaleur et de l’humidité qui varient beaucoup suivant les
différents climats, l’entoilage peut se détendre et se “rider” au soleil. Si
vous prenez le temps de retendre l’entoilage, vous serez récompensé par
un modèle qui restera magnifique dans le temps.
2) En utilisant un fer à soler et un chiffon doux, “repassez” délicatement
et “suivez” en appliquant le film avec le chiffon. Si des bulles apparaissent,
votre fer est peut être trop chaud. Réduire la température et travaillez
doucement et patiemment.
3) Si les bulles persistent, piquer les bulles à l’aide d’une aiguille pour
évacuer l’air emprisonné et chauffer de nouveau.
4) Utilisez le décapeur thermique avec beaucoup de précaution. Faire
attention de ne pas chauffer au même endroit trop longtemps. Cela
pourrait trop rétracter les bords et laisser un espace découvrant le bois
aux jointures des différentes couleurs. Les filets sont particulièrement
vulnérables à la surchauffe.
5) Votre modèle est entoilé avec du film thermorétractable polyester de
très haute qualité.
2
Page 3
2-5
3R
2-6 3-7F
2-8F
2-2R 2-2F
2-8A
4-2
3-4
V
3
3
2-2W
3-7R
2-41F
2-41A
2-4 1-7
2
6

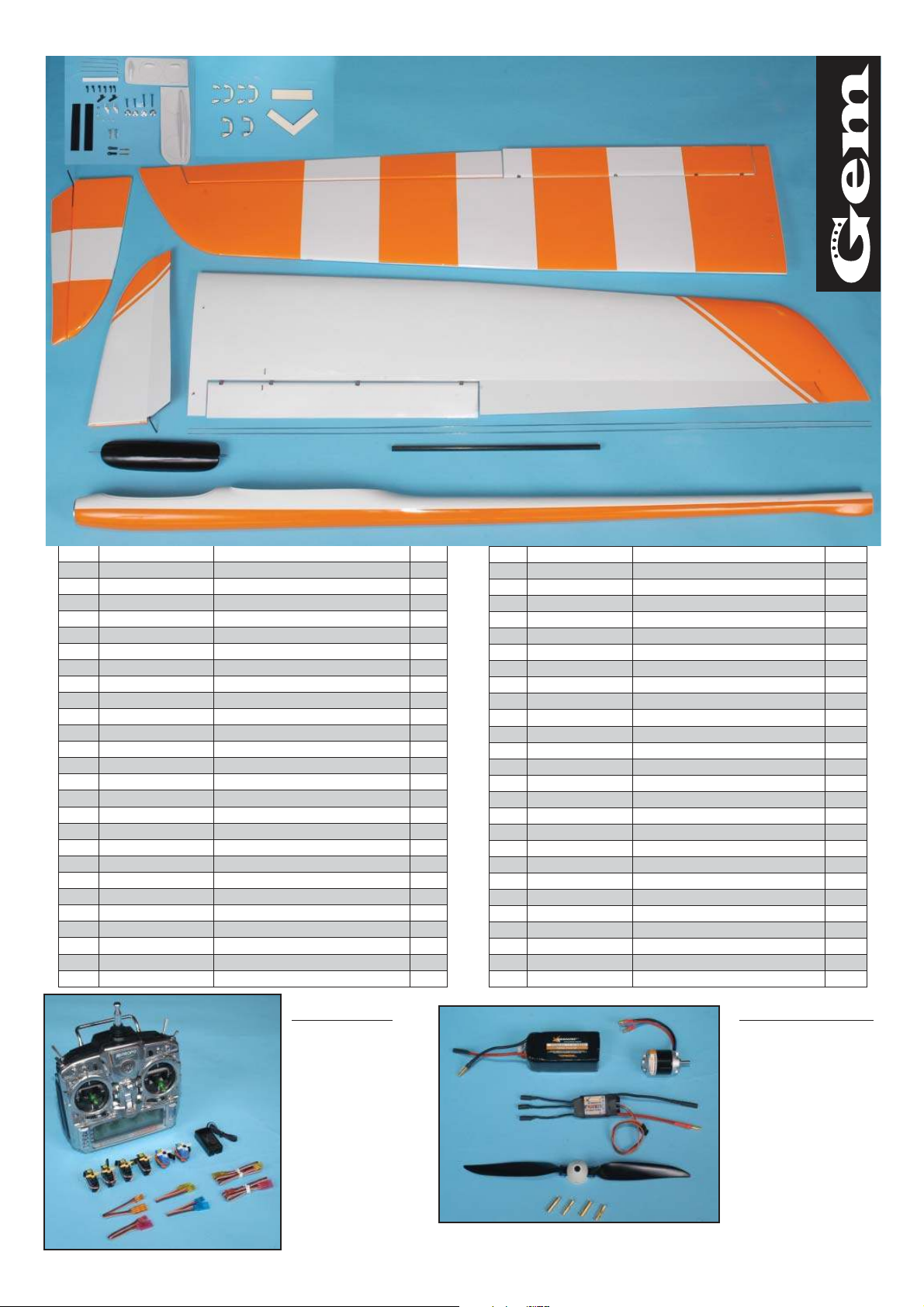

CONTENU DU KIT- KIT CONTENT
G105
2
3-5
24
1
N° pièce Désignation Matériau, dimensions (mm) Qté
0 notice de montage A4 01
1 fuselage fibre de verre 01
1-7 platine accu CTP3mm 01
2 aile avec aileron et volets polystyrène coffrée balsa et entoilée 02
2-2F vis avant fixation aile alu M3x30 02
2-2R vis arrière fixation aile alu M3x20 02
2-2W rondelle cuvette alu 04
24 clé d’aile tube carbone Ø8mm 01
2-4 fixation servo aile CTP 3mm 04+08
2-5 tringlerie aileron et volet CAP Ø1 avec baïonnette 04
2-41A carénage servo aileron plastique 02
2-41F carénage servo volet plastique (inférieur et supérieur) 02+02
2-6 clip de sécurité nylon 04
2-8A guignol aileron nylon 02
2-8F guignol volet plastique 02
3 empennage papillon structure balsa entoilée 02
3R baguette renfort stab. baguette balsa triangulaire, entoilée 01
3-4 vis fixation empennages M3x20mm 02
3-5 tringlerie empennages CAP Ø1mm 02
3-7F clip sécurité nylon 02
3-7R chape+embout empennages chape à rotule M2 + embout laiton M2 02+02
4-2 fixation chape rotule écrou M3 04
6 cabine plastique
7 décoration autocollants 01
G105 gabarit empennages CTP 3mm 01
V fixation accu propulsion velcro® 02
01
Part # Item Material, dimensions (mm) Qty
0 building instructions A4 01
1 fuselage fiberglass 01
1-7 battery tray plywood 3mm 01
2 wing with aileron and flaps foam core sheeted balsa and covered 02
2-2F front wing fixing screw alu M3x30 02
2-2R rear wing fixing screw alu M3x20 02
2-2W washer alu 04
24 wing joiner carbon tube Ø8mm 01
2-4 servo wing tray plywood 3mm 04+08
2-5 aileron and flap linkage Ø1mm music wire with Z bend 04
2-41A aileron servo cover plastic 02
2-41F flap servo cover plastic (lower and upper) 02+02
2-6 snap keeper nylon 04
2-8A aileron control horn nylon 02
2-8F flap control horn plastic 02
3 V-tail built up structure, covered 02
3R V-tail reinforcement stripe triangular balsa stripe, covered 01
3-4 V-tail screw M3x20mm 02
3-5 V-tail linkage Ø1mm music wire 02
3-7F snap keeper nylon 02
3-7R V-tail clevis+coupler M2 ball link + M2 brass coupler 02+02
4-2 V-tail clevis fixing nut M3 04
6 cabin plastic
7 art work stickers 01
G105 V-tail jig plywood 3mm 01
V battery fixing velcro® 02
01
Ensemble radio:
* Radio 7 voies programmable avec:
* 6 servos: SS1816x4
(0201816), PS1616x2
(0201616)
* 4 rallonges couleur
10cm et 2 rallonges
couleur 50cm
Ensemble propulsion:
* Moteur brushless
XPower XC3213/10
(099C321310)
* Contrôleur XPower
XREG40 (063REG40)
* Accu LiPo
XPower 11,1V
3400mAh (3S2P)
(06217003S2P40)
* Hélice repliable
11x8 avec cône turbo
Ø38mm (04376035)
* Prises PK 4mm
(0167942)
3
Page 4
AILES

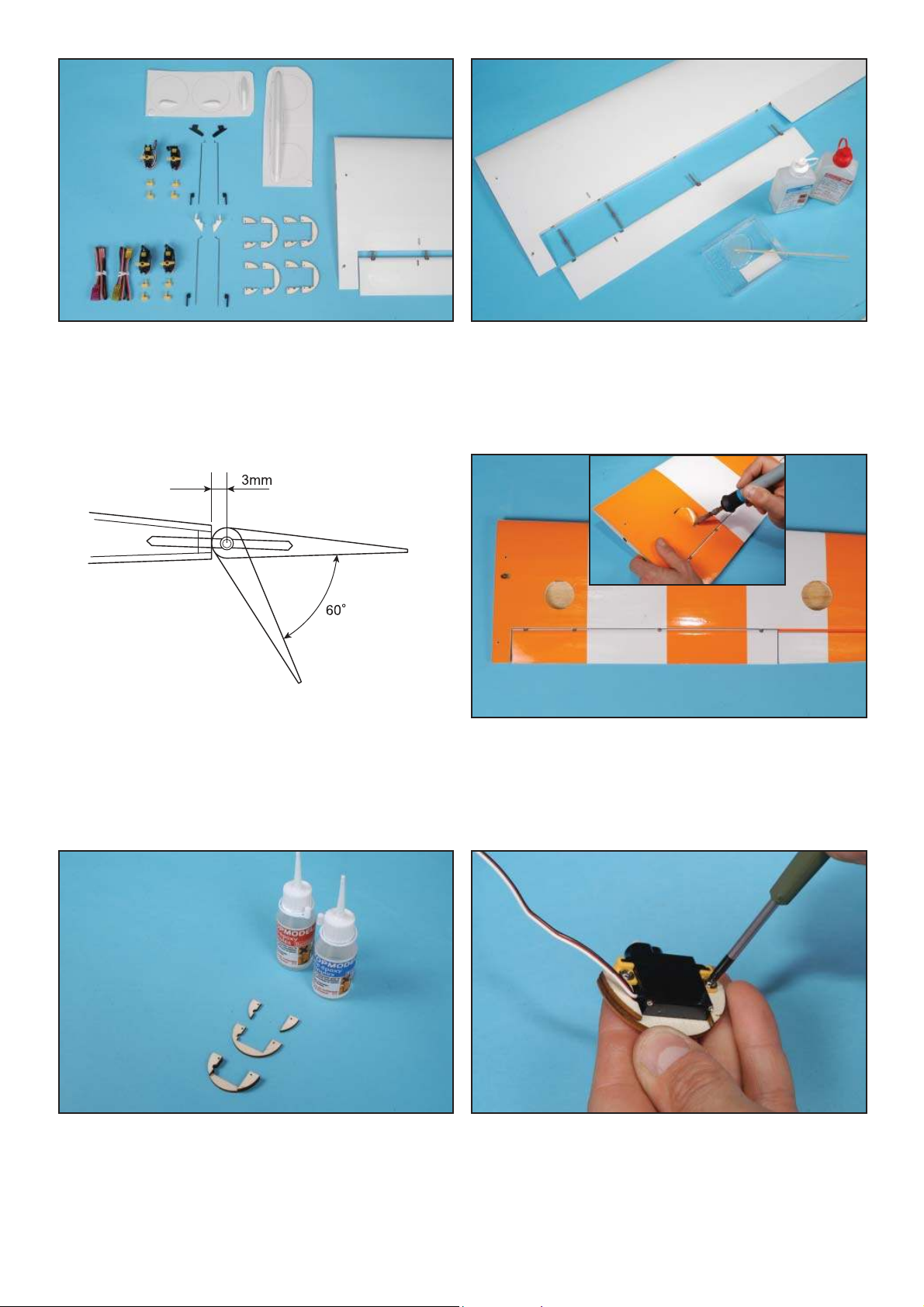

● Rassembler tous les éléments nécessaires pour le montage de la radio dans les ailes
VOLETS
● Coller les charnières tubulaire des volets à l’époxy. S’assurer que les axes des charnières sont placés à 3mm du bord
de fuite de l’aile, pour permettre le plein débattement des
volets comme sur le schéma ci-dessous
● Découper l’entoilage à l’aide d’un fer à souder à l’endroit
du servo de volet, du servo d’aileron et à l’endroit où débouchent les câbles des servos
● Coller à l’époxy 5mn, les 2 renforts sur les platines 2-4 des
servos de volets et d’ailerons.
● Monter les servos de volets et d’ailerons sur leur platine
à l’aide des pattes fournies avec les servos TOPMODEL
SS1816 et 2 vis à bois.
Notez la position du servo.
4
Page 5

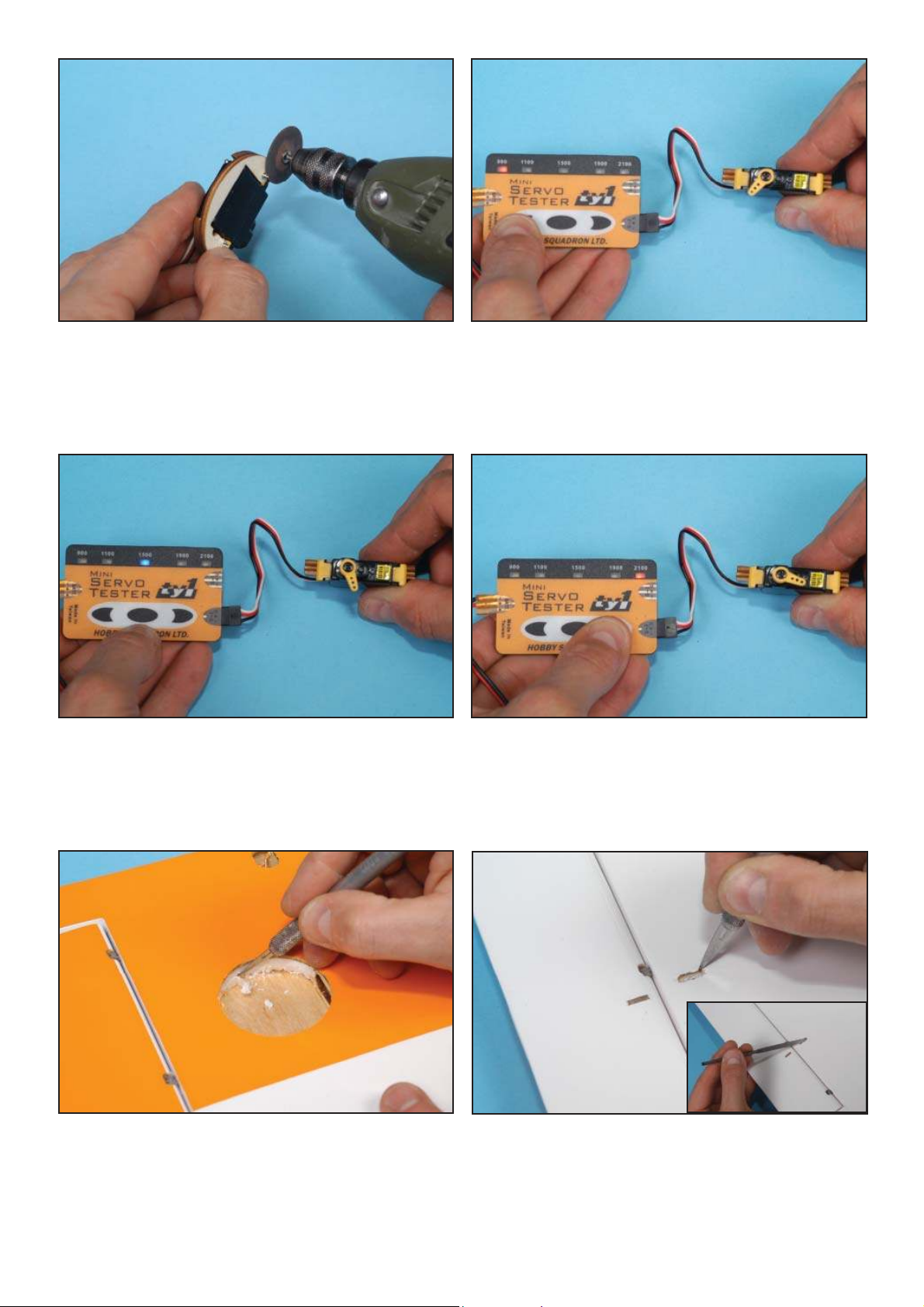

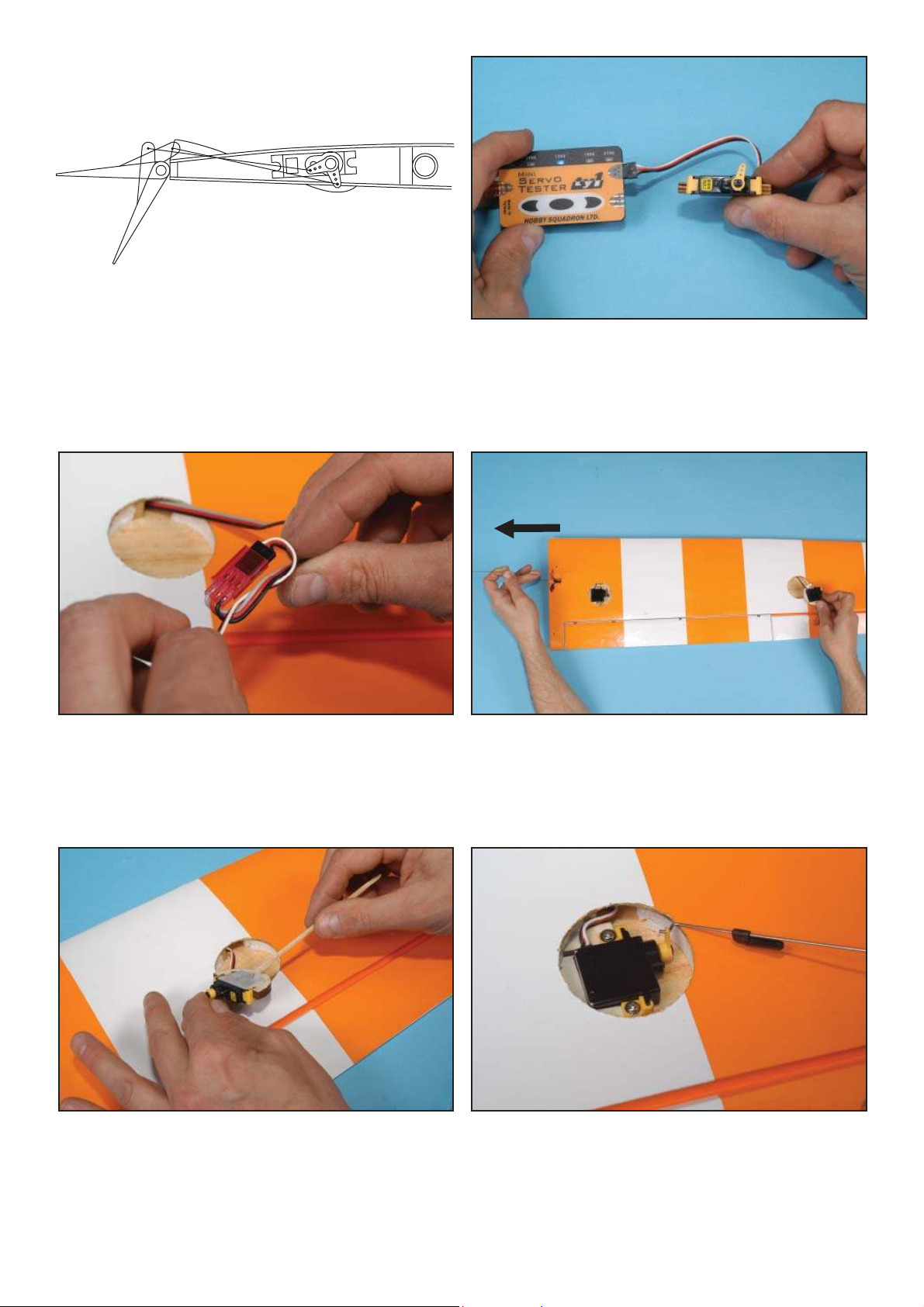

● Arraser les vis à bois de facon à ce que la platine puisse
reposer à plat sur le coffrage à l’intérieur de l’aile.
Position volet mi-course Position volet tout sorti (60°)
● Caler à l’aide du servo tester le palonnier du servo de volet
de la manière suivante:
Position volet rentré
● Creuser légèrement le polystyrène dans le puit du servo de
volet
● Allonger et agrandir le trou du passage de la commande
du volet pour permettre un mouvement libre de celle-ci
5
Page 6

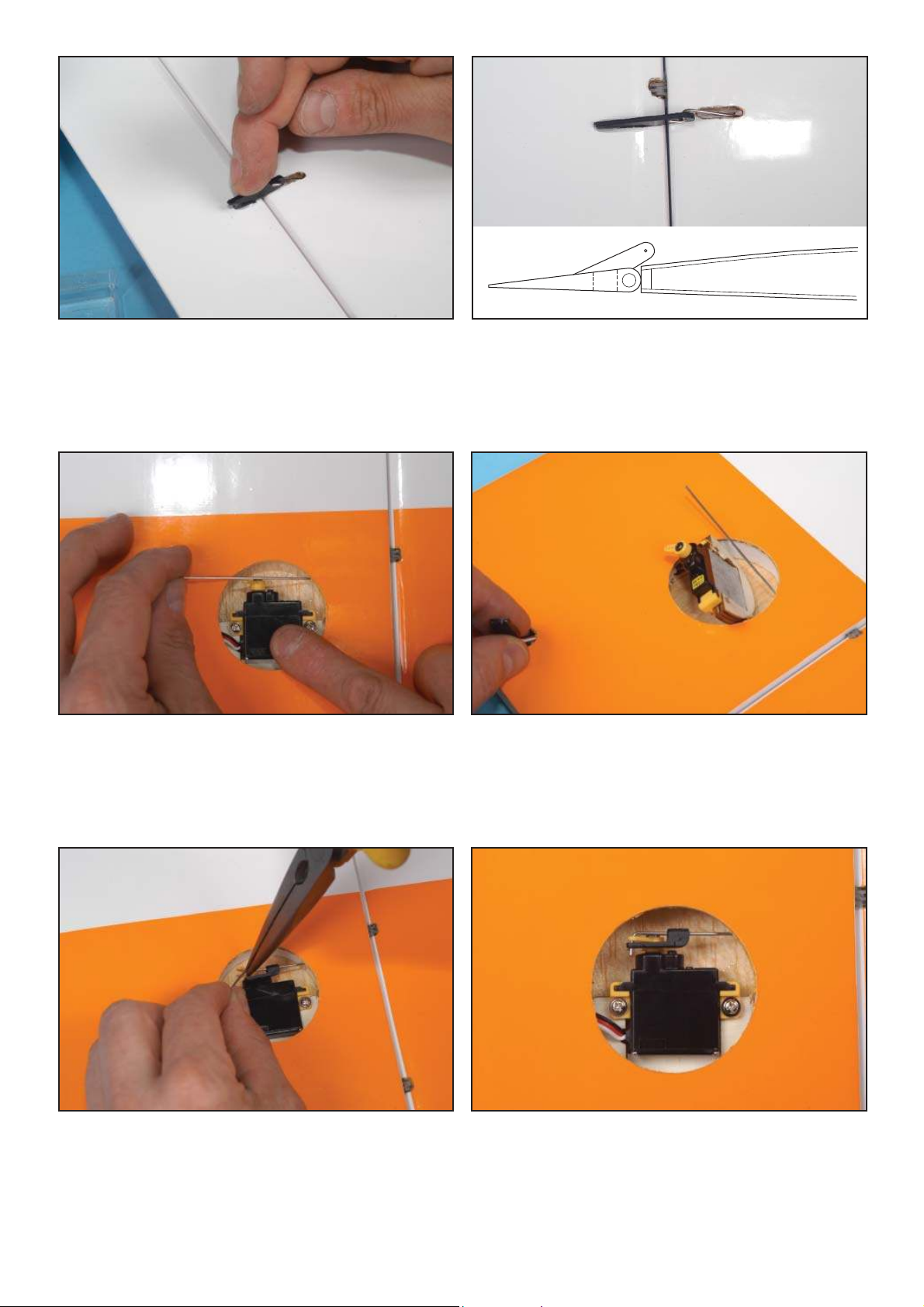

● Dépolir le pied du guignol 2-8F puis le coller à l’époxy dans
la fente
ATTENTION: la baïonnette de la commande de volet 2-5
doit être passée dans le guignol et la commande doit être en
place dans l’aile avant de coller le guignol.
● Vue du guignol de volet collé avec sa tringlerie en place.
Noter le sens de la baïonnette.
● Passer le cable du servo de volet dans l’aile, faire déboucher par le trou prévu à cet effet. Présenter le servo dans
l’aile. S’assurer que la tringlerie «tire» dans l’axe et qu’elle ne
touche pas le coffrage de l’aile sur toute la course du servo.
Ajuster et repérer le position du servo.
● Enfi ler le clip de sécurité 2-6 sur la tringlerie.
● Immobilser le volet au neutre avec du ruban adhésif.
● Repérer sur la tringlerie à l’aide d’un stylo feutre, l’endroit
du trou du palonnier du servo (palonnier du servo en position
volet rentré).
● Couder la tringlerie à 90° avec une pince.
● Coller à l’époxy 5mn, la platine dans l’aile à l’endroit re-
péré. Protéger le servo à l’aide de ruban adhésif pour ne pas
le coller dans l’aile (!).
● Couper l’excédent de CAP, puis connecter la tringlerie
sur le trou le plus éloigné du centre du palonnier du servo et
clipser la sécurité.
6
Page 7
● S’assurer que le volet débat librement sur toute la course.
● Recommencer la procédure pour l’autre aile.
AILERONS
● Monter le servo d’aileron sur sa platine comme décrit pour
le volet de volet.
● En position neutre, décaler le palonnier du servo comme
sur la photo.
● Connecter la rallonge de 50cm sur le servo d’aileron. Sécuriser la connection en faisant simplement un noeud comme
montré sur la photo.
● Coller à l’époxy 5mn, la platine dans l’aile. Protéger le
servo à l’aide de ruban adhésif pour ne pas le coller dans
l’aile (!).
● A l’aide d’une CAP, passer la rallonge dans l’aile et la faire
déboucher à l’intrados par le trou prévu à cet effet.
● Passer la baïonnette de la tringlerie d’aileron 2-5 dans le
palonnier du servo. Enfi ler la sécurité sur la tringlerie.
7
Page 8

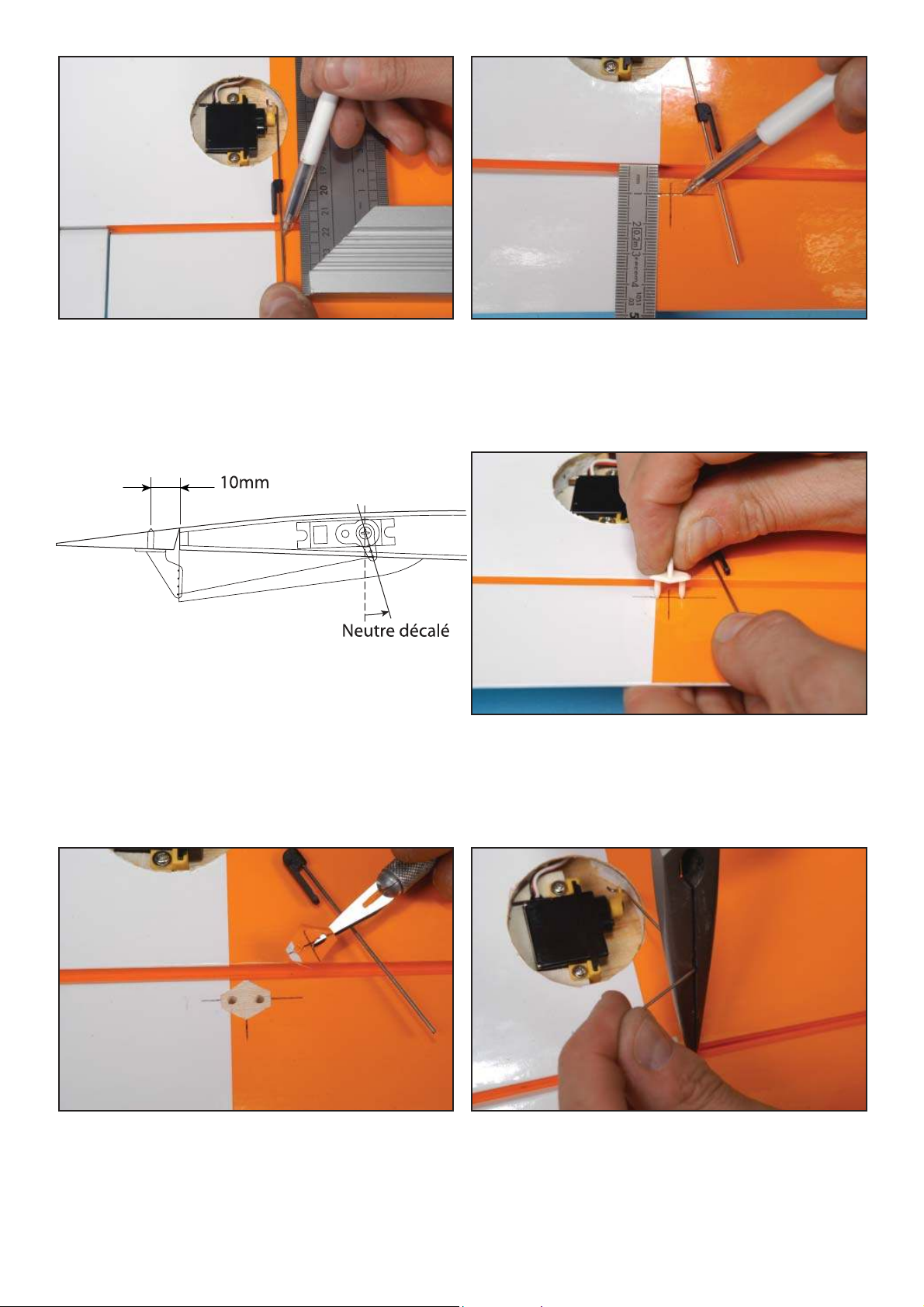

● A l’aide d’une équerre, tracer sur l’aileron, en regard de la
tringlerie, le centre de l’emplacement du guignol d’aileron.
La tringlerie doit être perpendiculaire au bord d’attaque de
l’aileron.
● Immobiliser l’aileron au neutre avec du ruban adhésif.
● Tracer un trait à 10 mm du BA de l’aileron.
● Guignol d’aileron 2-8A «à cheval» sur le trait, appuyer
fortement pour marquer l’endroit des picots de fi xation.
● Percer sans déboucher, 2 trous pour fi xer le guignol.
● Recouper légèrement les picots du guignol de façon à ce
qu’ils pénètrent totalement dans les trous que vous venez de
percer.
● Découper et enlever le fi lm d’entoilage à l’endroit de collage du guignol.
● Coller le guignol à la colle époxy 5mn.
● Faire un trait sur la tringlerie à l’endroit du trou du guignol.
● Couder la tringlerie à 90° avec une pince.
● Couper l’excédent de CAP.
8
Page 9

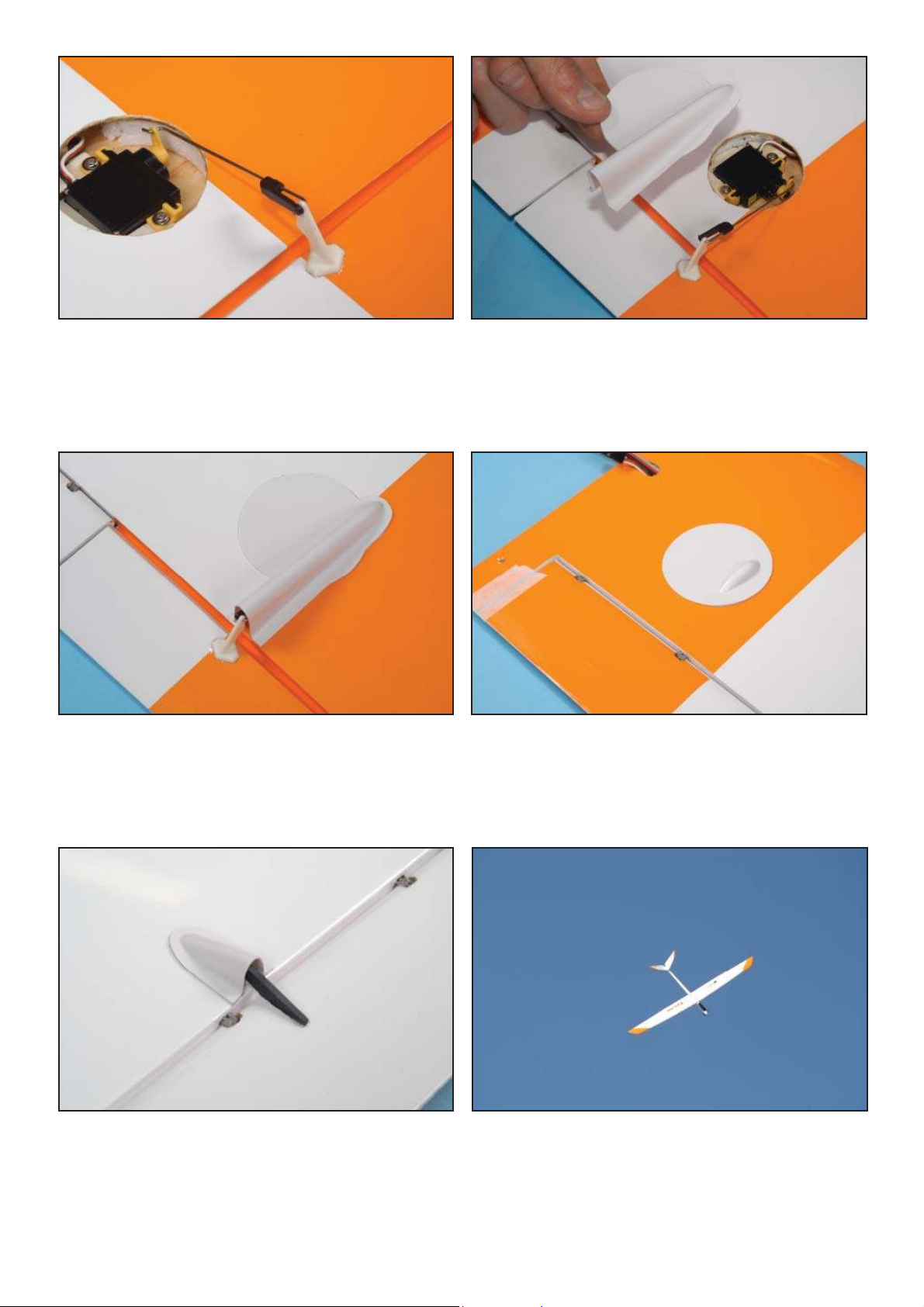

● Brancher la tringlerie sur le guignol à l’aide du clip de
sécurité 2-6.
Notez le décalage du servo, aileron au neutre.
● Découper délicatement en suivant les marques les carénages des servos de volets et d’ailerons 2-41.
● Coller les carénages sur le dessous de l’aile à l’aide d’adhésif double faces (non fourni).
Notez la position du carénage d’aileron 2-41A. La commande
doit débattre librement sans toucher le carénage.
Notez la position du carénage supérieur de la commande
de volet 2-41F. La commande doit débattre librement sans
toucher le carénage.
● Recommencer toutes les opérations pour l’autre aile.
Notez la position du carénage de volet 2-41F. La commande
doit débattre librement sans toucher le carénage.
9
Page 10

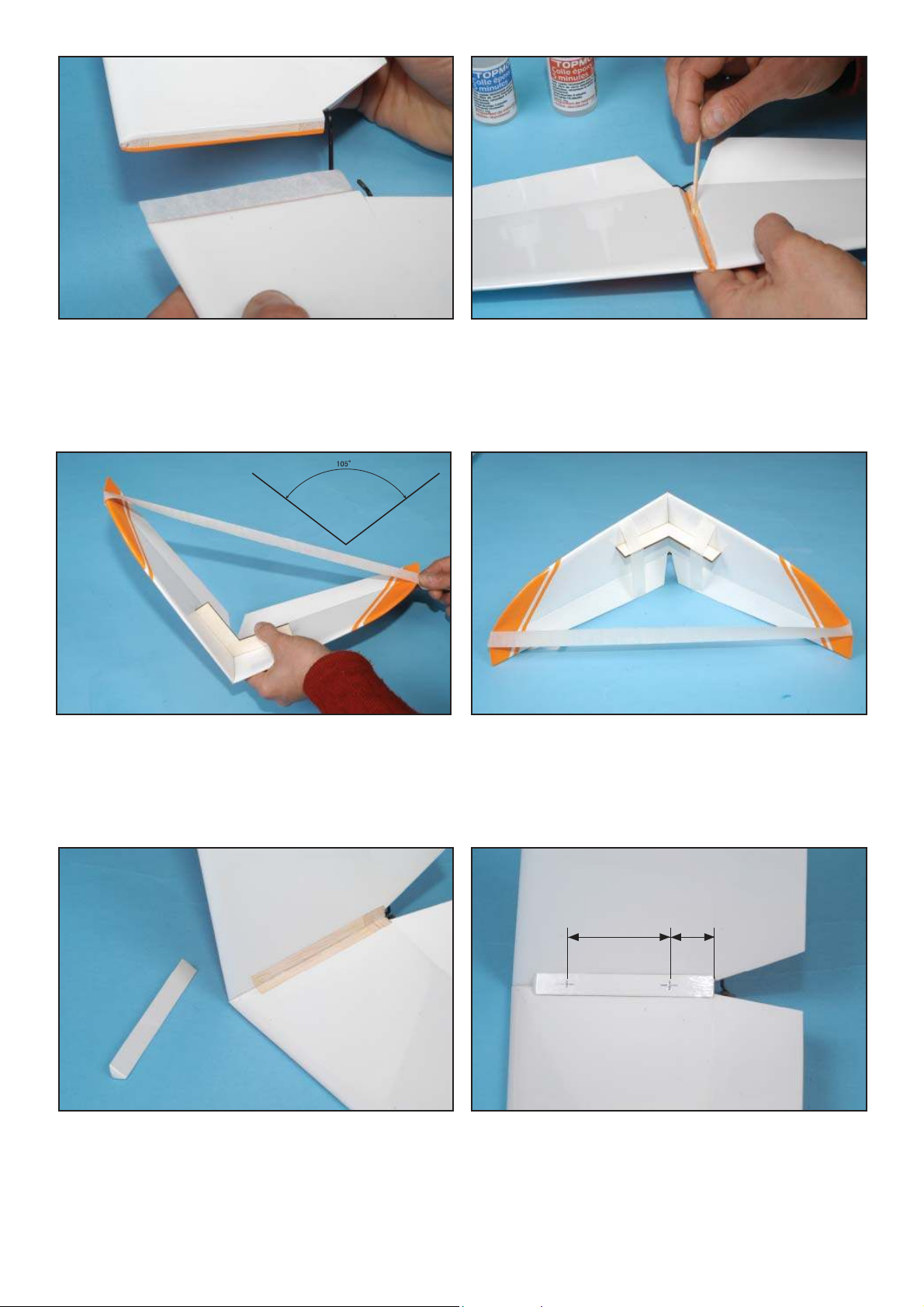

EMPENNAGE PAPILLON
● Rassembler les demi stab. 3 avec un ruban adhésif papier
collé «à cheval» à l’intrados.
● Coller à l’époxy 30mn les demi-stab…
● Se servir du gabarit G105 pour respecter l’angle de 105°.
● Immobiliser le tout comme sur la photo
● Ajuster la baguette triangulaire de renfort 3R. Tracer son
contour extérieur, puis découper et enlever le fi lm d’entoilage
à l’endroit du collage.
● Coller le renfort à la colle époxy 5mn.
● Laisser sécher.
45mm 20mm
● Repérer et tracer l’emplacement des trous pour la fi xation
du stab sur le fuselage.
10
Page 11

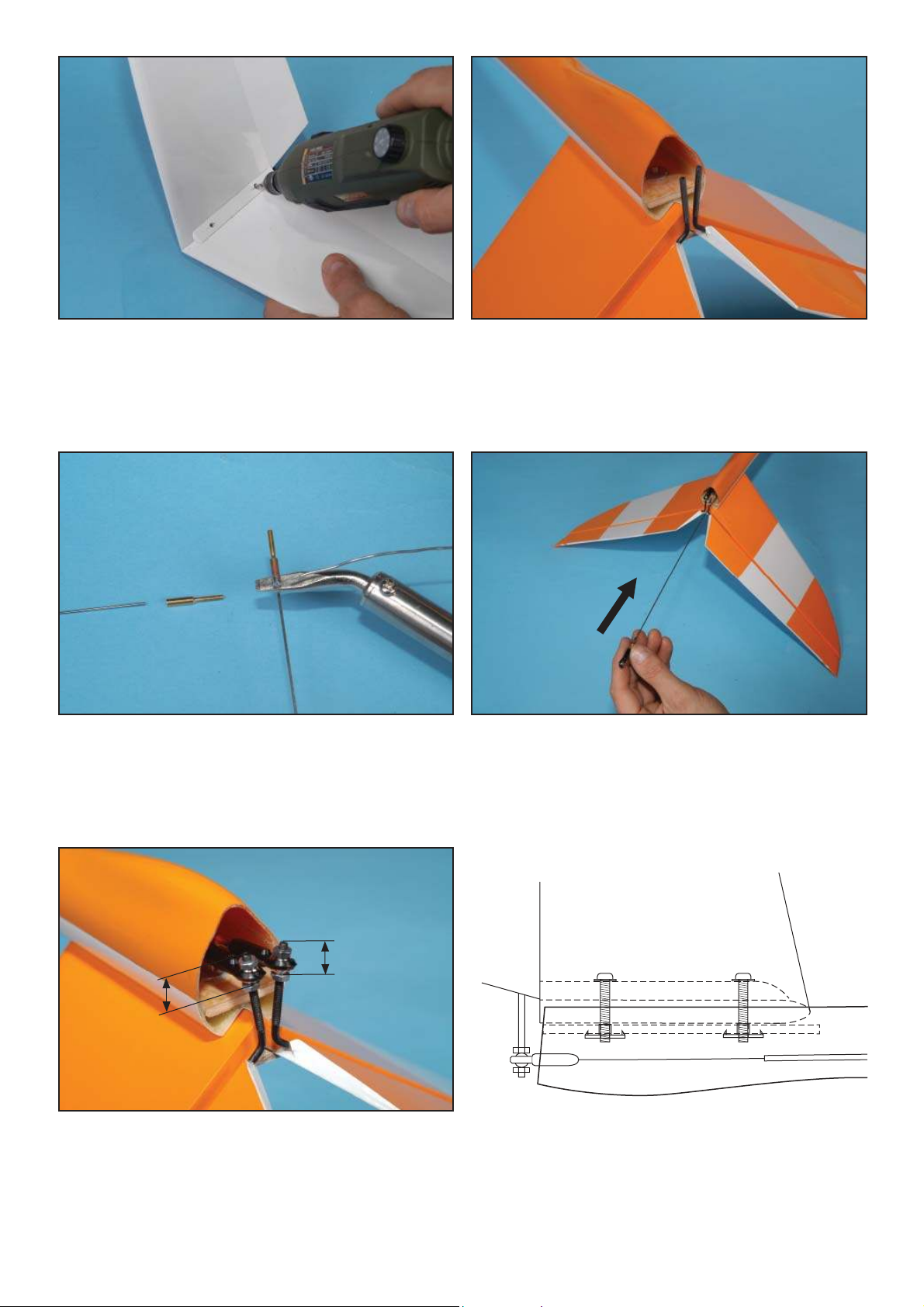

● Percer 2 trous Ø3mm à l’endroit des repères que vous
venez de tracer.
● Monter le stab sur le fuselage avec les 2 vis M3x20 3-4.
● Souder les embouts de chapes 3-7R sur les CAP tringle-
ries de profondeur-direction 3-5.
● Visser les chapes à rorules 3-7R sur les embouts à mi-fi letage pour permettre un réglage éventuel de la longueur des
la tringleries.
10mm
10mm
● Visser les écrous M3 4-2 sur les barres de torsion à la
même hauteur.
● Enfi ler les chapes à rotule 3-7R sur les barres de torsion.
Si les chapes se touchent, tordre légèrement les barres de
torsion avec une pince.
● Visser les derniers écrous M3 4-2. Sécuriser avec du frein
fi let.
● Enfi ler les tringleries par l’arrière du fuselage dans les
tubes déjà en place dans le fuselage. Chape 3-7R à l’arrière.
11
Page 12

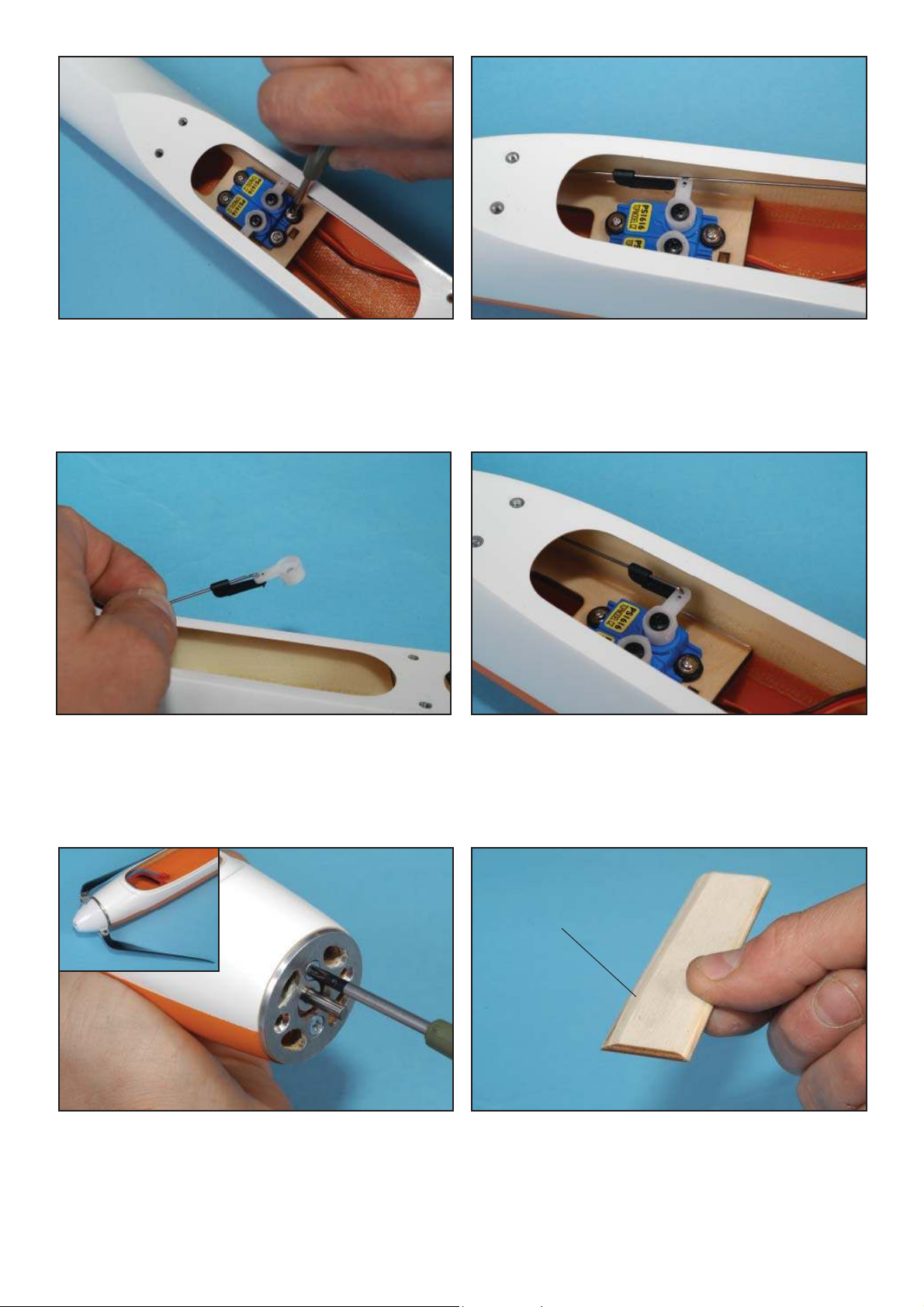

● Visser les servos de profondeur et de direction en place
sur la platine déjà installée dans le fuselage.
● Immobiliser les volets de profondeur et de direction au
neutre avec du ruban adhésif.
● Caler le servo au neutre à l’aide du servo tester.
● Enfi ler le clip de sécurité 3-7F sur la tringlerie.
● Marquer un trait sur la CAP au droit du trou du palonnier
du servo.
● Débrancher la chape de la rotule à l'arrière du fuso.
● Tirer la CAP par l’ouverture de l’aile du fuselage.
● Couder le CAP en L à 90°. Couper la CAP à environ 6mm
du coude.
● Démonter le palonnier du servo, passer la tringlerie dedans
et fi xer à l’aide du clip de sécurité.
● Monter le moteur dans le fuselage avec 2 vis M3x8mm tête
fraisée (non fournies).
● Passer les fi ls du moteur sur le côté, les fi xer contre le
fl anc du fuselage. Ils ne doivent pas pouvoir toucher la partie
tournante du moteur.
● Monter l’hélice et le cône. L’espace entre le cône et le
fuselage est d’environ 0,5mm.
● Remonter le palonnier sur le servo.
● Recommencer toute la procédure pour le servo de direc-
tion.
Chanfreiner
● Chanfreiner la platine accu de propulsion 1-7 pour qu’elle
s’adapte parfaitement au fond du fuselage. Ajuster.
12
Page 13

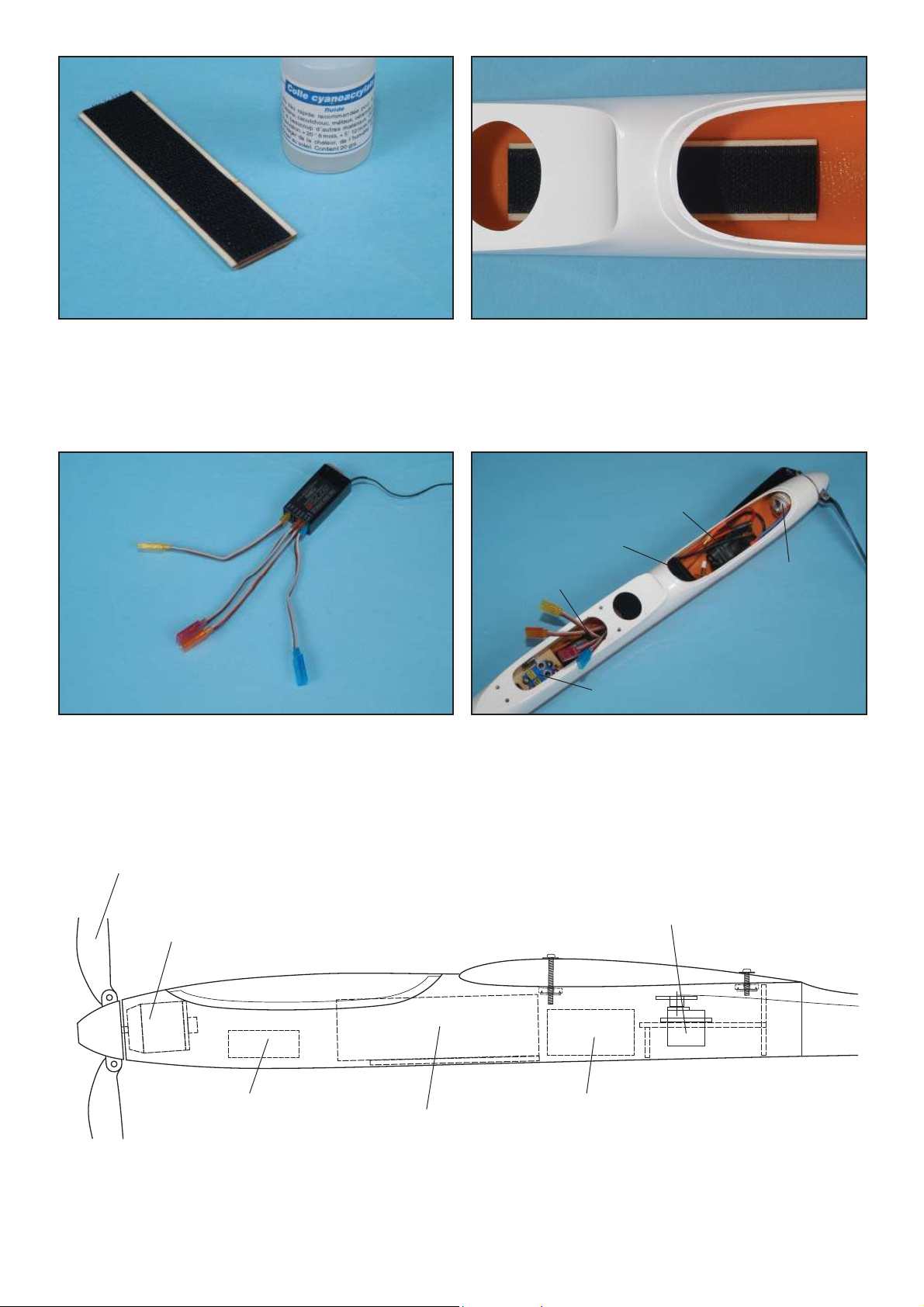

● Coller à la cyano la bande Velcro® V sur le dessus de la
platine.
● Dépolir le fond du fuselage au papier de verre gros grains.
● Coller à l’époxy 5mn, la platine dans le fond du fuselage.
Sa position dépend du centrage.
Contrôleur
Accu
● Connecter les 4 rallonges de 10cm sur les voies ailerons et
volets du récepteur. Une couleur différente pour chaque voie.
Hélice repliable 11x8
avec cône turbo Ø38
#04376035
Moteur brushless XPower
XC3223/10
#099322310
Récepteur
Servos
profondeur-direction
● Installer le récepteur dans le fuselage. Passer l’antenne
de réception dans le fond du fuselage à l’aide d’une gaine
plastique.
● Installer le contrôleur.
● Installer l’accu de propulsion.
Servos (profondeur/direction)
TOPMODEL PS1616
#0201616
Moteur
Contrôleur brushless
XPower XREG40
#063REG40
Accu LiPo XPower
3400 mAh 3S2P
#06217003S2P40
13
Récepteur 7 voies
JETI REX 7 MPD
#0077MPD
Page 14

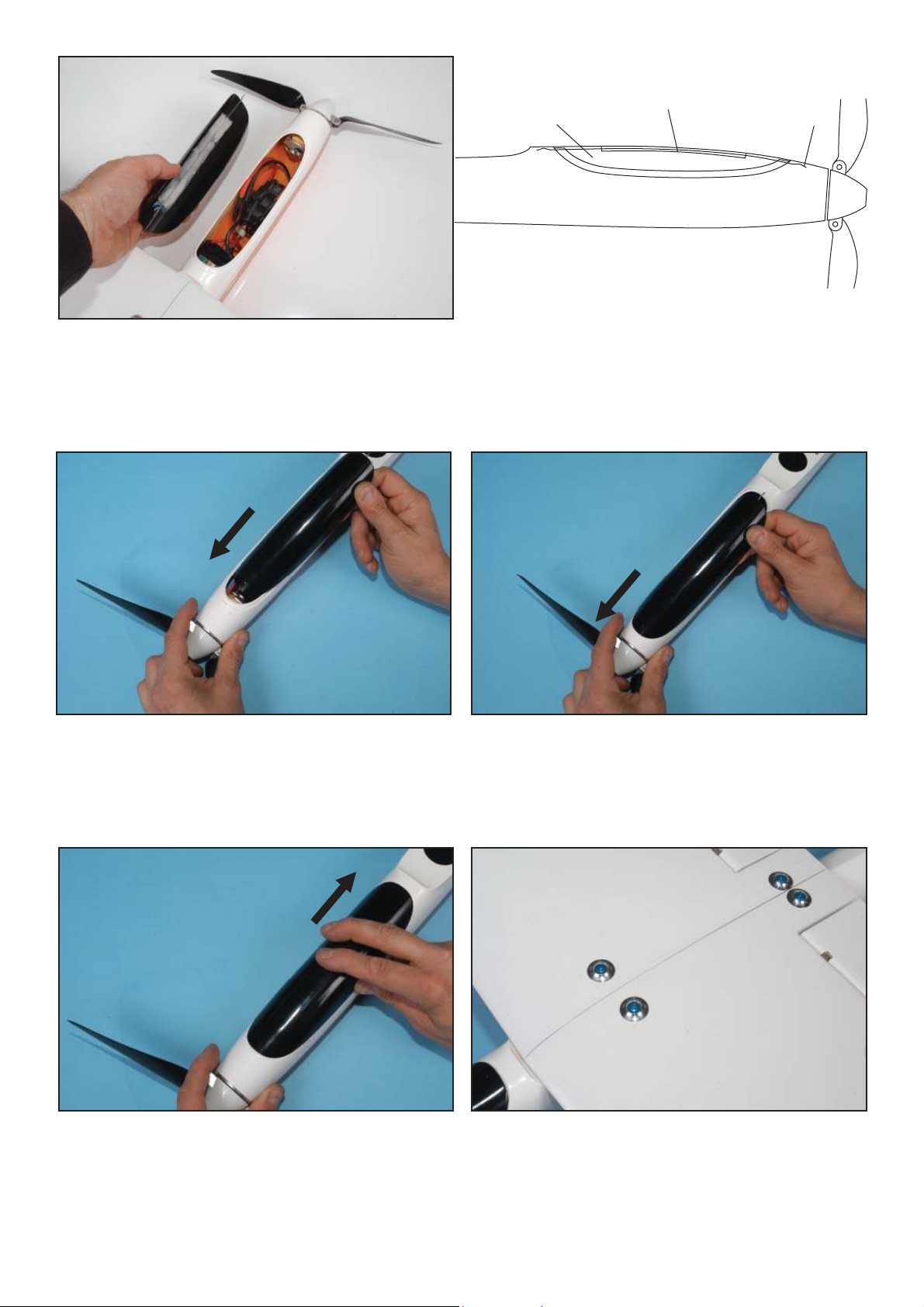

Cabine
Ruban fi bre de verre
CAP
● Positionner la CAP au centre de la cabine 6 comme sur la
photo, puis poser le ruban de tissu de verre dessus. Appliquer de la colle cyano fl uide sur la fi bre de verre jusqu’à ce
que la CAP soit parfaitement immobilisée.
● Pour fi xer la verrière, glisser la CAP avant dans le fuselage…
● Plier les extrémités de la CAP pour lui faire décrire un V
inversé qui se comportent comme des ressorts pour plaquer
la cabine contre le fuselage (illustration ci-dessus).
…avancer la cabine au maximun vers l’avant jusqu’à pouvoir
glisser la CAP arrière dans le fuselage…
…puis reculer la verrière jusqu’à ce qu’elle soit parfaitement
en place.
● Rassembler les ailes avec la clé 24.
● Monter les ailes sur le fuselage et les fi xer à l’aide des 4
vis alu 3x30 (à l’avant) 2-2F et 3x20 (à l’arrière) 2-2R et des
rondelles cuvette alu 2-2W.
14
Page 15

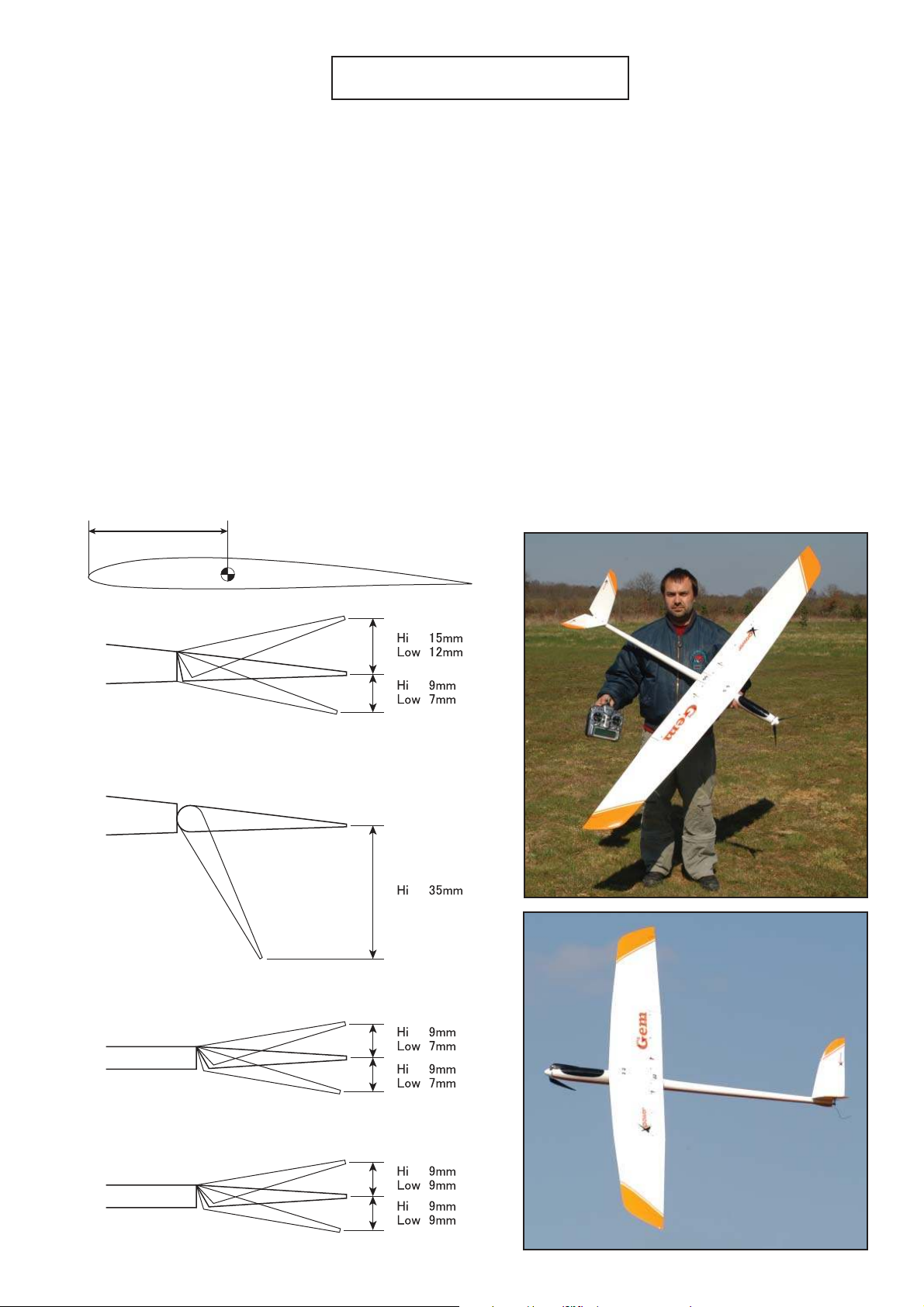

CENTRAGE-DEBATTEMENTS DES GOUVERNES
CONTROLES PRE-VOL
Centre de gravité: Equilibrez votre modèle réservoir vide avec les packs d’accu installés, prêt à voler. Le choix du moteur, de la radio, des servos, des packs d’accu
que vous utilisez conditionnent la masse finale et doivent être disposés dans le modèle avec discernement. Essayez d’équilibrer le modèle en déplaçant les packs d’accu
et la réception avant d’ajouter du plomb.
Commencer à voler avec le CG recommandé jusqu’à ce que vous soyez à l’aise avec votre avion. Vous pourrez trouver le nez un peu lourd au début mais c’est bien pour
prendre contact. Ensuite, vous pourrez ajuster le CG en fonction de votre style de vol, en procédant petit pas par petit pas, particulièrement si vous le reculez. Déplacez
le pack d’accu ou ajouter du plomb vers la queue ou le nez, si nécessaire. Pour les vols plus acrobatiques, un centrage plus arrière est meilleur. Pour un vol plus relax,
un centrage plus avant est meilleur. Un avion avec le nez trop lourd ne vole pas bien, un peu comme un “camion” et est difficile à poser. Un avion centré trop arrière est
incontrôlable et se traduit, le plus souvent, par un crash.
Débattements des gouvernes: Les débattements doivent être réglés, autant que possible, de manière mécanique “pure” et affinés, ensuite, de manière électronique
avec l’émetteur. Les débattements spécifiés comportent trois valeurs différentes (toujours mesurées à l’endroit de la plus forte corder), qui sont: valeurs de départ avec
15% d’expo./valeurs grands débattements avec 30% d’expo. et valeurs pour les vols extrêmes 3D avec 60% d’expo. Ils devront être ensuite ajustés en fonction de
votre style de pilotage et de vos habitudes. Les valeurs d’exponentiels sont données à titre indicatif, sont directement liées aux valeurs des débattements et sont fonction de chaque pilote. Les radios programmables permettent de changer radicalement le compor tement d’un avion. Sachez les programmer et poursuivez les réglages
jusqu’à ce que vous soyez complètement satisfait par les réactions de votre avion dans tous le domaine de vol.
Moteur: Il doit fonctionner parfaitement à tous les régimes avec des reprises franches, du ralenti jusqu’à plein gaz, sans hoquet. Ne jamais voler avec un moteur qui
n’est pas fiable et sur lequel vous avez un doute. Lire les instructions d’utilisation du moteur y compris les parties rodage et réglages.
Commandes de vol: S’assurer que toutes les gouvernes sont libres au niveau des articulations et qu’elles sont correctement centrées sur les plans fixes. Contrôler
que toutes les charnières sont solidement fixées et ne peuvent en aucun cas sor tir de leur logement. Les tringleries de commandes doivent être rigides, solides et ne
doivent pas flamber. Vérifier le sens de débattement des ailerons, de la profondeur et de la direction. Des pilotes chevronnés ont perdu leur avion à cause d’ailerons
inversés (!)
Accus: Les accus de l’émetteur, du récepteur et, éventuellement, de l’allumage du moteur essence, doivent être complètement chargés.
Fixations: Contrôler le serrage de tous les boulons, vis de trappes, vis de capot, vis de servos, vis de guignols, contre-écrous de chapes, etc…
Radio: Vérifier que tous les trims sont au neutre avec les volets des gouvernes parfaitement centrés. Contrôler les valeurs des débattements et la position correcte de
tous les inter. Contrôler que l’antenne de réception est complètement déployée.
Portée: Faire un essai de portée sans et avec le moteur en fonctionnement, en accord avec les instructions du fabriquant de la radio. Si la portée est insuffisante ou si
elle est réduite avec le moteur tournant, ne jamais voler avant d’avoir complètement résolu le problème!
Accu de propulsion: Toujours charger complètement les accus avant chaque vol.
CG LOCATION-CONTROLS THROWS
80-90mm
Débattement ailerons
Aileron stroke
Débattement volets
Flap stroke
Plein volets: compensation
profondeur 4mm à piquer.
Pour le vol thermique, vous
pouvez baisser les volets et les
ailerons de 2mm environ.
Pour le vol rapide, vous pouvez relever
les volets et les ailerons de 1mm.
Centre de gravité CG
Mesuré à l’emplanture de l’aile
Débattement profondeur
Elevator stroke
Débattement direction
Rudder stroke
Bon s vols…
Good fl ig h t s…
15
Loading...
