SERVICE MANUAL
客户
维修手册
机种名
销售地区
厦华
LC-32HF33
中国大陆
首次发布日期: 8/2007
LCD TV
1
目录
1. 安全与注意事项 ------------------------------------------------------------------- 03
2. 技术规格 ------------------------------------------------------------------------- 05
3. 操作说明及工厂模式调整 ----------------------------------------------------------- 06
4. 故障处理流程 --------------------------------------------------------------------- 16
5. PCB 分布图 ----------------------------------------------------------------------- 21
6. 线路图 --------------------------------------------------------------------------- 27
7. 电气方框图 ----------------------------------------------------------------------- 36
8. 爆炸图 --------------------------------------------------------------------------- 37
9. BOM ----------------------------------------------------------------------------- 39
2
1. 安全与注意事项
为了您的安全
在操作本电视之前，请先仔细阅读本手册，并将本手册保存起来以备将来参考。
重要安全说明
操作设备之前应阅读
1. 阅读这些说明。
2. 遵守这些说明。
3. 注意所有警告信息。
4. 按照所有说明进行操作。
5. 不要在靠近水的地方使用本设备。
6. 只使用干布进行清洁。
7. 不要堵塞任何通风孔，按照制造商说明进行安装。
8. 不要安装在电暖器、散热器、炉子或其它散热设备（包括扩音器）等热源附近。
9. 请务必使用正负极或接地类型的插头，正负极插头带有宽窄两个插脚，接地类型插头带有两个插脚和第
三个接地针脚，宽插脚和第三个针脚均用于安全用途。当提供的插头不能插入您的电源插座时，请找电
工换一个新的插座。
10. 电源线不可被踩到或挤压，特别是在插头、连接插座及设备的出口位置。
11. 只使用制造商指定的附件。
12. 仅与制造商指定或随设备一起销售的推车、底座、三脚架、支架或桌子一同使用。当使用推车时，应小
心移动推车/设备的组合，以避免因翻倒而造成伤害。
13. 应使用标签上标示的电源类型供电给电视。如果您不确定自己家里所使用的电源类型，请向经销商或当
地电力公司咨询。
14. 在雷雨期间或长时间不使用时，请拔下电视的电源插头。
15. 所有维修工作必须由专业维修人员执行。当电视已经损坏时，如电源线或插头损坏，电视内溅入了液体
或异物，电视遭到了雨淋或受潮，不能正常作业，或已经摔坏，则需要进行维修。
16. 本产品可能包含有铅或汞元素，处理这些材料要考虑环境因素。要了解处理或回收的信息，请与当地有
关部门或电子工业联盟（Electronic Industries Alliance）联系：www.eiae.org
17. 需要维修的损坏情况 – 当出现以下情况时应请专业的维修人员进行维修：
A. 电源线或插头损坏。
B. 电视内溅入了异物或液体。
C. 电视遭到雨淋。
。
D. 电视疑似不正常或性能发生明显变化。
E. 电视摔坏或外壳损坏。
3
倾斜度/稳定性 – 所有电视在机壳设计倾斜度和稳定性方面都必须符合建议的全球国际标准。
y 请不要在机壳的前面或顶部用强力来检查这些设计标准，这样做可能会使电视翻倒。
y 另外，不要将电子设备/玩具放在机壳上，以免对自己或孩子造成伤害。这些对象可能会意外从电
视机上掉下来，从而造成产品损坏或人身伤害。
18. 墙壁或天花板安装 – 将此设备安装到墙壁或天花板上时，必须遵循制造商的建议。
19. 电力线路 – 室外天线应远离电力线路。
20. 室外天线接地 – 如果外部天线连接到接收器，确定该天线系统已接地，可以提供保护，能防止电涌和
静电聚集。
National Electric Code 的 810 节， ANSI/NFPA No. 70-1984 提供了以下方面的信息：线网正确接
地，天线引入线到天线放电装置的支撑结构接地，接地接头的大小，天线充电装置的位置，接地电极的
连接，以及接地电极的要求。请参阅下图。
按照国家电力法规天线接地的实例
CATV 系统安装者注意：CATV 系统安装者应注意 NEC 的第 820-40 条款，它规定了正确接地的原则，特
别是规定了电缆接地应连接到建筑物的接地系统，并且尽可能靠近天线接入点。
将电源插头连接到墙上插座，请确保电视有电源输入！
22. 异物和液体进入 – 应特别注意不要使异物或液体通过槽孔进入到机壳内。
4
2. 技术规格
可使用电压范围 100-240V 50/60Hz
额定功率 180W
待机消耗功率 ≤ 3W
彩色制式 PAL/NTSC
声音制式 D/K，I，M，B/G
接收频道范围 VHF：C1-C12 UHF：C13-C57 CATV：Z1-Z37
天线输入阻抗 75Ω
主喇叭标识 5W/8Ω * 2个
声音特性
输入端子
输出端子 耳机插孔：迷你立体声插孔x1
尺寸（宽x高x深） 806mm x 605mm x 246mm
质量（不含附件） 13.99kg
左声道、右声道两路音频输入：每个输出最大不失真功率（8Ω
负载， 3W）
VGA端子：RGB HDMI输入：x1
音频：迷你立体声插孔 x1（用于VGA输入声音）
视频：复合视频输入：x1（1Vp-p，75Ω）
S-VIDEO输入：x1（DIN4针，Y/C分离信号输入）
DVD输入：分量视频输入-Y，CB/PB，CR/PRx 1（1Vp-p，75Ω）
音频：音频输入端子：（R/L）x 2（400mVrms ，高阻）
5
3. 操作说明及工厂模式调整
6
菜单功能
操作说明
菜单功能
信源菜单
按信源键进入信源菜单：包括VGA、HDMI、TV、AV、S-VIDEO、YPBPR。
主菜单
按菜单按钮进入OSD 主菜单（各模式略有不同）。
TV 模式时可调节项目包括：影像、声音、功能、系统、搜台。
VGA 模式时可调节项目包括: 影像、声音、几何、系统。
HDMI 模式时可调节项目包括:影像、声音、系统。
AV、S-VIDEO 或YPBPR 输入时可调节项目包括：影像、 声音、功能、系统。
7
一．影像设置
1. 亮度、对比度调整范围为0～100，通过调整亮度、对比度可以设定画面亮度。
2. 色调：调整范围从0~100，通过调整此项可以改变画面颜色。（彩色制式为PAL 时无该选项）
3. 饱和度：调整范围为0～100，通过调整此项可以对画面的彩色浓度做调整。
4. 清晰度：调整范围从0~100，可以通过选择数值大小来调整画面的清晰度。
5. 色温：此选项为用户提供了三种色温选项：暖色、标准、冷色。电脑模式下有暖色、冷色及“个人设置”
选项，“个人设置”选项，可调节R,G,B 三色。
6. 比例模式：有标准和全屏两种模式，用来选择画面所占屏幕比例。
7. 图效：有标准、明亮、柔和和个人设定四种选项，用于选择画面的整体效果。
8. 复位：可以将影像设置内容恢复为出厂预设值。
二．声音设置（所有模式均相同）
1. 低音、高音及平衡：调整范围是从0～100。平衡项从50~0 调整时，右声道声音 慢慢减小直至消失，从
50~100 调整时，左声道声音慢慢减小直至消失。（在音效模式为个人设定时可使用）
2. 音效模式：分为标准、新闻、音乐及个人设定，选择个人设置时可 调整低音、高音及平衡。
3. 自动音量控制：有“开”和“关”两种选择，预防切换模式或频道时声音变化过大。
4. 复位：可以将声音设置内容恢复为出厂预设值。
8
三．几何设置（PC 模式下）
1. 场中心，行中心：调整范围是从0～100，使画面整体上下或左右移动。
2. 同步时钟或相位：调整范围是从0～100 ，画面整体出现抖动或毛刺时调整使用，无异常时请勿调整。
3. 自动：根据画面自动调整上面四项选项的数值。
四．功能设置（电视、视频、S-端子或分量模式下，下图略有不同）
1． 图像降噪：可以选择关，弱，中，强四种选项，画面出现严重噪点时选择消除噪点的强弱，强弱选择
请用户根据实际画面判定，建议有轻微噪点时无需使用。
2． 复位：可以将功能设置恢复为出厂预设值。
五．系统设置
9
1． 睡眠时间：您可以设置电视在多长时间之后进入待机状态。时间可选项为0、15、30、45、60、90、120
分钟。定时器从菜单消失之后开始倒计时。将睡眠时间选择为0，即可关闭睡眠功能。在其他模式下选定时
间进入PC 模式则自动停止计时，恢复到其他模式则计时继续进行。
2． 语言：有简体中文和英文两个选择，用来选择OSD 语言。
3． 菜单水平/垂直位置：调整范围从0～100，调整菜单所处画面的位置。
4． 菜单消失时间：调整范围从5～60 秒，调整菜单显示的时间。
5． 菜单透明度：调整范围从0～100，调整菜单透光度。为0 时画面将完全无法透过菜单。
6． 信息：显示当前输入信号的信息和软体版本（软体版本以实物为准）。
7． 蓝屏：当选择“开”无信号输入时，电视信源下显示为系统自带的蓝色画面，系统默认为“开”，便
于用户注意到此时无信号输入。
8． 全能微晶：全能微晶演示，共有半屏、移动、缩放、关四种模式。
9． 复位：可以将系统设置恢复为出厂预设值。
六．搜台设置（以下菜单只有在电视模式才出现）
1. 彩色制式：显示当前电视信号彩色制式。
2. 声音制式：显示当前电视信号声音制式。
3. 自动搜台：用于给用户自动搜索并存储节目功能。
4. 手动搜台：用于给用户手动搜索并存储节目。
10
5. 频率：显示当前电视频道的频率并可以手动输入频率。（范围47.0MHZ 到903.81MHZ）
6. 微调：通过
键来对频率微调达到您需要的效果。
7. 跳过：用于屏蔽不需要的台。
8. 自动微调：用于开关自动微调功能。
连接外部设备
控制面板
音量▲▼①②: 音量调整；在菜单状态下，按此两键可以确认所选择的项目。
频道 ▲▼③④: 频道切换；在菜单状态下，按此两键可以选择所要执行项目。
菜单⑤: 打开或退出OSD 菜单。
信号源 ⑥: 选择不同的输入信号源。
电源⑦: 使本机进入或退出待机状态。
有多种信号源设备可以连接到您的电视，下面的连接图显示了如何进行连接。
11
录像机
如何连接
1. 将天线连接到录像机(VCR)的 RF IN 接头。
2. 将另一条 RF 电缆从录像机的 RF 输出端连接到电视的天线输入端。如果您还把视频、音频线连接到视
频AV 输入端，则在从录像机中播放时会取得更好的影音画质。
如果您的录像机配有 S-VHS 视频插孔：为获得更好的画面质量，请将 S-VIDEO 电缆连接到电视的 S-VIDEO
输入端。S-VIDEO 不提供音频，所以必须通过音频线才能提供声音(AV 与S-VIDEO 共用一个音频输入)。
看录像机节目
1. 如果您使用连接TV，请选择电视频道自动搜索。
2. 如果您使用连接AV，请选择视频AV 输入。
3. 把录像带放入录像机，按播放按钮。
相机、摄影机和游戏机 …
如何连接
1. 将相机、摄影机或游戏机等连接到接头音频和视频。
2. 通过在 S-VIDEO 和音频连接 S-VHS 电缆，可以使摄影机获得更佳的画面质量。
如何使用
1. 选择视频 AV 或 S-VIDEO 输入。
2. 打开外部 AV 设备。
警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检查一下连
接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。
DVD播放机
如何连接
1. 将三条单独的分量信号线连接到DVD 播放机的分量信号 Y、 Pb/ Cb 和Pr/ Cr 接头，另一端连接到电
视上的 分量信号Y、Pb 和 Pr 接头上。
2. 将音频线连接到 DVD 播放机的音频输出接头和电视上的分量信号音频输入接头。
如何使用
1. 选择分量信号输入。
2. 打开 DVD 播放机。
数字机顶盒
请将机顶盒连接到分量信号输入接头。
1. 将三条单独的分量信号线连接到数字电视/机顶盒的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头，另一端连接
到电视上的 分量信号Y、Pb 和 Pr 接头上。
2. 将音频线 连接到数字电视/机顶盒的音频接头和电视上的音频接头。
如何使用
1. 选择分量信号输入。
2. 打开数字电视机顶盒。
警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检查一下连
12
接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。
耳机
1. 将耳机插头插入到耳机输出插孔， 插入耳机后会中断扬声器声音输出。
2. 按遥控器上的静音键关闭耳机的声音和电视的内部喇叭。
3. 按音量键调整音量大小。
遥控器：
1. 取下电池盖。
2. 将电池装入盒内（两节AAA 电池）注意正确的极性（+，-），确保电池与盒内端子的接触。
3. 盖上盒盖。
注意：为确保操作安全，请遵守以下事项：
1. 使用2 节AAA（七号）碱性电池。
2. 同时更换两节电池。
3. 不要同时使用新电池和旧电池。
4. 避免接触水和其它液体。
5. 不要把遥控器置于潮湿或热环境中。
6. 不要使用遥控器跌落。
7. 如果电池液体泄漏在遥控器中，请小心清洁电池盒，并装入到新电池。
8. 如果不正确更换电池也会有暴炸的危险。
9. 按照电池上的说明处理用过的电池。
13
工厂模式调整
进行白平衡调整之前，大约需要有2小时的时间来对机器进行预热。
进行白平衡调整之前，请先对彩色分析仪Ca210进行设置。
Channel 7为大陆亚太系列机种使用通道。
Colortemp
PC 模式 TV 模式
冷色（12000K） 暖色(9300K) 冷色 标准 暖色
x 0.270 0.283 0.270 0.283 0.313
y 0.280 0.297 0.280 0.297 0.329
Y 330 330 400 400 400
表1 白平衡调整Source及色温标准
整个白平衡调整的操作过程如下：
先按MENU健，出现User OSD菜单，如图1，再依次按数字键 100 Æ 9 Æ 9 Æ 9，就会出现工厂OSD
菜单，即进入工厂模式。如图2所示
图1
图2 工厂OSD菜单
1. 在工厂OSD菜单中选择“Source”来选择不同Source色温调整（PC/AV）；
2. 选择好 AV Source，选择并进入工厂菜单的“Color Temp”选择调整相应AV色温选项,选择好 PC
Source，选择并进入工厂菜单的“ADC ADJ”,执行“AUTOTUNE”.
14
图3 色温调整菜单
注意：
1） 除PC Source调整冷色和暖色外，AV Source调整冷色，暖色和标准，其中PC timing 为137，
AV timing 为304
2） 在所有色温调整之前，请确认该TV是否在Default状态，使用工厂OSD菜单的“Recall All”
可Recall All to Default。
15
4. 故障处理流程
4.1 死机 (LED 灯不亮)
检查电源线和板子接口
OK
NG
重插电源线和板子接口
检查 F901, BD901, L903, D902
OK
检查R976, R963,IC903
OK
NG
检查负载
NG
替换 F901 ，BD901 ，L903 或者 D902
替换R976,R963或者IC903
检查T901,D916,ZD932, Q903
NG
替换T901或D916或ZD932或Q903
检查 Q905,ZD931
OK
OK
NG
替换 Q905或ZD931
检查IC901,Q901,D919
NG
替换IC901或Q901或D919
OK
检查 ZD903,Q907,Q908
NG
替换ZD903或Q907或Q908
OK
检查 D914,ZD901,IC907,IC908,IC904,Q904
NG
替换D914或ZD901或IC907或IC908或IC904或Q904
OK
检查T902,IC902,Q902,D920
OK
NG
替换T902或IC902或Q902或D920
检查D906,D918,Q906,IC910,IC905,IC906 检查D906或D918或Q906或IC910或IC905或IC906
NG
16
4.2 无画 (LED 橙色)
换按键板
/遥控板
检查
更换
检测
无画
OK
检查 按键板/遥控板
NG
OK
U701,U702
NG
更换U701或U702
OK
U400
NG
U400
OK
检查 I2C 总线
NG
换 I2C 通信元件
17
4.3 画异
检查 信号源
重接信号源
检查
检查
检查
换
线
检查
画异
OK
更换U400
OK
检查 信号滤波电路
OK
输入
AV, S-video Comp，PC，HDMI信号
NG
U400
OK
LVDS 线
NG
TV 信号
NG
NG
换 滤波电容，电阻
检查 TV 制式
OK
OK
LVDS
U101
NG
重调制式
NG
更换 U101
OK
检查 panel
NG
换 panel
18
4.4 无声
检测输入信号
更换
检
更换
检测
关闭静音功能
检测信号源
OK
检测是否被静音
OK
测400
OK
U600
OK
检测喇叭
NG
NG
OK
NG
NG
NG
重接信号源
TV SIF
检测U101
U400
更换U600
更换喇叭
检测TV制
NG
NG
重调TV制式
U101
19
4.5 按键板
OSD 不稳定或无法正常工作
按键板连接正常吗？
OK
按键正常吗？
OK
按键板有无故障？
OK
检查主板
NG
NG
NG
接好按键板
更换按键
更换按键板
20
5. PCB 分布图
5.1 主板
21
22
6.2 电源板
. 7 5VF +VO
23
$"
.
7 5VF +VO
24
$
25

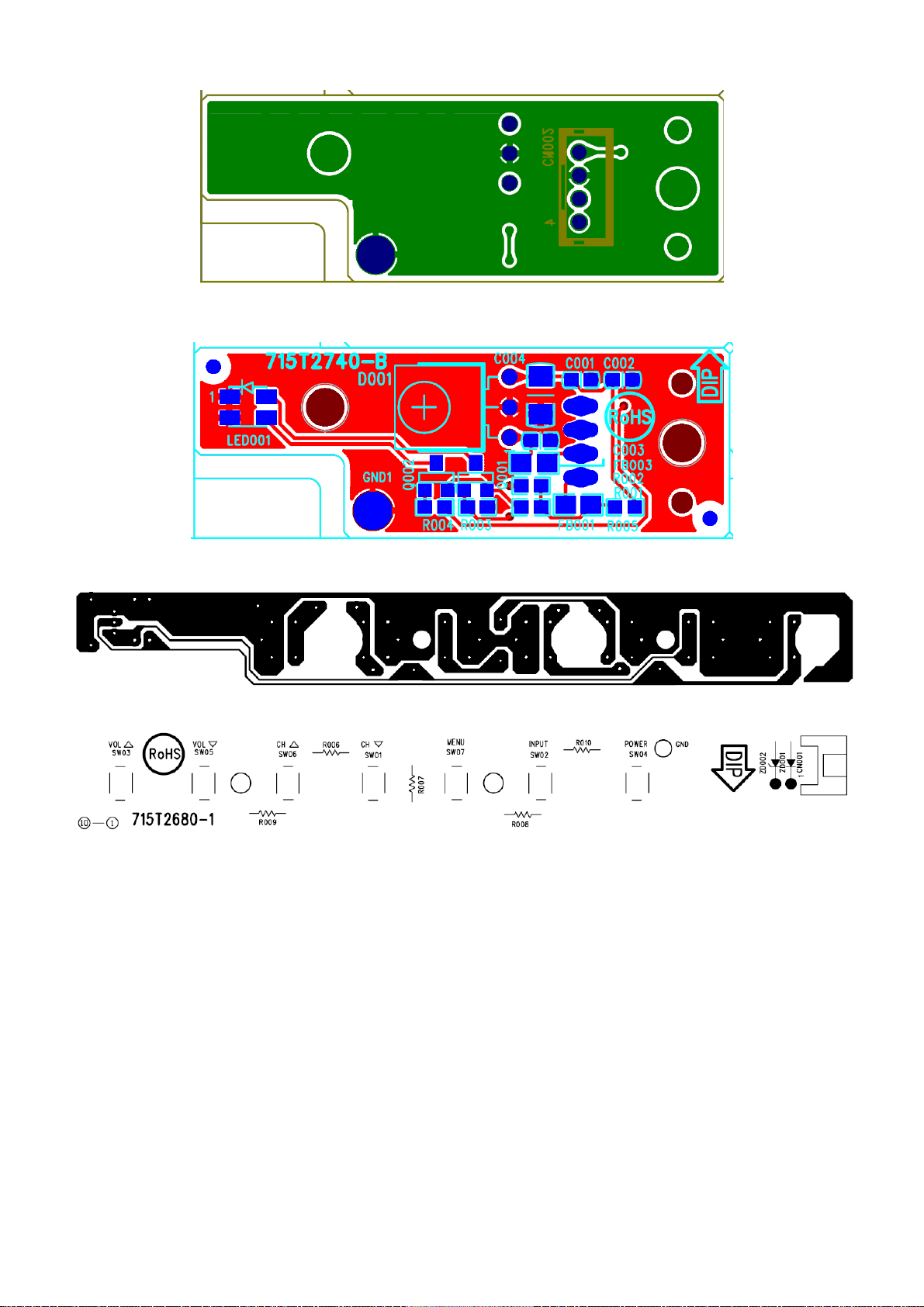

6.3 IR 板
6.4 按键板
26

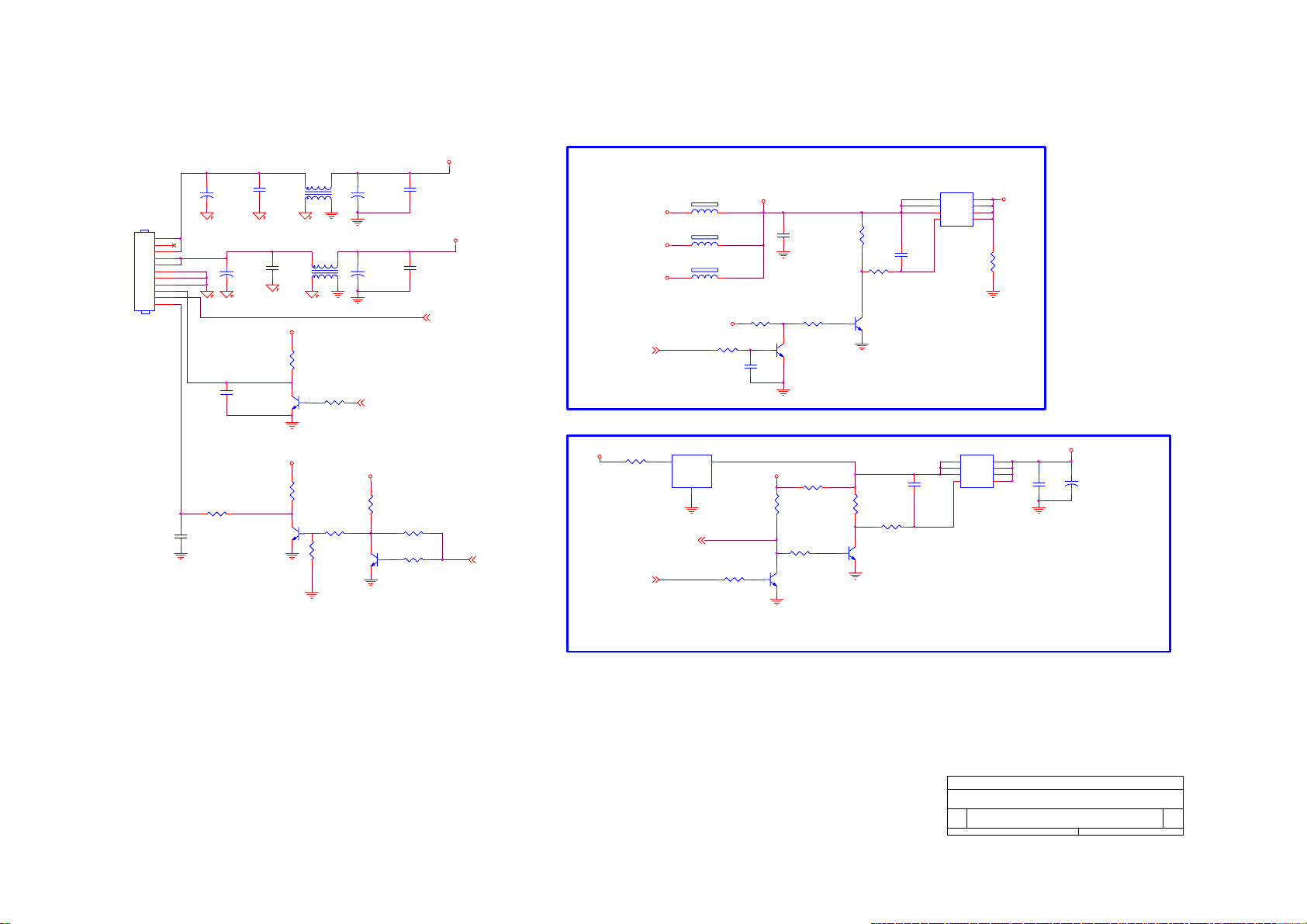

7.线路图
主板
Power Source
C761
+
470uF/16V
CN700
1
2
3
4
5
6
7
8
9
10
11
CONN
BL-ON/OFF
R707
1K 1/10W
C708
2.2uF
+
C724
0.1uF
C762
470uF/16V
C763
0.1UF /16V
Q708
PMBS3904
Q703
PMBS3904
C764
0.1UF /16V
5Vstb
32
5Vstb
32
L703
L
1
3
L702
L
1
3
R700
1K 1/10W
1
R706
1K 1/10W
1
5
4
5
4
R705
4.7K 1/10W
R708
4.7K 1/10W
R797
NC 18KΩ 1/10W
Q713
PMBS3904
C700
+
470uF/16V
C705
+
470uF/16V
ON-PBACK
5Vstb
32
R759
1K 1/10W
1
C702
0.1uF
C706
0.1uF
R761
NC
R754
4.7K 1/10W
+12V_PW R
5Vstb
PS-ON/OF F
12V/2A
5V/4A
ADJ-PWM2
Panel Power
+12V_PWR
5Vstb
+3.3V
PANEL-ON/ OFF
Power 5VA
+12V_PWR
R760
20Ω 3W
POWER-ON /OFF
FB701
NC/300 OHM
1 2
FB703
300 OHM
1 2
FB704
NC/300 OHM
1 2
PANEL-ON/OFF
U703 AP111 7E50LA
3 2
VI VO
GND
1
PS-ON/OFF
POWER-ON/OFF
5Vstb
R704
4.7K 1/10W
C707
0.1uF
R710
4.7KΩ 1/10W
R714
4.7KΩ 1/10W
VPANEL_IN
R702
10K 1/10W
1
1
5Vstb
C703
0.1uF
32
Q702
PMBS3904
NC 0Ω 1/10W
R712
4.7KΩ 1/10W
32
Q707
PMBS3904
10K 1/10W
R703
4.7K 1/10W
R764
4.7KΩ 1/10W
R701
1
R709
1
R719
200KΩ 1/10W
32
Q701
PMBS3904
32
Q705
PMBS3904
R720
200KΩ 1/10W
C704
0.1uF
C723
0.1uF
1
2
3
4
Q700
AO4411
S
S
S
G
1
2
3
4
D
D
D
D
Q704
AO4411
S
S
S
G
8
7
6
5
D
D
D
D
VCC-Panel
R765
NC 0Ω 1/10W
8
7
6
5
C712
0.1uF
5VA
C711
+
470uF/16V
Titl e
01)Sy stem Power
Size Document Number Rev
A3
T2678-D-X-X-2-070529
Date: Sheet
27
18Wednesday , May 30, 2007
01
of
Vcc3.3 for M ST9E19A
FB705
5Vstb
300 OHM
1 2
C714
+
0.1uF
47UF/ 16V
+3. 3AVDD fo r AVDD_ AU
FB706
+3.3V A
300 OHM
1 2
C726
2.2uF
+3.3V for VDD_MPLL
FB710
+3.3V A
300 OHM
1 2
C745
2.2uF
C713
C727
0.1uF
AVDD_AU
VDD_MPLL
C746
0.1uF
U702
3
VIN
1
ADJ
AIC1084-33P M
C728
2.2uF
C747
0.1uF
VOUT
Vcc1 .8 for M ST9E19A
+3.3V A
2
+
C715
C716
0.1uF
47UF/ 16V
+12V_PWR
5Vstb
D700
B340A
1 2
1 2
D701
NC/B340A
C721
0.1uF
+
C719
47UF/ 16V
C722
0.01uF
R716
6.8KΩ 1/1 0W
C760
3300pF
R715
100KΩ 1/10W
U701
MP2106
1
SS
SGND
2
FB
PGND
3
COMP
LX
4
VREF
VIN
5 6
RUN BST
C759
R718
0.01uF
11KΩ 1/10W
R717
10 KΩ 1% 1/10W
R722
NC/ 100K
+12V input used
D702
12
NC SSM5819SPT
10
L701
9
4.7uH
8
7
C758
0.01uF
+
C720
470uF/16V
C717
0.1uF
VDDC
C718
2.2uF
0.81*(1+Rup/Rdown)=1.8V---Rup=10K, Rdown=8.2K
VDDC
C750
0.1uF
C751
0.1uF
C752
0.1uF
C753
0.1uF
C754
0.1uF
C755
0.1uF
3.3V for AVDDPLL2
+3.3V A
FB712
300 OHM
1 2
AVDD_MemPLL
C756
2.2uF
C757
0.1uF
+3.3AVDD for AVDD_HDMI
FB709
+3.3V A
300 OHM
1 2
C742
2.2uF
AVDD_HDMI
C743
0.1uF
+3.3AVDD for AVDDA
+3.3V A
FB711
300 OHM
1 2
C748
2.2uF
AVDDA
C749
0.1uF
+3.3AVDD for AVDD_SIF
+3.3V A
Vcc3.3 for M ST9E19A Digital
+3.3VA
C744
0.1uF
+3.3VA
FB707
300 OHM
1 2
FB713
300 OHM
1 2
FB708
300 OHM
1 2
C729
2.2uF
VDDP
AVDD_SIF
C725
0.1uF
+
C731
47UF/ 16V
C730
0.1uF
+3.3V
+
C701
47UF/ 16V
C732
0.1uF
C733
0.1uF
C734
0.1uF
C735
0.1uF
C736
0.1uF
C737
0.1uF
28
C738
0.1uF
C739
0.1uF
C740
0.1uF
C741
0.1uF
Tit le
02)Power For MST9E19A
Size Document Number Rev
A3
T2678-D-X-X-2-070529
Date: Sheet
of
28Wednesday , May 30, 2007
01
+3.3V
R400
10KΩ 1/10W
R_TX2+
R_TX2+
R_TX2-
R_TX2-
G_TX1+
G_TX1+
G_TX1-
G_TX1-
B_TX0+
B_TX0+
B_TX0-
B_TX0-
TXCLK+
TXCLK+
TXCLK-
TXCLK-
HDMI
INPUT
HDMI_SDA
HDMI_SDA
HDMI_SCL
HDMI_SCL
HS_RGB
HS_RGB
VS_RGB
VS_RGB
BIN+
BIN+
BIN-
BIN-
SOG
SOG
VGA
INPUT
HDTV
INPUT
VIDEO
INPUT
For TUN ER
For AV/S-Vide o
C433
10uF/16V
C438
10uF/16V
CN400
5Vstb
NC
1
2
3
4
5
R440
1KΩ 1/10W
PWM3
ADJ-PWM2
PWM1
PWM0
SVIDEO-C in+
SVIDEO-Y in+
SVIDEO-Yin-
CVBS_IN
TV1-Vin +
TV1-Vin -
CVBSOUT
For VGA
AV/SVIDEO-AUD-Lin+
AV/SVID EO-AUD-R in+
For TUNER
+
+
RXD
TXD
WP_FSH
R441
NC
R447
R446
10KΩ 1/10W
NC
GIN+
RIN+
GIN-
RIN-
PB+
PYPY+
SOY
PRPR+
TV_SI F-
PB-
TV_SI F+
C435
0.1uF
C439
0.1uF
GIN+
GIN-
RIN+
RIN-
PBPB+
PYPY+
SOY
PRPR+
SVIDEO-Cin+
SVIDEO-Yin+
SVIDEO-Yin-
CVBS_IN
TV1-Vin +
TV1-Vin -
CVBSOUT
PC-Lin
PC-Rin
TV-MON O
For HDTV
R442
NC
R448
10KΩ 1/10W
R427
47Ω 1/10W
PC-Lin
PC-Rin
AV/SVIDEO-AUD-Lin+
AV/SVIDEO-AUD-Rin+
TV-MONO
HD-Rin+
HD-Lin+
AUVRADP
AUVRADN
AUVREF
C437
AUCOM
2.2uF
+3.3V
C415
0.1uF
R443
10KΩ 1/10W
R449
NC
+
C417 0.01uF
C419 0.01uF
C443 0.047uF
C421 0.01uF
C422 0.01uF
C423 0.01uF
C425 0.1uF
HD-Rin+
HD-Lin+
TXD
RXD
1 2
R459
1KΩ 1/10W
C406
10uF/16V
AVDD_HDMI
R421
390Ω 1/10W
1%
C409
0.1uF
C410
0.1uF
C411
0.1uF
C416
0.1uF
SV_C0
SV_Y0
VCOM2
CVBS2
VCOM1
TUNER_CVBS
VCOM0
C424 0.1uF
C426 2.2uF
C427 2.2uF
C428 2.2uF
C429 2.2uF
R436 10Ω 1/10W
R437 10Ω 1/10W
R438 10Ω 1/10W
R439 10Ω 1/10W
SDA
SCL
TXD
RXD
3
D400
BAV99
R411
10KΩ 1/10W
SIFP
SIFM
AUCOM
C430 2.2uF
C431 2.2uF
4.7KΩ 1/16W
1
C7922.2uF
AUOUTL2
AUOUTR2
3 2
TXCLKTXCLK+
B_TX0B_TX0+
G_TX1G_TX1+
R_TX2R_TX2+
HDMI_SDA
HDMI_SCL
HS_RGB
VS_RGB
BIN+
BINSOG
GIN+
GINRIN+
RIN-
PBPB+
PYPY+
SOY
PRPR+
SV_C0
SV_Y0
VCOM2
CVBS2
VCOM1
TUNER_CVBS
VCOM0
CVBSOUT
SIFP
SIFM
AUVRADN
AUVRAD P
AUVREF
AMP-Lout
AMP-Rout
RP409
Q400
3906
SYS_RST
151
159
VDDP
VDDP
DIGO5
DIGO6
149
150
ON-PBACK
172
VDDP
VDDP
DIGO7
DIGO8
153
10KΩ 1/10W
186
154
R409
VDDP
DIGO9
WRZ
RDZ
ALE
116
117
118
DDCWP
ASTB
POWER-ON/OFF
HPDCTRL
LED1
PANEL-ON/OFF
AMP-MUTE
WP
WP_FSH
+3.3V
R410
R491
1KΩ 1/10W
112
111
110
109
108
AD3
AD2
AD1
AD0
INT
135
RP410
4.7KΩ 1/16W
10KΩ 1/10W
115
114
113
AD6
AD5
AD4
GPIOE0/LVSYNC
GPIOE1/LHSYNC
4
5
AD7
GPIOE2/LDE
GPIOE3/LCK
PWM_SENSE
IVSYNC
IHSYNC
LB0M/R7
LB0P/R6
LB1M/R5
LB1P/R4
LB2M/R3
LB2P/R2
LBCKM/R1
LBCKP/R0
LB3M/G7
LB3P/G6
LB4M/G5
LB4P/G4
LA0M/G3
LA0P/G2
LA1M/G1
LA1P/G0
LA2M/B7
LA2P/B6
LACKM/B5
LACKP/B4
LA3M/B3
LA3P/B2
LA4M/B1
LA4P/B0
GPIOF19
GPIOF18
GPIOF17
GPIOF16
GPIOF15
GPIOF14
GPIOF13
GPIOF12
PWM_DRV
PWM_FB
123
4
876
5
R414
100Ω 1/10W
DI7
DI6
DI5
DI4
DI3
DI2
DI1
DI0
ICLK
SDO
CSZ
SDI
SCK
+3.3V
123
876
5Vstb
R415
100Ω 1/10W
202
201
200
199
198
197
196
195
192
194
193
191
190
189
188
185
184
183
182
181
180
179
178
177
176
175
174
171
170
169
168
167
166
165
164
163
162
161
160
124
123
122
121
97
96
95
94
93
92
91
90
139
138
137
RP411
4.7KΩ 1/16W
R762
4.7KΩ 1/10W
R763
7.5KΩ 1/10W
SCL_EXT
SDA_EXT
for TTL output
RP401
NC 33Ω 1/16W
5
6
7
8
5
6
7
8
5
6
7
8
5
6
7
8
5C418 0.01uF
6
7
8
5
6
7
8
5
6
7
8
RP402NC 33Ω 1/16W
RP403NC 33Ω 1/16W
RP404NC 33Ω 1/16W
RP40533Ω 1/16W
RP40633Ω 1/16W
RP40733Ω 1/16W
SPI_DO
SPI_CZ
SPI_DI
SPI_CK
R456
4.7KΩ 1/10W
SCL_EXT
SDA_EXT
PRE-MUTE
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
DDCWP
ASTB
POWER-ON /OFF
HPDCTRL
LED1
PANEL-ON/ OFF
AMP-MUTE
ON-PBACK
+
C400
47UF/16V
R406
100Ω 1/10W
C404
47pF
R413
1MΩ 1/10W
X400
14.318MHz
1 2
C408
47pF
1
RXCKN
2
RXCKP
4
RX0N
5
RX0P
7
RX1N
8
RX1P
10
RX2N
11
RX2P
13
REXT
14
DDCD_DA
15
DDCD_CK
16
HSYNC1
17
VSYNC1
18
RMID
19
VCLAMP
20
REFP
21
REFM
22
BIN1P
23
BIN1M
24
SOGIN1
25
GIN1P
26
GIN1M
27
RIN1P
28
RIN1M
29
BIN0M
30
BIN0P
31
GIN0M
32
GIN0P
33
SOGIN0
34
RIN0M
35
RIN0P
38
HSYNC0
39
VSYNC0
40
C1
41
Y1
42
C0
43
Y0
44
VCOM2
45
CVBS3
46
CVBS2
47
CVBS1
48
VCOM1
49
CVBS0
50
VCOM0
51
CVBSOUT
54
SIF1P
55
SIF1M
57
AUVRADN
58
AUVRADP
59
AUVREF
61
AUL0
62
AUR0
63
AUL1
64
AUR1
65
AUCOM
66
AUL2
67
AUR2
68
AUL3
69
AUR3
70
AUOUTL3
71
AUOUTR3
72
AUOUTL2
73
AUOUTR2
74
AUOUTL
75
AUOUTR
76
AUOUTS
78
GPIOF2
79
GPIOF3
80
GPIOF4
81
GPIOF5
82
GPIOF6
83
GPIOF7
84
GPIOF8
85
GPIOF9
86
GPIOF10
87
GPIOF11
DDCR_DA
DDCR_CK
DDCA_DA
I2C-SDA
I2C-SCL
DDC-TXD
DDC-RDX
KEY0
KEY1
DDCA_CK
131
132
133
134
125
+3.3V
123
4
876
5
C405
100pF
AVDD_SIF
AVDDA
207
206
205
365360
XIN
XOUT
SAR0
SAR1
SAR2
SAR3
PWM0
126
127
128
129
AVDD_SIF
HWRESET
AVDD_ADC
PWM1
PWM2
PWM3
IRIN
130
155
156
136
IR_SYNC
PWM3
ADJ-PWM2
PWM1
PWM0
AVDD_AU
ADJ-PWM2
AVDD_MemPLL
105612
AVDD_AU
AVDD_MEMPLL
393752568999
AVDD_HDMI
AVDD_DV I
U400
MST9002
GND
GND
GND
VDD_MPLL
AVDD_DV I
GND
GND
157
AVDD_MPLL
GND
GND
VDDC
2087798
AVDD_MPLL
GND
GND
101
104
106
VDDP
107
142
158
20388100
102
103
119
140
VDDP
VDDP
VDDP
VDDP
VDDC
VDDC
GND
GND
GND
120
141
VDDP
VDDC
VDDC
VDDC
VDDC
GND
GND
GND
GND
DIGO0
DIGO1
DIGO2
DIGO3
DIGO4
152
173
187
204
143
144
145
146
147
148
29
Location Near IC Pin.
R401
100Ω 1/10W
AMP-Rout
R407
100Ω 1/10W
AMP-Lout
LVSYNC
LHSYN C
LDE
LCK
RXO0-/R7
RXO0+/R6
RXO1-/R5
RXO1+/R4
RXO2-/R3 RXE4+/B0
RXO2+/R2
RXOC-/R1
RXOC+/R0
RXO3-/G7
RXO3+/G6
RXO4-/G5
RXO4+/G4
RXE0-/G3
RXE0+/G2
RXE1-/G1
RXE1+/G0
RXE2-/B7
RXE2+/B6
RXEC-/B5
RXEC+/B4
RXE3-/B3
RXE3+/B2
RXE4-/B1
RXE4+/B0
R429
100Ω 1/10W
1
E0
2
E1E2WC
3
4
VSS
M24C32-WMN6TP
C402
0.01uF
C407
0.01uF
LED1
LED1
KEY0
KEY1
IR_SYNC
Mstar PULL UP
SST PULL DOWN
U401
MX25L4005
1
2
R430
NC
3
4 5
I2C address
at A0.
U402
8
VCC
7
6
SCL
5
SDA
R434
100Ω 1/10W
AMP-R
R403
22KΩ 1/10W
AMP-L
R412
22KΩ 1/10W
R420
4.7KΩ 1/10W
VCC-Panel
CE#
SO
HOLD#
WP#
VSS SI
5Vstb
R435
100Ω 1/10W
SCL
SDA
47K1/10W
RXE0-/G3
RXE1-/G1
RXE2-/B7
RXEC-/B5
RXE3-/B3
VDD
SCK
AMP-R
AMP-L
R416
1
C440
2.2uF/16V
8
7
6
Location Near IC Pin.
R725
NC 100Ω 1/10W
AUOutR2
R727
NC 100Ω 1/10W
AUOutL2
5Vstb
R417
4.7KΩ 1/10W
32
Q401
PMBS3904
C412
100pF
23
21
19
17
15
13
11
9
7
5
3
1
CONN24X2 2MM
CN402
+3.3V
C432
0.1uF
RP408
33Ω 1/16W
1
2
3
4
AUOut2-R
AUOut2-R
R726
C776
NC 22KΩ 1/10W
AUOut2-L
AUOut2-L
R728
C777
NC 22KΩ 1/10W
+3.3V
R419
R418
3.3KΩ 1/10W
R422
1KΩ 1/10W
1KΩ 1/10W
10Ω 1/10W
R426
NC
C413
100pF
24
22
20
18
RXE0+/G2
RXE1+/G0
16
RXE2+/B6
14
12
RXEC+/B4
10
RXE3+/B2
8
6
4
2
123
4
RP400
4.7KΩ 1/16W
876
5
SPI_CK
SPI_DI
SPI_CZ
SPI_DO
I2C address
at A4.
1
8
NC
VCC
2
7
E1
WC
3
6
E2
SCL
4 5
VSS SDA
U403
AT24C04N
Title
03)MST9E19A
Size Document Number Rev
A2
Date: Sheet
3.3KΩ 1/10W
R423
5Vstb
R424
C414
100pF
VCC-Panel
+
C434
470uF/16V
5Vstb
R457
R451
100Ω 1/10W
100Ω 1/10W
SCL
SDA
T2678-D-X-X-2-070529
R425
NC
8
7
6
5
NC 0.01uF
NC 0.01uF
5Vstb
KEY0-in
KEY1-in
LED-R
C444
2.2uF/16V
IR-in
RXE4-/B1
RXE3+/B2
RXE3-/B3
RXEC+/B4
RXEC-/B5
RXE2+/B6
RXE2-/B7
RXE1+/G0
RXE1-/G1
RXE0+/G2
RXE0-/G3
RXO4+/G4
RXO4-/G5
RXO3+/G6
RXO3-/G7
RXOC+/R0
RXOC-/R1
RXO2+/R2
RXO2-/R3
RXO1+/R4
RXO1-/R5
RXO0+/R6
RXO0-/R7
LCK
LDE
LVSYNC
LHSYN C
CONN
1
2
3
4
5
6
7
CN401
J400
NC
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
C436
0.1uF
45
46
47
48
49
50
51
52
01
38Wednesday , May 3 0, 2007
of
5Vstb
1
VGA/5V
2
3
C765
2.2uF/ 16V
D108
BAT54C
P100
15
14
13
12
11
R181
100Ω 1/10W
VGA-HS
ZD122 UD ZS5.6B
VGA-VS
VGA-SDA
VGA-SCL
ZD118
UDZ S5.6B
1
2
3
4 5
M24C02-WMN6TP
17 16
1 2
A0
VCC
A1
WP
A2
SCL
VSS SD A
U105
10
5
9
4
8
3
7
2
6
1
DB15
ZD119
UDZ S5.6B
8
7
6
VGA-B+
VGA-G+
VGA-R+
3
1 2
D111
BAV99
RXD
12
1 2
0Ω 1/10W
ZD123
UDZ S5.6B
R170
100Ω 1/10W
R186
4.7KΩ 1/ 10W
R190
NC
R193
12
TXD
3
1 2
D112
BAV99
R187
R188
4.7KΩ 1/ 10W
10Ω 1/10W
D113 BAV99
1 2
R184
10KΩ 1/10W
R189
10Ω 1/10W
DDCWP
C173
NC 1000pF
3
C171
NC
R175
75Ω 1/10W
R185
5Vstb
4.7KΩ 1/ 10W
NC 1000pF
C176
75Ω 1/10W
R176
C172
NC
C177
NC 1000pF
R171 10Ω 1/10W
R172 10Ω 1/10W
R173 10Ω 1/10W
R174 330Ω 1/10W
75Ω 1/10W
R177
R178 47Ω 1/10W
R179 47Ω 1/10W GI N-
R180 47Ω 1/10W
ZD116
UDZ S5.6B
1 2
P101
PHONEJ ACK
1
2
3
4
5
1 2
ZD115
UDZ S5.6B
C164
0.047uF
C165
0.047uF
C166
0.047uF
C167
1000pF
C168
0.047uF
C169
0.047uF
C170
0.047uF
R182
1KΩ 1/10W
R183
1KΩ 1/10W
PC-R
PC-L
BIN+
GIN +
RIN+
SOG
BIN-
RIN-
HS_RGB
VS_RGB
VPORT0603100KV05
VPORT0603100KV05
ZD120
ZD121
BIN+
GIN +
RIN+
SOG
BIN-
GIN -
RIN-
HS_RGB
VS_RGB
1 2
R191
10KΩ 1/10W
R194
10KΩ 1/10W
C174
560pF
C175
560pF
PC-Ri n
R192
12KΩ 1/10W
PC-Lin
R195
12KΩ 1/10W
PC-Rin
PC-Lin
1 2
Tit le
04)VGA
Size Docum ent N umber Rev
A4
Date: Sheet
30
T2678-D-X-X-2-070529
48Wednesday , May 30, 2007
of
01

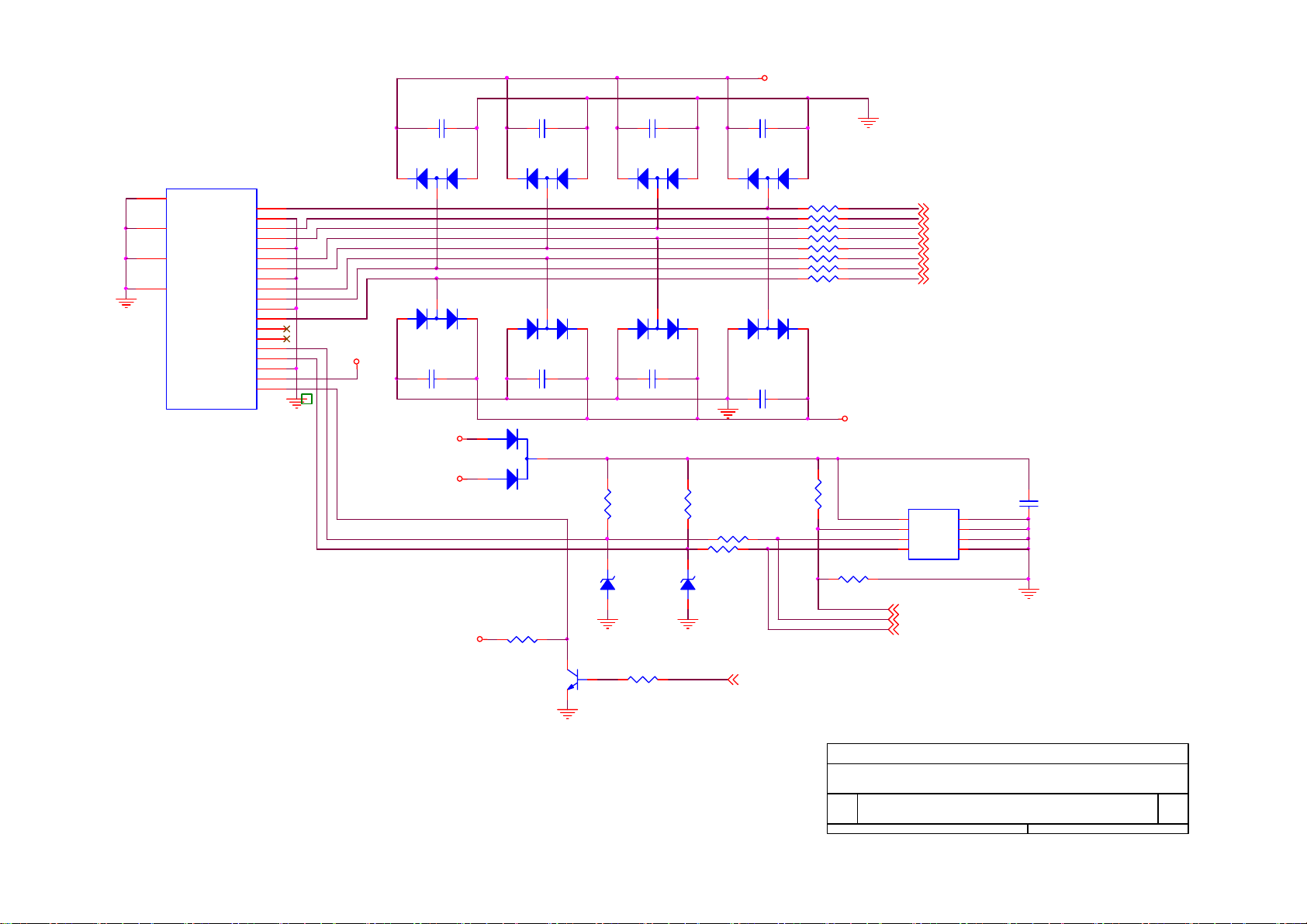

C508
0.1UF 16V
C507
0.1UF 16V
C506
0.1UF 16V
C505
5Vstb
0.1UF 16V
20
21
22
23
CN500
HDMI
SHELL1
SHELL2
SHELL3
SHELL4
D2+
D2 Shield
D2-
D1+
D1 Shield
D1-
D0+
D0 Shield
D0-
CK+
CK Shield
CK-
CE Remote
NC
DDC CLK
DDC DATA
GND
+5V
HP DET
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
HDMI-RX2+
HDMI-RX2HDMI-RX1+
HDMI-RX1HDMI-RX0+
HDMI-RX0HDMI-RXC+
HDMI-RXC-
HDMI/5V
20061010 modified
HDMI-HPD
HDMI-DDC-SCL
HDMI-DDC-SDA
D500
BAV99
3
D504
BAV99
3
1 2
C501
0.1UF 16V
5Vstb
HDMI/5V
HDMI/5V
12
1 2
1
D508
BAT54C
2
R508
1KΩ 1/10W
D501
BAV99
3
3
C502
0.1UF 16V
3
Q500
PMBS3904
D505
BAV99
32
12
1 2
R509
4.7KΩ 1/ 10W
ZD500
UDZ S5.6B
1 2
R515
1KΩ 1/10W
1
D502
BAV99
3
3
C503
0.1U F16V
D506
BAV99
1 2
HPDCTRL
12
1 2
R510
4.7KΩ 1/ 10W
R512
100Ω 1/10W
R513
100Ω 1/10W
ZD501
UDZ S5.6B
D503 BAV99
R500 10Ω 1/10W
3
R501 10Ω 1/10W
R502 10Ω 1/10W
R503 10Ω 1/10W
R504 10Ω 1/10W
R505 10Ω 1/10W
R506 10Ω 1/10W
R507 10Ω 1/10W
3
D507
BAV99
C504
0.1UF 16V
R511
NC
HDMI_SCL
HDMI_SDA
HPDCTRL
12
R_TX2+
R_TX2G_TX1+
G_TX1B_TX0+
B_TX0TXCLK +
TXCLK -
5Vstb
8
7
6
R514
0Ω 1/10W
U500
VCC
WP
SCL
VSSSDA
DDCWP
HDMI_SCL
HDMI_SDA
1
A0
2
A1
3
A2
45
M24C02-WMN6TP
C500
2.2uF/ 16V
Tit le
05)HD MI
Size Document Number Rev
A4
T2678-D-X-X-2-070529
Date: Sheet
31
58Wednesday , May 30, 2007
of
01
HD Audi o-R I nput
CN105
JACK
3
1
2
1
HD-Lin
HD-Rin
ZD117
VPORT0603100KV05
1 2
ZD105
VPORT0603100KV05
1 2
S-Vide o +AV OUT
NC VPORT0603100KV05
AV_OUT
SVIDEO-Cin
SVIDEO-Y in
ZD124
AV audio out
CN102 JACK
7 8
2 3
1 4
5 6
switch
ZD107
VPORT0603100KV05
ZD106
1 2
1 2
VPORT0603100KV05
1 2
SVIDEO-Cin
9
SVIDEO-Y in
R163
HD-Lin
10KΩ 1/10W
HD-Rin
R145
10Ω 1/10W
C148
680pF
R146
75Ω 1/10W
R147
10Ω 1/10W
C149
680pF
R149
R148
75Ω 1/10W
47Ω 1/10W
C160
560pF
R165
10KΩ 1/10W
R164
12KΩ 1/10W
SVIDEO-Cin+
SVIDEO-Y in+
SVIDEO-Y in-
C163
560pF
R166
12KΩ 1/10W
HD-Lin+
HD-Rin+
CN106
NC JACK
AUDIO-ROUT
1 2
AUDIO-LOUT
ZD126
ZD125
1 2
NC VPORT0603100KV05
NC VPORT0603100KV05
3
1
2
1
HD YPbPr Input /AV/AV Audio- Input
PR_IN
PB_IN
PY_IN
ZD102
C154
NC/330PF
1 2
VPORT0603100KV05
1 2
R155
75Ω 1/10W
VPORT0603100KV05
PR_IN
PY_IN
PB_IN
AV Output / Audio Output
AUDIO-LOU T
AUDIO-ROUT
ZD103
C155
NC/330PF
ZD104
VPORT0603100KV05
1 2
R156
75Ω 1/10W
CN104
RCA3*2 R /B/G+Y/W /R
3 2
1
6 5
4
9 8
7
C156
NC/330PF
VPORT0603100KV05
Near to MStar IC
R152 47Ω 1/10W
R153 47Ω 1/10W
R154 47Ω 1/10W
R151 470Ω 1/10W
R157
75Ω 1/10W
R159 47Ω 1/10W
R161 47Ω 1/10W
R162 47Ω 1/10W
C190 NC 47U F/16V
R198
NC 10KΩ 1/10 W
ZD110
1 2
+
+
NC 47UF/ 16V
R199
NC 10KΩ 1/10W
VPORT0603100KV05
1 2
AUOUT-L
AUOUT-R
C178
AV-Vin+
AV/SVIDEO-Lin
AV/SVIDEO-R in
ZD109
C151 0.047uF
C152 0.047uF
C153 0.047uF
C150 1000pF
C157 0.047uF
C158 0.047uF
C159 0.047uF
AUOUT-L
AUOUT-R
ZD108
1 2
VPORT0603100KV05
R143
R144
75Ω 1/10W
R139
10KΩ 1/10W
R140
10KΩ 1/10W
5VA
1
Q101
NC PMBS3904
C147
680pF
R116
NC 330Ω 1/10W
32
R119
NC 220Ω 1/10W
10Ω 1/10W
1
C145
560pF
R141
12KΩ 1/10W
R117
NC 10KΩ 1/10W
R118
NC 10KΩ 1/10W
CVBS_IN
C146
560pF
C179
+
NC 10uF/16V
CVBSOut
AV/SVIDEO-AUD-Lin+
AV/SVIDEO-AUD-Rin+
R142
12KΩ 1/10W
CVBSOut
AV-Vin+
AV/SVIDEO-Lin
AV/SVIDEO-R in
PR+
PY+
PB+
SOY
PR-
PY-
PB-
C191
NC 0. 1uF
Q100
NC 3906
3 2
R121
AV_OUT
NC 75Ω 1/10W
R120
NC 220Ω 1/10W
Title
6)AV Input
Size Document N umber Rev
A2
T2678-D-X-X-2-070529
Date: Sheet
32
01
68Wednesday , May 30, 2007
of
FB102
300 OHM
5VA
1 2
U101
CABLE IN
Video Module (Tuner+Demodulator) Option
TUNER TMIP-C22I1W
N.C.
+
1
C114
10uF/16 V
N.C.
2
C115
0.1uF
+5V
3
C118
22pF
SCL
SDA
Adress Seletion
4
5
6
R122
10Ω 1/10W
R123
10Ω 1/10W
C117
22pF
SDA_EXT
SCL_EXT
9
N.C.
10
N.C.
2nd SIF
11
12
18
TH1
17
TH2
16
TH3
15
TH4
+5V, IF
CVBS
AF/ MPX
+
C135
47UF/ 16V
R757
NC/ 10KΩ 1/10W
C794
NC/ 560pF
FB103
300 OHM
1 2
C136
0.1U F/16V
TV-MO NO
R758
NC/ 12KΩ 1/10W
5VA
Tuner CVBS Input
C116
NC/4.7P,50V
14
13
TV-O UT
TV-S IF
CVBS Ou tput: Vp-p=1V
R132
2.2KΩ 1/ 10W
33
R130
100Ω 1/10W
R133
100Ω 1/10W
L102
0Ω 1/10W
C125
NC/ 330pF
TV_S IF +
TV_S IF -
Tit le
07)TUNER+IF
Size Document Number Rev
A4
Date : Sheet
T2678-D-X-X-2-070529
C126
NC/ 330pF
R126
10Ω 1/10W
R128
75Ω 1/10W
TV1- Vin +
C195
NC 1000pF
TV1-Vin-
R129 47Ω 1/10W
78Wednes day , May 30, 2007
TV1-Vin+
TV1-Vin-
01
of
Audio Pre-Amplifier
R621
33KΩ 1/10W
C611
R613
2.2uF
PRE-MUTE
AMP-R
AMP-L
AMP-R
R639
10KΩ 1/10W
AMP-L
1
C614
2.2uF
32
Q605
PMBS3904
10KΩ 1/10W
R638
1.5KΩ 1/10W
R617
10KΩ 1/10W
Audio Output
C782
NC 47U F/16V
C785
AUOut2-R
AUOut2-L
AUOut2-R
AUOut2-L
NC 2. 2uF
C788
NC 2. 2uF
C615
47UF/ 16V
+
+
NC 33KΩ 1/ 10W
R741
NC 10KΩ 1/ 10W
R788
NC 10KΩ 1/ 10W
R622
33KΩ 1/10W
R738
+12V_PW R
84
3
+
2
-
R618
33KΩ 1/10W
C613
100pF
OPIN_VCC
5
+
6
-
R619
33KΩ 1/10W
C616
100pF
R739
NC 33KΩ 1/ 10W
3
2
R620
100Ω 1/10W
C610
0.1uF
U601A
TL062CD
1
84
U601B
TL062CD
7
+12V_PW R
R737
NC 100Ω 1/10W
84
U704A
NC TL062CD
+
-
R742
NC 33KΩ 1/ 10W
C787
NC 100pF
OPOUT_VCC
84
U704B
5
NC TL062CD
+
6
-
R789
NC 33KΩ 1/ 10W
C790
NC 100pF
OPIN_VCC
C783
NC 0.1uF
1
7
+
C612
47UF/ 16V
C625
4.7uF/ 16V
+
C624
4.7uF/ 16V
+
OPOUT_VCC
+
AUOUT-R
AUOUT-L
PreAMP-Rout
R755
10KΩ 1/10W
PreAMP-Lout
R756
10KΩ 1/10W
C784
NC 47UF/16V
AUOUT-R
AUOUT-L
Audio Power Amplifier
5Vstb
R744
47KΩ 1/10W
R637
0Ω 1/10W
R745
NC 10KΩ 1/10W
R602
100KΩ 1/10W
ASTB
MUTE CIRCUIT
5Vstb
R748
3KΩ 1/10W
1
R751 47Ω 1/10W
OFF MUTE
Q711
1
PMBS3906
3 2
20060916 modified
1
ON MUTE
Q710
PMBS3906
3 2
32
Q709
PMBS3904
PowerAMP-Lout
PowerAMP-Rout
AMP-MUTE
R750
1KΩ 1/10W
+
AGND
C791
100uF/16V
PWR-ON _MUTE
AMP-MUTE
5Vstb
R600
NC 47KΩ 1/10W
32
Q600
1
NC PMBS3904
R604
1KΩ 1/10W
C606
0.01uF
R606
1KΩ 1/10W
C608
0.01uF
R746
10KΩ 1/10W
R610
10KΩ 1/10W
20060916 modified
PWR-ON _MUTE
R752
10KΩ 1/10W
AGND
+12V_PWR
R608
10KΩ 1/10W
1
R635
3.9Ω 3W
R631
3.9Ω 3W
3.9Ω 3W
R630
R601
10KΩ 1/10W
R605
10KΩ 1/10W
R607
10KΩ 1/10W
5Vstb
32
Q601
PMBS3904
C600
1uF/16V
C605
1uF/16V
C607
1uF/16V
CN703
PHONEJACK
R634
3.9Ω 3W
R633
3.9Ω 3W
R632 3.9Ω 3W
C609
1uF/16V
FB600
300 OHM
1 2
C601
+
C602
1000uF/25V
0.1uF
AGND
C603
0.1uF
AGND
7
IN1
9
ST_BY
13
S_GND
14
IN2
8
MUTE
1
PW_GND
10
PW_GND
11
PW_GND
20
PW_GND
AGND
R636
NC 10KΩ 1/10W
1
PowerAMP-Lout
7
6
PreAMP-Lout
HP-Lout
2
3
HP-Rout
4
PreAMP-Rout
PowerAMP-Rout
5
0Ω 1/10W
NC VPOR T0603100KV05
Tit le
Size Document Number Rev
A3
Date: Sheet
C604
0.1uF
6
15
U600
AGND
TDA7266D
VCC
VCC
2
OUT1+
5
OUT1-
19
OUT2+
16
OUT2-
R747
R749
0Ω 1/10W
1 2
AGND
ZD611
NC VPOR T0603100KV05
1 2
ZD612
08)Audio AMP
T2678-D-X-X-2-070529
L_SPEAKER
CN602
3
2
1
CN601
R_SPEAKER
2
1
88Wednesday , May 30, 2007
AGND
of
01
34
电源板
0.001uF/2 50V
22uF/50V
3
!
!
R983
330KΩ 1/4W
C937
1
+
!
-
4
RV901 Varistor 560V
2
3
!
1
4
C904
12
0.47uF
!
C903
C902
R902
330KΩ 1/4W
!
2
3
!
1
4
C901
!
0.47uF
FUSE 5A/250V
123
CN901
CONN
0.01uF
+
BD901
D10XB60
L905
13.0mH
!
!
0.001uF/2 50V
330KΩ 1/4W
L904
13.0mH
!
MAIN_V CC
C917
C925
1uF/25V
R980
NC
NC
!
1
12
R987
R956
47Ω 1/4W
10 11
2
3
5
6
43
8
D
7
D
6
D
5
D
D923
SR54
C963
1uF
!
7 8 9
12
0.22uF/50V
20KΩ 1/8W
C968
1500PF/50V
R989
47Ω 1/4W
R917
47ohm 1/6w
IC907
PC123X8YFZOF
C931
NC
C921
IC908
AZ431AZ-AE1
R910
22Ω 1/4W
C969
470pF/50V
R915
3
1
R972
1KΩ 1/8W
40uH
L908
47Ω 1/4W
R988
47Ω 1/4W
D914
FMW-2156
2
R967
1KΩ 1/8W
C920
0.001uF
0.001uF
C956
1uF
R913
40.2KΩ 1% 1/8W
R916
2.43KΩ 1% 1/8W
3
D905
NC
2
L909
NC
+
C952
NC
1
C977
C939
+
C941
1000uF25V
1000uF/25V
R918
R966
3.9KΩ 1/8W
NC
R948
R940
NC
3.9KΩ 1/8W
+
C929
NC
L907
3.5uH
+
+
C934
470uF16V
!
12
43
IC904
PC123X8YFZ OF
Q904
PMBS3904
+12V
Panel ON/OFF
Panel DIM
F903
0Ω 1/4W
+15V
+
C911
1000uF25V
TPV(Top victory) Electron ics Co.,ltd.
Titl e
POWER BOARD
Size Document Number Rev
Custom
Date: Sheet
+12V N/ A
ZD901
NC
1 2
+5V
R974
1KΩ 1/4W
R959
PS ON
10KΩ 1/8W
C926
0.1uF
+5V
PS ON
+24V
T2463-1-SAN-X-2-070428
CONN
1
2
3
4
5
6
7
8
9
10
11
CN902
CN903
1
2
3
4
5
6
7
8
9
10
11
12
CONN
1
of
22Saturday, April 28, 2007
!
C922
NC
R996
1MΩ 1% 1/4W
R997
1MΩ 1% 1/4W
D920
LL4148WP
R958
10Ω 1/8W
R934
1KΩ 1/8W
R951
NC
12
125
15KΩ 1% 1/8W
R907
100KΩ 1/4W
2N7012ESPT
C981
1uF
C913
2200pF/2KV
BA159GPT
D917
200 OHM +-5% 1/8W
C954
560P 50V
6 7
OUT
VCC
INV
COMP
123
R1000
Q909
R961
10KΩ 1/8W
R939
4.7KΩ 1/8W
D902
FMX-G26S
678
GND
MOT
4 5
C942
0.1uF 50V
R973
12KΩ 1/8W
C950
220N 25V
R971
R932
IC901
FAN7529MX
CS ZCD
R947
10KΩ 1/8W
STP10NK70ZFP
10Ω 1/8W
R965
22Ω 1/8W
C928
56pF
D903
BA159GPT
C910
0.01uF/500V
2N7012ESPT
RLZ5.6B
1 2
Q902
R933
0.1Ω 2W
D919
LL4148WP
10KΩ 1/8W
C930
0.22uF/50V
Q910
ZD933
R962
470Ω 1/4W
C943
NC
!
R979
R970
47KΩ 3W
C947
NC
1
6 7 8
PC123X8YFZOF
2
!
STW20NM60
3
R921
0.1Ω 3W
R922
NC
C979
0.0022UF
C978
0.001uF/250V
!
POWER X'FMR
3
2
1
5
IC905
43
!
R976
B+_390V
C940
1KΩ 1/8W
R995
10KΩ 1/8W
Q907
DTC144WKA
C949
R927
0.001uF
C933
+
1000uF/35V
C976
0.001uF
B+_390V
R926
NC
Q905
KTD1691/P
+
C935
1uF
1 2
+
C951
1000uF/35V
ZD931
RLZ15B
R944
1K 1/4W
IC903
LD7575PS
100KΩ 1% 1/8W
L910
3.0uH +-10%
470uF/35V
R963
10K
678
HV
NC
VCC
RT
COMPCSGNDOUT
123
4 5
R931
C948
0.01UF 50V
+
C932
R923
NC
C912
1000pF 50V
R957
13KΩ 1% 1/8W
R949
1.5KΩ 1/8W
C938
2200pF/2KV
D915
LL4148WP
R936
10Ω 1/8W
10KΩ 1/8W
ZD932
NC
1 2
D921
NC
C964
470pF/50V
0.47uF/25V
C965
R975
1KΩ 1/8W
R950
100KΩ 2W
D909
BA159GPT
!
Q903
STP10NK70ZFP
UF4003PT
+
47uF/50V
+
C915
C944
1uF
47uF/50V
R955
R925
0.82Ω 2W
+24V
F902
0 1/4W
C962
0.1uF
R912
100KΩ 1/8W
R911
R914
1MΩ 1/8W
100KΩ 1/8W
C966
NC
C967
0.0047uF
D916
UF4003PT
D913
4.7 1/4W
C918
C972
+
1000uF/35V
IC910
1
RC
2
SS
3
COMP
4 5
FB GND
TPS40200DR
T901
ER28
R977
3.3Ω 1/4W
R945
AO4411
Q906
1
S
2
S
3
S
4
G
8
VDD
7
ISNS
6
GDRV
R994
R992
R993
R954
R960
100Ω 1/4W
D906
SP20150R
2
D918
SP20150R
2
!
+
C919
100uF 450V
B+_390V
R985
100Ω 1/4W
R930
NC
C914
NC
C936
+
1000uF/35V
MAIN_V CC
ZD903
RLZ5.6B
C916
1uF
R984
100Ω 1/4W
R986
100Ω 1/4W
0.1 ohm
!
+
C973
100uF 450V
PFC_VCC
+
1000uF/35V
10uF/50V
Q908
KTA1273-Y- AT/ P
12
C927
R969
680K 1/4W
R928
680K 1/4W
Q901
R938
680K 1/4W
1MΩ 1/4W
1MΩ 1/4W
1MΩ 1/4W
100KΩ 1% 1/8W
R953
13K 1% 1/8W
T902
9 10 11 12
3
1
13 14 15 16
3
1
R941
1KΩ 1/8W
12
R943
1KΩ 1/8W
C953
0.33uF
R942
1KΩ 1/8W
IC906
AZ431AZ-AE1
L903
!
L906
200uH
D932
C980
0.1uF/450V
ZD902
C908
0.1uF
R909
56KΩ 1/8W
B+_390V
TEA1532AT
DRAIN
DRIVER
SENSE
DEM
100KΩ 1/8W
330N 25V
1uF/450V
220K 1/8W
PFC_VCC
1MΩ 1% 1/4W
62KΩ 1/8W 1%
8
7
6
5
R937
C923
C907
+
47uF/50V
R978
C909
R998
R999
D907
LL4148WP
220uH
2
NR901
NTCR
1 2
!
R901
SM4007SPT
F901
!
1 2
IC902
1
VCC
2
GND
3
PROTECT
4
CTRL
R935
1KΩ 1/8W
RLZ15B
1 2
R929
68KΩ 1/8W
C974
C975
C945
NC
NC
NC
R981 NC
R919 NC
R982
35
7．电气方框图
r
Y
r
AV
V
A
p
y
Panel
ATN / C B T
U101
Tune
SCL EXT/SDA EXT
TV CVBS
TV SIF
PC Audio
V Audio
Com
HDMI
PC VGA
PbP
S-Video
Audio
LVDS
U400
Scale
ADC
Video Decoder
Audio Decoder
TMDS Decoder
MCU
A9002
SCL/SDA
U402
M24C32
SPI
Ke
IR
AMP-LOUT
AMP-ROUT
U401
Flash Rom
MX25L4005AMC
U601
Audio Pre-Amplifier
TL062CD
Phone jack
U600
Audio Amplifier
TDA7266D
Speaker
36
8.爆炸图
37
TV32-PRIMA
Item P/N Describe Qt,y Item P/N Describe Qt,y
1 A34E0216 KGG1L 30 BEZEL TV32W-7A3 1.000 23 Q85T0041 1 SHIELD 1.000
2 Q33T0141 1 1C power lens 1.000 24 MAIN BOARD 1.000
3 Q33T0142 ED 1C ir lens 1.000 25 Q15T0120 1 io bkt top(DE200) 1.000
4 IR BOARD 1.000 26 Q15T0122 4 PANEL-BKT-L 1.000
6 A33E0138 1L 30 COVER_FUNCTION 1.000 27 Q33E0140 1L SIDE COVER 1.000
7 A33E0139 1L BUTTON_FUNCTION 1.000 31 0Q1T 930 8120 SCREW 13.000
8 KEY BOARD 1.000 32 0Q1T1030 8120 SCREW FOR SIDE COVER/BEZEL,KEY COVER/BEZEL 5.000
9 SPEAKER 2.000 33 001T6021 1 SCREW FOR SPEAKER/BEZEL 4.000
10 Q15T0125 2 BKT-HOLD-PANEL 4.000 34 0M1T 940 6120 SCREW 24.000
11 PANEL 1.000 35 0Q1T 940 12120
12 Q15T0122 3 PANEL-BKT-L 1.000 36 0M1T 940 8 47 CR3
13 Q15T0123 10 PCB-BKT-for changhong 1.000 37 0Q1T 930 10120 SCREW FOR STAND BKT/STAND 2.000
14 POWER BOARD 1.000 38 0Q1T 140 8120 SCREW FOR BASE BKT/BASE 6.000
15 Q15T0121 21 IO-BKT 1.000 39 001T6017 2 SCREW FOR BASE BKT/STAND BKT 3.000
16 Q15T0155 1 MAIN BKT 1.000 40 0Q1T 940 12 47 CR3 SCREW FOR REAR COVER/BEZEL 13.000
17 A34E0336 1L STAND 1.000 41 0M1T 960 8 47 CR3 SCREW FOR REAR COVER/IO BKT 2.000
18 Q15T0171 1 STAND BKT 1.000 42 0M1T 930 4120 SCREW FOR SHIELDING/PCB BKT 10.000
19 A34E0337 1L 33 BASE_S2 1.000 43 0M1T1730 6120
20 Q15T0172 1 BASE BKT 1.000 44 0M1T1740 8120 SCREW FOR GROUND LINE/PCB BKT 1.000
21 A34E0217 GM 3L 30 REAR COVER 32 1.000 45 0M1T 130 6 47 CR3 SCREW FOR AC SOCKER/IO BKT 2.000
22 015T6184 1 KENSINGTON LOCK 1.000 46 0D1T 930 6120 SCREW FOR HDMI/IO BKT 1.000
SCREW FRO BKE HOLD PANEL/BEZEL,PANEL
BKT/BEZEL,MIAN BKT/BEZEL
SCREW FRO REAR COVER/PANEL BKT,STAND BKT/MIAN
BKT
SCREW ROR POWER BOARD/PCB BKT,MIAN BOARD
BKT
14.000
6.000
8.000
38
9. BOM
E327M1ND2WPINN
点位 料号 描述
001T6021 1 SCREW
007T 1 L 2 WOODEN PALLET
007T 1 L 4 WOODEN PALLET
033T 465 1 CLIP JOINTER
044T6002615 1A PAPER BOARD
044T6002615 3A PAPER BOARD
044T9003220 CORNER PAPER
050T 500 1 CABLE TIE
050T 500 1 CABLE TIE
052T 1150 C BLACK TAPE
052T 1186 SMALL TAPE
052T 1207 A ALUMINIUM TAPE
052T 1209500 ALUMINIUM TAPE
052T6019 1 YELLOW TAPE
052T6022 27 GP BLUE TAPE
078T 478500 YL SPK 8OHM 5W SUNLINK
078T 478500 YR SPK 8OHM 5W SUNLINK
089T414A18NYHL POWER CORD
092TB1JX1A31GM PEONY A1KALINE LR03
095T8013 2D553 HARNESS 2P-2P 500MM
095T8013 3D560 HARNESS 3P-2P 470MM
095T8014 7D513 WIRE HARNESS
095T801414DH07 HARNESS 14P-12P 150MM
095T8018 3X655 LVDS CABLE 30P-24P 280MM
098TRACG1NCPMA REMOTE CONTROL FOR XIAHUA
0D1T 930 6120 SCREW
0M1T 930 4120 SCREW
0M1T 930 4120 SCREW
0M1T 940 6120 SCREW
0M1T 940 6120 SCREW
0M1T 940 6120 SCREW
0M1T 940 6120 SCREW
0M1T 940 6120 SCREW
0M1T 940 8 47 CR3 SCREW
0M1T 940 8 47 CR3 SCREW
0M1T 960 8 47 CR3 SCREW
0M1T1730 6120 SCREW 3*6MM
0M1T1730 6120 SCREW 3*6MM
0M1T1740 8120 SCREW
0Q1T 930 6120 SCREW
0Q1T 930 6120 SCREW
0Q1T 930 6120 SCREW
39
0Q1T 930 6120 SCREW
0Q1T 940 12 47 CR3 T4X12 SCREW
0Q1T 940 12120 SCREW
0Q1T 940 12120 SCREW
0Q1T 940 12120 SCREW
0Q1T1030 8120 SCREW
0Q1T1030 8120 SCREW
705TQ715032 BRACKET ASS'Y
077T 30623B CH ROCKER SWITCH 3024-P3T1DBKBK
087T 501 7 AC SOCKET 3PIN
095T 900 94 D HARNESS 100MM
095T 900688 D HARNESS 500MM
095T8021 3D555 HARNESS 3P 540MM
0M1T 130 6 47 CR3 SCREW
A15T0177 1 BKT-AC-SW
Q15T0121 21 IO-BKT
705TQ734331 BEZEL ASS'Y
0Q1T 930 6120 SCREW
A33E0138 GMA2L 30 COVER_FUNC
A33E0139 GM 2L BUTTON_FUNC
A33E0141 1 1C POWER LENS
A33E0142 ED 1C LENS_IR
A34E0216 KGG1L 30 BEZEL TV32W-7A1
KEPF7Y11 KEY BOARD
CN001 033T3802 3H WAFER 3P RIGHT ANGLE
SW01 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW05 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW06 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW07 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW03 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW04 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW02 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
R008 061T 21011252T RST MFR 1.1KOHM +-1% 1/6W
R009 061T 21011252T RST MFR 1.1KOHM +-1% 1/6W
R006 061T 21024252T RST MFR 2.4KOHM +-1% 1/6W
R010 061T 21024252T RST MFR 2.4KOHM +-1% 1/6W
R007 061T 21082252T RST MFR 8.2KOHM +-1% 1/6W
ZD002 093T 3951752T ZENER TZX6V2C
ZD001 093T 3951752T ZENER TZX6V2C
715T2680 1 KEY-BOARD PCB
Q44T3121510528 PU FOAM
705TQ734332 REAR COVER ASS'Y
A34E0217 GM 3L 30 REAR COVER 32
Q36T 600 36 9 CLOTH_GRIDDING
Q36T 600 37 18 CLOTH_GRIDDING
Q36T 600 37 23 CLOTH_GRIDDING
40
Q36T 600 43 1 HIMERON
Q44T3121510518 SPONE
Q44T3121510518 SPONE
Q44T3121510526 PU FOAM
705TQ734333 BASE ASS'Y
001T6017 2 SCREW FOR BASE
012T6107 1 RUBBER FOOT
0Q1T 140 8120 SCREW
0Q1T 930 10120 SCREW
A34E0336 GM 1L STAND
A34E0337 GM 1L 33 BASE_S2
Q15T0171 1 STAND BKT
Q15T0172 1 BASE BKT
Q45T 76 28NV2 R PE BAG FOR CLAMP
750TVMM5B1111N PANEL V315B1-L01 C2 TW CMO
ADPC24200XH1 ADAPTER T2463-1-SAN-X-3-070725
CN903 033T3802 12 WAFER PH-12
CN901 033T8029 3A WAFER 2P 3.96MM
040T 45762412B CBPC LABEL
051T 6 4503 RTV
IC904 056T 139 3B IC PC123Y82FZ0F
IC905 056T 139 3B IC PC123Y82FZ0F
IC907 056T 139 3B IC PC123Y82FZ0F
C901 063T107K474 US X2 CAP 0.47UF K 275VAC
C904 063T107K474 US X2 CAP 0.47UF K 275VAC
C913 065T 2K222 1A6921 CAP CER 2200PF K 2KV
C938 065T 2K222 1A6921 CAP CER 2200PF K 2KV
C978 065T306M1022BM Y1.CAP.001UF 250VAC MURATA
C903 065T306M1022BP Y1.CAP.001UF 250VAC
C902 065T306M1022BP Y1.CAP.001UF 250VAC
C979 065T306M2222BP Y1.CAP.0022UF 250V AC
C910 065T517K103 2B GP CK45B2H103KYJ 0.01UF 500V
C973 067T 40Y10115K CAP 105℃ 100UF M 450V
C919 067T 40Y10115K CAP 105℃ 100UF M 450V
C941 067T215S1024KV EC 105℃ CAP 1000UF M 25V
C911 067T215S1024KV EC 105℃ CAP 1000UF M 25V
C934 067T215S4713KV EC 105℃ CAP 470UF M 16V
C932 067T215S4716KV CAP 105℃ 470UF M 35V
C939 067T215V102 4R CAP 105℃ 1000UF M 25V
L903 073L 253156 SH CHOKE COIL 200UH+/-10%
L906 073T 174 98 S PFC CHOKE 200UH
L904 073T 174106 S LINE FILTER 13MH
L905 073T 174106 S LINE FILTER 13MH
L907 073T 253 91 S CHOKE COIL 3.5UH
L910 073T 253150 S CHOKE
L908 073T 253530 S IND CHOKE 40UH+-10%
41
T902 080TL24T 7 S X'FMR FOR POWER 500UH
T901 080TL24T 8 S1 X'FMR FOR POWER 500UH
CN902 095T801311D620 WIRE HARNESS
705TQ757009 BD901/Q903 ASS'Y
Q903 057T 667 21 STP10NK70ZFP
BD901 093T 50460 18 D10XB60
0M1T1730 8120 SCREW
0M1T1730 10128 GP SCREW
Q90T0106 2 HEAT SINK
705TQ761011 R925 ASS'Y
R925 061T152M828 64 0.82OHM 2W
096T 29 1 SHRINK TUBE UL/CSA
705TQ761014 R950 ASS'Y
R950 061T152M104 64 100K0HM2W
096T 29 1 SHRINK TUBE UL/CSA
705TQ767005 C972/RV901/D909 ASS'Y
Q905 057T 761 7 KTD1691P
RV901 061T 46 17 VARISTOR 560V TNR14V561K
R976 061T 30310852T GP 0.1 OHM 1W FUSE RESISTOR
C907 063T213J105GFC CAP MPE 1UF J 450V
C927 067T215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25MM
C936 067T215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25MM
C951 067T215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25MM
C972 067T215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25MM
C933 067T215L102 6N EC 1000UF 35V KY35VB1000M-L 12.5*25MM
D917 093T1100 1052T BA159GPT
D903 093T1100 1052T BA159GPT
705TQ793010 D914 ASS'Y
D914 093T1506 2 FMW-2156
0M1T1730 8120 SCREW
Q90T0125 1 A HEAT SINK
705TQ793015 D906/D918 ASS'Y
D906 093T 60281 DIODE SP20150R 20A/150V ITO-220
D918 093T 60281 DIODE SP20150R 20A/150V ITO-220
0M1T1730 8120 SCREW
Q90T0137101 HEAT SINK
705TQEK0 57001 Q901/Q902/D902 ASS'Y
Q902 057T 667 21 STP10NK70ZFP
Q901 057T 667 25 STW20NM60
D902 093T 220 23 DIODE FMX-G26S TO-220 SANKEN
0M1T1730 10120 SCREW
Q12T 372 8 SILICON
705TQEK0 61001 R921 ASS'Y
R921 061T153M10858F RST MOFR 0.1 OHM +-5% 3WS
096T 29 8 TUBE
705TQEK0 61002 R933 ASS'Y
42
R933 061T152M10858F RST MOFR 0.1 OHM +-5% 2WS
096T 29 6 SHRINK TUBE UL/CSA
705TQEK0 61003 R970 ASS'Y
R970 061T153M47358F 47K OHM 5% 3W
096T 29 8 TUBE
705TQEK0 61012 NR901 ASS'Y
NR901 061T 58050 WL GP RST NTCR 5 OHM +-15% 5A 13MM THINKING
Q09T 203 8 PIN
IC901 056T 368 12 IC FAN7529MX SOP-8
IC903 056T 379 61 IC LD7575PS SOP-8 LEADTREND
IC910 056T 379 84 IC TPS40200DR SOIC-8
IC902 056T 564911 1 IC TEA1532CT SO-8
Q904 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q907 057T 760 5 DTC144WKA BY FOHM SMT
Q906 057T 763 3 AO4411L SO-8 BY AOS SMT
R958 061T0805100 RST CHIPR 10 OHM +-5% 1/8W
R936 061T0805100 RST CHIPR 10 OHM +-5% 1/8W
R932 061T0805100 RST CHIPR 10 OHM +-5% 1/8W
R931 061T0805100 3F RST CHIPR 100 KOHM +-1% 1/8W
R954 061T0805100 3F RST CHIPR 100 KOHM +-1% 1/8W
R927 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R934 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R935 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R941 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R942 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R943 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R967 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R972 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R947 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R959 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R961 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R975 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R979 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R995 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R937 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R914 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R912 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R911 061T0805105 RST CHIPR 1 MOHM +-5% 1/8W
R973 061T0805123 RST CHIPR 12 KOHM +-5% 1/8W
R953 061T0805130 2F RST CHIPR 13KOHM +-1% 1/8W
R957 061T0805130 2F RST CHIPR 13KOHM +-1% 1/8W
R949 061T0805150 1F RST CHIPR 1.5 KOHM +-1% 1/8W
R907 061T0805150 2F RST CHIPR 15 KOHM +-1% 1/8W
R939 061T0805201 F RST CHIPR 200 OHM +-5% 1/8W FENGHUA
R915 061T0805203 RST CHIPR 20 KOHM +-5% 1/8W
R965 061T0805220 RST CHIPR 22 OHM +-5% 1/8W
43
R978 061T0805224 RST CHIPR 220 KOHM +-5% 1/8W
R916 061T0805243 1F RST CHIPR 2.43 KOHM +-1% 1/8W
R918 061T0805390 1F RST CHIPR 3.9KOHM +-1% 1/8W
R940 061T0805390 1F RST CHIPR 3.9KOHM +-1% 1/8W
R913 061T0805402 2F RST CHIPR 40.2KOHM +-1% 1/8W
R955 061T0805471 RST CHIPR 470 OHM +-5% 1/8W
R971 061T0805472 RST CHIPR 4.7 KOHM +-5% 1/8W
R909 061T0805563 RST CHIPR 56 KOHM +-5% 1/8W
R929 061T0805623 RST CHIPR 62 KOHM +-5% 1/8W
F903 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
F902 061T1206000 4 RST CHIPR 0 OHM +-5% 1/4W
R960 061T1206101 RST CHIPR 100 OHM +-5% 1/4W
R984 061T1206101 RST CHIPR 100 OHM +-5% 1/4W
R985 061T1206101 RST CHIPR 100 OHM +-5% 1/4W
R986 061T1206101 RST CHIPR 100 OHM +-5% 1/4W
R944 061T1206102 RST CHIPR 1 KOHM +-5% 1/4W
R963 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W
R992 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W
R993 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W
R994 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W
R910 061T1206220 RST CHIPR 22 OHM +-5% 1/4W
R983 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W
R902 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W
R901 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W
R945 061T1206339 RST CHIPR 3.3 OHM +-5% 1/4W
R977 061T1206339 RST CHIPR 3.3 OHM +-5% 1/4W
R989 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R988 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R987 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R956 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R962 061T1206471 RST CHIPR 470 OHM +-5% 1/4W
R969 061T1206684 RST CHIPR 680KOHM +-5% 1/4W
R938 061T1206684 RST CHIPR 680KOHM +-5% 1/4W
R928 061T1206684 RST CHIPR 680KOHM +-5% 1/4W
C977 065T0805102 32 CHIP 1000PF 50V X7R 0805
C920 065T0805102 32 CHIP 1000PF 50V X7R 0805
C948 065T0805103 32 10NF/50V/0805/X7R
C917 065T0805103 32 10NF/50V/0805/X7R
C926 065T0805104 32 CHIP 0.1UF 50V X7R
C908 065T0805104 32 CHIP 0.1UF 50V X7R
C963 065T0805105 37 CHIP 1UF 50V Y5V
C956 065T0805105 37 CHIP 1UF 50V Y5V
C944 065T0805105 37 CHIP 1UF 50V Y5V
C935 065T0805105 37 CHIP 1UF 50V Y5V
C916 065T0805105 37 CHIP 1UF 50V Y5V
C968 065T0805152 32 CHIP 1500PF 50V X7R 0805
44
C950 065T0805224 22 CAIP CAP 0.22 UF 25V X7R
C930 065T0805224 32 0805.0.22UF.K.50V.X7R
C921 065T0805224 32 0805.0.22UF.K.50V.X7R
C925 065T0805225 22 CHIP 2.2UF 25V X7R 0805
C923 065T0805334 22 CHIP 0.33UF +-10% 25V X7R 0805
C953 065T0805334 32 GP MLCC 0805 0.33UF K 50V X7R
C912 065T0805471 31 CHIP 470PF 50V NPO
C964 065T0805471 31 CHIP 470PF 50V NPO
C969 065T0805471 31 CHIP 470PF 50V NPO
C967 065T0805472 32 MLCC 0805 CAP 4700PF K 50V X7R
C942 065T0805473 32 CHIP 0.047UF 50V X7R
C965 065T0805474 22 CHIP 0.47UF 25V X7R
C928 065T0805560 31 MLCC 0805 CAP 56PF J 50V NPO
C954 065T0805561 31 0805.560PF.J.50V.NPO
C976 065T1206102 72 CHIP 1000PF 500V X7R
C949 065T1206102 72 CHIP 1000PF 500V X7R
D915 093T 64 44 S LL4148WP
D920 093T 64 44 S LL4148WP
D919 093T 64 44 S LL4148WP
D907 093T 64 44 S LL4148WP
ZD902 093T 39S 15 T RLZ15B
ZD931 093T 39S 15 T RLZ15B
ZD903 093T 39S 24 T RLZ 5.6B LLDS
D923 093T5004 1 SR54 T0-214AA
T902 006T 31502 1.5MM RIVET
T901 006T 31502 1.5MM RIVET
Q903 006T 31502 1.5MM RIVET
Q902 006T 31502 1.5MM RIVET
L906 006T 31502 1.5MM RIVET
L905 006T 31502 1.5MM RIVET
L904 006T 31502 1.5MM RIVET
C973 006T 31502 1.5MM RIVET
C919 006T 31502 1.5MM RIVET
IC908 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC
IC906 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC
Q908 057T 420 3 T KTA1273
R974 061T 60210252T CFR 1K OHM+-5% 1/6W
R917 061T 60247052T CFR 47OHM +-5% 1/6W
C962 064T701J1040AT 0.1UF J 50V
C940 067T215Y1007KT EC105 10U 50V KEM50V
C937 067T215Y2207KT EC CAP 105 度 22UF 50V
C918 067T215Y4707KT 47UF 50V
C915 067T215Y4707KT 47UF 50V
C909 067T215Y4707KT 47UF 50V
F901 084T 55 4 FUSE 382-5A 250V WICKMANN
D913 093T1020 752T UF4003PT
45
D916 093T1020 752T UF4003PT
D909 093T1100 1052T BA159GPT
J908 095T 90 23 JUMP WIRE
J907 095T 90 23 JUMP WIRE
J905 095T 90 23 JUMP WIRE
J904 095T 90 23 JUMP WIRE
J903 095T 90 23 JUMP WIRE
J902 095T 90 23 JUMP WIRE
J901 095T 90 23 JUMP WIRE
J915 095T 90 23 JUMP WIRE
J916 095T 90 23 JUMP WIRE
J917 095T 90 23 JUMP WIRE
J922 095T 90 23 JUMP WIRE
J923 095T 90 23 JUMP WIRE
J911 095T 90 23 JUMP WIRE
R990 095T 90 23 JUMP WIRE
J938 095T 90 23 JUMP WIRE
J937 095T 90 23 JUMP WIRE
J936 095T 90 23 JUMP WIRE
J934 095T 90 23 JUMP WIRE
J932 095T 90 23 JUMP WIRE
J931 095T 90 23 JUMP WIRE
J928 095T 90 23 JUMP WIRE
J927 095T 90 23 JUMP WIRE
J926 095T 90 23 JUMP WIRE
J925 095T 90 23 JUMP WIRE
J924 095T 90 23 JUMP WIRE
J914 095T 90 23 JUMP WIRE
J913 095T 90 23 JUMP WIRE
J912 095T 90 23 JUMP WIRE
715T2463 1SAN POWER BOARD PCB
CBPF7X4DYA MAIN BOARD
CN700 033T3278 11 K2 X WIRE HARNESS
CN401 033T3802 7 WAFER EH-7
CN601 033T3802 2H WAFER 2P RIGHT ANGLE
CN602 033T3802 3H WAFER 3P RIGHT ANGLE
CN402 033T8027 24 CONN W TO B 12P*2 P*2.0 4504-2
040T 45762412B CBPC LABEL
044T3231508512 CHIELD D-SUB
R760 061T153M200 59 20 OHM 5% 3%
R630 061T153M399 59 3.9 OHM+-5% 3W
R631 061T153M399 59 3.9 OHM+-5% 3W
R632 061T153M399 59 3.9 OHM+-5% 3W
R633 061T153M399 59 3.9 OHM+-5% 3W
R634 061T153M399 59 3.9 OHM+-5% 3W
R635 061T153M399 59 3.9 OHM+-5% 3W
46
C602 067T 305102 4 105C 1000UF +-20% 25V
L702 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
L703 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
CN703 088G 30211K PHONE JACK 5PIN
CN105 088T 78 10 2C RCA JACK
CN104 088T 78 13 5C RCA JACK
CN102 088T 100 6 C 4PIN MINI DIN JACK
P101 088T 30214K PHONE JACK
P100 088T 35315F H DB15 RIGHT ANGLE FEMALE
X400 093T 22 53 CRYSTAL 14.318MHZHC-49US
U101 094TNPALALL 6C TUNER CHANGHONG TMI9-C22I1W
C114 067T 305100 3T 10UF 16V
C406 067T 305100 3T 10UF 16V
C433 067T 305100 3T 10UF 16V
C438 067T 305100 3T 10UF 16V
C791 067T 305101 3T 100UF 16V 105C
C731 067T 305470 3T EC 105℃ 47UF M 16V
C719 067T 305470 3T EC 105℃ 47UF M 16V
C716 067T 305470 3T EC 105℃ 47UF M 16V
C713 067T 305470 3T EC 105℃ 47UF M 16V
C135 067T 305470 3T EC 105℃ 47UF M 16V
C400 067T 305470 3T EC 105℃ 47UF M 16V
C612 067T 305470 3T EC 105℃ 47UF M 16V
C615 067T 305470 3T EC 105℃ 47UF M 16V
C701 067T 305470 3T EC 105℃ 47UF M 16V
C434 067T 305471 3T 105℃ 470UF +-20% 16V
C700 067T 305471 3T 105℃ 470UF +-20% 16V
C720 067T 305471 3T 105℃ 470UF +-20% 16V
C711 067T 305471 3T 105℃ 470UF +-20% 16V
C705 067T 305471 3T 105℃ 470UF +-20% 16V
C762 067T 305471 3T 105℃ 470UF +-20% 16V
C761 067T 305471 3T 105℃ 470UF +-20% 16V
C624 067T 305479 3T EC 105℃ 4.7UF M 16V
C625 067T 305479 3T EC 105℃ 4.7UF M 16V
U601 056T 192900 IC TL062CD SO-8
U600 056T 535 3 TDA7266D
U400 056T 562549 IC A9002 MSTAR
U702 056T 563 7 AIC1084-33PM TO-263 AIC
U701 056T 563510 IC MP2106DK MSOP-10 MPS
U703 056T 585 9 IC AP1117E50LA ANACHIP
U500 056T1133 34 M24C02-WMN6TP
U105 056T1133 34 M24C02-WMN6TP
U403 056T1133524 AT IC AT24C04N-10SU-2.7 4K EEPROM/SO-8
U401 056T1133526XH1 IC MX25L4005AMC-12G SOP-8
U402 056T113353A M24C32-WMN6TP
Q401 057T 417 4 CHIP PMBS3904 BY PHILIPS
47
Q500 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q601 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q605 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q713 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q709 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q708 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q707 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q705 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q703 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q702 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q701 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q711 057T 417 6 PMBS3906/PHILIPS-SMT
Q710 057T 417 6 PMBS3906/PHILIPS-SMT
Q400 057T 417 6 PMBS3906/PHILIPS-SMT
Q704 057T 763 3 AO4411L SO-8 BY AOS SMT
Q700 057T 763 3 AO4411L SO-8 BY AOS SMT
RP407 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP406 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP405 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP408 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP400 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W
RP409 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W
RP410 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W
RP411 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W
R749 061T0603000 CHIP 0OHM 1/16W
R747 061T0603000 CHIP 0OHM 1/16W
R637 061T0603000 CHIP 0OHM 1/16W
R514 061T0603000 CHIP 0OHM 1/16W
R193 061T0603000 CHIP 0OHM 1/16W
L102 061T0603000 CHIP 0OHM 1/16W
R189 061T0603100 CHIP 10OHM 1/16W
R424 061T0603100 CHIP 10OHM 1/16W
R436 061T0603100 CHIP 10OHM 1/16W
R437 061T0603100 CHIP 10OHM 1/16W
R438 061T0603100 CHIP 10OHM 1/16W
R439 061T0603100 CHIP 10OHM 1/16W
R500 061T0603100 CHIP 10OHM 1/16W
R501 061T0603100 CHIP 10OHM 1/16W
R502 061T0603100 CHIP 10OHM 1/16W
R503 061T0603100 CHIP 10OHM 1/16W
R188 061T0603100 CHIP 10OHM 1/16W
R173 061T0603100 CHIP 10OHM 1/16W
R172 061T0603100 CHIP 10OHM 1/16W
R171 061T0603100 CHIP 10OHM 1/16W
R147 061T0603100 CHIP 10OHM 1/16W
R145 061T0603100 CHIP 10OHM 1/16W
48
R143 061T0603100 CHIP 10OHM 1/16W
R126 061T0603100 CHIP 10OHM 1/16W
R123 061T0603100 CHIP 10OHM 1/16W
R122 061T0603100 CHIP 10OHM 1/16W
R504 061T0603100 CHIP 10OHM 1/16W
R505 061T0603100 CHIP 10OHM 1/16W
R506 061T0603100 CHIP 10OHM 1/16W
R507 061T0603100 CHIP 10OHM 1/16W
R717 061T0603100 2F RST CHIPR 10KOHM +-1% 1/10W
R429 061T0603101 CHIP 100OHM 1/16W
R434 061T0603101 CHIP 100OHM 1/16W
R435 061T0603101 CHIP 100OHM 1/16W
R451 061T0603101 CHIP 100OHM 1/16W
R457 061T0603101 CHIP 100OHM 1/16W
R512 061T0603101 CHIP 100OHM 1/16W
R513 061T0603101 CHIP 100OHM 1/16W
R620 061T0603101 CHIP 100OHM 1/16W
R415 061T0603101 CHIP 100OHM 1/16W
R130 061T0603101 CHIP 100OHM 1/16W
R133 061T0603101 CHIP 100OHM 1/16W
R170 061T0603101 CHIP 100OHM 1/16W
R181 061T0603101 CHIP 100OHM 1/16W
R401 061T0603101 CHIP 100OHM 1/16W
R406 061T0603101 CHIP 100OHM 1/16W
R407 061T0603101 CHIP 100OHM 1/16W
R414 061T0603101 CHIP 100OHM 1/16W
R606 061T0603102 CHIP 1K OHM 1/16W
R604 061T0603102 CHIP 1K OHM 1/16W
R515 061T0603102 CHIP 1K OHM 1/16W
R508 061T0603102 CHIP 1K OHM 1/16W
R491 061T0603102 CHIP 1K OHM 1/16W
R459 061T0603102 CHIP 1K OHM 1/16W
R440 061T0603102 CHIP 1K OHM 1/16W
R423 061T0603102 CHIP 1K OHM 1/16W
R422 061T0603102 CHIP 1K OHM 1/16W
R183 061T0603102 CHIP 1K OHM 1/16W
R182 061T0603102 CHIP 1K OHM 1/16W
R700 061T0603102 CHIP 1K OHM 1/16W
R706 061T0603102 CHIP 1K OHM 1/16W
R707 061T0603102 CHIP 1K OHM 1/16W
R750 061T0603102 CHIP 1K OHM 1/16W
R759 061T0603102 CHIP 1K OHM 1/16W
R617 061T0603103 CHIP 10KOHM 1/16W
R613 061T0603103 CHIP 10KOHM 1/16W
R610 061T0603103 CHIP 10KOHM 1/16W
R608 061T0603103 CHIP 10KOHM 1/16W
49
R607 061T0603103 CHIP 10KOHM 1/16W
R605 061T0603103 CHIP 10KOHM 1/16W
R601 061T0603103 CHIP 10KOHM 1/16W
R639 061T0603103 CHIP 10KOHM 1/16W
R701 061T0603103 CHIP 10KOHM 1/16W
R702 061T0603103 CHIP 10KOHM 1/16W
R746 061T0603103 CHIP 10KOHM 1/16W
R752 061T0603103 CHIP 10KOHM 1/16W
R755 061T0603103 CHIP 10KOHM 1/16W
R756 061T0603103 CHIP 10KOHM 1/16W
R139 061T0603103 CHIP 10KOHM 1/16W
R140 061T0603103 CHIP 10KOHM 1/16W
R163 061T0603103 CHIP 10KOHM 1/16W
R165 061T0603103 CHIP 10KOHM 1/16W
R184 061T0603103 CHIP 10KOHM 1/16W
R191 061T0603103 CHIP 10KOHM 1/16W
R194 061T0603103 CHIP 10KOHM 1/16W
R400 061T0603103 CHIP 10KOHM 1/16W
R409 061T0603103 CHIP 10KOHM 1/16W
R410 061T0603103 CHIP 10KOHM 1/16W
R411 061T0603103 CHIP 10KOHM 1/16W
R443 061T0603103 CHIP 10KOHM 1/16W
R447 061T0603103 CHIP 10KOHM 1/16W
R448 061T0603103 CHIP 10KOHM 1/16W
R715 061T0603104 CHIP 100K OHM 1/16W
R602 061T0603104 CHIP 100K OHM 1/16W
R413 061T0603105 CHIP 1MOHM 1/16W
R718 061T0603110 2F RST CHIPR 11KOHM +-1% 1/10W
R195 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W
R192 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W
R166 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W
R164 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W
R141 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W
R142 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W
R638 061T0603152 CHIP 1.5KOHM 1/16W
R720 061T0603204 RST CHIPR 200 KOHM +-5% 1/10W
R719 061T0603204 RST CHIPR 200 KOHM +-5% 1/10W
R132 061T0603222 CHIP 2.2K OHM 1/16W
R403 061T0603223 CHIP 22KOHM 1/16W
R412 061T0603223 CHIP 22KOHM 1/16W
R748 061T0603302 CHIP 3K OHM 5% 1/16
R418 061T0603330 1F RST CHIPR 3.3 KOHM +-1% 1/10W
R419 061T0603330 1F RST CHIPR 3.3 KOHM +-1% 1/10W
R174 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
R618 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W
R619 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W
50
R621 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W
R622 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W
R421 061T0603391 RST CHIPR 390 OHM +-5% 1/10W
R129 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R149 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R152 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R153 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R154 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R159 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R161 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R162 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R178 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R179 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R180 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R427 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R751 061T0603470 RST CHIPR 47 OHM +-5% 1/10W
R151 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R185 061T0603472 CHIP 4.7KOHM 1/16W
R186 061T0603472 CHIP 4.7KOHM 1/16W
R187 061T0603472 CHIP 4.7KOHM 1/16W
R417 061T0603472 CHIP 4.7KOHM 1/16W
R420 061T0603472 CHIP 4.7KOHM 1/16W
R456 061T0603472 CHIP 4.7KOHM 1/16W
R509 061T0603472 CHIP 4.7KOHM 1/16W
R510 061T0603472 CHIP 4.7KOHM 1/16W
R703 061T0603472 CHIP 4.7KOHM 1/16W
R704 061T0603472 CHIP 4.7KOHM 1/16W
R705 061T0603472 CHIP 4.7KOHM 1/16W
R708 061T0603472 CHIP 4.7KOHM 1/16W
R709 061T0603472 CHIP 4.7KOHM 1/16W
R710 061T0603472 CHIP 4.7KOHM 1/16W
R712 061T0603472 CHIP 4.7KOHM 1/16W
R714 061T0603472 CHIP 4.7KOHM 1/16W
R754 061T0603472 CHIP 4.7KOHM 1/16W
R762 061T0603472 CHIP 4.7KOHM 1/16W
R416 061T0603473 CHIP 47KOHM 1/16W
R744 061T0603473 CHIP 47KOHM 1/16W
R716 061T0603682 RST CHIPR 6.8KOHM +-5% 1/10W
R128 061T0603750 75OHM
R144 061T0603750 75OHM
R146 061T0603750 75OHM
R148 061T0603750 75OHM
R155 061T0603750 75OHM
R156 061T0603750 75OHM
R157 061T0603750 75OHM
R175 061T0603750 75OHM
51
R176 061T0603750 75OHM
R177 061T0603750 75OHM
R763 061T0603752 RST CHIPR 7.5 KOHM +-5% 1/10W
C405 065T0402101 32 100PF +-10% 50V X7R
C412 065T0402101 32 100PF +-10% 50V X7R
C413 065T0402101 32 100PF +-10% 50V X7R
C414 065T0402101 32 100PF +-10% 50V X7R
C613 065T0402101 32 100PF +-10% 50V X7R
C616 065T0402101 32 100PF +-10% 50V X7R
C150 065T0402102 32 1000PF +-10% 50V X7R
C167 065T0402102 32 1000PF +-10% 50V X7R
C402 065T0402103 32 MLCC 0402 10NF K 50V X7R
C407 065T0402103 32 MLCC 0402 10NF K 50V X7R
C417 065T0402103 32 MLCC 0402 10NF K 50V X7R
C418 065T0402103 32 MLCC 0402 10NF K 50V X7R
C419 065T0402103 32 MLCC 0402 10NF K 50V X7R
C421 065T0402103 32 MLCC 0402 10NF K 50V X7R
C422 065T0402103 32 MLCC 0402 10NF K 50V X7R
C423 065T0402103 32 MLCC 0402 10NF K 50V X7R
C606 065T0402103 32 MLCC 0402 10NF K 50V X7R
C608 065T0402103 32 MLCC 0402 10NF K 50V X7R
C722 065T0402103 32 MLCC 0402 10NF K 50V X7R
C758 065T0402103 32 MLCC 0402 10NF K 50V X7R
C759 065T0402103 32 MLCC 0402 10NF K 50V X7R
C764 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C763 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C508 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C507 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C506 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C505 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C504 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C503 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C502 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C501 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C136 065T0402104 12 MLCC 0402 0.1UF K 16V X7R
C409 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C410 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C411 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C415 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C416 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C424 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C717 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C715 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C714 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C712 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C707 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
52
C706 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C704 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C703 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C702 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C610 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C601 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C439 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C436 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C435 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C432 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C425 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C724 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C725 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C727 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C730 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C732 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C733 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C734 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C735 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C736 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C737 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C738 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C739 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C740 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C741 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C743 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C744 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C723 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C721 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C746 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C747 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C749 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C750 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C751 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C752 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C753 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C757 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C755 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C754 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C117 065T0402220 31 CHIP 22PF 50V NPO
C118 065T0402220 31 CHIP 22PF 50V NPO
C760 065T0402332 32 CHIP 3300PF 50V X7R
C404 065T0402470 31 MLCC 0402 47PF J 50V NPO
C408 065T0402470 31 MLCC 0402 47PF J 50V NPO
C443 065T0402473 12 MLCC 0402 47NF K 16V X7R
C170 065T0402473 12 MLCC 0402 47NF K 16V X7R
53
C169 065T0402473 12 MLCC 0402 47NF K 16V X7R
C168 065T0402473 12 MLCC 0402 47NF K 16V X7R
C166 065T0402473 12 MLCC 0402 47NF K 16V X7R
C165 065T0402473 12 MLCC 0402 47NF K 16V X7R
C164 065T0402473 12 MLCC 0402 47NF K 16V X7R
C159 065T0402473 12 MLCC 0402 47NF K 16V X7R
C158 065T0402473 12 MLCC 0402 47NF K 16V X7R
C157 065T0402473 12 MLCC 0402 47NF K 16V X7R
C153 065T0402473 12 MLCC 0402 47NF K 16V X7R
C152 065T0402473 12 MLCC 0402 47NF K 16V X7R
C151 065T0402473 12 MLCC 0402 47NF K 16V X7R
C115 065T0603104 32 CHIP 0.1UF 50V X7R
C603 065T0603104 32 CHIP 0.1UF 50V X7R
C604 065T0603104 32 CHIP 0.1UF 50V X7R
C600 065T0603105 12 CHIP 1UF 16V X7R
C605 065T0603105 12 CHIP 1UF 16V X7R
C607 065T0603105 12 CHIP 1UF 16V X7R
C609 065T0603105 17 CHIP 1UF 16V Y5V
C792 065T0603225 17 CHIP 2.2UF 16V Y5V
C756 065T0603225 17 CHIP 2.2UF 16V Y5V
C748 065T0603225 17 CHIP 2.2UF 16V Y5V
C745 065T0603225 17 CHIP 2.2UF 16V Y5V
C742 065T0603225 17 CHIP 2.2UF 16V Y5V
C729 065T0603225 17 CHIP 2.2UF 16V Y5V
C728 065T0603225 17 CHIP 2.2UF 16V Y5V
C726 065T0603225 17 CHIP 2.2UF 16V Y5V
C718 065T0603225 17 CHIP 2.2UF 16V Y5V
C708 065T0603225 17 CHIP 2.2UF 16V Y5V
C614 065T0603225 17 CHIP 2.2UF 16V Y5V
C611 065T0603225 17 CHIP 2.2UF 16V Y5V
C437 065T0603225 17 CHIP 2.2UF 16V Y5V
C431 065T0603225 17 CHIP 2.2UF 16V Y5V
C430 065T0603225 17 CHIP 2.2UF 16V Y5V
C429 065T0603225 17 CHIP 2.2UF 16V Y5V
C428 065T0603225 17 CHIP 2.2UF 16V Y5V
C427 065T0603225 17 CHIP 2.2UF 16V Y5V
C426 065T0603225 17 CHIP 2.2UF 16V Y5V
C145 065T0603561 31 CHIP 560PF 50V NPO
C146 065T0603561 31 CHIP 560PF 50V NPO
C160 065T0603561 31 CHIP 560PF 50V NPO
C163 065T0603561 31 CHIP 560PF 50V NPO
C174 065T0603561 31 CHIP 560PF 50V NPO
C175 065T0603561 31 CHIP 560PF 50V NPO
C149 065T0603681 31 CHIP 680PF 50V NPO
C148 065T0603681 31 CHIP 680PF 50V NPO
C147 065T0603681 31 CHIP 680PF 50V NPO
54
C440 065T0805225 17 CHIP 2.2UF 16V Y5V
C444 065T0805225 17 CHIP 2.2UF 16V Y5V
C500 065T0805225 17 CHIP 2.2UF 16V Y5V
C765 065T0805225 17 CHIP 2.2UF 16V Y5V
U403 070THDCP500MST MSTAR HDCP
FB713 071T 57G301 EA CHIP BEAD
FB712 071T 57G301 EA CHIP BEAD
FB711 071T 57G301 EA CHIP BEAD
FB710 071T 57G301 EA CHIP BEAD
FB709 071T 57G301 EA CHIP BEAD
FB708 071T 57G301 EA CHIP BEAD
FB707 071T 57G301 EA CHIP BEAD
FB706 071T 57G301 EA CHIP BEAD
FB705 071T 57G301 EA CHIP BEAD
FB703 071T 57G301 EA CHIP BEAD
FB600 071T 57G301 EA CHIP BEAD
FB103 071T 57G301 EA CHIP BEAD
FB102 071T 57G301 EA CHIP BEAD
L701 073T253S 12 K IND SMD CHOKE 4.7UH+-20% KINGCORE
CN500 088T 340 19 AC HDMI HEADER 19P +SCREW HOLE
D508 093T 60230 BAT54C BY MCC
D108 093T 60230 BAT54C BY MCC
D700 093T 60264 B340A D0-214AC
D111 093T 64 33 BAV99 SOT-23
D112 093T 64 33 BAV99 SOT-23
D113 093T 64 33 BAV99 SOT-23
D400 093T 64 33 BAV99 SOT-23
D500 093T 64 33 BAV99 SOT-23
D501 093T 64 33 BAV99 SOT-23
D502 093T 64 33 BAV99 SOT-23
D503 093T 64 33 BAV99 SOT-23
D504 093T 64 33 BAV99 SOT-23
D505 093T 64 33 BAV99 SOT-23
D506 093T 64 33 BAV99 SOT-23
D507 093T 64 33 BAV99 SOT-23
ZD107 093T 64 37 N V-PORT-0603-100K V05
ZD110 093T 64 37 N V-PORT-0603-100K V05
ZD117 093T 64 37 N V-PORT-0603-100K V05
ZD120 093T 64 37 N V-PORT-0603-100K V05
ZD108 093T 64 37 N V-PORT-0603-100K V05
ZD109 093T 64 37 N V-PORT-0603-100K V05
ZD121 093T 64 37 N V-PORT-0603-100K V05
ZD102 093T 64 37 N V-PORT-0603-100K V05
ZD103 093T 64 37 N V-PORT-0603-100K V05
ZD104 093T 64 37 N V-PORT-0603-100K V05
ZD105 093T 64 37 N V-PORT-0603-100K V05
55
ZD106 093T 64 37 N V-PORT-0603-100K V05
ZD123 093T 39S 34 T UDZSNP5.6B ROHM
ZD500 093T 39S 34 T UDZSNP5.6B ROHM
ZD122 093T 39S 34 T UDZSNP5.6B ROHM
ZD119 093T 39S 34 T UDZSNP5.6B ROHM
ZD118 093T 39S 34 T UDZSNP5.6B ROHM
ZD116 093T 39S 34 T UDZSNP5.6B ROHM
ZD115 093T 39S 34 T UDZSNP5.6B ROHM
ZD501 093T 39S 34 T UDZSNP5.6B ROHM
715T2678 1 MAIN-BOARD PCB
040T 457624 1B CPU LABEL
Q90T0105 1 A HEAT SINK
IRPF7YA6 IR BOARD T2740-B-X-X-1-070716
CN002 033T3802 4 WAFER PH-4
D001 056T 627 7 FM-6038TM2-5AN
Q001 057T 417 6 PMBS3906/PHILIPS-SMT
Q002 057T 417 6 PMBS3906/PHILIPS-SMT
R005 061T0603101 CHIP 100OHM 1/16W
R001 061T0603102 CHIP 1K OHM 1/16W
R002 061T0603103 CHIP 10KOHM 1/16W
R003 061T0603103 CHIP 10KOHM 1/16W
R004 061T0603821 RST CHIPR 820 OHM +-5% 1/10W
C003 065T0603101 31 CHIP 100PF 50V NPO
C001 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C002 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C004 065T1206106 17 CHIP 10UF 16V Y5V
FB001 071T 56Z601 CHIP BEAD 600 OHM
FB003 071T 56Z601 CHIP BEAD 600 OHM
LED001 081T 14 15 KB KAA-3528CGKSYKC-01-AOC SMA
715T2740 B IR BOARD PCB
Q11T5033 1 LEAD-CLAMPER-NEW
Q15T0120 1 IO BKT TOP(DE200)
Q15T0122 3 PANEL-BKT-L
Q15T0122 4 PANEL-BKT-L
Q15T0123 10 PCB-BKT-FOR CHANGHONG
Q15T0125 2 BKT-HOLD-PANEL
Q15T0155 1 MAIN BKT
Q33E0128 GM 1L SIDE COVER
Q36T 600 30 2 HIMERON
Q40T 320988 1B RATING LABEL
Q40T 582813 3A S/N LABEL
Q40T0001988 2A SN LABEL
Q40T0002855 2A IO LABEL
Q40T0002988 1A LABEL
Q44T3231 21 27 EVA WASHER
Q44T3231 21 28 EVA WASHER
56
Q44TJ014 1 EPS CUSHION
Q44TJ014 2 EPS CUSHION
Q44TJ014 3 EPS CUSHION
Q44TJ014 4 EPS CUSHION
Q44TJ014988 1B CARTON
Q44TJ014BLO001 PAPER SHEET
Q45T 99609 2 R EPE COVER FOR MONITOR
Q45T 99609 39 R EPE COVER FOR BASE
Q52T 1185 88 MIDDLE CARTON TAPE FOR PRIMA
Q52T6025 15238 MYLAR
Q85T0041 1 SHIELD
040T 58162435A LABEL
Q41T3201988 1A MANUAL
Q41T7800988 1A MANUAL
Q45T 76 28 RN R PE BAG
57
Loading...
