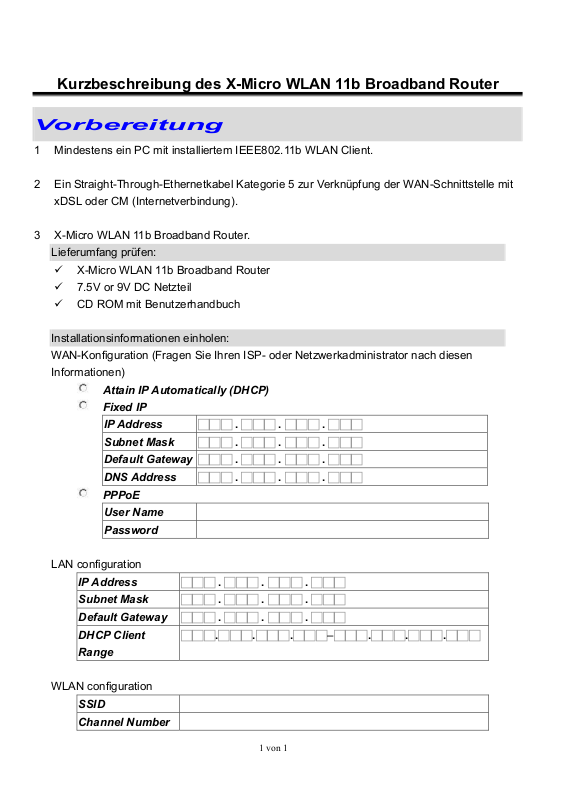

Kurzbeschreibung des X-Micro WLAN 11b Broadband Router
Vorbereitung
1 Mindestens ein PC mit installiertem IEEE802.11b WLAN Client.
2 Ein Straight-Through-Ethernetkabel Kategorie 5 zur Verknüpfung der WAN-Schnittstelle mit
xDSL oder CM (Internetverbindung).
3 X-Micro WLAN 11b Broadband Router.
Lieferumfang prüfen:
X-Micro WLAN 11b Broadband Router
7.5V or 9V DC Netzteil
CD ROM mit Benutzerhandbuch
Installationsinformationen einholen:
WAN-Konfiguration (Fragen Sie Ihren ISP- oder Netzwerkadministrator nach diesen
Informationen)
Attain IP Automatically (DHCP)
Fixed IP
IP Address FFF . FFF . FFF . FFF
Subnet Mask FFF . FFF . FFF . FFF
Default Gateway FFF . FFF . FFF . FFF
DNS Address FFF . FFF . FFF . FFF
PPPoE
User Name
Password
LAN configuration
IP Address FFF . FFF . FFF . FFF
Subnet Mask FFF . FFF . FFF . FFF
Default Gateway FFF . FFF . FFF . FFF
DHCP Client
FFF.FFF.FFF.FFF–FFF.FFF.FFF.FFF
Range
WLAN configuration
SSID
Channel Number
1 von 1
Page 2
Kurzbeschreibung des X-Micro WLAN 11b Broadband Router
Teile und Funktionen des X-Micro WLAN 11b Broadband Router:
Abb. 1 – Gerätefront des X-Micro WLAN 11b Broadband Routers
LED-Anzeige Zustand Beschreibung
An X-Micro WLAN 11b Broadband Router ist
1. Power LED (Netz)
2. WLAN LED
3. WAN ACT LED
4. WAN 10/100M LED
5. LAN ACT LED
6. LAN 10/100M LED
Aus X-Micro WLAN 11b Broadband Router ist
Blinkt Daten werden über Antenne übertragen
Aus Keine Daten werden über Antenne
Blinkt Daten werden über die WAN-Schnittstelle
Aus Keine Daten werden über die
An Datenübertragungsrate an der
Aus Datenübertragungsrate an der
Blinkt Daten werden über die LAN-Schnittstelle
Aus Keine Daten werden über die
An Datenübertragungsrate an der
Aus Datenübertragungsrate an der
eingeschaltet.
ausgeschaltet.
oder empfangen.
übertragen oder empfangen.
übertragen oder empfangen.
WAN-Schnittstelle übertragen oder
empfangen.
WAN-Schnittstelle ist 100 Mbps.
WAN-Schnittstelle ist 10 Mbps.
übertragen oder empfangen.
LAN-Schnittstelle übertragen oder
empfangen.
LAN-Schnittstelle ist 100 Mbps.
LAN-Schnittstelle ist 10 Mbps.
WAN LEDLAN LED
Power LED (Netz)
WLAN LED
2 von 2
Page 3
Kurzbeschreibung des X-Micro WLAN 11b Broadband Router
N
Antenne
WA N
Abb. 2 – Rückseite des X-Micro WLAN 11b Broadband Routers
Schnittstellen Beschreibung
1. WAN Die RJ-45 Buchse ermöglicht eine WAN-Verbindung durch ein
Kabel der Kategorie 5. Unterstützt Auto-Sensing bei10/100 Mbps
und Halb-/Vollduplex; konform mit IEEE 802.3/802.3u.
2. LAN Die RJ-45 Buchse ermöglicht eine LAN-Verbindung durch ein
Kabel der Kategorie 5. Unterstützt Auto-Sensing bei10/100 Mbps
und Halb-/Vollduplex; konform mit IEEE 802.3/802.3u.
3. Power (Netz) Buchse zum Anschluss einer externen
7.5V or 9V - Gleichspannungsversorgung.
Der externe AC/DC-Adapter bietet eine anpassungsfähige
Stromversorgung für den X-Micro WLAN 11b Broadband Router.
4. Antenne Die Wireless-LAN-Antenne.
LAN
etz
3 von 3
Page 4
Kurzbeschreibung des X-Micro WLAN 11b Broadband Router
Installation
Erster Schritt –X-Micro WLAN 11b Broadband Router einschalten
7.5V or 9V DC-Netzteil an X-Micro WLAN 11b Broadband Router und Steckdose
anschließen.
Hinweis: Das Hochfahren des X-Micro WLAN 11b Broadband Routers dauert
etwa 25 Sekunden. Während dieser Zeit sind alle LEDs außer der
Netz-LED aus. Danach blinkt die WLAN-Aktivitäts-LED, um anzuzeigen,
dass die WLAN-Schnittstelle aktiviert ist und funktioniert.
Zweiter Schritt –X-Micro WLAN 11b Broadband Router konfigurieren
1. Zur Konfiguration einen PC an den LAN-Port anschließen
Werksseitig sind für die Ethernet-LAN-Schnittstellen des X-Micro WLAN 11b Broadband
Routers folgende Parameter eingestellt:
IP Address: 192.168.1.254
Subnet Mask: 255.255.255.0
User Name: <leer>
Password: <leer>
Konfigurieren Sie Ihren PC mit einer IP-Adresse zwischen 192.168.1.1 und 192.168.1.253.
Setzen Sie die Subnet-Maske auf 255.255.255.0. Öffnen Sie dann einen Internet-Browser
(z.B. Microsoft IE), um durch Eingabe von http://192.168.1.254 ins URL-Fenster die
Verbindung zum X-Micro WLAN 11b Broadband Router herzustellen.

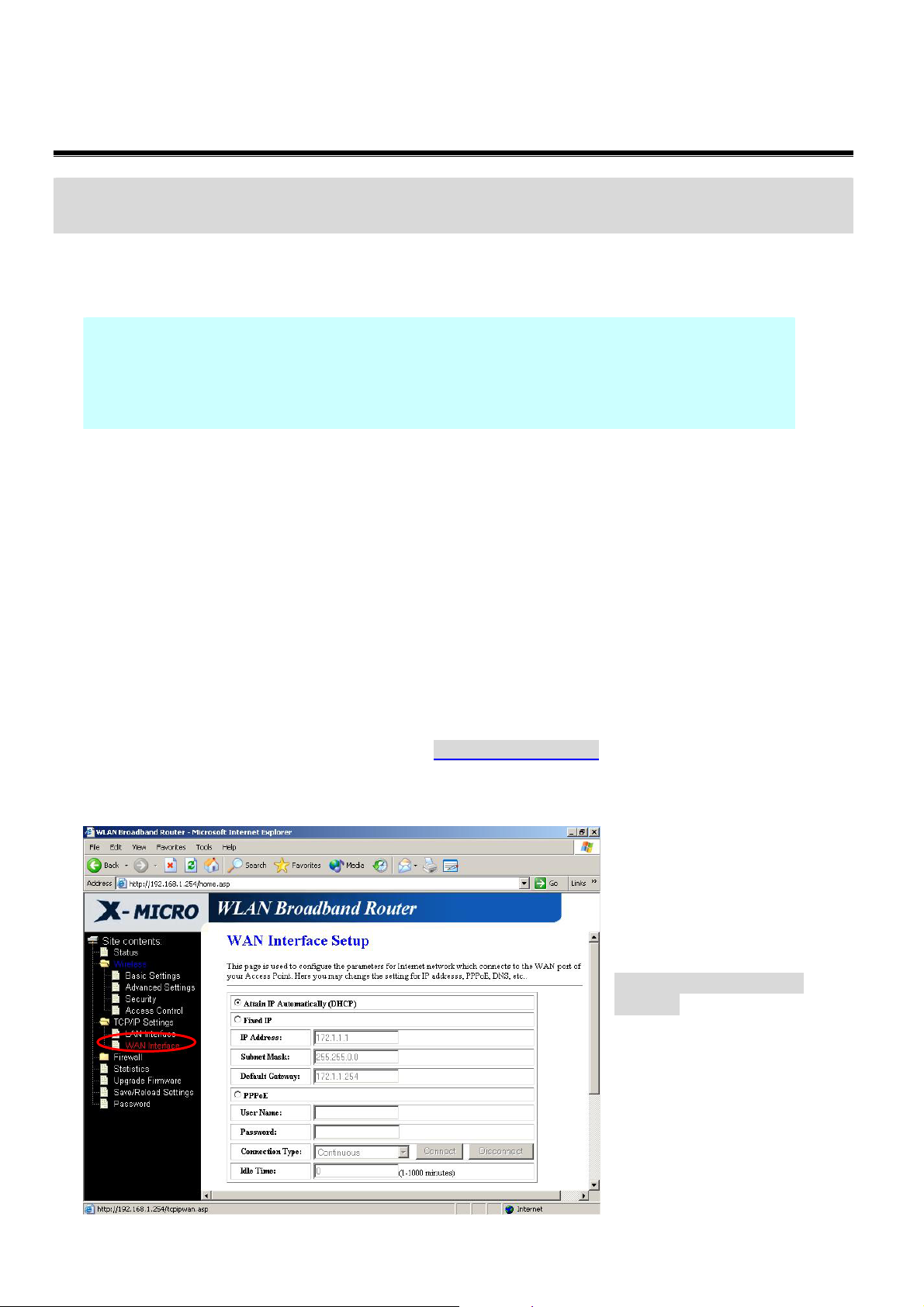

2. WAN-Port konfigurieren
Konfigurieren Sie die
WAN-Schnittstelle mit den
Informationen aus dem
Vorbereitungsabschnitt.
Die Standardeinstellung:
Attain IP Automatically
(DHCP), bedeutet, dass das
WAN die IP-Adresse von
Ihrem ISP oder dem
DHCP-Server Ihres
Netzwerks zugewiesen
bekommt.
4 von 4
Page 5
Kurzbeschreibung des X-Micro WLAN 11b Broadband Router

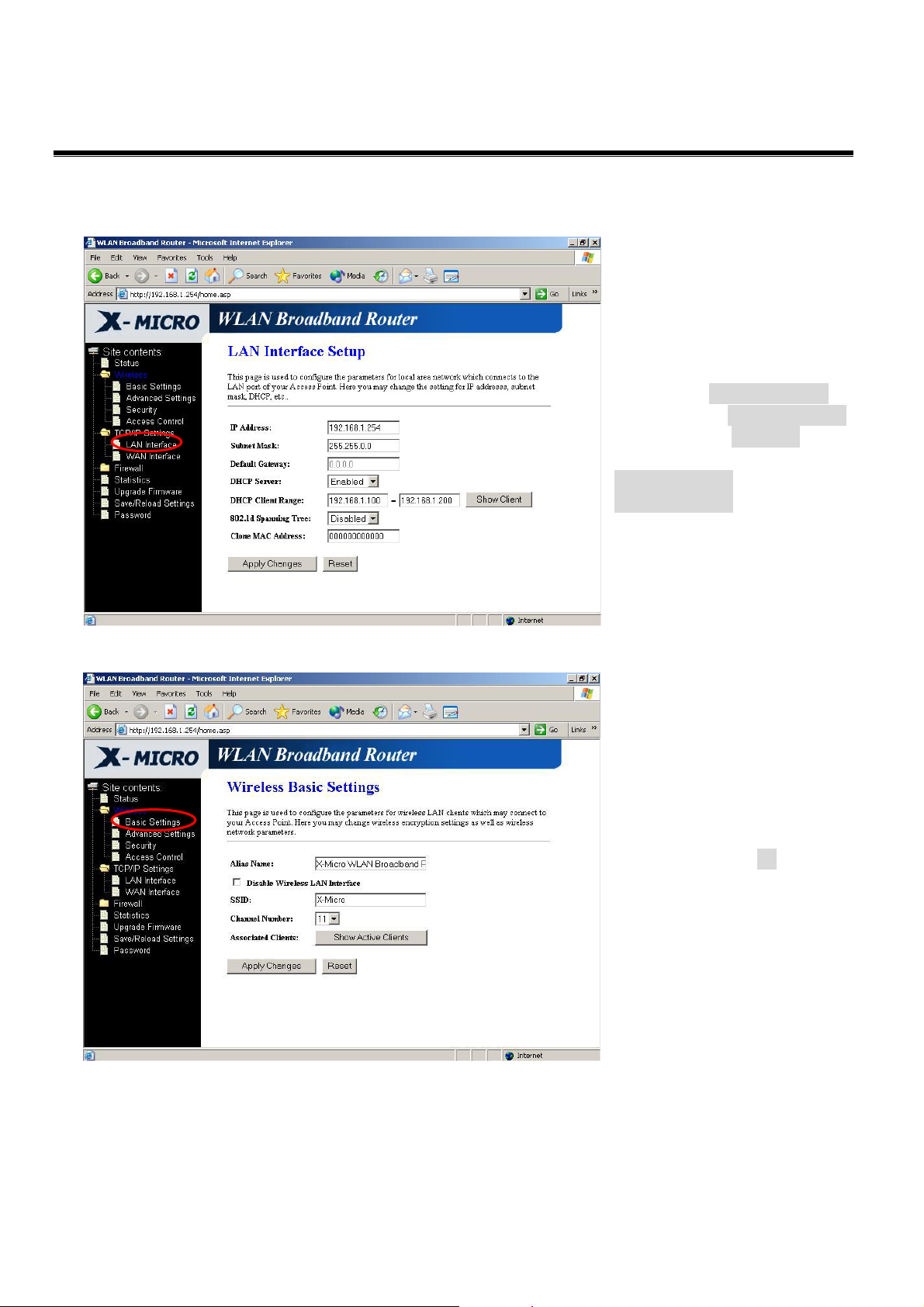

3. LAN-Port konfigurieren
Konfigurieren Sie die
LAN-Schnittstelle mit den
Informationen aus dem
Vorbereitungsabschnitt.
Die Standardeinstellung:
IP Address 192.168.1.254,
Subnet Mask 255.255.255.0,
DHCP Server Enabled,
DHCP Client Range
192.168.1.100 bis
192.168.1.200.
4. WLAN-Port konfigurieren
Konfigurieren Sie die
WLAN-Schnittstelle mit den
Informationen aus dem
Vorbereitungsabschnitt.
Die Standardeinstellung:
SSID ist X-Micro,
Channel number 11.
5 von 5
Page 6
Kurzbeschreibung des X-Micro WLAN 11b Broadband Router
Dritter Schritt – Wireless-Verbindung zwischen WLAN-Client und X-Micro WLAN 11b Broadband
Router herstellen

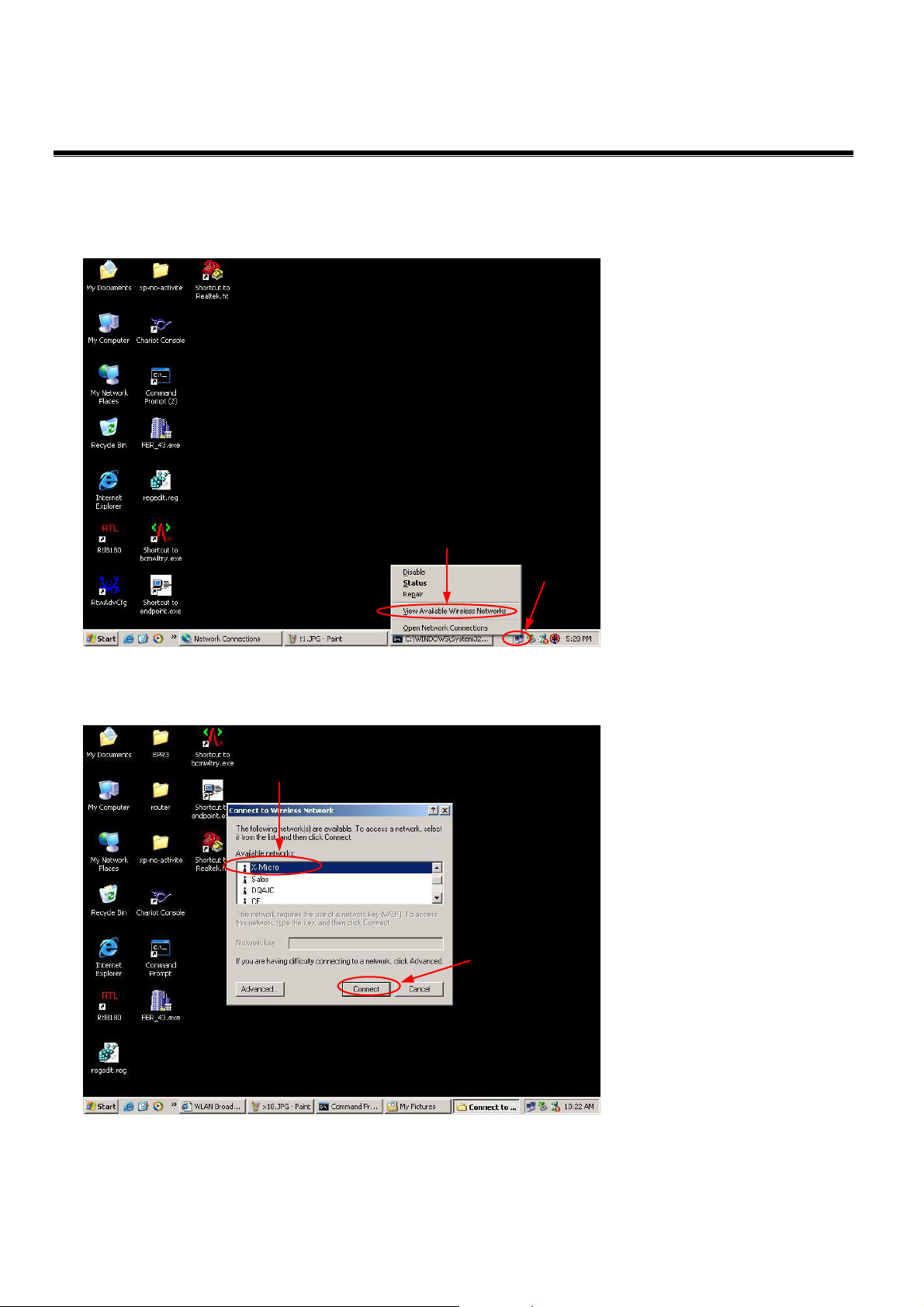

Auf Ihrem
Wireless-Client-PC:
1. Klicken Sie mit der
rechten Maustaste auf
das Netzwerk-Symbol
auf der Taskleiste. Es
erscheint ein
Popup-Menü.
2. Klicken Sie auf „View
Available Wireless
2
1
Networks“.
3. Wählen Sie
3
4
WLAN-Netzwerk (SSID)
aus der Liste „Available
Networks“.
4. Klicken Sie auf „Connect“,
um eine
Kommunikationsverbindu
ng zum
Wireless-Netzwerk
herzustellen.
6 von 6
Page 7
Kurzbeschreibung des X-Micro WLAN 11b Broadband Router
Ethernet-Kabel
Internet

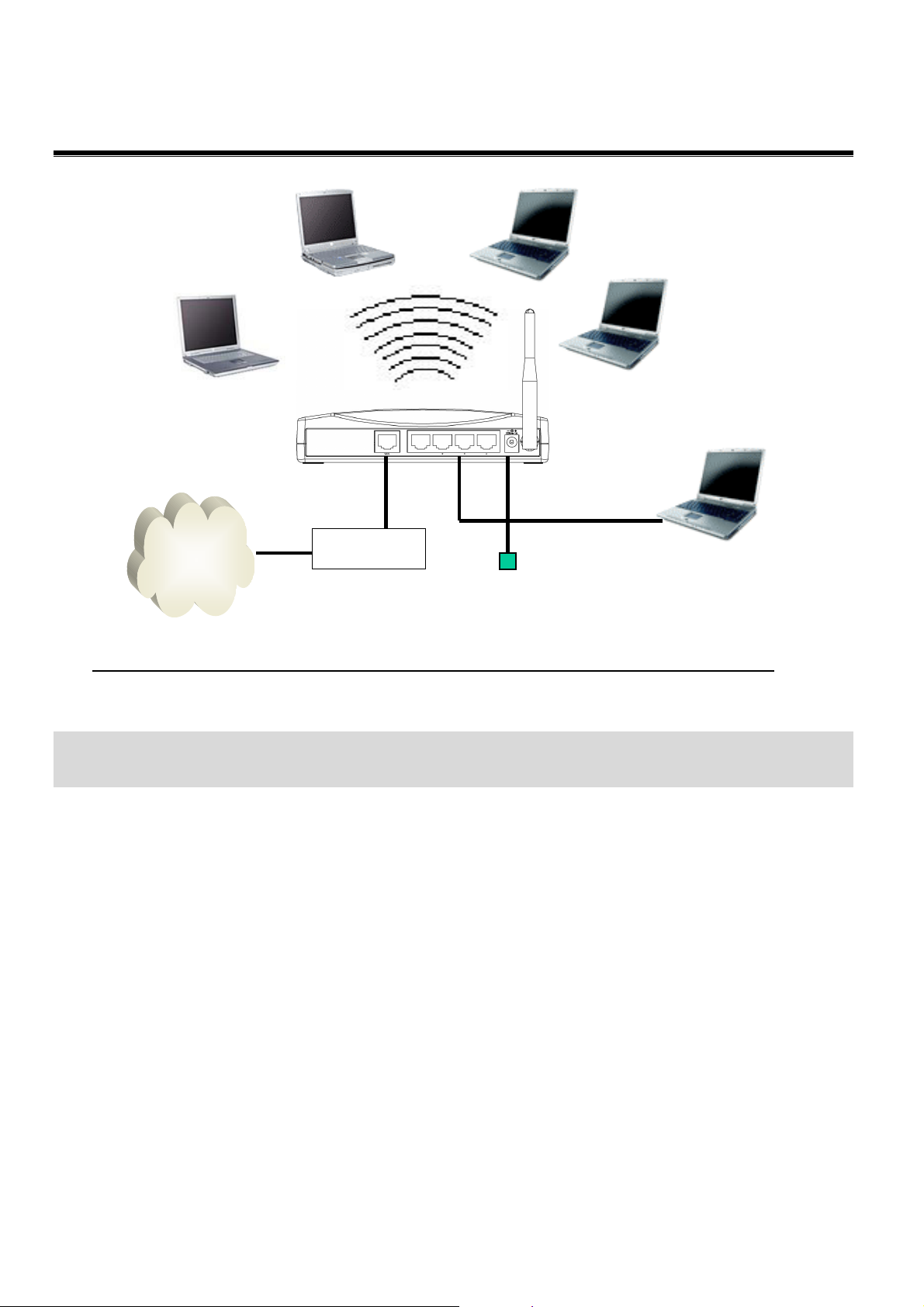

Diagramm des Wireless-Netzwerks für den X-Micro WLAN 11b Broadband Router
xDSL/CM
Netzadapter
Ethernet-Kabel
Referenz
Eine detaillierte und komplette Betriebsanleitung finden Sie im Benutzerhandbuch des X-Micro
WLAN 11b Broadband Routers.
7 von 7
