erformance h elmets
P
-
X
SICUREZZA E ISTRUZIONI D’USO SAFETY AND INSTRUCTIONS FOR USE SICHERHEIT UND GEBRAUCHS ANLEITUNG SÉCURITÉ ET INSTRUCTIONS D'U TILIS ATION SEGURIDAD E INSTRUCCIONES SEGURANÇA E INSTRUÇÕES DE USO VEILIGHEID EN GEBRUIKSA ANWIJZING TURVALLISUUS J A K ÄYTTÖOHJEE T BRUKS-OG SIKKERHE TS ANVISNING SÄKERHET OCH BRUKSANVISNING SIKKERHED OG ANVENDELSE
801 RR
Page 2
CONGRATULAZIONI... per l’acquisto del tuo nuovo casco.
Il design, l’ergonomia, il confort, il peso contenuto, l’aerodinamicità, i comandi semplici e funzionali; il tutto è stato progettato e realizzato per ottenere un prodotto moderno e dalle massime prestazioni, in grado di soddisfare le più elevate esigenze in termini di sicurezza e comfort.
SICUREZZA E NORME D’USO
• IMPORTANTE!
- Leggi questo libretto e tutti gli altri documenti inclusi prima di utilizzare il tuo
casco perché contengono importanti informazioni che ti aiuteranno ad utilizzare al meglio il casco, in tutta sicurezza e semplicità.
- Non attenersi a queste istruzioni potrebbe ridurre la protezione data dal casco e quindi la tua incolumità.
• UTILIZZO DEL CASCO
- Il casco è progettato in modo specifico per l’uso motociclistico; perciò non garantisce la medesima protezione per un uso diverso.
- In caso d’incidente, il casco è un elemento di protezione che permette di limitare lesio­ni e danni alla testa. Ma nonostante ciò, non è in grado da solo di eliminare i rischi di ferite gravi e/o mortali, le quali dipendono dalle diverse dinamiche specifiche dell’impat­to; quindi guida con prudenza.
- Indossa sempre il tuo casco ben allacciato alla guida di motocicli, in modo da sfruttar­ne tutta la protezione disponibile.
- Non indossare mai sciarpe sotto il sistema di allacciatura o cappelli sotto il casco.
- Il casco può attutire i rumori del traffico. Comunque, in tutti i casi, assicurati di percepi­re bene i suoni necessari quali clacson e sirene di emergenza.
- Tienilo sempre lontano da fonti di calore, come ad esempio la marmitta di scarico, l’al­loggiamento del bauletto o in un abitacolo di un mezzo di trasporto.
- Non modificare e/o manomettere il casco (anche solo in parte) per nessun motivo. Monta solo accessori e/o ricambi originali adatti al tuo specifico modello di casco.
- Danni al casco, che possono essere causati da cadute accidentali, non sempre sono ben visibili; ogni casco che abbia subito un urto violento deve essere sostituito.
- In caso di dubbi sull’integrità e sicurezza del casco, astieniti dall’utilizzarlo e rivolgiti ad un rivenditore autorizzato, per farlo ispezionare.
SCELTA DEL CASCO
•
Taglia:
- per individuare la taglia corretta, indossa caschi di diverse misure, e scegli quello che risulta saldamente a posto, ma in tutto comfort.
- un casco troppo grande può scendere sino a coprire gli occhi, oppure ruotare lateral­mente durante la guida.
- tienilo in testa per alcuni minuti e verifica che non ci siano zone di pressione, che alla lunga possono provocare indolenzimento o mal di testa.

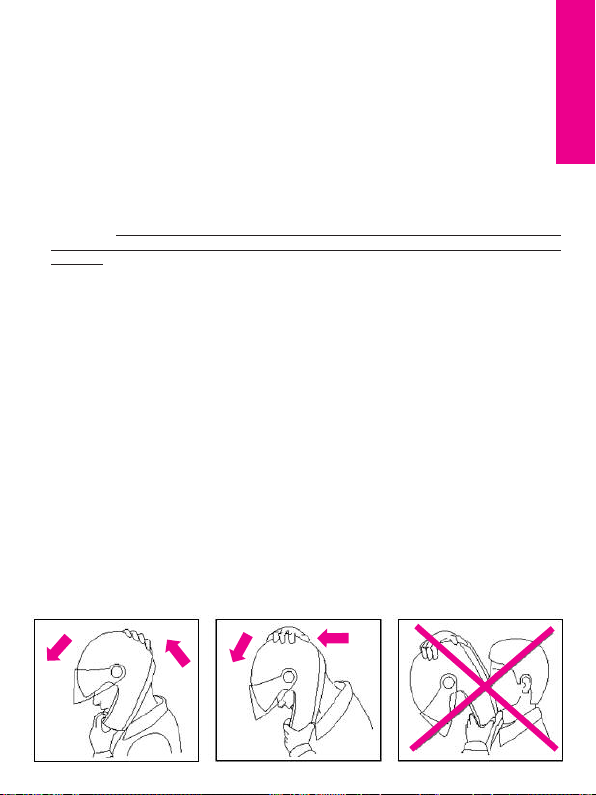

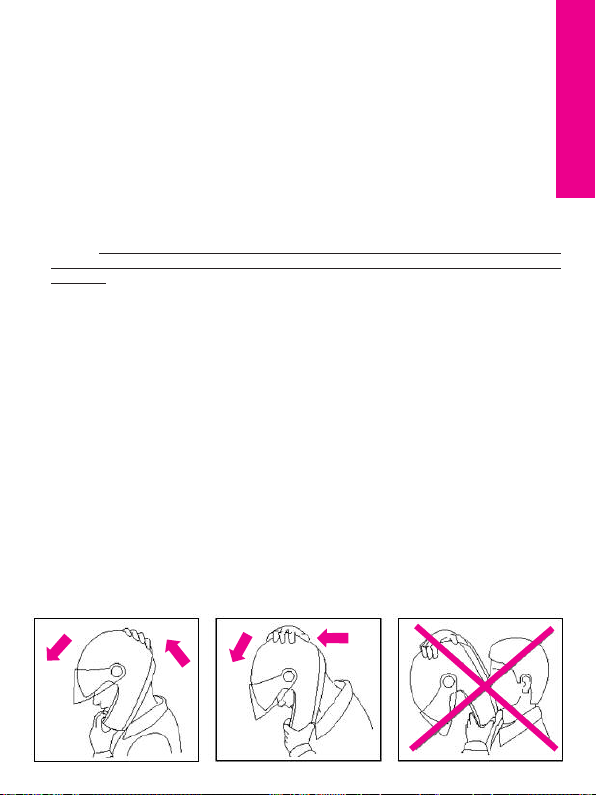

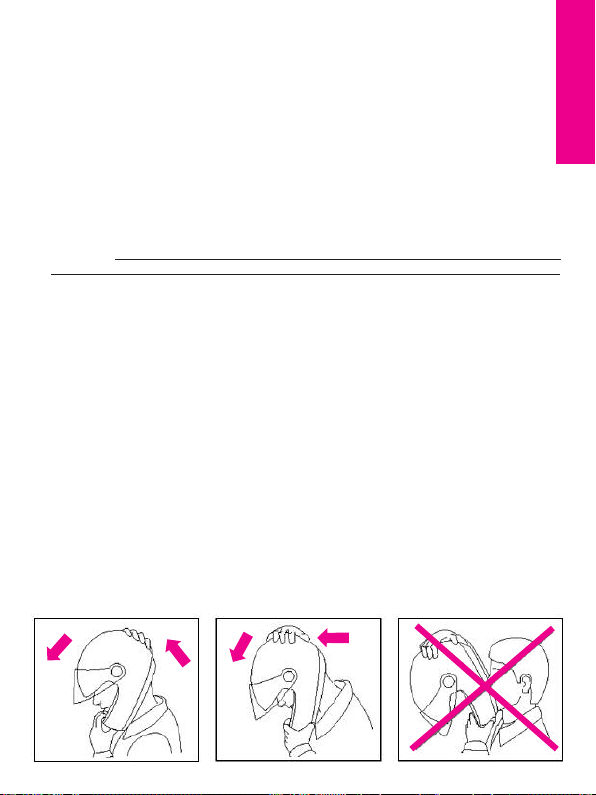

Scalzamento:
- con il casco indossato e il cinturino ben allacciato, prova a sfilarti il casco come indica­to in figura (Fig A). Infatti, in caso di incidente, gli impatti ricevuti da diverse direzioni, tendono a far scalzare il casco dalla testa.
Page 3
- il casco non deve ruotare, muoversi liberamente sulla testa o sfilarsi. In caso contra­rio regola la lunghezza del cinturino o cambia taglia del casco. Ripeti di nuovo il test.
Sistema di ritenzione:
- il sistema di ritenzione (cinturino) è regolato di serie con una lunghezza standard; prima di utilizzarlo verifica la corretta pre-regolazione.
- assicurati sempre che il cinturino sia bene allacciato e stretto in modo da tenere il casco fermo sulla testa. In qualsiasi caso, prima di partire, assicurati che il cinturino sia ben stretto sotto il mento, il più indietro possibile verso la gola, ma senza che sia scomodo.
- la giusta tensione del cinturino ti deve permettere una respirazione e una deglutizio­ne normale, ma senza riuscire a far passare un dito fra cinturino e gola. Attenzione: il bottone eventualmente presente sul cinturino ha esclusivamente la fun-
­zione di impedire lo sventolio della parte terminale dello stesso, dopo che si è provve­duto ad allacciarlo correttamente.
• VISIERA
- Se la visiera è danneggiata e presenta graffi marcati che riducono la visibilità, è proba­bile che il trattamento protettivo sia stato compromesso, e pertanto la visiera deve esse­re sostituita.
- Non applicare adesivi e vernici.
- La visiera è utilizzabile esclusivamente per il modello di casco per cui è stata pro­gettata.
• MANUTENZIONE E PULIZIA
- Danni al casco, che possono essere causati da cadute accidentali, non sempre sono ben visibili; ogni casco che abbia subito un urto violento deve essere sostituito. Attenzione: il casco e la visiera possono essere seriamente danneggiati da alcune
­sostanze comuni senza che il danno sia visibile. Per le operazioni di pulizia del casco e della visiera, utilizza solo acqua tiepida e sapone neutro; asciuga a temperatura ambiente, a riparo dal sole e/o da fonti di calore. Attenzione: non utilizzare mai benzina, diluente, benzolo, solventi o altre sostanze chi-
­miche perchè possono:
• danneggiare irrimediabilmente il casco
• modificare le proprietà ottiche, ridurre le proprietà meccaniche ed indebolire il tratta-
mento protettivo della visiera.
Fig. A
ITALIANO
3
Page 4
ISTRUZIONI D’USO
®

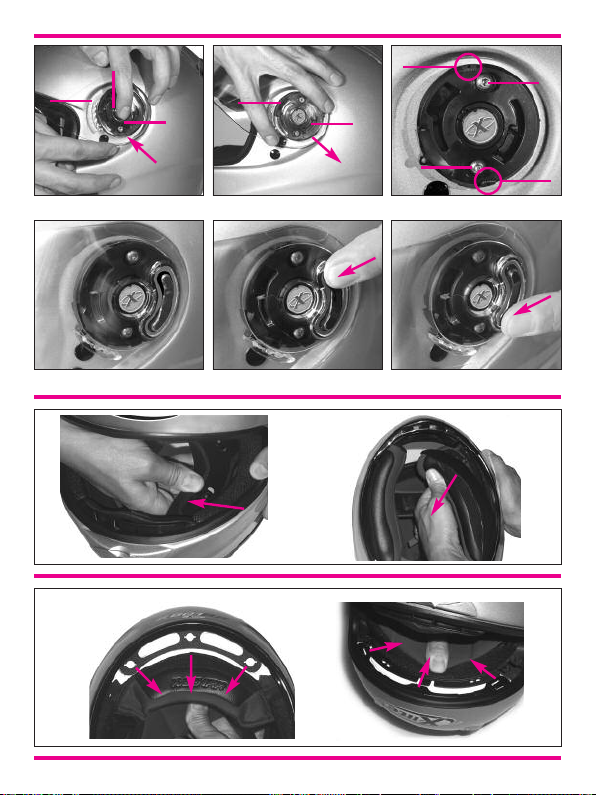

• SCRATCH RESISTANT RACING VISOR: VISIERA PIANA A SPESSORE COSTANTE
IN ANTIGRAFFIO 1 Smontaggio (Fig. 1)
1.1 Aprire completamente la visiera.
1.2 Tenendo premuto il tasto sblocco visiera (A) far scorrere in avanti la visiera fino allo
scatto.
1.3 Svincolare i ganci visiera (B1 e B2) dalla loro sede.
1.4 Ripetere le precedenti operazioni dall’altro lato del casco.
2 Montaggio (Fig. 2)
2.1 Sistemare la visiera in posizione aperta posizionando i ganci visiera (B1 e B2) in cor-
rispondenza delle apposite sedi ricavate nel meccanismo visiera.
2.2 Inserire il gancio B1 nella apposita sede e premere la visiera contro la calotta in cor-
rispondenza del gancio B2, azionando così il tasto sblocco visiera.
2.3 Far scorrere la visiera facendo scattare il sistema di blocco visiera.
2.4 Ripetere le precedenti operazioni dall’altro lato del casco.
3 Regolazione della visiera (Fig. 3)
Il meccanismo visiera è dotato di un sistema di regolazione del gioco della visiera che per­mette di garantire e mantenere un’efficace chiusura della visiera contro la guarnizione del­l’oblò. A tale scopo il supporto del meccanismo è caratterizzato da una dentatura di riferi­mento superiore ed inferiore. Al momento dell’acquisto il casco viene fornito con la corretta regolazione del sistema. Durante l’uso del casco verificare periodicamente che la visiera, quando è completamen­te chiusa, aderisca in modo omogeneo e simmetrico al labbro deformabile della guarnizio­ne dell’oblò. Se ciò non accadesse, eseguire le seguenti operazioni:
3.1 Smontare la visiera (vedi punto 1) e verificare in quale posizione della dentatura di
riferimento superiore A1 ed inferiore A2 si trova il meccanismo.
3.2 Allentare le due viti B1 e B2 presenti nel meccanismo visiera utilizzando una chiave
a brugola di 2.5 mm.
3.3 Sollevare il meccanismo dal suo supporto e traslarlo in avanti o indietro a seconda
della regolazione che si vuole effettuare; successivamente riabbassare il meccani­smo sul suo supporto in modo che i dentini di regolazione superiori A1 ed inferiori A2 impegnino la medesima posizione.
3.4 Serrare le due viti B1 e B2.
3.5 Ripetere le operazioni sull’altro lato del casco.
3.6 Montare la visiera (vedi punto 2).
3.7 Eseguire la verifica dell’aderenza tra visiera e guarnizione.
ATTENZIONE!!!
- Dopo ogni operazione di smontaggio e montaggio dei vari particolari controllare il cor-
retto funzionamento del meccanismo visiera aprendola e chiudendola; se necessario ripetere le operazioni sopra descritte.
- Non rimuovere i meccanismi d'apertura e chiusura visiera dalla calotta.
4
Page 5
• DOUBLE ACTION
Il tasto Double Action in posizione neutra (centrale), come illustrato in figura A, non ha alcuna influenza sul normale funzionamento della visiera in apertura e chiusura. Operando sul tasto è possibile usufruire delle seguenti funzionalità aggiuntive:
Funzione disappannante
A casco indossato, aprire la visiera sino al primo scatto e premere il tasto Double Action come indicato in Fig. B. Infine richiudere la visiera. In questa posizione, il meccanismo permette di mantenere la visiera in una posizione di minima apertura che migliora l’aerazione e facilita il disappannamento soprattutto a bassa velocità o nelle brevi soste. Per disattivare il Double Action, premere il tasto come indicato in Fig. C riportandola in posizione neutra.
Funzione di blocco visiera
A casco indossato, chiudere la visiera e premere il tasto Double Action come indicato in Fig. C. In questa posizione lo scatto di chiusura della visiera viene rafforzato in modo che, anche ad alte velocità, aperture accidentali della stessa non si possano verificare. Per disinserire il fermo visiera, premere il tasto come indicato in Fig. B riportandola in posi­zione neutra.
Attenzione! Durante l’utilizzo del casco, si possono presentare imprevisti di varia natura che richiedono un’ immediata apertura della visiera; si consiglia per tanto, di limitare l’ uso della funzione fermo-visiera.
Attenzione! In caso di emergenza si può disattivare il fermo visiera Double Action solle­vando la visiera in modo tradizionale ed esercitando sulla linguetta della visiera stessa una forza lievemente aggiuntiva rispetto a quella normalmente richiesta.
• RACING COMFORT - IMBOTTITURA DI CONFORTO INTERNA
1 Smontaggio guanciali (Fig. 4)
1.1 Aprire la visiera e slacciare il sottogola (vedi istruzioni relative).
1.2 Afferrare l’imbottitura del guanciale e tirare verso l’interno per sganciare i bottoni di
fissaggio. Sfilare la linguetta laterale dalla guarnizione di bordo della calotta e staccare tutto il guanciale dal casco.
1.3 Ripetere l’operazione 1.2 sull’altro lato del guanciale.
2 Smontaggio cuffia (Fig. 5)
2.1 Afferrare la lunetta posteriore nella zona centrale e tirare verso l’alto per sganciare i
bottoni dalle sedi di fissaggio.
2.2 Afferrare la cuffia nella zona frontale e tirare verso l’interno del casco per sganciarla
dal telaietto frontale.
2.3 Togliere completamente la cuffia dal casco.
5
Page 6
3 Montaggio cuffia (Fig. 5)
3.1 Inserire nella cavità del casco la cuffia facendola adagiare bene sul fondo in modo
simmetrico.
3.2 Controllare che tutti i punti di aggancio corrispondano tra loro e verificato il tutto
agganciare prima la zona frontale e poi la zona posteriore della cuffia.
3.3 Assestare bene la cuffia e farla aderire bene alla calotta.
3.4 Controllare che il telaietto della zona frontale sia ben infilato sotto la guarnizione
bordo oblò.
4 Montaggio guanciale (Fig. 4)
4.1 Puntare la linguetta in plastica rigida tra il guanciale e la calotta.
4.2 Controllare che il guanciale sia nella sua posizione corretta in modo che i bottoni
automatici si trovino tutti in corrispondenza delle loro sedi.
4.3 Inserire completamente la linguetta rigida fino all’incastro sotto il bordo base e aggan-
ciare i quattro bottoni.
Attenzione: i bottoni sono agganciati solo quando si sente lo scatto.
4.4 Verificare che il cinturino esca bene dall’imbottitura del guanciale.
4.5 Ripetere le operazioni da 4.1 a 4.4 sull’altro lato del guanciale.
ATTENZIONE!!!
- Se il tuo casco è dotato di sistema di ritenzione D-Rings chiudilo come indica-
to nel cartellino istruzioni D-Rings allegato.
- Estrarre l’imbottitura solo quando è necessario pulirla o lavarla.
- Non usare mai il casco senza aver rimontato completamente e correttamente la sua
imbottitura interna di conforto ed i suoi guanciali.
- L'imbottitura di conforto interna non deve mai essere lavata in lavatrice.
- Per eseguire le operazioni sopra esposte non utilizzare mai attrezzi e utensili.
• NFRS – NOLAN FOG RESISTANT SYSTEM

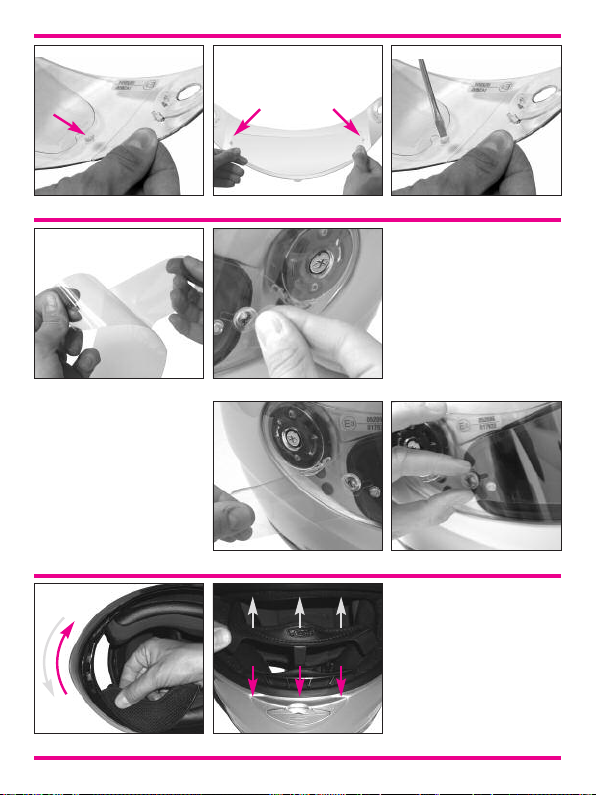

1 MONTAGGIO VISIERINO INTERNO
1.1 Smontare la visiera.
1.2 Rimuovere la pellicola di protezione del Visierino interno sul lato in contatto con la
Visiera.
1.3 Assicurandosi che la superficie interna della visiera sia pulita.
Attenzione: l’ eventuale presenza di polvere tra le due visiere può causare dei graf­fi su entrambe le superfici.
1.4 Appoggiare un lato del Visierino interno a uno dei due perni della visiera e tenerlo in
posizione, vedi Fig. 6.
1.5 Allargare la visiera e incastrare all’altro perno il secondo lato del Visierino interno,
vedi Fig. 7.
1.6 Rilasciare la visiera.
1.7 Rimuovere la seconda pellicola di protezione dal Visierino interno.
Attenzione: verificare l’ eventuale movimento tra visierino e visiera; in questo caso agire sui perni eccentrici , utilizzando un cacciavite, per regolare l’aderenza (Fig. 8).
1.8 Montare la visiera sul casco.
6
Page 7
ATTENZIONE!!!
- Verificare il corretto montaggio del sistema aprendo e chiudendo la visiera.
- Visiere e Visierini Interni danneggiati da graffi possono ridurre la visibilità e
devono essere sostituiti.
2 SMONTAGGIO
2.1 Smontare la visiera equipaggiata con il Visierino.
2.2 Allargare la visiera, automaticamente il Visierino interno uscirà dalle sedi.
• TEAR OFF
La visiera di questo casco, con superficie esterna piana, è provvista di agganci regolabili per l’applicazione di visierine supplementari tear-off con lo stesso sistema utilizzato dai piloti professionisti.
1 MONTAGGIO
1.1 Rimuovere la pellicola protettiva posizionata su un lato (Fig. 9).
1.2 Applicare il Tear Off dal lato senza pellicola facendo adagiare la superficie spellicola-
ta sulla visiera inserendo un’asola alla volta nell’apposito perno (Fig. 10/11).
1.3 Controllare la perfetta adesione del Tear Off con la visiera e procedere, tramite rota-
zione del perno con vite eccentrica, al tensionamento massimo dello stesso) (Fig. 12).
1.4 Rimuovere la pellicola protettiva posizionata sul lato esterno.
2 RIMOZIONE
Tirare con un movimento deciso in avanti la parte sporgente del Tear Off.
ATTENZIONE!!!
- Utilizzare le visierine Tear Off esclusivamente per le competizioni in pista.
Non utilizzarle nel normale uso stradale.
- La combinazione tra la visierina a strappo tear off e la visiera del casco, può ridurre i
valori di trasmittanza ed aumentare quelli di diffusione della luce. Per questo motivo la combinazione tra visierino e visiera non è omologata.
- Visiere e visierine Tear Off rovinate o graffiate non devono essere utilizzate e devo-
no essere sostituite.
• WIND PROTECTOR / BREATH DEFLECTOR
Questi accessori permettono di migliorare le prestazioni del casco in particolari condizioni di utilizzo. Il paravento (Wind Protector) evita spiacevoli infiltrazioni d’aria da sotto il mento (vedi Fig. 13 per il montaggio e lo smontaggio). Il deflettore paranaso (Breath Deflector) evita la formazione di condensa sulla visiera, deviando il flusso d’aria verso il basso (vedi Fig. 14 per il montaggio e lo smontaggio).
Nota: gli accessori paravento e deflettore paranaso sono facilmente amovibili.
Il corretto montaggio di questi accessori è verificabile tirandoli delicatamente, con pollice e indice, verso l’interno del casco. Se si rimuovono ripeti le operazioni di montaggio.
7
Page 8
CONGRATULATIONS... for the purchase of your new helmet.
This helmet has been designed and created to be a modern, high performing product, able to satisfy the most demanding requests as for safety and comfort. This is made possible by the helmet design, its being ergonomic, comfortable, extremely light and aerodynamic and, last but not least, by its practical and easy-to-use controls.
SAFETY AND NORMS OF USE
• IMPORTANT!
- Before using the helmet read this booklet and all enclosed documents carefully,
in that they contain very important indications on how to use the helmet easily and safely.
- Failure to observe these instructions may reduce the protection provided by the helmet and consequently your safety.
• USING THE HELMET
- The helmet has been specifically designed for motorcycle use hence, for any use dif­ferent from the intended one, equal protection is not guaranteed.
- In case of accident, the helmet represents a protective element, which reduces injuries and head damage. This notwithstanding, it cannot alone prevent serious and/or fatal injuries due to the specific accident dynamics, therefore drive carefully.
- When driving any motorcycle, always wear the helmet properly fastened in order to fully exploit its protection.
- Never wear scarves under the fastening system or caps under the helmet.
- The helmet can muffle traffic noises. However make sure that you can hear essential sounds such as horns and emergency vehicle sirens.
- Always keep the helmet away from heat sources like the exhaust muffler, the bag seat or the interior of a vehicle.
- Do not modify nor damage the helmet or part of it for whatsoever reason. Use only orig­inal accessories and/or spare parts suitable for your specific helmet model.
- Damage resulting from accidental fall may not be visible; helmets, which received vio­lent impacts, are to be replaced.
- In case of doubt about the helmet integrity and safety, avoid using it and contact an authorized dealer to let it check.
CHOOSING THE HELMET
•
Size:
- In order to determine the correct size, try on helmets of various sizes, and then choose the one, which fits firmly, but being comfortable.
- Should the helmet be too big, it may slide down covering the eyes or turn slowly to the side while riding.
- Keep it on for a few minutes and make sure there are no points of extreme pressure that may cause pain or headache.

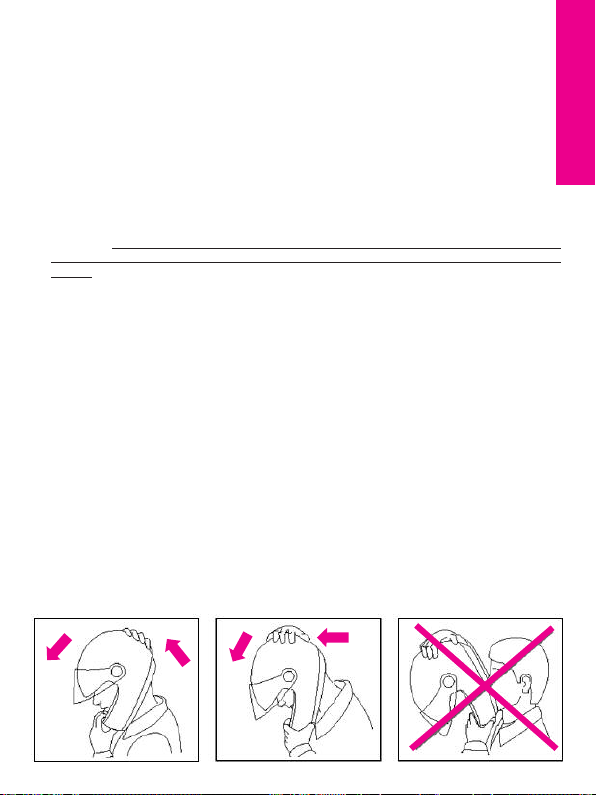

Taking off the helmet:
- With the helmet on and the strap well fastened, try to take off the helmet as shown in the figure (Fig. A). Indeed, in case of accident, the impacts tend to slide off the helmet from the head.
8
Page 9
- The helmet should not rotate nor move on the head and should not slide off. Should the contrary happen, adjust strap length or change helmet size. Repeat test.
Retention System:
- The retention system (strap) is factory-adjusted at a standard length. Before use, check that it is correctly pre-adjusted.
- Make sure the strap is properly fastened and tightened so as to keep the helmet firm­ly in place. Anyway, before riding, make sure that the strap is well fastened under the chin, as close as possible to the throat, but without being uncomfortable.
- The correct strap tension should allow normal breathing and swallowing, but without leaving the space of a finger between strap and throat. Attention: the button which may be present on the strap only prevents its end from flap-
­ping once the strap has been fastened properly.
• VISOR:
- If the visor is damaged or deeply scratched causing reduced visibility, this means that the protective treatment is probably damaged so the visor is to be replaced.
- Do not paint nor apply stickers.
- The visor can be used only for the intended helmet model.
MAINTENANCE AND CLEANING
•
- Damage resulting from accidental fall may not be visible; helmets, which received vio­lent impacts, are to be replaced. Attention: Helmet and visor may be seriously damaged by some common substances
­without the damage being however visible. Use only lukewarm water and mild soap to clean helmet and visor, and then let them dry at room temperature away from sunrays and/or heat sources. Attention: Never use petrol, thinner, benzene, solvents nor other chemicals which may:
-
• Irreparably damage the helmet
• Modify optical properties, reduce mechanical ones and weaken the visor protective
treatment.
Fig. A
ENGLISH
9
Page 10
INSTRUCTIONS FOR USE
®
• SCRATCH RESISTANT RACING VISOR: FLAT VISOR WITH UNIFORM THICKNESS
MADE OF SCRATCH RESISTANT
1 Removal (Fig. 1)
1.1 Open the visor completely.
1.2 Press and hold the visor release button (A) down and slide the visor forward until it
clicks.
1.3 Free the visor hooks (B1 and B2) from their housing.
1.4 Follow the same steps on the other side of the helmet.
2 Assembly (Fig. 2)
2.1 Set the visor in open position by placing the visor hooks (B1 and B2) in line with the
housings in the visor mechanism.
2.2 Insert hook B1 in the housing provided and press the visor against the shell in line
with hook B2. This will actuate the visor release button.
2.3 Slide the visor until the visor locks into place.
2.4 Follow the same steps on the other side of the helmet.
3 Visor adjustment (Fig. 3)
The visor mechanism is equipped with a visor clearance take-up system that ensures that the visor is pulled down and effectively against the window trim. This is why the mecha­nism's support has an upper and lower reference tooth. The helmet is delivered with a cor­rectly adjusted system. When using the helmet, regularly check that the visor adheres per­fectly and is in line with the lip trim of the window trim when it is pulled down all the way. If this is not the case, proceed as follows:
3.1 Disassemble the visor (see section 1) and check in which position of the upper refer-
ence A1 and lower reference A2 teeth the mechanism is located.
3.2 Loosen the two screws B1 and B2 on the visor mechanism using a 2.5 mm Allen
screw wrench.
3.3 Lift the mechanism from its support and move it forward or backward according to the
adjustment to be made. Then lower the mechanism into its support so that upper A1 lower A2 adjustment teeth are in the same position.
3.4 Tighten both screws B1 and B2.
3.5 Repeat the same steps on the other side of the helmet.
3.6 Mount the visor (see section 2).
3.7 Check contact between the visor and the trim.
ATTENTION!!!
- After each assembly or disassembly procedure of the different parts, check that the
visor mechanism works properly by pulling the visor up and down; if necessary, repeat the steps described above.
- Do not remove the visor pulling up/down mechanisms from the shell.
10
Page 11
• DOUBLE ACTION
In the neutral (centre) position, as illustrated in figure A, the Double Action button has no effect on the normal opening and closing functions of the visor. The following additional functions are obtained using the button:
Defogging function
While wearing the helmet, open the visor onto the first notch and press the Double Action button as shown in Fig. B. Now close the visor. In this position, the mechanism keeps the visor open to a minimum to improve the circu­lation of air and facilitate defogging, especially at low speeds or during short stops. To deactivate Double Action, press the button as shown in Fig. C to bring it back to the neutral position.
Visor-lock function
While wearing the helmet, close the visor and press the Double Action button as shown in Fig. C. In this position, the closing mechanism on the visor is strengthened so that it will not open accidentally, even at high speeds. To disenable the visor-lock mechanism, press the button as shown in Fig. B to bring it back to the neutral position.
Attention! It is recommended that you limit your use of the visor-lock function, since unex­pected events may require you to open your visor immediately.
Attention! In the event of an emergency, the Double Action visor-lock may be disenabled by lifting the visor as normal, and pressing slightly harder than usual on the visor flap.
• RACING COMFORT - INNER COMFORT PADDING
1 Cheek pad removal (Fig. 4)
1.1 Pull up the visor and undo the chin strap. (see relevant instructions).
1.2 Take hold of the cheek pad and pull towards the inside of the helmet to undo the fas-
tening buttons. Pull out the side flap from the shell sealing edge and detach all of the cheek pad from the helmet.
1.3 Repeat step 1.2 on the other side of the cheek pad.
2 Liner removal (Fig. 5)
2.1 Take hold of the back rest in its centre and pull upwards to undo the buttons from their
fastenings.
2.2 Take hold of the liner and pull it towards the inside of the helmet to detach it from the
front frame.
2.3 Completely remove the liner from the helmet.
3 Liner assembly (Fig. 5)
3.1 Insert the liner into the shell of the helmet and fit it symmetrically well against the
base.
3.2 Make sure that all couplings match. Then. hook the front portion, then the rear of the liner.
11
Page 12
3.3 Carefully adjust the liner until it adheres well to the shell.
3.4 Check that the frame of the front section is well inserted underneath the window trim
edge.
4 Cheek pad assembly (Fig. 4)
4.1 Put the hard plastic flap between the cheek pad and the shell.
4.2 Make sure that the cheek pad is in the correct position so that all the snap buttons are
in line with their housings.
4.3 Insert the hard flap all the way into the groove under the base edge and hook the four
buttons.
Attention: the buttons are not hooked until a click is heard.
4.4 Check that the strap comes out properly from the cheek padding.
4.5 Repeat steps 4.1 to 4.4 on the other side of the cheek pad.
ATTENTION!!!
- If your helmet is equipped with the D-Ring retention system, pull it down as
indicated in the attached D-Ring label.
- Remove the padding only when cleaning or washing is required.
- Never use the helmet prior to having correctly and completely refitted the inner com-
fort padding and the cheek pads.
- Never machine-wash the inner comfort padding.
- Never use tools or equipment of any sort to carry out the steps described above.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 INNER VISOR ASSEMBLY
1.1 Remove the visor.
1.2 Remove the protective film from the inner visor on the face in contact with the visor.
1.3 Check that the inner surface of the visor is clean.
Attention: the presence of dust between the visors can produce scratches on both surfaces.
1.4 Rest one side of the inner visor on one of the visor pins and hold it in position (see
Fig. 6).
1.5 Open the visor and fasten the other side of the inner visor to the second pin (see Fig. 7).
1.6 Release the visor.
1.7 Remove the second protective film from the inner visor.
Attention: check that both visors are tightly connected and do not move; if they do, adjust the spring pins using a screwdriver to set the adherence (Fig. 8).
1.8 Fit the visor in the helmet.
ATTENTION!!!
- Make sure that the system has been assembled properly by pulling up and
down the visor.
- Scratched visors and inner visors can cause reduced visibility and must there-
fore be changed.
12
Page 13
2 DISASSEMBLY
2.1 Remove the visor equipped with inner visor.
2.2 Widen the visor: the inner visor will come off automatically.
• TEAR OFF
The visor of this helmet with a flat external surface comes with adjustable hooks to mount extra tear-off visors using the same system used by professional riders.
1 Assembly
1.1 Remove the protective film on one side (Fig. 9).
1.2 Attach Tear Off from the side without film and let the free surface rest on the visor by
fastening a slot at a time to the special pin (Fig. 10/11).
1.3 Check that the Tear Off adheres perfectly to the visor. Then tension the Tear Off to its
limit by rotating the spring pin (Fig. 12).
1.4 Remove the protective film on the outside.
2 REMOVAL
Pull firmly towards the front the protruding part of the Tear Off.
ATTENTION!!!
- Tear Off visor use is only recommended for track competitions.
Do not use them for normal road use.
- The combination between Tear Off and helmet visors can slightly reduce light trans-
mittance and increase light diffusion. For this reason use of the two visors together is not approved.
- Damaged or scratched visors and Tear Off visors must not be used and should be
replaced.
• WIND PROTECTOR / BREATH DEFLECTOR
Under certain conditions of use, helmet performance can be improved by using these accessories. The Wind Protector prevents annoying infiltration of air under the chin area (see Fig.13 for assembling and disassembling). The Breath Deflector prevents the formation of condensation on the visor by-passing the air flow downwards (see Fig. 14 for assembly and disassembly).
Note: The wind protector and breath deflector accessories can be easily removed. You
can check the correct assembling of these accessories by pulling them gently towards the inside of the helmet with your thumb and forefinger. If they move, repeat the assembling operations.
13
Page 14
WIR GRATULIEREN... zum Erwerb Ihres neuen Helms.
Das Design, die Ergonomie, der Komfort, das geringe Gewicht, die Windschnittigkeit, die einfachen und zweckmäßigen Steuervorrichtungen; all dies wurde geplant und realisiert, um ein modernes und extrem leistungsfähiges Produkt zu erhalten, das in der Lage ist, Ihre Sicherheits- und Komfortbedürfnisse zu befriedigen.
SICHERHEIT UND GEBRAUCHSVORSCHRIFTEN
• WICHTIG!
- Lesen sie dieses Heft und alle anderen beigefügten Unterlagen vor Verwendung Ihres Helms, da sie wichtige Informationen enthalten, die Ihnen helfen, den Helm richtig, sicher und einfach zu verwenden.
- Wenn Sie sich nicht an diese Anweisungen halten, könnte der vom Helm gebote­ne Schutz sich verringern, und somit Ihre Unversehrtheit nicht mehr gewährlei­stet sein.
• VERWENDUNG DES HELMS
- Der Helm wurde speziell für die Verwendung beim Motorradfahren entworfen; daher garantiert er nicht den selben Schutz, wenn er anderswertig eingesetzt wird.
- Im Fall eines Unfalls ist der Helm ein Schutzgerät, das es ermöglicht, Kopfverletzungen und –schäden zu begrenzen. Trotzdem ist er nicht allein in der Lage, das Risiko schwe­rer und/oder tödlicher Verletzungen auszuschließen, welche von den unterschiedlichen spezifischen Verlaufsweisen des Aufpralls abhängen; fahren Sie daher vorsichtig.
- Setzen Sie beim Motorradfahren immer Ihren gut festgezogenen Helm auf, um den größtmöglichen Schutz zu erhalten.
- Legen Sie niemals Schals unter dem Verschlusssystem an und setzen Sie unter dem Helm keine Mützen auf.
- Der Helm kann die Verkehrsgeräusche abdämpfen. Versichern Sie sich in jedem Fall, dass Sie die nötigen Geräusche wie Hupen und Notsirenen gut hören.
- Bewahren Sie den Helm fern von Wärmequellen auf, wie zum Beispiel dem Auspuffrohr, dem Kofferraum oder dem Innenraum eines Verkehrsmittels.
- Verändern und/oder beschädigen Sie den Helm in keinem Fall (auch nicht teilweise). Montieren Sie nur Originalersatzteile und/oder –zubehörteile die eigens für Ihr Helmmodell vorgesehen sind.
- Beschädigungen des Helms, die durch ein versehentliches Fallen verursacht werden können, sind nicht immer sichtbar; jeder Helm, der einem heftigen Stoß erfahren hat, muss ersetzt werden.
- Sollten Sie über die Unversehrtheit und Sicherheit Ihres Helms im Zweifel sein, benut­zen Sie ihn nicht und wenden Sie sich an einen autorisierten Fachhändler, um ihn untersuchen zu lassen.
• HELMWAHL
Größe:
- Um die richtige Größe zu ermitteln, setzen Sie Helme unterschiedlicher Ausmaße auf und wählen Sie den, der fest aber völlig bequem anliegt.
- Ein zu großer Helm kann über die Augen herabsinken oder während der Fahrt seitlich verrutschen.
- Behalten Sie ihn einige Minuten lang auf, um zu verifizieren, dass keine Druckstellen bestehen, die auf längere Zeit Gefühllosigkeit oder Kopfschmerzen verursachen können.
14
Page 15
Abstreifen des Helms:
- Versuchen Sie den aufgesetzten und festgeschnallten Helm wie in der Abbildung (Abb. A) gezeigt abzustreifen. Bei einem Unfall tendieren die aus unterschiedlichen Richtungen kommenden Stöße nämlich dazu, den Helm vom Kopf zu streifen.
- Der Helm darf sich weder drehen, noch sich frei um den Kopf herum bewegen oder abstreifen lassen. In entgegengesetztem Fall regulieren Sie die Kinnriemenlänge oder wählen Sie eine andere Helmgröße. Wiederholen Sie den Test.
Rückhaltesystem:
- Das Rückhaltesystem (Kinnriemen) ist in Serie auf eine Standardlänge eingestellt; vor der Verwendung kontrollieren Sie die richtige Vor-Einstellung.
- Versichern Sie sich immer, dass der Kinnriemen gut verschlossen und festgezogen ist, damit der Helm fest auf dem Kopf sitzt. Versichern Sie sich in jedem Fall vor der Abfahrt, dass der Kinnriemen unter dem Kinn eng anliegt, so weit wie möglich in Richtung des Halses, aber ohne unbequem zu sein.
- Die richtige Kinnriemenspannung muss ihnen ein normales Atmen und Schlucken erlau­ben, es darf aber nicht möglich sein, einen Finger zwischen Riemen und Hals zu stecken. Achtung: der Knopf, welcher sich am Ende des Kinnriemens befindet, hat ausschließ-
­lich die Funktion, das Flattern des Endstücks zu verhindern, nachdem er korrekt fest­geschnallt worden ist.
• VISIER
- Ist das Visier beschädigt und weist es deutliche Kratzer auf, welche die Sicht behindern, ist es möglich, dass die Schutzbehandlung lädiert wurde; in diesem Fall muss das Visier ersetzt werden.
- Bringen Sie keine Aufkleber oder Lackfarben an.
- Das Visier ist ausschließlich für das Helmmodell, für das es entworfen wurde, verwendbar.
• INSTANDHALTUNG UND REINIGUNG
- Beschädigungen des Helms, die durch ein versehentliches Fallen verursacht werden können, sind nicht immer sichtbar; jeder Helm, der einem heftigen Stoß erfahren hat, muss ersetzt werden. Achtung: Der Helm und das Visier können durch einige übliche chemische Substanzen
­ernsthaft beschädigt werden, ohne dass der Schaden sichtbar ist. Für die Reinigung des Helms und des Visiers nur lauwarmes Wasser und Neutralseife verwenden; bei Raumtemperatur im Schatten und fern von Wärmequellen trocknen lassen. Achtung: Keinesfalls Benzin, Verdünnungsmittel, Benzol, Lösungsmittel oder andere
­chemische Substanzen verwenden. Diese können:
• den Helm unwiederbringlich beschädigen
• die optischen Eigenschaften verändern, die mechanischen Eigenschaften verringern
und die Schutzbehandlung des Visiers schwächen.
Abb. A
DEUTSCH
15
Page 16
GEBRAUCHSANLEITUNG
®
• SCRATCH RESISTANT RACING VISOR: FLACHVISIER MIT GLEICHMÄßIGER
WANDSTÄRKE AUS KRATZFEST BESCHICHTETEM
1 Abnehmen des Visiers (Abb. 1)
1.1 Das Visier vollständig öffnen.
1.2 Die Entriegelungstaste des Visiers (A) gedrückt halten und das Visier bis zum
Auslösen nach vorne schieben.
1.3 Die Visierhaken (B1 und B2) aus ihrer Vertiefung lösen.
1.4 Die beschriebenen Schritte auf der anderen Helmseite wiederholen.
2 Einsetzen des Visiers (Abb. 2)
2.1 Das Visier in geöffneter Stellung halten und die Visierhaken (B1 und B2) an den in
der Visiermechanik vorgesehenen Vertiefungen positionieren.
2.2 Den Haken B1 in die vorgesehene Vertiefung einführen und das Visier am Haken B2
gegen die Schale drücken, um die Entriegelungstaste des Visiers auszulösen.
2.3 Das Visier so weit nach hinten schieben, bis das Verschlusssystem einrastet.
2.4 Die beschriebenen Schritte auf der anderen Helmseite wiederholen.
3 Einstellen des Visiers (Abb. 3)
Die Visiermechanik ist mit einer Justiervorrichtung für das Spiel des Visiers ausgestattet, um auch nach längerem Gebrauch eine gute Abdichtung des Visiers zu gewährleisten. Zu diesem Zweck ist die Halterung der Mechanik oben und unten mit einer Verzahnung aus­gestattet. Beim Kauf wird der Helm mit einer korrekten Einstellung des Systems geliefert. Während des Gebrauchs des Helms sollte regelmäßig überprüft werden, ob das Visier in geschlos­senem Zustand ringsum und gleichmäßig auf der elastischen Dichtlippe des Dichtungsrahmens anliegt. Wenn dies nicht der Fall ist, so ist folgendermaßen vorzugehen:
3.1 Das Visier abnehmen (siehe Punkt 1) und feststellen, in welcher Position der
Verzahnung A1 oben oder A2 unten sich die Mechanik befindet.
3.2 Die beiden Schrauben B1 und B2 der Visiermechanik mit einem 2,5 mm-
Inbusschlüssel lösen.
3.3 Die Mechanik aus der Halterung nehmen und sie nach Bedarf weiter vorne oder hin-
ten einsetzen; anschließend die Mechanik so auf die Halterung setzen, dass sich die Regulierungshäkchen A1 oben und A2 unten in der gleichen Position befinden.
3.4
Die beiden Schrauben B1 und B2 anziehen.
3.5 Den Vorgang auf der anderen Helmseite wiederholen.
3.6 Das Visier anbringen (siehe Punkt 2).
3.7 Überprüfen, ob Visier und Dichtung anliegen.
ACHTUNG!!!
- Nach jedem Abnehmen bzw. Anbringen der verschiedenen Teile ist zu kontrollieren,
ob die Visiermechanik korrekt funktioniert. Dazu ist das Visier zu öffnen und zu schlie­ßen. Andernfalls sind die oben beschriebenen Vorgänge zu wiederholen.
- Die Öffnungs- und Schließmechanik des Visiers nicht von der Schale ablösen.
16
Page 17
• DOUBLE ACTION
Befindet sich die Taste Double Action in neutraler Position (mittlere Position), wie in der Abbildung A gezeigt, so hat sie keinerlei Auswirkung auf die normalen Funktionen des Visiers in der Öffnung und der Schließung. Mit dieser Taste können die folgenden Zusatzfunktionen genutzt werden:
Beschlagschutz
Bei aufgesetztem Helm wird das Visier geöffnet, bis ein erstes Einrasten zu hören ist, und die Taste Double Action gemäß der Angaben in Abb. B gedrückt. Dann ist das Visier wie­der zu schließen. In dieser Position kann das Visier durch die Mechanik in einer Position der minimalen Öff­nung gehalten werden, die die Belüftung verbessert und das Beschlagen vor allem bei geringer Geschwindigkeit oder bei kurzen Pausen verhindert. Um die Funktion Double Action auszuschalten, wird die Taste gemäß der Angaben in Abb. C gedrückt und in die mittlere Position zurückgeführt.
Funktion Visiersperre
Bei aufgesetztem Helm wird das Visier geschlossen und die Taste Double Action gemäß der Angaben in Abb. C gedrückt. In dieser Position wird der Einrastmechanismus des Visiers für die Schließung verstärkt, damit auch bei hohen Geschwindigkeiten keine versehentliche Öffnung des Visiers auftre­ten kann. Um die Funktion der Visiersperre auszuschalten, wird die Taste gemäß der Angaben in Abb. B gedrückt und in die mittlere Position zurückgeführt.
Achtung! Während der Benutzung des Visiers können unvorhergesehene Situationen eintreten, die eine unverzügliche Öffnung des Visiers erfordern. Aus diesem Grunde wird empfohlen, die Funktion der Visiersperre nur begrenzt einzusetzen.
Achtung! Im Notfall kann die Visiersperre Double Action ausgeschaltet werden, indem das Visier auf die herkömmliche Art nach oben geschoben und etwas stärker auf die Seitenlasche gedrückt wird, als dies normalerweise erforderlich ist.
• RACING COMFORT - KOMFORTPOLSTERUNG
1 Abnehmen der Wangenpolsterungen (Abb. 4)
1.1 Das Visier öffnen und den Kinnriemen öffnen. (siehe entsprechende Anleitung)
1.2 Die Wangenpolsterung fassen und nach innen ziehen, bis sich die
Befestigungsknöpfe lösen. Die Seitenlasche aus dem Kantenschutz der Schale herausziehen und das komplet­te Wangenpolster aus dem Helm herausnehmen.
1.3 Den Schritt 1.2 auf der anderen Seite der Wangenpolsterung wiederholen.
2 Abnehmen der Polsterungen (Abb. 5)
2.1 Die hintere Ecke im mittleren Bereich fassen und nach oben ziehen, um die Knöpfe
aus den Befestigungsaufnahmen zu lösen.
2.2 Die Polsterung im vorderen Bereich fassen und ins Helminnere ziehen, bis sie sich
vom vorderen Rand löst.
2.3 Die Polsterung vollständig aus dem Helm herausnehmen.
3 Anbringen der Polsterung (Abb. 5)
3.1 Die Polsterung in den Helm legen und richtig positionieren.
3.2 Kontrollieren, dass alle Befestigungspunkte aufeinander abgestimmt sind und
17
Page 18
anschließend zunächst den Stirnbereich und dann den hinteren Teil der Polsterung befestigen.
3.3 Die Polsterung anpassen und darauf achten, dass sie gut an der Innenschale anliegt.
3.4 Kontrollieren, ob der Rand im vorderen Bereich fest unter dem Visierrahmen ange-
bracht ist.
4 Anbringen der Wangenpolsterung (Abb. 4)
4.1 Die feste Kunststofflasche zwischen Wangenpolster und Schale aufsetzen.
4.2 Kontrollieren, ob das Wangenpolster richtig liegt, d.h. alle Druckknöpfe sollten sich in
Übereinstimmung mit ihren Befestigungsaufnahmen befinden.
4.3 Die Kunststofflasche nun ganz unter den Kantenschutz einstecken und die vier
Knöpfe befestigen.
Achtung: die Knöpfe sind nur dann befestigt, wenn ein Einschnappen zu hören ist.
4.4 Sicherstellen, dass der Riemen auf der Wangenpolsterung herausgeführt wird.
4.5 Die Schritte von 4.1 bis 4.4 auf der anderen Seite der Wangenpolsterung wiederholen.
ACHTUNG!!!
- Falls Ihr Helm mit dem Kinnriemenverschluss Doppel-D-Ringe ausgestattet
ist, schließen Sie ihn so, wie im beigelegten Infoblatt über die Doppel-D­Ringe beschrieben.
- Die Polsterung sollte lediglich zum Reinigen oder Waschen entfernt werden.
- Den Helm nie ohne korrekt und vollständig angebrachte Komfortpolsterung bzw.
Wangenpolsterungen verwenden.
- Die Komfort-Innenpolsterung keinesfalls in der Waschmaschine waschen.
- Die oben angeführten Schritte müssen ohne den Einsatz von Werkzeugen ausgeführt
werden.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 ANBRINGEN DES INNENVISIERS
1.1 Das Visier abnehmen.
1.2 Den Schutzfilm des Innenvisiers auf der Auflageseite auf dem Visier abnehmen.
1.3 Sicherstellen, dass die Visierinnenseite sauber ist.
Achtung: das Vorhandensein von Staub zwischen dem Visier und dem Innenvisier kann Kratzer auf beiden Oberflächen verursachen.
1.4 Eine Seite des Innenvisiers auf einen der beiden Zapfen des Visiers auflegen und in
dieser Position halten (Abb. 6).
1.5 Das Visier aufbiegen und die zweite Seite des Innenvisiers auf dem anderen Zapfen
einstecken (Abb. 7).
1.6 Das Visier loslassen.
1.7 Den zweiten Schutzfilm vom Innenvisier abnehmen.
Achtung: überprüfen, ob das Visier und das Innenvisier fest miteinander verbunden sind. Im gegenteiligen Falle ist unter Verwendung eines Schraubenziehers an den exzentrischen Buchsen zu drehen, um die Haftung einzustellen (Abb. 8).
1.8 Das Visier auf dem Helm anbringen.
ACHTUNG!!!
- Durch Öffnen und Schließen des Visiers überprüfen, ob das System korrekt
montiert wurde.
- Durch Kratzer beschädigte Visiere und Innenvisiere könnten die Sicht beein-
trächtigen und müssen ausgetauscht werden.
18
Page 19
2 ABNAHME
2.1 Das mit dem Innenvisier ausgestattete Visier abnehmen.
2.2 Das Visier aufbiegen und das Innenvisier springt automatisch aus den Aufnahmen.
• TEAR OFF (Abreißvisier)
Das Visier dieses Helms mit flacher Außenfläche verfügt über einstellbare Halterungen und kann dadurch, wie bei professionellen Rennfahrern üblich, mit Abreißfolien ausgestat­tet werden.
1 Montage
1.1 Den auf der Innenseite befindlichen Schutzfilm entfernen (Abb. 9).
1.2 Das Abreißvisier Tear Off auf der Seite ohne Film anbringen und die vom Film befrei-
te Fläche auf dem Visier auflegen. Dabei ist jeweils eine Schlaufe auf den entspre­chenden Zapfen zu ziehen (Abb. 10/11).
1.3 Überprüfen, on das Abreißvisier Tear Off optimal auf dem Visier haftet und das
Abreißvisier dann über die Drehung des Zapfens mit Exzenterschraube maximal spannen (Fig. 12).
1.4 Den auf der Außenseite befindlichen Schutzfilm entfernen.
2 ABNAHME
Mit einer schnellen und kräftigen Bewegung nach vorne den überstehenden Teil des Abreißvisiers Tear Off abziehen.
ACHTUNG!!!
- Abreißfolien sollten ausschließlich auf Rennstrecken benutzt werden.
Sie sollten nicht bei der Teilnahme am Straßenverkehr verwendet werden.
- Die Kombination von Tear-off-Abreißfolien und Helmvisier kann die Werte der
Lichtdurchlässigkeit reduzieren und die Werte der Lichtstreuung erhöhen. Aus diesem Grund ist die Kombination von Abreißfolie und Helmvisier nicht für den Straßenverkehr zugelassen.
- Beschädigte oder verkratzte Visiere oder Abreißfolien dürfen nicht mehr benutzt wer-
den und müssen ausgetauscht werden.
• WIND PROTECTOR / BREATH DEFLECTOR
Dieses Zubehör verbessert die Eigenschaften des Helms unter bestimmten Bedingungen. Der Windabweiser (Wind Protector) verringert Zugluft im unteren Gesichtbereich. Siehe Abb. 13 für das Anbringen und Abnehmen. Die Atemmaske (Breath Deflector) verringert die Bildung von Kondenswasser auf dem Visier, indem sie den Luftstrom nach unten ableitet. Siehe Abb. 14 für das Anbringen und Abnehmen.
ACHTUNG!!!
Die beiden Zubehörteile Wind- und Atemmaske sind leicht abnehmbar. Der richtige Sitz dieser Zubehörteile wird überprüft, indem sie sanft mit Daumen und Zeigefinger zur Helminnenseite gezogen werden. Werden sie dabei abgelöst, so muss die Montage wiederholt werden.
19
Page 20
FÉLICITATIONS... pour l’achat de votre nouveau casque.
Le design, l’ergonomie, le confort, le poids contenu, l’aérodynamisme, les commandes simples et fonctionnelles, tout a été conçu et réalisé pour obtenir un produit moderne avec le maximum des performances, capable de satisfaire les exigences les plus sévères pour ce qui concerne la sécurité et le confort.
SÉCURITÉ ET INSTRUCTIONS D'UTILISATION
• IMPORTANT !
- Lisez ce manuel et tous les autres documents inclus avant d’employer votre cas­que parce qu’ ils contiennent des informations importantes qui vous aideront à employer au mieux le casque, en toute sécurité et simplicité.
- Conformez-vous scrupuleusement aux indications, sous peine de réduire la pro­tection garantie par le casque et donc votre sécurité.
• EMPLOI DU CASQUE
- Le casque a été expressément conçu pour l’emploi avec la moto, pour cette raison il ne garantit pas la même protection pour un emploi différent.
- En cas d’accident, le casque est un élément de protection qui permet de limiter les lésions et les dommages à la tête. Mais malgré cela, il n’est pas en gré tout seul d’éli­miner les risques de blessures graves et/ou mortelles, qui dépendent des dynamiques différentes spécifiques du choc, pour cette raison conduisez avec prudence.
- Mettez toujours le casque bien fixé pour conduire la moto, pour faire en sorte que sa protection soit maximale.
- Ne portez jamais d’écharpes sous le système de fixation ou de bonnets sous le cas­que.
- Le casque peut assourdir les bruits de la circulation. En tous les cas, veillez toujours à ce que vous puissiez bien entendre les bruits nécessaires comme les klaxons et les sirènes d’alerte.
- Gardez toujours le casque loin de sources de chaleur, comme par exemple le pot d’échappement, le logement du coffret ou l’habitacle d’un moyen de transport.
- Ne modifiez et/ou altérez pas le casque (même si seulement en partie) pour aucune rai­son. Ne montez que les accessoires et/ou rechanges originaux pour votre modèle spé­cifique de casque.
- Les dommages au casque qui sont causés par des chutes accidentelles ne sont pas toujours bien visibles, si le casque subit un choc violent il doit être remplacé.
- En cas de doutes sur l’intégrité et sécurité du casque, abstenez-vous de l’utiliser et adressez-vous à un revendeur agrée pour le faire examiner.
• CHOIX DU CASQUE
Taille :
- pour trouver votre taille correcte essayez toujours plusieurs casques de mesures diffé­rentes et choisissez celui qui vous semble le plus adhérent sans être inconfortable.
- un casque trop grand peut descendre jusqu’à couvrir les yeux, ou il peut tourner laté­ralement pendant la conduite.
- gardez-le sur la tête pendant quelques minutes et vérifiez qu’il n’y ait aucune zone de pression localisée, qui à la longue peut provoquer des douleurs ou des maux de tête.
Enlèvement :
- lorsque le casque est sur votre tête et que le système de fixation est bouclé, essayez
20
Page 21
de l’ôter tel que indiqué sur la figure (Fig. A). En effet, en cas d’accident, les chocs venant de différentes directions risquent d’enlever le casque de la tête.
- le casque ne doit pas tourner, bouger librement sur la tête ou s’enlever. En cas contraire, réglez la longueur de la jugulaire ou changez la taille du casque. Répétez à nouveau l’essai.
Système de fixation :
- Le système de fixation (jugulaire) est réglé en série avec une longueur standard; avant de l’utiliser veillez à ce que le pré-réglage soit correct.
- assurez-vous toujours que la jugulaire soit bien fixée et étroite de façon à tenir le casque bien immobile sur votre tête. En tout cas, avant de partir, assurez-vous que la jugulaire soit bien fixée sous le menton, le plus arrière possible vers la gorge, mais sans être inconfortable.
- la tension correcte de la jugulaire doit vous permettre une respiration et une déglutition normale, mais sans réussir à faire passer un doigt entre la jugulaire et la gorge. Attention : le bouton éventuellement présent sur la jugulaire n’a que la fonction
­d.empêcher le flottement de la partie terminale de la jugulaire même, après l’avoir fixée correctement.
• ÉCRAN
- Si l’écran est endommagé et il présente des rayures marquées qui réduisent la visibi­lité, il est probable que le traitement de protection soit été compromis, pourtant l’écran doit être remplacé.
- N’appliquez pas de colles et de vernis.
- L’écran n’est utilisable que pour le modèle de casque pour lequel il à été conçu.
• ENTRETIEN ET NETTOYAGE
- Les dommages au casque qui sont causés par des chutes accidentelles ne sont pas toujours bien visibles, si le casque subit un choc violent il doit être remplacé. Attention : le casque et l’écran peuvent être sérieusement endommagés par quelques
­substances communes sans que le dommage soit visible. Pour les opérations de net­toyage du casque et de l’écran, n’utilisez que de l’eau tiède et du savon neutre ; sécher à température ambiante, à l’abri du soleil et/ou de sources de chaleur. Attention : n’utilisez pas d’essence, de diluant, de benzène, de solvants ou d’autres
­substances chimiques parce qu’elles puissent :
• endommager irrémédiablement le casque
• modifier les propriétés optiques, réduire les propriétés mécaniques et affaiblir le trai-
tement de protection de l’écran.
Fig. A
FRANÇAIS
21
Page 22
INSTRUCTIONS D'UTILISATION
®
• ECRAN RACING ANTIRAYURE : ÉCRAN PLAT À ÉPAISSEUR CONSTANTE EN
ANTIRAYURE
1. Démontage (Fig.1)
1.1 Ouvrir complètement l’écran.
1.2 En maintenant appuyer le bouton de déblocage de l’écran (A) faire glisser l’écran vers
l’avant jusqu’à sentir un déclic.
1.3 Dégager les crochets de l’écran (B1 et B2) de leur logement.
1.4 Répéter les précédentes opérations de l’autre côté du casque.
2 Montage (Fig. 2)
2.1 Présenter l’écran, position ouverte, en positionnant les crochets de l’écran (B1 et B2)
face à leur logement situé dans le mécanisme.
2.2 Insérer le crochet B1 dans son logement et appuyer l’écran contre la calotte en face
du crochet B2, ceci enclenchera le bouton de blocage d’écran (Fig. 2).
2.3 Faire glisser l’écran en déclenchant le déclic du système d’attache écran.
2.4 Répéter les précédentes opérations de l’autre côté du casque.
3 Réglage de l’écran (Fig. 3)
Le mécanisme d’écran est équipé d’un système de réglage de jeu qui permet de garantir et de maintenir une bonne adhérence de l’écran contre le joint. Dans ce but le support du mécanisme est caractérisé par un crantage spécifique supérieur et inférieur. Lorsque vous achetez le casque, celui-ci est fourni avec le bon réglage du système. Lorsque vous utilisez le casque, vérifier périodiquement que l’écran, complètement fermé, adhère de façon homogène et symétrique sur la lèvre du joint d’écran. Si tel n’était pas le cas, suivre les opérations ci-dessous :
3.1 Démonter l’écran (voir point 1) et vérifier dans quelle position le crantage de réfé-
rence supérieur A1 et inférieur A2 se trouve le mécanisme.
3.2. Relâcher les deux vis B1 et B2 présentes dans le mécanisme d’écran en utilisant une
clé « a brugola » de 2,5 mm.
3.3 Soulever le mécanisme de son support le bouger vers l’avant ou vers l’arrière selon
le réglage que l’on veut effectuer ; successivement rabaisser le mécanisme sur son support de façon à ce que les dents de crantage supérieurs A1 et inférieurs A2 reprennent la même position.
3.4 Serrer les deux vis B1 et B2
3.5 Répéter les opération de l’autre côté du casque.
3.6 Monter l’écran (voir point 2)
3.7 Vérifier l’adhérence entre l’écran et le joint.
ATTENTION!!!
- Après chaque opération de montage et démontage des différents accessoires, véri-
fier le bon fonctionnement du mécanisme d’écran en l’ouvrant et en le fermant; si nécessaire répéter les opération ci-dessus.
- Ne pas bouger les mécanismes d’ouverture et de fermeture d’écran de la calotte.
22
Page 23
• DOUBLE ACTION
La touche Double Action en position neutre (au centre), comme indiqué sur la figure A, ne modifie en rien le fonctionnement normal de l’écran en ouverture et en fermeture. Il suffit d’appuyer sur la touche pour utiliser les fonctions supplémentaires suivantes :
Fonction désembuage
Après avoir enfilé le casque, ouvrir l’écran jusqu’au premier déclic, appuyer sur la touche Double Action comme indiqué sur la Fig. B et refermer l’écran. Le mécanisme permet ainsi de maintenir l’écran dans une position d’ouverture minimale qui améliore l’aération et facilite le désembuage, surtout à faible vitesse ou lors d’un bref arrêt. Pour désactiver le mécanisme Double Action, appuyer sur la touche comme indiqué sur la Fig. C, en la remettant au centre.
Fonction de blocage de l’écran
Après avoir enfilé le casque, fermer l’écran et appuyer sur la touche Double Action, comme indiqué sur la Fig. C. Le déclic de fermeture de l’écran est ainsi renforcé et ce dernier ne peut donc pas s’ouvrir accidentellement, même à grande vitesse. Pour enlever le blocage de l’écran, appuyer sur la touche comme indiqué sur la Fig. B, en la remettant au centre.
Attention ! Plusieurs types d’imprévus, pour lesquels il est nécessaire d’ouvrir immédia­tement l’écran, peuvent se présenter lorsque l’on utilise le casque ; il est donc conseillé de limiter l’emploi de la fonction blocage de l’écran.
Attention ! En cas d’urgence, désactiver le mécanisme Double Action en soulevant nor­malement l’écran et en appuyant un peu plus que d’habitude sur la languette.
• RACING COMFORT – REVÊTEMENT DE CONFORT INTERNE
1 DÉMONTAGE DES JOUES (FIG. 4)
1.1 Ouvrir l’écran et les sangles de jugulaire. (Voir instructions relatives)
1.2 Saisir la joue et la tirer vers l’intérieur pour défaire les boutons d’attache. Défaire la
languette latérale du bord de la calotte et détacher la joue du casque.
1.3 Répéter l’opération 1.2 sur l’autre joue.
2 DEMONTAGE DE LA COIFFE (Fig. 5)
2.1 Saisir la lunette postérieure dans la zone centrale et tirer vers le haut pour détacher
les boutons d’attache.
2.2 Saisir la coiffe dans la zone frontale et tirer vers l’intérieur du casque pour la détacher
du cadre frontal.
2.3 Enlever complètement la coiffe du casque.
3 MONTAGE DE LA COIFFE (Fig. 5)
3.1 Insérer à l’intérieur du casque la coiffe en la positionnant bien de façon symétrique.
3.2 Vérifier que tous les points d’attache correspondent entre eux, en premier dans la
zone frontale puis à l’arrière de la coiffe.
23
Page 24
3.3 Ajuster bien la coiffe en la faisant bien adhérer à la calotte.
3.4 Vérifier que le cadre dans la zone frontale soit bien enfilé sous le joint d’écran.
4 MONTAGE DES JOUES (Fig. 4)
4.1 Pointer la languette en plastique rigide entre la joue et la calotte.
4.2 Vérifier que la joue soit bien placée, les boutons d’attache face à leur logement.
4.3 Insérer complètement la languette rigide dans l’encastre sous le joint d’embase et
attacher les quatre boutons.
Attention : les boutons sont attachés lorsque l’on entend le clic.
4.4 Vérifier que les sangles de jugulaire sortent bien des joues.
4.5 Répéter les opérations de 4.1. à 4.4 sur l’autre joue.
ATTENTION!!!
- Si votre casque est équipé d’un système d’attache D-Rings l’attacher comme
indiqué sur les instructions D-Rings jointes.
- Enlever l’intérieur uniquement pour le nettoyer ou le laver.
- Ne jamais utiliser le casque avoir remonté complètement et correctement son inté-
rieur de confort et ses joues.
- Ne jamais laver l’intérieur de confort en machine.
- Pour exécuter les opérations ci-dessus ne jamais utiliser d’ustensiles.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 MONTAGE DU PETIT ECRAN INTERNE
1.1 Démonter l’écran
1.2 Enlever la pellicule de protection du petit écran interne en contact avec l’écran.
1.3 Vérifier que la face interne de l’écran soit bien propre.
Attention: la présence éventuelle de poussière entre les deux écrans peut causer des rayures sur les deux faces en contact.
1.4 Appuyer un côté du petit écran interne à l’un des deux tétons de l’écran et le mainte-
nir dans cette position, voir Fig. 6.
1.5 Ecarter l’écran et encastrer à l’autre téton le second côté du petit écran interne, voir
Fig. 7.
1.6 Relâcher l’écran.
1.7 Enlever la seconde pellicule de protection du petit écran interne.
Attention: vérifier un éventuel mouvement entre le petit écran et l’écran; dans ce cas agissez sur les tétons excentriques, en utilisant un tournevis, pour régler l’adhérence (Fig. 8).
1.8 Monter l’écran sur le casque.
ATTENTION!!!
- Vérifier que l’ensemble soit bien monté en ouvrant et en fermant l’écran.
- Les rayures sur l’écran et le petit écran peuvent réduire la visibilité et doivent
être remplacés.
24
Page 25
2 DEMONTAGE
2.1 Démonter l’écran équipé du petit écran.
2.2 Ecarter l’écran, automatiquement le petit écran interne sortira de son logement.
• TEAR OFF
L’écran de ce casque, dont la face externe est plane, est équipé d’attaches réglables pour l’application supplémentaire de tear-off avec le même mode d’utilisation que les pilotes professionnels.
1 MONTAGE
1.1 Enlever la pellicule protectrice appliquée sur un côté (Fig. 9).
1.2 Appliquer le Tear Off faisant adhérer le côté sans pellicule sur l’écran, puis insérer la
boutonnière du Tear Off dans le téton prévu à cet effet (Fig. 10/11).
1.3 Vérifier la parfaite adhérence du Tear Off avec l’écran et procéder, grâce à la rota-
tion des tétons à vis excentriques, à une mise sous tension maximum du Tear Off (Fig. 12).
1.4 Enlever la pellicule protectrice du côté externe.
2 REMPLACEMENT
Tirer d’un mouvement décisif vers l’avant la languette du Tear Off.
ATTENTION!!!
- Utiliser les écrans Tear Off exclusivement en compétition sur piste.
- Ne pas utiliser les Tear Off sur route.
- Le combinaison écran Tear Off et écran du casque, peut réduire les valeurs de trans-
mission et augmenter la diffusion de la lumière. Pour cette raison la combinaison écran Tear Off et écran n’est pas homologuée.
- Ecran et écran Tear Off abîmés ou rayés ne doivent pas être utilisés et doivent être
remplacés.
• WIND PROTECTOR / BREATH DEFLECTOR
Ces accessoires permettent d’améliorer les prestations du casque dans certaines condi­tions d’utilisation. La bavette anti-vent (Wind Protector) évite les infiltrations d’air par le menton (voir Fig. 13 pour le montage et le démontage). Le protège nez (Breath Deflector) évite la formation de buée sur l’écran, en déviant le flux d’air vers le bas (voir Fig. 14 pour le montage et le démontage).
Note : Les accessoires bavette anti-vent et protège nez sont facilement amovibles. Pour
vérifier si ces accessoires sont bien montés, tirer délicatement dessus, entre le pouce et l’index, vers l’intérieur du casque. S’ils bougent, répéter les opérations de montage.
25
Page 26
FELICIDADES... por la compra de tu nuevo casco.
Diseño, ergonomía, confort, peso reducido, aerodinamismo, controles sencillos y funcio­nales, todo ideado y realizado para obtener un producto moderno con un elevado rendi­miento, para satisfacer las más altas exigencias en cuanto a seguridad y confort.
SEGURIDAD E INSTRUCCIONES
• IMPORTANTE!
- Antes de utilizar el casco, lee con atención este folleto y todos los documentos incluidos, porque contienen informaciones importantes que te permitirán utilizar al máximo tu casco, con la máxima seguridad y sencillez de uso.
- El incumplimiento de estas instrucciones podría reducir la protección del casco y por consiguiente tu incolumidad.
• USO DEL CASCO
- El casco está diseñado específicamente para ser utilizado en motociclismo, por lo que la misma protección no puede ser garantizada en caso de usos distintos.
- El casco es un elemento de protección que permite reducir el riesgo de heridas y lesio­nes craneales en caso de accidente. No obstante, no puede por sí solo evitar los ries­gos de heridas graves y/o mortales, que dependen de las dinámicas específicas del impacto. Por eso, guía con prudencia.
- Cuando vas en moto, ponte el casco y abróchalo correctamente, para que te propor­cione la máxima protección posible.
- No lleves nunca bufandas debajo del sistema de cierre o gorros debajo del casco.
- El casco puede mitigar el ruido del tráfico. En todo caso, siempre asegúrate de que puedes oír los sonidos necesarios como el claxon y las sirenas de emergencia.
- Guarda el casco lejos de fuentes de calor, como por ejemplo el silenciador, el aloja­miento de la maleta o dentro del habitáculo de un medio de transporte.
- El casco (o parte del mismo) no debe ser modificado ni manipulado bajo ningún concepto. Utiliza exclusivamente accesorios y/o repuestos originales adecuados al modelo específico de tu casco.
- Los daños causados por una caída accidental del casco pueden no ser visibles; el casco debe ser sustituido en caso de que haya sufrido un golpe violento.
- Si tienes dudas sobre la integridad y la seguridad del casco, no lo utilice y consulta con un revendedor autorizado para que lo controle.
• SELECCIÓN DEL CASCO
Talla:
- para determinar la talla correctamente tienes que probarte cascos de varias medidas y escoger el casco que te queda ceñido, pero sin ser incómodo.
- un casco demasiado grande puede bajar hasta cubrir los ojos, o girar mientras condu­ces.
- llévalo durante unos minutos y asegúrate de que no existan puntos de presión que, a la larga, pueden provocar molestias o dolores de cabeza.
Descalce:
- con el casco puesto y el sistema de cierre enganchado, intenta sacarlo de la cabeza, como se indica en la figura (Fig A). De hecho, en caso de accidente, los impactos reci­bidos desde distintas direcciones, pueden descalzar el casco.
26
Page 27
- el casco no tiene que girar, ni moverse sobre la cabeza o descalzarse. De lo contra­rio regula la longitud de la correa o elige un casco de talla diferente. Vuelve a repe­tir la prueba.
Sistema de cierre:
- el sistema de cierre (correa) ha sido regulado de serie con una longitud estándar. Antes de utilizarlo, comprueba que la regulación sea la correcta.
- asegúrate de que la correa siempre sea enganchada y fijada de modo que le casco se quede ceñido a la cabeza. En todo caso, antes de partir, asegúrate de que la cor­rea sea enganchada debajo del mentón, lo más atrás posible hacia la garganta, pero sin llegar a ser incómodo.
- la tensión correcta de la correcta debe permitir la normal respiración y deglución, pero entre la correa y la garganta no debe pasar un dedo. Atención: el botón, del cual la correa puede estar dotada, tiene como única función la
­de impedir que la parte terminal de la misma se quede suelta una vez cerrada correc­tamente.
• PANTALLA
- Si la pantalla está deteriorada o presenta marcas que pueden perjudicar la correcta visión, es posible que el tratamiento de protección se haya estropeado, por lo que es necesario sustituir la pantalla.
- No apliques adhesivos y pinturas.
- La pantalla puede ser utilizada sólo con el modelo de casco para lo que ha sido diseñada.
• MANTENIMIENTO Y LIMPIEZA
- Los daños causados por una caída accidental del casco pueden no ser visibles; el casco debe ser sustituido en caso de que haya sufrido un golpe violento. Atención: algunas sustancias comunes puede ocasionar daños no visibles al casco
­y a la pantalla. Para limpiar el casco y la pantalla, sólo utiliza agua templada y jabón neutro, y déjalo secar a temperatura ambiente, al abrigo de la luz del sol y/o de fuen­tes de calor. Atención: no utilices nunca combustible, diluyente, benceno, solventes, ni otras sus-
­tancias químicas que puedan:
• dañar irremediablemente el casco
• modificar las propiedades ópticas, reducir las propiedades mecánicas y comprome-
ter el tratamiento de protección de la pantalla.
Fig. A
ESPAÑOL
27
Page 28
INSTRUCCIONES DE USO
®
• SCRATCH RESISTANT RACING VISOR: PANTALLA PLANA DE ESPESOR
CONSTANTE DE ANTIRRAYAS 1 DESMONTAJE (Fig. 1)
1.1 Abrir completamente la pantalla.
1.2 Mantener presionado el botón de desbloqueo de la pantalla (A) y moverla como para
cerrarla hasta que se escuche el clic.
1.3 Completar la operación liberando los ganchos B1 y B2 de sus alojamientos.
1.4 Repetir todo lo anterior en el otro lado del casco.
2 MONTAJE (Fig. 2)
2.1 Presentar la pantalla en posición abierta colocando los anclajes de la misma (B1 y
B2) en correspondencia con sus respectivos alojamientos situados en el mecanismo pantalla.
2.2 Insertar el gancho B1 en su alojamiento y empujar la pantalla contra la calota en cor-
respondencia con el gancho B2, accionando de esta manera el botón de desbloqueo de la pantalla.
2.3 Mover la pantalla hasta hacer saltar el sistema de bloqueo de la misma.
2.4 Repetir las operaciones precedentes en el otro lado del casco.
3 REGULACIÓN DE LA PANTALLA (Fig. 3)
El mecanismo de la pantalla está dotado de un sistema de regulación del juego de la misma que permite garantizar y mantener un cierre eficaz de la pantalla contra la goma de la zona ventana. A tal fin el soporte del mecanismo está caracterizado por unos dien­tes de referencia superiores e inferiores. En el momento de la compra el casco se suministra con el sistema regulado correcta­mente. Durante el uso del casco controlar periódicamente que la pantalla, cuando está completamente cerrada, se adhiera de manera homogénea y simétrica al labio deforma­ble de la goma de la zona ventana. Si esto no sucediera, efectuar las siguientes operaciones:
3.1 Desmontar la pantalla (ver punto 1) y controlar en qué posición de los dientes de
referencia superiores A1 e inferiores A2 se encuentra el mecanismo.
3.2 Aflojar los dos tornillos B1 y B2 presentes en el mecanismo de la pantalla utilizando
una llave hexagonal de 2.5 mm.
3.3 Levantar el mecanismo de su soporte y trasladarlo hacia delante o hacia atrás según
la regulación que se quiere efectuar; sucesivamente volver a bajar el mecanismo de su soporte de manera que los dientes de regulación superiores A1 y A2 ocupen la misma posición.
3.4 Apretar los dos tornillos B1 y B2.
3.5 Repetir las operaciones en el otro lado del casco.
3.6 Montar la pantalla (ver punto 2).
3.7 Efectuar el control de la adherencia entre la pantalla y la goma.
ATENCIÓN!!!
- Después de cada operación de montaje y desmontaje de los varios particulares
controlar que funcione correctamente el mecanismo de la pantalla abriendo y cer­rando la misma; si es necesario repetir las operaciones arriba indicadas.
- No sacar los mecanismos de apertura y cierre pantalla de la calota.
28
Page 29
• DOUBLE ACTION
El botón Double Action en posición neutral (central), tal como se ve en la figura A, no afecta para nada al funcionamiento normal de apertura y cierre de la pantalla. Presionándolo, es posible acceder a las siguientes funciones:
Función desempañamiento
Con el casco puesto, abra la pantalla hasta llegar al primer bloqueo, presione el botón Double Action como indicado en la Fig. B. Luego, cierre de nuevo la pantalla. En esta posición, el mecanismo permite mantener la pantalla en una posición de apertura mínima che mejora la ventilación y facilita el desempañamiento, sobretodo cuando se cir­cula a baja velocidad y durante las paradas cortas. Para desactivar el Double Action, presione el botón como indicado en la Fig. C, colocán­dolo de nuevo en posición neutral.
Función de bloqueo de pantalla
Con el casco puesto, cierre la pantalla y presione el botón Double Action como indicado en la Fig. C. En esta posición el bloqueo del cierre de la pantalla se refuerza, de forma que, incluso cir­culando a gran velocidad, la pantalla no se puede abrir accidentalmente. Para desactivar el bloqueo de pantalla, presione el botón como indicado en la Fig. B, lle­vándolo de nuevo a la posición neutral.
¡Atención! Cuando se utiliza el casco, pueden surgir distintos imprevistos que requieren una apertura inmediata de la pantalla; por lo tanto se aconseja limitar el uso de la función bloqueo de la pantalla.
¡Atención! En caso de emergencia, se puede desactivar el bloqueo de pantalla Double Action levantando la pantalla de manera tradicional y ejerciendo sobre la pestaña de la misma una fuerza ligeramente superior a la que se necesita normalmente.
• RACING COMFORT: ACOLCHADO INTERIOR DE CONFORT
1 DESMONTAJE ALMOHADILLAS (Fig. 4)
1.1 Abrir la pantalla y desabrochar la correa (ver instrucciones correspondientes).
1.2 Agarrar el acolchado de la mejilla y estirar hacia el interior para desenganchar los
botones de fijación. Sacar la lengüeta lateral de la junta protectora que adorna la base del casco y extraer toda la almohadilla del casco.
1.3 Repetir la operación 1.2 para la otra almohadilla.
2 DESMONTAJE ACOLCHADO SUPERIOR (Fig. 5)
2.1 Agarrar la luneta trasera en la zona central y estirar hacia arriba para desenganchar
los botones de sus puntos de anclaje.
2.2 Agarrar el acolchado superior en la zona frontal y estirar hacia el interior del casco
para desengancharlo del soporte frontal.
2.3 Quitar completamente el acolchado interior del casco.
3 MONTAJE ACOLCHADO SUPERIOR (Fig. 5)
3.1 Inserir en la cavidad del casco el acolchado superior acoplándolo bien sobre el fondo
de manera simétrica.
29
Page 30
3.2 Controlar que todos los puntos de enganche se correspondan entre ellos y una vez
comprobado todo enganchar primero la zona frontal y después la zona posterior del acolchado superior.
3.3 Ajustar bien el acolchado superior en la calota.
3.4 Controlar que el soporte de la zona frontal esté bien introducido debajo de la junta
del contorno ventana.
4 MONTAJE ALMOHADILLAS (Fig. 4)
4.1 Presentar la lengüeta de plástico rígida entre la almohadilla y la calota e introducir
parcialmente.
4.2 Controlar que la almohadilla esté en su posición correcta de manera que los botones
automáticos se encuentren todos en correspondencia con sus alojamientos.
4.3 Insertar completamente la lengüeta rígida hasta que encaje debajo del borde de la
base del casco y enganchar los cuatro botones.
Atención: los botones están enganchados sólo cuando se oye el clic.
4.4 Verificar que la correa salga bien del acolchado lateral.
4.5 Repetir las operaciones desde 4.1 a 4.4 para la otra almohadilla.
ATENCIÓN!!!
- Si tu casco está dotado de sistema de cierre D-Rings ciérralo como se indica
en las instrucciones D-Rings adjuntas.
- Extraer el acolchado sólo cuando es necesario limpiarlo o lavarlo.
- No usar el casco sin haber vuelto a montar completamente y correctamente su acol-
chado interior de confort y sus almohadillas.
- El acolchado interior de confort no debe ser lavado en la lavadora.
- Para ejecutar las operaciones arriba indicadas no utilizar herramientas ni utensilios.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 MONTAJE PANTALLITA INTERIOR
1.1 Desmontar la pantalla.
1.2 Despegar la película de protección de la pantallita interior por el lado en contacto con
la pantalla.
1.3 Asegurándose que la superficie interior de la pantalla esté limpia.
Atención: la posible presencia de polvo entre las dos pantallas puede causar rayas sobre las dos superficies.
1.4 Apoyar un lado de la pantallita interior a uno de los dos pivotes de la pantalla y man-
tenerlo en posición, ver Fig. 6.
1.5 Ensanchar la pantalla y encajar en el otro pivote el segundo lado de la pantallita inter-
ior, ver fig. 7.
1.6 Devolver la pantalla a su posición natural.
1.7 Sacar la segunda película de protección de la pantallita interior.
Atención: verificar el posible movimiento entre pantallita y pantalla; en ese caso actuar sobre los pivotes excéntricos, utilizando un destornillador, para regular la adherencia (Fig. 8).
1.8 Montar la pantalla en el casco.
30
Page 31
ATENCIÓN!!!
- Verificar el correcto montaje del sistema abriendo y cerrando la pantalla.
- Pantallas y pantallitas interiores dañadas por rayas pueden reducir la visibili-
dad y deben de ser substituidas.
2 DESMONTAJE
2.1 Desmontar la pantalla equipada con la pantallita.
2.2 Ensanchar la pantalla, automáticamente la pantallita interior saldrá de su sede.
• TEAR OFF
La pantalla de este casco, con superficie exterior plana, está provista de enganches regu­lables para la aplicación de pantallitas suplementarias tear-off con el mismo sistema utili­zado por los pilotos profesionales.
1 MONTAJE
1.1 Despegar la película protectiva colocada en un lado (Fig. 9).
1.2 Aplicar el Tear Off en el lado sin película acoplando la superficie sin película sobre la
pantalla insertando un ojal a su vez en el correspondiente pernio (Fig. 10/11).
1.3 Controlar la perfecta adhesión del Tear Off con la pantalla y buscar, trámite la rota-
ción del pernio con tornillo excéntrico, la tensión máxima del mismo (Fig. 12).
1.4 Sacar la película protectiva colocada en el lado exterior
2 EXTRACCIÓN
Estirar con un movimiento decidido hacia delante la parte que sobresale del Tear Off.
ATENCIÓN!!!
- Utilizar las pantallitas Tear Off exclusivamente para las competiciones en pista.
No usarlas en carreteras normales.
- La combinación entre la pantallita Tear Off y la pantalla del casco puede reducir los
valores de transmisión y aumentar los de difusión de la luz. Por este motivo la combinación de pantallita y pantalla no está homologada.
- Pantallas y pantallitas Tear Off estropeadas o rayadas no deben de ser utilizadas y
se tienen que sustituir.
• WIND PROTECTOR / BREATH DEFLECTOR
Estos accesorios permiten mejorar las prestaciones del casco en particulares condiciones de uso. El deflector de barbilla (W debajo de la barbilla (ver Fig. 13 para el montaje y el desmontaje). El deflector de nariz (Breath Deflector) evita la formación de vaho sobre la pantalla, des­viando el flujo de aire hacia abajo (ver Fig. 14 para el montaje y el desmontaje).
ATENCIÓN: Ambos deflectores son fácilmente extraíbles. El correcto montaje de estos
accesorios se puede controlar estirándolos delicadamente, con pulgar e índice, hacia el interior del casco. Si salen, repite las operaciones de montaje.
ind Protector) evita desagradables infiltraciones de aire desde
31
Page 32
OBRIGADO... pela compra de seu novo capacete.
O design, a ergonomia, o conforte, o peso modesto, a aerodinâmica, os comandos sim­ples e funcionais; tudo foi projectado e realizado para obter um produto moderno e de máximas prestações, a fim de satisfazer as mais elevadas exigências em termos de segu­rança e conforto.
SEGURANÇA e NORMAS DE USO
• IMPORTANTE!
- Leia este livro e todos os demais documentos incluídos antes de utilizar seu capacete pois contêm importantes informações para lhe ajudar a utilizar da maneira melhor o capacete, em toda segurança e simplicidade.
- Não seguir estas instruções poderia diminuir a protecção oferecida pelo capace­te e portanto a sua incolumidade.
• UTILIZAÇÃO DO CAPACETE
- O capacete foi projectado de uma maneira específica para o uso de motocicleta; por isso não garante a mesma protecção se for utilizado para um uso diferente.
- Em caso de acidente, o capacete é um elemento de protecção que permite limitar lesõ­es e danos à cabeça. Mas embora disso, sozinho não consegue eliminar os riscos de feridas graves e/ou mortais, as quais dependem das diferentes dinâmicas especificas do impacto; portanto dirija com cuidado.
- Aperte sempre bem seu capacete durante a condução de motocicletas, a fim de des­frutar de toda a sua protecção disponível.
- Nunca coloque cachecóis debaixo do sistema de retenção ou chapeis debaixo do capacete.
- O capacete pode diminuir o ruído do trânsito. De qualquer maneira, em cada situação, assegure-se de perceber bem os sons necessários como buzinas e sirenes de emer­gência.
- Guarde-o sempre longe de fontes de calor, como por exemplo a marmita de descarga, o compartimento do baú ou em um habitáculo de um meio de transporte.
- Não modifique e/ou altere o capacete (mesmo se parcialmente) de alguma maneira. Monte apenas acessórios e/ou peças sobresselentes originais apropriadas para seu especifico modelo de capacete.
- Os danos ao capacete, que poderiam ser causados por quedas acidentais, às vezes não são visíveis; cada capacete que tenha sofrido um choque violento deve ser substituído.
- Em caso de dúvidas sobre a integridade e segurança do capacete, não o utilize e con­tacte um revendedor autorizado, a fim de inspeccionar o mesmo.
• ESCOLHA DO CAPACETE
Medida:
- para individuar a medida certa, experimente capacetes de medidas diferentes, e escol­ha aquele que fica bem firme, mas de uma maneira confortável.
- um capacete grande demais pode descer até cobrir os olhos, ou deslocar-se lateral­mente durante a condução.
- deixe-o na cabeça por alguns minutos e verifique que não hajam zonas de pressão, que durante o tempo possam provocar entorpecimento ou dor de cabeça.
Descalçamento:
- coloque o capacete e estique bem a correia, tente tirar o capacete como indicado
32
Page 33
na figura (Fig A). De facto, em caso de acidente, os choques recebidos de diferen­tes direcções, tendem a tirar o capacete da cabeça.
- o capacete não deve virar, não deve ficar folgado na cabeça ou sair. Em caso contrá­rio ajuste o comprimento da correia ou mude a medida do capacete. Repita o teste.
Sistema de retenção:
- o sistema de retenção (correia) é regulado de série com um comprimento padrão; antes de utiliza-lo verifique a correcta pré-regulação.
- assegure-se sempre de que a correia esteja bem esticada e apertada de modo de manter o capacete firme na cabeça. De qualquer maneira, antes de partir, assegu­re-se de que a correia esteja bem esticada debaixo do queixo, o mais atrás possí­vel para a garganta, mas sem incomodar.
- a justa tensão do correia deve permitir uma respiração e uma deglutição normal, mas sem deixar passar um dedo entre o correia e a garganta. Atenção: o botão eventualmente presente na correia tem exclusivamentea função de
­impedir a abanadela da parte terminal da mesma, depois de tê-la esticado correcta­mente.
• VISEIRA
- Se a viseira estiver danificada e apresentar riscos marcados que possam reduzir a visi­bilidade, é provável que o tratamento protector tenha sido comprometido, e portanto a viseira devera ser substituída.
- Não aplique adesivos e tintas.
- A viseira pode ser utilizada exclusivamente para o modelo de capacete para que foi projectada.
• MANUTENÇÃO E LIMPEZA
- Os danos ao capacete, que poderiam ser causados por quedas acidentais, às vezes não são visíveis; cada capacete que tenha sofrido um choque violento deve ser substituído.
- Atenção: o capacete e a viseira podem ser seriamente danificados por algumas subs- tâncias comuns sem que o dano seja visível. Para as operações de limpeza do capa­cete e da viseira, utilize apenas água morna e sabão neutro; seque à temperatura ambiente, em lugar abrigado do sol e/ou fontes de calor.
-
Atenção: nunca utilize gasolina, diluente, benzol, solventes ou demais substâncias químicas pois podem:
• danificar irremediavelmente o capacete
• modificar as propriedades ópticas, reduzir as propriedades mecânicas e enfraquecer
o tratamento protector da viseira.
Fig. A
PORTUGUÊS
33
Page 34
INSTRUÇÕES DE USO
®
• SCATCH RESISTANT RACING VISOR: VISEIRA PLANA COM ESPESSURA UNI-
FORME PRODUZIDA EM RESISTENTE AOS RISCOS
1 Desmontagem (Fig. 1)
1.1 Abra totalmente a viseira.
1.2 Pressione o botão (A) de retenção da viseira. Mantendo a pressão no botão deslize
a viseira para a frente para a posição de desencaixe
1.3 Solte as fixações da viseira (B1 e B2).
1.4 Repita as operações anteriores no outro lado do capacete.
2 Montagem (Fig. 2)
2.1 Levante a viseira e alinhe os fixadores (B1 e B2) com os respectivos orifícios do
mecanismo de fixação.
2.2 Introduza o apoio B1 no respectivo orifício e pressione a viseira contra a calota no
alinhamento com o apoio B2. Este procedimento accionará o botão de fixação
2.3 Deslize a viseira até que o mecanismo fique seguro.
2.4 Repita o procedimento anterior no outro lado do capacete.
3 Ajuste da viseira
O mecanismo da viseira está equipado com um sistema que permite regular a proximi­dade da viseira ao friso de isolamento. Por esta razão o mecanismo de apoio tem um dente superior e um dente inferior de referência. O capacete é entregue com o sistema completamente afinado. Durante a sua utilização verifique regularmente se a viseira adere convenientemente ao vedante. Se tal não acontecer deverá proceder da seguinte forma:
3.1 Desmonte a viseira (ver secção 1) e verifique em que posição de referência superior
A1 e inferior A2 estão localizados os dentes do mecanismo.
3.2 Desaperte os dois parafusos B1 e B2 do mecanismo da viseira usando uma chave
Allen de 2,5mm.
3.3 Levante o mecanismo do seu suporte e desloque-o para a frente ou para trás de
acordo com o ajuste necessário. Depois baixe o mecanismo para o seu suporte de forma que os dentes de ajuste A1 e A2 estejam na mesma posição.
3.4 Aperte os parafusos B1 e B2
3.5 Repita os mesmos passos no outro lado do capacete.
3.6 Monte a viseira (ver secção 2).
3.7 Verifique o contacto entre a viseira e o vedante.
ATENÇÃO!!!
- Após a montagem e desmontagem da viseira levante e baixe a viseira várias vezes
para verificar se o mecanismo está a funcionar correctamente, se necessário repita as operações descritas anteriormente.
- Os mecanismos de fixação da viseira não devem ser removidos da calota em caso
algum.
- Se os mecanismos de fixação da viseira estiverem danificados deverá contactar um
agente autorizado Nolan.
34
Page 35
• DOUBLE ACTION
O botão Double Action na posição neutra (central), como ilustrado na figura A, não influi de maneira nenhuma no normal funcionamento da viseira durante a abertura e o encer­ramento. Ao utilizar o botão é possível usufruir das funcionalidades adicionais seguintes:
Função anti-embaciamento
Depois de colocado o capacete, abra a viseira até o primeiro disparo e pressione a tecla Double Action como indicado na Fig. B. Por fim, encerre a viseira. Nesta posição, o mecanismo permite manter a viseira em uma posição de abertura mínima que melhora a ventilação e facilita o desembaciamento sobretudo com velocidade baixa ou durante breves paragens. Para desactivar o Double Action, pressione o botão como indicado na Fig. C recolocando­o na posição neutra.
Função de bloqueio da viseira
Depois de colocado o capacete, encerre a viseira e pressione o botão Double Action como indicado na Fig. C. Nesta posição o disparo de encerramento da viseira é fortalecido de maneira que, mesmo com velocidades altas, não possam acontecer aberturas acidentais da mesma. Para desligar o bloqueio da viseira, pressione o botão como indicado na Fig. B recolo­cando-o na posição neutra.
Atenção! Durante a utilização do capacete, podem acontecer imprevistos de natureza vária que precisam de uma abertura imediata da viseira; aconselha-se portanto a limitar o uso da função de bloqueio da viseira.
Atenção! Em caso de emergência é possível desactivar o bloqueio da viseira Double Action levantando a viseira de uma maneira tradicional e exercendo na lingueta da viseira mesma una força levemente maior a respeito daquela normalmente pedida.
• FORRO “RACING COMFORT” AMOVÍVEL E LAVÁVEL
1 Desmontagem das almofadas laterais (Fig. 4)
1.1 Abra a viseira e desaperte as correias de segurança. (ver informação relevante)
1.2 Segure a almofada lateral e puxe-a para o interior do capacete de forma a desen-
caixar os botões de apoio. E tire a patilha lateral do friso da calota e destaque a almo­fada do capacete.
1.3 Repita o passo 1.2 para a almofada do outro lado.
2 Desmontagem do forro (Fig. 5)
2.1 Segure o apoio traseiro pelo centro e puxe-o para cima de forma a desencaixar os
botões.
2.2 Segure o forro e puxe-o em direcção ao interior do capacete de forma a destaca-lo
do suporte.
2.3 Remova o forro do capacete.
3 Montagem do forro (Fig. 5)
3.1 Introduza o forro na calota do capacete e ajuste-o simetricamente na sua base.
35
Page 36
3.2 Certifique-se que todos os apoios estão alinhados. De seguida fixe a parte frontal e
depois a parte posterior.
3.3 Ajuste cuidadosamente o forro de forma a aderir correctamente à calota.
3.4 Verifique se o suporte da parte frontal está bem encaixado debaixo do friso.
4 Montagem das almofadas laterais (Fig. 4)
4.1 Coloque a patilha plástica entre a almofada e a calota.
4.2 Certifique-se que a almofada está na posição correcta de forma a que os encaixes
estejam todos alinhados.
4.3 Insira a patilha rígida na ranhura da base e encaixe os quatro botões.
Atenção: os botões não estão fixos enquanto não se ouvir um estalido.
4.4 Verifique se a correia passa devidamente pela almofada.
4.5 Repita os passos 4.1 a 4.4 na almofada do outro lado.
Atenção!!!
- Se o seu capacete estiver equipado com fechos D-Ring, puxe-o como indicado
na etiqueta D-Ring anexa.
- O forro deve ser retirado somente para limpeza ou lavagem.
- Não use nunca o seu capacete sem ter o forro e as almofadas laterais devidamente
colocadas.
- Não lavar à máquina.
- Não devem ser utilizadas quaisquer ferramentas para proceder às operações acima
descritas.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 MONTAGEM DA VISEIRA INTERIOR
1.1 Remova a viseira.
1.2 Remova a película protectora da viseira interior do lado que ficará em contacto com
a viseira.
1.3 Verifique se a superfície interior da viseira está limpa.
Atenção: a presença de pó entre as viseiras pode provocar riscos em ambas as superfícies.
1.4 Apoie um dos lados da viseira interior num dos pinos e mantenha-a em posição (Fig. 6).
1.5 Abra a viseira e fixe a viseira interior no segundo pino (fig. 7).
1.6 Solte a viseira.
1.7 Remova a segunda película protectora da viseira interior.
Atenção: verifique se ambas as viseiras estão solidárias e não se movem, se o fize­rem, ajuste os pinos usando uma chave de fenda para regular a aderência (fig. 8).
1.8 Coloque a viseira no capacete.
ATENÇÃO!!!
- Certifique-se que o sistema foi bem montado abrindo e fechando a viseira
várias vezes.
- Viseiras e viseiras interiores riscadas podem causar visibilidade reduzida e
devem por isso ser substituídas.
36
Page 37
2 DESMONTAGEM
2.1 Remova a viseira equipada com a viseira interior
2.2 Abra a viseira: a viseira interior sairá automaticamente.
• TEAR OFF
A viseira deste capacete, com superfície externa plana, vem equipada com uns pinos ajustáveis que permitem montar umas películas adicionais sobre a viseira usando o mesmo sistema que os pilotos profissionais.
1 Montagem
1.1 Remova a película protectora de um lado (Fig. 9).
1.2 Encaixe o Tear Off do lado que não tem película deixe encostar a superfície livre na
viseira encaixando um orifício da cada vez no seu respectivo pino (Fig. 10/11).
1.3 Verifique se a película tear off adere perfeitamente à viseira. De seguida aumente a
tensão sa película até ao seu limite rodando o pino de apoio (Fig. 12).
1.4 Remova a película protectora da parte exterior.
2 Remoção
Puxe para a frente com firmeza a badana do Tear Off.
ATENÇÃO!!!
- As películas tear off são recomendadas só para uso em pista. Não devem ser
utilizadas na via pública.
- A combinação da viseira com o tear off pode reduzir ligeiramente a passagem de luz
e aumentar a difusão da mesma. Por esta razão o uso das duas viseiras não é reco­mendado.
- Viseiras e Tear Off riscados ou danificados não devem ser utilizados, mas sim subs-
tituídos.
• WIND PROTECTOR / BREATH DEFLECTOR
Estes acessórios permitem melhorar a performance do capacete em algumas condições de uso. A protecção de queixo evita a desagradável infiltração de ar na área do queixo (ver fig. 13 para montagem e desmontagem). A protecção de nariz previne o embaciamento da viseira desviando para baixo o fluxo de cada expiração (ver Fig. 14 para montagem e desmontagem).
ATENÇÃO!!!
As protecções de queixo e de nariz são facilmente removíveis. Poderá verificar a correcta montagem destes acessórios puxando-os ligeiramente para a frente com o polegar e o indicador. Se se moverem repita as operações de montagem.
37
Page 38
GEFELICITEERD... met de aanschaf van uw nieuwe helm.
Om een modern en maximaal presterend product te verkrijgen dat aan de hoogste eisen van veiligheid en comfort kan voldoen is bij het ontwerp en de productie aan alles gedacht: design, ergonomie, comfort, laag gewicht, aërodynamiek, eenvoudige en functionele bedieningen.
VEILIGHEID en GEBRUIKSVOORSCHRIFTEN
• BELANGRIJK!
- Lees dit boekje en alle andere bijgevoegde documenten voordat u uw helm gebruikt, omdat ze belangrijke informatie bevatten die u kan helpen uw helm zo veilig en eenvoudig mogelijk te gebruiken.
- Het niet in acht nemen van deze aanwijzingen kan de bescherming die de helm biedt in gevaar brengen en daarmee ook uw veiligheid.
• GEBRUIK VAN DE HELM
- De helm is speciaal ontworpen voor motorrijders, en biedt dus niet dezelfde bescher­ming bij ander gebruik.
- De helm biedt bij een ongeval bescherming tegen hoofdletsel. Desondanks kan de helm alleen het risico op ernstige en/of dodelijke verwondingen niet wegnemen, omdat deze afhankelijk zijn van de specifieke toedracht van de botsing. Rij dus voorzichtig.
- Zorg er bij het besturen van een motorvoertuig altijd voor dat de helm goed is vastge­maakt om de geboden bescherming optimaal te benutten.
- Draag nooit sjaals onder het sluitingssysteem of mutsen onder de helm.
- De helm kan de verkeersgeluiden afzwakken. Controleer in elk geval of u de noodza­kelijke geluiden goed hoort, zoals claxons en sirenes.
- Houd de helm altijd uit de buurt van warmtebronnen, zoals de uitlaat, de behuizing van de koffer of een cabine van een voertuig.
- De helm (of slechts een deel van de helm) mag om geen enkele reden worden gewij­zigd en/of onklaar gemaakt. Monteer uitsluitend originele accessoires en/of vervan­gingsonderdelen die geschikt zijn voor uw specifieke helmmodel.
- Elke helm die een zware klap heeft ondergaan moet worden vervangen, ook al is de schade door bijvoorbeeld een onvoorziene val niet altijd goed zichtbaar.
- Gebruik de helm niet bij twijfel over de intactheid en de veiligheid en wend u tot een erkende dealer om hem te laten controleren.
• KEUZE VAN DE HELM
Maat:
- probeer helmen van verschillende maten om de juiste maat vast te stellen en kies de helm die stevig en comfortabel zit.
- een te grote helm kan tijdens het rijden naar beneden zakken en de ogen bedekken of zijwaarts draaien.
- houd de helm enkele minuten op en controleer of er geen drukzones zijn die op den duur pijn of hoofdpijn kunnen veroorzaken.
De helm afzetten:
- zet de helm op, maak het bandje goed vast en probeer de helm af te zetten zoals op de afbeelding (Afb. A) is weergegeven. Bij een ongeval kan de helm namelijk door sto­ten uit verschillende richtingen van het hoofd afgaan.
38
Page 39
- de helm mag niet draaien, vrij over het hoofd bewegen of afgaan. Indien dit wel het geval is, moet de lengte van het bandje worden afgesteld of moet een andere helm­maat worden genomen. Herhaal de test.
Sluitingssysteem:
- het sluitingssysteem (bandje) is op een standaardlengte afgesteld. Controleer voor gebruik de juiste voorafstelling.
- controleer altijd of het bandje goed is vastgemaakt en strak zit, zodat de helm stevig op het hoofd zit. Controleer in elk geval voordat u wegrijdt of het bandje goed strak onder de kin zit en zo dicht mogelijk in de buurt van de keel, maar zonder dat hij oncomfortabel zit.
- de juiste spanning van het bandje moet een goede ademhaling en normaal slikken mogelijk maken, zonder dat er een vinger tussen het bandje en de keel kan worden gestoken. Let op: de drukknop die eventueel op het bandje zit heeft uitsluitend de functie om het
­wapperen van het uiteinde van het bandje te verhinderen, nadat u hem goed hebt vast­gemaakt.
• VIZIER
- Als het vizier beschadigd is en duidelijke krassen heeft die het zicht beperken, is de beschermende behandeling waarschijnlijk beschadigd en moet het vizier dus worden vervangen.
- Breng geen stickers en lak op het vizier aan.
- Het vizier mag uitsluitend worden gebruikt voor het helmmodel waarvoor het ontworpen is.
• ONDERHOUD EN REINIGING
- Elke helm die een zware klap heeft ondergaan moet worden vervangen, ook al is de schade door bijvoorbeeld een onvoorziene val niet altijd goed zichtbaar.
- Let op: de helm en het vizier kunnen ernstig beschadigd raken door enkele veel voor­komende stoffen zonder dat de schade zichtbaar is. Gebruik voor de reiniging van de helm en het vizier uitsluitend lauw water en neutrale zeep en droog ze bij omgevings­temperatuur, beschermd tegen zon en/of warmtebronnen.
- Let op: gebruik nooit benzine, verdunningsmiddelen, benzeen, oplosmiddelen of ande­re chemische stoffen, omdat ze:
• de helm onherstelbaar beschadigen
• de optische eigenschappen wijzigen, de mechanische eigenschappen beperken en
de beschermende behandeling van het vizier verzwakken.
Afb. A
NEDERLANDS
39
Page 40
GEBRUIKSAANWIJZING
®
• SCRATCH RESISTANT RACING VISOR: PLAT VIZIER MET CONSTANTE DIKTE IN
ANTIKRAS
1 Demontering (Fig. 1)
1.1 Open het vizier geheel.
1.2 Terwijl u de toets ter deblokkering van het vizier (A) ingedrukt houdt, laat u het vizier
naar voren glijden tot aan de klik.
1.3 Maak de vizierhaakjes (B1 en B2) los uit hun bedding.
1.4 Herhaal de handeling aan de andere kant van de helm.
2 Montage (Fig. 2)
2.1 Plaats het vizier in open positie met de vizierhaakjes (B1 en B2) boven de hiertoe
aangebrachte beddingen in het viziermechanisme.
2.2 Doe haakje B1 in zijn bedding en druk het vizier tegen de schaal boven haakje B2,
hierdoor druk uitoefenend op de toets ter deblokkering van het vizier.
2.3 Laat het vizier rollen door het blokkeersysteem te laten losschieten.
2.4 Herhaal de handeling aan de andere kant van de helm.
3 Regulering van het vizier (Fig. 3)
Het viziermechanisme heeft een reguleringssysteem voor de speling van het vizier, dat een effectieve sluiting van het vizier tegen de dichting van het kijkgat garandeert en behoudt. Hiertoe wordt de ondersteuning van het mechanisme gekenmerkt door een tandwerk, zowel onder als boven. Op het moment van de aankoop wordt de helm geleverd met de juiste regulering van het systeem. Tijdens het gebruik van de helm dient u regelmatig te verifiëren of het vizier, als deze geheel gesloten is, op een homogene en symmetrische wijze aansluit op de ver­vormbare lip van de dichting van het kijkgat. Als dit niet het geval is, voer dan de volgende handelingen uit:
3.1 Demonteer het vizier (zie punt 1) en verifieer in welke positie in het tandwerk, boven
(A1) en onder (A2) zich het mechanisme bevindt.
3.2 Draai de twee in het mechanisme van het vizier aanwezige schroeven B1 en B2 iets
losser met een inbussleutel van 2.5 mm.
3.3 Licht het mechanisme uit zijn ondersteuning en kantel het naar voren of naar achte-
ren afhankelijk van de afstelling die u wilt bereiken; vervolgens laat u het mechanisme zakken op zijn ondersteuning zo, dat de afstellingstanden boven A1 en beneden A2 zich in dezelfde positie bevinden.
3.4 De twee schroeven B1 en B2 aandraaien.
3.5 Herhaal de handelingen aan de andere kant van de helm.
3.6 Monteer het vizier (zie punt 2).
3.7 Voer een controle uit naar de aansluiting tussen vizier en dichting.
OPGELET!!!
- Na elke handeling ter montering of demontering van de verschillende onderdelen,
dient u de juiste werking van het viziermechanisme te controleren door deze te ope­nen en te sluiten; herhaal, indien nodig, de bovenbeschreven handelingen.
- verwijder de openings- en sluitingsmechanismen van het vizier niet uit de schaal.
40
Page 41
• DOUBLE ACTION
De Double Action-knop in neutrale positie (midden), zoals aangegeven in figuur A, heeft geen enkele invloed op de normale werking van het geopende of gesloten vizier. Door middel van deze knop kunnen de volgende aanvullende functies ingeschakeld worden:
Ontwasemingsfunctie
Open, terwijl u de helm draagt, het vizier tot de eerste klik en druk de Double Action knop in zoals aangegeven in fig. B. Sluit ten slotte het vizier. In deze positie houdt het mechanisme het vizier op een kiertje geopend zodat de luchtcir­culatie beter is en het ontwasemen vooral bij lage snelheid of tijdens korte stops verge­makkelijkt. Op de Double Action uit te schakelen de knop indrukken zoals aangegeven in fig. C. zodat hij weer in de neutrale positie staat.
Blokkeerfunctie
Sluit, terwijl u de helm draagt, het vizier en druk de Double Action knop in zoals aangege­ven in fig. C. In deze positie wordt het veermechanisme van het vizier versterkt zodat hij, ook bij hoge snelheid, niet per ongeluk open kan gaan. Druk om het vizier te ontgrendelen op de knop indrukken zoals aangegeven in fig. B. zodat hij weer in de neutrale positie staat.
Let op! Tijdens het dragen van de helm kunnen zich onverwachte gebeurtenissen van allerlei aard voordoen waardoor u het vizier onmiddellijk moet openen. Daarom wordt aan­geraden de vergrendeling van het vizier zo min mogelijk te gebruiken.
Let op! In noodgevallen kan de Double Action vergrendeling van het vizier uitgeschakeld worden door hem op de traditionele manier omhoog te tillen en het lipje van het vizier met meer iets kracht dan normaal in te drukken
• RACING COMFORT – COMFORTABELE BINNENVOERING
1 Demontering van de wangkussens (Fig. 4)
1.1 Open het vizier en maak de kinriem los. (zie de desbetreffende handleiding)
1.2 Pak de binnenvoering van het wangkussen vast en trek deze naar binnen om de
fixeerknopen los te maken. Schuit het zijlipje uit de dichting van de rand van de buitenschaal en maak het hele wangkussen los uit de helm.
1.3 Herhaal de handeling 1.2 voor het andere wangkussen.
2 Demontering van de kap (Fig. 5)
2.1 Pak de achtergelegen bril in de middenzone en trek deze naar boven om de knopen
uit hun bevestigingen los te trekken.
2.2 Pak de kap vooraan vast en trek hem naar de binnenkant van de helm om hem uit
het voorframe te trekken.
2.3 Verwijder de gehele kap uit de helm.
3 Montage van de kap (Fig. 5)
3.1 Doe de kap in de uitsparing van de helm, door hem er goed en symmetrisch tot op
de bodem in te drukken.
41
Page 42
3.2 Controleer of alle aanhaakpunten met elkaar samenvallen en na maak uw controle
eerst de voorkant vast en dan de achterkant van de kap.
3.3 Stabiliseer de kap goed en laat hem goed op de buitenschaal aansluiten.
3.4 Controleer of het voorframe goed onder de dichting van de rand van het kijkgat is ges-
token.
4 Montage van het wangkussen (Fig. 4)
4.1 Richt het harde plastic lipje tussen het wangkussen en de buitenschaal.
4.2 Controleer of het wangkussen zich in de juiste positie bevindt, zo dat de drukknopen
zich allemaal boven hun beddingen bevinden.
4.3 Schuif het harde plastic lipje helemaal tot aan de inkassing onder de basisrand en
druk de vier knopen aan.
Let op: de knopen zitten alleen vast als u een klik hoort.
4.4 Controleer of het riempje goed uit de binnenvoering van het wangkussen komt.
4.5 Herhaal de handelingen van 4.1 tot en met 4.4 bij het andere wangkussen.
OPGELET!!!
- Als uw helm een D-Rings sluitingssysteem heeft, sluit hem dan op de wijze als
aangegeven op het instructiekaartje, dat bij D-Rings is geleverd.
- Verwijder de binnenvoering alleen wanneer het nodig is deze schoon te maken of te
wassen.
- Gebruik de helm nooit, zonder dat u de binnenvoering en de wangkussens geheel en
op correcte wijze heeft gehermonteerd.
- De binnenvoering mag nooit in de wasmachine gewassen worden.
- Om bovengenoemde handelingen uit te voeren, dient u nooit gereedschappen te
gebruiken.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 MONTAGE VAN HET BINNENVIZIER
1.1 Demonteer het vizier.
1.2 Verwijder het beschermfolie van het binnenvizier aan de kant waar deze het buiten-
vizier raakt.
1.3 En zorg er hierbij voor dat het binnenoppervlak van het vizier schoon is.
Opgelet: eventuele aanwezigheid van stof tussen de twee vizieren kan krassen veroorzaken op beide oppervlakken.
1.4 Leg een kant van het binnenvizier op een van de twee pinnen van het vizier en houd
deze in positie (Fig. 6).
1.5 Vergroot het vizier en zet de tweede kant van het binnenvizier vast aan de andere pin
(Fig. 7).
1.6 Laat het vizier los.
1.7 Verwijder de tweede laag beschermfolie van het binnenvizier.
Let op: verifieer eventuele beweging tussen het binnenvizier en het vizier; in dit geval gebruikt u een schroevendraaier om de acentrische pinnen vaster of losser te draaien (Fig. 8).
1.8 Monteer het vizier op de helm.
42
Page 43
OPGELET!!!
- Controleer de juiste montage van het systeem door het vizier te openen en te
sluiten.
- Vizieren en binnenvizieren die beschadigd zijn door krassen, kunnen het zicht
beperken en dienen vervangen te worden.
2 DEMONTERING
2.1 Demonteer het vizier, uitgerust met binnenvizier.
2.2 Vergroot het vizier en het binnenvizier zal automatisch uit haar beddingen springen.
• TEAR OFF
Het vizier van deze helm, met een plat buitenvizier, is voorzien van afstelbare haakjes voor de toepassing van extra tear-off binnenvizieren, met hetzelfde systeem als gebruikt wordt door professionele motorrijders.
1 Montage
1.1 Verwijder het beschermfolie aangebracht op een kant (Fig. 9).
1.2 Breng de Tear Off aan op de kant zonder beschermfolie door het oppervlak zonder
folie neer te leggen op het vizier en de gaatjes één voor één over de bijbehorende pennen te schuiven (Fig. 10-11).
1.3 Controleer de perfecte hechting van de Tear Off op het Vizier en ga verder, door rotatie
van de pin met acentrische schroef totdat deze maximaal is aangedraaid. (Fig. 12)
1.4 Verwijder het beschermfolie op de buitenkant
2 Verwijdering
Trek met een besliste beweging het uitstekende deel van de Tear Off naar voren.
OPGELET!!!
- Gebruik de Tear Off binnenvizieren exclusief voor wedstrijden. Gebruik deze
niet bij normaal gebruik op de weg.
- De combinatie tussen het tear off binnenvizier en het vizier van de helm, kan de
waarden van uitzending reduceren en die van de verspreiding van het licht doen toenemen. Hierdoor is de combinatie tussen binnenvizier en vizier niet officieel erkend.
- Vizieren en Tear Off vizieren die beschadigd of bekrast zijn dienen niet meer te wor-
den gebruikt en moeten vervangen worden.
• WIND PROTECTOR / BREATH DEFLECTOR
Deze accessoires zorgen voor betere prestaties van de helm bij gebruik in bijzondere oms­tandigheden. Het windscherm (Wind Protector) houdt onaangename luchtinfiltraties van onder de kin, buiten. Zie Fig. 13 voor montage en demontering. De deflector van de neusbeschermer (Breath Deflector) zorgt dat er geen condensvorming ontstaat op het vizier, door de luchtstroom naar beneden te leiden. Zie Fig. 14 voor mon­tage en demontering.
OPGELET!!!
De accessoires windscherm en deflector van de neusbeschermer zijn gemakkelijk uit­neembaar. De correcte montage van deze accessoires is te controleren door er zacht aan te trekken, met duim en wijsvinger, richting de binnenkant van de helm. Als ze loslaten herhaal dan de handelingen voor montage.
43
Page 44
ONNITTELUT... uuden kypärähankintasi johdosta.
Muotoilu, istuvuus, mukavuus, keveys, aero-dynaamisuus, helpot ja käytän-nölliset säädöt
- kaiken suunnitte-lussa ja toteu-tuksessa tavoitteena on ollut uuden-aikainen ja käyttöo-
minai-suuksiltaan korkealaatuinen tuote, joka täyttää tiukim-matkin turvalli-suuden ja mukavuuden vaatimukset.
TURVALLISUUS JA KÄYTTÖMÄÄRÄYKSET
• TÄRKEÄÄ!
- Lue tämä vihkonen ja kaikki muu kypärän mukana toimitettu materiaali ennen kypärän käyttöä. Niissä on tärkeää tietoa, joka auttaa sinua käyttämään kypärää parhaalla mahdollisella tavalla hyödyksesi turvallisesti ja yksinkertaisesti.
- Näiden ohjeiden noudattamatta jättäminen saattaa heikentää kypärän antamaa suojaa ja siten altistaa sinut loukkaantumiselle.
• KYPÄRÄN KÄYTTÖ
- Tämä kypärä on suunniteltu nimenomaan moottoripyöräkäyttöön. Se ei siis takaa samaa suojaa muun-laisessa käytössä.
- Onnettomuuden sattuessa kypärä on suojavaruste, joka ehkäisee päähän kohdistuvien vammojen syntymisen. Siitä huolimatta kypärä ei yksin pysty poistamaan vakavien vammojen ja/tai kuoleman vaaraa, joka riippuu törmäyksen eri tekijöiden yhteisvaiku­tuksesta: aja siis varovasti.
- Pidä kypäräsi aina moottoripyörällä ajaessasi hyvin kiinnitettynä, jotta se suojaa sinua parhaalla mahdollisella tavalla.
- Älä koskaan pidä huiveja kypärän kiinnitysjärjestelmän alla tai päähineitä kypärän alla.
- Kypärä saattaa vaimentaa liikenteen ääntä. Varmista silti joka tapauksessa, että kuulet hyvin tarpeelliset äänet, kuten äänimerkit ja hälytys-ajoneuvojen sireenit.
- Pidä kypärä aina kaukana lämmönlähteistä, esimerkiksi pakoputkesta, myös tavarati­lassa tai julkisen kulkuvälineen matkustamossa.
- Älä mistään syystä tee kypärään (edes mihinkään sen osaan) muutoksia äläkä poista niitä. Käytä ainoastaan juuri sinun kypärämalliisi soveltuvia alkuperäisiä lisävarusteita ja/tai varaosia.
- Kypärään tulleet vauriot, joita voi aiheutua myös silloin, jos kypärä vahingossa putoaa, eivät aina ole silmin nähtävissä. Jos kypärään on kohdistunut kova isku, se on aina vaihdettava.
- Jos olet epävarma siitä, onko kypärä täysin ehjä ja turvallinen, älä käytä sitä, vaan ota yhteyttä valtuutettuun jälleenmyyjään kypärän tarkastamista varten.
• KYPÄRÄN VALINTA
Koko:
- oikean koon löytämiseksi kokeile eri kokoisia kypäriä ja valitse se, joka asettuu paikal­leen tukevasti mutta silti mukavasti.
- liian suuri kypärä voi valua niin alas, että se peittää silmät, tai pyöriä sivusuunnassa ajon aikana.
- pidä kypärää päässä muutaman minuutin ajan ja varmista, ettei se purista mistään: muuten se saattaa ajan mittaan aiheuttaa päänsärkyä tai kipeytymistä.
Vetokoe:
- pane kypärä päähän ja kiinnitä hihna hyvin: yritä sitten vetää kypärä päästäsi kuvas-
44
Page 45
sa esitetyllä tavalla (kuva A). Onnettomuustilanteessa eri suunnista tulevat iskut nimittäin vaikuttavat siten, että kypärä pyrkii lähtemään päästä.
- kypärä ei saa pyöriä päässä, liikkua vapaasti eri suuntiin eikä päästä irtoamaan. Jos niin tapahtuu, säädä hihnan pituutta tai vaihda kypärän kokoa. Toista koe uudelleen.
Kiinnitysjärjestelmä:
- kiinnitysjärjestelmän (hihnan) pituus on vakio: tarkasta ennen hihnan käyttöä, että se on esisäädetty oikein.
- varmista aina, että hihna on kiinnitetty hyvin ja että se on niin tiukalla, että se pitää kypärän tukevasti päässä. Varmista joka tapauksessa aina ennen lähtöä, että hihna on hyvin ja tiukasti leuan alla, mahdollisimman takana ja lähellä kaulaa, olematta kui­tenkaan epämukava.
- jotta hihnan kireys olisi sopiva, se ei saa estää sinua hengittämästä ja nielemästä nor­maalisti, mutta kuitenkin niin, ettei hihnan ja kaulan väliin jää sormen mentävää rakoa. Huomaa: hihnassa mahdollisesti olevan napin tarkoituksena on ainoastaan estää
­hihnan päätä liikkumasta vapaasti sen jälkeen, kun hihna on asianmukaisesi kiinnitetty.
• VISIIRI
- Jos visiiri on vaurioitunut ja siinä on selviä naarmuja, jotka haittaavat näkyvyyttä, sen suojakäsittely on toden-näköisesti heikentynyt ja se on vaihdettava.
- Älä kiinnitä visiiriin tarroja äläkä maalaa sitä.
- Visiiriä voidaan käyttää ainoastaan siinä kypärämallissa, johon se on suunniteltu.
• HUOLTO JA PUHDISTUS
- Kypärään tulleet vauriot, joita voi aiheutua myös silloin, jos kypärä vahingossa putoaa, eivät aina ole silmin nähtävissä. Jos kypärään on kohdistunut kova isku, se on aina vaihdettava. Huomaa: muutamat tavalliset aineet voivat vahingoittaa kypärää ja visiiriä vakavasti
­ilman, että vaurio on silmin havaittavissa. Käytä kypärän ja visiirin puhdistukseen aino­astaan haaleaa vettä ja mietoa saippuaa: kuivata huoneen-lämmössä auringolta ja/tai lämmönlähteiltä suojattuna. Huomaa: älä koskaan käytä bensiiniä, laimennusainetta, bentseeniä, liuottimia tai
­muita kemikaaleja, koska ne saattavat:
• vahingoittaa kypärää peruuttamattomasti
• aiheuttaa muutoksia visiirin optisiin ominaisuuksiin, heikentää sen mekaanisia omi-
naisuuksia ja vaurioittaa sen suojakäsittelyä.
Kuva A
SUOMI
45
Page 46
KÄYTTÖOHJEET
®
• SCRATCH RESISTANT RACING VISOR: LITTEÄ TASAPAKSUINEN -NAAR-
MUUNTUMISSUOJATTU VISIIRI
1 Irrottaminen (Kuva 1)
1.1 Avaa visiiri kokonaan.
1.2 Pidä visiirin vapautuspainiketta (A) painettuna ja liu'uta visiiriä eteenpäin, kunnes
kuulet naksahduksen.
1.3 Irrota visiirin pidikkeet (B1 ja B2) paikoiltaan.
1.4 Toista edellä kuvatut toimenpiteet kypärän toiselle puolelle.
2 Kokoaminen (Kuva 2)
2.1 Avaa visiiri ja aseta visiirin pidikkeet (B1 ja B2) visiirin mekanismissa niitä vastaaviin
koloihin (kuva 2).
2.2 Kiinnitä pidike B1 omaan koloonsa ja paina visiiriä kypärän kuorta vasten pidikkeen
B2 suuntaan niin, että visiirin vapautuspainike toimii.
2.3 Liu'uta visiiriä niin, että visiirin lukitusjärjestelmä kytkeytyy päälle.
2.4 Toista edellä kuvatut toimenpiteet kypärän toiselle puolelle.
3 Visiirin säätö (Kuva 3)
Visiirin mekanismiin kuuluu visiirin välyksen säätöjärjestelmä, jonka ansiosta voidaan taata, että visiiri asettuu tarkasti kypärän aukon tiivistettä vasten ja pysyy hyvin paikallaan. Tätä varten mekanismin tuessa on ylempi ja alempi kohdistushammastus. Myyntihetkellä kypärän järjestelmä on säädetty oikein. Tarkista säännöllisesti kypärän käy­tön aikana, että ollessaan kokonaan suljettuna visiiri on tasaisesti ja symmetrisesti kypä­rän aukon tiivisteen muotoiltavan reunan myötäinen. Ellei niin ole, toimi seuraavien ohjeiden mukaan:
3.1 Irrota visiiri (ks. kohta 1) ja tarkista, missä ylemmän (A1) ja alemman (A2) kohdistus-
hammastuksen asennossa mekanismi on.
3.2 Löysää visiirin mekanismissa olevia ruuveja B1 ja B2 2,5-millisellä kuusiokoloavai-
mella.
3.3 Nosta mekanismi tuestaan ja siirrä sitä eteen- tai taaksepäin sen mukaan, miten sitä
halutaan säätää. Laske sitten mekanismi takaisin tukeensa niin, että ylemmät (A1) ja alemmat (A2) säätöhampaat asettuvat entisille paikoilleen.
3.4 Kiristä ruuvit B1 ja B2.
3.5 Toista toimenpide kypärän toiselle puolelle.
3.6 Kiinnitä visiiri (ks. kohta 2).
3.7 Tarkista, että visiiri asettuu tiiviisti tiivistettä vasten.
HUOMIO!!!
- Aina irrotettuasi tai kiinnitettyäsi kypärän osia avaa ja sulje visiiriä tarkistaaksesi, että
visiirin mekanismi toimii moitteettomasti. Tarpeen vaatiessa toista yllä kuvatut toimen­piteet.
- Älä irrota visiirin avaamis- ja sulkemismekanismeja kypärän kuoresta.
46
Page 47
• DOUBLE ACTION
Double Action-nuppi kuvassa A osoitetussa neutraali asennossa (keskiasennossa), ei vai­kuta häikäisysuojuksen normaaliin aukaisuun ja sulkuun. Nuppia painamalla saat käyttöö­si seuraavat lisätoiminnot:
Huurteenpoisto
Kypärä päässä, aukaise häikäisysuojus ensimmäiseen asentoon asti ja paina Double Action-nuppia kuvan B mukaan. Sulje häikäisysuojus. Tässä asennossa mekanismi pitää häikäisysuojusta auki minimiasennossa, joka parantaa ilmanvaihtoa ja huurteenpoistoa, ennen kaikkea hitaissa nopeuksissa tai lyhyiden pysähdyksien aikana. Poistaaksesi Double Action-toiminnon, paina nuppia kuvassa C osoitettuun tapaan ja käännä se neutraaliasentoon.
Häikäisysuojuksen lukitus
Kypärä päässä, sulje häikäisysuojus ja paina Double Action-nuppia kuvassa C osoitettuun tapaan. Tässä asennossa häikäisysuojuksen lukitus vahvistetaan niin, ettei se pääse vahingossa aukeamaan nopeassakaan vauhdissa. Poistaaksesi häikäisysuojuksen varmistuksen, paina nuppia kuvassa B osoitettuun tapa­an saadaksesi sen neutraaliasentoon.
Huomio! Käytön aikana saattaa syntyä erilaisia yllätystilanteita, jotka vaativat häikäisy­suojan nopeaa aukaisua. Tämän vuoksi lukitustoimintoa tulisi käyttää rajoitetusti.
Huomio! Hätätilanteessa Double Action- lukitustoiminto voidaan poistaa aukaisemalla häi­käisysuojus hieman tavallista voimakkaammin.
• RACING COMFORT - SISÄPEHMUSTE
1 Poskityynyjen irrottaminen (Kuva 4)
1.1 Avaa visiiri ja leukahihna (ks. erilliset ohjeet).
1.2 Ota kiinni poskipehmusteesta ja vedä sitä sisäänpäin kiinnitysnappien vapauttami-
seksi. Pujota kypärän kuoren reunatiivisteen sivukieleke ulos kolostaan ja irrota koko poski­tyyny kypärästä.
1.3 Toista toimenpide 1.2 poskityynyn toiselle puolelle.
2 Sisävuorauksen irrottaminen (Kuva 5)
2.1 Ota kiinni keskellä takana olevasta puoliympyrän muotoisesta osasta ja vedä sitä
ylöspäin kiinnitysnappien vapauttamiseksi.
2.2 Ota sisävuorista otsan alueelta kiinni ja vedä sitä kypärän sisäosaan päin irrottaakse-
si sen etukehikosta.
2.3 Irrota vuori kypärästä kokonaan.
3 Sisävuorauksen kiinnittäminen (Kuva 5)
3.1 Aseta sisävuori kypärän sisään siten, että se painuu tasaisesti ja symmetrisesti
pohjaa vasten.
47
Page 48
3.2 Tarkista, että kaikki kiinnityskohdat ovat omilla paikoillaan.
Tämän varmistettuasi kiinnitä ensin vuorin etuosa (otsa) ja sitten sen takaosa.
3.3 Säädä vuori hyvin ja huolehdi, että se on aivan kypärän kuoren myötäinen.
3.4 Tarkista, että otsaosan kehikko on hyvin kypärän aukon reunan tiivisteen alla.
4 Poskityynyn kiinnittäminen (Kuva 4)
4.1 Sovita muovinen, kova uloke poskityynyn ja kypärän kuoren väliin.
4.2 Tarkista, että poskityyny on oikeassa asennossaan niin, että automaattiset napit ovat
kaikki niille tarkoitetuissa kohdissa.
4.3 Työnnä kova uloke kokonaan pohjaan asti pohjan reunan alle ja kiinnitä neljä nappia.
Huomaa: napit ovat asianmukaisesti kiinni vasta silloin, kun kuulet naksahduksen.
4.4 Tarkista, että hihna tulee hyvin ulos poskityynyn pehmusteesta.
4.5 Toista toimenpiteet 4.1 - 4.4 poskityynyn toiselle puolelle.
HUOMIO!!!
- Jos kypärässäsi on D-Rings -kiinnitysjärjestelmä, sulje se oheisen D-Rings -
esitteen ohjeiden mukaisesti.
- Tarkista sisäpehmuste jokaisen irrotuksen ja kiinnityksen jälkeen vetämällä kypärä
päähäsi. Tarpeen vaatiessa toista yllä kuvatut toimenpiteet.
- Poista pehmuste ainoastaan silloin, kun se on tarpeen puhdistaa tai pestä.
- Älä koskaan käytä kypärää ennen kuin olet asentanut sen sisäpehmusteen ja poski-
tyynyt kokonaisuudessaan ja asianmukaisesti paikoilleen.
- Kypärän sisäpehmustetta ei saa pestä pesukoneessa!
- Älä koskaan käytä yllä neuvottujen toimenpiteiden suorittamiseen työkaluja.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 Sisävisiirin asennus
1.1 Irroita visiiri
1.2 Irroita suojakalvo sisävisiiristä
1.3 Tarkista että visiirin sisäpinta on puhdas
Huom: visiirien väliin jäänyt lika naarmuttaa kumpaakin visiiripintaa.
1.4 Aseta sisävisiirin toinen pää varsinaisen visiirin sille tarkoitettuun ”tappiin” ja pidä se
paikallaan (kuva 6)
1.5 Taivuta visiiri auki ja asenna toinenkin pää ”tappiin” (kuva 7 )
1.6 Vapauta visiiri
1.7 Irroita toinen suojakalvo sisävisiiristä.
Huom: tarkista että kummatkin visiirit on asennettu tiiviisti ja eivätkä ne liiku. Jos sisävisiiri on irtonainen, irroita sisävisiiri ja säädä ruuvimeisselillä “tappeja” (ovat epäkeskoja) (kuva 8).
1.8 Asenna visiiri kypärään
HUOMIO!!!
Varmistu että kaikki toimii nostamalla ja laskemalla visiiriä. Naarmuntuneet visiriit ja sisävisiirit heikentävät läpinäkyvyyttä ja täten ne on vaihdettava uusiin.
48
Page 49
2 Sisävisiirin irroitus
2.1 Irroita visiiri kypärästä.
2.2 Suorista visiiri, sisävisiiri lähtee irti automaattisesti
• TEAR OFF
Tämän kypärän visiirin ulkopinta on litteä. Siinä on säädettävät kiinnikkeet, joiden avulla kypärään voidaan kiinnittää tear off -lisävisiirejä samalla menetelmällä, jota ammattikuljet­tajat käyttävät.
1 ASENNUS
1.1 Irrota toiselle puolelle kiinnitetty suojakalvo (Kuva 9).
1.2 Kiinnitä Tear Off alkaen siltä puolelta, jossa kalvoa ei ole, siten, että kalvoton pinta
asettuu tasaisesti visiiriä myöten, ja paina yksi reikä kerrallaan vastaavaan tappiin. (kuvat 10 / 11).
1.3 Tarkasta, että Tear Off on tiiviisti visiirin myötäinen, ja jatka kiertämällä tappia, jossa
on epäkeskoruuvi, kunnes se on mahdollisimman kireällä (Kuva 12).
1.4 Irrota ulkopuolelle kiinnitetty suojakalvo.
2 IRROTTAMINEN
Vedä Tear Off -visiirin ulostyöntyvää osaa päättäväisellä liikkeellä eteenpäin.
HUOMIO!!!
- Käytä Tear Off -visiirejä ainoastaan ratakilpailuissa.
Älä käytä niitä normaalissa tieliikenteessä.
- Tear off -visiirin ja kypärän oman visiirin yhdistelmä saattaa heikentää läpäisevyysar-
voja ja lisätä valon hajontaa. Tästä syystä irrotettavan visiirin ja perusvisiirin yhdistelmä ei ole tyyppihyväksytty.
- Vaurioituneita tai naarmuuntuneita Tear Off -visiireitä ei pidä käyttää, vaan ne on
vaihdettava.
• WIND PROTECTOR / BREATH DEFLECTOR
Nämä lisävarusteet parantavat kypärän käyttöominaisuuksia poikkeuksellisissa käyttöolo­suhteissa. Tuulisuoja (Wind Protector) estää ilmaa virtaamasta ikävästi leuan alta sisään. Kiinnitys- ja irrotusohjeet näet kuvasta 13. Hengityksen suuntaaja (Breath Deflector) ehkäisee kosteuden kertymisen visiiriin ohjaa­malla uloshengitetyn ilman alaspäin. Kiinnitys- ja irrotusohjeet näet kuvasta 14.
HUOMIO!!!
Tuulisuoja ja hengityksen suuntain ovat helposti irrotettavissa. Voit tarkistaa, että olet kiinnittänyt ne oikein, vetämällä niitä varovasti peukaloa ja etusor­mea käyttäen kypärän sisäosaa kohti. Jos ne irtoavat, toista kiinnitystoimenpiteet.
49
Page 50
GRATULERER... med kjøpet av denne nye hjelmen.
Når det gjelder utfomingen, ergonomien, konforten, vekten, de aerodynamiske egenska­pene, de enkle og funksjonelle kommandoene, er alt gjort for å oppnå et produkt som er moderne og med best mulige bruksegenskaper. Slik er hjelmen blitt i stand til å oppfylle de strengeste krav til komfort og sikkerhet.
BRUKS- OG SIKKERHETSANVISNING
• VIKTIG!
- Les denne håndboken og alle andre dokumenter som følger med før du går i gang med å bruke hjelmen fordi disse inneholder viktig informasjon som vil hjelpe deg til en mest mulig effektiv bruk av hjelmen på en enkel og sikker måte.
- Dersom man ikke følger disse anvisningene, kan dette redusere beskyttelsen hjelmen gir deg, og dermed din sikkerhet ved ulykker.
• BRUK AV HJELMEN
- Hjelmen er utformet spesielt for bruk sammen med motorsykkel/ moped og vil derfor ikke kunne garantere samme beskyttelse dersom den brukt til andre formål.
- Dersom man skulle utsettes for en ulykke, utgjør hjelmen en viktig beskyttelse som gjør det mulig å begrense hodeskader. Til tross for dette er ikke hjelmen alene nok til å fjer­ne all risiko for alvorlige og dødelige skader, fordi disse vil avhenge av en rekke ulike forhold ved et sammenstøt. Man må derfor alltid kjøre aktsomt.
- Bruk alltid hjelmen godt festet når du kjører motorsykkel, slik at beskyttelsen som opp­nås er best mulig.
- Bruk aldri skjerf under festepunktet til hjelmen, eller lue under hjelmen.
- Hjelmen kan dempe støyen fra trafikken. Du må uansett forsikre deg om at du er i stand til å høre godt nødvendige varselsignaler så som sirener og bilhorn.
- Hold alltid hjelmen borte fra potensielle varmekilder så som over eksospotten, inne i oppbefaringsboksen, eller inne i en bil eller annet transportmiddel.
- Gjør aldri endringer på hjelmen (heller ikke små og delvise endringer) uansett grunn. Bruk kun originale reservedeler eller tilleggsutstyr som er tilpasset din spesielle hjelm­versjon.
- Skader på hjelmen som forårsakes av tilfeldige fall er ikke alltid synlige. Hjelmer som har vært utsatt for harde støt må byttes ut.
- Dersom man er usikker på om hjelmen er hel og sikker bør man ikke bruke den, men henvende seg til en autorisert forhandler for å få den ettersett.
• VALG AV HJELM
Størrelse:
- For å finne fram til riktig størrelse, prøv hjelmer av ulik størrelse, og velg den som sitter godt på hodet men likevel føles behagelig.
- En hjelm som er for stor kan gli ned og dekke øynene, eller den kan vris mot siden mens man kjører.
- Behold hjelmen på hodet i noen minutter og sjekk at den ikke trykker noe sted fordi dette over tid kan gi hodepine og vonde merker.
50
Page 51
Å ta av hjelmen:
- Med hjelmen på og remmen godt fastspent forsøker du å ta av hjelmen som vist på figuren (Fig. A). Når ulykker oppstår og man får støt fra ulike retninger, vil dette ofte føre til at hjelmene trekkes av.
- Hjelmen må ikke kunne vri seg, bevege seg fritt på hodet, eller trekkes av. I motsatt fall må man regulere remmen som holder hjelmen på plass, eller endre størrelse på hjelmen. Gjennomfør så testen på nytt.
Festesystemet:
- Festesystemet (rem) blir regulert fra fabrikk med en standardlengde, før man begynner å bruke hjelmen må man sjekke at denne er riktig justert.
- Sørg alltid for at remmen er godt fastsatt og stram, slik at hjelmen holdes fast på hodet. I alle fall må man før man kjører stramme remmen godt under haken, og sitter så langt inn mot halsen som mulig uten at det blir ubehagelig.
- Riktig stramming av remmen innebærer at man puster og svelger helt normalt, men uten at det er mulig å få inn en finger mellom remmen og halsen. Advarsel: Knappen på remmen har som eneste funksjon å hindre at enden av remmen
­flagrer i vinden etter at man har festet remmen riktig.
• SKJERMEN
- Dersom skjermen er ødelagt og har tydelige riper som hindrer utsyn er det sannsynlig at overflatebehandlingen er blitt skadet, og skjermen må dermed byttes ut.
- Unngå bruk av klistremerker eller maling.
- Skjermen skal kun brukes på den type hjelm den er utformet for.
• VEDLIKEHOLD OG RENGJØRING
- Skader på hjelmen som forårsakes av tilfeldige fall er ikke alltid synlige. Hjelmer som har vært utsatt for harde støt må byttes ut. Advarsel: Hjelmen og skjermen kan bli fullstendig ødelagt av en del vanlige substan-
­ser, og uten at dette nødvendigvis vil synes. Til rengjøring av hjelm og skjerm brukes kun nøytral såpe og lunkent vann. Den tørkes ved romtempertur, borte fra sollys eller andre varmekilder.
-
Advarsel: Bruk aldri bensin, løsemiddel, benzol eller andre kjemiske oppløsninger fordi disse kan:
• gjøre uopprettelig skade på hjelmen.
• De kan endre de optiske egenskapene, minke de mekaniske bruksegenskapene, og
skade overflatebeskyttelsen på skjermen.
Fig. A
NORSK
51
Page 52
SIKKERHETSANVISNING
®
• SCRATCH RESISTANT RACING VISOR: GLATT SKJERM MED KONSTANT TYKKELSE
AV SKRAPEBESKYTTELSE
1 Demontering (Fig. 1)
1.1 Åpne ansiktsskjermen fullstendig.
1.2 Ved å trykke inn tasten for åpning av ansiktsskjermen (A) lar du ansiktsbeskyttelsen
gli framover til det sier klikk.
1.3 Trekk løs hektene på ansiktsskjermen (B1 og B2) fra hektepunktene.
1.4 Gjenta operasjonen på andre side av hjelmen.
2 Montering (Fig. 2)
2.1 Plasser ansiktsskjermen riktig i åpen posisjon, og sett hektene på ansiktsskjermen
(B1 og B2) i korrekt forhold til fordypningene på mekanismen til ansiktsbeskyttelsen.
2.2 Før inn hekten B1 i fordypningen og trykk ansiktsskjermen mot hjelmen på høyde
med hekten B2, og aktiver på denne måten tasten for åpning av ansiktsbeskyttelsen.
2.3 La ansiktsskjermen gli slik at blokkeringsmekanismen klikker inn.
2.4 Gjenta operasjonen på andre side av hjelmen.
3 Regulering av ansiktsskjermen (Fig. 3)
Skjermen er utstyrt med et system som regulering mellomrommet/ spillerommet til ansikts­skjermen som gjør det mulig å lukke ansiktsskjermen tett mot pakningen på åpningen. For å sikre dette er støttemekanismen utstyrt med to sett tenner/hakk oppe og nede. Når hjelmen blir kjøpt vil lukkesystemet være riktig regulert. Under bruk av hjelmen må man periodisk kontrollere at ansiktsskjermen sitter helt tett og uniformt mot den bøyelige gummipakningen når den er lukket. Dersom dette ikke skjer, må man utføre følgende operasjoner:
3.1 Demonter ansiktsskjermen (se punkt 1) og sjekk i hvilken tannposisjoner A1 (øvre) og
A2 (nedre) man får en perfekt lukkemekanisme.
3.2 Løsne på skruenei B1 e B2 som finnes på skjermmekanismen ved hjelm av en 8-
kant-nøkkel på 2,5 mm.
3.3 Løft opp mekanismen fra støtten og skyv den framver eller bakover avhengig av hvil-
ken regulering man vil utføre. Deretter senker man mekanismen på støtten på en slik måte at de øvre og nedre reguleringstennene A1 og A2 imnntar samme posisjon.
3.4 Skru fast de to skruene B1 og B2.
3.5 Gjenta operasjonen på andre side av hjelmen.
3.6 Monter ansiktsskjermen (se punkt 2).
3.7 Sjekk at ansiktsskjermen og gummipakningen lukkes tett sammen.
VÆR OPPMERKSOM!!!
- Etter hver demonteringsoperasjon må man kontrollere at mekanismen til ansiktsbe-
skyttelsen fungerer korrekt ved å åpne og lukke denne, dersom mødvendig må man gjenta punktene over.
- Unngå å fjerne åpningsmekanismen til ansiktsbeskyttelsen fra hjelm-hetten.
52
Page 53
• DOUBLE ACTION
Når tasten Double Action står i nøytral poasisjon (midt-posisjonen), sim vist i figur A, vil den ikke ha noen innvirkning på åpne- og lukkefunksjonene til visiret. Ved å trykke på tasten blir det derimot mulig å benytte seg av følgende tilleggsfunksjoner:
Antidugg-funksjon
Når hjelmen er på plass må man åpner visiret til første hakk, og så trykke på tasten Double Action som vist i figur B. Deretter lukker man visiret. I denne posisjonen vil en mekanisme gjøre det mulig å opprettholde en minimumsåpning på visiret, dette vil øke utluftingen og forenkle avduggingen, spesielt ved lav hastighet og ved kortvarige stopp. For å kople fra Double Action, trykker man på tasten som er angitt i figur C , og fører den tilbake i nøytral stilling.
Visirblokkerings-funksjon
Når hjelmen er på plass, lukker man visiret, og trykker så på tasten Double Action som vist i figur C. I denne posisjonen vil lukkingsmekanismen på visiret bli forsterket, slik at man også ved høy hastighet unngår at det uhellsvis åpner seg. For å kople fra visirblokkeringen trykker man på tasten som blir vist i figur B , og fører den tilbake i nøytral stilling.
Advarsel! Under bruk av hjelmen kan det hende det oppstår situasjoner som krever at visiret må åpnes øyeblikkelig, og det anbefales derfor at man begrenser bruken av visir­blokkeringen.
Advarsel! Dersom en nødsituasjon skulle oppstå er det allikevel mulig å kople fra visir­blokkeringen til Double Action ved å løfte opp visiret på tradisjonell måte, og trekke litt har­dere enn vanlig i åpningsflappen.
• RACING COMFORT – DEN INTERNE POLSTRINGEN
1 Demontering kinnbeskyttelser (Fig. 4)
1.1 Åpne ansiktsskjermen og hekt løs hakeremmen. (se medfølgende instruksjoner)
1.2 Ta tak i polstringen på kinnbeskyttelsen og trekk mot den indre del av hjelmen, for å
knappe av festeknappene. Trekk ut sideflappen fra pakningen rundt hetten på hjelmen, og trekk hele kinnbeskyt­telsen ut av hjelmen.
1.3 Gjenta punktet 1.2 også på andre siden av hjelmen.
2 Demontering av hetten (Fig. 5)
2.1 Ta tak i den bakre måneformede støtten og trekk oppover for å knappe løs knappene
fra festepunktene.
2.2 Ta tak i den fremre delen av hetten, og trekk den forsiktig mot indre del av hjelmen for
å ta den løs fra fremre ramme.
2.3 Fjern hetten fullstendig fra hjelmen.
3 Montering av hetten (Fig. 5)
3.1 Før hetten inn i hulrommet i hjelmen, plasser den godt i bunnen av hjelmen på en
symmetrisk måte.
3.2 Kontroller at alle hektepunkter ligger overfor hverandre, og når man er ferdig å kon-
trollere hektes først fremre del av hetten, deretter bakre del.
3.3 Sett hetten godt fast og få den til å sitte godt sammen med hjelmen.
53
Page 54
3.4 Kontroller at fremre del av rammen er ført godt inn under pakningensborden på
åpningen.
4 Montering av kinnbeskyttelse (Fig. 4)
4.1 Plasser den harde plastflappen inn mellom kinnbeskyttelsen og hjelmen.
4.2 Kontroller at kinnbeskyttelsen er i riktig posisjon og at alle trykknappene er plassert i
overensstemmelse med hverandre.
4.3 Før den stive flappen helt inn til den bli sittende mellom den nedre borden, og sett fast
de fire knappene.
Advarsel: knappene vil være festet kun når du hører et klikk.
4.4 Sjekk at remmen kommer enkelt ut av polstringen i støtputen.
4.5 Gjenta punktene fra 4.1 til 4.4 på andre kinnbeskyttelsen på andre siden.
ADVARSEL!!!
- Dersom hjelmen din er utstyrt med holdemekanismen D-Rings, må denne luk-
kes som angitt i de medfølgende instruksjonene.
Etter hver monterings- og demonteringsoperasjon av polstringen må det kontrolleres at polstringen er korrekt på plass i hjelmen, dersom nødvendig ved gjentakelse av operasjonene beskrivet over.
- Foringen/ polstringen må kun tas ut når den trenger rengjøring.
- Unngå bruk av hjelmen dersom polstringen og kinnbekyttelsen ikke er montert full-
stendig tilbake på plass.
- Polstringen må aldri vaskes i vaskemaskin.
- For å utføre operasjonene som er beskrevet over må man ikke bruke verktøy eller
andre redskaper.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 MONTERING AV INDRE SKJERM
1.1 Monter av ansiktsskjermen.
1.2 Fjern den beskyttende filmen på den interne skjermen på den siden som kommer i
kontakt med ansiktsskjermen.
1.3 Sørg for at den indre overflaten på skjermen er ren.
Advarsel: dersom det finnes støv mellom de to skjermen kan dette skrape opp begge overflatene.
1.4 Støtt den ene siden av den interne skjermen på en av de to tappene til ansiktsskjer-
men, og hold den i stilling (Fig. 6).
1.5 Vid ut ansiktsskjermen og sett fast den indre skjermen på den andre tappen (Fig. 7).
1.6 Slipp ansiktsskjermen.
1.7 Fjern den på beskyttende filmen på andre siden av den interne skjermen.
Advarsel: Kontroller at det ikke er plass for bevegelse mellom den indre skjermen og ansiktsskjermen; dersom det skulle være det må man skru på de ytre tappene/boltene ved hjelp av et skruhjern for å kontrollere at de henger sammen (Fig. 8).
1.8 Monter ansiktsskjermen på hjelmen.
54
Page 55
VÆR OPPMERKSOM!!!
- Kontroller at mekanismen er riktig montert, ved å åpne og lukke ansiktsskjermen.
- Ansiktsskjermer og interne skjermer som blir skrapet opp vil kunne minske sik-
ten, og må derfor byttes ut.
2 DEMONTERING
2.1 Demonter ansiktsskjermen med den interne skjermen.
2.2 Utvid ansiktsskjermen, så vil automatisk den indre skjermen komme ut fra sin plasse-
ring.
• TEAR OFF
Ansiktsskjermen til denne skjermen, som har en ytre flat overflate er ytryrt med reguler­bare hemper for å sette på ekstraskjermer som kan rives av (tear-off), med samme sys­tem som brukes av profesjonelle fører.
1 MONTERING
1.1 Fjern beskyttelsesfilmen som finnes på kanten (Fig. 9).
1.2 1.2 Sett på Tear Off - skjermen fra den siden som er uten beskyttelsesfilm og støtt
denne på ansiktsskjermen mens en hempe av gangen plasserespå den tilhørende tappen (Fig. 10/11).
1.3 Kontroller at ansiktsskjermen og tear-off-skjermen er perfekt festet tilhverandre, og
forsett deretter med å vri på tappen med strammeskrue helt til man har oppnådd mak­simal stramming) (Fig. 12).
1.4 Fjern beskyttelsesfilmen på ytre side.
2 FJERNING
Trekk bestemt framover den delen av Tear Off-skjermen som stikker ut.
VÆR OPPMERKSOM!!!
- Bruk Tear Off-skjermene kun ved banekjøring.
De må ikke brukes til kjøring på vanlig vei.
- Kombinasjonen av tear off-skjermen og ansiktsskjermen kan minke gjennomsiktighe-
ten og øke lysfordelingen. Derfor er ikke kombinasjonen mellom tear off-skjermen og ansiktsskjermen godkjent.
- Ansiktsskjermen og indre skjermen Tear Off som er ødelagt eller har riper må ikke
brukes men straks byttes ut.
• WIND PROTECTOR / BREATH DEFLECTOR
Dette ekstrautstyret gjør det mulig å forbedre yteevnen til hjelmen, under spesielle bruksforhold. Vindbeskyttelsen (Wind Protector) unngår ubehagelige trekk under haken. Se fig.13 for montering og avmontering. Nese-deflektoren (Breath deflector) gjør at man unngår danning av kondens på ansikts­skjermen, noe som leder luftstrømmen nedover. Se fig. 14 for montering og avmontering.
VÆR OPPMERKSOM!!!
Vindbeskyttelsen og nesedeflekoren er ekstrautstyr lett kan tas av. Korrekt montering av dette ekstrautstyret kan sjekkes ved å trekke lett med tommel og pekefinger mot indre del av hjelmen. Dersom de beveger seg må man montere på nytt.
55
Page 56
GRATTIS... till förvärvet av din nya hjälm.
Formgivningen, ergonomin, komforten, den begränsade vikten, aerodynamiken, de enkla och funktionella reglageknapparna, allt har projekterats och tillverkats för att erhålla en modern produkt med de bästa egenskaperna, i stånd att tillfredsställa de högsta kraven för vad beträffar säkerhet och komfort.
SÄKERHET OCH BRUKSANVISNING
• VIKTIGT !
- Läs det här häftet och alla andra bifogade dokument innan du använder din hjälm därför de innehåller viktig information som hjälper dig att bättre använda hjälmen på ett säkert och enkelt sätt.
- Försummelse i att iaktta dessa instruktioner kan reducera skyddet som hjälmen ger och således din säkerhet.
• ANVÄNDNING AV HJÄLMEN
- Hjälmen har speciellt projekteras att användas på motorcyklar, den garanterar därför inte samma skydd om den används för annat.
- Vid olycka, är hjälmen ett skyddselement som gör det möjligt att begränsa lesioner och skador på huvudet. Men trots detta är den inte i stånd att ensam eliminera risker för all­varliga eller dödliga sår, som beror på andra specifika krafter av sammanstötningen, kör därför försiktigt.
- Bär alltid din hjälm väl fastspänd när du kör motorcykel, så att du utnyttjar hela det till­gängliga skyddet.
- Bär aldrig halsduk under spännet eller mössa under hjälmen.
- Hjälmen kan dämpa trafikbullret. I vilket fall som helst, försäkra dig om att höra de nöd­vändiga ljuden såsom signalhorn och larmsirener.
- Håll den borta från värmekällor, som till exempel avgasrör, säte för koffert eller hytt på ett transportfordon.
- Du får på inga villkor ändra eller skada hjälmen (inte heller delvis). Montera enbart ori­ginaltillbehör och/eller originalreservdelar passande för din specifika hjälmmodell.
- Skador på hjälmen, som kan ha orsakats av oförutsedda fall, är inte alltid väl synliga, varje hjälm som har utsatts för ett hårt slag ska bytas ut.
- Om du är tveksam om hjälmens helhet och säkerhet, använd den inte utan vänd dig till en auktoriserad återförsäljare för att låta den inspekteras.
• VAL AV HJÄLM
Storlek:
- för att bestämma den rätta storleken, prova hjälmar av olika storlekar, och välj den som sitter stadigt och bekvämt på plats.
- en alltför stor hjälm kan glida ner så att den täcker ögonen, eller vrida sig i sidled under körningen.
- behåll den på huvudet i några minuter och kontrollera så att det inte finns några områ­den som trycker, som i längden kan orsaka ömhet eller huvudvärk.
56
Page 57
Avtagning:
- med hjälmen på och hakremmen fastspänd, försök att ta av dig hjälmen som visas i (Fig. A). I själva verket, ifall av olycka, tenderar slagen, mottagna från olika håll, att slå av hjälmen från huvudet.
- hjälmen ska inte vrida sig, röra sig fritt på huvudet eller glida av. Om så inte skulle vara fallet justera längden på hakremmen eller byt storleken på hjälmen. Upprepa testet på nytt.
Fasthållningssystem:
- fasthållningssystemet (hakremmen) är som standard justerat på en standard längd, innan du använder den kontrollera den korrekta förjusteringen.
- förvissa dig alltid om att hakremmen är korrekt och väl fastspänd för att hålla hjälmen stilla på huvudet. I vilket fall som helst, innan du kör iväg, förvissa dig om att hakrem­men är väl fastspänd under hakan, så långt bak mot halsen som möjligt, men utan att det är obehagligt.
- den rätta spänningen på hakremmen ska tillåta en normal andning och sväljning, men utan att kunna sticka in ett finger emellan hakremmen och halsen. Obs: knappen som eventuellt sitter på hakremmen är uteslutande till för att förhindra
­fladdrandet av remänden, efter att den spänts fast på rätt sätt.
• VISIR
- Om visiret är skadat och uppvisar markanta repor som reducerar visibiliteten, är det möjligt att den skyddade behandlingen har äventyrats, och visiret ska därför bytas ut.
- Applicera inga klistermärken eller färger.
- Visiret är uteslutande användbart för den modell av hjälm för vilken det har projekterats.
• UNDERHÅLL OCH RENGÖRING
- Skador på hjälmen, som kan ha orsakats av oförutsedda fall, är inte alltid väl synliga, varje hjälm som har utsatts för ett hårt slag ska ersättas. Varning: hjälmen och visiret kan allvarligt skadas av vanliga ämnen utan att skadan blir
­synlig. För rengöring av hjälmen och visiret, använd enbart ljummet vatten och diskme­del, torka dem i rumstemperatur, väl skyddade från solljus och/eller värmekällor. Varning: använd aldrig bensin, förtunningsmedel, bensol, lösningsmedel eller andra
­kemiska ämnen därför de kan:
• skada hjälmen på ett oreparerbart sätt
• ändra de optiska egenskaperna, reducera de mekaniska egenskaperna och försäm-
ra visirets skyddande behandling.
Fig. A
SVENSKA
57
Page 58
BRUKSANVISNING
®
• REPTÅLIGT RACING VISIR: PLANT VISIR MED JÄMN TJOCKLEK TILLVERKAT I
REPTÅLIG
1 Demontering (Fig. 1)
1.1 Öppna visiret helt
1.2 Tryck och håll visirknappen (A) nere, skjut visiret framåt tills det släpper
1.3 Lösgör hakarna på visiret( B1 och B2) från fästet.
1.4 Följ samma rutin på den andra sidan av hjälmen
2 Montering (Fig. 2)
2.1 Håll visiret i öppet läge och linjera in det mot punkterna (B1 och B2) på fästet.
2.2 Tryck fast visiret vid punkt B1 och pressa det mot skalet i linje med punkt B2. Detta
kommer att aktivera visirknappen.
2.3 Skjut visiret bakåt till det klickar fast.
2.4 Följ samma rutin på den andra sidan av hjälmen.
3 Visirjustering (Fig. 3)
Visirmekanismen är tillverkad så att den kan säkerställa en perfekt stängning och anlägg­ning mot visirlisten. Vid leverans är den exakt injusterad. Under användande av hjälmen skall man kontrollera att denna funktion fortfarande är korrekt. Om inte så är fallet följ denna instruktion.
3.1 Tag bort visiret (se sektion 1) och kontrollera vilken position det övre hacket A1 och
det undre hacket A2 har.
3.2 Lossa de två skruvarna B1 och B2 på mekanismen med hjälp ab en 2,5 mm insex-
nyckel.
3.3 Lyft mekanismen från sitt fäste och flytta det framåt eller bakåt beroende på vilken
justering som behöver göras. Sätt sedan tillbaka mekanismen i sitt fäste så att övre hacket A1 och undre hacket A2 har samma position.
3.4 Dra åt skruvarna B1 och B2
3.5 Följ samma rutin på den andra sidan av hjälmen.
3.6 Montera visiret (se sektion 2).
3.7 Kontrollera anläggningen mot visirlisten.
OBS!!!
Efter varje montering eller demonteringsprocedur skall mekanismens funktion kontrolleras genom att visiret öppnas och stängs och vid behov upprepa stegen beskrivna ovan. Tag aldrig bort tryckmekanismen från hjälmskalet.
• DOUBLE ACTION
Knappen Double Action har i sin neutrala position (central), såsom visas i bild A, ingen påverkan på visirets normala funktion under öppning och stängning. Genom att trycka på knappen är det möjligt att använda följande tilläggsfunktioner:
Avimmande funktion
Med hjälmen på, ska du öppna visiret ända till första stegets klick och trycka på knappen
58
Page 59
Double Action såsom visas på bild B. Stäng slutligen visiret på nytt. I denna position, gör själva mekanismen det möjligt att bibehålla visiret i ett läge med min­sta möjliga öppning som förbättrar ventilationen och underlättar att imma av visiret speci­ellt vid låg hastighet eller vid kortare pauser. För att avaktivera Double Action, ska du trycka på knappen såsom visas på bild C och återställa den till sin neutrala position.
Funktion med visirlås
Med hjälmen på, ska du stänga visiret och trycka på knappen Double Action såsom visas på bild C. I denna position förstärks visirets stängningsmekanism så att plötsliga öppningar av visi­ret, även vid höga hastigheter, inte kan ske. För att avaktivera visirlåset, ska du trycka på knappen såsom visas på bild B och återstäl­la den till sin neutrala position.
Varning! Under användning av hjälmen, kan oförutsedda incidenter av olika slag uppstå som kräver en omedelbar öppning av visiret; därför råder vi dig att begränsa bruket av funktionen med visirlås.
Varning! I nödsituationer kan man avaktivera visirlåset Double Action genom att lyfta upp visiret på traditionellt sätt och trycka med lite mer kraft på visirets fästflik än du van­ligtvis gör.
• RACING COMFORT- INRE COMFORT STOPPNING
1 Demontering av kindkudde (Fig 4)
1.1 Öppna visiret och lösgör hakbandet.
1.2 Ta tag i kindkudden och dra inåt hjälmen för att lossa den från tryckknappen. Dra för-
siktigt bort kudden från kanten mot skalet och lösgör hela kudden.
1.3 Följs samma rutin för den andra kindkudden.
2 Demontering av stoppning (Fig. 5)
2.1 Ta tag i nackdelens stoppning, dra den uppåt och lösgör den från sina fästen
2.2 Ta tag i stoppningen och dra den inåt hjälmen för att lösgöra den från sitt fäste.
2.3 Tag ur hela stoppningen ur hjälmen.
3 Montering av stoppning (Fig. 5)
3.1 Lägg i stoppningen i hjälmen så att den ligger rätt.
3.2 Se till så att alla fästpunkter stämmer. Börja med den främre delen och gå sedan över
till den bakre.
3.3 Justera försiktigt in stoppningen så att den ligger rätt mot innerskalet.
3.4 Kontrollera att den främre delen av stoppningen sitter ordentligt fast under siktöpp-
ningen.
4 Montering av kindkudde (Fig. 4)
4.1 Håll den hårda plastfliken mellan kindkudden och skalet.
4.2 Se till så att kindkudden har rätt position så att tryckknapparna kommer på rätt plats.
4.3 Tryck den hårda fliken hela vägen under bottenlisten och haka i de fyra knapparna.
Obs: knapparna har ej hakat om man inte hör ett klick.
59
Page 60
4.4 Kontrollera att hakbandet kommer ut ordentligt genom kindkudden.
4.5 Upprepa 4.1 till 4.4 på den andra sidan av hjälmen.
OBS!!!
- Om din hjälm har hakband med D-ringspänne dra ner det som indikeras i den
medföljande D-ringsinstruktionen.
- Tag bara ut inredningen för rengöring och tvätt.
- Använd aldrig hjälmen utan att inredningen är korrekt monterad.
- Inredningen skall ej maskintvättas.
- Använd aldrig några verktyg som kan skada hjälmen vid ovanstående justeringar.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 MONTERING AV INNERVISIR
1.1 Tag bort visiret
1.2 Tag bort skyddsfilmen på innervisiret på den sida som anligger mot visiret
1.3 Kontrollera att visirets innersida är ren
Obs: om smuts finns mellan visir och innervisir kan detta förorsaka repor på båda.
1.4 Tryck innervisiret mot en av pinnarna på visiret och lägg det i läge (Fig. 6).
1.5 Räta ut visiret och sätt fast innervisiret mot den andra pinnen (Fig. 7).
1.6 Låt visiret återgå till kurvigt läge.
1.7 Tag bort den andra sidans skyddsfilm från innervisiret.
Obs: se till att båda visiren ligger tätt an och att innervisiret inte kan röras. Om det kan röras spänn med hjälp av en skruvmejsel anläggningen genom att vrida på pin­narna på visiret (Fig. 8).
1.8 Montera visiret på hjälmen.
OBS!!!
Kontrollera att monteringen är rätt gjord genom att öppna och stänga visiret. Repor på visir och innervisir kan reducera siktbarheten och bör i så fall bytas ut.
2 DEMONTERING
2.1 Tag bort visiret med innervisir från hjälmen.
2.2 Räta ut visiret och innervisiret ramlar bort automatiskt.
• TEAR OFF
Visiret på denna hjälm med en helt plan yta är utrustad med knappar för att kunna monte­ra tear-off som används av racingförare.
1 Montering
1.1 Tag bort skyddsfilmen på en sida (Fig. 9).
1.2 Montera Tear-off på visiret med den filmfria ytan mot visiret genom att trycka fast dem
på pinnen (Fig. 10/11).
1.3 Kontrollera att Tear off ligger an perfekt mot visiret. Sträck Tear Offen genom att rote-
ra pinnen (Fig. 12).
1.4 Tag bort filmen på utsidan.
60
Page 61
2 Demontering
Dra framåt för att lösgöra en del av Tearoff.
OBS!!!
- Tear Off visir rekommenderas endast till tävlingsbruk.
- Använd dem inte för normalt landsvägsbruk.
- Kombinationen mellan Tear off och visir nedsätter ljusgenomsläppet och kan orsaka
diffusion. Av detta skäl är användande av dessa två tillsammans ej godkänt enligt gäl­lande norm.
- Skadat visir eller Tear off skall ej användas utan bör bytas ut.
• WIND PROTECTOR / BREATH DEFLECTOR
Dessa tillbehör förbättrar hjälmens egenskaper under vissa förhållanden. Dragskyddet förhindrar störande luftströmmar kring hakan (se Fig. 13 för montering/demon­tering). Nosskyddet förhindrar imma på visiret genom att styra utandningsluften nedåt (se Fig. 14 för montering/demontering).
OBS!!!
Dragskyddet och nosskyddet kan lätt tas bort. För att kontrollera att de sitter fast, ta med tummen och pekfingret och dra försiktigt i dem. Kan de röras så upprepa monteringen enligt anvisningen.
61
Page 62
TILLYKKE... med købet af din nye styrthjelm.
Både design, ergonomi, komfort, vægt, aerodynamik og den simple funktion er konstrue­ret og udviklet med henblik på at fremstille et moderne produkt med optimal ydelse, der kan imødekomme selv de højeste krav til sikkerhed og komfort.
VEJLEDNING VEDRØRENDE SIKKERHED OG ANVENDELSE
• VIGTIGT !
- Læs denne vejledning og anden tilhørende dokumentation igennem inden styrt­hjelmen tages i brug, idet du her kan finde vigtige oplysninger vedrørende optimal anvendelse af styrthjelmen både hvad angår sikkerhed og simpel brug.
- Såfremt anvisningerne i denne vejledning ikke overholdes, kan det reducere styrthjelmens beskyttelsesevne og dermed din personlige sikkerhed.
• ANVENDELSE AF STYRTHJELMEN
- Styrthjelmen er specielt udviklet til brug ved kørsel på motorcykel, og derfor garanteres samme grad af beskyttelse ikke ved anden brug.
- I tilfælde af ulykker yder styrthjelmen en beskyttelse, som begrænser stød og skader på hovedet. Den kan dog ikke alene forhindre risikoen for alvorlige og/eller dødelige ska­der, som i høj grad også afhænger af de dynamiske forhold under sammenstødet - så kør forsigtigt.
- Bær altid din styrthjelm og spænd den godt fast ved kørsel på motorcykel for bedst muligt at udnytte dens beskyttelsesevne.
- Bær aldrig halstørklæde under fastspændingsanordningen eller hat under selve hjel­men.
- Styrthjelmen dæmper støjen fra trafikken. Man skal dog altid sørge for at kunne høre de nødvendige lyde, såsom horn og sirener.
- Hold styrthjelmen på afstand af varmekilder, som for eksempel lydpotten, opbevarings­rummet til bagage eller i førerhuset på et transportmiddel.
- Der må under ingen omstændigheder foretages ændringer på styrthjelmen (heller ikke delvise ændringer). Anvend udelukkende tilbehør og/eller originale reservedele, der passer til den specifikke styrthjelm.
- Skader på styrthjelmen, som følge af en ulykke, kan ikke altid ses, og derfor skal den altid udskiftes, hvis den har været udsat for et kraftigt stød.
- I tvivlstilfælde hvad angår styrthjelmens sikkerhed, bør den ikke anvendes, og man skal henvende sig til en autoriseret forhandler for at få hjelmen efterset.
• VALG AF STYRTHJELM
Størrelse:
- For at finde frem til den rette størrelse, skal man prøve flere styrthjelm i forskellig stør­relse og vælge den, som sidder helt tæt, men stadig er behagelig at have på.
- Hvis styrthjelmen er alt for stor, kan den falde ned over øjnene og dreje rundt om hove­det under kørslen.
- Behold hjelmen på i nogle minutter og mærk efter, at den ikke trykker nogle steder, hvil­ket på længere sigt kan medføre smerter eller hovedpine.
62
Page 63
Test af størrelsen:
- Tag hjelmen på og spænd remmen godt fast, og prøv at tage hjelmen af som vist på tegningen (Fig A). Ved ulykker kan stød fra forskellige retninger medvirke til at styrt­hjelmen falder af.
- Styrthjelmen må ikke kunne dreje, bevæge sig frit eller tages af. I modsat fald skal man justere længden på remmen eller benytte en anden størrelse hjelm. Gentag testen.
Fastspændingssystem:
- Fastspændingssystemet (remmen) har en standardlængde. Inden brug skal man sikre sig, at længden er justeret korrekt.
- Kontrollér altid, at remmen er godt fastspændt og ikke snoet, så den sidder ordentligt fast. Inden man kører, skal man altid kontrollere, at remmen ikke er snoet under hagen og at den er trukket så langt tilbage mod halsen som muligt, uden at det føles ubehageligt.
- Remmen skal strammes, så det stadig er muligt at trække vejret frit og synke normalt, men man skal ikke kunne få en finger ind mellem remmen og halsen. Advarsel: Knappen på remmen har udelukkende til opgave at forhindre, at enden af
­remmen hænger ned, når den er fastgjort korrekt.
• VISIR
- Hvis visiret er beskadiget eller har revner, der reducerer udsynet, er det sandsynligt at også den beskyttende overfladebehandling har taget skade, og derfor skal visiret udskiftes.
- Anvend ikke klæbemidler og lak.
- Visiret kan kun anvendes med den styrthjelm model, som det er udviklet til.
• VEDLIGEHOLDELSE OG RENGØRING
- Skader på styrthjelmen, som følge af en ulykke, kan ikke altid ses, og derfor skal hjel­men altid udskiftes, hvis den har været udsat for et kraftigt stød. Advarsel: Styrthjelmen og visiret kan blive så alvorligt beskadiget ved brug af nogle
­almindelige midler, at skaden bliver synlig. Ved rengøring af hjelmen og visiret, må man udelukkende anvende lunken vand og neutral sæbe. Lad hjelmen tørre ved stuetempe­ratur, og undgå at udsætte den for direkte solstråler og/eller varmekilder.
-
Advarsel: Anvend aldrig benzin, fortyndervæske, benzol, opløsningsmidler eller andre kemikalier, som kan:
. påføre uoprettelig skade på styrthjelmen, . ændre de optiske egenskaber, reducere de mekaniske egenskaber og beskadige den
beskyttende overfladebehandling på visiret.
Fig. A
DANSK
63
Page 64
ANVENDELSE
®
• SCRATCH RESISTANT RACING VISOR: FLADT VISIR MED KONSTANT TYKKELSE
I ANTI-SCRATCH
1 Afmontering (Fig. 1)
1.1 Åbn visiret helt op.
1.2 Hold låseknappen til visiret (A) nede for at trække visiret fremad til det låses op.
1.3 Løsn visirets hægter (B1 og B2) fra deres holdere.
1.4 Gentag samme fremgangsmåde på den anden side af hjelmen.
2 Montering (Fig. 2)
2.1 Placér visiret i åben stilling og anbring hægterne (B1 og B2) ud for de tilhørende hol-
dere i visirmekanismen.
2.2 Sæt hægten B1 i holderen, og tryk visiret mod kappen ud for hægten B2, hvorved visi-
rets låseknap udløses.
2.3 Lad visiret glide på plads, idet låsesystemet til visiret udløses.
2.4 Gentag samme fremgangsmåde på den anden side af hjelmen.
3 Justering af visiret (Fig. 3)
Visirmekanismen er udstyret med et justeringssystem til spillerum, som gør det muligt at sikre at, lukkesystemet slutter helt tæt mod listerne i udsynsområdet. Til det formål er mekanismens holdere udstyret med et låse klik-system øverst og nederst. Når man køber denne hjelm er systemet justeret, så det passer. Når hjelmen anvendes, skal man jævnligt kontrollere, at visiret, når det er helt lukket, slutter tæt mod den fleksible kant ved udsynsområdets lister. Hvis det ikke er tilfældet, skal man benytte følgende fremgangsmåde:
3.1 Afmontér visiret (se punkt 1), og kontrollér hvilken postion i det øverste og nederste
låse klik-system A1 og A2, mekanismen er i.
3.2 Løsn de to skruer B1 og B2 i visirmekanismen ved hjælp af en sekskantsnøgle på 2,5
mm.
3.3 Løft mekanismen ud af holderen og justér den frem eller tilbage efter behov.
Sænk derefter mekanismen tilbage på plads i holderen, så de øverste og nederste låsestifter A1 og A2 indtager samme position.
3.4 Spænd de to skruer B1 og B2.
3.5 Benyt samme fremgangsmåde på den anden side af hjelmen.
3.6 Montér visiret (se punkt 2).
3.7 Kontrollér, at visiret slutter tæt mod listen.
VÆR OPMÆRKSOM!!!
- Efter hver afmontering og montering af de forskellige dele, skal man kontrollere, at
visirmekanismen fungerer korrekt ved at åbne og lukke det, og om nødvendigt gen­tage ovennævnte fremgangsmåde.
- Tag ikke åbne- og lukkemekanismerne til visiret af kappen.
64
Page 65
• DOUBLE ACTION
Når Double Action knappen befinder sig i den neutrale stilling (midterstillingen), som vist på figur A, påvirker den på ingen måde visirets almindelige ved åbne- og lukkefunktion . Denne tast kan anvendes til at få adgang til følgende ekstrafunktioner:
Afdugningsfunktion
Tag styrthjelmen på, åbn visiret, indtil man hører det første klik, og tryk på Double Action knappen som vist på Fig. B. Luk derefter visiret igen. I denne stilling giver mekanismen mulighed for at holde visiret ganske lidt åbent, hvorved der opnås en bedre luftgennemstrømning og afdugning, især når man kører langsomt eller holder stille i kort tid. Double Action inaktiveres ved at trykke på knappen som vist på Fig. C og bringe den til­bage til den neutrale stilling.
Visirlåsefunktion
Tag styrthjelmen på, luk visiret, og tryk på Double Action knappen som vist på Fig. C. I denne stilling lukkes visiret endnu hårdere fast, så der ikke er fare for, at det pludseligt åbnes, heller ikke ved høj hastighed. Visirets spærre slås fra ved at trykke på knappen som vist på Fig. B og bringe den tilbage til den neutrale stilling.
Vær opmærksom! Der kan under anvendelsen af styrthjelmen forekomme uforudsete hændelser af forskellig slags, som kræver øjeblikkelig åbning af visiret; det anbefales der­for kun at anvende visirets spærre i begrænset omfang.
Vær opmærksom! Double Action visirspærren kan i nødsituationer inaktiveres ved at hive visiret op på almindelig vis, hvorved der dog skal presses lidt hårdere end normalt på visi­rets klap.
• RACING COMFORT – KOMFORTABELT INDTRÆK
1 Afmontering af puder (Fig. 4)
1.1 Åbn visiret og løsn hageremmen (se de pågældende instruktioner).
1.2 Hold fat om puden, og træk den mod hjelmens midte for at åbne trykknappen.
Frigør sideklappen fra kappens kantliste, og tage hele puden ud af hjelmen.
1.3 Gentag fremgangsmåden i 1.2 på den anden pude i hjelmen.
2 Afmontering af den indvendige kappe (Fig. 5)
2.1 Tag fat om bageste kant i midten, og træk opad for at løsne låseknapperne.
2.2 Hold fat om kappen foran, og træk mod hjelmens midte for at frigøre den fra frontram-
men.
2.3 Tag den indvendige kappe helt ud af hjelmen.
3 Montering af den indvendige kappe (Fig. 5)
3.1 Placér kappen i hjelmen, og sørg for at den slutter tæt mod bunden.
3.2 Kontrollér, at alle fastspændingspunkter passer sammen og start med at fastgøre den
forreste del og derefter den bageste del af kappen.
65
Page 66
3.3 Sørg for at kappen sidder korrekt, og slutter tæt til hjelmen.
3.4 Kontrollér, at rammen i forreste del sidder korrekt under kantens lister.
4 Montering af puder (Fig. 4)
4.1 Placér plastikklappen mellem puden og kappen.
4.2 Kontrollér, at puden er placeret korrekt, så trykknapperne er ud for deres fastgørel-
sespunkter.
4.3 Sæt klappen på plads i indhakket under kanten, og luk de fire knapper.
Vær opmærksom: knapperne er låst, når der høres et klik.
4.4 Kontrollér, at remmen stikker ud fra pudens indtræk.
4.5 Benyt samme fremgangsmåde som i punkt 4.1 til 4.4 på den anden pude.
VÆR OPMÆRKSOM!!!
- Hvis din hjelm er udstyret med D-Rings fastspændingssystem, skal det lukkes
som beskrevet i den medfølgende vejledning til D-Rings-systemet.
- Efter hver afmontering eller montering af indtrækket, skal man kontrollere, at hjelmen
sidder behageligt ved at tage den på, og om nødvendigt gentage fremgangsmåden som beskrevet ovenfor.
- Tag kun indtrækket ud, når det skal rengøres eller vaskes.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 MONTERING AF INDVENDIG SKÆRM
1.1 Tag visiret af.
1.2 Fjern beskyttelsesfilmen på den indvendige skærm på fladen, der er i kontakt selve
visiret.
1.3 Kontrollér, at den invendige overflade på visiret er rent.
Vær opmærksom: hvis der er støv og snavs mellem de to visirer, kan det medfører ridser på begge overflader.
1.4 Placér den ene side af den invendige skærm på en af visirets to stifter og hold den
på plads (Fig. 6).
1.5 Udvid visiret, og fastgør den anden side af skærmen til den anden stift (Fig. 7).
1.6 Slip visiret.
1.7 Fjern det andet lag beskyttelsesfilm på den indvendige skærm.
Vær opmærksom: kontrollér, at både visir og skærm sidder korrekt, og stram even­tuelt stifterne med en skruetrækker for at tilpasse delene (Fig. 8).
1.8 Montér visiret på hjelmen.
VÆR OPMÆRKSOM!!!
- Kontrollér, at visiret er korrekt sat på ved at åbne og lukke det.
- Ridser på visiret og den indvendige skærm kan nedsætte udsynet og i sådan-
ne tilfælde skal de udskiftes.
66
Page 67
2 AFMONTERING
2.1 Afmontér visiret med den indvendige skærm.
2.2 Når visiret udvides frakobles den indvendige skærm automatisk.
• TEAR OFF
Visiret på denne hjelm, med plan overflade, er udstyret med justérbare hængsler til brug af ekstra tear-off visirer med samme system, som anvendes af professionelle kørere.
1 Montering
1.1 Fjern den beskyttende film på den ene side (Fig. 9).
1.2 Sæt Tear Off-visiret på med siden uden film, og fastgør overfladen uden film til visi-
ret, idet ét hul ad gangen tilpasses til den tilhørende stift (Fig. 10-11).
1.3 Kontrollér, at Tear Off-visiret passer perfekt med visiret og fortsæt med at stramme
stiften med skrueende til den er helt stram) (Fig. 12).
1.4 Fjern den beskyttende film på den udvendige side.
2 Fjernelse
Træk med et fast tag i den yderste del af Tear Off-visiret.
VÆR OPMÆRKSOM!!!
- Anvend udelukkende Tear Off-visiret til løb på bane.
Anvend det aldrig ved normal kørsel på vej.
- Kombinationen af påklæbet tear off-visir og hjelmens visir kan nedsætte transmis-
sionsevnen og øge lysudspredelsen. Derfor er kombinationen af tear off-visir og almindeligt visir ikke godkendt.
- Tear Off-visir og visirer, der er ødelagte eller ridsede, må ikke anvendes og skal
udskiftes.
• WIND PROTECTOR / BREATH DEFLECTOR
Dette tilbehør forbedre hjelmens ydelsesevne under særlige omstændigheder. Vindbeskytteren (Wind Protector) modvirker ubehaglig luftinfiltration under hagen. Se Fig. 13 for montering og afmontering. Næsedeflektor (Breath Deflector) modvirker kondensdannelse på visiret, idet luftstrøm­men ledes bagud. Se Fig. 14 for montering og og afmontering.
VÆR OPMÆRKSOM!!!
Vindbeskytteren og næsedeflektoren monteres og afmonteres nemt. Man kan nemt kontrollere, om tilbehøret er korrekt monteret ved at trække let i det med tommelfinger og pegefinger mod hjelmens inderside. Hvis delene kan tages af, skal punk­terne for montering gentages.
67
Page 68
™À°Ã∞ƒ∏∆∏ƒπ∞... ÁÈ· ÙËÓ ·ÁÔÚ¿ ÙÔ˘ Ó¤Ô˘ Û·˜ ÎÚ¿ÓÔ˘˜.
∆Ф design, Л ВЪБФУФМ›·, Л ¿УВЫЛ, ЩФ ВЪИФЪИЫМ¤УФ ‚¿ЪФ˜ ЩФ˘, Л ·ВЪФ‰˘У·МИОfiЩЛЩ·, ФИ ·ПФ› О·И ПВИЩФ˘ЪБИОФ› ¯ВИЪИЫМФ›, fiП· ¤¯Ф˘У Ы¯В‰И·ЫЩВ› О·И О·Щ·ЫОВ˘·ЫЩВ› БИ· ЩЛУ В›ЩВ˘НЛ ВУfi˜ МФУЩ¤ЪУФ˘ ЪФ˚fiУЩФ˜ МВ М¤БИЫЩВ˜ ВИ‰fiЫВИ˜, ЫВ ı¤ЫЛ У· ИО·УФФИВ› ·ОfiМЛ О·И ЩИ˜ П¤ФУ ˘„ЛП¤˜ ··ИЩ‹ЫВИ˜ ˆ˜ ЪФ˜ ЩЛУ ·ЫК¿ПВИ· О·И ЩЛУ ¿УВЫЛ.
∞™º∞§∂π∞ Î·È ∫∞¡√¡∂™ Ã∏™∏™
•
™∏ª∞¡∆π∫√!
- ¢И¿‚·ЫВ ЩФ ‚И‚П›Ф ·˘Щfi О·И fiП· Щ· ¿ПП· ¤ББЪ·К· Ф˘ Ы˘МВЪИП·М‚¿УФУЩ·И ЪИУ ¯ЪЛЫИМФФИ‹ЫВИ˜ ЩФ ОЪ¿УФ˜ ЫФ˘ О·ıТ˜ ВЪИ¤¯Ф˘У ЫЛМ·УЩИО¤˜ ПЛЪФКФЪ›В˜ Ф˘ ı· ЫВ ‚ФЛı‹ЫФ˘У У· ¯ЪЛЫИМФФИ‹ЫВИ˜ МВ ЩФУ О·П‡ЩВЪФ ‰˘У·Щfi ЩЪfiФ ЩФ ОЪ¿УФ˜, МВ П‹ЪЛ ·ЫК¿ПВИ· О·И В˘ОФП›·.
- ∏ МЛ Щ‹ЪЛЫЛ ЩˆУ Ф‰ЛБИТУ ·˘ЩТУ ı· МФЪФ‡ЫВ У· МВИТЫВИ ЩЛУ ЪФЫЩ·Ы›· Ф˘ ·Ъ¤¯ВЩ·И ·fi ЩФ ОЪ¿УФ˜ О·И ¿Ъ· ЩЛУ ·ЫК¿ПВИ¿ ЫФ˘.
•
Ã∏™∏ ∆√À ∫ƒ∞¡√À™
- ∆Ф ОЪ¿УФ˜ ¤¯ВИ Ы¯В‰И·ЫЩВ› ВИ‰ИО¿ БИ· МФЩФЫ˘ОПВЩИО‹ ¯Ъ‹ЫЛ, БИ· ЩФ ПfiБФ ·˘Щfi ‰ВУ ВН·ЫК·П›˙ВИ ЩЛУ ›‰И· ЪФЫЩ·Ы›· БИ· ‰И·КФЪВЩИО‹ ¯Ъ‹ЫЛ ·fi ЩЛУ ЪФ‚ПВfiМВУЛ.
- ™В ВЪ›ЩˆЫЛ ·Щ˘¯‹М·ЩФ˜, ЩФ ОЪ¿УФ˜ В›У·И ¤У· ЫЩФИ¯В›Ф ЪФЫЩ·Ы›·˜ Ф˘ ВИЩЪ¤ВИ ЩФУ ВЪИФЪИЫМfiЩˆУ ЩЪ·˘М·ЩИЫМТУ О·И ЩˆУ ЫˆМ·ЩИОТУ ‚П·‚ТУ ЫЩФ ОВК¿ПИ. ∞ПП¿ ˆЫЩfiЫФ, ‰ВУ В›У·И ЫВ ı¤ЫЛ ·fi МfiУФ ЩФ˘ У· ВЪИФЪ›ЫВИ ЩФ˘˜ ОИУ‰‡УФ˘˜ ЫФ‚·ЪТУ О·И/‹ ı·У·ЩЛКfiЪˆУ ЩЪ·˘М·ЩИЫМТУ, ФИ ФФ›ФИ ВН·ЪЩТУЩ·И ·fi ЩЛУ ВИ‰ИО‹ ‰˘У·МИО‹ ЩЛ˜ Ы‡БОЪФ˘ЫЛ˜, ˆ˜ ВО ЩФ‡ЩФ˘ Ф‰‹БЛЫВ МВ Ы‡УВЫЛ
- ºfiЪ· ¿УЩ· ЩФ ОЪ¿УФ˜ ЫФ˘ О·П¿ ‰ВМ¤УФ О·Щ¿ ЩЛУ Ф‰‹БЛЫЛ МФЩФЫ˘ОПВЩТУ, ¤ЩЫИ ТЫЩВ У· МФЪВ›˜ У· ВОМВЩ·ППВ˘ЩВ›˜ fiПЛ ЩЛУ ЪФЫЩ·Ы›· Ф˘ ЫФ˘ ЪФЫК¤ЪВИ.
- ªË ÊÔÚ¿˜ ÔÙ¤ ÂÛ¿Ú˜ οو ·fi ÙÔ Û‡ÛÙËÌ· ÚfiÛ‰ÂÛ˘ ‹ η¤Ï· οو ·fi ÙÔ ÎÚ¿ÓÔ˜.
- ∆Ô ÎÚ¿ÓÔ˜ ÌÔÚ› Ó· ·Ì‚χÓÂÈ ÙÔ˘˜ ıÔÚ‡‚Ô˘˜ Ù˘ ΛÓËÛ˘. ¶¿ÓÙˆ˜, Û οı ÂÚ›ÙˆÛË, ‚‚·ÈÒÛÔ˘ fiÙÈ ·ÎÔ‡˜ ηϿ fiÏÔ˘˜ ÙÔ˘˜ ··Ú·›ÙËÙÔ˘˜ ‹¯Ô˘˜ fiˆ˜ ÎÏ¿ÍÔÓ Î·È ÛÂÈÚ‹Ó˜ ¤ÎÙ·ÎÙ˘
·Ó¿Á΢.
- ∫Ъ¿Щ· ЩФ ¿УЩ· М·ОЪ˘¿ ·fi ЛБ¤˜ ıВЪМfiЩЛЩ·˜, fiˆ˜ БИ· ·Ъ¿‰ВИБМ· Л ВН¿ЩМИЫЛ, Ф ¯ТЪФ˜ ЩФ˘ М·Ф‡ПФ˘ ‹ М¤Ы· ЫЩФУ ВЫˆЩВЪИОfi ¯ТЪФ ВУfi˜ М¤ЫФ˘ МВЩ·КФЪ¿˜.
- ªЛУ ЩЪФФФИВ›ЩВ О·И/‹ МЛУ ВВМ‚·›УВЩВ ЫЩФ ОЪ¿УФ˜ (·ОfiМЛ О·И МfiУФУ ВУ М¤ЪВИ) БИ· О·У¤У· ПfiБФ. ГЪЛЫИМФФ›ЛЫВ МfiУФ БУ‹ЫИ· ВН·ЪЩ‹М·Щ· О·И/‹ ·УЩ·ПП·ОЩИО¿ О·Щ¿ППЛП· БИ· ЩФ ‰ИОfi ЫФ˘ ВИ‰ИОfi МФУЩ¤ПФ ОЪ¿УФ˘˜.
- ºıФЪ¤˜ ЫЩФ ОЪ¿УФ˜, Ф˘ МФЪФ‡У У· ЪФОПЛıФ‡У ·fi Щ˘¯·›В˜ ЩТЫВИ˜, ‰ВУ В›У·И ¿УЩ· ВМК·УВ›˜. ∫¿ıВ ОЪ¿УФ˜ Ф˘ ¤¯ВИ ˘ФЫЩВ› О¿ФИФ ‚›·ИФ ¯Щ‡ЛМ· Ъ¤ВИ У· ·УЩИО·ı›ЫЩ·Щ·И.
- ™В ВЪ›ЩˆЫЛ ·МКИ‚ФПИТУ Ы¯ВЩИО¿ МВ ЩЛУ ·ОВЪ·ИfiЩЛЩ· О·И ЩЛУ ·ЫК¿ПВИ· ЩФ˘ ОЪ¿УФ˘˜, МЛУ ЩФ ¯ЪЛЫИМФФИВ›˜ О·И ·В˘ı‡УЫФ˘ ЫВ ¤У·У ВНФ˘ЫИФ‰ФЩЛМ¤УФ ˆПЛЩ‹, БИ· У· ЩФ ВП¤БНВИ.
•
∂¶π§√°∏ ∆√À ∫ƒ∞¡√À™
ª¤ÁÂıÔ˜:
- БИ· У· ‚ЪВИ˜ ЩФ ЫˆЫЩfi М¤БВıФ˜, КfiЪВЫВ ОЪ¿УЛ ‰И·КФЪВЩИОФ‡ МВБ¤ıФ˘˜, О·И В¤ПВНВ ·˘Щfi Ф˘ УФИТıВИ˜ ЫЩ·ıВЪ¿ ЫЩЛ ı¤ЫЛ ЩФ˘, ·ПП¿ МВ П‹ЪЛ ¿УВЫЛ.
- ¤Ó· ÎÚ¿ÓÔ˜ Ôχ ÌÂÁ¿ÏÔ ÌÔÚ› Ó· η٤‚ÂÈ Ì¤¯ÚÈ ÙÔ ÛËÌÂ›Ô Ô˘ Ó· ηχ„ÂÈ Ù· Ì¿ÙÈ·, ‹ ÌÔÚ› Ó· ÛÙÚ·Ê› ÛÙÔ Ï¿È Î·Ù¿ ÙËÓ Ô‰‹ÁËÛË.
- ОЪ¿ЩЛЫ¤ ЩФ ЫЩФ ОВК¿ПИ ЫФ˘ БИ· МВЪИО¿ ПВЩ¿ О·И ‚В‚·ИТЫФ˘ fiЩИ ‰ВУ ˘¿Ъ¯Ф˘У ВЪИФ¯¤˜ ›ВЫЛ˜, Ф˘ МВЩ¿ ·fi ·ЪОВЩfi ‰И¿ЫЩЛМ· МФЪФ‡У У· ЪФО·П¤ЫФ˘У МФ‡‰И·ЫМ· ‹ ФУФО¤К·ПФ.
√Ï›ÛıËÛË ÙÔ˘ ÎÚ¿ÓÔ˘˜:
- КФЪТУЩ·˜ ЩФ ОЪ¿УФ˜ О·И МВ ЩФ ПФ˘Ъ¿ОИ О·П¿ ‰ВМ¤УФ, ‰ФО›М·ЫВ У· ‚Б¿ПВИ˜ ЩФ ОЪ¿УФ˜ fiˆ˜ К·›УВЩ·И ЫЩЛУ ВИОfiУ· (∂ИО. ∞). ¶Ъ¿БМ·ЩИ, ЫВ ВЪ›ЩˆЫЛ ·Щ˘¯‹М·ЩФ˜, ФИ ЪФЫОЪФ‡ЫВИ˜ Ф˘
68
Page 69
П·М‚¿УФУЩ·И ·fi ‰И·КФЪВЩИО¤˜ О·ЩВ˘ı‡УЫВИ˜, ЩВ›УФ˘У У· ‚Б¿ПФ˘У ЩФ ОЪ¿УФ˜ ·fi ЩФ ОВК¿ПИ.
- ЩФ ОЪ¿УФ˜ ‰ВУ Ъ¤ВИ У· ЫЩЪ¤КВЩ·И, У· ОИУВ›Щ·И ВПВ‡ıВЪ· ЫЩФ ОВК¿ПИ ‹ У· ‚Б·›УВИ БПИЫЩЪТУЩ·˜. ™В ·УЩ›ıВЩЛ ВЪ›ЩˆЫЛ Ъ‡ıМИЫВ ЩФ М‹ОФ˜ ЩФ˘ ПФ˘ЪИФ‡ ‹ ¿ПП·НВ ЩФ М¤БВıФ˜ ЩФ˘ ОЪ¿УФ˘˜. ∂·У¤П·‚В О·И ¿ПИ ЩФ ЩВЫЩ.
™‡ÛÙËÌ· Û˘ÁÎÚ¿ÙËÛ˘:
- ЩФ Ы‡ЫЩЛМ· Ы˘БОЪ¿ЩЛЫЛ˜ (ПФ˘Ъ¿ОИ) Ъ˘ıМ›˙ВЩ·И МВ ¤У· ЫЩ¿УЩ·Ъ М‹ОФ˜ ЩЛ˜ ЫВИЪ¿˜ ·Ъ·БˆБ‹˜, ЪИУ ЩФ ¯ЪЛЫИМФФИ‹ЫВИ˜ ¤ПВБНВ ЩЛ ЫˆЫЩ‹ ЪФ-Ъ‡ıМИЫЛ.
- У· ‚В‚·ИТУВЫ·И ¿УЩ· fiЩИ ЩФ ПФ˘Ъ¿ОИ В›У·И О·П¿ ‰ВМ¤УФ О·И ЫКИ¯Щfi ¤ЩЫИ ТЫЩВ У· ОЪ·Щ¿ ЫЩ·ıВЪfi ЩФ ОЪ¿УФ˜ В¿Уˆ ЫЩФ ОВК¿ПИ.. ™В О¿ıВ ВЪ›ЩˆЫЛ, ЪИУ НВОИУ‹ЫВИ˜, У· ‚В‚·ИТУВЫ·И fiЩИ ЩФ ПФ˘Ъ¿ОИ В›У·И ЫКИБМ¤УФ О·П¿ О¿Щˆ ·fi ЩФ ЛБФ‡УИ, fiЫФ ИФ ›Ыˆ Б›УВЩ·И ЪФ˜ ЩФ П·ИМfi, ·ПП¿ ¯ˆЪ›˜ У· В›У·И ¿‚ФПФ.
- Л ЫˆЫЩ‹ Щ¿ЫЛ ЩФ˘ ПФ˘ЪИФ‡ Ъ¤ВИ У· ЫФ˘ ВИЩЪ¤ВИ М›· О·УФУИО‹ ·У·УФ‹ О·И О·Щ¿ФЫЛ, ·ПП¿ ¯ˆЪ›˜ У· МФЪВ› У· ВЪУ¿ ¤У· ‰¿¯Щ˘ПФ ·У¿МВЫ· ЫЩФ ПФ˘Ъ¿ОИ О·И ЩФ П·ИМfi. ¶ÚÔÛÔ¯‹: ЩФ ОФ˘М› Ф˘ ВУ‰В¯ФМ¤ Уˆ˜ ˘¿Ъ¯ВИ В¿Уˆ ЫЩФ ПФ˘Ъ¿ОИ ¤¯ВИ ·ФОПВИЫЩИО¿ ЩЛ
­ПВИЩФ˘ЪБ›· У· ВМФ‰›ЫФ˘У ЩФ ·У¤МИЫМ· ЩЛ˜ ¿ОЪЛ˜ ЩФ˘ ПФ˘ЪИФ‡, ·КФ‡ ¤¯ВИ ЪФЫ‰ВıВ› ЫˆЫЩ¿.
•
¶ƒ√™ø¶π¢∞
- ∂¿У Л ЪФЫˆ›‰· ¤¯ВИ Кı·ЪВ› О·И ·ЪФ˘ЫИ¿˙ВИ ¤УЩФУВ˜ БЪ·ЩЫФ˘УИ¤˜ Ф˘ МВИТУФ˘У ЩЛУ ФЪ·ЩfiЩЛЩ·, В›У·И Иı·УfiУ У· ¤¯ВИ ВЛЪВ·ЫЩВ› Л ЪФЫЩ·ЩВ˘ЩИО‹ ВВНВЪБ·Ы›·, О·И ˆ˜ ВО ЩФ‡ЩФ˘ Л ЪФЫˆ›‰· Ъ¤ВИ У· ·УЩИО·Щ·ЫЩ·ıВ›.
- ªËÓ ÂÊ·ÚÌfi˙ÂÙ ·˘ÙÔÎfiÏÏËÙ· Î·È ‚ÂÚÓ›ÎÈ·.
- ∏ ЪФЫˆ›‰· МФЪВ› У· ¯ЪЛЫИМФФИЛıВ› ·ФОПВИЫЩИО¿ БИ· ЩФ МФУЩ¤ПФ ЩФ˘ ОЪ¿УФ˘˜ БИ· ЩФ ФФ›Ф ¤¯ВИ Ы¯В‰И·ЫЩВ›.
•
™À¡∆∏ƒ∏™∏ ∫∞π ∫∞£∞ƒπ™ª√™
- ºıФЪ¤˜ ЫЩФ ОЪ¿УФ˜. Ф˘ МФЪВ› У· ¤¯Ф˘У ЪФОПЛıВ› ·fi Щ˘¯·›В˜ ЩТЫВИ˜, ‰ВУ В›У·И ¿УЩ· ВМК·У‹. ∫¿ıВ ОЪ¿УФ˜ Ф˘ ¤¯ВИ ˘ФЫЩВ› О¿ФИФ ‚›·ИФ ¯Щ‡ЛМ· Ъ¤ВИ У· ·УЩИО·ı›ЫЩ·Щ·И. ¶ÚÔÛÔ¯‹: ЩФ ОЪ¿УФ˜ О·И Л ЪФЫˆ›‰· МФЪФ‡У У· ˘ФЫЩФ‡У ЫФ‚·Ъ‹‚П¿‚Л ·fi ФЪИЫМ¤УВ˜ ОФИУ¤˜
­Ф˘Ы›В˜ ¯ˆЪ›˜ У· В›У·И ВМК·У‹˜ Л ˙ЛМ›·. °И· ЩИ˜ ВЪБ·Ы›В˜ О·ı·ЪИЫМФ‡ ЩФ˘ ОЪ¿УФ˘˜ О·И ЩЛ˜ ЪФЫˆ›‰·˜, ¯ЪЛЫИМФФ›ЛЫВ МfiУФ ¯ПИ·Ъfi УВЪfi О·И Ф˘‰¤ЩВЪФ Ы·Ф‡УИ, ЫЩ¤БУˆЫВ ЫВ ıВЪМФОЪ·Ы›· ВЪИ‚¿ППФУЩФ˜, М·ОЪ˘¿ ·fi ЩФУ ‹ПИФ О·И/‹ ·fi ЛБ¤˜ ıВЪМfiЩЛЩ·˜. ¶ÚÔÛÔ¯‹: ªЛ ¯ЪЛЫИМФФИВ›ЩВ ФЩ¤ ‚ВУ˙›УЛ, ‰И·П˘ЩИОfi, ‚ВУ˙fiПИФ, ‰И·П˘ЩИО¿ ‹ ¿ППВ˜ ¯ЛМИО¤˜ Ф˘Ы›В˜
­ÁÈ·Ù› ÌÔÚ›:
• Ó· ÚÔηϤÛÔ˘Ó ·ÓÂ·ÓfiÚıˆÙË ˙ËÌ›· ÛÙÔ ÎÚ¿ÓÔ˜
• У· ЩЪФФФИ‹ЫФ˘У ЩИ˜ ФЩИО¤˜ И‰ИfiЩЛЩВ˜, У· МВИТЫФ˘У ЩИ˜ МЛ¯·УИО¤˜ И‰ИfiЩЛЩВ˜ О·И У·
ВН·ЫıВУ›ЫФ˘У ЩЛУ ЪФЫЩ·ЩВ˘ЩИО‹ ВВНВЪБ·Ы›· ЩЛ˜ ЪФЫˆ›‰·˜.
∂ÈÎ. A
EÏÏËvÈο
69
Page 70
Ο∆ΗΓΙΕΣ ΧƒΗΣΗΣ
®
∞УЩИ¯·Ъ·ОЩИО‹ ·БˆУИЫЩИО‹ ˙ВП·Щ›У·: ∂›В‰Л ·УЩИ¯·Ъ·ОЩИО‹ ˙ВП·Щ›У· МВ ФМФИfiМФЪКФ ¿¯Ф˜ О·Щ·ЫОВ˘·ЫМ¤УЛ ·fi , ˘ПИОfi ·УıВОЩИОfi ЫЩИ˜ ВО‰ФЪ¤˜
1 ∞ÔÛ˘Ó·ÚÌÔÏfiÁËÛË (ÂÈÎ. 1)
1.1 ∞Ó‚¿ÛÙ ÙÂÏ›ˆ˜ ÙË ˙ÂÏ·Ù›Ó·.
1.2 ¶È¤ÛÙ ÙÔ ÎÔ˘Ì› ·ÂÏ¢ı¤ÚˆÛ˘ Ù˘ ˙ÂÏ·Ù›Ó·˜ (∞) Î·È ÎÚ·Ù‹ÛÙ ÙË ·ÙË̤ÓË.
°ПИЫЩЪ‹ЫЩВ ЩЛ ˙ВП·Щ›У· ЪФ˜ Щ· ВМЪfi˜ ЫЩЛУ ı¤ЫЛ ·ВПВ˘ı¤ЪˆЫЛ˜ (ВИО. 1).
1.3 ∞ВПВ˘ıВЪТЫЩВ ЩФ˘˜ Ф‰ЛБФ‡˜ ЩЛ˜ ˙ВП·Щ›У·˜ (µ1 О·И µ2).
1.4 ∂·Ó·Ï¿‚ÂÙ οı ÚÔ·Ó·ÊÂÚı›۷ ‰È·‰Èηۛ· ÛÙËÓ ¿ÏÏË ÏÂ˘Ú¿ ÙÔ˘ ÎÚ¿ÓÔ˘˜.
2 ™˘Ó·ÚÌÔÏfiÁËÛË (ÂÈÎ. 2)
2.1 ∞Ó‚¿ÛÙ ÙË ˙ÂÏ·Ù›Ó· Î·È ÙÔÔıÂÙ‹ÛÙ ÙÔ˘˜ Ô‰ËÁÔ‡˜ (µ1 Î·È µ2) ÛÙȘ ·ÓÙ›ÛÙÔȯ˜
ÂÛÔ¯¤˜ ÛÙÔÓ Ì˯·ÓÈÛÌfi Ù˘ ˙ÂÏ·Ù›Ó·˜.
2.2 ∂ÈÛ¿ÁÂÙ ÙÔÓ Ô‰ËÁfi µ1 ÛÙËÓ ·ÓÙ›ÛÙÔÈ¯Ë ÂÛÔ¯‹ Î·È ȤÛÙ ÙË ˙ÂÏ·Ù›Ó· ¿Óˆ ÛÙÔ ÎÚ¿ÓÔ˜
ЫВ В˘ı˘БЪ¿ММИЫЛ МВ ЩФУ Ф‰ЛБfi µ2. ∞˘Щfi ı· ВУВЪБФФИ‹ЫВИ ЩФ ОФ˘М› ·ВПВ˘ı¤ЪˆЫЛ˜ ЩЛ˜ ˙ВП·Щ›У·˜.
2.3 °ПИЫЩЪ‹ЫЩВ ЩЛ ˙ВП·Щ›У· ¤ˆ˜ fiЩФ˘ ЩФ Ы‡ЫЩЛМ· ОПВИ‰ТМ·ЩФ˜ ·ЫК·П›ЫВИ.
2.4 ∂·Ó·Ï¿‚ÂÙ ÙȘ ÚÔ·Ó·ÊÂÚı›Û˜ ‰È·‰Èηۛ˜ ÛÙËÓ ¿ÏÏË ÏÂ˘Ú¿ ÙÔ˘ ÎÚ¿ÓÔ˘˜.
3 ƒ‡ıÌÈÛË ˙ÂÏ·Ù›Ó·˜ (ÂÈÎ. 3)
√ Ì˯·ÓÈÛÌfi˜ Ù˘ ˙ÂÏ·Ù›Ó·˜ Â›Ó·È ÂÊԉȷṲ̂ÓÔ˜ Ì ۇÛÙËÌ· ÂϤÁ¯Ô˘ ·ÓÔ›ÁÌ·ÙÔ˜ Ù˘ ÙÔ ÔÔ›Ô ÂÍ·ÛÊ·Ï›˙ÂÈ ÙËÓ Î·Ù‚·Ṳ̂ÓË ı¤ÛË Ù˘ ˙ÂÏ·Ù›Ó·˜ Î·È ÙËÓ ÛˆÛÙ‹ ÂÊ·ÚÌÔÁ‹ Ù˘ Â› ÙÔ˘
·УФ›БМ·ЩФ˜ ЩФ˘ ОЪ¿УФ˘˜. °И· ЩФУ ПfiБФ ·˘Щfi Л ‚¿ЫЛ ЩФ˘ МЛ¯·УИЫМФ‡ ¤¯ВИ ¿Уˆ О·И О¿Щˆ
‘‰fiУЩИ’ ·У·КФЪ¿˜. ∆Ф ОЪ¿УФ˜ ·Ъ¤¯ВЩ·И МВ Ы‡ЫЩЛМ· ФЪı¿ Ъ˘ıМИЫМ¤УФ. ∫·Щ¿ ЩЛУ ¯Ъ‹ЫЛ ЩФ˘ ОЪ¿УФ˘˜, У· ВП¤Б¯ВЩВ Щ·ОЩИО¿ В¿У Л ˙ВП·Щ›У· ¤¯ВИ Щ¤ПВИ· В·К‹ О·И ‚Ъ›ЫОВЩ·И В˘ı˘БЪ·ММИЫМ¤УЛ МВ ЩФ ВЪ›БЪ·ММ· ЩФ˘ ·УФ›БМ·ЩФ˜ fiЩ·У В›У·И ЩВПВ›ˆ˜ О·ЩВ‚·ЫМ¤УФ. ∂¿У ‰ВУ Ы˘М‚·›УВИ ·˘Щfi, У· ЪФ‚В›ЩВ ЫЩ· ВН‹˜:
3.1 ∞ФЫ˘У·ЪМФПФБ‹ЫЩВ ЩЛ ˙ВП·Щ›У· (‚П¤В ЩМ‹М· 1) О·И ВП¤БНЩВ ЫВ ФИ· ı¤ЫЛ ЩФ˘ ¿Уˆ
‰ФУЩИФ‡ ·У·КФЪ¿˜ ∞1 О·И ЩФ˘ О¿Щˆ ‰ФУЩИФ‡ ·У·КФЪ¿˜ ∞2 ‚Ъ›ЫОВЩ·И Ф МЛ¯·УИЫМfi˜.
3.2 Г·П·ЪТЫЩВ ЩИ˜ ‰˘Ф ‚›‰В˜ µ1 О·И µ2 ЫЩФУ МЛ¯·УИЫМfi ЩЛ˜ ˙ВП·Щ›У·˜ ¯ЪЛЫИМФФИТУЩ·˜
ÎÏÂȉ› Allen 2,5 ¯ÈÏ.
3.3 ™ЛОТЫЩВ ЩФУ МЛ¯·УИЫМfi ·fi ЩЛУ ‚¿ЫЛ ЩФ˘ О·И МВЩ·ОИУ‹ЫЩВ ЩФУ ЪФ˜ Щ· ВМЪfi˜ ‹ ЪФ˜
Щ· ›Ыˆ ·У¿ПФБ· МВ ЩЛУ Ъ‡ıМИЫЛ Ф˘ Ъ¤ВИ У· Ъ·БМ·ЩФФИЛıВ›. ∆fiЩВ ¯·МЛПТЫЩВ ЩФУ МЛ¯·УИЫМfi ЫЩЛУ ‚¿ЫЛ ЩФ˘ ТЫЩВ ЩФ ¿Уˆ ‰fiУЩИ ∞1 О·И ЩФ О¿Щˆ ∞2 У· ‚Ъ›ЫОФУЩ·И ЫЩЛУ ›‰И· ı¤ЫЛ.
3.4 ™Ê›ÍÙ ¿ÏÈ ÙȘ ‰˘Ô ‚›‰Â˜ µ1 Î·È µ2.
3.5 ∂·Ó·Ï¿‚ÂÙ ٷ ›‰È· ‚‹Ì·Ù· Î·È ÛÙËÓ ¿ÏÏË ÏÂ˘Ú¿ ÙÔ˘ ÎÚ¿ÓÔ˘˜.
3.6 ∫·Ù‚¿ÛÙ ÙË ˙ÂÏ·Ù›Ó· (‚Ϥ Ù̷̋ 2).
3.7 ∂П¤БНЩВ ЩЛУ В·К‹ МВЩ·Н‡ ЩЛ˜ ˙ВП·Щ›У·˜ О·И ЩФ˘ ВЪИБЪ¿ММ·ЩФ˜.
¶ƒ√™√Ã∏!!!
- ŒВИЩ· ·fi ЩЛУ Ы˘У·ЪМФПfiБЛЫЛ О·И ·ФЫ˘У·ЪМФПfiБЛЫЛ ЩˆУ МВЪТУ ЩЛ˜ ˙ВП·Щ›У·˜
·УВ‚ФО·ЩВ‚¿ЫЩВ ЩЛ БИ· У· ВП¤БНВЩВ ЩЛУ ЫˆЫЩ‹ ПВИЩФ˘ЪБ›· ЩФ˘ МЛ¯·УИЫМФ‡. ∂¿У ¯ЪВИ·ЫЩВ› В·У·П¿‚ВЩВ ЩИ˜ ЪФ·У·КВЪıВ›ЫВ˜ ‰И·‰ИО·Ы›В˜.
- ªЛУ МВЩ·ОИУ‹ЫВЩВ ЩФ˘˜ МЛ¯·УИЫМФ‡˜ ·УВ‚¿ЫМ·ЩФ˜ О·И О·ЩВ‚¿ЫМ·ЩФ˜ ЩЛ˜ ˙ВП·Щ›У·˜
·fi ÙÔ ÎÚ¿ÓÔ˜.
70
Page 71
• DOUBLE ACTION
∆Ф ОФ˘М› Double Action ЫВ Ф˘‰¤ЩВЪЛ ı¤ЫЛ (ОВУЩЪИО‹), fiˆ˜ К·›УВЩ·И ЫЩЛУ ВИОfiУ· ∞, ‰ВУ ¤¯ВИ О·ММ›· В›‰Ъ·ЫЛ ЫЩЛУ О·УФУИО‹ ПВИЩФ˘ЪБ›· ЩЛ˜ ЪФЫˆ›‰·˜ О·Щ¿ ЩФ ¿УФИБМ· О·И ЩФ ОПВ›ЫИМФ. ГЪЛЫИМФФИТУЩ·˜ ЩФ ОФ˘М› В›У·И ‰˘У·ЩfiУ У· ВИЩВ˘¯ıФ‡У ФИ ·ОfiПФ˘ıВ˜ ЪfiЫıВЩВ˜ ПВИЩФ˘ЪБ›В˜:
∞Фı·М‚ˆЩИО‹ ПВИЩФ˘ЪБ›·
ªВ КФЪВМ¤УФ ОЪ¿УФ˜, ·УФ›НЩВ ЩЛУ ЪФЫˆ›‰· М¤¯ЪИ ЩЛУ ЪТЩЛ ·У·‹‰ЛЫЛ О·И ·Щ‹ЫЩВ ЩФ ОФ˘М› Double Action fiˆ˜ К·›УВЩ·И ЫЩЛУ ∂ИО. µ. ∆¤ПФ˜ Н·У·ОПВ›ЫЩВ ЩЛУ ЪФЫˆ›‰·. ™ЩЛ ı¤ЫЛ ·˘Щ‹, Ф МЛ¯·УИЫМfi˜ Ы·˜ ВИЩЪ¤ВИ У· ОЪ·Щ‹ЫВЩВ ЩЛУ ЪФЫˆ›‰· ЫВ М›· ı¤ЫЛ МВ ВП¿¯ИЫЩФ ¿УФИБМ· Ф˘ ‚ВПЩИТУВИ ЩФУ ·ВЪИЫМfi О·И ‰ИВ˘ОФП‡УВИ ЩЛУ ·Фı¿М‚ˆЫЛ О˘Ъ›ˆ˜ МВ ¯·МЛП‹ Щ·¯‡ЩЛЩ· ‹ ЫЩИ˜ Ы‡УЩФМВ˜ ЫЩ¿ЫВИ˜. °И· У· ·ВУВЪБФФИ‹ЫВЩВ ЩФ Double Action, ·Щ‹ЫЩВ ЩФ ОФ˘М› fiˆ˜ К·›УВЩ·И ЫЩЛУ ∂ИО. C В·У·К¤ЪФУЩ¿˜ ЩЛУ ЫЩЛУ Ф˘‰¤ЩВЪЛ ı¤ЫЛ.
§ÂÈÙÔ˘ÚÁ›· ÂÌÏÔ΋˜ ÚÔÛˆ›‰·˜
ªВ КФЪВМ¤УФ ОЪ¿УФ˜, ОПВ›ЫЩВ ЩЛУ ЪФЫˆ›‰· О·И ·Щ‹ЫЩВ ЩФ ОФ˘М› Double Action fiˆ˜ К·›УВЩ·И ЫЩЛУ ∂ИО. C. ™ЩЛ ı¤ЫЛ ·˘Щ‹ Л ·У·‹‰ЛЫЛ ЩФ˘ ОПВИЫ›М·ЩФ˜ ЩЛ˜ ЪФЫˆ›‰·˜ ВУИЫ¯‡ВЩ·И ¤ЩЫИ ТЫЩВ, ·ОfiМЛ О·И ЫЩИ˜ ˘„ЛП¤˜ Щ·¯‡ЩЛЩВ˜, У· МЛУ МФЪФ‡У У· ·ЪФ˘ЫИ·ЫЩФ‡У Щ˘¯·›· ·УФ›БМ·Щ· ·˘Щ‹˜. °И· У· ·ФЫ˘У‰¤ЫВЩВ ЩЛ Ы˘БОЪ¿ЩЛЫЛ ЩЛ˜ ЪФЫˆ›‰·˜, ·Щ‹ЫЩВ ЩФ ОФ˘М› fiˆ˜ К·›УВЩ·И ЫЩЛУ ∂ИО. µ В·У·К¤ЪФУЩ¿˜ ЩЛУ ЫЩЛУ Ф˘‰¤ЩВЪЛ ı¤ЫЛ.
¶ÚÔÛÔ¯‹! ∫·Ù¿ ÙË ‰È¿ÚÎÂÈ· Ù˘ ¯Ú‹Û˘ ÙÔ˘ ÎÚ¿ÓÔ˘˜, ÌÔÚÔ‡Ó Ó· ·ÚÔ˘ÛÈ·ÛÙÔ‡Ó
·Ъfi‚ПВЩ· ‰И¿КФЪЛ˜ К‡ЫЛ˜ Ф˘ ··ИЩФ‡У ¤У· ¿МВЫФ ¿УФИБМ· ЩЛ˜ ЪФЫˆ›‰·˜. °И· ЩФ ПfiБФ
·˘Щfi Ы·˜ Ы˘УИЫЩФ‡МВ У· ВЪИФЪ›ЫВЩВ ЩЛ ¯Ъ‹ЫЛ ЩЛ˜ ПВИЩФ˘ЪБ›·˜ Ы˘БОЪ¿ЩЛЫЛ˜ ЩЛ˜
ÚÔÛˆ›‰·˜.
¶ÚÔÛÔ¯‹! ™В ВЪ›ЩˆЫЛ ¤ОЩ·ОЩЛ˜ ·У¿БОЛ˜ МФЪВ›ЩВ У· ·ВУВЪБФФИ‹ЫВЩВ ЩЛ Ы˘БОЪ¿ЩЛЫЛ ЩЛ˜ ЪФЫˆ›‰·˜ Double Action ЫЛОТУФУЩ·˜ ЩЛУ ЪФЫˆ›‰· МВ ЩФ Ы˘У‹ıЛ ЩЪfiФ О·И ·ЫОТУЩ·˜ В¿Уˆ ЫЩЛ БПˆЫЫ›ЩЫ· ЩЛ˜ ›‰И·˜ ЩЛ˜ ЪФЫˆ›‰·˜ М›· ВП·КЪ¿ ЪfiЫıВЩЛ ‰‡У·МЛ ЫВ Ы¯¤ЫЛ МВ
·˘Ù‹ Ô˘ ··ÈÙÂ›Ù·È Û˘Ó‹ıˆ˜.
• ∞°ø¡π™∆π∫∏ ∂™ø∆∂ƒπ∫∏ ∂¶∂¡¢À™∏
3 ∞ÔÛ˘Ó·ÚÌÔÏfiÁËÛË Ì·ÍÈÏ·ÚÈÒÓ ÛÙ· Ì¿ÁÔ˘Ï· (ÂÈÎ. 4)
3.1 ∞Ó‚¿ÛÙ ÙË ˙ÂÏ·Ù›Ó· Î·È ÍÂÎÔ˘ÌÒÛÙ ÙÔ ÏÔ˘Ú› ËÁÔ˘ÓÈÔ‡ (‚Ϥ ۯÂÙÈΤ˜ Ô‰ËÁ›Â˜).
3.2 ¶И¿ЫЩВ ЩФ М·НИП¿ЪИ О·И ЩЪ·‚‹НЩВ ЩФ ЪФ˜ ЩФ ВЫˆЩВЪИОfi ЩФ˘ ОЪ¿УФ˘˜ БИ· У·
НВОФ˘МТЫВЩВ Щ· ОФ˘МИ¿. µБ¿ПЩВ О·И Щ· П¿БИ· ЩВЪ‡БИ· ·fi ЩФ П·ЫЩИОfi ЩВПВ›ˆМ· ЩФ˘ ОЪ¿УФ˘˜ О·И ·ФЫ˘У‰¤ЫЩВ ЩФ М·НИП¿ЪИ ·fi ЩФ ОЪ¿УФ˜.
3.3 ∂·Ó·Ï¿‚ÂÙ ÙÔ ‚‹Ì· 1.2 ÛÙËÓ ¿ÏÏË ÏÂ˘Ú¿ Ù˘ Â¤Ó‰˘Û˘.
4 ∞Ê·›ÚÂÛË Â¤Ó‰˘Û˘ (ÂÈÎ. 5)
4.1 ∫Ú·Ù‹ÛÙ ÙÔ ›Ûˆ ̤ÚÔ˜ ·fi ÙÔ Î¤ÓÙÚÔ ÙÔ˘ Î·È ÙÚ·‚‹ÍÙ ÚÔ˜ Ù· ¿Óˆ ÁÈ· Ó·
НВОФ˘МТЫВЩВ Щ· ОФ˘МИ¿.
4.2 ∫Ъ·Щ‹ЫЩВ ЩЛУ В¤У‰˘ЫЛ О·И ЩЪ·‚‹НЩВ ЩЛУ ЪФ˜ ЩФ ВЫˆЩВЪИОfi ЩФ˘ ОЪ¿УФ˘˜ БИ· У· ЩЛУ
·ФЫ˘У‰¤ЫВЩВ ·fi ЩФ МЪФЫЩИУfi П·›ЫИФ.
4.3 ∞Ê·ÈÚ¤ÛÙ ÙÂÏ›ˆ˜ ÙËÓ Â¤Ó‰˘ÛË ·fi ÙÔ ÎÚ¿ÓÔ˜.
71
Page 72
5 ∆ÔÔı¤ÙËÛË Â¤Ó‰˘Û˘ (ÂÈÎ. 5)
5.1 ∂ИЫ¿БВЩВ ЩЛУ В¤У‰˘ЫЛ ЫЩФ О¤П˘КФ˜ ЩФ˘ ОЪ¿УФ˘˜ О·И ЩФФıВЩ‹ЫЩВ ЩЛУ Ы˘ММВЩЪИО¿
¿Óˆ ÛÙËÓ ‚¿ÛË.
5.2 ™ИБФ˘ЪВ˘ЩВ›ЩВ fiЩИ fiПВ˜ ФИ Ы˘У‰¤ЫВИ˜ Щ·ИЪИ¿˙Ф˘У. ∆fiЩВ ·БОИЫЩЪТЫЩВ ЩФ ЪТЩФ М¤ЪФ˜, О·И
ÌÂÙ¿ ÙÔ ›Ûˆ ̤ÚÔ˜ Ù˘ Â¤Ó‰˘Û˘.
5.3 ¶ЪФЫ·ЪМfiЫЩВ ЪФЫВОЩИО¿ ЩЛУ В¤У‰˘ЫЛ ТЫФ˘ У· ЪФЫОФППЛıВ› О·П¿ ЫЩФ О¤П˘КФ˜.
5.4 ∂П¤БНЩВ В¿У ЩФ П·›ЫИФ ЩФ˘ МЪФЫЩИУФ‡ М¤ЪФ˘˜ В›У·И О·П¿ ЩФФıВЩЛМ¤УФ О¿Щˆ ·fi ЩФ
Ï·›ÛÈÔ ÙÔ˘ ·ÓÔ›ÁÌ·ÙÔ˜.
6 ∆ÔÔı¤ÙËÛË Ì·ÍÈÏ·ÚÈÔ‡ Ì¿ÁÔ˘ÏˆÓ (ÂÈÎ. 4)
6.1 ∆ФФıВЩ‹ЫЩВ ЩФ ЫОПЛЪfi П·ЫЩИОfi ЩВЪ‡БИФ МВЩ·Н‡ ЩФ˘ М·НИП·ЪИФ‡ О·И ЩФ˘ ОВП‡КФ˘˜.
6.2 ™ИБФ˘ЪВ˘ЩВ›ЩВ fiЩИ Щ· М·НИП¿ЪИ· ‚Ъ›ЫОФУЩ·И ЫЩЛУ ЫˆЫЩ‹ ı¤ЫЛ ¤ЩЫИ ТЫЩВ Щ· ОФ˘МИ¿ У·
¢ı˘ÁÚ·ÌÌ›˙ÔÓÙ·È Ì ÙȘ ‚¿ÛÂȘ ÙÔ˘˜.
6.3 ∂ИЫ¿БВЩВ ЩФ ЫОПЛЪfi ЩВЪ‡БИФ ФПФОПЛЪˆЩИО¿ ЫЩЛУ ВБОФ‹ О¿Щˆ ·fi ЩЛУ ¿ОЪЛ ЩЛ˜ ‚¿ЫЛ˜
ÙÔ˘ Ï·ÈÛ›Ô˘ ÙÔ˘ ·ÓÔ›ÁÌ·ÙÔ˜.
¶ЪФЫФ¯‹: ∆· ОФ˘МИ¿ ‰ВУ ¤¯Ф˘У ·БОИЫЩЪˆıВ› ¤ˆ˜ У· ·ОФ˘ЫЩВ› «ОПИО».
6.4 ∂П¤БНЩВ В¿У ЩФ ПФ˘Ъ› ‚Б·›УВИ О·УФУИО¿ ·fi ЩЛУ В¤У‰˘ЫЛ.
6.5 ∂·Ó·Ï¿‚ÂÙ ٷ ‚‹Ì·Ù· 4.1 ¤ˆ˜ 4.4 ÛÙËÓ ¿ÏÏË ÏÂ˘Ú¿ Ù˘ Â¤Ó‰˘Û˘.
¶ÚÔÛÔ¯‹!!!
- Â¿Ó ÙÔ ÎÚ¿ÓÔ˜ Û·˜ ¤¯ÂÈ Û‡ÛÙËÌ· Û˘ÁÎÚ¿ÙËÛ˘ D-Ring, Ó· ÙÔ ‚Á¿ÏÂÙ fiˆ˜
·У·К¤ЪВЩ·И ЫЩФ ·˘ЩФОfiППЛЩФ Ф˘ ВИЫ˘У¿ЩВЩ·И МВ ЩФ D-Ring.
- У· ·К·ИЪВ›ЩВ ЩЛУ ВЫˆЩВЪИО‹ В¤У‰˘ЫЛ МfiУФ БИ· У· ЩЛУ О·ı·Ъ›ЫВЩВ О·И У· ЩЛУ П‡УВЩВ.
- ¶ФЩ¤ МЛУ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ОЪ¿УФ˜ ¯ˆЪ›˜ У· ¤¯ВЩВ Н·У·‚¿ПВИ ЫЩЛУ ı¤ЫЛ ЩФ˘˜ ЫˆЫЩ¿
О·И ФПФОПЛЪˆМ¤У· ЩЛУ В¤У‰˘ЫЛ О·ıТ˜ О·И Щ· М·НИП¿ЪИ· М¿БФ˘ПˆУ.
- ªËÓ ÙË χÓÂÙ ÛÙÔ Ï˘ÓÙ‹ÚÈÔ
- ¶ФЩ¤ МЛУ ¯ЪЛЫИМФФИВ›ЩВ ВЪБ·ПВ›· БИ· У· ‰ИВОВЪ·ИТЫВЩВ ЩИ˜ ·Ъ·¿Уˆ ‰И·‰ИО·Ы›В˜.
• NFRS – NOLAN FOG RESISTANT SYSTEM
1 ™À¡∞ƒª√§√°∏™∏ ∂™ø∆∂ƒπ∫√À ∞§∂•∏¡∂ª√À (∑∂§∞∆π¡∞)
1.1 ∞Ê·ÈÚ¤ÛÙ ÙË ˙ÂÏ·Ù›Ó·
1.2 ∞К·ИЪ¤ЫЩВ ЩЛУ ЪФЫЩ·ЩВ˘ЩИО‹ Щ·ИУ›· ·fi ЩФ ВЫˆЩВЪИОfi ЩЛ˜ ˙ВП·Щ›У·˜ PINLOCK ЫЩЛУ
ПВ˘Ъ¿ В·К‹˜ МВ ЩЛУ ВНˆЩВЪИО‹ ˙ВП·Щ›У·.
1.3 ∂П¤БНЩВ В¿У Л ВЫˆЩВЪИО‹ ВИК¿УВИ· ЩЛ˜ ˙ВП·Щ›У·˜ В›У·И О·ı·Ъ‹.
¶ƒ√™√Ã∏: Ë ·ÚÔ˘Û›· ÛÎfiÓ˘ ÌÂٷ͇ ÙˆÓ ˙ÂÏ·Ù›ÓˆÓ ÌÔÚ› Ó· ·Ú¿ÁÂÈ ÁÚ·ÙÛÔ˘ÓȤ˜ Î·È ÛÙȘ ‰˘Ô ÂÈÊ¿ÓÂȘ.
1.4 ∞ÎÔ˘Ì‹ÛÙ ÙËÓ ÌÈ· ÏÂ˘Ú¿ Ù˘ ˙ÂÏ·Ù›Ó·˜ ¿Óˆ ÛÙ· ˘Ú¿ÎÈ· ÙÔ˘ ·ÏÂÍ‹ÓÂÌÔ˘ ηÈ
ÎÚ·Ù‹ÛÙ ÙËÓ ÂΛ (ÂÈÎ. 6).
1.5 ∞УФ›НЩВ (ЩВУЩТЫЩВ) ЩЛ ˙ВП·Щ›У· О·И И¤ЫЩВ ЩЛУ ¿ППЛ ПВ˘Ъ¿ ЩЛ˜ ВЫˆЩВЪИО‹˜ ˙ВП·Щ›У·˜
¿Óˆ ÛÙÔ ‰Â‡ÙÂÚÔ ˘Ú¿ÎÈ (ÂÈÎ. 7).
1.6 ∞ВПВ˘ıВЪТЫЩВ ЩЛ ˙ВП·Щ›У·.
1.7 ∞К·ИЪ¤ЫЩВ ЩЛУ ‰В‡ЩВЪЛ ЪФЫЩ·ЩВ˘ЩИО‹ Щ·ИУ›· ·fi ЩЛУ ВЫˆЩВЪИО‹ ˙ВП·Щ›У·.
¶ƒ√™√Г∏: ∂П¤БНЩВ В¿У ФИ ‰˘Ф ˙ВП·Щ›УВ˜ В›У·И ЫЩВУ¿ Ы˘У‰В‰ВМ¤УВ˜ О·И ‰ВУ ОИУФ‡УЩ·И. ∂¿У ОИУФ‡УЩ·И, Ъ˘ıМ›ЫЩВ Щ· ˘Ъ¿ОИ· ¯ЪЛЫИМФФИТУЩ·˜ О·ЩЫ·‚›‰И БИ· У· Ъ˘ıМ›ЫВЩВ ЩЛУ ВК·ЪМФБ‹ (ВИО. 8).
1.8 ∆ÔÔıÂÙ‹ÛÙÂ ÙË ˙ÂÏ·Ù›Ó· ÛÙÔ ÎÚ¿ÓÔ˜.
72
Page 73
¶ƒ√™√Ã∏!!!
- ™ИБФ˘ЪВ˘ЩВ›ЩВ fiЩИ ЩФ Ы‡ЫЩЛМ· Ы˘У·ЪМФПФБ‹ıЛОВ ЫˆЫЩ¿ МВЩ·ОИУТУЩ·˜ ЩЛ ˙ВП·Щ›У·
¿Óˆ οو.
- °Ъ·ЩЫФ˘УИЫМ¤УВ˜ ВЫˆЩВЪИО¤˜ О·И ВНˆЩВЪИО¤˜ ˙ВП·Щ›УВ˜ МФЪФ‡У У· ЪФНВУ‹ЫФ˘У
ÌÂȈ̤ÓË ÔÚ·ÙfiÙËÙ· Î·È Ú¤ÂÈ Ó· ·ÏÏ·¯ÙÔ‡Ó.
2 ∞¶√™À¡∞ƒª√§√°∏™∏
2.1 ∞К·ИЪ¤ЫЩВ ЩЛ ˙ВП·Щ›У· Ф˘ В›У·И ВКФ‰И·ЫМ¤УЛ МВ ВЫˆЩВЪИО‹ ˙ВП·Щ›У·.
2.2 ∆ВУЩТЫЩВ ЩЛ ˙ВП·Щ›У·: Л ВЫˆЩВЪИО‹ ˙ВП·Щ›У· ı· ‚БВИ ·˘ЩfiМ·Щ·.
• TEAR OFF
∏ ˙ВП·Щ›У· ЩФ˘ ОЪ¿УФ˘˜ ·˘ЩФ‡ МВ В›В‰Л ВНˆЩВЪИО‹ ВИК¿УВИ· ·Ъ¤¯ВЩ·И МВ Ъ˘ıМИ˙fiМВУ· ¿БОИЫЩЪ· БИ· ЩФФı¤ЩЛЫЛ ВИП¤ФУ tear offs ¯ЪЛЫИМФФИТУЩ·˜ ЩФ ›‰ИФ Ы‡ЫЩЛМ· Ф˘ ¯ЪЛЫИМФФИФ‡У ФИ В·ББВПМ·Щ›В˜ Ф‰ЛБФ› МЛ¯·УТУ.
1 ∆ÔÔı¤ÙËÛË
1.1 µÁ¿ÏÙ ÙËÓ ÚÔÛٷ٢ÙÈ΋ Ù·ÈÓ›· ·fi ÙËÓ Ì›· ÌÂÚÈ¿ (ÂÈÎ. 9).
1.2 ∆ÔÔıÂÙ‹ÛÙ ÙÔ tear off ·fi ÙËÓ ÌÂÚÈ¿ ¯ˆÚ›˜ Ù·ÈÓ›· Î·È ·Ê‹ÛÙ ÙËÓ ÂχıÂÚË ÂÈÊ¿ÓÂÈ·
ЫЩЛ ˙ВП·Щ›У· ОФ˘МТУФУЩ·˜ МИ· ВЫФ¯‹ ·У¿ КФЪ¿ МВ ЩФ ВИ‰ИОfi ОФ‡МˆМ· (ВИО. 10/11).
1.3 ∂П¤БНЩВ В¿У ЩФ tear off ¤¯ВИ ЪФЫОФППЛıВ› Щ¤ПВИ· ЫЩЛУ ˙ВП·Щ›У·. ŒВИЩ· Ъ˘ıМ›ЫЩВ ЩФ
ВЪИЫЩЪ¤КФУЩ·˜ ЩФ ОФ‡МˆМ· (ВИО. 12).
1.4 ∞К·ИЪ¤ЫЩВ ЩЛУ ЪФЫЩ·ЩВ˘ЩИО‹ Щ·ИУ›· ЫЩФ ВНˆЩВЪИОfi ЩФ˘.
2 ∞Ê·›ÚÂÛË
∆Ъ·‚‹НЩВ ЫЩ·ıВЪ¿ ЪФ˜ Щ· ВМЪfi˜ ЩФ ЪФЫОФППЛМ¤УФ М¤ЪФ˜ ЩФ˘ tear off.
¶ƒ√™√Ã∏!!!
- ∏ ¯Ú‹ÛË ÙÔ˘ tear off Û˘ÓÈÛÙ¿Ù·È ÌfiÓÔ ÁÈ· ·ÁÒÓ˜.
ªЛУ Щ· ¯ЪЛЫИМФФИВ›ЩВ БИ· Ф‰ИО‹ ¯Ъ‹ЫЛ.
- √ Ы˘У‰˘·ЫМfi˜ МВЩ·Н‡ tear off О·И ЩЛ˜ ˙ВП·Щ›У·˜ МФЪВ› У· ВП·ЩЩТЫВИ ВП·КЪ¿ ЩЛУ
ÂÎÔÌ‹ ʈÙfi˜ Î·È Ó· ·˘Í‹ÛÂÈ ÙËÓ ÌÂÙ¿‰ÔÛË ÙÔ˘ ʈÙfi˜. °È· ÙÔÓ ÏfiÁÔ ·˘Ùfi Ë ¯Ú‹ÛË ‰˘Ô ˙ÂÏ·Ù›ÓˆÓ ‰ÂÓ ÂÁÎÚ›ÓÂÙ·È.
- ∑ÂÏ·Ù›Ó˜ Ô˘ ¤¯Ô˘Ó ˘ÔÛÙ› ‚Ï¿‚Ë ‹ Ô˘ ʤÚÔ˘Ó ÂΉÔÚ¤˜ Î·È tear offs ‰ÂÓ Ú¤ÂÈ Ó·
¯ЪЛЫИМФФИФ‡УЩ·И О·И Ъ¤ВИ У· ·УЩИО·ı›ЫЩ·УЩ·И.
• ¶ƒ√™∆∞∆∂À∆π∫√ ∫∞∆∞ ∆√À ∞∂ƒ∞ / ∂∫∆ƒ√¶∂∞™ ∞¡∞¶¡√∏™
∞˘Щ¿ Щ· ·НВЫФ˘¿Ъ ВИЩЪ¤Ф˘У ЩЛУ ‚ВПЩИˆМ¤УЛ ·fi‰ФЫЛ ЩФ˘ ОЪ¿УФ˘˜ ˘fi ФЪИЫМ¤УВ˜ ЪФ¸Фı¤ЫВИ˜ ¯Ъ‹ЫЛ˜. ∆Ф ЪФЫЩ·ЩВ˘ЩИОfi О·Щ¿ ЩФ˘ ·¤Ъ· ЪФЫЩ·ЩВ‡ВИ ·fi ЩЛУ ВУФ¯ПЛЩИО‹ ‰ИВ›Ы‰˘ЫЛ ЩФ˘ ·¤Ъ· О¿Щˆ
·fi ÙËÓ ÂÚÈÔ¯‹ ÙÔ˘ ËÁÔ˘ÓÈÔ‡ (‚Ϥ ÂÈÎ. 13 ÁÈ· Û˘Ó·ÚÌÔÏfiÁËÛË Î·È ·ÔÛ˘Ó·ÚÌÔÏfiÁËÛË).
√ ВОЩЪФ¤·˜ ·У·УФ‹˜ ЪФП·М‚¿УВИ ЩФ ıfiПˆМ· ЩЛ˜ ˙ВП·Щ›У·˜ Ъ·БМ·ЩФФИТУЩ·˜ ВОЩЪФ‹ ЩЛ˜ ·У·УФ‹˜ ЪФ˜ Щ· О¿Щˆ (‚П¤В ВИО. 14 БИ· Ы˘У·ЪМФПfiБЛЫЛ О·И ·ФЫ˘У·ЪМФПfiБЛЫЛ).
™ËÌ›ˆÛË: ∆Ф ЪФЫЩ·ЩВ˘ЩИОfi О·Щ¿ ЩФ˘ ·¤Ъ· О·И Ф ВОЩЪФ¤·˜ ·У·УФ‹˜
·ФЫ˘У·ЪМФПФБФ‡УЩ·И В‡ОФП·. ªФЪВ›ЩВ У· ВП¤БНВЩВ ЩЛУ ЫˆЫЩ‹ Ы˘У·ЪМФПfiБЛЫЛ ·˘ЩТУ
ЩˆУ ·НВЫФ˘¿Ъ ЩЪ·‚ТУЩ·˜ Щ· ВП·КЪ¿ ЪФ˜ ЩФ ВЫˆЩВЪИОfi М¤ЪФ˜ ЩФ˘ ОЪ¿УФ˘˜ МВ ЩФ˘˜
·ÓÙ›¯ÂÈÚ˜ Î·È ÙÔ˘˜ ‰Â›ÎÙ˜ Û·˜. ∂¿Ó ÎÈÓËıÔ‡Ó, ÙfiÙ Â·Ó·Ï¿‚ÂÙ ÙȘ ‰È·‰Èηۛ˜
Û˘Ó·ÚÌÔÏfiÁËÛ˘.
73
Page 74
B1
B2
B1
B2
A1
B1
Fig. 1
Fig. A
Fig. 4
Fig. 5
Fig. 2
Fig. B
Fig. 3
Fig. C
B2
A2
Page 75
Fig. 6
Fig. 7 Fig. 8
Fig. 9
Fig. 13
Fig. 10
Fig. 11 Fig. 12
Fig. 14
Page 76
erformance h elmets
P
• Questo casco è prodotto in uno stabilimento che rispetta l’ambiente. This helmet has caused in an establishment that respects the environment.
•
•
Dieser Helm wurde in einem Betrieb hergestellt, welcher besonderen Wert auf eine umweltschonende Fertigung legt.
• Ce casque est produit dans une usine qui respecte l’environnement.
• Este casco està producido en un establecimiento que respeta el medio ambiente.
• Este capacete foi produzido numa fábrica que respeita o ambiente.
• Deze helm is gemaakt in een fabriek die het milieu respecteert.
• Tämä kypärä on valmistettu tehtaassa joka kunnioittaa ympäristöä.
• Denne hjelmen er produsert ved en fabrikk som viser miljøhensyn.
• Denna hjälm är tillverkad I en fabrik som respekterar miljön.
• Denne hjelm er produceret af en virksomhed, der værner om miljøet.
∞˘Щfi ЩФ ОЪ¿УФ˜ ¤¯ВИ О·Щ·ЫОВ˘·ЫЩВ› ЫВ ВЪБФЫЩ¿ЫИФ Ф˘ Ы¤‚ВЩ·И ЩФ
•
ÂÚÈ‚¿ÏÏÔÓ.
2006 /
www.x-lite.it [email protected]
cod. ISTR00000041 - 07
Loading...
