XLINE CH404W User guide

UCHWYT
SAMOCHODOWY
CH404W

Instrukcja obsługi
iwarunki gwarancji

CH404W CAR HOLDER

Operating Manual
& Warranty Terms

1

2

WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA

Aby zminimalizować ryzyko zaprószenia
ognia, porażenia prądem, pożaru, okale­czenia:

1.

Należy przeczytać uważnie instrukcję
przed rozpoczęciem użytkowania urzą­dzenia.

2.

Urządzenie należy używać zgodnie
zprzeznaczeniem opisanym winstrukcji
obsługi.

3.

Urządzenie nie jest przeznaczone do
użytku przemysłowego lub laboratoryj­nego.

4.

Nie należy zanurzać urządzenia wwodzie
lub innych płynach.

5.

Nie narażać produktu na szkodliwe
warunki atmosferyczne. Urządzenia
można używać wtemperaturze do 65°C
wsamochodzie.

6.

Nie montować urządzenia jeżeli jest
uszkodzone.

3

7.

Niniejszy sprzęt może być użytkowany
przez dzieci wwieku co najmniej 8 lat
iprzez osoby oobniżonych możliwościach
fizycznych, umysłowych iosoby obraku
doświadczenia iznajomości sprzętu, jeżeli
zapewniony zostanie nadzór lub instruktaż
odnośnie do użytkowania sprzętu
wbezpieczny sposób, tak aby związane
ztym zagrożenia były zrozumiałe. Dzieci
nie powinny bawić się sprzętem. Dzieci
bez nadzoru nie powinny wykonywać
czyszczenia ikonserwacji sprzętu.

8.

Nie należy umieszczać urządzenia lub jego
wyposażenia na niestabilnych lub gorą­cych powierzchniach, ani wich pobliżu.

WPROWADZENIE

Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia
marki Xline.

Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu
dużo radości isatysfakcji zjego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!

Tourządzenie jest przeznaczone doużytku domowego lub podobnego, nie
dotyczącego celów komercyjnych. Producent nie ponosi odpowiedzialności
zaszkody powstałe wwyniku użytkowania niewłaściwego lub niezgodnego
zprzeznaczeniem.

4

DANE TECHNICZNE

Model: CH404W

Maksymalny rozmiar urządzenia: 6,5”

Maksymalna głębokość kratki wentylacyjnej: 2.5 cm

Moc ładowania: 5W / 7.5W / 10W / 15W

Napięcie wejściowe: 5V 3A / 9V 2A

Odległość ładowania: do 5 mm

Efektywność ładowania: ok. 70%

Wejście USB: USB-C

Szerokość rozłożenia ramion: 85 mm

Warunki pracy: od -20°C do 65°C, 10-85% RH

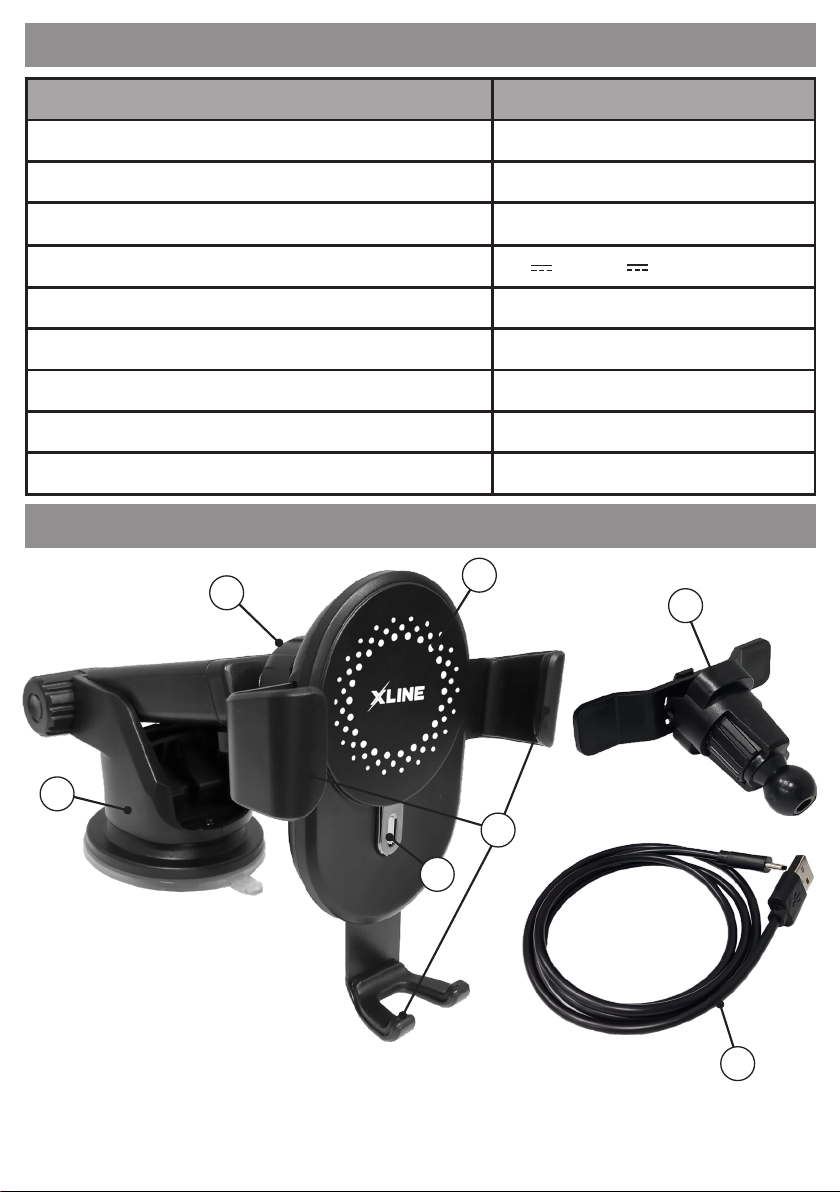

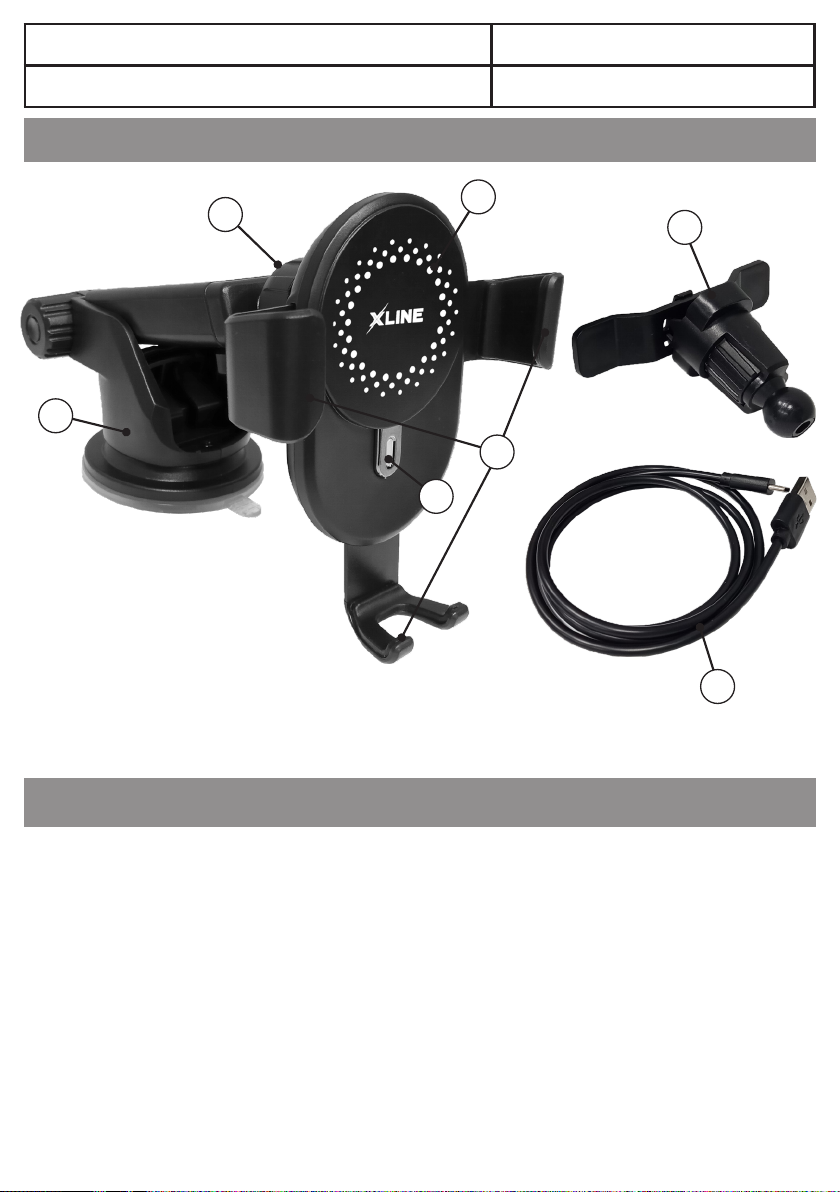

OPIS URZĄDZENIA

2

4

1. Pole ładowania

2. Nakrętka uchwytu

3. Ramiona grawitacyjne

4. Ramię z przyssawką

5. Wskaźnik pracy

1

3

5

6. Przewód USB

7. Końcówka do kratki wentylacyjnej

7

6

5

MONTAŻ I OBSŁUGA

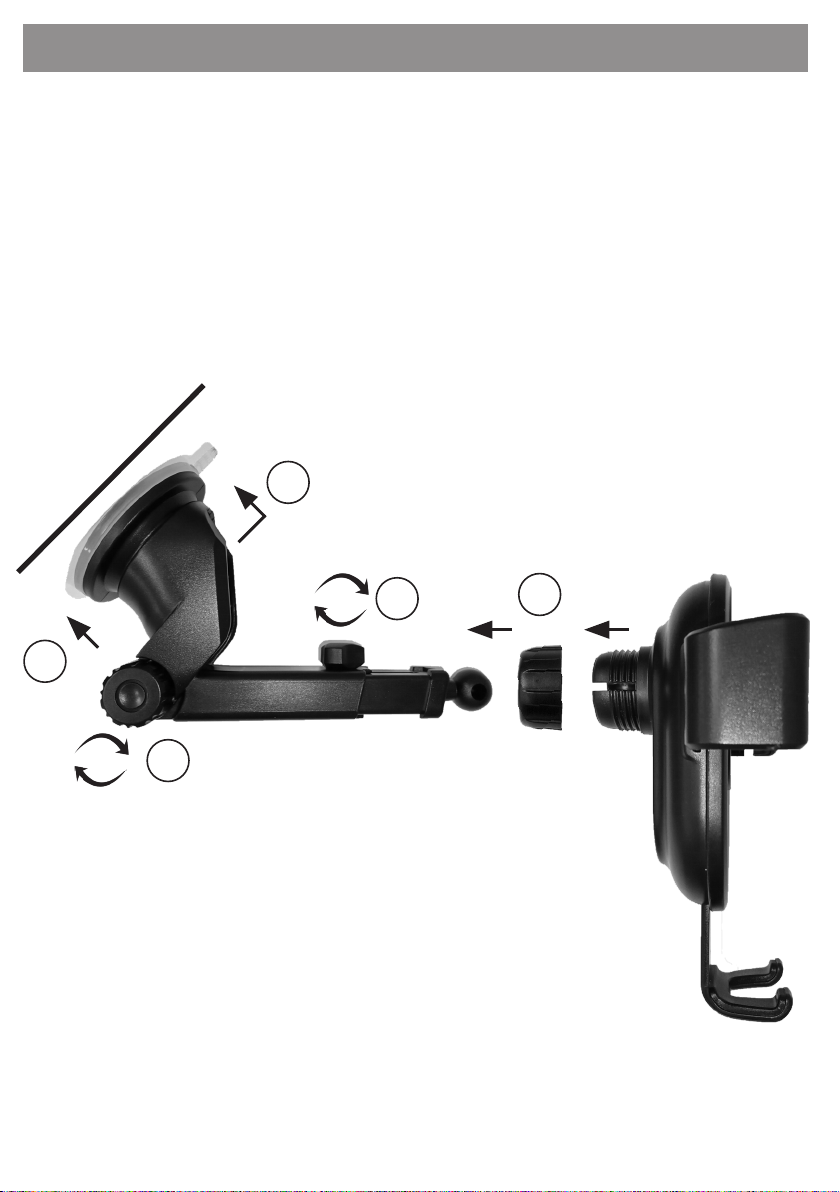

Montaż uchwytu z przyssawką do szyby

Przed montażem pozbądź się wszelkich folii ochronnych i oczyść miejsce montażowe.

1. Przyłóż ramię z przyssawką do szyby i dociśnij je.

2. Przestaw zatrzask przyssawki tak, aby zabezpieczyć ją na szybie.

3. Zamontuj uchwyt w ramieniu i zabezpiecz, dokręcając nakrętkę.

4.

Po montażu dostosuj odpowiednią pozycję uchwytu za pomocą pokręteł
na ramieniu.

2

4

3

1

4

6

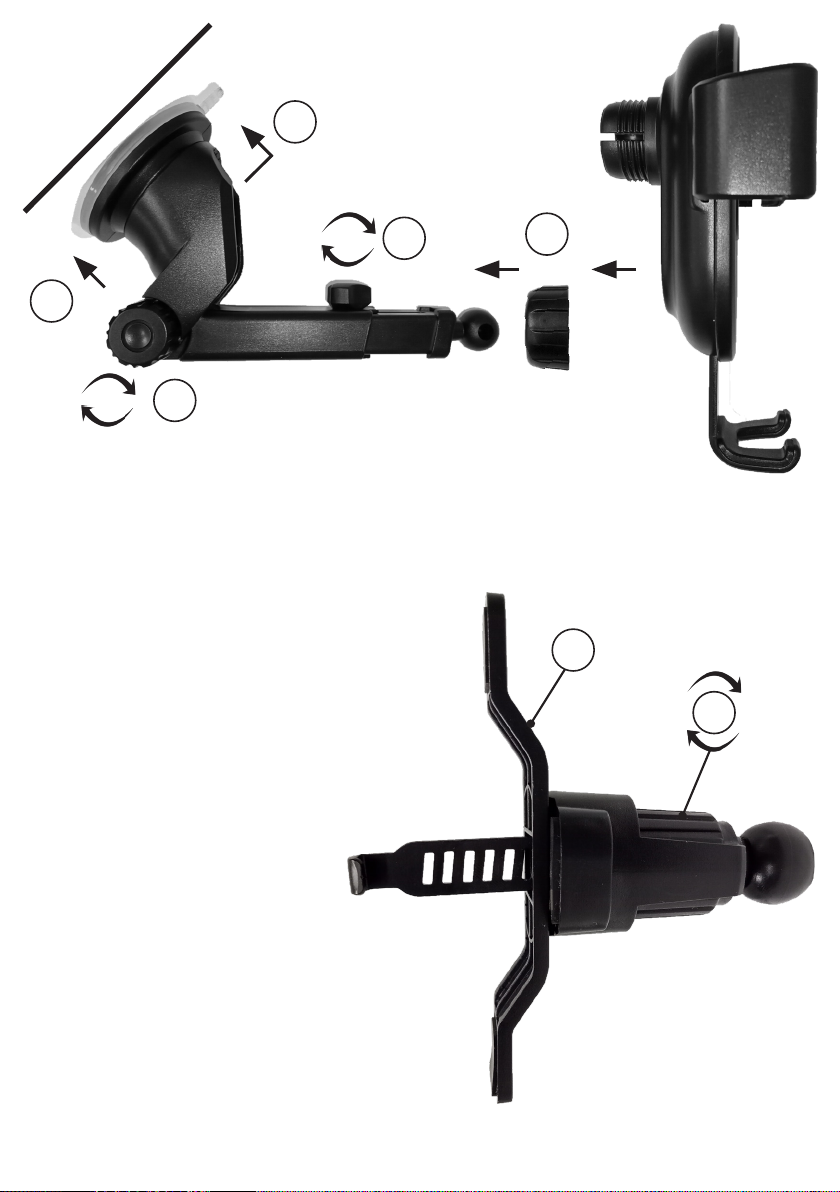

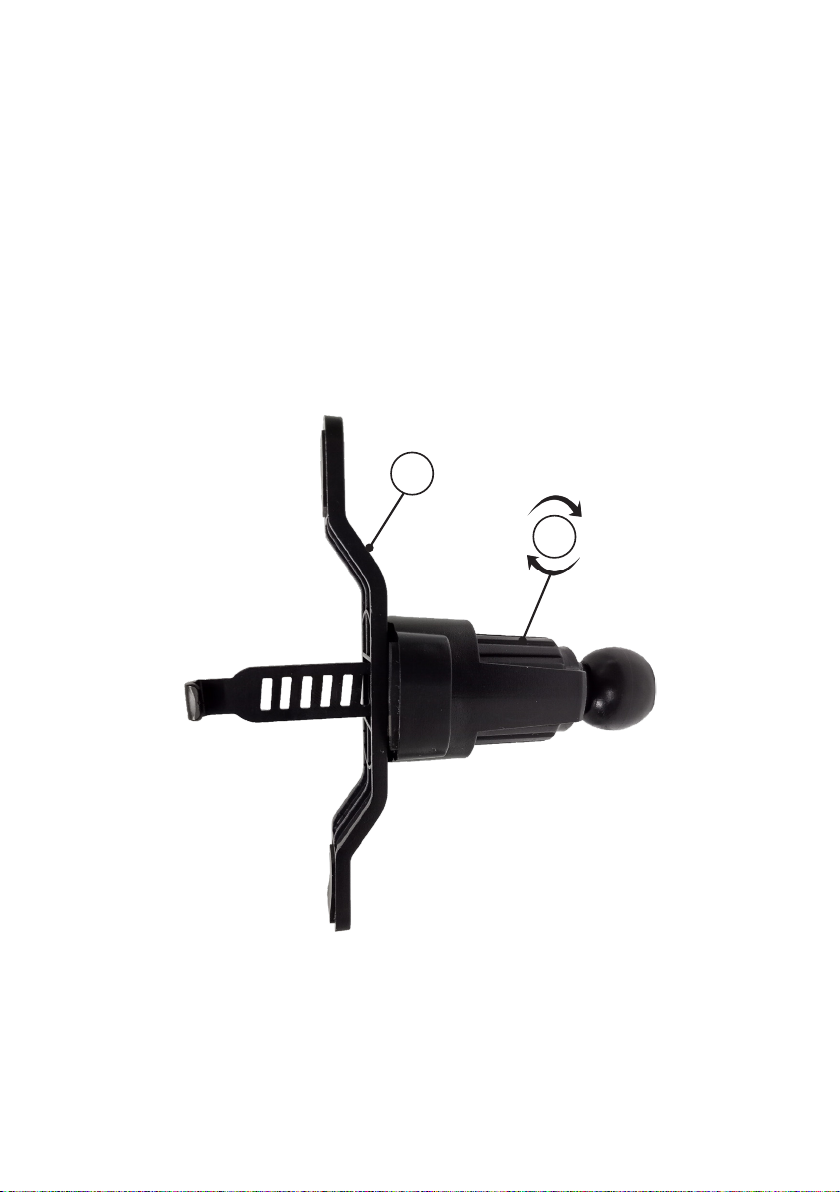

Montaż uchwytu w kratce wentylacyjnej

1. Z końcówki przeznaczonej do montażu w kratce wentylacyjnej wysuń hak,
przekręcając pokrętło w kierunku przeciwnym do ruchu wskazówek zegara.

2. Przyłóż wspornik do końcówki tak, aby otwory wpasowały się do wypustek
końcówki. Całość przystaw do kratki wentylacyjnej, aby hak zaczepił się
za tylną część kratki.

3. Przekręcaj pokrętło w końcówce zgodnie z ruchem wskazówek zegara, aby
zablokować końcówkę na kratce wentylacyjnej.

4. Zamontuj uchwyt na końcówce i zabezpiecz, dokręcając nakrętkę.

2

1

UWAGA! UCHWYT PASUJE WYŁĄCZNIE DO KRATEK PROSTYCH. KRATKA NIE
POWINNA BYĆ GŁĘBSZA NIŻ 2.5 CM.

7

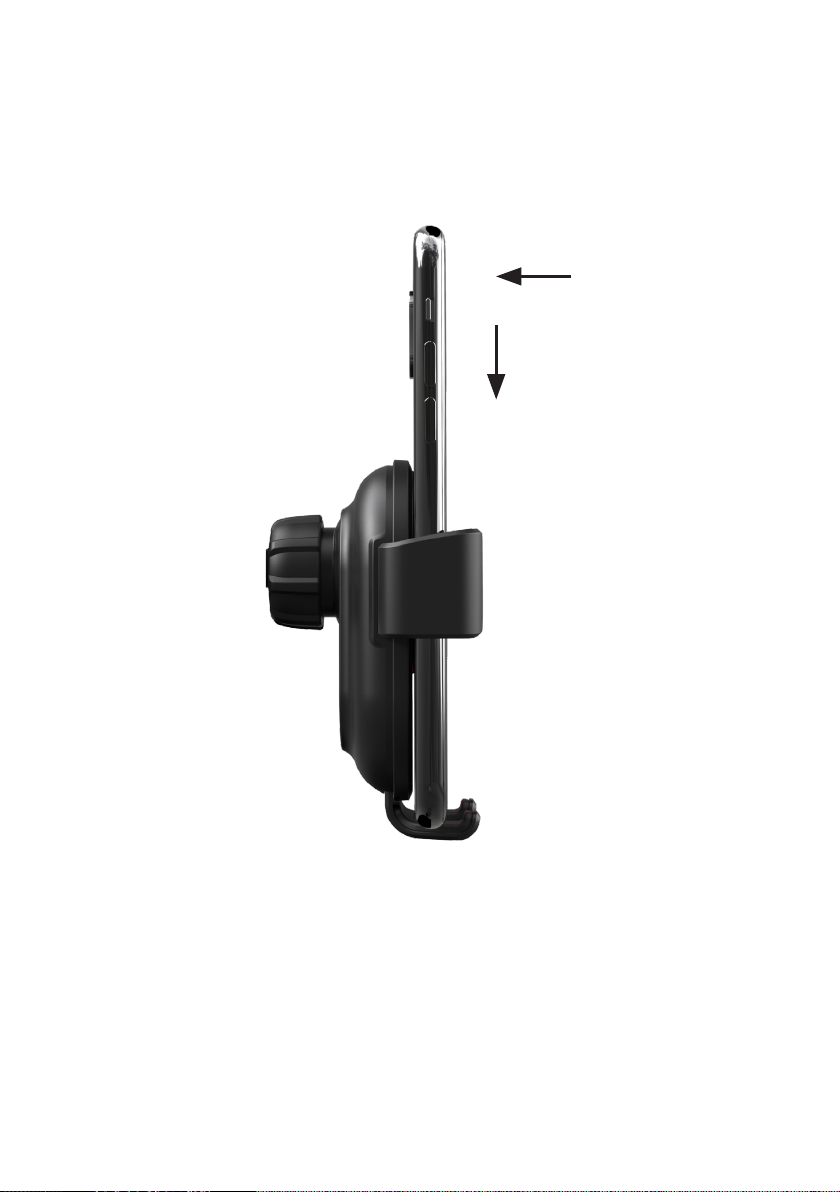

Montaż telefonu w uchwycie

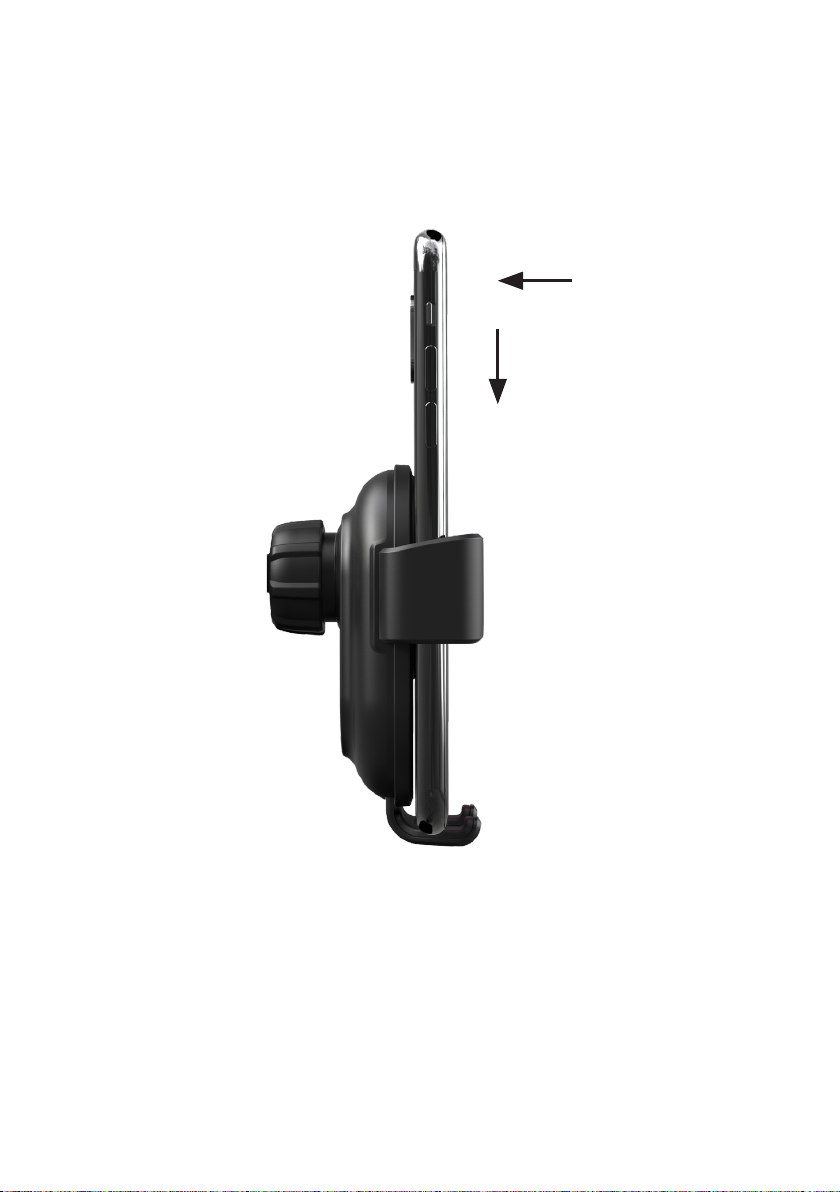

Uchwyt posiada ramiona działające grawitacyjnie.
Umieść telefon w uchwycie, wsuwając go od góry tak, aby osiadł na dolnym
ramieniu uchwytu.
Pod wpływem nacisku na dolne ramię, ramiona boczne zacisną się, blokując
telefon w uchwycie.

Aby wyciągnąć telefon z uchwytu, unieś go do góry, do momentu rozszerzenia
się ramion.

Ładowanie indukcyjne

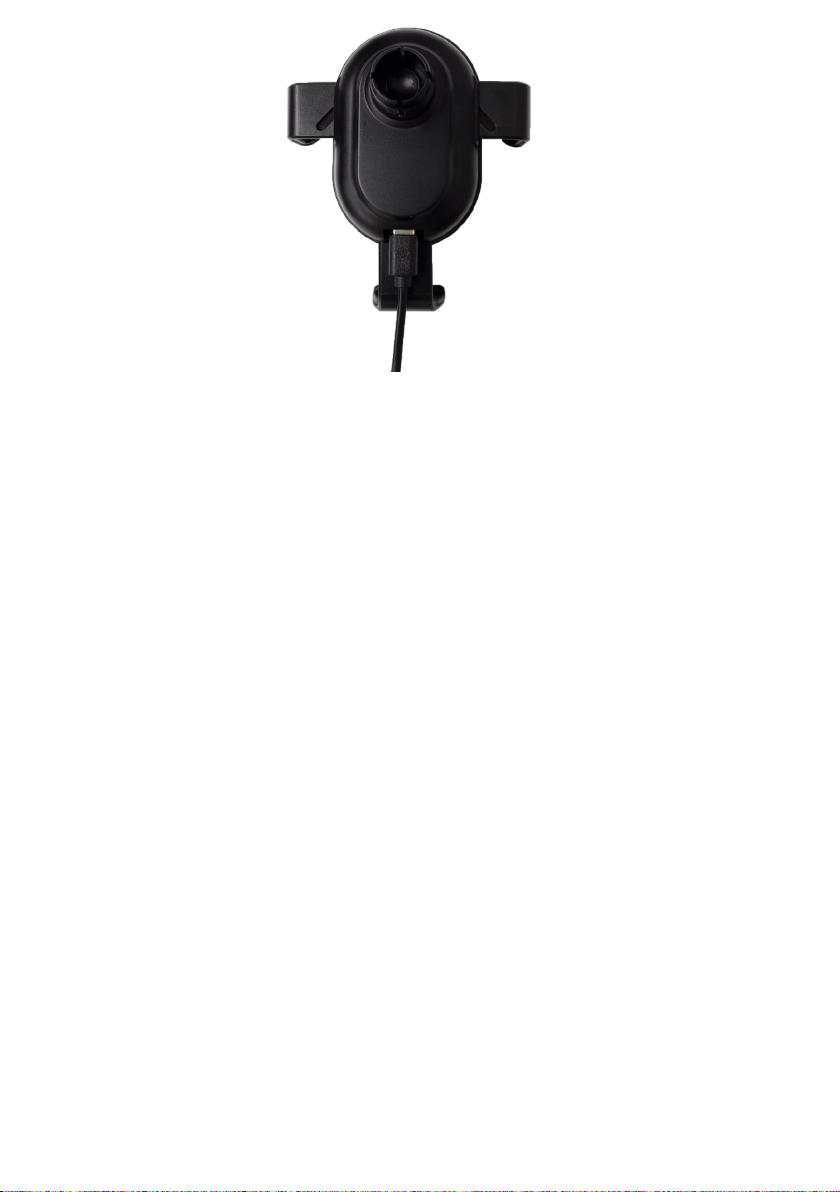

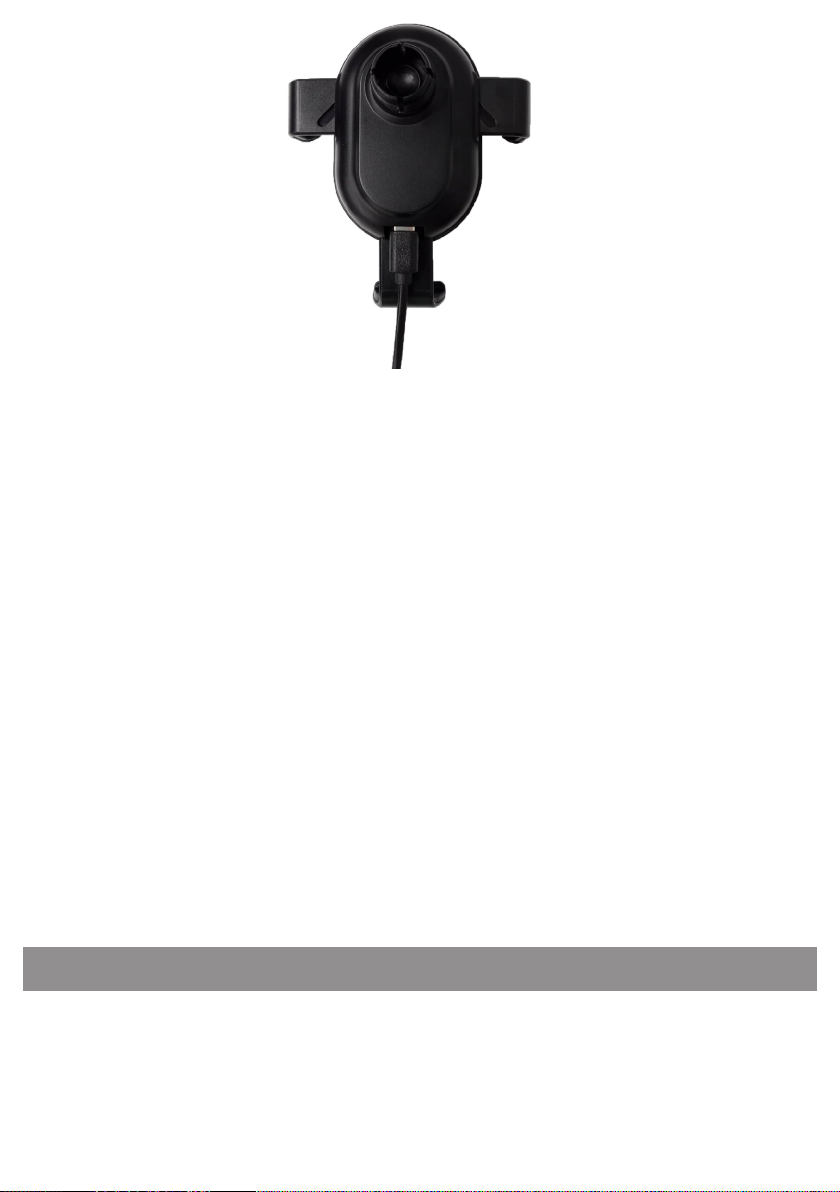

Aby korzystać z ładowania bezprzewodowego, podłącz urządzenie do ładowarki
samochodowej za pomocą przewodu USB z zestawu.

8

Po prawidłowym podłączeniu wskaźnik LED na urządzeniu zaświeci się na
czerwono, co oznacza gotowość urządzenia do pracy.

Po umieszczeniu urządzenia z funkcją ładowania bezprzewodowego w zasięgu
pola indukcyjnego uchwytu rozpocznie się ładowanie indukcyjne, co potwierdzi
zaświecenie się wskaźnika na niebiesko.

Urządzenie i telefon podczas ładowania nagrzewają się, jest to normalne zjawisko.

UWAGA! ABY ZAPEWNIĆ MAKSYMALNĄ WYDAJNOŚĆ ŁADOWANIA ZALECA SIĘ
KORZYSTAĆ Z CERTYFIKOWANYCH ŁADOWAREK SAMOCHODOWYCH SZYBKIEGO
ŁADOWANIA OZNACZONYCH QC 2.0/QC 3.0/QC 3.1.

UWAGA! URZĄDZENIE JEST WYPOSAŻONE W ZABEZPIECZENIE, KTÓRE PO
WYKRYCIU PRZEKROCZENIA 65°C WYŁĄCZY ŁADOWANIE TELEFONU. ŁADO­WANIE ZOSTANIE WZNOWIONE, KIEDY TEMPERATURA URZĄDZENIA SPADNIE
PONIŻEJ 55°C.

UWAGA! NIEKTÓRE FUTERAŁY, POKROWCE CZY OBUDOWY DO TELEFONÓW
MOGĄ POWODOWAĆ PRZERWY W ŁADOWANIU LUB JEGO BRAK. W PRZYPADKU
PROBLEMÓW Z ŁADOWANIEM NALEŻY ŚCIĄGNĄĆ Z TELEFONU WSZYSTKIE
DODATKOWE ELEMENTY.

9

CZYSZCZENIE I KONSERWACJA

Do czyszczenia uchwytu należy używać lekko zwilżonej ściereczki. Przyssawkę
można czyścić pod bieżącą wodą.

UWAGA! DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ SILNYCH DETERGENTÓW!
UWAGA! CZYSZCZENIE UCHWYTU NALEŻY PRZEPROWADZAĆ ZAWSZE WTEDY,

KIEDY URZĄDZENIE NIE JEST PODŁĄCZONE DO ZASILANIA ORAZ KIEDY NIE JEST
W NIM ZAMONTOWANY TELEFON.

PROBLEMY I ROZWIĄZANIA

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE

Ramię z przyssawką
odkleja się od szyby.

Telefon nie ładuje się lub
występują problemy
z ładowaniem.

Szyba lub przyssawka jest
brudna.

Uchwyt został niepoprawnie
zamontowany.

Telefon nie posiada funkcji
ładowania bezprzewodo­wego.

Pomiędzy polem ładowania
a telefonem znajdują się
akcesoria, które mogą
powodować problemy
z ładowaniem.

Podłączona ładowarka
samochodowa osiąga zbyt
małą moc.

Wyczyść szybę oraz przy­ssawkę przed montażem.

Upewnij się, że ramię
zostało poprawnie
zamontowane, tak jak
sugeruje to instrukcja
obsługi.

Aby telefon ładował
się na uchwycie, musi
on posiadać funkcję
ładowania bezprzewo­dowego.

Zdemontuj wszelkie
akcesoria, które mogą
powodować problemy
z działaniem ładowania
indukcyjnego.

Zaleca się stosowanie
ładowarek QC3.0. Mini­malna moc ładowarki
powinna wynosić przy­najmniej 5V 2A.

10

Uchwyt jest niestabilny
po montażu w kratce
wentylacyjnej.

Uchwyt został zamonto­wany w niekompatybilnej
kratce wentylacyjnej.

Uchwyt należy montować
w prostych kratkach
wentylacyjnych.

Po regulacji uchwyt jest
luźny.

Uchwyt został niepo­prawnie zamontowany.

Nakrętka zabezpieczająca
jest niewystarczająco
dokręcona.

Upewnij się, że ramię
zostało poprawnie
zamontowane, tak jak
sugeruje to instrukcja
obsługi.

Dokręć nakrętkę, jedno­cześnie uważając, aby
nie zrobić tego zbyt
mocno (może to spowo­dować uszkodzenie
nakrętki).

EKOLOGICZNA IPRZYJAZNA

DLA ŚRODOWISKA UTYLIZACJA

Tourządzenie jest oznaczone, zgodnie zDyrektywą Parlamentu Europejskiego
iRady 2012/19/ UE zdnia 4 lipca 2012r. wsprawie zużytego sprzętu elektrycznego
ielektronicznego (WEEE), symbolem przekreślonego kontenera naodpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem z odpadami
domowymi. Urządzenie należy zwrócić do lokalnego punktu przetwarzania
i utylizacji odpadów lub skontaktować się z władzami miejskimi.

Możesz pomóc chronić środowisko!

Właściwe postępowanie zezużytym sprzętem elektrycznym ielektronicznym
przyczynia się douniknięcia szkodliwych dla zdrowia ludzi iśrodowiska natural­nego konsekwencji, wynikających zobecności składników niebezpiecznych oraz
niewłaściwego składowania iprzetwarzania takiego sprzętu.

11

WARUNKI GWARANCJI DOTYCZĄCE UCHWYTU

SAMOCHODOWEGO

1.

ART-DOM Sp. z o.o. z siedzibą w Łodzi (92-402) przy ul. Zakładowej 90/92
Numer Krajowego Rejestru Sądowego 0000354059 (Gwarant) gwarantuje, że
zakupione urządzenie jest wolne od wad fizycznych. Gwarancja obejmuje tylko
wady wynikające z przyczyn tkwiących w rzeczy sprzedanej (wady fabryczne).

2. Ujawniona wada zostanie usunięta na koszt Gwaranta w ciągu 14 dni od daty
zgłoszenia uszkodzenia do serwisu autoryzowanego lub punktu sprzedaży.

3.

W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych
od producenta, termin naprawy może zostać wydłużony do 30 dni.

4.

Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.

5.

Towar przeznaczony jest do używania wyłącznie w warunkach indywidualnego
gospodarstwa domowego.

6. Gwarancja nie obejmuje:

a. uszkodzeń powstałych na skutek używania urządzenia

niezgodnie
z instrukcją obsługi,

b. uszkodzeń mechanicznych, chemicznych lub termicznych,

c. napraw i modyfikacji dokonanych przez firmy lub osoby

nieposiadające autoryzacji producenta,

d. części z natury łatwo zużywalnych lub materiałów eksploata-

cyjnych takich jak: baterie, żarówki, bezpieczniki, filtry, pokrętła,
półki, akcesoria,

e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania,

usunięcia zanieczyszczeń oraz instruktażu.

7.

O sposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej
wady urządzenia nastąpi poprzez wykonanie naprawy gwarancyjnej
lub wymianę urządzenia. Gwarant może dokonać naprawy, gdy kupujący
żąda wymiany lub Gwarant może dokonać wymiany, gdy kupujący żąda

12

naprawy, jeżeli doprowadzenie do zgodności towaru (urządzenia) zgodnie
z udzieloną gwarancją w sposób wybrany przez kupującego jest niemożliwe
albo wymagałoby nadmiernych kosztów dla Gwaranta. W szczególnie uzasad­nionych wypadkach, jeżeli naprawa i wymiana są niemożliwe lub wymagałyby
nadmiernych kosztów dla Gwaranta może on odmówić doprowadzenia towaru
do zgodności z udzieloną gwarancją i zaproponować inny sposób załatwienia
reklamacji z gwarancji.

8.

Wymiany towaru dokonuje punkt sprzedaży, w którym towar został zaku­piony (wymiana lub zwrot gotówki) lub autoryzowany punkt serwisowy,
jeżeli dysponuje taką możliwością (wymiana). Zwracane urządzenie musi być
kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może
spowodować nieuznanie gwarancji.

9.

W przypadku braku zgodności towaru z umową sprzedaży, kupującemu z mocy
prawa przysługują środki ochrony prawnej ze strony i na koszt sprzedawcy, a
gwarancja nie ma wpływu na te środki ochrony prawnej.

10. Niniejsza gwarancja obowiązuje na terytorium Polski.

11. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji
jest przedstawienie dowodu zakupu oraz użytkowanie towaru zgodnie

z informacjami zawartymi w instrukcji obsługi.

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej zurządzenia może
spowodować nieuznanie gwarancji.

Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie
różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi. Przed
przystąpieniem do użytkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź, [email protected].
Numer Krajowego Rejestru Sądowego 0000354059.

13

v. 3

SAFETY AND HAZARD CONDITIONS

To minimize the risk of fire, electric shock,
fire, or injury:

1.

Read the operating manual carefully
before using the device.

2. Use the device according to its intended
purpose described in the operating
manual.

3. The device is not intended for industrial
or laboratory use.

4.

Do not immerse the device in water or
other liquids.

5.

Do not expose the product to harmful
weather conditions. The device can be
used in a car at temperatures of up to 65°C.

6. Do not install the device if it is damaged.

7.

This product may only be operated by chil­dren 8 or more years old, mentally and/or
physically deficient persons and persons
without knowledge of or experience in
operation of this appliance type if super-

vised or instructed in safe operation, with
clear understanding of all related risks.
Children should not play with the device.
Children without supervision should not
carry out the cleaning and maintenance
of the device.

8. Do not place the device or its equipment
on or near unstable or hot surfaces.

INTRODUCTION

Thank you for the trust you have placed in us when you purchased your Xline device.
We are convinced that this high quality device will provide you with a lot of joy and

satisfaction during its use.

PLEASE CAREFULLY READ AND FOLLOW THE OPERATING MANUAL!

This device is intended for domestic or similar, non-commercial use. The manufacturer
will not be held liable for damages resulting from improper or non-compliant use.

TECHNICAL DATA

Model: CH404W

Maximum device size: 6,5”

Maximum depth of the ventilation grille: 2.5 cm

Charging power: 5W / 7.5W / 10W / 15W

Input voltage: 5V 3A / 9V 2A

Charging distance: up to 5mm

Charging eiciency: ca. 70%

USB port: USB-C

Arm spread width: 85 mm

Operating conditions: -20°C to 65°C, RH 10-85%

DEVICE DESCRIPTION

2

4

1. Charging area

2. Holder nut

3. Gravity arms

4. Arm with suction cup

5. Operation Indicator

1

3

5

6. USB cable

7. End to ventilation grille

7

6

INSTALLATION AND OPERATION

Installing the holder with suction cup on surface of glass

Before assembly, dispose of any protective films and clean the area.

1. Put the arm with the suction cup against the glass and press it down.

2. Move the suction cup latch to secure it on the glass.

3. Install the holder in the arm and secure it by tightening the nut.

4.

After assembly, adjust the proper position of the handle using the knobs
on the arm.

2

4

3

1

4

Installing the holder in the ventilation grille

1. Extend the hook from the tip intended for installation in the ventilation grille,
by turning the knob counterclockwise.

2. Apply the bracket to the tip so that the
holes fit into the slots of the tip. Place the
whole on the ventilation grille so that the
hook locks behind the back of the grille.

3.

Turn the knob in the tip clockwise to lock
the tip on the ventilation grille.

2

1

4. Install the holder on the tip and secure
by tightening the nut.

CAUTION! HANDLE FITS ONLY STRAIGHT
GRILLES. THE GRILLE SHOULD NOT BE DEEPER
THAN 2.5 CM.

Installing the phone in the holder

The holder has arms acting gravitationally.
Place the phone in the holder by sliding it from the top so that it sits on the
lower arm of the holder.
Under pressure on the lower arm, the side arms will clamp, locking the phone
in the holder.

To remove the phone from the holder, lift it up until the arms extend.

Inductive charging

To use wireless charging, connect the device to the car charger using the USB
cable from the set.

Once properly connected, the LED indicator on the device will light up in red,
indicating that the device is ready for operation.

After placing a device equipped with wireless charging function within the range
of the inductive field of the holder, the inductive charging will start, confirmed
by indicator lighting up in blue.

The device and the phone heat up during charging, this should be considered
normal.

CAUTION! FOR MAXIMUM CHARGING PERFORMANCE, IT IS RECOMMENDED
TO USE QC 2.0/QC 3.0/QC 3.1 CERTIFIED QUICK CHARGE CAR CHARGERS.

CAUTION! THE DEVICE IS EQUIPPED WITH A SAFETY DEVICE THAT WILL SWITCH
OFF THE CHARGING OF THE PHONE WHEN IT DETECTS THAT IT EXCEEDS 65°C.
THE CHARGING WILL BE RESUMED ONCE THE TEMPERATURE OF THE DEVICE
DROPS BELOW 55°C.

CAUTION! SOME CASES, COVERS OR PHONE HOUSINGS MAY CAUSE INTER­RUPTIONS OR LACK OF CHARGING. IN CASE OF PROBLEMS WITH CHARGING,
REMOVE ALL ADDITIONAL ITEMS FROM THE PHONE.

CLEANING AND MAINTENANCE

Clean the holder using a slightly damp cloth. The suction cup can be cleaned
under running water.

CAUTION! DO NOT USE STRONG DETERGENTS FOR CLEANING!

CAUTION! ONLY CLEAN THE HOLDER WHEN THE DEVICE IS NOT CONNECTED
TO THE POWER SUPPLY AND WHEN THE PHONE IS NOT INSTALLED ON IT.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

The arm with the
suction cup peels o
the glass.

Phone won’t charge
or there are issues
with charging.

The holder is unstable
when mounted in the
ventilation grille.

The glass or the suction
cup is dirty.

The holder was installed
incorrectly.

The phone is not
equipped with wireless
charging function.

Any accessories
between the charging
area and the phone that
can cause problems
with charging.

The connected car
charger has insuicient
power.

The holder was mounted
in an incompatible venti­lation grille.

Clean the glass and the suction
cup before installation.

Make sure that the arm has
been installed correctly, as
suggested in the manual.

In order for the phone to charge
in the holder, it must have a
wireless charging function.

Disassemble any accessories
that may cause problems with
the operation of inductive
charging.

We recommend using QC3.0
chargers. The minimum charger
output should be at least 5V

2A.

The holder should be installed in
straight grilles only.

After adjustment the
holder is loose.

The holder was installed
incorrectly.

The lock nut is not tight
enough.

Make sure that the arm has
been installed correctly, as
suggested in the manual.

Tighten the nut, being careful
not to over tighten it (this may
damage the nut).

ECOFRIENDLY AND ENVIRONMENTALLY FRIENDLY

DISPOSAL

This device is marked, in accordance with Directive 2012/19/EU of the European
Parliament and of the Council of 4 July 2012 on waste electrical and electronic
equipment (WEEE), with the symbol of a crossed-out waste container:

Do not dispose of the device marked with this symbol together with household
waste. For disposal return the device to your local waste treatment and disposal
facility or contact your local authorities.

You can help protect the environment!

Proper handling of waste electrical and electronic equipment contributes to
avoiding harmful consequences for human health and the environment resulting
from the presence of hazardous components and improper storage and processing
of such equipment.

WARRANTY CONDITIONS FOR THE CAR HOLDER

1. ART-DOM Sp. z o.o. with its registered oice in Łódź (92-402) at ul. Zakładowa
90/92 National Court Register Number 0000354059 (Guarantor) guarantees
that the purchased device is free from physical defects. The warranty covers
only defects resulting from the causes inherent in the item sold (manufac­turing defects).

2. A disclosed defect will be removed at the Guarantor’s expense within 14 days
from the date of reporting the damage to the authorized service or point of sale.

3.

In exceptional cases, e.g. the need to import spare parts from their manufacturer,
the repair period may be extended up to 30 days.

4.

The warranty period for the user is 24 months from the date of delivery of
the goods.

5.

5. The goods are intended for use only in the conditions of an individual
household.

1. The present warranty does not cover:

a. damage caused by using the device inconsistently with the

operating manual,

b. mechanical, chemical or thermal damage,

c. repairs and modifications made by companies or persons that

were not authorized to do so by the manufacturer,

d. parts that are easily worn or consumables such as: batteries,

bulbs, fuses, filters, knobs, shelves, accessories,

e. installation, maintenance, inspection, cleaning, unlocking,

removal of contaminants and instruction.

7.

The Guarantor will select the mode of defect removal at its own discretion.
Removal of a confirmed defect of the device will take place through warranty
repair or replacement of the device. The Guarantor may make repairs when the
Buyer requests replacement or the Guarantor may make replacements when
the Buyer requests repair if bringing the goods (device) to compliance with the
granted warranty in the manner selected by the buyer is impossible or would
require excessive costs for the Guarantor. In particularly justified cases, if both
repair and replacement are impossible or would require excessive costs for the
Guarantor, the Guarantor may refuse to bring the goods into compliance with
the granted warranty and propose another way to settle the warranty claim.

8. The exchange of goods is made at the point of sale at which the goods were
purchased (replacement or refund) or an authorized service point, if it oers
such service (replacement). The returned device must be complete, without
mechanical damage. Failure to comply with these conditions may result in
failure to accept the warranty claim.

9. In the event of non-compliance of the goods with the sales contract, the buyer
is entitled by law to legal protection measures on the part and at the expense
of the seller, and the warranty does not aect these legal protection measures

10. The warranty is valid in Poland.

11.

The condition for the warranty repair or replacement of the device is the
presentation of proof of purchase and the use of the goods in accordance with

the information contained in the user manual.

CAUTION!

Damage or removal of the rating plate from the device may result in warranty
being deemed void.

We are constantly improving our products, so they may dier slightly from the
images presented on the packaging and in the user manual. Please read the user
manual before operating the appliance.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź, [email protected].
National Court Register number 0000354059.

v. 3
