XA7 SERIES/XG SERIES
LCD Monitor
User’s Guide
©2005 Xerox Corporation. Her hakkı mahfuzdur. İşbu belge içinde yasal ve tüzel olarak telif hakları verilmiş,
verilebilir ve ilerideki verilebilecek olan tüm materyaller ve bilgilere ilişkin telif hakkı saklı tutulmaktadır.
®
XEROX
İşbu doküman periyodik olarak değiştirilmektedir. Değişiklikler, teknik tutarsızlıklar ve yazım hataları sonraki
baskılarda düzeltilecektir.
, The Document Company®, ve dijital X, Xerox Corporation’ın tescilli ticari markalarıdır.
1 XEROX® LCD Monitör Kullanım Kılavuzu
İçindekiler
İçindekiler 0
Federal İletişim Komisyonu’nun (F.C.C.) Açıklaması 1
Ürünle İlgili Önemli Güvenlik Önlemleri 2
Uyarılar...................................................................................................................................2
1: Giriş 4
Özellikler ................................................................................................................................4
Kontrol Listesi / Kutu İçeriği....................................................................................................4
Ön Panel ve Kontroller...........................................................................................................5
Monitörün Montajı ..................................................................................................................6
2: Kurulum ve Bağlantı 7
LCD Monitörünüzün Bilgisayara Bağlanması.........................................................................7
LCD Monitörün Kullanımı .......................................................................................................9
3: OSD MENÜSÜ 11
4. Teknik Bilgiler 14
Ön Tanımlı Modlar Ayar Tablosu ....................................................................................14
D-SUB Konnektörü PIN Ataması .........................................................................................15

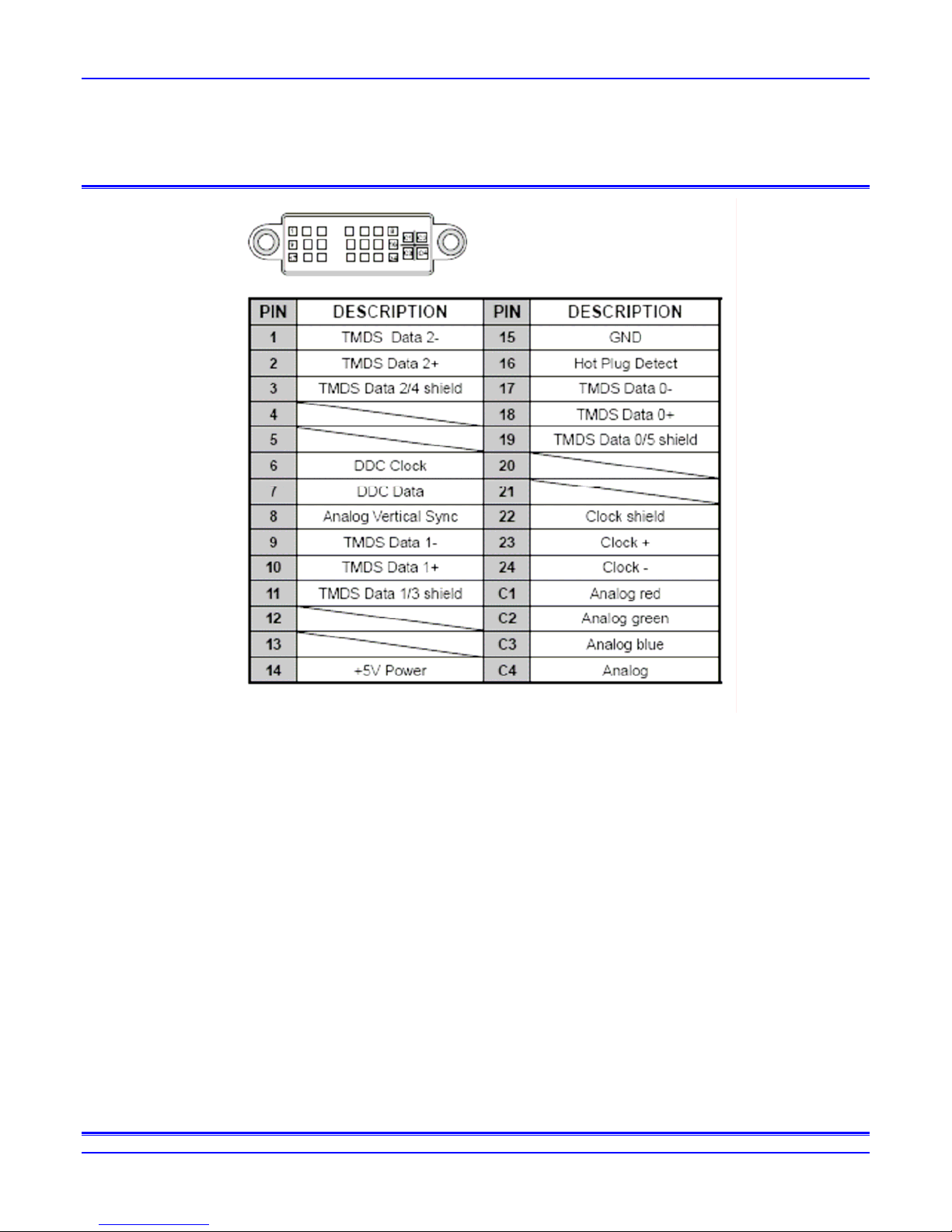

DVI Konnektörü PIN Ataması...............................................................................................16
Plug and Play (Tak ve Çalıştır) ............................................................................................17
Piksel Hataları Hakkında......................................................................................................17
Sorun Giderme 18
XEROX® LCD Monitör Kullanım Kılavuzu
Federal İletişim
Komisyonu’nun (F.C.C.)
Açıklaması
İşbu ekipman, FCC Kurallarının 15. Kısmı uyarınca test edilmiş ve B
Sınıfı dijital cihaz sınırları ile uygunluğu tespit edilmiştir. Bu sınırlar,
meskenlerde kurulduğunda parazitlenmeye yol açabilecek titreşimlerin
yayılmasını önlemek için gerekli korumayı sağlayacak şekilde
belirlenmiştir. İşbu ekipman, radyo frekansında enerji üretmekte,
kullanmakta ve yaymaktadır. Talimatlara uygun olarak monte
edilmediği ve kullanılmadığı takdirde, telsiz ve radyo iletişimi için
parazitlenmeye yol açabilecek dalgalar üretebilir. Ancak, herhangi bir
montaj durumunda parazitlenme oluşmayacağına dair garanti
verilmemektedir. İşbu ekipmanın, açılıp kapatılması suretiyle, radyo
veya televizyon alıcınıza zararlı parazitlenmeye yol açtığı tespit
edilirse, kullanıcı tarafından aşağıdaki önlemlerden bir veya birkaçı
uygulanarak parazitlenmenin giderilmesine çalışılabilir:
• Alıcının antenini döndürün/yerini değiştirin.
• Ekipman ile alıcı arasındaki mesafeyi artırın.
• Ekipmanı, alıcının bağlı olduğu elektrik devresinden farklı bir
devrede yer alan prize bağlayın.
• Yetkili bayinize veya uzman bir radyo/televizyon teknisyenine
müracaat edin.
DİKKAT: Kurallara uymaktan sorumlu bulunan
imalatçının açıkça onaylamadığı şekilde yapılan
değişiklikler ve düzeltmeler, kullanıcının ekipmanı
kullanma izninin iptaline sebep olabilir.
1 XEROX® LCD Monitör Kullanım Kılavuzu
Uyarılar
Ürünle İlgili Önemli
Güvenlik Önlemleri
XEROX® monitörünüzü kurmadan ve monte etmeden önce lütfen
buradaki talimatların tümünü okuyunuz.
1. Temizliğini yapmadan önce monitörün fişini duvardaki prizden
çekiniz. Sıvı temizleyiciler veya aerosol temizleyiciler
kullanmayınız. Temizlik için nemli bir bez kullanın.
2. Bu monitörü suyun yakınlarında, mesela banyo küvetinin,
lavabonun, mutfak lavabosunun veya çamaşır teknesinin
yakınlarında, nemli bir bodrum katında ya da yüzme havuzunun
yanında ve benzeri yerlerde kullanmayınız.
3. Bu monitörü, ayakları oynayan bir el arabasının, sehpanın veya
masanın üstüne yerleştirmeyin. Aksi takdirde monitör düşebilir, bir
çocuk veya yetişkinin ciddi yaralanmasına ya da cihazın ciddi
hasar görmesine neden olabilir. Yalnızca imalatçı tarafından
tavsiye edilen veya monitörle birlikte satılan bir araba veya sehpa
kullanınız. Duvara veya rafa montaj, imalatçının talimatlarına
uygun şekilde yapılmalıdır ve imalatçı tarafından onaylanan bir
montaj seti kullanılmalıdır.
4. Cihazın üstündeki ve arkasındaki delikler ve boşluklar, cihazın
güvenilir kullanımını temin etmek ve aşırı ısınmasını önlemek için
havalandırma amacıyla açılmıştır. Bu delikler tıkanmamalı ve
üzerleri örtülmemelidir. Bu delikler asla monitörün bir yatak,
kanepe, halı veya başka bir yüzey üzerine koyulması suretiyle
kapatılmamalıdır. Bu monitör, düzgün havalandırma sağlanmadığı
takdirde bir kitaplık rafı gibi etrafı kapalı bir yere monte
edilmemelidir.
5. Elektrik kablosunun üstüne herhangi bir cisim yerleştirmeyiniz.
Monitörü, onunla çalışan insanların kordona dolaşacağı şekilde
yerleştirmeyiniz.
6. Bu monitörün deliklerinden asla herhangi bir nesneyi sokmayınız.
Bu nesneler tehlikeli gerilim noktalarına değebilir veya elektrik
çarpmasına yol açabilecek elektrikli kısımlara değebilir. Cihazın
üstüne asla herhangi bir sıvıyı dökmeyiniz.
XEROX® LCD Monitör Kullanma Kılavuzu 2
7. Monitörü asla kendi başınıza tamir etmeye kalkmayınız.
Kapakların açılması ya da sökülmesi, tehlikeli voltaj seviyelerine
ve başka tehlikelere maruz kalmanıza yol açabilir. Tüm bakım ve
onarım işlemleri için yetkili servis personeline başvurunuz.
8. Aşağıdaki durumlarda monitörün fişini prizden çekin ve yetkili
servis personeline başvurun:
a. Elektrik kordonu ya da fiş hasar gördüğünde veya
yıprandığında.
b. Monitöre sıvı döküldüğünde.
c. Monitör, yağmur veya suya maruz kaldığında.
d. Monitör, düştüğünde ya da kasası zarar gördüğünde.
e. Monitörün performansında hissedilir bir değişme
görüldüğünde.
3 XEROX® LCD Monitör Kullanım Kılavuzu
1: Giriş
Özellikler
XEROX® LCD monitörünün özellikleri şunlardır:
• Analog Giriş : 30kHz - 80kHz (17” ve 19” modeller) yatay
frekanslarda ve 60Hz - 75Hz dikey frekanslarda çoklu tarama.
• Dijital Giriş : 30kHz - 64kHz (17” ve 19” modeller) yatay
frekanslarda ve 60Hz - 75Hz dikey frekanslarda çoklu tarama.
(DVI modellerde)
• OSD (On Screen Display) kontrol tabanlı mikroişlemci.
• Standart IBM VGA, uzantılı VGA, super VGA, IBM XGA modları
ile, ve VESA çözünürlük standartları ile uyumlu.
• Evrensel güç kaynağı.
• Microsoft Windows 9x/ME/2000/XP uyumlu ve VESA Display Data
Channel (DDC) 1/2B uyumlu.
Kontrol Listesi / Kutu İçeriği
Aşağıdaki malzemelerin LCD monitörünüzle birlikte verildiğinden emin
olunuz:
• LCD Monitör
• AC Güç Kablosu (H05 VV-F 3G 0.75mm
• Kullanım Kılavuzu
• DVI-I’dan D-SUB çevirici adaptör (Sadece DVI Modellerde)
Bu parçalardan herhangi biri eksik olduğu takdirde lütfen teknik destek
ve müşteri hizmeti için bayinize başvurunuz.
Not: İleriki zamanlarda nakliye için orijinal kutuyu ve tüm ambalaj
malzemelerini saklayınız.
2
)
XEROX® XA Serisi LCD Monitör Kullanım Kılavuzu 4
Not: Kullanım talimatları, herhangi bir bildiride bulunmadan ve
herhangi bir zamanda değiştirilebilir.
Ön Panel ve Kontroller
1 2 3 4 5
1. Menü düğmesi (MENU)
2. Seçim düğmesi (DOWN/UP)
3. Otomatik işlem düğmesi (AUTO)
4. Elektrik göstergesi - Led
5. Elektrik düğmesi (POWER)
XEROX® XA Serisi LCD Monitör Kullanım Kılavuzu 5

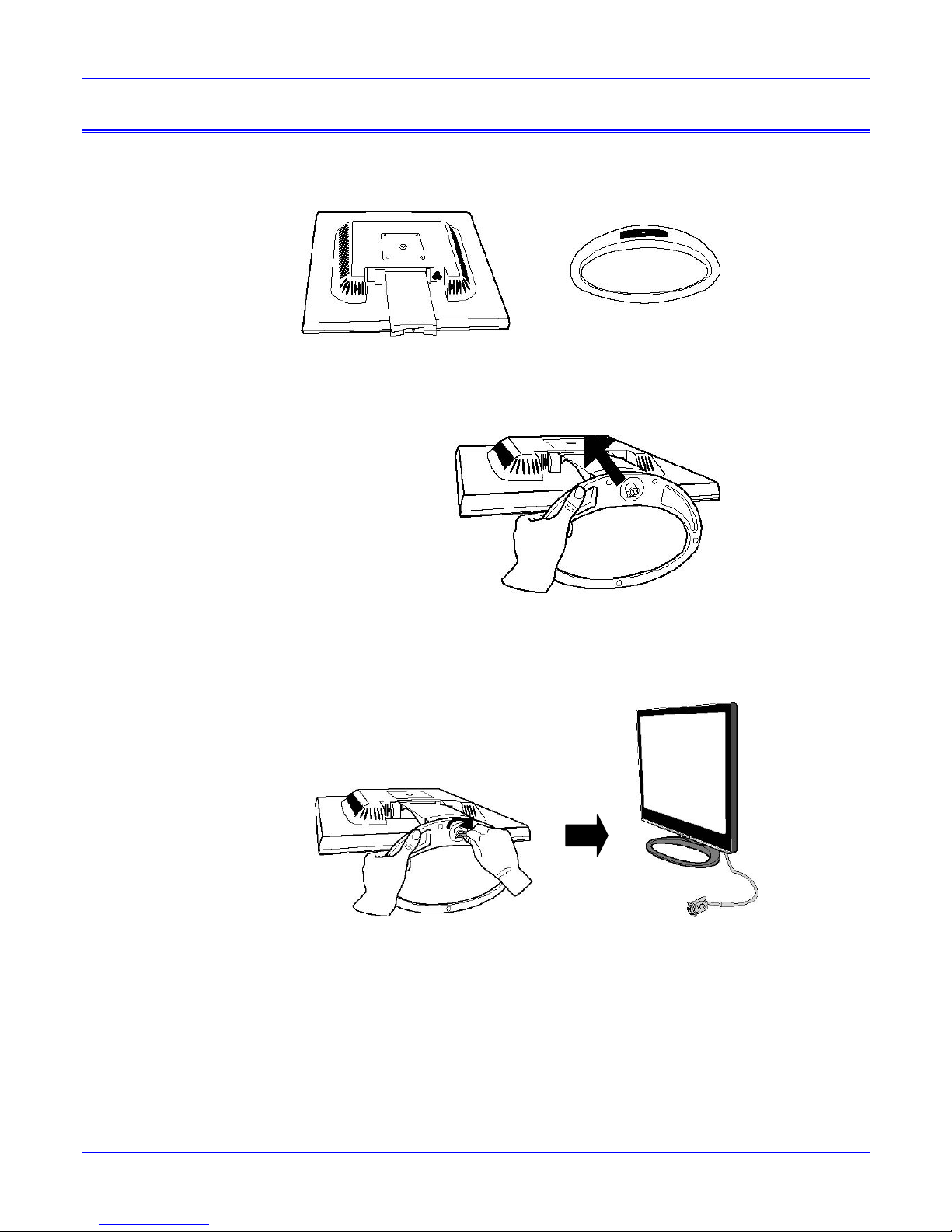

Monitörün Montajı
Chapter 4: Monitor Overview
Monitörünüzü kurmak için aşağıdaki resimli talimatları izleyiniz.
Görüntü Ünitesi Stand
Stand görüntü ünitesine oturtup, madeni para veya jeton
kullanılarak stand altındaki vidayı sağlamlaştırınız.
UYARI: LCD monitörünüzle birlikte temin edilen Güç
Kablosunu ve Aksesuarları kullanınız. Diğer kablolar
ve aksesuarlar LCD monitörünüze zarar verebilir.
XEROX® LCD Monitor User’s Guide 6
2: Kurulum ve Bağlantı
Bilgisayar bağlantısı için bilgisayarınızın kullanım kılavuzuna da ihtiyacınız olabilir. Tüm bağlantıların
yapılmasından önce kesinlikle Güç Kablolarını prize takmayınız.
LCD Monitörünüzün Bilgisayara Bağlanması
Yöntem 1: Analog (D-SUB) Bağlantı
1. Bilgisayarınızı kapatın ve fişini prizden çekin.
2. LCD Monitörün sinyal kablosunun ucuna DVI-I ‘dan D-SUB
çeviriciyi takınız
3. Monitör sinyal kablosunu bilgisayarınızın görüntü çıkış D-SUB
konnektörüne takınız
4. Monitörün elektrik kablosunu monitörünüzün arkasındaki DC
elektrik girişine takın.
5. Monitör ve bilgisayarınızın elektrik kablolarını prize takınız.
6. Monitörünüzü ön paneldeki POWER tuşuna basarak çalıştırınız ve
sonrasında bilgisayarınızı başlatınız. Monitörünüzde görüntü elde
ettiğiniz takdirde monitörü başarıyla kurulmuştur. Monitörde
görüntü elde edemezsiniz tüm bağlantıları kontrol edin ve
yukarıdaki 1’den 5’e kadar olan adımları tekrar edin.
XEROX® XA Serisi LCD Monitör Kullanım Kılavuzu 7
Chapter 5: Operation (Direct Access Features)
ç
Yöntem 2: Dijital (D-SUB) Bağlantı (Sadece DVI bağlantılı modeller için)
1. Bilgisayarınızı kapatın ve fişini prizden çekin.
2. Monitör sinyal kablosunu bilgisayarınızın görüntü çıkış D-SUB
konnektörüne takınız
3. Monitörün elektrik kablosunu monitörünüzün arkasındaki DC
elektrik girişine takın.
4. Monitör ve bilgisayarınızın elektrik kablolarını prize takınız.
5. Monitörünüzü ön paneldeki POWER tuşuna basarak
çalıştırınız ve sonrasında bilgisayarınızı başlatınız.
Monitörünüzde görüntü elde ettiğiniz takdirde monitörü
başarıyla kurulmuştur.
Eğer ekranda ‘out of range’ mesajı görüyorsanız aşağıdaki yönergeleri takip ediniz.
OSD ekranı için MENU butonuna basınız ve yukarı aşağı butonları yardımızla
seçiniz ve MENU botonuna basınız. Aşağıdaki görüntüyü göreceksiniz.
Yukarı ve aşağı
butonları
yardımıyla
DIGITAL INPUT
se
iniz.
XEROX® LCD Monitor User’s Guide 8
LCD Monitörün Kullanımı
1 Monitörünüzün kullanımı yaklaşık 25
o
lik açı ile ayrlanabilir.
2 POWER botonu ile LCD monitörünüzü açıp kapatabilirsiniz ancak
bu durum ana monitörünüzün ana güç kaynağından tamamen
kesilmesi anlamına gelmeyecektir. Tamamen güç kaynağından
kesmek için güç kablosunu çıkartınız.
Prizden çekiniz
3 LED gösterge mavi ise monitör normal olarak çalışmaktadır. Güç
koruma modunda ise yanıp sönecektir. Monitör kapatıldığında LED
koyu renk olacaktır.
XEROX® LCD Monitör Kullanım Kılavuzu 9
Bölüm 5: Kullanım (Doğrudan Erişim Özellikleri)
XEROX® LCD Monitor User’s Guide 10
Bölüm 5: Kullanım (Doğrudan Erişim Özellikleri)
3: OSD MENÜSÜ
OSD Menünün Kullanılması
OSD ana menü kontrolleri değişik ayar ve seçeneklerin
uygulanmasını sağlar. Yukarı ve Aşağı butonları yardımıyla OSD
menü seçenekleri arasından seçim yapabilirsiniz. Seçtiğiniz ayar
simgesi üzerinde iken MENU tuşuna basınız.
BRI G H TN ESS
Parlaklık
Kontrast
Y. Pozisyon
D. Pozisyon
Y. Boyut
Odaklama
Tüm görüntünün ve arka alan ekranının parlaklığını ayarlar.
Görüntünün, arka alana göre parlaklığını ayarlar.
Görüntüyü yatay olarak sağa veya sola oynatmanızı sağlar.
Görüntüyü dikey olarak aşağı veya yukarı kaydırmanızı sağlar.
Resmin yatay boyutunu artırmanızı veya azaltmanızı sağlar.
11 XEROX® LCD Monitör Kullanım Kılavuzu
Resim dengesi içinde daha net odaklama elde etmek için
kullanılır.
Renk Seçimi
Bölüm 5: Kullanım (Doğrudan Erişim Özellikleri)
Renk seçim ekranı
Select User Mode, WARM veya COOL seçimleri mevcuttur.
1. Select User Mode (Kullanıcı Modu)
Kullanıcı rengi seçeneği ile, isteğinize göre renk gamı
yoğunluğunu ayarlayabilirsiniz. Kırmızı, yeşil veya mavi
oranlarını, bu renkleri birer birer seçerek artırabilir veya
azaltabilirsiniz.
COOL (Soğuk)
Bu kontrolü kullanarak, ekranın renk sıcaklığını fabrika ayarı
olan soğuk bir renge ayarlayabilirsiniz. Bu performans, daha
mavi ve daha parlak görüntü sunmaktadır.
HOT (Sıcak)
Bu performans daha kırmızı ve kağıt beyazına daha yakındır.
EXIT (Çıkış)
OSD menüden çıkmak için kullanılır
Input Select (Giriş kaynağı Seçimi)
ANALOG veya DIJİTAL giriş seçimi için kullanılır.
Sıfırla
Seçtiğiniz ayarları sıfırlayarak fabrika ayarlarına geri dönmenizi
sağlar.
Dil
Kullanmak istediğiniz dili bu bölümden seçebilirsiniz.
OSD OSD menü posizyonunu ayarlayabilirsiniz.
Y-Pozisyon:
OSD menüyü yatay olarak sağa sola oynatmak için kullanılır.
D-Pozisyon:
OSD menüyü dikey olarak aşağı-yukarı oynatmak için kullanılır.
Çıkış:
Alt menüden çıkmak için kullanılır.
Çıkış
XEROX® LCD Monitor User’s Guide 12
OSD Ana menüsünden çıkmanızı sağlar.
Bölüm 5: Kullanım (Doğrudan Erişim Özellikleri)
13 XEROX® LCD Monitör Kullanım Kılavuzu
4. Teknik Bilgiler
Ön Tanımlı Modlar Ayar Tablosu
Ekran görüntüsü üretim esnasında aşağıdaki modlara göre optimize
edilmiştir.
Bölüm 5: Kullanım (Doğrudan Erişim Özellikleri)
Video Sinyali (IBM PC/AT)
XEROX® LCD Monitor User’s Guide 14
D-SUB Konnektörü PIN Ataması
Sinyal konnektörü
PIN Signal (D-sub) PIN Signal (D-sub)
1 Kırmızı 9 VDD Bilgisayardan DDC için
2 Yeşil 10 Zemin
3 Mavi 11 Zemin
4 Zemin 12 SDA (DDC için)
5 Kendi kendini test 13 Y. Senk.
6 Kırmızı Zemin 14 D. Senk.
7 Yeşil Zemin 15 SCL (DDC için)
8 Mavi Zemin
15 XEROX® LCD Monitör Kullanım Kılavuzu
DVI Konnektörü PIN Ataması
Bölüm 7: Sorun Giderme
XEROX® LCD Monitor User’s Guide 16
Sorun Giderme
Servis çağırmadan önce, sorunu kendi başınıza çözüp
çözemeyeceğinizi görmek için bu kısımdaki bilgileri kontrol ediniz.
EKRAN açılmıyor veya EKRAN’da görüntü yok
• Elektrik kablosunun monitöre, adaptöre ve prize düzgün şekilde
bağlandığından emin olun.
• Monitör ile bilgisayar arasındaki sinyal kablosu bağlantısını kontrol
edin.
• Parlaklık ve kontrast kontrollerini ayarlayın.
• Monitör, halen elektrik tasarrufu modunda olabilir.
Bölüm 7: Sorun Giderme
Ekrandaki görüntü çok büyük ya da çok küçük
• Auto Setup’ı ayarlamak için OSD kumandalarını kullanın.
Renklerde titreme var
• Sinyal kablosu düzgün bağlanmamıştır.
• Renk kumanda ayarını yapmak için OSD kumandalarını kullanınız.
Resim çok aydınlık veya çok karanlık
• OSD kumandalarını kullanarak parlaklığı ve kontrastı ayarlayınız.
XEROX® LCD Monitor User’s Guide 18
Yetkili Servis Merkezleri:
Türkiye:
YETKİLİ SERVİS MERKEZİ:
XEROX TÜRKİYE
TELEFON DESTEK MERKEZİ
İSTANBUL
Tel: 0212 – 354 70 00
Faks: 0212 - 2116117
Mesai saatleri: 08:30 - 17:30 arası (Pazartesi – Cuma)
Garanti bilgisi için lütfen garanti kartına bakınız.
19 XEROX® LCD Monitör Kullanım Kılavuzu
Loading...
